5. April 2018

”Besparelse i ejendomme”

(energibesparelser på varmt brugsvand ved at sænke

brugsvandstemperaturen og stoppe cirkulation)

Ved/Flemming Schrøder

•

Energiforbrug til varmt brugsvand i Danmark

Forbrug og tab

Energitab fra installationer

Besparelse ved sænkning af temperatur

Besparelse ved stop af cirkulation

Spørgsmål

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Vi bruger hver i sær varmt

vand i sammenlagt

døgnets 24 timer.

Resten af tiden står det

ubrugt hen med stor

energitab til følge.

Selv med mange mennesker

i en bygning, vil

benyttelsestiden være

minimal.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

5. April 2018

”Besparelse i ejendomme”

(energibesparelser på varmt brugsvand ved at sænke

brugsvandstemperaturen og stoppe cirkulation)

Ved/Flemming Schrøder

•

Energiforbrug til varmt brugsvand i Danmark

Forbrug og tab

Energitab fra installationer

Besparelse ved sænkning af temperatur

Besparelse ved stop af cirkulation

Spørgsmål

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Det vedrører os

alle

Vi bruger varmt vand:

- I vores eget hjem

- på jobbet

- til sport

- på rejser

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Fra Statistisk Årbog i 2009

Udvikling i vandforbrug til husholdning:

5,5mio. x 68 = 370mio. m3

68m³/år pr. person

Vandcenter syd (Odense by)

38,8m³/ pers. år i 2018

36 år

~220

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Andel til varmt vand:

60 m³

m³

10 m³ (14%)

30 m³

m³

15 m³ (33%)

20 m³

m³

20 m³ (50%)

År ~1980

År 2005

År 2020?

= 70

= 45

= 40

Fald i koldtvandsforbrug pga:

Tætte rør, mindre skyl i WC,

stigende afgift, måling,

alm. miljøhensyn

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Stigning i varmtvandsforbrug:

”Aldrig har så mange

taget så megen bad”

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

LUKSUSFÆLDEN

- vi ved ikke at vi allerede er fanget i fælden !

Brugeren:

har selv ansvaret

for det der kommer

ud af hanen, valg

af armaturer

Dvs. energiforbrug

i fm.

Flow

Ingeniør/

installatør:

har ansvaret for

vandtemperatur,

energitab og

vandkvalitet.

Dvs. energitab i fm.

Systemdesign

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Hvor meget energi går der til forbrug ?

Hvor meget energi går der til tab ?

Måleren giver ikke svaret.

VARMT BRUGSVAND

Dette ser vi

nærmere på

Forbrug

Vandmåler

Flow [m³]

Hovedmåler

Vand

varme

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Energitab/Spild

Varmemåler

Energi [kWh]

Bi-måler

Øvrigt forbrug

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Energitab/spild:

Tab i vand-

varmer

og varmerør

Tab fra stik- og

fjernvarmenet

pga.nødv. høj temp. til

opv. af varmt vand.

Pt. 18% af samlet

energimængde

(Andel størst

i små ejendomme

Cirkulations-

Tab

(Andel størst

i store ejendomme)

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Citater:

”Energiforbrug til varmt brugsvand

er størst i den periode vi

ikke

benytter det”

F. Schrøder, kronik i INGENIØREN ”Energispild for milliarder”

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Metode til måling af energitab fra varmtvandsinstallation når i tager på ferie i

uden

at have separat målere på installationen:

Sommerluk.dk

Kampagne i sommeren 2014 (primært for boliger)

Sommerferie

1. Vær sikker på der er lukket for gulvvarme og radiatorer,

÷varmt

vand.

2. Aflæs varmemåler, noter målerstand kWh/GJ, Flow dato og klokkeslet.

3. Når I kommer hjem gør I det samme.

I kan nu beregne energitabet og flow pr. dag eller time for perioden - og

omsætte dette til et helt års energitab. I bliver overrasket over hvor stort

tabet er og hvor dårligt afkølingen har været.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

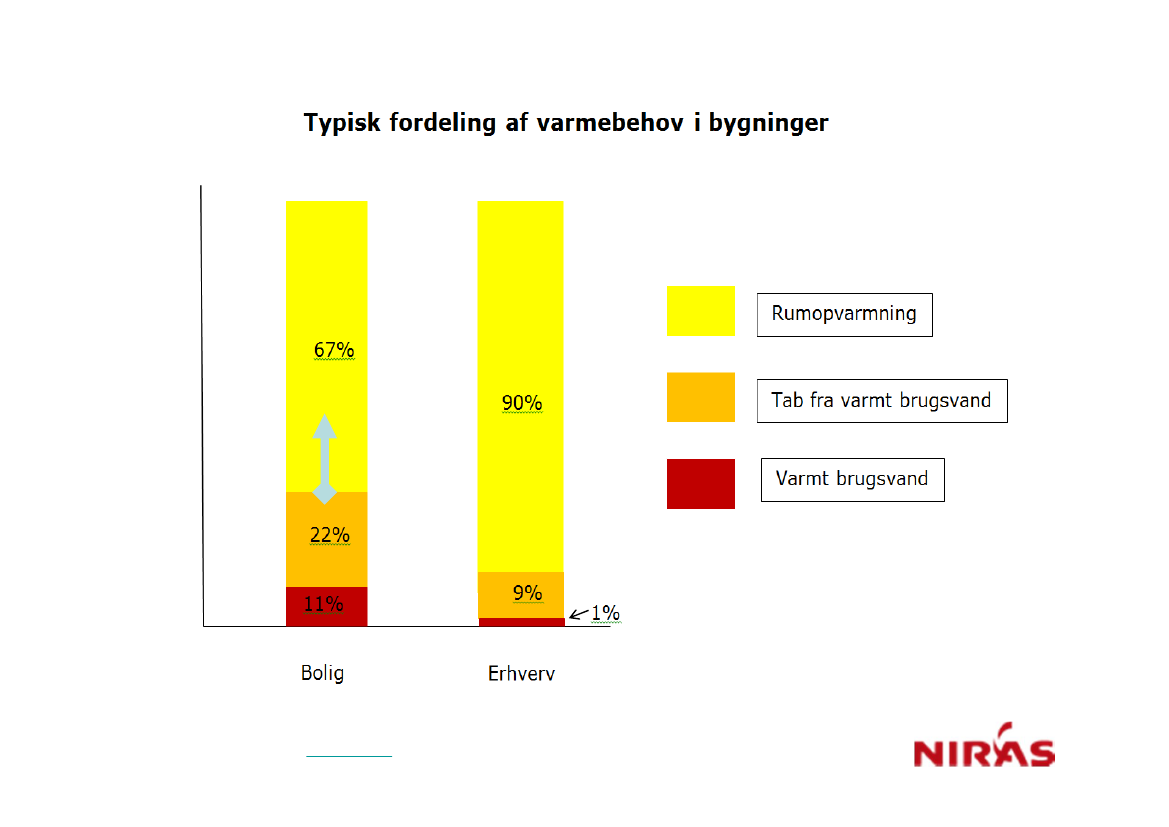

Andel af energi til varmt brugsvand ift. rumopvarmning

Andel

100%

Rumop-

varmning

2020

75%

Lavenergi-

boliger i flg.

Energiramme-

beregning

Varmt

brugsvand

1960-1970

10%

Tid

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Hvad kan vi gøre for at reducere tabet?

•

Erkende det er så stort

(Der mangler viden og interesse)

•

Lovgivning

(Ingen specifik energikrav til system-effektivitet p.t.)

•

Mere isolering?

(Nye krav i 2014, 6 ikl., isol. bæringer)

•

Færre meter rør, undgå cirkulation, decentral vandvarmere

•

Kun cirkulation når der er behov

(uht. funktion og vandkvalitet)

•

Lavere varmtvandstemperatur

(uht. funktion og vandkvalitet)

• ?

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Citater:

”Den mest energieffektive måde at

varme brugsvand op på, er ved at

opvarme det

lige før

lige der

hvor det skal benyttes”

Tilføjelse:

- og kun til den nødvendige temperatur,

Men gør eller kan vi det?

F. Schrøder, kronik i INGENIØREN ”Energispild for milliarder”

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

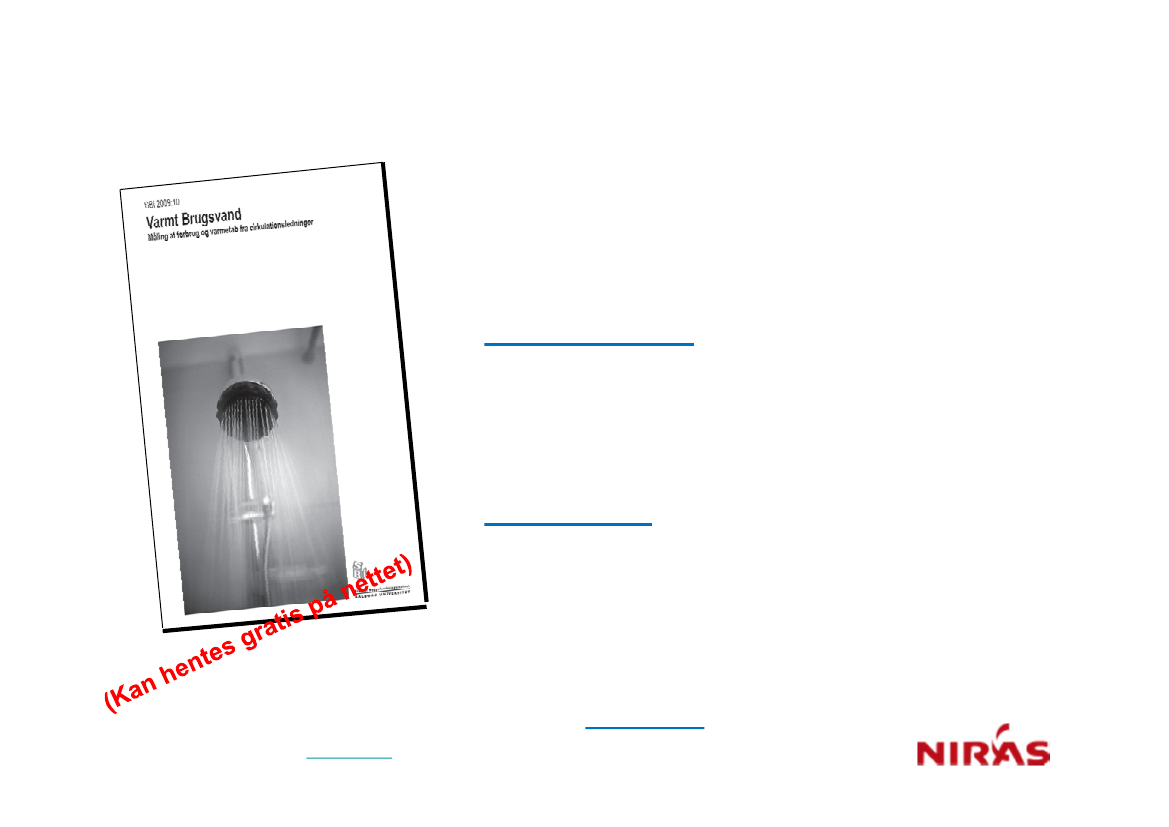

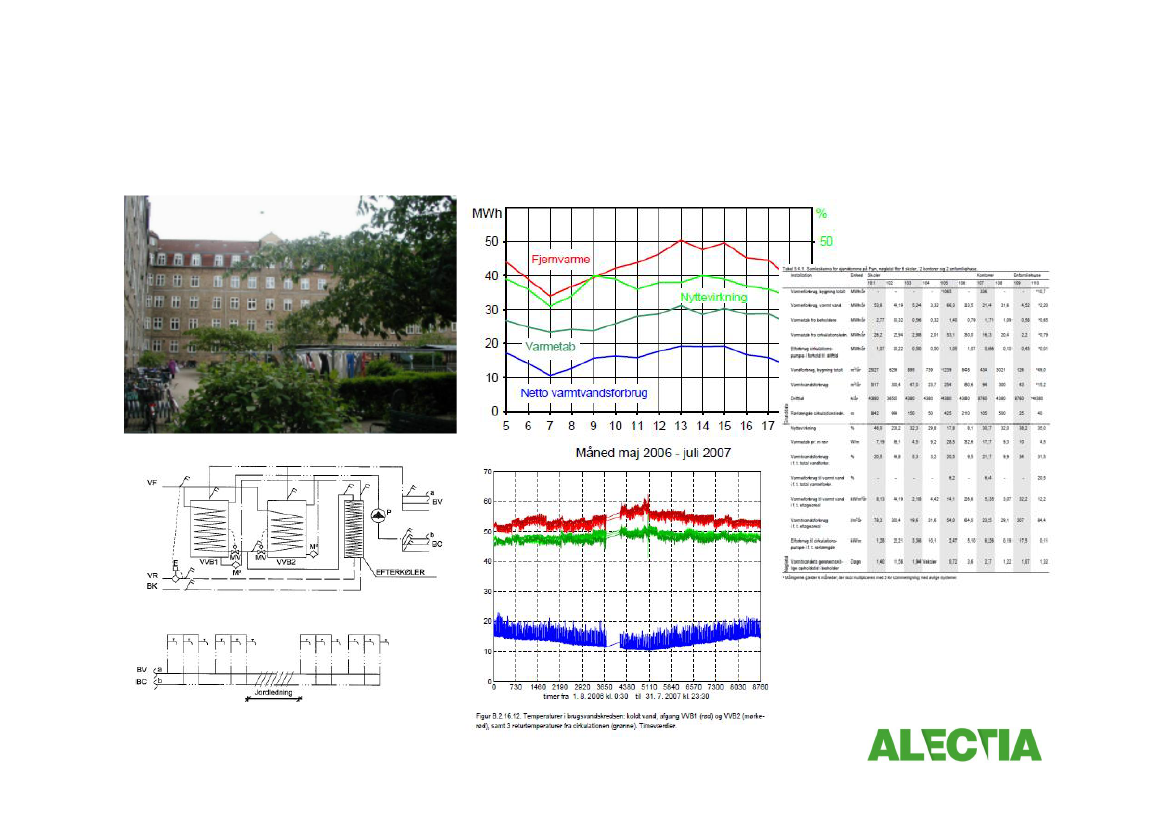

SBi rapport 2009:10

”Varmt brugsvand, Måling af forbrug og

varmetab i cirkulationssystemer” i:

Boligblokke, kontorejendomme, parcelhuse,

hospitaler, skoler

Eksempler:

Tab fra ledninger:

Skoler 4,5* – 32,6 W/m

Kontor 9,3 – 17,7 W/m

Boligejendomme 6,0* – 21,4W/m

*) Manglende cirkulation

Nyttevirkning:

Skoler 0,08 – 0,46

Kontor 0,11 - 0,32

Boligblokke 0,30-0,77**

**) Elforbrug til el-tracing ikke medregnet

Meget tyder på at resultaterne ligger i den pæne ”ende”.

Der findes anlæg med væsentlig større tab.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

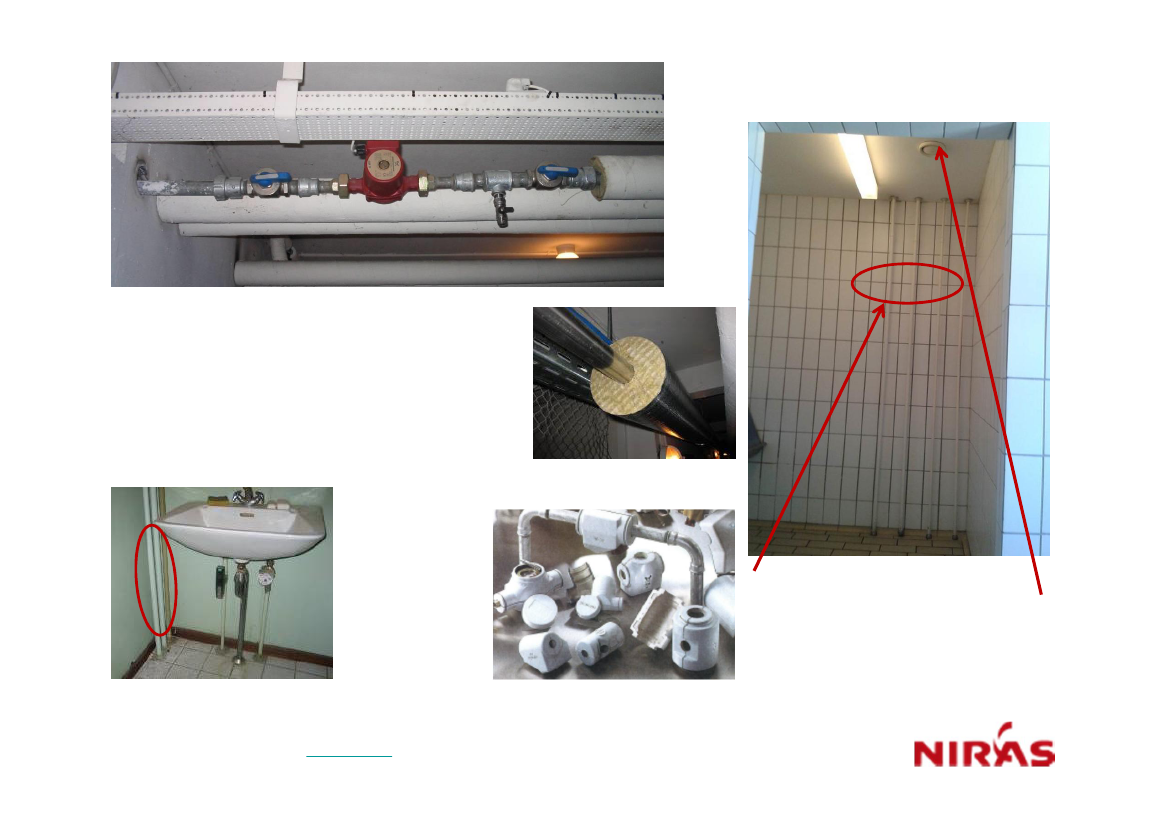

Kældergang etageejendom før

renovering:Ældre pumpe 45W

~ 1m uisol rør. Ny pumpe 7W

~ 1m isol. rør

Kampagne i TV for skift af pumper!!!

Hvad med de 1000m rør ?

Velisol. rør

4 varme lodrette rør

udsugning i loft

Toilet i indkøbscenter

Fra1985, uisol. rør

Bolig fra 1970, uisol. rør

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Hele systemet skal

isoleres.!!!

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Eksempler på årligt energi tab fra 1m rør

Konstant cirkulation 55/50°

år

2015

2000

1980

1965

% isol.

Tab, W/m

100

5-7

(~10x større)

5,5 - 7,6

100

(8x)

100

(8x)

100

(5x)

8 - 10

8,6 - 10,7

11 - 13

14,9 - 17,6

12 – 15

23,6 - 27,0

1år, kW/m

~53

~57

~79

~85

~105

~142

~118

~213

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Der er mange KM varmtvandsrør

i vores bygninger, der konstant

afgiver varme –

også om sommeren.

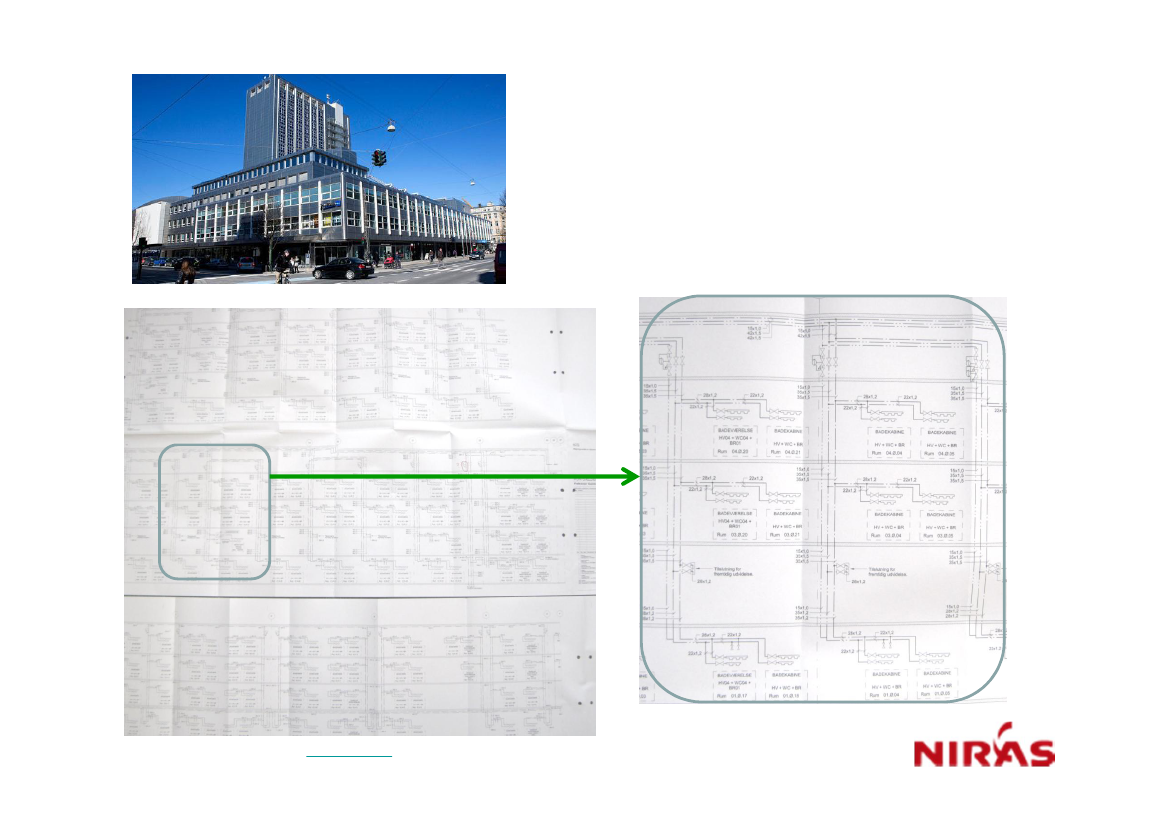

Eksempel på rørdiagram fra

kontor/hotelbyggeri ~ 4km rør

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Uisol. rør og ventil

Isol. rør

rørdimension

Hvad har betydning for energitabet fra varmtvandssystemet?:

•Den samlede rørlængde med cirkulation

•% isoleret rørsystem

•Isoleringsevnen - tykkelse, bæringer, afslutning m.v.

•Rørdimension

•Omgivelsestemperatur, opv. rum/uopv. rum/skakte/jord

•Vandtemperatur

•Driftstid

•Vandvarmer, størrelse, isolering, temp osv.

•Ventiler, antal, isolering

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

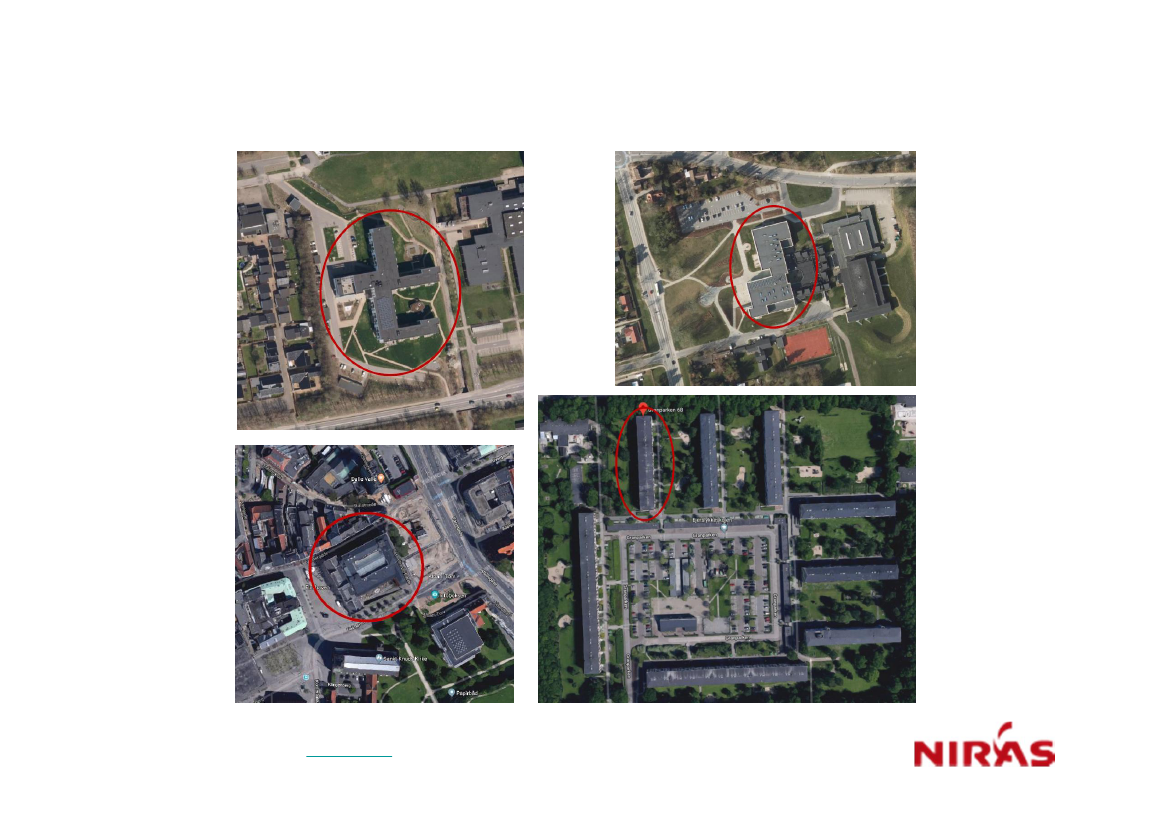

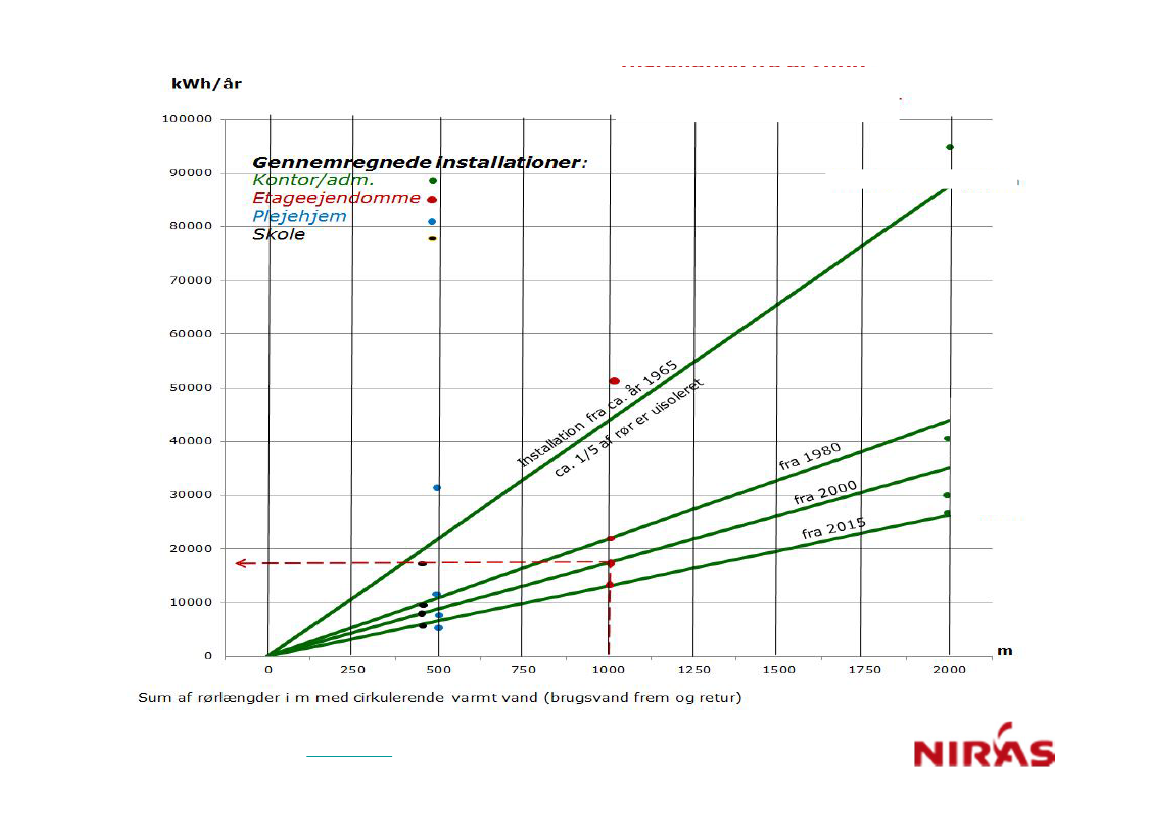

Gennemregnede eksempler på energibesparelse ved at

sænke varmtvandstemperatur

Pleje-

center

fra

2014

Skole

fra

2010

Kontor

hus fra

1960

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Etage-

ejendom

1970

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Etableres DCW-anlæg vil der være muligt

at reducere energitabet ved at:

• Sænke varmtvandstemperaturen

(og dermed reducere tab fra systemet ~33%)

• Stoppe cirkulation

(jo længere tid af gangen jo større reduktion af tab,

6t/døgn ~ 6%, og 12t/døgn ~15%)

• Både sænke temperatur og stoppe

cirkulation

(~ 40%)

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

tab

Flere PP:

Kurver

Kopi af beregningsmodel

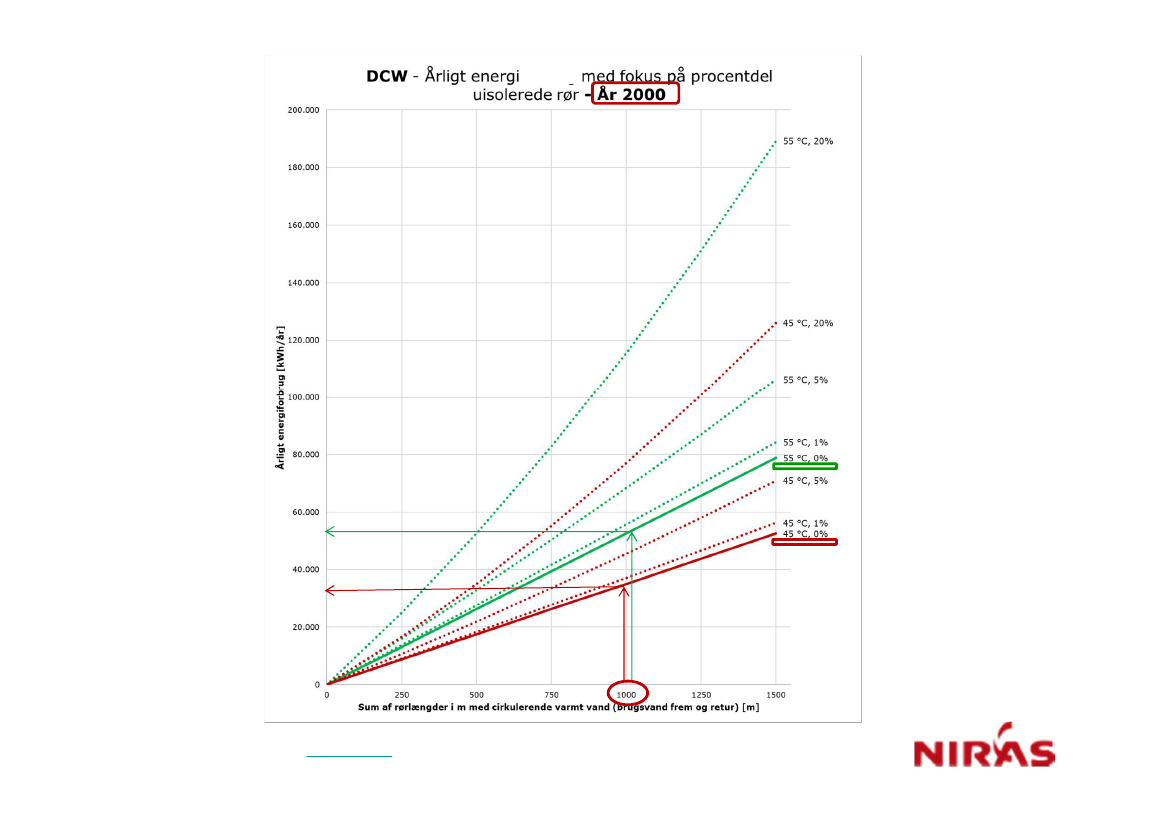

Energitab i ft. temperatur og

isoleringsgrad

25 % af tabet

der bidrager

til rumvarme

er fratrukket

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Energibesparelse ved 10° (55à45) sænkning

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

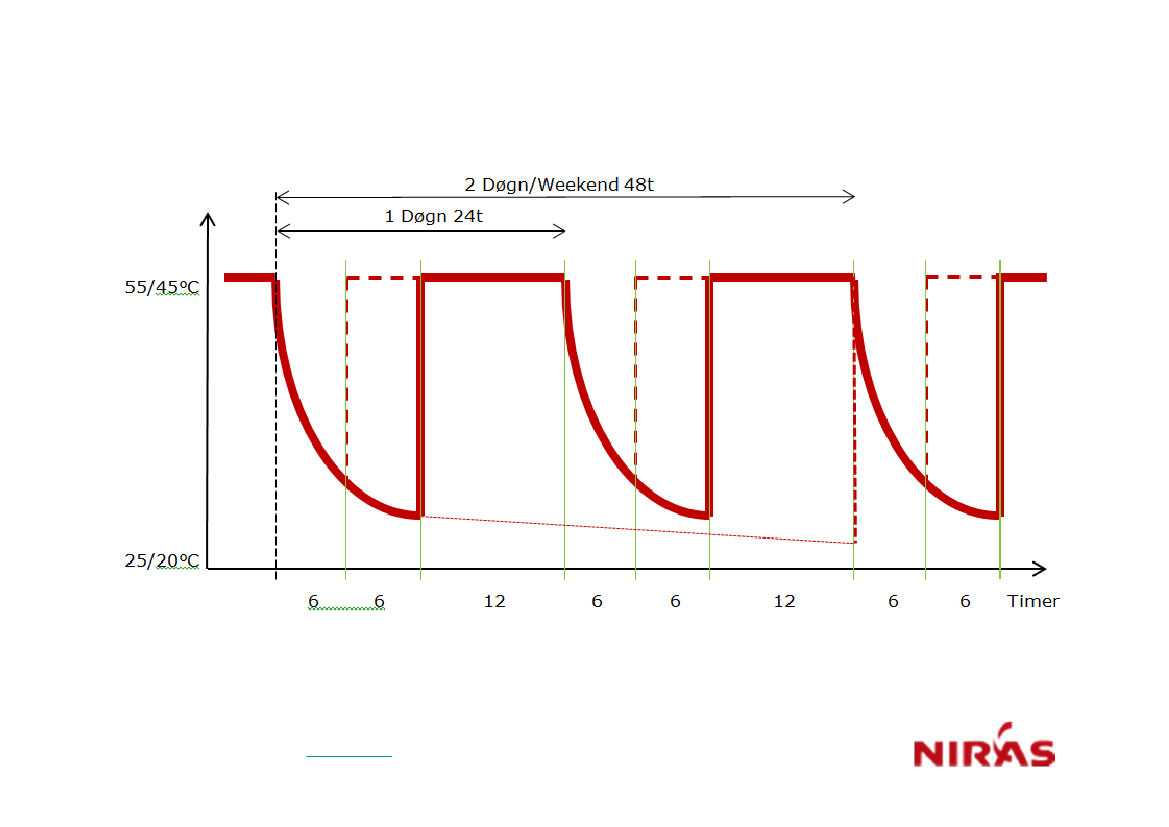

Temperaturfald på varmtvandssystemet (vand + rør)

Ved stop af cirkulation

Flere PP:

Kurver

Kopi af beregningsmodel

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

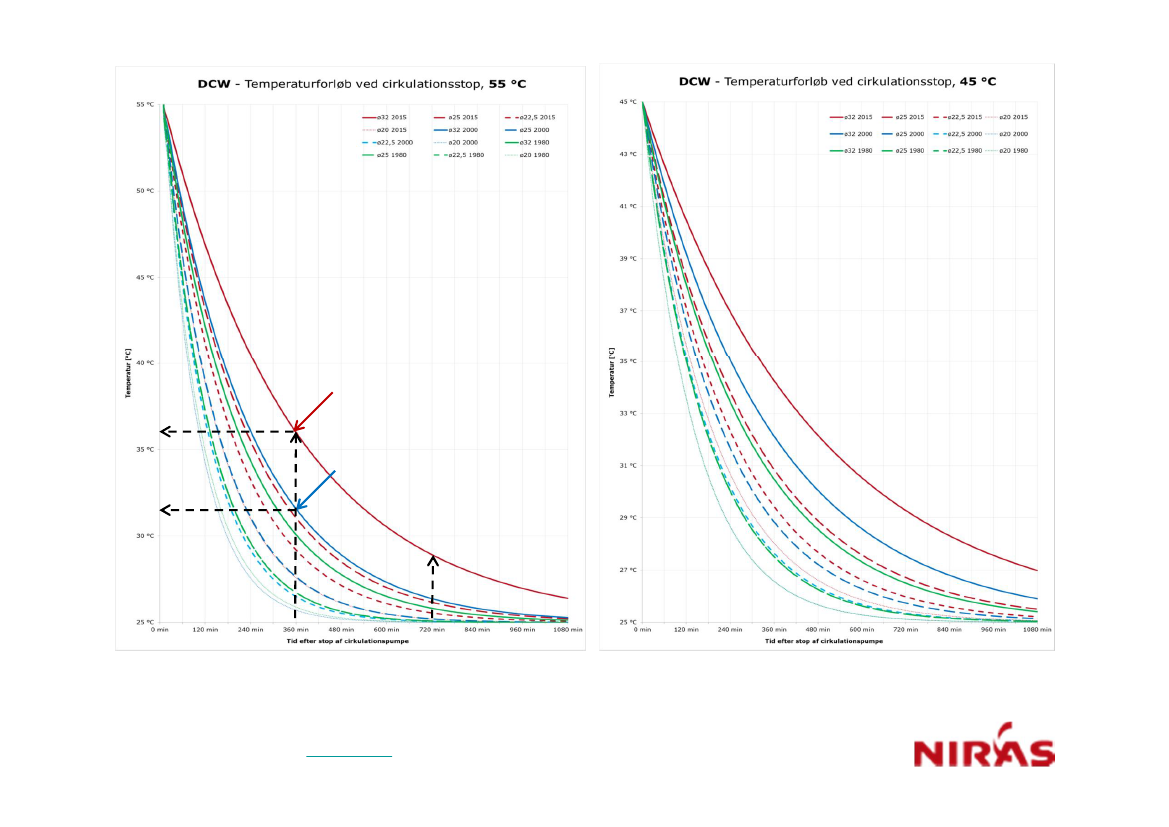

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Temperaturfald fra 55°

Flere PP:

Kurver

Kopi af beregningsmodel

Temperaturfald fra 45°

ø32 fra 2015

6 timer

12 timer

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

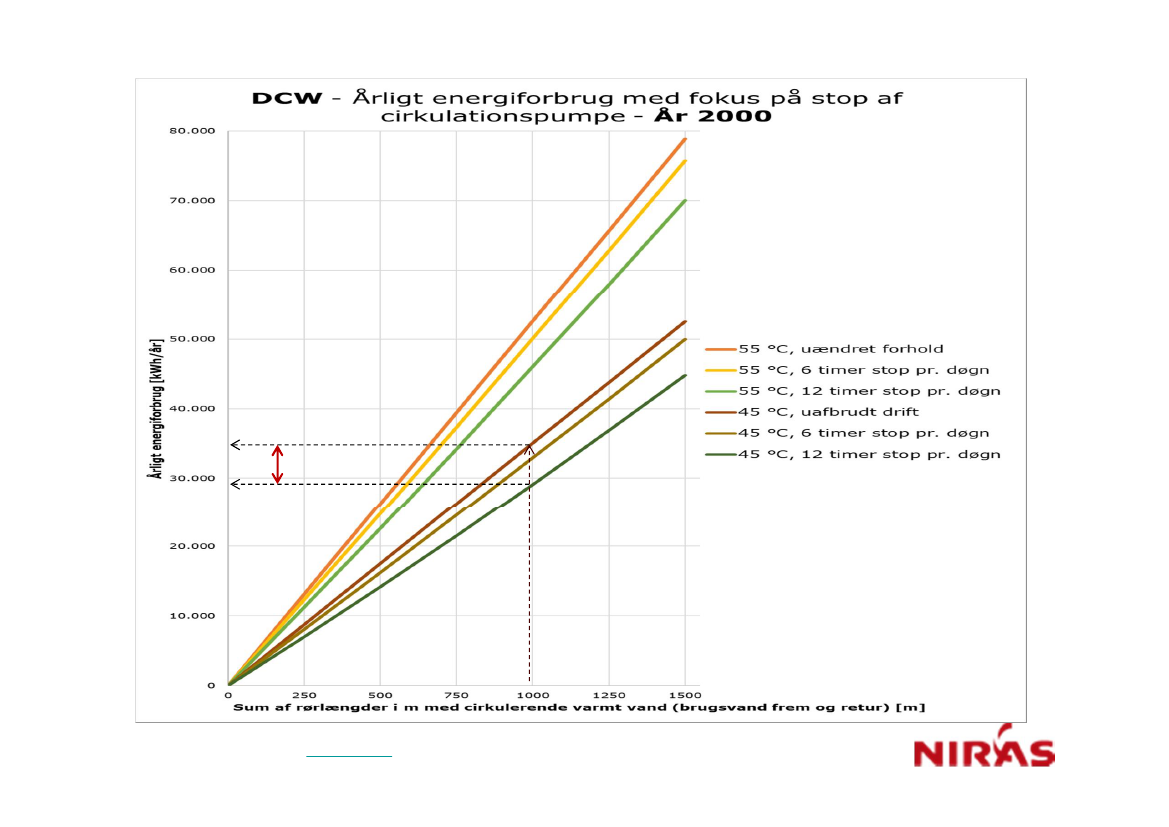

Energibesparelse ved

stop af cirkulation

Flere PP:

Kurver

Besparelse

Kopi af beregningsmodel

35.000

÷29.000

~6.000kWh

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Flere PP:

Kurver

Kopi af beregningsmodel

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

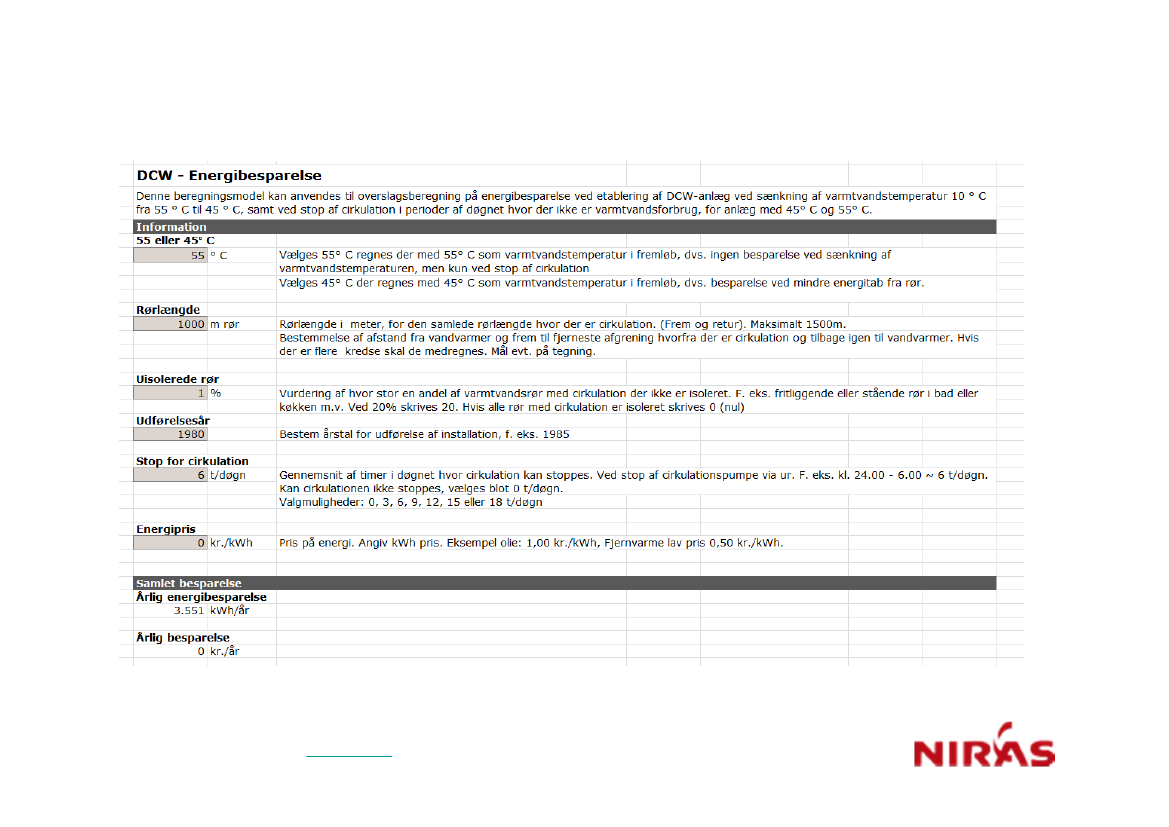

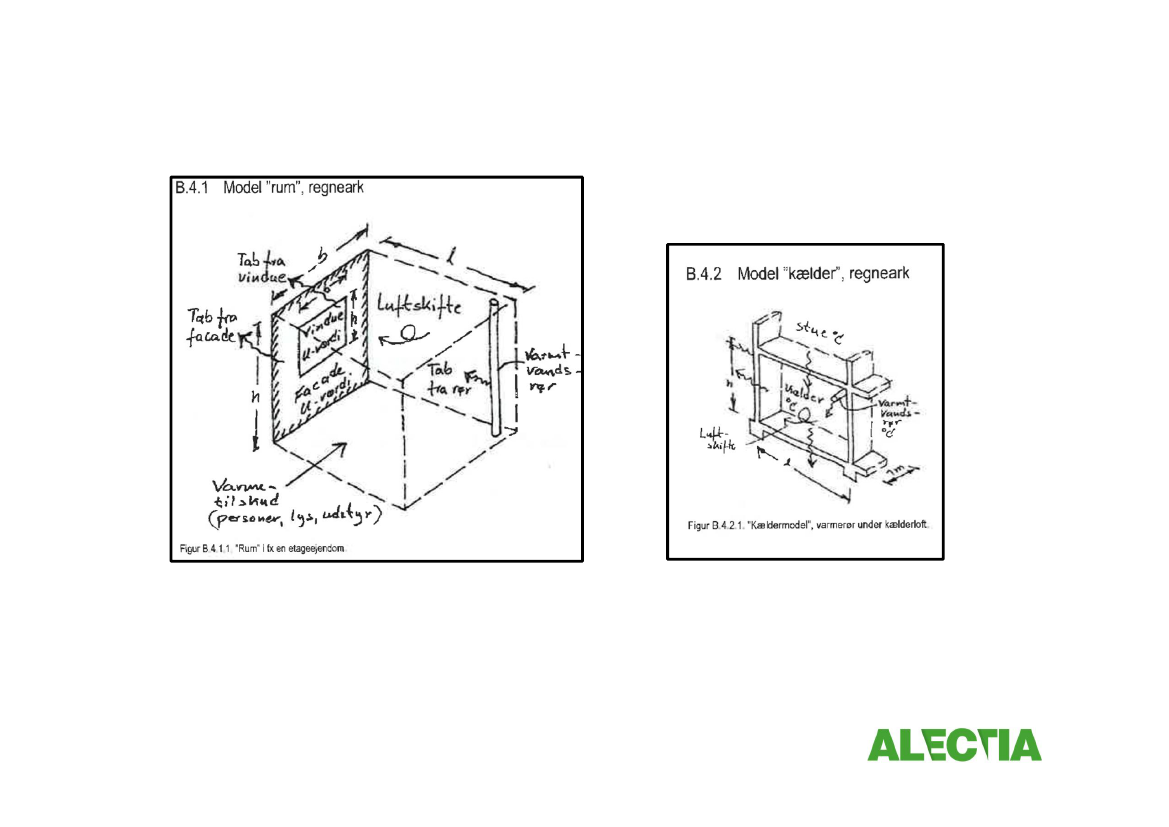

Beregningsmodel

Flere PP:

Kurver

Kopi af beregningsmodel

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Spørgsmål ?

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

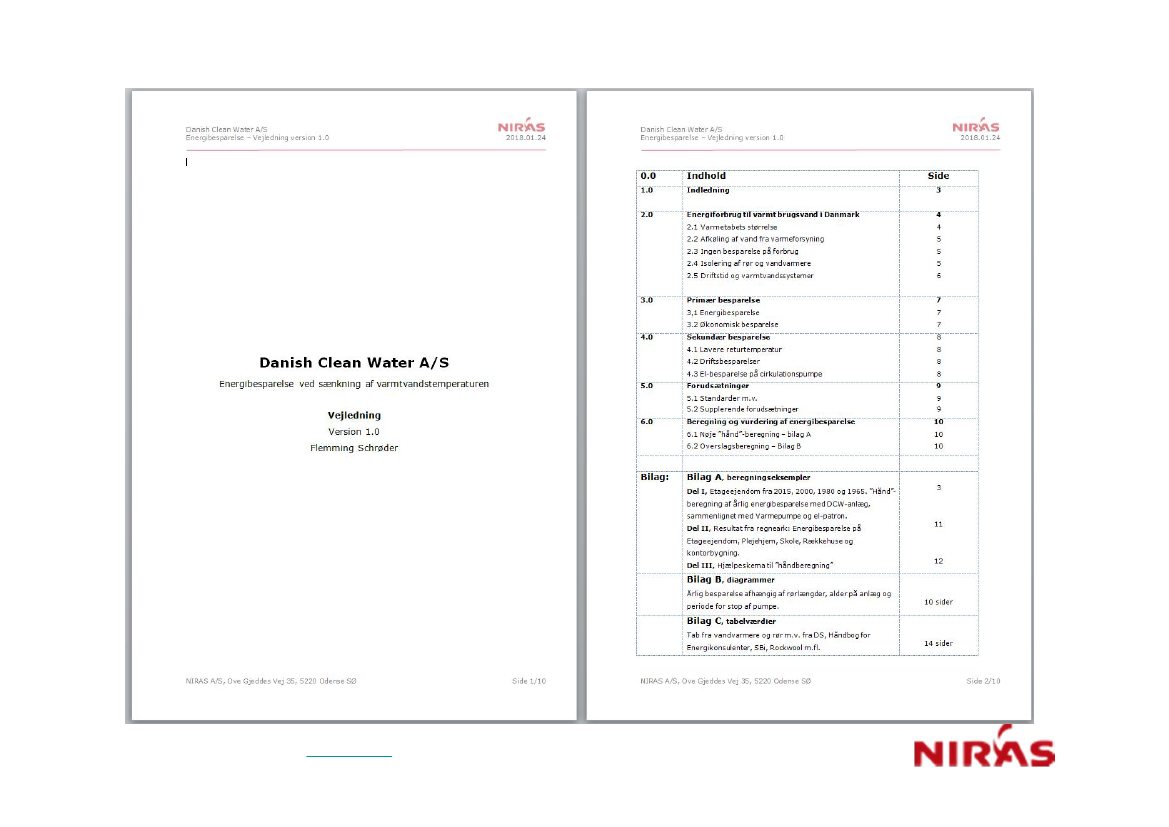

Eksempel fra rapport:

Ved

Flemming

Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Typisk antagelse af at al tab går til rumopvarmning

Nyttiggørelse af tab fra rør til rumopvarmning ~ 25%

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Emne: Udfordringer og muligheder ved lav- og ultralav-temperatur

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Varmtvandsforbrug kan deles i 2 størrelser:

1. SYNLIGE FORBRUG:

(Det umiddelbare)

Vi ser vandet og mærker det

Tallerkenbruser

”Rainwater”

Ved at åbne og lukke for hanerne

kan vi selv bestemmer hvor længe

og hvor meget (armaturafhængig) vi

bruger af det varme vand

Mit indlæg omhandler ikke dette.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

2. USYNLIGE FORBRUG:

(det skjulte)

Det vi ikke selv kan bestemme.

• Vandspild - ventetid

• Varmetab fra systemet

VVB

RØR

VENTIL

Dette er bestemt af:

• design af rørsystemerne

• isolering

• styring af temperatur/pumpe

• design af vandvarmere

• Armatur valg

• Temperatur

Målet er at få det usynlige forbrug

bevidstgjort (

ØJENÅBNER !!!)

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Krav til installation af målere:

•

Er det årlige energiforbrug til varmt vand mere en

10.000kWh

( ~ 3 lejligheder), skal I i flg.

Bygningsreglementet

ved en ny installation være

separat energimåler til Vandvarmeren.

•

Målerbekendtgørelsen

angiver separate vandmålere

(Flow) til Vandvarmeren i f.m. fordeling af udgift.

(ved

lejemål)

Har I ikke målerne på gamle anlæg, vil jeg anbefale at I

få dem sat på. Derved kan I holde øje med forbruget.

Energiforbrug til opvarmning af det kolde vand til

varmt ligger på ca. 50kWh pr. 1000 liter = 1 M³ Men

hvor meget mere måler energimåleren pr. M³?

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Hvor megen tid af døgnet

bruger vi varmt vand?

15min.

døgn

pr.

~ 1% af døgnet

I 23 timer og 45 min.

af døgnet står det

parat til at blive

anvendt

Dette er den primære

årsag til det store

energispild

Kort brugstid – Lang standby-tid

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Varmtvandsforbrug kan deles i 2 størrelser:

1. SYNLIGE FORBRUG:

(Det umiddelbare)

Vi ser vandet og mærker det

Tallerkenbruser

”Rainwater”

Ved at åbne og lukke for hanerne

kan vi selv bestemmer hvor længe

og hvor meget (armaturafhængig) vi

bruger af det varme vand

Mit indlæg omhandler ikke dette.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

2. USYNLIGE FORBRUG:

(det skjulte)

Det vi ikke selv kan bestemme.

• Vandspild - ventetid

• Varmetab fra systemet

VVB

RØR

VENTIL

Dette er bestemt af:

• design af rørsystemerne

• isolering

• styring af temperatur/pumpe

• design af vandvarmere

• Armatur valg

• Temperatur

Målet er at få det usynlige forbrug

bevidstgjort (

ØJENÅBNER !!!)

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Emne: Udfordringer og muligheder ved lav- og ultralav-temperatur

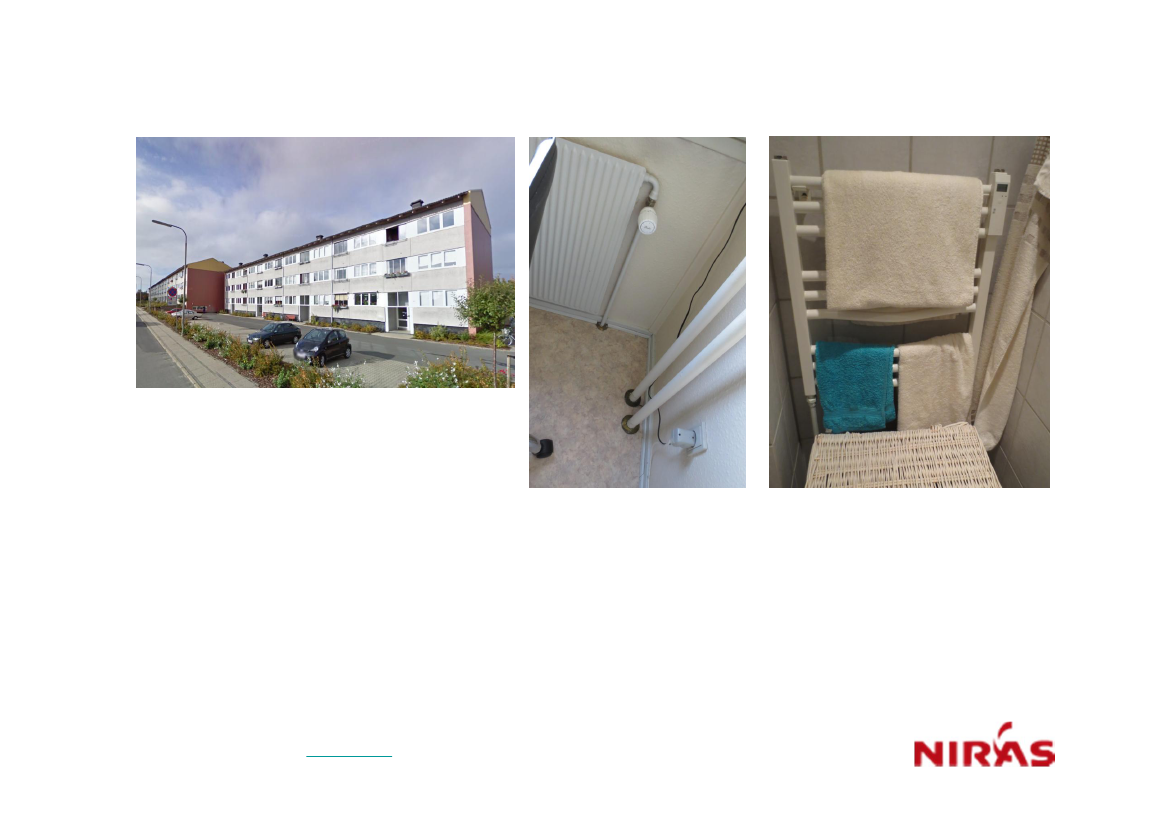

Eksemple:

72 Etageboliger fra 70-erne

Oprindelig dim. for 90-70° krav/ønske 65-35°

Eksist. radiatorer ydelse ved 65-35

ca. 25% af nødv. effekt.

Energirenovering af facader/vinduer, reducer nødv. effekt til 60%.

Nye radiatorer/styring - Investering ca.

2,5 mio. kr.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Emne: Udfordringer og muligheder ved lav- og ultralav-temperatur

Eksemple:

Rækkehuse fra

80-erne.

Varmecentral m.

varmt vands-

produktion.

Stort tab i

jordledninger.

Stort fjv. flow når

fremløbstemp.

sænkes.

Min. 50° brugsvandscirkulation kræver fremløb på 60°

2/3 af det samlede varmeforbrug til varmt vand er tab i jordledninger.

Nye brugsvandsveksler i hver bolig en mulighed.

Investering ca. 30.000 kr./bolig + inddragelse af skab.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Emne: Udfordringer og muligheder ved lav- og ultralav-temperatur

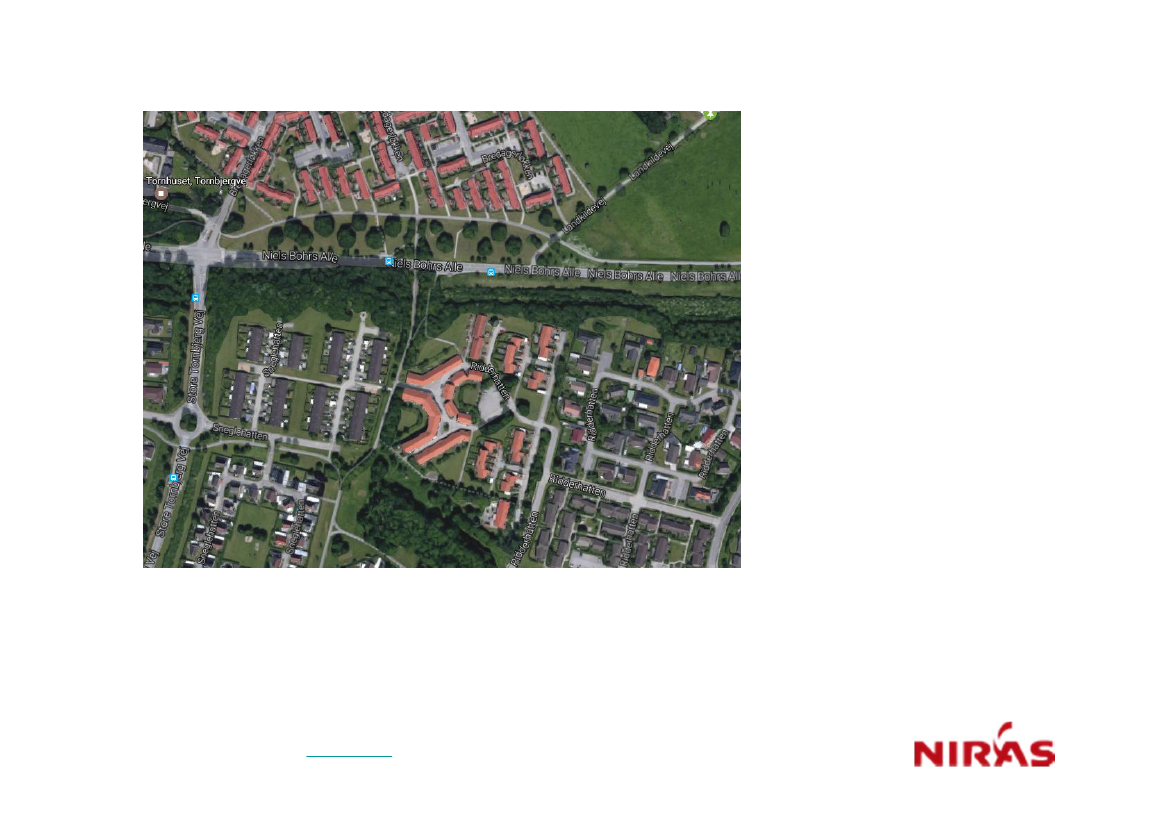

Eksemple:

100 række- og parcelhus

fra 70-erne. LBF støttet

renoveringsprojekt, med

supplerende energistøtte.

• Energirenovering af klima-

skærm ~ BR 2015 krav

• Nedlæggelse af fælles

jordledning til varmt brugs-

vand

• Fælles ultralavtemperatur-

varme

• VP til varmt vand, via

ultalavtemperatur varme.

• Solceller til drift af VP,

ventilation og

cirkulationspumper.m.v.

Investering: 115+35 mio. kr.

varmecentral

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Rødtjørnen

Eksist. forhold

Gas

Vand

Eksist. forhold

Varmecentral

Varmerør:

VF/VR = 70/40°

Brugsvandsrør:

BV/BC/BK = 55/50/12°

Ledninger i jord

Boliger / Klynger

Radiator

Ved Flemming Schrøder,

✉

fls@niras,dk

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Rødtjørnen

Gas

Vand

Forslag 1

Lavtemperatur

Gulvvarme

Varmecentral

Varmerør:

VF/VR = 70/40°

55/35°

Brugsvandsrør:

BV/BC/BK = 55/50/12°

Ledninger i jord

Radiator 1. sal bibeholdes

Gulvvarme i stue

Shunt til gulvvarme

Radiator

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Boliger/Klynger

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Rødtjørnen

Gas

Vand

Forslag 2

Ultra-lavtemp.

Beh. Varmt vand

Varmecentral

Varmerør:

VF/VR = 70/40°

40/30°

Brugsvandsrør:

BV/BC/BK = 55/50/12°

45/40/12°

Ledninger i jord

Nye radiatorer på 1. sal

Gulvvarme i stue

(Shunt udgår)

Radiator

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Boliger/ Klynger

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Rødtjørnen

”Fjernvarme”

Gas

Vand

Varmecentral

Varmerør:

VF/VR = 70/40°

40/30°

Forslag 3

Ultra-lavtemp.

Lokalt opv. af

vamt vand via

el/VP/sol

Brugsvandsrør:

BV/BC/BK = 55/50/12°

Ledninger i jord

Nye radiatorer 1. sal

Gulvvarme i stue

(Shunt udgår)

Radiator

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

Vandvarme i boliger

Solfanger / VP/ el-patron

Boliger/ Klynger

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Rødtjørnen rør i jord

Eksisterende forhold

”Fjernvarme”

V 70/45°

S 60/30°

Brugsvand

BV/BC

57/45°

10-15°

TWIN-rør

Iso. Kl. 2

Fremtidige forhold

V 45/30°

S 35/25°

10-15°

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

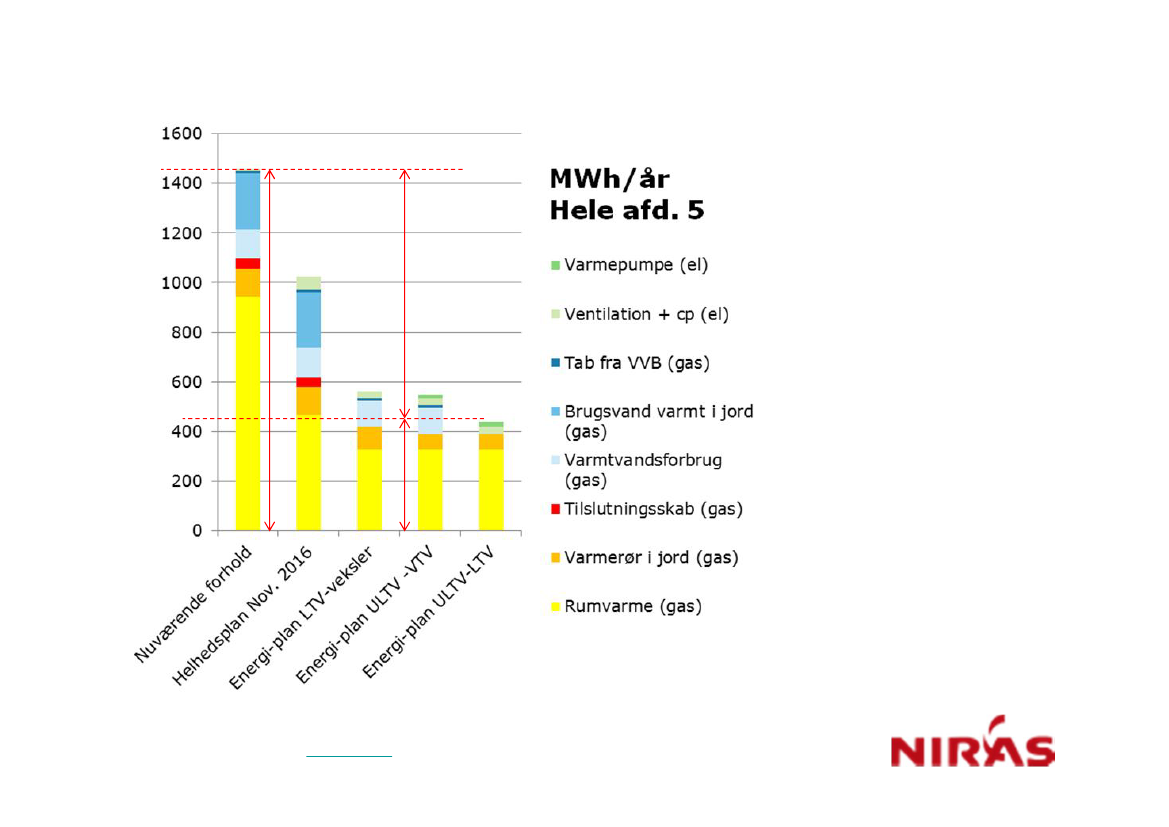

Emne: Udfordringer og muligheder ved lav- og ultralav-temperatur

Besparelse 2/3

1/3

Eksempel:

100 række/

parcelhuse

1450MWh/år her af

Ca. 450MWh/år er

tab til jord.

Reduceret til

450MWh/år heraf

er ca. 50MWh/år er

tab til jord.

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Emne: Udfordringer og muligheder ved lav- og ultralav-temperatur

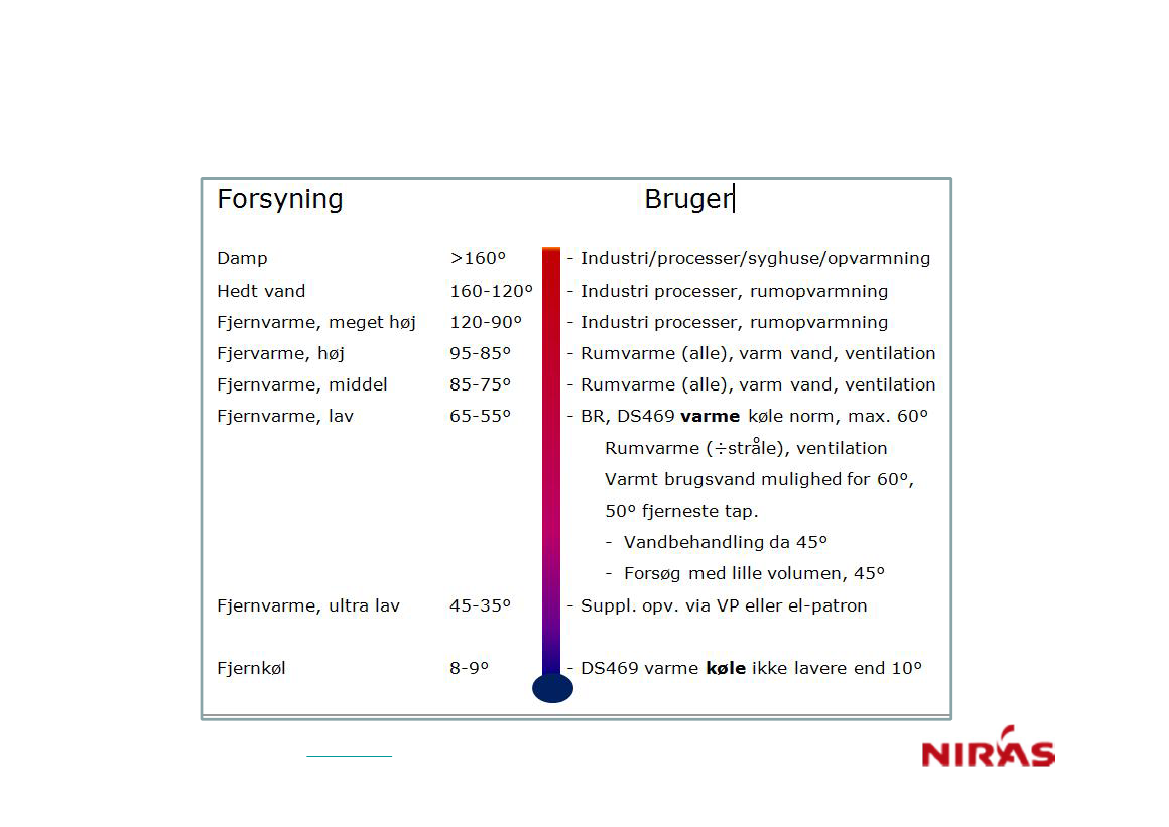

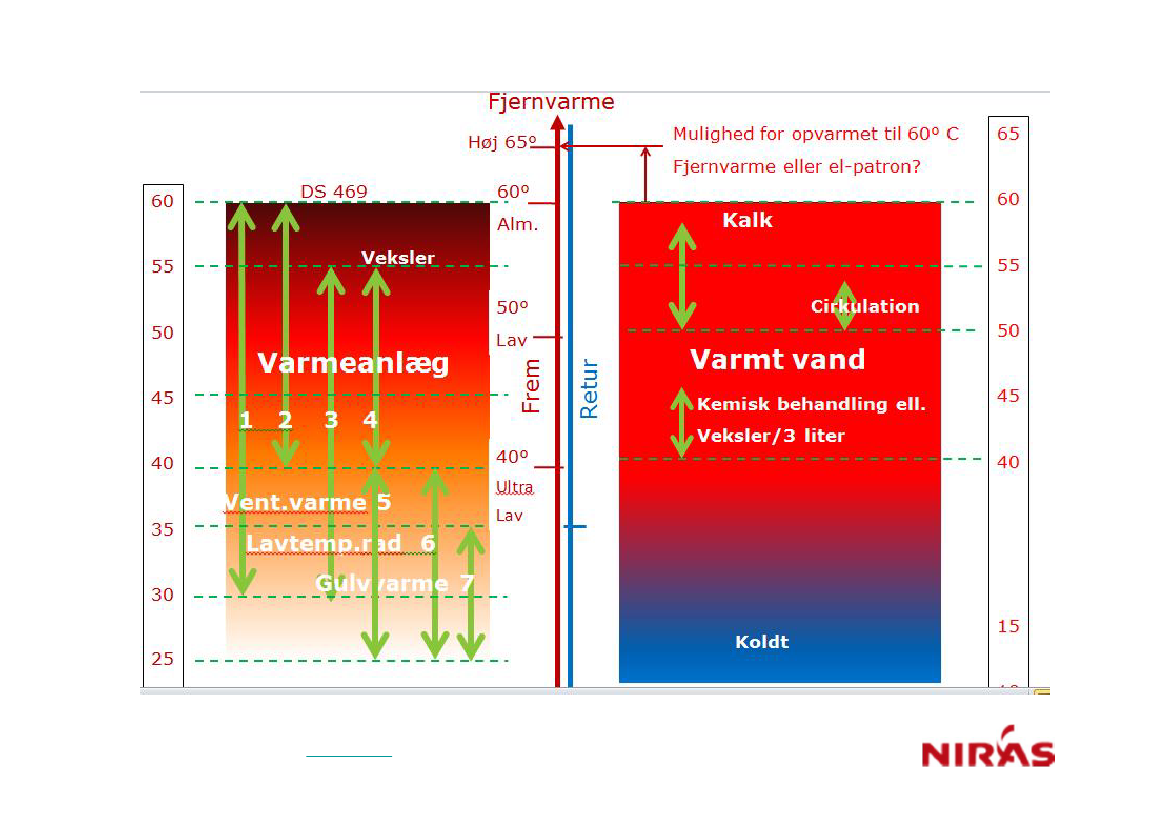

Historisk set falder temperaturen på varmeanlæg

fremløbstemperatur

Ved Flemming Schrøder,

✉

[email protected]

☏

2119 1030

BOU, Alm.del - 2023-24 - Bilag 51: Materiale til brug for foretræde den 8/2-24 fra Dansk Miljøteknologi

Ultra lavtemp. Fjv. 40/25°

Unit med Microvarmepumpe

Energiforsyning fjv.+el

Pladevandvarmer og VVB

Evt. cirkulation, da kun via trykknap

Højtemp. Fjv. HF 80/40°

Lavtemp. Fjv. LF 60/30°

Ultra lavtemp. Fjv. ULF 40/25°

Ved Flemming Schrøder,

✉

fls@niras,dk

☏

2119 1030
