RESULTATER FRA OVERVÅGNING –
VANDMILJØ OG NATUR
NOVANA 2020
Hanne Bach
Direktør, DCE
en
AU
AU
AARHUS
AARHUS
UNIVERSITET
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
DCE - NATIONALT CENTER FOR MILJØ OG ENERGI
ENERGI
9 NOVEMBER 2021
9. NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
OVERVÅGNING OG EU-DIREKTIVER
Habitatdirektivet
Naturtyper
Arter
Fuglebeskyttelsesdirektivet
Vandrammedirektivet
Søer
Vandløb
Stoftransport
Trækfugle
Ynglefugle
Nitratdirektivet
Havstrategidirektivet
Havet
Luftdirektiver
Nedbør
Luft
Landovervågning
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
OVERSIGT
Luft – kvælstofnedfald; effekt af COVID19
Næringstoftransport til havet og næringsstofbalancen i landbruget
Vandløb – tilstand for vandløbsfauna
Havet- kvælstof og iltsvind
Natur – effektvurdering af plejeindsatser
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
KVÆLSTOFNEDFALD OG COVID 19 EFFEKT
Kombination af målinger og modelberegninger af kvælstofnedfald:
•
•
Seneste tilgængelige emissioner for 2019 for DK og 2018 for resten af Europa
Mindre nedbør i 2020 end 2019
•
Modificeret emissionerne via estimater af effekt af COVID-19-restriktioner på NOx-
emissioner (fx omkring 10% reduktion for vejtransport årligt)
Landbrug kun påvirket i lille omfang. Mink-aflivning betyder forventeligt omkring
10% reduktion i NH
3
-emission årligt fremover, men kun lille effekt i 2020
•
Resultat vedr COVID 19: ingen dokumentarber effekt for 2020 baseret på målinger og
beregninger
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
Slide 4
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Afsætning af kvælstof til land- og vandområder i 2020
2019
2020
Enhed: kg N/ha
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
5,6 km x 5,6 km
Farvande:
60.000 tons N, 5,7 kgN/ha årligt
Landområder:
51.000 tons N, 12 kgN/ha årligt
Slide 5
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
UDVIKLING i KVÆLSTOFAFSÆTNINGEN
Indre farvande
120
100
80
Land
120
100
80
Indeks
60
40
20
0
Indeks
Kvælstofdeposition
DK-emission
EU-emission
60
40
20
0
Kvælstofdeposition
DK-emission
EU-emission
2006
1990
1992
1994
1996
1998
2000
2002
2004
2008
2010
2012
2014
2016
2018
2020
1990
1992
1994
1996
1998
2000
2002
2004
2006
2008
2010
2012
2014
2016
2018
År
År
Ca 40% fald siden 1990, men stort set uændret i de seneste 10 år
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
Slide 6
9 NOVEMBER 2021
2020
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

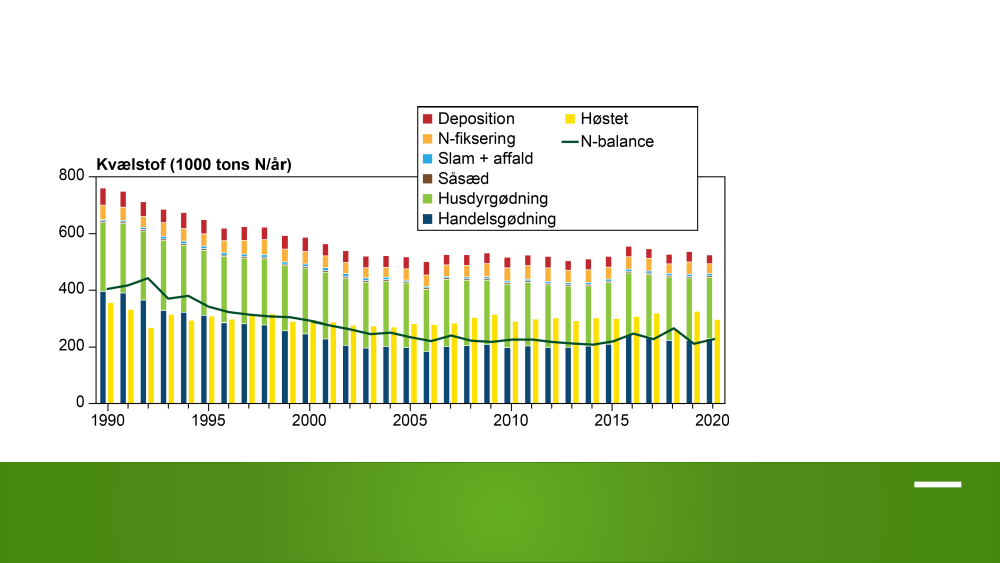

KVÆLSTOFBALANCEN I DANSK LANDBRUG
Fald på 44% siden
1990, størst fald frem
til 2003
Øget N-overskud
efter FLP i 2016,
2017, 2018, 2020
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

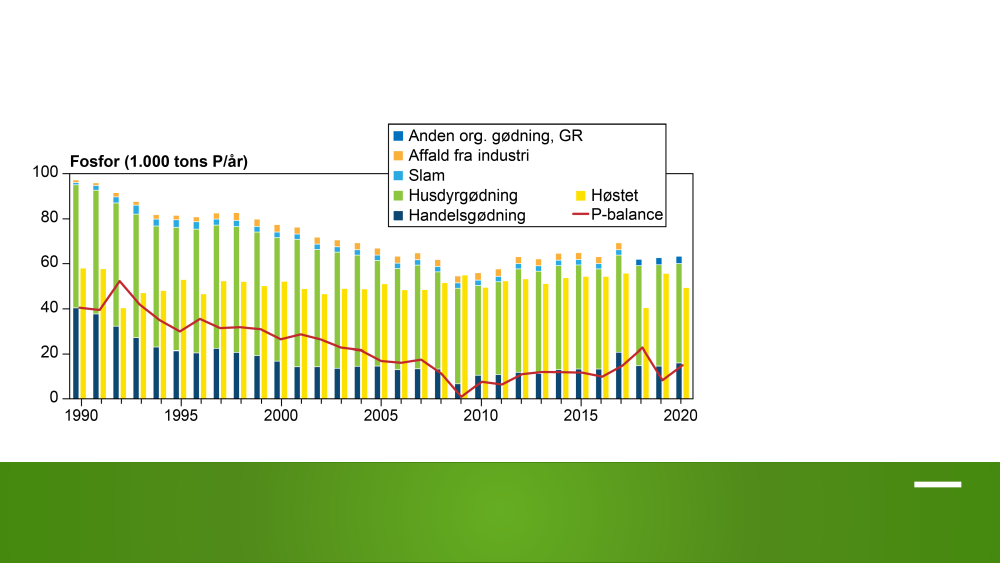

FOSFORBALANCEN I DANSK LANDBRUG
Fra 40.500 tons P i 1990
til 15.000 tons P i 2020.
Reduktion på 63%
Brug af husdyrgødning
og vejrlig stor betydning
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
NÆRINGSSTOFTRANSPORT
Mindre nedbør med samme vandføring som 2019
Lavere kvælstofkoncentration i vandløb end 2019
Resultat: kvælstoftransport til havet i 2020 mindre end 2019
Fosfor stort set identisk med 2019
Ca 10% af N og ca 30% af P fra punktkilder
Kvælstof 2020
Kvælstof 2019
Normaliseret 2020
Normaliseret 2019
Fosfor 2020
57.000 ton N
74.000 ton N
51.000 ton N
67.000 ton N
2000 ton P
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

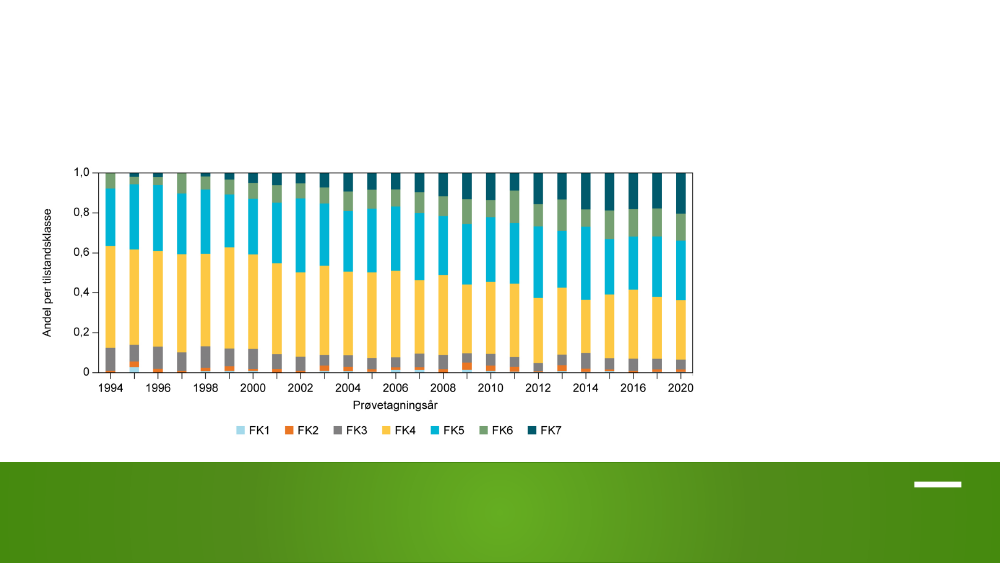

VANDLØB - TILSTAND I PERIODEN 1994-2020
Generel forbedring i tilstand
Sandsynlighed for
målopfyldelse i 2020: 68 %
Dansk vandløbsfauna
indeks
Høj kvalitet: FK7
Lav kvalitet FK1
Målopfyldelse>FK5
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

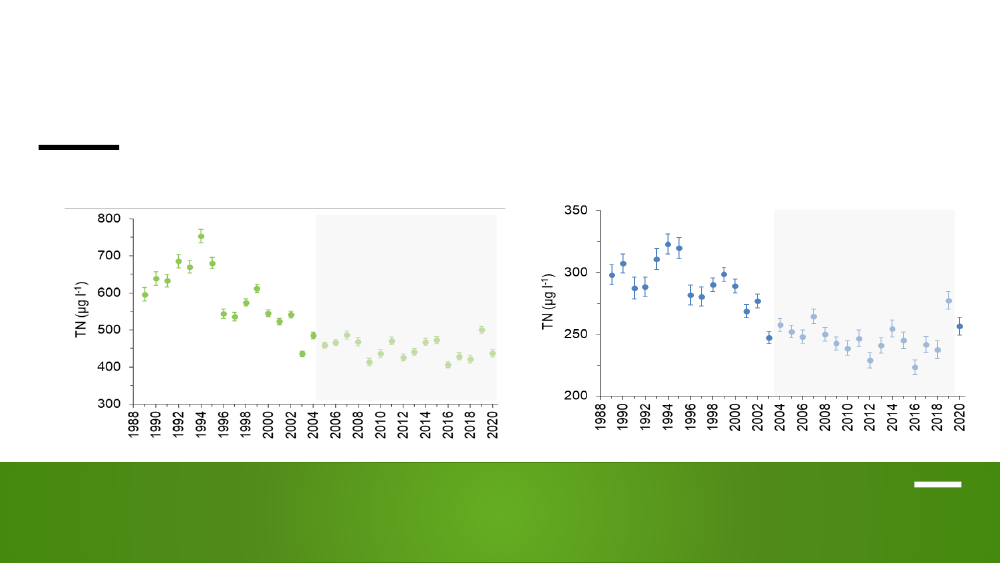

NÆRINGSSTOFKONCENTRATION I HAVET
Fald indtil omkring 2002 derefter ingen udvikling; Fosfor lignende udvikling
Fjorde og kystnære områder
Åbne indre farvande
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

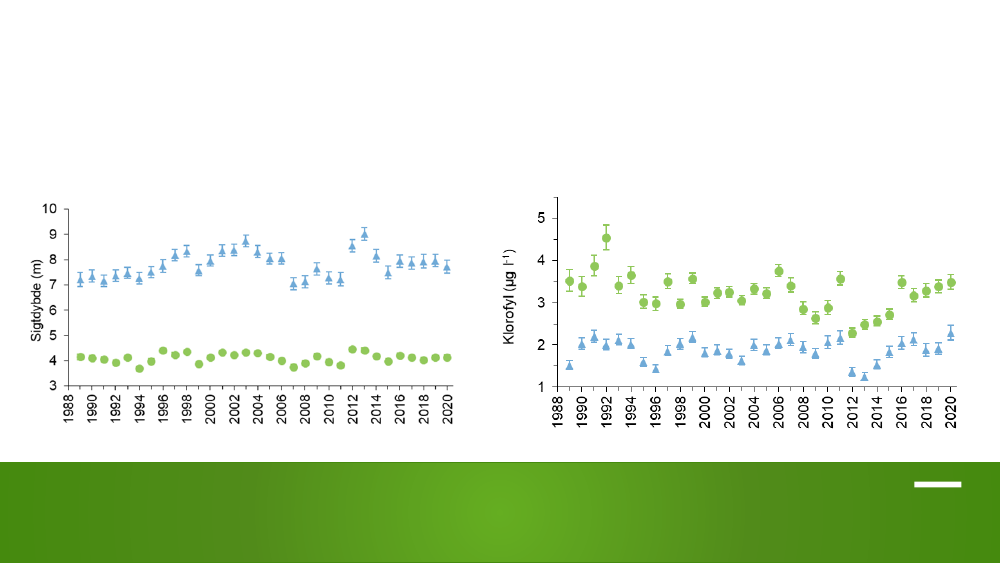

PLANTEPLANKTON OG VANDETS KLARHED
Signifikant stigning i klorofyl i kystområder (grøn) og åbne indre farvande (blå) siden
2012
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

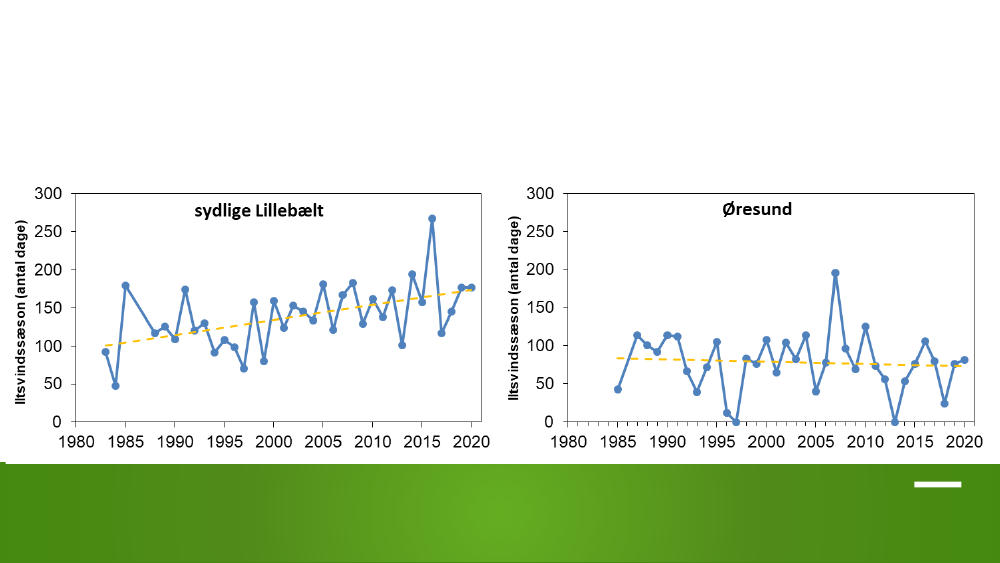

ILTSVIND – TIDSLIG UDVIKLING REGIONALT
Generelt stor variation men ingen generel bedring i iltsvind – hverken udbredelse, intensitet
eller omfang
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
NATUR - EFFEKTOVERVÅGNING
Støtteordningen “Pleje af græs-
og naturarealer”
(Landdistriktsprogrammet)
Dokumentation af den aktuelle
tilstand på naturplejede arealer
inden for habitatområderne.
Omfatter både
§
3-beskyttede
arealer (især ferske enge og
overdrev) og ikke-beskyttede
arealer (græsmarker).
Tilsagnsareal
Kortlagt habitatnatur
Habitatnatur, 5 m cirkel
§ 3-areal
§ 3-eng, 5 m cirkel
Ikke § 3-natur, 5 m cirkel
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
NATUR - EFFEKTOVERVÅGNING
•
Støtteordningen “Pleje af græs- og naturarealer” omfatter 93.400 ha (oktober 2020).
•
•
Data om plejeindsats er mangelfuld (fx græsningstryk, udbinding mm) og dermed er det
ikke muligt at vurdere den reelle effekt af indsatsen
Tilstanden er højst på habitatarealer og højere på arealer med naturpleje
(græsning/høslæt) end arealer uden naturpleje
•
•
Strukturtilstanden er generelt højere på arealer med 5 års kontinuerlig græsning end på
nytegnede arealer eller arealer med ophørt græsning
Også artstilstanden er højere på de kontinuert forvaltede arealer, men der mangler viden
om indsatsen forud for perioden, til at kunne relatere det bedre artsindhold til indsatsen.
AU
AARHUS
UNIVERSITET
DCE - NATIONALT CENTER FOR MILJØ OG
ENERGI
9 NOVEMBER 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
AU
AARHUS
UNIVERSITET
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Grundvandsovervågning
1989-2020
Claus Kjøller
Lærke Thorling (red.), Anders Johnsen, Birgitte Hansen, Christian N. Albers, Claus Ditlefsen, Lars Troldborg,
Mette M. Mortensen
Statsgeolog
Geokemisk Afdeling
De Nationale Geologiske Undersøgelser for Danmark og Grønland
Klima-, Energi- og Forsyningsministeriet
Teknisk Gennemgang – MOF den 9. november 2021
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
”Highlights”
•
Danskerne bor og lever oven på vores grundvand – det menneskelige aftryk er
tydeligt.
•
Det er særligt pesticidstoffer – både fra pesticid- og biocidanvendelse – der
udfordrer vandforsyningerne. Nitrat kan lokalt være en udfordring.
•
Vi har ikke endnu det fulde overblik, førend der er etableret mere viden om
forekomst, kilder og skæbne i grundvandet for flere af de miljøfremmede stoffer –
herunder pesticidstoffer og PFAS.
•
Variationen i grundvandsstand og –dannelse er meget variabel, men synes
tilsyneladende at blive mere ekstrem.
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Grundvandsovervågning 1989-2020
Rapportering sker efter et fastlagt NOVANA paradigme
Indledende kapitler
•
Kap 1:
Sammenfatning
•
Kap 2:
Formål og lovgivning
Faglige kapitler
•
Kap 3:
Vandindvinding og Det Nationale Pejleprogram.
•
Kap 4:
Nitrat, herunder redoxboringer
•
Kap 5:
Fosfor
•
Kap 6:
Pesticider og deres nedbrydningsprodukter
•
Referencer
Appendix
•
App 1: Datagrundlag og metoder
•
App 2: Overvågningsdesign og stationsnet
•
App 3: Faglig baggrundsviden om grundvand
www.grundvandsovervaagning.dk
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Grundvandsovervågning 1989-2020
Rapportering sker efter et fastlagt NOVANA paradigme
Indledende kapitler
•
Kap 1:
Sammenfatning
•
Kap 2:
Formål og lovgivning
Faglige kapitler
•
Kap 3:
Vandindvinding og Det Nationale Pejleprogram.
•
Kap 4:
Nitrat, herunder redoxboringer
•
Kap 5:
Fosfor
•
Kap 6:
Pesticider og deres nedbrydningsprodukter
•
Referencer
Appendix
•
App 1: Datagrundlag og metoder
•
App 2: Overvågningsdesign og stationsnet
•
App 3: Faglig baggrundsviden om grundvand
www.grundvandsovervaagning.dk
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Grundvandsovervågning 1989-2020
Rapportering sker efter et fastlagt NOVANA paradigme
Indledende kapitler
•
Kap 1:
Sammenfatning
•
Kap 2:
Formål og lovgivning
Faglige kapitler
•
Kap 3:
Vandindvinding og Det Nationale Pejleprogram.
•
Kap 4:
Nitrat,
herunder redoxboringer
•
Kap 5:
Fosfor
•
Kap 6:
Pesticider og deres nedbrydningsprodukter
•
Referencer
Appendix
•
App 1: Datagrundlag og metoder
•
App 2: Overvågningsdesign og stationsnet
•
App 3: Faglig baggrundsviden om grundvand
www.grundvandsovervaagning.dk
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

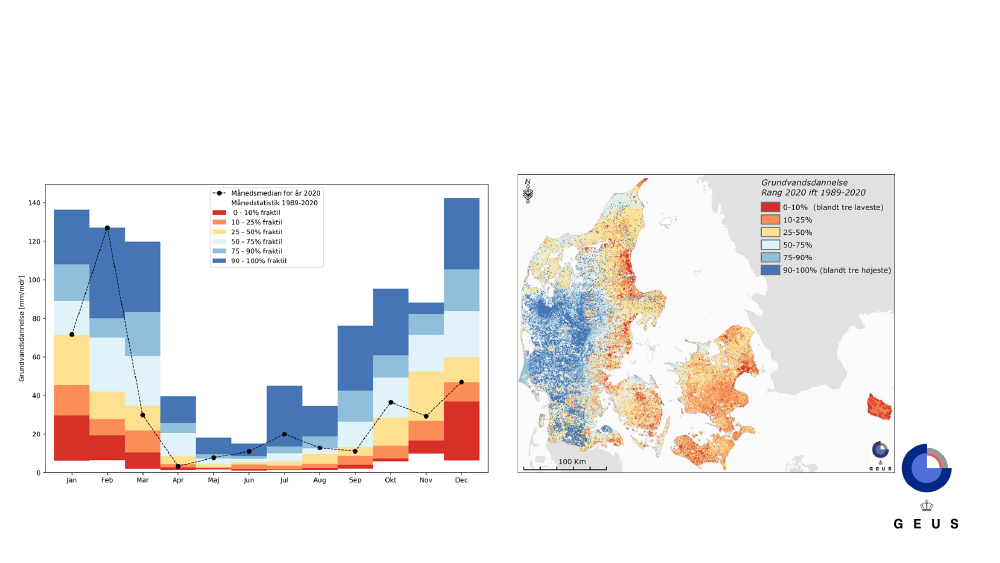

Grundvandsdannelse- året 2020 relativt
Beregnet med GEUS’ DK-model
Månedsfordeling relativt til klimanormal
Geografisk fordeling af
grundvandsdannelse relativt til
klimanormal
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

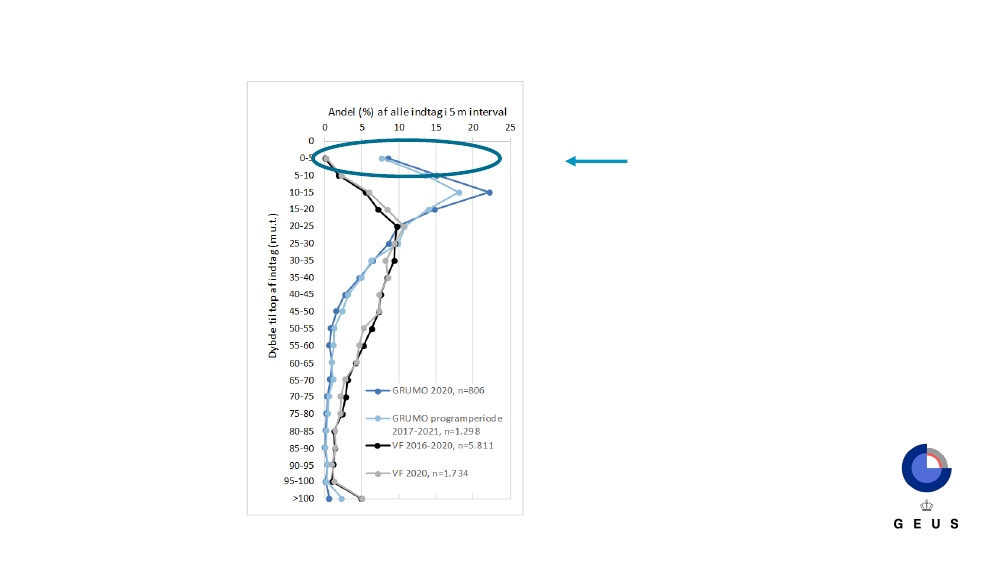

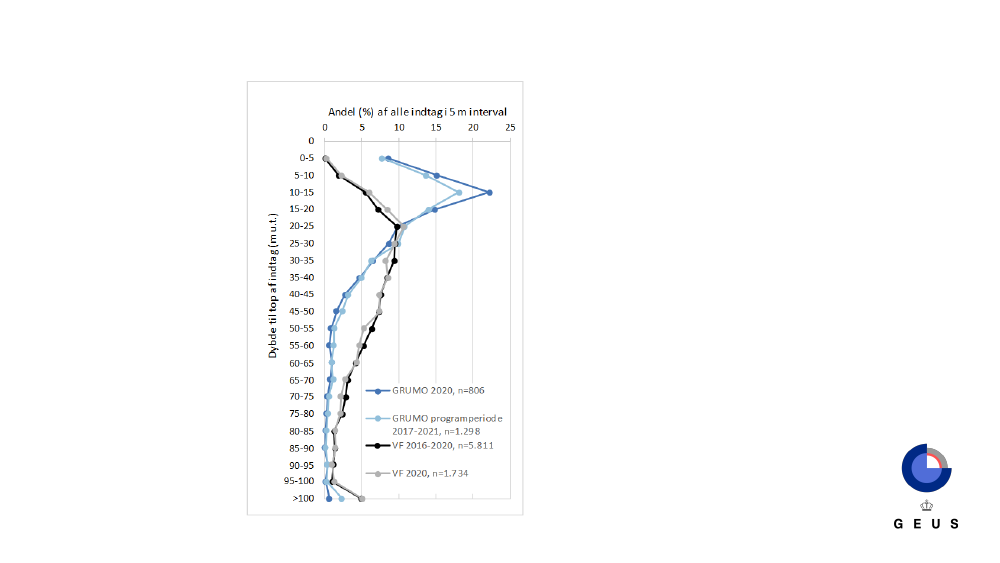

Datagrundlag – vandkvalitet
2020 – Operationel overvågning i GRUMO
indtag => forventet ”påvirkede” indtag
analyseres
806 GRUMO indtag og 1734 vandværks indtag anvendt i 2020
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Datagrundlag – vandkvalitet
LOOP (nitrat)
90 LOOP indtag, 806 GRUMO indtag og 1734 vandværks indtag anvendt i 2020
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

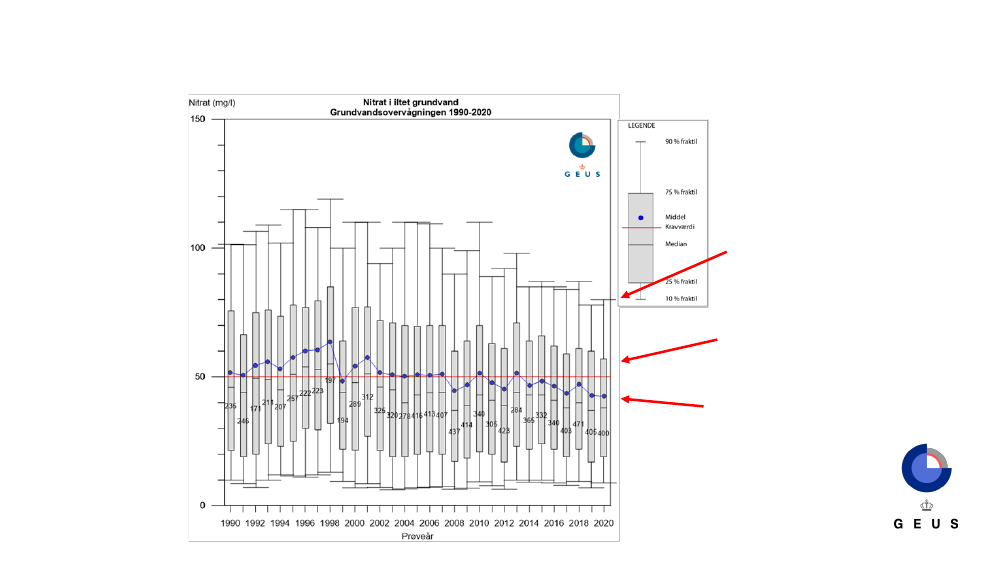

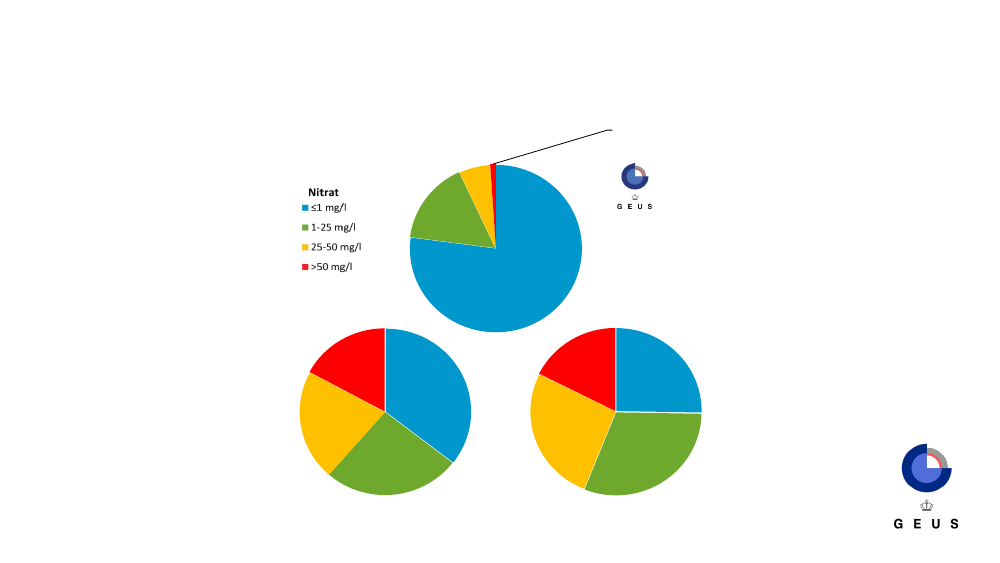

Nitrat i grundvandsovervågningen - status
1,1%
Vandværksboringer 2020
5,8%
16,0%
77,1%
GRUMO 2020
17,1%
LOOP 2020
17,6%
25,3%
35,5%
21,5%
26,4%
30,8%
25,9%
GRUMO data påvirket af det operationelle overvågningsår 2020
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

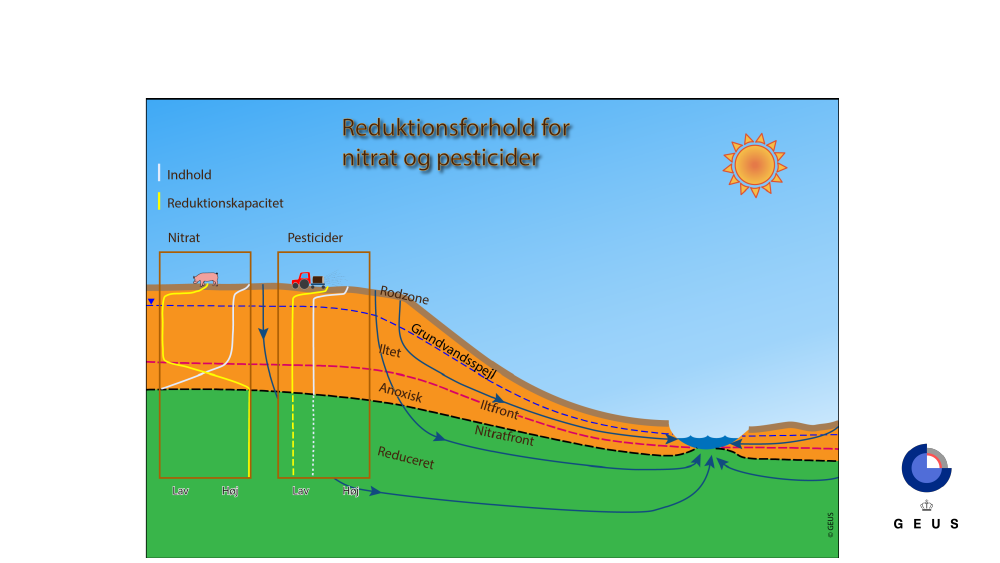

Vandkvalitet - konceptuelle modeller
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020

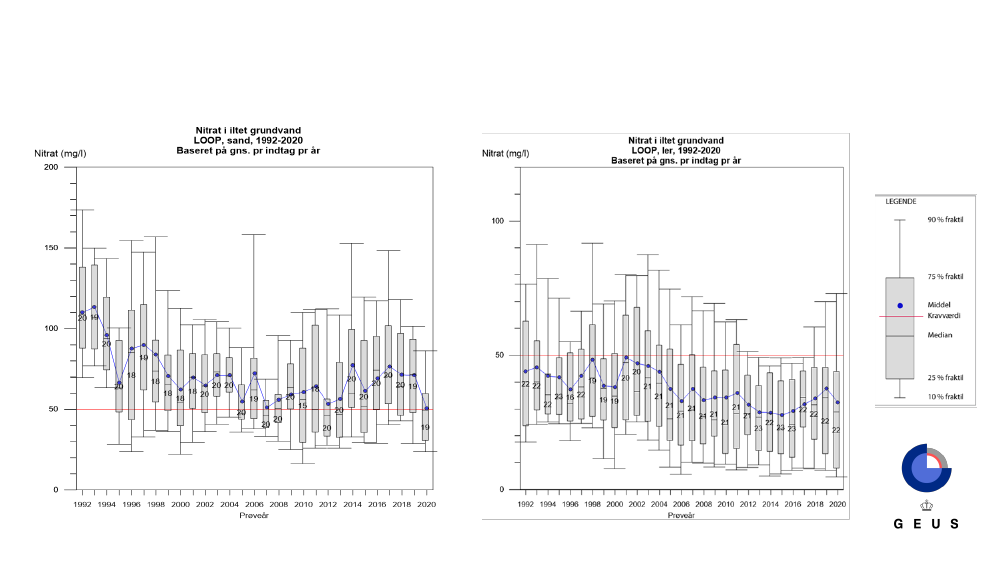

Vandkvalitet - konceptuelle modeller
Delmængde til beskrivelse af udvikling - nitrat
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Nitrat i iltet grundvand - prøvetagningsår
Færre indtag med høje værdier
Mere end 25 % indtag
over 50 mg/l
Middelværdi < 50 mg/l
Siden 2014 og faldende
GRUM
O
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Nitrattidsserier - LOOP
Effekt af meget våde 2019 sommer medfører lavt nitrat i 2020
SANDJORD
LERJORD
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Pesticider
•
Udfordringer:
•
Fund af ”nye” stoffer med hidtil usete fund %
•
Screeninger supplerer det faste program
•
Pesticider omfatter nu også biocider. Opdeling i lovlig/ulovlig vanskeligere
•
Mange stoffer har forskellige egenskaber og anvendelse – jf. 2020 screening
•
Vi ved ikke, om der findes stoffer i grundvandet, vi endnu ikke kan analysere for.
•
Håndtering:
•
Fokus på status frem for tidsserier
•
Fokus på enkeltstoffer
•
Tidsserier baseres på delmængde af indtag
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Pesticider status - dybdeforhold
Vandværksboringer
Pesticidstoffernes dybdefordeling, 2020
0%
Dybde i meter under terræn
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
GRUMO
Særligt høj grundet operationel overvågning
0 til 10
>10 til 20
>20 til 30
>30 til 40
>40 til 50
>50 til 60
>60 til 70
>70 til 80
>80 til 90
>90 til 100
>90 til
>80 til 90 >70 til 80 >60 til 70 >50 til 60 >40 til 50 >30 til 40 >20 til 30 >10 til 20 0 til 10
100
1
3
5
7
13
22
61
97
90
5
11
34
8
45
23
57
43
91
59
129
101
167
133
157
192
173
146
82
23
19
>0,1µg/l
Påvist ≤0,1 µg/l
Ikke påvist
Antal indtag
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Pesticider – hyppigst fundne stoffer
GRUMO-indtag
2020
Vandforsyningsindtag
2020
Med fund (%)
>0,1 µg/l
>0,1 µg/l
Stofnavn
Stofnavn
Med fund (%)
(%)
DPC (desphenylchloridazon)
DMS (N,N-dimethylsulfamid)
BAM (2,6-dichlorbenzamid)
1,2,4-Triazol
DEIA
MDPC (methyldesphenyl-
chloridazon)
Atrazin, desisopropyl-
CTAS (chlorothalonilamid
sulfonsyre)
Atrazin, desethyl-
Atrazin
Bentazon
31,5
29,8
18,3
17,7
16,6
16,4
7,0
4,3
3,8
3,6
3,4
16,8
5,7
5,7
8,9
3,0
6,4
0,6
1,3
0,4
0,4
1,3
DMS (N,N-dimethylsulfamid)
DPC (desphenylchloridazon)
BAM (2,6-dichlorbenzamid)
MDPC (methyldesphenyl-
chloridazon)
Bentazon
Metribuzin-desamino-diketo
DEIA
Alachlor ESA
Dimethachlor ESA
4-CPP
CTAS (chlorothalonilamid-sulfonsyre)
32,8
25,5
16,4
5,6
2,8
1,5
1,5
1,5
1,4
1,3
1,2
8,8
6,9
1,6
0,8
0,2
0,1
0,2
0,1
0,5
0,2
0,1
Glyphosat 2020:
Grumo 531 indtag heraf
1 indtag < 0,1 µg/l
og VV 1.455 boringer heraf
1 boring < 0,1 µg/l
(%)
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
Screeningsresultater
•
I 2020 blev 250 udvalgte indtag analyseret for 76 pesticidstoffer,
•
Tre stoffer påvist:
-pentachloraniline, 1 indtag < 0,1µg/l
-trifluoreddikesyre (TFA), 219 indtag med fund / 212 indtag> 0,1µg/l
-saccharin, 46 fund- men vurderes ikke relevant metabolit
•
Screening gav ingen ændring i samlede pesticidbelastning
•
Opmærksomhed på nye stoffer i miljøet
TFA (trifluoracetat, perfluoreddikesyre, m.fl.) :
Kan stamme fra pesticider og kølegasser mm.
I tysk nedbør: 0,19-0,52µg/l nedbørsvægtede middelkoncentrationer
Drikkevandskrav 9 µg/l i 2021.
 MOF, Alm.del - 2021-22 - Bilag 64: Præsentationen fra den teknisk gennemgang 9/11-21 NOVANA 2020
”Highlights”
•
Danskerne bor og lever oven på vores grundvand – det menneskelige aftryk er
tydeligt.
•
Det er særligt pesticidstoffer – både fra pesticid- og biocidanvendelse – der
udfordrer vandforsyningerne. Nitrat kan lokalt være en udfordring.
•
Vi har ikke endnu det fulde overblik, førend der er etableret mere viden om
forekomst, kilder og skæbne i grundvandet for flere af de miljøfremmede stoffer –
herunder pesticidstoffer og PFAS.
•
Variationen i grundvandsstand og –dannelse er meget variabel, men synes
tilsyneladende at blive mere ekstrem.
