Omstilling af

jernbaneinfrastruktur til

batteridrift

Elektrificeringsprogrammet

Februar 2021

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Elektrificeringsprogrammet

–

Omstilling af jernbaneinfrastruktur

til batteridrift

Februar 2021

Banedanmark

Carsten Niebuhrsgade 43

1577 København V

www.banedanmark.dk

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

1.1

1.2

1.3

Indledning og sammenfatning

......................................................4

Formål

......................................................................................... 4

Notatstruktur

................................................................................. 4

Sammenfatning

............................................................................... 4

2.1

2.2

2.3

2.4

Baggrund

..............................................................................7

Markedssituation for batteritog

............................................................. 7

Opladningsinfrastruktur

...................................................................... 8

Klima og energi

............................................................................. 15

Tidshorisont for etablering af ladeinfrastruktur

.......................................... 17

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

Analyse

..............................................................................19

Prisgrundlag

................................................................................. 19

Overblik over udvalgte strækninger

....................................................... 20

Køge-Roskilde

............................................................................... 20

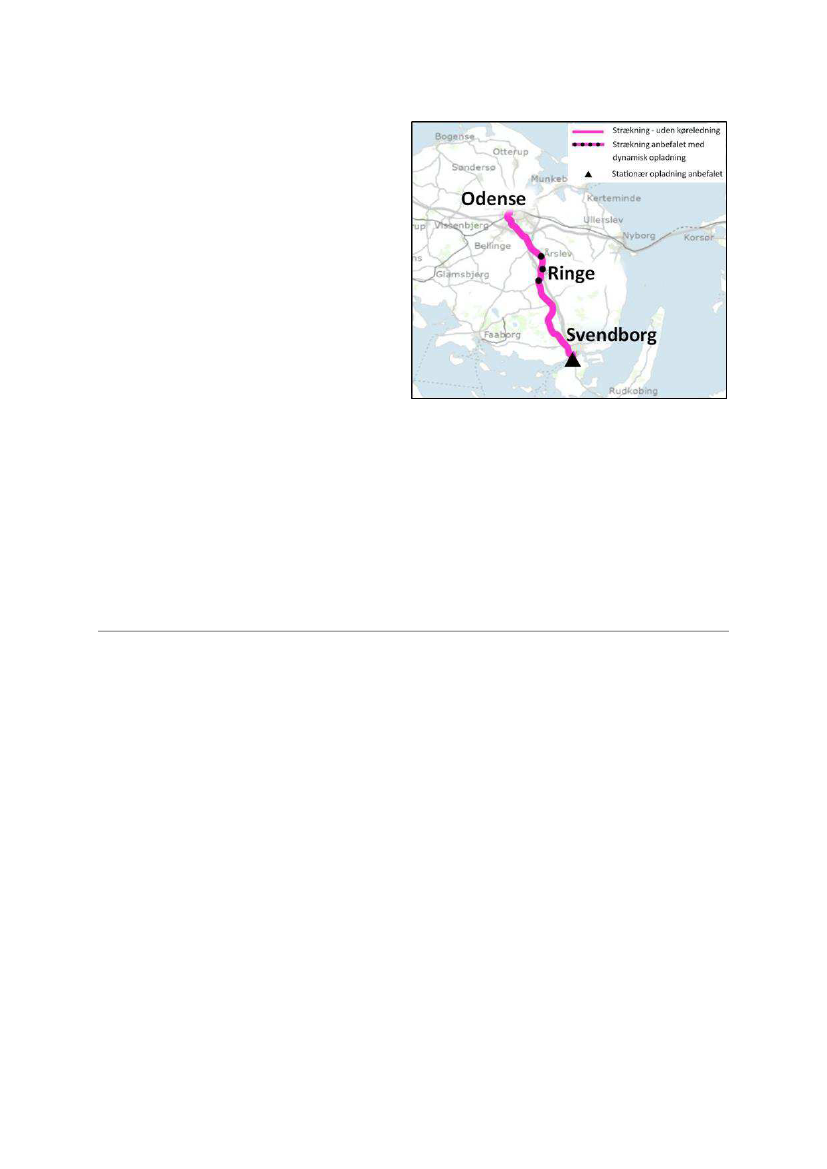

Odense-Svendborg

......................................................................... 21

Lindholm-Frederikshavn

.................................................................... 22

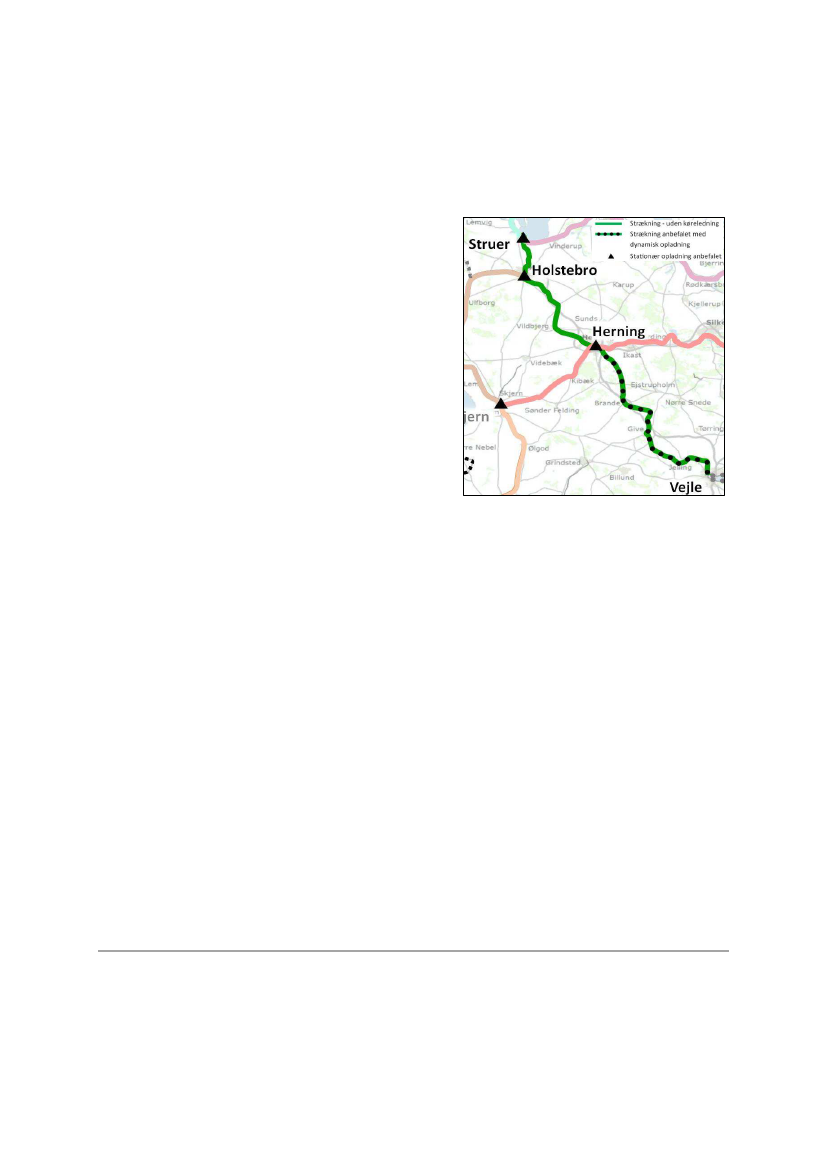

Vejle-Struer

................................................................................. 23

Struer-Thisted

............................................................................... 24

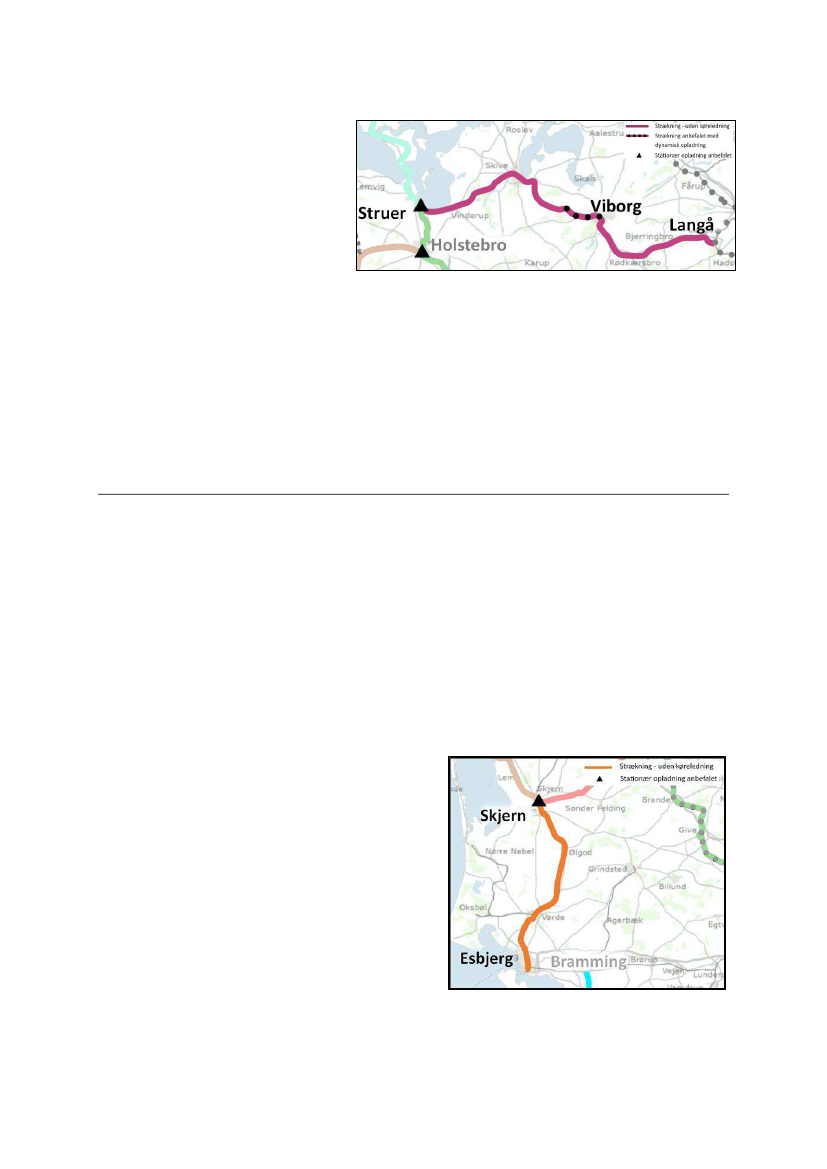

Langå-Struer

................................................................................ 25

Esbjerg-Skjern

............................................................................... 26

Skjern-Holstebro

............................................................................ 27

Skanderborg-Herning-Skjern

............................................................... 27

Bramming-Tønder

.......................................................................... 28

Samlet investeringsbehov og CO

effekt

.................................................. 30

4.1

4.2

4.3

Bilag

................................................................................. 32

Estimat af effektflow for opladning

........................................................ 32

Maksimal effekt på 10kV niveau

........................................................... 33

Estimat af længde for køretråd

............................................................ 33

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

1 Indledning og sammenfatning

1.1 Formål

Til brug for den videre stillingtagen til batteritog i Danmark på det ikke-elektrificerede statslige

banenet, er der behov for at få et indtryk af omfanget af de nødvendige infrastrukturinvesteringer.

Banedanmark har på foranledning af Transportministeriets departement udarbejdet dette notat, som

belyser den nødvendige infrastruktur, investeringsbehov samt CO

-effekt ved en batteritogsløsning

sammenlignet med en konventionel elektrificering med køreledninger samt videreførelse af den

eksisterende drift med dieseltog.

1.2 Notatstruktur

Notatet er inddelt i fire kapitler.

Kapitel 1 består af en indledning og sammenfatning.

Kapitel 2 giver en kort beskrivelse af markedssituation for batteritog i Europa, og hvordan det influerer

på mulighederne for batteritogsdrift i Danmark. Der gives en beskrivelse af den nødvendige

opladningsinfrastruktur og priser for dette. Desuden opgøres CO

-effekten ved at gå fra dieseldrift til

batteritogsdrift på de statslige banestrækninger. Endelig vurderes tidsaspektet ved indførelse af

batteritogsdrift i Danmark.

Kapitel 3 beskriver 10 statslige jernbanestrækninger, hvor batteritog er en potentiel mulighed. Der

gives her et konkret løsningsforslag for opladningsinfrastruktur med tilhørende estimat for

investeringsbehov og CO

-effekt.

Kapitel 4 indeholder baggrundsberegninger, som er vedlagt som bilag.

1.3 Sammenfatning

For at kunne implementere batteritogsdrift på de statslige jernbanestrækninger skal der etableres en

infrastruktur til opladning af batteritogene. Det vurderes, at denne infrastruktur bedst etableres ved

kombination af to typer af ladefaciliteter:



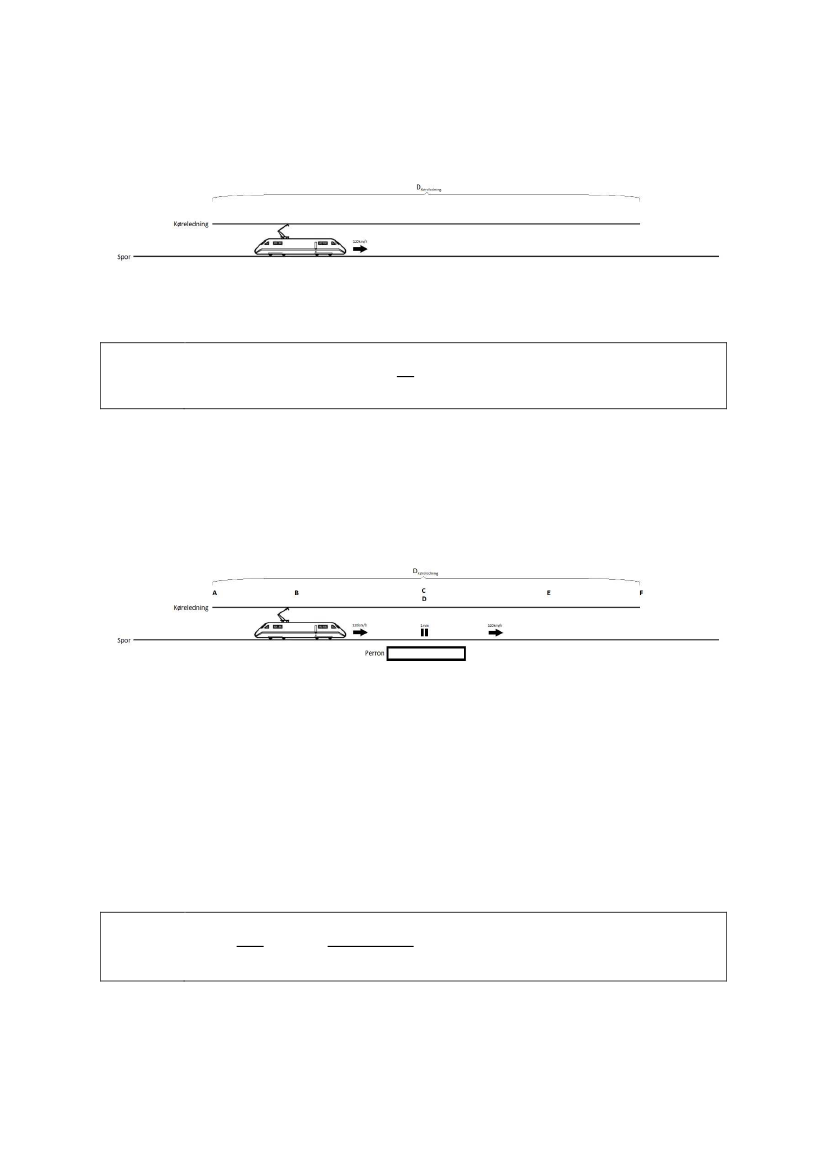

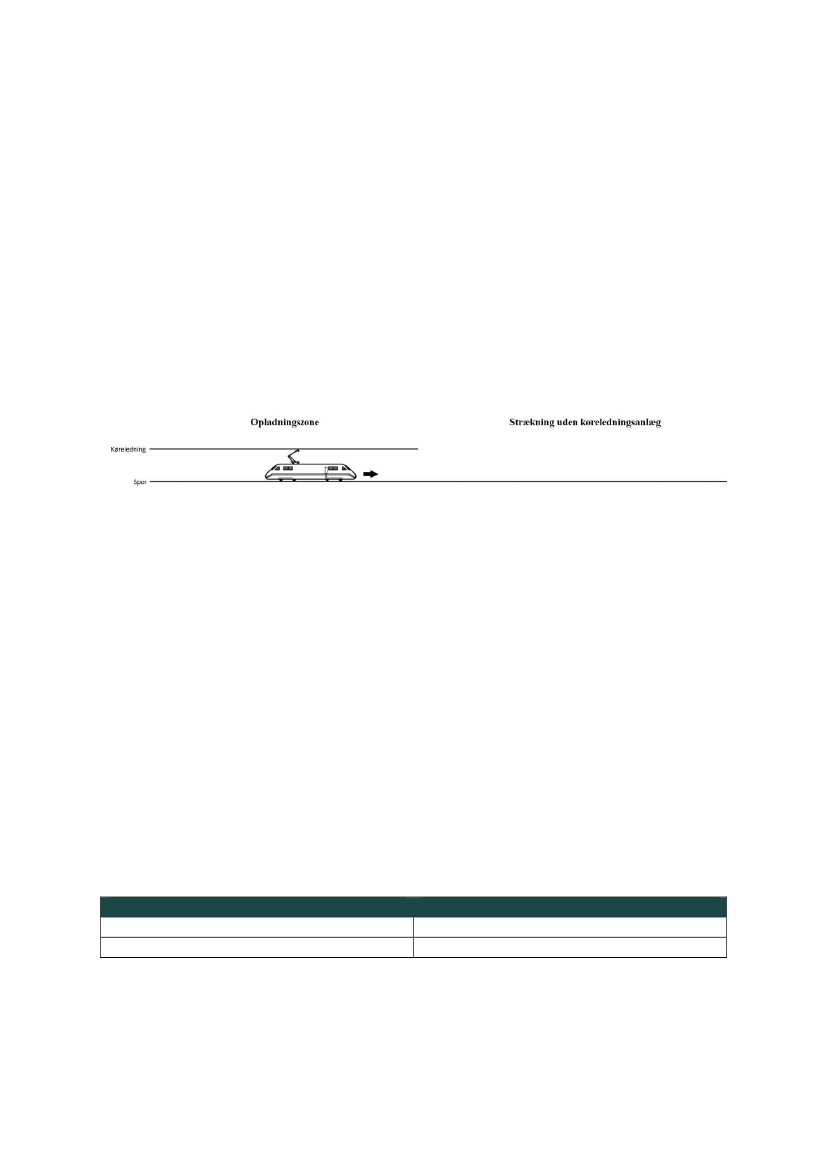

Etablering af køreledning over en kortere strækning (op til 14 km), hvor toget oplades under

kørsel

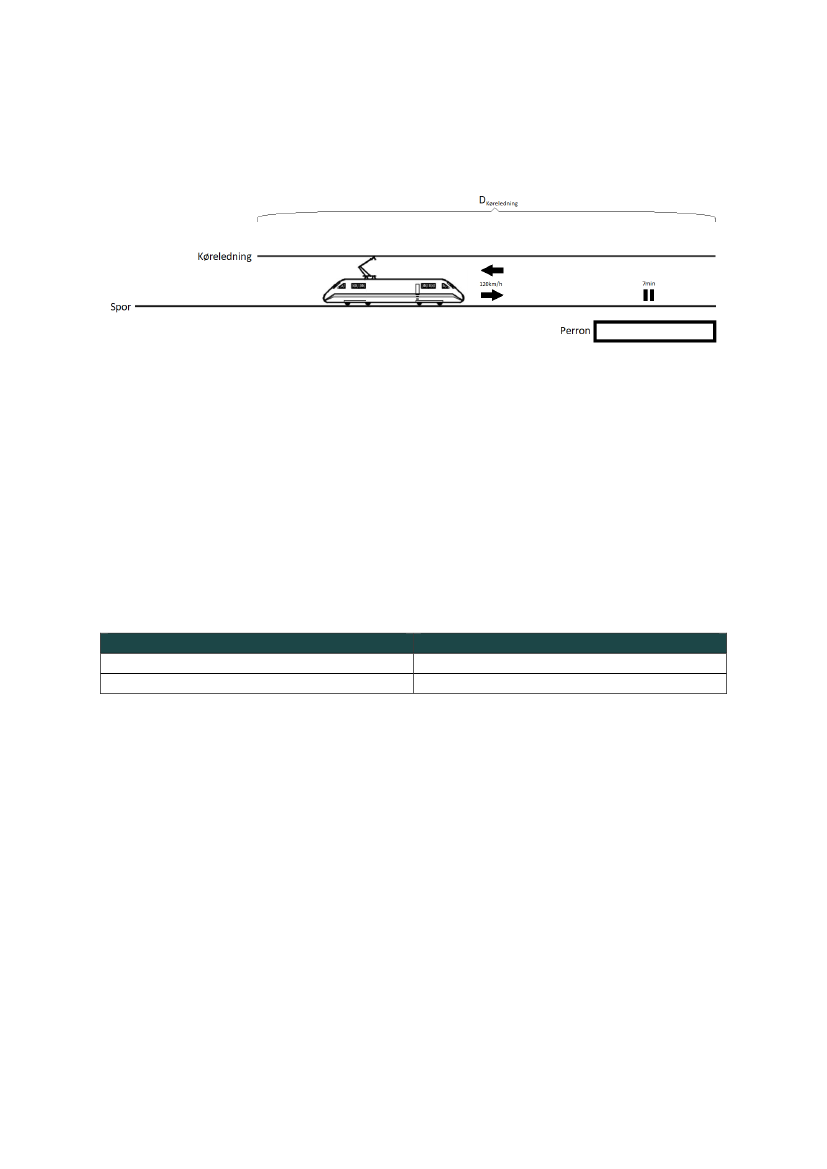

Etablering af køreledning på stationer, hvor toget oplades under ophold (min. 7 minutter)

Hurtig ladestandere til opladning under ophold på station er også vurderet, men de er ikke teknisk

tilgængelige på nuværende tidspunkt.

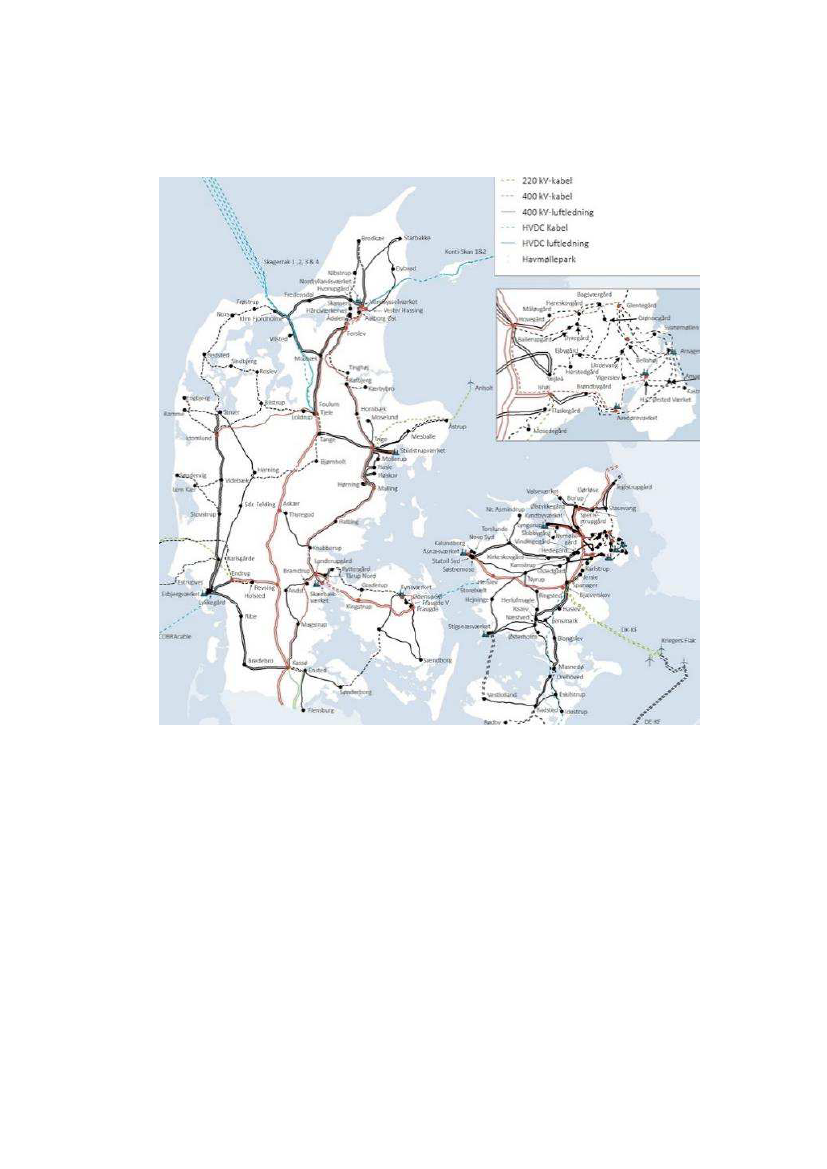

Ladefaciliteterne vurderes at kunne

elforsyningsnettets hovedstationer.

forsynes

med

strøm

fra

distributionsnettet

ved

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

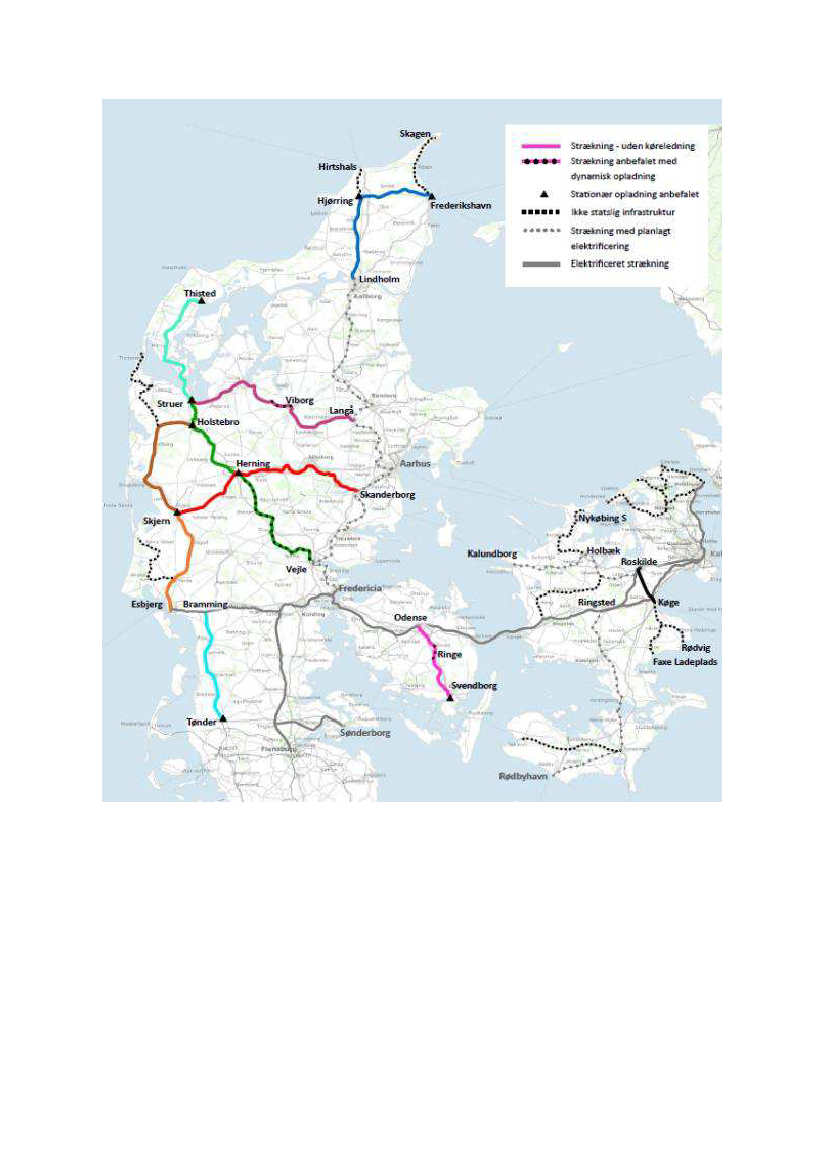

Der er identificeret 10 statslige banestrækninger, der ligger uden for det allerede besluttede

elektrificerede banenet. For hver enkelt strækning er der udpeget en hensigtsmæssig lokalisering af

nødvendig ladeinfrastruktur, hvor investeringsbehovet og CO

-effekt er estimeret.

Der estimeres et samlet investeringsbehov til ladeinfrastruktur på knap 0,8 mia. kr. baseret på

forudsætningen om en praktisk rækkevidde for batteritog uden ledninger på 80 km. Den samlede

årlige CO

-besparelse ved at konvertere fra drift med dieseltog til batteritog eller konventionelle

eltog vil være på ca. 29.000 tons, hvis strømmen udelukkende bliver produceret ved vedvarende

energi. Indtil da må der forventes en vis CO

-effekt i forbindelse med elproduktionen. Til

sammenligning estimeres investeringsbehovet ved fuld elektrificering af de samme strækninger at

være ca. 13-14 mia. kr.

Resultatet for de enkelte strækninger er angivet i nedenstående tabel.

Strækning

(prisindex 2021)

Estimerede

investeringsbehov for

batteritogsinfrastruktur

(mio kr)

Estimerede

investeringsbehov for

konventionelt

kørestrømsanlæg

(mio kr)

Ingen omkostninger

400

870

108

1.000-1.480

235

136

Ingen omkostninger

750

1.700-2.300

1.320

1.840

1.080

1.280

2.030

1.220

12.740-14.000

Estimeret CO

driftsbesparelse pr.

år ift. dieseldrift

(ton)

1.100

2.900

3.500

4.600

1.300

5.600

1.700

1.500

4.800

2.500

30.000

Køge - Roskilde

Odense-Svendborg

Lindholm-

Frederikshavn

Vejle-Struer

Struer-Thisted

Langå-Struer

Esbjerg - Skjern

Skjern-Holstebro

Skanderborg-

Herning-Skjern

Bramming-Tønder

Alle strækninger

Estimerede priser og CO

besparelser for de undersøgte strækninger.

1) Baseret på erfaringspriser tillagt 50 % korrektionstillæg.

2) Beregningen af omkostningen til kørestrømsanlægget tager udgangspunkt i realiserede priser på strækningen Køge-Næstved korrigeret

for særlige forhold og tillagt 50 % korrektionstillæg. Der er ikke korrigeret for udbudsresultatet kan have været særligt fordelagtigt. For

strækningerne Lindholm-Frederikshavn og Vejle-Struer afspejler den nedre del af intervallet den på daværende tidspunkt forudsatte

anlægsomkostning i Togfonden.

3) Dækkes af el i Roskilde og Køge.

4) Ladestationer er medregnet i tilstødende strækninger.

Den her gennemførte analyse er af indledende karakter, som sigter på at give et skøn for

størrelsesordenen for det forventede samlede investeringsbehov. Videre og mere detaljerede

analyser forventes at kunne fastlægge de optimale løsninger på hver enkelt strækning med større

præcision.

På den baggrund må den relative fordeling af omkostningerne på hver delstrækning tages med et

større forbehold end usikkerheden på det samlede udgiftsskøn.

I forbindelse med eventuelle videre analyser vil det være naturligt at inddrage planer for tilstødende

privatbaner.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

2 Baggrund

I dette kapitel gives en kort beskrivelse af markedssituationen for batteritog i Europa, og hvordan

det influerer på udsigterne for batteritogsdrift i Danmark. Der gives en beskrivelse af de mulige

løsninger for opladning af batteritog. Løsningerne er baseret på 2 løsningspakker, som kan

kombineres på forskellig vis. Forud for realisering skal løsningspakkerne bearbejdes videre til

konkrete skitseløsninger for hver station.

De mulige løsninger prissættes. Desuden beskrives CO

-effekten ved at gå fra dieseldrift til

batteritogsdrift på de statslige banestrækninger. Endelig vurderes tidsaspektet ved indførelse af

batteritogsdrift i Danmark.

2.1 Markedssituation for batteritog

2.1.1 Generelt om udviklingen i Europa

Batteritog er ikke noget nyt. Blandt andet har Tyskland kørt med batteritog fra 1907 til 1995. Dette

var tog med blybatterier, der blev ladet med jævnstrøm over natten.

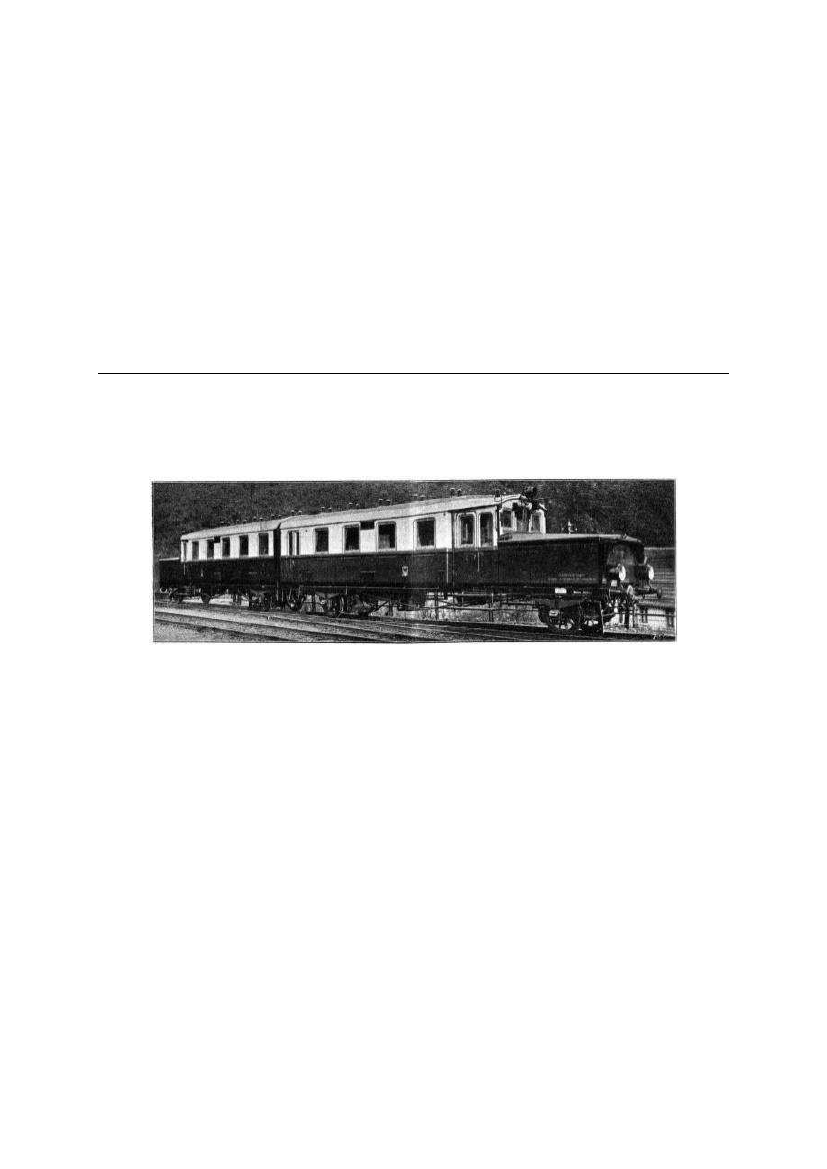

Figur 1

–

Batteritog med blybatterier

I de senere år ser vi en ny generation af batteritog udstyret med moderne batterier, der kan lades op

under køreledning med vekselstrøm, og som kan lynoplades på 7-10 minutter. Udviklingen drives især

af behovet i Tyskland, hvor man ønsker at køre med batteritog på en stor del af nettet.

Sammenslutningen af tyske trafikselskaber

–

VDV

–

har stillet krav til togleverandører om emissionsfri

tog. Senest fra 2024 vil der i Tyskland alene blive bestilt denne type tog.

Som følge af krav om emissionsfri tog er der allerede nu en meget begrænset interesse fra

producenternes side i at levere dieseltog i lokalbane størrelse. Det vil sige 2-vognstog eller 3-vognstog

med plads til omkring 120 eller 160 passagerer. 2-vogns togene kendes fra mange danske lokal- og

sidebaner som Desiro og LINT/41.

Der er flere andre lande, såsom Østrig, Norge og Ungarn, som ligeledes arbejder med implementering

af batteritog.

Togleverandørernes simuleringer af persontog med batteridrift bekræfter, at batteritog (med dagens

batteriteknologi) kombineret med delvis elektrificering er en realistisk løsning for de fleste

driftsoplæg.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

2.1.2 Mulighederne på markedet

På den internationale jernbanemesse Innotrans i 2018 var der adskillige leverandører, der

præsenterede batteritog, som et færdigt kommercielt produkt. Sikkerhedsmyndighederne i Tyskland

stillede dog en række supplerende krav, som udsatte lanceringen af kommercielle batteritog. Det

forventes at leverandørerne serieproducerer batteritog fra 2021.

På grund af den udsatte kommercielle lancering, er der i dag et stort opsparet behov for mindre

batteritog. Allerede i 2018 var der en del lokal- og regionalbaner i Tyskland, som var klar til at investere

i batteritog. De står nu med et opsparet behov. Der er derfor mange udbud i gang i forskellige faser.

En stor del af udbuddene indeholder et betragteligt antal tog fordelt med et relativt lille antal i første

leverance, suppleret af en rammeaftale eller optioner på yderligere tog.

Stadler er den eneste leverandør, som i dag har en egentlig produktion af batteritog. De øvrige

leverandører, forventes først at komme i gang hen imod slutningen af 2021.

Leverandørerne oplyser, at der er en leveringstid på 2�½ til 4 år fra kontraktindgåelse. Viser de

igangværende testkørsler med batteritog sig at opfylde de positive forventninger, er det

Banedanmarks vurdering at en leveringstid på 5 år eller mere vil være et mere sandsynligt scenarie.

Dette er baseret på den stigende interesse.

2.1.3 Betydning for udviklingen i Danmark

Det tyske (og østrigske) marked er enormt i sammenligning med det danske. Det betyder at

leverandørernes salgs- og udviklingsafdelinger vil have fokus rettet mod at opfylde behovet på disse

markeder.

I Tyskland er der to hovedscenarier for drift med batteritog:

1) Ikke-elektrificeret sidebane, der slutter til elektrificeret hovedbane i rimelig nærhed af en stor by.

I dette scenarie oplades batterierne under kørsel på den elektrificeret hovedbane ved kørsel til og fra

en større by. Når toget grener af til sidebanen, vil batterierne være fuldt opladt, og toget vil kunne

køre frem og tilbage på sidesporet på batteridrift.

2) Ikke-elektrificeret net, hvor væsentlige løb køres uden at komme under køreledning.

I dette scenarie er der ikke en elektrificeret hovedbane, hvor toget kan oplade batterierne. I disse

tilfælde må opladningen enten ske under længere ophold på stationer, hvor der lokalt etableres

opladningsmulighed med ladere eller under kørsel, hvor der over kortere strækning etableres

kørestrømsledning, som sikrer mulighed for opladning i 7-10 minutter under kørsel.

Med de to scenarier som muligheder, synes det som at alle relevante strækninger i Danmark kan passe

ind i et af de to scenarier, eller i en kombination.

2.2 Opladningsinfrastruktur

Ved batteritogsdrift skal togets batterier med jævne mellemrum kunne oplades for at sikre robusthed

i de driftsmæssige forhold, da batterierne har en begrænset rækkevidde. Et batteritog med fuld

opladning forventes i dag at have en praktisk rækkevidde på 80 km. Den faktiske rækkevidde af

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

batterierne er længere, men af hensyn til batteriets levetid accepteres batterierne kun afladet til et

vist niveau. Det bør desuden sikres at toget altid vil kunne nå videre til en anden station, hvis

strømforsyningen på en given lokalitet har svigtet.

Opladning af batterierne kan både ske under kørsel (dynamisk opladning) og under ophold (statisk

opladning). Opladningen kan i teorien ske gennem en strømaftager fra køreledning, som vi kender

det fra traditionelle eltog, eller opladning via ladestander, som vi kender det fra biler. Sidstnævnte

beskrives nedenfor. Det optimale valg af ladeprincip er vist i Tabel 1.

Statisk

Dynamisk

Hurtig opladning

Strømaftager fra et lille stykke

køreledning, mens toget holder stille

Strømaftager fra køreledning mens

toget kører

Langsom opladning

Ladestander via kabel og stik

Ikke relevant

Tabel 1

–

Ladeprincipper for batteritog

I kommissoriet for denne undersøgelse skal der tages udgangspunkt i den aktuelle forventning om

praktisk rækkevidde for batteritog med fuld opladning på 80 km.

Der er herudover taget udgangspunkt i følgende forudsætninger:



Batteritog har et energiforbrug på 4kWh/km.

Batterierne kan oplades til fuld kapacitet på 7 minutter.

Hastigheden forudsættes til maksimalt 120km/t med en acceleration på 1m/s

Forudsætningen om hastigheder anvendes til beregning af den nødvendige udstrækning af

køreledninger for at sikre tilstrækkelig opladning ved dynamisk opladning. Højere hastighed er ikke

noget teknisk problem, men kræver en længere strækning med køreledninger.

2.2.1 Statisk opladning gennem ladestander

Muligheden for opladningen med ladestander er undersøgt hos en række batteritogsleverandører.

Konklusionen er, at opladning af batteritog via stik og ladestander ikke er realistisk på nuværende

tidspunkt.

Skal opladning ske som hurtig opladning under kort ophold (7-10 min), vil det kræve en ladestander

med meget stor ladekapacitet. Tilslutning af kabler og stik vil skulle automatiseres, da kablerne på

grund af vægt ikke vil kunne håndteres manuelt. Der er på nuværende tidspunkt ikke relevante

ladestandere beregnet til at levere den ønskede høje effekt. Ladestandere vurderes derfor ikke at

være en mulighed i forbindelse med konkrete løsningsforslag for hurtigopladning.

Det kan oplyses, at de eksisterende batteritog er forsynet med et mindre stik beregnet til at sikre

forsyning til lys og varme, når toget parkeres hen over natten. Stikket tilsluttes via et kabel en stander

med 400 V / 32 A CEE-forsyning. Denne type stander findes allerede i stort antal på alle mellemstore

stationer, da de anvendes til dieseltog. Disse stik er dog kun beregnet for forsyning til lys og varme

under parkering og er ikke egnet til opladning af togets batteri uden ombygnimg. Denne løsning

vurderes derfor ikke at være en anvendelig mulighed i forbindelse med konkret løsningsforslag til

ladeinfrastruktur

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

2.2.2 Statisk og dynamisk opladning gennem strømaftager

Opladning gennem strømaftager kan anvendes ved både statisk og dynamisk opladning.

Ved statisk opladning igennem strømaftageren, oplader toget sine batterier under ophold på station.

Der skal opsættes en mindre strækning af køreledningsanlæg ved perron eller depotspor, hvor toget

gør ophold. En almindelig strømaftager er designet til anvendelse, mens toget er i drift.

Strømaftageren skal derfor udvikles, så den understøtter en statisk anvendelse. Alle store

batteritogsproducenter mener imidlertid at have en løsning klar.

Ved dynamisk opladning igennem strømaftageren, oplader toget sine batterier, imens det kører under

et almindeligt køreledningsanlæg, som samtidigt, og på helt traditionel vis, leverer energi til toget.

Herved kan mængden af kørestrømsanlæg begrænses til ikke at dække hele strækningen, men i stedet

blive placeret på strategiske lokationer, så opladningen bliver tilstrækkelig til at hele strækningen, kan

gennemkøres.

Figur 2

–

Opladningszone og strækning uden kørestrømsanlæg

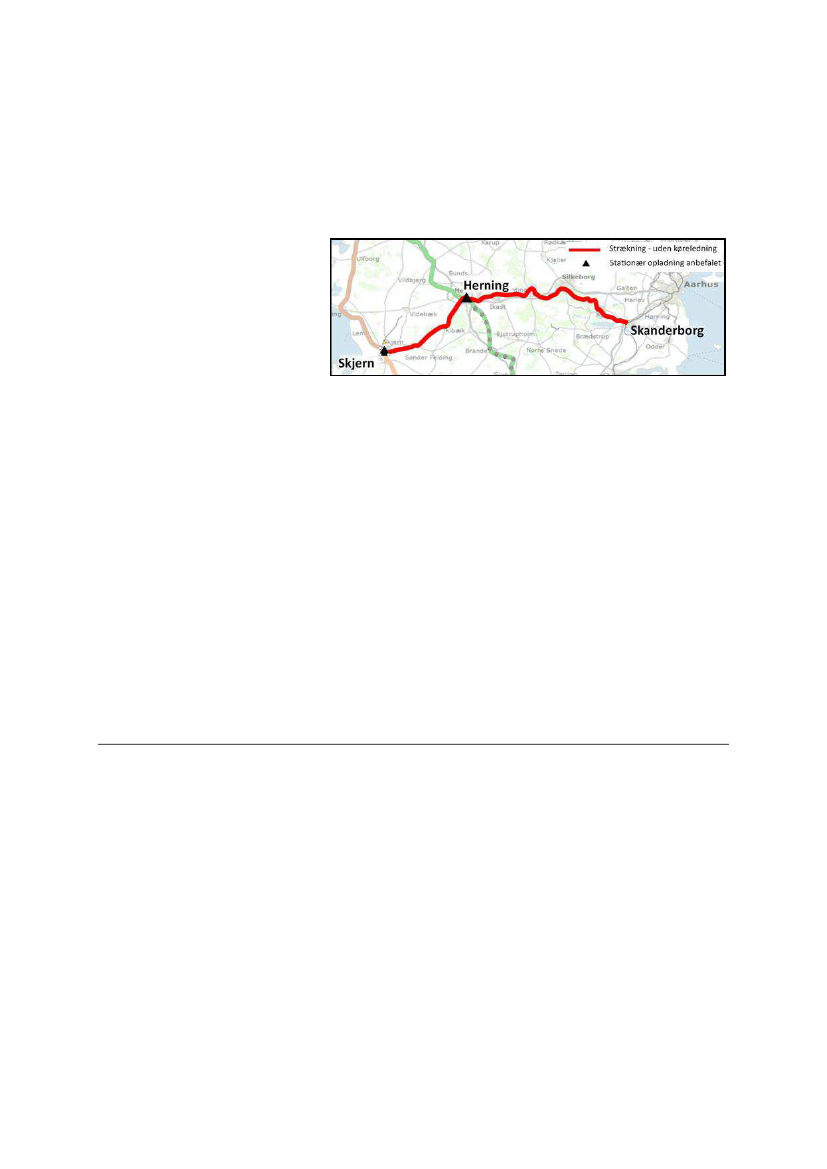

Endvidere kan eksisterende kørestrømssanlæg anvendes i kombination med yderstrækninger, der ikke

er elektrificeret. Eksempelvis kan batteritoget oplade på strækningen Aarhus-Skanderborg og

anvende den opladte energi på strækningen Skanderborg-Herning.

Det eksisterende kørestrømsanlæg er ikke dimensioneret for opladning af batteritog. Der kan derfor

være behov for forstærkning af strømforsyningen til kørestrømsanlægget i form af ekstra

transformere med tilhørende tilslutningspunkt.

2.2.3

Køreledningsanlæg

Kvantifisering af køreledningsanlæg

Længden af køreledning er essentiel for at sikre tilstrækkelig opladning ved dynamisk opladning. Jo

længere køreledningsanlæg, jo længere tid kan batteritoget oplade.

Banedanmark har i Bilag 4.3 estimeret længden af nødvendig køretråd på hhv. åbenstrækning og ved

endestationer for at sikre en fuld opladning.

Type

Køretrådslængde på åben strækning

Køretrådslængde ved endestop

Køreledningslængde [km]

0,5

Tabel 2

–

Mængde af nødvendig køreledning for at opnå en fuld opladning

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Mængden på 14 km køreledning ved fri strækning er baseret på en gennemsnitsfart på 120 km/t

med en opladningstid på 7 minutter. Det er forudsat, at de 14 km køreledning kan etableres på

strækning uden krydsende broer.

Hvis køreledning afbrydes på grund af krydsende bro, hvor der ikke er frihøjde nok til at etablere

køreledning under broen, skal toget ved passage af broen sænke strømaftageren. Køreledningen skal

i så fald forlænges med op til 2 km, så der er plads til nedbremsning af toget, hvis strømaftageren

ikke sænkes som ønsket. Alternativt skal broen hæves, så køreledning kan etableres under broen.

Disse ekstra tiltag er ikke forudsat og prissat i dette notat.

Mængden på 0,5 km ved en station, er baseret på at det tager 7 minutter at vende toget, og der

derfor kun behøves køreledningsanlæg lige over perronen. Der er regnet med ledninger over 2 spor

a 250 meter.

Placering af køreledninger skal så vidt muligt placeres på strækninger, hvor der ikke er overførte

broer, idet broer i de fleste tilfælde ikke har frihøjde nok til at eftermontere køreledningsanlæg.

Prissætning

Prissætningen af køreledningsanlæg tager udgangspunkt i realiserede priser korrigeret for særlige

forhold og tillagt 50% korrektionstillæg. Prissætningen inkluderer styringsomkostning. Der er ikke

korrigeret for udbudsresultatet kan have været særligt fordelagtigt.

Fri strækning

–

14km

På fri strækning, estimeres en anlægspris på 7,5 mio. kr. pr. km enkelt spor. For en strækning på 14

km giver det en samlet estimeret anlægspris på 105 mio. kr.

Station

–

0,5km

På stationen estimeres en samlet anlægspris på 19 mio. Kilometerprisen her er langt højere end på

fristrækning, hvilket bl.a. skyldes at mængden af elektriske koblere, master og BPU er større pr. km.

Type

14 km køreledningsanlæg på åben strækning

Køreledningsanlæg på station (500 m)

Tabel 3

–

Prisestimat på køreledningsanlæg

Etableringsomkostning

105 mio. kr

19 mio. kr

2.2.4

Kørestrømsforsyning

Mellem elforsyningsnettet og køreledninganlægget skal der etableres kørestrømsforsyning.

Da køreledningssystemet ikke har samme spændingsniveau som elforsyningsnettet er der behov for

en transformerstation, der kan transformere spændingen. Derved forsynes toget med en spænding

på 25kV, hvilket det er designet til. Transformerstation med tilhørende kabling udgør

kørestrømsforsyningen, som angivet på Figur 3.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Figur 3

–

Kørestrømsforsyning

Transformerstationen kan bestå af transformere med tilhørende tilslutningspunkt afhængig af det

samlede behov for effekt. Af hensyn til forsyningssikkerheden og mulighed for servicering af anlægget

etableres der en ekstra transformer med tilhørende tilslutningspunkt, således at der altid er

transformer med tilhørende tilslutningspunkt i reserve.

Elforsyningsnettet består at et transmissionsnet ejet af Energinet og et distributionsnet ejet af de

lokale elnetselskaber. Transmissionsnettet har spændingsniveauer på 132 kV, 150 kV og 400 kV, mens

distributionsnettet har spændingsniveauer fra 0,4 kV til 60 kV.

Det er ikke uvæsentlig hvilket spændingsniveau kørestrømssystemet tilsluttes. Høje

spændingsniveauer kan klare store belastninger, samtidig er de også meget omkostningstunge, imens

tilslutning på lave spændingsniveauer er væsentlig billigere, samtidig er den tilladte elektriske

belastning ligeledes mindre.

2.2.4.1

Nettilslutning på transmissionsnettet

Køreledningsanlæg til fjernbanen forsynes traditionelt via en transformerstation som vist i Figur 4.

Figur 4

–

Kildebrønde transformerstation [2 x 60 MVA]. Ny bane København-Ringsted

Disse transformerstationer tilsluttes transmissionsnettet på 132/150 kV niveau.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Transformerstationen skal ideelt placeres et sted, hvor den både ligger nær banen og nær en af

transmissionsnettets transmissionsstationer. Dette kan være en udfordring, da mængden af

transmissionsstationer er begrænset, som angivet (med sorte prikker) i Figur 5.

Figur 5

–

Transmissionsstationer i Danmark

Prisestimat for forsyningsstation til fjernbane

Der skal udføres to afgangsfelter ved nærmeste transmissionsstation. Det er her transformerstationen

tilsluttes, og det kan populært sagt sammenlignes med to store stikkontakter. Prisen på disse felter

anslås samlet til ca. 20 mio. kr. baseret på erfaringspriser fra Banedanmarks øvrige

forsyningsstationer. Det maksimalt tilladte effekttræk fra en sådan tilslutning kan være over 100 MVA.

Hertil kommer omkostninger til selve transformerstationen. Baseret på erfaringer fra det

igangværende Elektrificeringsprogram og Moderniseringsprojekt koster en sådan station i omegnen

af 113 mio. kr. Hertil skal lægges styringsomkostninger samt risikotillæg.

2.2.4.2

Nettilslutning til distributionsnettet

Køreledningsanlæg til S-bane, letbane og metro forsynes traditionelt via omformerstationer som vist

i Figur 6.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Figur 6

–

Trustrup omformerstation, Århus Letbane

I modsætning til fjernbanens transformerstationer, kan disse omformerstationer tilsluttes

distributionsnettet, da effektbehovet er mindre. Omformerstationer tilsluttes på 10kV niveau, men

kan kun tilsluttes ved hovedstationer, hvor der også er højere spændingsniveauer til rådighed.

Disse hovedstationer er mere finmaskede end transmissionsnettet, og derfor er det lettere at finde et

passende sted til omformerstationer, som både ligger nær banen og nær en af forsyningsnettets

distributionsstationer. Den højst tilladte elektriske belastning for sådanne tilslutninger ligger på

maksimalt 10 MVA, pr. tilslutning (se bilag 4.2)

Den nødvendige opladningseffekt for to batteritog estimeres til 6 MVA, som anslået i bilag 4.1.

Den elektriske effekt, der kan trækkes på 10kV niveau, anslås derfor at være tilstrækkelig til at oplade

to batteritog ad gangen. Hvis der er behov for at oplade flere batteritog, skal der etableres flere

tilslutninger.

Prisestimat for forsyningsstation til fjernbane

Der skal udføres et afgangsfelt ved nærmeste distributionsstation. Det er her ladestationen tilsluttes.

Prisen vil være ca. 3,5 mio. kr. for et tilslutningssted.

Hertil kommer omkostningerne til selve ladestationen, tilslutningskabler etc. I modsætning til

omkostningsniveauet for tilslutning af de store effekter på 150 kV niveau, har Banedanmark ikke

aktuel markedspriserfaring at basere et skøn på.

Med udgangspunkt i nedenstående, estimeres en ladestation at beløbe sig til 12 mio. kr.



Ladespænding skal leveres som 25 kV / 50 Hz, dvs. som på et standard køreledningsanlæg

Belastningen skal være 3-faset symmetrisk på 10 kV niveau

Nedskalering af priser på hovedkomponenter kendt fra transmissionstilslutningerne.

Prissætningen inkluderer styringsomkostninger og et korrektionstillæg på 50%.

2.2.5

Løsningsforslag

Tilslutning til distributionsnettet har en række fordele. Der er langt flere muligheder for

tilslutningspunkter, hvilket giver en mere fleksibel placering af kørestrømsforsyningen. Tilslutning til

distributionsnettet er samtidig noget billigere end tilslutning til transmissionsnettet

På baggrund af det estimerede effektbehov, anbefaler Banedanmark at ladeinfrastrukturen tilsluttes

til 10 kV distributionsnettet ved hovedstationer.

Radius 2020 priser 6

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Banedanmark er på baggrund af ovenstående kommet frem til to løsningsforslag til forsyning

ladestationer:

Forsyning der understøtter opladning af op til to batteritog på samme tid

Her oprettes der en omformerstation med to komplette 10 MVA tilslutningspunkter. Pris i

alt 31 mio. kr.

Forsyning der understøtter opladning af op til fire batteritog på samme tid

Her oprettes der en omformerstation med tre komplette 10 MVA tilslutningspunkter. Pris i

alt 47 mio. kr.

2.2.6

Øvrige forhold

Immunisering

Immunisering af nærførte signalanlæg er en forudsætning for at strækningen kan elektrificeres med

køreledning. Det betyder i praksis, at signalanlæg, som ligger i områder, hvor der sættes

køreledningsanlæg op skal immuniseres. Dette for at undgå, at de påvirkes at elektromagnetisk støj

fra køreledningsanlægget.

Banedanmark udruller i øjeblikket et nyt digitalt signalsystem ERTMS på alle strækninger, som

understøtter denne immunitet. Det nye signalsystem forventes at være udrullet på alle de berørte

strækninger i 2026

. Prissætning af immunisering er derfor ikke medtaget i dette notat.

Værksteder for tog

Forhold omkring værksteder, samt ombygning af værksteder og samdrift mellem strækninger knyttet

til et værksted ligger uden for denne analyse. Det samme gælder alle forhold vedrørende drift og

vedligeholdelse af togene.

2.3 Klima og energi

2.3.1 Baggrund

Den samlede CO

-udledning fra dieselforbruget i hele togtrafikken i Danmark inkl. privatbaner og

godstog er opgjort til 247.000 tons i 2019

. I Energistyrelsens basisfremskrivning forventes

udledningen efter planlagt elektrificering af størstedelen af det statslige jernbanenet at falde til 70.000

tons CO

i 2030. Det udgør altså potentialet ved yderligere at indføre elektrisk togdrift på hele det

danske banenet.

Den nuværende CO

-udledning fra dieseltog til persontrafikken på den statslige jernbane udgør cirka

208.000 tons CO

årligt

. Det inkluderer al persontrafik hos DSB og Arriva.

I 2030 vil den tilbageværende persontogtrafik på statens infrastruktur med diesel primært være

regionaltrafikken i Midt-og Vestjylland og Svendborgbanen, og CO

-udledningen herfra udgør i dag 8

pct.

af sektorens samlede udledning

–

i størrelsesorden 19.000 tons CO

årligt.

https://www.bane.dk/da/Borger/Publikationer/Anlaegsplan

Energistyrelsens basisfremskrivning 2019

Baseret på togoperatørernes egne opgørelser

Serviceeftersyn af jernbanen

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Gennemføres der hastighedsopgradering på regionalbanerne vil den større hastighed med

eksisterende materiel medføre øget dieselforbrug, og en forventet årlig merudledning på cirka et

tusind tons CO

2.3.2 Klimafordele i driften ved batteritog

Batteritog vil give en klar klimagevinst sammenlignet med dieseldrift. Fremstilling af elektricitet bliver

grønnere de kommende år baseret på høj grad af vedvarende energi, og det at energiudnyttelsen ved

dieseldrift er ringe.

Batteritog vejer mere end et konventionelt elektrisk tog. Det vil medføre øget energiforbruget, men

omvendt opsamler batteritog bremseenergien uden større tab. Batteritog medfører dermed en vis

mulighed for udjævning af energiforbruget. Vurderingen er at batteritog vil være 2-3 gange mere

energieffektive end dieseltog.

Baseret på kendskab til elektricitetsforbruget fra konventionelle elektriske tog, samt tidligere analyser

og producentoplysninger, sættes energiforbruget til 4 kWh per tog kilometer (120 pladser batteritog).

Med den forventede brændselssammensætning i elforsyningen i 2030, bliver den indirekte CO2

udledning fra batteritog cirka 70 gram CO

per tog kilometer. For et standard dieseltog (Lint 41) er

brændstofforbruget sat til 0,774

liter per tog kilometer, hvilke giver en udledning på 2.070

gram CO

Ved at erstatte dieseltog med batteritog opnås altså en klimagevinst på 2 kilo CO

for hver tilbagelagt

togkilometer.

2.3.3 Klimabelastning knyttet til infrastrukturen

Klimabelastningen ved fremstilling af togmateriel indgår ikke i denne analyse. For batteritog vil

produktionen af batterierne være forbundet med en vis miljøbelastning, og må forventeligt skulle

udskiftes gennem togenes levetid.

Ved anlæg af ny infrastruktur til at understøtte batteritog skal der bruges materialer som stålmaster,

køreledninger og beton, og der skal lægges kabler. Der vil derfor med de produktions- og

anlægsmetoder, der er tilgængelige i dag ske en udledning af CO

. Baseret på en tidligere vurdering af

belastningen fra elektrificering af jernbanen, og antagelse om tættere afstand mellem

køreledningsmasterne, er sat et generelt skøn på 90 kilo CO

for de spormeter, hvor der opsættes

køreledninger til opladning og elforsyning af batteritogene.

I Figur 7 er vist hvor klimabelastningen ved anlæg af den nødvendige infrastruktur, som

udgangspunkt forventes at stamme fra, men de konkrete løsningsmuligheder vil kunne variere og

påvirke det generelle skøn.

Klimabelastningen fra infrastrukturen stammer især fra køreledningsmasterne og

betonfundamentet. Set over infrastrukturens levetid vil klimabelastningen fra anlæg kun udgøre en

lille del i forhold til de årlige driftsmæssige klimagevinsterne ved at gå fra diesel til elektricitet.

Anvendt i analysen af batteritogsdrift i Nord-vestsjælland, og i overensstemmelse med operatøroplysninger

Der modregnes ikke for eventuel iblanding af biodiesel i 2030

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

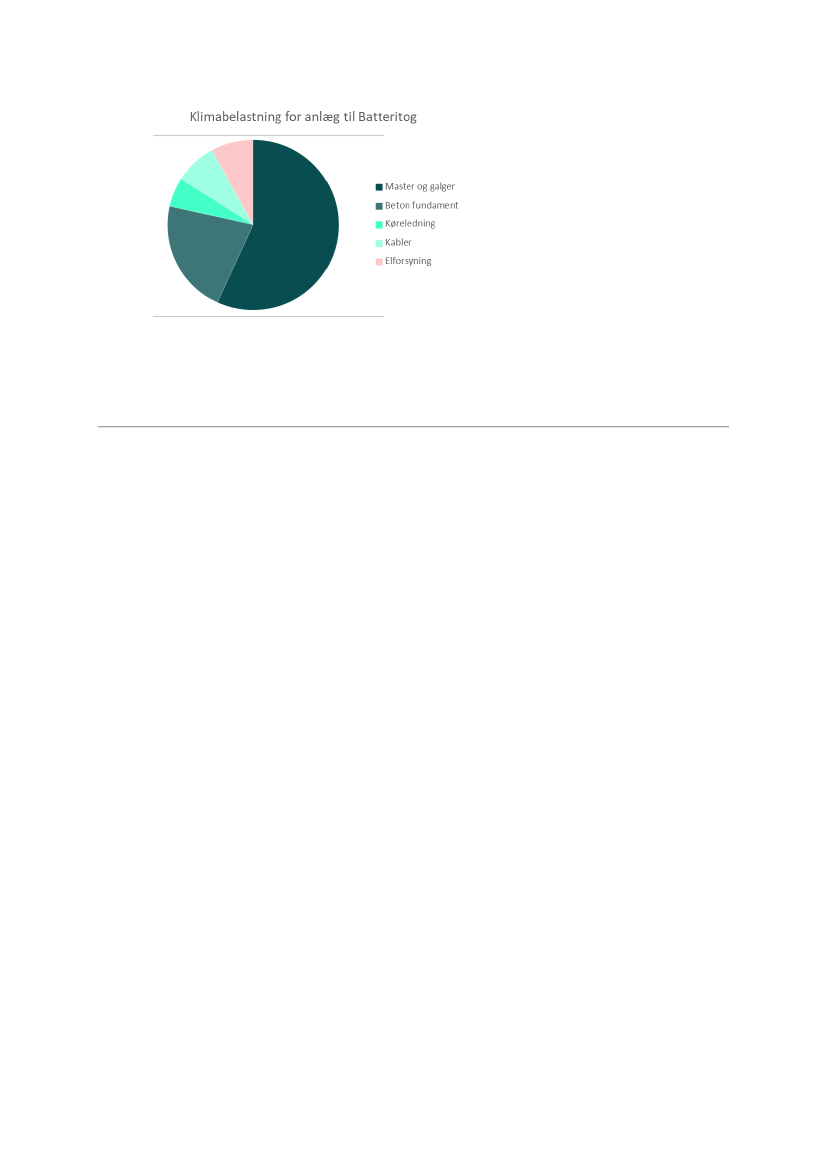

Figur 7 - Fordeling af CO

udledningen fra anlæg af infrastruktur til batteritog

2.4 Tidshorisont for etablering af ladeinfrastruktur

Etablering af ladeinfrastruktur kræver en række processer til at infrastrukturen står klar. Nedenfor er

estimeret den nødvendige tidshorisont for etablering af ladeinfrastruktur for en enkelt strækning.

Der er i det hidtidige arbejde tale om indledende analyser, hvor mange forudsætninger er usikre og

en række forhold skal belyses og løsningsrummet indsnævres. Det vil derfor være for tidligt at gå i

dybden med få scenarier for infrastrukturen, idet der vil være overhængende fare for at projektet

bliver overhalet teknologisk inden ibrugtagning.

Banedanmark vurderer derfor, at der er behov for at først at gennemføre en strategisk analyse på

NAB fase 1-niveau, der skal belyse især de teknologiske aspekter og de heraf følgende muligheder

for trafikering samt behov for ladeinfrastruktur. Herefter vil der kunne gennemføres en evt. VVM-

analyse og projektdetaljering af ét eller flere scenarier på NAB fase 2-niveau.

Samtidig vil en strategisk analyse eksempelvis kunne inddrage mulige synergieffekter med

privatbanerne og evt. busser mht. energiforsyning, transformerstationer mv.

Det skal gennem analysen desuden afklares på hvilke strækninger og med hvilken trafikering der

forventes drift med batteritog. Især de trafikale aspekter er vigtige ift. vurdering af den nødvendige

ladeinfrastruktur og placeringen heraf, ligesom der skal kortlægges hvordan infrastrukturen undgår

at skabe yderligere bindinger i den fremtidige trafikale planlægning. Ligeledes skal den forventede

materielsituation og de teknologiske udviklinger belyses yderligere. Ikke mindst har materiellets

ladetider og batterikapacitet ligeledes stor indflydelse på både køreplans- og kapacitetsmæssige

forhold samt omfang og placering af ladeinfrastruktur.

Det vurderes at en strategisk analyse af ovenstående kan gennemføres på 1 til 1�½ år.

Efter en strategisk analyse kan der gennemføres en VMM-analyse. Hvis projektet vurderes at være

VVM-pligtig, skal der udarbejdes en VVM-redegørelse. Varigheden er �½ - 1 �½ år.

Sideløbende med VVM-screening/VVM-redegørelse gennemfører Banedanmark projektgrundlag og

kontrahering med rådgiver. Varighed er ca. 1 år.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Efter VVM-screening/VVM-redegørelse skal der ske arealerhvervelse. Varighed 1 år.

Sideløbende med arealerhvervelsen skal der enten udarbejdes et detailprojekt til udbud i

hovedentreprise eller et udbudsprojekt til udbud i totalentreprise. Ved detailprojekt er varigheden 1

–

1�½ år, mens det ved totalentreprise er ca. �½ år.

Herefter skal der ske udbud og kontrahering. Varighed ca. ¼ år.

Udførelsen af projektet vil ligeledes være afhængig af, om projektet er udbudt i hoved- eller

totalentreprise. Ved hovedentreprise er der en mobiliseringsperiode på �½-1 år, hvor entreprenøren

bestiller og få leveret materialer. Herefter er der en udførelsesperiode på 1-2 år afhængig af

strækningens længde. Ved totalentreprise er der en design og mobiliseringsperiode på 1-1�½ år samt

udførelsesperiode på 1-2 år afhængig af strækningens længde.

I alt er tidshorisonten 6 - 8 år for etablering af ladeinfrastruktur for en enkelt strækning. Dette passer

godt sammen med en sandsynlig tidshorisont på 5 år fra bestilling til levering af batteritog.

Hvis flere strækninger besluttes på en gang, vil kapacitetsproblemer kunne forlænge den samlede

tidshorisont.

Hvis der kun er tale om etablering af en statisk opladning, som etableres inden for bestående

stationsarealer forventes tidshorisonten at kunne blive kortere. Det er i alle tilfælde en forudsætning,

at det nye signalsystem er rullet ud på den pågældende strækning for at undgå behov for immunsering

af det hidtidige signalsystem.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3 Analyse

Der er identificeret 10 statslige jernbanestrækninger, der ligger uden for det allerede besluttede

elektrificerede banenet. I dette kapitel gives en kort beskrivelse af de enkelte strækninger og der

præsenteres et konkret løsningsforslag for etablering af ladeinfrastruktur med tilhørende estimat for

investeringsbehov og CO

-effekt.

I forbindelse med valg af løsningsforslag for ladeinfrastrukturen er følgende overvejet:



Strækninger, der kan betragtes rimeligt isoleret, er der mulighed for at vælge frit mellem de

forskellige tekniske løsninger.

På nogle strækninger er der afhængighed mellem løsninger på de enkelte delstrækninger.

Dette gælder specielt for strækningerne i Vestjylland. Derfor bør der, ved en eventuel

beslutning om kun delvis konvertering, ses på området som helhed og foretage eventuelle

justeringer herefter.

På strækningen Skjern

–

Holstebro har Midtjyske Jernbaner selvstændige planer om drift med

batteritog. Forudsætninger om ladeinfrastrukturen foreligger ikke oplyst.



For alle strækninger er der en eksisterende køreplan og et mønster for den daglige drift. Dette er brugt

som beregningsgrundlag for valg af investeringer. Derudover har det været en prioritet, at de

foreslåede investeringer ikke vil være en begrænsning for fremtidige køreplaner og driftsmønstre (se

dog afsnit 3.8).

3.1 Prisgrundlag

Etableringsomkostningerne på de enkelte strækninger er estimeret i Kapitel 2 og opsummeret i Tabel

Kategori

Kørestrømsforsyning

Køreledningsanlæg

Type

Opladning af to tog

Opladning af fire tog

0,5 km ved station

14 km på fri strækning

Pris

31 mio. kr

47 mio. kr

19 mio. kr

105 mio. kr

Tabel 4

–

Prisgrundlag for løsningsforslag

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3.2 Overblik over udvalgte strækninger

Notatet har betragtet alle relevante statslige banestrækninger som angivet i Tabel 5.

Strækning

Køge - Roskilde

Odense-Svendborg

Lindholm-

Frederikshavn

Delstrækning

Odense-Ringe

Ringe-Svendborg

Lindholm-

Hjørring

Hjørring-

Frederikshavn

Vejle-Herning

Herning-

Holstebro

Holstebro-Struer

Struer-Thisted

Langå-Viborg

Viborg-Skive

Skive-Struer

Esbjerg-Varde

Varde-Skjern

Skjern-Vemb

Vemb-Holstebro

Skanderborg-

Herning

Herning-Skjern

Bramming-Ribe

Ribe-Tønder

Tønder- Niebüll

Længde

[km]

22,4

25,8

45,6

36,7

73,0

41,2

15,5

73,6

40,2

30,3

31,9

17,5

42,4

52,6

18,4

71,9

40,7

16,7

47,3

3,9

Operatør

Lokaltog

Arriva

Nordjyske Jernbaner

Arriva+DSB

Arriva

Midtjyske Jernbaner

Arriva

NEG

Antal togsæt på

strækningen pr. år

23.870

37.320

23.410

22.869

19.048

15.100

20.870

23.044

8.674

21.233

15.963

15.025

20.618

11.226

10.800

10.300

21.170

10.674

20.848

10.674

7.214

Vejle-Struer

Struer -Thisted

Langå-Struer

Esbjerg-Skjern

Skjern-Holstebro

Skanderborg-

Herning-Skjern

Bramming-Tønder

Tabel 5

–

Data for relevante strækninger. Alle strækninger er enkeltsporede.

3.3 Køge-Roskilde

3.3.1 Strækningsbeskrivelse

Strækningen vil blive betjent af Lokaltog.

Både Roskilde Station og Køge Station er elektrificerede.

Strækningen er 22,4 km, hvilket medfører at et batteritog uden problemer kan pendle mellem Køge

og Roskilde og lades op ved vending på de to stationer.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Særlige forhold for strækning

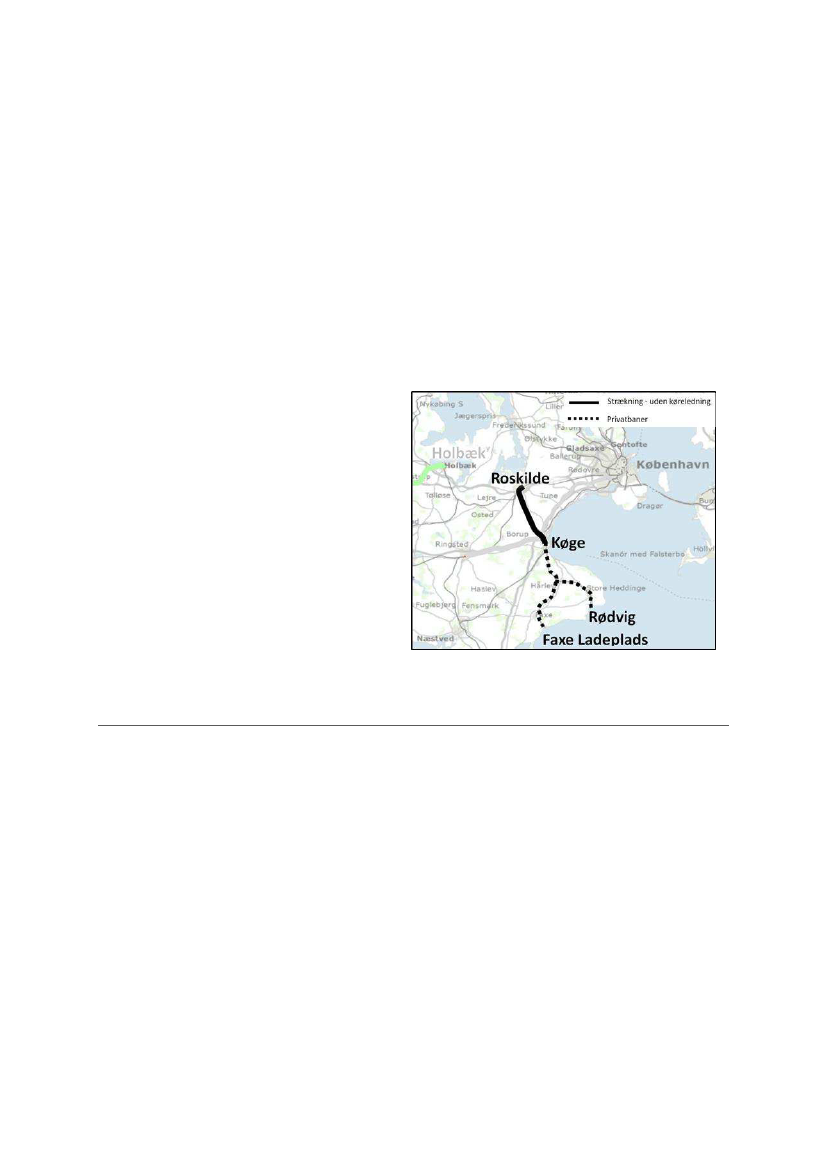

Strækningen Køge

–

Roskilde betjenes sammen med Østbanen, Østbanen opererer med tog mellem

Roskilde via Køge til først Haarlev (Km 12,7 fra Køge) hvorefter der grenes ud til enten Faxe Ladeplads

(Km 30,6 fra Køge) eller Rødvig (Km 31,7 fra Køge)

Dermed er strækningen Roskilde

–

Køge

–

Hårlev

–

Faxe Ladeplads, 53 km, mens strækningen Roskilde

–

Køge

–

Hårlev

–

Rødvig er 54,1 km.

Selv med opladning under ophold på Køge Station er der ikke tilstrækkelig rækkevidde af batteritog.

Så enten skal der etableres endnu en mulighed for opladning under ophold i Hårlev, hvor der er et lidt

længere stationsophold, eller der skal etableres lademulighed, når toget vender i henholdsvis Rødvig

eller Faxe Ladeplads. Da strækningerne fra Køge til Rødvig og Faxe Ladeplads ikke er en del af det

statslige jernbanenet, er ladeinfrastrukturen ikke medtaget i nedenstående løsningsforslag.

3.3.2 Løsningsforslag

Strækningen Roskilde

–

Køge kræver ingen

infrastruktur, da der er køreledning på begge

stationer.

Ved samdrift med Østbanen kræves

supplerende ladeinfrastruktur uden for statens

banenet.

3.3.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift

til batteritogsdrift på 1.100 tons/år.

3.3.4 Prisestimat

Ingen investering for staten.

3.4 Odense-Svendborg

3.4.1 Strækningsbeskrivelse

Strækningen trafikeres fra december 2020 af Arriva. Hvert andet tog kører til Ringe, hvert andet kører

til Svendborg.

Strækningens totale længde er 48,2 km, mens strækningen Odense

–

Ringe er 22,4 km. En tur frem og

tilbage mellem Odense og Svendborg er 96,4 km.

Spor 8, som togene til Svendborg oftest bruger, er ikke elektrificeret.

Odense

–

Ringe retur kan køres på en opladning fra Odense.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3.4.2 Løsningsforslag

Først og fremmest skal Spor 8 på Odense Station

have køreledning, så togene er fuldt opladet når

de forlader Odense.

Der er yderligere to muligheder for opladning.

Enten installeres en stationær lademulighed i

Svendborg, der kan lade toget op mens det

vender. Alternativt installeres der en dynamisk

lademulighed for både gennemkørende og

vendende tog i Ringe. Dette kan gøres lige nord

for Ringe, men strækningen er kort og der er to

niveauoverskæringer,

hvilket

komplikation.

En stationær lademulighed i Svendborg

anbefales og bliver basis for budget.

3.4.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til batteritogsdrift på 2.900 tons/år.

3.4.4 Prisestimat

500 m køreledning på Odense Station, Spor 8. 19 mio kr.

500 m køreledning på Svendborg Station plus en omformerstation til to tog. 50 mio kr.

Investeringsbehov: 69 mio. kr.

3.5 Lindholm-Frederikshavn

3.5.1 Strækningsbeskrivelse

Strækningen trafikeres i dag af Nordjyske Jernbaner.

Hele strækningen er 82,3 km. Det vil sige, at strækningen er for lang til at betjene uden opladning

undervejs, da forudsætningen for denne undersøgelse er en rækkevidde på op til 80 km.

Med en ganske kort køreledning i Hjørring, vil der kunne opnås den smule ekstra opladning, der er

nødvendig for at kunne køre i ekstra 2,2 km, ud over den nominelle forudsatte rækkevidde. Fra

Lindholm og sydover bliver der etableret køreledning, hvilket medfører at et tog kan vende på Aalborg

Station og være fuldt opladet, når det passerer Lindholm, nordgående.

Særlige forhold for strækning

Forholdet til Nordjyske Jernbaner (NJ) skal afklares, herunder om de har planer for batteritog. En del

af denne afklaring vil være grænsefladen mod de to NJ-strækninger; Hirtshalsbanen og Skagensbanen.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3.5.2 Løsningsforslag

Der skal etableres stationær lademulighed i

Frederikshavn.

Da den forudsatte rækkevidde på 80 km er

næsten tilstrækkeligt til hele strækningen, er

der i løsningsforslaget suppleret med et kort

stykke køreledning der kan sikre opladning

tilstrækkeligt til de få ekstra kilometer. Behovet

skal dog nøje overvejes, når der er nærmere

kendskab til de batteritog, som ønskes anvendt

på strækningen

3.5.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til batteritogsdrift på 3.500 tons/år.

3.5.4 Prisestimat

500 meter køreledning på Frederikshavn Station plus en omformerstation til to tog, 50 mio. kr.

1.500 meter køreledning på og omkring Hjørring Station plus en omformerstation til to tog, 50 mio.

kr. plus en ekstra kilometer køreledning á 8 mio. kr.

Investeringsbehov: 108 mio. kr.

3.6 Vejle-Struer

De følgende strækninger 3.6, 3.7, 3.8, 3.9, 3.100 og 3.11 udgør et sammenhængende net. Det er muligt

at vælge kun at dele af nettet for batteritogsdrift, men det kan medføre justeringer afhængigt af hvilke

strækninger der fravælges.

3.6.1

Strækningsbeskrivelse

Strækning vil fra december 2020 trafikeres af Arriva, suppleret med fire gennemgående DSB tog, der

kører imellem Struer og København.

Strækningen er 129,7 km.

Vejle

–

Herning; 73,0 km

Herning

–

Holstebro; 41,2 km

Holstebro

–

Struer; 15,5 km

I Vejle vil der være køreledning, således at tog der afgår fra, eller har vendt i Vejle, vil være fuldt

opladet.

Det vil sige at med lademuligheder i Herning og Struer er det muligt at gennemføre trafik med

batteritog.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Særlige forhold for strækning

Midtjyske Jernbaner forventer at komme til at betjene strækningen Skjern

–

Holstebro med

batteritog. Investering af eventuel ladeinfrastruktur i Holstebro skal koordineres med Midtjyske

Jernbaner.

3.6.2 Løsningsforslag

Der skal være udstyr til stationær ladning i de store byer;

Herning og Struer. Ladeanlæg i Holstebro er medtaget af

hensyn til Holstebro

–

Skjern og for at kunne lade tog i

tilfælde af forstyrrelser.

Herning Station er et knudepunkt, som også betjener

andre strækninger. Ladeinfrastrukturen på Herning

Station skal derfor etableres på en større del af

stationen. Løsningen skal sammentænkes med

etablering af løsning for strækningen Skanderborg-

Herning-Skjern.

Da der ikke opnås fuld opladning i Herning på grund af

kort opholdstid, skal der suppleres med en dynamisk

strækning mellem Vejle og Herning. Denne behøver ikke

have længde til en fuld opladning. Supplerende ladning til rækkevidde på 25 km er tilstrækkeligt. 5 km

køreledning vil være tilstrækkeligt.

Dette stræk kan som eksempel placeres ved Kølkær, hvor der er meget få naboer til banen.

3.6.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til batteritogsdrift på 4.600 tons/år.

3.6.4 Prisestimat

5 km køreledning mellem Vejle og Herning plus omformerstation (37,5mio. kr. + 31 mio. kr.)

Køreledningsanlæg i Herning samt en omformerstation til 4 tog (Da mange tog mødes her og udveksler

passagerer) (19 mio. kr. + 47 mio. kr.) Her tilføjes en ekstra kilometer køreledning (5 mio. kr.) da der

er 4 spor, der skal dækkes.

Køreledningsanlæg på 500 meter plus en omformerstation i Holstebro (50 mio. kr.)

Køreledningsanlæg på 500 meter plus en omformerstation i Struer; (50 mio. kr.)

Samlet investeringsbehov: 235 mio. kr.

3.7 Struer-Thisted

3.7.1

Strækningsbeskrivelse

Strækning vil fra december 2020 trafikeres af Arriva.

Strækningen Struer

–

Thisted er 73,6 km

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Med lademulighed i Struer og i Thisted er det muligt at gennemføre trafik med batteritog.

3.7.2 Løsningsforslag

Der skal være udstyr til stationær ladning i Struer suppleret

med stationær ladning i Thisted. Ladeinfrastrukturen i Struer

er behandlet i afsnit 3.6.

Det er forudsat at holdetiden i Struer er tilstrækkelig til

opladning.

3.7.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til

batteritogsdrift på 1.300 tons/år.

3.7.4

Prisestimat

Køreledningsanlæg på 500 meter plus en omformerstation i

Thisted (50 mio. kr.).

Samlet investeringsbehov: 50 mio kr.

3.8 Langå-Struer

3.8.1 Strækningsbeskrivelse

Denne strækning betjenes i dag af Arriva, med tog der fortsætter til Aarhus. En del tog vender i Viborg,

og kører således Aarhus

–

Langå

–

Viborg retur

Strækningen er 102,4 km lang, og er dermed over den forudsatte rækkevidde for et batteritog.

Med en dynamisk opladestrækning omkring Viborg vil strækningen være velegnet til batteritog, der

kører Struer

–

Viborg

–

Langå

–

Aarhus og kan lade op på strækningen Langå

–

Aarhus på den

køreledning, der etableres her.

Strækningen Langå

–

Viborg er nominelt 40,2 km, således at et tog med rækkevidde 80 km, ikke kan

klare et returløb. Imidlertid er de første 250 meter fra Langå mod Syd udstyret med køreledning, da

strækningerne mod hhv. Aarhus og Viborg først skilles lidt syd for perronerne. Dermed kommer en

kørsel Langå

–

Viborg, retur, lige under den kritiske grænse, så der ikke er behov for at lade i Viborg.

Særlige forhold for strækning

Der er ikke umiddelbart særlige forhold. Trafikken på denne bane skal dog koordineres med

løsningen på Vejle

–

Struer og Struer Thisted strækningerne.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3.8.2 Løsningsforslag

Der er lademulighed fra køreledning i

Langå, og i afsnit 3.6 er angivet et

anlæg til stationær ladning i Struer.

Der skal etableres anlæg til dynamisk

opladning et sted omkring midten af

banen. Det kunne som eksempel være

mellem

Viborg

Stoholm.

Strækningshastigheden er her 120 km/t.

3.8.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til batteritogsdrift på 3.600 tons/år.

3.8.4 Prisestimat

14 km køreledning samt en omformerstation.

Investeringsbehov: 136 mio. kr.

3.9 Esbjerg-Skjern

3.9.1 Strækningsbeskrivelse

Strækningen trafikeres i dag af Arriva. Esbjerg Station er elektrificeret, så der umiddelbart kan lades

op når toget vender.

Strækningen er 59,9 km, og kan dermed betjenes, hvis der etableres en lademulighed på stationen i

Skjern.

Særlige forhold for strækning

Tiltag omkring ladeinfrastruktur skal koordineres med Midtjyske Jernbaner, der vil have Skjern som

vendestation.

3.9.2 Løsningsforslag

Der skal etableres en mulighed for stationær ladning

på stationen i Skjern.

3.9.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til

batteritogsdrift på 1.700 tons/år.

3.9.4 Prisestimat

500 m køreledning samt en omformerstation til to tog

på Skjern Station.

Investeringsbehov: 50 mio. kr.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3.10 Skjern-Holstebro

Denne strækning er speciel, da Midtjyske Jernbaner har fremskredne planer for etablering af

ladeinfrastruktur. Disse planer kendes ikke i detaljer.

3.10.1 Strækningsbeskrivelse

Strækningen er 71 km.

Med start i december 2020 trafikeres strækningen af Midtjyske Jernbaner.

Det er muligt at betjene strækningen med batteritog, hvis trafikken kører som pendeltog mellem

Holstebro og Skjern, og der etableres ladeinfrastruktur til ladning i Holstebro og Skjern.

Særlige forhold for strækning

Midtjyske Jernbaner forventes at udsende et udbud efter

batteritog i begyndelsen af 2021, og har fremskredne

planer om etablering af ladeinfrastruktur. Disse planer

omfatter indledningsvis kun Lemvigbanen, men det er

ambitionen, at dette skal udvides til også at omfatte

strækningen Holstebro

–

Skjern.

3.10.2 Løsningsforslag

I afsnit 3.6 er defineret en stationær løsning i Holstebro.

I afsnit 3.9 er defineret en stationær løsning i Skjern.

Der er ikke behov for yderligere infrastruktur.

3.10.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til batteritogsdrift på 1.500 tons/år.

3.10.4 Prisestimat

Investering er inkluderet i andre strækninger.

3.11 Skanderborg-Herning-Skjern

3.11.1 Strækningsbeskrivelse

Strækningen trafikeres i dag af Arriva.

Den totale længde er 112,6 km. Dette kan dog ikke umiddelbart betragtes som en sammenhængende

strækning, da det klart er en mulighed at have separate løb Esbjerg

–

Skjern

–

Herning og Herning

–

Silkeborg

–

Skanderborg

–

Aarhus.

Skanderborg

–

Herning er 71,1 km. Tog til og fra Aarhus kan lade op under den køreledning på

hovedbanen Aarhus - Skanderborg, der bliver installeret. Det medfører at der kan køre tog Herning

–

Silkeborg

–

Skanderborg

–

Aarhus med en lademulighed på stationen i Herning. Under forudsætning

af at ophold på Herning er længe nok til at opnå fuld batteriopladning.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Strækningen Herning - Skjern er 40,7 km.

Særlige forhold for strækning

I Skjern skal forholdet til Midtjyske Jernbaner og deres løsning for ladning, afklares.

3.11.2 Løsningsforslag

Der skal være anlæg til stationær

opladning i Herning. Mest muligt af

stationsområdet

bør

have

køreledning, idet dette er til gavn

for både togene på strækning 35

(Denne strækning) og strækning

33; Holstebro

–

Vejle (Den skrå

bane).

Der skal være anlæg til stationær opladning i Skjern.

Se yderligere om Herning i afsnit 3.6.

3.11.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til batteritogsdrift på 3.900 tons/år.

3.11.4 Prisestimat

500 meter køreledning og en omformerstation på Silkeborg Station.

Investeringsbehov: 50 mio. kr.

Investering for stationær opladning i Herning er medtaget under strækningen Vejle

–

Struer.

3.12 Bramming-Tønder

3.12.1 Strækningsbeskrivelse

Strækningen trafikeres i dag af Arriva, med tog der løber Esbjerg

–

Bramming

–

Tønder.

Esbjerg

–

Bramming er elektrificeret, så der kan lades op på denne strækning.

Strækningen Bramming

–

Tønder er 64 km. Der er yderligere 3,9 km til landegrænsen. Dette sidste

stykke trafikeres i dag i samdrift mellem Arriva og NEG (Norddeutsche Eisenbahn Geselschaft)

Strækningen kan trafikeres med batteritog med den forudsatte rækkevidde, hvis der etableres

lademulighed på stationen i Tønder og toget ikke fortsætter mod Syd.

Hvis der skal tages højde for at der er tog der løber Esbjerg

–

Bramming

–

Tønder

–

Nieböll og omvendt,

så skal der etableres en lademulighed i Nieböll. Strækningen fra Bramming til Nieböll er 81,1 km,

hvilket kan klares hvis der lades kortvarigt under stationsophold i Tønder.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Etablering af en lademulighed i Nieböll vil være et Tysk anliggende.

Særlige forhold for strækning

Eventuelle initiativer omkring ladeinfrastruktur skal koordineres med NEG på den anden side af

grænsen.

3.12.2 Løsningsforslag

Tog på denne strækning kører fra og til Esbjerg, og kan

således lade op under køreledning.

Der skal etableres anlæg til stationær opladning i

Tønder.

3.12.3 Klimaaftryk

besparelse ved omstilling fra dieseltogs drift til

batteritogsdrift på 1.700 tons/år.

3.12.4 Prisestimat

500 meter køreledning og en omformerstation på

Tønder Station.

Investeringsbehov: 50 mio. kr.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

3.13 Samlet investeringsbehov og CO

effekt

Tabel 6

opsummerer de estimerede etableringsomkostninger og sammenligner disse med tilsvarende

estimater for elektrificering med konventionelle kørestrømsanlæg. Herudover opsummeres de

driftsmæssige CO

-besparelser for hver af de undersøgte strækninger:

Strækning

(prisindex 2021)

Estimerede

investeringsbehov for

batteritogsinfrastruktur

(mio kr)

Estimerede

investeringsbehov for

konventionelt

kørestrømsanlæg

(mio kr)

Ingen omkostninger

400

870

108

1.000-1.480

235

136

Ingen omkostninger

750

1.700-2.300

1.320

1.840

1.080

1.280

2.030

1.22

12.740-14.000

Estimeret CO

driftsbesparelse pr.

år ift. dieseldrift

(ton)

1.100

2.900

3.500

4.600

1.300

5.600

1.700

1.500

4.800

2.500

30.000

Køge - Roskilde

Odense-Svendborg

Lindholm-

Frederikshavn

Vejle-Struer

Struer-Thisted

Langå-Struer

Esbjerg - Skjern

Skjern-Holstebro

Skanderborg-

Herning-Skjern

Bramming-Tønder

Alle strækninger

Tabel 6

–

Estimerede priser og CO

besparelser for de undersøgte strækninger.

1) Baseret på erfaringspriser tillagt 50% korrektionstillæg.

2) Beregningen af omkostningen til kørestrømsanlægget tager udgangspunkt i realiserede priser på strækningen Køge-Næstved korrigeret

for særlige forhold og tillagt 50 % korrektionstillæg. Der er ikke korrigeret for udbudsresultatet kan have været særligt fordelagtigt. For

strækningerne Lindholm-Frederikshavn og Vejle-Struer afspejler den nedre del af intervallet den på daværende tidspunkt forudsatte

anlægsomkostning i Togfonden.

3) Dækkes af el i Roskilde og Køge.

4) Ladestationer er medregnet i tilstødende strækninger.

Den samlede CO

udledning i forbindelse med etablering af batteritogsinfrastruktur

kørestrømsanlæg estimeres med udgangspunkt i 90 kg/km bestemt i afsnit 2.3. CO

udledningen i

forbindelse med etablering af tilsvarende konventionelt køreledningsanlæg, baseres på erfaringstal

fra Elektrificeringsprogrammet.

Etablering af konventionelle kørestrømsanlæg på de 10 banestrækninger med konventionel

kørestrømsanlæg estimeres til at ville udlede samlet 39.000 tons. En elektrificering af de samme 10

strækninger til batteritog estimeres at udlede samlet 4.100 tons

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

4 Bilag

4.1 Estimat af effektflow for opladning

I dette bilag estimeres den nødvendige elektriske kapacitet for at kunne oplade et batteritog

indenfor tidsrammerne.

Følgende forudsætninger og antagelser ligger til grund for beregningerne:

Variabel

Værdi

Beskrivelse

Antaget maksimale rækkevidde på batteritog

��

ℎ

∆

��

Antaget energiforbrug på batteritog

0,9

Tabel 7

–

Antaget forudsætninger for beregninger

��

Opladningstid på batteri

Antaget power faktor for batteritog

Opladningstiden omregnes til timer:

min

Eq 2

= min =

= ,

��

min

Den samlede nødvendige energimængde for at køre 80km bestemmes i Eq 1:

Eq 1

= �� ∙

kWh

Den nødvendige aktive ladeeffekt for at opnå 80km på 7 min bestemmes:

kWh

Eq 3

��

Den nødvendige tilsyneladende ladeeffekt bestemmes:

Eq 4

��

Ladeeffekten omregnes til en strømstyrke på 25kV niveau:

Eq 5

��

,25 ��

=122

4.1.1

Resultater

I Tabel 8 fremgår den nødvendige effekt for opladning af batteritog indenfor tidsrammen på 7 min.

Bemærk at resultaterne er afrundede, da disse i forvejen afhænger af flere antagelser og

forudsætninger.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Antal tog som oplader

1 stk.

2 stk.

3 stk.

4 stk.

Tabel 8

–

Effektbehov for kørestrømsforsyning

Effekt

~3MVA

~6MVA

~9MVA

~12MVA

Strømstyrke [A]

på 25kV niveau

~120A

~240A

~360A

~480A

4.2 Maksimal effekt på 10kV niveau

I dette afsnit estimeres den maksimale effekt der kan trækkes i et 10kV på en hovedstation.

Estimatet er relevant for at fastlægge forudsætningen om hvorvidt infrastrukturen kan tilsluttes på

10kV niveau.

Det antages at der kan trækkes 600A pr. afgangsfelt i hovedstationen. Den maksimale effekt

estimeres i Eq 6:

Eq 6

�� = ��_

∙ ��_

∙√ =

�� ∙

�� ∙ √ ≈

��

4.3 Estimat af længde for køretråd

I dette afsnit estimeres den nødvendige længde af køreledningsanlæg, der skal til for at oplade de

32kWh som er angivet i Eq 1.

Længden af køreledningsanlæg afhænger af hastighed og tiden toget gør ophold. Der opsættes

derfor følgende tre scenarier, hvor længden af køreledningsanlæg estimeres:



Estimering af køretrådslængde på åben strækning



Estimering køretrådslængde ved trinbræt



Estimering af køretrådslængde ved endestop

Følgende forudsætninger og antagelser ligger til grund for beregningerne:

��

Maksimale hastighed på batteritog

�� /ℎ

(

)

Estimeret pause ved endestation

��

ℎ

Estimeret pause ved trinbræt

��

Estimeret acceleration 0-120km/h

��

-1

Estimeret deceleration 120-0km/h

Tabel 9

–

Antaget forudsætninger for beregninger af længde på køreledningsanlæg

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

4.3.1 Estimering af køretrådslængde på åben strækning

I første scenarie udføres en beregning af længden på det nødvendige køreledningsanlæg under

forudsætning af at toget kører på åben strækning med en konstant hastighed på 120km/t som

skitseret i Figur 8:

Figur 8

–

Køreledningslængde på åbenstrækning

Den nødvendige længde køreledningsanlæg bestemmes i Eq 7:

Eq 7

∙0,117h=14km

= ��

��

∙

ℎ

4.3.2

Estimering køretrådslængde ved trinbræt

I dette scenarie antages det, at toget ankommer til et trinbræt midt på strækningen.

Toget oplader på vej ind imod trinbrættet, her holder det stille i 1 min, imens opladningen

fortsætter. Efter et minuts ophold forlader toget trinbrættet, og opladningen stopper når køretråden

ophører som skitseret i Figur 9

Figur 9

–

Køreledningslængde ved trinbræt

I Figur 9 ses punkterne A, B, C, D, E og F som repræsenterer følgende:



Køretråden starter og toget starter opladning



Toget begynder at bremse



Toget holder stille



Toget starter accelerationen igen



Toget rammer strækningshastighed (120km/t)



Køretråden ophører og toget stopper opladningen

Tiden hvorpå toget accelererer fra D til E bestemmes i Eq 8:

Eq 8

−

/ −



Hvor t er tiden, V er hastighed(120km/t), V

er starthastigheden(0km/t) og a er acceleration (1m/s

)

Togets hastighedsforløb skitseres i Figur 10:

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Figur 10

–

Hastighedsforløb ved trinbræt

Gennemsnitshastigheden fra punkt B til punkt E bestemmes:

Eq 9

∙ �� /ℎ +

∙ km/h +

��

= ,

ℎ

∙

km/h

�� /

Tiden toget anvender for at komme fra punkt B til punkt E bestemmes:

Eq 10

Den samlede længde af køretråd fra Punkt B til punkt E beregnes:

Eq 11

å ,

= ��

∙

�� /ℎ ∙ ,

ℎ= ,

��

Længde af køretrådem fra Punkt A til punkt B samt punkt E til punkt F kan ligeledes beregnes:

Eq 12

å ,

= ��

�� /ℎ ∙

− ,

ℎ = , ��

��

+ ,

��

, ��

Den samlede længde af køretråd fra A til F bestemmes i Eq 13:

Eq 13

ø å , +

ø å ,

= ,

å ,

Der er kun relativ lille besparelse i køretråd ved at etablere denne ved trinbræt i forhold til åben

strækning. Da det må forventes at være dyrere at etablere køretråd ved trinbræt, hvor der ofte er er

sporskifte og overhalingsspor, vurderes dette scenarie ikke at være relevant og vil derfor ikke

medtage i de følgende vurderinger.

TRU, Alm.del - 2020-21 - Bilag 151: Banedanmarks netop færdig-gjorte rapport om omstilling af jernbaneinfrastruktur til batteridrift, fra transportministeren

Estimering af køretrådslængde ved endestop

I praksis vil toget vende på endestationen og vil derfor både have mulighed for at oplade på vej til og

på vej fra endestationen.

Herudover vil det gøre et stop i enden, inden det vender og kører retur som skitseret i Figur 11:

Figur 11 - Køreledningslængde ved endestation

Opholdet ved endestationen er estimeret til 7 minutter i Tabel 9. Dette kan normalt opfylde

køreplanerne på lokalbanerne, og vurderes også som en acceptabel binding på fastlæggelse af

mindste vendetider i fremtidige køreplaner.

Da den estimeret opladningstid ligeledes er estimeret til 7 minutter i Tabel 7, betyder det at der kun

er behov for køreledningsanlæg over perronen, da hele opladningen kan ske imens toget holder stille.

Der estimeres med en samlet mængde køreledningsanlæg på 500 m for stationer, hvilket muliggør

etablering af køreledningsanlæg ved flere perronspor og rangerspor.

4.3.3 Resultater

Den estimeret mængde af køreledningsanlæg for de to cases sammenlignes i Tabel 10:

Type

Køretrådslængde på åben strækning

Køretrådslængde ved endestop

Tabel 10

–

Køreledningsbehov

Køreledningslængde [km]

0,5
