Referat af rapport vedr. ”Bird

Modelling” fra EPConsult Energies

ARTIKEL REVIEW

TLF

FAX

WWW

+45 56 40 00 00

+45 56 40 99 99

cowi.dk

INDHOLD

2.1

2.2

2.3

Introduktion

Rapporten

Ederfugl

Gråstrubet lappedykker

Alternativ udformning af

fuglebeskyttelsesområde

Referencer

Introduktion

Siden 2008 har European Energy arbejdet for opførsel af en havmøllepark ved

Omø Syd i den vestlige del af Smålandsfarvandet mellem Sjælland og Lolland-

Falster.

Siden er dele af Smålandsfarvandet, inkl. det område, hvor European Energy

ønsker at opføre havmøllepark, af Miljøstyrelsen blevet udpeget som potentielt

nyt fuglebeskyttelsesområde på baggrund af væsentlige forekomster af arterne

ederfugl (Somateria

mollissima)

og gråstrubet lappedykker (Podiceps

grise-

gena).

European Energy har derfor bedt EPConsult Energies om at udarbejde en rap-

port, ”Omø Syd Offshore Wind Farm Ornithology Impact. Bird Modelling – Final

Report” (EPConsult Energies, 2021), der angiver en model, der kan bruges til at

forudsige fordelingen af de to arter i Smålandsfarvandet. Modellen vil give mu-

ligheden for at foreslå alternative udformninger af fuglebeskyttelsesområdet. Al-

ternativerne vil friholde havmølleparken for udpegning, mens beskyttelsen af de

PROJEKTNR.

DOKUMENTNR.

A221604

VERSION

UDGIVELSESDATO

BESKRIVELSE

UDARBEJDET

KONTROLLERET

GODKENDT

1.2

18. Juni 2021

Referat

LBRO

TOEB

UKJ/BPCH

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

to arter vurderes at kunne fastholdes på mindst samme niveau som det oprinde-

lige forslag.

Rapporten

Rapporten har til formål at udvikle en model, der ud fra forskellige miljøpara-

metre vil kunne bruges til at forudsige forekomst og fordeling af ederfugle og

gråstrubet lappedykker indenfor Smålandsfarvandet.

Dette gøres ved at sammenholde data fra fugletællinger af ederfugle og gråstru-

bet lappedykker (foretaget som flytællinger af BioConsult i 2014/15 og 2020/21)

med tilgængelige data for relevante miljøparametre dækkende hele undersøgel-

sesområdet.

Miljøparametrene dækker:

›

Havbundens sedimenttype

Havdybde

Havbundens hældning

Strømhastighed ved havbunden

Index for havbundens egnethed for filtrerende muslinger

Afstand fra kysten

Afstand fra sejlrender og skibsaktivitet

Afstand fra særligt udpegede jagtområder

Data fra disse miljøparametre samt fra fugletællinger foretaget i 2020/21 blev

analyseret gennem Spatial Autoregressive Modelling, der samler parametrene i

en fælles model og undersøger, hvordan forekomsten af ederfugle er relateret til

de forskellige miljøparametre. Herefter testes modellen op mod de faktiske for-

delinger af ederfugl og gråstrubet lappedykker observeret under fugletællinger

foretaget af BioConsult i både 2014/15 og 2020/21. Endeligt benyttes modellen

til at pege på andre mulige udformninger af fuglebeskyttelsesområdet samt de

mulige konsekvenser som dette vil have for beskyttelsen af ederfugl og gråstru-

bet lappedykker.

2.1

Ederfugl

For ederfugl viser gennemgangen af de enkelte miljøparametre følgende:

›

De største koncentrationer af ederfugle findes i områder, hvor havbunden

udgøres af sand eller moræneler iblandet hårdere substrattyper som sten

eller klippestykker.

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

›

De største tætheder af ederfugl findes på lave vanddybder, under 10 m.

Ederfugl udviser en svag tendens til at foretrække lavere havbundshældnin-

ger, hvor tætheden af ederfugle på havbundshældninger mellem 0,25 – 0,5

grader var signifikant større end ved øvrige hældninger.

Densiteten af ederfugl er større i områder med høj strømhastighed (> 0,1

m/s), hvilket rapportens forfattere relaterer til øget fødetilgængelighed

(flere filtrerende muslinger) i områderne.

›

Ederfugl blev fundet med største tætheder i områder med høj egnethed for

filtrerende muslinger, hvilket er forventeligt, da muslinger er et vigtigt føde-

emne for ederfugl.

›

Ederfugl blev fundet i de største koncentrationer indenfor 3 km af kysten og

i mindre omfang også i områder mere end 7 km fra kysten.

Koncentrationen af ederfugle var størst i områder med lav skibsaktivitet.

Da der ikke forekommer særlige udpegede jagtområder indenfor undersø-

gelsesområdet, jagt er tilladt i næsten hele området, blev der ikke analyse-

ret nærmere på indflydelsen af afstand fra jagtområder på tætheden af

ederfugl.

Modellen viser sig at have en høj forklaringskraft på tætheden af ederfugle

(pseudo-R

= 0,295, p < 0,0001) med de væsentligste miljøparametre associe-

ret med tætheden af ederfugl værende havbundens egnethed for muslinger

(stærk positiv korrelation, p = 0,005) samt afstand til kysten (med højere tæt-

hed af ederfugle, jo længere væk fra kysten, p = 0,015).

Modellen blev testet op mod data fra fugletællinger i både 2014/15 og 2020/21

for at sammenligne modellens forudsigelser med de faktiske observationer af

ederfugl. Resultatet af denne test viser, at observationerne fra fugletællingerne i

2014/15 og 2020/21 i høj grad er korreleret med modellens forudsigelser.

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

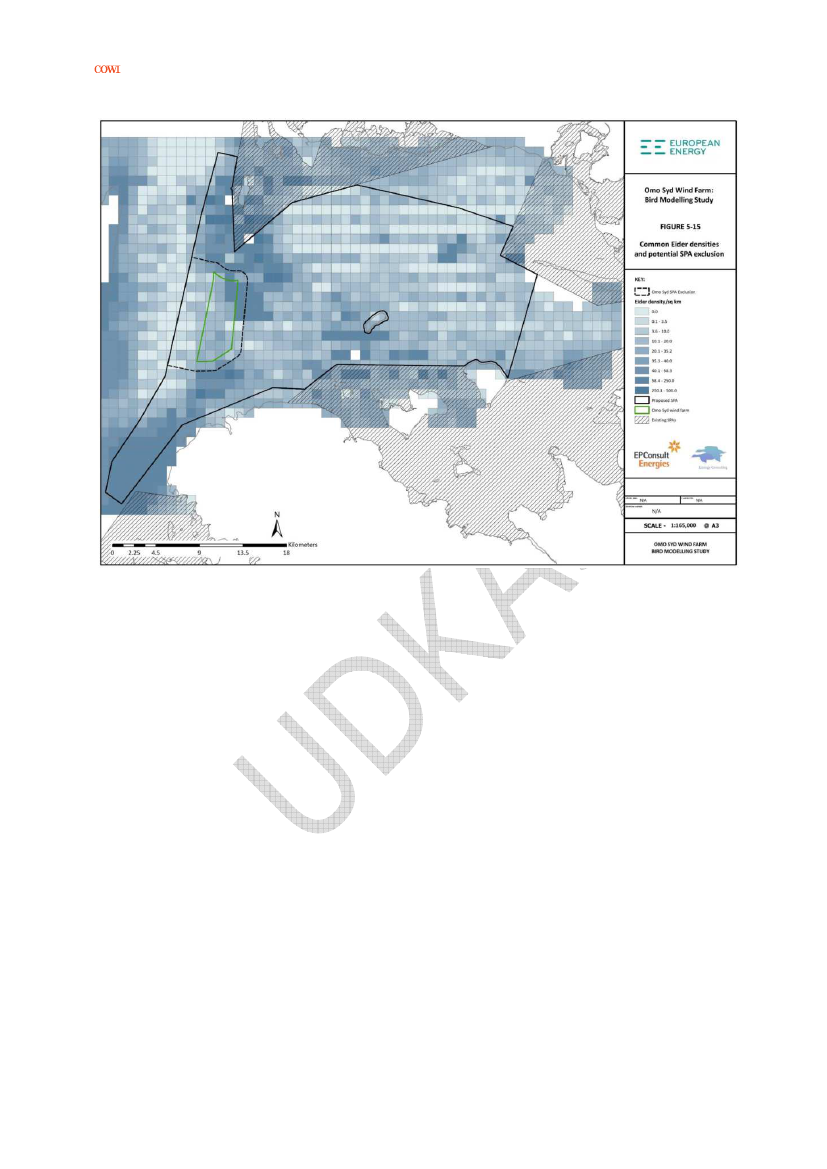

Figur 1

Modelleret fordeling af ederfugl indenfor undersøgelsesområdet (EPConsult

Energies, 2021).

2.2

Gråstrubet lappedykker

For gråstrubet lappedykker viser en gennemgang af de enkelte miljøparametre

følgende:

›

Tæthed af gråstrubet lappedykker er ikke relateret til havbundstype.

De største tætheder af gråstrubet lappedykker findes på dybder mellem 5 –

20 meter.

Gråstrubet lappedykker udviser en svag tendens til at foretrække lavere

havbundshældninger, hvor tætheden af gråstrubet lappedykker på hav-

bundshældninger mellem 0,25 – 0,5 grader var signifikant større end ved

øvrige hældninger.

›

Gråstrubet lappedykker havde de højeste tætheder i områder med strøm-

ningshastigheder mellem 0,1 – 0,125 m/s, men udviste ikke præferencer

mellem øvrige strømningshastigheder.

›

Gråstrubet lappedykker udviste ingen tydelig præference for områdernes

egnethed for filtrerende muslinger, hvilket rapportens forfattere relaterer

til, at arten hovedsageligt lever af fisk.

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

›

Tætheden af gråstrubet lappedykker var generelt størst i stor afstand (> 6

km) fra kysten.

De største koncentrationer af gråstrubet lappedykker blev fundet i området

med medium skibsaktivitet, men dette var dog ikke statistisk signifikant i

forhold til øvrige områder.

›

Da der ikke forekommer særlige udpegede jagtområder indenfor undersø-

gelsesområdet, jagt er tilladt i næsten hele området, blev der ikke analyse-

ret nærmere på indflydelse af afstand fra jagtområder på tætheden af grå-

strubet lappedykker.

Data fra disse miljøparametre samt fra fugletællinger foretaget i 2020/21 blev

analyseret gennem Spatial Autoregressive Modelling, der kunne samle paramet-

rene i en fælles model og undersøge, hvordan forekomsten af gråstrubet lappe-

dykker var relateret til de forskellige miljøparametre.

Modellen viser sig at have meget lav forklaringskraft på tætheden af gråstrubet

lappedykker (pseudo R

= 0,033). Den angiver dog en svag negativ, men stati-

stisk signifikant effekt af havbundens egnethed for filtrerende muslinger for tæt-

hed af arten (p = 0,004). Data for gråstrubet lappedykker var dog statistisk pro-

blematisk, da datasættet dels var meget lille, og da en stor del (82%) af gridcel-

lerne ikke indeholdt observationer at arten.

Modellen var derfor ikke i stand til pålideligt at forudsige forekomst eller tæthed

af gråstrubet lappedykker, hvorfor en anden metode baseret direkte på observa-

tioner af arten under flyoptællingerne blev anvendt. Denne tilgang gav en stati-

stisk signifikant korrelation mellem forekomster af gråstrubet lappedykker i

2014/15 og 2020/21, hvilket antyder, at arten udviser en svag præference for

de samme områder mellem årene, men denne relation er svag og vurderes i hø-

jere grad at afspejle variation i fødetilgængelighed (fisk) for arten.

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

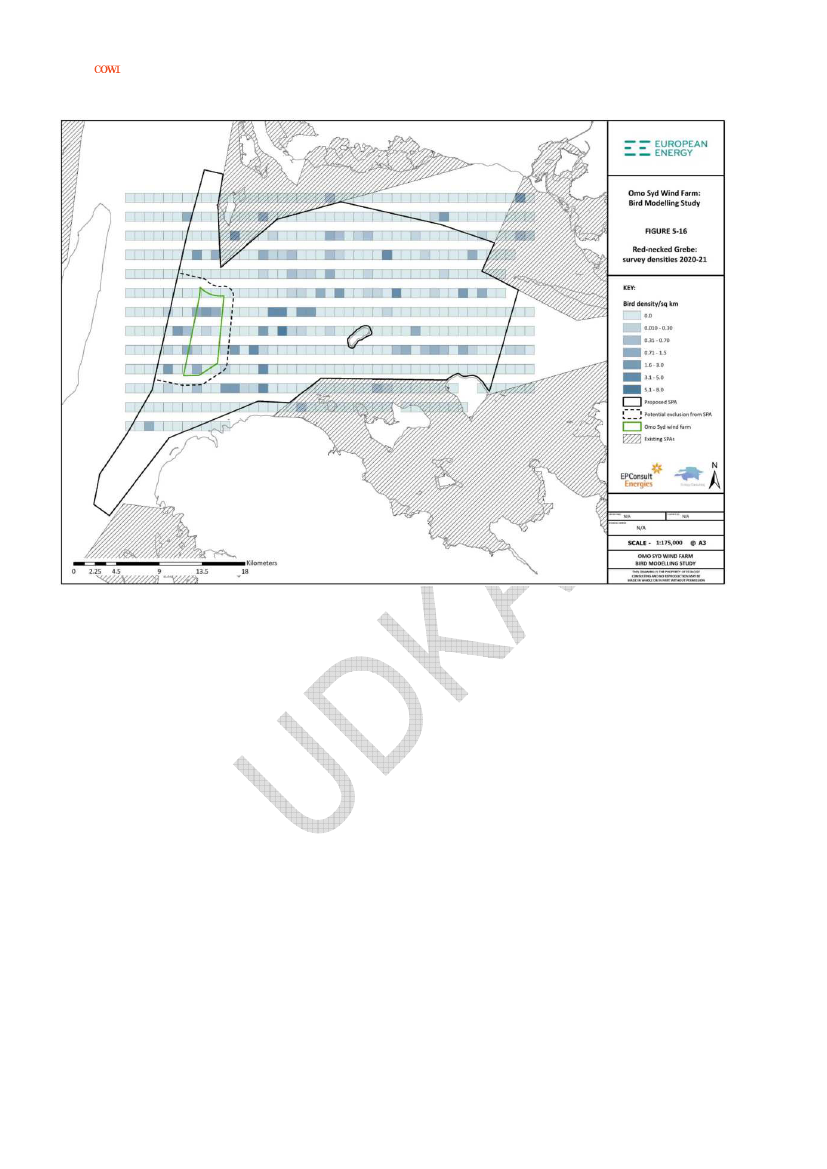

Figur 2

Tæthed af gråstrubet lappedykker i undersøgelsesområdet baseret på fug-

letællinger 2020/21 (EPConsult Energies, 2021).

2.3

Alternativ udformning af fuglebeskyttelsesområde

Rapporten angiver foruden det eksisterende forslag til udformning af fuglebe-

skyttelsesområdet to alternative udformninger heraf:

1) Option 2: et forslag, hvor den foreslåede havmøllepark, en 1 km buffer-

zone herom samt området vest for havmølleparken er taget ud af udpegningen

(se Figur 3)

2) Option 3: et forslag, hvor samme område er taget ud, men hvor der er

peget på andre områder, der kan tilføjes som erstatning for de udtagne område

(se Figur 4).

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

Figur 3

Placering af havmøllepark (grøn streg) i forhold til eksisterende forslag til

udpegning af fuglebeskyttelsesområde i Smålandsfarvandet (solid sort

streg). Den stiplede sorte linje angiver forslag til område, der kan skæres

fra en evt. udpegning til fuglebeskyttelsesområde. De forskellige blå nuan-

cer angiver modellerede tætheder af edderfugl i området.

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

Figur 4

Placering af havmøllepark (grøn streg) i forhold til eksisterende forslag til

udpegning af fuglebeskyttelsesområde i Smålandsfarvandet (solid sort

streg). Den stiplede sorte linje angiver forslag til område, der kan skæres

fra, mens de røde linjer angiver forslag til områder, der i stedet kan føjes

til en evt. udpegning til fuglebeskyttelsesområdet. De forskellige blå nuan-

cer angiver modellerede tætheder af edderfugl i området.

Rapporten benytter den foreslåede model for estimering af ederfugletæthed til

at angive konsekvenserne af de alternative udformninger for beskyttelsen af

ederfugl. Da modellen ikke giver en god forklaring på tætheden af gråstrubet

lappedykker benyttes i stedet data for tætheder baseret på fugletællinger i

2020/21 for at angive konsekvenser for ændring af fuglebeskyttelsesområdet for

gråstrubet lappedykker.

For option 2 vil den foreslåede ændring af fuglebeskyttelsesområdets udform-

ning medføre, at ca. 91,9% af den samlede, estimerede bestand på 22.531

ederfugle, svarende til 20.711 ederfugle, stadig vil være omfattet af fuglebe-

skyttelsesområdet. Til sammenligning er grænseværdien for områder af interna-

tional væsentlighed for arten 9.800 fugle svarende til 1% af flyway bestanden

på 976.000 individer.

Antallet af gråstrubet lappedykker (165) opgjort via flytællinger i 2020/21 vur-

deres at være lavere end det faktiske antal, da optællinger fra båd i 2014 tidli-

gere har givet større estimater for bestandsstørrelser (mellem 1.110 – 1.900 in-

divider). Såfremt det kan antages, at densiteten af gråstrubet lappedykker

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ

MOF, Alm.del - 2020-21 - Bilag 669: Henvendelse af 20/6-21 fra European Energy om udpegning af fuglebeskyttelsesområde i Smålandsfarvandet

REFERAT AF RAPPORT VEDR. BIRD MODELLING FRA EPCONSULT

følger den fordeling, som optællingen af de 165 fugle i 2020/21 angiver, så vil

den foreslåede ændring af fuglebeskyttelsesområdets udformning medføre, at

ca. 87,9% stadig vil være omfattet af fuglebeskyttelsesområdet.

For option 3 vil den foreslåede ændring af fuglebeskyttelsesområdets udform-

ning medføre en øget beskyttelse af ederfugl, hvor beskyttelsen – i forhold til

den nuværende udpegning - vil ligge på 106,3% svarende til 23.960 ederfugle.

For gråstrubet lappedykker vurderes modellen, pga. begrænset baseline data,

ikke at være pålidelig nok til med sikkerhed at forudsige de mulige effekter af de

tilføjede områder for beskyttelse af arten. Det vurderes dog som sandsynligt, at

da de tilføjede områder er større end det areal, der tages ud (samlet medfører

option 3 at fuglebeskyttelsesområdets areal øges med 6 %), så vil en evt. ud-

pegning af disse områder være tilstrækkelig til at opveje den reduktion, som ud-

tag af havmølleområdet vil resultere i.

Det er således muligt at pege på alternative udformninger af fuglebeskyttelses-

området, der vil kunne opretholde samme beskyttelsesgrad, som den nuvæ-

rende, selv hvis havmølleområdet samt omkringliggende arealer udelukkes fra

den kommende udpegning.

Referencer

Bird Modelling - Final Report.

European Energy.

EPConsult Energies. (2021).

Omø Syd Offshore Wind Farm Ornithology Impact.

https://cowi.sharepoint.com/:w:/r/sites/A221604-project/Shared%20Documents/60-WorkInProgress/10-Documents/EPC%20Rapporter/A221604_Referat%20af%20EPC-

rapport%20om%20Bird%20Modelling.docx?d=w8c81cdecd4ae45469884e703b8c57222&csf=1&web=1&e=1uWfeZ
