Vurdering af de danske grundvandsforekomsters kemiske
tilstand og nye vurderinger af tilstanden for miljøfarlige
forurenende stoffer (MFS)
Poul L. Bjerg, Mette Broholm, Filip Floks og Anton Bøllingtoft, DTU Miljø
Lærke Thorling, Ingelise Møller, GEUS
Tine Ørbæk Nielsen, Dorte Balle Harder, Miljøstyrelsen
Juni 2021
DTU Miljø
1
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Projektets formål
Metodeudvikling for tilstandsvurdering
• Udvikle en operationel metode til vurdering af grundvandets tilstand for MFS
– Automatiseret tilstandsvurdering – beregning ved hjælp af beslutningstræ
– Kobling mellem beslutningstræ og konceptuel model/vurdering af GVF
Tilstandsvurdering af grundvandsforekomster
– Anvendelse af automatiseret tilstandsvurdering - beslutningstræ
– Konkrete undersøgelser for GVF med overskridelser af tærskelværdier
– Tilstandsvurdering for MFS med dokumentation
– Rapportering af metode og resultater
Ordbog:
MFS = Miljøfarlige forurenende stoffer GVF = Grundvandsforekomst
Juni 2021
DTU Miljø
TV = Tærskelværdi
2
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Data, stoffer og tærskelværdier
Juni 2021
DTU Miljø
3
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Stofudvælgelse, miljøfarlige forurenende stoffer (MFS)
• Siden VP2 er der tilkommet analyser for nye relevante MFS og nye data
• Analyser for nye stoffer (fx PFAS)
• Data fra regionerne indlæst i Jupiter (GEUS database for grundvandsdata)
– Stort antal kemiske data for MFS
– Ny geologisk information
Det er undersøgt for hvilke stoffer, der forekommer overskridelser af gældende
grænseværdier for grundvand eller drikkevand.
Udvælgelsen af MFS til tilstandsvurdering er baseret på hyppigheden af
overskridelser af grænseværdien i grundvandsanalyserne i Jupiter-databasen.
Juni 2021
DTU Miljø
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Organiske miljøfarlige forurenende stoffer excl.
pesticider til tilstandsvurdering
VP2:
• Klorerede opløsningsmidler (max. af klorede opløsningsmidler i en analyse)
• Benzen, toluen, ethylbenzen, xylener, BTEX’er (max af BTEX)
VP3:
• Klorerede opløsningsmidler og nedbrydningsprodukter
• BTEXN, Benzen, toluen, ethylbenzen, xylener,
naphthalen
• Phenoler
• MTBE
• Vandopløselige opløsningsmidler (diethylether, iso-propanol, methyl-isobutyl-keton)
• PFAS, brandhæmmere
• Cyanid
• I flere af stofgrupperne er der tærskelværdier/kravværdier for enkeltstoffer, som også kan variere
• Der er kun sumkriterier for nogle af stofgrupperne
Juni 2021
DTU Miljø
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Stofgrupper
Stofgruppe
Chlorerede
opløsningsmidler
og nedbrydnings-
produkter
Enkeltstoffer
Tetrachlorethylen
Trichlorethylen
c-1,2-dichlorethylen
1,1-Dichlorethylen
t-1,2-dichlorethylen
Vinylchlorid
Benzen
Toluen
12 regulerede PFAS
Phenol
3-methylphenol
2-methylphenol
4-methylphenol
Methyltertbutylether
Diethylether
2-propanol
Methyl-isobutylketon
3,4-dimethylphenol
3,5-dimethylphenol
2,6-dimethylphenol
2,4-dimethylphenol
2,5-dimethylphenol
2,3 dimethylphenol
1,1,1-trichlorethan
1,1-dichlorethan
Chlorethan
1,2-dichlorethan
Ethylbenzen
O-xylen
M+P-xylen
Naphthalen
Tetrachlormethan
Chloroform
Dichlormethan
BTEXN
PFAS
Phenoler
MTBE
Vandopløselige
opløsningsmidler
Cyanid*
Juni 2021
DTU Miljø
Total-cyanid; syreflygtigt cyanid
*: undergrupper/analyseparametre
6
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Overblik over datasæt for MFS
Stofgrupper
Chlorerede
opløsningsmidler
BTEXN
Phenoler
MTBE
Vandopløselige
opløsningsmidler
Perfluorerede
stoffer
Cyanider
Antal GVF
541
536
304
177
194
319
122
Antal
analyser
11993
11921
2741
1797
3537
3348
927
Antal fund
3105
1295
341
57
29
240
70
Antal indtag med
overskridelser
2426
672
210
32
28
126
30
Antal GVF’er med
overskridelser
134
133
40
19
13
27
8
Juni 2021
DTU Miljø
7
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Alle boringer
DEPOT boringer
Juni 2021
DTU Miljø
8
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Metode
Juni 2021
DTU Miljø
9
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Konceptuel forståelse
– Kendskab til
forureningskilder
– Regionernes kortlægning af
V1 og V2 lokaliteter
– Stoffernes egenskaber,
transport og skæbne i jord
og grundvand
– Indsigt i data, stofgrupper,
arealmæssig fordeling,
rumlig fordeling, datatæthed,
…
10
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Konceptuel forståelse
– Kendskab til
forureningskilder
– Regionernes kortlægning af
V1 og V2 lokaliteter
– Stoffernes egenskaber,
transport og skæbne i jord
og grundvand
– Indsigt i data, stofgrupper,
arealmæssig fordeling,
rumlig fordeling, datatæthed,
…
Juni 2021
DTU Miljø
11
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Beslutningstræ med automatiserede beregninger
Alle GVF
2050
Uden data
1439
JA
Usikker = Mellem el. ringe
sikkerhed af vurderingen.
Med data < TV
418
NEJ
JA
Med data > TV
193
NEJ
> 80% af GVF
> 80 m.u.t.
NEJ
> 80% af GVF
> 80 m.u.t.
NEJ
Systematisk relevant
undersøgelse
V1/V2-lokaliteter over
GVF
JA
V1/V2-lokaliteter over
GVF
JA
JA
>5m fed el. >15m sum
alle lertyper under V1/V2
NEJ
JA
JA
>5m fed el. >15m sum
alle lertyper under V1/V2
NEJ
JA
Videregående relevant
undersøgelse
V1/V2-vol < 3% GVF-vol.
NEJ
V1/V2-vol < 3% GVF-vol.
NEJ
God tilstand
Ukendt tilstand
God tilstand
(sikker)
God tilstand
(usikker)
God tilstand
Ringe tilstand
Juni 2021
DTU Miljø
12
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Beslutningstræ med automatiserede beregninger
Alle GVF
2050
Uden data
1439
JA
Usikker = Mellem el. ringe
sikkerhed af vurderingen.
Med data < TV
418
NEJ
JA
Med data > TV
193
NEJ
> 80% af GVF
> 80 m.u.t.
NEJ
> 80% af GVF
> 80 m.u.t.
NEJ
Systematisk relevant
undersøgelse
V1/V2-lokaliteter over
GVF
JA
V1/V2-lokaliteter over
GVF
JA
JA
>5m fed el. >15m sum
alle lertyper under V1/V2
NEJ
JA
JA
>5m fed el. >15m sum
alle lertyper under V1/V2
NEJ
JA
Videregående relevant
undersøgelse
V1/V2-vol < 3% GVF-vol.
NEJ
V1/V2-vol < 3% GVF-vol.
NEJ
God tilstand
Ukendt tilstand
God tilstand
(sikker)
God tilstand
(usikker)
God tilstand
Ringe tilstand
Juni 2021
DTU Miljø
13
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Tilstandsvurdering af GVF med data over Tærskelværdi
Juni 2021
DTU Miljø
14
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3

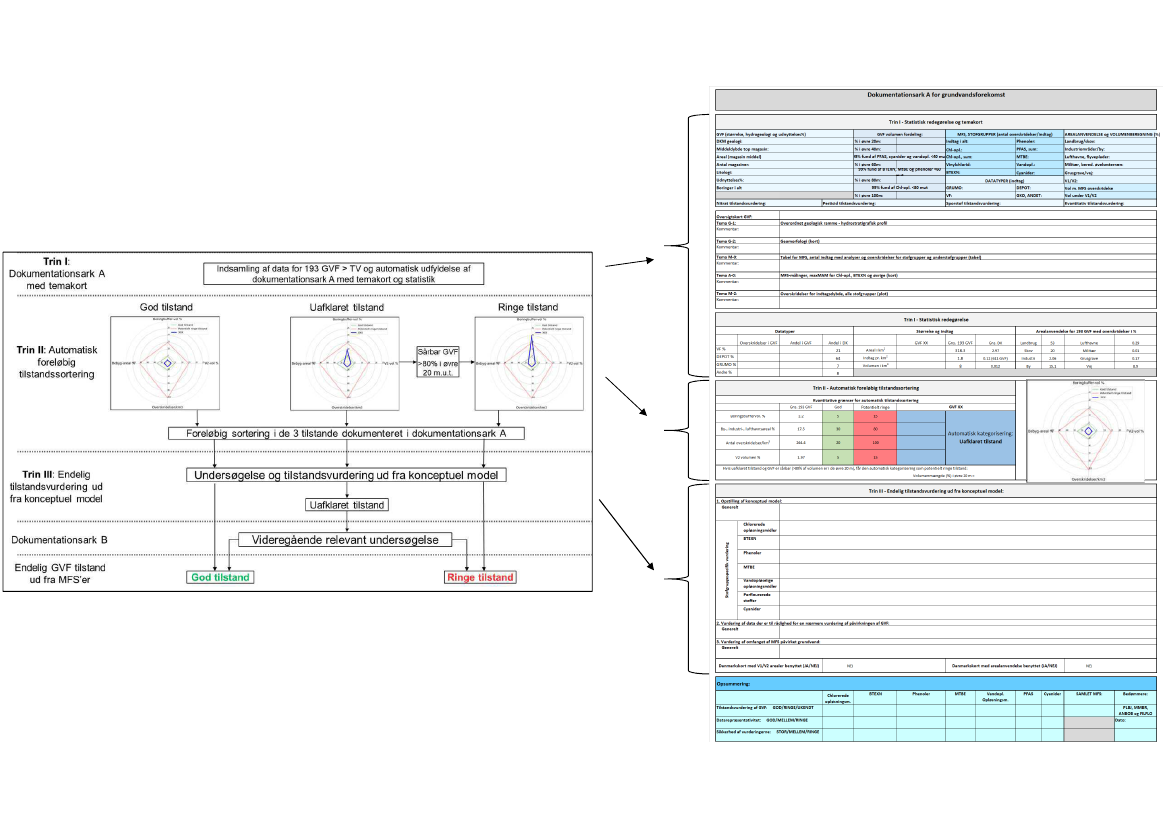

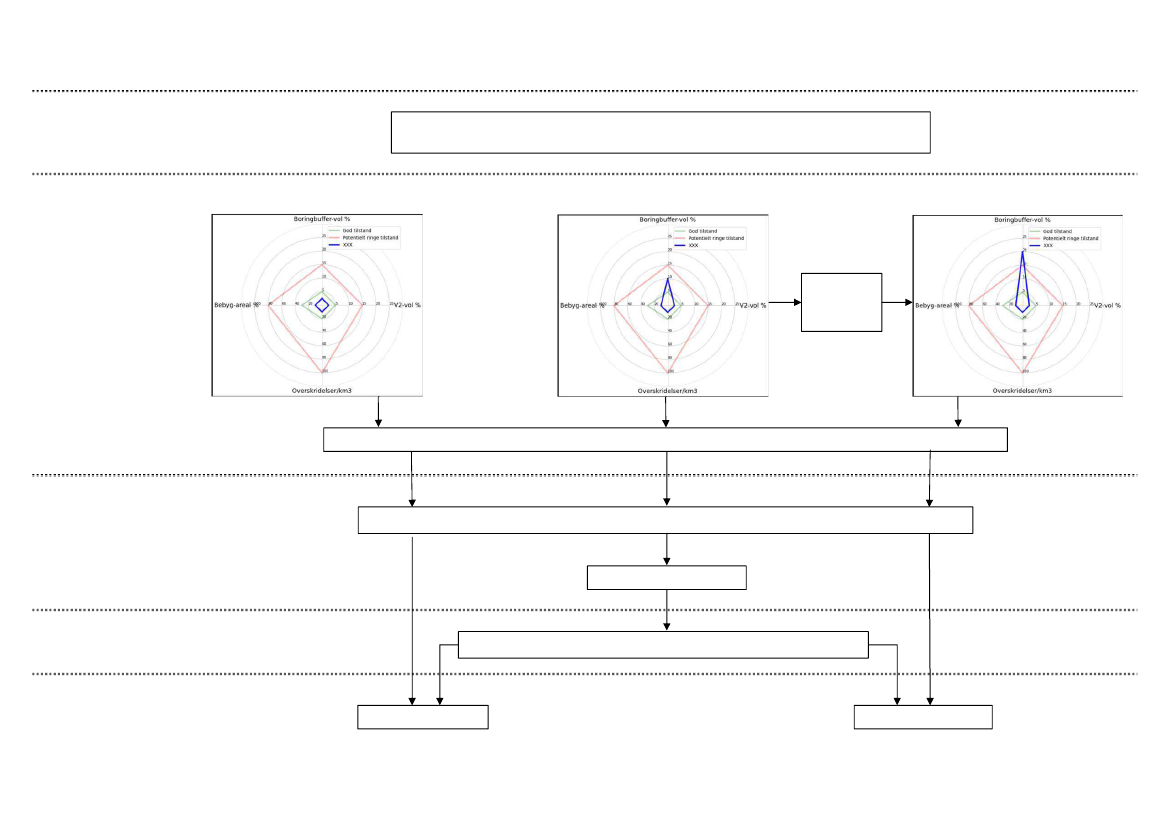

Trin I:
Dokumentationsark A
med temakort
God tilstand
Indsamling af data for 193 GVF > TV og automatisk udfyldelse af
dokumentationsark A med temakort og statistik
Uafklaret tilstand
Ringe tilstand
Trin II:
Automatisk
foreløbig
tilstandssortering
Sårbar GVF
>80% i øvre
20 m.u.t.
Foreløbig sortering i de 3 tilstande dokumenteret i dokumentationsark A
Trin III:
Endelig
tilstandsvurdering ud
fra konceptuel model
Dokumentationsark B
med temakort
Endelig GVF tilstand
ud fra MFS’er
Undersøgelse og tilstandsvurdering ud fra konceptuel model
Uafklaret tilstand
Videregående relevant undersøgelse
15
God tilstand
Ringe tilstand
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Trin I: Datagrundlag
Data, temakort og dokumentationsark A
•

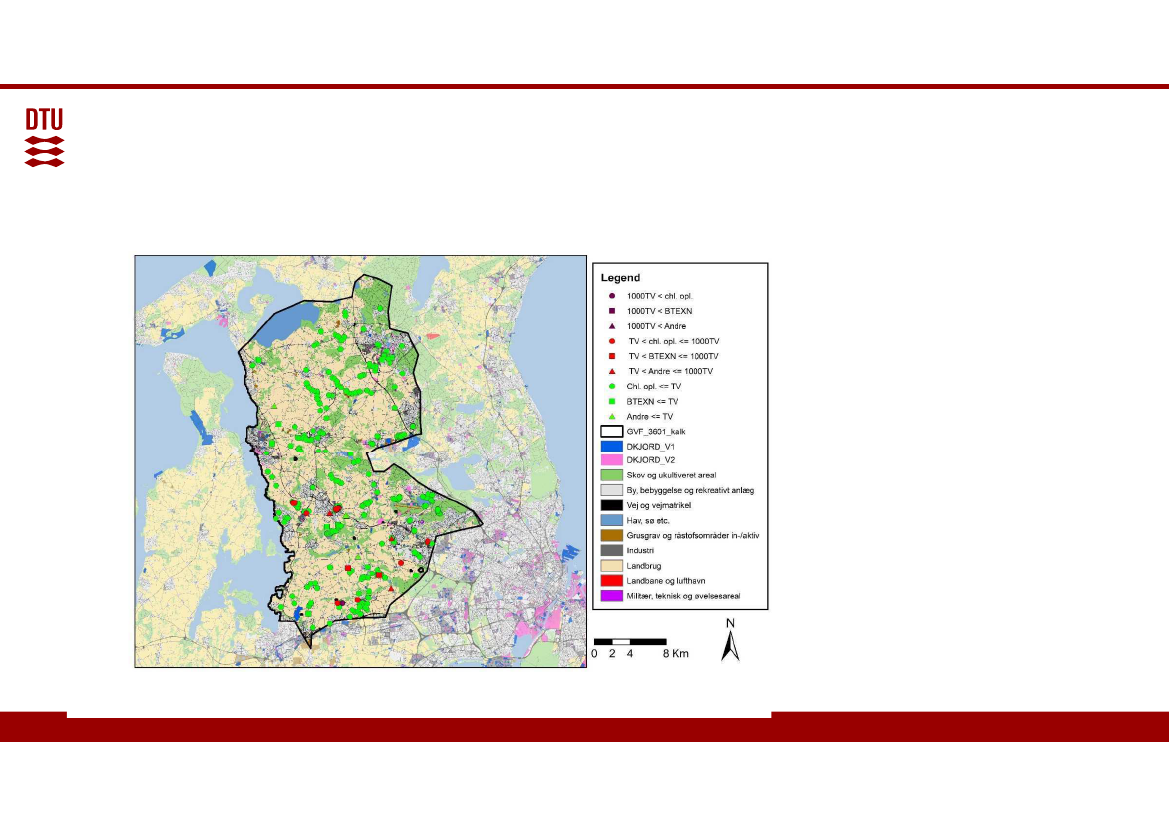

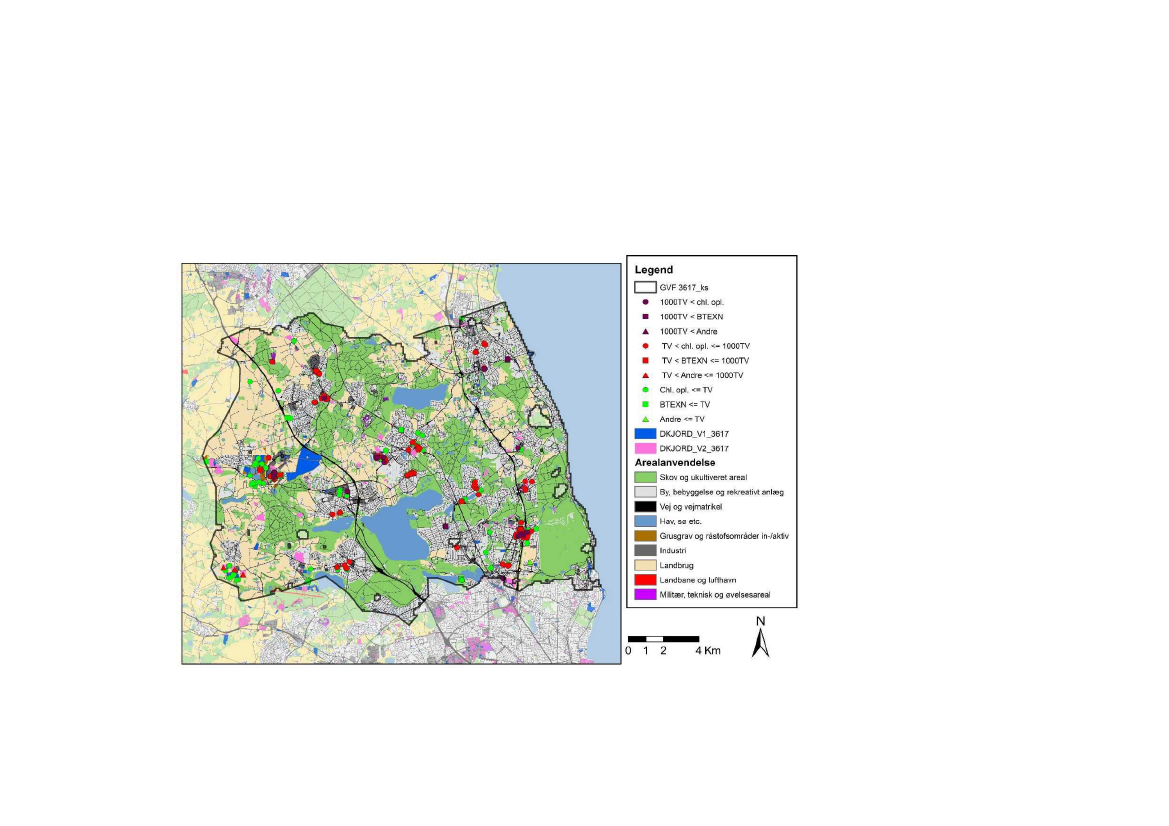

Udvalgte temakort
•
MFS
•
Antropogene temaer
•
Geologi
16
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Trin ll: automatisk foreløbig tilstandssortering
GVF 3601_kalk
GVF 1002_ks
Grænser til uafklaret tilstand
Juni 2021
DTU Miljø
17
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Trin llI: Konceptuel model
Undersøgelse og tilstandsvurdering
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Videregående relevant undersøgelse
Temakort og dokumentationsark B
•

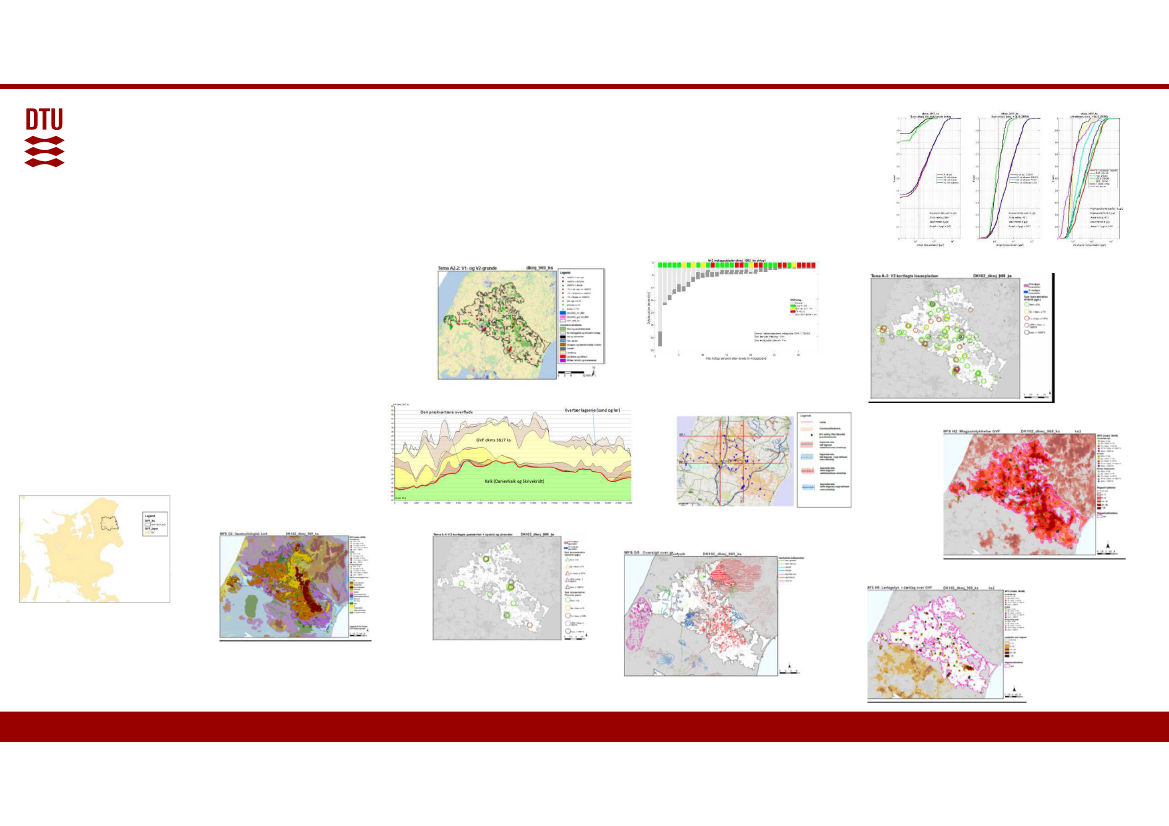

Flere temakort (+ 50)
•
•
•
•
•
MFS
Antropogene temaer
Geologi
Geofysik
Hydrologi
Juni 2021
DTU Miljø
19
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Resultater
Juni 2021
DTU Miljø
20
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Beslutningstræ for alle MFS: Fordeling af GVF
Alle GVF
2050
Uden data
1439
JA
96
Med data < TV
418
NEJ
1343
JA
42
Med data > TV
193
NEJ
376
> 80% af GVF
> 80 m.u.t.
NEJ
561
> 80% af GVF
> 80 m.u.t.
NEJ
51
168
Systematisk relevant
undersøgelse
17
V1/V2-lokaliteter over
GVF
JA
782
V1/V2-lokaliteter over
GVF
JA
325
8
JA
54
>5m fed el. >15m sum
alle lertyper under V1/V2
NEJ
728
JA
636
JA
35
>5m fed el. >15m sum
alle lertyper under V1/V2
NEJ
290
JA
270
Videregående relevant
undersøgelse
6
2
V1/V2-vol < 3% GVF-vol.
NEJ
92
V1/V2-vol < 3% GVF-vol.
NEJ
18
God tilstand
Ukendt tilstand
God tilstand
(sikker)
God tilstand
(usikker)
God tilstand
Ringe tilstand
1347
92
400
18
174
19
21
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3

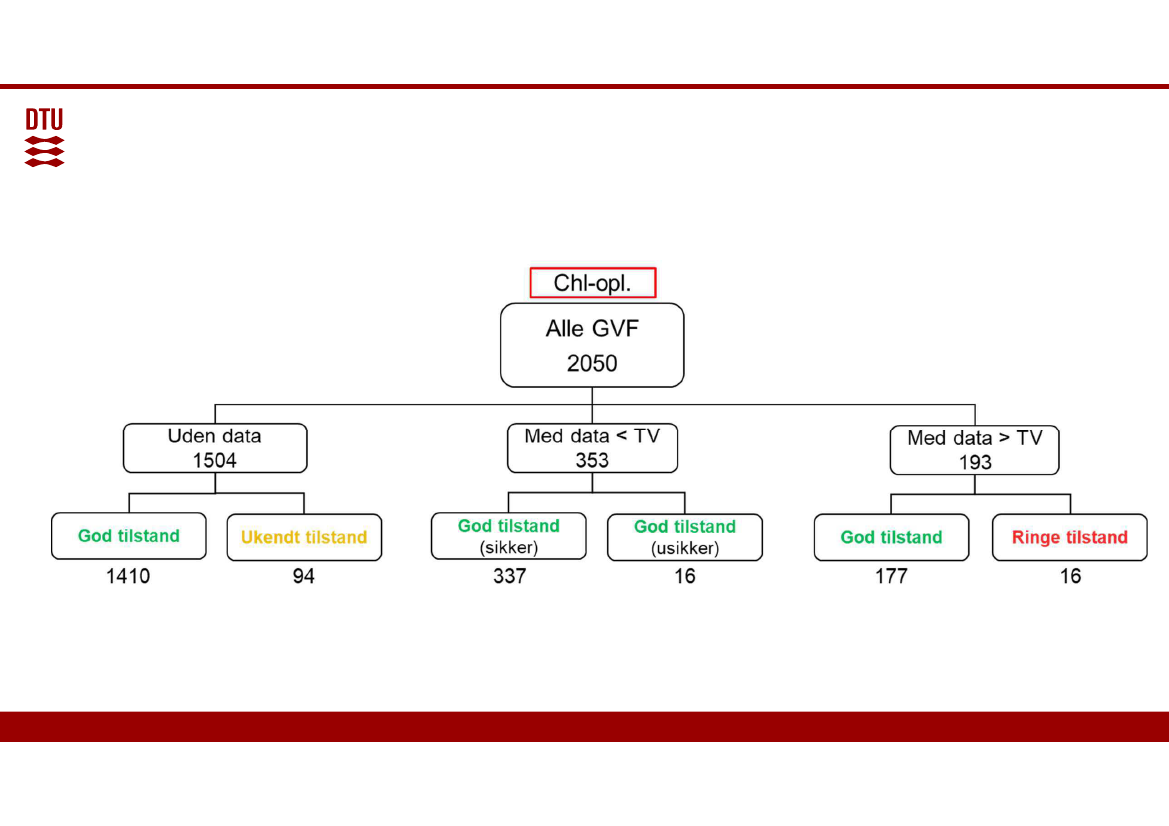

Tilstandsvurdering chlorerede opløsningsmidler
Juni 2021
DTU Miljø
22
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Tilstandsvurdering af stofgrupper på GVF’er, antal
Chl-opl.
BTEXN
Phenoler MtBE
Vandopl. PFAS
Cyanider
GOD
RINGE
1940
16
1948
8
94
2050
1946
0
104
2050
1942
1
107
2050
1946
0
104
2050
1945
0
105
2050
1943
0
107
2050
UKENDT
94
SUM
2050
Juni 2021
DTU Miljø
23
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Hoved gruppe
Uden
analysedata
1
God
Ringe
Ukendt
Samlet
1
2
1347
418
-
-
92
-
1439
418
Med analysedata men uden
overskridelser af
tærskelværdien
1
Med analysedata og
overskridelser af
tærskelværdier
2
Sum
Volumen af GVF’er
3
174
19
-
193
1939
Volumen
Alle GVF’er
19
92
2050
God tilstand
Ringe tilstand
Ukendt tilstand
24
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Hoved gruppe
Uden
analysedata
1
God
Ringe
Ukendt
Samlet
1
2
1347
418
-
-
92
-
1439
418
Med analysedata men uden
overskridelser af
tærskelværdien
1
Med analysedata og
overskridelser af
tærskelværdier
2
Sum
3
174
1939
19
19
-
92
193
2050
God tilstand
Ringe tilstand
25
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Konklusion
• Stofudvælgelse og fastsættelse af tærskelværdier for enkeltstoffer og stofgrupper
• Dataudtræk og aggregering
• Beslutningstræ udviklet og metode afsluttet
– Opdeling af datasæt i 3 grupper: ingen data, data/ingen overskridelser, data/med overskridelser
– Data, temakort, kvantitative beregninger, undersøgelser, konceptuel model
– Tilstandsvurdering er reproducerbar og understøttet af dokumentationsark
• Grundvandet er overvejende i god tilstand for MFS (opgjort som mindre end 20% påvirket)
• Udfordringer med data repræsentativitet og mange GVF’er uden data (mere end 70%)
•
•
•
•
Juni 2021
Tilstandsvurderingen kan forbedres ved flere regionsdata i datasæt (geologi, MFS, V1/V2)
Dæklagsberegninger kan forbedres og vurderinger af påvirkning nuanceres (dybde af magasin)
GVF’ernes udpegning (størrelse, lokalisering/ensartethed, dybde)
Skævhed i datasættets sammensætning (GRUMO, VF, DEPOT, ANDET)
26
DTU Miljø
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Tak for opmærksomheden
Spørgsmål?
Juni 2021
DTU Miljø
27
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Datagrundlag og boringstyper
• Alle indtag er koblet til en GVF
• 263.895 MFS analyser med MAM-værdier
• ”Depotdata dominerer datasættet – undersøgelser udført af danske regioner
Stofgrupper
Chlorerede opløsningsmidler
BTEXN
Phenoler
MTBE
Vandopløselige opløsningsmidler
Perflourerede stoffer
Cyanider
Antal indtag totalt m. og u.
overskridelser
GRUMO
18
2
0
0
1
0
0
1034
VF
32
2
1
0
3
0
0
3272
DEPOT
ANDET
165
25
14
4
3
0
0
1188
2208
643
195
28
21
126
30
9741
Juni 2021
DTU Miljø
28
