De danske grundvandsforekomsters kemiske tilstand
for Pesticider - Metode og vurdering
Følgegruppemøde for kemisk tilstandsvurdering
af grundvandsforekomster
7. juni 2021
Chefkonsulent, Lærke Thorling, GEUS
Bertel Nilsson, Ingelise Møller, Lars Troldborg, Ulla Bollmann
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Hvad siger Grundvandsdirektivet om tilstanden
(artikel 4)?
Tilstanden er god, selvom der er overskridelser for et stof, hvis
•
Omfanget af påvirkningen ikke er for stort.
•
Øvrige betingelser for god tilstand er opfyldt
(fx drikkevandstest og overfladevand).
•
Mulighed for at anvende grundvandsforekomsten ikke er væsentligt forringet.
Disse elementer udfoldes i EU-Guidance Documents og i bilagene.
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Grundvandsdirektivets
BILAG III
Vurdering af grundvandsforekomsternes KEMISKE TILSTAND,
hvis overskridelse af tærskelværdier.
”
Til undersøgelse af om kravene til en god kemisk grundvandstilstand som omhandlet i artikel 4, stk.
2,
litra c), nr. i) og iv) er opfyldt, foretager medlemsstaterne, hvor det er relevant og muligt, og på grundlag
af passende aggregering af overvågnings-resultaterne, eventuelt med udgangspunkt i skønnede
koncentrationer baseret på en konceptuel model af grundvandsforekomsten eller gruppen af
grundvandsforekomster, en vurdering af omfanget af den grundvandsforekomst, der har en årlig
aritmetisk gennemsnitskoncentration af et forurenende stof, som ligger over grundvandskvalitetskravet
eller en tærskelværdi.”
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Andre generelle forhold i Grundvandsdirektivet
3.3
Der er retningslinjer for fastlæggelse af naturlig baggrundsværdier.
Dette gælder alene for sporstoffer, med naturlige indhold over tærskelværdien.
3.4
Direktivet opererer med kvantifikationsgrænsen, LQ.
•
Danske laboratorier rapporterer data i forhold til detektionsgrænsen, LD. QL= 3DL.
•
Værdier under kvantifikationsgrænsen LQ erstattes med �½ LQ.
•
For sumværdier erstattes værdier under LQ med 0.
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Metodeudvikling.
•
Metodeudviklingen bygger på resultater fra Nitrattilstandsvurderingen.
•
•
•
•
•
•
•
Dokumentationsark og retningslinjer for at udfylde det.
Koncepter for ‘Faglige temaer’.
Udarbejdelse af konkrete ‘Pesticidfaglige temaer’.
Udvælgelse af relevante øvrige temaer.
Sikring af ensartede principper for at skønne koncentrationer, hvor datagrundlag er mangelfuldt.
Vurdere repræsentativitet af de forskellige datatyper i konkret grundvandsforekomst.
Udvælgelse af grundvandsforekomster til test af metode (kalibreringsworkshops afholdt).
Særligt for pesticider: Behov for udarbejdelse af konceptuel forståelsesmodel.
•
I hvilket omfang er jordoverfladen udsat for pesticider?
•
I hvilket omfang er pesticiderne/nedbrydningsprodukterne nået ned til grundvandsforekomsten?
Mange nye stoffer er særlige udbredte, - begrænset vidensgrundlag om disse.
”Opstilling
af en konceptuel model ikke er en statisk proces. Der vil således være brug for
iterative forløb, hvor fx tilføjelse af nye data eller test af den konceptuelle forståelse ved
datasammenstillingen kan kræve en revurdering”.
Frit oversat fra EU, Guidance 18 om tilstandsvurdering.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Konceptuelle modeller
• Konceptuel forståelsesmodel bruges om opsummering og sammenstilling af den eksisterende viden om
forureningskilderne, der er indlejret i de faglige temaer om forureningskilderne, stofgrupperne,
arealanvendelsen og de fysiske-kemiske karakteristika af undergrunden.
• Den konceptuelle forståelsesmodel inkluderer viden om de enkelte stoffers forekomst i
grundvandsforekomsterne samt de væsentligste parametre, der har indvirkning på stoffernes
koncentration og nedbrydelig.
• Den konceptuelle forståelsesmodel ligger til grund for beslutningstræernes konkrete udformning.
• Den konkrete konceptuelle model, den model, der kan opstilles for den enkelte grundvandsforekomst for
pesticider ved den konkrete undersøgelse.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Den konceptuelle forståelsesmodel
I hvilket omfang er jordoverfladen udsat for pesticider?
Hyppigst fundne pesticider og deres anvendelse.
Stof eller stofgruppe
2,6-dichlorbenzamid (BAM)
(moderstoffer: dichlobenil, fluopicolid,
chlorthiamid)
Anvendelse
Fladebelastning fra befæstede arealer (indkørsler,
gårdspladser, fortov osv.), busketter (parker og
landejendomme) og frugtplantager; forekommer ofte i
punktkilder i høje koncentrationer (4% af depot-indtag
>1 µg/l).
Landbrugsanvendelse i sukkerroer, fodersukkerroer,
rødbeder og løg (fladebelastning og punktkilder)
Fra malet træværk (fladebelastning fra alle former for
bebyggelser); sjældnere fra frugt og bærproduktion
(fladebelastning og punktkilde)
Landbrugsanvendelse (fladekilder og punktkilder), samt
muligvis fra malet træværk (fladebelastning fra alle former
for bebyggelser)
Mere end 450 pesticider analyseret.
De findes IKKE lige hyppigt.
Forskel på by, land, skov og natur
Vi arbejder med betydende pesticider, hvor
vidensgrundlaget for disse er afgørende for, hvor
datadreven vurderingen er i den konkret konceptuelle
model i tilstandsvurderingen.
De betydende pesticider er :
BAM, DPC og DMS
2,6-dichlorbenzamid, desphenylchloridazon og N,N-dimetylsulfamid
Vigtige pesticider er:
1,2,4 Triazol og DEIA
DEIA: Desethylisopropylatrazin
Alle disse 5 stoffer er nedbrydningsprodukter
Chloridazon og nedbrydningsprodukterne
desphenylchloridazon (DPC) og
methyldesphenylchloridazon (MDPC)
N,N-dimethylsulfamid
(DMS)
(moderstoffer: tolylfluanid og
dichlofluanid)
Triazoler og deres
nedbrydningsprodukter:
tebuconazol, propiconazol, metconazol,
epoxiconazol, prothioconazol o.a., 1,2,4-
triazol
Phenoxysyrer, deres urenheder og
nedbrydningsprodukter:
mechlorprop, dichlorprop, 4-CPP, MCPA,
2,4-D, 2,6-DCPP, chlormethylphenoler
Triazinerne og deres
nedbrydningsprodukter:
atrazin, simazin, metribuzin, terbutryn,
hydroxyatrazin, DEIA,desethylatrazin
hydroxy-DEIA, o.a.
Glyphosat/AMPA
Chloroacetanilider og deres
nedbrydningsprodukter:
alachlor, metazachlor, propachlor,
dimethachlor, diverse -OA og -ESA
nedbrydningsprodukter, t-sulfinyl acetic
acid, CGA373464 og CGA369873
Har været anvendt virkelig længe i mange forskellige
produkter,
landbrug,
private
have,
golfbaner,
byggematerialer (tagpap) osv. (fladebelastning og
punktkilder)
Landbrug, udyrkede arealer (herunder banelegemer),
skovbrug (specielt juletræer og pyntegrønt); derudover
bliver nogle triaziner anvendt i byggematerialer men
bidraget fra disse er ukendt (fladebelastning og punktkilder)
Brugt overalt (fladebelastning og punktkilder)
Landbrugsanvendelse (fladebelastning og punktkilder)
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Den konceptuelle forståelsesmodel
I hvilket omfang er jordoverfladen udsat for pesticider?

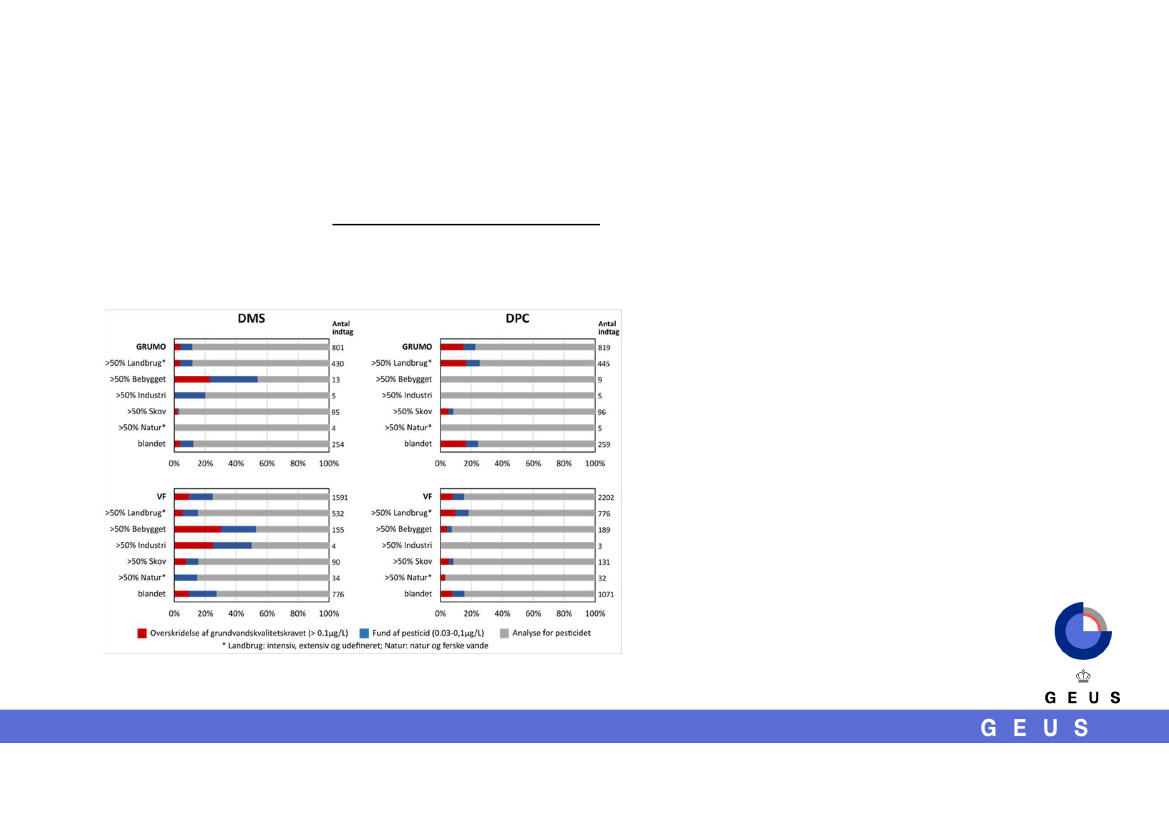

Eksempel på stoffer under forskellige arealanvendelse.
Der er ikke taget højde for strømningsmønsteret eller dybdeforhold i området.
Bemærk: Fordelinger i grundvandet er stofspecifik og afhænger af arealanvendelsen.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Den konceptuelle forståelsesmodel
I hvilket omfang er der nået pesticider ned til en grundvandsforekomst?
Dybden er den allervigtigste faktor.
Der findes ingen pesticidfront -kun en nitratfront og en tidshorisont.
Pesticider nedbrydes generelt MEGET langsomt i grundvand.
Vandværker fravælger om muligt vand med > 0,1 µg/l pesticid.
GRUMO
Vandforsyningsboringer
Fundhyppighed alle pesticider i (a) GRUMO- og (b) aktive vandforsyningsindtag afhængig af dybden (Thorling mfl., 2021).
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Den konceptuelle forståelsesmodel
I hvilket omfang er der nået pesticider ned til en grundvandsforekomst
?

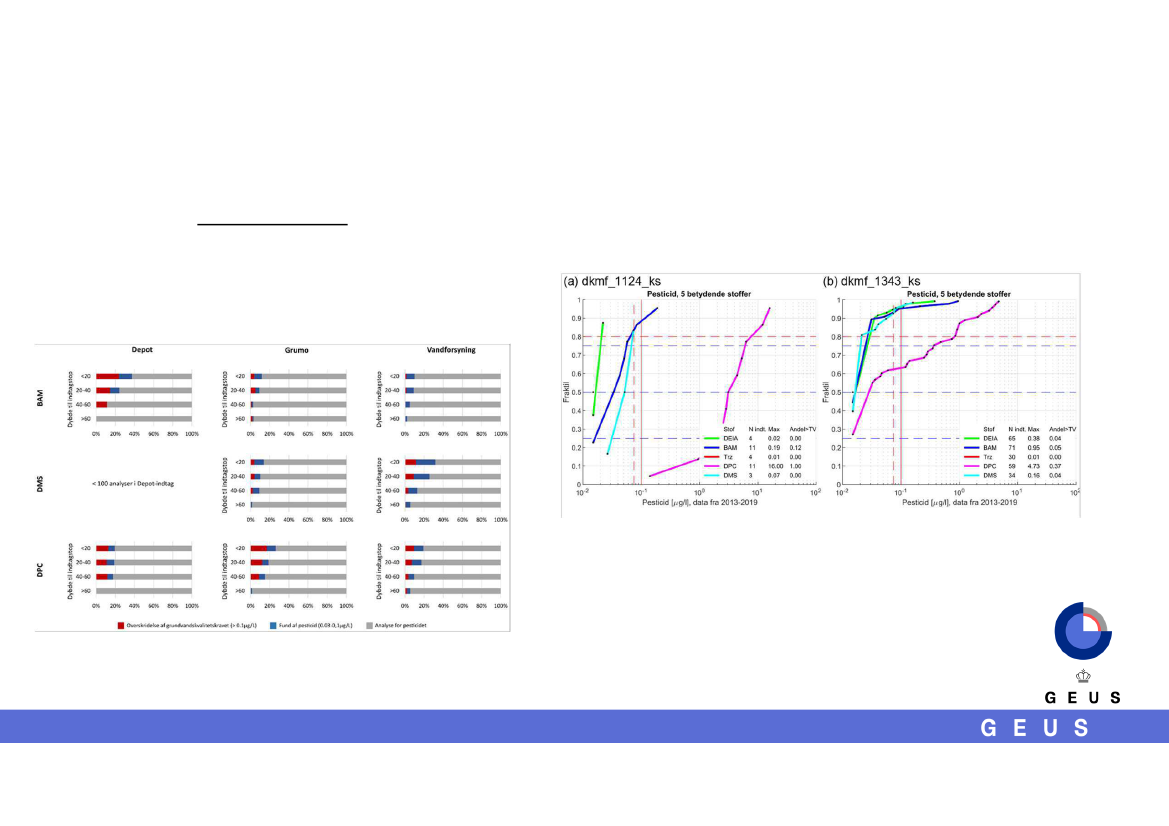

Eksempel på dybdefordeling for 3 af de betydende pesticider i forskellige datasæt.
Der er ikke taget højde for arealanvendelse.
Bemærk: Fordeling i grundvand er stofspecifik.
Fordelingskurver af de 5 væsentligste pesticider (fagligt tema P-7) i (a) den terrænnære
grundvandsforekomst, dkmf_1124_ks og (b) den dybereliggende grundvandsforekomst,
dkmf_1343_ks.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Den konceptuelle forståelsesmodel
•
De betydende pesticider forklarer hovedparten af fund, men lokale forhold spiller en stor rolle
for forbrugsmønsteret.
(fx DCP på landet DMS i byerne)
•
30 % af volumen af det terrænnære grundvand (op til 40 m.u.t.) indeholder et eller flere
pesticider over 0,1 µg/l.
•
Koncentrationen falder med dybden i takt med mere gammelt vand.
•
Pesticidbelastning opdeles på landbrug, by, skovbrug og natur.
•
Gamle skove er uden pesticider, nyere plantager bidrager noget.
•
De forskellige datatyper har forskellig bias, der skal tages højde for.
•
Ingen simpel sammenhæng til traditionelle faglige temaer som dæklagstykkelser geologi osv.
•
Opadrettet gradient beskytter mod pesticider.
•
Skråtstillede lag øger sårbarheden.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3

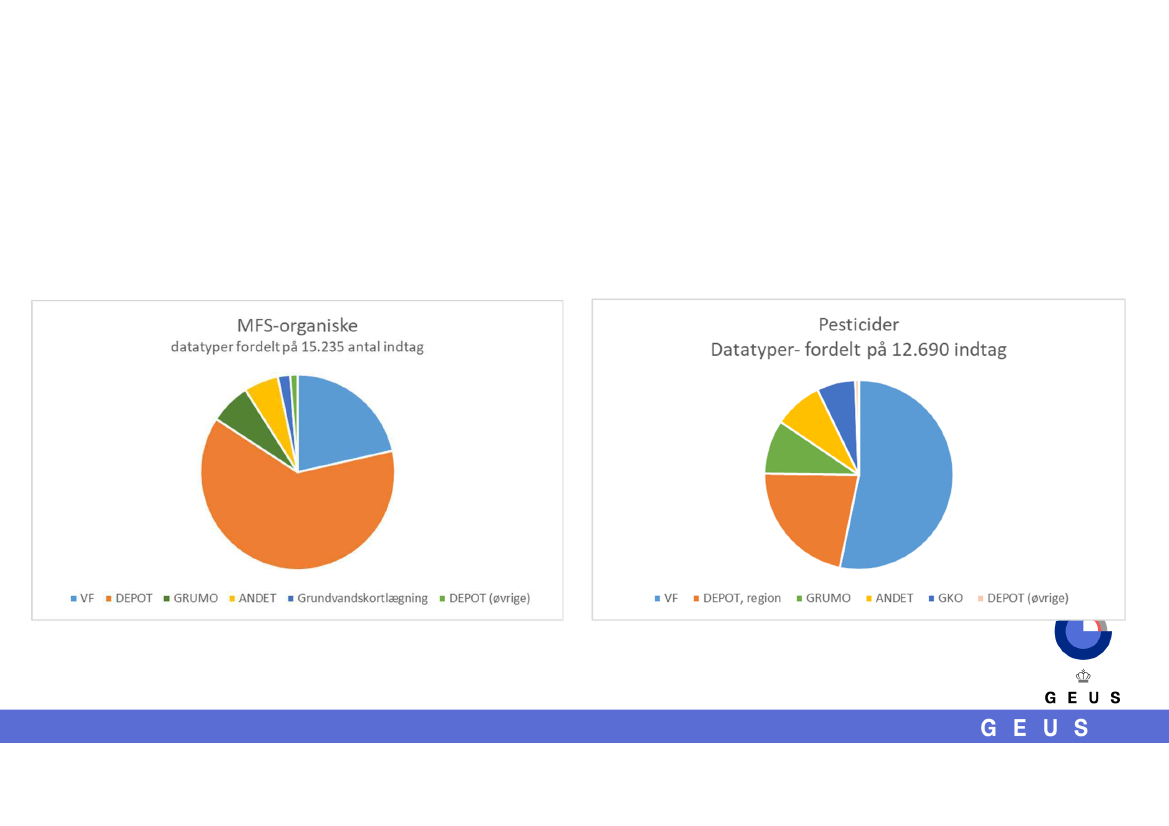

Datatyper
Rensede data fra koblede indtag
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Dataaggregering, alle projekter.
•
Beregning af MAM, middel af årlige middelværdier.
•
Gøres for alle enkeltstoffer på indtagsniveau (substituer < QL med �½QL)
•
Gøres for sumværdier på prøve og indtagsniveau (substituer <QL med 0)
•
Indtag med sum >0,5µg/l og uden enkeltstof MAM>0,1µg/l optælles
•
Ét indtag i én forekomst med andre indtag med overskridelser af enkeltstoffer, sub ifht QL
•
Der udarbejdes arbejdstabel med udvalgte metadata og MAM
max
og MAM-Sum
•
Betydende pesticider
•
Der er defineret 3 Betydende Pesticider (BP) fra fundhyppigheder GRUMO og VF
•
BAM, DCP og DMS
•
For hvert indtag beregnes n= antal BP
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3

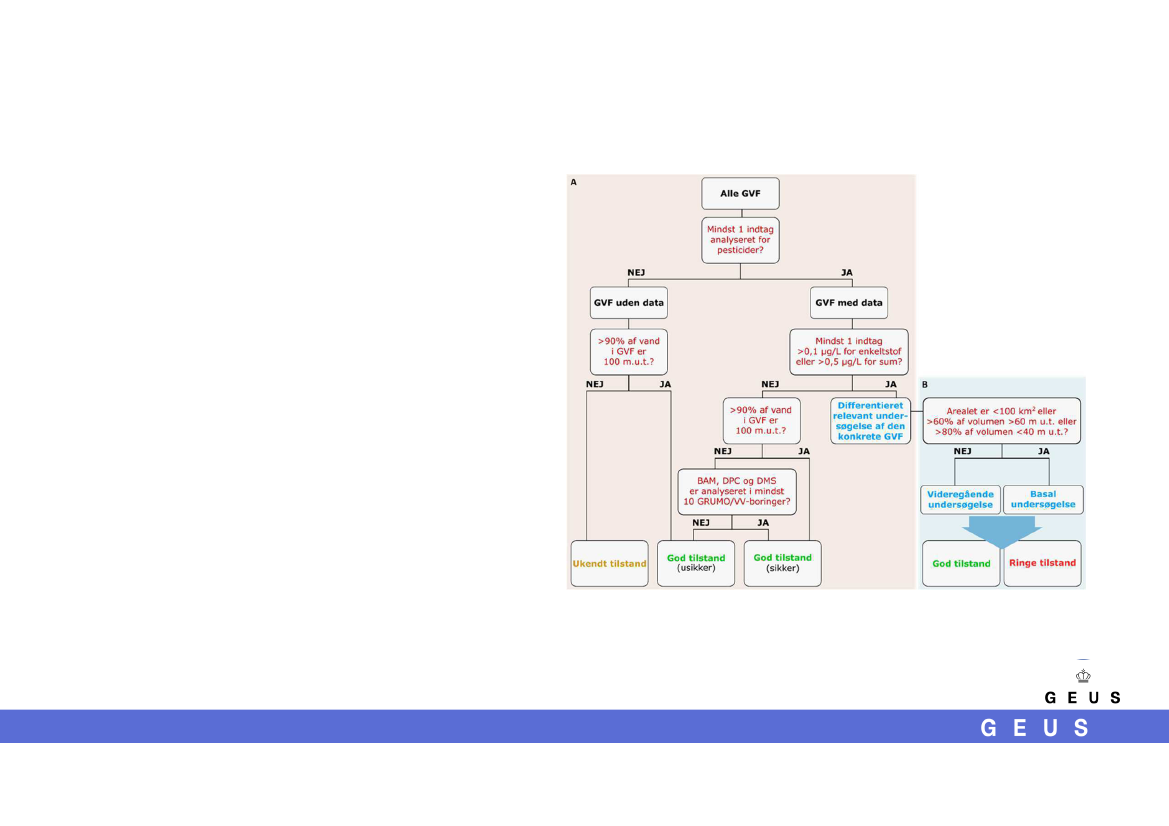

Beslutningstræ
A: Maskinel tilstandsvurdering
Grundvandsforekomster uden data
•
God eller ukendt tilstand.
Grundvandsforekomster med data
•
God eller potentielt ringe tilstand.
B: Relevant undersøgelse og
konceptuel model
Basal undersøgelse
•
Små eller terrænnære/dybe
grundvandsforekomster.
Videregående undersøgelse
•
GVF store typisk regionale
grundvandsforekomster.
(A) Beslutningstræ til maskinel sortering af grundvandsforekomster. (B) Den efterfølgende
opdeling af den differentierede relevante undersøgelse for grundvandsforekomster maskinelt
vurderet ‘potentielt ringe’ i henholdsvis en basal og en videregående undersøgelse.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3

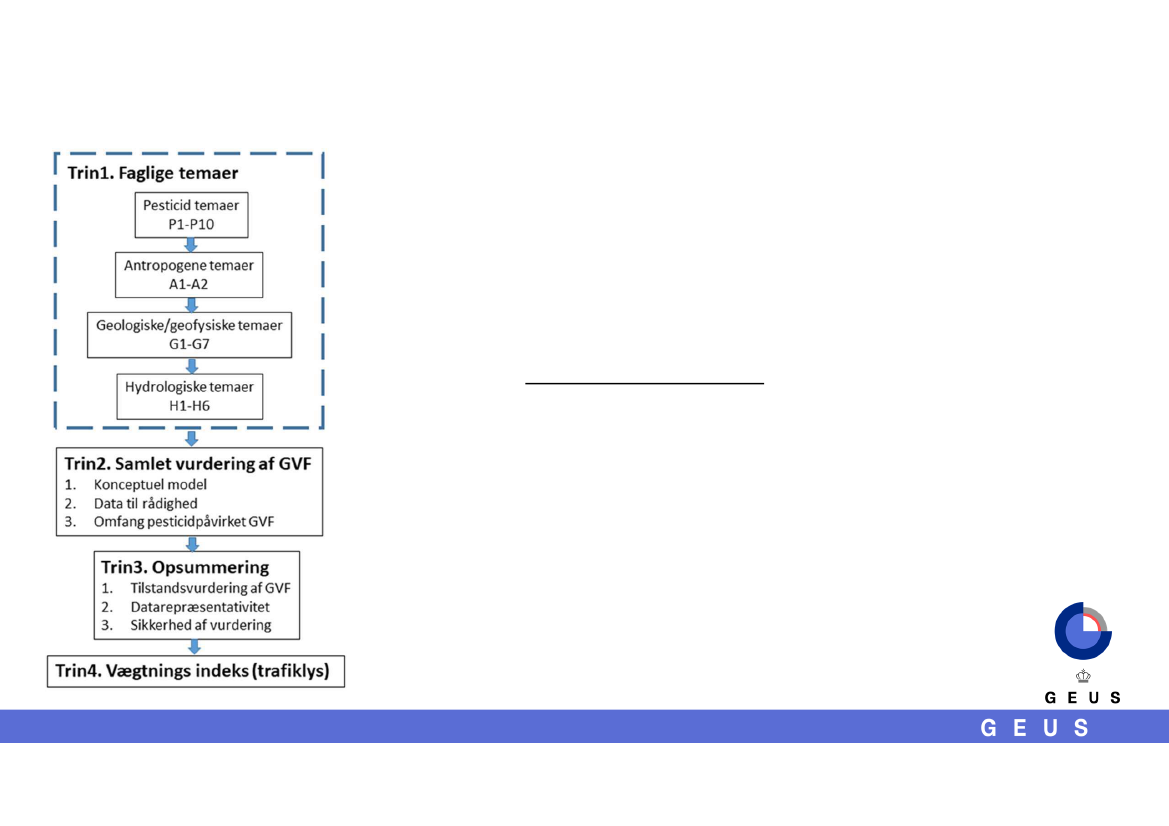

Konkrete undersøgelser
Den trinvise metode, pesticider
Metoden bygger på de principper der blev fastlagt
i forbindelse med tilstandsvurdering af nitrat.
Der udarbejdes et dokumentationsskema til at sikre ensartet metodisk
opstilling af konkret konceptuel model.
Faglige temaer udarbejdet automatisk efter faste opskrifter.
Systematisk opsamling på model, datakvalitet og repræsentativitet.
Ensartet vurdering af omfang pesticidpåvirket grundvand.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3

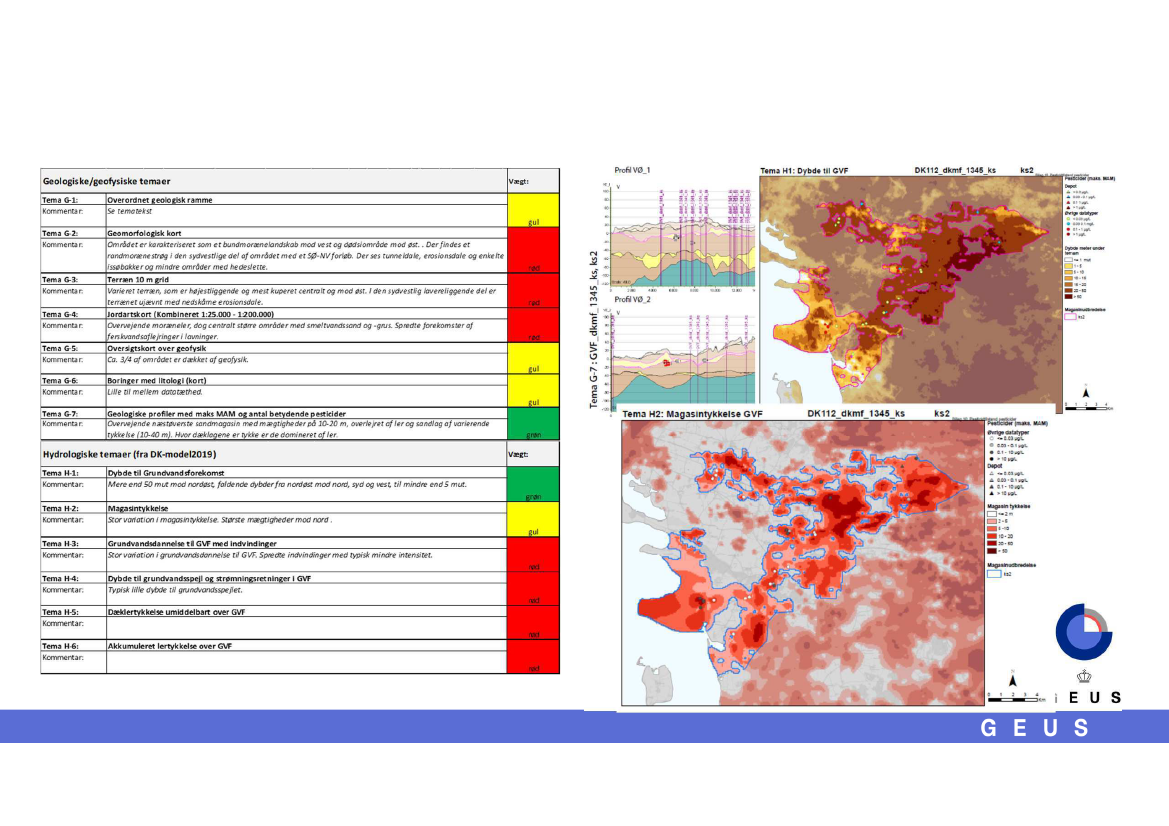

Pesticidtemaer, eksempel på ringe tilstand
DK112_dkmf_1345ks

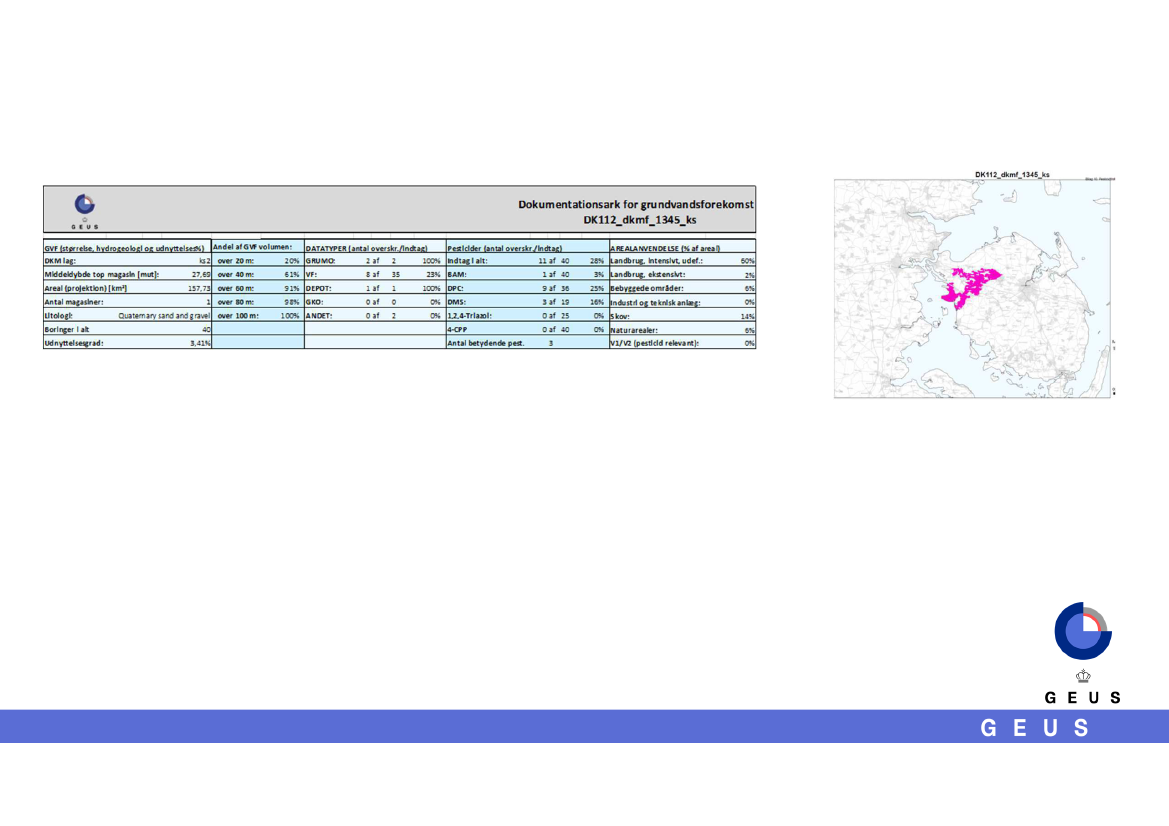

Indledende overblik, fra hovedet på dokumentationsarket.
•
Geologiske forhold
•
Dybdeforhold volumenfordeling
•
Datatyper
•
Pesticidpåvirkning
•
Arealanvendelse
Dernæst:
Faglige temaer: Hvor er vi og hvordan er geologien?
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Pesticidtemaer, eksempel på ringe tilstand
DK112_dkmf_1345ks
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Pesticidtemaer, eksempel på ringe tilstand
DK112_dkmf_1345ks
Arealfordeling findes i hovedet af dokumentationsarket
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Pesticidtemaer, eksempel på ringe tilstand
DK112_dkmf_1345ks
Bemærk: ikke alle temaer er væsentlige hver gang.
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Pesticidtemaer, eksempel på ringe tilstand
DK112_dkmf_1345ks

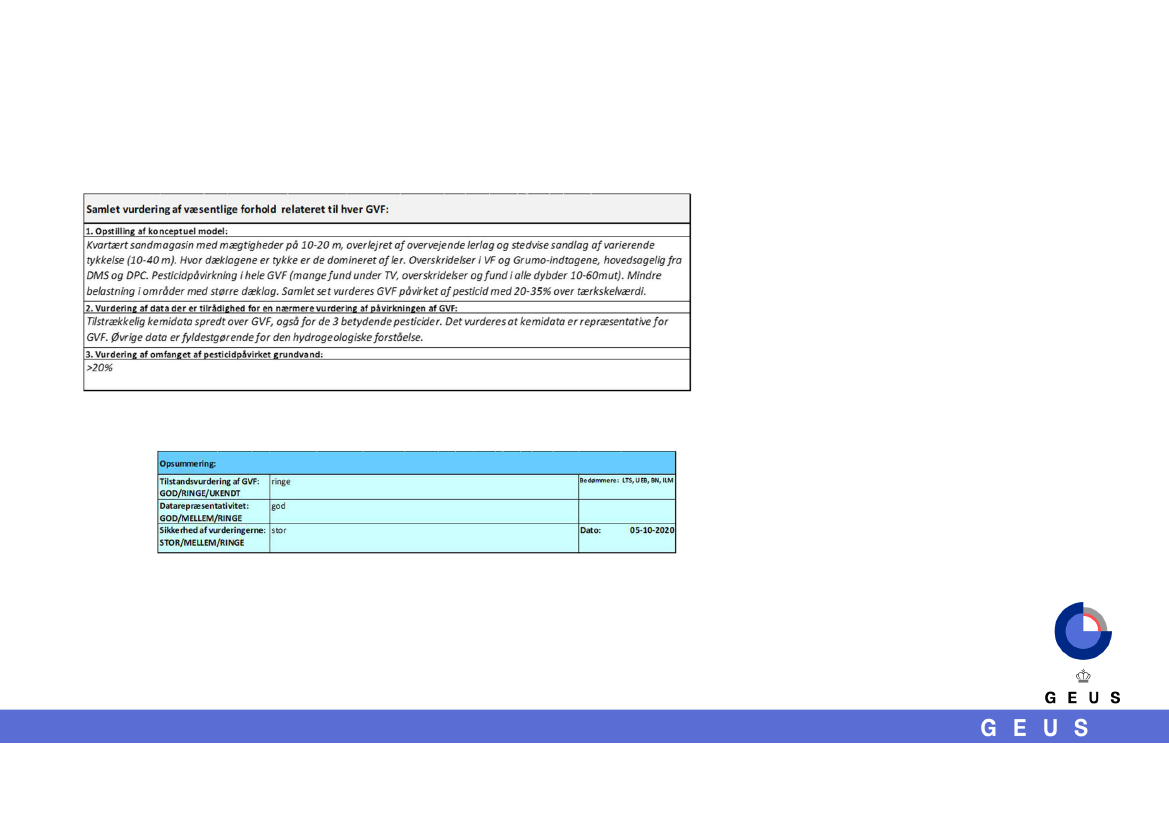

Samlet vurdering
Arealfordeling findes i hovedet af dokumentationsarket
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Samlede tilstandsvurdering
Vurderingsklasse
Maskinel
vurdering
Workshops
Endelig resultat
Basal
God tilstand (sikker)
God tilstand (usikker)
Ukendt
Potentielt ringe
God
Ringe
Hovedtal
43
367
1361
279
85
136
222
Videregående
2050
40
18
58
antal
43
367
1361
0
125
154
2050
%
2,1
17,9
66,4
0
6,1
7,5
100
Samlet tilstandsvurdering antal Grundvandsforekomster:
God tilstand:
535
Ringe tilstand:
154
Ukendt tilstand:
1361
08/06/2021
 MOF, Alm.del - 2020-21 - Bilag 649: Endelige tilstandsvurderinger for grundvand til brug for VP3
Geografiske fordeling tilstandsvurdering
Ukendt tilstand
Samme kort sorteret forskelligt ved udtegning med henholdsvis ringe og god tilstand øverst.
08/06/2021
