Ederfugle og vindmøller ved Sprogø foråret 2021.

Omø South Nearshore A/S

Ederfugle og vindmøller ved Sprogø 2021

Kortlægning af mulig sameksistens

26-05-2021

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Omø South Nearshore A/S

Ederfugle og vindmøller ved Sprogø 2021

Kortlægning af mulig sameksistens

Kunde

Omø South Nearshore A/S

Gyngemose Parkvej 50

2860 Søborg

Att. Jasmin Bejdic

Rådgiver

WSP A/S Danmark

Linnés Allé 2

2630 Taastrup

3672100009-05

Ederfugle ved Sprogø 2021

–

mulig sameksistens

Erik Mandrup Jacobsen

Morten Christensen

Lea Bjerre Schmidt

26-maj-2021

Projektnummer

Dokument ID

Udarbejdet af

Projektleder

Kvalitetssikret af

Godkendt af

Version

Udgivet

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

2/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Indholdsfortegnelse

Baggrund

Metode

Resultater

Konklusioner

Referencer

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

3/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Baggrund

Dette notat sammenfatter resultaterne fra en undersøgelse af ederfugles fordeling omkring syv

Vestas V 90 3 havvindmøller (3000 KW, totalhøjde 125 m, rotordiameter 90 m, navhøjde 80 m) i

Storebælt nord for Sprogø.

Formålet har været at opnå et indtryk af, i hvilket

omfang vindmøller og ederfugle ”sameksisterer”,

eller om der er tegn på, at områdets ederfugle undgår at opholde sig omkring møllerne.

Metode

Registreringerne af ederfugle blev foretaget fra tre faste observationsposter på nordsiden af

Sprogø, idet vandfladen blev dækket ud til ca. 2 km fra kysten (Figur 1). De enkelte fugle på vand-

fladen blev lokaliseret ved hjælp en laser rangefinder af mærket Vectronics Vector IV, der under

optimale forhold kan benyttes i en afstand ud til mellem 2 og 3 kilometer.

Laser rangefinderen er forsynet med et batteridrevet lasersystem, der gør det muligt at registrere

afstand, højde og flyveretning af de enkelte fugle. I nærværende undersøgelse blev dog kun ind-

samlet oplysninger om de enkelte fugles position på vandfladen. Fuglens position blev lagret auto-

matisk på en PC via softwaret LRF Data Viewer.

Figur 1:

Optællingsområdet ved Sprogø vist med rød afgrænsning. De syv vindmøller er vist med grønne

trekanter. De sorte stjerner viser beliggenheden af de tre observationsposter.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

4/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Der blev foretaget i alt fem besøg på Sprogø i marts-maj 2021. Datoer, vejrforhold m.m. fremgår

af Tabel 1. Registreringerne blev generelt foretaget under gode vejrforhold, dog betød vind og

bølger den 8. april, at der sammenlignet med de øvrige undersøgelsesdage kun blev registreret få

ederfugle denne dag. Foruden ederfugle blev eventuelt tilstedeværende andre arter på vandfla-

den også registreret.

Tabel 1:

Datoer, vejroplysninger m.m. for de fem optællingsdage ved Sprogø. Skydække i ottendedele, idet

8/8 = overskyet.

Dato/vejr

26-03-2021

08-04-2021

19-04-2021

30-04-2021

10-05-2021

Temp., grader C.

Vind

6 m/s, S

12 m/s, V

4 m/s, NØ

3 m/s, N

3 m/s, S

Skydække

7/8

6/8

0/8

4/8

5/8

Laser range kikkert m.m. ved Sprogø, forår 2021.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

5/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Resultater

Antallet af fugle og arter de enkelte optællingsdage fremgår af Tabel 2. Det fremgår heraf, at eder-

fugl på alle optællingsdage var den talrigeste art i området.

I Tabel 3 og Tabel 4 er foretaget en sondering mellem antallet af ederfugle indenfor og udenfor en

500 m bufferzone omkring møllerne samt fordelingen af ederfugle i forhold til områdets dybdekur-

ver.

Det fremgår heraf, at gennemsnitligt 47 % og 53 % af registreringerne af ederfugl blev gjort hen-

holdsvis indenfor og udenfor 500 m zonen, og at næsten alle registreringerne blev gjort indenfor

10 m dybdekurven. På tre af optællingsdagene befandt alle ederfugle sig således indenfor 10 m

dybdekurven, dvs. på vanddybder under 10 m.

På Figur 2-6 er vist fordelingen af ederfugle de enkelte optællingsdage, og på Figur 7 er alle ob-

servationer

af ederfugle, inklusive eventuelle ”gengangere” på de fem optællingsdage, samlet på

ét kort.

På Figur 8 er vist alle observationer af ”andre arter” for de fem optællingsdage.

På alle kort er desuden vist de eksisterende vindmøller, den nævnte 500 m bufferzone samt 2, 4,

6 og 10 m dybdekurverne i området udfor Sprogø.

Ederfugl han (t.v.) og hun (t.h.) ved Sprogø, foråret 2021.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

6/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Tabel 1:

Observationer af alle arter på de fem observationsdage ved Sprogø i 2021.

Art/dato

Ederfugl

Grågås

Pibeand

Skarv

Tejst

Toppet skallesluger

Marsvin

Sum

26-mar

185

08-apr

204

19-apr

334

395

30-apr

211

239

10-maj

236

318

Sum

991

114

1.194

Tabel 2:

Procentvis fordeling af ederfugle indenfor og udenfor 500 m bufferzone.

% indenfor 500 m

26-mar

–

2021

08-apr

–

2021

19-apr

–

2021

30-apr

–

2021

10-maj

–

2021

Gennemsnit

% udenfor 500 m

Antal fugle

185

334

211

236

198

Tabel 3:

Procentvis fordeling af ederfugle i forhold til dybdekurver.

%<2m

26-mar

–

2021

08-apr

–

2021

19-apr

–

2021

30-apr

–

2021

10-maj - 2021

Gennemsnit

%<4m

%<6m

100

% < 10 m

100

% > 10 m

Antal fugle

185

334

211

236

198

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

7/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 2:

Fordeling af ederfugle nord for Sprogø den 26. marts 2021 (røde prikker). Grønne trekanter: vindmøller. Hvide linjer: dybdekurver.

Desuden er vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

8/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 3:

Fordeling af ederfugle nord for Sprogø den 8. april 2021 (røde prikker). Grønne trekanter: vindmøller. Hvide linjer: dybdekurver.

Desuden er vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

9/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 4:

Fordeling af ederfugle nord for Sprogø den 19. april 2021 (røde prikker). Grønne trekanter: vindmøller. Hvide linjer: dybdekurver.

Desuden er vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

10/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 5:

Fordeling af ederfugle nord for Sprogø den 30. april 2021 (røde prikker). Grønne trekanter: vindmøller. Hvide linjer: dybdekurver.

Desuden er vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

11/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 6:

Fordeling af ederfugle nord for Sprogø den 10. maj 2021 (røde prikker). Grønne trekanter: vindmøller. Hvide linjer: dybdekurver. Desuden er

vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

12/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 7:

Fordeling af ederfugle nord for Sprogø fra alle fem besøg i 2021 (røde prikker). Grønne trekanter: vindmøller. Hvide linjer: dybdekurver.

Desuden er vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

13/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Figur 8:

Fordeling af

”andre arter”

nord for Sprogø fra alle fem besøg i 2021. Grønne trekanter: vindmøller. Hvide linjer: dybdekurver.

Desuden er vist en bufferzone på 500 m omkring vindmøllerne.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

14/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Konklusioner

Det er en kendt sag, at visse arter af rastende vandfugle kan påvirkes af havvindmøller og i for-

skelligt omfang kan fortrænges fra ellers egnede levesteder som følge af møllernes tilstedevæ-

relse (Fox & Petersen 2019).

Derfor arbejdes i f.eks. VVM-redegørelser med forskellige bufferzoner omkring møllerne i et for-

søg på at kvantificere møllernes påvirkning af fuglene. F.eks. regnes der i den tekniske bag-

grundsrapport for fugle udarbejdet i forbindelse med Omø Syd Kystnær Havmøllepark (Orbicon

2016) med en fortrængningszone for ederfugl på 500 meter omkring møllerne.

Tællingerne ved Sprogø tyder på, at fordelingen af ederfugle i området i høj grad afhænger af

vanddybden og dermed sandsynligvis fødetilgængeligheden. Mange ederfugle blev således regi-

streret i møllernes umiddelbare nærhed, det gælder især for de møller, der står placeret indenfor

10 m dybdekurven.

Langt hovedparten af registreringerne af ederfugle ved Sprogø var således indenfor 10 m dybde-

kurven. Selvom det givetvis også spiller en rolle, at muligheden for at registrere fuglene med laser

range finder selvsagt

aftager med afstand fra kysten, er resultatet i overensstemmelse med DCE’

s vandfugletællinger, der har vist, at 67-69 % af de optalte ikke-flyvende ederfugle observeres på

vanddybder under 10 meter (Petersen et al. 2010). Den største andel af de optalte ederfugle i Pe-

tersen et al. (2010) blev truffet i intervallet 4-6 meters dybde, hvilket ligeledes er i overensstem-

melse med denne undersøgelse.

Observationerne illustrerer desuden tydelig ”sameksistens”, og de registrerede ederfugle var stort

set ligeligt fordelt henholdsvis indenfor og udenfor en 500 m bufferzone omkring møllerne. Under-

søgelsen i 2021 ved Sprogø viser dermed, at ederfuglenes fordeling i området i langt højere grad

påvirkes af vanddybden end vindmøllernes tilstedeværelse.

Et indtryk af ”før-situationen”, dvs. før de syv havvindmøller blev opstillet ved Sprogø, kan fås fra

de tællinger og undersøgelser af ederfugle, der blev gennemført i vinter og forår 2008 i forbin-

delse med VVM-undersøgelsen. Formålet med disse tællinger var at vurdere, om det planlagte

vindmølleprojekt kunne få en negativ betydning for områdets ederfugle (Orbicon 2008, Sund &

Bælt Holding A/S). I perioden 14. februar

–

28. marts blev der således foretaget fem optællinger af

ederfuglene på havet omkring Sprogø.

Fuglenes overordnede fordeling i 2008 var den samme på alle fem tællinger, idet den i høj grad

stemte overens med udbredelsen af blåmuslingebankerne. Flest fugle opholdt sig på Østrevet og

Vestrevet. Resultatet af en af tællingerne (28. marts 2008) er vist i Figur 9.

Indenfor det nuværende mølleområde sås derimod langt færre fugle, og sandsynligvis drejede det

sig helt overvejende om rastende og ikke-fouragerende fugle, der efter fødesøgningen ved mus-

lingebankerne ved Sprogøs Østrev, var ført nordpå med strømmen. Denne formodning byggede

på, at der kun var meget begrænset føde i området, og at fuglene tilsyneladende ikke fouragerede

(dykkede) (Orbicon 2008).

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

15/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Ved undersøgelserne i 2021 opholdt en større andel af de tilstedeværende ederfugle sig, trods

møllernes tilstedeværelse, i selve mølleområdet.

Da fuglenes fordeling ved Sprogø i høj grad vides at hænge sammen med tilstedeværelsen af blå-

muslinger (Orbicon 2008), er det muligt, at nye muslingebanker omkring vindmøllefundamenterne

kan have tiltrukket ederfugle til mølleområdet.

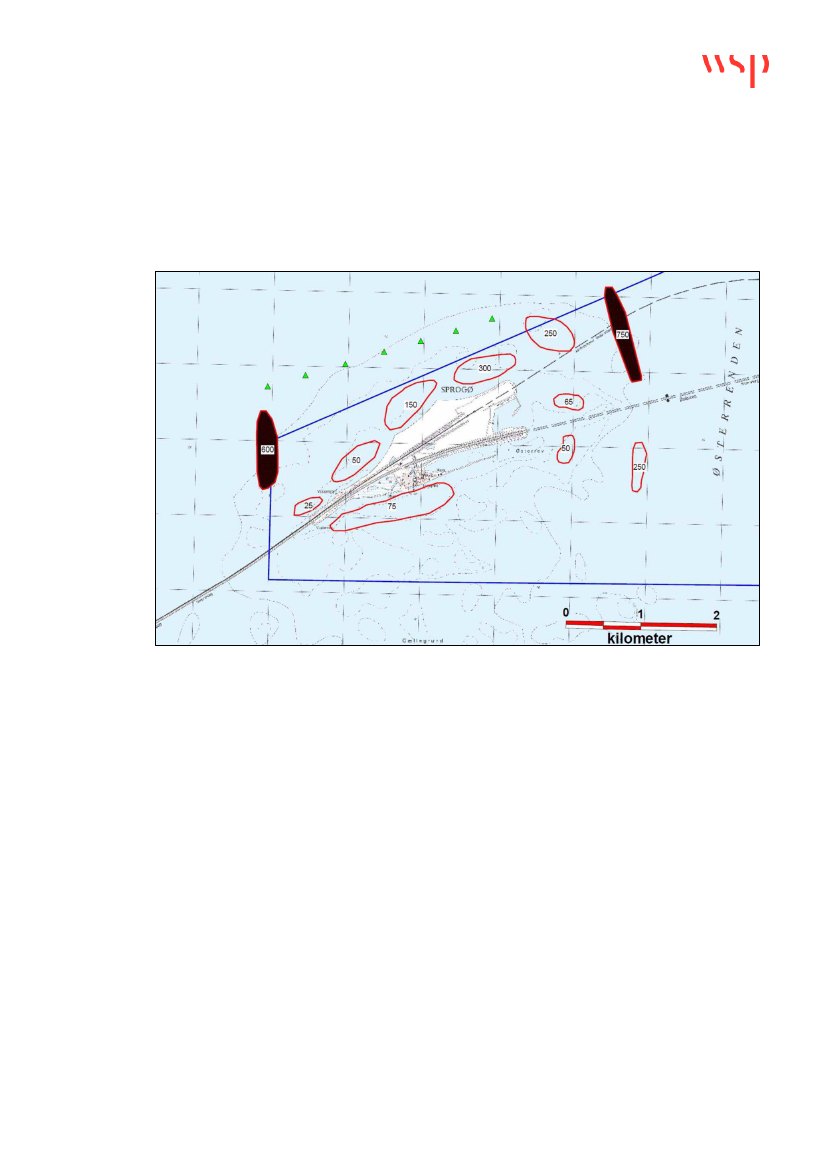

Figur 9.

Fordeling af ederfugle omkring Sprogø den 28. marts 2008. Felterne vist med raster angiver de om-

råder, hvor særligt mange fugle lå samlet. Blå linje angiver afgrænsningen af fuglebeskyttelsesområde F98

Sprogø og Halskov Rev. De grønne trekanter angiver omtrentlig position for de syv vindmøller, der ikke var

opført på optællingstidspunktet i 2008. Fra Orbicon (2008).

Også andre undersøgelser indikerer, at ederfugle ikke afskrækkes fra at benytte sig af områder,

hvor der er opført havvindmøller, og at fuglene gradvist efter anlægsfase og etablering kan til-

vænne sig forekomsten af møller (COWI 2021).

Undersøgelser udført ved Tunø Knob Vindmøllepark (Guillemette, Larsen, & Clausager (1999)

konkluderer, at ændringer i forekomst og antal af ederfugle i havmølleparken ikke skal forklares

med møllernes tilstedeværelse men derimod med lokale ændringer i fødeudbuddet.

Undersøgelsen ved Sprogø støtter konklusionen i COWI (2021), hvori det hedder, at der er behov

for at undersøge forudsætningerne for beregning af fortrængning og bufferzoner for ederfugl, og

at der mangler langsigtede og målrettede undersøgelser af, hvor hurtigt og i hvilket omfang eder-

fugle er i stand til at tilvænne sig tilstedeværelsen af havvindmøller.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

16/17

KEF, Alm.del - 2020-21 - Bilag 326: Henvendelse af 28/5-21 fra European Energy om ny rapport om edderfugle og sameksistens ved Sprogø havvindmøllepark

Referencer

COWI 2021. Analyse af ederfugls mulige tilvænning til havvindmøller.

–

Rapport fra COWI A/S til

Omø South Nearshore A/S.

Fox, A.D: & Petersen, I. K. 2019. Offshore wind farms and their effects on birds. - Dansk Orn.

Foren. Tidsskr. 113 (2019): 86-101

Guillemette, M. Larsen, J.K. & Clausager, I. 1999. Assessing the impact of the Tunø Knob wind

park on sea ducks: the influence of food resources. National Environmental Research Institute,

Denmark. 21 pp. - NERI Technical Report no 263.

Orbicon 2008. Havvindmøllepark ved Sprogø

–

konsekvensvurdering for fugle.

–

Rapport fra Orbi-

con til Sund og Bælt Holding A/S.

Orbicon 2016. Omø South Nearshore A/S. Omø Syd kystnær havmøllepark: Teknisk baggrunds-

rapport. Påvirkninger af trækkende, rastende og ynglende fugle.

–Rapport

fra Orbicon A/S til Eu-

ropean Energy A/S.

Petersen, I.K., Nielsen, R.D., Pihl, S., Clausen, P., Therkildsen, O., Christensen, T.K., Kahlert,J. &

Hounisen, J.P. 2010. Landsdækkende optælling af vandfugle i Danmark, vinteren 2007/2008.

Danmarks Miljøundersøgelser, Aarhus Universitet. 78 s.

–

Arbejdsrapport fra DMU nr. 261.

http://www.dmu.dk/Pub/AR261.pdf

Sund & Bælt Holding A/S 2008. Sprogø Havvindmøller. Vurdering af Virkninger på Miljøet. VVM-

redegørelse. September 2008.

Projektnummer: 3672100009-05

Dokument ID:

Version:

Ederfugle ved Sprogø 2021

–

mulig sameksistens

17/17
