2017
VEJLEDNING
VEJLEDNING OM EFTERSYN
AF ÆLDRE BETONALTANER
Vejledning i identifikation, vedligehold og reparation
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Pjecen er udarbejdet af
Teknologisk Institut for Trafik-,
Bygge- og Boligstyrelsen.
Udgiver
Trafik-, Bygge- og
Boligstyrelsen
Design
Teknologisk Institut
Fotos
Teknologisk Institut
2
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
INDHOLD
Indledning og baggrund
Overordnede altantyper
Hvad skal du se efter?
Hvad kan der gøres for at forebygge nedbrydning?
Hvis du skal have hjælp
4
6
11
25
28
3
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
INDLEDNING OG BAGGRUND
Levetiden for altaner udført i beton kan variere kraftigt og vil afhænge af dels
altanens miljømæssige eksponering (højde over terræn, orientering, saltning, vind
og vejr), og dels den kvalitet, som altanen er opført i (afhænger både af materiale
og udførelse).
Sammen med ovenstående vil omfanget og kvaliteten af de
vedligeholdelsesforanstaltninger, der løbende udføres på altanen, være de
parametre, der afgør altanens levetid.
Betonskader kan være dyre at udbedre, og der kan derfor være mange penge
at spare ved at investere i forebyggende foranstaltninger fremfor at vente til
skaderne opstår.
Når en skadet betonaltans restlevetid skal vurderes, vil en fagperson både vurdere
hvorvidt altanen er kollapstruet og hvorvidt en reparation er rentabel i forhold til en
udskiftning af altanen. Såfremt omkostningerne til udbedring af skader overstiger
omkostningerne for en udskiftning af altanen inden for få år efter undersøgelsen,
vil altanens levetid typisk vurderes at være opbrugt.
Hvor meget vedligeholdelsesarbejde, der skal til, og hvilken type af
vedligeholdelses-foranstaltninger, der vil gavne mest, vil variere afhængig af,
hvilken altantype der er tale om, men også afhængig af altanernes aktuelle
tilstand og skadesbillede.
Nærværende vejlednings målgruppe er altanejere, som ikke nødvendigvis besidder
teknisk og/eller betonfaglig viden.
Formålet med vejledningen er dels at belyse de muligheder, du som ejer af en
betonaltan har, for at vedligeholde din altan og forebygge betonskader og dels
at identificere eventuelle nedbrydningskendetegn med henblik på at få iværksat
udbedrende foranstaltninger i tide.
4
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Vejledningen giver både en overordnet gennemgang af typiske
vedligeholdelsesforanstaltninger og opstiller eksempler på de betonskader, som
bl.a. kan opstå, hvis vedligehold forsømmes.
Yderligere opstilles eksempler på de metoder og undersøgelsesmuligheder en
fagperson har, når denne skal udføre en tilstandsvurdering af din betonaltan. Dette
med henblik på at klæde dig som altanejer bedre på, i forhold til den proces der er
forbundet med at hyre en fagperson til at udføre en tilstandsvurdering af din altan.
Hensigten med vejledningen er ikke, at bygningsejere selv skal kunne udføre en
vurdering af deres altans tilstand, da denne vurdering altid bør foretages af fagfolk.
Vejledningen kan bruges til at give bygningsejere en første indikation af, om deres
altaner bør undersøges nærmere.
5
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
OVERORDNEDE ALTANTYPER
Når en betonaltans tilstand skal vurderes, og eventuelle skaders betydning for
konstruktionen skal bestemmes, vil en fagperson vurdere de enkelte skadestyper
i tilknytning til altanens statiske virkemåde. Hvorvidt eksempelvis en revne har
kritisk betydning for en altans holdbarhed og/eller bæreevne vil altid skulle ses i
relation til altanens konstruktive udformning og statiske virkemåde.
I følgende afsnit oplistes eksempler på de mest almindelige betonaltantyper, med
henblik på at du som altanejer kan identificere netop din altantype. I afsnittet
”Hvad skal du se efter” i nærværende vejledning er der efterfølgende opstillet en
række nedbrydningskendetegn, som er særligt vigtige at holde øje med for hver
altantype.
Størstedelen af de ældre betonaltaner i den danske bygningsmasse er udført som:
Understøttede altaner, hvor altanpladen understøttes af vægge, bjælker
eller konsoller ved altanpladens ender.
Udkragede altaner, hvor altanpladen ”hænger” ud fra facaden uden
understøtninger.
Derudover findes en lang række øvrige altantyper, som er varianter eller
kombinationer af ovenstående. I det følgende foretages en nærmere gennemgang
af de mest typiske altantyper.
Understøttede altaner
En understøttet altan vil typisk være understøttet ved altanpladens ender af enten
vægge, bjælker eller konsoller som vist på Figur 1.
Da betonen i sig selv ikke har den fornødne styrke til at optage de trækkræfter,
der opstår i konstruktionen, er der indstøbt stålarmering i betonen til at optage
trækkræfterne.
6
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Den bærende armerings placering og orientering i en betonaltan vil afhænge af
altanens konstruktive udformning og understøtningsforhold, idet dette vil være
afgørende for, i hvilket område af betonen der er behov for at forstærke med
stålarmering.
Den bærende hovedarmering i simpelt understøttede altaner vil typisk være
placeret i altanpladens underside og er normalt orienteret parallelt med facaden.
Ved tilstandsundersøgelser af understøttede altaner kan det være lige så vigtigt
at kigge på tilstanden af den underliggende konstruktion (eksempelvis konsoller/
bjælker som vist på Figur 1) som selve altanpladen.
Den fagperson, som foretager tilstandsvurderingen af altanen, vil typisk også
være i stand til at undersøge supplerende bygningsdele og bør i forbindelse med
undersøgelsen af selve altanen også vurdere, hvorvidt der er behov for at udføre
yderligere undersøgelser på eventuelle supplerende bygningsdele.
Figur 1: Eksempel på altan der er understøttet i altanens ender. I dette
tilfælde er altanen understøttet af betonkonsoller, som bærer den
overliggende altanplade. Den bærende armering ligger her i undersiden af
altanpladen og er orienteret parallelt med facaden.
7
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Udkragede altaner
Udkragede betonaltaner anvendes som en fælles betegnelse for altaner, som
synes at ”hænge” på facaden jf. Figur 2.
Udkragede altaner fremstår umiddelbart ens, men kan have vidt forskellige
konstruktive udformninger. På ældre byggerier ses typisk to forskellige
udformninger af den udkragede betonaltan:
Altaner med udliggerjern
Altaner hvor etageadskillelsen lokalt er ført ud gennem facaden
På altaner med udliggerjern udgøres den bærende funktion af stålbjælker
(udliggerjern), som er fastgjort til bjælkelaget inde i bygningen, og ført ud gennem
facaden hvor de er omstøbt med beton, jf. Figur 3 Tv.
Figur 2: Eksempel på altaner der er udkragede. Det kan umiddelbart
være svært at se forskel på udkragede altaner med udliggerjern og
udkragede altaner, hvor den bærende funktion består af indstøbt
armering (jf. Figur 3).
8
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Altaner med udliggerjern optræder typisk på byggerier fra perioden 1900-1960.
Hvis altanpladen er udkraget, udført i beton og etageadskillelsen ellers er udført
med træbjælkelag, er der stor sandsynlighed for, at altanen er konstrueret med
udliggerjern.
På ejendomme, hvor etageadskillelsen er udført i beton, ser man ofte altaner, som
udgøres af en lokal udkragning af etagedækket, som vist på Figur 3 Th.
Den primære bærende funktion i denne altantype vil udgøres af den indstøbte
armering som er ført med ud i altanen fra etageadskillelsen. Den bærende
hovedarmering vil altså for denne altantype have en placering, som er orienteret
vinkelret på facaden som angivet på Figur 3 Th.

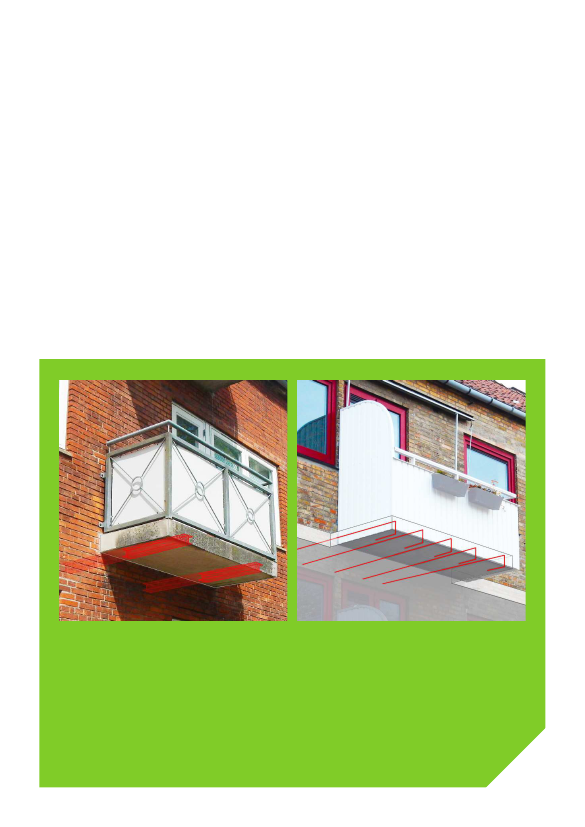

Figur 3: Venstre: Eksempel på udkraget altan med udliggerjern. Udliggerjernene
er fastgjort til bjælkelaget inde i bygningen og er ført ud gennem facaden
hvor de er omstøbt med beton. Der ses ofte fordelingsarmering i betonen
mellem udliggerjernene, men den bærende funktion udgøres primært af
udliggerjernene. Højre: Eksempel på udkraget altan med indstøbt armering.
Etageadskillelsen er her udført i beton og er lokalt ført ud gennem facaden.
Den bærende armering bør ligge i oversiden af altanpladen og er orienteret
vinkelret på facaden.
9
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Øvrige altantyper
De to overordnede altantyper nævnt er de to mest almindelige betonaltantyper på
danske ejendomme, men der findes en række øvrige altantyper, som enten er en
variant eller kombination af den udkragede eller understøttede altan (Figur 4).
Overordnet set er det de samme skadesmekanismer og visuelle
nedbrydningskendetegn der er gældende for alle betonaltaner, men skadernes
betydning for altanernes holdbarhed og bæreevne skal altid vurderes i relation til
altanernes konstruktive udformning, hvorfor tilstandsvurderingen bør udføres af en
person med den rette faglige og tekniske viden.

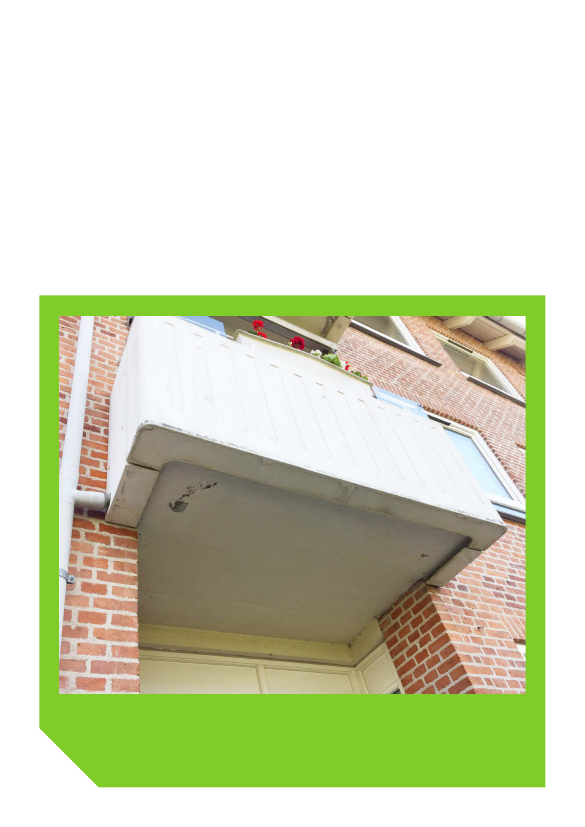

Figur 4: Eksempel på alternativ altanudformning som er delvist
understøttet og delvist udkraget. I dette tilfælde ligger der en ”skjult”
bjælke i pladen, så den indeliggende del er understøttet og den yderste
del er udkraget.
10
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
HVAD SKAL DU SE EFTER?
Det er en kompleks opgave at vurdere synlige skaders betydning for en altans
holdbarhed og evt. bæreevne, og den bør derfor udføres af en fagperson med
viden om tilstandsvurderinger af altaner.
I følgende afsnit gennemgås en række af de tegn på nedbrydning, du
som altanejer kan være med til at holde øje med. Hvis du kan identificere
nedbrydningskendetegnene i tide, kan du samlet set opnå væsentlige besparelser
ved at få gennemført udbedrende og forebyggende foranstaltninger i rette tid, før
mere omfattende nedbrydning af din altan indtræffer.
Udover generelle nedbrydningskendetegn, som kan opstå for alle altantyper,
findes der også skadestyper, som man skal være særligt opmærksom på for
specifikke altantyper. I det følgende gennemgås dels en række overordnede
nedbrydningskendetegn og dels specifikke skadestyper som kan være særligt
kritiske for hhv. udkragede altaner og understøttede altaner.
Generelle nedbrydningskendetegn
De væsentligste nedbrydningsmekanismer i beton kræver alle, at flere
parametre er opfyldt på samme tid, for at nedbrydningen kan forløbe. Det
gælder både for nedbrydning der er relateret til frost/tø, alkali-kisel-reaktioner og
armeringskorrosion.
Et af disse parametre, som er gennemgående for alle ovennævnte
nedbrydningsmekanismer i beton, er fugt. Derfor ser man også sjældent
nedbrydning af betonkonstruktioner som står i indendørs miljø. Langt størstedelen
af danske betonaltaner er dog direkte eksponeret for vand/fugt, og er derfor også
potentielt i risiko for, at ovennævnte nedbrydningsmekanismer kan forløbe.
Såfremt nedbrydning af armerede betonkonstruktioner foregår, vil det ofte,
dog ikke altid, vise sig i form af synlige tegn på betonoverfladen. I det følgende
gennemgås nogle af de typiske nedbrydningskendetegn, som kan være
væsentlige at holde øje med.
11
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Når jern ruster udvikles korrosionsprodukter fra jernet, som kan fylde op til 10 gange
mere end jernets oprindelige størrelse. Når jern, der er indstøbt i beton ruster, vil det
pga. udvidelsen fra korrosionsprodukterne ofte medføre revner og/eller afskalninger

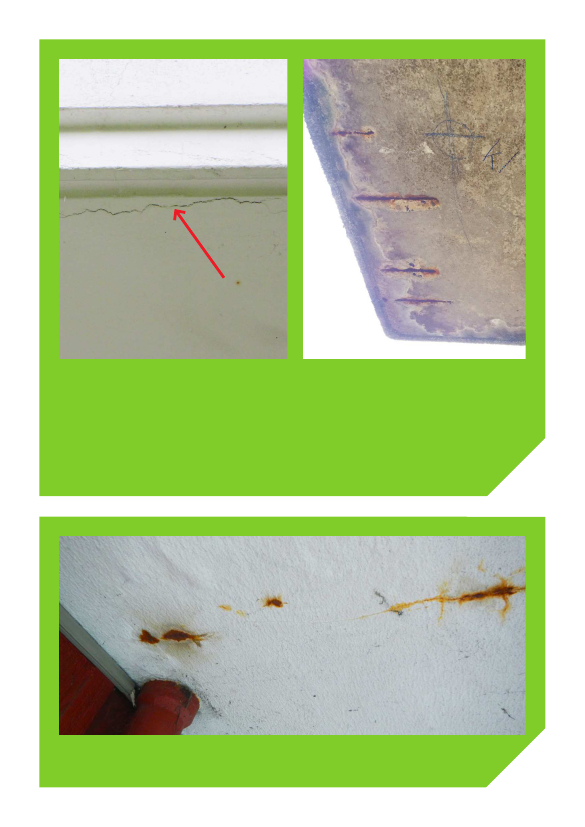

af betonen over armeringen. På Figur 5 fremgår skader, som begge er opstået
som følge af armeringskorrosion. Armering i sund/ny beton er som udgangspunkt
beskyttet mod korrosion på grund af betonens høje PH-værdi på ca. 14. Dette
basiske miljø medfører, at stålets overflade bliver passiveret, hvorved almindelig
korrosion umuliggøres.
Denne passiverende film/overflade kan dog neutraliseres, dels ved indtrængning
af chlorider eller ved, at betonens calciumhydroxid reagerer med luftens CO
2
(karbonatisering), hvorved betonens høje PH-værdi reduceres til omkring 7.
Herefter er stålet ikke længere passiveret, og der er åbnet mulighed for korrosion af
armeringen, såfremt der er vand og ilt til stede.
Årsagen til forekomsten af chlorider i beton kan dels være, at konstruktionen
har været udsat for tøsaltning og dels, at betonen er født med et højt indhold af
chlorider. Armerede betonkonstruktioner bør derfor ikke tøsaltes, da dette kan være
medvirkende til at initiere armeringskorrosion og reducere betonens levetid.
Karbonatisering af beton er en kemisk proces, der foregår gradvist fra betonens
frie overflader og indefter. Hastigheden af denne karbonatiseringsproces afhænger
af flere forskellige parametre, heriblandt betonens tæthed og den miljømæssige
eksponering. Karbonatiseringshastigheden af beton vil derfor være forskellig fra
konstruktion til konstruktion. Hastigheden kan dog generelt reduceres, ved at påføre
betonens overflader en tæt belægning, hvilket dermed vil være medvirkende til at
forlænge betonens levetid.
Armeringsafskalninger langs forkanter af en altanplade (som vist på Figur 5), vil ofte
ikke være kritiske i forhold til altanens bæreevne, men hvis ikke reparationer udføres
i tide, kan denne type skader medføre, at betonstykker over armeringen springer af,
hvilket potentielt kan være til fare for personer, som opholder sig i området under
altanerne. Derfor anbefales det, at sådanne skader håndteres i tide, selvom de ikke
nødvendigvis har indflydelse på altanens bæreevne.
Rødbrune udfældninger i forbindelse med revner i betonen vil være en yderligere
indikation på, at armeringen ruster, jf. Figur 6.
12
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Figur 5: Venstre: Underside af altan med revne/begyndende afskalning parallelt
med den langsgående armering i forkant. Revnen er her opstået pga. korrosion
på det langsgående armeringsjern i forkanten. Bemærk at der ikke observeres
rustfarvede udfældninger i forbindelse med revnen. Højre: Underside af altan
med afskalninger over tværgående armering ved forkant. Disse afskalninger er
startet som revner og har siden udviklet sig til regulære dæklagsafskalninger.

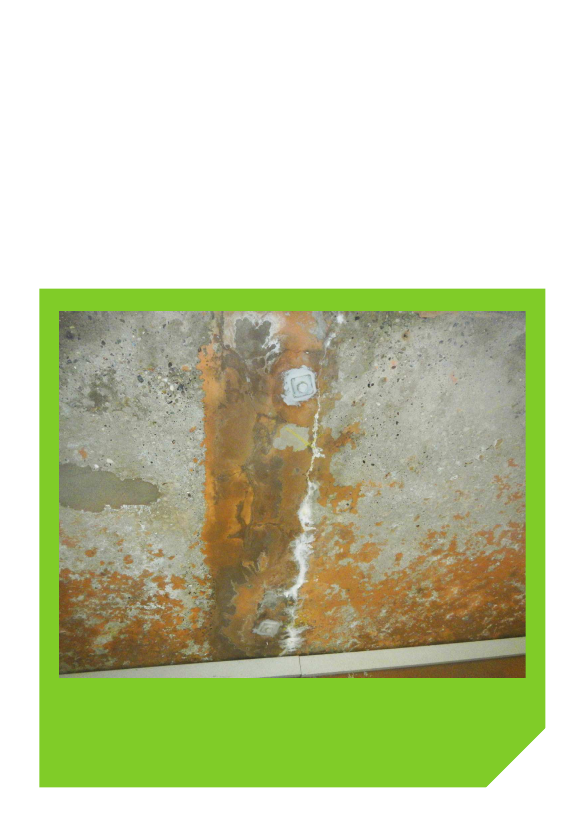

Figur 6: Revne i underside af altandæk med rødbrune udfældninger, hvilket
giver en klar indikation på, at armeringskorrosion foregår.
13
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Nedbrydning/korrosion af armeringen kan have betydning for altanens bæreevne,
og det vil derfor være vigtigt at få din altan undersøgt af en fagperson, såfremt du
observerer synlige tegn på, at armeringen i din altan ruster.
Revner i beton kan dog have mange andre årsager og behøver ikke nødvendigvis
at være relateret til korrosion af den indstøbte armering. Et eksempel på andre
typer af revner kan være svindrevner (Figur 7) eller temperaturbetingede
bevægelsesrevner, som dog også kan give anledning til armeringskorrosion og/
eller generel betonnedbrydning, hvis ikke de håndteres.
Interne revner i betonen, som er orienteret planparallelt med altanens
over- og underside (delamineringer) kan blandt andet opstå, fordi betonen
ikke er frostsikker eller fordi den kemiske sammensætning af betonen er
uhensigtsmæssig. I begge tilfælde vil tilgangen af fugt være afgørende for, om
skader vil opstå. Disse overfladeparallelle revner kan i nogle tilfælde observeres
som vandrette revner i altanernes forkanter (Figur 8), men kan også være skjult.

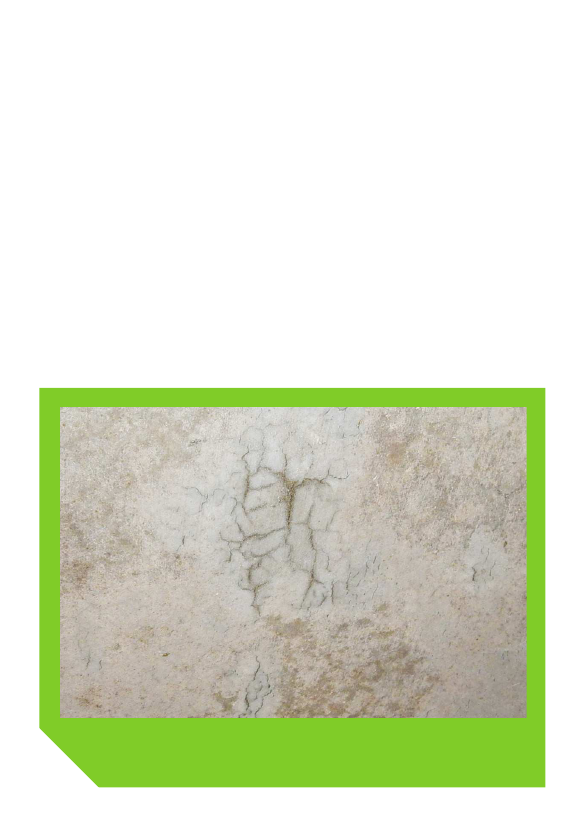

Figur 7: Netrevner i overside af altan. Der er her tale om meget fine
svindrevner, som kun optræder i overfladen og betydningen for
betonens og armeringens holdbarhed er derfor i dette tilfælde minimal.
14
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Statiske revner kan optræde fordi betonen er utilstrækkeligt armeret eller fordi der
er sket en reduktion i altanens bæreevne som følge af nedbrydning af beton og/
eller armering.
Statiske revners orientering og betydning for konstruktionen vil afhænge af
altanens konstruktive udformning og vil blive nærmere beskrevet i de følgende
afsnit: ”Særligt for udkragede altaner” og ”Særligt for understøttede altaner”.
Udover revner og rustudfældninger er det vigtigt at holde øje med,
hvorvidt betonen er udsat for en uhensigtsmæssig fugtpåvirkning. Nyere
betonkonstruktioner udstøbt efter indførelsen af basisbetonbeskrivelsen i 1986
vil typisk være mindre følsomme over for fugtpåvirkning, mens det for ældre
betonkonstruktioner udstøbt før 1986 ofte vil være væsentligt at yde en god
fugtbeskyttelse af betonen, for at undgå nedbrydning af betonen.

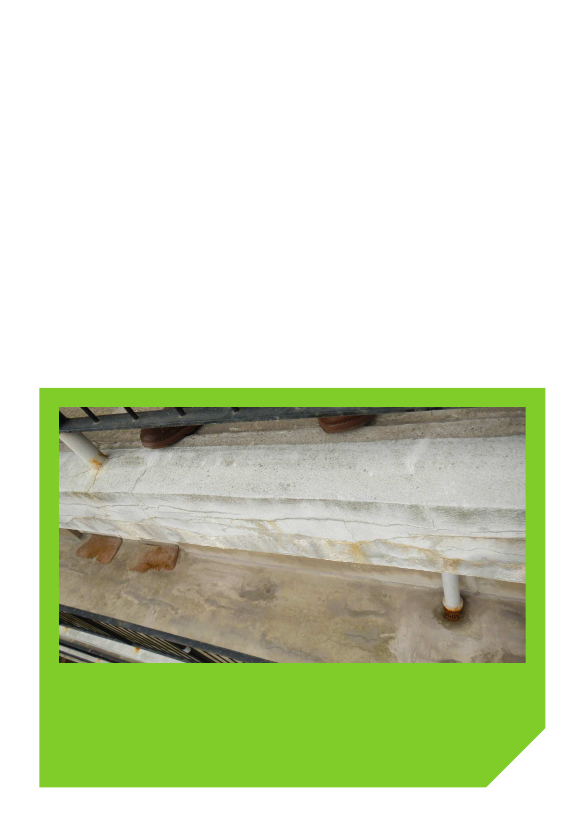

Figur 8: Vandrette revner i forkant, som indikerer, at betonen er delamineret.
Der ses desuden hvide og brunlige udfældninger fra revnerne, som indikerer,
at der foregår en fugttransport i revnerne. Delamineringer kan dog også
optræde uden det giver sig udtryk i form af revner i forkanten. Derudover er
mange altaner udført med rækværk eller brystninger, der skjuler altanernes
forkanter, hvormed eventuel revnedannelse i forkanten vil være skjult.
15
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Før indførelsen af basisbetonbeskrivelsen i 1986 var fokus på betonkonstruktioners
holdbarhed generelt lav, og det er derfor ofte tilfældigt, hvorvidt betonen i
konstruktioner opført før denne periode egner sig til at blive eksponeret for fugt
eller ej.
Hvide udfældninger og/eller afskallende maling på undersiden af en altan
vil indikere, at der foregår en fugtgennemsivning i betonen, som kan være
medvirkende til at initiere nedbrydning af både beton og armering.
En nærmere beskrivelse af hvad du som altanejer kan gøre for at forhindre
fugtgennemsivning i betonen fremgår af afsnittet ”Hvad kan der gøres for at
forebygge nedbrydning af min betonaltan” i nærværende vejledning.

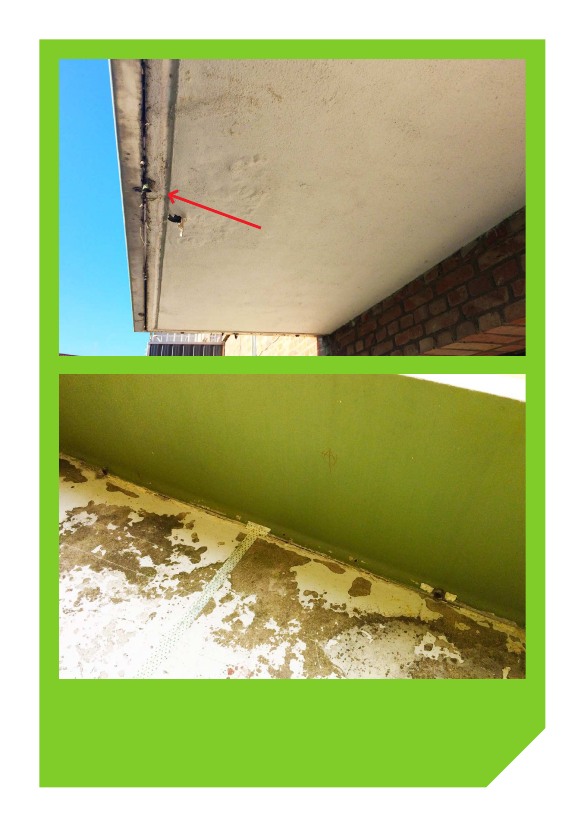

Figur 9: Venstre: Altan med kraftige hvide udfældninger på undersiden.
Højre: Altan med kraftige malingsafskalninger på undersiden.
Begge tilfælde giver en klar antydning om, at betonen er udsat for
fugtpåvirkning og gennemsivning af vand.
16
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Foruden tilstanden af altanpladen vil det altid være relevant også at kigge på
tilstanden af altanens rækværk. En altans rækværk kan både være udført i stål
eller som betonbrystning.
I betonbrystninger er det i princippet de samme nedbrydningsmekanismer
der er gældende som i altanpladen og det vil derfor være de samme visuelle
nedbrydningskendetegn der er væsentlige at holde øje med.
Derudover er det væsentligt at holde øje med området omkring fastgørelsen af
rækværket i altanplade og facade. Revner og rustfarvede udfældninger omkring
rækværkets fastgørelse i beton og murværk kan indikere, at der foregår korrosion
af de indstøbte fastgørelser (Figur 10).

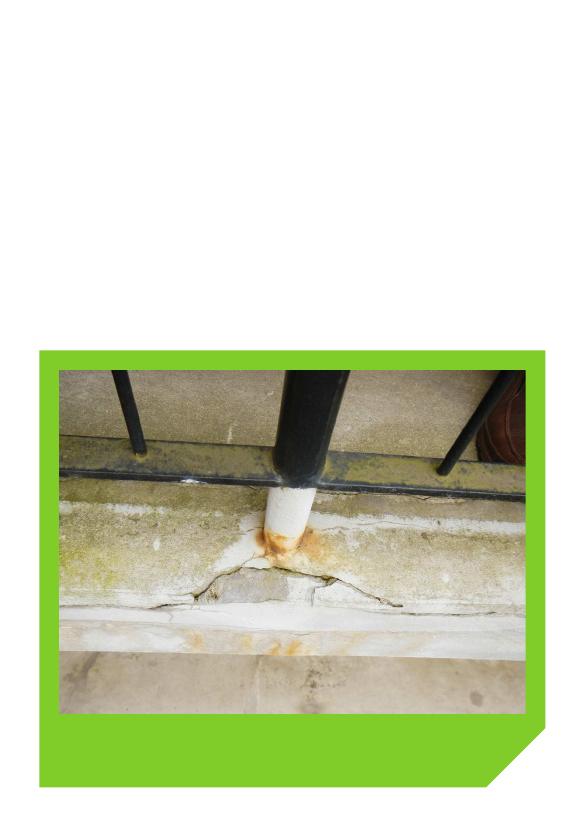

Figur 10: Revner og rødbrune udfældninger omkring scepterfæste til rækværk
indikerer, at der foregår korrosion på rækværkets fastgørelse i betonen.
Rækværkets bæreevne kan være reduceret som følge heraf.
17
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Særligt for udkragede altaner

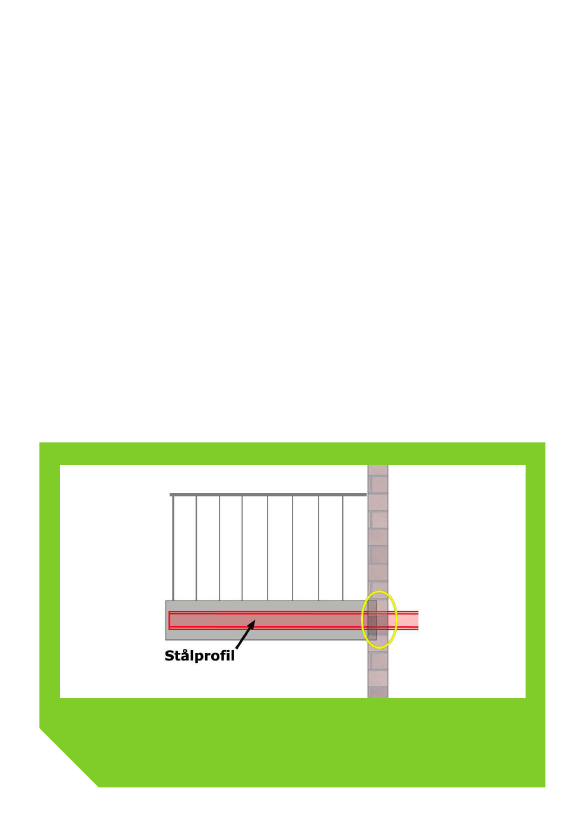

Den primære bærende del i udkragede altaner vil enten bestå af indstøbte
udliggerjern eller indstøbt armering, som er orienteret vinkelret på facaden (jf.
Figur 3 og Figur 4). Revner som er orienteret parallelt med facaden og dermed
vinkelret på den bærende armering, kan som tommelfingerregel betegnes som
værende potentielt kritiske for konstruktionen.
For udkragede altaner er revner orienteret parallelt med facaden i altanens
overside derfor særligt vigtige at holde øje med, da sådanne revner kan medføre
alvorlig korrosion på de bærende armeringsjern, hvis revnerne har en dybde der
gør, at de når ned til armeringen.

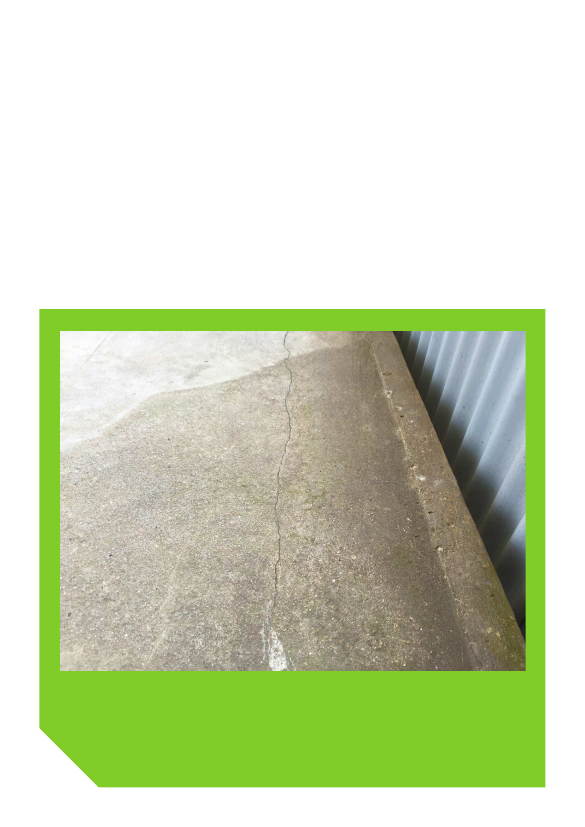

Figur 11: Revne i overside af altan orienteret parallelt med
facade/forkant. Her er revnen orienteret nær forkanten, hvorfor
revnens betydning er mindre kritisk for altanens bæreevne. Som
tommelfingerregel kan anvendes, at jo tættere en sådan revne er på
facaden, jo mere kritisk vil den potentielt være for altanens bæreevne.
18
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Ovenstående type revner kan, foruden risikoen for nedbrydning af den bærende
armering, indikere, at der er aktuelle problemer med altanens bæreevne.
Observerer du som altanejer derfor sådanne revner på din udkragede altan, er
det en god ide at kontakte en fagperson med speciale i tilstandsvurderinger af
betonaltaner (eksempelvis en rådgiver), som kan vurdere revnernes betydning for
konstruktionen nærmere.
Revner i hulkehl, murværk og fuger, hvor altanpladen møder facaden, er ligeledes
væsentlige at holde øje med, da revner i dette område kan give øget adgang for
fugt i et kritisk område, hvilket kan være medvirkende til at starte korrosion af
udliggerjern eller armering.

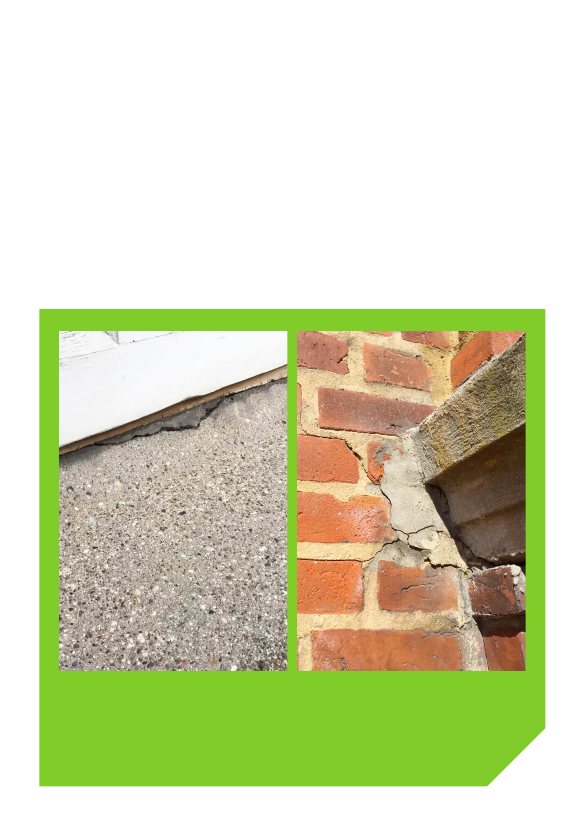

Figur 12: Venstre: Revne i hulkehl under terrassedør. Hulkehlen har normalt
til formål at lede vand væk fra samlingen mod facaden, men hulkehlens
funktion vil her lokalt være forringet. Højre: Revner i mørtelfuger i område,
hvor altanplade møder facade, giver øget adgang for fugt til udliggerjern,
hvilket kan være medvirkende til at initiere korrosion på jernene.
19
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
For altaner med udliggerjern gælder desuden, at revner som er orienteret
netop over udliggerjernene, parallelt med disse, kan indikere, at der foregår
aktiv korrosion af udliggerjernene. Sådanne revner kan dog også være opstået i
forbindelse med udstøbningen af betonen. En yderligere indikation på, at korrosion
foregår vil være, hvis der i forbindelse med revnerne observeres en udbuling af
betonen over udliggerjernene (Figur 13).
Figur 13: Altan med udliggerjern, hvor der ses revner og opbuling i
undersiden, som er orienteret vinkelret på facaden. I dette tilfælde er
revnen opstået som følge af korrosion på et overliggende udliggerjern.
Denne type revner og udbulinger kan både optræde i altanens over- og
underside afhængigt af, hvor på udliggerjernet korrosionen foregår.
Bemærk at der ikke ses rødbrune udfældninger i forbindelse med revnen,
selvom der foregår korrosion, fordi der ikke er en fugtgennemsivning i
altanpladen, der fører rustudfældninger med til undersiden.
20
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Særligt for understøttede altaner
I understøttede altaner er den bærende hovedarmering placeret i undersiden
af altandækket og vil almindeligvis være orienteret parallelt med bygningens
facade.
Synlige revner som har en orientering der er vinkelret på facaden vil være særligt
vigtige at holde øje med for denne altantype, da sådanne revner, afhængig
af deres størrelse og forløb, vil kunne medføre korrosion af den bærende
hovedarmering, hvilket kan føre til en reduceret bæreevne af altanen.

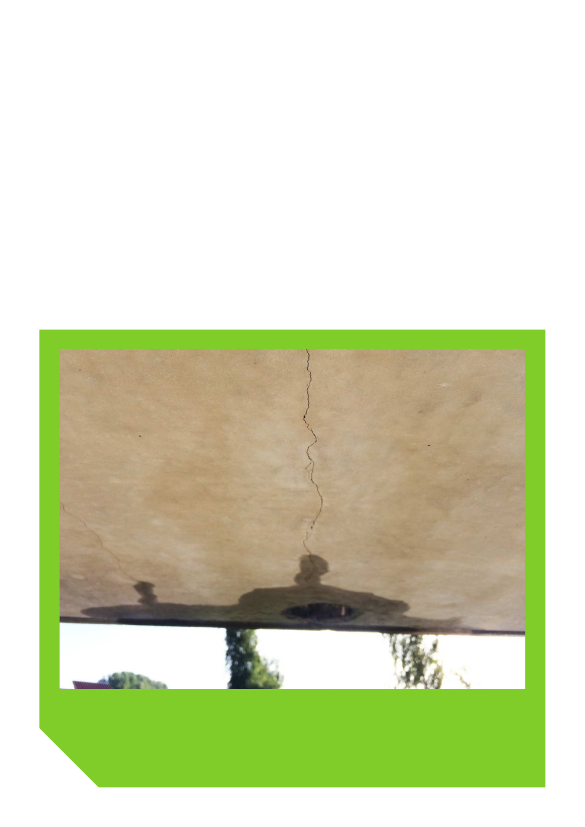

Figur 14: Altan med tværgående revne med hvide udfældninger. De hvide
udfældninger i revnen indikerer, at der foregår en gennemsivning af vand, men
det er uvist, hvorvidt korrosion af den indstøbte armering foregår. Revnen kan
være særligt kritisk for simpelt understøttede altaner, fordi hovedparten af de
bærende armeringsjern risikerer at stå i kontakt med revnen.
21
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Rødbrune udfældninger i forbindelse med revnen vil desuden være en yderligere
indikation på, at korrosion foregår på den indstøbte armering.
Revner som kun er synlige på undersiden af altandækket og som er orienteret
vinkelret på facaden omkring altanens centerlinie kan antyde, at der er
problemer med altanens bæreevne. Ligeledes kan (stor) nedbøjning af pladen
indikere bæreevneproblemer.
Har du en understøttet altan og observerer du tværgående revner som beskrevet
ovenfor eller stor nedbøjning, bør du som altanejer kontakte en fagperson, som
kan undersøge din altans tilstand nærmere.
Figur 15: Altan med tværgående revner i undersiden. Hvis revnerne kun
er synlige på undersiden og hvis revnevidden bliver mindre opefter (kan
eventuelt ses på altanens forkant), kan det være en indikation på, at der
er aktuelle problemer med altanens bæreevne.
22
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Nedbrydning uden synlige tegn
Som beskrevet i nærværende vejledning er der en række synlige tegn på
nedbrydning du som altanejer kan være med til at identificere med henblik på at
udbedre og forebygge nedbrydning af din altan.
Nedbrydning i beton kan dog også foregå uden det nødvendigvis viser sig i form
af synlige skader eller tegn på nedbrydning på betonens overflade.
Eksempelvis kan betonen være delamineret, hvilket betyder, at betonen
ikke længere er sammenhængende i hele betonens tværsnit (Figur 16) og
delaminering omkring armeringsjern kan betyde at disses forankring er reduceret
(reduceret bæreevne).

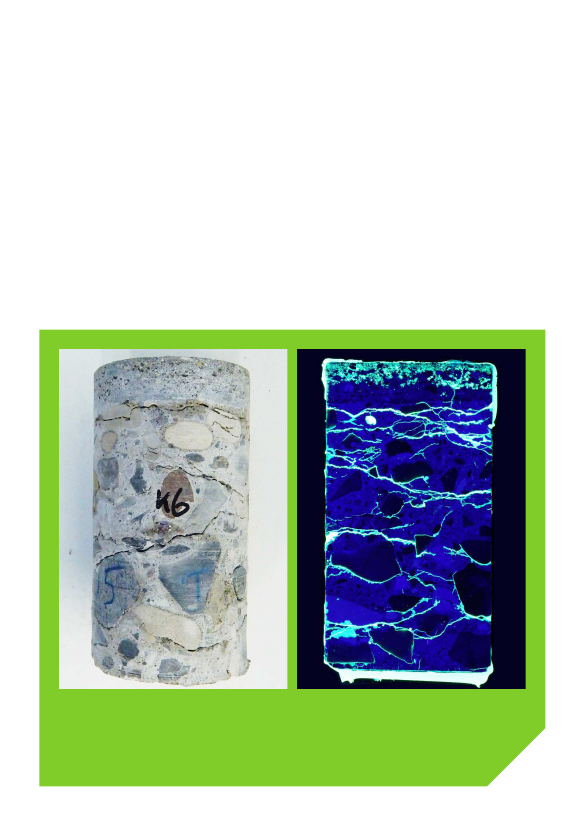

Figur 16: Borekerne udtaget i altanplade med delamineret beton.
Venstre: Borekerne som den ser ud netop efter udboring i altanplade.
Højre: Samme borekerne vakuumimprægneret med fluorescerende epoxy og
gennemskåret på langs. I UV-lys ses delamineringerne meget tydeligt.
23
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Delamineret beton skyldes typisk frostskader eller alkali-kisel-reaktioner, som
begge er nedbrydningsmekanismer der kræver, at betonen tilføres fugt, for at
de kan forløbe. En god fugtbeskyttelse af betonen kan derfor være med til at
begrænse eller helt undgå den type skader.
Disse skader initieres oftest fra oversiden og “arbejder” sig ned mod undersiden
med tiden. Da oversiden af selve betonen typisk er afsluttet med et pudslag,
ses skaderne oftest først, når problemet er omfangsrigt. Dette er især kritisk for
udkragede altaner med armering i oversiden, da denne kan miste sin forankring i
den delaminerede beton, og pladen dermed potentielt kan “glide ud”.
For udkragede altaner med udliggerjern kan der foregå korrosion på stålprofilerne
i området under facademuren, hvilket ikke nødvendigvis vil medføre visuelle
indikationer på hverken betonoverfladen eller i murværket.
Du kan læse mere om problematikken omkring netop denne altantype i Trafik-,
Bygge- og Boligstyrelsens folder ”Udkragede altaner med udliggerjern – har du
en?”.
Figur 17: Eksemplificeret tværsnit af altan med udliggerjern. Område
under og bag facademur kan være kritisk i forhold til korrosion på
stålprofilerne, fordi omstøbningen af jernene i dette område ofte er dårlig
og fordi der ofte er fugtigt i dette område.
24
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
HVAD SKAL DER GØRES FOR AT
FOREBYGGE NEDBRYDNING?
Når kritiske skader opstår på altaner, hænger det ofte sammen med manglende
vedligehold af altanerne. Omvendt er et godt vedligeholdelsesprogram ikke
nødvendigvis en garanti for, at nedbrydning kan undgås fuldstændigt. Meget
ofte vil man dog kunne reducere risikoen for betonskader samt forlænge
levetiden af sin altan betydeligt, ved at have et tilstrækkeligt fokus på
vedligeholdelsesforanstaltninger.
I følgende afsnit gennemgås en række af de mest almindelige
vedligeholdelsesforanstaltninger som kan være relevante for dig som altanejer.
Da betonskader kan være dyre at udbedre, vil der ofte kunne være penge at spare,
ved at investere i forebyggende foranstaltninger frem for at vente til skaderne
opstår.
Den væsentligste årsag til nedbrydning af betonkonstruktioner er fugtindtrængning
i betonen. Udendørs betonkonstruktioner udført efter midten af 1980’erne
vil typisk være designet således, at betonen kan modstå den miljømæssige
eksponering den udsættes for i udendørs miljø.
Før denne periode var der dog ikke samme fokus på betoners holdbarhed, som
der er i dag, og betonkonstruktioner udført før denne periode, er derfor ikke
nødvendigvis designet til at kunne modstå den fugtbelastning der påføres i
udendørs miljø.
Løbende vedligehold af belægninger, membraner, fuger og afvandingssystemer,
som har til formål at holde betonen tør, er derfor essentielt i forhold til at
forebygge og undgå betonskader på din altan.
Som ejer af en betonaltan kan du holde øje med om afvandingen på din altan
foregår hensigtsmæssigt eller ej. Hvis der ved regnskyl opstår vandpytter på
din altan, er det fordi afvandingen ikke foregår korrekt, hvilket typisk vil skyldes
blokerede afløb eller at faldet mod afløbet er udført forkert (Figur 18).
25
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Afvanding kan også foregå mod altanens forkant. For denne type af altaner vil
det være særligt vigtigt, at der på altanens underside nær forkanten, er udført en
drypkant/næse til afledning af det vand der ledes bort fra altanens overside (Figur
19 øverst).
I tillæg til ovenstående anbefales det, at altanens overside holdes fri for
gulvtæpper etc. som kan være med til at holde på fugten og vanskeliggøre
afvandingen af altanpladen.
Ud over at sikre, at vandet løber af altanen, som det skal, kan du beskytte din altan
mod fugtindtrængning ved at sikre, at membraner og belægninger på din altans
overflader er i intakt stand.
Belægninger på en altans overflader kan udover at forhindre fugtindtrængning
også have den funktion, at de begrænser betonens reaktion med luftens CO
2
(karbonatisering), hvilket i sidste ende kan være medvirkende til at forlænge
betonens levetid. En tæt membran vil derfor overordnet set være medvirkende til
at forlænge betonens levetid.

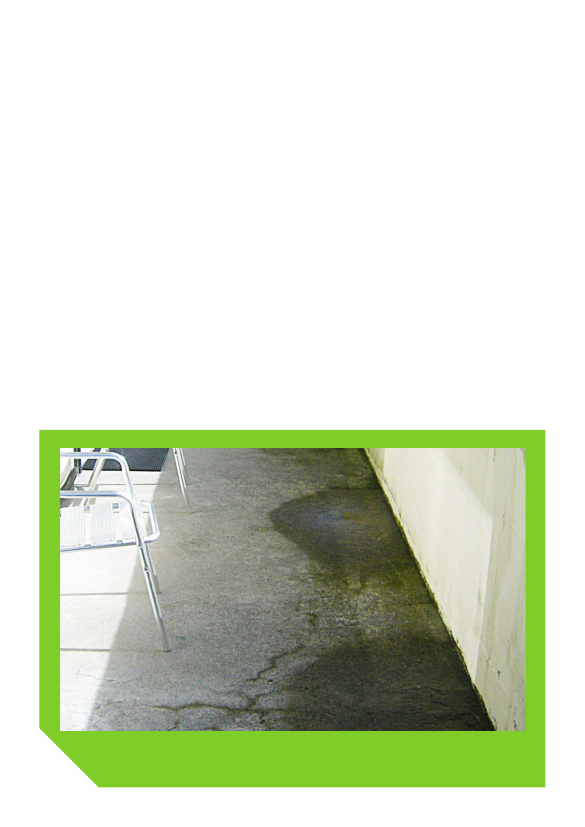

Figur 18: Altan hvor afvanding ikke foregår korrekt. I dette tilfælde opstår
der vandpytter mod brystningen ved altanens forkant.
26
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Figur 19: Øverst: Drypnæse (markeret på foto) ved forkant som i dette tilfælde
er ”indstøbt” i betonen. Drypnæsen sørger for at overfladevand drypper af ved
altanens forkant og reducerer opfugtningen af altanens underside.
Nederst: Udslidt/defekt belægning på overside af altan medfører øget
opfugtning af betonen.
27
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
HVIS DU SKAL HAVE HJÆLP?
Hvis du observerer nogle af de i vejledningen nævnte nedbrydningskendetegn
og er i tvivl om tilstanden af din altan, er det en god ide at få en fagperson til at
udføre en tilstandsvurdering af altanen.
I følgende afsnit gennemgås en række af de forskellige undersøgelsesmetoder,
som en fagperson kan anvende i forbindelse med tilstandsvurderinger af altaner.
Første led i tilstandsvurderingen vil typisk bestå af en visuel besigtigelse, hvor der
dannes et overblik over altanens type samt det visuelle skadesbillede.
På baggrund af den visuelle besigtigelse vil det videre undersøgelsesomfang
blive fastlagt. I få tilfælde kan den visuelle besigtigelse stå alene, men oftest vil
det kræve, at der udtages prøver af betonen til nærmere analyse, for at kunne
udføre en fyldestgørende tilstandsvurdering. Hvorvidt dette er tilfældet kan både
afhænge af hvilken altantype der er tale om, samt hvilket visuelt skadesbillede der
observeres.
Kender man ikke årsagen til skadernes opståen, risikerer man, at de
udbedrende foranstaltninger ingen effekt har og at nye skader opstår kort efter
reparationsarbejdet er udført.
For at bestemme den nøjagtige karakter af en betonskade samt årsagen
til betonskadens opståen, kræves det, at der udtages prøver fra betonen til
analyse i et laboratorium. Destruktive indgreb (Eksempelvis ophugninger til
armering eller udtagning af borekerner) vil derfor ofte være en væsentlig del af
tilstandsundersøgelsen af din altan.
Desuden vil et destruktivt indgreb, modsat den visuelle besigtigelse, kunne afsløre
eventuel nedbrydning, som ikke er synlig på overfladen af betonen.
Som supplement til destruktive undersøgelser kan der anvendes forskellige former
for ikke-destruktivt måleudstyr (NDT-udstyr).
28
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
Undersøgelser med ikke-destruktivt måleudstyr vil typisk medvirke, at omfanget
af destruktive prøver kan begrænses, men en NDT-undersøgelse vil næsten
altid skulle suppleres af destruktive indgreb. Eksempler på ikke-destruktive
undersøgelsesmetoder, som kan være relevante at udføre i forbindelse med
altanundersøgelser er følgende:
Korrosionsmålinger. Armeringens korrosionsaktivitet kan fastlægges i
ønskede områder på konstruktionen (typisk hele altanpladen).
Undersøgelsen vil give et overblik over områder med risiko for aktiv
armeringskorrosion, men vil ikke give et overblik over den aktuelle tilstand
af armeringen, hvilket vil kræve ophugninger til armeringen. Metoden
kræver at der i forbindelse med målingerne etableres kontakt med
armeringen, hvorfor enkelte destruktive indgreb kan være nødvendige
for at gennemføre målingerne (ophugning til armering vil altid være
nødvendigt, hvis ikke der i forvejen er blotlagt armering på konstruktionen).
Måling af indstøbt armerings dæklag og placering. Armeringens dæklag og
placering kan bestemmes ved hjælp af målinger med covermeter eller
georadar, men armeringens type, dimension og tilstand kan kun
bestemmes vha. destruktive undersøgelser (kerneudboring eller
ophugning).
Måling af betonens integritet. Det er muligt at måle, hvorvidt betonen
er sammenhængende eller om der forekommer større luftindeslutninger,
overfladeparallelle revner (delamineringer) eller stenreder med forskellige
former for ikke-destruktivt måleudstyr, f.eks. ultralydsmåling. Eventuelle
defekters eksakte karakter og dermed betydning for konstruktionen skal
dog altid verificeres ved hjælp af destruktive indgreb. Ved renovering af
f.eks. frost- eller alkali-kiselskadet beton, kan disse metoder ligeledes
bruges til at afgrænse, hvilke områder der er skadede og hvilke der er
intakte.
En oversigt over hvordan en typisk tilstandsundersøgelse af betonaltaner foregår
fra start til slut fremgår af flowdiagram på næste side (figur 20).
29
BOU, Alm.del - 2019-20 - Endeligt svar på spørgsmål 192: MFU spm. om ministeren vil kommentere på artiklen Ulykke: Altan med fem unge styrtet ned i Kolding bragt den 25. juli i JydskeVestkysten, og redegøre for, om ulykken giver anledning til at indføre tilsyn med – som minimum – ældre altaner, til boligministeren
1. Indledende besigtigelse,
herunder identifikation af
altantype og eventuelle skaders beskaffenhed.
2. Planlægning af undersøgelse,
herunder udvælgelse
af altaner for nærmere undersøgelse.
3. Feltundersøgelse,
Udtagning af boreprøver,
ophugninger og evt. ”ikke destruktive” undersøgelser.
4. Laboratorieundersøgelser
på prøver udtaget ved
feltundersøgelsen.
5. Analyse
af resultaterne fra felt- og
laboratorieundersøgelserne.
6. Rapport
med vurdering af altanernes tilstand og
skønnede restlevetid. Evt. udarbejdelse af reparationsforslag.
7. Evt. supplerende undersøgelser
på yderligere
altaner på baggrund af konklusionerne i rapporten.
Figur 20: Flowdiagram som viser, hvordan en typisk
altanundersøgelse vil se ud fra start til slut.
30
