KORTBILAG
Eltransmissionsnettet 2019
Det overordnede vekselstrømsnet består af samlet ca.
4.500 tracé-km luftledninger og kabler. Da der på nogle
tracéer hænger flere systemer på samme masterække,
svarer dette til ca. 6.000 system-km. Fordelingen mellem
de forskellige spændingsniveauer er vist nedenfor.
Tracé-km
132 kV
150 kV
220 kV
400 kV
I alt
Luftledninger
Kabler
I alt
742
570
1311
952
935
1.887
40
164
204
946
178
1.124
2.680
1.846
4.526
Foruden vekselstrømsnettet er der jævnstrømsforbindel-
ser til Tyskland, Sverige og Norge samt mellem Fyn og
Sjælland.
Der er i alt ca. 250 transformere fordelt på 187 stationer
som vist nedenfor.
Antal
132 kV
150 kV
220 kV
400 kV
I alt
Stationer
75
81
8
23
187
Transformere
123
126
8
34
291
Ovenstående opgørelse omfatter udelukkede selvstæn-
dige effekttransformere, som er en del af transmissions-
nettet. Herudover ejer Energinet en række øvrige trans-
formere, som fx egenforsynings-, pol- og maskintrans-
formere. Disse behandles, som en del af det anlæg de
indgår i.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren

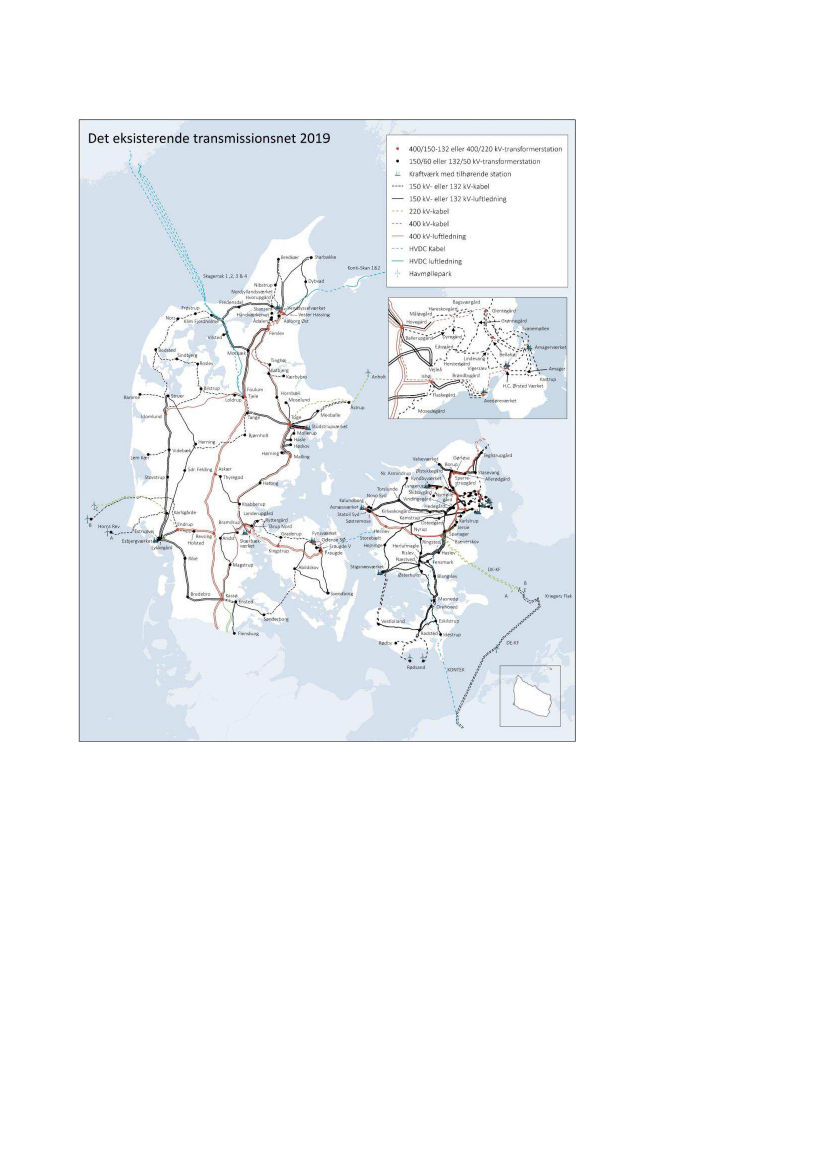

Det eksisterende transmissionsnet primo 2019.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren

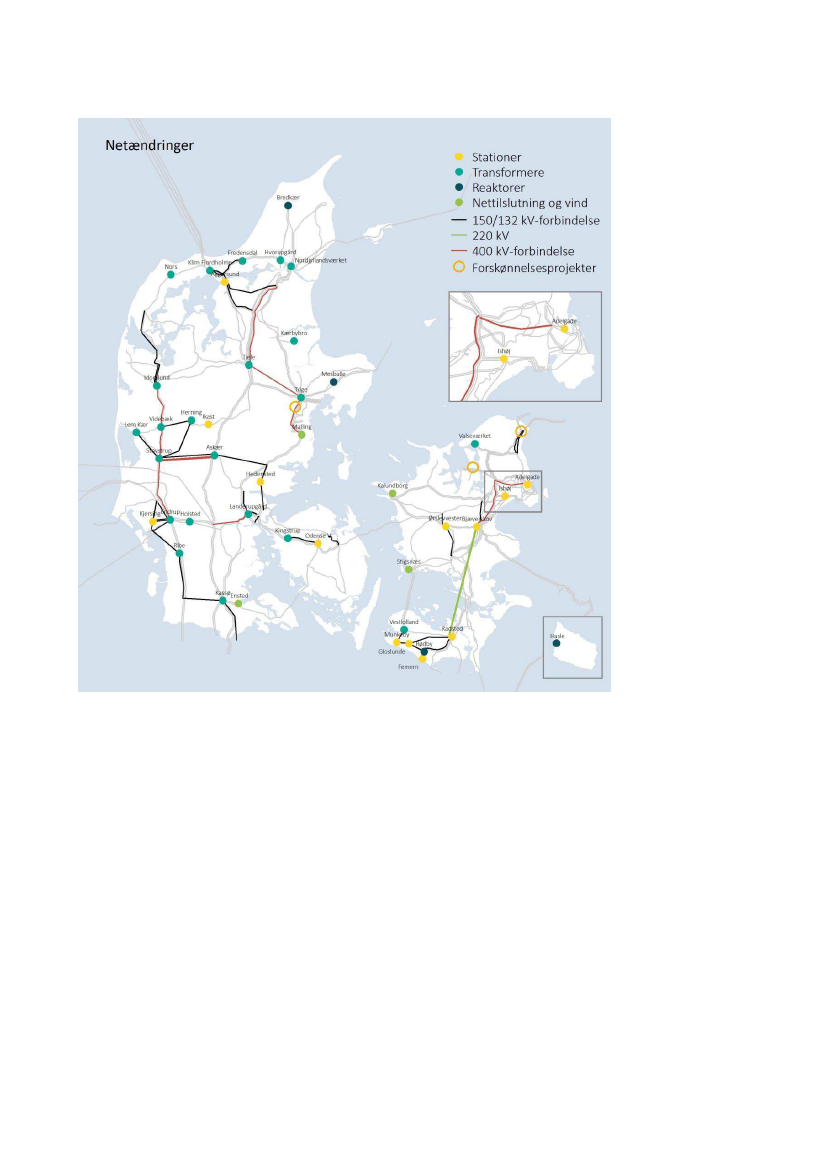

Mulige netudbygninger i transmissionsnettet frem mod 2040.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren
Mulige netudbygninger i 132-150 kV-nettet frem mod 2040.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren

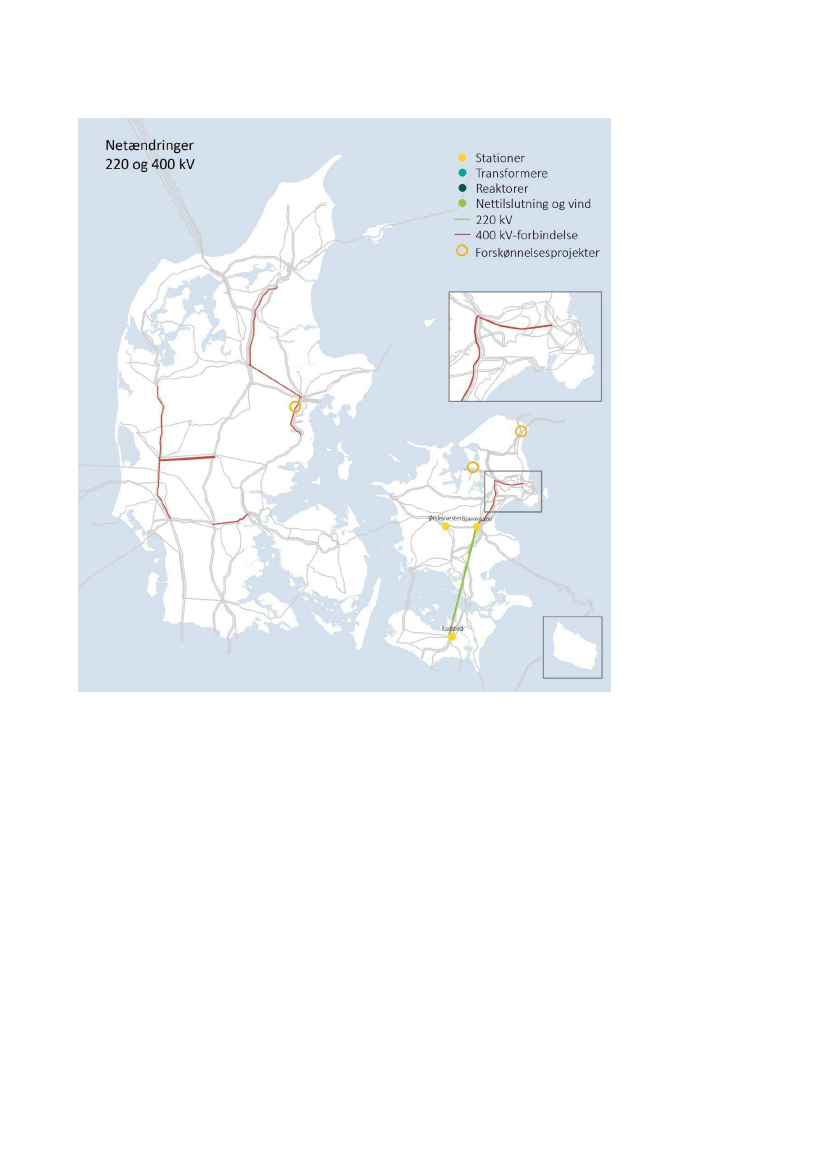

Mulige netudbygninger i det overordnede transmissionsnet frem mod 2040.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren
Planlagt forskønnelse af eksisterende 400 kV-net
Energinets forskønnelsesrapport fra 2009 præsenterede seks forskønnelsesprojekter i 400 kV-
højspændingsnettet med henblik på at gøre landskabet mere harmonisk.
Forskønnelserne skulle gennemføres ved enten at
erstatte eksisterende luftledninger med kabler i
jorden over kortere strækninger ved naturområder
af national betydning eller ved at justere den eksi-
sterende linjeføring over kortere afstande. De
områder, der indgik i forskønnelsesplanen, var:
Aggersund
Årslev Engsø
Vejle Ådal
Lillebælt
Roskilde Fjord
Kongernes Nordsjælland.

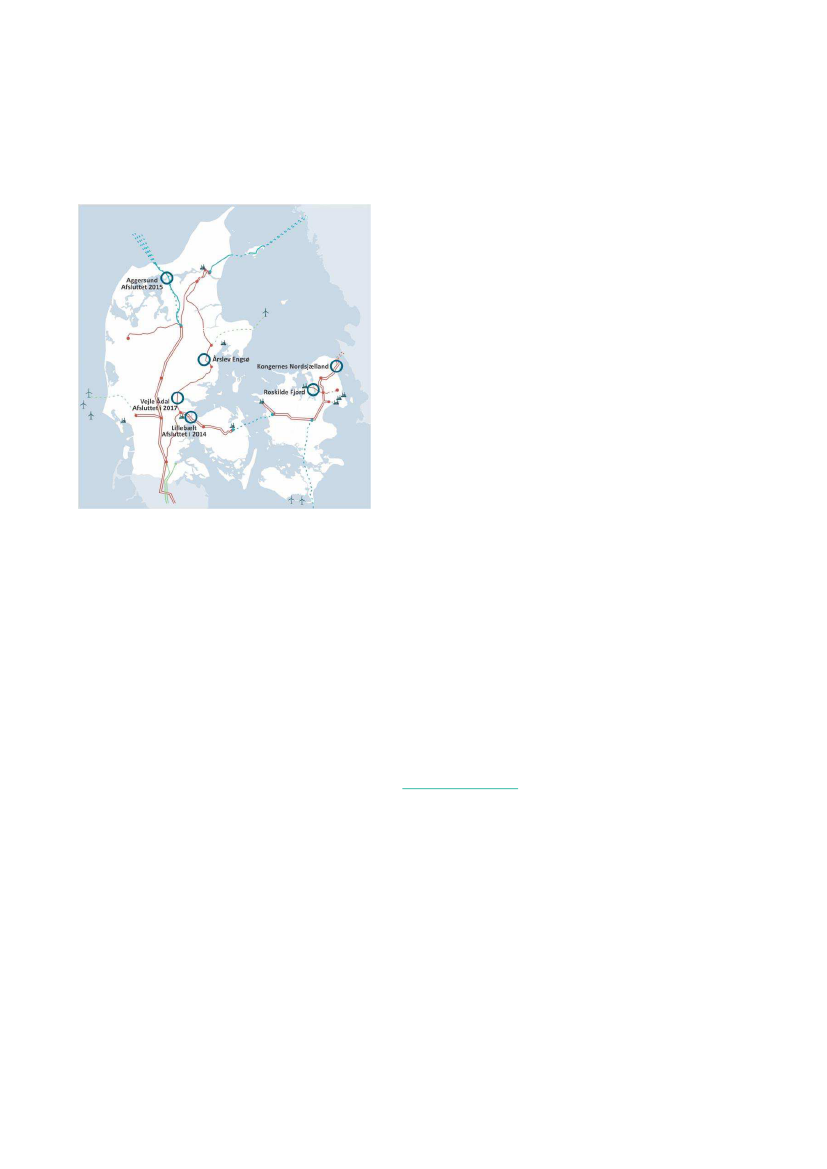

Seks områder blev i 2009 udpeget til forskønnelse.
Forskønnelserne blev i 2009 planlagt gennemført over en periode på fem år. Forskønnelsespro-
jekt Lillebælt er afsluttet i 2014, Aggersund i 2015 og Vejle Ådal i 2018.
De tre øvrige projekter blev, som en del af solcelleaftalen fra 2012, udsat til efter 2020. De
endelige tidspunkter skal afklares. Da projekterne har stået stille i en længere periode, skal der
foretages en ny teknisk vurdering af blandt andet løsningsdesign set i sammenhæng med
kommende reinvesteringer, udbygninger og eventuelle kabellægninger i 132-150 kV og 400 kV-
nettet.
Herudover skal eventuelle tekniske problemstillinger vedrørende kabellægning af de pågæl-
dende strækninger analyseres på samme måde som i den
tekniske redegørelse,
der blev udar-
bejdet i forbindelse med projektet vedrørende 400 kV-luftledningen fra Idomlund til den
dansk-tyske grænse.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren
Planlagt og foreslået kabellægning i Syd- og Vestjylland på 400 kV og 150 kV-net
Der er planlagt kabellægning af eksisterende 150 kV-luftledninger i kommunerne Holstebro,
Herning, Ringkøbing-Skjern, Varde, Esbjerg og Tønder.
De endelige tidspunkter skal afklares.
Energinets forslag til linjeføring for 400 kV-forbindelsen i Syd- og Vestjylland. De gule markerin-
ger er her, hvor Energinet foreslår, at luftledninger erstattes af kabler i jorden. Det er maksimalt
muligt at kabellægge ca. 26 km. Der er ikke truffet endelig beslutning om de konkrete stræknin-
ger til kabellægning, der dog forventes kabellagt i perioden 2021-2023.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren

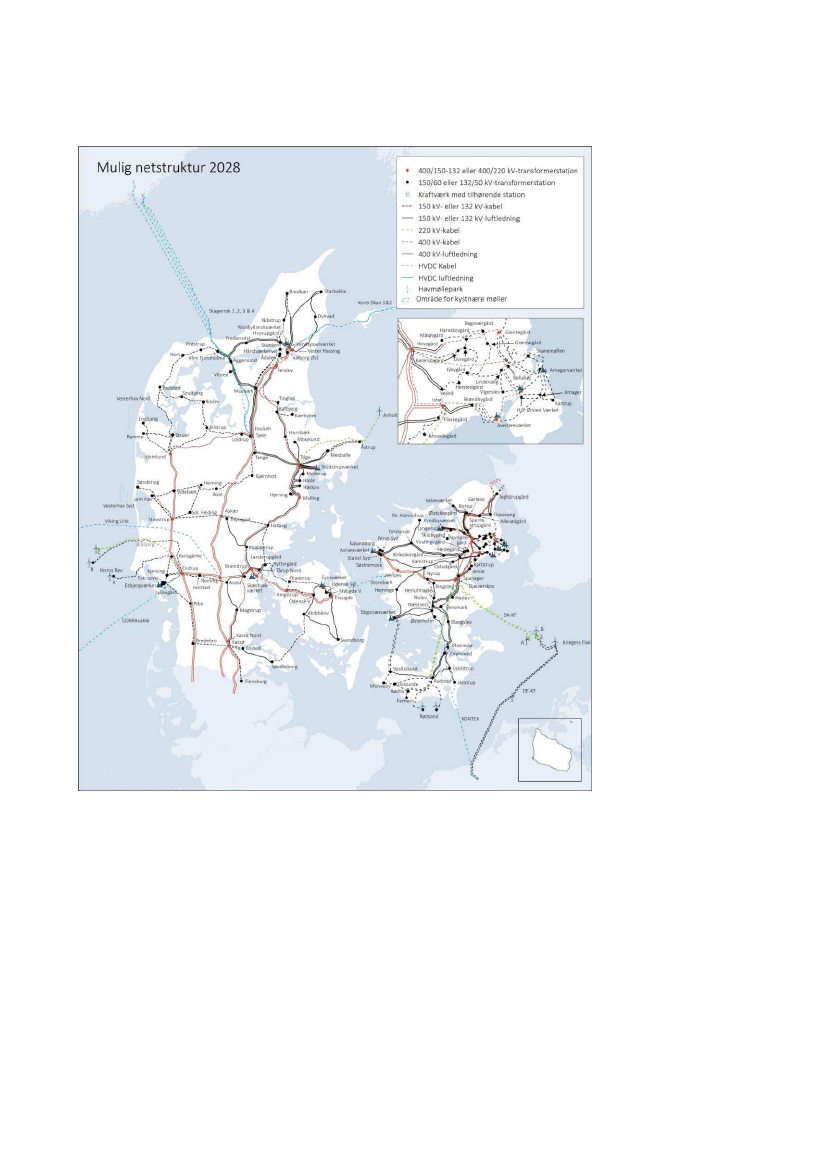

Mulig netstruktur for transmissionsnettet i Danmark på mellemlang sigt i 2028.
 KEF, Alm.del - 2018-19 (2. samling) - Endeligt svar på spørgsmål 69: Spm. om et kort over Danmark, der viser Energinets og andres luftledninger og elmaster (150 og 400 kV m.v.), til klima-, energi- og forsyningsministeren

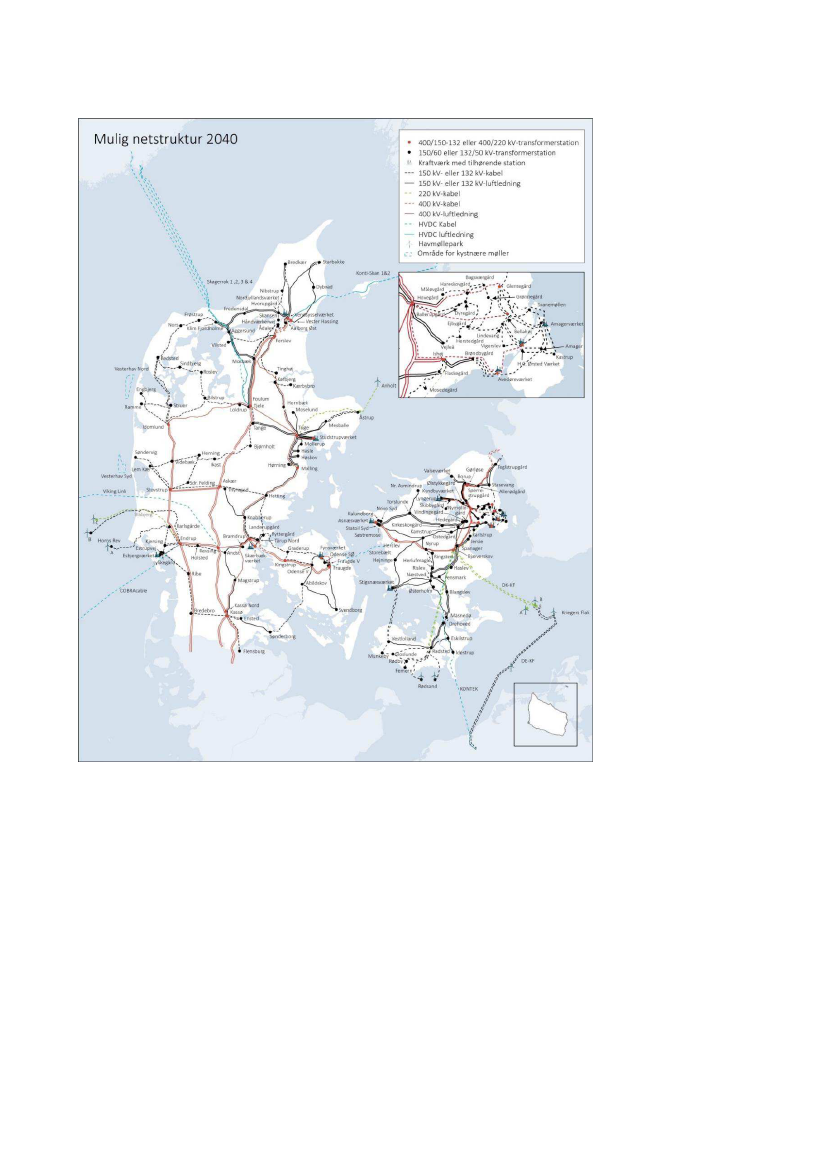

Mulig netstruktur for transmissionsnettet i Danmark på lang sigt i 2040.
