Mindre kø i Limfjordstunnelen, et nu-og-her

løsningsforslag til 5-10 mio. kr.

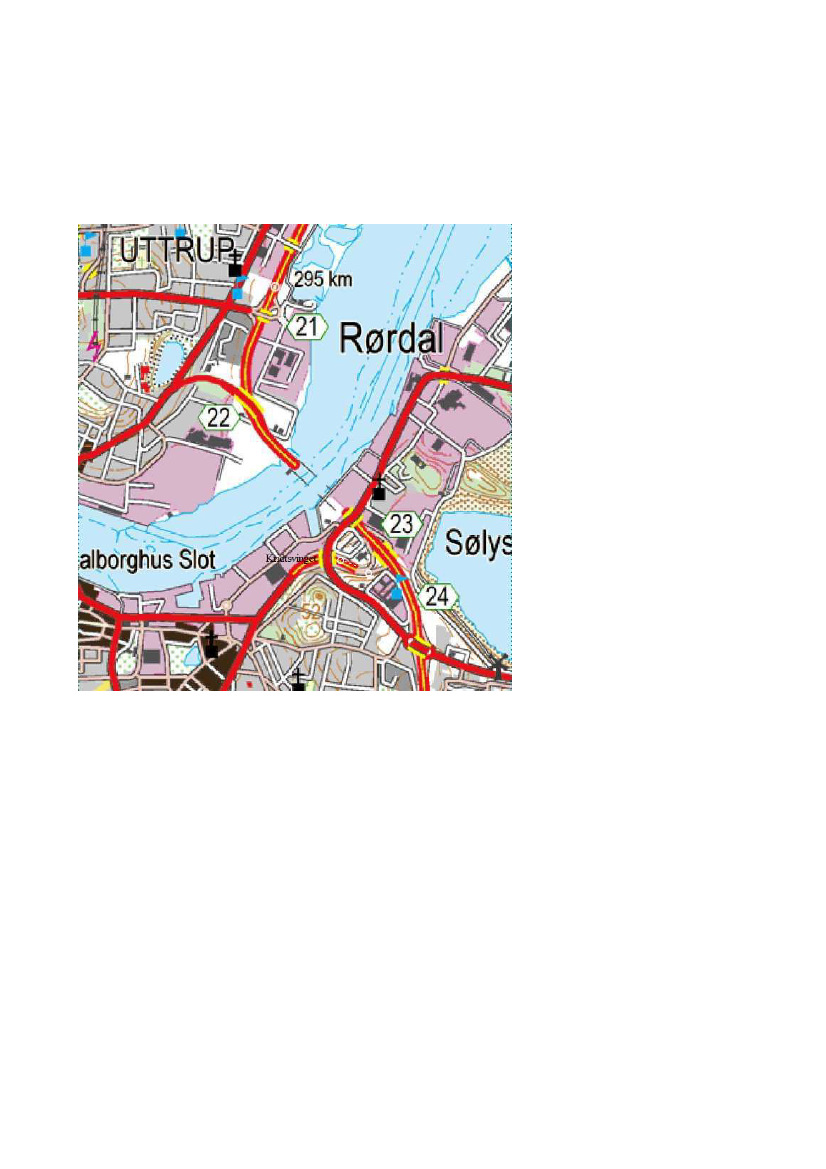

Oversigtskort, der viser området omkring Kridtsvinget og Limfjordstunnelen.

Tallene i de hvide bokse - 21, 22, 23 og 24 -, er til/frakørselsnumre.

Da Limfjordstunnelen blev bygget i 1969, blev E45-trafikken

nedprioriteret i forhold til den lokale Aalborg-trafik. Tiden er nu

inde til at opprioritere E45 og sikre en bedre trafikafvikling i tunnelen

og dermed en mere pålidelig fjordkrydsning imellem Vendsyssel og

det øvrige Danmark. Løsningerne kan eventuelt laves som forsøg.

Fra Frederikshavn og Hirtshals mod Aarhus:

I sommeren 2014 vedtog Folketinget at etablere et 3. sydgående spor ved Limfjordstunnelen for at

mindske kø og uheldsrisiko, og for at forbedre kapaciteten på E45 omkring Limfjordstunnelen i

sydgående

retning.

Denne forbedring til en pris af ca. 35 mio. kr. blev færdig i efteråret 2015, og siden har der ikke

været køproblemer i tunnelen i sydlig retning. Længere mod nord, ved sammenfletningen imellem

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

E39 og E45 ca. 2 km nord for tunnelen, hvor 4 baner bliver til 3, er der dog ofte kø om morgenen.

Denne kø strækker sig helt frem til slutningen af tunnelen.

Fra Aarhus mod Frederikshavn og Hirtshals :

I tunnelens

nordgående

retning, mod Frederikshavn og Hirtshals, er der det problem, at tilkørslen

fra Aalborg C/Kridtsvinget kommer fra venstre i 2 baner ind mod tunnelen og skal flette sammen

fra venstre med den hurtige trafik på E45, der ligeledes kommer i 2 baner.

Dette giver 3 udfordringer :

−

4 baner bliver til 3

−

Trafikken fra venstre (fra Aalborg C) er ofte langsommere end trafikken på E45

−

Trafikanter fra Aalborg C, der lige efter tunnelen skal til højre mod Nørresundby C, skal

krydse 2 vognbaner

inde i selve tunnelen

LØSNINGSFORSLAG SYDGÅENDE RETNING (mod Aarhus) :

1. Stribningen i tunnelen ændres til standard, for at sikre bedst muligt flow i morgentrafikken.

2. Den intelligente trafikstyring i sammenfletningen nord for tunnelen justeres, så hastigheden

ikke kommer længere ned end 70 km/t (i dag 50 km/t). Det har vist sig, at reduktionen til 50 km/t

sker for hurtigt, ved for få biler, og i sig selv er med til at skabe opstuvning på E39 og E45 bag

sammenfletningen.

ad 1. Stribningen i tunnelen ændres til standard, for at sikre bedst muligt flow i

morgentrafikken:

Da det tredje sydgående spor blev etableret, fastholdt man beklageligvis den gamle stribning og

skiltning i tunnelen. Det betyder, at de tre E45-spor nord for tunnelen indsnævres til 2 spor i

tunnelmundingen, og det højre spor i tunnelen udnyttes kun til lokaltrafik mod Aalborg

C/Kridtsvinget. Man kan desuden også dreje til højre mod Aalborg C/Kridtsvinget fra midterste

spor.

Denne løsning er langt fra standard på danske motorveje, og er med til at skabe dårligt flow,

mange hasarderede overhalinger ind og ud, og manglende forudsigelighed.

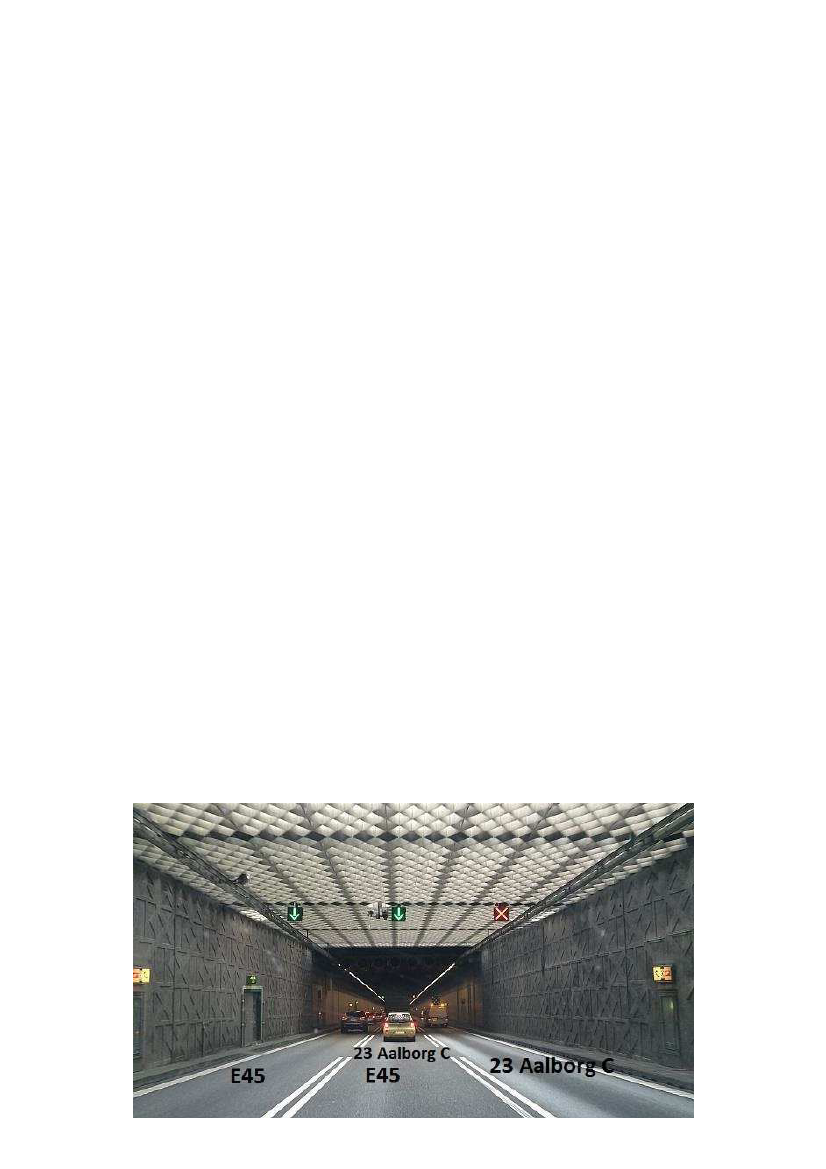

Sådan ser det ud i dag :

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

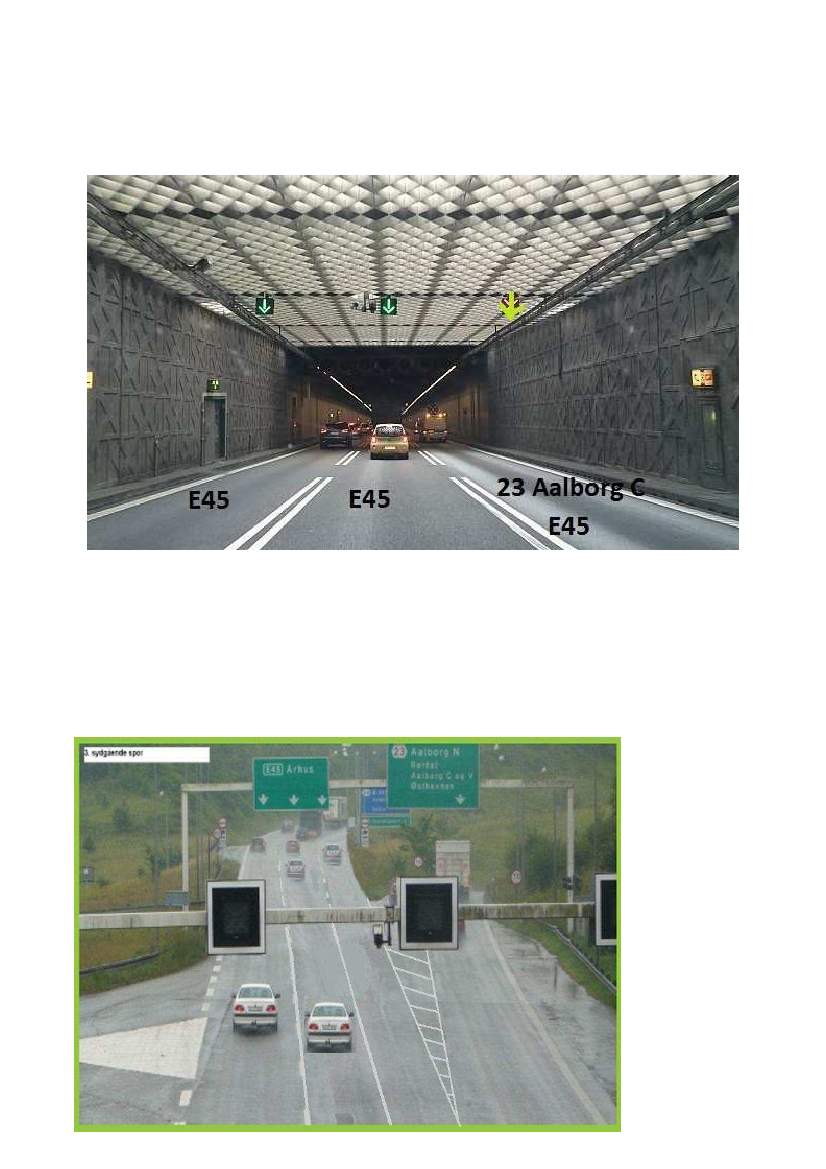

Løsning : Ændre stribning og skiltning, så alle tre E45-spor føres igennem tunnelen, og det kun

er muligt at dreje fra mod Aalborg C fra højre spor (som vist her) :

Efter tunnelen vil det fremover se således ud. De tre E45-spor kommer ud af tunnelmundingen,

og det bliver kun muligt at dreje mod Aalborg C/Kridtsvinget fra højre spor. Straks efter

frakørslen til Aalborg C/Kridtsvinget bliver Kridtsvinget til de to spor, der allerede findes i dag.

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

Denne løsning vil få positiv effekt helt tilbage til sammenfletningen imellem E45 og E39 længere

mod nord, og reducere morgenkøen betydeligt.

På de øvrige tidspunkter er der ingen kø i fjordkrydsningen.

LØSNINGSFORSLAG NORDGÅENDE RETNING

(Mod Frederikshavn/Hirtshals):

I dag er der total overhalingstilladelse i hele tunnelen, hvilket fører til mange farlige situationer og

uheld, og dermed driftsforstyrrelser i tunnelen.

Det foreslås, at den nuværende yderbane adskilles fra E45-midterbane og E45-inderbane med fuldt

optrukken stribe – og dermed

forbud

mod vognbaneskift – hele vejen igennem tunnelen i

nordgående retning.

På den måde

forbliver den tosporede trafik på E45 på de to spor længst til højre.

Hovedparten af

trafikken fra Kridtsvinget – dem der skal videre ad E45 og E39 – kører isoleret igennem tunnelen i

den venstre bane, der således bliver en lokal bane.

Dette vil ikke give kapacitetsproblemer, da det kun er i myldretiden, at der reelt er behov for alle tre

spor igennem tunnelen.

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

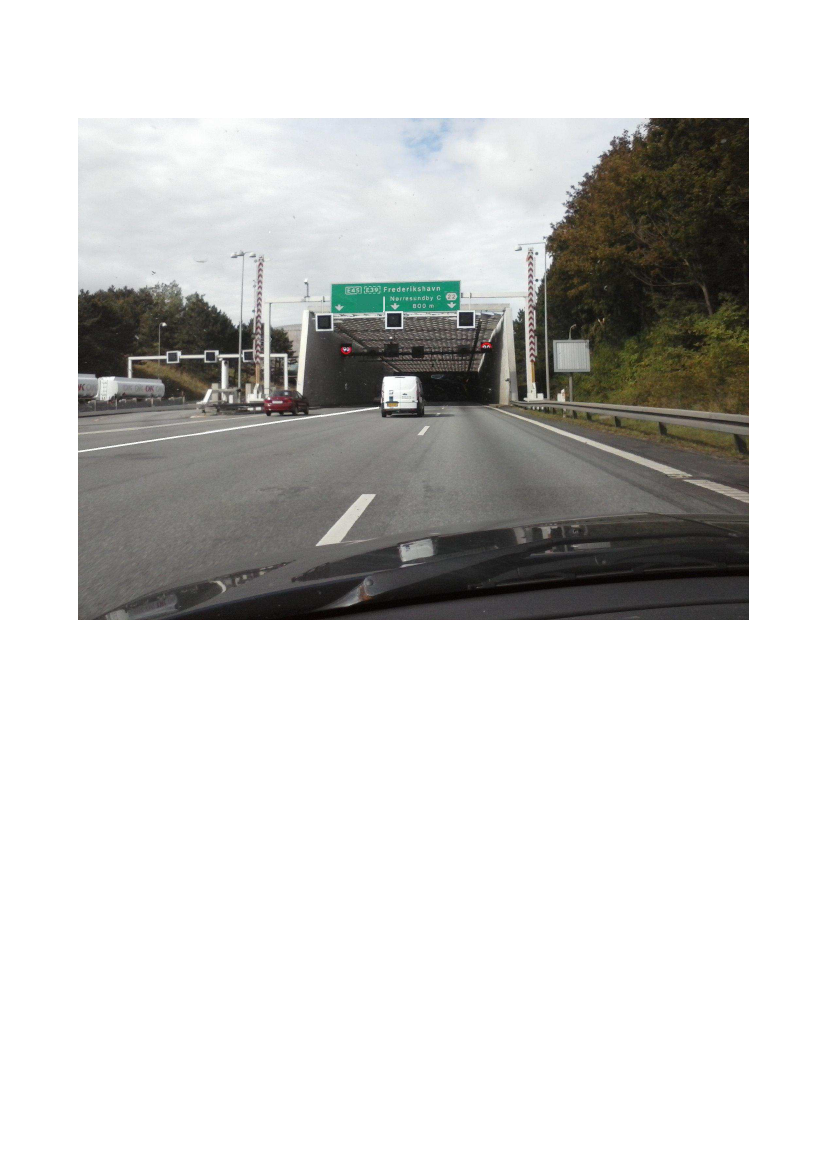

Denne illustration viser E45 lige syd for tunnelen efter gennemførelse af forslaget. Den fuldt

optrukne stribe til venstre er ny.

I forhold til i dag er der følgende ændringer :

−

Der er kommet en fuldt optrukken stribe imellem de to E45-baner, og banen helt til venstre.

−

Banen helt til venstre er fremover en lokal bane fra Aalborg C/Kridtsvinget, helt isoleret fra

E45 nede i tunnelen

−

Det grønne skilt er ændret, så man kan se, at kun de to baner til højre fører til frakørsel 22

Nørresundby C. Alle tre baner fører nordpå mod E39, E45 og lufthavn.

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

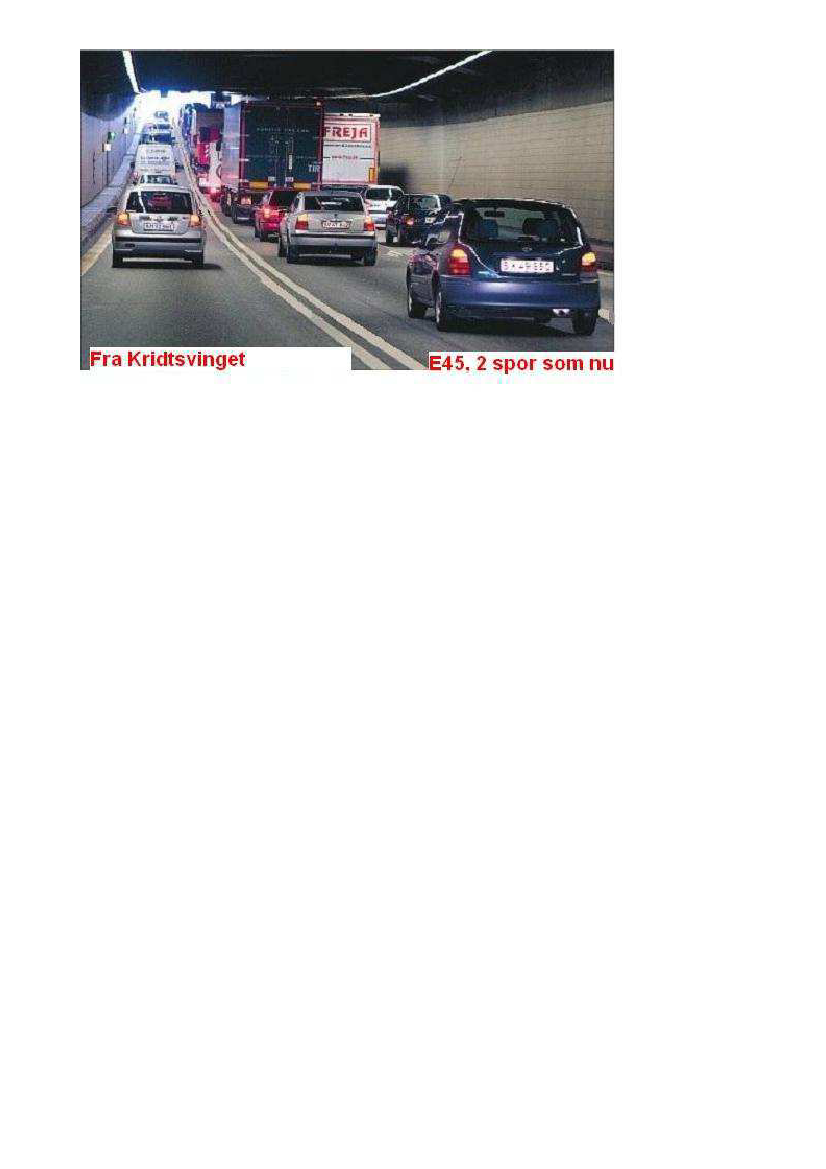

På billedet herover er vi nede i tunnelen. Her kan man se, at det ikke længere er tilladt at skifte

imellem venstre bane og de to E45-baner. Bilerne kan altså køre med forskellige hastigheder,

hvilket gør, at der i eftermiddagsmyldretiden vil kunne fastholdes 90 km/t i de to E45-baner til

højre, samtidig med, at der i lokalbanen til venstre kan være 70 km/t eller 90 km/t.

Fra bunden af tunnelen, hvor det begynder at gå opad igen, bør alle tre baner så vidt muligt have

tilladt hastighed 90 km/t fremad op ad tunnelen, for at undgå unødvendig kødannelse.

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

På billedet herover er vi kommet igennem tunnelen. Læg mærke til, at de nye fuldt optrukne striber

imellem venstre bane og E45-banerne først slutter EFTER frakørslen mod 22 Nørresundby C.

Samtidig bør det ved skiltning på selve E45 syd for tunnelen i god tid sikres, at bilister, der kommer

ad E45 sydfra og skal dreje mod 22 Nørresundby C , i god tid før tunnelen indplaceres i højre bane,

så de ikke laver unødvendige vognbaneskift i selve tunnelen. Herved sikres forudsigelighed.

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

Hvordan sikrer vi så, at bilister, der kommer fra Kridtsvinget og skal dreje fra mod 22 Nørresundby

C lige efter tunnelen ikke bliver spærret inde i venstre bane og skal køre frem til 21

Lindholm/Nørresundby N/Lufthavn , før de kan dreje fra ?

Det foregår på to forskellige måder, udenfor myldretiden og i myldretiden.

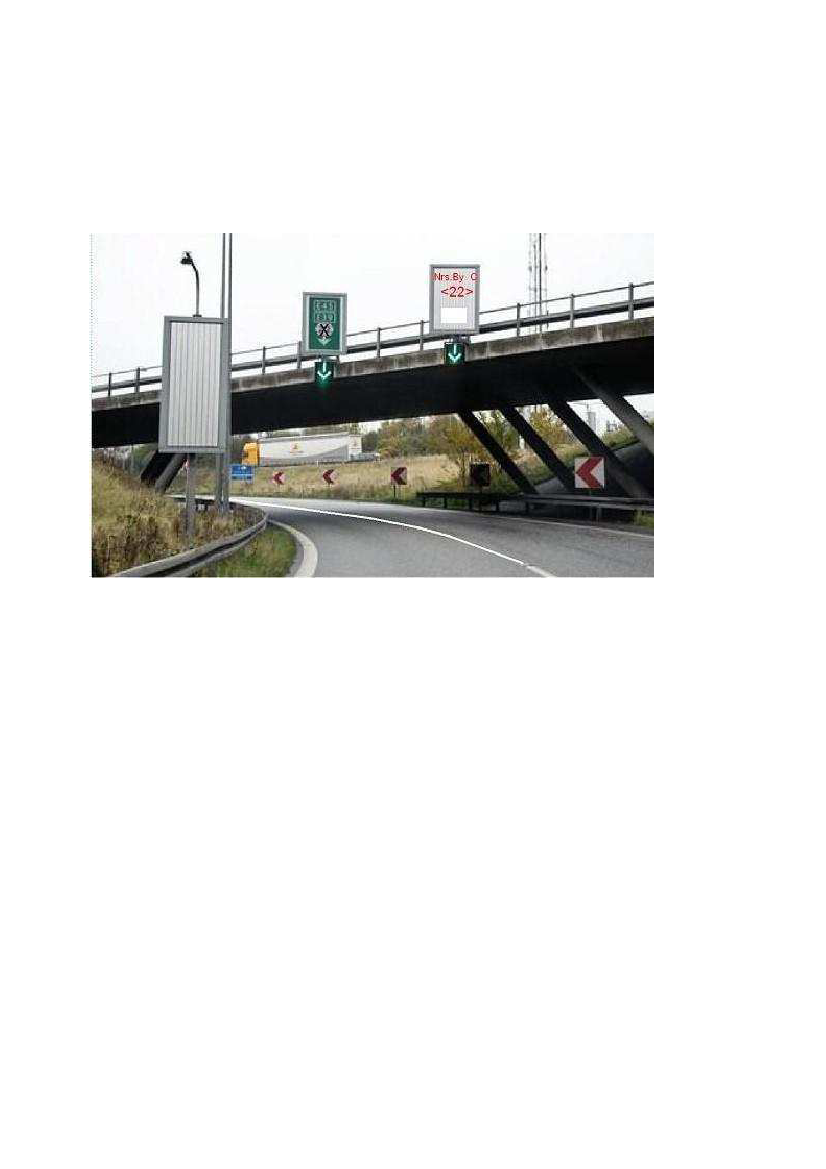

Udenfor myldretiden

er vist på illustrationen herover. Billedet er taget i Kridtsvinget, lige før

tunnelmundingen og sammenfletningen med E45. Lastbilen midt i billedet kører på E45, på vej ned

i tunnelen.

I forhold til i dag er der sket følgende

−

Der er lavet fuldt optrukken stribe imellem Kridtsvingets 2 baner. Denne fuldt optrukne

stribe fortsætter hele vejen igennem tunnelen som adskillelse af E45 til højre og lokalbanen

til venstre.

−

Skilte og pile leder trafikken mod 22 Nørresundby C ind i

højre

bane på illustrationen, mens

de bilister, der skal fortsætte nordpå efter tunnelen, ledes ind i

venstre

bane (lokalbanen,

der er adskilt fra E45 igennem tunnelen).

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

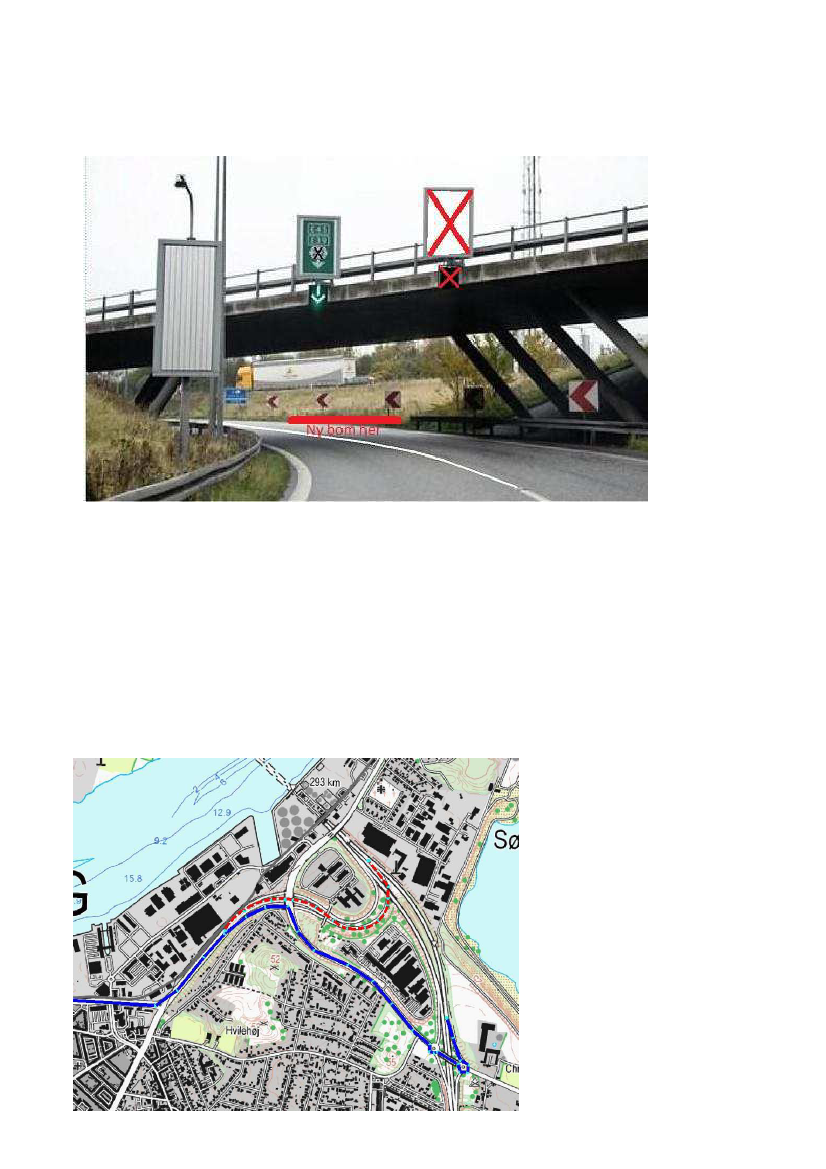

I myldretiden

lukkes højre bane på Kridtsvinget for trafik, så kun lokalbanen til venstre kan

benyttes:

Dette sker med skilte og – efter drøftelser med politiet - med en ny bom, der helt konkret sikrer, at

der ikke er nogen der benytter højre spor og dermed fletter med venstre E45-spor.

Trafiktællinger viser, at der i myldretiden er imellem 3 og 6 bilister i minuttet, der fra Kridtsvinget

skal til højre mod Nørresundby C lige efter tunnelen, og således i dag skal krydse 2 baner.

Med denne løsning ledes disse få biler i myldretiden (hvor fletning med E45 skal

undgås) via Ø. Utrrupvej op til tilkørsel 24, hvor de kommer korrekt ind på

motorvejen fra højre:

TRU, Alm.del - 2018-19 (2. samling) - Bilag 74: Henvendelse af 12/9-19 vedrørende Limfjordstunnellen og VVM for 3. Limfjordsforbindelse, fra Jens Toft-Nielsen

Den blå linie leder bilerne, der skal dreje fra mod Nørresundby C, ad Ø. Uttrupvej og ned på E45

igen. men kun når det er myldretid om eftermiddagen.

Den røde linie er Kridtsvinget, der benyttes af alle de bilister, der ønsker at fortsætte mod nord eller

dreje fra ved 21 Lindholm/Nørresundby C/Lufthavn, og udenfor myldretiden også kan benyttes af

dem, der skal fra ved Nørresundby C.

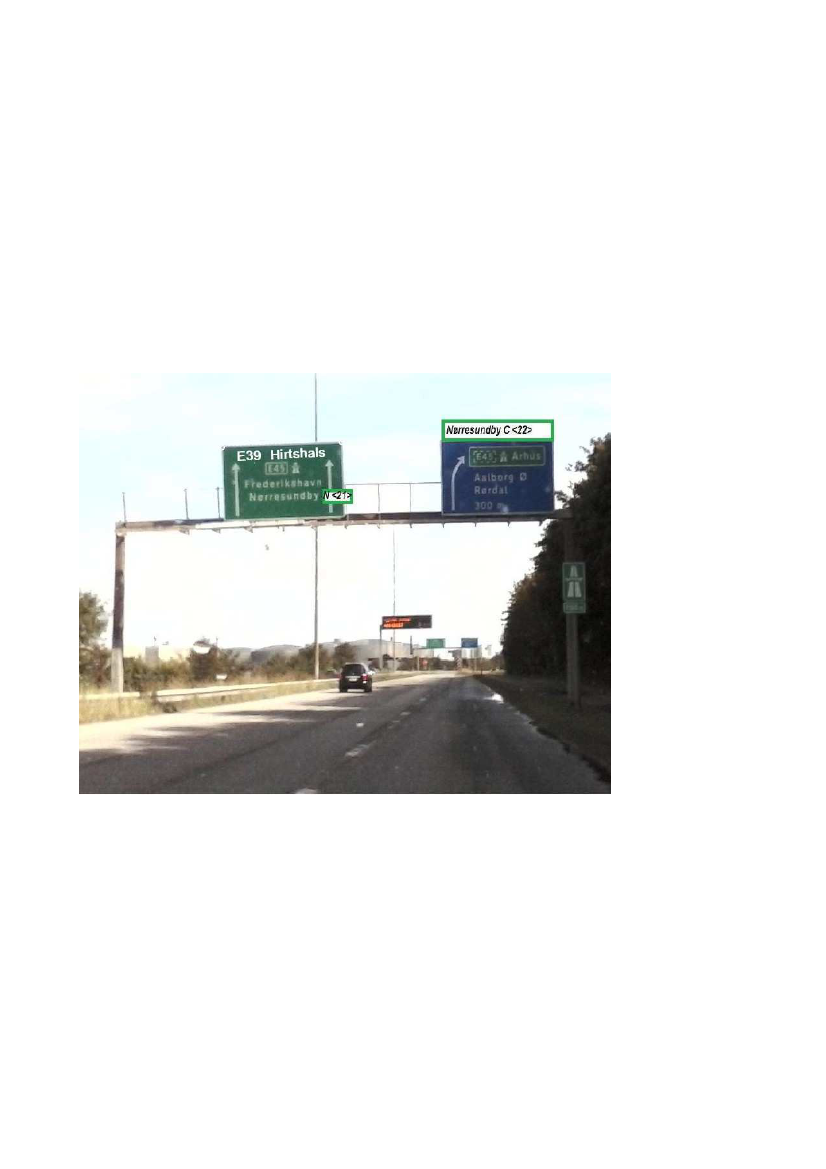

Herover ses dynamiske skilte, der i myldretiden på vej mod Kridtsvinget viser, at man skal dreje fra

til højre for at kunne komme til 22 Nørresundby C. En omvej på ca. 3 minutter, men kun for ganske

få biler, og kun i ganske særlige tilfælde. Fortsætter man ligeud, bevidst eller fordi man ikke når at

få drejet fra, kan man tage frakørsel 21 Lindholm/Nørresundby N/Lufthavn for at komme til

Nørresundby C.

Sammenfatning:

Med dette forslag vil de aktuelle køproblemer i myldretiden i Limfjordstunnelen kunne reduceres

væsentligt, med større sikkerhed, fremkommelighed og stabilitet til følge.

Pris : 5-10 mio. Kr.
