SIGNALPROGRAMMET
–
FRA UDVIKLING
TIL DRIFT
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
2
Dagens program
Signalprogrammets faser: Fra udvikling til drift
1.
2.
3.
4.
5.
6.
Det fælles testlaboratorie (9.00-10.30)
Trafiktårn Øst, Kalvebod Brygge (11-12.30)
Frokost, Trafiktårn Øst (12.30-13.15)
Nordjyske Jernbaner, Hjørring (16.30-17.45)
Aftensmad, Hjørring (18-19.45)
Testtur (20.20-21.20)
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
3
Udrulning af det nye signalsystem i Danmark
Udvikling
Drift
Modning
Udrulning
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
4
Det fælles testlaboratorie
Udviklingen af det digitale
signalsystem
Gitte Oberbossel
Ansvarlig for testlaboratoriet
Banedanmark
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
5
Program for testlaboratoriet
–
Joint Test Lab
1.
Oplæg om tests i testlaboratoriet (9.20-9.35)
o
Overordnet testforløb for signalsystemet
o
Hvem bruger testlaboratoriet, hvad tester vi og
hvorfor?
o
Test i det fælles testlaboratorium
o
Testprocessen
2.
3.
4.
Rundvisning i laboratoriet (9.35-9.55)
Demonstration af signalsystemet (9.55-10.10)
Spørgsmål og kaffe (10.10-10.30)
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
6
Kort intro til Signalprogrammet
Med aftale om
En grøn transportpolitik af 29. januar 2009
blev det
besluttet at etablere et nyt signalsystem på Banedanmarks net, der
lever op til de fælleseuropæiske standarder.
Udskiftningen af de gamle signaler er nødvendig for at sikre en effektiv
og pålidelig jernbanedrift i fremtiden.
I 2012 indgik Banedanmark kontrakter levering af de nye signaler på
fjernbanen:
1.
Alstom
(øst for Lillebælt)
2.
Thales/Balfour
Beatty Rail (vest for Lillebælt)
3.
Alstom
(leverance af ombordudstyr).
Der er flere leverandører til fjernbanen dels på grund af opgavens
størrelse samt Banedanmarks udbudsstrategi om at kunne få så
konkurrencedygtigpriser som muligt.
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
7
Før vi kommer herud
tester vi i laboratoriet

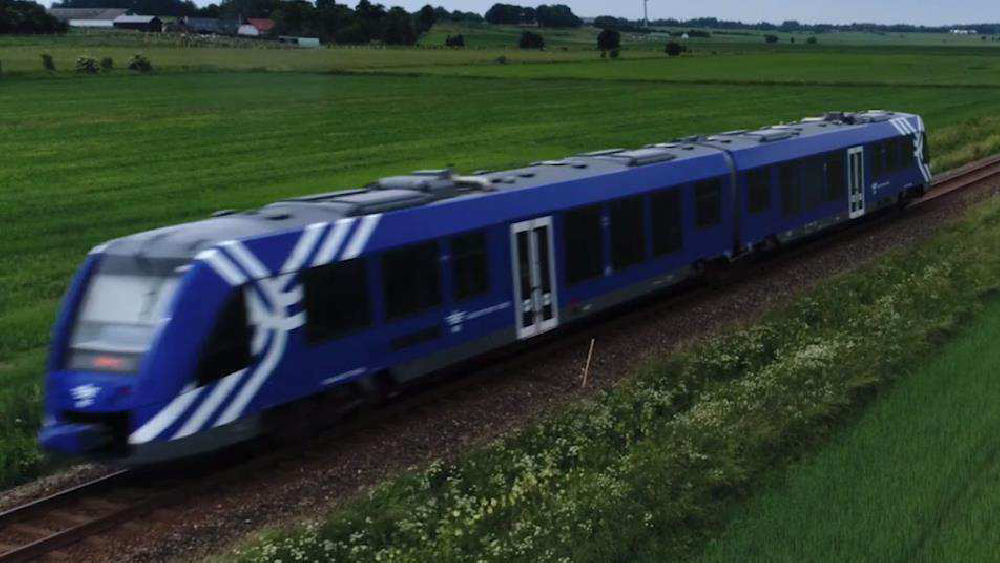

Signalsystemet bliver testet i testlaboratoriet, før det kommer herud​
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
8
Hvorfor tester vi?
•
Målet for testlaboratoriet er, at
udføre så mange tests som muligt,
og finde så mange fejl som
muligt, før vi starter test på banen.
•
Det tager tid at rette fejl, da
ændringerne skal igennem alle
relevante sikkerhedsgodkendelsestrin.
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
Vi tester samspillet mellem signalsystemerne i øst og vest
Supportsystem for
køreplaner
Trafikinformation
Tester samspillet
mellem
systemerne
Eksternt
Enterprise
Service
Bus
Trafikstyringssystem
Trafikstyringssystem
On-line
Køreplan
Trafikplanlægning
Håndholdt
terminal
Håndholdt
terminal
Styringsserver
Sikrings
område
Radio blok
center
Radio blok
center
Sikrings
område
Radiokommunikation
Sporskifte
Akseltæl-
ler
LX/
PWS/SC
Balise
Sporskifte
Akseltæl-
ler
LX/
PWS/SC
Balise
Vest
Øst
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
10
Tests af signalsystemet i Vestdanmark
•
Vi har testet signalsystemet
i vest
i
laboratoriet siden januar 2014. Det er
løbende blevet mere komplekst, indtil vi til
sidst har kunnet teste de endelige
produktionsversioner.
•
Fokus er at teste så meget så muligt i
laboratoriet, så vi minimerer antallet af tests
på banen.
Testforløb på banen
I produktion
I produktion
•
Vi har testet løsningen i vest i
5.800 timer
i
testlaboratoriet og
540 timers
test
på banen.
Test i
Testfokus
Testforløb
på banen
laboratoriet
ellem
- Operationel test
rløsning
-Ting som ikke kan testes i
Køres X antal gange
sning
Leverandørens
interne test
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
11
Hvem bruger testlaboratoriet
og hvad tester vi?
Hvem tester?
•
Alle leverandører
–
Alstom, Thales, Alstom
(Onboard)
•
Banedanmark
•
Fælles test
•
Test med virksomheder, fx Trafikverket og Siemens.
Hvad tester vi?
•
•
•
•
•
•
•
Integration mellem forskellige systemer, fx 53
integrationer mellem systemerne i signalsystemet
Kommende scenarier i banetest
End-to-end tests
Hastighed
IT-sikkerhed
Alle 173 operative regler i signalsystemet
Vedligeholdelsesprocesser.
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
Test i det fælles testlaboratoriet
SERVERRUM
 TRU, Alm.del - 2018-19 (1. samling) - Bilag 6: Præsentationer fra besigtigelsesturen vedrørende Signalprogrammet den 20.-21. september 2018, fra transport-, bygnings- og boligministeren
Der testes mange gange, inden systemet sendes på skinner….
