Kystbeskyttelse Mårup Kirke
2007.

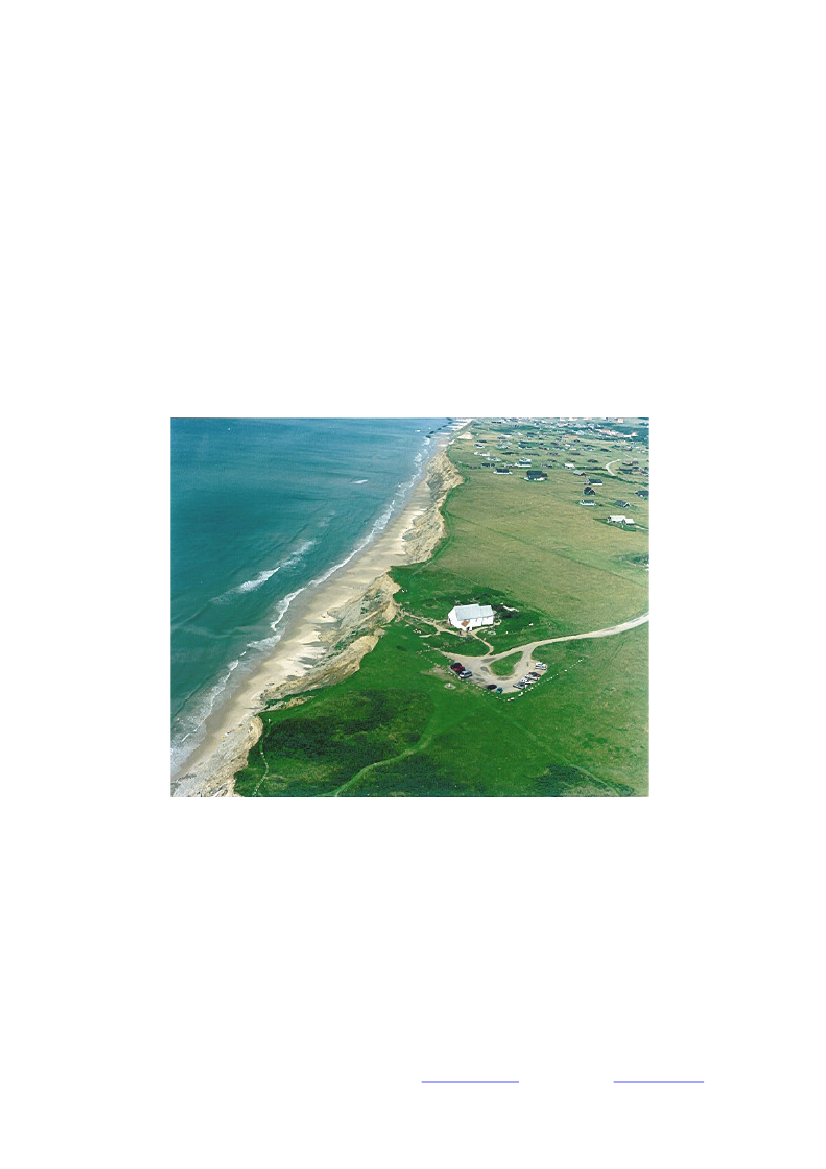

SIC byggede en flot forstrand foran Mårup Kirke i perioden 1998 til 2005
Billedet er taget i sommeren 2003 og skrænten foran Mårup Kirke er grøn med vegetation.
SIC
Skagen Innovations Center
Dr. Alexandrinesvej 75
9990 Skagen.
Tlf. 98445713 Mob. 40401425
WEB
www.shore.dk
Mail:
[email protected]
1
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Resume
Fejlrådgivning fra Kystdirektoratet har en
høj pris ved Mårup Kirke.
Trafikministeriet må nu tage ansvaret for Kystdirektoratets fejlrådgivning af Hjørring
Kommune, hvor Mårup Kirke igen er kommet i fokus i medierne.
Sagen er kort fortalt at SIC gik ind og sikrede Mårup Kirke i 1998 og igen i påsken 1999 efter større
kontroverser med det daværende Kystinspektoratet om tilladelser til kystbeskyttelse Danmark.
Trafikminister Sonja Mikkelsen greb derefter ind i sagen, og der blev udstedt en tilladelse til SIC til
kystbeskyttelse af Mårup Kirke.
I perioden fra 1993 – 1998 før rørene blev sat, tog havet 4,6 meter om året ved Mårup Kirke i
gennemsnit, som det fremgår af Skov og Naturstyrelsens opmålinger fra 1993 til 2001.(fig. 3 side 5)
Efter at SIC sikrede Mårup Kirke fra 1999, har havet kun taget nogle få meter i løbet af de 7 år
SIC systemet fik lov til at stå ved Mårup Kirke.
Succesen var så stor at daværende Miljøminister Hans Christian Smith gav ordre til at inventaret
skulle sættes tilbage i Mårup Kirke i 2004/05.
Stranden var flot og bred foran Mårup Kirke d.14. maj 2005, som man ser på side 7.
Ved inspektion ved Mårup Kirke d. 27. juli 2005 kunne det konstateres at alle rør ved Mårup Kirke
var rykket op og fjernet på en 1 km lang strækning.
I løbet af nogle få måneder var alt sandet skyllet væk foran Mårup Kirke, som vi ser på side 8.
Efterfølgende genetablerede SIC en mindre strækning ved Mårup Kirke i efteråret 2005, men disse
rør forsvandt også på mystisk vis i lighed med nogle af rørene på Nørlev strand, som man kan læse
om i Nordjyske Stiftstidene i juni/august 2005.
Kystdirektoratet havde pålagt Hjørring Kommune at fjerne rørene.
Ved Nørlev strand lykkedes det kun at fjerne en mindre del af rørene, idet rørene på den centrale del
af stranden sad så dybt at kommunen ikke kunne finde rørene.
Det er årsagen til at husene på Nørlev strand fortsat står efter vinterens 6 storme, mens høfderne syd
for ved Skallerup Klit Feriecenter nu ligger op til 40 meter ude i havet.
Virkningen og effektiviteten af SIC systemet er nu videnskabeligt beskrevet i Geologisk nyt 01/07
fra Aarhus Universitet og kan ikke længere diskuteres med rette.
Der er ingen grund til at starte en større mudderkastning med Kystdirektoratet og lokale
modstandere af bevaringen af Mårup Kirke på dette tidspunkt.
Kirken kan ikke tages ned og flyttes ind på et museum, idet Mårup Kirke er bygget af marksten og
ler, som ikke kan nummereres og genopbygges.
2
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Vi har for nogle måneder siden haft møde i kontaktgruppen omkring Mårup Kirke, hvor jeg har
beskrevet situationen.
Der er enighed i følgegruppen om at Mårup Kirke skal blive stående og forsøges reddet på sin
nuværende plads.
Efterfølgende har jeg orienteret Hjørring byråd om sagen, og der starter en konkret sagsbehandling
umiddelbart efter sommerferien efter aftale med borgmester Finn Olesen, som har modtaget vort
oplæg samt Geologisk Nyt til samtlige byrådsmedlemmer.
Trafikpolitisk ordfører Walter Christoffersen og formanden for Trafikudvalget Flemming
Damgaard Larsen har besøgt Mårup Kirke her i forsommeren, og er således fuldt orienteret om
situationen omkring Mårup Kirke.
Havet har taget ca. 100.000 m
3
sand ved Mårup Kirke i perioden 2005/07, som derfor skal
genplaceres i stranden
Trafikpolitisk ordfører for Dansk Folkeparti Walter Christoffersen, vil nu bede Trafikminister
Flemming Hansen om at foranledige en sandfodring med 100.000 kubikmeter groft sand, som
efterfølgende kan stabiliseres med SIC systemet.
Udgiften anslås til ca.
6.650.000 kr. excl. moms
I denne pris er der inkluderet drift og vedligeholdelse af SIC systemet i 10 år. SIC har givet en rabat
på 50 % i denne specielle sag på vestkysten
Undergrunden ved Mårup kirke er blåler, som man ser på skitsen i fig. 4 og billedet side 8.
Nord for kirken er der imidlertid et område med sandbund, og det var derfor muligt at bringe
stranden ind i et balanceprofil i dette område, og der skabtes således en sandhøfde, som havde
opstrømsvirkning op foran Mårup Kirke.
Der blev i perioden 1998 opbygget en pæn bred forstrand foran Mårup Kirke, som kan dokumen-
teres med billedet side 7.
Det var således 7 års arbejde, som blev ødelagt på nogle få måneder da rørene blev fjernet i
sommeren 2005.
Trafikministeriet må derfor rette for sig og betale for indpumpning af 100.000 kubikmeter sand ved
Mårup Kirke, idet tiden nu er for kort til genskabe stranden af naturens vej.
Vi taler således om 100 kubikmeter pr meter, som skal lægges ud i et 2 meter tykt lag i 40 meters
brede og afsluttes med et at anlæg på 1:10.
Stranden fordrænes med SIC systemet inden sandet pumpes ind og efterfølgende, når sandet er
pumpet ind.
SIC har gennemført et lignende projekt i Malaysia (side 4) med stor succes, som nu rapporteres
videnskabeligt på konferencer på internationalt plan.
Walter Christoffersen har møde med Trafikminister Flemming Hansen d. 13. august vedr. den
fejlslagne kystbeskyttelse ved Søndervig, og vil i samme forbindelse tage en forhandling med
Flemming Hansen omkring finansiering af projektet ved Mårup Kirke.
3
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
SIC projekt i Malaysia.
Fig. 1
Indpumpning af sand på stranden i Teluk Chempedak
Fig. 2
SIC har allerede gennemført et lignende projekt ude på Malaysias østkyst foran Hyatt hotel med
meget stor succes.
4
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Opmålinger ved Mårup Kirke 1993 – 2001.
(Skov og Naturstyrelsen)
Fig. 3
Ovenstående kort viser Skov og Naturstyrelsens opmålinger af skrænten i perioden fra 1993 og
frem til år 2001, hvor afstanden fra kirkens nordvestlige hjørne var 22,3 meter.
Afstanden fra Kirken til skrænten var d.14 maj 2005 20,6 meter. Erosionen var således mindre en
0,5 meter årligt.
Den gennemsnitlige erosion pr. år fra 1993 - 1998 var 4,6 meter.
5
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Mårup Kirke Maj 2005.
Med baggrund i de mange angreb på bevarelsen af Mårup Kirke, har vi opmålt afstanden fra kirken
til stranden samt bredden af skrænten.
Afstand fra Kirke til skrænt 14 maj 2005.
Bredden af skrænten er
Forstrand
Afstand fra kystlinien til Mårup kirke 2005.
Forstranden varierer i brede i relation til
vejrsituationen.
.
20,6 meter.
36,9 meter.
20 – 40,0 meter.
78 – 97,5 meter.
Sand
Blåler
Fig. 4
Som det fremgår af Skov og Naturstyrelsens opmålinger på side 2, har der kun været meget små
skred i toppen af skrænten siden 1999.
De meget små skred skyldes primært sliddet på vegetationen fra de 300.000 mennesker, som nu
årligt besøger Mårup Kirke på grund af den store medieomtale.
Orkanen d. 8 januar 2005 har ikke påvirket skrænten foran Mårup Kirke nævneværdigt, idet kirken
står på en platform af blåler, som er ca. 20 meter høj forhold til vandspejlet.
Blåler bliver fantastisk hårdt, når det udtørres af solen i sommerhalvåret.
Erosionen i skræntfoden har kun været ca. 5 kubikmeter pr meter, modsætningsvis området ved
bølgebryderne foran Lønstrup, hvor erosionen har været ca. 50 kubikmeter pr. meter
Vi kan derfor konkludere at forsøget med trykudligningsmodulerne har været en meget stor succes
ved Mårup Kirke og kirken har en levetid på 25 år og 50 år hvis der ralforders i skræntfoden foran
kirken i lighed med landingspladsen i Lønstrup.
6
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Mårup Kirke 14 maj 2005
Skrænten ved Mårup Kirke er det mest stabile sted på Lønstrup klinten med et anlæg på 1 : 0,76.
Skænten er d. 14 maj 36,9 meter bred og 46,30 meter fra top til bund.
7
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Mårup Kirke d. 27 juli 2005.
Stranden var totalt borteroderet ca. 2 måneder efter at SIC systemet blev fjernet ved Mårup Kirke i
juni måned 2005
SIC systemet forsvandt ved Mårup Kirke i perioden mellem d. 14. maj og 27. juli 2005
Havet har nu taget 11 meter siden rørene blev fjernet.
8
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Sandfodring Mårup kirke
35
30
25
20
meter
15
10
5
0
-5
0m
kystprofil 2004
sandfodring
28,7
10 m 20 m 30 m 40 m 50 m 60 m 70 m 80 m 90 m 100 m 110 m 120 m 130 m
28,55 28,65
20
15
10
0,82
2,82
kystprofil 2004
0,42
2,42
0,12
2,12
-0,28
1,72
-0,5
1,5
-0,57
0,93
-0,6
0
-1,04
-1,04
sandfodring
Kystprofilet er baseret på KDI’s opmålinger på vestkysten i 2004.
Der har været en kysttilbagerykning på 10 meter siden rørene blev fjernet i sommeren 2005.
Indpumpningen kommer således til at foregå på søterritoriet, som oplyst over for frednings-
myndighederne.
Linien mellem land og søterritoriet er opskyldslinien ved daglig højvande., som benyttes af
landinspektørerne i forbindelse med ommatrikulering af ejendomme i kystzonen.
Skellet mellem land og søterritoriet ligger i dag næsten helt inde ved skræntfoden, som
dokumenteret med billedet side 8 fra d. 27.juli 2005.
Vi er således nede i små detaljer som styres af naturen.
Den langsgående materiale transport på kysten er netto 800.000 m
3
årligt.
Vi vurderer at sedimenttransporten på kystlinien er ca. 200.000 m
3
årligt, som er mere end nok til at
kompensere for den årlige vinderosion på en 40 meter bred strand.
Vi vurderer vinderosion på en 40 meter bred strand til 10 – 15 m
3
pr. år.
Det lille gab mellem søterritoriet og strand vil derfor blive fyldt op med sand i løbet af meget kort
tid.
Alternativt udjævnes sandet efter aftale med Fredningsmyndighederne i forbindelse med planering
af den nye strand. Alle er jo interesseret i en flot bred strand i lighed med stranden foran Hyatt og
Sherraton hotel i Malaysia.
Skagen d. 30. august 2007.
Poul Jakobsen
9
 L 100 - 2017-18 - Bilag 8: Henvendelse af 15/1-18 fra SIC - Skagen Innovation Center
Rørene fra Mårup Kirke ligger i Hjørring Kommunes materielgård.
22/07 2005
Efter et tip fandt vi rørene fra Mårup kirke i Hjørring Kommunes Materielgård d. 22/7 – 2007.
Formanden for Teknik og Miljøudvalget Ole Ørnbøl oplyste efterfølgende på et møde hos
borgmesteren, at han ikke vidste at SIC havde en fuldgyldig tilladelse til kystbeskyttelse ved Mårup
Kirke.
