Miljø- og Fødevareudvalget 2017-18
MOF Alm.del Bilag 565
Offentligt
Screening af manipulationsudstyr og mulige
kontrolmetoder for afsløring af NOx-snyd
Undersøgelse af
NOx-snyd med
tunge køretøjer
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Titel:
Undersøgelse af NOx-snyd med tunge køretøjer
Udarbejdet for:
Færdselsstyrelsen
Sorsigvej 35
6760 Ribe
Udarbejdet af:
Teknologisk Institut
Teknologiparken
Kongsvang Allé 29
8000 Aarhus C
Transport og Elektriske Systemer
www.teknologisk.dk/36444
Marts 2018
Forfatter: Sten Frandsen
Journal nummer: TS2060107-007877
Ordrenummer: 766562
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Indholdsfortegnelse
1.
2.
Baggrund og formål ......................................................................................... 4
Konklusioner og anbefalinger ............................................................................ 5
Screening af manipulationsudstyr .............................................................. 5
Mulige kontrolmetoder ............................................................................. 6
Nabotjek ................................................................................................ 8
Prisfastsættelse ....................................................................................... 8
2.1.
2.2.
2.3.
2.4.
3.
Screening af manipulationsudstyr ...................................................................... 9
Udbud af manipulationseudstyr ................................................................10
Typer af manipulationsudstyr ...................................................................12
Montering af manipulationsudstyr .............................................................14
Virkemåde .............................................................................................18
Dokumentation af NOx manipulators virkning på et køretøj ..........................21
3.1.
3.2.
3.3.
3.4.
3.5.
4.
Mulige kontrolmetoder ....................................................................................33
Visuel kontrol .........................................................................................34
OBD/CAN bus .........................................................................................34
Emissionsmåling på køretøjet ...................................................................35
Remote Sensing .....................................................................................37
4.1.
4.2.
4.3.
4.4.
5.
6.
Nabotjek .......................................................................................................40
Prisfastsættelse ..............................................................................................45
Driftsudgifter til AdBlue ...........................................................................45
Udgifter til service og reparation ...............................................................46
Totale levetidsomkostninger ....................................................................46
6.1.
6.2.
6.3.
7.
8.
Referencer .....................................................................................................47
Definitioner og anvendte forkortelser ................................................................49
Undersøgelse af NOx-snyd med tunge køretøjer
3
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
1. Baggrund og formål
Færdselskontroller i bl.a. Danmark, Norge, Schweiz og Tyskland har vist, at kørsel med
ulovlige og aktive manipulationsbokse er ret udbredt specielt hos østeuropæiske vogn-
mænd, der opererer i vores område. Hos de danske myndigheder, herunder politiet er der
således behov for identifikation af anvendelige kontrolmetoder, der kan anvendes ved vej-
sidekontroller med det formål hurtigt og sikkert at afsløre, om en lastbil er manipuleret.
Nye moderne lastbiler er fra bilfabrikkernes side udviklet og konstrueret således, at de kan
overholde gældende krav til udledning af røggasemissioner. Kravene er fastlagt i de så-
kaldte Euro normer, hvor Euro VI er den nyeste og hidtil strengeste gældende normklasse.

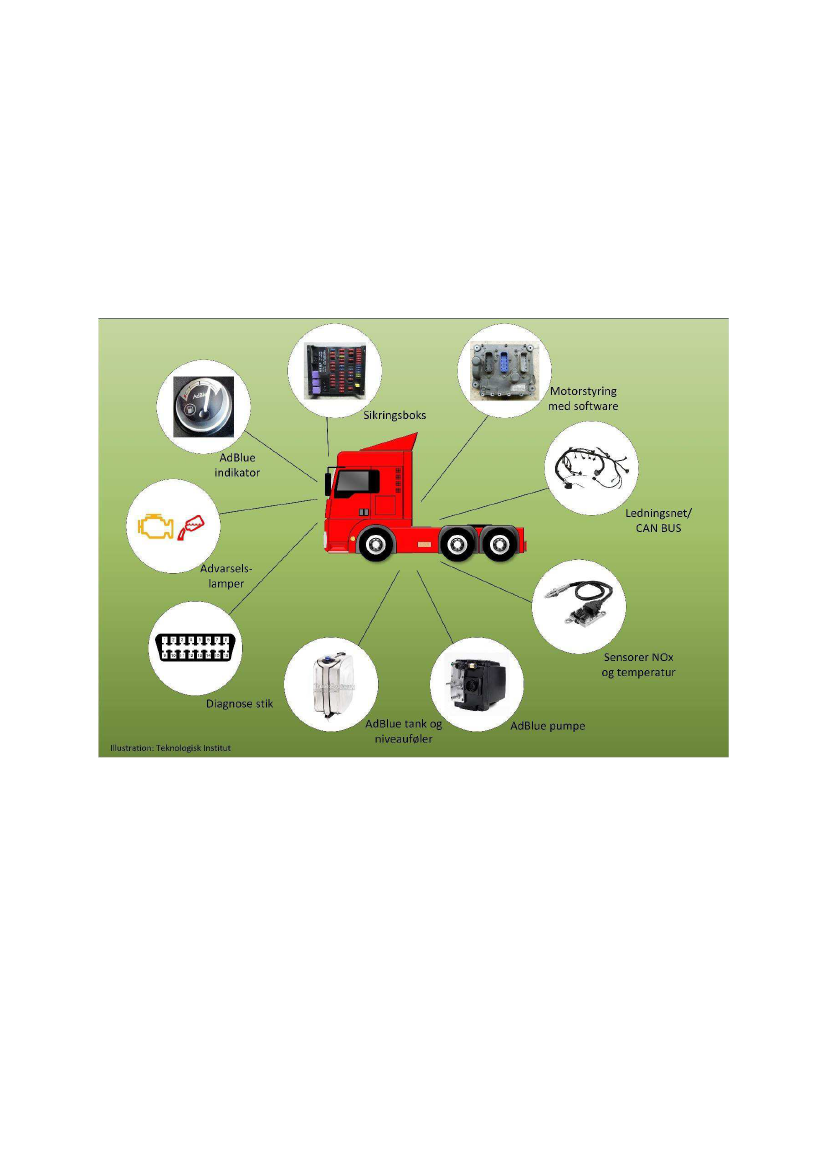

For at overholde emissionsværdierne i de højere Euronormer skal lastbilen i praksis være
forsynet med et avanceret emissionsbegrænsende system, hvis hovedkomponenter er: Et
partikelfilter, en NOx katalysator, styresystem og en tank til katalysatorvæsken AdBlue.
Lastbilerne er konstrueret således, at en opstået fejl på det emissionsbegrænsende system
medfører, at bilen går i nødprogram som igen medfører, at motorydelsen begrænses såle-
des at kørslen kun kan fortsættes med reduceret hastighed.

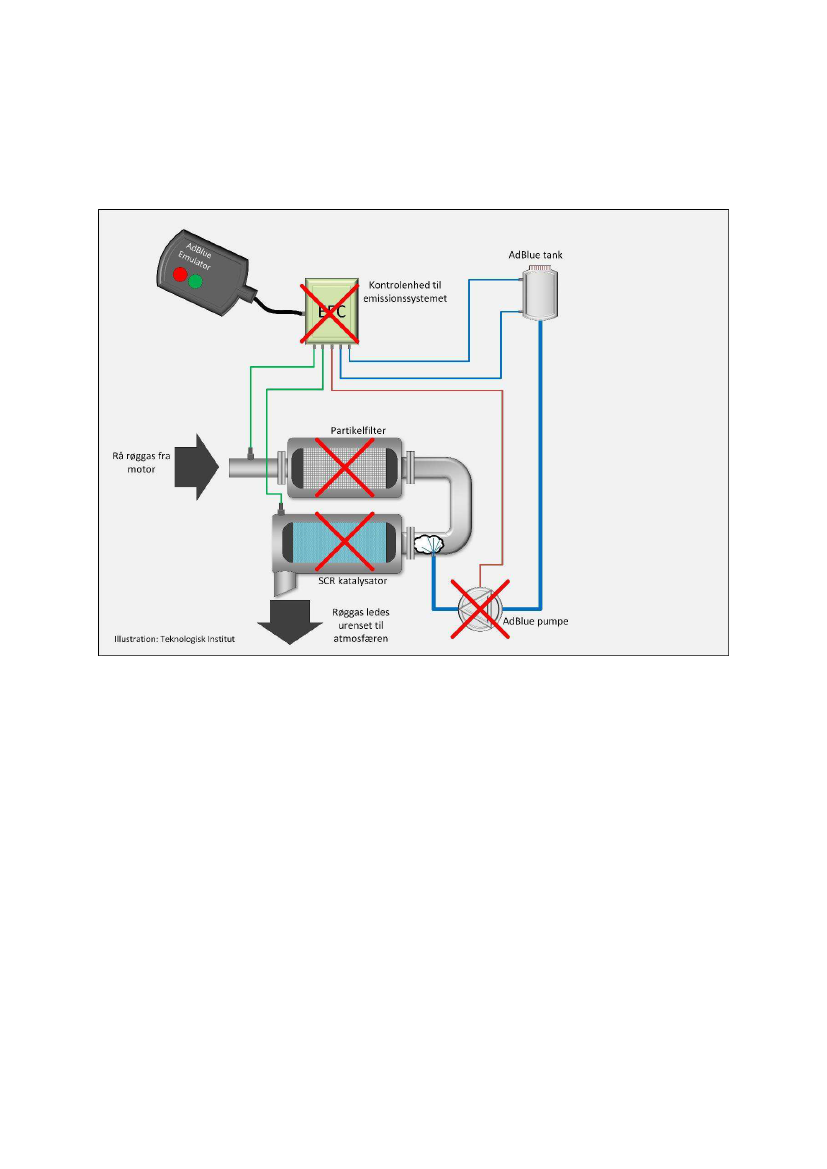

For at undgå, dels udgifter til påfyldning af AdBlue, dels udgifter til vedligeholdelse af
emissionssystemet og dels at bilen går i nødprogram, er der opstået et stort marked for
såkaldte AdBlue emulatorer, der fra en ofte skjult montering på lastbilen frakobler det
emissionsbegrænsende system. AdBlue emulatoren sender falske manipulerede signaler til
bilens motorstyring om, at systemet fungerer og dermed undgås, at bilen går i nødpro-
gram. Chaufføren kan således fortsætte sin kørsel med frakoblet emissionssystem med
stærkt forhøjede emissioner af specielt NOx til følge.
Som eksempel kan nævnes, at en AdBlue manipuleret Euro VI lastvogn vil udlede emissi-
oner på niveau med en 20 år gammel Euro I bil. Et velfungerende AdBlue system fjerner
op til 98% af den producerede NOx, men hvis lastbilen er manipuleret sættes denne NOx
reducerende proces altså helt ud af funktion.
Ud over NOx manipulationen kan der være foretaget andre former for ulovlige indgreb
f.eks. fjernelse af partikelfiltret, hvilket medfører en stærkt forøget emission af partikler
og støj.
Denne rapport, med tilhørende undersøgelser er udført med det formål at klarlægge pro-
cedurer, metoder og udstyr, der effektivt kan afsløre manipulerede lastbiler ved vejside-
kontrol. Arbejdet er udført af Teknologisk Institut på vegne af Færdselsstyrelsen.
Rapporten er struktureret i følgende fire hovedområder:
1.
Screening af manipulationsudstyr,
der beskriver markedet samt virkemåde for en
AdBlue emulator.
2.
Mulige kontrolmetoder,
der via danske og udenlandske erfaringer samt laboratorie-
målinger klarlægger mulige operationelle kontrolmetoder til afsløring af NOx mani-
pulation.
3.
Nabotjek,
der behandler status i andre lande i forhold til hvilket manipulationsudstyr
der findes samt hvilke metoder, der eventuelt anvendes dér for at afsløre NOx ma-
nipulation.
4.
Prisfastsættelse,
der konkretiserer hvilke udgifter, der forventeligt er til drift og
vedligeholdelse af et emissionsbegrænsende system.
Undersøgelse af NOx-snyd med tunge køretøjer
4
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
2. Konklusioner og anbefalinger
2.1.
Screening af manipulationsudstyr
Manipulationsudstyr er elle former for ulovlige elektroniske enheder, der monteres i last-
bilens ledningsnet med det formål at frakoble det emissionsbegrænsende system. Elektro-
nisk udstyr til NOx manipulation kaldes i daglig tale en
”AdBlue
emulator”
eller en ”NOx
emulator”. Begrebet ”emulator” er afledt af,
at
emulatoren efterligner, eller ”emulerer” de
signaler som lastbilens AdBlue system normalt sender kontinuerligt til bilens motorstyring.
Computeren kræver nemlig konstante tilbagemeldinger i form af data fra bilens emissions-
begrænsende system, for at kontrollere at systemet faktisk fungerer efter hensigten. Hvis
data ikke modtages, eller hvis data ligger uden for bestemte værdier rapporteres der fejl-
meddelelser til chaufføren.
Manipulationsudstyr er altså elektronisk udstyr, der er konstrueret til netop at generere
samt sende de krævede datainformationer, der dog er manipulerede (falske), til bilens
motorstyring, der derved narres til at tro at systemet fungerer efter hensigten. Dermed er
der frit spil til at frakoble emissionssystemet.

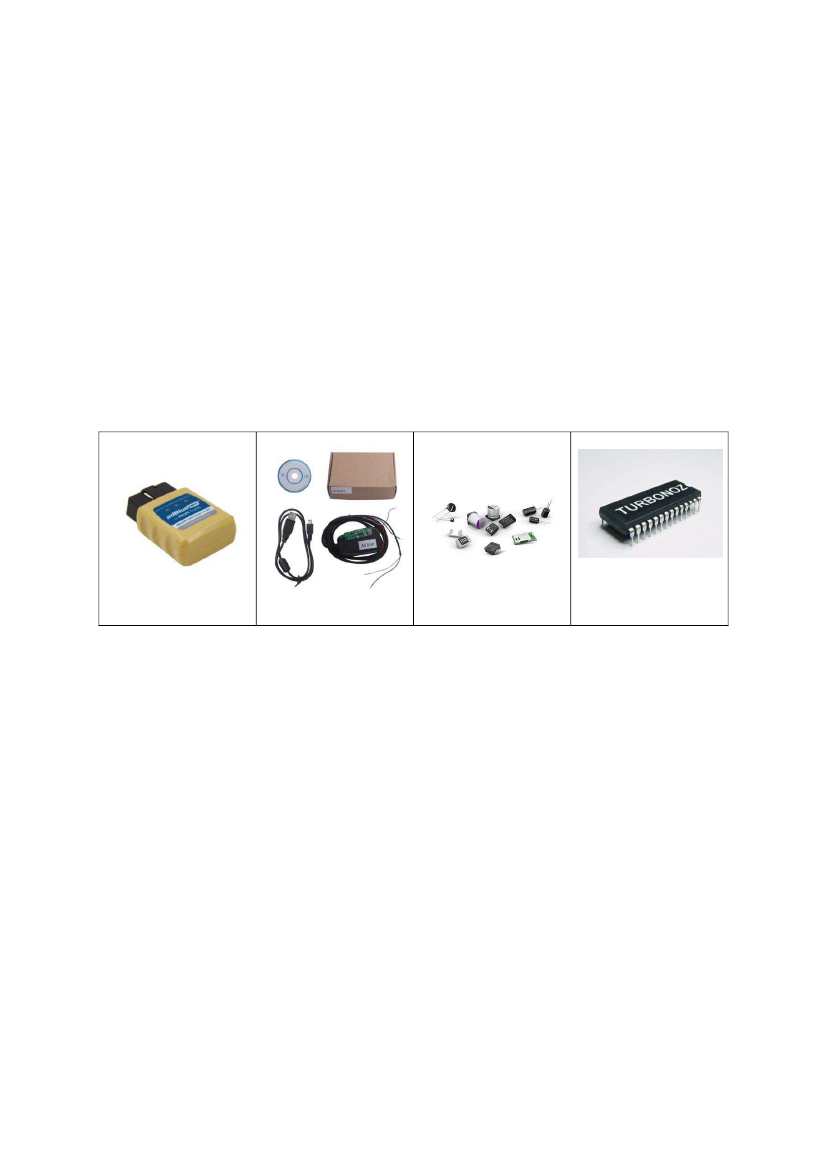

Der findes forskellige former manip ulationsudstyr som kan inddeles i flg. hovedgrupper:
OBD monteret (Tidligere type, der monteres i bilens OBD stik)

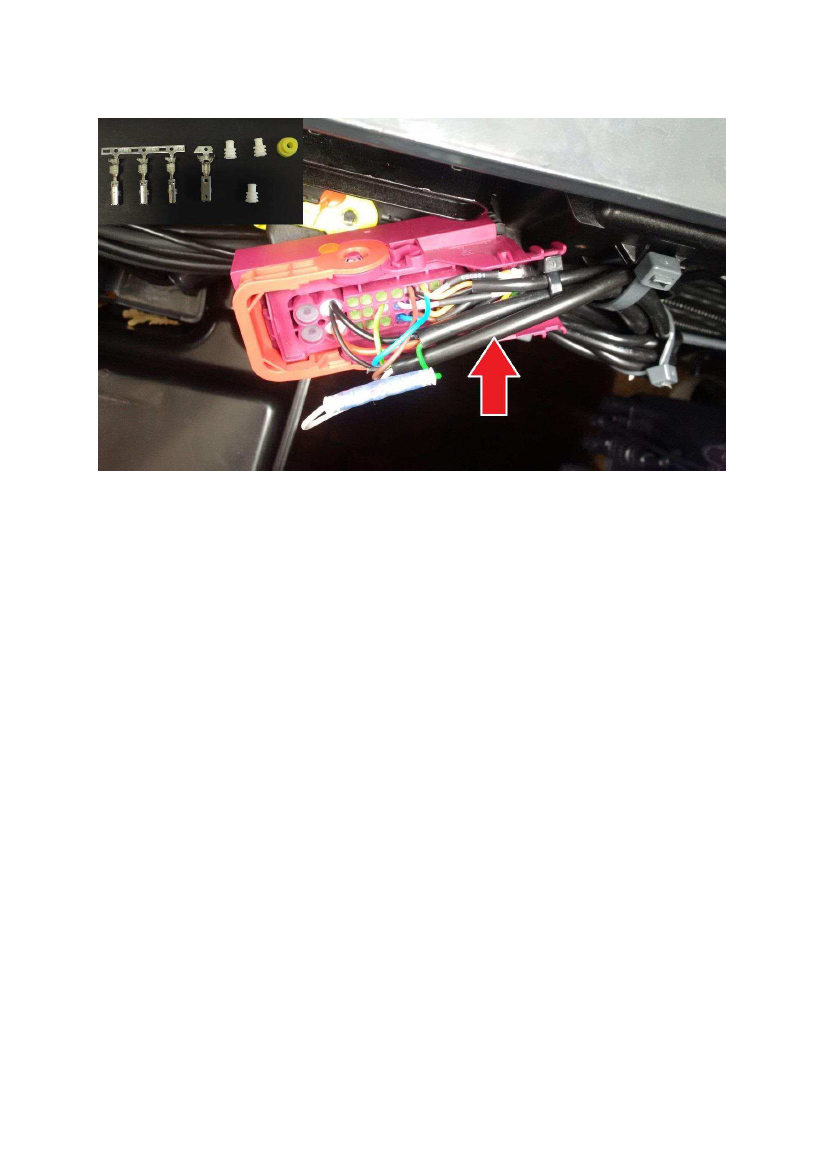

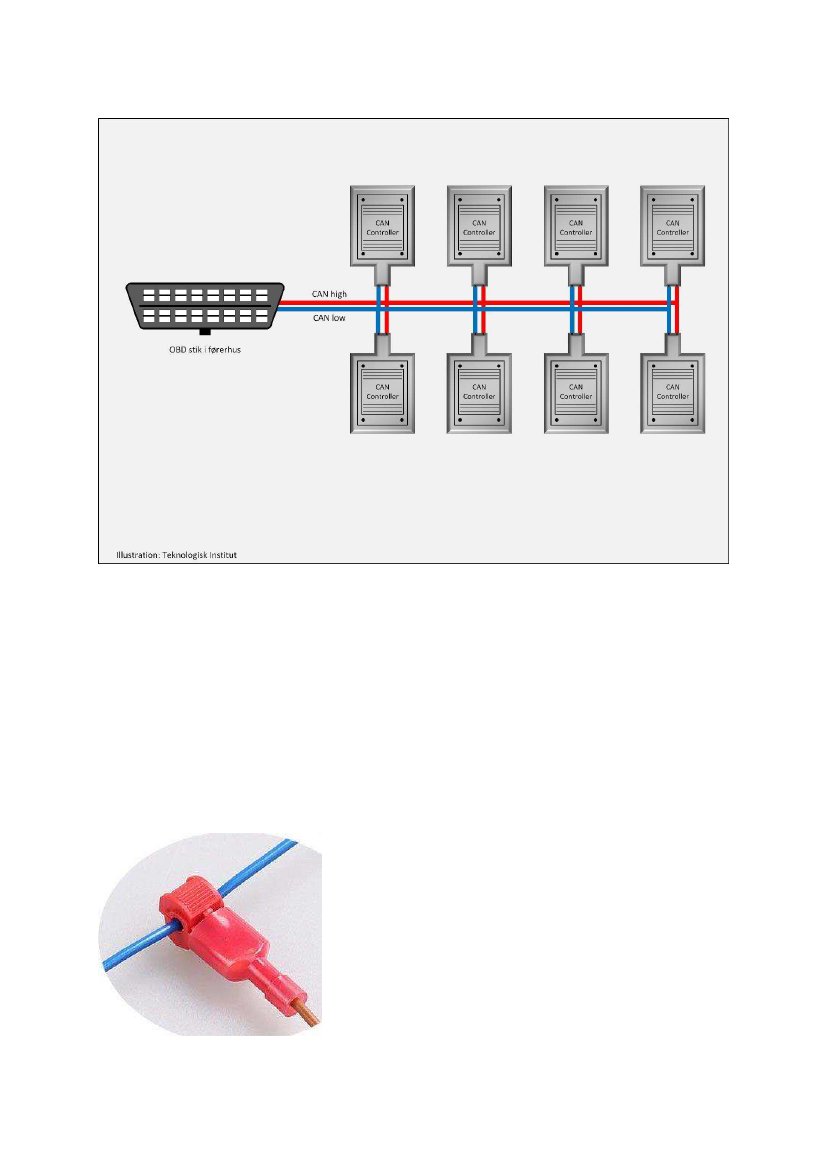

CAN monteret (Nuværende metode, der tilkobles skjult i bilens ledningsnet)
Passive komponenter (Mindre raffineret metode. Tilkobles til sensorer i bilens led-
ningsnet)
Ændring af motorstyringen (avanceret metode, der kræver special designet udstyr
til installation af manipuleret software i bilens motorstyring)
De enkelte monteringstyper og virkemåde forklares i detaljer i afsnit 3.2

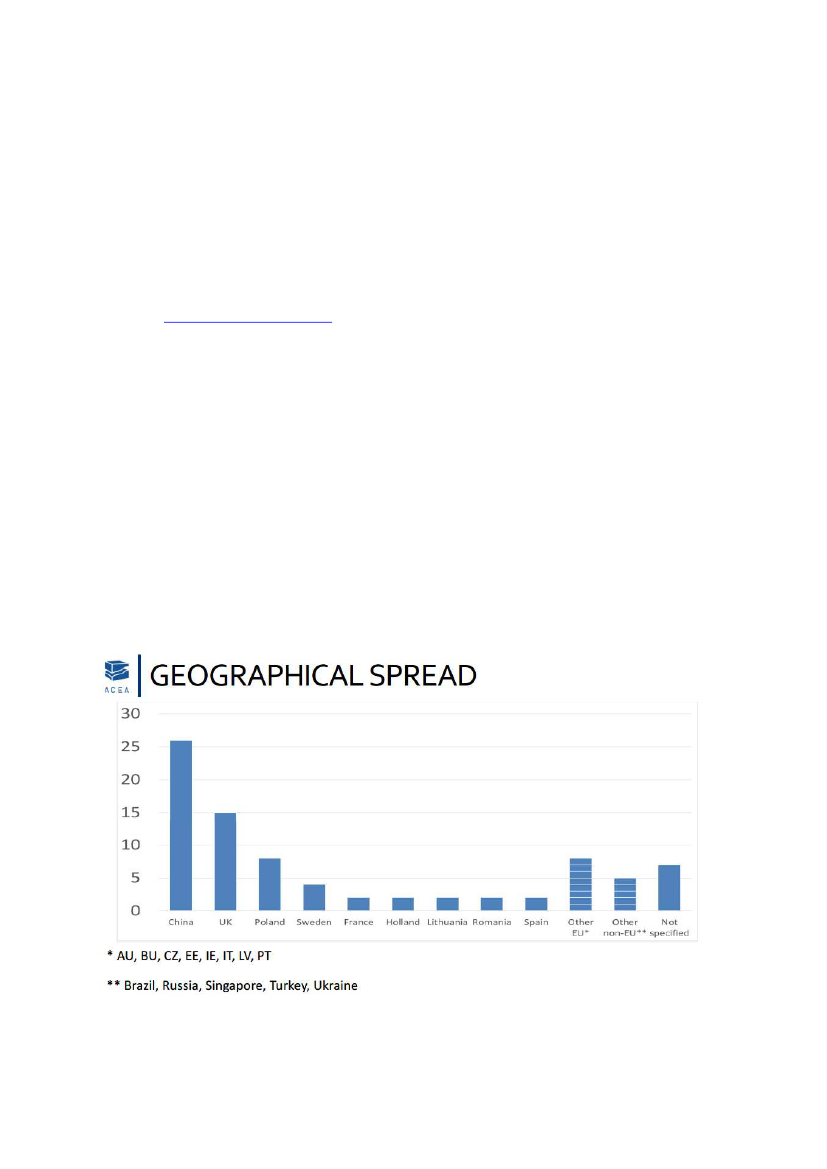

Med op mod 100
[1]
forskellige udbydere af AdBlue emulatorer er det relativt nemt at er-
hverve sig en manipulationsboks. Selv om de kinesiske fabrikanter topper listen over ud-
bydere findes der også en lang række udbydere på det europæiske kontinent og med priser
fra 600 kr. til 6000 kr. er der emulatorer for ethvert budget. Hvor de billigste emulatorer
er simple i funktion og ofte lette at afsløre er de dyreste versioner ofte meget avancerede
programmerbare typer, der i en sofistikeret indpakning ofte efterlader meget få installati-
onsspor. Disse er svære at afsløre visuelt og da de er forsynet med en intelligent program-
mering, er de også vanskelige eller decideret umulige at afsløre med normale tilgængelige
OBD-fejlkodelæsere. Fejlkodelæsere er specielle computere hvormed værkstedet eller po-
litiet kan udlæse bilens fejlkoderegister. Manipulationsudstyret udgør således en stor ud-
fordring for kontrolmyndigheden, idet afsløring kræver stor viden, rådighed over anvende-
lige kontrolmetoder og tilhørende måleudstyr.

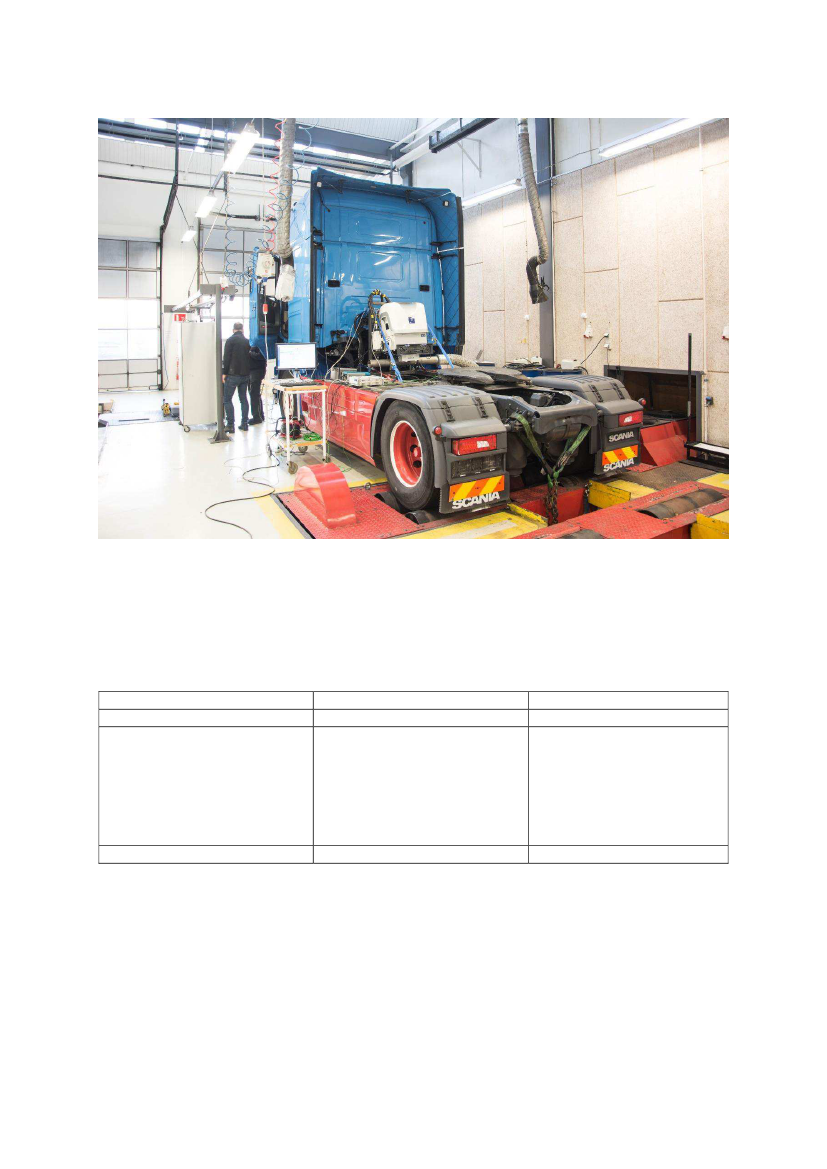

Teknologisk Instituts erfaringer og målinger på en til formålet indkøbt emulatorboks til en
Euro VI lastbil viser, at boksen virker helt efter hensigten og kan endog fjernbetjenes fra
rattet. Vores målinger viser at frakoblingen af emissionssystemet medfører en drastisk
stigning i NOx emissionen, der øges med en faktor 50. En afmontering af partikelfiltret,
der anbefales af emulator leverandøren, vil tillige medføre en drastisk stigning i partikel-
emissionen. Partikelfiltret fjerner normalt 98% af partiklerne. Hvis partikelfiltret desuden
afmonteres ledes røggassen helt urenset til atmosfæren.
Undersøgelse af NOx-snyd med tunge køretøjer
5
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
2.2.
Mulige kontrolmetoder
Afsløring af NOx manipulation er umiddelbart en vanskelig disciplin, idet udviklerne lægger
stor fantasi i selve udførelsen og monteringen af AdBlue emulatorerne. De første AdBlue
emulatorer var simple både med hensyn til montering og virkemåde, men nu kan det kon-
stateres, at udviklerne af AdBlue emulatorer efterhånden har oparbejdet stor ekspertise
både mht. sofistikeret udførelse af emulatorens virkemåde og ikke mindst også i typer, der
efterlader få installationsspor. Emulatorerne bliver fysisk mindre og ledsaget af professio-
nel indbygning er de således vanskelige at afsløre ved visuel kontrol.
En sandsynlig fremgangsmåde fremadrettet er, at der anvendes flere kontrolmetoder, der
tilsammen gør nettet så fintmasket at al manipulation afsløres. Fælles for alle AdBlue emu-
latorer er kraftigt forhøjede NOX emissioner fra køretøjet, uanset den anvendte emulator-
type. Derfor vurderes det, at en af de mest sikre metoder til afsløring, er en emissionsmå-
ling på køretøjet. Med en operationel procedure ledsaget af bærbart måleudstyr vurderes
det, at metoden vil kunne afsløre langt hovedparten af de manipulerede biler. Frakobling
af emulatoren ved en vejsidekontrol er et oplagt kneb, der gør at vognmanden kan slippe
igennem en kontrol. Derfor bør emissionsmålingen støttes af supplerende kontrolmetoder,
hvor den visuelle kontrol samt evt. udlæsning af systemets status med en OBD fejlkode-
læser er oplagte valg.

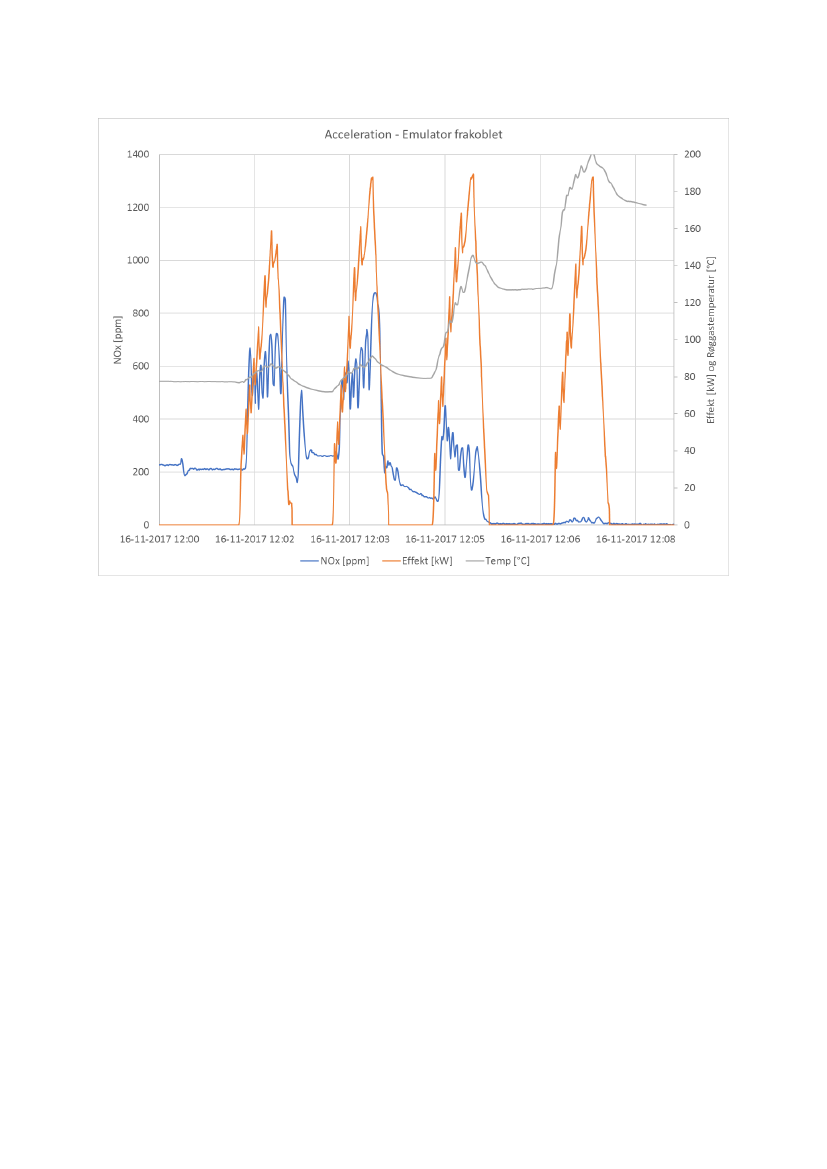

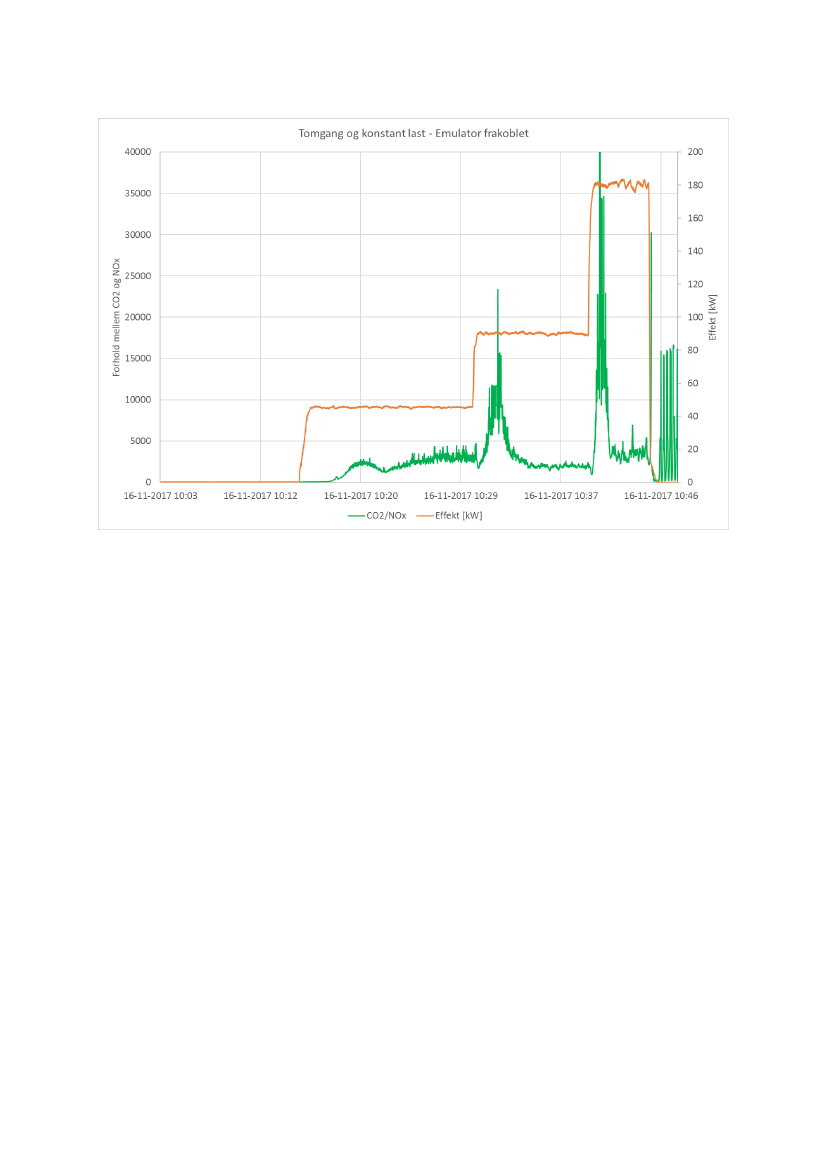

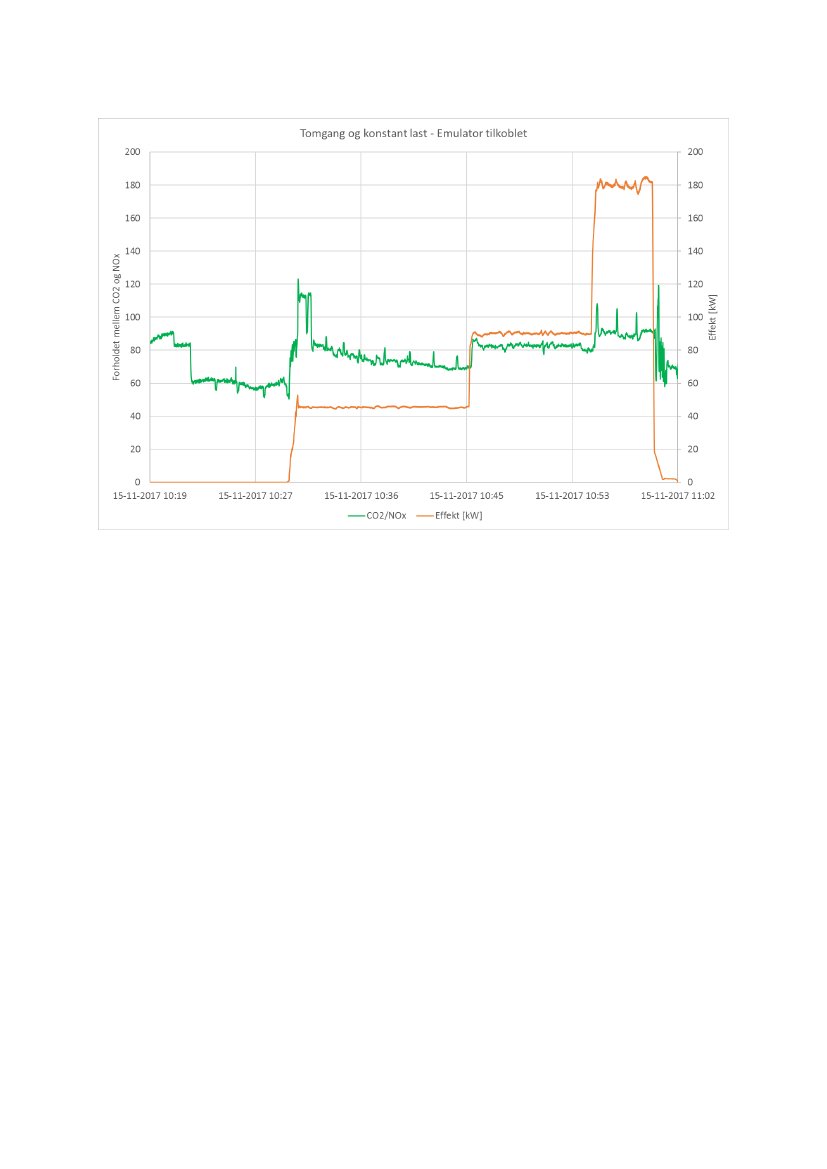

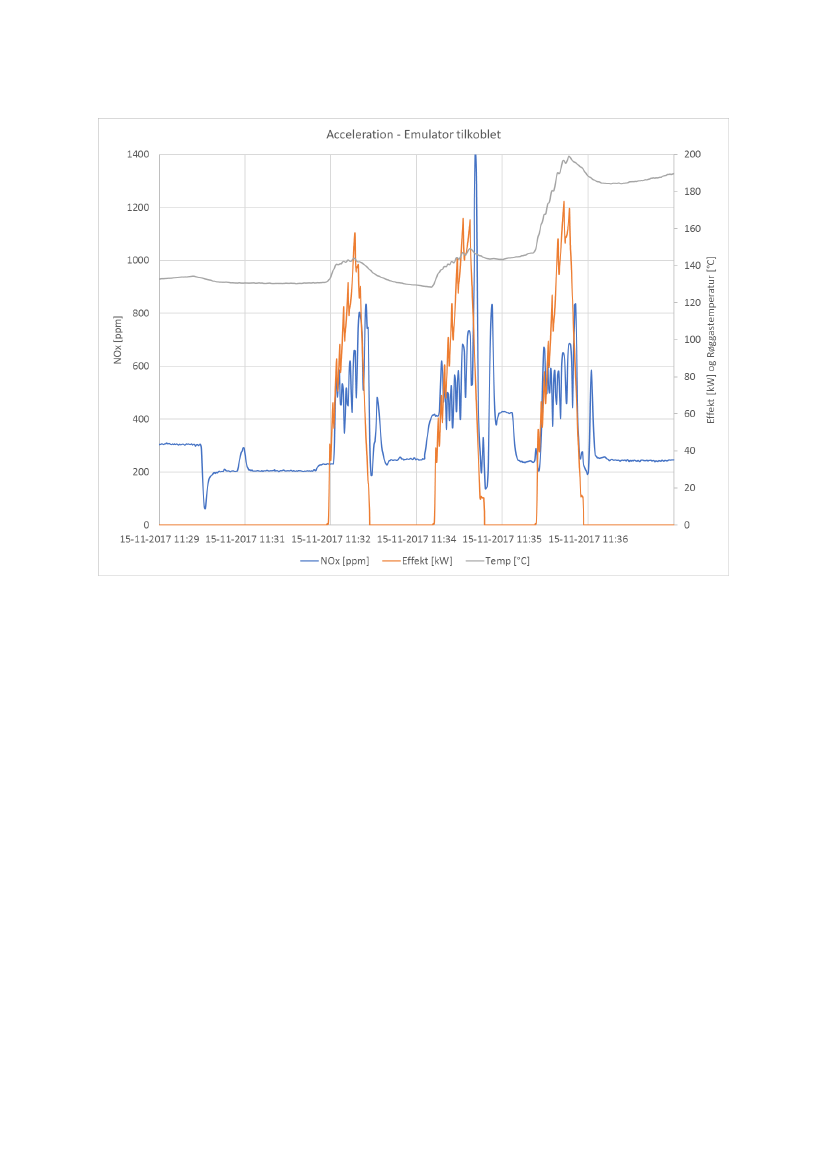

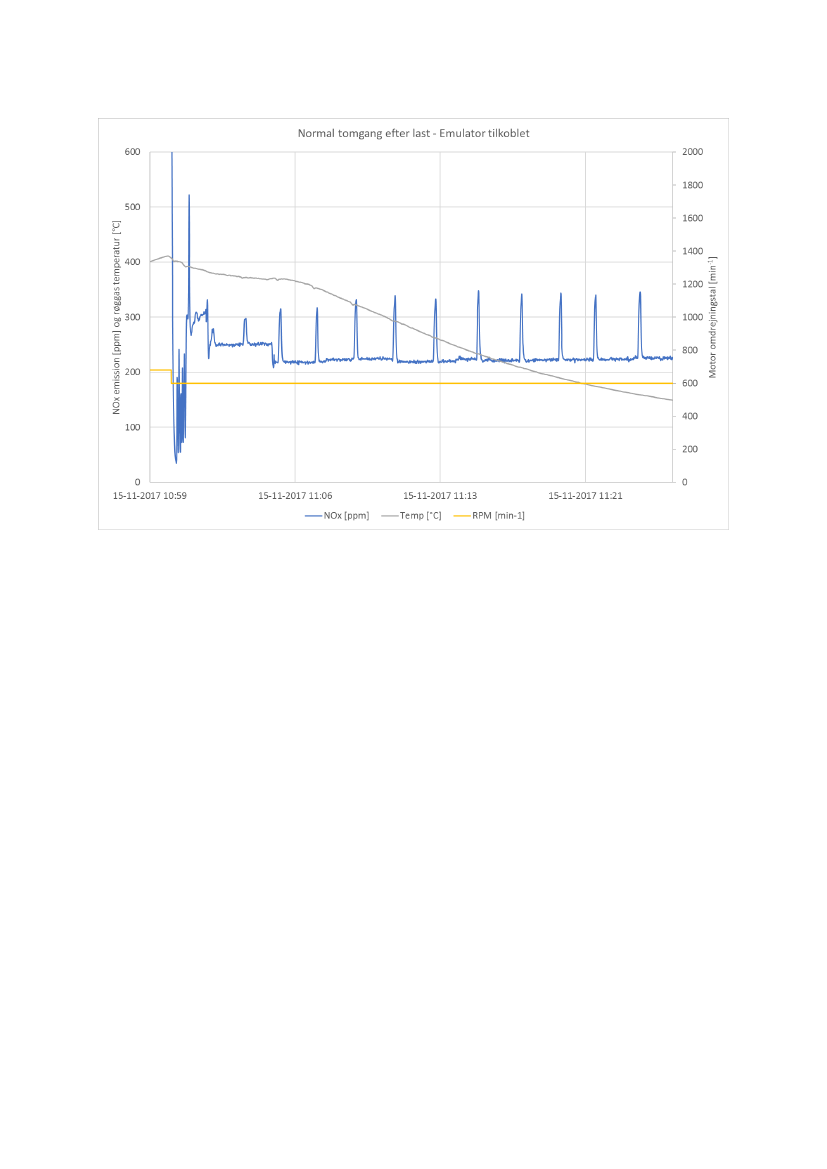

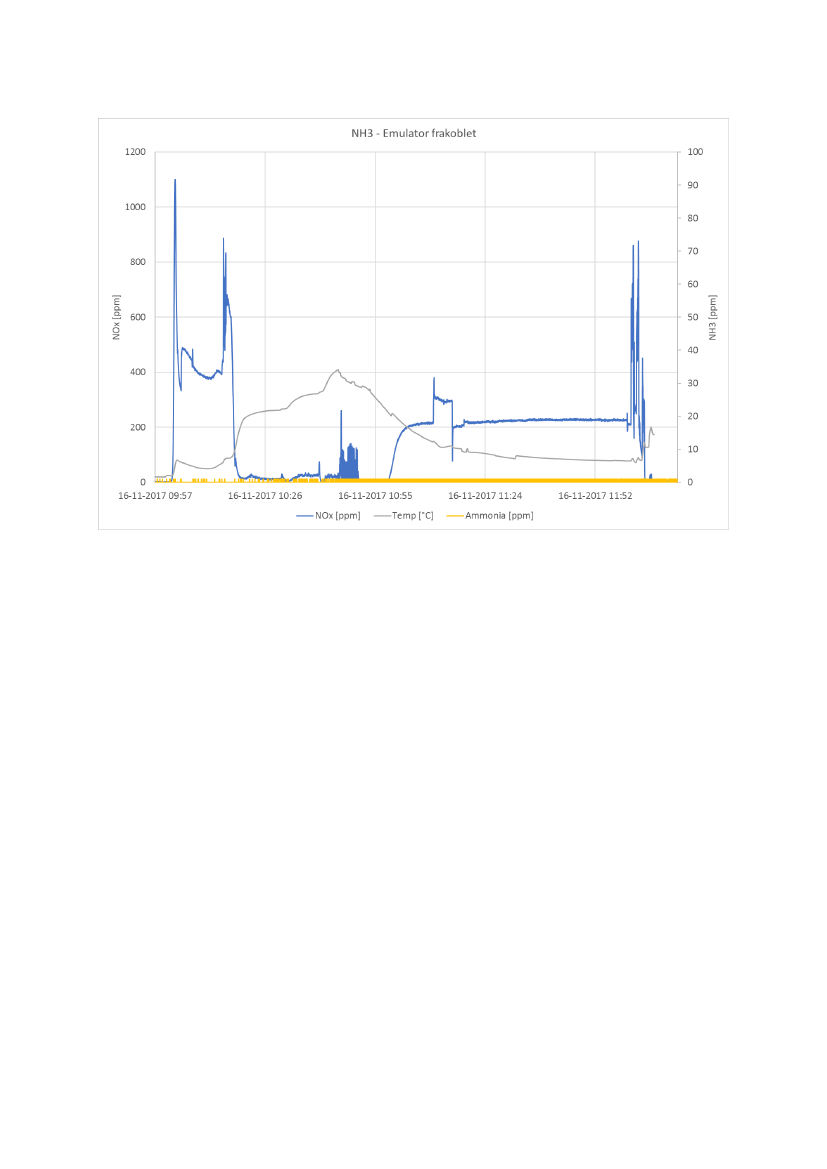

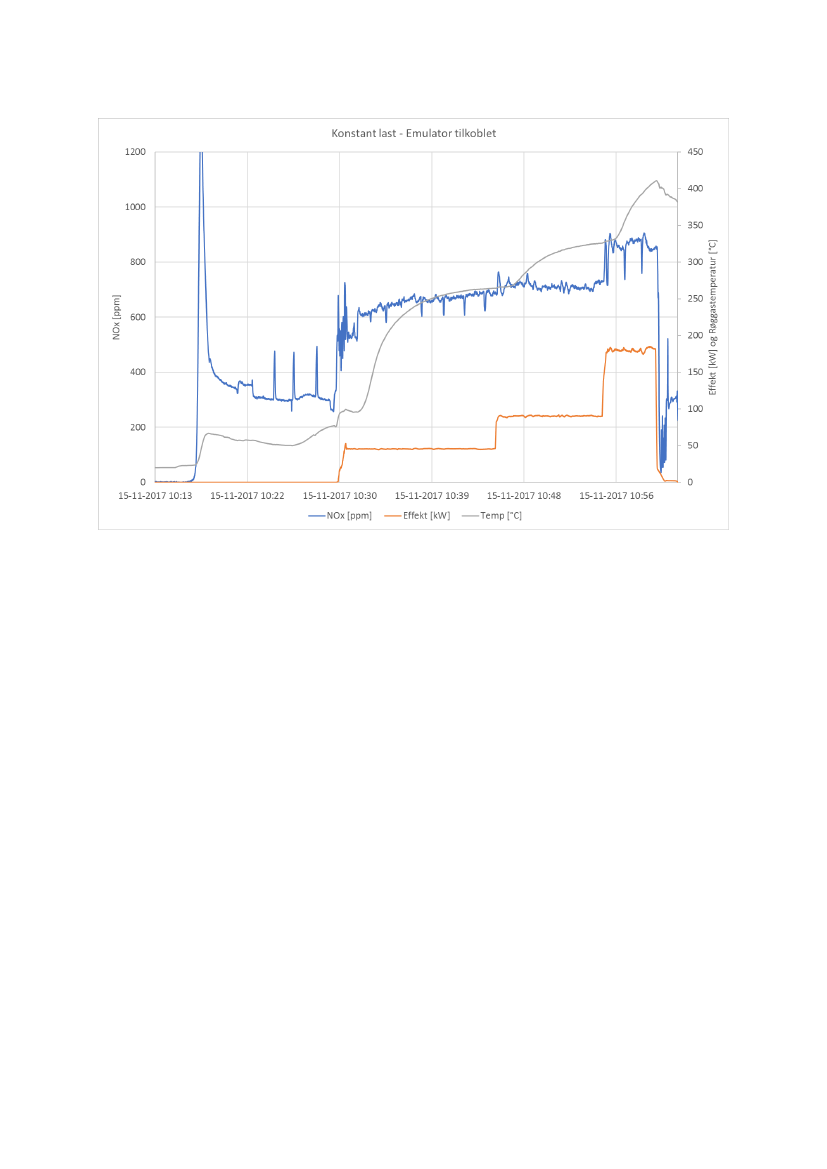

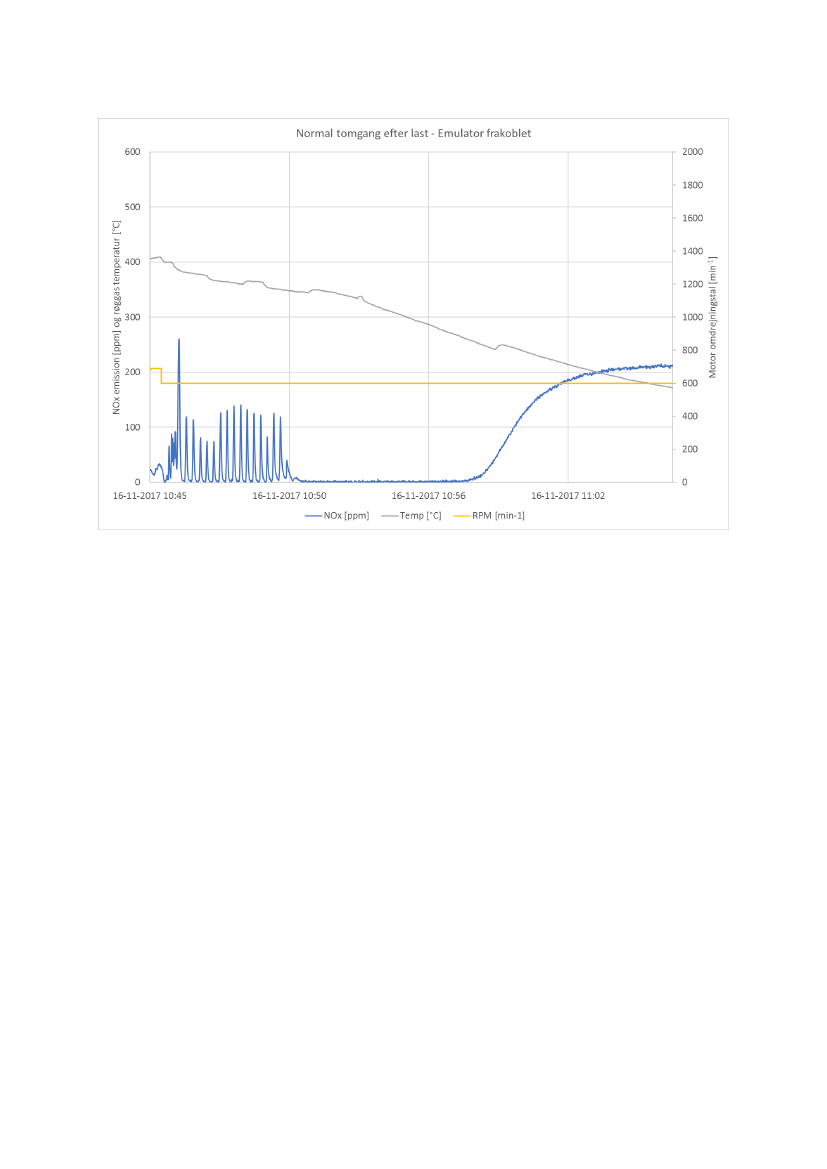

Vores undersøgelser af en NOx emulator afprøvet på et køretøj, som er afrapporteret i
denne rapports afsnit 3.5 viser, at emissionsmåling under acceleration kan bringes i over-
vejelse som kontrolmetode, idet metoden allerede efter blot tre-fire accelerationer utvety-
digt viser, om emissionssystemet faktisk fungerer eller er manipuleret. Tidsforbruget til en
accelerationsmåling er blot nogle få minutter pr. køretøj hvilket antages at være accepta-
belt til en vejsidemåling. Der findes en del mobile apparater på markedet til priser omkring
30-50.000 kr. Ved valg af apparat skal indgå overvejelser om responstider således appa-
ratet
er ”hurtigt nok” til at opfange og rapportere emissionsværdierne under en accelera-
tion.
Remote Sensing er en målemetode hvor der ikke måles direkte i lastbilens udstødningsrør,
men udstyret placeres ved vejsiden og bilernes emissioner måles løbende mens bilerne
passer målepunktet. Med Remote Sensing måling kan der ved vejsiden kontrolleres et stort
antal biler på kort tid. Imidlertid skal måledata analyseres og køretøjets Euro-klasse skal
identificeres inden beslutning om standsning og kontrol af pågældende køretøj på grund
af forhøjede emissioner træffes. Remote Sensing
”på
landevejen” med Remote Sensing
udstyr placeret i kontrolmyndighedens køretøj, som det er forsøgt i Tyskland, vurderes
som en interessant metode, idet lastvognen ved målingen naturligt vil være i arbejde og
idet chaufføren i denne situation normalt vil være uvidende om, at hans bil kontrolleres vil
han antagelsesvist have AdBlue emulatoren tilkoblet hvis en sådan forefindes. Udfordrin-
gen ved målemetoden er, at den fortsat er på udviklingsstadiet og der findes således ikke
færdigudviklet udstyr på markedet. Metoden vurderes at være relevant f.eks. til emissi-
onsscreening af færdselsstrømme ved udvalgte kontrolpunkter. Remote Sensing kan des-
uden anvendes til indikation af emissioner fra vejtrafikken til brug for luftkvalitets vurde-
ringer og antagelig til en screening af køretøjer med særligt højt udslip af kvælstofoxider
(NO
x
) og evt. partikler, som kan benyttes til at udvælge biler for yderligere kontrol.
Undersøgelse af NOx-snyd med tunge køretøjer
6
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Metode
Visuel kontrol
Mærke-
specifik
Nej
1
Status
Metoden skal fortsat anvendes og forfines, som
det sker nu med erfaringer fra allerede afslørede
manipulationer. En udfordring er at denne proce-
dure til afsløring, altid vil være et skridt bagefter
udviklerne, hvilket har den konsekvens, at de ny-
este emulatortyper vil kunne slippe igennem en
kontrol da de kan være bedre skjult i bilens led-
ningsnet. Der ud over vil de rent digitale manipu-
lationer, f.eks. softwaremæssig omprogramme-
ring af chip i motorstyringen ikke kunne afsløres,
da disse manipulationer ikke efterlader sig instal-
lationsspor. Digital manipulation kræver dog spe-
cialudstyr og -viden at udføre og det er stadig
uvist hvor udbredt metoden bliver.
Metoden skal fortsat anvendes som et støtteværk-
tøj specielt til den visuelle kontrol. Metoden vil
kunne forstærkes hvis der i lighed med den visu-
elle kontrol bliver udarbejdet instrukser til anven-
delse af givent udstyr på givne køretøjer.
En oplagt metode, der vil kunne afsløre hovedpar-
ten af de NOx manipulerede biler ved vejsidekon-
trol. Der udestår udarbejdelse af operationelle
procedurer samt identifikation af egnet bærbart
emissionsmåleudstyr. Udarbejdelse af operatio-
nelle metoder vil omfatte fastlæggelse af bilernes
driftsstilstand ved målingen, fastlæggelse af be-
lastning og evt. nødvendige målestrækninger.
Bærbart udstyr til emissionsmåling skal identifice-
res specielt med hensyn til tilstrækkeligt korte re-
sponstider.
Metoden er fortsat under udvikling. Vurderes at
være relevant f.eks. til emissionsscreening af
færdselsstrømme ved udvalgte kontrolpunkter.
Endvidere vil metoden være interessant, hvis der
udvikles bærbart udstyr, der kan anvendes i kon-
trolmyndighedens biler.
OBD/CAN bus
Ja
2
Emissionsmåling
Nej
3
Remote Sensing
Nej
3
1.
2.
3.
Placering af emulatorerne er oftest mærkespecifik hvorfor en viden om aktuelle placeringer på de
forskellige køretøjer er en fordel.
Mærkespecifik eller uoriginal fejlkodelæser.
Kendskab til det målte køretøjs Euroklasse er nødvendig for at kunne fastlægge de tilladelige emis-
sioner.
Figur: 1 Oversigt og konklusioner på mulige kontrolmetoder.
Undersøgelse af NOx-snyd med tunge køretøjer
7
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
2.3.
Nabotjek
Nabotjekket viser, at NOx manipulation som forventet er et stort problem i Europa. Over-
ordnet konstateres, at der ikke er formaliseret et decideret samarbejde over landegræn-
serne. Nogle lande er langt fremme med rutinemæssige kontroller f.eks. Schweiz, der dag-
ligt kontrollerer et stort antal biler i deres HTCC (Heavy Traffic Control Centres).
Nogle lande, f.eks. Norge, England og Schweiz har udarbejdet eller arbejder på udarbej-
delse af procedurer for afsløring af NOx manipulation ligesom det danske politi, der har en
omfattende guideline for mærkespecifik gennemgang af køretøjer i forbindelse med vej-
sidekontrol.
I regi af ACEA, der er den europæiske sammenslutning af bilfabrikanter, er der udført en
række initiativer, der undersøger markedet for AdBlue emulatorer
[1]
og ikke mindst emu-
latorernes virkemåde
[2]
på forskellige lastbiler. Deciderede og gennemarbejdede kontrol-
metoder for inspektioner af køretøjer i regi af ACEA foreligger ikke.

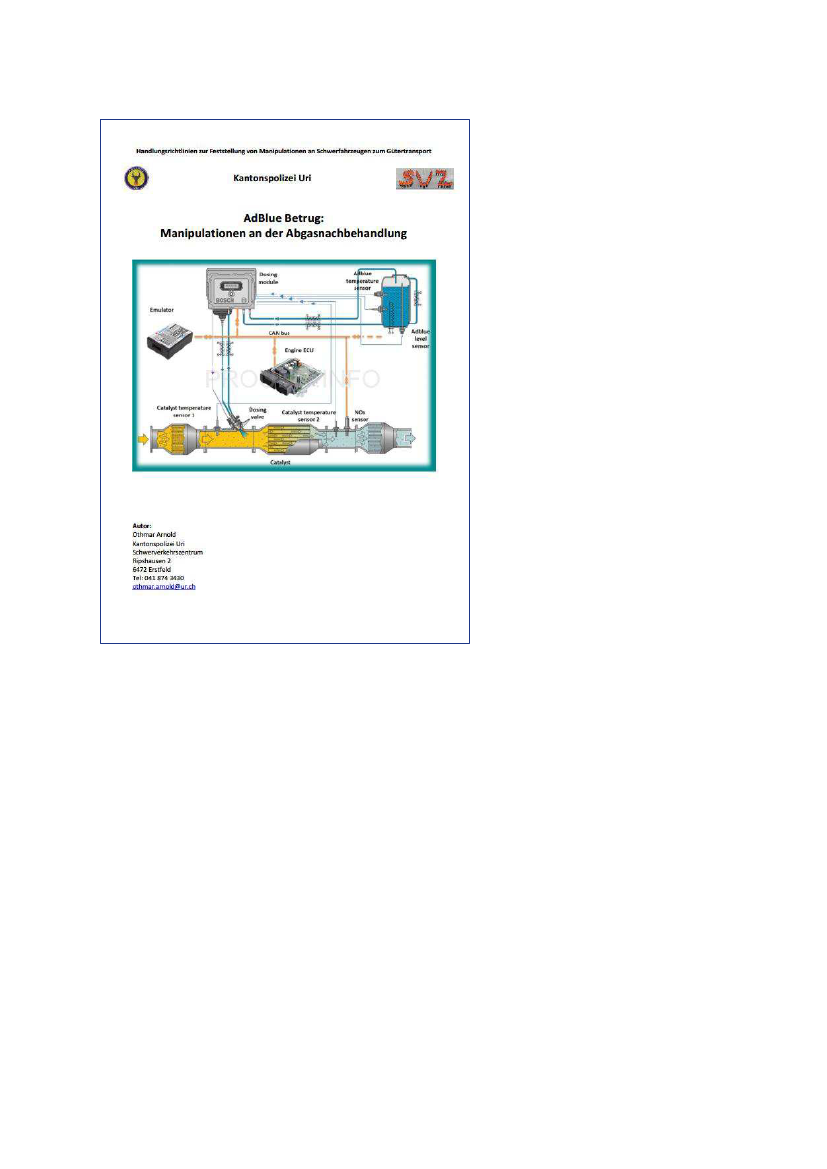

Vores nabotjek viser, at der i Schweiz i regi af Kantonpolizei Uri har udarbejdet en omfat-
tende guidelinje baseret på visuel kontrol, der anvendes i forbindelse med rutinekontroller
i deres trafikcentre.
Baseret på tilbagemeldinger fra nabotjekket må det konstateres, at der er et stort behov
for fælleseuropæisk koordinering og udvikling af kontrolmetoder, der bringer de nuvæ-
rende visuelle kontroller et skridt videre og ikke mindst suppleres med brugbare måleme-
toder. Vores undersøgelser viser at anvendelse af OBD-fejlkodelæsere og avancerede CAN-
bus analyser samt ikke mindst procedurer for emissionsmålinger, har stort potentiale som
værktøj til forstærkning af indsatsen mod NOx manipulation på europæisk plan.
2.4.
Prisfastsættelse
Besparelse af udgifter til AdBlue fremhæves generelt som den vigtigste bevæggrund for
NOx manipulation. Besparelsen til AdBlue er naturligvis afhængig af kørte kilometer, hvil-
ket underbygges af de generelle tal fra kilderne,
[33]
der viser besparelse på op til 15.000
kr./år ved et kørselsbehov på ca. 150.000 km. En undersøgelse af de samlede driftsudgifter
for et emissionssystem, altså udgifter til både
AdBlue
og til
service og vedligeholdel
viser, at udgifterne til service og vedligehold udgør et betydeligt beløb. Generelt konstate-
res, at et emissionssystem har lang levetid
[34]
formodentlig foranlediget af EU godkendel-
seskravene, der foreskriver en holdbarhed på mindst 700.000 km. De rigtigt store repara-
tioner melder sig derfor normalt først efter ca. én mio. km., men herefter er der tale om
ret bekostelige reparationer, der ofte omfatter udskiftning af SCR katalysator samt evt.
mere eller mindre vitale dele i styrings eller- hjælpeudrustningen.
En manipulation af emissionssystemet er derfor et endog meget billigt alternativ til f.eks.
en udskiftning af en SCR katalysator, hvilket begrunder mistanken om, at det i lige så høj
grad er ønsket om at udsætte eller helt undgå en dyr reparation, der er bevæggrunden for
montering af en AdBlue emulator og ikke kun udgiften til AdBlue. Det kunne antages, at
en del af de manipulerede biler basalt kører med defekte systemer, der blot holdes kørende
af en AdBlue emulator.
Undersøgelse af NOx-snyd med tunge køretøjer
8
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
3. Screening af manipulationsudstyr
Manipulationsudstyret består oftest af en elektronisk enhed kaldet en
AdBlue emulator,
som tilsluttes og monteres skjult i bilens ledningsnet. Formålet med AdBlue emulatoren er
via elektroniske signaler at deaktivere bilens originale AdBlue-system.
AdBlue er en kemisk væske, mere konkret er det en urea opløsning på 32,5% i deminera-
liseret vand, som er nødvendig for at bilens SCR-katalysator kan fungere og omdanne den
miljøskadelige NOx til harmløst vand og nitrogen. Uden AdBlue-væske, fungerer SCR ka-
talysatoren ikke og bilens NO
X
-emissioner stiger drastisk.
Figur 2: Oversigt over berørte komponenter på køretøjet
Ud over at deaktivere bilens originale AdBlue system, blokerer AdBlue emulatoren for en
række fejlkoder og fejlmeddelelser, som ellers ville opstå ved manipulation med bilens
elektronik. Hvis fejlmeddelelserne i lastbilens instrumentpanel ignoreres vil bilen efter kort
tid gå i såkaldt nødprogram, der reducerer bilens ydelse. Funktionaliteten er indbygget af
bilfabrikkerne for at tvinge chaufføren til service hvis det emissionsbegrænsende system
ikke fungerer.
Blokering af fejlkoder og fejlmeddelelser omfatter:
Slukning af bilens hoveddiagnoselampe.
(”den gule motorlampe”)
Slukning af kontrollamper for AdBlue system.
Manipulation af tankmåler for AdBlue væske.
Undersøgelse af NOx-snyd med tunge køretøjer
9
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Slukning af funktionen
”nødprogram”,
som reducerer motoreffekten ved kørsel
uden AdBlue.
Eventuelt blokeres for udlæsning af fejlkoder for det emissionsbegrænsende system
via OBD fejlkodelæser.
AdBlue emulatorer bruges navnlig af to årsager:
1. Omkostningen til indkøb af AdBlue væske kan spares.
2. Dyre reparationer af defekte komponenter i det emissionsbegrænsende system på
bilen kan spares.
Generelt kan siges, at der findes AdBlue emulatorer til alle nyere lastbiler såvel som til
traktorer og entreprenørmaskiner. AdBlue emulatorerne er mærkespecifikke og tilpasset
de enkelte bilfabrikater.
Med en velfungerende AdBlue emulator har chaufføren fuld motorkraft til rådighed og han
kan ikke mærke på bilen, om den har AdBlue emulator installeret, da trækkraften er helt
uændret ligesom fejlmeddelelser ikke forekommer i lastbilens instrumentpanel.
3.1.
Udbud af manipulationseudstyr
Det kræver kun få sekunder at finde frem til en leverandør af AdBlue emulatorer på inter-
nettet. Med søgeordet
”AdBlue
emulator” på Google fremkommer et meget stort antal sø-
gehits med salgssteder.
Endnu mere oplagt er det formodentlig at erhverve sig en AdBlue emulator fra et af de
kendte e-handelssteder, der
med søgeordet ”AdBlue emulator”
alle udbyder produktet.
e-site
Antal hits
eBay
155
Amazon
3
Allegro
183
Alibaba
639
Madeinchina
133
Figur 3:
Antal søgehits på ”AdBlue emulator” på de mest kendte
e-handelssteder.
Firmaet
http://bildiagnose.dk/biltester/item/adblue-emulator
er en af de få, der annonce-
rer på dansk.
Hvis der søges på ”chiptuning” fremkommer der en lang række søgehits fra danske udby-
dere, der udbyder denne service. Primært retter denne service sig mod personbiler, men
en søgning på ”chiptuning af lastbiler” giver umiddelbart fem resultater på danske virk-
somheder, der tilbyder denne service, ikke kun på lastbiler, men også på traktorer og
entreprenørmaskiner.
Følgende danske virksomheder tilbyder ændring af motorstyring til lastbiler:
http://www.sancodk.dk/
http://www.rh-motorsport.dk/lastbil.html
http://www.motor-optimering.dk/
http://stage3.dk/traktorlastbil-tuning/
http://www.lastbiltuning.dk/
Undersøgelse af NOx-snyd med tunge køretøjer
10
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
ændring af motorens styreprogram via bilens diagnosestik, hvorigennem man lagrer et
modificeret motorstyringsprogram ind i lastbilens motorstyring. Fra hjemmesiderne frem-
går,
at denne form for tuning retter sig mod højere motorydelse og ”længere på literen”.
Det er dog uklart, hvad denne chiptuning, eller ændring af motorstyring, konkret medfører
for emissionerne. Med en lovet effektforøgelse på op til 35 % må det dog antages, at
emissionerne derved vil afvige en del fra de typegodkendte værdier, ligesom det ikke kan
afvises, at en decideret manipulation med det emissionsbegrænsende system foretages
ved samme lejlighed.
Et eksempel på udstyr til omprogrammering af chip i bilens centrale kontrolenhed kan ses
på f.eks.
http://www.flashtec.ch/.
Flashtec SA er schweizisk firma, der udbyder udstyr og
software til forskellige former for tuning af personbiler, lastvogne, entreprenørmaskiner og
traktorer. Udstyret må betegnes som specialistgrej, der ikke umiddelbart lader sig betjene
uden et ret indgående kendskab til motorstyringer og datastrukturer herfor. Prismæssigt
ligger grejet også i den høje ende, idet et komplet sæt udstyr til omprogrammering ligger
omkring 150.000 kr. Selv om firmaet tilbyder færdige softwarepakker, der er tilpasset
kundens ønsker, kræver det alligevel en stor viden at installere softwarepakkerne i bilen.
Samtidig skal programmøren have bilen i hænde for at kunne installere den nye software.
En tidligere undersøgelse fra Statens Vegvesen i Norge
[3]
har identificeret 21 forskellige
typer/kategorier af AdBlue emulatorer. Priserne starter helt nede ved få hundrede kroner
for en basal kinesisk emulator til ca. 5000 kr. for en high-end europæisk fremstillet emu-
lator. Til de nyeste EURO VI lastbiler er emulatorerne klart dyrere end til de ældre modeller.
ACEA har arbejdet med NOx manipulation, herunder udbuddet af AdBlue emulatorer fra
forskellige geografiske markeder. ACEA har i 2017 identificeret 87 unikke udbydere. Re-
sultaterne for den geografiske fordeling er gengivet nedenstående.
Figur 4: Geografisk fordeling af 87 unikke udbydere af AdBlue emulatorer
[1]
Undersøgelse af NOx-snyd med tunge køretøjer
11
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut

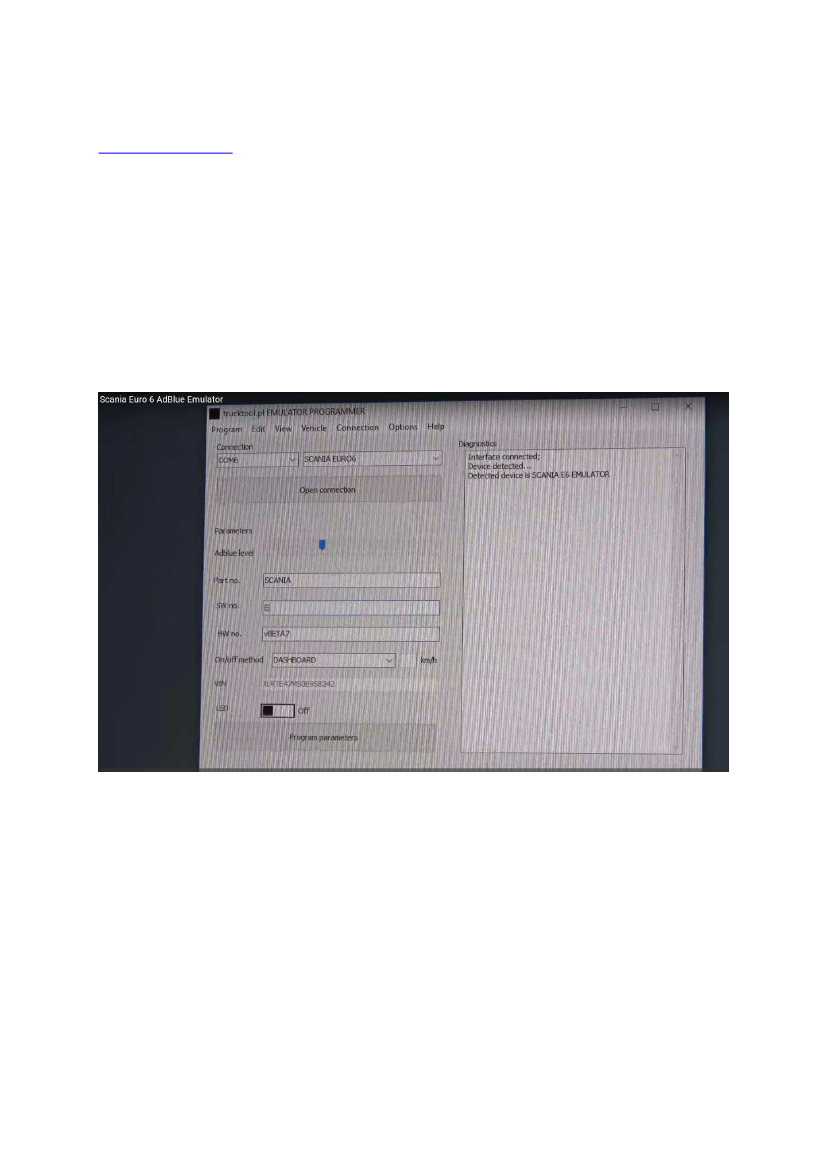

Vi indkøbte en high-end emulator til de nyeste Scania Euro VI biler fra en polsk hjemmeside
https://trucktool.pl.
Emulatoren var af fabrikat Sercon og prisen var ca. 5000 kr. inklusive
fragt. Emulatoren blev leveret på vores adresse to døgn senere.
Emulatoren kunne programmeres til automatisk at være inaktiv under en selvvalgt ha-
stighed, f.eks. 4 km/t. Ved stilstand fungerer AdBlue systemet altså normalt. Derved und-
gås at emulatoren bliver afsløret ved emissionsmålinger ved en vejsidekontrol, hvor bilen
holder stille med motoren i gang. Denne funktionalitet har vi dog ikke afprøvet da den
nødvendige software til at omprogrammere Sercon emulatoren med denne funktionalitet
ikke var til vores rådighed.
På hjemmesiden findes en udførlig monteringsvideo, som bl.a. viser, hvordan chaufføren
kan slå emulatoren til og fra via instrumentbordet, hvilket var den konfiguration vi afprø-
vede under kørslerne, der er afrapporteret efterfølgende.
Figur 5: Billede fra instruktionsvideo, der viser mulig software til opsætning af Sercon
AdBlue Emulatoren. Bemærk, at man kan vælge betjeningsmetode hhv. rat eller automa-
tisk frakobling ved en given hastighed. Desuden er det muligt selv at angive niveauet i
AdBlue tanken. I vores tilfælde var tankmåleren sat til 68%. Afslutningsvist kan LED lam-
pen på selve emulatoren sættes til at være inaktiv, hvilket gør den sværere at lokalisere
visuelt.
3.2.
Typer af manipulationsudstyr
Fælles for alle emulatorer er, at det er elektroniske enheder, der skal tilkobles bilens sty-
resystem, den såkaldte CAN-bus (Controller Area Network) for at kunne fungere. De elek-
troniske enheder frakobler AdBlue systemet på en sådan måde, at bilen ikke tænder ad-
varselslamper i instrumentbordet og går i nødprogram, der betyder at motorydelsen be-
grænses.
Undersøgelse af NOx-snyd med tunge køretøjer
12
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Gennem tiden har der været anvendt forskellige typer af AdBlue emulatorer. Tidligere ud-
gaver af AdBlue emulatorer kunne monteres direkte i bilens diagnosestik, hvilket er meget
enkelt, men denne type ses nu sjældnere da den i sagens natur er meget let for kontrol-
myndigheden at lokalisere. De fleste systemer monteres i dag ved deciderede indgreb i
bilens ledningsnet. Det er altså et job for specialister og ikke noget, som en chauffør nor-
malt selv kan klare. I fremtiden vil indgrebet sandsynligvis også foregå rent softwaremæs-
sigt ved ændring af motorstyringen således, at der ikke er nogen fysiske spor efter indgre-
bet. Emulatorerne kan inddeles i fire hovedområder:
1.
2.
3.
4.
Simpel montering i diagnosestikket kaldes OBD-montering.
Montering i ledningsnettet kaldes CAN-montering. (Controller Area Network)
Passive komponenter placeret i ledningsnettet.
Omprogramering af bilens motorstyring, der er ændring i software eller udskiftning
af chip.
OBD montering
(tidlig type)
CAN montering
(nuværende type)
Passive
komponenter
(mindre benyttet)
Omprogramering af
motorstyring
(nyere metode)
Figur 6: De fire hovedtyper af emulatorbokse
Den umiddelbare fordel for vognmanden ved den
OBD monterede
type er, at den er
meget let og hurtig at montere, men på den anden side også hurtig og let at detektere for
kontrolmyndigheden. Prismæssigt ligger disse emulatorer i den lavere ende af segmentet
og de er i reglen mindre raffinerede, idet der via OBD-stikket ikke nødvendigvis er adgang
til hele CAN-netværket. Derved begrænses muligheden for at indbygge de mere avance-
rede funktioner.
Vigtigste karakteristika for de
CAN monterede
typer er, at de installeres direkte i bilens
centrale CAN-netværk hvor de som intelligente enheder, modtager og sender kommandoer
til bilens motorstyring. Via den direkte montering i bilens CAN-netværk er der fri adgang
til alle bilens CAN-signaler og det er stort set kun programmørernes kunnen, indsigt og
snilde, der lægger grænser for, hvor intelligent emulatoren konstrueres. Ved de mere raf-
finerede og programmerbare eksemplarer af den CAN monterede type ser man f.eks. au-
tomatisk ind- og udkobling ved en given hastighed eller fjernbetjening fra rattet. Installa-
tionen i bilens CAN-netværk efterlader dog altid installationsspor om end de kan være
svære at lokalisere for de mindste typer. Hvor den OBD monterede type i sagens natur
altid er at finde i OBD-stikket i bilens førerhus, kan de CAN monterede emulatorer monte-
res et hvilket som helst sted i bilens CAN-bus. Det betyder, at de kan være særdeles godt
gemt i bilens ledningsnet ofte på utilgængelige steder f.eks. på bilens chassis eller i skjulte
rum omkring førerkabine.
Undersøgelse af NOx-snyd med tunge køretøjer
13
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
En mindre raffineret om end benyttet metode af NOx manipulation, er indbygning af
pas-
sive komponenter
i ledningsnettet. De passive komponenter indbygges ikke i CAN-bus-
sen, men ofte i tilknytning til f.eks. temperatursensorer. Den funktion man udnytter ved
de passive komponenter er det faktum, at de fleste biler udkobler AdBlue anlægget, hvis
udendørstemperaturen ligger under en vis værdi. Med passive komponenter kan bilen så-
ledes foranlediges til at tro, at udendørstemperaturen altid ligger under den grænse, hvor
det fabriksmonterede system under alle omstændigheder ville frakoble AdBlue anlægget.
Dermed er det så at sige bilen selv, der frakobler AdBlue anlægget, hvorfor den kan fort-
sætte kørslen uden alarmer, fejlmeddelelser eller at gå i nødprogram. Modsat de mere
intelligente emulatorer er de passive komponenter i sagens natur ikke programmerbare,
hvilket betyder, at chaufføren ikke kan indkoble AdBlue anlægget ved f.eks. en vejside-
kontrol, hvilket åbner for afsløring f.eks. ved inspektion eller emissionsmåling på køretøjet.
Den nyeste og mest raffinerede måde for AdBlue emulatorer er den såkaldte
ændring af
motorstyring.
Her indbygges emulatoren i bilen motorstyring som en ren softwarepakke,
alternativt udskiftes én eller flere computerchip i motorstyringen med versioner, der inde-
holder den ønskede software til manipulation af køretøjet. Software, der indeholder mani-
pulationsalgoritmer installeres altså enten ved en decideret omprogrammering af bilens
originale chip, eller ved udskiftning af den originale chip (eller printkort) med en uoriginal
chip, der indeholder manipulationssoftware. Ved en ændring af motorstyringen efterlades
kun digitale spor, der er meget svære at lokalisere og eftervise. Ved udskiftning af en eller
flere chip efterlades i reglen spor, når elektronikken åbnes, eller når der foretages lodning
på printkort. Det er fortsat uvist hvor udbredt denne form for manipulation bliver. Anven-
delsen af manipulerede motorstyringer fordrer relativt avanceret udstyr for at kunne kom-
munikere med motorstyringen og ikke mindst, kræves der relativ stor viden for at kunne
foretage den nødvendige omprogrammering af den massive og avancerede datastruktur i
motorstyringens software.
3.3.
Montering af manipulationsudstyr
Datanetværket i biler kaldes et CAN-netværk (Controller Area Network). Styreenhederne i
et CAN-netværk er forbundet som et netværk, i daglig tale CAN-bus, hvilket betyder at alle
signaler passerer gennem alle styreenheder. Den enkelte styreenhed er selv ansvarlig for
at sortere i de indkommende signaler. Hver enkelt styreenhed kan både modtage og sende
signaler på netværket. Det vil sige, at der kan sendes kommandoer til andre styreenheder
fra et vilkårligt sted på CAN-bussen. Et køretøj er forsynet med en række CAN-kontrollere,
der hver har en specifik funktion som f.eks. styring af rudehejs, vinduesviskere, audiosy-
stemet, aircondition, ABS-bremser, airbags, og de mere avancerede kontrollere, f.eks. mo-
torens centrale kontrolenhed (ECU) eller emissionssystemets kontrolenhed.
Undersøgelse af NOx-snyd med tunge køretøjer
14
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 7: Skematisk fremstilling af et CAN-bus netværk hvor kommunikationen på køretøjet
foregår i to ledninger.
CAN-bus kommunikationen foregår som vist i Figur 7 ovenstående i blot to ledninger, som
kaldes hhv. CAN low og CAN high. For at koble sig på CAN-bussen kræves der således kun
to ledninger, som kan fastgøres enten ved lodning, med et sæt krokodillenæb eller blot
strømtyve, som vist i Figur 8. Ud over den helt essentielle CAN-bus tilslutning har de fleste
AdBlue emulatorer flere ledninger, der skal tilsluttes. Dette er normalt to ledninger som er
strømforsyning fra bilens batteri og dertil kan der være én eller flere tilslutninger, normalt
styresignaler, der kan anvendes til funktions- eller styringsmæssige formål. Dette kunne
være f.eks. fjernbetjening af emulatoren fra en fjernbetjening, en skjult kontakt eller fra
menuerne på bilens rat.
Figur 8: Adgang til CANBUSSEN opnås via en simpel strømtyv, som klemmes på de to CAN-
bus kommunikationsledninger CAN high og CAN low.
Undersøgelse af NOx-snyd med tunge køretøjer
15
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Kommandoerne på CAN-bussen er ikke krypterede, og kan derfor, med den rigtige viden
og det rigtige udstyr, forholdsvis let aflæses. For at tyde kommandoerne og sende virk-
somme kommandoer på CAN-bussen kræves dog et vist kendskab til datastrukturen, som
er valgt af fabrikanten. Det er muligt at disse oplysninger dels er afkodet fra de OBD-
reparations og vedligeholdelsesinformationer som fabrikanten skal stille til rådighed iht.
Europa Parlamentets forordninger og dels at datastrukturen simpelthen er afluret ved
hacking. Der findes på markedet et stort udvalg af CAN-læsere og andet værktøj til CAN-
hacking. Et effektivt og omfattende stykke litteratur som vi også har indkøbt er vist i Figur
9.
Figur 9: Eksempel på velgennemarbejdet faglitteratur, som instruerer i CAN-hacking
Montering af AdBlue emulatoren vil være afhængig af hvilken emulator type der er valgt.
Hvor den OBD monterede type blot tilsluttes OBD stikket i bilens førerhus er det lidt mere
kompliceret med den CAN-monterede type idet man her skal være i stand til at lokalisere
de rigtige CAN- samt strømledninger på køretøjet. Imidlertid er dette forudgående arbejde
som regel udført af producenten af AdBlue emulatoren, idet køb af en emulator normalt er
ledsaget af en mere eller mindre udførlig monteringsmanual til det specifikke køretøj. Et
eksempel på en installationsmanual kan ses på
https://trucktool.pl
Undersøgelse af NOx-snyd med tunge køretøjer
16
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 10: Montering af en AdBlue emulator kan foretages på tre måder. 1.) OBD montering
af emulator direkte i OBD stikket - en tidligere anvendt metode. 2.) CAN montering, som
er mest udbredt, hvor emulatoren monteres i CAN-ledningsnettet mellem EEC (Engine
Emission Control) og ECU (Engine Control Unit) 3.) Ændring af motorstyring, som kan være
den fremtidige metode. Udføres ved omprogrammering af elektronikken i emissionssyste-
mets kontrolenhed eller i motorens kontrolenhed ECU. 4.) Passive komponenter, der ind-
bygges i tilknytning til temperatur-, niveau- eller NOx sensorer.
Valg af den fysiske installation afgøres af, at installationen fremstår med så få installati-
onsspor som muligt og af, hvad der er praktisk muligt. Ved den polske Sercon emulator
som Teknologisk Institut indkøbte til projektet foreskrev installationsmanualen installation
i et af ledningsnettets centrale stik på køretøjets hovedramme. En umiddelbar synlig pla-
cering, men emulatoren var forsynet med ledninger i præcis samme farve som køretøjets.
Med emulatoren fulgte noget der lignede originale stik og gummigennemføringer, der
kunne anvendes ved monteringen. Installationen kunne dermed gennemføres meget pro-
fessionelt og fremstå med meget få installationsspor. Eneste udfordring er at skjule selve
emulatoren i chassiset.
Undersøgelse af NOx-snyd med tunge køretøjer
17
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 11: Fysisk installation af den polske Sercon AdBlue emulator foregår i et stik på
bilens hovedramme. Tilkobling sker via 5 ledninger hhv. CAN high, CAN low, stelforbin-
delse og to stk. styreledninger til/fra AdBlue systemets styreboks. Bemærk, at emulato-
rens ledningskappe har præcis samme farve som køretøjets originale ledningsføring her
markeret med rød pil. Med omhu og de medfølgende stik og gummigennemføringer (se
indsat foto øverst til venstre) kan installationen udføres med meget få installationsspor.
3.4.
Virkemåde
Ved afbrænding af brændstof i en motor dannes bl.a. sodpartikler og nitrogenoxider. På
grund af skadelige indvirkninger på mennesker og miljø bliver udstødningsgasserne renset,
i moderne køretøjer i to hovedfaser
partikelfiltret (kun Euro VI) og NOx katalysatoren.
Partikelfiltret, der fungerer som et fysisk filter fjerner omkring 95-98 procent af sodpartik-
lerne. Filtreringen kræver ikke tilsætning af reaktanter, men filtret skal med passende
mellemrum rengøres for at undgå tilstopning. Rensningen foregår automatisk idet sodpar-
tiklerne afbrændes, når motoren arbejder passende hårdt f.eks. ved motorvejskørsel. Hvis
dette ikke er tilstrækkeligt kan der tilsættes brændstof til partikelfiltret, der derved starter
afbrændingen af sodpartiklerne. Processen styres løbende af emissionssystemets styre-
boks EEC, der konstant overvåger at filtret fungerer optimalt og starter rensningsprocessen
når modtrykket når et vist niveau. En meget central problematik ved montering af en
AdBlue emulator er at denne overvågning og regenerering af partikelfiltret sættes ud af
funktion. Som en løsning på dette anbefaler de fleste leverandører af AdBlue emulatorer
at partikelfiltret fjernes. Fjernelse af partikelfiltret betyder i sagens natur, at partikelemis-
sionen stiger voldsomt og ofte til et niveau svarende til en 20 år gammel Euro I lastbil.
Samtidigt kan en fjernelse af partikelfiltret have den konsekvens af støjemissionen fra
lastbilen øgs da partikelfiltret har en støjdæmpende virkning.
NOx katalysatoren fungerer anderledes. Her måler sensorer løbende temperatur og NOx
niveauet i udstødningsgassen før og efter katalysatoren. Emissionssystemets kontrolenhed
beregner og styrer på baggrund heraf tildelingen af AdBlue, der som reaktant foranlediger,
at den skadelige NOx (NO og NO
2
) omdannes ved en katalytisk proces, der kaldes selektiv
Undersøgelse af NOx-snyd med tunge køretøjer
18
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
katalytisk reduktion (SCR) til harmløst vand og nitrogen. Mellem 70 og 98 procent, alt
afhængigt af bilens lastpunkt og systemets konstruktion, af nitrogenoxiderne fjernes på
denne måde. Ved montering af en AdBlue emulator overtager denne styringen af emissi-
onssystemet og frakobler tildelingen af AdBlue.
Figur 12: Fremstilling af hvilke komponenter, der normalt frakobles ved installation af en
AdBlue emulator. AdBlue emulatoren overtager styringen af emissionssystemet, der i
praksis frakobles. Normalt afmonteres ligeledes partikelfiltret, hvilket i praksis betyder,
at røggassen fra motoren ledes urenset til atmosfæren.
Når AdBlue emulatoren overtager styringen af emissionssystemet er væsentligste funktion
at frakoble AdBlue tildelingen. Frakoblingen vil normalt have den virkning, at bilens advar-
selslamper vil begynde at lyse for at advare chaufføren om, at emissionssystemet skal
serviceres. Hvis dette negligeres, vil bilen efter en kortere periode gå i nødprogram, hvilket
betyder, at motorydelsen begrænses og ultimativt kan køretøjet ikke startes. Derfor er
AdBlue emulatoren programmeret således, at den kontinuerligt sender falske signaler,
også kaldet emulerede signaler,
til bilens centrale styreboks om at ”alt er i orden”. Det
betyder, at kontrollamper ikke aktiveres og kørslen kan fortsætte uden at chaufføren kan
mærke på bilen, at AdBlue systemet er frakoblet.
Der findes ikke en kogebog eller standard for, hvilke signaler, der skal sendes til bilens
centrale styreboks for at denne ikke skal melde fejl. Dataarkitekturen er mærkespecifik for
de enkelte lastvognsproducenter og kan endda være specifik for de enkelte modeltyper
inden for samme mærke. Dette forklarer,
at der ikke findes en ”one fits all” emulator, men
at en emulator faktisk skal være bygget og programmeret for at kunne fungere på en
konkret biltype.
Undersøgelse af NOx-snyd med tunge køretøjer
19
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
I regi af ACEA (den europæiske sammenslutning af automobilproducenter) er der i 2016
og 17 foretaget undersøgelse af fem Euro V og seks Euro VI emulatorer med priser mellem
30€ og 800€. Ved undersøgelsen er det undersøgt, hvilke signaler, der typisk manipuleres,
hvilket er følgende: niveau i AdBlue tank, modtryk over partikelfiltret og røggastempera-
turer forskellige steder i efterbehandlingssystemet.

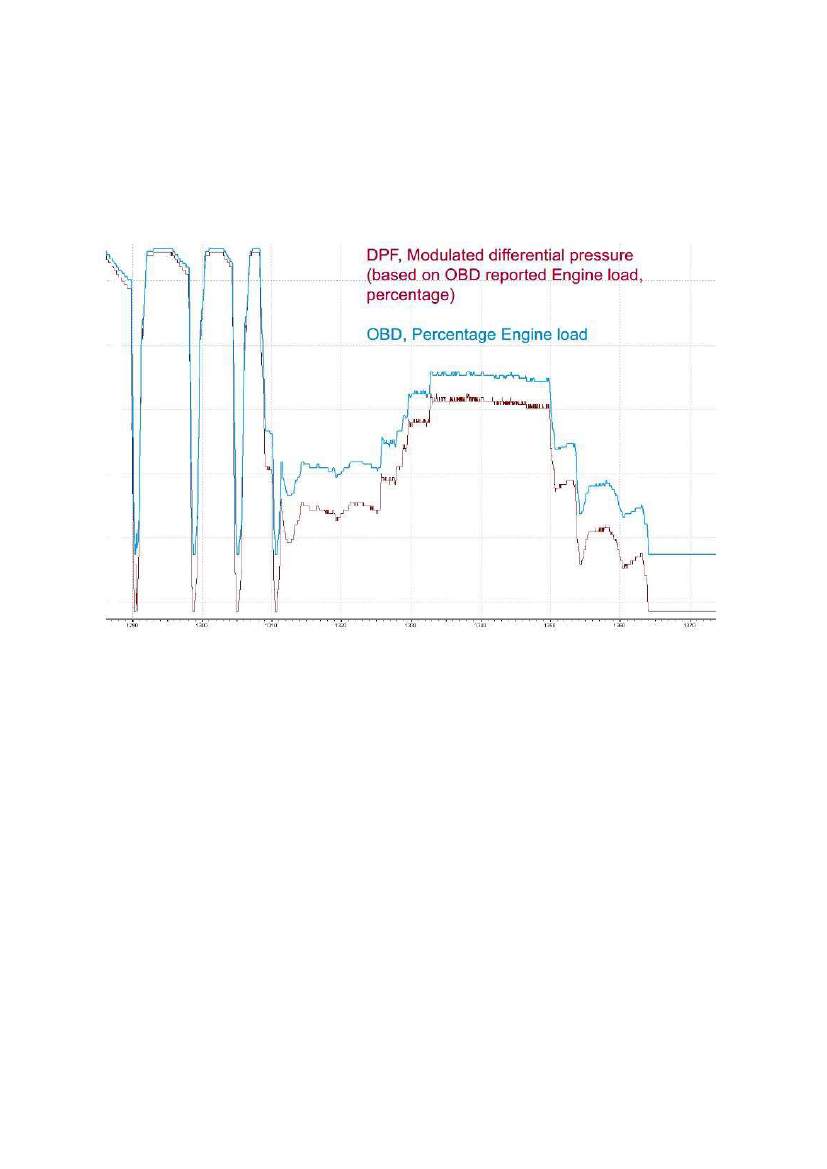

Figur 13: Emulatoren sender her falske (emulerede) signaler om modtryk i partikelfiltret.
De falske signaler baseres her på motorens procentuelle lastpunkt
[2]
Figuren ovenfor viser et eksempel på, hvordan en emulator genererer falske signaler om
modtryk i partikelfiltret. Her er emulatoren altså i stand til at læse den CAN-bus kode, der
indeholder informationer om motorlasten. På baggrund af denne information genererer
emulatoren et falsk signal omkring modtryk i partikelfiltret som den sender til bilens cen-
trale styreenhed. Da signalerne så at sige ligger inden for de af styreboksens forventede
værdier meldes der ikke fejl. Ved denne form for manipulation kan partikelfiltret altså af-
monteres uden bilens centrale kontrolenhed melder fejl.
Undersøgelse af NOx-snyd med tunge køretøjer
20
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut

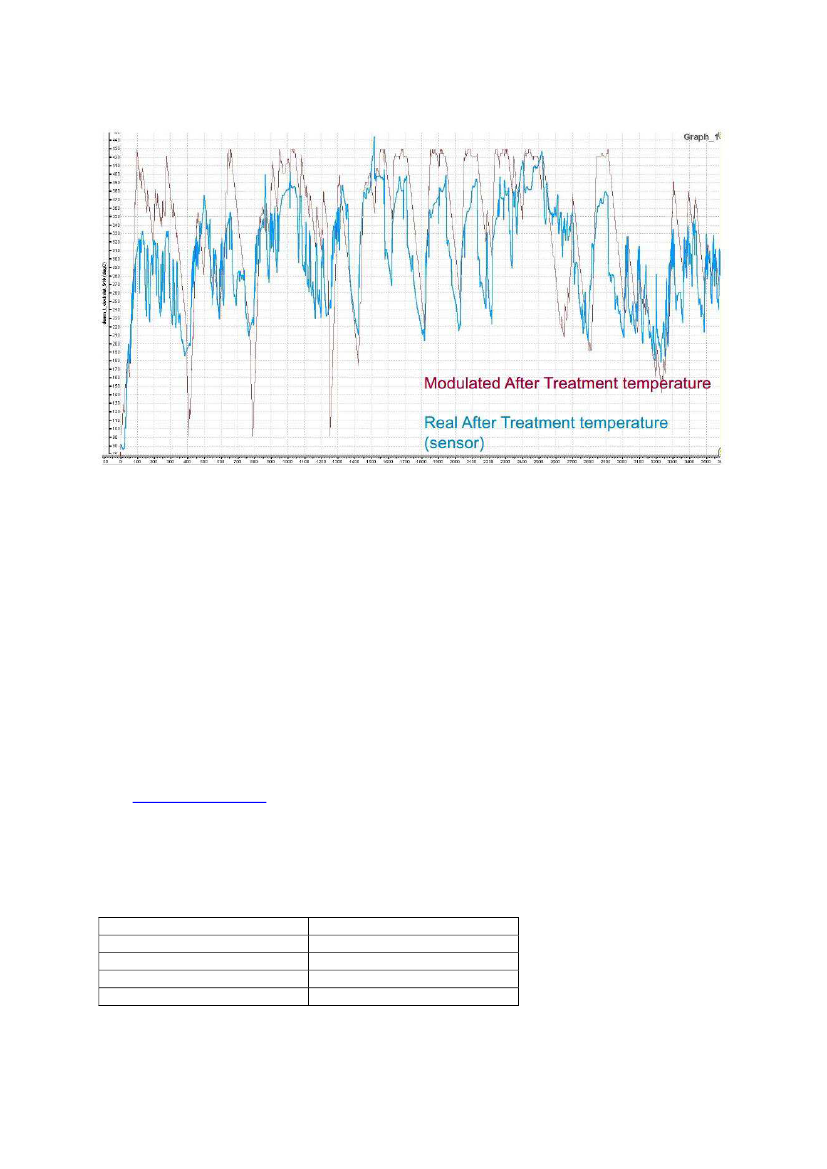

Figur 14: Emulatoren sender her falske signaler om temperatur i efterbehandlingssyste-
met
[2]
.
Figuren viser et eksempel på, hvorledes en emulator genererer nærmest perfekte, dog
falske signaler omkring temperatur i efterbehandlingssystemet. Hermed narres bilens cen-
trale kontrolenhed til at tro, at alt er ok, og der genereres ikke fejlkoder.
3.5.
Dokumentation af NOx manipulators virkning på et køretøj
For dokumentation af virkningen af en AdBlue emulator på et virkeligt køretøj har Tekno-
logisk Institut indkøbt en AdBlue emulator af polsk fabrikat og monteret denne på en nyere
lastvogn i Euronorm VI.
AdBlue emulatoren, der var mærke- og modelspecifik blev indkøbt via en polsk hjemme-
side
https://trucktool.pl
og blev leveret i løbet af få dage inklusiv monteringsvejledning.
AdBlue emulatoren blev monteret på bilen iht. til leverandørens vejledning og bilen blev
afprøvet på rullefelt både med og uden emulatorboks aktiveret. Under afprøvningen blev
der foretaget detaljerede emissionsmålinger i forskellige driftssituationer for at dokumen-
tere virkningen på specielt NOx emissionen med henblik på at kunne anbefale mulige kon-
trolmetoder.
Fabrikat
Euro klasse
Motorydelse
Årgang
Kilometerstand
Scania R410
VI
410/300 HK/kW
2014
480.000 km.
Figur 15: Specifikationer for den målte lastbil
Undersøgelse af NOx-snyd med tunge køretøjer
21
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 16: Lastvognen på rullefelt på Teknologisk Institut i Aarhus. På foto er bilen klargjort
til test. Den hvide boks bag førerkabinen er det mobile PEMS emissionsmåleudstyr.
Målingerne blev foretaget på Teknologisk Instituts motorlaboratorium i Aarhus, hvor bilen
blev afprøvet under belastning på et lastvognsrullefelt. Under forsøgene blev der kontinu-
erligt målt sammenhængende værdier af last og emissioner.
Udstyr
AHS rullefelt
AVL GasPEMS is
Måleparametre
Effekt på hjul.
O
2
CO
2
CO
NO
NO
2
Røggasflow
Røggastemperatur
NH
3
Måleområde
0 - 500 kW
21%
20%
5%
5000 ppm
2500 ppm
6
410 HK
0
600 °C
1
1000 ppm
FTIR Antaris IGS
Figur 17: Anvendt måleudstyr ved afprøvning af lastbilen
Undersøgelse af NOx-snyd med tunge køretøjer
22
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
De afprøvede driftssituationer er beskrevet i nedenstående skema:
Cyklus
Lastsituation
Opstart af bil med kold motor
Konstantlast 45 kW
Konstantlast 90 kW
Konstantlast 180 kW
Tomgang efter konstantlast
Varighed
[min.]
30
15
10
5
Ca. 30
Formål
Måling af basisemissioner
ved kold hhv. driftsvarm
motor og NOx katalysator
Vurdering af bilens emissi-
onsniveau uden belastning
f.eks. ved vejsidekontrol
Vurdering af, om forhøjet
tomgang kan anvendes som
kontrolmetode ved vejside-
kontrol
Vurdering af, om accelera-
tion under belastning kan
aktivere en kold NOx kataly-
sator
Vurdering af om måling af
ammoniakslip kan anvendes
som screening af aktiv og
fungerende NOx katalysator
1
2
3
Forhøjet tomgang 1500 rpm.
med kold NOx katalysator
5
4
Accelerationsforsøg
4x2
5
Måling af ammoniakslip
(Kun relevant hvor emulator ikke
er aktiveret)
Målt under
hele forsø-
get
Figur 18: Fremstilling af de fem forskellige driftssituationer, der blev gennemført hhv. med
og uden Sercon AdBlue emulatoren.
Ved valg af lastpunkter i konstantlast forsøgene og til dels i tomgangsforsøgene er der
skelet til den schweiziske metode TeVeNOx,
[18]
hvor der arbejdes med måling af NOx
emissioner i forskellige lastpunkter samt målinger af køretøjers emissioner som følge af
afkøling af SCR-systemet. De tre valgte lastpunkter svarer hhv. til 15, 30 og 60 % last på
lastbilens motor. Den forhøjede tomgang er inspireret af metoden anvendt ved periodesyn
af personvogne. Accelerationsforsøgene er inspireret af Trafikselskabernes miljøsynsord-
ning for busser. Vurdering og målinger af ammoniakslip er inspireret af drøftelser med
politiet.
Undersøgelse af NOx-snyd med tunge køretøjer
23
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut

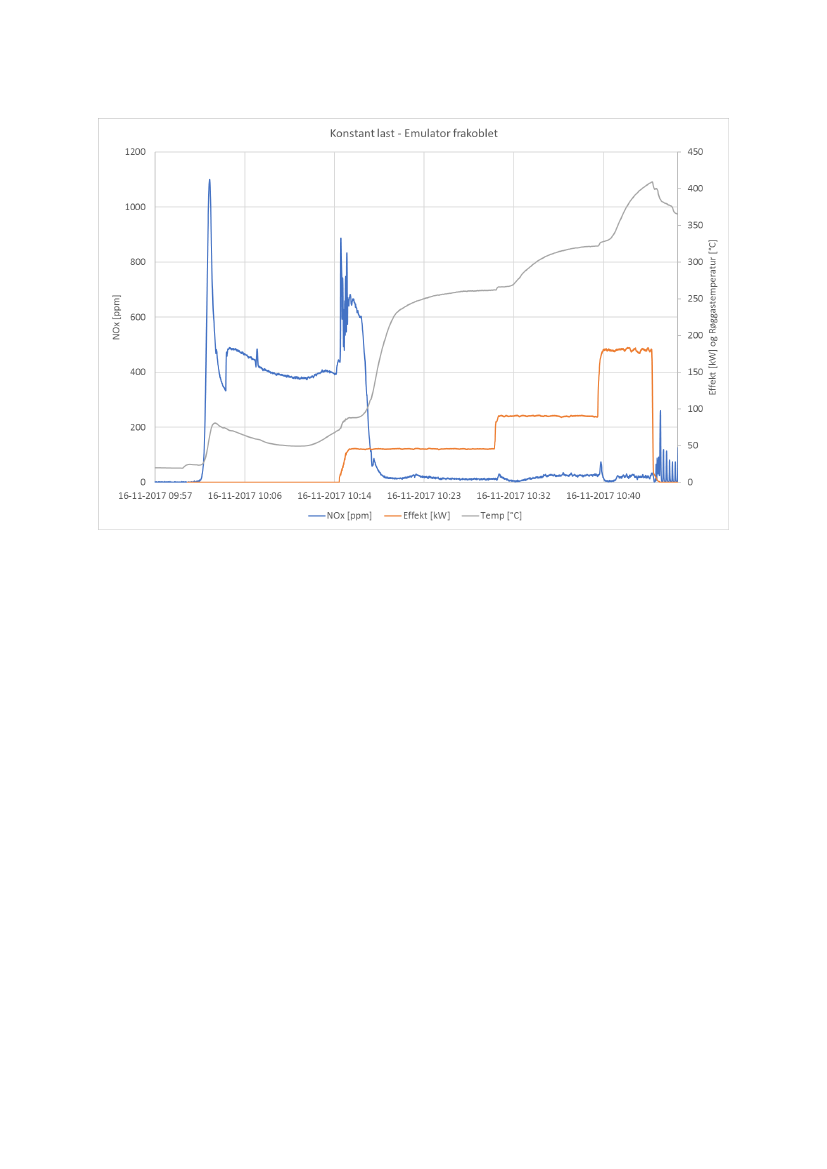

Figur 19: Cyklus nr. 1 uden NOx manipulation.
Figur 19 viser det første konstantforsøg på lastbilen, der her er i standardkonfiguration,
dvs. AdBlue emulatoren er ikke aktiv. Forsøgets første fase er opstart af bilen med kold
motor og efter 30 minutter i tomgang starter selve lastforsøget, hvor der trinvist lægges
belastning på lastbilen. Første lasttrin med 30 minutters varighed er på 45 kW repræsen-
teret med den orange kurve i diagrammet. Følgende lastpunkter er på 90 kW med en
varighed af ti minutter og afslutningsvist på 180 kW med en varighed på 5 minutter. På
grafen ses røgtemperaturen i udstødningsrøret afrapporteret med den grå kurve og den
samhørende NOx emission med den blå kurve. Det ses tydeligt, at det emissionsreduce-
rende system er inaktivt under hele opstarten (tomgangsperioden), men ved pålægning af
belastning på lastbilens hjul, ses en hurtig stigning af røggastemperaturen. Ved omkring
250 °C starter NOx katalysatoren og NOx emissionen falder drastisk til et niveau på ca. 10
20 ppm, et flot lavt niveau som lastbilen efterfølgende fastholder uagtet, at belastningen
ændres.
Undersøgelse af NOx-snyd med tunge køretøjer
24
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 20: Cyklus nr. 1 med NOx manipulation.
I Figur 20 ses et testforløb, der er helt identisk med testforløbet vist i Figur 19 med den
afgørende forskel, at AdBlue emulatoren her er aktiveret. Igen ses et testforløb, der ind-
ledes med en koldstart af motoren. Tiden i de enkelte faser er helt identisk med forudgå-
ende lastforsøg vist i Figur 19 lige som farvekodningen af grafkurverne er identiske.
Figuren viser tydeligt, at SCR katalysatoren ikke på noget tidspunkt er aktiv og NOx emis-
sionen stiger i takt med belastningen. Ved en belastning af bilen på 180 kW, hvilket svarer
til ca. 60 % belastning af motoren, ligger NOx emissionen på omkring 950 ppm, hvilket er
ca. 45 gange højere end testen, hvor bilen var i standardkonfiguration.
Lastforsøgene viser, at der er endog meget stor forskel på NOx emissionerne hhv. med og
uden AdBlue emulator. Konklusionen må være, at emissionsmåling på køretøjer kan over-
vejes som kontrolmetode på køretøjer, der er under belastning.
Undersøgelse af NOx-snyd med tunge køretøjer
25
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 21: Cyklus nr. 2 er tomgang af 30 minutters varighed efter lastforsøg. Bilen er ikke
manipuleret.
Figur 21 viser lastbilen i tomgang efter lastforsøget. Motorens omdrejningstal vist med den
gule kurve viser, at omdrejningstallet ligger konstant på ca. 600 omdrejninger/min. hvilket
er bilens standard. Betragtes NOx-emissionen ses, at der først opstår en fase på ca. fire
minutter, hvor NOx emissionen varierer kaotisk, hvorefter bilen får styr på situationen. Så
længe temperaturen ligger over ca. 250 °C i udstødningsrøret, er SCR-katalysatoren aktiv
og NOx emissionen ligger på stort set nul i yderligere fem minutter, hvorefter AdBlue an-
lægget slår fra. Det skal bemærkes at udstødningstemperaturen over hele forløbet er kon-
stant faldende
den grå kurve. I tomgang er bilen altså ikke i stand til at opretholde en
så høj driftstemperatur i SCR-katalysatoren, at denne kan holdes aktiv. Igen er det i tem-
peraturområdet omkring 250 °C, at SCR katalysatoren kobler fra.
Emissionsmåling i tomgang er således kun egnet, hvis temperaturen i SCR katalysatoren
er så høj, at den er aktiv. Samtidigt vil de konstaterede fluktuationer i NOx emissionen
virke forstyrrende på en emissionsmåling. Det vides dog ikke, om disse fluktuationer er
normalt forekommende på Euro VI biler eller om det kun er gældende for Scania eller
endda kun for dette ene køretøj. Årsagen til fluktuationerne bør undersøges nærmere.
Undersøgelse af NOx-snyd med tunge køretøjer
26
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 22: Cyklus nr. 2 igen med tomgang efter lastforsøg. Her er bilen manipuleret dvs.
AdBlue emulatoren er tilkoblet.
I Figur 22 ses en gentagelse af tomgangsforsøget her med aktiv AdBlue emulator. Her ses
i sagens natur ingen omslag i SCR katalysatorens virkning, da den er frakoblet, men der
er en tydelig forskel fra Figur 21 idet NOx emissionen er vedvarende høj og ikke ændrer
sig efter ca. 10 minutter.
De målte næsten tidskonstante ”spidser” i NOx emissionen kan
ikke umiddelbart forklares.
Undersøgelse af NOx-snyd med tunge køretøjer
27
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut

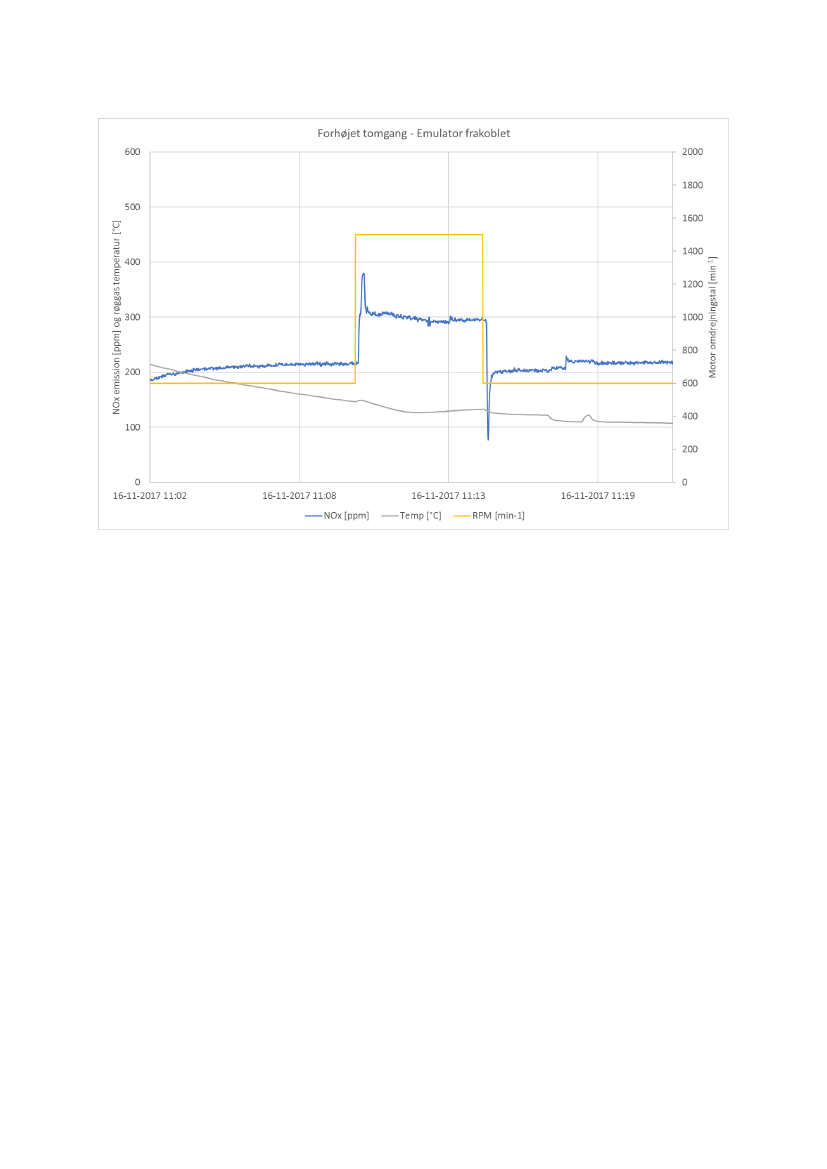

Figur 23: Cyklus nr. 3 hvor bilen ikke er manipuleret dvs. AdBlue emulatoren er frakoblet.
Her ses en høj emission ved forhøjet tomgang.
I Figur 23 undersøges det, om et forhøjet tomgangs-omdrejningstal på en lastbil uden
belastning kan anvendes som kontrolmetode. I dette forsøg er AdBlue emulatoren frakob-
let og SCR katalysatoren er ved forsøgets start afkølet så meget, at den ikke er aktiv. Den
forhøjede tomgang har dog ingen nævneværdig indflydelse på SCR katalysatorens tempe-
ratur, hvilket betyder, at metoden ikke er egnet, da der ikke kan fremprovokeres et omslag
i SCR katalysatorens arbejdsområde. Metoden kan således ikke bringes i anvendelse ved
vejsidekontrol.
Undersøgelse af NOx-snyd med tunge køretøjer
28
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut

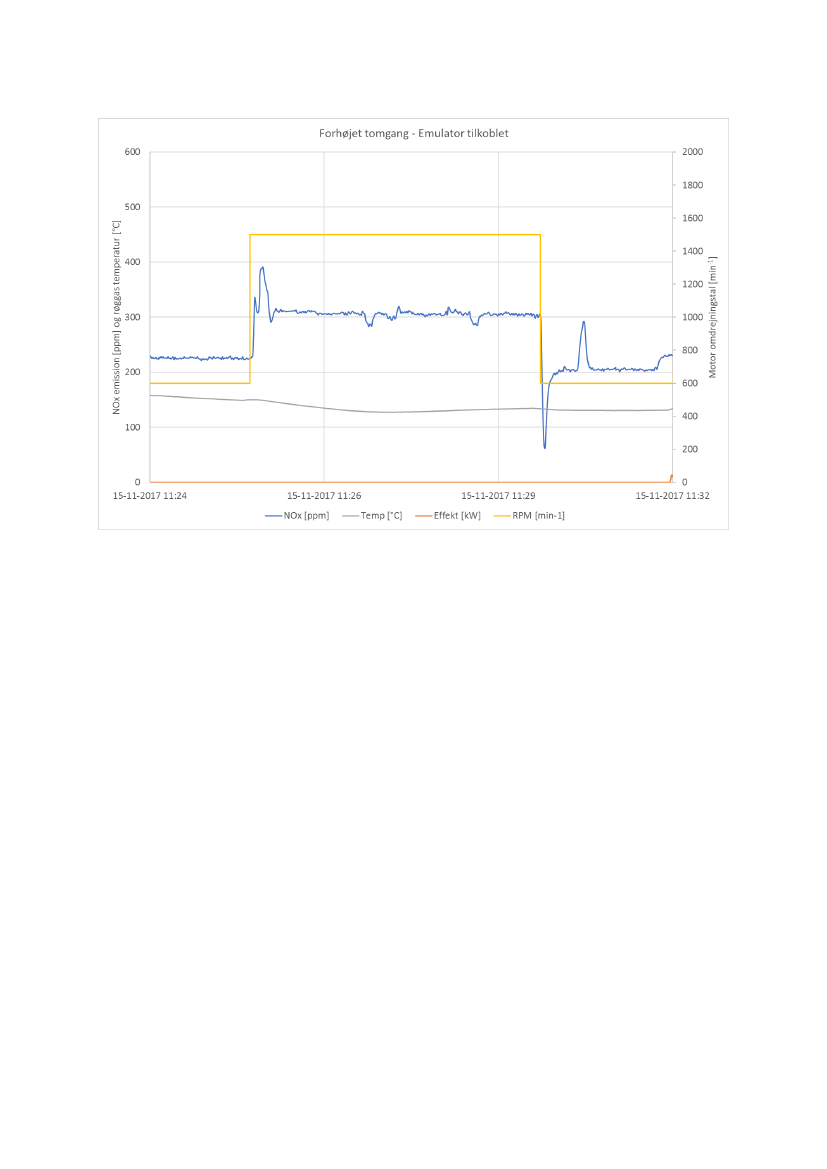

Figur 24: Cyklus nr. 3 hvor bilen er manipuleret dvs. AdBlue emulatoren er tilkoblet.
Her ses præcis det samme mønster som i Figur 23 altså blot en forøgelse af NOx emissio-
nen ved den forhøjede tomgang, men på samme niveau som vist i Figur 23, hvilket under-
bygger at forhøjet tomgang ikke er egnet som kontrolmetode.
Undersøgelse af NOx-snyd med tunge køretøjer
29
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 25: Cyklus nr. 4 hvor bilen ikke er manipuleret.
I cyklus nr. 4 er udgangspunktet igen en afkølet SCR katalysator, der pga. temperaturen
er frakoblet af bilens styresystem. På rullefeltet køres bilen op gennem gearene, der kan
ses som ”spidser” på den
orange lastkurve. Ved de første to accelerationsforsøg ses en høj
NOx emission, men allerede ved det tredje forsøg bliver temperaturen i SCR-katalysatoren
så høj, at den bliver aktiv. Dette ses tydeligt på den blå kurve, der viser NOx emissionen.
Ved den fjerde acceleration ligger NOx emissionen stabilt omkring 20 ppm uagtet, at SCR-
systemet skal håndtere de mange små lastændringer som følge af gearskift op gennem
lastområdet.
Konklusionen er, at emissionsmåling under acceleration kan bringes i overvejelse som kon-
trolmetode, idet metoden allerede efter blot tre accelerationer utvetydigt viser, om emis-
sionssystemet faktisk fungerer eller er frakoblet.
Undersøgelse af NOx-snyd med tunge køretøjer
30
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 26: Cyklus 4 hvor bilen er manipuleret - AdBlue emulatoren er tilkoblet.
I Figur 26 gentages accelerationsforsøget, men denne gang med AdBlue emulatoren til-
koblet. Ved forsøget er der blot foretaget tre accelerationer, men det ses tydeligt, at NOx
emissionen forbliver høj. I dette tilfælde 25 til 30 gange højere end i forsøget hvor bilen
ikke er manipuleret, hvilket underbygger, at metoden med tre eller fire accelerationer kan
anvendes som kontrolmetode.
Undersøgelse af NOx-snyd med tunge køretøjer
31
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 27: Cyklus nr. 5 viser ammoniakemissionen over hele testforløbet.
Når AdBlue systemet er aktivt, beregnes tildelingen af AdBlue løbende af emissionssyste-
mets kontrolenhed. En eventuel overdosering af AdBlue vil antageligvis have den effekt,
at overskydende AdBlue vil forlade systemet som ammoniak. Kontrolmålingen på ammo-
niakemissionen, der er målt og her rapporteret over det samlede testforløb, viser at am-
moniakslippet er under én ppm. EU-kravet til ammoniakudslip er på 10 ppm hvilket bilen
overholder med fin margin. Den lave ammoniakkoncentration i udstødningen under hele
testforløbet må lede til den konklusion, at ammoniakmålemetoden kun i begrænset omfang
egnet som kontrolmetode.
Undersøgelse af NOx-snyd med tunge køretøjer
32
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
4. Mulige kontrolmetoder
Ved valg af kontrolmetode er der flere parametre, der bør overvejes. De forskellige kon-
trolmetoder har fordele og ulemper, hvorfor parametre så som tidsforbrug til kontrol, præ-
cision af kontrol, adgang til udstyr, omkostninger til udstyr og uddannelse af personale bør
vurderes og vægtes inden den bedst egnede kontrolmetode til opgaven kan vælges.
Mulige kontrolmetoder kan inddeles i følgende hovedgrupper:
1.
2.
3.
4.
Visuel kontrol
OBD/Can bus læser
Emissionsmåling på køretøjet
Remote Sensing
Problemet med flere af kontrolmetoderne er, at de ofte baserer sig på erfaringer fra tidli-
gere afsløret svindel. Metoderne vil således altid være på bagkant af udviklingen, idet en
AdBlue emulator normalt først skal afsløres, før der kan dannes et erfaringsgrundlag, som
fører til flere afsløringer af samme type emulator. I mellemtiden udvikles der nye og mere
sofistikerede emulatorer, som ikke lader sig afsløre på samme måde.
Ny emulator
udvikles
Emulatoren
afsløres nu
oftere ved
kontrol
Emulatoren
afsløres i
første omgang
ikke
Emulatoren
kortlægges og
information
spredes
indenfor
politiet
Emulatoren
afsløres
tilfældigt ved
en
rutinekontrol
Figur 28: Afsløring af AdBlue emulatorer ved visuel kontrol er tidsmæssigt på bagkant af
udviklingen.
For at bryde
”den
onde cirkel” vil det være et mål at vælge en eller flere kontrolmetoder i
kombination således, at alle former for AdBlue emulatorer afsløres i første forsøg, uanset
om der er tale om
et ”etableret produkt” eller
en ny model eller metodik.
Undersøgelse af NOx-snyd med tunge køretøjer
33
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
4.1.
Visuel kontrol
En meget anvendt kontrolmetode i Europa generelt er visuel inspektion af køretøjet, hvor
der ved vejsidekontrol søges efter fysiske spor af installationen. Klippede ledninger, strøm-
tyve, lodninger, ekstra ledninger og stik, samt selvfølgelig den fysiske boks som indeholder
AdBlue emulatoren er typiske installationsspor.
Mistanken til et konkret køretøj kan f.eks. bestyrkes af følgende indikatorer:
Manglende sikringer i sikringsboks
Manglende væske i AdBlue tank
AdBlue måleren på instrumentpanelet viser eksakt ¼, �½, ¾, eller helt fuld.
Rust på låget til AdBlue tank
Unormal lugt fra AdBlue tank
Uoverensstemmende visning på tankmåler for AdBlue
Manglende kvitteringer for køb af AdBlue
Temperaturindikatoren på instrumentpanel viser -12 °C eller en anden værdi, der
ikke stemmer overens med den aktuelle omgivelsestemperatur.
Sod i udstødningsrør på modeller med partikelfilter (Euro VI), da partikelfiltret
eventuelt fjernes i forbindelse med installation af AdBlue emulatoren.
Uoriginale kabelforbindelser- og tilslutninger samt stik og skjulte kontakter i bilens
ledningsnet.
Færdselspolitiet i Danmark råder over et vejledningsdokument, der detaljeret beskriver en
mærkespecifik fremgangsmåde, der kan følges ved visuel kontrol af et køretøj. Procedu-
rerne er ikke gengivet i denne rapport, idet vejledningsdokumentet løbende opdateres af
politiet således, at nye typer AdBlue emulatorer tilføjes for så vidt angår fysiske spor af en
installation og mulige/sandsynlige placeringer af selve emulatoren. Med metoden kan der
ikke gives fuld garanti for, at alle emulatorer faktisk afsløres, idet forhold som personalets
erfaring og den tid, som de har til deres rådighed til at gennemgå og afsløre de mere
sofistikerede emulatortyper, må vurderes at have betydning.
Den visuelle kontrolmetode udfordres af det faktum, at udviklerne af AdBlue emulatorer til
stadighed udvikler mindre og mere sofistikerede produkter. Dette kan f.eks. være meget
små emulatorbokse, der er svære at lokalisere. Alternativt kan det være de passive kom-
ponenter, altså små potentiometre eller modstande, der f.eks. simulerer en så lav omgi-
velsestemperatur, at SCR-systemet frakobles. De sofistikerede produkter bliver således
fysisk mindre og indbygningen i ledningsnettet efterlader kun få eller slet ingen fysiske
spor, der gør det muligt at afsløre et manipuleret køretøj. I fremtiden forventes desuden
anvendelse af de rene softwarebaserede manipulationer, der er ændring af motorstyrin-
gen, der slet ikke efterlader fysiske spor af installationen. For afsløring af disse typer er
man henvist til at anvende andre kontrolmetoder. Med afsæt i, at ændring af motorstyrin-
gen kræver specialistudstyr og -viden for at kunne udføres er det dog uvist hvor udbredt
anvendelsen af denne form for manipulation bliver.
4.2.
OBD/CAN bus
En OEM eller generisk fejlkodelæser kan være et hjælpeværktøj til afsløring af NOx mani-
pulation, men det konstateres at anvendelse af udstyret kræver erfaring. Det vurderes, at
Undersøgelse af NOx-snyd med tunge køretøjer
34
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
afsløring af de mere sofistikerede AdBlue emulatorer, specielt ændring af motorstyringen,
for nuværende kan være svære at afsløre med dette udstyr.
I forbindelse med laboratorieforsøgene, hvor AdBlue emulatorens virkning på et køretøj
blev undersøgt (afsnit 3), havde Teknologisk Institut besøg af en repræsentant fra Scania
Danmark, der udlæste fejlkoder med Scanias egen mærkespecifikke fejlkodelæser. Med
frakoblet emulator viste fejlkodelæseren i sagens natur ingen fejl, men mere overraskende
var det, at ved tilkoblet emulator var resultatet det samme, der blev ikke rapporteret de-
ciderede fejl. En nærlæsning af resultaterne på fejlkodelæseren viste dog, at informatio-
nerne om hele emissionssystemet manglede i fejlrapporten, hvilket dog er en klar og ty-
delig indikation af, at bilen er forsynet med emulator. Det konstateres derfor, at brugeren
af fejlkodelæsere skal være årvågen og have et vist kendskab til, hvilke informationer
fejlkodelæseren rent faktisk skal rapportere på en manipuleret hhv. ikke manipuleret bil.
Fejlkodelæseren havde en funktion kaldet
”engine live data” også kaldet ”flight mode”.
Med denne funktion kunne emissionssystemets enkeltkomponenter, f.eks. AdBlue pumpe,
temperatur- og NOx sensorer overvåges under drift. Med den rigtige viden og erfaring
muliggør funktionen afsløring af en emulator eller passive komponenter idet en driftsvarm
SCR katalysator naturligvis fordrer, at centrale komponenter så som AdBlue pumpe faktisk
skal være aktive. Desuden kan temperaturniveauerne i systemet overvåges, og det kan
kontrolleres om disse svarer overens med virkeligheden.
Ud over de mærkespecifikke fejlkodelæsere findes der en række uoriginale og mere gene-
riske fejlkodelæsere på markedet. Her har vi været i dialog med Niels Ezerman, der er
indehaver af firmaet NEtech autoteknik, der leverer diagnoseudstyr til værksteder. Firmaet
oplyser, at de ikke leverer fejlkodelæsere, der specifikt kan afsløre emulerede biler, men
rapporterer tre scenarier, hvormed en emulator kan detekteres:
1. Ingen kontakt til AdBlue systemet, da kommunikationen er blokeret/overtaget af
emulatoren. Er let at eftervise, idet fejlkodelæseren ikke rapporterer informationer
fra AdBlue systemet.
2. Adblue systemet konstateres at være tilstede på fejlrapporten, men der er mistanke
om, at systemet er forsynet med emulator, der via en "gateway" blokerer for tilde-
ling af AdBlue. Løsningen her er at køre med bilen og forbinde fejlkodelæseren i
”engine live data mode” og her overvåge,
at systemet fungerer.
3. De mest avancerede typer, der f.eks. er ændring af motorstyring, der ikke umid-
delbart efterlader digitale spor. Dette kan ikke for nuværende detekteres med NE-
techs fejlkodelæsere. Her kræves avancerede CAN-bus læsere, der kan tolke den
interne dataarkitektur som AdBlue softwaren anvender for derigennem at afkode
og påvise emulerede CAN-bus beskeder.
Anvendelse af udstyr fra NEtech til påvisning af emulerede biler ligger således helt på linje
med vores erfaringer opsamlet med Scania fejlkodelæseren.
4.3.
Emissionsmåling på køretøjet
Med afsæt i resultaterne fra laboratorieforsøgene omkring dokumentation af en AdBlue
emulators virkning på et køretøj står det klart, at der er meget stor forskel på udlednin-
gerne fra en bil hhv. med og uden AdBlue emulator. Det vurderes, at emissionsmåling på
Undersøgelse af NOx-snyd med tunge køretøjer
35
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
køretøjet er en overvejende sikker metode til afsløring af NOx manipulation. Der er imid-
lertid flere forudsætninger, der skal være opfyldte for at metoden kan anvendes:
Emulator skal være tilkoblet
Motor og SCR katalysator skal have driftstemperatur
Bilen skal være under belastning eller acceleration dvs. der kræves en teststræk-
ning
Man skal have adgang til bærbart emissionsmåleudstyr med korrekt måle område
for NOx, og temperatur
Med afsæt i resultaterne fra denne rapports afsnit 3.5 kan følgende procedurer kommen-
teres som følger:
Konstantlast:
1. Bilen vinkes ind, driftstemperatur er underordnet.
2. Bilen belastes på teststrækning eller rullefelt
3. NO
X
måling foretages efter SCR
Måling under tomgang:
1.
2.
3.
4.
Bilen vinkes ind med driftsvarm motor og emissionssystem
Motor går i tomgang til temperaturen falder (gælder kun diesel)
NO
X
måling foretages efter SCR
Når røggastemperaturen når ca. 250°C skal den normale SCR slå fra og der
skal konstateres en kraftig stigning i NOx emissionen
En vigtig forudsætning ved metoden er, at emissionssystemet faktisk er driftsvarmt ved
målingens begyndelse, da man ellers ikke vil se det forventede omslag og den forventede
stigning i NOx niveauet efter SCR-katalysatoren.
Forhøjet tomgang, der svarer til NO
X
-måling i hos synsvirksomhederne på benzin
drevne personvogne:
Det er undersøgt, hvorvidt det er meningsfuldt at måle NO
X
med samme metode som i
synshaller, hvor personbilen står i frigear og tomgangsomdrejningstallet øges. Metoden er
ikke egnet, da tomgang eller endog forhøjet tomgang blot vil afkøle emissionssystemet,
hvilket ikke danner grundlag for en måling af emissionssystemets funktionalitet.
Måling under acceleration svarende til miljøsyn:
1. Bilen vinkes ind, driftstemperatur er underordnet
2. Der foretages fire på hinanden følgende accelerationer fra stilstand til ca. 70
km/t på teststrækning
3. NO
X
måling foretages i udstødningen med bærbart udstyr
Metoden er velegnet, da man ved accelerationerne sikrer en opvarmning af emissionssy-
stemet, der bringer dette i driftsmæssig stand. Emissionssystemet skal så at sige ”svare
igen
med emissioner”, der modsvarer Euro klassen. Ved udarbejdelse af en eventuel
me-
tode for accelerationstest, kan der tages afsæt i nuværende miljøsynsordning, der dog er
udviklet til busser, men kan tilpasses lastbiler, hvis der udvikles en egnet procedure mht.
placering af måleudstyr, belastning på bilen gearskiftemønster mv. Vi vil foreslå, at der
skeles til den nye TID-metode
[30]
eller til SEMS-metoden
[31]
udviklet af virksomheden
Techno-Matic.
Undersøgelse af NOx-snyd med tunge køretøjer
36
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Måling af ammoniak slip.
Ved tildeling af AdBlue til emissionssystemet sker der til tider en overdosering, der med-
fører at overskydende AdBlue forlader systemet som ammoniak. Ammoniak er uønsket i
nærmiljøerne, hvorfor de fleste biler er forsynet med en såkaldt slip katalysator, der ef-
fektivt omdanner ammoniak til frit kvælstof og vand. Der fortaget måling på ammoniakslip
fra bilen på rullefelt og der kan ikke konstateres målbare ammoniakslip i noget driftspunkt
eller under lastændringer eller gearskift. Metoden kan derfor ikke anvendes.
4.4.
Remote Sensing
Remote Sensing er en nyere emissionsmålemetode hvor man ikke som ved traditionelle
målemetoder udtager og måler røggaskoncentrationer direkte fra køretøjet, men måler
røggassammensætningen i bilens slipstrøm.
Kernen i målemetoden er, at der ved afbrænding af dieselolie opstår et variabelt, dog
rimeligt forudsigeligt forhold mellem gasarterne NO
X
og CO
2
. Da begge har omtrent samme
vægtfylde, fortyndes de i samme grad med afstanden fra selve udstødningsrøret. Derfor
vil volumenforholdet mellem de to gasarter være konstant både tæt ved og længere fra
udstødningsrøret, indtil gassen blander sig med gas fra andre biler eller fortyndes så meget
i atmosfæren, at målingen bliver ukvalificeret.
Man kan regne med at forholdet NO
X
/CO
2
bør være højst 1:3000 for EURO V lastbiler og
gerne ned til 1:10000 for EURO VI lastbiler. Euroklassen afgøres nemt vha. nummerpladen,
miljøzonemærkatet i forruden eller aflæses på lastbilens modelskilt.
Atmosfærens indhold af CO
2
er ca. 450 ppm. Måleren bør derfor have en skala på 0
1000
ppm. NO
X
sensoren skal da have en opløsning på 0
1 ppm.
For en eftervisning af tallene er der nedenstående foretaget fremstilling af forholdet mellem
NOx og CO2 på de målinger, som Instituttet foretog på Euro VI lastbilen under lastforsø-
gene henholdsvis med og uden AdBlue emulatoren indkoblet.
Undersøgelse af NOx-snyd med tunge køretøjer
37
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 29: viser forholdet mellem CO2 og NOx uden emulator tilkoblet dvs. her fungerer
bilen efter hensigten og udleder emissioner, der overholder Euro VI.
Fra Figur 29 ses, at NOx/CO2 forholdet ligger i området 1:2000 - 4000 ved de gennemførte
lastpunkter, dog med tydelige fluktuationer omkring lastændringer, der også naturligt vil
forekomme under kørsel på landevejen. Det skal noteres, at de forventelige NOx og CO2
forhold for en Euro VI på 1:10.000 kun kan opnås, når AdBlue systemet har opnået de
rette driftstemperaturer, hvilket tydeligt ses af figuren. Ved grafernes startpunkt er AdBlue
systemets arbejdstemperatur nemlig så lav, at systemet endnu ikke er virksomt og her
ligger NOx CO2 forholdet på ca. 1:40.
Samtidigt skal det noteres, at NOx/CO2 forholdet er yderst afhængigt af bilens lastpunkt,
idet CO2 indholdet varierer markant med motorens aktuelle last. Det er kun når bilen
arbejder ved fuldlast, at CO2/NOx forholdet ligger omkring de 1:10.000. I de gennemførte
kørsler, der er vist i figur i Figur 29 svarer de 180 kW til et lastpunkt på ca. 60%, hvilket
forklarer det målte CO2/NOx forhold på 1:ca. 4000.
Undersøgelse af NOx-snyd med tunge køretøjer
38
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur 30: Forholdet mellem CO2 og NOx med emulator tilkoblet. Det konstateres at bilen i
denne driftssituation udleder emissioner på niveau med Euro I.
I Figur 30 ses samme testforløb blot med AdBlue emulatoren tilkoblet. Ved sammenligning
af de to grafer i henholdsvis Figur 29 og Figur 30 skal det bemærkes, at y-akserne har vidt
forskellig maksimalværdi. I Figur 30 ses et CO2/NOx forhold på ca. 80 under hele
testforløbet.
Remote Sensing kan opdeles i to hovedområder:
1. Stationær Remote Sensing, hvor apparaturet er opstillet ved vejsiden
2. Mobil Remote Sensing hvor, apparaturet er placeret i kontrolmyndighedens køretøj
Samtidig måling af NO
X
og CO
2
ved vejsiden (stationær måling) kombineret med nummer-
pladescanning på forbi- kørende biler er anvendt i Sverige. Det har her været muligt at
estimere NO
X
udledningen pr. liter brændstof fra den enkelte forbipasserende bil. Metoden
kan bruges til at indikere, hvilke køretøjstyper der er problematiske. Fordelen ved metoden
er, at der kan kontrolleres et stort antal køretøjer. Efter konstatering af problematiske biler
skal disse dog fortsat bringes til standsning for yderligere inspektion.
Mobil Remote Sensing er afprøvet i Tyskland. Her har Universitetet i Heidelberg under
Professor Denis Pöhler anvist en metode, som går ud på at måle udstødningsgasser i slip-
strømmen fra kørende lastbiler. Fordelen ved denne metode er, at den målte bil arbejder
i et lastpunkt jævnfør ovenstående figurer, hvor det rent faktisk burde give betydeligt
udslag på målemetoden, hvis bilen er manipuleret. Under forudsætning af, at chaufføren
ikke opdager kontrolmyndighedens køretøj, må det antages at emulatoren er aktiv såfremt
en sådan findes på køretøjet.
Remote Sensing behandles mere detaljeret i Miljøstyrelsens projektet
Undersøgelse af NOx-snyd med tunge køretøjer
[28]
39
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
5. Nabotjek
Vi har kontaktet en række forskere og myndigheder i forskellige EU lande som vist i Tabel
1. Der blev anvendt en fast spørgeramme, som vist i nedenstående liste:
1. Have you seen any examples of illegal devices found on trucks driving through your
country?
2. Which methods do you use to detect and remove illegal devices?
3. Do you have any national programs or working groups investigating this type of
fraud?
4. Which methods are used for road side inspection specifically regarding NOx emis-
sions?
Can I have your contact details in case I need more information from you?
Ud over spørgerammen er der gennemført en litteratursøgning dels ved gennemgang af
tilgængelige rapporter og dels ved søgning via internettet.
Land
Sverige
Status
I Sverige er det Transportstyrelsen (bilinspektion) eller poli-
tiets myndighed, der er den kontrollerende organisation.
Der er ved inspektion i forbindelse med vejsidekontrol kon-
stateret forskellige typer af NOx manipulatorer.
Der har således været retssager både på svenske lastbiler og
udenlandske lastbiler i Sverige de seneste år, der kan følges
online.
I Sverige er der endnu ikke udarbejdet en procedure som
anviser egnede metoder til afsløring af NOx manipulation.
Det rapporteres også, at der ikke er egentlige nationale pro-
grammer om emnet, men at problematikken håndteres i de
enkelte politiregioner i Sverige.
Der foretages kun visuel inspektion af køretøjerne, idet der
ikke er rådighed over decideret emissionsmåleudstyr til un-
derstøtning af politiets arbejde.
Når biler kommer ind for periodisk syn, er eventuelt manipu-
lationsudstyr i sagens natur fjernet. Derfor ligger tilsynsan-
svaret i praksis hos det svenske politi.
Stockholm Stad oplyser, at de ikke udfører egne kontroller,
hvad angår funktionen af AdBlue systemer og emissioner.
Stockholm Stad kræver normalt, at virksomheder, der leve-
rer tjenester til byen Stockholm, overholder gældende lov-
givning og miljøområdet i Stockholm for tung trafik og gen-
nem ISO 14000 og 9000. Det antages, at operatørerne udfø-
rer de nødvendige egne kontroller som fastsat.
Stockholm Stad henviser til Sveriges Åkeriföretag, der er den
organisationen, der fører statistikker på området.
http://www.akeri.se/
Referencer
[4] [6] [7]
[8] [9]
Intet svar:
[10]
Undersøgelse af NOx-snyd med tunge køretøjer
40
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Søgning på hjemmesiden giver dog ikke informationer om
konkrete initiativer på området.
Norge
Via informationer fra Statens Vegvesen i Norge fremgår, at
der her er lagt en del arbejde i at udarbejde procedurer for
afsløring af NOx manipulation.
Svarene fra Statens Vegvesen er her gengivet på norsk:
Vår kontrollstasjon ved grensen mellom Norge og Sverige i
sør, Svinesund, har gjennomført enkelte kontrolldager med
fokus på AdBlue emulatorer. På disse dagene settes en til to
mann på jobben, og de avdekker da opp til 10 enheter pr.
Dag. Av de bilene som tilfredsstiller kriteriene for nærmere
inspeksjon (visuellt, samtale med sjåfør, etc) finnes
emulatorer på mer enn annenhver bil. Vi tror også at
totalomfanget kan kan være opp mot 10-20 % av bilene.
Dette er vanskelig å fastslå, fordi vi
a) bare finner emulatorer/bokser og ikke direkte
programvareoverskrivninger i CPU
b) noen emulatorer/bokser er bedre gjemt enn andre og vi
vet ikke om vi finner de boksene som er der selv om vi leter.
Vi finner emulatorer på innenlandske og utenlandske (mest
utenlandske) og mest på Euro V, men også på Euro VI. Til
sammen har vi funnet mer enn 60 bokser (tall fra før
sommerferien i år).
I Norge finner vi bokser ved å se på bilene som kommer inn
til kontroll på Svinesund. Vi starter da med en visuell
inspeksjon av eksosrøret. Dersom dette er sotete ser vi på
AdBlue tankmåler og ser på AdBlue tank og tanklokk. Dersom
tanklokk er skittent og tanken virker tom eller tankens
innholdsmende ikke ser ut til å stemme med tankmåler på
dashbord er dette indikasjoner på juks. Dersom sjåfør ikke
kan fortelle når/hvor han fullte sist, går bilen videre til
kontroll.
Kontrollen gjennomføres da ved at paneler forran og bak
eltavlene i bilen fjernes og alle ledninger undersøkes for å se
om de fører til en emulator. I utgangspunktet har vi ikke
anledning / lovhjemmel til å fjerne disse boksene. Bilen får
da en mangellapp.
Vi har en gruppe som arbeider med dette på Vegdirektoratet.
Jeg har også vært tilstede på kontroller på Svinesund. På den
kontrollen var også dansk trafikkpoliti tilstede.
I utgangspunktet følger vi EUs direktiv for vegkantkontroller
(visuell kontroll). Vi vurderer om annet utstyr er påkrevd og
ser da på noe av det utstyret som ble presentert av dansk
trafikkpoliti
(AdBlue
konsentrasjonsmåler/
OBD
datatilkoplingsutstyr). Det gjennomføres overvåkning av
NOx nivåer langs trafikerte veger, men disse målingene er
ikke knyttet til enkeltkjøretøy.
Norsk politi har modtaget vores forespørgsel og svarer at vo-
res forespørgsel vil blive besvaret af ”Utrykningspolitiets fag-
og metodeavdeling” hvorfra vi endnu ikke har modtaget in-
formationer.
Intet svar:
[12]
[3] [11]
Undersøgelse af NOx-snyd med tunge køretøjer
41
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Tyskland
Tysk fjernsyn har dækket NOx manipulation på lastbiler med
en dybdegående dokumentarudsendelse.
Forbundskontoret for godstrafik (Bundesamt für Güterver-
kehr BAG) er fra vejsidekontroller blevet opmærksom på bru-
gen af AdBlue emulatorer. Overholdelse af reglerne på om-
rådet reguleres af BAG og politiet. AdBlue emulatorer er fun-
det i forbindelse med såkaldte tekniske vejkontrolinspektio-
ner. Udfordringen her er at emulatorerne findes ved visuel
kontrol hvilket stiller krav til inspektørernes kompetencer og
erfaringer i at lokalisere og afdække de bevidst udførte ma-
nipulationer.
Kørsel med AdBlue emulator er en forseelse, der straffes med
bøde og kan for vognmanden føre til udløb af driftstilladelsen.
Køretøjet kan således ikke længere anvendes, før det er
bragt tilbage til lovlig stand. Endvidere er der i tilfælde af
manipulation af AdBlue-systemet tale om en lovovertrædelse
da den betalte toldsats for emissionsklassen ikke svarer
overens med virkeligheden.
For at opnå de bedst mulige resultater fra inspektionerne ud-
veksler BAG jævnligt information med de statslige myndig-
heder og der foretages fælles inspektioner med delstaternes
politimyndigheder.
[13] [14]
Intet svar:
[15][16]
[17]
Schweiz
Fra VERT har vi modtaget forslag til kontrolmetoden
TeVeNOx
Type 3. Metoden består af et simpelt funktions-
tjek af AdBlue systemet.
Metoden kræver, at motoren først varmes, op indtil AdBlue
anlægget automatisk slår til. Her efter køles motoren ned,
indtil AdBlue anlægget automatisk slår fra igen. Under hele
forløbet måles NO
X
-koncentrationen i udstødningsgassen
med et kontrolapparat.
Den anbefalede metode til opvarmning af motor kræver en-
ten et mekanisk rullefelt, eller en teststrækning, hvor moto-
ren kan udsættes for en konstant belastning. Belastningen
skal svare til kørsel med 40-50 km/t.
Afkøling foregår med motoren i tomgang og vil vare 10-15
minutter. Nogle lastbiler afbryder automatisk AdBlue syste-
met, når hjulene står stille. Derfor skal hjulene helst rotere
langsomt, mens motoren afkøler.
Der er udført omfattende forskningsarbejde samt udarbejdet
procedurer for kontrol både på vej og i laboratoriet.
Schweiz er også et af de lande, hvor der foretages løbende
kontrol af en stor andel af de lastbiler, der passerer landet.
Kontrollen foretages i de såkaldte HTCC, Heavy-duty Traffic
Control Centres.
I HTCC Erstfeld kontrolleres der årligt ca. 40.000 lastvogne.
Sidste år blev der fundet 108 manipulationer ud af 15.500
biler.
Myndighederne er ret langt med udarbejdelse af en guideline
”AdBlue
Betrug: Manipulationen an der Abgasnachbehand-
lung”
der er en guideline til,
hvorledes AdBlue manipulation
kan afsløres. Vi har skrevet til forfatteren Othmar Arnold ved
[18][19]
[20][21]
[22][23]
[24][25]
[26]
Undersøgelse af NOx-snyd med tunge køretøjer
42
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Østrig
England
Holland
Polen
Litauen
Kantonpolizei Uri om indsigt i deres manual og vi har efter-
følgende modtaget et eksemplar af den manual, der anven-
des dér.
Der blev ikke modtaget svar fra Østrig
Der er udarbejdet en form for praksis, der arbejder med vi-
suel kontrol støttet af OBD-fejlkodelæser.
Der er kvitteret for modtagelse af e-mail hos RDW, men intet
svar modtaget endnu.
Der er ikke opnået kontakt til myndighederne i Poznan.
På lokalsprog blev fundet 2 sælgere. De var begge fabrikant-
specifikke (i.e. MAN, IVECO, DAF osv. så de kan ikke bruges
på alle fabrikater).
Vedr. pris:
Den ene sælger bruger et site svarende til Den Blå Avis I
Danmark, hvor prisen er 80-100€. Den anden sælger har ikke
priser oplyst.
Via lokalkendt er der forespurgt hos et transportfirma I Bul-
garien og der findes ligeledes emulatorer her.
Der er udarbejdet en guideline vedr. NOx manipulation.
Intet svar:
[27]
[28]
Intet svar:
[38]
Intet svar:
[39]
[46]
Bulgarien
EU
[47]
[48]
Tabel 1 Oversigt over de gennemførte nabotjek samt resultaterne heraf
Ved gennemgang af det udenlandske materiale konstateres, at det fortsat er de visuelle
kontrolmetoder, der primært bringes i anvendelse for at afsløre NOx manipulation. Umid-
delbart er Schweiz det land, som er længst fremme med kontrolmetoder. Dette er ikke
overraskende, idet Schweiz i mange år har været førende indenfor kontrol af filtre og ka-
talysatorer, bl.a. i kraft af VERT-ordningen. Schweiz er også et land, som historisk er præ-
get af tunnelbyggeri, hvilket er den oprindelige årsag til, at der lægges så stor vægt på
korrekt funktion af udstødningsfiltre.
Undersøgelse af NOx-snyd med tunge køretøjer
43
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
Figur: 31 Den schweiziske manual, der anvendes ved kontrolarbejde i trafikkontrolcen-
trene.
EU Kommissionen har udgivet en vejledning
[48]
til medlemsstaterne om, hvordan man
bedst håndterer NOx manipulation på biler og lastbiler. Vejledningen er brugbar i forbin-
delse med typegodkendelser, men har begrænset anvendelse i forbindelse med politiar-
bejde.
Undersøgelse af NOx-snyd med tunge køretøjer
44
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
6. Prisfastsættelse
Trafikselskabet Movia har opgjort nøgletal for driftsudgifter for busser til de eftermonterede
SCRT-systemer i forbindelse med luftpakken. Udgifterne udgør fra 1,5
3,5 kr./time alt
inklusive
dvs. forbrug af ammoniak, service og tid til udskiftning af kanistre indgår
[32]
. I
det følgende har vi valgt at udregne de årlige udgifter fordelt på henholdsvis driftsudgifter,
der er indkøb af AdBlue, og serviceudgifter, der omfatter reparationer og udskiftning.
6.1.
Driftsudgifter til AdBlue
I den tyske Tv-reportage
”Die Lüge vom sauberen LKW” af Christian Boch, nævnes det at
en AdBlue emulator kan spare vognmanden for op til 2.000,- EURO årligt, svarende til
15.000,- kr.
Prisen for AdBlue angives i reportagen til 0,40 EURO pr. liter, svarende til 3 kr. pr. liter
ekskl. moms. Hos danske benzinselskaber er prisen dog ca. 4,73 kr. pr. liter ekskl. moms.
I henhold til de tyske oplysninger bruger en lastbil typisk 1,6 liter AdBlue pr. 100 km. Med
danske priser bliver det altså til 7,57 kr. pr. 100 km.
Forudsat, at lastbilen kører 150.000 km pr. år, er den potentielle besparelse altså på
11.355,- kr. pr. år. ekskl. moms.
Dette skal sættes i forhold til, at AdBlue emulatoren i sig selv kun koster ca. 600 EURO,
svarende til 4.500,- kr. plus montering. De billigste udgaver er endda set ned til 80 EURO,
svarende til knap 600,- kr. plus montering.
TCO modul
AdBlue alene
Årlig kørsel [km]
40.000
80.000
120.000
150.000
kr.
kr.
kr.
kr.
Forbrug af AdBlue
2%
4%
6%
Årlig AdBlue besparelse kr.
1.410 kr. 2.819 kr. 4.229 kr.
2.819 kr. 5.638 kr. 8.457 kr.
4.229 kr. 8.457 kr. 12.686 kr.
5.286 kr. 10.572 kr. 15.857 kr.
8%
5.638
11.276
16.914
21.143
Figur 32: Årlige udgifter til AdBlue ved forskellige kørselsbehov og ved forskellige AdBlue
tilsætninger.
For eftervisning af de tyske tal har vi foretaget vores egen beregning ved forskellige til-
sætninger af AdBlue, som er vist i Figur 32. Beregningen medtager alene udgifter til AdBlue
og forholder sig altså ikke til mulige besparelser vedrørende service og vedligehold af SCR
og AdBlue anlæg. I beregningerne er der i henhold til informationer fra DTL
[33]
foretaget
beregninger på op til 8 % AdBlue. Det er specielt Euro VI bilerne, der fordrer den høje
tilsætning af AdBlue på op til 8
9% i nogle driftstilfælde.
Undersøgelse af NOx-snyd med tunge køretøjer
45
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
6.2.
Udgifter til service og reparation
Firmaet MT filterservice i Karlslunde har erfaring med at servicere og reparere NOx-kata-
lysatorer. Firmaet oplyser, at der generelt ikke er behov for service på selve SCR-delen.
Denne har meget lang levetid typisk 8
10 år. Levetiden varierer dog med antal kørte
kilometer ligesom levetiden kan være kortere f.eks. pga. forurening med olie pga. motor-
fejl. Forurening medfører behov for udskiftning af SCR-katalysatoren.
Efter 8-10 år opstår der i katalysatorer belægninger, som ikke kan fjernes med traditionelle
metoder. Derfor er udskiftning eller reparation påkrævet.
På de lidt ældre Euro IV og V biler kan SCR-katalysatoren repareres, ved at man udskifter
selve kernen på et specialværksted. Dette koster ca. 20.000 kr. Skal katalysatoren derimod
udskiftes til en ny original SCR-katalysator koster dette til sammenligning ca. 45.000 kr.
Med hensyn til EURO VI biler er situationen vanskeligere, idet reparation af katalysatoren
ikke altid er en mulig.
Følgende typiske priser
VI lastbiler:
[35]
anvendes ved efterfølgende TCO beregning gældende for Euro
NOx sensor: 4.300 kr.
AdBlue pumpe enhed: 10.000 kr.
SCR kontrolenhed: 8.000 kr.
SCR katalysator: 51.000 kr.
6.3.
Totale levetidsomkostninger
De samlede omkostninger ved at køre en Euro VI lastbil kan beregnes ved hjælp af værk-
tøjet Total Cost og Ownership, udviklet i projektet Analyse af Rammevilkår for gas i tunge
køretøjer.
Ved hjælp af dette program er der beregnet scenarier for forskellige AdBlue tilsætninger,
men desuden er der medtaget udgifter til service og vedligehold.
TCO modul
Inkl. service og vedligehold
Årlig kørsel [km]
40.000
80.000
120.000
150.000
2%
kr. 4.076
kr. 8.152
kr. 12.229
kr. 15.286
Forbrug af AdBlue
4%
6%
Årlig TCO besparelse kr.
kr. 5.486 kr. 6.895
kr. 10.971 kr. 13.791
kr. 16.457 kr. 20.686
kr. 20.572 kr. 25.857
8%
kr. 8.305
kr. 16.610
kr. 24.914
kr. 31.143
Figur 33: TCO-beregning på årlige udgifter til AdBlue og service ved forskellige kørselsbe-
hov og ved forskellige AdBlue tilsætninger.
Som det ses af TCO-beregningerne har udgifterne til service og vedligehold en mærkbar
indflydelse på de totale omkostninger til drift af et emissionssystem. Det er specielt de
tunge udgifter til udskiftning af SCR katalysatoren, der vejer og må antages at være yder-
ligere et incitament til montering af en emulator, da denne udgift derved udskydes eller
helt undgås.
Undersøgelse af NOx-snyd med tunge køretøjer
46
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
7. Referencer
1.
Paul Greening: ACEA market Survey into AdBlue emulators. AdBlue Emulator Workshop,
5. December 2017
2.
AdBlue Emulators Investigation Results. ACEA AdBlue Emulator Workshop, Brussels De-
cember 5. 2017
3.
Statens Vegvesen, Sigve J. Aasebø ”AdBlue Manupulsjon –
Arbeidsmøte VD 20. april
2017”, 02.05.2017
4.
Polisen, Trafik och Fordon. E-mail kommunikation med Erling Andersson Poliskommis-
sarie, Nationella operativa avdelningen, Utvecklingscentrum Mitt
5.
Nick Wysshaar: AdBlue Experiences in Switzerland. ACEA AdBlue Emulator Workshop,
Brussels December 5. 2017
6.
Trafikverket: Personlig kontakt med PhD. Magnus Lindgren
7.
Stockholm Stad: Linnea Svärd Trafikhandläggare Trafikplanering, Trafikkontoret
8.
IVL, Swedish Environmental Research Institute: e-mail kontakt med Assistant Director
Åke Sjödin
9.
IVL rapport B2281 On road emission performance of late model diesel and gasoline ve-
hicles as measured by remote sensing.
10.
Svensk Bilprovning AB,
[email protected]
11.
Norsk politi Astrid Birgitte Borge, Politiinspektør Politidirektoratet Politifagavdelingen
Seksjon for straffesak
12.
NAF (Norges Automobil Forening)
13.
ZDF Zoom: Die Lüge vom sauberen LKW Abgas-Betrüger und ihre Dreckschleudern
Film von Christian Bock
14.
Bundesamt für Güterverkehr, Köln, emailkorrespondance
15.
GreenZones GmbH Kontaktformular.
16.
Tyskland: FKA Aachen
17.
DEKRA
www.dekra.com
18.
VERT TeVeNOx
Testing of SCR-Systems on HD-Vehicles
19.
VERT Quality Control. Fleet Control of Diesel Vehicles (EURO VI) equipped with DPF,
DOC and SCR-Emission Control Devices.
20.
SAE 2014-01-1569. Testing of SCR-Systems on HD-Vehicles-TeVeNOx
21.
B483 Berner Fachhochschule, Testing of modern Diesel passenger cars and final state-
ments
22.
B483 Figures
23.
B483 Annexes
24.
Sweitz: EMPA, Thomas Bütler
25.
Sweitz: Uni Zürich Jan Zerwinsky
26.
Kanton Polizei Uri, Schweiz. Kontakt: Dienstchef Othmar Arnold
27.
Østrig
www.go-Maut.at
28.
Driver & Vehicle Standards Agency: Enforcement of Emission Control Systems
29.
MST Miljøprojekt MST-5200-00108 NOx snyd på lastbiler. Miljø og Fødevareministeriet
2017.
30.
Trafikselskaberne i Danmark: Trafikselskabernes Miljøsynsmanual Del 1:Emissionsmå-
ling 13. juni 2017.
31.
TM SEMS: Miljøstyrelsen J. nr.: 141-01397.
32.
Personlig kontakt: Joachim Reinhard Danchell, Movia
33.
E-mail korrespondance med DTL v. Finn Bjerremand der oplyser typiske AdBlue forbrug
indhentet ved tre forskellige lastbilproducenter.
34.
MT Filterservice Aps. Telefonisk kontakt til Direktør Flemming Nøhr
Undersøgelse af NOx-snyd med tunge køretøjer
47
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
35.
Scania Danmark. Personlig kontakt med Teknisk chef Johnny Pedersen
36.
TISPOL - the European Traffic Police Network - Technology Working Group
37.
ASFiNAG (Autobahnen- und Schnellstraßen- Finanzierungs- Aktiengesellschaft)
38.
RDW (Rijksdienst voor het Wegverkeer)
39.
Policja Ruchu Drogowego
40.
Applus+ RTD
41.
TÜV
42.
Transportstyrelsen Sverige • Statens vegvesen,
Regelverk for lavutslippssoner Norge
43.
Port of Rotterdam authority
44.
Municipal Roads in Poznan
45.
TfL (Transport for London)
46.
Litauen, Raivis
47.
Bulgarien, Dimitar
48.
Commission notice - Guidance on the evaluation of Auxiliary Emission Strategies and
the presence of Defeat Devices. Document date: 26/01/2017 - Created by
GROW.DDG1.C.4 - Publication date: 26/01/2017
Undersøgelse af NOx-snyd med tunge køretøjer
48
MOF, Alm.del - 2017-18 - Bilag 565: Resultatet af undersøgelse af snyd med lastbilers NOxbegrænsende udstyr samt de tekniske rapporter, som danner grundlag for arbejdet, fra miljø- og fødevareministeren
Teknologisk
Institut
8. Definitioner og anvendte forkortelser
AdBlue: Handelsnavn for den væske (reaktant), der anvendes i AdBlue anlægget.
AdBlue er en vandig opløsning, der består af 32,5% urea og resten er deminerali-
seret vand.
AdBlue anlægget: Betegnelse for den NOx reducerende enhed i et emissionsredu-
cerende system. Består af SCR-katalysator, doseringspumpe, styringsudrustning og
AdBlue tank.
SCR-katalysator: Selective Catalytic Reactor. (Selve NOx katalysatoren, der om-
danner NOx til uskadeligt kvælstof og vand)
NOx: Summen af de to gasarter NO og NO2, der uundgåeligt dannes ved afbræn-
ding af brændstof i en forbrændingsmotor.
DPF: Diesel Partikel Filter. (filtret, der fjerner op til 99 % af køretøjets partikler i
udstødningen)
Emulator: Elektronisk enhed, der efterligner funktionaliteten fra en anden enhed.
OBD: On Board Diagnostics. (datakommunikation med bilen, der bl.a. muliggør ud-
læsning af fejlkoder)
ECU: Engine Control Unit. Motorens centrale styreenhed.
EEC: Engine Emission Control. Emissionssystemets styreenhed.
OEM: Original Equipment Manufacturer.
Undersøgelse af NOx-snyd med tunge køretøjer
49
