VANDLØB 2016

Kemisk vandkvalitet og stoftransport

NOVANA

Videnskabelig rapport fra DCE – Nationalt Center for Miljø og Energi

nr. 270

2018

AARHUS

UNIVERSITET

DCE – NATIONALT CENTER FOR MILJØ OG ENERGI

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

[Tom side]

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

VANDLØB 2016

Kemisk vandkvalitet og stoftransport

NOVANA

Videnskabelig rapport fra DCE – Nationalt Center for Miljø og Energi

nr. 270

2018

Hans Thodsen

Henrik Tornbjerg

Jørgen Windolf

Jens Bøgestrand

Søren Erik Larsen

Niels Bering Ovesen

Ane Kjeldgaard

Aarhus Universitet, Institut for Bioscience

AARHUS

UNIVERSITET

DCE – NATIONALT CENTER FOR MILJØ OG ENERGI

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Datablad

Serietitel og nummer:

Titel:

Undertitel:

Forfattere:

Institution:

Udgiver:

URL:

Udgivelsesår:

Redaktion afsluttet:

Faglig kommentering:

Kvalitetssikring, DCE:

Finansiel støtte:

Bedes citeret:

Videnskabelig rapport fra DCE - Nationalt Center for Miljø og Energi nr. 270

Vandløb 2016 - Kemisk vandkvalitet og stoftransport

NOVANA

Hans Thodsen, Henrik Tornbjerg, Jørgen Windolf, Jens Bøgestrand, Søren Erik Larsen,

Niels Bering Ovesen & Ane Kjeldgaard

Aarhus Universitet, Institut for Bioscience

Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi ©

http://dce.au.dk

April 2018

Miljøstyrelsen og internt i Aarhus Universitet

Poul Nordemann Jensen

Miljø- og Fødevareministeriet

Thodsen, H., Tornbjerg, H., Windolf, J., Bøgestrand, J., Larsen, S.E., Ovesen, N.B. &

Kjeldgaard, A. (2018): Vandløb 2016 - Kemisk vandkvalitet og stoftransport.

NOVANA. Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi, 54 s. -

Videnskabelig rapport fra DCE - Nationalt Center for Miljø og Energi nr. 270

http://dce2.au.dk/pub/SR270.pdf

Gengivelse tilladt med tydelig kildeangivelse

Sammenfatning:

Dette års rapport beskriver status og udvikling i vandkemiske forhold i vandløb,

stoftransport af kvælstof og fosfor til kystvandene for perioden før og under NOVANA

– og frem til og med 2016.

Vandløb, overvågning, NOVANA, kvælstof, fosfor, havbelastning, vandkemi

Grafisk Værksted, AU-Silkeborg

Kolding Å luftfoto, Thorbjørn Brunander Sund

978-87-7156-328-3

2244-9981

Rapporten er tilgængelig i elektronisk format (pdf) som

http://dce2.au.dk/pub/SR270.pdf

NOVANA er et program for en samlet og systematisk overvågning af både vandig og

terrestrisk natur og miljø. NOVANA erstattede 1. januar 2004 det tidligere

overvågningsprogram NOVA-2003, som alene omfattede vandmiljøet.

Emneord:

Layout:

Foto forside:

ISBN:

ISSN (elektronisk):

Sideantal:

Internetversion:

Supplerende oplysninger:

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Indhold

Forord

Sammenfatning

Kvælstof og fosfor transport

Summary

Nitrogen and phosphorus

Datagrundlag, databehandling, og rapportindhold

1.1

1.2

1.3

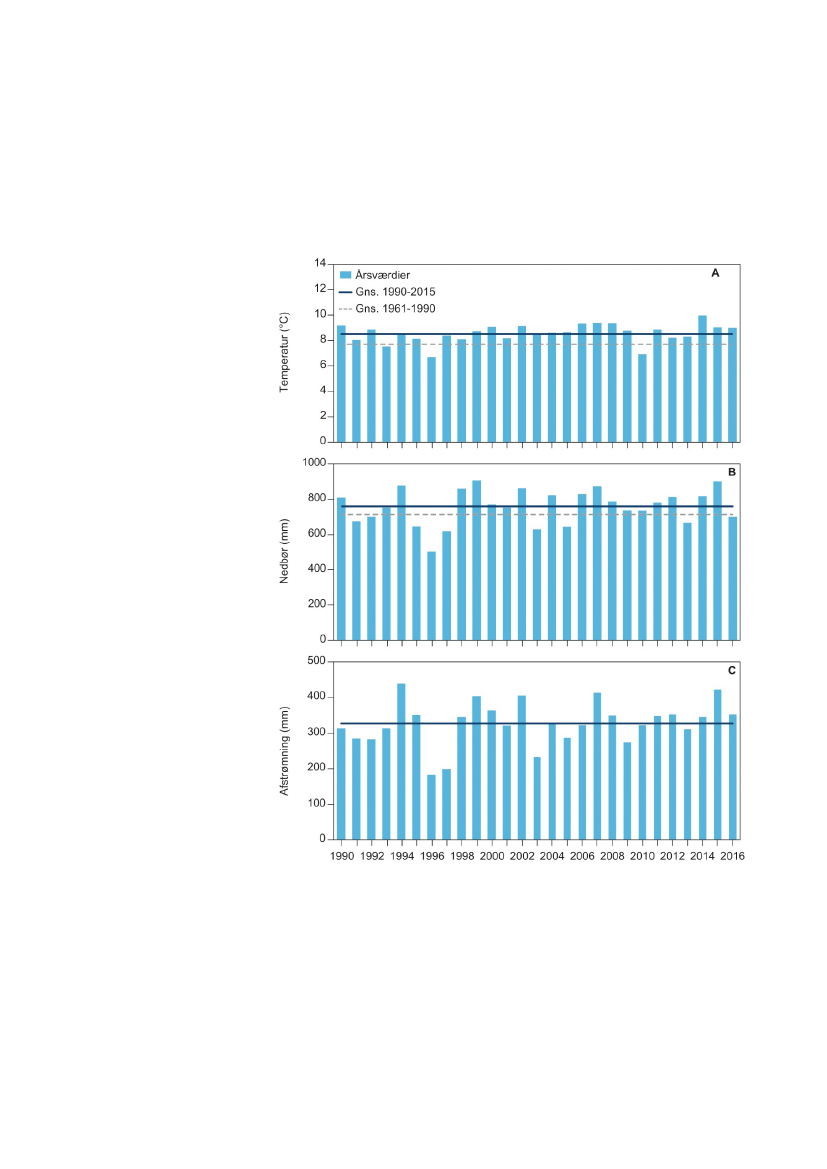

Klima

2.1

2.2

Datagrundlag og metoder

Klima og ferskvandsafstrømning

Om overvågningsprogrammet

Kemisk vandkvalitet og stoftransport

Specielle forhold omkring årets rapportering

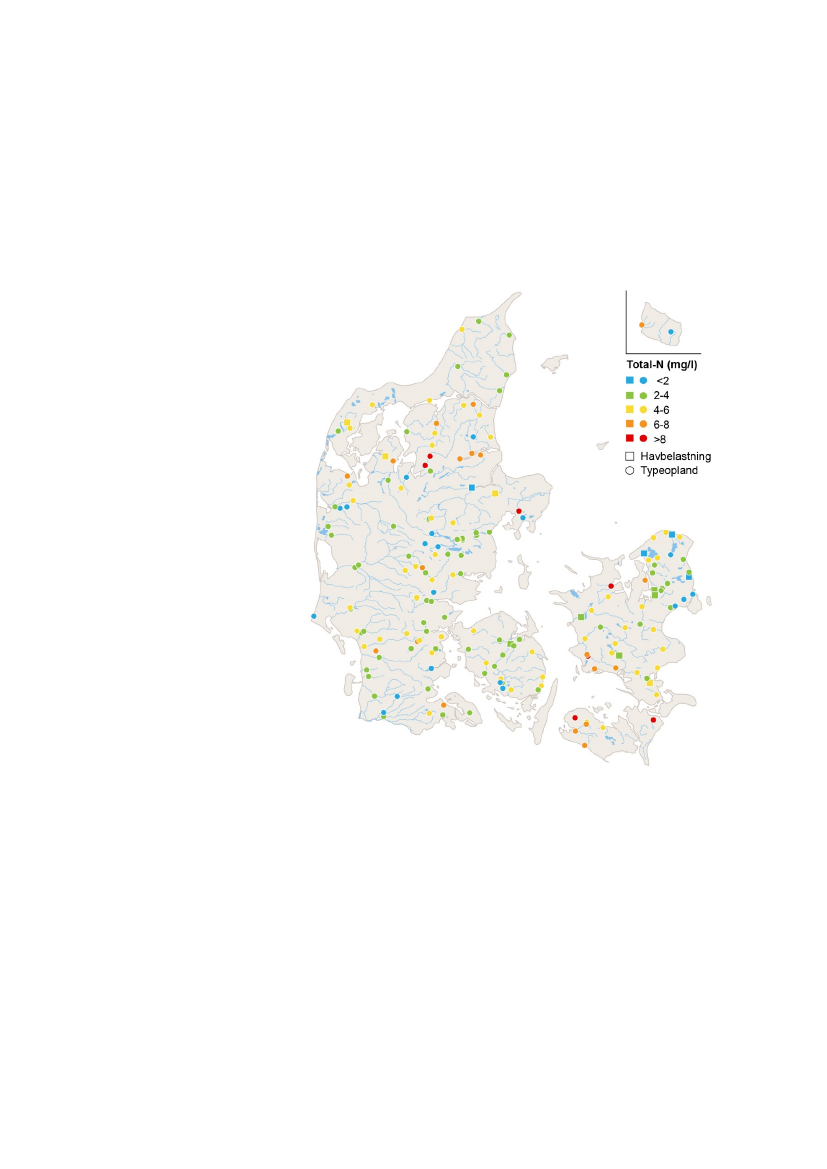

Kvælstof i vandløb

3.1

3.2

Tilstanden i 2016

Udvikling siden 1989

Fosfor i vandløb

4.1

4.2

Tilstanden i 2016

Udviklingen siden 1989

Kvælstofbelastning af havet

5.1

5.2

5.3

5.4

5.5

5.6

5.7

Datagrundlag og metoder

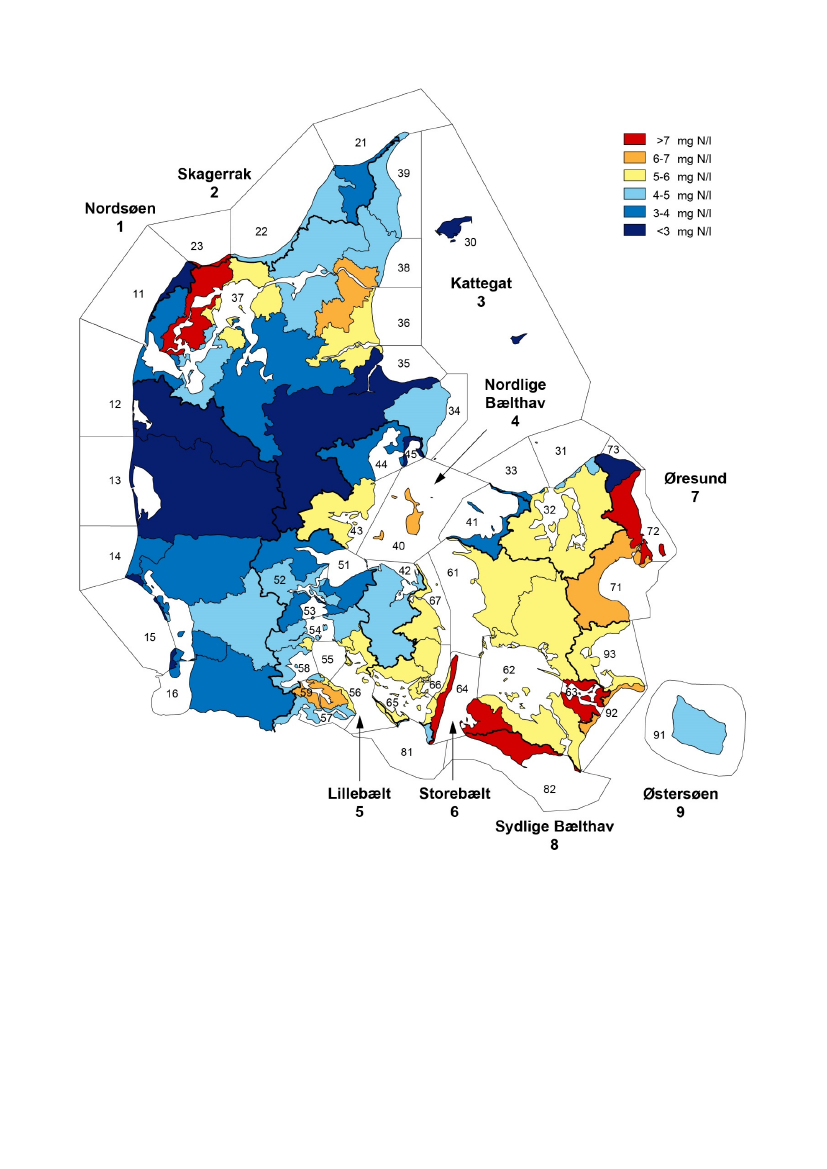

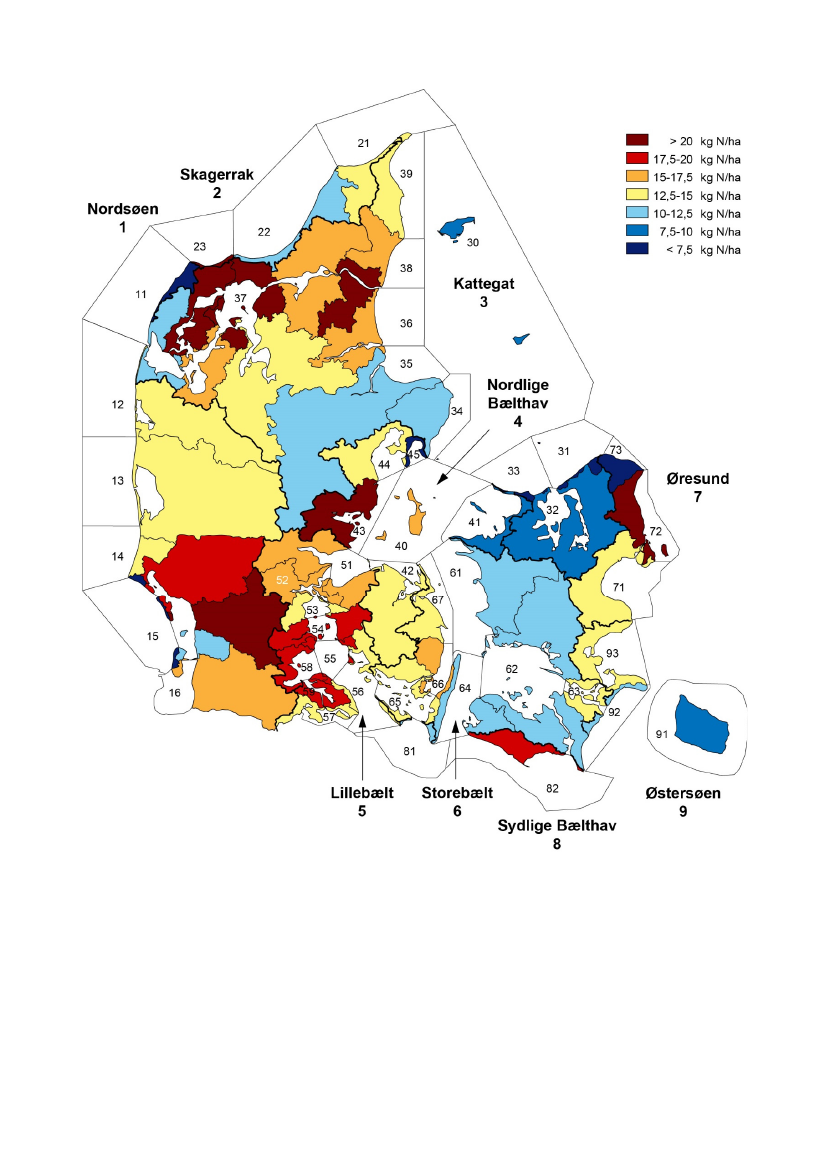

Afstrømningen af kvælstof til havet i 2016

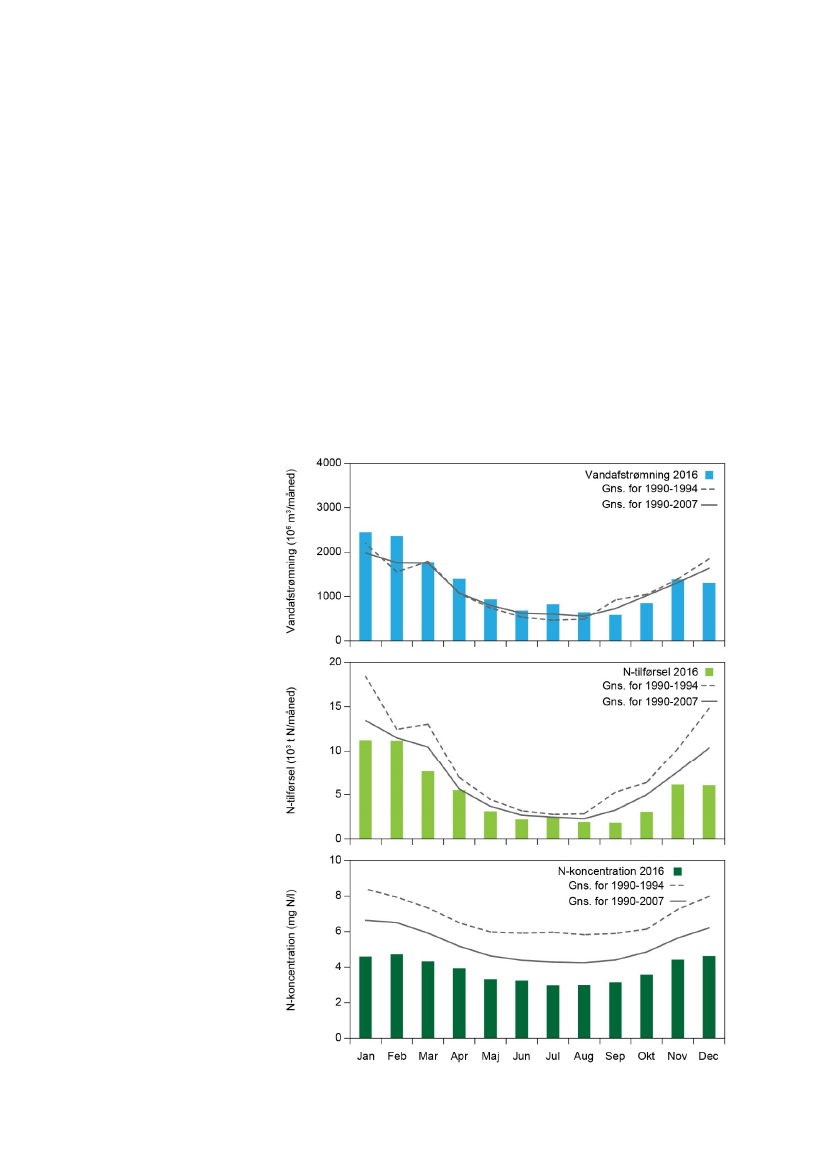

Sæsonvariation i vand- og kvælstofafstrømning

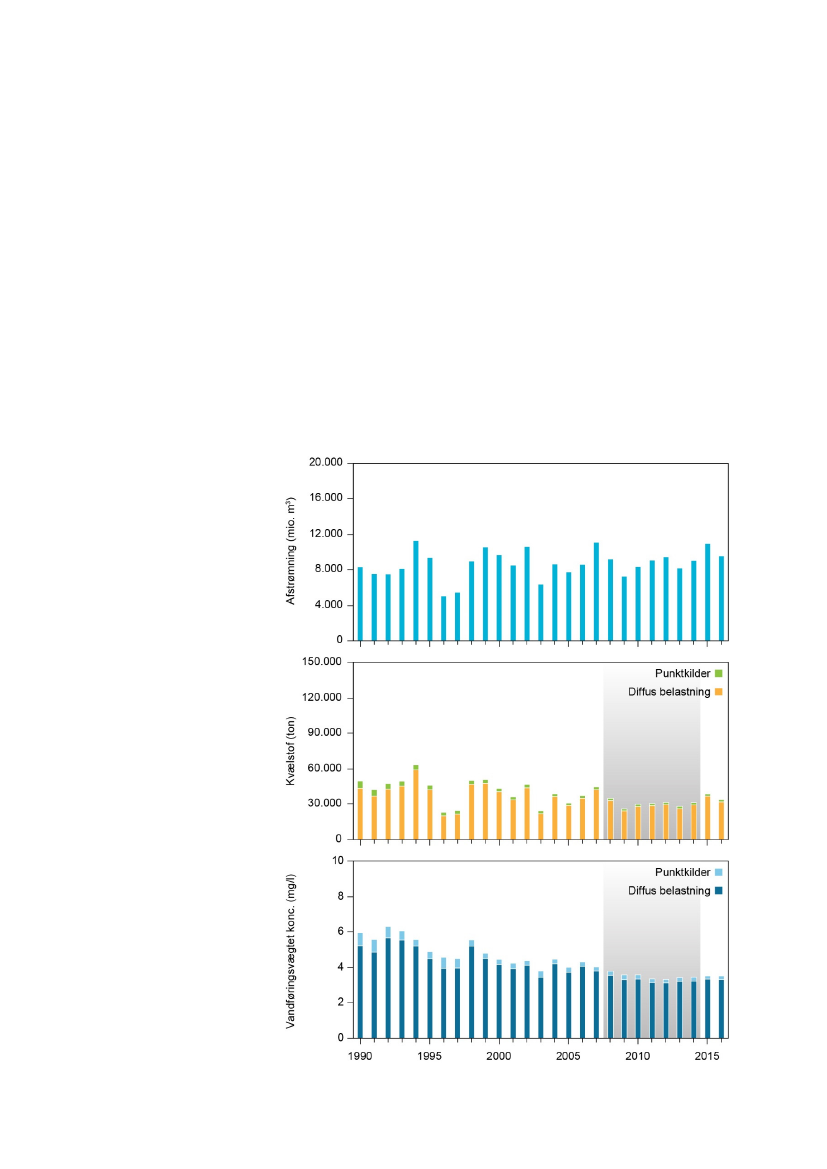

Udviklingen i kvælstofafstrømning

Kvælstofafstrømning for målt opland

Udvikling i nøgleindikatorer af betydning for kvælstof-

transporten

Sammenfatning af resultaterne

Fosforbelastning af havet

6.1

6.2

6.3

6.4

Datagrundlag og metode

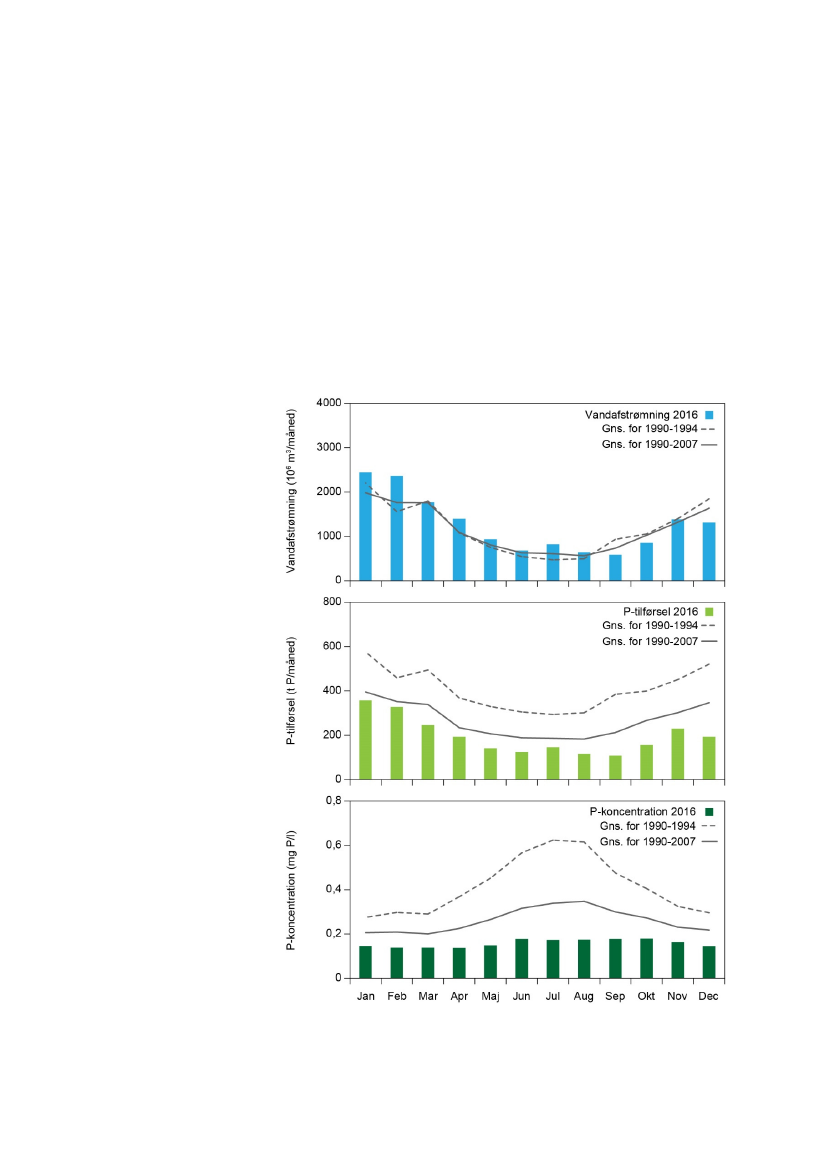

Fosfortilførsel til havet 2016

Udvikling i fosforafstrømning 1990 – 2016

Sammenfatning af resultaterne

Nitrat-N-koncentrationer og -transport på målestationer

7.1

7.2

7.3

Introduktion

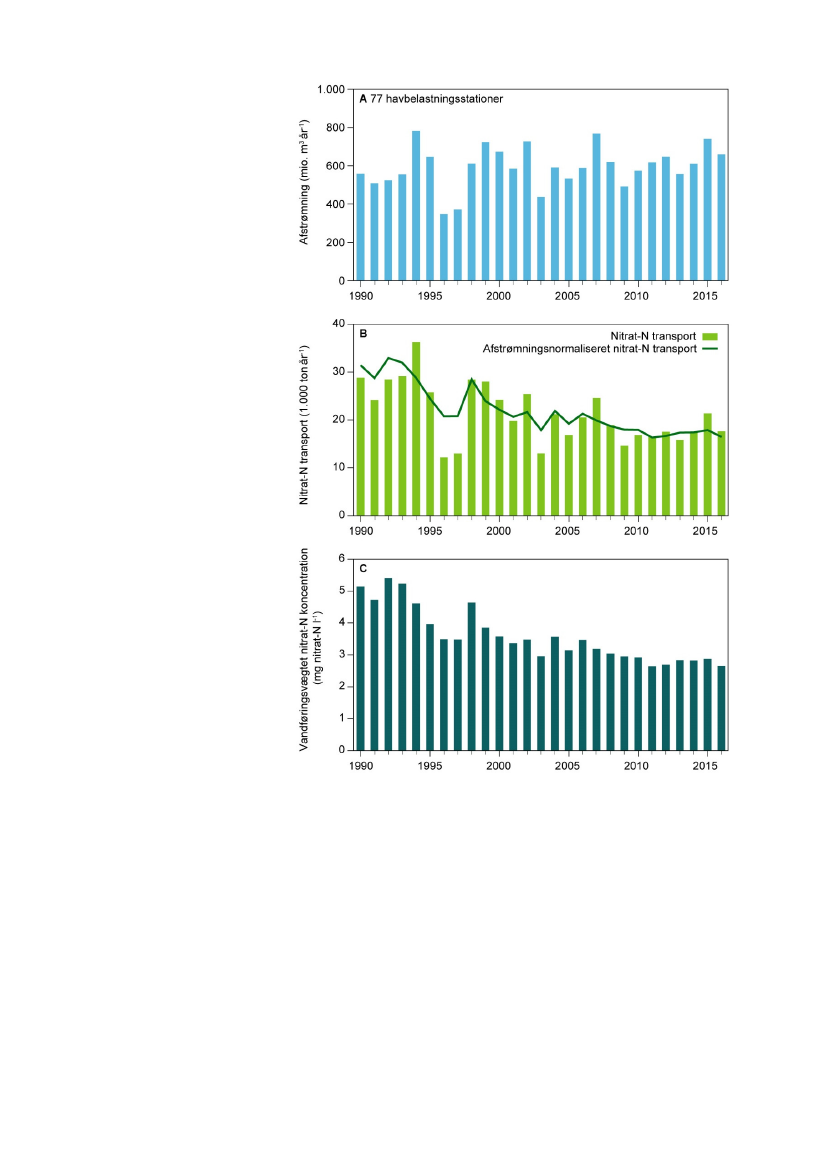

Afstrømning af nitrat 2016 fra havbelastningsoplande

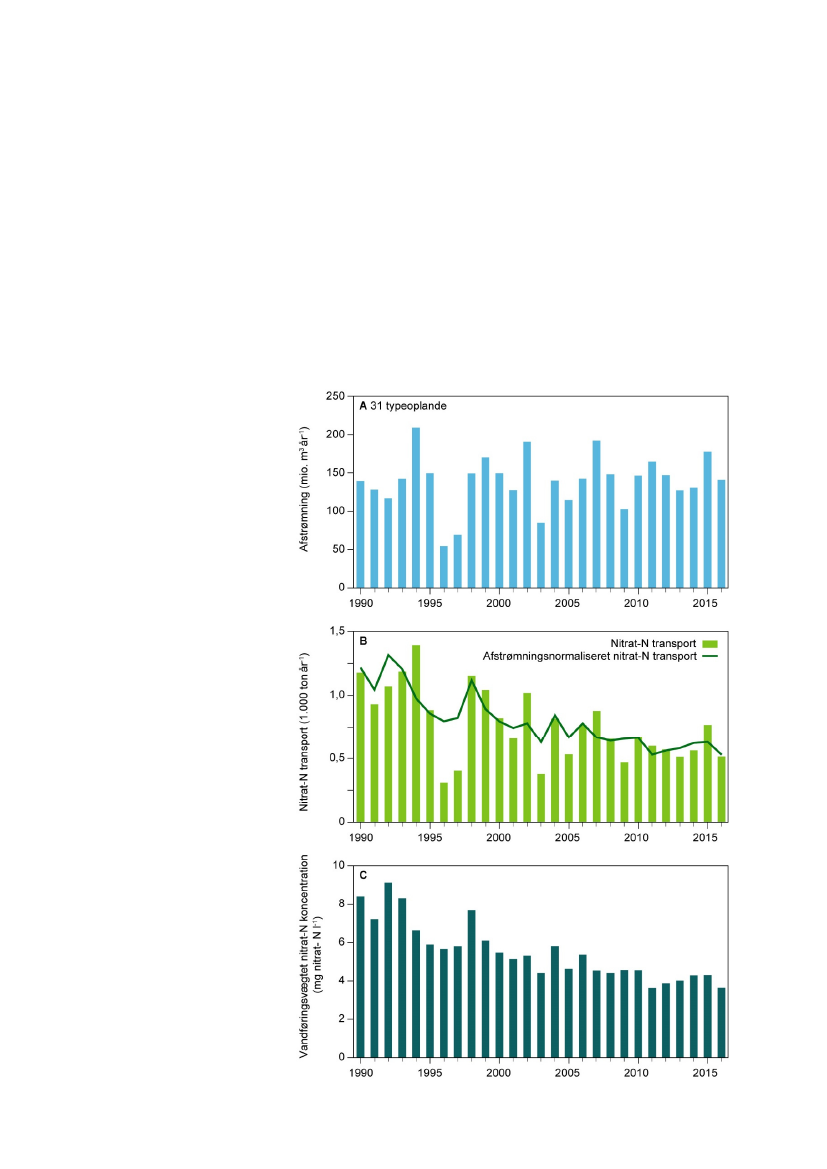

Nitrattransport og -koncentration for 31

landbrugsdominerede typeoplande

Referencer

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

[Tom side]

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Forord

Denne rapport udgives af DCE - Nationalt Center for Miljø og Energi, Aarhus

Universitet (DCE) som et led i den landsdækkende rapportering af det Natio-

nale program for Overvågning af VAndmiljøet og NAturen (NOVANA). NO-

VANA er fjerde generation af nationale overvågningsprogrammer, som med

udgangspunkt i Vandmiljøplanens Overvågningsprogram blev iværksat ef-

teråret 1988. Nærværende rapport omfatter data til og med 2016.

Overvågningsprogrammet er målrettet mod at tilvejebringe det nødvendige

dokumentations- og videngrundlag til at understøtte Danmarks overvåg-

ningsbehov og – forpligtelser, bl.a. i forhold til en række EU-direktiver indenfor

natur- og miljøområdet. Programmet er løbende tilpasset overvågningsbeho-

vene og omfatter overvågning af tilstand og udvikling i vandmiljøet og natu-

ren, herunder den terrestriske natur og luftkvalitet.

DCE har som en væsentlig opgave for Miljø- og Fødevareministeriet at bi-

drage med forskningsbaseret rådgivning til styrkelse af det faglige grundlag

for miljøpolitiske prioriteringer og beslutninger. Som led heri forestår DCE

med bidrag fra Institut for Bioscience og Institut for Miljøvidenskab, Aarhus

Universitet den landsdækkende rapportering af overvågningsprogrammet

inden for områderne ferske vande, marine områder, landovervågning, atmo-

sfæren samt arter og naturtyper.

I overvågningsprogrammet er der en arbejds- og ansvarsdeling mellem fag-

datacentrene og Miljøstyrelsen. Fagdatacentret for grundvand er placeret hos

De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS),

fagdatacentret for punktkilder hos Miljøstyrelsen, mens fagdatacentrene for

vandløb, søer, marine områder, landovervågning samt arter og naturtyper er

placeret hos Institut for Bioscience, Aarhus Universitet og fagdatacentret for

atmosfæren hos Institut for Miljøvidenskab, Aarhus Universitet.

Denne rapport er udarbejdet af Fagdatacenter for Ferskvand, og den har væ-

ret til kommentering hos Miljøstyrelsen. Rapporten er baseret på data indsam-

let af Miljøstyrelsen, de tidligere amter og diverse konsulenter på vegne af de

nævnte offentlige institutioner.

Konklusionerne i denne rapport sammenfattes med konklusionerne fra de øv-

rige fagdatacenter-rapporter i Vandmiljø og natur 2016, som udgives af DCE,

GEUS og Miljøstyrelsen.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Sammenfatning

Dette års rapport behandler emner som udviklingen i afstrømningen af vand,

kvælstof og fosfor til de kystnære havområder. Samtlige data er indsamlet via

det Nationale program for Vandmiljø og Natur (NOVANA). I rapporteringen

for året 2016 er økologisk tilstand, miljøfremmede stoffer og tungmetaller

samt naturtyper og arter i vandløb rapporteret separat i Rasmussen m.fl. 2018.

Kvælstof og fosfor transport

Typeoplande

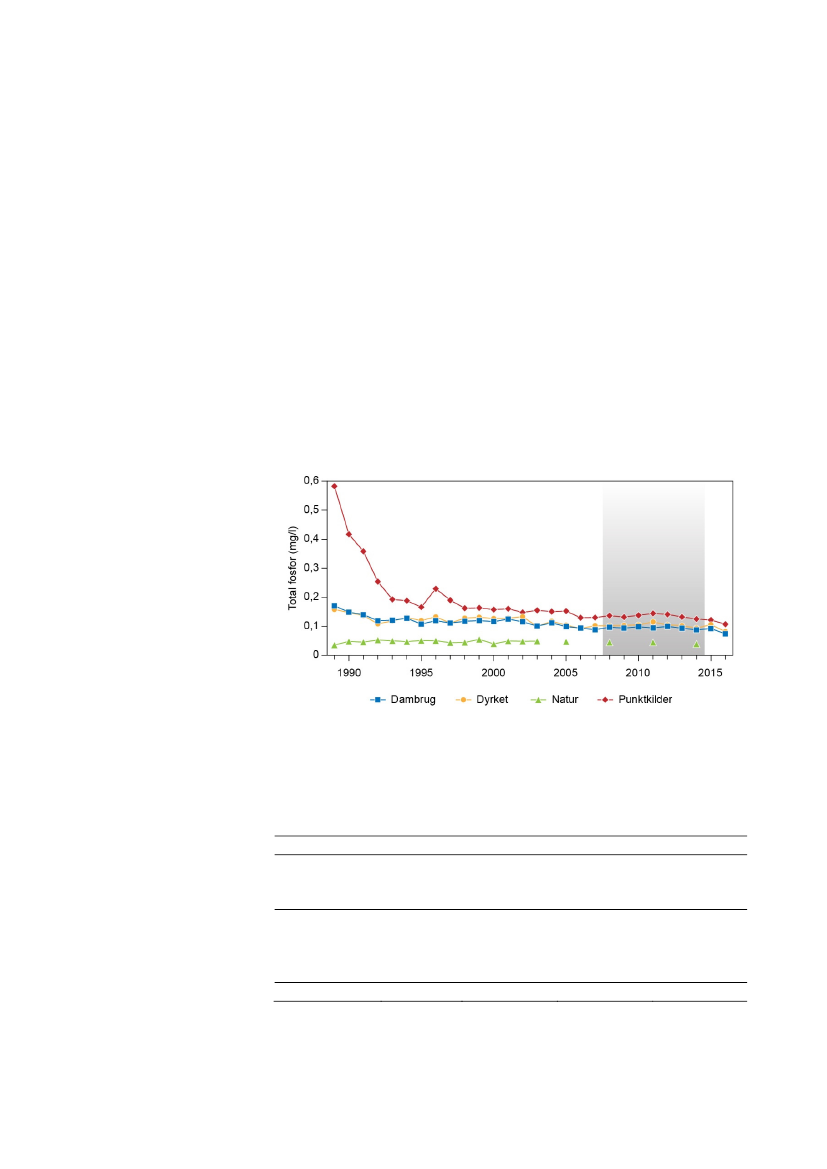

Indholdet af kvælstof og fosfor i vandløbene er faldet markant siden 1989.

Reduceret udvaskning fra dyrkede arealer har hovedansvaret for, at kvælstof-

indholdet i gennemsnit er reduceret med ca. 46 %, mens reduktionen på ca.

42 % for fosfors vedkommende skyldes forbedret spildevandsrensning i by-

områder og for virksomheder. Koncentrationerne af kvælstof og fosfor i vand-

løbene er dog stadig omkring henholdsvis 4 gange og 2 gange så høje som de,

man finder i upåvirkede naturvandløb.

Stoftransport

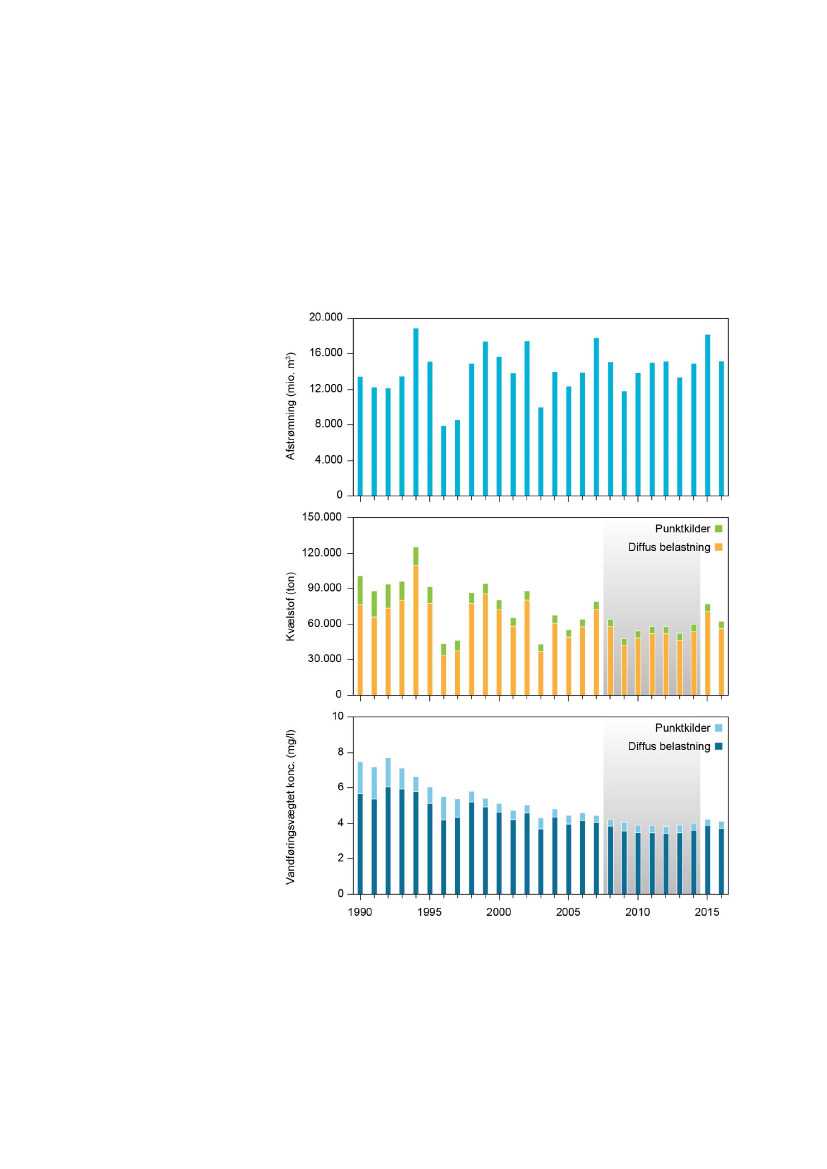

Der blev fundet lignende reduktioner, som for typeoplandene, i den samlede

tilførsel til havet fra land af kvælstof og fosfor for perioden 1990 til 2016. Re-

duktionen i kvælstof (45%) er på samme niveau som faldet i koncentrationer

på typeoplande, mens fosfortransporten er faldet 63 % beregnet for den vand-

føringsvægtede koncentration. For kvælstof er der alene for den diffuse tilfør-

sel (tilførsel fra dyrkede og udyrkede arealer, samt bidrag fra ejendomme,

som ikke er tilkoblet offentlige renseanlæg) tale om en reduktion på ca. 34 %.

Transporten fra land er for 2016 beregnet til hhv. ca. 62.000

ton N og ca. 2.300

tons fosfor. Disse udledninger er for næsten samtlige årets måneder væsentlig

mindre end gennemsnittet for perioden 1990-2007. For kvælstof er månederne

februar, april og juli dog kun en smule lavere end gennemsnittet for perioden

1990-2007. Samtidig var vandafstrømningen i 2016 ca. 7 % større end gennem-

snittet for 1990-2015.

Den normaliserede kvælstoftilførsel til havet var i kalenderåret 2016 ca. 59.000

ton N.

Eftersom det ikke er muligt at måle på alt vand og stof (hverken rummeligt

eller tidsligt), som transporteres til havet, er der en vis usikkerhed på de be-

regnede tal.

Hertil skal adderes 2.800 ton fra udslip i forbindelse med ulykke på Fredericia havn i februar 2016 (se afsnit 1.3.4).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Summary

This year’s report presents topics on the nitrogen and phosphorus run off to

Danish coastal waters. All data presented are collected in accordance to the

National Monitoring Program for the Aquatic Environment and Nature (NO-

VANA).

Nitrogen and phosphorus

The concentrations of nitrogen and phosphorus in streams have been mark-

edly reduced since 1989. The main reason is reduced leaching from cropped

areas resulting in a mean reduction of approximately 46 % for nitrogen due to

several general regulations of farming practices (e.g. fertilization norms, sea-

sonal regulation of manure application, catch-crops), whereas an approximate

42 % reduction in phosphorus is due to improved treatment of residential-

and industrial waste water. However, concentrations of nitrogen and phos-

phorus in the streams are still approximately 3-4 and 2-3 times higher, respec-

tively, than in un-impacted (reference) streams.

Similar reductions in the total load of nitrogen and phosphorus from land to

Danish coastal waters have been estimated for the period 1990-2016. The re-

ductions are 45 and 63 % percent for nitrogen and phosphorus, respectively,

if calculated as discharge weighted mean concentrations to take climatic dif-

ferences between years into consideration. Considering the diffuse run-off of

nitrogen alone, including leaching from cropped as well as uncropped areas

and contribution of wastewater from scattered dwellings, the reduction is ap-

proximately 34%.

In 2016, the total load from land was estimated to about 62 000 tons of nitrogen

and 2300 tons of phosphorus. For most months, these amounts being signifi-

cantly lower than the average for the period 1990-2015. This should be seen in

the context that total run-off of water was 7% larger in 2016 than the yearly

average for the period 1990-2015.

As it is impossible to measure all water transported to the Sea, there is some

statistical uncertainty on the estimated transports, as these needs to be based

on both measurements of discharge and nutrient concentrations combined

with model estimates for ungauged catchments.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Datagrundlag, databehandling, og rap-

portindhold

Jens Bøgestrand & Hans Thodsen

1.1 Om overvågningsprogrammet

Denne rapport indeholder data indsamlet i vandløb under NOVANA pro-

grammet (og forudgående programmer), omhandlende vandafstrømning,

næringsstof koncentrationer og heraf beregnede stoftransporter. Desuden

indgår luft temperatur og nedbørs data.

For vandløbenes vedkommende er der foretaget to typer overvågning og un-

dersøgelser: (a) Overvågning af den økologiske, fysiske og kemiske tilstand

og (b) målinger af transport af vand og forskellige stoffer til søer og marine

områder. I dette års rapportering er overvågningen af den økologiske, fysisk

og kemiske tilstand publiceret i Rasmussen m.fl. 2018.

Samtlige data i NOVANA er indsamlet/tilvejebragt af medarbejdere i de tid-

ligere amter (frem til og med 2006), de nuværende statslige regionale enheder

under Miljøstyrelsen, samt af en række konsulentfirmaer på vegne af am-

terne/enhederne.

Indsamlingen/tilvejebringelsen af data har bygget på tekniske anvisninger

for hhv. det vandløbsøkologiske program (Pedersen m.fl. 2007) og stoftrans-

port (Vingemåling, Prøvetagning og analysemetoder, generel vandkemi). An-

visningerne kan ses på Institut for Bioscience’s hjemmeside (Aarhus Univer-

sitet): http://bios.au.dk/videnudveksling/fagdatacentre/fdcfersk/novana-

2004-2010/. Med revisionen af NOVANA i 2010 er programmet justeret for

perioden 2011-2015, hvilket ligeledes har medført en revision af de tekniske

anvisninger. Disse kan ses på Institut for Bioscience’s hjemmeside (Aarhus

Universitet): http://bios.au.dk/videnudveksling/til-myndigheder-og-saer-

ligt-interesserede/fagdatacentre/fdcfersk/

1.2

Kemisk vandkvalitet og stoftransport

Undersøgelserne i NOVANA-programmet af transporten af vand og stof har

omfattet målinger ved i alt 223 stationer. Måleprogrammet har således omfat-

tet vandføring samt en række fysiske og kemiske parametre. Næringsstof-

ferne kvælstof og fosfor samt organisk stof har været vigtige elementer, men

der har også indgået målinger af pH, vandtemperatur og andre fysiske/ke-

miske parametre. Desuden er der tilvejebragt en række oplandsrelaterede in-

formationer omfattende oplandsafgrænsning, arealanvendelse, jordtype, spil-

devandsudledninger, dyrkningspraksis m.m. Undersøgelser er foretaget efter

samme principper hvert år, dvs. med et forud fastsat antal årlige målinger for

at sikre en så præcis bestemmelse af den meget varierende vand- og stoftrans-

port som økonomisk og praktisk muligt.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Ved godt 80% af stoftransportstationerne måles i perioden 2011-2016 med en

frekvens på 18 prøver pr. år. For et mindretal (ca. 10%) af stationer (naturop-

lande) er frekvensen mindre (12 prøver/år) og for søtilløb/-udløb (ca. 10%)

lidt større (19 prøver/år).

Gennem alle årene i overvågningsperioden har der været anvendt gennem-

gående principper for databehandling, analyse og præsentation i forbindelse

med undersøgelserne af vand- og stoftransport.

Hvis intet andet er nævnt, er der anvendt tidsvægtede gennemsnit for at tage

højde for, at målingerne ikke er jævnt fordelt over året. I relation til stoftransport

er der anvendt vandføringsvægtede gennemsnitskoncentrationer, som tager

højde for svingninger i vandføring, både over året og fra år til år. Vandførings-

vægtede gennemsnitskoncentrationer er beregnet ved for en given periode at

dividere den samlede stoftransport med den samlede vandafstrømning.

I mange af rapportens analyser er stoftransportstationerne grupperet på

grundlag af karakteren af menneskelig påvirkning i oplandet, dvs. i såkaldte

typeoplande (tabel 1.1) – se kapitel 3 & 4. Det skal dog bemærkes, at en del

vandløb har skiftet oplandstype siden overvågningsprogrammets begyn-

delse, fx på grund af reduceret spildevandstilledning eller nedlæggelse af

dambrug. Kriterierne for klassifikationen af dyrkede oplande er lidt forskel-

lige for kvælstof og fosfor. Antallet af stationer i kategorien dyrkede oplande

er derfor ikke det samme i kvælstof- og fosforkapitlerne.

Tabel 1.1.

Stationstyper i vandløb baseret på en inddeling efter typeopland. I de an-

vendte kriterier for denne inddeling er der i punktkildebidraget ikke medregnet spildevand

fra spredt bebyggelse. Angivet antal stationer fordelt på oplandstyper, der er anvendt i

tidsserie-analyse (1989-2016) og aktuelt 2016. Oplandstyper for tidsserie-analyser er op-

gjort efter situationen i 1991.

1989-2016

Oplandstype

Naturoplande *

Vandløb i dyrkede oplande (P):

Dyrkningsgrad > 15 %

Bebyggelse < 50 %

Punktkildebidrag

< 25 g P/ha, 0,5 kg N/ha

Vandløb i dyrkede oplande (N):

Dyrkningsgrad > 15 %

Bebyggelse < 50 %

Punktkildebidrag

< 0,5 kg N/ha

Vandløb med punktkilder:

Punktkildebidrag > 0,5 kg

N/ha

Vandløb med dambrugsudledninger:

P fra dambrug:

> 30 % af total transport

> 40 % af punktkildebidrag

Vandløb i bebyggede områder

> 50 % bebyggelse

Ikke-naturoplande, i alt

*undersøges kun hvert tredje år (2005, 2008, etc.) siden 2003

# ikke opgjort separat for typerne 2-6

2016

Type nr. tidsserie-analyser aktuel status

141

215

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

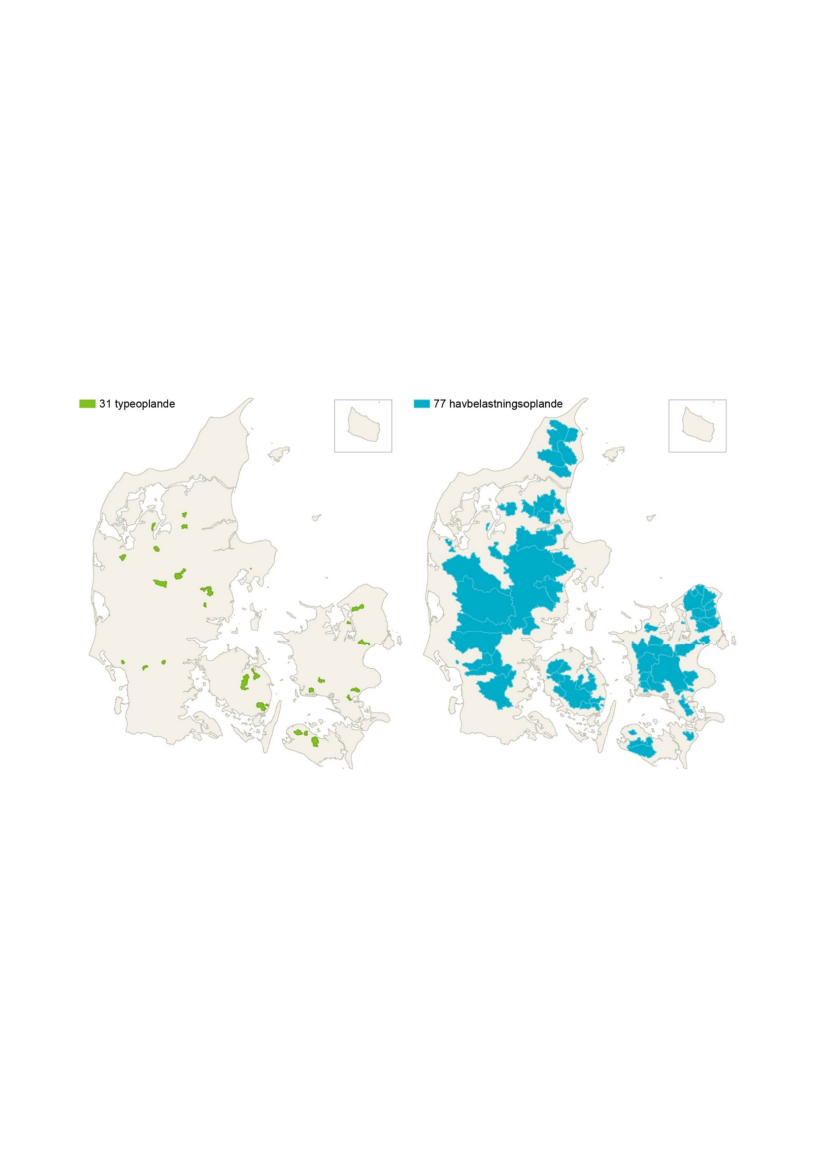

Ca. 120 vandløbsstationer, som er søgt placeret så tæt på vandløbenes udmun-

ding i havet som muligt, er anvendt ved beregning af tilførslen af kvælstof og

fosfor til havet. Oplandet til disse stationer dækker ca. halvdelen af Danmarks

areal. Vand- og stoftilførslen fra den resterende del af landets areal (det

umålte opland) er modelleret som beskrevet i Bøgestrand (2009).

Den samlede stoftilførsel af såvel kvælstof som fosfor til havet genberegnes

hvert år for at sikre, at opgørelsen er lavet med samme metode gennem hele

tidsperioden 1990 til nærværende år. Den årlige genberegning inkluderer

også rettelser i data for år forud for det aktuelle år. Derfor forekommer der

mindre ændringer i de opgjorte stoftilførsler i forhold til tidligere udgivne

rapporter.

For at vurdere betydningen af forskellige forureningskilder, er bidragene til

den samlede stoftransport fra diverse kilder opgjort. Kildeopsplitningen er

beregnet både for de enkelte vandløbsstationer og for den samlede stoftrans-

port til havet. Beregningsmetoderne er detaljeret beskrevet i Svendsen (1998),

men går i korthed ud på, at man på basis af den kendte samlede stoftransport

samt det kendte bidrag fra en række punktkilder (byspildevand, industri,

dambrug m.m.) beregner det diffuse bidrag fra det åbne land som differencen

mellem punktkildebidraget og den samlede transport.

Beregninger af udviklingstendenser i transporter af kvælstof og fosfor følger

Larsen m.fl. (2014). Derudover følger rapporteringen af stoftransporterne til

havet samme principper og har samme omfang, som i de foregående års NO-

VANA-rapporter, i dette års rapportering er overvågningen af den økologi-

ske, fysisk og kemiske tilstand publiceret i Rasmussen m.fl. 2018.

1.3

Specielle forhold omkring årets rapportering

1.3.1 Genopretning af TN og TP prøver for 2016.

Det blev i 2017 opdaget, at alle total kvælstof (TN) og total fosfor (TP) analyser

i forbindelse med NOVANA programmet i 2016 og første kvartal 2017 var ble-

vet analyseret med en forkert metode (Miljøstyrelsen, 2017a). Den forkerte me-

tode (on-line metode) underestimerede TN og TP i forhold til (off-line me-

tode/autoklave metoden), som skulle have været anvendt (Miljøstyrelsen,

2017b). På grund af denne fejl er det blevet undersøgt om de fejlbehæftede re-

sultater kunne genoprettes, på grundlag af prøver (383 prøver for TN; 293 prø-

ver for TP i vandløb) analyseret med begge metoder (Larsen m.fl., 2018). Kon-

klusionen på undersøgelsen var, at for prøver taget i vandløb, kan de fejlbehæf-

tede resultater godt genoprettes til anvendelse i belastningsopgørelse (ligning

1 og ligning 2). De genoprettede prøveværdier for TN kan anvendes selvstæn-

digt fx til beregning af stoftransport (Larsen m.fl., 2018). De korrigerede prøve-

værdier for TP bør ikke anvendes hverken enkeltvis eller på enkeltstations ni-

veau men udelukkende for større dele af landet (Larsen m.fl., 2018).

(Ligning 1)

(Ligning 2)

0,131541

1,035184

0,88367

0,12548

For stoftransporter opgjort i kapitel 5 og 6 er værdier genoprettet med hhv.

ligning 1 og ligning 2 anvendt for året 2016. For Ligning 2 er der indført et

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

afskæringskriterie ved 0,34 mg/l da ligningen vil korrigere højere værdier ne-

gativt (TPkorr < Tp_online), hvilket ikke er i overensstemmelse med den

fundne analyse metodefejl.

1.3.2 Usikkerhed omkring analysemetode anvendt for årene 2008-

2014

I Miljøstyrelsens bestilling, rapporteret i Larsen m.fl. (2018) angives at der

også i perioden 2010 til 2014 har været anvendt on-line metoden til op lukning

af TN og TP.

I Larsen m.fl. (2018) er det vedr. perioden 2010-2014 vurderet:

”En foreløbig beregning viser at stoftransporten af total kvælstof i 2016 på vandløbsmå-

lestationer bliver øget med ca. 7% ved anvendelse af den fundne korrektionsligning for

TN i vandløb. En første vurdering af transport- og koncentrationsdata for total kvælstof,

nitrat og organisk kvælstof i perioden 2010-2014 sammenlignet med en periode forud,

viser at man på en lang række målestationer i vandløb ser et fald i koncentrationen af

organisk N, hvilket vil resultere i at indholdet af nitrat udgør næsten hele andelen af

total N. Det er det samme mønster som er set i 2016-17, hvor der er anvendt UV-op-

lukning. På den baggrund er det DCE’s vurdering at der ligeledes har været en util-

strækkelig oplukning af den organiske kvælstoffraktion i perioden 2010-14.

En anvendelse af korrektionsligningen fundet for metodetesten for ALS laboratoriet

men på 2010-14 data analyseret af Eurofins viser dog, at kvælstoftransporten ikke kan

genoprettes konsistent på alle havstationer. Der er således meget der tyder på, at an-

vendelsen af korrektionsmodellen for total kvælstof fundet i analysen af metodetesten

fra 2017 vil medfører en for stor korrektion af koncentrationerne og dermed af trans-

porten af kvælstof i perioden 2010-2014.

For TP tyder foreløbige analyser på, at genoplukningsfejlen har været mindre i 2010-14

end hvad der er fundet i analysen af metodetesten fra 2017. Men før en eventuel genop-

retning af total N og total P koncentrationer for perioden 2010-14 kan gennemføres bør

der foretages en nærmere udredning af de anvendte laboratoriemetoder. Det vil endvi-

dere være nødvendigt at gennemføre en tilsvarende metodetest i Eurofins, som var det

anvendte analyselaboratorie i perioden 2010-14. Under de forudsætninger vil en gen-

opretning af data fra 2010-14 kunne fjerne metodebias for de målte total kvælstof kon-

centrationer. Da man anvender en model til at genoprette total kvælstof koncentrationer

med, så vil man addere en modelusikkerhed til analyseusikkerheden, men det vurderes,

at denne modelusikkerhed er noget mindre end analyseusikkerheden.

DCE vurderer derfor, at en sådan genopretning af data fra 2010-14 vil forbedre opgø-

relsen af stofudledningen, uden at det introducerer væsentlig yderligere usikkerhed.

Med hensyn til fosfor er situationen 2010-14 uafklaret, da foreløbige undersøgelser

tyder på, at fejlen i 2010-14 har været mindre end i 2016/17.”

Derfor er de allerede rapporterede resultaterne, f.eks. i rapporten ”Vandløb

2015” (Thodsen m.fl. 2016) (både koncentrationer og transporter, både for ty-

peoplande og havstationer og endelig både for TN og TP) for perioden 2010

til 2014 usikre i forhold til afklaring af graden af fejl i analyserne fra perioden.

Som det fremgår af ovenstående fra Larsen 2018, kan man ikke umiddelbart

anvende den samme genopretningsligning, som er fundet for 2016.

Den 5. marts 2018 offentliggjorde Mediehuset Ingeniøren A/S et brev fra la-

boratoriet Eurofins, hvor der redegøres for Eurofins anvendelse af on-line me-

toden

(https://ing.dk/artikel/nu-staar-klart-proever-danske-vandmiljoe-

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

maalte-lavt-ti-aar-210944). Heri angives det at, ”For ferskvand anvender Eu-

rofins fra 2008 til 2014 on-line oxidation. Fra 2015 ændre Eurofins metode for

ferskvand metoden for ferskvandsprøver til off-line oxidation i overensstem-

melse med ændret metodeblad fra referencelaboratoriet”.

Derfor er værdier fra og med 2008 til og med 2014, i denne rapport, inkluderet

uændrede i forhold til rapporten ”Vandløb 2015” (Thodsen 2016) men marke-

ret som havende en forøget usikkerhed formentlig i form af en for lav værdi.

Data fra perioden 2008 til 2014 er anvendt i beregningen trends, men ikke i

diverse gennemsnits. Derfor er gennemsnits givet for perioden 1990 til 2007,

og ikke 1990 til 2015/16. I Larsen m.fl. (2018) er det vurderet at en genopret-

ning vil forbedre opgørelsen af stofudledningen af TN for årene 2010-14.

Der er gennemført en beregning af transporten af TN til havet baseret på ana-

lyser foretaget med den fejlbehæftede on-line metode. Denne beregning giver

en TN transport, der er ca. 4% mindre end transporten beregnet med de kor-

rigerede analyser svarende til ca. 2.200 ton N. For TN transporten beregnet

for de ca. 55% af landet der er målt-opland er forskellen ca. 7%. Forskellen

mellem de to procenttal skyldes at TN for de 45% umålt opland er beregnet

med en matematisk model, der ikke er influeret af fejlanalyserne, da den er

sat op på data fra perioden 1989 til 2005. Der er en meget lille effekt på det

endelige TN estimat for de umålte oplande hvor modelestimatet BIAS-korri-

geres mod sandsynligvis underestimerede målte stoftransporter, baseret på

fejlagtige analyser.

For TP er forskellen på transporten til havet beregnet på basis af de fejlbehæf-

tede on-line analyser 6% lavere end transporten beregnet på de korrigerede

analyser resultater. For TP transporten beregnet for de ca. 55% af landet der

er målt-opland er forskellen ca. 13%.

1.3.3 Anvendelse af Nitrat analyser

-N (Nitrat-N) prøver indsamlet samme tid og sted som TN prøverne er

ikke berørt af den metode fejl der har været på TN prøverne. Da NO

-N stabilt

udgør >80% af TN kan NO

-N anvendes som en indikator for udviklingen i

TN-koncentration/-transport (80-87% i 77 havbelastningsoplande med fuld

måletidsserie for perioden 1990 til 2016, men vist også at være gældende for

det samlede belastningsnet på 132 stationer), (Blicher-Mathiesen m.fl., 2017).

Derfor er der i dette års rapport inkluderet et kapitel der viser udviklingen i

-N koncentrationen og -transporten.

1.3.4 Kvælstof tilført Lillebælt ved ulykke på Fredericia havn

Den 3. februar 2016 var der, som følge af en brand på Fredericia havn, et ud-

slip af kvælstof fra firmaet Dan Gødning A/S. Da nærværende rapports for-

mål dels er at opgøre det årlige tilførsel af kvælstof fra land til havet og dels

at belyse udviklingen i kvælstoftilførslen på et fra år til år sammenligneligt

grundlag, mener vi at det mest korrekte er at angive den mængde kvælstof

der skønnes at være tilført Lillebælt ved et enkeltstående ulykkestilfælde se-

parat. Det gøres ved at nævne den estimerede tilførte mængde (2.800 ton)

hvor det er relevant (https://www.fredericia.dk/haendelse-den-3-februar-

paa-havnen). Kvælstof tilført havet som følge af ulykken er ikke medregnet i

trendanalyser og fremgår ikke af grafikken i figurer men er angivet i figurtek-

ster og fodnoter.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Det totale udslip fra Dan Gødnings A/S tanke på Fredericia havn er opgjort til

4.800 ton N. I (https://www.fredericia.dk/haendelse-den-3-februar-paa-hav-

nen) opgør Dansk Miljørådgivning A/S og NIRAS A/S at 2.045 ton N ikke er

tilført Lillebælt men er ophobet i jorden/grundvand 1.840 ton (hvoraf 90 ton

skønnes at være fordampet imellem ulykkestidspunktet og august 2017), op-

samlet 60 ton, tilført rensningsanlæg 145 ton, i alt 2.045 ton. Det giver en mængde

der er tilført Lillebælt på 4.800 ton N – 2045 ton N = 2.755 ton N afrundet til

nærmeste hele antal 100 ton N er det 2.800 ton N (Fredericia kommune, 2017).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Klima

Jørgen Windolf & Niels Bering Ovesen

De klimatiske forhold, og variationerne heri, har stor betydning for vandmil-

jøet. I nedbørsrige år er vandafstrømningen i vandløbene således typisk større

end i mere ’tørre’ år. Med en øget vandafstrømning vil der også foregå en

større tilførsel af fosfor og kvælstof fra dyrkede og udyrkede arealer til vand-

løbene end i mere ’tørre’ år. Et nedbørsrigt år giver derfor større risiko for

algeopblomstringer og iltsvind i søer, fjorde og øvrige marine områder end i

år med mindre nedbør og mindre ferskvandsafstrømning.

Tilførslen af kvælstof og fosfor til vandområderne vil også variere hen over

året som følge af variationerne i de klimatiske forhold. Ud over variationer i

nedbøren kan variationer i temperaturen have betydning for mængden af

kvælstof, der udvaskes til og omsættes i vandmiljøet.

Klimaet i de enkelte år skal derfor tages i betragtning, når man vurderer vari-

ationen og udviklingen i tilførslen af næringsstofferne fosfor og kvælstof til

det danske vandmiljø.

2.1

Datagrundlag og metoder

Data om temperatur og nedbør er tilvejebragt via DMI’s GRID-data (http://no-

vana.dmi.dk/novana/). Månedsnedbøren og temperaturdata er således baseret

på data fra kvadrater på henholdsvis 10×10 km og 20×20 km, de såkaldte Grid

værdier. Grid er ’klippet’ med kystlinjen og nationale data for nedbør og tempe-

ratur er derefter beregnet for arealet inden for kystlinjen. Det bemærkes, at de

anvendte nedbørsværdier ikke er korrigeret for faktorer, som har indflydelse på

de faktiske værdier. Disse faktorer er højde over terrænet, vind og wetting (vand-

dråber der afsættes på regnmålerens sider, hvorfra de fordamper uden at blive

registreret). Månedsdata for temperatur og nedbør anvendes i de modeller for

næringsstoftab (N og P), der bruges ved beregninger af den diffuse næringsstof-

transport fra umålte oplande (kapitel 5 og 6).

Ferskvandsafstrømningen er beregnet på baggrund af det datagrundlag og med

den metode, der er beskrevet i Windolf m.fl. (2009) og Windolf m.fl. (2011). I

beregningerne (1990-2016) indgår måledata fra i alt 179 vandføringsmålestatio-

ner, der samlet dækker 57 % af landets areal. Der er dog ikke måledata fra alle

stationer i alle år. I 2016 blev der målt på 127 af de 179 stationer. Det samlede

oplandsareal til disse 127 stationer er 22.400 km

, svarende til ca. 52 % af landets

areal. Den relative usikkerhed på opgørelsen er størst i de små oplande, hvor der

ofte kun er en meget lille andel eller slet intet, der er dækket af målestationer.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

2.2

Klima og ferskvandsafstrømning

Vejret i 2016 var som helhed noget varmere end normalen for perioden 1961-

1990, (figur 2.1 & 2.3). Middeltemperaturen for landet blev 9,0°C, hvilket er

1,3°C over normalgennemsnittet (7,7°C) jf. Cappelen (2017). I forhold til gen-

nemsnittet for 1990-2015 blev 2016 0,4°C varmere. Det var især månederne

maj, juni, september og december, der var væsentligt varmere end normalt,

(figur 2.3A). Til gengæld var både januar, og november noget koldere end

normalen for 1990 til 2015.

Figur 2.1.

Årsmiddelværdier for

temperatur, nedbør (ukorrigeret)

og ferskvandsafstrømning fra

1990 til 2016, samt gennemsnit

for perioden 1961-1990 og 1990-

2015. Data aggregeret fra DMI’s

Gridværdier.

Nedbørsmængden i 2016 var for hele landet 701 mm, hvilket er 11 mm (2 %)

under normalen for 1961–90 og 62 mm (8 %) under gennemsnittet for 1990-

2015 (764 mm).

Generelt var nedbøren i 2016 stærkt varierende (figur 2.3B). Især april, juni og

juli fik mere nedbør end normalt, hvorimod maj, september og december var

meget tørre. Sommeren og efteråret var præget af en række skybrud forskel-

lige steder i landet.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Den samlede ferskvandsafstrømning til de danske farvande er for 2016 op-

gjort til 15.200 millioner m

, hvilket svarer til en arealspecifik afstrømning på

353 mm (figur 2.1). Gennemsnittet for perioden 1990-2015 er 328 mm, så af-

strømningen blev dermed lidt (8%) større end normalt.

Ferskvandsafstrømningen i 2016 varierede hen over året som i tidligere år (fi-

gur 2.3C) med markant større afstrømninger om vinteren (40-60 mm/måned)

end om sommeren (10-20 mm/måned). I begyndelsen af året, månederne ja-

nuar og februar, var afstrømningen noget større end gennemsnittet for 1990-

2015, og i slutningen af året var den noget mindre end normalt.

Det var de store nedbørsmængder i de sidste måneder i 2015, der medførte en

forhøjet afstrømning i de første måneder i 2016. Det skyldes, at en del af vand-

mængderne forsinkes i jord- og grundvandsmagasinerne. Fordampningen er

meget lav i vinterperioden, så her er afstrømningen tættere koblet til den ak-

tuelle nedbør. De ekstraordinært nedbørsrige måneder juni og juli betinger

ikke en tilsvarende høj afstrømning, da fordampningen her er meget høj, og

den forudgående maj måned var meget tør. Det forventes, at det relativt tørre

efterår og meget tørre december i et vist omfang vil forplante sig til begyndel-

sen af 2017, så afstrømningen her vil blive reduceret, (figur 2.3B og C).

Afstrømningsforholdene udviser normalt - ligesom nedbøren - en stor geogra-

fisk variation, hvilket også var tilfældet i 2016 (figur 2.2A). I det midt- og vest-

lige samt sydlige Jylland var årsafstrømningen typisk 400-500 mm, mens af-

strømningen til Limfjorden og fra det østlige Jylland var lidt mindre (300-450

mm). For Sjælland og øerne var afstrømningen typisk mellem 200 og 300 mm.

For landet som helhed ses således en tydelig forskel i afstrømningsfordelingen

fra vest mod øst, med kun halv så store mængder i øst i forhold til vest.

I de små oplande ses i visse tilfælde en meget afvigende afstrømningsmængde

i forhold til nærved liggende stor oplande, f.eks. farvandsområderne 44 i for-

hold til 45 og i 15 i forhold til 16. (figur 2.2). Disse forskelle kan skyldes bety-

delige forskelle i oplandenes hydrologiske og geologiske forhold, men også at

usikkerheden på opgørelserne for de små oplande kan være meget betydelig.

Det var generelt for hele landet, at afstrømningen i 2016 var lidt større end

normalt (figur 2.2.B). Dog er der visse områder, bl.a. Thy – Mors, dele af Søn-

derjylland, dele af Fyn og Sjælland og især Bornholm, hvor afstrømningen var

mindre end normalt.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

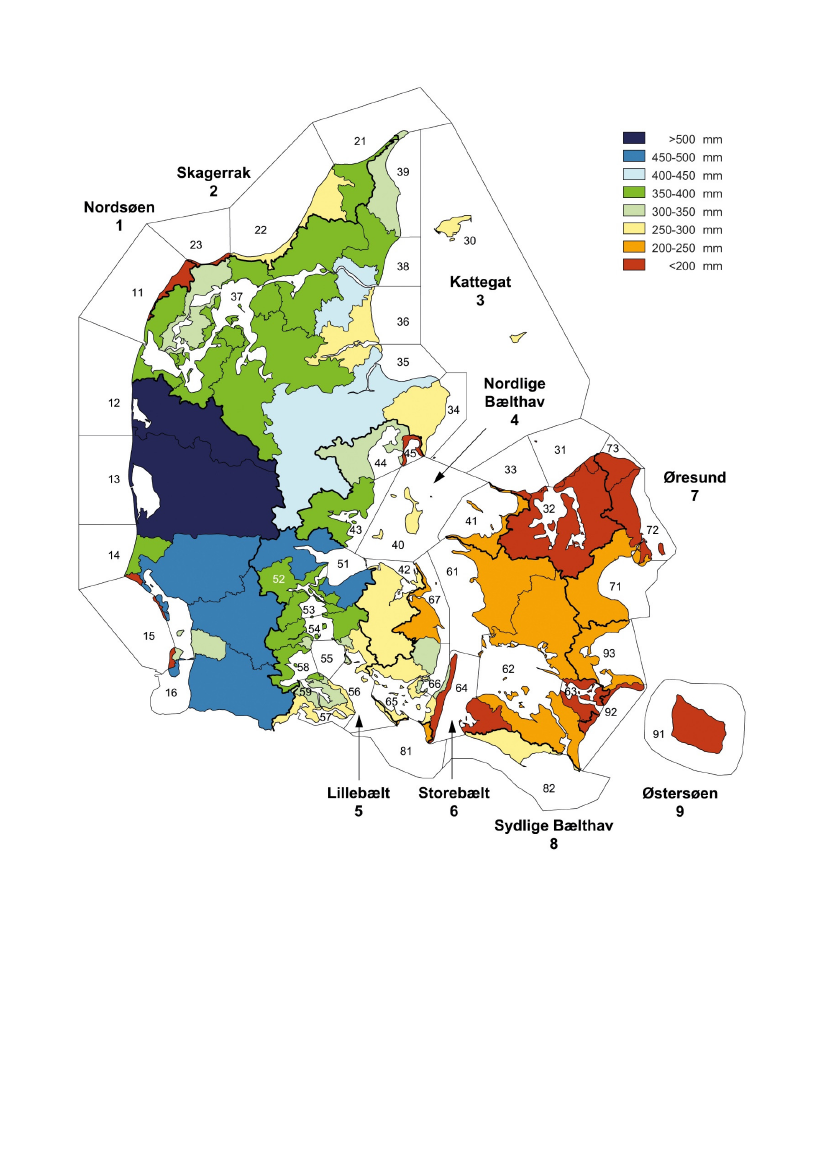

Figur 2.2 A.

Ferskvandsafstrømning til marine kystafsnit i 2016 (mm/år).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

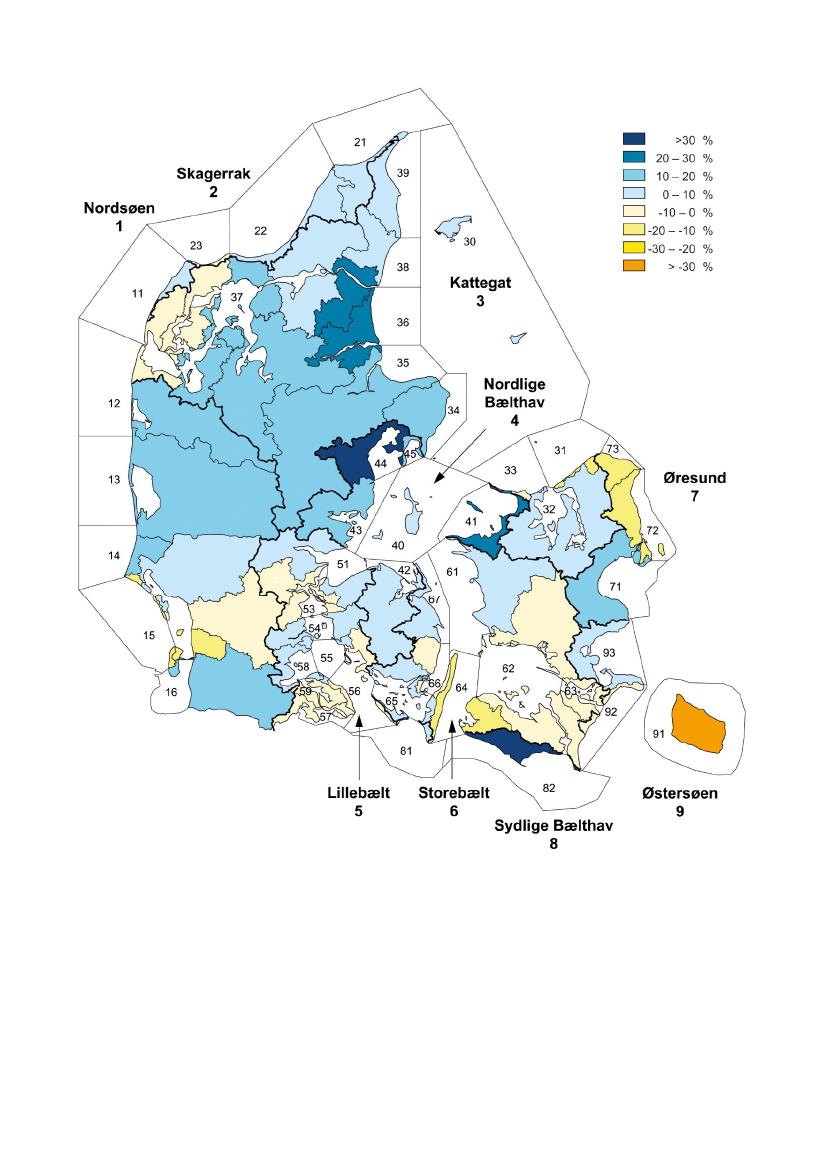

Figur 2.2 B.

Afvigelse i ferskvandsafstrømning til marine kystafsnit i 2016 i forhold til normal for 1990 til 2015,

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 2.3.

Månedsværdier for

temperatur, nedbør og fersk-

vandsafstrømning for Danmark

2016 og de sidste 4 måneder i

2015. Desuden er vist gennem-

snit for perioderne 1961-1990 og

1990-2015. Ferskvandsafstrøm-

ningen er dog ikke opgjort for

1961-1990.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Kvælstof i vandløb

Jens Bøgestrand

Kvælstof er et plantenæringsstof, og de menneskeskabte forøgede tilførsler af

kvælstof til havet er her en af de vigtigste årsager til opblomstring af alger om

foråret og tidligt på sommeren og deraf følgende iltsvind i sensommeren og

det tidlige efterår, når en stor del af algerne nedbrydes. Forhøjede tilførsler af

kvælstof kan også have en negativ betydning i nogle af vores søer. Vandom-

rådeplanerne har som et af de vigtigste mål at reducere tilførslen af kvælstof

til havmiljøet og til grundvand/drikkevand.

Kvælstof i vandmiljøet stammer primært fra udvaskning fra landbrugsarealer,

men der udledes også mindre mængder fra renseanlæg, industrier, regnbetin-

gede udledninger, dambrug og spredt bebyggelse, samt udyrkede arealer.

Kvælstof har normalt relativt lille betydning for miljøet i selve vandløbene,

bortset fra forhøjede koncentrationer af ammoniak, der har giftvirkning på

smådyr og fisk, ligesom forhøjede koncentrationer af ammonium-N kan ude-

lukke tilstedeværelsen af visse vandplanter. Til gengæld er vandløbene en

vigtig transportvej for kvælstof til søer og havet. Koncentrationer og transport

af kvælstof i vandløbene viser, om tilførslen til havet (eller søerne) bliver min-

dre, sådan som det er hensigten med Vandområdeplanerne.

Der er ingen landsdækkende målsætninger/grænseværdier for koncentratio-

nen af kvælstof i vandløb.

3.1

Tilstanden i 2016

Koncentrationen af kvælstof i vandløb, som ligger i dyrkede oplande eller

modtager udledninger fra punktkilder, var i 2016 gennemsnitligt omkring 4

gange så høj som baggrundsniveauet målt i naturvandløb (figur 3.1).

Figur 3.1.

Koncentrationen af to-

tal kvælstof i vandløb i 2016, na-

turvandløb dog 2014. Vandfø-

ringsvægtede årsmiddelværdier.

Box-whiskers angiver 10, 25, 50,

75 og 90 percentiler.

Der er en betydelig variation i koncentrationerne. Tidligere analyser af resul-

tater fra naturvandløb har således vist, at der er regionalt betingede forskelle,

som kan forklare noget af variationen. Således er koncentrationen af nitrat-

kvælstof væsentligt højere i oplande med lerjord end i sandjordsoplande.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Vandløb i Vestjylland har bl.a. derfor generelt en lavere koncentration af

kvælstof end, for eksempel, de sydsjællandske vandløb (figur 3.2). I Vestjyl-

land siver en stor del af regnvandet lang vej gennem regionale grundvands-

magasiner, før det når frem til vandløbene. Under denne transport passerer

meget af vandet iltfrie zoner i jorden, hvor nitrat bliver omsat ved biologisk

eller kemisk denitrifikation. I østdanske vandløb vil en stor del af nedbøren

med sit kvælstofindhold til gengæld strømme gennem øvre grundvandsma-

gasiner eller dræn uden at skulle passere iltfrie zoner. Derfor bliver der ikke

fjernet så meget nitrat ved denitrifikation i denne region, og vandløbene har

derfor højere kvælstofkoncentrationer.

Figur 3.2.

Koncentrationen af to-

tal-kvælstof i vandløb i 2016.

Vandføringsvægtede årsmiddel-

værdier.

3.2

Udvikling siden 1989

Udviklingen i kvælstofkoncentration er beregnet efter metoden beskrevet i

kapitel 5 (lineær regression med 2 knækpunkter), dog med den forskel at

startåret for de fleste vandløb er 1989 og at ”knækkene” på forhånd er fastlagt

til årskiftene 1996/97 og 2010/11. Et mindretal af vandløb er med i analysen,

selv om der mangler data for enkelte år i begyndelsen eller slutningen af

tidsserien, nemlig årene 1989, 1990 eller 2016. For naturvandløbene bruges

kun det tidligste knæk grundet den lave overvågningsfrekvens siden 2008.

Kvælstofkoncentrationen i vandløbene har generelt været faldende, dog med

tegn på et langsommere fald gennem de senere år. Faldet har været tydeligst i

de vandløb, der ligger i dyrkede oplande eller modtager betydende ud-

ledninger af by- eller industrispildevand (figur 3.3 og tabel 3.1). Der har været

betydelige udsving fra år til år, eksempelvis i perioden 2004-6 og i 2011, hvor

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

koncentrationen faldt brat for i de efterfølgende år at nærme sig det tidligere

niveau. I vandløb med betydelige udledninger fra dambrug har der været en

mindre, men dog betydelig, reduktion. Her har koncentrationsniveauet dog

været lavere gennem hele perioden, primært fordi dambrugsdrift er

koncentreret i grundvandsfødte vandløb i egne, hvor kvælstofindholdet i det

tilstrømmende grundvand er relativt lavt og mere konstant. De senere år har

vist tegn på et fald i kvælstofkoncentrationen i naturvandløb. Der er dog tale

om meget få vandløb, hvoraf nogle har svinget meget i koncentration gennem

årene, så der kan endnu ikke drages endelige konklusioner. Siden 2011 er der

blevet målt på et større antal naturvandløb, hvilket på længere sigt vil give et

bedre grundlag for at vurdere eventuelle ændringer.

Figur 3.3.

Udvikling i kvælstof-

koncentration siden 1989. Gen-

nemsnit af vandføringsvægtede

årsmiddelværdier for vandløb

med forskellige påvirkninger,

klassificeret ud fra forholdene i

1991 (tabel 1.1). Perioden 2008

til 2014 er markeret med grå bag-

grund, da TN analyser for denne

periode sandsynligvis er udført

med en forkert metode, der un-

derestimerer kvælstofkoncentrati-

onen (se afsnit 1.3.1).

Tabel 3.1.

Nøgletal for statistisk test (Seasonal Mann-Kendall) af udviklingstendenser si-

den 1989 for vandføringskorrigerede koncentrationer samt procentvis ændring i vandfø-

ringsvægtede koncentrationer af kvælstof. Middelværdier



95% konfidensinterval. (+ :

stigning; - : fald).

Alle vandløb omfatter et antal vandløb udover de 4 nævnte typer (tabel 1.1).

Oplandstype 1991

Antal

stationer

Natur

Dyrket

Punktkilder

Dambrug

Alle

147

Antal med

signifikant fald

130

Antal med

signifikant

stigning

Procentvis

ændring

i koncentration

-34



-48



-48



-35



-46



MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Fosfor i vandløb

Jens Bøgestrand

Fosfor er, lige som kvælstof, et plantenæringsstof og er den vigtigste årsag til

forekomsten af en forøget mængde af planktonalger i mange søer. Fosfor kan

også være af betydning for tilstanden på visse tider af året i nogle fjorde. Af

disse årsager har vandmiljøplanerne haft som et mål at reducere udledningen

af fosfor til vandmiljøet.

Fosfor er tidligere blevet udledt i store mængder til vandmiljøet fra byernes rens-

ningsanlæg og industrier. Efter de seneste årtiers store forbedringer i spilde-

vandsrensning er tabet fra landbrugsjorder og de spredt beliggende ejendomme

uden for kloakerede områder nu den vigtigste kilde til fosfor i vandløbene.

Fosfor har relativt lille betydning for den økologiske tilstand i de fleste danske

vandløb, idet andre faktorer som dårlige fysiske forhold, fysiske forstyrrelser

og spildevandets indhold af let nedbrydeligt organisk stof generelt har større

betydning. En nyere analyse af data fra NOVANA har imidlertid vist, at kon-

centrationen af opløst fosfor (PO

-P) kan spille en vis rolle for visse plantearter

og i visse vandløb, og herigennem påvirke den generelle økologiske tilstand

(Wiberg-Larsen et al. 2012).

Fosfor transporteres via vandløb til søer og fjorde. Derfor er målte koncentra-

tioner og beregnede transporter vigtige for at kunne vurdere, om tilførslerne

til søer og fjorde bliver mindre.

Der er ingen landsdækkende målsætninger/grænseværdier for koncentratio-

nen af fosfor i vandløb.

4.1

Tilstanden i 2016

Koncentrationen af fosfor i vandløb, som ligger i dyrkede oplande eller mod-

tager udledninger fra punktkilder, var i 2016 gennemsnitligt (median-vær-

dien) næsten dobbelt så høj som niveauet målt i naturvandløb (figur 4.1).

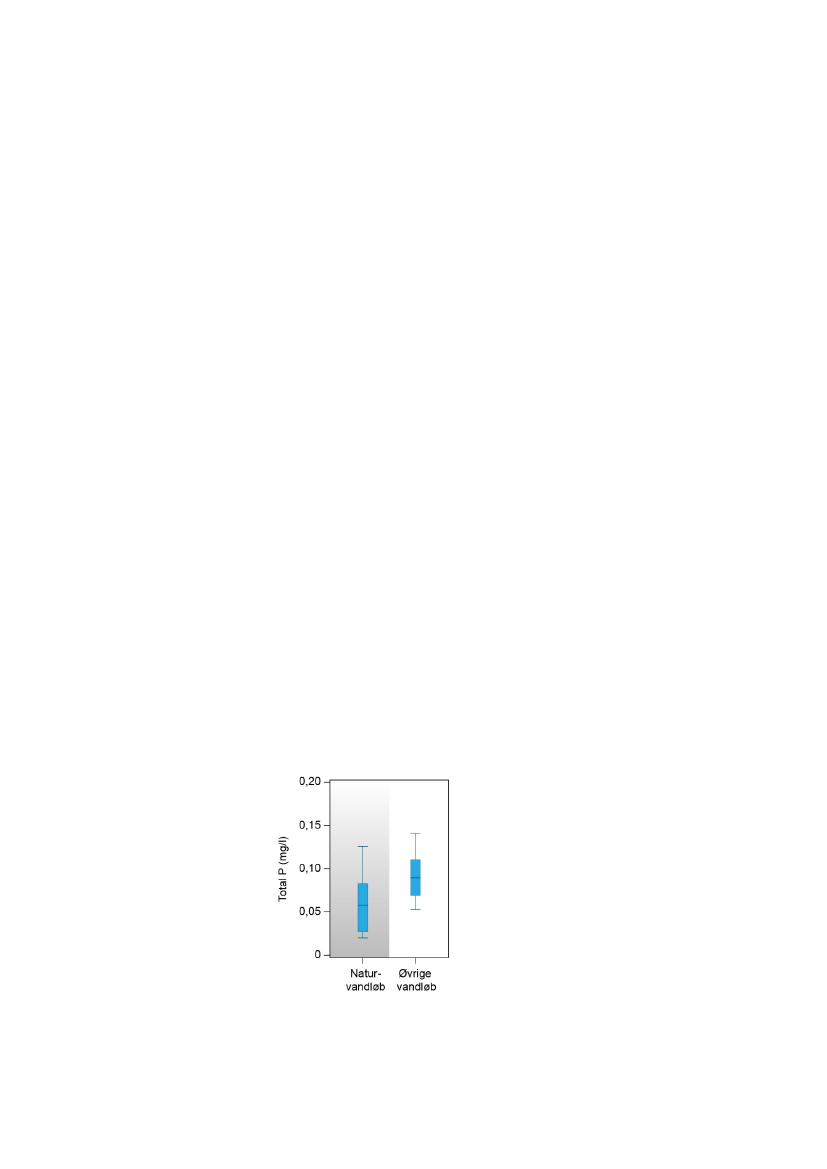

Figur 4.1.

Koncentrationen af to-

tal fosfor i vandløb i 2016, natur-

vandløb dog 2014. Vandførings-

vægtede årsmiddelværdier. Box-

whisker diagrammet giver 10, 25,

50, 75 og 90 percentiler.

Der er en betydelig variation i koncentrationerne. Tidligere analyser af resulta-

ter fra naturvandløb har vist, at der er regionalt betingede forskelle i koncentra-

tionen af fosfor, som kan forklare noget af variationen (Bøgestrand m.fl. 2008).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

4.2

Udviklingen siden 1989

Udviklingen i fosforkoncentration er beregnet efter metoden beskrevet i

kapitel 6 (lineær regression med 2 knækpunkter), dog med den forskel at

startåret for de fleste vandløb er 1989 og at ”knækkene” på forhånd er fastlagt

til årskiftene 1995/96 og 2001/02. Et mindretal af vandløb er med i analysen,

selv om der mangler data for enkelte år i begyndelsen eller slutningen af

tidsserien, nemlig årene 1989, 1990 eller 2015. For naturvandløbene bruges

kun det tidligste knæk grundet den lave overvågningsfrekvens siden 2008.

Koncentrationen af total fosfor i punktkildebelastede vandløb er faldet markant

gennem første halvdel af 1990’erne og er nu kun lidt højere end i

dyrkningspåvirkede vandløb (figur 4.2 og tabel 4.1). Faldet skyldes de

foranstaltninger, der er sat i værk for at reducere forureningen fra byspildevand

og industrielle udledere, både i forbindelse med Vandmiljøplanen og regionale

tiltag. I dambrugspåvirkede vandløb er fosforkoncentrationen også faldet

signifikant som følge af formindskede udledninger fra dambrug. I naturvandløb

er der ingen signifikant ændring. I vandløb i dyrkede områder er der forskelligt

rettede ændringer, men en klar overvægt af vandløb i hvilke, der forekommer

fald i koncentrationen. Som gennemsnit er faldet dog mindre end i vandløb med

påvirkninger fra punktkilder eller dambrug. Regionale forskelle er ikke testet.

Figur 4.2.

Udvikling i fosfor-

koncentration siden 1989. Gen-

nemsnit af vandføringsvægtede

årsmiddelværdier for vandløb med

forskellige påvirkninger, klassifice-

ret ud fra forholdene i 1991 (tabel

1.1). Perioden 2008 til 2014 er mar-

keret med grå baggrund, da TN

analyser for denne periode sand-

synligvis er udført med en forkert

metode, der underestimerer kvæl-

stofkoncentrationen (se afsnit

1.3.1).

Tabel 4.1.

Nøgletal for statistisk test (Seasonal Mann-Kendall) af udviklingstendenser si-

den 1989 for vandføringskorrigerede koncentrationer samt procentvis ændring i vandfø-

ringsvægtede koncentrationer af fosfor. Middelværdier



95 % konfidensinterval. (+ : stig-

ning; - : fald).

*Alle vandløb omfatter et antal vandløb udover de 4 nævnte typer (tabel 1.1).

Oplandstype 1991

Antal

stationer

Natur

Dyrket

Punktkilder

Dambrug

Alle*

148

Antal med

signifikant fald

112

Antal med

signifikant

stigning

Procentvis

ændring i

koncentration

- 7



-29



-54



-47



-42



MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Kvælstofbelastning af havet

Henrik Tornbjerg, Hans Thodsen, Jørgen Windolf, Jens Bøgestrand, Gitte Blicher-

Mathiesen, Ane Kjeldgaard, Søren Erik Larsen & Niels Bering Ovesen

Kvælstofbelastningen (dvs. kvælstoftilførslen) er i dette kapitel opgjort for 2.

og 3. ordens kystafsnit, jf. oplandene på kortene fig. 5.1 – 5.3.

Danmarks kystlinje er inddelt i kystafsnit af 1.-4. orden, hvor 1. orden som

den groveste er inddelt i 9 afsnit, mens 2.-4. orden er underinddelinger her-

af. Kystafsnittene har siden 1980’erne været grundlaget for arbejdet i de ma-

rine konventioner, som Danmark har tilsluttet sig.

5.1

Datagrundlag og metoder

Til beregning af den samlede tilførsel fra land af total-kvælstof til havet omkring

Danmark for perioden siden 1990 er der anvendt data fra i alt 169 målestationer.

For 114 af disse stationer er der kontinuerte måledata for hele perioden. For

2016 har der været måledata fra 132 af stationerne. De 169 målestationer dækker

et samlet opland på 23.910 km

svarende til 55 % af landets samlede areal. For

55 af målestationerne (2.442 km

opland) er der IKKE kontinuerte måledata for

hele perioden. Stoftransporter for disse stationer er for måneder uden måledata

beregnet via procedurer for ’huludfyldning’. Den valgte metode hertil er be-

skrevet i Windolf m.fl. (2013). TN og TP koncentrationer målt i vandløb i 2016

er analyseret med en fejlagtig analysemetode. Der er foretaget en korrektion af

TN og TP koncentrationer målt i 2016, se afsnit 1.3.1.

For de umålte oplande er afstrømningen af total-kvælstof beregnet ved brug af

simple modeller for udledning og omsætning af kvælstof, den såkaldte DK-

QNP model, en nærmere dokumentation for metoden er givet i Windolf m.fl.

(2010, 2011, 2012a). Det er tidligere påvist (Bøgestrand m.fl. 2009), at den an-

vendte metode generelt overestimerer kvælstofkoncentrationerne i det vestlige

Danmark og med tendens til underestimering i den østlige del af landet. For

kvælstof er en vigtig modelvariabel i DK-QNP modellen det årligt beregnede

kvælstofoverskud på ’mark-niveau’. Der er i Blicher- Mathiesen m.fl. (2015) fo-

retaget visse justeringer ved beregning i tidsserien (1990-2013) for denne mark-

balance. I de modelberegninger, der er foretaget i de aktuelle opgørelser, er

markbalancerne beregnet i henhold til (Blicher-Mathiesen m.fl., 2015).

For den del af landet, der afvandes til de såkaldte V1-fjorde, er der foretaget

korrektioner for ovennævnte modelbias (Windolf m.fl., 2012a). Korrektionerne

er foretaget i 2 trin. Først en oplands- og månedsspecifik opretning af de mo-

dellerede koncentrationer af kvælstof for de V1-oplande, hvor der også har væ-

ret måledata fra vandløb. Disse korrektioner er antaget også at være gældende

for de umålte oplande til de enkelte V1-fjorde. Dernæst er undersøgt, om der

for de målte oplande har kunnet påvises en signifikant udvikling over tid for

modelresidualerne. Har dette været tilfældet i mindst 9 af årets 12 måneder

over perioden siden 1990, er der foretaget en korrektion af denne ’trend-resi-

dual’ i de modellerede data. Korrektionen er således udledt oplandsspecifikt

for de enkelte fjordes målte oplande og antaget at kunne overføres til de umålte

oplande. Der er konkret foretaget en korrektion for ’trend-residualer’ i oplandet

til Mariager Fjord (opland 36) samt enkelte deloplande til Limfjorden (371, 372,

374, 376). Disse korrektioner er nærmere beskrevet i Windolf m.fl. (2012a).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Data for udledninger af spildevand fra punktkilder er for samtlige år leveret

af Fagdatacentret for punktkilder (Miljøstyrelsen). Der er ikke foretaget en

korrektion af TN og TP værdier for eventuelt forkerte analysemetoder på data

fra 2016 eller tidligere år (Miljøstyrelsen, 2018).

For rensningsanlæg, særskilte industrielle udledere, ferskvandsdambrug og

saltvandsbaseret fiskeopdræt er udledningerne knyttet til et punkt. Spredt be-

byggelse har indtil 2009 været knyttet til et opland, men er fra og med 2010

knyttet til punkter i form af enkelte ejendomme. Regnvandsbetingede udled-

ninger (RBU) har ligeledes været knyttet til et opland, men er fra og med 2013

knyttet til punkter i form af de udledningspunkter, som kommunerne er an-

svarlige for, og som forefindes i den fællesoffentlige database for punktkilde-

udledninger, PULS. Springet i udledninger fra RBU fra 2012 til 2013 er opgjort

til at være i størrelsesorden 30-40 %, hovedsageligt på grund af et forbedret

datagrundlag (Naturstyrelsen, 2015), hvilket betyder at tidligere års opgørel-

ser har undervurderet de samlede udledninger. Vi har ikke forsøgt at kor-

rigere for dette i nærværende rapport.

For at opnå en konsistent tidsserie for spildevandsudledningerne er der fore-

taget ’huludfyldning’ i tilfælde af manglende data. I de tilfælde, hvor der

mangler oplysninger fra begyndelsen af 1990’erne, er det antaget at udled-

ningerne har været af samme størrelse som den tidligst kendte udledning;

tidsserien er så at sige blevet forlænget bagud. Hvis der modsat ikke fore-

findes tal på udledningen fra et givet anlæg fra et givent år og fremefter, an-

tages det at anlægget er nedlagt. Manglende værdier midt i tidsserien er ud-

fyldt ved interpolation.

Udledningerne fra spredt bebyggelse og regnvandsbetingede udledninger er

bearbejdet for at opnå en god geografisk distribution og en fuld tidsserie

som kan bruges i det samlede modelkoncept. For spredt bebyggelse er det

sket ved at udnytte den geografiske distribution for 2010 på enkeltejendomme

kombineret med viden fra tidligere år om den samlede udledning. Der er

for hvert 1. ordens kystafsnit beregnet et indeks for hvert år, som er brugt

til at estimere udledningen fra hver enkelt ejendom gennem hele tidsserien.

Dermed kan udledningerne aggregeres på et vilkårligt geografisk niveau gen-

nem alle årene. For regnvandsbetingede udledninger er det tilsvarende sket

ved at udnytte den geografiske distribution for 2013 på udledningspunk-

terne fra PULS kombineret med viden om den samlede ’aktuelle årsudled-

ning’ gennem hele perioden.

Visse anlæg udleder direkte til havet. Det drejer sig især om større rensean-

læg, særskilte industrielle udledere, regnvandsbetingede udledninger og salt-

vandsbaserede fiskeopdræt. Tidligere angivelser i den hydrologiske refe-

rence af, hvorvidt et anlæg udleder direkte til havet, v a r desværre fejlbe-

hæftede. Det er aftalt mellem fagdatacentrene for punktkilder og ferskvand at

definere direkte udledninger således, at koordinaterne for udledningspunk-

tet enten ligger ude i havet eller på land højst 100 meter fra kystlinjen.

Metoden er brugt til renseanlæg, industrielle udledere, dambrug og regn-

vandsbetingede udledninger. Saltvandsbaserede fiskeopdræt betragtes kon-

sekvent som direkte udledere til havet.

De tilgængelige spildevandsdata omfatter alene udledninger på årsbasis.

Hvor der har været behov for at anvende månedsudledninger, er det anta-

get, at disse har været ens hele året igennem (om end dette næppe er tilfæl-

det). Endelig skal det bemærkes, at spildevandsudledninger fra spredt bebyg-

gelse er indregnet under den diffuse kvælstofudledning.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

5.2

Afstrømningen af kvælstof til havet i 2016

For hele 2016 blev der i alt beregnet en tilførsel på omkring 62.000 tons total-

kvælstof fra land til kystafsnittene omkring Danmark. Dette er 19% mindre

end for 2015, hvor den var 77.000 ton N. Samtidig var vandafstrømningen på

353 mm i 2016 ca. 17% mindre end i 2015. Dermed blev såvel vand- som

kvælstofafstrømningen i 2016 noget mindre end året før.

Tabet af total-kvælstof pr. ha opland til de kystnære vande var som gennem-

snit i 2016 omkring 14.5 kg N/ha mod ca. 17.9 kg N/ha i 2015. Der var dog

betydelige afvigelser imellem de forskellige dele af landet (figur 6.1). I nogle

oplande var tabet til de kystnære vandområder mindre, fx i Gudenå systemet.

Her sker der via vandsystemets mange søer en væsentlig fjernelse af det ud-

ledte kvælstof, inden vandet løber ud i Randers Fjord (figur 5.1). Også i det

østlige Danmark var kvælstoftabet generelt mindre end gennemsnittet. Det

skyldes her, at kvælstofoverskud på markerne typisk er mindre end gennem-

snittet (Windolf m.fl. 2012b), samt at vandafstrømningen i det østlige Dan-

mark er væsentligt mindre end mod vest. Relativt store oplandstab af kvælstof

forekom i 2016 – som i 2015 - i dele af oplandet til Limfjorden og fra oplan-

dene i det sydlige Jylland, strømmende til Vadehavet (figur 5.1).

Indholdet af total-kvælstof i det afstrømmende vand til kystvandene var i

Jylland generelt mindre end 5 mg N/l og typisk lidt større i det østlige

Danmark (figur 5.2). Den absolutte og relative variation over landet var meget

lig med den fra året før. I oplandene til f.eks. Randers Fjord, Nissum Fjord

og Ringkøbing fjord var koncentrationerne i 2016 endda under 3 mg N/l. De

mange søer i Gudenå-systemet medvirker som nævnt ovenfor til via de-

nitrifikation at fjerne en betydelig mængde af den kvælstof, der udledes til

vandløbene inden vandet med resterende kvælstof når frem til Randers Fjord.

For Storåen og Skjern å, der afvander til hhv. Nissum Fjord og Ringkøbing

Fjord, sker der en væsentlig fjernelse af den kvælstof, der udvaskes til grund-

vand. I disse typer af oplande passerer det udvaskede kvælstof således nitrat-

reducerende lag i undergrunden, hvorved der sker en fjernelse (denitrifika-

tion) af en væsentlig mængde af den udvaskede kvælstof.

I enkelte oplande – f.eks. visse områder omkring Limfjorden, Mariager Fjord,

Horsens Fjord og størstedelen af det østlige Danmark - var koncentrationerne

generelt større end 5 mg N/l.

De diffuse kilders andel af den samlede kvælstoftilførsel til kystområderne

varierede – som i tidligere år – en del fra landsdel til landsdel. De diffuse

kilder omfatter tilførsler fra såvel dyrkede som udyrkede jorder, men også i

mindre omfang udledninger af spildevand fra spredtliggende ejendomme

uden for de offentlige kloaksystemer. De diffuse kilder var derfor mindst be-

tydende omkring de større byer og størst i de åbne landområder (figur 5.3).

For landet som helhed var den samlede udledning af totalkvælstof fra punkt-

kilder (dvs. renseanlæg, regnbetingede udledninger, akvakultur, industri

med særskilt udledning) på ca. 6.000 tons i 2016, hertil skal lægges ca. 2.800

ton fra ulykken på Fredericia havn (se afsnit 1.3.4). Den diffuse udledning ud-

gjorde ca. 56.000 tons mod ca. 71.000 tons i 2015. Det svarer til en fordeling

på henholdsvis 10 % og 90 % af den totale kvælstoftilførsel, meget lig forde-

lingen til kystområderne de seneste 5 opgjorte år (9-11% og 89-91%).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 5.1.

Tab af total kvælstof fra oplandene til kystområderne i 2016. Udslip på Fredericia havn, havområde 52, er estimeret

til at forhøje tilledningen med 2.800 ton, svarende til at havområde 52 får et TN tab på ca. 73 kg N/ha (se afsnit 1.3.4).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 5.2.

Kvælstofbelastning af kystområderne i 2016 angivet som vandføringsvægtede koncentrationer. Udslip på Fredericia

havn, havområde 52, er estimeret til at forhøje tilledningen med 2.800 ton, svarende til at havområde 52 får et TN tab på ca. 19

mg N/l (se afsnit 1.3.4).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 5.3.

Diffus andel af den totale kvælstoftilførsel til kystområderne i 2016. Udslip på Fredericia havn, havområde 52, er esti-

meret til at forhøje tilledningen med 2.800 ton, svarende til at den diffuse andel af den total kvælstoftilførsel for havområde 52

var ca. 20 % (se afsnit 1.3.4).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

5.3

Sæsonvariation i vand- og kvælstofafstrømning

I 2016 var vandafstrømningen til havet omkring Danmark 8% større end gen-

nemsnittet for perioden 1990-2015 (Figur 5.4, se også kapitel 2). Der var dog i de

enkelte måneder betydelige afvigelser i forhold til gennemsnittet. I vintermåne-

derne januar og februar var afstrømningen betydeligt større end gennemsnittet

i perioden siden 1990. Generelt var afstrømningen mellem januar og august hø-

jere end gennemsnittet for den forudgående periode siden 1990 mens afstrøm-

ningen i september, oktober og december var lavere end gennemsnittet.

Kvælstofafstrømningen i 2016 var i januar og februar i modsætning til vand-

afstrømningen mindre end gennemsnittet for perioden 1990- 2007. Kvælstof-

afstrømningen er de fleste måneder noget mindre end gennemsnittet for pe-

rioden 1990 – 2007, kun i de tre måneder februar, april og juli var afstrømnin-

gen på niveau med (men alle tre lidt lavere) gennemsnittet (Figur 5.4 midt).

Kvælstofkoncentrationerne i det afstrømmende vand for alle måneder var ty-

deligt mindre end gennemsnittet for perioden 1990 - 2007 (Figur 5.4, nederst).

Det reducerede kvælstofindhold i den samlede vandafstrømning er relateret

til de markant reducerede tab af kvælstof fra de dyrkede marker samt af de

reducerede udledninger af kvælstof med spildevand.

Figur 5.4.

Månedsvis vandaf-

strømning (øverst), kvælstoftilfør-

sel (midterst) og vandføringsvæg-

tet kvælstofkoncentration i det af-

strømmende vand til havet om-

kring Danmark (nederst) i 2016

og som gennemsnit for perioden

1990-2007 og 1990-1994. En

estimeret kvælstoftilførsel på

2.800 ton ved ulykke på Frederi-

cia havn tilfører for februar 2.800

ton (midterst) og forhøjer TN-kon-

centrationen til 5,9 mg N/l mod

4,7 mg N/l uden ulykken (ne-

derst). Data fra Fredericia ulyk-

ken er IKKE inkluderet i figuren

(se afsnit 1.3.4).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

5.4

Udviklingen i kvælstofafstrømning

Variationen i de årlige samlede kvælstoftilførsler til kystvandene følger i ud-

præget grad variationen i vandafstrømningen (Figur 5.5). Det ses dog også

klart af figuren, at kvælstoftilførslen generelt har været faldende siden 1990.

Faldet har specielt været tydeligt, når der ses på udviklingen i den vandfø-

ringsvægtede koncentration af total-kvælstof (Figur 5.5, nederst). Koncentra-

tionerne er således faldet fra et niveau på 7-8 mg N/l i begyndelsen af

1990’rne til i de seneste 2 år at være 4,1 (2016) og 4,2 mg N/l i 2015.

Størstedelen af faldet gennem perioden forklares af en reduktion i de land-

brugsrelaterede diffuse udledninger af kvælstof (Figur 5.5, midt og nederst).

Figur 5.5.

Udvikling i ferskvands-

afstrømning (øverst), kvælstoftil-

førsel (midterst) og vandførings-

vægtet kvælstofkoncentration i

det afstrømmende vand til havet

omkring Danmark (nederst),

1990-2016. Kvælstoftilførslen er

fordelt på diffuse kilder (inkl. spil-

devand fra spredt bebyggelse) og

spildevand fra punktkilder. Der er

i den beregnede kildeopsplitning

ikke indregnet retention af udledt

N med spildevand til ferskvand.

Perioden 2008 til 2014 er marke-

ret med grå baggrund, da TN

analyser for denne periode sand-

synligvis er udført med en forkert

metode, der underestimerer

kvælstofkoncentrationen (se af-

snit 1.3.1). Kvælstoftilførsel fra

ulykke på Fredericia havn i 2016

estimeret til 2.800 ton (midterst)

forhøjer TN-koncentrationen (ne-

derst) til 4,3 mg/l og mod 4,1 mg

N/l uden den tilførte mængde.

Koncentrationen af punktkilde til-

ledningerne forøges til 0,58 mg

N/l hvis udledningen fra ulykken i

Fredericia medregnes mod 0,39

uden mængden tilført ved ulyk-

ken (se afsnit 1.3.4). Data fra

Fredericia ulykken er IKKE inklu-

deret i figuren (se afsnit 1.3.4).

Den gennemførte forbedrede spildevandsrensning har dog også bidraget sig-

nifikant til den samlede reduktion i kvælstoftilførslerne. Således er udlednin-

gerne af kvælstof med spildevand fra punktkilder gennem perioden reduceret

med 15-20.000 tons eller omkring 70 %. I 2016 udgjorde spildevandsudlednin-

ger fra punktkilder således kun ca. 10 % af de samlede kvælstoftilførsler fra

land til havet omkring Danmark mod typisk 20-25 % i starten af 1990’rne.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

En statistisk analyse (Mann-Kendall trend test, Tabel 5.1) viser, at der er tale

om et signifikant fald i den vandføringsvægtede koncentration af totalkvæl-

stof i den samlede afstrømning til havet. Signifikansen af tidsserier er testet

ved anvendelse af Mann-Kendalls trend test samt ”brocken-stick” modeller

(Carstensen & Larsen, 2006). For Total N er der defineret et knækpunkt mel-

lem 2009 og 2010 og to lineære modeller er estimeret og det totale fald er be-

regnet ved formlen:

100 ∙

Estimater er beregnet ud fra de to lineære modellers forskrifter. Konfidensin-

tervaller på det samlede fald er beregnet ved anvendelse af standard error på

estimaterne for årene 1990 og 2016. Faldet er estimeret til 45% (95 % kon-

fidensgrænser: 38 til 51 %). Netop udviklingen i den vandføringsvægtede

kvælstofkoncentration er et godt mål for den reelle udvikling i kvælstofaf-

strømningen, fordi der delvist tages højde for betydningen af de store natur-

lige år til år udsving i vandafstrømning. Også for hvert af de 9 farvandsom-

råder kan der konstateres et signifikant fald i kvælstofkoncentrationen (Ta-

bel 5.1). For hele landet faldt de vandføringsvægtede koncentrationer i den

diffuse tilførsel ligeledes signifikant. Faldet i det diffuse koncentrationsbi-

drag estimeres på landsplan til 34 % i perioden 1990-2016, (95 % konfidens-

grænser: 25% til 43%). I oplandene til farvandsområderne varierede de bereg-

nede fald i det diffuse koncentrationsbidrag mellem 23% og 45%.

Analyserne af udviklingen i kvælstoftransporten i Tabel 5.1 er udført på de

samlede transporter fra målte og umålte oplande. Gennemføres en lignende

statistisk analyse af udviklingen i den samlede kvælstoftransport fra vand-

løbsmålestationer, der indgår i beregningerne med måletidsserier for hele

perioden 1990-2016 finder man en tilsvarende udvikling i den diffuse kvæl-

stoftransport.

Tabel 5.1.

Mann-Kendall trend-test af udviklingen i hhv. den samlede og i den diffuse tilfør-

sel af kvælstof til kystområderne for perioden 1990–2016. Resultaterne er angivet som pro-

centvis ændring i forhold til et estimeret niveau for 1990. Testen er lavet på vandførings-

vægtede koncentrationer. Tallene i parentes angiver 95 % konfidensinterval. Alle udviklin-

ger er signifikante på 5 %-niveau.

Kvælstof

Diffus tilførsel

Farvandsområde

Nordsøen

Skagerrak

Kattegat

Nordlige Bælthav

Lillebælt

Storebælt

Øresund

Sydlige Bælthav

Østersøen

Limfjorden

Isefjorden/Roskilde fjord

Danmark

% ændring

-33

-44

-27

-45

-41

-35

-32

-31

-33

-23

-37

-34 (-43;-25)

Samlede tilførsel

% ændring

-45

-57

-34

-57

-59

-49

-73

-35

-56

-25

-57

-45 (-51;-38)

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

5.5

Kvælstofafstrømning for målt opland

I dette afsnit er kvælstofafstrømningen opgjort for det målte opland, altså den

del af Danmark som er placeret opstrøms målestationer som har været i drift

med TN målinger igennem hele perioden 1990-2016. Det er tilfældet for 114

stationer og dækker ca. 50% af landets areal (21.470 km

Vandafstrømningen for det målte opland er for 2016 opgjort til 446 mm hvil-

ket er 13% lavere end i 2015 og 10% højere end gennemsnittet for perioden

1990-2015 (figur 5.6, øverst). Vandafstrømningen for det målte opland er altså

opgjort til at være noget højere end for hele landet hvor afstrømningen er op-

gjort til 353 mm i 2016.

Kvælstoftransporten fra det målte opland var ca. 34.000 ton hvilket er et fald på

ca. 13% i forhold til kvælstoftransporten i 2015 (figur 5.6, midterst). Andelen af

kvælstoftransporten som stammer fra punktkilder er opgjort til 6%. Denne an-

del har været faldende igennem perioden siden 1990, hvor gennemsnittet for

1990-1991 var ca. 13% mod et gennemsnit på ca. 5% for 2015 og 2016. Opgørel-

sen indregner ikke retention i overfladevandssystemet imellem udledningsste-

det og målestationen, hvorfor punktkilde andelen er lidt overestimeret.

Figur 5.6.

Udvikling i ferskvands-

afstrømning (øverst), kvælstoftil-

førsel (midterst) og vandførings-

vægtet kvælstofkoncentration

(nederst) i det afstrømmende

vand fra det målte opland, 1990-

2016. Kvælstoftilførslen er fordelt

på diffuse kilder (inkl. spildevand

fra spredt bebyggelse) og spilde-

vand fra punktkilder. Der er i den

beregnede kildeopsplitning ikke

indregnet retention af udledt N

med spildevand til ferskvand. Pe-

rioden 2008 til 2014 er markeret

med grå baggrund da TN analy-

ser for denne periode sandsynlig-

vis er udført med en forkert me-

tode, der underestimere kvælstof-

koncentrationen (se afsnit 1.3.1)

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Den vandføringsvægtede kvælstofkoncentration for det målte opland er for

2016 opgjort til 3,5 mg N/l hvilket er det samme som for 2015 (figur 5.6, ne-

derst). Kvælstofkoncentrationen i begyndelsen af måleperioden 1990 til 2016

var højere end den er nu. Middel kvælstofkoncentrationen 1990 til 1994 var

5,9 mg N/l mens midlet for de sidste to år er 3,5 mg N/l (Der er kun anvendt

et middel af 2015 og 2016 da analyser fra 2008-2014 sandsynligvis er under-

estimeret pga. fejl i analysemetode, se afsnit 1.3.1).

Ved sammenligning mellem Figur 5.5 og Figur 5.6 ses det, at den overordnede

udvikling på det målte opland og hele landet er tæt på at være ens. For peri-

oden 2011 til 2014 ses det dog, at de forholdsvis lave vandføringsvægtede

koncentrationer, der ses i denne periode ses tydeligere på opgørelsen for hele

landet end for det målte opland.

5.6

Udvikling i nøgleindikatorer af betydning for kvælstof-

transporten

Som bl.a. vist i dette kapitel er der en væsentlig kobling mellem størrelsen af

ferskvandsafstrømningen og den tilknyttede kvælstoftransport. I ’våde’ år

med megen nedbør og stor ferskvandsafstrømning vil der typisk også være

en større kvælstoftransport end i ’tørre’ år med lille nedbørsmængde. Vari-

ationer i ferskvandsafstrømningen fra år til år medfører således en betydelig

år-til-år variation i kvælstofafstrømningen. Denne variation vanskeliggør i

nogen grad en vurdering af, hvorledes de forureningsbegrænsende tiltag ge-

nerelt er slået igennem.

Betydningen af variationer i ferskvandsafstrømningen for det enkelte års

kvælstoftransport er i Figur 5.7 (øverst) søgt elimineret. Figuren viser dels

den – stærkt varierende – aktuelle samlede kvælstoftransport i vandløb fra

diffuse kilder de enkelte år i perioden siden 1990 og dels den normaliserede

kvælstoftransport. Den anvendte metode til normalisering er gengivet i Win-

dolf m.fl. (2012a, 2012c). Den normaliserede transport illustrerer den kvæl-

stoftransport, der ville have været det enkelte år, såfremt vandafstrømningen

havde været konstant gennem hele perioden 1990-2016 (329 mm/år).

Det bemærkes, at den anvendte normaliseringsmetode ikke tager højde for be-

tydningen af alle klimatiske faktorer. Dette gælder f.eks. betydning af varie-

rende relative vandafstrømninger og transporter imellem de enkelte år og der

er ej heller tager højde for eventuelle betydninger af varierende temperaturer.

Når data søges normaliseret er det med den hensigt bedre at kunne belyse

betydningen af de påvirkninger af kvælstoftabet til vandmiljøet, der ikke

kan forklares af naturlige variationer i klimaforhold. Den helt dominerende

påvirkning er her kvælstofudledningerne fra de dyrkede arealer.

Det ses tydeligt, at der gennem perioden er sket et fald i den normaliserede

kvælstoftransport fra diffuse kilder (Figur 5.7, øverst).

Selv om det totale fald i kvælstofafstrømningen tydeligt ses at være størst i

den første del af perioden (Figur 5.7, to øverste delfigurer), antydes der dog

også et mindre fald i den afstrømningsnormaliserede kvælstofafstrømning

siden 2005. Det bemærkes dog, at den normaliserede totale kvælstofafstrøm-

ning fra diffuse kilder i det senest opgjorte agrohydrologiske år (2015/16) (1.

april til 31. marts) er beregnet til ca. 55.000 ton N.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 5.7.

Udvikling i indikatorer

for kvælstoftransporter beregnet

for agrohydrologiske år (1. april til

31. marts). Værdier for de

agrohydrologiske år 2007/08 til

2014/15 er markeret med grå

baggrund/grå prikker (nederst) da

TN analyser for denne periode

sandsynligvis er udført med en

forkert metode, der underestime-

rer kvælstofkoncentrationen (se

afsnit 1.3.1).

Ud over de diffuse kilder til kvælstoftransporten udledes der også kvælstof

med spildevand til vandmiljøet. Spildevandsudledninger er ikke i samme

grad som udledningerne fra de diffuse kilder påvirket af variationer i nedbø-

ren. Tillægges de aktuelle spildevandsudledninger fra punktkilder (ekskl.

spildevand fra spredt bebyggelse som medregnes under den diffuse afstrøm-

ning) fås således et estimat for, hvordan udviklingen i den samlede ’normali-

serede’ kvælstoftilførsel til de kystnære områder har udviklet sig siden 1990.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Den samlede normaliserede kvælstoftilførsel fra såvel diffuse kilder som fra

punktkilder er illustreret i Figur 5.7 (næst øverst). Her er regnet i agrohydro-

logiske år (1. april til 31. marts), idet dette er mest korrekt ved sammenstil-

linger af landbrugspraksis (markbalancer) og diffus kvælstoftilførsel til havet.

Det fremgår, at der med den anvendte metode beregnes en kvælstoftilførsel

på over 100.000 tons N i starten af perioden. For de seneste 5 år har de

beregnede normaliserede kvælstoftilførsler været mellem 54.000-61.000 tons

N. Heraf stammer omkring 5.800 til 6.500 tons fra spildevandsudledninger

fra punktkilder.

For senest opgjorte agrohydrologiske år (2015/16) (1. april til 31. marts) fås

en årlig normaliseret total transport på ca. 61.000 tons N/år.

Normaliseres der på kalenderår, fås for 2016 en normaliseret transport fra dif-

fuse kilder på 53.000 tons N. Tillagt udledninger af spildevand fra punktkilder

på 6.000 tons N beregnes således en samlet normaliseret tilførsel på ca. 59.000

tons N. (Heri ikke indregnet tilførsler fra ulykken på Fredericia havn (Afsnit

1.3.4). For 2015 beregnes på lignende vis en samlet normaliseret N tilførsel på

62.000 tons N.

Den dominerende kilde til den diffuse kvælstoftransport i vandløbene er

tabet af kvælstof fra de dyrkede arealer. Den markante reduktion i den diffuse,

normaliserede kvælstoftilførsel er vist sammen med udviklingen i overskuddet

af kvælstof, altså det kvælstof som potentielt kan udvaskes fra markerne (Figur

5.7 næstnederst). Markoverskuddet er beregnet som beskrevet i Blicher-Mathi-

esen m.fl. (2015) og omfatter det samlede markoverskud for hele landets areal,

dvs. fra såvel dyrkede som udyrkede arealer. Det ses tydeligt af figuren, at såvel

markoverskud som den diffuse normaliserede kvælstoftransport falder i takt

med hinanden.

Der er således – for perioden som helhed - en meget stærk, signifikant lineær

relation mellem det nationale markoverskud og den samlede, normaliserede

kvælstoftransport fra diffuse kilder (Figur 5.7, nederst). I de seneste 5 opgjorte

agrohydrologiske år (1. april til 31. marts) har kvælstofoverskuddet (mark)

varieret mellem 186.000 – 215.000 tons N.

I figur 5.7 (næstnederst) er også vist udviklingen i den samlede normalisere-

de kvælstofudvaskning fra rodzonen under dyrkede og udyrkede arealer. For

år, hvor der ikke har foreligget anden information om kvælstofudvaskningen,

er der indledningsvist udledt en generel relation mellem N- markoverskud

og N-udvaskning ud fra tilgængelige nationale data. Denne relation er så

efterfølgende anvendt til at beregne udvaskningen af nitrat- kvælstof i år,

hvor alene information om N overskuddet har foreligget.

På kvælstoffets vej fra mark til rodzone og ud i vandløb mod fjorde og øvrige

kystvande sker der en reduktion i den transporterede kvælstof-mængde (Fi-

gur 5.7 næstnederst).

Tilsvarende sammenhænge er tidligere vist - ikke alene for landet som hel-

hed, men også for en række deloplande til danske fjorde (Windolf m.fl. 2012b,

2012c). Dog er det også vist, at der ikke for alle fjordoplande er forekommet

hurtigt indtrædende reduktioner i den diffuse kvælstoftransport (Windolf

m.fl. 2012b, 2012c). Det gælder f.eks. oplandet til Mariager Fjord og visse

deloplande til Limfjorden (Hjarbæk Fjord m.m.). I disse oplande er den dif-

fuse kvælstoftilførsel til fjordene reduceret mindre end man umiddelbart

kunne forvente ud fra den generelle relation vist i Figur 5.7. En væsentlig

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

medvirkende forklaring herpå er forekomst af ikke reduceret dybere liggende

grundvand med høj opholdstid og deraf følgende, stadigt højt indhold af

kvælstof, som bidrager væsentligt til kvælstoftransporten i vandløbene.

5.7

Sammenfatning af resultaterne

•

Den samlede kvælstoftilførsel fra land til kystvandene i 2016 er beregnet

til ca. 62.000 tons N/år. Heraf udgør kvælstof udledt med spildevand fra

punktkilder ca. 6.000 tons N/år. I dette tal for udledningen indgår ikke

udledningen på 2.800 ton N ved ulykken i Fredericia. Beregningerne dette

år er baseret på målinger fra 132 kystnære målestationer i vandløb og en

model for det resterende umålte opland.

•

Den vandføringsvægtede TN koncentration for hele landet var i 2016 4,1

mg N/l mod 4,2 mg N/l året før.

•

Den normaliserede kvælstoftilførsel fra land til kystvandene for 2016 (ka-

lender år) er beregnet til ca. 59.000 tons N/år.

•

Kvælstoftilførslerne fra land til havet er siden 1990 reduceret med om-

kring 45%, (vurderet ud fra udviklingen i vandføringsvægtede koncen-

trationer)

•

De diffuse kilders andel af den samlede kvælstofafstrømning til kyst-

vandene var i 2016 omkring 90%.

•

Punktkildernes andel af den samlede kvælstofafstrømning til kyst- van-

dene var i 2016 omkring 10%.

•

Kvælstoftilførslerne fra diffuse kilder er reduceret med omkring 34% siden

1990.

•

Reduktionen i tilførslerne fra diffuse kilder forklares af et fald i kvæl-

stofoverskuddet og kvælstofudvaskningen på de dyrkede marker. Der er

dog stor lokal og oplandsspecifik variation i, hvor meget tilførslerne er re-

duceret gennem perioden.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Fosforbelastning af havet

Henrik Tornbjerg, Hans Thodsen, Jørgen Windolf, Jens Bøgestrand, Søren Erik Lar-

sen og Niels Bering Ovesen

6.1

Datagrundlag og metode

Fosforbelastningen er, som kvælstofbelastningen, opgjort for 2. og 3. ordens

kystafsnit, jf. oplandene på kortene fig. 7.3 – 7.5. For måledatagrundlaget og den

metodiske tilgang for opgørelserne henvises til kapitel 5. Måledatagrundlaget

for opgørelser af fosforbelastningen er – ligesom for kvælstof – i alt 169 måle-

stationer. For 54 af disse har der ikke været komplette måletidsserier for perio-

den siden 1990 og der har derfor været foretaget en ’huludfyldning’ for fosfor-

transporten på disse stationer på tilsvarende vis som for kvælstof (Windolf m.fl.

2014). For den øvrige del af landet (helt umålte oplande) er belastningen bereg-

net ved hjælp af en model for den diffuse tilførsel, og resultaterne herfra er sum-

meret med spildevandsudledningerne (fra renseanlæg, regnbetingede udled-

ninger, akvakultur og industriudledninger) og derefter fratrukket retentionen

i søer inden for de respektive oplande. Den diffuse tilførsel omfatter dels tab af

fosfor fra dyrkede og udyrkede jorder, dels udledninger af spildevand fra

spredt liggende ejendomme i det åbne land (dvs. uden for kloakerede områder).

Modellen for den diffuse udledning anvender data for jordtype, dyrknings-

grad, andel af vådområder, nedbør og baseflow som forklarende variable. Op-

gørelsesmetoder og modelberegninger er beskrevet i Ovesen m.fl. (2009). Mo-

dellen er verificeret og testet på et supplerende datagrundlag, og der er her spe-

cielt fundet behov for at korrigere modellen for det vestlige Jylland, idet der her

beregnes for høje fosforudledninger med den nuværende model (Larsen m.fl.,

2014b). En sådan bias-korrektion er endnu ikke udarbejdet og data i nærvæ-

rende rapport er derfor tilvejebragt med den hidtidige ”ukorrigerede model”.

Ved kildeopsplitningen er den samlede diffuse belastning angivet som diffe-

rensen mellem totalbelastningen og spildevandsudledningerne. Det tilgæn-

gelige datasæt for spildevandsudledningerne er tilvejebragt som beskrevet i

kapitel 5.1. For data analyseret i 2016 med forkert analysemetode er der fore-

taget en korrektion, se afsnit 1.3.1. Der er ikke foretaget korrektion af eventu-

elle fejl analyser på spildevand (Miljøstyrelsen, 2018).

6.2

Fosfortilførsel til havet 2016

I 2016 blev der i alt beregnet en tilførsel af ca. 2.300 tons fosfor (P) til de

danske farvandsområder (Figur 6.1, midt). Det er omkring 23% mindre

end året før. Vandafstrømningen var i 2016 17% mindre end året før. Koncen-

trationen af fosfor i den samlede ferskvandsafstrømning var i gennemsnit

0,152 mg P/l i 2016 og dermed lidt lavere end i de seneste år og den laveste

koncentration siden 1990, (Figur 6.1, nederst), en del af forskellen i fosfortil-

førsel kan forklares ved variation i vandafstrømningen.

Siden 1990 er der sket et markant fald i de samlede fosfortilførsler til kyst-

vandene. Faldet forklares af den store reduktion i fosforudledningerne med

spildevand gennem perioden (Figur 6.1, midt), hvilket er en direkte effekt af

den forbedrede rensning, som i forbindelse med de daværende amters skær-

pede krav og kravene i den første vandmiljøplan blev iværksat omkring og

umiddelbart efter 1990. De samlede udledninger af fosfor med spildevand

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

fra punktkilder (uden spildevand fra spredt bebyggelse, der indregnes som

diffus kilde) er således faldet fra omkring 4.800 tons fosfor i 1990 til et niveau

på 700-1.000 tons fosfor de seneste år. Spildevandsudledningerne af fosfor fra

punktkilder udgjorde i 2016, 740 tons og blev dermed den laveste de seneste

år. Det skal bemærkes, at allerede i 1980’rne blev der på foranledning af

krav fra de daværende amter reduceret kraftigt på udledningerne med fos-

forholdigt spildevand til visse vandområder. Spildevandstilledningerne med

fosfor til f.eks. Limfjorden og Randers fjord blev således halveret i perioden

forud for 1990, (jf. upublicerede oplysninger fra Naturstyrelsen). Fosfortilførs-

lerne fra diffuse kilder (dyrkede og udyrkede arealer, samt spildevand fra

spredt bebyggelse) har derved fået relativt større betydning. De varierer nu –

ligesom kvælstof - fra år til år primært med variationerne i den årlige vand-

afstrømning (Figur 6.1, øverst).

Den markante reduktion i fosfortilførslerne ses specielt tydeligt i udviklin-

gen i de vandføringsvægtede fosforkoncentrationer i den samlede vand-

mængde, der strømmer fra land til kystvandene omkring Danmark (Figur

6.1, nederst). Efter det markante fald frem til slutningen af 1990’erne ses et

nær konstant niveau de følgende år.

Figur 6.1.

Ferskvandsafstrøm-

ning (øverst), samlet tilførsel af

fosfor til de marine kystafsnit

(midterst) og vandføringsvægtet

fosfor koncentration (nederst) for

1990 til 2016. Fosfor er fordelt på

udledninger fra diffuse kilder (inkl.

Spildevand fra spredt bebyg-

gelse) og udledninger med spil-

devand fra punktkilder (rensean-

læg m.v.) Det bemærkes, at der

ikke er indregnet retention i fersk-

vand af P udledt med spildevand

fra punktkilder. Perioden 2008 til

2014 er markeret med grå bag-

grund da total fosfor analyser for

denne periode sandsynligvis er

udført med en forkert metode der

muligvis underestimere (se afsnit

1.3.1).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Hen over året 2016 var fosfortilførslerne i alle måneder markant lavere end

gennemsnittet for årene 1990-1994 og også tydeligt lavere end gennemsnittet

for perioden 1990–2007, januar, februar og juli dog kun lidt lavere (Figur 6.2,

midt). Variationen i fosfortilførslerne fulgte som i tidligere år variationen i

ferskvandsafstrømningen. De relativt høje fosfortilførsler i vintermånederne

forklares således af den store vandafstrømning i disse måneder (Figur 6.2,

øverst). Fosforkoncentrationerne i det afstrømmende vand fra land varie-

rede hen over året 2016, men var – på grund af de reducerede spildevands-

udledninger – i alle måneder markant mindre end gennemsnittet for perioden

siden 1990-2007 (Figur 6.2, nederst). Generelt er fosforkoncentrationerne no-

get større i sommermånederne, fordi ferskvandsafstrømningen er mindre

(Figur 6.2, øverst), hvorved det udledte spildevand ikke ’fortyndes’ så meget

som i øvrige måneder. Dette fænomen er dog mindre tydeligt nu end tidli-

gere, hvor spildevandstilførslen bidrog relativt mere til den samlede koncen-

tration (Figur 6.2, nederst).

Figur 6.2.

Månedsvis vandaf-

strømning (øverst), fosfortilførsel

(midterst) og vandføringsvægtet

fosforkoncentration (nederst) i det

afstrømmende vand til havet om-

kring Danmark i 2016 og som

gennemsnit for 1990-2007 og

1990-1994.

Den regionale belastning af kystområderne varierede betragteligt i 2016 (figur

6.3. Størst var oplandstabet (målt som kg P/ha) i oplandet til Lillebælt samt

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Øresund, hvor tabet generelt var større end 0,7 kg P/ha. Den vandførings-

vægtede koncentration af total fosfor var i størstedelen af landet på mellem

0,1 og 0,2 mg P/l, men lavere i Nordsøens opland og højere i oplandet til Øre-

sund og Østersøen (Figur 6.4). De diffuse fosforkilders betydning var generelt

størst i Jylland samt oplandene til sydlige Bælthav og Østersøen, mens det var

mindst i oplandet til Øresund og Isefjord/Roskildefjord (Figur 6.5).

I figur 6.3, - 6.4 og - 6.5 er der anvendt en opdeling på 1. ordens kystafsnit,

dog er Limfjorden og Isefjord/Roskilde fjord opgjort som 2. ordens kystafsnit.

Denne geografiske opløsning er grovere end den tidligere anvendte opløs-

ning for at reducere den usikkerhed der er blevet tilføjet som følge af fejlbe-

hæftede analyser af total fosfor (Larsen m.fl., 2018; Thodsen m.fl., 2016). At

beregne vægtede gennemsnits på flere målestationer reducere usikkerheden

på opgørelser til de enkelte kystafsnit. Usikkerheden, introduceret som følge

af analysefejlen, reduceres også ved stigende andel af umålt opland, da den

model der estimere tabet herfra ikke er influeret af analysefejlen. Derfor er

oplande med mange målestationer og/eller en stor andel af umålt areal de

oplande hvor der introduceres mindst usikkerhed. Derfor er kystområde 2

(Skagerrak), 8 (Sydlige Bælthav) og 9 (Østersøen) de oplande med den største

usikkerhed pga. et forholdsvis lille antal målestationer.

6.3

Udvikling i fosforafstrømning 1990 – 2016

Der har i perioden 1990-2016 været et statistisk signifikant fald i den samle-

de tilførsel af total fosfor fra land til havet omkring Danmark (Figur 6.1) og

(Tabel 6.1). Signifikansen af tidsserier er testet ved anvendelse af Mann-

Kendalls trend test samt ”brocken-stick” modeller (Carstensen & Larsen,

2006). For Total P er der defineret et knækpunkt mellem 1997 og 1998 og to

lineære modeller er estimeret og det totale fald er beregnet ved formlen:

100 ∙

Estimater er beregnet ud fra de to lineære modellers forskrifter. Konfidensin-

tervaller på det samlede fald er beregnet ved anvendelse af standard error på

estimaterne for årene 1990 og 2016. Faldet er estimeret til omkring 63 %, vari-

erende mellem 14% til Limfjorden og 80% fald i tilledningen til Øresund.

Tabel 6.1.

Mann-Kendall trend-test af udviklingen i hhv. den samlede tilførsel af fosfor til kyst-

områderne for perioden 1990–2016. Resultaterne er angivet som procentvis ændring i forhold

til et estimeret niveau for 1990. Testen er lavet på vandføringsvægtede koncentrationer. Tal-

lene i parentes angiver 95 % konfidensinterval. Alle udviklinger er signifikante på 5 %-niveau.

Fosfor

Farvandsområde

Nordsøen

Skagerrak

Kattegat

Nordlige Bælthav

Lillebælt

Storebælt

Øresund

Sydlige Bælthav

Østersøen

Limfjorden

Isefjorden/Roskilde fjord

Danmark

Samlede tilførsel % ændring

-54

-69

-51

-64

-70

-65

-80

-61

-68

-14

-80

-63 (-66; -60)

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Reduktionen i belastningen af havet med fosfor kan – som allerede fremhævet

- forklares ved de reducerede udledninger af fosfor med spildevand. For til-

førslerne fra diffuse kilder kan der derimod ikke på landsplan påvises en sta-

tistisk sikker udvikling over tid. De signifikante fald i fosforkoncentrationer,

der kan påvises i 16 ud af 32 type-vandløb uden udledninger fra egentlige

punktkilder (jf. kapitel 3), afspejles således ikke i landstallene.

Figur 6.3.

Oplandstab af total fosfor fra oplandene til kystområderne i 2016.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 6.4.

Fosforbelastning af kystområder angivet som vandføringsvægtet koncentration i 2016.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 6.5.

Diffus andel af den totale fosfortilførsel til kystområderne i 2016

6.4

Sammenfatning af resultaterne



Den samlede fosfortilførsel fra land til kystvandene i 2016 er beregnet til

ca. 2.300 tons P/år. Heraf udgør fosfor udledt med spildevand fra punkt-

kilder ca. 740 tons P/år. Beregningerne dette år er baseret på målinger fra

132 kystnære målestationer i vandløb og en model for det resterende

umålte opland.



Den vandføringsvægtede TP koncentration for hele landet var i 2016 0,152

mg P/l.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang



Fosfortilførslerne fra land til havet er siden 1990 reduceret med omkring

63%, (vurderet ud fra udviklingen i vandføringsvægtede koncentratio-

ner)



De diffuse kilders andel af den samlede fosforafstrømning til kyst-

vandene var i 2016 omkring 70%.



Punktkildernes andel af den samlede fosforafstrømning til kystvandene

var i 2016 omkring 30%.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Nitrat-N-koncentrationer og -transport på

målestationer

Henrik Tornbjerg, Jørgen Windolf, Hans Thodsen, Gitte Blicher-Mathiesen

7.1

Introduktion

Udviklingen i nitrat-N-koncentrationen og -transporten for perioden 1990 til

2016 er belyst i dette kapitel. Udviklingen kan beskrives for 77 havbelast-

ningsstationer med månedlig måletidsserie for hele perioden, dækkende ca.

38% af landet, svarende til et samlet målt areal på 16.550 km

. De 77 havbe-

lastningsoplande har en gennemsnitlig dyrkningsgrad på 61 pct., hvilket stort

set svarer til dyrkningsgraden for hele landet der er på 60%. Det målte areal

er vist i figur 7.1.

Figur 7.1.

Placering af de 31 typeoplande (tv) og 77 havbelastningsoplande (th), der i dette notat anvendes til at opgøre nitrat-

N-transport (Blicher-Mathiesen m.fl., 2017).

Kapitel 7 bygger på analysen fra Blicher-Mathiesen, 2017. Denne analyse blev

lavet med den forudsætning, at der kunne være fejlbehæftede analyseresulta-

ter af total kvælstof fra perioden 2010-14. Det er senere oplyst fra analysela-

boratoriet Eurofins, at den fejlbehæftede online-metoden har været benyttet i

perioden 2008-2014. Der skal derfor tages et forbehold – dog vurderes det at

en evt. fejl ved at inddrage 2008 og 2009 i analysen vil være minimal, da de

indgår i en meget lang tidsserie.

Der findes færre kystnære målestationer med en fuld måletidsserie for nitrat-

N end for TN hvorfor der indgår færre stationer i dette afsnit end i afsnittet

om det målte opland i kapitel 5.

Der foreligger ikke metoder til at estimere nitrat-N værdier for målestationer

med manglende måledata for en del af måleperioden eller for umålt opland,

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

hvorfor der ikke kan beregnes en nitrat-N belastning for hele landet, som det

er gjort for TN i kapitel 5.

De målte nitrat-N-koncentrationer er ikke påvirket af de fejl, der er på bestem-

melsen af TN koncentrationen i 2016 og første kvartal 2017. Nitrat-N udgør

en forholdsvis stabil høj andel af TN, hvorfor nitrat-N kan bruges som verifi-

kation af TN udviklingen på målestationer (Blicher-Mathiesen, 2017). Nitrat-

Ns andel af TN opgjort årligt for den samlede transport på de 77 målestationer

varierede mellem 80% og 87% for perioden 1990 til 2011 (Blicher-Mathiesen,

2017). De 3 værdier over 85% findes dog alle i perioden 1990 – 1993. Dermed

kan der ved samme TN transport, to forskellige år være ca. 10% variation i

nitrat-N-transporten. For 31 typeoplande (>60% dyrkning) med fuldstændig

tidsserie (Figur 7.1), varierede nitrat-Ns andel af TN mellem 85% og 91% for

perioden 1990 til 2011. For typeoplande ses også høje værdier for den tidlige

del af perioden. Vurderinger af status og udvikling i koncentrationen og

transporten af nitrat-N er således et supplement til de tilsvarende vurderinger

for total N. En forskel mellem TN- og nitrat-N-transporten er, at TN primært

afhænger af transporten til vandløbet og retentionen gennem overfladevands-

systemet, mens nitrat-N-transporten i tillæg hertil også afhænger af i hvor høj

grad nitrat-N omdannes til organisk-N undervejs igennem overfladevands-

systemet. Der sker en stor omdannelse for vandløb der løber igennem søer,

hvor omdannelsen bl.a. afhænger af årstiden, med stor omdannelse i sommer-

halvåret og mindre i vinterhalvåret.

7.2

Afstrømning af nitrat 2016 fra havbelastningsoplande

Den aktuelle nitrat-N transport for havbelastningsoplandene viser en stor år

til år variation, som det også ses for vandafstrømningen (Figur 7.2) og af TN

transporten (kapitel 5). I perioden 2010-2014 varierer den aktuelle nitrat N-

transport mellem 15.800 og 17.300 tons N, steg i 2015 til 21.400 tons N, men

faldt i 2016 med ca. 18% til 17.600 tons N, svarende til nogenlunde samme

niveau, som blev målt i 2012 og 2014. Vandafstrømningen på de 77 stationer

var i 2016, 10 pct. over middel i forhold til for måleperioden 1990 til 2015.

Den afstrømningsnormaliserede nitrat-N transport faldt fra 17.900 tons i 2010

til 16.300 tons i 2011. I perioden 2011 til 2015 steg den afstrømningsnormali-

serede nitrat-N transport til 17.800 ton, men faldt i 2016 igen til 16.400 tons,

som er meget tæt på det samme lave niveau som i 2011.

Den vandføringsvægtede nitrat-N koncentration faldt fra 3,0 mg N/l i 2010 til

2,7 mg N/l i 2011 det hidtil laveste niveau siden 1990. I perioden 2011-2015

steg denne koncentration til 3,0 mg N/l, men faldt i 2016 igen til 2,8 mg N/l

tæt på samme lave niveau som i 2011.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Figur 7.2.

Havbelastningsoplan-

denes udvikling i ferskvandsaf-

strømning som sum for de 77 op-

lande (A), beregnet årlig sum for

nitrat-N transport (lysegrønne søj-

ler) og afstrømningsnormaliseret

nitrat N-udledning (grøn linje) ved

de 77 stationer (B) samt gennem-

snitlig vandføringsvægtet nitrat-N

koncentration (C) opgjort for ka-

lenderår i perioden1990-2016.

Kort med den geografiske place-

ring af de 77 havbelastningsop-

lande figur 7.1. (Blicher-Mathie-

sen m.fl., 2017).

7.3

Nitrattransport og -koncentration for 31 landbrugsdomi-

nerede typeoplande

Med typeoplande menes dyrkningsdominerede, små oplande. Oplandene er

valgt, så der ikke forekommer spildevandsudledning fra større punktkilder.

Vandløbene ligger øverst i vandløbssystemerne og er derfor minimalt påvir-

kede af den kvælstofretention og omdannelse af nitrat til organisk kvælstof,

der sker i ferskvandssystemet, og som er særligt stor i oplande med store søer

som f.eks. Gudenåens nedre del. En respons på ændring i dyrkningspraksis,

herunder ændret gødskning, vil forholdsvis hurtigt kunne måles i disse små

og stærkt dyrkningspåvirkede oplande/vandløb. Mange af disse små vand-

løb er dog også meget dynamiske, og den tidslige variation i vandafstrøm-

ning, nitrat-koncentration og –transport er relateret til variationer i klimaet.

Først og fremmest variationer i nedbøren.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

De nationale data for dyrkningsdominerede typeoplande omfatter årlige målin-

ger af total-N på 44 målestationer i perioden 1990-2016, hvor der er målt i alle år.

På 31 af disse stationer findes desuden en fuld tidsserie, hvor der hvert år også

er målt nitrat. Her præsenteres derfor nitratmålinger for disse 31 typeoplande.

De anvendte typeoplande er forholdsvis små 0,6 - 65 km

og ligger spredt over

det meste af landet, dog indgår der ikke typeoplande i Nordjylland og i Sønder-

jylland på grund af manglende stationer med fuld tidsserie af årlige nitratmålin-

ger i perioden 1990-2016 (figur 7.1). De 31 typeoplande dækker et samlet areal

på 566 km

og har en gennemsnitlig dyrkningsgrad på 71 % af oplandsarealet.

Den aktuelle nitrat-N transport for de 31 typeoplande viser stor år til år varia-

tion, som det også ses for vandafstrømningen (Figur 7.3). Den aktuelle nitrat-N

transport falder fra 670 tons N i 2010 til 510 tons N i 2013, stiger i 2014 og igen i

2015 til 770 tons N men falder igen i 2016, med 34%, til stort set samme lave

niveau på 520 tons N, som i 2013. Afstrømningen for 2016 var lidt over middel

for måleperioden.

Figur 7.3.

Typeoplandenes ud-

vikling i afstrømning som sum for

de 31 oplande (A), beregnet årlig

sum for nitrat N-transport (lyse-

grønne søjler) og afstrømnings-

normaliseret nitrat N-transport

(grøn linje) (B) samt gennemsnit-

lig vandføringsvægtet nitrat N-

koncentration (C). Data er opgjort

for kalenderår i perioden 1990-

2016. Kort med den geografiske

placering af typeoplandene figur

7.1. Blicher-Mathiesen m.fl.,

2017).

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Den afstrømningsnormaliserede nitrat-N-transport udgjorde 660 tons N i

2010 og faldt til et lavere niveau på 530 tons nitrat-N i 2011. I perioden 2011-

2015 stiger den afstrømningsnormaliserede nitrat N-transport til 630 tons N,

men falder i 2016 igen med 16% til 530 tons N, altså samme lave niveau som i

2011. Den afstrømningsnormaliserede N-transport er opgjort som en sum for

alle typeoplande.

Den vandføringsvægtede nitrat N-koncentration faldt fra 4,7 mg N/l i 2010 til

3,8 mg N/l i 2011, det hidtil laveste niveau siden 1990. I perioden 2011 til 2015

stiger koncentrationen til 4,5 mg N/L, men falder i 2016 til det samme lave

niveau som i 2011 på 3,8 mg N/l.

Den aktuelle nitrat-N transport fra typeoplandene falder fra 2010 til 2013, stiger

både i 2014 og i 2015 og falder igen i 2016 til samme niveau som i 2013. For

havbelastningsoplandene ses, at den aktuelle nitrat-N transport varierede mel-

lem 15.800 og 17.300 ton i perioden 2010-2014, steg i 2015 til 21.400 ton men faldt

i 2016 igen til 17.600 ton, stort set det samme niveau som i 2012 og 2014.

Fælles for udviklingen i den afstrømningsnormaliserede nitrat-N transport

for både de 31 landbrugsdominerede typeoplande og de 77 havbelastnings-

oplande er et fald fra 2010 til 2011, en stigning i perioden 2011-2015 og et fald

i 2016 til stort set det samme lave niveau som i 2011. Det kan være en god

indikation for, hvordan den samlede total N-transport var i 2016 sammenlig-

net med tidligere år – dog uden det kan anvendes til at genoprette TN for

årene 2008-14.

Når nitrat-N transport opgøres for kalenderår som her, vil der typisk være

større år til år variation, end hvis opgørelsen følger hydrologiske år (1. april

til 31.marts). Det betyder, at der skal måles i en årrække, for at der kan kon-

kluderes på trend i nitrat-N transport. Desuden er det som før nævnt vanske-

ligt at udjævne år til år variation fuldstændigt med metoden, der anvendes til

at afstrømningsnormalisere den målte nitrat-N transport.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Referencer

Blicher-Mathiesen, G., Henrik Tornbjerg, Jørgen Windolf, Hans Thodsen,

Hans Estrup Andersen, Niels Bering Ovesen og Brian Kronvang (2017) Nitrat

N-udledning for typeoplande og havbelastningsoplande med målt kontinuert

tidsserie 1990-2016. Notat fra DCE - Nationalt Center for Miljø og Energi Dato:

22. november 2017. http://dce.au.dk/fileadmin/dce.au.dk/Udgivelser/No-

tater_2017/Nitrat_N-udledning_for_typeoplande_og_havbelastningsop-

lande_1990-2016.pdf

Blicher-Mathiesen, G., Rasmussen, A., Andersen, H.E., Timmermann, A., Jensen,

P.G., Hansen, B. & Thorling, L. (2015) Landovervågningsoplande 2013. NO-

VANA. Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi, 154 s. -

Videnskabelig rapport fra DCE - Nationalt Center for Miljø og Energi nr. 120.

Bøgestrand, J. (red.) (2009) Vandløb 2007. NOVANA, 2009. Faglig rapport fra

DMU nr. 711. Danmarks Miljøundersøgelser, Aarhus Universitet. 108 s.

(http://www.dmu.dk/pub/FR711.pdf)

Bøgestrand, J., Kronvang, B., Ovesen, N.B., Nyegaard, P., Troldborg, L. (2008)

Baggrundskoncentrationer af næringsstoffer i grundvand og overfladevand.

Vand og Jord, Vol 15, 3. 113-116.

Cappelen, J.(ed.), 2017. Danmarks klima 2016. DMI rapport 17-01. pp 89

http://www.dmi.dk/laer-om/generelt/dmi-publikationer/

Carstensen, J. & Larsen, S.E. 2006: Statistisk bearbejdning af overvågningsdata

- Trendanalyser. NOVANA. Danmarks Miljøundersøgelser. 38 s. - Teknisk

anvisning fra DMU nr. 24. http://www.dmu.dk/Pub/TA24.pdf

Fredericia Kommune, 2017. Statusorientering om hændelsen på Fredericia

Havn den 3. februar 2016. Findes under bilag 08.09.17 her https://www.fre-

dericia.dk/haendelse-den-3-februar-paa-havnen

Larsen, S.E., Windolf, J. & Kronvang, B. (2014) Præcisering af trendanalyser af

den normaliserede totale og diffuse kvælstoftransport i perioden 2005-2012.

Notat fra DCE - Nationalt Center for Miljø og Energi (30. april 2014), 9 pp.

Larsen, S.E., Windolf, J., Tornbjerg, H., Hoffmann, C.C., Søndergaard, M. &

Blicher-Mathiesen, G. 2018. Genopretning af fejlbehæftede kvælstof- og fos-

foranalyser. Ferskvand. Aarhus Universitet, DCE- Nationalt center for Miljø

og Energi, 70 s. – Teknisk rapport fra DCE- Nationalt center for Miljø og

Energi nr. 110. http://dce2.au.dk/pub/TR110.pdf

Miljøstyrelsen (2018). Punktkilder 2016. Miljøstyrelsen. 1xx s.

http://mst.dk/media/114910/punktkilder-2016.pdf

Miljøstyrelsen 2017a. Leverandør-fejl i laboratorieanalyser.

http://mst.dk/service/nyheder/nyhedsarkiv/2017/jun/leverandoer-fejl-i-

laboratorieanalyser/

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Miljøstyrelsen 2017b. Miljøstyrelsen igangsætter serviceeftersyn af laborato-

rier. http://mst.dk/service/nyheder/nyhedsarkiv/2017/jul/miljoestyrel-

sen-igangsaetter-serviceeftersyn-af-laboratorier/

Naturstyrelsen (2015) Punktkilder 2014. Miljø- & Fødevareministeriet, Natur-

styrelsen, 140 s.

Ovesen, NB, Larsen, SE, Bøgestrand, J & Kronvang, B 2009, Fosforbelastning

af havet. I J Bøgestrand (red.), Vandløb 2007: NOVANA. Danmarks Miljøun-

dersøgelser, Aarhus Universitet, Faglig rapport fra DMU, nr. 711, s. 33-41.

Pedersen, M.L., Baattrup-Petersen, A. & Wiberg-Larsen, P. (2007) Økologisk

overvågning i vandløb under NOVANA 2004-2009. Teknisk anvisning fra

DMU nr. 21, 5. udgave. Danmarks Miljøundersøgelser, Aarhus Universitet.

Rasmussen, J.J., Andersen, D.K. & Alnøe, A.B. 2018. Vandløb 2016. Økologisk

tilstand, miljøfremmede stoffer og tungmetaller samt naturtyper og arter.

NOVANA. Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi,

64 s. - Videnskabelig rapport fra DCE - Nationalt Center for Miljø og Energi

nr. 260 http://dce2.au.dk/pub/SR260.pdf

Svendsen, L.M. (1998) Input of Nutrients to OSPAR and HELCOM Marine

Areas from Land-based Sources in Denmark. NIVA unpubl. note for the

HARP-Conference, Jan. 1998, 20 pp.

Thodsen, H., Windolf, J., Rasmussen, J., Bøgestrand, J., Larsen, S.E., Tornbjerg,

H., Ovesen, N.B., Kjeldgaard, A. & Wiberg-Larsen, P. 2016: Vandløb 2015. NO-

VANA. Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi, 68 s. -

Videnskabelig rapport fra DCE - Nationalt Center for Miljø og Energi nr. 206.

Wiberg-Larsen, P., Windolf, J., Bøgestrand, J., Larsen, S.E., Thodsen, H., Ove-

sen, N.B., Kronvang, B. & Kjeldgaard, A. (2012) Vandløb 2011. NOVANA.

Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi, 70 s. - Viden-

skabelig rapport fra DCE – Nationalt Center for Miljø og Energi nr. 32.

(http://www.dmu.dk/Pub/SR32.pdf)

Windolf, J, Blicher-Mathiesen, G, Carstensen, NJ, Kronvang, B & Larsen, SE

2014, 'Land based nitrogen loadings to and impact in coastal waters in Den-

mark, 1990-2012.' NJF seminar 469 Agriculture and Water Quality – Future

Challenges for Monitoring, Stavanger, Norge, 19/03/2014 - 21/08/2014

Windolf, J, Ovesen, NB, Troldborg, L & Henriksen, HJ 2009, 'Ferskvandsaf-

strømning'

Vand og Jord,

bind 16, nr. 3, s. 100-103.

Windolf, J., Blicher-Mathiesen, G. & Larsen, S. (2012b) Markbalancer og den

diffuse kvælstofafstrømning. Fagligt notat fra DCE til Naturstyrelsen, 47 pp.

Windolf, J., Blicher-Mathiesen, G., Carstensen, J. and Kronvang, B. (2012c)

Changes in nitrogen loads to estuaries following implementation of Govern-

mental Action Plans in Denmark: A paired catchment and estuary approach

for analysing regional responses. Environmental Science and Policy 24: 24-33.

Windolf, J., Bøgestrand J. & Kjeldgaard, A. (2012a) Beregning af kvælstoftil-

førsel til en række udpegede danske fjorde. Fagligt notat fra DCE til Natur-

styrelsen.

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

Windolf, J., Bøgestrand, J. Kjeldgaard, A. Kronvang, B. Larsen, S.E. Ovesen,

N.B. & Thodsen, H. (2010) TEMA: Geografisk distribueret beregning af tilførs-

len af vand og kvælstof til havet. Pp. 40-58 i: Wiberg-Larsen P. (red.) Vandløb

2008. NOVANA. Faglig rapport fra DMU nr. 764. Danmarks Miljøundersø-

gelser, Aarhus Universitet, 66 s.

Windolf, J., Thodsen, H., Troldborg, L., Larsen, S.E., Bøgestrand, J., Ovesen,B.

& Kronvang, B. (2011) A distributed modelling system for simulation of

monthly runoff and nitrogen sources, loads and sinks for ungauged catch-

ments in Denmark. Journal of Environmental Monitoring 13: 2645-2658.

Windolf, J., Timmermann, A., Kjeldgaard, A., Bøgestrand, J., Larsen, S. E., &

Thodsen, H. (2013) Landbaseret tilførsel af kvælstof og fosfor til danske fjorde

og kystafsnit, 1990-2011. Teknisk rapport fra DCE nr. 31. Aarhus Universitet.

(http://dce2.au.dk/pub/TR31.pdf)

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

[Tom side]

MOF, Alm.del - 2017-18 - Bilag 435: NOVANA 2016 rapporter vandløb, LOOP, punktkilder, samlerapport og invitation til teknisk gennemgang

VANDLØB 2016

Kemisk vandkvalitet og stoftransport

NOVANA

Dette års rapport beskriver status og udvikling i vandkemi-

ske forhold i vandløb, stoftransport af kvælstof og fosfor til

kystvandene for perioden før og under NOVANA – og frem

til og med 2016.

ISBN: 978-87-7156-328-3

ISSN: 2244-9981
