BILAG:

Grundvand

Status og udvikling 1989 – 2016

GEUS 2016

Redaktør:

Lærke Thorling

Forfattere:

Lærke Thorling

Claus Ditlefsen

Birgitte Hansen

Anders R. Johnsen

Dato 26. feb. 2018

Bilagene kan hentes på nettet på:

www.grundvandsovervaagning.dk

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Indholdsfortegnelse:

Indhold

Indholdsfortegnelse: .................................................................................................................... 2

Bilag 1. Det Nationale Pejleprogram ........................................................................................... 3

Bilag 2. Det Nationale Pejleprogram ........................................................................................... 6

Bilag 3: Nitrat og redoxforhold i LOOP og GRUMO .................................................................. 10

Bilag 4.GRUMO. Analyserede stoffer 1988-2016 ..................................................................... 12

Bilag 4.1 GRUMO: Hovedbestanddele fra 1988 - 2016. ....................................................... 13

Bilag 4.2 GRUMO: Sporstoffer analyseret 1990 - 2016. ....................................................... 14

Bilag 4.3 GRUMO: Organiske mikroforureninger analyseret 1990 -2016. ............................ 15

Bilag 4.4. GRUMO: Analyserede pesticider 1989-2016 ........................................................ 18

Bilag 5. GRUMO: Pesticider, programlagte prøvetagningsfrekvenser ...................................... 21

Bilag 6. GRUMO, 2016. Pesticider og nedbrydningsprodukter ................................................. 22

Bilag 7. GRUMO 1990 - 2016. Pesticider og nedbrydningsprodukter,...................................... 23

Bilag 8. GRUMO. Fordeling af tilladte og forbudte pesticider og nedbrydningsprodukter. ....... 27

Bilag 9. Boringskontrollen, 2016. Pesticider og nedbrydningsprodukter i aktive

vandværksboringer. ................................................................................................................... 28

Bilag 10. Boringskontrollen, 1992-2016. Pesticider og nedbrydningsprodukter i aktive

vandværksboringer. ................................................................................................................... 31

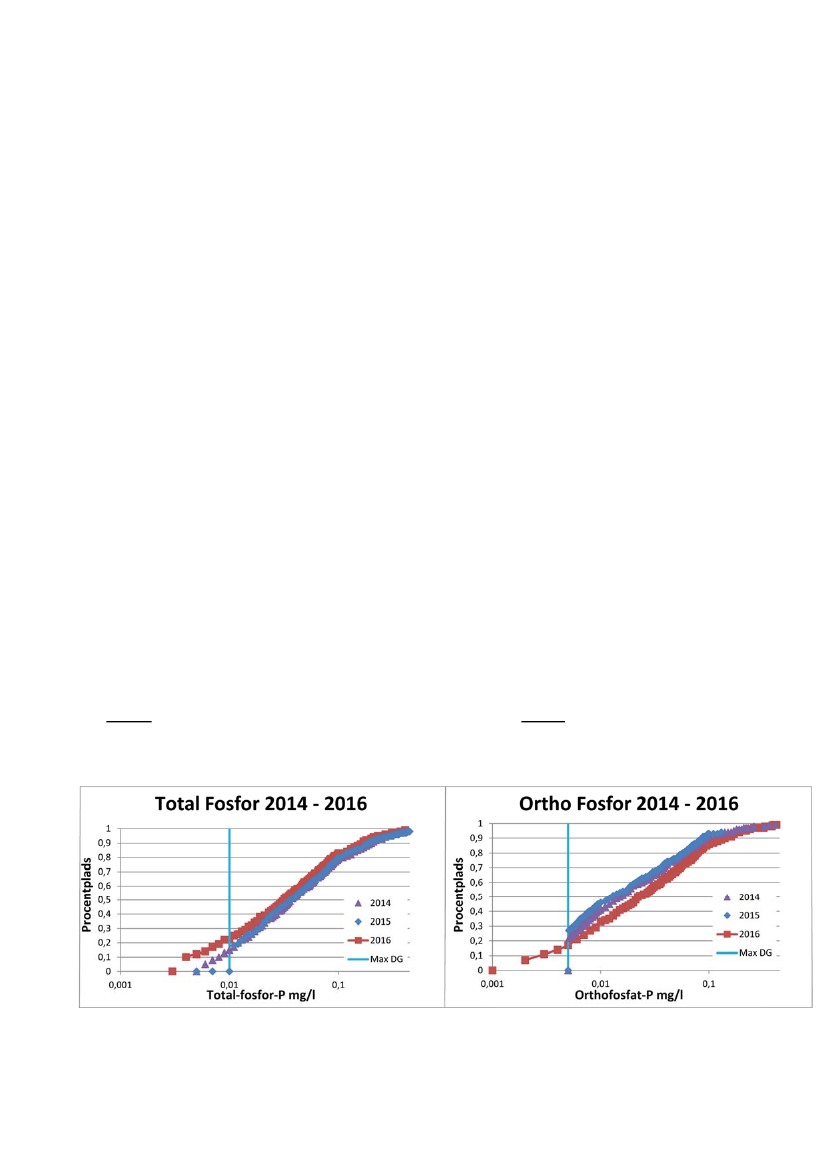

Bilag 11. Laboratorieskift og fosforanalyser. ............................................................................. 36

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 1. Det Nationale Pejleprogram

Udvikling af grundvandsstand i udvalgte indtag i 2016

Figurerne 1.1 til 1.5 viser, hvordan vandstanden i 5 udvalgte boringer har udviklet sig i 2016

hen over de enkelte måneder i året i forhold til månedsudviklingen i den forudgående periode

(1990-2015).

Den enkelte figur viser for hver måned i 2016 medianværdien af alle pejlinger i det enkelte ind-

tag. Denne månedsmedian sammenlignes med tidligere data fra samme indtag for hver må-

ned i perioden (1990-2015). Dette gøres ved at illustrere, hvorledes vandstanden tidligere har

fordelt sig hen over årets enkelte måneder, idet der beregnes 0-10, 10-40, 40-60, 60-90 og 90-

100 % fraktiler vist med hver sin farve. Den grønne farve repræsenterer niveauer omkring me-

dianen (40-60 % fraktilen) for den forudgående 25 års periode. De røde og gule farver repræ-

senterer lave grundvandsstande, mens de blå farver viser værdier for høj grundvandsstand i

indtagene. Antal år med observationer i de forskellige måneder er angivet med ”n”.

Det fremgår af figurerne, at vandstanden for hovedparten af indtagene (indtagene i Jylland og

på Sjælland) i år 2016 er højere end eller svarer til de tilsvarende værdier for perioden 1990-

2015. Denne indikation på en generelt højere vandstand stemmer godt overens med en tidli-

gere analyse af data fra 2015 sammenholdt med perioderne 1961-1990 og 1991-2014 (se

Thorling m.fl. 2016). En undtagelse er boring 155.184 (Fyn), der i 2016 viser en afvigende fal-

dende tendens i vandstanden, hvilket dog ikke er repræsentativt for de øvrige tidsserier fra

Fyn (data ikke vist).

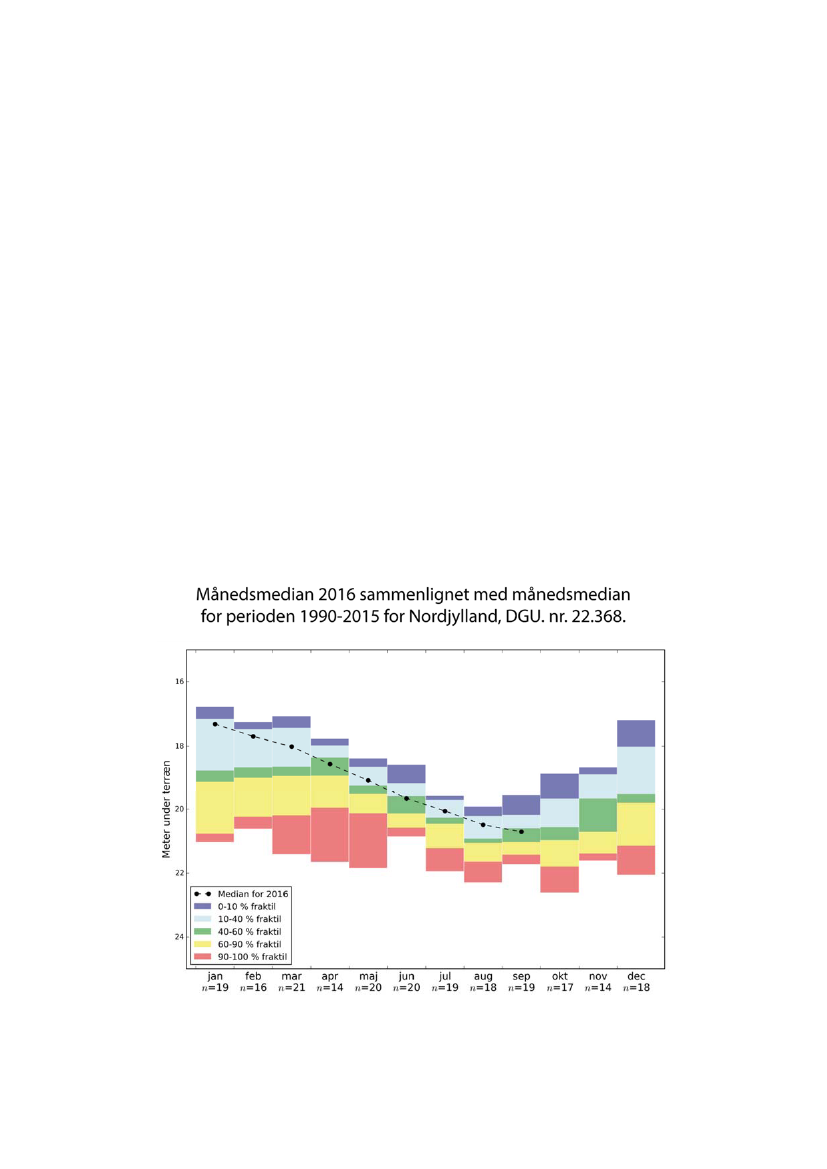

Figur 1.1.

Pejletidsserier (vandstand m u. t.) månedsmedian for 2016 i forhold til med

månedsværdier 1990-2015, DGU nr. 22.368, Nordjylland. n= antal år med målinger i en måned.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

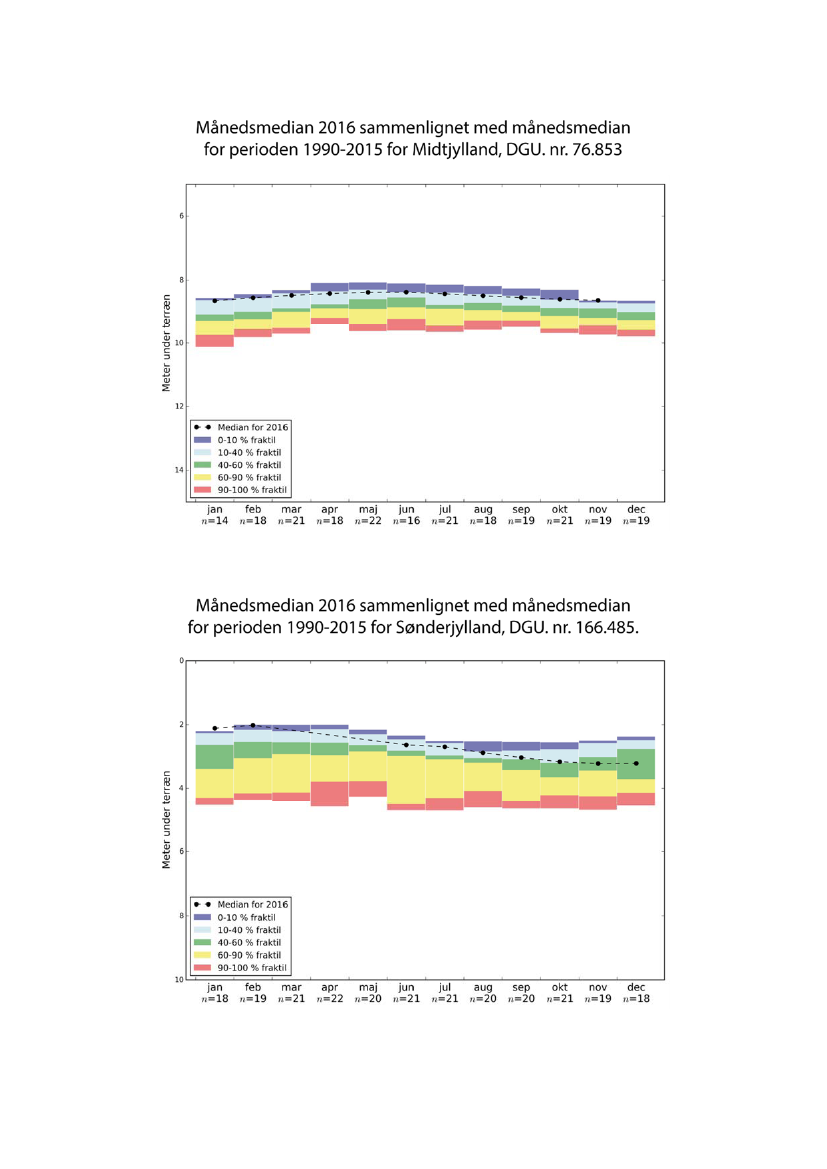

Figur 1.2

Pejletidsserier (vandstand m u. t.) månedsmedian for 2016 s i forhold til med

månedsværdier 1990-2015, DGU nr. 76.853, Midtjylland. n= antal år med målinger i en måned.

Figur 1.3.

Pejletidsserier (vandstand m u. t.) månedsmedian for 2016 i forhold til t med

månedsværdier 1990-2015, DGU nr. 166.485, Sønderjylland. n= antal år med målinger i en måned.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

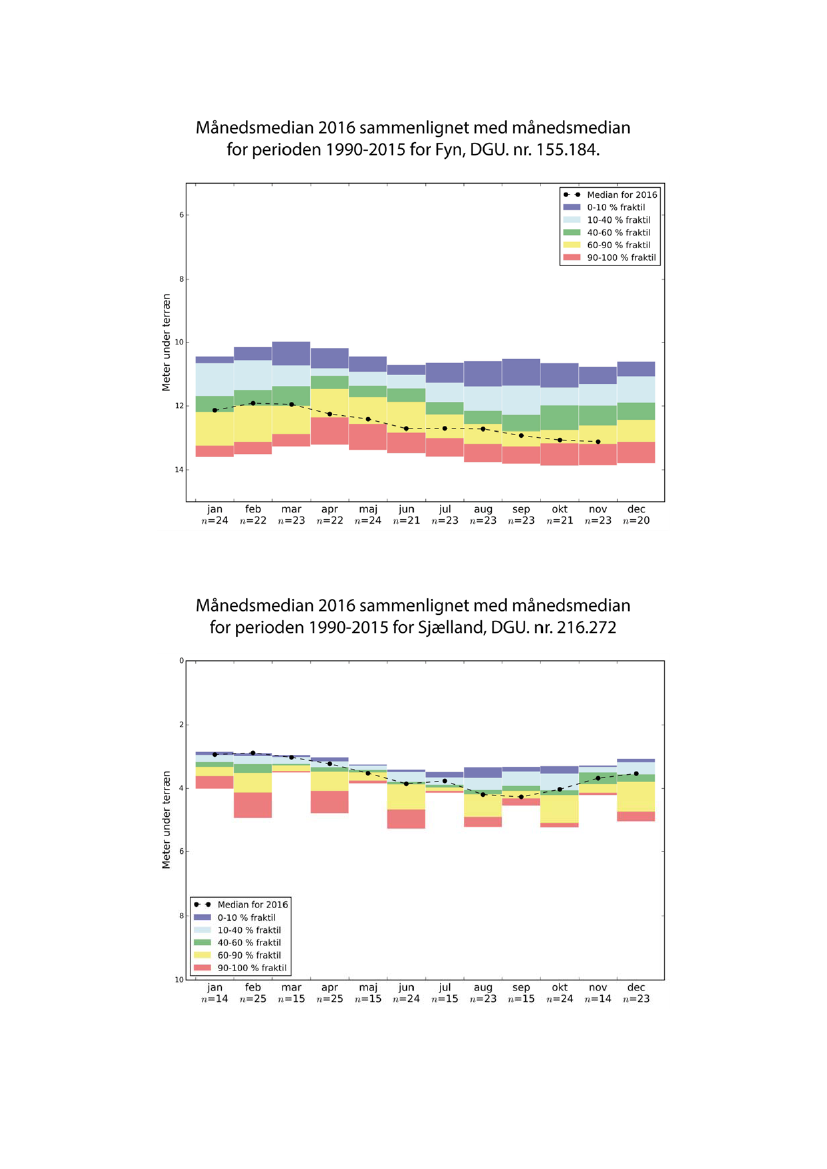

Figur 1.4.

Pejletidsserier (vandstand m u. t.) månedsmedian for 2016 i forhold til med

månedsværdier perioden 1990-2015, DGU nr. 155.184, Fyn. n= antal år med målinger i en måned.

Figur 1.5

Pejletidsserier (vandstand m u. t.) månedsmedian for 2016 s i forhold til med

månedsværdier 1990-2015, DGU nr. 216.272, Sjælland. n= antal år med målinger i en måned.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 2. Det Nationale Pejleprogram

Årstidsvariationer i udvalgte pejleboringer

Der er i forbindelse afrapportering af Det nationale Pejleprogrammet for 2016 for foretaget en

indledende analyse af årstidsvariationerne i de fem lange, repræsentative tidsserier for terræn-

nære pejlestationer / indtag (0-30 m u.t.):



Nordjylland

Midtjylland

Sønderjylland

Fyn

Sjælland

DGU nr. 22.368 indtag 1 (Kalk/kridt, frit magasin).

DGU nr. 76.853 indtag 1 (Sand, frit magasin).

DGU nr. 166.485 indtag 1 (Sand, frit magasin).

DGU nr. 155.184 indtag 1 Sand, spændt magasin)

DGU nr. 216.272 indtag 1 (Kalk/kridt, spændt magasin).

I denne analyser er medtaget data tilbage fra starten af de enkelte serier, (1960-1980) for år,

hvor der mindst er 6 pejlinger fordelt over året. For hvert år er den måned, der indeholder hhv.

den højeste og den laveste vandstand fundet og antallet af måneder med hhv. et års højeste

og laveste vandstand er opgjort for de enkelte indtag. Figur 2.1 til 2.5 viser for hver måned,

hvor mange gange der inden for et år blev fundet hhv. den højeste og laveste grundvands-

stand.

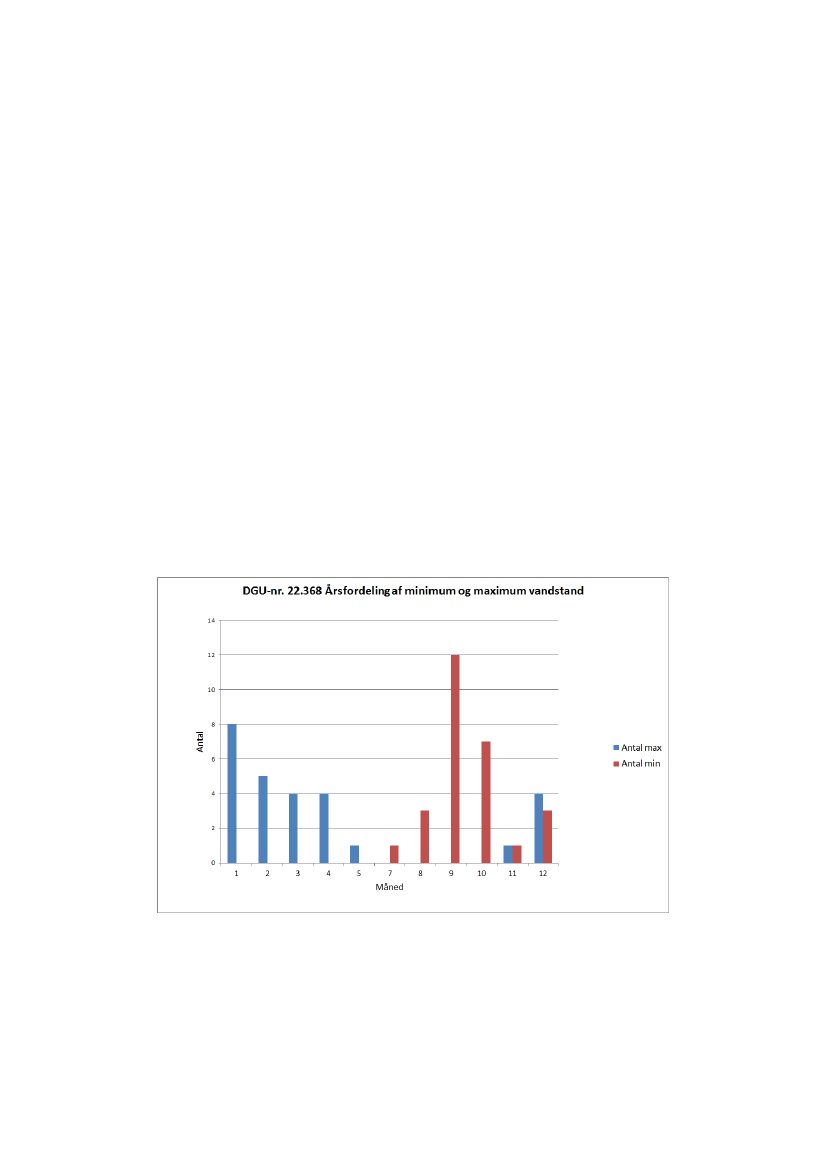

Figur 2.1

Hyppighed af måneden med hhv. den laveste og den højeste (min og max)

grundvandsstand fordelt over året for DGU nr. 22.368, Nordjylland.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

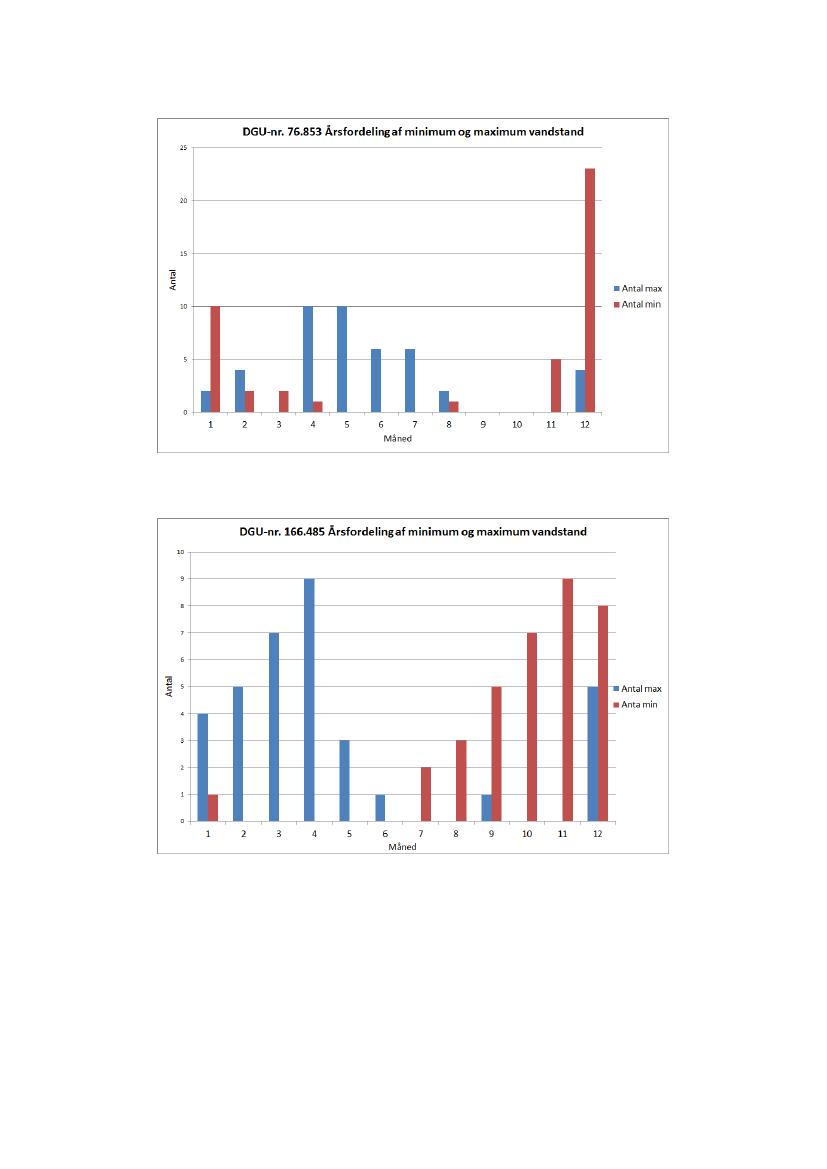

Figur 2.2

Hyppighed af måneden med hhv. den laveste og den højeste (min og max)

grundvandsstand fordelt over året DGU nr. 76.853, Midtjylland.

Figur 2.3

Hyppighed af måneden med hhv. den laveste og den højeste (min og max)

grundvandsstand fordelt over året DGU nr. 166.485, Sønderjylland.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

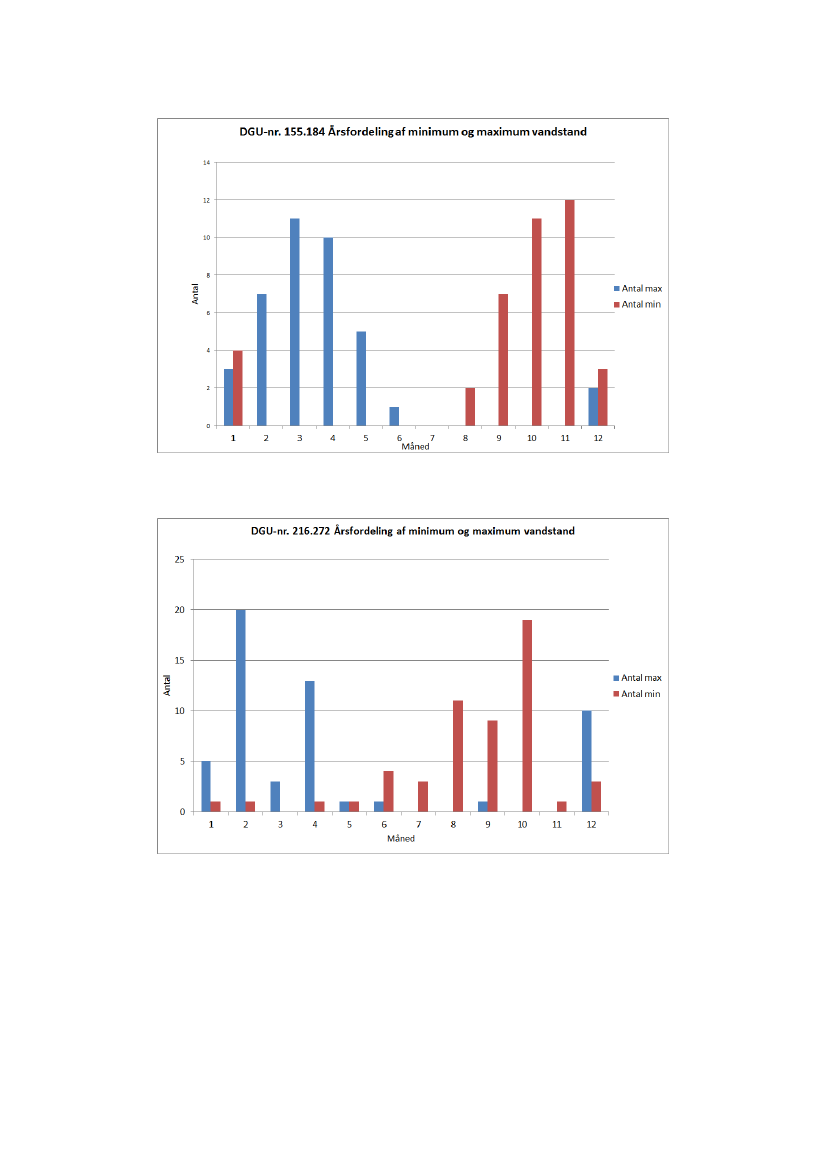

Figur 2.4

Hyppighed af måneden med hhv. den laveste og den højeste (min og max)

grundvandsstand fordelt over året DGU nr. 155.184, Fyn.

Figur 2.5

Hyppighed af måneden med hhv. den laveste og den højeste (min og max)

grundvandsstand fordelt over året nr. 216.272, Sjælland.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Størrelsen af den gennemsnitlige årsvariation (amplitude) for grundvandsspejlet er beregnet

for de 5 indtag. Tabel 2.1. viser, at den laveste vandstand hyppigst forekommer i perioden

september til december, mens den højeste vandstand hyppigst forekommer mellem januar og

april. Koblingen mellem variationerne, der ses i vandspejlet og nedbøren må imidlertid forven-

tes at være kompleks og afhænge af flere forhold.

Måned med den

hyppigste laveste

vandstand

Måned med den

hyppigste højeste

vandstand

Gennemsnitlig

årsvariation

(amplitude m)

Pejlestation

Antal år

med data

Nordjylland, 22.368-1

Midtjylland, 76.853-1

Sønderjylland,

166.485-1

Fyn, 155.184-1

Sjælland, 216.272-1

September (12 år)

December (23 år)

November (9 år)

November (12 år)

Oktober (19 år)

Januar (8 år)

April (10 år)

Maj (10 år)

April (9 år)

Marts (11 år)

Februar (20 år)

2,78 +/- 0,79

0,50 +/- 0,17

0,90 +/- 0,28

1,22 +/- 0,36

1,20 +/- 0,42

Tabel 2.1. Oversigt over de måneder, hvor den hhv. højeste og laveste vandstand blev observeret,

samt den gennemsnitlige årsvariation for de fem udvalgte pejleboringer. I parentes er angivet antal år,

hvor den pågældende måned havde en hhv. højeste eller laveste vandstand.

Generelt ses er der i Danmark relativt mindre nedbør i forårsmånederne fulgt af større nedbør

gennem sommeren, efteråret og den først del af vinteren, (DMI). En del af denne nedbør vil

føres bort med dræn og vandløb, eller især i sommerhalvåret, fordampe. Ikke mindst vil en

stor del af de kraftige regnskyl, der forekommer mere og mere hyppigt om sommeren, løbe af

på overfladen. Grundvandsdannelsen må samlet set generelt forventes at være størst i efter-

års og vintermånederne. Overordnet kan det således forklares, at der i de undersøgte boringer

er fundet lavest vandstand i efterårsmånederne, som følge af lille grundvandsdannelse i for-

års- og sommerperioden, samt størst vandstand i sen vinter eller forår som følge af stor grund-

vandsdannelse i løbet af efterår og tidlig vinter.

Af tabellen ses imidlertid også, at der er betydelig forskel på størrelsen af årsvariationerne

mellem de enkelte pejlestationer, mens forskellene i den årlige variation på den enkelte station

(opgjort som standardafvigelsen på stationens årsvariationer) for de fleste år er begrænset.

Størrelsen af årstidsvariationen forekommer derved at være typisk for den enkelte pejlestation

og der er formodentlig relateret til de lokale hydrogeologiske forhold. I nedsivningsområder

med frie grundvandsmagasiner kan der overordnet forventes at være en direkte sammenhæng

mellem nettonedbøren og vandstanden Derimod er det vanskeligere at beregne effekten i ud-

strømningsområder, fordi der lokalt kan ske opstuvning og således forekomme meget højere

vandstand. Omvendt kan der omvendt lokalt forekomme dræn, vandløb mv., som fastholder

grundvandsstanden i det eksisterende niveau.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 3: Nitrat og redoxforhold i LOOP og GRUMO

I GRUMO og LOOP er der lavet en systematisk udsortering af data for at identificere den del

af prøverne, der stammer fra iltet grundvand. Nitrat i iltet grundvand er en indikator for nitratud-

vaskningen fra rodzonen og er derfor vigtig i forhold til evaluering af responsen i grundvandet

af indsatser i Vandmiljøplanerne.

Nedenstående boks viser de tre kriterier, der er brugt til at identificere prøver fra GRUMO med

iltholdigt grundvand, som i Zoneringsvejledningen (Miljøstyrelsen, 2000b) har betegnelsen

”Vandtype A”.

1. NO

> 1 mg/l

2. Fe < 0,2 mg/l

3. O

> 1 mg/l

Kriterier til identifikation af iltholdigt grundvand med vandtype A.

Kriteriet ”nitrat> 1 mg/l” for iltholdigt grundvand er medtaget, da nitratmålingerne vurderes at

have større sikkerhed end iltmålingerne, der kan være fejlbehæftede pga. risiko for kontamine-

ring med atmosfærisk luft og dermed ilt under prøvetagningen (Hansen m.fl., 2009). Det bety-

der, at en lille andel (nogle få procent af alle prøver) af iltholdigt grundvand med meget lavt ni-

tratindhold fravælges for at øge sikkerheden på bestemmelsen af prøver med iltholdigt grund-

vand. Nitrat kriteriet skal hindre at reducerede prøver forurenet med ilt indgår i datasættet.

I LOOP bygger udvælgelsen af prøver med iltholdigt grundvand på en individuel vurdering af

de tilgængelige redoxfølsomme parametre og en vurdering af den praktisk mulige detektions-

grænse for ilt og dermed ikke på en automatisk udsøgning ved hjælp af kriterierne i Boks 2

(Blicher-Mathiesen m.fl., 2016). I 2016 er der foretaget iltmålinger i felten i alle LOOP områder

under prøvetagningen, dog varierer detektionsgrænsen mellem områderne på grund af for-

skellige lokale grundvandsforhold og procedurer.

Tabel 3.1 viser det samlede antal prøver analyseret for nitrat i 2016 og antal indtag med ilthol-

digt grundvand i 2016 for både LOOP og GRUMO. I 2016 er der fx udtaget én prøve i grund-

vandet fra hver af de 773 indtag i GRUMO, hvoraf 322 er placeret i iltholdigt grundvand. Antal-

let af indtag i iltholdigt grundvand varierer fra to til 16 indtag per LOOP-opland, og er specielt

lavt i det lerede LOOP 1.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

2016

Antal

prøver

773

413

Antal

indtag

773

Indtag i iltet

grundvand

322

Indtag i

anoxisk

grundvand

106

Indtag i

reduceret

grundvand

345

GRUMO

LOOP

LOOP 1

(ler)

LOOP 2

(sand)

LOOP 3

104

(ler)

LOOP 4

(ler)

LOOP 6

112

(sand)

1 Data fra horisontal boring med reduceret grundvand ikke medtaget

2 Inkluderet er også indtag med varierende redoxforhold i LOOP

Tabel 3.1

Antal aktive indtag og antal indtag i iltholdigt grundvand med prøver analyseret for

nitrat i grundvandsovervågningen i GRUMO og LOOP i 2016.

Referencer:

Miljøstyrelsen, 2000b: Zonering. Vejledning nr. 3, 2000 (Zoneringsvejledningen)

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 4.GRUMO. Analyserede stoffer 1988-2016

Oversigt over analyserede stoffer. Tidslige ændringer i analyseprogrammet.

Dette bilag viser en skematisk oversigt over hvilke stoffer, der har været analyseret i GRUMO

indtagene i perioden fra 1989 til 2016, samt antal prøver. Der er kun vist prøveår, hvor der er

udtaget mere end 25 prøver, idet der lejlighedsvis kan være udtaget enkelte prøver et år, uden

for det almindelige overvågningsprogram. Omvendt kan der også være udtaget over 25 prø-

ver, skønt stoffet ikke har indgået i programmet.

Tabellerne er opdelt på



Hovedbestanddele,



Sporstoffer,



Organiske mikroforureninger og



Pesticider.

Der har i løbet af overvågningen været 5 programperioder, med forskelligt analyseprogram.

Hvis der er kryds i kolonne 1-5 betyder det, stoffet har været obligatorisk i dele af eller hele

denne programperiode, se også kapitel 2 og programbeskrivelserne i referencelisten..



Programperiode 1: 1988-1992



Programperiode 2: 1993-1997



Programperiode 3: 1998-2003



Programperiode 4: 2004-2010 (* kun 2004-2006)



Programperiode 5: 2011-2016

For nogle stoffer gælder, at de har været programlagt, som angivet med x i kolonnerne, men

ikke analyseret, idet der ikke har været økonomiske eller tekniske muligheder herfor, idet ana-

lysemetoderne ikke har kunnet opfylde krav til detektionsgrænse og analysekvalitet inden for

programøkonomien.

For andre stoffer, som fx xylener, er der analyseret for M+P xylen, skønt der er programlagt

analyser for hver isomer for sig.

Tabel 4.4 for pesticider er designet en smule anderledes, idet den er udarbejdet på samme

måde som i tidligere rapporteringer.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 4.1 GRUMO: Hovedbestanddele fra 1988 - 2016.

Antal prøver og programlagte perioder.

Stof

Ammoniak + ammonium

Calcium

NVOC

Carbondioxid, agg.

Klorid

Svovlbrinte

Fluorid

Hydrogencarbonat

Jern

Kalium

Konduktivitet

Magnesium

Mangan

Metan

Natrium

Nitrat

Nitrit

Orthophosphat-P

Oxygen

Permanganattal KMnO

Fosfor, total-P

Redoxpotentiale

Siliciumdioxid

Sulfat

Temp. v. udtagning

Fra

1988

1989

1988

1989

1988

1989

1988

1989

1988

1989

2011

1989

1988

1989

1995

1989

1988

1989

Til

2016

2010

2016

2013

2006

2016

2006

2016

1998

2016

2003

2016

Antal

prøver

42.231

33.710

19.014

22.444

47.874

1.465

18.362

34.537

45.460

44.223

32.349

33.667

44.884

13.135

32.981

47.910

43.411

9.457

25.932

13.707

33.214

34.123

19.745

11.068

47.331

36.629

feltmåling fra

1998

Enkelte prøver

indtil 1996

feltmåling fra

1998

feltmåling fra

1998

feltmåling fra

1998

Bemærkning

x x

Tørstof, total

1989

2010

25.486

Tabel 4.1

Oversigt over hvilke stoffer i gruppen Hovedbestanddele, der er analyseret i mere end

25 GRUMO indtag/år i perioden 1988-2016. Stofferne er ikke nødvendigvis obligatoriske i

analyseprogrammet i de år, som de er analyseret eller obligatoriske for alle indtag.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 4.2 GRUMO: Sporstoffer analyseret 1990 - 2016.

Antal prøver og programlagte perioder.

Sporstof

Aluminium

Antimon

Arsen

Barium

Beryllium

Bly

Bor

Bromid

Cadmium

Krom

Cyanid, total

Jod

Jodid

Kobber

Kobolt

Kviksølv

Litium

Molybdæn

Nikkel

Selen

Strontium

Sølv

Tallium

Tin

Vanadium

Fra

1990

1998

1990

2005

1990

2011

1990

2005

1989

1990

1989

1993

1990

1998

1997

1998

1993

Til

2016

2006

2016

2005

2016

2012

2016

2006

2003

2016

2006

2016

2006

2003

2016

2005

2006

2003

Antal prøver

11.986

2.574

12.266

7.002

1.706

11.490

6.592

3.237

11.573

6.121

3.218

1.423

2.225

11.665

937

2.725

3.184

3.191

12.819

6.256

4.144

721

744

745

2.399

Bemærkning

x x x x x

Zink

1990

2016

11.697

Tabel 4.2

Oversigt over hvilke stoffer i gruppen Sporstoffer, der er analyseret i mere end 25

GRUMO indtag/år i perioden 1988-2016. Stofferne er ikke nødvendigvis obligatoriske i

analyseprogrammet i de år, som de er analyseret eller obligatoriske for alle indtag.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 4.3 GRUMO: Organiske mikroforureninger analyseret 1990 -2016.

Antal prøver og programlagte perioder.

Skematisk oversigt over hvilke organiske mikroforureninger, der har været analyseret i

GRUMO indtagene i perioden 1990-2016, samt antal prøver. Der er kun vist år, hvor der er ud-

taget mere end 25 prøver, idet der lejlighedsvis kan være udtaget enkelte prøver et år, uden

for det almindelige overvågningsprogram.

Der er ud over disse stoffer en del stoffer, hvor der er udtaget prøver mindre end 25 gange på

et år, men hvor der foreligger analyseresultater fra et fåtal af målinger.

Nogle stoffer er analyseret i forbindelse med screeninger. Dette gælder fx de perfluorerede

stoffer, der er analyseret som led i en screening i programperiode 5.

Bemærkninger

Stof

1,1,1-trichlorethan

1,1-Dichlorethylen

1,2-Dibromethane

2,3 dimethylphenol

2,3,4,5-tetraclorphe

2,3,4,6-tetraclorphe

2,3,5,6-tetraclorphe

2,4,6-trichlorphenol

2,4-dichlorphenol

2,4-dimethylphenol

2,5-dimethylphenol

2,6-dichlorphenol

2,6-dimethylphenol

2-methylphenol

3,4-dimethylphenol

3,5-dimethylphenol

3-methylphenol

4,6-diclor,2-methylp

4-chlor-3-met.phenol

4-clor,2-methylpheno

4-methylphenol

4-Nonylphenol

6-clor,2-methylpheno

alkylbenzensulfonat

Anioniskedetergenter

Benz(a)anthracen

Fra

1990

1998

1990

2002

1990

1996

1990

2005

1990

2000

Til

2014

1998

2014

2003

2005

1992

2005

2016

2005

2016

2005

2003

2005

1996

2003

2014

2006

2000

Antal

7.673

116

4.233

539

906

3.947

588

4.059

10.776

3.889

373

10.562

3.943

1.386

1.234

1.204

830

1.116

195

4.225

3.835

1.097

1.872

4.948

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Stof

Benzen

Benzylbuthylphthalat

Chlor,org,AOX

Chlor,org,VOX

Chloroform

Cis-1,2-dichlorethyl

Cresoler

DEHP

Detergenterkation

Dibuthylphthalat

Dichlorethan

diisononylphthalat

Ethylbenzen

M+P-xylen

MTBE

M-xylen

Naphtalen

nonylphenol(NP1EO)

nonylphenol(NP2EO)

nonylphenoler

nonylphenolethoxylat

NPENP1EO+NP2EO+NP

O-xylen

Pentachlorphenol

Perfluorbutansulfonsyre

Perfluorbutansyre

Perfluordecansulfonsyre

Perfluorhexansulfonsyre

Perfluorodecansyre

Perfluoroheptansyre

Perfluorohexansyre

Perfluoroktansulfonamid

Perfluoroktansulfonsyre

Perfluoroktansyre

Perfluorononansyre

Perfluoroundecansyre

Perfluorpentansyre

Fra

1990

1996

1990

1998

1991

1996

1998

1996

1998

2005

1996

1991

2000

1990

1998

2006

1990

2014

2015

2014

2015

Til

2014

1996

1997

2014

2006

1991

2014

1999

2014

1998

2014

2006

2014

2006

1995

2010

2014

2010

2011

2014

2016

2014

2016

2014

2016

Antal

7.550

1.013

2.786

7.588

149

2.840

119

4.379

2.779

910

5.996

664

701

6.591

3.421

3.426

4.434

2.400

6.693

11.016

279

236

279

278

279

278

236

Bemærkninger

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Stof

Phenol

P-xylen

Pyren

SumafPFAS,12stoffer

Tetrachlorethylen

Tetrachlormethan

Tetrachlorphenol

Toluen

Trans-1,2-dichloreth

Trichlorethylen

Trimethylenamin

Vinylchlorid

Fra

1990

2000

2016

1990

1998

1990

1991

1998

Til

2014

1996

2000

2016

2014

1991

2014

2006

2014

1991

2014

Antal

10.240

764

105

7.674

7.643

132

7.518

117

7.678

4.209

Bemærkninger

Xylen

2001

2014

1.269

Tabel 4.

Oversigt over hvilke stoffer i gruppen Organiske mikroforureninger, der er analyseret i

mere end 25 GRUMO indtag/år i perioden 1988-2016. Stofferne er ikke nødvendigvis obligatoriske i

analyseprogrammet i de år, som de er analyseret eller obligatoriske for alle indtag.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 4.4. GRUMO: Analyserede pesticider 1989-2016

Oversigt over analyserede stoffer. Tidslige ændringer i analyseprogrammet.

Skematisk oversigt over hvilke pesticider, der har indgået i GRUMO analysepakkerne fra 1989

til 2016.

Pesticid/nedbrydningsprodukt

1-2-dichlorpropan

1-3-dichlorpropylen

2,4-D

2,6-DCPP

2,6-dichlorbenzamid (BAM)

2,6-dichlorbenzosyre

2-hydroxy-terbuthylazin

2-hydroxy-desethyl-terbuthylazin

3-hydroxy-carbofuran

4-nitrophenol

4-CPP

Alachlor

Aldicarp

AMPA

Atrazin

Hydroxy-atrazin

Bentazon

Bromoxynil

Carbofuran

Chloridazon

Chlorsulfuron

CL153815

Cyanazin

CyPM

CGA62826

CGA108906

Dalapon

Desamino-diketo-metribuzin

Desethyl-atrazin

Desethyl-desisopropyl-atrazin

Desethyl-hydroxy-atrazin

Desethyl-terbutylazin

Desisopropyl-hydroxy-atrazin

Desisopropyl-atrazin

Didealkyl-hydroxy-atrazin

Dichlobenil

Dichlorprop

Diketo-metribuzin

Dimethoat

Dinoseb

Fra

1989

1993

2004

1998

2003

2011

1998

2004

1989

1998

1989

2016

1998

1989

1998

2011

1998

2011

2016

1998

2004

1998

(2007)* 2011

1998

(2007)* 2011

1998

(2007)* 2011

1998

1989

2004

1998

1989

100-200 analyser per

år 2007-2010

2006

100-200 analyser per

år 2007-2010

Til

1992

Bemærkning

Ikke med 2007-2015

2015

2003

1992

2003

2015

2003

2015

2003

ikke med 1993 -1998

100-200 analyser per

år 2007-2010

2003

2006

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Pesticid/nedbrydningsprodukt

Diuron

DNOC

Ethofumesat

Ethylenthiourea

Fenpropimorph

Glyphosat

Hexazinon

Hydroxy-atrazin

Hydroxy-simazin

Hydroxy-terbuthylazin

Ioxynil

Isoproturon

Lenacil

Maleinhydrazid

MCPA

Mechlorprop

Metalaxyl

Metamitron

Methylisothiocyanat

Metribuzin

Desamino-metribuzin

Metsulfuron methyl

PPU

PPU-desamino

Pendimethalin

Picolinafen

Pirimicarb

Propiconazol

Simazin

Hydroxy-simazin

Terbutylazin

Desethyl-terbutylazin

Thiram

Trichloreddikesyre

Fra

1998

1989

1998

2004

1998

1989

2016

1998

1989

1998

2016

1998

2011

1998

2011

1998

1989

2016

1998

2016

1998

1989

Til

2006

2003

Bemærkning

Ikke med 2007-2015

Ikke med 2004-2015

2003

2006

2003

2006

2003

Ikke med 2007-2015

2006

1992

2003

2015

2006

2015

2003

2006

2003

2015

ikke med 1993 -1998

Tabel 4.4

Oversigt over hvilke stoffer i gruppen Pesticider, 1988-2016. *Stoffer, der kun er

analyseret i områder af Sydjylland i perioden 2007-2011.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Referencer:

DMU, 2004: NOVANA, Det nationale program for overvågning af vandmiljøet og naturen. Programbeskrivelse. Faglig rapport fra DMU

nr. 495.

DMU, 2007a: NOVANA – det Nationale Program for Overvågning af Vandmiljøet og Naturen. Programbeskrivelse del 1, 2 og 3. Faglig

rapport fra Danmarks Miljøundersøgelser nr. 495 og 508.

DMU, 2007b: Det nationale program for overvågning af vandmiljøet og naturen. Programbeskrivelse 2007-2009. Faglig rapport fra DMU

nr. 615, 2007.

DMU, 2010a: Program NOVANA 2010. Opdatering af faglig rapport nr. 615 fra DMU – Programbeskrivelse for NOVANA del 2. NOTAT,

31. maj 2010.

DMU, 2010b: DEVANO 2010. Decentral Vand og Naturovervågning. NOTAT, 31. maj 2010.

Miljøstyrelsen, 1988: Sammenstilling af det totale overvågningsprogram i henhold til vandmiljøplanen, okt. 1988

Miljøstyrelsen, 1989: Vandmiljøplanens overvågningsprogram. Miljøprojekt nr. 115, Miljøstyrelsen 1989

Miljøstyrelsen, 1993: Vandmiljøplanens overvågningsprogram 1993-1997. Redegørelse fra Miljøstyrelsen nr.2/1993, Miljøstyrelsen

Miljøstyrelsen 2000a: NOVA-2003. Redegørelse nr. 1, 2000, Miljøstyrelsen

Naturstyrelsen og DCE, 2016: NOVANA 2016, Programbeskrivelse.

http://mst.dk/service/publikationer/publikationsarkiv/2016/maj/no-

vana-det-nationale-program-for-overvaagning-af-vandmiljoe-og-natur-2016-programbeskrivelse/

(08.01.2018)

Naturstyrelsen, DMU og GEUS, 2011: Det Nationale Overvågningsprogram for Vand og Natur. NOVANA 2011-15. Programbeskrivelse

http://naturstyrelsen.dk/media/nst/Attachments/NOVANA_2delrapport.pdf

(08.01.2018)

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 5. GRUMO: Pesticider, programlagte prøvetagningsfre-

kvenser

Tabel 5.1 viser hvor mange indtag, der ifølge programbeskrivelserne er planlagt til prøvetag-

ning for pesticider og nedbrydningsprodukter med forskellige prøvetagningsfrekvenser i de en-

kelte programperioder.

Frekvens

(pr. år)

2011 – 2016

(antal indtag)

1/5

2/5

243

Forekomster i god

tilstand + indtag

udenfor forekomst +

DEVANO

2/6

440

Indtag uden tidligere

fund

423

Forekomster i ringe til-

stand + forekomster i

god tilstand med tidli-

gere gennemsnit

≥0,075

µ/l

775

Indtag med tidligere

fund

890

Eksisterende indtag

med ungt grundvand +

330 nye terrænnære

Redoxboringer 2

gange i perioden, 3

gange på et år

Natur-

områder

Frekvens

(pr. år)

2007- 2010

(antal indtag)

2004 – 2006

(antal indtag)

1/6

2 indtag i 6 redoxbo-

ringer, dog ikke i 2007

1998 – 2003

(antal indtag)

1993 – 1997

(antal indtag)

1989 - 1992

(antal indtag)

183

Gammelt grundvand,

Tritium < 1 T.U.

721

710

Ungt grundvand,

Tritium > 1 T.U.

Udvalgt til at beskrive

årsvariation

Tabel 5.1

Oversigt over Programlagte frekvenser for pesticidanalyser.

Fund på et eller andet tidspunkt i løbet af overvågningen.

Sikker opgørelse ikke mulig, ikke alle indtag egnet til miljøfremmede stoffer.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 6. GRUMO, 2016. Pesticider og nedbrydningsprodukter

Antal prøver og antal indtag analyseret for pesticider og nedbrydningsprodukter i 2016. Mindst

et fund er påvist over detektionsgrænsen i indtag med fund, og mindst et fund er påvist over

kvalitetskravet i indtag >0,1 µg/l.

Grundvandsovervågning

2016

I alt

Alle pesticider

2,6-Dichlorbenzamid (BAM)

DEIA

Desisopropyl-atrazin,

Desethyl-atrazin,

Desamino-diketo-metribuzin

CGA 62826

Bentazon

Diketo-metribuzin

Atrazin

Dichlorprop

Mechlorprop

Simazin

Hexazinon

2,6-DCPP

4-CPP

Desethyl-terbutazin

Glyphosat

Metalaxyl

Didealkyl-hydroxy-atrazin

Hydroxy-atrazin

Metribuzin

Deethyl-hydroxy-atrazin

Ethylenthiourea

MCPA

CGA 108906

AMPA

Diuron

Dichlobenil

4-Nitrophenol

Deisopropyl-hydroxy-atrazin

2,6-dichlorbenzosyre

Desamino-metribuzin

Hydroxy-simazin

2,4-D

Metalaxyl-M

661

660

661

642

660

661

660

Prøver

antal

Med

fund

227

>0,1

µg/l

I alt

661

660

661

642

660

661

660

Indtag

antal

Med

fund

227

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

34,3

14,8

13,8

7,3

3,6

2,7

2,6

2,4

1,7

1,5

1,1

0,8

0,6

0,3

0,2

0,0

8,6

3,6

1,5

0,3

0,5

1,1

0,2

0,9

0,0

0,3

0,5

0,6

0,2

0,3

0,0

0,2

0,0

0,2

0,0

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 7. GRUMO 1990 - 2016. Pesticider og nedbrydningspro-

dukter,

Antal analyser og antal indtag analyseret for pesticider og metabolitter gennem hele monite-

ringsperioden 1990-2016. Mindst et fund er påvist over detektionsgrænsen i indtag med fund,

og mindst et fund er påvist over kvalitetskriteriet i indtag >0,1 µg/l.

Grundvandsovervågning

1990-2016

I alt

Alle pesticider

2,6-Dichlorbenzamid (BAM)

DEIA

Desisopropyl-atrazin

4-Nitrophenol

Didealkyl-hydroxy-atrazin

Desethyl-atrazin

Bentazon

Glyphosat

Atrazin

Desamino-diketo-metribuzin

Trichloreddikesyre

AMPA

Dichlorprop

Mechlorprop

Diketo-metribuzin

Deisopropyl-hydroxy-atrazin

CGA 62826

2,6-dichlorbenzosyre

Simazin

4-CPP

MCPA

Hexazinon

Deethyl-hydroxy-atrazin

Hydroxy-atrazin

Ethylenthiourea

2-CPP

Metalaxyl-M

Clopyralid

Metribuzin

Dichlobenil

18564

14827

12716

14632

12632

4374

14643

14660

12930

18036

8654

10786

12920

18052

18044

8773

4347

711

8924

17893

8999

12266

14614

4346

8169

4956

153

178

13348

13622

Prøver

antal

Med

fund

5243

2385

1361

994

160

123

782

411

139

538

300

114

393

298

250

132

224

112

168

Indtag

antal

Med

fund

938

355

250

194

134

127

119

105

Indtag

andel (%)

Med

>0,1

fund

µg/l

49,8

18,2

20,3

7,8

14,9

3,5

11,1

1,7

8,0

0,5

7,7

1,3

7,3

1,4

6,8

2,0

6,3

1,3

5,3

1,1

5,1

1,7

4,6

1,1

4,4

1,1

4,3

1,3

3,7

1,0

3,6

1,2

3,6

0,2

2,8

0,1

2,8

0,3

2,6

0,4

2,3

0,8

2,0

0,3

2,0

0,4

1,9

0,1

1,8

0,1

1,7

0,2

1,5

0,0

1,5

0,0

1,5

0,5

1,4

0,1

>0,1

µg/l

1654

756

255

112

153

104

I alt

1884

1748

1673

1743

1667

1065

1744

1745

1677

1882

1466

1585

1677

1879

1880

1468

1065

668

1480

1878

1502

1738

1741

1065

1558

1350

1698

1724

>0,1

µg/l

342

136

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Grundvandsovervågning

1990-2016

Pendimethalin

Dinoseb

2,4-D

Terbuthylazin

Desethyl-terbutylazin

DCPP

Maleinhydrazid

DNOC

Diuron

Dalapon

PPU (IN70941)

Desamino-metribuzin

Metalaxyl

Bromoxynil

Triadimenol

Cyanazin

Chloridazon

Propiconazol

Hydroxy-simazin

Hydroxy-terbutylazin

CGA 108906

Metamitron

Isoproturon

Metsulfuron methyl

Hydroxy-carbofuran,

2-hydroxy-desethyl-terbutylazin

Ethofumesat

Fenpropimorph

Lenacil

Dimethoat

Chlorsulfuron

CyPM

Picolinafen

Cl153815

Carbofuran

PPU-desamino

Linuron

Ioxynil

Pirimicarb

Prøver

antal

Med

I alt

fund

7870

11612

11205

8242

7138

9124

2926

11614

8148

3954

3154

779

642

4540

392

5826

4516

4544

6401

5553

711

7831

8203

4006

4147

3154

4284

4496

4327

5496

3982

3154

5014

3154

1210

4549

4468

>0,1

µg/l

I alt

1373

1537

1679

1400

1514

1508

895

1536

1558

971

980

736

642

1004

204

1076

1005

1470

1331

668

1375

1397

962

977

980

984

1004

1058

962

980

1019

980

564

1005

988

Indtag

antal

Med

fund

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

1,3

0,1

1,3

0,3

1,3

0,2

1,2

0,0

1,2

0,0

1,1

0,5

0,9

0,2

0,8

0,2

0,8

0,0

0,7

0,0

0,7

0,2

0,7

0,3

0,6

0,0

0,5

0,0

0,5

0,0

0,5

0,0

0,4

0,1

0,4

0,0

0,3

0,1

0,3

0,0

0,3

0,0

0,2

0,0

0,2

0,1

0,2

0,0

0,2

0,1

0,2

0,0

0,2

0,0

0,2

0,0

0,2

0,0

0,2

0,0

0,1

0,0

0,1

0,0

0,1

0,0

0,1

0,0

0,1

0,0

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Grundvandsovervågning

1990-2016

I alt

Dicamba

Fluazifop-butyl

Metazachlor

Methabenzthiazuron

Propazin

Propyzamid

Methomyl

Alachlor

Phenmedipham

Prochloraz

Parathion

2,4,5-trichlorphenol

2CPA

2,4,5-T

Benazolin-ethyl

2,4-DB

Diazinon

Fluazifop

MCPB

2,6-D

Flamprop

Chlorpyrifos

2-M-6-CPA

2-M-4,6-DCPA

2-M-4,6-DCPP

2,3,6-TCBA

Dinoterb

Bromophos

Omethoat

Sebutylazin

2C6MPP

Bromacil

Chlordan

Dieldrin

Endrin

Heptachlor

Heptachlorepoxid

Hexachlorbenzen

Lindan (gamma-HCH)

397

172

403

366

156

416

300

221

239

196

208

185

168

202

189

202

177

181

202

177

202

177

104

Prøver

antal

Med

fund

>0,1

µg/l

I alt

207

160

259

207

147

210

199

183

144

Indtag

antal

Med

fund

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

0,0

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Grundvandsovervågning

1990-2016

I alt

Malathion

DDE (sum o,p'+p,p')

DDT (sum o,p'+p,p')

Terbacil

Aldrin

Bromophos-ethyl

Carbofenotion

Chlorfenvinphos

Cycloat

DDD, o,p'-

DDD, p,p'-

DDE, o,p'-

DDE, p,p'-

DDT, o,p'-

DDT, p,p'-

Endosulfan, alpha

Endosulfan, beta

Esfenvalerat

Fenitrothion

Fenvalerat

Fonofos

HCH-alfa

HCH-beta

HCH-delta

Metolachlor

Mirex

Parathion-methyl

Aldicarb

Flamprop-M-isopropyl

Thifensulfuron methyl

Triasulfuron

Heptenophos

Trifluralin

2-6 MCPA

Imazalil

Tri-allat

Triadimefon

Prometryn

Prøver

antal

Med

fund

>0,1

µg/l

I alt

Indtag

antal

Med

fund

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

0,0

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 8. GRUMO. Fordeling af tilladte og forbudte pesticider og

nedbrydningsprodukter.

Tabel 8.1 viser fordelingen af tilladte og forbudte stoffer beregnet som andel prøver med fund

pr. år for de to stofgrupper. Med den seneste ændring af analyseprogrammet (Miljø og fødeva-

reministeriet 2017e) repræsenteres godkendte stoffer nu kun af glyphosat og dets nedbryd-

ningsprodukt AMPA, ligesom det var tilfældet i programperioden 2007-2010. Glyphosat/AMPA

er ikke er repræsentative for de mange vidt forskellige godkendte stoffer. Godkendte stoffer er

derfor ikke opgjort særskilt, men derimod sammen med regulerede stoffer for at vise udviklin-

gen i tilladte stoffer, dvs. stoffer med en lovlig anvendelse i dag. Alle data er genberegnet med

kravværdien >0,1 µg/l (tidligere

≥0,1

µg/l). Resultater fra screeningsundersøgelser er udeladt.

Antal prøver

≥0,01

µg/l

262

251

188

199

223

271

177

234

202

200

Andel prøver (%)

>0,1

≥0,01

µg/l

7,8

2,5

8,4

2,0

11,0

4,0

9,0

3,5

6,7

2,0

6,0

1,6

5,6

1,9

5,8

1,8

4,6

1,6

5,1

2,0

32,4

35,3

28,8

39,0

34,8

38,7

34,0

34,7

32,1

30,3

11,6

9,1

8,0

11,6

8,8

10,1

8,4

9,2

7,6

6,8

År

2007

2008

2009

2010

2011

2012

2013

2014

2015

2016

2007

2008

2009

2010

2011

2012

2013

2014

2015

2016

i alt

808

712

652

509

639

699

521

674

629

661

808

712

652

510

640

700

521

674

629

660

Tilladte

stoffer

>0,1

µg/l

Forbudte

stoffer

Tabel 8.1

Fordeling af tilladte og forbudte stoffer i prøver fra grundvandsovervågningen 2007-

2016. Resultater fra Screeningsundersøgelser er udeladt.

Referencer

Miljø- og Fødevareministeriet, 2017e: bekendtgørelse nr. 1147 af 24. oktober 2017 om vandkvalitet og tilsyn med vandforsyningsanlæg

(Drikkevandsbekendtgørelsen). (Tidligere bekendtgørelse nr. 802 af 1. juni 2016 og bekendtgørelse 1310 af 25. november 2015)

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 9. Boringskontrollen, 2016. Pesticider og nedbrydnings-

produkter i aktive vandværksboringer.

Antal analyser og antal boringer analyseret for pesticider og metabolitter i aktive vandværks-

boringer i 2016. Mindst et fund er påvist over detektionsgrænsen i boringer med fund, og

mindst et fund er påvist over kvalitetskriteriet i boringer >0,1 µg/l.

Boringskontrollen

Prøver

Indtag

Maks.

2016

antal

andel (%)

konc.

Med >0,1 Med >0,1

µg/l

Med >0,1

I alt

fund

µg/l

fund

µg/l

fund

Alle pesticider

2033

589

1842

465

25,2

2,9

1,23

2,6-Dichlorbenzamid

1949

381

1798

291

16,2

1,8

0,95

Desphenyl chloridazon

8,3

0,0

0,037

Bentazon

1688

1644

2,3

0,4

1,23

CGA 108906

1429

1392

1,7

0,1

0,2

Mechlorprop

1700

1640

1,6

0,0

0,07

Desamino-diketo-metri-

buzin

1421

1392

1,6

0,1

0,21

DEIA

1649

1620

1,4

0,0

0,06

Dichlorprop

1693

1633

1,2

0,1

0,11

Desethyl-atrazin

1672

1635

1,2

0,2

0,19

Hexazinon

1657

1626

1,0

0,2

0,39

CGA 62826

1427

1390

1,0

0,1

0,13

Desisopropyl-atrazin

1663

1632

0,9

0,1

0,17

4-CPP

1685

1628

0,9

0,1

0,16

Ethylenthiourea

1588

1560

0,8

0,0

0,04

4-Nitrophenol

1646

1617

0,7

0,0

0,03

2,6-Dichlorbenzosyre

1565

1539

0,6

0,0

0,042

Hydroxy-atrazin

1661

1630

0,5

0,0

0,05

Didealkyl-hydroxy-atrazin

1647

1618

0,4

0,0

0,023

2,6-DCPP

1672

1623

0,4

0,0

0,026

Deisopropyl-hydroxy-atra-

zin

1567

1541

0,3

0,0

0,06

Atrazin

1662

1630

0,3

0,1

0,19

Glyphosat

1657

1623

0,2

0,0

0,05

AMPA

1651

1621

0,2

0,0

0,03

MCPA

1680

1629

0,2

0,0

0,018

2,4-D

771

731

0,1

0,0

0,021

Hydroxy-simazin

1646

1617

0,1

0,12

Diuron

1491

1464

0,1

0,0

0,012

Deethyl-hydroxy-atrazin

1566

1540

0,1

0,0

0,015

Simazin

1657

1626

0,1

0,0

0,02

Metalaxyl

533

516

0,0

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Boringskontrollen

2016

Propyzamid

Mevinphos

PPU-desamino

Dichlobenil

Linuron

Lenacil

Terbuthylazin

Metamitron-desamino

Cyanazin

Carbofuran

CyPM

Cl153815

Trifluralin

Dimethoat

Methabenzthiazuron

Pendimethalin

Isoproturon

DNOC

2CPA

Fluazifop-p-butyl

4693 Bifenox-syre

4-CPA

Rimsulfuron

Chlorthiamid

Dicamba

Pirimicarb

C6MPP

Desethyl-terbutazin

Azoxystrobin

2-Hydroxy-desethyl-ter-

buthylazin

Hydroxy-terbutylazin

PPU

2,4,5-T

Ioxynil

Prochloraz

Dalapon

TFMP

Dinoseb

Prøver

antal

Med >0,1

I alt

µg/l

fund

1688

155

148

140

1651

110

148

Indtag

antal

Med

I alt

fund

1648

152

144

136

1622

107

144

>0,1

µg/l

Indtag

andel (%)

Med >0,1

fund

µg/l

0,0

Maks.

konc.

µg/l

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Boringskontrollen

2016

Metribuzin

Bifenox

Malathion

Parathion

Captan

Tebuconazol

Trichloreddikesyre

Picolinafen

Metamitron

Ethofumesat

Chloridazon

Desamino-metribuzin

2-CPP

Diketo-metribuzin

Metalaxyl-M

Prøver

antal

Med >0,1

I alt

µg/l

fund

1419

148

1356

1418

908

Indtag

antal

Med

I alt

fund

1392

144

1330

1391

889

>0,1

µg/l

Indtag

andel (%)

Med >0,1

fund

µg/l

0,0

Maks.

konc.

µg/l

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 10. Boringskontrollen, 1992-2016. Pesticider og nedbryd-

ningsprodukter i aktive vandværksboringer.

Antal analyser og antal boringer analyseret for pesticider og metabolitter gennem hele monite-

ringsperioden. Mindst et fund er påvist over detektionsgrænsen i boringer med fund, og mindst

et fund er påvist over kvalitetskriteriet i indtag >0,1 µg/l. Opgørelsen gælder vandværksborin-

ger, der var aktive i 2016.

I opgørelserne indgår ikke pesticider, som kun er analyseret i en eller to prøver i hele overvåg-

ningsperioden og som ikke er blevet påvist i disse få prøver. Det drejer sig om pesticiderne:

Tolylfluanid, Amitrol, O,O,S-trimethyldith., Fenoprop, MMHOOSPS-MP-1, d-met-MP3, EO-

OSPS, MMEOOOPS,

Pyrimidin, 1,2-dichlor-4-nitrobenzen, Mercaptodimethur, Piri-

miphos-methyl, Mecarban, d-Ethyl-parathion, 1,4-dichlor-2-nitrobenzen, Disulfoton, Sulfotepm,

MP-1-methylamid, Chlormefos, DDT, p,p'-, EOOSPO, EEMOOOPS, EHHOOOPS, EP-1-

methylamid, O,O,O-triethylthiop., Endosulfansulfat, Chlorothalonil, DDE, p,p'-, DEPAT, Iso-

MP-1, 1-chlor-3-nitrobenzen, Fluazinam, Pirimiphos-ethyl, MOOOPS, Methylsulfotep, MMEO-

OSPS, O,O,S-trimethylthio., EEHOOSPS-EP-1, Ethylamino-parathion, Ethion, EEMOOSPO,

Chlorfenvinphos, EEHOOOPS, Quintozen, 1-chlor-2-nitrobenzen, Fenvalerat, EEMOOSPS,

MMHOOOPS, Dicofol, Chlorpyrifos-methyl, Vinclozolin, Fenpropathrin, Fenamirol.

Boringskontrollen

1992-2016

I alt

Alle pesticider,

2,6-Dichlorbenzamid

Bromophos-methyl

Desphenyl chloridazon

Aldicarb

Malathion

Bentazon

Mechlorprop

Dichlorprop

Azoxystrobin

Dichlorvos

Diazinon

Atrazin

Desethyl-atrazin

DEIA

Hexazinon

Desisopropyl-atrazin

4718 CGA 108906

4-CPP

2,6-dichlorbenzosyre

35440

32132

170

27162

29735

29673

244

156

29149

27071

9105

27112

26932

3887

11655

8639

Prøver

antal

>0,1

Med

µg/l

fund

9313 1396

7138 1083

522

640

460

266

314

178

415

236

158

Indtag

antal

Med

fund

1788

1202

197

152

128

114

107

Indtag

andel (%)

Med

>0,1

fund

µg/l

29,1

5,3

19,6

3,6

16,7

8,3

14,3

0,0

6,9

0,0

5,0

3,3

3,2

0,5

2,5

0,2

2,1

0,2

2,1

0,0

2,0

0,0

1,9

0,0

1,9

0,1

1,7

0,1

1,7

0,1

1,6

0,1

1,5

0,0

1,4

0,1

1,3

0,2

1,0

0,0

Maks.

konc.

µg/l

130*

0,37

0,037

0,02

0,42

2,5

0,63

0,6

0,014

0,011

0,02

65*

0,82

0,17

130*

0,35

0,34

0,25

0,098

I alt

6154

6148

6134

6136

194

6134

6133

5850

6133

3370

5931

5583

>0,1

µg/l

327

223

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Boringskontrollen

1992-2016

Simazin

4-Nitrophenol

Desamino-diketo-metri-

buzin

MCPA

Dichlobenil

Hydroxy-atrazin

C6MPP

Chlorsulfuron

Fluazifop-p-butyl

Didealkyl-hydroxy-atrazin

2,6-DCPP

Glyphosat

Hydroxy-terbutylazin

CGA 62826

Ethylenthiourea

Diuron

Pendimethalin

DNOC

Dinoseb

2,4-D

Propyzamid

Alachlor

Trifluralin

Cyanazin

Isoproturon

AMPA

Terbuthylazin

Fenpropimorph

Metamitron

Dicamba

Deisopropyl-hydroxy-atra-

zin

Linuron

Dimethoat

Deethyl-hydroxy-atrazin

Hydroxy-simazin

Desethyl-terbuthylazin

Desamino-metribuzin

Prøver

antal

Med

I alt

fund

29137 106

9238

7831

118

29302

22514

25716

288

290

337

8500

11091

9890

2593

3866

8598

14585

17949

20908

20924

26942

1495

463

987

18052

18651

9871

17895

766

18547

1224

8317

6316

17991

8310

9350

10117

7464

105

104

>0,1

µg/l

0,1

Indtag

antal

Med

I alt

fund

6136

5851

5231

6137

6105

6126

152

169

174

5682

5926

5862

1015

3364

5776

5877

5656

5727

5728

6073

715

361

363

5652

5694

5861

5558

488

5694

605

5567

3083

5661

5563

5848

5908

5119

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

0,9

0,0

0,9

0,0

0,9

0,0

0,8

0,7

0,6

0,5

0,4

0,3

0,2

0,1

0,0

0,1

0,0

0,1

0,0

0,1

0,0

0,1

0,0

Maks.

konc.

µg/l

0,321

0,065

0,21

2,4

0,28

0,22

0,012

0,01

0,015

0,2

0,1

0,21

0,11

0,15

0,58

0,46

0,04

30*

0,089

0,3

0,019

0,01

0,022

0,046

0,057

0,79

0,05

0,034

0,17

0,085

0,06

0,01

0,038

0,39

0,02

0,011

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Boringskontrollen

1992-2016

I alt

Diketo-metribuzin

Benazolin-ethyl

Chlormequat-chlorid

Endosulfan, beta

Esfenvalerat

Phenmedipham

Triadimefon

Metalaxyl

Tri-allat

Imazapyr

Mevinphos

Prometryn

2,3,6-TCBA

Isoxaben

2-M-4,6-DCPA

PPU-desamino

Amidosulfuron

Quinmerac

Chlorpyrifos

Metazachlor

Aldrin

Lenacil

Metsulfuron methyl

Metamitron-desamino

Cypermethrin

Thifensulfuron methy

2-M-6-CPA

2,6-D

Carbofuran

Metoxuron

CyPM

Cl153815

2-6 MCPA

Sulfosulfuron

DDE (sum o,p'+p,p')

Clopyralid

2,4-DB

Fenitrothion

Methabenzthiazuron

7816

151

268

1252

587

527

282

154

1486

167

139

1280

Prøver

antal

Med

fund

>0,1

µg/l

Indtag

antal

Med

I alt

fund

5236

213

1155

372

327

161

1040

559

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

0,0

Maks.

konc.

µg/l

0,016

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Boringskontrollen

1992-2016

I alt

2,3,6-TBA

Hexachlorbenzen

Bromoxynil

Prosulfocarb

Omethoat

Triadimenol

Prometon

CPA

Thiram

Flamprop-M-isopropyl

Fenoxaprop

Bifenox-syre

4-CPA

2-M-4,6-DCPP

Rimsulfuron

Chlorthiamid

Methomyl

Dinoterb

Parathion-methyl

Pirimicarb

Triasulfuron

Azinphos-methyl

MCPB

Propiconazol

Propoxur

Tribenuron methyl

Endrin

Endosulfan, alpha

Maleinhydrazid

Pirimicarb-desmethyl

Irgarol 1051

2-Hydroxy-desethyl-ter-

butylazine

Flamprop

PPU (IN70941)

Propachlor

2,4,5-T

Bromacil

Dibenzofuran

791

157

463

276

140

105

913

914

160

1144

Prøver

antal

Med

fund

>0,1

µg/l

I alt

481

267

145

549

569

470

Indtag

antal

Med

fund

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

0,0

Maks.

konc.

µg/l

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Boringskontrollen

1992-2016

DDE, o,p'-

DDT, o,p'-

Desmedipham

Ioxynil

Prochloraz

Dalapon

TFMP

Clomazon

Hydroxy-carbofuran

Endosulfan

Imazalil

Metribuzin

Bifenox

Fluazifop-butyl

Parathion

Tetrasul

DDT (sum o,p'+p,p')

Captan

Propazin

Tebuconazol

Trichloreddikesyre

Picolinafen

Isodrin

Benazolin

Gamma Lindan (HCH)

Ethofumesat

Dieldrin

Fluazifop

Diflufenican

Azinphos-ethyl

Chloridazon

Permethrin

Bitertanol

2-CPP

Metalaxyl-M

Fluroxypyr

Prøver

antal

Med

I alt

fund

831

374

379

8875

194

184

310

265

698

1629

379

2640

>0,1

µg/l

Indtag

antal

Med

I alt

fund

516

192

207

5460

180

264

156

382

758

217

2322

>0,1

µg/l

Indtag

andel (%)

Med

>0,1

fund

µg/l

0,0

Maks.

konc.

µg/l

*Med stor sandsynlighed en fejlindberetníng (hexazinon, DGU nr. 6.255; atrazin, DGU nr.116.153;

DNOC, DGU nr. 208.1968).

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Bilag 11. Laboratorieskift og fosforanalyser.

Laboratorieskift

I 2016 er der anvendt et andet laboratorium end i 2014 og 2015 til de kemiske analyser af

vandprøverne i NOVANA programmet. Indholdet af fosfor i grundvandet er forventeligt primært

af geogen oprindelse, og derfor forventes fordelingen af fosfor over tid at være konstant. I for-

bindelse med laboratorieskiftet blev der også anvendt andre detektionsgrænser. I 2015 blev

der anvendt en detektionsgrænse for P

tot

på 0,01 mg/l, hvilket er noget højere end i såvel 2014

som 2016, hvor detektionsgrænsen var hhv. 0,005 og 0,003 mg/l.

Analyseusikkerheden kan forventes at være særligt stor tæt ved detektionsgrænsen. Ifølge

analysekvalitetsbekendtgørelsen er den store usikkerhed knyttet til koncentrationer på op til tre

gange detektionsgrænsen som også kaldes kvantifikationsgrænsen (Miljø og fødevareministe-

riet, 2017f).

Hhv. ca. 50 %, 40 % og 30 % af LOOP-, GRUMO- og vandværksborings-indtagene har en

værdi under 0,03 mg/l, svarende til kvantifikationsgrænsen, når der anvendes en detektions-

grænse på 0,01 mg/l. Ved den hyppigst anvendte detektionsgrænse på 0,005 mg/l er det der-

imod væsentligt færre indtag, der ligger under kvantifikationsgrænsen: hhv. 30 %, 26 % og 13

%, og derfor er bestemt med en forventelig særlig høj usikkerhed tæt ved detektionsgrænsen.

Det er derfor vigtigt for anvendelsen af fosfordata, at der anvendes så en lav detektions-

grænse at kun en mindre del af fosformålingerne vil ligge under detektionsgrænsen. Dette har

stor betydning, når de forskellige fosforbidrag skal kunne skelnes med tilstrækkelig sikkerhed.

Figur 11.1 viser koncentrationsfordelingen af hhv. P

tot

og P

ortho

i indtag analyseret i hhv. 2014,

2015 og 2016. Der er prøvetaget nogenlunde den samme population af indtag i hvert af

årene. Det fremgår, at data fra 2014 og 2015 fordeler sig meget ens i alle koncentrationsni-

veauer, mens fordelingen af data tæt på detektionsgrænsen i 2016 afviger fra resultaterne fra

tidligere år. Det er bemærkelsesværdigt, at mens P

ortho

for data tæt på detektionsgrænsen lig-

ger højere i 2016 ligger P

tot

for data tæt på detektionsgrænsen lavere i 2016 end i de to forud-

gående år. Der er således en forskellig tendens til afvigelse for de to parametre efter laborato-

rieskiftet.

Figur 11.1 Totalfosfor og orthofosfat (P

tot

og P

ortho

) i 2014, 2015 og 2016. Der er anvendt et andet

laboratorium i 2016 end i de to forudgående år.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Figur 11.2 illustrerer konsekvensen af skiftet af analyselaboratorium. Hvor der i 2014 og 2015

var en markant forskel på koncentrationsfordelingerne af P

tot

og P

ortho,

er de i 2016 langt mere

overensstemmende, hvilket igen betyder, at den forventede mængde af organisk P er langt

mindre.

Den samme iagttagelse af afvigelser mellem de laboratorier fremgår også af fosformålinger i

LOOP-indtagene, se figur 11.3, hvoraf det fremgår at indholdet af P

org

er betydeligt mindre i

2016 end i 2015.

Det er ikke på det foreliggende grundlag muligt at afgøre, hvilket laboratorium, der udfører de

mest korrekte analyser, idet hovedparten af afvigelserne ligger tæt på detektionsgrænsen,

hvor der er en forventelig meget stor usikkerhed på analyseresultaterne.

Figur 11.2. Koncentrationsfordelinger af fosfor i GRUMO-indtag 2014-2016. Detektionsgrænsen

for P

tot

er vist hvert år. Detektionsgrænsen for P

ortho

var 0,005 mg/l i 2014 og 2015 og 0,001 mg/l i

2016.

MOF, Alm.del - 2017-18 - Bilag 307: NOVANA rapporter for grundvand og luft, som indeholder resultater af overvågningen frem til 2016, fra miljø- og fødevareministeren

Figur 11.3. Indholdet af fosfor (mg/l) i det øvre grundvand opdelt på P

ortho

og P

org

for de enkelte

LOOP-områder i 2015 og 2016: Figurerne viser hhv. middelværdien af den årlige middelværdi på

indtagsniveau og medianværdien af årlige medianværdier på indtagsniveau.

Reference:

Miljø og Fødevareministeriet, 2017f: Bekendtgørelse om kvalitetskrav til Miljømålinger, nr. 1146 af 24/10/2017.
