GEUS-NOTAT

Side 1 af 6

Til:

Fra:

Kopi til:

Miljøstyrelsen

LTS, BGH, ARJ

CLKJ, TVP,

Dato: 22.dec. 2017

J.nr. GEUS: 014-00250

Fortroligt: NEJ

GEUS-NOTAT nr.: 07-VA-2017-06-3

Emne:

Gundvandsovervågning, rapportering af 2016 data

Baggrund

Miljøstyrelsen har i mail af 5. december 2017, ønsket en orientering om status for figurer til grund-

vandsrapporten 2016. Nærværende korte notat omfatter væsentlige resultater af overvågningen i

2016, og med et omfang som aftalt med Miljøstyrelsen. Notatet er udarbejdet med henblik på over-

sendelse til Folketinget og offentliggørelse.

Status for rapportering af 2016 data for Grundvandsovervågningen

Som opfølgning på ovenstående bestilling præsenteres her de ønskede figurer og tabeller.

Der er tale om tekst, figurer og tabeller, udarbejdet efter det aftalte paradigme for den endelige rap-

portering. Justeringer i rapportparadigmet i forhold til tidligere år er aftalt på et møde mellem Miljø-

styrelsen og GEUS, den 18. maj 2017.

Der har ikke været nogen høring af rapporten, lige som den endelige kvalitetskontrol af rapporten

endnu ikke er afsluttet. Vedlagte tekst og figurer skal derfor forstås som udkast til den endelige rap-

portering for 2016, hvorfor der tages forbehold for evt. rettelser i figurerne efter at dette notat er

fremsendt.

Metode for bearbejdning af data til figurerne, tolkning m.m. vil fremgå af rapporten for grund-

vandsovervågningen 2016, når den foreligger.

De Nationale Geologiske Undersøgelser

for Danmark og Grønland (GEUS)

Energi-, Forsynings- og Klimaministeriet

Øster Voldgade 10

1350 København K

Telefon

Telefax

E-mail

38 14 20 00

38 14 20 50

[email protected]

MOF, Alm.del - 2017-18 - Bilag 213: NOVANA oversigtsnotat omkring væsentligste resultater for, grundvand, sø, vandløb og arter, fra miljø- og fødevareministeren

GEUS-NOTAT

Side 2 af 6

Nitrat

Figur 1 viser det gennemsnitlige nitratindhold for samtlige indtag prøvetaget i 2016 for fire koncen-

trationsintervaller for tre grupper af data: LOOP, GRUMO og vandværksboringer. I 2016 har hhv.

20,4 % og 18,4 % af de prøvetagede indtag i LOOP og GRUMO et gennemsnitligt nitratindhold

over 50 mg/l. For grundvand i vandværksboringer er den tilsvarende andel 0,4 %. I 2016 er der fun-

det nitratholdigt grundvand med >1 mg/l nitrat i henholdsvis 77,4 %, 55,4 % og 20,0 % af de prø-

vetagede indtag i henholdsvis LOOP, GRUMO og vandværksboringer.

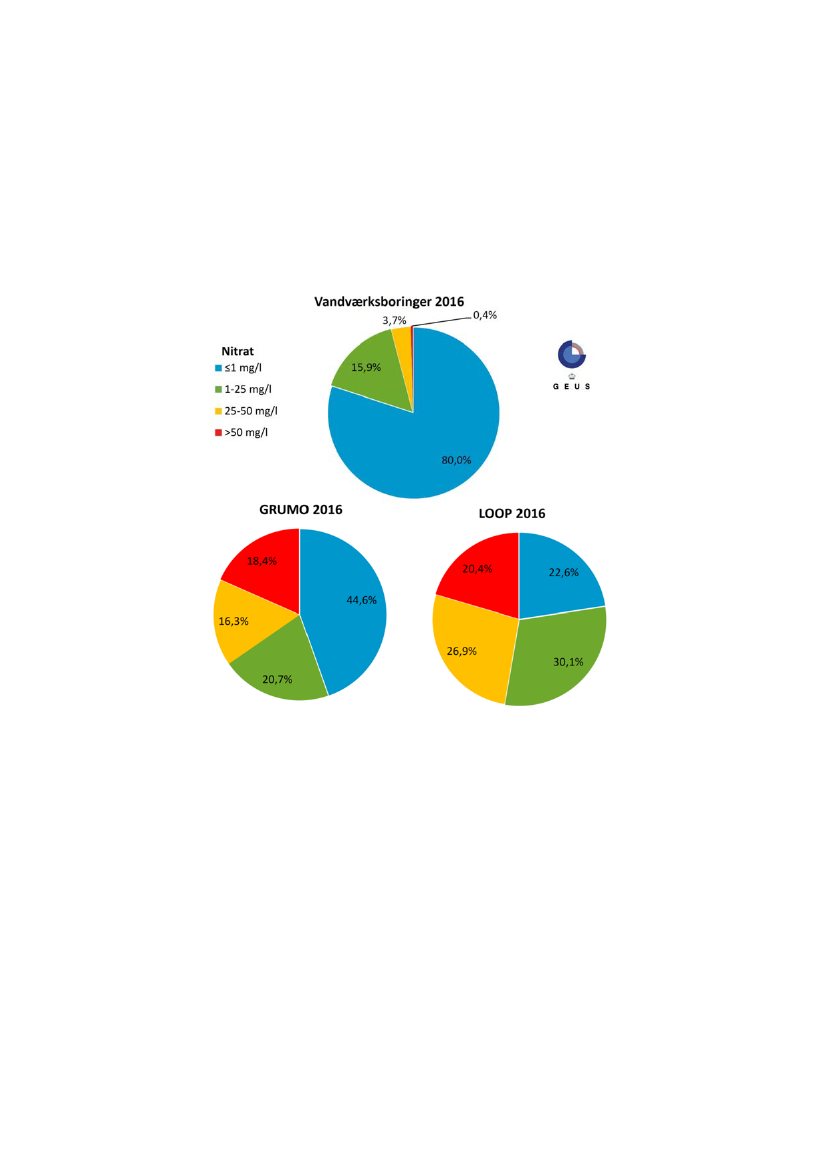

Figur 1.

Fordelingen af det gennemsnitlige nitratindhold i 773 GRUMO-, 92 LOOP-indtag og 1692 aktive

vandværksboringer i 2016.

Figur 2 viser det årlige gennemsnitlige nitratindhold i det iltholdige grundvand i GRUMO indtag fra

1990-2016 i forhold til prøvetagningstidspunktet. Omkring 43 % af de prøvetagede indtag i

GRUMO i 2016 stammer fra iltholdigt grundvand. Det iltholdige grundvands nitratindhold er vist

som boksdiagrammer for hvert prøvetagningsår, hvor 10 %, 25 %, 50 % (median), 75 % og 90 %

fraktilerne samt gennemsnitsværdi og kravværdi er vist. De seneste 10 år har middelværdien af ni-

tratkoncentrationerne i iltholdigt grundvand i forhold til prøvetagningsåret fluktueret omkring krav-

værdien på 50 mg/l, dog med flest årlige middelværdier under kravværdien og en tendens til at

færre indtag viser meget høje koncentrationer (faldende 90 % fraktil).

De Nationale Geologiske Undersøgelser

for Danmark og Grønland (GEUS)

Energi-, Forsynings- og Klimaministeriet

Øster Voldgade 10

1350 København K

Telefon

Telefax

E-mail

38 14 20 00

38 14 20 50

[email protected]

MOF, Alm.del - 2017-18 - Bilag 213: NOVANA oversigtsnotat omkring væsentligste resultater for, grundvand, sø, vandløb og arter, fra miljø- og fødevareministeren

GEUS-NOTAT

Side 3 af 6

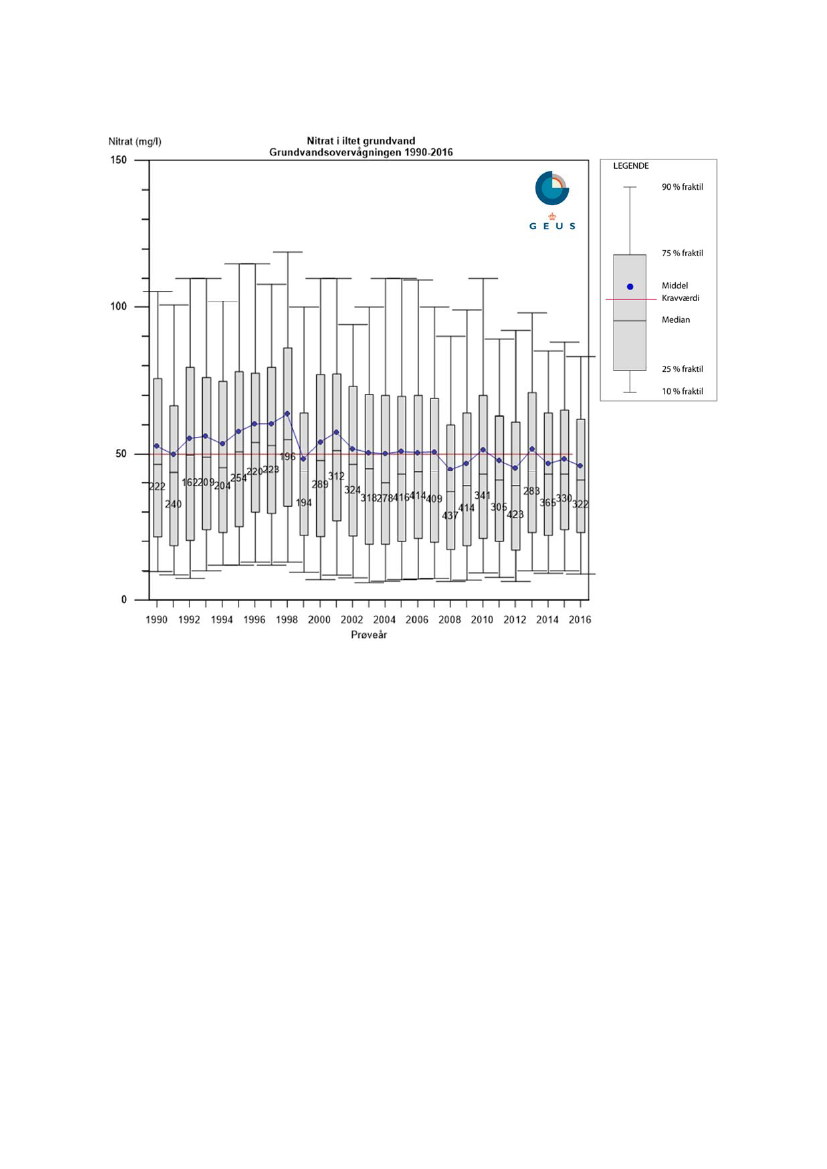

Figur 2.

Tidsserie for nitrat i iltholdigt grundvand i GRUMO vist som boksdiagrammer for hvert prøvetag-

ningsår i perioden 1990-2016. Figuren er baseret på det gennemsnitlige nitratindhold per indtag per år. Antal af

indtag er angivet for hvert år.

De Nationale Geologiske Undersøgelser

for Danmark og Grønland (GEUS)

Energi-, Forsynings- og Klimaministeriet

Øster Voldgade 10

1350 København K

Telefon

Telefax

E-mail

38 14 20 00

38 14 20 50

[email protected]

MOF, Alm.del - 2017-18 - Bilag 213: NOVANA oversigtsnotat omkring væsentligste resultater for, grundvand, sø, vandløb og arter, fra miljø- og fødevareministeren

GEUS-NOTAT

Side 4 af 6

Pesticider

Tabel 1 viser, at der i 2016 blev fundet pesticider eller nedbrydningsprodukter mindst én gang i ca.

34 % af de prøvetagede indtag i GRUMO, og at kravværdien på 0,1 µg/l var overskredet mindst én

gang i ca. 8,6 % af de prøvetagede indtag. I tabellen er de tilsvarende resultater for 2014 og 2015

også vist. Resultaterne for de enkelte år afhænger af hvilke indtag, der er prøvetaget det pågældende

år, da ikke alle indtag prøvetages hvert år. Tabel 1 viser også en samlet opgørelse for perioden

2014-2016, hvor næsten alle GRUMO-indtag er prøvetaget mindst én gang. En sådan periodeopgø-

relse kan derfor mindske effekten af varierende prøvetagningsfrekvenser for enkeltår. Opgørelsen

for 2014-2016 viser, at der i perioden er påvist pesticider mindst én gang i ca. 43 % af indtagene, og

mindst én gang over kravværdien i 12,7 % af indtagene. Idet fundandele er opgjort som fund eller

overskridelse af kravværdien for mindst ét stof, er de generelle opgørelser domineret af de hyppigst

påviste stoffer, dvs. nedbrydningsprodukterne BAM og DEIA.

GRUMO

2016

2015

2014

2014-2016

Prøver antal

I alt

661

617

675

1966

Indtag antal

I alt

Med fund >0,1 µg/l

661

617

672

753

227

220

255

326

Ind tag andel (%)

Med fund >0,1 µg/l

34,3

35,7

37,9

43,3

8,6

9,4

10,9

12,7

Tabel 1.

Pesticidfund i GRUMO vist som antal og procentvis fordeling af undersøgte indtag. Indtagene er

opdelt i indtag med mindst ét fund og indtag med mindst én overskridelse af kravværdien (>0,1 µg/l) for en-

kelte år og for perioden 2014-2016.

Effekten af de varierende prøvetagningsfrekvenser kan som nævnt mindskes ved at beregne perio-

deopgørelser for treårs-perioder, hvor næsten alle aktive indtag er prøvetaget mindst én gang, og

hvor indtag kun tæller med som værende påvirket af pesticider, hvis der mindst én gang enten har

været fund over detektionsgrænsen eller over kravværdien (>0,1 µg/l ) i treårs perioden. Denne til-

gang er anvendt i Figur 3, som også er opdelt i dybdeintervaller, så effekter af stationsnettets varie-

rende dybdefordeling elimineres. Hvert år repræsenterer opgørelser for en tre-årsperiode (foregå-

ende, aktuelle og efterfølgende år).

Figur 3, øverste del, viser andele af indtag med fund under kravværdien (0,01-0,1 µg/l). Fundande-

len under kravværdien viser ikke nogen tydelig tidslig udvikling i dybden 0-10 m u.t. i perioden

1999-2015. Fra 10 til 30 m u.t. er der en svag tendens til stigende fundandele i denne tidsperiode og

i dybdeintervallerne fra 30 til 50 m u.t ses en lidt tydeligere stigning over tid i andelen med fund.

Figur 3 nederste del, viser andelene af indtag med fund over kravværdien (>0,1 µg/l). I det øverste

grundvand 0-10 m u.t. er der omkring år 2002 et skift fra stigende til faldende andele over kravvær-

dien. I intervallet 10-20 m u.t indtrådte skiftet fra stigende til faldende andele over kravværdien om-

kring 2006-2008. Faldet i andelen af indtag over kravværdien i det øvre grundvand (0-20 m u.t.)

kan således betyde, at den samlede udvaskning af pesticider har toppet. I intervallet 20-30 m u.t. ses

der for de seneste ca. 15 år en generelt stigende tendens for andelen af fund over kravværdien. De

tidslige udviklinger er domineret af de hyppigst påviste stoffer, dvs. nedbrydningsprodukterne

BAM og DEIA.

De Nationale Geologiske Undersøgelser

for Danmark og Grønland (GEUS)

Energi-, Forsynings- og Klimaministeriet

Øster Voldgade 10

1350 København K

Telefon

Telefax

E-mail

38 14 20 00

38 14 20 50

[email protected]

MOF, Alm.del - 2017-18 - Bilag 213: NOVANA oversigtsnotat omkring væsentligste resultater for, grundvand, sø, vandløb og arter, fra miljø- og fødevareministeren

GEUS-NOTAT

Side 5 af 6

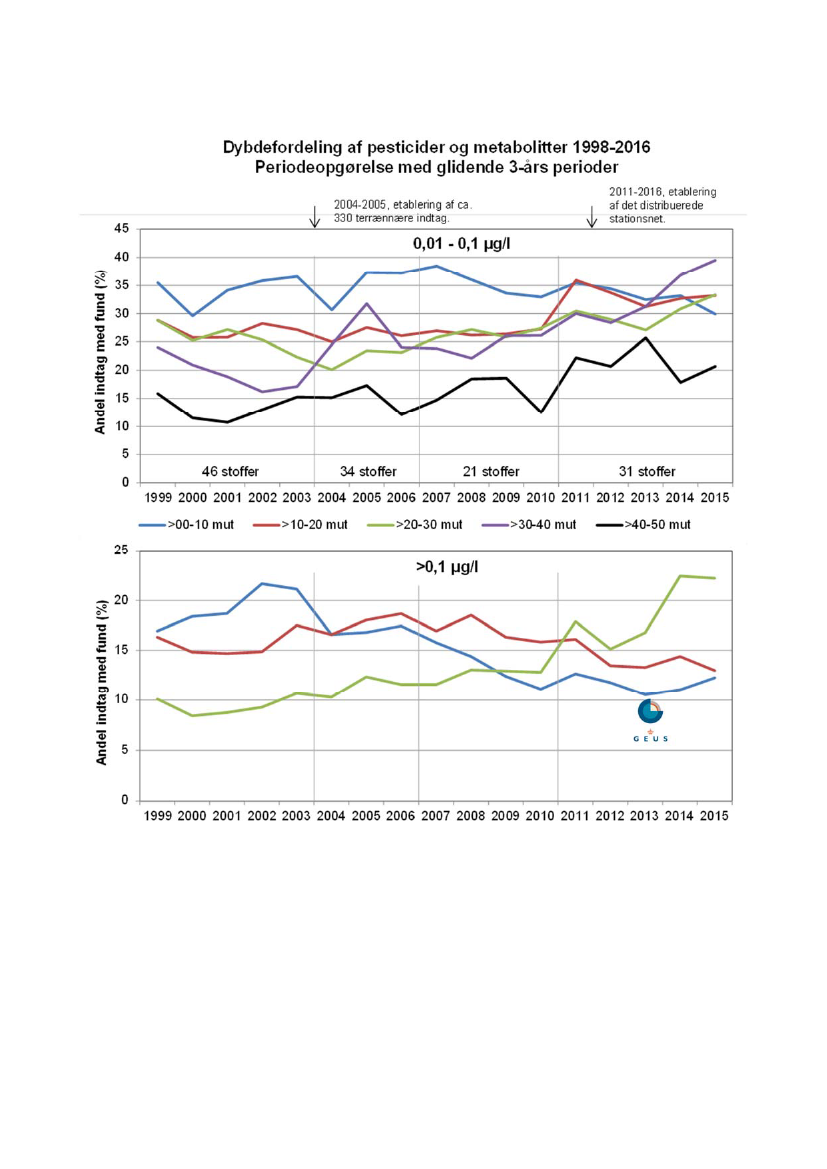

Figur 3.

GRUMO. Tidslig udvikling i fund af pesticider og nedbrydningsprodukter i 10 m´s dybdeintervaller.

Hvert år repræsenterer opgørelser af andelen af indtag, hvor mindst ét stof er påvist mindst én gang indenfor

en treårs periode (foregående og efterfølgende år). Øverste figur viser udviklingen i andelen af indtag med fund

under kravværdien (0,01-0,1 µg/l). Nederste figur viser udviklingen i andelen af indtag med fund over krav-

værdien (>0,1 µg/l). Dybderne angiver afstand fra terræn til top af indtag. Programperioder er angivet med

lodrette linjer. For hver programperiode indgår forskellige stoffer i analysepakken. For fund over kravværdien er

der kun tilstrækkelige data ned til 30 m u.t.

De Nationale Geologiske Undersøgelser

for Danmark og Grønland (GEUS)

Energi-, Forsynings- og Klimaministeriet

Øster Voldgade 10

1350 København K

Telefon

Telefax

E-mail

38 14 20 00

38 14 20 50

[email protected]

MOF, Alm.del - 2017-18 - Bilag 213: NOVANA oversigtsnotat omkring væsentligste resultater for, grundvand, sø, vandløb og arter, fra miljø- og fødevareministeren

GEUS-NOTAT

Side 6 af 6

Figur 4 viser den tidslige udvikling i fund af tilladte og forbudte stoffer for de enkelte år med ud-

gangspunkt i den administrative status pr. 19. juni 2017. De tilladte stoffer indeholder både stoffer,

der ikke er reguleret af hensyn til grundvand f.eks. glyphosat og stoffer, der har fået restriktioner på

grund af risikoen for udvaskning til grundvand, f.eks. bentazon. I opgørelserne indgår også 8 stoffer

fra overvågningsprogrammet for 2011-2015, som nu er udgået af programmet. Resultater fra scree-

ningsundersøgelser er udeladt. Opgørelserne er baseret på prøver pr. år, fordi der kun i ganske få

tilfælde i denne periode er udtaget mere end én vandprøve pr. år pr. indtag. Figur 4 viser, at der

overvejende påvises stoffer, der nu er forbudte. Andelen af prøver med tilladte stoffer toppede om-

kring 2009, hvor der var relativt mange fund af glyphosat og AMPA og har været stort set stabil fra

2012 og fremefter.

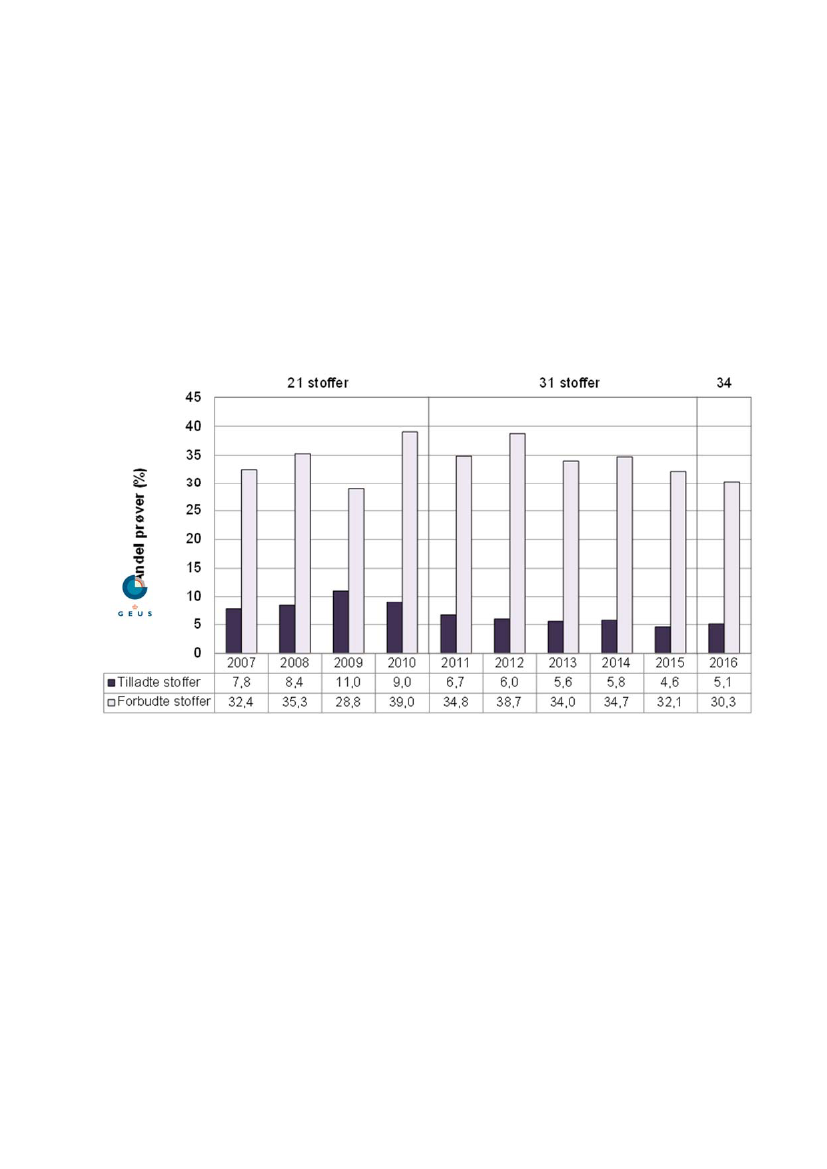

Figur 4.

GRUMO. Fordeling af tilladte og forbudte pesticider og nedbrydningsprodukter, beregnet som an-

del prøver med mindst ét fund af forbudte stoffer eller mindst ét fund af tilladte stoffer pr. år. Programperioder

er angivet med lodrette linjer, mens antal stoffer i analyseprogrammet i hver periode er angivet over figuren.

Den administrative status er pr. 19. juni 2017.
