Studietur til Vestjylland
Nye teknologier til
oprensning af jordforurening
d. 6. november 2017
SOIL TECHNOLOGIES
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Indhold
•
Principper for konduktiv termisk oprensning af jordforurening
•
Eksempel på storskala oprensning af dioxin og herbicider
•
Nuværende og fremtidige perspektiver
2
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Princippet bag termisk jordrensning
•
•
•
•
•
Den forurenede jord opvarmes
Den aktuelle temperatur afhænger af
forureningstypen
Forureningsstofferne fordamper og
ekstraheres
Den opsamlede gas nedkøles og luft og
kondensat renses før udledning
Udføres on-site eller in-situ
Studietur d. 6. november 2017
3
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Princippet bag termisk jordrensning
•
Forureningsstoffernes damptryk stiger eksponentielt med temperaturen
500
Vapor Pressure (mm Hg)
400
300
200
100
0
0
50
100
150
200
250
300
350
400
450
4
Temperature (°C)
Studietur d. 6. november 2017
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Metoder
•
Metodevalg afhænger af:
•
Geologi
•
Grundvandstilstrømning
•
Forureningstype
Damp injektion/ekstraktion
Studietur d. 6. november 2017
Konduktiv opvarmning
5
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Fordele ved damp injektion/ekstraktion
•
•
•
•
Effektiv i områder med stor
grundvandstilstrømning
Høj energiudnyttelse
Metoden er udbredt,
velafprøvet og dokumenteret
Måltemperaturer op til 100
°C
Studietur d. 6. november 2017
6
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening

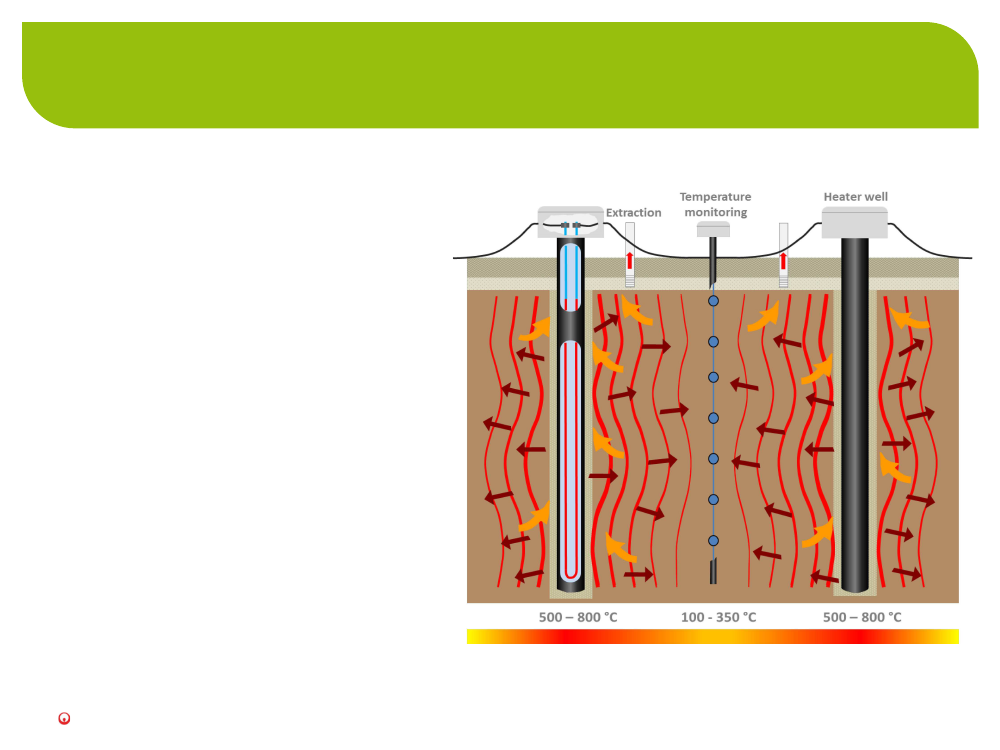

Fordele ved konduktiv opvarmning
•
•
•
Effektiv i alle typer geologi
Kan opnå måltemperaturer >100
⁰C
Anvender elektriske varmelegemer,
der muliggør udnyttelse af grøn
energi
Metoden er udbredt, velafprøvet og
dokumenteret
Kan implementeres i følsomme og
urbaniserede områder
•
•
Studietur d. 6. november 2017
7
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening

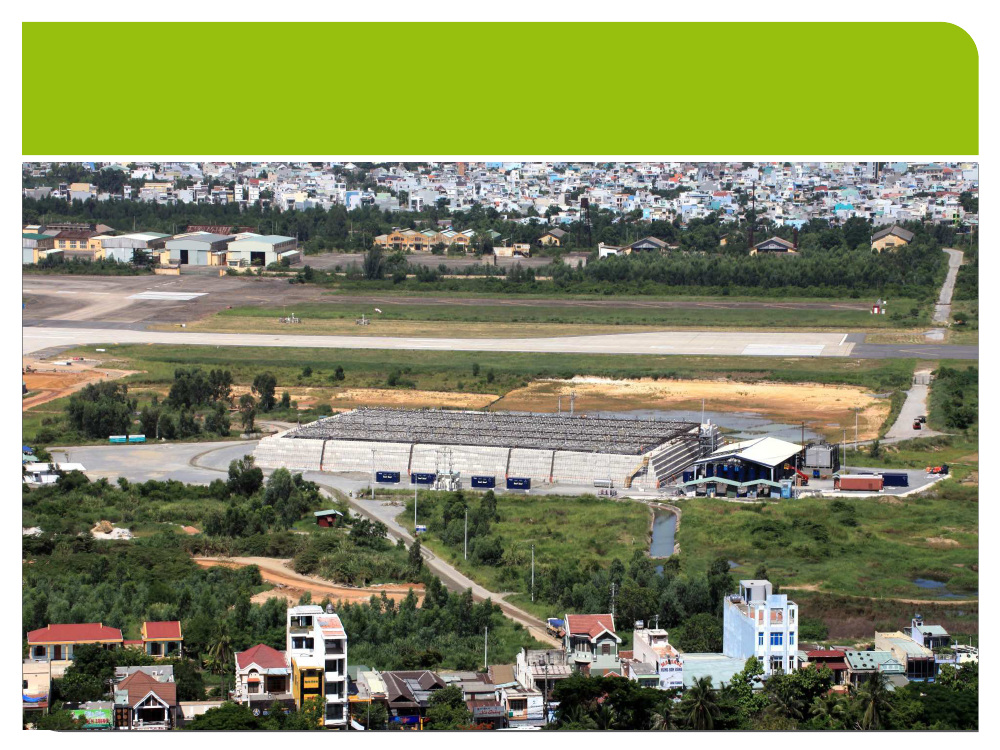

Da Nang Airport, Vietnam
On-site oprensning af dioxin og herbicider
8
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Baggrund for metodevalg
•
•
•
•
•
Dioxin- og pesticidforurening fra Agent Orange
Miljømæssig vurdering og evaluering af mulige metoder
Mest effektive og bedst dokumenterede teknologi
Lavest potentielle påvirkning af mennesker og miljø
Oprensningskriterium: 150 ng/kg TEQ
•
Udføres af USAID og Vietnamese Ministry of National Defense
9
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Projektbeskrivelse
•
•
Oprensning af
∼
90.000 m
3
forurenet jord og sediment
Placeret i en lukket overjordisk betonstruktur og oprenset ved konduktiv
opvarmning med elektriske varmelegemer
Fordampning og ekstrahering af herbicider, dioxin og kulbrinter
Ingen off-site transport af jord
4 årigt projekt i 2 faser
10
•
•
•
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening

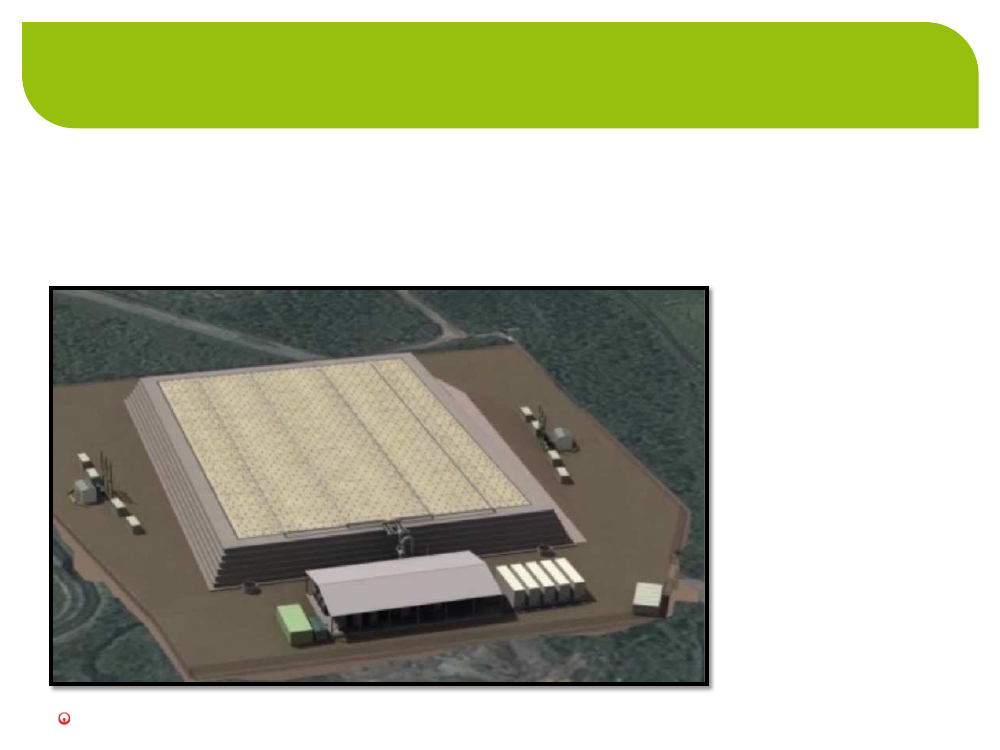

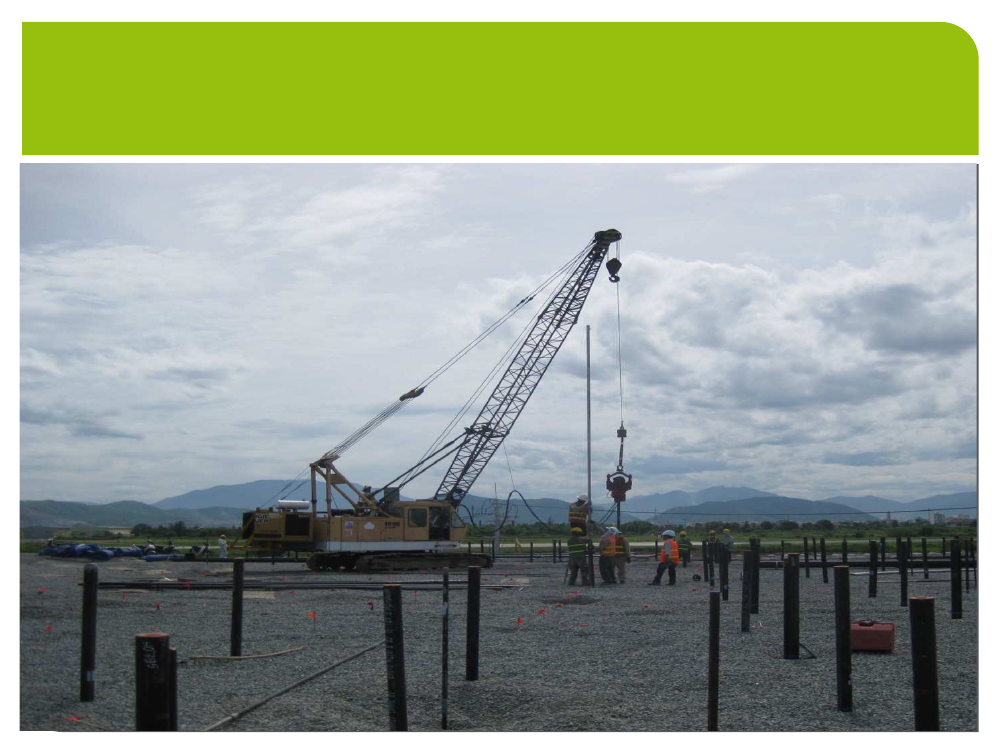

Opbygning af lukket struktur
•
•
•
Størrelse: 105 m x 70 m x 6 m
To behandlingsfaser af 5 måneder

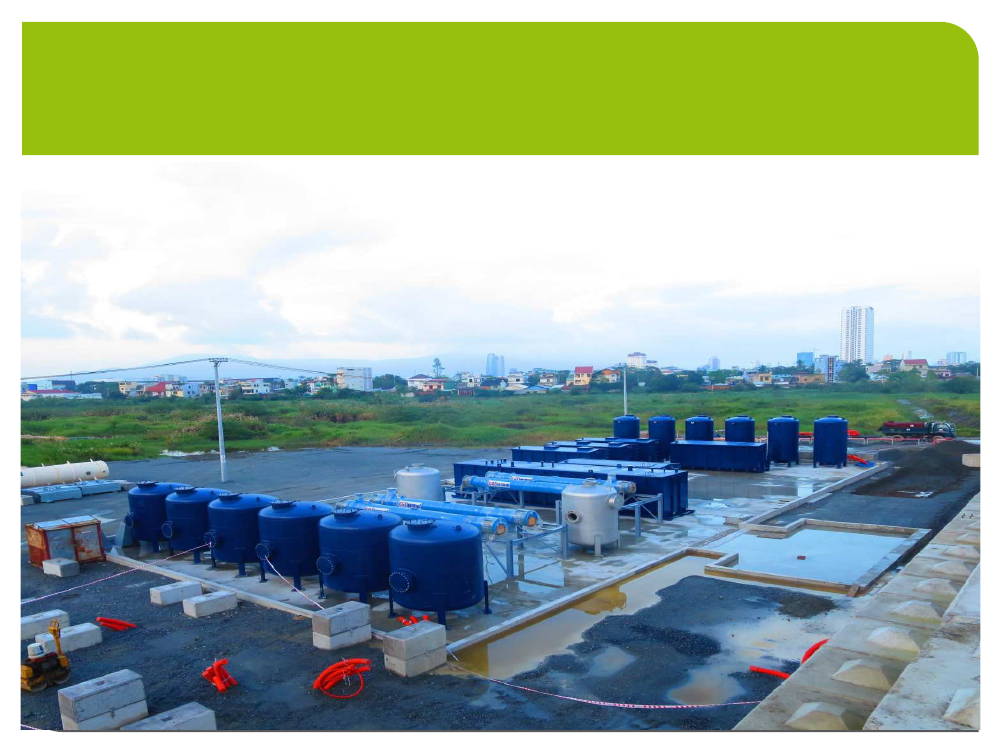

Behandling af ekstraheret væske ved køling,
fri fase separering og aktiv kulfiltrering
Studietur d. 6. november 2017
11
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
12
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
13
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
14
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
15
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
16
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
17
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Nuværende og fremtidige
perspektiver
18
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Fremtidige perspektiver
•
•
•
•
Oprensning af Høfde 42
Øget metodefrihed ved fuldskalaoprensning
Fleksibilitet i forhold til jordvolumen
Betydeligt miljømæssigt og økonomisk alternativ
•
•
•
•
Danske mega sites
(eksempler)
Kærgård Klitplantage
Naverland (Glostrup)
Østre Gasværk
•
•
•
Internationalt
Kviksølvforureninger
Mega sites (svære forureninger)
19
 MOF Alm.del Bilag 132: Krüger - Nye teknologier til oprensning af jordforurening
Nuværende perspektiver
•
•
•
•
•
Forureningsfjernelse under bygninger, infrastruktur og lign.
Kildefjernelse ved risiko for drikkevand eller indeklima
Oprensning af industrigrunde i forbindelse med ændret arealanvendelse
Komplicerede blandingsforureninger og højtoksiske stoffer
Oprensning i grundfjeld (bl.a. Sverige)
