Miljø- og Fødevareudvalget 2016-17
L 111
Offentligt
Modellering af lokaliteter til havbrug
Modelkompleksets robusthed
NaturErhvervstyrelsen
Rapport
Januar 2017
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Denne rapport er udarbejdet under DHI’s ledelsessystem,
som er certificeret af Bureau Veritas
for overensstemmelse med ISO 9001 for kvalitetsledelse
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Modellering af lokaliteter til havbrug
Modelkompleksets robusthed
Udarbejdet for
NaturErhvervstyrelsen
Projektleder
Forfattere
Kvalitetsansvarlig
Projektnummer
Godkendelsesdato
Revision
Klassifikation
Hanne Kaas
Flemming Møhlenberg, Rikke M. Coster
Ian Sehested Hansen
11820201
31. januar 2017
V2
Offentlig
DHI
•
Agern Allé 5
•
•
2970 Hørsholm
Telefon: +45 4516 9200
• Telefax:
+45 4516 9292
•
[email protected]
•
www.dhigroup.com
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
INDHOLDSFORTEGNELSE
1
1.1
1.2
1.3
1.4
Indledning .................................................................................................................... 1
Projektets formål ............................................................................................................................ 1
Projektets modelkompleks ............................................................................................................. 1
Vurdering af modellers robusthed .................................................................................................. 2
Denne rapport ................................................................................................................................ 2
2
2.1
2.2
2.3
Metoder ........................................................................................................................ 3
Tilgang ........................................................................................................................................... 3
Overvågningsdata .......................................................................................................................... 3
Verificeringsvariable ....................................................................................................................... 5
3
3.1
3.2
Verificering af robusthed ............................................................................................ 6
Kvalitativ visuel verifikation ............................................................................................................ 6
Kvantitativ verificering på basis af numeriske indeks .................................................................. 12
4
Referencer ................................................................................................................. 15
FIGURER
Figur 2-1
Figur 3-1
Figur 3-2
Figur 3-3
Figur 3-4
Figur 3-5
Figur 3-6
Figur 3-7
Figur 3-8
Figur 3-9

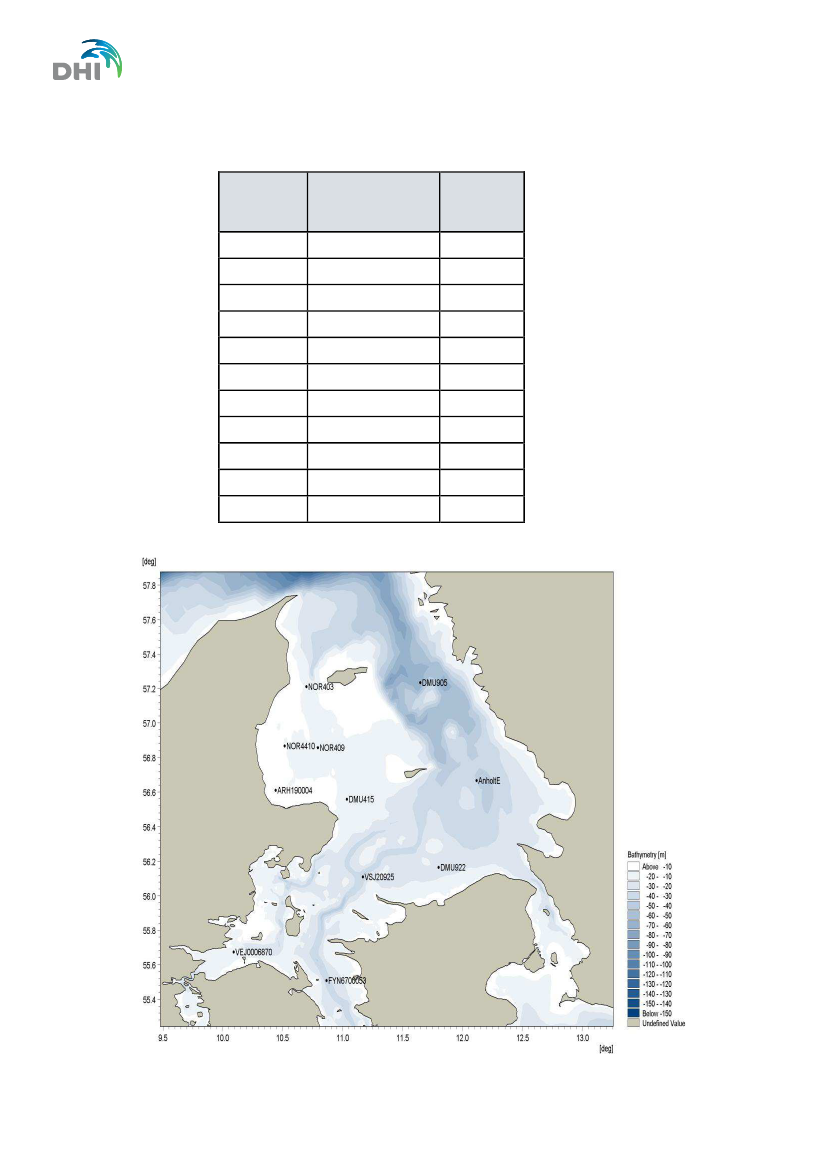

Beliggenheden af de stationer, som der er trukket data ud for til modelvalideringen. ................... 4

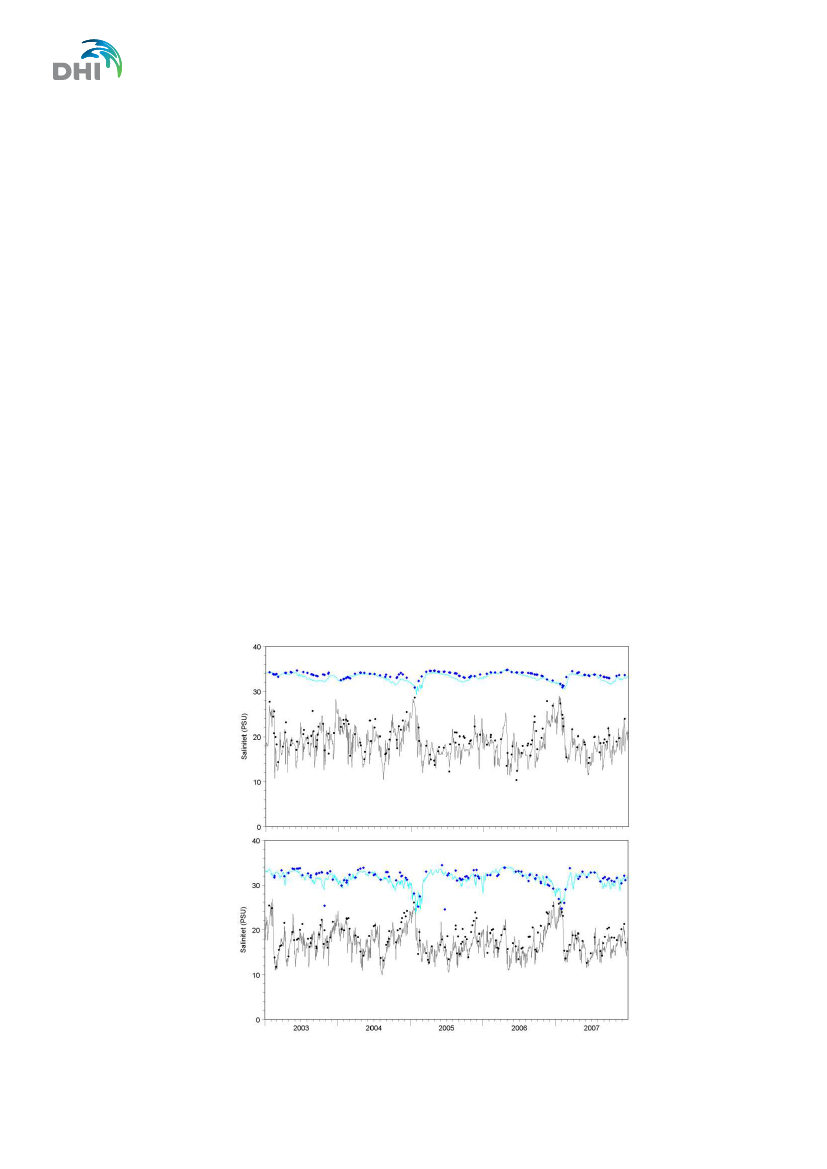

Tidslig variation i målt (prikker) og modelleret (linjer) salinitet i overflade (sort) og
bundvand (blå) ved Anholt E (øverst) og Gniben (nederst). .......................................................... 6

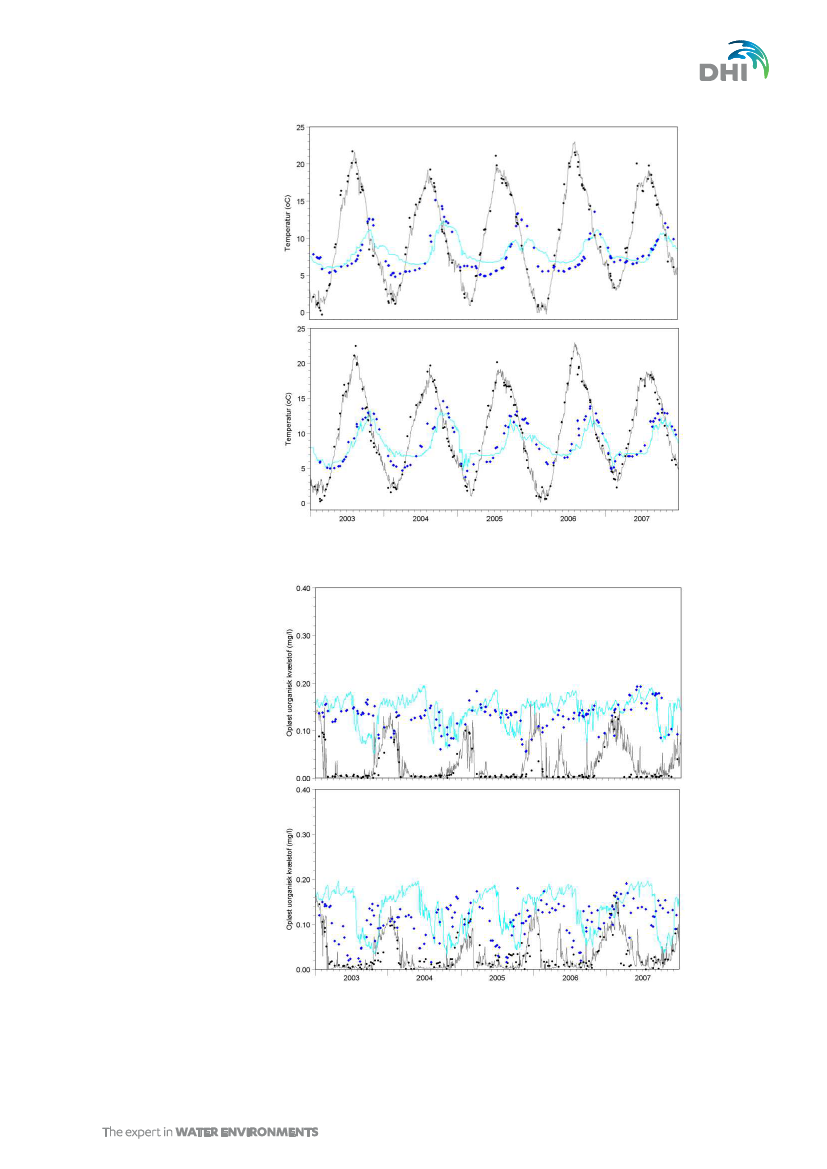

Tidslig variation i målt (prikker) og modelleret (linjer) temperatur i overflade (sort) og
bundvand (blå) ved Anholt E (øverst) og Gniben (nederst). .......................................................... 7

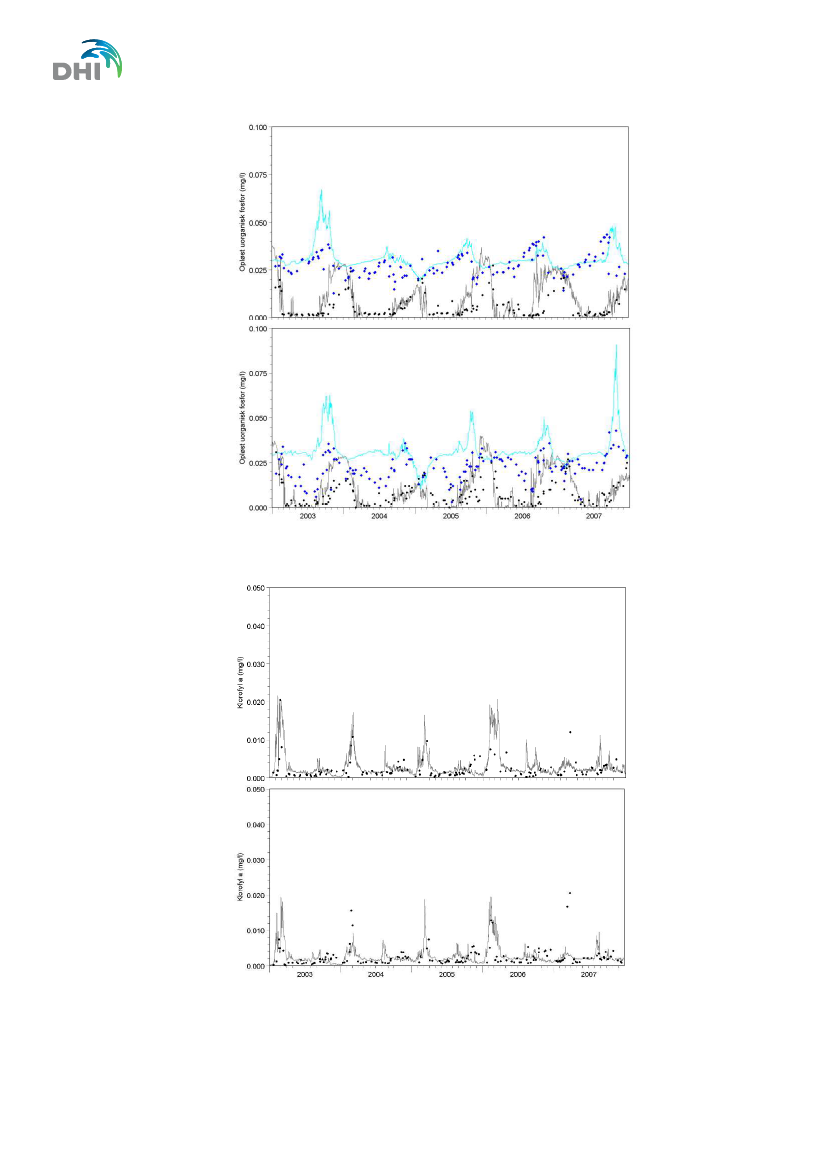

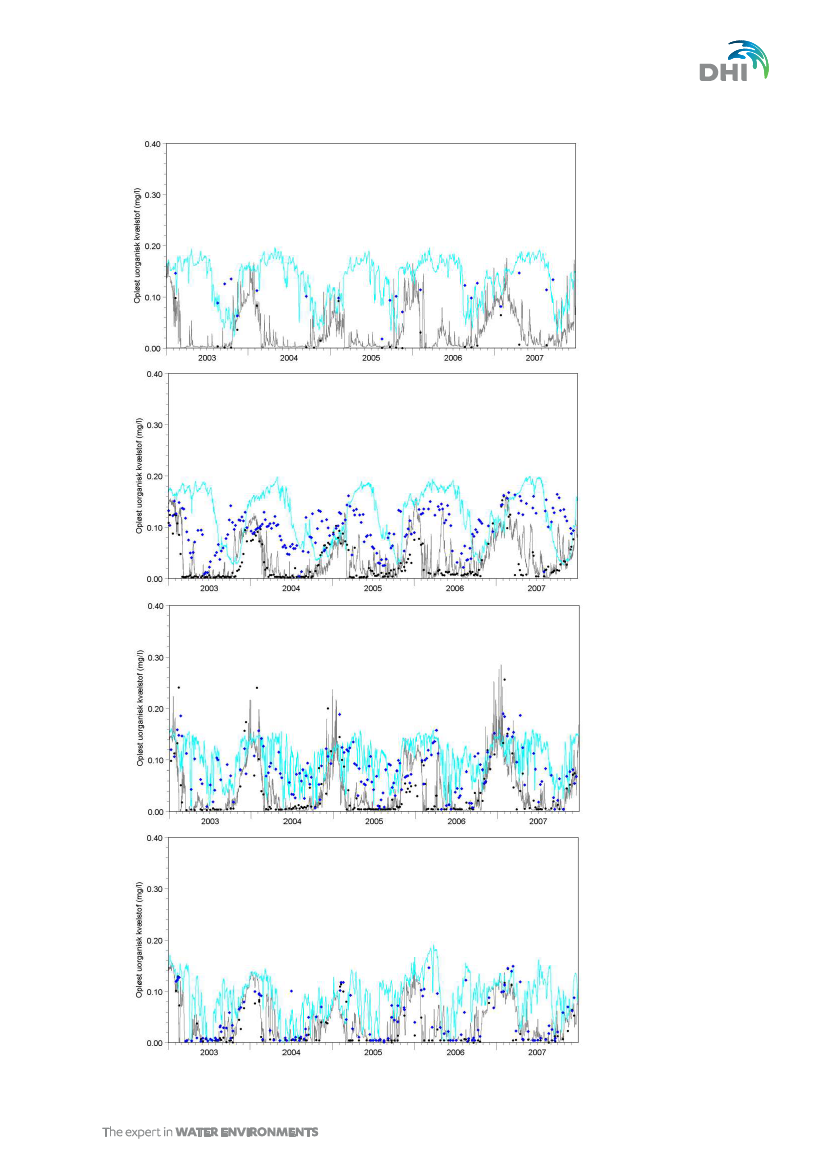

Tidslig variation i målt (prikker) og modelleret (linjer) koncentration af uorganisk kvælstof i
overflade (sort) og bundvand (blå) ved Anholt E (øverst) og Gniben (nederst). ........................... 7
Tidslig variation i målt (prikker) og modelleret (linjer) koncentration af uorganisk fosfor i
overflade (sort) og bundvand (blå) ved Anholt E (øverst) og Gniben (nederst). ........................... 8

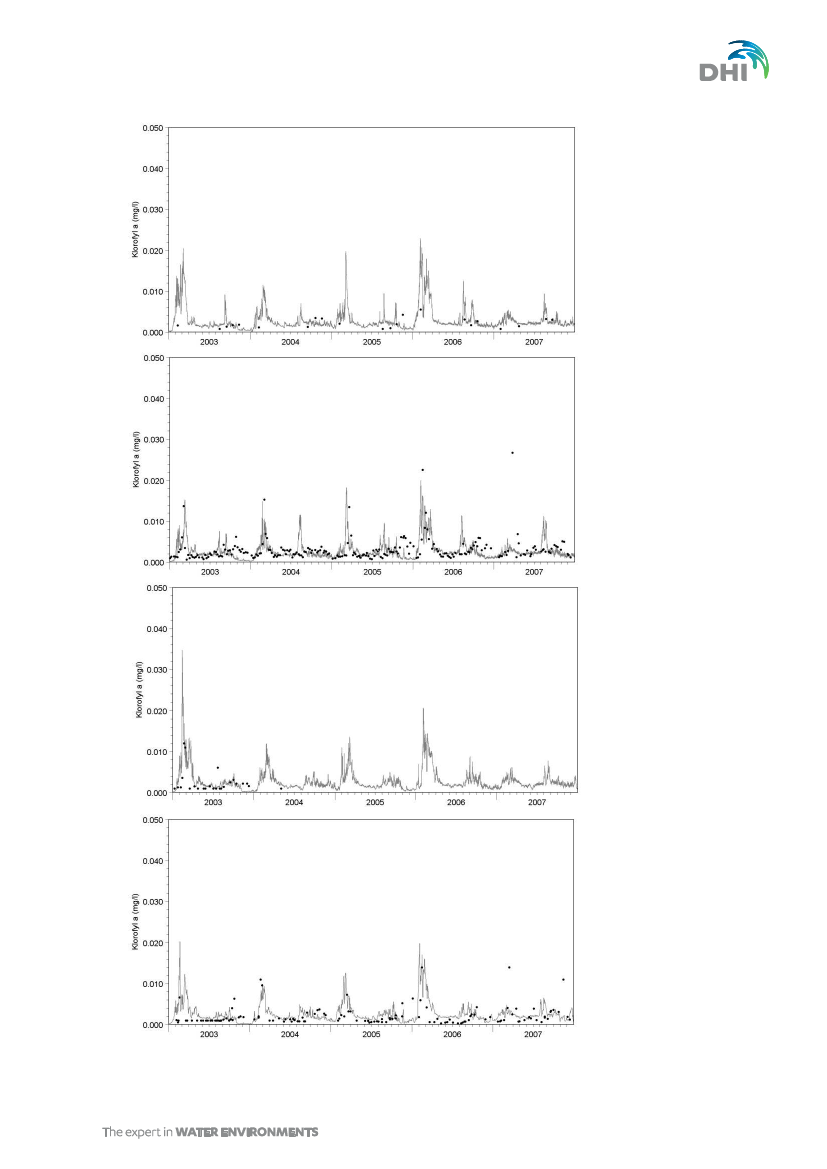

Tidslig variation i målt (prikker) og modelleret (linjer) koncentration af klorofyl i overflade
ved Anholt E (øverst) og Gniben (nederst). ................................................................................... 8

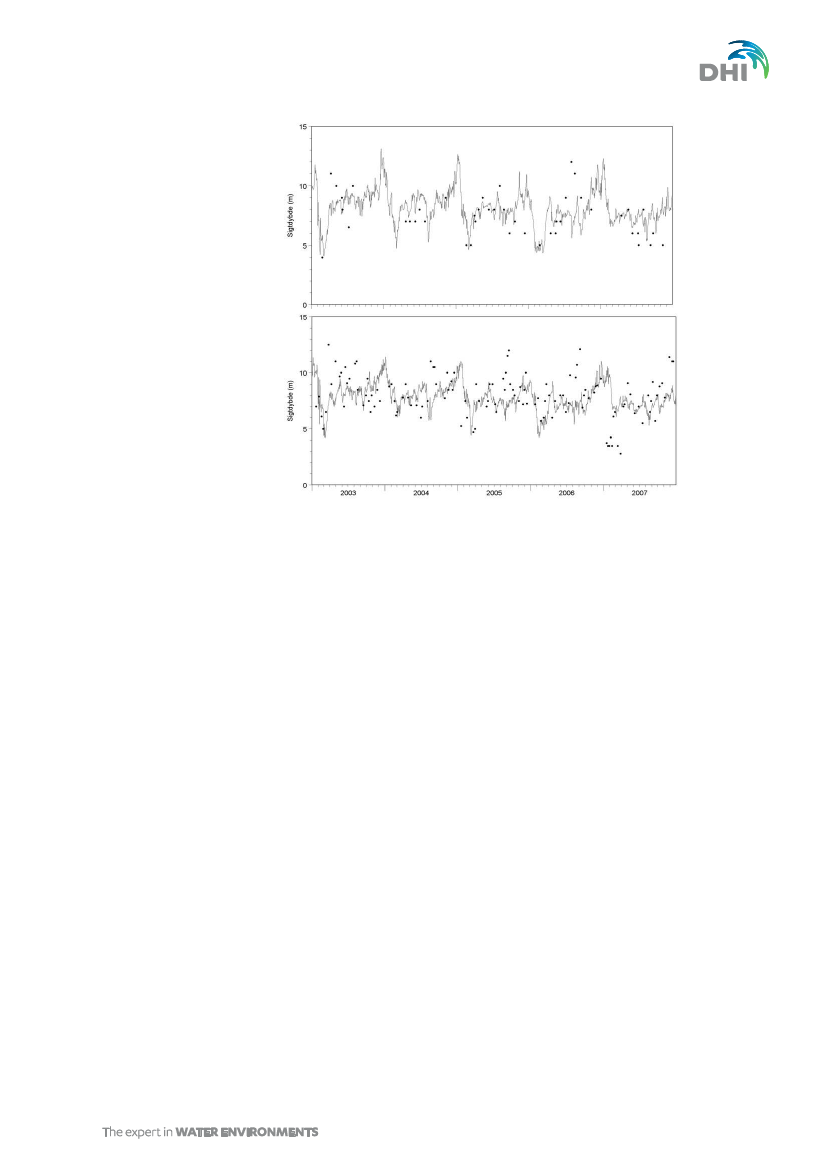

Tidslig variation i målt (prikker) og modelleret (linjer) sigtdybde ved Anholt E (øverst) og
Gniben (nederst). ........................................................................................................................... 9

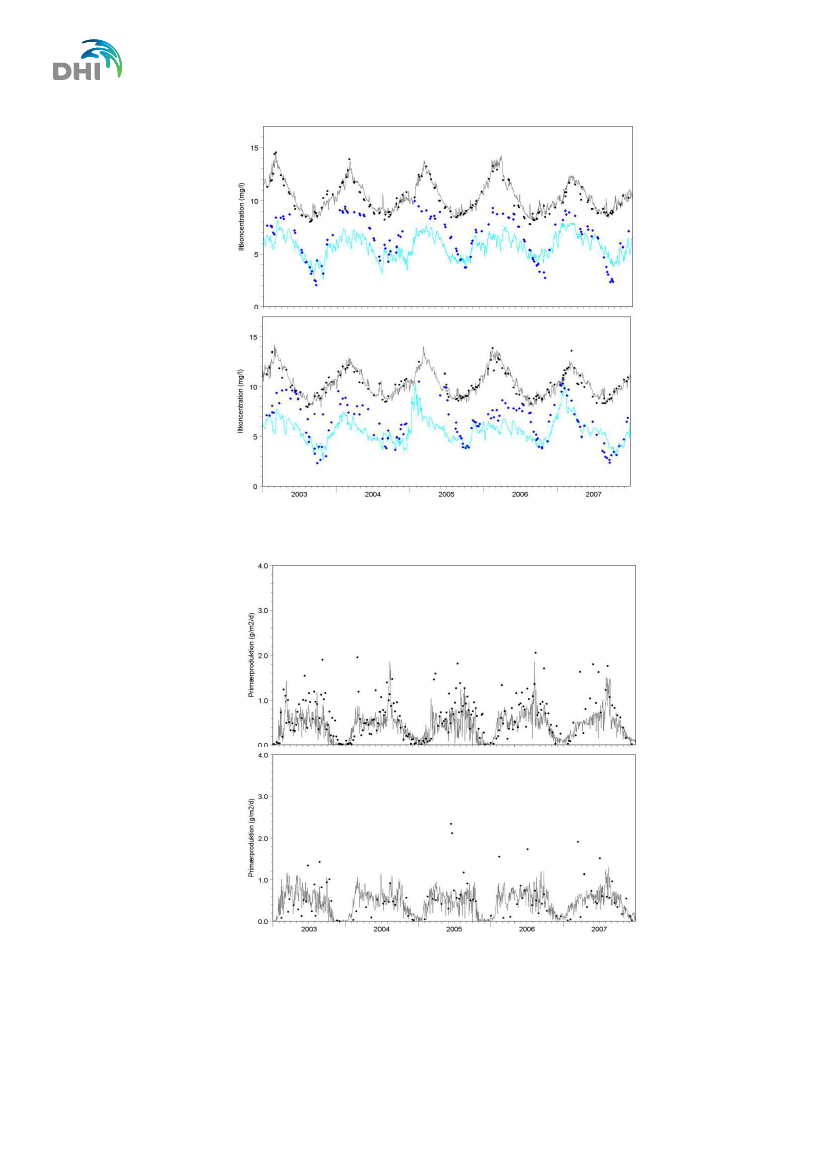

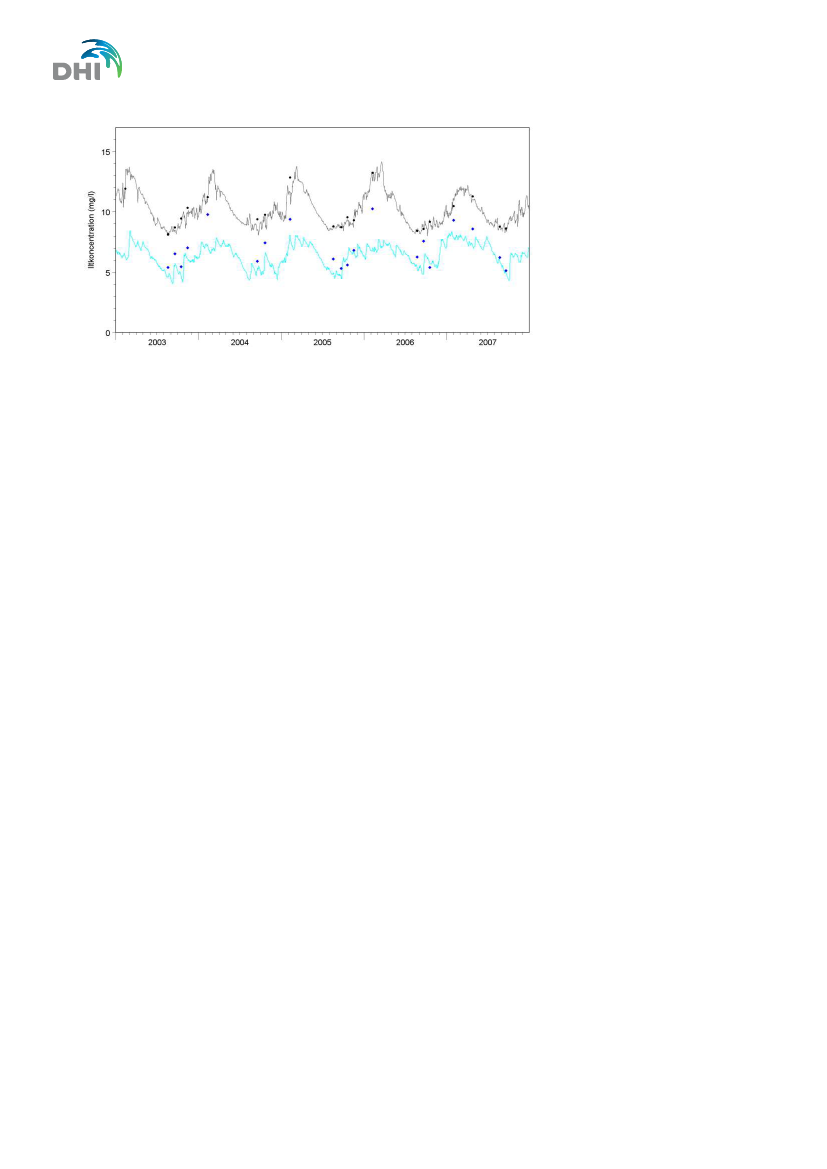

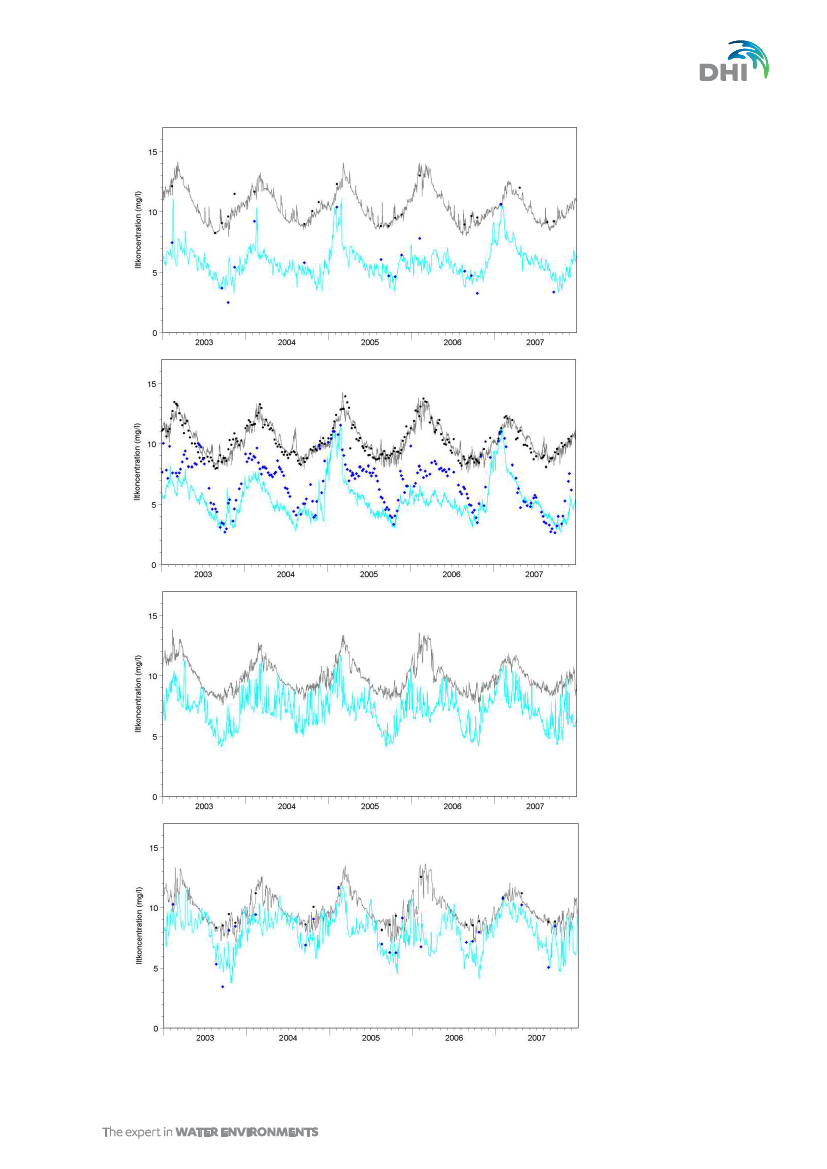

Tidslig variation i målt (prikker) og modelleret (linjer) iltkoncentration i overflade (sort) og
bundvand (blå) ved Anholt E (øverst) og Gniben (nederst). ........................................................ 10

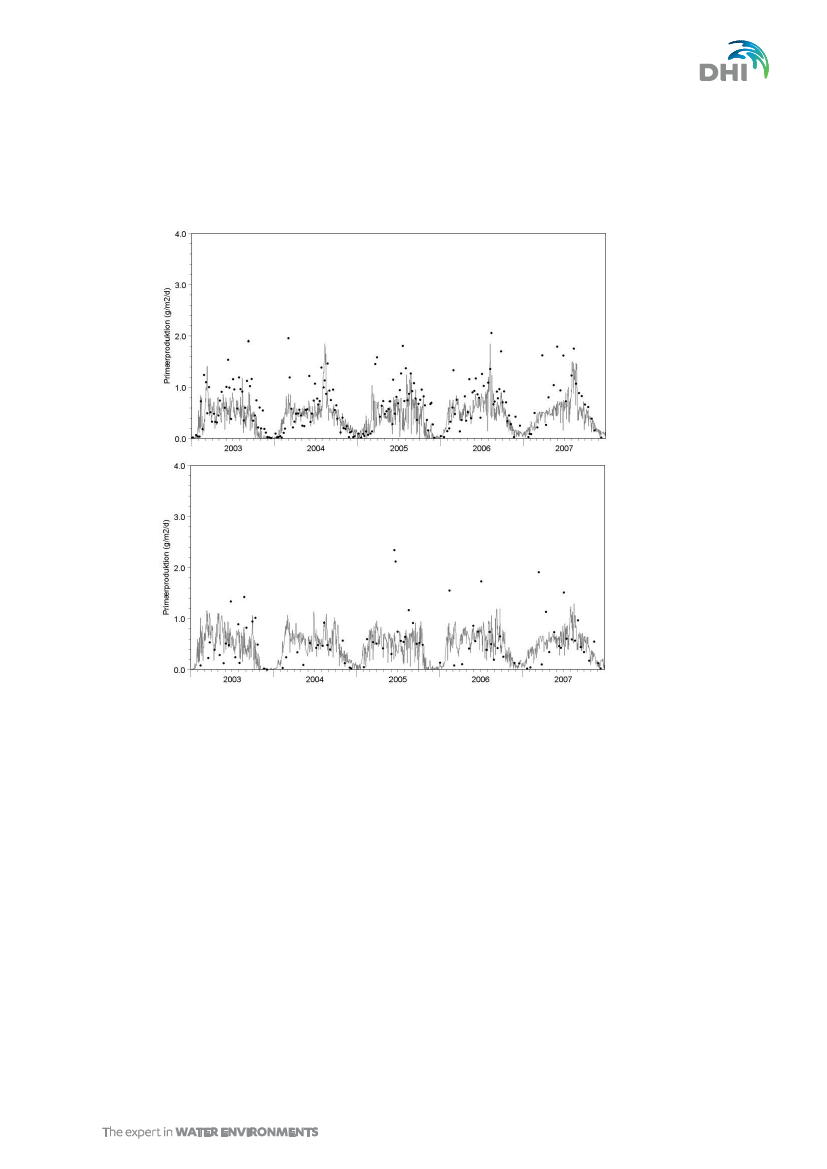

Tidslig variation i målt (prikker) og modelleret (linjer) primærproduktion ved FYN6700053
(øverst) og NOR409 (nederst). .................................................................................................... 10

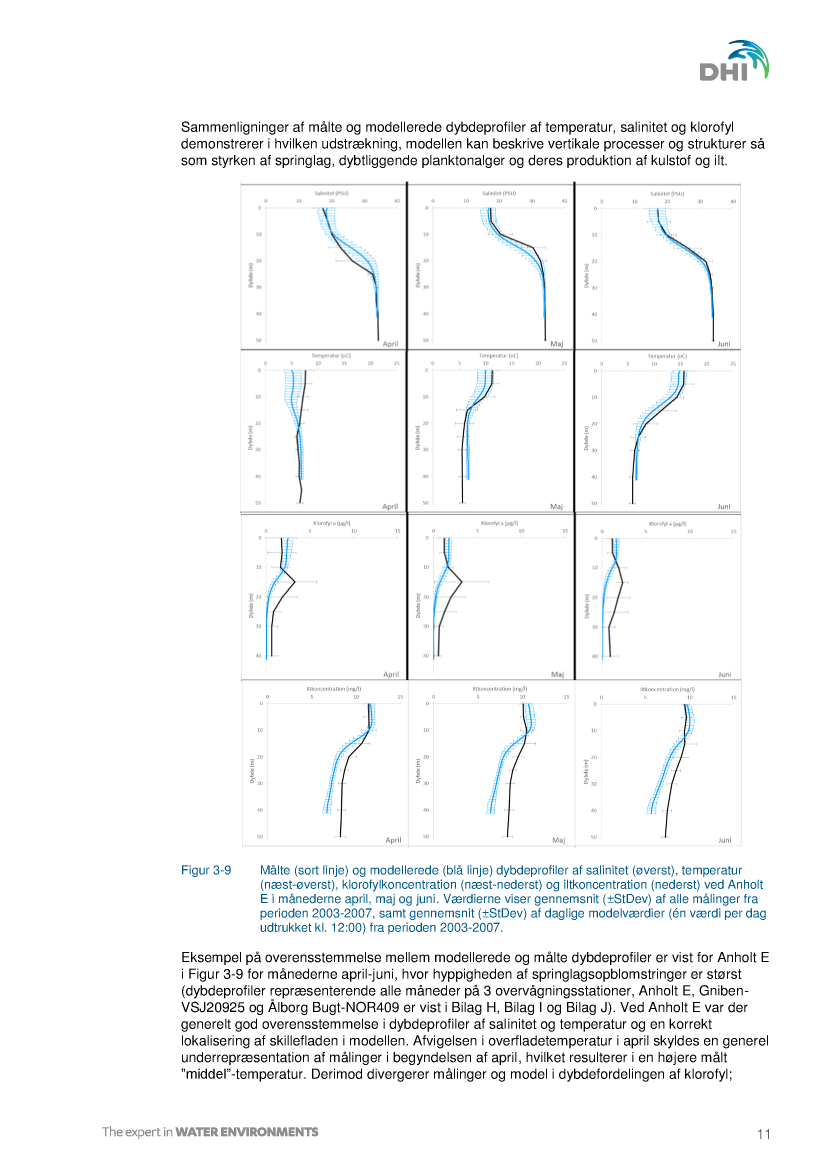

Målte (sort linje) og modellerede (blå linje) dybdeprofiler af salinitet (øverst), temperatur
(næst-øverst), klorofylkoncentration (næst-nederst) og iltkoncentration (nederst) ved
Anholt E i månederne april, maj og juni. Værdierne viser gennemsnit (±StDev) af alle
målinger fra perioden 2003-2007, samt gennemsnit (±StDev) af daglige modelværdier (én
værdi per dag udtrukket kl. 12:00) fra perioden 2003-2007. ....................................................... 11
TABELLER
Tabel 2-1
Tabel 2-2
Overvågningsstationer i Kattegat som indgår i modelverificeringen. ............................................. 4
Parametre der er udtrukket fra ODAM-databasen til modelverificeringen. Dybder: o =
overflade, 1 m dybde; n = måling i bundlag, dybden varierer mellem stationerne; ol =
modellens overfladelag = gennemsnit for 0-1 m; dl = dybeste modellag, dybden varierer
mellem stationerne. Den målte sigtdybde er trukket ud af overvågningsdatabaserne;
mens den for modellen er beregnet på basis af K
d
(se tekst). ....................................................... 5
iii
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Tabel 3-1
Tabel 3-2
Fortolker af indeksværdier for modellens evne til at beskrive målinger (baseret på Allen et
al. 2007, Maréchal 2004, Moriasi et al. 2007). ............................................................................ 13
Gennemsnit (og ±StDev) af værdier for de fire indeks, der er anvendt til vurdering af
modellens evne til at beskrive overvågningsdata fra 8 verificeringsstationer (stationer med
få data er udeladt). Baseret på data fra 2004. Resultater for individuelle år og stationer
anvendt i verificering findes i Bilag K - O. I tabellen indgår kun data fra stationer med 6
eller flere årlige målinger. ............................................................................................................ 13
iv
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG
BILAG A
–
Antal CTD profiler og diskrete vandprøver indsamlet og analyseret ved 11
verifikationsstationer

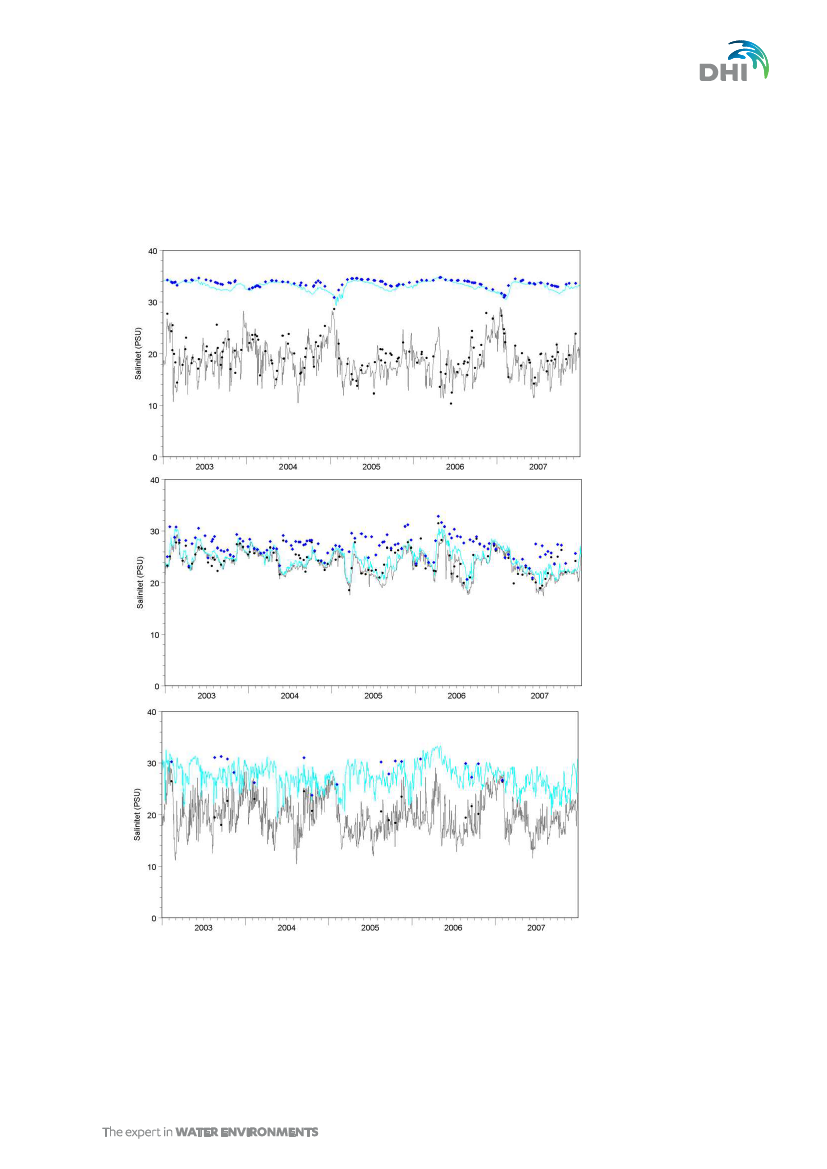

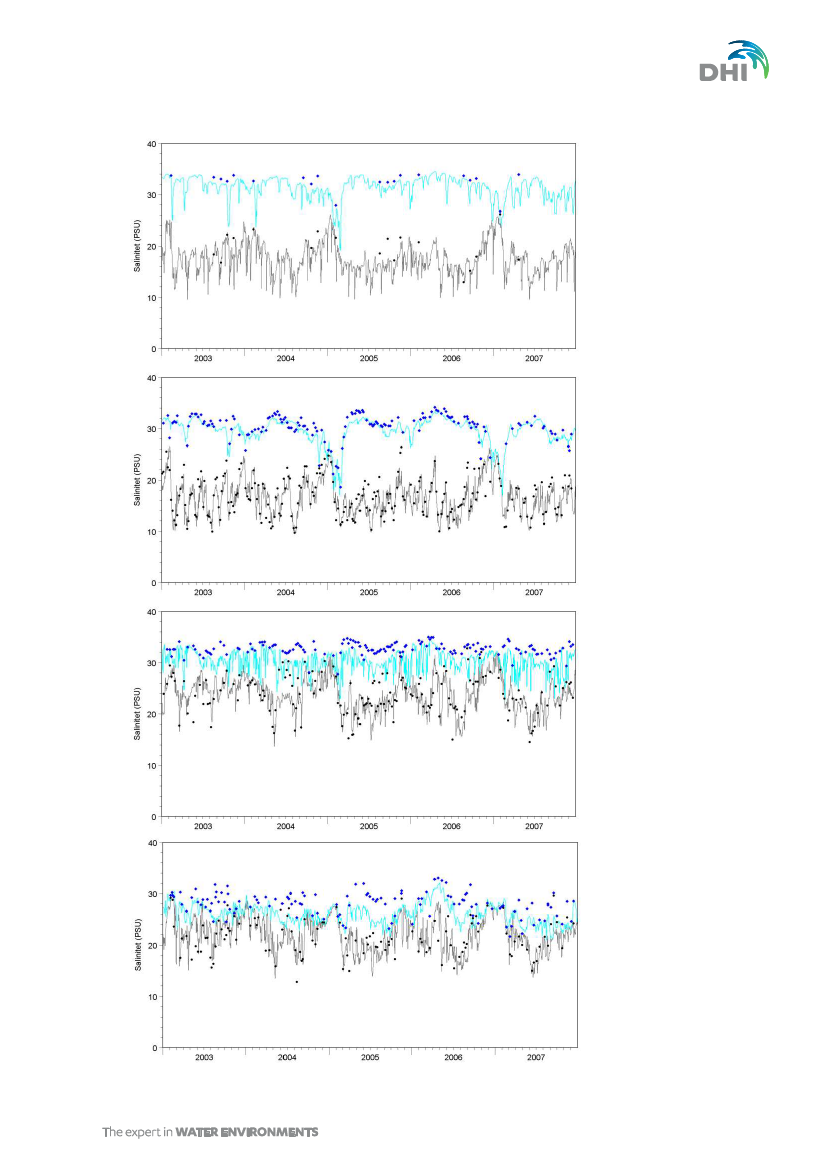

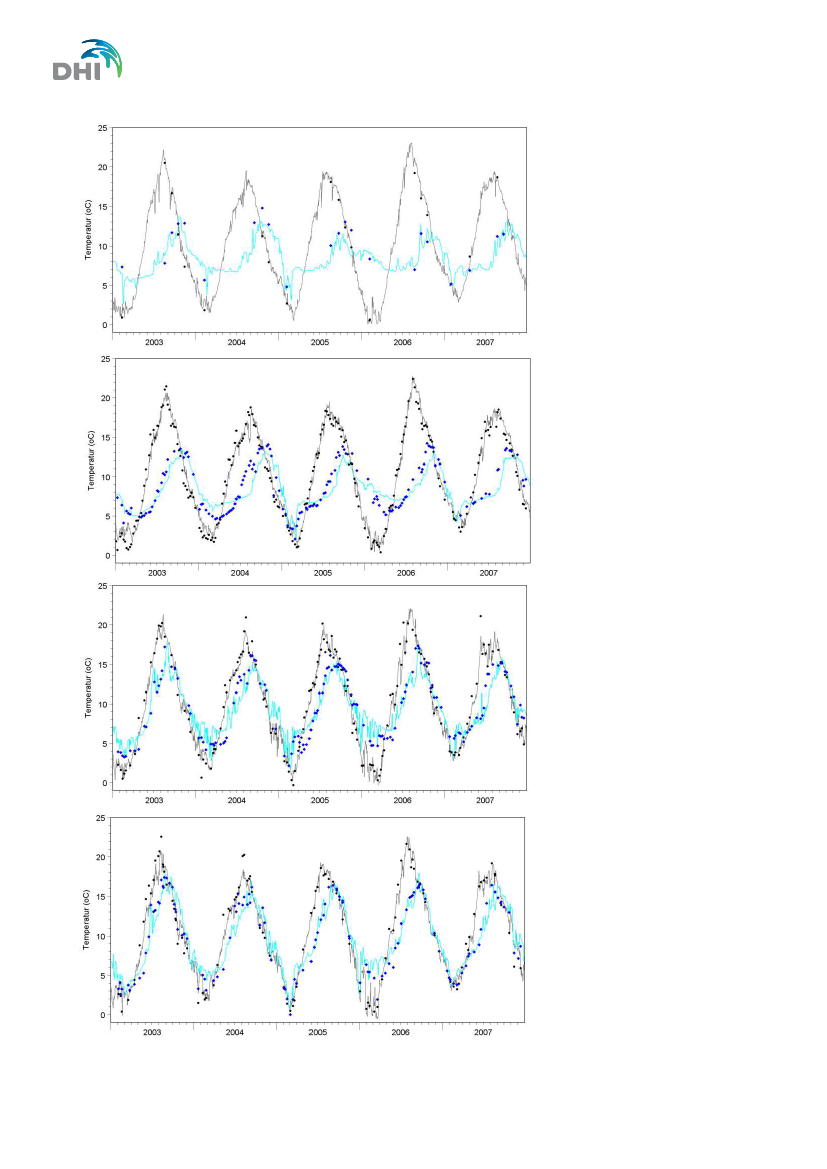

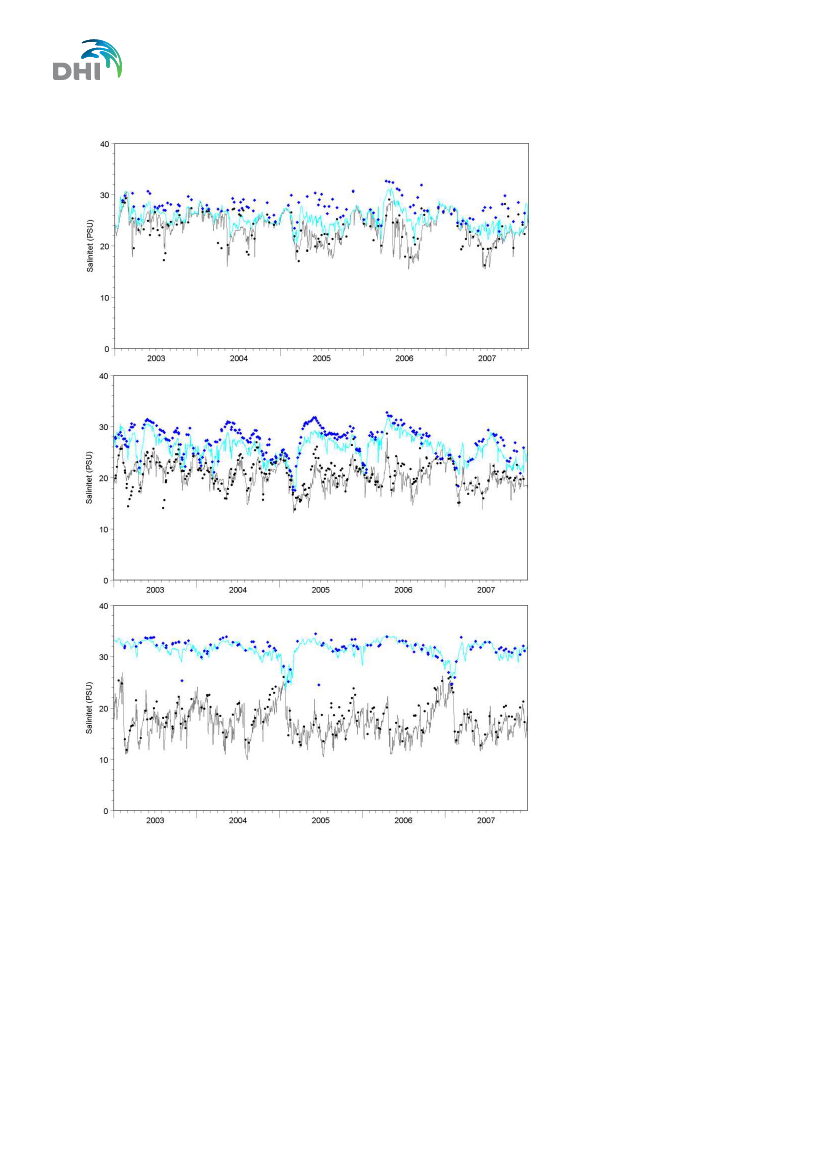

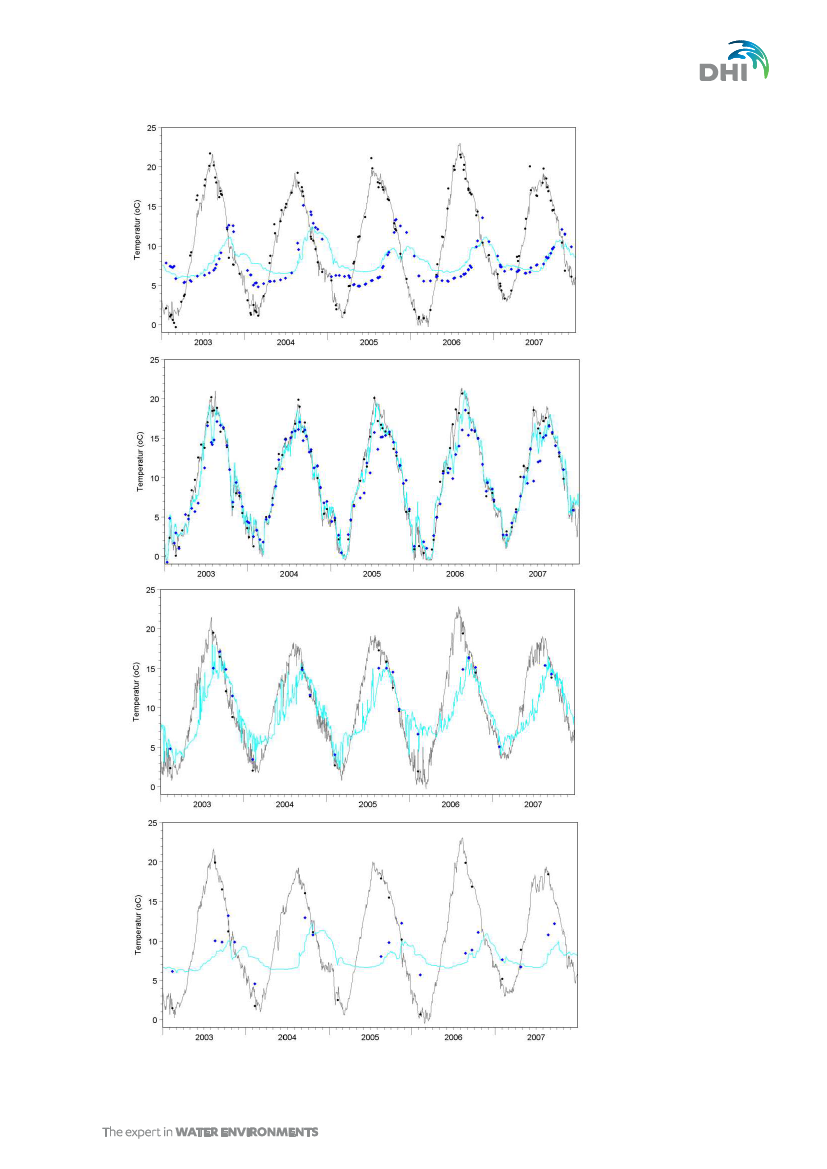

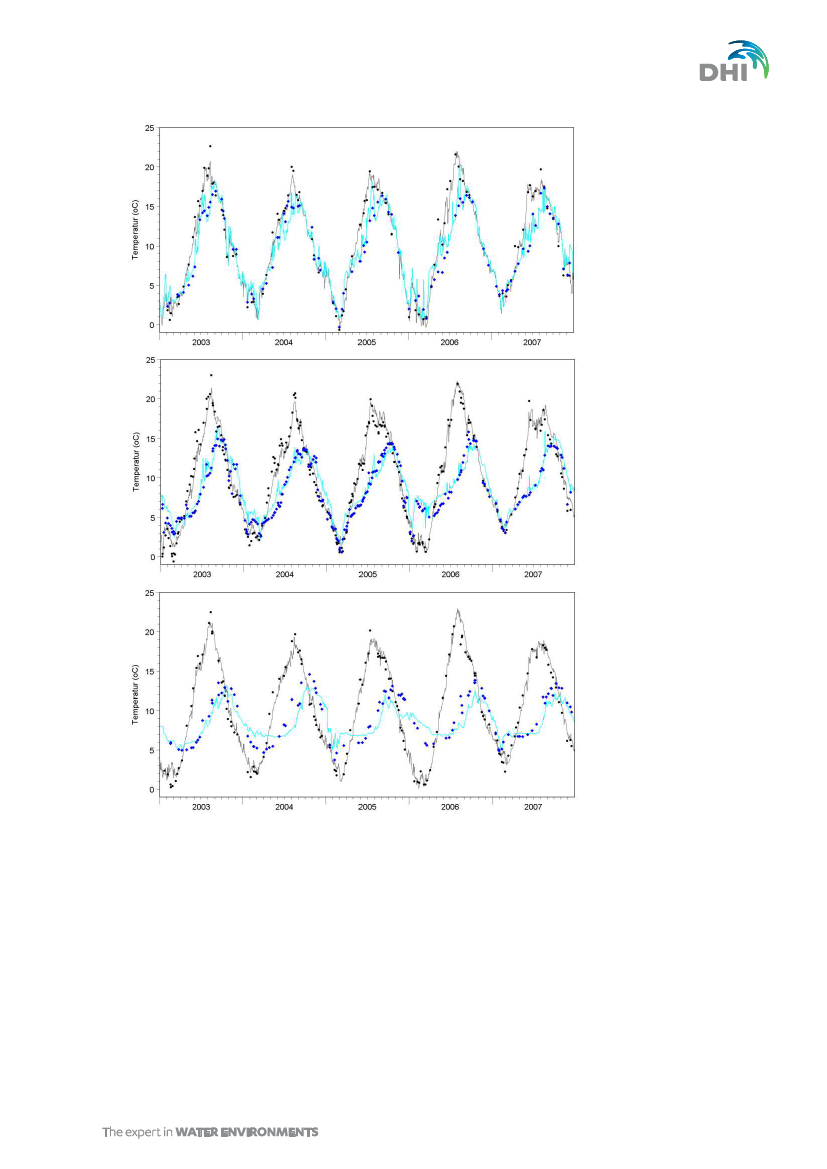

BILAG B– Tidsserier af målt og modelleret salinitet og temperatur i overflade og
bundvand ved 11 verifikationsstationer

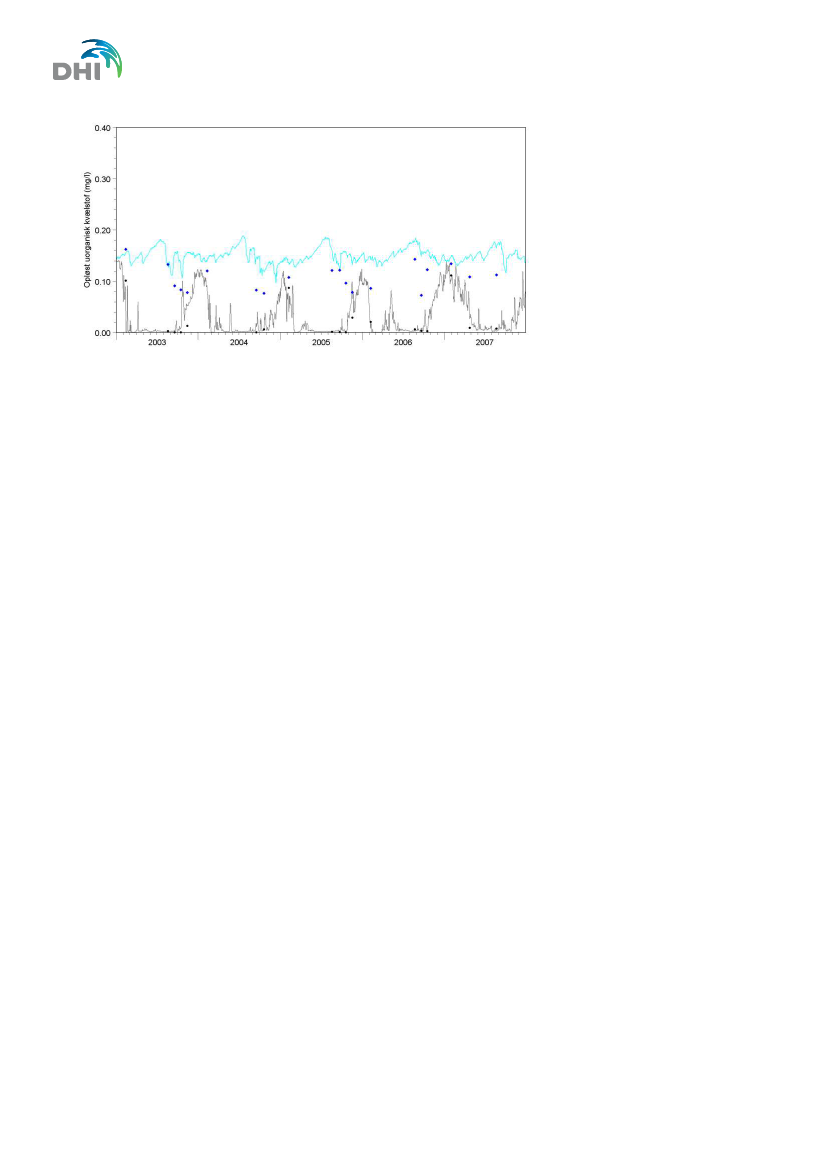

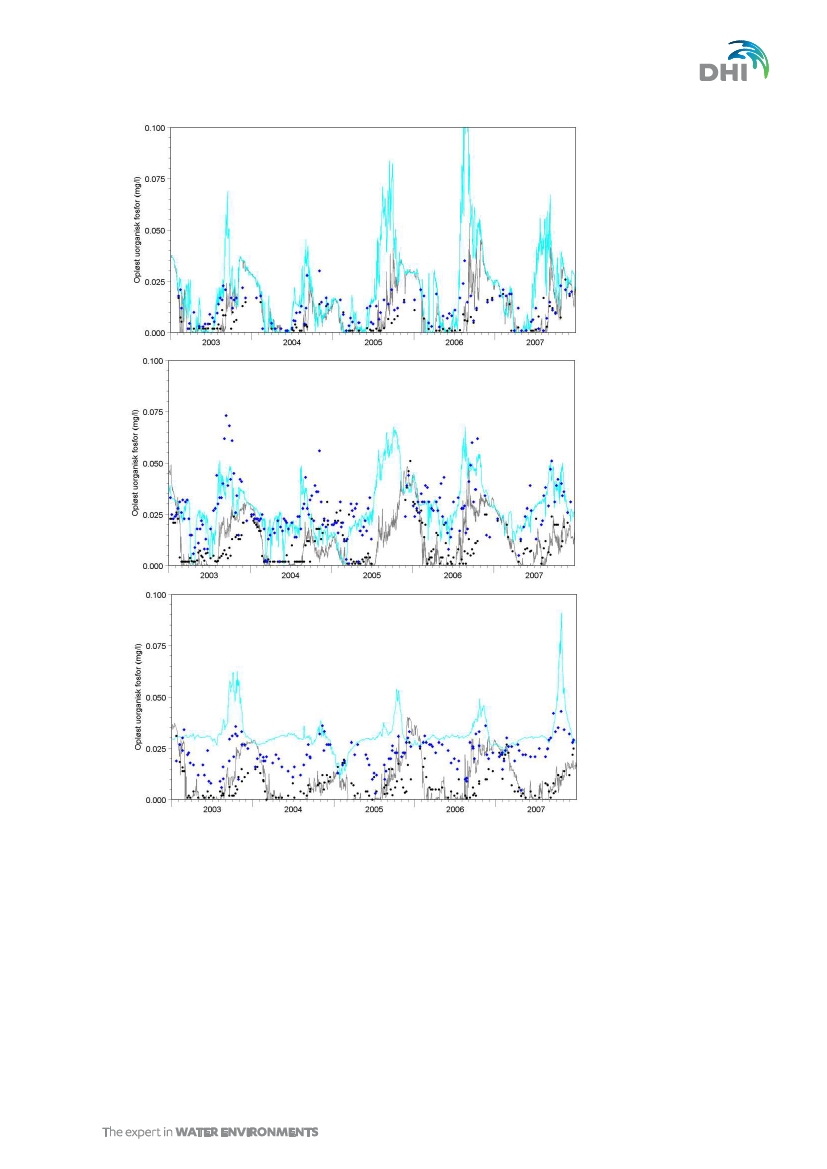

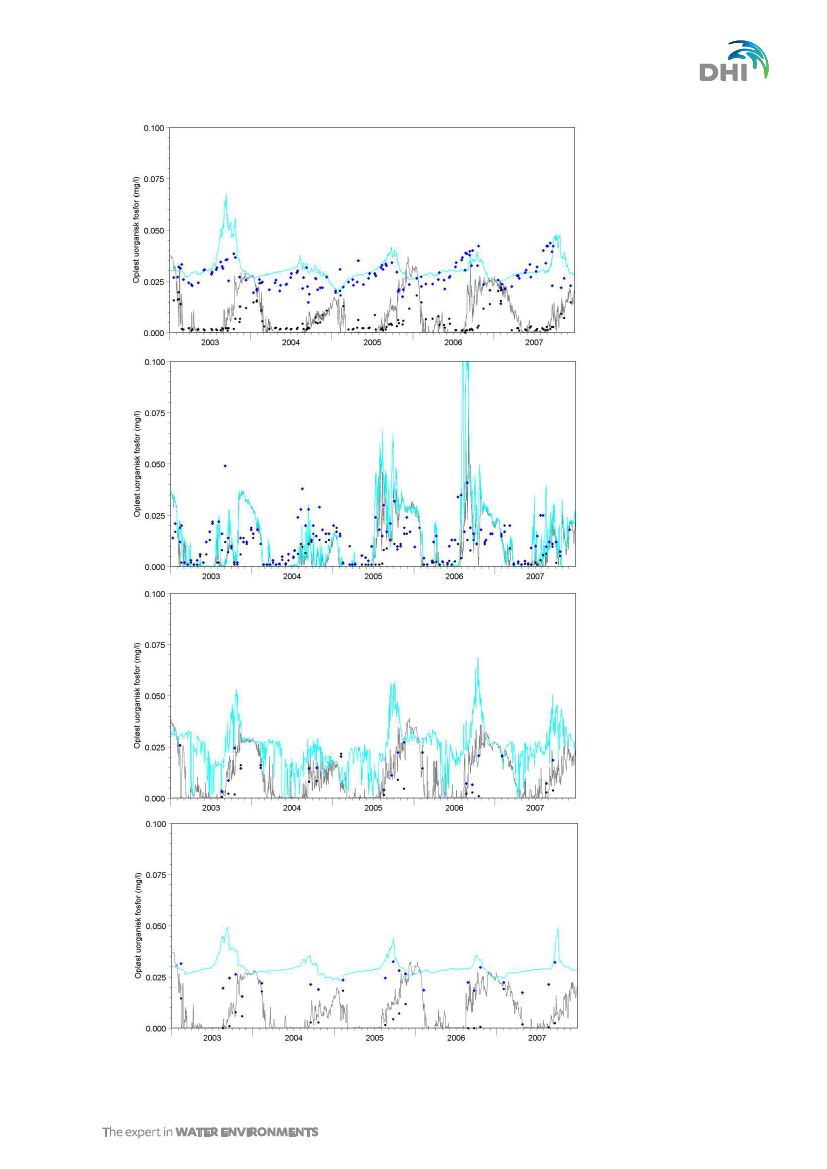

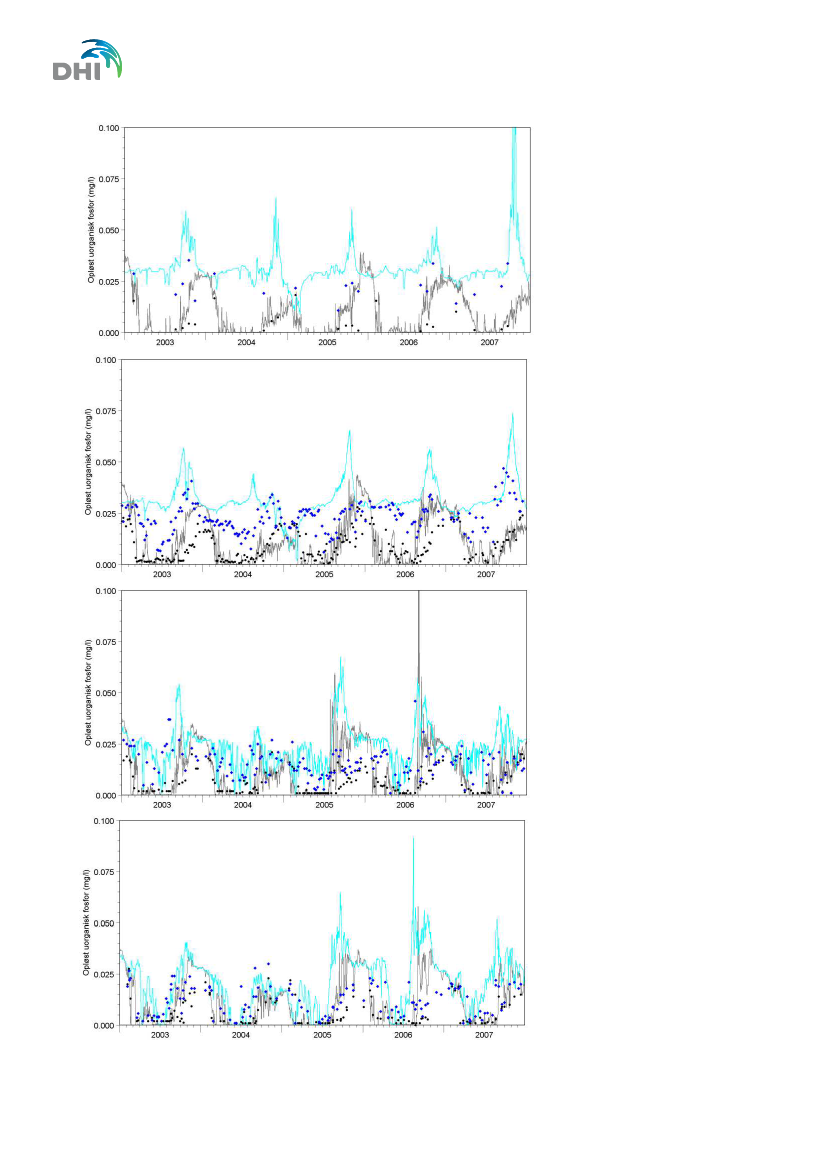

BILAG C– Tidsserier af målt og modelleret uorganisk kvælstof og fosfor i overflade og
bundvand ved 11 verifikationsstationer
BILAG D– Tidsserier af målt og modelleret primærproduktion i overflade og bundvand
ved 2 verifikationsstationer

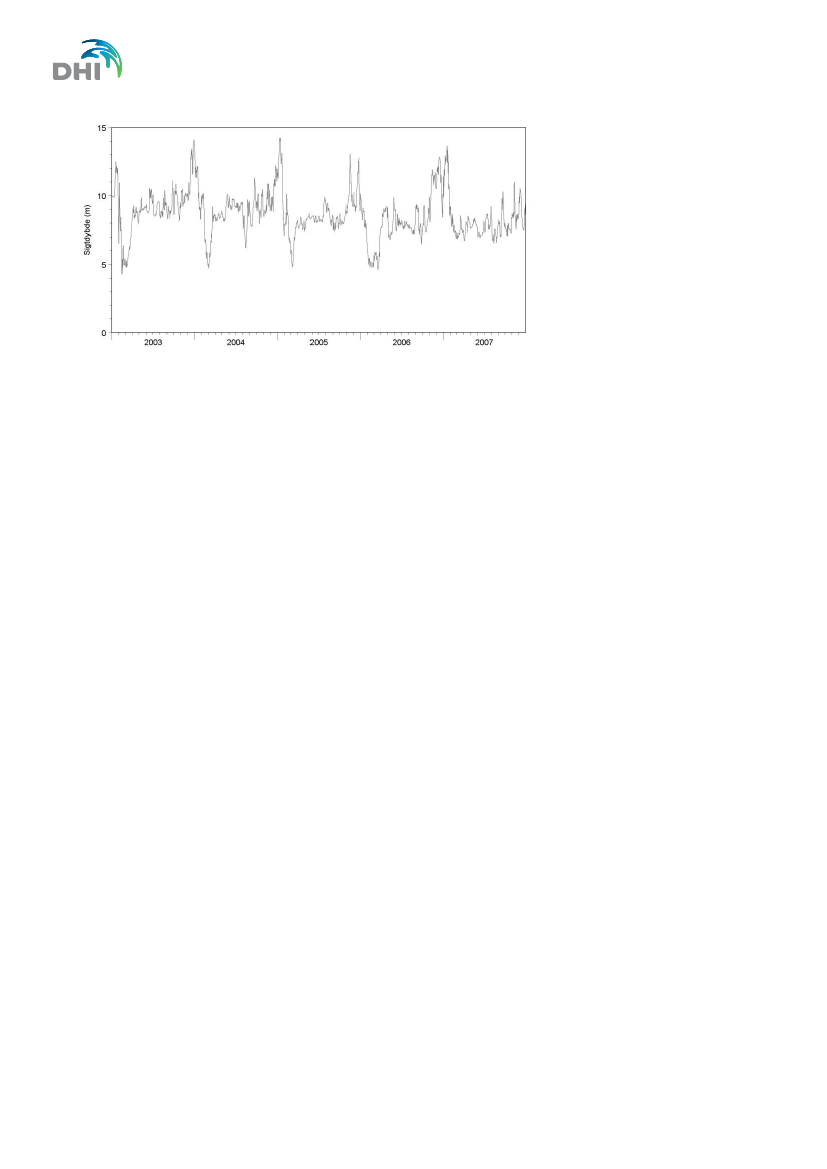

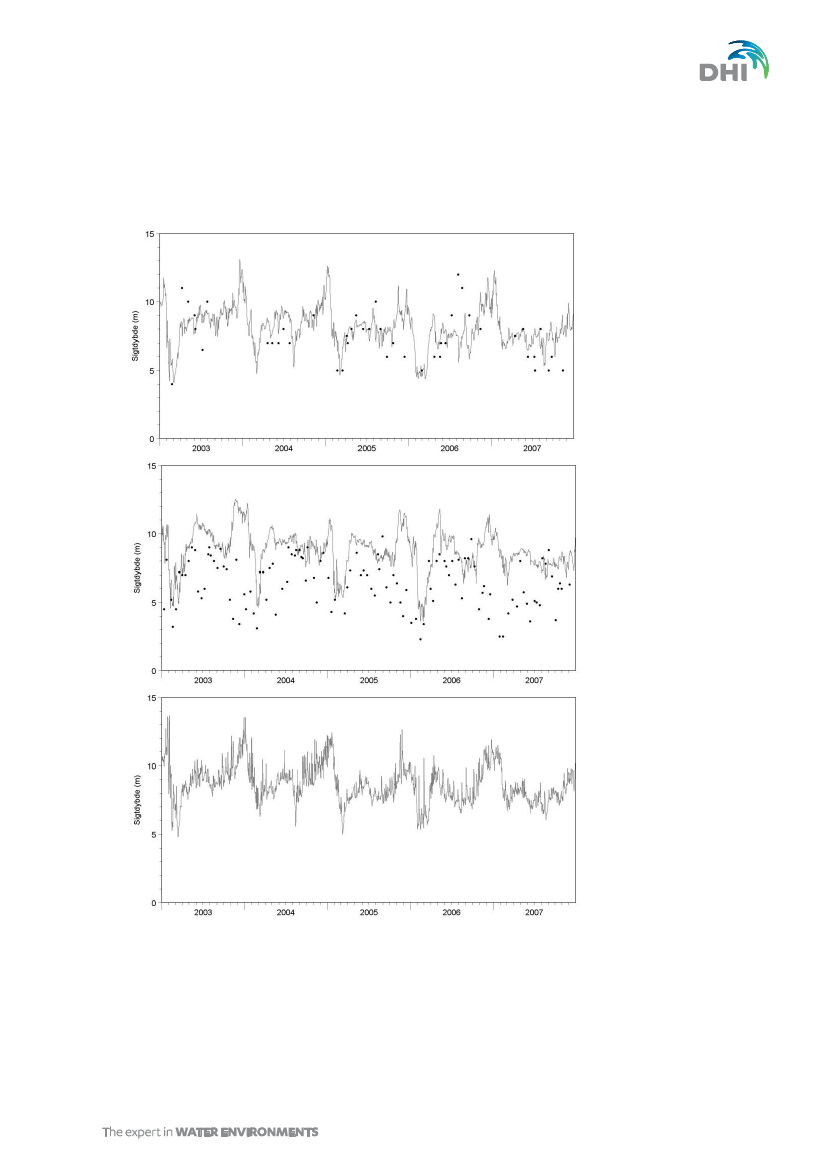

BILAG E
–Tidsserier

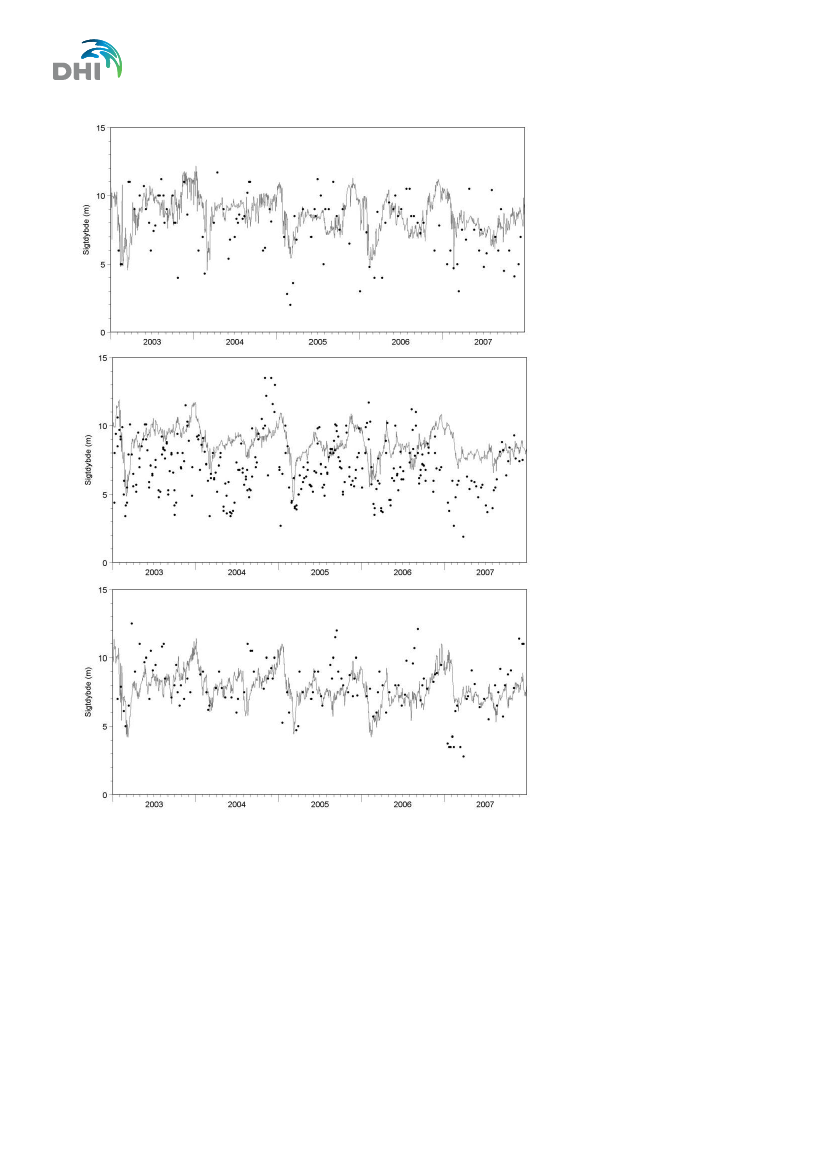

af målt og modelleret sigtdybde ved 11 verifikationsstationer

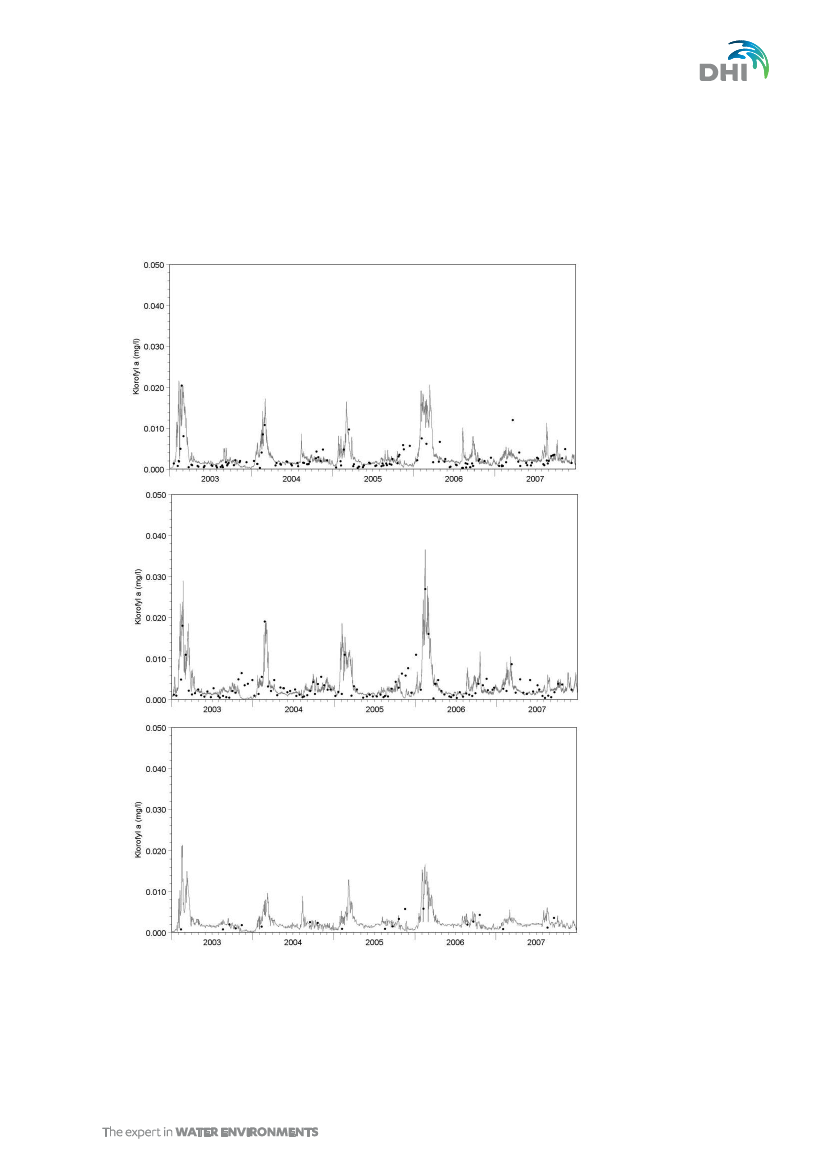

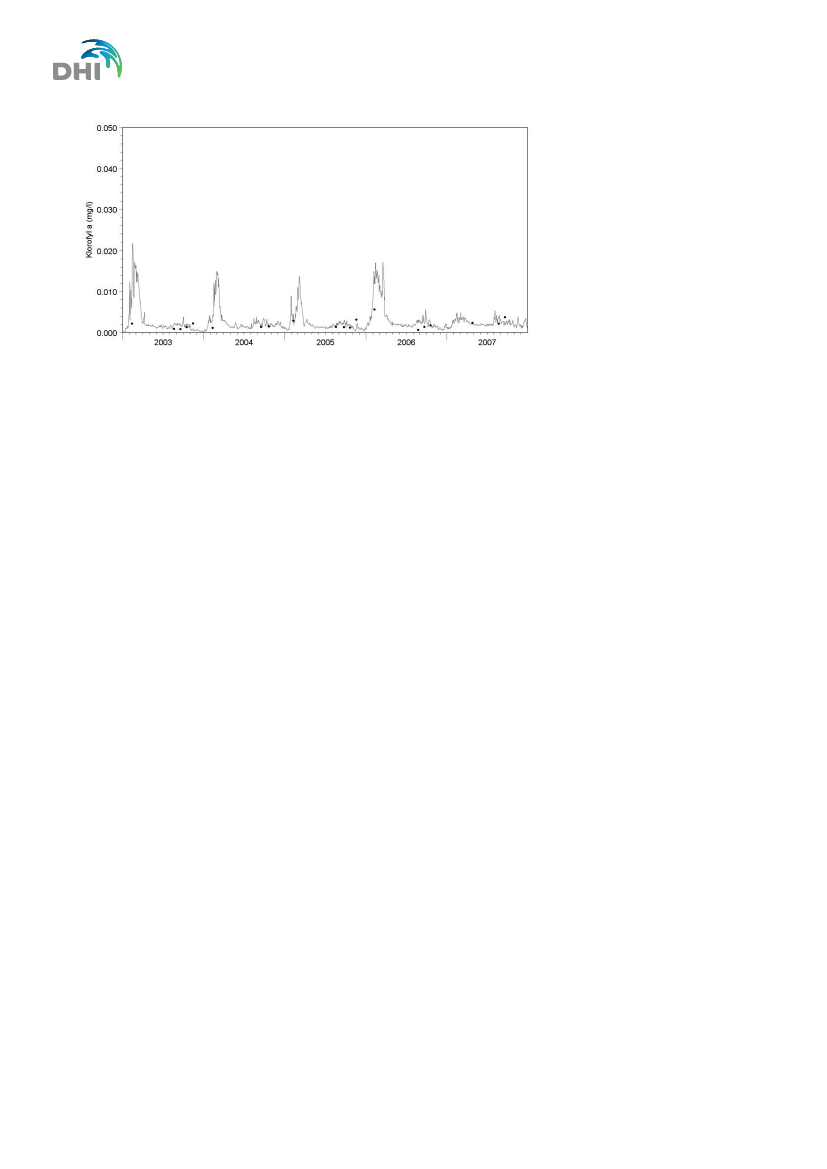

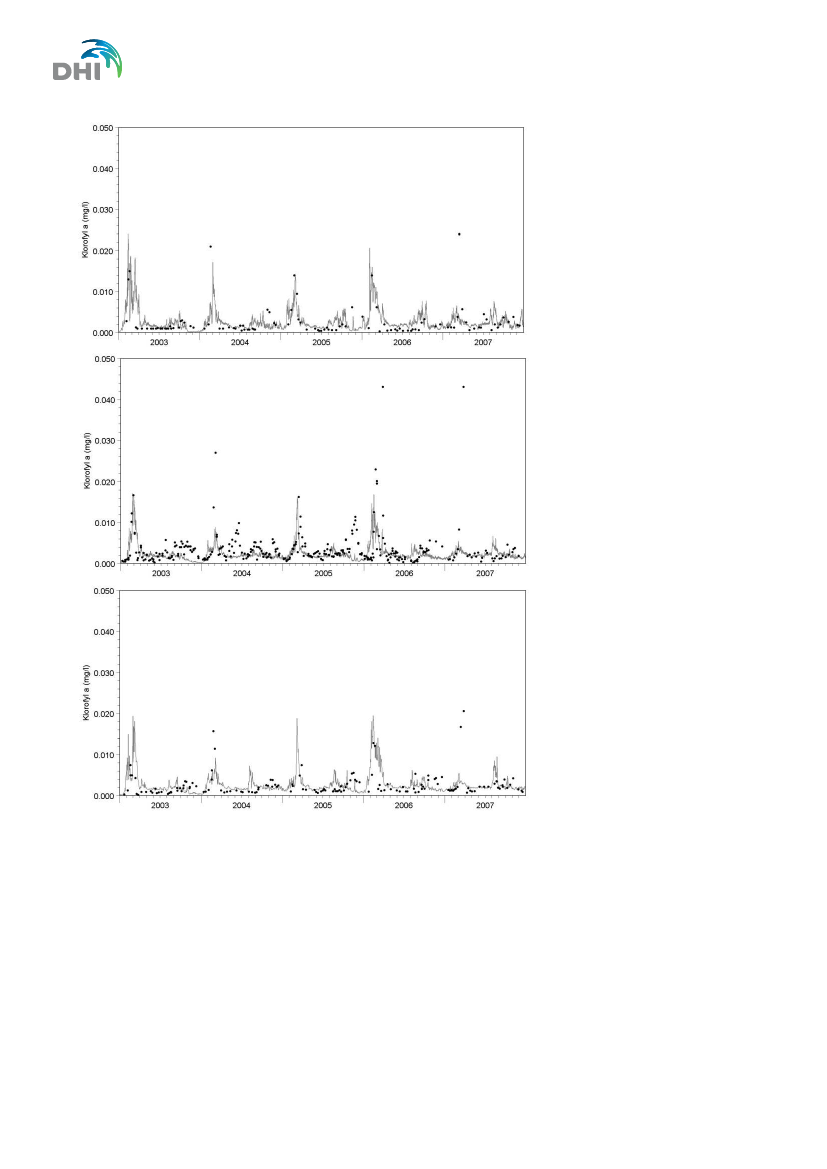

BILAG F– Tidsserier af målt og modelleret klorofyl i overflade ved
11verifikationsstationer

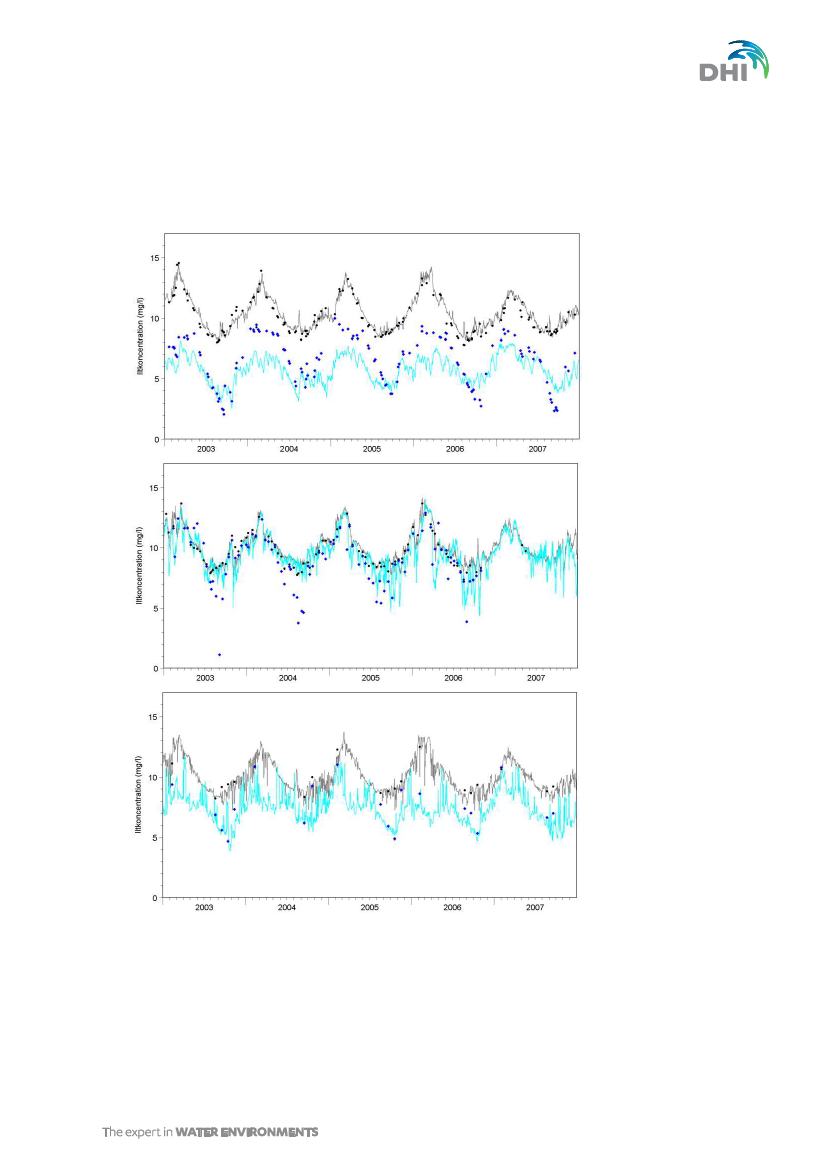

BILAG G– Tidsserier af målt og modelleret iltkoncentration i overflade og bundvand
ved 11 verifikationsstationer

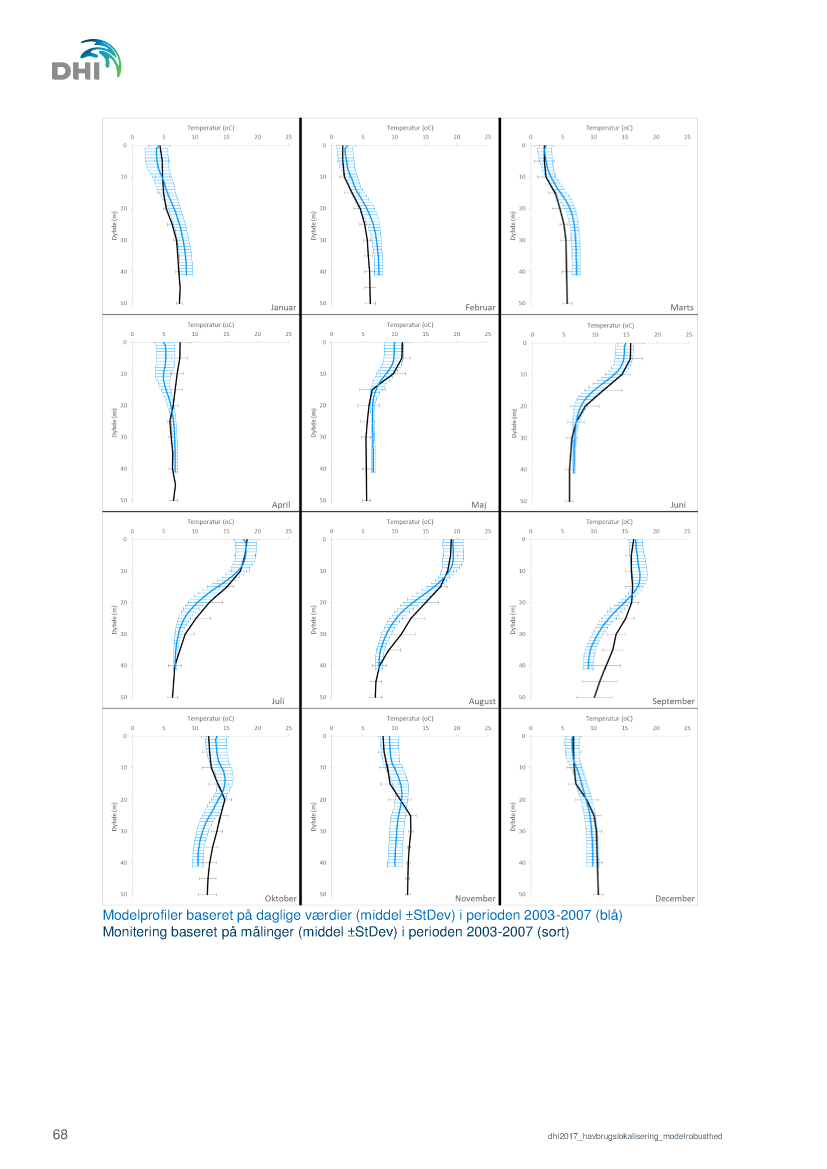

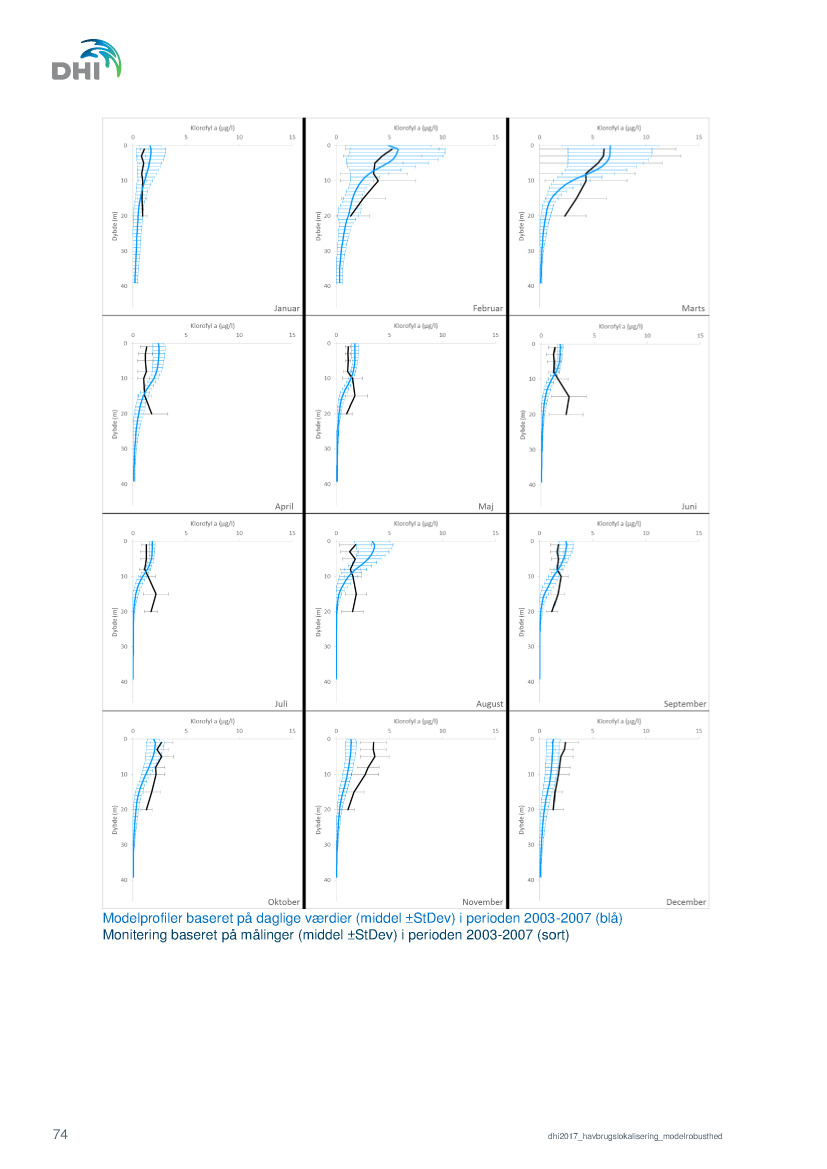

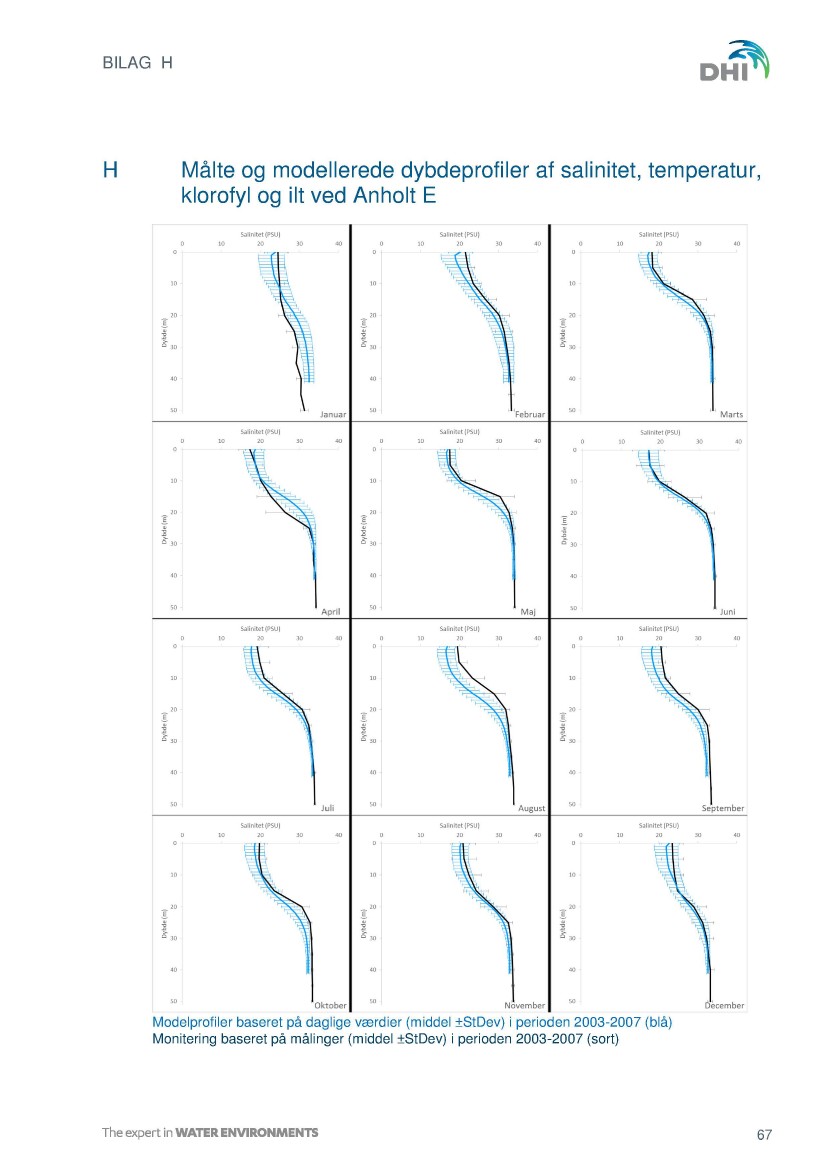

BILAG H–Målte og modellerede dybdeprofiler af salinitet, temperatur, klorofyl og ilt
ved Anholt E

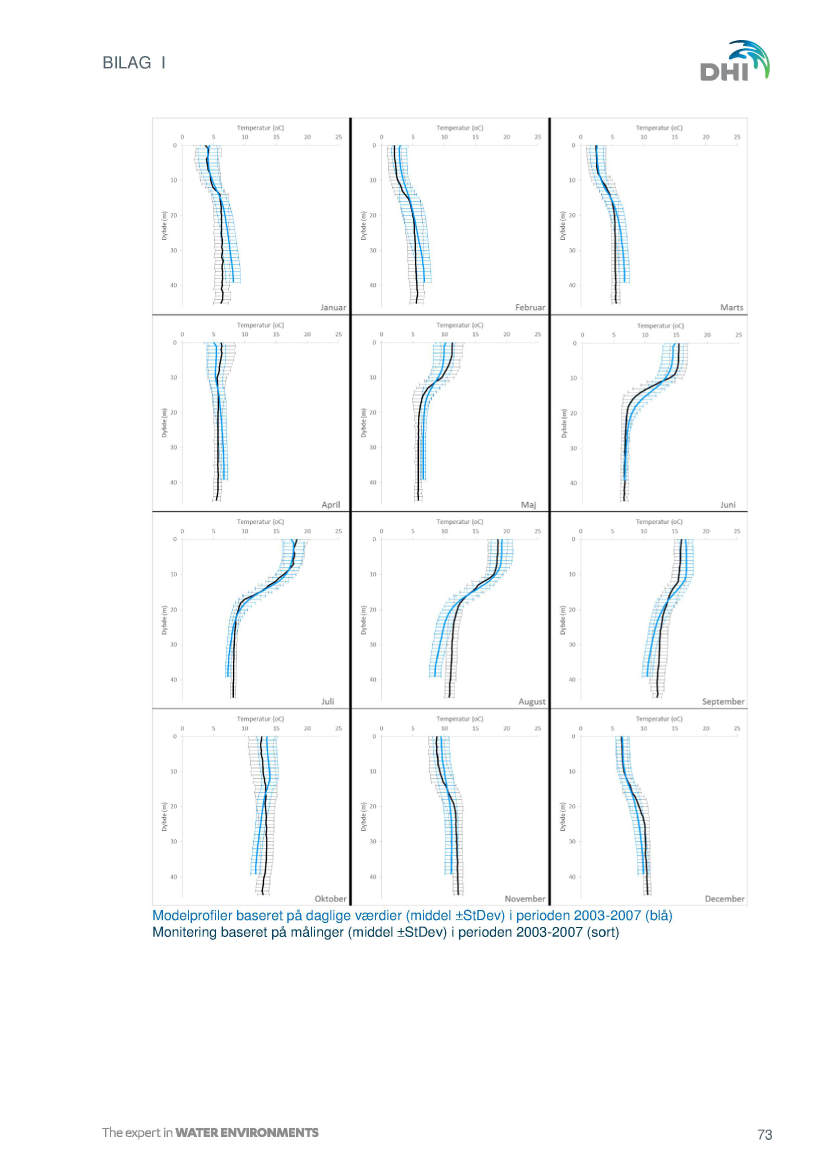

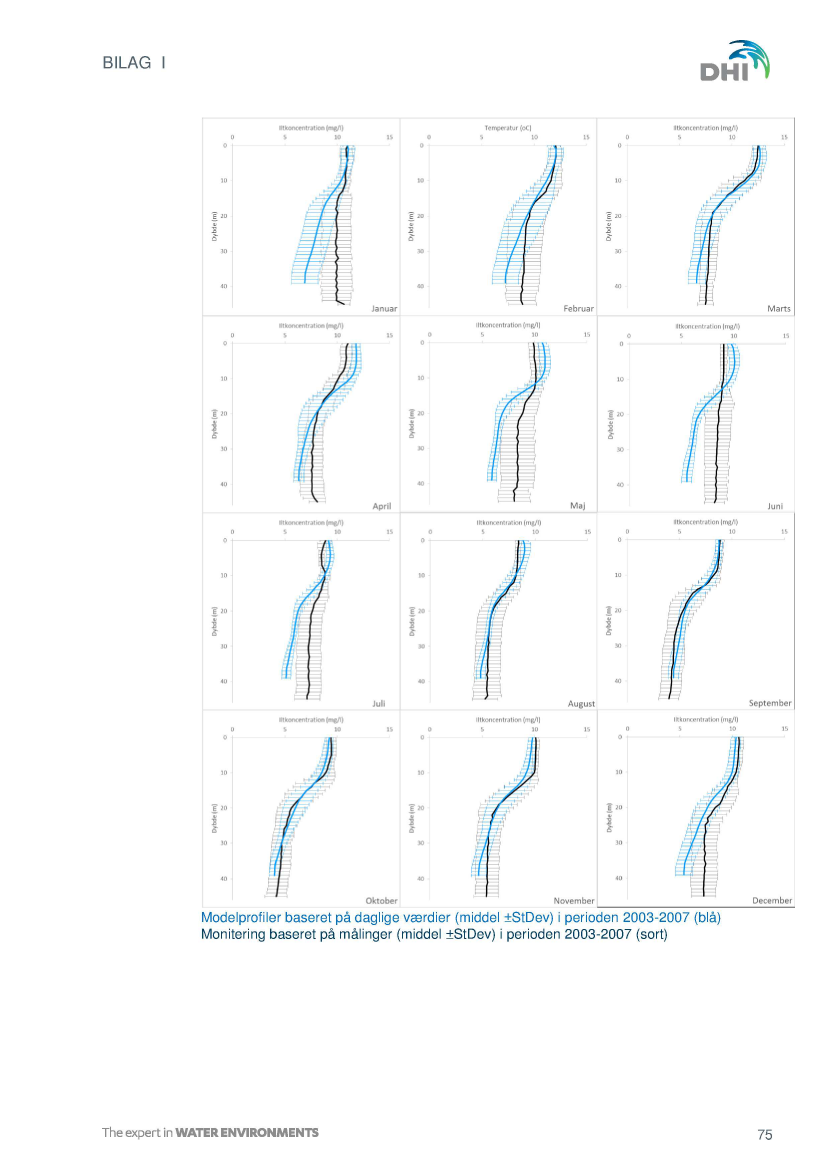

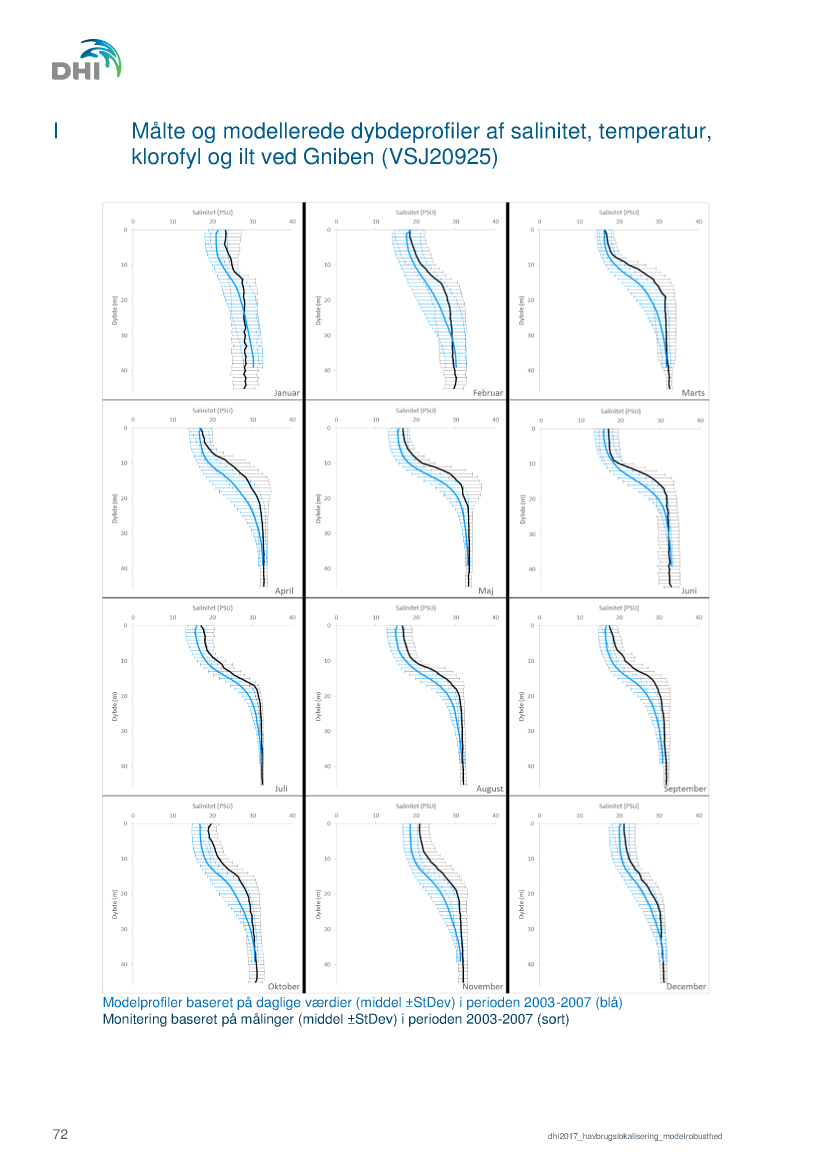

BILAG I– Målte og modellerede dybdeprofiler af salinitet, temperatur, klorofyl og ilt
ved Gniben (VSJ20925)

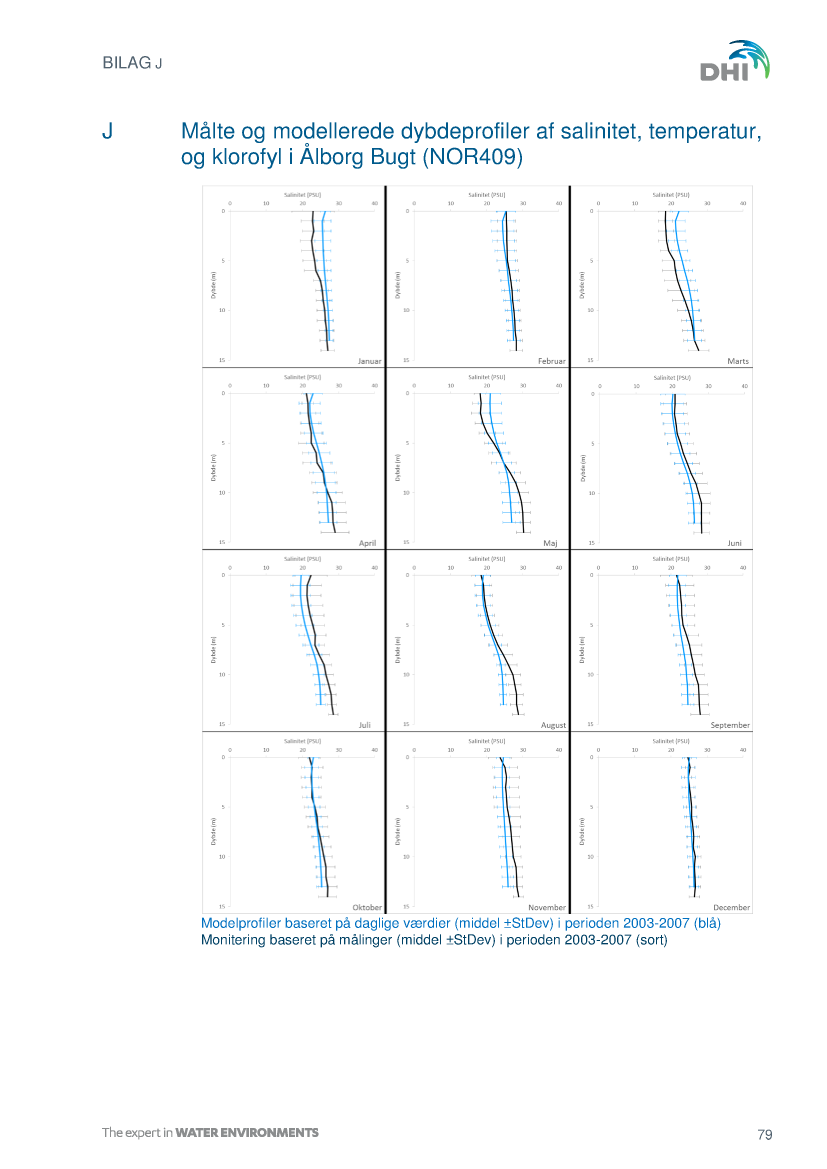

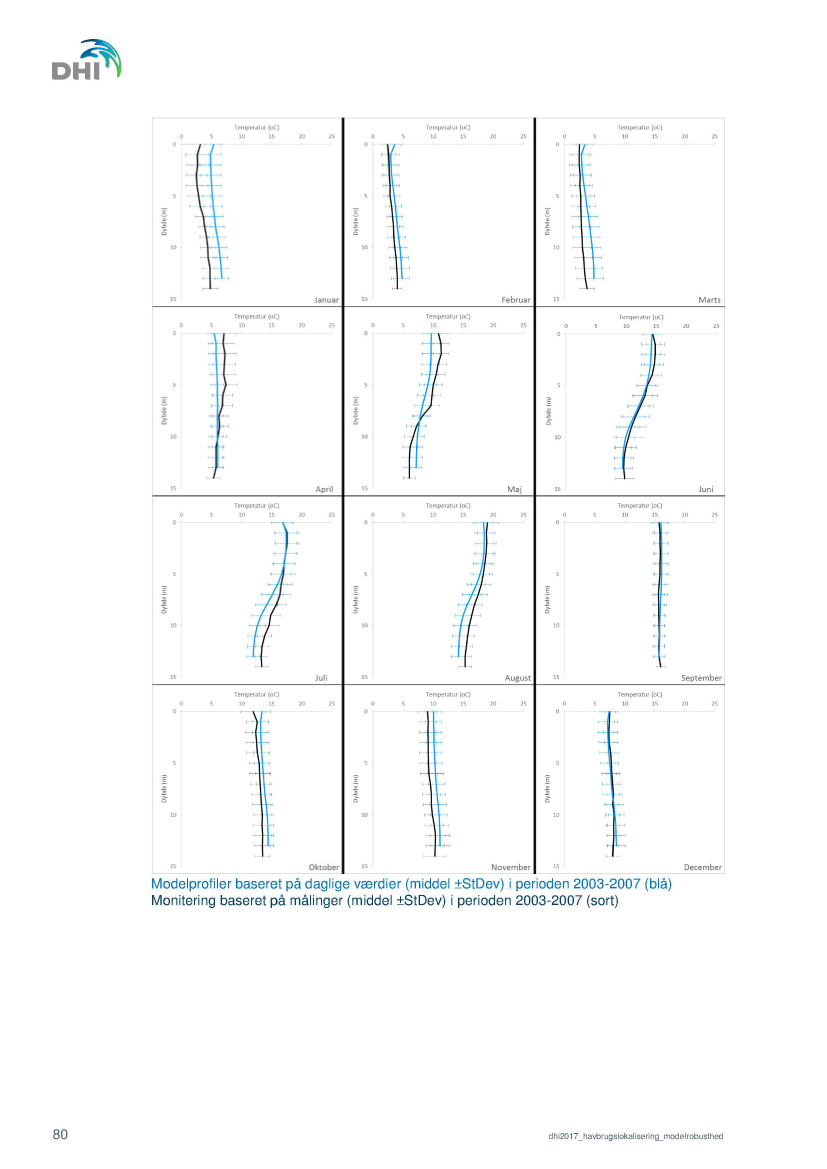

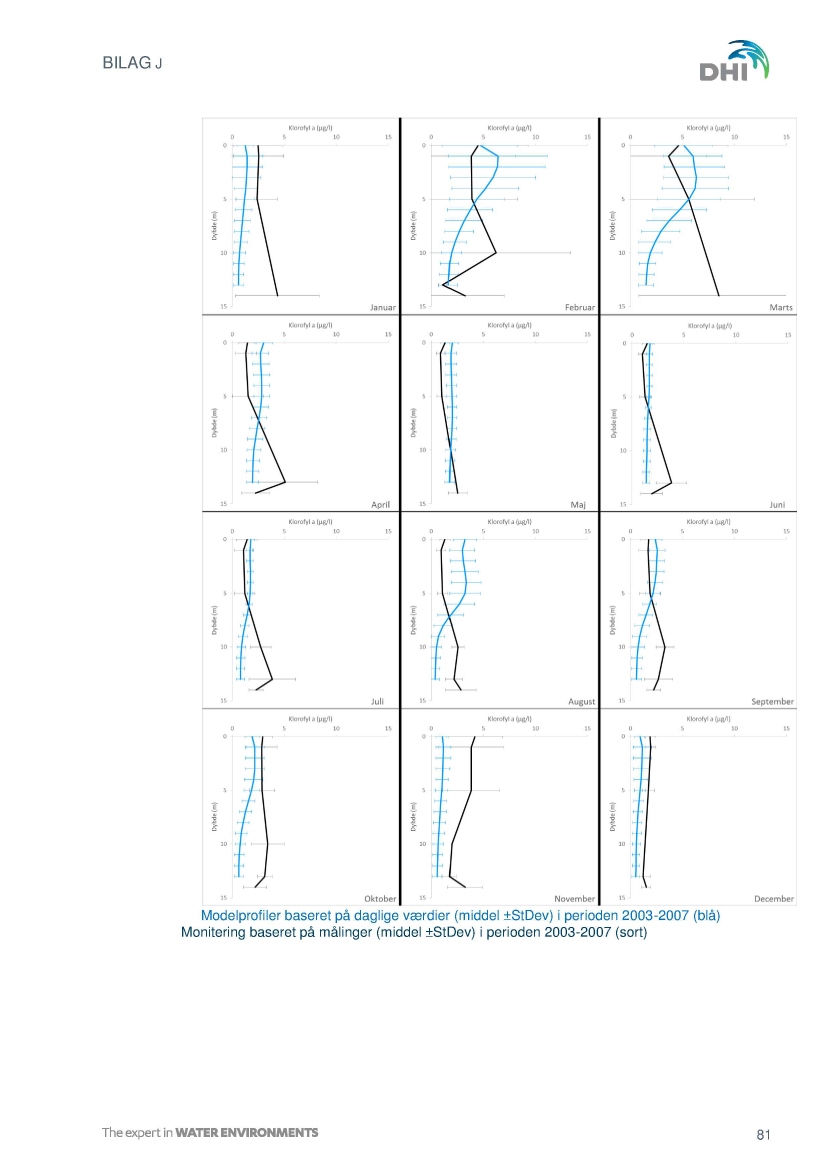

BILAG J– Målte og modellerede dybdeprofiler af salinitet, temperatur og klorofyl i
Ålborg Bugt (NOR409)
BILAG K– %-afvigelse (P-bias) mellem modelværdier og målinger; Allen et al. 2007
”skala”
BILAG L– %-afvigelse (P-bias) mellem modelværdier og målinger; Moriasi et al. 2007
”skala”
BILAG M– Kostfunktionindeks til sammenligning af modelværdier og målinger
BILAG N– Korrelationskoefficient (R
2
–
indeks) til sammenligning af modelværdier og
målinger
BILAG O– RSR-indeks (RMSE) til sammenligning af modelværdier og målinger
v
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
1
Indledning
Miljø- og Fødevareministeriet (MFVM) ved NaturErhvervstyrelsen har i september 2016 indgået
kontrakt med DHI om projektet ”Modellering af lokaliteter til havbrug”. Projektet er opdelt i to
faser, hvis formål er a) at udpege de åbne farvande i Kattegat, som er bedst egnede til
havbrugsproduktion af regnbueørred og b) at undersøge miljøeffekter af otte havbrug placeret i
disse områder. DHI har til udførelse af dele af projektet indgået samarbejdsaftaler med Thomas
Valdemarsen, SDU, ekspert i sedimentprocesser og havbrug, og Marie Maar, DCE/Aarhus
Universitet, ekspert i marin modellering. Projektet er støttet af EU's Hav- og Fiskeriudviklings-
program.
1.1
Projektets formål
Formålet med projektet
”Modellering af lokaliteter til havbrug” er med baggrund i det
identificerede råderum i de åbne havområder på 800 ton kvælstof at tilvejebringe viden, der
støtter ministeriets udpegning af egnede områder til produktion af regnbueørred i Kattegat.
Projektet er opdelt i to faser, hvis formål er
a) At udpege de områder i den åbne del af Kattegat, som er bedst egnede til
havbrugsproduktion af regnbueørred og
b)
At undersøge miljøeffekter af et ”standardhavbrug” ved otte forskellige positioner i
placeret i otte udpegede zoner samt miljøeffekter af en fordoblet produktion (dobbelt
standardhavbrug) ved én af positionerne
Den overordnede fremgangsmåde i projektet har været først at gennemføre en screening af
Kattegat for at identificere de zoner, der er bedst egnede til ørredproduktion. Derefter er de
miljømæssige virkninger af at placere standardhavbrug i disse områder undersøgt.
Som resultat af screeningen er der udpeget otte positioner i det sydlige Kattegat, hvor de
miljømæssige virkninger af drift af otte standardhavbrug er undersøgt ved modellering (DHI
2017). Standardhavbrug er defineret i DHI (2017), som fastlægger kildestyrker og
sæsonfordeling for de otte ens havbrug, der er modelleret.
Det skal bemærkes, at projektet
”Modellering af lokaliteter til havbrug”
alene giver en vurdering
af miljøeffekterne ved placering af ét enkelt standardhavbrug ad gangen. Hvis der ansøges om
andre placeringer, kan det betyde, at tilførsler og påvirkning af vandplan
–
og Natura 2000
områder skal genberegnes.
Det skal desuden bemærkes, at i forbindelse med en konkret ansøgning om miljøgodkendelse,
skal udledningerne fra havbruget indgå i en samlet vurdering af udledningerne til området og
vurderes i forhold til miljøtilstand og det eventuelle råderum eller indsatsbehov i relevante
vandområder. I forhold til Natura2000 områder kræver en miljøgodkendelse af et havbrug altid
en konkret vurdering, der tager udgangspunkt i den endelige placering, størrelse mv. af det
konkrete havbrug. Disse vurderinger kan ikke foretages alene på baggrund af oplysningerne fra
dette projekt.
1.2
Projektets modelkompleks
Projektet om ”Modellering af lokaliteter til havbrug” er baseret på det modelkompleks for indre
danske farvande (IDF), som er udviklet i Miljø- og Fødevareministeriets projekt
”Implementeringen af modeller til brug for vandforvaltningen”
(se Erichsen et al. 2014). I
forbindelse med vandplanprojektet er det verificeret, at modelkomplekset reagerer som
forventeligt på ændringer i næringsstoftilførslen.
1
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
I forbindelse med lokaliseringsprojektet er IDF-modelkomplekset tilpasset formålet, hvor fokus er
modellering af Kattegat og virkninger af havbrugsdrift. Modelkomplekset er beskrevet i DHI
(2017). Den nye version af modelkomplekset er navngivet HAVBRUG
KAT
. Kort beskrevet giver
modelkomplekset en 3D beskrivelse af hele Østersøen fra den inderste del, Botniske Bugt, til
Skagerrak ved at simulere interaktioner mellem fysiske, kemiske og biologiske komponenter
internt i Østersøen og i forhold til grænseområder. Komplekset omfatter en model, der beskriver
de hydrodynamiske forhold, og en økologisk model, der får sit hydrodynamiske grundlag fra den
hydrodynamiske model og beskriver de kemiske og biologiske forhold. Modellerne er etableret
med DHIs model software MIKE 3FM og ECO Lab.
Modellen er i projektet anvendt til at vurdere ændringer i vand- og sedimentkvalitet. Dvs. at
vurderingen af miljøeffekter af placering af standardhavbrug på de otte udpegede positioner
bygger på beregnede differencer mellem modelscenarier uden og med havbrugsdrift. De
variable der indgår i vurderingen er: koncentrationerne af opløst uorganisk kvælstof og fosfor
samt klorofyl i overfladevandet, den pelagiale primærproduktion og sigtdybden, koncentrationen
af ilt i bundvandet, og for sedimentet indholdet af kulstof, kvælstof og fosfor samt iltforbrug og
iltgæld.
1.3
Vurdering af modellers robusthed
Modeller, der anvendes som værktøj til at underbygge beslutninger med økonomiske og/eller
miljømæssige konsekvenser, bør ikke anvendes uden en forudgående modelverificering, fordi
modellernes nøjagtighed og pålidelighed i så fald ikke kendes. Verificering af modellers evne til
at beregne troværdige resultater gennemføres ved en systematisk sammenligning af synoptiske
observationsdata og modeldata. Jo mindre afvigelse mellem målte og modellerede værdier, jo
større troværdighed af modelresultater - og jo større andel af synoptiske data, som har små
afvigelser, jo større er sandsynligheden for, at modelresultater er pålidelige.
Overvågningsdata er behæftet med nogen usikkerhed (Harmel et al. 2006, Harmel et al. 2014,
Hässelbarth 2006, Majcen &
Gegevičius 2012,
Ricardo et al. 2013), og hvis man antager, at
målinger repræsenterer sande værdier, som modelresultater skal holdes op imod, så vil man
uvægerligt komme til at undervurdere modellens akkurathed. Konsekvensen er, at modeller
kommer til at fremstå mindre robust, end hvis man havde inkluderet en usikkerhedsinterval på
måleværdierne. I nærværende verifikationen er modelresultater dog sammenlignet med eksakte
data, uden at angivelse af måledatas variationsbredde.
Modellens evne til at beskrive observerede data er undersøgt kvalitativt ved visuelt at
sammenligne tidslige variationer i målte og modellerede værdier samt kvantitativt ved fire
forskellige numeriske indeks. Sammenligning af tidslige variationer viser om modellen reagerer
på de overordnede sæsonvariationer i temperatur, indstråling og vindforhold, mens de
numeriske indeks belyser forskellige egenskaber ved modellen og dens evne til at beskrive de
faktiske forhold (dvs. målte koncentrationer).
1.4
Denne rapport
Denne rapport beskriver verificeringen af det modelkompleks, der er anvendt til undersøgelsen
af mulige miljøeffekter af havbrugsdrift på de udpegede positioner. Verificeringen er sket ved
brug af overvågningsdata fra Kattegat samt det nordlige Lillebælt og Storebælt. Fokus er på
evnen til at modellere forholdene i det sydlige Kattegat, da de udpegede otte havbrugslokaliteter
ligger i denne del af Kattegat og på de vandkvalitetsparametre, der er anvendt i projektet. I
overensstemmelse med projektets kravspecifikation er der ikke gennemført en verificering af
sedimentparametrene, da der ikke findes overvågningsdata til dette.
2
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
2
2.1
Metoder
Tilgang
I overensstemmelse med ministeriets kravspecifikation er modelkompleksets robusthed
verificeret for en periode på
”5 år for overflade-
og bundværdier af salinitet (S), temperatur (T),
næringssalte (N, P), klorofyl (proxy for planteplanktonbiomasse) samt sigtdybde,
primærproduktion og bundilt fra de nærmeste (mindst 2-5) NOVANA moniteringsstationer i
området”
og
verificeringen
er sket ”på
samme tidsskala som moniteringsdata”.
Der er anvendt to forskellige tilgange:
Kvalitativ visuel sammenligning af model- og overvågningstidsserier og dybdeprofiler
Kvantitativ vurdering på basis af fire forskellige statistiske indeks
Til den kvantitative analyse er der anvendt følgende indeks: Regressionskoefficienten R
2
,
Procent model-bias (P
bias
), kostfunktion (CF) og en normaliseret udgave (såkaldt RSR) af
RMSE. RSR er beregnet ved at dividere RMSE med standardafvigelsen af observerede data.
Verificeringen dækker en 5 års periode, 2003
–
2007, og er baseret på modelresultater fra
HAVBRUG
KAT
. Udvælgelsen af perioden er sket på basis af en screening af IDF-vandplan
modelresultaterne fra perioden 2002-2011, som viste at for det sydlige Kattegat giver
randbetingelser i 2004 den bedste overensstemmelse mellem modelresultater og målinger (DHI
2017) og dermed det bedste grundlag for en vurdering af de ændringer der sker ved
havbrugsdriften.
2.2
Overvågningsdata
I det sydlige Kattegat findes tre overvågningsstationer (se Figur 2-1), DMU415 (ud for Fornæs),
DMU922 (nord for Sjælland nordkyst) og VSJ00925 (nordvest for Sjælland Odde), der ligger tæt
på de udpegede positioner. Disse stationer er derfor særligt vigtige for verificeringen. Mens
VSJ00925 er undersøgt hyppigt er togtfrekvensen for DMU415 og DMU922 lav.
Yderligere 5 stationer i det nordlige og østlige Kattegat er overvåget i 2003-2007 og indgår i
verificeringen: NOR403 (vest for Læsø), NOR409 og NOR4410 (i Aalborg Bugt), ARH190004 (i
Hevring Bugt), Anholt E (øst for Anholt) og DMU905 (i nordøstlige Kattegat).
Derudover er der inddraget to stationer, VEJ0006870 (nordlige Lillebælt) og FYN6700053
(nordlige Storebælt), da disse informerer om evnen til at simulere forholdene i vigtige
randområder for det sydlige Kattegat.
Data for overvågningsstationerne er udtrukket fra NOVANA databasen ODA (MFVM 2016). For
Anholt stationen er der suppleret med svenske overvågningsdata (SMHI 2016).
Tabel 2-1 viser en oversigt over antal prøvetagninger, der indgår i verificeringen sammen med
dybden for den dybeste prøvetagning. Stationernes positioner og dybdeforholdene ved
stationerne fremgår af Figur 2-1. En detaljeret opgørelse over datamængden for de forskellige
verificeringsvariable opgjort per station og år er vist i Bilag A.
3
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Tabel 2-1
Overvågningsstationer i Kattegat som indgår i modelverificeringen.
Dybeste
prøvetagning
(m)
14,6
36,4
79
50,1
24,6
14
13,6
9
63
37,8
21
Station
DMU415
DMU922
DMU905
VSJ20925
NOR403
NOR409
NOR4410
ARH190004
Anholt E
FYN6700053
VEJ0006870
Antal prøvetagninger
2003-2007
20
22
21
154
226
131
109
121
142
225
316
Figur 2-1
Beliggenheden af de stationer, som der er trukket data ud for til modelvalideringen.
4
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Ved brug af overvågningsdata til verificering skal man være opmærksom på, at der er en
konceptuel forskel mellem målte overvågningsdata og modeldata fra dynamisk mekaniske 3D
modeller. I overvågningen er målingerne foretaget i specifikke dybder og positioner; med en
sensor (temperatur og salinitet) eller ved analyse af vandprøver udtaget i faste dybder.
Dynamiske modeller giver derimod gennemsnitstal for vandlag af forskellig tykkelse afhængigt
af vanddybden og horisontal opløsning i beregningsnettet, som typisk er 200-2000 m. For
HAVBRUG-modelkomplekset dækker øverste vandlag 0-1 m, og data for dette lag er
sammenholdt med overvågningsdata fra 1 m. Til verificering af modelkompleksets simulering af
forholdene ved bunden er data fra modellernes dybeste vandlag sammenholdt med de dybeste
målinger fra overvågningsstationen. Undtagelser er Anholt E og DMU905, fordi
maksimumdybden for prøvetagning i nogle tilfælde overstiger modellens dybde på positionen.
Derfor er det valgt at udtrække overvågningsdata ud fra modellens vanddybde (henholdsvis 50
og 70 m).
2.3
Verificeringsvariable
Tabel 2-2 angiver de variable, som indgår i verificeringen, og de dybder data er udtrukket for.
For sigtdybden er den målte dybde sammenholdt med sigtdybden beregnet ud fra den
modellerede lyssvækkelse (K
d
). Model K
d
er beregnet på basis af lysnedtrængning i de øverste
0-5 m, og det er antaget, at der er 13,5% lys tilbage i sigtdybden.
Tabel 2-2
Parametre der er udtrukket fra ODAM-databasen til modelverificeringen. Dybder: o =
overflade, 1 m dybde; n = måling i bundlag, dybden varierer mellem stationerne; ol =
modellens overfladelag = gennemsnit for 0-1 m; dl = dybeste modellag, dybden varierer
mellem stationerne. Den målte sigtdybde er trukket ud af overvågningsdatabaserne; mens
den for modellen er beregnet på basis af K
d
(se tekst).
Parameter
Enhed
Dybder (m)
ODA
Salinitet
Temperatur
Sigtdybde
Opløst uorganisk kvælstof (DIN)
Opløst uorganisk fosfor (DIP)
Klorofyl (CHL)
Primærproduktion
Opløst ilt (DO)
PSU
o
Dybder
Model
ol+dl
ol+dl
na
ol+dl
ol+dl
ol+dl
vandsøjle
dl
o+n
o+n
na
o+n
o+n
o+n
vandsøjle
n
C
m
µg/l
µg/l
µg/l
g C/m
2
/d
mg/l
5
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
3
Verificering af robusthed
I det følgende præsenteres verifikationen af den anvendte model dækkende den 5-årige periode
2003-2007. De viste plots er baseret på data fra VSJ20925 (Gniben NNV for Sjællands Odde)
og Anholt E. Gniben stationen er den overvågningsstation i det sydlige Kattegat, som bedst
repræsenterer havbrugszonerne, og hvor der samtidig er sket en hyppig indsamling af data
gennem en længere årrække. Anholt E stationen ligger udenfor området med havbrugszoner
men i det sydlige Kattegat og har også høj frekvens af prøvetagningsdatoer. En fuldstændig
dokumentation af modelverifikation baseret på elleve overvågningsstationer er vist i Bilag B-O.
Ved sammenligninger mellem modellering og målinger skal man som nævnt være opmærksom
på, at der er tale om forskellige rumlige skalaer, idet en model gengiver gennemsnitsforholdene i
modelcellerne, som repræsenterer en langt større vandmasse end den målingerne
repræsenterer.
3.1
Kvalitativ visuel verifikation
Visuel sammenligning af modelleringsresultater med målte data for Gniben stationen
(VSJ20925) og Anholt E demonstrerer modelkompleksets evne til at beskrive den målte
sæsonvariationen i de parametre, der anvendes til at vurdere ændringer som følge af
havbrugsdrift på positioner i det sydlige Kattegat (Figur 3-1 til Figur 3-7).
Sammenligning viser, at modellen overordnet er i stand til at beskrive kort- og langtidsvariationer
i saltholdighed og vandtemperatur (Figur 3-1 og Figur 3-2, Bilag B).
Tilsvarende simulerer modellen en sæsonvariation af næringsstoffer i overfladen, der er i
overensstemmelse med måledata (Figur 3-3 og Figur 3-4, Bilag C). Modellen overvurderer i en
vis grad koncentration af uorganisk kvælstof og fosfor i bundvandet om foråret. En medvirkende
årsag er sandsynligvis en overestimeret bundtemperatur i denne periode.
Figur 3-1
Tidslig variation i målt (prikker) og modelleret (linjer) salinitet i overflade (sort) og bundvand
(blå) ved Anholt E (øverst) og Gniben (nederst).
6
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Figur 3-2
Tidslig variation i målt (prikker) og modelleret (linjer) temperatur i overflade (sort) og
bundvand (blå) ved Anholt E (øverst) og Gniben (nederst).
Figur 3-3
Tidslig variation i målt (prikker) og modelleret (linjer) koncentration af uorganisk kvælstof i
overflade (sort) og bundvand (blå) ved Anholt E (øverst) og Gniben (nederst).
7
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Figur 3-4
Tidslig variation i målt (prikker) og modelleret (linjer) koncentration af uorganisk fosfor i
overflade (sort) og bundvand (blå) ved Anholt E (øverst) og Gniben (nederst).
Figur 3-5
Tidslig variation i målt (prikker) og modelleret (linjer) koncentration af klorofyl i overflade ved
Anholt E (øverst) og Gniben (nederst).
8
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Figur 3-6
Tidslig variation i målt (prikker) og modelleret (linjer) sigtdybde ved Anholt E (øverst) og
Gniben (nederst).
Sigtdybden har samme niveau i modellering og målinger, men bortset fra reduktionen under
forårsblomsten er der mindre god overensstemmelse resten af året (Figur 3-6). Samme mønster
ses på andre verificeringsstationer (Bilag E). En del af forklaringen kan være, at modellen ikke
indeholder en specifik formulering af resuspension af naturligt sediment og dettes bidrag til
lyssvækkelsen, men usikkerhed på målingerne kan også spille ind. I starten af 2007 måles der
sigtdybder ned på 3 m ved Gniben, mens modellen ikke viser samme usædvanlige lave
sigtdybde. Afvigelser i målinger ift. det generelle mønster tyder på, at der kan være en fejl i
databasen (Figur 3-5).
Med hensyn til klorofyl viser både model og målinger samme lave niveauer i sommermånederne
(Figur 3-5). På nogle verificeringsstationer som VSJ20925 (Gniben) har modellen et generelt
højere sommerniveau end målinger, men overensstemmelsen varierer mellem stationer og
mellem år. Sidst på året viser målingerne ofte en stigning i klorofylniveauet, som ikke ses i
modelresultaterne (Bilag F).
Modellen estimerer de korrekte, lave iltniveauer i bundvandet i eftersommeren og det tidlige
efterår, hvor der er fiskeproduktion, for de fleste år (Figur 3-7; Bilag F). Iltindhold undervurderes
derimod om vinteren og foråret, hvilket kan hænge sammen med en overestimeret
bundtemperatur i denne periode.
Der foreligger en god datadækning af primærproduktionsbestemmelser ved to
verificeringsstationer; Storebælt og Ålborg Bugt (Figur 3-8, Bilag D). I middel underestimerer
modellen den beregnede primærproduktion med 12-15%, bl.a. fordi modellen sjældent estimerer
dagsproduktioner højere end 1,5 g C/m
2
/d. I flere tilfælde er der sammenfald mellem høje
dagsproduktioner (ca. 2 g C/m
2
/d) og lave klorofylkoncentrationer (≈ 2-3 µg/L) (fx NOR409 i
sommeren 2005), hvilket kan tyde på fejl i ODA-databasen.
9
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Figur 3-7
Tidslig variation i målt (prikker) og modelleret (linjer) iltkoncentration i overflade (sort) og
bundvand (blå) ved Anholt E (øverst) og Gniben (nederst).
Figur 3-8
Tidslig variation i målt (prikker) og modelleret (linjer) primærproduktion ved FYN6700053
(øverst) og NOR409 (nederst).
10
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
modellen estimerer højere koncentration i de øverste 8-10 m, og betydeligt lavere
klorofylkoncentrationer i og under skillefladen (Figur 3-9).
En medvirkende årsag til divergensen er, at når algerne dør i modellen (fx bliver spist)
elimineres klorofyl momentant, mens der stadig vil kunne måles et klorofyl-signal i form af delvis
nedbrudt klorofyl i vandprøverne (phaeophytin i detritus og vandloppefækalier). Målte
dybdeprofiler af ilt fra maj og i mindre grad i juni indikerer dog en lokal iltproduktion i 12-15 m
dybde og understreger dermed, at en del af det dybtliggende klorofylmaksimum er aktivt og
viser en nettoproduktion i denne periode. Også ved Gniben (VSJ20925) var der et dybtliggende
klorofylmaksimum, men ikke et korresponderende maksimum i iltkoncentration (Bilag I).
3.2
Kvantitativ verificering på basis af numeriske indeks
Der er publiceret mere end 30 forskellige numeriske indeks, som er foreslået og/eller anvendt til
at kvantificere numeriske modellers overensstemmelse med målte data (Allen et al. 2007,
Bennett et al. 2013, Maréchal 2004, Moriasi et al. 2007, USEPA 2009). De forskellige indeks
falder i to hovedgrupper; systematisk afvigelse
–
Bias, dvs. modellen enten estimerer de
forskellige variable for højt eller for lavt i forhold til målinger. Indeks inden for denne gruppe
bygger på analyser af residualer. En anden gruppe omfatter en længere række af mere eller
mindre beslægtede indeks, som kaldes
”korrelations-model
effektivitet”
gruppen. Indeksene
fokuserer på, om modellen kan beskrive de korrekte tidslige variationer, mens systematiske
afvigelser vægtes lavt.
De fire anvendte kvantitative indeks omfatter:
Procent model-bias (P
bias
) beskrevet ved summen af model-afvigelser (fra målinger)
normaliseret til summen af observationer:
�� ��
og udtrykker, om modellen (P) systematisk over- eller underestimerer observationer (O), jo
tættere på “0” jo bedre
er modellen. N er antallet af data.
Regressionskoefficienten R
2
beskriver i hvilken udstrækning modellen kan beskrive den
tidslige dynamik i de observerede data. R
2
kan antage værdier mellem 0 og 1, hvor høje
værdier indikerer god korrelation mellem observationer og model. R
2
er dog meget følsom
over for afvigere (fx fejlagtige data) og tidsforskydninger, men er ufølsom over for systematisk
afvigelser mellem observationer og modelresultater i form af
”bias”.
Cost Function (CF) kvantificerer graden af overensstemmelse mellem to datasæt:
∑
|
��
−
��
|
����
��
=
∑
∑
��
−
��
��
∗
CF
=
hvor SD
O
er standardafvigelsen i observerede data.
Jo lavere værdi af CF, jo ”bedre”
beskriver modellen observationer.
RMSE ((”root
mean square error”) er et hyppigt anvendt indeks.
RSR er et vægtet indeks
hvor RMSE divideres med standardafvigelsen af målte værdier og muliggør derfor en
konsistent vurdering af modeller hvor de enkelte variable kan have (naturlig) forskellige
varians i målte værdier (Moriasi et al. 2007):
=
√∑
��
��
−
��
RSR-værdier varierer mellem 0 (perfekt overensstemmelse mellem målinger og model) og høje
positive værdier. Værdier lavere end 0,7 indikerer en tilstrækkelig god model og værdier under
12
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
0,5
indikerer en ”god” model
(Moriasi et al. 2007). I lighed med R
2
er RSR og CF meget følsom
over for ekstreme værdier (fx fejlagtige data) og 1-2 ugers forskudt timing af fx
forårsopblomstring kan give en lav score i en ellers ”god” model.
Tolkning af indeksværdier og vurdering om en model i tilstrækkelig grad gengiver målinger
afhænger i høj grad af modellens anvendelse (Moriasi et al. 2007). Det er selvfølgeligt
afgørende at en hydrodynamisk model, der anvendes i varsling af oversvømmelser, er præcis
mht. til ikke bare vandstandsniveau, men også i timing af oversvømmelseshændelser. Til
sammenligning er timing af fx forårsblomsten i en vandkvalitet/økologisk model mindre kritisk,
hvorimod niveau og korrekt respons på ændringer i klimaparametre og næringstilførsel er mere
relevante. Dertil kommer at forskellige forskere anvender forskellige skalaer for de samme
variable, hvilket kan give vidt forskellige vurderinger. Et eksempel på dette er vist for %-bias i
Bilag K og Bilag L, hvor der i Bilag K er vist en tolkning baseret på Allen et al. (2009), mens
tolkningen i Bilag L er baseret på en skala publiceret af Moriasi et al (2007). I litteraturen er der
tillige eksempler på, at forfattere i den samme undersøgelse anvender forskellige skala for
forskellige variable (fx at kravene er større til hydrologiske variable end vandkemiske variable;
Moriasi et al. 2007). Tabel 3-1 vises en oversigt den fortolkning af de beregnede indeksværdier
for de elleve verifikationsstationer, som er brugt i dette studie for variablene salinitet, temperatur,
uorganisk kvælstof (DIN) og uorganisk fosfor (PO
4
-P / DIP) i overfladen og bundvand, klorofyl i
overfladen, sigtdybde samt iltkoncentration i bundvand.
Tabel 3-1
Fortolker af indeksværdier for modellens evne til at beskrive målinger (baseret på Allen et al.
2007, Maréchal 2004, Moriasi et al. 2007).
│%-bias│
Excellent
God
Tilstrækkelig
Utilstrækkelig
< 10
10-20
20-40
> 40
Kostfunktion
<1
1-2
2-3
>3
R
2
>0,4
0,2-0,4
0,1-0,2
< 0,1
RSR
< 0,5
0,5-0,6
0,6-0,7
> 0,7
Tabel 3-2
Gennemsnit (og ±StDev) af værdier for de fire indeks, der er anvendt til vurdering af
modellens evne til at beskrive overvågningsdata fra 8 verificeringsstationer (stationer med få
data er udeladt). Baseret på data fra 2004. Resultater for individuelle år og stationer anvendt
i verificering findes i Bilag K - O. I tabellen indgår kun data fra stationer med 6 eller flere
årlige målinger.
%-bias
-4,26±2,00
-5,31±3,03
-0,85±1,72
1,38±3,68
-4,00±20,21
30,1±33,0
-9,16±16,8
15,8±34,4
10,9±48,5
12,5±10,4
-11,8±13,2
CF
0,67±0,18
1,35±0,55
0,14±0,03
0,34±0,12
0,31±0,12
1,22±0,53
0,64±0,18
1,16±1,98
1,20±0,36
1,04±0,15
0,74±0,22
R
2
0,43±0,24
0,30±0,26
0,97±0,01
0,85±0,10
0,67±0,16
0,16±0,12
0,55±0,13
0,17±0,14
0,42±0,18
0,09±0,11
0,70±0,18
RSR
0,87±0,28
1,60±0,68
0,18±0,03
0,40±0,13
0,62±0,16
1,45±0,47
0,85±0,21
1,45±0,38
0,87±0,15
1,25±0,20
0,89±0,22
Variabel
Salt-overflade
Salt-bundvand
Temp.-overflade
Temp.-bundvand
DIN-overflade
DIN-bundvand
PO
4
-overflade
PO
4
-bundvand
Klorofyl
Sigtdybde
Iltkonc.-bundvand
Med baggrund i %-bias beregnet som gennemsnitsværdier fra 8 stationer viser modellen
tilstrækkelig-til-excellent overensstemmelse mellem målte saltholdigheder og vandtemperatur.
Som det fremgår af de lave værdier for standardafvigelse for %-bias (Tabel 3-2), er der generelt
god overensstemmelse mellem målinger og model på alle 8 stationer (se også Bilag K og Bilag
13
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
L). I gennemsnit viser de 8 stationer en lille afvigelse mellem målte og modellerede
koncentrationer af næringsstoffer i overfladen, men som de høje standardafvigelserne angiver
er der en betydelig variation mellem stationer. Bundvandskoncentrationer af næringsstoffer er
gennemgående estimeret for højt i modellen og med stor variation (høj standardafvigelse)
mellem stationer. Koncentrationen af klorofyl er i middel overestimeret og med stor variation
mellem stationer. I middel er sigtdybden er overestimeret, mens iltkoncentrationer
underestimeres pga. for lave modelværdier om vinteren og foråret.
Cost function (CF) viser, at modellen har en excellent-til-god beskrivelse af overvågnings-
værdier, også for næringsstoffer i bundvandet.
Korrelationskoefficienten (R
2
) og RSR er beslægtede og signifikant negativt korrelerede (r =
-0,87), men ved anvendelse af fortolkningsværdier vist i Tabel 3-1 fremstår RSR som langt mere
restriktiv, idet kun én variabel (vandtemperatur i overflade- og bundvand)
scorer ”excellent”
og 8
variable tolkes som utilstrækkeligt simulerede baseret på RSR. Baseret på R
2
indekset scores 7
variable som
”excellent” og kun ”sigtdybde” beskrives utilstrækkeligt.
Både R
2
og RSR er meget
følsomme for afvigere (i modellerede værdier eller målinger) og også for eventuel
tidsforskydning mellem målt og modelleret forårsblomst. En forkert timing af forårsblomsten vil
ikke kun påvirke klorofyl og sigtdybden, men også koncentrationen af de uorganiske
næringsstoffer. Som anført ovenfor så er en eksakt timing af ekstremhændelser så som
forårsblomst mindre vigtig i modeller, som anvendes som grundlag for administration af
havbrug, fordi påvirkningen (med næringsstoffer) begynder 2-3 måneder efter forårsblomsten er
afsluttet. Her er det vigtigst, at modellerne afspejler de korrekte niveauer af miljøindikatorer (fx.
klorofyl om sommeren) og deres reaktion på de tiltag som de administrative beslutninger
forventes at medføre.
Konklusion er, at den anvendte model vurderes at være fuldt tilstrækkelig og velegnet til den
kvantitative analyse af miljøeffekterne af de mulige nye havbrug.
14
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
4
Referencer
Allen JI, Somerfield PJ & FJ Gilbert (2007). Quantifying uncertainty in high-resolution
coupled hydrodynamic-ecosystem models. J Mar Systems 64: 3-14
Bennett ND, Croke BFW, Guariso G, Guillaume JHA, Hamilton SH, Jakeman AJ, Marsili-
Libelli S, Newham LTH, Norton JP, Perrin C, Pierce SA, Robson B, Seppelt R, Voinov
AA, Fath BD & V Andreassian (2013). Characterising performance of environmental
models. Environmental Modelling & Software 40: 1-20
DHI (2017).
”Modellering
af lokaliteter til havbrug”. Vurdering af miljøeffekter. Otte
delrapporter for standardhavbrug og en delrapport for dobbelt standardhavbrug.
Rapporter til Miljø- og Fødevareministeriet. Projekt
støttet af EU’s Hav-
og
Fiskeriudviklingsprogram EHFF.
Erichsen AC, Kaas H, Timmermann K, Markager S, Christensen J, & C Murray (2014).
Modeller for Danske Fjorde og Kystnære Havområder
–
Del 1. Metode til bestemmelse
af målbelastning. Dokumentation. Rapport om
NST projektet ”Implementeringen af
modeller til brug for vandforvaltningen”.
http://naturstyrelsen.dk/media/131361/3_1_modeller-for-danske-fjorde-og-kystnaere-
havomraader-del1.pdf
Harmel RD, Cooper RJ, Slade RM, Haney RL & JG Arnold (2006). Cumulative uncertainty
in measured streamflow and water quality data for small watersheds. Transaction of the
ASABE Vol. 49: 689−701
Harmel RD, Smith PK, Migliaccio KW, Chaubey I, Douglas-Mankin KR, Benham B, Shukla
S, Munoz-Carpena R & BJ Robson (2014). Evaluating, interpreting, and communicating
performance of hydrologic/water quality models considering intended use: A review and
recommendations. Environmental Modelling & Software 52: 40-51
Hässelbarth W (2006). Guide to the Evaluation of Measurement Uncertainty for
Quantitative Test Results. EUROLAB Technical Report 1/2006, 50 p.
Majcen N & V Gegevičius
(Eds) (2012).
Analytical measurement: measurement uncertainty
and statistics. European Commission, Joint Research Centre, Institute for Reference
Materials and Measurements. 238 p.
Maréchal D (2004). A soil-based approach to rainfall-runoff modelling in ungauged
catchments for England and Wales. PhD thesis, Cranfield University. 157 pp.
MFVM (2016). Fødevare- og Miljøministeriets marine overvågningsdatabase ODA. Data fra
NOVANA. Data hentet via Miljøportalen 2016.
http://arealinformation.miljoeportal.dk/distribution
Moriasi DN, Arnold JG, Van Liew MW, Bingner RL, Harmel RD & TL Vieth (2007). Model
evaluation guidelines for systematic quantification of accuracy in watershed
simulations. Transaction of the ASABE 50: 885-900.
Ricardo J.N. Bettencourt da Silva RJN (2013). Setting Target Measurement Uncertainty in
Water Analysis. Water 5: 1279-1302; doi:10.3390/w5031279
SHMI (Sveriges Hydrografiske og Meteorologisk Institut) (2016). Data fra svenske
overvågningsdatabase:
http://www.smhi.se/klimatdata/oceanografi/havsmiljodata/marina-miljoovervakningsdata
USEPA (2009). Guidance on the Development, Evaluation, and Application of
Environmental Models. EPA/100/K-09/003. Office of the Science Advisor, Council for
Regulatory Environmental Modeling. United States Environmental Protection Agency.
15
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG
BI LAG
17
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
18
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG A
BI LAG A
–
Ant al CT D prof iler o g di skret e
vand prø ver i ndsam let og anal ys eret ved 11
verif ikat i ons st at ioner
19
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
20
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG A
A
Antal CTD profiler og diskrete vandprøver indsamlet og
analyseret ved 11 verifikationsstationer
Skala for datadækning:
N
> 10
5-10
3-5
<3
FYN6700053
VEJ0006870
ARH190004
Excellent
God
Tilstrækkelig
Utilstrækkelig
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
133
30
28
25
26
24
120
23
23
26
24
24
136
30
28
25
26
27
122
23
23
26
24
26
121
27
27
23
25
19
118
25
27
23
24
19
121
27
27
23
25
19
117
25
27
23
23
19
15
4
3
4
3
1
18
5
3
5
4
1
19
5
3
5
4
2
20
5
3
5
4
3
15
3
3
4
3
2
17
5
3
3
4
2
17
4
3
4
3
3
19
5
3
3
4
4
18
4
3
5
4
2
20
5
4
5
4
2
20
5
3
5
4
3
22
5
4
5
4
4
221
48
50
47
42
34
153
29
39
34
34
17
221
48
50
47
42
34
153
29
39
34
34
17
164
24
33
42
36
29
147
22
28
39
30
28
163
24
33
42
35
29
147
22
28
39
30
28
124
29
24
23
25
23
124
30
22
23
25
24
128
30
24
23
25
26
125
30
22
23
25
25
109
25
21
20
21
22
102
21
20
19
20
22
109
25
21
20
21
22
102
21
20
19
20
22
260
57
62
65
44
32
256
57
61
65
42
31
260
57
62
65
44
32
256
57
61
65
42
31
146
30
27
31
28
30
111
24
22
21
21
23
150
32
27
32
29
30
114
24
22
22
21
25
Temperatur
bund
Temperatur
overflade
Salinitet
bund
Salinitet
overflade
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
21
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Excellent
God
Tilstrækkelig
Utilstrækkelig
N
> 10
5-10
3-5
<3
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
137
29
26
29
26
27
130
28
26
26
25
25
142
30
30
29
26
27
132
27
29
25
25
26
140
30
29
29
25
27
45
7
6
13
10
9
135
29
28
26
26
26
119
26
26
23
25
19
116
25
25
23
24
19
119
26
26
23
25
19
116
25
25
23
24
19
119
26
26
23
25
19
120
27
25
22
25
21
90
23
24
23
20
0
18
5
3
4
3
3
20
5
3
5
4
3
19
5
3
4
4
3
20
5
3
5
4
3
20
5
3
5
4
3
0
0
0
0
0
0
20
5
3
5
4
3
20
5
3
5
4
3
20
5
3
5
4
3
20
5
3
5
3
4
21
5
3
5
4
4
20
5
3
5
4
3
0
0
0
0
0
0
20
4
3
5
4
4
21
5
4
5
4
3
20
5
2
5
4
4
22
5
4
5
4
4
19
5
2
5
3
4
22
5
4
5
4
4
0
0
0
0
0
0
17
4
2
5
4
2
214
48
50
47
37
32
198
42
48
43
35
30
215
48
50
48
37
32
200
42
48
44
35
31
225
48
50
49
43
35
205
43
44
42
43
33
208
41
46
48
39
34
166
24
35
42
36
29
155
24
32
40
32
27
166
24
35
42
36
29
155
24
32
40
32
27
25
24
1
0
0
0
226
24
33
69
50
50
0
0
0
0
0
0
128
29
25
25
23
26
125
29
22
23
25
26
131
30
25
25
25
26
127
30
24
22
25
26
131
30
25
25
25
26
110
25
22
20
21
22
21
5
3
5
4
4
109
25
21
20
21
22
109
25
21
20
21
22
109
25
21
20
21
22
109
25
21
20
21
22
109
25
21
20
21
22
109
25
21
20
21
22
0
0
0
0
0
0
213
47
47
50
43
26
207
46
46
50
41
24
193
47
47
30
43
26
186
46
46
29
41
24
316
69
71
75
69
32
304
71
62
73
66
32
108
22
14
22
30
20
150
32
28
33
28
29
149
31
28
31
28
31
154
32
28
33
29
32
148
31
27
30
29
31
152
32
28
31
29
32
130
27
23
27
25
28
138
30
26
23
29
30
22
Iltkoncentration
bund
Sigtdybde
Klorofyl a
overflade
DIP
bund
DIP
overflade
DIN
bund
DIN
overflade
dhi2017_havbrugslokalisering_modelrobusthed
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG B
BI LAG B
–
T idsseri er af målt og mod ell eret
sali nit et og t emper at ur i overf la de o g bundv an d
ved 11 v erif i kat ionsst at i oner
23
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
24
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG B
B
Tidsserier af målt og modelleret salinitet og temperatur i
overflade og bundvand ved 11 verifikationsstationer
Anholt E
ARH190004
DMU415
25
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) salinitet i overflade og bundvand ved 4
verifikationsstationer
26
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG B
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) salinitet i overflade og bundvand ved 4
verifikationsstationer
27
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) salinitet i overflade og bundvand ved 3
verifikationsstationer
28
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG B
Anholt E
ARH190004
DMU415
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) temperatur i overflade og bundvand ved 4
verifikationsstationer
29
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) temperatur i overflade og bundvand ved 4
verifikationsstationer
30
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG B
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) temperatur i overflade og bundvand ved 3
verifikationsstationer
31
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
32
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG C
BI LAG C
–
T idsseri er af målt og mod ell eret
uorg anisk kv ælst of og f o sf or i overf l ade o g
bun dva nd v ed 11 v erif ik at ionsst at i o ner
33
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
34
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG C
C
Tidsserier af målt og modelleret uorganisk kvælstof og
fosfor i overflade og bundvand ved 11 verifikationsstationer
Anholt E
ARH190004
DMU415
35
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) uorganisk kvælstof i overflade og bundvand ved 4
verifikationsstationer
36
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG C
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) uorganisk kvælstof i overflade og bundvand ved 4
verifikationsstationer
37
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) uorganisk kvælstof i overflade og bundvand ved 3
verifikationsstationer
38
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG C
Anholt E
ARH190004
DMU415
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) uorganisk fosfor i overflade og bundvand ved 4
verifikationsstationer
39
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) uorganisk fosfor i overflade og bundvand ved 4
verifikationsstationer
40
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG C
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) uorganisk fosfor i overflade og bundvand ved 3
verifikationsstationer
41
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
42
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG D
BI LAG D
–
T idsseri er af målt og mod ell eret
primærpr od ukt ion i ov er f lade o g bu n dvan d ved
2 verif ikat i o nsst at ion er
43
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
44
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG D
D
Tidsserier af målt og modelleret primærproduktion i
overflade og bundvand ved 2 verifikationsstationer
FYN6700053
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) primærproduktion ved 2 verifikationsstation
45
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
46
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG E
BI LAG E
–T
idsseri er af målt og mod ell eret
sigt d yb de ve d 11 verif ik a t ionsst at io n er
47
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
48
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG E
E
Tidsserier af målt og modelleret sigtdybde ved 11
verifikationsstationer
Anholt E
ARH190004
DMU415
49
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) sigtdybde ved 4 verifikationsstationer
50
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG E
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) sigtdybde ved 4 verifikationsstationer
51
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) sigtdybde ved 3 verifikationsstationer
52
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG F
BI LAG F
–
T idsseri er af målt og mod ell eret
klorof yl i ov erf lad e ved 11ver if ikat io nsst at ion er
53
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
54
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG F
F
Tidsserier af målt og modelleret klorofyl i overflade ved 11
verifikationsstationer
Anholt E
ARH190004
DMU415
55
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) klorofyl i overflade ved 4 verifikationsstationer
56
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG F
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) klorofyl i overflade ved 4 verifikationsstationer
57
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) klorofyl i overflade ved 3 verifikationsstationer
58
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG G
BI LAG G
–
T idsserier af målt og mo del leret
ilt konc ent rat ion i ov erf la de og bun dv and ve d 11
verif ikat i ons st at ioner
59
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
60
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG G
G
Tidsserier af målt og modelleret iltkoncentration i overflade
og bundvand ved 11 verifikationsstationer
Anholt E
ARH190004
DMU415
61
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
DMU905
Tidslig variation i målt (prikker) og modelleret (linjer) iltkoncentration i overflade- og bundvand ved 4
verifikationsstationer
62
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG G
DMU922
FYN6700053
NOR403
NOR409
Tidslig variation i målt (prikker) og modelleret (linjer) iltkoncentration i overflade- og bundvand ved 4
verifikationsstationer
63
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
NOR4410
VEJ0006870
VSJ20925
Tidslig variation i målt (prikker) og modelleret (linjer) iltkoncentration i overflade- og bundvand ved 3
verifikationsstationer
64
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG H
BI LAG H–Målt e og mo d ell ered e d yb depr of iler
af salin it et , t emperat ur, klorof yl o g il t ved
Anho lt E
65
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
66
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG I
BI LAG I
–
Målt e og mo d ell ered e d yb depr of iler
af salin it et , t emperat ur, klorof yl o g il t ved
G nibe n (VSJ209 25)
71
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
76
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG
J
BI LAG J
–
Målt e og mo d ell ered e d yb depr of iler
af salin it et , t emperat ur og klor of yl i Ålbor g Bugt
(NO R40 9)
77
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
78
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG K
BI LAG K
–
%- af vig else (P - bias) me l lem
mode lværd i er og mål in g er; Allen et al. 200 7
”skala”
83
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
84
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG K
K
%-afvigelse (P-bias) mellem modelværdier og målinger;
Allen et al.
2007 ”skala”
%-bias
(-)
Excellent
> -10
God
-20--10
Tilstrækkelig
-40--20
Utilstrækkelig
< -40
(+)
< 10
10-20
20-40
> 40
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
-6.3
-7.1
-6.8
-4.5
-5.7
-6.8
-1.8
-2.0
-1.5
-2.3
-1.5
-1.6
-0.3
-0.3
-0.2
-0.1
0.5
-1.6
4.2
-1.0
4.4
7.1
14.0
-2.1
-4.5
-1.3
-6.0
-5.9
-5.8
-3.4
-9.0
-6.2
-8.3
-13.2
-8.5
-9.4
-1.3
-1.8
-3.6
1.5
-0.6
-1.6
4.3
4.5
-1.2
6.5
7.5
5.7
-4.7
1.6
-7.9
-10.5
-5.8
3.1
-4.7
-7.6
-0.2
-7.7
-2.0
3.1
7.1
8.3
9.6
4.6
7.5
6.6
-2.4
-1.7
2.9
-1.1
-7.9
-1.9
-4.6
-3.6
0.1
0.8
-10.7
-14.3
-2.4
-2.3
-2.5
-2.1
-2.6
-2.5
3.3
7.0
8.2
0.8
5.6
-5.7
-9.9
-15.7
2.9
-14.4
-4.4
-13.1
-10.3
-9.0
-7.5
-14.5
-12.8
-3.2
-5.2
-4.5
-5.8
-5.0
-5.1
-6.4
4.4
5.6
15.2
2.9
5.6
-3.7
-5.1
-5.2
-8.0
-14.2
6.9
-0.6
-3.2
-2.8
-2.5
-3.5
-5.0
-2.1
-1.9
-1.5
-1.9
-3.1
-1.3
-1.3
2.6
4.5
1.5
1.7
1.5
3.9
-1.9
-2.3
-0.7
-3.7
-0.5
-2.9
-2.7
4.1
-3.5
-3.1
-5.2
-3.5
-7.8
-6.5
-7.2
-9.2
-6.2
-9.3
-0.2
0.3
-0.4
1.0
-1.6
-0.4
-0.1
3.1
1.5
-2.1
2.1
-3.8
-0.1
8.0
-3.6
-1.9
-3.1
-1.9
-6.6
-5.4
-8.2
-8.8
-5.8
-5.0
-0.3
-0.2
-2.9
1.8
-0.6
0.5
2.3
3.0
-1.3
2.6
4.4
2.1
-1.4
4.0
-3.2
-4.1
-2.9
-2.0
-8.4
-5.8
-7.6
-13.5
-7.3
-8.2
0.2
-0.9
-1.6
3.0
0.0
0.9
4.2
3.6
-1.9
5.6
9.9
4.6
-3.3
0.9
-2.9
-6.7
-5.9
-1.0
-4.8
-4.2
-6.0
-5.8
-2.4
-4.6
2.2
1.1
0.3
4.2
1.7
4.8
6.4
6.6
8.9
4.0
7.8
4.5
-7.7
-4.9
-8.0
-10.5
-8.7
-6.5
-0.9
-1.8
-1.9
-0.8
0.7
-0.5
2.2
4.9
0.0
2.1
2.2
1.2
-4.6
-4.8
1.4
-8.4
-5.6
-5.1
Temperatur
bund
Temperatur
overflade
Salinitet
bund
Salinitet
overflade
%-afvigelse (P-bias) indeks på salinitet og temperatur
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
85
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
%-bias
(-)
Excellent
> -10
God
-20--10
Tilstrækkelig
-40--20
Utilstrækkelig
< -40
(+)
< 10
10-20
20-40
> 40
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
21.8
-13.5
-13.2
13.6
127.4
48.4
7.1
-6.1
24.5
7.2
14.0
1.1
36.6
62.1
0.3
38.7
57.5
30.0
12.9
27.3
24.0
11.9
0.1
1.8
57.1
119.1
40.4
17.0
92.9
23.7
3.9
-5.6
11.2
5.9
-6.5
19.6
-12.7
-10.1
-19.7
-18.7
-10.8
-1.7
-23.6
-13.6
-34.3
-41.0
-26.8
22.9
-13.8
-12.3
-24.8
5.3
-20.2
-17.6
30.3
36.8
-41.6
82.5
75.6
-11.2
3.4
4.1
-57.1
51.6
32.6
-19.5
3.7
14.2
-6.7
6.3
5.5
-3.5
36.8
37.4
29.3
40.4
35.4
44.5
5.5
2.2
11.9
3.9
3.7
23.4
10.8
20.1
34.0
91.2
26.0
96.5
83.2
37.1
88.0
163.1
123.4
64.2
76.0
21.6
34.5
221.5
14.6
98.0
81.7
35.8
83.7
183.3
108.1
13.3
83.5
8.1
0.5
-20.1
55.2
6.8
15.0
-14.0
19.6
16.4
5.2
37.5
31.4
44.4
35.8
49.2
30.2
88.6
104.2
27.0
42.6
7163.4
29.8
33.9
55.4
40.8
14.3
38.1
26.7
49.9
87.9
75.2
4.3
103.1
-2.4
38.5
-4.7
29.3
11.2
179.0
90.3
-3.1
-29.6
18.4
22.7
-20.0
14.1
84.8
115.0
31.0
67.6
116.6
119.7
52.7
70.9
22.1
68.1
52.0
27.9
72.8
145.6
1.2
44.0
127.5
38.5
38.2
73.1
4.2
24.1
84.7
26.2
27.8
43.8
41.3
36.3
34.2
-14.5
25.3
96.2
-1.9
3.4
52.8
-4.6
38.0
50.4
44.7
30.9
33.1
29.5
-4.6
0.7
-2.2
-1.5
2.0
-24.6
7.3
4.9
8.4
4.1
5.5
17.1
1.0
-24.5
-9.5
40.6
29.3
-14.3
28.8
9.7
27.6
37.5
42.9
22.1
53.4
47.1
-10.8
124.6
80.4
24.0
53.3
5.2
27.6
112.0
57.1
68.7
57.3
56.3
116.5
29.7
7.6
36.8
-8.7
118.8
38.9
107.2
117.6
93.8
94.3
144.1
85.7
47.3
42.9
-2.0
38.8
126.3
48.8
74.3
44.0
7.2
117.2
157.2
68.9
39.9
85.7
5.4
66.6
74.0
-5.1
4.7
2.2
3.2
4.5
-7.7
27.2
-10.0
-10.6
-9.1
-10.6
-19.4
-1.6
7.3
-16.8
1.8
-24.7
57.2
15.5
36.6
14.7
36.5
59.7
64.3
21.4
33.0
26.4
-7.0
51.7
87.6
18.6
77.9
27.0
44.9
129.9
126.4
71.5
6.5
39.1
-15.6
3.8
51.2
-29.7
10.7
4.3
11.8
5.6
8.3
27.8
1.1
19.7
-6.7
7.8
-14.1
-3.4
3.9
-3.9
30.9
-10.6
19.4
-11.5
1.9
59.1
-23.5
-40.9
37.6
-30.4
1.7
-1.9
-4.6
-13.8
15.8
7.2
-29.7
-19.9
-42.8
-37.7
-14.7
-33.9
24.3
26.8
21.8
26.0
17.0
37.3
-13.2
-5.9
-9.4
-16.1
-25.5
1.4
-0.5
25.6
-10.9
-28.8
19.5
3.3
17.7
24.0
11.3
33.2
22.3
3.5
33.2
75.6
13.3
26.0
62.5
5.8
46.2
79.8
40.1
52.8
37.4
25.2
14.8
45.5
-7.6
12.3
46.4
-14.4
-3.3
-6.8
-3.5
-3.6
-11.7
10.4
-15.3
-19.3
-19.0
-19.5
-19.6
0.4
Klorofyl a
overflade
DIP
bund
DIP
overflade
DIN
bund
DIN
overflade
24.6
28.1
17.5
23.7
24.6
29.9
Sigtdybde
-8.3
-1.3
-7.1
-9.2
-12.9
-12.3
-14.3
-14.2
-18.5
-7.8
-22.0
-10.7
-10.2
-1.9
-19.9
-14.4
-12.2
1.7
-21.4
-23.3
-25.6
-21.3
-27.5
-3.5
Iltkoncentration
bund
%-afvigelse (P-bias) indeks på næringsstoffer, klorofyl, sigtdybde og iltkoncentration i bundvand
86
dhi2017_havbrugslokalisering_modelrobusthed
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG L
BI LAG L
–
%- af vig else (P - bias) me l lem
mode lværd i er og mål in g er; Moriasi e t al. 2007
”skala”
87
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
88
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG L
L
%-afvigelse (P-bias) mellem modelværdier og målinger;
Moriasi et al.
2007 ”skala”
%-bias
(-)
> -25
Excellent
God
-40--25
Tilstrækkelig
-70--40
Utilstrækkelig
< -70
(+)
< 25
25-40
40-70
> 70
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
-6.3
-7.1
-6.8
-4.5
-5.7
-6.8
-1.8
-2.0
-1.5
-2.3
-1.5
-1.6
-0.3
-0.3
-0.2
-0.1
0.5
-1.6
4.2
-1.0
4.4
7.1
14.0
-2.1
-4.5
-1.3
-6.0
-5.9
-5.8
-3.4
-9.0
-6.2
-8.3
-13.2
-8.5
-9.4
-1.3
-1.8
-3.6
1.5
-0.6
-1.6
4.3
4.5
-1.2
6.5
7.5
5.7
-4.7
1.6
-7.9
-10.5
-5.8
3.1
-4.7
-7.6
-0.2
-7.7
-2.0
3.1
7.1
8.3
9.6
4.6
7.5
6.6
-2.4
-1.7
2.9
-1.1
-7.9
-1.9
-4.6
-3.6
0.1
0.8
-10.7
-14.3
-2.4
-2.3
-2.5
-2.1
-2.6
-2.5
3.3
7.0
8.2
0.8
5.6
-5.7
-9.9
-15.7
2.9
-14.4
-4.4
-13.1
-10.3
-9.0
-7.5
-14.5
-12.8
-3.2
-5.2
-4.5
-5.8
-5.0
-5.1
-6.4
4.4
5.6
15.2
2.9
5.6
-3.7
-5.1
-5.2
-8.0
-14.2
6.9
-0.6
-3.2
-2.8
-2.5
-3.5
-5.0
-2.1
-1.9
-1.5
-1.9
-3.1
-1.3
-1.3
2.6
4.5
1.5
1.7
1.5
3.9
-1.9
-2.3
-0.7
-3.7
-0.5
-2.9
-2.7
4.1
-3.5
-3.1
-5.2
-3.5
-7.8
-6.5
-7.2
-9.2
-6.2
-9.3
-0.2
0.3
-0.4
1.0
-1.6
-0.4
-0.1
3.1
1.5
-2.1
2.1
-3.8
-0.1
8.0
-3.6
-1.9
-3.1
-1.9
-6.6
-5.4
-8.2
-8.8
-5.8
-5.0
-0.3
-0.2
-2.9
1.8
-0.6
0.5
2.3
3.0
-1.3
2.6
4.4
2.1
-1.4
4.0
-3.2
-4.1
-2.9
-2.0
-8.4
-5.8
-7.6
-13.5
-7.3
-8.2
0.2
-0.9
-1.6
3.0
0.0
0.9
4.2
3.6
-1.9
5.6
9.9
4.6
-3.3
0.9
-2.9
-6.7
-5.9
-1.0
-4.8
-4.2
-6.0
-5.8
-2.4
-4.6
2.2
1.1
0.3
4.2
1.7
4.8
6.4
6.6
8.9
4.0
7.8
4.5
-7.7
-4.9
-8.0
-10.5
-8.7
-6.5
-0.9
-1.8
-1.9
-0.8
0.7
-0.5
2.2
4.9
0.0
2.1
2.2
1.2
-4.6
-4.8
1.4
-8.4
-5.6
-5.1
%-afvigelse (P-bias) indeks på salinitet og temperatur
Temperatur
bund
Temperatur
overflade
Salinitet
bund
Salinitet
overflade
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
89
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
%-bias
(-)
> -25
Excellent
God
-40--25
Tilstrækkelig
-70--40
Utilstrækkelig
< -70
(+)
< 25
25-40
40-70
> 70
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
21.8
-13.5
-13.2
13.6
127.4
48.4
7.1
-6.1
24.5
7.2
14.0
1.1
36.6
62.1
0.3
38.7
57.5
30.0
12.9
27.3
24.0
11.9
0.1
1.8
57.1
119.1
40.4
17.0
92.9
23.7
3.9
-5.6
11.2
5.9
-6.5
19.6
-12.7
-10.1
-19.7
-18.7
-10.8
-1.7
-23.6
-13.6
-34.3
-41.0
-26.8
22.9
-13.8
-12.3
-24.8
5.3
-20.2
-17.6
30.3
36.8
-41.6
82.5
75.6
-11.2
3.4
4.1
-57.1
51.6
32.6
-19.5
3.7
14.2
-6.7
6.3
5.5
-3.5
36.8
37.4
29.3
40.4
35.4
44.5
5.5
2.2
11.9
3.9
3.7
23.4
10.8
20.1
34.0
91.2
26.0
96.5
83.2
37.1
88.0
163.1
123.4
64.2
76.0
21.6
34.5
221.5
14.6
98.0
81.7
35.8
83.7
183.3
108.1
13.3
83.5
8.1
0.5
-20.1
55.2
6.8
15.0
-14.0
19.6
16.4
5.2
37.5
31.4
44.4
35.8
49.2
30.2
88.6
104.2
27.0
42.6
7163.4
29.8
33.9
55.4
40.8
14.3
38.1
26.7
49.9
87.9
75.2
4.3
103.1
-2.4
38.5
-4.7
29.3
11.2
179.0
90.3
-3.1
-29.6
18.4
22.7
-20.0
14.1
84.8
115.0
31.0
67.6
116.6
119.7
52.7
70.9
22.1
68.1
52.0
27.9
72.8
145.6
1.2
44.0
127.5
38.5
38.2
73.1
4.2
24.1
84.7
26.2
27.8
43.8
41.3
36.3
34.2
-14.5
25.3
96.2
-1.9
3.4
52.8
-4.6
38.0
50.4
44.7
30.9
33.1
29.5
-4.6
0.7
-2.2
-1.5
2.0
-24.6
7.3
4.9
8.4
4.1
5.5
17.1
1.0
-24.5
-9.5
40.6
29.3
-14.3
28.8
9.7
27.6
37.5
42.9
22.1
53.4
47.1
-10.8
124.6
80.4
24.0
53.3
5.2
27.6
112.0
57.1
68.7
57.3
56.3
116.5
29.7
7.6
36.8
-8.7
118.8
38.9
107.2
117.6
93.8
94.3
144.1
85.7
47.3
42.9
-2.0
38.8
126.3
48.8
74.3
44.0
7.2
117.2
157.2
68.9
39.9
85.7
5.4
66.6
74.0
-5.1
4.7
2.2
3.2
4.5
-7.7
27.2
-10.0
-10.6
-9.1
-10.6
-19.4
-1.6
7.3
-16.8
1.8
-24.7
57.2
15.5
36.6
14.7
36.5
59.7
64.3
21.4
33.0
26.4
-7.0
51.7
87.6
18.6
77.9
27.0
44.9
129.9
126.4
71.5
6.5
39.1
-15.6
3.8
51.2
-29.7
10.7
4.3
11.8
5.6
8.3
27.8
1.1
19.7
-6.7
7.8
-14.1
-3.4
3.9
-3.9
30.9
-10.6
19.4
-11.5
1.9
59.1
-23.5
-40.9
37.6
-30.4
1.7
-1.9
-4.6
-13.8
15.8
7.2
-29.7
-19.9
-42.8
-37.7
-14.7
-33.9
24.3
26.8
21.8
26.0
17.0
37.3
-13.2
-5.9
-9.4
-16.1
-25.5
1.4
-0.5
25.6
-10.9
-28.8
19.5
3.3
17.7
24.0
11.3
33.2
22.3
3.5
33.2
75.6
13.3
26.0
62.5
5.8
46.2
79.8
40.1
52.8
37.4
25.2
14.8
45.5
-7.6
12.3
46.4
-14.4
-3.3
-6.8
-3.5
-3.6
-11.7
10.4
-15.3
-19.3
-19.0
-19.5
-19.6
0.4
Klorofyl a
overflade
DIP
bund
DIP
overflade
DIN
bund
DIN
overflade
24.6
28.1
17.5
23.7
24.6
29.9
Sigtdybde
-8.3
-1.3
-7.1
-9.2
-12.9
-12.3
-14.3
-14.2
-18.5
-7.8
-22.0
-10.7
-10.2
-1.9
-19.9
-14.4
-12.2
1.7
-21.4
-23.3
-25.6
-21.3
-27.5
-3.5
%-afvigelse (P-bias) indeks på næringsstoffer, klorofyl, sigtdybde og iltkoncentration i bundvand
90
Iltkoncentration
bund
dhi2017_havbrugslokalisering_modelrobusthed
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG M
BI LAG M
–
Kost f unkt io n ind eks t il
sammen lig ni ng af mod el værdi er og målin ger
91
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
92
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG M
M
Kostfunktionindeks til sammenligning af modelværdier og
målinger
Kostfunktion
Excellent
<1
God
1-2
Tilstrækkelig
2-3
Utilstrækkelig
>3
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
0.7
0.8
0.8
0.5
0.7
0.5
0.9
2.2
1.2
0.9
1.0
0.6
0.1
0.1
0.1
0.1
0.1
0.2
0.5
0.4
0.5
0.6
0.6
0.4
0.6
0.5
1.0
0.7
0.6
0.7
1.2
1.0
1.7
2.3
1.0
1.6
0.1
0.1
0.1
0.1
0.1
0.2
0.2
0.2
0.1
0.2
0.2
0.2
0.8
0.2
0.9
1.5
2.6
0.9
2.4
0.2
1.1
0.7
0.2
0.2
0.1
0.1
0.2
0.2
0.2
0.2
0.2
0.1
0.3
0.2
0.8
0.7
1.1
0.5
1.5
0.8
1.8
1.7
1.8
1.8
3.4
1.6
0.1
0.1
0.1
0.1
0.1
0.1
0.7
0.7
0.6
0.7
0.7
0.5
0.7
0.7
0.8
1.4
0.8
0.2
0.9
3.1
2.8
0.7
3.5
0.4
0.1
0.1
0.2
0.1
0.1
0.1
0.4
0.4
0.5
0.5
0.3
0.2
0.4
0.4
0.4
0.5
0.6
0.4
0.4
0.6
0.5
0.3
0.4
0.5
0.2
0.2
0.2
0.1
0.1
0.2
0.4
0.2
0.5
0.3
0.4
0.3
0.6
0.6
0.6
0.5
0.7
0.6
2.2
2.2
2.0
2.3
2.2
2.4
0.1
0.1
0.1
0.1
0.1
0.1
0.3
0.2
0.4
0.3
0.3
0.3
0.6
0.7
0.5
0.5
0.7
0.5
1.0
1.0
1.6
1.1
1.0
1.0
0.1
0.2
0.2
0.1
0.1
0.2
0.2
0.2
0.3
0.2
0.2
0.3
0.7
0.7
0.8
0.6
0.6
0.6
1.2
1.2
1.9
1.9
0.8
1.4
0.1
0.1
0.1
0.1
0.1
0.2
0.2
0.1
0.3
0.2
0.2
0.2
0.6
0.5
0.5
0.6
0.8
0.4
0.6
0.7
0.8
0.5
0.4
0.7
0.2
0.2
0.2
0.1
0.1
0.2
0.3
0.2
0.3
0.2
0.3
0.2
0.6
0.5
0.7
0.7
0.8
0.4
0.4
0.6
0.8
0.5
0.4
0.3
0.1
0.2
0.1
0.1
0.1
0.2
0.4
0.2
0.4
0.5
0.5
0.3
Kostfunktion indeks på salinitet og temperatur
Temperatur
bund
Temperatur
overflade
Salinitet
bund
Salinitet
overflade
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
93
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Kostfunktion
<1
Excellent
God
1-2
Tilstrækkelig
2-3
Utilstrækkelig
>3
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
0.4
0.5
0.3
0.6
0.9
0.4
1.2
2.1
1.7
1.2
1.8
0.8
0.9
1.0
0.5
1.4
1.2
0.4
0.9
1.6
1.6
0.9
0.7
0.7
0.9
0.9
0.7
0.8
1.2
0.9
0.8
0.6
1.3
0.7
0.9
1.2
0.6
0.5
0.8
0.8
0.6
0.4
0.4
0.3
0.4
0.5
0.5
0.4
0.4
0.2
0.6
0.5
0.6
0.4
1.2
1.3
1.0
1.5
1.3
0.6
1.1
1.0
0.9
1.2
1.2
1.1
0.5
0.7
0.4
0.8
0.3
0.8
1.4
1.5
1.2
1.9
1.4
1.5
0.5
0.5
0.5
0.6
0.6
0.4
0.1
0.1
0.9
1.5
0.2
1.6
1.4
0.8
1.5
1.6
1.4
1.0
0.8
0.9
1.3
1.9
0.3
2.1
1.3
6.6
1.9
3.0
2.3
1.2
3.1
2.1
1.0
1.1
1.3
0.3
0.4
0.3
0.5
0.3
0.2
1.6
1.0
1.8
2.1
1.6
2.6
1.0
1.0
0.2
1.2
41.4
0.2
1.7
2.3
5.2
1.3
1.6
1.0
1.3
3.0
5.0
1.1
1.1
1.2
0.5
0.3
0.2
0.4
1.8
0.8
1.4
1.2
2.6
1.5
4.0
1.4
1.3
1.2
0.4
1.2
1.8
1.3
2.0
2.2
1.0
3.1
1.9
0.9
1.9
6.4
1.2
1.6
2.8
0.9
0.6
0.5
0.5
0.7
0.9
0.6
1.5
1.8
2.0
1.5
1.5
1.6
0.9
1.1
0.7
0.9
1.4
0.5
1.4
1.3
1.7
1.8
1.8
1.0
0.6
0.9
0.7
0.9
0.5
0.5
1.0
1.1
1.0
1.0
1.1
1.0
0.4
0.4
0.4
0.6
0.7
0.3
0.9
0.8
0.9
1.3
0.9
0.8
1.1
1.2
0.5
1.7
1.5
0.5
1.5
1.1
1.2
2.9
1.3
1.6
0.9
0.9
0.4
0.3
0.4
0.5
0.8
0.4
1.2
1.1
1.1
1.4
1.5
1.1
0.9
0.9
0.5
1.0
1.5
0.8
1.7
1.1
0.7
2.3
3.4
1.4
0.8
1.5
0.5
1.1
0.8
0.7
0.9
1.0
0.8
0.9
1.0
1.2
0.6
0.6
0.6
0.4
3.5
0.2
0.4
0.4
0.4
0.5
0.5
0.5
0.7
0.5
0.6
1.1
0.8
0.6
0.9
1.3
0.5
1.1
1.3
0.6
1.7
1.0
0.9
3.2
2.7
1.4
0.5
0.6
0.4
0.5
0.5
0.5
0.9
0.9
1.0
0.8
0.8
1.3
0.3
0.2
0.3
0.5
0.3
0.4
1.0
1.2
1.1
0.9
0.8
1.8
0.8
1.0
0.6
0.5
1.0
0.9
0.7
0.6
0.8
0.9
0.9
0.6
0.5
0.7
0.6
0.7
0.5
0.3
1.1
1.2
0.9
1.3
1.1
1.3
0.6
0.5
0.6
0.4
0.8
0.5
0.5
0.4
0.6
0.7
0.7
0.5
1.4
1.4
1.7
1.3
1.3
1.7
0.9
0.9
0.9
1.2
1.6
0.5
1.5
2.0
1.4
1.7
1.4
1.0
0.7
1.2
0.5
1.0
0.9
0.4
0.8
0.9
0.9
0.9
0.9
0.9
0.6
0.7
0.8
0.7
0.9
0.4
Klorofyl a
overflade
DIP
bund
DIP
overflade
DIN
bund
DIN
overflade
1.2
1.1
1.2
1.2
1.2
1.2
Sigtdybde
0.5
0.7
0.3
0.3
0.7
0.4
0.7
1.1
0.7
0.5
0.9
0.4
0.5
0.6
0.6
0.4
0.6
0.3
0.8
0.8
1.1
0.8
1.2
0.3
Kostfunktion indeks på næringsstoffer, klorofyl, sigtdybde og iltkoncentration i bundvand
94
Iltkoncentration
bund
dhi2017_havbrugslokalisering_modelrobusthed
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG N
BI LAG N
–
Korrel at ions koef f icie nt (R
2
–
in deks)
t il sammen li gni ng af mo delv ærdi er o g måli nger
95
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
96
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG N
N
Korrelationskoefficient (R
2
–
indeks) til sammenligning af
modelværdier og målinger
R
2
> 0,4
0,2-0,4
0,1-0,2
< 0,1
Excellent
God
Tilstrækkelig
Utilstrækkelig
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
0.47
0.49
0.36
0.65
0.24
0.76
0.64
0.26
0.29
0.72
0.70
0.82
0.98
0.97
0.98
0.98
0.98
0.96
0.70
0.79
0.76
0.69
0.74
0.85
0.49
0.55
0.08
0.56
0.56
0.24
0.24
0.40
0.02
0.12
0.49
0.05
0.98
0.98
0.98
0.98
0.98
0.98
0.94
0.96
0.97
0.93
0.97
0.90
0.70
0.94
0.01
0.92
0.01
0.30
0.32
0.96
0.74
0.75
0.98
0.99
1.00
0.99
0.97
1.00
0.96
0.96
0.97
0.98
0.97
0.97
0.43
0.96
0.54
0.42
0.55
1.00
0.05
0.04
0.25
0.70
0.22
1.00
0.99
1.00
1.00
0.98
1.00
0.99
0.48
0.93
0.38
1.00
0.07
0.97
0.74
0.74
0.77
0.77
0.33
1.00
0.80
0.62
0.46
1.00
0.88
1.00
0.99
0.99
1.00
1.00
1.00
0.99
0.79
0.87
0.77
0.89
0.95
0.90
0.69
0.74
0.76
0.64
0.57
0.79
0.80
0.53
0.67
0.92
0.76
0.63
0.97
0.97
0.96
0.97
0.98
0.96
0.82
0.93
0.70
0.90
0.83
0.81
0.45
0.41
0.41
0.46
0.40
0.57
0.34
0.26
0.33
0.37
0.28
0.34
0.97
0.98
0.97
0.97
0.97
0.97
0.90
0.95
0.90
0.93
0.91
0.85
0.44
0.48
0.45
0.47
0.42
0.64
0.25
0.07
0.05
0.26
0.30
0.09
0.96
0.94
0.97
0.99
0.98
0.94
0.92
0.92
0.90
0.96
0.92
0.91
0.38
0.18
0.12
0.60
0.49
0.44
0.35
0.36
0.00
0.54
0.60
0.00
0.97
0.98
0.99
0.99
0.98
0.95
0.94
0.97
0.90
0.95
0.96
0.95
0.57
0.50
0.59
0.71
0.52
0.74
0.74
0.63
0.54
0.89
0.86
0.56
0.97
0.95
0.96
0.98
0.99
0.97
0.92
0.91
0.92
0.95
0.95
0.95
Salinitet
overflade
Salinitet
bund
Temperatur
overflade
Temperatur
bund
Korrelationskoefficient (R
2
- indeks) for overensstemmelse mellem målinger og modellerede
værdier for salinitet og temperatur
VSJ20925
0.69
0.69
0.65
0.64
0.53
0.90
0.57
0.34
0.48
0.33
0.70
0.87
0.97
0.97
0.98
0.98
0.98
0.97
0.82
0.92
0.78
0.82
0.73
0.90
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
97
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Excellent
God
Tilstrækkelig
Utilstrækkelig
R
2
> 0,4
0,2-0,4
0,1-0,2
< 0,1
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
0.47
0.28
0.85
0.17
0.47
0.77
0.00
0.02
0.04
0.02
0.07
0.10
0.29
0.28
0.68
0.04
0.13
0.80
0.16
0.30
0.30
0.20
0.37
0.15
0.17
0.18
0.58
0.06
0.33
0.00
0.07
0.52
0.05
0.12
0.02
0.11
0.75
0.85
0.86
0.69
0.75
0.91
0.37
0.86
0.52
0.23
0.54
0.31
0.55
0.91
0.28
0.48
0.31
0.76
0.27
0.22
0.31
0.17
0.56
0.43
0.23
0.05
0.20
0.52
0.47
0.06
0.56
0.43
0.54
0.09
0.84
0.08
0.04
0.03
0.05
0.01
0.08
0.01
0.49
0.62
0.72
0.51
0.51
0.58
0.98
1.00
0.01
0.11
0.93
0.01
0.01
0.64
0.13
0.00
0.81
0.16
0.58
0.80
0.10
0.25
0.76
0.03
0.35
0.10
0.00
0.06
0.09
0.07
0.61
1.00
0.23
0.13
0.06
0.72
0.69
0.96
0.35
0.88
0.95
0.15
0.04
0.17
0.02
0.90
0.15
0.28
0.47
1.00
0.04
0.10
0.98
0.09
0.06
0.21
0.65
0.33
0.73
0.39
0.16
0.67
0.01
0.96
0.26
0.50
0.77
0.97
0.43
0.10
0.85
0.01
0.09
1.00
0.12
0.05
0.10
0.07
0.23
0.99
0.07
0.05
0.96
0.10
0.03
1.00
0.10
0.75
0.77
0.26
0.01
0.48
0.12
0.89
0.55
0.51
0.73
0.58
0.36
0.34
0.43
0.00
0.03
0.03
0.01
0.09
0.01
0.47
0.76
0.52
0.52
0.26
0.68
0.20
0.40
0.01
0.05
0.16
0.38
0.12
0.03
0.22
0.00
0.46
0.00
0.00
0.02
0.03
0.02
0.00
0.08
0.47
0.47
0.53
0.46
0.38
0.67
0.16
0.30
0.23
0.00
0.38
0.20
0.44
0.54
0.63
0.53
0.43
0.76
0.08
0.07
0.09
0.19
0.29
0.03
0.18
0.17
0.58
0.76
0.84
0.37
0.49
0.64
0.17
0.25
0.33
0.04
0.32
0.04
0.36
0.52
0.52
0.17
0.23
0.58
0.12
0.25
0.39
0.23
0.00
0.38
0.17
0.17
0.60
0.19
0.46
0.00
0.01
0.07
0.07
0.06
0.00
0.02
0.65
0.62
0.94
0.96
0.89
0.97
0.44
0.38
0.73
0.38
0.81
0.29
0.27
0.46
0.22
0.04
0.38
0.35
0.48
0.51
0.72
0.42
0.45
0.56
0.28
0.59
0.25
0.41
0.48
0.08
0.27
0.47
0.52
0.54
0.74
0.04
0.02
0.01
0.02
0.04
0.02
0.08
0.73
0.89
0.84
0.59
0.70
0.62
0.02
0.00
0.11
0.05
0.29
0.14
0.42
0.69
0.46
0.72
0.33
0.35
0.28
0.44
0.01
0.21
0.11
0.47
0.07
0.29
0.25
0.02
0.05
0.00
0.05
0.08
0.21
0.03
0.00
0.02
0.65
0.64
0.53
0.90
0.71
0.52
DIN
overflade
DIN
bund
DIP
overflade
DIP
bund
Klorofyl a
overflade
0.02
0.00
0.32
0.03
0.05
0.18
Sigtdybde
0.70
0.09
0.87
0.92
0.92
0.91
0.67
0.98
0.96
0.77
0.39
0.99
0.77
0.39
1.00
0.93
0.58
1.00
0.65
0.67
0.65
0.78
0.70
0.85
Korrelationskoefficient (R
2
- indeks) for overensstemmelse mellem målinger og modellerede
værdier for næringsstoffer, klorofyl, sigtdybde og iltkoncentration i bundvand
98
Iltkoncentration
bund
dhi2017_havbrugslokalisering_modelrobusthed
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
0.56
0.78
0.48
0.42
0.33
0.60
0.00
0.00
0.01
0.01
0.02
0.02
0.38
0.76
0.56
0.23
0.12
0.64
0.11
0.12
0.08
0.03
0.08
0.41
0.10
0.07
0.22
0.00
0.35
0.03
0.01
0.05
0.00
0.06
0.09
0.12
0.57
0.60
0.50
0.44
0.73
0.85
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG O
BI LAG O
–
RSR- in deks (RMSE) t il
sammen lig ni ng af mod el værdi er og målin ger
99
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
100
dhi2017_havbrugslokalisering_modelrobusthed
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
BILAG O
O
RSR-indeks (RMSE) til sammenligning af modelværdier og
målinger
RSR
< 0,5
0,5-0,6
0,6-0,7
> 0,7
Excellent
God
Tilstrækkelig
Utilstrækkelig
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
0.87
0.98
1.00
0.66
0.93
0.69
1.09
2.76
1.51
1.07
1.22
0.71
0.16
0.16
0.15
0.13
0.14
0.20
0.61
0.48
0.56
0.71
0.74
0.46
0.86
0.70
1.44
0.84
0.80
0.99
1.53
1.19
2.20
2.63
1.14
1.99
0.16
0.15
0.14
0.16
0.16
0.21
0.28
0.23
0.17
0.35
0.26
0.40
0.96
0.34
1.39
1.55
2.57
1.07
2.78
0.26
1.24
0.72
0.19
0.19
0.14
0.12
0.21
0.18
0.25
0.21
0.19
0.16
0.34
0.21
0.90
0.70
1.27
0.67
1.65
0.89
2.09
1.89
1.99
2.21
3.93
1.81
0.13
0.11
0.14
0.12
0.08
0.13
0.82
0.77
0.66
0.73
0.85
0.72
0.80
0.82
0.96
1.46
0.97
0.23
1.03
3.58
3.29
0.75
4.07
0.44
0.13
0.11
0.23
0.08
0.13
0.11
0.50
0.39
0.53
0.59
0.37
0.31
0.57
0.52
0.51
0.61
0.72
0.47
0.50
0.78
0.63
0.38
0.56
0.63
0.19
0.20
0.22
0.17
0.14
0.22
0.45
0.29
0.56
0.41
0.48
0.43
0.77
0.81
0.79
0.78
0.85
0.68
2.56
2.79
2.32
2.63
2.63
2.73
0.17
0.15
0.19
0.16
0.17
0.18
0.35
0.24
0.41
0.31
0.37
0.39
0.79
0.87
0.75
0.74
0.91
0.60
1.21
1.40
1.91
1.27
1.11
1.21
0.19
0.24
0.20
0.10
0.13
0.23
0.29
0.28
0.35
0.21
0.31
0.31
0.85
1.01
1.00
0.68
0.79
0.79
1.44
1.50
2.31
1.99
0.99
1.77
0.16
0.16
0.15
0.12
0.15
0.22
0.25
0.18
0.33
0.25
0.25
0.24
0.71
0.71
0.68
0.72
0.95
0.51
0.68
0.82
0.93
0.59
0.44
0.79
0.19
0.22
0.21
0.16
0.11
0.20
0.32
0.32
0.36
0.27
0.36
0.26
0.72
0.62
0.78
0.83
0.91
0.47
0.67
0.87
0.98
0.82
0.57
0.39
0.17
0.20
0.16
0.15
0.15
0.18
0.49
0.34
0.49
0.58
0.58
0.43
Temperatur
bund
Temperatur
overflade
Salinitet
bund
Salinitet
overflade
RSR (indeks) for overensstemmelse mellem målinger og modellerede værdier for salinitet og
temperatur
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
101
 L 111 - 2016-17 - Endeligt svar på spørgsmål 140: Spm. om oversendelse af rapport om udpegning af egnede lokaliteter til etablering af nye havbrug, til miljø- og fødevareministeren
Excellent
God
Tilstrækkelig
Utilstrækkelig
RSR
< 0,5
0,5-0,6
0,6-0,7
> 0,7
FYN6700053
VEJ0006870
ARH190004
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
2003-07
2003
2004
2005
2006
2007
0.78
0.95
0.42
0.99
1.64
0.55
1.49
2.50
1.85
1.42
2.12
1.02
1.29
1.51
0.71
1.83
1.52
0.56
1.24
2.21
1.76
1.20
0.79
0.92
1.48
1.64
1.00
1.15
1.86
1.30
1.00
0.70
1.39
0.96
1.10
1.54
0.71
0.57
0.96
0.91
0.73
0.51
0.81
0.40
0.75
0.89
0.73
0.93
0.69
0.32
0.96
0.71
0.94
0.55
1.71
1.77
1.19
2.02
1.99
0.85
1.50
1.44
1.14
1.62
1.71
1.51
0.73
0.90
0.67
1.23
0.44
0.98
1.75
1.88
1.55
2.23
1.61
1.74
0.74
0.69
0.80
0.73
0.73
0.68
0.15
0.16
1.21
1.77
0.28
1.88
1.60
0.93
1.67
1.90
1.73
1.37
0.88
0.93
1.69
2.24
0.43
2.68
1.47
7.27
2.39
3.33
2.84
1.47
3.83
2.33
1.36
1.23
1.61
0.52
0.52
0.32
0.83
0.35
0.19
1.82
1.30
1.91
2.34
1.69
2.83
1.30
1.49
0.28
1.35
42.63
0.26
2.04
2.55
5.45
1.71
1.74
1.09
1.88
4.16
6.75
1.35
1.49
1.39
0.79
0.43
0.25
0.68
2.75
0.89
1.69
1.65
3.57
1.78
4.23
1.40
1.80
1.84
0.41
1.68
2.10
1.72
2.36
2.48
1.25
3.62
1.92
0.99
3.00
9.69
1.21
1.75
4.15
1.03
0.89
0.84
0.74
0.93
1.40
0.80
1.80
2.09
2.24
1.75
1.70
1.99
1.19
1.48
0.88
1.16
1.76
0.61
1.66
1.56
2.07
2.23
2.23
1.23
1.06
1.36
1.04
1.39
0.76
1.08
1.28
1.47
1.21
1.32
1.43
1.40
0.73
0.73
0.68
0.91
0.98
0.61
1.13
0.90
1.15
1.52
1.04
0.96
1.61
1.58
0.69
2.50
2.17
0.61
1.95
1.43
1.53
3.64
1.59
2.04
1.88
1.89
0.74
0.50
0.60
0.82
1.42
0.66
1.52
1.46
1.32
1.57
1.73
1.43
1.32
1.17
0.76
1.48
2.24
1.07
2.35
1.45
0.94
3.21
4.47
1.60
1.16
2.12
0.69
1.46
1.06
1.05
1.14
1.36
0.98
1.02
1.24
1.50
0.70
0.67
0.61
0.41
4.03
0.26
0.82
0.79
0.56
0.80
0.68
0.95
0.99
0.74
0.97
1.35
1.18
0.83
1.32
1.70
0.62
1.69
1.95
0.94
2.72
1.19
1.29
4.50
4.19
2.01
0.87
0.92
0.83
0.68
0.61
0.98
1.14
1.19
1.16
0.99
1.13
1.52
0.52
0.40
0.40
0.64
0.55
0.61
1.28
1.47
1.26
1.19
0.96
2.18
1.00
1.27
0.82
0.67
1.33
1.06
0.94
0.75
1.20
1.07
1.20
0.76
1.01
0.96
0.98
1.20
0.99
1.00
1.32
1.44
1.09
1.52
1.28
1.68
0.67
0.60
0.72
0.55
0.89
0.69
0.71
0.62
0.83
0.85
1.11
0.63
1.62
1.71
1.87
1.61
1.53
2.09
1.27
1.21
1.13
1.56
1.97
0.64
1.89
2.30
1.69
2.09
1.69
1.49
1.12
1.68
0.87
1.34
1.32
0.99
1.19
1.24
1.14
1.25
1.26
1.24
0.81
0.83
1.00
0.98
1.07
0.45
Klorofyl a
overflade
DIP
bund
DIP
overflade
DIN
bund
DIN
overflade
1.46
1.44
1.46
1.47
1.58
1.43
Sigtdybde
0.62
0.93
0.40
0.42
0.71
0.51
0.84
1.09
0.83
0.54
1.05
0.50
0.56
0.69
0.66
0.47
0.72
0.25
0.93
0.94
1.23
0.91
1.37
0.40
RSR (indeks) for overensstemmelse mellem målinger og modellerede værdier for
næringsstoffer, klorofyl, sigtdybde og iltkoncentration i bundvand
102
Iltkoncentration
bund
dhi2017_havbrugslokalisering_modelrobusthed
VSJ20925
NOR4410
DMU415
DMU905
DMU922
NOR403
NOR409
AnholtE
