Notat

Etablissement:

Dato:

9117 Station Mestersvig

1. december 2016

Påvirkning af indeklimaet i mandskabsbygninger

Målerunde 2016

1. Indledning

I fem bygninger på etablissement 9117 Station Mestersvig er der siden 2009 foretaget

undersøgelser én gang årligt for påvirkning af indeklimaet med flygtige kulbrinter, som

stammer fra underliggende jordforurening eller oliefyringsanlæg i bygningerne /1/, /2/,

/3/.

Fra 2014 blev undersøgelserne udvidet med mandskabsbygningen "Grand Hotel" (bygning

260) /4/. I 2015 blev denne bygning renoveret, og ændringer i rumindretningen blev

gennemført.

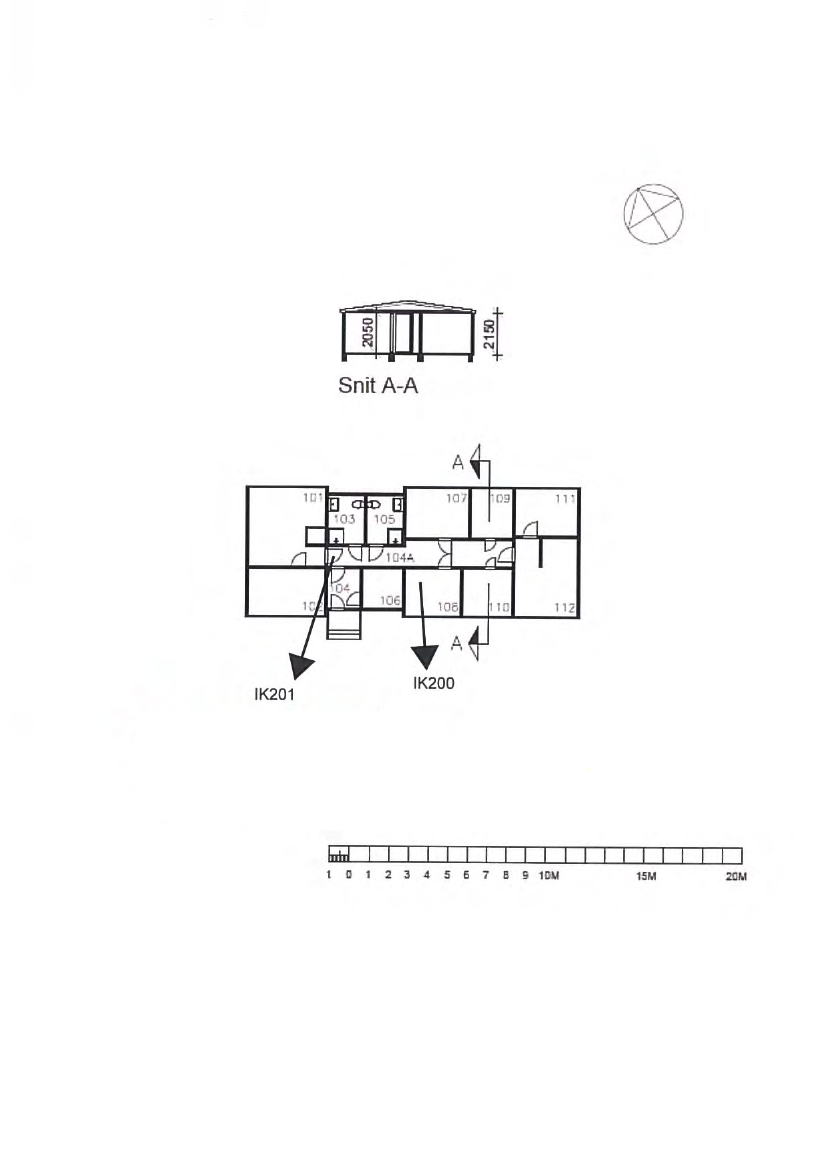

I 2016 er bygningen Olympos (bygning 261) medtaget i undersøgelserne. Bygningen er

ikke i brug, men ønskes undersøgt med henblik på eventuelt senere at renovere den og

igen anvende den som mandskabsbygning.

Bygningshistorik

Bygningerne omfatter:



Tårnet (B205), opført i 1977 i tre etager.

Millionæren (B263), opført i 1958 i en etage.

Kantinen (B266), opført i 1965 i en etage.

Rødull (B265) og Blåtårn (B264), der er identiske bygninger opført i henholdsvis

1963 og 1965 i en etage.

Grand Hotel (B260), opført i en etage formodentlig omkring 1950.

Olympos (B261), opført i 1954 i en etage /5/.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

GRU, Alm.del - 2016-17 - Endeligt svar på spørgsmål 31: Spm. om at fremsende forsvarets forureningsundersøgelser i Grønland og dertilhørende risikovurderinger foretaget i 2015, samt undersøgelserne fra 2016, så snart de ligger klar, til forsvarsministeren

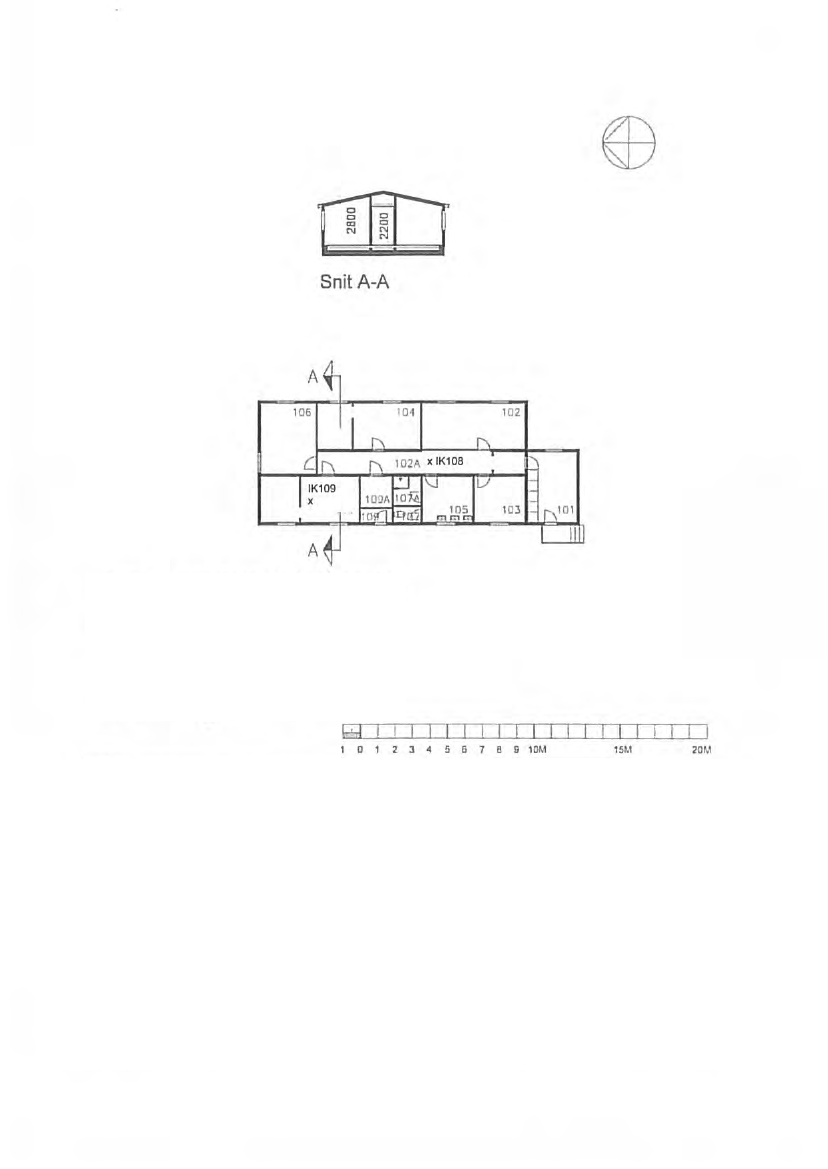

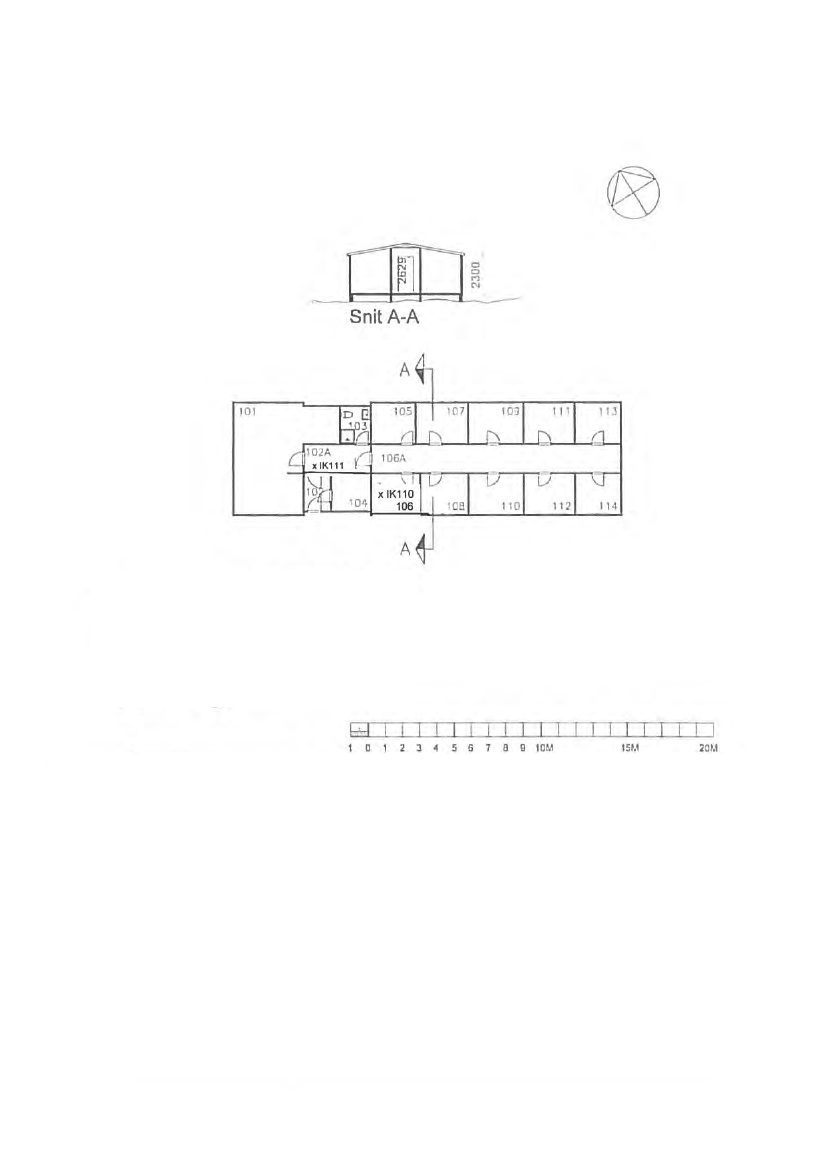

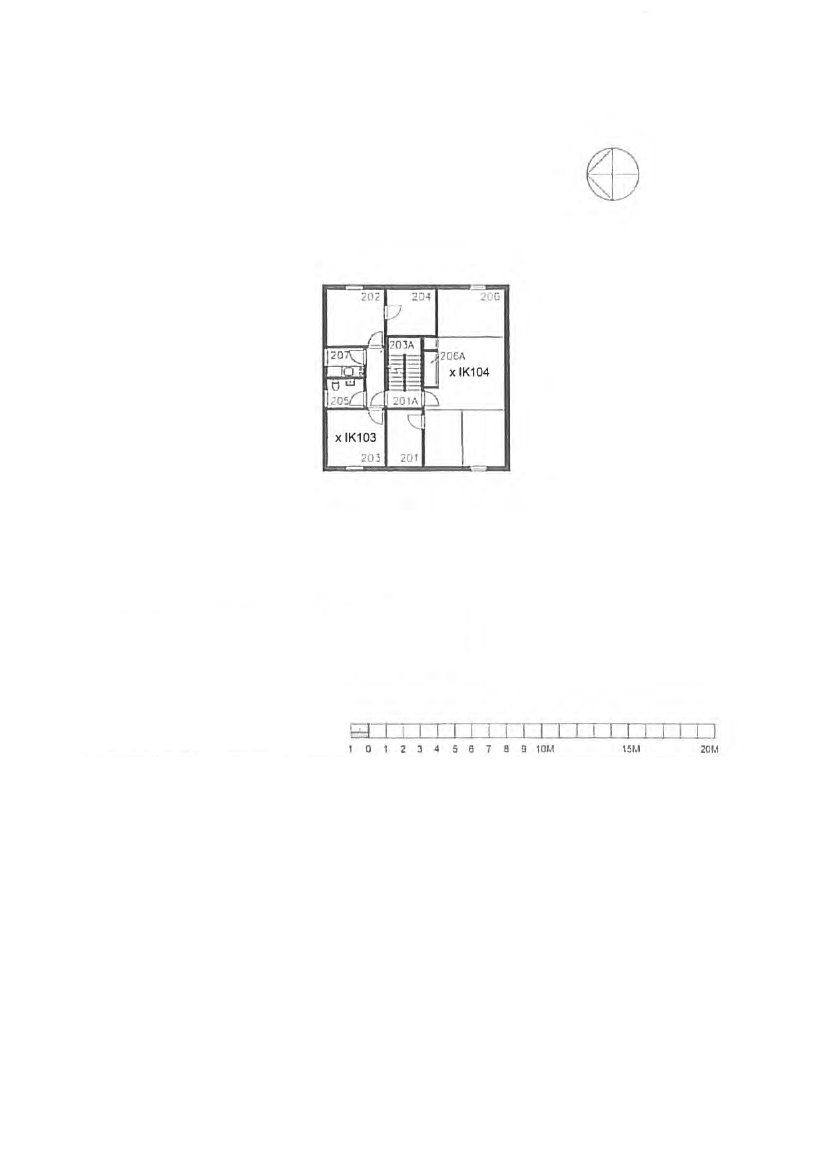

Indretningsplaner for de syv bygninger før renoveringen af hhv. Grand Hotel og Olympos

er vedlagt i bilag 1.

Tårnet er opført med bærende konstruktioner i profilstål, indvendige skillevægge i gips og

facadebeklædning i Steni-plader. Kantinen og Grand Hotel har en facadebeklædning med

Steni-plader, og de øvrige fire bygninger er opført helt i træ.

Alle bygninger, på nær Grand Hotel og Olympos, er opvarmet med oliefyr. Grand Hotel har

el-varme, men bygningen har tidligere været opvarmet med olieovn(e) /5/. I Tårnet,

Millionæren og Kantinen er olietankene placeret uden for bygningerne. I 2015 var

olietanken i Rødull placeret indendørs i fyrrummet, Blåtårn anvendtes ikke (bygningen var

lukket ned og olietanken fjernet), og Olympos var uopvarmet.

I 2016 er der påbegyndt en tankrenovering, hvor bl.a. de indvendige tanke nedtages, og

der opsættes nye uden for bygningen. I Rødull er den indvendige olietank blevet nedtaget

og en ny opsat udendørs allerede i 2016, da der blev konstateret kraftig olielugt i

bygningen. I forbindelse med dette er der udtaget jordprøver op ad bygningen, hvor

olietanken var placeret. Dette afrapporteres i et særskilt notat /6/. I Blåtårn er den

indvendige olietank nedtaget, og en ny opsat udendørs. Blåtårn er under renovering,

således den efter renoveringen kan anvendes som mandskabsbygning.

I de øvrige bygninger, hvor indvendige tanke skal nedtages og udskiftes med nye

udendørs tanke, er arbejdet ikke færdiggjort medio august 2016. Tilslutning af tanke

forventes færdiggjort i 2017.

Tårnet, Rødull, Grand Hotel og Millionæren anvendes til mandskabsindkvartering. Olympos

og Blåtårn er ikke i drift. Kantinen anvendes til kantinedrift og motionsrum.

Tårnet og til dels Rødull anvendes til helårsindkvartering af udstationeret personel.

Indeklimamålinger og afhjælpende tiltag

Indeklimamålingerne er på nær i Grand Hotel og Olympos udført en gang årligt med første

målerunde udført i august 2009. Grand Hotel kom med i måleprogrammet i 2014, og i

2016 blev Olympos medtaget i måleprogrammet. Til og med august 2012 er målingerne

udført ved passiv opsamling af forureningskomponenter på ATD-rør. Fra 2013 er

målingerne udført med ORSA-rør, men måleprincippet og målepunkter i/på de enkelte

lokaliteter er de samme som tidligere. Måleresultaterne angiver gennemsnits-

koncentrationen af forureningskomponenter i måleperioden (længden af måleperioden de

enkelte år har varieret mellem 1-2 uger).

Tidligere års indeklimamålinger har vist overskridelser af Miljøstyrelsens danske

afdampningskriterier for totalindhold af flygtige kulbrinter (TVOC) og benzen i indeluften i

bygningerne /7/.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

I /7/ er afdampningskriteriet defineret som:

"Afdampningskriteriet udtrykker det bidrag, som afdampningen fra jorden

maksimalt må udgøre ved påvirkning af indeklimaet eller udeluft. Der er tale

om en

bidrags

- værdi og altså ikke en

total

- værdi. Afdampningskriteriet er

som udgangspunkt lig Luftkvalitetskriteriet."

Ved indeklimamålingerne måles det samlede bidrag af alle kilder til flygtige kulbrinter i

indeklimaet, dvs. afdampningen fra olieforurenet jord, oliefyr i bygninger, olieforurenet

arbejdstøj, madlavning, maling etc. Et måleresultat over afdampningskriteriet betyder ikke

nødvendigvis, at bidraget stammende fra en jordforurening alene overskrider

afdampningskriteriet.

Der er i henholdsvis 2009 og 2010 opsat luftrensere i Millionæren, Tårnet og Rødull, og i

de efterfølgende år er der iværksat yderligere afhjælpende tiltag:



Instruks om forbedret udluftning i bygningerne

Instruks om at holde døre til fyrrum lukkede og tætning af døre

Instruks om at forurenet arbejdstøj ikke må opbevares i beboelser

Tætning af ventilationsspjæld mellem fyrrum og andre dele af bygningen i Tårnet.

Eftersyn af oliefyringsanlæggene i mandskabsbygninger og udbedring af utætheder

i anlægget i Tårnet

I 2015 er der foretaget renovering af Grand Hotel

–

herunder fjernelse af

olieforurenede bygningsdele

I Tårnet er der installeret et nyt fyr (rum 106), og tanken er rykket udendørs

I 2016 er der påbegyndt en tankrenovering med udskiftning af indendørs olietanke

med nye udendørs tanke. I forbindelse med evt. tegn på oliespild undersøges dette.

I 2016 er der påbegyndt renovering af Blåtårn med udskiftning af gulve og vægge,

således at den efterfølgende kan anvendes som mandskabsbygning igen.

2. Formål

Indeklimamålingerne har til formål at overvåge effekten af de gennemførte foranstalt-

ninger og tiltag i mandskabsbygningerne, dvs. at vurdere udviklingen af forurenings-

komponenter i forhold til de tidligere undersøgelser i perioden 2009-2015 /3/. Bygningen

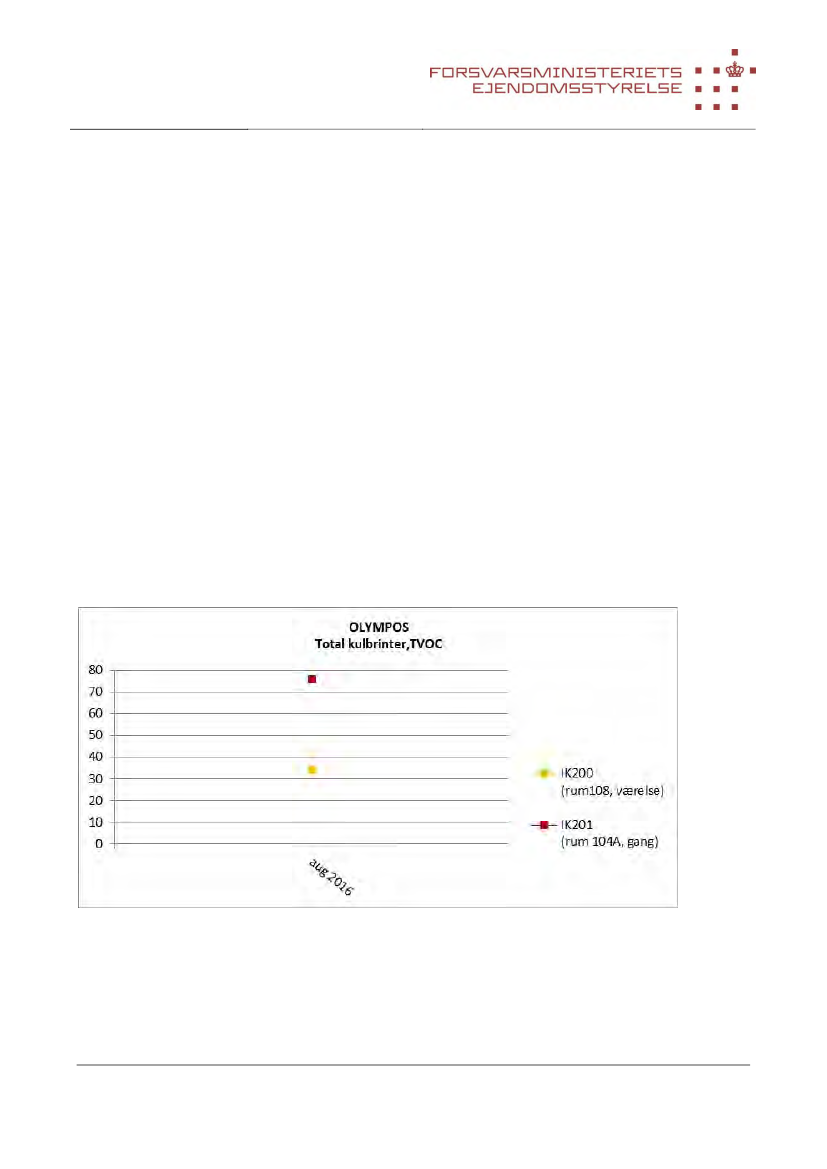

Olympos indgår i undersøgelserne i 2016 for at vurdere, om bygningen kan anvendes til

beboelse efter en renovering.

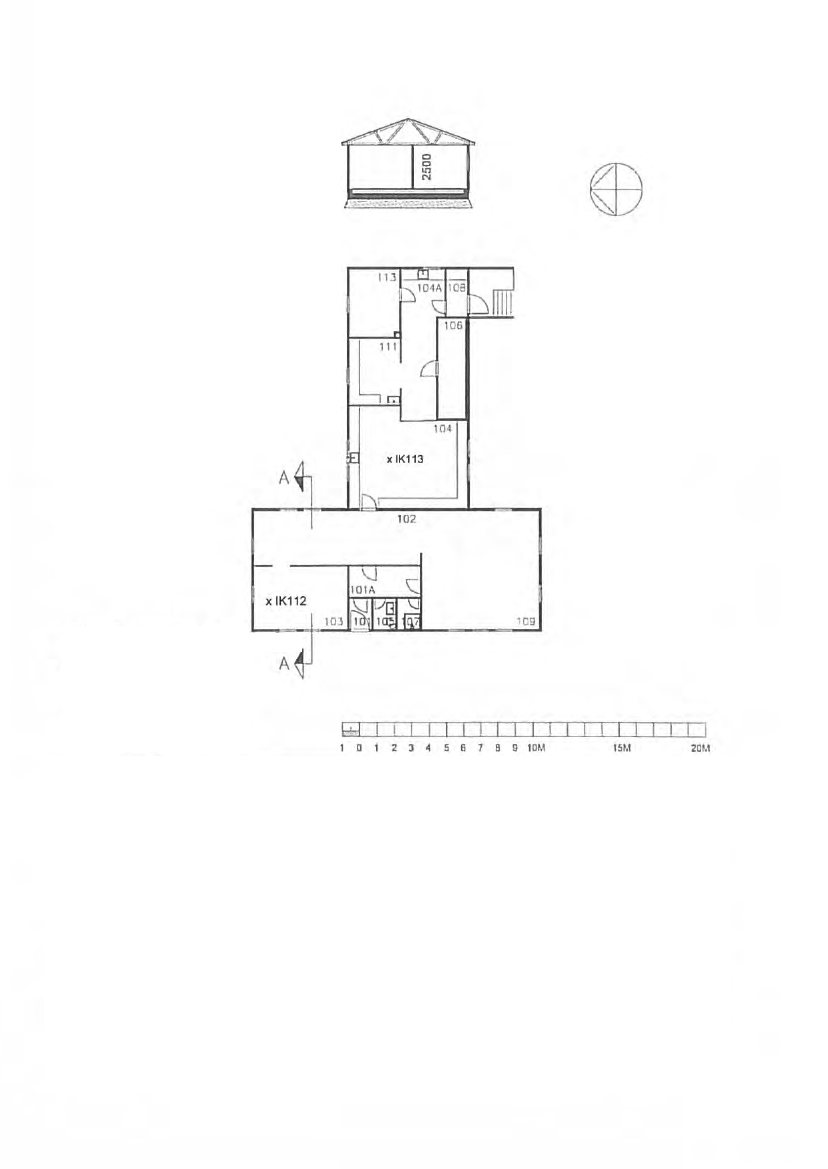

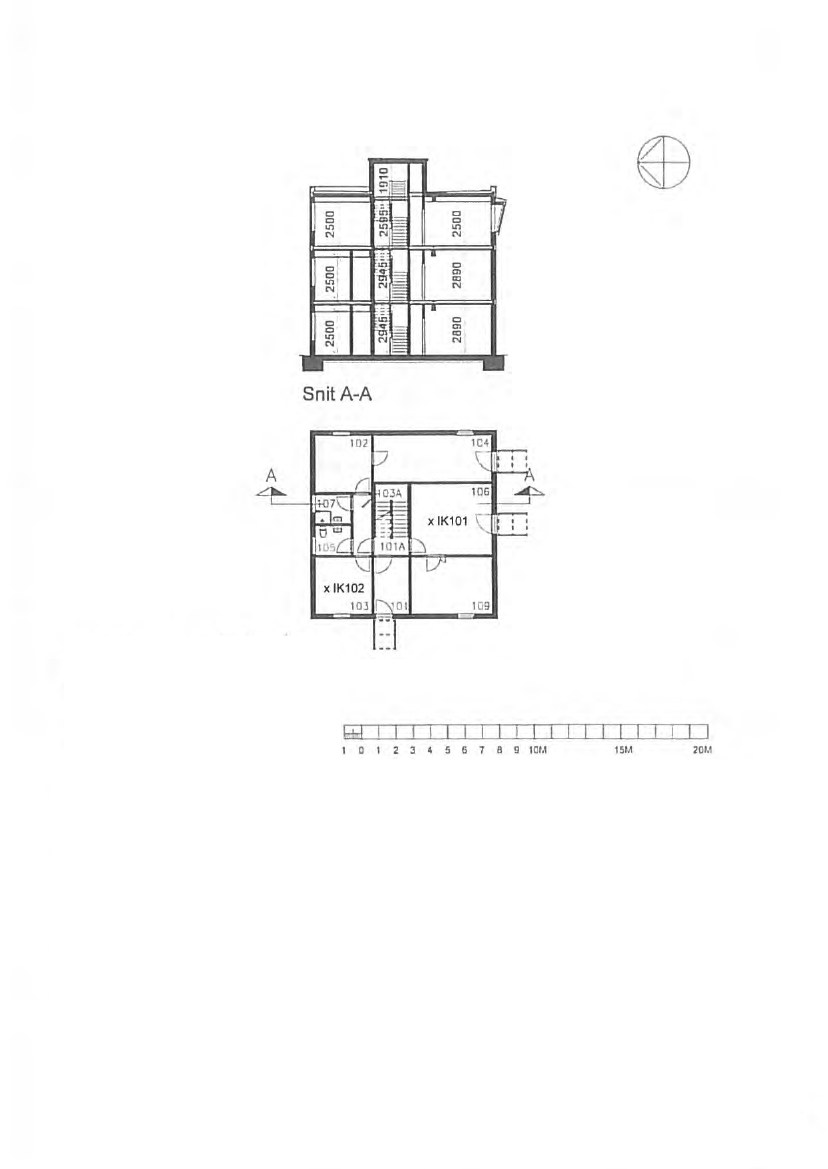

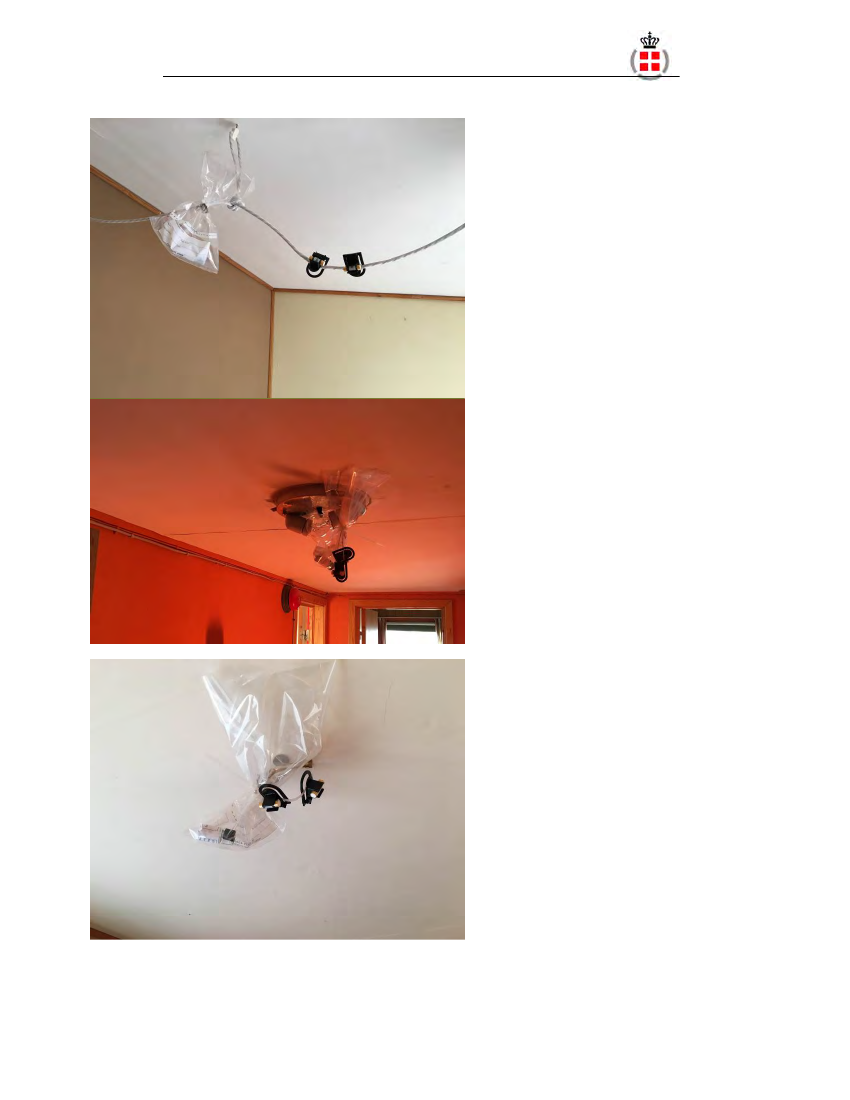

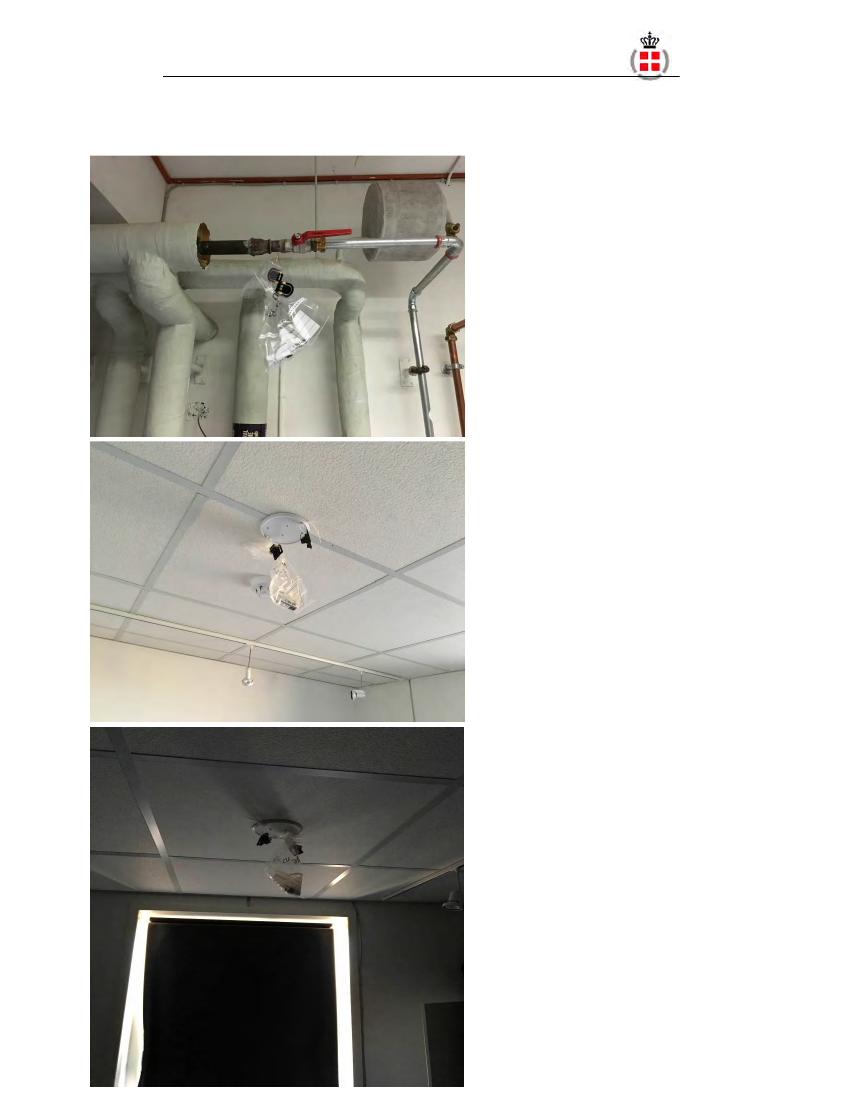

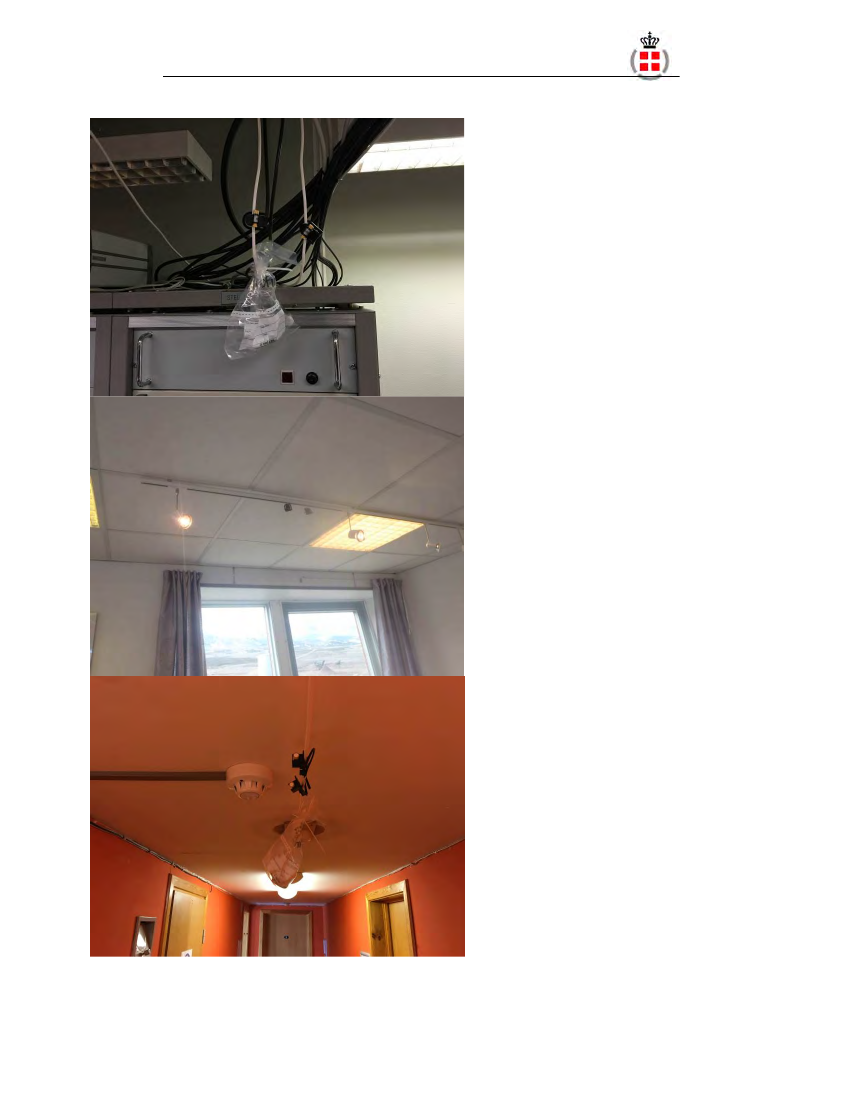

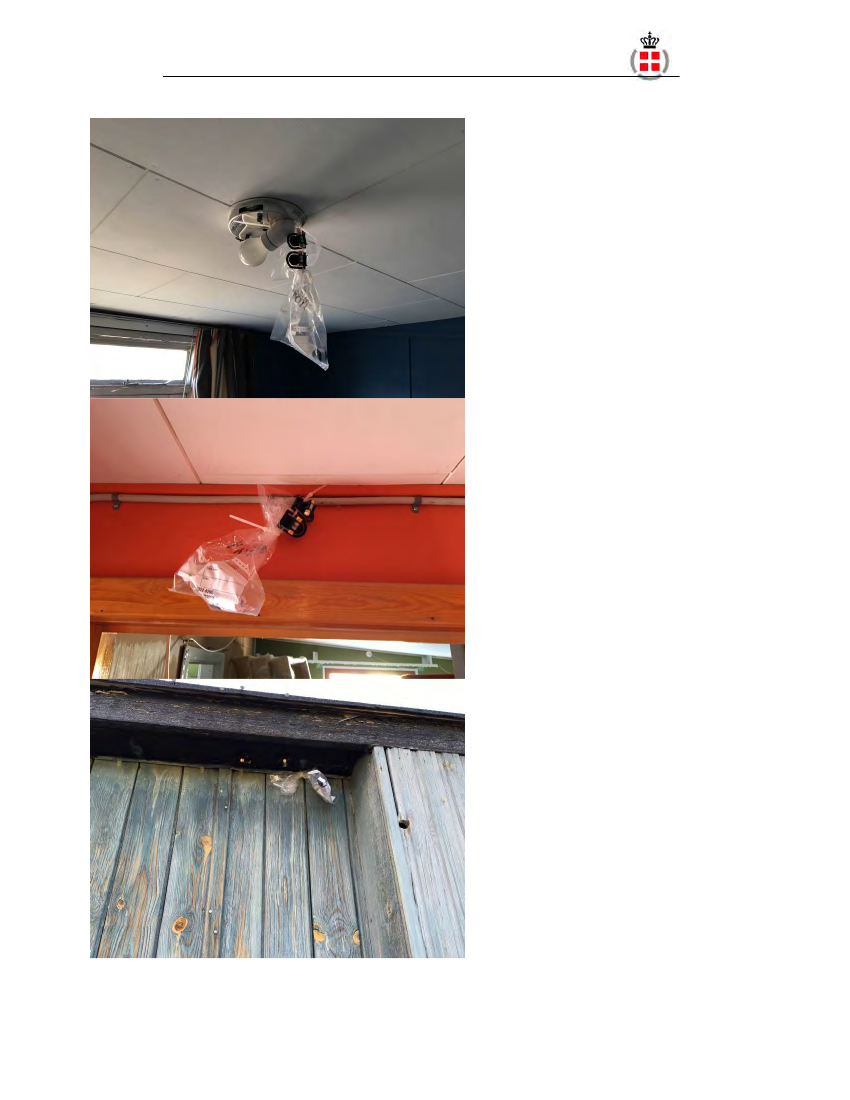

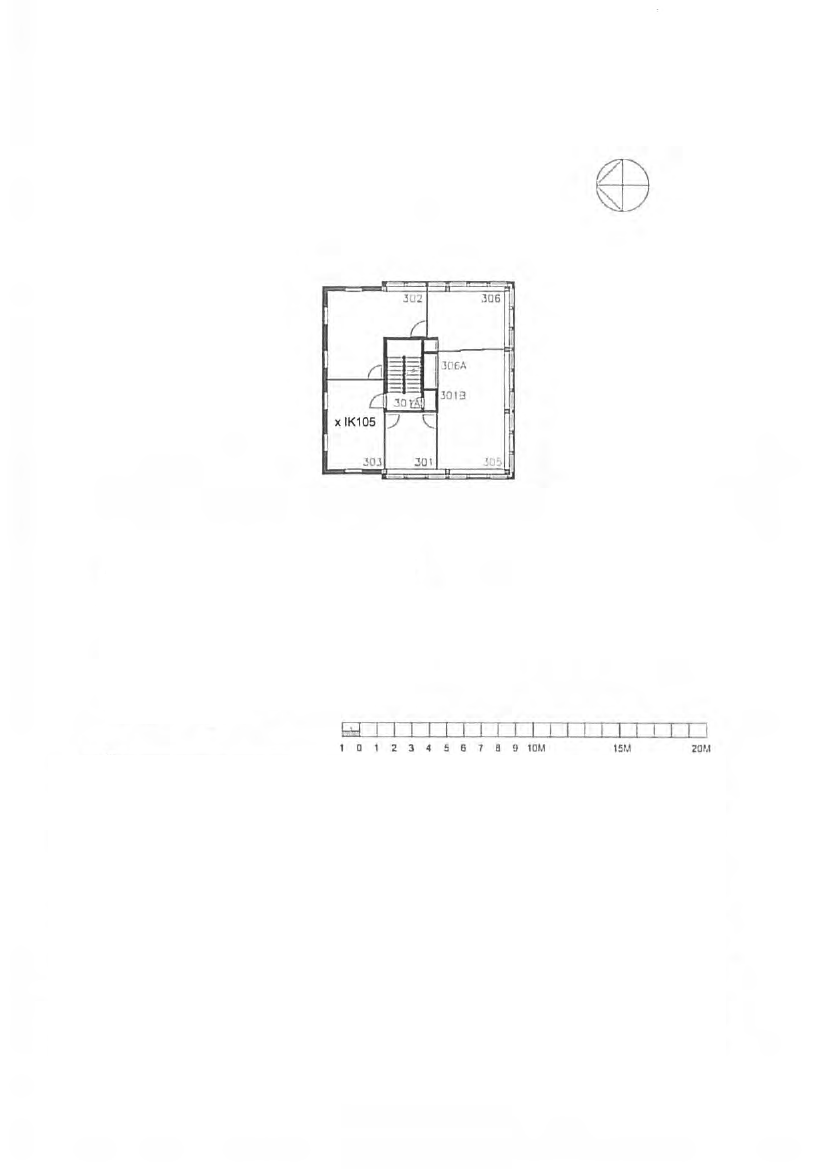

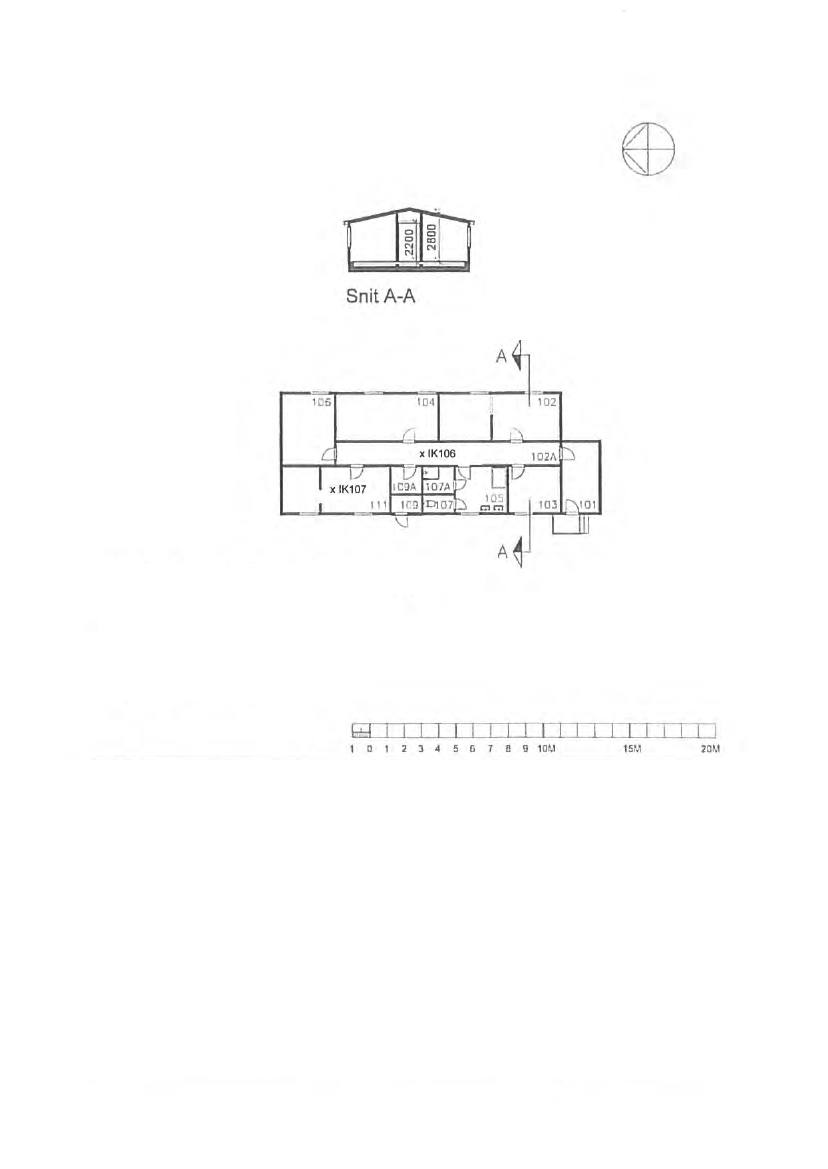

Placeringen af målepunkterne i bygningerne fremgår af indretningsplanerne i bilag 1, og i

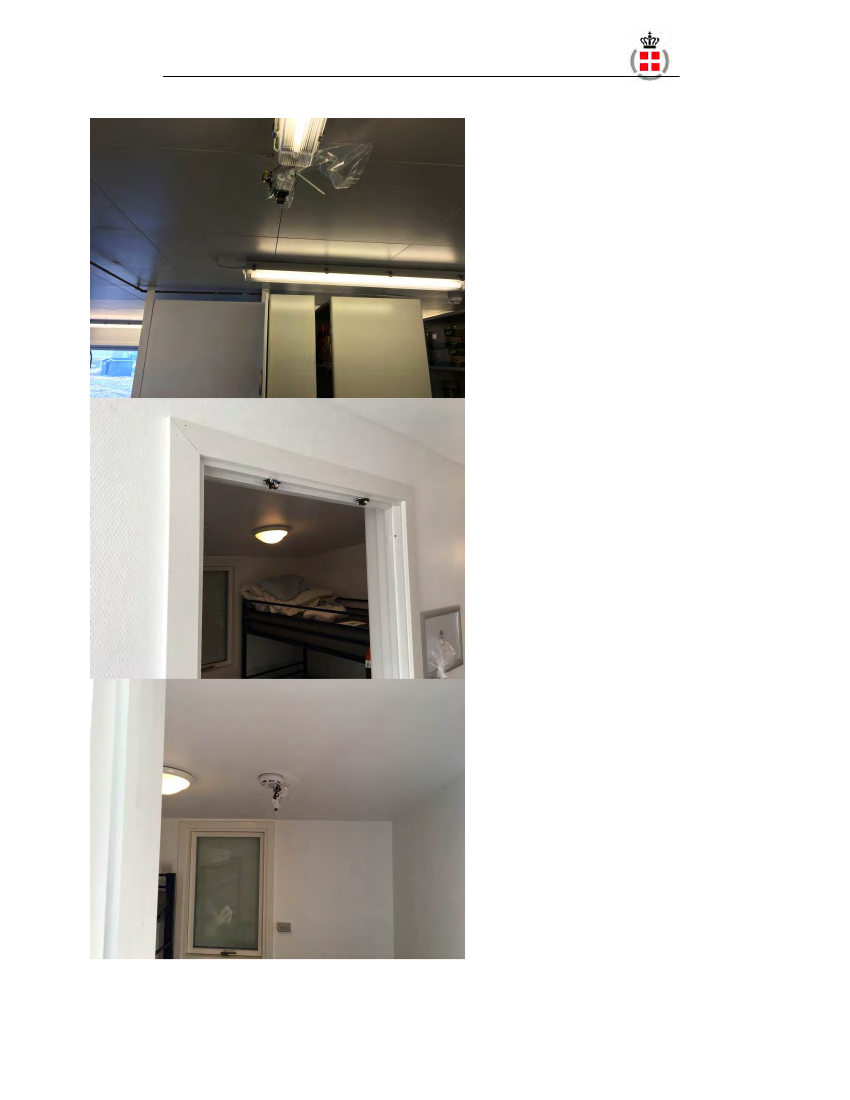

bilag 2 er fotos af de enkelte målepunkter. Målepunkterne er så vidt muligt de samme

steder som i 2015.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Undersøgelsesomfang i 2016

Placering af målepunkterne for de indendørs målinger IK101-IK115 er angivet på planerne

i bilag 1. Der er i 2016 tilsvarende i 2014 og 2015 foretaget referencemålinger af

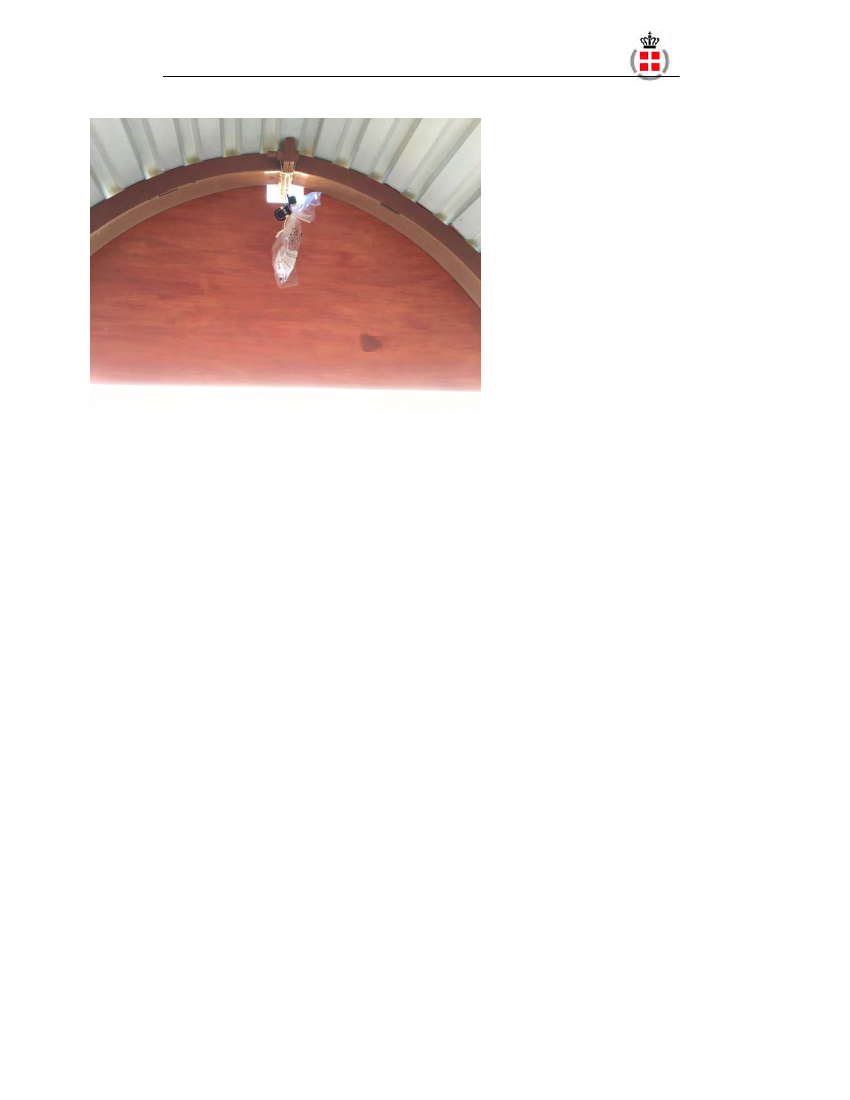

udeluften, UL101 og UL102. Målepunktet UL101 er placeret på den sydøstlige gavl af

Radiofyret i Antenneområdet, og målepunktet UL102 er placeret ved den sydøstlige gavl af

Tårnet.

På baggrund af målerunderne i 2013 og 2014, hvor der blev påvist forhøjede værdier af

primært benzen i udeluften i Antenneområdet, er målingerne af udeluften i 2015 og 2016

blevet suppleret med opsætning af ORSA-rør, som ikke eksponeres (lukket rør). Dette for

at vurdere, om de ueksponerede rør evt. har en forhøjet baggrundsværdi af benzen. I

2016 er det ueksponerede ORSA-rør placeret ved den sydøstlige gavl af Radiofyret, dvs.

ved UL101.

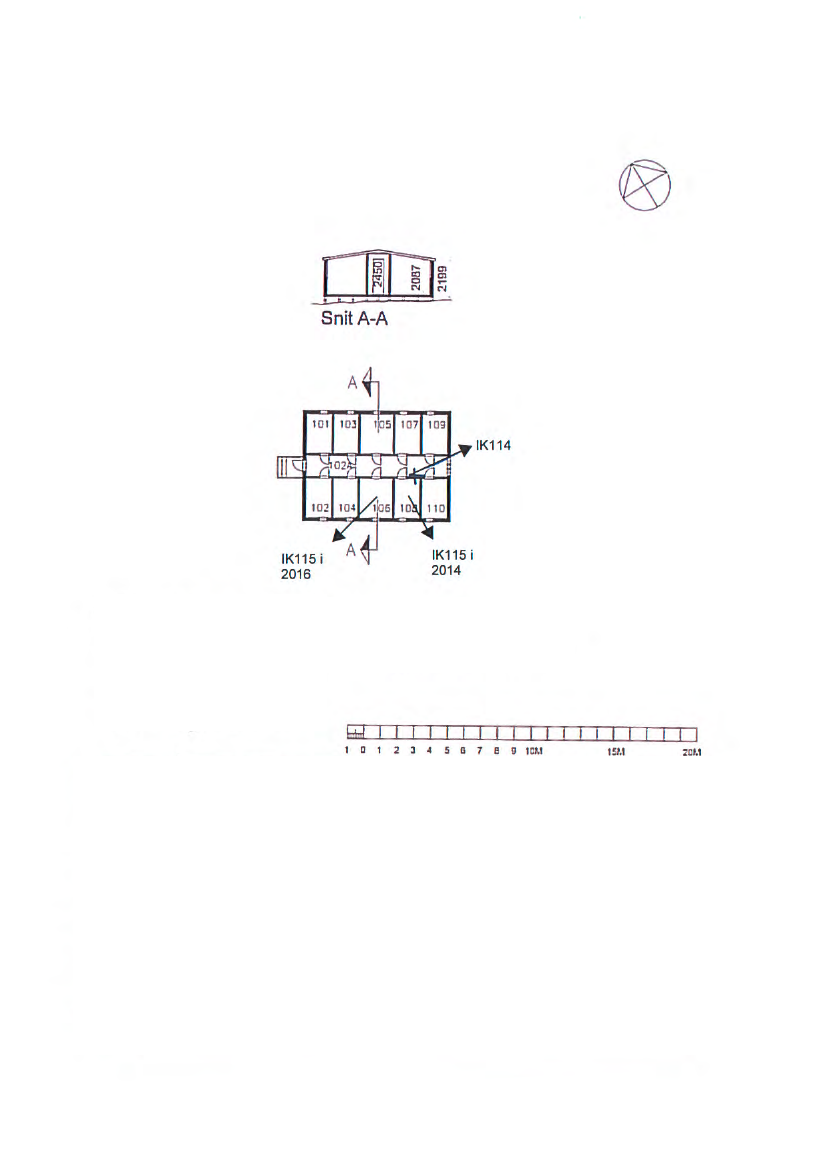

Grand Hotel var under renovering i 2015, og målepunktet IK115 (rum 108) udgik derfor af

undersøgelsen i 2015. I 2016 var renoveringen afsluttet. I forbindelse med renoveringen

er de gamle skillevægge blevet fjernet og nye opsat. Antallet af rum i bygningen er blevet

mindsket. Ved en fejl blev der under feltperioden i 2016 ikke udarbejdet en skitse af den

nye indretning af Grand Hotel, så i bilag 1 er indretningsplanen vist som før renoveringen.

Efter aftale med Forsvarsministeriets Ejendomsstyrelse blev der opsat et ORSA-rør i "rum

106" (benævnt IK115). Placeringen af IK115 i bygningen stemmer rimeligt overens med

den tidligere placering i bygningen før renoveringen. IK115 er placeret i rummet ved siden

af det rum, hvor IK114 er monteret i karmen til indgangsdøren, se foto 14 i bilag 2.

ORSA-rørene blev opsat af COWI den 2. august 2016. Der blev ved hvert målepunkt opsat

to ORSA-rør. Det ene rør blev nedtaget den 10. august af COWI og hjemtaget ved

afslutningen af feltperioden. Det andet rør blev nedtaget den 29. august af personalet på

Mestersvig efter instruks fra COWI og blev sendt til Danmark med fly. ORSA-rørene

nedtaget den 29. august er blevet analyseret, da disse rør har den længste

eksponeringsperiode. Tidspunkterne for opsætning og nedtagning af ORSA-rørene er

angivet i en tabel i bilag 3. Tidspunkterne for nedtagning af det ueksponerede rør er dog

ved en fejl ikke blevet noteret på det modtagne feltskema, men nedtagningstidspunktet er

forudsat at være den samme som UL101.

I 2016 har ORSA-rørene været opsat i ca. 4 uger, mens de forrige år kun har været opsat

2-3 uger. Detektionsgrænsen i 2016 er derfor lavere i 2016 end i de foregående år.

Analysearbejdet er udført af Eurofins. ORSA-rørene blev analyseret for indholdet af TVOC

(sum af flygtige kulbrinter), C

-C

aromater og BTEX. Laboratoriet har på baggrund af de

enkelte ORSA-rørs eksponeringsperiode foretaget en omregning fra analyseresultatet

angivet i µg/rør til µg/m³. Analysens detektionsgrænser angivet i µg/m³ afhænger således

af eksponeringsperioden.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

I bilag 4 er samlet analyseresultaterne fra 2009 til 2016 for de enkelte bygninger, og i

bilag 5 er vedlagt analyserapporten fra Eurofins.

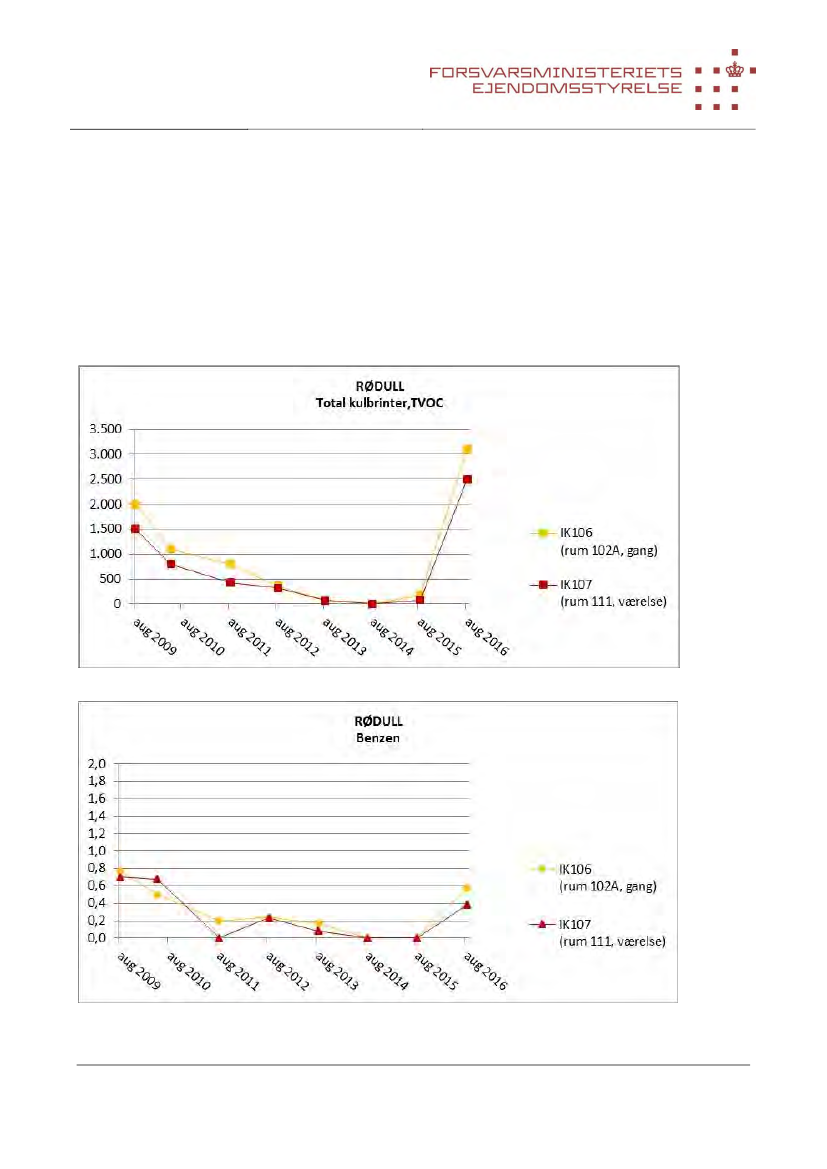

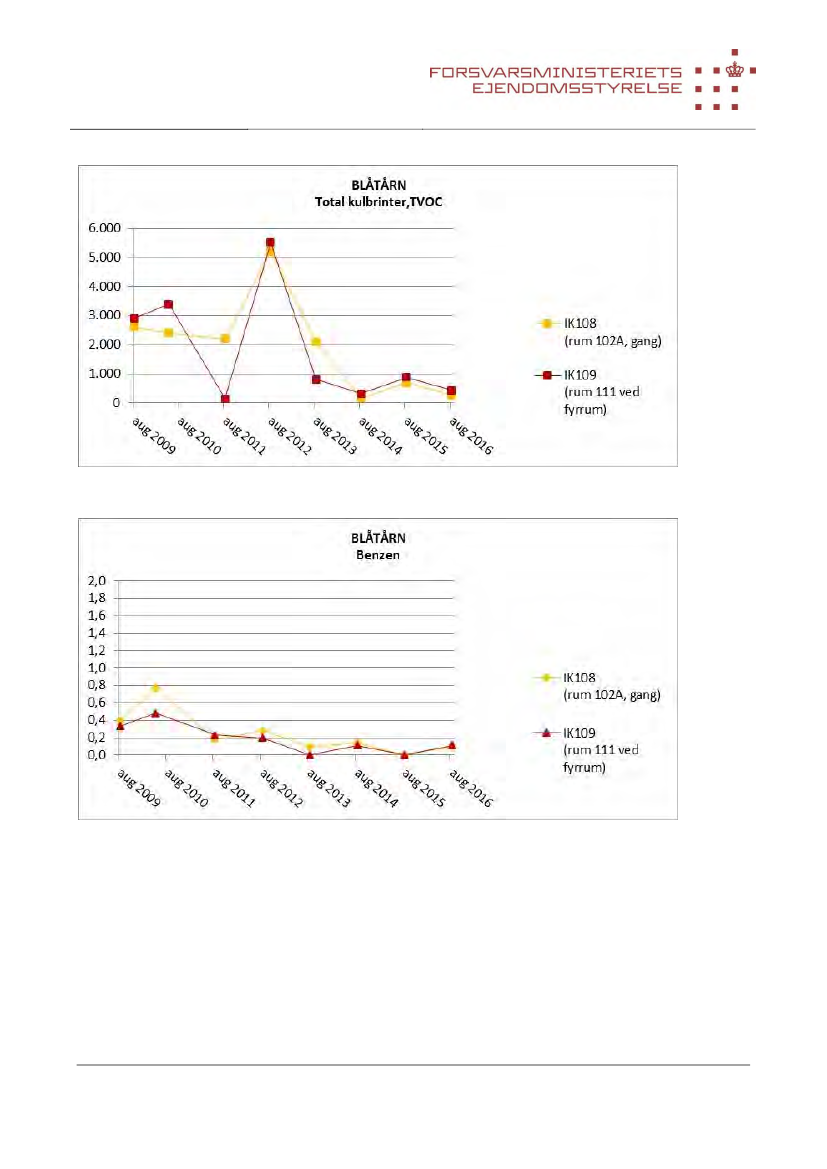

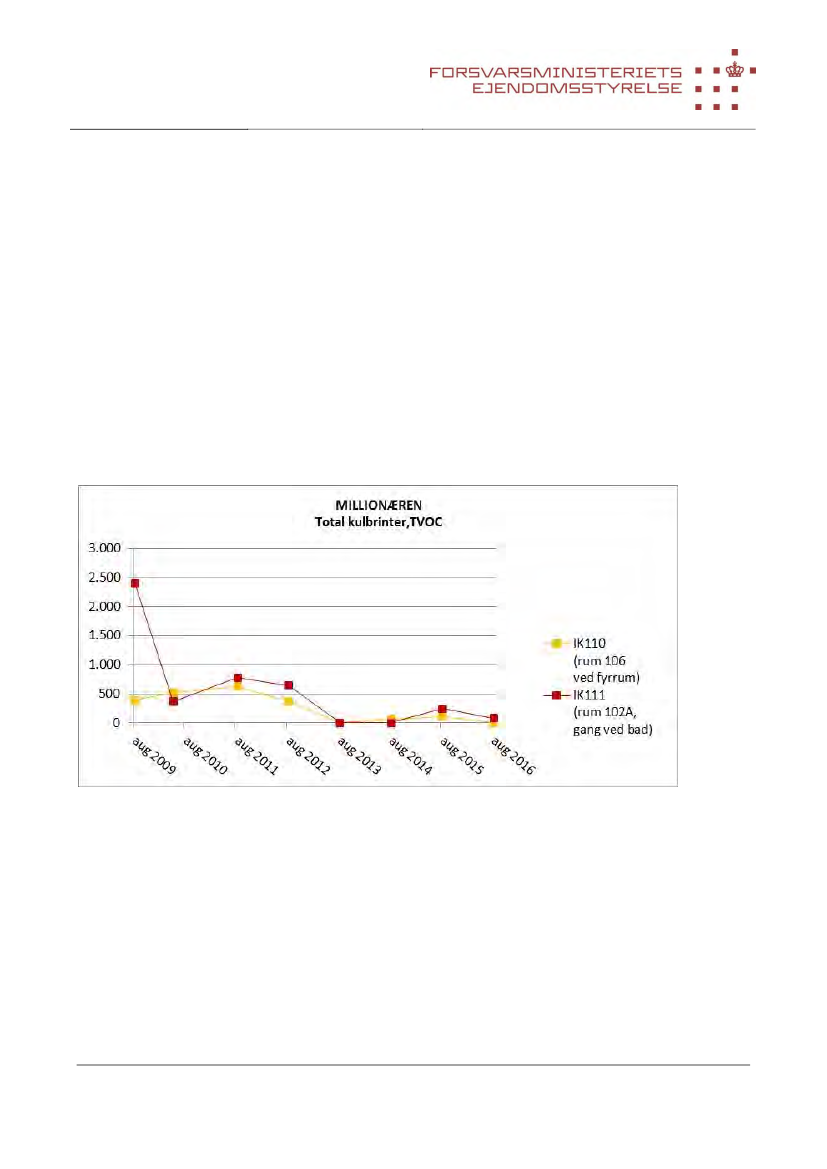

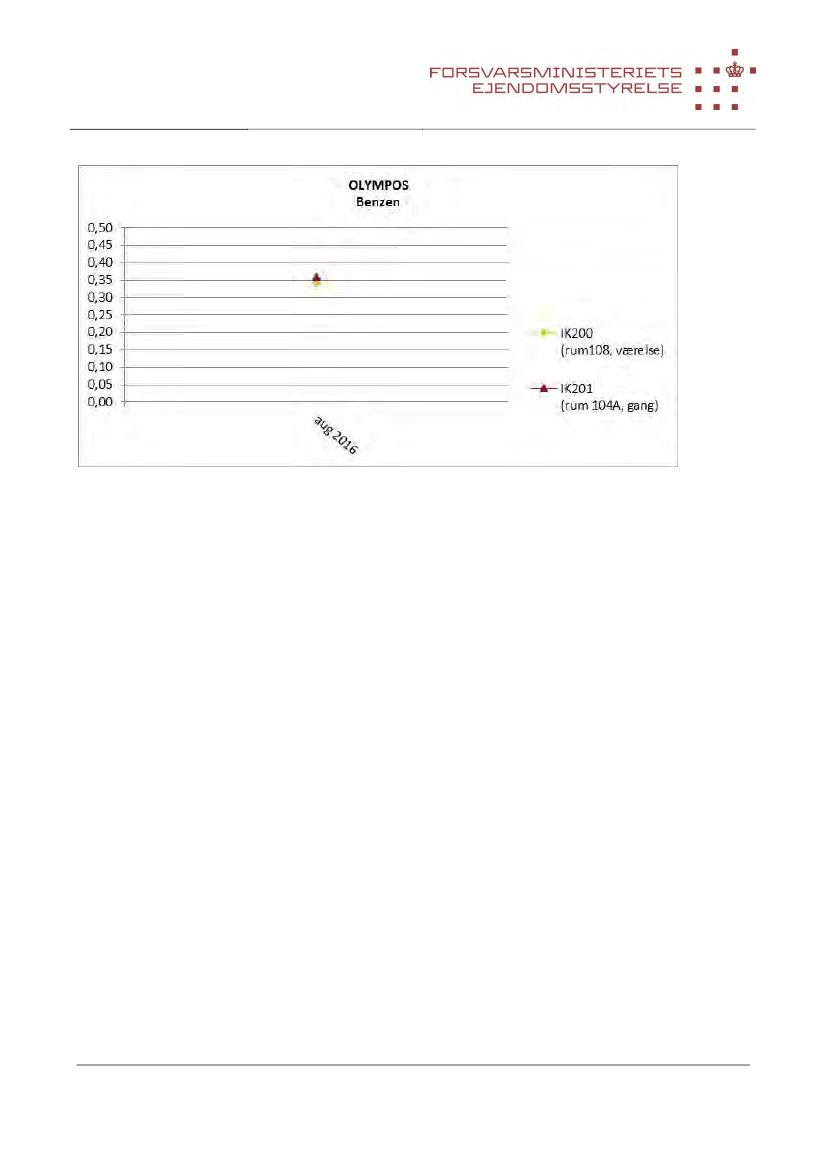

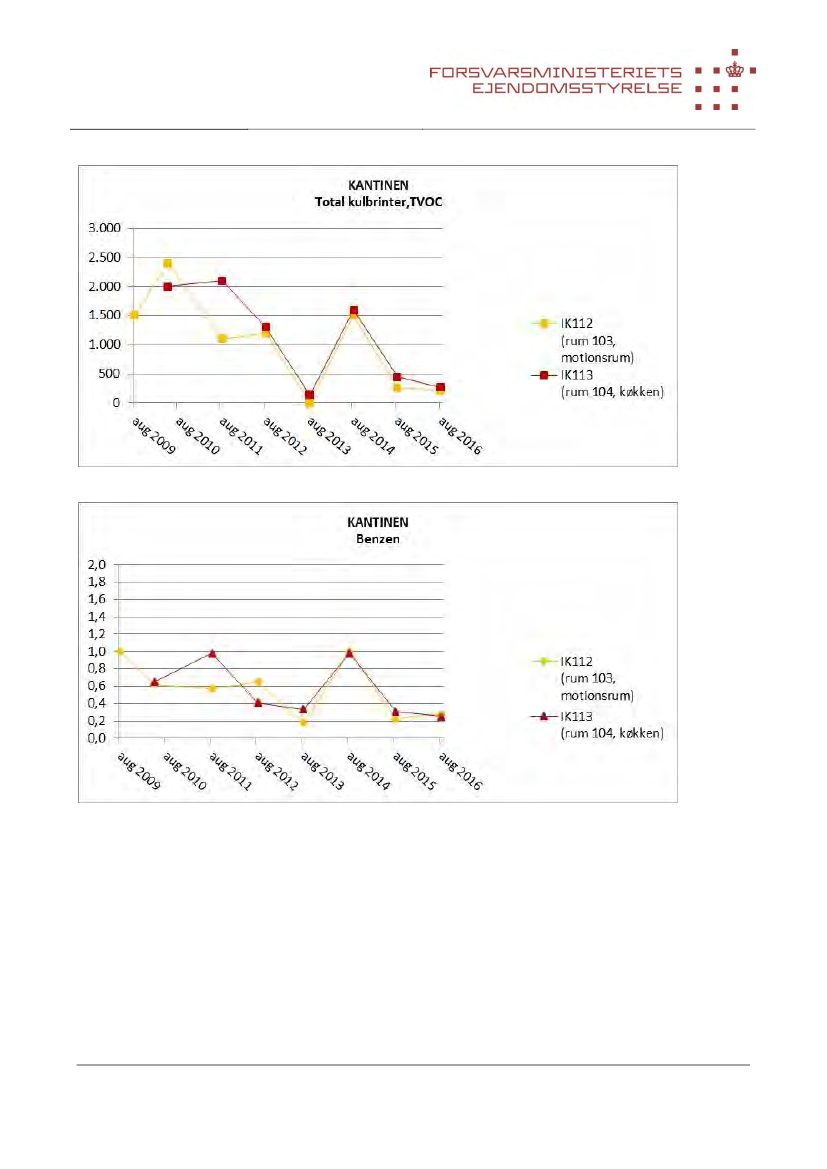

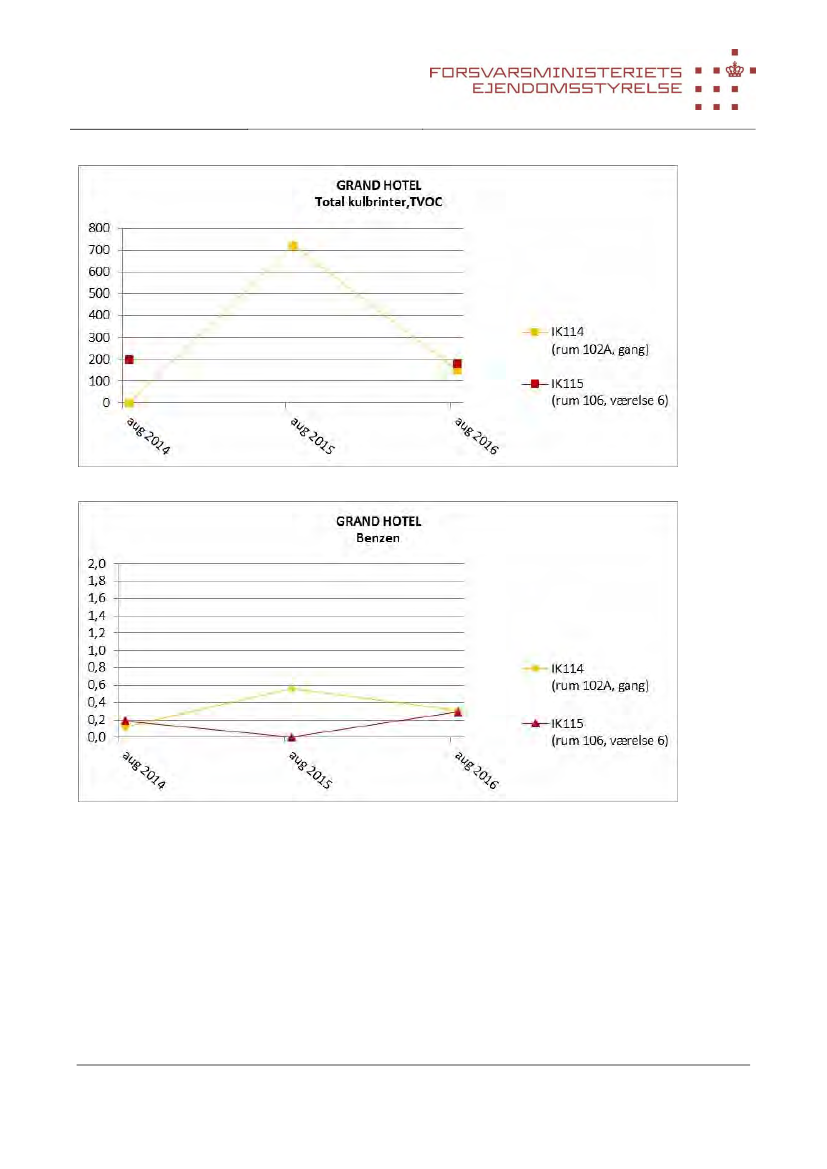

For at belyse en eventuel udvikling i indeklimaforureningerne er analyseresultaterne for

TVOC (sum af flygtige kulbrinter) og benzen fra perioden 2009-2016 sammenstillet grafisk

for de enkelte bygninger. I prøver, hvor der ikke er påvist forurening over de pågældende

detektionsgrænser, er luftkoncentrationen sat til nul i den grafiske fremstilling. Der er ikke

foretaget en grafisk sammenstilling af toluen, ethylbenzen, xylener og C

- C

aromater,

da benzen og TVOC er vurderet som de mest betydende forbindelser.

3. Resultater

Blind

Ved analysen af det ueksponerede ORSA-rør (Blind) blev der ikke påvist indhold over

analysens detektionsgrænser for de enkelte stoffer, og på baggrund af en skønnet

eksponeringsperiode for det ueksponerede rør er der foretaget omregning fra µg/rør til

µg/m³ for det ueksponerede rør.

Detektionsgrænsen for TVOC (>C

-C

) samt kulbrintefraktionerne >C

-C

og C

-C

var for hver af fraktionerne 5 µg/rør svarende til <23 µg/m³ for de to sidstnævnte

fraktioner. Detektionsgrænsen for benzen var 0,01 µg/rør svarende til <0,00077 µg/m³.

Udeluftmålinger

Resultaterne fra udeluftmålingerne (UDE1/UL101 og UDE2/UL102) er sammenstillet i figur

3.1 og figur 3.2 for henholdsvis TVOC og benzen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

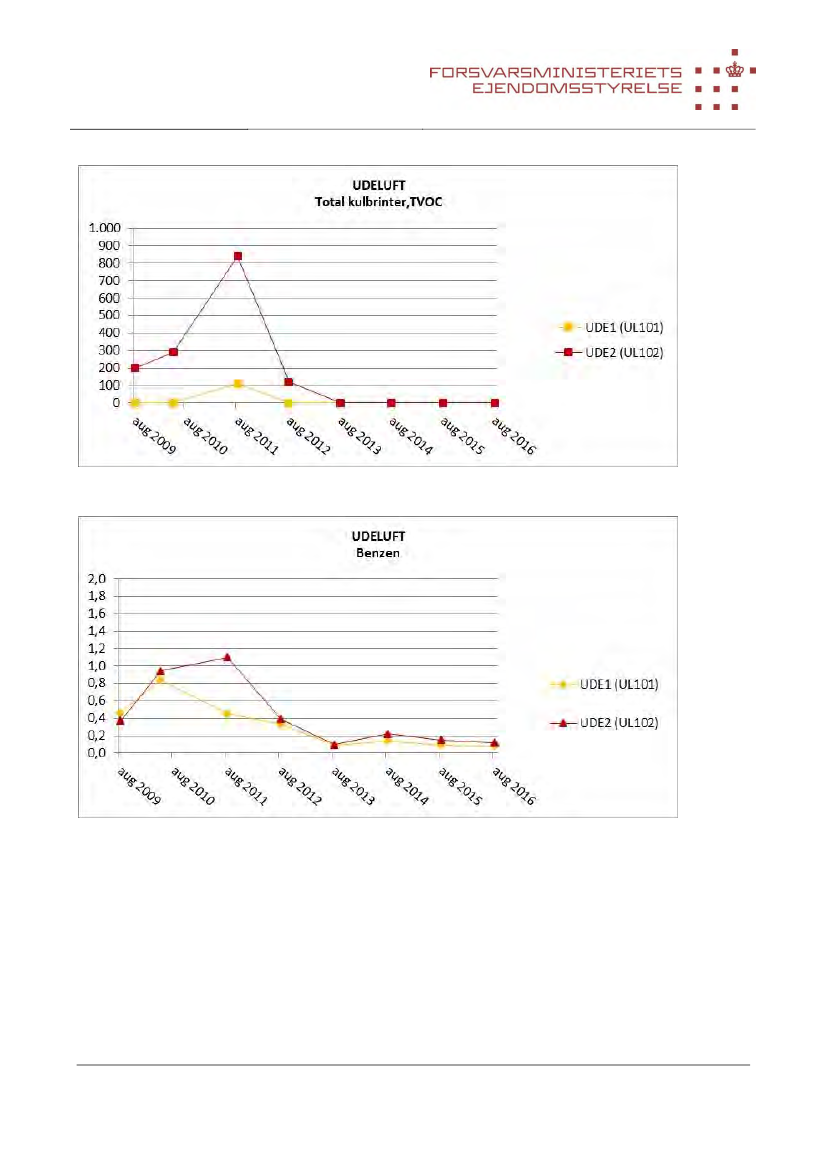

Figur 3.1:

TVOC i udeluft, UDE1 (UL101) og UDE2 (UL102). Enhed µg/m³

Figur 3.2:

Benzen i udeluft, UDE1 (UL101) og UDE2 (UL102). Enhed µg/m³

Udeluftmålingerne er foretaget henholdsvis ved den sydøstlige gavl af Radiofyr, UDE1

(UL101) og ved den sydøstlige indgang til Tårnet, UDE2 (UL102). UDE2 er før 2013

foretaget på tankudluftningen ved Tårnet.

I 2016 er der ikke målt TVOC i udeluften, mens benzenkoncentrationen i udeluften ved

Radiofyret og Tårnet er målt til henholdsvis 0,084 µg/m

og 0,12 µg/m

. Det danske

afdampningskriterie for benzen er 0,13 µg/m³ /7/.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Der er målt indhold af C

- C

aromater i de to prøver i 2016. Indholdet af summen af C

aromater er i UL101 0,47 µg/m³, mens indholdet i UL102 er 0,14 µg/m³. Det danske

afdampningskriterie for summen af C

- C

aromater er 30 µg/m³.

Indeklimamålinger

I nedenstående afsnit er resultaterne af målingerne opstillet i perioden fra 2009-2016.

Indeklimamålingerne er udført i samme rum og bygninger i perioden. Indeklimamåling

IK101 er således udført i samme rum/bygning som IK1. Af hensyn til overskueligheden i

sammenstillingen er de nyeste termer IK101-IK115 benyttet i figurerne i stedet for de

tidligere IK1

–

IK15

Tårnet

I 2015 er der som tidligere år udført fem indeklimamålinger i Tårnet (IK101-IK105) fordelt

på bygningens 3 etager. I fyrrummet blev der i 2013 installeret nyt fyr.

Resultaterne fra indeklimamålingerne i Tårnet er sammenstillet i figur 4.1 og figur 4.2 for

henholdsvis TVOC og benzen.

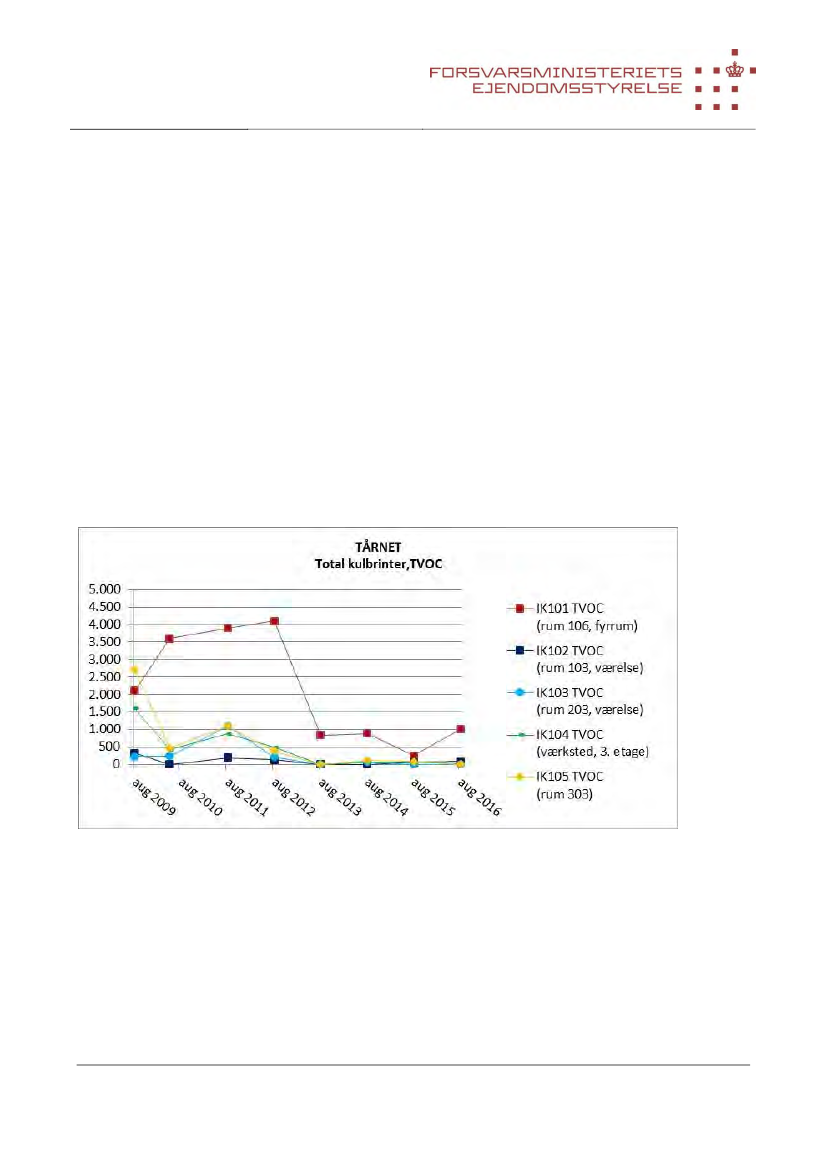

Figur 4.1:

TVOC i Tårnet. Enhed µg/m³

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

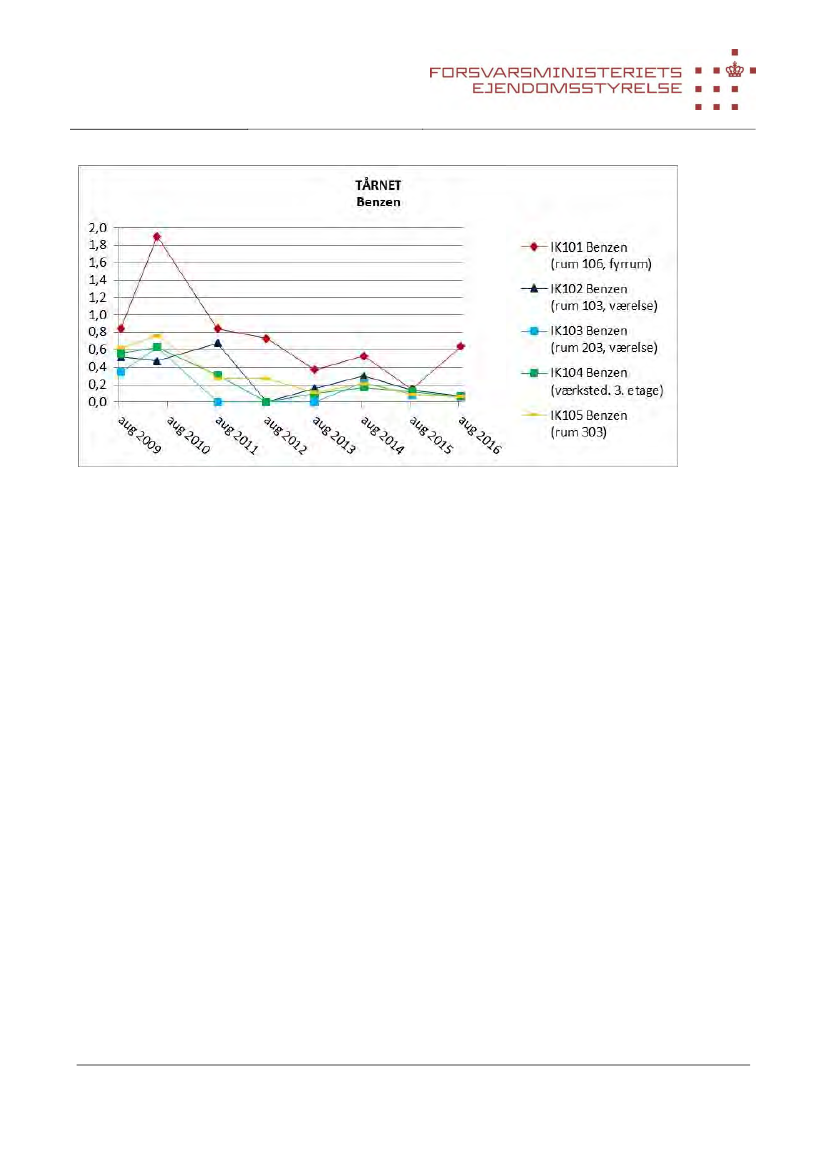

Figur 4.2:

Benzen i Tårnet. Enhed µg/m³

I 2016 er der påvist et indhold af TVOC i fyrrummet (rum 106) på 1.000 µg/m

, og i

mandskabsrummene på op til 70 mg/m

- målt i rum 103 på 1. etage. I fyrrummet er der

målt et indhold af C

-C

aromater på 48 µg/m³, og i mandskabsrummene på op til

2,6/2,61 µg/m

–

målt i hhv. rum 103 på 1. etage og rum 303 på 3. etage. Afdampnings-

kriterierne for TVOC og C

-C

aromater er til sammenligning henholdsvis 100 µg/m

og 30

µg/m

Indholdet af TVOC i fyrrummet er en faktor 10 højere end afdampningskriteriet. Indholdet

af TVOC i fyrrummet er steget siden 2015 og er nu på niveau med målingerne i 2013 og

2014. Indholdet i de øvrige fire rum er på samme lave niveau som målingerne i 2013 -

2015.

Benzenkoncentrationen i fyrrummet er målt til 0,64 µg/m

, mens benzenkoncentrationerne

i bygningens mandskabsrum er mellem 0,061 µg/m³ og 0,068 µg/m³ og dermed en faktor

10 lavere.

Indholdet af benzen i mandskabsrummene er under afdampningskriteriet på 0,13 µg/m

mens indholdet af benzen i fyrrummet er en faktor 5 over afdampningskriteriet.

Indholdet af benzen i mandskabsrummene er generelt faldet i forhold til målingerne i

2014, mens indholdet i fyrrummet er steget og er på samme niveau som målingerne i

2012 og 2014.

Udskiftningen af fyret og dele af rørføringerne i fyrrummet i 2013 har betydet, at indholdet

af TVOC efterfølgende faldt væsentligt i fyrrummet. I 2016 er der dog i forhold til 2015

påvist en stigning i indholdet af TVOC, således at indholdet i 2016 er på niveau med

indholdet i 2013 og 2014. Tendensen for benzen er den samme som for TVOC, men der er

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

større variationer i indholdet af benzen, som følge af variationerne i udeluftens indhold af

benzen.

Rødull

I 2016 er der udført to indeklimamålinger i Rødull, henholdsvis IK106 i gangarealet (rum

102A) og IK107 i et mandskabsrum (rum 111).

Resultaterne fra indeklimamålingerne i Rødull er sammenstillet i figur 4.3 og figur 4.4 for

henholdsvis TVOC og benzen.

Figur 4.3:

TVOC i Rødull. Enhed, µg/m³

Figur 4.4:

Benzen i Rødull. Enhed µg/m³

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Under måleperioden lugtede der af olie i Rødull, og der var opsat luftrensere i bygningen

og der blev udluftet grundigt, herunder i de to rum, hvor ORSA-rørene var ophængt.

Ved målingerne er der påvist høje indhold af TVOC. I gangen (IK106, rum 102A) blev der

påvist et indhold på 3.100 µg/m³ og i værelset (IK107, rum 107) blev der påvist 2.500

µg/m³, hvor afdampningskriteriet er på 100 µg/m³ /7/. Indholdet af TVOC er det højeste,

som er blevet påvist, siden målingerne blev igangsat i 2009.

Indholdet af C

-C

aromater er hhv. 108 µg/m³ (IK106) og 97 µg/m³, hvilket er over

afdampningskriteriet på 30 µg/m³, og indholdet af benzen er hhv. 0,57 µg/m³og 0,38

µg/m³, hvilket er over afdampningskriteriet på 0,13 µg/m³.

Den kraftige olielugt i bygningen tydede på, at der kunne være et nyere spild af olie i eller

ved bygningen, og der blev iværksat undersøgelser af dette. Der er udarbejdet et særskilt

notat om disse undersøgelser /6/. Umiddelbart blev der vurderet, at den kraftigste lugt

kom fra toiletrummet (rum 107) og baderummet (rum 107A), og der udført en håndboring

umiddelbart uden for toiletrummet til 1 m u.t. I toiletrummet blev der konstateret olie i

væggen ind mod tankrummet og i linoleumsgulvet, og i tankrummet var der tegn på

olieopsugning i væggen ind mod fyrrummet. Betongulvene i hhv. tankrummet og

fyrrummet så ud til at være tætte og tørre. I forbindelse med håndtering af olie til

olietanken er der sket et spild, men tidspunktet kendes ikke.

Blåtårn

I 2016 er der udført to indeklimamålinger i den tidligere mandskabsbygning, henholdsvis

IK108 i gangarealet (rum 102A) og IK109 i mandskabsrummet ved fyrrummet (rum 111).

Under feltperioden foregik der renoveringsarbejder, herunder tankrenovering. Da

gulvtæppet i rum 111 blev fjernet, lugtede der af olie i rummet. Vinduerne var åbne under

feltperioden, men om vinduerne efterfølgende har været lukkede en del af ORSA-rørenes

eksponeringsperiode vides ikke.

Resultaterne fra indeklimamålingerne i Blåtårn er sammenstillet i figur 4.5 og figur 4.6 for

henholdsvis TVOC og benzen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Figur 4.5:

TVOC i Blåtårn. Enhed µg/m³

Figur 4.6:

Benzen i Blåtårn. Enhed µg/m³

Ved målingerne er der forsat påvist forhøjede indhold af TVOC i indeluften, hhv. 270

µg/m³ i gangarealet (IK108, rum 102A) og 430 µg/m³i værelset (IK109, rum 111

umiddelbart nord for fyrrummet), hvilket er en faktor ca. 3-4 over afdampningskriteriet.

Indholdet af TVOC er halveret i forhold til målingerne i 2015, men i 2015 blev der ikke

foretaget udluftning til det fri under eksponeringsperioden.

Indholdet af C

-C

aromater er hhv. 3,8 µg/m³ og 4,3 µg/m³, hvilket er under

afdampningskriteriet, og ca. halvdelen af værdien målt i 2015.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Indholdet af benzen er i rum 102A og rum 111 hhv. 0,099 µg/m³ og 0,11 µg/m³, hvilket

er under afdampningskriteriet på 0,13 µg/m³ og på niveau med referencemålingerne af

udeluften.

Om der reelt er sket en forbedring af indeklimaet i bygningen, kan ikke vurderes, da

halveringen i indholdet af TVOC og C9-C10 aromater kan skyldes, at der i 2016 har været

udluftet til det fri under hele eller dele af eksponeringsperioden, mens der ikke var åbne

vinduer i 2015.

Millionæren

I 2015 er der udført to indeklimamålinger i bygningen, henholdsvis IK110 i

mandskabsrummet (rum 106) ved fyrrummet og IK111 i gangarealet (rum 102A).

Resultaterne fra indeklimamålingerne i Millionæren er sammenstillet i figur 4.7 og figur 4.8

for henholdsvis TVOC og benzen.

Figur 4.7:

TVOC i Millionæren. Enhed µg/m³

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

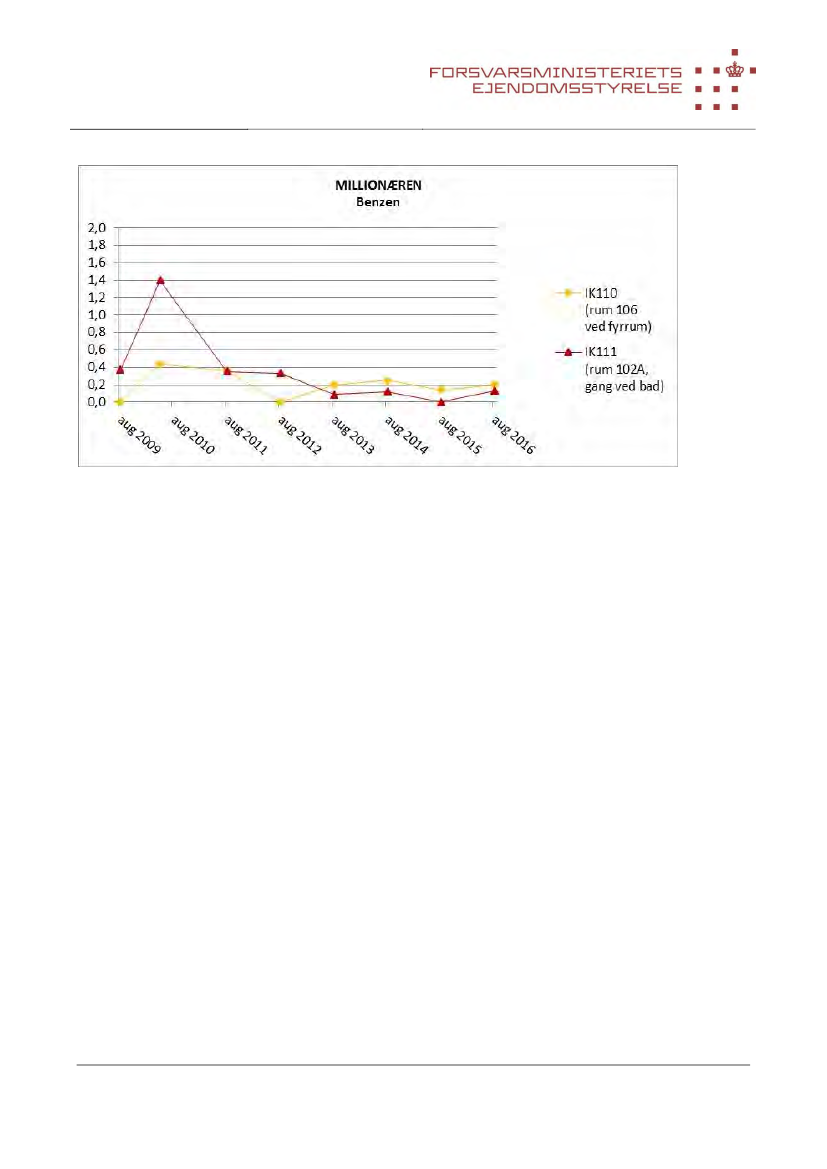

Figur 4.8:

Benzen i Millionæren. Enhed µg/m³

Ved målingerne i 2016 er der i mandskabsrummet (IK110, rum 106) ikke påvist et indhold

af TVOC over analysens detektionsgrænse på 23 µg/m

. I gangarealet (IK111, rum 111)

er der målt et indhold af TVOC på 85 µg/m³, hvilket er under afdampningskriteriet på 100

µg/m³. Indholdet af TVOC er faldet i forhold til målingen i 2015 og er nu på niveau med

målingerne i 2013 og 2014. I 2015 stod døren til fyrrummet i en del af eksponerings-

perioden åben ud til gangen.

Indholdet af C

-C

aromater er hhv. 1,2 µg/m³ og 1,7 µg/m³, hvilket er under

afdampningskriteriet på 30 µg/m³.

Ved målingerne er desuden påvist indhold af benzen på 0,20 µg/m

i mandskabsrummet

(IK110) og i gangen (IK111) på 0,13 µg/m³, hvilket ligger på niveau med afdampnings-

kriteriet på 0,13 µg/m³. Indholdet af benzen er steget lidt i forhold til målingen i 2015,

men på niveau med målingerne i 2013 og 2014.

Indholdet af benzen er i 2016 højere end i 2015, mens indholdet af TVOC er lavere i 2016

end i 2015. Forskellen i resultaterne mellem de to år er dog lille og må betragtes indenfor

den usikkerhed, der er ved målingerne målt over de forskellige år.

Kantinen

I 2016 er der udført to indeklimamålinger i Kantinen, henholdsvis i motionsrummet

(IK112, rum 113) og i køkkenet (IK113, rum 104).

Resultaterne fra indeklimamålingerne i Kantinen er sammenstillet i figur 4.9 og figur 4.10

for henholdsvis TVOC og benzen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Figur 4.9:

TVOC i Kantinen: Enhed µg/m³

Figur 4.10:

Benzen i kantinen. Enhed µg/m³

Ved indeklimamålingerne er der påvist et indhold af TVOC i motionsrummet (IK112, rum

103) på 220 µg/m

og i køkkenet (IK113, rum 104) på 270 µg/m

, hvilket er en faktor ca.

2-3 over afdampningskriteriet for TVOC på 100 µg/m

. Indholdet af TVOC er faldet og er

på niveau med målingerne 2015, og begge målinger fra 2015 og 2016 er faldet i forhold til

målingerne i 2014.

Indholdet af C

-C

aromater er hhv. 3,3 µg/m³ og 3,5 µg/m³, hvilket er under

afdampningskriteriet på 30 µg/m³.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

De målte benzenkoncentrationer i 2016 i bygningen er på 0,28 µg/m

i motionsrummet

(IK112) og 0,26 µg/m

i køkkenet (IK113), hvilket er en faktor ca. 2 over

afdampningskriteriet. Indholdet af benzen er på samme niveau som målingerne i 2013 og

2015. I 2014 blev der målt et indhold, der var en faktor ca. 3 gange højere.

Under måleperioden i 2014 blev der foretaget indvendigt malerarbejde med oliebaseret

maling, hvilket påvirkede måleresultaterne i 2014. I forhold til måleresultaterne i 2013 og i

2015 er der i 2016 påvist indhold af TVOC og benzen på samme niveau, og de mindre

forskelle må betragtes som indenfor den usikkerhed, der er ved målingerne målt over de

forskellige år.

I hvilket omfang, at indholdet af TVOC i køkkenet skyldes stegning af mad i madolier eller

en påvirkning fra anvendelse af oliefyret og tilhørende rørsystemer med mulige spild til

følge, kan ikke vurderes.

Grand Hotel

Der blev i 2015 udført en indeklimamåling, IK114, i gangarealet. Målepunktet var placeret

i gangen i karmen til døren til rum 108. Målepunktet IK114, som i 2014 var placeret i rum

108, udgik på grund af renoveringsarbejder.

Efter renoveringsarbejderne, hvor eksisterende skillevægge blev fjernet og nye opsat, er

der nu seks rum i bygningen, og rum nr. 108 er blevet nedlagt. Der er kommet nye

vinduer, ny dør, nyt gulv, ekstra isolering, nyt el etc. i bygningen.

Ved en fejl blev der under feltperioden i 2016 ikke udarbejdet en skitse af den nye

indretning af Grand Hotel, så i bilag 1 er indretningsplanen vist før renoveringen.

IK114 er placeret samme sted, som i 2015. IK115 er placeret i rummet ved siden af det

rum, hvor IK114 er monteret i karmen til indgangsdøren.

Resultaterne fra indeklimamålingerne i Grand Hotel er sammenstillet i figur 4.11 og figur

4.12 for henholdsvis TVOC og benzen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Figur 4.11:

TVOC i Grand Hotel. Enhed µg/m³

Figur 4.12:

Benzen i Grand Hotel. Enhed µg/m³

Ved målingen i 2016 er der påvist et indhold af TVOC i gangarealet (IK114, rum 102A,

karmen til døren til rum 108) på 150 µg/m

, hvilket lidt højere end afdampningskriteriet på

100 µg/m³. Ved målingen i 2014 blev der ikke påvist indhold af TVOC over analysens

detektionsgrænse, og i 2015 blev der påvist et indhold på 720 µg/m

. I værelse 6 (IK115

(rum 106 i bilag 1) blev der i 2016 påvist et indhold af TVOC på 180 µg/m³, hvilket er på

samme niveau som i IK114. I 2014 blev der påvist TVOC på 200 µg/m³, hvilket er i

samme størrelsesorden som i 2016.

Indholdet af C

-C

aromater er hhv. 5,6 µg/m³ og 6,0 µg/m³, hvilket er under

afdampningskriteriet på 30 µg/m³.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Indholdet af benzen er i gangen (IK114) på 0,31 µg/m³ og i værelse 6 (IK115) på 0,29

µg/m³, hvilket overskrider afdampningskriteriet med ca. en faktor 3. Indholdet af benzen

er lidt højere i 2016 end i 2014, men vurderes at være i samme størrelsesorden.

Umiddelbart vurderes det, at der ikke er en betydende forskel på måleresultaterne i 2016

mellem de to rum.

Bygningen opvarmes i dag med elvarme, men der har tidligere været oliekamin /4/.

I forbindelse med renoveringsarbejderne i 2015 blev der anvendt vandbaseret maling,

væggrunder og gulvlim, men der blev lagt ny linoleum på gulvet. Linoleummet blev

svejset sammen, og det kan ikke udelukkes, at en del af de konstaterede stigninger i

indholdet af TVOC og benzen i 2015 skyldes ombygningerne og udlægningen af ny

linoleum.

Olympos

Olympos (bygning 261) er medtaget i undersøgelserne i 2016.

Der udført to

indeklimamålinger, henholdsvis IK200 i et værelse (rum 108) og IK201 i gangarealet (rum

104A).

Resultaterne fra indeklimamålingerne i Olympos er sammenstillet i figur 4.13 og figur 4.14

for henholdsvis TVOC og benzen.

Figur 4.13:

TVOC i Olympos. Enhed µg/m³

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Figur 4.14:

Benzen i Olympos. Enhed µg/m³

Ved målingerne er der i værelset (IK200) påvist et indhold af TVOC på 34 µg/m³, mens

der i gangen (IK201) er påvist 76 µg/m³, hvilket er under afdampningskriteriet på 100

µg/m³.

Indholdet af C

-C

aromater er hhv. 2,65 µg/m³ (IK200) og 2,66 µg/m³ (IK201), hvilket

er under afdampningskriteriet på 30 µg/m³.

Indholdet af benzen i værelset (IK200) er 0,34 µg/m

og i gangen (IK201) 0,36 µg/m³,

hvilket er ca. en faktor 3 over afdampningskriteriet på 0,13 µg/m³.

Umiddelbart vurderes det, at der ikke er en betydende forskel på måleresultaterne i de to

rum.

Konklusion og anbefalinger

Udeluft

Ved udeluftmålingerne er der før 2013 fundet forholdsvis høje indhold af TVOC, hvilket til

dels hænger sammen med, at den ene udeluftmåling blev fortaget på udluftningen fra

fyringsolietanken ved Tårnet (UDE2/UL102). Målingerne fra før viser dog også relativt høje

indhold af benzen i intervallet 0,33 µg/m³ - 1,0 µg/m³.

I perioden 2013-2015 er der ikke påvist indhold af TVOC i udeluften, mens baggrunds-

niveauet for benzen i udeluften er påvist i intervallet 0,9 µg/m³ - 0,39 µg/m³. I 2016 er

der påvist indhold af benzen på henholdsvis 0,08 µg/m

(UL101 ved Radiofyret) og 0,12

µg/m

(UL102 ved Tårnet). Afdampningskriteriet for benzen er 0,13 µg/m

De udførte indeklimamålinger 2014-2016 i bygningerne på Station Mestersvig vurderes

dermed ikke at være påvirket af "baggrundsforurening" med TVOC, mens målingerne for

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

benzen stedvist kan være påvirket af de lettere forhøjede baggrundsniveauer i udeluften

på niveau med afdampningskriteriet.

Tårnet

Måleresultaterne fra 2013 - 2015 viste, at der var sket en generel forbedring af

indeklimaet i bygningen efter udskiftningen af fyret og en del af rørføringerne. I /1/

vurderes den underliggende jordforurening ikke at påvirke indeklimaet i bygningen i

væsentlig grad.

Ved målingerne i 2016 er der konstateret en stigning i indholdet af TVOC og benzen i

fyrrummet (IK101, rum 106), således at indholdet er på niveau med målingerne udført i

2013 hhv. 2012 og 2014. Indholdet i de øvrige fire rum er på niveau med målingerne i

2013 -2015.

Kilden til stigningen i fyrrummet kendes ikke, men kan evt. skyldes opbevaring af

olietilsmudset tøj eller et meget begrænset spild af olieprodukter i fyrrummet.

På grundlag af målingerne vurderes det, at det stadig er sundhedsmæssigt forsvarligt at

anvende Tårnet til indkvartering af udstationeret personel, men at der fortsat bør arbejdes

med enkle tiltag til forbedring af indeklimaet i bygningen.

Under feltarbejdet i 2016 blev luftrenserne placeret i de to øverste etager i Tårnet flyttet

til Rødull og anvendt der. Forsvarsministeriets Ejendomsstyrelse aftalte desuden med

Uglerne, at der skal foretages yderligere rensning med luftrensere i fyrrummet i

stueetagen i Tårnet for at øge rensningsindsatsen ved kilden til indeklimaforureningen i

bygningen.

Det anbefales fortsat at foretage årlig overvågning af indeklimaet i bygningen og fortsætte

driften af luftrenseren i fyrrummet samt at indskærpe instruksen om forbedret udluftning,

lukning af døre til fyrrum mv.

Rødull

Måleresultaterne fra 2009-2015 viste, at der siden 2013 var sket en forbedring af

indeklimaet i bygningen.

Under feltperioden i 2016 konstateredes der kraftigt lugt af olie i bygningen. Der blev som

supplement til luftrenserne i bygningen opsat ekstra luftrensere, dvs. luftrenserne fra de

øvre etager i Tårnet blev flyttet til Rødull. Undersøgelser i bygningen viste, at der var

olieopfugtning af væggen mellem tankrummet og hhv. toiletrummet og fyrrummet /6/.

Under feltperioden blev den indvendige olietank fjernet og en ny opsat uden for

bygningen.

På trods af anvendelsen af supplerende luftrensere blev der i 2016 påvist de højeste

værdier af TVOC, siden målingerne blev igangsat i 2009. Indholdet er ca. en faktor 25-30

over afdampningskriteriet.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Rødull vurderes derfor ikke egnet til anvendelse som mandskabsbygning, før der sker en

nedbringning af indholdet af TVOC i indeklimaet. Det anbefales derfor at skifte de

olieforurenede bygningsdele og udskifte evt. defekte rørføringer i bygningen i forbindelse

med renoveringen af bygningen.

Det anbefales, at den årlige overvågning af indeklimaet og driften af luftrenserne

fortsætter, evt. med justeringer i antallet og driften af luftrenserne. Afhængig af hvilke

tiltag, der bliver foretaget i forbindelse med den fortsatte renovering af bygningen, bør det

overvejes at opsætte yderligere ORSA-rør i bygningen, evt. to målerunder i 2017.

Blåtårn

Der er igangsat bygnings- og tankrenovering af denne bygning i 2016 med henblik på at

kunne anvende den som mandskabsbygning. Målingerne er udført med åbne vinduer, evt.

i hele måleperioden.

På baggrund af de udførte målinger i 2016 vurderes det, at bygningen ikke umiddelbart er

egnet til mandskabsindkvartering, før der er sket en nedbringning af olieindholdet i

indeklimaet. I vurderingen er der lagt vægt på, at der forsat er påvist forhøjede indhold af

TVOC i indeluften, og at der tidligere er konstateret lugtgener i bygningen. På trods af

åbne vinduer under måleperioden i 2016 i modsætning til 2015 er der kun sket en

halvering af indholdet af TVOC.

Afhængig af hvilke tiltag, der bliver foretaget i forbindelse med den fortsatte renovering af

bygningen, bør det overvejes at opsætte yderligere ORSA-rør i bygningen, evt. to

målerunder i 2017. Opsætning af olierensere i bygninger bør endvidere opsættes, før

bygningen tages i anvendelse.

Millionæren

Måleresultaterne 2009-2016 viser, at der er sket en forbedring af indeklimaet i bygningen,

og i 2016 er der ikke påvist indhold af TVOC over afdampningskriteriet.

Indeklimamålingerne kan jf. /1/ være påvirket af afdampning fra underliggende

jordforurening, men afdampningen vurderes ikke at have afgørende betydning for

indeklimaet i bygningen.

På grundlag af målingerne vurderes det, at det forsat er sundhedsmæssigt forsvarligt at

anvende Millionæren til indkvartering af personel, men at der fortsat bør arbejdes med

enkle tiltag til forbedring af indeklimaet i bygningen.

Kantinen

Under måleperioden i 2014 blev der foretaget indvendigt malerarbejde med oliebaseret

maling, hvilket påvirkede måleresultaterne i 2014. I forhold til måleresultaterne i 2013 og i

2015 er der i 2016 påvist indhold af TVOC og benzen på samme niveau, og de mindre

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

forskelle må betragtes som indenfor den usikkerhed, der er ved målingerne målt over de

forskellige år.

De målte værdier i 2016 er fortsat over afdampningskriteriet (en faktor 2-3). I hvilket

omfang anvendelsen af køkkenet påvirker indeklimamålingerne med TVOC og benzen

(f.eks. på grund af anvendelse af madolier, stegning etc.), kan ikke vurderes entydigt.

Det anbefales at gennemføre en supplerende måling af indeklimaet i bygningen for at

verificere, at indholdet af TVOC og benzen er på et niveau svarende til før

malerarbejderne (august 2013).

Grand Hotel

Ved inspektion af bygningen i august 2014 blev der påvist olieforurening af gulv og

skillevæg ved rum 108. De udførte forureningsundersøgelser ved Grand Hotel er nærmere

beskrevet i /4/. I 2015 er der foretaget en renovering af bygningen med bl.a. maling af

vægge og etablering af nye gulvbelægninger (svejset linoleum). I forbindelse med

renoveringen er de olieforurenede bygningsdele udskiftet. Renoveringsarbejderne kan

have påvirket resultaterne af indeklimamålingerne i 2015.

Ved målingen i 2016 er der påvist et indhold af TVOC på niveau med indholdet i 2014.

Indholdet af benzen er lidt højere i 2016 end i 2014, men vurderes at være i samme

størrelsesorden.

Det anbefales at gennemføre en supplerende målerunde af indeklimaet i bygningen for at

verificere, at indholdet af TVOC og benzen er på et niveau svarende til før 2015.

Olympos

Ved målingerne i 2016 er der ikke påvist indhold af TVOC over afdampningskriteriet.

Indholdet af benzen er over indholdet i udeluften, og ca. en faktor 3 over

afdampningskriteriet. Umiddelbart tyder målingerne ikke på, at der er en kilde til

olieforurening i bygningen, men at det forhøjede indhold af benzen skyldes interne kilder.

Anbefaling

Det anbefales at gennemføre en ny målerunde i 2017, dog med mindre justeringer i

forhold til 2016:



Yderligere målepunkter i Rødull og Blåtårn, evt. to målerunder, afhængig af

omfanget af udskiftning af olieforurenede bygningsdele i forbindelse med

renoveringen af bygningerne.



Stadig følge op på og understrege vigtigheden af at personel/mandskab følge de

instrukser der er angivet vedr. brug af bygning og alm. afhjælpende

foranstaltninger.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

Bilag

Indretningsplaner

Fotodokumentation

Feltjournal, 2016

Analyseresultater - Luft, 2009-2016

Eurofins, Analyserapport

Referencer

/1/

/2/

/3/

/4/

/5/

/6/

/7/

/8/

9117 Mestersvig. Påvirkning af indeklimaet i beboelse, Målerunde 2013. FBE. Notat

dateret 10.12.2013, rev. 31.03.2014.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger,

Målerunde 2014. FBE. Notat dateret 12.12.2014.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger.

Målerunde 2015. Forsvarsministeriets Ejendomsstyrelse. Notat dateret 02.12.2015.

9117 Station Mestersvig. Orienterende forureningsundersøgelse ved Grand Hotel

(bygning B260). FBE. Notat dateret 15.11.2014.

9117 Mestersvig. Miljøhistorisk redegørelse. FBE, januar 2008.

9117 Station Mestersvig. Lugt af olie i Rødull (bygning 265). Undersøgelser, august

2016. Forsvarsministeriets Ejendomsstyrelse. Notat dateret 28. november 2016.

http:www.mst.dk. Liste over danske kvalitetskriterier i relation til forurenet jord og

kvalitetskriterier for drikkevand. Opdateret juni 2015.

Videncenter for Jordforurening, Teknik og Administration, nr. 2, 2010:

Prioriteringsniveauer for indeklimasager på kortlagte ejendomme.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2016

BILAG 1

Indretningsplaner

9117 Station Mestersvig

Tårnet

1. etage

Plan og snit

9117 Station Mestersvig

Tårnet

2. etage

Plan

9117 Station Mestersvig

Tårnet

3. etage

Plan

9117 Station Mestersvig

Rødull

1. etage

Plan og snit

9117 Station Mestersvig

Blåtårn

1. etage

Plan og snit

9117 Station Mestersvig

Millionæren

1. etage

Plan og snit

9117 Station Mestersvig

Kantinen

1. etage

Plan og snit

9117 Station Mestersvig

Grand Hotel før ombygning i 2015

1. etage

Plan og snit

9117 Station Mestersvig

Olympos

1. etage

Plan og snit

BILAG 2

Fotodokumentation

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 1

Målepunktet IK101 i fyrrummet (rum 106) i

Tårnet.

Foto 2

Målepunktet IK102 i værelse (rum 103) i

Tårnet.

Foto 3

Målepunktet IK103 i værelse (rum 203) i

Tårnet.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 4

Målepunktet IK104 i værkstedet (rum

206A) i Tårnet.

Foto 5

Målepunktet IK105 i værelse (rum 303) i

Tårnet. Foto fra 2015.

Foto 6

Målepunktet IK106 i gangen (rum 102A) i

Rødull.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 7

Målepunktet IK107 i værelse (rum 111) i

Rødull.

Foto 8

Målepunktet IK108 i gangen (rum 102A) i

Blåtårn.

Foto 9

Målepunktet IK109 i værelse (rum 111) i

Blåtårn.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 10

Målepunktet IK110 i værelse (rum 106) i

Millionæren.

Foto 11

Målepunktet IK111 i gangen (rum 102A) i

Millionæren.

Foto 12

Målepunktet IK112 i motionsrummet (rum

103) i Kantinen.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 13

Målepunktet IK113 i køkkenet (rum 104) i

Kantinen.

Foto 14

Målepunktet IK114 i gangen (rum 102A) i

Grand Hotel. Målepunktet er i dørkarmen

til rum 108.

Foto 15

Målepunktet IK115 i (rum 106, værelse 6)

i Grand Hotel.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 16

Målepunktet IK200 i værelse (rum 108) i

Olympos.

Foto 17

Målepunktet IK201 i gangen (rum 104A) i

Olympos.

Foto 18

Målepunktet UL101 (UDE1) på den

sydøstlige gavl af Radiofyret.

Blindprøven BLIND blev opsat efter, at

fotoet var taget.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Foto 19

Målepunktet UL102 (UDE2) ved den

sydøstlige indgang til Tårnet.

BILAG 2

BILAG 3

Feltjournal, 2016

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

RØR id

DATO

IK101

IK102

IK103

IK104

IK105

IK106

IK107

IK108

IK109

IK110

IK111

IK112

IK113

IK114

IK115

IK200

IK201

UL101

UL102

Blind

BYGNING PLACERING OPSAT NEDTAGET BEMÆRKNING

Rumnummer

2. august

29. august

2016, kl.

Tårnet

Fyrrum (106)

19:50

17:08

Tårnet

Værelse (103)

19:54

17:00

Tårnet

Værelse (203)

19:58

17:00

Tårnet

Værelse

20:00

17:07

(206A)

Tårnet

Værelse (303)

20:03

16:53

Skillevægge som vist i bilag 1

Rødull

Gang (102A)

20:50

17:17

Olielugt. Luftrenser var opsat

i gangarealet

Rødull

Værelse (107)

20:46

17:19

Olielugt. To stk. luftrensere

var opsat i værelset

Blåtårn

Gang (102A)

21:14

17:24

Olielugt. Vinduer var åbne

under feltperioden, og der

foregik renoveringsarbejder i

bygningen. Om vinduerne har

været lukkede i en del af

perioden, vides ikke.

Blåtårn

Værelse (111)

21:10

17:23

Vinduer var åbne under

feltperioden, og der foregik

renoveringsarbejder i

bygningen. Om vinduerne har

været lukkede i en del af

perioden, vides ikke.

Da gulvtæppet blev fjernet,

lugtede der af olie

Millionæren Værelse (106)

20:50

17:27

Millionæren Gang (102A)

20:46

17.24

Kantinen

Motionsrum

20:20

17:52

(103)

Kantinen

Køkken (104)

20:28

17.51

Samme placering som i 2015

(mellemgangen ved kølerum

(rum nr. 104A)

Grand

Gang (102A)

19:40

17.36

I gang, samme placering som

Hotel

i 2015

Grand

Værelse 6

19:36

17:37

I værelse 6 (rum 106). I 2014

Hotel

(106)

var det i rum 108

Olympos

Værelse 4

21:05

17:33

(108)

Olympos

Gangen 104A

20:58

17:32

Radiofyr

Gavl, SØ

19:24

17:44

Tårnet

Indgang, SØ

19:45

17:58

Radiofyr

Gavl, SØ

19:24

17:44

Tidspunkt for nedtagning

ikke noteret, men det er

forudsat, at tidspunktet er

tilsvarende som UL101

BILAG 3

BILAG 4

Analyseresultater - Luft, 2009-2016

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Dato

August 2009

Maj 2010

August 2011

August 2012

August 2013

August 2014

August 2015

August 2016

UDELUFT [µg/m

]

UDE1 (UL101)

UDE2 (UL102)

Benzen

TVOC

Benzen

TVOC

0,46

Ikke påvist

0,37

200

0,84

Ikke påvist

0,94

290

0,45

110

1,10

840

0,33

Ikke påvist

0,39

120

0,09

Ikke påvist

0,10

Ikke påvist

0,14

Ikke påvist

0,22

Ikke påvist

0,09

0,15

0,08

Ikke påvist

0,12

Ikke påvist

Dato

August 2009

Maj 2010

August 2011

August 2012

August 2013

August 2014

August 2015

August 2016

IK101

(rum 106, fyrrum)

Benzen

TVOC

0,84

2.100

1,90

3.600

0,84

3.900

0,73

4.100

0,37

840

0,53

880

0,15

250

0,64

1.000

TÅRNET [µg/m3]

IK102

IK103

(rum 103, værelse)

(rum 203, værelse)

Benzen

TVOC

Benzen

TVOC

0,52

320

0,34

230

0,47

Ikke påvist

0,63

240

0,68

190

0,00

1.100

0,00

130

0,00

210

0,16

Ikke påvist Ikke påvist Ikke påvist

0,30

Ikke påvist

0,22

0,14

0,09

0,07

0,06

Ikke påvist

IK104

(værksted. 3. etage)

Benzen

TVOC

0,56

1.600

0,63

420

0,31

870

0,00

490

0,10

Ikke påvist

0,17

0,12

0,06

IK105

(rum 303, 3. etage)

Benzen

TVOC

0,62

2.700

0,76

460

0,27

1.100

0,27

380

0,11

Ikke påvist

0,21

120

0,09

0,06

Ikke påvist

Dato

August 2009

Maj 2010

August 2011

August 2012

August 2013

August 2014

August 2015

August 2016

RØDULL [µg/m3]

IK106

IK107

(rum 102A, gang)

(rum 111, værelse)

Benzen

TVOC

Benzen

TVOC

0,77

2.000

0,70

1.500

0,50

1.100

0,68

800

0,20

800

Ikke påvist

430

0,24

360

0,23

320

0,17

0,08

<0,11

Ikke påvist

<0,11

Ikke påvist

0,00

180

0,00

0,57

3.100

0,38

2.500

1 af 3

Bilag 4 Analyseresultater – Luft, 2009 - 2016

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Dato

August 2009

Maj 2010

August 2011

August 2012

August 2013

August 2014

August 2015

August 2016

BLÅTÅRN [µg/m3]

IK108

IK109

(rum 102A, gang)

(rum111 ved fyrrum)

Benzen

TVOC

Benzen

TVOC

0,39

2.600

0,33

2.900

0,77

2.400

0,48

3.400

0,18

2.200

0,23

150

0,28

5.200

0,20

5.500

0,10

2.100

Ikke påvist

810

0,14

170

0,11

320

0,00

690

0,00

880

0,10

270

0,11

430

Dato

August 2009

Maj 2010

August 2011

August 2012

August 2013

August 2014

August 2015

August 2016

MILLIONÆREN [µg/m3]

IK110

IK111 (rum 102A,

(rum 106 ved fyrrum)

gang ved bad)

Benzen

TVOC

Benzen

TVOC

Ikke påvist

390

0,37

2.400

0,44

520

1,40

370

0,36

630

0,35

780

Ikke påvist

370

0,33

640

0,20

Ikke påvist

0,09

Ikke påvist

0,25

0,12

Ikke påvist

0,14

110

0,00

250

0,20

Ikke påvist

0,13

Dato

August 2009

Maj 2010

August 2011

August 2012

August 2013

August 2014

August 2015

August 2016

KANTINEN [µg/m3]

IK112

IK113

(rum 103, motionsrum)

(rum 104, køkken)

Benzen

TVOC

Benzen

TVOC

1,00

1.500

0,62

2.400

0,65

2.000

0,57

1.100

0,98

2.100

0,65

1.200

0,41

1.300

0,18

Ikke påvist

0,33

140

1,00

1.500

0,98

1.600

0,22

260

0,31

450

0,28

220

0,25

270

2 af 3

Bilag 4 Analyseresultater – Luft, 2009 - 2016

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2016

Dato

August 2014

August 2015

August 2016

GRAND HOTEL [µg/m3]

IK114 (rum 102A,

IK115

gang)

(rum 106, værelse 6)

Benzen

TVOC

Benzen

TVOC

0,12

Ikke påvist

0,19

200

0,56

720

0,31

150

0,29

180

Note:

IK115 blev i 2014 udført i rum 108, men i 2016 i rum 106 (naborummet)

Indretningsplanen i bilag 1 er ikke blevet opdateret er renoveringen i 2015

Dato

August 2016

OLYMPOS [µg/m3]

IK200

IK201

(rum108, værelse)

(rum 104A, gang)

Benzen

TVOC

Benzen

TVOC

0,36

0,34

Blind (Ueksponeret) [µg/m

]

Blind

Benzen

TVOC

Dato

August 2015

<0,079

Ikke påvist

August 2016

<0,0077

Ikke påvist

3 af 3

Bilag 4 Analyseresultater – Luft, 2009 - 2016

BILAG 5

Eurofins, Analyserapport

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477201

46477202

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK101

ORSA rør

IK102

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

440

570

1000

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.64

7.1

10.0

0.068

0.83

0.39

0.36

1.1

1.7

0.90

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38718

38706

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 1

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477203

46477204

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK103

ORSA rør

IK104

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

< 23

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.061

1.0

0.64

0.54

2.0

0.48

0.24

0.061

1.4

1.0

0.91

3.0

1.5

0.57

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38702

38707

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 2

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477205

46477206

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK105

ORSA rør

IK106

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

< 23

960

2100

3100

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.062

2.3

0.90

0.82

2.7

1.9

0.71

0.57

7.9

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38690

38667

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 3

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477207

46477208

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK107

ORSA rør

IK108

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

580

1900

2500

250

270

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.38

5.3

8.9

9.1

0.099

0.77

0.32

0.36

0.93

2.2

1.6

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38673

38650

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 4

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477209

46477210

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK109

ORSA rør

IK110

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

< 23

430

< 23

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.11

0.77

0.25

0.27

0.72

2.1

2.0

0.20

0.78

0.15

0.17

0.50

0.69

0.51

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38653

38658

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 5

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477211

46477212

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK111

ORSA rør

IK112

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

< 23

190

220

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.13

0.75

0.21

0.22

0.63

0.99

0.71

0.28

0.57

0.67

0.40

1.8

1.5

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38678

38732

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 6

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477213

46477214

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK113

ORSA rør

IK114

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

240

270

120

150

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.25

0.51

0.37

0.31

1.0

1.7

1.8

0.31

1.9

0.60

0.50

1.4

3.9

1.7

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38723

38756

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 7

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477215

46477216

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK115

ORSA rør

IK200

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

120

180

< 23

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.29

1.9

0.62

0.51

1.5

4.0

2.0

0.34

4.8

1.1

1.2

3.6

2.0

0.65

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38761

38668

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 8

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477217

46477218

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

IK201

ORSA rør

UL101

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

< 23

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.36

5.0

1.2

1.3

3.9

2.1

0.56

0.084

0.51

0.099

0.12

0.33

0.14

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38674

38780

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 9

af 10

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00464772-01

EUDKVE-00464772

CA0000304

08.09.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-300

9117 Station Mestersvig, Indeklimamåling, 2016

Luft (poreluft)

Rekvirenten

BOG

02.08.2016

til 08.09.2016

08.09.2016 - 16.09.2016

46477219

46477220

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

UL102

ORSA rør

Blind

ORSA rør

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

< 23

µg/m³

µg/rør

M 0221 GC-FID

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

0.12

0.43

0.11

0.34

0.14

< 0.06

< 0.0077

< 0.43

< 0.095

< 0.091

< 0.099

< 0.1

< 0.12

µg/m³

0.001

0.05

0.01

µg/rør

M 0221 GC-MS

Oplysninger fra rekvirent

Opsamlingstid

38773

Min

46477220

Prøvekommentar:

Til beregning af blind prøven, er der brugt 20160 min.

16.09.2016

Kundecenter

Tlf: 70224267

[email protected]

Tegnforklaring:

Kirsten From Jensen

Senior Kunderådgiver

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.:

i.m.:

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 10 af 10
