Notat

Etablissement:

9117 Station Mestersvig

Dato: 28. november 2016

Rødull (bygning 265)

Mindre oliespild uden for bygningen, august 2016

Indledning

I 2016 er der igangsat arbejder med udskiftning af de indendørs olietanke til udendørs

tanke i flere af mandskabsbygningerne på Station Mestersvig. I forbindelse med

udskiftningen af olietanken i Rødull (bygning 265) skete der den 4. august ved

afmonteringen af tanken et mindre oliespild uden for bygningen, da tanken skulle

tømmes. Placeringen af bygning 265 fremgår af bilag 1 og 2.

Efter aftale med Forsvarsministeriets Ejendomsstyrelse blev det besluttet at opgrave den

forurenede jord ved spildstedet og efterfølgende udtage en dokumentationsprøve i bunden

af udgravningen, for at dokumentere at spildet var oprenset. Den opgravede jord blev kørt

til jordbehandlingsanlægget.

Gravearbejderne blev udført samtidigt med andre miljøundersøgelser på Station

Mestersvig.

Feltarbejder

Ved gravearbejderne den 4. august 2016 blev der afgravet i et areal på 2 x 3 meter og til

ca. 0,4 m u.t., til det i felten blev vurderet rent. Det opgravede materiale bestod af sten,

jord og sandmaterialer. Placeringen af gravefeltet fremgår af bilag 2 og bilag 3.

Da spildet var helt friskt, var det forholdsvis tydeligt at se forureningsudbredelsen ved

gravearbejdet på grund af misfarvningen af jorden.

9117 Station Mestersvig. Rødull (Bygning 265). Mindre spild af olie uden for bygningen, august 2016

GRU, Alm.del - 2016-17 - Endeligt svar på spørgsmål 31: Spm. om at fremsende forsvarets forureningsundersøgelser i Grønland og dertilhørende risikovurderinger foretaget i 2015, samt undersøgelserne fra 2016, så snart de ligger klar, til forsvarsministeren

Den opgravede jord blev kørt til jordbehandlingsanlægget.

Da gravearbejderne var afsluttede, blev der den 4. august 2016 udtaget en jordprøve

(mærket Rødull B2) til analyse for at dokumentere oliekoncentrationen i bunden af

udgravningen.

Jordprøven blev udtaget midt i udgravningen og blev udtaget som en enkelt prøve.

Placeringen af prøven fremgår af bilag 2 og 3. Jordprøven blev udtaget i Redcapglas til

kemisk analyse samt i en Rilsanpose til tørstofbestemmelse.

Jordprøverne blev opbevaret på køl i en køletaske, hjemtaget i køletaske til Danmark og

sendt til analyse hos Eurofins. Prøven blev afleveret til Eurofins den 15. august 2016.

Som bilag 4 er vedlagt fotos af gravearbejdet.

Analyseresultater

Jordprøven blev analyseret for indholdet af total kulbrinter og BTEX (benzen, toluen,

ethylbenzen og xylener) ved hjælp af Reflab 1 metoden. Kopi af analyserapporten fra

Eurofins er vedlagt som bilag 5. Eurofins har ved en fejl navngivet prøven som "Rødbull

B2" i stedet for "Rødull B2". I bilag 5 er kun vedlagt side 4 ud af 10 sider i

analyserapporten, da der i rapporten er samlet analysedata fra flere af andre

undersøgelser på Station Mestersvig i august 2016 /1/, /2/.

Analyseresultater, jord

Total kulbrinter og BTEX

(Enhed mg/kg TS)

Prøve nr.

Dybde

M u.t.

0,4

-C

Total

Benzen Toluen Ethyl-

benzen

kulbrinter

-C

130

100

1,5

0,1

Sum af

xylener

Rødull

9,3

120

100

0,59

Jordkvalitetskriterium

Detektionsgrænse

Noter:

- Under analyselaboratoriets detektionsgrænse

Fed

angiver overskridelse af kvalitetskriterium

Miljøstyrelsens danske jordkvalitetskriterier i relation til forurenet jord, opdateret juni 2015 /3/

Kromatogrammet viser indhold af komponenter med et kogepunktsinterval svarende til terpentin/petroleum eller lignende

Tabel 1:

Dokumentationsprøve udtaget fra udgravning foran Rødull. Analyseresultater for total kulbrinter og BTEX

Ved analysen er der påvist indhold af total kulbrinter på 130 mg/kg TS, hvilket er over det

danske jordkvalitetskriterium på 100 mg/kg TS.

9117 Station Mestersvig. Rødull (Bygning 265). Mindre spild af olie uden for bygningen, august 2016

Størstedelen af den forurenede jord fra spildet den 4. august 2016 er blevet bortgravet fra

området. Restindholdet i jorden vurderes ikke at udgøre en risiko for arealanvendelsen,

indeklimaet i bygning 265 eller nærliggende recipienter.

Bilag

Beliggenhedsplan

Placering af B2 og udgravning

Indretning af bygning 265 samt placering af B2 og udgravning

Fotodokumentation

Analyserapport, Eurofins

Referencer

/1/

/2/

/3/

9117 Station Mestersvig. Lugt af olie i Rødull (bygning 265). Undersøgelser,

august 2016. Notat dateret 28. november 2016. Forsvarsministeriets

Ejendomsstyrelse.

9117 Station Mestersvig. Udtagning af jordprøver ved tankene i bygning 210,

august 2016. Notat dateret 28. november 2016. Forsvarsministeriets

Ejendomsstyrelse.

http:www.mst.dk. Liste over kvalitetskriterier i relation til forurenet jord og

kvalitetskriterier for drikkevand. Opdateret juni 2015.

9117 Station Mestersvig. Rødull (Bygning 265). Mindre spild af olie uden for bygningen, august 2016

BILAG 1

Beliggenhedsplan

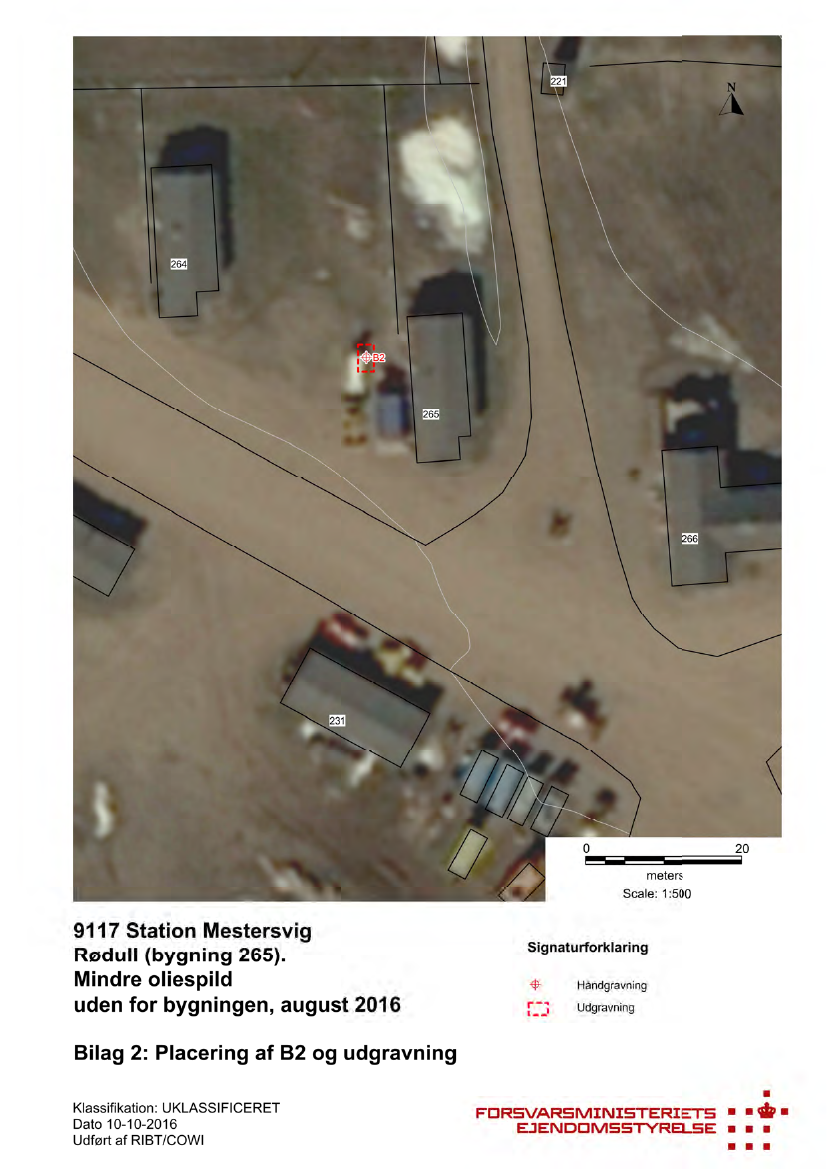

BILAG 2

Placering af B2 og udgravning

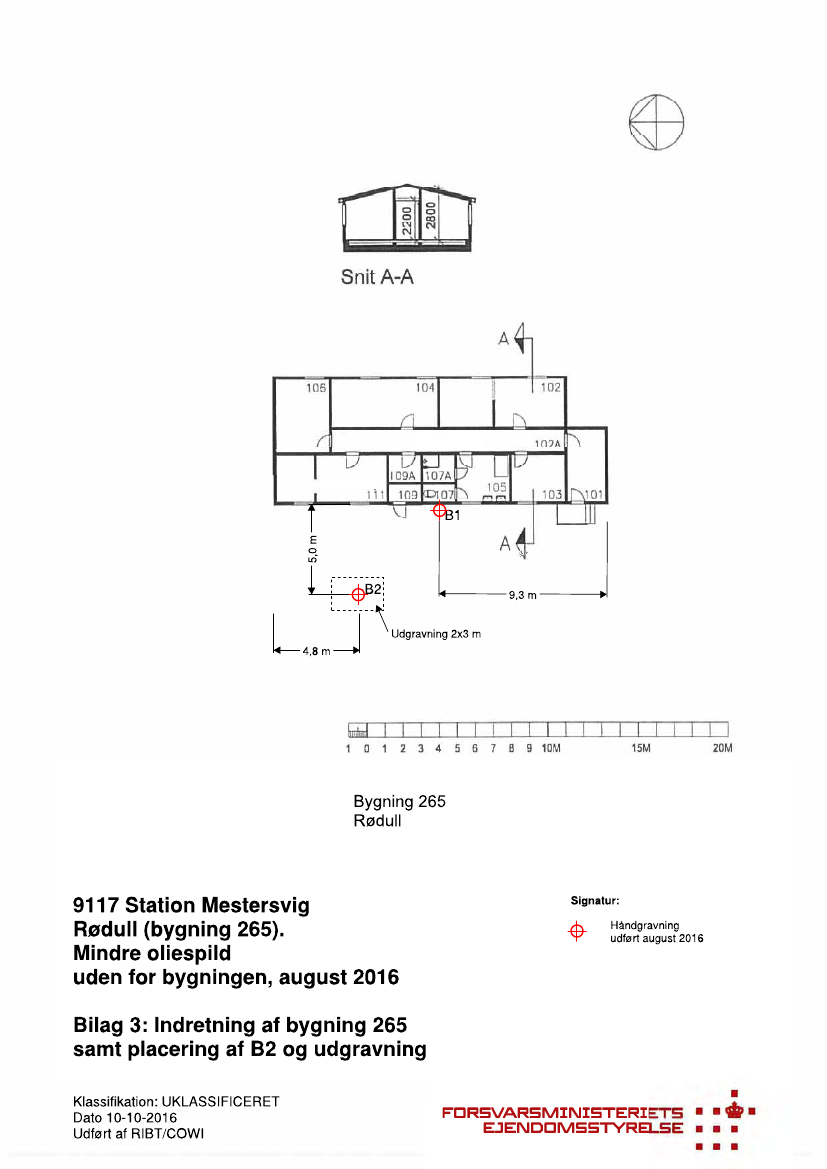

BILAG 3

Indretning af bygning 265 samt placering af B2 og

udgravning

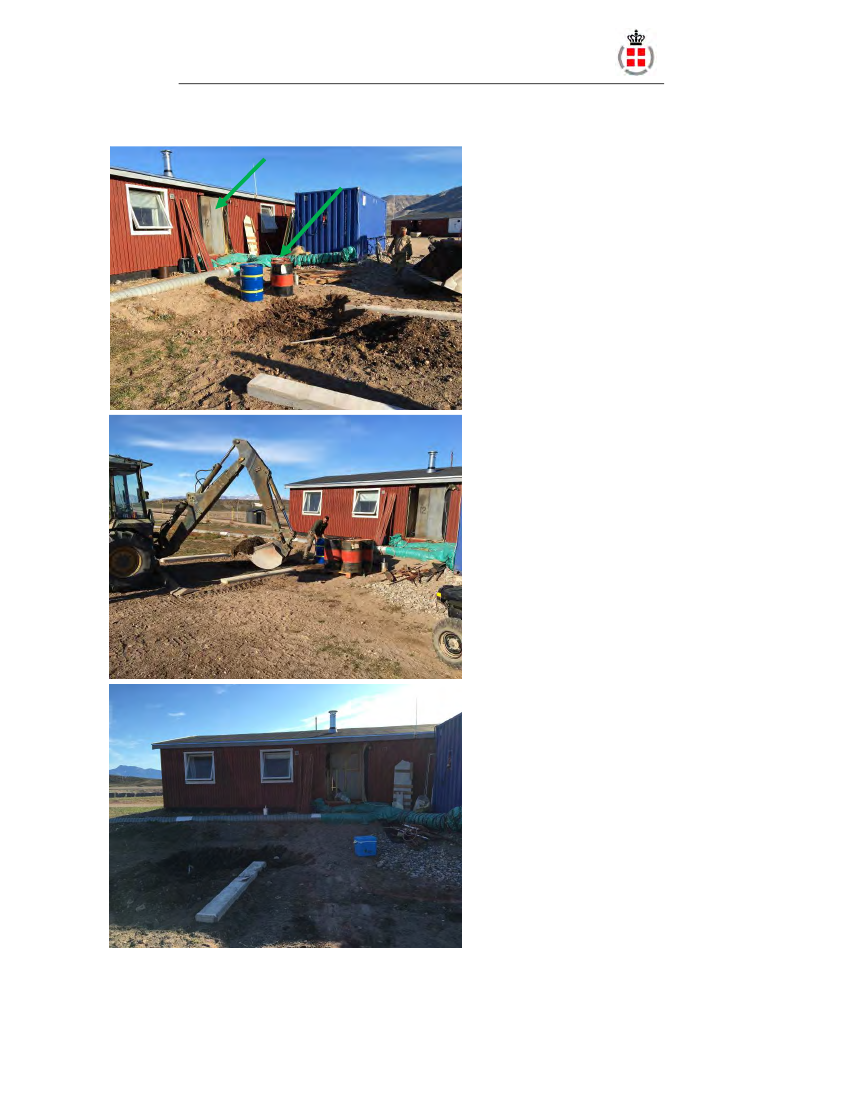

BILAG 4

Fotodokumentation

9117 Station Mestersvig. Rødull (bygning 265). Mindre oliespild uden for bygningen,

august 2016

Foto 1

Bygning 265, Rødull, Trævæggen er

brudt ned ind til olietanken i bygningen.

Øverste pil peger på olietanken.

Nederste pil viser hvordan olien tømmes

fra olietanken via en slange til

metaltromler.

Foto taget mod sydøst

Foto 2

Opgravning af oliespild den 4. august

2016

Foto taget mod nordøst

Foto 3

Udgravning efter oprensning af oliespild.

Udgravningen er ca. 2 x 3 meter og til en

dybde af ca. 0,4 m u.t.

Foto taget mod øst

BILAG 4

Fotodokumentation

BILAG 5

Analyserapport, Eurofins

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

Batchnr.:

Kundenr.:

Modt. dato:

AR-16-CA-00457539-01

EUDKVE-00457539

CA0000304

19.08.2016

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Prøvemærke:

Lab prøvenr:

A036236-299

9117 Stasion Mestersvig, Håndboringer ved Rødull Og Bygning 210,2016

Jord

Rekvirenten

bog

17.08.2016

19.08.2016 - 29.08.2016

Rødbull B2

45753904

Enhed

DL.

Metode

(%)

Tørstof

Aromatiske kulbrinter

< 0.1

0.46

0.13

0.59

9.3

120

< 20

120

130

mg/kg ts.

0.2

0.1

DS 204 mod.

REFLAB metode 1:2010 GC-FID

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

Sum af xylener

BTEX (sum)

Kulbrinter (pentan-ekstraherbare)

C6H6-C10

C10-C15

C15-C20

C20-C35

Sum (C10-C20)

Sum (C6H6-C35)

Oplysninger fra rekvirent

REFLAB metode 1:2010 GC-FID

Prøvedybde

45753904

0.4

Prøvekommentar:

Kromatogrammet viser indhold af komponenter med et kogepunktsinterval

som terpentin/petroleum eller lign.

Enkeltkomponenterne ved GC-FID er alene bestemt udfra retentionstiden.

Sum af xylener er summen af resultaterne af Ethylbenzen, m+p-Xylen og o-Xylen.

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*):

i.p.:

i.m.:

Ikke omfattet af akkrediteringen

ikke påvist

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side

4 af 10
