Notat

Etablissement:

Dato:

9117 Station Mestersvig

02-12-2015

Påvirkning af indeklimaet i mandskabsbygninger

Målerunde 2015

1. Indledning

I fem bygninger på etablissement 9117 Station Mestersvig er der siden 2009 foretaget

undersøgelser en gang årligt for påvirkning af indeklimaet med flygtige kulbrinter

stammende fra underliggende jordforurening eller oliefyringsanlæg i bygningerne /1/, /2/.

Fra 2014 blev undersøgelserne udvidet med mandskabsbygningen "Grand Hotel" (bygning

260) /3/. I 2015 er der udført en renovering af bygningen.

Bygningshistorik

Bygningerne omfatter:

•

Tårnet (B205), opført i 1977 i tre etager.

Millionæren (B263), opført i 1958 i en etage.

Kantinen (B266), opført i 1965 i en etage.

Rødull (B265) og Blåtårn (B264), der er identiske bygninger opført i henholdsvis

1963 og 1965 i en etage.

Grand Hotel (B260), opført i en etage formodentlig omkring 1950.

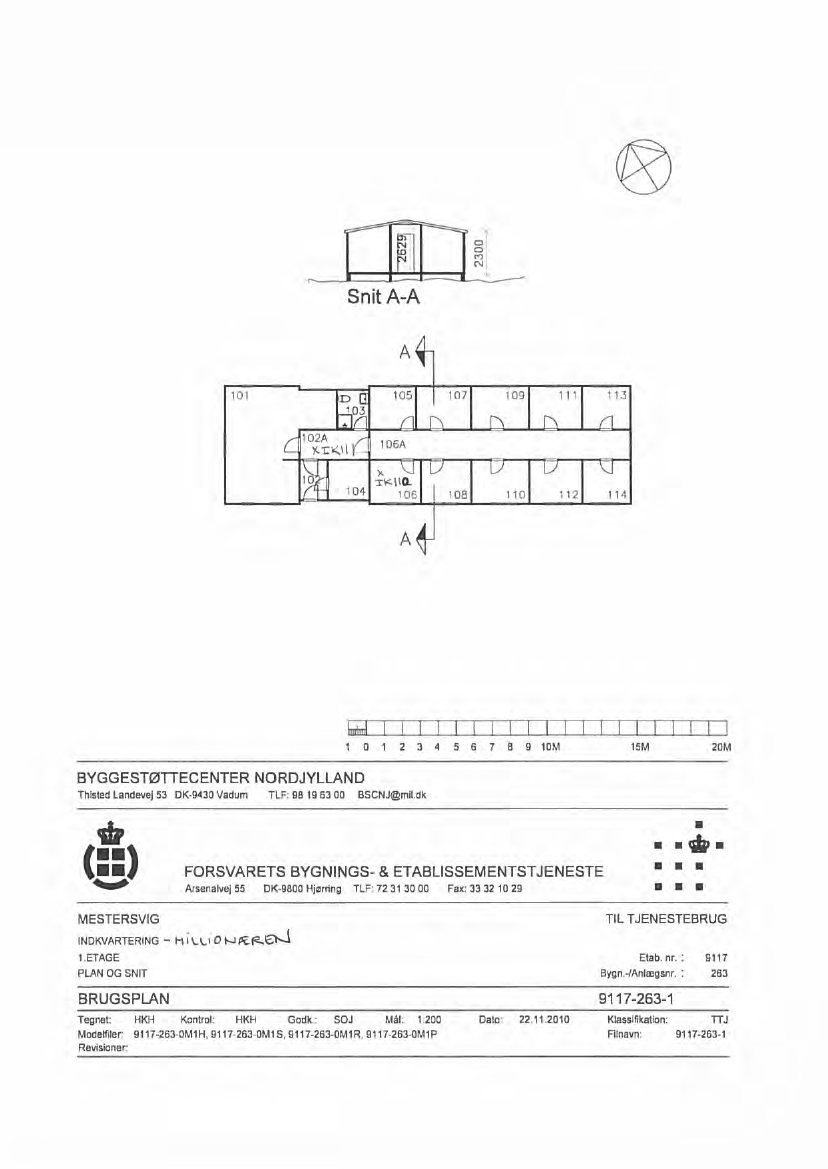

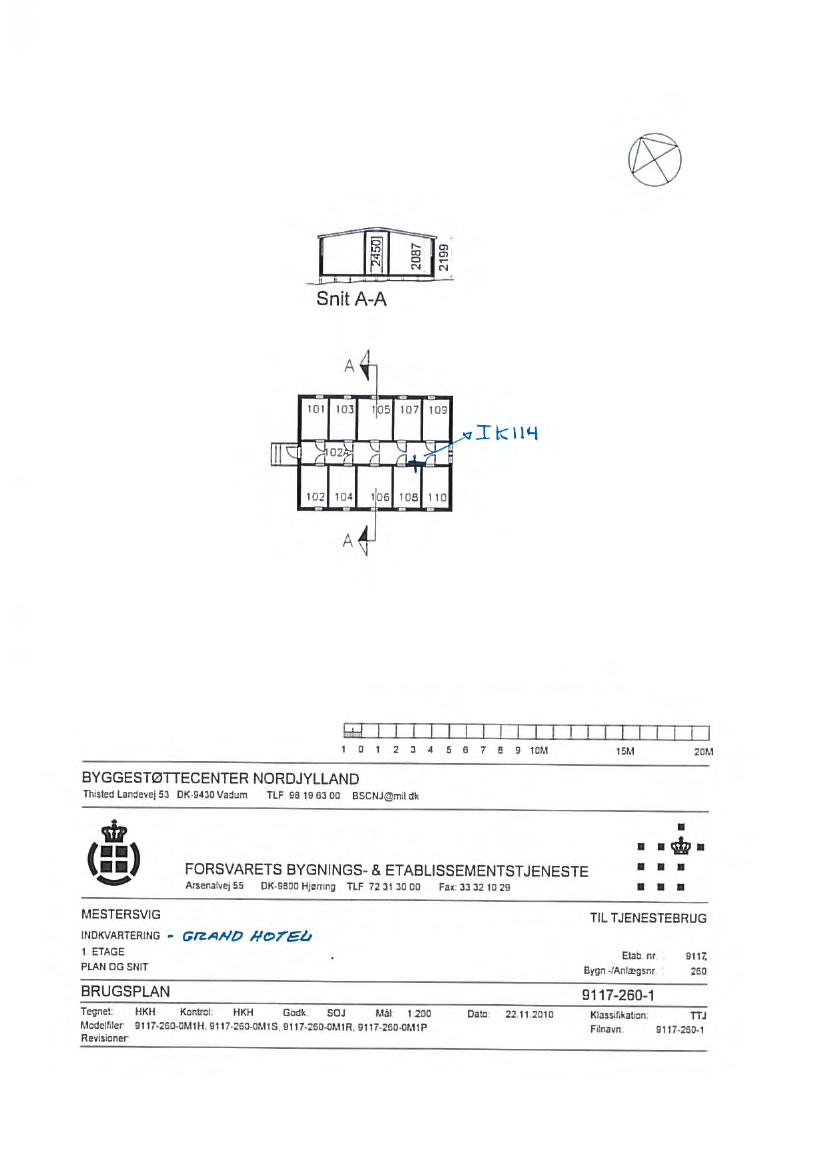

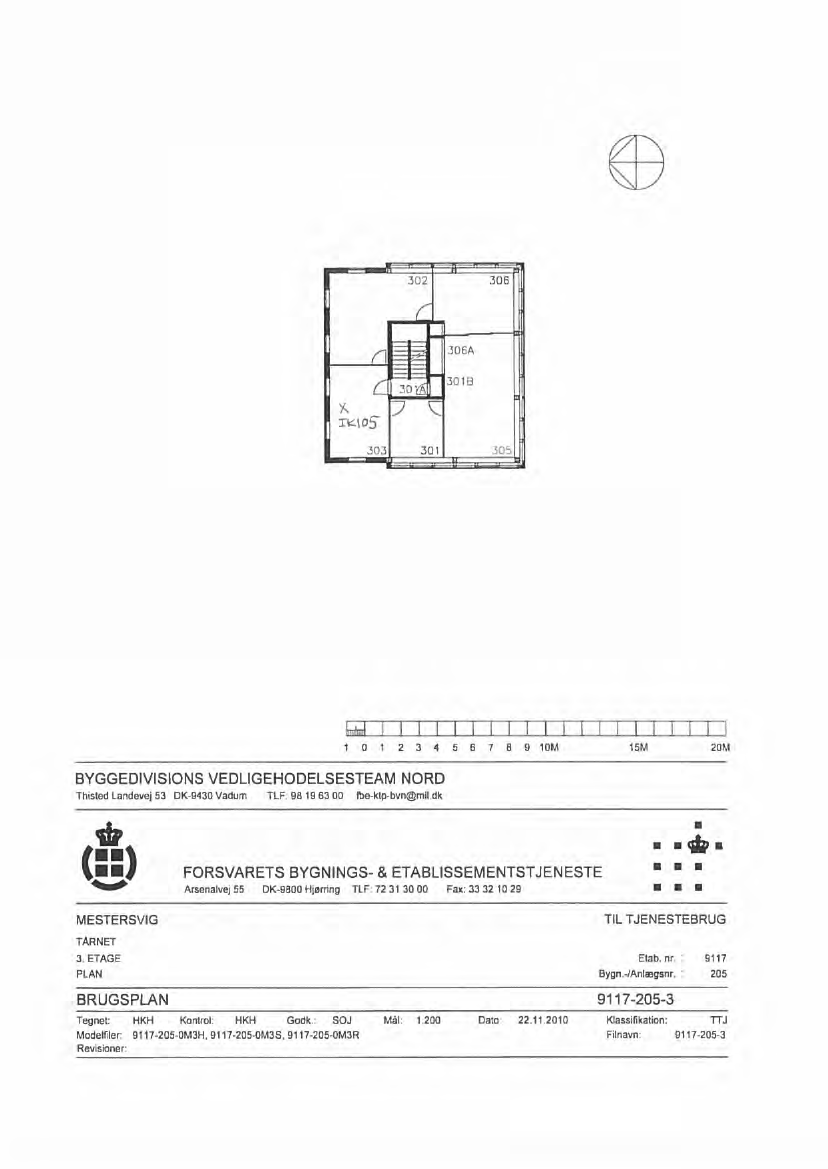

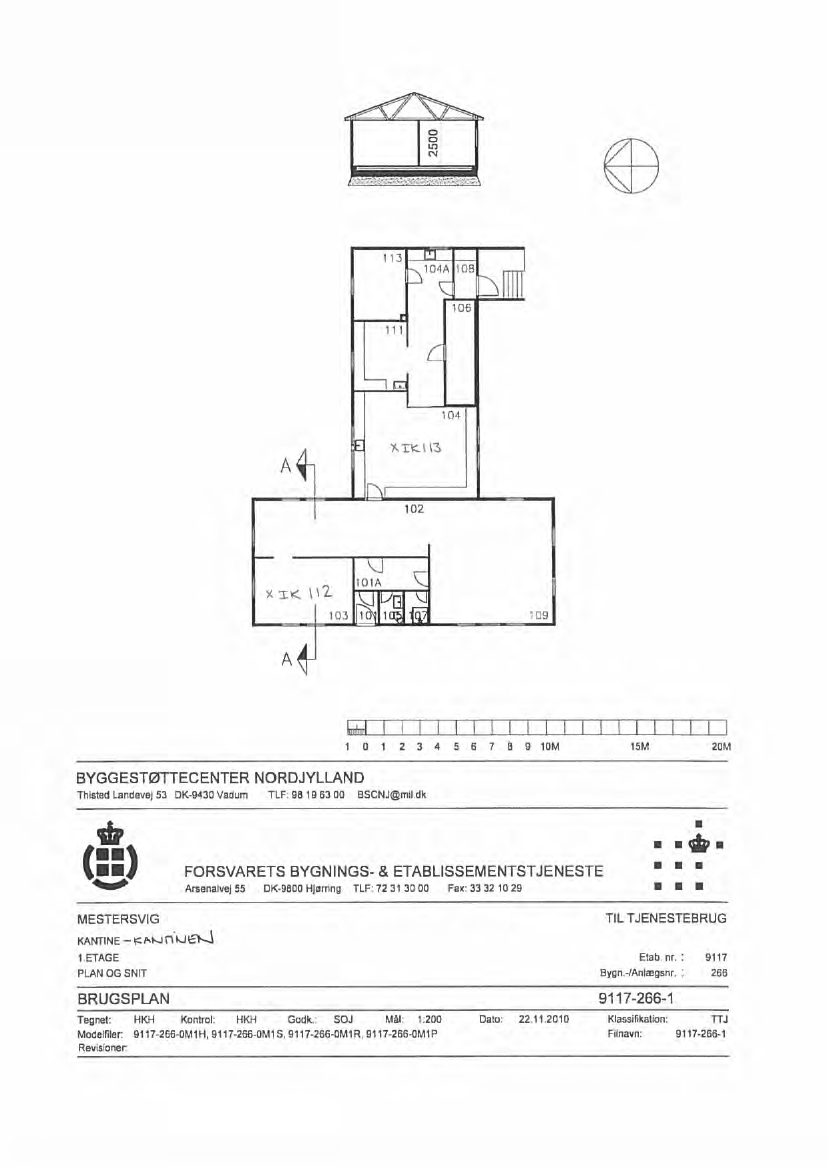

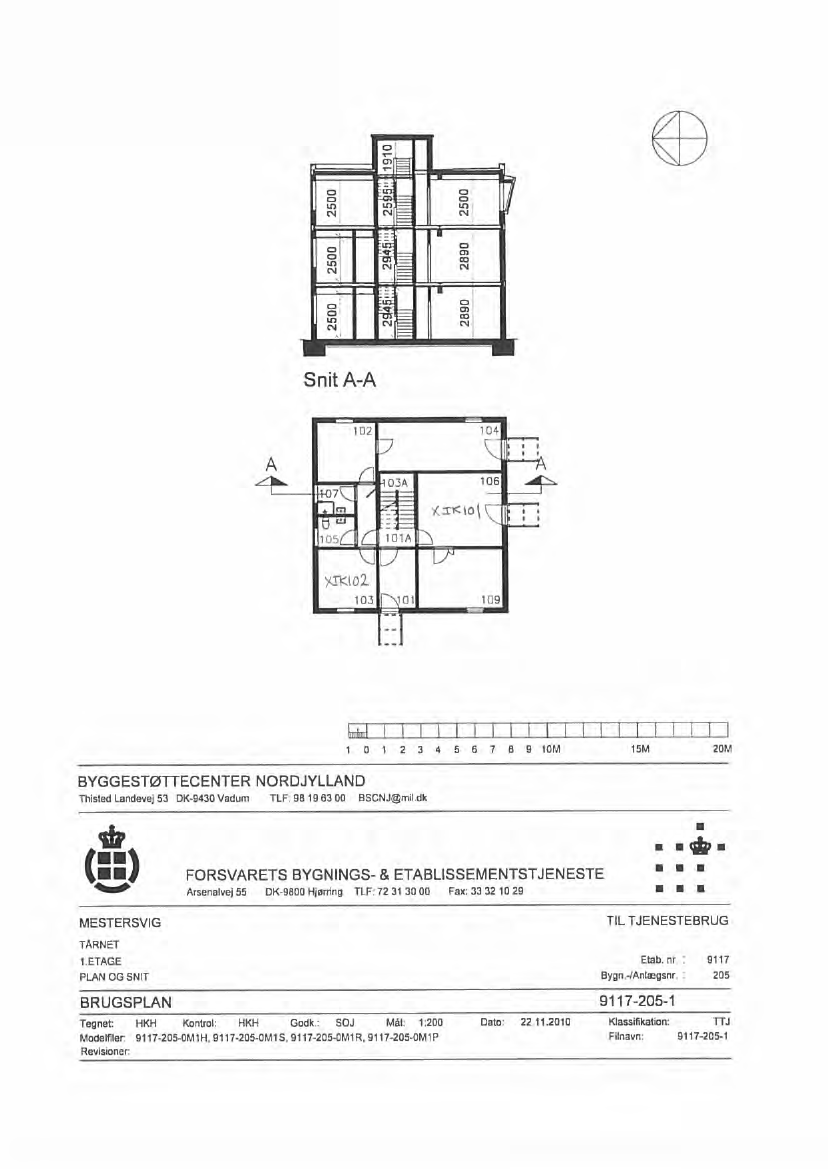

Indretningsplaner for de seks bygninger før renoveringen af Grand Hotel er vedlagt i bilag

Tårnet er opført med bærende konstruktioner i profilstål, indvendige skillevægge i gips og

facadebeklædning i Steni-plader. Grand Hotel fik en facadebeklædning med Steni-plader i

forbindelse med renoveringen i 2015, og de øvrige fire bygninger er opført helt i træ.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

GRU, Alm.del - 2016-17 - Endeligt svar på spørgsmål 31: Spm. om at fremsende forsvarets forureningsundersøgelser i Grønland og dertilhørende risikovurderinger foretaget i 2015, samt undersøgelserne fra 2016, så snart de ligger klar, til forsvarsministeren

Alle bygninger, på nær Grand Hotel, er opvarmet med oliefyr. Grand Hotel har el-varme,

men bygningen har tidligere været opvarmet med olieovn(e) /4/. I Tårnet, Millionæren og

Kantinen er olietankene placeret uden for bygningerne. I Rødull er olietanken placeret

indendørs i fyrrummet. Blåtårn anvendes ikke, bygningen er lukket ned, og olietanken er

fjernet.

Tårnet, Rødull, Grand Hotel og Millionæren anvendes til mandskabsindkvartering. Kantinen

anvendes til kantinedrift og motionsrum. Blåtårn er, som anført ovenfor, lukket ned for

mandskabsindkvartering.

Det er udelukkende Tårnet, som anvendes til helårsindkvartering af udstationeret

personel.

Indeklimamålinger og afhjælpende tiltag

Indeklimamålingerne er på nær i Grand Hotel udført en gang årligt med første målerunde

udført i august 2009. Til og med august 2012 er målingerne udført ved passiv opsamling

af forureningskomponenter på ATD-rør. Fra 2013 er målingerne udført med ORSA-rør,

men måleprincippet og -lokaliteter er det samme som tidligere. Måleresultaterne angiver

gennemsnitskoncentrationen af forureningskomponenter i måleperioden (længden af

måleperioden de enkelte år har varieret mellem 1-2 uger).

Tidligere års indeklimamålinger har vist overskridelser af Miljøstyrelsens danske

afdampningskriterier for totalindhold af flygtige kulbrinter (TVOC) og benzen i indeluften i

bygningerne /6/.

Der er i henholdsvis 2009 og 2010 opsat luftrensere i Millionæren, Tårnet og Rødull, og i

de efterfølgende år er der iværksat yderligere afhjælpende tiltag:

•

Instruks om forbedret udluftning i bygningerne

Instruks om at holde døre til fyrrum lukkede og tætning af døre

Instruks om at forurenet arbejdstøj ikke må opbevares i beboelser

Tætning af ventilationsspjæld mellem fyrrum og andre dele af bygningen i Tårnet.

Eftersyn af oliefyringsanlæggene i mandskabsbygninger og udbedring af utætheder

i anlægget i Tårnet

I 2015 er der foretaget renovering af Grand Hotel – herunder fjernelse af

olieforurenede bygningsdele

I Tårnet er der installeret et nyt fyr (rum 106), og tanken er rykket udendørs

I Kantinen er motionsrummet (rum 103) renoveret – opsætning af nyt loft.

2. Formål

Indeklimamålingerne har til formål at overvåge effekten af de gennemførte foranstalt-

ninger og tiltag i mandskabsbygningerne /3/.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Undersøgelsesomfang i 2015

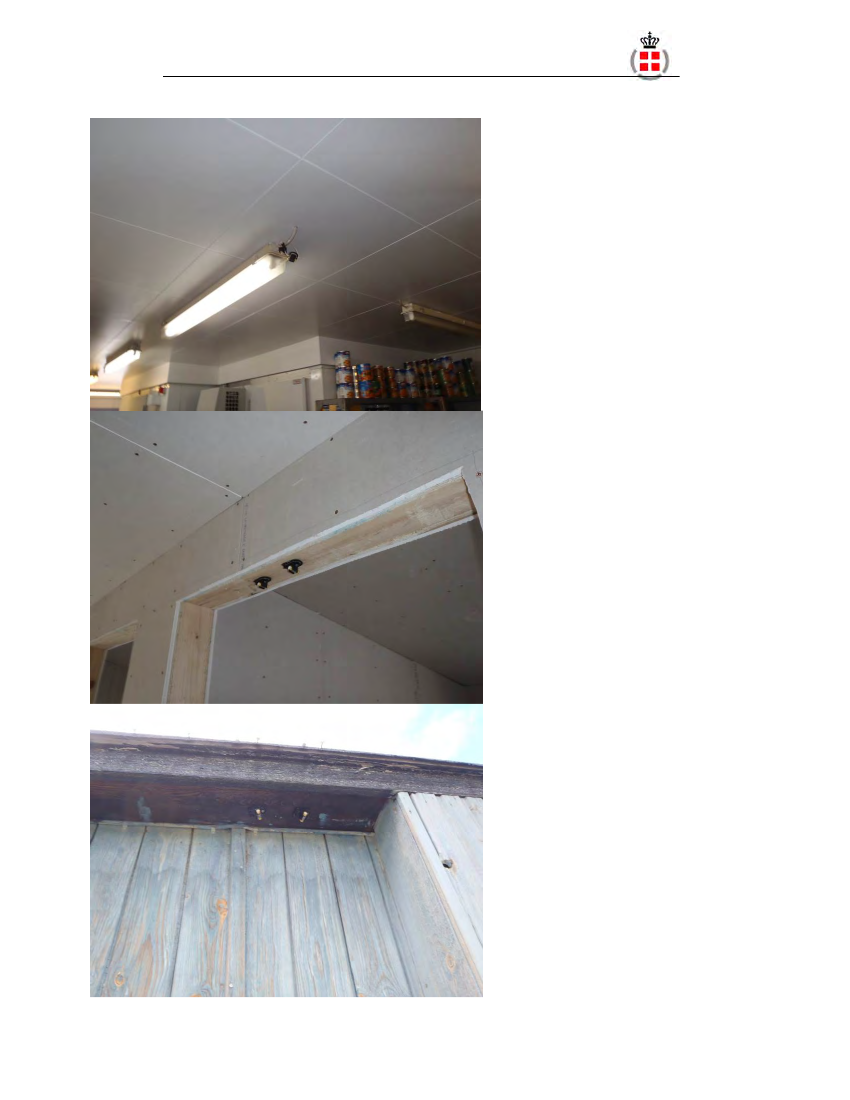

Placering af målepunkterne for de indendørs målinger IK101-IK115 er angivet på planerne

i bilag 1. Der er i 2015 tilsvarende i 2014 foretaget referencemålinger af udeluften, UL101

og UL102. Målepunktet UL101 er placeret på den sydøstlige gavl af Radiofyret i

Antenneområdet, og målepunktet UL102 er placeret ved den sydøstlige gavl af Tårnet.

På baggrund af målerunderne i 2013 og 2014, hvor der blev påvist forhøjede værdier af

primært benzen i udeluften i Antenneområdet, er målingerne af udeluften i 2015 blevet

suppleret med opsætning af ORSA-rør, som ikke eksponeres (lukket rør). Dette for at

vurdere, om de ueksponerede rør evt. har en forhøjet baggrundsværdi af benzen.

ORSA-rørene blev opsat af COWI den 5. august. Der blev ved hver målepunkt opsat to

ORSA-rør. Det ene rør blev nedtaget den 11. august af COWI og hjemtaget ved

afslutningen af feltperioden. Det andet rør blev nedtaget den 19. august 2015 af

personalet på Mestersvig efter instruks fra COWI. ORSA-rørene nedtaget den 19. august

2015 er blevet analyseret, da disse rør havde den længste eksponeringsperiode.

Tidspunkterne for opsætning og nedtagning af ORSA-rørene er angivet i en tabel i bilag 3.

Tidspunkterne for nedtagning af de ueksponerede rør er dog ved en fejl ikke blevet

noteret på feltskemaet.

Analysearbejdet er udført af Eurofins. ORSA-rørene blev analyseret for indholdet af TVOC

(sum af flygtige kulbrinter), C

-C

aromater og BTEX. Laboratoriet har på baggrund af de

enkelte ORSA-rørs eksponeringsperiode foretaget en omregning fra analyseresultatet

angivet i µg/rør til µg/m³. Analysens detektionsgrænser angivet i µg/m³ afhænger således

af eksponeringsperioden. Ved analysen af de ueksponerede rør blev der ikke påvist

indhold over analysens detektionsgrænser for de enkelte stoffer, og på baggrund af en

skønnet eksponeringsperiode for de ueksponerede rør er der foretaget omregning fra

µg/rør til µg/m³ for de ueksponerede rør.

I bilag 4 er samlet analyseresultaterne fra 2009 til 2015 for de enkelte bygninger, og i

bilag 5 er vedlagt analyserapporterne fra Eurofins.

For at belyse en eventuel udvikling i indeklimaforureningerne er analyseresultaterne for

TVOC (sum af flygtige kulbrinter) og benzen fra perioden 2009-2015 sammenstillet grafisk

for de enkelte mandskabsbygninger. I prøver, hvor der ikke er påvist forurening over de

pågældende detektionsgrænser, er luftkoncentrationen sat til nul i den grafiske

fremstilling.

3. Resultater

Blind

Ved analyse af de to ueksponerede ORSA-rør blev der ikke påvist indhold over analysens

detektionsgrænser. Prøverne er benævnt ”Blind ueksp. Tårnet” og ”Blind ueksp. Radio fyr”

i bilag 5.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Detektionsgrænsen for TVOC, henholdsvis kulbrintefraktionen >C

-C

og C

-C

, var

for hver af fraktionerne 5 µg/rør. Detektionsgrænsen for benzen var 0,01 µg/rør.

Udeluftmålinger

Resultaterne fra udeluftmålingerne (UDE1/UL101 og UDE2/UL102) er sammenstillet i figur

3.1 og figur 3.2 for henholdsvis TVOC og benzen.

Figur 3.1:

TVOC i udeluft (UL101 og UL102), µg/m

UDELUFT

Total kulbrinter , TVOC

1.000

900

800

700

600

500

400

300

200

100

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

UDE1 TVOC

UDE2 TVOC

Figur 3.2:

Benzen i udeluft (UL101 og UL102), µg/m

UDELUFT

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

UDE1 Benzen

UDE2 Benzen

Udeluftmålingerne er foretaget henholdsvis ved den sydøstlige gavl af Radiofyr,

UL101/UDE1, og ved den sydøstlige indgang til Tårnet, UL102/UDE2. UDE2 er før 2013

foretaget på tankudluftningen ved Tårnet.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

I 2015 er der ikke målt TVOC eller indhold af C

-C

aromater i udeluften, mens

benzenkoncentrationen i udeluften ved Radiofyret og Tårnet er målt til henholdsvis 0,093

µg/m

og 0,15 µg/m

. Luftkvalitetskriteriet for benzen er 0,13 µg/m

Indeklimamålinger

I nedenstående afsnit er resultaterne af målingerne opstillet i perioden fra 2009-2015.

Indeklimamålingerne er udført i samme rum og bygninger. Indeklimamåling IK101 er

således udført i samme rum/bygning som IK1. Af hensyn til overskueligheden i

sammenstillingen er termen IK1-IK15 benyttet i figurerne.

Tårnet

I 2015 er der som tidligere år udført fem indeklimamålinger i Tårnet (IK101-IK105) fordelt

på bygningens 3 etager. I fyrrummet er der i 2013 installeret nyt fyr.

Resultaterne fra indeklimamålingerne i Tårnet er sammenstillet i figur 4.1 og figur 4.2 for

henholdsvis TVOC og benzen.

Figur 4.1:

TVOC i Tårnet, µg/m³

TÅRNET

Totalkulbrinter,TVOC

5.000

4.500

4.000

3.500

3.000

2.500

2.000

1.500

1.000

500

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK1 TVOC

(fyrrum, 1. etage)

IK2 TVOC

(værelse,1. etage)

IK3 TVOC

(værelse, 2. etage)

IK4 TVOC

(værksted, 2. etage)

IK5 TVOC

(3. etage)

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Figur 4.2:

Benzen i Tårnet, µg/m

TÅRNET

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK1 Benzen

(fyrrum, 1. etage)

IK2 Benzen

(værelse, 1. etage)

IK3 Benzen

(værelse, 2. etage)

IK4 Benzen

(værksted, 2. etage)

IK5 Benzen

(3. etage)

I 2015 er der påvist et indhold af TVOC i fyrrummet på 250 µg/m

, og i mandskabsrum-

mene på op til 80 mg/m

- målt i rum 303 på 3. etage. I fyrrummet er der målt et indhold

af C

-C

aromater på 9,4 µg/m³, og i mandskabsrummene på op til 3,22 µg/m

- målt i

værkstedet på 2. etage. Luftkvalitetskriterierne for TVOC og C

-C

aromater er til

sammenligning henholdsvis 100 µg/m

og 30 µg/m

Indholdet af TVOC i fyrrummet er en faktor 2,5 højere end luftkvalitetskriteriet. Indholdet

af TVOC er generelt faldet i forhold til målingerne i 2014, og indholdet i fyrrummet er

faldet i forhold til målingen i 2013. Indholdet i de øvrige fire rum er på niveau med

målingerne i 2013.

Benzenkoncentrationen i fyrrummet er målt til 0,15 µg/m

, mens benzenkoncentrationerne

i bygningens mandskabsrum er mellem 0,087 og 0,14 µg/m

Sidstnævnte værdi er påvist i rum 103 i bygningens 1. etage, dvs. på samme etage som

fyrrummet, og de målte indhold i bygningens 1. etage er på niveau med/lidt over

luftkvalitetskriteriet for benzen på 0,13 µg/m

. I de øvrige rum er indholdet af benzen på

niveau med/under kriteriet.

Indholdet af benzen er generelt faldet i forhold til målingerne i 2014, og indholdet i

fyrrummet er faldet i forhold til målingen i 2013. Indholdet i de øvrige fire rum er på

niveau med i forhold til målingerne i 2013.

Udskiftningen af fyret og dele af rørføringerne i fyrrummet har betydet, at indholdet af

TVOC og benzen i fyrrummet er faldende i forhold til målingerne i 2013.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Rødull

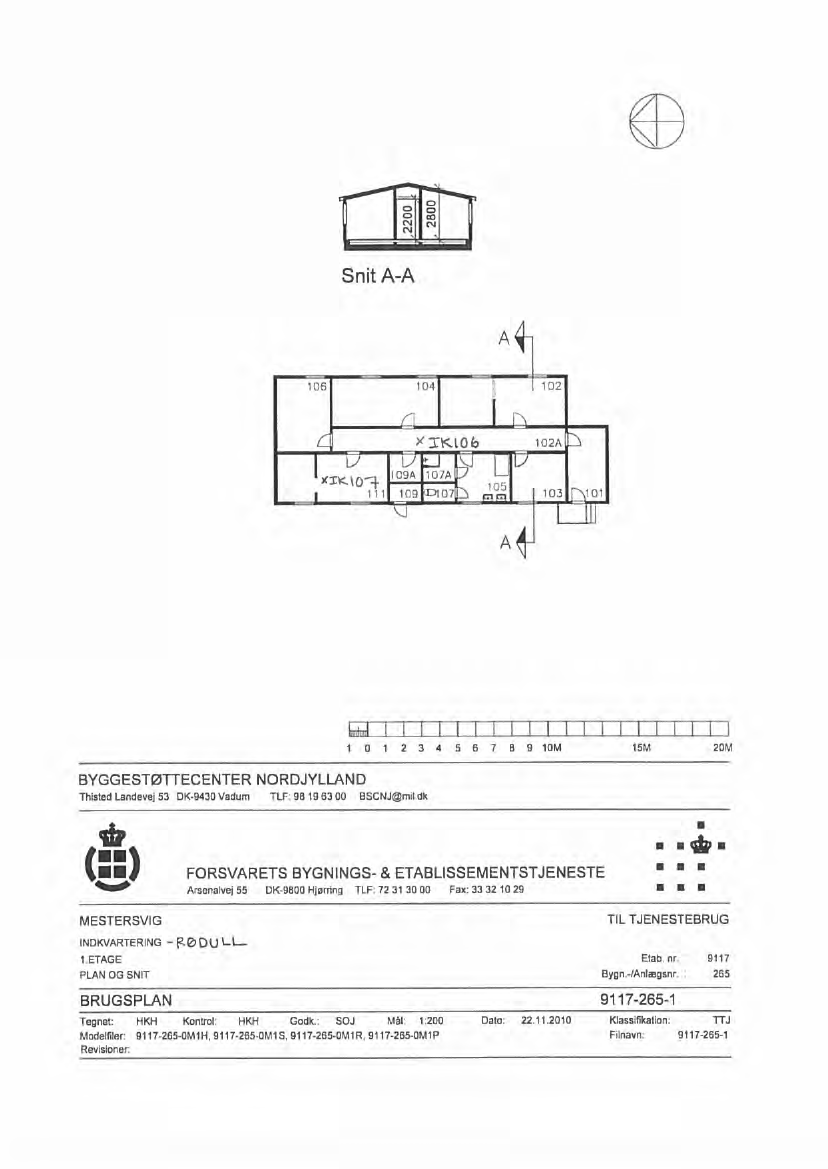

I 2015 er der udført to indeklimamålinger i Rødull, henholdsvis IK106 i gangareal og IK107

i mandskabsrum.

Resultaterne fra indeklimamålingerne i Rødull er sammenstillet i figur 4.3 og figur 4.4 for

henholdsvis TVOC og benzen.

Figur 4.3:

TVOC i Rødull, µg/m³

RØDULL

Total kulbrinter, TVOC

3.000

2.500

2.000

IK6 (gang)

1.500

IK7 (værelse 111)

1.000

500

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

Figur 4.4:

Benzen i Rødull, µg/m

RØDULL

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK6 (gang)

IK7 (værelse 111)

Ved målingerne er der påvist lettere forhøjet indhold af TVOC i gangen (IK106) på 180

µg/m³ i forhold til luftkvalitetskriteriet på 100 µg/m³ /6/. I rummet er der påvist 82

µg/m³. Indholdet af TVOC er øget i forhold til målingerne i 2013 og 2014.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Indholdet af C

-C

aromater er hhv. 2,4 µg/m³ (IK106) og 1,21 µg/m³, hvilket er under

luftkvalitetskriteriet på 30 µg/m³.

Der påvises ikke indhold af benzen over analysens detektionsgrænse på 0,078 µg/m³.

Blåtårn

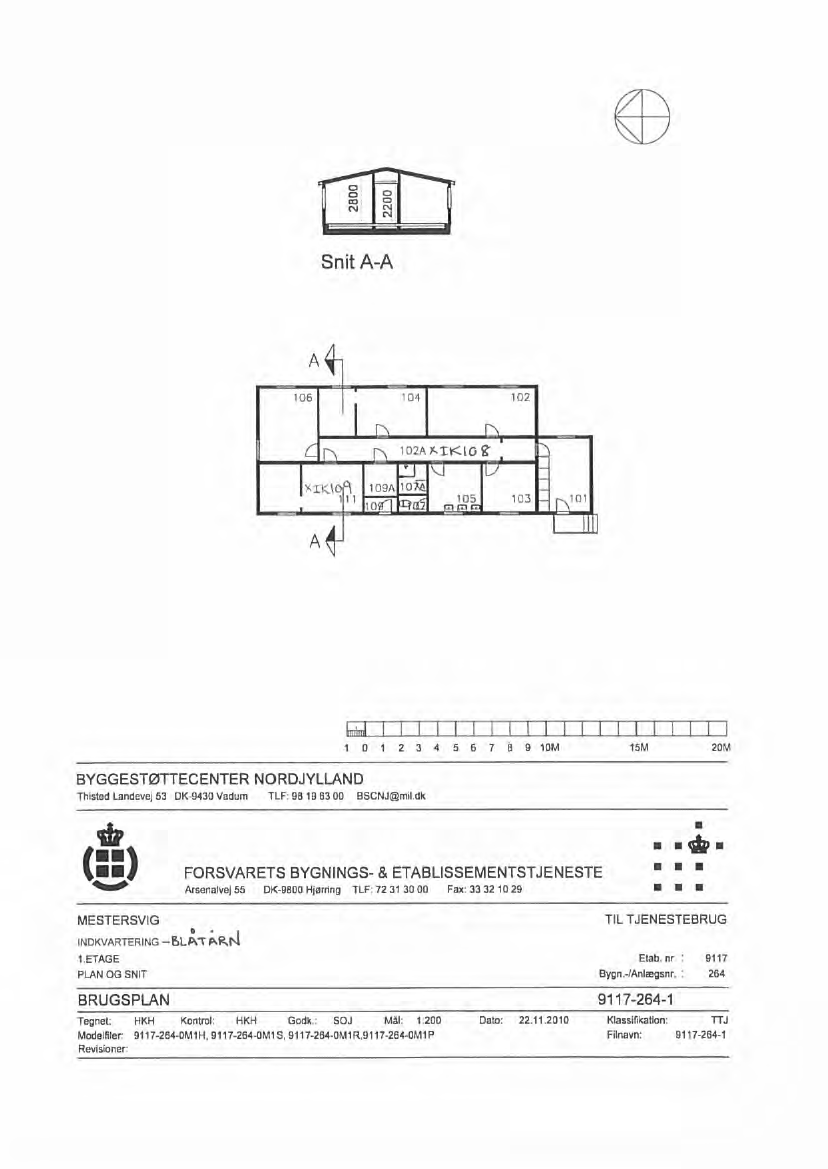

I 2015 er der udført to indeklimamålinger i den tidligere mandskabsbygning, henholdsvis

IK108 i gangarealet og IK109 i mandskabsrummet ved fyrrummet, som ikke i drift.

Resultaterne fra indeklimamålingerne i Blåtårn er sammenstillet i figur 4.5 og figur 4.6 for

henholdsvis TVOC og benzen. I måleperioden i 2015 blev der ikke tilsvarende

måleperioden i 2014 foretaget en udluftning af bygningen ved at have døre og vinduer

åbne. På grund af renoveringsarbejder i fyrrummet stod døren fra gangen til fyrrummet

åben i en del af måleperioden.

Figur 4.5:

TVOC i Blåtårn, µg/m

BLÅTÅRN

Total kulbrinter, TVOC

6.000

5.000

4.000

IK8 (gang)

3.000

2.000

1.000

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK9 (værelse

ved fyrrum)

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Figur 4.6:

Benzen i Blåtårn, µg/m

BLÅTÅRN

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK8 (gang)

IK9 (værelse

ved fyrrum)

Ved målingerne er der forsat påvist forhøjede indhold af TVOC i indeluften, hhv. 690

µg/m³ og 880 µg/m³, hvilket er en faktor 7-9 over luftkvalitetskriteriet. Indholdet af TVOC

er øget i forhold til målingerne i 2013 og 2014, hvilket stemmer overens med, at der ikke

er foretaget udluftning til det fri under eksponeringsperioden i 2015.

Indholdet af C

-C

aromater er hhv. 8,0 µg/m³ og 9,8 µg/m³, hvilket er under

luftkvalitetskriteriet.

Indholdet af benzen er i begge prøver under analysemetodens detektionsgrænse på 0,078

µg/m³.

Indholdet af de flygtige komponenter benzen samt C

-C

aromater er ikke steget

tilsvarende indholdet af TVOC. Indholdet af benzen i indeluften er under/på niveau med

indholdet i udeluftsmålingerne. Olieindholdet i bygningsdele og i en evt. forurening under

gulvkonstruktionen vurderes derfor at indeholde begrænsede mængder af de flygtige

oliekomponenter.

Millionæren

I 2015 er der udført to indeklimamålinger i bygningen, henholdsvis IK110 i

mandskabsrummet ved fyrrummet og IK111 i gangarealet.

Resultaterne fra indeklimamålingerne i Millionæren er sammenstillet i figur 4.7 og figur 4.8

for henholdsvis TVOC og benzen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Figur 4.7:

TVOC i Millionæren, µg/m

MILLIONÆREN

Total kulbrinter, TVOC

3.000

2.500

2.000

1.500

1.000

500

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK10 (værelse

ved fyrrum)

IK11 (gang ved

bad)

Figur 4.8:

Benzen i Millionæren, µg/m

MILLIONÆREN

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK10 (værelse

ved fyrrum)

IK11 (gang ved

bad)

Ved målingerne er der påvist et indhold af TVOC i mandskabsrummet på 110 µg/m

hvilket ligger på niveau med luftkvalitetskriteriet på 100 µg/m³. I gangarealet er indholdet

derimod målt til 250 µg/m³, som er en faktor 2,5 over luftkvalitetskriteriet. Indholdet af

TVOC er øget i forhold til målingerne i 2013 og 2014. Det forøgede indhold af TVOC i

gangarealet i 2015 kan skyldes, at døren til fyrrummet i en del af eksponeringsperioden

stod åben ud til gangen.

Indholdet af C

-C

aromater er hhv. 2,6 µg/m³ og 2,8 µg/m³, hvilket er under

luftkvalitetskriteriet.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Ved målingerne er desuden påvist indhold af benzen på 0,14 µg/m

i mandskabsrummet

(IK110), hvilket ligger på niveau med luftkvalitetskriteriet. I gangen er der ikke påvist

indhold af benzen over analysemetodens detektionsgrænse på 0,078 µg/m³. Indholdet af

benzen er faldet i forhold til målingerne i 2013 og 2014.

Kantinen

I 2015 er der udført to indeklimamålinger i Kantinen, henholdsvis IK112 i motionsrummet

og IK113 i køkkenet.

Resultaterne fra indeklimamålingerne i Kantinen er sammenstillet i figur 4.9 og figur 4.10

for henholdsvis TVOC og benzen.

Figur 4.9:

TVOC i Kantinen, µg/m

KANTINEN

Total kulbrinter, TVOC

3.000

2.500

IK12 (motionsrum)

2.000

1.500

1.000

500

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK13 (køkken)

Figur 4.10:

Benzen i kantinen, µg/m

KANTINEN

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

aug 2009 aug 2010 aug 2011 aug 2012 aug 2013 aug 2014 aug 2015

IK12 (motionsrum)

IK13 (køkken)

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Ved indeklimamålingerne er der påvist et indhold af TVOC i motionsrummet på 260 µg/m3

og i kantinekøkkenet på 450 µg/m

, hvilket er en faktor 3-5 over luftkvalitetskriteriet for

TVOC på 100 µg/m

. Indholdet af TVOC er faldet i forhold til målingerne i 2014 og er

steget i forhold til målingerne i 2013.

Indholdet af C

-C

aromater er hhv. 1,8 µg/m³ og 3,8 µg/m³, hvilket er under

luftkvalitetskriteriet.

De målte benzenkoncentrationer i bygningen er på 0,22 µg/m

i motionsrummet og 0,31

µg/m

i kantinekøkkenet, hvilket er en faktor ca. 2 over luftkvalitetskriteriet. Indholdet af

benzen er faldet i forhold til målingerne i 2014 og er på niveau med målingerne i 2013.

Under måleperioden i 2014 blev der foretaget indvendigt malerarbejde med oliebaseret

maling, hvilket påvirkede måleresultaterne i 2014. I forhold til måleresultaterne i 2013 er

der i 2015 påvist en mindre stigning i indholdet af TVOC, mens indholdet af benzen er på

samme niveau i de to målerunder. I hvilket omfang, at indholdet af TVOC i køkkenet

skyldes stegning af mad i madolier eller en påvirkning fra anvendelse af oliefyret og

tilhørende rørsystemer med mulige spild til følge, kan ikke vurderes.

Grand Hotel

Der er i 2015 udført en indeklimamåling, IK114, i gangarealet.

Grundet renovering af bygningen var det ikke muligt at gennemføre den planlagte

indeklimamåling IK115 i rum nr. 108. Efter renoveringsarbejderne, hvor eksisterende

skillevægge blev fjernet og nye opsat, er der nu seks rum i bygningen, og rum nr. 108 er

blevet nedlagt. Der er kommet nye vinduer, ny dør, ekstra isolering, nyt el etc. i bygningen.

Indretningsplanen i bilag 1 viser indretningen af bygningen før renoveringsarbejderne.

Resultaterne fra indeklimamålingerne i Grand Hotel er sammenstillet i figur 4.11 og figur

4.12 for henholdsvis TVOC og benzen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Figur 4.11:

TVOC i Grand Hotel, µg/m³

GRAND HOTEL

Total kulbrinter, TVOC

800

700

600

500

400

300

200

100

august 2014

august 2015

IK14

IK15

Figur 4.12:

Benzen i Grand Hotel, µg/m³

GRAND HOTEL

Benzen

2,00

1,80

1,60

1,40

1,20

1,00

0,80

0,60

0,40

0,20

0,00

august 2014

IK14

IK15

august 2015

Ved målingen er der påvist et indhold af TVOC i gangarealet på 720 µg/m

, hvilket

overskrider luftkvalitetskriteriet på 100 µg/m

med ca. en faktor 7. Ved målingen i 2014

blev der ikke påvist indhold af TVOC over analysens detektionsgrænse.

Indholdet af benzen er på 0,56 µg/m³, hvilket overskrider luftkvalitetskriteriet med ca. en

faktor 4. Indholdet af benzen er steget siden målingen i 2014, og indholdet er højere end

indholdet i udereferencemålingerne.

I forbindelse med renoveringsarbejderne blev der anvendt vandbaseret maling,

væggrunder og gulvlim, men der blev lagt ny linoleum på gulvet. Linoleummet blev

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

svejset sammen, og det kan ikke udelukkes, at en del af de konstaterede stigninger i

indholdet af TVOC og benzen skyldes udlægningen af ny linoleum.

Konklusion og anbefalinger

Udeluft

Ved udeluftmålingerne er der tidligere fundet forholdsvis høje indhold af TVOC og benzen,

hvilket til dels hænger sammen med, at den ene udeluftmåling blev fortaget på

udluftningen fra fyringsolietanken ved Tårnet. Målingerne fra tidligere år viser dog også

relativt høje indhold af benzen i målinger foretaget ved antenneområde øst og vest.

I perioden 2013-2015 er der ikke påvist indhold af TVOC i udeluften, mens baggrunds-

niveauet for benzen i udeluften i 2015 er målt til henholdsvis 0,093 µg/m

(ved Radiofyret)

og 0,15 µg/m

(ved Tårnet). Luftkvalitetskriteriet for benzen er 0,13 µg/m

De udførte indeklimamålinger 2014-2015 i mandskabsbygninger på Station Mestersvig

vurderes dermed ikke at være påvirket af "baggrundsforurening" med TVOC, men

målingerne for benzen stedvist kan være påvirket af lettere forhøjede baggrundsniveauer i

udeluften på niveau med luftkvalitetskriteriet.

Tårnet

Måleresultaterne fra 2009-2015 viser, at der er sket en generel forbedring af indeklimaet i

bygningen.

Jf. /1/ vurderes underliggende jordforurening ikke at påvirke indeklimaet i bygningen i

væsentlig grad.

På grundlag af målingerne vurderes det, at det er sundhedsmæssigt forsvarligt, at

anvende Tårnet til indkvartering af udstationeret personel, men at der fortsat bør arbejdes

med enkle tiltag til forbedring af indeklimaet i bygningen.

Da målingerne stedvist i bygningen kan vise en tendens til lettere forhøjede indhold af

benzen i indeklimaet, anbefales det forsat at indskærpe instruksen om forbedret

udluftning, lukning af døre til fyrrum og opbevaring af olietilsmudset arbejdstøj.

Det anbefales fortsat at foretage årlig overvågning af indeklimaet i bygningen og fortsætte

driften af luftrenserne. Med hensyn til sidstnævnte bør det overvejes, om der, til gavn for

indeklimaet i hele bygningen, kan foretages yderligere rensning af luften i fyrrummet frem

for at sprede rensningsindsatsen til hele bygningen, som det p.t. er tilfældet; altså øge

rensningsindsatsen ved kilden til indeklimaforureningen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Rødull

Måleresultaterne fra 2009-2015 viser, at der er sket en forbedring af indeklimaet i

bygningen. Ved indeværende målinger i 2015 er der dog påvist lettere forhøjede indhold

af TVOC i bygningen, hvor den gennemsnitlige koncentration er på niveau med

luftkvalitetskriteriet. Der påvises tilsvarende målingerne i 2014 ikke indhold af benzen over

analysens detektionsgrænse.

Det anbefales forsat, at den årlige overvågning af indeklimaet og driften af luftrenserne

fortsætter. Det bør overvejes at medtage fyrrummet i overvågningen af indeklimaet, og

herefter om der er grundlag for ændring af strategien for luftrensningen i bygningen.

Blåtårn

På baggrund af de udførte målinger vurderes, at bygningen ikke umiddelbart er egnet til

mandskabsindkvartering. I vurderingen er der lagt vægt på, at der forsat er påvist

forhøjede indhold af TVOC i indeluften, og at der tidligere er konstateret lugtgener i

bygningen.

Døren fra gangen til fyrrummet var i måleperioden åben en del af perioden, men der var

ikke åbne vinduer ud til det fri. Ifølge Forsvarsministeriets Ejendomsstyrelse har døren til

fyrrummet i Blåtårn kun været åbnet i 3 dage. Den åbne dør og den manglende udluftning

til det fri i 2015 kan forklare stigningen af indholdet af TVOC i gangen og i rummet ved

siden af fyrrummet i forhold til 2014.

Hvis bygningen ikke påtænkes taget i brug til indkvartering, anbefales det at indstille den

årlige overvågning af indeklimaet i bygningen.

Millionæren

Måleresultaterne 2009-2015 viser, at der er sket en forbedring af indeklimaet i bygningen,

men at der fortsat ses overskridelser af luftkvalitetskriteriet for TVOC i indeklimaet.

Indeklimamålingerne kan jf. /1/ være påvirket af afdampning fra underliggende

jordforurening, men afdampningen vurderes ikke at have afgørende betydning for

indeklimaet i bygningen.

På grundlag af målingerne vurderes det, at det forsat er sundhedsmæssigt forsvarligt at

anvende Millionæren til indkvartering af personel, men at der fortsat bør arbejdes med

enkle tiltag til forbedring af indeklimaet i bygningen.

Det bør overvejes at medtage fyrrummet i den årlige overvågning af indeklimaet i

bygningen, og herefter om der er grundlag for at ændre strategien for luftrensningen i

bygningen.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

Kantinen

Måleresultaterne i 2014 blev i væsentlig grad påvirket af indvendigt malerarbejder i

bygningen med oliebaseret maling. Resultaterne var dermed ikke repræsentative for

indeklimaet i Kantinen under normale driftsforhold. Motionsrummet (indeklimamåling

IK112) er renoveret i 2015, dvs. en ny loftsbeklædning er opsat. Den nye loftbeklædning

vurderes ikke at påvirke indeklimaet med TVOC og benzen.

Målingerne i 2015 har påvist et fald i indholdet af TVOC og benzen med en faktor 4-5

sammenlignet med målingerne i 2014. De målte værdier i 2015 er fortsat over

luftkvalitetskriteriet (en faktor 3-5). I hvilket omfang anvendelsen af køkkenet påvirker

indeklimamålingerne med TVOC og benzen (f.eks. på grund af anvendelse af madolier,

stegning etc.), kan ikke vurderes entydigt.

Det anbefales at gennemføre en supplerende måling af indeklimaet i bygningen for at

verificere, om indholdene er på et niveau før malerarbejderne (august 2013).

Grand Hotel

Ved inspektion af bygningen i august 2014 blev der påvist olieforurening af gulv og

skillevæg ved rum 108. De udførte forureningsundersøgelser ved Grand Hotel er nærmere

beskrevet i /3/.

I 2015 er der foretaget en renovering af bygningen med bl.a. maling af vægge og

etablering af nye gulvbelægninger (svejset linoleum). I forbindelse med renoveringen er

de olieforurenede bygningsdele udskiftet. Renoveringsarbejderne kan have påvirket

resultaterne af indeklimamålingerne i 2015.

Måleresultaterne i 2015 viser et indhold af TVOC og benzen med en faktor på hhv. 7 og 4

over luftkvalitetskriterierne.

Kilden til de målte indhold kan være flygtige stoffer/forbindelser i materialet anvendt ved

svejsning af linoleumsgulvet eller andet af det arbejde, der er udført i bygningen. Data for

nogle af de anvendte materialer fremgår af feltjournalen i bilag 3.

Det anbefales, at gennemføre supplerende målinger af indeklimaet i bygningen.

Anbefaling

Det anbefales at gennemføre en ny målerunde i 2016, dog med mindre justeringer i

forhold til 2015:

•

Der analyseres kun 1 blindprøve.

•

Hvis der ikke er planer om at anvende Blåtårn de kommende år, anbefales det, at

målingerne ikke omfatter Blåtårn.

•

For at vurdere behovet for en ændret strategi for drift af luftrensere i Millionæren

anbefales det at opsætte ORSA-rør i fyrrummet. Dette er dog under forudsætning

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

af, at der ikke lugter af olie i rummet, og der ikke opbevares oliepåvirket arbejdstøj

i fyrrummet.

Bilag

Indretningsplaner

Fotodokumentation

Feltjournal, 2015

Analyseresultater - Luft, 2009-2014

Analyserapport - Luft, 2015

Referencer

/1/

/2/

/3/

/4/

/5/

/6/

9117 Mestersvig. Påvirkning af indeklimaet i beboelse, Målerunde 2013. FBE. Notat

dateret 10.12.2013, rev. 31.03.2014.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger,

Målerunde 2014. FBE. Notat dateret 12.12.2014.

9117 Station Mestersvig. Orienterende forureningsundersøgelse ved Grand Hotel

(bygning B260). FBE. Notat dateret 15.11.2014.

9117 Mestersvig. Miljøhistorisk redegørelse. FBE, januar 2008.

Videncenter for Jordforurening, Teknik og Administration, nr. 2, 2010:

Prioriteringsniveauer for indeklimasager på kortlagte ejendomme.

http:www.mst.dk. Liste over danske kvalitetskriterier i relation til forurenet jord og

kvalitetskriterier for drikkevand. Opdateret maj 2015.

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger. Målerunde 2015

BILAG 1

Indretningsplaner

BILAG 2

Fotodokumentation

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2015

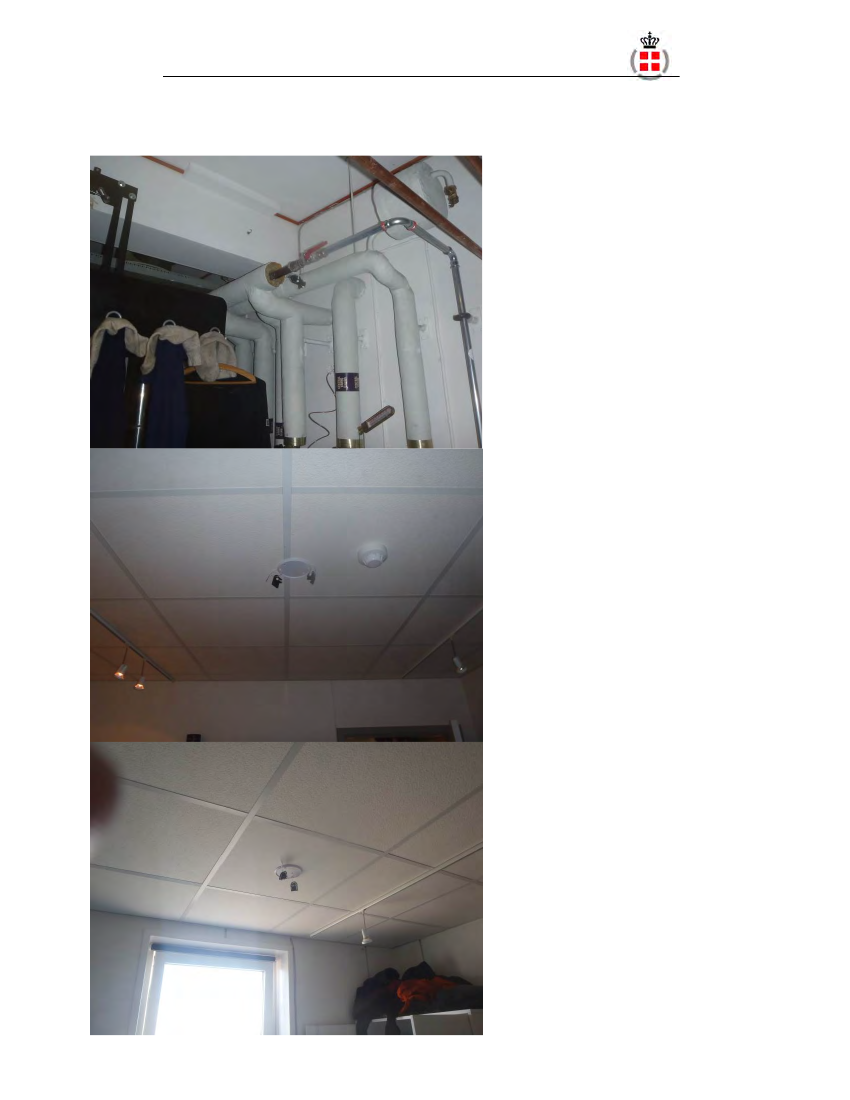

Foto 1

Målepunktet IK101 i fyrrummet (106) i

Tårnet.

Foto 2

Målepunktet IK102 i værelse 101 i Tårnet.

Foto 3

Målepunktet IK103 i værelse 203 i Tårnet.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2015

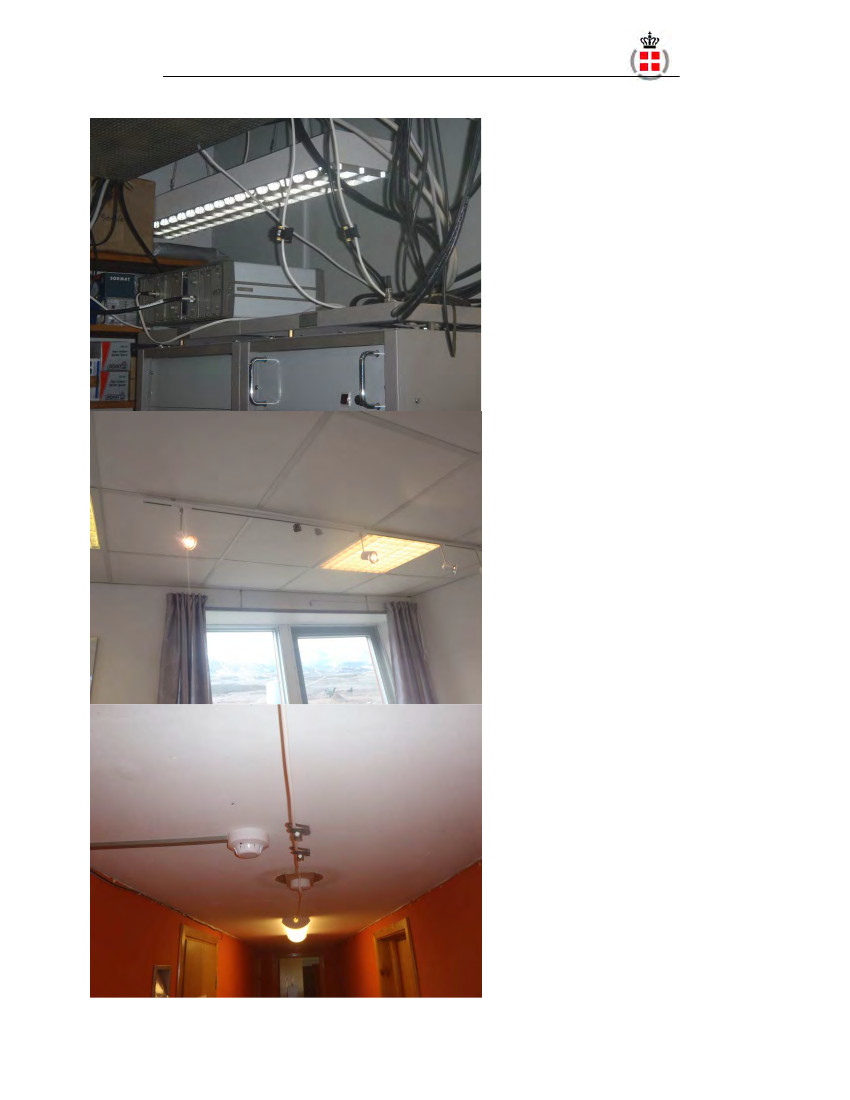

Foto 4

Målepunktet IK104 i værkstedet (206A) i

Tårnet.

Foto 5

Målepunktet IK105 i værelse 303 i Tårnet.

Foto 6

Målepunktet IK106 i gangen (102A) i

Rødull.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2015

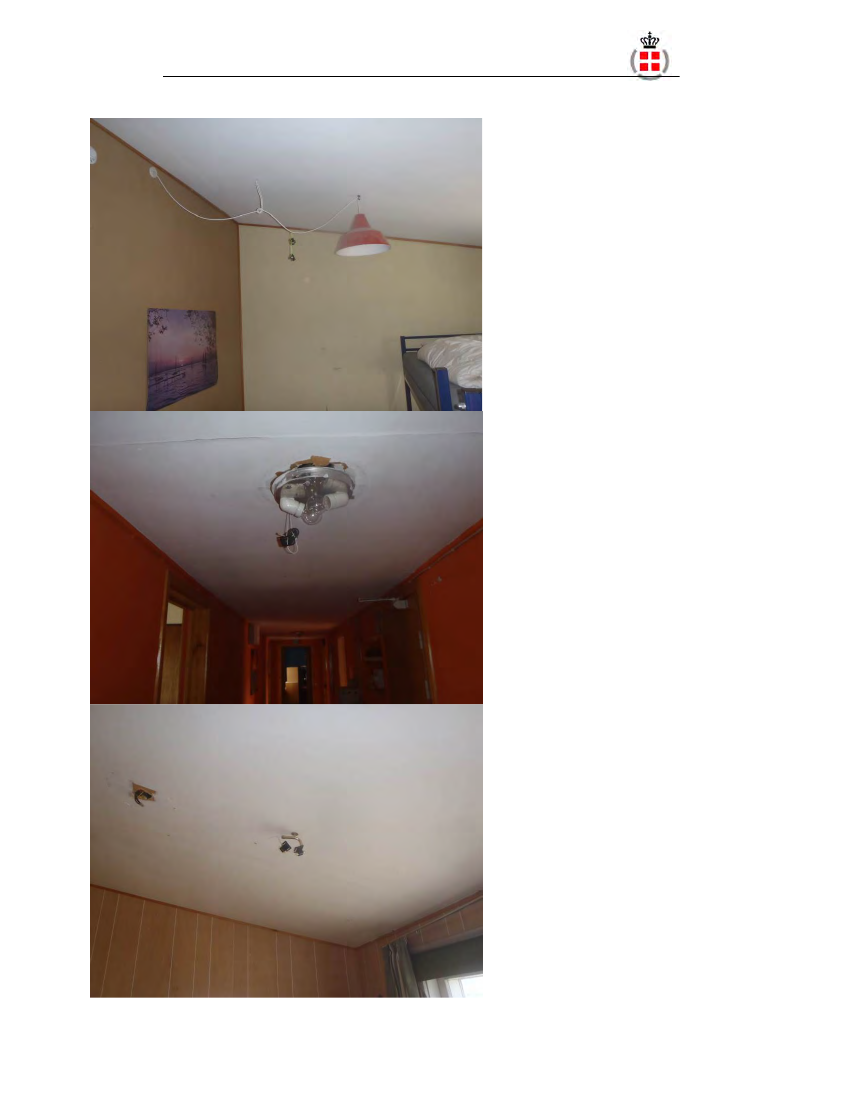

Foto 7

Målepunktet IK107 i værelse 111 i Rødull.

Foto 8

Målepunktet IK108 i gangen (102A) i

Blåtårn.

Foto 9

Målepunktet IK109 i værelse 111 i Blåtårn.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2015

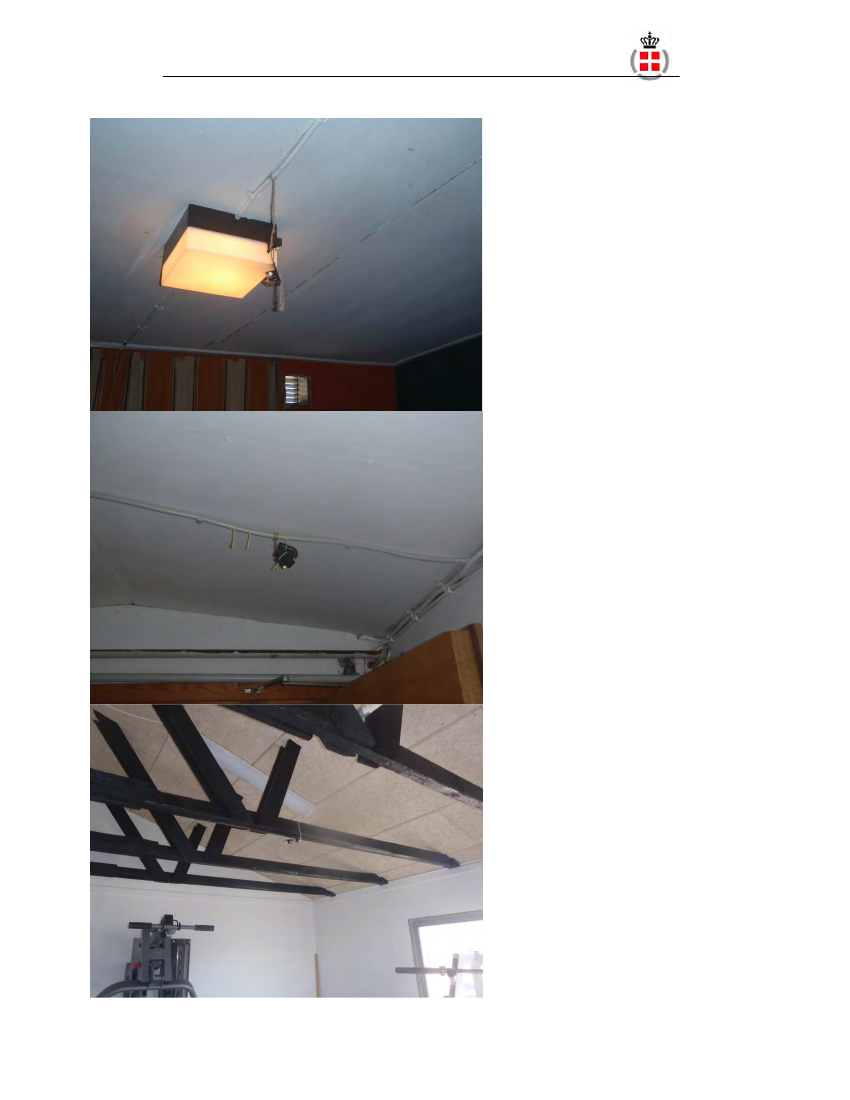

Foto 10

Målepunktet IK110 i værelse 106 i

Millionæren.

Foto 11

Målepunktet IK111 i gang (102A) i

Millionæren.

Foto 12

Målepunktet IK112 i motionsrummet (103)

i Kantinen.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2015

Foto 13

Målepunktet IK113 i køkkenet (104) i

Kantinen.

Foto 14

Målepunktet IK114 i gang (102A) i Grand

Hotel.

Målepunktet IK115 i værelse 8 (108) udgik

på grund af renovering

Foto 15

Målepunktet UL101 samt ueksponeret

blind på den sydøstlige gavl af Radiofyret.

BILAG 2

9117 Station Mestersvig. Påvirkning af indeklimaet i mandskabsbygninger Målerunde 2015

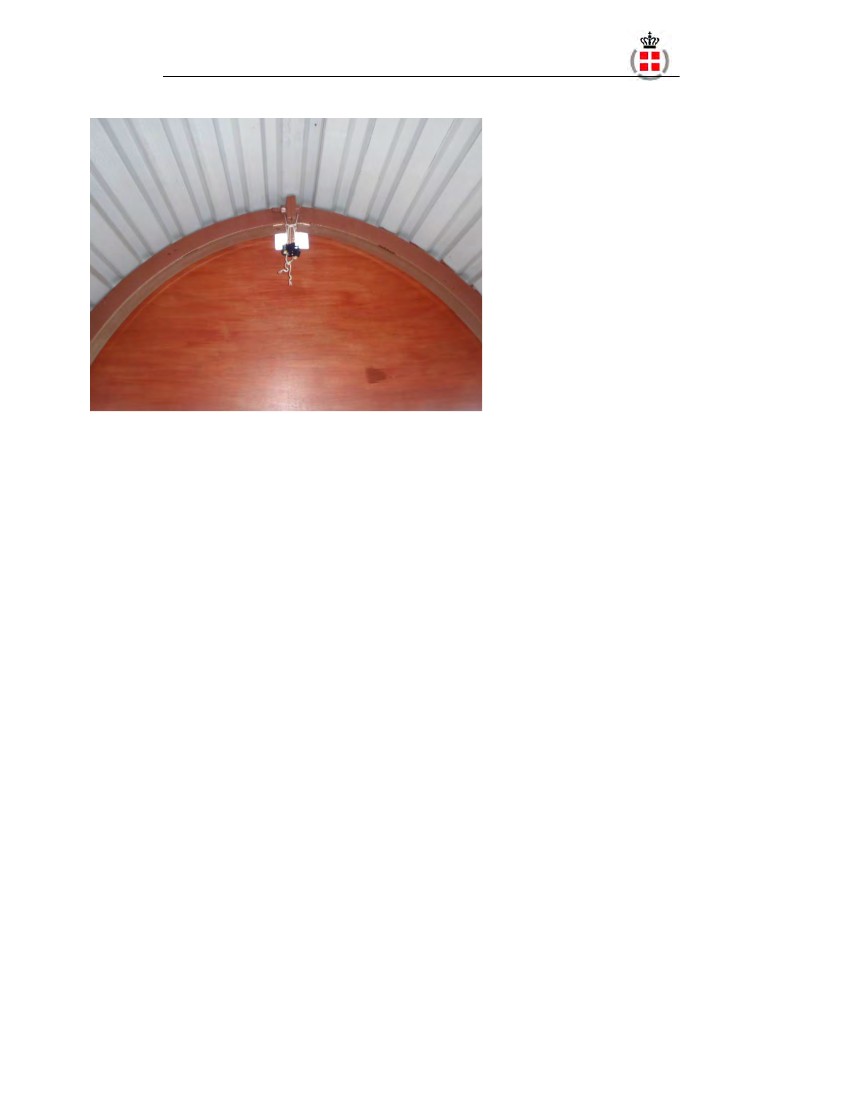

Foto 16

Målepunktet UL102 samt ueksponeret

blind ved den sydøstlige indgang til

Tårnet.

BILAG 2

BILAG 3

Feltjournal, 2015

9117 Station Mestersvig

Indeklimamålinger - Feltjournal, Side 1 af 1

RØR ID

DATO

IK101

IK102

IK103

IK104

IK105

IK106

IK107

IK108

IK109

IK110

IK111

IK112

IK113

IK114

IK115

UL101

UL102

09:12:00

09:18:00

BYGNING

PLACERING

Tårnet

Rødull

Blåtårn

Millionæren

Kantine

Grand Hotel

Radiofyr

Tårnet

Fyrrum (106)

Værelse (103)

Værelse (203)

Værksted (206A)

Værelse (303)

Gang (102A)

Værelse (107)

Gang (102A)

Værelse (111)

Værelse (106)

Gang (102A)

Motionsrum (103)

Køkken (104)

Gang

Værelse nr. 8

Gavl, SØ

Indgang, SØ

OPSAT

05-08-2015

13:50:00

13:58:00

14:07:00

14:14:00

14:25:00

14:42:00

14:50:00

14:55:00

15:00:00

15:08:00

15:12:00

15:20:00

15:25:00

*15:40:00

Udgår

16:05:00

16:35:00

NEDTAGET

19-08-2015

08:20:00

08:12:00

08:16:00

08:13:00

08:05:00

09:00:00

09:01:00

09:03:00

09:04:00

09:06:00

09:07:00

08:56:00

08:58:00

09:10:00

MINUTTER BEMÆRKNING

A036236-220

B-rør - nyt fyr i 2013/2014

19.830

B-rør

19.820

B-rør

19.809

B-rør

19.799

B-rør

19.780

19.818

B-rør

19.811

B-rør - Døren til fyrrum har stået åbent nogle dage, men ingen udluftning via vinduer

19.808

B-rør - Døren til fyrrum har stået åbent nogle dage, men ingen udluftning via vinduer

19.804

B-rør

19.798

B-rør

19.795

B-rør - Renoveret i løbet af vinteren 2014

19.776

B-rør

19.773

B-rør - Under renovering

19.770

Udgår pga renovering

B-rør - Tidspunkt for nedtagning af de ueksponerede rør er ikke noteret

19.747

B-rør - Tidspunkt for nedtagning af de ueksponerede rør er ikke noteret

19.723

M³ rum

ca.

190

* Letspartel: CE 0402

Maling: Vandbaseret

Lim: Dana vandbaseret.

Linoleum: Forbo, Marmoleum Real. Den bliver svejset sammen og vil afgive dampe.

Væggrunder: 224 Dana lim, vandbaseret

Væglim: Sikkabond 551, vandbaseret.

Bilag 3

BILAG 4

Analyseresultater - Luft, 2009-2015

9117 Station Mestersvig

Indeklimamålinger- Analyseresultater, Side 1 af 2

Dato

august 2009

maj 2010

august 2011

august 2012

august 2013

august 2014

UDELUFT [µg/m

]

UDE1

UDE2

Benzen

TVOC

Benzen

TVOC

0,46 Ikke påvist

0,37

200

0,84 Ikke påvist

0,94

290

0,45

110

1,10

840

0,33 Ikke påvist

0,39

120

0,09 Ikke påvist

0,10 Ikke påvist

0,14 Ikke påvist

0,22 Ikke påvist

Dato

2.100

3.600

3.900

4.100

840

880

0,52

320

0,34

230

0,47 Ikke påvist

0,63

240

0,68

190

0,00

1.100

0,00

130

0,00

210

0,16 Ikke påvist Ikke påvist Ikke påvist

0,30 Ikke påvist

0,22

0,56

1.600

0,63

420

0,31

870

0,00

490

0,10 Ikke påvist

0,17

IK1

Benzen

IK1

TVOC

IK2

Benzen

TÅRNET [µg/m3]

IK2

IK3

TVOC

Benzen

IK3

TVOC

IK4

Benzen

IK4

TVOC

IK5

Benzen

IK5

TVOC

0,62

2.700

0,76

460

0,27

1.100

0,27

380

0,11 Ikke påvist

0,21

120

august 2009

maj 2010

august 2011

august 2012

august 2013

august 2014

0,84

1,90

0,84

0,73

0,37

0,53

Dato

august 2009

maj 2010

august 2011

august 2012

august 2013

august 2014

RØDULL [µg/m3]

IK6

IK7

Benzen

TVOC

Benzen

TVOC

0,77

2.000

0,70

1.500

0,50

1.100

0,68

800

0,20

800 Ikke påvist

430

0,24

360

0,23

320

0,17

0,08

<0,11

ikke påvist <0,11

ikke påvist

1 af 2

Bilag 4

9117 Station Mestersvig

Indeklimamålinger- Analyseresultater, Side 2 af 2

Dato

august 2009

maj 2010

august 2011

august 2012

august 2013

august 2014

BLÅTÅRN [µg/m3]

IK8

IK9

Benzen

TVOC

Benzen

TVOC

0,39

2.600

0,33

2.900

0,77

2.400

0,48

3.400

0,18

2.200

0,23

150

0,28

5.200

0,20

5.500

0,10

2.100 Ikke påvist

810

0,14

170

0,11

320

Dato

august 2009

maj 2010

august 2011

august 2012

august 2013

august 2014

MILLIONÆREN [µg/m3]

IK10

IK11

Benzen

TVOC

Benzen

TVOC

Ikke påvist

390

0,37

2.400

0,44

520

1,40

370

0,36

630

0,35

780

Ikke påvist

370

0,33

640

0,20 Ikke påvist

0,09 Ikke påvist

0,25

0,12 Ikke påvist

Dato

august 2009

maj 2010

august 2011

august 2012

august 2013

august 2014

KANTINEN [µg/m3]

IK12

IK13

Benzen

TVOC

Benzen

TVOC

1,00

1.500

0,62

2.400

0,65

2.000

0,57

1.100

0,98

2.100

0,65

1.200

0,41

1.300

0,18 Ikke påvist

0,33

140

1,00

1.500

0,98

1.600

Dato

august 2014

GRAND HOTEL [µg/m3]

IK14

IK15

Benzen

TVOC

Benzen

TVOC

0,12 Ikke påvist

0,19

200

2 af 2

Bilag 4

BILAG 5

Analyserapport - Luft, 2015

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982601

IK101

ORSA rør

160

250

0.15

1.3

1.8

4.8

7.1

2.3

33982602

IK102

ORSA rør

< 44

0.14

0.68

0.49

0.48

1.3

1.9

0.77

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19830

19820

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 1 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982603

IK103

ORSA rør

< 44

0.087

< 0.44

0.26

0.74

0.87

< 0.35

33982604

IK104

ORSA rør

< 44

0.12

1.1

0.79

0.73

2.1

2.4

0.82

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19809

19799

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 2 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982605

IK105

ORSA rør

< 44

0.088

0.68

0.61

0.60

1.8

2.2

0.71

33982606

IK106

ORSA rør

< 44

180

< 0.078

0.54

0.28

0.31

0.82

1.4

1.0

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19780

19818

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 3 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982607

IK107

ORSA rør

< 44

< 0.078

< 0.44

0.15

0.41

0.74

0.47

33982608

IK108

ORSA rør

600

690

< 0.078

0.54

0.21

0.32

0.69

4.1

3.9

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19811

19808

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 4 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982609

IK109

ORSA rør

810

880

< 0.078

0.62

0.24

0.36

0.79

4.9

33982610

IK110

ORSA rør

< 44

110

0.14

0.70

0.15

0.21

0.52

1.3

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19804

19798

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 5 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982611

IK111

ORSA rør

< 44

250

< 0.078

0.75

0.51

0.54

1.7

1.4

33982612

IK112

ORSA rør

< 44

260

0.22

< 0.44

0.12

0.33

0.70

1.1

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19795

19766

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 6 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982613

IK113

ORSA rør

< 44

450

0.31

< 0.44

0.18

0.17

0.43

1.1

2.6

33982614

IK114

ORSA rør

320

390

720

0.56

9.8

4.5

1.9

4.4

i.m.

4.8

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19773

19770

Min

33982614 Prøvekommentar:

C9 udgår pga interferens.

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 7 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982615

UL101

ORSA rør

< 44

0.093

0.57

< 0.097

< 0.093

0.17

< 0.31

< 0.35

33982616

UL102

ORSA rør

< 44

0.15

< 0.44

< 0.098

< 0.093

0.21

< 0.31

< 0.35

Enhed

på

resultat

DL.

Enhed

på DL.

Metode

(%)

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

µg/m³

0.01

0.05

0.01

0.03

µg/rør

M 0221 GC/FID

M 0221 GC/MS

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19747

19723

Min

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 8 af 9

Eurofins Miljø A/S

Ladelundvej 85

6600 Vejen

Danmark

Telefon: 7022 4266

CVR/VAT: DK-2884 8196

COWI A/S

Parallelvej 2

2800 Kgs.Lyngby

Att.: Annelise Madsen

Rapportnr.:

AR-15-CA-00339826-01

Batchnr.:

Kunde nr.

Modt. dato:

EUDKVE-00339826

CA0000304

24.08.2015

Analyserapport

Sagsnr.:

Sagsnavn:

Prøvetype:

Prøvetager:

Prøveudtagning:

Analyseperiode:

Lab prøvenr:

Prøve ID:

Prøvemærke:

Opsamlingsmedie

A036236-220

9117 Station Mestervig, Indeklimamålinger 2015

Luft (poreluft)

Rekvirenten

FSN

til 19.08.2015

05.08.2015

24.08.2015 - 01.09.2015

33982617

Enhed

på

blind ueksp. blind ueksp.

resultat

tårnet

Radio fyr

ORSA rør

< 44

< 0.079

< 0.44

< 0.098

< 0.093

< 0.1

< 0.31

< 0.35

µg/m³

0.01

0.05

0.01

0.03

µg/rør

33982618

DL.

Enhed

på DL.

Metode

(%)

ORSA rør

< 44

< 0.079

< 0.44

< 0.097

< 0.093

< 0.1

< 0.31

< 0.35

M 0221 GC/FID

M 0221 GC/MS

Organiske samleparametre

>C6H6-C10

>C10-C25

>C6H6-C25 Sum

Aromatiske kulbrinter

Benzen

Toluen

Ethylbenzen

o-Xylen

m+p-Xylen

C9-aromater

C10-aromater

Oplysninger fra rekvirent

Opsamlingstid

19753

19718

Min

01.09.2015

Kundecenter

Tel 70224267

[email protected]

Tegnforklaring:

<: mindre end

>: større end

#: ingen parametre er påvist

DL.: Detektionsgrænse

*): Ikke omfattet af akkrediteringen

i.p.: ikke påvist

i.m.:

ikke målelig

Dorte Storm Petterson

Kundeservice Medarbejder

Um (%): Den ekspanderede måleusikkerhed Um er lig 2 x RSD%, se i øvrigt www.eurofins.dk, søgeord: Måleusikkerhed.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

Side 9 af 9
