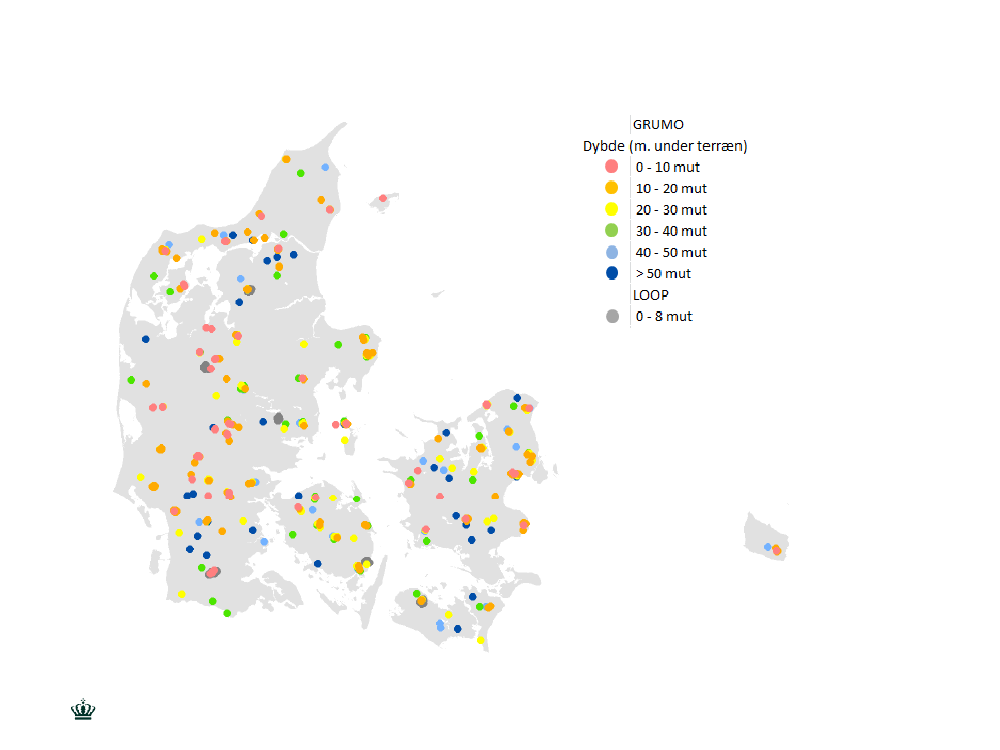

MOF Alm.del Bilag 341
Offentligt

Teknisk gennemgang af grundvand

Overvågning, tilstand og afrapportering

Præsentation for MOF

22. marts 2017

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Kort overblik fra Miljøstyrelsen

v/ Rasmus Moes

2 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Grundvandsovervågningen anno 1987

• Effektovervågning i udvalgte

oplande til større vandforsyninger

(GRUMO-områder)

• Primært nitrat og pesticider

3 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Grundvandsovervågningen i dag

• Overvågning af grundvands-

forekomster og hovedoplande

• Landdækkende udbygning af

stationsnettet

• Overvågning af kvalitet og

mængde

4 / Miljøstyrelsen / Teknisk gennemgang grundvand

• Årlig afrapportering

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Det generelle billede af nitrat i grundvand

Grænseværdien for nitrat er 50 mg/liter

Overvågningen viser følgende overordnede resultater:

Grundvandsovervågningen (GRUMO):

- Der er overskridelser i ca. 20% af indtagene

- Der er overskridelser i 40% af indtagene i det iltede grundvand

- Der er overskridelser i alle dele af landet

- Der ses overordnet et svagt faldende niveau siden midten af 1980`erne

Vandværkernes boringskontrol:

- De almene vandforsyninger henter grundvand op af meget god kvalitet –

kun 1% overskridelser

5 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Afrapportering

Direktivkrav vedr. afrapportering

- Nitratdirektiv: Hvert 4. år afrapporteres resultater fra

overvågningsprogrammet i relation til nitratdirektivet

- Vandrammedirektiv: Hvert 6. år afrapporteres vandområdeplaner,

herunder bl.a. tilstand af grundvandsforekomster

- Drikkevandsdirektiv: Hvert 3. år afrapporteres data fra større

vandforsyninger

National afrapportering - overvågningsrapporten fra GEUS

- Politisk besluttet national afrapportering - ikke EU-krav

- Her opstilles et samlet nationalt overblik uafhængigt af særlige direktivkrav

til metode

Sammenhæng mellem rapportering og regulering

- Overvågningen kan bidrage til at følge effekter af indsatser

- Overvågningsresultaterne er ikke anvendt til at normere indsatser i

Fødevare- og landbrugspakken

6 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Grundvandsovervågning

Teknisk gennemgang i MOF udvalget

15. Marts 2017

Statsgeolog Claus Kjøller

De Nationale Geologiske Undersøgelser for Danmark og Grønland

Energi-, Forsynings- og Klimaministeriet

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

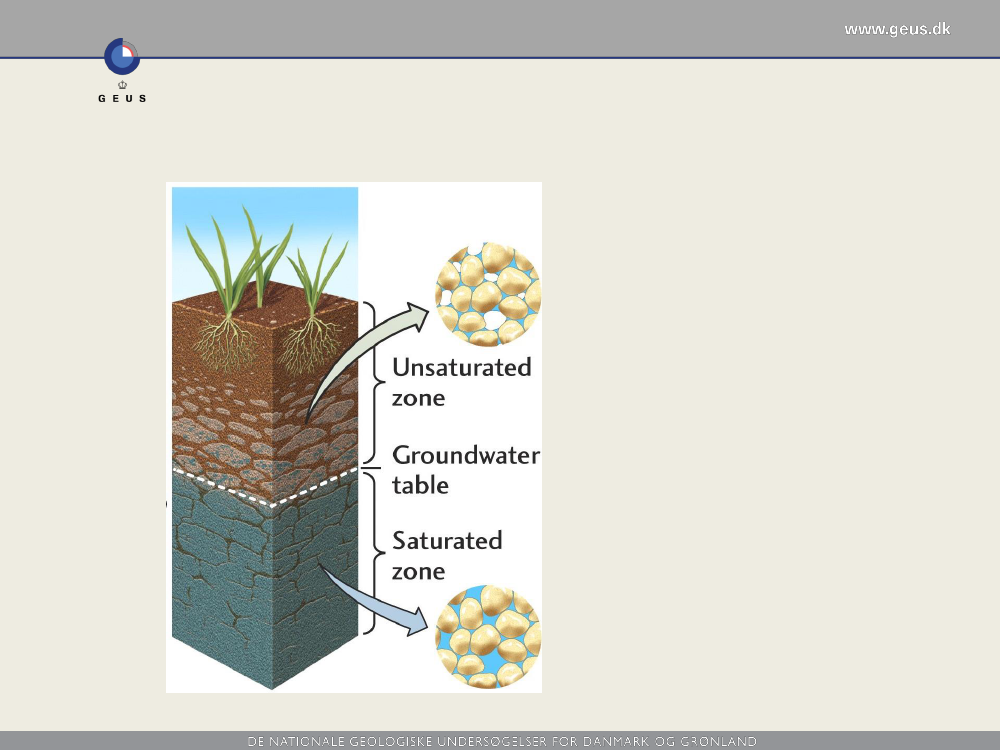

Definitioner - grundvand

Porerum fyldt

med luft og vand

Umættede zone

Grundvandsspejlet

Mættede zone

Porerum fyldt med vand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvand

Porerum fyldt

med luft og vand

Umættede zone

Grundvandsspejlet

Mættede zone

Porerum fyldt med vand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

Konceptuelt eksempel

0 m

50 m

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

Konceptuelt eksempel

0 m

Sand/grus

50 m

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

Konceptuelt eksempel

0 m

Ler

50 m

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

Konceptuelt eksempel

0 m

50 m

Sand/grus/kalk

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

Konceptuelt eksempel

0 m

50 m

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Geologisk lag, hvorfra der kan indvindes vand

– typisk sand, grus eller opsprækket kalk

Konceptuelt eksempel

0 m

50 m

Trykniveau i nedre magasin

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Om primære og sekundære grundvandsmagasiner

Konceptuelt eksempel

0 m

50 m

Primært

magasin

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsmagasin

Om primære og sekundære grundvandsmagasiner

Konceptuelt eksempel

”Primært”

= almen vandforsyning

”Sekundært” = alle andre grundvandsmagasiner

50 m

ikke

et udtryk for at noget grundvand er mere ”rigtigt”

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsforekomst

En separat mængde grundvand i et eller flere

grundvandsmagasiner

Konceptuelt eksempel

0 m

GVF 1

50 m

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

grundvandsforekomst

En separat mængde grundvand i et eller flere

grundvandsmagasiner

Konceptuelt eksempel

0 m

GVF 1

50 m

GVF 2

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Definitioner -

indtag

Den del af grundvandet, hvorfra der udtages prøver

(typisk en filtersat del af grundvandsmagasinet)

Konceptuelt eksempel

0 m

50 m

100 m

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

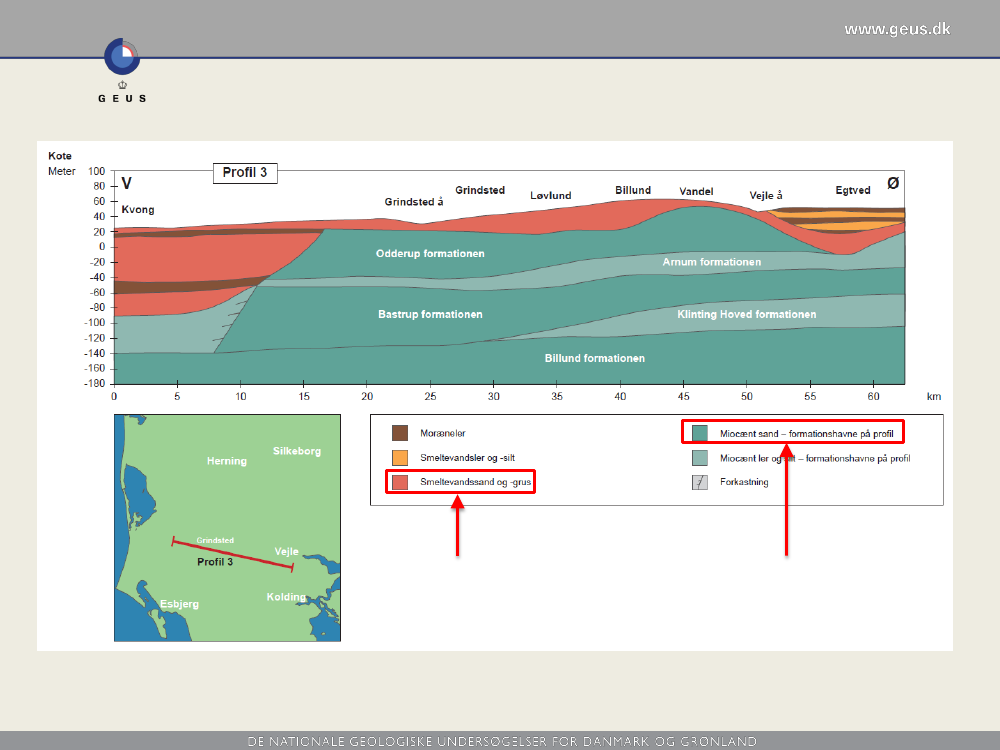

Eksempler fra det ”virkelige liv”

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Eksempler fra det ”virkelige liv”

Grundvandsmagasiner

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Eksempler fra det ”virkelige liv”

Grundvandsmagasiner

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Eksempler fra det ”virkelige liv”

Grundvandsmagasiner

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Pointe

Vi arbejder med komplekse systemer.

Derfor baseres vores beskrivelse af

grundvandets tilstand og udvikling på

konceptuelle modeller og faglig viden

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

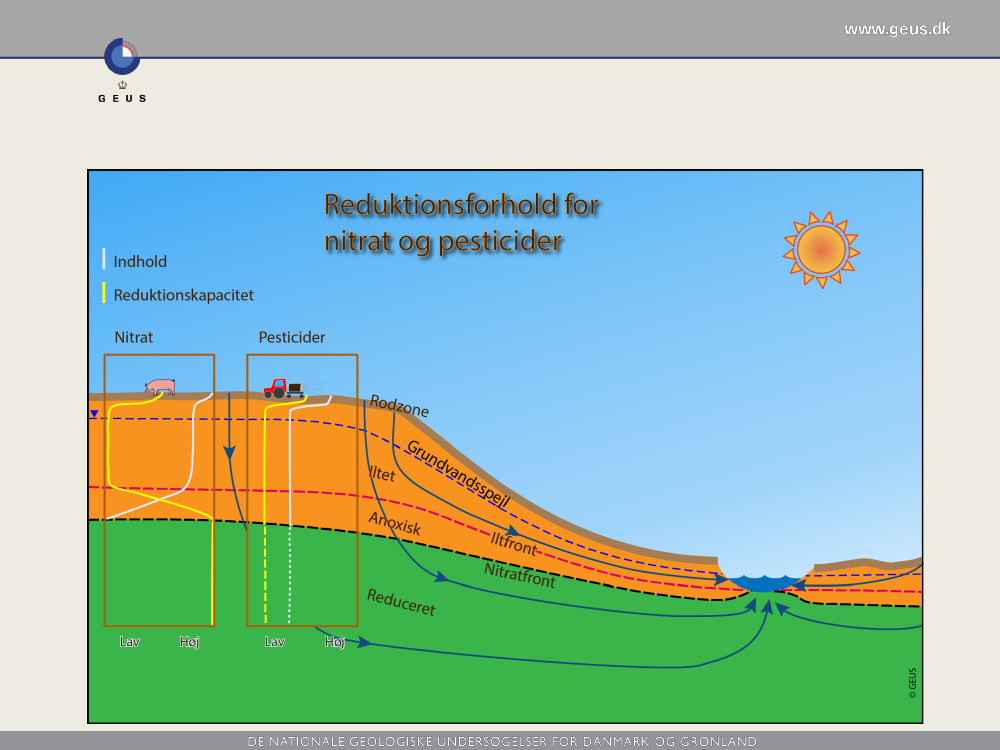

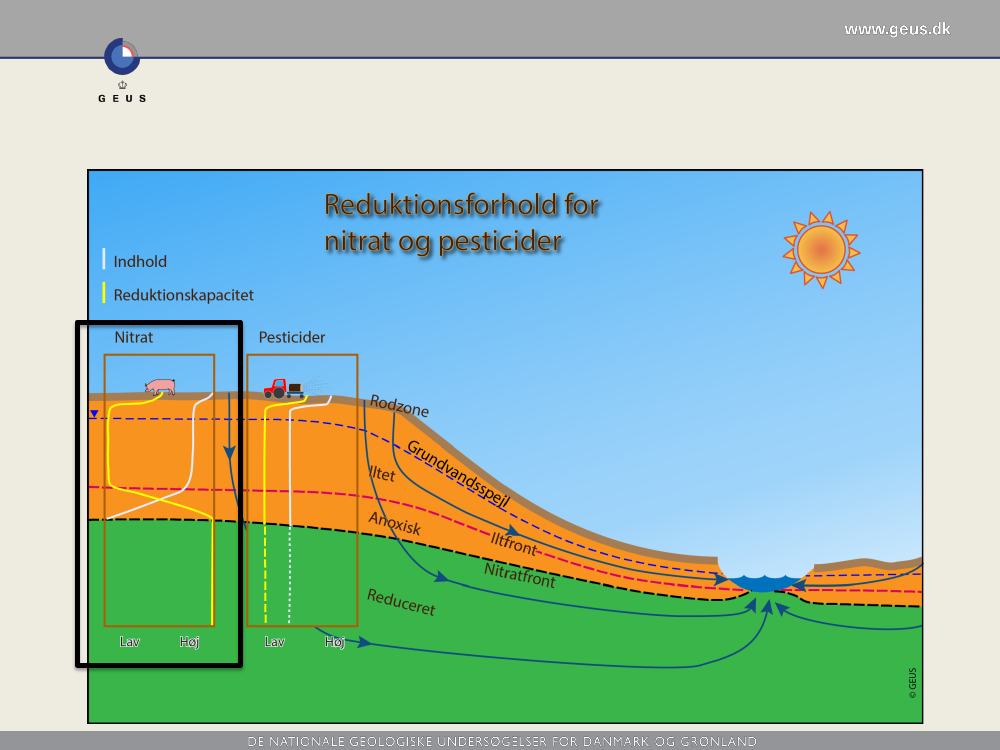

Konceptuel geokemisk model

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Konceptuel geokemisk model

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

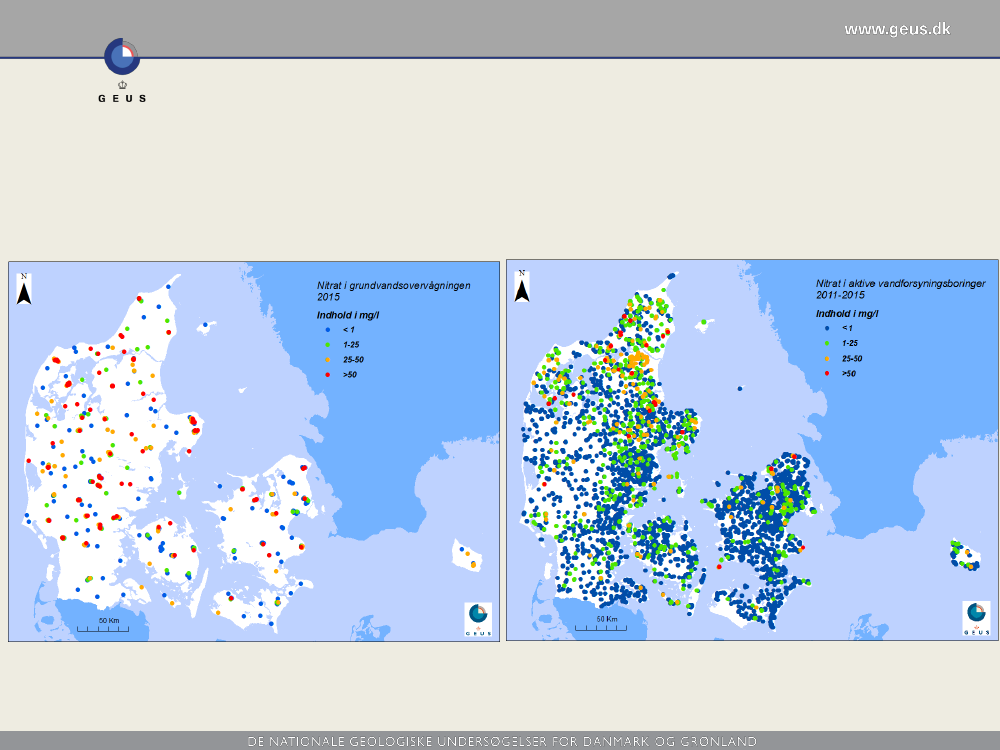

Arealmæssig fordeling af data i

grundvandsovervågningen

GRUMO

Vandværker

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Arealmæssig fordeling af data i

grundvandsovervågningen

GRUMO

Vandværker

LOOP

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Dybdefordeling af data i

grundvandsovervågningen

GRUMO

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Dybdefordeling af data i

grundvandsovervågningen

Indvindingsboringer

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Dybdefordeling af data i

grundvandsovervågningen

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Dybdefordeling af data i

grundvandsovervågningen

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Dybdefordeling af data i

grundvandsovervågningen

Primære formål:

GRUMO:

Overordnet effektmåling og

test af konceptuelle forståelse

+ tilpasset krav i VRD

VV:

Drikkevandskvalitet

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Tilstand – dybdefordeling af

nitratindhold

GRUMO

Vandværker

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Tilstand – dybdefordeling af

nitratindhold

GRUMO

Pointe:

Der findes grundvand i op til 50 meters

dybde, der indeholder over 50 mg/L nitrat

Vandværker

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Tilstand – dybdefordeling af

nitratindhold

Pointe:

Vandværkerne kan finde grundvand til

drikkevand, der overholder kvalitetskravene

GRUMO

Vandværker

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Tilstand – dybdefordeling af

nitratindhold

Pointe:

Vandværkerne kan finde grundvand til

drikkevand, der overholder kvalitetskravene

GRUMO

Pointe:

I den almene vandforsynings dybe

indtag (fx 80-90 m.u.t.), findes der nitrat i op til

10% af indtagene.

Vandværker

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

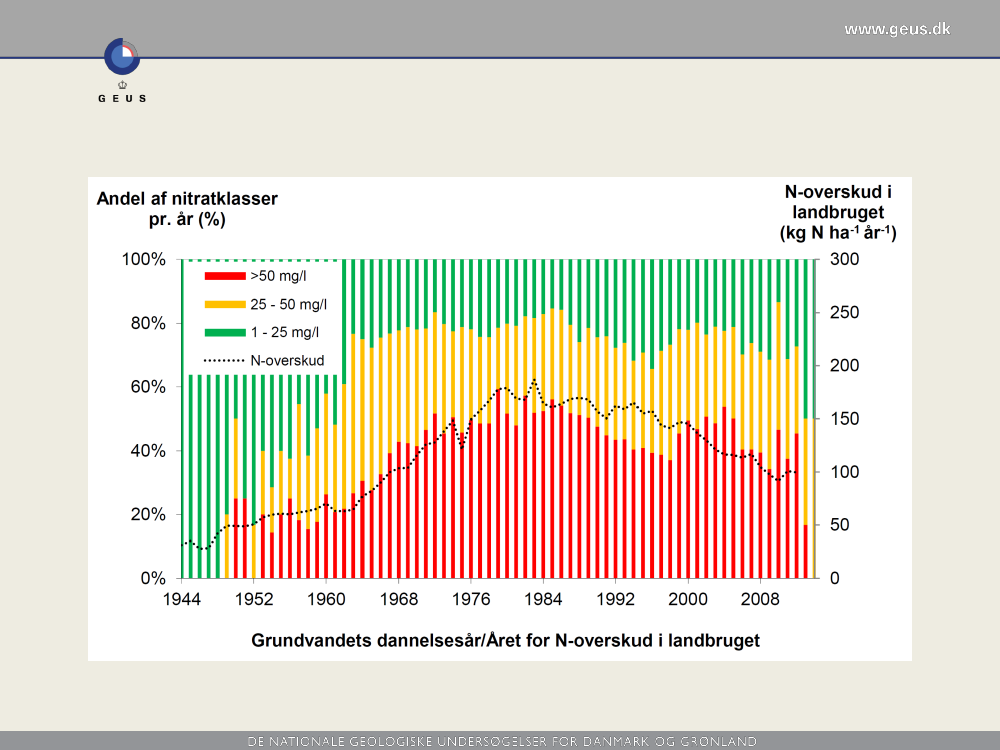

Udvikling – nitrat i

iltet grundvand

ILTET GRUNDVAND

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Udvikling – nitrat i

iltet grundvand

Pointe:

Generelt faldende andel af indtag, der

overskrider 50 mg/L

ILTET GRUNDVAND

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Udvikling – nitrat i

iltet grundvand

Pointe:

Generelt faldende andel af indtag, der

overskrider 50 mg/L

ILTET GRUNDVAND

Pointe:

Indholdet i grundvandet følger

udviklingen i N-overskuddet i landbruget

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Overvågnings- og rapporteringsforpligtelser

Nitratdirektiv v/ Hans Peter Olsen

Vandrammedirektiv v/ Sara W. Guldagger

Drikkevandsdirektiv v/ Rasmus Moes

43 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Nitratdirektivet

Nitratdirektivet har til formål

at nedbringe og forebygge

vandforurening forårsaget eller fremkaldt af nitrater, der stammer fra

landbrug.

I henhold til nitratdirektivet skal medlemsstaterne:

•

Udpege sårbare zoner:

Medlemsstaterne er fritaget fra at udpege sårbare zoner, hvis

nitrathandlingsprogram anvendes på hele det nationale område. Danmark har

valgt at gøre brug af dette.

•

Udarbejde handlingsprogram

•

Sikre passende overvågning af grundvand og overfladevand:

Herunder overvåge grundvand, der er påvirket af nitrat fra landbrugsvirksomhed,

jf. nitratdirektivets art. 5 (6).

•

Gennemgå og om fornødent revidere handlingsprogram

•

Afrapportere hvert fjerde år til EU-Kommissionen samt årligt i

relation til den danske undtagelse vedr. kvæg.

Seneste afrapportering for perioden 2012-2015 er sendt til EU-

Kommissionen i september 2016.

•

De afrapporterede tal fsva. grundvand er i overensstemmelse med

direktivets krav, men ikke repræsentative for alt grundvand.

44 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Vandrammedirektivet/grundvandsdirektivet

Formålet med vandrammedirektivet: At beskytte overfladevand og

grundvand - bl.a. skal alt grundvand opnå god kvantitativ og god

kvalitativ (= kemisk) tilstand.

Grundvandet omfatter vand i alle mættede zoner under jordens

overflade.

Den kemiske tilstandsvurdering af grundvandsforekomster.

Repræsentativ overvågning af grundvandsforekomster med henblik

på at vurdere tilstanden i forekomsterne og følge udviklingen.

Rapportering: Kopi af vandområdeplanerne samt midtvejsrapport om

gennemførelse af indsatsprogrammet. Derudover datarapportering.

Grundvandsdirektivet: Et datterdirektiv, der bl.a. fastsætter regler om

vurderinger af god kemisk grundvandstilstand.

45 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Drikkevandsdirektivet

Formål: at sikre kvaliteten af drikkevand i EU

Indberetningsforpligtigelse:

• Større almene vandforsyninger hvert 3. år

• Drikkevand vs. råvand/grundvand

Vandforsyningsboringer

Formål: at overvåge kvaliteten af det vand, der skal anvendes til

drikkevand

• Krav til kontrol af vandforsyningsboringer er nationalt fastsat

• Resultaterne afrapporteres årligt i

grundvandsovervågningsrapporten

• Vandforsyningsboringers karakteristika

46 / Miljøstyrelsen / Teknisk gennemgang grundvand

MOF, Alm.del - 2016-17 - Bilag 341: Præsentation fra den teknisk gennemgang af grundvand Overvågning, tilstand og afrapportering d. 22/3-17

Direktiv

Nitrat

Datakilder

GRUMO

LOOP

Opsamling

Hovedkonklusion

Stabil udvikling i koncentration

af nitrat i måleindtagene ift.

grundvand

> 50 mg/liter mindst en gang i

perioden i 20% af indtagene

Tilstandsvurdering af

grundvandsforekomster mht.

nitrat:

260 med god tilstand

16 med ringe tilstand

126 med ukendt tilstand

Ingen overskridelser

Vandramme

GRUMO

Vandforsyningsboringer

LOOP

Grundvandskortlægning

Forureningsundersøgelser mv.

Drikkevand

Drikkevandskvalitet fra større

almene vandforsyninger

Grundvandsovervågningsrapporten er udtryk for det samlede

billede af grundvandets tilstand og udvikling

47 / Miljøstyrelsen / Teknisk gennemgang grundvand
