BEACH STABILIZATION BASED AT
VERTICAL DRAIN TUBES
Arabian Coast November 2016
Claus Brøgger and Poul Jakobsen
SIC Skagen Innovation Center
Dr. Alexandrinesvej 75, Dk 9990 Skagen
[email protected]
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Kystanalysen
1.3 Er kystbeskyttelsen omkostningseffektiv?
Der findes forskellige metoder til at beskytte kysten mod erosion. En
analyse af omkostnings-effektiviteten for en række metoder viser, at
strandfodring er den mest omkostningseffektive metode til at forhindre
erosion. Desuden viser analysen, at omkostningerne til
erosionsbeskyt-telse pr. meter kyst generelt falder, jo længere
strækninger der foretages erosionsbeskyttelse
For det første siger rapporten at strandfodring er den mest
omkostningseffektive kystbeskyttelsesmetode.
Dette udsagn er beviseligt faktuelt forkert, som efterfølgende
dokumenteres.
Arabian Coast 2016 Dubai
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Urigtige oplysninger til Folketinget
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Introduction
Beach Nourishment at the Danish
west coast over 28 years
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Beach Nourishment project Danish
West Coast 110 km
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Søndervig september 2004
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

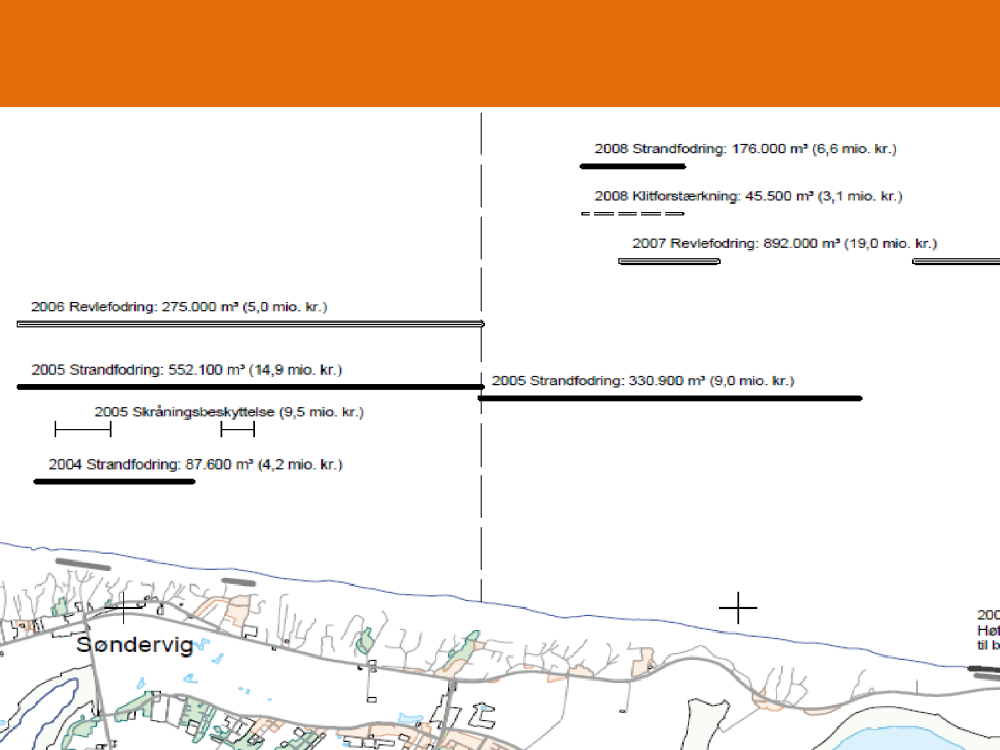

The Beach Nourishment 2004
was finished
•
Arbejdet ved Søndervig færdigtEn hurtig beslutning medfører
en hurtig arbejdsindsats. På bare en uge har Kystdirektoratet
fordelt 90.000 m3 sand på den én kilometer lange strækning
ud for Søndervig. - Vejret har været med os. Fra vi begyndte
til vi sluttede onsdag den 20. oktober, har skibene arbejdet i
døgndrift, og det har betydet, at vi har kunnet fodre stranden
med 15.000 m3 sand i døgnet. På denne årstid kan vi slet ikke
regne med et sådant vejr, og vi kunne sagtens have risikeret
stormvejr og dermed ugers inaktivitet, siger ingeniør i
Kystdirektoratet, Michael Rasmussen. Fodringen udviklede sig
til lidt af et tilløbsstykke og stranden var i løbet af
efterårsferien tæt befolket af mennesker fra både nær og
fjern, der på tæt hold kunne følge arbejdet. Også pressen
havde fattet interesse for arbejdet,
og både TV/Midt-Vest og
DR’s TV avis havde sendt reportere til Søndervig.
For
yderligere kommentarer kontakt Christian Ankerstjerne på 99
63 63 74 eller 23 28 58 60.
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Beach Nourishment combined with
Bar Nourishment
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
After 6 weeks there is 5000 cubic meters
back of 90.000 cubic meters
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Survey 21 december 2004
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

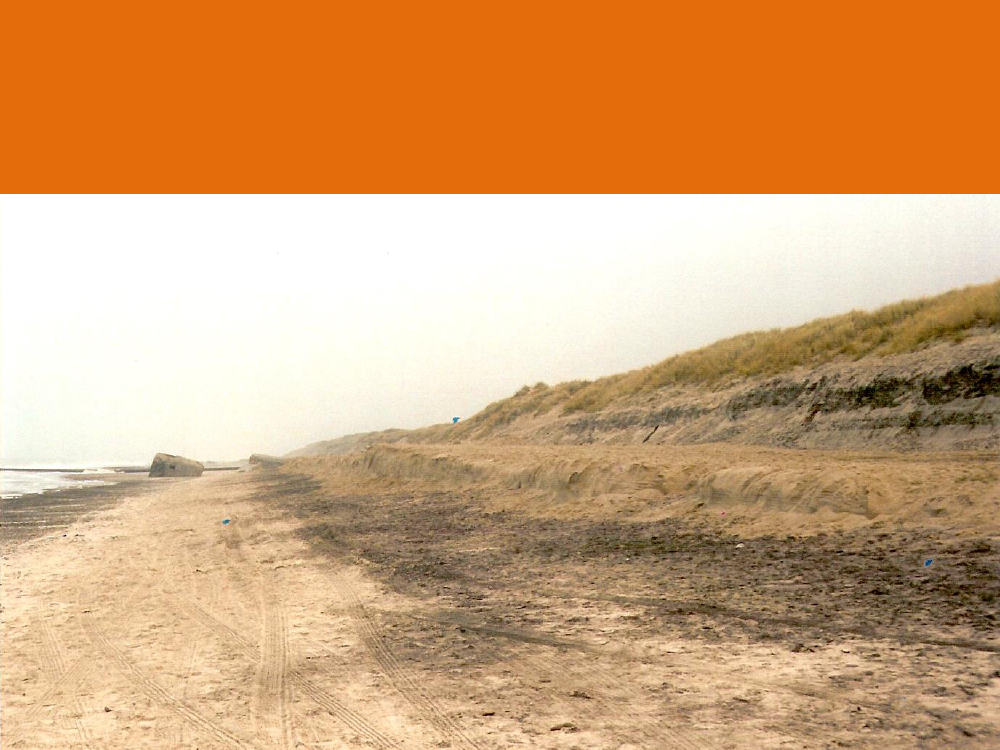

27 december 2004
The Nourishment is washed in the sea
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

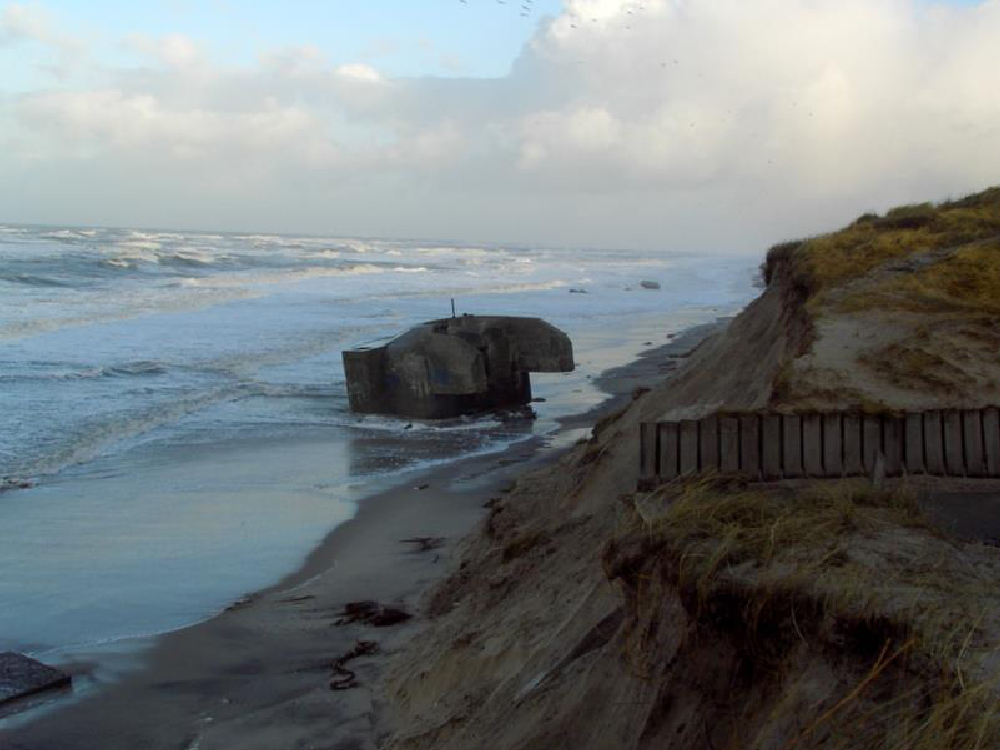

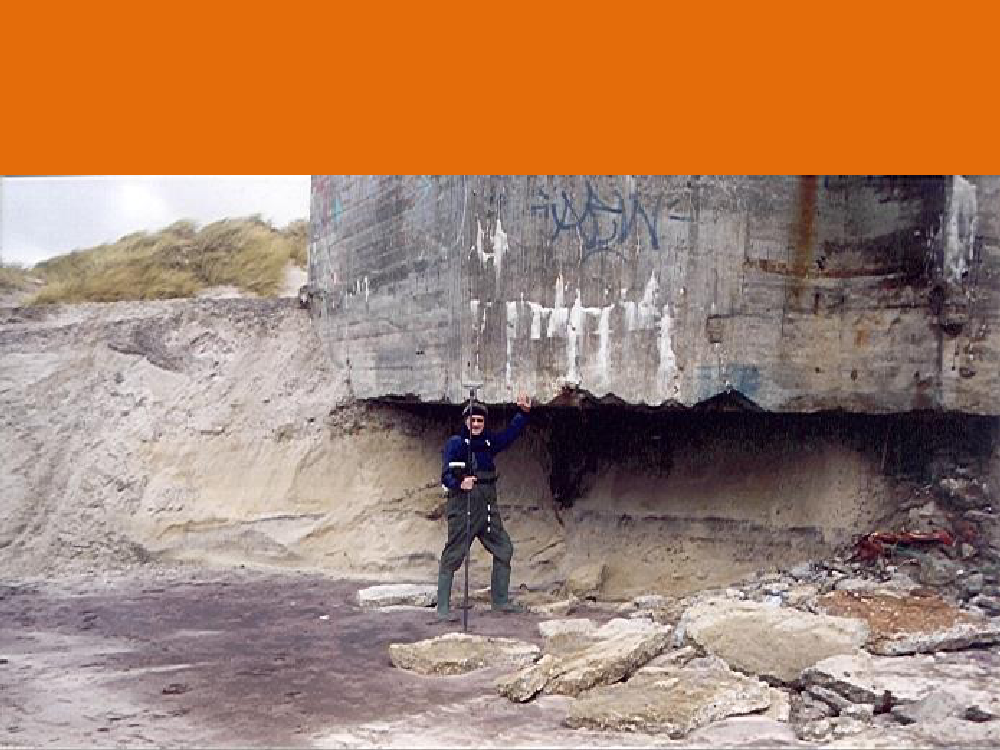

9 January 2005

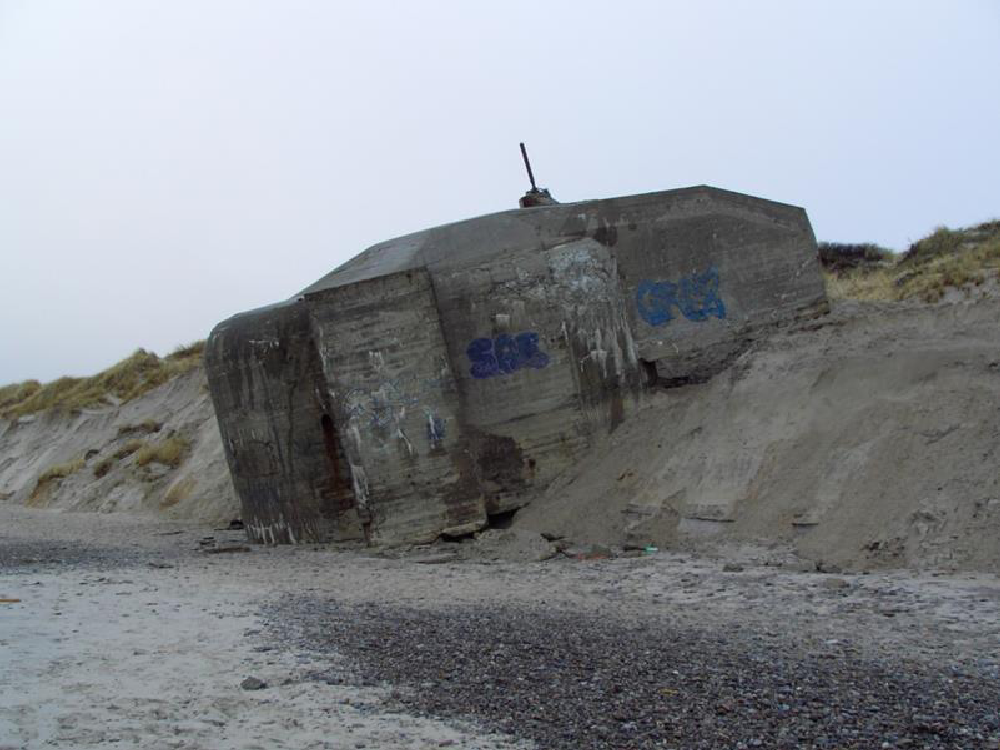

The bunker stay 22 meters out in the beach
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Beach Nourishment Danish West Coast
Results
The beach nourishment by Søndervig was finished the 20 October 2004
The beach nourishment was washed into the sea before the 21 December
meters
The 8/9 January 2005 toke the sea 22 x 8 x 1000 meters
of the beach and dunes
The erosion at the Danish west coast was 1983 – 2011
The beach Nourishment was in the same period
All the beach nourishments is washed in the sea and the sea has taken
of the dunes and the beach
90.000 cubic
176.000 Cubic meters
112 mill cubic meters
59 mill cubic meters
53 mill cubic meters
After an investment of 400 mill USD over 28 years
The sea has taken 481 cubic meters per meter of the dunes and the beach
The project is 110 km long
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

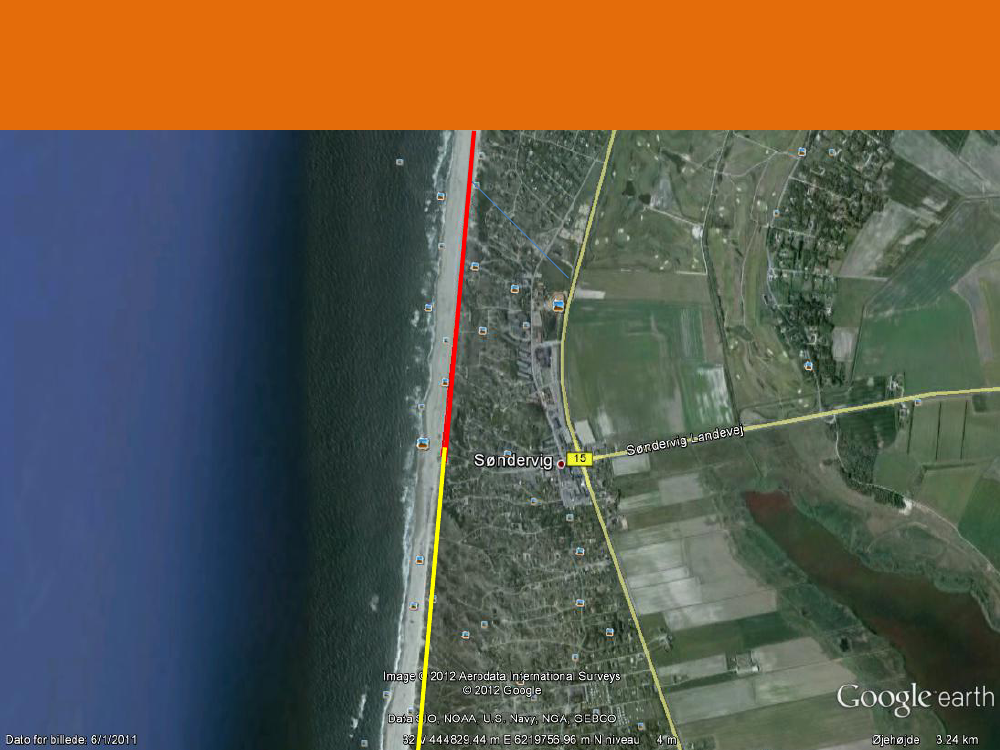

SIC Projects at the Danish West Coast
Søndervig 2,0 km 2012
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Installation SIC System
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Result Søndervig June 2013
Accumulation 80.505 cubic meters
Søndervig 2012/13
60000
50000
40000
Kubikmeter
30000
20000
10000
0
2012/13
Syd
52605
Nord
27900
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Søndervig 2014
The best beach in Denmark
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

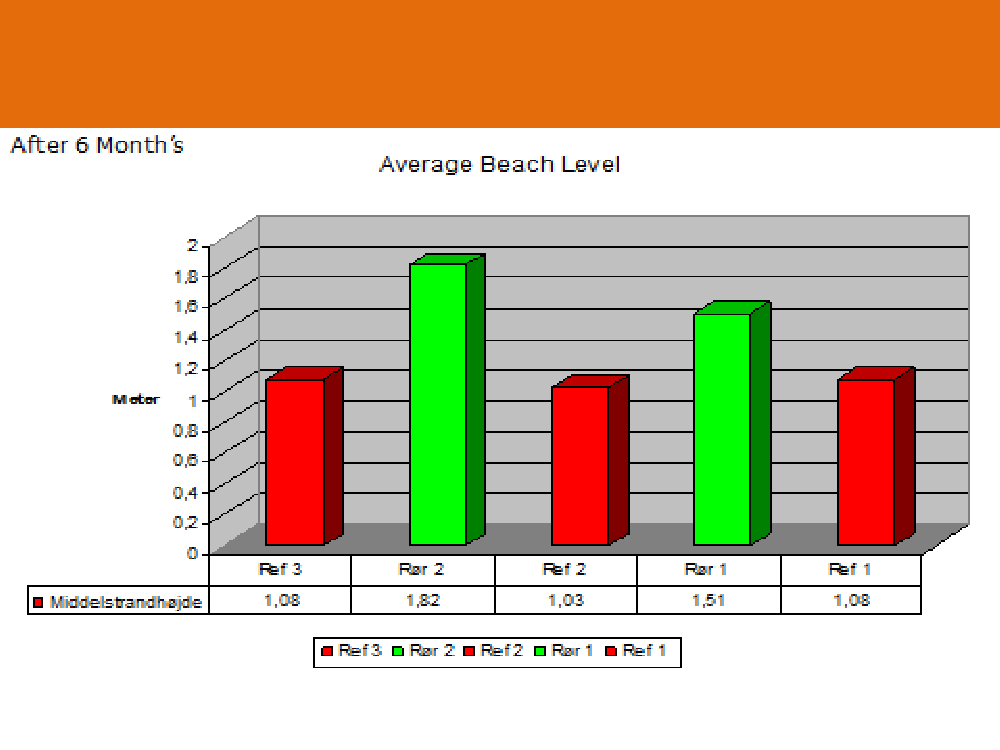

Skodbjerge
Average beach level 100 meters wide
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

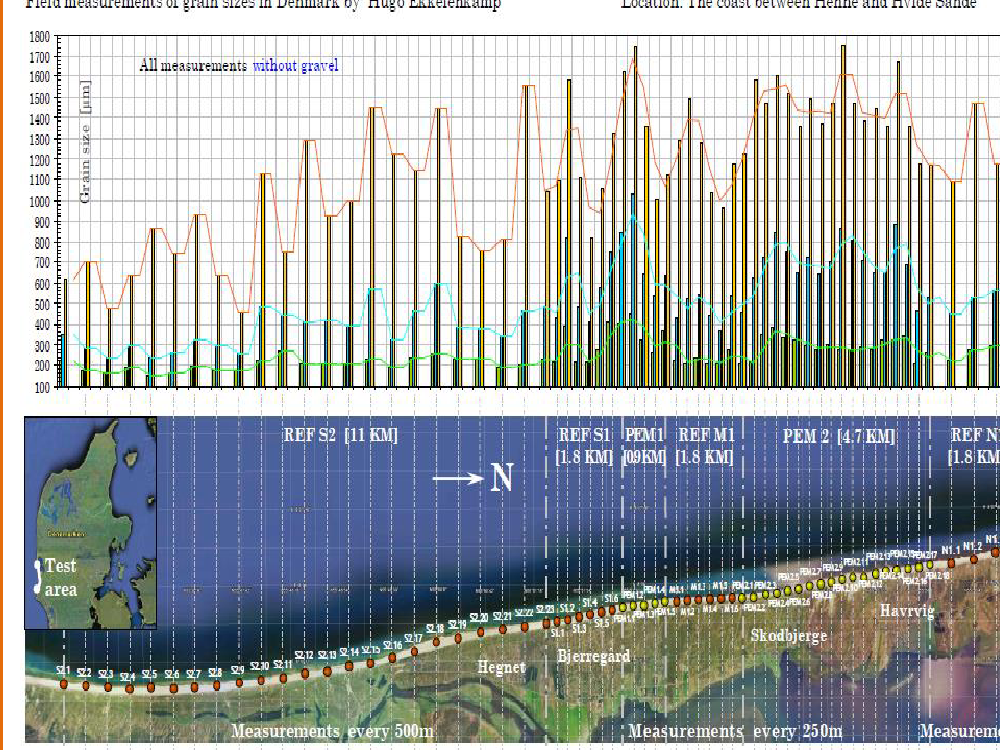

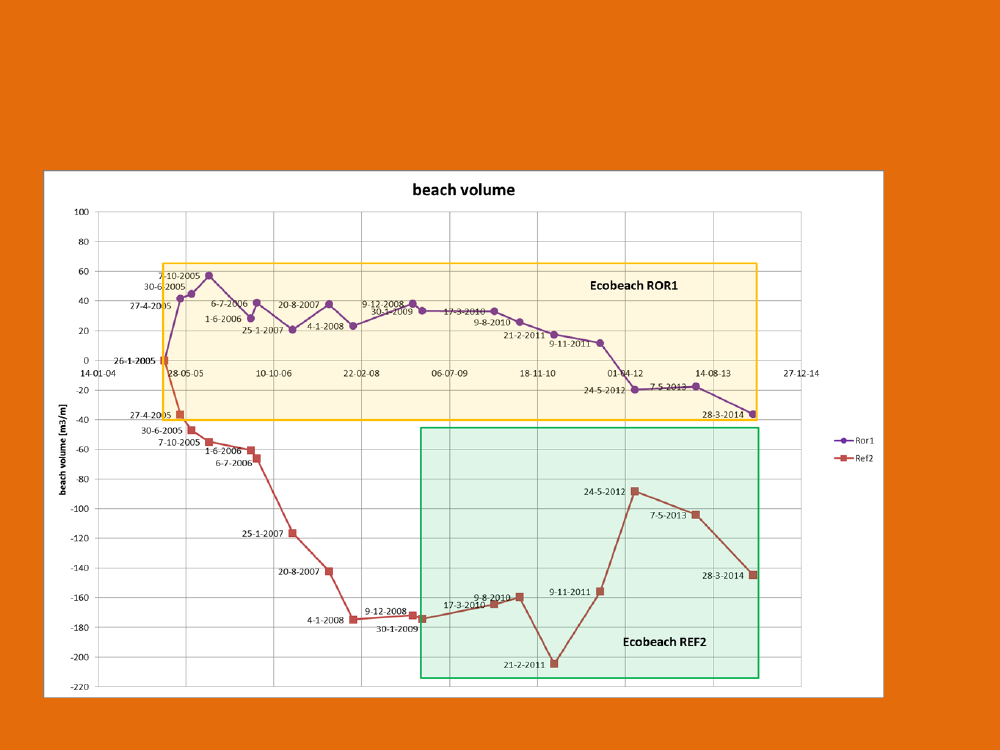

Figures/results
beach volume PEM ref 2
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Beach Nourishment 50 cub per m
Bypass 2010 – 727.949 m3
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Nourishments over time
2011 – 2 x 310,100 m3
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Conclusion
All 140 beach nourishment projects is washed into the sea at the
Danish west coast over the last 28 years (400 mill USD)
The sea has afterwards taken 481 cubic meters of the beach and dunes
per meter over 110 km.
The SIC system has stopped the erosion by Søndervig and Skodbjerge.
The beach was stable in the PEM area until KDI made Bar Nourishment
in 2010 and 2011 by Skodbjerg without any reason.
The erosion in Ref area 2 stopped after the PEM system was placed in
Ref 2 in June 2009
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring

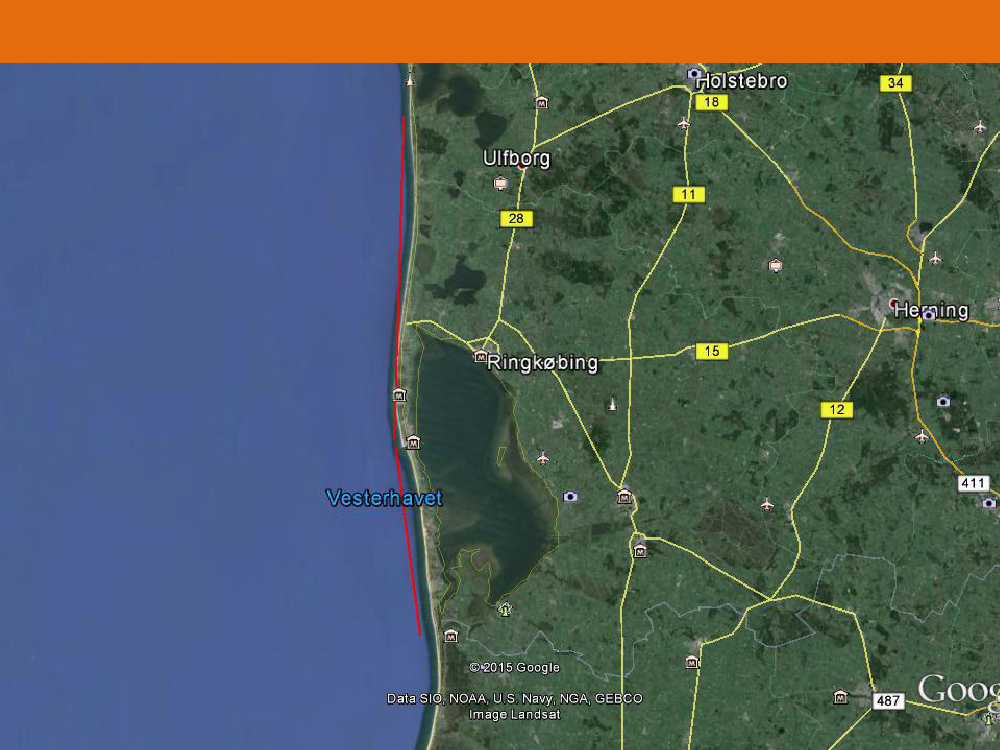

55 km med trykudligning på vestkysten
 MOF, Alm.del - 2016-17 - Bilag 205: Kopi af brev fra SIC Skagen Innovation Center til miljø- og fødevareministeren om kystsikring
Ny teknologi på vestkysten
De politiske partier i MOF må nu fremsætte et lovforslag, at 55
km på vestkysten trykudlignes, og opmåles kvartalsvis af en
uvildig landsinspektør
Der foreligger et tilbud fra SIC og et tilbud fra The Royal BAM
Group i Holland.
Prisen er 3,2 mio. € årligt svarende til 23,9 mio. kr årligt
I prisen er der inkluderet opmåling af stranden kvartalsvis, med
en afstand på 100 meter mellem målelinjerne og 10 meter på
tværs af stranden fra klitfod til kote 0
Efter positive opmålinger i 2 år kan anlægget udvides til 110 km
