2017
Energistyrelsens særkontrol
hulmursisolering
Finn S. Boysen/Helmar Träger
Ingeniørteam ApS
03-03-2017
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
INDHOLD
Formål og baggrund ............................................................................................................................................................ 3
Formål ............................................................................................................................................................................ 3
Baggrund for stikprøvekontrollen .................................................................................................................................. 3
Stikprøvekontrollen ....................................................................................................................................................... 3
Udvalgte energiselskaber ............................................................................................................................................... 4
Metodebeskrivelse ............................................................................................................................................................. 5
Metode til udvælgelse af stikprøve ............................................................................................................................... 5
Kriterier .......................................................................................................................................................................... 5
Indhentning af dokumentation fra selskaberne ............................................................................................................ 5
Kontakt og korrespondance med slutbruger ................................................................................................................. 5
Markkontrollen .............................................................................................................................................................. 6
Vurdering af resultaterne og forbehold ......................................................................................................................... 6
Prøvehullerne................................................................................................................................................................. 7
Sagsgennemgang ........................................................................................................................................................... 7
Energistyrelsens arbejde ................................................................................................................................................ 8
Beskrivelse af fejlkategorier (fejltyper) ............................................................................................................................... 9

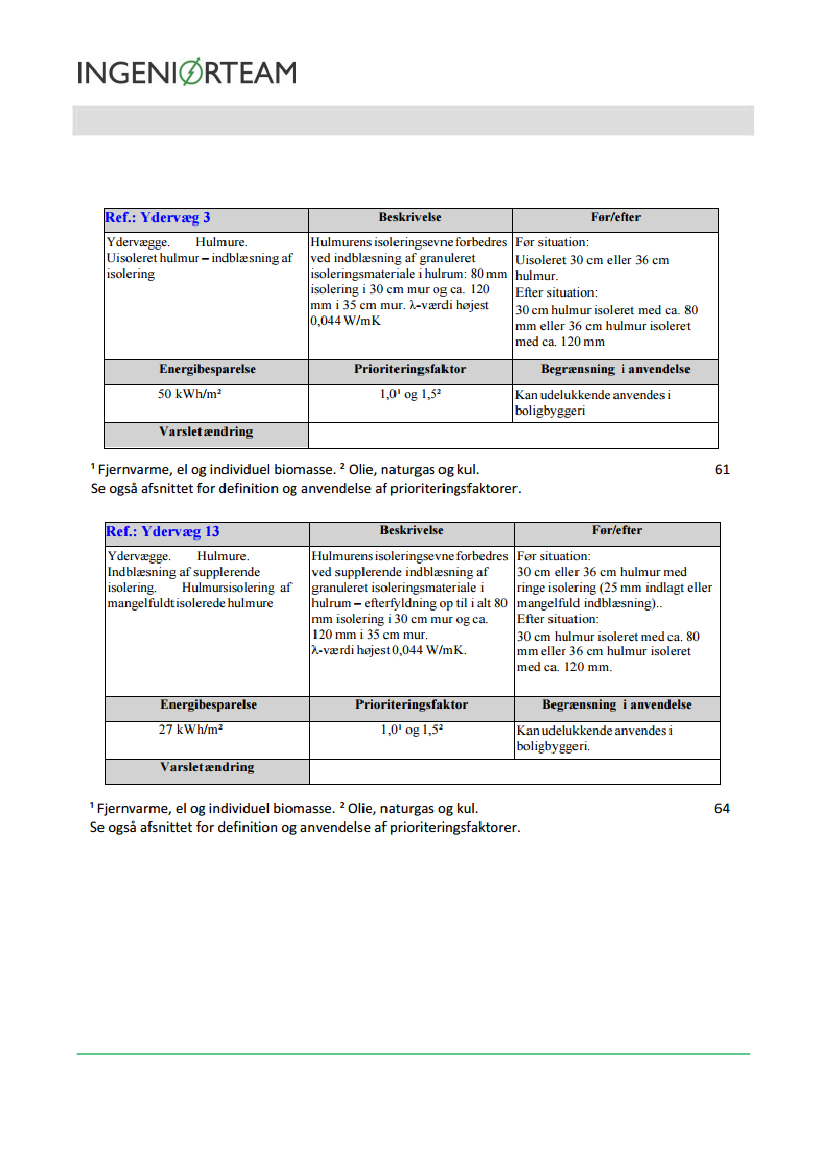

Beskrivelse af standardværdier ........................................................................................................................................ 10
Side 2 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
FORMÅL OG BAGGRUND
FORMÅL
Formålet med stikprøvekontrollen ”Særkontrol af indberettede energibesparelser opgjort ved brug af
standardværdierne ”Ydervæg 3” eller ”Ydervæg 13”” er:
at undersøge, om de udvalgte energiselskaber lever op til deres forpligtelser om opgørelse og
dokumentation af energibesparelser indberettet i 2016, opgjort ved brug af standardværdierne
”Ydervæg 3” eller ”Ydervæg 13” i forhold til de fastsatte krav.
BAGGRUND FOR STIKPRØVEKONTROLLEN
Energiselskabernes energispareindsats er en del af den samlede indsats for at fremme energibesparelser i
slutforbruget af energi i Danmark. De konkrete vilkår, der er gældende for selskabernes energispareindsats i 2016 er
udmøntet i Aftale af 13. november 2012 om energiselskabernes energispareindsats mellem klima- og energi- og
bygningsministeren og net- og distributionsselskaberne inden for el, naturgas, fjernvarme og olie samt i
bekendtgørelse nr. 830 af 27. juni 2016 om energispareydelser i net- og distributionsvirksomheder.
Selskaberne skal i forbindelse med energispare forpligtelsen kunne dokumentere sammenhængen mellem det
gennemførte initiativ og den opgjorte besparelse for samtlige besparelsessager, der indgår i den årlige indberetning til
Energistyrelsen. Kravene til dokumentationen af realiserede energibesparelser er ens for alle selskaber og aktører.
Dokumentationen skal, udover generelle oplysninger om kunden (slutbrugeren) og aktørerne, indeholde oplysninger
om, hvordan besparelsen er opgjort og om selskabernes involvering. Net- og distributionsselskaberne er ansvarlige
for, at der i overensstemmelse med retningslinjerne i Energispareaftalen findes dokumentation for alle de
besparelser, der indberettes til Energistyrelsen.
Kravene til opgørelse af besparelser, dokumentation og kvalitetssikring er nærmere beskrevet i bilag 6, 7 og 9 i aftalen
af 13. november 2012. Derudover er der udarbejdet en spørgsmål/svar liste (FAQ) samt flere notater, hvor
aftalegrundlaget er præciseret i forhold til konkrete tiltag og områder. Aftalegrundlag og tilhørende materialer kan
findes på Energistyrelsens hjemmeside
Energistyrelsen har tilsynspligt med energiselskabernes energispareindsats og gennemfører årligt en stikprøvekontrol
af selskabernes indberettede energibesparelser. I forbindelser med tilsynspligten kan Energistyrelsen desuden
gennemføre mere målrettede stikprøvekontroller (særkontroller).
Rapporten er en metodebeskrivelse af særkontrollen, der er gennemført i perioden fra dec. 2016 til og med feb. 2017.
Energistyrelsen uddrager selv konklusioner ud fra vores undersøgelser.
STIKPRØVEKONTROLLEN
Stikprøvekontrollen går ud på at afdække om energiselskaberne, lever op til deres forpligtigelse i forhold til
Energispareaftalen af 13.november 2012 med hensyn til dokumentation. Stikprøvekontrollens fokus er at vurdere,
om aftalens krav til dokumentation efterleves, og om forudsætningerne for at kunne anvende de udvalgte
standardværdier er opfyldt.
Side 3 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
Stikprøvekontrollen skal samtidig afdække om aktører, der har overdraget energibesparelser opgjort vha. ”Ydervæg 3”
eller ”Ydervæg 13” til et energiselskab, følger reglerne for dokumentation i henhold til energiselskabernes
energispareindsats og aftale herom af 13. november 2012
Om aktørerne anvender den korrekte standardværdi for energibesparelsen, givet husets karakteristika
Om aktørerne opgør det isolerede areal korrekt i forhold til reglerne
Om aktørerne foretager hulmursisolering i det omfang, de indberetter at have gjort
Særkontrollen skal foregå som en kombination af to kontroller:
En tilfældig stikprøve af hulmursisoleringssager fra udvalgte energiselskaber
En kontrol af specifikt udvalgte hulmursisoleringssager. Disse særligt udvalgte sager er sager, hvor
eksterne parter har påpeget et behov for kontrol.
Enkelte energisparesager kan dog være fra tidligere år.
UDVALGTE ENERGISELSKABER
Energistyrelsen har udvalgt 8 energiselskaber til at medvirke i stikprøvekontrollen.
Side 4 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
METODEBESKRIVELSE
METODE TIL UDVÆLGELSE AF STIKPRØVE
Energistyrelsen har modtaget lister (Excel regneark) over indberettede energibesparelsessager, ydervæg 3 og ydervæg
13, fra de udvalgte energiselskaber. Listerne har dannet grundlag for udtrækning af sager til stikprøven.
Energistyrelsen definerede et krav til stikprøven på 44 sager, der skulle udtrækkes til fysisk kontrol. Her ud over kom
Energistyrelsen med 6 særligt udvalgte sager, så der i alt er besøgt 50 husstande. For at sikre at vi kunne besøge de 44
husstande i stikprøven, blev der udtrukket et overskud af sager, hvis vi f.eks. ikke kunne komme i kontakt med
slutbrugeren. Ud over de 44 besøgte sager, blev 12 sager udvalgt til dokumentgennemgang. I alt blev gennemgået 62
sager.
KRITERIER
Sagerne er udtrukket efter følgende kriterier:
Der skal være en nogenlunde lige fordeling af sagerne mellem energiselskaberne
De største aktører skal være repræsenteret
Som udgangspunkt minimum 2 aktører fra hvert selskab, og minimum 2 sager pr. aktør.
Sager fra den enkelte aktør er udvalgt tilfældigt
INDHENTNING AF DOKUMENTATION FRA SELSKABERNE
Efter udtrækning af sagerne har hvert selskab modtaget en liste over de udtrukne sager, hvor vi udbeder
dokumentation på de enkelte sager, og et ønske om at modtage dokumentationen via e-mail. Dette kan være en
udfordring for de selskaber der til dagligt håndterer al sagshåndtering via et elektronisk system, hvor en del
information måske ikke automatisk kommer med når evt. tilbud, faktura etc. eksporteres. Vi udbedte os derfor al
dokumentation på sagerne med det samme.
Ved modtagelse af dokumentation har vi kontrolleret at zip-filer kan åbnes og generelt om filer virker. En egentlig
sagsgennemgang har ikke fundet sted på dette tidspunkt, men hvis der f.eks. blev konstateret manglende aktøraftaler,
har vi rettet henvendelse til selskabet. Herefter er der ikke indhentet yderligere dokumentation.
Selskaberne handler eller overdrager sager mellem hinanden efter at de er realiseret. Det har betydet at stikprøven
skulle korrigeres undervejs, for at sikre at alle selskaberne er repræsenteret blandt de udtrukne sager.
KONTAKT OG KORRESPONDANCE MED SLUTBRUGER
Slutbrugerne er blevet kontaktet pr. telefon for aftale om besøg. Samtidig har de modtaget en mail med beskrivelse af
hvad kontrollen går ud på. De er også blevet bedt om at give accept på, at undersøgelsen må udføres på deres
ejendom. Specielt om vi må bore huller i ydermuren. Nogle få accepterede ikke besøg. Nogle accepterede besøg, men
ikke at vi borede huller, eller satte begrænsning på hvor og hvor mange huller at vi måtte bore.
Side 5 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
MARKKONTROLLEN
Den fysiske kontrol hos den enkelte slutbruger har omfattet følgende:
Opmåling af husets udvendige facader i m2, fratrukket dør og vinduer. Der er målt fra sokkel og til tag,
efter en vurdering af hvad det giver mening at isolere.
o
Ved døre og vinduer er der regnet med hele dørhullet og vindueshullet. Dvs. fra mur til mur.
o
Ved gavle er der medregnet det areal vi har vurderet der giver mening at isolere ift. bygningens
konstruktion. Eks.: Er første sal udnyttet, er det oftest hele gavlens areal der er medregnet.
Termografering af relevante og tilgængelige udvendige facader
Et passende antal prøveboringer i fugerne på yderfacaderne ud fra termografibilleder og evt.
indblæsningshuller
Måling af hulmurstykkelse
Inspektion i hulmur med boroskop
Prøveudtag af isoleringsmateriale i hullerne
Tildækning af prøvehuller med mørtel
VURDERING AF RESULTATERNE OG FORBEHOLD
Termografibillederne udtrykker overfladetemperaturen på den overflade der måles. Temperaturforskelle ses som
forskelle i farver på billederne, hvilket kan fortælle om der er dårlig isolering i et område og bedre isolering i et andet
område af billedet. Selv små temperaturforskelle kan ses som farveforskelle. Varme områder har en hvidlig/rødlig
farve, mens kolde områder har blå/sort farve. Farveforskellene kan ikke stå alene, i det en mur eller område kan se
varm ud fordi den er rødlig i farven. Farverne i sig selv fortæller blot at et område er varmere end et andet område, og
ikke hvorvidt det ”varme” i virkeligheden er koldt nok.
Udfordringen i bedømmelse af termografibiller ligger i at fastlægge en reference på den gode isolering (farve) eller
ingen isolering. Det svinger fra facade til facade, afhængig af blandt andet solindstråling, udetemperatur, vejr- og
vindforhold samt inde forhold, som f.eks. gulvvarme og placering af radiatorer. Derfor et det nødvendigt at bore
prøvehuller, da termografibillederne ikke viser hvad der er inde i muren af isolering. En tommelfingerregel er, at
højere temperaturer end udetemperaturen tyder på dårlig/mangelfuld isolering, mens temperaturer under
udetemperaturen tyder på, at der er isolering -en tommelfingerregel der skal tages med en del forbehold.
I de tilfælde hvor vi ikke borer prøvehuller, kan vi kun vurdere, om isoleringen eller varmeudstrålingen er jævnt fordelt
over facaden. Ved huse med super god isolering, vil det være nemmere at afgøre, om der er isolering uden boring, end
ved huse hvor der er efterisoleret med et relativt tyndt lag hulmursisolering og det er svært at foretage konklusioner
alene ud fra billederne.
I de tilfælde hvor vi kun har termobilleder som redskab, har vi set på husets byggeår for at underbygge, hvorvidt huset
kan have været isoleret før tiltaget med efterisolering. Hvis der i en sag er anvendt standardværdi Ydervæg 3, og der
ikke har været mulighed for at bore prøvehuller, mener vi, at tvivlen skal komme husejer/slutbruger til gode.
Byggeåret er ikke en sikker metode til at afgøre, om et hus er isoleret/uisoleret fra begyndelsen. Et egentlig krav til
isolering begyndte i 1960’erne, men hvad og hvor meget var begrænset beskrevet, samt ikke alle typer huse/murværk
havde krav til isolering. Senere byggereglementer sætter ikke egentlige krav til mængden af isolering, men til
varmetransmissionen. I praksis dog lettest at overholde, ved at benytte isolerende materiale. Ligeledes kan der være
en del år fra krav er vedtaget, til de i praksis er implementeret i byggebranchen.
Side 6 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
Det kan til en hvis grad sandsynliggøres, at et hus opført før 1970 kan have været uisoleret inden et evt. tiltag. Et hus
opført i 70’erne til start 80’erne bør have isolering inden tiltag, men ikke dette er ikke garanteret. Et hus efter 1985
har højst sandsynlig været isoleret ved opførelse.
PRØVEHULLERNE
Placering af prøvehuller tager udgangspunkt i termobillederne. Med prøvehullerne i fugerne, har vi ved hjælp af en
tynd metalstang, kunnet mærke hvorledes en isolering (eller mangel på) føltes. En indikator for hvilken isolering vi
finder i muren. Et fjedrende isoleringslag i muren tyder typisk på, at der er et oprindeligt/gammelt isoleringsbats. Her
efter har vi taget prøve ud af muren med en prøvetang -Det bedste og tydeligste bevis, for hvad muren indeholder!
Endelig har vi af og til suppleret med et boroskop (kamera på lang fleksibel arm) og taget billeder af både materiale og
hulmuren indvendigt.
SAGSGENNEMGANG
Den dokumentation der er modtaget for hver enkelt sag er blevet gennemgået i forhold til de krav der er i
Energispareaftalen af 13. november 2012.
Gennemgangen tager udgangspunkt i 13 punkter der sikrer vi kommer ensartet igennem alle sager i forhold til krav.
Punkterne er følgende:
Opfyldelse af aftalekæde
Dokumentation for realisering af sagen
Gennemgang af opgørelse og beregning af energibesparelsen
Kan slutbrugeren tydelig identificeres?
Er det tydeligt hvor besparelsen er gennemført?
Er der aftale mellem slutbruger og aktør/selskab?
Er slutbruger bekendt med overdragelsen forud for realisering?
Er der bekræftelse fra slutbruger eller faktura på realisering?
Er det dokumenteret at realisering ikke er påbegyndt før selskabets involvering?
Er standardværdien angivet?
Er besparelsen beregnet (antal ∙ værdi)?
Er energiarten angivet?
Er prioriteringsfaktor angivet?
Det er vigtigt at pointere, at vores dokumentgennemgang udelukkende er baseret på den første dokumentation
selskaberne har leveret. Selskaberne har ikke fået muligheden for at kommentere gennemgangen eller de fejl og
mangler, vi evt. har konstateret.
Det er sandsynligt, at selskaberne kan fremskaffe dokumentation der kan annullere de fejl og mangler der evt. er
fundet. Vores gennemgang skal derfor kun ses som et øjebliksbillede.
Side 7 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
ENERGISTYRELSENS ARBEJDE
Ingeniørteams gennemgang har dannet grundlag for Energistyrelsens videre arbejde. Energistyrelsen har gennemgået
dokumentationen og Ingeniørteams vurdering af hver enkelt sag. Desuden har Energistyrelsen efterspurgt yderligere
information fra energiselskaberne. På baggrund heraf foretager Energistyrelsen vurdering af hver enkelt sag og træffer
endelig afgørelse i forhold til om energiselskaberne skal korrigeres for de identificerede fejl.
Side 8 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
BESKRIVELSE AF FEJLKATEGORIER (FEJLTYPER)
Der er anvendt de samme fejltyper, som blev defineret af Energistyrelsen ifm. stikprøvekontrollen fra 2015.
Type B og Type E er dog ikke relevant at anvende, da der alene er tale om standardværdier, hvor der ikke er krav om
beregning og dokumentation af tilbagebetalingstid.
Type
A
B
Beskrivelse
Aftale
Opgørelse (specifik)
Forklaring
Fejl eller mangler i aftalekæden eller
manglende aftale før projektstart
Fejl i specifik opgørelse, fejl i brug af
prioriteringsfaktorer/konverteringsfaktorer og
dermed forkert indberetning
Fejl i standardværdiopgørelse, fejl i brug af
prioriteringsfaktorer og dermed forkert
indberetning
Fejl eller mangler i dokumentationen,
manglende gennemsigtighed i
beregningerne, af TBT eller TBT under 1 år
Fejl i beregning
Fejl i indberetningsår
C
Opgørelse (standard)
D
Dokumentation/gennemsigtighed
E
F
Tilbagebetalingstid (TBT)
Indberetningsår
Side 9 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
 EFK, Alm.del - 2016-17 - Bilag 174: Særkontrol af hulmursisoleringssager
BESKRIVELSE AF STANDARDVÆRDIER
De to standardværdier der er anvendt i denne stikprøve er beskrevet nedenfor. Værdierne er standardværdikataloget
Version 5.1.
Side 10 af 10
Ingeniørteam ApS
Sanderumvej 16b
5250 Odense SV
Energistyrelsen særkontrol hulmursisolering 2017 v54
