Vedrørende notat om
”Periodisering
af effekten ved trinvis udfasning af
normreduktionen
NaturErhvervstyrelsen har i mail af 13. november 2015 bedt DCA
–
Nationalt Center
for Fødevarer og Jordbrug om at redegøre for periodisering af effekten ved en trinvis
udfasning af normreduktionen.
Det vedhæftede notat er udarbejdet af Peter Sørensen og Christen D. Børgesen, begge
seniorforskere ved Institut for Agroøkologi. Notatet er koordineret med DCE - Natio-
nalt Center for Miljø og Energi.
Besvarelsen er led i Aftale mellem Aarhus Universitet og Fødevareministeriet om ud-
førelse af forskningsbaseret myndighedsbetjening m.v. ved DCA
–
Nationalt Center
for Fødevarer og Jordbrug 2015-2018.
Med venlig hilsen
Side 1/1
DCA - Nationalt Center for
Fødevarer og Jordbrug
Susanne Elmholt
Seniorforsker
Dato : 23. november 2015
Direkte tlf.: 87157685
Fax: 8715 6076
E-mail:
[email protected]
Journal nr.:
Afs. CVR-nr.: 31119103
Reference: sel
Susanne Elmholt
Seniorforsker, koordinator for myndighedsrådgivning
DCA - Nationalt Center for
Fødevarer og Jordbrug
Aarhus Universitet
Blichers Allé 20
8830 Tjele
Tlf.: 8715 6000
Fax: 8715 6076
E-mail: [email protected]
http://dca.au.dk/
 L 68 - 2015-16 - Endeligt svar på spørgsmål 62: Spm. om oversendelse af al korrespondance mellem kvælstofudvalget og forskere og forskningsinstitutioner m.fl., til miljø- og fødevareministeren
DCA
–
Nationalt Center for Fødevarer og Miljø
23. november 2015
Periodisering af effekten ved trinvis udfasning af normreduktionen
Peter Sørensen og Christen Duus Børgesen, Institut for Agroøkologi
NaturErhvervstyrelsen (NAER) har i mail af 13. november 2015 bedt DCA
–
Nationalt Center for
Fødevarer og Jordbrug om at redegøre for periodisering af effekten ved en trinvis udfasning af
normreduktionen.
NAER har uddybet bestillingen på følgende vis:
”AU
skriver i tilbagerulningsnotatet af 11. november
2015, at effekten i 2010/11 vil være ca. 12.600 tons N i rodzonen og ca. 3.600 tons i havmiljøet.
Tilbagerulningen af normreduktionen sker dog fra 2015/2016 og frem. Det er ikke besluttet om
tilbagerulningen skal ske ved 1/3, 2/3 eller 3/3; alternativt �½ og �½. Derfor kan der være flere
scenarier for tilbagerulningen. Derfor er der behov for at få beregnet effekt (rodzone/havmiljø) af:
1.
en første års effekt i 2015/2016 ved tilbagerulning af 1/3 normreduktion, og økonomisk
optimal gødningstildeling
1
fra 2016/2017; og effekterne de følgende år frem til 2020/2021.
2. en første års effekt i 2015/2016 ved tilbagerulning af 2/3 normreduktion, og økonomisk
optimal gødningstildeling fra 2016/2017; og effekterne de følgende år frem til 2020/2021.
3.
en første års effekt i 2015/2016 ved tilbagerulning af 1/2 normreduktion, og økonomisk
optimal gødningstildeling fra 2016/2017; og effekterne de følgende år frem til 2020/2021.”
Besvarelse
Effekten af tilført N i på N-udvaskningen fra rodzonen kan opdeles i en effekt, der fremkommer i
udvaskningsåret efter ændringer i N tilførslen, samt i en eftervirkningseffekt i de følgende år.
Derudover vil der være en yderligere forsinkelse i transporten af N fra rodzonen og ud i vandmiljøet.
Ved en eventuel kommende tilbagerulning af normreduktionen vil både tidsforløb for eftervirkning
og transport fra rodzone til vandmiljø have betydning for, hvor hurtigt den øgede N-norm får en
effekt på vandmiljøet. Vi har i det følgende vurderet det tidsmæssige forløb for udvaskning fra
rodzonen ved ændret N norm baseret på NLES4 modellens estimat (Kristensen et al., 2008),
kombineret med en model for omsætningen af organisk stof i jorden set over en længere tidsperiode
(Sørensen og Børgesen, 2015). Efter aftale med NaturErhvervstyrelsen den 18. november 2015
indgår forsinkelsen fra rodzone til vandmiljø ikke i denne redegørelse. Det skal bemærkes, at den
efterspurgte periodisering ikke indgår i virkemidlerne i baselinerapporten (Jensen et al., 2014) og
virkemiddelkataloget (Eriksen et al., 2014), hvor virkemiddeleffekter på udvaskningen typisk
1
 L 68 - 2015-16 - Endeligt svar på spørgsmål 62: Spm. om oversendelse af al korrespondance mellem kvælstofudvalget og forskere og forskningsinstitutioner m.fl., til miljø- og fødevareministeren
fremkommer over en lang årrække. Virkemidlerne angives som en samlet gennemsnitlig effekt, hvor
år til år variationer er neutraliseret ved gennemsnitlige betragtninger.
NLES4 modellen er opstillet som en empirisk baseret model, hvor der indgår flere N-
responsfunktioner. Der er således en effekt af første års tildeling af mineralsk kvælstof i foråret (N i
handelsgødning og ammonium-N i husdyrgødning + fikseret N), en effekt af tildeling af mineralsk N
i efteråret, samt en effekt af det gennemsnitlige årlige N-niveau gennem de seneste fem års tilførsel. I
beregningen af det gennemsnitlige N-niveau indgår total-N i handels- og husdyrgødning tilført det
pågældende år samt de seneste fire år. Desuden indgår biologisk N-fiksering i samme periode.
Effekten af N-niveau kan tolkes som en samlet effekt af både mineralsk og organisk bundet N, der
stammer dels fra organisk N i husdyrgødning, dels fra tilført N i handelsgødning, der er blevet
indbygget i afgrøderester og mikrobiel biomasse. Det er karakteristisk for de organiske tilførsler, at
kvælstoffet frigives over en årrække.
NLES4 kan ikke fordele eftervirkningseffekten (effekten af N-niveau) på de enkelte år efter tilførslen.
Vi har derfor foretaget en tidsmæssig fordeling af udvaskningen fra rodzonen på basis af en
mineraliseringsmodel for organisk-N i husdyrgødning (Sørensen og Børgesen, 2015). I tabel 1 er
angivet, hvor stor en procentdel af det organiske N, der forventes mineraliseret over de fem år, som
NLES4 opgør det generelle N niveau. Det antages, at NLES4-udvaskningen på det femårige sigte
hovedsagligt skyldes mineralisering af organisk N, herunder også tilført uorganisk N indlejret i
afgrøderester og mikrobiel biomasse, og at mineraliseringen følger omtrent samme forløb som
beskrevet for organisk N i husdyrgødning (se eksempel i figur 1). Grundlaget for
mineraliseringsmodellen er beskrevet i Sørensen og Børgesen (2015), og det skal bemærkes at det er
en simpel model, der dog følger samme forløb som andre modeller (C-tool, Daisy og Fasset), hvor
den største effekt ses de første år efter tilførslen, og effekten herefter klinger af. Modelbeskrivelsen
giver således en realistisk tidsmæssig beskrivelse af et gennemsnitligt mineraliseringsforløb. Det skal
bemærkes at alle modeller for omsætning af organisk stof i jorden er forbundet med en betydelig
usikkerhed, og det gælder også den anvendte model.
Mineraliseringsmodellen i tabel 1 beregner, at 56 % af det organiske N er mineraliseret efter 5 år. Det
betyder, at en del af mineraliseringseffekten i modellen først kommer senere end 5 år efter tilførslen.
For data anvendt i NLES4, der stammer fra bedrifter, kan forventes, at gennemsnitligt N-niveau har
været på omtrent samme niveau, også i en længere periode end de 5 år. I NLES4 stammer 409 af de
indgående observationer fra bedrifter i Landovervågningen og 94 fra drænvandsundersøgelser ud af
i alt 1467 observationer. De øvrige data har ofte en kortere tidshorisont på 2-5 år. En del af N-niveau
effekten i NLES4 vil derfor stamme fra perioden forud for de sidste 5 år. Det er usikkert, hvor lang
tids effekter der reelt er indbygget i NLES4-modellens N-niveau effekt.
Vi har derfor også gennemført beregninger, hvor mineraliseringen og dermed effekten af N-niveau er
fordelt på et 10 årigt forløb (resultater ikke vist her). Den kumulerede mineralisering af organisk N
beregnes i modellen til 63 % efter 10 år. Ved fordeling på 10 år vil effekten efter 5 år være 95 % af den
fulde effekt (resultater ikke vist), og vi har valgt at fastholde fordelingen af mineraliseringen på 5 år i
det følgende. Da NLES4 er fastlagt til at opnå ligevægt i N niveauet efter fem år, således at NLES4
udvaskningsberegningen er konstant efter de fem år med konstant N gødskningsniveau, anvendes de
2
 L 68 - 2015-16 - Endeligt svar på spørgsmål 62: Spm. om oversendelse af al korrespondance mellem kvælstofudvalget og forskere og forskningsinstitutioner m.fl., til miljø- og fødevareministeren
fem års mineralisering som fordelingsnøgle for merudvaskningen over de fem år. Herved antages, at
stigningen i udvaskningen stammer fra den øgede mineralisering af organisk bundet kvælstof.

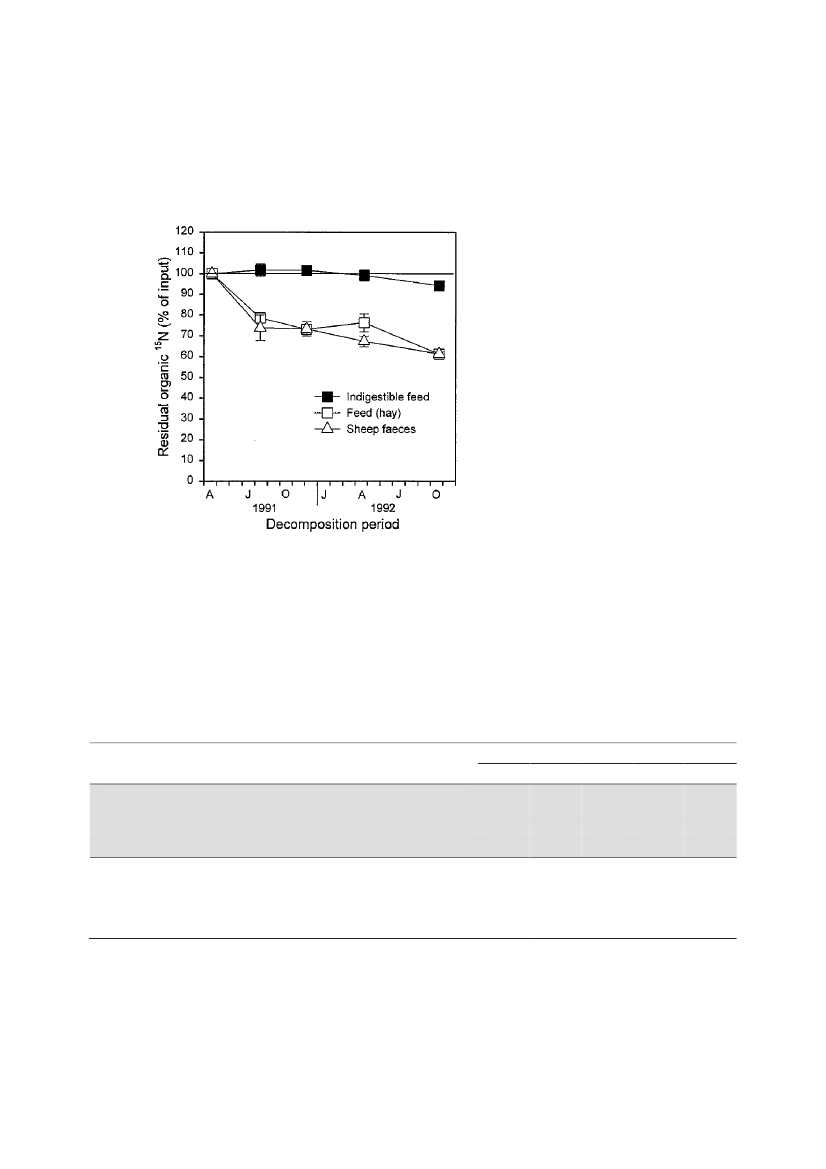

Fig. 1. Eksempel på genfindelse af mærket organisk N i jorden (0-10 cm) efter tilførsel af
15
N-
mærket husdyrgødning (fæces, hvide trekanter) og rajgræshø (hvide firkanter). Målingerne er
foretaget over 1,5 år. Jorden blev holdt fri for vegetation i måleperioden (Sørensen og Jensen,
1998).
Tabel 1. Modelberegnet mineralisering af tilført organisk N med husdyrgødning efter Sørensen og
Børgesen, 2015 (linje 1-3) og fordeling af det generelle N niveaus betydning for udvaskningen i år 1
til 5 efter tilførsel af gødningen, baseret på at effekten af N-niveau i NLES4 er fordelt over 5 år.
År efter tilførsel
1*
Beregnet mineralisering af tilført organisk N (% af tilført organisk N)
(data fra Sørensen og Børgesen, 2015)
Kumuleret mineralisering (% af tilført organisk N)
Kumuleret relativ fordeling af mineralisering over 5 år (%)
NLES4 udvaskning ved effekt af N niveau fordelt på 5 år
Udvaskningsandel af tilført mineralsk gødning i år 1 (N-forår)
Udvaskningsandel af det generelle N niveau (N-niveau)
Kumuleret effekt på udvaskningen af N-forår og N-niveau
Kumuleret samlet effekt på udvaskningen (% af fuld effekt)
* År 1 er tilførselsåret. **Beregnet som: 22/56*100
22
22
39**
0,09
0,04
0,13
66
2
19
41
73
3
8
49
87
4
4
53
95
5
3
56
100
0,04
0,17
85
0,02
0,19
93
0,01
0,19
97
0,01
0,20
100
3
 L 68 - 2015-16 - Endeligt svar på spørgsmål 62: Spm. om oversendelse af al korrespondance mellem kvælstofudvalget og forskere og forskningsinstitutioner m.fl., til miljø- og fødevareministeren
I tabel 2 er vist eksempler på fordelingen af effekter på landsplan i forskellige scenarier af
tilbagerulning af N-normer, hvis langtidseffekten i NLES4 (N-niveau effekten) fordeles på et 5 årigt
forløb.
Metoden anvendt til periodisering af udvaskningen betyder en årsforskydning af effekten af
ændringer i N gødskningen på udvaskningen. Anvendes metoden, hvor der sker en reduktion i N
gødskningen til et lavere N niveau, vil det tilsvarende tage fem år før effekten slår fuldt igennem på
udvaskningen. Således giver periodiseringen kun årsforskydning af udvaskningen over fem år, mens
den totale NLES4 modelberegnede udvaskning fortsat vil være den samme set over den samlede
periode. I Børgesen et al. (2015) beregnes den fulde effekt det første år.
Det skal bemærkes, at tilsvarende forsinkede effekter må forventes, hvor man anvender
begrænsninger i N-norm som virkemiddel til reduktion af N udvaskning. Som også tidligere
bemærket er tilsvarende tidseffekter ikke indregnet i virkemidler/udviklinger i baseline og
virkemiddelkataloget. Det bemærkes endvidere at den samlede effekt af normreduktion i 2021 vil
være en anden end den angivne effekt på 12.600 t N/år, der er baseret på 2011, som følge af højere
optimalt N niveau og ændringer i det dyrkede areal i 2021.
Der vil også være længerevarende, men små effekter af N tilførsel udover de første 5-10 år. Sådanne
effekter indgår i NLES4 modellen via effekten af jordens N-indhold, og de indgår ikke i N-niveau
parameteren. Disse effekter indgår derfor heller ikke i marginaludvaskningen, beregnet med NLES4.
Tabel 2. Tidslig fordeling af merudvaskning fra rodzonen ved forskellige scenarier for
tilbagerulning af normreduktion i gødningsåret 2016/17 (høståret 2017). De angivne år er
udvaskningsår, dvs. fra april til april måned.
Scenarie for
tilbagerulning
(%)
100
33
50
66
75
a
Udvaskning
fuld effekt
(t N/år)
a
12.600
4.200
6.300
8.300
9.500
2017-
2018
(t N/år)
8.300
2.800
4.200
5.500
6.300
2018-
2019
(t N/år)
10.700
3.500
5.400
7.100
8.000
2019-
2020
(t N/år)
11.700
3.900
5.900
7.700
8.800
2020-
2021
(t N/år)
12.300
4.000
6.100
8.100
9.200
2021-
2022
(t N/år)
12.600
4.200
6.300
8.300
9.500
Baseret på Børgesen et al. (2015)
Referencer
Børgesen, C.D., Thomsen, I.K., Hansen, E.M., Kristensen, I.T., Blicher-Mathiesen, G., Rolighed, J.,
Jensen, P.N., Olesen, J.E. & Eriksen, J. (2015). Notat om tilbagerulning af tre generelle krav,
Normreduktion, Obligatoriske efterafgrøder og Forbud mod jordbearbejdning i efteråret. DCA
–
Nationalt Center for Fødevarer og Jordbrug og DCE
–
Nationalt Center for Miljø og Energi. 11.
november.
4
 L 68 - 2015-16 - Endeligt svar på spørgsmål 62: Spm. om oversendelse af al korrespondance mellem kvælstofudvalget og forskere og forskningsinstitutioner m.fl., til miljø- og fødevareministeren
Eriksen, J. (red.), Jensen, P.N. (red.), Jacobsen, B.H. (red.) 2014. Virkemidler til realisering af 2.
generations vandplaner og målrettet arealregulering. DCA rapport nr. 52. 327 pp.
Jensen, P.N. (redaktør), Blicher-Mathiesen, G., Rasmusen, A., Vinther. F.V., Børgesen, C.D., Schelde,
K., Rubæk, G., Sørensen, P., Olesen, J.E. & Knudsen, L., 2014. Fastsættelse af baseline 2021.
Effektvurdering af planlagte virkemidler og ændrede betingelser for landbrugsproduktion i forhold
til kvælstofudvaskning fra rodzonen for perioden 2013-2021. Aarhus Universitet, DCE
–
Nationalt
Center for Miljø og Energi
–
Teknisk rapport fra DCE - Nationalt Center for Miljø og Energi nr. 43,
76 pp.
Kristensen, K., Waagepetersen, J., Børgesen, C.D., Vinther, F.P., Grant, R., Blicher-Mathiesen, G.
(2008). Reestimation and further development in the N-LES
–
NLES3 to NLES4. DJF Plant Science
no 139. 1-25.
Sørensen, P., Børgesen, C.D. (2015). Kvælstofudvaskning og gødningsvirkning ved anvendelse af
afgasset biomasse. DCA rapport nr 65. 46 pp.
http://web.agrsci.dk/djfpublikation/index.asp?action=show&id=1203
Sørensen, P. & Jensen, E.S. 1998. The use of
15
N labelling to study the turnover and utilization of
ruminant manure N. Biology and Fertility of Soils 28, 56-63.
5
