Udvidet datagrundlag

for danske boligers

lydisolation

mod lavfrekvent støj

Miljørapport nr. 1866

Juni 2016

Redaktion: Miljøstyrelsen

Tekst: Bo Søndergaard, SWECO

Fotos: SWECO

ISBN: 978-87-93435-82-7

Miljøstyrelsen vil, når lejligheden gives, offentliggøre rapporter og indlæg vedrørende forsknings- og udviklingsprojekter inden for miljøsektoren, finan-

sieret af Miljøstyrelsens undersøgelsesbevilling. Det skal bemærkes, at en sådan offentliggørelse ikke nødvendigvis betyder, at det pågældende indlæg

giver udtryk for Miljøstyrelsens synspunkter.

Offentliggørelsen betyder imidlertid, at Miljøstyrelsen finder, at indholdet udgør et væsentligt indlæg i debatten omkring den danske miljøpolitik.

Må citeres med kildeangivelse.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Resume

Vindmøllebekendtgørelsens [1] værdier for lydisolation har været genstand for stor debat si-

den bekendtgørelsen trådte i kraft. Det bagvedliggende datagrundlag, der er tilvejebragt på

baggrund af målinger i 27 rum i 14 boliger, ønskes derfor udvidet med henblik på en mere

præcis bestemmelse af middelværdi og spredning af den lavfrekvente lydisolation for danske

boliger. Samtidigt ønskes der yderligere fokus på huse, der repræsenterer boliger i det åbne

land, hvor vindmøller aktuelt forefindes eller vil kunne etableres.

I den gennemførte undersøgelse har SWECO Acoustica gennemført målinger på 16 huse

omfattende i alt 24 rum. Husene har været fordelt på lette sommerhuse, huse på landet og nye

huse. Rummene omfatter bl.a. udnyttede tagetager som et nyt element i datasamlingen. I

forbindelse med målingerne har der været fokus på at optimere målesystem og højttalersy-

stem, så der kunne opnås resultater ved de laveste frekvenser. Der er således kun 2 målinger,

hvor resultaterne i betydende grad er påvirket af baggrundsstøj ved de laveste frekvenser.

Resultaterne fra de nye målinger viser følgende:

Lydisolationen for lette sommerhuse ligger i størrelsesordenen 5 dB lavere end for gennem-

snittet af alle de øvrige målinger

Landhuse skiller sig ikke ud fra huse i Danmark generelt med hensyn til lydisolation over for

lavfrekvent støj.

Målingerne for lette sommerhuse er ikke gældende for sommerhuse generelt, men beskriver

en specifik gruppe af letvægtskonstruktioner. Sommerhuse opført i tunge konstruktioner for-

ventes at have en lydisolation som landhuse og byhuse generelt.

På baggrund af de gennemførte målinger er der opnået et sæt af lydisolationsværdier, der

gælder for huse generelt og for de lette sommerhuse, som skiller sig ud fra de øvrige.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Summary (in English)

The values for sound insulation at low frequencies in the Danish Statutory Order for Wind Tur-

bines [1] have been subject to discussion ever since the statutory order came in to action. For

that reason, there has been a request to increase the underlying data background, which was

based on measurements in 27 rooms in 14 residences. The expected outcome is a more pre-

cise determination of average and standard deviation for the low frequency sound insulation for

Danish houses. Focus should be on houses representing residences in the countryside, where

wind turbines are or could be established.

In the present investigation, SWECO Acoustica has performed measurements in 16 houses

and 24 rooms in total. The distribution of houses has been lightweight holiday houses, houses

in the countryside and newer houses. Rooms include rooms in the attic as a new element in the

data. In connection with the measurements, the measurement and loudspeaker system has

been optimized to give a good signal to noise ratio at the lowest frequencies. As a result only 2

of the measurements present data with significant influence of background noise at the lowest

frequencies.

The main results can be summarized as follows:

The sound insulation for lightweight holiday houses are in the order of 5 dB lower than the av-

erage of all other measurements

Houses in the countryside do not have a lower sound insulation at low frequencies than Danish

houses in general

Measurement results for lightweight holiday houses do not represent holiday houses in general

but are valid only for a specific group of lightweight constructions. Holiday houses in heavy

structures are expected to be similar to Danish houses in general.

Based on the measurements and previous data a set of sound insulation data for houses in

general and for lightweight holiday houses is established.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

INDHOLDSFORTEGNELSE

Resume

Summary (in English)

2.1

2.1.1

2.1.2

2.1.3

2.2

2.3

2.4

2.5

2.5.1

2.5.2

2.5.3

Indledning og Formål

Metode

Målemetode

Mikrofonpositioner

Højttalerposition

Lydkilde

Målesystem

Udvælgelse af egnede boliger

Gennemførelse af målingerne

Databehandling

Metodebeskrivelse

Indledende analyser

Usikkerheder

Måleresultater

Sammenligning med Bekendtgørelse 1736

Referencer

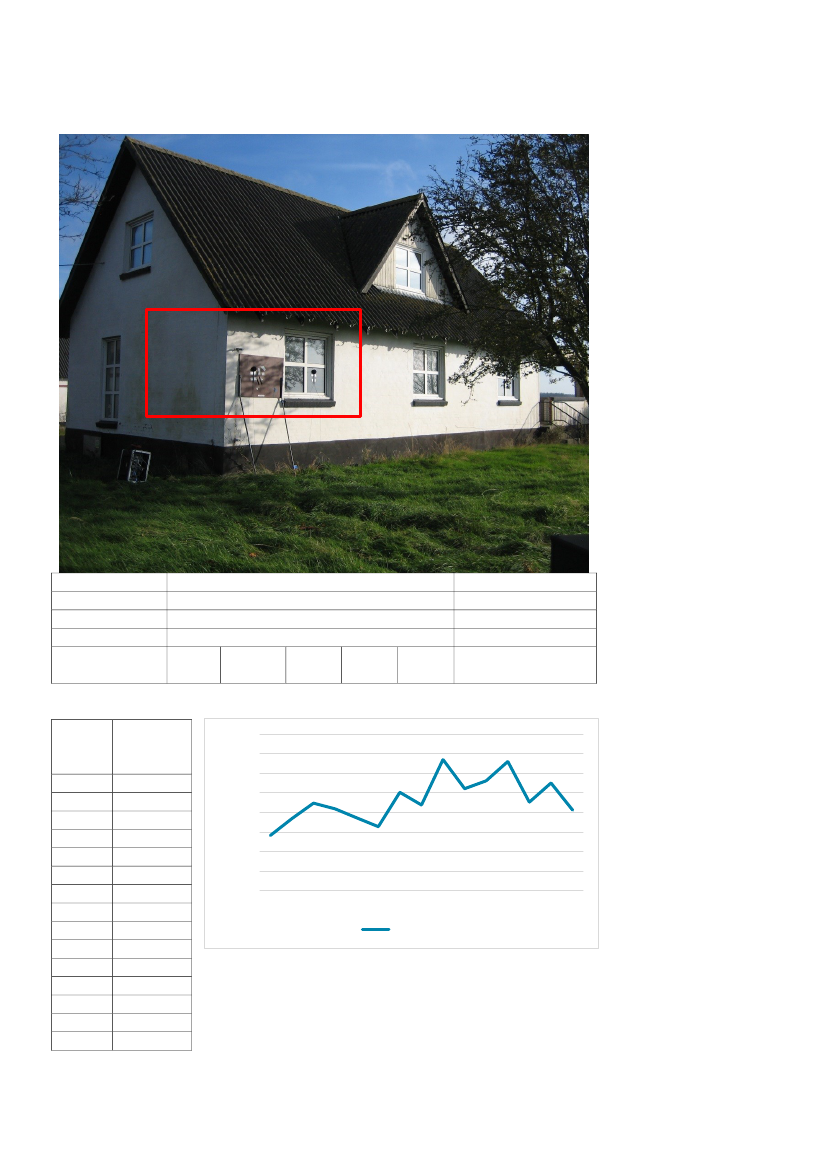

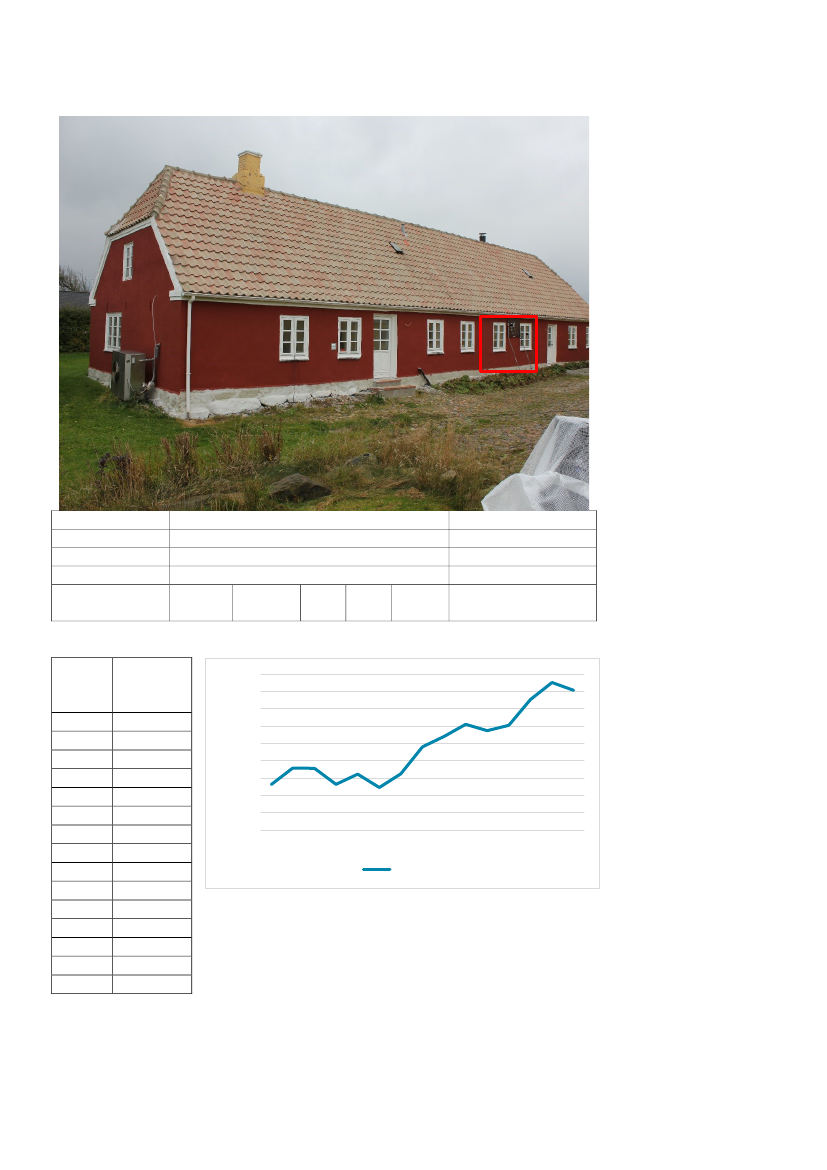

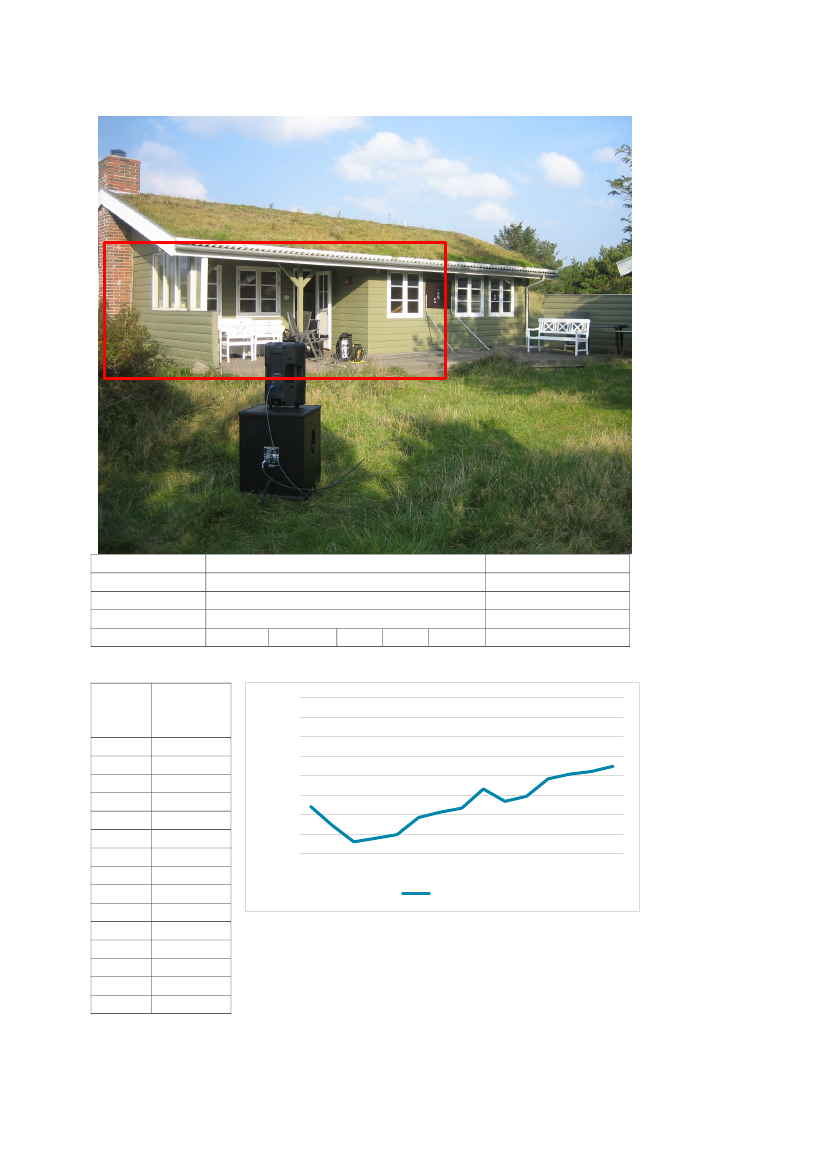

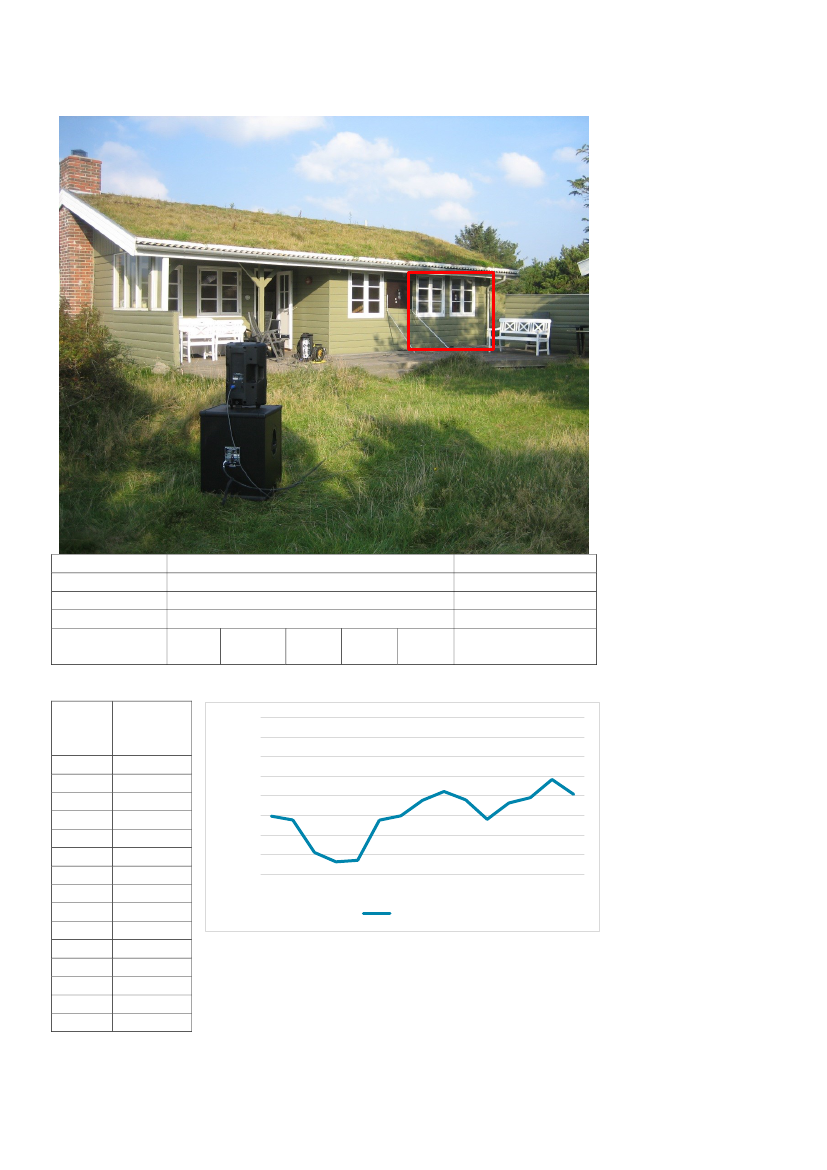

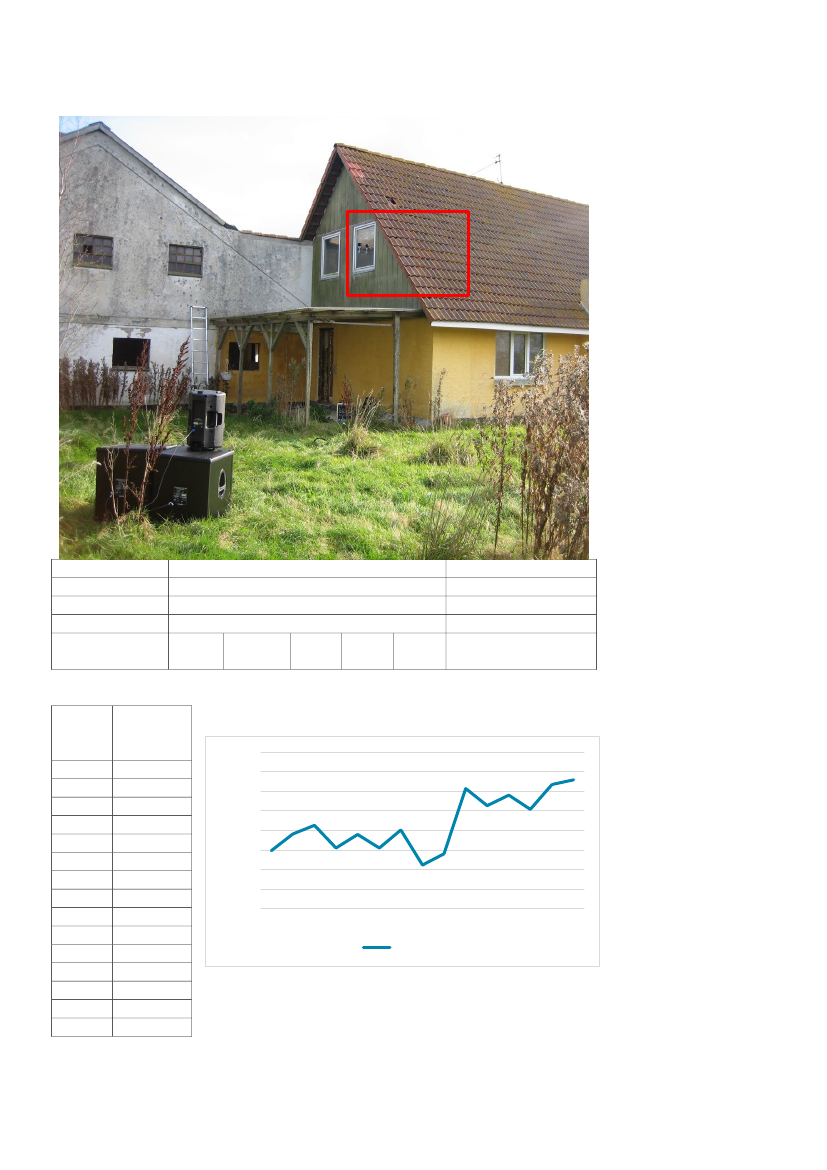

BILAG 1: MÅLERESULTATER FOR INDSÆTNINGSDÆMPNING

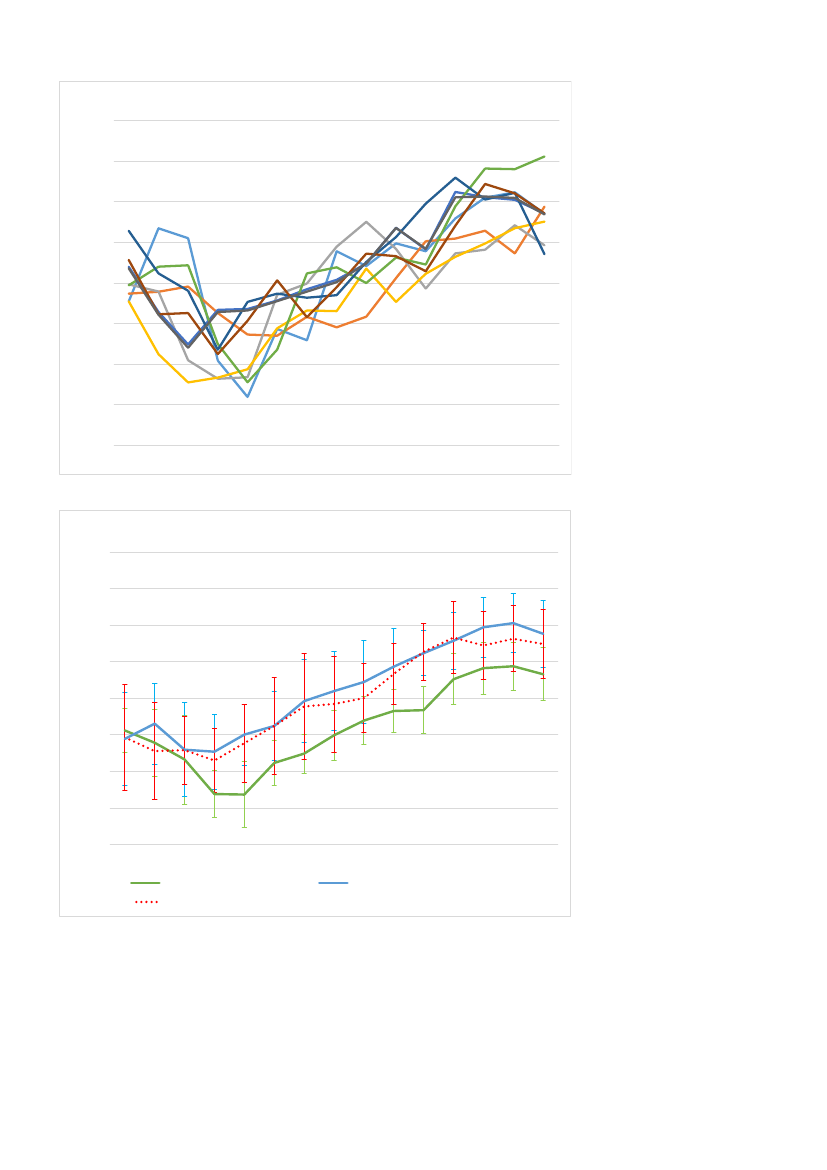

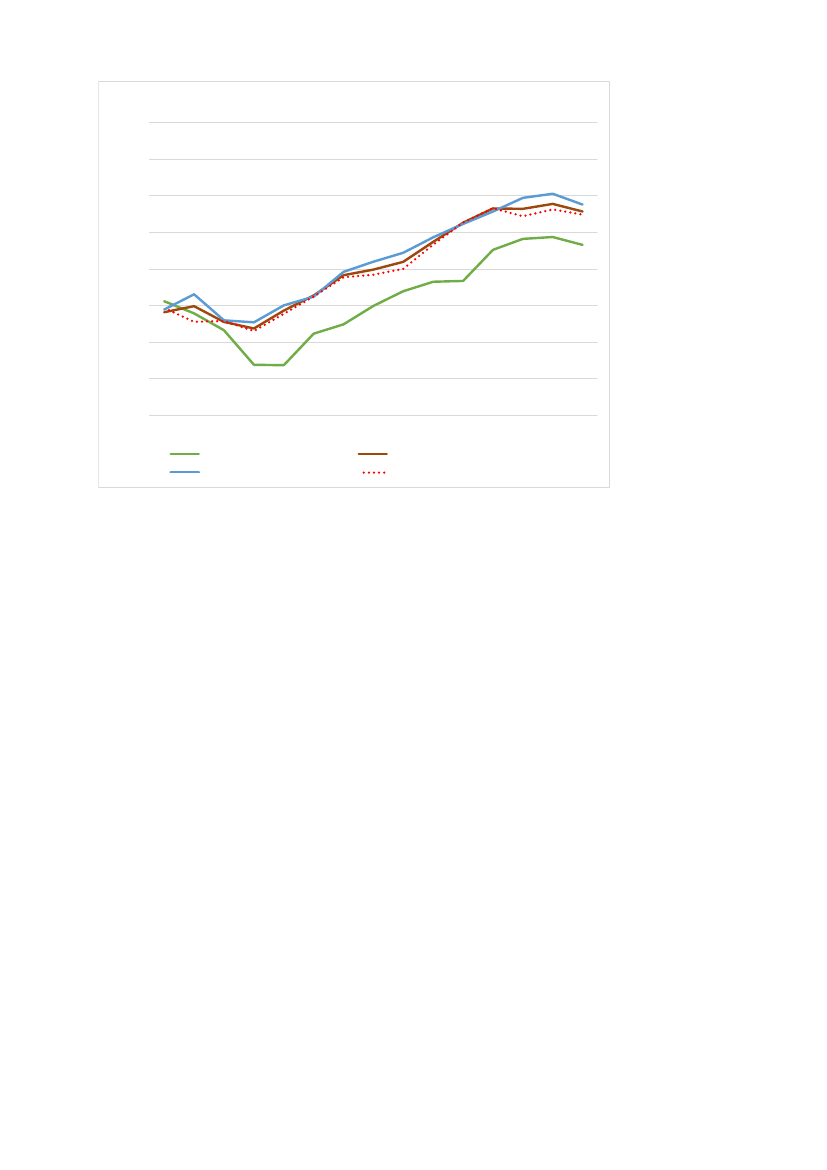

BILAG 2: SUPPLERENDE KURVER OVER INDSÆTNINGSDÆMPNING

BILAG 3: INSTRUMENTLISTE

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Indledning og Formål

Vindmøllebekendtgørelsens [1] værdier for lydisolation har været genstand for stor debat siden

bekendtgørelsen trådte i kraft. Det bagvedliggende datagrundlag, der er tilvejebragt på bag-

grund af målinger i 27 rum i 14 boliger, ønskes derfor udvidet med henblik på en mere præcis

bestemmelse af middelværdi og spredning af den lavfrekvente lydisolation for danske boliger.

Samtidigt ønskes der yderligere fokus på huse, der repræsenterer boliger i det åbne land, hvor

vindmøller aktuelt forefindes eller vil kunne etableres. For at sikre fuld sammenlignelighed med

det eksisterende datagrundlag, må metodevalget fra de tidligere måleserier i overensstemmel-

se med Miljøstyrelsens orientering om lavfrekvent støj med tilhørende rettelsesblad fastholdes.

Med udgangspunkt i en relativ stor variation i resultaterne fra de tidligere måleserier vurderes

det, at det vil være fornuftigt at underbygge og udvide datagrundlaget for lavfrekvent lydisolati-

on af bygningsfacader. Samtidigt vil nye supplerende data kunne danne baggrund for en evalu-

ering af de nuværende fastsatte værdier for lydisolation.

Miljøstyrelsen ønsker på denne baggrund en udvidelse af datagrundlaget for danske boligers

lydisolation mod lavfrekvent støj.

I den gennemførte undersøgelse har SWECO Acoustica gennemført målinger på 16 huse om-

fattende i alt 24 rum. Husene har været fordelt på lette sommerhuse, huse på landet og nye

huse. Rummene omfatter bl.a. udnyttede tagetager som et nyt element i datasamlingen.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Metode

I de tidligere undersøgelser [2], [3], [4] og [5] er der taget udgangspunkt i Miljøstyrelsens orien-

tering om lavfrekvent støj fra 1997 [6] med henblik på valg af målepositioner samt DS/EN ISO

140-5:1998 [7] med henblik på selve metoden for måling af facadeisolation. Dette er som

beskrevet nedenfor også fulgt i denne undersøgelse.

2.1

2.1.1

Målemetode

Mikrofonpositioner

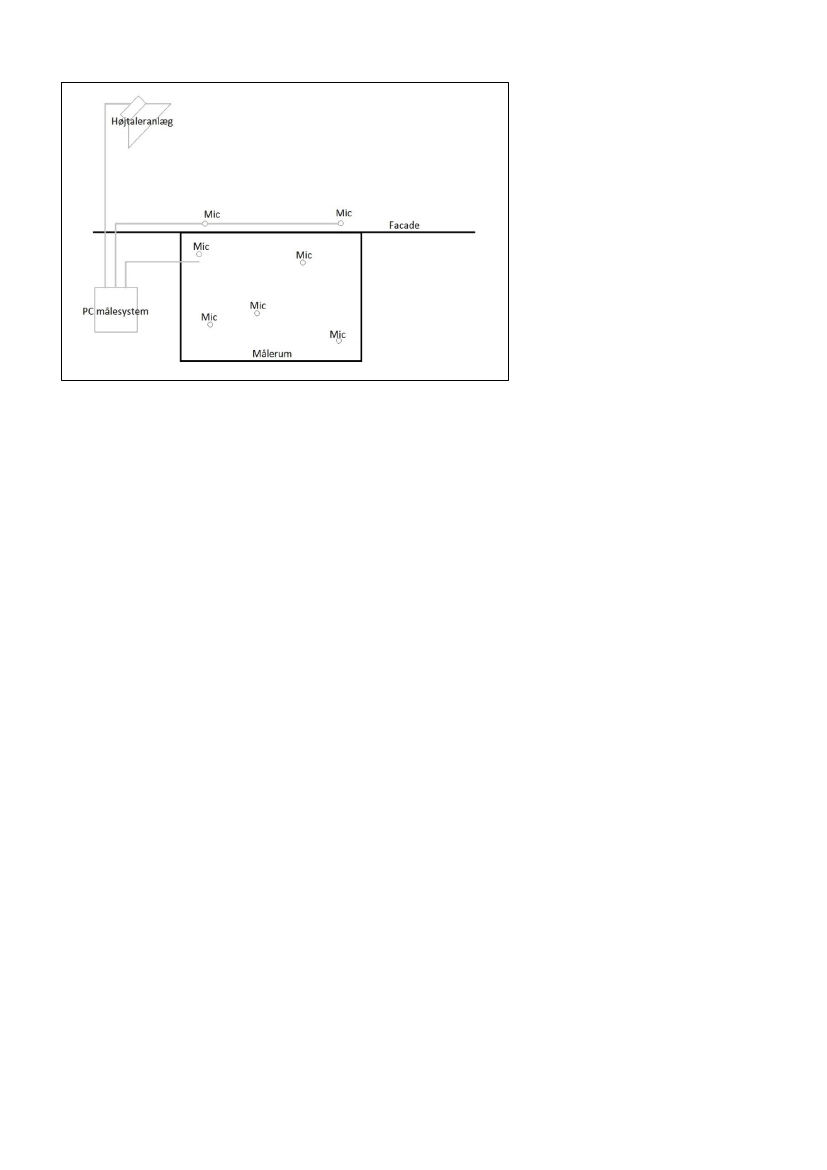

Målingerne foretages med udgangspunkt i Miljøstyrelsens orientering om lavfrekvent støj fra

1997, men suppleres med DS/EN ISO 140-5:1998. Denne standard beskriver bl.a. hvordan

man med et højttalersystem kan foretage måling af en facades lydisolation i frekvensområdet

fra 50 Hz til 5000 Hz. DS/EN ISO 140-5 foreskriver mindst 5 målepositioner fordelt i rummet.

Disse målepositioner er sammenlignelige med de mindst 3 målepositioner beskrevet i Oriente-

ringen fra 1997 plus rettelsesbrev. Det vælges at anvende i alt 5 målepositioner. Dermed op-

nås væsentlig bedre sikkerhed for at positioner med atypiske støjniveauer kan identificeres og

vurderes. Niveauforskellen baseres på middelværdien af indsætningsdæmpningen fra 3 måle-

positioner indendørs i forhold til den udendørs måleposition, som beskrevet i orienteringen om

lavfrekvent støj. Alternativt kan alle gyldige målepositioner anvendes i beregning af middel-

værdien.

2.1.2

Højttalerposition

DS/EN ISO 140-5:1998 giver anvisning på placering af lydkilden på terræn foran facaden, men

det har været anført, at dette ikke er repræsentativt for vindmøllestøj, der ankommer til huset

fra en større højde, specielt for rum i en udnyttet tagetage. DELTA har for Miljøstyrelsen fore-

taget en analyse af lydfeltets variation over facade og tag for forskellige placeringer af lydkil-

den [8]. Analysen peger på at en placering på terræn er velegnet, men at afstanden til facaden

bør være mindst 10 m ved målinger på skrå tagflader. Acoustica har indledningsvis foretaget

testmålinger, hvor der har været anvendt både lydkildeplacering på terræn samt i en lift i en

højde på 9 m. Målesetup er vist i Figur 1, Figur 2 og Figur 3. Afstanden til facaden var for

begge højder 10 m. I Figur 4 er resultaterne fra målingerne vist. Over 30 Hz er de 2 kurver

næsten ens, mens der under 30 Hz er større forskel på resultaterne. Forskellen er usystema-

tisk idet kurverne krydser ved 20 Hz.

Da det er vanskeligt at sammenligne konsekvenserne af forskellige kurver for indsætnings-

dæmpning, er der i denne rapport indført et nyt begreb. Det forventede indendørs lavfrekvente

vindmøllestøjniveau. Det beregnes som det indendørs A-vægtede lavfrekvente støjniveau

baseret på indsætningsdæmpningen, et standardspektrum for vindmøller over 2 MW fra [9]

vist i tabel 1, i en afstand på 500 m og en navhøjde på 90 m, normeret til et niveau på 44

dB(A) udendørs. De to afprøvede højttalerhøjder giver i denne betragtning anledning til inden-

dørs støjniveauer, som afviger 0,1 dB fra hinanden.

Frekvens

WA, 1/3-oktav

10 Hz 12,5 Hz 16 Hz 20 Hz 25 Hz 31,5 Hz 40 Hz 50 Hz 63 Hz 80 Hz 100 Hz 125 Hz 160 Hz

-61,2

-55,7

-49,5

-44,3

-39,1

-35,3

-31,2

-27,5

-24,4

-20,4

-18,6

-16,7

-15,8

Tabel 1. Standardiseret lavfrekvent vindmøllestøjspektrum fra [9] for vindmøller over 2 MW. Spektret er A-

vægtet og er normeret til L

=0 dB re 1pW

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

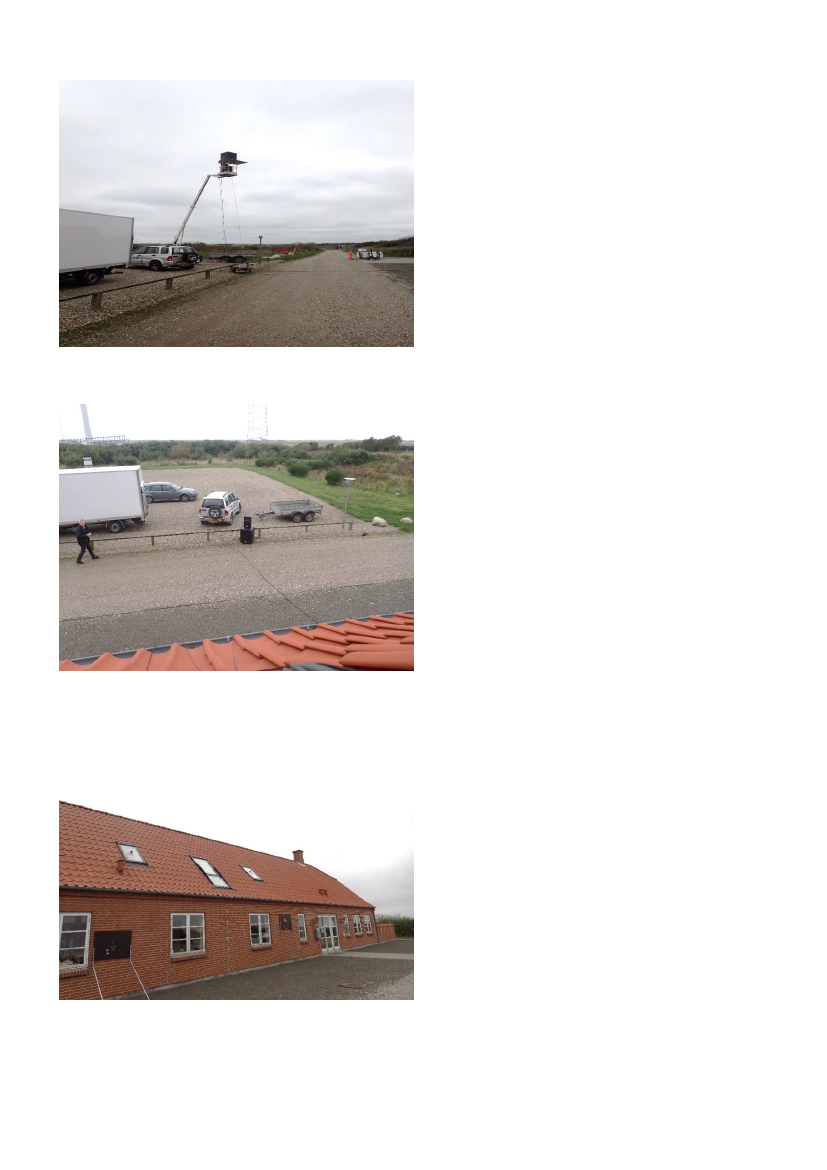

Figur 1. Højttaler i lift 9 m over terræn

Figur 2. Højttaler placeret på terræn set fra tagvindue

Figur 3. Placering af udendørs mikrofoner på tagvinduer

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

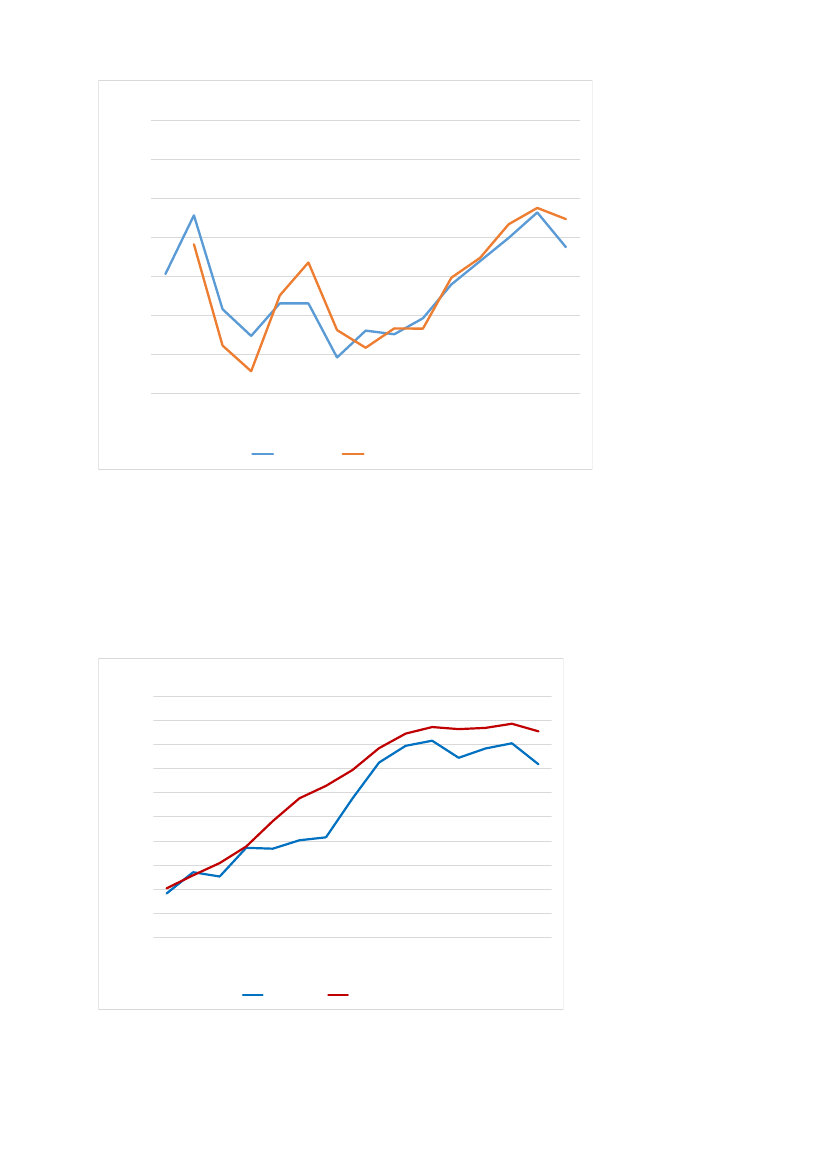

Indsætningsdæmpning målt med forskellige højttalerpositioner

Indsætningsdæmpning [dB]

12,5

31,5

100

125

160

200

Frekvens [Hz]

Højttaler i lift

Højttaler på terræn

Figur 4. Sammenligning af indsætningsdæmpning målt med højttaler i 9 m højde og på terræn for en udnyttet

tagetage.

Testmålingerne viser desuden, at på grund af interferensfænomener er der et kraftigt dyk i

lydtrykket på facaden i frekvensområdet mellem 16 Hz og 40 Hz ved anvendelse af den høje

placering af lydkilden. Dette kan føre til dårligt signal/støjforhold ved disse frekvenser. Sam-

menligning mellem lydtryk på facaden (taget) for de 2 positioner af lydkilden er vist i Figur 5.

Der er god overensstemmelse mellem DELTA’s analyse og måleresultaterne.

På den baggrund er det valgt at anvende placeringen på terræn for resten af undersøgelsen.

Lydtryk på facade: forskellige højttalerpositioner

100

Lydtryk Lp [dB re 20 uPa]

12,5

31,5

100

125

160

200

Frekvens [Hz]

Højttaler i lift

Højttaler på terræn

Figur 5. Sammenligning af lydtryk på facade målt med højttaler i 9 m højde og på terræn for en udnyttet tagetage.

Kurverne er uden frekvensvægtning (Lineære)

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

2.1.3

Lydkilde

Testmålingerne blev udført på Høvsøre Testcenter, fordi det gav mulighed for at lave målinger

med en vindmølle som lydkilde, idet der står en vindmølle tæt på bygningen i ca. 190 m af-

stand. Dette er mindre end halvdelen af minimumsafstanden for denne type af vindmølle. Disse

målinger blev ikke gennemført fuldt ud på grund af indkøring af målesystemet, men i Figur 6 er

der vist en sammenligning af lydtrykket fra hhv. vindmøllen og fra målesystemet (højttalerstøj)

målt på den lodrette facade. Med målesystemet blev der anvendt både 1/3-oktav filtreret bred-

båndet støj, hvor 1/3-oktaverne blev afspillet én ad gangen og bredbåndet støj i hele frekvens-

området på en gang. Til sammenligning er også baggrundsstøjen vist. Det fremgår at lydtrykket

fra vindmøllen ligger mere end 10 dB under niveauet fra målesystemet allerede ved 20 Hz og

50 dB ved 160 Hz. Det indendørs vindmøllestøjniveau er vist i Figur 7 sammen med bag-

grundsstøjen. Forskellen på vindmøllestøjen og baggrundsstøjen er ved alle frekvenser under 6

dB. Under 25 Hz forventes begge kurver at repræsentere baggrundsstøjen, der varierer meget

ved disse frekvenser. Niveauerne er desuden mere end 30 dB under høretærsklen.

Målingerne viser, at det vil være forbundet med store vanskeligheder at måle indsætnings-

dæmpningen nøjagtigt baseret på en vindmølle som lydkilde. Vindhastigheden på måletids-

punktet var mellem 8 m/s og 9 m/s i navhøjde som middelværdi over 10 minutter og vindretnin-

gen var ca. 120º, fra bygningen mod vindmøllen. Da vindretningen ikke er afgørende for højt-

placerede støjkilder i kort afstand svarer forholdene til at støjniveauet fra vindmøllen på måle-

tidspunktet har været indenfor 2 dB af det maksimalt forekommende lydniveau for vindmøllen.

Vindmøllen er af typen Vestas V100-2MW. Vestas er indforstået med at disse målinger er an-

vendt i rapporten. DTU-Vind har velvilligt stillet bygningen på Høvsøre til rådighed for målinger-

ne.

Lydtryk på facade: forskellige lydkilder

120

100

Lydtryk Lp [dB re 20 uPa]

Frekvens [Hz]

Vindmøllestøj

Bredbåndsmåling

Seriel 1/3 oktav filtreret

Baggrundsstøj

Figur 6. Sammenligning af lydtryk på facade målt med forskellige lydkilder, højttaler på terræn og vindmølle. Til

sammenligning er baggrundsstøjen vist. Baggrundsstøjen indgår i kurverne for både vindmøllestøj og højttaler-

støj. Kurverne er uden frekvensvægtning (Lineære)

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Middellydtryk indendørs

Lydtryk Lp [dB re 20 uPa]

-20

-40

-60

Frekvens [Hz]

Baggrundsstøj

Vindmøllestøj

Baggrundsstøj A-vægtet

Vindmøllestøj A-vægtet

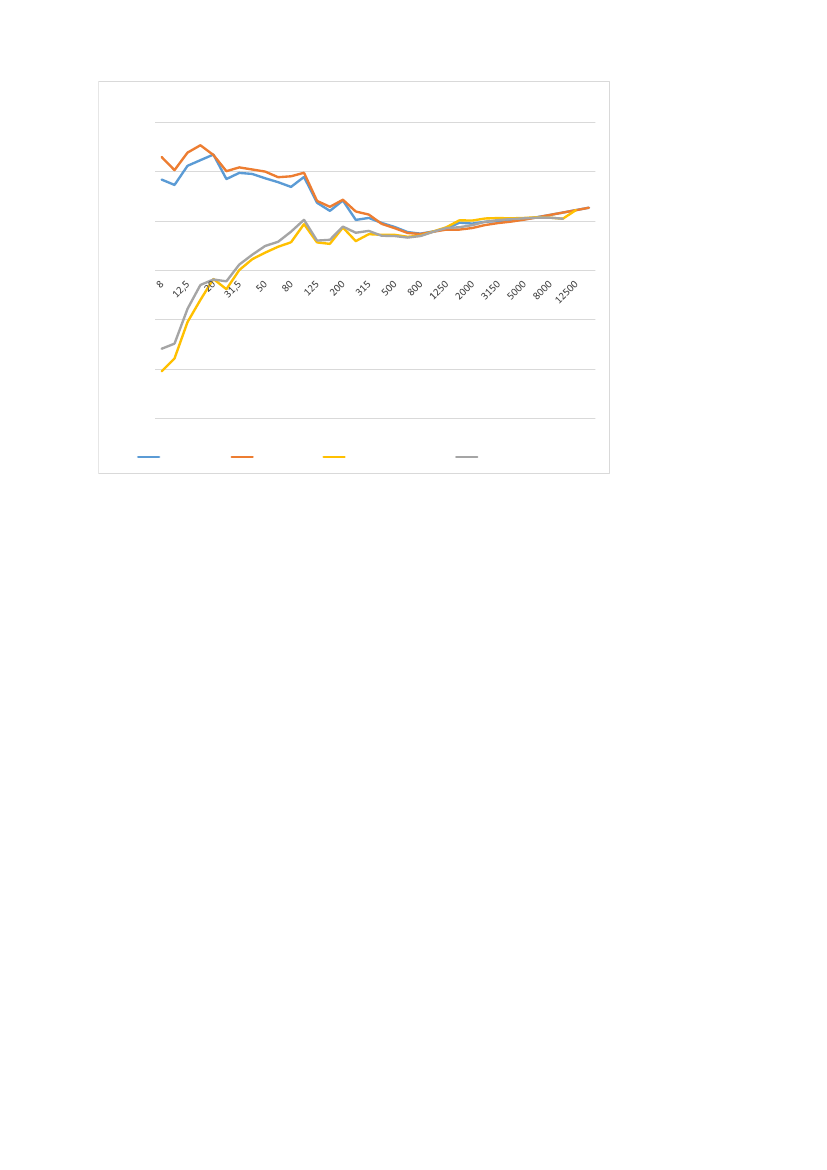

Figur 7. Målt vindmøllestøjniveau indendørs sammenlignet med måling af baggrundsstøj. Kurverne er uden

frekvensvægtning (Lineære). Til sammenligning er de A-vægtede kurver vist. Under 25 Hz forventes begge

kurver at repræsentere baggrundsstøjen, der varierer meget ved disse frekvenser. Niveauerne er desuden mere

end 30 dB under høretærsklen. Spidsen ved 100 Hz stammer fra kontorudstyr eller lignende, idet bygningen ikke

var lukket ned under målingerne.

2.2

Målesystem

Måleprincipperne er i opgavebeskrivelsen fastlagt til at følge metoderne, der er anvendt ved

de tidligere undersøgelser. Derfor er målingerne udført ved anvendelse af et kraftigt højttaler-

anlæg placeret udendørs, hvorigennem der afspilles testsignaler ved forskellige frekvenser.

Det udendørs lydniveau bestemmes ud fra 2 målepositioner på facaden (+6 dB måling) samti-

dig med at det indendørs lydniveau bestemmes ud fra 5 målepositioner fordelt i rummet. Da-

taopsamling samt generering af testsignaler er sket gennem et egenudviklet pc-baseret 12

kanals målesystem. Målesystemet er kalibreret og godkendt til akkrediterede støjmålinger.

Måleopstillingens princip er vist i Figur 8.

Målepositioner er valgt ud fra følgende kriterier:

2 stk. placeres udvendigt på facade 1,5-2 meter over terræn. Mikrofoner placeres på medbrag-

te ”facadeplader”, direkte på facaden eller på vinduer, således at mikrofonerne er placeret ud

for målerummet – ca. 1 m fra målerrummets skillevægges tilslutning til facaden (højre og ven-

stre side).

5 stk. placeres indvendigt i målerummet i forskellige højder – mindst 0,5 fra rummets vægge

eller større møbler samt mindst 0,7 meter (helst 2 meter) fra andre mikrofoner. Symmetrilinier

skal undgås – mindst 20 cm fra symmetrilinier. Mikrofoner må heller ikke ligge i et plan, som er

planparallelt med rummets flader. Undgå midten af rummet.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Figur 8. Skitse af måleopstilling

Højtaleranlægget er placeret 10 m fra facaden og i en vinkel på 45 grader på facaden ved det

rum hvori målinger foretages. Denne placering er baseret på et kompromis mellem muligt mak-

simalt lydtryk på facaden samt ensartet lydniveau langs facaden. Højtaleranlægget er opbygget

af 2 stk modificerede subwooferkabinetter med hver 1stk 18” enhed og et fuldtone-kabinet in-

deholdende 1stk 12” enhed samt 1 stk kompressionshorn. Ved de første målinger er der kun

anvendt en enkelt subwoofer, men for at sikre et passende signal/støj forhold blev der udvidet

med yderligere en subwoofer. Fuldtone-kabinettet anvendes kun ved målinger i hele frekvens-

spektret og er ikke anvendt i analyserne i denne rapport. Hvert kabinet drives af hver deres

effektforstærker, hvor signalet til subwooferkabinetterne er lavpas-filtreret og signalet til fuldto-

ne-kabinettet er højpas-filtreret.

Dataopsamling sker gennem et egenudviklet pc-baseret 12 kanals målesystem bestående af et

National instruments cDAQ modul 9174 monteret med 3 stk 4-kanals analog-input-enheder

(NI9234) samt en enkelt 2-kanals analog-output-enhed (NI9260). Softwaren hertil er udviklet i

Labview. Denne opsætning muliggør samtidig måling i alle mikrofonpositioner. Det sikrer, at

den efterfølgende analyse udføres for præcis de samme perioder i alle kanaler, hvilket reduce-

rer usikkerheden på resultaterne af målingerne.

Testsignalerne, der generes i målesystemet og afspilles via højtaleranlægget, er 1/3 oktav

filtreret bredbåndet støj med reduceret topfaktor i frekvensområdet 8Hz til 200Hz. Signalerne

afspilles sekventielt og i 20 sekunder pr 1/3-oktavbånd.

Ved målingerne gennemføres følgende målesekvens:

Baggrundstøj, 60 sekunder.

1/3- oktavfiltreret bredbåndsstøj med reduceret topfaktor i frekvensområdet 8Hz til 200Hz. Sig-

nalerne afspilles sekventielt og i 20 sekunder pr 1/3-oktavbånd.

Baggrundstøj, 60 sekunder.

Bredbåndsstøj i frekvensområdet 8 Hz til 10 kHz, 60 sekunder. Denne måling foretages for at

vurdere signalstøj forholdet i et bredere frekvensområde.

Baggrundstøj, 60 sekunder.

For hvert rum, hvori der foretages målinger, gentages denne sekvens 3 gange. Dette giver

mulighed for at sortere måleperioder med kortvarig forstyrrende støj fra i analyserne.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Instrumentliste er vist i bilag 3.

2.3

Udvælgelse af egnede boliger

Undersøgelsens fokus er ældre/typiske boliger på landet og lette sommerhuse. Denne type af

huse er ikke specifikt inkluderet i datagrundlaget fra tidligere. Derudover inkluderes enkelte

parcelhuse som reference i forhold til de tidligere undersøgelser. I forbindelse med udvælgel-

sen af sommerhuse, er der fokuseret på letvægtskonstruktioner, idet disse forventes at have

en generelt lavere lydisolation end et gennemsnitligt hus. Øvrige sommerhuse, forventes at

være sammenlignelige med et gennemsnitligt hus.

Ved udvælgelsen af sommerhuse er der søgt huse med varierende tagkonstruktion samt for-

skellige byggeår (1952 – 2008) – dog er alle bragt op til nyere standard i forhold til anvendte

vinduer og interiør. Alle sommerhuse er i ét plan, da dette er det absolut mest udbredte blandt

letvægtshuse.

Landhusene er valgt som enkeltliggende boliger i det åbne land. Der er søgt en god aldersva-

riation fra år 1800 til år 1954 – alle opført i tunge vægge med saddeltag. De fleste har en ud-

nyttet tagetage. Tagbelægningen varierer fra tung tegl over lettere eternittag til helt lette me-

talplader. Bygningerne har bevaret den oprindelige grundkonstruktion, men er i større eller

mindre grad renoveret op til nyere standard – herunder har alle termovinduer.

De to parcelhuse er valgt dels som et relativt nyt (år 2007) med et stort glasareal, dels et klas-

sisk parcelhus (år 1979) – begge med relativt lette tagbelægninger.

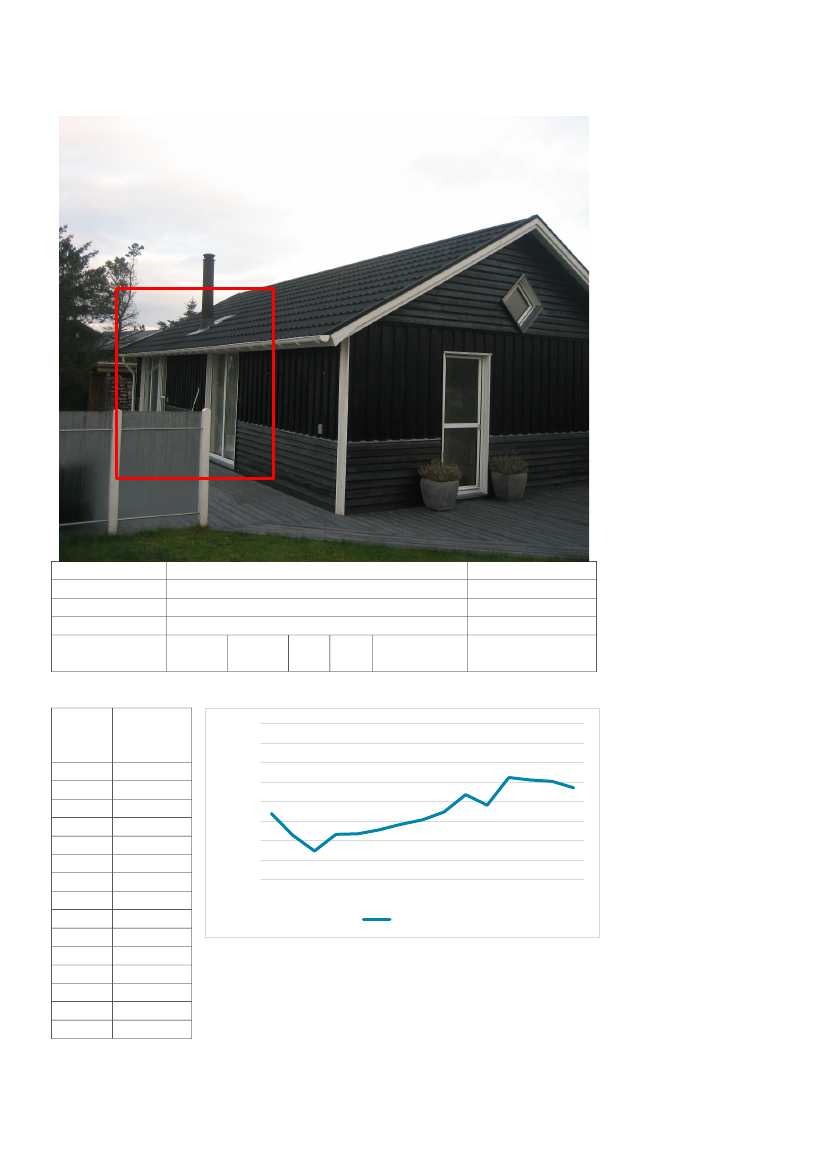

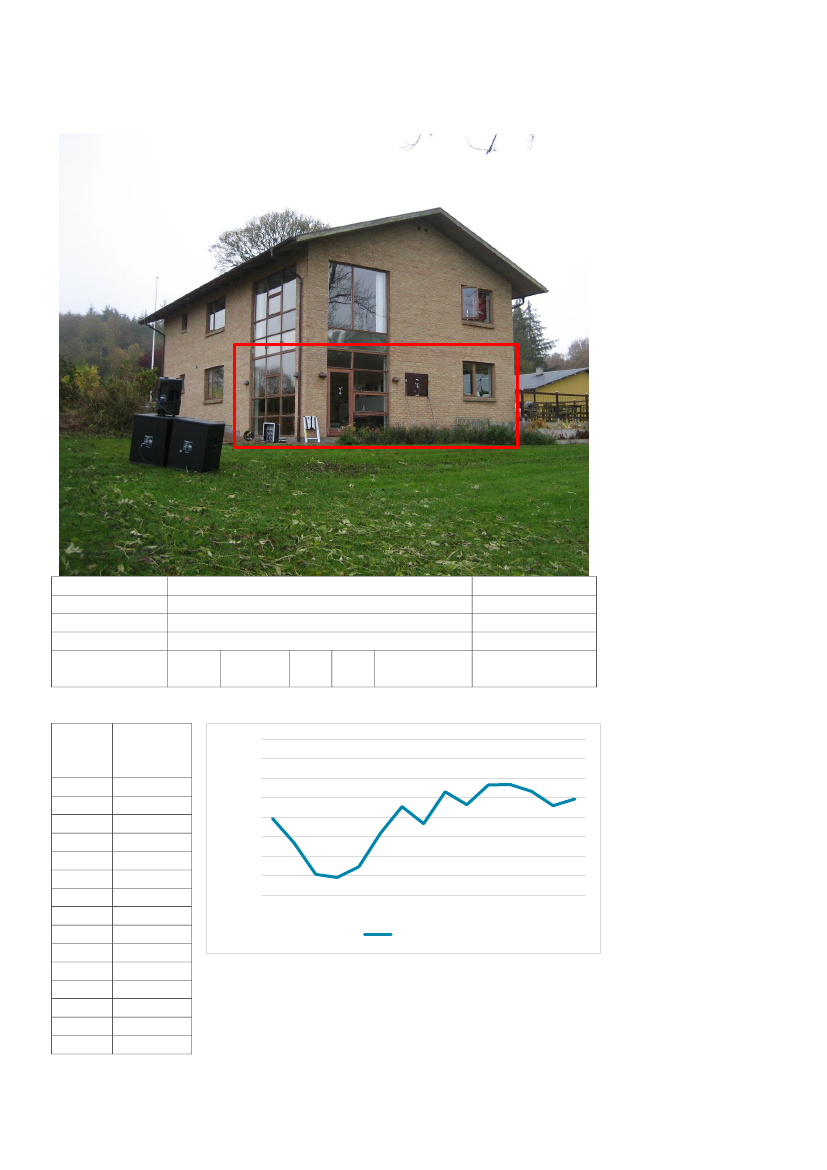

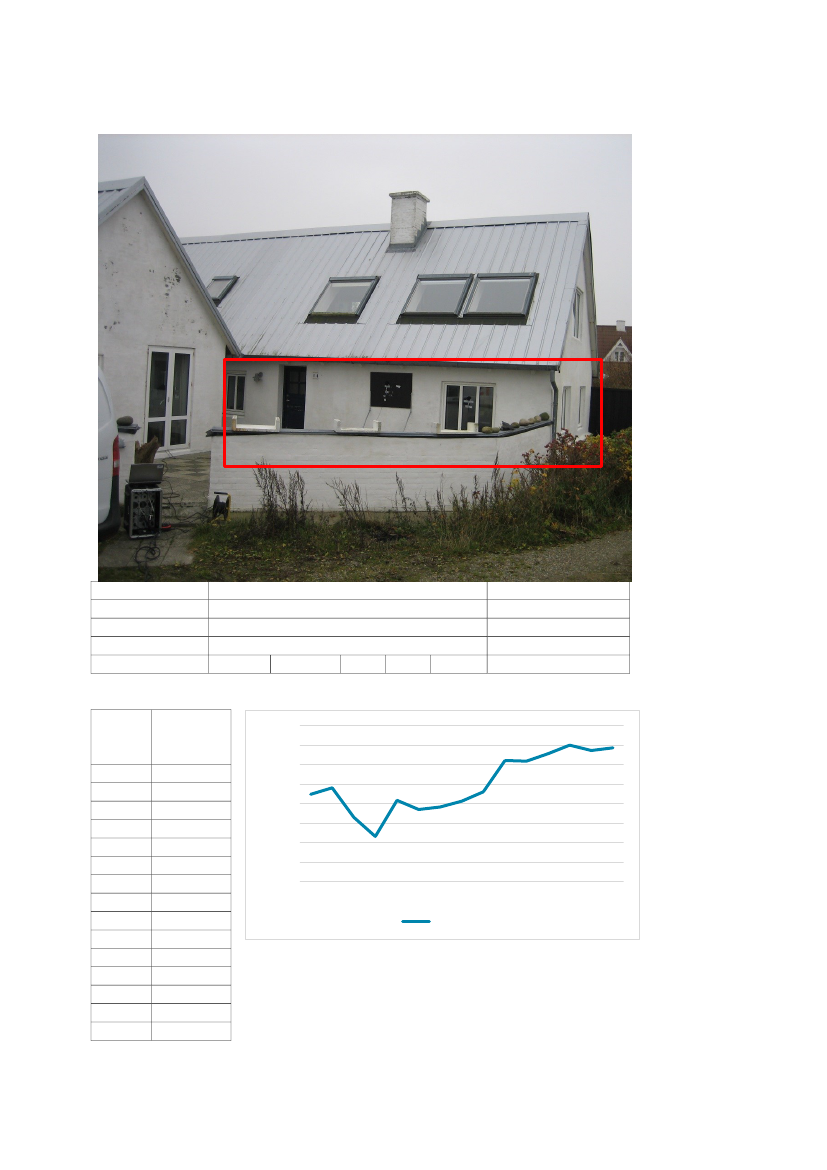

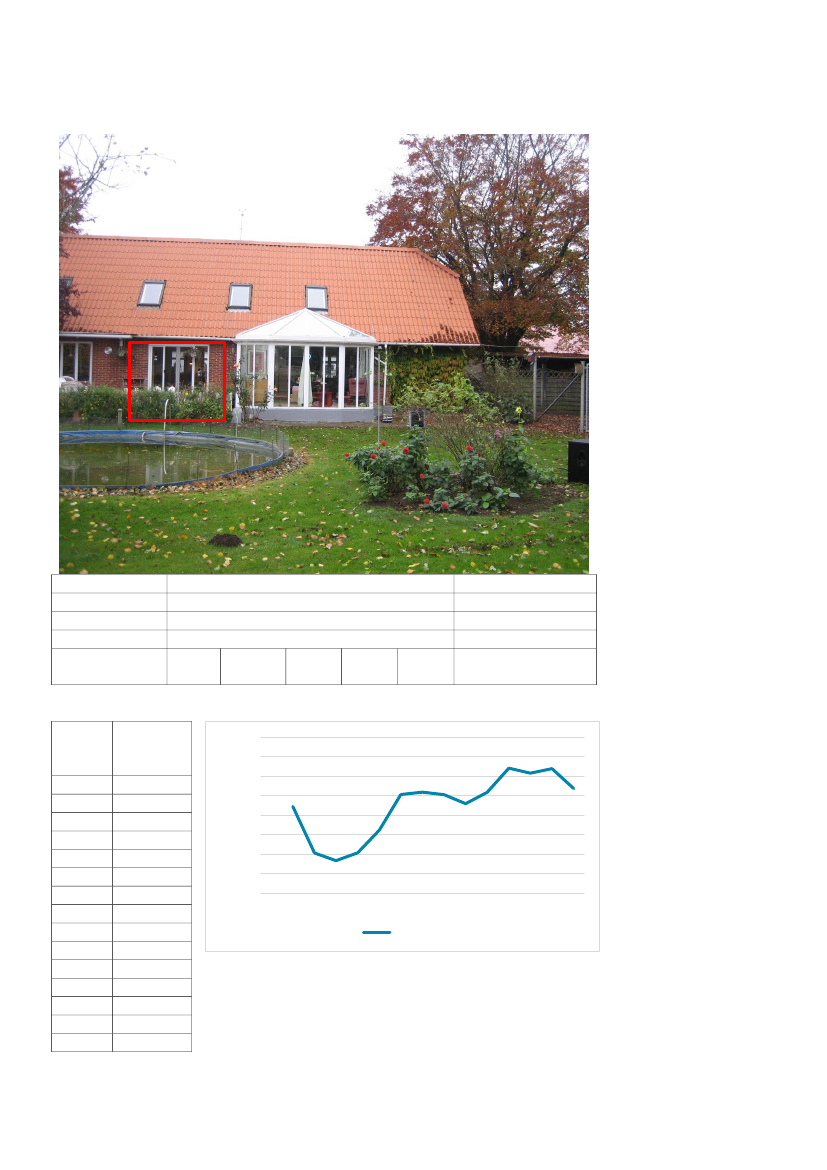

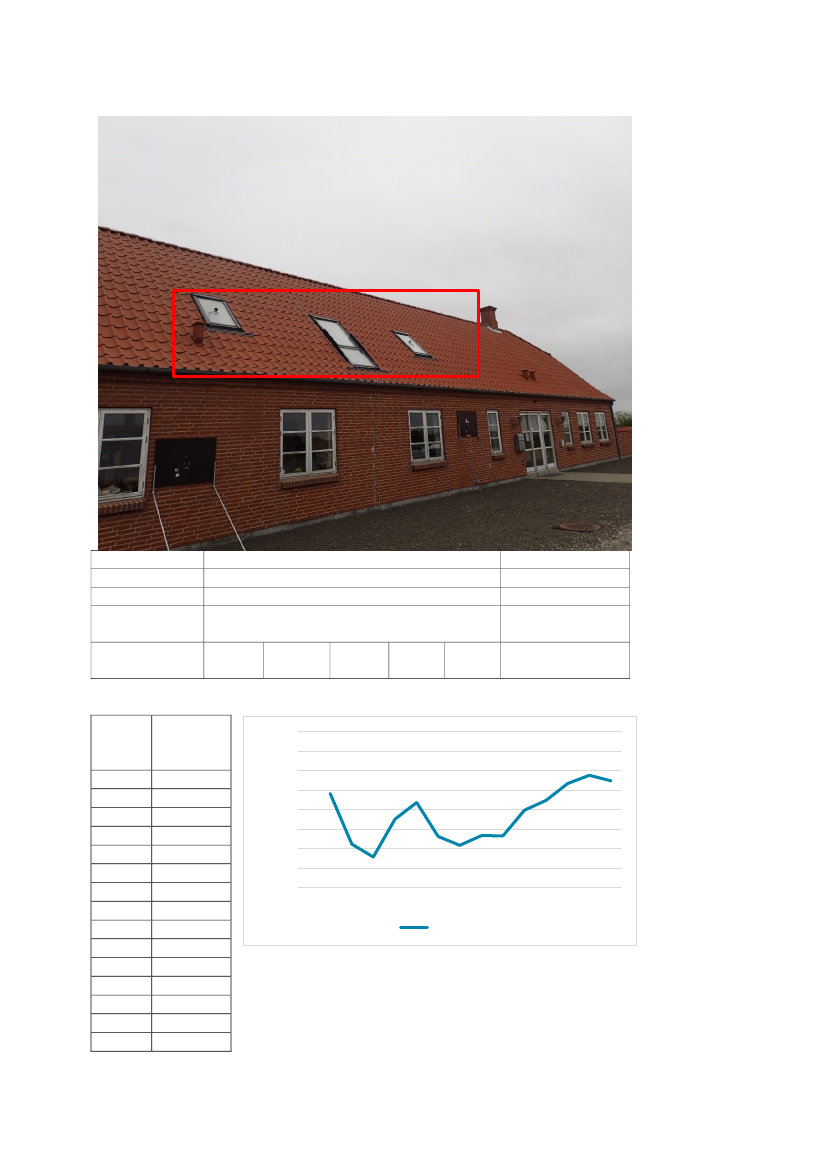

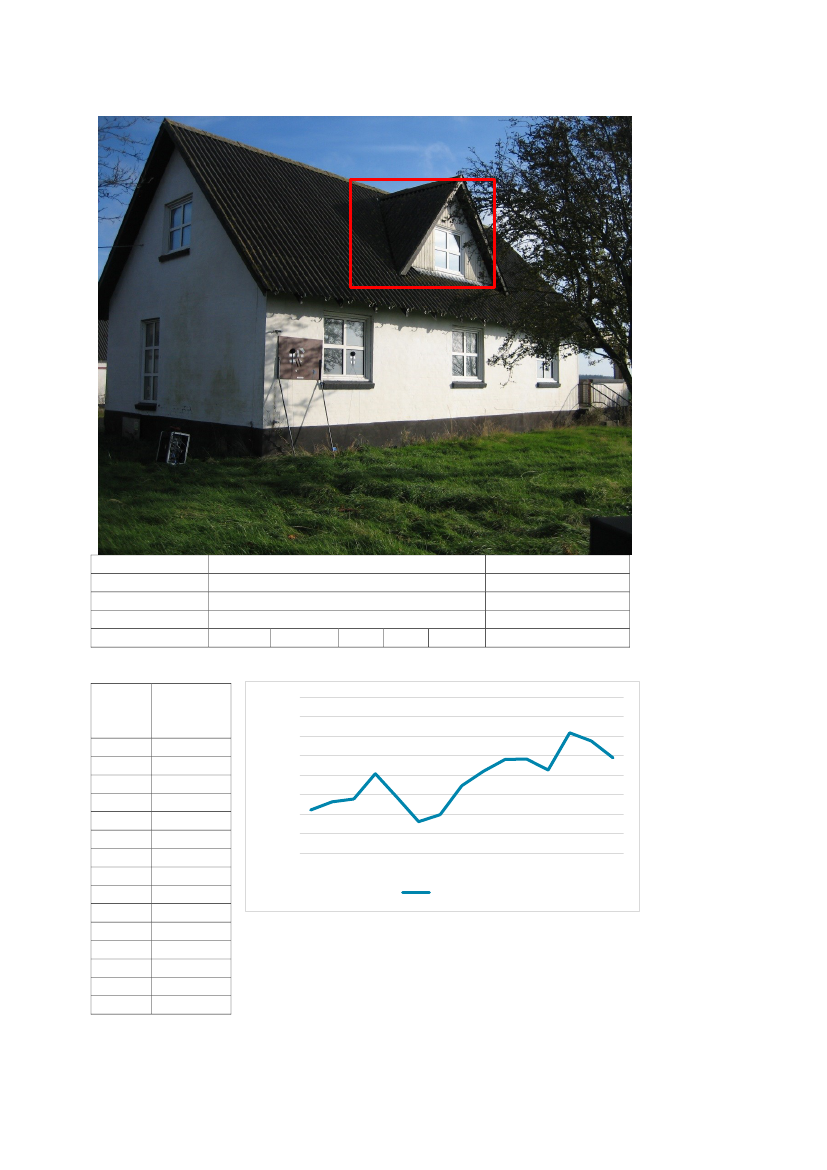

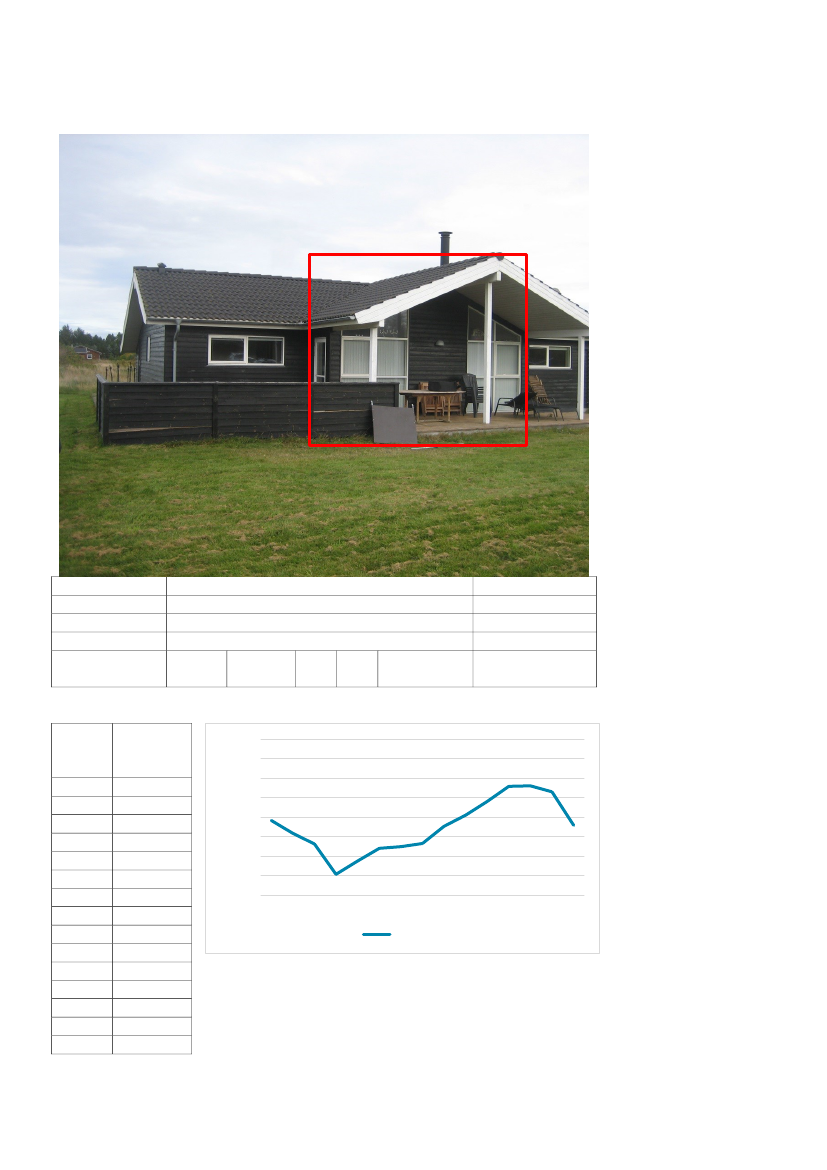

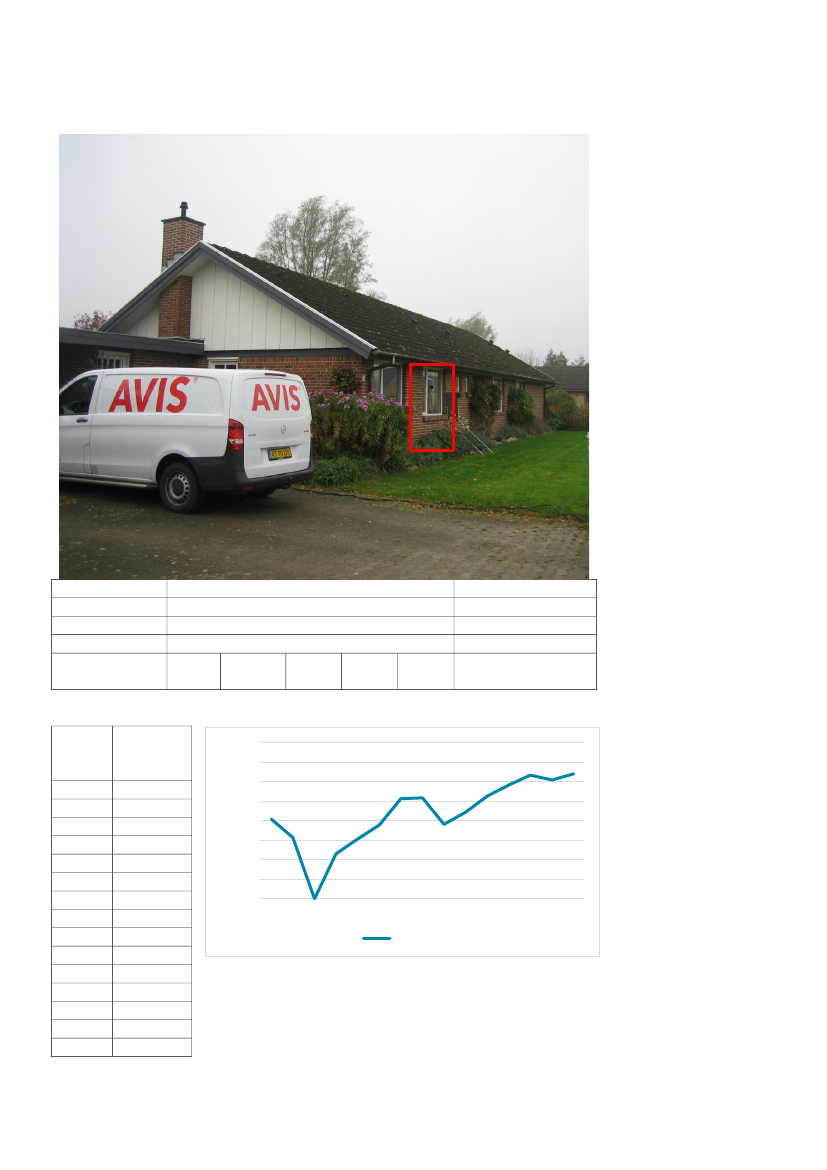

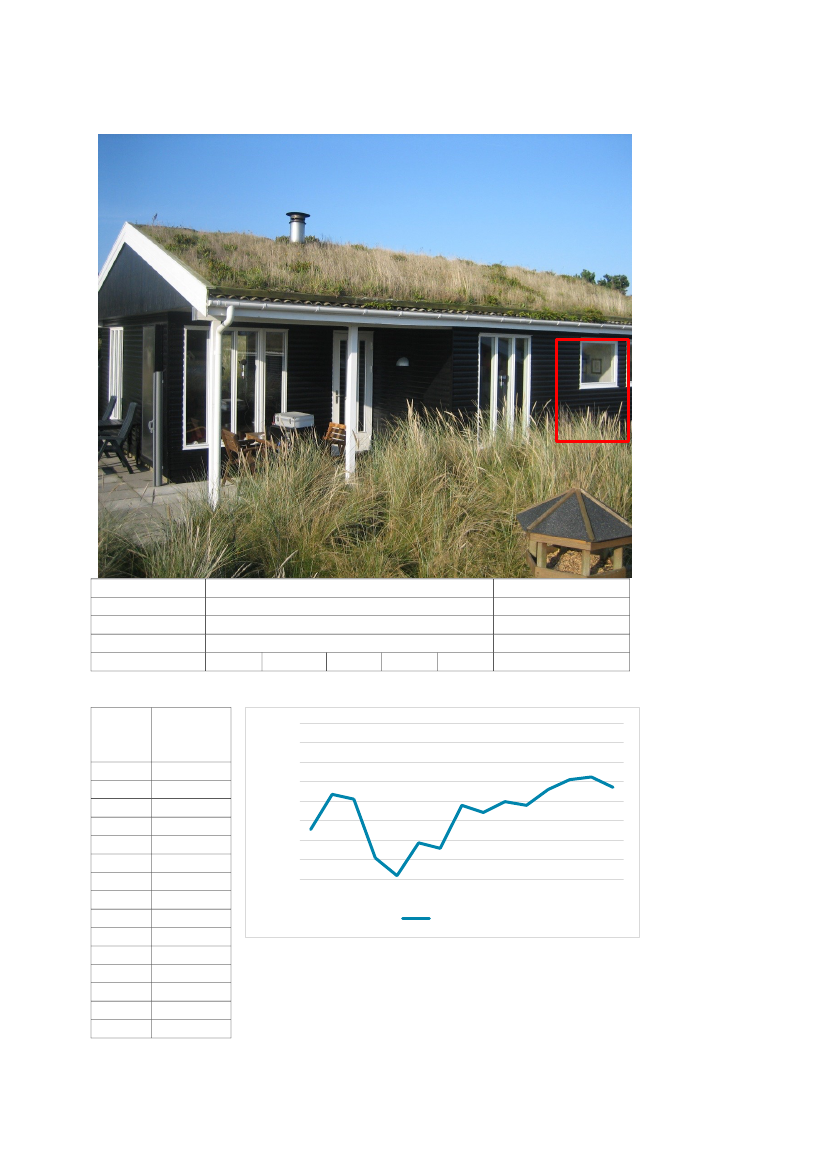

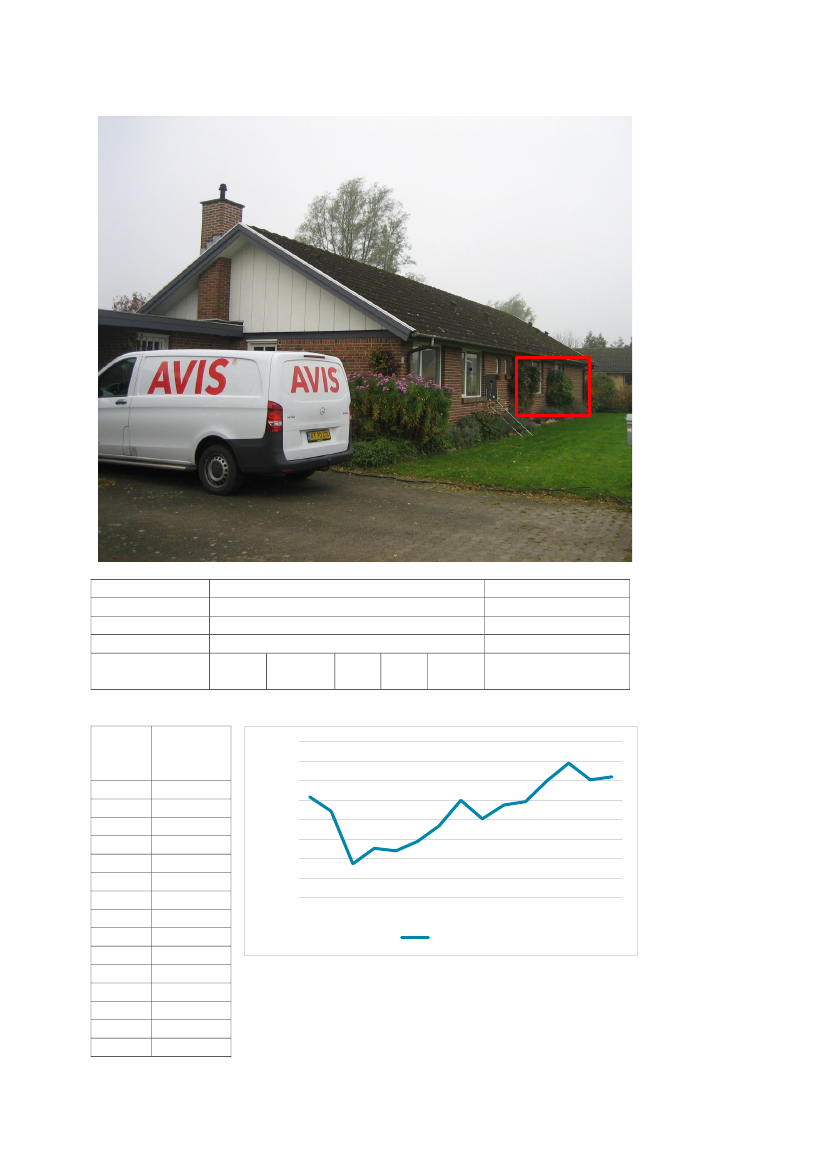

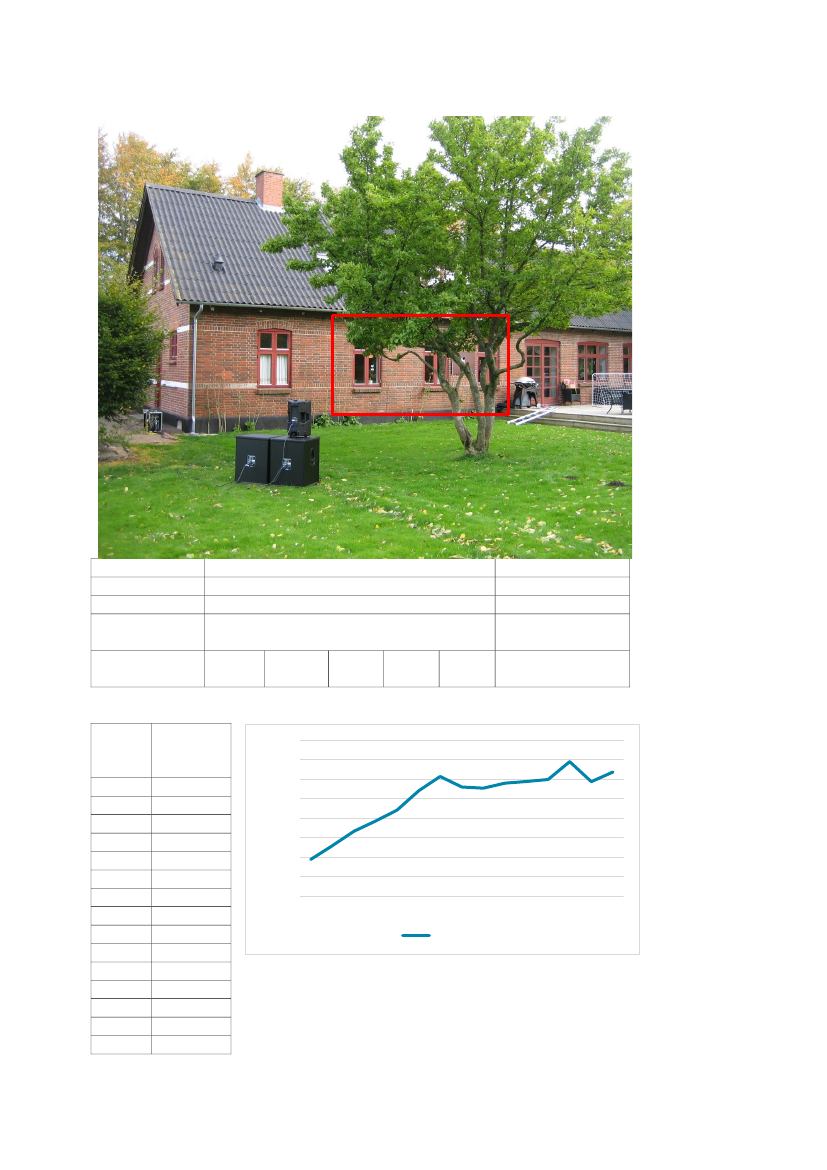

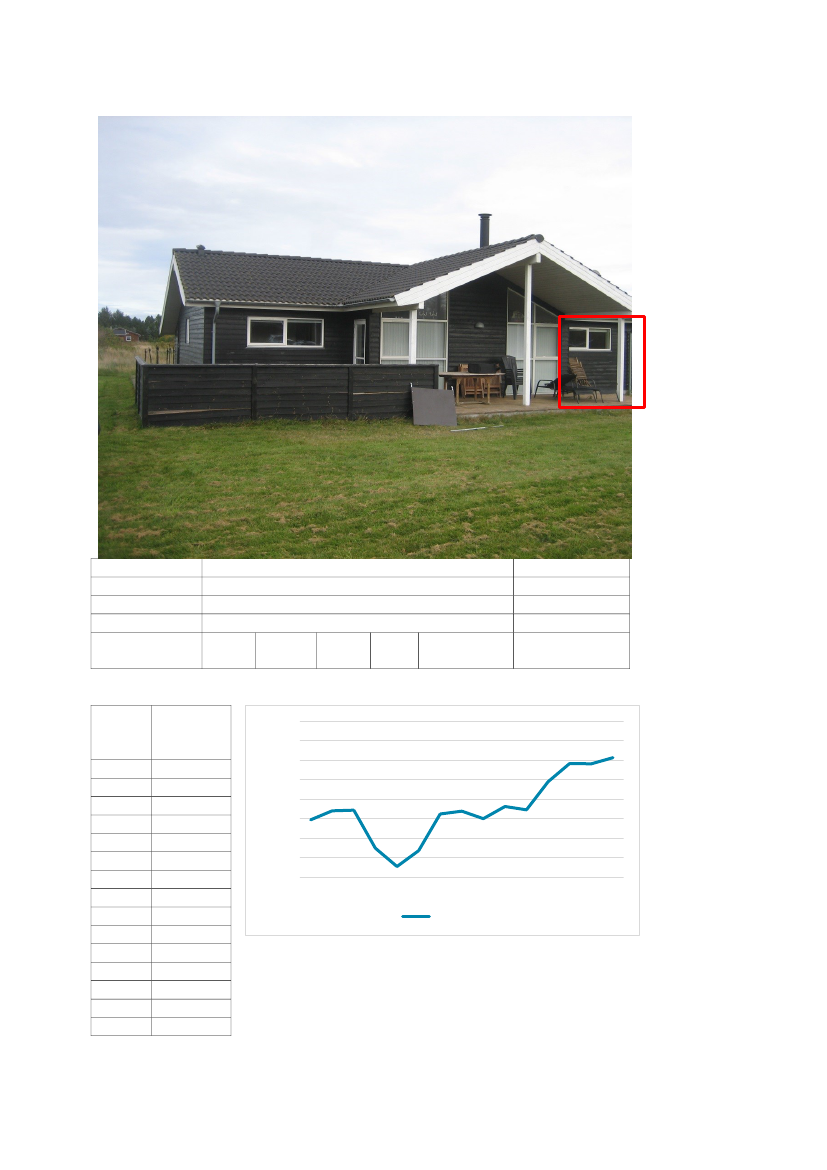

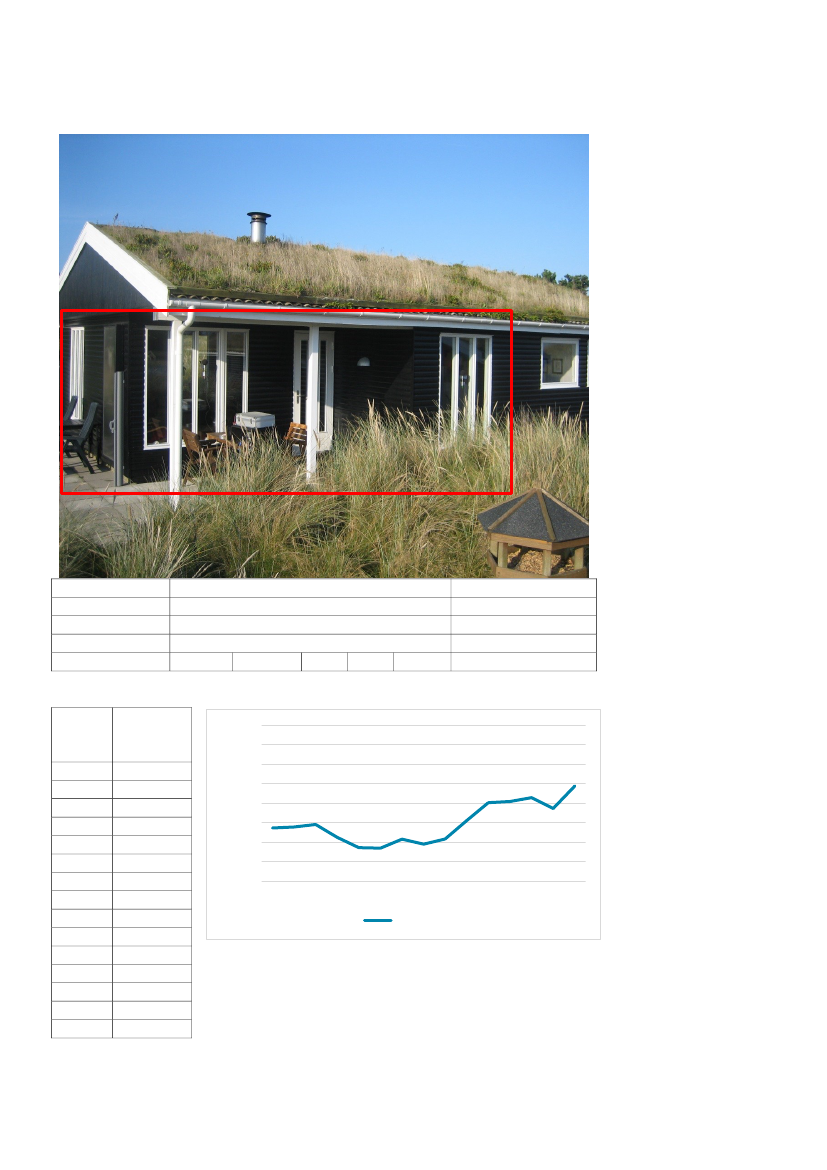

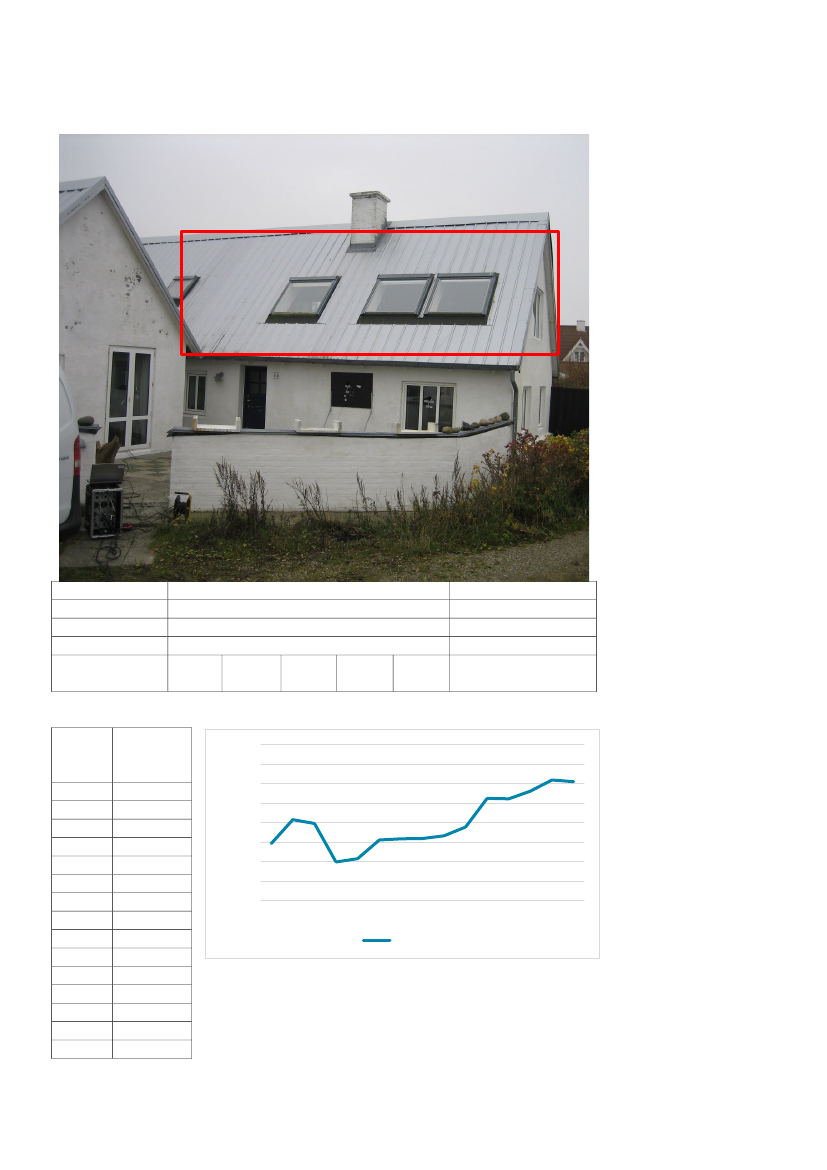

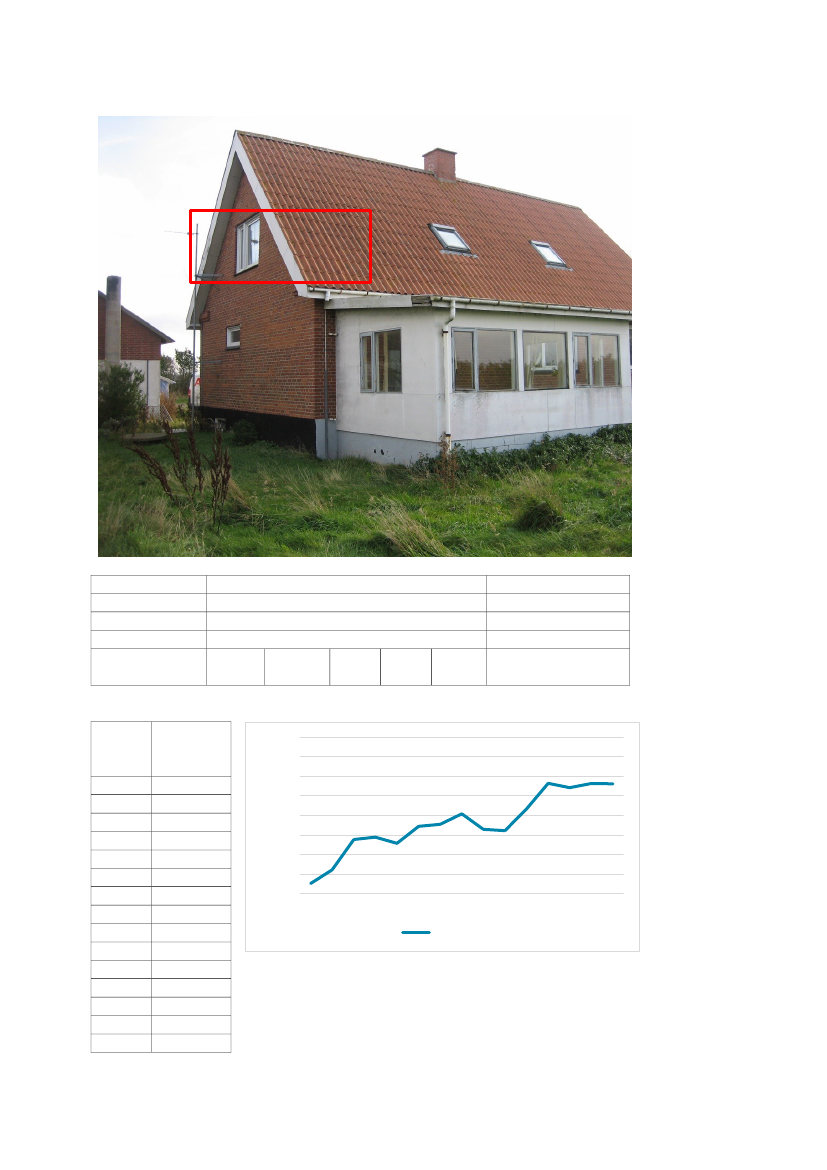

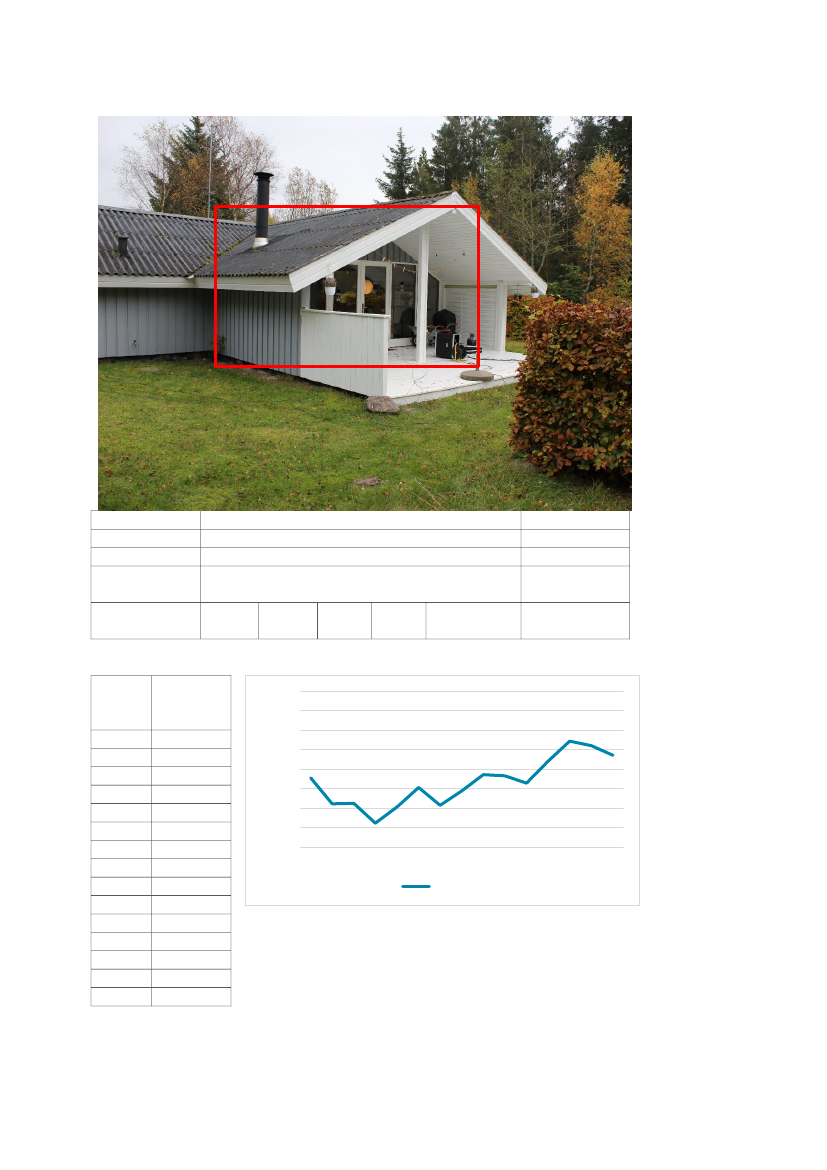

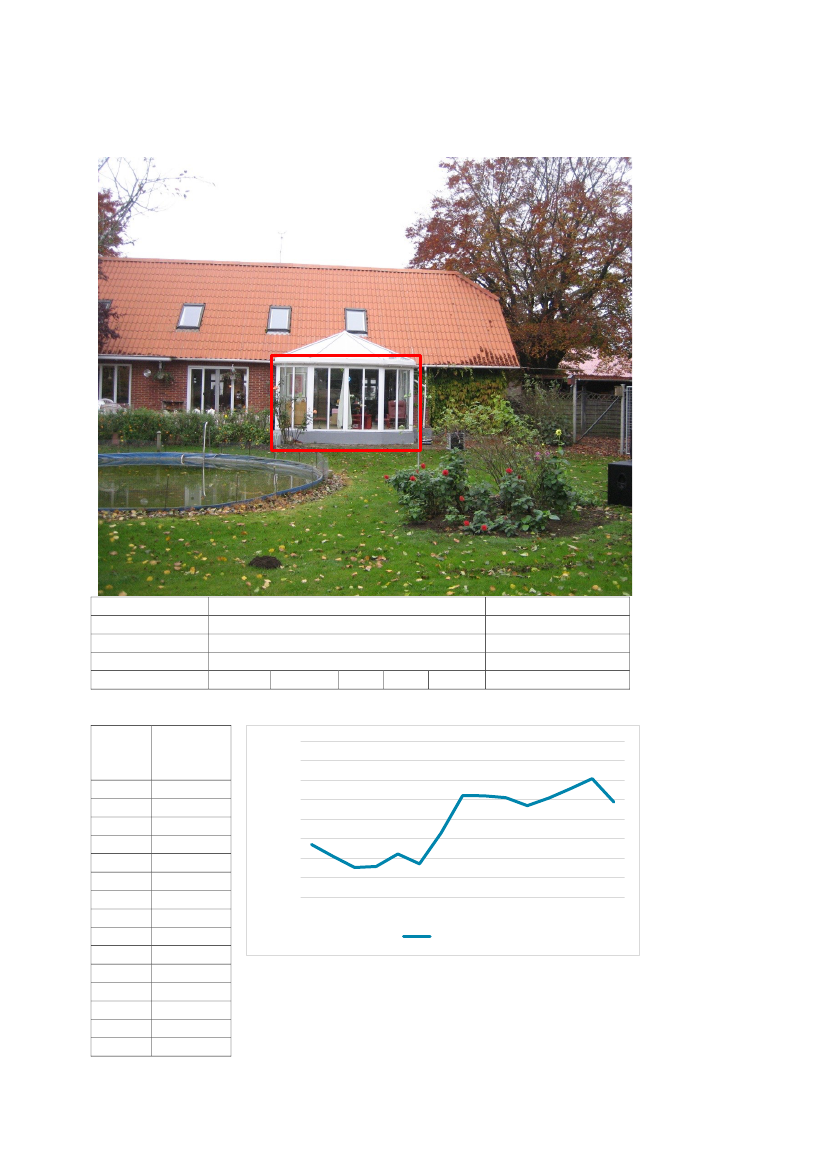

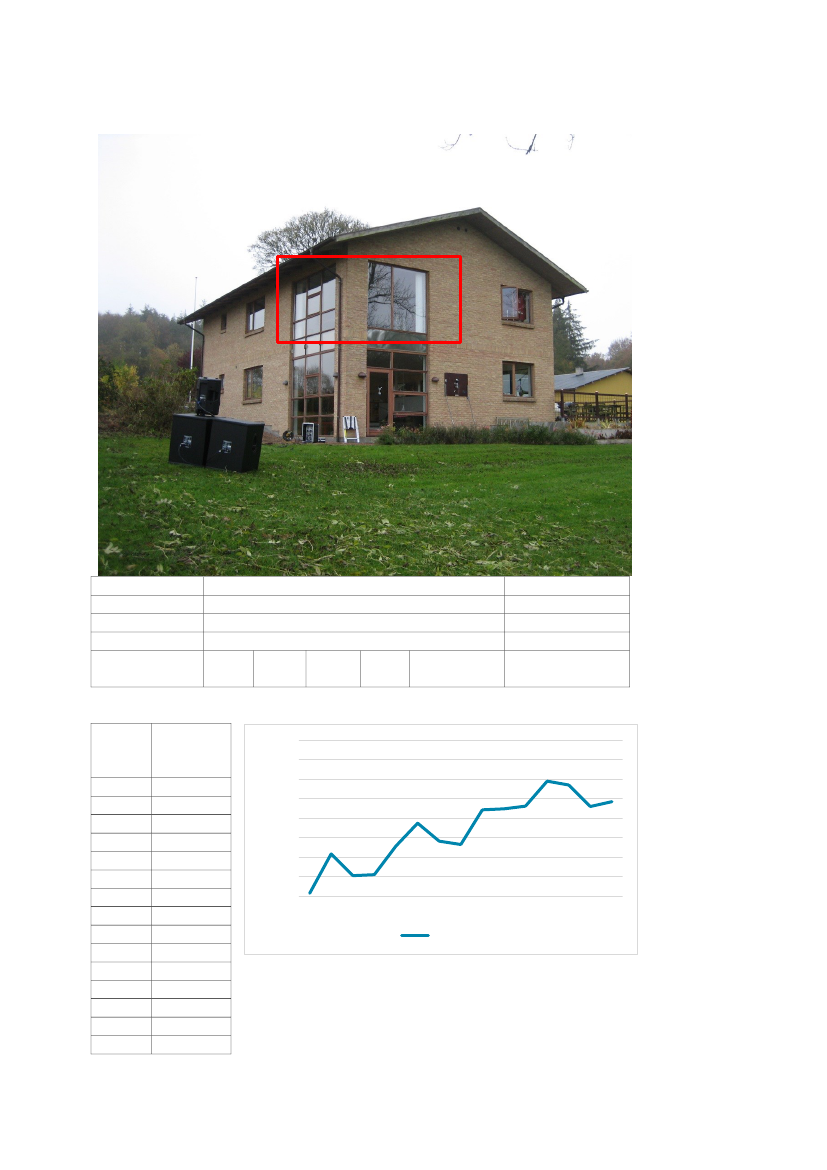

De udvalgte boliger og beskrivelse findes i måleblad 1-24.

2.4

Gennemførelse af målingerne

Målinger er udført efter den i afsnit 2.2 beskrevne metode og for at sikre bedst mulige resulta-

ter er der taget højde for flere faktorer før og under målingerne. Disse er:



Målinger er så vidt muligt udført på dage uden nedbør og med svag eller ingen vind for at

minimere baggrundsstøjen.



Indendørs støjkilder så som køleskabe og ventilation blev så vidt muligt slukket under må-

lingerne for at minimere baggrundsstøjen.



På adresser hvor det var nødvendigt at anvende egen strømgenerator var denne placeret

på modsatte side af huset af hvor målinger blev foretaget for at minimere støjen fra denne.



Målerum samt placering af højtaleranlægget og udendørs mikrofoner er valgt på baggrund

følgende kriterier:



Muligheden for at trække kabler ind i huset via andet rum end målerummet for at undgå læk

af lyd gennem åbne vinduer/døre.



Mulighed for at placere højtaleranlægget efter de i afsnit 2.1.2 beskrevne placering.



Mulighed for at placere udendørs mikrofoner efter de i afsnit 2.1.1 beskrevne placeringer.



Mulighed for at vælge relevant rum i forhold til andre udførte målinger og derved mulighed

for at skabe diversitet.



Læ for vinden på dage hvor denne vurderes af betydning.

Målingerne er udført uden store afvigelser med undtagelse af enkelte rum med lille areal og

stor grad af møblering. I disse tilfælde var enkelte mikrofonpositioner ikke mulige. Ligeledes

var det ikke muligt at overholde minimumafstanden mellem enkelte mikrofoner.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

2.5

2.5.1

Databehandling

Metodebeskrivelse

Formålet med målingerne er at bestemme indsætningsdæmpningen for de enkelte facader

baseret på de 2 udendørs målepositioner og de 5 indendørs målepositioner.

Resultaterne af flere målinger af baggrundsstøj og 1/3-oktav filtreret bredbåndsstøj fra målese-

kvensen midles aritmetisk for hver måleposition.

Målingen i de enkelte kanaler korrigeres med de tilhørende resultater for måling af baggrunds-

støj. Hvis forskellen på totalstøj og baggrundsstøj er mindre end 1,3 dB skal data udelades.

Hvis forskellen er mellem 1,3 dB og 6 dB korrigeres med 1,3 dB, svarende til en forskel på 6

dB. Dette sikrer mod at indsætningsdæmpningen overvurderes på et usikkert grundlag. Ellers

korrigeres på energibasis på normal vis.

De 2 udendørs målinger midles på energibasis til et fælles udendørs støjniveau. Der fratrækkes

6 dB da målingerne er udført som + 6 dB målinger med mikrofonerne monteret direkte på faca-

den, på vinduer eller på en træplade placeret op mod facaden.

For hver kanal beregnes niveaudifferensen i forhold til det fælles udendørs støjniveau. Det er

herefter muligt at beregne en middel niveaudifferens fra flere målepositioner ved anvendelse af

Reciprocal Power average som beskrevet nedenfor i nedenstående formel.

��

= 10 × log �� − 10 × �� (∑ 10

��

(−

��

)

Hvor N er antal målepunkter og I er indsætningsdæmpningen beregnet i hvert punkt.

2.5.2

Indledende analyser

Følgende midlinger er lavet ud fra målingerne for at vurdere af at anvende 3 målepositionerne.



ISO standard: Alle MST punkter

MST Hjørne A+MST3+MST 4

MST Hjørne A+MST3+MST 5

MST Hjørne A+MST4+MST 5

MST Hjørne B+MST3+MST 4

MST Hjørne B+MST3+MST 5

MST Hjørne B+MST4+MST 5

MST Hjørne A+MST Hjørne B+ MST 3

MST Hjørne A+MST Hjørne B+ MST 4

MST Hjørne A+MST Hjørne B+ MST 5

Alle MST punkter fraregnet den position, der giver højest lydisolation

Midlingerne 2 til 10 svarer til hvad der er gjort i de tidligere undersøgelser. Midling 1 er taget

med ud fra tanken om at det må være mere robust at anvende samtlige målepunkter end en

tilfældig kombination af 3 målepunkter. Midling 11 er tilføjet, da den giver mulighed for at undla-

de en måleposition, hvor lydniveauet er utypisk lavt og udelukkende basere resultaterne på de

øvrige 4 målepositioner. Dette vil sikre mod at et enkelt uheldigt valgt målepunkt påvirker resul-

tatet i retning af en højere lydisolation. Udvælgelsen af hvilket målepunkt, der ligger lavt kan

gøres på flere måder, men i denne sammenhæng er der taget udgangspunkt i det laveste støj-

niveau, når indsætningsdæmpningen anvendes på et typisk vindmøllespektrum (det forventede

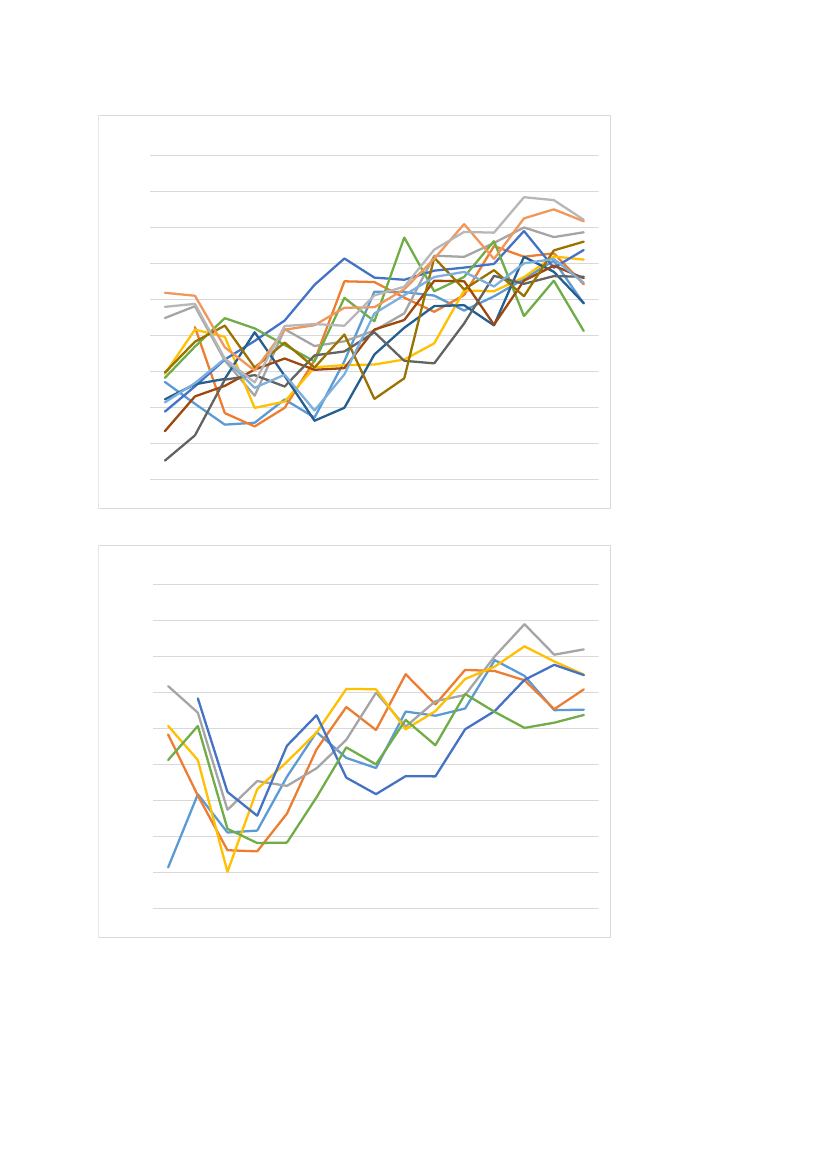

indendørs vindmøllestøjniveau). I Figur 9 er indsætningsdæmpningen vist for midlingerne 2 –

10. Det kan ses, at der over 40 Hz er en vis variation i indsætningsdæmpningen afhængigt af

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

hvilken målepunkter, der er midlet sammen. Da kurverne ikke er systematisk høje eller lave er

den største forskel i det forventede indendørs vindmøllestøjniveau kun 1,2 dB.

Afhængigt af hvilken af kurverne, der vælges, vil der altså være en vis variation i det resulte-

rende støjniveau indendørs. Det vurderes, at en mere robust parameter er midling 1, hvor

samtlige målepunkter anvendes, alternativt midling 11, hvor den kurve, der giver det laveste

niveau af det forventede indendørs vindmøllestøjniveau udelades. Disse kurver er vist i Figur

10 sammen med middelværdien og standardafvigelsen af midlingerne 2-10. Det kan ses, at

midling 11 ligger på eller under middelværdien af de øvrige midlinger og dermed giver et høje-

re indendørs niveau af vindmøllestøj. I dette tilfælde 0,2 dB under det maksimale niveau og i

størrelsesordenen 1 dB over det laveste niveau. Det er besluttet at anvende midling 11 i data-

behandlingen generelt. Med denne beslutning opnås resultater for lydisolationen, der konse-

kvent ligger tæt på den laveste værdi, der kan opnås på baggrund af målingerne.

Sommerhus Hus 5, Værelse

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

-10

Frekvens [Hz]

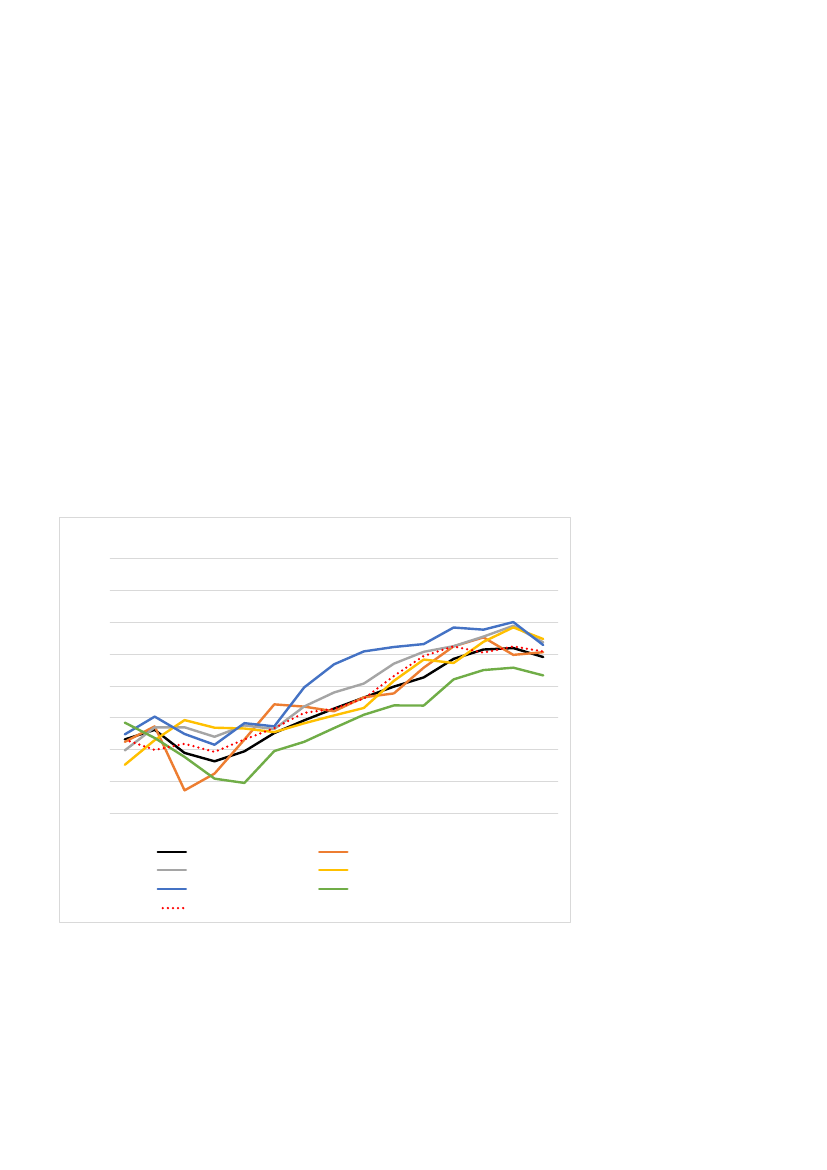

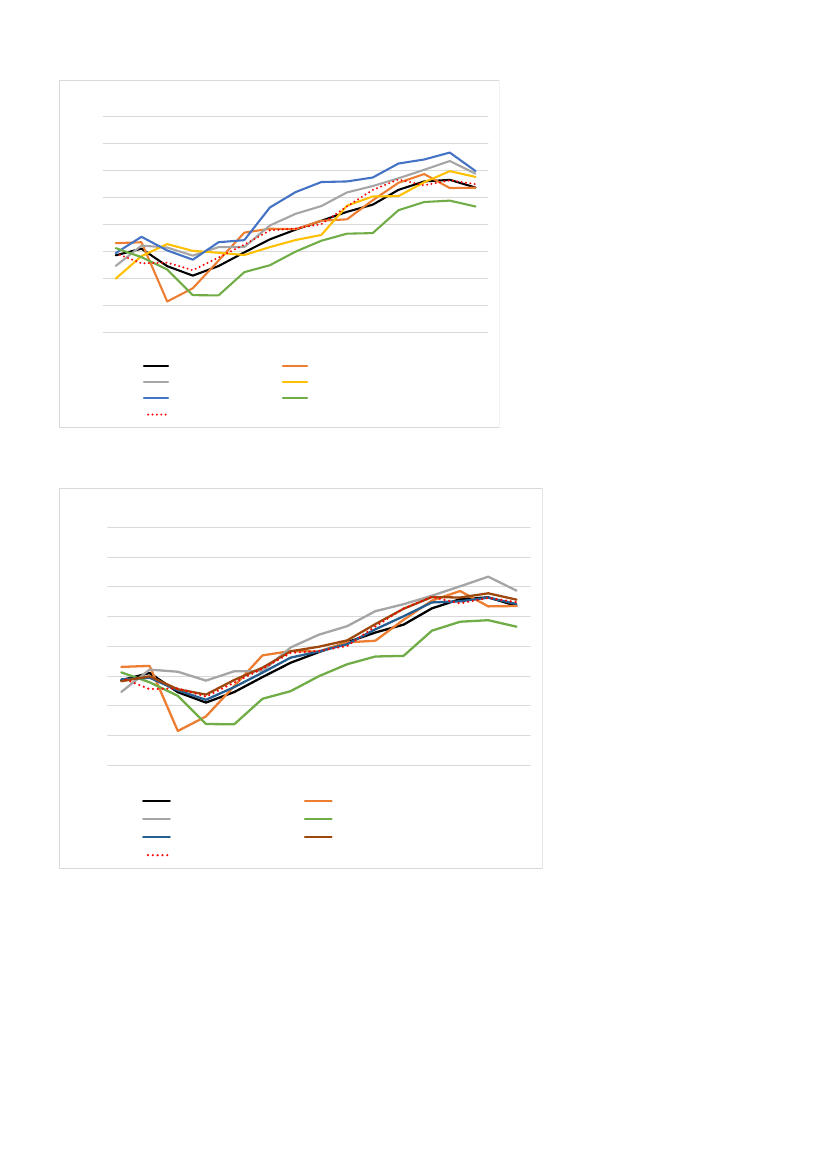

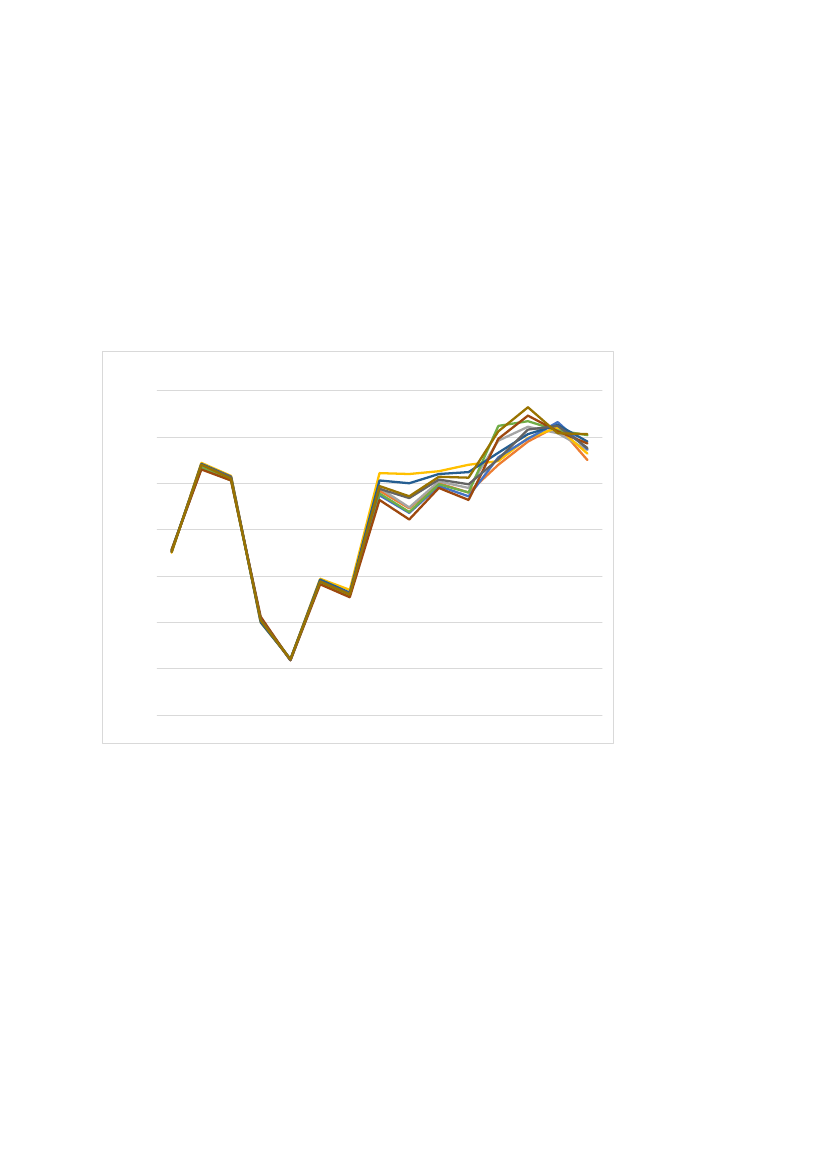

Figur 9. Indsætningsdæmpning i dB for midling 2 – 10 for Sommerhus, hus 5 værelse.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Sommerhus Hus 5, Værelse

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

-10

Frekvens [Hz]

1) Alle MST punkter

11) MST - høj

Middelværdi af målinger

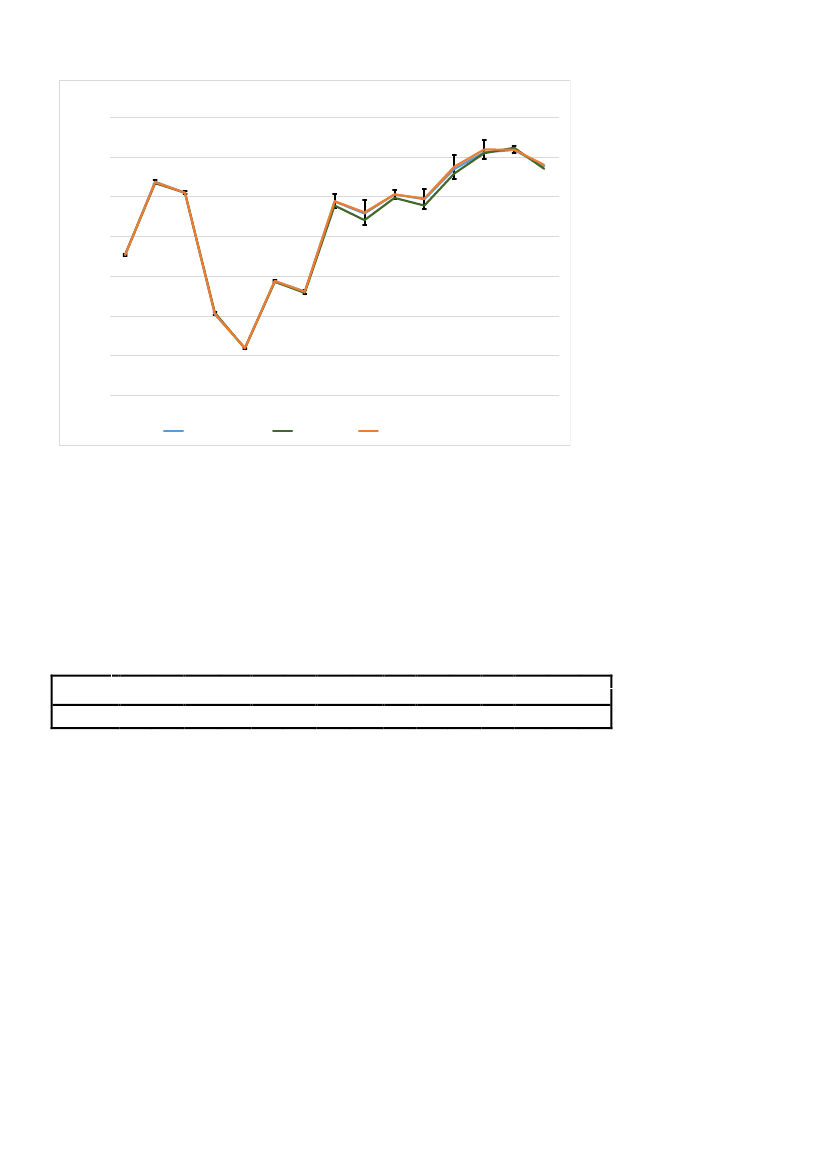

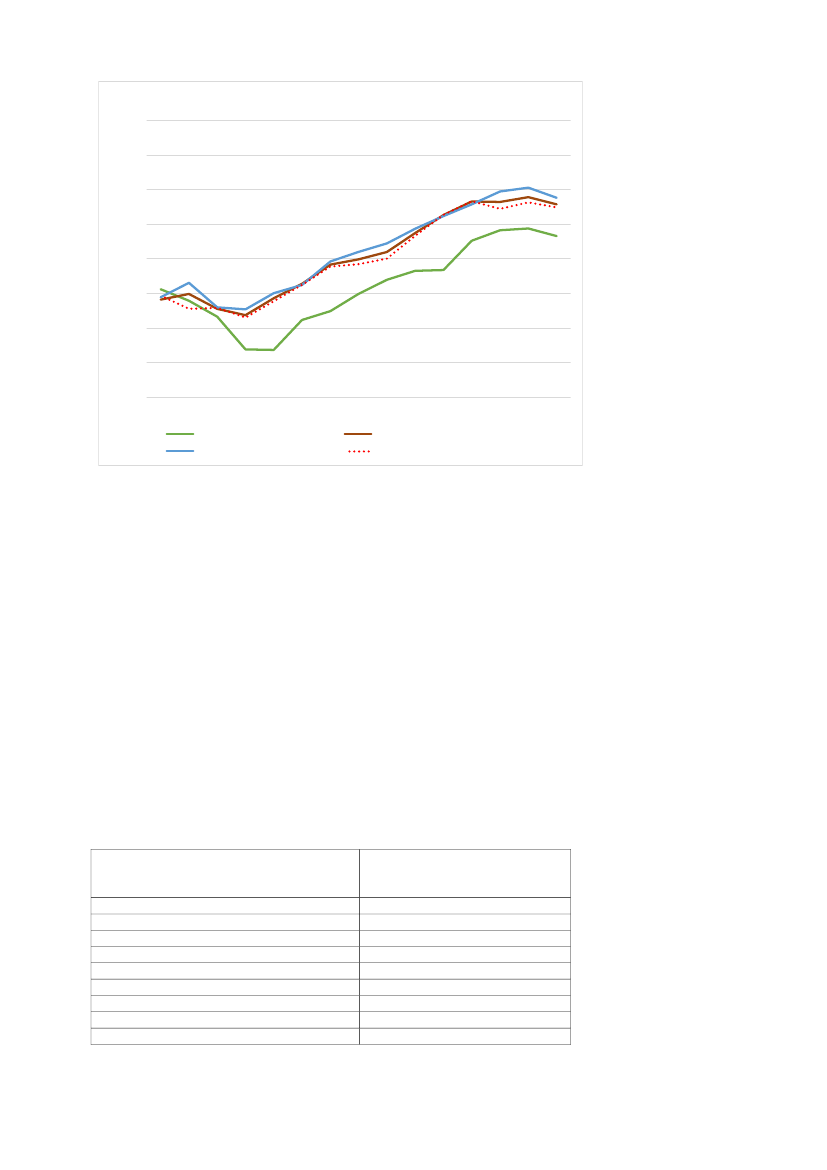

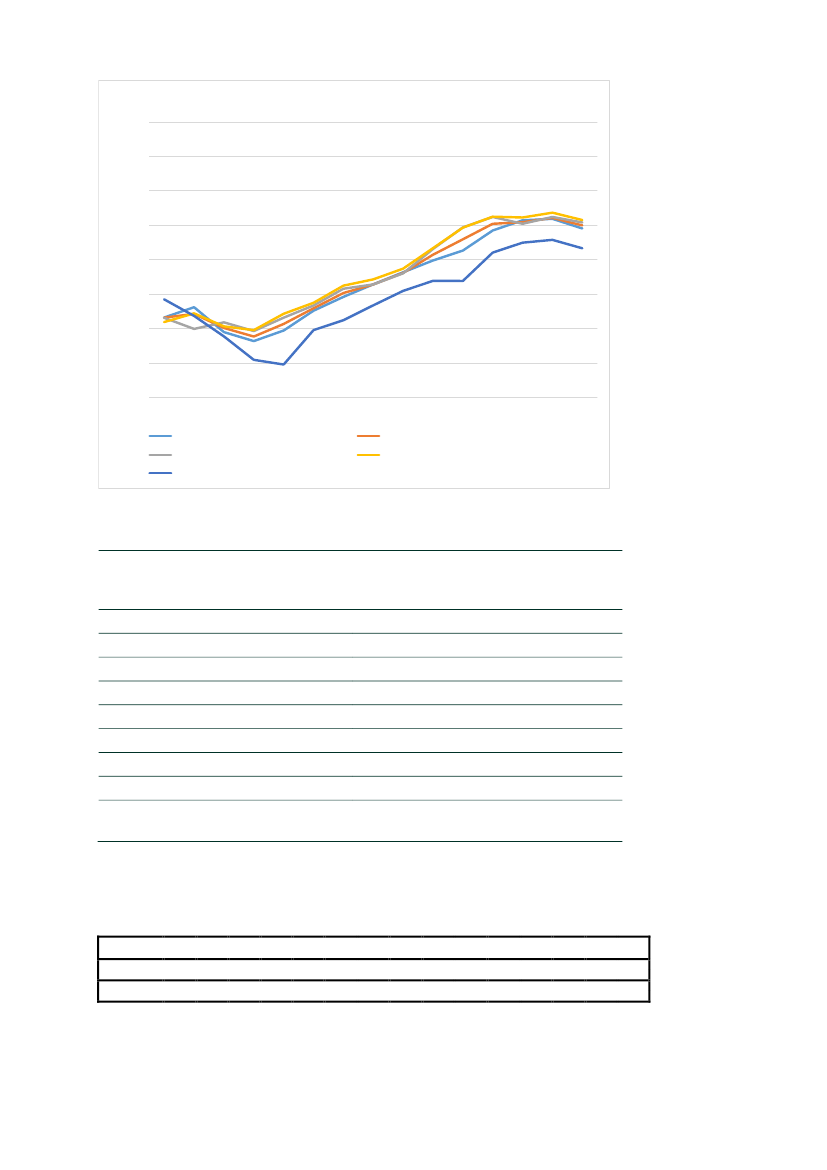

Figur 10 Indsætningsdæmpning i dB for 3 midlingstyper. Det er besluttet at anvende midlingstype 11 som generel

metode.

2.5.3

Usikkerheder

Et estimat for usikkerheden på måling af indsætningsdæmpningen kan findes i DS/EN ISO

12999-1 ”Akustik – Bestemmelse og anvendelse af måleusikkerheder i bygningsakustik – Del 1:

Lydisolation” 1. udgave 2014-06-12

[10].

Usikkerheden er givet i 1/3-oktavbånd fra 50 Hz og

op og er vist for det lavfrekvente område i i 1/3-oktavbånd fra 50 Hz og op og er vist for det

lavfrekvente område i i 1/3-oktavbånd fra 50 Hz og op og er vist for det lavfrekvente område i

tabel 2.

6,0

12,5

6,0

5,5

5,0

31,5

4,5

4,0

3,6

3,2

2,8

100

2,8

125

2,4

160

2,0

200

1,8

Frekvens

situ

Tabel 2. Standard usikkerheder for måling af indsætningsdæmpning. Værdier under 40 Hz er estimeret.

Det fremgår, at usikkerheden på målingerne er lavest ved de høje frekvenser, der er mest afgø-

rende for beregning af det forventede indendørs lavfrekvente vindmøllestøjniveau og bliver

større ved de lavere frekvenser, der ikke har så stor betydning.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Måleresultater

Måleresultaterne for de enkelte huse og værelser findes i måleblad 1-24, sammen med en

beskrivelse af husene.

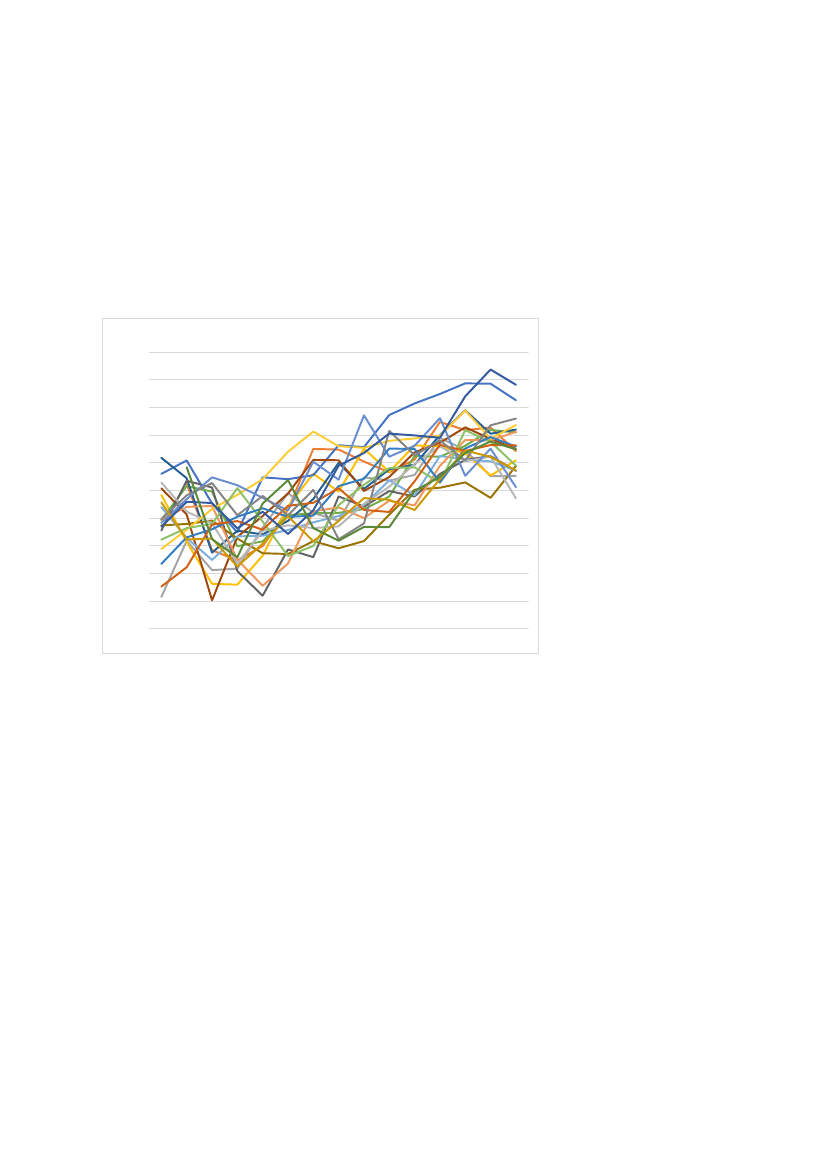

I Figur 11 er indsætningsdæmpningen for samtlige målinger vist. Det fremgår, at der er stor

variation i de enkelte frekvensbånd. Derfor kan det være vanskeligt at sammenligne resulta-

terne på tværs af huse, værelser og grupper. Det forventede indendørs lavfrekvente vindmøl-

lestøjniveau varierer med 13 dB for alle nye målinger. I Figur 12 og Figur 13 er resultaterne

opdelt på forskellige grupper og sammenlignet med middelværdien fra tidligere målinger.

Landhuse ligger højere end middelværdien mens lette sommerhuse ligger under. Værelser på

udnyttet tagetage ligger lidt lavere end middelværdien.

Samtlige målinger

-5

-10

12,5

31,5

100

125

160

200

Indsætningsdæmpning [dB]

Frekvens [Hz]

Figur 11. Indsætningsdæmpningen i dB for samtlige nye målinger.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Indsætningsdæmpning for enkelte grupper

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Alle Nye målinger

Landhuse

Landhuse Andre rum

Middelværdi tidligere målinger

Nye huse

Landhuse tagetage

Lette Sommerhuse

Figur 12. Indsætningsdæmpningen i dB angivet som middelværdi for enkelte grupper sammenlignet med resulta-

terne fra tidligere målinger

Indsætningsdæmpning for enkelte grupper

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Alle Nye målinger

Landhuse

Alle målinger

Middelværdi tidligere målinger

Nye huse

Lette Sommerhuse

Alle målinger - lette sommerhuse

Figur 13. Indsætningsdæmpningen i dB grupperet efter hustyper. Betegnelsen Alle målinger viser at resultaterne

fra tidligere målinger er inkluderet.

I Figur 14 er resultaterne grupperet i nye målinger, tidligere målinger og alle målinger med de

lette sommerhuse trukket ud. Det fremgår, at der kun er meget lille forskel på de 3 kurver for

nye målinger på almindelige huse, inklusive huse på landet, tidligere målinger og alle

måleresultater samlet.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Indsætningsdæmpning for enkelte grupper

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Lette Sommerhuse

Alle nye målinger - lette sommerhuse

Alle målinger - lette sommerhuse

Middelværdi tidligere målinger

Figur 14. Indsætningsdæmpningen i dB grupperet i nye målinger og alle målinger fraregnet lette sommerhuse.

Betegnelsen Alle Målinger viser at resultaterne fra tidligere målinger er inkluderet.

Hvis resultaterne omsættes til det forventede indendørs vindmøllestøjniveau i forhold til mid-

delværdien for tidligere målinger fås resultaterne i Tabel 3. Negative værdier er højere lydiso-

lation, positive værdier er lavere lydisolation i forhold til tidligere målinger. De positive afvigel-

ser er beskedne og kun de lette sommerhuse skiller sig væsentligt ud med en lydisolation over

for vindmøllestøj, der er 5 dB lavere end resultaterne fra tidligere målinger. Udelades de lette

sommerhuse giver gennemsnittet af nye og tidligere målinger en forbedret lydisolation over for

vindmøllestøj på ca. 1 dB i forhold til de tidligere målinger. For landhuse ses en forskel på

resultaterne for udnyttet tagetage og for andre rum, dels i Figur 12, hvor kurven for Andre rum

ligger over de øvrige kurver, mens kurven for udnyttet tagetage ligger under gennemsnittet fra

tidligere målinger og dels i Tabel 3, hvor det kan ses, at Andre rum ligger 3,4 dB bedre end

tidligere målinger, mens Udnyttet tagetage ligger 1,1 dB under. Andre rum er typisk rum i

stueetagen, mens udnyttet tagetage er på 1. sal. Forskellen skyldes sandsynligvis, at der

typisk er relativt små vindues arealer i huse på landet og dermed en let forbedret lydisolation.

For Udnyttet tagetage er det sandsynligvis tagkonstruktionen, der medfører, at lydisolationen

er lidt dårligere. Bemærk, at selvom forskellen på Udnyttet tagetage og Andre rum er ca. 4,5

dB ligger lydisolationen for Udnyttet tagetage kun lidt dårligere end Tidligere målinger med

henblik på vindmøllestøj. En forskel, der ikke er signifikant.

Hustype

Tidligere målinger

Landhuse

Landhuse udnyttet tagetage

Landhuse Andre rum

Nye huse

Lette sommerhuse

Alle nye målinger

Alle målinger

Alle målinger minus lette sommerhuse

Vindmøllestøjniveau relativt til

indsætningsdæmpningen fra

tidligere målinger

0,0 dB

-1,5 dB

1,1 dB

-3,4 dB

0,6 dB

5,0 dB

0,8 dB

0,4 dB

-1,1 dB

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Tabel 3. Forventet indendørs A-vægtet lavfrekvent vindmøllestøjniveau i dB re 20 µPa i forhold til niveauet baseret

på middelværdien fra tidligere målinger. Negative værdier er højere lydisolation, positive værdier er lavere lydisola-

tion i forhold til tidligere målinger.

Resultaterne findes i tabel 4som middelværdier og standardafvigelse på middelværdien for de

enkelte grupper. Det kan ses, at standardafvigelsen ved de laveste frekvenser er af samme

størrelsesorden som indsætningsdæmpningen for alle grupperne. Derudover er det bemærkel-

sesværdigt, at standardafvigelsen for gruppen Alle målinger fraregnet sommerhuse ikke er

væsentligt lavere end for gruppen tidligere målinger.

9,3

6,0

11,5

10,9

7,3

5,3

5,0

5,3

9,6

4,8

10,6

3,0

9,4

6,4

9,1

7,1

9,7

7,3

10,5

5,4

11,7

6,3

10,9

5,5

9,1

5,9

12,5

5,0

8,9

4,6

9,7

5,8

9,9

6,2

7,8

6,6

12,5

7,3

6,3

0,7

4,4

10,6

4,7

11,4

3,9

10,0

5,6

6,6

6,1

7,6

5,6

7,8

5,5

7,9

4,7

5,5

5,3

3,2

4,0

9,1

4,7

10,1

3,7

8,3

5,7

1,9

3,2

6,0

4,8

6,9

4,7

6,5

4,4

7,3

5,8

8,3

3,6

10,7

4,2

9,7

3,2

11,4

5,0

1,8

4,5

8,1

5,5

9,3

4,9

8,9

5,3

9,8

5,0

13,5

2,8

10,5

5,1

9,3

3,5

11,5

6,3

6,2

3,0

10,5

5,9

11,4

6,0

11,2

6,7

31,5

12,2

5,9

14,2

5,0

14,5

6,0

10,8

3,8

17,5

6,1

7,4

2,7

13,1

6,6

14,2

6,6

13,9

7,2

14,0

5,8

14,1

6,4

16,3

5,1

12,1

3,9

19,7

3,0

10,0

3,5

14,1

6,2

14,9

6,3

14,2

6,6

15,7

5,6

15,7

5,1

17,9

5,7

13,0

3,4

22,0

3,6

12,0

3,3

15,3

5,1

16,0

5,2

15,0

4,7

17,3

5,5

15,9

4,3

20,7

4,9

18,4

6,0

22,5

3,0

13,3

2,9

17,8

4,8

18,7

4,6

18,3

4,1

18,6

5,2

19,5

3,3

21,6

2,9

20,2

2,3

22,9

2,9

13,4

3,2

20,1

4,7

21,3

3,8

21,4

3,9

100

21,4

4,8

22,7

3,0

23,1

4,1

20,2

3,7

25,5

2,9

17,6

3,5

22,4

4,9

23,3

4,6

23,3

4,9

125

22,9

5,0

24,3

3,5

24,7

4,4

22,8

2,0

26,3

5,4

19,1

3,6

22,6

4,8

23,2

4,7

22,2

4,7

160

23,2

5,1

21,7

3,8

26,2

3,9

24,8

1,5

27,3

5,1

19,4

3,3

23,2

4,8

23,9

4,7

23,1

4,5

200

21,8

5,1

21,8

3,1

24,2

5,2

23,8

3,2

24,5

6,8

18,3

3,6

22,1

4,9

22,9

4,7

22,4

4,7

Gruppe

Alle Nye

målinger

Nye huse

Landhuse

tagetage

Landhuse

Andre rum

Lette

Sommerhuse

Alle

målinger

Alle ekskl.

sommerhuse

Tidligere

målinger

Tabel 4. Indsætningsdæmpning angivet som middelværdi og standardafvigelse på middelværdien for hver gruppe i

dB.

Kommentarer

Resultaterne fra de nye målinger viser følgende:



Lydisolationen for lette sommerhuse ligger i størrelsesordenen 5 dB lavere end for gennem-

snittet af alle de øvrige målinger.



Landhuse skiller sig ikke ud fra huse i Danmark generelt med hensyn til lydisolation over for

lavfrekvent støj. De udførte målinger viser en bedre lydisolation end for gennemsnittet af alle

målinger fraregnet lette sommerhuse, men da datagrundlaget stadig er beskedent bør dette

ikke være en konklusion af målingerne. Værelser på udnyttet tagetage er målt for en række

huse og lydisolationen ligger lidt lavere end gennemsnittet af alle fraregnet lette sommerhuse.



Standardafvigelsen på middelværdien for den nye udvidede datamængde er ikke væsentligt

lavere end tidligere.

Målingerne for lette sommerhuse er ikke gældende for sommerhuse generelt, men beskriver en

specifik gruppe af letvægtskontruktioner. Sommerhuse opført i tunge konstruktioner forventes

at have en lydisolation som landhuse og byhuse generelt.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Udvidet datagrundlag

På baggrund af de gennemførte målinger er der opnået et sæt af lydisolationsværdier, der

gælder for huse generelt uanset om det er huse på landet eller huse i byerne. Måleresultater-

ne viser, at det giver god mening, at basere lydisolationen for huse tæt på vindmøller på et

gennemsnit af de tidligere udførte målinger og de nye målinger bortset fra resultaterne for de

lette sommerhuse, som skiller sig ud fra de øvrige.

Resultaterne af målingerne kan opsummeres i tabel 5.

Gruppe

Lette

Sommerhuse

Danske huse

10,6

3,0

9,1

7,1

8,9

4,6

9,9

6,2

12,5

6,6

6,1

7,8

5,5

1,9

3,2

6,9

4,7

1,8

4,5

9,3

4,9

6,2

3,0

11,4

6,0

31,5

7,4

2,7

14,2

6,6

10,0

3,5

14,9

6,3

12,0

3,3

16,0

5,2

13,3

2,9

18,7

4,6

13,4

3,2

21,3

3,8

100

17,6

3,5

23,3

4,6

125

19,1

3,6

23,2

4,7

160

19,4

3,3

23,9

4,7

200

18,3

3,6

22,9

4,7

Tabel 5. Data for lavfrekvent lydisolation i dB for huse i Danmark angivet som middelværdi og standardafvigelse

på middelværdien

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Sammenligning med Be-

kendtgørelse 1736

I Bekendtgørelse 1736 fra Miljøministeriet er der som en del af metoden for beregning af lavfre-

kvent støj indendørs anført en standard lydisolation (niveaudifferens) for boliger i Danmark.

Tallene er baseret på målinger af lydisolationen af udvalgte, repræsentative boliger i to målese-

rier i henholdsvis 1996 og i 2006, hvor niveauet af den indendørs lavfrekvente støj blev bestemt

efter anvisningerne i Miljøstyrelsens orientering om infralyd, lavfrekvent støj og vibrationer i

eksternt miljø. De anførte værdier af lydisolation i bekendtgørelsen er valgt, så 67 % af målere-

sultaterne fra de to måleserier er højere end tabelværdierne.

Vælges et tilsvarende 67% konfidensinterval for det nye sæt af data opnås resultaterne i ne-

denstående Figur 15 og Figur 16 samt Tabel 6 og tabel 7, for de forskellige grupper og for det

samlede datagrundlag. Sammenlignes resultaterne for samtlige målinger fraregnet lette som-

merhuse med data fra Bekendtgørelse 1736, ses at der stort set ingen forskel er. De nye data

understøtter dermed den viden der var opnået med de tidligere målinger. Det forventede A-

vægtede lavfrekvente vindmøllestøjniveau vil blive beregnet ca. 0,5 dB lavere hvis 67% kon-

fidensniveauet for samtlige målinger minus lette sommerhuse anvendes.

For 67% konfidensniveauet er lydisolationen over for vindmøllestøj for Landhuse Udnyttet tag-

etage nu kun 0,5 dB lavere end Tidligere målinger, mens Landhuse Andre rum er 3,7 dB høje-

re.

Indsætningsdæmpning for enkelte grupper 67% konfidens

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Alle Nye målinger

Landhuse

Landhuse Andre rum

Middelværdi tidligere målinger

Nye huse

Landhuse tagetage

Lette Sommerhuse

Figur 15. Indsætningsdæmpningen i dB grupperet efter hustyper.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Sammenligning med BEK 1284

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

67% konfidens Nye data

67 % konfidens tidligere

67% konfidens Sommerhuse

67% konfidens Alle

67% konfidens Alle minus lette sommerhuse

Figur 16. Indsætningsdæmpningen i dB grupperet i nye målinger og alle målinger fraregnet lette sommerhuse.

Betegnelsen Alle målinger viser at resultaterne fra tidligere målinger er inkluderet.

Hustype

Vindmøllestøjniveau relativt til indsæt-

ningsdæmpningen fra tidligere målin-

ger

0,0 dB

-1,6 dB

0,5 dB

-3,7 dB

0,6 dB

4,5 dB

1,1 dB

0,5 dB

-0,4 dB

Tidligere målinger

Landhuse

Landhuse udnyttet tagetage

Landhuse Andre rum

Nye huse

Lette sommerhuse

Alle nye målinger

Alle målinger

Alle målinger minus lette sommer-

huse

Tabel 6. Forventet indendørs A-vægtet lavfrekvent vindmøllestøjniveau i dB re 20 µPa i forhold til niveauet base-

ret på resultaterne fra tidligere målinger. Værdierne er baseret på 67% konfidensniveauet for de forskellige grup-

peringer. Negative værdier er højere lydisolation, positive værdier er lavere lydisolation i forhold til tidligere målin-

ger.

Gruppe

Lette

Sommerhuse

Danske huse

10,6

3,0

9,1

7,1

8,9

4,6

9,9

6,2

12,5

6,6

6,1

7,8

5,5

1,9

3,2

6,9

4,7

1,8

4,5

9,3

4,9

6,2

3,0

11,4

6,0

31,5

7,4

2,7

14,2

6,6

10,0

3,5

14,9

6,3

12,0

3,3

16,0

5,2

13,3

2,9

18,7

4,6

13,4

3,2

21,3

3,8

100

17,6

3,5

23,3

4,6

125

19,1

3,6

23,2

4,7

160

19,4

3,3

23,9

4,7

200

18,3

3,6

22,9

4,7

Tabel 7. Data for lavfrekvent lydisolation i dB for huse i Danmark angivet som 67% konfidensniveau.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Referencer

[1] Bekendtgørelse 1284 fra Miljøministeriet, Støj fra vindmøller, 15. december 2015

[2] Hoffmeyer, Dan and Søndergaard, Bo:

Low Frequency Noise from Large Wind

Turbines - Measurements of Sound Insulation of Facades.

EFP06, AV 1097/08.

DELTA April 2008.

[3] DELTA Akustik og Vibration:

Vurdering af lavfrekvent støj fra færger - 2,

Arbejdsrapport fra Miljøstyrelsen nr. 10, 1997.

[4] Hoffmeyer, Dan and Jakobsen, Jørgen:

Sound Insulation of dwellings at low

frequencies.

Journal of Low Frequency Noise, Vibration and Active Control,

Volume 29 Number 1 2010.

[5] RL 20/08 Miljøstyrelsens Referencelaboratorium for støjmålinger. Supplerende

databehandling af resultater af lydisolationsmålinger gennemført i projektet

”Lavfrekvent støj fra store vindmøller”

[6] Miljøstyrelsen. Lavfrekvent støj, infralyd og vibrationer i eksternt miljø Orientering

nr. 9/1997 med tilhørende rettelsesbrev.

[7] DS EN ISO140-5:1998

[8] DELTA Akustik og Vibration: Måling af lydisolation I lavfrekvensområdet. Analyse

af betydningen af udendørshøjttalerens placering. TC-100847. 30 juni 2015.12.14

[9] Søndergaard Bo: Low Frequency Noise from Wind Turbines: Do the Danish

Regulations Have Any Impact? An analysis of noise measurements. International

Journal of Aeroacoustics Volume 14 number 5&6 2015 pages 909 – 215

[10] DS/EN ISO 12999-1 ”Akustik – Bestemmelse og anvendelse af måleusikkerheder

i bygningsakustik – Del 1: Lydisolation” 1. udgave 2014-06-12

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Måleblade

MÅLEBLAD Nr.: 1

Hus/værelse nr.: 1/1 Køkken/alrum

Adresse: Tjele

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1892

Muret

Eternit

1stk havestue.

A=40m

V=88m

H=2,2m

Udnyttet tagetage

2lags rude. 20m

U-formet.

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

8,5

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

5,5

2,6

2,8

6,1

3,6

11,4

21,0

20,5

18,4

20,4

22,8

25,3

19,4

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 2

Hus/værelse nr.: 1/2 Stue

Adresse: Tjele

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1892

Muret

Eternit

1stk med dør.

33m

V=72m

L=7,2m

B=4,5m

H=2,2m

Udnyttet tagetage

2lags rude. 3,5m

Rektangulært

Måleresultater:

Frekvens

[Hz]

Lp [dB]

Indsætnings-

dæmpning

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

12,5

31,5

100

125

160

200

17,2

5,3

3,3

5,4

11,1

20,3

20,9

20,2

17,9

20,8

27,0

25,7

26,9

21,8

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 3

Hus/værelse nr.: 2/3 Værelse, 1.etage

Adresse: Tjele

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Parcelhus, 2007

Muret

Tagpap

2stk glasfacader.

18m

L=4,6m

B=4m

H(kip)=3,1m

H(facade)=2,4m

Rektangulært

50m

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

-4,3

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

5,8

0,3

0,5

7,9

13,7

9,1

8,2

17,1

17,4

18,0

24,5

23,4

17,9

19,2

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 4

Hus/værelse nr.: 2/4 Stue/køkken/alrum

Adresse: Tjele

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Parcelhus, 2007

Muret

Tagpap

2stk glasfacader og 1stk vindue.

69m

11m

H(stue)=2,9m

H(køkken)=2,4m

L-formet

V=178m

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

14,6

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

8,4

0,4

-0,5

2,3

10,9

17,7

13,3

21,4

18,2

23,2

23,4

21,6

17,9

19,6

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 5

Hus/værelse nr.: 3/5 Stue/alrum

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1800

Muret

Metalplader

2stk. 2stk på siden

A=50m

V=110m

H=2,2m

Udnyttet tagetage

2lags ruder. 1,5m

(+2m

)

U-formet

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

17,4

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

19,0

11,5

6,6

15,8

13,5

14,1

15,6

18,0

26,0

25,9

27,8

29,9

28,6

29,3

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 6

Hus/værelse nr.: 3/6 Værelse, 1.etage

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1800

Muret

Metalplader

3stk. 1stk på siden.

34m

Udnyttet tagetage

2lags ruder. 4m

(+1m

)

L=4,1m

B=8,4m

H=2,4m

Rektangulært med skrå-

vægge

V= 67m

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

9,6

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

15,8

14,8

4,9

5,8

10,5

10,8

10,9

11,6

13,9

21,2

21,1

23,0

25,9

25,5

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 7

Hus/værelse nr.: 4/7 Køkken/alrum

Adresse: Storvorde

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Parcelhus, 1979

Muret

Eternit

2stk.

41m

2lags ruder. 2,6m

V=96m

H=2,4m

L-formet

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

20,9

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

17,2

3,7

7,7

7,0

9,5

13,4

20,0

15,3

18,8

19,6

25,0

29,5

25,2

26,0

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 8

Hus/værelse nr.: 4/8 Værelse

Adresse: Storvorde

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Parcelhus, 1979

Muret

Eternit

1stk.

10m

2lags rude. 1,3m

V=24m

L=2,9m

B=3,5m

H=2,4m

Rektangulært

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

15,4

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

10,7

-5,0

6,5

10,3

13,9

20,6

20,9

14,1

17,2

21,3

24,2

26,7

25,4

27,0

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 9

Hus/værelse nr.: 5/9 Værelse

Adresse: Blokhus

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 1972

Træ

Eternit med græs

1stk

A=5m

V=12m

L=2,6m

B=2,1m

H=2,2m

2lags ruder. 0,75m

Rektangulært

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

7,7

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

16,7

15,5

0,4

-4,1

4,3

2,9

13,9

12,1

14,9

13,9

17,9

20,5

21,2

18,5

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 10

Hus/værelse nr.: 5/10 Stue/køkken/alrum

Adresse: Blokhus

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 1972

Træ

Eternit med græs

2stk og dør samt 1stk på siden

A=30m

V=65m

H=2,2m

2lags ruder. 5,5m

(+2m

)

L-formet

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

8,7

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

8,9

9,5

6,3

3,6

3,5

5,8

4,5

5,8

10,6

15,1

15,5

16,4

13,6

19,4

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 11

Hus/værelse nr.: 6/11 Værelse

Adresse: Blokhus

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 1977

Træ

Eternit med græs

2stk

11m

V=24m

L=4,1m

B=2,6m

H=2,2m

2lags ruder. 2,4m

Rektangulært

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

9,8

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

8,9

0,5

-1,9

-1,5

8,8

9,9

13,9

16,1

14,0

9,0

13,2

14,6

19,2

15,4

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 12

Hus/værelse nr.: 6/12 Stue/køkken/alrum

Adresse: Blokhus

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 1977

Træ

Eternit med græs

3stk + dør. (+1stk langs side bag skorsten)

A=33m

V=73m

H=2,2m

2lags ruder. 4m

(+3m

)

L-formet

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

7,1

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

2,3

-1,9

-1,0

-0,1

4,3

5,7

6,7

11,6

8,4

9,7

14,2

15,4

16,1

17,4

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 13

Hus/værelse nr.: 7/13 Stue/køkken/alrum

Adresse: Blokhus

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 1952

Træ

Eternit

2stk. Den ene inkl. dør

A=37m

115m

Udnyttet til kip

2lags ruder. 8m

H(kip)=3,4m

H(facade)=2,5m

L-formet og lav åben

skillevæg til værelse.

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

12,0

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

6,4

2,4

6,7

6,8

7,8

9,2

10,4

12,4

16,8

14,1

21,2

20,6

20,2

18,5

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 14

Hus/værelse nr.: 8/14 Værelse

Adresse: Løkken

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 2008

Træ

Eternit

1stk.

A=7m

V=48m

L=3,7m

B=2m

H(kip)=3,1m

H(facade)=2,4m

Udnyttet til kip

2lags ruder. 0.75m

Rektangulært

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

9,7

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

12,0

12,2

2,4

-2,3

1,8

11,2

11,9

10,0

13,1

12,3

19,4

24,1

24,0

25,6

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 15

Hus/værelse nr.: 8/15 Stue/køkken/alrum

Adresse: Løkken

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 2008

Træ

Eternit

2stk glaspartier og dør

A=42m

V=123m

H(kip)=3,4m

H(facade)=2,4m

Udnyttet til kip

2lags ruder. 10m

L-formet

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

14,1

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

10,8

8,1

0,3

3,8

7,0

7,4

8,2

12,7

15,5

19,0

22,8

23,0

21,4

12,9

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 16

Hus/værelse nr.: 9/16 Køkken/alrum

Adresse: Bording

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1902

Muret

Eternit

3stk. 2stk og dobbelt dør i naborum.

A=31m

V=81m

L=7,2m

B=4,3m

H=2,6m

Udnyttet tagetage

2lags ruder. 3,5m

(+6,5m

)

Rektangulært. Åbent til

naborum

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

4,4

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

7,9

11,6

14,2

17,0

22,0

25,6

23,0

22,7

23,9

24,4

24,9

29,4

24,3

26,8

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 17

Hus/værelse nr.: 10/17 Toilet/bad

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1953

Muret

Eternit

1stk.

10m

Udnyttet tagetage

2lags rude. 1m

V=24m

L=2,8m

B=3,7m

H=2,3m

Rektangulært

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

9,1

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

13,4

17,4

15,9

13,6

11,3

20,2

16,9

28,5

21,1

23,1

28,0

17,6

22,5

15,6

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 18

Hus/værelse nr.: 10/18 Værelse, 1.etage

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1953

Muret

Eternit

1stk.

A=10m

V=19m

H=2,1m

Udnyttet tagetage

2lags rude. 1m

T-formet med en skråvæg

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

6,1

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

8,2

8,9

15,4

9,3

3,1

4,9

12,3

16,0

19,0

19,2

16,3

25,8

23,8

19,4

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 19

Hus/værelse nr.: 11/19 Værelse, 1.etage

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1953

Muret

Eternit

2stk tætsiddende

A=13m

V=25m

L=3,5m

B=3,8m

H=2,2m

Udnyttet tagetage

2lags ruder. 1m

Rektangulært med

skråvægge

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

1,7

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

6,5

8,0

10,2

11,8

10,2

10,4

15,8

17,1

22,5

16,4

22,5

24,6

22,9

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 20

Hus/værelse nr.: 12/20 Værelse, 1.etage

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1955

Muret

Eternit

1stk

A=9m

V=16m

L=3,2

B=2,7

H=2,24

Udnyttet tagetage

2lags rude. 0.75m

Rektangulært med skrå-

vægge

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

-2,4

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

1,1

8,8

9,4

7,9

12,2

12,7

15,4

11,4

11,1

16,6

23,2

22,1

23,2

23,1

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 21

Hus/værelse nr.: 13/21 Værelse, 1.etage

Adresse: Nibe

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1954

Muret

Cementsten

1stk. fuget til.

11m

Udnyttet tagetage

2lags rude. 0.75m

L=4,2

B=2,5

H=2,1

Rektangulært med en

skråvæg

V=20m

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

9,8

14,1

16,3

10,5

14,0

10,5

15,1

6,1

9,0

25,7

21,3

24,0

20,4

26,7

28,0

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 22

Hus/værelse nr.: 14/22 Stue/køkken/alrum

Adresse: Ålbæk

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Sommerhus, 1976

Træ

Eternit

1stk glasparti med dør og 2stk ruder langs siden

A=28m

V=67m

L=5,5m

B=5,1m

H(kip)=3m

H(facade)=1,7m

Udnyttet til kip

2lags ruder.9m

(0.75m

)

Rektangulært

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

12,8

Lp [dB]

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

6,1

6,3

1,2

5,3

10,3

5,8

9,5

13,6

13,3

11,4

17,1

22,2

21,0

18,6

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 23

Hus/værelse nr.: 15/23 Stue/alrum

Adresse: Vrå

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Landhus, 1877

Muret

Betonsten

2stk. 2stk i naborum.

A=30m

V=62m

H=2,0m

2lags ruder. 1m

(+1m

)

S-formet. Åbent til nabo-

rum

Måleresultater:

Frekvens

[Hz]

12,5

31,5

100

125

160

200

Indsætnings-

dæmpning

8,1

12,8

8,2

11,2

7,3

11,2

19,0

22,0

25,5

23,7

25,2

32,6

37,5

35,3

Dæmpning

Lp [dB]

40,0

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

12,9

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MÅLEBLAD Nr.: 24

Hus/værelse nr.: 16/24 Stue/alrum

Adresse: Høvsøre

Hustype

Facade

Tagkonstruktion

Vinduer

Værelsesstørrelse

Nyt hus, 2004

Muret

Teglsten

3 stk. + 3 stk. på bagside

A=72m

V=140m

L=12,1m

B=6,2m

H=2,4m

Udnyttet tagetage

2lags ruder. 4,7 m

(+4,7m

)

Rektangulært. Skrå-

vægge

Måleresultater:

Frekvens

[Hz]

Lp [dB]

Indsætnings-

dæmpning

35,0

30,0

25,0

20,0

15,0

10,0

5,0

0,0

-5,0

12,5

31,5

100 125 160 200

Frekvens [Hz]

12,5

31,5

100

125

160

200

19,2

6,2

2,9

12,6

16,8

8,2

5,9

8,4

8,3

14,9

17,4

21,7

23,8

22,4

Dæmpning

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

BILAG 1: MÅLERESULTATER FOR INDSÆTNINGSDÆMPNING

Bilag 1 viser, at forskellen på baggrundsstøj og højttalersignal har været mindre end 6 dB.

Manglende resultater viser at forskellen har været mindre end 1,3 dB. Den kraftige linie i

skemaet markere overgangen mellem nye og tidligere resultater

Hus

nr.

Rum

nr.

Hustype

Landhus

Nyt hus

Landhus

Nyt hus

Sommerhus

Landhus

Sommerhus

Landhus

Nyt hus

Værløse

Vejby

Tulstrup

Slangerup

Helsinge

Tisvilde

Glaciset

Parcelvej

Nattergalevej

Kastbjergvej

Tranevej

Kløvervangen

Søndervej

Tingmose

Værelse

Køkken/Alrum

Stue

Værelse

Stue

Værelse

Køkken/Alrum

Værelse

Køkken/Alrum

Værelse

Køkken/Alrum

Værelse

Køkken/Alrum

Værelse

Køkken/Alrum

Værelse

Stue

Værelse

Stue

Værelse

Stue

Værelse

Stue

Værelse

Stue

Spisestue

Soveværelse

Stue

Værelse

Stue

Soveværelse

Stue

Værelse

Stue

Tilbygning

Stue

3,1

20,9

18,0

-3,6

1,8

12,1

1. sal

10,9

11,3

5,7

2,6

1,2

2,5

14,2

8,8

9,8

20,4

13,6

10,1

-1,1

16,0

6,3

10,9

12,9

4,6

11,0

8,7

11,9

-1,4

10,8

5,6

8,9

9,0

1,5

0,6

6,2

11,1

12,1

11,1

10,1

-1,0

2,6

8,4*

8,2*

1,6*

13,5*

Tagetage

-1,5*

Tagetage

1. sal

-4,3

14,2

17,4

9,6

20,9

15,4

7,7

8,7

9,8

7,7

12,0

9,7

16,4

4,4

9,1

6,1

1,7

-2,4*

9,8*

12,8

8,4

Etage

8,5

5,5

16,1*

5,9

5,7

19,0

15,8

17,2

10,6

16,7

8,9

1,2

6,4

12,0

11,2

7,9

13,4

8,2

6,5

1,1*

14,1*

6,1

12,9

19,2

12,5

2,6

4,2

0,6

-1,9

11,5

14,8

3,7

-4,9

15,5

9,5

0,5

-2,3

2,4

12,2

9,0

11,6

17,4

8,9

8,0

8,8

16,3

6,3

12,7

6,2

1,9*

10,5

9,1

13,9

5,9*

15,4*

7,2

2,9

2,8

2,3

0,8

-2,0

6,6

4,9

7,7

6,6

0,4

6,3

-1,8

-1,7

6,7

2,4

1,7

14,2

15,9

15,4

10,2

9,4

10,5

1,2

8,1

2,9

15,6

4,2

11,0

9,4

7,6

10,0

1,7

7,5

6,1

4,9

8,3

3,2

15,8

5,8

7,0

10,4

-4,1

3,6

-1,6

-0,6

6,8

-2,3

7,7

17,0

13,6

9,3

11,8

7,9

14,0

5,3

11,1

12,6

14,8

11,1

12,5

19,3

0,3

11,6

9,2

7,3

11,1

14,6

19,4

12,1

6,0

11,8

6,5

6,3

3,7

8,7

9,1

4,0

8,1

5,1

-1,0

-1,3

8,8

3,6

11,5

14,5

12,1

13,5

10,5

9,5

14,4

4,3

3,5

8,5

4,4

7,8

1,8

8,7

22,0

11,3

3,1

10,2

12,2

10,5

10,3

7,1

16,8

9,0

9,5

9,4

-0,2

14,1

17,7

15,0

7,8

22,2

24,5

18,2

13,4

21,7

0,5

7,9

15,6

8,4

16,4

5,8

12,7

7,9

-0,4

3,3

8,7

31,5

11,4

22,5

10,9

18,0

14,1

10,8

13,4

20,5

2,9

5,8

9,9

6,6

9,2

11,2

8,2

25,6

20,2

4,9

10,4

12,7

15,1

5,8

11,4

8,2

5,9

11,2

8,1

10,4

14,3

18,7

23,4

12,2

24,5

25,7

27,6

15,7

19,1

-0,8

10,8

23,3

7,3

19,8

9,1

11,3

11,2

6,3

7,2

7,7

12,2

21,0

22,4

9,5

14,8

15,6

10,9

20,0

20,4

13,9

4,5

14,5

6,5

10,4

11,9

8,5

23,0

16,9

12,3

15,8

15,4

6,1

9,5

19,5

5,9

6,6

5,8

5,1

7,4

18,9

17,9

14,2

25,3

15,6

21,2

19,9

26,6

19,4

17,0

4,9

11,2

21,7

13,8

18,3

7,7

14,5

15,0

10,7

16,5

1,5

13,1

21,0

20,2

17,3

22,5

18,0

11,6

15,3

14,9

12,1

5,8

17,5

11,8

12,4

10,0

12,6

22,7

28,5

16,0

17,1

11,4

9,0

13,6

21,8

8,4

5,7

13,0

14,5

15,2

17,0

19,0

17,0

17,8

12,3

14,0

15,5

21,5

22,1

15,9

15,3

12,8

5,8

7,2

24,0

9,4

19,0

14,4

15,7

13,7

12,1

20,8

20,5

18,2

16,8

18,3

26,0

13,9

18,8

17,4

14,9

10,6

14,2

7,7

16,8

13,1

15,7

23,9

21,1

19,0

22,5

11,1

25,7

13,3

25,2

8,3

20,7

21,9

22,7

23,0

16,9

24,5

15,9

14,1

20,1

11,5

18,2

24,7

18,5

23,5

17,3

11,9

20,1

21,9

10,9

18,4

17,9

13,3

12,0

19,5

19,9

18,4

20,5

17,8

23,1

25,9

21,2

19,6

21,9

13,9

15,1

9,3

11,1

14,1

12,3

19,8

24,4

23,1

19,2

22,5

16,6

21,3

11,4

24,9

14,9

23,4

25,9

28,1

24,3

21,7

24,7

18,7

28,0

16,0

17,9

18,3

26,8

23,5

20,9

22,5

19,5

21,4

25,3

12,6

20,4

18,6

17,7

22,5

15,8

20,0

100

20,4

27,4

24,5

23,0

27,8

21,1

25,0

23,6

17,9

15,5

13,6

13,2

21,2

19,4

23,0

24,9

28,0

16,3

16,4

23,2

24,0

17,1

24,5

17,4

23,8

23,0

26,3

29,6

31,8

26,6

24,9

31,6

20,1

20,6

24,2

23,1

23,5

18,9

22,3

24,9

18,4

17,5

34,1

17,4

22,5

20,9

16,3

27,2

14,7

21,8

125

22,8

25,9

22,3

21,7

29,9

23,0

29,5

26,4

20,5

16,4

14,1

14,9

20,6

24,1

20,3

29,4

17,6

25,8

22,5

22,1

20,4

22,2

32,0

21,7

24,1

26,1

23,5

23,3

29,1

28,7

19,8

27,4

20,0

20,9

22,5

19,9

24,3

21,4

23,4

27,2

17,3

11,4

27,4

22,7

24,2

24,8

18,3

23,4

11,7

14,9

160

25,3

26,3

17,5

17,7

28,6

25,9

25,2

24,3

21,2

13,6

17,1

16,7

20,2

24,0

21,1

24,3

22,5

23,8

24,6

23,2

26,7

21,0

36,8

23,8

19,9

20,7

26,1

26,3

29,4

29,3

18,3

23,5

20,6

25,5

23,5

25,7

23,8

25,8

24,0

24,1

12,5

18,9

28,5

25,3

27,6

28,8

22,2

20,2

13,7

17,5

200

19,4

22,1

17,6

20,4

29,3

25,5

26,0

22,5

18,5

19,4

14,6

17,6

18,5

25,6

13,5

26,8

15,6

19,4

22,9

23,1

28,0

18,6

34,1

22,4

19,0

20,5

27,4

26,9

28,1

21,5

14,8

21,1

23,0

27,5

19,4

20,4

27,3

29,9

22,5

20,5

11,3

27,8

26,9

26,0

23,1

24,5

19,5

18,2

14,9

21,2

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Værelse

11,6

13,3

BILAG 2: SUPPLERENDE KURVER OVER INDSÆTNINGSDÆMPNING

Landhuse

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Figur 17. Målt indsætningsdæmpning for samtlige rum i landhuse

Nye huse

Indsætningsdæmpning [dB]

-5

-10

12,5

31,5

100

125

160

200

Frekvens [Hz]

Figur 18. Målt indsætningsdæmpning for samtlige rum i nye huse

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Sommerhuse

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

-10

Frekvens [Hz]

Figur 19. Målt indsætningsdæmpning for samtlige rum i lette sommerhuse

Indsætningsdæmpning for enkelte grupper

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Lette Sommerhuse

Middelværdi tidligere målinger

Alle nye målinger - lette sommerhuse

Figur 20. Sammenligning af indsætningsdæmpning. Lodrette linjer viser standardafvigelsen på middelvær-

dien af indsætningsdæmpningen for hver gruppe. Det fremgår at de lette sommerhuse skiller sig ud, mens

de 2 andre grupper ikke er signifikant forskellige.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Indsætningsdæmpning for enkelte grupper

Indsætningsdæmpning [dB]

-5

12,5

31,5

100

125

160

200

Frekvens [Hz]

Lette Sommerhuse

Alle nye målinger - lette sommerhuse

Alle målinger - lette sommerhuse

Middelværdi tidligere målinger

Figur 21. Sammenligning af indsætningsdæmpning for lette sommerhuse, Alle nye målinger fraregnet lette

sommerhuse, Alle målinger fraregnet lette sommerhuse og tidligere målinger.

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

BILAG 3: INSTRUMENTLISTE

Type

Højtaler Subwoofer

Højtaler

Fuldtone

Effektforstærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

Mikrofon + forfor-

stærker

4 kanals A/D modul

2 kanals D/A modul

Chassis for moduler

Kalibrator

Navn

Behringer

B1800X pro

Behringer

B1800X pro

Behringer

B212XL

Behringer

INUKE NU1000DSP

Behringer

INUKE NU3000DSP

Behringer

INUKE NU3000DSP

BSWA MPA231

BSWA MPA261

SVANTEK SV12L

GRAS 40AE

SVANTEK SV12L

GRAS 40AE

National Instruments

NI9234

National Instruments

NI9234

National Instruments

NI9234

National Instruments

NI9260

National Instruments

NI cDAQ 9174

B&K 4231

S1500171288

S1500204288

S1406727A0R

S1101462AEJ

S1500336AHO

S1105483AHO

490861

500208 + 530414

492930

490445

500257 + 530472

490272

490662

490862

490661

480241 + 480051

13235 + 82255

17770 + 144165

1676499

1A6EC70

1A54226

1A263E0

1A558AF

1897596

Acoustica udstyrs-

nr.

328

273

270

275

269

113

330

112

146

973

173

180

345

338

341

618

Bemærkninger

Blokerede basreflex

porte

Blokerede basreflex

porte

Lånt af leverandør

Miljøstyrelsen / Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

MOF, Alm.del - 2015-16 - Endeligt svar på spørgsmål 865: Spm. om, hvilke undersøgelser der er udarbejdet om konsekvenserne af støjudsættelse som følge af den reviderede støjbekendtgørelsen for vindmøller, herunder f.eks. måleprojektet i Holbæk eller helbredsundersøgelser, til miljø- og fødevareministeren MOF, Alm.del - 2015-16 - Endeligt svar på spørgsmål 865: Spm. om, hvilke undersøgelser der er udarbejdet om konsekvenserne af støjudsættelse som følge af den reviderede støjbekendtgørelsen for vindmøller, herunder f.eks. måleprojektet i Holbæk eller helbredsundersøgelser, til miljø- og fødevareministeren

Udvidet datagrundlag for danske boligers lydisolation mod lavfrekvent støj

Formålet med rapporten er at udvide det datagrundlag, der ligger til grund for vind-

møllebekendtgørelsens værdier for lydisolation. SWECO har med rapporten udvidet

grundlaget med målinger på 16 huse i alt 24 rum. Konklusionen er, 1) at lydisolation

for lette sommerhuse ligger ca 5 dB lavere end for gennemsnittet af alle de øvrige

målinger 2) at landhuse skiller sig ikke ud fra huse i Danmark generelt med hensyn til

lydisolation overfor lavfrekvent støj

Miljøstyrelsen

Strandgade 29

1401 København K
