DELTA Testrapport

TEST Reg. nr. 100

”Miljømåling – ekstern støj”

Toner i støj fra vindmølle ved Saltøvej 90C, Næstved

Udført for Gunnar Jensen

DANAK 100/2052

Sagsnr.: I100832

Side 1 af 9

2. november 2015

DELTA

Venlighedsvej 4

2970 Hørsholm

Danmark

Tlf. +45 72 19 40 00

Fax +45 72 19 40 01

www.delta.dk

CVR nr. 12275110

Denne rapport er udgivet under akkreditering udstedt af DANAK (Den Danske Akkrediterings - og

Metrologifond) og ILAC (International Laboratory Accreditation Cooperation) inklusive deres MRA

(Mutual Recognition Arrangement). Yderligere info rmation kan ses på www.danak.dk og www.ilac.org.

Rapporten må kun gengives i sin helhed. Gengivelse i uddrag kræver skriftlig accept fra DELTA.

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 2 af 9

Titel

”Miljømåling – ekstern støj”

Toner i støj fra vindmølle ved Saltøvej 90C, Næstved

Journal nr.

DANAK 100/2052

Rekvirent

Gunnar Jensen

Saltøvej 15

4700 Næstved

Rekvirentens ref.

Gunnar Jensen

Resumé

Den 7. oktober 2015 er der foretaget målinger af støjen på adressen Hautvej 1, 4700 Næstved,

som er nærmeste nabo til en vindmølle ejet af Gunnar Jensen. Målingerne er foranlediget af et

påbud fra Næstved Kommune, som pålægger ejeren af møllen at dokumentere, at støjen fra

vindmøllen overholder støjgrænserne ved nærmeste nabo. Da støjbidraget fra vindmøllen tidli-

gere er dokumenteret, er målingerne den 7. oktober 2015 alene benyttet til at vurdere, om der

er tydeligt hørbare toner i støjen hos nærmeste nabo.

Sagsnr.

I100832

Vores ref.

CB/LSS/ilk

Testdato

7. oktober 2015

Målingerne viser, at der ikke er tydeligt hørbare toner i støjen ved nærmeste nabo vurderet ef-

ter den objektive metode, som er beskrevet i Miljøstyrelsens vejledning 6/1984:

”Måling af

ekstern støj fra virksomheder”.

Bemærkning

Prøvningsresultatet gælder udelukkende for det prøvede emne.

Benyttede metoder: Bekendtgørelse 304 af 14/05 1991 om støj fra vindmøller (BEK 304/1991)

Miljøstyrelsens vejledning 6/1984: ”Måling af ekstern støj fra virksomheder”.

DELTA, 2. november 2015

Claus Backalarz

Akustik

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 3 af 9

Indholdsfortegnelse

Indledning ..................................................................................................................... 4

Måleobjekt og driftsforhold ........................................................................................ 4

Fremgangsmåde og målepunkt ................................................................................... 4

Vindforhold................................................................................................................... 6

Baggrundsstøj ............................................................................................................... 6

Målinger og analyse ..................................................................................................... 7

Måleinstrumenter og software .................................................................................... 8

Konklusion .................................................................................................................... 8

Bilag 1

–

Uddrag af BEK 304/1991 .................................................................................... 9

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 4 af 9

Indledning

Dansk Akustik Rådgivning (DAR) har i juni 2015 foretaget støjmålinger på to vindmøller

placeret på adresserne Saltøvej 90C (Vindmølle 1) og Saltøvej 90D (Vindmølle 2). Målin-

gerne er rekvireret af Næstved Kommune og

rapporteret i DAR’s rapport MR03.15/15-009

”Vindmøller, Saltøvej 90C og 90D, Saltøvej By, Miljømåling – Ekstern støj”. Vindmøller-

ne er opstillet 1998 og godkendt efter Bekendtgørelse 304/1991.

Det konkluderes i rapporten, at vindmøllen på Saltøvej 90C (Vindmølle 1 ejet af rekviren-

ten Gunnar Jensen) udsender tydeligt hørbare toner ved 1306 Hz, 1406 Hz og 1506 Hz,

men det er ikke undersøgt, om disse toner er tydeligt hørbare ved de nærmeste naboer. Der

er i rapporten fra DAR gengivet en lydudbredelseskurve, der viser, at støjen fra begge

vindmøller tilsammen bidrager med op imod 45 dB(A) tæt på boliger i det åbne land. Det-

te betyder, at grænseværdien ved boliger i det åbne land kan være overskredet, hvis toner-

ne fra Vindmølle 1 er tydeligt hørbare ved disse boliger.

På dette grundlag har Næstved Kommune i et brev af 6. oktober 2015 stilet til Gunnar Jen-

sen påbudt

denne at dokumentere, at ”støjen fra din vindmølle, Saltøvej 90C, Mølle 1,

overholder støjgrænserne i området, under

hensyntagen [til] rentone ved nærmeste nabo”.

DELTA er af Gunnar Jensen blevet rekvireret til at vurdere, hvorvidt tonerne, som DAR

har fundet i støjemissionen fra Vindmølle 1, er tydeligt hørbare ved nærmeste nabo.

Måleobjekt og driftsforhold

Vindmølle 1, som ejes af Gunnar Jensen, er af fabrikat Nordtank, type NTK600-43. Møl-

len er ifølge Energistyrelsens stamdataregister for vindmøller tilsluttet nettet i 1998 og har

GSRN-nummer (Global Service Relation Number) 570714700000011139. Ifølge stamda-

taregisteret er navhøjden 44,5 m, og rotordiameteren er 43 m. Den elektriske effekt er

600 kW.

Både Vindmølle 1 og 2 var i drift under målingerne.

Fremgangsmåde og målepunkt

Ifølge BEK 304/1991 kan tonernes hørbarhed vurderes subjektivt eller efter den objektive

metode beskrevet i Miljøstyrelsens vejledning 6/1984:

”Måling af ekstern

støj fra virk-

somheder”,

se uddrag fra BEK 304/1991 i Bilag 1. Vurderingen

af støjen ved nærmeste

nabo er foretaget efter den objektive metode.

Der er foretaget optagelser af støjen ved den nærmeste nabo til Vindmølle 1 på adressen

Hautvej 1 i afstanden ca. 325 m fra Vindmøllemølle 1 og ca. 500 m fra Vindmølle 2 den

7. oktober 2015 mellem kl. 20.30 og 22.00. På grundlag af inspektion på grunden blev må-

lepositionen vist på Figur 1 vurderet som det sted indenfor 15 m fra boligen, hvor bag-

grundsstøjen (hovedsagelig vegetationsstøj) var mindst.

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 5 af 9

Der blev målt i højden 1,5 m over terræn og ca. 2 m nord for husets østgavl og i forlængel-

se heraf. Med denne placering var der ikke refleksioner fra genstande på grunden eller re-

fleksioner i det hele taget, hvad angår støjen fra vindmøllerne.

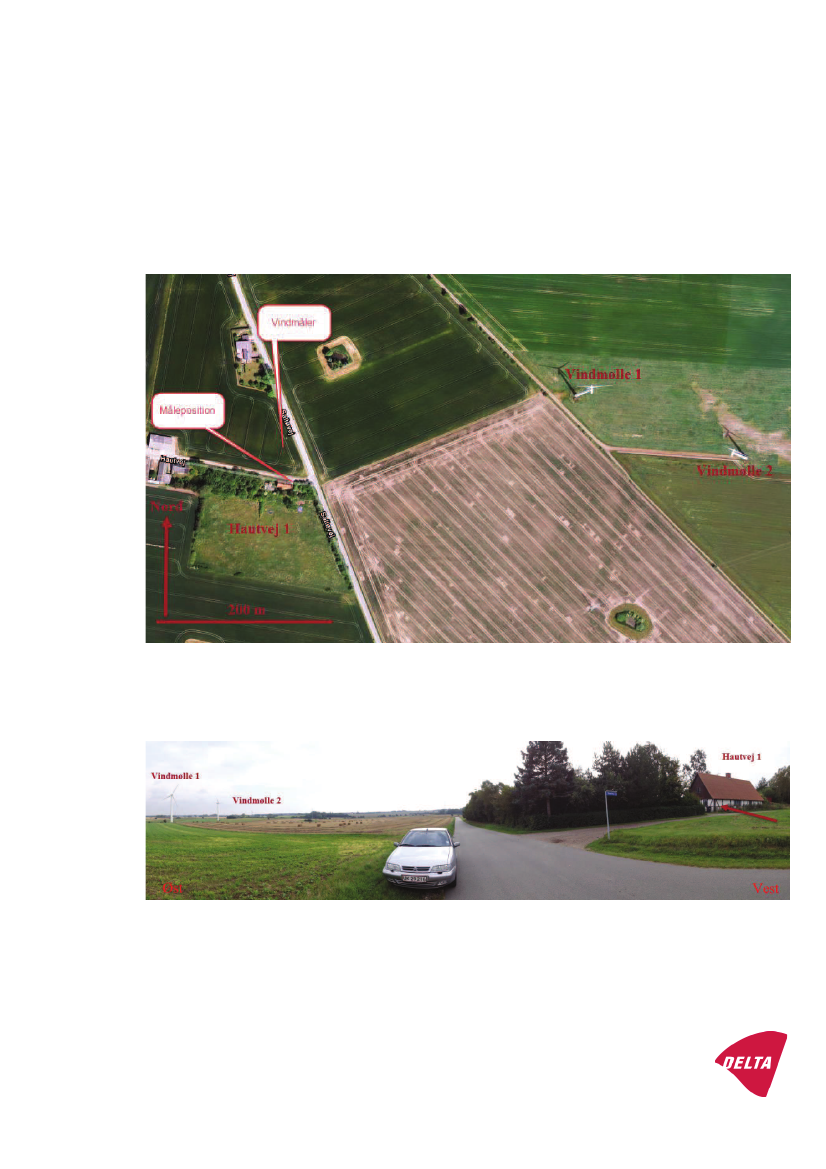

Figur 1

Luftfoto med angivelse af vindmøllerne, målepunktet samt placeringen af vindmåleren un-

der målingerne.

Figur 2

Panoramabillede taget den 18. september 2015, da vindmøllerne og målepunktet blev in-

spiceret i dagslys. Pilen angiver målepunktet, der blev benyttet den 7. oktober 2015. Bille-

det er taget nord for Hautvej (grusvej til højre), den asfalterede vej er Saltøvej.

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 6 af 9

Vindforhold

Under målingerne blev der i højden 10 m over terræn målt vindhastighed og -retning i et

punkt ca. 50 m nord for boligen. Vindhastigheden målt som 1-minuts middelværdier i må-

leperioden kl. 20.49 til 21.55 lå i intervallet 6,7-11,2 m/s. Vindretningen var mellem 90°

og 155°, som svarer til intervallet ca. Ø til SSØ. Den direkte retning mellem Vindmølle 1

og boligen er 71°, og der er således medvind inden for ±45° i intervallet 26° til 116°.

Betingelsen om medvind inden for ±45° og vindhastighed målt i 10 m højde i intervallet

6 til 8 m/s var opfyldt i 21 1-minuts perioder.

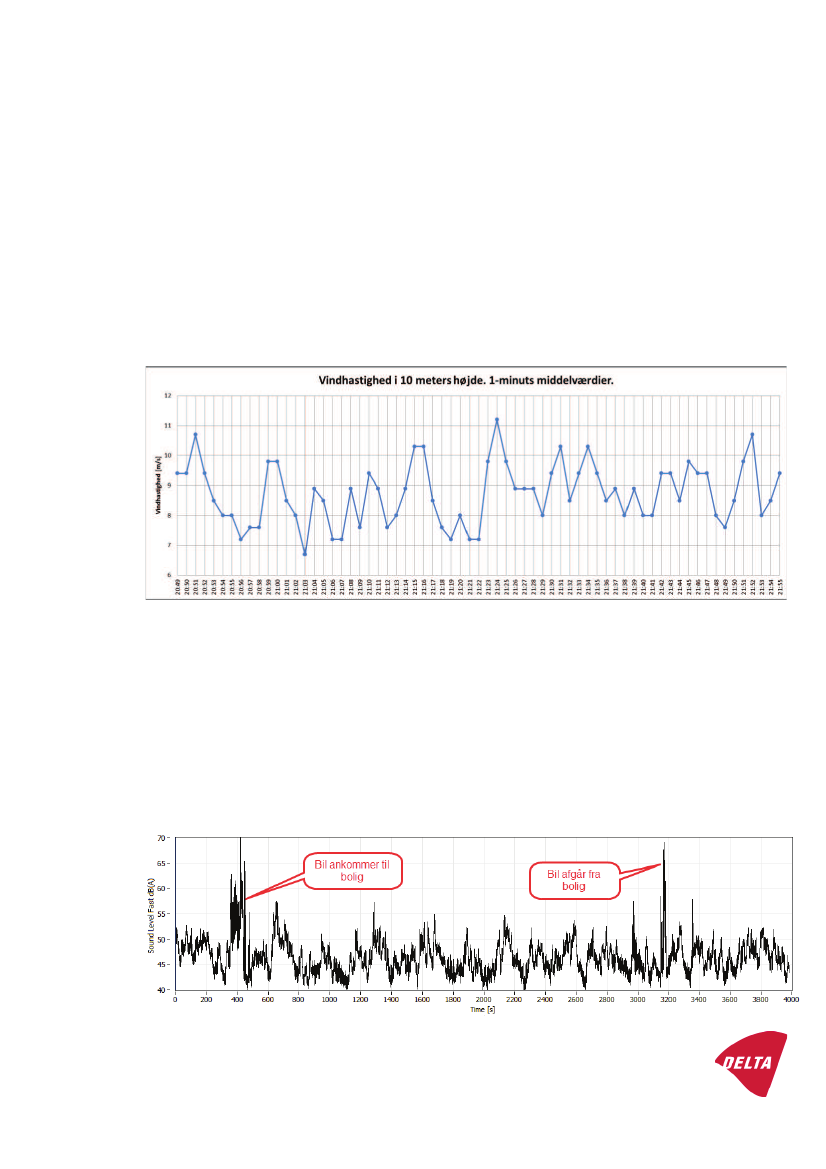

Figur 3

Målt vindhastighed 10 m over terræn den 7. oktober 2015. 1-minuts middelværdier.

Under målingerne var temperaturen ca. 12 °C, det var overskyet og uden nedbør.

Baggrundsstøj

Bortset fra en bil, der kørte til og fra boligen på Hautvej 1, var der ingen betydende bag-

grundsstøj fra andet end vindgenereret støj fra vegetationen.

Figur 4

Det A-vægtede støjniveau i målepositionen vist som L

pA,Fast

målt ved Hautvej 1.

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 7 af 9

Bortset fra ankomst og afgang af en bil hidrørte støjen vist i Figur 4 hovedsageligt fra ve-

getationsstøj, selvom punktet med mindst vegetationsstøj var udvalgt.

Det skal understreges, at støjniveauerne vist i Figur 4 hovedsageligt angiver støjen fra ve-

getationen og er ikke et udtryk for støjbidraget fra vindmøllerne.

Målinger og analyse

Målingerne af støj blev foretaget i perioden kl. 20.49 til 21.55. Støjsignalet blev via et

12 m langt mikrofonkabel ført til en lydtrykmåler, der løbende viste det øjeblikkelige li-

neære støjniveau. Fra lydtrykmåleren blev støjsignalet ført til en harddiskoptager, hvori det

lineære signal blev optaget og gemt som wav-filer. På et separat spor blev der indtalt

kommentarer om forstyrrelser, måleudstyr, forstærkning m.m. Optagelserne blev aflyttet

gennem hele måleperioden via hovedtelefoner, og det blev på harddiskoptagerens VU-

meter og på lydtrykmålerens display kontrolleret, at der ikke opstod overstyring.

Før og efter målingen blev mikrofonen monteret med en kalibrator, der afgav en tone ved

1000 Hz og et lydniveau på 93,8 dB. Kalibreringssignalet blev optaget og er ved analysen

benyttet til at kalibrere niveauet af analyseresultaterne.

Efterfølgende er de optagne wav-filer overført til en pc og analyseret i programmet noi-

seLAB. Med dette program er der foretaget en såkaldt batchanalyse, hvor der for hvert mi-

nut af den ca. 67 minutter lange optagelse er foretaget en analyse for tydeligt hørbare toner

af det A-vægtede støjsignal efter metoden beskrevet i Miljøstyrelsens vejledning 6/1984:

”Måling af ekstern

støj fra virksomheder”.

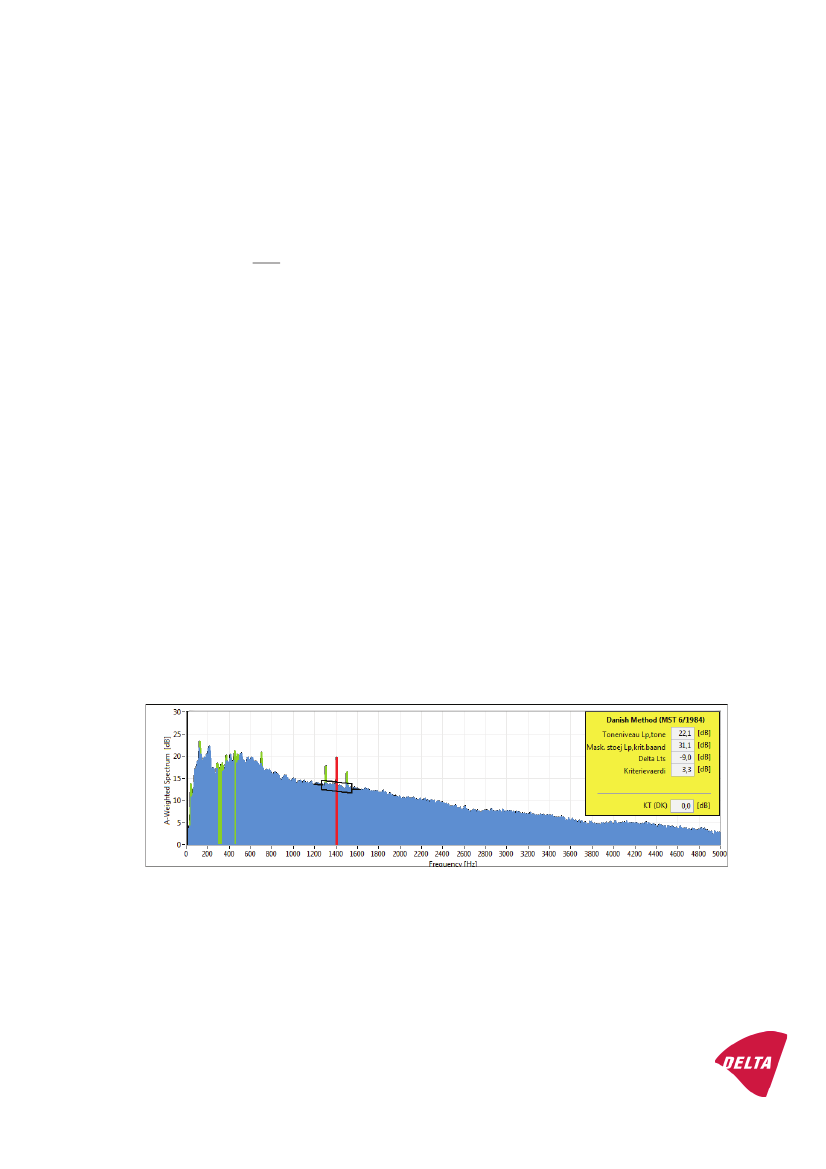

Figur 5

FFT-analyse og analyse for tydeligt hørbare toner i det minut, hvor tonerne ved 1306 Hz,

1406 Hz og 1506 Hz var tydeligst.

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 8 af 9

Alle 21 1-minuts perioder, hvor kravene til vindhastighed og -retning var opfyldt, er gen-

nemgået for tydeligt hørbare toner. Den største tydelighed af tonerne ved 1306 Hz,

1406 Hz og 1506 Hz (som udsendes af Vindmølle 1 ifølge rapporten fra DAR) er fundet i

det 18. måleminut, ca. kl. 21.07. Analysen for tydeligt hørbare toner i dette minut er gen-

givet i Figur 5. FFT-analysen er foretaget med en analysebåndbredde på 3 Hz.

Forskellen mellem niveauet af tonerne i det kritiske bånd omkring 1406 Hz og baggrunds-

støjen i dette kritiske bånd er -9,0 dB og dermed betydeligt under kriterieværdien på

+3,3 dB.

Tonerne, der udsendes af Vindmølle 1, er derfor ikke tydeligt hørbare ifølge den objektive

metode. Dette svarer godt til det subjektive indtryk under målingerne.

Udover tonerne ved 1306 Hz, 1406 Hz og 1506 Hz (som altså ikke er tydeligt hørbare)

blev der ikke fundet toner i den målte støj.

Måleinstrumenter og software

Det anvendte måleudstyr er vist i skemaet herunder.

Kalibrering

DELTA nr.

1370L

1349L

1329L

1190L

1584L

Måleudstyr

HD–optager

�½”

mikrofon

Lydtrykmåler

Kalibrator

Vindmåler

Fabrikat

Sound Devices

G.R.A.S.

Brüel & Kjær

Davis

Type

744T

40AE

2231

4231

Vantage Pro2

Seneste

Aug. 2014

Maj 2015

Aug. 2015

Okt. 2014

Næste

Aug. 2016

Maj 2016

Maj 2017

Feb. 2016

Okt. 2017

Til analysen blev programmerne noiseLAB Capture 4.0 og noiseLAB Batch 4.0 benyttet.

Konklusion

Den 7. oktober 2015 blev der foretaget målinger af støjen på adressen Hautvej 1, 4700

Næstved, som er nærmeste nabo til en vindmølle ejet af Gunnar Jensen. Målingerne er for-

anlediget af et påbud fra Næstved Kommune, som pålægger ejeren af møllen at dokumen-

tere, at støjen fra vindmøllen overholder støjgrænserne ved nærmeste nabo. Da støjbidra-

get fra vindmøllen tidligere er dokumenteret, er målingerne den 7. oktober 2015 alene be-

nyttet til at vurdere, om der er tydeligt hørbare toner i støjen hos nærmeste nabo.

Målingerne viser, at der ikke er tydeligt hørbare toner i støjen ved nærmeste nabo vurderet

efter den objektive metode, som er beskrevet i Miljøstyrelsens vejledning 6/1984:

”Måling

af ekstern støj fra virksomheder”.

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

DANAK 100/2052

Side 9 af 9

Bilag 1

–

Uddrag af BEK 304/1991

Bestemmelse af toner og støjbelastning L

Til bestemmelse af støjbelastningen L

i et punkt, må støjens indhold af tydeligt hørbare

toner vurderes. Denne vurdering skal foretages ved nærmeste bolig. Vurderingen kan fore-

tages subjektivt ved at lytte til møllestøjen. Er der tvivl om forekomsten af tydeligt hørbare

toner, kan der foretages en objektiv måling efter retningslinjerne i støjmålevejledningens

kapitel 7.

Støjmålingen skal foretages i et repræsentativt punkt i nærheden af den nærmeste bolig,

1,5 m over terræn og valgt på en sådan måde, at vindstøjen får mindst mulig indvirkning

på måleresultaterne. Der skal være medvind +/- 45 ° fra vindmøllen hen imod målepunk-

tet, og vindhastigheden målt 10 m over terræn skal være imellem 6 og 8 m/s.

Der er i denne sammenhæng ingen krav til temperaturgradient eller skydække.
