Dansk Akustik Rådgivning

TEKNISK RAPPORT

Rapport

titel:

Vedbysøndervej 13

4200 Slagelse

Tlf.:

58 503 620

E-post: [email protected]

Vindmøller, Saltøvej 90C og 90D,

Saltø By

Miljømåling

–

ekstern støj, 2015

MR03.15/15-009

Næstved Kommune

Rådmandshaven 20,

4700 Næstved

2015.06.29

Gregers Kiehn

Tlf. 55 88 62 02

Gustav

Bruun

Rapport nr.:

Klient/

rekvirent:

Dato:

Klient

kontakt:

Udført af:

KS:

Resumé:

For Næstved Kommune, har DAR bestemt kildestyrker for to eksisterende vindmøller, der er placeret Saltøvej 90C

og 90D, Saltø By, 4700 Næstved.

Kildestyrkerne er bestemt i overensstemmelse med Miljøstyrelsens bekendtgørelse nr. 1284/2011. Kildestyrkerne

er blevet bestemt pr. 1/3 oktav i frekvensområdet 10 - 10.000 Hz således, at resultaterne kan anvendes i

forbindelse med beregning af den samlede støjbelastning og den samlede lavfrekvente støj fra planlagte nye vind-

møller ved Saltø Gods.

Hovedresultatet udtrykt ved de samlede A-vægtede kildestyrker, L

WA,ref

, og de lavfrekvente kildestyrker, L

WA,LF,ref

ved vindhastighederne 6 og 8 m/s er i rapporten udregnet til følgende værdier, som er udtrykt i dB re 1 pW:

Mølle

Mølle-1, Saltøvej 90C

Mølle-2, Saltøvej 90D

Samlet kildestyrke

6 m/s

8 m/s

WA,ref

99,8

102,0

98,4

100,6

Lavfrekvent kildestyrke

6 m/s

8 m/s

WA,ref

90,6

93,3

89,6

92,9

Der er konstateret tydeligt hørbare toner i møllestøjen tæt ved Mølle-1 men ikke ved Mølle-2.

Endelig er der foretaget beregninger af et kort, der viser støjkonsekvensområder omkring de to eksisterende

møller. Kortet viser, hvor det samlede lydtrykniveau fra de to møller er større end 40 og 45 dB(A). Disse

beregninger er udført i overensstemmelse med Miljøstyrelsens bekendtgørelse nr. 304/1991.

Dansk Akustik Rådgivning er er optaget på Miljøstyrelsen liste over laboratorier, der

er godkendt til at foretage "Miljømåling - Ekstern støj". Rapporten inkl. bilag må kun

offentliggøres i sin helhed. Anden form for offentliggørelse kræver skriftlig

godkendelse fra Dansk Akustik Rådgivning

Antal sider:

6+ 11 sider bilag

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltøvej 90C og 90D, Saltø By

Miljømåling - ekstern støj

Side 2 af 6

INDHOLDSFORTEGNELSE

Side nr.

6.1

6.2

BAGGRUND ....................................................................................................................... 3

BELIGGENHED OG STØJGRÆNSER ............................................................................... 3

MÅLEOBJEKT..................................................................................................................... 4

LYDUDBREDELSESFORHOLD ......................................................................................... 4

BAGGRUNDSSTØJ ............................................................................................................ 4

MÅLEMETODE ................................................................................................................... 4

YDEFFEKTNIVEAU

............................................................................................................ 4

ONEANALYSER TÆT VED MØLLER

...................................................................................... 5

STØJKONSEKVENSOMRÅDER ........................................................................................ 5

SAMMENFATNING ............................................................................................................. 6

BILAG:

Nr. Indhold

Anvendt måle- og analyseudstyr

Lydtrykniveau, Mølle-1, drift

Lydeffektniveau, Mølle-1, 6 m/s

Lydeffektniveau, Mølle-1, 8 m/s

Lydeffektniveau, Mølle-2, 6 m/s

Lydeffektniveau, Mølle-2, 8 m/s

Toneanalyse, Mølle-1

Toneanalyse, Mølle-2

Støjkonsekvensområder, 8 m/s

SoundPLAN parametre, støjkonsekvensområder

Antal sider

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltøvej 90C og 90D, Saltø By

Miljømåling - ekstern støj

Side 3 af 6

1. BAGGRUND

For Næstved Kommune har DAR bestemt kildestyrken for to eksisterende vindmøller, der er placeret

Saltøvej 90C og 90D, Saltø By, 4700 Næstved.

Baggrunden for undersøgelsen er, at der planlægges opførelse af et antal nye store vindmøller på

Saltø Gods. Jf. Miljøstyrelsens bekendtgørelse nr. 1284 af 15/12/2011, vindmøllebekendtgørelsen

(BEK. nr. 1284/2011) skal støjbelastningen fra både nye og eksisterende vindmøller medregnes, når

nye vindmøller skal etableres. Støjen fra de to eksisterende møller ved Saltø By indgår derfor i de

støjberegninger, der er udført i forbindelse med planlægningen af de nye store vindmøller på Saltø

Gods. Næstved Kommune har ønsket at få kontrolleret de støjdata, der er anvendt for de to

eksisterende vindmøller ved Saltø By, og har derfor bedt DAR foretage bestemmelse af kildestyrken

for de to vindmøller.

Da resultaterne skal anvendes ved støjberegninger efter BEK. nr. 1284/2011, er kildestyrke-

bestemmelsen udført i overensstemmelse med denne bekendtgørelse. Undersøgelsen er gennemført

som en "Miljømåling - ekstern støj".

Endelig er der foretaget beregninger af støjkonsekvensområder omkring de to møller, der viser

udstrækningen af områder, hvor støjen fra de to møller - ved en vindhastighed på 8 m/s - er større

end eller lig med 40 dB(A) og 45 dB(A). Disse beregninger er udført i overensstemmelse med

Miljøstyrelsens bekendtgørelse nr. 304 af 14/05/1991, gamle vindmøllebekendtgørelse (BEK.

304/1991).

2. BELIGGENHED OG STØJGRÆNSER

Beliggenheden af de to møller fremgår af figur 1.

Mølle-1

Mølle-2

Figur 1, placering af vindmøllerne. Kort fra Kortforsyningen.dk. Målestok ca. 1:10500

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltøvej 90C og 90D, Saltø By

Miljømåling - ekstern støj

Side 4 af 6

Næstved Kommune ved Gregers Kiehn oplyser, at støjen fra de to møller ikke må overskride

støjgrænserne ifølge BEK. nr. 304/1991. Det betyder, at følgende støjvilkår skal være overholdt:

"Støjbelastningen fra vindmøller må ved udendørs opholdsarealer i umiddelbar tilknytning til

nabobeboelse i det åbne land ikke overstige 45 dB(A)"

"Støjbelastningen fra vindmøller må i det mest støjbelastede punkt ved udendørs opholdsarealer i

boligområder og anden støjfølsom anvendelse ikke overstige 40 dB(A)"

De anførte grænseværdier for støjbelastning gælder ved vindhastigheden 8 m/s.

3. MÅLEOBJEKT

Næstved Kommune oplyser, at de to møller er ens og af fabrikat Nordtank, type NTK600-43. Møllerne

er opsat i 1998.

Betegnelse

Mølle-1

Mølle-2

Adresse

Saltøvej 90C

Saltøvej 90D

Ejer

Gunnar Jensen

H.J-Wind I/S

Møllenummer (GSRN)

570714700000011139

570714700000012426

Navhøjde

44,5 m

Rotordiameter Generator

43 m

600 kW

Tabel 1, data for de to møller

4. LYDUDBREDELSESFORHOLD

De to møller er placeret på et forholdsvis plant terræn. Læhegn og spredt beplantning i området var

uden betydning ved DAR´s målinger. Ved begge møller var marken mellem mølle og målemikrofon

tilsået med vårbyg med en højde på omkring 0,5 m.

5. BAGGRUNDSSTØJ

Baggrundsstøjen under målingerne udgjordes af støj fra vejtrafik samt vindstøj. Baggrundsstøjen har

ikke haft betydende indflydelse på målinger, der er foretaget i forbindelse med undersøgelsen.

6. MÅLEMETODE

Efter aftale med Næstved Kommune er kildestyrken for de to møller bestemt i overensstemmelse

med BEK. nr. 1284/2011. Kildestyrkerne er bestemt pr. 1/3 oktav i frekvensområdet 10 - 10.000 Hz,

og kan således anvendes både ved beregninger af "almindelig støj", L

, og ved beregning af lav-

frekvent støj, L

pALF

Af måletekniske grunde - primært på grund af møllernes alder - var det ikke muligt at bestemme

vindhastigheder på baggrund af møllernes producerede effekt. I stedet er vindhastigheder bestemt

ved måling med vindmåler anbragt 10 m over lokalt terræn foran møllerne i overensstemmelse med

bekendtgørelsen.

Målinger til bestemmelse af lydeffektniveauet for Mølle-1 blev udført d. 18. juni 2015 og for Mølle-2 d.

24. juni 2015.

6.1

Kildestyrke

Ved hver mølle blev DAR´s vindmåler placeret 10 m over terræn foran møllen i forhold til

vindretningen. Videre blev målemikrofonen placeret på en krydsfinerplade på jorden bag ved møllen.

Målemikrofonen var forsynet med en halvkugleformet vindskærm (ø 9 cm) og en sekundær halvkugle-

formet vindskærm (ø 45 cm).

Målemikrofonen var tilsluttet PC-målesystemet 01dB, der løbende registrerede lydtrykniveauet i

målepunktet. Vindmåleren var tilsluttet en anden PC, der løbende registrerede vindhastigheden. De to

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltøvej 90C og 90D, Saltø By

Miljømåling - ekstern støj

Side 5 af 6

målesystemer blev inden målingerne synkroniseret. Oversigt over anvendt måle- og analyseudstyr

fremgår af bilag 1.

Ved hver mølle blev der foretaget samtidige optagelser af lydtrykniveau og vindhastighed over en

periode på 30 - 60 min., hvor møllen var i drift og mindst 30 min., hvor møllen var standset. Under

målingen af den ene af de to møller, var den anden mølle standset og omvendt.

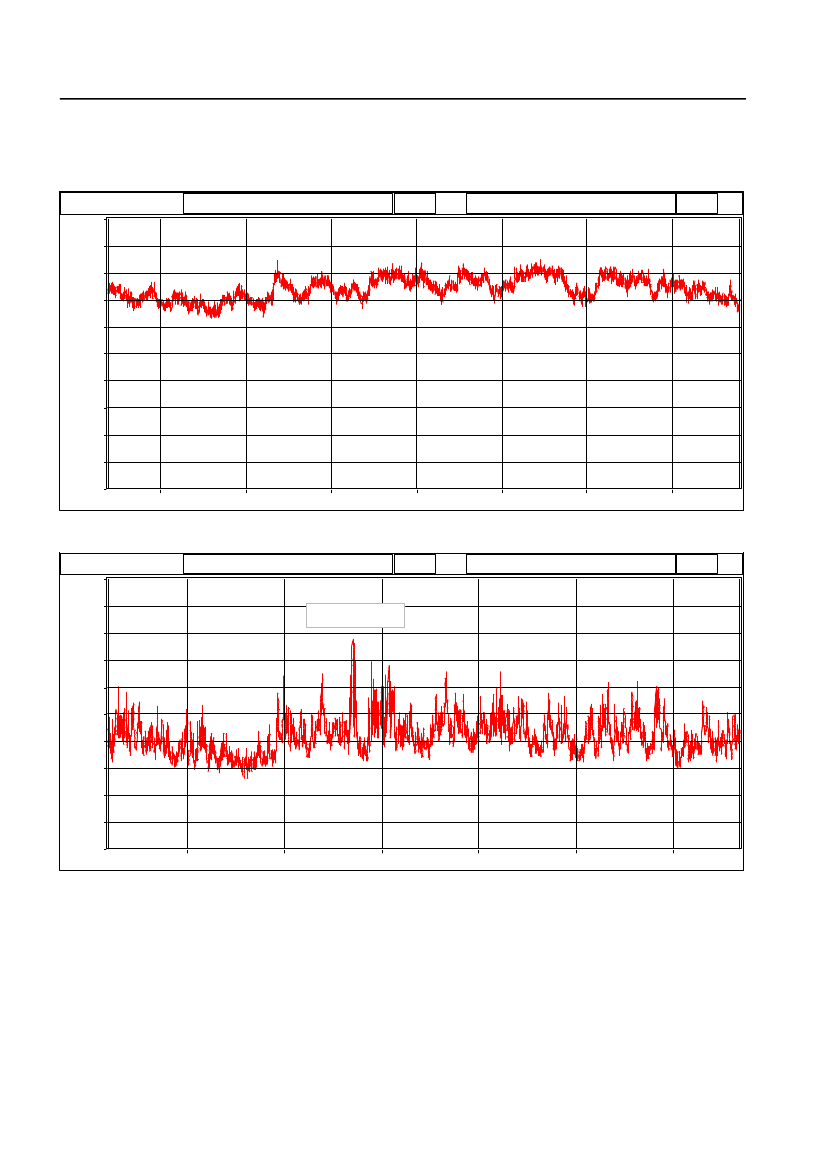

Eksempel på udskrift af lydtrykniveauet ved Mølle-1 under drift er vedlagt som bilag 2.

Lydoptagelserne blev efterfølgende analyseret således, at der for hver 1-min. periode blev bestemt

sammenhørende værdier af den energimæssige middelværdi af lydtrykniveauer pr. 1/3 oktav i

frekvensområdet 10 Hz - 10.000 Hz. Perioder, hvor vindhastigheden ikke lå inden for de krævede

vindhastighedsintervaller jf. bekendtgørelsen (6,0 ± 0,5 og 8,0 ± 0,5 m/s) eller med uvedkommende

støj, blev udeladt i den videre databehandling. Der blev foretaget analyser både for situationen med

møllerne i drift og med møllerne standset.

De målte middelværdier af totalstøjen med hver mølle i drift blev korrigeret for vindskærmenes

indsætningsdæmpning og for baggrundsstøjen. Indsætningsdæmpningen er bestemt af DAR i

forbindelse med en tidligere miljømåling. Møllens kildestyrke, L

WA,ref.

pr. 1/3 oktav ved 6 og 8 m/s blev

udregnet i overensstemmelse med bekendtgørelsen. Den samlede A-vægtede kildestyrke, L

WA,ref

, i

frekvensområdet 10 - 10.000 Hz og den lavfrekvente kildestyrke, L

WA,LF

, i frekvensområdet 10 - 160

Hz ved de to vindhastigheder er anført i tabel 2, mens detaljer vedrørende udregningerne fremgår af

bilag 3 - 6.

Samlet kildestyrke

Lavfrekvent kildestyrke

WA,ref, 6 m/s

Mølle-1

Mølle-2

99,8

98,4

WA,ref, 8 m/s

102,0

100,6

WA,LF,ref, 6 m/s

90,6

89,6

WA,ref, 8 m/s

93,3

92,9

Tabel 2, A-vægtede kildestyrker for de to møller, L

WA,ref

, og L

WA,LF,ref

, dB re 1 pW

Måleusikkerheden for kildestyrkerne er 2 dB jf. bekendtgørelsen.

6.2

Toneanalyser tæt ved møller

Jf. BEK. nr. 1284/2011 skal der ved fastlæggelse af møllernes støjbelastning, L

, i et givet reference-

punkt, f.eks. ved nærmeste nabo, foretages en vurdering af støjens indhold af tydeligt hørbare toner.

Hvis en frekvensanalyse af møllestøjen målt tæt ved vindmøllen viser, at der ikke forekommer tydeligt

hørbare toner her, vil der heller ikke være toner i støjen i referencepunkterne ifølge bekendtgørelsen.

For at afgøre, om møllestøjen indeholdt tydeligt hørbare toner tæt ved møllerne, blev lydoptagelserne

med møllerne i drift derfor analyseret i laboratoriet ved en objektiv toneanalyse i overensstemmelse

med Miljøstyrelsens vejledning nr. 6/1984, "Måling af ekstern støj fra virksomheder" og BEK. nr.

1284/2011. Analyserne blev foretaget for 1-min. perioder, hvor vindhastigheden var omkring 8 m/s.

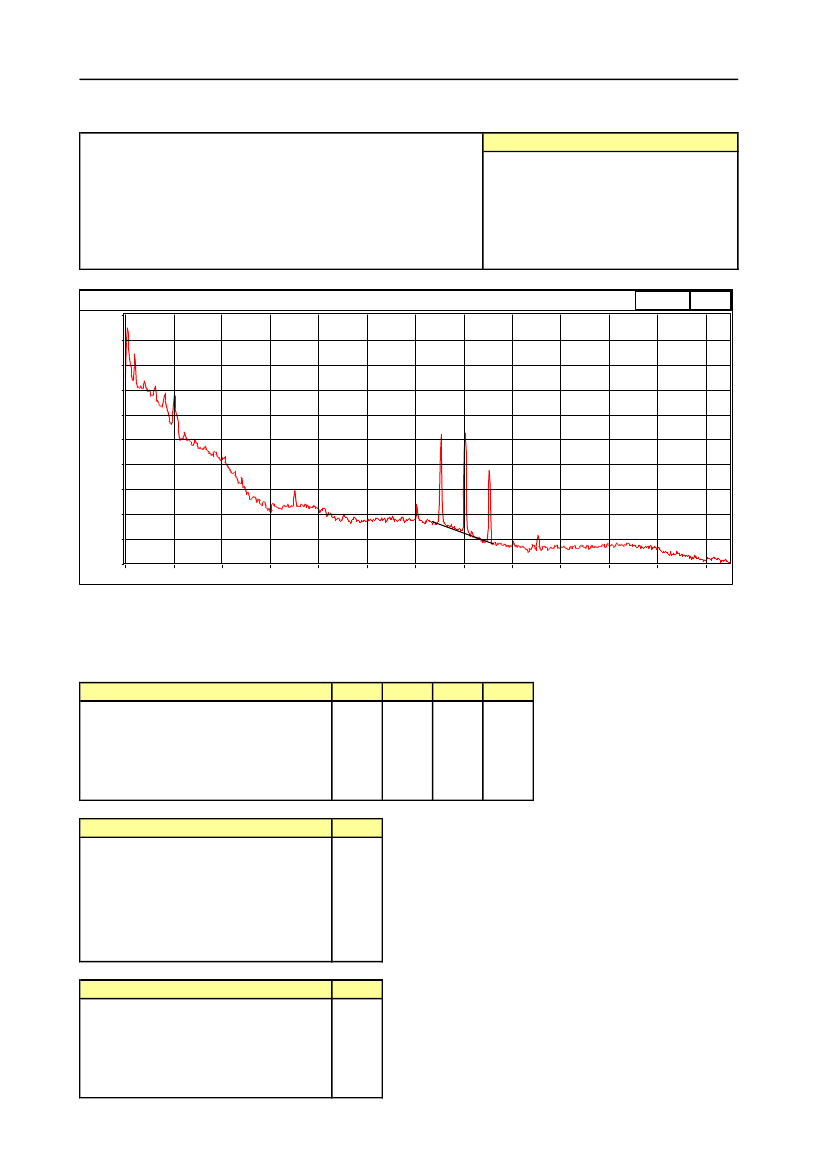

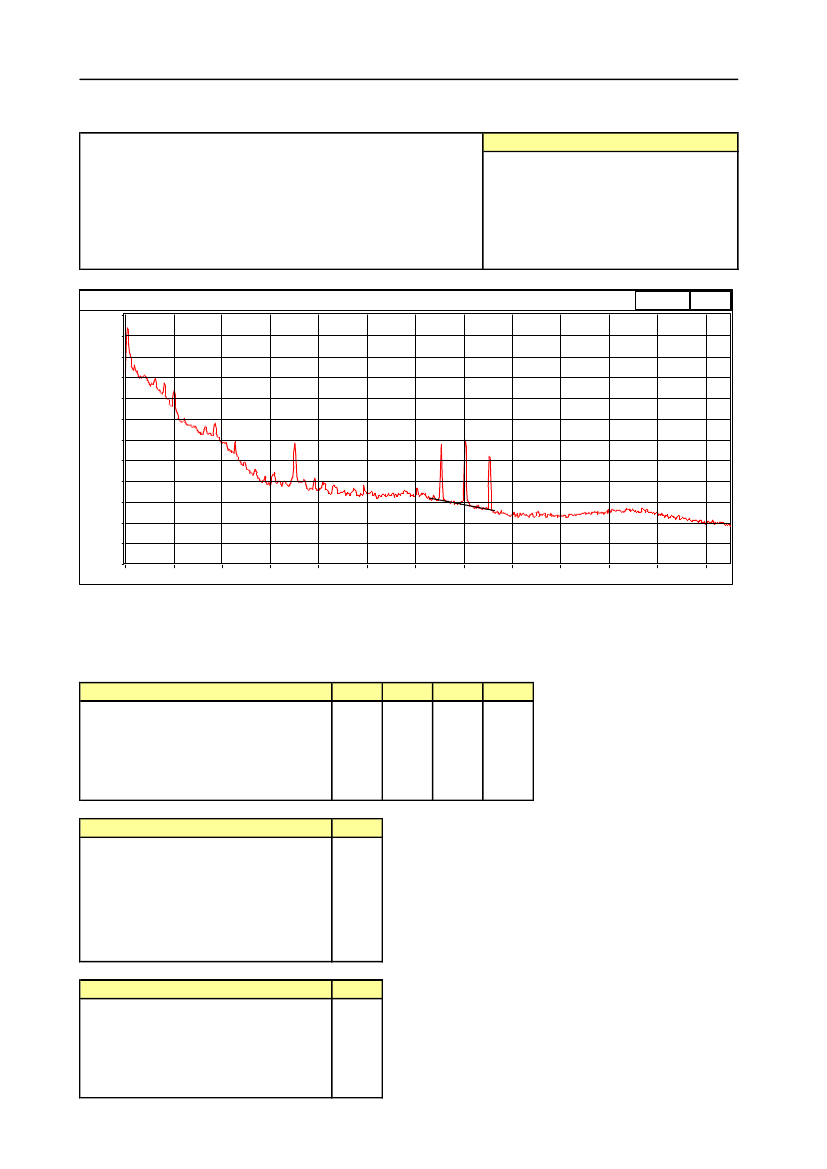

Analysen af støjen tæt ved Mølle-1 viste, at der her forekom tydeligt hørbare toner i møllestøjen ved

frekvenser omkring 1400 Hz. Se bilag 7. Dette stemte i øvrigt overens med DAR´s subjektive

vurdering på måledagen.

Den tilsvarende analyse af støjen tæt ved Mølle-2 viste, at møllestøjen ikke indeholdt tydeligt hørbare

toner. Se bilag 8. Dette stemte ligeledes overens med DAR´s subjektive vurdering på måledagen.

På baggrund af disse analyser, kan det således ikke udelukkes, at møllestøjen indeholder tydeligt

hørbare toner ved nærmeste naboer. Dette vil kræve særskilte undersøgelser.

7. STØJKONSEKVENSOMRÅDER

Efter aftale med Næstved Kommune er der udarbejdet et kort, der viser såkaldte støjkonsekvens-

områder omkring de to eksisterende møller, hvor et af følgende kriterier er opfyldt:

MR03.15/15-009

Støjniveauet fra de to møller ved 8 m/s er højere end 40 dB(A)

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltøvej 90C og 90D, Saltø By

Miljømåling - ekstern støj

Side 6 af 6

Støjniveauet fra de to møller ved 8 m/s er højere end 45 dB(A)

Støjniveauet omkring de to møller er beregnet i overensstemmelse med BEK. nr. 304/1991 i punkter

1,5 m over terræn. I praksis er beregningerne udført med beregningsprogrammet SoundPLAN, ver.

7.3, (den fælles nordiske beregningsmetode). Ved beregningen er det forudsat, at terrænet omkring

møllerne er akustisk hårdt. I dette tilfælde giver beregningsmetoden iflg. BEK. nr. 304/1991 og den

nordiske beregningsmetode samme resultater.

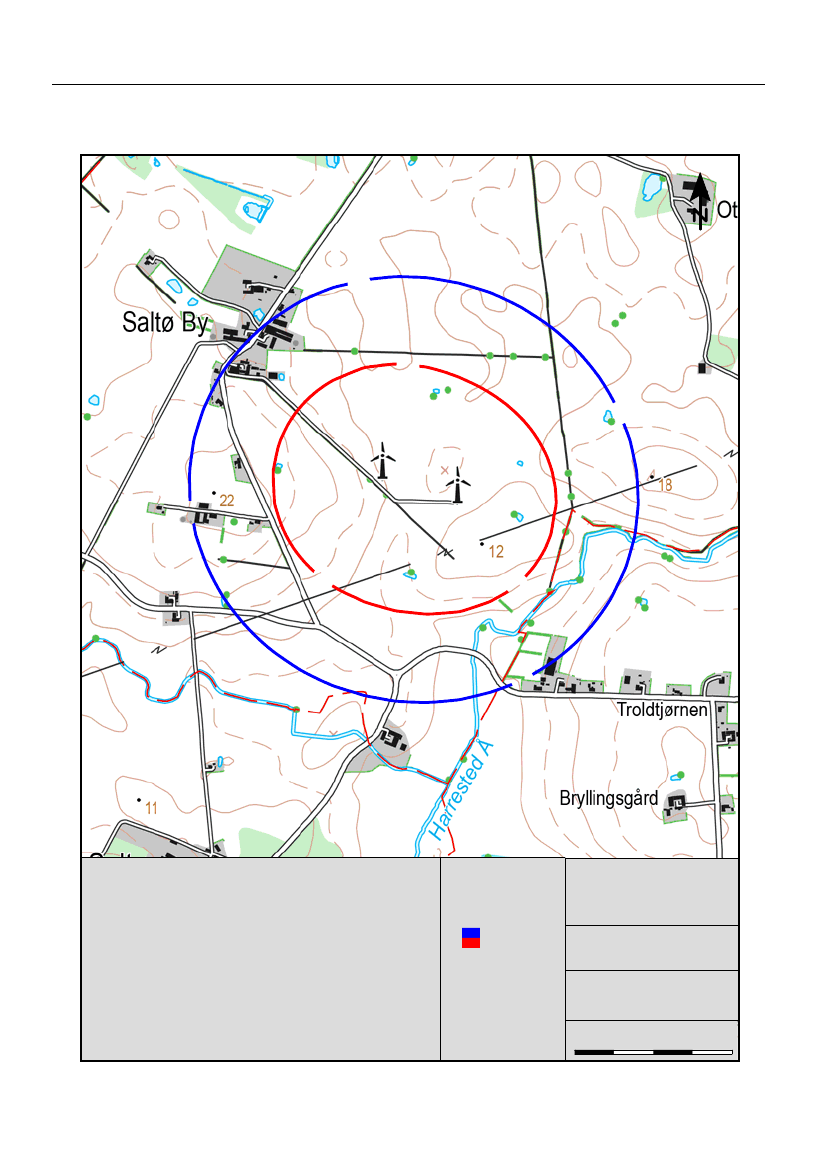

Kortet, der viser støjkonsekvensområderne omkring de to møller, fremgår af bilag 9. Vigtige

parametre for beregningsprogrammet fremgår af bilag 10.

8. SAMMENFATNING

For Næstved Kommune har DAR bestemt kildestyrker for to eksisterende vindmøller placeret Saltøvej

90C og 90D, Saltø By, 4700 Næstved. Målinger og beregninger er udført i overensstemmelse med

Miljøstyrelsens bekendtgørelse nr. 1284/2011. Kildestyrkerne er blevet bestemt pr. 1/3 oktav i

frekvensområdet 10 - 10.000 Hz således, at resultaterne kan anvendes i forbindelse med beregning

af den samlede støjbelastning og den samlede lavfrekvente støj fra planlagte nye møller ved Saltø

Gods.

Hovedresultatet udtrykt ved de samlede A-vægtede kildestyrker, L

WA,ref

, og de lavfrekvente kilde-

styrke, L

WA,LF,ref

ved vindhastighederne 6 og 8 m/s er anført i tabel 3. Alle talværdier i tabellen er i dB,

re 1 pW.

Mølle

Samlet kildestyrke Lavfrekvent kildestyrke

6 m/s

WA,ref

Mølle-1, Saltøvej 90C

Mølle-2, Saltøvej 90D

99,8

98,4

8 m/s

WA,ref

102,0

100,6

6 m/s

WA,ref

90,6

89,6

8 m/s

WA,ref

93,3

92,9

Tabel 3, A-vægtede kildestyrker for de to møller, L

WA,ref

, og L

WA,LF,ref

, dB re 1pW

Der er konstateret tydeligt hørbare toner i møllestøjen tæt ved Mølle-1, men ikke tæt ved Mølle-2.

Derudover er der foretaget beregning af et kort, der viser støjkonsekvensområder omkring de to

eksisterende møller. Kortet viser, hvor det samlede lydtrykniveau fra de to møller er større end 40 og

45 dB(A) ved vindhastigheden 8 m/s. Disse beregninger er udført i overensstemmelse med Miljø-

styrelsens bekendtgørelse nr. 304/1991.

--------------------------

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 1

Måle- og analyseudstyr

Anvendt ved målinger d. 18. juni og d. 24. juni 2015

Måleudstyr

Målemikrofon II, A

Målemikrofon III, B

Mikrofonforforst. I, A

Mikrofonforforst. IV, B

Akustisk kalibrator

Harddiskoptager

PC -målesystem

Vindmåler I

Fabrikat

B&K

G.R.A.S

B&K

01dB

DanaPlus

Type

4176

40AE

26AK, LF

26CA

4230

702

Symphonie

2000/1000

Serie nr.

1387772

128135

35758

133752

908944

GQ0509036008

0000003

73620620-01

Journal/

Certifikat

27935

27936

27934

27937

27929

27931

27928

200-L-20327

Kalibr.

institut

Exova

Seneste

kalibrering

2014.10.06

2014.10.07

2014.10.06

2014.10.07

2014.10.09

2013.08.14

Næste

kalibrering

2016.10.06

2016.10.07

2015.10.06

2016.10.07

2016.10.09

2015.08.14

Ved lydoptagelser er benyttet Symphonie, programmodulet dBTRIG32 og harddiskoptager SD 702

Ved analyser er benyttet Symphonie, programmodulerne dBTRAIT32 og dBFA32

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmølle, Saltø By

Miljømåling - ekstern støj

Bilag 2

Lydtrykniveauer, tæt ved mølle, 8 m/s

Vindmølle:

Saltø Fast 300ms A

THU 15/06/18 14h06m53s000

14h10

14h15

14h20

Lydtrykniveau, mølle 1 drift, [L

pA, Fast

dB re 20 uPa]

Saltø Fast 200ms A

THU 15/06/18 14h45m55s000

14h50

14h55

15h00

15h05

15h10

15h15

Operatør-støj

56.1

THU 15/06/18 14h44m00s200

54.6

14h25

14h30

14h35

14h40

39.3

THU 15/06/18 15h18m28s000

40.7

Lydtrykniveau, mølle-1 standset, [L

pA, Fast

dB re 20 uPa]

MR05.12/11-022

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 3

Lydeffektniveau, 6 m/s

Vindmølle nr.: 1

Type: Nordtank, type NTK600-43 GSRN-nummer: 570714700000011139

Måledato:

2015-06-18

Målemetode: Bekendtgørelse nr. 1284/2011, "Bekendtgørelse om støj fra vindmøller"

Bemærkning: Vindhastigheden er bestemt ved måling med vindmåler foran mølle, 10 m over terræn

Navhøjde:

Måleafstand:

Periode start

14:07

14:09

14:20

14:26

14:29

14:43

44,5 m

66,1 m

m/s

5,9

6,1

5,6

6,5

6,1

12,5 16,5

31,5

100

Rotordiameter: 43,0 m

Afstand til vindmåler: 44,6 m

Vindretning:

Måleperioder:

125

276

(Vest)

1 min.

160

200 250 315 400 500 630 800

1k 1,25k 1,6k 2k 2,5k 3,15k 4k

6,3

10k

Tot.

70,5

71,8

71,0

71,6

72,3

71,0

Frekvens, Hz

62,9 61,7 59,4 57,4 56,9 55,4 60,2 55,5 54,6 56,8 56,4 58,5 58,2 58,2 55,0 54,1 52,8 48,2 45,2 45,0 43,1 43,7 40,6 40,1 38,7 38,2 36,8 35,5 35,0 38,1 26,1

63,6 63,4 62,0 61,1 60,6 58,9 61,1 58,1 57,4 57,7 57,0 58,0 57,3 56,7 53,2 52,9 52,2 48,1 45,2 44,9 43,0 42,7 39,4 39,0 37,6 37,1 35,6 34,3 33,8 34,4 25,4

63,6 62,2 60,8 59,4 58,2 56,9 59,9 56,7 55,7 56,9 56,7 58,1 57,7 57,4 54,0 53,6 52,6 48,1 45,3 44,9 42,9 45,4 40,9 39,8 38,4 37,9 36,5 35,2 34,7 37,2 26,8

63,9 62,8 60,6 59,4 58,8 57,0 61,4 57,2 56,5 58,2 57,9 59,1 58,8 58,2 54,7 54,1 52,9 48,2 45,5 45,1 43,4 45,5 41,7 40,5 39,2 38,7 37,3 36,0 35,8 37,6 27,8

64,0 63,4 61,3 60,8 59,5 58,0 61,2 58,8 58,6 59,4 59,1 60,0 59,4 58,7 55,3 54,4 53,2 48,6 45,9 45,9 44,4 45,9 42,6 41,6 40,1 39,5 37,9 36,5 35,2 35,8 27,8

63,0 62,7 61,0 59,9 60,1 57,5 61,0 57,3 56,1 55,9 55,3 56,5 55,8 55,7 52,0 52,1 51,4 47,4 44,8 44,4 42,2 43,3 40,7 38,8 37,3 37,0 35,7 34,6 34,2 33,7 27,4

ref 6 m/s

6,1

63,5 62,7 60,9 59,8 59,2 57,4 60,8 57,4 56,7 57,6 57,2 58,5 58,0 57,6 54,2 53,6 52,6 48,1 45,3 45,1 43,2 44,6 41,1 40,1 38,7 38,2 36,7 35,4 34,8 36,4 27,0

71,4

Total støj, 6 m/s, målte værdier af total støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

14:48

14:49

14:54

15:05

15:16

b 6 m/s

6,3

5,7

6,1

5,9

6,0

40,6 39,7 37,7 37,5 37,9 37,9 37,7 44,3 38,3 36,7 35,8 34,2 33,5 34,1 32,4 32,9 30,3 28,6 28,2 27,8 29,1 27,6 28,1 27,9 29,3 29,8 27,6 24,9 23,4 21,4 25,4

40,5 38,7 37,8 37,2 37,1 36,4 40,1 44,0 36,8 35,6 34,0 32,7 33,0 33,0 30,3 31,8 29,5 27,8 27,3 26,7 28,2 26,2 26,1 25,4 26,2 26,4 24,1 22,2 20,7 18,8 25,0

44,1 40,5 40,2 40,8 38,3 37,4 38,2 43,5 38,4 36,9 35,9 35,2 34,5 34,4 32,5 33,2 31,0 29,1 29,0 29,2 30,7 29,8 30,6 29,7 29,4 28,8 28,6 28,4 27,3 25,6 24,5

43,4 42,0 41,6 41,9 42,4 43,1 44,0 46,7 45,6 44,7 44,1 42,3 40,1 41,0 40,0 37,4 34,4 30,4 29,2 29,2 30,5 29,6 30,3 29,5 29,4 29,1 28,7 28,1 26,8 24,8 27,8

41,9 41,4 39,7 39,2 41,1 39,8 37,8 42,3 45,5 46,1 38,5 40,9 39,8 37,6 34,7 34,1 31,8 29,4 28,8 28,6 30,0 28,9 29,6 28,8 28,5 27,8 27,5 27,2 25,9 23,8 29,9

42,3 40,6 39,7 39,7 39,9 39,6 40,3 44,4 42,6 42,2 39,3 38,7 37,3 37,1 35,5 34,4 31,8 29,1 28,6 28,4 29,8 28,6 29,2 28,5 28,7 28,5 27,6 26,7 25,4 23,5 27,0

52,6

Baggr. støj, 6 m/s, målte værdier af baggr. støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

Mikrofonskærm

ref, k

A-vægtning

A, ref, k

WA, ref

WA,LF, ref

Møllens lydeffektniveau ved 6 m/s, [dB re 1 pW]

MR03.15/15-009

0,0

0,1

0,0

-0,1

0,1

0,0

-0,1

0,0

-0,5 -0,5 -0,1 0,2 0,4 1,3 1,8 0,3 0,3 1,7 1,6

1,4 1,7 1,4 0,8 0,2 1,7 2,4

71,3

56,8

99,8

90,6

1,3 1,2 1,0 0,5 -0,1 -1,1 -2,5

63,5 62,7 60,9 59,8 59,1 57,4 60,8 57,1 56,4 57,6 57,2 58,4 58,0 57,1 53,6 53,5 52,7 48,5 46,5 46,8 43,3 44,8 42,5 41,4 39,6 39,4 37,5 35,6 34,5 37,9 26,4

-70,4 -63,4 -56,7 -50,5 -44,7 -39,4 -34,6 -30,2 -26,2 -22,5 -19,1 -16,1 -13,4 -10,9 -8,6 -6,6 -4,8 -3,2 -1,9 -0,8 0,0 0,6 1,0 1,2

-6,9

-0,7

4,2

9,3

14,4 18,0 26,2 26,9 30,2 35,1 38,1 42,3 44,6 46,2 45,0 46,9 47,9 45,3 44,6 46,0 43,3 45,4 43,5 42,6 40,9 40,6 38,5 36,1 34,4 36,8 23,9

36,1 42,3 47,2 52,3 57,5 61,1 69,2 69,9 73,2 78,1 81,1 85,3 87,6 89,2 88,0 89,9 90,9 88,3 87,7 89,0 86,3 88,4 86,5 85,6 83,9 83,6 81,6 79,1 77,4 79,8 66,9

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 4

Lydeffektniveau, 8 m/s

Vindmølle nr.: 1

Type: Nordtank, type NTK600-43 GSRN-nummer: 570714700000011139

Måledato:

2015-06-18

Målemetode: Bekendtgørelse nr. 1284/2011, "Bekendtgørelse om støj fra vindmøller"

Bemærkning: Vindhastigheden er bestemt ved måling med vindmåler foran mølle, 10 m over terræn

Navhøjde:

Måleafstand:

Periode start

14:19

14:23

14:28

14:36

14:38

14:40

44,5 m

66,1 m

m/s

7,5

8,3

8,0

7,9

7,5

12,5 16,5

31,5

100

Rotordiameter: 43,0 m

Afstand til vindmåler: 44,6 m

Vindretning:

Måleperioder:

125

276

(Vest)

1 min.

160

200 250 315 400 500 630 800

1k 1,25k 1,6k 2k 2,5k 3,15k 4k

6,3

10k

Tot.

72,3

73,5

72,8

73,5

72,3

71,5

Frekvens, Hz

63,7 63,3 60,8 58,8 57,9 56,8 62,0 58,4 58,1 60,1 59,7 60,7 60,2 59,6 56,0 55,1 53,8 49,0 46,3 46,1 44,9 48,0 43,2 41,9 40,6 39,9 38,4 36,9 36,1 37,9 27,5

65,2 64,1 61,6 58,8 57,7 57,2 63,4 60,4 60,3 62,5 61,8 62,2 61,5 60,6 56,6 55,6 54,2 49,6 47,2 47,4 46,3 50,6 45,7 43,8 42,6 41,8 40,4 39,2 37,4 36,6 31,8

64,4 63,4 60,4 58,0 57,5 56,4 62,6 58,8 59,3 61,3 61,0 61,9 61,1 60,3 56,4 55,4 53,9 49,0 46,6 46,5 45,4 47,7 44,0 42,7 41,4 40,6 39,1 37,7 36,0 36,1 29,1

64,9 63,6 61,9 60,6 59,9 58,6 63,7 60,1 60,2 61,5 61,3 61,9 61,2 60,3 56,3 55,3 53,8 49,3 46,6 46,8 45,8 50,7 47,0 43,4 42,0 41,4 40,2 38,6 36,6 36,2 30,0

64,2 63,0 61,0 58,9 58,5 57,0 62,6 58,2 58,3 59,7 59,5 60,4 59,9 59,9 55,8 54,5 53,1 48,8 45,9 45,7 44,5 48,7 45,1 42,0 40,6 40,1 38,7 37,4 36,1 36,0 29,2

63,5 62,6 60,8 59,0 58,0 56,7 60,8 57,1 56,9 58,5 58,1 59,4 59,1 58,9 55,1 54,2 52,9 48,3 45,4 45,1 43,7 47,5 44,1 41,3 39,8 39,2 37,9 36,8 36,1 37,1 29,6

ref 8 m/s

7,8

64,4 63,4 61,1 59,1 58,3 57,2 62,6 59,0 59,0 60,8 60,4 61,2 60,6 60,0 56,1 55,0 53,6 49,0 46,4 46,3 45,2 49,1 45,0 42,6 41,3 40,6 39,2 37,9 36,4 36,7 29,7

72,7

Total støj, 8 m/s, målte værdier af total støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

14:47

15:00

15:02

15:13

15:14

b 8 m/s

7,5

7,8

7,7

7,5

7,6

42,5 40,8 39,6 39,2 39,1 38,7 39,4 45,3 39,7 38,4 37,3 36,0 36,0 36,9 35,2 33,9 31,3 29,7 29,2 28,9 30,2 29,2 29,9 29,0 29,1 29,4 28,6 27,8 26,6 24,7 25,0

44,3 43,1 41,5 40,1 39,1 38,6 39,4 44,9 39,2 37,9 37,4 36,8 36,1 36,0 34,4 34,7 32,5 30,6 30,3 30,8 32,4 31,5 32,6 33,4 36,5 38,7 36,1 31,1 29,4 27,6 25,7

43,4 41,7 41,3 39,5 39,4 39,4 37,7 44,8 40,2 37,0 36,1 35,4 35,0 34,7 32,7 33,4 31,2 29,3 29,2 29,5 30,9 29,8 30,3 29,4 29,2 28,6 28,3 28,1 27,0 25,0 31,8

42,5 41,4 39,2 37,9 37,5 37,0 36,5 41,5 36,4 36,5 35,2 34,4 34,3 34,2 32,2 33,1 30,8 28,7 28,6 28,8 30,1 28,7 29,6 29,9 32,0 33,6 31,6 27,0 25,6 23,7 25,9

46,5 42,7 42,0 40,6 39,7 39,1 40,5 42,5 38,7 39,5 37,5 36,5 36,1 36,0 34,5 34,4 32,5 30,8 30,6 31,1 32,5 31,7 32,7 32,0 31,8 31,4 31,2 30,9 29,8 27,9 25,4

44,1 42,0 40,9 39,6 39,0 38,6 38,9 44,0 39,0 38,0 36,8 35,9 35,6 35,7 33,9 33,9 31,7 29,9 29,6 29,9 31,3 30,4 31,2 31,1 32,7 34,0 32,2 29,3 28,0 26,1 27,7

52,2

Baggr. støj, 8 m/s, målte værdier af baggr. støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

Mikrofonskærm

ref, k

A-vægtning

A, ref, k

WA, ref

WA,LF, ref

Møllens lydeffektniveau ved 8 m/s, [dB re 1 pW]

MR03.15/15-009

0,0

0,1

0,0

-0,1

0,1

0,0

-0,1

0,0

-0,5 -0,5 -0,1 0,2 0,4 1,3 1,8 0,3 0,3 1,7 1,6

1,4 1,7 1,4 0,8 0,2 1,7 2,4

72,7

59,0

102,0

93,3

1,3 1,2 1,0 0,5 -0,1 -1,1 -2,5

64,3 63,3 61,1 59,0 58,3 57,2 62,6 58,7 58,9 60,9 60,4 61,1 60,6 59,5 55,5 54,9 53,8 49,4 47,6 48,0 45,3 49,3 46,6 43,9 42,0 41,2 39,7 38,0 35,9 38,0 29,1

-70,4 -63,4 -56,7 -50,5 -44,7 -39,4 -34,6 -30,2 -26,2 -22,5 -19,1 -16,1 -13,4 -10,9 -8,6 -6,6 -4,8 -3,2 -1,9 -0,8 0,0 0,6 1,0 1,2

-6,1

-0,1

4,4

8,5

13,6 17,8 28,0 28,5 32,7 38,4 41,3 45,0 47,2 48,6 46,9 48,3 49,0 46,2 45,7 47,2 45,3 49,9 47,6 45,1 43,3 42,4 40,7 38,5 35,8 36,9 26,6

36,9 42,9 47,4 51,6 56,6 60,8 71,0 71,6 75,7 81,4 84,3 88,0 90,2 91,6 90,0 91,3 92,0 89,2 88,7 90,2 88,3 92,9 90,6 88,1 86,3 85,4 83,7 81,5 78,9 79,9 69,6

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 5

Lydeffektniveau, 6 m/s

Vindmølle nr.:

Type: Nordtank, type NTK600-43 GSRN-nummer:

570714700000012426

Måledato:

2015-06-24

Målemetode: Bekendtgørelse nr. 1284/2011, "Bekendtgørelse om støj fra vindmøller"

Bemærkning: Vindhastigheden er bestemt ved måling med vindmåler foran mølle, 10 m over terræn

Navhøjde:

Måleafstand:

Periode start

13:45

13:46

13:47

13:48

12:47

12:45

44,5 m

64,4 m

m/s

6,3

5,7

5,8

5,9

6,1

6,0

12,5 16,5

31,5

100

Rotordiameter: 43,0 m

Afstand til vindmåler: 46,2 m

Vindretning:

Måleperioder:

125

276

(Vest)

1 min.

160

200 250 315 400 500 630 800

1k 1,25k 1,6k 2k 2,5k 3,15k 4k

6,3

10k

Tot.

70,2

70,3

71,7

71,6

70,7

72,0

Frekvens, Hz

62,3 61,8 60,2 58,7 58,3 56,8 58,4 56,6 55,9 56,6 56,0 56,4 56,0 56,5 51,9 51,5 51,3 47,2 44,6 43,4 41,7 42,0 39,1 39,3 37,7 37,4 36,5 35,5 34,1 32,3 30,8

62,7 61,9 61,1 60,3 59,8 58,3 58,0 56,7 55,8 55,4 54,2 53,8 53,2 54,8 50,1 49,9 50,1 46,6 44,1 43,0 41,4 40,9 38,0 37,7 35,7 35,2 34,2 33,2 31,6 29,5 29,5

63,5 63,6 62,7 61,4 61,0 58,9 60,0 58,4 57,3 57,6 56,6 56,6 55,7 56,3 51,6 51,0 50,9 47,0 44,5 43,3 41,4 41,8 39,2 38,4 36,6 36,2 35,3 34,4 32,6 30,2 29,3

63,2 62,9 61,7 60,3 60,1 58,5 59,7 58,5 57,6 58,3 57,8 58,8 57,5 57,1 53,1 52,1 51,8 47,3 44,8 43,9 41,5 42,6 39,9 39,7 38,2 38,0 37,3 36,4 34,8 32,5 29,9

62,9 61,9 59,9 58,4 57,9 56,8 58,8 57,2 56,9 57,5 57,4 58,2 57,8 57,5 53,1 52,5 51,7 47,3 44,8 43,7 42,2 42,5 40,2 40,6 39,2 39,1 38,4 37,5 36,5 35,0 32,7

63,1 63,2 61,4 61,0 60,6 58,8 59,6 59,0 58,9 59,2 59,0 59,2 58,8 57,7 53,7 53,0 51,9 47,2 44,9 43,8 42,6 42,9 40,5 40,0 38,4 38,1 37,0 35,9 34,0 31,4 29,0

ref 6 m/s

5,9

63,0 62,6 61,3 60,2 59,8 58,1 59,1 57,8 57,2 57,6 57,1 57,5 56,8 56,8 52,4 51,8 51,3 47,1 44,6 43,5 41,8 42,2 39,6 39,4 37,8 37,5 36,7 35,7 34,2 32,2 30,4

71,1

Total støj, 6 m/s, målte værdier af total støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

14:22

14:24

14:50

14:52

14:55

b 6 m/s

6,2

6,0

6,1

5,8

5,9

6,0

41,8 40,6 40,8 41,4 39,3 38,5 38,9 39,1 38,4 38,8 35,9 34,3 33,3 32,0 30,7 29,6 28,3 27,4 27,5 28,7 30,3 29,9 31,4 31,1 31,5 31,5 30,8 30,6 30,0 27,6 25,0

40,6 40,5 39,0 39,1 37,8 38,0 38,4 37,8 37,9 35,8 33,8 32,1 30,4 29,2 27,8 27,1 25,7 25,1 25,4 26,4 27,8 27,4 28,9 28,7 29,1 29,1 28,6 28,4 27,8 25,4 25,0

41,6 40,3 39,7 41,2 40,1 40,0 40,6 40,1 39,3 38,0 36,8 34,5 31,9 30,6 29,2 28,3 27,4 27,0 27,4 28,7 30,2 29,8 31,3 30,9 31,3 31,3 30,7 30,4 29,7 27,4 30,0

42,5 40,9 40,1 42,2 41,6 41,4 42,4 42,6 42,7 42,3 41,5 40,4 37,9 38,6 37,6 33,3 29,3 27,4 27,4 28,9 30,3 29,7 31,2 30,8 31,2 31,1 30,4 30,1 29,4 27,1 29,2

42,5 41,0 40,4 41,8 40,2 39,8 38,8 38,5 37,6 35,6 33,2 31,6 30,8 30,1 27,5 25,7 24,0 22,9 22,5 22,9 23,8 23,2 24,6 24,2 24,6 24,3 23,0 22,2 21,4 19,0 0,0

41,9 40,7 40,0 41,3 40,0 39,7 40,1 40,0 39,6 38,8 37,4 35,9 33,9 33,7 32,5 29,6 27,3 26,3 26,4 27,6 29,1 28,6 30,1 29,8 30,2 30,1 29,4 29,2 28,5 26,2 26,9

51,3

Baggr. støj, 6 m/s, målte værdier af baggr. støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

Mikrofonskærm

ref, k

A-vægtning

A, ref, k

WA, ref

WA,LF, ref

Møllens lydeffektniveau ved 6 m/s, [dB re 1 pW]

MR03.15/15-009

0,0

0,1

0,0

-0,1

0,1

0,0

-0,1

0,0

-0,5 -0,5 -0,1 0,2 0,4 1,3 1,8 0,3 0,3 1,7 1,6

1,4 1,7 1,4 0,8 0,2 1,7 2,4

71,1

55,5

98,4

89,6

1,3 1,2 1,0 0,5 -0,1 -1,1 -2,5

62,9 62,6 61,2 60,1 59,7 58,1 59,1 57,7 57,0 57,6 57,0 57,4 56,8 56,2 51,9 51,7 51,5 47,5 45,9 45,2 41,9 42,3 40,7 40,5 38,4 38,3 37,1 35,4 33,1 32,7 30,2

-70,4 -63,4 -56,7 -50,5 -44,7 -39,4 -34,6 -30,2 -26,2 -22,5 -19,1 -16,1 -13,4 -10,9 -8,6 -6,6 -4,8 -3,2 -1,9 -0,8 0,0 0,6 1,0 1,2

-7,5

-0,8

4,5

9,6

15,0 18,7 24,5 27,5 30,8 35,1 37,9 41,3 43,4 45,3 43,3 45,1 46,7 44,3 44,0 44,4 41,9 42,9 41,7 41,7 39,7 39,5 38,1 35,9 33,0 31,6 27,7

35,4 42,0 47,4 52,5 57,9 61,6 67,4 70,3 73,7 78,0 80,8 84,1 86,3 88,2 86,1 87,9 89,6 87,1 86,8 87,3 84,8 85,7 84,6 84,6 82,5 82,4 81,0 78,8 75,8 74,4 70,6

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 6

Lydeffektniveau, 8 m/s

Vindmølle nr.:

Type: Nordtank, type NTK600-43 GSRN-nummer:

570714700000012426

Måledato:

2015-06-24

Målemetode: Bekendtgørelse nr. 1284/2011, "Bekendtgørelse om støj fra vindmøller"

Bemærkning: Vindhastigheden er bestemt ved måling med vindmåler foran mølle, 10 m over terræn

Navhøjde:

Måleafstand:

Periode start

12:46

13:41

13:42

13:43

13:44

14:02

44,5 m

64,4 m

m/s

7,6

7,8

8,0

7,7

7,9

8,4

12,5 16,5

31,5

100

Rotordiameter: 43,0 m

Afstand til vindmåler: 46,2 m

Vindretning:

Måleperioder:

125

276

(Vest)

1 min.

160

200 250 315 400 500 630 800

1k 1,25k 1,6k 2k 2,5k 3,15k 4k

6,3

10k

Tot.

73,0

72,8

72,4

72,6

72,7

72,5

Frekvens, Hz

64,5 63,5 61,7 60,9 60,4 59,5 60,9 60,4 60,3 60,7 60,9 61,1 60,6 58,7 55,1 54,0 53,0 47,8 45,6 45,0 43,7 44,7 42,3 41,9 40,4 40,1 39,1 38,0 36,1 33,6 30,5

64,3 63,8 61,8 60,2 60,1 58,8 60,4 59,9 59,7 61,0 60,5 61,1 60,3 58,7 54,9 54,0 52,9 48,1 45,7 45,1 43,9 46,1 43,8 42,2 41,0 40,6 39,7 38,7 37,3 35,2 32,2

63,8 63,3 62,0 60,6 59,7 58,7 59,9 59,6 59,6 60,0 60,1 60,2 59,5 58,2 54,1 53,2 52,5 47,6 45,0 44,4 42,8 44,9 42,7 41,4 40,0 39,6 38,8 37,9 36,4 34,2 31,3

64,2 63,6 61,7 60,7 59,9 59,0 60,6 60,0 60,1 60,2 60,1 60,3 60,1 58,2 54,2 53,2 52,6 47,8 45,2 44,5 42,9 45,0 42,8 41,4 40,1 39,9 39,0 38,0 36,4 34,2 31,2

64,2 63,2 61,3 59,6 58,9 58,8 61,1 60,1 60,0 61,0 60,9 61,3 60,9 58,7 55,0 53,9 53,1 47,8 45,3 45,0 43,9 46,1 44,0 42,7 41,3 41,1 40,2 39,2 37,9 35,9 32,9

64,2 63,1 61,6 59,9 59,2 58,8 60,4 59,4 59,7 60,5 60,4 60,5 60,2 58,9 54,9 53,8 52,7 47,5 45,1 44,4 43,3 46,9 44,9 42,1 40,9 40,7 40,0 39,1 38,0 36,6 34,0

ref 8 m/s

7,9

64,2 63,4 61,7 60,3 59,7 58,9 60,6 59,9 59,9 60,6 60,5 60,8 60,3 58,6 54,7 53,7 52,8 47,8 45,3 44,7 43,4 45,7 43,5 42,0 40,6 40,4 39,5 38,5 37,1 35,1 32,2

72,7

Total støj, 8 m/s, målte værdier af total støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

14:39

14:40

14:41

14:42

14:43

b 8 m/s

7,9

7,7

7,8

7,5

7,8

7,7

41,9 42,0 40,7 43,0 41,9 41,7 45,5 50,2 39,8 37,0 34,8 33,3 32,1 31,1 30,1 29,5 28,3 27,8 28,1 29,3 30,5 30,0 31,4 31,2 31,6 31,6 30,9 30,4 29,6 27,3 28,0

43,0 42,0 41,3 43,8 42,1 48,5 50,8 47,7 41,4 37,8 36,6 35,3 33,9 32,7 31,3 30,2 29,1 28,5 28,3 28,9 30,3 29,7 31,1 30,8 31,1 31,1 30,2 29,8 29,0 26,7 27,8

43,7 41,7 40,7 42,8 40,5 40,9 40,9 40,7 38,8 37,6 36,4 35,5 34,5 33,5 32,4 31,5 30,6 29,8 29,8 31,0 32,8 32,3 33,8 33,5 33,9 33,9 33,4 33,2 32,6 30,3 27,9

42,3 41,0 40,1 41,8 39,1 38,4 38,4 38,3 37,7 36,2 35,2 34,3 33,3 32,4 31,5 30,9 30,0 29,6 29,9 31,2 33,0 32,7 34,2 34,0 34,4 34,4 34,0 33,9 33,3 31,0 29,1

44,2 42,2 40,7 41,1 39,8 38,9 38,3 38,2 38,0 37,0 35,7 34,8 33,9 33,3 32,2 31,4 30,6 30,0 30,2 31,7 33,4 33,2 34,7 34,5 34,8 34,8 34,2 34,0 33,2 30,8 27,8

43,1 41,8 40,7 42,6 40,8 43,5 45,6 45,8 39,4 37,2 35,8 34,7 33,6 32,7 31,6 30,8 29,8 29,2 29,3 30,6 32,2 31,8 33,3 33,0 33,4 33,4 32,8 32,6 31,9 29,6 28,1

53,5

Baggr. støj, 8 m/s, målte værdier af baggr. støj, L

eq, 1 min.

samt energimiddelværdier, [dB re 20 μPa]

Mikrofonskærm

ref, k

A-vægtning

A, ref, k

WA, ref

WA,LF, ref

Møllens lydeffektniveau ved 8 m/s, [dB re 1 pW]

MR03.15/15-009

0,0

0,1

0,0

-0,1

0,1

0,0

-0,1

0,0

-0,5 -0,5 -0,1 0,2 0,4 1,3 1,8 0,3 0,3 1,7 1,6

1,4 1,7 1,4 0,8 0,2 1,7 2,4

72,6

57,7

100,6

92,9

1,3 1,2 1,0 0,5 -0,1 -1,1 -2,5

64,2 63,4 61,7 60,3 59,7 58,9 60,4 59,6 59,8 60,7 60,5 60,7 60,3 58,1 54,2 53,6 53,0 48,1 46,5 46,4 43,4 45,8 44,8 43,0 41,1 41,1 39,8 38,0 35,7 35,3 32,4

-70,4 -63,4 -56,7 -50,5 -44,7 -39,4 -34,6 -30,2 -26,2 -22,5 -19,1 -16,1 -13,4 -10,9 -8,6 -6,6 -4,8 -3,2 -1,9 -0,8 0,0 0,6 1,0 1,2

-6,2

0,0

5,0

9,8

15,0 19,5 25,8 29,4 33,6 38,2 41,4 44,6 46,9 47,2 45,6 47,0 48,2 44,9 44,6 45,6 43,4 46,4 45,8 44,2 42,4 42,3 40,8 38,5 35,6 34,2 29,9

36,6 42,9 47,8 52,6 57,8 62,4 68,7 72,3 76,4 81,0 84,2 87,4 89,7 90,0 88,5 89,8 91,0 87,8 87,5 88,4 86,3 89,3 88,6 87,0 85,3 85,2 83,7 81,4 78,5 77,1 72,8

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 7

Toneanalyse

Måleopbjekt:

Målested:

Måledato:

File:

Mølle-1

66 m fra mølle på træpl. på terræn

2015.06.18

mølle-1, drift_150618_140653.CMG

Analyseparametre for RMS-spektrum:

Øvre grænsefrekvens: 2500 Hz

Antal linier:

Analysetid:

Midling:

FFT-vindue:

Overlap:

Hz;(dB[2.000e-05 Pa], PWR)

801

Lineær

Hanning

50%

0.00

47.3

[ID=27] Average G1 Saltø

200

400

600

800

1000

1200

1400

1600

1800

2000

2200

2400

RMS-spektrum, dB re 20 uPa

Beregning af hørbarhed for tone med højeste dL

-værdi

Lydtrykniveau af tone

delta, (picket fence)

dL, (picket fence)

p,tone

[Hz]

[dB re 20 uPa]

1306

46,0

3,7

0,2

46,2

1406

46,3

3,4

0,3

46,6

1506

38,8

3,2

0,3

39,1

Total

1406

49,8

Lydtrykniveau i kritisk bånd

nedre

øvre

[Hz]

1266

1547

281

4,688

26,2

44,0

[Hz]

Kritisk båndbredde,

[Hz]

Effektiv analysebåndbr.,

[Hz]

p,støj,middel

[dB re 20 uPa]

p,krit.bånd

[dB re 20 uPa]

Tildeling af tillæg i kritisk bånd

Samlet niveau af toner, [dB re 20 uPa]

p,krit.bånd

[dB re 20 uPa]

Kriterium,

+5 dB tillæg

[dB re 20 uPa]

49,8

44,0

5,8

3,3

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 8

Toneanalyse

Måleopbjekt:

Målested:

Måledato:

File:

Mølle-2

64 m fra mølle på træpl. på terræn

2015.06.24

mølle-2, drift-2_150624_133825.CMG

Analyseparametre for RMS-spektrum:

Øvre grænsefrekvens: 2500 Hz

Antal linier:

Analysetid:

Midling:

FFT-vindue:

Overlap:

801

Lineær

Hanning

50%

0.00

45.1

[ID=14] Average G1 Saltø

200

400

600

800

1000

1200

Hz;(dB[2.000e-05 Pa], PWR)

1400

1600

1800

2000

2200

2400

RMS-spektrum, dB re 20 uPa

Beregning af hørbarhed for tone med højeste dL

-værdi

Lydtrykniveau af tone

delta, (picket fence)

dL, (picket fence)

p,tone

[Hz]

[dB re 20 uPa]

1306

38,7

0,6

1,1

39,8

1406

39,8

0,8

1,1

40,9

1506

35,8

0,1

1,4

37,2

Total

1406

44,3

Lydtrykniveau i kritisk bånd

nedre

øvre

[Hz]

1266

1547

281

4,688

23,8

41,6

[Hz]

Kritisk båndbredde,

[Hz]

Effektiv analysebåndbr.,

[Hz]

p,støj,middel

[dB re 20 uPa]

p,krit.bånd

[dB re 20 uPa]

Tildeling af tillæg i kritisk bånd

Samlet niveau af toner, [dB re 20 uPa]

p,krit.bånd

[dB re 20 uPa]

Kriterium,

+5 dB tillæg

[dB re 20 uPa]

44,3

41,6

2,7

3,3

nej

MR03.15/15-009

DAR

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 9

Støjkonsekvenszoner

Lydtrykniveau L

1,5 m over terræn

Iflg. BEK. nr. 304/1991

Dansk Akustik Rådgivning

DAR

Vindmøller, Saltø By

Støjzonekort

2015.06.25

Målestok, [m]

100

200

300

400

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Beregningsparametre

Støjkonsekvensområder

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 10

side

Project description

Project title:

Project No.:

Engineer:

Customer:

Saltø, vindmøller

Gustav Bruun

Næstved Kommune

Description:

Beregning af støjkonsekvenszoner omkring 2 stk. vindmøller i Saltø By

Run description

Calculation:

Grid Noise Map

Title:

GNM-1

Group:

Run file:

RunFile.runx

Result number:

300

Local calculation (ThreadCount=8)

Calculation start:

25-06-2015 15:04:20

Calculation end:

25-06-2015 15:04:22

Calculation time:

00:01:185 [m:s:ms]

No. of points:

44091

No. of calculated points:

44083

Kernel version:

05-05-2015 (32 bit)

Run parameters

Reflection order

Maximal reflection distance to receiver

Maximal reflection distance to source

Search radius

Weighting:

Tolerance:

Standards:

Industry:

Air absorption:

ISO 9613

Method for reflection plane definition: GPM 2005

Using roof as potential reflection plane

Limitation of screening loss:

single/multiple

20,0 dB /40,0 dB

Calculation with side screening: Yes

Environment:

Air pressure

1013,3 mbar

rel. Humidity

80,0 %

400 m

2000 m

dB(A)

0,010 dB

General Prediction Method

MR03.15/15-009

Dansk Akustik Rådgivning

Tlf. 58 50 36 20

DAR

SoundPLAN 7.3

MOF, Alm.del - 2015-16 - Bilag 92: Henvendelse af 9/11-15 fra Kim Jacobsen, Næstved, Saltø Gruppen om foretræde i forbindelse med revision af vindmøllebekendtgørelsen

Beregningsparametre

Støjkonsekvensområder

Vindmøller, Saltø By

Miljømåling - ekstern støj

Bilag 10

side

Temperature

10,0 °

Meteo. Corr. C0(7-19h)[dB]=0,0; C0(19-22h)[dB]=0,0; C0(22-7h)[dB]=0,0;

Dissection parameters:

Distance to diameter factor

Minimal Distance [m]

Max. Difference GND+Diffraction

1,0 dB

Max. No. of Iterations 4

Attenuation

Foliage:

GPM / ÖAL 28

Built up area:

User defined

Industrial site:

User defined

Assessment:

Grid Map:

Grid space:

Height above ground:

Grid Interpolation:

Field size =

Min/Max =

Difference =

Denmark

10,00 m

1,500 m

Geometry data

Beregningsareal-1.geo

Terrænabsorption.geo

Vindmøller.geo

RDGM0100.dgm

16-06-2015 15:29:46

25-06-2015 14:56:58

25-06-2015 13:32:54

16-06-2015 14:36:06

MR03.15/15-009

Dansk Akustik Rådgivning

Tlf. 58 50 36 20

DAR

SoundPLAN 7.3
