Videnskabelig udredning af
international viden om skifergas
relateret til en dansk kontekst
Januar 2016
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Videnskabelig udredning af international viden om skifergas relateret til en dansk kontekst
DTU, GEUS, DCE
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Forord
Indvinding af skifergas har i de senere år påkaldt sig stigende interesse internationalt og i Danmark.
På den baggrund har Miljø- og Fødevareministeriet bedt DTU, GEUS og DCE om at indgå en
konsortieaftale om at udarbejde en videnskabelig udredning.
Hovedformålet med den videnskabelige udredning er at sætte international viden om indvinding af
skifergas i relation til en dansk kontekst.
I udredningen redegøres der for de regionale geologiske forhold i skifergasproduktion i Danmark,
boring og effekt af boring og frakturering og der foretages en analyse af de mulige påvirkninger af
miljø og vandressourcer samt landskab og trafik.
På den baggrund gives der indledningsvist en overordnet beskrivelse af skifergas, forventet anvendt
teknologi i forbindelse med skifergasproduktion samt en beskrivelse af mulige miljøpåvirkninger og
tilgængelige afværgeforanstaltninger. Udover at kortlægge eksisterende viden har den
videnskabelige udredning identificeret en række områder, hvor der er behov for mere viden, som
enten endnu ikke eksisterer i en dansk kontekst, eller som ikke er offentligt tilgængelig på
nuværende tidspunkt.
Den videnskabelige udredning indeholder også en screening af de risici og farer, der kunne være
forbundet med skifergasindvinding i Danmark. Dermed har man fået et godt udgangspunkt for at
prioritere en eventuel fremtidig indsats for at tilvejebringe et fuldstændigt grundlag at tage
beslutning på.
Niels Axel Nielsen
Koncerndirektør, DTU
Januar 2016
Hanne Bach
Direktør, DCE
Johnny Fredericia
Adm. direktør, GEUS
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Indhold
Projektorganisering…………………………………………………………………………………...4
Sammenfatning……………………………………………………………………………………….6
Steffen Foss Hansen, Anders Johnsen, Poul Nordemann Jensen
1. Miljøpåvirkninger og afværgeforanstaltninger ifm. skifergasproduktion…………………………9
Steffen Foss Hansen, Anders R. Johnsen, Poul Nordemann Jensen
1.1 Introduktion………………………………………………………………………………………9
Steffen Foss Hansen, Anders R. Johnsen, Poul Nordemann Jensen
1.2 Overordnet beskrivelse af skifergas og skifergasproduktion…………………………………...10
Steffen Foss Hansen
1.3 Overordnet beskrivelse/screening af risici og farer ved indvinding af skifergas……………….13
Steffen Foss Hansen, Igor Kozine
1.4 Afværgeforanstaltninger og monitorering………………………………………………………25
Steffen Foss Hansen, Igor Kozine
2. Skifergas og regional geologisk karakterisering…………………………………………………30
Niels H. Schovsbo
2.1 Hvad er skifergas………………………………………………………………………………..30
Niels H. Schovsbo
2.2 Geologisk karakterisering af relevante danske skiferformationer……………………………....32
Niels H. Schovsbo
3. Boring og effekter af frakturering………………………………………………………………..39
Ida L. Fabricius
3.1 Hydraulisk frakturering af skifer………………………………………………………………..39
Morten Kanne Sørensen, Ida L. Fabricius
3.2 Naturlige sprækker og udbredelse af sprækker i Danmark……………………………………..44
Stig Asbjørn Schack Pedersen
3.3 Seismisk aktivitet…………………………………………………………………………….....46
Trine Dahl-Jensen, Tine B. Larsen, Peter Voss
3.4 Brøndintegritet………………………………………………………………………………......51
Morten Kanne Sørensen, Ida L. Fabricius
4. Påvirkninger af miljø og vandressourcer…………………………………………………………60
Poul Løgstrup Bjerg
4.1 Vandressourcer og vandforbrug………………………………………………………………...60
1
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4.1.1 Rumlig karakterisering af områder med andre arealinteresser og potentielle
skifergasområder for at identificere potentielle interessekonflikter…………………………...........60
Jacob Kidmose
4.1.2 Kvantificering af vandforbrug til frakturering og gasproduktion sammenlignet med
vandressourcen……………………………………………………………………………………...62
Jacob B. Kidmose
4.1.3 Effekt af vandindvinding på overfladevandsområder og grundvandsafhængig natur………...64
Poul Nordemann Jensen, Jes Jessen Rasmussen, Annette Baattrup-Pedersen
4.1.4 Forudgående og efterfølgende monitering af grundvandsstand og vandføring……………….65
Jakob B. Kidmose
4.2 Kemikalier og forurening af vandressourcer……………………………………………………66
4.2.1 Sammensætning af boremudder………………………………………………………………67
Steffen Foss Hansen, Hans Sanderson
4.2.2 Beskrivelse af stofgrupper i fraktureringsvæsker…………………………………………….68
Hans Sanderson
4.2.3 Geologiens betydning for spildevandets kemiske sammensætning…………………………..71
Anders R. Johnsen, Niels H. Schovsbo, Troels Laier
4.2.4 Oversigt over forurenende stofgruppers skæbne i miljøet……………………………………73
Poul Løgstrup Bjerg
4.2.5 Vurdering af potentielle kemikalier og stoffer i hydraulisk fraktureringsvæske
og flowback vand med særligt henblik på grundvandsforurening………………………………….74
Poul Løgstrup Bjerg, Rune Hjorth, Anders Baun
4.2.6 Geologiske forhold og transport i grundvandszonen…………………………………………78
Poul Løgstrup Bjerg
4.2.7 Mulige miljøpåvirkninger af miljøfremmede organiske stoffer i grundvandsmagasiner…….80
Poul Løgstrup Bjerg, Rune Hjorth, Anders Baun
4.2.8 Mulige påvirkninger fra uorganiske stoffer i grundvand……………………………………..82
Rasmus Jakobsen
4.2.9 Mulige påvirkninger af metan i grundvand…………………………………………………..88
Metan i dansk grundvand: Forekomst og oprindelse af Troels Laier og Anders R. Johnsen
Mulige påvirkninger af metan i grundvand fra skifergasproduktion af Charlotte Scheutz
4.2.10 Mulige påvirkninger af jord ved spild………………………………………………………92
Anne Winding
4.2.11 Kemikalier og forurening af vandressourcer - mulige påvirkninger af
overfladevand af udledning af spildevand fra frakturering………………………………………...95
Jes Jessen Rasmussen, Kim Gustavson
2
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4.2.12 Beskrivelse af afværgeforanstaltninger for at undgå spild og
negative påvirkninger af miljøet………………………………………………………………….....98
Anders R. Johnsen, Poul Nordemann Jensen
4.2.13 Forudgående og efterfølgende monitering af grund- og overfladevand……………………..99
Poul Løgstrup Bjerg, Anders R. Johnsen, Jes Jessen Rasmussen, Poul Nordemann Jensen
4.3 Spildevand og affaldshåndtering………………………………………………………………101
4.3.1 Beskrivelse af udfordringer ved og strategier for håndtering af og oprensning
af spildevand fra skifergasproduktion……………………………………………………………..101
Henrik Rasmus Andersen
4.3.2 Håndtering og deponering af boremudder og borespåner…………………………………...104
Peter Kjeldsen
4.4 Radioaktive stoffer…………………………………………………………………………….106
Peter Gravesen
4.5 Udledning af metan og andre klimagasser fra skifergasindvinding…………………………...110
Charlotte Scheutz
5. Effekter på landskab og trafik…………………………………………………………………..118
Lotte Bjerregaard Jensen

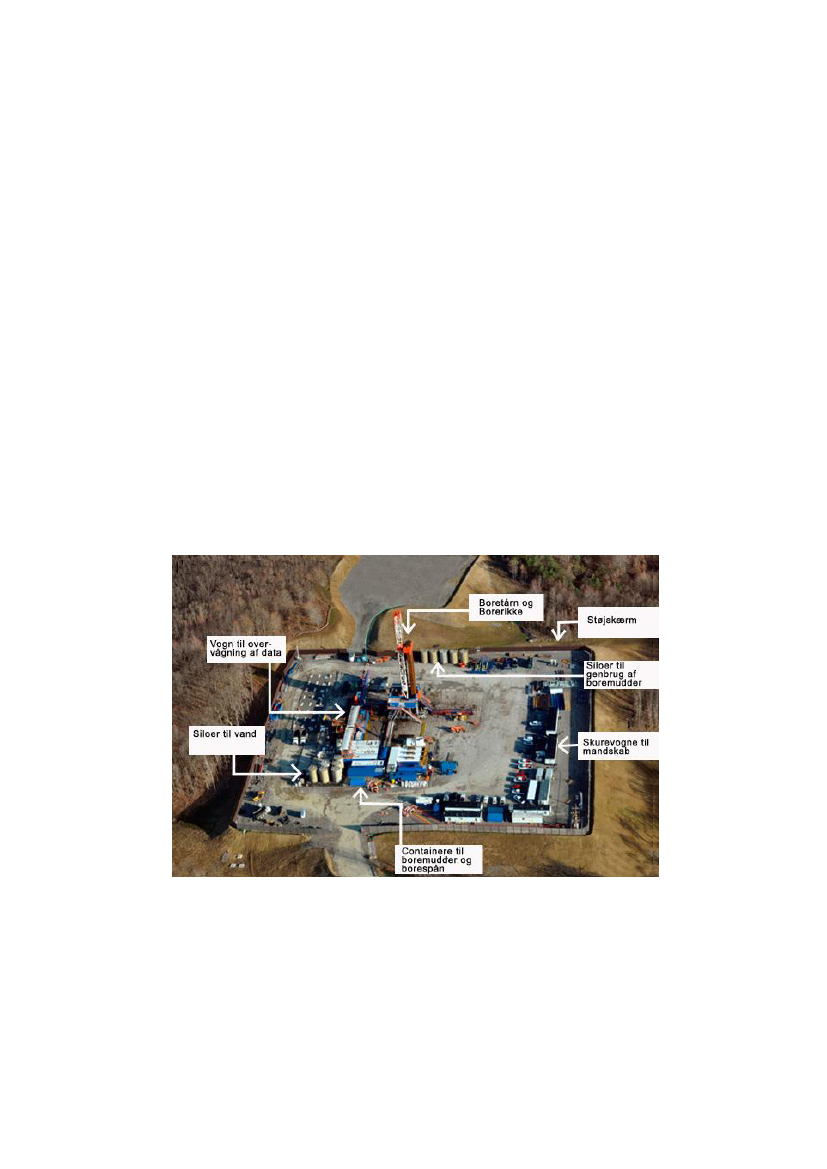

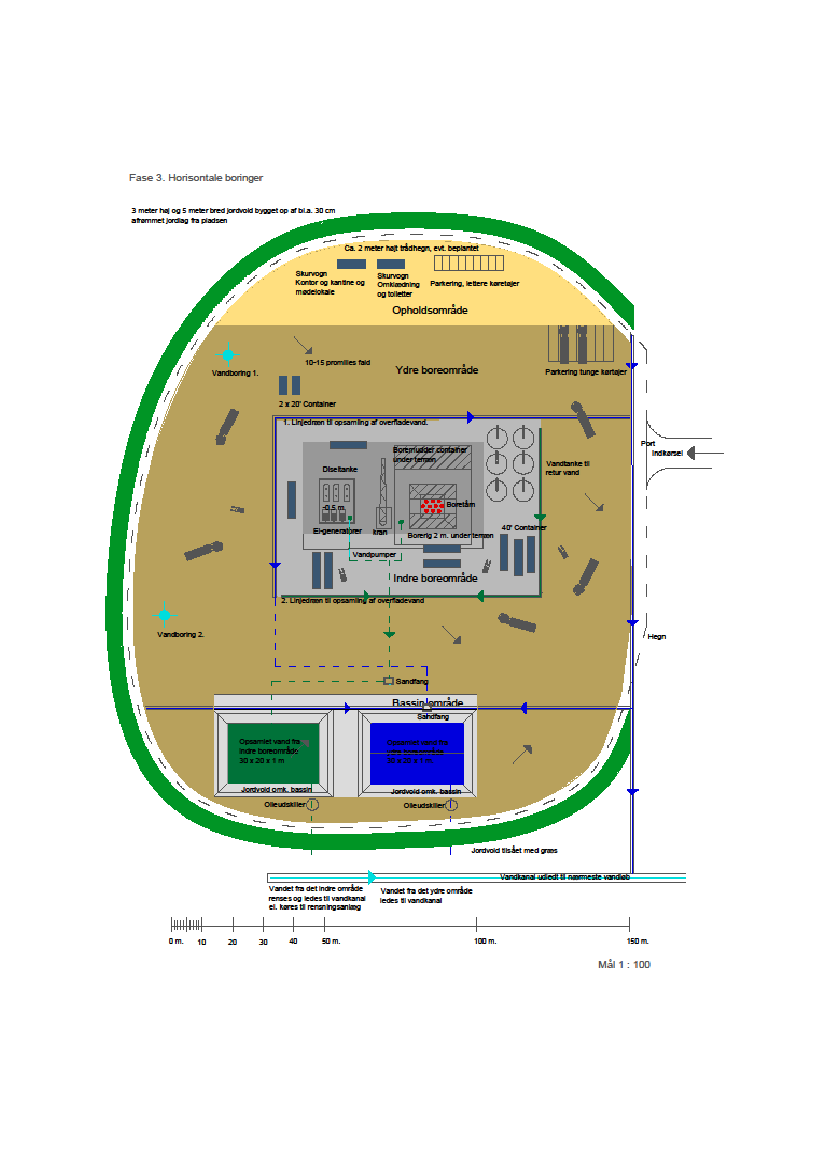

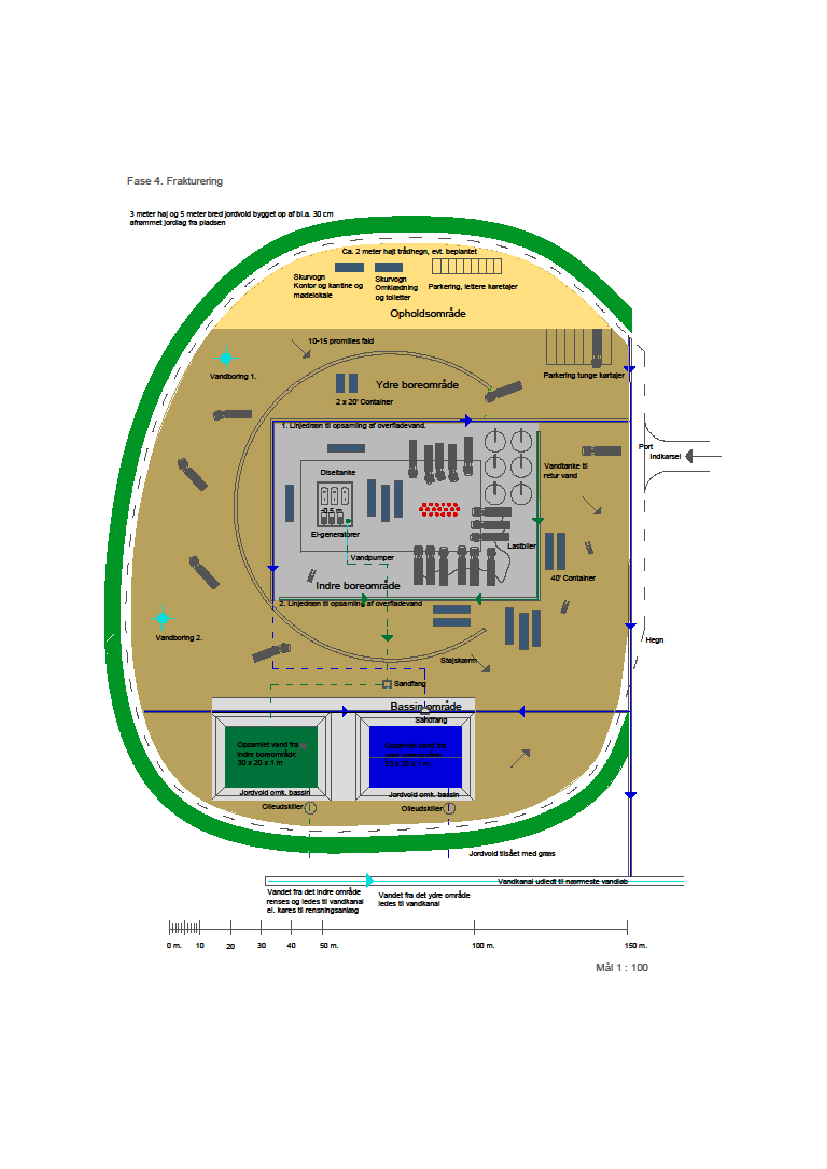

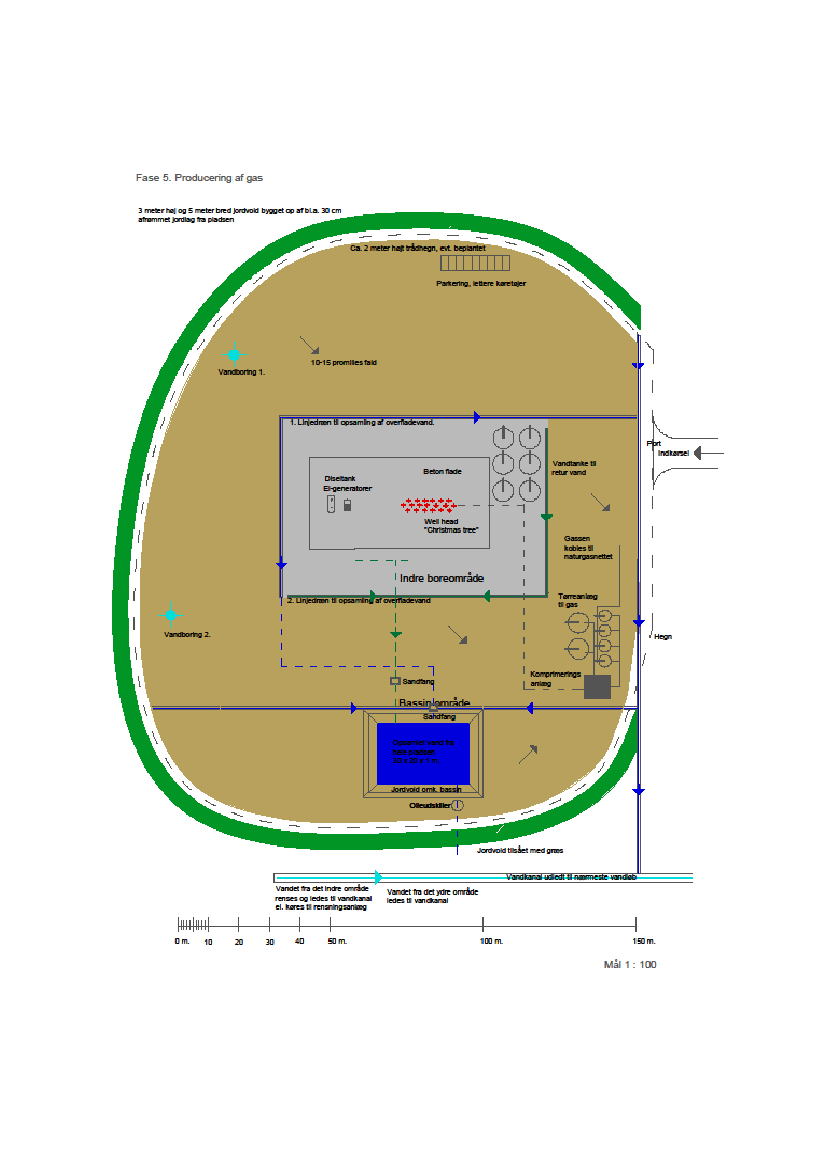

5.1 Beskrivelse af borepladsen…………………………………………………………………….118
Maja Nikolajew, Lotte Bjerregaard Jensen

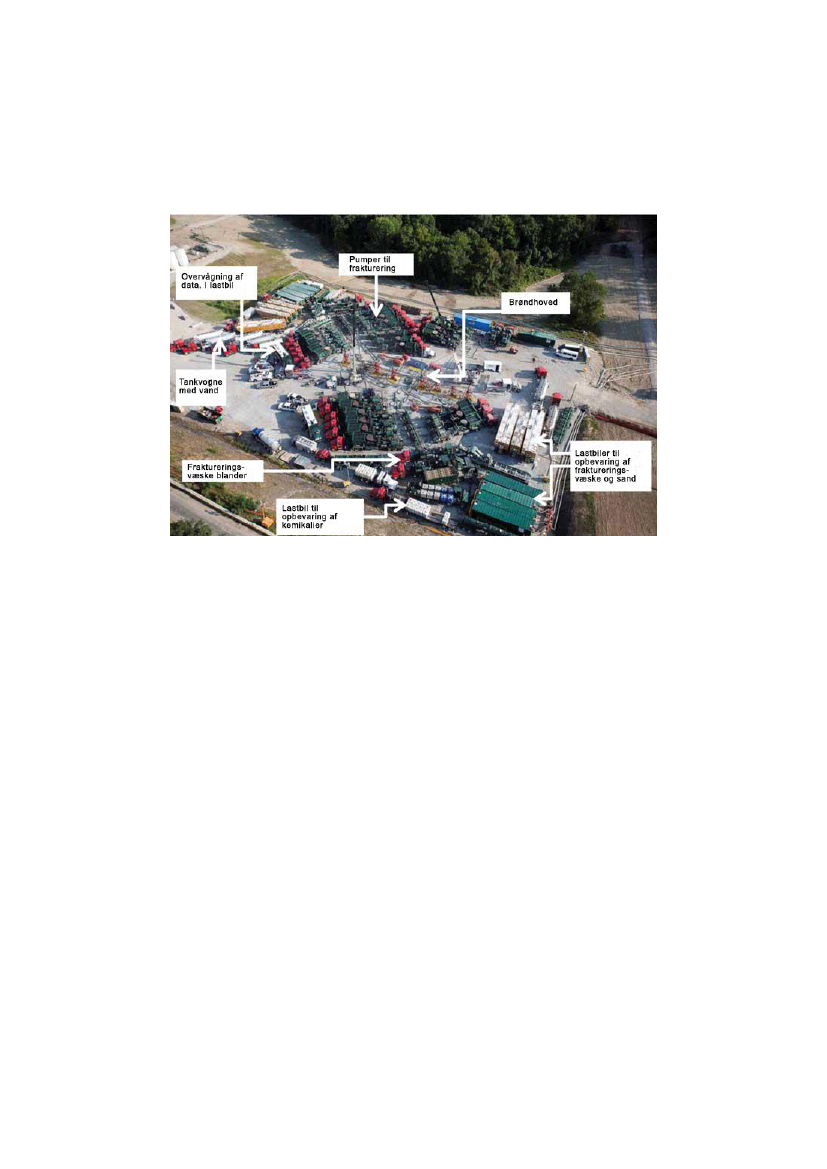

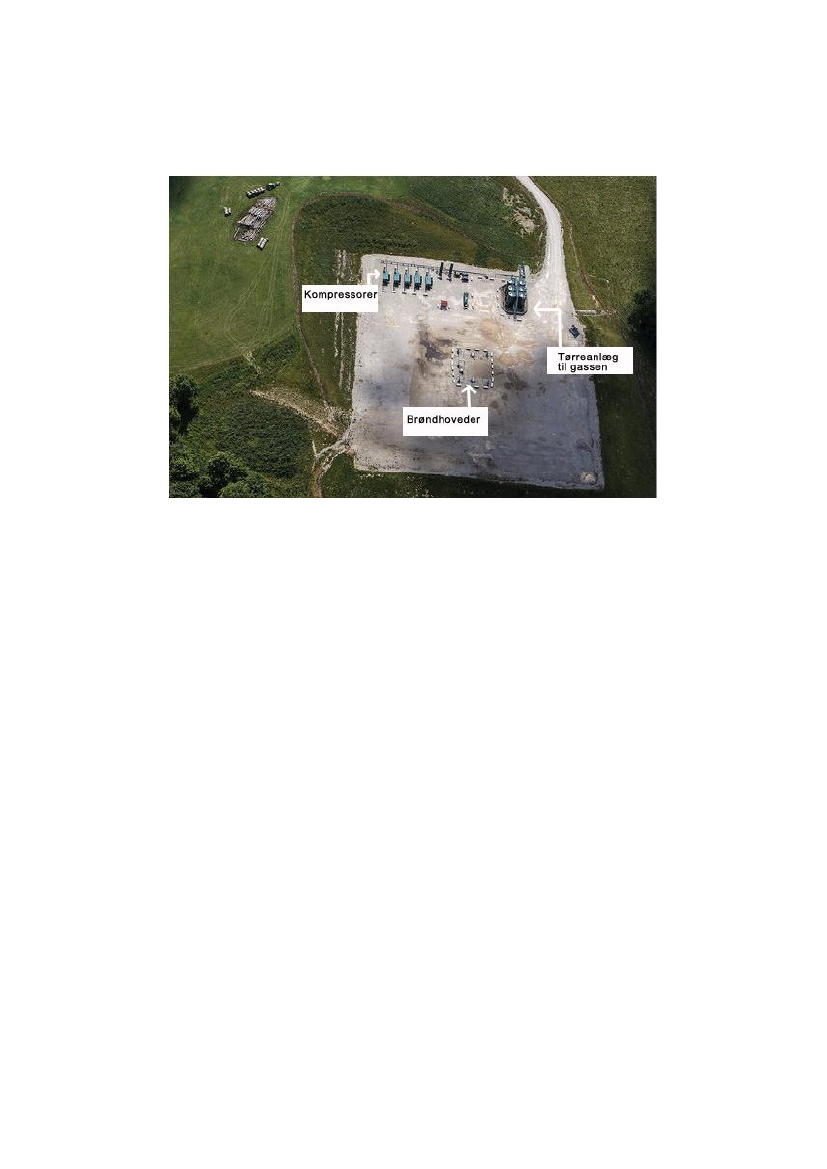

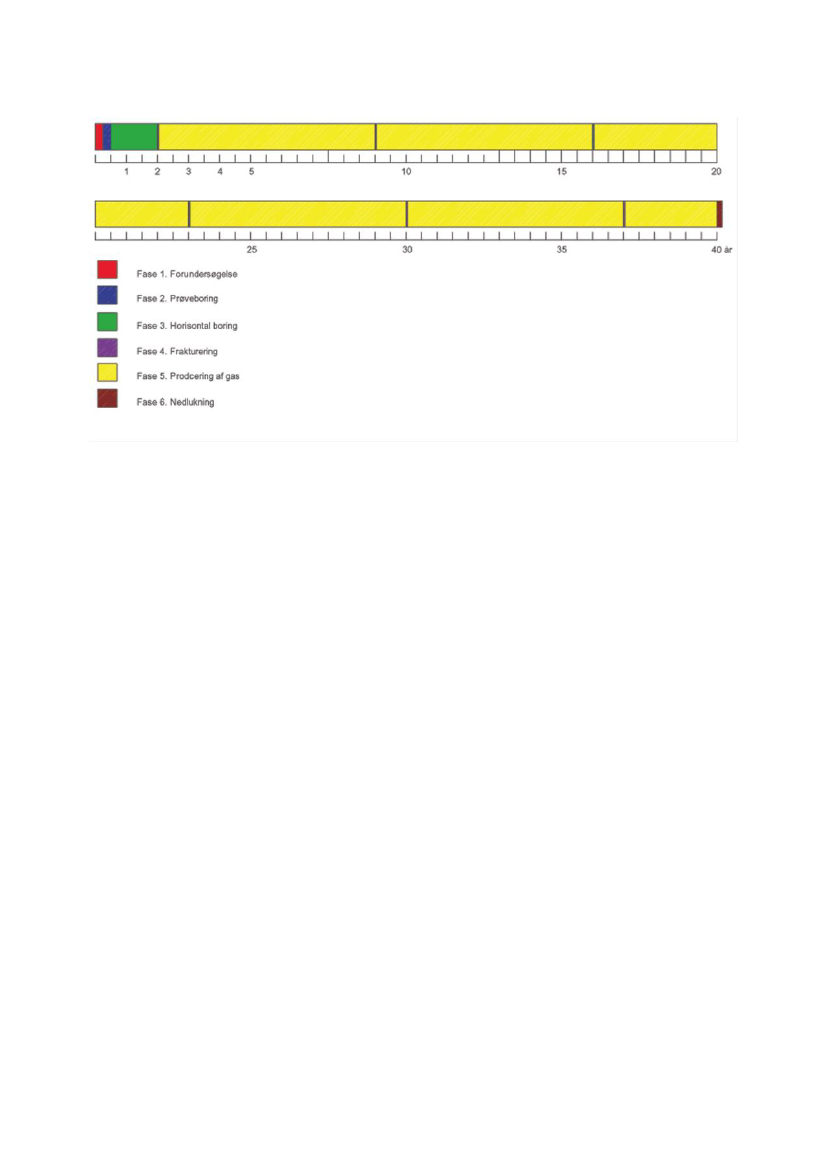

5.2 Faser i skifergasproduktionen…………………………………………………………………119
Maja Nikolajew, Lotte Bjerregaard Jensen
5.3 Påvirkning på landskab………………………………………………………………………..122
Pia Frederiksen, Gregor Levin
5.4 Beskrivelse visuel påvirkning………………………………………………………………....126
Maja Nikolajew, Lotte Bjerregaard Jensen
5.5 Beskrivelse af trafik…………………………………………………………………………...136
Thomas Sick Nielsen
6. Referencer………………………………………………………………………………………139

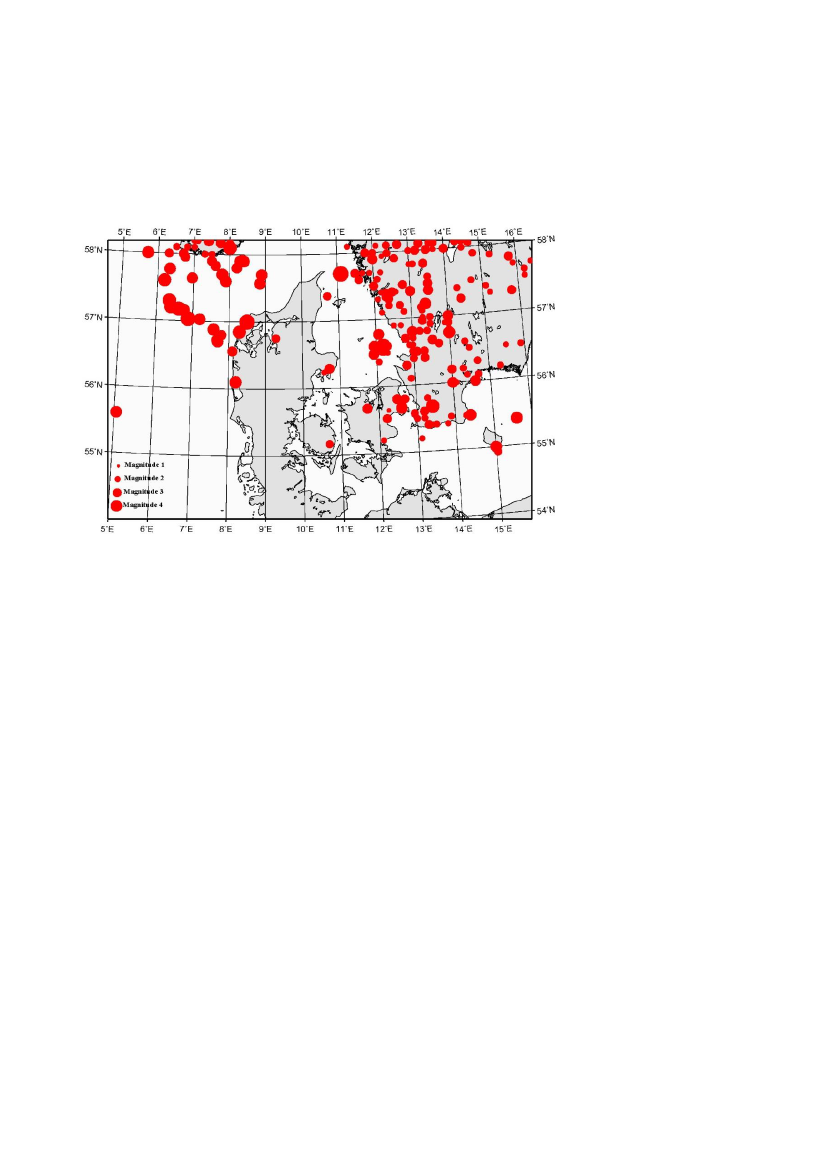

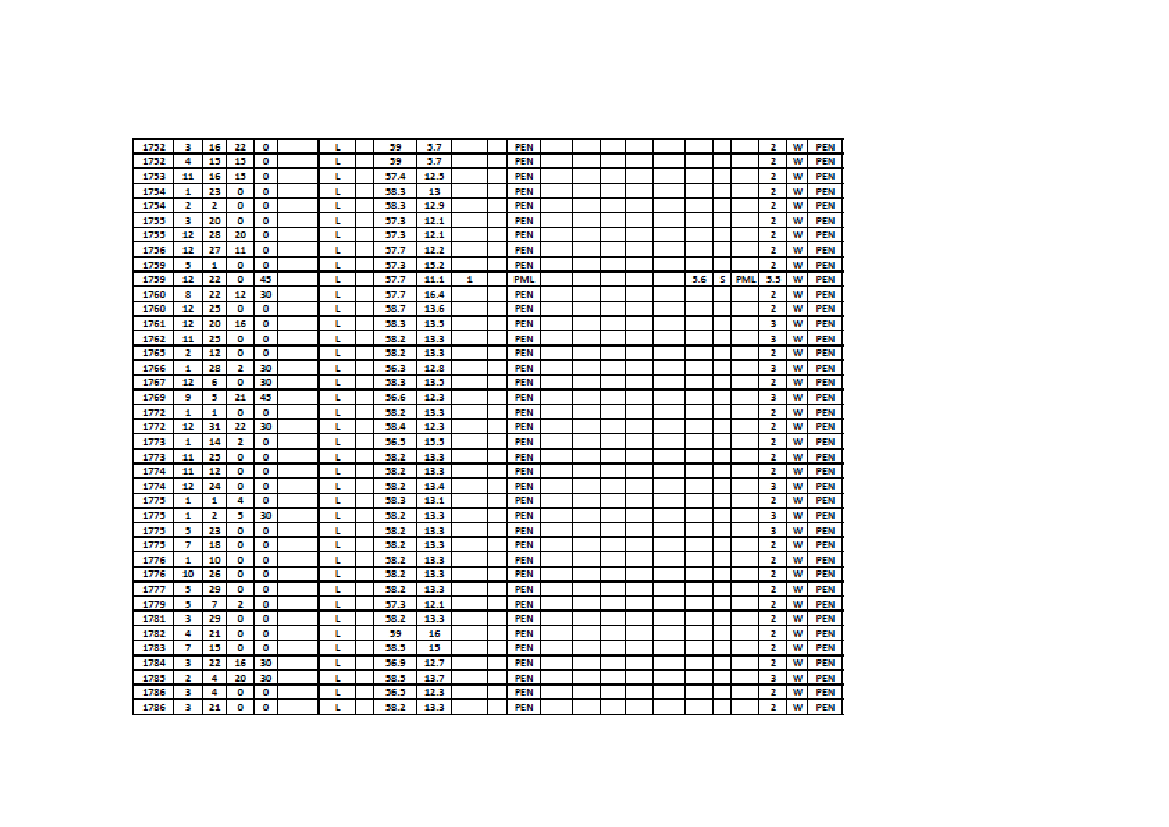

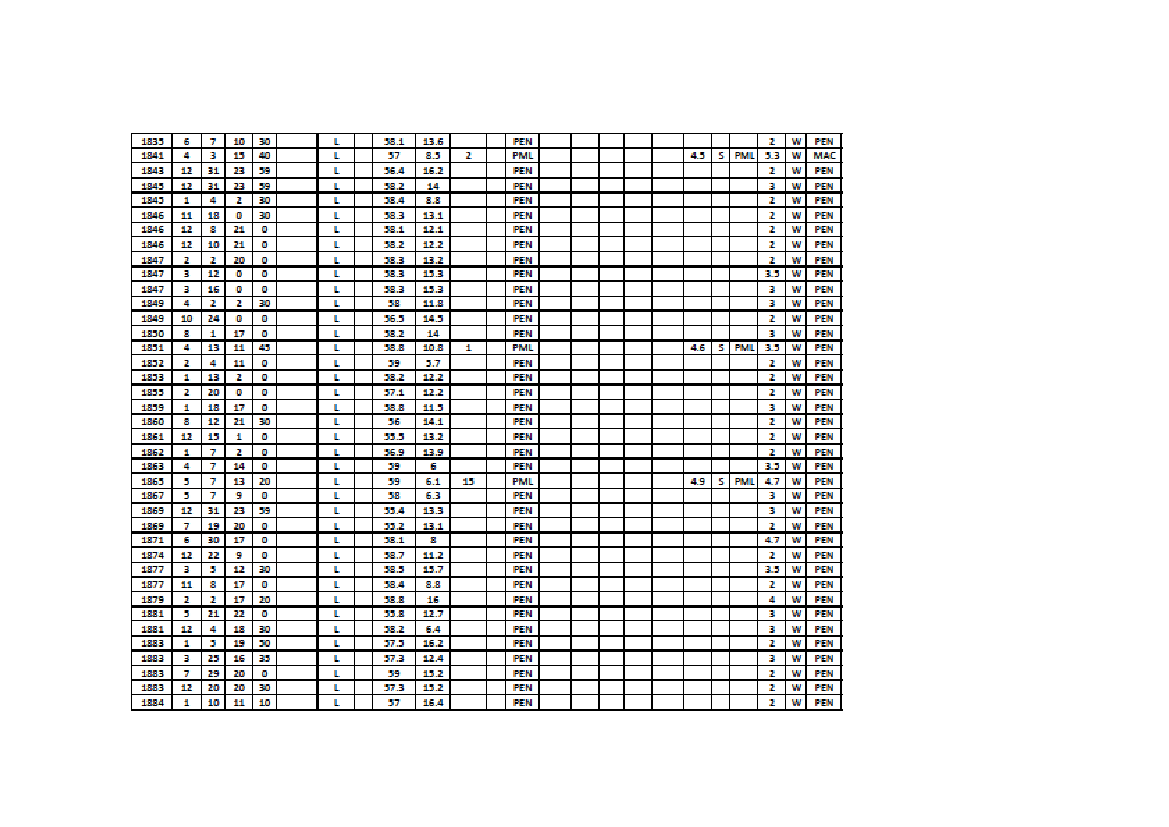

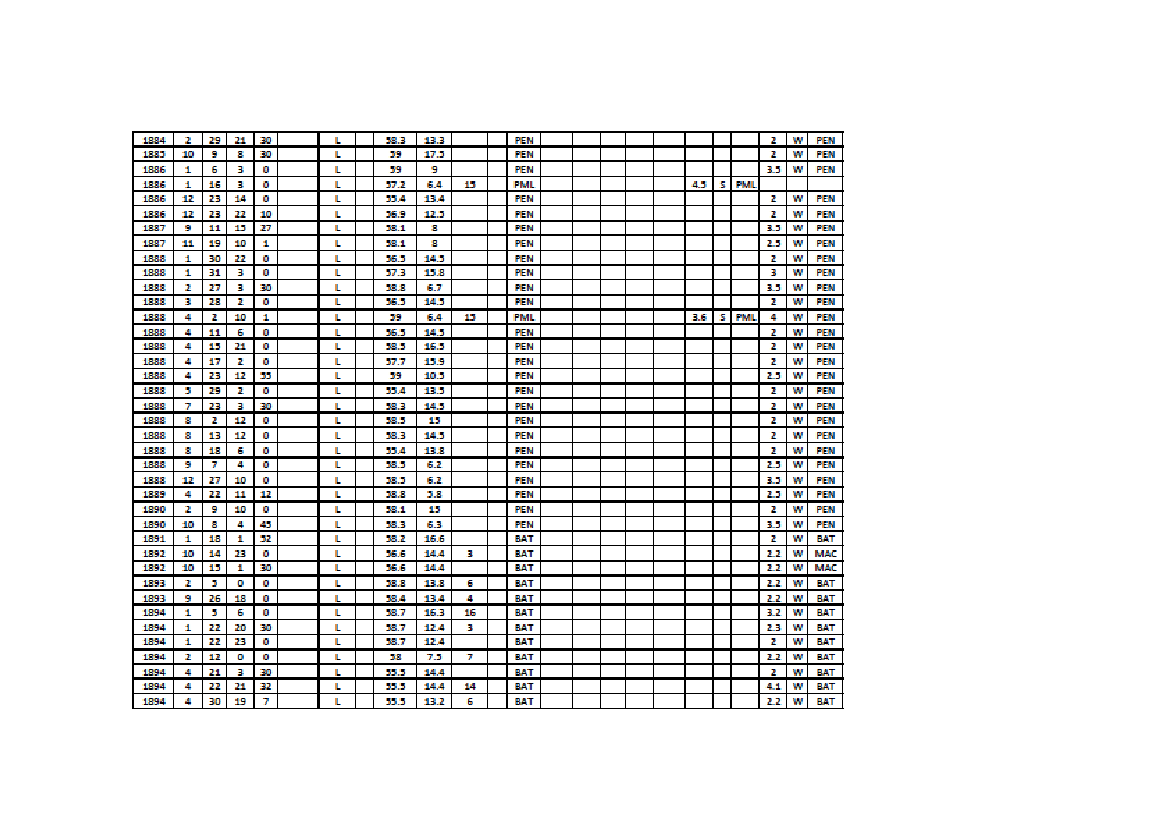

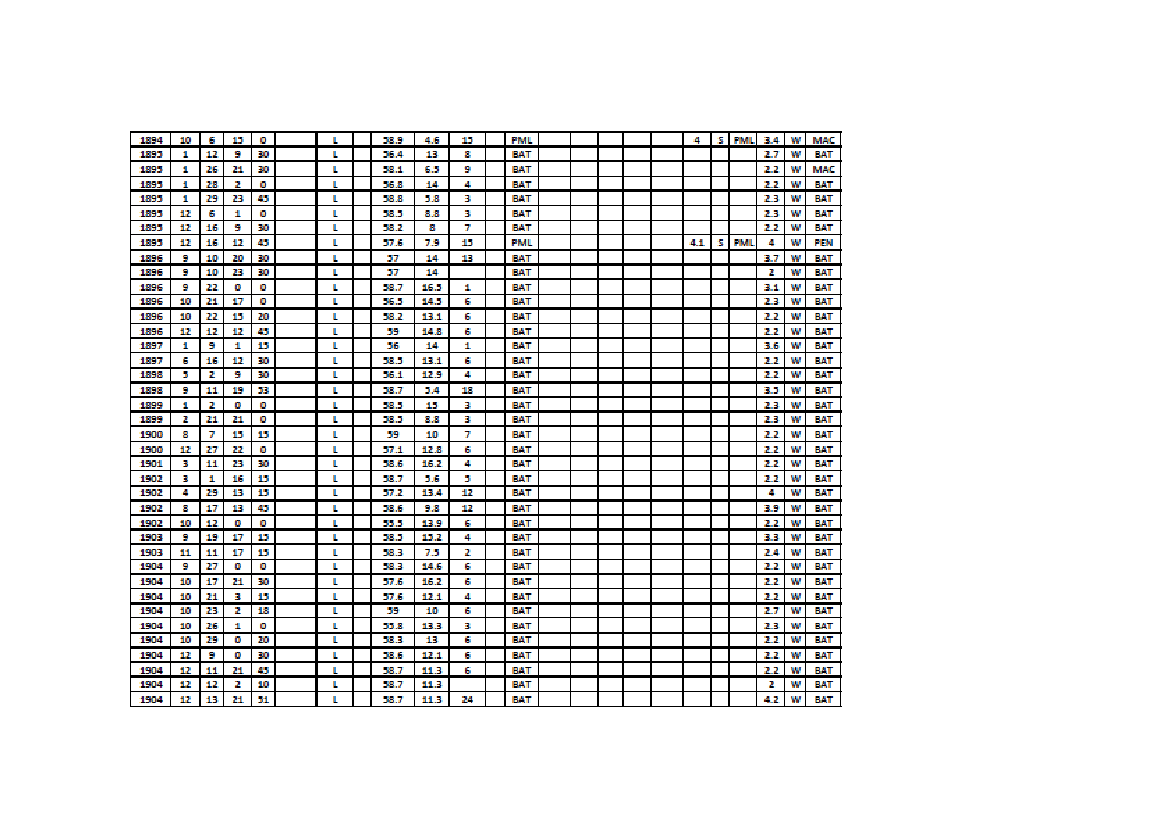

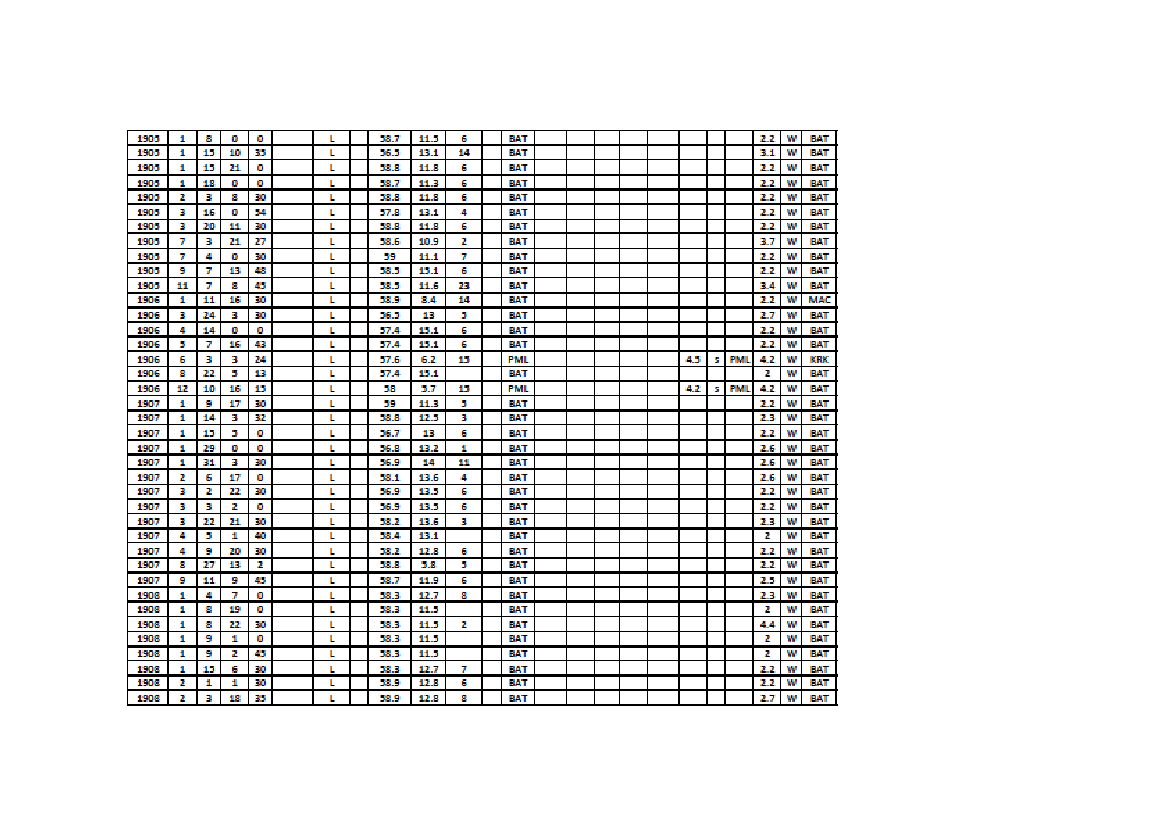

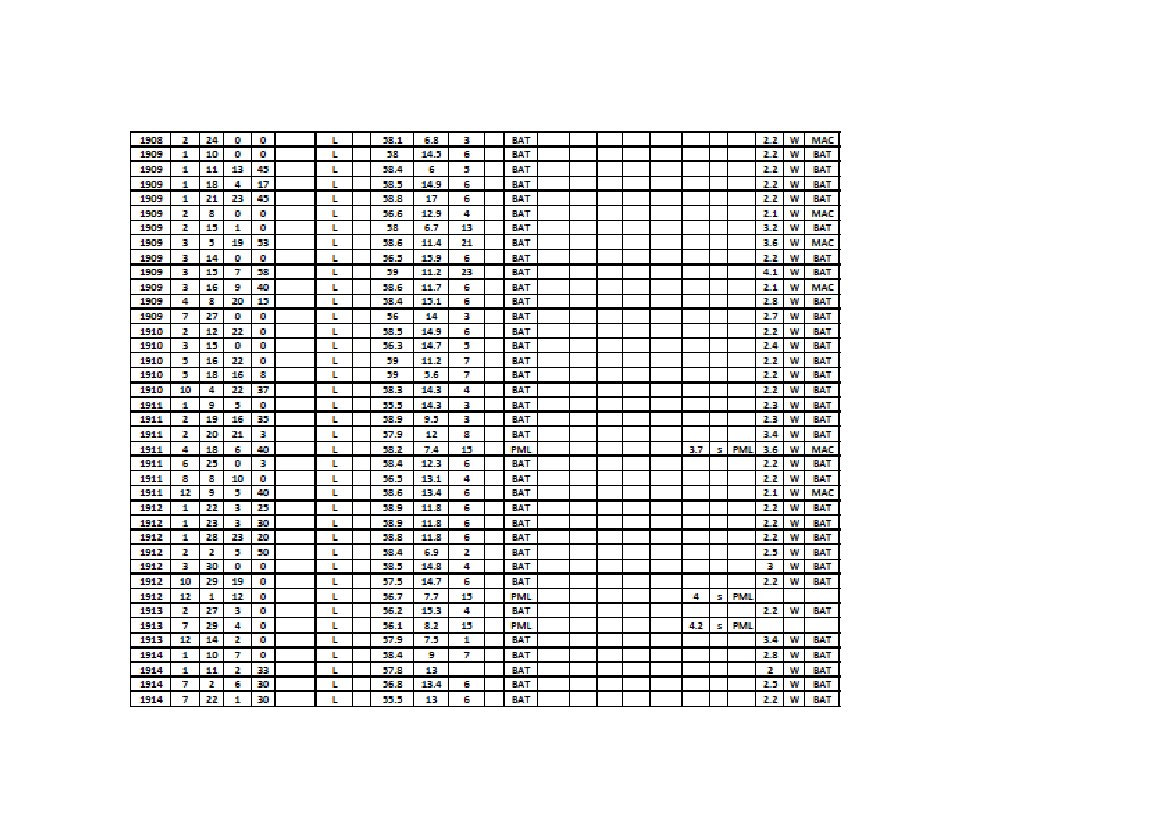

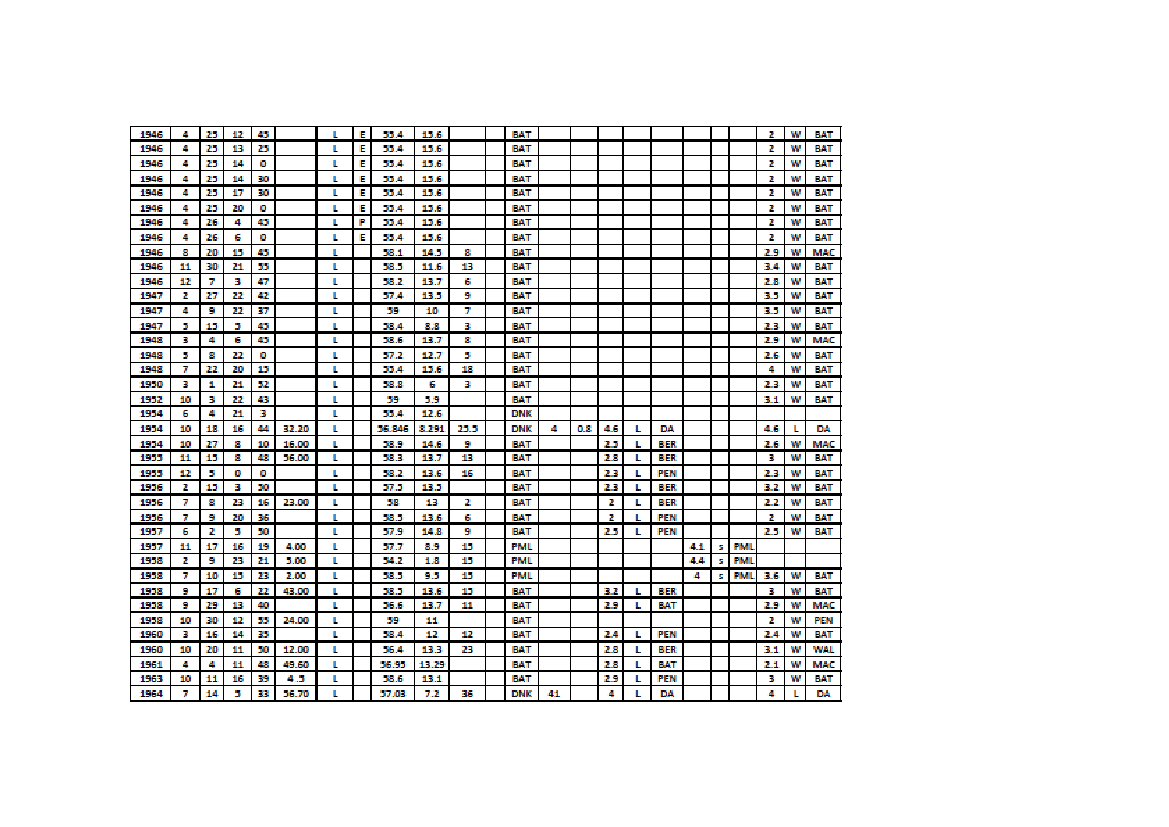

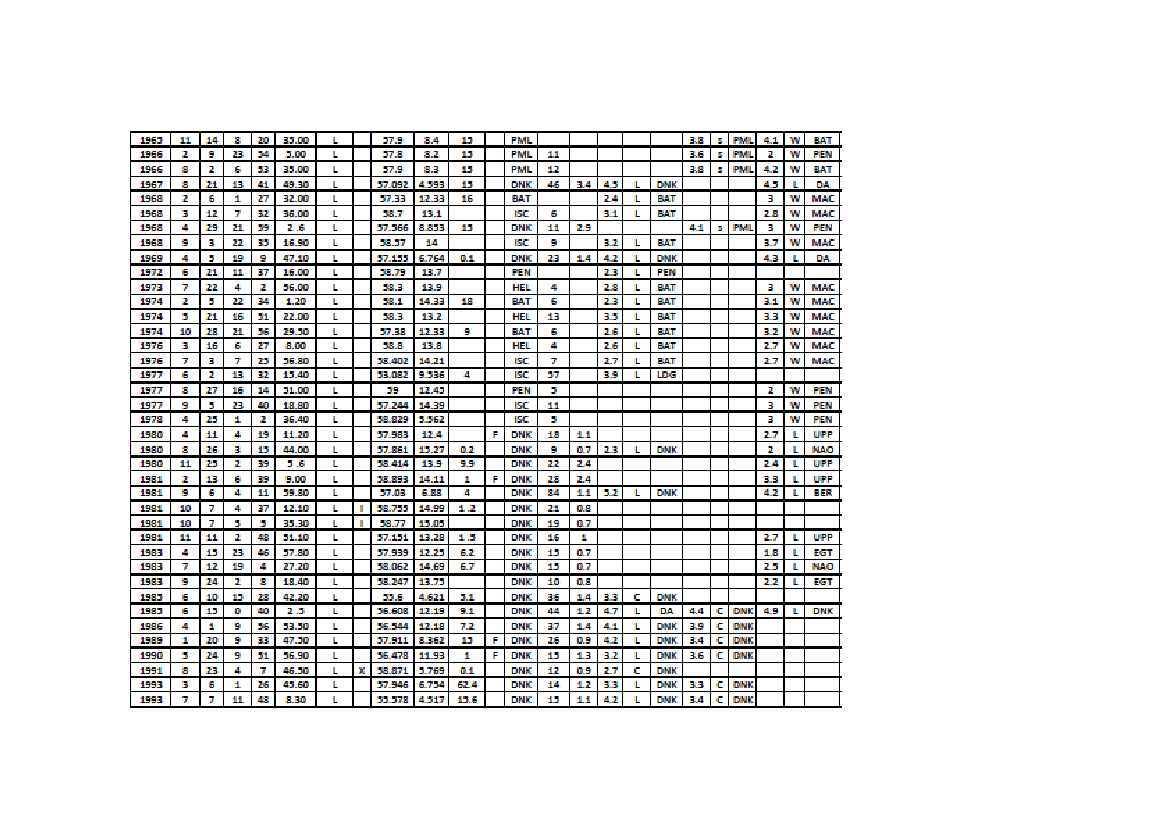

Bilag 1 Følte Jordskælv. Udtræk fra GEUS database……………………………………………..155
Trine Dahl-Jensen, Tine B. Larsen, Peter Voss

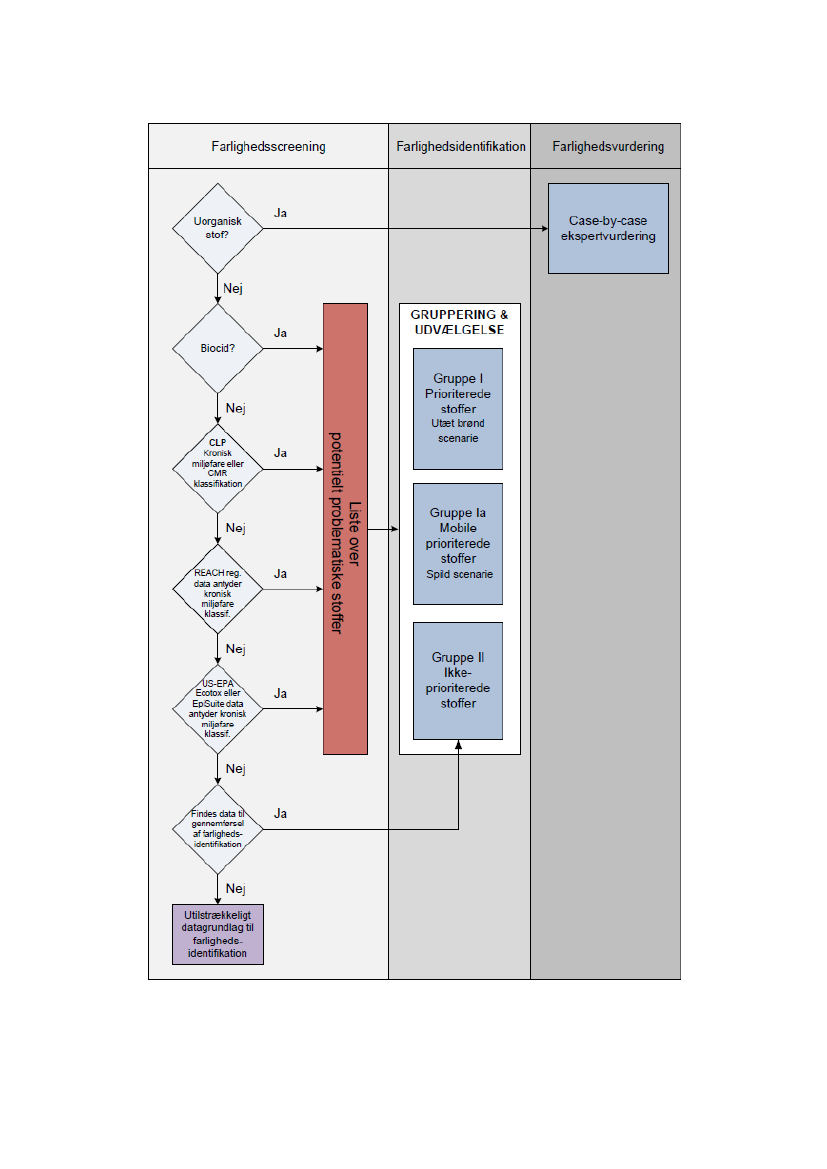

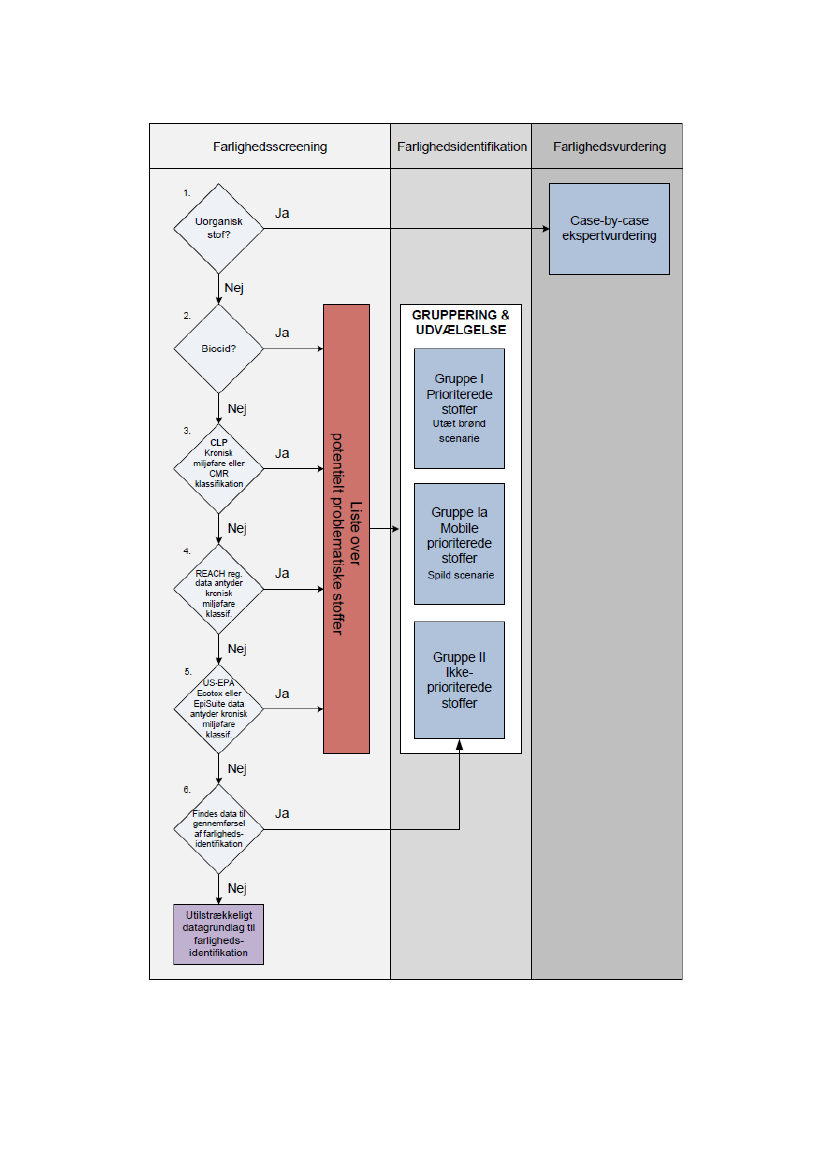

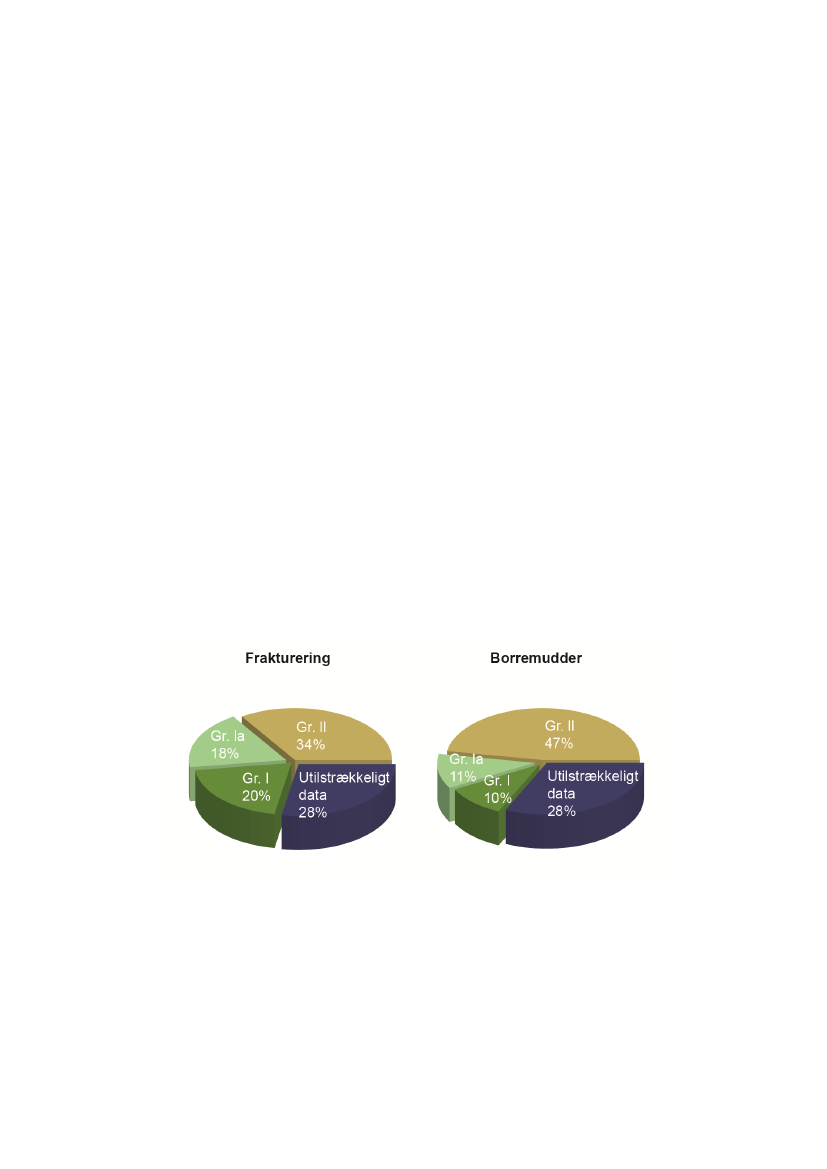

Bilag 2 Farlighedsscreening og farlighedsvurdering af kemikalier anvendt ved udvinding af
skifergas…………….……………………………………………………………………………...170
Rune Hjorth, Hans Sanderson, Anders Baun, Steffen Foss Hansen og Poul L. Bjerg
Bilag 3 Lovgivning og regelsæt på strålebeskyttelsesområdet……………………………………194
Sundhedsstyrelsen, Strålebeskyttelse (SIS)
3
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Projektorganisering
Styregruppe:
Koncerndirektør Niels Axel Nielsen, DTU (formand)
Institutdirektør, professor Thomas H. Christensen, DTU
Institutdirektør, professor Niels-Jørgen Aagaard, DTU
Direktør Hanne Bach, DCE
Statsgeolog Flemming Larsen, GEUS
Statsgeolog Peter Britze, GEUS
Kontorchef Jan E. Molzen, DTU (sekretær)
Kernegruppe:
Lektor Steffen Foss Hansen, DTU (projektleder)
Seniorforsker Anders R. Johnsen, GEUS
Chefkonsulent Poul Nordemann Jensen, DCE
Projektleder Mads H. Odgaard, DTU (sekretær)
Projektgruppe:
Professor Poul Løgstrup Bjerg, DTU
Professor Ida L. Fabricius, DTU
Lektor Lotte Bjerregaard Jensen, DTU
Lektor Charlotte Scheutz, DTU
Lektor Henrik Rasmus Andersen, DTU
Docent Peter Kjeldsen, DTU
Ph.D. studerende Rune Hjorth, DTU
Professor Anders Baun, DTU
Seniorforsker Igor Kozine, DTU
Post. doc. Maja Nikolajew, DTU
Post. doc. Morten Kanne Sørensen, DTU
Seniorforsker Thomas Sick Nielsen, DTU
Seniorforsker Niels Schovsbo, GEUS
Seniorforsker Jakob B. Kidmose, GEUS
Chefkonsulent Peter Gravesen, GEUS
Forsker Peter Voss, GEUS
Seniorforsker Rasmus Jakobsen, GEUS
Seniorforsker Stig Asbjørn Schack Pedersen, GEUS
Seniorforsker Tine B. Larsen, GEUS
Seniorforsker Trine Dahl Jensen, GEUS
Seniorforsker Troels Laier, GEUS
Seniorforsker Hans Sanderson, DCE
Seniorforsker Annette Baattrup-Pedersen, DCE
4
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Viceinstitutleder, seniorforsker
Anne Winding, DCE
Forsker Gregor Levin, DCE
Post. doc. Jes Jessen Rasmussen, DCE
Seniorforsker Kim Gustavson, DCE
Sektionsleder/Seniorforsker
Pia Frederiksen, DCE
Følgegruppe:
Geolog Katja Scharmann, Energistyrelsen
Specialkonsulent Stig Kjeldsen, Energi-, Forsynings- og Klimaministeriet
Fuldmægtig Anders Fink, Miljø- og Fødevareministeriet
Funktionsleder Finn Pedersen, Miljøstyrelsen
Kontorchef Yvonne Korup, Miljøstyrelsen
Kontorchef Anne-Marie Vægter Rasmussen, Naturstyrelsen
AC tekniker Dana Marilena Østergaard, Naturstyrelsen
Funktionsleder Nina Holst, Naturstyrelsen
Institutchef Mette Øhlenschlæger, Statens Institut for Strålebeskyttelse
Fuldmægtig Patrick Kofod Holm, Sundheds- og Ældreministeriet
5
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Sammenfatning
Formålet med denne videnskabelige udredning er at sætte eksisterende international viden om
indvinding af skifergas i relation til specifikke forhold i Danmark. Den videnskabelige udredning er
udarbejdet med deltagelse af forskere fra DTU, GEUS og DCE. Udredningen er til brug for
myndighedsarbejdet med eventuel vurdering af miljøkonsekvenserne og mulige
afværgeforanstaltninger ved skifergasefterforskning og -indvinding med brug af frakturering.
Udredningen skal bidrage til at kvalificere myndighedernes vidensgrundlag generelt og mere
specifikt er udredningen et fagligt bidrag til Miljø- og Fødevareministeriets eventuelt kommende
sagsbehandling af Vurderinger af Virkninger på Miljøet.
I forbindelse med udredningen er der foretaget en systematisk gennemgang af den videnskabelige
litteratur og internationale rapporter samt den øvrige viden, som er offentligt tilgængelig. Den
generelle viden og de internationale erfaringer er derefter blevet vurderet specifikt i relation til
danske forhold f.eks. med hensyn til geologiske forhold, grundvand, landskab osv. Målinger og data
fra Vendsyssel-1-boringen var ikke tilgængelige for denne udredning.
Udredningen omfatter jf. opdraget blandt andet ikke en human sundhedsrisikoanalyse eller en
egentlig risikovurdering af de kemikalier, der kunne tænkes anvendt i fraktureringsvæsken. Der
gennemføres en kvalitativ risikoscreening med henblik på at belyse de mulige miljømæssige
problemstillinger ved skifergasproduktion i Danmark. Formålet med risikoscreeningen er at udpege,
hvor der på nuværende tidspunkt med rimelighed kan forvente, at der kan være et problem, samt
hvor der er brug for mere viden, yderligere undersøgelser eller adgang til mere specifik information
om borepladsen og fraktureringsprocessen under danske forhold. Det skal understreges, at
redegørelsen er generel og dermed ikke inddrager lokale forhold.
Udredningen består af fem kapitler. I kapitel 1 gives der er overordnet procesbeskrivelse af
skifergasproduktion, og resultaterne af risikoscreeningen præsenteres på baggrund af en analyse af
den viden, som gennemgås i kapitel 2-5. I kapitel 2 redegøres der for de regionale geologiske
forhold i skifergasproduktion i Danmark, mens boring og effekten af frakturering fremstilles i
kapitel 3. I kapitel 4 og 5 analyseres eventuelle påvirkninger på miljø og vandressourcer samt
landskab og trafik.
Skifergas betegner naturgas udvundet fra bjergarten skifer, og mht. danske geologiske forhold på
land begrænser diskussionen sig til forekomster af naturgas i halvanden til syv km’s dybde. Den
industrielle udnyttelse af skifergas er først blevet rentabel, efter at man er blevet i stand til at
producere gassen vha. horisontale boringer og dannelsen af kunstige netværk af sprækker via
hydraulisk frakturering. Gassen i Alun Skifrene forventes at være relativt tør og bestå primært af
metan, og der forventes således ikke skiferolie i de danske Alun Skifre.
Det største ressourcepotentiale for skifergas findes i de såkaldte ”sweetspots” der repræsenterer
områder, hvor Alun Skiferen skønnes at have muligheder for et højt gasindhold, og som
bruttoarealmæssigt vurderes til ca. 6.800 km
2
i Danmark. Den teknisk indvindbare
skifergasressource på land er vurderet til imellem 0 og 137×10
9
m
3
med et middelestimat på 71×10
9
m
3
. Middelestimatet svarer til ca. 40 % af den samlede historiske gasproduktion i Danmark. Inden
for det samlede sweetspotområdet på 6.800 km
2
er der by, skov og områder med særlige
drikkevandsinteresser, habitatområder m.m., hvilket efterlader 2.000 km
2
uden nogen af de
beskrevne interesser. Ud fra arealanalyser kan man anslå, hvor mange skifergasbrønde der potentielt
6
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
kan etableres, og det vurderes, at et sandsynligt antal brønde vil være mellem 1.000 og 4.000.
Indvinding fra dybe skiferformationer som den danske sker hovedsagelig via horisontale boringer
fra såkaldte ”wellpads” (borepladser), som hver består af omkring 10-25 brønde for at begrænse
antallet af borepladser.
En skifergasproduktion udvikles gennem forskellige stadier, som overordnet set kan inddeles i 1)
forundersøgelse, 2) prøveboring, 3) horisontal boring, 4) hydraulisk frakturering, 5) indvinding af
gas og 6) nedlukning af brønden. De første to stadier af en boring på land foregår igennem de
grundvandsførende lag. Brøndens evne til at forhindre ukontrolleret strømning af formationsvæsker
betegner brøndens integritet. For at stabilisere borehullet og isolere de gennemborede lag sættes
forerør af stål i borehullet efter hvert boringsstadium. Forerøret, der sættes i efter det første korte
borestadie, fungerer som udgangspunkt for resten af boringen. Det næste borestadie afsluttes
umiddelbart under grundvandszonen. Forerøret, der sættes i dette stadie, beskytter grundvandet i det
videre borearbejde. I forbindelse med boringen anvendes boremudder til dels at afkøle og smøre
borehullet, dels udligne det tryk, som opstår i forbindelse med boringen for at undgå blowouts og
dels bringe borespåner op til overfladen. Boremudderet indeholder vand og en række kemiske
stoffer, hvor sammensætningen af boremudder afhænger af brøndens design, det forventede
trykniveau i formationen af jordlagene og formationens kemiske sammensætning.
Under hydraulisk frakturering af en horisontal brønd dannes sprækker i skiferlaget under højt tryk
ved hjælp af diverse fraktureringsvæsker. Efter den indledende frakturering opretholdes trykket for
at udbrede sprækkerne, og granulært fyldmateriale pumpes ind i sprækkerne for at holde dem åbne,
efter at trykket sænkes. Den hydrauliske frakturering tilpasses specifikt en given skiferformation for
at øge dræningsfladen af og produktionen fra formationen på den mest økonomiske måde. Gas
frigives til de sprækker, der er dannet ved fraktureringen, og ledes til borehullet gennem
sprækkenetværket. Des flere sprækker, der kan induceres, des mere af formationen kan blive
drænet.
Vand og sand udgør ca. 98-99 % af fraktureringsvæsken. Der rapporteres internationalt om et
vandforbrug fra 2.000 til 100.000 m
3
/brønd med et gennemsnit på omkring 18.000 m
3
/brønd. Det er
teknisk muligt at anvende saltvand til den hydrauliske frakturering. De sidste 1-2 % af
fraktureringsvæsken består af kemikalier, som tjener forskellige formål, som f.eks. syre, der
reagerer med og opløser mineraler; og biocider, der fjerner eller hæmmer biologisk vækst, som
ellers kan blokere ekstraktionen af gas. Sammensætningen af fraktureringsvæsken varierer
betydeligt som en konsekvens af geologien og boreprocessen og kan variere fra boring til boring og
vil variere over tid i den enkelte brønd. Sammensætningen af hydrauliske fraktureringsvæsker, der
vil kunne finde anvendelse i Danmark, er p.t. ukendt, men det antages, at fraktureringsvæskerne vil
indeholde de samme 14 til 40 forskellige kemikalier, som har været anvendt i 13 boringer i Polen.
Under boringsarbejdet transporterer lastbiler og tankvogne sand, kemikalier, boremudder og evt.
også vand til pladsen, og under selve borearbejdet og fraktureringen er tilstedeværelsen af tungt
udstyr (bulldozere, lastbiler, borerigge, gaskompressorer mv.) på boringspladsen nødvendig.
Boremudder og fraktureringsvæske blandes på stedet i lastbiler og tankvogne. Blandingen af
borevand indeholdende kemikalier, sand m.m. og boremudder ledes til fraktureringsboringen.
I forbindelse med indvindingen af gassen udbygges infrastrukturen, vejnettet og gasledninger samt
faciliteter til opbevaring, kondensering og tørring af gassen. Skifergasproduktionen falder dramatisk
i løbet af en årrække, og derfor kan man vælge at genfrakturere brønden hvert femte til tiende år for
7
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
at øge gasindvindingen. Der er på nuværende tidspunkt en del usikkerhed angående den samlede
levetid af brønde, og levetiden vurderes at kunne variere fra ti til 40 år. Når gasproduktionen
stopper, forsegles brøndene, og området bringes tilbage til den oprindelige tilstand.
I risikoscreeningen identificeres 36 farer og risici, som kan inddeles i fem kategorier: 1)
kompromittering af brøndintegriteten, 2) miljøpåvirkninger, 3) spildevand og affaldshåndtering, 4)
radioaktive stoffer og 5) landskabspåvirkninger og trafik. Vidensniveauet vurderes til at være
tilstrækkeligt til at lave en vurdering for ti af disse, mens mere viden er henholdsvis ønskværdig for
12 risici/farer og afgørende nødvendig i de resterende 14 tilfælde. På baggrund af det nuværende
vidensniveau vurderes metan i drikkevandsboringer, oliestoffer i formationsvand,
spildevandsbehandling af organiske stoffer og miljøfare ved radon ikke at udgøre en forventet fare
eller risiko. I en ikke-prioriteret rækkefølge, er mere viden afgørende nødvendigt for: påvirkningen
af landskabet, potentiel grundvandsforurening, mulige påvirkninger af overfladevand fra udledning
af spildevand, radioaktivitet (i spildevand, spildevandsbehandling, fast affald og udfældninger fra
rør, pumper, ventiler m.m.), affalds-håndtering af borespåner m.m. samt risici forbundet med
nedlukning af borepladser.
Der findes en række afværgeforanstaltninger og monitoreringstiltag som kan implementeres før,
under og efter en eventuel skifergasproduktion for at minimere negative påvirkninger på miljøet. I
forbindelse med planlægningen af en eventuel skifergasproduktion og før udviklingen af denne bør
der udføres en analyse af den fremtidige synsmæssige oplevelse af borepladsen og infrastruktur
placeret i landskabet. Derudover findes der en række forskellige monitorerings- og
afværgeforanstaltninger, som bør implementeres for at minimere og undgå eventuelle
miljøpåvirkninger. F.eks. bør der bestemmes en basislinje for indholdet af relevante uorganiske
stoffer og miljøfremmede organiske stoffer for overfladevand og grundvand, som ud fra den
forudgående hydrologiske og hydrogeologiske karakterisering potentielt kan blive påvirket af
aktiviteterne. Ligeledes bør der laves en grundig biologisk, fysisk og kemisk beskrivelse af
forholdene i de akvatiske økosystemer, der ligger i boringsområdet, inden indvinding sættes i gang.
Der bør yderligere udføres 1) baseline karakterisering og monitering af grundvandets indhold af
metan og denne metans kemiske og isotopiske sammensætning og 2) detaljerede kortlægninger af
sprækker og forkastninger i skifergasområderne for at vurdere graden af opsprækning og afværge
triggede jordskælv.
Under selve boringen forventes det at såkaldte ”blowout preventers”, tryktest af brønden samt
cement-bond-log (CBL) anvendes til at reducere risikoen for blowouts, og kompromittering af
brøndintegriteten. De kemiske stoffers miljøprofil bør indgå i valget af boremudder og
fraktureringskemikalier, og der bør være fokus på at anvende mindre skadelige kemikalier, så
potentielle skadevirkninger på miljø og sundhed løses ved selve fraktureringsprocessen og ikke ved
efterfølgende afværgeforanstaltninger. Spildevand fra skifergasproduktion kan behandles med
forskellige metoder på særlige anlæg eller på almindelige spildevandsrensningsanlæg, hvis
koncentrationerne/mængden af opløste salte kan nedbringes. Før borearbejdet begynder, bør der
udarbejdes en plan for overvågning, transport, behandling og opbevaring efter gældende regler og
myndighedsbehandling, og der bør ligeledes etableres et overvågningsprogram, som bl.a. muliggør
detektering af eventuelt forhøjede værdier af radioaktive stoffer i grundvand og overfladevand.
Mens borearbejdet pågår, bør både radium og radon overvåges og løbende måles i spildevandet i
henhold til tilladelse fra myndighederne. I forbindelse med affaldshåndteringen kan man forvente,
at det er nødvendigt at forbehandle affaldet før en endelig deponering.
8
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
1. Miljøpåvirkninger og afværgeforanstaltninger ifm. skifergasproduktion
1.1 Introduktion
Det overordnede formål med denne videnskabelige udredning er at sætte eksisterende international
viden om indvinding af skifergas på land i relation til specifikke forhold i Danmark, herunder
særligt den danske geologi og de danske områder, hvor det er relevant i forhold til indvinding af
skifergas. Konkret vil det p.t. sige Nordjylland, Midtjylland, Nordsjælland og Vestsjælland. Det
primære fokus vil være at belyse de mulige miljømæssige problemstillinger ved indvinding af
skifergas i Danmark. Herunder mulige påvirkninger af landskab, jord, grundvand (drikkevand) og
overfladevand, udledning til luften, spildevand, affald (herunder naturligt forekommende
uorganiske stoffer, miljøfremmede organiske stoffer og radioaktive stoffer) og jordskælv. Helt
specifikt er formålet med udredningen at:
1) kortlægge den eksisterende viden
2) afklare mulige afværgeforanstaltninger for at reducere negative miljøpåvirkninger
3) afklare om det er muligt at overføre international viden og erfaringer til danske forhold og
4) identificere hvor der mangler viden.
I forbindelse med udredningen er der foretaget en gennemgang af den videnskabelige litteratur og
rapporter. Udredningens overordnede mål er at kvalificere vidensgrundlaget for skifergasindvinding
og de mulige miljøpåvirkninger i Danmark. Udredningens målgruppe er myndigheder og
beslutningstagere, til brug for myndighedsarbejdet med at vurdere miljøkonsekvenserne og mulige
afværgeforanstaltninger ved en eventuel skifergasefterforskning og -indvinding med brug af
frakturering.
Målinger og data fra Vendsyssel-1-boringen var ikke tilgængelige for denne udredning.
I opdraget omfatter udredningen ikke:
•
•
•
•
•
•
En human sundhedsrisikoanalyse eller en generel folkesundsanalyse af mulige berørte
naboer til skifergasanlæg.
En vurdering af befolkningens opfattelse og acceptabilitet af indvinding og efterforskning af
skifergas og miljøpåvirkninger forbundet hermed.
En vurdering af miljøafværgeforanstaltninger forbundet med vibrationer.
En egentlig risikovurdering af de kemikalier, der anvendes i fraktureringsvæsker. I stedet
gennemføres en kvalitativ risikoscreening.
Vurdering af de drivhusgasser, som produceres af maskiner og lastbiler, eller ved
afbrænding af skifergas frem for de nuværende brændstoffer.
Vurdering af efterforskning og indvinding til havs og miljøafværgeforanstaltninger med
hensyn til det marine område, men kun problemstillinger, der vedrører efterforskning og
indvinding på land, eksempelvis miljørisici og afværgeforanstaltninger ved anvendelse af
havvand som procesvand ved frakturering.
En overordnet vurdering af den miljømæssige gevinst/tab ved indvinding af skifergas i
forhold til andre energikilder (konventionelle og vedvarende).
•
I kapitel 1 gives en overordnet beskrivelse af skifergas og skifergasproduktion samt de risici og
farer, der kunne være forbundet med skifergasindvinding i Danmark. Ligeledes redegøres der kort
9
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
for mulige afværgeforanstaltninger før, under og efter skifergasindvindingen og
monitoreringsmuligheder og behov før og efter en eventuel skifergasproduktion. Kapitel 1 er
baseret på den kortlægning af eksisterende viden som er foretaget i kapitel 2-5. Kapitel 1 fungerer
derfor dels som en sammenfatning af mulige miljøpåvirkninger og tilgængelige
afværgeforanstaltninger og dels, som en selvstænding risikoscreening, hvor der bl.a. identificeres en
række områder, hvor der er behov for mere viden. I kapitel 2 redegøres der for de regionale
geologiske forhold i skifergasproduktion i Danmark, mens boring og effekt af boring og
frakturering gennemgås i kapitel 3. I kapitel 4 foretages en analyse af de mulige påvirkninger af
miljø og vandressourcer ifm. skifergasproduktion og i kapitel 5 undersøges effekter på landskab og
trafik.
1.2 Overordnet beskrivelse af skifergas og skifergasproduktion
Skifre, hvorfra der kan indvindes skifergas, er kendetegnet ved et højt indhold af organisk materiale
(>2 %), en stor udbredelse og tykkelse (>20 m), samt ved at skiferen har været begravet så dybt, at
der er dannet gas i den. For danske landområder drejer det sig hovedsageligt om Alun Skiferen. Det
er dog usikkert om gassen stadig sidder tilbage i Alun Skifrene. Gassen i Alun Skifrene forventes at
være relativt tør og bestå primært af metan. Der forventes således ikke skiferolie i de danske Alun
Skifre.
Mineralogisk består en gennemsnitlig Alun Skifer af ca. 50 % lermineraler, 30 % kvarts, 10 %
feldspat og ca. 10 % pyrit samt mindre mængder karbonat. Alun Skiferen er desuden beriget med en
lang række spormetaller. Sammenlignet med andre skifre har Alun Skiferen således en af de højeste
uranberigelser.
Det største ressourcepotentiale for skifergas findes i de såkaldte ”sweetspots” som brutto-
arealmæssigt vurderes til ca. 6.800 km
2
. Den teknisk indvindbare skifergasressource i Alun Skiferen
på land i Danmark er af Den Amerikanske Geologiske Undersøgelse (USGS) vurderet til imellem 0
og 137×10
9
m
3
med et middelestimat på 71×10
9
m
3
.
Den industrielle udnyttelse af skifergas er først blevet rentabel, efter, at man er blevet i stand til at
producere gassen ved hjælp af horisontale boringer og opsprækning af skiferen ved hydraulisk
frakturering. Under hydraulisk frakturering dannes sprækker i formationen ved hjælp af væske
under højt tryk. Indvinding fra dybe skiferformationer i tætbefolkede områder sker hovedsageligt
via horisontale boringer fra borepladser, som indeholder flere brønde (mellem 10 og 25) for at
begrænse antallet af borepladser. Frakturering af en horisontal brønd foretages oftest i faser, hvor
sektioner af borehullet isoleres fra resten og tryksættes, indtil formationen sprækker. Efter den
indledende frakturering opretholdes trykket for at udbrede sprækkerne, og granulært fyldmateriale
pumpes ind i sprækkerne, for at holde dem åbne efter at trykket sænkes. Den hydrauliske
frakturering tilpasses specifikt en given skiferformation for at øge dræningsfladen af og
produktionen fra formationen på den mest økonomiske måde. Gas frigives til de sprækker, der er
dannet ved fraktureringen, og ledes til borehullet gennem sprækkenetværket. Jo flere sprækker, der
kan induceres, des mere af formationen kan blive drænet.
En skifergasproduktion udvikles gennem flere faser. EU-Kommissionens rapport om risici ved
skifergasproduktion udarbejdet af AEA Technology plc inddeler processen i seks faser.
Beskrivelsen af de enkelte faser bygger på erfaringer fra Nordamerika (se tabel 1).
10
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 1. Beskrivelse af de seks typiske faser i en skifergasproduktion baseret på erfaringer fra Nordamerika.
Fase
1. Forundersøgelse
3-4 mdr.
2. Prøveboring
3 mdr.
3. Horisontal boring
Ca. 1 �½ år
Det tager ca. 1 mdr. at
bore én brønd i
Nordamerika, mens det
i Danmark formodes at
tage 2-3 måneder. Pt
forventes der at være ca
10 brønde pr.
boreplads, mens der i
fremtiden forventes at
være ca. 20.
Opstart på hydraulisk
frakturering af færdig-
borede brønde.
4. Hydraulisk frakturering
Ca. 4-5 dage
Den første frakturering tager
ca. en dag, mens den sidste
tager ca. �½ time. Der skal
reguleres for trykændringerne
ned gennem jordlagene.
5. Indvinding af gas
20-40 år
Produktionsperioden
kan strække sig over
20-40 år med gen-
frakturering hvert
5.-10. år.
6. Nedlukning
1-2 mdr.
Nedlukningen afhænger af
mængden af jordarbejde.
Varighed
Lokalitet udvælges
Formål
Udføre én lodret
boring for at
undersøge
gassen.
Hydraulisk frakturering af alle
brønde.
Brønde bores færdig.
Gasledninger planlægges og
klargøres.
Udbygning af
infrastruktur, vejnet
og gasledninger.
Faciliteter til
opbevaring,
kondensering og
tørring af gassen.
1) Lastbiler og
containere og andre
køretøjer forlader
pladsen.
2) Boringerne lukkes
med et brøndhoved.
3) Skurvogne fjernes.
4) Komprimering og
kondenseringsanlæg
placeres på pladsen.
5) Gasledninger
anlægges og evt.
tørringsanlæg.
Det eller de øverste led af
brøndene fjernes og
forsegles. Ca. 30-50 cm
under terræn.
Specifikke
aktiviteter
1) Borepladsens
terræn og
infrastruktur
klargøres.
2) Borepladsen
indrettes.
3) Skurvogne og
faciliteter til
mandskabet
opstilles.
4) Borebrønde
opbygges.
5) Boretårn
placeres.
Borepladsen udstyres
med samme maskinel
som under prøve-
boringen, men nu med
flere containere, siloer
og lastbiler.
1) Pladsen fyldes med lastbiler
med pumper og frakturerings-
blandingstanke og containere
med kemikalier, sand og vand.
2) Boretårnet tages ned når
alle brønde er boret.
1) Alle komponenter
fjernes fra pladsen. 2)
Asfalten fjernes og
terrænet føres tilbage til
oprindelig profil.
3) Jorden grubbes.
4) Der sås og plantes
hjemmehørende planter.
11
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Faserne beskrevet ovenfor er de samme som i indvindingen af en konventionel gasressource på
land. Indvinding af skifergas adskiller sig fra ”traditionel” indvinding af gas, ved at det er
nødvendigt at anvende vandrette boringer, hydraulisk frakturering med et stort volumen samt ved
behovet for at stimulere en brønd flere gange i løbet af dens levetid.
Ligesom en skifergasproduktion udvikles gennem flere faser, så udføres en boring i fase 2 og 3
ligeledes i flere stadier, og for hver fase af boringen mindskes diameteren af borehovedet. For at
stabilisere borehullet og isolere de gennemborede lag sættes forerør af stål i borehullet efter hvert
boringsstadium. Forerøret cementeres på ydersiden ved at pumpe cement ned igennem forerøret og
op langs ydersiden af forerøret. Forerør og cement udgør tilsammen brøndens ydre del. Brøndens
evne til at forhindre ukontrolleret udstrømning af formationsvæsker betegnes brøndens integritet.
De første to faser af en boring på land (fase 2 og 3 i tabel 1) foregår igennem de grundvandsførende
lag. Boring gennem de grundvandsførende lag udføres ligesom ved en grundvandsboring. Forerøret,
der sættes i efter det første korte borestadie, fungerer som udgangspunkt for resten af boringen. Det
næste borestadie afsluttes umiddelbart under grundvandszonen. Forerøret, der sættes i denne fase,
beskytter grundvandet i det videre borearbejde. Begge de to første forerør cementeres hele vejen til
overfladen. Under grundvandszonen sættes forerør afhængigt af de geologiske forhold. Forerør
sættes i denne mellemzone for at isolere permeable zoner, der ikke er forbundne før boringen. I
denne del af boringen føres cementering ikke til overfladen, men kun nogle hundrede meter over
bunden af sidste forerør. Det sidste forerør, der sættes, dækker målformationen.
En vandret boring i fase 3 begynder som en lodret boring, men ved en vis dybde startes
afbøjningen, og den lodrette boring drejes gradvis til vandret. Brøndintegriteten af den vandrette del
af boringen påvirker kun skiferlagene, som er på stor dybde. I forbindelse med boringen anvendes
boremudder til dels at afkøle og smøre borehullet, dels udligne det tryk, som opstår i forbindelse
med boringen, for at undgå blowouts og dels bringe borespåner op til overfladen. Der er en række
faktorer, som har indflydelse på valget og sammensætningen af boremudder, såsom brøndens
design, det forventede trykniveau i formationen af jordlagene og formationens kemiske
sammensætning. Boremudderet indeholder vand og en række kemiske stoffer. For de fleste af disse
gælder det, at de ikke kun anvendes i boremudderet, men ligeledes i andre dele af
skifergasindvindingsprocessen.
Under selve boringen og den hydrauliske simulering er tilstedeværelsen af tungt udstyr (bulldozere,
lastbiler, borerigge, gaskompressorer m.m.) på boringspladsen nødvendig. Dette og tilstedeværelsen
af forbrændingsudstyr (motorer, generatorer og lignende) kan påvirke bl.a. luftkvaliteten samt være
en kilde til støj. Under boringsarbejdet ankommer lastbiler og tankvogne med sand, kemikalier,
boremudder og evt. også vand til pladsen. I visse tilfælde kan vand til boringerne tages fra lokale
grundvandsboringer. Tankvogne og lastbiler placeres side om side, og slanger leder vand,
kemikalier og sand fra nogle tankbiler over i andre og blandes. Blandingen af borevand og
boremudder ledes direkte fra tankbilerne til fraktureringsprocessen.
Under den hydrauliske frakturering af skiferlaget i fase 4 sendes fraktureringsvæsken ned i
borehullet for at optimere formationens evne til at transportere gas til boringen. Hovedsubstansen i
fraktureringsvæsken er vand og silikat/sand. Der rapporteres internationalt om meget stor variation i
vandforbrug, fra 2.000 til 100.000 m
3
/brønd. Det er teknisk muligt at anvende saltvand fra dybere
geologiske lag eller havvand til den hydrauliske frakturering. Dog kan det være, at dette vil kræve
øget tilsætning og/eller en anderledes sammensætning af de tilsatte kemikalier til bekæmpelse af
udfældning og bakterievækst. Sandet i fraktureringsvæsken indbygges i de dannede sprækker, så
12
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
formationens permeabilitet forøges. Sand og vand udgør ca. 98-99 % af massen, mens kemikalier
udgør de sidste 1-2 %
(typisk friktionshæmmere, biocider, overfladeaktive stoffer,
korrosionshæmmere). Kemikalierne, som indgår i fraktureringsvæsken, tjener forskellige formål,
f.eks. syre reagerer f.eks. med mineraler; biocider fjerner eller hæmmer biologisk vækst; detergenter
øger viskositeten osv. Sammensætningen af fraktureringsvæsken varierer betydeligt som en
konsekvens af geologien og boreprocessen. Det betyder, at de stoffer, der benyttes fra boring til
boring – og selv i den samme brønd – vil variere over tid. Sammensætningen af hydrauliske
fraktureringsvæsker, der vil kunne finde anvendelse i Danmark, er p.t. ukendt og vil variere alt efter
forholdene og processerne. Der findes internationale forsøg fra USA, Tyskland og England på at
tilvejebringe oversigter over stoffer, der anvendes i fraktureringsvæskeprodukter. Ifølge de første

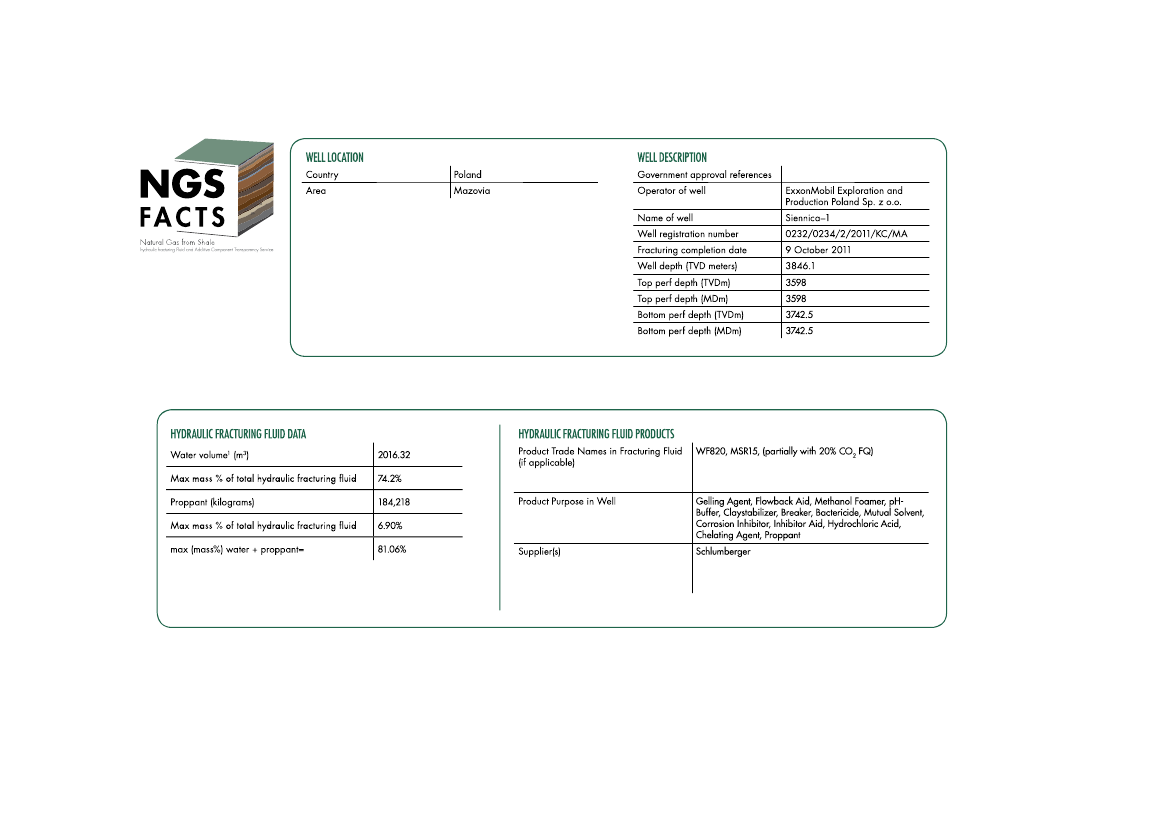

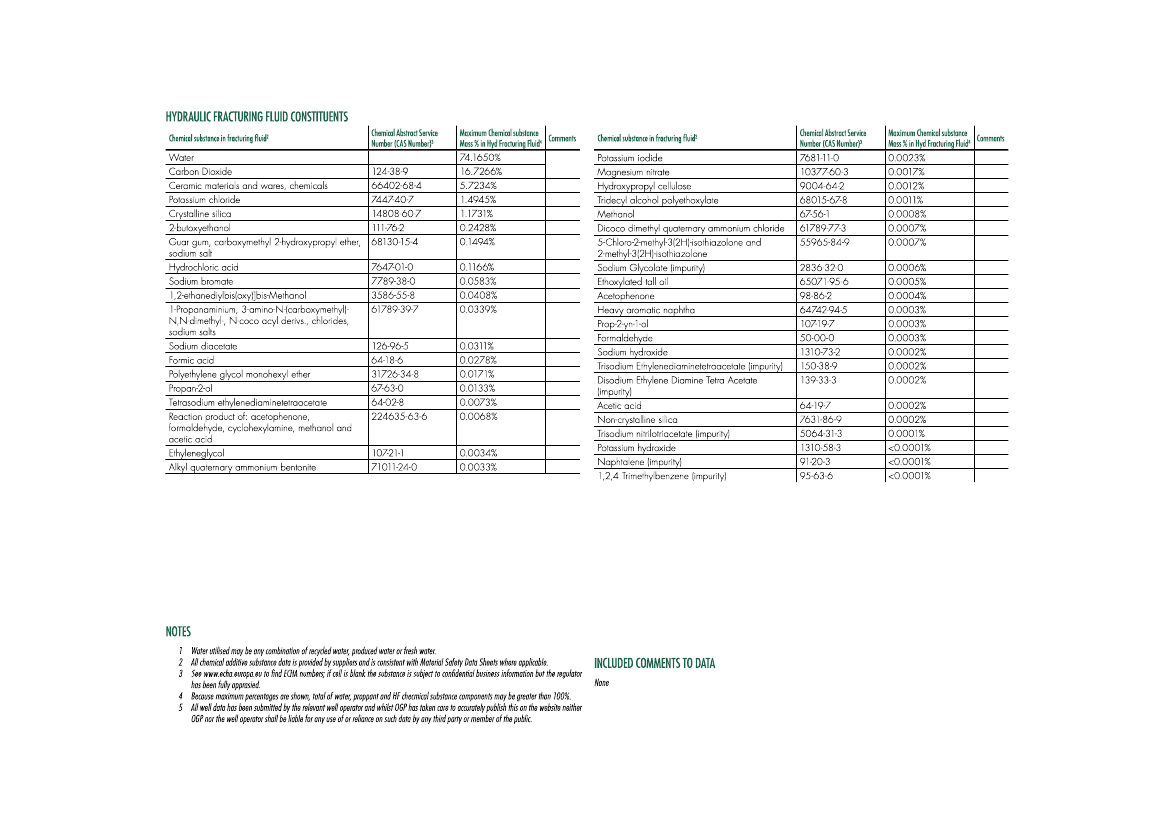

offentlige boringslister fra International Association of Oil and Gas Producers findes der 13
boringer i Polen, og fraktureringsvæskerne indeholder mellem 14 og 40 forskellige kemikalier. Det
antages, at man i Danmark vil anvende en sammensætning af fraktureringsvæskerne, som minder
om den sammensætning, man har anvendt i Polen. Boringerne i Polen er i mellem 2.825 og 4.265
meters dybde svarende til de dybder, som det danske skiferlag ligger i.
I fase 5 udbygges infrastrukturen, vejnettet og gasledninger samt faciliteter til opbevaring,
kondensering og tørring af gassen. Skifergasproduktionen falder dramatisk i løbet af en årrække.
Derfor kan man vælge at genfrakturere brønden hvert femte til tiende år for at øge gasindvindingen.
Der er på nuværende tidspunkt en del usikkerhed angående den samlede levetid af brønde, og
levetiden vurderes at være alt fra 10 til 40 år. Nedlukning og overdragelse af en skifergasboreplads,
når gasproduktionen stopper i fase 6, består overordnet set i at forsegle brøndene og bringe området
tilbage til den oprindelige tilstand.
1.3 Overordnet beskrivelse/screening af risici og farer ved indvinding af skifergas
I dette afsnit foretages en screening af de farer og risici, som indvinding af skifergas i Danmark kan
være forbundet med. Screeningen er baseret på kapitel 2-5. Screening betyder at sigte eller sortere.
Risikoscreeningen kan ikke i sig selv bruges til at fastslå, om der foreligger en fare eller risiko
1
,
som konkret udgør et problem (Miljøstyrelsen, 2015). Formålet med risikoscreeningen er at udpege,
hvor vi på nuværende tidspunkt med rimelighed kan forvente, at der kan eller ikke kan være et
problem, samt hvor vi har brug for mere viden.
I forbindelse med risikoscreeningen har vi kategoriseret de identificerede potentielle risici og farer i
fire overordnede kategorier med hensyn til deres forventede betydning og miljøpåvirkninger under
forudsætning af, at de kendte afværgeforanstaltninger er implementeret:
●
= Risici/farer, som skal adresseres før indvinding af skifergas
●
= Forventet minimale risici/farer
●
= Ingen forventet risici/farer
●
= Samlet vurdering ikke mulig.
1
I henhold til Seveso III-direktivet defineres fare som ”den iboende egenskab ved et farligt stof eller en fysisk tilstand,
som kan forårsage skade på menneskers sundhed eller miljøet” mens risiko defineres som “sandsynligheden for, at en
bestemt virkning vil indtræffe inden for en nærmere bestemt periode eller under nærmere bestemte omstændigheder”
(Europa-Parlamentets og Rådets Direktiv 2012/18/EU).
13
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
I tabel 2 er opstillet et resumé hvor vi for hver af de identificerede potentielle farer og risici angiver
dens kategori. Det skal understreges, at tabel 2 er en oversigtstabel er anvendelig til et hurtigt
overblik, men det er afgørende nødvendigt at konsultere de specifikke afsnit, som er angivet i tabel
2, for at få det fulde overblik. Udover kategoriseringen af de identificerede potentielle risici og farer
angiver tabel 2 ligeledes kort omfanget af identificerede afværgeforanstaltninger samt det
nuværende vidensniveau kategoriseret i henhold til om der er:
A = Nok viden til at lave en vurdering
B = Mere viden ønskværdigt
C = Mere viden afgørende nødvendig.
Tabel 2 præsenterer således en vurdering og kategorisering af de identificerede farer og risici, under
forudsætning af, at de kendte afværgeforanstaltninger er implementeret, og i lyset af det
vidensniveau, som der på nuværende tidspunkt er om de pågældende risici eller farer under danske
forhold.
Det vil sige, at det f.eks. ikke forventes, at der igangsættes en skifergasproduktion, hvor vandløb er
< 2 m brede og i områder, hvor der er registreret grundvandsafhængig natur. Dette sammenholdt
med at vi vurderer, at der er nok viden til at lave en vurdering, gør at vi samlet set ikke forventer, at
der vil være en risiko/fare mht. effekten af vandindvinding på overfladevandsområder og
grundvandsafhængig natur (A, grøn i tabel 2). Ligeledes er vores viden om afværgeforanstaltninger
stor (A/B), når det gælder ”Problemer med brøndintegriteten”, men konsekvenserne af et eventuelt
tab af brøndintegritet har meget stor betydning og derfor skal dette adresseres før, en indvinding
starter og derfor bliver den potentielle farer og risici som resultat kategoriseret som værende rød. Et
andet eksempel, hvor mere viden vurderes at værende afgørende nødvendig (C), er
”Sprækkedannelse”. Hvis en kortlægning af naturlige sprækker viser, at der er mange sprækker i et
område, så er det ikke forventeningen, at der igangsættes en skifergasproduktion i et sådant område,
hvorfor der dermed samlet set forventes en minimal risiko/fare (gul).
Endelig angiver tabel 2 i flere tilfælde at vi mangler specifik viden om lokale forhold,
sammensætning af fraktureringsvæske el. lign. Det gør, at vi i visse tilfælde vurderer, at en eventuel
myndighed eller sagsbehandler bør være ekstra opmærksom på, at den identificerede risiko/fare
adresseres, før indvinding af skifergas påbegyndes på trods af, at alle kendte
afværgeforanstaltninger er implementeret. Behovet for mere viden kan være yderligere
undersøgelser generelt eller behov for mere lokal-specifikke informationer om f. eks. borepladsens
nære omgivelser, lokale geologiske og naturmæssige forhold i forbindelse med en konkret
ansøgning. F.eks. er der i tabel 2 angivet, at mere viden er afgørende nødvendig (C) for mange
elementer under overskrifterne ”Spildevand og affaldshåndtering” og ”Radioaktive stoffer”. Det
skyldes ikke en generel mangel på viden om stoffernes miljømæssige betydning (angivet med farver
– her fortrinsvis rød), men at viden om stoffernes forekomst lokalt i skiferen ikke er kendt og skal
adresseres før indvinding.
14
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 2. Samlet vurdering af diverse identificerede potentielle risici og farer samt afværgeforanstaltninger. Det skal understreges, at tabel 2 er en oversigtstabel som er anvendelig til et hurtigt
overblik, men det er afgørende nødvendigt at konsultere de specifikke afsnit, som er angivet i tabel 2, for at få det fulde overblik.
Potentiel risici/farer
Problemer med brøndintegriteten
Pludseligt tab af brøndintegritet og blowouts
Brud på brøndintegriteten over tid
Induceret seismicitet og brøndintegritet
Afværgeforanstaltning
Tryktest af brønden før frakturering og installering af en blowout
preventer.
Kontrol ved en cement-bond-log og andre logs.
Brønde placeres væk fra kendte forkastninger, løbende seismisk
monitering under fraktureringen, øjeblikkeligt fraktureringsstop
ved rystelser hvor M
L
>1,7.
Overholdelse af Lovgivning for dekomissionering.
Hensyntagen til lokale hydrologiske forhold via basislinjestudier,
modellering og monitering.
Undgå indvinding hvor vandløb er < 2 m brede, samt områder,
hvor der er registreret grundvandsafhængig natur.
Kortlægning af naturlige sprækker, ingen frakturering i kraftigt
opsprækkede domæner.
1) For at undgå spild som kan nedsive, skal håndtering, blanding
m.m. af fraktureringsvæsker ske på befæstede arealer med afløb
til lukket system
2) Undgå brud på brøndintegriteten.
1) Overvågning af brøndintegritet og hurtig aktion ved spild på
jorden
2) Overvågning af udvalgte miljøfremmede stoffer i grundvand.
1) Overvågning af brøndintegritet og hurtig aktion ved spild på
jorden 2) Løbende online måling af elektrisk ledningsevne i
grundvand, som vil afsløre uorganisk udslip/spild. Suppleret med
målinger af udvalgte makroioner og spormetaller.
Særlig iltning/luftning af grundvand på vandværk
1) Løbende måling af metan indholdet i grundvand
2) Advarsel om risiko ved metanindhold på over 10 mg/L
3) Krav om øjeblikkelig handling ved metanindhold på 28 mg/L.
1) Befæstet areal med kontrolleret afløb
2) Sikkerhedsprocedurer for spild både på jord ifm. med
borepladsen og jord ifm. transport.
1) Krav om at stoffernes miljøprofil indgår i sammensætningen af
Vidensniveau
A
B
B
Forventet betydning
Afsnit
3.4
●
●
●
●
●
●
●
●
●
●
●
●
●
●
3.3; 3.4
Brøndintegritet efter nedlukning
Miljøpåvirkninger
Vandforbrug og vandressourcer
Effekt af vandindvinding på overfladevandsområder og
grundvandsafhængig natur
Sprækkedannelse
Potentiel grundvandsforurening
B
B
A
C
C
3.4
3.1;
4.1.1-2
4.1.3-4
3.2
4.2.4-6;
4.2.12-
13
4.2.5-7;
4.2.12-
13
4.2.5-6;
4.2.8;
4.2.12-
13
4.2.9
4.2.9
Mulige miljøpåvirkninger af miljøfremmede organiske stoffer i
grundvandsmagasiner
Mulige påvirkninger af uorganiske stoffer i grundvand
B
A
Metan i drikkevandsboringer
Mulige påvirkninger af metan i grundvand fra
skifergasproduktion
Mulige påvirkninger af jord ved spild
A
B
B
4.2.5;
4.2.10
4.2.11-
Mulige påvirkninger af overfladevand af udledning af
C
15
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
spildevand fra frakturering
Partikeltransport via overfladestrømning fra borepladsen
Udslip af metan og andre klimagasser
fraktureringsvæske
2) Anvendelse af BAT til at begrænse udledning af forurenende
stoffer begrænses mest muligt
3) Fastsættelse af vilkår, så kvalitetskravene overholdes for det
vandområde, der udledes til. Såfremt der er stoffer, hvor der ikke
er fastsat et kvalitetskrav, skal et sådant fastsættes inden en
udledning kan startes.
Indvindingsboringer placeres i god afstand fra vandløb og søer
1) Målinger af metan, m.m. for at sikre at brønden er tæt
2) Krav om anvendelse af ”Reduced emissions completions”
(RECs) også kendt som ”Green completions”.
Overholdelse af Lovgivning for dekomissionering.
12
B
B
●
●
●
●
●
●
●
●
●
4.2.11
4.5
Risici forbundet med nedlukning af boreplads
Spildevand og affaldshåndtering
Høj saltkoncentration i dansk formationsvand
B
3.4; 4.5;
5.4.4
4.2.3;
4.3
4.2.3;
4.3
4.3
4.3
4.2.3;
4.3
4.3.2
Oliestoffer i dansk formationsvand
Mængden af spildevand
Spildevandsbehandling af organiske stoffer
Spildevandsbehandling af uorganiske stoffer ekskl. radioaktive
stoffer
Affald i forbindelse med flowback vandet
Tilstrækkelig spildevandsrensning, udledning til en marin
recipient med stor fortynding, overvågning af ledningsevne i
overfladevand og grundvand.
Olieindholdet kan først endeligt afklares ved prøveboringer men
forventes at være ubetydeligt.
Opsamling i tanke eller bassin indtil rensning muligt.
At fraktureringsvæsken består af kemikalier som er
bionedbrydelige i renseanlæg.
Krav om kontrolleret udfælding og beluftning af vand under
oplagring.
1) Udførelse af udvaskningstests før deponering kan tillades
2) Generel karakterisering af affald indeholdende borespåner
3) Krav om at suspenderet materiale fra flowback vandet
håndteres sammen med boreaffaldet.
Eventuel forbehandling og deponering og afbrænding.
Overholdelse af udvaskningsgrænseværdien for farligt affald i
kystnært deponi.
Ingen, da radon er en gas med kort halveringstid (3,8 dage).
Løbende overvågning og måling af radium og andre
strålingskilder iht tilladelse fra myndighederne.
1) Sedimentation af suspenderede partikler
2) Sulfatfældning af opløst radium
3) Behandling af udfældet radiumsulfat på egnede renseanlæg.
B
C
A
A
B
C
Affald i forbindelse med spildevandrensningsprocessen
Mængden af affald fra boreprocessen indeholdende metan,
organiske tilsætningsstoffer og uorganiske sporstoffer
Radioaktive stoffer
Miljøfare ved radon
Radioaktivitet i spildevand
Spildevandsbehandling mht. radioaktive stoffer
C
C
●
●
●
●
●
4.3.2
4.3.2
A
C
C
4.4
4.4
4.4
16
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Udfældninger med indhold af radioaktive stoffer i
installationer af rør, pumper, ventiler m.m.
Løbende overvågning af radioaktiviteten i fast affald
Opløst radium og radon ført op mod grundvandsmagasiner af
opadgående formationsvand
Radioaktive stoffer i grundvand og overfladevand
Overvågning af udfældninger og behandling af disse som
radioaktivt affald, hvis koncentrationerne overstiger
undtagelsesniveauer i den danske lovgivning.
Udarbejdelse af plan for overvågning, transport, behandling og
opbevaring efter gældende regler og myndighedsbehandling.
Kortlægning af naturlige sprækker, ingen frakturering i kraftigt
opsprækkede domæner.
Etablering af et overvågningsprogram som muliggør detektion af
forhøjede værdier af radioaktive stoffer i grundvandet og
overfladevand.
C
●
●
●
●
4.4
C
C
C
4.4
3.1; 4.4
4.4
Landskabspåvirkninger og trafik
Påvirkningen på landskabet
1) Analyse af fremtidig synsmæssig oplevelse før boring
C
●
igangsættes
2) Udnyttelse af multihorisontale brøndanlæg
3) Lokalisering af boringer tæt på overordnet vejnet
4) Analyse af borelandskabets betydning for landskabskarakteren
Visuel påvirkning
Kamuflering af borepladsen ved at udnytte landskabets
B
●
terrænprofil og/eller visuel afskærmning
Lys og støj
1) Lavtryksnatriumlamper, retning nedad, højden begrænses til 8
B
●
meter
2) Opsætning af støjskærme.
Transport af kemikalier og materiel
1) Lokalisering af boringer tæt på overordnet vejnet
A
●
2) Logistikstyring af transporter til/fra boringer
3) Kørsel med flere aksler på materiale-transporter til/fra
boringer;
4) Kørsel med tunge køretøjer på veje der er bygget til det
5) Vandtilførsel via rør fra en lokal boring så tankbiler ikke skal
levere vand
A = Nok viden til at lave en vurdering; B = Mere viden ønskværdig; C = Mere viden afgørende nødvendig
●
= Risici/farer som skal adresseres før indvinding af skifergas;
●
= Forventet minimale risici/farer;
●
= Ingen forventet risici/farer;
●
= Samlet vurdering ikke mulig
5.3
5.4
5.4.1
5.5
17
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
I det efterfølgende gives en overordnet beskrivelse af de identificerede risici og farer, som kunne
være forbundet med indvinding af skifergas i Danmark. Disse inddeles i fem kategorier: 1)
Kompromittering af brøndintegriteten, 2) Miljøpåvirkninger, 3) Spildevand og affaldshåndtering, 4)
Radioaktive stoffer og 5) Landskabspåvirkninger og trafik. I afsnit 1.4 gennemgås mulige
afværgeforanstaltninger før, under og efter skifergasindvindingen og monitoreringsmuligheder og
behov før og efter en eventuel skifergasproduktion.
1.3.1 Problemer med brøndintegriteten
Pludseligt tab af brøndintegritet og blowouts
Et blowout er, hvis et permeabelt lag med et uventet højt tryk gennembores, og den uventede
trykstigning fører til tab af kontrol over brønden. Hvis konstruktion af forerør eller rørføring i
overfladen ikke er udført korrekt, kan brønden fejle pludseligt under det høje tryk. Selvom
frekvensen af blowouts ikke er kortlagt, forventes den at være lav, da kun enkelte tilfælde er
rapporteret internationalt, dvs. i USA. Det høje tryk og den store mængde væske gør dog, at et
pludseligt tab af brøndintegritet kan have betydelige konsekvenser.
Brud på brøndintegriteten over tid
Tab af brøndintegritet over tid er et alment problem for olie- og gasindustrien, men den gentagne
tryksætning af en brønd ved frakturering og det store antal af brønde nødvendigt for
skifergasindvinding kan dog forværre problemet. Det er vanskeligt at vurdere risikoen for brud på
brøndintegriteten i et nyt felt i Danmark uden forudgående erfaringer med onshoreindvinding på
stor skala og under danske forhold.
Induceret seismicitet og brøndintegritet
Hydraulisk frakturering kan medføre øget seismisk aktivitet enten ved direkte at inducere jordskælv
eller ved at udløse jordskælv. Jordskælv har potentialet til at kompromittere integriteten af en eller
mange brønde på en gang, men en så ekstrem hændelse kræver dog store bevægelser, som ikke kan
forventes ved de jordskælv, der indtil nu er observeret ved hydraulisk frakturering.
Brøndintegritet efter nedlukning
En skifergasbrønd, der ikke længere skal anvendes, nedlukkes permanent ved at fylde den med
cement og mekaniske propper for at gøre brønden tæt og forhindre udslip. Selvom metoden til
nedlukning er blevet forbedret, kan problemer stadig opstå, da cement og mekaniske propper
nedbrydes med tiden.
1.3.2 Miljøpåvirkninger
Vandforbrug i forhold til vandressourcer
Det gennemsnitlige vandforbrug for syv amerikanske skifergasformationer ligger omkring 18.000
m
3
/brønd, men med et spænd på 2.000-100.000 m
3
/brønd. Hvis der i Danmark maksimalt kan
etableres 3.600 brønde, vil det samlede vandforbrug være ca. 66 millioner m
3
. Hvis man afstår fra
produktion af gas i områder med særlige drikkevandsinteresser, Natura2000-områder, §3-områder,
skovområder og byområder, vil antal brønde reduceres til ca. 1.100 (30 %) og dermed et samlet
vandforbrug på ca. 20 millioner m
3
. Ud fra den tilgængelige grundvandsressource i Danmark på ca.
1 milliard m
3
/år og et nuværende forbrug på ca. 700 millioner m
3
/år vil vandindvinding til
skifergasproduktion være håndterbar. Det betyder i midlertidigt ikke, at indvinding vil være
uproblematisk. For det første kan vandressourcen lokalt allerede være overudnyttet. For det andet
18
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
varierer intensiteten af vandforbruget til skifergasproduktion. Effekten af vandindvinding til
skifergas skal således altid vurderes ud fra en lokal analyse og modellering af vandressourcen.
Effekt af vandindvinding på overfladevandsområder og grundvandsafhængig natur
Vandindvinding til skifergasproduktion kan påvirke vandføring i især små grundvandsfødte
vandløb. Forskellige organismegrupper i vandløb stiller forskellige krav til deres omgivelser.
Danske vandløb er generelt karakteriseret ved at være små, idet 70 % er < 2 m brede. I de områder,
som er interessante i forhold til skifergasindvinding i Danmark, er mange vandløb meget små.
Ønskes en vurdering af effekter på den grundvandsafhængige natur, er det derfor nødvendigt at
anvende en lokal modellering af trykket på vandsressourcen i forbindelse med
skifergasproduktionen med inddragelse af topografi.
Sprækkedannelse
Ved hydraulisk frakturering er der en teoretisk risiko for, at sprækkerne når op til overfladen eller til
grundvandsmagasiner, hvorved kemikalier og gas kan forurene disse. Amerikanske undersøgelser
viser, at inducerede sprækker typisk har en længde under 200 m, at 99 % er under 350 meter og at
ingen overstiger 588 meter. Det er således usandsynligt, at inducerede sprækker i 2-4 km’s dybde i
sig selv når grundvandsmagasiner. Derimod kan det ikke udelukkes, at sprækker fra hydraulisk
frakturering kan få kontakt med naturlige sprækker, og der må derfor stilles særlige krav til
kortlægningen af naturlige dybe sprækkesystemer.
Potentiel grundvandsforurening og mulige miljøpåvirkninger af miljøfremmede organiske
stoffer i grundvandsmagasiner
Den mest sandsynlige transportvej for fraktureringskemikalier eller flowback-vand til grundvandet
er ved lækage ved borerøret (brud på brøndintegriteten/blowouts). Spredning via sprækker fra
skiferlagene forekommer at være meget mindre sandsynligt. Der kan også forekomme deciderede
spild på jordoverfladen, så der vil ske nedsivning gennem de øvre lag ned til grundvandszonen. Ud
af de 88 organiske kemikalier, som er blevet anvendt i hydraulisk frakturering i Polen, kan 29
kategoriseres som ”Prioriterede stoffer” pga. deres iboende fysiske, kemiske og biologiske
fareegenskaber, hvis der skulle ske en lækage ved boringen. Biocider, overfladeaktive stoffer og
petroleumsprodukter dominerer blandt de prioriterede stoffer; og 13 stoffer må betegnes som særligt
uønskede i miljøet, da de har en klassifikation som værende kræftfremkaldende, ændrer arveanlæg,
eller er skadelige for forplantningen eller er klassificerede med kronisk akvatisk miljøfare kategori
1. Det skal understreges, at der i denne vurdering ikke er taget højde for koncentrationer/mængder
af stofferne eller potentielle, ikkeidentificerede nedbrydningsprodukter eller tilstedeværelsen af
radioaktive isotoper. Fjorten vurderes at være ”Mobile prioriterede stoffer”, hvis der skulle ske et
spild, mens 33 vurderes ikke at være særligt problematiske. I alt er der 26 kemikalier, som ikke kan
vurderes pga. manglende data.
Hvis der sker en nedsivning til grundvandsmagasinet (spildscenarie) vil spredningen i grundvandet
ikke adskille sig fra spredningen ud fra lækage i borerøret (tab af brøndintegritet scenarie).
Nedsivning og spredning vil derfor afhænge af om hvilken typer af aflejringer, der er tale om
(kvartære eller miocæne sandaflejringer, moræneler, og kalkformationer). Transporten i sandlagene
er styret af advektiv transport, og der vil være høje og meget variable grundvandshastigheder (10-
100 m/år) og der vil kunne være en meget lille fortynding. Transporten i moræneleren vil være
meget langsom, hvis der ikke forekommer sprækker eller er kontakt med sandlag indlejret i
moræneleren, hvilket betyder, at moræneleren kan lagre forureningsstoffer og en evt. senere
frigivelse vil tage meget lang tid. I kalkformationer er transporten i matricen også langsom, og den
19
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
primære transport vil ske i eventuelle sprækkezoner, hvor grundvandshastigheden til gengæld ofte
meget høj (op til flere m pr. dag).
Der eksisterer kun grundvandskvalitetskriterier for to af de 88 miljøfremmede stoffer, nemlig
naphthalen (1 µg/L) og isopropanol (10 µg/L). Biocider vil formentlig skulle håndteres svarende til
pesticider, hvor kvalitetskriteriet i grundvand er 0,1 µg/L. For alle øvrige stoffer skal der etableres
et grundvandskvalitetskriterium, hvilket igen vil kræve en særskilt vurdering med fokus på de
humantoksikologiske egenskaber. Beregninger viser, at det vil kræve en fortynding på mindst 100-
10000 gange for napththalen og isopropanol for at nå ned på grundvandskvalitetskriteriet og
fortynding alene vurderes ikke at kunne bringe koncentrationer ned under de forventede acceptable
koncentrationer i grundvandet. Desuden vil det grundlæggende være i strid med praksis inden for
jordforureningsområdet, hvis fortynding er den eneste dæmpningsmekanisme. Der skal således ske
en meget betydelig nedbrydning, hvis koncentrationerne skal være acceptable ud fra eksisterende
eller forventede grundvandkvalitetskriterier. Vurderingen af nedbrydningen i grundvandszonen er
vanskelig, da de fleste stoffer i forbindelse med deres godkendelse ofte er testet under forhold, som
ikke repræsenterer de naturlige forhold i et grundvandsmiljø, hvor der bl.a. er ganske få bakterier og
næringssalte tilstede.
Mulige påvirkninger af uorganiske stoffer i grundvand
Flowback vand fra hydraulisk frakturering har et højt indhold af uorganiske stoffer, det vil sige salte
på opløst form. En sammenligning mellem middelindholdet af salte i formationsvand fra dybe
onshoreboringer i Danmark og grænseværdi fra Drikkevandsbekendtgørelsen, eller anbefalede
værdier fra WHO eller den amerikanske miljøstyrelse (US EPA) viser at indholdet af uorganiske
stoffer er kritisk for Br
-
, Sr
++
, Fe
++
, B (forskellige kemiske formler), Ba
++
, I
-
, As (forskellige
kemiske former) pga. lave ”grænseværdier”, mens situationen er kritisk for Cl
-
og Na
+
pga. de høje
koncentrationer og kritisk for Mg
++
, Br
-
, Sr
++
, Ba
++
, I
-
og As (forskellige kemiske formler) pga. lave
”grænseværdier” og relativt høje forventede koncentrationer. En sammenligning mellem indholdet
af sporelementer i modelfraktureringsvæske inkuberet iltfrit med Alun Skifre fra Øland, Skåne og
Bornholm (GEUS, upublicerede data) og grænseværdier fra Drikkevandsbekendtgørelsen eller
anbefalede værdier fra WHO eller US EPA viser, at der er mulighed for potentielle overskridelser
pga lave grænseværdier for Ni, Co, As Mo, Se, Cr, V, Be, Pb, Cd og Hg og situationen vurderes
særligt kritisk for Ni, Co, As og Mo og Se.
Metan i drikkevandsboringer
Der er observeret høje koncentrationer af metan i drikkevandsboringer omkring producerende
skifergasbrønde i USA. En høj koncentration af metan er dog ikke ensbetydende med
kontaminering fra skifergasindvindingen, eftersom der naturligt forekommer metan i grundvandet.
Biologisk dannet metan (biogen metan) i grundvand forekommer i nogle egne af Danmark, særligt i
Vendsyssel og i Nordsjælland. Skifergas derimod indeholder termogen metan, der er dannet dybt i
undergrunden, og under danske forhold vil tilstedeværelsen af termogen metan i grundvandet
indikere en lækage f.eks. fra en dyb boring, en gasledning eller lignende.
Mulige påvirkninger af metan i grundvand fra skifergasproduktion
I forbindelse med indvinding af skifergas ved hydraulisk frakturering har der været en udbredt
bekymring for udslip og transport af metan til grundvandsreservoirer og drikkevandsboringer.
Normalt betragtes metan i grundvand og i drikkevandsboringer ikke som en direkte sundhedsfare
for mennesker i forbindelse med indtag. Ved opblanding af metan i luft i koncentrationer på mellem
5 % og 15 % og ved tilstedeværelse af en antændelseskilde er der en umiddelbar risiko for brand
20
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
eller eksplosion. Opløseligheden af metan stiger imidlertid med øget tryk, hvilket betyder, at
opløseligheden af metan i grundvand vil stige med dybden under jordoverfladen. De amerikanske
myndigheder har fastsat to niveauer for risiko: advarsel om risiko ved et metanindhold i vand på
over 10 mg/L og krav om øjeblikkelig handling ved et metanindhold på 28 mg/L.
En mulig
spredningsvej for metan er via sprækker fra skiferlagene. I Danmark findes skiferen mellem 2.000
og 4.000 m under terræn og det danske grundvand hentes fra få meter under terræn til omkring 100-
150 m. Det vurderes derfor mindre sandsynligt, at der vil ske spredning via sprækker fra selve
skiferlagene til overliggende grundvandsmagasiner. En mere sandsynlig spredningsvej for metan
anses for at være utætheder fra gasproduktionsbrønde.
Mulige påvirkninger af jord ved spild
Spild af fraktureringsvæske, boremudder og/eller formationsvand til jord vil kunne foregå ved uheld
pga. enten tæringer, rørbrud, fejlagtig håndtering på borepladsen eller trafikuheld.
Fraktureringsvæske m.m. indeholder generelt stoffer, som vil forurene jorden. Salte, miljøfremmede
organiske forbindelser, metaller og radioaktive stoffer kan skade jordkvaliteten, og generelt er
tilførsel af store mængder salte skadelig for jordkvaliteten, hvilket må anses som den største risiko
ved spild på jorden. Saltene influerer på ionbytningskapaciteten og påvirker dermed kolloid- og
aggregatstrukturen i jorden og vil kunne medføre øget transport af kolloider og tungmetaller samt
nedsat hydraulisk ledningsevne. Jordstrukturen kan dermed falde sammen, og jordkvaliteten
forringes. Saltpåvirkning af jorden kan desuden øge jorderosion og sænke jordens
vandledningsevne. Blandt de organiske stoffer, som anvendes i fraktureringsvæske anses biociderne
for de mest problematiske i forbindelse med spild på jorden.
Mulige påvirkninger af overfladevand af udledning af spildevand fra frakturering
Returvand fra hydraulisk frakturering vil være en kompleks blanding af fraktureringskemikalier og
nedbrydningsprodukter samt salte, radioaktive stoffer, tungmetaller m.m. fra undergrunden, som
kan have en effekt på vandlevende organismer. En egentlig risikovurdering baseret på aktuelle
koncentrationsniveauer af kemikalier m.m. i overfladevand er ikke omfattet af denne udredning. I
forhold til vandmiljøet har flere af disse kemikalier m.m. en eller flere miljøkritiske egenskaber og
er bl.a. klassificeret skadelig for vandlevende organismer, meget giftig med langvarige virkninger
for vandlevende organismer og giftig for vandlevende organismer med langvarige virkninger. Af de
16 kemikalier på EU Kommissionens liste er ni kemikalier akut giftige for vandlevende organismer.
Af de 88 kemikalier, som har været anvendt i Polen og i forbindelse med prøveboringen ved
Vendsyssel-1, er ca. en 1/3 af kemikalierne akut giftige for vandlevende organismer. Det skal
imidlertid bemærkes, at datagrundlaget for over halvdelen af kemikalierne ikke foreligger eller er
utilstrækkelig til at vurdere kemikaliernes mulige effekter i vandmiljøet. Derfor kan det faktiske
antal af kemikalier med akut giftighed overfor vandlevende organismer være højere end vurderet
her.
Partikeltransport via overfladestrømning fra borepladsen
Flere undersøgelser har påvist øget partikeltransport via overfladeafstrømning og øget indhold af
suspenderet stof i vandløb i områder med hydraulisk frakturering. Øget partikeltransport kan
medføre en øget sedimentaflejring, som kan skade dyr og mikroorganismer i vandløb og søer.
Udslip af metan og andre klimagasser
Der
kan forekomme betydelige emissioner af metan og andre klimagasser, efter at brønden er boret,
og før den kommercielle produktion starter.
Under produktions- og transportfasen peger forskellige
studier og estimater på,
at metanemissionen kan være op til 4 % af produktionen.
Efter brønden er
21
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
lukket kan den gradvise nedbrydning af materialer eller utilstrækkelig brøndkonstruktion føre til
lækager af metan enten gennem borehullet eller omkring borehullet.
Risici forbundet med
nedlukning af boreplads
Flere rapporter nævner, at der er risiko for, at dele af borepladsens areal ikke kan bruges efter
nedlukningen af borepladsen pga. sundhedsrisiko. Der er eksempler på, at brønde kan lække
metangas efter forsegling. Dette resulterer i tab af landområder, og i egne, hvor borepladserne ligger
forholdsvis tæt, er der risiko for fragmentering af landskabet.
1.3.3 Spildevand og affaldshåndtering
Saltkoncentration i dansk formationsvand
Formationsvand fra dybe formationer indeholder store mængder salt, og salt i spildevandet
forventes derfor at udgøre et væsentligt problem. En mulig påvirkning af grundvand, jord og ferskt
overfladevand bør belyses nærmere, og det høje saltindhold vil også have konsekvenser for valget
af rensningsteknologi, idet biologiske/kemiske rensningsanlæg er følsomme over for forhøjede
saltkoncentrationer, og idet ultrafiltrering eller inddampning vil føre til større mængder salt og
koncentreret saltopløsning, som efterfølgende skal håndteres.
Oliestoffer i dansk formationsvand
De danske Alun Skifre forventes at være tørre skifre pga. stor geologisk modenhed, hvor
oliekomponenter under højt tryk og temperatur er omdannet til gas. Dette betyder, at indholdet af
oliestoffer i formationsvandet må forventes at være lavt, og at olieindholdet i spildevandet derfor
fortrinsvis vil stamme fra boremudder og fraktureringsvæske.
Mængden af spildevand
Der findes ikke data, der kan bruges til at forudsige spildevandsproduktionen fra en dansk
skifergasbrønd. Tager man udgangspunkt i et estimat af spildevandsproduktion for amerikanske
skifergasbrønde, kan man forvente, at en brønd gennemsnitligt producerer ca. 13.000 m
3
og at
halvdelen vil komme det første år. Håndteringen af de store mængder spildevand kræver omfattende
transport og opbevaringsfaciliteter samt adskillige led i håndteringsprocedurer. Risikoen ved
nedpumpning og deponeringen af flowback vand i undergrunden vurderes at udgøre en væsentlig
risiko for grund- og overfladevand. Selvom det forekommer usandsynligt, at man vil gøre det i
Danmark, så vil der i de tilfælde, hvor den overskydende fraktureringsvæske deponeres i forseglede
brønde på boringslokaliteten, være en risiko for lækager gennem revner og makroporer i jorden til
nærtliggende grundvandsmagasiner og overfladevand.
Spildevandsbehandling af organiske stoffer
Spildevand fra skifergasproduktionen forventes altid at blive renset biologisk inden udledning,
således at der kun er acceptable lave restkoncentrationer af de organiske kemikalier i vandet.
Baseret på oversigten over fraktureringskemikalier, der er anvendt i Europa, vurderes det at være
muligt at finde kemikalier, som er bionedbrydelige i renseanlæg, og dette forventes derfor at blive
en vigtig parameter for valget af kemikalier til sammensætning af fraktureringsvæsker i Danmark.
Spildevandsbehandling af uorganiske stoffer ekskl. radioaktive stoffer
Formationsvandet indeholder salte, som kommer op af brønden sammen med gassen. Der er tale om
almindelige salte, som findes i op til syv gange højere koncentration end havvand. Der vil være høje
koncentrationer af positivtladede ioner (divalente kationer) og som vil udfælde ved kontakt med luft
22
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
ved overfladen. Desuden er der en række metaller, som kan være giftige for vandmiljøet.
Formationsvandet indeholder desuden radioaktive stoffer, der kan forekomme i så høje
koncentrationer, at det skal overvejes, om slammet fra vandrensningen skal håndteres særskilt, fordi
radioaktiviteten overstiger grænseværdier for almindeligt fast affald.
Affald fra boreprocessen, flowback vandet og spildevandsrensningsprocessen
I forbindelse med boreprocessen vil der produceres væsentlige mængder borespåner under
etablering af den dybe boring. Det forventede volumen af borespåner kan estimeres ud fra viden om
borediameter og -dybde og vurderes til at være ca. 1.900 tons pr. brønd. De opborede borespåner
forventes at indeholde metan samt tilsætningsstoffer fra boremudderet på grund af skiferens høje
indhold af organisk kulstof, som igen giver skiferen et højt sorptionspotentiale over for organiske
forbindelser. Det betyder, at de mest hydrofobe organiske tilsætningsstoffer i boremudderet kan
bindes til skifermaterialet og frigives over en længere tidshorisont ved udvaskning i et
affaldsbehandlingsanlæg eller ved den efterfølgende deponering. Ud over organiske forbindelser
har borespåner fra den gennemborerede Alun Skifer ligeledes et relativt højt indhold af uorganiske
sporstoffer, som er bundet i reducerede svovlforbindelser (bl.a. pyrit). Undersøgelser har vist at de
uorganiske sporstoffer kan udvaskes fra skiferen, og især værdien for molybdæn (Mo) (16 mg/kg
skifer) er høj og ligger tæt på udvaskningsgrænseværdien for udvaskning af farligt affald i kystnært
deponi. Det høje indhold af reducerede svovlforbindelser (bl.a. pyrit) kan oxideres ved kontakt med
atmosfærens iltindhold, hvilket igen kan lede til dannelsen af aciditet og et fald i pH, som i sidste
ende leder til forøget mobilitet af uorganiske sporstoffer.
Flowback vandet, som genereres i forbindelse med boringen indholder suspenderet materiale i
koncentrationer på typisk 500-1.000 mg/L, men samlet set vurderes bidraget fra suspenderet stof at
være af relativt beskedent omfang i forhold til affald genereret ved boreprocessen. På nuværende
tidspunkt kræver det yderligere undersøgelser af udvaskningsegenskaber af affaldstyperne for at
kunne vurdere, om affaldstyperne kan modtages på almindelige danske deponeringsanlæg for inert,
mineralsk, blandet eller farligt affald uden yderligere forbehandlende aktiviteter.
1.3.4 Radioaktive stoffer (NORMs)
Alun Skifer formationen er den mest radioaktive bjergart på dansk område. Spildevand, borespåner,
udfældninger og produceret gas vil derfor kunne indeholde radioaktive stoffer som uran, thorium,
radium og radon. Radioaktiviteten i det producerede affaldsmateriale fra boring, spildevand m.v.
skal undersøges løbende under boreprocessen for at bestemme affaldets videre skæbne.
Radioaktive stoffer i spildevandet, specielt radium, kan være et væsentligt problem i forhold til
spredning, ophobning, toksicitet og strålingsfare for miljø og mennesker. Radon, der måtte følge
med op til terræn med spildevandet, eller som slipper ud sammen med produceret gas gennem
utætheder i boreinstallationer, forsvinder hurtigt i den omgivende atmosfære og det er tvivlsomt, om
det påvirker miljøet, da radon er en gas med en kort halveringstid på 3,8 dage. Med hensyn til
grundvandsbeskyttelse m.m. er der en risiko for spild og udsivning fra beholdere og vand-
slambassiner under opbevaring, behandling og transport af spildevand, ligesom der fra utætheder
ved boringen kan sive materiale ud, som kan nå vandmiljøet. Den opadgående bevægelse af
formationsvand med indhold af radioaktive komponenter kan foregå gennem de overliggende
bjergarter eller gennem naturlige sprækker og forkastninger i bjergarterne, hvilket kan forårsage, at
bl.a. opløst radium og radon føres op mod grundvandsmagasiner og dermed til overflade-
vandsområder.
23
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
1.3.5 Landskabspåvirkninger og trafik
Påvirkningen på landskabet
Landskabspåvirkningen består først og fremmest af en arealbeslaglæggelse til borepladsen og
udviklingen af indvindingslandskabet. Hermed forstås de kumulative påvirkninger af den rumlige
udbredelse (antallet af borepladser og afstanden imellem dem) og den tidslige udvikling i etablering
og operation af borepladserne. Information om konkrete effekter på landskabet, som er anvendelig i
et dansk perspektiv, er sparsom. Arealet af den enkelte boreplatform angives i litteraturen til mellem
0,7 og 4,1 ha. Udover arealbeslaglæggelse ændrer arealet karakter til et industrielt udtryk, idet
arealerne forsegles, der anlægges belægninger m.m. Kumulerede effekter på landskabet kan ikke
evalueres generelt, da de vil være afhængige faktorer som befolkningstæthed, karakter og tæthed af
bebyggelsesstrukturen, landbrugsstrukturen, turistindustriens udnyttelsesmønstre samt skala,
kompleksitet og intensitet i arealanvendelsen (og nærhed til sensitive modtagere, dvs. lokalsamfund,
habitater, værdifulde landskaber). Effekterne vil i hovedsagen være reversible i et længere
tidsperspektiv under antagelse af at landskabet genetableres efter endt indvinding, men
komprimering af jordbund og tab af jordbundsfunktioner kan dog have en potentielt irreversibel
effekt, som kan være vigtig i visse landskaber, eksempelvis i jordbrugslandskaber med høj værdi.
Visuel påvirkning
Der kan ske en visuel påvirkning på grund af udbredelse og oprettelse af borepladsen. Et
multihorisontalt brøndanlæg kræver et boretårn på 30-35 meter, hvor borepladser med et mindre
antal brønde kan nøjes med et tårn på 17-18 meter. Højden er afgørende for den visuelle påvirkning,
og fra hvor lang afstand boretårnet kan ses under selve boringsfasen. Udbygning af eksisterende
infrastruktur og etablering af nye vejanlæg udgør ligeledes en stor visuel belastning.
Lys og støj
Borepladsen belyses under prøveboringen og under etableringen af de lodrette og horisontale
brøndboringer, og en lang række dyrs livscyklus forstyrres af kraftigt lys om natten såsom frøer,
flagermus, salamandere m.m. Landskabets rekreative værdi vil også nedsættes. Støjgenerne er
knyttet til øget trafik og maskinstøj under etableringen af borepladsen (planering, jordvolde,
vandbassiner, bundopbygning og asfaltering samt opsætning af hegn og vejopbygning og/eller
udvidelse). Man har estimeret, at en boreplads med ti brønde vil have 800 til 2.500 dage med
støjaktivitet, inden produktionen går i gang ifm. anlægning af borepladsen og konstruktion af veje.
Transport af kemikalier og materiel
Kemikalier anvendt i hydraulisk frakturering og borekemikalier transporteres sædvanligvis til
borepladsen i tankbiler, oplagres og blandes på stedet. Selvom disse kemikalier højst udgør 2 % af
fraktureringsvæsken, vil den samlede mængde kemikalier være betydelig. Trafikulykker udgør en
mulig tabsvej til overfladevand og grundvand, hvis trafikulykken skaber kemikaliespild.
Skifergasindvinding medfører ligeledes transport af materiel til påbegyndelse af en boring samt
personale, materiel og råstoffer i forbindelse med hver frakturering. De trafikale problemstillinger,
der knytter sig til indvindingen, afhænger af indvindingsområdets samlede størrelse og tæthed samt
af, i hvilke typer af områder det foregår. Undersøgelser rapporterer om øgede trafikmængder, øget
antal trafikuheld og skadestuebesøg i skifergasindvindingsområderne. Hvis det antages, at der i
Danmark generelt vil være mulighed for adgang til at føre vand i rør frem til brøndene, at de enkelte
borepladser vil have omkring 14 brønde og at frekvensen for fraktureringer er ca. hvert femte år,
peger amerikanske nøgletal på et kørselsbehov på mellem 4 og 12 lastvognsture ind eller ud fra hver
boreplads i gennemsnit pr. dag i driftsfasen. Intensiveres anvendelsen af de enkelte borepladser i
24
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
retning af flere boringer/brønde må der forventes mere trafik til/fra anlægget. Generne af denne
kørsel afhænger i høj grad af tilslutningen til det overordnede vejnet.
1.4 Afværgeforanstaltninger og monitorering
I forbindelse med skifergasproduktion og udviklingen af denne findes der forskellige
monitorerings- og afværgeforanstaltninger, som bør implementeres for at minimere og undgå
eventuelle miljøpåvirkninger. Disse er i flere tilfælde meget specifikke, mens andre er mere
generelle.
1.4.1 Forudgående og efterfølgende monitering af grund- og overfladevand
Uorganiske stoffer i overfladevand og grundvand
Før hydraulisk frakturering påbegyndes, bør der bestemmes en basislinje for indholdet af relevante
uorganiske stoffer for det overfladevand og grundvand, som ud fra den forudgående hydrologiske
og hydrogeologiske karakterisering potentielt kan blive påvirket af aktiviteterne.
Basislinjebestemmelsen bør løbe over mindst et år, da indholdet af salte og sporstoffer vil variere
over året. Basislinjerne fra forundersøgelsen bør anvendes som reference ved den efterfølgende
overvågning. Hvis der i vandmiljøet under eller efter boring og gasindvinding påvises forhøjet
ledningsevne eller forhøjede indhold af salte og sporstoffer, bør der igangsættes egentlige
forureningsundersøgelser og eventuelt afværgeforanstaltninger, og overvågningen fortsættes, indtil
basislinjeforholdene er genetablerede.
Miljøfremmede stoffer i grundvand
Før boring og hydraulisk frakturering påbegyndes, bør der bestemmes en basislinje for indholdet af
relevante miljøfremmede organiske stoffer i grundvand, som ud fra den forudgående
hydrogeologiske karakterisering potentielt kan blive påvirket af aktiviteterne. Stofferne skal
udvælges ud fra mobilitet og deres potentielle effekter på grundvandskvaliteten. Som et led i
vurderingen skal redoxforholdene moniteres, da nedbrydning af miljøfremmede organiske stoffer
og metan kan ændre disse.
Monitorering af metan i grundvandet
Konklusioner vedrørende metanpåvirkning af drikkevandsboringer fra skifergas besværliggøres
generelt af, at der ofte ikke er udført baggrundsmålinger af metan før skifergasindvinding. Der
foreligger således ikke et solidt sammenligningsgrundlag. Der bør derfor udføres monitering af
grundvandets indhold af metan før der igangsættes skifergasindvindingsaktiviteter og udføres
analyse af metanens kemiske og isotopiske sammensætning med henblik på at bestemme, om den
tilstedeværende metan er af biogen eller termogen oprindelse.
Monitering af biologi og vandkemi i vandløb, søer og kystområder
Det vil være relevant at der gennemføres en grundig biologisk, fysisk og kemisk beskrivelse af
forholdene i de akvatiske økosystemer, der ligger i boringsområdet, inden modningen og
udviklingen af borepladsen foretages. Den biologiske screening bør for vandløb omfatte fisk,
makroinvertebrater, bentiske alger og vandplanter. For søer bør fisk, pelagiske alger, zooplankton,
makroinvertebrater og vandplanter undersøges. For kystområder bør fisk, bentiske dyr, ålegræs og
makroalger undersøges.
25
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Kortlægning af naturlige sprækker og forkastninger i Danmarks undergrund
Det er en bekymring ved hydraulisk frakturering, at sprækkerne når overfladen eller grundvands-
magasiner, hvorved kemikalier og gas kan forurene disse. Mikroseismisk overvågning kan
kortlægge udbredelsen af sprækkerne, hvorved pumpeprogrammet kan tilpasses til at holde
inducerede sprækker inden i formationen. For at undgå, at inducerede sprækker fra hydraulisk
frakturering i opsprækkede domæner kan få kontakt med lange naturlige sprækker og ad den vej nå
grundvandsmagasiner, bør der inden den hydrauliske frakturering foretages detaljerede
kortlægninger af sprækker og forkastninger.
Inducerede jordskælv og triggede jordskælv
Menneskeskabt aktivitet i undergrunden kan forårsage jordskælv af forskellige typer. Det vil være
ønskværdigt med en detaljeret 3D kortlægning af forkastninger i den danske undergrund i og
omkring områder, hvor frakturering tænkes at foregå. Det er derfor vigtigt at monitere lokalt for at
kende seismiciteten inden boring og nedpumpning af væske samt at monitere efterfølgende. Især
under selve fraktureringsprocessen bør data være tilgængelige i realtid (inden for nogle minutter) og
overvåges så jordskælvsaktivitet opdages hurtigt, og en eventuel aktivitet kan stoppes, hvis rystelser
vurderes at være uacceptable. Det vil kræve et moniteringsnetværk i drift i helst to år (minimum ét
år), inden boring påbegyndes. Lokale refleksionsseismiske undersøgelser bør ligeledes gennemføres
for at kortlægge forkastninger, inden den endelige boreposition fastlægges for at mindske risikoen
for, at en frakturering kan udløse triggede jordskælv.
Induceret seismicitet og brøndintegritet
For at reducere risikoen for kompromittering af brøndintegriteten relateret til induceret seismicitet
skal der bestræbes på at placere brønde væk fra aktive forkastninger, hvilket vil gøre, at jordskælv
af betydelig størrelse er centreret væk fra brønden.
1.4.2 Mulige afværgeforanstaltninger under selve boringen
Afværgeforanstaltninger med hensyn til visuelle påvirkninger
For at minimere den visuelle indvirkning på landskabet kan og bør der foretages en analyse af den
fremtidige synsmæssige oplevelse af borepladsen og infrastruktur placeret i landskabet. For at
reducere i antallet af nyopførte produktionsanlæg og dertil hørende vejanlæg anbefales
multihorisontale brøndanlæg, på trods af, at disse anlæg vil kræve etablering af et 30-35 meter højt
boretårn i boringsfasen og deraf følgende en mere udbredt negativ visuel påvirkning i en periode.
Kamuflering af borepladsen kan ske ved indhegning eller placering af borepladsen nær eksisterende
beplantning, skovbryn m.m. eller ved at udnytte landskabets terrænprofil, ved at forstærke plateauer
og skrænter, m.m.
Pludseligt tab af brøndintegritet og blowouts
For at undgå blowout under boringsarbejdet er der installeret en såkaldt blowout preventer (BOP) i
overfladen, som er en samling af ventiler, der kan lukke brønden af i tilfælde af et blowout. En
skifergasbrønd skal pr. design kunne modstå fraktureringstryk i størrelsesordenen 500 bar, men
brønden kan fejle pludseligt under det høje tryk, hvis konstruktion af forerør eller rørføring i
overfladen ikke er udført korrekt. Tryktest af brønden må forventes at reducere denne risiko.
Brud på brøndintegriteten over tid: cementering og forerør
Et ujævnt borehul, efterladt boremudder eller gas kan kompromittere cementeringen og dermed
brøndintegriteten over tid og den gentagne tryksætning af en brønd ved frakturering og det store
26
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
antal af brønde nødvendigt for skifergasindvinding kan forværre problemet. Umiddelbart efter at
cementeringen er gennemført, kan den kontrolleres ved en cement-bond-log (CBL), som måler
fordelingen af cementen bag forerøret med lydbølger. Efter et borestadie er cementeret fortsættes
boringen nogle få meter, hvorefter der udføres en formations-integritets-test (FIT) for at bestemme,
hvor meget tryk formationen kan modstå. Hvis der ikke er nogen indikationer på en mangelfuld
cementering, og cementeringen består FIT, forventes det, at cementeringen er tilstrækkelig til at
forhindre strømning af væske eller gas bag forerøret, men det skal pointeres, at brøndintegriteten af
cementeringen nedbrydes over tid.
Dekommissionering af skifergasbrønde
Når en skifergasbrønd ikke skal anvendes mere, nedlægges den ved at fylde den med cement og
mekaniske propper for at gøre brønden impermeabel og forhindre udslip. Metoden til cementering
af en brønd ved dekommissionering er blevet forbedret, men problemer kan stadig opstå. I USA har
man set gasindvinding i over 100 år, og lovgivningen for dekommissionering af brønde er blevet
meget striksere, hvilket har afhjulpet meget af problemet.
Valg af boremudder og fraktureringskemikalier
Før miljømyndigheden tillader udledning af et konkret stof, skal der være fastsat et kvalitetskrav
eller foreligge et forslag dertil. Dette gælder for alle forurenende stoffer, som har en form for
giftvirkning i vandmiljøet. Der findes en lang række hydrauliske fraktureringsvæsker på markedet
med forskellige miljøprofiler, og ved valg af kemikalier bør stoffernes miljøprofil indgå i
afvejningen. Der bør være fokus på at anvende mindre skadelige kemikalier, så potentielle
skadevirkninger på miljø og sundhed løses ved selve fraktureringsprocessen og ikke kun ved
efterfølgende afværgeforanstaltninger.
Genanvendelse og/eller injektion af spildevand
Det er afgørende, at spildevandet håndteres, for at minimere de negative miljøpåvirkninger som
flowback vandet måtte kunne have på vandmiljøet m.m. Spildevand kan behandles med forskellige
metoder på særlige anlæg eller på almindelige spildevandsrensningsanlæg. Internationalt har den
foretrukne metode til bortskaffelse af vand ved hovedparten af den igangværende skifergas-
produktion været enten at genbruge den til frakturering eller at injicere den ned i særlige brønde til
bortskaffelse (98 % i USA). Hvis man vælger at tillade injektion som bortskaffelsesmulighed, er
skiferlagene i Danmark generelt isolerede fra grundvandsmagasiner. Ved genanvendelse af
spildevand vil tekniske kemikalier formodentlig ikke kræve behandling, men kan snarere bidrage til
at formindske kemikalieforbruget. Ved genanvendelse vil der være brug for at fjerne partikler af
hensyn til skader på udstyr og risiko for tilstopninger i brønden. Internationalt er det beskrevet, at
det ofte er nødvendigt at nedbringe mængden af opløste salte. Det kan foregå ved udfældning, som
vil producere en begrænset mængde fast affald eller ved anvendelse af membranfiltrering, som vil
producere en koncentreret saltfraktion, som skal bortskaffes.
Behandling af salte i spildevandet
Overordnet vil behandling med henblik på udledning kunne opdeles i to muligheder, som afhænger
af det modtagende vandområdes tolerance for tilførsel af salt. Hvis vandområdet ikke kan tolerere
saltbelastningen vil vandbehandlingen bestå i en membranfiltrering, som producerer rent vand, der
kan udledes uden toksiske effekter. Membranfiltreringen producerer et meget saltholdigt koncentrat,
som indeholder alle rester af organiske kemikalier fra fraktureringsvæsken. Dette koncentrat vil
blive kørt bort til behandling på et renseanlæg. Et eksisterende renseanlæg, som vil ofte have en stor
fortyndingskapacitet da man kan blande flowback vandet med andre spildevandsstrømme, som kan
27
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
fortynde saltkoncentrationen, så den ikke påvirker den biologiske renseproces for de organiske
kemikalier. Hvis der findes en recipient, der kan tolerere saltbelastningen i området, hvor
gasindvindingen foregår, vil man kunne undgå transport ved at behandle spildevandet på et anlæg
indrettet til formålet i forbindelse med gasinstallationen. Tilstedeværelsen af kommunale
renseanlæg vil være fordelagtige, fordi der typisk vil være en forholdsmæssig kortere transport af
spildevandet. Det er dog nødvendigt at overveje, om saltkoncentrationen er og kan blive for høj i et
evt. kommunalt renseanlæg. Der findes flere renseanlæg for industrispildevand, som vil være mere
egnede til at behandle skifergasspildevand.
Slamproduktion i forbindelse med spildevandsrensning
Den forventede produktionen af organisk slam er lille sammenlignet med det, der typisk kommer
fra behandling af kommunalt spildevand og industrispildevand, og vil derfor ikke kræve yderligere
overvejelser i kommunale og industrirenseanlæg. Hvis der etableres en rensning af spildevandet i
forbindelse med skifergasproduktionen, vil den beskedne slamproduktion formodentlig kunne
bortskaffes ved forbrænding sammen med almindeligt spildevandsslam på et renseanlæg, der
forbrænder slam. Da hovedparten af vandet stammer fra flowback vandet, vil der være en mindre
forurening med potentielt giftige metaller og radioaktive stoffer fra formationsvandet. Når slammet
forbrændes sammen med store mængder almindeligt slam fra spildevandsbehandling, vil det
formodentlig ikke påvirke, hvordan asken fra forbrændingen kan deponeres. Mere konkrete
antagelser må nødvendigvis være baseret på faktiske data.
Affald
I forbindelse med affaldshåndteringen, kan man forvente, at det er nødvendigt at forbehandle
affaldet før en endelig deponering. Klintholm Deponi I/S, beliggende uden for Hesselager på Fyn
modtager borespåner fra olie- og gasboringer i Nordsøen efter forbehandling hos naboen Soil
Recovery A/S, hvor olie hidrørende fra boremudderet bortdestilleres. De behandlede borespåner
modtages derefter på specialdepot på Klintholm Deponi I/S, som har godkendelse til at deponere
borespånerne som mineralsk affald. Ifølge den danske deponeringsbekendtgørelse stilles der krav til
udførelse af udvaskningstests for nye, ukendte affaldstyper, før en deponering kan tillades. På grund
af relativt højt indhold af uorganiske sporstoffer er der behov for at få udført en generel
karakterisering af affald indeholdende borespåner fra Alun Skiferen, før der kan udpeges en
miljøforsvarlig affaldshåndtering. Faldet i pH (og dermed den forøgede mobilitet) forbundet med
det høje indhold af reducerede svovlforbindelser (bl.a. pyrit), som oxideres ved kontakt med
atmosfærens iltindhold, kan imødegås ved indblanding af et buffermateriale, såsom kalk. Det kan
derfor være nødvendigt at forholde sig til en tidsafhængig forøgelse af stofudvaskningen fra
deponeret skiferaffald ved den generelle affaldskarakterisering. Flowback vandet, som generes i
forbindelse med boringen, indeholder suspenderet materiale, som med fordel kan håndteres sammen
med boreaffaldet fra skiferlagene.
Radioaktivitet
Før borearbejdet begynder bør der udarbejdes en plan for overvågning, transport, behandling og
opbevaring efter gældende regler og myndighedsbehandling, og der bør ligeledes etableres et
overvågningsprogram, som muliggør detektering af eventuelt forhøjede værdier af radioaktive
stoffer i grundvandet og overfladevand. Mens borearbejdet pågår, bør både radium og radon
overvåges og løbende måles i spildevandet i henhold til tilladelse fra myndighederne. Dette samme
gælder udfældninger med indhold af radioaktive stoffer i installationer af rør, pumper og ventiler,
og disse bør behandles som radioaktivt affald, hvis koncentrationerne overstiger værdierne for
undtagelsesniveauer i den danske lovgivning. I forbindelse med spildevandsbehandling bør der ske
28
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
en adskillelse af radium fra spildevand og opsamling og behandling af det udfældede radiumsulfat
på etablerede renseanlæg.
1.4.3 Undervejs og efter boringen
Spild på jorden
Ved spild til jord bør der løbende foretages monitering af overholdelse af grænseværdier.
Overskridelse af grænseværdierne vil medføre nedsatte anvendelsesmuligheder af jorden eller krav
om fjernelse og oprensning. Med hensyn til påvirkninger af jord ved eventuelle spild er der et behov
for monitering af de aktuelle forhold i jorden ved hver boreplads som forberedelse til aktion ved
eventuelt spild. Hvis spildet påvirker jordens kvalitet, kan oprensning foregå ved f.eks. kemisk eller
biologisk oprensning, som dog ofte vil strække sig over længere tid. Et alternativ er fjernelse af den
forurenede jord. Det forventede høje saltindhold i spild vil påvirke jorden, så der kan opstå erosion
og dårligere vandledningsevne i jorden.
Mulige afværgeforanstaltninger mht. landskabspåvirkninger
Fysisk planlægning er et vigtigt redskab til beskyttelse af relevante landskaber. Det anbefales, at
landskabet genetableres efter dekommissioneringen. Permanente ændringer af jordbundsfunktioner
har været nævnt som en mulig effekt i visse områder, og i litteraturen nævnes det, at der skal
grubbes efter genetablering af området for at modvirke traktose.
Lys og støj
For at begrænse lysforurening anbefales det at bruge lavtryksnatriumlamper i stedet for
højtrykslamper og begrænse højden for lyskildens placering til 8 meter over terræn og retningsstyre
nedad vha. skærme. Grønt lys med uv-filter forstyrrer ikke fuglene nær så meget som rødt og blåligt
lys og bør foretrækkes. Mht. støj bør der anvendes støjskærme, da disse reducere kan støjen med 70
%.
Trafik og afværgeforanstaltninger
Lokalisering af boringer kan med fordel gennemtænkes ift. det overordnede vejnet og afstand fra
by, således at der er mindst mulige behov for gennemkørsel af bymæssige områder i forbindelse
med materialetransport til/fra boringen. Formålet med dette er at sikre, at kørslen med tunge
køretøjer så vidt muligt sker på veje, der er bygget til det, og at trafikale gener og uheld i mødet
mellem lokal trafik, herunder bl.a. bløde trafikanter, reduceres mest muligt. Adgang til vand på/ved
boringen kan reducere behovet for tunge transporter væsentligt. En stor del af materialetransporten
til boringen i forbindelse med frakturering er vand til at pumpe ned i undergrunden. Hvis vand er til
rådighed på stedet, kan mange lastbiltransporter spares.
29
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
2. Skifergas og regional geologisk karakterisering
For de danske geologiske forhold kan diskussionen af skifergas begrænses til at omhandle
forekomster af termalt dannet naturgas (ca. 95 % ren metan) fanget i dybt (>1,5 km) begravede
palæozoiske lerdominerede skifre. De danske skifres geologiske karakteristika kan sammenlignes
med Marcellus og Haynesville skifrene i hhv. Appalacherne og East Texas i Nordamerika. De
danske skifre indeholder gas og den tekniske ressource på land er opgjort til 0-137 10
9
m
3
gas af den
Amerikanske Geologiske Undersøgelse. Alun Skiferen indeholder desuden forøgede
koncentrationer af en lang række sporstoffer knyttet til reducerede svovl- og kulstofforbindelser i
skiferen.
2.1 Hvad er skifergas?
Skifergas betegner naturgas udvundet fra bjergarten skifer, der overvejende består af finkornede
partikler i ler- og siltkornstørrelsesfraktionen. Skifergas kaldes også for en ukonventionel
gasressource, idet gassen ikke er lokaliseret i egentlige isolerede felter, således som konventionelle
gas typiske er, men i stedet forekommer i mere diffust afgrænsede skiferlag, der også typisk er
udbredt i meget store områder (figur 1). Gassen er dannet fra organisk materiale i skiferen.
Gennemstrømningen af gas i skiferen kan enten ske gennem forbundne porer (hulrum) i selve
bjergarten eller gennem sprækker. Da gennemstrømningen typisk er særdeles lav i skifre blev den
industrielle udnyttelse af skifergas først rentabel da man v.h.a. horisontale boringer og dannelsen af
kunstige netværk af sprækker via hydraulisk frakturering var i stand til at producere gassen.
Figur 1. Principskitse af konventionelle og
ukonventionelle
typer
af
gasforekomster.
Permeabiliteten
er
et
udtryk
for
gennemstrømningsevnen. I Alun Skiferen er
permeabiliteten 7-8000 x 10
-9
Darcy (Ghanizadeh et al.
2014). Til sammenligning har et konventionelt
reservoir typisk en permeabilitet på 0,1-3000 x 10
-3
Darcy. Fra Schovsbo & Nielsen (2013).
Storskala skifergas indvinding kendes i dag kun fra Nordamerika, hvor der indvindes fra mange
bassiner og flere forskellige skifre jf. USGS (2012), Kuuskraa et al. (2013) og Jarvie (2012). På
grund af store regionale geologiske forskelle mellem de Nordamerikanske skifre har betegnelsen
skifergas i praksis fået en meget bred definition og betegner nu gas af meget forskellig
sammensætning. Skifergas omfatter således både metan, ethan og propan produceret fra meget
forskellige finkornede bjergartstyper, der kan være både ler-, karbonat- og/eller silica-dominerede
(Jarvie, 2012).
Hvad er skifergas i dansk sammenhæng?
Set i lyset af den brede definition, som skifergas har fået i Nordamerika, er det relevant i denne
redegørelse at foretage en præcisering af begrebet, således at dets gyldighed i en snævrere dansk
sammenhæng er korrekt. Det skønnes kun relevant for nuværende at omfatte områder på land og for
30
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
de danske geologiske forhold på land kan diskussionen af skifergas begrænses til at omhandle
forekomster af termalt dannet naturgas fanget i dybt (>1,5 km) begravede Palæozoiske
lerdominerede skifre, idet kun disse opfylder anerkendte screening kriterier for skifre, der potentielt
kan indeholde gas (Schovsbo et al. 2011, 2014; Kuuskraa et al. 2013; Gautier et al. 2013). Da de
danske skifre er gasmodne (se figur 2) skønnes en diskussion af skiferolie ikke at være relevant, og
en relativ ren metan gas lig den der findes i Skåne (se tabel 1) er derfor forventelig fra en evt.
fremtidig skifergas produktion i Danmark. Mineralogisk kan betegnelsen skifer begrænses til en
stentype med omtrent 50 % lermineraler. Den restende del vil bestå af mineralerne kvarts og
feldspat samt kulstof og svovlforbindelser såsom pyrit (FeS
2
). Indvindingen af skifergas i Denmark
vil forudsætte brugen af hydraulisk frakturering, idet den danske skifer ikke har naturlig
permeabilitet (Ghanizadeh et al. 2014), der vil tillade en egentlig produktion via et naturligt
forekommende sprækkenetværk. I den følgende del af redegørelsen er ovenstående definition af
dansk skifergas benyttet.

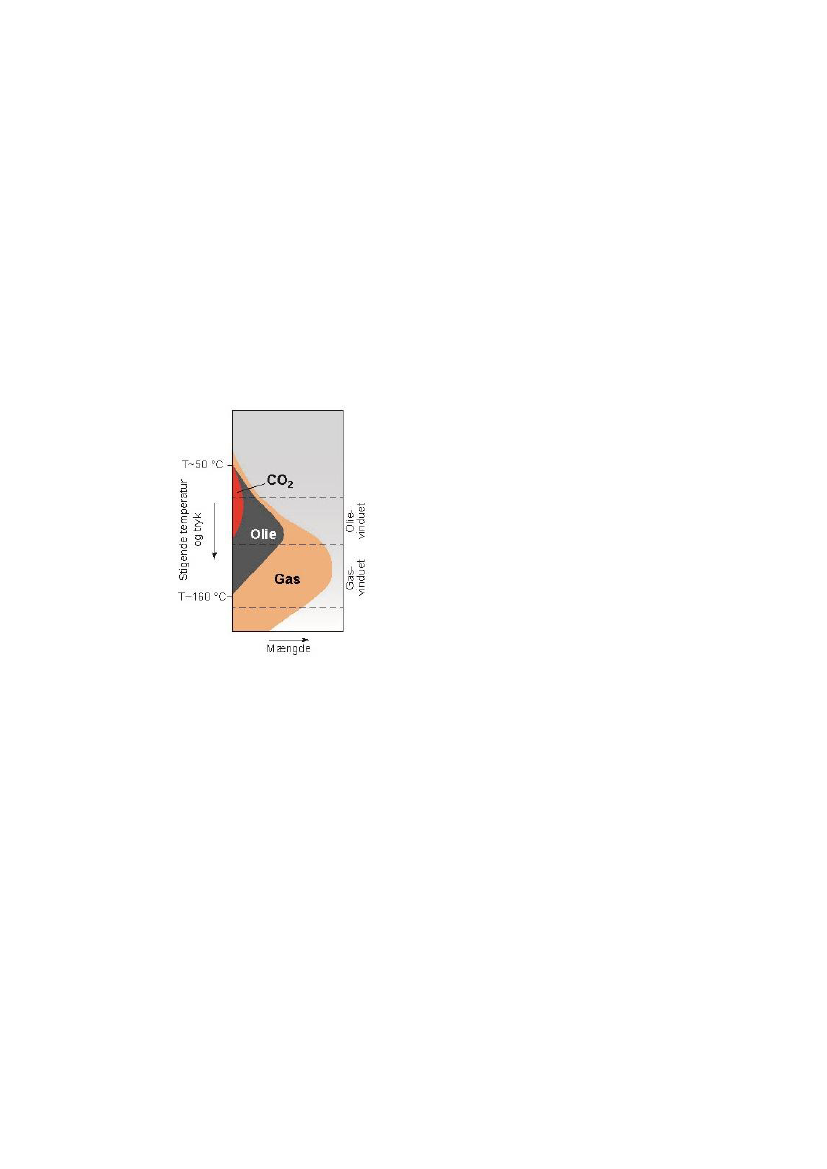

Figur 2. Principskitse for dannelse af termal olie og gas.
Olien og gassen dannes fra organisk materiale, der
opvarmes under højt tryk. Opvarmningen sker, når
skiferlagene begraves under yngre jordlag, idet
temperaturen typisk stiger 25-30
o
C pr. km ned igennem
jorden. Olievinduet betegner det tryk- og temperatur-
interval, hvori olie dannes, og gasvinduet betegner det tryk-
og temperatur-interval, hvori gas dannes. Grafik efter
Schovsbo & Nielsen (2013).
Hvordan dannes skifergas?
Olie og gas dannes af organisk materiale, der ikke er blevet nedbrudt i forbindelse med aflejringen,
og derfor nu findes indlejret i undergrundens lag. Det organiske materiale er rester af planter og dyr,
der levede i havene på det tidspunkt, hvor aflejringen skete. De døde dyr og planter rådnede ikke
bort, fordi der var meget lidt eller intet ilt til stede på havbunden. Sådanne iltfattige bundmiljøer
kendes i vores dage i mange havområder, f.eks. de dybere dele af Østersøen og Sortehavet, hvor der
sker aflejring af organisk materiale. Der skelnes mellem to hovedtyper af gas, nemlig biogent
dannet og termalt dannet gas. Biogen gas dannes ved mikrobiel omsætning af organisk stof under
iltfrie betingelser. Den største begrænsende faktor er temperatur (<60
o
C) og tilgængelighed af
organisk materiale. Biogent gas kan dannes både i meget unge sedimenter (sumpgas), i oliefelter og
i organiskholdige skifre som f.eks. Antrim Skiferen i USA og Alun Skiferen i Sverige (Erlström,
2014). Da biogent dannet gas ikke er relevant som kilde til dansk skifergas pga. dens store
begravelses dybde af de danske palæozoiske skifre behandles den ikke videre. Termalt dannet olie
og gas dannes, når kildebjergarten begraves under yngre lag og opvarmes, se figur 2. Olie dannes,
når lagene opnår temperaturer på ca. 60-120
o
C, og gas dannes, når lagene opnår temperaturer på ca.
100-200
o
C (figur 2). Der tales temperaturmæssigt om et olievindue og et gasvindue, og de ligger på
cirka 2-4 km’s dybde (olie) og 3-6 km’s dybde (gas).
31
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
2.2 Geologisk karakterisering af relevante danske skiferformationer
Skifre, hvorfra der kan indvindes gas, er kendetegnet ved et højt indhold af organisk materiale (>2
%), en stor udbredelse og tykkelse (>20 m) samt ved at skiferen har været begravet så dybt, at der er
blevet dannet gas i den. I Danmark er det kun skifre aflejret i Ældre Palæozoikum for 420-510
millioner år siden, der opfylder alle disse kriterier på land. Udnyttelse af skifergas kræver et stort
antal boringer (se kapitel 4.1.1), og da det er meget dyrt at udføre offshore boringer er det for
nuværende kun relevant at overveje skifergas indvinding onshore. En offshore udnyttelse er
teknologisk mulig og kan være relevant i relation til eksisterende installationer jf. Cornford et al.
(2014).
Figur 3. Geologisk tidssøjle med angivelse af de vigtigste geologiske begivenheder for Alun Skiferen.
Efter Schovsbo & Nielsen (2013).
I Danmark blev der aflejret skifre med et højt organisk indhold i to geologiske tidsafsnit, dels i
Ældre Palæozoikum og dels i Mesozoikum (aldrene fremgår af figur 3). De mesozoiske skifre, især
den såkaldte Farsund Skifer, er vigtige kildebjergarter for den olie og gas, der indvindes i Nordsøen,
men under det danske landområde er disse skifre endnu ikke begravet dybt nok til at have dannet
hverken olie eller gas. De palæozoiske skifre i den danske undergrund har derimod været begravet
så dybt, at de har været i gasvinduet. Det er dog usikkert, om den gas, der blev dannet, stadig sidder
tilbage i skifrene eller om den er sivet ud igennem de mange millioner af år, der er gået, siden
gassen blev dannet for lidt over 400 millioner år siden (figur 3). De palæozoiske skifre blev
oprindeligt aflejret for ca. 420-510 millioner år siden i et hav, der dækkede Skandinavien, dele af
Polen og de baltiske lande. Aflejringen skete i løbet af de geologiske tidsperioder Kambrium,
Ordovicium og Silur (figur 3). Af de palæozoiske skifre er særligt Alun Skifer usædvanlig rig på
organisk materiale, helt op til 25 %, dog gennemsnitligt ”kun” 9 %. Den er op til 180 m tyk i
Kattegatområdet og ca. 80-100 m i Skåneområdet. Organiskholdige skifre findes også i de lidt
yngre ordoviciske og silure skifre. Disse skifre indeholder op til 5 % organisk materiale, men er for
32
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
tynde (op til 10 m, Pedersen 1989) til at de kan være selvstændige efterforskningsmål for skifergas i
Danmark. Gassen i Alun Skiferen forventes at være relativt tør og består primært af metan uden
bidrag af længere-kædede hydrokarboner (tabel 3). Sammenlignet med Nordamerikanske
producerende skifergasforekomster er Alun skiferen mest lig Marcellus samt Haynesville i hhv.
Appalacherne og East Texas (jf. opgørelse i Jarvie, 2012) med hensyn til mineralogi, mængde af
organisk indhold og dybden til skiferen. Man kan derfor forvente lignende tekniske forhold for
boring og produktion mellem disse skifre.
Tabel 3. Sammensætning af gas fra Alun Skiferen i Skåne i absolutte (mg gas per kg skifer) og relative værdier
(gassammensætning).
Metan
Middel, mg/kg
Maks., mg/kg
Min., mg/kg
Middel
Maks.
Min.
12232
28904
461
92%
97%
72%
Etan
532
1190
4
5%
9%
1%
Propan
10
28
0
0%
1%
0%
I-butan
1
4
0
0%
0%
0%
n-Butan
0
3
0
0%
0%
0%
I-Pentan
0
1
0
0%
0%
0%
n-Pentan
0
0
0
0%
0%
0%
CO
2
240
468
125
3%
27%
1%
C1/(C1-C5)
0,95
0,99
0,90
0,95
0,99
0,90
Figur 4. A) Geologisk kort der viser udbredelsen af palæozoiske bjergarter. Kortet viser også boringer, der gennemborer
Alun Skiferen. B) Prospektivt område i Danmark for skifergas med angivelse af bruttoudbredelsen af ”sweetspots” og
”non-sweetspots” (defineret i tekst, se også figur 6). Kort efter Schovsbo et al. (2011, 2014).
Udbredelse:
Palæozoiske skifre er kun påtruffet i få dybe boringer i Danmark. Skifrenes udbredelse
er i stedet kortlagt baseret på seismiske undersøgelser og forventes på denne baggrund (f.eks.
Lassen og Thybo 2012) at være til stede i det meste af den danske undergrund (figur 4). De tre dybe
efterforskningsboringer i Danmark, der har påvist Alun Skifer er Terne-1 i Kattegat, Slagelse-1 på
Sjælland og Vendsyssel-1 i Nordjylland (figur 4). I Skåne er der talrige boringer, både
videnskabelige og olie og gas efterforskningsboringer, der er nået ned i Alun Skiferen (figur 4A).
På Bornholm er Alun Skiferen flere steder blottet i å-skæringer og den er også kendt fra en del
boringer (Pedersen 1989; Schovsbo et al. 2011). Alun Skiferen er også kendt fra det centrale
Sverige samt i Norge fra Oslo området og den norsk-svenske fjeldkæde (Buchardt et al. 1997;
Nielsen & Schovsbo 2006; Erlström, 2014). Tilsvarende lag kendes også fra det nordlige Polen og
Estland.
Stratigrafi:
Alun Skiferen blev aflejret i de geologiske tidsperioder Kambrium og Ordovicium
(figur 3). Stratigrafisk opdeles skiferen i tre hoveddele; den ældste del stammer fra Mellem
33
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Kambrium, den mellemste del blev aflejret i Furongian (tidligere benævnt yngre Kambrium) og den
øverste del stammer fra Ældre Ordovicium (Nielsen & Schovsbo, 2006). Geokemisk og
bjergartstypemæssigt er der forholdsvis stor forskel på de tre dele. Den mellemste del er den mest
organisk rige og har også den relativt største berigelse af en lang række spormetaller (Buchardt et
al. 1997; Schovsbo, 2002). Det er denne del, som er mest interessant i skifergas sammenhæng.
Figur 5. Berigelsesgraden af forskellige grundstoffer i Alun Skiferen i
sammenligning med en ”normal” skifer (Tøyen Skifer). Efter Buchardt
et al. (1997). Berigelsesmønsteret er karakteristisk for den type Alun Skifer,
som forventes at være til stede i den danske undergrund.
Geokemi:
Mineralogisk set består en gennemsnits Alun Skifer af ca. 50 % lermineraler, 30 %
kvarts (SiO
2
), 10 % feldspat og ca. 10 % pyrit (FeS
2
) samt mindre mængder karbonat (Pedersen,
1989; Schovsbo, 2012b). Lermineralerne udgøres primært af illit med mindre mængder tobelite og
et meget lille indhold af smectit (Lindgreen et al. 2000). I Terne-1 boringen er den gennemsnitlige
mængde kulstof i Alun Skiferen 6,0 %. I den 66 m tykke Furongian del af Alun Skiferen er der i
gennemsnit 8,7 % kulstof. Kulstoffet findes i fast form, og repræsenterer den rest, der er tilbage af
den oprindelige mænge af alger, dyrerester m.v., der blev afsat sammen med skiferen, og som ikke
siden blev omdannet til olie eller gas.
Alun Skiferen er beriget på en lang række spormetaller (figur 5). Denne berigelse skyldes
aflejringsmiljøet, hvor der var meget lidt eller intet ilt til stede på havbunden, og mange af
sporstofferne er bundet til det organiske materiale og eller svovlforbindeler. Der er både en stor
stratigrafisk og geografisk variation i sporelementberigelsen i Alun Skiferen, især mht. uran
(Schovsbo, 2002). Derfor er det vigtigt, at der sammenlignes med relevante skifertyper for at
vurdere den forventede sammensætning af Alun Skiferen indenfor de potentielt prospektive
skifergas områder. De repræsentative værdier fremgår af tabel 4. Alun Skiferen har i
sammenligning med andre skifre en af de størst kendte uranberigelser (Buchardt et al. 1997). Den
geologiske baggrund for fordelingen af uran i Alun Skiferen er beskrevet af Schovsbo (2002), der
viste, at en høj berigelsen fortrinsvis er knyttet til kystnære aflejringsområder med Alun Skifer.
Uranindholdet i Alun Skiferen varierer både vertikalt og regionalt, og de største uranberigelser
findes i Furongian delen (den mellemste del) i det centrale Sverige (Schovsbo, 2002), hvor
uranindholdet i skiferen når værdier på 200 til 500 mg/kg, dvs. op til 500 gram per ton. Den type
Alun Skifer, som findes i Danmark, blev aflejret længere fra datidens kyst og den mest
repræsentative type skønnes at være den som er repræsenteret af Terne-1 borgen (tabel 4). Den type
indeholder i gennemsnit 35 mg/kg uran hvilket er langt mindre end i Alun Skiferen i det central
Sverige.
34
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 4. Oversigt over indholdet af forskellige spormetaller i Alun Skiferen. Kattegat (Terne-1 boringen, Schovsbo
2012a), Oslo området (Gautneb & Sæther 2009), Skåne (Gislövshammar-2 boringen, Buchardt et al. 1997), Bornholm
(Billegrav-2 boringen, Schovsbo, 2012b). Værdierne er repræsentative for den type Alun Skifer, som forventes udbredt
i Danmark. *Tre Radium (Ra) målinger (Statens Institut for Strålehygiejne, 1996) er opført i tabellen. Der gøres
opmærksom på at urankoncentrationer som opgives for hhv. Albjära, Skåne, og Sommerodde, Bornholm i Total E&P
Denmark B.V. (2015) stammer fra et studie baseret på hånd-holdt XRF scanner målinger direkte på kernestykker.
Sådanne målinger har større total usikkerhed (lavere nøjagtighed) pga. den akkumulerede effekt af sampling, handling
og analyse fejl end laboratoriedata, der baserer sig på nedknust kernemateriale, der repræsenterer en mere
tilfredsstillende prøvetagning.
Element
Enhed Kattegat
Oslo området
Skåne
Bornholm
Middel Maks. Min. Middel Maks. Min. Middel
Middel Maks. Min.
Th
mg/kg 12
19
8
13
15
12
Ba
mg/kg
1929
42750 0
2833
2767
9322
443
Cd
mg/kg 8
36
1
26
225
0,6
Co
mg/kg 17
35
10
30
29
35
22
Cu
Pb
Mo
Ni
U
V
Zn
Ra*
mg/kg
mg/kg
mg/kg
mg/kg
mg/kg
mg/kg
mg/kg
mg/kg
127
50
58
90
35
954
315
211
238
128
149
81
2574
1280
54
17
9
39
9
277
37
99
154
133
37
950
102
833
425
565
126
4150
999
10
15
35
4
50
12
140
38
103
174
59
1369
163
193
42
115
175
54
946
256
139
260
400
90
2200
153
19
46
69
26
318
31
1293
10975
51, 104, 118
Termale historie:
Efter aflejring i Kambrium-tidlig Ordovicium blev Alun Skiferen begravet til
stor dybde i den sene del af Silur for lidt over 400 millioner år siden (figur 3). Det skete i
forbindelse med dannelsen af den Norske Fjeldkæde og en anden fjeldkæde lige syd for Danmark,
der nu er helt nedslidt. Formodentligt har de lag, der blev aflejret i Silur og Devon, været op imod
4-6 km tykke i det danske område, og i forbindelse med aflejringen af disse lag steg temperaturen
ned gennem jordlagene, og der blev utvivlsomt dannet gas i den underliggende Alun Skifer. I
forbindelse med store jordskælv i Karbon og begyndelsen af den efterfølgende Perm tid – for ca.
300 millioner år siden (se figur 3) – blev lagene fra Ældre Palæozoikum opbrudt i en række
forkastningsblokke, der blev vippet og opløftet, og der skete en omfattende erosion af lagene
(Mogensen & Korstgård, 2003). Mange steder kom Alun Skiferen derfor tæt på jordoverfladen
(figur 6). Fornyet indsynkning i Mesozoikum for ca. 250-60 millioner år siden (figur 3) førte til, at
Alun Skiferen igen blev begravet til flere kilometers dybde under yngre lag uden dog at blive så
dybt begravet, at fornyet gasdannelse skete. Opløft i Kænozoikum for ca. 20 millioner år siden
(figur 3) har ført til, at Alun Skiferen visse steder findes tæt på jordoverfladen og bl.a. kan ses i åer
på Bornholm og langs kysten af Skåne og Öland.
Prospektive områder i Danmark
De potentielle områder for skifergas indvinding fra Alun Skiferen i Danmark kan defineres som
områder, hvor Alun Skiferen er mindst 20 m tyk, gasmoden og begravet på mellem 1,5 og 7
kilometers dybde (Schovsbo et al. 2014). I den geologiske model publiceret af Schovsbo et al.
(2014) skelnes mellem to typer af lødighed af skiferen. Det største ressource potentiale for skifergas
findes i de såkaldte ”sweetspots”, der repræsenterer områder, hvor Alun Skiferen skønnes at have
muligheder for et højt gasindhold til forskel fra ”non-sweetspots”, der skønnes at være områder,
hvor der er et lavere gasindhold eller større risiko for udsivning af gassen. Bruttoarealmæssigt
udgør sweetspots ca 6.800 km
2
(figur 4B); heraf ca. 2.400 km
2
indenfor dybde intervallet 1,5-5 km,
35
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
og ca. 4.400 km
2
indenfor dybde intervallet 5-7 km på land. For at vurdere den samlede usikkerhed
af den geologiske kortlægning af prospektive områder er der for hver af del-informationerne anført
en usikkerhed. Arealerne for brutto-udbredelsen (figur 4B) er sammen med de respektive
usikkerheder anvendt i en modellering foretaget af Den Amerikanske Geologiske Undersøgelse
(USGS) med henblik på at estimere skifergas ressourcen (Gautier et al. 2013). Modelleringen viste,
at det gennemsnitlige potentielle prospektive område på land er ca. 14.000 km
2
(variation mellem
12.141 km
2
- 16.188 km
2
) og at det gennemsnitlige nettoareal for ”sweetspots” udgør 23 % af det
totale område (variation mellem 10-40 %) svarende til ca. 3.200 km
2
. Dette areal er ca. 50 %
mindre end hvad bruttokortet viser på figur 4B, men fremkommer ved anvendelsen af en såkaldt
Monto Carlo simulering, der indregner kumulerede usikkerheder. Analyseinstituttet Advanced
Resources International (ARI) har også kortlagt det forventede prospektive skifergas område i
Danmark og opgjorde det til 23.000 km
2
(Kuuskraa et al. 2013). I ARI’s kortlægning antages det, at
hele arealet, hvor Alun Skiferen er gasmoden på land, også er prospektivt. Ingen yderligere kort
såsom et kort, der viser, hvor skiferen er til stede, eller et kort, der angiver den nuværende dybde af
Alun Skiferen, er inddraget. Begge kort ville ved inddragelse have begrænset ARI opgørelse af det
prospektive område i Danmark.
På grund af at der kun eksisterer få data om gasindholdet i Alun Skiferen er erfaringer fra andre
lande bragt i anvendelse i forbindelse med vurderingen af de danske forhold. I Sverige har selskabet
Shell i perioden 2007-2012 efterforsket skifergas i Skåne (Pool et al. 2012; Erlström, 2014). I alt
blev tre boringer udført, der alle gennemborede Alun Skiferen på 700-800 meters dybde. Selskabet
tilbageleverede området i 2012 efter fund af uøkonomiske mængder af gas i Alun Skiferen.
Erfaringen herfra er anvendt bl.a. til at definere sweetspots og gassammensætningen, eftersom
erfaringerne fra Skåne tyder på, at gassen ikke længere er fastholdt i skiferen, der nu ligger på under
1 km’s dybde.
Den geologiske udvikling i Polen er generelt sammenlignelig med den geologiske udvikling i
Danmark, bortset fra at Alun Skifer kun findes i undergrunden i den nordligste del af Polen. Der
efterforskes derfor primært efter organiskholdige ordoviciske og silure lag, der er udviklet mere
gunstigt i relation til skifergasefterforskning end de jævnaldrende lag i Danmark. Alun Skifer er et
sekundært mål for skifergas efterforskning i den nordligste del af Polen, men her er tykkelsen af
Alun Skiferen ringe i forhold til det sydlige Skandinavien inklusive Danmark. Selskabet BNK
petroleum nævner, at de i Warblino 1H brønden prøvetestede med en rate på 2,510
3
m
3
pr. dag
(BNK, 2014) og selskabet 3Legs Resources nævner, at der i Strzeszewo LE-1 brønden flød gas til
overfladen (3Legs, 2014) fra lag modsvarende Alun Skiferen. I Tyskland findes Alun Skiferen
udelukkende til havs, og det vil ikke være økonomisk rentabelt at udføre efterforskning efter
skifergas. I Norge findes Alun Skiferen bl.a. i Oslo området og langs den Norsk-Svenske
bjergkæde, men skifergas forekomster her er ikke skønnet teknisk mulige pga. lokale geologiske
forhold (Kuuskraa et al. 2013). Det gør sig også gældende, at skiferen her ikke er begravet særligt
dybt, hvorfor evt. gas må forventes at været sivet ud af skiferen. Danmark er derfor det eneste
område, hvor der potentielt er muligheder for en større gasressource i Alun Skiferen.
36
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning

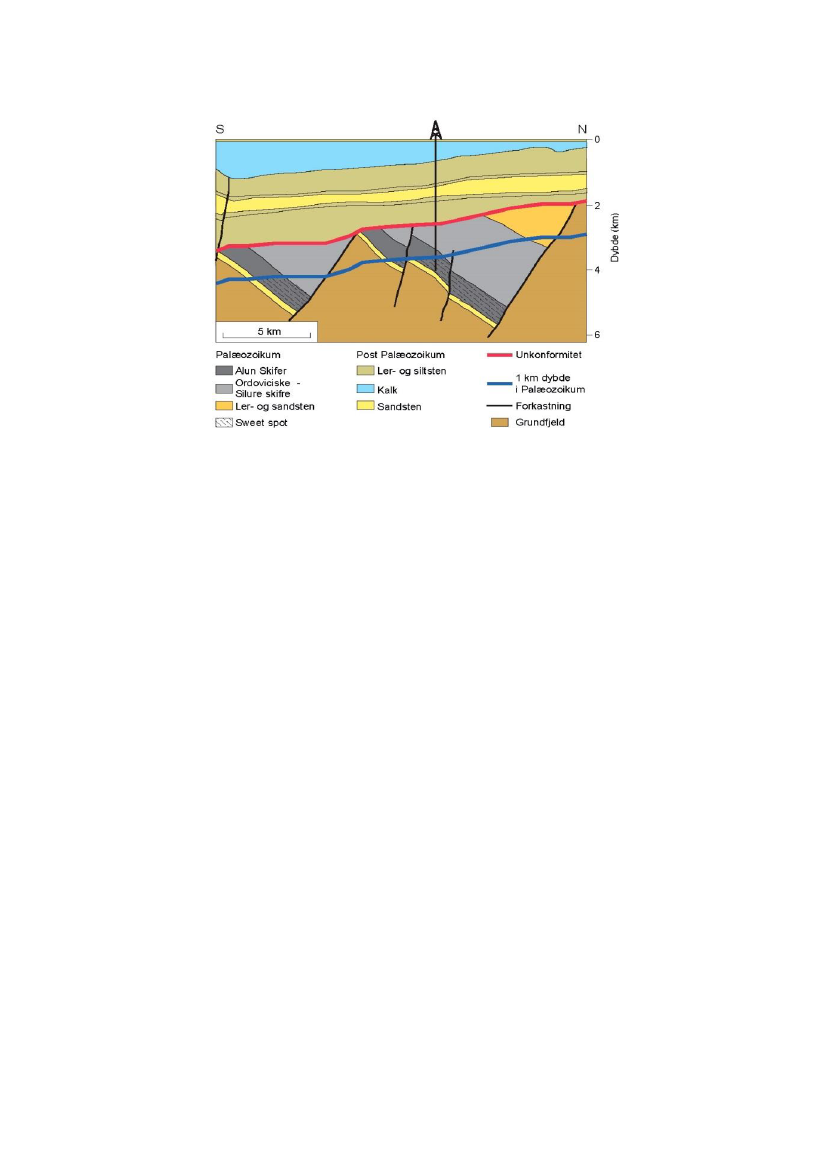

Figur 6. Geologisk principskitse der viser opbygningen af undergrunden
i det nordlige Danmark. Baseret på Schovsbo et al. (2014). I ressource
modellen skelnes mellem sweetspots, der repræsenterer områder hvor
Alun Skiferen forblev begravet mere end 1 km efter gasmodningen og
non-sweetspots områder, hvor Alun Skiferen blev opløftet i en periode til
nær overfalden (< 1 km) efter gasmodningen i Sen Palæozoikum, hvorfor
der er stor risiko for at gassen er sivet ud.
Gennemgang af metoder til vurdering af skifergasressourcens størrelse
Alun Skiferens teknisk indvindbare skifergas ressource er vurderet af hhv. USGS (Gautier et al.
2013) og ARI (Kuuskraa et al. 2013) som omtalt oven for. I de to vurderinger anvendes forskellige
metoder, der dog begge er baseret på skifergas forekomster i Nordamerika. USGS anvender en
produktions baseret tilgang til ressource vurderingen baseret på en historisk skifergas produktions
database, der fastsætter ressourcen pr. brønd baseret på skifergas forekomster i Nordamerika
(Charpentier & Cook, 2010). ARI har en volumetrisk tilgang, der udregner gasmængden i skiferen
og derpå estimerer den sandsynlige indvindingsgrad baseret på nordamerikanske skifergas analogier
(Kuuskraa et al. 2013). De to metoder beskriver teknisk set det samme, og vil ved at benytte
velkalibrerede input data give sammenlignelige estimater af skifergasressourcen (Stueck et al.
2015). Begge metoder opgør den maksimale ressource, som kan udvindes med nuværende kendt
teknologi til at udvinde skifergas (teknisk mulig ressource), og der tages i estimatet ikke stilling til
om gasforekomsterne er økonomisk rentable at producere.
Estimat af den tekniske indvindbare skifergasressource i Danmark
Den tekniske indvindbare skifergasressourcen er efter USGS metode opgjort til et samlet middel
estimat på 196x10
9
m
3
gas (Gautier et al. 2013). Arealmæssigt er dette fordelt med 71x10
9
m
3
gas på
land og 125x10
9
m
3
gas til havs. Det samlede estimat varierer fra en nedre ressource grænse på 0 m
3
gas, idet der på nuværende tidspunkt ikke er påvist gas i indvindbare mængder i skiferen, til en
samlet øvre ressource grænse på 378x10
9
m
3
gas. I estimatet anvendes to kvaliteter af Alun
Skiferen. Den arealmæssige fordeling af de to kvaliteter til lands og til havs varierer betragteligt
(10-60 % sweetspots i forhold til non-sweetspots), og denne variation udgør den væsentligste kilde
til usikkerheden i estimatet. Denne skelnen i kvaliteter er indføjet for at tilgodese et geologisk
usikkerhedsmoment og afspejler erfaringer fra brønddata (se tidligere). Den samlede tekniske
skifergasressource (til stede på land og til havs) svarer cirka til den mængde gas, der pr. 1/1-2012
37
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
var produceret i den danske del af Nordsøen (opgjort til 170x10
9
m
3
gas, Energistyrelsen 2012) og
til cirka dobbelt så meget gas, som summen af den opgjorte reserve og betingede ressource i
Danmark (opgjort til 95x10
9
m
3
, Energistyrelsen 2012). Den tekniske skifergasressource på land
svarer til 40 % af den samlede gasproduktion i Danmark og til ca. 75 % af den opgjorte sum af
reserve og betinget ressource i Danmark opgjort pr. 1/1-2012 af Energistyrelsen.
Tabel 5. Ressourcevurdering af Alun Skiferen. EUR: Estimatet Ultimate Recovery. Kilder: USGS: Gautier et al. (2013),
ARI: Kuuskraa et al. (2013). *: Ikke opgjort for Danmark, men overført fra analoge forhold. Bettnyttet
omregningsfaktor fra ft
3
gas til m
3
gas: 0,0283.
USGS
Teknisk olieressource, 10
9
tønder
Teknisk gasressource til havs, 10 m gas (P95-(middel)-P5)
Teknisk gasressource på land, 10 m gas (P95-(middel)-P5)
Prospektivt område på land, gennemsnit, 10 km
3
2
9
3
9
3
ARI
0
897
23
39
0,32*
28-113*
0
0-(125)-240
0-(71)-137
14
5,1
0,4-(0,65)-0,81
3,0-(14)-37
Gennemsnitlig lødighed, 10
6
m
3
gas / km
2
gas på land
Dræneringsområde pr. brønd km
2
(P95-(middel)-P5)
EUR pr. brønd, 10 m gas (P95-(middel)-P5)
6
3
Den teknisk indvindbare skifergasressource i Alun Skiferen på land er vurderet af ARI til 897x10
9
m
3
gas (Kuuskraa et al. 2013). Til sammenligning viser USGS’s estimat af skifergasressourcen på
land kun 71x10
9
m
3
gas svarende til ca. 13 % af estimatet publiceret af Kuuskraa et al. (2013) (tabel
5). De to estimater bygger på to forskellige metoder til at opgøre ressourcer på, og en variation
mellem estimaterne er derfor forventeligt. Forskellen er dog signifikant og kan ikke alene forklares
ud fra forskellige metoder (jf. Stueck et al. 2015). De to modeller tager udgangspunkt i forskellige
kortlægninger af det prospektive område. Hvis forskelle i det kortlagte område normaliseres ses det,
at USGS gennemsnitlige lødighed i det prospektive område er ca. 8 gange mindre end antaget af
ARI (tabel 5). Den antagede brøndproduktivitet (EUR: Estimated Ultimate Recovery) viser også
store forskelle imellem de to estimater (tabel 3). Kuuskraa et al. (2013) anslår EUR til 28-113x10
6
m
3
, hvilket er ca. 8 gange højere end vurderet af Gautier et al. (2013) (tabel 3). Da både USGS og
ARI bruger sammenlignelige nordamerikanske analogier for Alun Skiferen vil det, jf. Stueck et al.
(2015), have været forventeligt, at de to metoder gav sammenlignelige resultater. Input parametrene
er dog ikke velkalibrerede, hvilket bl.a. fremgår af, at USGS brøndproduktivitet er baseret på et
historiske gennemsnit over alle brønde i de relevante skiferanalogier opgjort i perioden 2001-2011
(USGS 2012), hvorimod Kuuskraa et al. (2013) antager en brøndproduktion baseret på nyere
teknologier og udviklinger (se yderligere diskussion på side VIII8-VIII10 i Kuuskraa et al. 2013).
Generelt vurderes USGS estimatet at være det mest sandsynlige og statistisk bedst funderede og vil
i den resterende rapport blive brugt som grundlag for videre beregninger. Weijermars (2013) har
anslået, at en EUR på 136x10
6
m
3
gas skønnes at give en marginalt rentabel produktion i en skifer
som Alun Skiferen. Weijermars økonomiske mindste estimat er derfor over både USGS og ARI
estimater for den tekniske EUR og usikkerheden i det forventede EUR er derfor ikke triviel. Til
kalibreringen af ressourceestimatet for skifergas i Danmark er det derfor nødvendigt at have
repræsentative brønd kalibreringsdata samt produktionstest data tilgængelige for Alun Skiferen. Der
er stadigvæk usikkert om der er producerbart gas i Alun Skiferen til trods for at Total E&P
Denmark og Nordsøfonden påviste gas i Alun Skiferen i forbindelse med efterforskningsboringen
Vendsyssel-1 (jf. pressemeddelelse udsendt 17. august 2015 af Energistyrelsen (Energistyrelsen,
2015)) da der ikke blev foretaget en prøve produktion i boringen.
38
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
3. Boring og effekter af frakturering
Skifergasproduktion involverer en lang serie af procedurer, som det fremgår af kapitel 1 og tabel 1.
Selve skifergasproduktionen foregår typisk fra afgrænsede arealer, som hedder wellpads eller
borepladser og som indeholder flere boringer. De enkelte procedurer, beskrevet i tabel 1, er de
samme som ved udviklingen af en konventionel gasressource på land. Det, der adskiller
skifergasreservoirer fra konventionelle gasreservoirer, er nødvendigheden af vandrette boringer
og/eller af hydraulisk frakturering flere steder langs boringen med stort deraffølgende væskeforbrug
samt gentagne stimuleringer i løbet af boringernes levetid. I dette afsnit beskrives de tekniske
aspekter af udførelsen af en vandret boring, konstruktionen af en brønd, samt hydraulisk
frakturering af skifer. Det tilstræbes at tegne et overordnet billede af de nødvendige tekniske
overvejelser i forbindelse med indvindingen af gas fra Alun Skiferen i Danmark.
3.1 Hydraulisk frakturering af skifer
Gastransport igennem dybtliggende skiferformationer uden sprækker er meget langsom, fordi en
skifer består af meget små silt- og lerkorn, der giver anledning til stor modstand mod gasstrømning.
Skifer indeholder ofte også organisk materiale, der er aflejret sammen med kornene (Heller, 2013).
Gastransport igennem en skiferformation skal derfor øges for at tillade rentabel produktion. Dette
lader sig gøre ved at anvende horisontale boringer og massiv frakturering flere steder langs de
vandrette boringer.
Siden 2006 er udviklingen af skifergasforekomster i Nordamerika i stigende grad skiftet fra at have
en boring per boreplads til at have flere boringer per boreplads (Ladlee & Jacquet 2011; Thuot,
2014). Denne udvikling er primært motiveret af en bedre udnyttelse af indvindingsfaciliteter og
infrastruktur på jordoverfladen (Pickett, 2015). Det mulige antal boringer per boreplads bestemmes
af de lokale forhold. Olmstead et al. (2013) anslår at der i staten Pennsylvania er 3,7 boringer per
boreplads, men udviklingen går mod flere boringer per boreplads (Leff, 2011; Pickett, 2015), og der
findes allerede borepladser med 20 brønde (Secretary of the Energy Advisory Board, 2011).
Operatøren Cuadrilla vurderer, at skifergasressourcen i England kan udvikles med 10 brønde per
boreplads (Broomfield, 2012). Udviklingen mod flere brønde per boreplads er et led i operatørernes
stræben efter at effektivisere indvindingen af skifergas og forbedre økonomien. Efterhånden som
boreteknologien udvikles, kan øget produktion også opnås ved at have flere vandrette boringer, der
udgår fra den samme lodrette boring (multiple-completions) (Bosworth et al. 1998; Langley, 2011).
Frakturering er betegnelsen for flere teknikker, hvorved et kunstigt netværk af sprækker induceres i
en skiferformation. De inducerede sprækker frigiver gas fra skiferformationen og transporterer den
til borehullet. Uden frakturering er produktion af gas fra en dybtliggende skiferformationer ikke
rentabel.
Frakturering kan udføres på flere måder, men hydraulisk frakturering er så udbredt, at denne metode
er blevet synonym med frakturering (Gandossi, 2013). Ved hydraulisk frakturering af et skiferlag
skabes sprækker ved hjælp af væske, der injiceres under højt tryk og derved kan bringe nogle
retninger i skiferen i træktilstand (figur 1). Borehullet i den gasbærende skiferformation tryksættes
med væske indtil trykket er stort nok til, at der dannes sprækker i formationen. Hydraulisk
frakturering er ikke en ny teknologi, idet den første anvendelse af hydraulisk frakturering skete
allerede i 1947 (Montgomery et al. 2010). Udviklingen af de Nordamerikanske
skifergasforekomster har dog betydet en tilpasning af hydraulisk frakturering specifikt til
39
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
skiferformationer (King, 2010). Væskerne, der anvendes til frakturering, er blevet mere
specialiserede, og mængden af væske, der bruges, er øget. En anden vigtig faktor for skifergassens
udvikling er vandrette boringer. Den lave mobilitet af gas i skifer kræver i princippet mange
boringer for at udvinde gassen, men vandrette boringer følger skiferlaget, hvorved en enkelt boring
kan opnå et større kontaktareal til skiferformationen. Vandrette boringer er derved et ideelt
udgangspunkt for frakturering af en skiferformation. Hver vandret boring følger skiferlaget,
hvorefter fraktureringen udføres flere steder langs boringen for på den måde at stimulere mest
muligt af skiferformationen (Britt & Smith 2009; Mayerhofer et al. 2010).
Vandrette boringer er dyrere end lodrette boringer, men den ekstra produktion fra vandrette
boringer vil typisk opveje de ekstra omkostninger ved etablering af boringen. Dette gør sig især
gældende for dybere liggende skiferformationer, som den danske Alun Skifer. Det er dyrt at bore
ned til formationen, så hver enkelt boring skal producere mest muligt for at opnå en rentabel
produktion. Margenen for, om produktion er rentabel er mindre for skifergas end for konventionelle
gasforekomster, fordi skifergas er sværere at udvinde. Produktion af gas fra Alun Skiferen
indebærer derfor vandrette boringer og flere omgange af hydraulisk frakturering og dermed med et
stort væskeforbrug. En brønds produktivitet afhænger af, hvor lang den vandrette del af boringen er,
eftersom det er denne del, der ligger i skiferen. En vandret boring er så lang, som det er teknisk
muligt og rentabelt i forhold til den øgede produktion, der opnås ved at forlænge boringen (Britt &
Smith, 2009). Hvor langt dette vil være for Alun Skiferen må bero på nærmere undersøgelse af de
lokale geologiske strukturer og stress-forhold. I den Nordamerikanske Marcellus skifer, der er
sammenlignelig med Alunskiferen (kapitel 2), er længden af den vandrette del af boringerne mellem
300 m og 3000 m med et gennemsnit på omkring 1200 m (4000 fod). Længden af den vandrette del
af boringerne er øget efterhånden som boringsteknologiener blevet forbedret (Horvat, 2013).
Orienteringen af de sprækker, der er induceret ved hydraulisk frakturering, bestemmes af
stressfordelingen i undergrunden (Hubbert & Willis, 1972). En dybt liggende skiferformation vil
være under et højt stress på grund af vægten af de overliggende lag. Stresset i en skiferformation er
ikke ens i alle retninger, og formationen sprækker nemmest vinkelret på det laveste stress (Hossain
et al. 2000; Hubbert & Willis, 1972). I områder, der ikke er tektonisk aktive, er det laveste stress i
vandret retning. Sprækkerne dannet ved hydraulisk frakturering er altså lodrette i områder med
normale stressforhold. Horisontale boringer lægges ofte langs med det laveste stress, så sprækkerne
udvikles vinkelret på hver boring (figur 7).
40
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning

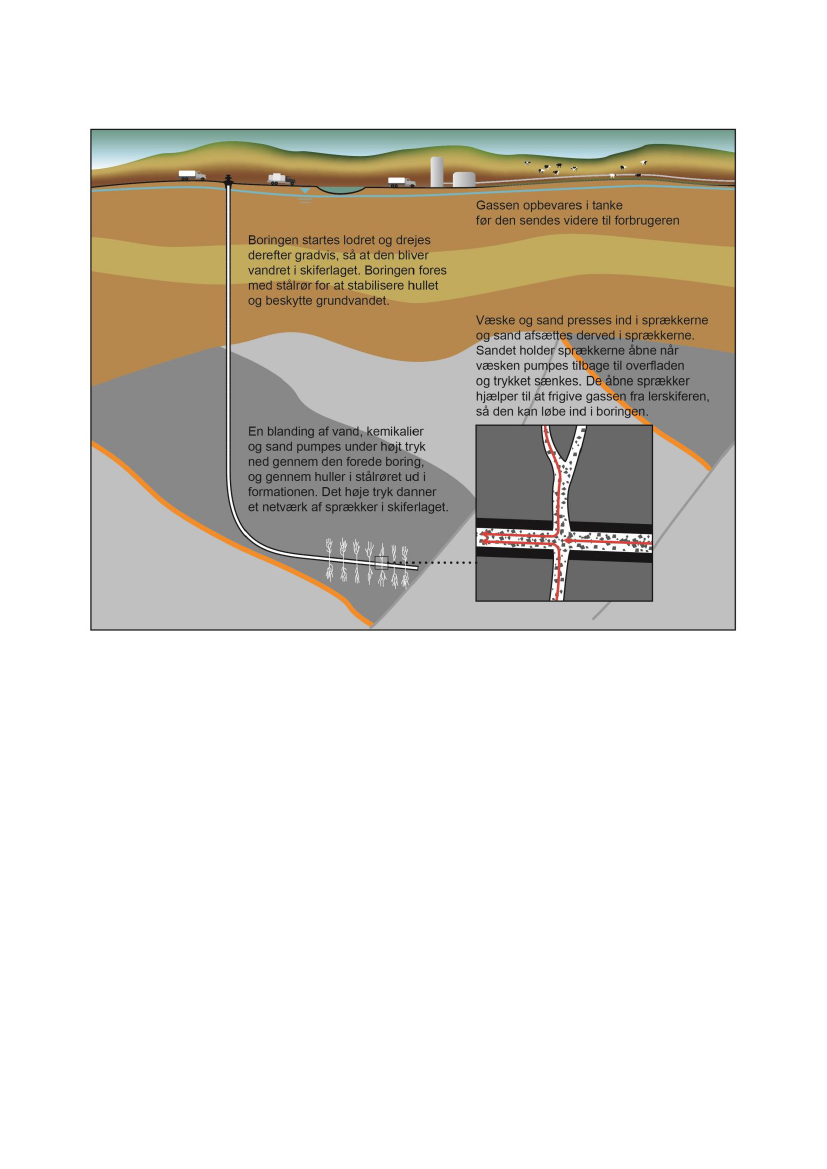

Figur 7. Principskitse, hvor størrelsforholdene ikke passer med de faktiske afstande. Den blå streg illustrerer den øverste
del af grundvandet. Ved hydraulisk frakturering tryksættes væsken i en horisontal boring til formationen omkring
brønden sprækker.
Hydraulisk frakturering udføres ved først at øge trykket, til sprækkedannelsen begynder. Dernæst
pumpes mere væske ind i formationen, og sprækkerne udvides udefter fra borehullet (American
Petroleum Institute, 2009). Sprækkerne udvides til de dækker mest muligt af skiferformationen. For
at opnå en effektiv stimulering, skal de inducerede sprækker holdes inde i skiferformationen.
Sprækker, der strækker sig ud af skiferformationen, forbedrer ikke gasproduktion og kan have en
negativ effekt på gasproduktionen i form af vandproduktion og tab af gas til andre formationer. Det
er altså i operatørens interesse ikke at frakturere ud af formationen. At sprækkerne holdes inde i
formationen hjælper også til at undgå udslip af fraktureringsvæsker eller gas. Udvidelsen af
sprækkerne kan overvåges ved at registrere elastiske bølger, der dannes når skiferen sprækker
(mikroseismik) (Albright & Pearson, 1982; Calvez et al. 2007).
Hydraulisk frakturering tilpasses specifikt hver skiferformation. Succeskriteriet er at øge
dræningsfladen af og produktionen fra formationen på den mest økonomiske måde. Frakturering
danner sprækker i skiferen. Sprækkerne frigiver gassen og leder den til borehullet, hvorfra gassen
produceres til overfladen. Des flere sprækker, der kan induceres, des mere af formationen kan
drænes for gas. Netværket af sprækker skal dog også kunne lede gassen effektivt, så sprækkerne
skal have en åbning stor nok til at lede gassen. Sprækkerne holdes åbne ved at tilsætte et fast
41
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
fyldmateriale til fraktureringsvæsken. Fyldmaterialet afsættes i sprækkerne, hvorved disse ikke kan
lukkes igen, når trykket i brønden efterfølgende sænkes. En veludført frakturering danner et
sprækkenetværk der berører mest muligt af formationen og placerer nok fyldmateriale i sprækkerne
til at holde dem åbne.
Fraktureringsvæsken

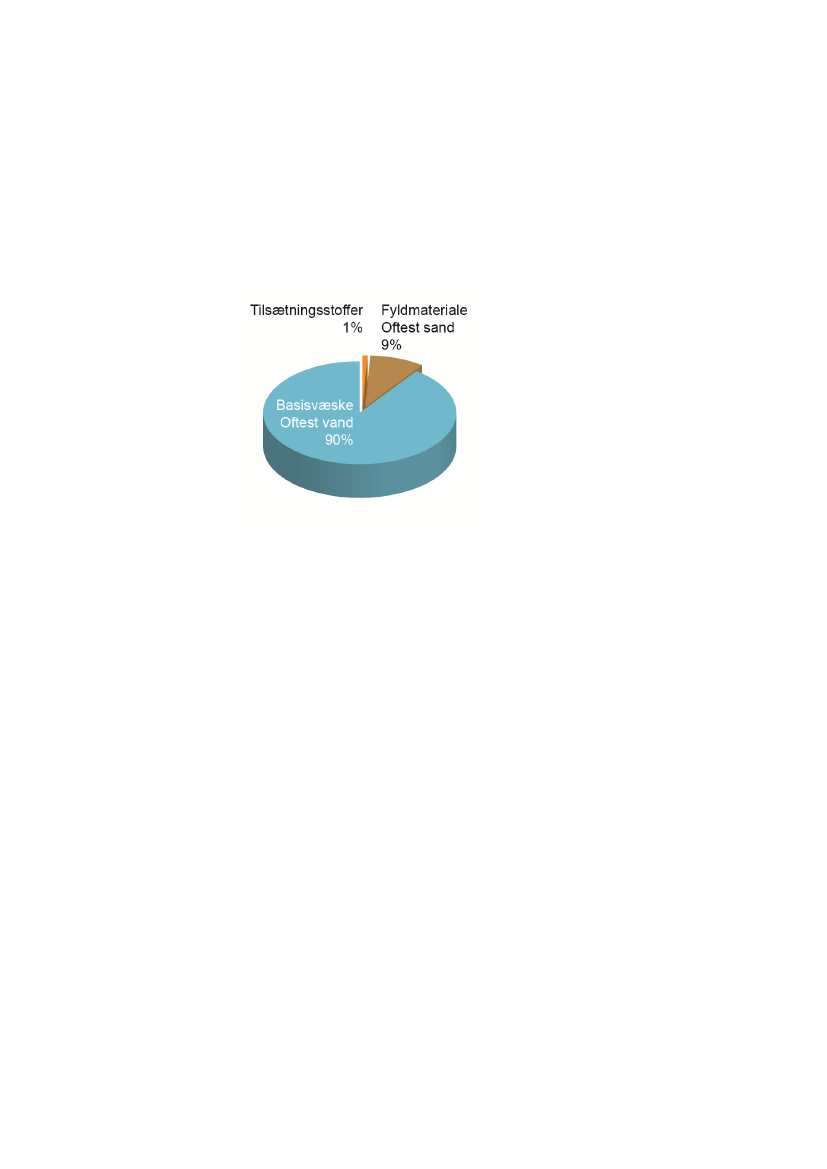

Figur 8 viser komponenterne, der udgør en fraktureringsvæske: En basisvæske,
et fast granulært fyldstof, og en lang række tilsætningsstoffer med specifikke
formål som korrosionsbeskyttelse, bakteriebekæmpelse med videre.
Tilpasningen af fraktureringsvæsken til en skiferformation ligger i valget af komponenter (figur 8).
Basisvæsken er langt oftest vand, da dette er billigst og mest skånsomt mod miljøet (US EPA,
2015a). Enkelte skiferformationer er følsomme overfor vand på grund af reaktioner mellem
lermineraler i skiferen og vandet (Hower, 1974). I sådanne vandfølsomme skiferformationer kan
andre basisvæsker anvendes i stedet for vand, såsom oliebaserede væsker, skum, eller CO
2
.
Vandfølsomme skifre er ofte karakteriseret ved et højt indhold af lermineraler fra smektit gruppen.
Den danske Alun Skifer har været så dybt begravet at eventuelle smektitiske lermineraler er
omdannet til illit, hvorfor Alun Skiferen må forventes ikke at være specielt vandfølsom.
Frakturering med vand kan opdeles i to overordnede typer: konventionel frakturering og
”slickwater” frakturering (Al-Muntasheri, 2014; Patel et al. 2014). Ved konventionel frakturering
tilsættes vandet polymerer, så at der dannes en gel med høj viskositet (Barati & Liang, 2014).
Viskositeten af gelen kan justeres gennem valget af polymerer og tilsætningsstoffer (Harris, 1993),
og mængden af fyldmateriale, der kan transporteres af væsken, øges med viskositeten. Frakturering
med gelerede væsker skaber et sprækkenetværk domineret af få store sprækker (Aud & Wright,
1994).
Slickwater fraktureringsvæske er næsten kun vand, for eksempel vand tilsat friktionsreducerende
stoffer, der gør det nemmere at pumpe væsken ned i borehullet (Palisch et al. 2010). Viskositeten af
slickwater er meget lav, hvorfor slickwater ikke kan bære meget fyldmateriale. Slickwater
frakturering indebærer derfor en højere pumperate end konventionel frakturering sådan at der
kompenseres for den ringe evne til transport af fyldmateriale. Den højere pumperate betyder, at
væsken strømmer hurtigere og trækker fyldmaterialet med sig (Palisch et al. 2010).
42
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Sprækkenetværket, der dannes ved slickwater frakturering, er komplekst og består af tyndere
sprækker end sprækkenetværket opnået ved konventionel frakturering (Palisch et al. 2010). På
grund af den høje pumperate, bruges der mere vand ved en slickwater frakturering end ved en
konventionel frakturering (Barati & Liang, 2014; Palisch et al. 2010). Hvilken type frakturerings-
væske, der anvendes, har indflydelse på hvilke kemikalier, der skal anvendes. Konventionel
frakturering betyder, at flere geleringsmidler er tilsat og væsken indeholder generelt flere
tilsætningsstoffer. Slickwater fraktureringsvæsker indeholder på sin side færre kemikalier.
Valg af fraktureringsvæske
Valget af fraktureringstype dikteres af skiferformationens geomekaniske egenskaber og mængden
af tilgængelige vandressourcer ved overfladen. En skiferformation kan enten være sprød og stiv,
eller plastisk og blød. Hvor en given skiferformation er placeret mellem disse to yderpunkter er
afhængig af skiferens begravelseshistorie og mineralogiske sammensætning (Britt & Schoeffler,
2009). En sprød og stiv skiferformation er nem at frakturere. Sprækker dannes let og der behøves
kun lidt fyldmateriale for at holde sprækkerne åbne (King, 2010). En blød og plastisk
skiferformation er derimod svær at frakturere. Sprækkerne udbredes kun langsomt, og de behøver
mere fyldmateriale, fordi sprækkesiderne deformeres (Sone & Zoback, 2013b, 2013a; Wang &
Gale, 2009).
Skiferformationer, der nemt fraktureres, stiller ikke så høje krav til fraktureringsvæsken, hvorfor
disse ofte fraktureres med slickwater. Skiferformationer, der er svære at frakturere, sætter større
krav til placering af fyldmateriale i sprækkerne, hvorfor geleret fraktureringsvæske oftest er
nødvendig i disse formationer. Hvor nemt en skiferformation fraktureres bestemmes af
formationens geomekaniske egenskaber. En eksplicit bestemmelse af en skiferformations
”fraktureringsevne” (fracability på engelsk) kræver dedikerede laboratorieforsøg eller en
fraktureringstest. Fraktuereringsevnen kan dog anslås ud fra den mineralogiske sammensætning og
lydhastigheden i formationen. Helt grundlæggende findes det ofte at fraktureringsevnen hænger
sammen med skiferens indhold af organisk materiale og ler. Et højt indhold af organisk materiale og
ler findes ofte i en plastisk og blød formation, der er svær at frakturere. Et højt indhold af
karbonater og kvarts findes ofte i en sprød og stiv formation, der er nem at frakturere.
For den danske Alun Skifer er der ikke publiceret geomekanisk data, der kan bruges til en eksplicit
evaluering af denne skifers fraktureringsevne. Men Alun Skiferen har et højt lerindhold og et højt
indhold af organisk materiale (se kapitel 2). Lerindholdet er op til 50 % af det faste materiale i Alun
Skiferen, og sammenholdt med det ligeledes høje indhold af organisk materiale, må Alunskiferen
forventes at være plastisk og blød. Derved må det også forventes, at Alun Skiferen vil være relativt
svær at frakturere. I tråd hermed finder man at hastigheden af elastiske bølger, målt i borehuller i
Alun Skiferen, er lav i forhold til hastigheden i andre skiferformationer (Baumann-Wilke et al.
2012). Lave lydhastigheder indikerer, at formationen er blød og derved svær at frakturere.
Sammenhængen mellem lydhastigheder og geomekaniske data er dog ikke stringent, når indholdet
af ler og organisk materiale er højt (Sone & Zoback, 2013a). Det forventes dog, at Alun Skiferen
ikke fraktureres nemt. En endelig vurdering af fraktureringsevnen i Alun Skiferen må dog bero på
dedikerede geomekaniske forsøg og testfrakturering in-situ.
I Polen er der allerede udført testfraktureringer, de fleste i silure skifre, der er yngre end Alun
Skiferen, men også enkelte i Alun Skiferen selv. I boringen Strzeszewo LE-1 blev Alun Skiferen
forsøgt fraktureret i Maj 2013. Baseret på erfaringer fra tidligere fraktureringer i de andre skifere i
området anvendtes en geleret konventionel fraktureringsvæske, hvorved der opnåedes nogen succes
43
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
i Alun skiferen (Conoco-Phillips & Lane-Energy, 2013). Disse erfaringer understøtter
forventningen om, at Alun Skiferen har en relativ lav fraktureringsevne.
Kilder til vand i fraktureringsvæsker
Som basis for fraktureringsvæske anvendes helst ferskvand, når det er tilgængeligt, fordi ferskvand
udgør et simpelt kemisk udgangspunkt. Når saltvand anvendes som kilde til en fraktureringsvæske,
bliver sammensætningen af de opløste salte mere kompliceret. Det er dog teknisk muligt at
frakturere med både brakvand (Kurz et al. 2011), havvand (Harris et al. 1998; Langford et al. 2013;
Terracina et al. 2001), og produceret vand fra skiferformationen (Fontenelle et al. 2013; Kakadjian
et al. 2015; Lebas et al. 2013; Rassenfoss, 2011). Frakturering med havvand anvendes allerede off-
shore, hvor ferskvand ikke er let tilgængeligt (Harris et al. 1998; Langford et al. 2013).
Et højt saltindhold kan reducere effektiviteten af tilsætningsstofferne i fraktureringsvæsken, men
dette kan dog oftest kompenseres ved anvendelsen af alternativer eller optimering af blandingerne
til det specifikke saltindhold (Harris et al. 1998; Paktinat et al. 2011). Konventionelle gelerede
fraktureringsvæsker er mere komplekse end slickwater fraktureringsvæsker, hvorfor slickwater
fraktureringsvæsker er mindre følsomme over saltindholdet. Både slickwater og konventionelle
fraktureringer kan dog principielt set udføres med saltvand som basisvæske.
Anvendelse af saltvand som basisvæske kræver en vurdering af, hvor meget vand der er til
rådighed, og hvor konsistent sammensætningen er. Saltvand fra en bestemt kilde har et specifikt
indhold af opløste ioner. På grund af de store mængder af vand, der skal bruges, er det ikke
rentabelt at ændre på vandets naturlige sammensætning. For at anvende saltvand som basisvæske
skal kilden til saltvandet altså være af tilstrækkelig størrelse og have homogen sammensætning
(King, 2014).
Visse ioner, der blandt andet findes i havvand, kan danne tungtopløselige salte med kationer
udvasket fra skiferformationen. Blandt sådanne ioner er især sulfat. Tungtopløselige salte kan
afsættes i rør og i formationen og med tiden udgøre et problem. Dette er et velkendt problem i
Nordsøen, hvor havvand ofte injiceres i reservoirer for at øge produktionen (Sorbie & Mackay,
2000; Yuan & Todd, 1991). Alun Skiferen har et højt indhold af barium (se kapitel 2) hvorfor
udfældning af bariumsulfat potentielt kan være et problem ved anvendelsen af havvand. Dette
problem er velkendt i industrien og kan imødegås med tilsætningen af særlige stoffer (Mackay &
Collins, 2003).
3.2 Naturlige sprækker og udbredelse af sprækker i Danmark
3.2.1 Naturlige sprækker
Over geologisk tids kan sprækker opstå naturligt som følge af undergrundens udvikling.
Sprækkerne opstår som et resultat af stresspåvirkning af det faste materiale i undergrunden.
Principielt kan stresspåvirkningen enten være en kompression eller en ekstension. Ved en
kompression er to stresspåvirkninger rettet mod hinanden, hvorimod de ved ekstension er rettet bort
fra hinanden. Når en sprække dannes, bliver det faste materiale opdelt i to blokke, en på hver side af
sprækken. Er sprækken dannet ved kompression vil man sige, at det er en lukket sprække, da de to
blokke bliver presset mod hinanden, mens en sprække, der er dannet ved ekstension, er en åben
sprække, da blokkene blive trukket fra hinanden.
44
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning

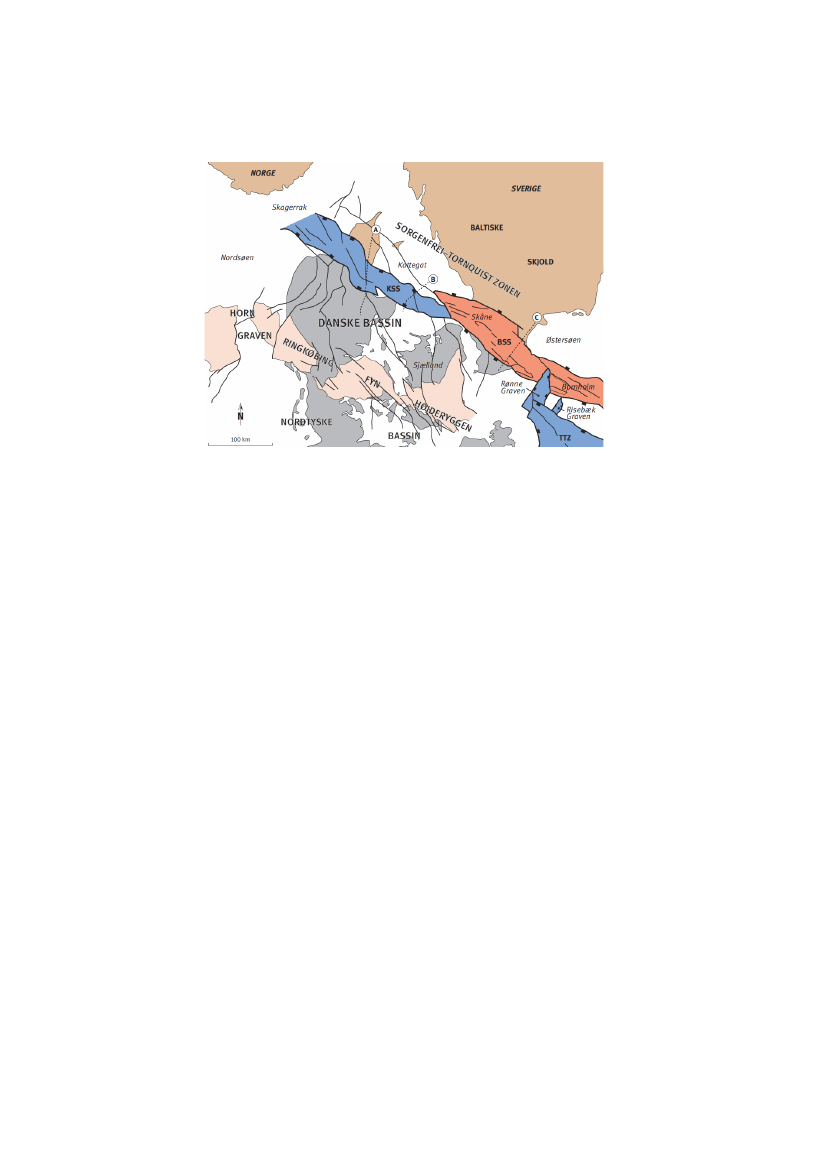

Figur 9. Kort over de tektoniske hovedstrukturer i det Danske Basin.
Kilde: Geoviden 2011, 1, GEUS.
Geologisk set opdeles frakturer i et hierarki omfattende joints, sprækker, spalter, tektoniske
breccier, forkastninger og overskydninger. En joint er en sprække uden åbning. Sprækker er en
mere løs term for en planar åbning i det geologiske materiale, spalter er sprækker med et tydeligt
mellemrum, hvori andet materiale er afsat. Fyldmaterialet kan være knuste fragmenter af den
bjergart (en breccie), som er opsprækket, eller det kan være materiale afsat fra suspension såsom
finkornede partikler af ler og finsand. Det kan også være en kemisk udfældning, hvorved der kan
afsættes f.eks. finkrystallinske jernhydroxider – ”rust” eller mere grovkrystallinsk materiale (f.eks.
krystaller af kvarts eller kalkspat). En skelnen mellem sprækker og forkastninger betinges af den
relative bevægelse af blokkene langs sprækken (forsætningen). Hvis den ene blok er flyttet en
målbar afstand i forhold til den anden blok defineres sprækken som en forkastning.
3.2.2 Naturlige sprækker og forkastninger i Danmarks underground
Danmarks undergrund domineres af to store sprækkesystemer. Det største af disse er sprækker og
forkastninger relateret til Sorgenfrei–Tornquist Zonen (figur 9). Denne tektoniske zone strækker sig
fra Bornholm via Skåne ud i Kattegat, hvorfra den fortsætter mod NV ind under det østlige
Himmerland og videre under det nordlige Thy og Vendsyssel ud i Nordsøen (Petersen & Nielsen
2008; Ziegler, 1990). Det andet sprækkesystem udgøres af lidt mere diffust spredte forkastninger,
som fordeler sig omkring flankerne af Ringkøbing–Fyn Højderyggen (figur 9). Her ligger
grundfjeldet kun en kilometer under overfladen, og ryggen strækker sig fra Ringkøbing mod ØSØ
under Fyn, hvor den ved Glamsbjerg findes i kun 835 m’s dybde (Nielsen & Japsen, 1991). Østover
klinger den ud under Møn og Østersøen. Områder beliggende inden for forkastningszonerne er
kraftigt opsprækket, mens områderne mellem forkastningszonerne må betragtes som nogenlunde
usprækkede.
Da eksisterende undergrundssprækker har betydning for gastransport, er det nødvendigt at definere
to simple typer arealdomæner: sprækkede domæner og intakte domæner. Den første type domæner
er områder, som ligger langs med de store forkastningszoner som f.eks. Grenå-Helsingborg
45
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Forkastningen inklusive flere satellit-forkastninger. Disse forkastninger følger kendte topografiske
elementer, såsom Storebælts kystlinjer, Roskilde Fjord og Esrum Sø-Carlsberg Forkastningen ned
mod Køge Bugt. Forsætningen er i den øverste del af lagpakken relativt beskeden, men tiltager med
dybden. Imellem forkastningszonerne må blokkene forventes at være ret stabile, og disse områder
kan betragtes som intakte domæner. Men detaljerede undersøgelser af sprækkemønsteret må under
alle omstændigheder iværksættes for at vurdere graden af opsprækning i et givent skifergasområde.
På nær området i Vestsjællandsblokken omkring Stenlille, der kan anses for et intakt domæne, må
en tæt kortlægning af de potentielle skifergasområder anbefales. Sprækkeintensiteten er ikke
undersøgt og der foreligger ingen dokumentation om sprækkemønstre og deres udbredelse.
3.2.3 Udbredelse af sprækker mod overfladen og grundvandet
I forbindelse med hydraulisk frakturering er der i samfundet bekymring for at sprækkerne vil kunne
nå overfladen eller grundvandsmagasiner, hvorved kemikalier og gas så kan forurene disse. Det er
her relevant at stimulering ved frakturering sigter efter at opsprække netop skiferen og ikke resten
af undergrunden. Her kan mikroseismisk overvågning hjælpe ved at kortlægge udbredelsen af
sprækkerne, hvorved pumpeprogrammet kan tilpasses til at holde sprækkerne inden i formationen.
Det må også nævnes at det er svært at danne lange sprækker, fordi jo større sprækken bliver jo mere
væske tabes. Amerikanske undersøgelser af sprækker dannet ved hydraulisk frakturering viser, at
inducerede sprækker typisk har en længde under 200 m, at 99 % af sprækkerne er under 350 meter
og at ingen sprækker overstiger 588 meter (Davies et al. 2012). Det er således usandsynligt, at
sprækker induceret ved frakturering i halvanden til syv km’s dybde i sig selv når
grundvandsmagasiner. Derimod kan det ikke udelukkes, at sprækker dannet ved hydraulisk
frakturering i opsprækkede domæner kan få kontakt med lange naturlige sprækker. Ved frakturering
i opsprækkede domæner må der derfor stilles særlige krav til kortlægningen af naturlige sprækker.
En detaljeret analyse af forurenet grundvand fra den amerikanske Marcellus skiferformation
(Drollette et al. 2015) konkluderede, at forureninger stammede fra overfladespild, og at der ikke
kunne påvises migration af væske fra formationen til overfladen.
3.3 Seismisk aktivitet
3.3.1 Beskrivelse af seismologisk aktivitet i DK
Der registreres hvert år mange meget små jordskælv i Danmark, og med nogle års mellemrum et
jordskælv, som er stort nok til at blive mærket af befolkningen (se bilag 1). Alle lokaliserede
jordskælv (og sprængninger der endnu ikke er sorteret fra) offentliggøres på en dagligt opdateret
liste på GEUS’ hjemmeside (www.geus.dk 2015). De fleste jordskælv sker i Kattegat, Skagerrak og
den nordlige del af Nordsøen (figur 10). På land er der meget få jordskælv. GEUS vurderer, at siden
1930, hvor den første målestation i landet blev etableret, er alle jordskælv i Danmark større end M
4
2
registreret på seismografer. GEUS vurderer, at i de seneste 10 år er alle jordskælv over M 2.5
registreret. Mange mindre jordskælv er registreret, men GEUS kan ikke garantere, at GEUS’
database er komplet for jordskælv mindre end M 2.5. Usikkerheden på positionen af jordskælvenes
epicenter kan konservativt vurderes til ca. 50 km, dog mindre for større jordskælvskælv (Voss et al.
2015).
2
Størrelsen på jordskælv beregnes på flere forskellige måder, og betegnes med f.eks M, M
L
, M
w
, der alle er
sammenlignelige med den oprindelige Richterskala.
46
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Danmark ligger langt fra seismologisk aktive områder, men rammes dog med lange mellemrum af
lidt større jordskælv. De to største jordskælv beskrevet i Danmark fandt sted i 1759 (ud for
Göteborg) og i 1841 (nordlig del af Nordsøen). Begge jordskælv blev følt og rapporteret af mange.
Wood (1988) citerer lokale aviser fra 1759.

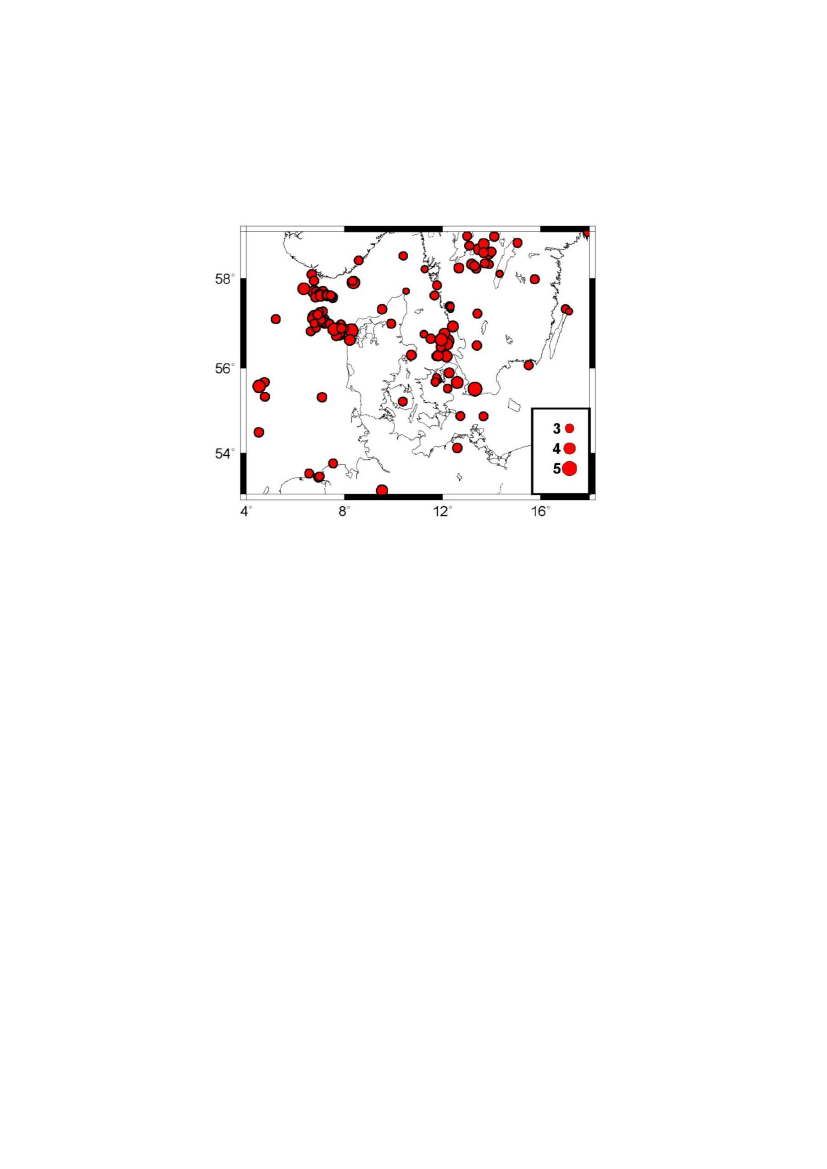

Figur 10. Jordskælv i kortområdet over ML 3, renset for sprængninger,
fra Voss et al. (2015).
“…To the west of the Kattegat in Aalborg an upper storey of St. Bochs or Budolphi church fell
down. This caused great damage to an extension of the building and the collapse of the two ends of
the church which were only restored in 1764. Elsewhere in the town arches were cracked and
several buildings moved on their "ground wall" foundations…”
Det må forventes, at Danmark igen kan blive ramt af jordskælv af tilsvarende intensitet. Seismicitet
og jordskælvsrisiko er mere uddybende beskrevet af Voss et al. (2015).
3.3.2 Induceret seismologisk aktivitet i forbindelse med frakturering og mulig injektion af
spildevand til undergrunden
Afklaring af eksisterende viden
Menneskeskabt aktivitet i undergrunden kan forårsage jordskælv af forskellige typer. Her er det
relevant at skelne mellem
inducerede
jordskælv og
triggede
jordskælv (f.eks. Bommer et al. 2015),
selvom litteraturen ikke altid skelner klart mellem de to typer. I forbindelse med højtryksinjektion
af væsker i undergrunden, f.eks. ved hydraulisk frakturering, forstås inducerede jordskælv som små
jordskælv, der direkte er forårsaget af pumpningen. De inducerede jordskælv er hovedsagelig
mikrojordskælv (M under 2), som ikke kan mærkes af mennesker (f.eks. Bommer et al. 2015;
McGarr et al. 2015), og de opstår meget nær injektionen, både med hensyn til tid og sted. Der er
dog eksempler på at væskeinjektion kan forårsage større inducerede jordskælv, såfremt væsken
pumpes ned i krystallinske bjergarter. De mest kendte eksempler er Deep Heat Mining Project i
Basel, Schweiz (Deichmann & Giardini 2009), og spildevandsnedpumpning i Rocky Mountains
Arsenal i Denver-området i USA i 1960’erne (Healy et al. 1968). Det største jordskælv i Basel-
sekvensen målte M
L
3.4 og ramte samme dag, som pumpningen var bragt til ophør pga. forøget
47
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
mikroseismicitet. Yderligere tre jordskælv over M
L
3.0 ramte Basel én til to måneder efter projektet
var standset og vandtrykket igen var faldet til hydrostatisk tryk. Der blev registreret episoder med
mikroseismicitet i borehullet to år efter projektet stoppede (Deichmann & Giardini 2009). De
største kendte inducerede jordskælv, som kan korreleres direkte med frakturering fandt sted i januar
2011 i Oklahoma og varierede i størrelse fra M
L
0.6 til M
L
2.9 (Holland, 2013). I tilfældet
Oklahoma var 16 ud af 116 jordskælv M
L
2.0 eller større.
Triggede jordskælv kan være mere alvorlige end de direkte inducerede. Triggede jordskælv opstår,
når den injicerede væske siver ud i undergrunden og reaktiverer en eksisterende forkastning, som er
under kritisk stress (f.eks. Bommer et al. 2015). Denne type jordskælv er vanskeligere at vurdere,
fordi de ikke nødvendigvis opstår i umiddelbart nærhed af pumpelokaliteten, og jordskælvene kan
udløses flere år efter injektionen er afsluttet. Da triggede jordskælv kan forekomme mange
kilometer fra pumpelokaliteten, kan det være svært at skelne, om et givet jordskælv er forårsaget af
menneskeskabte aktiviteter eller af naturlige årsager. Muligheden for at skelne kræver
tilstedeværelsen af et fintmasket netværk af seismografer i området kombineret med numerisk
modellering. F.eks. påviser Keranen et al. (2013) at triggede jordskælv forekommer op til 35 km fra
et injektionssted i Jones, Oklahoma, USA. Dertil kommer at triggede jordskælv kan være større, og
dermed mere problematiske end de inducerede jordskælv i forhold til at forårsage skader.
Det største sandsynligvis triggede jordskælv fandt sted nær Prague, Oklahoma, USA i 2011 og
målte M
w
5.7. Dette jordskælv forårsagede omfattende materielle ødelæggelser og to
tilskadekomne. I Arkansas, USA startede nedpumpning af spildevand fra frakturering en
jordskælvssværm i august 2010, og en måned senere begyndte mikrojordskælv at tegne et billede af
en hidtil ukendt forkastning (Horton, 2012). I de følgende få måneder kom der tre M 3.8- 4.0
jordskælv på denne nye forkastning, og i februar 2011 blev yderligere et stykke af forkastningen
aktiv med de største jordskælv på hhv. M 4.1 og M 4.7 til følge, hvilket bragte den samlede
forkastningslængde op på 13 km. Dette førte til nedlukning af fraktureringen og pumpningen pga.
faren for et større jordskælv langs den reaktiverede forkastning (Horton, 2012). I de følgende
måneder aftog seismiciteten i området. I Blackpool, England, forårsagede frakturering en
jordskælvsserie i 2011, hvor det største jordskælv blev målt til M
L
2.3. Jordskælvsserien afslørede
en hidtil ukendt forkastning nogle hundrede meter fra nedpumpningsstedet. En del af denne
forkastning menes at være blevet reaktiveret som følge af udsivning af væske fra den inducerede
fraktur til den nærliggende forkastning (Clarke et al. 2014a). Det skal bemærkes, at det kun er i
forbindelse med et fåtal af aktive frakturerings- og injektionssites, at der opstår andet end
mikrojordskælv. Større jordskælv kendes kun fra et lille mindretal af fraktureringslokaliteter f.eks.
Ellsworth (2013).
Off-shore produktion af olie og gas kan også forårsage jordskælv. Det bedst dokumenterede
eksempel i nærheden af Danmark er Ekofisk-jordskælvet i 2001 (Ottemöller et al. 2005). Her var
nedpumpning af vand i dæklaget årsag til et M
w
4.1-4.4 jordskælv. Generelt er off-shore jordskælv
sværere at dokumentere på grund af dårligere seismografdækning. Det er GEUS’ vurdering, at alle
jordskælv i den danske del af Nordsøen siden 1980, som er mindst M 3.5, er registreret og i nogle
tilfælde også mindre jordskælv (Larsen, 2014). Instrumentdækningen er dog ikke tilstrækkelig til at
kunne skelne mellem naturlige og inducerede/triggede jordskælv.
Afklaring af muligheder for overførsel til danske forhold
Den lokale geologi synes at være afgørende for, i hvor høj grad nedpumpning af væske og
frakturering påvirker risikoen for jordskælv. I eksemplet fra Blackpool var det afgørende for
48
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
udløsningen af de triggede jordskælv, at nedpumpningen fandt sted i nærheden af en forkastning,
som var uheldigt orienteret i forhold til det generelle stressfelt i området (Clarke et al. 2014a). Ved
overførsel til danske forhold vil det derfor være relevant at kortlægge eventuelle forkastninger i en
zone omkring borehullet, der i udstrækning svarer til det område, som forventes at blive stress-
påvirket af fraktureringen/pumpningen.
Afklaring af manglende viden
Kendskabet til forkastninger i den danske undergrund er ikke tilstrækkeligt detaljeret til at man vil
kunne undgå problemer, svarende til de triggede jordskælv i Blackpool. Det vil være ønskværdigt
med en detaljeret 3D kortlægning af forkastninger i den danske undergrund i og omkring områder,
hvor frakturering og evt. anden injektion af væske tænkes at foregå. En gennemgang af litteraturen
på området viser, at de største, og dermed mest problematiske jordskælv, opstår, når injicerede
væsker – uanset type – migrerer fra injektionsområdet til nærliggende forkastninger, som derved
kan reaktiveres.
Endvidere er baseline seismiciteten i Danmark kun komplet for M
L
2.5 og større on-shore (Voss et
al. 2015) og M
L
3.5 og større off-shore (Larsen, 2014). Desuden er dybden meget dårligt bestemt.
Såfremt der opstilles et tæt netværk af seismografer i forbindelse med et projekt med frakturering
og/eller nedpumpning af væske, kan det være vanskeligt at afgøre, om den registrerede seismicitet
er forårsaget af aktiviteterne i undergrunden, eller om den forøgede mængde data blot tegner et
tydeligere billede af den naturlige seismicitet.
3.3.3 Beskrivelse af mulige afværgeforanstaltninger, herunder monitorering
Monitering
Forudsætningen for at kunne reagere på eventuelle inducerede eller triggede jordskælv er at have
tilstrækkelig information om den seismiske aktivitet i området omkring en boring. I forbindelse
med de triggede jordskælv ved Blackpool (Horton, 2012) var der ikke installeret et lokalt
moniteringsnetværk, og de første triggede jordskælv på ML 2.3 blev kun observeret på det regionale
netværk. Efterfølgende blev et lokalt netværk opsat, og registreringen af efterfølgende
mikrojordskælv bidrog til forklaringen af hændelsesforløbet – triggede jordskælv på en hidtil
ukendt forkastning (Clarke et al. 2014b). Registrering af mikrojordskælv bidrager desuden til at
følge selve fraktureringen forløb, idet mikrojordskælvene primært sker på de frakturede planer (se
f.eks. (Maxwell et al. 2010)). Det er derfor vigtig at monitere lokalt for at kende seismiciteten inden
boring og nedpumpning af væske (til frakturering eller bortskaffelse), for at følge den seismiske
aktivitet under nedpumping og frakturering, samt monitere efterfølgende (Koppelman et al. 2012).
Især under selve fraktureringsprocessen bør data være tilgængelig i realtid (indenfor nogle minutter)
og overvåges så jordskælvsaktivitet opdages hurtigt. Der Bundesverband Geothermie anbefaler en
”best practice” for monitering af mikroseismicitet. Denne indebærer minimum fem 3-komponent
målestationer inden for 10 km af borepladsen, der opfylder specifikationer om frekvensområde,
følsomhed, data latency mm. (GTV, 2011). For at få præcis størrelse på jordskælvene bør en eller
flere af de seismiske sensorer være bredbånds instrumenter (Baig & Urbancic, 2014).
Viden inden der bores.
Inden boring bør man kende den lokale seismicitet, så eventuelle
inducerede eller triggede jordskælv kan ses i forhold til den naturlige seismicitet. Det vil kræve et
moniterings netværk i drift i helst to år (minimum ét år) inden boringen påbegyndes. Ud fra dette
kan antallet af forventede naturlige jordskælv estimeres ud fra en lokal Gutenberg-Richter kurve
(Gutenberg & Richter, 1956). I lyset af de triggede jordskælv i Blackpool (Clarke et al. 2014b) bør
49
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
der gennemføres lokale reflektionsseismiske undersøgelser for at kortlægge forkastninger inden den
endelige boreposition fastlægges for at mindske risikoen for at en frakturering kan genaktivere
forkastninger og udløse triggede jordskælv. Store forkastninger kan udløse store jordskælv, og små
forkastninger mindre jordskælv (Zoback & Gorelick, 2012).
Mitigering.
Håndtering af seismisk aktivitet og efterfølgende beslutningsprocesser hvis der sker
jordskælv under en fraktureringsproces bør være klargjort inden boring påbegyndes.
Et ”trafiklys” system anbefales af f.eks. Cherry et al. (2014); de Pater & Baisch (2011) (se figur 11);
Koppelman et al. (2012) og Zoback & Gorelick (2012). Et ”trafiklys”system kræver at et seismisk
moniteringsnetværk er i funktion; at jordskælv løbende detekteres og lokaliseres i real tid, i første
omgang manuelt eller med en automatisk event detektor, men alle detektioner skal kvalitetssikres af
en kvalificeret seismolog; og at trykket i boringen moniteres. For at en seismisk event detektor kan
fungere optimalt og lokalisere korrekt skal en 1D jordmodel tilpasses området, og kalibreres i
forbindelse med boring med minimum check-shot og VSP (Vertical Seismic Profiling) hvis muligt.

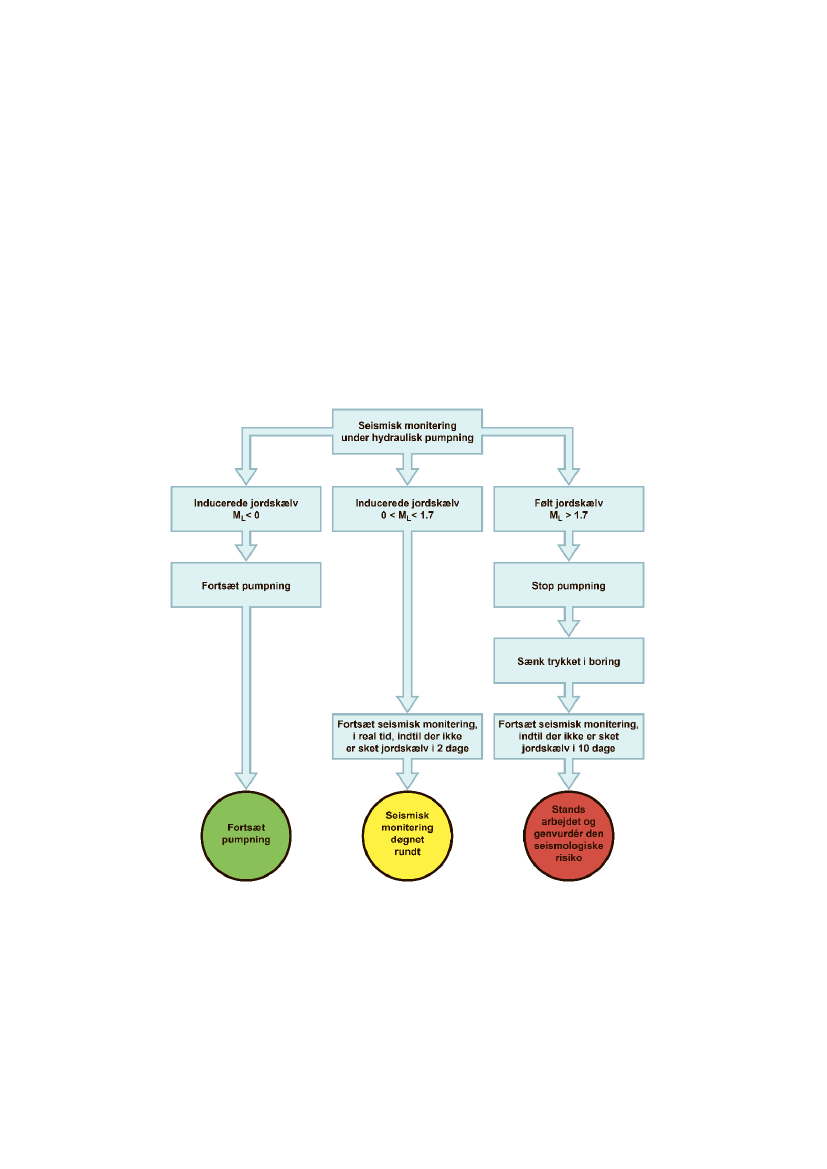

Figur 11. Det foreslåede ”trafiklys” system for fremtidige boringer i Bowland shale.
Gentegnet fra de Pater and Baisch (de Pater & Baisch, 2011).
Bommer et al. (2015) argumenter for en alternativ tilgang til at afværge seismicitet ved en boring.
De foreslår at man fokuserer på at etablere et acceptabelt niveau for rystelser, defineret ved
acceptable hastigheder af jordbevægelser. Dette er samme indgang til håndtering af rystelser som
bruges ved seismiske hasard undersøgelser (Cornell, 1968; Ordaz et al. 2007), som bruges til at
definere byggekoder så forventede rystelser ikke skader eller ødelægger bygninger. Ved denne
50
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
metode kan acceptable rystelser defineres på forhånd, og eventuelt kan stukturer som f.eks.
bygninger sikres, så de acceptable rystelser ikke forvolder skade. Der er etableret en tysk standard
for acceptable rystelser DIN 4150/3 som også bruges i Danmark i forbindelse med sprængninger
(DSF, 2013).
Tabel 6. Uddrag af DIN 4150-3, vejledende vibrationsniveau (DSF, 2013).
Kategori
Bebyggelses art
Grænseværdier for svingningshastighed vi i mm/s
Fundament
Frekvens
< 10 Hz
20
Øverste
etagedæk
Alle frekvenser
Bygninger anvendt til erhverv og
40
industri
samt
bygninger
konstrueret tilsvarende
(2)
Boliger samt bygninger benyttet
5
5 til 15
15 til 20
15
eller/og konstrueret tilsvarende
(3)
Bygninger,
der
er 3
3 til 8
8 til 10
8
bevaringsværdige (eksempelvis
fredede bygninger), som pga.
særlig vibrationsfølsomhed ikke
hører under bygningskategori (1)
og (2).
*Bygninger, der er bevaringsværdige (eksempelvis fredede bygninger), som pga. særlig vibrationsfølsomhed ikke hører
under bygningskategori (1) og (2).
(1)
Frekvens
10 til 50 Hz
20 til 40
Frekvens
50 til 100 Hz*
40 til 50
Jordhastigheden kan kobles til menneskers opfattelse af intensiteten af rystelserne (Wald et al.
1999), og skal rystelserne fra et inducerede eller triggede jordskælv ikke kunne mærkes af
mennesker må jordhastigheden være under 1 mm/s (USGS, 2015).
For at bevare åbenhed over for borgerne bør ikke kun operatøren men også en uafhængig aktør – og
gerne med offentlige data - have adgang til moniteringsdata, både jordskælv, manuelle og
automatiske detektioner samt bore/pumpetryk i realtid.
3.4 Brøndintegritet
En brønd udgøres af en stål- og cementkonstruktion, der placeres i et borehul for at stabilisere
borehullet og for at sikre, at produktion af formationsvæsker kan kontrolleres. En brønds evne til at
kontrollere produktionen af formationsvæskerne betegnes som brøndens integritet (American
Petroleum Institute 2009; Norsok, 2004). Kontrol med formationsvæskerne i både målformationen
og lagene over målformationen er vigtigt for at bevare kontrol med trykket i brønden, samt for at
undgå udslip af gas eller saltvand til overfladen eller grundvandet. Det er ikke trivielt at konstruere
en brønd, der sikrer god isolation af væskerne i de lag, der gennembores (Watson & Bachu, 2009;
Brufato et al. 2003; Vignes, 2011). En brønd er sammensat af mange delkomponenter og en brønd
skal udfylde sin rolle i lang tid i et miljø, der kan være udfordrende for de anvendte materialer.
Integriteten af en brønd over tid bestemmes derfor af mange aspekter.
51
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning

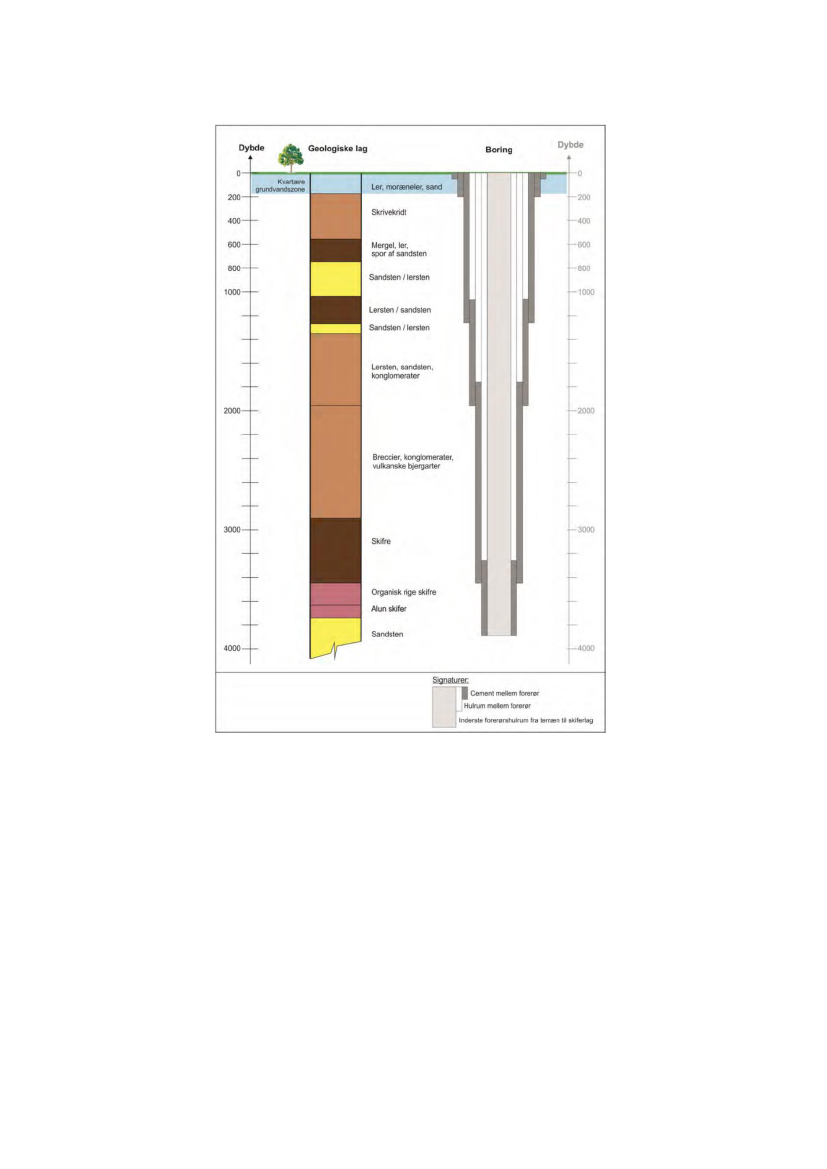

Figur 12. Opbygning af en brønd. Det viste eksempel er den foreslåede
konstruktion af prøveboringen Vendsyssel-1 (Rambøll, 2014). Diameteren
af borehullet mindskes for hvert stadie af boringen.
Konstruktionen af en brønd
En skifergasboring udføres i stadier ud fra en boreplan, der formuleres, før boringen begyndes, på
baggrund af den lokale geologi og brøndens planlagte forløb i målformationen. Hvert stadie af
brønden har en mindre diameter end det foregående, som illustreret på figur 12. Efter hvert stadie er
boret, sættes et forerør af stål i hullet. Det forerør består af 12 m lange enkeltrør, der skrues sammen
til at dække det borede huls længde. Forerøret centreres i hullet hvorefter forerøret cementeres til
borehullet. Cementeringen sker ved at pumpe cement ned igennem forerøret og op langs ydersiden
af forerøret. Tilsammen udgør forerør og cementeringen den ydre del af en brønd. Forerøret og
cementeringen har til formål at sikre stabiliteten af brønden, samt sikre at formationsvæsker kun
kan strømme inden i brønden. Cementen mellem forerøret og borehullet skal slutte tæt for at
forhindre, at gas eller væske kan strømme på ydersiden af brønden.
52
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 12 viser planen for brønden, der er konstrueret i Vendsyssel-1 prøveboringen (Rambøll,
2014). Hvor mange stadier en brønd konstrueres i, dikteres af dybden til mål formationen, de lokale
geologiske forhold, samt hvordan det påregnes at udstyre brønden i målformationen til produktion.
Alle brønde på land starter imidlertid ens. Der bores et kort første stadie (~20 m) med meget stor
diameter (~0,9 m). Dette første stadie stabiliserer løse sedimenter tæt på overfladen og danner
udgangspunktet for resten af boringen (American Petroleum Institute, 2009). Det andet stadie af
boringen fortsætter boringen ned under de grundvandsførende lag og har til formål at beskytte de
grundvandsførende lag mod boreprocessen og en eventuel efterfølgende frakturering af og
produktion fra brønden (American Petroleum Institute, 2009). De to første stadier af en boring på
land, der gennemborer grundvandszonen, udføres gerne ligesom en grundvandsboring med en
mindre borerig og en mere restriktiv sammensætning af de anvendte væsker (se afsnit 4.2.1), for at
beskytte grundvandet.
Under grundvandszonen dikterer dybden til målformationen og den lokale geologi, hvilke og hvor
mange stadier, der anvendes. Brønden designes så den stabiliserer svage formationer samt
forhindrer strømning af formationsvæsker (American Petroleum Institute, 2010).
Det sidste borestadie er produktionsstadiet, der fører boringen ind i målformationen, og
hvorigennem produktionen af gas foregår. Produktionsrøret er sat inden i de andre forerør hvorfor
produktionsrøret løber i hele brøndens længde som illustreret på figur 12. Hvis alle brøndens
komponenter fungerer som forventet, vil produceret gas derfor kun strømme i produktionsrøret.
Skifergasboringer til dybe skiferformationer har gerne afslutningsvis et vandret forløb. Vandrette
boringer er det ekstreme tilfælde af en afbøjet boring, hvilket vil sige, at boringen afviger fra
lodret
3
. Boringer starter lodret, men fra en bestemt dybde, som kaldes ”kick-off” punktet, øges
vinklen med lodret gradvis. Raten, hvormed vinklen øges afhænger af boreteknikken og kan variere
fra tre grader per lodret fod til 6 grader per hundrede lodret fod (US Energy Information
Administration, 1993). Figur 13 illustrerer en simpel vandret boring, der udføres lodret til ”kick-
off” punktet, hvorefter boringen drejes til vandret. I dette tilfælde er den lodrette udbredelse af den
afbøjede del af boringen mellem 10 m og 1000 m afhængigt af boreteknikken (US Energy
Information Administration, 1993). Hvis der bores flere brønde per boreplads, må boringerne føres
væk fra hindanden som illustreret på figur 13, hvorfor boringen afbøjes langt tættere på overfladen
end ellers. Dybden til denn afbøjede del af boringen har betydning, eftersom afbøjede brønde har
vist sig sværere at konstruere og cementere end lodrette brønde (Jakobsen et al. 1991; Sabins, 1998;
Watson & Bachu, 2009).
3
Inklinationen udtrykkes ved inklinationsvinklen, der angiver vinklen mellem boringen og lodret. En brønd med en
inklinationsvinkel på 90 er vandret.
53
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning

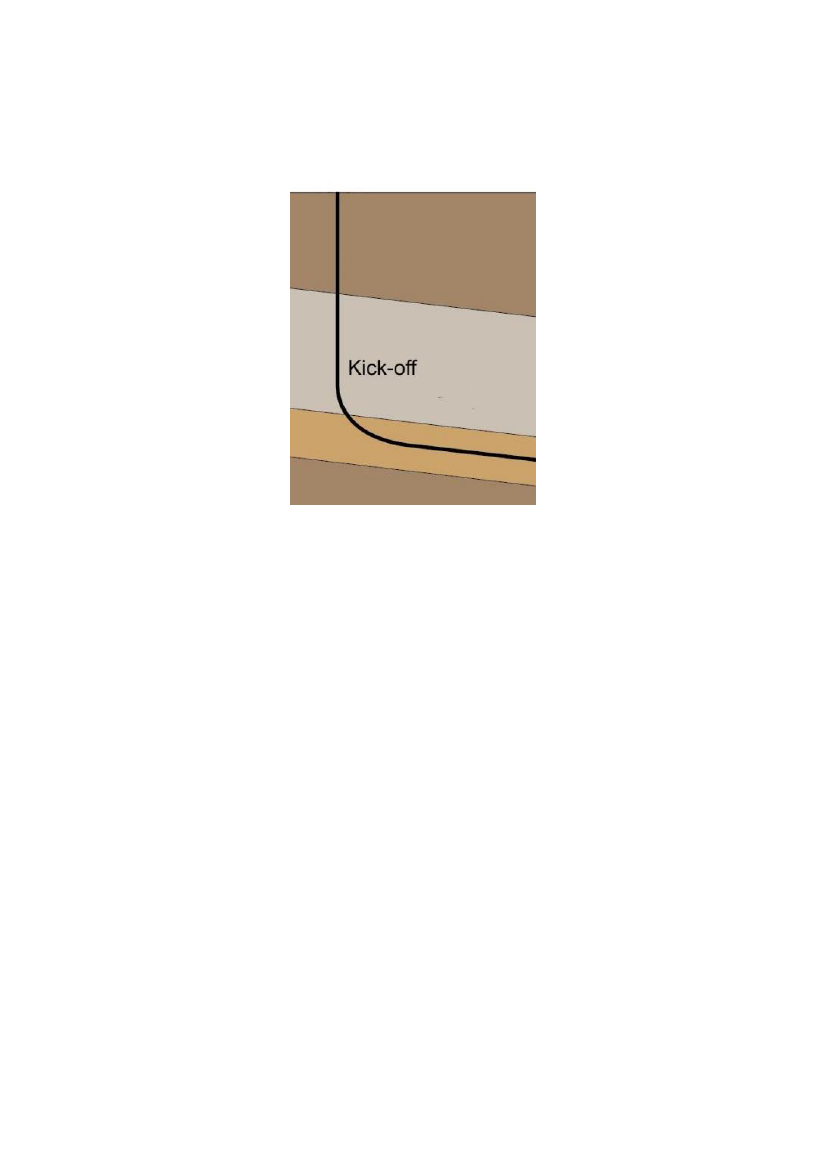

Figur 13. Figuren skitserer transitionen fra lodret til vandret boring.
Ændringen af inklinationen kan ske med forskellige rater, hvorved
”kick-off” punktet placeres forskellige højder over skiferformationen.
Pludseligt tab af brøndintegritet og blowouts
Brøndintegriteten kan kompromitteres pludseligt, hvis trykket i en brønd kommer ud af kontrol,
hvilket kaldes et blowout. Et blowout skyldes altså i konventionel forstand et uventet højt tryk i
brønden, når et lag med højt poretryk gennembores. Trykket kan føre til, at kontrollen med brønden
tabes, hvilket i praksis manifesteres ved, at formationsvæske strømmer ud af brønden. Blowouts
under boring er en velkendt risiko. I gennemsnit estimeres det, at der sker et blowout ved 3 ud af
10.000 boringer (International Association of Oil & Gas Producers, 2010). Under boring er der
derfor installeret en ”blowout preventer” (BOP) i toppen af brønden ved overfladen. En BOP er en
samling af ventiler, der kan lukke brønden af i tilfælde af et blowout. Der er ikke nogen kendt grund
til at forvente en anomal høj frekvens af blowouts ved udvikling af skifergas fra Alun Skiferen i
Danmark.
Udover blowouts i overfladen kan en brønd pludselig lække, hvis trykket i brønden overstiger, hvad
brønden kan modstå. En skifergasbrønd skal per design kunne modstå et fraktureringstryk i
størrelsesordenen 500 bar. Hvis forerørerne eller rørføringen i overfladen ikke er installeret korrekt
eller tærede, kan brønden pludselig lække, når den udsættes for højt tryk. Frekvensen af sådanne
hændelser er ikke kortlagt, men er formentlig lav, da kun enkelte tilfælde er rapporteret i
forbindelse med de mange hydrauliske fraktureringer, der er udført i USA (Madsen et al. 2011).
Tryktest af brønden før frakturering må også forventes at reducere denne risiko betydeligt. Det høje
tryk og den store mængde væske gør dog, at et brud i overfladen kan have betydelige konsekvenser.
Brud på brøndintegriteten over tid: cementering og forerør
Bevarelsen af brøndintegriteten er en generel udfordring for olie- og gasindustrien, både i
konventionelle brønde og skifergasbrønde (Brufato et al. 2003; Dusseault et al. 2000; Kell, 2011;
Vignes, 2011). Kompromittering af brøndintegriteten kan ske både inden i produktionsrøret og
54
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
udenfor produktionsrøret. Af disse er det sidste det sværeste at detektere, og det der oftest resulterer
i udslip. Det er forerørerne og cementeringen, der til sammen holder gassen i produktionsrøret og
sørger for, at ingen formationsvæsker fra nogen af de gennemborede formationer kan strømme fra
lag til lag langs ydersiden af brøden. En evaluering af brøndintegriteten er altså primært en
evaluering af forerørernes og cementeringens beskaffenhed. Watson & Bachu (2009) har studeret
brøndintegriteten af brønde i den canadiske provins Alberta, og de definerer tre forhold, der skal
evalueres for at bedømme brøndintegriteten:
1. Kompromitteret cementering
2. Fejl i forerør
3. Utilstrækkelig forsegling ved nedlukning.
Cementeringen og forerørerne skal opretholde brøndintegriteten i hele brøndens levetid, mens
forsegling af brønden kun er relevant efter brønden er udtjent og forladt. Forsegling af en brønd er
en særskilt problemstilling, der behandles i et senere afsnit. I nærværende afsnit behandles
integriteten af forerør og cementering, mens brønden er i drift.
I korrekt konstruerede brønde er cementeringen det største problem for brøndintegriteten, og
problemerne opstår ofte på grund af måden cementeringen foregår på. Cementeringen udføres ved
at pumpe cement ned igennem forerøret og op mellem forerøret og borehulsvæggen. På vej
igennem forerøret skubber cementen boremudderet foran sig op langs med ydersiden af forerøret.
Isolerede klatter af boremudder kan bliver siddende med en ujævn cementering til følge (Haut &
Crook, 1979; Robles et al. 2005). Cementeringen skal støtte forerøret og derved øge tryktolerancen
(Fleckenstein et al. 2000), forhindre væsker i at korrodere forerøret, og forhindre lodret migration af
væske og gas udenom forerøret. For at udfylde disse roller effektivt, skal cementen fylde hulrummet
udenom forerøret jævnt, binde ordentligt til forerøret og borehullets væg, samt være fri for gas
(Dusseault et al. 2000). Et ujævnt borehul, efterladt boremudder eller gas kan kompromittere
cementeringen. Cementeringen kan ikke direkte inspiceres, men umiddelbart efter cementeringen er
gennemført, kan den kontrolleres ved en cement-bond-log (CBL) eller lignende logs. Disse
målinger bestemmer fordelingen af cementen bag forerøret ved hjælp af lydbølger. CBL er normalt
ikke påkrævet og udføres kun, hvis der opstår problemer under cementeringsprocesssen. CBL giver
et mål for cementens fordeling og for bindingen mellem forerør og borehulsvæg, ikke om cementen
opfylder dens andre formål (Boyd et al. 2006). En CBL log giver dog et indblik i cementeringens
kvalitet.
Efter et borestadie er cementeret, genoptages boringen nogle få meter ind til cementen er
gennemboret, og der udføres en formations-integritets-test (FIT) for at trykteste formationen, der
skal gennembores i det næste borestadie. Ved denne test tryksættes brønden til et bestemt tryk for at
bestemme hvor meget tryk formationen kan modstå. En FIT tester også cementeringen, fordi denne
også må modstå trykket, som formationen udsættes for. Hvis cementen lækker under FIT kan den
udbedres. Hvis der ikke er nogen indikationer på en mangelfuld cementering, og cementeringen
består FIT, forventes det at cementeringen er tilstrækkelig. Det observeres dog ofte, at cementens
integritet nedbrydes over tid. Især gas kan have et potentiale for at migrere bag forerøret af veje som
er illustreret på figur 14.
Produktionen af skifergas ved hydraulisk frakturering medfører periodisk høje tryk i brønden.
Trykket udvider forerøret og komprimerer cementeringen. Gentagende ekspansion og
sammentrækning kan føre til, at der dannes et mikrohulrum mellem forerøret og cementen (figur
55
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
8a), eller at cementen sprækker (figur 14e) (McDaniel, 2014). Hydraulisk frakturering kan derfor
potentielt forværre degraderingen af brøndintegriteten med tiden.

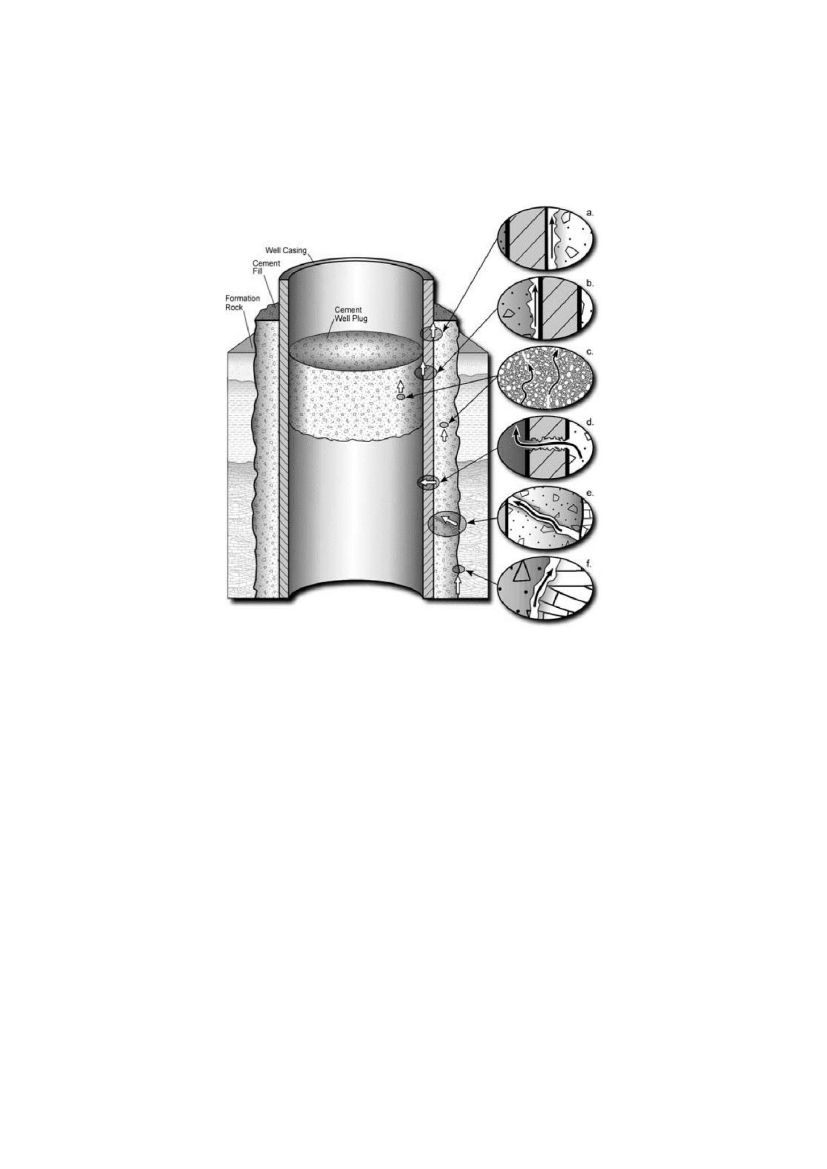

Figur 14. Illustration af de mulige veje gas kan migrere gennem cementeringer i en gasbrønd.
Figuren er adapteret fra Celia et al. (2004). Gas kan migrere mellem forerør og cement i et mikro-
hulrum (a), mellem forerør og en cement prop sat i forerøret (b), igennem cementmaterialet (c),
igennem et kompromitteret forerør (d), gennem revener i cementen (e), eller mellem
cementen og borehulsvæggen (f).
Hyppighed af brøndintegritetsproblemer under boring, stimulering og produktion
Mens problemer med brøndintegriteten ikke er et sjældent fænomen, sker tab af brøndintegritet dog
relativt sjældent. Forskellen mellem problemer og tab ligger i, hvor mange barrierer der er
kompromitteret. En brønd har problemer med integriteten, hvis en enkelt barriere lækker, men taber
først brøndintegriteten, når alle barrierer lækker. Et brud på en barriere betyder, at en barriere i
brøndkonstruktionen er kompromitteret, men uden udslip fordi en brønd er konstruereret med
overlappende barrierer. Et vedvarende tryk i hulrummene mellem de enkelte forerør (sustained-
casing-pressure (SCP)), der er åbne til overfladen (se figur 6) kan indikere barrierebrud. Over en 30
års periode blev tryk i hulrum observeret i 60 % af brøndene i den mexicanske golf (Brufato et al.
2003). I den norske del af Nordsøen er barrierebrud registeret i 18 % af en kontrol gruppe af brønde
(Vignes, 2011). En brønd kan dog godt fungere med brud på en barriere, og barrieren kan ofte
udbedres.
Et udslip kræver brud på alle barrierer og sker langt sjældnere end tab af en enkelt barriere. Hvor
ofte en brønd lækker afhænger af mange faktorer, såsom årgang, alder, region og regulering (Davies
et al. 2014; Kell, 2011; King & King 2013; Vignes, 2011). Det er vanskeligt at estimere risikoen for
56
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
brud på brøndintegriteten i et nyt felt, uden forudgående erfaringer med onshore indvinding på stor
skala, som det ville være tilfældet for Danmark.
Tabel 7. Rapporterede rater for udslip på grund af tabt brøndintegritet.
Geografisk region Periode
Totalt
antal Brønde med
brønde
udslip
Texas
1993-2008
253.090
66
Ohio
1983-2007
64.830
113
Onshore UK
2000-2013
2152
2
Pennsylvania
1958-2013
8030
502
*
Pennsylvania
2010-2012
4602
221
*
Pennsylvania
2008-2013
6466
220
*
Pennsylvania
2008-2011
3533
91
*
*
Inkluderer både udslip og barrierefejl.
Rate
[%]
0.03
0.17
0.09
6.26
4.8
3.4
2.58
Kilde
Kell, 2011
Kell, 2011
Davies et al. 2014
Davies et al. 2014
Ingraffea et al. 2013
Vidic et al. 2013
Considine et al. 2013
Tabel 7 viser rapporterede rater for udslip på grund af brøndintegritetsfejl. For Ohio skete
størstedelen af udslip i de første fem år af studiet, hvilket reflekterer en forbedring i
brøndkonstruktion. Det er langt mindre sandsynligt at nyere brønde lækker end brønde af ældre
dato.
Data for Texas dækker over vid anvendelse af hydraulisk frakturering i horisontale boringer. I alt er
der i data for Texas inkluderet 16.000 horisontale brønde med hydraulisk frakturering i flere stadier,
som det er relevant for Alun Skiferen i Danmark. Der er ikke rapporteret udslip i nogen af de
16.000 brønde (Kell, 2011). Det må dog bemærkes, at de vandrette boringer alle er af nyere dato, så
der kan være en ældelseseffekt.
I staten Pennsylvania udvindes fra mange af brøndene gas fra Marcellus skiferformationen, der kan
sammenlignes med den danske Alun Skifer (se kapitel 2). Hyppigheden af omtalte brøndproblemer
i Pennsylvania svinger betydelige fra studie til studie. Variationen skyldes hovedsageligt forskel i
definitionen af, hvad der udgør et brøndintegritetsproblem (Davies et al. 2014; Ingraffea et al.
2013). Det er ikke entydigt ud fra myndighedernes inspektionsrapporter at læse, hvad der udgør et
brøndintegritetsproblem. Direkte målinger i grundvandet omkring boringer i Pennsylvania har
påvist methan i drikkevandsboringer stammende fra skifergasbrønde i Marcellus formationen,
hvorfor integriteten af nogle brønde må have været kompromitteret (Llewellyn et al. 2015; Osborn
et al. 2011). Analyse af methanen viser, at de methanforekomster (se afsnit 4.2.9), der påviseligt
stammer fra skifergasboringer er associeret med brøndintegritetsproblemer ved gasbærende lag, der
ligger over målformationen og ikke er kommercielt udnyttede (Darrah et al. 2014; Muehlenbachs
2013). Methanen må være migreret til grundvandet langs brønden bag forerør, der ligger over
produktionsdelen af brønden. Cementeringen af produktionsdelen af brønden har bibeholdt
integriteten, men de mellemliggende dele af brønden har ikke.
Hvor hyppigt brøndintegriteten fejler og tillader udslip afhænger af brøndens alder, placering,
lovgivning og inspektion. Konstruktionen af hver brønd er en unik proces påvirket af de lokale
forhold samt hvem, der udfører brønden. Det er derfor svært at estimere en rate for
brøndintegritetsproblemer samt forudsige problemerne i et felt, der endnu ikke er udviklet, såsom
en potentiel udvikling af Alun Skiferen i Danmark.
Dekomissionering af skifergas brønde
Når en skifergasbrønd ikke længere er nødvendig, lukkes den ved at forsegle brønden med propper
af cement. Propperne skal lukke af for den producerende formation, samt for højere liggende
57
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
producerende lag eller permeable lag (Bastrup et al. 2013; Norsok, 2004). Efter forseglingen testes
de installerede propper, hvorefter brønden ofte skæres af under terræn, svejses til og dækkes til.
Endeligt genetableres området over brønden.
I USA har mange studier påvist problemer med lækager forbundet med nedlukkede brønde. Ideen
om CO
2
lagring i udtømte reservoir har sat fokus på problemet med nedlukkede brønde, da lækager
fra nedlukkede brønde kan føre til udslip af CO
2
. I USA gør den lange historie med indvinding af
gas og olie på land nedlukkede brønde til et stort problem. I tidligere tider var standarden for
nedlukningen af en brønd og regulereingen af nedlukning meget anderledes end nu. Derfor er der i
USA tusinder af brønde, der enten er forladt uden at være forseglet, eller som er blevet meget
mangelfuldt forseglet. Som sagt har nedlukkede brønde ikke tiltrukket sig den store
opmærksomhed. Dette faktum sammen med det besværlige i at måle emission fra en nedlagt brønd,
hvor området er genetableret gør, at der ikke eksisterer meget data for hyppigheden af lækage fra
nedlukkede brønde.
Kang et al. (2014) målte gasemissioner fra forladte boringer i Pennsylvania og fandt signifikant
emission fra størstedelen af de undersøgte brønde. Alle brøndene i studiet var over 50 år gamle
konventionelle brønde, der var mangelfuldt forseglet om overhovedet. Kun 26 % af brøndene i
studiet var forseglet. Materialerne, der anvendes i dag, er bedre end dem, der anvendtes i de gamle
brønde. Det må derfor anses for tvivlsomt, om resultaterne i Kang et al. (2014) er repræsentative
for, hvor stort problemet vil være for en skifergasbrønd, der er forseglet efter nutidig standard.
Fejl på en barriere i en gasbrønd er relativt normalt, mens brønden er aktiv (Brufato et al. 2003;
Vignes, 2011). Mens brønden er aktiv monitoreres den regelmæssigt og inspiceres af
myndighederne, hvorved eventuelle barrierebrud opdages og udbedres før, de fører til udslip. Efter
afvikling bliver der som regel ikke og kan der heller ikke føres tilsyn med brønden. Barrierefejl kan
derfor udvikle sig ved degradering af de anvendte materialer, uden at der gribes ind.
Fordi brøndene ikke monitoreres, findes der ikke tal for, hvor ofte en brønd lækker, efter den er
afviklet. Det er dog et anerkendt problem, at nedlukning af brønde ikke altid har høj prioritet for
operatører af brønde, og der derfor ikke er meget fokus på dette aspekt af en brønds liv (Arthur &
Hochheiser, 2011).
Det skal bemærkes, at lækage fra nedlukkede brønde mest sandsynligt er i form af gas. Mens
brønden producerer, reduceres trykket i formationen, fordi gas fjernes. Trykket i skiferformationen
er altså lavere end hvad der er naturligt i området. Det er derfor mere sandsynligt, at væsker vil
blive trukket til formationen fra højere liggende lag end at væske drives til overfladen. Men gas kan
stige til overfladen på grund af densitetsforskellen.
Induceret seismicitet og brøndintegritet
Hydraulisk frakturering kan medføre øget seismisk aktivitet, enten ved inducerede jordskælv eller
udløste jordskælv, som beskrevet i kapitel 3.2. Som det fremgår af kapitel 3.2, er der registreret
inducerede jordskælv op til 3.4 M
L
og udløste jordskælv op til 5.9 M
L
samt hyppigere forekomster
af mindre jordskælv.
Jordskælv er forbundet med bevægelse af en forkastning i undergrunden og kan føre til ændringer i
det stress, en brønd udsættes for. Seismisk aktivitet kan øge stresset i en retning over en anden,
hvorved brønden stresses ujævnt rundt langs brønden. Et ujævnt stress kan føre til, at brønden
58
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
trykkes sammen, enten lidt, hvorved brønden bliver oval, eller meget, hvorved brønden kan
kollapse helt (Pattillo et al. 2004). Deformation af forerør er et kendt problem i regioner med
tektonisk aktivitet (Last et al. 2006).
Et af de bedst studerede tilfælde af seismicitet i forbindelse med hydraulisk frakturering foregik i
Preese Hall-1 boringen i Storbritannien. Hydraulisk frakturering af Bowlandskiferen blev testet i
denne brønd, hvorefter der registreredes seismisk aktivitet fra en ukendt forkastning, som beskrevet
i kapitel 3.2. Fraktureringen blev standset i Presse Hall-1 brønden, og brønden blev inspiceret. Det
fandtes, at brønden var blevet gjort oval i et interval over Bowlandskiferen. Deformationen af
brønden kompromitterede dog ikke brøndens integritet. (de Pater & Baisch, 2011; Green, et al.
2012).
Om et jordskælv har indflydelse på brøndintegriteten afhænger af, hvor stort jordskælvet er, og
hvordan det resulterende stress er orienteret i forhold til brønden (Dusseault et al. 2001). Større
jordskælv involverer større forkastninger, hvorved muligheden for kompromittering af en brønd
øges (Zoback & Gorelick, 2012). Kompromittering kan dog også ske ved mindre jordskælv
afhængig af, hvordan bevægelsen er i forhold til brønden. Dette er for eksempel set i forbindelse
med nedsynkning af reservoirer under produktion, hvor brønde er knækket ved jordskælv af
størrelsen M<4 (Dusseault et al. 2001). En vurdering af hvilken risiko induceret seismicitet udgør
for en skifergas produktion, må altså bero på en kortlægning af forkastninger omkring borehullet,
som adviseret i kapitel 3.2.
59
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4. Påvirkninger på miljø og vandressourcer
4.1 Vandressourcer og vandforbrug
4.1.1 Rumlig karakterisering af områder med andre arealinteresser og potentielle
skifergasområder for at identificere potentielle interessekonflikter
Nedenstående arealanalyse skal afklare i hvilken grad, der er sammenfald mellem landområder med
stort potentiale for udnyttelse af skifergas (sweetspots) og landområder med andre arealinteresser
dvs. særlige drikkevandsinteresser (OSD områder), byområder, Natura2000, skov og §3-områder.
Natura2000 områder er en samlet betegnelse for habitatområder, fuglebeskyttelsesområder og
Ramsarområder, hvor Danmark har en særlig forpligtelse over for EU. §3-områder dækker
beskyttede naturtyper i Danmark (søer, moser, heder, enge, overdrev og vandløb). Skovområder er
hovedsagelig fredsskov (ca 90 %). Områder med drikkevandsinteresser (OD områder) er ikke
inkluderet i analysen, da disse dækker størstedelen af det danske landareal.
Sweetspots er områder, hvor Alun Skiferen potentielt har en høj lødighed (se også kapitel 2).
Sweetspots, kortlagt af Schovsbo et al. (2014), dækker et landareal på ca. 6.800 km
2
og kan
yderligere inddeles i områder, hvor skiferen ligger henholdsvis 1,5-5 km under terræn (ca. 2.400
km
2
) og 5-7 km under terræn (ca. 4.400 km
2
). Skiferen i det øvre dybdeinterval vurderes at have
størst lødighed, fordi beliggenheden af disse områder er stedfæstet med størst sikkerhed, og fordi
produktion fra det dybe interval er mere omkostningstung.
Kortmaterialet for den potentielle skifergasressource er tilgængeligt via nærværende udredning,
men er oprindeligt fra Schovsbo et al. (2014). Arealinformation om OSD (områder med særlige
drikkevandsinteresser) og Natura2000 områder er frit tilgængelige via den danske miljøportal. Skov
og §3-områder er defineret ud fra Basemap 2012 og beskrevet af Levin et al. (2012).
Analyseusikkerheden bestemmes af usikkerheden på de enkelte basiskort. Mens interessekortene er
veldefinerede, er udbredelseskortene for Alun Skiferen meget usikre grundet den store dybde til
formationen. Specielt stor er usikkerheden til udbredelsen af den dybeste del, under 5 km.
Figur 15 viser, hvor det samlede sweetspotområde er sammenfaldende med andre arealinteresser.
Analysen viser, at inden for det samlede sweetspotområde på ca. 6.800 km
2
er der OSD områder på
ca. 2.900 km
2
, Natura2000 områder på ca. 950 km
2
, byområder på ca. 420 km
2
, skovområder på ca.
1000 km
2
, og §3-områder på ca. 720 km
2
(tabel 8). Kombineres interesseområder, og tages der
højde for at flere arealer har overlappende interesser, er det kombinerede interesseområde på 4.800
km
2
af sweetspot arealet (tabel 8). Det kombinerede interesseområde efterlader ca. 2.000 km
2
uden
nogen af de vurderede interesser når hele sweetspotområdet analyseres. Skifergasproduktion er mest
sandsynlig i den øvre (1,5-5 km dybde) del af sweetspotområdet på ca. 2.400 km
2
, hvoraf der er ca.
1.700 km
2
med kombinerede interesser.
Ud fra arealanalyser kan man anslå hvor mange skifergasbrønde, der potentielt kan etableres.
Antallet af brønde afhænger af en række geologiske og praktiske forhold, som på nuværende
tidspunkt er dårligt beskrevet. Det eneste publicerede estimat over antal brønde for en dansk
skifergasproduktion er fra USGS ressourceundersøgelsen (Gautier et al. 2013), hvor det antages, at
en brønd kan dræne 0,49-0,81 km
2
. Gautier beregnede det gennemsnitlige sweetspotareal med den
højeste lødighed til ca. 3.200 km
2
, hvilket således giver 3.900-6.500 brønde, og 4.900 med et
gennemsnitligt antal brønde pr kvadratkilometer på 0,65. Ifølge Lechtenböhmer et al. (2011) er
60
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Barnett Shale (USA) sammenlignelig med europæiske forhold. For Barnett Shale ses en tæthed på
1,2 brønd på km
2
, svarende til et afdræningsareal på 0,87 km
2
/brønd. Med et sweetspotareal på ca.
3.200 km
2
(Gautier et al. 2013) giver dette afdræningsareal i alt 3.600 brønde. Det vurderes, at det
lavere antal brønde pr areal fra Lechtenböhmer et al. (2011) er mere sandsynligt grundet formodet
strengere europæiske og danske regulativer.
Arealanalysen (tabel 8) viser, at der er sammenfaldende interesser (OSD, by, Natura2000, skov og
§3-områder) i 70 % af det totale sweetspotareal. I nogle områder kan man muligvis tilgodese både
skifergas og andre arealinteresser. Hvis man derimod helt udelukker skifergasproduktion i områder
med sammenfaldende interesser, vil der kun kunne produceres skifergas i 30 % af
sweetspotområdet. Det vil reducere antal brønde til 1.100 med Lechtenböhmers dræningsareal.
Antallet af brønde afhænger af estimatet for det lødigste sweetspotareal, som varierede mellem de
to undersøgelser (Gautier et al. 2013; Schovsbo et al. 2014). Derudover afhænger antallet af brønde
af prioriteringen af andre arealinteresser. Det vurderes derfor, at et sandsynligt antal brønde vil være
mellem 1.000-4.000 som typisk samles i borepladser.
Tabel 8. Opgørelse af andre arealinteresser indenfor sweetspotområderne på land i Danmark.
Alle sweetspotområder
Øvre sweetspot-områder Dybe sweetsport-områder
(1,5-5 km)
(5-7 km)
Sweetspot
6781 km
2
100 %
2423 km
2
100 %
4358 km
2
100%
2
2
2
OSD
2938 km
43 %
1087 km
45 %
1851 km
42 %
2
2
2
Byområde
420 km
6%
173 km
7%
246 km
6%
2
2
Natura2000
946 km2
14 %
276 km
11 %
670 km
15 %
2
2
2
Skov
1025 km
15 %
379 km
16 %
646 km
15 %
2
2
Beskyttet natur (§3)
716 km2
11 %
223 km
9%
493 km
11 %
2
2
2
Kombineret*
4763 km
70 %
1662 km
69 %
3094km
71 %
*Arealer der omfatter én eller flere af de 5 interesseområder inderfor sweetspotområderne. Procentberegningerne
angiver, på hvor stor en del af sweetspotarealerne (benævnt med 100 % i øverst i samme kolonne), der findes
overlappende interesser.
61
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning

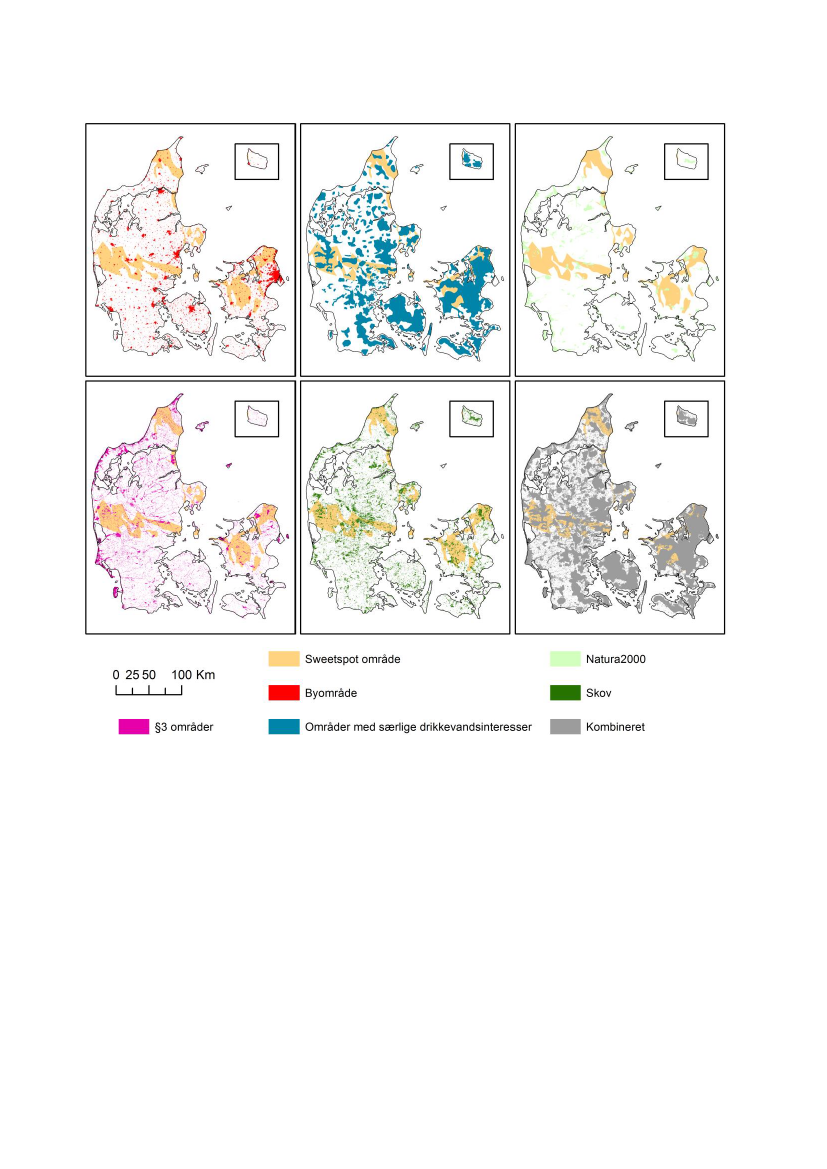

Figur 15. Udbredelse af sweetspotområder (som defineret af Schovsbo et al. 2014) sammenstillet med områder med
særlige drikkevandsinteresser (OSD), byområder, Natura2000 områder (EU-habitatområder, fuglebeskyttelsesområder,
Ramsarområder), §3-områder (beskyttet natur) og skov. Kombineret angiver alle interesser foruden sweetspots.
4.1.2 Kvantificering af vandforbrug til frakturering og gasproduktion sammenlignet med
vandressourcen
Vandforbruget til ukonventionel gasproduktion kan øge presset på ferskvandsressourcen, specielt i
områder hvor vandindvindingen i forvejen er intensiv. Inden en egentlig skifergasproduktion er det
derfor vigtigt at analysere i hvor høj grad produktionen vil påvirke vandressourcen. Efterhånden
som skifergasproduktion er blevet udbredt, primært i Nordamerika, er der publiceret flere estimater
af vandforbruget opgjort pr. brønd. Fra Canada rapporteres et meget stort spænd på 2000-77.000
m
3
/brønd, med et vurderet gennemsnit på 19.000 m
3
/brønd (Council of Canadian Academies, 2014).
En opgørelse af vandforbruget for syv skifergasformationer i USA varierede mellem 8.000 og
100.000 m
3
/brønd med et gennemsnit på 15.000 m
3
/brønd (Vengosh et al. 2014). Den seneste
62
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
(september 2015), og mest omfattende, opgørelse er baseret på 45.000 brønde fordelt på syv
gasformationer og viser et gennemsnitligt forbrug på 16.000 m
3
/brønd (Kondash & Vengosh, 2015).
Formationen Niobrara er dog primært olieproducerende og derfor atypisk for skifergasproduktion
under danske forhold. Ser man bort fra Niobrara, er gennemsnittet for gasformationerne på ca.
18.000 m
3
/brønd baseret på tildeling af ens vægt for hver gasformation. Medianvandforbruget for
gasformationerne varierer fra 13.000-24.000 m
3
/brønd. Fra de refererede undersøgelser kan det
konkluderes at: 1) Der rapporteres meget stor variation i vandforbrug, fra 2.000 til 100.000
m
3
/brønd. 2). Det gennemsnitlige vandforbrug for forskellige gasformationer ligger omkring 18.000
m
3
/brønd.
Hvis det antages, at der i Danmark maksimalt kan etableres 3.600 brønde (se afsnit 4.1.1) med et
gennemsnitligt vandforbrug på 18.000 m
3
, vil det samlede vandforbrug være 66 millioner m
3
. Hvis
man afstår fra indvinding af gas i områder med andre arealinteresser (OSD, by, Natura2000, skov
og §3-områder, se afsnit 4.1.1), vil sweetspotarealet og dermed antal brønde reduceres til 38 % af
det oprindelige sweetspotareal og antal brønde, hvilket vil medføre at det samlede vandforbrug
reduceres til 20 millioner m
3
. Antallet af brønde i det danske område bestemmes primært af forhold,
som endnu ikke er klarlagt (se afsnit 4.1.1), og derfor er estimater for det samlede vandforbrug med
udgangspunkt i et vandforbrug pr. brønd meget usikre.
Det samlede vandforbrug kan imidlertid også estimeres ud fra vandforbruget pr. m
3
produceret gas.
For britisk skifergasproduktion vurderes et vandforbrug på 1,3-1,7 millioner m
3
/år for en
gasproduktion på 9 milliarder m
3
/år (Broderick et al. 2011), hvilket giver 0,14-0,18 L vand pr.
produceret m
3
gas. Kondash og Vengosh (2015) rapporterer tal for total gasproduktion fra de seks
amerikanske gasprovinser, hvoraf vandforbruget pr. m
3
produceret gas kan beregnes. Her ses et
vandforbrug på mellem 0,16 og 0,46 L vand/m
3
gas med et gennemsnit på 0,28 L vand/m
3
gas.
Dette gennemsnit vurderes at være statistisk bedre funderet end det britiske estimat. Den teknisk
indvindbare skifergasressource på land i Danmark vurderes at udgøre op til 71 milliarder m
3
(Gautier et al. 2013). Ved et vandforbrug på 0,28 L vand/m
3
gas svarer det til et samlet vandforbrug
på 20 millioner m
3
vand.
Den tilgængelige grundvandsressource i Danmark er estimeret til ca. 1 milliard m
3
/år (Henriksen et
al. 2008), men er formodentlig større, da specielt nettonedbøren i Vestjylland synes underestimeret.
Grundvandsindvindingen har været stabil eller svagt faldende siden 1999 og udgør ca. 700 millioner
m
3
/år, hvoraf ca. 200 mio. m
3
/år anvendes til markvanding (Thorling et al. 2015). Anvendelsen af
overfladevand i Danmark udgør ca. 10 mio. m
3
/år (figur 45, Thorling et al. 2015).
Det estimerede vandforbrug på 20-66 millioner m
3
vand ved en eventuel dansk skifergasproduktion
vil derfor være betydeligt i det samlede vandbudget. Forbruget til skifergasproduktion skal fordeles
over en årrække. Tidsperioden vil afhængig af hvor hurtigt gasfelterne udbygges. Selvom
grundvandsressourcen på landsplan kun er udnyttet med ca. 70 %, er den overudnyttet i flere
områder, hvilket skyldes at vandforbruget er meget uens fordelt, samt at nettonedbør og andre
hydrologiske forhold varierer fra landsdel til landsdel (Henriksen et al. 2008). Det er derfor vigtigt
at understrege, at muligheden for at udnytte lokale eller regionale vandressourcer skal vurderes ud
fra lokale og regionale hydrogeologiske forhold. Dermed vil vandindvinding i eksempelvis flere
sjællandske og jyske områder ikke være mulig uden overudnyttelse af vandressourcen.
Ud fra den tilgængelige grundvandressource i Danmark på ca. 1 milliard m
3
/år, og et nuværende
forbrug på ca. 700 millioner m
3
/år, vil vandindvinding til skifergasproduktion være håndterbar. Det
63
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
betyder i midlertidigt ikke, at indvinding vil være uproblematisk. For det første kan vandressourcen
lokalt allerede være overudnyttet. For det andet varierer intensiteten af vandforbruget til
skifergasproduktion, så hvis en højintensiv periode, f.eks. selve faktureringen, falder sammen med
en hydrologisk tør periode, kan det være problematisk. Effekten af vandindvinding til skifergas skal
således altid vurderes ud fra en lokal analyse og modellering af vandressourcen. Vandforbruget til
skifergasproduktionen vil i høj grad også defineres ud fra, hvor stor en grad af vandgenbrug der kan
finde sted. For den nordamerikanske Marcellus skifer blev 56 % af returvandet i 2011 genbrugt,
mens seneste tal for vandgenbruget nærmer sig 90 % for nogle skifergasområder (Jackson et al.
2014). Jævnfør EU mininumsprincipper for højvolumen frakturering (EU
Kommissionen, 2014)
vil
en høj udnyttelsesgrad af returvandet være med til at fremme en bæredygtig anvendelse af
vandressourcen.
4.1.3 Effekt af vandindvinding på overfladevandsområder og grundvandsafhængig natur
I dette afsnit vurderes de potentielle effekter af reduceret vandføring på overfladevand og
naturområder, som modtager grundvand. Vandindvinding til skifergasproduktion kan påvirke
vandføring i især små grundvandsfødte vandløb (se 4.1.2). Forskellige organismegrupper i vandløb
stiller forskellige krav til deres omgivelser. Fisk er eksempelvist mindre bundet til en mikrohabitat
end makroinvertebrater (smådyr), fordi de er mere mobile. Især makroinvertebrater er stærkt
påvirkede af reduceret vandføring, formentlig fordi en lavere vandføring fremmer tilsiltning og
tilsanding af de tilstedeværende mikrohabitater. Desuden vil risikoen for lavere iltkoncentrationer
øges under tilstande med lav vandføring på grund af reduceret turbulens og dermed genluftning af
vandløbsvandet.
I en nyligt publiceret rapport fra DCE (Gräber et al. 2015) blev effekten af generel vandindvinding
vurderet for de biologiske kvalitetselementer makroinvertebrater, fisk og vandplanter. Det blev i
dette notat understreget, at den traditionelle beskrivelse af vandføring i form af medianminimum var
ubrugelig i fortolkningen af vandløbshydraulikkens indflydelse på biologiske kvalitetselementer. I
stedet blev der opstillet en model for hver af organismegrupperne fisk, makroinvertebrater og
vandplanter, som var signifikant påvirkelig af forskellige vandføringsparametre. Alle tre biologiske
kvalitetselementer var negativt påvirkede af lav basisvandføring. Det understreges, at Gräber et al.
(2015) overvejende arbejdede med 2. (2-10 m bredde) og 3. ordens vandløb (> 10 m bredde), og de
fundne deskriptive modeller for vandføringsparametrenes indflydelse på biologiske
kvalitetselementer ikke nødvendigvis kan overføres til de små 1. ordens vandløb (bredde < 2 m).
Især må det forventes, at 1. ordens vandløb er mere følsomme over for vandindvinding end større
vandløb, og sammenhængen mellem vandføringsparametre og biologiske kvalitetselementer må
forventes at være stærkere end beskrevet i modellerne af Gräber et al. (2015). Dog kan disse
modeller – i mangel af bedre – bruges som ikke-validerede pejlemærker for kvantificering af
økologiske effekter af vandindvinding.
Danske vandløb er generelt karakteriseret ved at være små, idet 70 % er < 2 m bredde. I de
områder, som er interessante i forhold til skifergasindvinding, er vandløbene især i Nordsjælland
men også i Nordjylland meget små. Derimod er vandløbene i det midtjyske område karakteriserede
ved at være ret vandførende som følge af en stor grundvandstilførsel og må formodes i den
sammenhæng at være mere robuste i forhold til en vandindvinding.
Der kan forekomme en lang række terrestriske beskyttede grundvandsafhængige naturtyper på
lavbundsarealer i Danmark (tabel 9, Ejrnæs et al. 2010). Hovedparten af disse er direkte afhængige
af at grundvandsspejlet står højt i rodzonen. Nogle af naturtyperne er endvidere afhængige af, at der
64
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
er forekomst af egentlig trykvand, hvilket gælder rigkær (7230), kalkrigt kildevæld (7220) og hvas
avneknippemose (7210). For nogle naturtyper gælder, at de både kan forekomme i en
regnvandsbetinget undertype med lav pH og en grundvandsbetinget undertype ved høj pH. Dette
gælder for tidvis våd eng (6410), hængesæk (7140) og fugtige klitlavninger (2190), hvor de
kalkrige undertyper er direkte grundvandsbetinget. Endelig kan naturtyper som ikke påvirkes
direkte af grundvandet, være afhængige af et højt grundvandsspejl, hvor en sænkning af
grundvandsspejlet kan føre til ødelæggelse af forekomsten (Ejrnæs et al. 2010).
Tabel 9. Beskyttede naturtyper som kan være afhængige af grundvand. Indirekte afhængighed hentyder til den
potentielle betydning af en høj grundvandsstand under en i øvrigt regnvandsbetinget højmose (fra Ejrnæs et al. 2010).
Naturtype
Undertype
Grundvandsafhængighed
Klitlavning (2190)
Kalkrig undertype
Direkte
Tidvis våd eng (6410)
Kalkrig undertype
Direkte
Højmose (7110)
Indirekte
Hængesæk (7140)
Kalkrig undertype
Direkte
Hvas avneknippemose (7210)
Direkte
Kildevæld (7220)
Direkte
Rigkær (7230)
Direkte
Elle- og askeskov (91E0)
Direkte
Rørsump (§3)
Åben type
Direkte
Våd eng (§3)
Kalkrig undertype
Direkte
Forekomst af grundvandsafhængige naturtyper afspejler grundlæggende de hydrologiske forhold.
Det betyder også, at mindre ændringer i grundvandstryk eller hydraulisk ledningsevne kan betyde,
at et område ikke længere kan understøtte de grundvandsafhængige naturtyper. Det kan
eksempelvis ske, hvis grundvandstrykket ændrer sig som følge af indvinding af grundvand eller
dræning, fordi området kan ændre sig fra at være udstrømningsområde for grundvand til at være et
infiltrationsområde for regnvand. Der er forsøgt etableret sammenhænge mellem forekomst af
rigkær og grundvandsniveauer ved anvendelse af DK modellen. DK modellen er baseret på bl.a.
grundvandsboringsdata, indvindingsoplysninger og meteorologiske data kan simulere det
hydrologiske kredsløb med særlig fokus på grundvandssystemet (Højberg et al. 2008). Imidlertid
var det ikke umiddelbart muligt at påvise sammenhænge mellem grundvandsniveauet og forekomst
af rigkær (Ejrnæs et al. 2010), hvilket med overvejende sandsynlighed skyldes, at DK modellens
opløselighed der for lille (500 x 500 m) til at eftervise sådanne sammenhænge. Til gengæld viste
undersøgelserne, at rigkær med høj naturtilstand generelt forekom i områder, hvor
vandindvindingen kun havde en mindre effekt på grundvandsniveauerne. Ønskes en vurdering af
effekter af grundvandsindvinding på den grundvandsafhængige natur er det derfor nødvendigt at
anvende en lokal modellering af grundvandstryk med inddragelse af topografi med henblik på at
vurdere mulige effekter af vandindvinding for den grundvandsafhængige natur.
4.1.4 Forudgående og efterfølgende monitering af grundvandsstand og vandføring
For at kunne vurdere om skifergasproduktion påvirker vandføring og grundvandsstand må man
inden den hydrauliske frakturering have beskrevet de hydrauliske forhold i det naturlige miljø (et
såkaldt basislinjestudie). Kun med veletablerede basislinjer vil en påvirkning fra
skifergasproduktion kunne vurderes. Amerikanske erfaringer har vist, at usikkerheden om
skifergasproduktionens miljøkonsekvenser oftest skyldes manglende eller utilstrækkelig
bestemmelse af basislinjeforhold (Vengosh et al. 2014). EUs minimumsprincipper definerer derfor,
65
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
at der inden hydraulisk frakturering skal bestemmes en basislinje for kvalitets- og
strømningsegenskaber for overfladevand og grundvand (EU
Kommissionen, 2014).
Bestemmelse af basislinjer og overvågning bør hvile på en forudgående lokal karakterisering af det
hydrogeologiske system for at: 1) udpege områder hvor vandføring eller grundvandstand vil
påvirkes mest, 2) designe et optimalt overvågningsnetværk for vandløbsafstrømning og
grundvandsstand, og at 3) være i stand til at gennemføre afværgeforanstaltninger ved
uhensigtsmæssige påvirkninger.
Basislinjen for vandføring bør bestemmes for alle vandløbsstrækninger hvor der er risiko for, at
vandføringen vil blive påvirket. For de fleste mindre vandløb findes der ikke lange tidsserier for
vandføringen, og man må derfor korrelere vandføringsdata fra det nationale overvågningsnetværk
med nye, strækningsspecifikke målinger. For at opnå en sikker korrelation skal vandstanden i de
mindre vandløb måles dagligt over en længere periode på mindst ét år, hvorefter man kan etablere
basislinjen for den enkelte vandløbsstrækning. Basislinjen skal dække en årrække for senere at
kunne skelne mellem de naturlige klimavariationer og eventuelle påvirkninger fra
skifergasproduktion.
Basislinjebestemmelse af grundvandsstanden skal dække både grundvandsmagasinet, hvorfra
indvindingen foretages, og påvirkningen af det overfladenære grundvandsspejl. Påvirkningen af
dybere, spændte grundvandsmagasiner og overfladenære grundvandsmagasiner kan ikke altid
korreleres, og de skal derfor vurderes uafhængigt af hinanden. Inden en ny vandindvinding bør den
lokale grundvandsstand overvåges kontinuert over mindst ét år, således at en god korrelation til
længerevarende, eksisterende pejleserier i området kan etableres. Andre vandindvindinger for
området skal inddrages i den samlede analyse af effekten fra vandindvindingen ved skifergas-
produktionen.
Indvinding af grundvand til skifergasproduktion adskiller sig ikke teknisk fra normal indvinding til
drikkevand og markvanding. Derfor skal indvindingstilladelsen vurderes ud fra samme, lokalt-
definerede forhold for den tilladelige påvirkning af grundvand og vandløb. Til forskel fra normal
grundvandsindvinding, vil oppumpningen til den hydrauliske frakturering ofte foregå i korte,
intensive perioder og derfor bør overvågningen foregå med minimum daglige målinger. Når
grundvandsindvindingen er afsluttet, bør overvågningen af grundvand og vandløb forsætte indtil
basisforholdene er genetablerede.
4.2 Kemikalier og forurening af vandressourcer
Formålet med dette afsnit er at give et overblik over eventuelle miljøeffekter af de miljøfremmede
organiske stoffer og uorganiske salte, der kan forventes at benyttes i forbindelse med en eventuel
indvinding af skifergas i Danmark. Der er foretaget en miljøvurdering af de væsentligste
kemikalier, der kunne komme i anvendelse ved frakturering af den danske Alun Skifer. Afsnittet
indeholder ligeledes en vurdering af de - fortrinsvis uorganiske stoffer - som tilføres fra Alun
Skiferen til returvand ved fraktureringsprocessen. Desuden er effekter af metan fra
skifergasproduktionen vurderet. Miljøpåvirkningen er beskrevet i forhold til jord, grundvand og
overfladevand.
66
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4.2.1 Sammensætning af boremudder
Boremudder er en samlet betegnelse for den opslemning (slurry), som tilsættes under borearbejde i
hårde bjergarter for at kunne bore. Under boringen, pumpes og cirkuleres boremudder ned til
borekronen, hvor det dels afkøler og smører borehullet, dels udligner det tryk, som opstår i
forbindelse med boringen for at undgå blowouts og dels bringer borespåner op til overfladen
(Hosterman & Patterson 1992; King, 2012; US EPA, 2015b). I sedimentære sand- og leraflejringer
kan borearbejdet typisk foregå ved blot at tilsætte postevand. Boremudder opdeles generelt i
forskellige typer: 1) vandbaseret; 2) ikke-vand baseret, dvs. olie-baseret og 3) gas (trykluftdrevet)
(Schlumberger, 2015; King, 2012). Nær overfladen bruges kun vandbaseret boremudder, mens olie-
baseret mudder kan anvendes i dybere lag, når vandbaseret mudder ikke er nok til at kontrollere
stabiliteten af en vandfølsom formation for eksempel på grund af opkvællet ler (King, 2012). Gas
eller trykluftdrevet boremudder kan være en fordel i velkonsoliderede formationer, der ikke
producerer meget væske. I en luft-hæve boring bliver der anvendt vandbaseret og oliebaseret
mudder, men boringen er underbalanceret, hvilket vil sige, at trykket i borehullet er mindre end i
selve formationen (COWI, 2006).
Der er en række faktorer som har indflydelse på valget og sammensætningen af boremudder såsom
brøndens design, forventede trykniveau i formationen og formationens kemiske sammensætning
(Bloys et al. 1994). Boremudderet indeholder vand og en hel række af kemiske stoffer. For de fleste
af disse gælder det, at de ikke kun anvendes i boremudderet, men ligeledes i andre dele af
skifergasindvindingsprocessen, se afsnit 4.2.2. Undtagelsen til denne regel er bentonit (CAS 1302-
78-9) og barium sulfat (CAS 7727-43-7 og CAS 13462-86-7), som næsten udelukkende anvendes i
forbindelse i boremudderet (Bishop, 2011). Bentonit har til formål at give viskositet og skabe en
filterkage på borehullets væg til at kontrollere tab af borevæske, mens bariumsulfat bruges til at
give vægt til boremudderet og udligne dannelsen af tryk (Bloys et al. 1994).
I Danmark har Rambøll (2014) i forbindelse med efterforskningsboringen i Vendsyssel-1
udarbejdet en Vurdering af Virkninger på Miljøet (VVM), og heri oplyses det, at boremudderet er
vandbaseret og består af 92-99 % vand blandet med enten 7 % bentonit eller bariumsulfat. I VVM-
redegørelsen oplyses det ligeledes, at man forventer at anvende ca. 2.100 m
3
boremudder, hvoraf ca.
500 m
3
vil blive genanvendt under boreprocessen og returneret til leverandøren (Rambøll, 2014).
Resten af affaldet forventes at blive transporteret til godkendt og kontrolleret deponering hos AVØ
A/S efter Frederikshavns Kommunes gældende regler og anvisninger (Rambøll, 2014).
Bentonit anvendes ifølge VVM-redegørelsen i de øverste 190 m af boringen sammen med 300.000
kg vand (92,6 %) og carboxymethylcellulose (CMC) (0,02 %) som er et viskositetsmiddel, der kan
tilsættes for at kontrollere, hvor flydende boremudderet er. Bariumsulfat (7.2 %) anvendes i
boringsdybder mellem 570 – 4000 m sammen med 2.000.000 kg vand (89.4 %), UltraCap, UltraHib
NS (2,7 %) og Duotech NS (0,2 %). UltraCap og Duotech NS er henholdsvis oplyst til at være en
kationisk acrylamid copolymer og et viskositetsmiddel, hvorimod UltraHib NS (2,7 %) består af en
blanding af polyetheramin (10-40 %) og polyetheraminacetat (30-80 %). Mellem 190 og 570 m
anvendes boremudder bestående af 300.000 kg vand (99.7 %), Duotech NS (0,2%) og MI Pac ELV
(0,1%). Sidstnævnte er en cellulosepolymer (Rambøll, 2014).
På nuværende tidspunkt vides det ikke, om sammensætningen og mængden af anvendt boremudder
i forbindelsen med efterforskningsboringen i Vendsyssel-1 kan antages at være repræsentativ for
eventuelle fremtidige skifergasboringer til produktion af skifergas i Danmark.
67
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4.2.2 Beskrivelse af stofgrupper i fraktureringsvæsker
Fraktureringsvæsken pumpes ned i boringen for at optimere formationens evne til at transportere
gas til boringen. Hovedsubstansen i fraktureringsvæsken er vand og silikat/sand. Sandet i
fraktureringsvæsken indbygges i de dannede sprækker, så formationens permeabilitet forøges (se
afsnit 3.1). Sand og vand udgør ca. 98-99 % af massen, mens kemikalier udgør den sidste 1-2
procent (typisk 0,025 % friktionsreducerer; 0,005-0,05 % biocider; 0,005-0,2 % overfladeaktive
stoffer; 0,2-0,5 % korrosionsinhibitorer), se tabel 10 og kapitel 3.1 for yderligere detaljer. Stofferne,
som indgår i fraktureringsvæsken, tjener forskellige formål som f.eks. syre, der reagerer med og
opløser mineraler; biocider der fjerner bakterier, som bl.a. kan give anledning til
korrosionsprodukter og dannelsen af biofilm, som uønsket øger friktionen, og som kan blokere
ekstraktionen af gas; detergenter som bruges til at øge viskositeten mv.
Tabel 10: Eksempel på sammensætningen af en typisk fraktureringsvæske
Produktkategori/formål
Eksempler på ingrediens
Vand
Suspensionsvæske
Proppant
Sand/kvarts/keramiske kugler
Syre
Saltsyre
Biocid
Breaker
Korrosionsinhibitor
Crosslinker
Friktionsreducerer
Gel
Jernkontrol
Lerstabilisator
pH justering
Forhindre udfældninger
Detergent/overfladeaktiv
Glutaraldehyd
Ammonium persulfat
Metanol
Natriumborat
Lette diesel destillater
Guargummi
Citronsyre
Kaliumklorid
Soda (natriumkarbonat)
Etylenglycol
Isopropanol
Funktion
Åbner frakturer og afleverer sand
Åbner frakturerne
Opløser mineraler åbner fraktur
Fjerner bakteriebelægninger
Viskositetsbevarer
Forhindrer korrosion
Øger viskositet med temperature
Slicks – reducere friktion
Suspensionmiddel og tykkelse af
fraktur
Forhindrer jernudfældning
Brine carrier
Sikrer at crosslinker fungerer
Fjerner ophobning af materiale
Øger viskositeten
Sammensætningen af fraktureringsvæsken varierer betydeligt som en konsekvens af geologien og
boreprocessen. Det betyder, at de stoffer der benyttes fra boring til boring - og sågar i den samme
brønd - vil variere over tid. Derfor har olie-gasindustrien en række ingredienser, som anvendes til at
variere dels sammensætningen af fraktureringsvæsken og dels det indbyrdes forhold mellem
stofferne, hvorfor listen med mulige fraktureringsvæskekemikalier tæller flere hundrede stoffer.
Stoffer anvendt i fraktureringsvæskeprodukter i USA og EU
Den første fyldestgørende rapport om stoffer, der anvendes i fraktureringsvæskeprodukter, udkom i
april 2011 fra US EPA (US EPA, 2011a). Rapporten er baseret på indrapporteringer for perioden
2005-2009 fra de 14 største olie- og gasvirksomheder i USA. Rapporten viser, at der benyttes mere
end 2500 fraktureringsvæskeprodukter, der indeholder 750 forskellige kemikalier. Samlet set blev i
alt ca. 2.950.000.000 liter kemikalier (ekskl. vand/sand) benyttet i perioden. Metanol (CAS# 67-56-
1), som findes i 342 af fraktureringsvæskeprodukterne, var det hyppigst anvendte stof, efterfulgt af
isopropyl alkohol (CAS# 67-63-0) og ethylenglykol (CAS# 111-76-2). Det blev også bemærket, at
650 forskellig fraktureringsvæskeprodukter indeholdt et eller flere af i alt 29 stoffer, som er kendte
eller mulige humane karcinogener. Virksomhederne havde samlet set benyttet ca. 38.000.000 liter
kemikalier som er kendte eller mulige karcinogener i perioden (i Texas alene var det ca. 14.675.000
liter). I juni 2015 udkom US EPA (2015b) med rapportudkastet: ‘Assessment of the Potential
Impacts of Hydraulic Fracturing for Oil and Gas on Drinking Water Resources’ med tilhørende
68
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
databaser. Rapporten (og databaser) giver den til dato mest komplette beskrivelse af kemikalier, der
anvendes i fraktureringsvæsker. Her beskrives 1173 forskellige stoffer (optalt som stoffer med CAS
numre), der enten kan blive eller bliver benyttet i fraktureringsvæsker på baggrund af analyser af
FracFocus-databasen samt egne databaser. De fandt, at der benyttes 1076 forskellige stoffer i
fraktureringsvæsker, samt at der i gennemsnit benyttes 14 forskellige stoffer pr. boring. Det skal i
denne forbindelse nævnes, at det kun var muligt for US EPA at finde målte eller estimerede
fysisk/kemiske data for 453 ud af de 1076 stoffer (42 %).
I Europa, publicerede EU-Kommissionen (EU, 2013) via the Joint Research Centre en rapport i
september 2013 om anvendelsen af fraktureringsvæskeprodukter i Europa set i lyset af REACH,
som er EU kemikalielovgivning fra 2007. I denne rapport blev 16 kemiske stoffer identificeret, som
relaterede til skifergasudnyttelse i Europa, og hvor der samtidig forelå en REACH registrering på
stoffet (se tabel 11).
Tabel 11: Kemikalier med mulig anvendelse i hydrauliske fraktureringsvæsker i Europa og som er registrerede i
REACH (EU, 2013).
Navn på kemiske stoffer
CAS#
2-ethylhexan-1-ol
104-76-7
Eddikesyre
64-19-7
Acrylamid
79-06-1
Ammoniumsulfat
7783-20-2
Borsyre
10043-35-3
Citronsyre
77-92-9
Tunge destillater (petroleum), “hydrotreated heavy naphtenic”
64742-48-9
Lette destillater (petroleum), “hydrotreated light naphthenic”
64742-47-8
Ethylenglycol
107-21-1
Ethylenglycolmonobutylether
111-76-2
Glutaraldehyd
111-30-8
Saltsyre
7647-01-0
Isopropylalkohol
67-63-0
Methanol
67-56-1
Residual destillater (petroleum), hydrotreated
64741-67-9
Natriumhydroxid
1310-73-2
Det forventes, at der anvendes mellem 75 og 300 m
3
kemikalier per boring i Europa. Biocider som
ikke har autorisation, eller som ikke er under revurdering for en specifik anvendelse, må ikke
benyttes i Europa. Det samme gælder for stoffer som ikke er registeret i REACH og som
markedsføres med over 100 tons pr. år. Stoffer, der markedsføres i mængder på 1-100 tons om året,
skal først registreres i forbindelse med REACH i 2018, og de kan indtil da lovligt markedsføres.
Ingen af stofferne i tabel 11 har på nuværende tidspunkt henvisning til brug i
fraktureringsvæskeprodukter i deres REACH-dossier. Dette betyder, at der ikke er udviklet et
eksponeringsscenario (ES) for disse stoffer i deres anvendelse i fraktureringsvæsker i Europa (EU,
2014). Der findes til dato heller ikke noget EU-register over fraktureringsvæskekemikalier og EU-
Kommissionen har i juli 2015 sendt et udbud ud på et projekt, som blandt andet skal hjælpe Det
Europæiske Kemikalieagentur (ECHA) med at lave en database over disse stoffer for Europa
(http://ec.europa.eu/environment/integration/energy/unconventional_en.htm).
I 2014, foranstaltede de tyske miljømyndigheder (UBA) et studie, som senere blev udgivet som en
artikel i tidsskriftet
Environmental Sciences Europe.
Studiet opsummerer de tyske erfaringer med
69
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
fraktureringsvæske og de ca. 300 fraktureringer, der er blevet udført i Tyskland. Ud af disse er der
kun én lokalitet, hvor skiferlaget frackes (Damme 3) i en dybde af 1045-1530 m. De øvrige
fraktureringer sker i andre lag (coal bed methane rock), hvor væsken, der benyttes, er en anden end i
skiferlaget. UBA fandt, at der er mindst 88 forskellige fraktureringsvæskeprodukter på markedet i
Tyskland. Der er benyttet mindst 112 forskellige kemikalier i fraktureringsvæskeprodukterne.
Studiet konkluderede, at der er en sandsynlighed for potentielt uacceptable miljørisici, samt at der
p.t. er for mange huller i viden og data til at foretage en grundig risikovurdering i Tyskland. De
tyske miljømyndigheder anbefaler på baggrund af studiet, at alle stoffer der benyttes i
fraktureringsvæske skal offentliggøres. Data for deres miljøgiftighed skal gøres tilgængelige, de
giftigste stofferskal substitueres, og hver boring skal have sin egen stedspecifikke risikovurdering
(Bergman et al. 2014).
Skifergasboringen i Damme 3 er udført som en testboring der benyttede hydraulisk frakturering
(http://www.shale-gas-information-platform.org/areas/the-debate/shale-gas-in-germany-the-current-
status.html) som den eneste af sin slags i Tyskland indtil videre. Ved Damme 3 boringen bestod det
hydrauliske fraktureringsvæskeprodukt af tetramethylammoniumklorid, som er en lerstabilisator
(CAS# 75-57-0); lette petroleum destilater (CAS# 64742-47-8) som friktionsreducer; det overflade
aktive stof ethoxyleret octylphenol (CAS# 9081-83-8); samt biocidet isothiazoline derivativ (CAS#
96118-96-6) eller blandingen af 5-chloro-2-methyl-2H-isothiazol-3-one [EC No 247-500-7] og 2-
methyl-2H-isothiazol-3-one (kaldet kathon eller MCI/MI) [EINECS 220-239-6] som har CAS#
55965-84-9. ExxonMobile er den eneste virksomhed i Tyskland, der har offentliggjort
sammensætningen af deres fraktureringsvæske, som består af 99,8 % vand og sand, samt 0,2 % der
består af to kemikalier: cholinklorid (CAS# 67-48-1), samt 2-butoxyethanol (CAS# 111-76-2)
(http://www.erdgassuche-in-deutschland.de/hydraulic_fracturing/frac_fluessigkeiten/index.html).
I England har Department of Energy and Climate Change udgivet en kort rapport (UK, 2014),
hvoraf det fremgår, at kun virksomheden Cuadrilla har beskrevet, hvilke kemikalier deres
hydrauliske fraktureringsvæske indeholder. Væsken, som de har anvendt i seks boringer i England,
indeholdt 0,075 % polyacrylamid (friktionsreducer) (CAS# 9003-05-8); 0,125 % saltsyre (syre)
(CAS#
77647-01-0)
og
0,005
%
glutaraldehyd
(biocid)
(CAS#
111-30-8)
(http://www.cuadrillaresources.com/what-we-do/hydraulic-fracturing/fracturing-fluid/).
Ifølge de første offentlige boringslister fra International Association of Oil and Gas Producers
(http://www.iogp.org/IOGP/NGSFACTS#4055689-find-a-well----by-list) findes der 13 boringer i
Polen, og de her anvendte fraktureringsvæsker indeholder mellem 14 og 40 forskellige kemikalier.
Alle fraktureringsvæskerne indeholder biocider som per definition er bestemt til at kunne
”…ødelægge, afskrække, uskadeliggøre, hindre virkningen af eller bekæmpe virkningen af
skadegørere…” som f.eks. bakterier og derfor gælder der en særlovgivning for disse (http://eur-
lex.europa.eu/legal-content/DA/TXT/PDF/?uri=CELEX:02012R0528-20140425&from=EN).
Hyppigst anvendes enten gluteraldehyd eller MCI/MI. På nuværende tidspunkt er disse to biocider
anmeldt som bl.a. produkttype 6 ”Preservatives for products during storage” og produkttype 12
”Slimicides”
under
biocidforordningen
i
EU
(http://eur-lex.europa.eu/legal-
content/DA/TXT/PDF/?uri=CELEX:32014R1062&from=EN). MCI/MI er under vurdering af
myndighederne i Frankrig, og tidsfristen for indsendelse af vurderingsrapporten for biocider
anmeldt i produkttype 6 er 31.12.2019 og i produkttype 12 er 31.12.2022. Indtil da kan denne
blanding anvendes som konserveringsmiddel og/eller slimicid uden begrænsning.
70
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Gluteraldehyd er netop blevet godkendt for perioden 01/10/2016-01/10/26 på baggrund af en
vurderingsrapport udarbejdet af Finland. I denne rapport står der, at gluteraldehyd kan godkendes til
anvendelse i boremudder under den betingelse, at produktet mærkes. Denne mærkning skal
inkludere krav om, at: 1) Gluteraldehyd koncentrationen skal måles før stoffet udledes til havvand;
2) koncentrationen i boremudder ikke overstiger 0,4 mg/L; 3) at koncentrationen ikke overstiger 4
mg/L i den ”spacer fluid”, som anvendes til at separere boremudderet fra cementen i forbindelse
med boringen af brønden og 4) koncentationen ikke overstiger 0,05 mg/L i det vand, som anvendes
til at trykteste rørledninger (ECHA 2015a).
Endelig skal det nævnes, at der i fire af de 13 polske boringer også blev benyttet
petroleumdestillater (CAS# 64742-48-9 og CAS# 64742-47-9).
Sammensætning af hydrauliske fraktureringsvæsker i Danmark
Sammensætningen af hydrauliske fraktureringsvæsker i Danmark er på nuværende tidspunkt ukendt
og vil variere alt efter forholdene og processerne. De kan derfor i princippet indeholde et eller flere
af de 1076 stoffer identificeret af US EPA. Det er dog mere sandsynligt, at de vil indeholde et af de
16 stoffer, EU Kommissionen har identificeret, og/eller nogle af de stoffer, som er brugt i England,
Tyskland og ikke mindst i Polen. Skiferlaget i de polske boringer minder formodentligt mest om det
danske, og fraktureringsvæskerne anvendt i Polen kan minde om den sammensætning, man ville
benytte i Danmark. Boringerne i Polen er mellem 2825 og 4265 meters dybde svarende til de
dybder, som det dansk skiferlag ligger i (se kapitel 2).
Bilag 2 indeholder en liste med de stoffer, der hidtil er anvendt i de polske boringer, samt stoffernes
miljøprofil. Det må forventes, at væsken vil indeholde max. 1-2 % kemikalier, i samme fordeling
som nævnt tidligere, samt at resten vil være vand og grus/kvarts eller andre friktionsprodukter. Den
procentvise anvendelse for de tre hyppigst anvendte stoffer i USA og Polen er: methanol (72 % i
USA og 100 % i Polen); saltsyre (72 % i USA og 92 % i Polen); ethylenglycol (32% i USA og 83
% i Polen).
4.2.3 Geologiens betydning for spildevandets kemiske sammensætning
Hydraulisk frakturering af Alun Skifer er foretaget i Polen, men da der ikke foreligger miljødata
herfra, vil der i dette afsnit blive givet et skøn over geologiens betydning for sammensætningen af
spildevand fra frakturering af Alun Skifer. Spildevandet vil umiddelbart efter fraktureringen
hovedsageligt bestå af flowback vand (returskyllevand) med en sammensætning tæt på den
injicerede fraktureringsvæske, men over tid vil spildevandet i stigende grad bestå af formationsvand
(
Kondash og Vengosh, 2015). Spildevandet vil derfor indeholde varierende mængder af
fraktureringskemikalier, opløste stoffer fra skiferformationen, samt opslæmmet materiale fra den
opsprækkede skifer og fra udfældninger. Gennemsnitlige spildevandsmængder er blevet opgjort for
fem amerikanske skiferformationer (Kondash og Vengosh, 2015) og varierede fra 5200 m
3
per
brønd til 25.900 m
3
per brønd med en middel for de fem formationer på 13.300 m
3
per brønd.
Spildevandsmængden er størst det første år, hvorefter den falder til et lavt og forholdsvis konstant
niveau i de efterfølgende 6-10 år. Fordelingen mellem flowback og formationsvand for de
amerikanske skifergasformationer kendes ikke, men produktionen af spildevand udgjorde det første
år fra 38 % til 58 % (middel 52 %) af den totale spildevandsproduktion (Kondash og Vengosh,
2015). Formodentlig er første års spildevand en blanding af fraktureringsvæske og formationsvand,
hvorimod de følgende års spildevand hovedsageligt vil bestå af formationsvand.
71
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Salte
Saltkoncentrationen i dansk formationsvand er beskrevet i tidligere studier i forbindelse med dybe
geotermiske boringer. Saliniteten i formationsvandet stiger tilnærmelsesvist lineært med dybden,
hvilket er typisk for sedimentære bassiner. Kloridkoncentrationen, brugt som mål for totalt
saltindhold, stiger således fra ca. 0,7 M (havvand) i de øverste sedimenter til godt 5 M i 3000
meters dybde (Laier, 1989). Der findes ikke målinger af Alun Skiferens formationsvand, men tabel
12 viser en sandsynlig sammensætning af salte anslået ud fra tidligere dybe boringer (Schovsbo,
2012c; Laier, 2008).
Tabel 12. Indhold af uorganiske ioner (salte) i formationsvand fra dybe onshore boringer i Danmark
2008). Bemærk at enheden er i g/L.
Ion
Cl
-
Na
+
Ca
++
Mg
++
K
+
Br
-
Variation
102-197
54-96
6-45
1-4
0,25-1,9
0,29-1,39
Middel
148
68
21
2,3
1,2
0,75
Ion
Variation
Fe
++
0,005-0,6
B*
0,035-0,040
Ba
++
0,005-0,060
0,021
Zn
++
0,001-0,065
0,019
I
-
0,006-0,015
0,012
Li
+
0,001-0,022
0,010
(data fra Laier,
Sr
++
0,6-1,01
0,73
As*
<0,001
<0,001
Middel
0,19
0,038
*Forskellige kemiske former.
Salte i spildevandet forventes at udgøre et væsentligt problem, som skal håndteres ved
skifergasproduktion. Ved udskylningen af dybe kaverner til lagring af naturgas i Danmark er der
udvasket meget store mængder salt til marine recipienter. Denne påvirkning er tidligere skønnet
acceptabel for indre farvande som f.eks. Lovns Bredning ved etableringen af gaslageret ved Lille
Torup (Naturstyrelsen, 2014). En mulig påvirkning af grundvand, jord og ferskt overfladevand bør
derimod belyses nærmere. Det høje saltindhold vil også have konsekvenser for valget af
rensningsteknologi, idet biologisk/kemiske rensningsanlæg er følsomme overfor forhøjede
saltkoncentrationer, og idet ultrafiltrering eller inddampning vil føre til større mængder salt og
koncentreret saltopløsning, som efterfølgende skal håndteres (se kapitel 4.3).
Uorganiske sporstoffer
Alun Skiferen er naturligt beriget i organisk materiale, reducerede svovlforbindelser og
overgangsmetaller. Det må derfor forventes, at opslæmmede skiferpartikler i flowback vandet vil
have en gennemsnitlig sammensætning som angivet i kapitel 2.1. Derudover vil det opslæmmede
materiale indeholde spormængder af andre metaller såsom Be, Ce, Cr, Cs, Ga, La, Nb, Nd, Pb, Rb,
Sr, Sc, Th, Y og Zr (Buchardt, 1997; GEUS, upublicerede data), sandsynligvis med
gennemsnitsindhold i koncentrationsområdet 5-50 mg/kg fast stof. Desuden kan partiklerne
indeholde As fra pyrit. Mængden af opslæmmet partikulært materiale vil være størst umiddelbart
efter fraktureringen. Indholdet af opslæmmet materiale i flowback vandet varierer meget, men
kunne ligge i intervallet 500-1000 mg/L (Waterworld, 2015).
Oxiderende stoffer og i mindre grad syrer i fraktureringsvæske vil kunne forøge koncentrationerne i
flowback vandet, idet spormetallerne hovedsageligt er bundet i pyrit, som kan opløses ved reaktion
med ilt og syrer (Gaucher et al. 2014). Det er dog ikke altid tilfældet og f.eks. Ra i baryt (BaSO
4
) er
ikke følsomt over for syrer og oxiderende kemikalier (Gaucher et al. 2014).
Sporstoffer i formationsvandet, og til dels i fraktureringsvæsken, er i kemisk ligevægt med den
faststående skifer, og vil derfor afspejle de sporstoffer, der er til stede i formationen.
Udvaskningsforsøg med modelfraktureringsvæske under iltfrie forhold og høj temperatur har vist
72
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
betydelige indhold af sporstoffer efter to dages kontakt med terræn-nære Alun Skifre fra Øland,
Skåne og Bornholm (tabel 13). Skifrene er ikke nødvendigvis repræsentative for mere vestlige,
dybe Alun Skifre, som repræsenterer forhold på Sjælland og Jylland.
Tabel 13. Indhold af sporstoffer i modelfraktureringsvæske inkuberet iltfrit med Alun Skifre fra Øland, Skåne og
Bornholm (GEUS, upublicerede data). Alle koncentrationer er i µg/L.
Grundstof
Zn
Ni
Cu
Co
As
Mo
Se
Cr
V
Be
Pb
Cd
Hg
Variation
Middel
400-
880
636
66-
870
589
76-
480
214
22-
400
163
74-
200
120
6,7-
69
45
11-
49
25
7,7-
40
22
4,6-
52
21
0,4-
18
6,6
2,2-
7,5
4,9
1,8-
4,6
3,3
<0,2-
2,1
-
Oliestoffer
Fra amerikansk skifergasproduktion rapporteres om kraftigt forhøjede koncentrationer af oliestoffer
i spildevandet fra skifergasboringer (f.eks. Maguire-Boyle og Barron, 2014). Dette skyldes, at
amerikanske skifre ofte har et betydeligt olieindhold i form gaskondensat og egentlig skiferolie. De
danske Alun Skifre forventes derimod at være tørre skifre pga. større geologisk modenhed, hvor
oliekomponenter under højt tryk og temperatur er cracket til gas (Gautier et al. 2013, se også kapitel
2). Dette betyder, at indholdet af oliestoffer i formationsvandet må forventes at være lavt, og at
olieindholdet i spildevandet derfor fortrinsvis vil stamme fra boremudder og fraktureringsvæske.
4.2.4 Oversigt over forurenende stofgruppers skæbne i miljøet
Processer, skæbne og vurdering af fraktureringskemikalier i boremudder, fraktureringsvæske og
flowback vand i grundvand er oversigtsmæssigt beskrevet i det følgende afsnit. Formålet er at give
en baggrund for at forstå den sortering af stofferne, der er foretaget i afsnit 4.2.5, med henblik på at
vurdere deres potentielle påvirkning af især grundvand. Potentielle påvirkninger på grundvand fra
metan (afsnit 4.2.9), spild på jord (afsnit 4.2.10) og overfladevand (afsnit 4.2.11) er behandlet
separat.
Der er en lang række processer, der har betydning for fjernelsen – skæbnen – af miljøfremmede
organiske stoffers skæbne i miljøet. De væsentligste er transport, spredning (fortynding),
fordampning, sorption og nedbrydning. Fordampning og sorption overfører stoffet fra en fase til en
anden fase (vand-jord; vand-luft).
Da der kan ses bort fra fordampning i grundvandszonen, behandles dette ikke yderligere i
nærværende sammenhæng. Sorption gør ikke stoffet mindre skadeligt eller nedsætter mængden af
stof, men immobiliserer eller forsinker transporten af stoffet. Transformation eller nedbrydning
betyder, at stoffer undergår en egentlig forandring. I grundvandsystemer kaldes den samlede
virkning af spredning, sorption og nedbrydning (transformation) for naturlig nedbrydning.
Udtrykket er en fordanskning af udtrykket ”natural attenuation”, som betyder ”naturlig dæmpning”.
Ved en vurdering af fraktureringskemikaliers skæbne i grundvand vil det være den samlede effekt,
som man skal belyse for at vurdere effekten på grundvandets kvalitet. Principper og koncepter for
disse vurderinger er velkendte fra risikovurdering af forurenede grunde (Miljøstyrelsen, 1998), men
her accepteres effekten af fortynding og sorption ikke, så det skal der tages højde for i vurderingen.
Der kan dog være stoffer, som er så immobile, at egentlig transport i grundvandszonen er irrelevant.
73
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Uorganiske stoffer undergår, ud over de nævnte processer, tillige kompleksering og
udfældning/opløsning. De er desuden ofte grundstoffer, som forekommer naturligt og ikke kan
nedbrydes i miljøet. Vurderingen af uorganiske stoffer hviler derfor ofte på andre principper end for
de miljøfremmede organiske stoffer. De er derfor frasorteret i første trin ved vurderingen i afsnit
4.2.5 og behandles separat i afsnit 4.2.8.
4.2.5 Vurdering af potentielle kemikalier og stoffer i hydraulisk fraktureringsvæske og
flowback vand med særligt henblik på grundvandsforurening
Der er fokuseret på to scenarier for, at skifergaskemikalier kan ende i grundvandet:
Der kan ske spild på overfladen (spildscenarie), hvorved stofferne kan nedsive til
grundvandet.
Der kan ske spredning pga. af manglende eller reduceret brøndintegritet (lækage ved
borerøret scenarie). Stofferne vil hermed bringes i direkte kontakt med grundvandet.
For at kunne prioritere og rangordne den potentielle miljøpåvirkning i lyset af disse scenarier for de
anvendte skifergaskemikalier, foretages først en farlighedsscreening af de enkelte stoffer, der bliver
injiceret samt af de stoffer, der kan komme tilbage fra undergrunden med returvandet. I dette afsnit
gennemgås metoden og resultatet, mens en detaljeret beskrivelse af sorteringen findes i bilag 2.
Formålet med denne screening er udelukkende at identificere den potentielle miljøfare ved de
enkelte stoffer/stofgrupper ud fra deres iboende egenskaber. Der tages således ikke højde for
koncentrationer/mængder af stofferne eller potentielle, ikke-identificerede nedbrydningsprodukter. I
den foreliggende miljøvurdering er radioaktive isotoper heller ikke inddraget, men disse behandles
særskilt i afsnit 4.4. Flowdiagrammet i figur 16 er fulgt for at indele stofferne i forskellige grupper
afhængigt af den tilgængelige viden om deres miljøfare. I diagrammet bliver alle uorganiske stoffer
sorteret fra i første skridt, da disse bliver vurderet separat ud fra de enkelte grundstoffer og saltes
egenskaber, koncentrationer og grænseværdier (se afsnit 4.2.8). Stoffer, der er biocider, har en
miljøklassifikation for kronisk akvatisk giftighed eller en CMR-klassifikation (Carcinogene,
Mutagene eller Reproduktionsskadelige stoffer) under den europæiske CLP forordning
(Classification, Labelling and Packaging), ender på ”Listen over potentielt problematiske stoffer”.
74
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 16. Flowdiagram over sorteringen af kemikalier i fraktureringsvæske og boremudder.
En uddybet beskrivelse af sorteringen kan findes i bilag 2.
75
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Hvis data fra stoffernes REACH-registrering eller data fra de amerikanske miljømyndigheders (US
EPA) værktøj EPI Suite og ECOTOX-databasen indikerer en kronisk akvatisk miljøklassificering
placeres de også på listen over potentielt problematiske stoffer. Hvis det indsamlede data ikke giver
grundlag for en miljøfareklassificering, bliver stofferne vurderet at være ikke-prioriterede for den
videre beslutningsproces. Alternativt kan et stof blive placeret i kategorien med utilstrækkeligt data,
hvis en vurdering ikke er mulig på baggrund af det indsamlede data. Stoffer eller stofgrupper i
denne kategori bliver vurderet specifikt med henblik på at beslutte, om der er grundlag for at
iværksætte yderligere dataindsamling eller estimering af stofparametre/egenskaber.
De stoffer, der er identificeret som potentielt problematiske bliver yderligere fordelt i tre grupper,
som følge af en ekspertvurdering med inddragelse af scenarie specifikke forhold:
Gruppe I: Prioriterede stoffer (lækage ved boringen scenarie)
Gruppe Ia: Mobile prioriterede stoffer (spildscenarie). Gruppe Ia er en delmængde af gruppe
I
Gruppe II: Ikke-prioriterede stoffer
Det skal bemærkes, at stoffer, der ender i gruppe II, men som er anset som potentielt problematiske
ved farlighedsscreeningen, ikke skal prioriteres for den videre beslutningsproces på grund af
scenarie-specifikke forhold.
Ud af de 88 organiske kemikalier identificeret på den polske liste (se afsnit 4.2.2) over
fraktureringsvæske og i boremudder (bilag 2) er 29 kategoriseret som prioriterede stoffer (gruppe I),
33 som ikke-prioriterede stoffer (gruppe II), og 26 har ikke kunnet vurderes pga. manglende data.
Der er frasorteret 29 uorganiske kemikalier i første trin. At et stof ikke kan vurderes skyldes
primært, at det ikke er klart hvilket stof, der er tale om, da det ikke har et unikt CAS nummer.
Fordelingen af stofferne i de forskellige kategorier kan ses i figur 17 for hhv. boremudder og
fraktureringsvæske. Resultatet af hele sorteringen og dataindsamlingen kan findes i bilag 2.

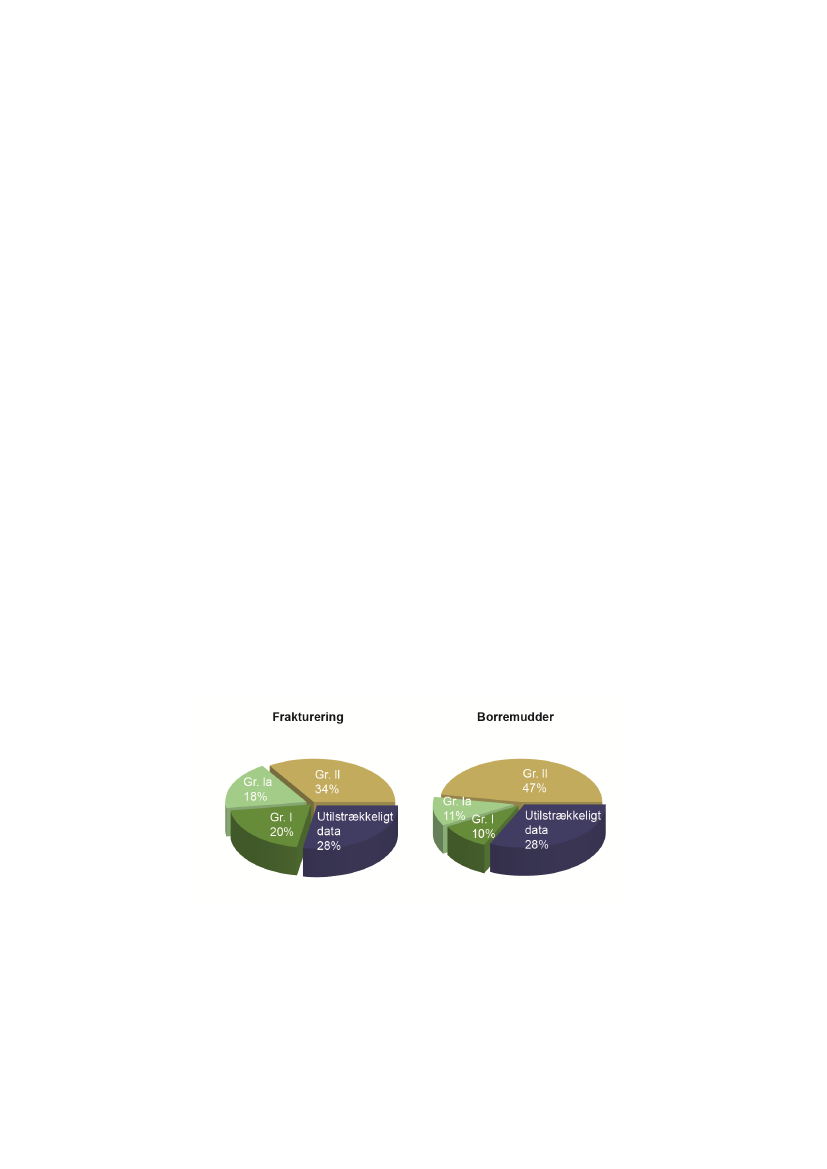

Figur 17. Oversigt over kategoriseringen af de 88 organiske kemikalier på den polske
liste for fraktureringsvæske og de mest benyttede kemikalier i boremudder. Gr I er prio-
riterede stoffer, Gr Ia er prioriterede mobile stoffer og Gr II er ikke-prioriterede stoffer
for den videre beslutningsproces.
76
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Resultat af karakteriseringen og sortering
Resultatet af litteratursøgning af fysiske-kemiske egenskaber, bionedbrydelighed, toksicitet,
klassificering og sortering af alle 117 kemikalier som potentielt kan anvendes i fraktureringsvæske
og boremudder samlet i bilag 2.
Tre stofgrupper dominerer i gruppe I og Ia: Biocider, petroleumsprodukter og overfladeaktive
stoffer. Biocider som glutaraldehyd, MCI/MI og kvaternære ammoniumforbindelser er kemisk
meget forskellige, men de er alle specifikt udviklet til at have en biologisk effekt og er derfor
generelt ikke ønskede i vandmiljøet, da de er toksiske.
Både glutaraldehyd og isothiazol biocider er hydrofile og anses som mobile i jord og er derfor i
undergruppe Ia (se hele listen i bilag 2), men har til gengæld en lav tendens til at bioakkumulere.
Glutaraldehyd er let nedbrydelig ved tilstedeværelse af ilt og nedbrydes aerobt til glutarsyre, som
metaboliseres med 80 % omdannelse til CO
2
indenfor 30 dage. Desuden er glutaraldehyd ustabil i
luft og ved eksponering til sollys (ECHA, 2015a). MCI/MI anses derimod ikke som let
nedbrydeligt, selvom betydelig nedbrydning kan observeres i de standardiserede
nedbrydelighedstest (ECHA, 2015b).
Petroleumsprodukterne er generelt hydrofobe, potentielt bioakkumulerbare og svært nedbrydelige
under anaerobe forhold. De kan samtidig have en høj økotoksicitet, hvilket giver anledning til en
kronisk akvatisk miljøfare Kat. 1 CLP klassifikation. Petroleumsprodukter indeholder desuden en
række sundhedsskadelige urenheder som benzen og naphthalen, der gør dem uønskede i miljøet.
Grundet de lange alifatiske kæder er potentiel bioakkumulerbarhed også en problemstilling for de
overfladeaktive stoffer. Som for petroleumsprodukterne kan de overfladeaktive stoffer udvise en høj
økotoksicitet og deres biologiske nedbrydelighed under anaerobe forhold er ofte ligeledes ukendt
eller begrænset med mulighed for dannelse af uønskede nedbrydningsprodukter.
Sortering viser, at der er 13 organiske stoffer fra gruppe I med en CMR- eller en kronisk akvatisk
miljøfare kategori 1 klassifikation (se tabel 14) og disse kan betegnes som særligt uønskede.
77
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 14. Liste over prioriterede stoffer (gruppe I og Ia) som er særligt uønskede
kronisk akvatisk miljøfare kategori 1 CLP klassifikation.
Stofnavn
Stofgruppe
Gruppe
CAS
Formaldehyd
Biocid
Ia
50-00-0
Nafta (Sasol DHR 200)
Petroleumsprodukt
I
64742-48-9
Naphthalen (urenhed)
Phenolformaldehyd
Reaktionsprodukter
af
acetofenon,
formaldehyd,
cyclohexylamin, methanol
og eddikesyre
Trinatriumnitrilotriacetat
(urenhed)
MCI/MI
Ethoxyleret alkoholer (C12-
15)
Dicocodimethyl kvaternær
ammoniumklorid
Ethoxylerede octylphenol
Propylenglycol
Terpener og terpenoider
Tetramethylammoniumklorid
Petroleumsprodukt
I
Ia
I
91-20-3
9003-35-4
224635-63-6
i miljøet, da de har en CMR eller
CLP Klassifikation
Muta. 2 Carc. 1B (harmonised)
Muta. 1B Carc. 1B (harmonised)
Kronisk akvatisk miljøfare Kat.1,
Carc. 2 (harmonised)
Kronisk akvatisk miljøfare Kat.
1, Muta. 2 (notificeret)
Kronisk akvatisk miljøfare Kat.
1, Carc. 2, (notificeret)
Ia
Biocid
Overfladeaktiv
Biocid
Overfladeaktiv
Petroleumsprodukt
Petroleumsprodukt
Biocid
Ia
I
I
I
Ia
I
Ia
5064-31-3
55965-84-9
68131-39-5
61789-77-3
9036-19-5
57-55-6
68647-72-3
75-57-0
Carc. 2 (harmonised)
Kronisk akvatisk
(harmonised)
Kronisk akvatisk
(notificeret)
Kronisk akvatisk
(notificeret)
Kronisk akvatisk
(notificeret)
Kronisk akvatisk
(notificeret)
Kronisk akvatisk
(notificeret)
Kronisk akvatisk
(notificeret)
miljøfare Kat. 1
miljøfare Kat. 1
miljøfare Kat. 1
miljøfare Kat. 1
miljøfare Kat. 1
miljøfare Kat. 1
miljøfare Kat. 1
4.2.6 Geologiske forhold og transport i grundvandszonen
I grundvandszonen vil opløste uorganiske og organiske stoffer transporteres og spredes i tre
dimensioner, hvor hydrologiske, geologiske og hydrogeologiske forhold (f.eks. nedbør, geologiske
lag, hydrauliske egenskaber) styrer stoffernes udbredelse og spredning. Nogle stoffer vil opføre sig
konservativt og transporteres med grundvandets hastighed (advektiv transport), mens andre stoffer
kan reagere og omsættes, som det er beskrevet i afsnit 4.2.4. Der kan også ske spredning ved
diffusion, som styres af koncentrationsforskelle og typisk har betydning for geologiske lag med lave
strømningshastigheder f.eks. moræneler eller kalkformationer. Der er taget udgangspunkt i tre
geologiske situationer for at belyse spredningsmekanismerne, som er relevante for potentielle
fraktureringsstoffers transport og spredning i grundvandszonen (figur 18, se oversigt over
Danmarks geologi i Sand-Jensen og Larsen, 2006). I Nordjylland vil de relevante
grundvandsmagasiner bestå af kalkformationer, som i nogle tilfælde forekommer tæt på terræn. Ved
prøveboringen ved Dybvad er kalkformationen overlejret af en tyk kvartær lagserie, og
grundvandsinteresser i området er knyttet til sandlag i den kvartære lagserie (Rambøll, 2014). I
Nordsjælland vil kalken være overlejret af kvartære aflejringer, som typisk består af moræneler med
indslag af sandlinser af mindre udstrækning. Kalkformationer er ofte stærkt opsprækkede i de øvre
lag på grund af isens tryk under sidste istid. I disse zoner er grundvandshastigheden meget høj (op
til flere m pr. dag). Sprækketætheden aftager med dybden, og de øverste 10-15 m af kalken er ofte
de væsentligste for grundvandsindvinding (Vangkilde-Pedersen et al. 2011). I Midtjylland vil der
78
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
også være kvartære aflejringer øverst, men lagene er ofte - vest for israndslinjen ved den sidste istid
- sandede smeltevandsaflejringer. Herunder findes der miocæne afleringer, som er en kompleks
lagserie med både finere lermaterialer og sandaflejringer (Rasmussen et al. 2010). De primære
grundvandsmagasiner i Midtjylland er dybtliggende sandmagasiner (50-100 m under
jordoverfladen), som ofte har stor regional udstrækning (Sand-Jensen og Larsen 2006).

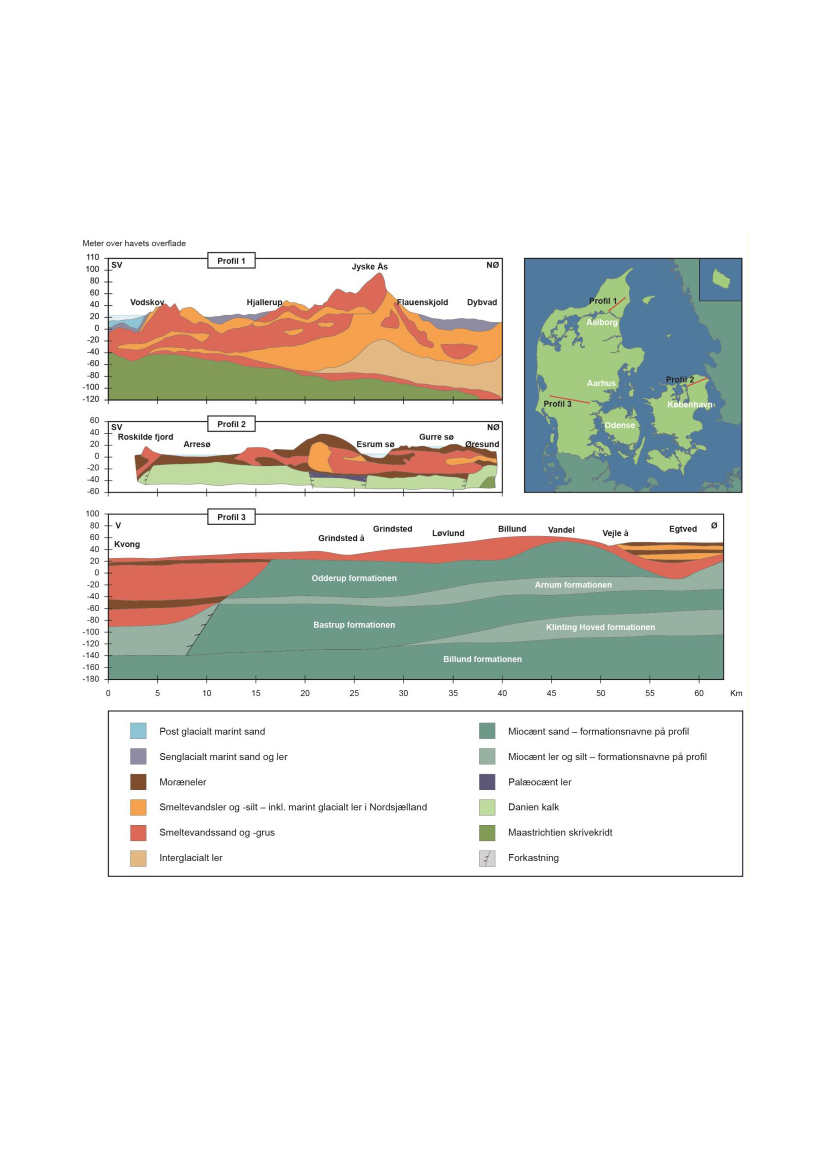

Figur 18. Oversigt over geologiske lag fra terræn til ca. 150 m under havets overflade i Nordjylland, Nordsjælland og
Midtjylland. De geologiske profiler er udarbejdet af Peter Gravesen, GEUS på baggrund af følgende: Profil 1
(Fredericia, 1988); Profil 2 (Hovedstadsrådet, 1982) og Snit 3 (Rasmussen et al. 2010; Jupiter databasen, GEUS).
I kapitel 3 blev det beskrevet, at den mest sandsynlige transportvej for fraktureringskemikalier, eller
back flow vand til grundvandet er tab af brøndintegritet (lækage ved borerøret, afsnit 3.3).
Spredning via sprækker fra skiferlagene forekommer meget mindre sandsynligt (afsnit 3.2). Der kan
også forekomme deciderede spild på jordoverfladen (se afsnit 4.2.7), så der vil ske nedsivning
gennem de øvre lag ned til grundvandszonen (vandmættede forhold). Omfanget af disse spild er
79
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
svære at vurdere, men der vil i sådanne tilfælde formentlig ske en umiddelbar oprensning, hvis
spildet registreres. Vurderingen af en eventuel påvirkning af jordmiljøet er behandlet i afsnit 4.2.10.
Hvis der sker en nedsivning til grundvandsmagasinet (spildscenarie) vil spredningen i grundvandet
ikke adskille sig fra spredningen ud fra lækage i borerøret (tab af brøndintegritet scenarie). I det
følgende ses derfor udelukkende på spredning i de tre hovedtyper af aflejringer (kvartære eller
miocæne sandaflejringer, moræneler, og kalkformationer) under vandmættede forhold (figur 18).
Der antages, at forureningen tilføres grundvandszonene fra en lækage i borerøret under
fraktureringen, så der er tale om en punktformig forureningskilde.
Transporten i sandlagene er styret af advektiv transport, og der vil være høje og meget variable
grundvandshastigheder (10-100 m/år). Spredning fra en punktformig forurening i en sandaflejring
vil være meget begrænset på tværs af strømningsretningen, så der vil kunne være en meget lille
fortynding. Transporten i moræneleren vil være meget langsom, hvis der ikke forekommer sprækker
eller er kontakt med sandlag indlejret i moræneleren. Der kan fra sprækker og sandlag ske diffusion
ind i morænelersmatricen. Dette betyder, at moræneleren kan lagre forureningsstoffer og en evt.
senere frigivelse vil tage meget lang tid. I kalkformationer er transporten i matricen også langsom.
Den primære transport sker i sprækker, hvorfra der også kan ske diffusion ind i kalkmatricen. I
sprækkezoner er grundvandshastigheden ofte meget høj (op til flere m pr. dag). Spredningen i
kalkmagasiner fra en punktformig forurening er mere uforudsigelig end for en sandaflejring. Der
kan ligesom for moræneler lagres forureningsstoffer i kalkmatricen på grund af diffusion fra
sprækkesystemer.
4.2.7 Mulige miljøpåvirkninger af miljøfremmede organiske stoffer i grundvandsmagasiner
Der eksisterer kun grundvandskvalitetskriterier for to af de 88 miljøfremmede stoffer (bilag 2).
Naphthalen har som andre olie- og benzinstoffer et kvalitetskriterium på 1µg/L. Isopropanol har
grundvandskvalitetskriterium på 10µg/L. Biocider vil formentlig skulle håndteres svarende til
pesticider, hvor kvalitetskriteriet i grundvand er 0,1 µg/L. For alle øvrige stoffer skal der etableres
et grundvandskvalitetskriterium, hvilket kræver en særskilt vurdering med fokus på de
humantoksikologiske egenskaber. Forventningen vil være, at de fleste stoffer i tabel 14 ved sådan
en vurdering vil få tildelt grundvandkvalitetskriterier, som er i ng/L til µg/L koncentrationsniveau.
De miljøfremmede stoffer i fraktureringsvæske og returvand vil forekomme i
ng/L-mg/L (Michalski og Ficek, 2015). I bilag 2 er beregnet koncentrationer
mg/L) og isopropanol (133 mg/L) for en konkret fraktureringsvæske brugt
Eksemplet viser, at det vil kræve en fortynding på mindst 100-10000 gange
isopropanol for at nå ned på grundvandskvalitetskriteriet.
koncentrationer fra
for naphthalen (<1
i en polsk boring.
for napththalen og
Fortyndingen i grundvandet vil som tidligere beskrevet ved ”tab af brøndintegritetsscenariet” være
meget begrænset, så fortynding alene kan sandsynligvis ikke bringe koncentrationer ned under de
forventede acceptable koncentrationer i grundvandet. Desuden vil det grundlæggende være i strid
med praksis inden for jordforureningsområdet, hvis fortynding er den eneste dæmpnings-
mekanisme. Der skal således ske en meget betydelig nedbrydning, hvis koncentrationerne skal være
acceptable ud fra eksisterende eller forventede grundvandkvalitetskriterier.
Vurderingen af nedbrydningen i grundvandszonen er vanskelig, da de fleste stoffer i forbindelse
med deres godkendelse ofte er testet under forhold, som ikke repræsenterer de naturlige forhold i et
80
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
grundvandsmiljø (se afsnit 4.2.5). I grundvandszonen er der ganske få bakterier tilstede, begrænset
adgang til næringssalte og elektronacceptorer (f.eks. ilt, nitrat, jern (III), sulfat og kuldioxid;
Christensen et al. 2000). Der kan ske fuldstændig nedbrydning til kuldioxid, salte og vand, som er
harmløse forbindelser. Der kan også ske ophobning af mellemprodukter, hvis den fuldstændige
nedbrydning ikke sker. Disse mellemprodukter kan være mere problematiske end moderstofferne,
men er for flere af fraktureningskemikalierne ikke beskrevet (se afsnit 4.2.4), da
nedbrydningsvejene er ukendte.
Skæbnen af et stof afhænger i høj grad af redoxforholdene i undergrunden, da mange stoffer kun er
nedbrydelige under visse redoxforhold. Desuden er der en række afledte effekter. Letnedbrydelige
stoffer vil ved forbrug af f.eks. ilt under nedbrydningen ændre redoxforholdene, så deres
nedbrydning kan gå i stå eller andre stoffer ikke kan nedbrydes under de iltfattige (anaerobe)
forhold. Samtidigt kan ændringer i redoxforhold have essentiel betydning for de geokemiske
processer, som styrer skæbnen af de uorganiske stoffer (se næste afsnit).
Sorteringen af de 88 miljøfremmede organiske stoffer i afsnit 4.2.5 (bilag 2) viser, at ca. 1/3 af
stofferne i boremudder og fraktureringsvæske er vurderet som letnedbrydelige ved tilstedeværelsen
af ilt, i henhold til OECDs test guidelines 301 for let bionedbrydelighed (OECD, 1992). De
resterende 2/3 af de 88 stoffer er ikke nedbrydelige under tilstedeværelse af ilt, eller deres
nedbrydelighed er ikke kendt. At et stof er letnedbrydelighed under tilstedeværelse af ilt, siger
imidlertid ikke noget om dets nedbrydelighed under de betingelser, som forventes i grundvandet
(færre bakterier, ingen ilt). I Van Stempvoort og Roy (2011) er der foretaget en opsummering af
litteraturen omkring en række relevante kemikaliers skæbne i grundvand. Overordnet er
vidensniveauet meget begrænset, og vurderingerne er ofte baseret på studier fra andre miljøer end
grundvand og/eller laboratorieforsøg. Der findes også beregningsmodeller, der kan estimere
anaerobe nedbrydningsrater, men igen er relevansen mht. forholdene i dansk grundvand uvis. Det
må forventes, at en væsentlig del af de såkaldte letnedbrydelige stoffer vil være sværere at
nedbryde, når der ikke er ilt til stede. Der er også en tendens til dannelse af mere stabile
nedbrydningsprodukter under anaerobe forhold. Van Stempvoort og Roy (2011) refererer f.eks. et
forsøg med nedbrydning af gluteraldehyd i flodsedimenter, hvor der sker dannelse af et persistent
nedbrydningsprodukt under anaerobe forhold .
Samlet set betyder dette, at skæbnen af miljøfremmede stoffer er meget vanskelig at vurdere, men
tilførsel af disse stoffer til grundvandet vil med stor sandsynlighed medføre en ændring af
redoxforholdene og en uacceptabel forringelse af grundvandskvaliteten. Da spredningen og dermed
fortyndingen vil være meget begrænset kan stofferne bibeholdes i høje koncentrationer i afgrænsede
områder på trods af en eventuel nedbrydning. I moræneler og kalkformationer kan der desuden ske
opmagasinering i matricen, så stofferne vil være til stede i grundvandsmagasinerne i en meget lang
årrække.
Det springende punkt for vurderingen af de prioriterede fraktureringskemikaliers påvirkning af
grundvandsmagasiner er altså ikke alene usikkerheden om deres skæbne, da de, på trods af en
eventuel nedbrydelighed for visse af stofferne, vil være til stede i grundvandet i uacceptable
koncentrationer, hvis de tilføres grundvandet ved lækage. Usikkerheden er derimod relateret til
risikoen for tab af brøndintegritet (udslip fra boringen i grundvandszonen), som er diskuteret i
kapitel 3.3.
81
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4.2.8 Mulige påvirkninger fra uorganiske stoffer i grundvand
Spildevand fra hydraulisk frakturering har et højt indhold af uorganiske stoffer, det vil sige salte på
opløst form. De uorganiske stoffer nedbrydes ikke, men deres mobilitet bliver påvirket af en eller
flere af processerne beskrevet nedenfor. Nogle processer tilbageholder stofferne, mens andre gør
dem mere mobile. Alle processerne foregår samtidigt i større eller mindre grad og er koblet til
hinanden, hvilket gør det vanskeligt at forudsige nettoresultatet ved en grundvandsforurening.
Ved en kortvarig tilførsel til grundvandet vil mange uorganiske stoffer først bindes til
grundvandssedimentet og derefter langsomt frigives i et større vandvolumen. Det betyder, at
koncentrationerne i grundvandet ikke nødvendigvis overskrider grænseværdierne for drikkevand.
Tilbageholdelsen kan ske ved mineralreaktioner, ionbytning og overfladekompleksering.
Processerne er detaljeret beskrevet af Apello og Postma (2005).
Mineralreaktioner
er i dansk grundvand relevant for forbindelser med lav opløselighed, typisk
karbonater, sulfater, sulfider og fosfater. Der kan dannes specifikke mineraler f.eks. baryt (BaSO
4
)
og zinkspat (ZnCO
3
), hvis stofferne findes i meget høje koncentrationer.
Ved
grundvandsforureninger er koncentrationerne af uorganiske sporstoffer oftest for lav til, at der
dannes specifikke mineraler. I stedet kan sporstofferne indgå som urenheder ved udfældning af
andre mineraler i grundvandszonen. Hvis der f.eks. udfælder siderit (FeCO
3
), kan der ske en
samtidig indbygning af mange uorganiske sporstoffer f.eks. Ba, Sr, Zn og Ni. Hvis pyrit (FeS
2
)
udfælder, kan f.eks. As, Ni, Co og Cd indbygges. I nogle tilfælde kan stofferne blive optaget i
eksisterende mineraler, f.eks. kan Cd bevæge sig ind i kalcit (CaCO
3
) (Stipp et al. 1992).
Opløselighedsprodukterne er kendt for de fleste rene mineraler, men desværre er der ikke data for,
hvordan optaget af urenheder sker i grundvandsmagasiner.
Ionbytning
i grundvandet er en proces hvor løst-bundne kationer (Ca
2+
, Mg
2+
, Na
+
, Ni
2+
, Zn
2+
,
Cd
2+
, mfl.) i lermineraler, bytter ud med hinanden når forholdet mellem ionerne i vandet omkring
lermineralerne ændrer sig. Ved en forurening med vil de kationer, der optræder i forhøjede
koncentrationer, tilbageholdes, idet de vil bytte med de kationer der naturligt er bundet til
sedimentet. Nettoresultatet er, at koncentrationen i grundvandet bliver lavere end uden ionbytning.
Når forureningskilden aftager i styrke, og koncentrationen i grundvandet aftager, vil ionbytningen
frigive kationerne igen og på den måde virke som en buffer, der lægger en dæmper på de høje
koncentrationer ved at fordele forureningen i et større vandvolumen over længere tid. Naturligt
sediment binder ioner forskelligt, og det er derfor svært at modellere tilbageholdelsen på forhånd.
Overfladekompleksering
er en binding til mineraler med stor overflade, især Fe-oxider men også
Mn-oxider og lermineraler. Mineraloverfladerne har ioner som mangler noget at binde sig til, og der
opstår derfor bindinger til ioner i vandet, såkaldte overfladekomplekser. Hvad der bliver bundet vil
afhænge af hvor mange ioner, der er i vandet, og hvor stærke bindinger der er i
overfladekomplekserne. Da H
+
og OH
-
også indgår i konkurrencen, om pladserne på
mineraloverfladerne betyder det, at pH i opløsningen har stor betydning for, i hvor høj grad andre
ioner danner overfladekomplekser. Ligesom ved ionbytning vil overfladekomplekseringen virke
som en buffer. Der er opstillet forskellige modeller baseret på enkeltmineraler til at beskrive
overfladekomplekseringen, men det har vist sig vanskeligt at overføre modellerne til naturlige
systemer (Jessen et al. 2012).
82
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
De tre ovennævnte processer vil medføre en tilbageholdelse af mange uorganiske stoffer, mens
kompleksering i vandfasen og kolloidtransport kan fremme mobiliteten.
Kompleksering
i vandfasen øger opløseligheden af mange uorganiske sporstoffer. F.eks. kan en del
Cd(II) ved høje klorid (Cl
-
) koncentrationer findes som CdCl
+
og CdCl
20
komplekser. Der kan også
ske kompleksering mellem opløst organisk stof og kationer.
Kolloid transport
kan foregå, hvis stofferne bindes til kolloider, dvs. partikler der er så små, at de
kan transporteres med grundvandet. Efterhånden som kolloiderne transporteres vil de blive filtreret
fra af sedimentet. I væsker med høj ionstyrke, hvilket er typisk for fraktureringsspildevand, vil
kolloiderne bevæge sig længere før de bliver bundet til sedimentet. Kolloidtransport er især relevant
i opsprækket kalk og til dels i opsprækket ler, hvor vandstrømningen i sprækkerne er hurtigere og
filtreringen mindre sammenlignet med et sandmagasin.
Redoxprocesser
i grundvandsmagasiner forekommer generelt når oxiderede og reducerede stoffer
forekommer så tæt på hinanden at de kan reagere. Når organisk stof nedbrydes af mikroorganismer i
grundvandsmagasiner forbruges ilt og nitrat, og Fe- og Mn-oxider reduceres. Det indebærer at
organiske stoffer fra fraktureringsvæsken eller organisk stof frigivet fra formationen til
spildevandet, kan reducere Fe- og Mn-oxider, der ellers ville binde og immobilisere uorganiske
sporstoffer. Reduktionen af Fe- og Mn-oxider kan også medføre en frigivelse af sporelementer der
naturligt findes bundet til Fe- og Mn-oxider i sedimentet. Reduktion af Fe-oxider vil ofte medføre
Fe
2+
koncentrationer der er høje nok til at der udfældes siderit (FeCO
3
) hvori der kan indbygges
sporelementer som urenheder. Mikrobiel omsætning af organisk stof kan også medføre at sulfat
reduceres til sulfid. Da de fleste af sporstofferne fra skiferen (As, Zn, Ni, Cu, Co, Mo, Pb, Cd, Hg)
danner tungtopløselige sulfider, kan der ske en tilbageholdelse af disse. Sandsynligvis ikke som
rene sulfider af stofferne, men mere sandsynligt som urenheder i den pyrit, der dannes, når sulfid
reagerer med Fe-oxider og med Fe
2+
. For enkelte uorganiske stoffer påvirkes mobiliteten direkte af
redoxprocesser i grundvandszonen. Når Cr f.eks. under reducerede forhold optræder som Cr(III)
danner det tungtopløseligt Cr(OH)
3
, hvorimod den oxiderede Cr(VI) er meget opløselig og mobil.
Tilsvarende er Mo(II) mindre mobil end Mo(V) og Mo(VI). I de fleste grundvandssystemer er
As(III) også mere mobil end As(V).
Tabel 15 giver et overblik over i hvor høj grad de forskellige processer påvirker de uorganiske
stoffers mobilitet.
Tabel 15: Oversigt over processer i grundvand der kan påvirke relevante uorganiske stoffer.
Cl
-
Br
-
I
-
Tilbageholdelse
Mineralreaktioner
Ionbytning
Overfl.kompleksering
Reduktion
Oxidation
Udfældning siderit/pyrit
Mobilisering
Kompleksering
kolloid transport
x
Reduktion
Oxidation
Red. Fe-,Mn-oxider
¤
SO
4--
Li
+
Na
+
K
+
*
*
***
***
*
*
**
*
NH
4+
Be
++
Mg
++
Ca
++
Sr
++
Ba
++
B
¤
V
¤¤¤
Cr
¤¤¤
Mo
¤¤
***
***
*
***
***
*
*** ***
**
*** ***
*
*** *** ***
***
**
***
***
***
**
**
**
**
**
**
**
**
**
** **
**
**
***
***
***
**
Fe
++
***
***
***
Co
++
**
***
***
Ni
++
Cu
++
Zn
++
Cd
++
** ** **
*** *** ***
*** *** ***
**
***
***
Hg
++
**
***
***
Pb
++
**
***
***
Se
¤
*
**
**
**
**
**
As
¤
*
***
**
**
**
***
**
***
**
***
***
**
***
**
**
***
**
**
**
**
**
***
**
**
***
**
**
***
**
***
***
** **
*** ***
** *** **
*** *** ***
***
oxyanioner
¤¤
divalente kationer og oxyanioner
*** *** ***
*** *** ***
***
***
¤¤¤
trivalente kationer og oxyanioner
**
*** *** *** ***
***
*** *** ***
x
primært sprækker / relateret til partikelbinding
For mange uorganiske stoffer er der opstillet lovfæstede eller anbefalede grænseværdier for deres
indhold i drikkevand. Grænseværdierne afspejler oftest stoffernes toksicitet, f.eks. sporstoffer som
bly (Pb
++
), men kan også afspejle, at høje koncentrationer gør vandet uanvendeligt til drikkevand,
83
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
f.eks. klorid (Cl
-
). Begge dele vil være problematiske, hvis grænseværdierne overskrides ved et
udslip til grundvandet. Uafhængigt af stoffernes mobilitet kan man vurdere i hvor høj grad de
forskellige stoffer udgør en risiko for grundvandet ved at sammenligne de værdier, der er opstillet i
tabel 12 og 13 med de grænseværdier eller anbefalede værdier, der findes for drikkevand. Denne
sammenstilling fremgår af tabellerne 16 og 17. På baggrund af sammenstillingen kan stofferne
opdeles i:
a) Normalt ikke-toksiske stoffer der på grund af den høje koncentration alligevel kan give
problemer, hvis de påvirker en grundvandsindvinding (angivet med lilla i tabellen)
b) Toksiske stoffer der optræder i lave koncentrationer, som derfor med stor sandsynlighed
ikke vil forårsage problemer, men pga. det lave vidensniveau mht. hvilke koncentrationer
stofferne vil optræde i bør de indgå i moniteringen (angivet med brunt i tabellerne).
c) Toksiske stoffer der optræder i koncentrationer, der er så høje sammenlignet med
grænseværdier og anbefalede værdier for drikkevand, så de kan udgøre et problem i
vandforsyningssammenhæng (angivet med rødt i tabellerne)
d) Toksiske stoffer der normalt fjernes ved vandbehandlingen på vandværker, men hvis vandet
anvendes som drikkevand uden behandling kan være kritisk (angivet med blåt i tabellen).
Tabel 16. Indhold af salte i formationsvand fra dybe onshore boringer i Danmark (data fra Laier, 2008) samt
grænseværdi fra Drikkevandsbekendtgørelsen (2014), eller hvis der ikke findes en værdi her, anbefalede værdier fra
WHO (2011) eller US EPA (2012d). Ud fra forholdet mellem middelindholdet og grænseværdien er der brugt farver til
at vise en opdeling mht hvor kritiske stofferne er.
Ion (g/l)
Middel
x
grænseværdi
Middel/"værdi"
Ion (g/l)
Middel
x
Grænseværdi
Middel/grænseværdi
x
Cl
-
148
0,25
592
Fe
++
0,19
0,0003
633
Na
+
68
0,175
389
B*
0,038
0,006
6
Ca
++
21
2,5
8
Ba
++
0,021
0,0007
30
Mg
++
2,3
0,05
46
Zn
++
0,019
0,005
4
K
+
1,2
0,1
12
I
-
0,012
0,0001**
120
Br
-
0,75
0,002
375
Li
+
0,01
0,1
§
0,001
Sr
++
0,73
0,004
183
As*
0,0005
¿
0,00001
50
Variationen (se tabel 12) omfatter værdier der kan være op til 3 gange højere end middelværdien.
*Forskellige kemiske former. ** Skønnet ud fra WHO – som ikke giver en grænse
¿
Sat til halvdelen af detektionsgrænsen på 0,001 g/l.
§ skønnet udfra US EPA værdi på 20 mg/kg/dag: 10 mg/L svarer til et 10 kg barn der drikker 2 liter/dag.
BRUN
LILLA
RØD
BLÅ
kritisk pga lave "grænseværdier"
kritisk pga de høje koncentrationer
kritisk pga lave "grænseværdier" og relativt høje forventede koncentrationer
kritisk pga lave "grænseværdier" - men forudsætter enkeltforsyning el. lign. med reduceret vand
84
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 17. Indhold af sporelementer i modelfraktureringsvæske inkuberet iltfrit med Alun Skifre fra Øland, Skåne og
Bornholm (GEUS, upublicerede data). Grænseværdi fra Drikkevandsbekendtgørelsen (2014) eller anbefalede værdier
fra WHO (2011) eller US EPA (2012d).
Grundstof
(µg/l)
Middel
x
Grænseværdi
Middel
/grænseværdi
x
Zn
636
5000
0,13
Ni
589
20
29
Cu
214
2000
0,11
Co
163
5
33
As
120
10
12
Mo
45
20
2.3
Se
25
10
2,5
Cr
22
50
0,44
V*
21
50*
0,42
Be
6,6
10
0,66
Pb
4,9
10
0,49
Cd
3,3
5
0,66
Hg
1
1
1
Variationen (se tabel 13) omfatter værdier der er op til 3 gange højere end middelværdien.
*ingen værdi fundet - sat til værdien for Cr
BRUN
RØD
kritisk pga. lave "grænseværdier"
kritisk pga. lave "grænseværdier" og relativt høje forventede koncentrationer
Udover stofferne i tabel 16 og 17 som frigives fra formationen og formationsvandet, er der en hel
række uorganiske stoffer der bliver tilsat ved fremstilling af fraktureringsvæsken og boremudderet.
Disse stoffer med deres CAS numre og fareklassifikation er listet i bilag 2, tabel 5. I den reducerede
tabel 18 er kun medtaget de stoffer der er relevante i relation til grundvandet. De stoffer der er taget
ud er enten allerede tilstede i grundvandet i høje koncentrationer, eller så uopløselige at de ikke vil
frigive kritiske koncentrationer. Koncentrationerne er beregnet ud fra de maksimalt tilsatte
mængder for en given komponent i sammensætningerne af fraktureringsvæsken opgivet for polske
boringer i IOGP (2015). Udover de kategorier der er brugt i tabellerne 16 og 17 er der angivet et
X
i sort eller rødt for at vise, at stofferne er meget reaktive og må formodes at reagere hurtigt i kontakt
med mineraler og organisk stof i grundvandszonen og derfor ikke kan forventes at blive
transporteret særligt langt. For nogle af komponenterne er det angivet, at de ikke er kritiske, dog
skal man være opmærksom på, at nogle komponenter findes i flere af de anvendte stoffer. For
eksempel er mængden af klorid der kommer fra den mængde natriumklorid der tilsættes
uproblematisk, mens den mængde klorid, der i en af fraktureringsvæskerne er anvendt i form af
saltsyre, er så høj at det kan være problematisk i forhold til en vandforsyning afhængig af, hvor stor
en fortynding der sker.
85
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 18: Stoffer der bruges i fraktureringsvæsker og boremudder. De angivne koncentrationer er for fraktureringsvæsker brugt i Polen fundet i IOGP (2015).
Grænseværdier mm. som tabel 17.
Kritisk
opløselig Maximalt
Konc. mg/L af Grænsev. Drikkev.
komponent
tilsat mængde kritisk komponent mg/L
Konc./ grænsev.
Ammoniumhydrogensulfit
(30-60 %)
Ammoniumpersulfat
Bariumsulfat
Borsyre
Colemanit
(CaB3O4(OH)3·H2O)
Colemanit/Ulexit*****
Kobberklorid
Saltsyre 15 %
Saltsyre
Magnesiumnitrat
Kaliumkarbonate – PHA101
Kaliumklorid
Kaliumhydroxid
Kaliumiodid
NH
4+
SO
32-
NH
4
+
Vurdering af grundvands-effekt
BLÅ
X
BLÅ
X
BRUN
RØD
ikke kritisk
RØD
ikke kritisk
ikke kritisk
LILLA
X
ikke kritisk
RØD
RØD
LILLA
RØD
RØD
RØD
X
XX
XX
?
?
0,0221
-
?
0,414
0,0011
0,15
0,0006
0,202
0,77
pH=1,05
0,0096
0,067
3,33
0,001
0,003
-
0,00423
0,058
0,0066
?
?
35
186
0,036
3789
2
260
3
300
3200
0,089
27
260
17500
15800
7
7,1
22,9
33
492
52
0,05
?
0,05
?
0,7
6
6
6
2
250
250
mol/l
50
0,1
0,1
250
0,1
0,1
0,1
?
0,01
0,05
49160
1035
0,05
632
0,33
43
1,7
1,2
12,8
0,55
2600
175000
63
70
71
229
700
S
2
O
82-
Ba
2+
****
BO
3-
BO
3-
BO
3-
*****
Cu
2+
Cl
-
Cl
-
H
+
NO
3-
K
+
K
+
Cl
-
K
+
K
+
I
-
Natriumhydrogensulfit
Natriumbromat
Natriumklorat
HSO
3-
BrO
3-
ClO
3-
86
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Natriumklorid
Natriumklorit
Natriumhydroxid
Cl
-
ClO
2-
Na
+
0,00692
?
0,826
pH=13,3
0,008
?
0,033
40
?
4750
0,2065
2,0
?
40
250
0,05
175
mol/l
0,05
?
6
0,16
ikke kritisk
XX
LILLA
X
27,14
OH
-
Natriumhypoklorit
Svovldioxid (<1 %)
Ulexite
(NaCaB5O6(OH)6•5(H2O))
ClO
-
SO
2
BO
3-
40
XX
X
7
ikke kritisk
* Ikke relevant for grundvand **Komponenten findes allerede i store mængder/høje koncentrationer
***Lav opløselighed
****Beregnet udfra ligevægt med baryt i havvand
*****Ved beregningen er det antaget at der er tale om ren colemanite
BRUN
LILLA
RØD
BLÅ
GRØN
?
X
XX
kritisk pga lave "grænseværdier" eller kendt toxicitet
kritisk pga de høje koncentrationer
kritisk pga lave "grænseværdier" og relativt høje forventede koncentrationer
kritisk pga lave "grænseværdier" - forudsætter enkeltforsyning el. lign. med reduceret vand
med stor sandsynlighed ikke kritisk for grundvand
ukendt værdi
kritisk men reagerer og neutraliseres formodentlig i blandingen eller i grundvandszonen
kritisk pga lav grænseværdi men reagerer og neutraliseres formodentlig i blandingen
og/eller i grundvandszonen
87
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Udover de uorganiske stoffer fra tabel 13 og 14 er der i bilag 2 angivet en koncentration af
(NH
4
)
2
SO
4
på ca. 0,002 % som i opløsningen svarer til en koncentration på ca. 5 mg/L NH
4+
og 15
mg/L SO
4--
. Grænseværdierne for drikkevand er 0,05 mg/L NH
4+
og 250 mg/L SO
4
--, men da meget
NH
4+
fjernes ved vandbehandling vil det i lighed med Fe
2+
primært være et problem i
enkeltforsyninger.
4.2.9 Mulige påvirkninger af metan i grundvand
Metan i dansk grundvand: Forekomst og oprindelse
Metan i grundvand er et almindeligt fænomen i nogle egne af Danmark, særligt i Vendsyssel og i
Nordsjælland, hvor vandet kan være mættet med metan. Andre steder i landet kan metan træffes
lokalt og som regel i lavere koncentration. Den naturlige forekomst af metan i det danske
grundvand er vist i figur 19.
Metan dannes ved nedbrydning af organisk materiale enten bakterielt eller termokatalytisk ved høje
temperaturer og tryk. Det naturlige metan i grundvandet er dannet af bakterier. Skifergas indeholder
termogen metan, der er dannet dybt i undergrunden. Under danske forhold indikerer termogen
metan i grundvandet en lækage f.eks. fra en dyb boring, en gasledning eller lignende.
Grundvandets naturlige metanindhold har stor betydning for, hvordan sporing af eventuelle udslip
af skifergas bedst tilrettelægges og udføres. Hvis grundvandet er fri for metan eller kun indeholder
spor af naturligt metan, kan sporing af termogen metan i første omgang foregå ved overvågning af
metan koncentrationen, som det f.eks. foregår ved overvågningen af det 1500 m dybe naturgaslager
ved Stenlille, 70 km sydvest for København. Mindre eller ”langsomme” udslip kan dog være
vanskelige at spore, hvis ilt er til stede, fordi metanen omsættes af metanoxiderende bakterier.
Er det naturlige metanindhold højt må man benytte mere avancerede metoder til at spore den
termogene metan fra skifergas. Isotopmålinger af metanen dvs. forholdet mellem
13
C og
12
C
(udtrykt som δ
13
C) vil være egnet, idet biogen metan typisk har værdier på -60 til -90 promille,
hvorimod termogen metan ligger på omkring -30 til -50 promille (Bernard et al. 1978; Faber og
Stahl, 1984). Termogen gas indeholder udover metan også mindre mængder af etan og propan,
hvorimod bakterier kun producerer metan. Hvis man måler forholdet mellem metan og etan+propan
(C
1
/(C
2
+C
3
)) har man derfor en følsom metode til at påvise termogen skifergas, idet forholdet for
biogen metan ligger på 10
3
til 10
5
, hvorimod det for termogent gas ligger omkring 10
0
til 10
2
(Bernard et al. 1978; Faber og Stahl, 1984). Figur 20 viser, at man får en meget klar adskillelse af
termogen og biogen metan, hvis man i en graf afbilder C
1
/(C
2
+C
3
) forholdet mod isotopforholdet
δ
13
C (Bernard et al. 1978; Faber og Stahl, 1984).
88
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 19. Fund af metan i dansk grundvand 2004-2014. Maksimale
koncentrationer målt i Grundvandsovervågningen (mg/L).
5
10
C
1
/C
2
+C
3
10
4
Biogen gas
10
3
10
2
10
Termo
gen
0
-100
-80
13
-60
-40
-20
d
C
CH4
(
‰
)
Figur 20. Eksempel på overvågning. Gassen i Stenlille Naturgaslager ligger
i det termogene felt, mens den ringe mængde metan i grundvandet over gas-
lageret ligger i det biogene felt. (Laier, 2012).
89
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Mulige påvirkninger af metan i grundvand fra skifergasproduktion
På mange danske vandværker fjernes metanen i forbindelse med iltningen af grundvandet.
Behandlingen foregår ved at lade vandet risle ned over en trappeformet opbygning eller ved at
gennemblæse vandet, så metanen overføres til luftfasen. Ved denne behandling iltes vandet og
samtidig overføres (udluftes) metan til luften. Er metanindholdet i grundvand over 5 mg/L, skal
vandværket foretage særlig beluftning af vandet, før det sendes til forbrugerne.
Metan har en lav opløselighed i vand (28-30 mg/L ved 1 atm, 10 °C), og normalt betragtes metan i
grundvand og i drikkevandsboringer ikke som en direkte sundhedsfare for mennesker i forbindelse
med indtag. Ved forekomst af metan i grundvand og i drikkevand kan metan oxideres af bakterier,
hvilket kan føre til reducerede iltforhold. Lave iltforhold kan føre til øget opløsning og mobilitet af
metaller, hvoraf nogle kan være problematiske for menneskers sundhed (se afsnit 4.2.8). Hertil
kommer, at anaerobe bakterier, der lever under iltfrie forhold, kan reducere sulfat til sulfid, som kan
give problemer både i forhold til vand- og luftkvalitet.
Selv om metangas ikke i sig selv er giftig, kan høje koncentrationer af gassen udgøre en fare for
kvælning på steder, hvor gassen får lov at akkumuleres f.eks. i bygninger eller områder med dårlig
ventilation.
Udsættes mennesker for en
iltfattig atmosfære (en atmosfære med mindre end 19,5 %
ilt) kan det give svimmelhed, kvalme, opkast, tab af bevidsthed og død. Meget lave
iltkoncentrationer (mindre end 12 %) kan føre til bevidstløshed og død. Dertil kommer at metan er
brandbart og eksplosiv. Ved opblanding af metan i luft i koncentrationer på mellem 5 % til 15 % og
ved tilstedeværelse af en antændelseskilde er der en umiddelbar risiko for brand eller eksplosion.
Som nævnt har metan en relativ lav opløselighed i vand ved atmosfærisk tryk. Opløseligheden af
metan stiger imidlertid med øget tryk, hvilket betyder, at opløseligheden af metan i grundvand vil
stige med dybden under jordoverfladen. Dette betyder, at vand fra dybtliggende vandførende lag
kan indeholde opløst metan i en koncentration meget højere end 28 mg/L. Når vandet løftes op
igennem undergrunden til et stadigt lavere tryk (endeligt atmosfærisk tryk) vil overskydende metan
frigives til luften. Såfremt at metanfrigivelsen sker til et lukket rum, kan det føre til forhøjede
koncentrationer af metan og dermed fare for eksplosion og kvælning. De amerikanske myndigheder
har fastsat to niveauer for risiko: advarsel om risiko ved et metanindhold i vand på over 10 mg/L og
krav om øjebliklig handling ved et metanindhold på 28 mg/L (Eltschlager
et al. 2001).
I forbindelse med indvinding af skifergas ved hydraulisk frakturering har der været en udbredt
bekymring for udslip og transport af metan til grundvandsreservoirer og drikkevandsboringer. Der
har særligt i medierne været en række historier fra USA om metanindhold i drikkevand i en
størrelse så vandet fra vandhanen kunne antændes. Disse høje metanindhold blev sat i forbindelse
med nærliggende skifergasindvindingsaktiviteter. Sidenhen har der været udført en række
undersøgelse af forekomsten af metan i grundvand og grundvandsboringer (US EPA, 2015b; Stray
gas, 2012; Jackson et al. 2013a,b) samt udviklet analytiske metoder til at spore metangassens
oprindelse (som omtalt i tidligere afsnit).
Der er identificeret flere potentielle muligheder for udslip og spredning af metan fra skifergas til
overliggende grundvandsreservoirer. Metan kan transporteres på opløst form eller som gas (bobler).
Ved transport på gasform vil transporten være opadrettet pga. af boyancy effekter (opdrift), mens
transporten på opløst form ikke vil adskille sig fra transport af andre opløste stoffer (afsnit 4.2.6).
En mulig spredningsvej for metan er via sprækker fra skiferlagene. I den nyeste videnopsamling (se
bl.a. US EPA (2015a) og Stray gas (2012)) er der generel enighed om, at denne spredningsvej er
90
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
højst usandsynlig grundet den store dybde skiferformationer normalt findes på. Oftest vil der være
en stor afstand fra den dybtliggende skiferformation til den overliggende grundvandsformation – i
USA ofte mere 1600 m (US EPA, 2015b). I USA findes enkelte skifergasformationer dog i en
mindre dybde (eksempelvis Antrim Shale (i Michigan) og New Albany Shale (i
Illinois/Indiana/Kentucky), hvor der er fraktureringsaktiviteter mellem 30 og 600 m under terræn),
ligeledes findes der også områder, hvor grundvandet hentes op fra dybereliggende
grundvandsreservoirer sammenlignet med, hvad der er normalt er gældende (US EPA, 2015b). Der
er også eksempler fra USA på, at skifergas og grundvand findes i samme formationer. Det er
formentlig sådanne forhold, at der har ført til tilfælde med høje metanindhold i grundvand i områder
med skifergasindvinding i USA, men de forhold er ikke representative for skifergasudvindeling
generelt.
I Danmark findes skiferen mellem 3000 til 4000 m under terræn (kapitel 2), og det danske
grundvand hentes fra få meter under terræn til omkring 100-150 m. Det vurderes derfor mindre
sandsynligt, at der vil ske spredning via sprækker fra selve skiferlagene til overliggende
grundvandsmagasiner (se også diskussion i kapitel 3).
En mere sandsynlig spredningsvej for metan anses for at være utætheder fra gasproduktionsbrønde.
Produktionsbrønde er oftest konstrueret med flere lag af forerør cementeret langs borehullet til at
beskytte og isolere skifergassen fra den overliggende formation (kapitel 3). Det er særligt vigtigt, at
forerør og cementering strækker sig under bunden af grundvandsreservoiret således, at
drikkevandsressourcer er adskilt fra dybereliggende lag, der kan transportere gas og væske (Michie
og Koch, 1991). Dette er almindelig praksis i dag, men undersøgelser af brønde i USA har vist, at
for ca. 3 % af eksisterende brønde er dette ikke tilfældet, hvilket øger risikoen for forurening af
grundvandszonen.
Den mest almindelige fejl i brøndkonstruktionen er defekter i cementering i det
ringformede hulrum mellem forerørene (Osborn
et al. 2011, Jackson et al. 2013b, Johns et al. 2011,
US EPA, 2015b).
Undersøgelser i USA tyder på, at der kan være fejl i brøndintegriteten i mellem 1
og 3 % af alle brønde (PA
DEP Office of Oil and Gas, 2013; Considine et al. 2012).
Der er flere
eksempler på, at fejl i brøndintegritet har ført til påvirkning af lokale grundvandsmagasiner (US
EPA, 2015b).
I USA er der i enkelte undersøgelser set metan af termogen oprindelse i
grundvandsboringer (Osborn et al. 2011), det er dog svært entydigt at konkludere, om metanen har
oprindelse fra skifergasindvinding eller fra andre mindre dybtliggende reservoirer med metangas
(
Molofsky et al 2011). En nyere amerikansk undersøgelse med et større dataset har vist øget
hyppighed af metan og tilstedeværelse af metan i højere koncentration i drikkevandsboringer
beliggende inden for en afstand af mindre end en kilometer fra skifergasboringer (Jackson et al.
2013b). Samme undersøgelse viste en tendens til højere metankoncentrationer i nærheden af ældre
gasbrønde. Det er dermed vanskeligt at konkludere om påvirkningen entydigt kan knyttes til
indvinding af skifergas i nyere boringer.
Konklusioner vedrørende metanpåvirkning af drikkevandsboringer fra skifergas besværliggøres
generelt af, at der ofte ikke er udført baggrundsmålinger af metan før skifergasindvinding, så der
ikke foreligger et solidt sammenligningsgrundlag. Der bør derfor udføres monitering af
grundvandets
indhold
af
metan
og
dets
oprindelse
før
der
igangsættes
skifergasindvindingsaktiviteter.
91
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4.2.10 Mulige påvirkninger af jord ved spild
I forhold til overfladejord har de fleste problematiske stoffer i fraktureringsvæske og flowback vand
en negativ indflydelse på jordkvaliteten. Påvirkning af jord er ikke specifikt nævnt i EU
Kommissionens vejledning (EC, 2014), hvilket kan tolkes til, at udledning af f fraktureringsvæske
og flowback vand til jord sandsynligvis kun vil forekomme ved spild og uheld. Bevidst udledning
til jordmiljøet vil være imod miljøbeskyttelseslovens hensigt om, at udledningen ikke må have
risiko for at skade miljøet. Dette skyldes hovedsageligt indholdet af salte, organiske
forureningskomponenter og metalioner, som forventes at være højt (afsnit 4.2.8), samt et eventuelt
indhold af radioaktive stoffer (afsnit 4.4). Bevidst udledning til eller spredning på jorden er derfor
ikke sandsynlig. De fleste stoffer, der negativt påvirker grund- og overfladevand, vil også have
negativ virkning på jordmiljøet.
Fokus bør derfor være på spild i forbindelse med håndtering, transport og opbevaring i forede
sedimentationsbassiner. Hele boringen forventes at foregå i et lukket system, så spild til jord vil
udelukkende kunne foregå ved uheld; enten tæringer, rørbrud, fejlagtig håndtering på borepladsen
eller ved trafikuheld. Borepladsen forventes at være et befæstet areal med kontrolleret afløb, så
spild til jord vil kunne forekomme udenfor det befæstede areal og på vejnettet eller ved lækage i det
befæstede areal. Spild på jorden kan bestå af fraktureringsvæske, der tilføres boringen, eller af
boremudder, borespåner og flowback vand, der udledes fra boringen. Generelt vil både borespåner,
boremudder, fraktureringsvæske og flowback vand indeholde stoffer, som vil forurene jorden (bl.a.
salte, uorganiske sporstoffer, miljøfremmede organiske forbindelser og radioaktive stoffer) (afsnit
4.2.2; 4.2.3; Bilag 2; Maguire-Boyle og Barron, 2014).
Salte
De nævnte salte i formationsvand (tabel 12) forekommer alle naturligt i jord, og det er således
koncentrationen og mulighederne for udvaskning, udfældning og eventuel akkumulering eller
reaktion med organiske stoffer, der kan være problematisk. Generelt er tilførsel af store mængder
salt til jord skadelig for jordkvaliteten, og forsaltning (salinization) er en kendt trussel mod
jordkvalitet af EU-JRC (http://esdac.jrc.ec.europa.eu/content/esdac-themes). Forsaltning
forekommer oftest som følge af kunstvanding og fordampning samt ved kyster, mens der i de
nordiske lande endvidere er erfaring med forsaltning forårsaget af vejsaltning om vinteren. I
rapporter fra Environment Canada (2001), Statens Vegvesen, Norge, (2005) og Pedersen og
Ingerslev (2007) findes grundige beskrivelser af effekter af vejsaltning på jord, dyr og planter.
De dominerende salte i formationsvand er Cl
-
, Na
+
, Ca
++
og Mg
++
i nævnte
koncentrationsrækkefølge. De har forskellige fysiske kemiske egenskaber og vil påvirke jorden
forskelligt. Indledningsvist vil Na
+
øge stabiliteten af aggregater, men da Na
+
ionbytter med
divalente kationer Ca
++
, Mg
++
, Zn
++
og andre ioner fra ionbyttekomplekset, vil det medføre en
udvaskning af Ca
++
og Mg
++
fra jorden. Dette vil igen resultere i mindre stabile jordaggregater, da
Ca
++
og Mg
++
binder til ler og silt og dermed er med til at sikre aggregatstabilitet og jordstruktur.
Cl
-
vil også sænke aggregatstabiliteten. Når koncentrationen af disse ioner falder, destabiliseres
aggregater, og kolloider og lerpartikler vil frigives og transporteres nedad i jorden med mulighed
for blokering af jordens porer. Endvidere er Na-ioner omgivet af en vandhinde, som øger
dispergeringen. Jorden vil derved få en ringere struktur og kunne klappe sammen, hvorved
permeabiliteten nedsættes og derved opnår jorden ringere vandledningsevne. Det vil også medføre
en lavere pH, som vil muliggøre øget transport af tungmetaller (Pedersen & Ingerslev 2007; Statens
Vegvesen 2005 samt referencer deri).
92
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Ved saltpåvirkning vil plantevæksten dø eller over tid ændres til salttolerante arter afhængig af
saltkoncentrationen. Mychorrhizasvampe er kendt for at øge planters salttolerance (Tian et al.
2004), men dette er kun ved koncentrationer op til 3 g NaCl /L og altså ved langt lavere
saltkoncentrationer end de op til 5M der forventes ved et spild. Makrofaunaen i jorden, som f.eks.
regnorme, vil blive negativt påvirket selv ved lave saltkoncentrationer. Mest viden om dette felt er
fra studier over effekter af vejsalt, og her har Guzyte et al. (2011) vist, at EC50 for vækst af
regnormen
Eisenia fetida
var 2,5 g NaCl /kg jord, mens LC50 for mortalitet var 5,6 g NaCl /kg efter
28 dage. Ved en koncentration på 4,0 g NaCl /kg var der ingen kokon produktion. Springhaler viser
tilsvarende følsomhed overfor NaCl (Statens Vegvesen, 2005). Andre organismer som enchytræer
kan langt bedre tolerere øget saltkoncentrationer og kan have reproduktion helt op til havvands
saltkoncentration (33
o
/
oo
) (cf. Patricio Silva et al. 2013). Disse effekter er ofte undersøgt i
forbindelse med kuldetolerance, hvor saltindhold øger overlevelsen, da det sænker frysepunktet.
Naturligt forekommende jordbakteriers vækst (EC50) er vist at være upåvirket ved op til 3 mM
NaCl (Rousk et al. 2011). Specielle salttolerante bakterier er kendt fra hypersaline miljøer, men
disse er ikke naturligt aktive i danske jorde. Der må derfor forventes en ændring i de mikrobielle
samfund og deres aktivitet og herunder evne til bioremediering ved et spild.
Da der tale om endog meget høje forventede saltkoncentrationer i formationsvandet (ca. 5M) vil
dette være en af de væsentligste påvirkninger af jord, og saltpåvirkningen må derfor formodes at
påvirke jordens anvendelsesmuligheder.
Uorganiske sporstoffer
De nævnte sporstoffer i flowback vand (tabel 13) er angivet i ug/L og ved en antagelse af ca. 1-30
% vandindhold i jord vil dette medføre koncentrationer, der umiddelbart er langt lavere end
jordkvalitetskravene for de stoffer, hvor grænseværdier er nævnt (jordkvalitetskrav er ikke angivet
for kobolt, vanadium og beryllium) (MST, 2015). Flere af sporstofferne har dog mulighed for at
udfælde i jorden som sværtopløselige salte, eller de kan ionbytte med salte i jorden, og der kan
derved ske en ophobning med koncentrationer over grænseværdierne. Der kan også ske en
udfældning og frigivelse fra jordstrukturen, så mobiliteten af sporstofferne øges, og de dermed
udvaskes fra jorden, hvilket kan forøges af det høje saltindhold i flowback vandet (Pedersen &
Ingerslev, 2007). Flere af stofferne er tungmetaller (f.eks. Hg, Pb, Cd), som er kendt for deres
sundhedsskadelige effekter. Ved spild til jord bør der foretages monitering af overholdelse af
grænseværdier. Overskridelse af grænseværdierne vil medføre nedsatte anvendelsesmuligheder af
jorden eller krav om fjernelse og oprensning.
Miljøfremmede organiske stoffer
I Bilag 2 er gennemgået en liste over 29 prioriterede stoffer, der forventes at kunne forekomme i
fraktureringsvæske, og boremudder. Af disse 29 stoffer er der i afsnit 4.2.5 fokuseret på 13 stoffer
på basis af deres relevans for nedsivning og spredning i grundvand. Biociderne (formaldehyd,
glutaraldehyd og MCI/MI) anses for de mest problematiske i fraktureringsvæske (Arnaud 2015) og
vil umiddelbart have skadelig virkning på organismer i jord, herunder mikroorganismer. Derfor vil
tilstedeværelse af biocider nedsætte mikrobiel omsætning af miljøfremmede stoffer. Dog er
glutaraldehyd og formaldehyd ustabilt i sollys og luft og har potentiale for at afdampe eller blive
nedbrudt under aerobe betingelser.
I jord vil der være mulighed for fordampning og aerob nedbrydning af organiske stoffer. For flere af
de problematiske stoffer gælder, at der er et nedbrydningspotentiale i iltrig jord, enten kemisk eller
mikrobiologisk. Hvor stor den reelle nedbrydning vil være, afhænger af koncentrationen af stoffet,
de specifikke fysisk-kemiske forhold, temperatur, indholdet af organisk stof samt de mikrobielle
93
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
samfunds størrelse, diversitet og aktivitet. Under de rette betingelser vil stofferne kunne omdannes
enten helt til CO
2
eller andre nedbrydningsprodukter, som kan være mere eller mindre uskadelige. I
de iltfrie områder i jorden vil nedbrydningspotentialet typisk være lavere og risikoen for ophobning
af nedbrydningsprodukter større.
Ved vurdering af effekter ved påvirkning af jord bør der fokuseres på de prioriterede stoffer, der
ikke er let biologisk nedbrydelige (non readily biodegradable) eller udelukkende nedbrydelige
under specifikke forhold (Bilag 2, tabel 4). Sidstnævnte gælder f.eks. naphthalen. Udfra tabel 4 i
Bilag 2 er prioriteret og udvalgt de stoffer som er angivet som ”non readily biodegradable” og
tilhørende gruppe I eller Ia. Denne sortering af de prioriterede stoffer resulterer i 12 prioriterede
stoffer (tabel 19).
Olieindholdet i formationsvandet forventes at være lavt (jf. afsnit 4. 2.3), og forudsat at dette er
korrekt vil et utilsigtet spild på jorden ikke give anledning til miljøeffekter.
For de prioriterede stoffer, som er klassificeret som ikke let biologisk nedbrydelige (tabel 19), vil
der være behov for en konkret vurdering baseret på sammensætningen af spildet på jorden samt den
forurenede jords fysisk-kemiske sammensætning, herunder indhold af organisk C, N og P, dens
iltforhold og dermed det kemiske og mikrobiologiske remedieringspotentiale. Herunder skal
omdannelse til eventuelle problematiske nedbrydningsprodukter også vurderes. Under og omkring
borepladsen, hvor risiko for spild er størst, bør dette undersøges på forhånd. I denne vurdering bør
også indgå vurdering af potentialet for adsorbtion og immobilisering af stofferne til jordens
organiske materiale, hvorved stofferne kan undslippe nedbrydning og transport og mere eller
mindre permanent bindes. De kan dog fortsat potentielt mobiliseres ved ændringer som f.eks.
plantevækst, bioturbering eller konsumption af jordens makrofauna eller større dyr/mennesker.
Tabel 19. Prioriterede stoffer baseret på Bilag 2 mht. ikke let biologisk nedbrydelige og tilhørende Gruppe I eller Ia.
Stofnavn
CAS
CLP Klassifikation
Gruppe
Kronisk akvatisk miljøfare Kat 2
1,2,4 trimethylbenzen (urenhed)
95-63-6
Ia
(harmoniseret)
Kronisk akvatisk miljøfare Kat 1
MCI/MI
55965-84-9
Ia
(harmoniseret)
Ethoxyleret alkohol (Polyoxyethylene (10)
Kronisk akvatisk miljøfare Kat 2
78330-21-9
I
tridecyl ether)
(notificeret)
Kronisk akvatisk miljøfare Kat 1
Ethoxyleret octylphenol
9036-19-5
Ia
(notificeret)
Kronisk akvatisk miljøfare Kat 2
Ethoxyleret talgolie
65071-95-6
I
(baseret på data)
Destillater,
(petroleum)
Kronisk akvatisk miljøfare Kat 2
64742-47-8
I
hydogenbehandlede lette FRA101
(baseret på data)
Kronisk akvatisk miljøfare Kat (baseret
Tung aromatisk nafta
64742-94-5
I
på data)
Nafta (Sasol DHR 200)
64742-48-9
Muta. 1B Carc. 1B (harmoniseret)
I
Kronisk akvatisk miljøfare Kat 1, Carc.
Naphthalen (urenhed)
91-20-3
I
2 (harmoniseret)
Kronisk akvatisk miljøfare Kat 3
Octodecansyre (Stearinsyre)
1592-23-0
I
(notificeret)
Kronisk akvatisk miljøfare Kat 2
Polyetheraminacetat
9046-10-0
I
(notificeret)
Kronisk akvatisk miljøfare Kat 1
Terpener og terpenoider
68647-72-3
I
(notificeret)
94
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Radioaktivitet
Jævnfør kapitel 4.4 vil formationsvand og borespåner potentielt kunne indeholde radioaktive stoffer
som radium og radon i et opfang, som vil kræve speciel behandling og deponering. Ud over
strålingsfare for mennesker vil radioaktiviteten også medføre en strålingsfare for jordmiljøet og ved
anvendelse af jorden. Ved spild på jord vil der derfor skulle iværksættes foranstaltninger afhængig
af anvendelsen af jord, så strålingsfaren for mennesker og landbrugsprodukter minimeres.
Sammenfatning
Omfanget af spild ved uheld er svær at opgøre, men sandsynligvis vil store spild umiddelbart skulle
oprenses, mens mindre kontinuerte sivende udslip kan være vanskeligere at detektere. Dette kan
afstedkomme et behov for monitering af jord eller grundvand i forbindelse med well pads. De
aktuelle forhold i jorden samt spildets kemiske sammensætning og omfang vil altså have afgørende
betydning for miljøeffekten. Dette bør specifikt undersøges ved hver boreplads som forberedelse til
aktion ved eventuelt spild.
Jordens struktur, vandledningsevne og kapacitet til at understøtte plantevækst og recirkulere dødt
organisk materiale vil blive påvirket ved spild, da flere af de tilledte salte, sporstoffer og
(problematiske) organiske stoffer vil påvirke mikrobiel aktivitet, mikro- og makrofauna samt
plantevækst. Hvis spildet påvirker jordens kvalitet kan oprensning foregå ved kemisk eller biologisk
remediering, phytoremediering eller phytostabilisering (Michalski & Ficek, 2015), som dog ofte vil
strække sig over længere tid. Et alternativ er umiddelbar fjernelse af den forurenede jord.
I tillæg til negativ påvirkning af jordmiljøet vil spild af fraktureringsvæske og flowback vand på
jord medføre risiko for påvirkning af grundvand ved nedsivning (og efterfølgende overfladevand) af
salte, uorganiske og organiske stoffer, samt jorderosion ved overfladeafstrømning med udfældning
af partikler både fra forureningen og fra jordpartikler og kolloider, der bliver transporteret ned til
overfladevand.
4.2.11 Kemikalier og forurening af vandressourcer - mulige påvirkninger af overfladevand af
udledning af spildevand fra frakturering
Økotoksicitet og kemikalier fra skifergasproduktion
På baggrund af internationale erfaringer, herunder hvilke kemikalier som er brugt ved hydraulisk
fakturering af skifergas i England, Tyskland og Polen, er ”Forventet mest hyppige
hydrofraktureringsvæske kemikalier i Danmark” og kemikalier anvendt i Polen listet i bilag 2. De
mange forskellige kemikalier og deres nedbrydningsprodukter danner en komplex blanding, der
vanskeliggør kvantificering af stoffernes koncentrationer i flowback væsken, og en sådan
kvantificering kan derfor være relativt upræcis og markant underestimere faktiske forhold
(Michalski & Ficek, 2015). En egentlig risikovurdering baseret på estimerede
koncentrationsniveauer af disse kemikalier i overfladevand er udenfor omfanget af dette studie. Da
kemikalier, som indgår i boremudder, er de samme som i en årrække har været anvendt i
grundvands- og geotermiskeboringer, er disse ikke vurderet i dette afsnit.
I forhold til vandmiljøet har flere af disse kemikalier (se afsnit 4.2.2) en eller flere miljøkritiske
egenskaber og er bl.a. klassificeret skadelig for akvatisk liv, meget giftig med langvarige virkninger
for vandlevende organismer og giftig for vandlevende organismer, med langvarige virkninger (se
afsnit 4.2.2 og 4.2.3). Af de 16 kemikalier på EU Kommissionen liste er 9 kemikalier akut toksiske
for vandlevende organismer. Af de 88 kemikalier på den polske liste (bilag 2) er ca. en 1/3 af
kemikalierne akut toksiske for vandlevende organismer. Det skal imidlertid bemærkes, at
datagrundlaget for over halvdelen af kemikalierne ikke foreligger eller er utilstrækkelig til at
95
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
vurdere kemikaliernes mulige effekter i vandmiljøet. Derfor kan det faktiske antal af kemikalier
med akut toksisk potentiale overfor vandlevende organismer være højere end vurderet her.
En række af biociderne og petroleum destillaterne er kendetegnet ved høj økotoksicitet. Biociderne i
fraktureringsvæsker er især rettet mod mikrorganismerne (mikrosvampe og bakterier) og har
generelt relativt uspecifikke virkningsmekanismer (Kahrilas et al. 2015). Derfor vil mange af disse
kemikalier have potentiale til også at påvirke en række forskellige organismer i vandmiljøet såsom
fisk, krebsdyr, vandlevende insekter, alger mm. Nyere forskning har desuden vist, at biocider kan
hæmme mikroorganismers vækst, diversitet og omsætning af organisk stof i vandmiljøet samt at
disse effekter kan propagere til højere trofiske niveauer ved koncentrationer, der ligger under 1 µg
L
-1
(f.eks. Schäfer et al. 2012; Rasmussen et al. 2012; Zubrod et al. 2010).
Mulige økologiske effekter af flowbackvand fra skiferindvinding i vandmiljøet
Flowback vand (der kommer op igen fra undergrunden ved frakturering) udgør omkring 40 % af
den injicerede volumen af fraktureringsvæske. Denne indeholder som udgangspunkt kemikalier fra
fraktureringsvæsken og deres nedbrydningsprodukter, samt kemikalier, metaller og radioaktive
stoffer fra de dybere geologiske lag (afsnit 4.2.3). Risikoen ved nedpumpning og deponering af
returvæske i undergrunden vurderes at udgøre en væsentlig risiko for grund- og overfladevand i
f.eks. USA (Goldstein et al. 2014; Rahm et al. 2013). I Danmark forventes det, at spildevand fra
skiftergasinstallationen i Danmark gennemgår spildevandsrensning (afsnit 4.3.1).
Jf. lovbekendtgørelse nr. 879 af 26. juni 2010 om miljøkvalitetskrav for vandområder og krav til
udledning af forurenende stoffer til vandløb, søer eller havet skal udledning af forurenende stoffer
begrænses mest muligt ved hjælp af den bedste tilgængelige teknik. For udledninger skal
miljømyndigheden sikre, at der i tilladelser til udledning af spildevand fastsættes vilkår, så
kvalitetskravene overholdes for det vandområde, der udledes til. Før miljømyndigheden tillader
udledning af et konkret stof, skal der være fastsat et kvalitetskrav eller foreligge et forslag dertil.
Dette gælder for alle forurenende stoffer, som har en form for giftvirkning i vandmiljøet. Der
eksisterer to undersøgelser, hvor overfladevand anvendes som mulig recipient for
fraktureringskemikalierne i modellerede scenarier baseret på sandsynlighedsregning for hhv.
boringslokaliteter i USA (Rozell & Reaven, 2012) og Polen (Vandecasteele et al. 2015). Begge
undersøgelser konkluderer, at fraktureringskemikalierne, som er representative for hhv.
amerikanske og polske boringer, kan påvirke økosystemer i overfladevand, men understreger
ligeledes, at deres resultater varierer med op til 12 størrelsesordener afhængig af modelscenarierne,
og forfatterne peger derfor på behovet for målinger, der kan validere modelberegningerne.
Et studie udført på 16 små vandløb (gennemsnitligt oplandsareal 29 km
2
) i Arkansas, USA
(Fayetteville Shale Play) var konduktivitet (stærkt påvirket af vandets saltindhold) samt
koncentrationer af metaller, klorid og suspenderet stof i vandløbene positivt korreleret med
tætheden af borebrønde og rør til transport af fraktureringsvæske, flowback vand og gas (Burton et
al. 2014). Makroinvertebratprøver indsamlet fra de 16 vandløb viste en signifikant lavere tæthed af
følsomme arter af makroinvertebrater, især slørvinger (Orden: Plecoptera), i vandløb, hvor oplandet
var karakteriseret med høje tætheder af borebrønde og rør til transport af fraktureringsvæske og
flowback vand. Antropogene kemikalier brugt i fraktureringsvæsken eller værende en bestanddel af
flowbackvand blev ikke målt i vandløbsvandet. Men de øvrige oplandsaktiviteter (f.eks. urbane
områder og konventionelt landbrug) var sammenlignelig imellem vandløbenes oplande. Det
antages, at konduktiviteten og kloridkoncentrationen afspejlede det øgede saltindhold i
flowbackvandet samt at den øgede mængde suspenderet stof stammer fra de ”nøgne” arealer knyttet
til boringsområdet. Betydningen af mulige tabsveje for fraktureringsvæsken blev ikke diskuteret i
96
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
artiklen, men forfatterne efterlyser måledata på flowbackvandet for at kunne belyse miljørisici for
økosystemer i overfladevand.
Arnoud (2015) angiver at saltindholdet i returvandet fra undergrunden kan være mange gange
højere end havvand. Udledning af spildevand med høj saltinitet kan forårsage store skader på dyre
og plantelivet i vandløb og søer. Hart et al. (1991) angiver i et litteratur review, at en øgning af
saliniteten op til 0,1 % kan medføre store skader på dyre- og plantelivet i vandløb og søer. Som
angivet i afsnit 4.2.3. må det også forventes, at returvæsken fra danske formationer vil have et
væsentligt indhold af skiferpartikler indeholdende en række metaller. Alunskifer Formationen er
den mest radioaktive bjergart på dansk område og en af de mest radioaktive sorte skifre på
verdensplan (se afsnit 4.4). Det må antages, at det, at returvæsken fra frakturering i den danske
undergrund kan have et betydeligt indhold af radioaktive stoffer, kan være en væsentlig
problemstilling i forhold til rensning af spildevand fra indvinding af skifergas (se afsnit 4.4).
Tabsveje og forureningskilder i relation til vandmiljøet
Mulige kilder til forurening af ferskvand fra skifergas indvinding kan omfatte 1) uheld
(kemikaliespild ifm håndtering af fraktureringsvæske og flowbackvæse), 2) udsivning af flowback
vand via frakturer i skiferlaget under flowback (når trykket i fraktureringsproceduren er fjernet), 3)
erosion af jord og dertil sorberede kemikalier og næringsstoffer fra boringsområdet, 4) udsivning af
flowback vand fra borebrønden, efter forsegling, og 5) restkoncentrationer og
nedbrydningsprodukter af kemikalier, salte, radioaktive stoffer m.fl. i renset spildevand.
Ad 1) Kemikalier anvendt i hydraulisk frakturering og borekemikalier transporteres vanligvis til
borelokaliteten i tankbiler og oplagres og blandes på stedet. Selvom de kemikalier højst udgør 2 %
af fraktureringsvæsken, vil den samlede mængde kemikalier der anvendes i en enkelt boring, beløbe
sig til adskillige tusinde liter.Trafikulykker udgør en mulig tabsvej til overfladevand og grundvand,
hvis trafikulykken skaber kemikaliespild. En hændelse med udslip af ufortyndet stof vil formentlig
kunne forårsage en meget væsentlig påvirkning selv ved større fortyndinger i vandløb eller
kystområder.
Ad 2) Der vil være en risiko for transport af kemikalier fra flowback vand gennem sprækker i
skiferlaget samt øvre geologiske lag til grundvand og overfladevand (Brittingham et al. 2014;
Michalski & Ficek, 2015). Denne transportrute er især relevant for salte og vandopløselige
antropogene kemikalier.
Ad 3) Partikeltransport via overfladeafstrømning fra borepladsen har været dokumenteret i flere
undersøgelser (Williams et al. 2008; McBroom et al. 2012), og suspenderet stof og turbiditet i
vandløb i områder med hydrofracking har været påvist forhøjede (Burton et al. 2014). Trafikmæssig
adgang til boreområder sikres typisk af uasfalterede veje, og hele boringsarealet vil typisk være
ryddet for vegetation. Selve partikeltransporten kan i sig selv være skadelig for
ferskvandsøkosystemer via sedimentaflejring i vandløb og søer, som kan ødelægge habitater for dyr
og mikroorganismer, og via forringede lysforhold som forringer levevilkår for primærproducenter
(alger og vandplanter) (Chutter, 1969; Ryan, 1991). Derudover kan denne jorderosion transportere
partikelbundne kemikalier og metaller, primært de mindst vandopløselige, til ferskvandsrecipienter
(Brittingham et al. 2014), hvilket kan give anledning til både akut og mere kronisk eksponering af
ferskvandsøkosystemer.
Ad 4) I de tilfælde, hvor den overskydende fraktureringsvæske eller flowback vand deponeres i
forseglede brønde på boringslokaliteten, vil der være en risiko for lækager gennem revner og
97
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
makroporer i jorden til nærtliggende grundvandsdepoter og overfladevand (Brittingham et al. 2014;
Michalski & Ficek, 2015).
Ad 5) Som angivet i tidligere afsnit stiger saliniteten i formationsvandet lineært med dybden op til 5
M i 3000 meters dybde i danske formationer. Til sammenligning er saliniteten i havvand ca 0,7 M
svarende til ca 3 %, mens saliniteten i brakvand er 0,05-3 % og i ferskvand mindre end 0,05 %.
Denne høje salinitet kan som beskrevet tidligere i afsnittet udgøre en væsentlig trussel mod
ferskvands- og til dels også marine organismer.
4.2.12 Beskrivelse af afværgeforanstaltninger for at undgå spild og negative påvirkninger af
miljøet
Der findes en række afværgeforanstaltninger som kan tages for at undgå spild og negative
påvirkninger af miljøet. EU Kommissionen har i en henstilling til medlemslandene (EU
Kommissionen, 2014) gennemgået minimumsprincipper til produktion af gas fra skiferformationer.
Det vil føre for vidt at gennemgå henstillingen i detaljer, men nedenfor gives et overblik over de
vigtigste miljømæssige principper i henstillingen.
Tilsynsmyndighederne bør sikre at operatørerne, dvs. de firmaer som udfører efterforskning og evt.
produktion, gennemfører en karakterisering og risikovurdering for det potentielle efterforsknings-
og produktionssted samt for det omgivende område over og under jorden. Risikovurderingen bør
baseres på tilstrækkelige data, der gør det muligt at karakterisere det potentielle efterforsknings- og
produktionsområde og at identificere alle potentielle eksponeringsveje.
Tilsynsmyndighederne bør også sikre, at operatørerne: a) udvikler projektspecifikke vand-
forvaltningsplaner, b) opsamler gas til senere anvendelse, minimerer afbrænding og undgår
udledning, c) sikrer brøndintegritet gennem brøndens udformning og konstruktion og ved hjælp af
integritetsprøvning, og d) at anvendelsen af kemiske stoffer ved hydraulisk frakturering minimeres.
En vigtig del af EU Kommissionens henstilling er basislinjeundersøgelser. Hvis man vil undersøge
om en miljøparameter har ændret sig som følge af skifergasefterforskning eller produktion, må man
nødvendigvis vide, hvordan forholdene var inden man gik i gang. Derfor bør operatøren bestemme
den miljømæssige status (basislinjen) for anlægsområdet og det omgivende område over og under
jorden, som potentielt kan blive påvirket af aktiviteterne. Basislinjeundersøgelserne skal indberettes
til tilsynsmyndighederne, før aktiviteterne påbegyndes. Der bør bestemmes en basislinje for: a)
kvalitets- og strømningsegenskaber for overfladevand og grundvand, b) vandkvalitet ved
drikkevandsindvindingspunkter, c) luftkvalitet, d) jordbundstilstand, e) tilstedeværelse af metan og
andre flygtige organiske forbindelser i vandet, f) arealanvendelse, og g) biodiversitet. Resultaterne
fra basislinjeundersøgelsen bør anvendes som reference i den efterfølgende overvågning samt ved
hvert anlægs nedlukning. Ud over de miljøparametre, der er fastlagt i basislinjeundersøgelsen, bør
operatørerne overvåge følgende operationelle parametre: a) den nøjagtige sammensætning af
fraktureringsvæsken for hver enkelt brønd, b) den vandmængde, der anvendes til frakturering for
hver enkelt brønd, c) det tryk, der anvendes under frakturering, d) de væsker, der kommer op til
jordoverfladen efter hydraulisk frakturering: tilbagestrømning, mængder, egenskaber, genanvendte
mængder og/eller behandlede mængder for hver enkelt brønd, e) udledninger til luft af metan, andre
flygtige organiske forbindelser og andre gasser, som kan være skadelige for miljøet.
Tilsynsmyndigheden bør ligeledes sikre, at basislinjeundersøgelser og overvågningens resultater
indberettes og offentliggøres, samt at operatørene offentliggør oplysninger om de kemiske stoffer
98
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
og de mængder vand, der påtænkes anvendt, og de mængder, der i sidste ende blev anvendt til
hydraulisk frakturering for hver enkelt brønd.
Der findes en lang række hydrauliske fraktureringsvæsker på markedet med forskellige
miljøprofiler. Der findes tilsyneladende findes mindre skadelige produkter (f.eks. et af de tyske
produkter), der angiveligt består af vand, grus, cholinklorid (CAS# 67-48-1), og 2-butoxyethanol
(CAS#
111-76-2).
(http://www.erdgassuche-in-
deutschland.de/hydraulic_fracturing/frac_fluessigkeiten/index.html).
De første stoffer er uproblematiske, mens det sidste stof burde substitueres med et mindre
sundhedsskadeligt stof. Ved valg af kemikalier bør stoffernes miljøprofil indgå i afvejningen, og der
bør være fokus på at anvende mindre skadelige kemikalier, så potentielle skadevirkninger på miljø
og sundhed løses ved selve fraktureringsprocessen og ikke ved efterfølgende
afværgeforanstaltninger.
Som det fremgår af de forudgående afsnit, er der også en forureningsfare forbundet med flowback
vandet. Flowback vandet kan indeholde mange sporstoffer frigivet fra den gennemborede formation
samt dybt formationsvand med højt saltindhold. I nærheden af borepladsen bør der derfor være et
beredskab i form af kraftige pumper og store beholdere, således at effekter af spild på overfladen
kan reduceres ved en hurtig oppumpning af den spildte væske. Væsken er oftest tung sammenlignet
med det øvre grundvand, og det kan blive nødvendigt at lave en egentlig afværgepumpning, hvor
der oppumpes grundvand for at undgå, at forureningen breder sig i grundvandet. Spredning af
forurenende stoffer fra utætte boringer til grundvand eller via grundvand til overfladevand kan også
afværges ved afværgepumpning.
Det store forbrug af grundvand til fraktureringsvæske kan medføre en lokal grundvandssænkning.
Omfanget af afsænkningen vil afhænge af de hydrogeologiske forhold. Afsænkningen kan medføre,
at dele af grundvandsmagasinet, der indeholder reducerede stoffer, kan blive iltet. Hvis der er tale
om organiske lag vil omsætningen af det organiske stof med indtrængende ilt kunne medføre
sætninger. Hvis der er tale om pyritholdige lag kan oxidation af pyritten medføre høje
sulfatkoncentrationer og frigivelse af sporstoffer som Ni, Co og As fra pyritten. Hvis der i
forbindelse med moniteringen observeres tegn på oxidation af reducerede stoffer i grundvandet bør
afsænkningen mindskes.
Sænkningen af grundvandet vil reducere indstrømningen af grundvand til åer og søer. Dette kan
medføre problemer for de økosystemer der findes i åer og søer. Specielt i sommerperioden, hvor en
meget stor del af strømningen i nogle åer består af grundvand, bør man være opmærksom på dette.
Problemerne kan i nogen grad afværges ved den forudgående hydrogeologisk modellering og afledt
dimensionering og tilpasning i tid og rum. Hvis der trods dette konstateres miljøskadelige effekter,
må oppumpningen reduceres.
4.2.13 Forudgående og efterfølgende monitering af grund- og overfladevand
Uorganiske stoffer, miljøfremmede organiske stoffer og metan i grundvand
Før hydraulisk frakturering påbegyndes, bør der bestemmes en basislinje for indholdet af
uorganiske stoffer og relevante miljøfremmede organiske for grundvand, som ud fra den
forudgående hydrogeologiske karakterisering potentielt kan blive påvirket af aktiviteterne. Der bør
indgå målinger af uorganiske stoffer fra formationsvandet (tabel 12 og 13) samt et udvalg de stoffer,
99
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
som operatøren vil anvende i boremudder og fraktureringsvæske. Redoxforholdene skal vurderes,
så eventuelle ændringer kan observeres. I denne forundersøgelse bør indgå en kontinuert monitering
(datalogger) af den elektriske ledningsevne, idet returvand fra skifergasproduktion og
formationsvand har højt saltindhold, så den elektriske ledningsevne vil være en billig og effektiv
indikatorparameter.
Der bør derfor udføres monitering af grundvandets indhold af metan, før der igangsættes
skifergasindvindingsaktiviteter. Der bør udføres analyse af metans kemiske og isotopiske
sammensætning med henblik på at bestemme, om den tilstedeværende metan er af biogen eller
termogen oprindelse. Efterfølgende kan metans kemiske og isotopiske sammensætning
sammenlignes dels med baggrundsmålinger og dels med metangas ekstraheret fra nærliggende
skiferformationer.
Moniteringsboringer skal placeres opstrøms og nedstrøms boringsområdet i flere dybder, så der kan
skelnes mellem rumlig variation og påvirkning skifergasindvindingen. Eventuelt nærliggende
vandværker skal inddrages i planlægningen af monitering, og supplere den lokale monitering tæt på
fraktureringsboringerne med en regional monitering af grundvandsmagasiner for udvalgte stoffer.
Basislinjebestemmelsen bør løbe over mindst et år, da indholdet af især salte og sporstoffer vil
variere over året, specielt hvis der om vinteren bruges vejsalt i det overvågede område, eller hvis
området, pga. nærhed til havet eller forureningskilder, er påvirket af tørafsætning.
Operatøren bør løbende overvåge anlægget samt det grundvand, som potentielt kan blive påvirket af
aktiviteterne i efterforsknings- og produktionsfasen, og navnlig før, under og efter hydraulisk
frakturering. Basislinjerne fra forundersøgelsen bør anvendes som reference ved den efterfølgende
overvågning. Hvis der i grundvandet påvises forhøjet ledningsevne eller forhøjede indhold af
miljøfremmede stoffer, uorganiske stoffer (inkl. sporstoffer) og metan, bør der igangsættes
egentlige forureningsundersøgelser, og eventuelt afværgeforanstaltninger.
Monitering af biologi og vandkemi i vandløb, søer og kystområder
Det vil være relevant at lave en grundig biologisk, fysisk og kemisk screening af de akvatiske
økosystemer, der ligger i boringsområdet inden modningen og udviklingen af boringsarealet
foretages. Den biologiske screening bør for vandløb omfatte fisk, makroinvertebrater, bentiske alger
og vandplanter. For søer bør fisk, pelagiske alger, zooplankton, makroinvertebrater og vandplanter
undersøges. For kystområder bør fisk, bentiske dyr, ålegræs og makroalger undersøges. Som
udgangspunkt skal der anvendes de metoder til prøveindsamling, som er beskrevet i det nationale
overvågningsprogram NOVANA (se http://dce.au.dk/udgivelser/tekniske-anvisninger/). En bred
række fysiske og kemiske parametre skal tillige indsamles for at kortlægge før-tilstanden i
habitatforhold for dyre- og planteliv samt vandkvantitets- (se også afsnit 4.1.3) og
vandkvalitetsparametre (for metoder se http://dce.au.dk/udgivelser/tekniske-anvisninger). Den
stofliste, som skal danne baggrund for førundersøgelsen, skal relatere sig til de stoffer, som den
konkrete skifergasindvinding forventes at anvende. Såfremt en sådan ikke findes, må der tages
udgangspunkt i den stofliste, der er beskrevet i afsnit 4.2 og bilag 2.
Under og efter boringsaktiviteter bør disse undersøgelser gentages med særlig fokus på beskrivelse
af de fysiske og kemiske forandringer, herunder belastningen fra udledningen som genereres
gennem boringsaktiviteterne. Her bør der indsamles vandkemidata for alle stoffer, der forventes i
back flow væsken, sedimentkemidata for de mindst vandopløselige af de stoffer, der forventes i
100
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
back flow væsken, samt suspenderet stof og afstrømningsforhold (i vandløb). For vandløb bør vand-
og sedimentkemi data indsamles både under forøget og minimums vandføring for at belyse
baggrundsniveauer samt worst-case scenarier.
4.3 Spildevand og affaldshåndtering
4.3.1 Beskrivelse af udfordringer ved og strategier for håndtering af og oprensning af
spildevand fra skifergasproduktion
Spildevand fra produktionen af skifergas består af flowback vand fra brøndene og mindre mængder
af frakturingsvæske, der opsamles fra spild omkring boreriggen og rester i tanke. Generelt
behandles spildevand fra arbejde på pladsen (toiletter osv.) er ikke forskelligt fra, hvad der
forekommer ved midlertidige byggepladser og omtales ikke yderligere. Hvis der etableres
renseanlæg for spildevandet i forbindelse med skifergasbrøndene, vil dette almindelige spildevand
formodentlig kunne sambehandles.
Generelt forventes det, at spildevand fra skifergasinstallationen, som indeholder organiske bore- og
fraktureringskemikalier inden udledning, altid vil blive renset biologisk, så der kun er acceptable
lave restkoncentrationer af de organiske kemikalier i vandet, og der derefter kun vil være salte
tilbage. Nedbrydeligheden i renseanlæg forventes i Danmark at blive en vigtig parameter for valget
af kemikalier til sammensætning af fraktureringsvæsker. Baseret på oversigten over
fraktureringskemikalier der er anvendt i Europa (kapitel 4.2.2, bilag 2), vurderes det at være muligt
at finde kemikalier, der opfylder de tekniske krav, og som også er bionedbrydelige i renseanlæg.
Spildevandet fra skifergas produktion
Der er ikke data, der kan bruges til at forudsige spildevandsproduktionen fra en dansk
skifergasbrønd. Tager man udgangspunkt i det estimat af spildevandsproduktion, der beskrives i
kapitel 4.1.2 for amerikanske skifergasbrønde kan man forvente, at en brønd typisk producerer
13.300 m
3
under gasproduktionen, og halvdelen vil komme det første år, hvor spildevandet består af
blandet fraktureringsvæske med fraktureringskemikalier og formationsvand. Den anden halvdel af
vandet kommer jævnt over brøndens resterende 6-10 års levetid og indeholder mange salte (tabel
12), men uden organiske kemikalier. Således er behandlingsbehovet per brønd groft estimeret til 10
m
3
/d det første år og 3 m
3
/d de følgende år. Det vand, der produceres det første år, er formodentlig
også ujævnt fordelt over året, så det er urealistisk at have en matchende renseteknologi, der kan
rense vandet lige så hurtigt, som det kommer op i den første del af en brønds produktionsperiode.
Derfor vil der formodentlig skulle være tanke eller et jordbassin med membraner, som kan bruges
til at opsamle vandet, indtil det kan behandles eller genbruges. Forestiller man sig at have et basin
til at opsamle de første 25 % af spildevandsproduktionen, vil det f.eks. være et jordbassin på 30x30
m med 3-4 m dybde.
Forureningskomponenter der stammer fra kemikalier i fraktureringsvæsken
Indholdet af kemikalier i fraktureringsvæsker er beskrevet nærmere i kapitel 4.2.2 De organiske
tekniske industrikemikalier forventes at være bionedbrydelige. Enten er de generelt nedbrydelige
eller de kan nedbrydes i et renseanlæg med adapteret biomasse. Fra fraktureringsvæsken vil der
også forekomme ler, sand eller keramiske partikler.
101
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Uorganisk indhold fra formationsvand i skiferen
For danske forhold er der i kapitel 4.2.3 estimeret indhold af salte i formationsvandet, som kommer
op af boringen sammen med gassen. Der er tale om almindelig salte, som findes i op til 7 gange
højere koncentration end havvand. Desuden findes høje koncentrationer af divalente kationer, som
danner karbonatmineraler ved kontakt med atmosfæren og derfor fører til store mængder udfældet
materiale. Desuden er der en række metalioner, som kan være giftige for vandmiljøet (4.2.8).
Formationsvandet indeholder desuden radioaktive stoffer, der som beskrevet i kapitel 4.4 kan
forekomme i så høje koncentrationer, at det skal overvejes, om slammet fra vandrensningen skal
håndteres særskilt, fordi radioaktiviteten overstiger grænseværdier for almindeligt fast affald.
Behandlingsmuligheder for spildevand
Spildevand kan behandles med forskellige metoder på dedikerede anlæg eller på almindelige
spildevandsanlæg, som beskrevet i næste afsnit. Generelt vil det tilstræbes at genanvende så meget
vand som muligt, så behovet for rensning og udledning mindskes.
Injektion af spildevand fra skifergasproduktionen i en boring er i USA den foretrukne metode til
bortskaffelse for spildevand ved hovedparten af den igangværende skifergasproduktion. Det sker i
dedikerede brønde til bortskaffelse (98 % i USA ifølge US EPA (2015b)). I Danmark forventes
dette ikke at blive godkendt, så alt spildevand skal håndteres og renses inden udledning til miljøet.
Ved genanvendelse af spildevand vil tekniske kemikalier formodentlig ikke kræve behandling men
kan snarere bidrage til at formindske kemikalieforbruget. Der vil være brug for at fjerne partikler af
hensyn til skader på udstyr og risiko for tilstopninger i brønden. Internationalt er det beskrevet, at
det ofte er nødvendigt at nedbringe mængden af opløste salte. Det kan foregå ved udfældning, som
vil producere en begrænset mængde fast affald eller ved anvendelse af membranfiltrering, som vil
producere en koncentreret saltfraktion, som skal bortskaffes (US EPA, 2015b).
Overordnet spildevandsrensning,
Overordnet vil behandling med henblik på udledning kunne opdeles i to muligheder, som afhænger
af den planlagte recipients tolerance for tilførsel af salt. Hvis recipienten ikke kan tolerere
saltbelastningen, vil vandbehandlingen bestå i en membranfiltrering, som producerer rent vand, der
kan udledes uden toksiske effekter. Membranfiltreringen producerer et meget saltholdigt koncentrat,
som indeholder alle rester af organiske kemikalier fra fraktureringsvæsken. Dette koncentrat vil
blive kørt bort til behandling på et renseanlæg, der udleder vand til en recipient der kan tåle en
saltpåvirkning. Et eksisterende renseanlæg vil ofte have en stor fortyndingskapacitet ved
sammenblanding med andre spildevandsstrømme, som kan fortynde saltkoncentrationen, så den
ikke påvirker den biologiske renseproces for de organiske kemikalier.
Hvis der findes en recipient der kan tolerere saltbelastningen i området, hvor gasindvindingen
foregår, vil man kunne undgå transport ved at behandle spildevandet på et dedikeret anlæg i
forbindelse med gasinstallationen. Et anlæg vil typisk først have beluftning og pH stabilisering
efterfulgt af et biologisk rensetrin, som skal være kompakte og salttolerant, hvilket indikerer at det
vil være en form for biofilm reaktor. Anlægget kan desuden have brug for et sorptionsfilter eller en
form for udfældning for at fjerne metaller, radioaktive komponenter eller eventuelle unedbrydelige
organiske kemikalier af hensyn til, at udledningen ikke har økotoksiske effekter i recipienten.
102
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Behandling på eksisterende renseanlæg
Behandlingen af spildevand eller membrankoncentrater vil i nogle tilfælde kunne behandles på
eksisterende renseanlæg efter en overvejelse af skæbnen af alle indholdsstoffer i renseanlægget og
forventede koncentrationer i slam og udløbet af alle kemiske indholdsstoffer. Kommunale
renseanlæg vil være fordelagtige, fordi der typisk vil være en kort transportafstand for spildevandet.
Det skal sikres, at saltkoncentrationen ikke bliver for høj i renseanlægget. Desuden skal det
overvejes, om de organiske kemikalier fra fraktureringsvæsken kræver adaption af biomassen, før
nedbrydningen bliver effektiv. Der findes flere renseanlæg for industrispildevand, som vil være
mere egnede til at behandle skifergasspildevand. Anlægget for industrispildevand ved Stigsnæs,
Vandrens-Stigsnæs Industripark, aftager generelt ”vanskeligt” spildevand fra industrier. Det kan
også overvejes, om renseanlæggene i Kalundborg og Fredericia, der behandler spildevand fra
olieindustrien, kan anvendes.
Organisk slam og uorganisk udfældningsrester fra vandbehandlingen
Produktionen af slam fra biologisk rensning vil hovedsageligt forekomme i begyndelsen af
skifergasbrøndenes gasproduktion, hvor vandet hovedsageligt består af rester af
fraktureringsvæsken, som indeholder organiske kemikalier. Fra de 13 polske prøveboringer kendes
sammensætninger af fraktureringsvæsker (IOGP, 2015), så man kan beregne, at der er brugt mellem
2 kg/m
3
og 16 kg/m
3
og i gennemsnit 5,5 kg/m
3
organiske kemikalier i fraktureringsvæskerne (bilag
2). Denne gennemsnitskoncentration medfører en maksimal slamproduktion på 3 kg tørstof per
behandlet m
3
, ved anvendelse af den generelle betragtning, at bakterier kan inkorporere 50 % af
substratet til biomassevækst (Henze et al. 2006). Den forventede produktionen af organisk slam er
sammenlignelig med det, der typisk kommer fra behandling af kommunalt spildevand og
industrispildevand og vil derfor ikke kræve yderligere overvejelser i kommunale og dedikerede
industrirenseanlæg. Hvis der etableres en rensning af spildevandet i forbindelse med
skifergasproduktionen, vil den beskedne slamproduktion formodentlig kunne bortskaffes ved
forbrænding sammen med almindeligt spildevandsslam på et renseanlæg, der forbrænder slam.
Ophobning af tungmetaller fra formationsvandet i det organiske slam vil være begrænset, da de
organiske kemikalier, der danner organisk slam hovedsageligt forekommer i spildevandet ved
begyndelsen af en borings produktion, hvor andelen af formationsvand i spildevandet er lav. Da
hovedparten af vandet stammer fra injektionsvæsken, vil der være en mindre forurening med
potentielt giftige metaller og radioaktive stoffer fra formationsvandet. Spildevand, der forekommer
sent i produktionen vil ikke indeholde organiske kemikalier, så der vil ikke være en organisk
slamproduktion i forbindelse med behandlingen af det.
Når slammet forbrændes sammen med store mængder almindeligt slam fra anden
spildevandsbehandling, vil tungmetaller formodentlig ikke påvirke, hvordan asken fra
forbrændingen kan deponeres, men det vil være behov for løbende at vurdere dette.
Udfældningsrester
Ved begyndelsen af boringens produktionsperiode vil de store mængder vand, der produceres,
indeholde rester af boremudder, ler og sand, som er anvendt til fraktureringen og muligvis partikler
af skiferen. Disse uorganiske komponenter vil bundfældes ved henstand og med tiden skulle
behandles som fast affald. Efterhånden som brønden producerer gas, vil spildevandet fra boringen i
stigende grad bestå af formationsvand fra skiferlaget. Formationsvand er overmættet med calcium,
magnesium og strontium, som må forventes at ville udfælde som karbonater ved ligevægt med
atmosfæren. Tager man udgangspunkt i de i afsnit 4.2.3 omtalte koncentrationer af ioner i
103
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
formationsvandet, kan det forventes, at vandet der produceres fra en moden brønd, har en total
koncentration af opløste salte på typisk 240 (170-350) kg/m
3
og der vil udfælde 60 (20-130) kg
carbonatmineraler per m
3
. Det må formodes, at en stor del af denne slamproduktion vil forekomme
ved henstand af det oppumpede vand. Det vil derfor produceres nær ved gasindvindingspladsen,
uanset om der etableres renseanlæg ved boringerne, eller vandet køres bort til rensning eksternt. For
at opnå en kontrolleret udfældning af karbonatmineralerne, så man kan undgå udfældninger i
udstyret ved håndteringen, kan man belufte vandet under oplagringen.
Metaller og radioaktive komponenter fra formationsvandet vil formodentlig i høj grad indbygges i
karbonatudfældningen og potentielt medføre, at udfældningsresterne skal håndteres som radioaktivt
affald som beskrevet i kapitel 4.4.
4.3.2 Håndtering og deponering af boremudder og borespåner
Aktiviteterne i forbindelse med etablering og drift af en facilitet til udnyttelse af skifergas kan lede
til generering af affald, som kræver videre håndtering. Relevante aktiviteter, som genererer affald er
etablering og drift af borepladsen, boreprocessen, fraktureringen, den gennemgående
vandbehandling, samt driftsfasen med produktion af skifergas. Affaldsmængder og – karakteristika,
samt miljømæssige forhold og krav til en endelig håndtering af affaldet vil blive gennemgået i det
følgende. Almindeligt affald såsom dagrenovation, brændbart affald, bygningsaffald m.m., som
fremkommer ved etablering og drift af borepladsen, kan bortskaffes via kommunale
affaldsordninger og vil ikke blive yderligere kommenteret i det følgende.
Affald fra boreprocessen
Da Alun Skiferen ligger i mellem 1,5 og 7 km dybde (se afsnit 2.2) vil der produceres væsentlige
mængder borespåner under etablering af den dybe boring. Boringen vil gå igennem forskellige
geologiske materialer, alt afhængig af hvor i Danmark at boringen etableres og vil afsluttes i en
horisontal del placeret i Alunskiferet. De opborede borespåner kan således være af meget forskellig
sammensætning, men vil dog altid omfatte skifermateriale. Det forventede volumen af borespåner
kan estimeres ud fra viden om borediameter og –dybde, idet der ofte startes med boring med stor
borediameter, som reduceres med boredybden. Rambøll (2014) angiver for efterforskningsboringen
Vendsyssel-1 typiske mængder. Den samlede mængde borespåner for den ca 4000 m lange boringer
er angivet til 1900 tons med en mængde på 1,3 tons/løbende boremeter i toppen til ca.
100kg/løbende boremeter i bunden. Der benyttes boremudder under borearbejdet, hvis
sammensætning afhænger af boredybden (jf. afsnit 4.2.1). Borespåner bringes med boremudderet til
terræn under boreprocessen, hvor borespånerne udsedimenteres i et bassin, og boremudderet
genbruges i boringen. Borespånerne fjernes fra sedimentationsbassinet og transporteres til
deponering. En del af de tilsatte stoffer i boremudderet (jf afsnit 4.2.1) vil være indeholdt i
porevandet i de våde borespåner eller bundet til sedimenterne ved sorptions- eller
ionbytningsprocesser. Det genererede affald vil således – udover selve borespånerne – indholde
tilsætningsstoffer fra boremudderet, hvorfor en forbehandling af affaldet kan være nødvendigt før
den endelige deponering. Klintholm Deponi i/s, beliggende udenfor Hesselager på Fyn, modtager
borespåner fra olie- og gasboringer i Nordsøen efter forbehandling hos naboen Soil Recovery a/s,
hvor olie hidrørende fra boremudderet bort-destilleres. De behandlede borespåner modtages derefter
på specialdepot på Klintholm Deponi i/s, som har godkendelse til at deponere borespånerne som
mineralsk affald (Johansen, 2015). Ifølge den danske deponeringsbekendtgørelse (Miljøstyrelsen,
2011) stilles der krav til udførelse af udvaskningstests for nye, ukendte affaldstyper, før at en
deponering kan tillades.
104
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Der kræves dog speciel fokus på borespåner fra det gennemborerede Alun skifer. Som beskrevet i
afsnit 4.2.2 og 4.4 har Alun Skifer relativt højt indhold af uorganiske sporstoffer, mange af dem
bundet i reducerede svovlforbindelser (bl.a. pyrit). Det er påvist, at skiferen kan indeholde stoffer
som giver anledning til forhøjet reaktivitet, såkaldt NORM (se også afsnit 4.4). Et sammenlignende
studie med skifer fra USA viser forhøjede metalindhold i Alun Skifer fra Sverige i forhold til skifer
fra USA – især for uran (U), Vanadium (V), molybdæn (Mo) og nikkel (Ni) (Leventhal, 1991).
Undersøgelser har vist, at de uorganiske sporstoffer kan udvaskes fra skiferen. Lavergren et al.
(2009) så således udvaskning af cadmium (Cd) (190 μg/kg skifer) og molybdæn (Mo) (16 mg/kg
skifer). Værdien for speciel Mo er høj og ligger tæt på udvaskningsgrænseværdien for udvaskning
for farligt affald i kystnært deponi (jf. deponeringsbekendgørelsen, Miljøstyrelsen, 2011). Der er
således behov for at få udført en generel karakterisering af affald indeholdende borespåner fra Alun
Skiferen, før at der kan udpeges en miljøforsvarlig affaldshåndtering.
Det er påvist, at det høje indhold af reducerede svovlforbindelser (bl.a. pyrit) kan oxideres ved
kontakt med atmosfærens iltindhold. Oxidationen kan lede til forøget mobilitet af uorganiske
sporstoffer grundet oxidationens dannelse af aciditet med deraf følgende fald i pH (Falk et al. 2006,
Lavergren et al. 2009). Det resulterende pH-fald (og dermed den forøgede mobilitet) kan imødegåes
ved indblanding af buffermateriale, såsom kalk (Jeng et al. 1992). Det kan derfor være nødvendigt
at forholde sig til en tidsafhængig forøgelse af stofudvaskningen fra deponeret skiferaffald ved den
generelle affaldskarakterisering.
Som beskrevet i afsnit 4.4 kan skiferen indeholde radioaktive materialer, som kan betyde, at affaldet
ikke vil kunne modtages på almindelige danske deponeringsanlæg, men vil blive karakteriseret som
lav-radioaktivt materiale, hvortil der kræves speciel håndtering. Lignende udfordringer er
rapporteret i USA med borespåner fra Marcellus skiferen, idet der er rapporteret eksempler på
emissioner af luftbåren radon hidrørende fra deponeret skifer-borespåner på lossepladser (Walter et
al. 2012).
Skiferens høje indhold af organisk kulstof (>2 % - i Terne-1 boringen i gennemsnit 6 % jf. afsnit
2.4) giver skiferen et højt sorptionspotentiale overfor organiske forbindelser. Sorptionen til det
organiske kulstof angives af flere forskere (bl.a. Tan et al. 2014) som en væsentlig
bindingsmekanisme for skiferens indhold af metan. Undersøgelser har vist at skifer kan sorbere
miljøfremmede organiske forbindelser (Smith et al., 2005; Ju & Young, 2005; Min et al. 2005). Det
forventes, at Alun Skiferen har en tilsvarende kapacitet, hvilket kan betyde at de mest hydrophobe
organiske tilsætningsstoffer i boremudderet vil bindes til skifermaterialet og dermed frigives over
en længere tidshorisont ved udvaskning i et affaldsbehandlingsanlæg eller ved den efterfølgende
deponering.
Affald fra fraktureringsprocessen og driftsfasen
Fraktureringsprocessen sker (som beskrevet i afsnit 3.1) under højt vandtryk med brug af sand, som
skal holde de dannede sprækker åbne efter trykaflastningen. Under fraktureringsprocessen
transporteres det tilsatte vand tilbage til terræn sammen med vand hidrørende fra formationen
(”backwaterflow”). Udover de tilsatte stoffer kan vandet også indeholde suspenderet materiale i
form af tilsat sand blandet med skiferpartikler samt eventuelt løsrevne udfældninger. Indholdet af
suspenderet materiale i ”flowbackwater” er typisk 500-1000 mg/L (jf. afsnit 4.2.2). Med en typisk
produktion af spildevand på 13.300 m
3
/brønd (afsnit 4.2.2) giver dette en faststofmængde på 13
tons/brønd, som er en relativ beskeden mængde i forhold til affald genereret ved boreprocessen. Det
105
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
fraseparerede suspenderede materiale fra sedimentationstanken kan med fordel håndteres sammen
med boreaffaldet fra skiferlagene.
Affald fra vandbehandlingsprocesser
Som beskrevet i afsnit 4.3.1 vil de forskellige vandbehandlingsprocesser, som udføres på
spildevandet fra bore- og fraktureringsaktiviteterne, resultere i dannelse af faste restprodukter i form
af slam (hidrørende fra udfældning, filtrering, sedimentation eller biologiske processer), og brugte
materialer fra filtrering, sorption eller ionbytningsanlæg. Som beskrevet i afsnit 4.3.1 kan der
dannes væsentlige mængder af udfældningsprodukter fra oppumpet formationsvand, da vandet er
kraftig overmættet bl.a. med calcium. Udfældningsprodukterne vil sedimentere ud og vil bortskaffes
som fast mineralsk affald. I tilfælde af sådanne affaldstyper skal modtages på almindelige danske
deponeringsanlæg, kræves undersøgelser af udvaskningsegenskaber af affaldstyperne for at kunne
vurdere, om affaldstyperne kan modtages på enheder for inert, mineralsk, blandet eller farligt affald
uden yderligere forbehandlende aktiviteter. Det bør også vurderes om disse affaldstyper kan
indeholde radioaktive materialer – jf. afsnit 4.4.
Som beskrevet i afsnit 4.3.1 anbefales det, at samforbrænde det biologiske slam, som kan genereres
ved behandling af den recirkulerede injektionsvæske indeholdende væsesentlige mængder af
organiske tilsætningsstoffer, med biologisk slam fra almindelig spildevandsrensning.
Forbrændingen resulterer i produktion af slamasker, som kan deponeres på affaldsdeponier – efter
detaljeret vurdering af udvaskningsegenskaberne.
4.4 Radioaktive stoffer
Alun Skifer Formationen fra tidsafsnittet Kambrium er den mest radioaktive bjergart på dansk
område (se kapitel 2) (Schovsbo, 2002), og en af de mest radioaktive sorte skifre på verdensplan.
Ved frakturering opsprækkes, nedbrydes og åbnes skiferbjergarten, hvorfor der kan forventes et
radioaktivt indhold i bjergarts-cuttings (borespåner) og i borekerner, som mindst er på størrelse med
indholdet i den faststående Alun Skifer. For nogle radioaktive stoffers vedkommende, som f.eks.
radium, vil koncentrationen være højere i formationsvand og flowback vand med de dertil knyttede
problemer, som kendes fra en række lande, der indvinder skifergas (Haluszczak et al. 2013; Warmer
et al. 2013). Nedenfor beskrives forskellige faser af boreprocessen, hvor det radioaktive indhold i
skiferen kan bringes til jordoverfladen. Det er fokus på uran (U-238) og thorium (Th-232), deres
henfalds-produkt radium (Ra-226 og Ra-228); radon (Rn-222, ædelgas), som er henfaldsprodukt af
radium samt radons henfaldsprodukter kaldet radondøtrene (Po-218, Pb-214, Bi-214, Po-214), som
er faste stoffer og undertiden partikler. Desuden skal nævnes Po-210 og Pb-210, som er sene
henfalds-produkter inden dannelse af stabilt Pb-206.
Uran og thorium i Alun Skiferens lermineraler og på mineraloverfladerne omkring porerummene er
immobile under de reducerende forhold, der hersker i skiferen, mens radium er mobilt fra overflader
og porerum (Fisher, 1998). Indholdet af uran og radium i alunskifer kan ses i tabel 2, kapitel 2.
Variationen i de geologiske forhold og skiferens dannelse er bestemmende for de radioaktive
stoffers niveau fra lokalitet til lokalitet. Alun Skiferens indhold af radioaktive komponenter kan
sammenlignes med indholdet i f.eks. Marcellus skiferen (op til 84 mg/kg uran, gennemsnit 34
mg/kg, Hand & Banikowski, 1988), hvorfra der produceres gas fra tusindvis af boringer i det østlige
USA (Rahm et al. 2013). Regelsæt og principper for strålebeskyttelse for håndtering af radioaktive
stoffer i forbindelse med indvinding af skifergas i Danmark kan ses i bilag 3.
106
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Under boreprocessen (efterforskningsboring eller produktionsboring)
Bjergarts-cuttings, borekerner og boremudder: Fragmenter (borespåner/cuttings) af den
faststående Alun Skifer indeholder de oprindelige radioaktive stoffer: Uran og thorium i/på skiferen
og radium på overfladen af lermineraler og i væsken i porerne i skiferen. Ved boringen bringes
materialet til overfladen, og cuttings adskilles så godt som muligt fra boremudderet på borepladsen.
Borekerner af den oprindelige formation udtages så intakte og uforstyrrede som muligt. De
anvendes overvejende til videnskabelige undersøgelser
Formationsvand:
Formationsvand er det oprindelige vandindhold. Skiferens porøsitet er ca. 5–10
%, og det vurderes, at 10–80 % af porerne er væskefyldte. Formationsvandet kan være særdeles salt
(hypersaline
brine).
En mindre del af formationsvandet kan følge med boremudderet op af
borehullet, og det kan indeholde opløste radioaktive stoffer som radium og radon.
Under fraktureringsprocessen
Flowback vand og formationsvand
(spildevand): Fordi den hydrauliske frakturering sker under
højt tryk, vil en del af det nedpumpede vand returnere til terræn sammen med det oprindelige
formationsvand. Det er usikkert, hvor stor en mængde, der er tale om, og mange forskellige værdier
er i spil (f.eks. 10–80 %). Flowback vandet indeholder ofte høje koncentrationer af totalt opløste
stoffer (TDS), tungmetaller, opslæmmede partikler, sand og opløste radioaktive stoffer frigjort fra
formationen (Zhang, 2015) (se afsnit 4.2.2).
Flowback vand og formationsvand indeholder især opløst radium, undertiden mindre mængder af
det ellers immobile uran, hvis der f.eks. er tilført iltende kemikalier, samt radon. Undersøgelser har
vist at indholdet af radium kan være tæt ved 0, men i nogle tilfælde kan det være betydeligt større
(Kargbo et al. 2010). Eksempelvis har Haluszczak et al. (2013) påvist værdier op til 176 Bq/ m
3
,
mens Rowan et al. (2011) har målt koncentrationer på 148 Bq/m
3
. Radon, der følger op til terræn
med flowback vand, må forventes at forsvinde til atmosfæren.
Under og efter etableringen
Spildevandsbehandling:
Det overskydende spildevand samles i bassiner (med plastikforing),
nedpumpes i boringer eller opbevares i beholdere, men dele eller det hele genanvendes undertiden i
processen efter en rensning (se også afsnit 4.3.1) Uran-indholdet er forventeligt beskedent og radon
henfalder hurtigt eller forsvinder almindeligvis i atmosfæren. Radium, der er opløst i vandet, må
derimod – som nævnt ovenfor – forventes at være til stede i større koncentrationer (Haluszczak et
al. 2013). Henfaldsprodukter fra radium vil det desuden også være relevante at tage hensyn til i
denne sammenhæng. Der er udviklet metoder til at bestemme radiumindholdet i flowback vandet
(Zhang et al. 2015). Ligeledes er det muligt at adskille radium fra spildevand f.eks. ved
sulfatudfældning fra væsken (Warner et al. 2013). Det udfældede radiumsulfat kan opsamles, men
er stadig radioaktivt og skal behandles som muligt radioaktivt affald (Gaucher et al. 2014).
Aktivitetskoncentrationen for radium vil imidlertid afhænge af både udfældet karbonat (Ca, Mg, Sr,
Ra) og af samlet sulfatudfældning. Behandling sker enten tæt ved borestedet eller på etablerede
renseanlæg længere væk. Radium-problemet er især beskrevet i de lande, der producerer skifergas,
bl.a. med fokus på toksicitet og strålingsfare for miljø og mennesker (Almond et al. 2014; Rowan et
al. 2011).
107
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Udfældninger:
I tilfælde af etablering af gasproduktion kan der ske omfattende udfældninger
(scales) i installationer (f.eks. rør, pumper, ventiler) og undertiden udenpå disse. Udfældningerne
kan indeholde radioaktive stoffer, især radium-forbindelser (sulfat- og karbonatforbindelser) (Hilal
et al. 2014). Dette kendes også fra den konventionelle olie- og gasproduktion med stedvis
udfældninger med høje radiumværdier på 1000 Bq/g (Kolb & Wojcik 1985). Tynde udfældede film
på overflader kan indeholde radondatterpartikler (Po-218), men også udfældninger af Po-210 og Pb-
210 i forbindelse med sulfid på indersiden af rør forekommer. Udfældninger skal overvåges og
behandles som radioaktivt affald, hvis koncentrationerne overstiger værdierne for
undtagelsesniveauer i den danske lovgivning (Sundhedsstyrelsen, 2005).
Indhold i naturgassen:
Den producerede gas kan indeholde radon fra skiferbjergarten, som bringes
op sammen med brinen fra formationen (Rowan & Kraemer 2012). Utætheder i boreinstallationer
ved f.eks. boringstop (well head) og gasforsyningsinstallationer kan lade gas og radon sive ud i det
omliggende område bl.a. på borepladsen, hvor radon hurtigt forsvinder i den omgivende atmosfære.
Om dette påvirker miljøet er tvivlsomt, men gassen, som sendes ud til forbrugeren, er kommet mere
og mere i fokus. For eksempel er der i USA en øget opmærksomhed på om radon i gassen medfører
en befolkningsrisiko, der skal undersøges og vurderes (Rowan & Kraemer 2012; Burkhart et al
2013). Udfældninger i gasrør bør også tages i betragtning (se ovenfor).
Relationer til grundvand og overfladevand:
Under opbevaring, behandling og transport af
spildevand er der risiko for spild og udsivning fra beholdere og vand-slambassiner, ligesom der fra
utætheder ved boringen kan sive materiale ud, som kan nå vandmiljøet (US EPA, 2012c). I dansk
grundvand er indholdet af radioaktive stoffer meget lavt, bortset fra på dele af Bornholm, hvor høje
radon-værdier er målt. (Nielsen, 2006; Sundhedsstyrelsen 1986). Med et overvågningsprogram vil
det være muligt at detektere eventuelt forhøjede værdier af radioaktive stoffer i grundvandet. For at
kunne fastslå om grundvandet er påvirket, er det vigtigt at udføre monitering omkring en mulig
boreplads inden borearbejdet sættes i gang (EU Kommissionen, 2014).
Den opadgående bevægelse af formationsvand med indhold af radioaktive komponenter kan foregå
gennem de overliggende bjergarter eller gennem sprækker og forkastninger i bjergarterne, hvilket
kan forårsage, at bl.a. opløst radium og radon føres op mod grundvandsmagasiner (Flewelling &
Sharma, 2014). Sprækkeforholdene behandles nærmere i kapitel 3.
Overvågning, behandling, transport og deponering af materialer fra boringen
Radioaktivt affald:
Radioaktiviteten i det producerede affaldsmateriale fra boring, flowback vand
m.v. skal undersøges løbende under boreprocessen for at bestemme affaldets videre skæbne (se
også afsnit 4.3.2). Den danske lovgivning (Bekendtgørelse om undtagelsesregler fra lov om brug
m.v. af radioaktive stoffer 2002) har fastsat undtagelseskoncentrationer i Bq/g for forskellige
radioaktive stoffer under hvilke, de ikke betragtes som materiale, der skal behandles som
radioaktivt affald. Hvis koncentrationerne er over undtagelseskoncentrationerne vil der være krav
om tilladelse til håndtering, opbevaring og bortskaffelse (Sundhedsstyrelsen, 2005) Se bilag 3.
Naturligt radioaktivt materiale betegnes som NORM: Natural Occurring Radioactive Materials eller
undertiden som TENORM: Technologically Enhanced Naturally Occuring Radioactive Materials.
Bestemmelse af, om materialer fra processen er over undtagelseskoncentrationerne, bestemmes ved
måling under og efter borearbejdet, men en overordnet vurdering kan formodentligt foretages
baseret på oplysninger i afsnit 4.3.2. NORM opbevares midlertidigt på borestedet, hvorefter det
enten emballeres eller transporteres til behandling. Til sidst skal affaldet sendes til et slutdepot eller
108
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
et mellemlager. Radioaktivt NORM materiale, der opstår ved dekommissionering af et
produktionsanlæg, skal også opbevares.
Transport:
Transporten af NORM affaldet og alle andre radioaktive stoffer transporteret i
forbindelse med boringen skal følge den danske lovgivnings regler for transport af radioaktivt
materiale, som findes i Bekendtgørelse om transport af radioaktive stoffer. (BEK nr. 993 af 5.
december 2001).
Opbevaring:
I Danmark opbevares NORM fra olie- og gasboringer af selskaberne selv. NORM
materialet fra skifergasboringer kan være et nyt problemområde, fordi der måske bores et betydeligt
antal brønde i et område, som når ned til Alun Skiferen med det højeste radioaktive indhold af alle
danske bjergarter, og fordi flowback vandet efter fraktureringen muligvis kan indeholde et højt
indhold af opløst radioaktivt materiale, specielt radium. Dette giver særlige udfordringer til
overvågning, transport, behandling, opbevaring og slutdeponering, som bør løses før en frakturering
påbegyndes. Aktivitetskoncentrationen i boreaffaldet fra prøveboringen ved Dybvad, ligger under
undtagelsesniveauet fastsat i undtagelsesbekendtgørelsen. Sundhedstyrelsen har derfor meddelt, at
bortskaffelse af dette materiale ikke kræver tilladelse for så vidt angår materialets indhold af
naturligt forekommende radioaktive stoffer.
Afsluttende bemærkninger
Uran og thorium er begrænset mobile under reducerende forhold, hvorfor de helt overvejende
kommer til terræn med cuttings. Hvis der etableres iltende forhold i borehullet under bore- eller
fraktureringsprocessen pga. de anvendte kemiske stoffer, kan de radioaktive stoffer muligvis mobi-
liseres (Gaucher et al. 2014; Rowan et al. 2011). Cuttings skal opbevares efter de gældende regler.
Radium-isotoperne og deres henfaldsprodukter kan udgøre et problem i forhold til forurening og
strålingsfare på grund af et muligt højt opløst indhold i flowback vand og formations-vand. Radium
har en positiv korrelation med det det totale saltindhold i formationsvandet og synes reguleret af
dette, hvorfor saltindhold kan være indikator/forudsigelse for radiumaktiviteten i det producerede
vand (Fisher, 1998; Rowan et al. 2011). Radium kan fældes med sulfat, men vil derefter være et fast
radioaktivt stof.
Radon og de fire radondøtre kan muligvis udgøre en risiko, men da radon er en gas med kort halve-
ringstid (3,8 dage), skønnes dette ikke at udgøre et problem under boringen og etableringen. Et
eventuelt indhold af radon skal imidlertid tages i betragtning som en mulighed i produceret skifer-
gas, og dette bør undersøges nærmere før et produktionsanlæg med forsyning til husholdninger og
industri sættes i gang (PHE, 2013).
Udfældninger af radioaktive stoffer i rør og pumper skal behandles forudsat at aktivitetskon-
centrationen er over undtagelsesniveauet.
Det producerede affald og anlæg med mere skal løbende overvåges og måles for indholdet af
naturligt forekommende radioaktive stoffer efter gældende regler og myndighedsbehandling. Det er
vigtigt at overveje betydningen af, at systemet boring-returvand- radioaktive komponenter kan
ændre sig over tid, især ved øget boreaktivitet (se også afsnit 4.3.2).
Når der skal etableres en egentligt boreplads, hvor der udføres ca. 10 boringer med med frakturering
(Broderick et al. 2011), må der forventes en stor affaldsmængde, som kan indeholde radioaktive
stoffer. De faktiske mængder af affald, der indeholder radioaktive stoffer over
109
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
undtagelsesniveauerne, kan først vurderes, når de aktuelle forhold ved en specifik boring kan tages i
betragtning.
Forholdene omkring NORM-affaldet, herunder opbevaring, bør afklares inden en mulig produktion
iværksættes, således at problemer for miljø og befolkning undgås. Fra et strålebeskyttelsesmæssigt
synspunkt er det centrale aspekt dog ikke håndtering og opbevaring (lagring), men snarere
slutdeponering (samlede mængder, økonomi, lokalitet etc.).
4.5 Udledning af metan og andre klimagasser fra skifergasindvinding
Som det fremgår af kapitel 2, er
den præcise sammensætning af skifergas fra danske formationer
ukendt, men generelt består skifergas primært af metan (ofte > 90 %), selv om andre gasser såsom
ethan, butan, pentan, nitrogen, kuldioxid og svovlbrinte kan være tilstede i gassen. Med et
drivhusgaspotentiale på 28 (over en hundredårig periode (IPCC, 2013)) er metan en meget potent
drivhusgas, og udledning af metan til atmosfæren har stor betydning for den samlede miljøprofil af
skifergas i form af drivhusgaseffekt. Dette afsnit behandler primært udledningen af metan, men et
højt indhold af kuldioxid i skifergas kan være problematisk, da gassen dermed skal opgraderes, og
såfremt kuldioxid udluftes til atmosfæren, bidrager dette til klimaændringer. Potentielt kan der ske
udledning af metan til atmosfæren fra alle produktionsfaser i forbindelse med skifergas; fra før-
produktionsfasen (boring og brøndfærdiggørelse), fra produktions- og transportfasen (produktion,
opgradering, transport og distribution) samt fra efter-produktionsfasen (fra nedlagte gasbrønde).
Generelt er udledningen af metan fra produktions- og transportfasen ikke specifik for skifergas og
vil derfor ikke blive behandlet videre i dette afsnit.
4.5.1 Metanemission under boring og brøndfærdiggørelse
Der kan ske udledning af metan under selve boringen af brønden som følge af, at der under
nedboringen åbnes op til metanholdige formationer. Størrelsen af metanudledning i forbindelse med
boring af brønden vil afhænge af de geologiske forhold. Der findes stor set ingen data for
udledningens størrelse. En enkelt undersøgelse fra USA har vist store metanudslip på i gennemsnit
34 g CH
4
/s per brønd i boringsfasen (Caulton et al. 2014). Den amerikanske miljøstyrelse anvender
i deres drivhusgasemissionsopgørelse en emission på 51,3 kg CH
4
per brønd fra hele
boringsperioden, der typisk varer 2 uger (US EPA, 2013a). Omregnes den af Caulton et al. (2014)
målte gennemsnitlige metanemission til en samlet emission over en to-ugers periode, fås en
emission, der er 2 til 3 størrelsesordener større end den værdi, der er foreslået af den amerikanske
miljøstyrelse.
Efter boring af brønden vil der strømme væske tilbage til overfladen (flowback). I første omgang vil
den tilbagestrømmende væske indeholde hydraulisk faktureringsvæske, gas fra de gasproducerende
dele af formationen, samt en mindre mængde granuleret proppant (oftest sand). Indtil for nylig var
det i USA almindelig praksis at lede den tilbagestrømmende væske til opbevaring og udlufte eller
affakle gassen (dvs. afbrænde gassen i en fakkel), da det anvendte udstyr ikke var designet til at
håndtere den slibende blanding af vand, sand, og gas. Mængden af gas, der enten udluftes eller
afbrændes i en fakkel i denne periode, afhænger af brøndens produktionsrate, omfanget og
varigheden af tilbagestrømning, den anvendte håndteringspraksis, og endelig af typen og
driftsforholdene vedrørende den hydrauliske frakturering. Direkte udluftning vil sandsynligvis være
mere fremherskende i de indledende faser af et skifergasfelts udvikling, inden et rørsystem til
gasopsamling er fuldt udbygget, mens affakling (dvs. afbrænde gassen i en fakkel) er meget
110
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
almindeligt, når blandingen af gasser i den tilbagestrømmende væske ikke er af kommerciel
karakter. ”Reduced emissions completions” (RECs) (også kendt som ”Green completions” (US
EPA, 2011b)) er et alternativ til udluftning og affakling og anvendes i USA til at opsamle og
derefter sælge metangassen, der er indeholdt i den tilbagestrømmende væske. REC-teknologier
adskiller gas, vand og sand i tilbagestrømningsvæsken, hvorefter den udvundne gas sendes til
gasopsamlingssystemet. Herved reduceres udledningen af metan og kuldioxid til luften, som ellers
ville udluftes direkte eller affakles.
Emissioner i forbindelse med færdiggørelse af en brønd sker over en relativ kort periode (3-10
dage) (US EPA, 2011c). Efter nogen tid vil blandingen, der kommer til overfladen, stort set være fri
for vand og sand, og derefter vil brønden blive forbundet til det permanente gasopsamlingssystem
(Armendariz, 2009). Udledningen af metan i forbindelse med færdiggørelsen af brønden udgør
derfor en relativ lille procentdel af den samlede metangas, der produceres over hele brøndens
levetid (AEA, 2012; Howarth, 2014).
Udledningen af metan vil afhænge af en lang række faktorer, som gør det vanskeligt at bestemme
udledningens størrelse. Geologi, teknologi og driftsbetingelser er vigtige faktorer, som kan forklare
den høje grad af variabilitet i metanemissionsrater, der er refereret i litteraturen. Da alle brønde har
flere mulige kilder til lækager, kan emissionen forventes at variere mellem forskellige brønde i
samme område (US EPA, 2013b). Anvendt teknologi og praksis omkring indvinding har endvidere
udviklet sig over tid. Tabel 20 giver en oversigt over emissionsrater fra brøndfærdiggørelse
rapporteret i litteraturen. Niveauet af emissioner er meget usikkert og stærkt debatteret. Publicerede
estimater over, hvor meget metan, der frigives i fasen hvor brønden færdiggøres varierer med over
to størrelsesordener (Howarth et al. 2011a; Jiang et al. 2011; Logan et al. 2012; O'Sullivan &
Paltsev 2012; URS, 2012; US EPA, 2012b). Nogle offentliggjorte estimater er baseret på et
begrænset antal lokaliteter (f.eks. Jiang et al. 2011), mens andre (f.eks. Howarth et al. 2011a) er
kontroversielle på grund af deres størrelse. Reelt er der kun udført relativt få emissionsmålinger og
kun på et fåtal af brønde. Størstedelen af de rapporterede emissionsrater er estimerede ud fra en
række forskellige antagelser og beregningsmetoder.
111
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel 20. Eksisterende estimater af metanemission som følge af tilbagestrømning under færdiggørelse af brønde.
Reference
Metanudledning (t CH
4
Bemærkning
frigivet per færdiggjort
brønd) uden brug af
afværgeforanstaltninger
Jiang et al. 2011
Interval: 26 - 1000
Beregnet ud fra en antagelses om startproduktionsraten og en
Gennemsnit: 400
antagelse om en periode for brøndfærdiggørelse på mellem 4
til 15 dage (uden gasopsamling og afværge).
Howarth et al.
Interval: 75 - 3644
Beregnet ud fra faktiske startproduktionsrater og en antagelse
2011a
Gennemsnit: 1090
om en periode for brøndfærdiggørelse på mellem 5 til 12 dage
(uden gasopsamling afværge).
O'Sullivan &
Interval: 147 - 633
Beregnet ud fra startproduktionsraten og en antagelse om en
Paltsev, 2012
Gennemsnit: 228
periode for brøndfærdiggørelse på 9 dage (uden gasopsamling
og afværge).
Med gasopsamling og afværgeforanstaltning (70 % opsamles,
15 % udluftes og 15 % affakles):
Interval: 35 - 151
Gennemsnit: 50
URS (2012)
Interval: 5 - 17
Beregnet ud ved brug af metoden anbefalet af US EPA (2011)
Gennemsnit: 11
men ved brug af data tilvejebragt af den amerikanske
gasindustri (5 selskaber, færdiggørelse af 98 brønde uden
brug af REC)
US EPA (2012b)
A: 167 (specifik for
Gennemsnit beregnet ud fra data vedr. gas opsamlet ved
skifergasformation)
anvendelse af REC samt periode for brøndfærdiggørelse
B: 136 Generel for ikke-
(mellem 3-10 dage) tilvejebragt af gasindustrien i USA
konventionel gas indvinding)
Ved omregning fra volumen til vægt er antaget en gasdensitet på 0,68 kg/m
3
og et metanindhold på 78,8 % vol. (AEA,
2012).
4.5.2 Metanemission fra lækager under produktion, opgradering og transport
I produktionsfasen kan der ske udledning af metan til atmosfæren via lækager fra kompressorer,
opgraderingsenheder, lagertanke, ventiler, pumper, rørsamlinger, mm. (Alvarez et al. 2012).
Endvidere kan der ske diffusiv udledning af metan fra brønden i tilfældet af, at brønden ikke er tæt.
I tilfælde af, at brøndintegriteten er blevet kompromitteret f.eks. ved svigt i forerøret, der er ført til
overfladen, eller i cementtætningen omkring forerøret, kan der ske metantransport og udledning (se
afsnit 3.4.2). Sådanne udslip er dog ikke specifikke for skifergasbrønde.
Under transport- og distributionsfasen kan der ligeledes ske metanudledning på grund af lækager.
Når gassen når frem til distributionsledningerne, er risikoen for lækager, og dermed emissioner, den
samme, uanset om gassen er blevet leveret fra skifergasbrønde eller fra konventionelle gasbrønde.
Howarth et al. (2011b) og Hayhoe et al. (2002) har anslået en gennemsnitlig nedstrømsemission
(metanudledninger fra opbevaring, transport og distribution af gas) på 2,5 % af den samlede
metanproduktion over levetiden af en brønd, hvor en række andre undersøgelser angiver noget
lavere estimerede gennemsnitlige metanemissioner på mellem 0,07-0,9 % (Jamarillo et al. 2007;
Ventakesh et al. 2011; Jiang et al. 2011; Stephenson et al. 2011; Hultman et al. 2011; Burnham et
al. 2011; Cathles et al. 2012). De estimerede emissioner baserer sig primært på amerikanske
erfaringer og undersøgelser. Andre estimater fra USA og Canada angiver, at hhv. 1,54 % og 0,4 %
af den samlede gasproduktion tabes via lækager i gasdistributionssystemet (Bradbury et al. 2013;
(S&T)
2
Consultants Inc. 2012). Regionale studier har dog peget på, at metanemissionen kan være
væsentligt højere - op til 4 % af produktionen inkluderende emissionen fra brønde, indsamlingsrør,
kompressor stationer, og kondensattanke (Petron et al. 2012).
112
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Samlet tyder resultaterne på, at metanemissioner fra produktions- og transportfasen kan udgøre en
betydelig andel af den samlede udledning set over hele brøndens levetid. Dette kan have stor
betydning for den samlede drivhusgasprofil for skifergas.
4.5.3 Metanemission fra brøndlækager og efter nedlæggelse
Når gasproduktionen fra en brønd ikke længere er økonomisk rentabel, lukkes brønden permanent.
Brønden nedlægges og plomberes ved at fylde den med cement og mekaniske propper (se afsnit
3.4.6). Ikke desto mindre, som følge af den gradvise nedbrydning af materialer eller utilstrækkelig
brøndkonstruktion, vil mange forladte brønde lække enten gennem forerøret, der er ført til terræn
(surface-casing vent flow) eller omkring borehullet (gastransport gennem forerør og cementkappe)
(Dusseault et al, 2000; Watson & Bachu, 2009) (se afsnit 3.4.4). Kilden til disse lækager er ofte
ikke metan fra den oprindelige produktionsformation, men en mellemliggende gasbærende
formation, der ikke har været i produktion, fordi den enten ikke var kendt eller ikke var af
kommerciel værdi (Muehlenbachs, 2012).
Andelen af forladte brønde, der lækker, er vanskelig at vurdere.
Der er udført flere undersøgelser og
en oversigt over andelen af brønde med udslip på grund af tabt brøndintegritet er samlet i tabel 7 i
afsnit 3.4. Som
det fremgår af tabellen viser flere undersøgelser, at der kan ses udslip fra op til 4-6
% af de undersøgte brønde. Nedbrydning af cement er den almindeligste årsag til metanlækage
(Watson & Bachu, 2009). Over tid vil cementens (og/eller kappens) kvalitet forringes, så gas kan
lække langs det ringformede rum mellem foringsrøret og produktionsformationen (Dusseault et al.
2000). Denne forringelse af cementens struktur over tid forklarer, hvorfor ældre brønde lækker
mere. En undersøgelse fra Quebec af brønde, der alle var mindre end tre år gamle, viste dog, at en
stor andel af de undersøgte skifergasbrønde (18 ud af 29 brønde) lækkede (BAPE, 2011). Mueller
og Eid (2006) advarer om, at den trykprøvning, der udføres straks efter cementering af
forankringsrøret kan forårsage alvorlige tangentiale belastninger på cementkappen, som kan føre til
fejl i cementens struktur. Det er derfor vigtigt at overvåge integriteten af brøndens tilstand efter
afpropning og nedlæggelse.
Der vides meget lidt om størrelsen af metanflukse fra de millioner af forladte brønde, der f.eks.
findes i USA. I en undersøgelse af 42 gas- og oliebrønde i Pennsylvania blev den gennemsnitlige
metanfluks målt til 0,27 kg/d/brønd (Kang et al. 2014). Målingerne blev udført ved hjælp af
flukskamre placeret på jordoverfladen i umiddelbar nærhed af brønden. Til sammenligning blev den
gennemsnitlige metanfluks fra 52 kontrolområder målt til 4,5×10
-6
kg/d/placering (Kang et al.
2014).
4.5.4 Estimerede livscyklus-baserede emissioner fra skifergas (fra brønd til afbrænding)
Howarth, der sammen med kolleger udgav den første og sidenhen meget debatterede artikel, som
analyserede skifergas’ samlede CO
2
fodtryk (Howarth et al. 2011b), har for nylig sammenstillet en
række undersøgelser (11 i alt) af den samlede metanudledning fra skifergas og konventionel
gasindvinding og produktion rapporteret i litteraturen (Howarth et al. 2014). Den samlede udledning
af metan er udtrykt som en procentdel af den samlede mængde metan produceret fra en brønd over
hele brøndens levetid. Udledningerne er fordelt på opstrømsemissioner for konventionel gas,
opstrømsemissioner for ukonventionel gas, herunder skifergas, og nedstrømsemissioner for
konventionel gas. Opstrømsemissioner inkluderer metanudslip ved brønden og gasopgradering,
113
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
mens nedstrømsemissioner omfatter emissioner fra opbevaring, transport af gas over lange afstande
i højtryksrørledninger, og distribution til det lokale marked. Opstrømsemissionen af metan for
ukonventionel gas, herunder skifergas, varierede mellem 0,6 og 3,3 % (gennemsnit 2,0 %) af den
samlede produktion af metan, mens nedstrømsemissionen af metan varierede mellem 0,07 og 2,5 %
(gennemsnit 1,0 %). Til sammenligning varierede opstrømsemissionen af metan for konventionel
gas mellem 0,2 og 1,8 % (gennemsnit 1,1 %) af den samlede produktion af metan.
Nedstrømsemissionerne blev antaget at være de samme for konventionel og ukonventionel gas.
AEA (2012) har sammenstillet drivhusgasemissionsrater (g CO
2
/MJ) rapporteret i litteraturen for de
forskellige faser af skifergasindvinding og produktion, herunder præ-produktionsfasen (boring,
hydraulisk frakturering, og brøndfærdiggørelse), gasbehandling, gastransport og afbrænding.
Vurderingen indbefatter alle emissioner, dvs. både diffusive udledninger af metan, men også
udledning af kuldioxid i forbindelse med brug af brændstof til drift af maskiner. Vurderingen er
baseret på følgende referencer: Stephenson et al. (2011), Jiang et al. (2011), Skone et al. (2011),
Howarth et al. (2011b), European Parliament (2011) og Broderick et al. (2011). Emissionen af
drivhusgasser fra præ-produktionsfasen (boring, hydraulisk frakturering, og brøndfærdiggørelse)
blev anslået til at udgøre 0,1 til 23 % (gennemsnitlig 8 %) af de samlede emissioner, mens
emissionen fra opgradering og transport blev anslået til at udgøre 12 til 34 % (gennemsnitlig 17 %)
af de samlede emissioner (alle tal er beregnet fra tabel 11 i AEA, 2012).
AEA (2012) har udført en livscyklusbaseret analyse af drivhusgaseffekten ved
elektricitetsproduktion fra skifergas i Europa sammenlignet med konventionel gas (dels gas
produceret i Europa og dels gas importeret fra lande udenfor Europa). Undersøgelsen viste, at
drivhusgasemissionen per enhed elektricitet (gCO
2
/kWh) produceret fra skifergas er 4 til 8 % højere
sammenlignet med elektricitet produceret fra konventionel gas udvundet og produceret i Europa.
Antages, at der anvendes bedst mulig teknologi vil emissionen fra elektricitetsproduktion fra
skifergas kunne reduceres til at være 1 til 5 % højere end for konventionel europæisk
gasproduktion. Sammenlignes i stedet med elektricitetsproduktion fra konventionel gas importeret
fra lande som Rusland og Algeriet, kan emissionen fra elektricitetsproduktion fra skifergas
produceret i Europa være 2 til 10 % lavere. Tilsvarende ses en lavere emission (7 til 10 %) fra
europæisk skifergas sammenlignet med import af flydende naturgas (liquid natural gas) produceret i
Mellemøsten. AEA (2012) tager i deres undersøgelse forbehold for, at de opstillede scenarier er
hypotetiske og konkluderer, at analysen er forbundet med usikkerheder. Særlig data vedrørende
emissioner fra præ-produktionsfasen i forbindelse med skifergasproduktion er mangelfuld.
4.5.5 Andre luftemissioner fra skifergas
De luftemissioner, der kan henføres til indvinding og produktion af skifergas, kommer typisk fra de
samme kilder (f.eks. borerigge, lastbilmotorer, gaskompressorer, opbevaringsdamme, udluftning og
affakling) som dem, der er forbundet med konventionel gasproduktion og andre former for
råstofindvinding og industriel aktivitet. Den væsentligste forskel er, at emissionen fra disse kilder
kan være mere intensiv i forbindelse med indvinding af skifergas på grund af den ekstra indsats, der
kræves for at udvinde gas fra skifer (længere boringstid, flere boringer, dybere boringer, horisontale
boringer), behovet for hydraulisk frakturering, anvendelse af flere lastbiler, mere kraftfulde pumper
og større opbevaringsdamme, mm. Luftemissioner fra disse kilder omfatter nitrogenoxider (NOx),
svovloxider (SOx), partikler, BTEX og andre skadelige luftforurenende stoffer. Flygtige organiske
stoffer (VOC'er) og andre forurenende stoffer, der findes i skifergassen og fraktureringsvæsken (se
afsnit 2.2 samt afsnit 4.2.2), kan frigives til luften fra både brønde og aktiviteter i forbindelse med
114
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
håndteringen af tilbagestrømning af væske fra brønde (separatorer, damme, eller opbevaringstanke)
(Gilman et al. 2013). Ved tilstedeværelse af NOx og kulilte (CO) kan VOC fungere som prækursor
til dannelse af troposfærisk ozon, som har en række sundhedsskadelige effekter på mennesker,
herunder særligt respiratoriske sygdomme (US EPA, 2012a; McKenzie et al, 2012). Da de enkelte
kilder til forurenende stoffer kan være spredt ud over et større område, kan det være svært at
estimere den samlede udledning. I øjeblikket er målte data for direkte luftemissioner fra
produktionsprocesser i forbindelse med skifergas (herunder brøndfærdiggørelse og afdampning fra
opbevaringsdamme) meget begrænset. Der findes dog enkelte eksempler på, at emissioner fra store
felter med skifergasindvinding kan øge de regionale ozonniveauer i perioden, hvor boring og
færdiggørelse af skifergas brønde pågår (Robinson, 2012). I forbindelse med en risikovurdering af
skifergas’ påvirkning af lokalbefolkningen blev der målt forskellige luftforureningskomponenter
(bl.a. VOC og BTEX) i nærheden af et skifergasfelt i Colorado. Generelt var koncentrationerne
størst i en relativt kortvarig periode, hvor aktiviteter med færdiggørelse af brønde dominerede
(McKenzie et al. 2012). Ved en undersøgelse foretaget på Barnett Shale Fortworth Basin i Texas
blev det konstateret, at 16,5 % af de undersøgte lokaliteter havde koncentrationer af metan > 3 ppm
lige udenfor hegnet omkring produktionsanlægget, mens 8,0 % af lokaliteterne havde
svovlbrintekoncentrationer > 4,7 ppb (over lugttærsklen) (Eapi et al. 2014).
4.5.6 Afværgeforanstaltninger mht. reduktion af udledning af drivhusgasser
Dette afsnit opsummerer viden om teknologier og praksis til reduktion af drivhusgasemissioner fra
skifergasindvinding og -produktion. Den mest signifikante forskel på drivhusgasemissioner fra
skifergasproduktion i forhold til konventionel gasproduktion opstår i præ-produktionsfasen, og
afsnittet fokuserer derfor på denne fase. Men som tidligere nævnt, er der betydelige emissioner fra
udstyr, der anvendes i produktionsfasen, for eksempel pumper og kompressorer. Her findes
forbedrede teknologier, der kan bidrage til en samlet reduktion af drivhusgasemissioner fra
skifergasproduktion. Reduktion af emission fra lækager i gasdistributionssystemet vil kræve
forbedringer af gasforsyningsinfrastrukturen uden for skifergaslokaliteten. Bortset fra nye rør der
skal forbinde brøndhovedet til opsamlingssystemet, vil distributionssystemet sandsynligvis være
uden for skifergasproducenternes rammer. Afhængig af skifergassens kvalitet kan det være
nødvendigt at opgradere gassen, inden den føres til distributionssystemet, hvilket formodentlig vil
ligge inden for skifergasproducenternes ramme.
Den væsentligste emission under boring og den hydrauliske fraktureringsfase er kuldioxid fra
forbrænding af brændstof. Energi til boreoperationen og hydraulisk frakturering leveres normalt af
dieselfyrede forbrændingsmotorer. Dieselmotorer er en kilde til forurenende stoffer såsom NOx,
CO, CO
2
og uforbrændte kulbrinter (HC). Trevejskatalysatorer kan anvendes på borerigmotorer til
at reducere ikke-CO
2
-udslip. Anvendelse af gasmotorer eller motorer drevet fra det lokale elnet kan
også være en mulighed, hvis den nødvendige infrastruktur er til rådighed på lokaliteten (AEA,
2012). Tilsvarende, hvis en brønd på et senere tidspunkt skal genfraktureres, kan brug af gasmotorer
være et alternativ til dieselfyrede motorer.
Efter afslutning af fraktureringen vil der som tidligere nævnt strømme væske tilbage til
brøndhovedet (flowback), som indeholder en kombination af vand (herunder formationsvand og
fraktureringsvæske), sand, kulstofholdig væske og gas. Såfremt væsken ikke opsamles og
behandles, vil metanen frigives til atmosfæren. Metanemissioner fra den tilbagestrømmende væske
kan nedbringes med 90 % ved anvendelse af REC (US EPA, 2011b), hvilket reducerer behovet for
affakling. Anvendelse af REC betyder, at der midlertidigt skal installeres udstyr designet til at
115
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
håndtere den høje indledende strøm af vand, sand og gas. Et sandfang bruges til at fjerne de faste
stoffer, og efterfølges af en trefaseseparator, som separerer vandet fra kondensatet (flydende
kulbrinter) og gas. Gassen kan derefter sendes direkte til distributionssystemet eller til
gasopgraderingsanlæg, såfremt gassens kvalitet er utilstrækkelig. I den indledende fase, hvor der
endnu ikke er infrastruktur til at modtage gas, kan gassen opbevares eller affakles. Ved affakling,
skal det bemærkes, at gasaffakling højest er 98 % effektiv (AEA, 2012; CCA, 2014), hvilket
betyder, at mindst 2 % af metanen vil forlade faklen uforbrændt. Det er blevet fremført, at ved fuld
implementering af REC-teknologier kan emissionsniveauet nedbringes svarende til det
emissionsniveau, der ses i forbindelse med konventionel gasindvinding (Broderick et al. 2011).
Hvis gastrykket i brønden er lavt, kan det være vanskeligt at fortrænge væsken fra den hydrauliske
frakturering, og det kan være nødvendigt at pumpe komprimeret naturgas eller inert gas ned i
brønden for at hjælpe med at ”flytte” fraktureringsvæsken. Et lavt tryk kan begrænse effektiviteten
af ethvert behandlingstrin og vil begrænse mængden af gas, der kan udvindes uden yderligere
komprimering. Hvis koncentrationen af inaktive gasser, såsom CO
2
eller N
2
, er for høj, kan det
være økonomisk urentabelt at udvinde gassen, og som ovenfor nævnt kan det være nødvendigt at
affakle gassen, indtil sammensætningen af gassen er acceptabel. Ved affakling af gassen kan det
være nødvendigt at køre med en gentagen antænding, indtil energiindholdet i gassen er tilstrækkelig
til at opretholde en flamme.
Den amerikanske miljøstyrelse har for nylig indført føderale forordninger, der betyder, at det fra
januar 2015 er obligatorisk at anvende REC-teknologier på alle nye brønde, der fraktureres, samt på
brønde, der genfraktureres. Den opsamlede gas skal udvindes og må ikke affakles. Forud for denne
dato håndteredes gassen i forbindelse med brøndfærdiggørelse primært ved affakling eller ved
opsamling og affakling.
Som nævnt er der en række potentielle emissionskilder i forbindelse med produktions- og
transportfasen herunder fra lækager i forbindelse med gasbehandling, oplagstanke, kompressorer,
rørledninger, samlinger, mm. Der findes en række teknologiske muligheder for at reducere
metanemissionen fra lækager i produktions- og transportfasen. Da disse ikke er specifikke for
skifergas, behandles de ikke yderligere her. AEA (2012) giver en god oversigt over forskellige
muligheder og anvendelse af bedst tilgængelige teknologi.
Udslip af metanemission fra brønden både i produktionsfasen og efter nedlæggelse af brønden
sikres primært ved korrekt konstruktion og nedlæggelse af brønden - under løbende monitering og
udbedring. Brøndintegriteten kan testes på forskellig vis som omtalt i afsnit 3.4.2 både i forbindelse
med konstruktion af brønden men også løbende over brøndens levetid.
4.5.7 Monitering af luftemissioner fra skifergas
Metan kan emitteres flere steder fra selve brøndhovedet f.eks. fra samlinger og fra udluftning af
forerøret. Brønden bør løbende moniteres for lækager således, at lækageområder kan udbedres og
udslippet begrænses. Der findes flere håndholdte måleudstyr, hvoraf en del er metanspecifikke, der
kan anvendes til lækagesøgning fra fysiske installationer. En lækagesøgning vil føre til
identifikation af utætheder, men vil som oftest ikke give information om udslippets størrelse.
Størrelse af udslippet fra en lækage kan bestemmes ved indkapsling af lækagen og efterfølgende
koncentrations- og flowmålinger. Sådanne målinger er velkendte fra andre typer anlæg, og der
findes kommercielle firmaer i Danmark, der kan udføre sådanne målinger.
116
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Metan kan også emitteres fra jordoverfalden rundt om brønden som følge af utætheder i
cementeringen omkring borehullet og efterfølgende gas transport i den umættede zone. Den mest
almindelige metode til at måle emission fra en jordoverflade er ved anvendelse af stationære
flukskamre, som består af et lukket kammer uden bund, som placeres på jordoverfalden.
Akkumuleringen af metan (og evt. andre gasser) måles inde i kammeret over en relativ kort periode
(oftest 5 til 30 minutter), og på baggrund heraf kan fluksen fra overfladen beregnes. Metoden er
veldokumentet og velafprøvet og har været anvendt på en række tekniske anlæg bl.a. deponier og
slammineraliseringsanlæg men også landbrugsjorde i Danmark. Såfremt, at der er stor rumlig
variation i emissionen fra overfladen, kan det være en udfordring at måle den samlede emission fra
brøndområdet ved anvendelse af flukskamre, da disse ofte kun dækker et begrænset område (<
1m
2
). Det vurderes, at der findes kommercielle firmaer i Danmark, der vil kunne udføre sådanne
målinger.
Metanemissionen fra enkelte brønde eller fra et område med flere brønde vil formentlig kunne
måles ved hjælp af en sporstofmetode, hvor et sporstof frigives tæt på emissionskilden, samtidig
med at der udføres målinger af metan og sporstof nedvinds kildeområdet (Mønster et al. 2014).
Denne metode er velafprøvet på deponier, biogasanlæg, komposteringsanlæg (Mønster et al. 2015).
Der findes kommercielle firmaer i Danmark, der vil kunne udføre sådanne målinger. Metoden vil
formentlig også kunne bruges til at måle emissionen i forbindelse med boring samt
brøndfærdiggørelse.
Gastransport i den umættede zone omkring en eller flere brønde kan måles ved udførelse af
poreluftmålinger, hvor poreluftens indhold af metan (og evt. andre gasser) måles. Eksempelvis kan
der installeres permanente gasprøvetagningsprober i forskellig dybde og afstand til brønden, som
løbende moniteres. Sådanne undersøgelser er velkendte og veldokumenterede i forbindelse med
undersøgelser på forurenede grunde og deponier, og der er stor ekspertise i Danmark.
117
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
5. Effekter på landskab og trafik
I det følgende er borepladsens indretning infrastruktur og rumlige udbredelse, samt effekter på
landskab, trafik og visuel påvirkning under skifergasproduktionens seks faser: Forundersøgelse,
prøve-boring, horisontal boring, hydraulisk frakturering, indvinding af gas og nedlukning beskrevet
på baggrund af litteraturstudier. Hovedpointerne er relateret til en dansk kontekst. Kapitlet
indeholder også beskrivelse af mulige afværgeforanstaltninger og har dermed også afsnit af
præskriptiv karakter.
5.1 Beskrivelse af borepladsen
De landskabelige påvirkninger af en skifergas produktion afhænger af skalaen emnet betragtes fra. I
de nære omgivelser ved den enkelte boreplads peger undersøgelser på gener i forbindelse med
støjen fra borerigge og lastbiler, blændende lys specielt fra boretårnet, og at borepladsens industri-
elle udtryk har en uheldig virkning i en landskabelig kontekst (Holloway, 2013; Ewen et al. 2012).
Måden problematikkerne imødegås er vha. lanskabsanalyse og landskabsarkitektoniske greb samt
regler for lys og støj bekæmpelse.
Den enkelte skifergas boreplads består af en mosaik af mobile enheder. Men når produktionen for
alvor er sat i gang seriekobles flere borepladser på et udvalgt areal (Ewen et al. 2012). I den
regionale skala er borepladserne indbyrdes organiseret med deling og sammenkobling af vejanlæg,
strømforsyning, gas og vandledninger, afvandingskanaler og transport af tung trafik mm. af
økonomiske og landskabs beskyttende årsager (CCA, 2014). Og i denne skala er det mest
hensigtsmæssigt at behandle skiferproduktionen som en infrastruktur. Landskabet beskyttes for
yderligere fragmentering ved at samle så mange horisontale brønde som muligt, for at minimere
infrastrukturen.
Skifergas borepladser er i deres grundopbygning ens over hele verden. Design parametrene er
bestemt af en række industrielle standarder for udstyr til skifergas indvindingsprocessen, der i alle
lande skal være testet og godkendt (Broomfield, 2012.) Borepladserne varierer alligevel en del i
detaljen, fordi de afhænger af lokale geologiske forskelle, og fordi enkelte stater eller lande kan
have skærpede miljømæssige restriktioner.
Undergrundens geologiske sammensætning, hvor langt nede Alun Skiferlaget ligger, skiferens
modenhed, porøsitet samt en lang række andre geologiske faktorer (se kapitel 2), indvirker på
mængden og sammensætningen af både gas, borespån og spildevand, som bestemmer størrelsen af
redskaber, containere, siloer lastbiler og mængden af dem. Modtagelsen og bearbejdningen af både
det, der kommer op af jorden, gas, spildevand og borespån, og det der pumpes ned i jorden,
fraktureringsvæske (vand, sand og kemikalier) afhænger af den nationale lovgivning omkring bl.a.
vand og miljøbeskyttelse samt regler indenfor arbejdsforhold. Ud fra dette grundlag bestemmer
antallet af boringer dimensioneringen (CCA, 2014).
Placeringen, mængden og tætheden, hvormed borepladserne placeres i landskabet, afhænger
derimod af den nationale planlov, og trafikafvikling, den energimæssige infrastruktur,
kulturværdier, vanddepoter samt en lang række andre faktorer. Ud fra sammenlignende
undersøgelser af alle geologiske lag og geologisk påvirkende faktorer samt nationale lovmæssige
faktorer, er det muligt at komme forholdsvist tæt på et estimat for opbygningen af en dansk
118
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
boreplads. Landskabets udformning er desuden en ukendt faktor der har stor indvirkning på
udtrykket. Med udgangspunkt i Alun Skiferlaget, er det alligevel muligt at givet et kvalificeret bud.
Alun Skiferen i Marcellus gas formationen, (nordøstlige USA), der også er en del af
Appalachebassinet, ligner den danske Alun Skifer på blandt andet tykkelse, dybde og generelt
indhold af ler og organisk materiale. Man kan derfor forvente en forholdsvis analog gasindvinding
herfra. Området omfatter Pennsylvania og West Virginia, sydøstlige Ohio og den nordlige del af
staten New York.
5.2 Faser i skifergas produktionen
Skifergas produktionen kan inddeles i seks forskellige faser (se tabel 1) som kræver forskelligt
industrielt udstyr, og faserne har derfor forskellige indvirkninger på omgivelserne (Broomfield,
2012). Forundersøgelsen i fase 1 er ofte baseret på statistisk data og foregår ikke i felten, mens
prøveboringen der i fase 2 benyttes udstyr svarende til fase 3. Fase 3 (Horisontale boringer), fase 4
(Hydraulisk frakturering) og Fase 5 (Indvinding af gas) varierer indbyrdes og med hensyn til
borepladsens struktur. Disse tre faser illustreres i fotos nedenfor, mens fase 6 (Nedlukning)
behandles særskilt.
5.2.1 Eksempler på skiferborepladser i Marcellus formationen
Fase 3. Horisontale boringer
.
Billede 1. Fase 3. Horisontal boring. Eksempler på skiferborepladser i Marcellus formationen.
Copyright: Maruellus-Shale.US.
Borepladsen ligger ved Pittsburgh internationale lufthavn i Pennsylvania. Pladsen er kvadratisk med
boretårnet placeret i midten. Rundt om boreriggen står containere til bl.a. boremudder, borespån,
kemikalier, borerør mm. samt en vogn til dataovervågning og siloer til retur vand. Langs kanten af
pladsen står skurevogne til mandskabet samt mindre køretøjer. Borepladsen er placeret på et
planeret højdedrag. Ved siden af pladsen er der gravet ud til et bassin til retur vandet. Borepladsens
119
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
høje placering, medvirker sammen med et ca. 3 meter højt hegn, til visuelt at afskærme containere
og lastbiler, mens boretårnet, der rager op, vil være mere eksponeret pga. terrænhøjden.
Fase 4. Hydraulisk frakturering
Billede 2. Fase 4. Hydraulisk frakturering. Eksempler på skiferborepladser i Marcellus formationen.
Copyright: Kansas Geological Socity.
Boreplads tæt på Pittsburgh, Pennsylvania. Boretårnet er fjerne. Det samme er skurvogne til
personalet. Overvågningsvognen står tilbage. Containere til boreprocessen er fjernet og erstattet af
lastbiler med maskiner og materiale samt pumper til fraktureringsprocessen. Vand til
fraktureringsprocessen kommer med tankbiler, som ses til venstre på fotografiet. Der er intet bassin
til modtagelse af returvand. Enten køres vandet med tankbiler til rensningsanlæg, eller det pumpes
tilbage i jorden. Transport af vand til og fra borepladsen øger trafikken af tankbiler til pladsen en
del. Pladsen ligger på et fladt terræn uden behov for jordarbejde. Den er placeret op ad et skovbryn,
som dels blødgør det industrielle udtryk og skærmer for indblik til borepladsen.
120
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Fase 5. Produktionen
Billede 3. Fase 5. Produktionen. Eksempler på skiferborepladser i Marcellus formationen.
Copyright, Dan Gleiter. Pennlive.
Boreplads nær Pittsburgh, Pennsylvania. Alle lastbiler er fjernet. Boringerne er lukket med et
brøndhoved, hvorfra trykket kan reguleres. Kondensatorerne fjerner vandet fra gassen, inden gassen
kommer over i tørreanlægget, hvor det sidste vand udskilles. Gassen ledes videre ad en nedgravet
rørføring.
Borepladsen er placeret i en lavning, gravet lidt ind i skrænten. Den er derfor kun synlig fra to sider,
specielt da der ikke længere er høje elementer på pladsen.
De seks faser har meget forskellige tidsmæssige udstrækninger (se tabel 1 og figur 21).
Indvirkningen af en skifergasboreplads på omgivelserne varierer derfor i forhold til processens
fremskridning.
121
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 21: De seks fasers forskellige tidsmæssige udstrækninger i en skifergasindvinding
Boretårnet, som kan ses langt omkring står kun på pladsen i fase 2-3 og måske lidt ind i fase 4. Dvs.
1 1/2 – 2 år, mens borepladsen indeholder ganske få elementer i produktionsperioden, som varer 20-
40 år. Brøndene genfraktureres efter nogle år. Hart (2013) skriver at brøndene genfraktureres hvert
5 år, mens Broomfield (2012) skriver genfraktureringen sker hvert 10 år gennem op til 40 år efter
anlæggelsen. I tidsskemaet ovenfor er genfraktureringen sat til en gennemsnitlig værdi, hvert 7 år.
5.3 Påvirkning på landskab
Gennemgangen af landskabseffekter opdeles i flere undersøgelser i forhold til faserne i henholdsvis
efterforskning og produktion. Den største påvirkning på landskabet vil være i de faser, hvor
boreplatformen etableres, hvor der bores og frackes, og hvor infrastruktur, såsom veje og
rørledninger etableres (AMEC, 2013). Det foregår i fase 2-4 jf. Broomfield (2012), se også tabel 1.
Her finder de største ændringer i arealanvendelsen sted, og landskabets karakter kan ændre sig.
Selve produktionsfasen kan involvere en indskrænkning af den areelle påvirkning, når boretårn og
tekniske installationer til frakturering fjernes. Som det nævnes i tabel 1, kan planlægning af
genfraktureringen betyde, at denne indskrænkning ikke sker. Testboringer vil sædvanligvis finde
sted først, og det vil ikke nødvendigvis være samme placering, der anvendes i den egentlig
produktionsfase.
5.3.1 Karakter af påvirkningen på landskabet
De vigtigste påvirkninger på landskabet hidrører fra etablering af selve boreplatformen, der
indeholder en række aktiviteter, herunder boretårn i borefasen, et antal borede brønde,
vandreservoirer, tanke, og i tilslutning hertil diverse infrastruktur (AMEC, 2013).
Landskabspåvirkningen består derfor først og fremmest af en arealbeslaglæggelse til platformen,
som involverer ændringer af den eksisterende arealanvendelse, og i en ændring af karakteren af
dette areal til et industrielt udtryk, idet arealerne forsegles, der anlægges belægninger, der kan
modstå store belastninger, og pladsen indrettes med plads til reservoirer og eventuelt tekniske
122
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
installationer. Hertil kommer tilstødende vej- og røranlæg, som fører ud fra platformen. Det kan
være eksisterende veje, som skal udvides og/eller forstærkes til tung trafik, der skal trækkes
rørledninger over eller under jorden, og forsyningsinstallationer samt eventuelle andre tekniske
anlæg skal etableres (Ewen et al. 2012; Meng et al. 2014; AMEC, 2013). Disse påvirkninger
vurderes generelt som reversible i et længere tidsperspektiv (SRU, 2013; AMEC, 2013).
Påvirkning på landskabet opstår især i forhold til, hvad man kunne kalde indvindingslandskabet.
Hermed henvises til den rumlige udbredelse (antallet af boreplatforme og afstanden imellem dem),
og den tidslige udvikling i etablering og operation af boreplatformene, som afgør de kumulative
påvirkninger og effekter (AMEC, 2013).
5.3.2 Påvirkningens omfang
Den amerikanske litteratur refererer undersøgelser og trækker på erfaringer fra en lang række af
aktiviteter vedrørende skifergasindvinding, som strækker sig over store dele af USA. Meget af
denne erfaring bygger på platforme, som rummer fortrinsvis 1-2 brønde pr. platform, mens
udviklingen som nævnt går imod flere brønde pr. platform (Drohan et al. 2013). I de europæiske
rapporter, som primært er scenarier og undersøgelser af fremtidig udnyttelse, forventes anvendelse
af borepladser, hvor hver boreplads har et større antal boringer, og hvor boringerne foregår
horisontalt i skiferlaget.
Påvirkningen på landskabet udgår fra det areal, der vil blive inddraget til etablering af
boreplatforme og infrastruktur. Boreplatformen optog i en polsk efterforskning et areal på 3,74 ha,
som indeholdt to borebrønde: Én anvendt til en vertikal boring i 2010 og en, der anvendtes til
horisontal boring i 2011; hertil indeholdt platformen yderligere to vandboringer og 2 åbne
vandreservoirer til teknisk vand (Konieczyńska et al. 2011). Øvrige rapporter angiver arealet af
boreplatforme til 0,7-4,1 ha (Regeneris, 2011; Ewen et al. 2012; Broderick et al. 2011; SRU, 2013;
AMEC, 2013; Slonecker et al. 2012), men det er ikke altid klart, om det kun drejer sig om selve
boreplatformen, eller om størrelsen også omfatter de tekniske installationer. I produktionsfasen kan
dette areal eventuelt reduceres og Broderick et al. (2011) angiver en størrelse på 0,4-1,2 ha i
produktionsfasen som tilstrækkelig.
Påvirkningens omfang er dog især afhængigt af den kumulerede forstyrrelse af landskabet, dvs.
antallet og udbredelsen af boreplatforme. I det følgende gives tre eksempler på scenarier, som viser
mulige indvindingslandskaber for skifergas:
I højaktivitetsscenariet fra den britiske strategiske miljøvurdering (AMEC, 2013) er hele
licensområdet 20.000 km
2
, antallet af testboringer antages at være 240, produktionsplatforme 120
(hver med 12-24 boringer og dækkende 3 ha pr produktionsplatform). Dette giver kun et
overfladeareal på maximalt omkring 360 ha, svarende til 0,02 % af licensområdets areal. I praksis
ville udnyttelsesområdet formentlig være mindre end licensområdet, idet der vil være testboringer,
som ikke fører til produktion, og områder hvor platforme ikke kan placeres. I højaktivitetsscenariet
vil en enkelt platform have 12-24 boringer, hvilket ville betyde at boreriggen vil være aktiv i
omkring to år pr. platform, og indvindingen estimeres under disse forudsætninger til at forløbe over
20 år.
Tre scenarier for kommerciel indvinding i et område (Bowland shale) i Lancashire er udarbejdet af
Regeneris (2011) og anvendt i rapporten fra Broderick et al. (2011). Disse scenarier (lavt, mellem,
123
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
højt) omfatter et område på 1300 km
2
, med 20, 40 og 80 boreplatforme og 10 boringer pr. platform.
Op til 60 brønde bores om året i højaktivitetsscenariet, som omfatter i alt 810 borebrønde.
Platformen antages i disse scenarier kun at optage 0,7 ha, hvilket svarer til, at overfladearealet i
højaktivitetsscenariet optager omkring 60 ha. En teoretisk ligelig fordeling på overfladen ville
betyde en platform pr. 16 km
2
, svarende til ca. 4 km mellem hver platform, hvilket ligger tættere på
en effektiv udnyttelse af ressourcen (jf. Ewen et al. 2012), hvor de horisontale boringer antages at
være 1300 m. Det tidslige forløb for boringerne antages at være 6, 9 og 16 år over hele
borelandskabet, svarende til at hver boring tager 2 måneder, og der anvendes op til 10 borerigge ad
gangen.
Ewen et al. (2012) har udført en risikoanalyse for en potentiel skifergasindvinding i Tyskland. Her
antages en produktionsplatform at optage 100x100 m; at der udføres 14 horisontale boringer pr.
platform, og at længden af de horisontale boringer er omkring 1300 m. En platform af denne
karakter udnytter dermed omkring 9 km
2
, og den teoretiske afstand mellem platformene er omkring
3 km.
5.3.3 Effekter på arealanvendelse og landskab
Slonecker et al. (2012) fremhæver, at den rumlige udbredelse og struktur af boreplatforme ind
imellem er et overset aspekt af gasindvinding. Effekter bør evalueres både i forhold til den enkelte
platform og de sekundære, kumulative og synergistiske effekter, som hidrører fra udviklingen af et
borelandskab med mange platforme (Ewen et al. 2012).
Det angives i en række af rapporterne, at effekter på landskabet er kontekstafhængige og derfor ikke
kan evalueres generelt. Vigtige kontekstuelle faktorer er befolkningstæthed, karakter og tæthed af
bebyggelsesstrukturen, landbrugsstrukturen, turistindustriens udnyttelsesmønstre (Ewen et al. 2012)
og skala, kompleksitet og intensitet i arealanvendelsen (CCA, 2014). AMEC (2013) angiver
følgende faktorer som betydningsfulde for effekterne i forbindelse med højaktivitetsscenariet:
lokaliteten, fordelingen og faseforskydningen af platforme og tilhørende infrastruktur; og
karakteren, kvaliteten og nærheden af sensitive modtagere (lokalsamfund, habitater, landskaber).
Relevante typer af effekter angives som: Ændringer i arealdække, fjernelse af strukturelle
landskabselementer, fragmentering af habitater, landskabskarakter, forstyrrelse af beskyttede og
følsomme områder og af rekreative områder, herunder af arealer eller elementer der er beskyttede
med henblik på vand, jord, biodiversitet eller lokalt klima (SRU, 2013; Schneble, 2012; CCA, 2014;
AEA, 2012). Effekter vil i hovedsagen være reversible i et længere tidsperspektiv, under antagelse
af at landskabet genetableres efter endt indvinding. Komprimering af jordbund og tab af
jordbundsfunktioner nævnes dog som en potentielt irreversibel effekt, som kan være vigtig i visse
landskaber, eksempelvis i jordbrugslandskaber med høj værdi (SRU, 2013).
I den strategiske miljøvurdering klassificeres mulige effekter som mindre til signifikante negative
effekter i efterforsknings og etableringsfasen; mindre effekter kan forventes i produktionsfasen, og i
de øvrige faser er der ikke væsentlige negative landskabseffekter (AMEC, 2013). Det vurderes at
der kan være mindre positive effekter i genetableringsfasen. De signifikante negative effekter er
relateret til de konkrete forhold, herunder især eventuel placering i følsomme områder.
Information om konkrete effekter på landskabet, som er anvendelig i et dansk perspektiv er
sparsom. Indvinding i stor skala foregår i Pennsylvania i USA i et større ruralt område med store
124
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
skovarealer og relativt lav befolkningstæthed. Der redegøres for følgende effekter på landskabet af
konkrete indvindingsaktiviteter: Reduktion af landbrugs- og skovarealer, reduktion af kærnearealer
i skov og fragmentering af skovarealer (Slonecker et al. 2012), udfordringer for landskab og
biodiversitet (Peduzzi og Harding Rohr Reis 2013), samt jorderosion og sedimentering som
konsekvens af rydning af vegetationen, især langs vandløb (eksempler i Fayette og Marcellus
bassiner, USA, Entrekin et al 2011). For danske forhold skønnes erosionseffekter af anlæg af
boreplatform ikke at være relevante, idet platformen befæstes (jf. VVM af boringen ved Dybvad,
Rambøll 2014).
5.3.4 Sweetspot områder i Danmark
Udbredelsen af sweetspot områder for skifergasudledning blev vist i figur 15 for dybe og mindre
dybe skiferlag. Tabel 15 angiver også det potentielle areal for boringer, når andre vigtige
arealinteresser er trukket fra. Tilbage er mindre delområder af sweetspot områderne i Nordjylland,
Midtjylland, Djursland/Samsø, Sjælland, og på Bornholm, i alt omkring 201.800 ha. Med en
størrelsesorden af 50-400 borepladser vil det totale areal, som disse optager udgøre maksimalt
omkring 1600 ha, svarende til omkring 0,05 % af det danske landbrugsareal, eller knap 1 % af
sweetspotarealet.
Forekomsten fordeler sig over landskabstyper af ret forskellig karakter, idet mange af de for
Danmark typiske geomorfologiske landskaber er repræsenteret i områderne. Regionen i Nordjylland
er karakteriseret ved marine fossile terrasser og kystklinter fra Stenalderhavet og Yoldiahavet, der
hæver sig trinvis fra Kattegat op mod moræneaflejringerne. Den midtjyske region strækker sig fra
morænelandskabet i øst hen over hovedopholdslinjen til hedesletterne i vest. På Sjælland ligger
områderne primært i morænelandskaber.
Platformene ville fordele sig i landbrugsområder med spredt skov og natur. I sweetspot områderne
afviger markstørrelserne ikke betydeligt fra delområde til delområde, og middelarealet af markerne
er lidt over 4 ha med en median på omkring 2,5 ha. Dette illustrerer kornstørrelsen i
landbrugslandskabet, og det kan derfor ikke udelukkes at etablering af boreplatforme på omkring 3-
4 ha i landbrugsområder kan betyde fjernelse af strukturelle landskabselementer (hegn,
småbiotoper). Ligeledes er natur- og skovområderne også spredt på større og mindre arealer, og de
potentielle platforme vil formentlig ikke kunne lægges i større afstand fra disse, hvis den resterende
ressource skulle anvendes. De potentielle områder afviger fra hinanden ift. geomorfologi og
landskabskarakter i øvrigt. I en konkret efterforsknings- eller indvindingssituation vil kumulerede
effekter på landskabet skulle vurderes konkret i henhold til VVM bekendtgørelsen.
5.3.5 Mulige afværgeforanstaltninger
Flere rapporter nævner fysisk planlægning som et vigtigt redskab til beskyttelse af relevante
landskaber (AMEC, 2013; Meng, 2014; Drohan, 2012; AEA, 2012), og det anbefales, at områder
hvori gasefterforskning kan tillades, henholdsvis forbydes, identificeres i den fysiske planlægning
(Ewen et al. 2012). Herudover anbefales det, at landskabet genetableres efterfølgende
dekommissioneringen (SRU, 2013). Permanente ændringer af jordbundsfunktioner har været nævnt
som en mulig effekt i visse områder. Den danske VVM for Nordjyllandsboringen angiver, at der
skal grubes efter genetablering af området for at modvirke traktose (Rambøll, 2014). Generelt må
det i Danmark anbefales at de kumulerede påvirkninger af borelandskabet på landskabskarakteren
analyseres før tilladelse gives.
125
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
5.4 Beskrivelse visuel påvirkning
Eshleman og Elmore (2013) skriver, der benyttes to typer af landskabs tekniske redskaber til
minimering af gener ved skifergas-produktionens visuelle indvirkning på landskabet. Først
foretages en analyse af den fremtidige synsmæssige oplevelse af borepladsen og infrastruktur
placeret i landskabet. Analysen har til formål at afdække muligheder for visuelt at kamuflere
borepladsen. Kamuflering af borepladsen kan ske ved hjælp af klassiske landskabsarkitektoniske
greb. For eksempel at udnytte landskabets terrænprofil ved at forstærke plateauer og skrænter for at
opnå effekten af, at en flade kan forsvinde fra synsfeltet fra særlige steder, som ønskes beskyttet. Et
konveks landskabsterræn forstørrer genstanden set fra den modsatte side af slugten. Et konkavt
terræn skaber illusionen af større dybde og få genstanden til at synes på større afstand (Higuchi,
1988).
Den anden benyttede teknik er visuel afskærmning ved hjælp af indhegning eller placering af
borepladsen nær eksisterende beplantning, skovbryn, lunde eller læhegn mm. for at skabe mindst
mulig indblik fra omgivelserne, fra steder hvor der færdes mange mennesker, som f.eks.
hovedtrafikåre,
men
også
fra
særlige
naturskønne
steder.
Som analyseredskaber kan nævnes de digital kortlægningsmetoder som Staten New York har
udarbejdet over særlig sårbare steder (Leff, 2011).
I forbindelse med udarbejdelsen af Vurderingen af Virkninger på Miljøet (VVM) for
efterforskningsboringen i Vendsyssel-1 har man brugt den engelske landskabsarkitekt Gordon
Cullens metode (Rambøll, 2014). Metoden består af en række tegninger eller fotografier, hvor de
nye elementer er indtegnet og kan ses fra forskellige afstande og vinkler og i den rækkefølge, som
man vil opleve genstanden på en spadseretur gennem landskabet.
I Pennsylvania anbefales at undgå terrænarbejde ved at placere borepladsen på fladt terræn.
Terrænarbejdet komplicerer arbejdsprocessen, øger tidsforbruget og anlægsudgifterne.
Borepladsens formmæssige afgrænsning fremkommer ved tilpasning til landskabets svagt bølgende
bevægelser. Borepladsernes amorfe og afrundede former får pladsen til at falde mere naturligt ind i
landskabet (Department of Conservation and Natural Resources, 2013).
126
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Billede 4. Boreplads reduceret. 5.3 Beskrivelse af visuel påvirkning.
Copyright: Dan Gleiter. Pennlive.
Borepladsen har sandsynligvis været større og rektangulær. Under produktionsfasens mindre
pladskrav kan pladsen med fordel reduceres, så formen indpasses mere efter landskabets terræn og
bevoksning.
Udbygningen af eksisterende infrastruktur og etablering af nye vejanlæg der skal servicere
borepladsen udgør en lige så stor visuel belastning for miljøet. Ligesom med borepladsen har det
også stor betydning, om de nyanlagte veje kommer til at ligge på et hævet vej tracé eller de indføjer
sig i terrænet. For at reducere i antallet af nyopførte vejanlæg der kobler borepladserne til den
eksisterende infrastruktur, anbefales multihorisontale brøndanlæg på trods af at disse anlæg kræver
et boretårn på 30-35 meter, hvor borepladser med et mindre antal brønde kan nøjes med et tårn på
17-18 meter (Bearer,
2012).
I nogle amerikanske byer, Dallas-Ford Word, Texas, Shrevepout-Bossier City, Louisian og
Pittslougth, Pennesylvenia placeres borepladserne i bynære omgivelser for at undgå kontrasten
mellem de hårde industrielle anlæg og landskabet (Arthur et al. 2010). Ved at placere borepladserne
i industrikvarterer, og gerne tæt på afkørsler til motorveje skabes der mulighed for at minimere
brugen af vejanlæg. Ved at bruge midlertidige rørføringer kan brug af last og tankbiler til fragt af
vand, gas og spildevand ligeledes minimeres (Eshleman & Elmore, 2013).
Men frakturering kan medføre øget jordskælvsaktivitet, beskrevet i Kapitel 3.2. Det kan derfor være
problematisk at placere borepladser for tæt på bebyggelser. Andre former for gener som støj, og
vibrationer, blændende lys fra borepladsen aften og nat, samt luftforurening af sivende metangas
betegnes sammen med den visuelle indvirkning på landskabet, som de væsentligste gener i
forbindelse med skifergasindvindings påvirkning på omgivelserne (White al. 2015).
5.4.1 Blændende lys og støj
Blændende lys og støj specielt fra bore- og fraktureringsprocessen nævnes i flere rapporter som et
problem, da det har en negativ indvirkning på både dyr og menneskers helbred (Eshlemann &
127
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Elmore, 2013; Leff, 2011). Forslag til at imødegå gener herfra er bedst beskrevet i ‘Best
Management Practices’ for skifergas production i Mayland I USA (Eshleman & Elmore, 2013). Her
foreslås en neddæmpning af lys og lyd vha. og møblering af borepladsen og dens placering i
landskabet.
Borepladsen belyses under prøveboringen og under de horisontale brøndboringer. Der kommer lys
fra boretårnet og fra lastbilernes lygter. Under fraktureringsprocessen forsvinder boretårnet, og kun
kørtøjerne udsender lys. Under produktionsperioden er pladsen ikke oplyst. Lysforurening fra
borepladsen kan have en negativ indvirkning på livskvaliteten, bl.a. fordi den kan forstyrre søvnen.
Der er fare for, at landskabets rekreative værdi for bl.a. turister nedsættes (Kargbo et al. 2010). En
lang række dyrs livscyklus forstyrres af kraftigt lys om natten, f.eks. frøer, flagermus, salamander
mm. Det anbefales at bruge lavtryks natrium lamper i stedet for højtryks og begrænse højden for
lyskildens placering til 8 meter over terræn. Lyskilderne bør retnings styres nedad vha. skærme.
Grønt lys med UV filter forstyrrer ikke fuglene nær så meget som rødt og blåligt lys, og bør
foretrækkes (Eshleman & Elmore, 2013).
Under opførslen af borepladsen vil der være støj fra øget trafik og maskinstøj i forbindelse med
planering, opbygning af jordvolde, vandbassiner, bundopbygning og asfaltering samt opsætning af
hegn, og vejopbygning og /el. udvidelse. Støjen fortsætter med udstyr og fragt til opbygningen af
brønden, efterfulgt af boreprocessen. Dernæst følger støjen fra pumper under blandingsprocessen af
boremudder og frakturerings væske, derefter lyden fra kompressor under fraktureringen. Under hele
processen er der støj fra lastbiler, der kører til og fra borepladsen. Dvs. motorstøj og den
højfrekvente lyd fra lastbilen når den bakker (Zobak et al. 2010). Man har estimeret, at en boreplads
med 10 brønde vil have 800 til 2500 dage med støjaktivitet, inden produktionen går i gang ifm.
anlægning af borepladsen og konstruktion af veje (Broomfield, 2012). Ved de fremtidige
borepladser vil der være ca. 20 boringer, dvs. 1600 til 5000 dage med støjaktiviteter. Da støj har
negativ påvirkning på helbredet, anbefales det at bruge støjskærme. De kan reducere støjen med 70
procent (Francis et al. 2010). Man skal dog være opmærksom på at støjen reflekteres på indersiden
af støjskærmen, hvad der øger støjniveauet for arbejderne på borepladsen.
I Dybvad blev der også anvendt støjskærm. Det vil sandsynligvis også ske ved en evt. fremtidig
boreplads i Danmark. Støjskærmen skærmer også for indblik til meget af det maskinelle udstyr.
Støjskærmens udseende kommer til at betyde meget i det visuelle udtryk. Det har fået det
amerikanske energiselskab Chesapeakes til at udvikle en designmanual for støjskærme, med
forskellige farvekombinationer bl.a. militære kamuflage farve, som får skærmen til at falde ind i
landskabet (Hjelm Poulsen, 2015).
5.4.2 Vandbassinerne
Der er meget stor forskel på, hvor meget vand der bruges i fraktureringsprocessen (Broomfield,
2012) og derfor også på mængden af retur vand, og størrelsen på bassinerne til opbevaring af
returvand. Vandforbruget er beskrevet i kapitel 4.2. Vandbassinerne er ofte på størrelse med
borepladsen, og bassinernes vandrette overflade, kræver ofte store terrænarbejder, der bevirker at de
kommer til at markere sig meget i landskabet. Ikke alle lande og stater tillader åbne bassiner til retur
vand. I Maryland i østlige USA og i staten New York er det påbudt, at returvand skal opbevares i
lukkede vandtanke, med dobbeltvægge. Maryland har en særlig sårbar natur, fordi staten har en
større artsdiversitet end andre steder i USA, og derfor flere truede arter. Returvandet kan være
radioaktivt, og der er usikkerhed om, hvad det indeholder af kemiske forbindelser, som kan være
128
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
opstået mellem kemikalier fra fraktureringsvæsken. Retur vandet kan placeres i vandtanke m.
dobbelte vægge, for at beskytte dyr, planter og mennesker mod at komme i berøring med det
(Eshleman & Elmore, 2013; Maryland Department of the Environment and Maryland Department
and Natural Resources. 2015). Om tankene skal være med dobbelte vægge må opvejes i forhold til
risiko og økonomi.
Inddeling af pladsen i arbejdszoner gør det muligt at differentiere overfladevandet i rent og
forurenet/muligvis forurenet vand. To-strengs systemet gør der muligt at minimere udbredelsen af
forurenet vand på pladsen og minimere håndteringen og rensningen af vandet. Det er oplagt at
genbruge el. videreudvikle dette system.
5.4.3. En skifergas boreplads i Danmark efter Best Management Practices
I figur 22-24 vises et muligt design og indretning af en skifergas boreplads i Danmark efter ”Best
Management Practices” under tre forskellige faser af skigergasindvindingsprocessen, dvs. imens der
bores horisontalt, mens der fraktureres og under selve gasproduktionen.
Til at starte med formes borepladsen efter landskabet med afrundede hjørner og mindst mulig
terrænarbejde. Pladsen opdeles i et opholdsareal, et ydre areal, et indre areal og et bassinområde til
overfladevand og forurenet vand (Rambøll, 2014). Anlæggets faste elementer består af en jordvold,
bygget op af ca. 30 cm. afrømmet jord, et 2 meter højt trådhegn, i alt 2000 m
2
. Underlaget for
borepladsen bygges op efter de samme retningsanvisninger som beskrevet til Dybvad, som gør
borepladsen mere end 99 % vandtæt. Hele borepladsen kloakeres med et to strengsystem, som vha.
linjedræn adskiller forurenet overfladevand fra indre boreområde fra overfladevand fra ydre
boreområde og opholdsområdet jf. Rambøll (2014).
I centrum af det indre boreområde etableres en betonplade, hvori boreriggen er nedgravet i 2 meters
dybde (jf. Rambøll, 2014), en såkaldt borekælder. Selve boringen udføres gennem bunden af denne
betonkælder. Som sikkerhedsforanstaltning etableres to vandboringer i hver sin ende af borepladsen
for løbende at kunne sammenligne vandkvaliteten. Vandet fra boringerne bruges til
fraktureringsprocessen samt til sanitet og kantine i opholdsarealet, og afvaskning af maskiner og
redskaber i ydre og indre boreområde. Alle øvrige elementer i færdiggørelsesperioden er mobile og
vil være midlertidigt på pladsen i varierende tidslængder. Det gælder boretårnet, skurvogne,
containere med udstyr, og et stort antal lastbiler.
Fase 3. Horisontale boringer
Figur 22 viser et muligt design og indretning af en skifergas boreplads i Danmark efter ”Best
Management Practices” imens der bores horisontalt. Det samlede areal udvides til 3 hektar.
Opholdsarealet indeholder faciliteter til ca. 20 medarbejdere bl.a. skurvogn til kontor, kantine og
møderum og skurvogn til omklædning og toilet og bad. Samt parkeringsareal til lette køretøjer.
Ydre areal er beregnet til transport. Det ydre boreområde anvendes til opbevaring af øvrige
materialer, der anvendes til borearbejdet som f.eks. mekaniske og elektriske reservedele samt
betjeningsudstyr og lagerplads til f.eks. forerør, containere til borespån og andet affald, der skal
transporteres væk. På dette område vil der være trafik fra lastbiler og gaffeltrucks. Det indre
boreområde omfatter det areal, hvor boreriggen og det mobile boretårn og det tilhørende udstyr
(dieseldrevet generatorer, tanke, tilsætningsstoffer til boremudder, forerør mv.) placeres. Boretårn,
som er monteret på en lastbil el. trailer, flyttes op til 6 meter under processen for at foretage ca. 20
boringer. Kraner bruges bl.a. til at løftes forerør og containere. Der opstilles vandtanke, til
129
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
returvand. Vandet ledes til rensningsanlæg gennem midlertidige rørføringer. Bassinområdet
indeholder to bassiner til overfladevand, fra hver af de to vandsystemer. Det ene bassin vil have
uforurenet overfladevand, som efter sandfang og olieskimmer ledes til nærmeste vandløb. Det andet
bassin vil have forurenet overfladevand, med bl.a. oppumpet vand fra boreriggen og et forsænket
(0,5 m) plateau til generator og olietanke.
Fase 4. Fracktureringsperioden
Figur 23 viser et muligt design og indretning af en skifergas boreplads i Danmark efter ”Best
Management Practices” under fraktureringsperioden. Boretårnet tages ned under frackturerings
processen. Borepladsen skal nu rumme store lastbiler og tankbiler, samtidig med at trafik af store
tunge køretøjer skal komme omkring. Denne proces er vurderet til samlet at kræve et areal på 3
hektar. Rundt om det indre boreområde sættes en mobil støjskærm for at reducere støj fra de mange
lastbiler og fracktureringen. Tankvogne med sand, kemikalier, boremudder ankommer til pladsen,
evt. også vand. Vandet tages fra en lokal boring. Tankvogne og lastbiler placeres side om side.
Slanger leder vand og kemikalier og sand fra nogle tankbiler over i andre og blandes. Blandingen af
borevand og boremudder ledes direkte fra tankbilerne til fracktureringsprocessen.
Fase 5. Produktionsperioden
I figur 24 vises et muligt design og indretning af en skifergas boreplads i Danmark efter ”Best
Management Practices” under selve gasproduktionen. Alt mobilt udstyr fjernes fra borepladsen, på
nær en enkelt skurvogn (toilet) til mandskabet, der efterser produktionsprocessen. Over hver boring
placeres et brøndhoved, en ca. 2 meter høj rørføring, med mulighed for at lukke processen flere
steder, populært kaldet et ’Christmas tree’ (Healy, 2012). Belægningsstenene og betonfladen i det
tidligere indre boreområde står tilbage. Opdelingen i et opholdsareal, indre og ydre boreområde
nedlægges, da der ikke længere er de samme arbejdsrisici at tage hensyn til. Gas og vand kommer
op af jorden i rørledninger. Gassen komprimeres og gassen tørres på stedet i et tørringsanlæg og
kobles til naturgasrørinfrastrukturen.
Produktions perioden kræver langt mindre areal end de to foregående. Boringen skal
genfracktureres efter 5-10 år de næste 20-40 år for vedvarende at have en relativ høj gasproduktion
(Broomfield, 2012). Den tilbagevendende fracktureringsproces kræver fortsat et areal på 3 hektar,
med en tæt belægning. Derfor vil pladsens areal nok ikke blive reduceret i produktionsperioden.
130
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 22: Illustration af muligt design og indretning af en skifergas boreplads i Danmark efter ”Best Management
Practices” imens der bores horisontalt.
131
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 23: Illustration af muligt design og indretning af en skifergas boreplads i Danmark efter ”Best Management
Practices” imens der fraktureres.
132
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur 24: Illustration af muligt design og indretning af en skifergas boreplads i Danmark efter ”Best Management
Practices” imens der produceres gas.
133
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
5.4.4 Nedlukning af boreplads
Nedlukning og overdragelse af en skifergas boreplads, når gasproduktionen stopper, består
overordnet set i at forsegle brøndene og bringe området tilbage til sin oprindelige tilstand. Hvordan
forseglingen af brøndene foregår rent teknisk er beskrevet i Kapitel 3.3.
Tilbageføringen af borepladsens areal til det landskab, der var før, er der ikke skrevet meget om
endnu, men der er stigende forståelse for vigtigheden af emnet i USA (Eshleman & Elmore, 2013)
Flere rapporter nævner, at der er risiko for at dele af borepladsens areal ikke kan bruges
efterfølgende pga. sundhedsrisiko. Der er eksempler på at brønde, der lækker metangas efter
forsegling. I nogle tilfælde er det ikke muligt at fjerne alle brøndhoveder, eller dele af dem. Det
anses dog for et mindre problem, da disse dele let kan kamufleres vha. beplantning (Bromfield,
2012).
Der bør allerede i designprocessen af borepladsen tages stilling til, hvordan borepladsen afvikles og
lukkes ned når gasproduktionen stopper (Broomfield, 2012). Dette kan ske gradvist.
Produktionsfasen er knap så pladskrævende som de tidligere faser, og dele af arealet kan føres
tilbage til, hvordan det fremstod før, mens produktionen var igangværende.
Billede 5. Gradvis tilbageføring til græsområde. Nedlukning af boreplads.
Copyright: Dan Gleiter. Pennlive.
Ved denne skifergas indvindingsplads i Pennsylvania er hele borepladsens flade tilbageført til
græsområde. Kun et kørespor der forbinder de tilbageværende dele, er ladt tilbage. Konjunkturen af
plateauet, hvor borepladsen har ligget ses i græsskrænternes mørkere farve, som strækker sig fra
skovbrynet i venstre side af billedet og stopper lige før gastørringsanlægget. Vandbassinet skal igen
i brug, når boringerne skal genfraktureres. Til den tid skal pladsen genetableres for at kunne
modtage tung trafik af lastbiler.
I staterne New York og Pennsylvania er der udarbejdet mere udførlige retningslinjer for
genetablering af skifergas borepladser (PADCNR, 20011), da genskabelsesprocessen skaber risiko
for invadering af invasive planter, som er et stadig stigende problem.
134
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Grunden til at invasive arter kan blive et problem i forhold til frakturerings processen, er det store
antal lastbiler og containere (smittekilder), der dagligt ankommer til borepladsen.
Pennsylvanias
retningslinjer
for
genskabelse
af
skiferborepladser
har
2
faser:
1. fase. Under produktionsfasen beplantes området med indfødte planter, og kanterne rundt
om både ny og gammel beplantning blødgøres. Det anbefales at overvåge området i op til to
år for udefra kommende planter
2. fase. Efter lukningen af brønden, når al produktion er stoppet fjernes infrastrukturen
sammen med alle faste elementer. Jorden revitaliseres ved grubning. Området dækkes med
vegetation i form af hjemmehørende planter (PADCNR, 20011).
Ved en eventuel genetablering af skiferboreplads til naturområde i Danmark bør man forholde sig
til problematikken omkring invasive plantearter ved at undersøge aktualitet og risikograden i
Danmark nærmere og evt. udarbejde en handlingsplan, som kunne tage udgangspunkt i den 2 fasede
strategi fra Pennsylvania og den eksisterende nationale erfaring.
5.4.5 Naturgenopretning
Landskabsbehandlingen af forladte skifergas indvindingssteder har hidtil taget udgangspunkt i
genetablerings og tilbageføringsmetoden. Men der er to veje at gå indenfor naturgenopretning. Man
kan enten forsøge at "skjule" de tidligere aktiviteter som beskrevet ovenfor eller betragte området
som industriel kulturarv, og indsætte landskabelige elementer som kontrast til særlige
bevaringsværdige industrielle elementer.
Nedlukning af skifergas indvindingsborepladser kan til en vis grad sammenlignes med
nedlukningen af andre former for kommercielle energilandskaber (Broomfield, 2012) som f.eks.
brunkuls lejer, grusgrave m.m. Og disse industrianlæg er der en udviklet tradition i Europa og ikke
mindst i Danmark for at behandle som kulturarv. Det gælder særligt anlæg, som afvikles, fordi
produktionen omlægges til en mere moderne form.
Hvis skifergasproduktionen indføres i Danmark, vil nedlæggelsen af de fremtidige anlæg om 40-50
år sandsynligvis blive betragtet som andre relaterede industrilandskaber. Hver boreplads har sine
særlig stedsspecifikke udfordringer, som der skal tages højde for.
135
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Landskabsplateauer i skifergasproduktionen. Naturgenopretning.
Copyright: Maruellus-Shale.US.
I skifergasproduktionen er det specielt de store landskabsplateauer, de stejle skrænter og store
terrænforskelle, som står tilbage som landskabspotentialer som man kan vælge at udnytte positivt i
kommende nye landskabsprojekter. F.eks. til sportspladser el. skøjtebaner. Plateauerne fremkommer
specielt de steder, hvor der er behov for etablering af vandbassiner.
Men foreløbig er skifergasproduktionen ny som energiform i Europa, og også kontroversiel. I
Danmark er den slet ikke etableret. Derfor vil planerne for nedlæggelse af skifergas anlæg i
Danmark, som udarbejdes ved etableringen i de første mange år sandsynligvis ikke tage
udgangspunkt i en kulturarvs betragtning, på trods af at denne tilgang er langt den mest udbredte og
begrebsliggjorte i landskabsarkitektur forskningen (Braae, 2015).
5.5 Beskrivelse af trafik
Skifergas indvinding medfører transport af materiel til påbegyndelse af en boring, samt materiel og
råstoffer i forbindelse med hver frakturering. Hertil kommer pendling og øvrig transport af
personale i forbindelse med indvindingen. De trafikale problemstillinger, der knytter sig til
indvindingen afhænger af indvindingsområdets samlede størrelse og tæthed, samt hvilke typer af
områder, det foregår i.
Den US amerikanske erfaring har generelt været, at indvindingen er sket i landområder med
begrænset infrastruktur, og at omfanget og tætheden af indvindingen er øget markant over tid.
Kombinationen har ført til et pres på infrastrukturen både lokalt og i særlige korridorer med dertil
hørende problemer.
Turproduktionen til og fra skifergas boringer er et vigtigt udgangspunkt for at vurdere den trafikale
betydning af indvindingen. Antallet af lastbilture og mængder, der skal transporteres til og fra,
afhænger af undergrunden og boringens type. Rapporterede nøgletal kan give et førstehåndindtryk
af omfanget. Hos Hart et al. (2013) inddeles tur-produktionen i opstart af boring, samt frakturering.
Opstarten anslås at medføre mellem 95 og 190 transporter (én vej), mens fraktureringen anslås at
136
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
medføre mellem 707 og 2237 transporter, hvoraf godt 60 % er transporter med vand. Andre peger
på et transportbehov til løbende vedligeholdelse på ca. 88 yderligere transporter pr. år (se Rahm et
al. 2015). Frakturering af den enkelte boring sker mellem hvert 3-4. og hvert 5. år (Rahm 2015;
Tidd, 2012). Transporten omkring den enkelte boring vil ligge på et lavt niveau en stor del af tiden,
men med meget intensive perioder (flere uger) i forbindelse med fraktureringsproceduren.
I den US amerikanske kontekst sker skifergas indvindingen i en skala og tæthed, der lokalt og
regionalt sætter et mærkbart aftryk på infrastruktur og trafikken. Dette gælder f.eks. transporten af
sand til frakturering, der i visse korridorer kommer til at udgøre en stor del af godstransporten (Hart
et al. 2013). De største effekter ses dog mere lokalt, hvor små veje slides og ødelægges af et
væsentligt forøget antal tunge transporter (Abramzon et al. 2014; Rahm et al. 2015; Christopherson
& Rightor, 2012). På denne baggrund har der været gennemført vurderinger af værdien af det øgede
slid på vejene, lige som der i forskellige stater anvendes modeller, hvor indvindings-selskaber
reetablerer ødelagte veje eller betaler en afgift pr. boring for slid på lokale veje.
De trafikale effekter og konsekvenser er umiddelbart synlige i de amerikanske indvendigsområder
og gør det svært for lokale myndigheder at opretholde serviceniveauet og løse problemerne (Rahm
et al. 2015). Tilsvarende peger lokale befolkninger i en undersøgelse i Texas på øget lastbil
transport som det væsentligste problem knyttet til de nye indvindeingsmetoder i gas industrien
(Theodori, 2009).
Uheldsrisikoen som følge af den øgede trafik har spillet en stor rolle i den lokale debat, men
vurderinger er ofte begrænsede af manglende 0-målinger og generelt databeredskab. Undersøgelser
rapporterer øgede trafikmængder, øget antal trafikuheld og skadestuebesøg i skifergas
indvindingsområderne (Christoperson & Rightor, 2012). En enkelt undersøgelse har set målrettet på
skifergas indvindingens sammenhæng med trafik uheld i Pennsylvania. Undersøgelsen
konkluderede, at antallet af uheld er øget mærkbart i forbindelse med indvindingen af skifergas
(Graham et al. 2015).
5.5.1 Relation til Danmark
I en dansk sammenhæng vil de trafikale effekter afhænge af flere forhold: Omfang og koncentration
af skifergas indvindingen; muligheder for vandindvinding på stedet, samt adgang til sand og
affaldsdepoter fra indvindingsområdet; lokaliteter og konflikter med lokal trafik/boligområder.
I hvilken udstrækning, de amerikanske erfaringer med belastning af infrastrukturen lokalt vil være
de samme i Danmark kræver vurdering af konkrete lokaliseringer. Hvis det antages, at der Danmark
generelt vil være mulighed for adgang til at føre vand i rør frem til brøndene, at de enkelte
borepladser vil have omkring 14 boringer (brønde) (jf. Ewen et al. 2012) og at frekvensen for
genfrakturering er ca. hvert 5 år, peger amerikanske nøgletal (Hart et al. 2013) på et kørselsbehov
på mellem 4 og 12 lastvognsture ind eller ud fra hver boreplads i gennemsnit pr. dag i driftsfasen.
Intensiveres anvendelsen af de enkelte borepladser i retning af flere boringer/brønde, må der
forventes mere trafik til/fra anlægget. Generne af denne kørsel afhænger i høj grad af tilslutningen
til det overordnede vejnet.
Bruger man samme antagelser til at forestille sig en opskalering af skifergas indvindingen i det
nordjyske område til en fuld dækning af ’sweetspotområdet’ eksklusive nuværende by, skov- og
naturområder (se kapitel 5.1.2), bliver kørselsbehovet på mellem 200 og 600 daglige lastvognsture i
137
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
gennemsnit (der antages 1 boreplads med 14 brønde pr. 9 kvadratkm). Denne trafikmængde er
begrænset i forhold til de ca. 6-700 lastbiler, der benytter Frederikshavnmotorvejen, samt de 8-900
der benytter Hirtshalsmotorvejen (jf. flow data fra Landstrafikmodellen). Imidlertid må brøndene
skønnes fordelt i hele området, og en væsentlig del af kørslen må forventes at ske inden for
regionen. Skifergas indvindingen vil derfor især kunne føre til en synlig forøgelse af den tunge
trafik på regionens tværveje (øst-vest) og andre mindre veje.
5.5.2 Afværgeforanstaltninger
Afværgeforanstaltninger inkluderer lokalisering af boringer med tilknytning til det overordnede
vejnet, i god afstand fra by og med mindst muligt behov for gennemkørsel af bymæssige områder i
forbindelse med materiale-transport til/fra boringen. Formålet med at implementere disse
afværgeforanstaltninger er at sikre at kørslen med tunge køretøjer så vidt muligt sker på veje, der er
bygget til det, og at trafikale gener og uheld i mødet mellem lokal trafik, herunder bl.a. bløde
trafikanter, reduceres mest muligt.
Kørsel med flere aksler på materiale-transporter til/fra boringer kan være med til at reducere
belastningen af vejnettet. Løsningen anvendes i dag i forbindelse med mejeri-lastbiler, samt ved
transporter mellem gårde og biogasanlæg. Begge dele foregår på små veje i landområder.
Logistik styring af transporter til/fra boringer efter sand, evt. vand, samt mhp. aflevering af fast eller
flydende affald. De tunge transporter bør så vidt muligt anvende det overordnede vejnet afhensyn til
vejkapacitet og belastning. Studier i Pennsylvania (Gilmore et al. 2014) peger dog på muligheden
for store kørselsbesparelser, hvis kørslen planlægges målrettet efter anvendelse af nærmeste
faciliteter (sand, vand, land fills).
Adgang til vand på/ved boringen kan reducere behovet for tunge transporter væsentligt. En stor del
af materialetransporten til boringen i forbindelse med frakturering er vand til at pumpe ned i
undergrunden. Hvis vand er til rådighed på stedet kan mange lastbiltransporter spares.
138
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
6. Referencer
1.
2.
3.
(S&T)
2
Consultants Inc. 2012. GHGenius Natural Gas Pathway Update. Delta (BC): Natural Resources
Canada.
3Legs. 2014. 3Legs Resources 2014 work program February 2014. http://www.3legsresources.com/wp-
content/uploads/2014/03/Investor-Presentation-Mar-2014.pdf [besøgt 9 september 2015].
Abramzon, S., Samaras, C., Curtright, A., Litovitz, A., and Burger, N. 2014. Estimating the consumptive use
costs of shale natural gas extraction on Pennsylvania roadways. Journal of Infrastructure Systems 20 (3):
06014001
AEA. 2012. Climate impact of potential shale gas production in the EU. Report for European Commission DG
CLIMA. AEA/R/ED57412. Date 30/07/2012. Issue 2.
Al-Muntasheri, G. 2014. A Critical Review of Hydraulic Fracturing Fluids over the Last Decade. SPE West.
North Am. Rocky Mt. Jt. Reg. Meet. 16–18.
Albright., J, Pearson, C. 1982. Acoustic emissions as a tool for hydraulic fracture location: Experience at the
Fenton Hill Hot Dry Rock site. Society of Petroleum Engineers Journal 22:523–530; doi:10.2118/9509-pa.
Almond, S., Clancy, S.A., Davies, R.J., Worrall, F. 2014. The Flux of radionuclides in flowback fluid from
shale gas exploitation. Environmental Science and Pollution Research International 21: 12316-121324.
Alvarez, R.A., Pacala, S.W., Winebrake, J.J., Chameides, W.L., Hamburg, S.P. 2012. Greater focus needed on
methane leakage from natural gas infrastructure. Proceedings of the National Academy of Sciences of the
United States of America 109(17): 6435-6440.
AMEC Environment & Infrastructure UK Limited. 2013. Strategic Environmental Assessment for Further
Onshore Oil and Gas Licensing. Environmental Report. London: Department of Energy and Climate Change.
American Petroleum Institute. 2009. Hydraulic Fracturing Operations — Well Construction and Integrity
Guidelines. 1–36.
Appelo, C.A.J., Postma D. 2005. Geochemistry, Groundwater and Pollution 2
nd
ed. CRCPress.
Armendariz, A.l. 2009. Emissions from Natural Gas Production in the Barnett Shale Area and Opportunities
for Cost Effective Improvements. Texas: Environmental Defense Fund.
Arnaud, C.H. 2015. Figuring out fracking wastewater. Chemical Engineering News March 16: 8-12.
Arthur, J. D., Coughlin, B. J., Bohm, B. K. 2010. Summery of Environmental Issues, Mitigation Strategies and
Regulatoy Challenges Associated with Shale gas Devolopment in the United States and Applicability to
Devolopment and Operations in Canada. Tilgængelig: http://www.all-llc.com/publicdownloads/ALL-
CURIPC_10202010.pdf [besøgt den 9. Januar 2016].
Arthur, J.D., Hochheiser, H.W. 2011. Plugging and Abandonment of Oil and Gas Wells. Working Document
of the NPC North American Resource Development Study. National petroleum Council. Tilgængelig:
http://www.npc.org/prudent_development-topic_papers/2-25_well_plugging_and_abandonment_paper.pdf
[besøgt den 9. Januar 2016].
Aud, W., Wright, T. 1994. The effect of viscosity on near-wellbore tortuosity and premature screenouts. SPE
Annual Technical Conference and Exhibition, September 25-28, New Orleans, Louisiana. 305–317;
doi:10.2523/28492-MS.
Baig A, Urbancic T. 2014. Hydraulic fracturing-induced seismicity: an overview of recent observations and
implications on development. first Break 32.
BAPE (Bureau d’audiences publiques sur l’environnement). 2011. Développement durable de l’industrie des
gaz de schiste au Québec. Rapport 273. Quebec (QC): BAPE.
Barati, R., Liang, J-T. 2014. A review of fracturing fluid systems used for hydraulic fracturing of oil and gas
wells. J. Appl. Polym. Sci. 40735:n/a–n/a; doi:10.1002/app.40735.
Baumann-Wilke, M., Bauer, K., Schovsbo, N.H., Stiller, M. 2012. P-wave traveltime tomography for a seismic
characterization of black shales at shallow depth on Bornholm, Denmark. Geophysics 77:EN53;
doi:10.1190/geo2011-0326.1.
Bearer, S., Nicholas, E., Gagnolet, T., DePhilip, M., Moberg, T., Johnson, N. 2012. Conservation Best
Management Practices for Shale Gas Extraction.
Environmental Practice 14 (4)
308-319.
Bekendtgørelse om transport af radioaktive stoffer. BEK nr. 993 af 5. december 2001
https://www.retsinformation.dk/Forms/R0710.aspx?id=21736 [besøgt 7 januar 2016].
Bekendtgørelse om undtagelsesregler fra lov om brug m.v. af radioaktive stoffer. BEK nr. 192 af 02/04/2002
https://www.retsinformation.dk/Forms/R0710.aspx?id=9109 [besøgt 7 januar 2016].
Bekendtgørelse om undtagelsesregler fra lov om brug m.v. af radioaktive stoffer. BEK nr. 192 af 02/04/2002.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
139
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
25. Bekendtgørelse nr. 818 af 28. juni 2011 om vejtransport af farligt gods. Tilgængelig:
https://www.politi.dk/NR/rdonlyres/94F85C72-B6F2-46AF-A696-
3BA7622991C2/0/ADRbekendtg%C3%B8relse818revideret2011.pdf [besøgt 13 januar 2016].
26. Bergman, A., Weber F.A., Meiners, G.H., Müller, F. 2014. Potential water-related environmental risks of
hydraulic fracturing employed in exploration and exploitation of unconventional natural gas reservoirs in
Germany. Environmental Sciences Europe 26:10.
27. Bernard, B.B., Brooks, J.M., Sackett, V.M. 1978. Light hydrocarbons in recent Texas continental shelf and
slope sediments. Journal Geophysical Research 83:4053-4061.
28. Bishop, R.E. 2011. Chemical and Biological Risk Assessment for Natural Gas Extraction in New. Tilgængelig:
York.
Tilgængelig:
http://www.hydrorelief.org/frackdata/economics/Risk_Assessment_Natural_Gas_Extraction.pdf [besøgt 13
januar 2016].
29. Bloys, B., Davis, N., Smoken, B., Bailey, L., Houwen, O, Reid, P., Sherwood, J., Fraser, L., Hodder, M. 1994.
Designing and Managing Drilling Fluid. Oilfield Review. April 1994, 33-43.
30. BNK.
2014.
BNK
corporate
presentation
August
2014.
Tilgængelig:
http://www.bnkpetroleum.com/images/presentations/Current_Presentation.pdf [besøgt 9 september 2015].
31. Bommer, J.J., Crowley, H., Pinho, R. 2015. A risk-mitigation approach to the management of induced
seismicity. J. Seismol. 19: 623–646; doi:10.1007/s10950-015-9478-z.
32. Bosworth, S., El-sayed, H.S., Ismail, G., Ohmer, H., Stracke, M., West, C., Retnanto, A. 1998. Key Issues in
Multilateral Technology Drilling, completing and later reentering wells with multiple branches to improve.
Oilfield Review 10: 14–28.
33. Boyd, D., Al-kubti, S., Khedr, O.H., Khan, N., Al-nayadi, K., Degouy, D., et al. 2006. Reliability of Cement
Bond Log Interpretations Compared to Physical Communication Tests Between Formations. 2006 Abu Dhabi
Int. Pet. Exhib. Conf. 11.
34. Braae,
E.
2015.
Beauty
Redeemed.
Recycling
Post-Industrial
Landscapes.
IKAROS,
Press.
BIRKHÄUSER,
Basel.
Kapitel
6.
Design
as
intervention:
outline
for a transformation theory. P. 275 – 304. ISBN 978-87-92614-10-0.
35. Bradbury, J., Obeiter, M., Draucker, L., Wang, W., Stevens, A. 2013. Clearing the Air: Reducing Upstream
Greenhouse Gas Emissions from U.S. Natural Gas Systems. Working Paper. Washington (DC): World
Resources Institute.
36. Britt, L.K., Schoeffler, J. 2009. The Geomechanics Of A Shale Play : What Makes A Shale Prospective ! SPE
Pap. 125525, 2009 SPE East. Reg. Meet. 1–9; doi:10.2118/125525-MS.
37. Britt, L.K., Smith, M.B. 2009. Horizontal Well Completion, Stimulation Optimization, And Risk Mitigation.
SPE East. Reg. Meet. 23–25.
38. Brittingham, M.C., Maloney, K.O., Farag, A.M., Harper, D.D., Bowen, Z.H. 2014. Ecological risks of shale oil
and gas development to wildlife, aquatic resources and their habitats. Environmental Science & Technology
48: 11034-11047.
39. Broderick, J., Anderson, K., Wood, R., Gilbert, P., Sharmina, M., Footitt, A., Glynn, S., Nicholls, F. 2011.
Shale gas: an updated assessment of environmental and climate change impacts. A report commissioned by
The Co-operative and undertaken by researchers at the Tyndall Centre. University of Manchester.
40. Broomfield, A. 2012. Support to the identification of potential risks for the environment and human health
arising from hydrocarbons operations involving hydraulic fracturing in Europe. AEA Technology plc, for
European Commission DG Environment.
41. Brufato, C., Cochran, J., Conn, L., Power, D., Zaki Abd Alla El-Zeghaty, S., Fraboulet, B., et al. 2003. From
Mud to Cement — Building Gas Wells. Oilf. Rev. 62–76.
42. Buchardt, B., Nielsen, A.T., Schovsbo, N.H. 1997. Alun Skiferen i Skandinavien. Geologisk Tidsskrift 3: 1–
30.
43. Burkhart, J., Huber, T., Bolling, G. 2013: Potential Radon release during Fracking in Colorado. The American
Association of Radon Scientists and Technologists. Radon Symposiun Paper. Spingfield, IL 2013, 20-27.
44. Burnham, A., Han, J., Clark, C.E., Wang, M., Dunn, J.B., Rivera, I.P. 2011. Life-cycle greenhouse gas
emissions of shale gas, natural gas, coal, and petroleum. Environmental Science & Technology 46:619–627.
45. Burton, G.A., Basu, N., Ellis, B.R., Kapo, K.E., Entrekin, S., Nadelhoffer, K. 2014. Hydraulic “Fracking”: Are
surface water impacts an ecological concern? Environmental Toxicology and Chemistry 33: 1679-1689.
46. Calvez, J.H.L., Craven, M.E., Klem, R.C., Baihly, J.D., Bennett, L.A., Brook, K. 2007. Real-Time
Microseismic Monitoring of Hydraulic Fracture Treatment: A Tool To Improve Completion and Reservoir
Management. SPE Hydraul. Fract. Technol. Conf. 7; doi:10.2118/106159-MS.
140
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
47. Cathles, L. M., Brown, L., Taam, M., Hunter, A. 2012. A commentary on “The greenhouse-gas footprint of
natural gas in shale formations” by R.W. Howarth, R. Santoro, and Anthony Ingraffea. Climate Change
113:525–535.
48. Caulton, D.R., Shepson, P.B., Santoro, R.L., Sparks, J.P., Howarth, R.W. Ingraffea, A.R. Cambaliza, M.O.L.,
Sweeney, C., Karion, A., Davis, K.J., Stirm, B.H., Montzka, S.A., Miller, B.R. 2014. Toward a better
understanding and quantification of methane emissions from shale gas development. PNAS 111(17): 6237–
6242.
49. Charpentier, R.R., Cook, T.A. 2010. Improved USGS methodology for assessing continuous petroleum
resources. U.S. Geological Survey Data Series 547: 22 p. and program.
50. Cherry, J., Ben-Eli, M., Bharadwaj, L., Chalaturnyk, R., Dusseault, M.B., Goldstein, B., et al. 2014.
Environmental Impacts of Shale Gas Extraction in Canada. The Expert Panel on Harnessing Science and
Technology to Understand the Environmental Impacts of Shale Gas Extraction.
51. Christensen, T.H., Bjerg, P.L., Banwart, S., Jakobsen, R., Heron, G., Albrechtsen, H.-J. (2000):
Characterization of redox conditions in groundwater contaminant plumes. Journal of Contaminant Hydrology
45: 165-241.
52. Christopherson, S., Rightor, N. 2012. How shale gas extraction affects drilling localities: Lessons for regional
and city policy makers. Journal of Town and City Management 2(4): 1-20.
53. Chutter, F.M. 1969. The effects of silt and sand on the invertebrate fauna of streams and rivers. Hydrobiologia
34: 57-76.
54. Cipolla, C.L., Berntsen, B. A., Moos, H., Ginty, W.R., Jensen, L. 2000. Case Study of Hydraulic Fracture
Completions in Horizontal Wells, South Arne Field Danish North Sea. SPE - Asia Pacific Oil Gas Conf. 259–
273.
55. Clarke, H., Eisner, L., Styles, P., Turner, P. 2014a. Felt seismicity associated with shale gas hydraulic
fracturing: The first documented example in Europe. Geophys. Res. Lett. 41:8308–8314;
doi:10.1002/2014GL062047.
56. Clarke, H., Eisner, L., Styles, P., Turner P. 2014b. Felt seismicity associated with shale gas hydraulic
fracturing: The first documented example in Europe. Geophys. Res. Lett. 41:8308–8314;
doi:10.1002/2014GL062047. Received.
57. Commonwealth of Pennsylvania Department of Conservation and Natural Resources Bureau of Forestry. 2011.
Guidelines for Administering Oil and Gas Activity on State Forest Lands VERSION 2011-1 April 26, 2011.
Tilgængelig: http://www.dcnr.state.pa.us/cs/groups/public/documents/document/dcnr_004055.pdf. [besøgt 13
januar 2016].
58. Conoco-Phillips, Lane-Energy. 2013. Hydraulic Fracturing Fluid Product Component Information Disclosure:
Strzeszewo LE-1 (Stage 1). opppw.pl 0–2. Available: www.opppw.pl/pl/sklad_plynu_szczelinujacego/23.
59. Considine, T., Watson, R., Considine, N., Martin, J. 2012. Environmental Impacts during Marcellus Shale Gas
Drilling: Causes, Impacts, and Remedies, Report 2012-1. Buffalo: Shale Resources and Society Institute, State
University of New York.
60. Considine, T.J., Watson, R.W., Considine, N.B., Martin, J.P. 2013. Environmental regulation and compliance
of Marcellus Shale gas drilling. Environ. Geosci. 20:1–16; doi:10.1306/eg.09131212006.
61. Cornell, C.A. 1968. Engineering seismic risk analysis. Bull. Seismol. Soc. Am. 58: 1583–1606.
62. Cornford, C., Birdsong, B., Groves-Gidney, M. 2014. Offshore Unconventional Oil From the Kimmeridge
Clay Formation of the North Sea: A Technical and Economic Case. Unconventional Resources Technology
Conference (URTeC): 1936282. DOI 10.15530/urtec-2014-1936282.
63. Council of Canadian Academies. 2014. Environmental Impacts of Shale Gas Extraction in Canada. Ottawa
(ON): The Expert Panel on Harnessing Science and Technology to Understand the Envi-ronmental Impacts of
Shale Gas Extraction. Council of Canadian Academies.
64. COWI. 2006. Hess Denmark aps VVM for Syd Arne - feltudbygning og production. Oktober 2006.
Tilgængelig: http://docplayer.dk/2145869-Vvm-for-syd-arne-feltudbygning-og-produktion.html. [besøgt 13
januar 2016].
65. Darrah, T.H., Vengosh, A., Jackson, R.B., Warner, N.R., Poreda, R.J. 2014. Noble gases identify the
mechanisms of fugitive gas contamination in drinking-water wells overlying the Marcellus and Barnett Shales.
Proc. Natl. Acad. Sci. 111:14076–14081; doi:10.1073/pnas.1322107111.
66. Davies, R.J., Mathias, S.A., Moss, J. Hustoft, S., Newport, L. 2012: Hydraulic fractures: How far can they go.
Marine and Petroleum Geology 37: 1-6.
67. Davies, R.J., Almond, S., Ward, R.S., Jackson, R.B., Adams, C., Worrall, F., et al. 2014. Oil and gas wells and
their integrity: Implications for shale and unconventional resource exploitation. Mar. Pet. Geol. 56:239–254;
doi:10.1016/j.marpetgeo.2014.03.001.
68. de Pater, C.J.J., Baisch, S. 2011. Geomechanical Study of Bowland Shale Seismicity. Synth. Rep. 71.
141
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
69. Deichmann, N., Giardini, D. 2009. Earthquakes Induced by the Stimulation of an Enhanced Geothermal
System below Basel (Switzerland). Seismol. Res. Lett. 80:784–798; doi:10.1785/gssrl.80.5.784.
70. Department of Conservation and Natural Resources, 2013. Guidelines for Administering Oil and Gas activity
on State Forest Lands. Commonwealth of Pennsylvania.
71. Drikkevandsbekendtgørelsen (2014) Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg,
BEK nr 292 af 26/03/2014, Miljøministeriet, Naturstyrelsen, j.nr. NST-400-00073
72. Drohan, P.J., Brittingham, M., Bishop, J., Yoder, K. 2012. Early Trends in Landcover Change and Forest
Fragmentation due to Shale-Gas Development in Pennsylvania: A Potential outcome for the Northcentral
Appalachians. Environmental Management, 49: 1061–1075.
73. Drollette, B.D., Hoelzer, K., Warner, N.R., Darrah, T.H., Karatum, O., O’Connor, M.P., et al. 2015. Elevated
levels of diesel range organic compounds in groundwater near Marcellus gas operations are derived from
surface activities. Proc. Natl. Acad. Sci. 112:13184–13189; doi:10.1073/pnas.1511474112.
74. DSF. 2013. Vibrationspåvirkninger af bygninger,anlæg og installationer som følge af sprængningsarbejder.
DSF Anvisn. nr. 1 DSF Anvisn.
75. Dusseault, M.B., Bruno, M.S., Barrera, J., Media, P., Waterloo, U., Bruno, M.S., et al. 2001. Casing Shear :
Causes , Cases , Cures. SPE Int. Oil Gas Conf. Exhib. China; doi:10.2118/48864-ms.
76. Dusseault, M., Gray, M., Nawrocki, P. 2000. Why Oilwells Leak: Cement Behavior and Long-Term
Consequences. Paper presented at Society of Petroleum Engineers International Oil and Gas Conference and
Exhibition, Beijing, China.
77. Eapi, G.R., Sabnis, M.S., Sattler, M.L. 2014. Mobile measurement of methane and hydrogen sulfide at natural
gas production site fence lines in the Texas Barnett Shale. Journal of the Air & Waste Management
Association, 64(8): 927-944.
78. ECHA 2015a. Evaluation of active substances Assessment Report Glutaraldehyde Product-type 2, 3, 4, 6, 11,
12
30.9.2014
eCA
Finland.
ECHA.
Tilgængelig:
http://dissemination.echa.europa.eu/Biocides/ActiveSubstances/1310-11/1310-11_Assessment_Report.pdf
[besøgt 13 januar 2016].
79. ECHA, 2015b, CLH report Proposal for Harmonised Classification and Labelling Reaction mass 5-chloro-2-
methyl-2H-isothiazol-3-one and 2-methyl-2H-isothiazol-3-one (3:1); C(M)IT/MIT, Version 2. Tilgængelig:
http://echa.europa.eu/documents/10162/423f98b0-6482-4a54-b390-93d7e1ea9206 [besøgt 13 januar 2016].
80. Ejrnæs, R., Andersen, D.K., Baattrup-Pedersen, A., Damgaard, C.F., Nygaard, B., Dybkjær, J.B., Stenhøj Baun
Christensen, B., Nilsson, B., Johansen O. 2010. Hydrologiske og vandkemiske forudsætninger for en god
naturtilstand i grundvandsafhængige terrestriske økosystemer. Styringsgrupperne for fagdatacentrene for
grundvand, ferskvand og biodiversitet samt By og Landskabsstyrelsen, Miljøovervågningssekretariatet.
Tilgængelig:
http://vbn.aau.dk/da/publications/hydrologiske-og-vandkemiske-forudsaetninger-for-en-god-
naturtilstand-i-grundvandsafhaengige-terrestriske-oekosystemer%28ca1d405c-d801-49d3-b8bd-
5d9faad86037%29.html[besøgt 13 januar 2016].
81. Ellsworth,
W.L.
2013.
Injection-Induced
Earthquakes.
Science
341(6142):1–6;
doi:Artn
122594210.1126/Science.1225942.
82. Eltschlager, K.K., Hawkins, J.W., Ehler, W.C., Baldassare, F.J. 2001. Technical measures for the investigation
and mitigation of fugitive methane hazards in areas of coal mining. Pittsburgh, PA: U.S. Dept. of the Interior,
Office of Surface Mining Reclamation and Enforcement.
83. Energistyrelsen. 2012. Danmarks Olie- og Gasproduktion 2012. Energistyrelsen, København.
84. Energistyrelsen.
2015.
Pressemeddelelse
udsendt
17.
august
2015.
Tilgængelig:
http://www.ens.dk/info/nyheder/nyhedsarkiv/vendsyssel-1-efterforskningsboringen-afsluttet-nordjylland
[besøgt den 9. september 2015].
85. Entrekin, S., Evans-White, M., Johnson, B., Hagenbuch, E. 2011. Rapid expansion of natural gas development
poses a threat to surface waters. Frontiers in Ecology and the Environment 9(9): 503–511.
86. Environment Canada 2001. Canadian Environmental protection act 1999. Priority substances list assessment
report – road salt. Environment Canada, Canada. Tilgænglig: http://www.hc-sc.gc.ca/ewh-
semt/pubs/contaminants/psl2-lsp2/road_salt_sels_voirie/index-eng.php#tphp [besøgt den 9. september 2015].
87. Erlström M. 2014. Skiffergas och biogen gas i alunskiffern i Sverige, förekomst och geologiska förutsättningar
– en översikt. SGU-rapport 2014:19.
88. Eshleman, K. N., Elmore, A. 2013. Recommended Best Management Practices for Marcellus Shale Gas
Development in Maryland. Appalachian Laboratory University of Maryland Center for Environmental Science
Frostburg, M.D. 21532 Final Report submitted to: Maryland Department of the Environment Baltimore.
89. EU Kommissionens henstilling af 22. januar 2014 om minimumsprincipper for efterforskning og produktion af
kulbrinter (såsom skifergas) ved hjælp af hydraulisk højvolumenfrakturering (fracking). Den Europæiske
Unions Tidende 8.2.2014.
142
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
90. EU. 2013. JRC Scientific and Policy Reports. Assessment of the use of substances in hydraulic fracturing of
shale
gas
reservoirs
under
REACH.
September,
2013.
Tilgængelig:
https://ec.europa.eu/jrc/sites/default/files/req_jrc83512_assessment_use_substances_hydraulic_fracturing_shal
e_gas_reach.pdf. [besøgt den 9. Januar 2016].
91. EU. 2014. European Commission. Technical support for assessing the need for a risk management framework
for
unconventional
gas
extraction.
Tilgængelig:
http://ec.europa.eu/environment/integration/energy/pdf/risk_mgmt_fwk.pdf. [besøgt den 9. Januar 2016].
92. European Commission. 2014. European Commission DG Environment. Technical support for assessing the
need for a risk management framework for unconventional gas extraction. Doc Reg No: 32834rr014i7
93. European Parliament. 2011. Impacts of shale gas and shale oil extraction on the environment and on human
health. Directorate General for Internal Policies, Policy Department A: Economic and Scientific. Policy.
IP/A/ENVI/ST/2011-07.
June
2011.
Tilgængelig:
http://www.europarl.europa.eu/document/activities/cont/201107/20110715ATT24183/20110715ATT24183EN
.pdf. [besøgt den 26. November 2016].
94. Ewen, C., Brochardt, D., Richter, S., Hamerbacker, R. 2012. Hydraulic fracturing risk assessment: Study
concerning the safety and environmental compatibility of hydraulic fracturing for natural gas production from
unconventional reservoirs. ExxonMobil Production, Darmstadt, Germany. Tilgængelig: http://dialog-
erdgasundfrac.de/sites/dialog-erdgasundfrac.de/files/Ex_HydrofrackingRiskAssessment_120611.pdf [besøgt
den 26. November 2015].
95. Faber, E., Stahl, W. 1984. Geochemical surface exploration for hydrocarbons in the North Sea. AAPG Bulletin
68:363-386.
96. Falk, H., Lavergren, U., Bergbäck, B. 2006. Metal mobility in alum shale from Öland, Sweden. Journal of
Geochemical Exploration 90(3): 157–165.
97. Fisher, R.S. 1998. Geologic and Geochemical Controls on Naturally Occuring Radioactive Materials (NORM)
in Produced Water from Oil, Gas, and Geothermal Operations. Environmental Geosciences 5(3): 139-150.
98. Fleckenstein, W.W., Eustes, A.W., Miller, M.G. 2000. Burst Induced Stresses in Cemented Wellbores. Stress
Int. J. Biol. Stress.
99. Flewelling, S.A., Sharma, M. 2014. Constraints on Upward Migration of Hydraulic Fracturing Fluid and Brine.
Groundwater 52(1): 9-19.
100. Fontenelle, L., Weston, M., Lord, P., Haggstrom, J. 2013. Recycling Water : Case Studies in Designing
Fracturing Fluids Using Flowback, Produced, and Nontraditional Water Sources.
101. Fredericia, J. 1988. Den hydrogeologiske kortlægning af Nordjyllands amtskommune. Geologisk rapport.
Danmarks Geologiske Undersøgelse. Rapport nr. 22.
102. Gandossi, L. 2013. An overview of hydraulic fracturing and other formation stimulation technologies for shale
gas production. Eur. Commisison Jt. Res. Cent. Tech. Reports; doi:10.2790/99937.
103. Gaucher, E.C., Garnier, A., Vidal-Gilbert, S., Stepernich, J., Mösser-Ruck, R., Pironon, J. 2014. Toxic metals
in shales: questions and methods for a better management of flow-back waters. Unconventional Resources
Technology Conference (URTeC). DOI 10.15530/urtec-2014-1928654
104. Gautier, D.L., Charpentier, R.R., Gaswirth, S.B., Klett, T.R., Pitman, J.K., Schenk, C.J., Tennyson, M.E.,
Whidden, K.J. 2013. Undiscovered Gas Resources in the Alum Shale, Denmark. U.S. Geological Survey Fact
Sheet 2013–3103, 1–4.
105. Gautneb, H., Sæther, O.M. 2009. A compilation of previously published geochemical data on the lower
Cambro-Silurian sedimentary sequence, including the alum shales in the Oslo region. Geological Survey of
Norway, Report no 2009.053.
106. Ghanizadeh, A., Gasparik, M., Amann-Hildenbrand, A., Gensterblum, Y., Kross, B.M. 2014. Experimental
study of fluid transport processes in the matrix system of the European organic-rich shales: I. Scandinavian
Alum Shale. Marine and Petroleum Geology 51: 79–99.
107. Gilman, J.B., Lerner, B.M., Kuster, W.C., de Gouw, J.A. 2013. Source signature of volatile organic
compounds from oil and natural gas operations in northeastern colorado. Environmental Science and
Technology 47(3): 1297-1305.
108. Gilmore, K., Hupp, R., Glathar, J. 2014. Transport of hydraulic fracturing water and wastes in the
Susquehanna river basin, Pennsylvania, Journal of Environmental Engineering 140 (5): B4013002
109. Godstein, B.D., Brooks, B.W., Cohen, S.D., Gates, A.E., Honeycutt, M.E., Morris, J.B., Orme-Zavaleta, J.,
Penning, T.M., Snawder, J. 2014. The role of toxicological science in meeting the challenges and opportunities
of hydraulic fracturing. Toxicological Sciences 139: 271-283.
110. Gräber, D., Wiberg-Larsen, P., Bøgestrand, J., Baattrup-Pedersen, A. 2015. Vurdering af effekten af
vandindvinding på vandløbs økologiske tilstand. Notat fra DCE, Nationalt Center for Miljø og Energi.
143
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tilgængelig: http://naturstyrelsen.dk/media/131304/41_notat_vurdering-af-vandindvindings-effekt-vandloebs-
oekologiske-tilstand_final.pdf [besøgt den 9. Januar 2016].
111. Graham, J., Irving, J., Tanga, X., Sellers, S., Crisp, J., Horwitz, D., Muehlenbachs, L., Krupnick, A. Carey, D.
2015. Increased traffic accident rates associated with shale gas drilling in Pennsylvania, Accident Analysis and
Prevention 74: 203-209.
112. Green, C. A., Styles, P., Baptie, B.J. 2012. Shale Gas Fracturing Review & Recommendations for Induced
Seismic Migration. 26.
113. GTV. 2011. GTV- Richtlinie1 Seismizität bei Geothermieprojekten Blatt 1: Seismische Überwachung -
Gelbdruck. 1101.
114. Gutenberg B, Richter CF. 1956. Magnitude and energy of earthquakes. Ann. Geophys. 9: 1–15.
115. Guzyte, G., Sujetoviene, G., Zaltauskaite, J. 2011. Effects of salinity on earthworm (Eisenia
fetida).
Environmental Engineering. The 8th International Conference May 19–20, 2011, Vilnius, Lithuania.
Tilgængelig: http://leidykla.vgtu.lt/conferences/Enviro2011/Articles/1/111_114_Guzyte_others.pdf. [besøgt
den 9. Januar 2016].
116. Haluszczak, L.O., Rose A.W., Kump, L.R. 2013. Geochemical evaluation of flowback brine from Marcelleus
gas wells in Pennsylvania, USA. Applied Geochemistry 28: 55-61.
117. Hand, B.M., Banikowski, J. E. 1988. Radon in Onondaga County, New York: Paleohydrogeology and
redistribution of uranium in Paleozoic sedimentary rocks. Geology 16: 775-778.
118. Harris, P. 1993. Chemistry and Rheology of Borate-Crosslinked Fluids at Temperatures to 300°F. J. Pet.
Technol. 45:264–269; doi:10.2118/24339-PA.
119. Harris, P.C., Batenburg, D Van., Services, H.E. 1998. A Comparison of Freshwater- and Seawater-Based
Borate-Crosslinked Fracturing Fluids. Spe 50777 1–5.
120. Hart, B.T., Bailey, P., Edwards, R., Hortle, K., James, K., McMahon, A., Meredith, C., Swadling, K. 1991. A
review of the salt sensitivity of the Australian freshwater biota. Hydrobiologia 210: 105-144.
121. Hart, M.V., Adams, T., Schwartz, A. 2013. Transportation impacts of frac sand mining in the MAFC Region:
Chippewa County case study, White paper series: 2013. National center for freight and infrastructure research
and education. University of Wisconsin-Madison.
122. Haut, R.C., Crook, R.J. 1979. Primary cementing: The mud displacement process. SPE Annu. Tech. Conf.
Exhib.
123. Hayhoe, K., Kheshgi, H. S., Jain, A. K., Wuebbles D. J. 2002. Substitution of natural gas for coal: climatic
effects of utility sector emissions. Climate Change 54:107-139.
124. Healy, D. 2012. Hydraulic Fracturing or ‘Fracking’: A Short Summary of Current Knowledge and Potential
Environmental Impacts. A Small Scale Study for the Environmental Protection Agency (Ireland) under the
Science, Technology, Research & Innovation for the Environment United Kingdom. Tilgængelig:
https://www.epa.ie/pubs/reports/research/sss/UniAberdeen_FrackingReport.pdf [besøgt den 9. Januar 2016].
125. Healy, J.H., Rubey, W.W., Griggs, D.T., Raleigh, C.B. 1968. Denver Earthquakes. Science 161:1301–&;
doi:DOI 10.1126/science.161.3848.1301.
126. Heller, R.J. 2013. Multiscale investigation of fluid transport in gas shales. Stanford University.
127. Henriksen, H.J., Troldborg, L., Højberg, A.L., Refsgaard, J.C. 2008. Assessment of exploitable groundwater
resources of Denmark by use of ensemble resource indicators and numerical groundwater-surface water model.
Journal of Hydrology 348(1-2): 224-240.
128. Higuchi,
T.
1988.
The
Visual
and
Spatial
Structure
of
Landscapes.
Cambridge,
England MIT. ISBN 0262081202.
129. Hilal, M.A., Attallah, M.F., Mohamed, G.Y., Fayez-Hassan, M. 2014. Evaluation of radiation hazard potential
of TENORM waste from oil and natural gas production. Journal of Environmental Radioactivity 136: 121-
126.
130. Hjelm Poulsen, L. Interview, v. Maja Nikolajew d. 02.10.15. Center for Olie og Gas, DTU.
131. Holland, A.A. 2013. Earthquakes Triggered by Hydraulic Fracturing in South-Central Oklahoma. Bull.
Seismol. Soc. Am. 103:1784–1792; doi:10.1785/0120120109.
132. Holloway, M.D., Rudd, O. 2013. Fracking the operations and Environmental Consequenses of Hydraulic
Frakturing. Wiley. DOI: 10.1002/9781118747926.
133. Horton, S. 2012. Disposal of Hydrofracking Waste Fluid by Injection into Subsurface Aquifers Triggers
Earthquake Swarm in Central Arkansas with Potential for Damaging Earthquake. Seismol. Res. Lett. 83:250–
260; doi:10.1785/gssrl.83.2.250.
134. Horvat, R. 2013. Marcellus shale. Invest. Technol. Gr. Available: http://www.itg.com/wp-content/themes/itg-
144
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
decode/energy-2013/18-Ryan_Horvat_Marcellus_Shale.pdf [accessed 7 December 2015].
135. Hossain, M.M., Rahman, M.K., Rahman, S.S. 2000. Hydraulic fracture initiation and propagation: Roles of
wellbore trajectory, perforation and stress regimes. J. Pet. Sci. Eng. 27:129–149; doi:10.1016/S0920-
4105(00)00056-5.
136. Hosterman, J.W., Patterson, S.H. 1992. Bentonite and Fuller's Earth Resources of the United States. U.S.
Geological Survey Professional Paper 1522. Washington, D.C.: United States Government Printing Office.
137. Hovedstadsrådet 1982. Teknisk baggrundsnotat 1. Hydrogeologisk kortlægning. 631-63.
138. Howarth, R.W., Shindell, D., Santoro, R.L., Ingraffea, A., Phillips, N., Townsend-Small, A. 2011a. Methane
Emissions from Natural Gas Systems. National Climate Assessment, Feb. Report No. 2011-003. Washington,
DC: Office of Science and Technology Policy.
139. Howarth, R.W., Santoro, R., Ingraffea, A. 2011b. Methane and the greenhouse gas footprint of natural gas
from shale formations. Climate Change Letters 106: 679-690.
140. Howarth, R.W. 2014. A bridge to nowhere: methane emissions and the greenhouse gas footprint of natural gas.
Energy Science & Engineering, 1-14. doi: 10.1002/ese3.35.
141. Hower, W. 1974. Influence of Clays on the Production of Hydrocarbons. Proc. SPE Symp. Form. Damage
Control 4785; doi:10.2118/4785-MS.
142. Hubbert, M., Willis, D. 1972. Mechanics of hydraulic fracturing. Undergr. Waste Manag. Environ. Implic.
210:239–257; doi:10.1016/S0376-7361(07)53011-6.
143. Hultman, N., Rebois, D., Scholten, M., Ramig, C. 2011. The greenhouse impact of unconventional gas for
electricity generation. Environmental Resource Letters 6:044008. doi: 10. 1088/1748-9326/6/4/044008.
144. Højberg, A.L., Troldborg, L., Nyegaard, P., Ondracek, M., Stisen, S., Christensen, B.S.B., Nørgaard, A. 2008.
National Vandressource Model: Sjælland, Lolland, Falster og Møn - Opdatering januar 2008. GEUS rapport
2008/65, København.
145. IAEA. 2003. Radiation Protection and the Management of Radioactive Waste in the Oil and Gas Industry.
IAEA Safety Reports Series No. 34.
146. Ingraffea, A., Santoro, R., Shonkoff, S.B. 2013. Wellbore Integrity: Failure Mechanisms, Historical Record,
and Rate Analysis. EPA’s Study Hydraul. Fract. Its Potential Impact Drink. Water Resour. 2013 Tech. Work.
Present. Well Constr. Subsurf. Model.
147. International Association of Oil & Gas Producers. 2010. Blowout frequencies. 1–20.
148. IOGP. 2015, NGSFACTS, International Association of Oil and Gas Producers. Tilgængelig:
http://www.iogp.org/IOGP/NGSFACTS#4055689-find-a-well----by-list [besøgt den 9. Januar 2016].
149. IPCC. 2013. Climate change 2013: the physical science basis. Intergovernmental Panel on Climate Change.
Tilgængelig: https://www.ipcc.ch/report/ar5/wg1/ [besøgt den 9. Januar 2016].
150. Jackson, R.B., Vengosh, A., Carey, J.W., Davies, R.J., Darrah, T.H., O’Sullivan, F., Pétron, G. 2014. The
Environmental Costs and Benefits of Fracking. Annual Review of Environment and Resources 39: 327-62.
151. Jackson, R.E., Gorody, A.W., Mayer, B., Roy, J.W., Ryan, M.C., Van Stempvoort, D.R. 2013a. Groundwater
Protection and Unconventional Gas Extraction: The Critical Need for Field-Based Hydrogeological Research.
Groundwater 1-23.
152. Jackson, R.B., Vengosh, A., Darrah, T.H., Warner, N.R., Down, A., Poreda, R.J., Osborn, S.G., Zhao, K.,
Karr, J.D. 2013b. Increased stray gas abundance in a subset of drinking water wells near Marcellus shale gas
extraction. PNAS 110 (28): 11250–11255.
153. Jakobsen, J., Sterri, N., Saasen, A., Aas, B., Kjosnes, J., Vigen, A. 1991. Displacements in eccentric annuli
during primary cementing in deviated wells. 509–517; doi:10.2118/21686-MS.
154. Jamarillo, P., Griffin, W. M., Mathews, H. S. 2007. Comparative life-cycle air emissions of coal, domestic
natural gas, LNG, and SNG for electricity generation. Environmental Science & Technology 41:6290–6296.
155. Jarvie, D.M. 2012. Shale resource systems for oil and gas: Part 1 - Shale-gas resource systems. AAPG Memoir
97: 69–87.
156. Jeng, A.S. 1992. Weathering of some Norwegian alum shales. 2. Laboratory simulations to study the influence
of aging, acidification and liming on heavy-metal release. Acta Agriculturae Scandinavica Section B-soil and
Plant Science 42(2): 76-87.
157. Jessen, S., Postma, D., Larsen, F., Nhan, P.Q., Hoa, L.Q., Trang, P.T.K., Long, T.V., Viet, P.H., Jakobsen, R.
2012. Surface complexation modeling of groundwater arsenic mobility: Results of a forced gradient
experiment in a Red River flood plain aquifer, Vietnam. Geochimica et Cosmochimica Acta 98: 186-201.
158. Jiang, M., W. M. Griffin, C. Hendrickson, P. Jaramillo, J. van Briesen, Benkatesh, A. 2011. Life cycle
greenhouse gas emissions of Marcellus shale gas. Environmental Resources Letters 6: 034014. DOI:
10.1088/1748-9326/6/3/034014.
145
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
159. Johansen, M. 2015. Personlig kommunikation med Martin Johansen, miljømedarbejder, Klintholm i/s.
160. Johns, J.E., Aloisio, F., Mayfield, D.R. 2011. Well integrity analysis in Gulf of Mexico wells using passive
ultrasonic leak detection method. Society of Petroleum Engineers 142076-MS.
161. Ju, D., Young, T.M. 2005. The influence of natural organic matter rigidity on the sorption, desorption, and
competitive displacement rates of 1,2-dichlorobenzene. Environmental Science & Technology 39(20): 7956-
7963.
162. Kahrilas, G.A., Blotevogle, J., Stewart, P.S., Borch, T. 2014. Biocides in hydraulic fracturing fluids: Acritical
review of their usage, mobility, degradation, and toxicity. Environmental Science & Technology 49: 16-32.
163. Kakadjian, S., Thompson, J., Torres, R., Well, T., Lp S. 2015. Fracturing Fluids from Produced Water. 1–5.
164. Kang, M., Kanno, C.M., Reid, M.C., Zhang, X., Mauzerall, D.L., Celia, M.A., Chen, Y., Onstott, T.C. 2014.
Direct measurements of methane emissions from abandoned oil and gas wells in Pennsylvania. PNAS 111(51):
18173–18177.
165. Kargbo, D.K., Wilhelm, R.G. & Campell, D.J. 2010. Natural Gas Plays in the Marcellus Shale: Challenges and
Potential Opportunities. Environmental Science & Technology 44: 5679-5684.
166. Kell, S. 2011. State Oil and Gas Agency Groundwater Investigations and their role in advancing regulatory
reforms A two-state review: Ohio and Texas.
167. Keranen, K.M., Savage, H.M., Abers, G.A., Cochran, E.S. 2013. Potentially induced earthquakes in
Oklahoma, USA: Links between wastewater injection and the 2011 Mw 5.7 earthquake sequence. Geology;
doi:10.1130/g34045.1.
168. King, G.E. 2010. Thirty years of gas-shale fracturing: What have we learned? JPT J. Pet. Technol. 62:88–90;
doi:10.2118/133456-MS.
169. King, G.E. 2012. Hydralic Fracturing 101: What Every Representative, Environmentalist, Regulator, Reporter,
Investor, University Researcher, Neighbor and Engineer Should Know About Estimating Frac Risk and
Improving Frac Performance in Unconventional Gas and Oil Wells. SPE 152596. Society of Petroleum
Engineers.
170. King, G., King, D. 2013. Environmental Risk Arising From Well Construction Failure: Differences Between
Barrier Failure and Well Failure and Estimates of Failure Frequency Across Common. SPE Annu. Tech. Conf.
Exhib. SPE–166142–MS; doi:10.2118/166142-MS.
171. King, G.E. 2014. 60 Years of Multi-Fractured Vertical, Deviated and Horizontal Wells: What Have We
Learned? SPE Annual Technical Conference and Exhibition, 27-29 October, Amsterdam, The Netherlands.
172. Kolb, W.A., Wojcik, M. 1985. Enhanced Radioactivity due to Natural oil and Gas Production and related
Radiological Problems. The Science of the Total Environment 45: 77-84.
173. Kondash, A., Vengosh, A. 2015. Water Footprint of Hydraulic Fracturing. Environ. Science & Technology
Letters 2: 276−280
174. Konieczyńska, M., Woźnicka, M., Antolak, O., Janica, R., Lichtarski, G., Nidental, M., Otwinowski, J.,
Starzycka, A., Stec, B., Wróbel, G. 2011. Environmental Aspects of Hydraulic Fracturing Treatment
Performed on the Łebień LE‐ 2H Well. Polish Geological Institute, National Research Institute.
175. Koppelman, B., Walker, A., Woods, E. 2012a. Shale gas extraction in the UK: a review of hydraulic
fracturing. London: RS-RAENG.
176. Kurz B a, Stepan DJ, Harju J a, Stevens BG, Cowan RM. 2011. Evaluation Of Brackish Groundwater
Treatment For Use In Hydraulic Fracturing Of The Bakken Play ,North Dakota.
177. Kuuskraa, V.A., Stevens, S.H., Moodhe, K.D. 2013. World Shale Gas and Oil Resources Assessment, prepared
for the U.S. Energy Information Administration (EIA), the statistical and analytical agency within the U.S.
Department of Energy, May, 2013.
178. Ladlee, J., Jacquet, J. 2011. The Implications of Multi-Well Pads in the Marcellus Shale. Research & Policy
Briefs Series 43. September 2011.
179. Laier, T. 1989. Mapping of low enthalpy brines in Denmark for geothermal exploitation. Proceedings -
International Symposium on Water-Rock Interaction 6: 409-412.
180. Laier, T. 2008. Chemistry of Danish saline formation waters relevant for core fluid experiments. Danmarks og
Grønlands Geologiske Undersøgelse Rapport 2008/48.
181. Laier, T. 2012. Results of monitoring groundwater above the natural underground storage at Stenlille,
Denmark. Geological Survey of Denmark and Greenland Bulletin 26: 45–48
182. Langford, M., Holland, B., Green, C. A., Bocaneala, B., Norris, M. 2013. Offshore Horisontal Well
Fracturing : Operational Optimisation in the Southern North Sea. SPE Offshore Eur. Oil Gas Conf. Exhib. 3-6
Sept. 1–6.
146
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
183. Langley, D. 2011. Multilateral completions on rise but still a niche. Drilling Contractors. July/August 2011.
184. Larsen, B. T. 2014. Jordskælv i Nordsøen. GEUS-notat.
185. Lassen, A., Thybo, H. 2012. Neoproterozoic and Palaeozoic evolution of SW Scandinavia based on integrated
seismic interpretation. Precambrian Research 204–205: 75–104.
186. Last, N., Bp UK, Mujica, S., Pattillo, P., America, B.P., Kelso, G. 2006. Evaluation, Impact, and Management
of Casing Deformation Caused By Tectonic Forces in the Andean Foothills , Colombia. 26–28.
187. Lavergren, U., Åström, M.E., Bergbäck, B., Holmström H. 2009. Mobility of trace elements in black shale
assessed by leaching tests and sequential chemical extraction. Geochemistry: Exploration, Environment
Analysis 9: 71-79.
188. Lebas, R., Lord, P., Luna, D., Shahan, T. 2013. Development and Use of High-TDS Recycled Produced Water
for Crosslinked-Gel-Based Hydraulic Fracturing. SPE 163824, SPE Hydraul. Fract. Technol. Conf. 1–9;
doi:10.2118/163824-MS.
189. Lechtenbohmer, M., Altmann, S., Capito, Z., Matra, W., Weindorf, W., Zittel, W. 2011. Impacts of shale gas
and shale oil extraction on the environment and on human health. Brussels: Directorate general for internal
policies, European Parliament.
190. Leff, E. 2011. Supplemental Generic Environmental Impact Statement on the Oil, Gas and Solution Mining
Regulatory Program. New York: NYSDEC
191. Leventhal, J.S. 1991. Comparison of organic geochemistry and metal enrichment in two black shales:
Cambrian Alum Shale of Sweden and Devonian Chattanooga Shale of United States. Mineralium Deposita 26:
104-112.
192. Levin, G., Jepsen, M.R., Blemmer, M. 2012. Basemap, Technical documentation of a model for elaboration of
a land-use and land-cover map for Denmark. Aarhus University, DCE – Danish Centre for Environment and
Energy. Technical Report from DCE – Danish Centre for Environment and Energy No. 11. Tilgængelig:
http://www.dmu.dk/Pub/TR11.pdf. [besøgt den 24. Januar 2016].
193. Lindgreen, H., Drits, V.A., Sakharov, B.A., Salyn, A.L., Wrang, P., Dainyar, L.G. 2000. Illite-smectite
structural changes during metamorphism in black Cambrian Alum shales from the Baltic area. American
Mineralogist 85: 1223–1238.
194. Llewellyn, G.T., Dorman, F., Westland, J.L., Yoxtheimer, D., Grieve, P., Sowers, T., et al. 2015. Evaluating a
groundwater supply contamination incident attributed to Marcellus Shale gas development. Proc. Natl. Acad.
Sci. 112:6325–6330; doi:10.1073/pnas.1420279112.
195. Logan, J., Heath, G., Paranhos, E., Boyd, W., Carlson, K. 2012. Natural Gas and the Transformation of the US.
Golden (CO): Joint Institute for Strategic Energy Analysis.
196. Mackay, E., Collins, I. 2003. PWRI: Scale formation risk assessment and management. International
Symposium on Oilfield Scale, 29-30 January, Aberdeen, United Kingdom
197. Madsen, T., Schneider, J., Staaf, E., PennEnvironment_Group. 2011. In the Shadow of the Marcellus Boom
Vulnerable Pennsylvanians at Risk In the Shadow of the Marcellus Boom. PennEnvironment.
198. Maguire-Boyle, S.J., Barron, A.R. 2014. Organic compounds in produced waters from shale gas wells.
Environmental Science: Processes & Impacts16: 2237-2248.
199. Maryland Department of the Environment and Maryland Department and Natural Resources. 2015.
Assessment of Risks from Unconventional Gas Well Development in the Marcellus Shale of Western
Maryland. Baltimore, MD: The Department of Environmental Protection.
200. Maxwell, S.C., Rutledge, J., Jones, R., Fehler, M. 2010. Petroleum reservoir characterization using downhole
microseismic monitoring. Geophysics 75:A129–A137; doi:10.1190/1.3477966.
201. Mayerhofer, M., Lolon, E., Warpinski, N., Cipolla, C., Walser, D., Rightmire, C. 2010. What Is Stimulated
Reservoir Volume? SPE Prod. Oper. 25:16–18; doi:10.2118/119890-PA.
202. McBroom, M., Thomas, T., Zhang, Y. 2012. Soil erosion and surface water quality impacts of natural gas
development in east Texas, USA. Water 4: 944-958.
203. McDaniel, J. 2014. Cement Sheath Durability: Increasing Cement Sheath Integrity to Reduce Gas Migration in
the Marcellus Shale Play. Hydraul. Fract. Technol. Conf.; doi:10.2118/168650-MS.
204. McGarr, A., Bekins, B., Burkardt, N., Dewey, J., Earle, P., Ellsworth, W., et al. 2015. Coping with earthquakes
induced by fluid injection. Science (80-. ). 347:830–831; doi:10.1126/science.aaa0494.
205. McKenzie, L. M., Witter, R. Z., Newman, L. S., Adgate, J. L. 2012. Human health risk assessment of air
emissions from development of unconventional natural gas resources. Science of the Total Environment
424(1): 79-87.
147
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
206. Meng, Q., Ashby, S. 2014. Distance: A critical aspect for environmental impact assessment of hydraulic
fracking. The Extractive Industries and Society 1: 124-126.
207. Michalski, R., Ficek, A. 2015. Environmental pollution by chemical substances used in the shale gas extraction
– a review. Desalination and water treatment 57(3): 1336-1343.
208. Michie, TW, Koch, CA. (1991). Evaluation of injection-well risk management in the Williston Basin. J Pet
Tech 43: 737-741. http://dx.doi.org/10.2118/20693-PA.
209. Miljøstyrelsen. 1998. Oprydning på forurenede lokaliteter, hovedbind og appendiks. Vejledning fra
Miljøstyrelsen nr. 6 og 7, 1998.
210. Miljøstyrelsen. 2011. Bekendtgørelse om deponeringsanlæg. BEK nr 719 af 24/06/2011. Miljøstyrelsen,
Miljøministeriet.
211. Min, J.E., Lee, T., Choi, J., Park, J.W. 2005. Black shale as a sorbent for trichloroethylene and Cr(VI).
Environmental Technology 26(6): 643-652.
212. Mogensen TE, Korstgård JA. 2003. Triassic and Jurassic transtension along part of the Sorgenfrei-Tornquist
Zone, in the Danish Kattegat. Geological Survey of Denmark and Greenland Bulletin 1: 439–458.
213. Molofsky, L.J., Connor, J.A., Farhat, S.K., Wylie, A.S. Jr., Wagner, T. 2011. Methane in Pennsylvania water
wells unrelated to Marcellus shale fracturing. Oil & Gas Journal 109(49). Tilgængelig:
http://www.ogj.com/articles/print/volume-109/issue-49/exploration-development/methane-in-pennsylvania-
water-p1.html. [besøgt den 9. Januar 2016].
214. Montgomery, C.T., Smith, M.B., Technologies, N.S.I., Fracturing, H., Cooke, C.E., Dollarhide, F.E., et al.
2010. Hydraulic fracturing History of an enduring technology. J. Pet. Technol. 26 –41.
215. MST. 2015. Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand.
Tilgængelig:
http://mst.dk/virksomhed-myndighed/kemikalier/graensevaerdier-og-
kvalitetskriterier/graensevaerdier-for-jord/ [besøgt den 9. Januar 2016].
216. Muehlenbachs, K. 2012. Identifying the Sources of Fugitive Methane Associated with Shale Gas
Development, Updated with New Data, Jan 2012. Paper presented at Resource for the Future. Managing the
Risks of Shale gas: Identifying a Pathway Toward Responsible Development, Washington (DC).
217. Muehlenbachs, K. 2013. Determining the Source Depth of Migrating Problem Gases along Wellbores ! North
Am. Wellbore Integr. Work.
218. Mueller, D., Eid, R. 2006. Characterizing Early-Stage Physical Properties, Mechanical Behavior of Cement
Designs. Paper presented at Drilling Conference, Miami Beach (FL).
219.
Mønster, J., Samuelsson, J., Kjeldsen, P., Scheutz, C. 2015. Quantification of methane emission from 15
Danish landfills using mobile tracer dispersion method. Waste Management 35: 177–186.
220. Mønster, J., Samuelsson, J., Kjeldsen, P., Rella, C.W., Scheutz, C. 2014. Quantifying methane emission from
fugitive sources by combining tracer release and downwind measurements – a sensitivity analysis based on
multiple field surveys. Waste Management 34: 1416–28.
221. Naturstyrelsen. 2014. VVM tilladelse til fase 2 af genudskylningen af naturgaslageret ved Ll. Torup. J.nr.
NST-131-00133. Tilgængelig: http://naturstyrelsen.dk/media/131156/samlet-vvm-till-ll-torup.pdf [besøgt den
9. Januar 2016].
222. Nielsen, L.H., Japsen, P. 1991. Deep wells in Denmark, 1935-1990: lithostratigraphic subdivision. København:
Danmarks geologiske undersøgelse.
223. Nielsen, A.T., Schovsbo, N.H. 2006. Cambrian to basal Ordovician lithostratigraphy in southern Scandinavia.
Bulletin of the Geological Society of Denmark 53: 47–92.
224. Nielsen, S. P. 2006. Radioactive isotopes in Danish drinking water, Danish Ministry of the Environment,
Working Report No., 11.
225. Norsok. 2004. NORSOK D-010 - Well Integrity in Drilling and Well Operations. Rev. 3: 224.
226. O’Sullivan, F., Paltsev, S. 2012. Shale gas production: Potential versus actual greenhouse gas emissions.
Environmental Research Letters 7(4). DOI: 10.1088/1748-9326/7/4/044030.
227. OECD 1992. OECD GUIDELINE FOR TESTING OF CHEMICALS. Adopted by the Council on 17th July
1992
Ready
Biodegradability
301.
Tilgængelig:
http://www.oecd.org/chemicalsafety/risk-
assessment/1948209.pdf[besøgt den 9. Januar 2016].
228. Olmstead, S.M., Muehlenbachs, L. A., Shih, J., Chu, Z., Krupnick, A.J. 2013. Shale gas development impacts
on surface water quality in Pennsylvania. PNAS 110: 4962–4967.
229. Ordaz, M., A. A, Arboleda, J. 2007. CRISIS 2007, Program for Computing Seismic Hazard.
230. Osborn, S.G., Vengosh, A., Warner, N.R., Jackson, R.B. 2011. Methane contamination of drinking water
accompanying gas-well drilling and hydraulic fracturing. PNAS 108(20): 8172–8176.
231. Ottemöller, L., Nielsen, H.H., Atakan, K., Braunmiller, J., Havskov, J. 2005. The 7 May 2001 induced seismic
event in the Ekofisk oil field, North Sea. J. Geophys. Res. Earth 110; doi:Artn B10301Doi
148
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
10.1029/2004jb003374.
232. PA DEP Office of Oil and Gas 2013. Oil and Gas Compliance Report. Pennsylvania Department of Oil and
Gas. Tilgængelig: www.portal.state.pa.us/portal/server.pt/community/oil_and_gas_compliance_report/20299
[besøgt den 9. Januar 2016].
233. Paktinat, J., Neil, B.O., Aften, C., Hurd, M. 2011. Critical Evaluation of High Brine Tolerant Additives Used
in Shale Slick Water Fracs. SPE 141356 , SPE Prod. Oper. Symp. 1–19.
234. Palisch, T., Vincent, M., Handren, P. 2010. Slickwater Fracturing: Food for Thought. SPE Prod. Oper. 25:327–
344; doi:10.2118/115766-PA.
235. Patel, P.S., Partners, P.C., Robart, C.J., Ruegamer, M. 2014. Analysis of US Hydraulic Fracturing Fluid
System and Proppant Trends. SPE Hydraul. Fract. Technol. Conf.; doi:http://dx.doi.org/10.2118/168645-MS.
236. Pattillo, P.D., Last, N.C., Asbill, W.T. 2004. Effect of Nonuniform Loading on Conventional Casing Collapse
Resistance. SPE Drill. Complet. 19: 156–163.
237. Patrício Silva, A.L., Holmstrup, M., Kostal, V., Amorim, M.J.B. 2013. Soil salinity increases survival of
freezing in the enchytraeid
Enchytraeus albidus.
The Journal of Experimental Biology 216: 2732-2740.
238. Pedersen, G.K. 1989. The sedimentology of Lower Palaeozoic black shales from the shallow wells Skelbro 1
and Billegrav 1, Bornholm, Denmark. Bulletin of the Geological Society of Denmark 37: 151–173.
239. Pedersen, L.B., Ingerslev, M. 2007. Alternativer til vejsalt som tømiddel i glatførebekæmpelse. Arbejdsrapport
nr. 36, Skov & Landskab, Hørsholm.
240. Peduzzi, .P, Harding Rohr Reis, R. 2013. Gas fracking: can we safely squeeze the rocks? Environmental
Development 6: 86-99.
241. Petron, G., Frost, G., Miller, B. T., Hirsch, A. I., Montzka, S. A., Karion, A. et al. 2012. Hydrocarbon
emissions characterization in the Colorado Front Range – a pilot study. Journal of Geophysical Research:
Atmospheres 117(D4), D04 304. DOI: 10.1029/2011JD016360.
242. Petersen, H., Nielsen, L. 2008. Evaluation of the quality, thermal maturity and distribution of potential source
rocks in the Danish part of the Norwegian–Danish Basin.
Geological Survey Of Denmark And Greenland
Bulletin 16.
243. PHE. 2013. Review of the Potential Public Health Impacts of Exposures to Chemical and Radioactive
Pollutants as a Result of Shale Gas Extraction. Draft for Comment. London: Public Health England.
244. Pickett, A. 2015. Pad drilling: Leading operators improve efficiency and effectiveness of multiwell pad
operations. American Oil and Gas Reporter. Wednesday, January 20, 2016. Tilgængelig:
http://www.aogr.com/magazine/cover-story/leading-operators-improve-efficiency-and-effectiveness-of-
multiwell-pad-ope [besøgt den 9. Januar 2016].
245. Piszcz, K., Luczak, J., Hupka, J. 2014. Mobility of shale drill cuttings constituents. Physicochemical Problems
of Mineral Processing 50(2): 795-810.
246. Pool, W., Geluk, M., Abels, J., Tiley, G. 2012. Assessment of an unusual European Shale Gas play: The
Cambro-Ordovician Alum Shale, southern Sweden. Society of Petroleum Engineers 152339-MS.
247. Rahm, G.B., Bates, J.T., Bertoia, L.R., Galford, A.E., Yoxtheimer, D.A., Riha, S.J. 2013. Wastewater
management and Marcellus Shale gas development: Trends, dirvers, and planning implications. Journal of
Environmental Management 102: 105-113.
248. Rahm, D., Fields, B., Farmer, J.L. 2015. Transportation impacts of fracking in the Eagle Ford shale
development in rural south Texas: Perceptions of local government officials. Journal of Rural and Community
Development 10(2): 78-99.
249. Rambøll. 2014. Efterforskningsboring Vendsyssel-1 – Skifergas ved Dybvad VVM-Redegørelse og
Miljørapport Februar 2014. København: Rambøll.
250. Rasmussen, E.S., Dybkjær, K., Piasecki, S. 2010. Lithostratigraphy of the upper Oligocene – Miocene
succession of Denmark. GEIS, Bulletin 22. Copenhagen.
251. Rasmussen, J.J., Wiberg-Larsen, P., Baattrup-Pedersen, A., Monberg, R.J., Kronvang, B. 2012. Impacts of
pesticides and natural stressors on leaf litter decomposition in agricultural streams. Science of the Total
Environment 416: 148-155.
252. Rassenfoss, S. 2011. From Flowback to Fracturing : Water Recycling Grows in the Marcellus Shale. J.
Geochemical Explor. 48 –51.
253. Regeneris Consulting. 2011. Economic Impact of Shale Gas Exploration & Production in Lancashire and the
UK. A Report prepared for Cuadrilla Resources, Regeneris Consulting Limited, September 2011.
254. Robinson, A. L. 2012. Air Pollutant Emissions from Shale Gas Development and Production. Pittsburgh (PA):
Carnegie Mellon University.
255. Robles, J., Criado, M.A., Jensen, E., Morris, W., Neuquen, P.I. 2005. Dynamic Mud-Cake Removal Evaluation
149
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Under Annulus Hydrodynamic Conditions Th. 1–8.
256. Rousk, J., Elyaagubi, F.K., Jones, D.L., Godbold, D.L. 2011. Bacterial salt tolerance is unrelated to soil
salinity across an arid agroecosystem salinity gradient. Soil Biology & Biochemistry 43:1881-1887.
257. Rowan, E.L., Engle, M.A., Kirby, C.S., Kraemer, T.F. 2011. Radium Content of Oil-and Gas-Field Produced
Waters in the Northern Appalachian Basin (USA): Summary and Discussion of Data. USGS Scientific
Investigations Report 2011-5135.
258. Rowan, E.L., Kreamer, T.F. 2012. Rado-222 Content og Natural Gas Samples from Upper and Middle
Devonian Sandstone and Shale reservoirs in Pennsylvenia: Preliminary Data. USGS Opem-File Report Series
2012-1159.
259. Rozell, D.J., Reaven, S.J. 2012. Water pollution risk associated with natural gas extraction from the Marcellus
shale. Risk analyses 32: 1382-1393.
260. Ryan, P.A. 1991. Environmental effects of sediment on New Zealand streams. New Zealand. Journal of
Marine and Freshwater Research 25: 207-221.
261. Sabins, F.L. 1998. Problems in cementing Horizontal Wells. J. Pet. Technol. 398–400.
262. Sand-Jensen, K., Larsen, G. 2006. Naturen i Danmark. Geologien, Gyldendal, 2. udgave.
263. Sang, W., Stoof, C.R., Zhang, W., Morales, V.L., Gao, B., Kay, R.W., Liu, L., Zhang, Y., Steenhuis, T.S.
2014. Effect of Hydrofracking Fluid on Colloid Transport in the Unsaturated. Environmental Science &
Technology 48, 8266−8274.
264. Schäfer, R.B., Bundschuh, M., Rouch, D.A., Szöcs, E., von der Ohe, P.C., Pettigrove, V., Schulz, R.,
Nugegoda, D., Kefford, B. 2012. Effects of pesticide toxicity, salinity and other environmental variables on
selected ecosystem functions in streams and the relevance for ecosystem services. Science of the Total
Environment 415: 69-78.
265. Schlumberger.
2015.
Drilling
mud
Schlumberger
Oilfield
Glossary.
Tilgængelig:
http://www.glossary.oilfield.slb.com/en/Terms/d/drilling_mud.aspx [besøgt den 9. Januar 2016].
266. Schneble, H. 2012. Umweltplanung Bullermann Schneble: Landscape and surface effects (land use,
infrastructure, process). Abstract. Tilgængelig: http://dialog-erdgasundfrac.de/landscape-and-surface-effects-
land-use-infrastructure-process [besøgt den 9. Januar 2016].
267. Schovsbo, N.H. 2002. Uranium enrichment shorewards in black shales: A case study from the Scandinavian
Alum Shale. GFF 124: 107–116.
268. Schovsbo, N.H., Nielsen, A.T., Klitten, K., Mathiesen, A., Rasmussen, P. 2011. Shale gas investigations in
Denmark: Lower Palaeozoic shales on Bornholm. Geological Survey of Denmark and Greenland Bulletin 23:
9–12.
269. Schovsbo, N.H. 2012a. Analytical results from the Terne-1 and Slagelse-1 wells. Geological Survey of
Denmark and Greenland Report 2012/28.
270. Schovsbo, N.H. 2012b. Completion report Billegrav-2 well (DGU 248.61) Part 3: Results of core plug
analysis. Geological Survey of Denmark and Greenland Report 2012/16.
271. Schovsbo, N.H., Nielsen, A.T. 2013. Skifergas i Danmark. Geoviden 1: 14–17.
272. Schovsbo, N.H., Nielsen, A.T., Gautier, D.L. 2014. The Lower Palaeozoic shale gas play in Denmark.
Geological Survey of Denmark and Greenland Bulletin 31: 19–22.
273. Schovsbo, N.H. 2012c. Geologiens eventuelle bidrag til skyllevandet i forbindelse med hydraulisk fraturering
af Alunskifer. GEUS notat til Miljøstyrelsens Kemikalieenhed.
274. Schrama, E., Naughton-Rumbo, R., van der Bas, F., Norris, M.R., Shaoul, J.R. 2013. First True Tight Gas (<
0.1 mD) Horizontal Multiple Fracture Well In The North Sea. SPE Eur. Form. Damage Conf. 1–20;
doi:10.2118/143166-MS.
275. Secretary of the Energy Advisory Board. 2011. Secretary of Energy Advisory Board Shale Natural Gas
Production Gas Subcommittee 90-Day Report. Shale gas Prod. Subcomm. 90-day reprot. U.S. Department of
Energy.
276. Skone, T. J., Littlefield J., Marriott J. 2011. Life cycle gas inventory of natural gas extraction delivery and
electricity production. Final report 24 Oct 2011(DOE/NETL-2011/1522). Pittsburgh (PA): U.S. Department of
Energy, National Energy Technology Laboratory.
277. Slonecker, E.T., Milheim, L.E., Roig-Silva, C.M., Malizia, A.R., Marr, D.A., Fisher, G.B. 2012. Landscape
Consequences of Natural Gas Extraction in Bradford and Washington Counties, Pennsylvania, 2004–2010.
Virginia: U.S. Geological Survey, Reston.
278. Smith, J.A., Burns, S. E., Rabideau, A. J., Bartelt-Hunt, S.L. 2005. Evaluation of granular activated carbon,
shale, and two organoclays for use as sorptive amendments in clay landfill liners. Journal of Geotechnical and
Geoenvironmental Engineering 131(7): 848-856.
279. Sone, H., Zoback, M.D. 2013a. Mechanical properties of shale-gas reservoir rocks — Part 1: Static and
150
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
dynamic elastic properties and anisotropy. Geophysics 78:D381–D392; doi:10.1190/geo2013-0050.1.
280. Sone, H., Zoback, M.D. 2013b. Mechanical properties of shale-gas reservoir rocks - Part 2: Ductile creep,
brittle strength, and their relation to the elastic modulus. Geophysics 78: D393–D402.
281. Sorbie KS, Mackay EJ. 2000. Mixing of injected, connate and aquifer brines in waterflooding and its relevance
to oilfield scaling. J. Pet. Sci. Eng. 27:85–106; doi:10.1016/S0920-4105(00)00050-4.
282. SRU. 2013. Fracking for Shale Gas Production. A contribution to its appraisal in the context of energy and
environment policy. German advisory council on the environment. SRU statement Nr 18.
283. Statens Institut for Strålehygiejne. 1996. Måling af indholdet af naturligt forekommende radioaktive stoffer i
bjergartsprøver fra Bornholm.
284. Statens Vegvesen. 2008: Salt SMART Miljøkonsekvenser ved salting av veger -en litteraturgjennomgang.
Rapport nr. 2535. Tilgængelig: http://www.vegvesen.no/_attachment/70108/binary/35100 [besøgt den 9.
Januar 2016].
285. Stephenson, T., Valle, J. E., Riera-Palou, X. 2011. Modeling the relative GHG emissions of conventional and
shale gas production. Environmental Science & Technology 45: 10757–10764.
286. Stipp, S.L.S, Hochella, M.F., Parks, G.A., Leckie, J.O. 1992. Cd2+ uptake by calcite, solid-state diffusion, and
the formation of solid-solution: Interface processes observed with near-surface sensitive techniques (XPS,
LEED and AES). Geochimica et Cosmochimica Acta 56: 1941–1954.
287. Stray gas. 2012. A White Paper Summarizing the Stray Gas Incidence & Response Forum. Stray Gas
Incidence and Response Forum. Ground Water Protection Council. October 2012.
288. Stringfellow, W.T., Domen, J.K., Camarillo, M.K., Sandelin, W.L., Borglin, S. 2014. Physical, chemical, and
biological characteristics of compounds used in hydraulic fracturing. Journal of Hazardous Materials 275: 37-
54.
289. Stueck, H., Houseknecht, D., Franke, D., Gautier, D., Bahr, A., Ladage, S. 2015. Shale-Gas Assessment:
Comparison of Gas-In-Place Versus Performance-Based Approaches. Natural Resources Research 1-15.
290. Sundhedsstyrelsen. 1987. Radioaktive stoffer i drikkevand. Statens Institut for Strålehygiejne.
291. Sundhedsstyrelsen. 2005. Vejledning om håndtering af NORM fra Olie- og gasindustrien. Statens Institut for
Strålehygiejne.
292. Sundhedsstyrelsen. 2015. National politik og program for ansvarlig og sikker håndtering af brugt nukleart
brændsel og radioaktivt affald i Danmark. Meddelelse til Kommissionen i medfør af Rådets direktiv
2011/70/EUROTOM.
293. Tan, J., Weniger, P., Krooss, B., Merkel, A., Horsfield, B., Zhang, J., Boreham, C.J., van Graas, G., Tocher,
B.A. 2014. Shale gas potential of the major marine shale formations in the Upper Yangtze Platform, South
China, Part II: Methane sorption capacity. Fuel 129: 204–218.
294. Terracina, J., Parker, M., Slabaugh, B. 2001. Fracturing Fluid System Concentrate Provides Flexibility and
Eliminates Waste. Spe 66534.
295. Theodori, G.L. 2009. Paradoxical perceptions of problems associated with unconventional natural gas
development. Southern Rural Sociology 24(3), 97-117.
296. Thorling, L., W.,Ernstsen, V., Hansen, B., Larsen, F., Mielby, S., Johnsen, A.R., og Troldborg, L., 2015.
Grundvand. Status og udvikling 1989 – 2014. Teknisk rapport, GEUS 2015. Tilgængelig:
http://www.geus.dk/DK/publications/groundwater_monitoring/Sider/1989_2013.aspx [besøgt den 9. Januar
2016].
297. Thuot, K. 2014. On the Launch Pad: The Rise of Pad Drilling. Drillinginfo 1. Tilgængelig:
http://info.drillinginfo.com/launch-pad-rise-pad-drilling/ [Besøgt den 9. December 2015].
298. Tian, C.Y, Feng, G, Li, X.L, Zhang, F.S. 2004. Different effects of arbuscular mycorrhizal fungal isolates from
saline or non-saline soil on salinity tolerance of plants. Applied Soil Ecology 26:143–148.
299. Tidd, L. 2013. Consideration of shale gas development impacts in long range transportation planning, TRB
92
nd
annual meeting compendium of papers. Washington D.C.: Transportation Research Board
300. Total E&P Denmark B.V., 2015. Radiation protektion plan.
SSP HSE 06.01. Tilgængelig:
http://frederikshavn.dk/Documents/center_for_teknik_og_miljo/Aktindsigt/Skifergas/Tilladelse%20til%20h%
C3%A5ndtering%20af%20NORM%20samt%20str%C3%A5lebeskyttelsesplan.pdf [besøgt 9. september
2015].
301. UK. 2014. Fracking UK shale: Water. February 2014. Department of Energy & Climate Change. Tilgængelig:
https://www.gov.uk/government/uploads/system/uploads/attachment_data/file/277211/Water.pdf [besøgt 9.
september 2015].
302. URS. 2012. Revised Attachment 3: Gas Well Completion Emissions Data. Submitted as part of ANGA &
AXPC. (2012). ANGA Comments to EPA on New Souce Performance Standards for Hazardous Air Pollutants
Review America’s Natural Gas Alliance. Washington (DC): ANGA and AXPC.
151
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
303. US Energy Information Administration. 1993. Drilling Sideways -- A Review of Horizontal Well Technology
and Its Domestic Application, DOE/EIA-TR-0565.
304. US EPA. 2011a. Chemicals used in hydraulic fracturing. United States House of Representatives committee on
Energy
and
Commerce,
April
2011.
Tilgængelig:
http://democrats.energycommerce.house.gov/sites/default/files/documents/Hydraulic-Fracturing-Chemicals-
2011-4-18.pdf. [besøgt den 9. Januar 2016].
305. US EPA. 2011b. Natural Gas STAR Program, Reduced Emissions Completions for Hydraulically Fractured
Natural Gas Wells. Tilgængelig: http://www.epa.gov/gasstar/documents/reduced_emissions_completions.pdf
[besøgt 26 November 2015].
306. US EPA 2011c. Oil and Natural Gas Sector: New Source Performance Standards and National Emission
Standards for Hazardous Air Pollutants Reviews, Proposed Rule. Federal Register, Volume 76, No. 163,
August 23, 2011.
307.
US
EPA.
2012a.
Ground-level
Ozone
Health
Effects.
2/6/2012
Tilgængelig:
http://www.fossil.energy.gov/programs/gasregulation/authorizations/2012_applications/Sierra_Club's_MOI_E
xhibits_/20_Health___Ground.pdf [besøgt den 9. Januar 2016].
308. US EPA. 2012b. Oil and Natural Gas Sector: Standards of Performance for Crude Oil and Natural Gas
Production, Transmission and Distribution: Background Supplemental Technical Support Document for the
Final New Source Performance Standards. North Carolina:
U.S. Environmental Protection Agency.
309. US EPA. 2012c. Study of the Potential Impacts of Hydraulic Fracturing on Drinking Water Resources.
Progress Report. Washington, DC: U.S. Environmental Protection Agency.
310. US EPA. 2012d. 2012 Edition of the Drinking Water Standards and Health Advisories. EPA 822-S-12-001.
Washington, DC: Office of Water, U.S. Environmental Protection Agency.
311. US EPA. 2013a. Inventory of US Greenhouse Gas Emissions and Sinks: 1990-2011. EPA Publication 430-R-
13-001. Washington, DC: US Environmental Protection Agency.
312. US EPA. 2013b. EPA Needs to Improve Air Emissions Data for the Oil and Natural Gas Production Sectors.
Washington, DC: US Environmental Protection Agency.
313. US EPA. 2015a. Analysis of Hydraulic Fracturing Fluid Data from the FracFocus Chemical Disclosure
Registry 1.0.
314. US EPA. 2015b. Assessment of the Potential Impacts of Hydraulic Fracturing for Oil and Gas on Drinking
Water Resources. External Review Draft. EPA/600/R-15/047a. June 2015. Washington, D.C.: Office of
Research and Development. Tilgænglig: www.epa.gov/hfstudy [besøgt den 9. Januar 2016].
315. USGS (U.S. Geological Survey). 2012. Variability of distributions of well-scale estimated ultimate recovery
for continuous (unconventional) oil and gas resources in the United States. U.S. Geological Survey, Open-File
Report 2012–1118.
316. USGS.
2015.
ShakeMap
Scientific
Background.
Tilgængelig:
http://earthquake.usgs.gov/earthquakes/shakemap/background.php [besøgt den 9. Januar 2016].
317. Van Stempvoort, D.R., Roy, J.W. 2011. Potential impacts of natural gas production on groundwater quality in
Canada and related research needs. Unpublished report, Environment Canada, Burlington, Ontario, Canada.
318. Vandecasteele, I., Rivero, I.M., Sala, S., Baranzelli, C., Barranco, R., Batelaan, O., Lavalle, C. 2015. Impact of
shale gas development on water ressources: A case study in northern Poland. Environmental Management 55:
1285-1299.
319. Vangkilde-Pedersen, T., Mielby, S., Roll Jakobsen, P., Hansen, B., Holst Iversen, C., Nielsen, A. M. 2011.
Kortlægning af kalkmagasiner. Geovejledning 8. GEUS
320. Vengosh, A., Jackson, R.B., Warner, N., Darrah TH, Kondash A. 2014. A critical review of risks to water
resources from unconventional shale gas development and hydraulic fracturing in the United States.
Environmental Science & Technology 48: 8334-8348.
321. Venkatesh, A., Jaramillo, P., Griffin, W.M., Matthews, H.S. 2011. Uncertainty in life cycle greenhouse gas
emissions from United States natural gas end-uses and its effects on policy. Environmental Science and
Technology, 45(19): 8182-8189.
322. Vidic, R.D., Brantley, S.L., Vandenbossche, J.M., Yoxtheimer, D., Abad, J.D. 2013. Impact of shale gas
development on regional water quality. Science 340:1235009; doi:10.1126/science.1235009.
323. Vignes, B. 2011.
Contribution to well integrity and increased focus on well barriers in a lifecycle aspect.
324. Voss, P., Dahl-Jensen ,T., Larsen, T.B. 2015. Earthquake Hazard in Denmark. Geological Survey of Denmark
and Greenland report 2015/24.
325. Voss, .P, Dahl-Jensen, T., Larsen, T.B. 2015. Earthquake Hazard in Denmark. Geol. Surv. Denmark Greenl.
Rep. 2015/24: pp 53.
326. Wald, D.J., Quitoriano, V., Heaton, T.H., Kanamori, H. 1999. Relationships between peak ground
152
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
acceleration, peak ground velocity, and modified Mercalli intensity in California. Earthq. spectra 15: 557–564.
327. Walter G.R., Benke, R.R., Pickett, D.A. 2012. Effect of biogas generation on radon emissions from landfills
receiving radium-bearing waste from shale gas development. Journal of the Air & Waste Management
Association 62(9): 1040-1049.
328. Wang F, Gale J. 2009. Screening criteria for shale-gas systems. Gulf Coast Association of Geological Societies
Transactions v. 59: 779-793.
329. Warner, N.R., Christie, C.A., Jackson, R.B., R.B., Vengosh, A. 2013. Impacts of Shale Gas Wastewater
Disposal on Water Quality in Western Pennsylvania. Environmental Science & Technology 47: 11849-12857.
330. WaterWorld. Shale Gas Fracking, Water lessons from the US to Europe. 2015. Tigængelig:
http://www.waterworld.com/articles/wwi/print/volume-27/issue-2/regional-spotlight-europe/shale-gas-
fracking.html 26/9-2015 [besøgt den 26 Spetmber 2015].
331. Watson, T. L., Bachu, S. 2009. Evaluation of the potential for gas and CO
2
leakage along wellbores. Society of
Petroleum Engineers 24(1). Tilgængelig: http://dx.doi.org/10.2118/106817-PA [besøgt den 9 Januar 2016].
332. Weijermars, R. 2013. Economic appraisal of shale gas plays in Continental Europe. Applied Energy 106: 100–
115.
333. White, E., Fell, M., Smith, L., Keep, M. 2015. Briefing Paper. Shale gas and fracking. House of Commons
Library. UK Parlament.
334. WHO. 2011. Guidelines for Drinking-water Quality 4
th
edition. ISBN 978 92 4 154815 1
335. Williams, H.F.L., Havens, D.L., Banks, K.E., Wachal, D.J. 2008. Field based monitoring of sediment runoff
from natural gas well sites in Denton County, Texas, USA. Environmental Geology 55: 1463-1471.
336. Wood, R.M. 1988. The Scandinavian earthquakes of 22 December 1759 and 31 August 1819. Disasters 12:
223–236.
337. Yuan, M.D., Todd, A.C. 1991. Prediction of sulfate scaling tendency in oilfield operations. SPE Prod. Eng.
6:63–72; doi:10.2118/18484-PA.
338. Zhang, T. 2015. Origin and Fate of Radium in Flowback and Produced Water from Marcellus Shale Gas
Exploration. Doctoral Dissertation, University of Pittsburgh.
339. Zhang, T., Bain, D., Hammack, R.W., Vidic, R.D. 2015. Analysis of Radium-226 in high salinity wastewater
from unconventional gas extraction by Inductively Coupled Plasma-Mass Spectrometry (ICP-MS).
Environmental Science & Technology 49 (5): 2969-2976.
340. Ziegler, P.A. 1990. Geological atlas of Western and Central Europe. 2nd ed. The Hague : Shell.
341. Zobak, M., Kitasei, S., Copithorne, B. 2010. Addressing the Environmental Risks from Shale Gas
Development. Washington, DC: Worldwatch Institute.
342. Zoback, M.D., Gorelick, S.M. 2012. Earthquake triggering and large-scale geologic storage of carbon dioxide.
Proc. Natl. Acad. Sci. 109:10164–10168; doi:10.1073/pnas.1202473109.
343. Zubrod, J., Bundschuh, M., Schulz, R. 2010. Effects of subchronic fungicide exposure on the energy
processing of Gammarus fossarum (Crustacea; Amphipoda). Ecotoxicology and Envrionmental Safety 73:
1674-1680.
153
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Bilag
154
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Bilag 1 Følte Jordskælv. Udtræk fra GEUS database
Den seismologiske tjeneste ved GEUS er nationalt datacenter for jordskælvsseismologiske data, og
i Danmark driver GEUS fem målestationer (Åkirkeby, Rødovre, Lille Linde, Mønsted og Gøttrup)
samt en kortperiodisk station ved Gilleleje (Figur B1). Data registreres kontinuert, sendes via
internettet og arkiveres med få sekunders forsinkelse på GEUS. Data er umiddelbart åbent til
rådighed internationalt, og bliver brugt til den løbende globale overvågning af jordskælv der f.eks.
finder sted ved United States Geological Survey i Boulder.

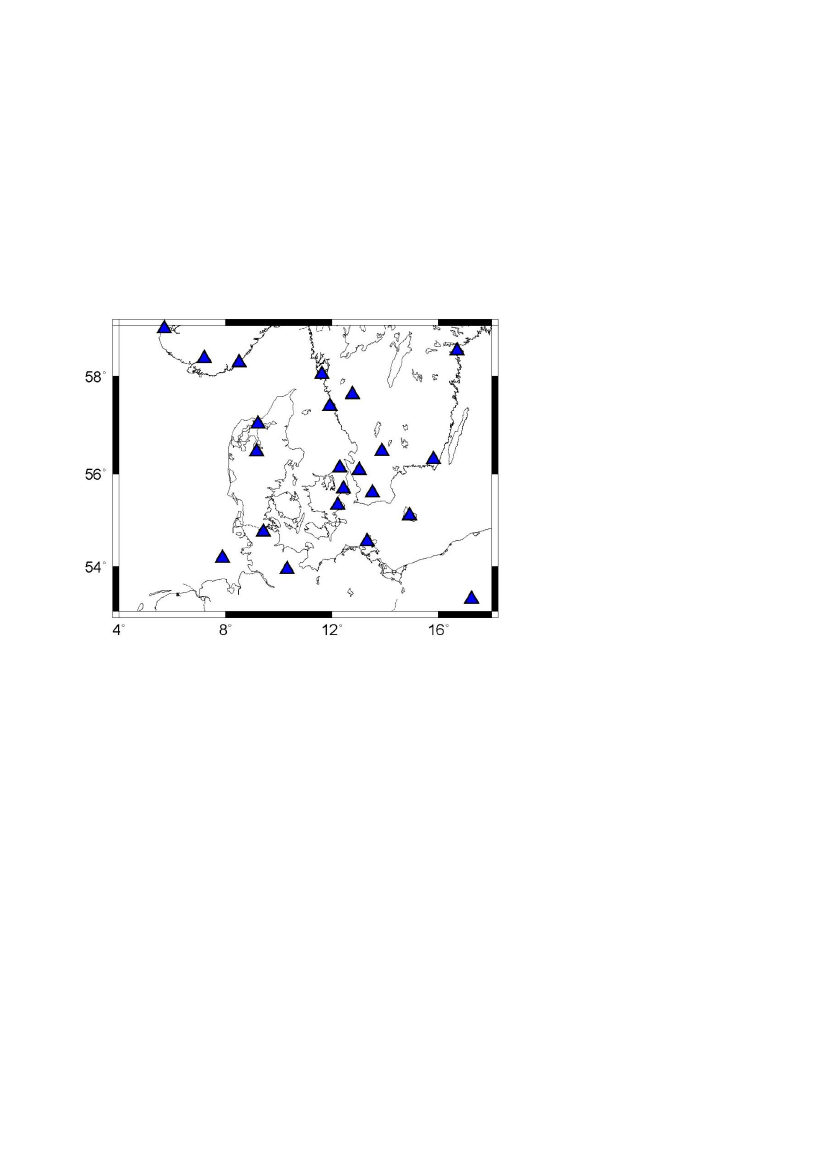

Figur B1. Målestationer i Danmark og nabolande. Fra (Voss et al. 2015)
GEUS moniterer alle data og foretager faseaflæsninger for lokale, regionale og globale jordskælv.
Alle aflæsninger indrapporteres til International Seismological Centre i England, hvor de
koordineres med andre landes aflæsninger. På GEUS arkiveres alle aflæsninger i en database,
deriblandt lokaliseringer af lokale jordskælv og sprængninger i Danmark. Det er ikke altid muligt at
afklare om en rystelse er et naturligt jordskælv, en sprængning eller på anden måde er frembragt af
menneskeskabte aktiviteter. Størsteparten af sprængningerne er til søs og foretages af Forsvaret for
at bortsprænge gamle miner og ammunition fundet til søs.
Tabel B1 indeholder alle kendte hændelser, hvor der er modtaget en rapport om at nogen har
mærket rystelser. Nogle er indberetninger fra vore nabolande, og flere hændelser er udenfor dansk
territorium. Nogle hændelser er ikke naturlige jordskælv men sprængninger (kendte eller antaget).
155
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur B2 og Tabel B1 Seismiske hændelser følt i Danmark
og nabolande (Database udtræk 2015-11-06)
Hvem lokalierer og beregner størrelser:
PEN = (Penttilä 1978), AMB = (Nikolas Ambraseys 1985; Nicholas Ambraseys 1985), PML= ???,
MAC = ???, BAT = (Båth 1956, 1979), KRK = ???, ISS = International Seismological Summary
(forløber til ISC), DNK = GEUS, DA = GEUS, JH = Jens Havsgaard, UPP = Uppsala Universitet,
BER = Bergen Universitet, ISC = International Seismological Centre (http://www.isc.ac.uk/), HEL
= University of Helsinki, LDG = Laboratoire de Detection et de Geophysique/CEA France, NAO =
NORSAR , EGT = ???, BGS = British Geological Survey
Størrelsen på jordskælv beregnes på flere måder, og betegnes med f.eks M, ML, Mw, osv., der alle
er sammenlignelige med den oprindelige Richterskala. Størrelsen på det enkelte jordskælv er ofte
beregnet af flere institutioner og på data fra forskellige stationer og er derfor ikke ens.
Referencer
1. Voss, P., Dahl-Jensen ,T., Larsen, T.B. 2015. Earthquake Hazard in Denmark. Geological
Survey of Denmark and Greenland report 2015/24.
2. Penttilä, V. 1978. Earthquakes in Finland 1610-1976.
3. Ambraseys, N. 1985. Magnitude assessment of northwestern European earthquakes.
Earthquake engineering & structural dynamics 13(3): 307-320.
4. Ambraseys, N. 1985. The seismicity of western Scandinavia. Earthquake engineering &
structural dynamics 13(3): 361-399.
5. Båth, M. 1956. An earthquake catalog for Fennoscandia for the years 1891 - 1950. (Serie C).
6. Båth, M. 1979. Earthquakes in Sweden 1951 - 1976. GeologicalSurvey of Sweden.
156
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
157
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
158
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
159
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
160
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
161
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
162
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
163
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
164
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
165
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
166
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
167
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
168
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
169
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Bilag 2 Farlighedsscreening og farlighedsvurdering af kemikalier anvendt ved
udvinding af skifergas
1. Indledning
For at kunne identificere, prioritere og rangere miljøfaren for alle kemikalierne anvendt ved
indvinding af skifergas er kemikalierne i boremudder og fraktureringsvæske sorteret som vist i
flowdiagrammet i figur B3. Der er taget udgangspunkt i den såkaldte polske stofliste, som er
beskrevet i kapitel 4.2.2, samt de mest anvendte kemikalier i boremudder (afsnit 4.2.1). En oversigt
over samtlige vurderede stoffer kan findes i tabel B7. Der er lagt særlig vægt på at identificere og
klassificere stoffer, som potentielt kan påvirke grundvand ved nedsivning fra overfladen eller
direkte kontakt ved brud på brøndintegriteten i grundvandszonen.
1.1 Sortering af skifergaskemikalier
Det kan ofte være vanskeligt at lave fulde farligheds- eller risikovurderinger for alle potentielt
miljøfremmede stoffer i et givet scenarie, men ved at sortere stoffer efter visse egenskaber og
klassifikationer er det muligt at fokusere på de farligste, såkaldte prioritetsstoffer (Baun et al. 2006).
Hovedelementet i sorteringen er at identificere alle potentielt problematiske stoffer og derefter
gruppere dem som prioritetsstoffer eller ikke-prioritetsstoffer. Potentielt problematiske stoffer er
som udgangspunkt stoffer, der har en relevant fareklassifikation eller en anvendelse der gør dem
potentielt problematiske. Hvis ikke en fareklassifikation eksisterer, er der søgt bredere for at
undersøge, om der findes data der indikerer en sådan fareklassifikation. Undtagelsen for dette er
uorganiske stoffer der vurderes særskilt. Dette gøres forbi uorganiske stoffer ikke kan vurderes ud
fra deres iboende egenskaber som fx fordelingskoefficienten mellem oktanol og vand (log K
ow
),
biokoncentrationsfaktor (BCF) og bionedbrydelighed. Samtidig kan tilførsel af uorganiske stoffer i
store mængder i sig selv være et problem i dansk grundvand, hvilket man ikke vil identificere i en
normal miljøkemisk farlighedsidentifikation. En gennemgang af metoden til sorteringen af
kemikalier i boremudder og fraktureringsvæske findes herunder.
170
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Figur B3. Flowdiagram over sorteringen af kemikalier i boremudder og fraktureringsvæske.
171
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
1.2 Sorteringsmetode
Der er fokuseret på to scenarier for at kemikalier brugt til skifergasudvinding kan ende i
grundvandet:
Der kan ske spild på overfladen (spildscenarie), hvorved stofferne kan nedsive til
grundvandet.
Der kan ske spredning pga. manglende eller reduceret brøndintegritet (lækage ved borerøret
scenarie). Stofferne vil hermed bringes i direkte kontakt med grundvandet.
For at kunne prioritere og rangordne den potentielle miljøpåvirkning i lyset af disse scenarier for de
anvendte ”skifergaskemikalier”, foretages en farlighedsscreening af de enkelte stoffer der bliver
injiceret, samt de stoffer, der kan komme tilbage fra undergrunden med returvandet. Formålet med
denne screening er udelukkende at identificere den potentielle miljøfare ved de enkelte stoffer ud
fra deres iboende egenskaber. Der tages således ikke højde for koncentrationer/mængder af
stofferne eller potentielle, ikke-identificerede nedbrydningsprodukter. I den foreliggende
miljøvurdering er radioaktive isotoper heller ikke inddraget, da disse behandles særskilt i afsnit 4.4.
Flowdiagrammet i figur B3 er fulgt for at inddele stofferne i forskellige grupper afhængigt af den
tilgængelige viden om deres miljøfare. I diagrammet bliver alle uorganiske stoffer sorteret fra i
første skridt, da disse bliver vurderet separat ud fra de enkelte grundstoffer og saltes egenskaber,
koncentrationer og grænseværdier (se afsnit 4.2.8). Stoffer der er biocider, har en
miljøklassifikation for kronisk akvatisk giftighed eller en CMR-klassifikation (Carcinogene,
Mutagene eller Reproduktionsskadelige) under den europæiske CLP forordning (Classification,
Labelling and Packaging) ender på ”Listen over potentielt problematiske stoffer”.
Hvis data fra stoffernes REACH-registrering eller data fra de amerikanske miljømyndigheders (US
EPA) værktøj EPI Suite og ECOTOX-databasen indikerer en kronisk miljøklassificering placeres
de også på listen over potentielt problematiske stoffer. Hvis det indsamlede data ikke giver grundlag
for en miljøfareklassificering, bliver stofferne vurderet at være ikke-prioriterede for den videre
beslutningsproces. Alternativt kan et stof blive placeret i kategorien med utilstrækkeligt data, hvis
en vurdering ikke er mulig på baggrund af det indsamlede data. Stoffer eller stofgrupper i denne
kategori bliver vurderet specifikt med henblik på at beslutte, om der er grundlag for at iværksætte
yderligere dataindsamling eller estimering af stofparametre/egenskaber.
Trinvist bliver sorteringen derved (se figur B3):
1. Er stoffet uorganisk bliver det sorteret fra, da de uorganiske bliver behandlet separat i afsnit
4.2.8, hvor det tilførte mængder også indgår i vurderingen. Generelt anses uorganiske stoffer
anses som potentielt problematiske hvis stoffet er et biocid eller har en miljøklassifikation
for kronisk akvatisk giftighed (kategori 1-3) eller en CMR-klassifikation under den
europæiske CLP forordning.
2. Er stoffet et biocid kommer det på listen over potentielt problematiske stoffer.
3. Har stoffet en miljøklassifikation for kronisk akvatisk giftighed (kategori 1-3) eller en CMR-
klassifikation under den europæiske CLP forordning kommer det på lister over potentielt
problematiske stoffer.
172
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
4. Indikerer registreringsdata i REACH en kronisk akvatisk miljøklassificering kommer stoffet
på listen over potentielt problematiske stoffer. Dette vurderes ud fra Log K
ow
, BCF,
nedbrydelighed og EC/LC
50
-værdier. Specifikt bruges nedenstående værdier fra CLP
forordningen for stoffer, hvor der ikke foreligger tilstrækkelige kroniske toksicitetsdata (EU,
2015) til at vurdere om et stof kunne falde under en kronisk akvatisk miljøklassificering
(kategori 1-3).
Kronisk kategori 1:
96 timer LC 50 (for fisk) ≤1 mg/l og/eller
48 timer EC 50 (for krebs) ≤1 mg/l og/eller
72 eller 96 timer ErC 50 (for alger eller andre vandplanter) ≤1 mg/l.
og stoffet er ikke-hurtigt nedbrydeligt og/eller den forsøgsmæssigt bestemte BCF ≥
500. (eller, hvis ikke til stede, log Kow ≥ 4).
Kronisk kategori 2:
96 timer LC 50 (for fisk) > 1 til ≤10 mg/l og/eller
48 timer EC 50 (for krebs) > 1 til ≤10 mg/l og/eller
72 eller 96 timer ErC 50 (for alger eller andre vandplanter) > 1 til ≤10 mg/l
og stoffet er ikke-hurtigt nedbrydeligt og/eller den forsøgsmæssigt bestemte BCF ≥
500. (eller, hvis ikke til stede, log Kow ≥ 4).
Kronisk kategori 3:
96 timer LC 50 (for fisk) > 10 til ≤100 mg/l og/eller
48 timer EC 50 (for krebs) > 10 til ≤100 mg/l og/eller
72 eller 96 timer ErC 50 (for alger eller andre vandplanter) > 10 til ≤100 mg/l
og stoffet er ikke-hurtigt nedbrydeligt og/eller den forsøgsmæssigt bestemte BCF ≥
500. (eller, hvis ikke til stede, log Kow ≥ 4).
Det er vigtigt at understrege, at dette ikke skal forstås som en foreslået klassificering under
CLP. Kategoriseringen bruges kun til at vurdere, om stoffet skal anses som potentielt
problematisk i sorteringen. Ved ”ikke-hurtigt nedbrydeligt” forstås det, at stoffet ikke
opfylder OECD kriterierne (OECD 301) for letnedbrydelighed ved aerobe forhold
(tilstedeværelse af ilt). Tilsvarende betyder betegnelsen ”let nedbrydelig” eller ”nem
nedbrydelig”, at et stof opfylder OECD kriterierne og nedbrydes hurtigt under aerobe
forhold, selvom stoffet dog stadig kan være svært nedbrydeligt under anaerobe forhold.
5. Indikerer fysisk-kemisk data fra EPI Suite og økotoksikologiske data fra ECOTOX (US
EPA) en kronisk miljøklassificering, efter samme kriterier som i punkt 4, kommer stoffet på
listen over potentielt problematiske stoffer.
6. Hvis ikke det indsamlede data giver grundlag til at et stof bliver anset som potentielt
problematisk gennem punkt 2, 3, 4 og 5 kan det vurderes som et ikke-prioriteret stof for den
videre beslutningsproces. Alternativt kan et stof ende i kategorien med utilstrækkeligt data,
hvis en vurdering ikke er mulig på baggrund af det indsamlede data. Stoffer eller
stofgrupper i denne kategori bliver vurderet specifikt med henblik på at beslutte, om der er
173
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
grundlag for at iværksætte yderligere dataindsamling eller –generering, fx i den danske
(Q)SAR database. En stor del af (Q)SAR databasen er baseret på data fra EPI Suite som
allerede er anvendt i punkt 5, men den danske Q)SAR database kan dog indeholde
ydereligere informationer på et givent stof.
Efter sorteringen vurderes listen over potentielt problematiske stoffer med henblik på at opdele
stofferne i tre grupper:
Gruppe I: Prioriterede stoffer
Gruppe Ia: Mobile prioriterede stoffer. Gruppe Ia er en delmængde af gruppe I
Gruppe II: ikke-prioriterede stoffer
Det skal bemærkes, at stoffer i gruppe II, som er anset som potentielt problematiske, er vurderet til
ikke at skulle prioriteres for den videre beslutningsproces på grund af scenarie-specifikke forhold.
Gruppe I stoffer betegnes som mobile, hvis de vurderes til at have en Henrys lov konstant (K
H
)
under 10
-5
atm*m
3
mol
-1
og en fordelingskoefficienten mellem vand og organisk carbon (K
oc
) under
500.
Fordelingen af stofferne i de forskellige kategorier kan ses i Figur B4 for hhv. boremudder og
fraktureringsvæske. Ud af de 88 organiske kemikalier er 29 kategoriseret som prioriterede stoffer
(gruppe I, se tabel B3), 33 som ikke-prioriterede stoffer (gruppe II, se tabel B4) og 26 har ikke
kunnet vurderes pga. manglende data (se tabel B3). At et stof ikke kan vurderes skyldes primært, at
det ikke er klart hvilket stof, der er tale om, da det ikke har et unikt CAS nummer. Det skal
bemærkes, at 29 af de 117 kemikalier er frasorteret i trin 1, da det var uorganiske stoffer (se tabel
B6).
Figur B4. Oversigt over kategoriseringen af de 88 organiske kemikalier på den polske liste i hhv.
fraktureringsvæske og boremudder. Gr I er prioriterede stoffer, Gr Ia er prioriterede mobile stoffer
og Gr II er ikke-prioriterede stoffer for den videre beslutningsproces.
1.3 Samlet resultat af karakteriseringen
Resultatet af litteratursøgning af fysiske-kemiske egenskaber, bionedbrydelighed, toksicitet,
klassificering og sortering af alle 117 kemikalier som potentielt kan anvendes i fraktureringsvæske
og boremudder er vist i tabel B2-7.
174
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tre stofgrupper dominerer i gruppe I og Ia: Biocider, petroleumsprodukter og overfladeaktive
stoffer. Biocider som glutaraldehyd,
5-Chloro-2-methyl-2H-isithiazol-3-one and 2-methyl-2H-isothiazol-
3-one (3:1)
(kaldet kathon eller MCI/MI) og kvaternære ammoniumforbindelser er kemisk meget
forskellige, men de er alle specifikt udviklet til at have en biologisk effekt og er derfor generelt ikke
ønskede i vandmiljøet, da de er toksiske.
Både glutaraldehyd og isothiazol biocider er hydrofile og anses som mobile i jord og er derfor i
undergruppe Ia men har til gengæld en lav tendens til at bioakkumulere. Glutaraldehyd er let
nedbrydelig ved tilsværelse af ilt og nedbrydes aerobt til glutarsyre, som metaboliseres med 80%
omdannelse til CO2 indenfor 30 dage. Desuden er glutaraldehyd ustabil i luft og ved eksponering til
sollys (ECHA, 2015a). MCI/MI anses derimod ikke som let nedbrydeligt, selvom betydelig
nedbrydning kan observeres i de standardiserede nedbrydelighedstest (REACH, 2015b).
Petroleumsprodukterne er generelt hydrofobe, potentielt bioakkumulerbare og svært nedbrydelige
under anaerobe forhold. De kan samtidig have en høj økotoksicitet, hvilket giver anledning til en
kronisk akvatisk miljøfare Kat. 1 CLP klassifikation. Petroleumsprodukter indeholder desuden en
række sundhedsskadelige urenheder (fx naphthalen), der gør dem uønskede i miljøet. Grundet de
lange alifatiske kæder er potentiel bioakkumulerbarhed også en problemstilling for de
overfladeaktive stoffer. Som for petroleumsprodukterne kan de overfladeaktive stoffer udvise en høj
økotoksicitet og deres biologiske nedbrydelighed under anarobe forhold er ofte ligeledes ukendt
eller begrænset med mulighed for dannelse af uønskede nedbrydningsprodukter.
Sortering viser, at der er 13 organiske stoffer fra gruppe I med en CMR- eller en kronisk akvatisk
miljøfare kategori 1 klassifikation (se tabel B2), og disse kan betegnes som særligt uønskede.
175
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B2. Liste over prioriterede stoffer (gruppe I og Ia) som er særligt uønskede i miljøet, da de
har en CMR eller kronisk akvatisk miljøfare kategori 1 CLP klassifikation.
Stofnavn
Formaldehyd
Nafta (Sasol DHR 200)
Naphthalen (urenhed)
Phenolformaldehyd
Reaktionsprodukter af
acetofenon, formaldehyd,
cyclohexylamin,
methanol og eddikesyre
Trinatrium nitrilotriacetat
(urenhed)
MCI/MI
Stofgruppe
Biocid
Gruppe CAS
Ia
50-00-0
64742-48-9
91-20-3
9003-35-4
224635-63-
6
CLP Klassifikation
Muta. 2 Carc. 1B (harmonised)
Muta.
1B
(harmonised)
Carc.
1B
Petroleumsprodukt
I
Petroleumsprodukt
I
Ia
I
Kronisk akvatisk miljøfare
Kat.1, Carc. 2 (harmonised)
Kronisk akvatisk miljøfare
Kat. 1, Muta. 2 (notificeret)
Kronisk akvatisk miljøfare Kat.
1, Carc. 2, (notificeret)
Ia
Biocid
Ia
I
I
5064-31-3
55965-84-9
68131-39-5
61789-77-3
Carc. 2 (harmonised)
Kronisk akvatisk miljøfare Kat.
1 (harmonised)
Kronisk akvatisk miljøfare Kat.
1 (notificeret)
Kronisk akvatisk miljøfare Kat.
1 (notificeret)
Kronisk akvatisk miljøfare Kat.
1 (notificeret)
Kronisk akvatisk miljøfare Kat.
1 (notificeret)
Kronisk akvatisk miljøfare Kat.
1 (notificeret)
Kronisk akvatisk miljøfare Kat.
1 (notificeret)
Ethoxyleret
alkoholer Overfladeaktiv
(C12-15)
Dicoco dimethyl
Biocid
kvaternære ammonium
klorid
Ethoxyleret octylphenol
Overfladeaktiv
Propylenglycol
Terpener og terpenoider
Tetramethylammonium
klorid
I
9036-19-5
57-55-6
68647-72-3
75-57-0
Petroleumsprodukt
Ia
Petroleumsprodukt
I
Biocid
Ia
176
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B3. Liste over prioriterede stoffer (gruppe I og Ia).
Prioriterede stoffer
Stofnavn
1,2,4 Trimethylbenzene (impurity)
1-Propanaminium, 3-amino-N-
/carboxymethyl)-N,N-dimethyl-, N-coco
acyl derivs., chlorides, sodium salts
5-Chloro-2-methyl-2H-isithiazol-3-one
and 2-methyl-2H-isothiazol-3-one (3:1)
Alcohol, C9-C11, Ethoxylated
CAS
95-63-6
CLP Klassifikation
Kronisk akvatisk miljøfare Kat 2
(harmonised)
Kronisk akvatisk miljøfare Kat 3
(notificeret)
Kronisk akvatisk miljøfare Kat 1
(harmonised)
Kronisk akvatisk miljøfare Kat 2
(notificeret)
Kronisk akvatisk miljøfare Kat 1
(notificeret)
No
Kronisk akvatisk miljøfare Kat 1
(notificeret)
Kronisk akvatisk miljøfare Kat 2
(based on the data)
Kronisk akvatisk miljøfare Kat 2
(notificeret)
Kronisk akvatisk miljøfare Kat 1
(notificeret)
Kronisk akvatisk miljøfare Kat 2
(based on the data)
Kronisk akvatisk miljøfare Kat 3
(notificeret)
Muta. 2 Carc. 1B (harmonised)
No
Kronisk akvatisk miljøfare Kat
(Based on the data)
Muta. 1B Carc. 1B (harmonised)
Gruppe
Ia
61789-39-7
Ia
55965-84-9
Ia
68439-46-3
I
Alcohols, C12-15, ethoxylated
Alkyl quaternary ammonium bentonite
Dicoco dimethyl quaternary ammonium
chloride
Distillates, (petroleum), hydrotreated
light – FRA101
Ethoxylated Alcohol
68131-39-5
71011-24-0
61789-77-3
I
Ia
I
64742-47-8
I
78330-21-9
I
Ethoxylated octyphenol
9036-19-5
Ia
Ethoxylated tall oil
65071-95-6
I
Ethylendioxy dimethanol
Formaldehyde
Gluteraldehyde – BIN191
Heavy Aromatic Naphtha
Naphtha (petroleum), hydrotreated heavy
3586-55-8
50-00-0
111-30-8
64742-94-5
64742-48-9
Ia
Ia
Ia
I
I
177
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
& Sasol DHR 200;
Naphthalene (impurity)
91-20-3
Kronisk akvatisk miljøfare Kat 1,
Carc. 2 (harmonised)
Kronisk akvatisk miljøfare Kat 3
(notificeret)
Kronisk akvatisk miljøfare Kat 2
(notificeret)
Kronisk akvatisk miljøfare Kat 1,
Muta. 2 (notificeret)
Kronisk akvatisk miljøfare Kat 2
(notificeret)
Kronisk akvatisk miljøfare Kat 2
(notificeret)
Kronisk akvatisk miljøfare Kat 2
(notificeret)
Kronisk akvatisk miljøfare Kat. 2
(harmonised)
Kronisk akvatisk miljøfare Kat. 1
(notificeret)
Carc. 2, Kronisk akvatisk miljøfare
Kat. 1 (notificeret)
Kronisk akvatisk miljøfare Kat 1
(notificeret)
Kronisk akvatisk miljøfare Kat 1
(notificeret)
Carc. 2 (harmonised)
I
Octadecanoic acid
1592-23-0
I
Oxyalkylated Alcohol Based Polymer
34398-01-1
I
Phenolic resin
9003-35-4
Ia
Polyether amin
39423-51-3
I
PolyEtherAmin Acetat
9046-10-0
I
Polyethylene glycol monohexyl ether
31726-34-8
Ia
Prop-2-yn-1-ol
Propylene Glycol – AIC191
Reaction product of: acetophenone,
formaldehyde, cyclohexylamine,
methanol and acetic acid
Terpenes and Terpenoids, sweet orange-
oil
Tetramethylammonium chloride
Trisodium nitrilotriacetate (impurity)
107-19-7
Ia
57-55-6
Ia
224635-63-
6
I
68647-72-3
I
75-57-0
5064-31-3
Ia
Ia
178
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B4. Liste over stoffer med utilstrækkelig data til at kunne udføre en farlighedsscreening.
Stoffer med tilstrækkelig Data
Stofnavn
Acrylamide sodium acrylate copolymer
Acrylamide, 2-acrylamido-2-methylpropanesulfonic
acid, sodium salt polymer
Aliphatic acid salt
Aliphatic acids
Aliphatic alcohols, ethoxylated #1
Aliphatic co-polymer
Aliphatic hydrocarbon – XBA201
Alkenes (C14–C18), Alpha
Amine Copolymer - CFC102
Carbohydrate polymer derivative
Carbonhydrate polymer
Cationic acrylamide copolymer
Cholinium Chloride
Coke (petroleum), kalsineret
DF-550
ethoxylated fatty esters (7,5-10 %)
Fatty alkyl acids (5-7,5%)
Guar gum
Guar Gum Powder
Guar gum, carboxymethyl 2-hydroxypropyl ether,
sodium salt
Modified Alkane
N-naphtha Nicotinamide
CAS
25085-02-3
38193-60-1
Proprietary
Proprietary
Proprietary
-
Proprietary
-
Proprietary
Polymer
Proprietary
-
-
Proprietary
64743-05-1
-
-
-
9000-30-0
Proprietary
68130-15-4
-
770680-45-0
179
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Polysaccharide
Proprietary component
Tridecyl alcohol polyethoxylate
Vinylidene chloride/methylacrylate copolymer
Proprietary
-
68015-67-8
25038-72-6
Tabel B5. Liste over ikke-prioriterede stoffer (gruppe II).
Ikke-prioriterede stoffer
Stofnavn
2-Butoxyethanol
Acetic Acid
Acetic Anhydride
Acetophenone
Butyl diglycol
Cellulose
Choline Chloride – CSC1001
Cinnamaldehyde
Citric Acid
Diethylene glycol
Ethanol
Ethylene Glycol
Formic Acid
Graphite
Hydroxypropyl cellulose
Isopropanol (Propan-2-ol)
Lutensol TO-8
CAS
111-76-2
64-19-7
108-24-7
98-86-2
112-34-5
9004-34-6
67-48-1
104-55-2
77-92-9
111-46-6
64-17-5
107-21-1
64-18-6
7782-42-5
9004-64-2
67-63-0
629-11-8
På listen over potentielt
problematiske stoffer?
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
180
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Methanol
Propylene Carbonate
Sodium diacetate
Sodium erythorbate
Sodium gluconate
Sodium Glycolate (impurity)
Sodium Hydroxyacetate
Tetrasodium ethylenediaminetetraacetate (EDTA)
Trisodium Ethylenediaminetetraacetate (impurity)
Urea
Xanthan gum
Disodium Ethylene Diamine Tetra Acetate
(impurity)
Sodium carboxymethyl cellulose
2-hydroxypropane-1,2,3-tricarboxylic acid
Xanthan gum (1-5%)
Starch (1-5%)
67-56-1
108-32-7
126-96-5
6381-77-7
527-07-1
2836-32-0
2836-32-0
64-02-8
150-38-9
57-13-6
11138-66-2
139-33-3
9004-32-4
77-92-9
-
9005-25-8
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Nej
Ja
Ja
Nej
Nej
Ja
181
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B6. Liste over uorganiske kemikalier frasorteret i trin 1
koncentration mg/l
of critical component
Koncentration/græn
seværdi
Vurdering af
grundvandseffekt
BLÅ
X
700 BLÅ
X
0.05 BRUN
ikke kritisk
632 RØD
ikke kritisk
ikke kritisk
ikke kritisk
167300
2
260
2
6
6
83650
X
0.33
ikke kritisk
43 RØD
ikke kritisk
3
300
3200
0.089 mol/l
l.o.
0.0096
0.0001 l.o.
?
l.o.
4.37 l.o.
0.067
3.33
260
17500
15800
0.1
27
50
2
250
250
1.7 ikke kritisk
1.2 ikke kritisk
12.8 LILLA
X
ikke kritisk
0.55 ikke kritisk
ikke kritisk
ikke kritisk
ikke kritisk
2600 RØD
Ammonium
hydrogensulfite (30-
60%)
10192-30-0 No
Inorganic
Assessment
Inorganic
Assessment
NH4+
SO32-
?
?
0.0221
-
?
?
0.414
?
?
?
35
ingen værdi
0.05
Ammonium Persulphate 7727-54-0 No
NH4+
S2O82-
186 ingen værdi
0.036
?
3789
?
5.75 l.o.
0.7
ingen værdi
6
Barium sulfate
Bentonite
Boric acid
Calcium carbonate
Calcined Bauxite
Calcium hydroxide (60-
100%)
Carbon dioxide
Colemanite
(CaB3O4(OH)3·H2O)
Colemanite/Ulexite****
*
Corundum
Inorganic
Assessment
Potentielt
1302-78-9 Carc. 2 (notified)
CMR-Stof
Repr. 1B
Potentielt
10043-35-3
(harmonised)
CMR-Stof
Inorganic
471-34-1 No
Assessment
7727-43-7 No
Ba2+****
IRforGV* - l.o.***
BO3-
IRforGV* kfihk**
IRforGV* - l.o.***
1305-62-0
C. Cat 3
(notified)
Potentiel
Miljøfare
Inorganic
Assessment
Inorganic
Assessment
IRforGV* kfihk**
IRforGV* kfihk**
?
16.73
0.0011
0.15
4.37
0.0006
0.202
0.77
pH=1.05
?
?
1318-33-8 n.a.
Proprietary
n.a.
Blend
BO3-
BO3-*****
IRforGV* - l.o.***
Potentielt
C. Cat 1, Repr. 2
Cupric Chloride
7447-39-4
CMR-Stof og Cu2+
(notified)
Miljøfare
Inorganic
Hydrochloric Acid 15% 7647-01-0 No
Cl-
Assessment
Inorganic
Hydrochloric Acid
Cl-
Assessment
H+
Inorganic
Jernoxider (60-100%) -
IRforGV* - l.o.***
Assessment
Carc. 1B
Potentielt
Magnesium nitrate
10377-60-3
NO3-
(notified)
CMR-Stof
Magnesium silikat
IRforGV* - l.o.***
hydrat
Mica (60-100%)
Inorganic
krystallinsk silicium (5- 12003-38-2 No
IRforGV* - l.o.***
Assessment
10%)
Mullite
Potassium Carbonate –
584-08-7
PHA101
Potassium Chloride
7447-40-7
No
C. Cat 3
(notified)
Inorganic
Assessment
Potentiel
Miljøfare
IRforGV* - l.o.***
K+
K+
Cl-
grænseværdi
drikkevand mg/l
0.05
250
Critical soluble
component
Klassifikation
amount % of
compound
Assessment
Stofnavn
CAS
0.1
175000 RØD
63 LILLA
182
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
koncentration mg/l
of critical component
Koncentration/græn
seværdi
Potassium Hydroxide
Potassium iodide
1310-58-3 No
7681-11-0
Quartz
Sodium bicarbonate
Sodium Bisulfite
Sodium bromate
Sodium carbonate
Sodium chlorate
Sodium Chloride
Sodium Chlorite
sodium hydroxide
14808-60-7
144-55-8
7631-90-5
7789-38-0
497-19-8
Inorganic
Assessment
Carc.2, Repr. 1B, Potentielt
C. Cat. 2
CMR-Stof og
(notified)
Miljøfare
Potentielt
CMR-Stof og
Miljøfare
Carc. 1A, Muta. Potentielt
2 (notified)
CMR-Stof
Inorganic
No
Assessment
Inorganic
No
Assessment
Muta. 2, Carc.
Potentielt
1B (notified)
CMR-Stof
Inorganic
No
Assessment
Inorganic
Assessment
Potentiel
Miljøfare
Inorganic
Assessment
Inorganic
Assessment
Inorganic
Assessment
Potentielt
CMR-Stof
K+
K+
0.001
0.003
7
7.1
0.1
0.1
70 RØD
71 RØD
I-
IRforGV* - l.o.***
IRforGV* - l.o.***
HSO3-
BrO3-
IRforGV* kfihk**
ClO3-
-
17 l.o.
?
0.00423
0.058
?
0.0066
0.00692
?
0.826
pH=13.3
0.008
?
0.033
?
?
?
?
22.9
0.1
229 RØD
ikke kritisk
ikke kritisk
33 ingen værdi
492
0.01
X
49160 X X
ikke kritisk
52
40
0.05
250
0.05
1035 X X
0.16
ikke kritisk
XX
27.14 LILLA
X
7647-14-5 No
7758-19-2
C. Cat 3
(notified)
Cl-
ClO2-
Na+
OH-
1310-73-2 No
4750
0.2065 mol/l
2
175
Sodium Hypochlorite
Sulphur dioxide (<1%)
Ulexite
NaCaB5O6(OH)6•5(H
2O)
*
**
***
****
*****
BRUN
LILLA
RØD
BLÅ
GRØN
?
?
X
XX
7681-52-9 A. Cat. 1
05-09-7446 No
1319-33-1 Repr. 1A
ClO-
SO2
BO3-
0.05
40 X X
X
40
6
7 ikke kritisk
Ikke relevant for grundvand
Komponenten findes allerede i store mængder/høje koncentrationer
Lav opløselighed
Beregnet udfra ligevægt med baryt i havvand
Ved beregningen er det antaget at der er tale om ren colemanite
Kritisk pga lave "grænseværdier" eller kendt toxicitet
Kritisk pga de høje koncentrationer
Kritisk pga lave "grænseværdier" og relativt høje forventede koncentrationer
Kritisk pga lave "grænseværdier" - men forudsætter enkeltforsyning el. lign. med reduceret vand
Med stor sandsynlighed ikke kritisk for grundvand
Effekt ikke kendt
Ukendt værdi
Kritisk men reagerer og neutraliseres formodentlig i blandingen eller i grundvandszonen
Kritisk pga lav grænseværdi men reagerer og neutraliseres formodentlig i blandingen og/eller i grundvandszonen
183
Vurdering af
grundvandseffekt
grænseværdi
drikkevand mg/l
Critical soluble
component
Klassifikation
amount % of
compound
Assessment
Stofnavn
CAS
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B7 Dataindsamling for de miljøfremmede organiske kemikalier i fraktureringsvæske på den såkaldte polske liste (se afsnit 4.2.2) og i boremudder (udvalgt ud fra
de hyppigst forekommende stoffer i boremudder, se afsnit 4.2.1).
Fraktureringsvæske
● Information in black denotes data from ECHA Database on Registered substances if nothing else is noted
● A "(C)" denotes a calculated value (QSAR/modeled/read-across/etc.)
● A "No REACH" denotes data gaps in the ECHA Database. These gaps can sometimes be scientifically justified, e.g. the physical-chemical property might not be relevant for the chemical
● Entries in
Orange
denotes values found in EPI Suite experimental database if not present in the ECHA Database
● Entries in
Red
denotes estimated values from EPI Suite if not present in the ECHA Database
Name
5-Chloro-2-methyl-2H-
isithiazol-3-one and 2-
methyl-2H-isothiazol-3-
one (3:1)
1,2,4 Trimethylbenzene
(impurity)
CAS#
Vp
Log Pow
Water solubility
Pka
Ready biodegradability
BCF
Koc
Henrys Law Constant
PNEC (Freshwater)
PNEC (STP)
PBT evaluation (ECHA Database on registered
substances)
Subgroup
Relvant CLP
(ENV&CMR)
Assessment
Mobile?
Gr
55965-84-9
No REACH
0.3 kPa 25
°C
-0.83 (C)
5-10E10 mg/L (C)
No REACH
No (C)
not readily
biodegradable
No REACH
2.8-12.1
4.96E-08 atm*m3/mole
(C)
1097 (C)
6.16E-03 atm*m3/mole
25 degrees
No REACH
No REACH
Organic
C. Cat 1 (harmonised)
Potentially
Problematic
Potentially
Problematic
Yes
Ia
95-63-6
3.65
57 mg/L 25 °C
No REACH
31-275
0.12 mg/L
2.41 mg/L
Organic
C. Cat 2 (harmonised)
No
I
1-Propanaminium, 3-
amino-N-/carboxymethyl)-
N,N-dimethyl-, N-coco
61789-39-7
acyl derivs., chlorides,
sodium salts
2-Butoxyethanol
Acetic Acid
Acetic Anhydride
111-76-2
64-19-7
108-24-7
No REACH
-3.12 (C)
No REACH
No REACH
Yes (C)
No REACH
0.02-
6.21E-21 atm*m3/mole
892.2 (C)
(C)
No REACH
No REACH
Organic
C. Cat 3 (notified)
Potentially
Problematic
Yes
Ia
1.17hPa 25
°C
20.79 hPa
25 °C
0.68 kPa 25
°C
0.81
-0.17
-0.27
miscible
> 10000 mg/L
> 10000 mg/L
15 (C) 20 °C
4.76 25 °C
readily biodegradable
readily biodegradable
No REACH
3.16 (C)
3.16 (C)
No
REACH
0.081 - 0.82 Pa m³/mol
25 °C
8.8 mg/L
3.058 mg/L
3.058 mg/L
463 mg/L
85 mg/L
115 mg/L
Not P, B or T
Not P, B or T
Not P, B or T
Acetophenone proved to be readily
biodegradable according to OECD criteria. The
bioaccumulation potential was demonstrated to
be low based on an estimated BCF of 0.5. This is
supported by a log Kow of 1.65 at 20°C. Based on
the available results on short-term toxicity to
aquatic organisms, the lowest L(E)C50 was
determined to be >1 mg/L
Organic
Organic
Organic
No
No
No
Low Concern
Low Concern
Low Concern
II
II
II
1.153 (C) 0.21 Pa m³/mol (C) 25˚C
1.399 (C)
0.817 Pa m³/mol 25 °C
(C)
No REACH readily biodegradable (C)
Acetophenone
98-86-2
45 Pa 25 °C
1.63
6.1 g/L 25 °C
21.55 25 °C
readily biodegradable
0.4749 (C)
9.4
0.766 (20 degrees)- 1.08
Pa m³/mol (25 degrees)
0.0864 mg/L
10 mg/L
Organic
No
Low Concern
II
Acrylamide sodium
25085-02-3 No REACH
acrylate copolymer
Acrylamide, 2-acrylamido-
2-methylpropanesulfonic
38193-60-1 No REACH
acid, sodium salt polymer
Alcohol, C9-C11,
68439-46-3 117 Pa 20 °C
Ethoxylated
0.0000513
Alcohols, C12-15,
68131-39-5 hPa (C) 25
ethoxylated
°C
Aliphatic acid salt
Proprietary
Aliphatic acids
Proprietary
Aliphatic alcohols,
Proprietary
ethoxylated #1
Aliphatic co-polymer
-
Aliphatic hydrocarbon –
Proprietary
XBA201
Alkyl quaternary
71011-24-0 No REACH
ammonium bentonite
Amine Copolymer -
Proprietary
CFC102
Polymer
0.0656 hPa
Butyl diglycol
112-34-5
29.7 °C
Carbohydrate polymer
Proprietary
derivative
Carbonhydrate polymer
-
Choline Chloride –
CSC1001
Cholinium Chloride
Cinnamaldehyde
Citric Acid
67-48-1
Proprietary
104-55-2
77-92-9
0.0289 mm
Hg 25 °C
0.000000065
7 Pa 25 °C
(C)
No REACH
No REACH
3.3-4-8 (C)
6.65
No REACH
No REACH
46.66-174.3 mg/L
(C)
>= 0.188 <= 13.18
mg/L
No REACH
No REACH
7.6 20 °C
No REACH
No REACH
No REACH
readily biodegradable
readily biodegradable,
but failing 10-day
window
No REACH
No REACH
No
REACH
No
REACH
No REACH
No REACH
No REACH
No REACH
0.10379 mg/L
0.0446 mg/L
No REACH
No REACH
1.4 mg/L
10 g/L
Organic
Organic
Organic
Organic
Organic
Organic
Organic
Organic
Organic
No
n.a.
C. Cat 2 (notified)
C. Cat 1 (notified)
n.a.
n.a.
n.a.
n.a.
n.a.
No
n.a.
No
n.a.
n.a.
No
Insufficient Data
Insufficient Data
Potentially
Problematic
Potentially
Problematic
Insufficient Data
Insufficient Data
Insufficient Data
Insufficient Data
Insufficient Data
Potentially
Problematic
Insufficient Data
Low Concern
Insufficient Data
Insufficient Data
Low Concern
Insufficient Data
II
II
Yes
Ia
No
No
I
I
12.7-237 37.56 -
3.13E-14 atm*m3/mole
(C)
3069 (C)
(C)
12.7 - 237
(C)
7700-
185623
5.51E-14 atm*m3/mole
(C)
No REACH
No REACH
No REACH
No REACH
No
No REACH
REACH
No REACH
No REACH
No REACH
Organic
Organic
1
miscible
14.77 (C) 25
°C
readily biodegradable
No REACH
No
15.2E-9 atm.m3/mol (C)
REACH
25C
1.1 mg/L
200 mg/L
Not P, B or T
Organic
Organic
Organic
-3.77
> 10000 mg/L
The
substance
dissociates
readily
0.000000047
7 at 27°C
3.13, 4.76
and 6.4 at
25°C
readily biodegradable
<4 (C)
<3 (C)
2.05E-11 Pa-m³/mol (C)
0.604 mg/L
112.9 mg/L
Organic
Organic
1.83
10000 mg/L 27 °C
> 10000 mg/L
readily biodegradable
readily biodegradable
8.33 (C)
3.2 (C)
36.82
No
REACH
0.162 Pa m³/mol 25 °C
No REACH
1.004 mg/L
0.44 mg/L
13.119 mg/L
1000 mg/L
Not PBT
Not P, B or T
Organic
Organic
No
No
Low Concern
Low Concern
II
II
0.00000221
-1.6 - -1.8
Pa 25 °C
184
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Name
Dicoco dimethyl
quaternary ammonium
chloride
CAS#
Vp
Log Pow
Water solubility
Pka
Ready biodegradability
BCF
Koc
Henrys Law Constant
PNEC (Freshwater)
PNEC (STP)
PBT evaluation (ECHA Database on registered
substances)
Subgroup
Relvant CLP
(ENV&CMR)
C. Cat 1 (notified)
Assessment
Mobile?
Gr
61789-77-3
No REACH
6.62 (C)
No REACH
No REACH
Yes (C)
No REACH
10^4.5-
6.7 (C)
2.13E-9 atm*m3/mole
(C)
No REACH
No REACH
Regarding all available data on biotic and abiotic
degradation, bioaccumulation and toxicity it can
be stated that the substance does not fulfill the
PBT criteria (not PBT) and not the vPvB criteria
(not vPvB).
Organic
Potentially
Problematic
I
Diethylene glycol
111-46-6
0.008 hPa
25 °C
-1.98 (C)
miscible
No REACH
readily biodegradable
100
1 (C)
0.000206 Pa m³/mol (C)
25 degrees
10 mg/L
199.5 mg/L
Organic
No
Low Concern
II
Disodium Ethylene
Diamine Tetra Acetate
(impurity)
139-33-3
0.000000000
2 hPa 25 °C
-4.3
108 g/L
pKa1: 8.85
to 10.44,
pKa2: 6.07
to 6.28,
pKa3: 2.3 to
2.7, pKa4: 2
to 2.2, pKa5:
1.4, pKa6: -
0.12 (C)
not readily
biodegradable
<2 (C)
No
1.19E-18 Pa*m3/mol (C)
REACH
25 °C
2.2 mg/L (PNEC).
EC50>100 mg/L
(USEPA ECOTOX)
43 mg/L
Organic
Carc. 2 (notified)
Potentially
Problematic
II
Distillates, (petroleum),
hydrotreated light –
FRA101
Ethoxylated Alcohol
Ethoxylated octyphenol
Ethoxylated tall oil
Ethylendioxy dimethanol
<1 to 3.7
64742-47-8 kPa at 37.8
°C
78330-21-9
9036-19-5
65071-95-6
3586-55-8
No REACH
No REACH
No REACH
No REACH
6.1
No REACH
No REACH
6.3 (C)
3.77 (C)
5.94 (C)
-2.73 (C)
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No, 58.6 % degradation
after 28 days (falling 10
10^3.7-
day window)
Predicted
No REACH
8.18 atm*m3/mole
5.3 (C)
Ready biodegradeble
(BIOWIN)
10^3.7- 3.43E-2 atm*m3/mole
No (C)
No REACH
4.3 (C)
(C)
10^2.3- 7.24E-15 atm*m3/mole
No (C)
No REACH
2.5 (C)
(C)
2351 - 4.06E-14 atm*m3/mole
No (C)
No REACH
3321 (C)
(C)
No
Yes (C)
No REACH
No REACH
REACH
0.1327 Pa m³/mol 25
degrees (C)
3.36E-7 atm*m³/mol 25
°C
LC50 2.2 mg/L fish
(USEPA ECOTOX)
72-hr LL50
value for
Tetrahymena
pyriformis
677.9 mg/L
No REACH
No REACH
No REACH
No REACH
Properly not P, B or T
Organic
C. Cat 2 (based on the
data)
Potentially
Problematic
Potentially
Problematic
Potentially
Problematic
Potentially
Problematic
Potentially
Problematic
No
I
No REACH
No REACH
LC50 5.2 mg/L fish
(USEPA ECOTOX)
No REACH
Organic
Organic
Organic
Organic
Regarding all available data on biotic and abiotic
degradation, bioaccumulation and toxicity it can
be stated that the substance does not fulfill the
PBT criteria (not PBT) and not the vPvB criteria
(not vPvB).
Not PBT
The substance formic acid is readily
biodegradable, not bioaccumulative and not
toxic. Thus the PBT/vPvP criterion is not fulfilled
and the substance is considered as not PBT/ vPvB.
Regarding all available data on biotic and abiotic
degradation, bioaccumulation and toxicity it can
be stated that the substance does not fulfill the
PBT criteria (not PBT) and not the vPvB criteria
(not vPvB).
C. Cat 2 (notified)
C. Cat 1 (notified)
C. Cat 2 (based on the
data)
C. Cat 3 (notified)
No
Yes
No
Yes
I
Ia
I
Ia
Ethylene Glycol
107-21-1
0.123 hPa
25 °C
5181 hPa 25
°C
42.71 hPa 20
°C
-1.93
miscible
15.1
readily biodegradable
No REACH
1 (C)
10 mg/L
199.5 mg/L
Organic
No
Low Concern
II
Formaldehyde
50-00-0
0.35
550 g/L
13.27 25 °C
readily biodegradable
<1
15.9
0.47 mg/L
0.19 mg/L
Organic
Muta. 2 Carc. 1B
(harmonised)
Potentially
Problematic
Yes
Ia
Formic Acid
64-18-6
-2.1
miscible
3.7 20 °C
readily biodegradable
No REACH
< 17.8
0.019 Pa m³/mol 25 °C
2 mg/L
7.2 mg/L
Organic
No
Low Concern
II
Gluteraldehyde – BIN191
111-30-8
30 hPa 26.3
°C
-0.36
miscible
Not
possible
readily biodegradable
>= 5.7 <= 1.09E-7 atm*m³/mol (C)
No REACH
2070
25 °C
No
REACH
0.0025 mg/L
0.8 mg/L
Organic
No
Potentially
Problematic
Yes
Ia
Guar gum
Guar Gum Powder
9000-30-0
Proprietary
No REACH No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
Organic
Organic
No
n.a.
No
Insufficient Data
Insufficient Data
Insufficient Data
Guar gum, carboxymethyl
2-hydroxypropyl ether,
68130-15-4
sodium salt
Heavy Aromatic Naphtha
64742-94-5
Hydroxypropyl cellulose
9004-64-2
No REACH No REACH
50-2592 Pa
(20
degrees)
No REACH
No REACH
No REACH
No REACH
No
REACH
No REACH
No REACH
No REACH
Organic
2.4-6.5
41 mg/L 20 °C
No REACH
No REACH
No REACH
not readily
biodegradable
No REACH
No REACH No REACH
275-
35481
(C)
No
No REACH
REACH
39-18220
(C)
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
Substance is readily biodegradable and therefore
not considered to be persistent. It is not expected
to bioaccumulate as it has a Log Kow < 4.5 and
aquatic acute toxicity greatly exceeds the
screening criteria of EC50 < 0.1 mg/l.
Not P, B or T
Organic
Organic
C. Cat (Based on the
data)
No
Potentially
Problematic
Low Concern
No
I
II
Isopropanol (Propan-2-ol)
67-63-0
44 hPa 20
°C
0.05
miscible
15.31 (C)
readily biodegradable
No
No REACH
REACH
8.1E-06 atm*m3/mole
25 degrees
140.9 mg/L
2251 mg/L
Organic
No
Low Concern
II
Lutensol TO-8
629-11-8
0.0007 hPa
25 °C
0
1000 g/L
No REACH
readily biodegradable
No REACH
1 (C)
0.0411 Pa m³/mol (C) 25
°C
0.5 mg/L
8400 mg/L
Organic
No
Low Concern
II
185
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Name
CAS#
Vp
169.27 hPa
25 °C
Log Pow
Water solubility
Pka
Ready biodegradability
BCF
Koc
Henrys Law Constant
0.461 Pa m³/mol 25
degree
PNEC (Freshwater)
PNEC (STP)
PBT evaluation (ECHA Database on registered
substances)
None of the criteria for classifying a substance as
PBT/vPvB is fulfilled for methanol
Subgroup
Relvant CLP
(ENV&CMR)
No
n.a.
Muta. 1B Carc. 1B
(harmonised)
Assessment
Mobile?
Gr
Methanol
Modified Alkane
Naphtha (petroleum),
hydrotreated heavy &
Sasol DHR 200;
67-56-1
-
-0.77
>= 1000 g/L 20 °C
15.3
ready biodegradable
<10
<1
20.8 mg/L
100 mg/L
Organic
Organic
Low Concern
Insufficient Data
Potentially
Problematic
No
II
4-240 KPa at
64742-48-9
37.8°C
5.65
No REACH
No REACH
readily biodegradable
10-2500 > 60.7 <
(C)
229.2 (C)
3.4 atm*m3/mole
No REACH
No REACH
Organic
I
Naphthalene (impurity)
91-20-3
10.5 Pa 25
°C
3.4
31.7 mg/L 25 °C
Naphthalene is
considered to be not
readily biodegradable,
No REACH but is inherently or easily
biodegradable under
aerobic conditions in
many non-standard tests
23-168
664
4.4E-04 atm*m3/mole
25 degrees
2.4 µg/L
2.9 mg/L
Naphthalene is considered to be not readily
biodegradable, but is inherently or easily
biodegradable under aerobic conditions in many
non-standard tests. Based on experimental
evidence, bioaccumulation of naphthalene is low
with reliable BCF values in fish below 500.
Aquatic long-term tests with naphthalene gave no
evidence of chronic aquatic toxicity below the
NOEC cut-off limit of 0.01 µg/L.
Organic
C. Cat 1, Carc. 2
(harmonised)
Potentially
Problematic
No
I
N-naphtha Nicotinamide
770680-45-0 No REACH No REACH
Octadecanoic acid
Oxyalkylated Alcohol
Based Polymer
Phenolic resin
Polyethylene glycol
monohexyl ether
Polysaccharide
Prop-2-yn-1-ol
Proprietary component
Propylene Carbonate
1592-23-0
34398-01-1
9003-35-4
31726-34-8
Proprietary
107-19-7
-
108-32-7
0.04 hPa 20
°C
20 Pa 25 °C
-0.48
10.84 hPa
20 °C
-0.35
No REACH
14.34 (C)
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No (C)
No REACH
No REACH
Yes (C)
No REACH No REACH
No REACH No REACH
No REACH
0.45 (C)
No
REACH
No
No REACH
REACH
No
No REACH
REACH
No
No REACH
REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
Organic
Organic
Organic
Organic
Organic
Organic
n.a.
C. Cat 3 (notified)
C. Cat 2 (notified)
C. Cat 1, Muta. 2
(notified)
C. Cat 2 (notified)
n.a.
C. Cat. 2 (harmonised)
n.a.
No
Insufficient Data
Potentially
Problematic
Potentially
Problematic
Potentially
Problematic
Potentially
Problematic
Insufficient Data
Potentially
Problematic
Insufficient Data
Low Concern
Potentially
Problematic
No
No
Yes
Yes
I
I
Ia
Ia
1.01E-14 atm*m3/mole
No REACH
2-10 (C)
(C)
> 1000 g/L
13.25 25 °C
Yes (95
% O2 consump.
No REACH 1.325 (C) 1.09E-6 atm*m³/mol (C)
28 d)
readily biodegradable
No REACH 6.41 (C)
0.00103 Pa m³/mol (C)
25 °C
5.59E-8 atm*m3/mol (C)
12 degrees
0.00153 mg/L
10 mg/L
Organic
Organic
Yes
Ia
> 10000 mg/L
3.92 20 °C
0.9 mg/L
7400 mg/L
The overall conclusions, based on the present
available data, of the preliminary PBT assessment
are that this substance does not meet the PBT
screening criteria
Organic
II
Propylene Glycol – AIC191
57-55-6
-1.07
miscible
14.9
ready biodegradable
0.09 (C)
2.9 (C)
260 mg/L
20000 mg/L
Organic
C. Cat. 1 (notified)
Yes
Ia
Reaction product of:
acetophenone,
formaldehyde,
224635-63-6 No REACH No REACH
cyclohexylamine,
methanol and acetic acid
7.16E-07 Pa
Sodium diacetate
126-96-5
-3.72 (C)
at 25 ºC (C)
Sodium erythorbate
Sodium gluconate
Sodium Glycolate
(impurity)
6381-77-7
527-07-1
2836-32-0
No REACH
No REACH
No REACH
No REACH
< 1.6 E-8 Pa
at 25°C
-3.29 (C)
-5.99 (C)
-5.19 (C)
4.57
No REACH
No REACH
No REACH
No REACH
No
REACH
No REACH
No REACH
No REACH
Organic
Carc. 2, C. Cat. 1
(notified)
Potentially
Problematic
Ia
> 10000 mg/L
> 10000 mg/L
No REACH
No REACH
No REACH
4.756 at 25
ºC
No REACH
No REACH
No REACH
No REACH
readily biodegradable
not readily
biodegradable
Yes (C)
Yes (C)
No (C)
3.162 (C)
No REACH
1 (C)
No REACH
No REACH
No REACH
No REACH
0.141 mg/L
0.1 mg/L
No REACH
No REACH
No REACH
624 mg/L
4 mg/L
No REACH
No REACH
No REACH
Organic
Organic
Organic
Organic
Organic
No
No
No
No
C. Cat 1 (notified)
Low Concern
Low Concern
Low Concern
Low Concern
Potentially
Problematic
Potentially
Problematic
No
II
II
II
II
I
No
REACH
No
No REACH
REACH
No
No REACH
REACH
No REACH
Terpenes and Terpenoids,
68647-72-3
sweet orange-oil
Tetramethylammonium
chloride
75-57-0
1120-
3.8E-1 atm*m3/mole (C)
6324 (C)
< -1.6
miscible
Tetrasodium
ethylenediaminetetraacet
ate (EDTA)
64-02-8
0.000000000
002 hPa (C)
-13.17 (C)
25 °C
ca. 500 g/L (20 C;
pH 11.3 )
Tridecyl alcohol
68015-67-8
polyethoxylate
Trisodium
Ethylenediaminetetraacet
150-38-9
ate (impurity)
Trisodium nitrilotriacetate
5064-31-3
(impurity)
Urea
Vinylidene
chloride/methylacrylate
copolymer
57-13-6
No REACH
No REACH
0.000000001
hPa (C) 25
°C
0.000012
mm Hg 25
°C
4.69 (C)
-13.15 (C)
No REACH
No REACH
completely
4.17E-12 atm*m3/mole
dissociates rapidly biodegradable (C) No REACH 44 - 525
(C)
in water
8.85-10.44;
6.07-6.28;
2.3-2.7; 2-
not readily
1.19E-18 Pa*m3/mol (25
2.2; 1.4; -
1.1-1.8 1046 (C)
biodegradable
degrees) (C)
0.12 (20
degrees)
(C)
No
No REACH
No (C)
No REACH
No REACH
REACH
No REACH
8.96-9.87;
2.14-2.5;
1.7-1.99;1.1
< 0.6
Yes (C)
No REACH
No
REACH
Kd 2.8
0.037 -
0.064
No
REACH
No REACH
1.21E-16 atm*m3/mole
(C)
No REACH
0.6 µg/L
6 mg/L
Organic
C. Cat 1 (notified)
Yes
Ia
2.2 mg/L (PNEC).
EC50>100 mg/L
(USEPA ECOTOX)
43 mg/L
Not P, B or T
Organic
No
Low Concern
II
No REACH
EC50>100 mg/L
(USEPA ECOTOX)
0.93 mg/L
No REACH
No REACH
Organic
Organic
n.a.
No
Insufficient Data
Low Concern
Potentially
Problematic
Low Concern
II
-10.08
> 10000 mg/L
readily biodegradable
3
270 mg/L
Organic
Carc. 2 (harmonised)
Yes
Ia
< -1.73
> 10000 mg/L
readily biodegradable
No REACH
0.47 mg/L
No REACH
Organic
No
II
25038-72-6
No REACH No REACH
No REACH
No REACH
No REACH
No REACH
No REACH
186
No REACH
No REACH
Organic
n.a.
Insufficient Data
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Boremudder
● Information in black denotes data from ECHA Database on Registered substances if nothing else is noted
● A "(C)" denotes a calculated value (QSAR/modeled/read-across/etc.)
● A "No REACH" denotes data gaps in the ECHA Database. These gaps can sometimes be scientifically justified, e.g. the physical-chemical property might not be relevant for the chemical
● Entries in
Orange
denotes values found in EPI Suite experimental database if not present in the ECHA Database
● Entries in
Red
denotes estimated values from EPI Suite if not present in the ECHA Database
Name
CAS#
Vp
Log Pow
Water solubility
Pka
3.13,
4.76 and
6.4 at
25°C
No
REACH
Ready biodegradability
BCF
Koc
Henrys Law Constant
PNEC (Freshwater)
PNEC (STP)
PNEC (soil)
PBT evaluation (ECHA
Database on registered
substances)
Not P, B or T
Subgroup
Relevant CLP
(ENV&CMR)
Assessment
Mobile?
Gr
2-hydroxypropane-1,2,3-
tricarboxylic acid
Alkenes (C14–C18),
Alpha
Cationic acrylamide
copolymer
Cellulose
77-92-9
0.000002
21 Pa -1.6 - -1.8
25 °C
No
No
REACH REACH
> 10000 mg/L
readily biodegradable
3.2 (C)
No
REACH
No REACH
0.44 mg/L
1000 mg/L
33.1 mg/kg
soil dw
Organic
No
Low Concern
II
-
-
9004-34-6
No REACH
No REACH
No
No
REACH REACH
No REACH
No REACH
No REACH No REACH
Organic
Organic
Insufficient Data
Insufficient Data
No
Low Concern
II
No
No
REACH REACH
No
No
REACH REACH
No REACH
No
REACH
No
REACH
No REACH
No
No
REACH REACH
No
No
REACH REACH
No REACH
No REACH
No REACH No REACH
Organic
Coke (petroleum),
kalsineret
DF-550
64743-05-1
-
No REACH
No REACH
No REACH
No REACH
No REACH No REACH
Organic
Organic
No
Insufficient Data
Insufficient Data
<1 to 3.7
Distillates, (petroleum),
64742-47-8 kPa at
hydrotreated light –
FRA101
37.8 °C
57.26
hPa
(19.6
°C)
6.1
No REACH
No, 58.6 % degradation
after 28 days (falling 10
No
No
day window)
Predicted
REACH
REACH
Ready biodegradeble
(BIOWIN)
readily biodegradable
1 (C)
10^3.78-
5.3 (C)
8.18 atm*m3/mole
72-hr LL50
value for
LC50 2.2 mg/L fish
Tetrahymena
No REACH
(USEPA ECOTOX)
pyriformis
677.9 mg/L
0.96 mg/L
580 mg/L
0.63 mg/kg
soil dw
Properly not P, B or T
Organic
C. Cat 2 (based on the
data)
Potentially
Problematic
No
I
Ethanol
ethoxylated fatty esters
(7,5-10 %)
64-17-5
-0.35 (24 789 g/L (20 °C, 15.9 (20
C, pH 7.4)
pH 7)
°C)
0.13- 0.61
(C)
0.461 Pa m³/mol(25
°C)
Organic
No
Low Concern
II
-
No
-2.73 (C)
REACH
No REACH
No
REACH
Yes (C)
No
No
REACH REACH
No REACH
No REACH
No REACH No REACH
Organic
Organic
Organic
No
No
REACH REACH
No
No
REACH REACH
20, 50
and 232
°C was
found to
be 0.9,
2.1 and
1013.25
hPa
No REACH
No
REACH
No
REACH
No REACH
No
No
REACH REACH
No
No
REACH REACH
No REACH
No REACH
No REACH No REACH
Organic
No
C. Cat 3 (notified)
Insufficient Data
Potentially
Problematic
Insufficient Data
Low Concern
Potentially
Problematic
II
Yes
Ia
Ethylendioxy dimethanol
3586-55-8
Fatty alkyl acids (5-7,5
%)
Graphite
-
7782-42-5
Polyether amin
39423-51-3
No REACH
No REACH
No REACH
No REACH
No REACH No REACH
Organic
C. Cat 2 (notified)
I
PolyEtherAmin Acetat
9046-10-0
1.34 (25
°C)
Miscible
9.3 (24
°C)
No
No
1.4-112.6 1.06E-19 atm*m3/mole
REACH
(C)
(C)
0.015 mg/L
7.5 mg/L
0.0176 mg/kg
soil dw
Organic
C. Cat 2 (notified)
Potentially
Problematic
Yes
Ia
Sodium carboxymethyl
cellulose
9004-32-4
No
No
REACH REACH
No
-5.19 (C)
REACH
No
No
REACH REACH
No
No
REACH REACH
No
No
REACH REACH
No REACH
No
REACH
No
REACH
No
REACH
No
REACH
No
REACH
No REACH
No
No
REACH REACH
No
No
REACH REACH
No
No
REACH REACH
No
No
REACH REACH
No
No
REACH REACH
No REACH
No REACH
No REACH No REACH
Organic
C. Cat 3 (notified)
Potentially
Problematic
Low Concern
Potentially
Problematic
Low Concern
II
Sodium Hydroxyacetate
2836-32-0
No REACH
Yes (C)
No REACH
No REACH
No REACH No REACH
Organic
No
II
Starch (1-5%)
9005-25-8
No REACH
No REACH
No REACH
EC50> 100 mg/L
No REACH No REACH
(USEPA ECOTOX)
Organic
C. Cat 2 (notified)
II
Xanthan gum (1-5%)
-
No REACH
No REACH
No REACH
No REACH
No REACH No REACH
Organic
II
Xanthan gum
11138-66-2
No REACH
No REACH
No REACH
EC50> 100 mg/L
No REACH No REACH
(USEPA ECOTOX)
Organic
No
Low Concern
II
187
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
1.4 Kvalitetskriterier og EU prioriterede stoffer
Miljøkvalitetskravene indgår som en del af EU's vandrammedirektiv og fastsætter grænser for
udledning til vandområder som vandløb, søer og hav. Et generelt kvalitetskrav bruges ved
periodevis udledning, hvor udledningen i gennemsnit skal holdes under kvalitetskravet hvorimod et
korttidskvalitetskrav aldrig må overskrides for at beskytte vandmiljøet mod akutte effekter.
Kvalitetskriterier for jord, grundvand og afdampning beskriver den højeste koncentration af et
givent stof, som man ikke vil forvente vil give anledning til uacceptable negative effekter.
Ud af de 88 organiske kemikalier i tabel B7 findes der kun etablerede grænseværdier i vand og jord
(såkaldte miljøkvalitetskrav og kvalitetskriterier) for tre af dem: formaldehyd, isopropanol og
naphthalen. Som det fremgår af tabel B8 findes der kvalitetskriterier for alle tre stoffer, hvorimod
der kun eksisterer miljøkvalitetskrav for formaldehyd og naphthalen. Naphthalen er yderligere et af
de 33 såkaldte prioritetsstoffer (EU Priority Pollutants) under vandrammedirektivet, man gradvist
forsøger at stoppe udledning af for at beskytte sundhed og akvatiske økosystemer.
188
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B8. Miljøkvalitetskrav og kvalitetskriterier for formaldehyd, isopropanol og naphthalen. Der findes ikke miljøkvalitetskrav eller
kvalitetskriterier for andre stoffer på listen i tabel B7.
Generelt
kvalitetskrav
(µg/L)
a
Ferskvand
Formaldehyd
Isopropanol
Naphthalen
a
b
Navn
CAS
Korttidskvalitetskrav
(μg/L)
a
Ferskvand
46
-
Marin
46
-
Jordkvalitets
kriterium
(mg/kg)
b
Marin
9,2
-
1,2
Grundvandskvalite
ts
kriterium
(µg/L)
b
-
10
1
Afdampning
s
kriterium
(mg/m
3
)
b
0,001
1
0,04
EU
prioritetssto
f
a
50-00-0
67-63-0
91-20-3
9,2
-
2,4
75
-
-
Nej
Nej
Ja
Anvendes ikke
Naturstyrelsen, 2010
Miljøstyrelsen, 2015
189
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
1.5 Stofkoncentrationer i den polske fraktureringsvæske
International Association of Oil and Gas Producers (IOGP) har på deres hjemmeside offentlige
boringslister fra 13 skifergas boringer foretaget i Polen siden 2011 (IOGP, 2015). Vægtprocenten af
skiferkemikalier er angivet i de anvendte fraktureringsvæsker, og i de 13 boringer indeholder
væsken mellem 14 og 40 forskellige kemikalier.
Et eksempel fra boringen Siennica-1 er vist i tabel B10. Ud fra disse oplysninger kan man fx
estimere koncentrationen af formaldehyd og isopropanol ud fra vægtprocenten (1 kg antages at
svare til 1 L):
0,0003% formaldehyd = 0,003 kg/m
3
= 3 g/m
3
= 3 mg formadehyd/L
0,0133% isopropanol (Propan-2-ol) = 133 mg isopropanol/L
<0,001% naphthalen = < 1 mg naphthalen/L
I tabel B9 er indholdsstofferne summeret for hver boring som et estimat af den samlede
koncentrationen af organiske kemikalier, der kan forekomme i spildevandet ved begyndelsen af en
udvinding.
Tabel B9. Totalt indhold af organiske kemikalier i fraktureringsvæsker, som er anvendt i Polen,
beregnet fra beskrivelsen af indholdsstoffer, der er anvendt ifølge IOGP (2015).
Boring
Indhold af organiske kemikalier
a
Krupe-1
0,47 %
4,72 kg/m
3
KWI-Prabuty-01
0,46 %
4,63 kg/m
3
Lebien LE-1
0,26 %
2,62 kg/m
3
Lebien LE-2H
0,21 %
2,14 kg/m
3
Lublewo LEP-1ST1H
0,60 %
5,95 kg/m
3
ORZ-Cycow-01
0,44 %
4,43 kg/m
3
RYP-Lutocin-01
0,73 %
7,25 kg/m
3
Siennica-1
0,58 %
5,83 kg/m
3
Stare Miasto 1H
0,58 %
5,83 kg/m
3
Strzeszewo LE-1 (stage 1)
0,29 %
2,85 kg/m
3
Strzeszewo LE-1 (stage 2)
0,61 %
6,08 kg/m
3
Warblino LE-1H
1,62 %
16,2 kg/m
3
Zwierzyniec 1
0,36 %
3,59 kg/m
3
Gennemsnit
0,55 %
5,55 kg/m
3
a
Koncentrationen i kg/m
3
er beregnet ud fra vægtprocenten under antagelse af, at 1000 kg væske
svarer til 1 m
3
190
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Tabel B10 Kemikalier brugt ved frakturering af boring Siennica-1(IOGP, 2015)
191
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
192
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Referencer
IOGP. 2015. NGSFACTS, International Association of Oil and Gas Producers.
http://www.iogp.org/IOGP/NGSFACTS#4055689-find-a-well----by-list
[besøgt 9 Januar 2016].
Tilgængelig:
Baun, A., Eriksson, E., Ledin, A., Mikkelsen, P.S. 2006. A methodology for ranking and hazard identification of
xenobiotic organic compounds in urban stormwater. Science of the Total Environment 370: 29–38.
ECHA. 2015a, Evaluation of active substances Assessment Report Glutaraldehyde Product-type 2, 3, 4, 6, 11, 12
30.9.2014 eCA Finland. ECHA. Tilgængelig: http://dissemination.echa.europa.eu/Biocides/ActiveSubstances/1310-
11/1310-11_Assessment_Report.pdf [besøgt 9 Januar 2016].
ECHA. 2015b. CLH report Proposal for Harmonised Classification and Labelling Reaction mass 5-chloro-2-methyl-
2H-isothiazol-3-one and 2-methyl-2H-isothiazol-3-one (3:1); C(M)IT/MIT, Version 2. Tilgængelig:
http://echa.europa.eu/documents/10162/423f98b0-6482-4a54-b390-93d7e1ea9206 [besøgt 9 Januar 2016].
EU. 2015. Europa-Parlamentets og Rådets forordning (EF) nr. 1272/2008 om klassificering, mærkning og emballering
af stoffer og blandinger og om ændringer og ophævelse af direktiv 67/548/EØF og 1999/45/EF og om ændring af
forordning
(EF)
nr.
1907/2006.
Tilgængelig:
http://eur-lex.europa.eu/legal-
content/DA/TXT/PDF/?uri=CELEX:02008R1272-20150601&from=da [besøgt 9 Januar 2016].
Miljøstyrelsen, 2015, Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand,
Miljøstyrelsen, København. Tilgængelig: http://mst.dk/media/131857/kvalitetskriterier-jord-og-drikkevand-juni-
2015.pdf [besøgt 9 Januar 2016].
Naturstyrelsen. 2010. Bekendtgørelse om miljøkvalitetskrav for vandområder og krav til udledning af forurenende
stoffer
til
vandløb,
søer
eller
havet,
Miljøstyrelsen,
København.
https://www.retsinformation.dk/forms/r0710.aspx?id=132956 [besøgt 9 Januar 2016].
193
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Bilag 3 Lovgivning og regelsæt på strålebeskyttelsesområdet
Følgende information om lovgivning og regelsæt på strålebeskyttelsesområdet er indhentet fra
Sundhedsstyrelsen, Strålebeskyttelse (SIS)
18. december, 2015
Introduktion
Prøveboring efter skifergas og skifergasproduktion omfatter flere delprocesser, hvor
strålebeskyttelsesmæssige spørgsmål relateret til håndtering af naturligt forekommende radioaktive
stoffer (Naturally Occuring Radioactive Material - NORM) skal adresseres og vurderes. Den danske
lovgivning på området omfatter al anvendelse (herunder også bortskaffelse) af radioaktive stoffer
som bl.a. formuleret i relevante bekendtgørelser.
De strålebeskyttelsesmæssige rammer for skifergas udvinding ligger således fast, og krav om
tilladelse mv. fastsættes med baggrund i konkrete vurderinger af de strålebeskyttelsesmæssige
forhold ved specifikke projekter eller dele heraf. Det vurderes blandt andet, hvorledes forskellige
radioaktive stoffer, med baggrund i deres fysiske og kemiske egenskaber og potentialet for
eksponering af såvel arbejdstagere såvel som befolkning, bør tillægges vægt i de respektive stadier
af boreprocessen.
Nedenfor er regelgrundlaget for eventuelle krav om tilladelse til håndtering samt bortskaffelse af
materiale med et indhold af naturligt forekommende radioaktive stoffer kort beskrevet.
Regelgrundlag
Lov nr. 94 af 31. marts 1953 om brug m.v. af radioaktive stoffer (radioaktivitetsloven) samt
Bekendtgørelse nr. 192 af 2. april 2002 om undtagelsesregler fra lov om brug m.v. af radioaktive
stoffer (undtagelsesbekendtgørelsen) udgør grundlaget for Sundhedsstyrelsens regulering af al brug
m.v. af radioaktive stoffer i Danmark. Regelsættet fastsætter bl.a. krav til brug og bortskaffelse af
materiale indeholdende naturligt forekommende radioaktive stoffer, herunder undtagelser for krav
om tilladelse i henhold til § 1, stk. 1, i radioaktivitetsloven, samt principper for krav i forbindelse
med frigivelse f.eks. ved bortskaffelse som ikke-radioaktivt affald.
Krav om tilladelse
Det fremgår bl.a. af ovennævnte bekendtgørelse, at der for brug m.v. af naturligt forekommende
radioaktive stoffer, ikke kræves tilladelse fra Sundhedsstyrelsen, hvis aktivitetskoncentrationen er
mindre end eller lig med de såkaldte undtagelsesniveauer (§ 7) og at besiddelse af mineralogiske
prøver (fx borekerner), der har et indhold af naturligt forekommende radionuklider, som overstiger
undtagelsesniveauerne, ikke kræver tilladelse (§ 9). Når det ikke på forhånd er klart om tilladelse til
brug mv. er krævet, kan Sundhedsstyrelsen bede om gennemførelse af målinger eller andre tiltag
med henblik på at afgøre behov for krav om tilladelse, samt at undgå uberettiget håndtering af
radioaktive stoffer.
Bortskaffelse
Det fremgår endvidere (§ 12), at bortskaffelse af radioaktive stoffer, såfremt de hidrører fra en
besiddelse, der er omfattet af kravet om tilladelse fra Sundhedsstyrelsen i henhold til § 1, stk. 1, i
radioaktivitetsloven samt undtagelsesbekendtgørelsen, uanset aktivitetsmængde kræver tilladelse fra
Sundhedsstyrelsen. Sundhedsstyrelsen skal i dette øjemed tage hensyn til de principper for
frigivelse af radioaktive stoffer, der er beskrevet i samme bekendtgørelse.
194
 EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning EFK, Alm.del - 2015-16 - Bilag 161: Notat om skifergasudredning
Formålet med den videnskabelige udredning er at sætte international viden om indvinding af
skifergas i relation til en dansk kontekst.
I udredningen redegøres der for de regionale geologiske forhold i skifergasproduktion i Danmark,
boring og effekt af boring og frakturering, og der foretages en analyse af de mulige påvirkninger
af miljø og vandressourcer samt landskab og trafik.
På den baggrund gives der indledningsvist en overordnet beskrivelse af skifergas, forventet
anvendt teknologi i forbindelse med skifergasproduktion samt en beskrivelse af mulige miljøpå-
virkninger og tilgængelige afværgeforanstaltninger.
Den videnskabelige udredning indeholder også en screening af de risici og farer, der kunne være
forbundet med skifergasindvinding i Danmark.
