Udvalget for Landdistrikter og Øer 2014-15 (1. samling)
ULØ Alm.del Bilag 36
Offentligt

(Gældende)

Ministerium:

Miljøministeriet

Journalnummer: Miljømin.,

Miljøstyrelsen, j.nr. MST-5114-00070

Udskriftsdato: 27. november 2014

Senere ændringer til forskriften

Ingen

Bekendtgørelse om støj fra vindmøller

I medfør af § 7, stk. 1, nr. 1 og 2, § 7 a, stk. 1, § 92 og § 110, stk. 3, i lov om miljøbeskyttelse, jf.

lovbekendtgørelse nr. 879 af 26. juni 2010, og § 33, stk. 1, § 48, stk. 1, og § 61, stk. 1, i lov om beskyttel-

se af havmiljøet, jf. lovbekendtgørelse nr. 929 af 24. september 2009, som ændret ved § 1 i lov nr. 423 af

10. maj 2011, fastsættes:

Kapitel 1

Anvendelsesområde og definitioner

§ 1.

Bekendtgørelsen finder anvendelse på etablering, ændring og drift af vindmøller.

§ 2.

I denne bekendtgørelse forstås ved:

1) Små vindmøller: Enkeltstående vindmøller med et rotorareal på 200 m

eller derunder og med en to-

talhøjde på 25 meter eller derunder, herunder husstandsmøller.

2) Prototypemøller: Den første, ikke seriefremstillede vindmølle af en ny type.

3) Serie 0-møller: Første, mindre produktionsserie af en ny vindmølletype.

4) Forsøgsmøller: Serie O-møller eller vindmøller, der er prototypecertificeret eller ombygget til brug

for forsøg i henhold til bekendtgørelse om teknisk godkendelsesordning for konstruktion, fremstil-

ling, opstilling, vedligeholdelse og service af vindmøller.

5) Vindmøllepark: En samling af 3 eller flere vindmøller.

6) Støjkonsekvensområde omkring forsøgsmøller: Den største udstrækning af området omkring forsøgs-

møller, hvor den samlede støj fra vindmøller er højere end 37 dB(A) ved 6 m/s og 39 dB(A) ved 8

m/s, bestemt efter retningslinjerne i bilag 1.

7) Støjfølsom arealanvendelse: Områder, der anvendes til eller i lokalplan eller byplanvedtægt er udlagt

til bolig-, institutions-, sommerhus- camping- eller kolonihaveformål, eller områder som er udlagt i

lokalplan eller byplanvedtægt til støjfølsom rekreativ aktivitet.

8) Lavfrekvent støj: Støj i frekvensområdet fra 10 til 160 Hz. Lavfrekvent støj karakteriseres ved det A-

vægtede niveau af støjen i 1/3-oktav frekvensbåndene fra 10 til og med 160 Hz, beregnet indendørs

ved brug af metoden i bilag 1.

Kapitel 2

Krav til vindmøller

§ 3.

Den, der ejer en vindmølle, er ansvarlig for, at den etableres, drives og vedligeholdes således, at

bestemmelserne i denne bekendtgørelse er overholdt.

§ 4.

Den samlede støjbelastning fra vindmøller må ikke overstige følgende grænseværdier:

1) I det mest støjbelastede punkt ved udendørs opholdsarealer højst 15 meter fra beboelse i det åbne

land:

a) 44 dB(A) ved en vindhastighed på 8 m/s.

b) 42 dB(A) ved en vindhastighed på 6 m/s.

PDF to HTML - Convert PDF files to HTML files

2) I det mest støjbelastede punkt i områder til støjfølsom arealanvendelse:

a) 39 dB(A) ved en vindhastighed på 8 m/s.

b) 37 dB(A) ved en vindhastighed på 6 m/s.

Stk. 2.

Den samlede lavfrekvente støj fra vindmøller må indendørs i beboelse i det åbne land eller in-

dendørs i områder til støjfølsom arealanvendelse ikke overstige 20 dB ved en vindhastighed på 8 m/s og 6

m/s.

Stk. 3.

Grænseværdierne i stk. 1 og 2 gælder ikke for vindmølleejerens beboelse.

§ 5.

Støjbelastningen, jf. § 4, stk. 1 og 2, bestemmes efter retningslinjerne i bilag 1 og angives som det

ækvivalente, korrigerede, A-vægtede støjniveau i 1,5 meters højde ved vindhastigheder korrigeret til 10

meters højde på henholdsvis 6 m/s og 8 m/s ved en ruhedslængde på 0,05 meter.

§ 6.

Måling af vindmøllers kildestyrke og af toneindhold i støjen udføres efter anvisningerne i bilag 1

som ”Miljømåling - ekstern støj”, jf. bekendtgørelse om kvalitetskrav til miljømålinger.

Stk. 2.

Målinger på vindmøller, der er udstyret med flere generatorer, skal lægge støjudsendelsen fra

vindmøllen under drift med den generator, der bevirker den højeste samlede støjudsendelse, til grund for

støjmålingen.

Kapitel 3

Forsøgsmøller

§ 7.

Beboelse m.v., der opføres eller indrettes i eksisterende bygninger inden for et støjkonsekvensom-

råde omkring forsøgsmøller efter tidspunktet for offentliggørelse af forslag til lokalplan, der udlægger

området til opstilling af forsøgsmøller, er uden betydning for vurderingen af støj fra forsøgsmøller, jf. dog

stk. 2.

Stk. 2.

Beboelse m.v., der opføres eller indrettes i eksisterende bygninger inden for et støjkonsekvens-

område omkring forsøgsmøller på havet efter tidspunktet for offentliggørelse af VVM-redegørelsen er

uden betydning for vurderingen af støj fra disse.

Stk. 3.

Når vindmøller ønskes etableret eller ændret uden for et område udlagt til forsøgsmøller på land

eller uden for et areal på havet, hvor Energistyrelsen har givet tilladelse til etablering af forsøgsmøller i

henhold til § 25 i lov om fremme af vedvarende energi, skal det samlede støjbidrag fra forsøgsmøllerne,

som er lagt til grund for forsøgsmøllernes støjkonsekvensområde, lægges til grund ved vurdering af, om

støjgrænserne i § 4, stk. 1 og 2, er overholdt. Det samme gælder ved udførelse af tilsyn med disse vind-

møller.

Kapitel 4

Anmeldelse m.v.

§ 8.

Den, der ønsker at etablere en vindmølle eller ændre den på en måde, der kan medføre øget støjud-

sendelse, skal indgive anmeldelse herom til kommunalbestyrelsen. Dette gælder dog ikke for etablering

eller ændring af vindmøller på havet.

Stk. 2.

Anmeldelsen skal indeholde dokumentation for, at vindmøllerne kan overholde støjgrænserne i

§ 4.

Stk. 3.

Dokumentation skal foreligge i form af:

1) En rapport over målinger af støjudsendelsen fra et eller flere eksemplarer af den anmeldte vindmølle-

type, jf. § 6.

2) Kortmateriale over det område, hvor den eller de anmeldte vindmøller ønskes etableret. Kortmateria-

let skal være forsynet med målestok og nordpil samt nøje angive den eller de anmeldte vindmøllers

placeringssteder, placering af eksisterende vindmøller samt beboelser og afstanden hertil og til anden

støjfølsom arealanvendelse.

3) Beregning af støjbelastningen ved de i § 4 nævnte punkter efter retningslinjerne i bilag 1.

PDF to HTML - Convert PDF files to HTML files

Stk. 4.

For prototypemøller skal der foreligge sådanne målinger og beregninger efter stk. 3, nr. 1, at det

kan sandsynliggøres, at vindmøllen vil kunne overholde støjgrænserne.

§ 9.

Anmeldelsen anses for indgivet, når kommunalbestyrelsen har modtaget alle de i § 8, stk. 3, nævnte

oplysninger. Anmeldelse kan tidligst ske, når der foreligger det nødvendige plangrundlag og eventuel

landzonetilladelse og VVM-tilladelse for vindmøllen, jf. bekendtgørelse om vurdering af visse offentlige

og private anlægs virkning på miljøet.

Stk. 2.

Har kommunalbestyrelsen ikke inden 4 uger fra det i stk. 1 angivne tidspunkt gjort indsigelse,

kan vindmøllen etableres eller ændres, medmindre anden lovgivning er til hinder herfor.

Stk. 3.

Bygge- og anlægsarbejderne må ikke påbegyndes før 4 ugers fristens udløb, medmindre kommu-

nalbestyrelsen inden da meddeler, at den ikke vil gøre indsigelse mod anmeldelsen.

Stk. 4.

I de områder, der ifølge kommune- eller lokalplanlægning er reserveret til opstilling af flere

vindmøller eller udlagt til vindmøllepark, og hvor anmeldelse sker fortløbende af enkelte vindmøller, kan

kommunalbestyrelsen for at sikre, at det samlede støjbidrag fra alle vindmøllerne i de nævnte områder

overholder støjgrænserne i § 4, stille mere vidtgående krav til støjbidraget fra den enkelte vindmølle end

støjgrænserne i § 4.

§ 10.

Når en vindmølle efter etablering eller ændring sættes i drift, skal dette meddeles til kommunalbe-

styrelsen, Det gælder dog ikke vindmøller på havet, hvor meddelelse skal gives til Miljøstyrelsen.

Stk. 2.

Er en anmeldt vindmølle ikke sat i drift inden 2 år efter udløbet af fristen i § 9, stk. 2, skal ny

anmeldelse med de i § 8, stk. 3, angivne oplysninger indgives til kommunalbestyrelsen.

Kapitel 5

Tilsyn og påbud om støjmålinger

§ 11.

Kommunalbestyrelsen fører tilsyn med overholdelsen af denne bekendtgørelse, jf. dog stk. 2.

Stk. 2.

Miljøstyrelsen fører tilsyn med overholdelsen af denne bekendtgørelse for så vidt angår vindmøl-

ler på havet.

§ 12.

Kommunalbestyrelsen kan påbyde, at ejeren af en vindmølle for egen regning udfører støjmålin-

ger og -beregninger, jf. §§ 5 og 6,

1) når en anmeldt vindmølle sættes i drift,

2) i forbindelse med almindeligt tilsyn efter loven, dog højst 1 gang årligt, eller

3) i forbindelse med behandlingen af naboklager over støj, når kommunalbestyrelsen anser dette for at

være nødvendigt.

Stk. 2.

Kommunalbestyrelsen kan i forbindelse med tilsyn med små vindmøller bestemme, at støjmålin-

ger ikke skal udføres som ”Miljømåling - ekstern støj”, jf. § 6, stk. 1.

Stk. 3.

Stk. 1 og 2 gælder ikke for vindmøller på havet.

Kapitel 6

Klage og straf

§ 13.

Bortset fra afgørelser i henhold til § 12 og alle afgørelser vedrørende kommunalt ejede eller kom-

munalt drevne vindmøller kan kommunalbestyrelsens afgørelser ikke påklages til anden administrativ

myndighed.

§ 14.

Medmindre højere straf er forskyldt efter den øvrige lovgivning, straffes med bøde den, der

1) etablerer en vindmølle eller ændrer den på en måde, der kan medføre øget støjudsendelse, uden an-

meldelse og behørig dokumentation, jf. § 8,

2) påbegynder bygge- og anlægsarbejder eller etablerer en vindmølle uanset indsigelse fra kommunalbe-

styrelsen, jf. § 9, stk. 2 eller 4,

3) påbegynder bygge- og anlægsarbejder i strid med § 9, stk. 3,

PDF to HTML - Convert PDF files to HTML files

4) sætter en vindmølle i drift i strid med § 10, eller

5) undlader at efterkomme et påbud efter § 12.

Stk. 2.

Straffen kan stige til fængsel i indtil 2 år, hvis overtrædelsen er begået forsætligt eller ved grov

uagtsomhed, og hvis der ved overtrædelsen er

1) voldt skade på miljøet eller fremkaldt fare derfor eller

2) opnået eller tilsigtet en økonomisk fordel for den pågældende selv eller andre, herunder ved besparel-

ser.

Stk. 3.

Der kan pålægges selskaber m.v. (juridiske personer) strafansvar efter reglerne i straffelovens 5.

kapitel.

Kapitel 7

Ikrafttrædelse

§ 15.

Bekendtgørelsen træder i kraft den 1. januar 2012.

Stk. 2.

§ 7 finder anvendelse for forsøgsmøller, hvor VVM-redegørelsen for vindmøller på havet eller

forslaget til lokalplan, der udlægger området til opstilling af forsøgsmøller, er offentliggjort den 1. januar

2012 eller senere.

Stk. 3.

Er en vindmølle anmeldt efter de hidtil gældende regler inden den 1. januar 2012, men ikke sat i

drift inden 2 år efter udløbet af kommunalbestyrelsens indsigelsesfrist, skal ny anmeldelse indgives til

kommunalbestyrelsen efter denne bekendtgørelse med de i § 8, stk. 3, angivne oplysninger. Det gælder

dog ikke for vindmøller på havet.

Stk. 4.

Bekendtgørelse nr. 1518 af 14. december 2006 om støj fra vindmøller ophæves, men finder fort-

sat anvendelse for vindmøller, der er anmeldt eller sat i drift før den 1. januar 2012.

Stk. 5.

Bekendtgørelse nr. 304 af 14. maj 1991 om støj fra vindmøller finder fortsat anvendelse for vind-

møller, der er anmeldt eller sat i drift før 1. januar 2007.

Miljøministeriet, den 15. december 2011

UKEN

/ Claus Torp

PDF to HTML - Convert PDF files to HTML files

Bilag 1

Afsnit 1

1.1. Generelle regler for måling af støjudsendelsen fra en vindmølle

Måleposition for landplacerede vindmøller

En vindmølles støjudsendelse (Lydeffektniveau L

i 1/3- eller 1/1-oktavbånd) måles i forskellige inter-

valler af vindmøllens producerede elektriske effekt i et punkt i læsiden af tårnet. Der skal måles i en af-

stand R fra vindmøllens fod, som højst må afvige ± 20 % fra afstanden R

(se figur 1), samtidig må afvi-

gelsen fra R

ikke overstige ± 30 meter. Afstanden R

er vindmøllens navhøjde (h) plus rotorens radius (�½

d). For en vertikalakslet vindmølle er afstanden R

i stedet højden til midten af rotoren plus tværmålet af

det element, der roterer om den lodrette akse; dette er ikke illustreret.

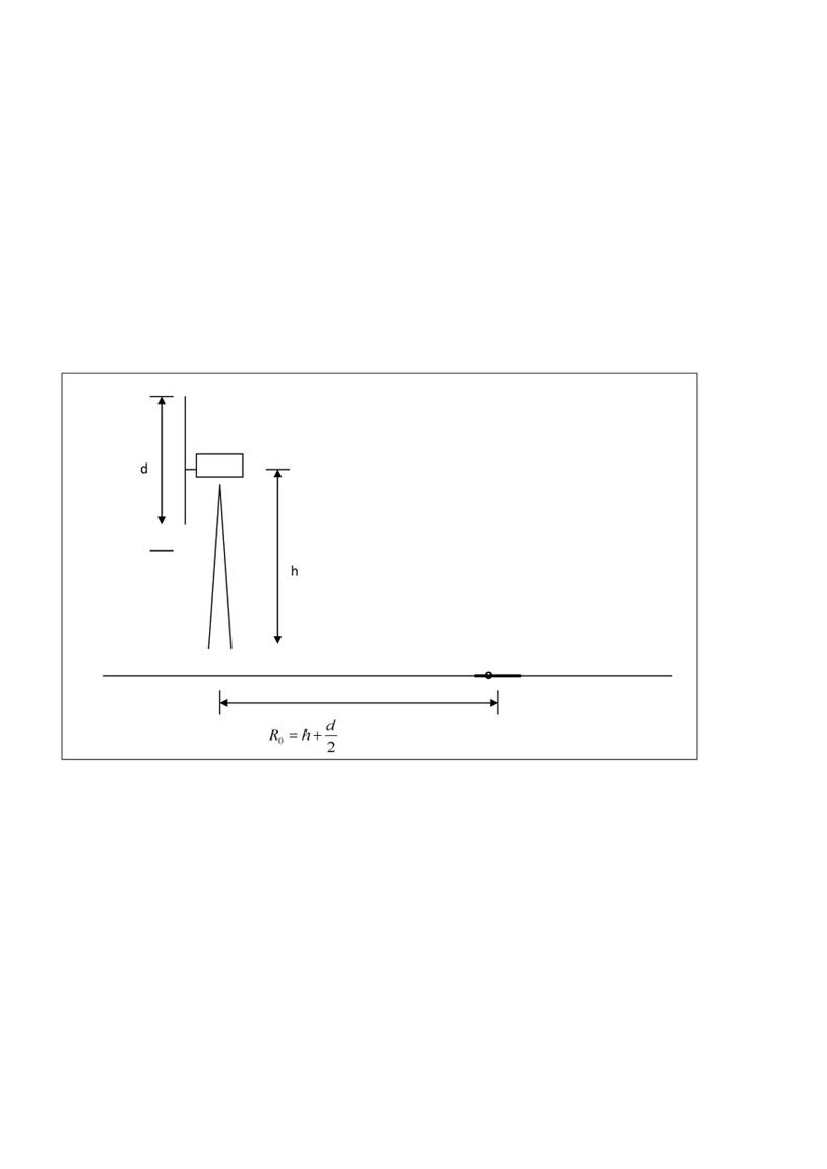

Figur 1.

Mikrofonen skal under målingen være placeret således, at retningen fra vindmøllens tårn til mikrofon

højst afviger ±15° fra vindretningen.

På baggrund af lydmålingerne fastlægges A-vægtede referencespektre ved vindhastigheder på henholds-

vis 6 m/s og 8 m/s.

Mikrofonen påsættes �½ vindhætte og anbringes direkte oven på en reflekterende plade på jorden for at

eliminere vindstøjen i mikrofonen mest muligt. Pladen må ikke på nogen led være mindre end 1 meter.

Ved måling af støjudsendelsen ved lave frekvenser kan vinden give for kraftig baggrundsstøj. Det kan

modvirkes ved at benytte en sekundær vindskærm, som er halvkugleformet, mellem 40 og 50 cm i diame-

ter eller større, og placeret koncentrisk over mikrofon og vindhætte. Ved brug af sekundær vindskærm

skal der korrigeres for den dæmpning af lyden, som skærmen forårsager. Korrektionen skal foretages i

1/3-oktavbånd.

PDF to HTML - Convert PDF files to HTML files

Måling af lydspektre og vindhastighed

Støjen fra vindmøllen måles som A-vægtede lydspektre pr. 1/3-oktav i et frekvensområde, der mindst

omfatter 1/3-oktavbåndene fra 20 til 10.000 Hz. Der måles et antal lydspektre i perioder, som skal være

på 10 eller 60 sekunder, og hvor der i samme periode registreres både vindmøllens producerede elektriske

middeleffekt, vindhastigheden målt med vindmøllens indbyggede vindmåler i navhøjde, og desuden med

en vindmåler, der opstilles i mindst 10 m højde i nærheden af vindmøllen på et sted, hvor hverken vind-

møllen eller genstande i terrænet skønnes at påvirke vindmålingen.

Når vindmøllens producerede elektriske middeleffekt er mindre end 0,95 gange dens nominelle effekt,

kan vindhastigheden v

i møllens navhøjde beregnes ud fra møllens effektkurve. Vindhastigheden v

ref

i 10

meters højde under referenceforhold kan herefter bestemmes ved brug af ligning 1.1.1. Ved højere produ-

ceret effekt bestemmes vindhastigheden v

i møllens navhøjde i stedet ved brug af vindmøllens indbygge-

de vindmåler i navhøjde, og vindhastigheden v

ref

bestemmes ved brug af ligning 1.1.1. Hvis vindmøllens

effektkurve undtagelsesvis ikke er kendt, eller når vindmøllen er standset fordi der måles baggrundsstøj,

bestemmes vindhastigheden ved brug af den opstillede vindmåler i mindst 10 m højde. Vindhastigheden

ref

bestemmes så ved brug af ligning 1.1.2.

Ud fra alle målinger med vindmøllen er i drift med produceret middeleffekt mindre end 0,95 gange no-

minel effekt, etableres sammenhængen mellem den vindhastighed, der aflæses fra møllens effektkurve og

omregnes til v

ref

, og henholdsvis vindhastigheden målt med vindmøllens indbyggede vindmåler i navhøj-

de og omregnet til v

ref

, og vindhastigheden, målt med den opstillede vindmåler i mindst 10 m højde og

omregnet til v

ref

, på følgende måde. For hver måleperiode på 10 eller 60 sekunder bestemmes forholdet

mellem den vindhastighed, der aflæses fra møllens effektkurve og de to målte vindhastigheder hver for

sig, og afslutningsvis bestemmes middelværdien af alle forholdene for hver af de to vindmålere. Disse

middelværdier skal ganges på aflæsningerne fra hhv. vindmøllens indbyggede vindmåler i navhøjde, når

den producerede middeleffekt er mere end 0,95 gange nominel effekt, og på aflæsningen fra den opstille-

de vindmåler i mindst 10 m højde, når vindmøllen er standset og der måles baggrundsstøj. Herved udføres

in situ

kalibrering af vindmøllens indbyggede vindmåler og af den opstillede vindmåler. Fordi vind-

møllens effektkurve benyttes til at etablere sammenhængen mellem produceret effekt og vindhastighed,

skal en kopi af effektkurven indgå i rapporten om kildestyrkemålingerne.

Ved brug af en midlingsperiode på 10 sekunder skal der måles mindst 30 spektre ved elektriske middel-

effekter, svarende til at vindhastigheden v

ref

i 10 meters højde under referenceforhold er beliggende i in-

tervallet 5,5 m/s ≤ v

ref

≤ 6,5 m/s og mindst 30 spektre, hvor v

ref

tilsvarende er beliggende i intervallet 7,5

m/s ≤ v

ref

≤ 8,5 m/s. Ved en midlingsperiode på 60 sekunder kan der måles forholdsmæssigt færre spektre

i hvert af de to intervaller. Af de ovennævnte spektre skal mindst 12 af spektrene (ved en midlingsperiode

på 10 sekunder) ligge i følgende fire intervaller for v

ref

5,5 m/s ≤ v

ref

< 6,0 m/s

6,0 m/s ≤ v

ref

≤ 6,5 m/s

7,5 m/s ≤ v

ref

< 8,0 m/s

8,0 m/s ≤ v

ref

≤ 8,5 m/s

Det A-vægtede referencespektrum ved henholdsvis 6 m/s og 8 m/s for hvert 1/3-oktavbånd (eller 1/1-

oktavbånd) fastlægges herefter som energimiddelværdien af de målte lydtrykspektre for v

ref

beliggende i

de nævnte intervaller omkring henholdsvis 6 m/s og 8 m/s.

PDF to HTML - Convert PDF files to HTML files

Ligning 1.1.1. Korrektion af vindhastighed målt i vindmøllens navhøjde til 10 m højde.

Hvis vindhastigheden måles i højden z, er sammenhængen mellem v

ref

og v

givet ved ligning 1.1.2.

Ligning 1.1.2. Korrektion af vindhastighed målt med opstillet vindmåler i højden z til 10 m højde.

Terræntype

Vand, sne, sand

Åbent fladt landskab, bar jord, klippede græsplæner

Landbrugsarealer med vegetation

Villakvarter, mindre byer, områder med tæt, høj bevoksning

Tabel 1.1: Ruhed for forskellige terræntyper

Korrektion for baggrundsstøj, bestemmelse af lydeffektniveau

Med vindmøllen stoppet måles baggrundsstøjen som et tilsvarende antal af lydspektre og ved de samme

intervaller af vindhastigheder som ovenfor anført. Vindhastigheden måles ved brug af en opstillet vind-

måler i mindst 10 m højde, og vindhastigheden v

ref

beregnes ved brug af ligning 1.1.2.

Energimiddelværdien af de målte baggrundsstøjspektre bestemmes ved henholdsvis 6 m/s og 8 m/s og

benyttes til korrektion af vindmøllens referencespektrum, hvor lydtrykniveauerne L

A, ref

i hvert 1/3-okta-

vbånd (eller 1/1-oktavbånd) i referencespektret korrigeres i henhold til ligning 1.1.3. Hvis ikke lydtrykni-

veauet i referencespektret er mindst 3 dB højere end lydtrykniveauet af baggrundsstøjen, skal korrektio-

nen for baggrundsstøj begrænses til 3 dB.

Det totale niveau L

Aeq

af den midlede baggrundsstøj skal være mindst 6 dB lavere end det totale niveau

Aeq

af vindmøllestøjen. Er dette ikke tilfældet, skal en ny måling gennemføres, når baggrundsstøjen er

lavere. I forbindelse med kontrol af støjbelastningen kan der dog anvendes målinger, hvor forskellen mel-

lem totalstøj og baggrundsstøj er mindre end 6 dB, såfremt det beregnede støjniveau efter en korrektion

for baggrundsstøj på -1,3 dB ikke er højere end grænseværdierne.

Ruhed z0 [meter]

0,0001

0,01

0,05

0,3

PDF to HTML - Convert PDF files to HTML files

Ligning 1.1.3. Korrektion for baggrundsstøj

Møllens lydeffektniveau L

WA, ref

i 1/3-oktavbånd (eller 1/1-oktavbånd) findes herefter med ligning 1.1.4.

Ligning 1.1.4. Vindmøllens lydeffektniveau

Den beskrevne fremgangsmåde er i generel overensstemmelse med IEC 61400-11, og målinger udført i

henhold til standarden kan lægges til grund for bestemmelse af L

WA,ref

1.2. Bestemmelse af lydtrykniveau L

I et punkt, f.eks. ved nærmeste nabo, kan vindmøllens A-vægtede lydtrykniveau i 1/3-oktavbånd (eller

1/1-oktavbånd) i 1,5 m’s højde bestemmes ved ligning 1.2.1.

Ligning 1.2.1. Beregning af lydtrykniveau i 1/3-oktavbånd (eller 1(1-oktavbånd)

Beregningerne udføres for 1/3-oktavbåndene 50 Hz - 10.000 Hz eller 1/1-oktavbåndene 63 Hz - 8000

Hz.

Oktavbånds centerfrekvens i Hz

i dB/km

0,11

125

0,38

250

1,02

500

2,0

1000

3,6

2000

8,8

4000

29,0

8000

104,5

Tabel 1.2: Luftabsorptionskoefficienter pr. 1/1-oktav ved en relativ luftfugtighed på 80 % og en lufttempe-

ratur på 10º C

1/3-oktav centerfrekvens i 50

αa i dB/km

0,07

1/3-oktav centerfrekvens i Hz

i dB/km

1/3-oktav centerfrekvens i Hz

0,11

400

1,6

0,17

500

2,0

2500

100

0,26

630

2,4

3150

125

0,38

800

2,9

4000

160

0,55

1000

3,6

5000

200

0,77

1250

4,6

6300

250

1,02

1600

6,3

8000

315

1,3

2000

8,8

10000

PDF to HTML - Convert PDF files to HTML files

i dB/km

12,6

18,8

29,0

43,7

67,2

105

157

Tabel 1.3: Luftabsorptionskoefficienter pr. 1/3-oktav ved en relativ luftfugtighed på 80 % og en lufttempe-

ratur på 10º C

Det kan vælges at tillægge en sikkerhedsmargin, således at der i beregningerne anvendes højere tal for

kildestyrken L

WA,ref

, end det fremgår af målerapporten. Det totale A-vægtede lydtrykniveau L

pA, tot

i punk-

tet findes derefter ved at addere lydtrykniveauerne L

pA, i

i de enkelte 1/3-oktavbånd (eller 1/1-oktavbånd),

jf. ligning 1.2.2

Ligning 1.2.2. Samlet lydtrykniveau

Ubestemtheden på det beregnede lydtrykniveau L

pA, tot

ved brug af denne fremgangsmåde er ±2 dB.

1.3. Bestemmelse af toner og støjbelastning L

For at kunne fastlægge støjbelastningen L

i et givet punkt skal støjens indhold af tydeligt hørbare toner

vurderes.

Vurderingen foretages ved den mest støjbelastede bolig ved objektiv måling efter retningslinjerne i ka-

pitel 7 i Miljøstyrelsens vejledning om måling af ekstern støj, nr. 6/1984. Ved brug af metoden skal det

dog forudsættes, at tonerne er stationære, således at både niveauet af tonerne og niveauet af den maske-

rende støj fastlægges ved midling af et antal spektre, som svarer til en analysetid på mindst 1 minut, og

frekvensanalyserne skal foretages af A-vægtede spektre.

Støjmålingen skal foretages i et repræsentativt punkt i nærheden af den nærmeste bolig, 1,5 m over ter-

ræn og valgt på en sådan måde, at vindstøjen får mindst mulig indvirkning på måleresultaterne.

Der skal være medvind ± 45° fra vindmøllen hen mod målepunktet, og vindhastigheden målt 10 m over

terræn skal være mellem 6 og 8 m/s. Der skal måles i et tidsinterval, hvor tonen er tydeligst.

Der er i denne sammenhæng ingen krav til temperaturgradient eller skydække.

Hvis en frekvensanalyse af møllestøjen, målt tæt ved vindmøllen som beskrevet i procedurerne for mål-

ing af det A-vægtede lydeffektniveau, viser, at der ikke forekommer tydeligt hørbare toner i nærheden af

vindmøllen, vil der ikke være toner i støjen ved beboelse, og en særskilt analyse heraf er ikke nødvendig.

Ved en behandling af en anmeldelse kan toneindholdet bestemmes ud fra en måling i medvindssiden af

en tilsvarende vindmølle i en afstand svarende til den aktuelle afstand til nabopunktet.

Indeholder støjen tydeligt hørbare toner, bestemmes L

som angivet i ligning 1.3.1.

Ligning 1.3.1. Bestemmelse af tydeligt hørbare toner

1.4. Bestemmelse af lavfrekvent støj fra vindmøller

Niveauet af lavfrekvent støj, f.eks. i nærmeste bolig, bestemmes ved ligning 1.4.1.

PDF to HTML - Convert PDF files to HTML files

Ligning 1.4.1. Beregning af lavfrekvent støj fra vindmøller i 1/3-oktavbånd

1/3-oktav centerfrekvens i Hz

∆L

gLF

: terrænkorrektion, landplaceret vind-

mølle (dB)

∆L

gLF

: terrænkorrektion, havvindmølle (dB)

∆L

: lydisolation (niveaudifferens) (dB)

i dB/km

6,0

4,9

0,0

12,5

6,0

5,9

0,0

4,7

5,8

13,0

0,07

5,8

6,0

4,6

0,0

4,3

5,7

16,6

0,11

5,6

6,0

6,6

0,0

3,7

5,5

19,7

0,17

5,4

6,0

8,4

0,02

100

3,0

5,2

21,2

0,26

31,5

5,2

5,9

10,8

0,03

125

1,8

4,7

20,2

0,38

5,0

5,9

11,4

0,05

160

0,0

4,0

21,2

0,55

1/3-oktav centerfrekvens i Hz

∆L

gLF

: terrænkorrektion, landplaceret vindmølle (dB)

∆L

gLF

: terrænkorrektion, havvindmølle (dB)

∆L

: lydisolation (niveaudifferens) (dB)

i dB/km

Tabel 1.4: Terrænkorrektion for lavfrekvent støj for vindmøller placeret hhv. på land og på havet, lydiso-

lation (niveaudifferens), og luftabsorptionskoefficienter pr. 1/3-oktav ved en relativ luftfugtighed på 80 %

og en lufttemperatur på 10º C

Terrænkorrektionen for havvindmøller er gyldig ved beregning af lavfrekvent støj i en bygning tæt ved

kysten. Skal støjen beregnes i en bygning, der set i retning mod vindmøllerne ligger mere end 200 m inde

fra kysten, benyttes i stedet terrænkorrektion for landplacerede vindmøller. For bygninger, der ligger mel-

lem 0 og 200 m fra kysten, interpoleres lineært mellem de to værdier for terrænkorrektionen.

Det totale lydtrykniveau af den lavfrekvente støj L

pALF, tot

i boligen findes derefter ved at addere lydtryk-

niveauerne L

pALF, i

i de enkelte 1/3-oktavbånd, jf. ligning 1.4.2

Ligning 1.4.2. Samlet lydtrykniveau

Ubestemtheden på det beregnede lydtrykniveau L

pALF, tot

ved brug af denne fremgangsmåde er ±2 dB.

Afsnit 2

Særlige regler

2.1 Bestemmelse af støj fra vindmølleparker

Ved en vindmøllepark forstås i denne bekendtgørelse en samling af tre eller flere ens vindmøller, uanset

om disse er opstillet på land eller som havvindmøller.

PDF to HTML - Convert PDF files to HTML files

Lydeffektniveauet L

WA, ref

i 1/3-oktavbånd eller 1/1-oktavbånd bestemmes ved målinger på mindst tre

tilfældigt udvalgte vindmøller af samme type. For de øvrige vindmøller i parken anvendes energimiddel-

værdien af de tre (eller flere) målte lydeffektniveauer.

Den opstillede vindmåler skal, hvis den placeres i medvindssiden af en af de øvrige vindmøller, have en

afstand til denne vindmølle, som er mindst ti gange vindmøllens rotordiameter (d), se figur 1.

Lydtrykniveauet i 1/3-oktavbånd eller 1/1-oktavbånd i et punkt findes ved at addere støjbidragene fra de

enkelte vindmøller, beregnet efter ligning 1.2.1, som angivet i ligning 2.1

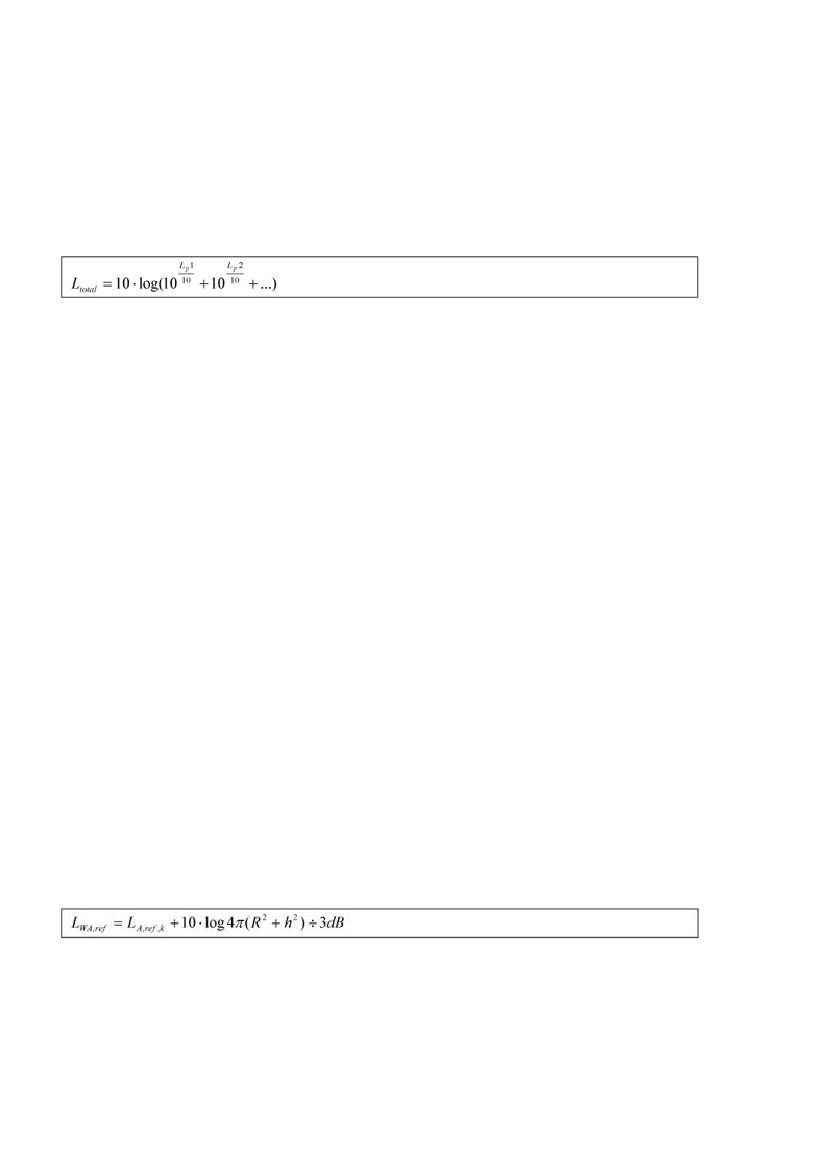

Ligning 2.1. Samlet lydtrykniveau fra flere vindmøller

Samme formel benyttes, når bidraget fra en ny vindmølle skal lægges til det lydtrykniveau, som eksi-

sterende vindmøller i nærheden af den pågældende bolig frembringer.

Det totale A-vægtede lydtrykniveau L

pA, tot

i punktet findes derefter ved ligning 1.2.2.

2.2 Måling af støjudsendelse fra havvindmøller

A. Mikrofonen monteret på en reflekterende plade på skibet

I forhold til målinger på landbaserede vindmøller ændres målemetoden, således at den reflekterende

plade, som mikrofonen skal anbringes på, placeres på taget af styrehuset på målefartøjet eller på en anden

tilsvarende stor flade med fri sigt fra mikrofonens placering til vindmøllen. Taget eller fladen må ikke på

nogen led være mindre end 4 meter.

I øvrigt gælder anvisningerne i kapitel 1, afsnit 1.

B. Mikrofonen monteret ud for skibet

Hvis mikrofonen ikke kan placeres som nævnt under pkt. A, skal mikrofonen placeres 3-5 meter over

havoverfladen, fri fra reflekterende flader og lignende og 1-2 meter ude over kanten af måleskibet med fri

sigt til vindmøllen. Mikrofonen påsættes en vindhætte og mikrofonaksen skal pege i retningen over mod

vindmøllens nav.

Støjen fra vindmøllen måles som A-vægtede spektre i et antal perioder efter samme retningslinjer som

anført i afsnit 1 for landplacerede vindmøller, idet der samtidig sker registrering af vindmøllens produce-

rede effekt, vindhastigheden i navhøjde, målt med vindmøllens indbyggede vindmåler, og vindhastighe-

den v

i mindst 10 meters højde over havoverfladen med anemometeret placeret på samme fartøj som mi-

krofonen. På grund af havoverfladens lave ruhedsværdi er v

= v

ref

Er baggrundsstøjen for kraftig kan dens indflydelse reduceres ved at øge mikrofonhøjden til 5 meter og

reducere måleafstanden.

Møllens lydeffektniveau L

WA, ref

i 1/3-oktavbånd (eller 1/1-oktavbånd) findes herefter som angivet i lig-

ning 2.2.

Ligning 2.2. Lydeffektniveau for en havvindmølle

Ved måling af støjbelastningen fra vindmølleparker på havet gælder anvisningerne ovenfor om måling

af støj fra vindmølleparker.

PDF to HTML - Convert PDF files to HTML files

2.3 Måling af støjudsendelse fra små vindmøller

For små vindmøller, herunder husstandsmøller, bestemmes kildestyrken efter principperne i den metode,

som er specificeret i 1.1 med mulighed for følgende afvigelse:

• Mikrofonen skal under målingen være placeret således, at retningen fra vindmøllens tårn til mikrofon

højst afviger ±45° fra vindretningen.

Små vindmøller har sædvanligvis ikke mulighed for direkte udlæsning af den producerede effekt i korte

tidsintervaller, og derfor bestemmes sammenhængen mellem vindmøllens støjudsendelse og vindhastig-

heden ud fra målinger med en vindmåler, der opstilles i mindst 10 m højde i nærheden af vindmøllen på et

sted, hvor hverken vindmøllen eller genstande i terrænet skønnes at påvirke vindmålingen.
