Radioactive waste management
in The Netherlands I
Ewoud Verhoef and Hans Codée
COVRA NV
8 December 2014
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
2
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
3
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE MANAGEMENT
• 
Isolate, Control, Monitor
• 
radioactivity will decay
hazard disappears
keep the waste in a safe place
4
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE MANAGEMENT
• 
isolate in buildings
• 
shallow land burial
• 
control by society
100 - 300 years
• 
isolation by nature (geology)
up to many millions of years
5
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE
• 
2 nuclear power plants
1 operating (500 MWE)
1 shut down(GKN 1997)
• 
2 research centers
• 
U-enrichment plant
• 
Mo-production
• 
industry
• 
medicine
• 
research
6
1300 license holders
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE
• 
HLW: 90 m
3
• 
LILW: 11.00 m
3
• 
NORM: 17.000 m
3
7
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
8
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
9
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
10
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
SOLUTIONS FOR THE NETHERLANDS
• 
• 
• 
• 
small amount of waste
high ground water table
high population density
high environmental
awareness
•  advanced spatial
planning
17 million people
no shallow disposal,
only deep disposal
11
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE POLICY
• 
all waste managed and owned by
COVRA
• 
all waste at one industrial site
• 
at least 100 years storage, in
buildings
• 
disposal after 100 years either in
national or international context
(dual track)
• 
research
12
stable policy since 1984
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
13
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

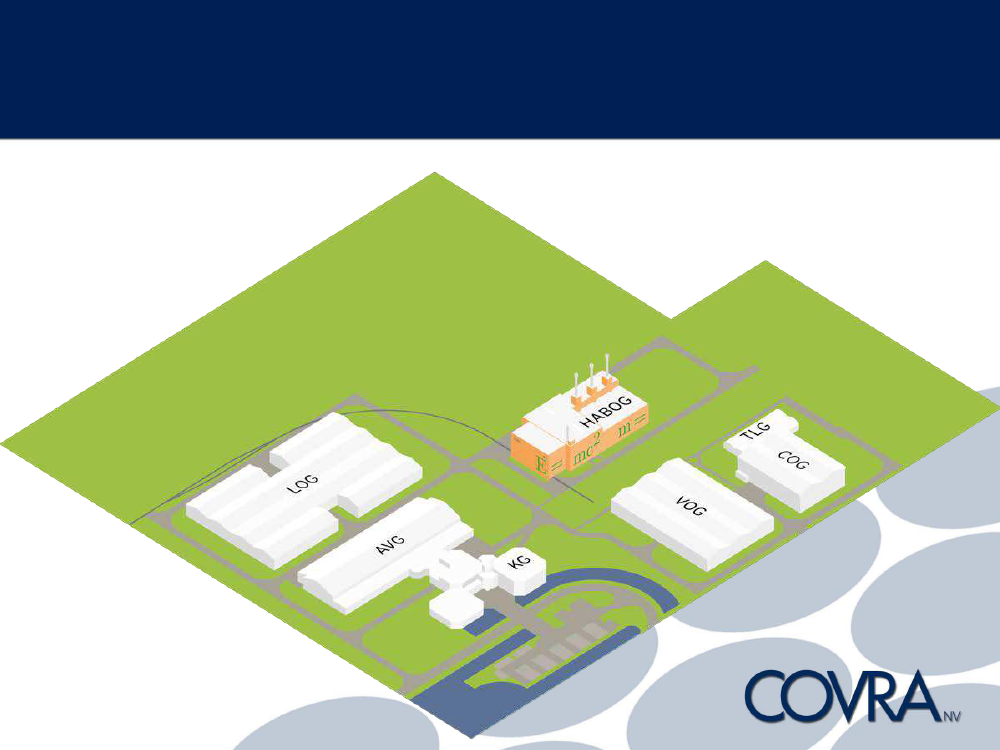

COVRA SITE
14
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

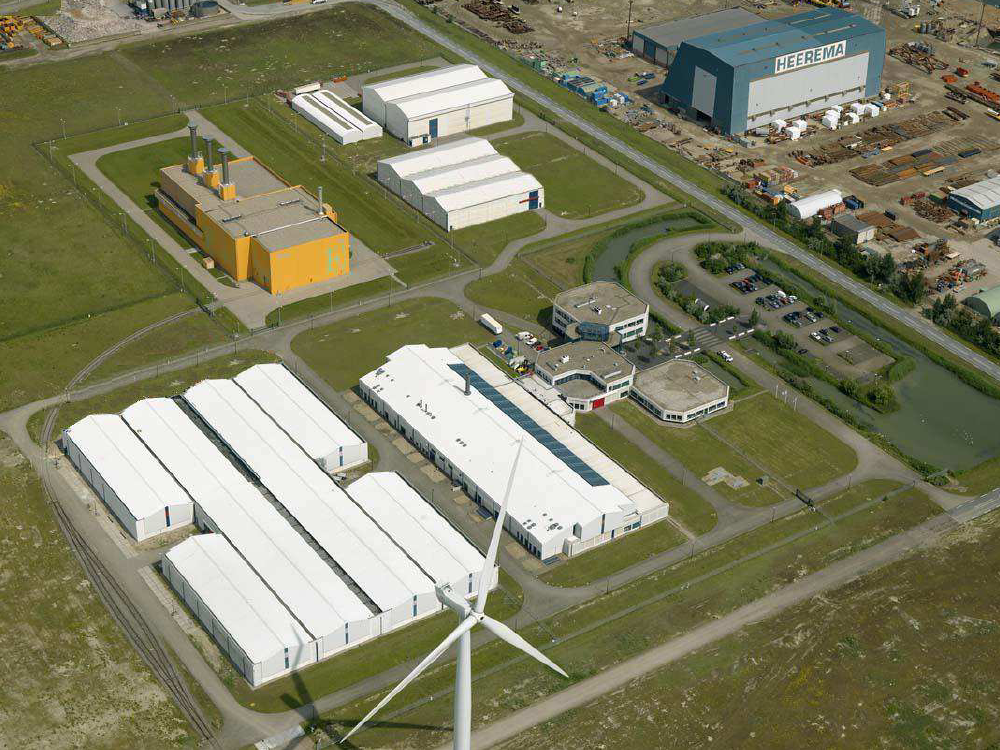

COVRA SITE
15
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE
Source low and
intermediate
level radioactive
waste (LILW)
•  NPPs
•  Hospitals &
laboratoria
•  Oreprocessing &
process industry
16
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
SUPERCOMPACTION
17
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
INCINERATION
18
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
STORAGE CONTAINERS LILW
1. 
2. 
3. 
4. 
Supercompacted puck
Concrete
Gegalvanised drum
Concrete overpack
19
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
STORAGE BUILDINGS LILW
20
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
21
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

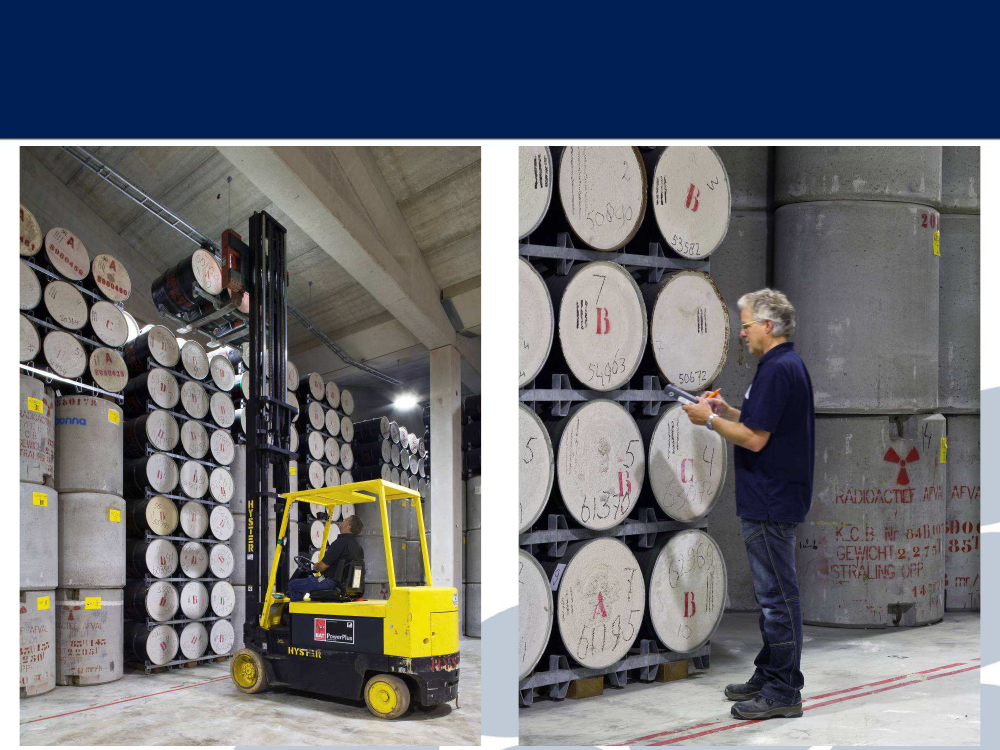

STORAGE LILW
22
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

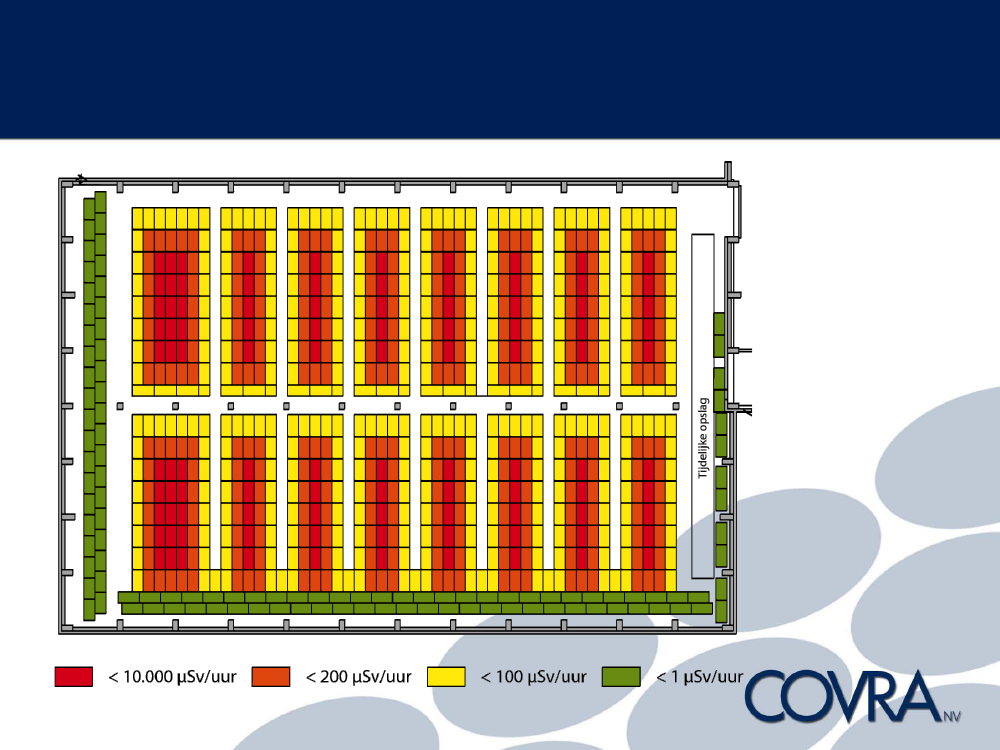

STACKING LILW CONTAINERS
23
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

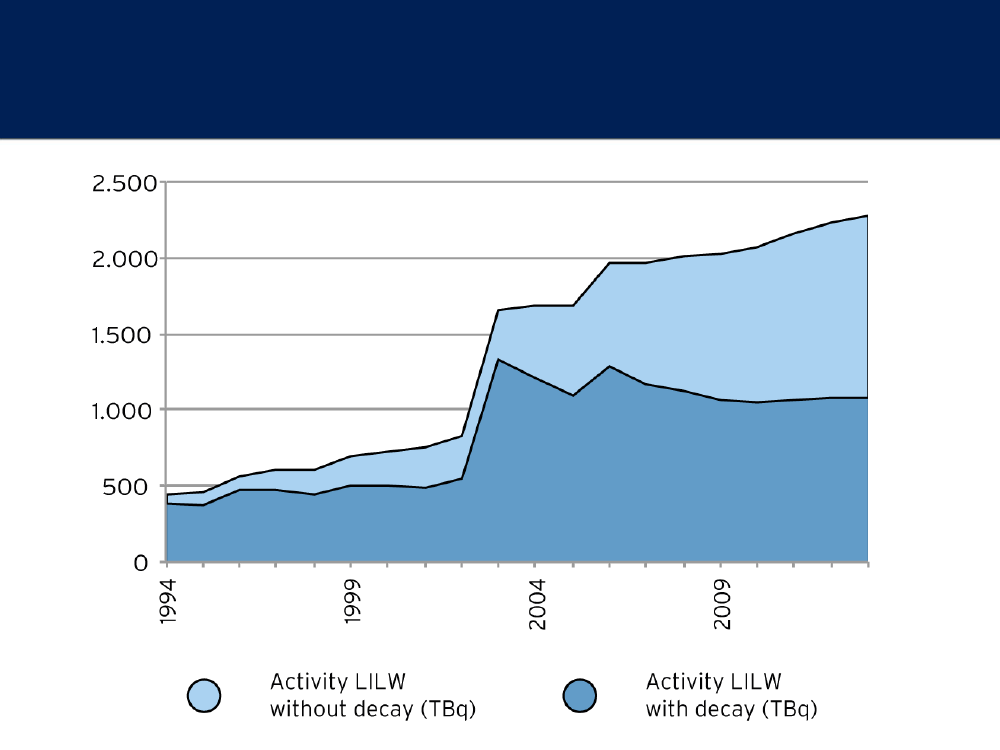

RADIOACTIVE DECAY
24
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HIGH LEVEL RADIOACTIVE STORAGE AND TREATMENT BUILDING
(HABOG)
25
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE
Source High Level
radioactive Waste
(HLW)
•  NPPs
•  Research reactors
26
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

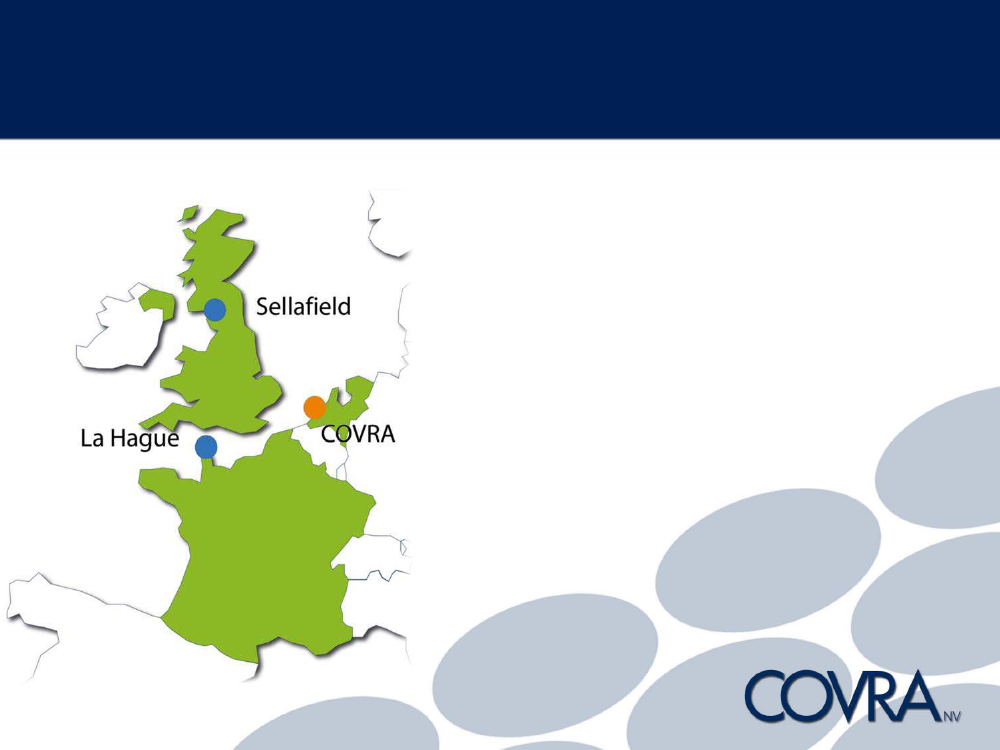

RADIOACTIVE WASTE
Recycling HLW
• France
• GB
27
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG DESIGN CRITERIA
All events > 10
-6
/ a
•  Earthquake
•  Plane crash (F-16)
•  Flooding + 10 m NAP
•  Gas cloud explosions
•  Whirlwind up to 125 m/s
28
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG LAYOUT
Reception
Treatment
Storage
29
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG LAYOUT
Reception
Treatment
Storage
30
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG LAYOUT
Reception
Treatment
Storage
31
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

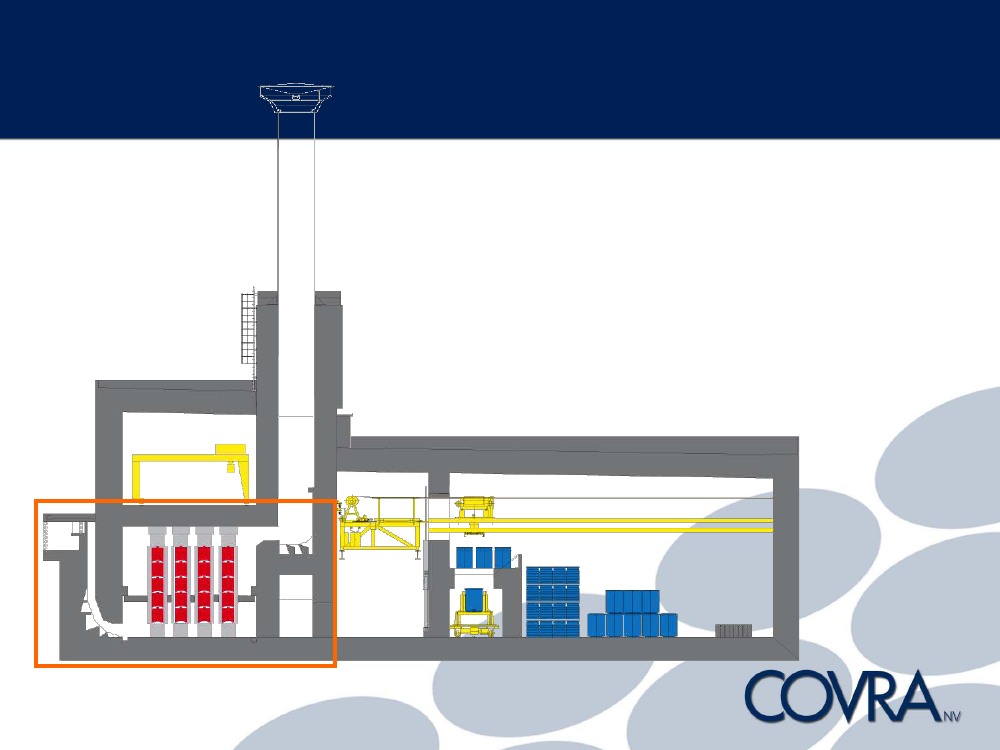

HABOG CROSS-SECTION
Ventilation shaft
Heat producing waste
32
Non-heat producing waste
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG PASSIVE COOLING SYSTEEM
Air out
Air in
33
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

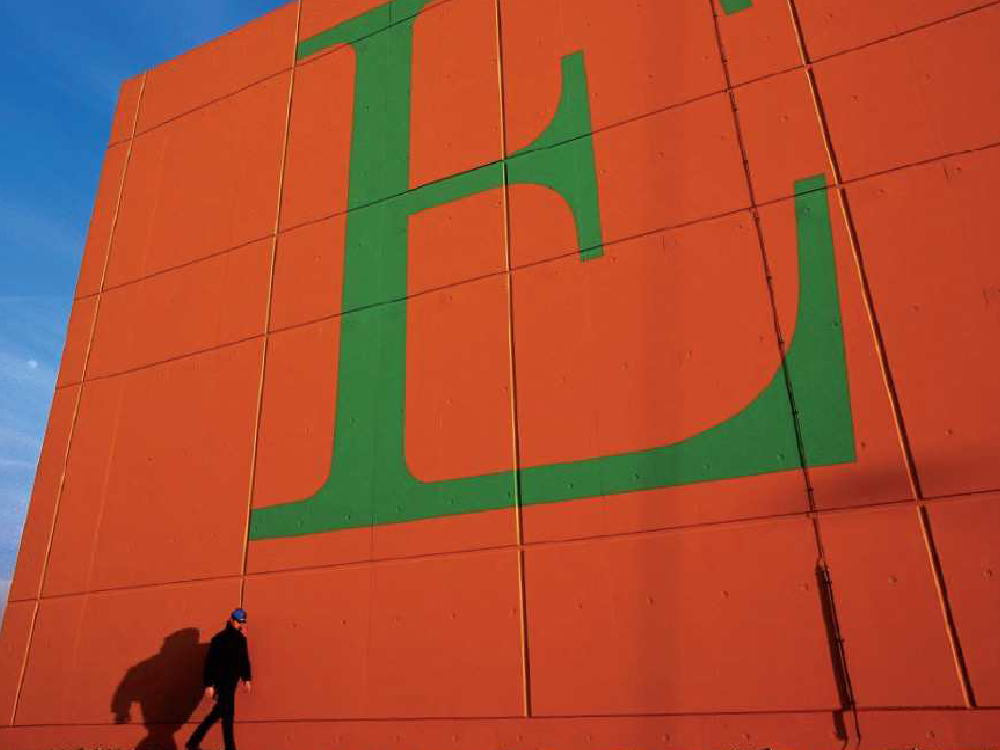

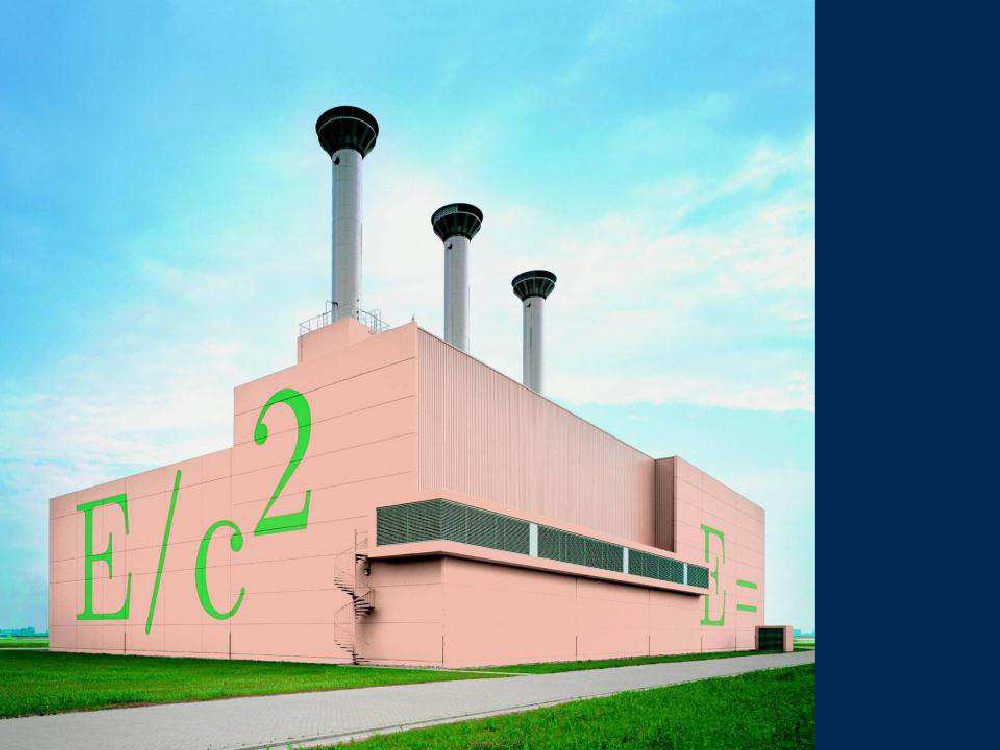

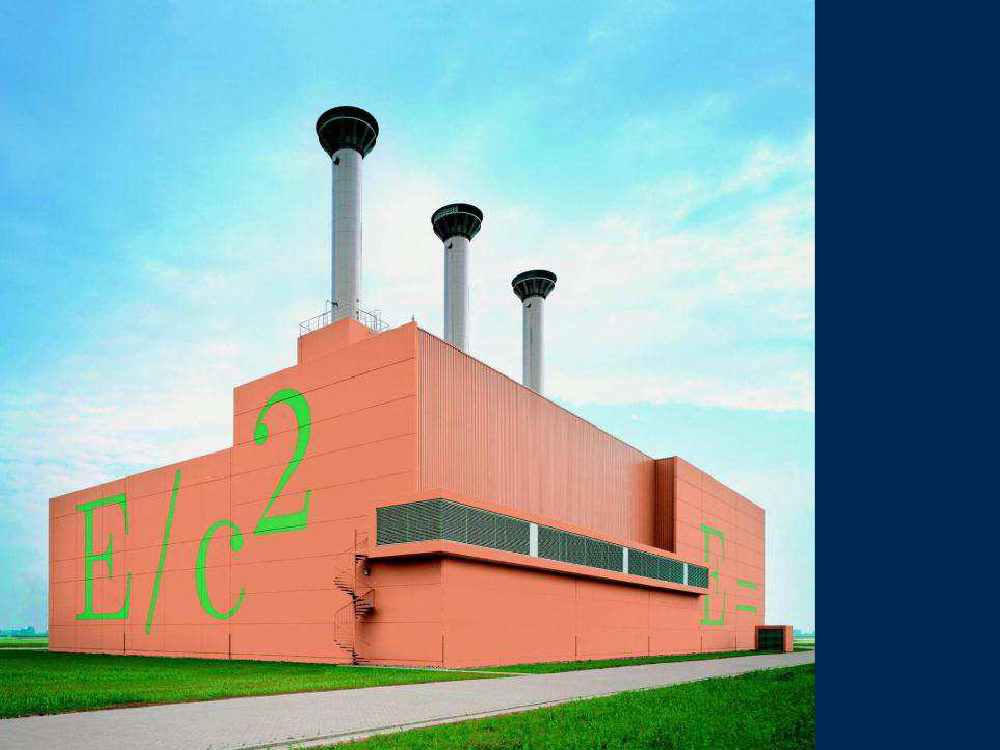

SAFE = BEAUTIFUL
34
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

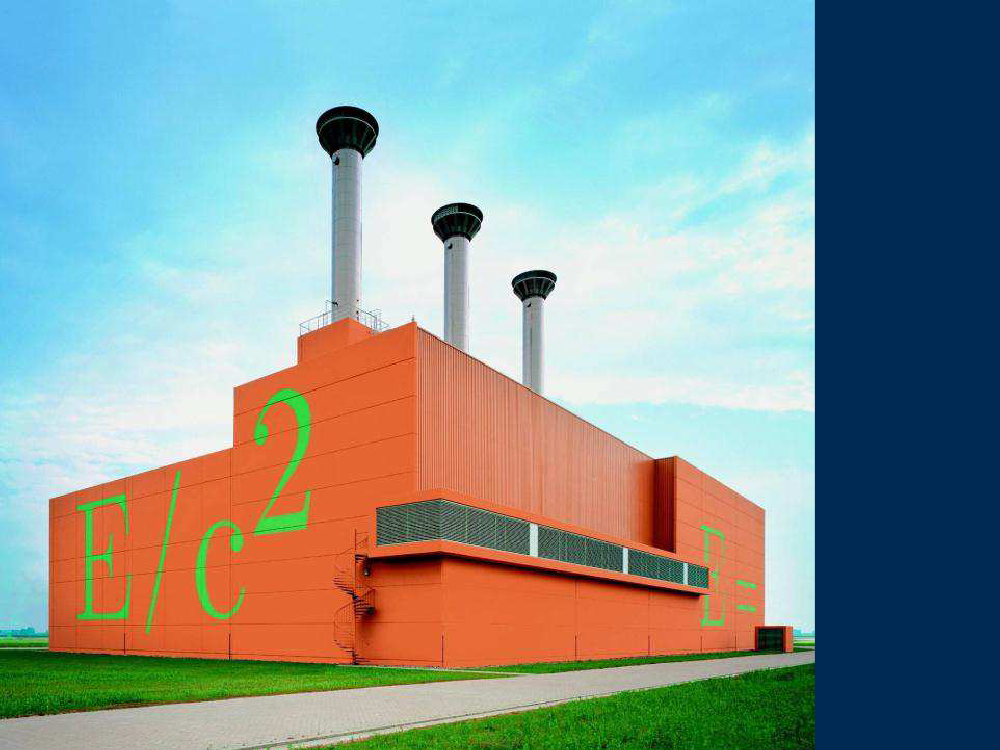

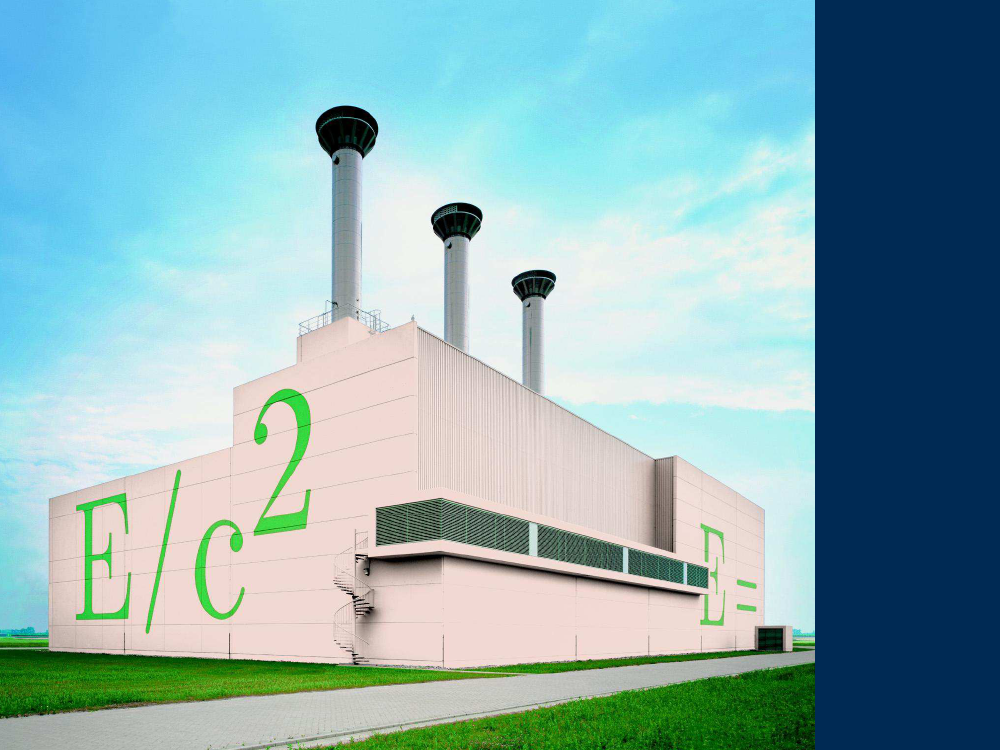

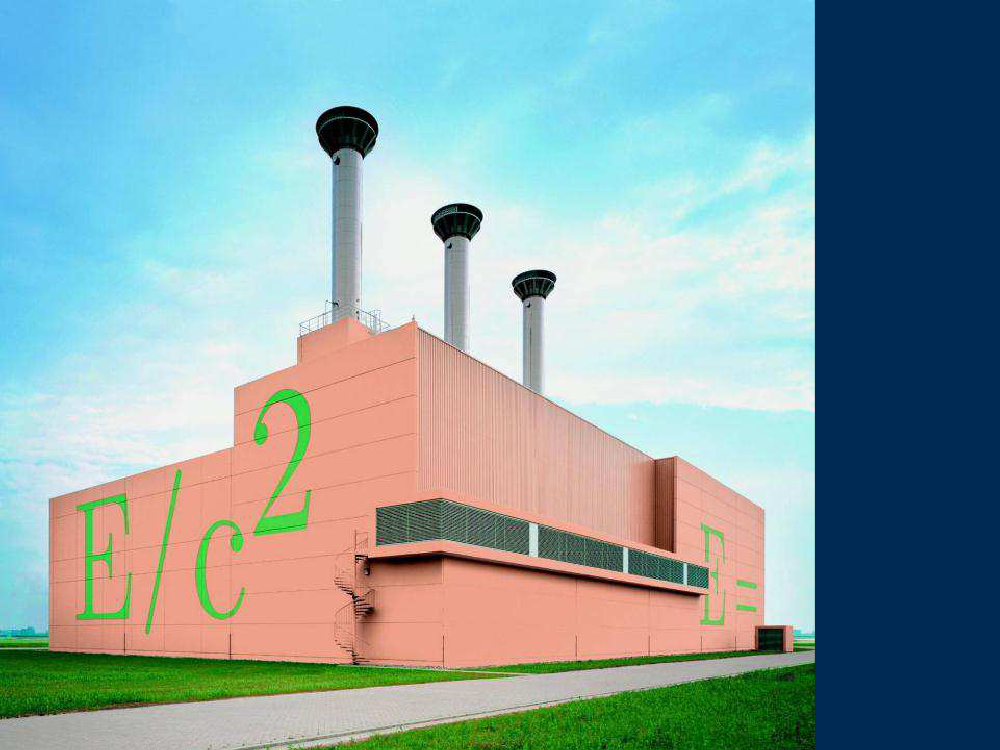

2003
35
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2023
36
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2043
37
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2063
38
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2083
39
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

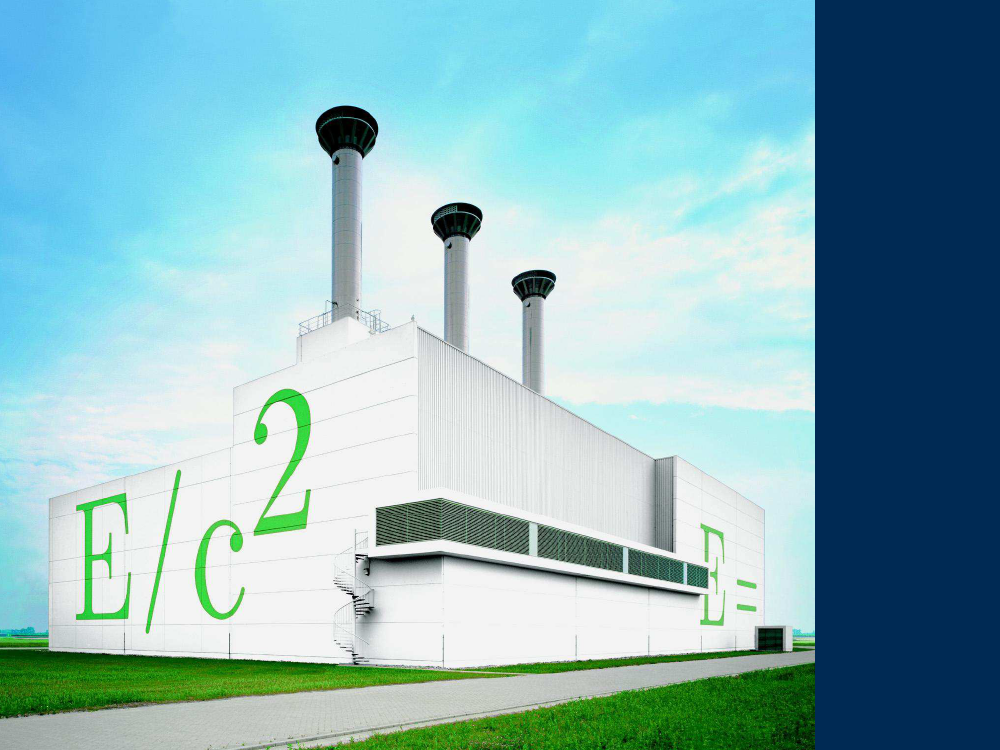

2103
40
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
41
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE POLICY
• 
all waste managed and owned by
COVRA
• 
all waste at one industrial site
• 
at least 100 years storage, in
buildings
• 
disposal after 100 years either in
national or international context
(dual track)
• research
42
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

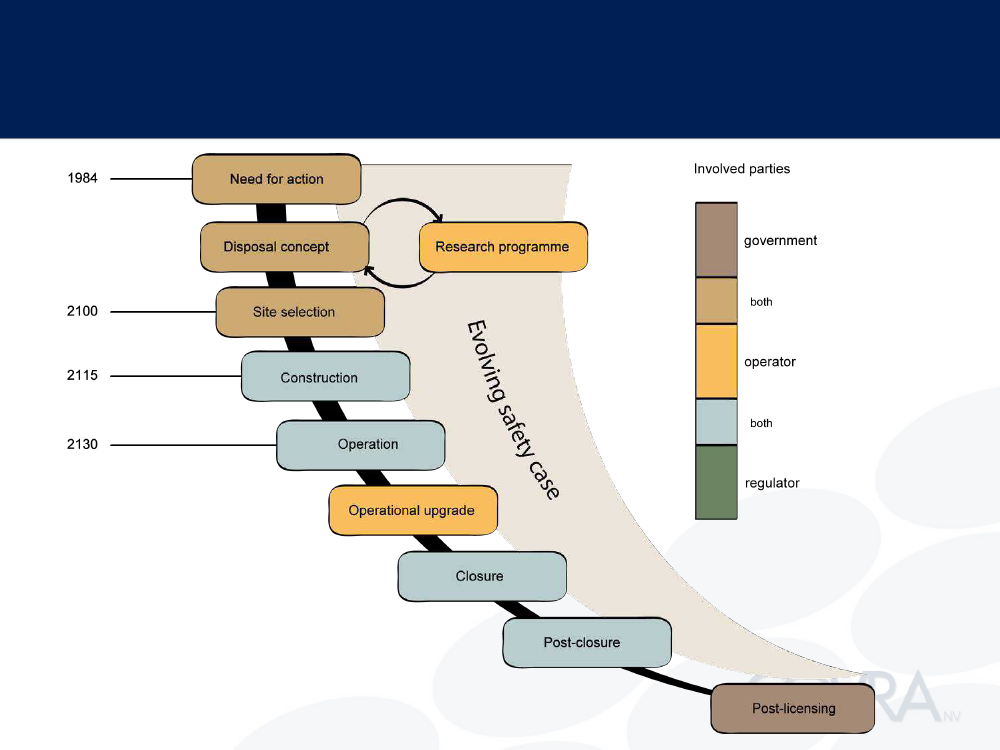

COVRA TIME SCHEME
43
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
OPERA
•  Goals & ambitions:
Roadmap Research
1. 
2. 
3. 
4. 
Evaluation previous studies
Initial, conditional Safety Case
Societal aspects
Re-activate competences
•  Focus:
Boom clay (and rocksalt)
44
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

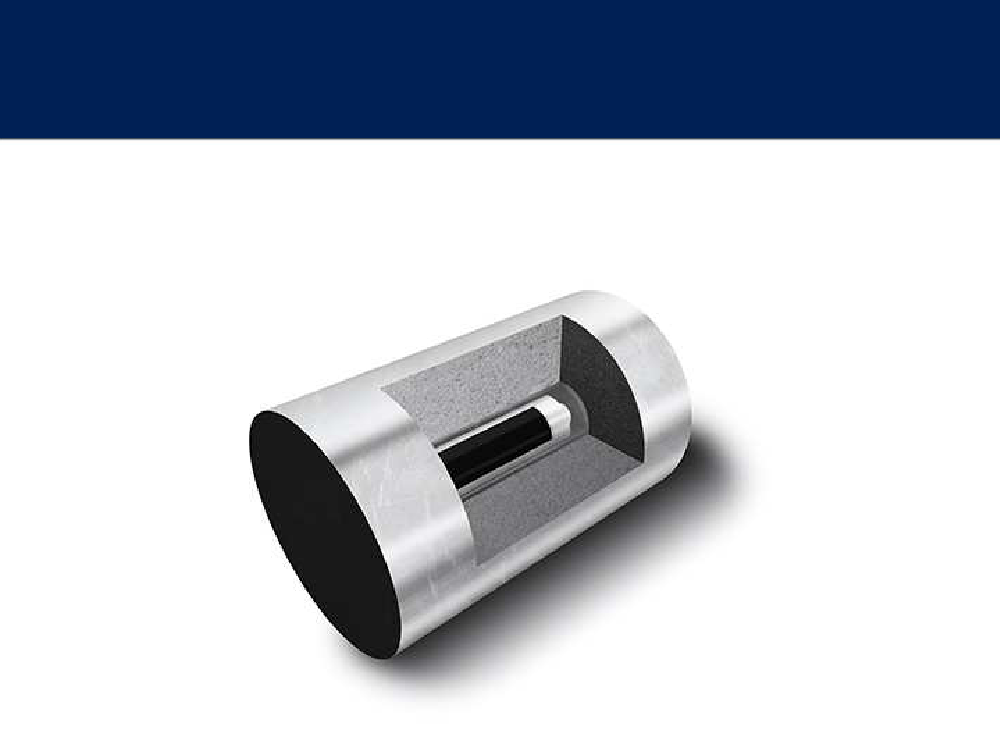

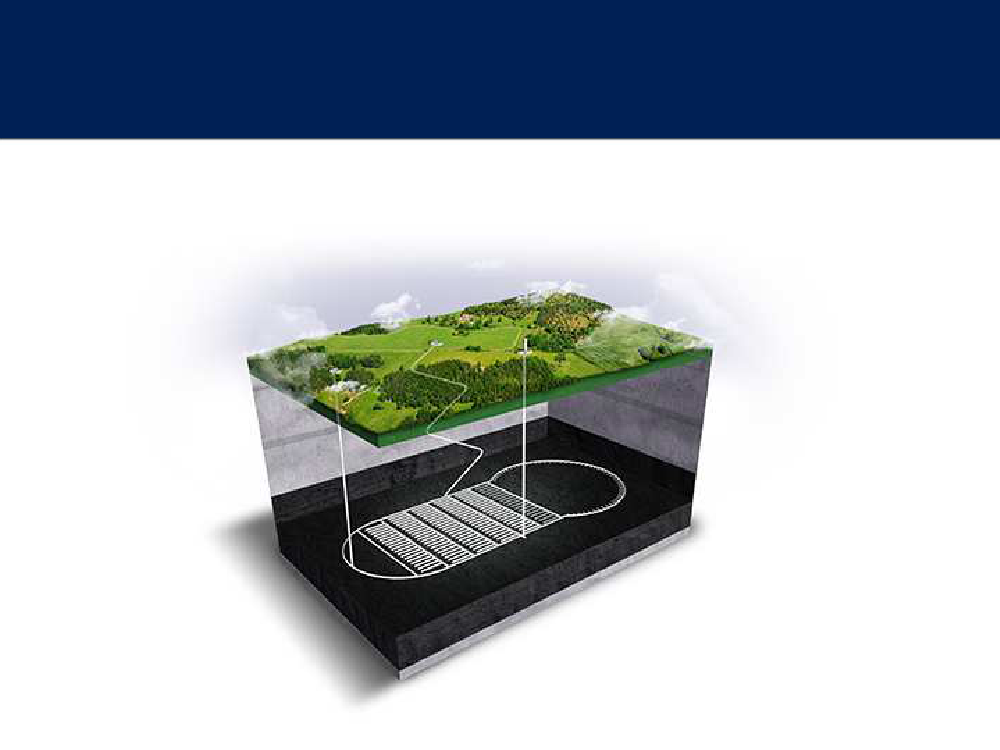

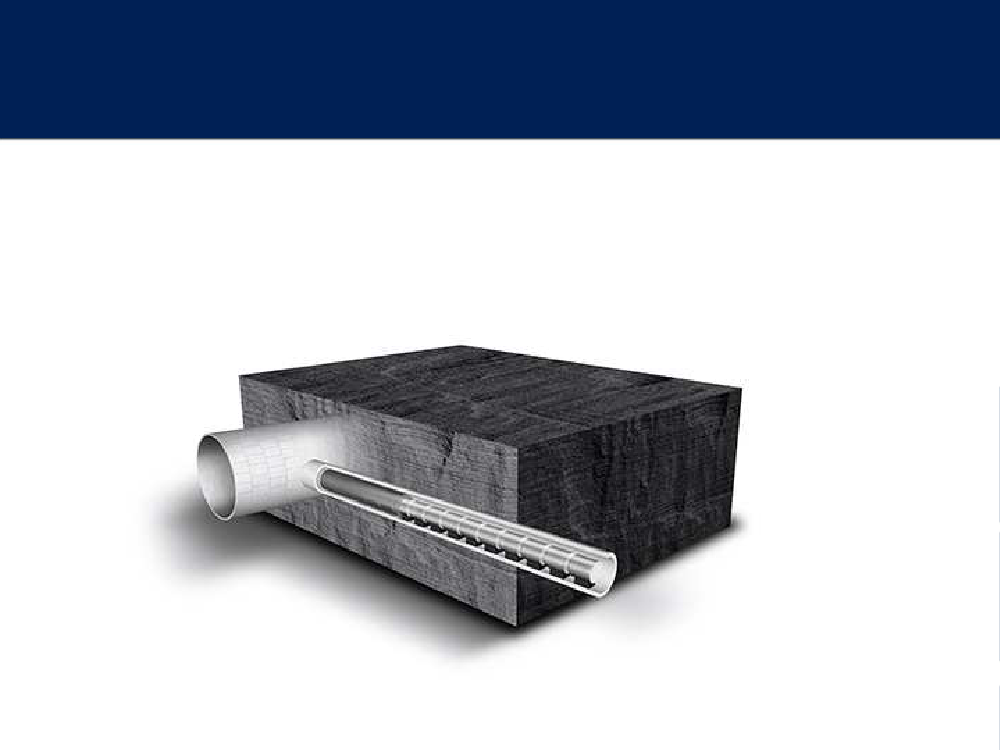

DISPOSAL CONCEPT
45
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
DISPOSAL CONCEPT
46
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
DISPOSAL CONCEPT
47
 SUU, Alm.del - 2014-15 (1. samling) - Bilag 169: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
OPERA STATUS
• 
• 
• 
Two calls for proposals (in 2011 and 2012)
21 projects
20 organisations
Roadmap & Safety Case 2016
48
