Miljøudvalget 2014-15 (1. samling)
MIU Alm.del Bilag 216
Offentligt
Grundvand
Status og udvikling 1989 – 2013
GEUS 2015
Redaktør:
Lærke Thorling
Forfattere:
Lærke Thorling
Walter Brüsch
Vibeke Ernstsen
Birgitte Hansen
Troels Laier
Flemming Larsen
Susie Mielby
Brian L. Sørensen
Dato
26. februar 2015
Rapporten kan hentes på:
www.grundvandsovervaagning.dk
1
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Forord
Denne rapportering om grundvandets tilstand og udvikling er baseret på data indsamlet i peri-
oden 1989 til 2013 som led i den nationale grundvandsovervågning (GRUMO) og landover-
vågning (LOOP). Fra de almene vandværker præsenteres data fra egenkontrollen af grund-
vandsvandkvaliteten i vandværksboringerne. Der er ligeledes i et vist omfang inddraget kemi-
ske analyser af grundvandet fra andre grundvandsundersøgelser, fx i forbindelse med kort-
lægningen af grundvandet i områder med særlige drikkevandsinteresser. Fra alle indvindere af
grundvand, vandværker, industrier, markvandere mv. anvendes de indberettede oplysninger
om indvindingens størrelse.
Data er præsenteret i en række faste figurer og tabeller, der hvert år opdateres i den løbende
rapportering. Med udgangspunkt heri præsenteres supplerende resultater og konklusioner.
Derudover kan der være en uddybende datapræsentation i varierende omfang, typisk i form af
et tema. Der er i år ikke noget særligt tema, idet der for hele NOVANA programmet udgives en
særskilt rapport om Miljøfremmede stoffer. Kapitlerne om fosfor, redoxboringer og organiske
mikroforureninger indgår ikke hvert år og er ikke med i dette års rapport.
Målgrupperne for denne rapportering er Regeringen, Folketinget og offentligheden samt de in-
volverede aktører i overvågningen, herunder Naturstyrelsen, Miljøstyrelsen, kommuner, vand-
forsyninger og Århus Universitet (DCE). Rapporten udkommer alene elektronisk på GEUS´
hjemmeside www.geus.dk.
Rapporten bygger på en række afsnit fra medarbejdere ved GEUS, der har de pågældende
fagområder som deres arbejdsområde:
Grundvandets Strømning og Alder
Nitrat og andre Hovedbestanddele
Uorganiske Sporstoffer
Organiske Mikroforureninger
Pesticider
Vandindvinding
Det Nationale Pejleprogram
Flemming Larsen, Troels Laier og Lærke Thorling
Birgitte Hansen og Lærke Thorling
Vibeke Ernstsen
(rapporteres ikke her)
Walter Brüsch og Lærke Thorling
Brian L. Sørensen
Susie Mielby
© Denne rapport er behæftet med copyright. Hvis figurer eller andet materiale anvendes
skal den nødvendige kildeangivelse anføres, enten i form af et link til GEUS hjemmeside
eller ved en henvisning til denne rapport:
Thorling, L., Brüsch, W., Ernstsen, V., Hansen, B., Laier, T., Larsen, F., B., Mielby, S og
Sørensen, B. L., 2015: Grundvand. Status og udvikling 1989 – 2013. Teknisk rapport,
GEUS 2015.
ISBN
978-87-7871-387-2.
2
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Indholdsfortegnelse
Forord .......................................................................................................................................... 2

Indholdsfortegnelse ..................................................................................................................... 3

1 Sammenfatning ........................................................................................................................ 4

1 English Summary (mangler) ................................................................................................... 11

2 Formål og stationsnet ............................................................................................................. 12

2.1 Formål .............................................................................................................................. 12

2.2 Overvågningsdesign og stationsnet, GRUMO ................................................................. 14

2.3 Vandværkernes indvindingsboringer ............................................................................... 20

3 Metoder og datagrundlag ....................................................................................................... 24

3.1 Analyseindsats og dataindsamling .................................................................................. 24

3.2 Metoder til databehandling .............................................................................................. 27

4 Grundvandets strømning og opholdstid ................................................................................. 31

Grundvandets Hydrogeologi .................................................................................................. 31

Grundvandets Opholdstid ...................................................................................................... 35

5 Nitrat ....................................................................................................................................... 42

Indledning .............................................................................................................................. 43

Tilstand .................................................................................................................................. 45

Udvikling ................................................................................................................................ 56

6 Uorganiske sporstoffer ........................................................................................................... 63

Indledning .............................................................................................................................. 63

Tilstand og udvikling, Grundvandsovervågning ..................................................................... 66

Tilstand og udvikling, grundvand i vandværksboringer ......................................................... 69

7 Pesticider ................................................................................................................................ 72

Indledning .............................................................................................................................. 73

7.1 Grundvandsovervågning.................................................................................................. 74

Tilstand, grundvandsovervågning .......................................................................................... 76

Udviklingstendenser, effektindikator for udvalgte stoffer ....................................................... 88

7.2 Grundvand i vandværksboringer ..................................................................................... 93

Tilstand, grundvand i vandværksboringer.............................................................................. 93

Udvikling i grundvandet i vandværksboringer ........................................................................ 96

7.3 Pesticider fundet ved forskellige typer af overvågninger af grundvandet ...................... 103

8 Vandindvinding ..................................................................................................................... 108

Status og udvikling ............................................................................................................... 110

9 Det Nationale Pejleprogram ................................................................................................. 113

Udvikling af grundvandsstand i udvalgte terrænnære indtag .............................................. 122

10 Referencer .......................................................................................................................... 125

3
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
1 Sammenfatning
Overvågningen af grundvandet (GRUMO) og det øvrige vandmiljø, har fundet sted i 25 år,
med en systematisk dataindsamling og rapportering siden 1989. Dette års grundvandsover-
vågningsrapport præsenterer resultaterne for perioden 1989-2013. Overvågningsprogrammets
formål, udvikling og metoder præsenteres i rapportens kapitel 2 og 3. Kapitel 4 beskriver de
geologiske og hydrologiske forudsætninger for grundvand og vandforsyning i Danmark, samt
resultaterne af indsatsen for at datere grundvandet igennem de seneste år.
Mens kapitel 2 præsenterer den forvaltningsmæssige ramme for grundvandsovervågningen,
giver kapitel 4 således den faglige baggrund for de fortolkninger, der præsenteres i de øvrige
kapitler, hvor der fokuseres på de indsamlede overvågningsdata.
Overvågning af grundvandet finder sted i følgende sammenhænge:
Grundvandsovervågningen, GRUMO (1989 ff.)
Landovervågningen, LOOP (1989 ff.)
Vandværkernes boringskontrol (1989 ff.)

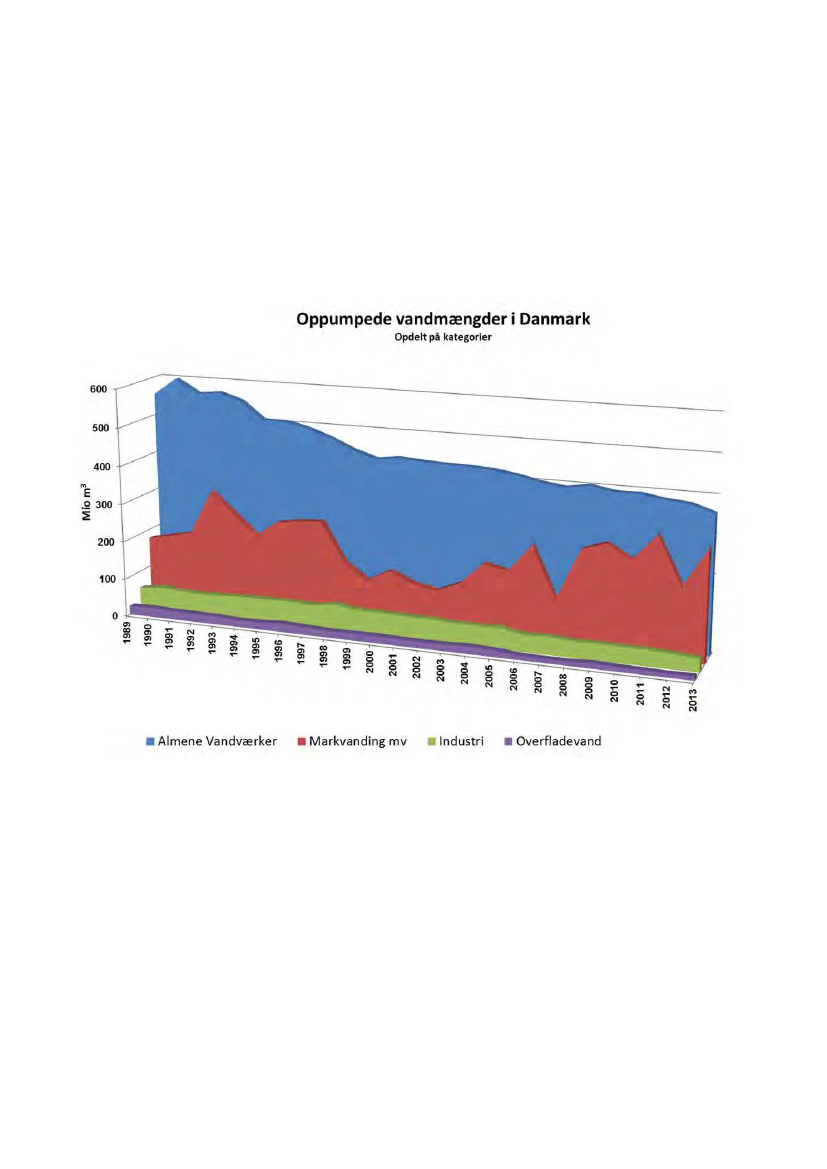

Oppumpede vandmængder på vandværker, industri, markvandere mv.(ca. 1980 ff.)
Derudover gennemføres der også en overvågning af grundvandet i forbindelse med forurenet
jord og punktkilder. Denne opgave varetages af regionerne og Miljøstyrelsen (MST, 2014). Da-
ta herfra rapporteres ikke systematisk til den fællesoffentlige database JUPITER og indgår IK-
KE i denne rapportering.
Datagrundlag
Rapporteringen af grundvandsovervågningen omfatter kemiske analyser og pejledata for
grundvandet samt oplysninger om oppumpede vandmængder fra grundvand og overflade-
vand. Det datamateriale, der ligger til grund for rapporten, er udtrukket fra JUPITER ud fra
særlige kriterier, som blandt andet sikrer en veldefineret datakvalitet, og at fortrolige oplysnin-
ger mv. håndteres korrekt. Kemidata opdeles i fire datasæt, GRUMO, LOOP, Vandværksbo-
ringer og ”Andre boringer”. Datasættet Vandværksboringer består af analyser fra aktive vand-
værker.

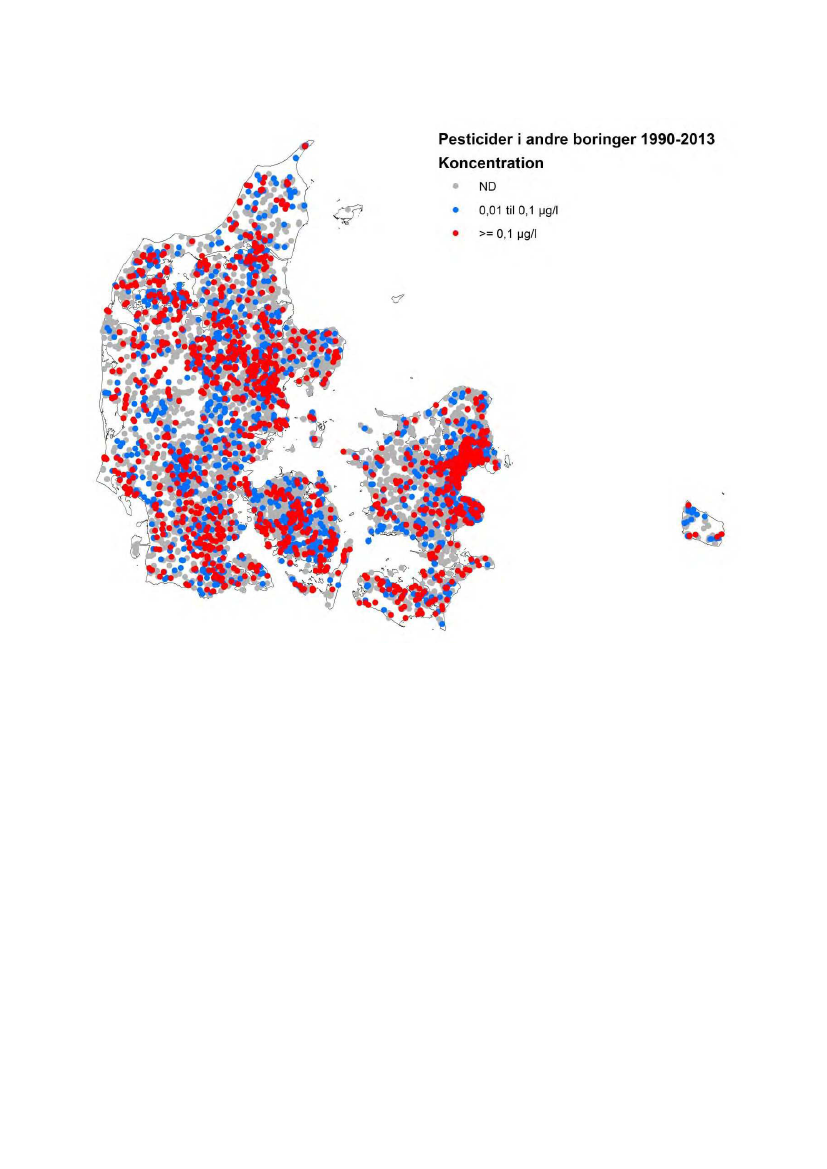

”Andre boringer” består af analyser fra nedlagte vandværker, forureningsundersøgelser, kort-
lægningsboringer og øvrige analyser, der ikke hører til i de tre øvrige datasæt. Data fra den
nationale Grundvandskortlægning giver over årene et geografisk dækkende datasæt og kan
således understøtte tilstandsvurderingerne. Datasættet ”Andre boringer” er derimod uegnet til
at vurdere udviklingstendenser, da mange indtag kun indgår med en enkelt analyse gennem
tiden.
Alle relevante data om grundvand og drikkevand skal i henhold til ”Dataansvarsaftalen” være
tilgængelige i JUPITER. Kommunernes opdatering af vandværkernes oppumpede vand-
mængder er fortsat et fokusområde mht. opretning af forkerte eller mangelfulde data for perio-
den fra 2007 til 2013. Der er dog sket væsentlige forbedringer i indberetningerne de seneste
år. Der er fortsat ikke noget samlet overblik over antallet af aktive vandværker og indvindings-
boringer på landsplan. Dette medfører en række problemer for såvel datahåndteringen som
rapporteringen, herunder hvilke svar overvågningen kan give om kvalitet og kvantitet af det
grundvand, der anvendes til vandforsyning. En revision af drikkevandsbekendtgørelsen i 2012
4
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
har medført, at der fremover skal indberettes status for alle forsyningsboringer. Dette forventes
med tiden at kunne give mere præcise redegørelser for tilstanden på vandværker og opgørel-
ser over indvindingsboringernes status.
Der er i det forløbne år sket en vis forbedring i mængden af pejledata fra overvågningspro-
grammet, der er tilgængelige i JUPITER. Der resterer dog fortsat en betydelig opgave med at
få gennemført de nødvendige rettelser af data.
Udbygning af stationsnet
Et vigtigt indsatsområde for grundvandsovervågningen er at justere og udbygge stationsnettet
for bedre at kunne understøtte vandområdeplanerne og implementeringen af EU´s vandram-
medirektiv. Vandområdeplanerne skal bygge på overvågningsdata, der indsamles på bag-
grund af et overvågningsnet, der udformes således, at det giver ”et sammenhængende og om-
fattende overblik over grundvandtes kemiske tilstand i hvert vandløbsopland, og således at
langsigtede, menneskeskabte tendenser til stigning i forekomsten af forurenende stoffer kan
registreres”, jf. EU’s Vandrammedirektiv. Samtidig skal der overvåges hyppigere, hvis grund-
vandet er i risiko for at være i ringe tilstand på grund af påvirkning fra menneskelige aktiviteter.
Grundvandsovervågningen bestod oprindeligt af 73 grundvandsovervågningsområder omfat-
tende ca. 1400 almindelige overvågningsindtag. Dette design var imidlertid ikke dækkende for
overvågningsbehovene til vandområdeplanerne. Der er indtil nu etableret de første 157 nye

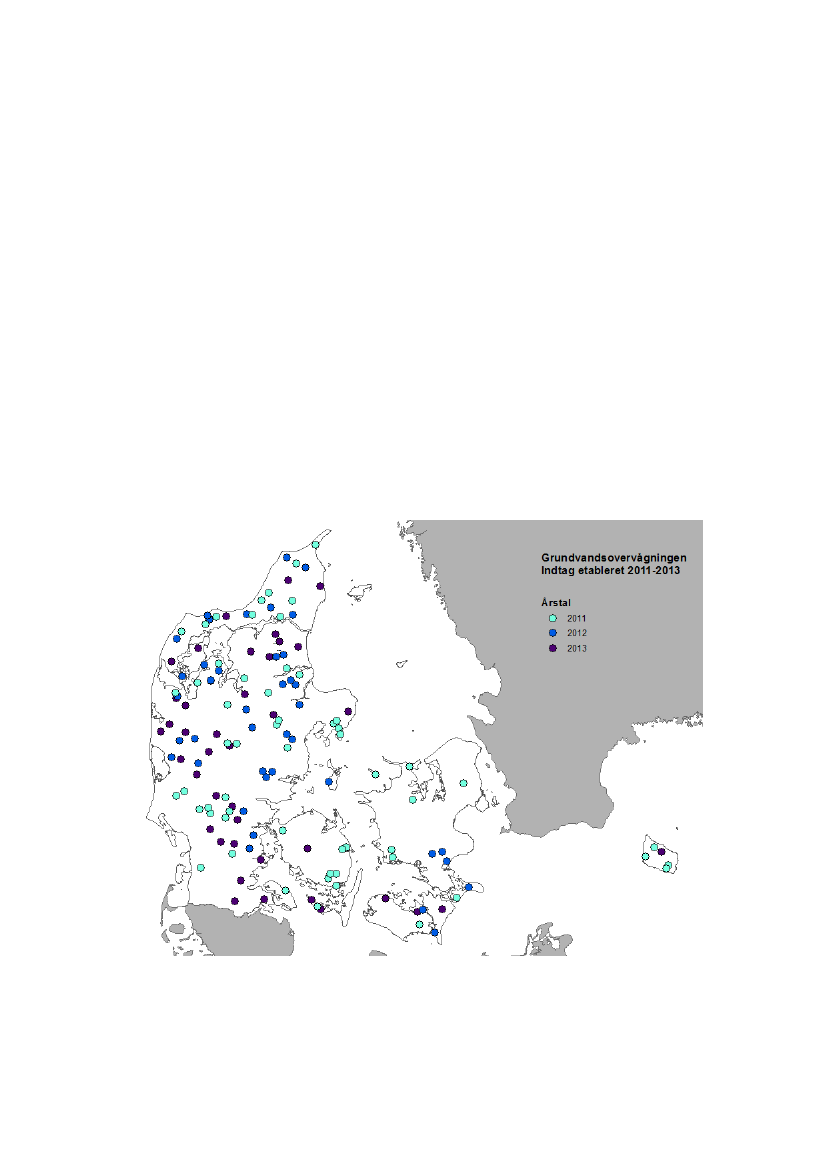

indtag til et distribueret stationsnet, jf. programbeskrivelsen. Dette skal sikre en repræsentativ
overvågning i alle vandløbsoplande og af grundvandsforekomster, der er i risiko for ikke at op-
fylde miljømålene, og som ikke var dækket af det oprindelige stationsnet.

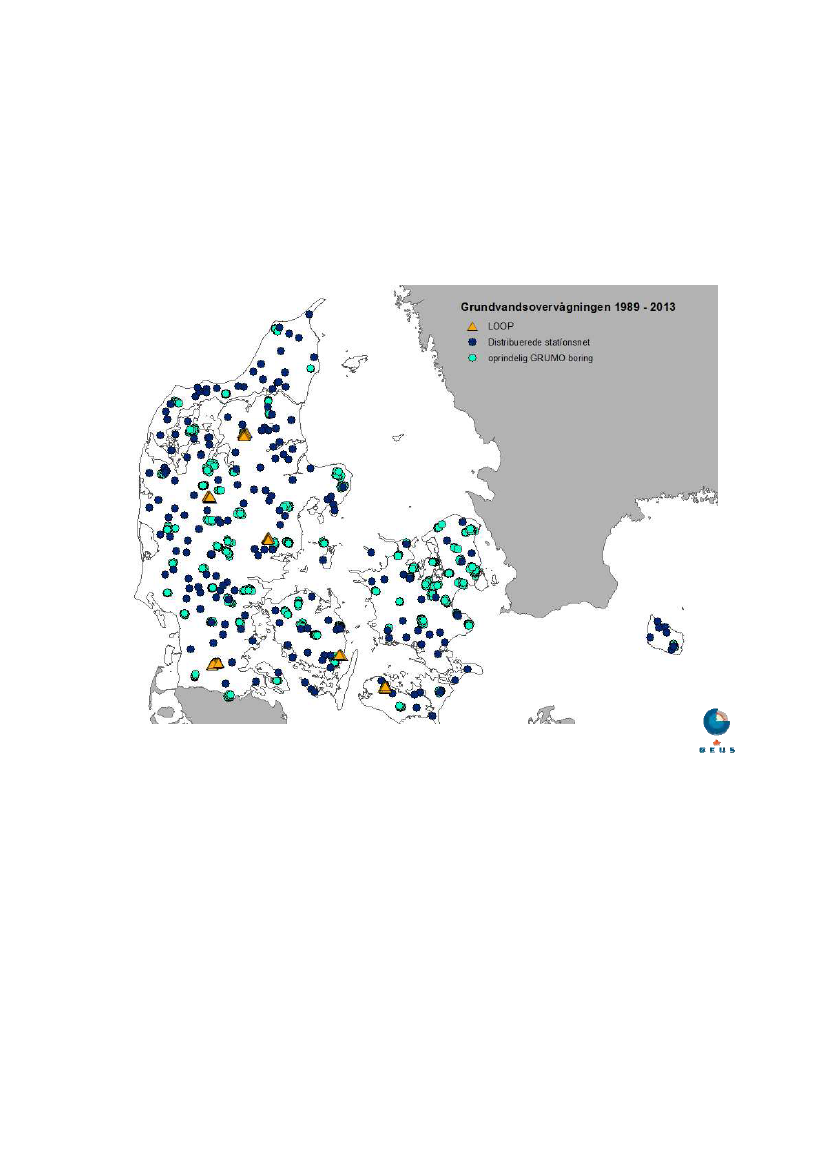

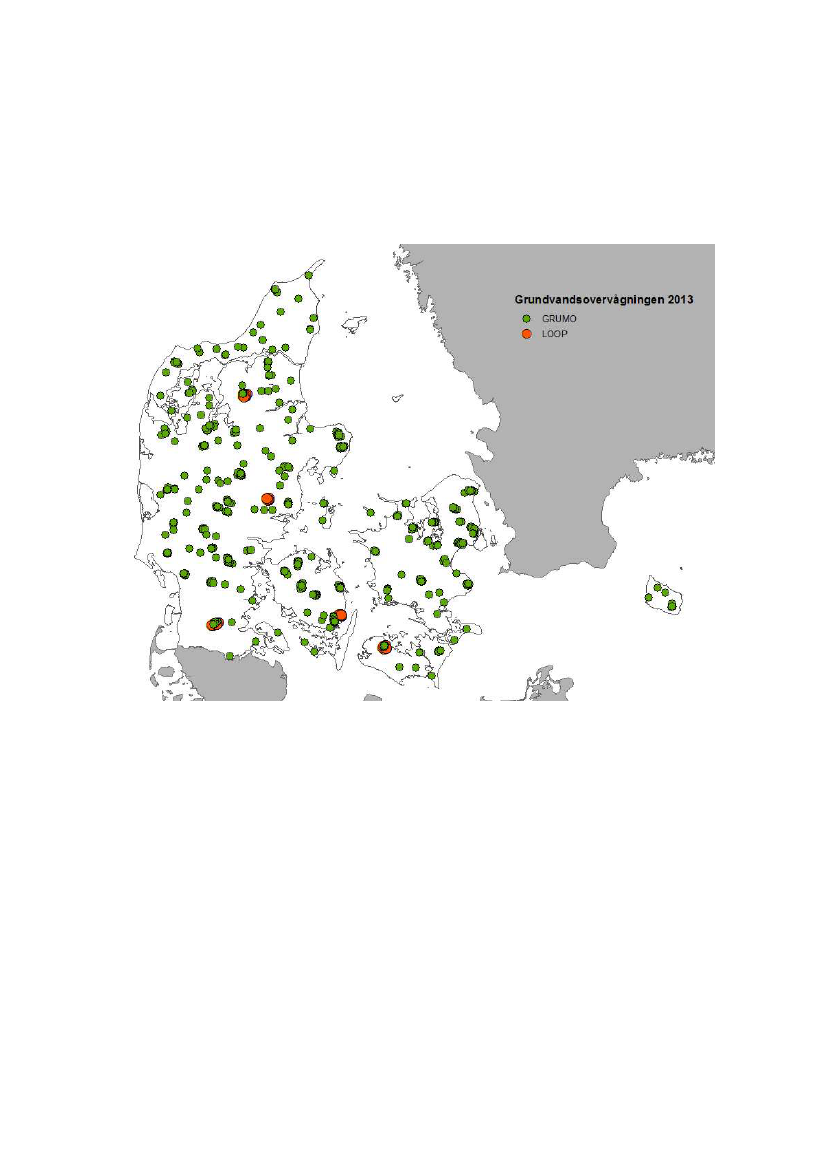

I 2013 bestod det samlede aktive stationsnet til overvågning af grundvandets kvalitet af 157
indtag i det distribuerede net og ca. 1.250 gamle GRUMO-indtag medregnet 112 i Rabis Bæk
området og 89 indtag i multifilterboringerne fordelt på 65 grundvandsovervågningsområder. Ik-
ke alle indtag overvåges hvert år. Et stabilt overvågningsnetværk er en forudsætning for over-
vågningen, idet der opbygges tidsserier af høj kvalitet, der beskriver såvel den aktuelle miljøtil-
stand som effekter af de samfundsmæssige påvirkninger herunder indsatsplaner mv. Dette
hensyn er tilgodeset gennem fastholdelsen af en kerne af faste boringer i programmet.

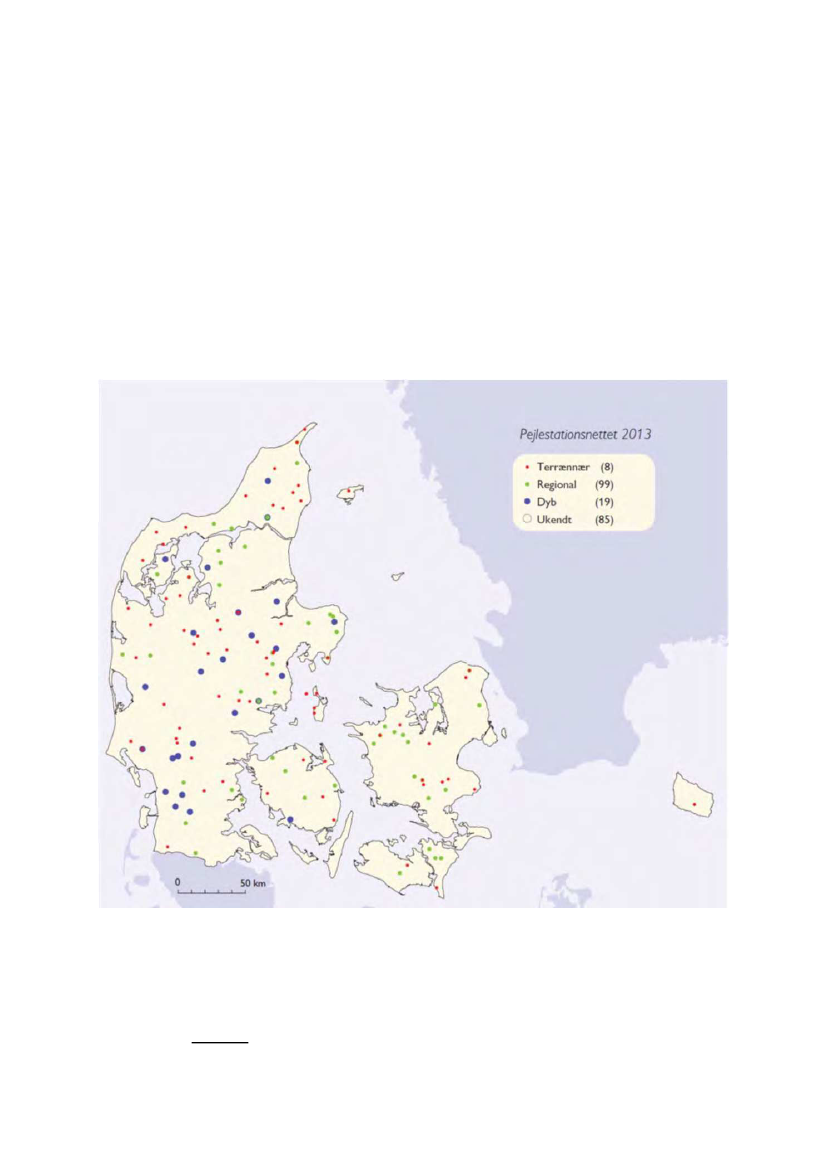

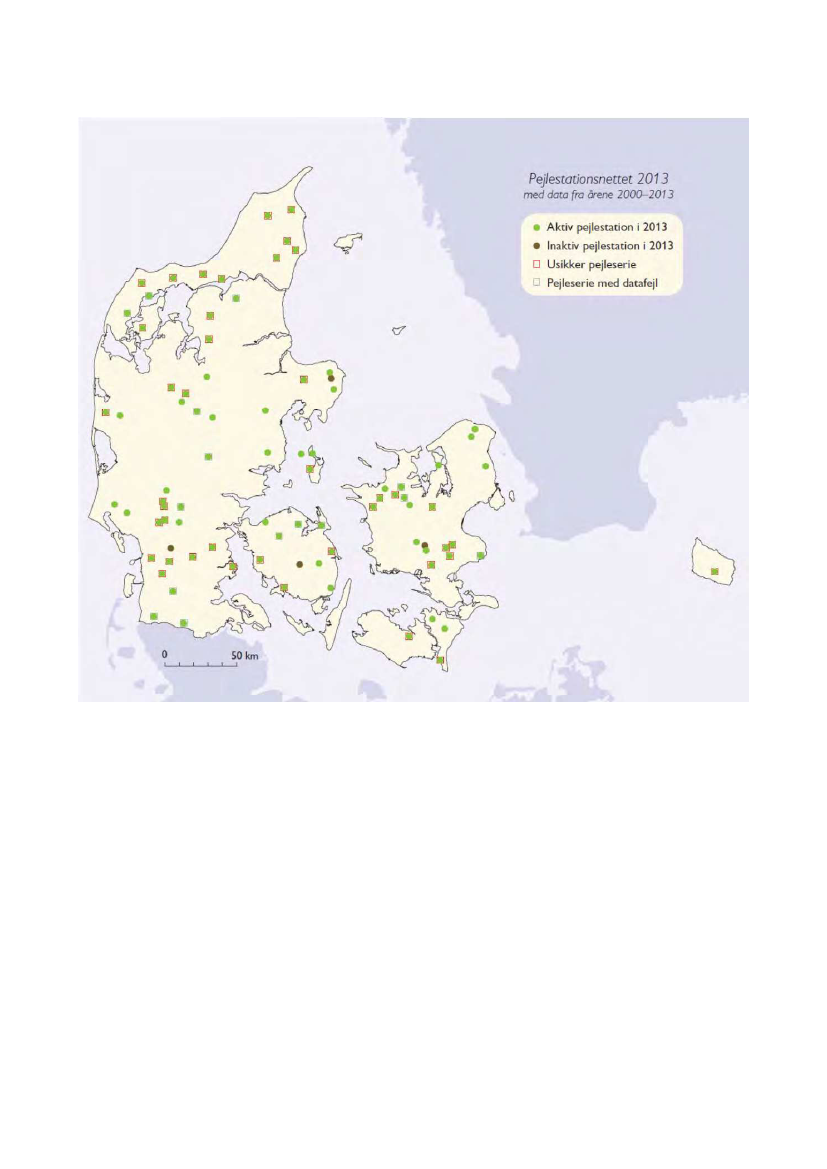

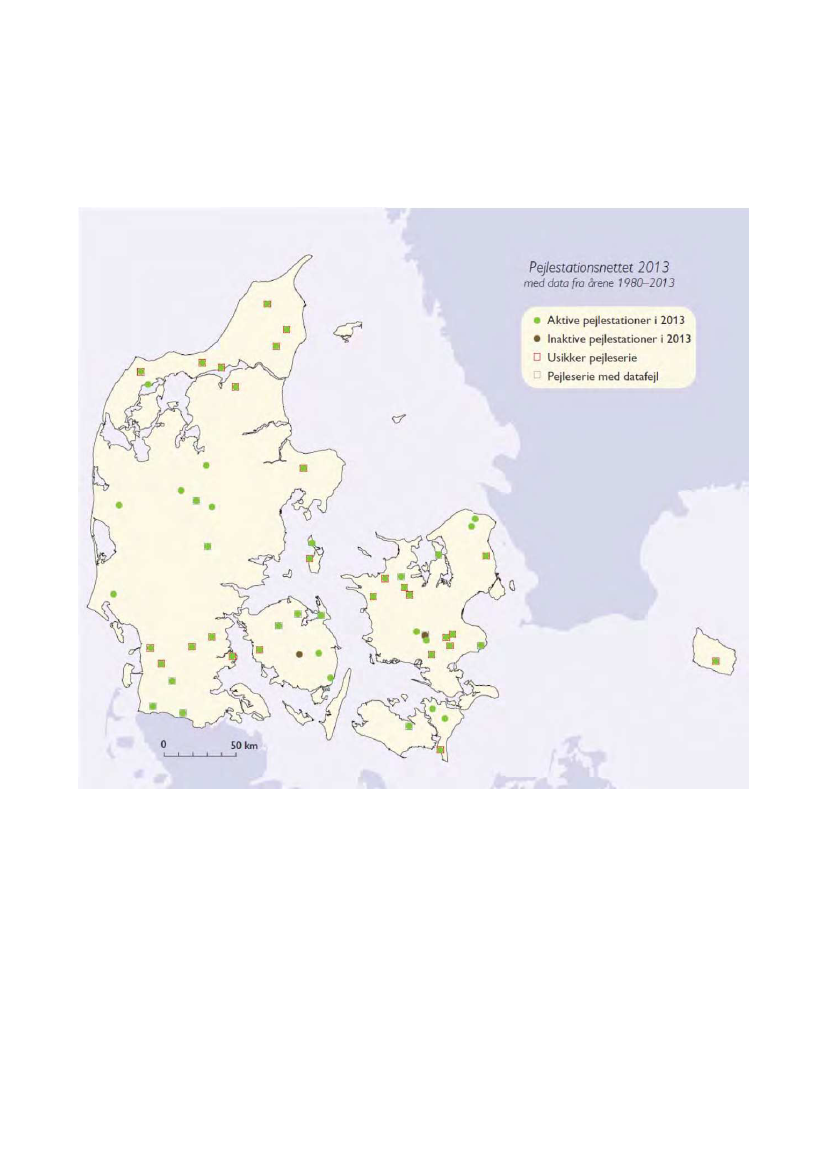

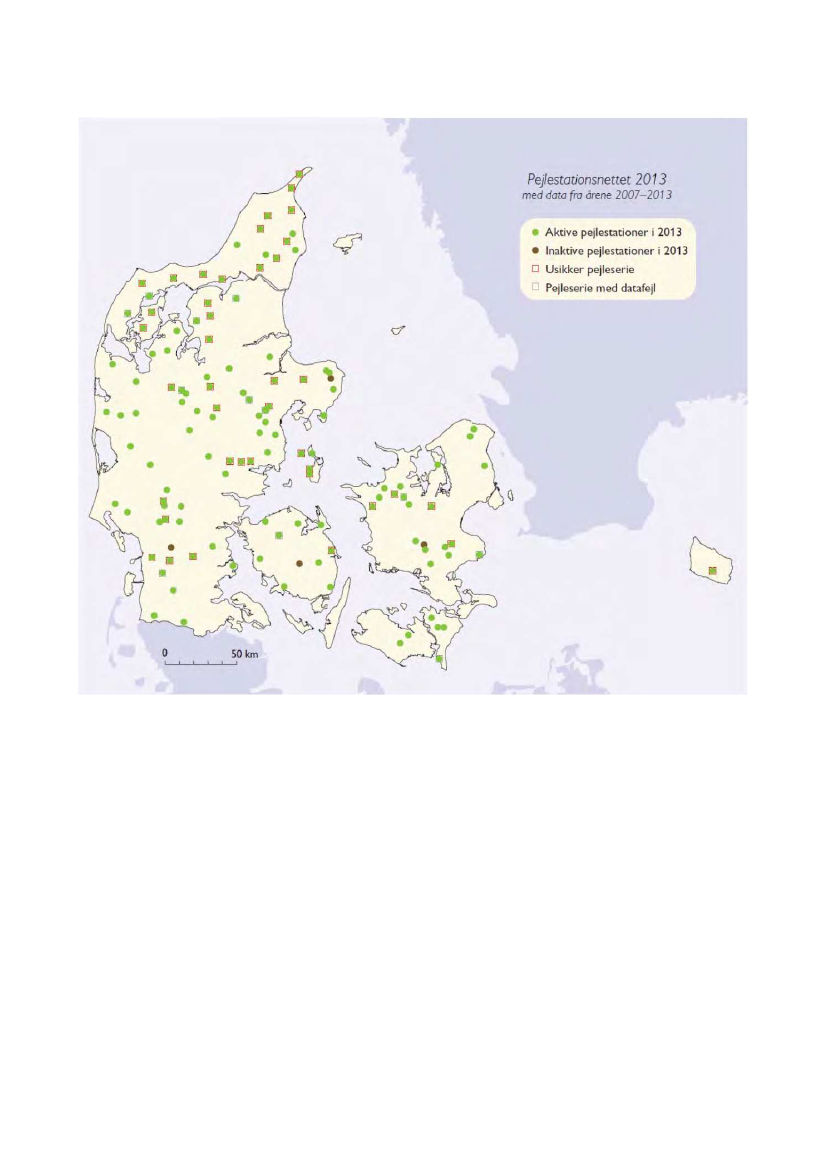

Parallelt med udbygningen af stationsnettet til den kemiske overvågning udbygges også stati-
onsnettet til Det Nationale Pejleprogram, der nu omfatter i alt 151 indtag.
Metoder
I denne rapport er der anvendt en række indikatorer og opgørelsesmetoder med det formål, at
beskrive hvorledes de enkelte stoffer optræder i grundvandet. Som udgangspunkt for databe-
handlingen bearbejdes data, så opgørelserne er på indtagsniveau. Hvis der inden for en peri-
ode er udtaget flere prøver i samme indtag, aggregeres målingerne som beskrevet nedenfor.
Det bærende princip for hovedparten af figurerne er, at der fokuseres på, hvorledes koncentra-
tionerne fordeler sig. Der beregnes kun undtagelsesvist gennemsnit med data fra flere indtag.
I stedet er der fokus på, hvor store andele af de målte data (populationen), der ligger over eller
under kravværdier og detektionsgrænser. I det omfang, der beregnes middelværdier, præsen-
teres også median og spredning, som regel udtrykt ved fraktiler, se nedenfor.
5
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren

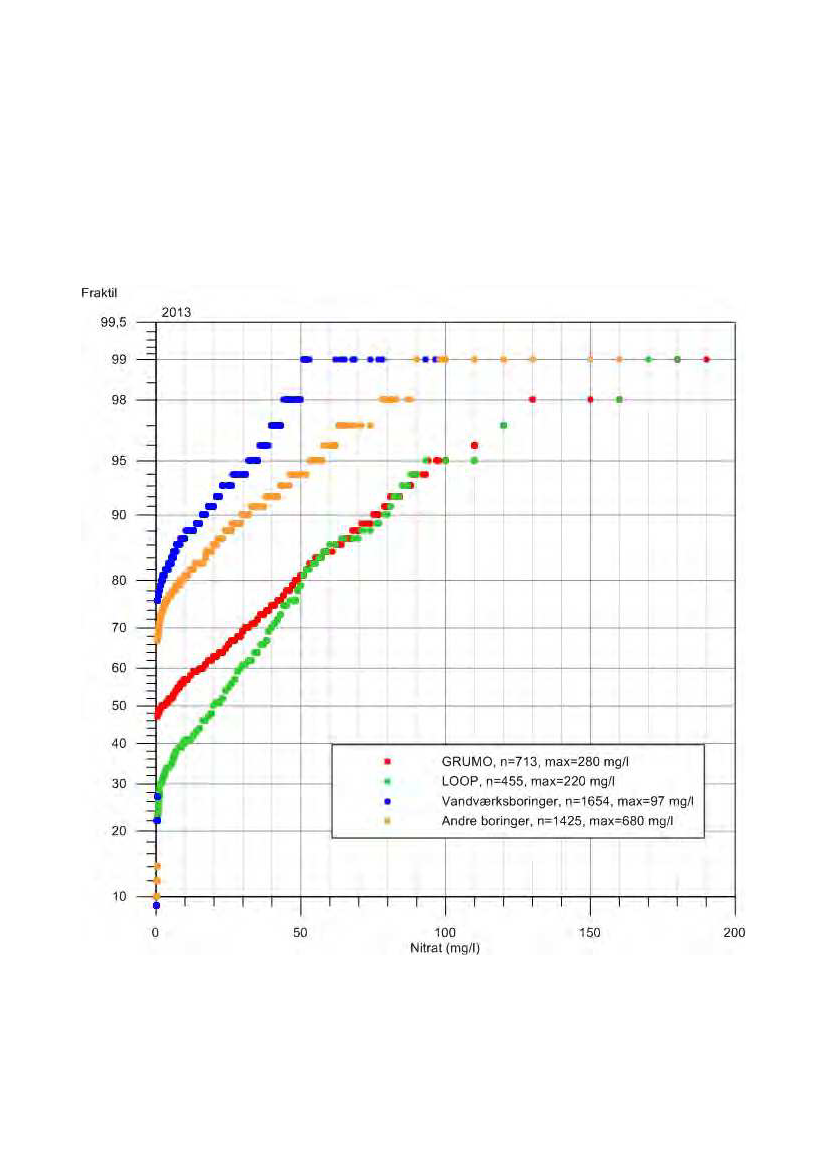

En kumulativ metode er udviklet til at give et billede af den samlede påvirkning over en perio-
de, se nedenfor.

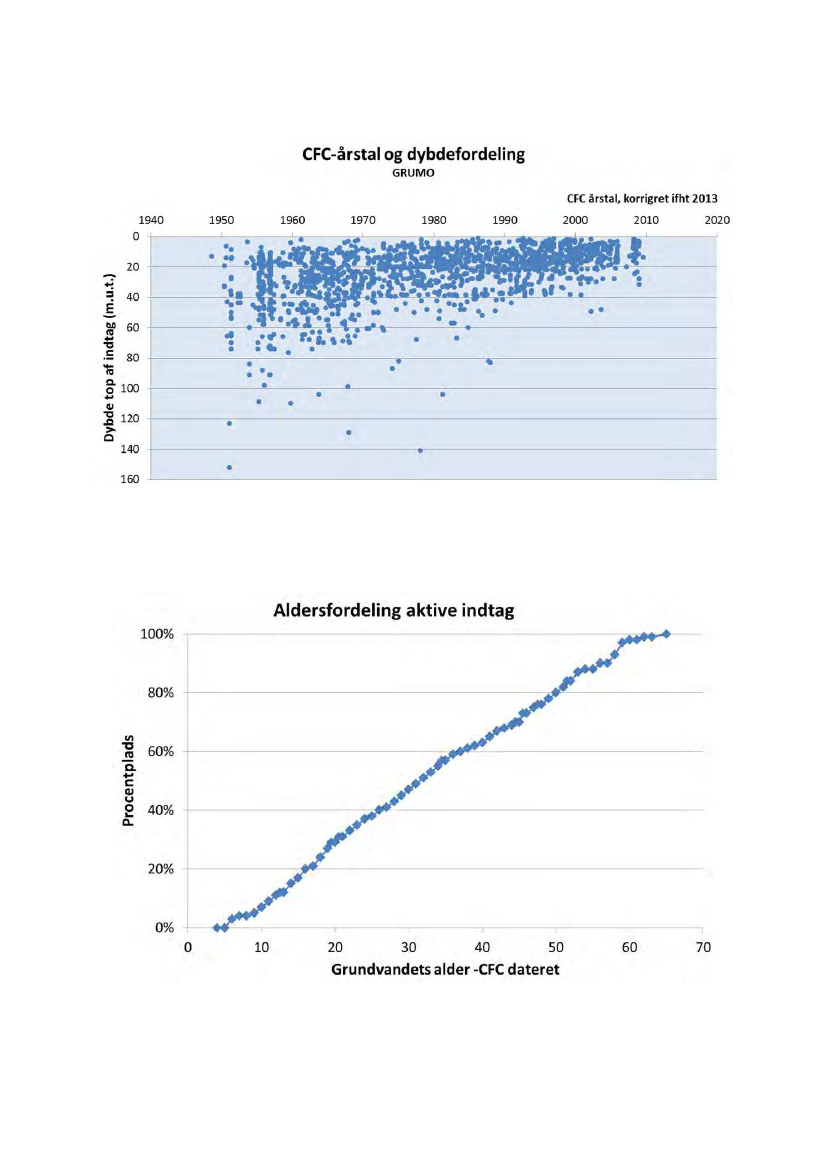

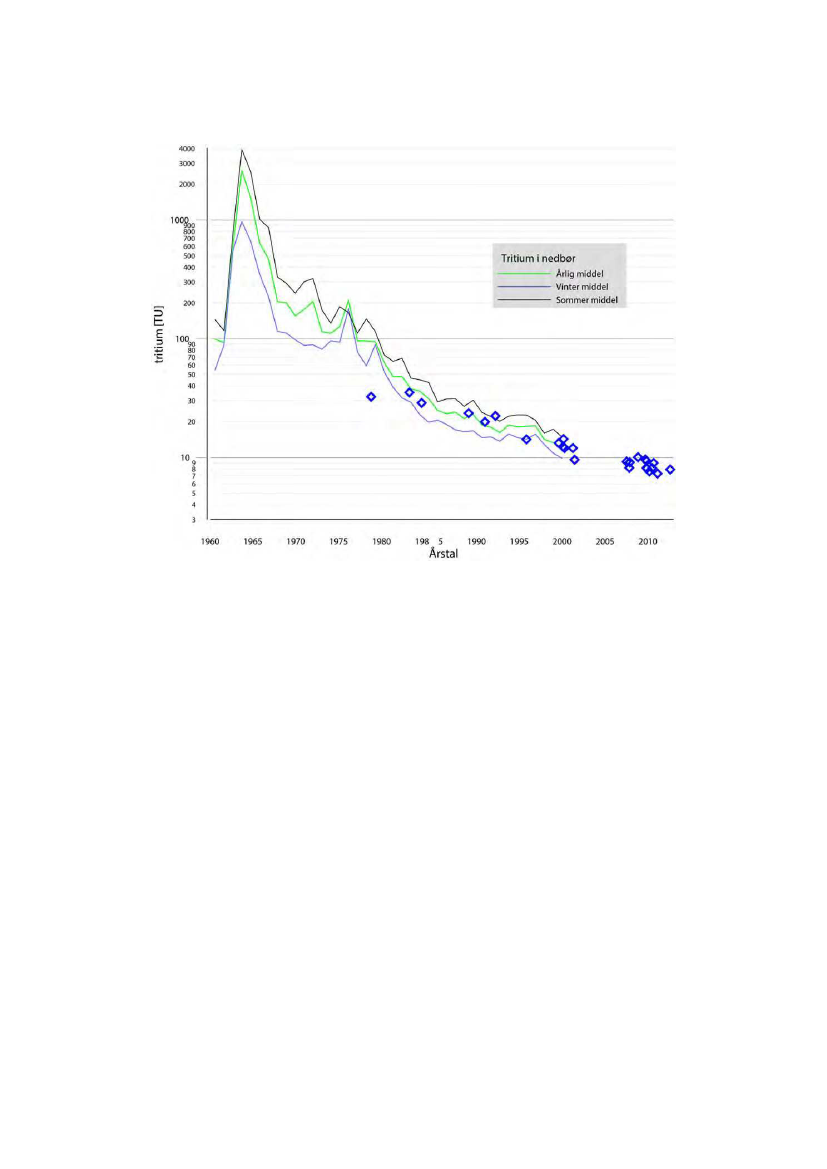

Datering af grundvandet
I år afrapporteres resultaterne af dateringer af grundvandet i 2012 og 2013. Der er udtaget
vandprøver til datering dels i en række nyetablerede indtag, og dels i udvalgte indtag i det hid-
tidige stationsnet med iltholdigt grundvand. Baggrunden for dette er, at den hidtidige date-
ringsmetode med CFC ikke længere er en hensigtsmæssig dateringsmetode for grundvand
dannet de seneste 15-20 år. Tritium/helium metoden, er derfor valgt som ny dateringsmetode i
GRUMO. Der har været store tekniske udfordringer med dateringsprojektet, idet tritium/helium
metoden kun har vist sig anvendelig i indtag med god tilstrømning af grundvand, og en række
målinger er derfor af tekniske årsager behæftet med stor usikkerhed.
De sidste analyseresultater er først indkommet i juli 2014, og er først bearbejdet i detaljen i
nov.- dec. 2014. Dateringen er afrapporteret i to notater (Laier, 2014 og Laier, 2014a). Det
kunne konkluderes, at CFC stadig er en nyttig metode til datering af iltet grundvand, der er 20-
60 år gammelt. Derimod ser det ud til, at der i specielt ældre, iltfrit grundvand er afvigende re-
sultater ved en sammenligning af CFC metoden og tritium/helium metoden. Dette kan bl.a.
hænge sammen med nedbrydning af CFC under reducerede forhold, og forskellige fysisk-
kemiske påvirkninger af hhv. CFC gasser og vandmolekyler med tritium ved opblanding, og
deraf følgende effekter på den bestemte alder i vandprøverne.
I det unge grundvand under 15-20 år kan de to metoder ikke sammenlignes pga. stor usikker-
hed på CFC metoden, og man er henvist til at anvende tritium/helium datering.

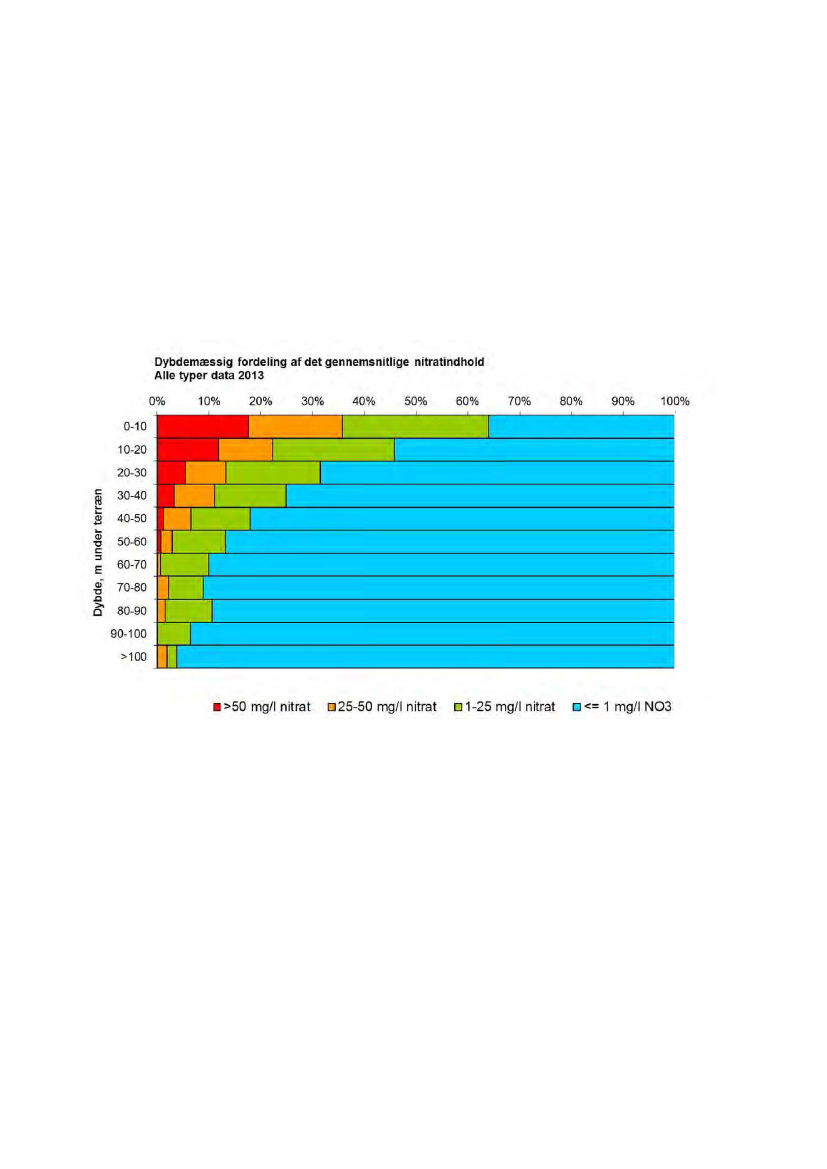

Nitrat

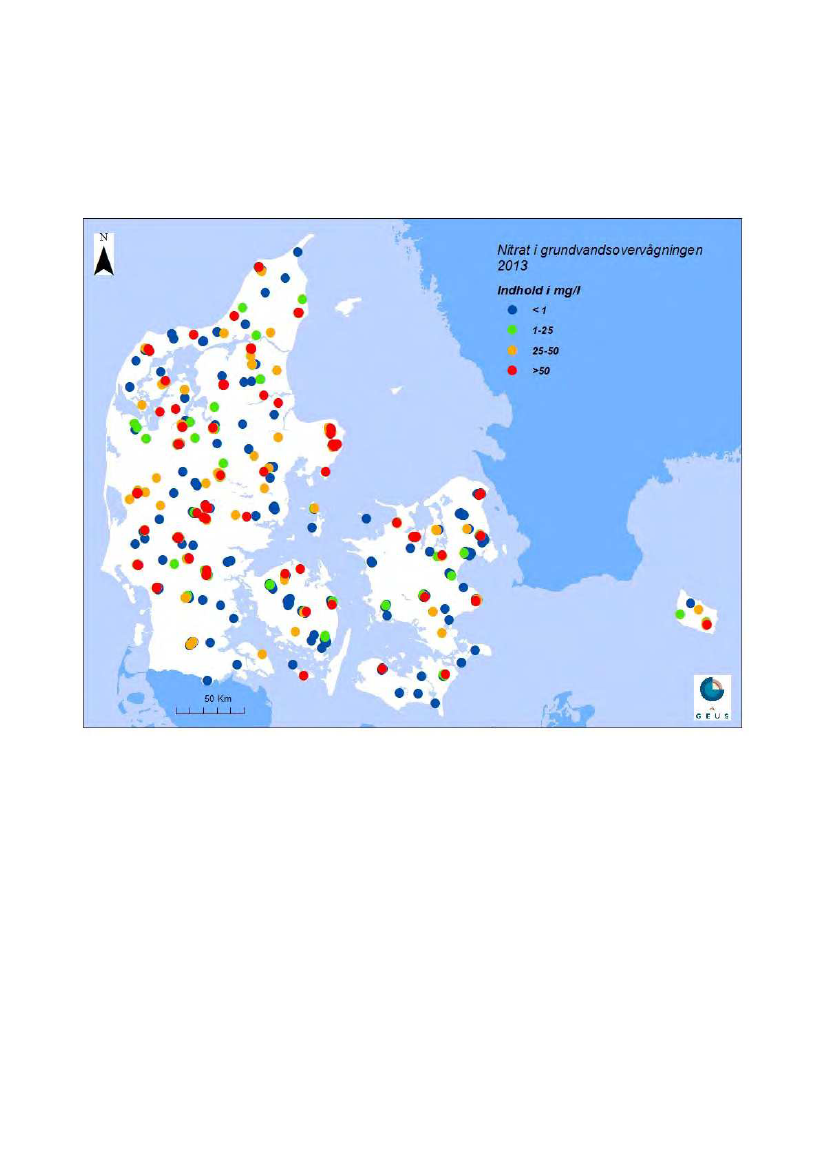

Nitrat er tilstede i den iltede del af grundvandet, og kan findes stort set overalt i Danmark, men
især i Nordjylland, Thy, Himmerland og på Djursland (2008-2013), hvor mægtigheden af de
nitratholdige lag er størst. Der er en tydelig tendens til, at andelen af indtag i det iltede grund-
vand fra GRUMO med nitratkoncentrationer over 50 mg/l er aftagende i de seneste prøvetag-
ningsår. Omkring 40 % af disse indtag havde i 2013 et nitratindhold over 50 mg/l.

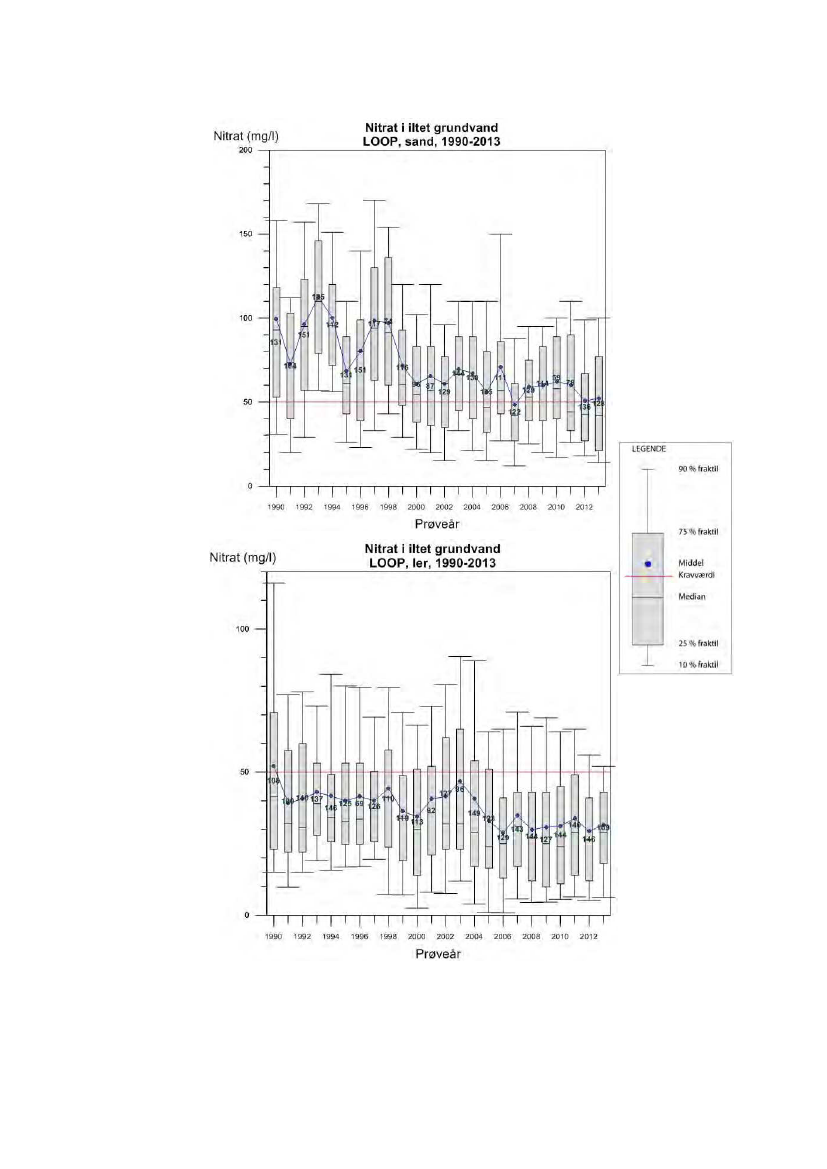

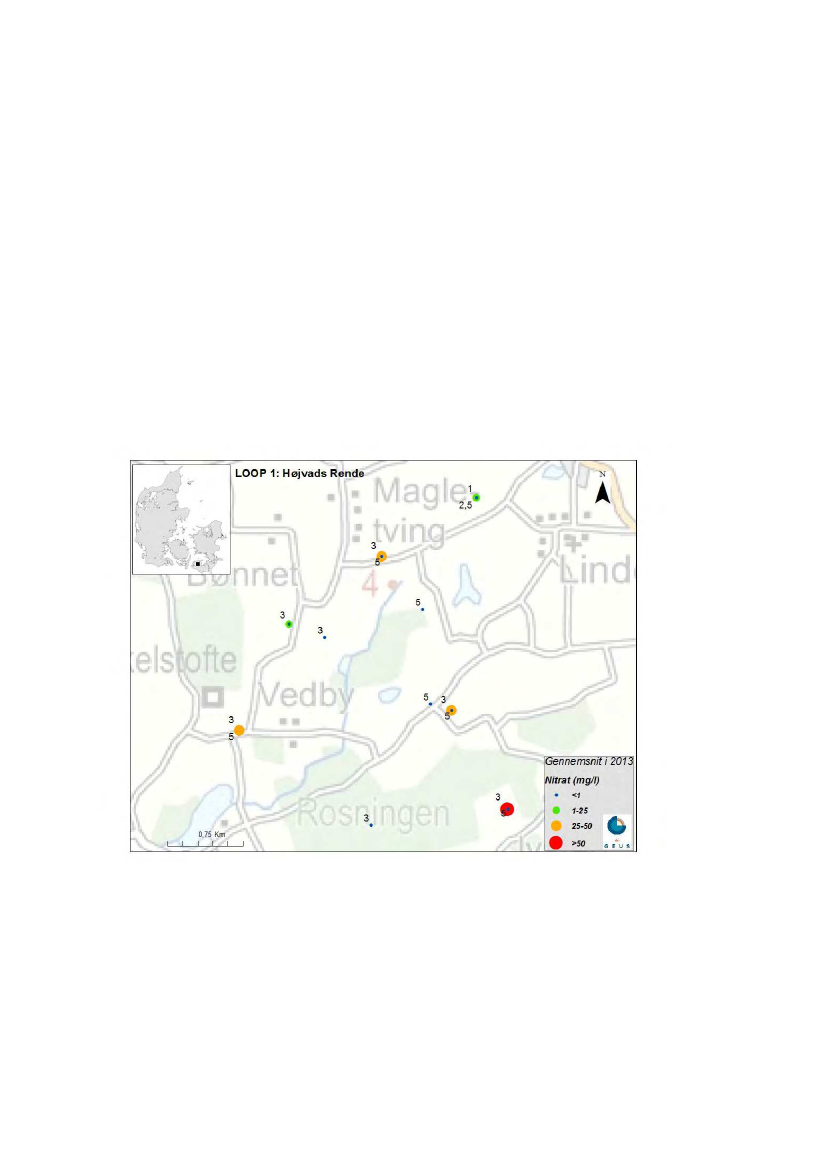

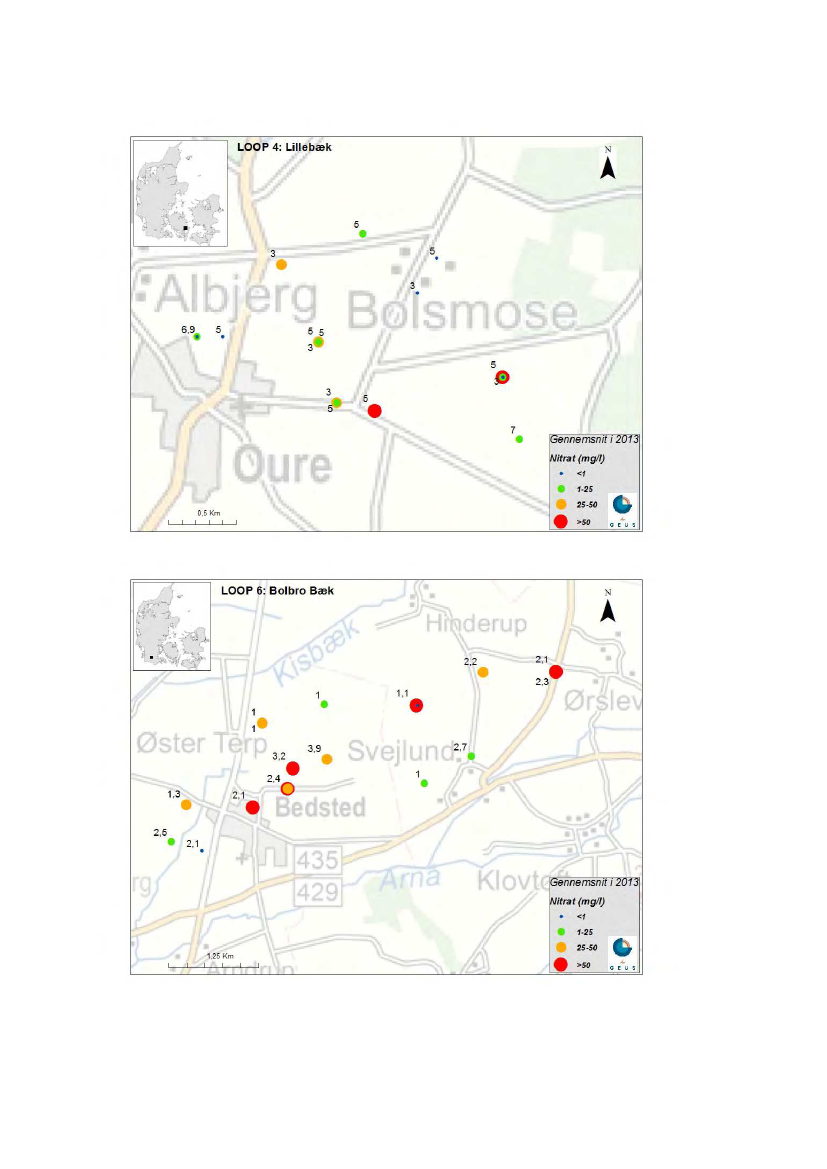

Dette mønster genfindes i LOOP. I sandjordsoplandene i LOOP er der for perioden 1990-2013
en tydelig tendens til et fald i det iltede grundvands gennemsnitlige nitratindhold fra ca. 100 til
ca. 50 mg/l. Faldet er størst frem til 2000, hvorpå ændringerne bliver mindre. For lerområderne
i LOOP er der også en tendens til et fald i det iltede grundvands gennemsnitlige nitratindhold
fra 1990-2013 fra omkring 50 til ca. 30 mg/l. Faldet er størst frem til 2006, hvorpå ændringerne
bliver mindre.
Udviklingstendensen i nitratindholdet i det yngste, iltede grundvand er en vigtig indikator i vur-
deringen af effekten af Vandmiljøplanen fra 1987 og de efterfølgende vand- og miljøplaner.
Der blev i rapporteringen fra 2009 (Thorling m.fl., 2010b) gennemført en statistisk analyse af
den tidslige udvikling i grundvandets nitratindhold fra 152 indtag med iltet grundvand i grund-
vandsovervågningen.

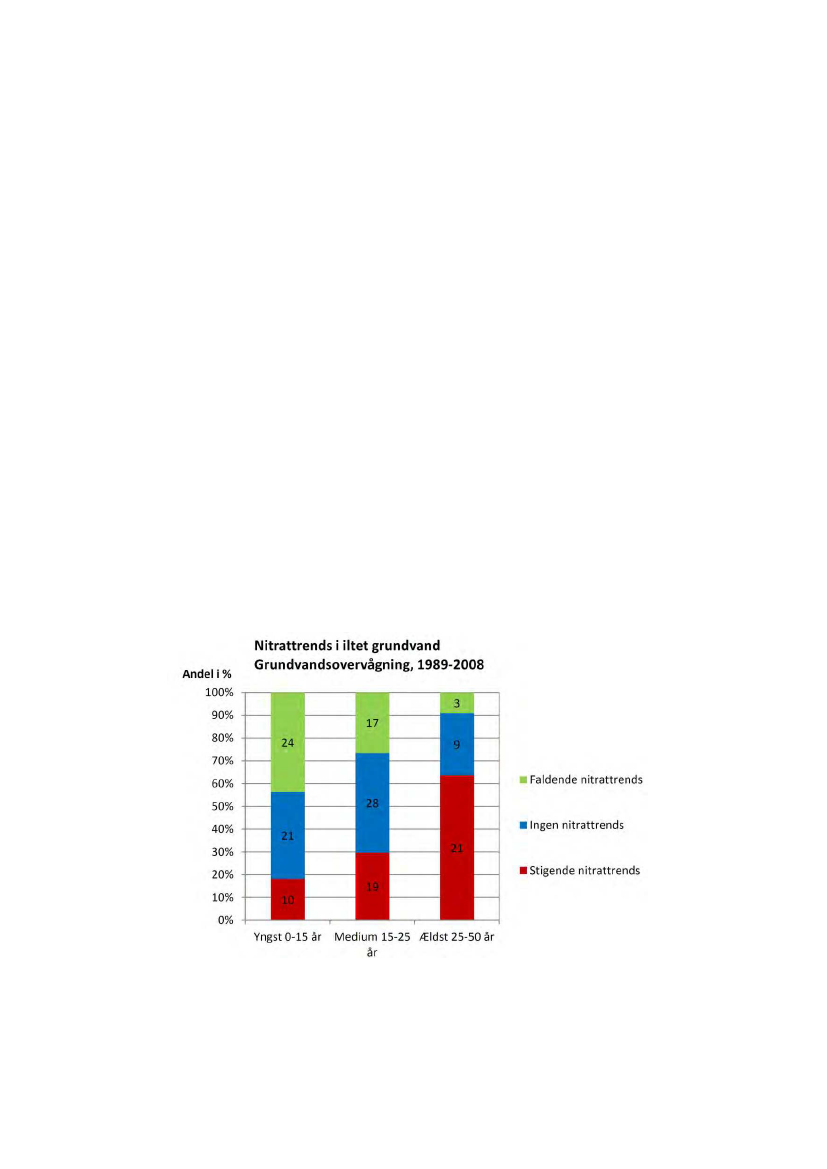

Resultaterne fra arbejdet med nitrattidsserier i iltet grundvand viser, at der generelt kan doku-
menteres en effekt af de gennemførte reguleringer af landbruget. I det yngste grundvand (0-15
år) er der en større andel med signifikant faldende nitratindhold sammenlignet med det ældre
6
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
grundvand (25-50 år). Denne observation er i overensstemmelse med udviklingen i kvælstof-
overskuddet i dansk landbrug, og målinger af nitratudvaskningen og nitrattransporten i vand-
løb i andre dele af det nationale overvågningsprogram. I mere end halvdelen af det yngste
vand kunne der dog ikke påvises en faldende tendens for nitrat ved den statistiske analyse.
I overvågningsboringer i GRUMO er der fundet overskridelser af kvalitetskravet (grænsevær-
dien) for nitrat i drikkevand og grundvand i hele landet uden tydelig regional gruppering. De

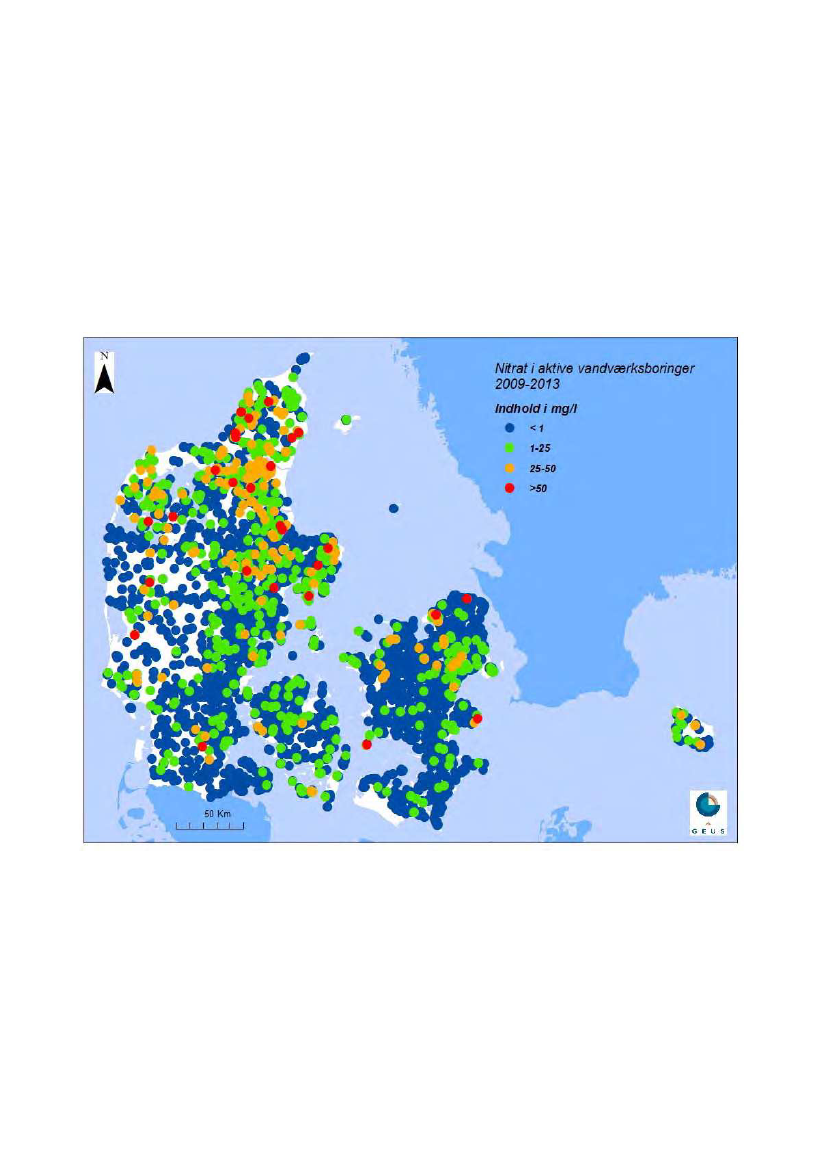

højeste nitratkoncentrationer i grundvandet i vandværksboringer optræder i Nordjylland, Thy,
Himmerland og på Djursland (2008-2013), hvor mægtigheden af de nitratholdige lag er størst.
Generelt har kun få vandværksboringer et nitratindhold over kvalitetskravet for drikkevand.
Dette hænger sammen med, at den forurenede del af grundvandet mange steder kan fravæl-
ges, idet boringer med et højt nitratindhold lukkes og erstattes af dybere boringer (Schullehner
& Hansen, 2014).
Det konkluderes, at det overordnet set går den rigtige vej med hensyn til at nedbringe nitrat-
indholdet i grundvandet, men at der flere steder fortsat kan konstateres stigninger, herunder
også i det helt unge grundvand dannet efter vandmiljøplanernes ikrafttræden. Dette blev ud-
dybet og diskuteret indgående i forrige års rapport.
Uorganiske sporstoffer
En række uorganiske sporstoffer optræder i dansk grundvand i koncentrationer over kvalitets-
kravene. En del af indholdet af disse stoffer er naturligt forekommende, mens det i andre til-
fælde skyldes påvirkninger fra samfundsmæssige aktiviteter.
Resultaterne fra 2013 af grundvandets indhold af uorganiske sporstoffer viser i overensstem-
melse med tidligere års overvågning, at der er mange boringer, hvor indholdet af sporstoffer i
grundvandet overstiger drikkevandskvalitetskravene (grænseværdierne). Dette gælder især for
arsen og nikkel men også for aluminium og bor. I områder, hvor grundvandet har - ofte natur-
ligt - høje indhold af disse stoffer, kan en simpel vandbehandling på vandværkerne og/eller fo-
kus på indvindingsstrategien understøtte levering af drikkevand, der overholder kvalitetskra-
verne. Stofferne optræder derfor ikke i drikkevandet i samme omfang som i grundvandet.
Der er fundet overskridelser af kvalitetskravene for drikkevand for ét eller flere stoffer i 40 % af
de undersøgte indtag i GRUMO og i 16 % af vandværksboringerne. Desuden viser GRUMO-
resultaterne en samtidig overskridelse på to stoffer (ofte aluminium og nikkel), tre stoffer (ofte
aluminium sammen med bly, cadmium, nikkel eller zink) og fire stoffer (aluminium, bly, kobber
og zink) i henholdsvis 7,5, 4,5 og 1,5 % af indtagene.
Resultater for GRUMO i perioden 1993 til 2013 viser fra 2010 en stigning i andelen af indtag
med koncentrationer af aluminium over kvalitetskravene, og i 2013 er det næsten hvert femte
indtag. Dette hænger sammen med udbygningen af stationsnettet, der i de seneste år især har
fundet sted i Vestjylland, hvor indholdet af aluminium som følge af lavere pH-værdier ofte er
højere i grundvandet end i resten af landet.
Pesticider i grundvandsovervågningen

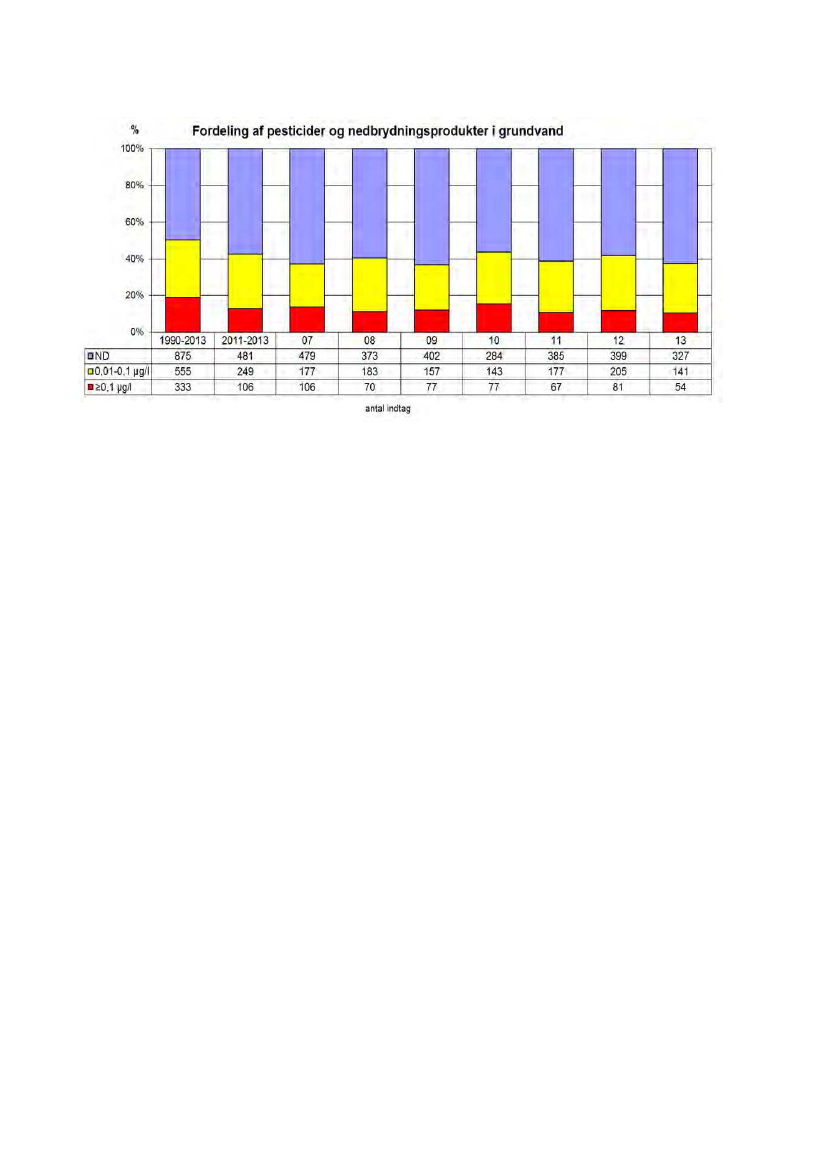

I 2013 blev der i grundvandsovervågningen fundet pesticider i 37 % af indtagene, mens kvali-
tetskravet (grænseværdien) på 0,1 µg/l var overskredet i 10 % af indtagene. Særligt de øvre
7
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren

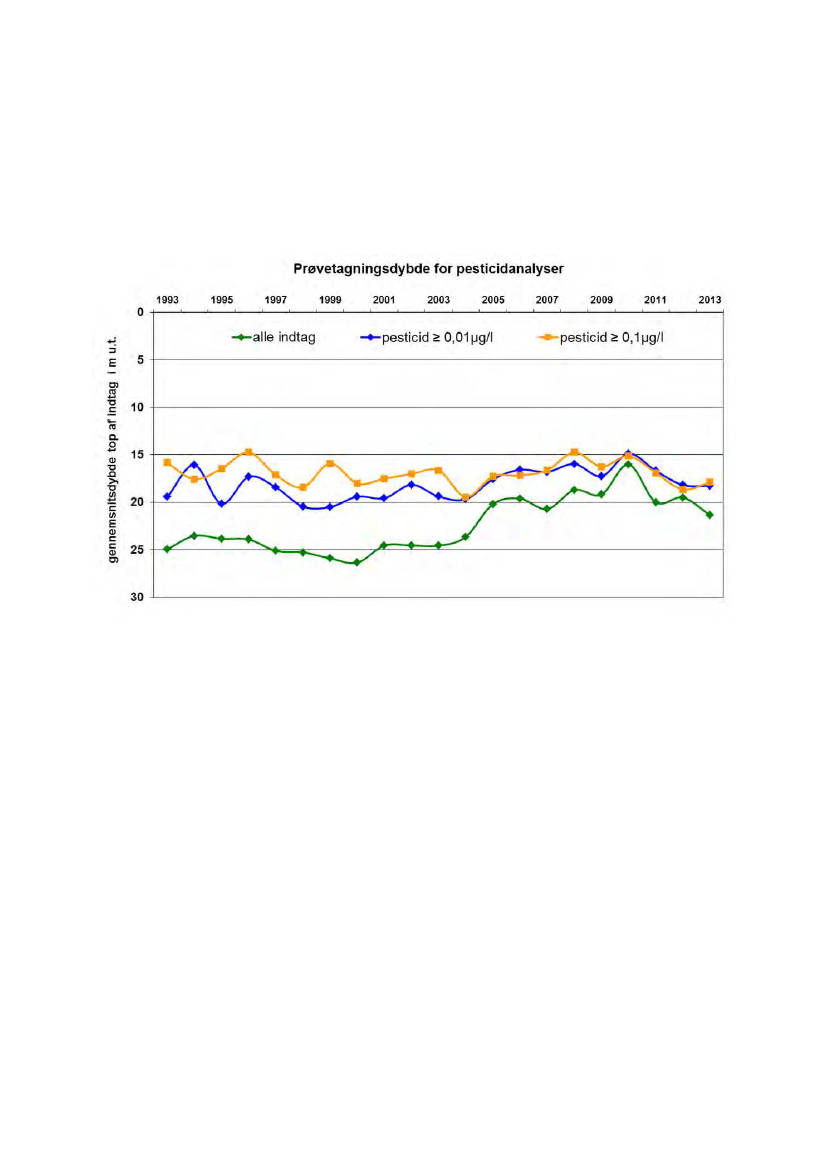

grundvandsmagasiner er påvirket af pesticider og nedbrydningsprodukter fra disse, mens pe-
sticidindholdet i det mere dybtliggende og ældre grundvand er mindre.
I de senere år har der i det øvre grundvand været tegn på en faldende andel af pesticider,
hvor koncentrationen er over kvalitetskravet. Parallelt hermed ses en stigende hyppighed af
indtag med pesticider i koncentrationer under kvalitetskravet i de øverste 50 m u.t. Dette peger
på, at den gennemførte regulering af anvendelsen af pesticider nu giver resultat i det øverste
og yngste grundvand.
I modsætning hertil har der de senere år været en større andel af fund af pesticider over kvali-
tetskravet i det dybereliggende og ældre grundvand. Dette skyldes, at en puls af pesticider be-
væger sig ned gennem grundvandslagene på grund af en langsom nedbrydning i grundvandet
af pesticider og ikke mindst de i dag forbudte pesticider. Det er således ”fortidens synder”, der
i den dybere del af grundvandet giver anledning til en forringet grundvandskvalitet.
Pesticider kan inddeles i tre grupper: Godkendte, regulerede og forbudte i forhold til den admi-
nistrative status pr. 1. aug. 2014. De regulerede er i denne sammenhæng stoffer, hvor der ef-
ter den oprindelige godkendelse er indført yderligere begrænsninger på anvendelsen af hen-
syn til beskyttelsen af grundvandet. I analyseprogrammet indgår i alt 31 stoffer, hvoraf de 21
stoffer stammer fra forbudte pesticider, mens fem er fra regulerede og fem er fra tilladte. I
2013 blev der fundet godkendte stoffer i ca. 1,6 % af indtagene (0,2 %
0,1 µg/l), mens regu-
lerede stoffer blev fundet i 4,5 % (1,9 %
0,1 µg/l) og forbudte stoffer i 34 % (8,8 %
0,1 µg/l).
Pesticidanalyserne for de sidste syv år viser, at ca. 80 % af de fundne stoffer er forbudte stof-
fer.

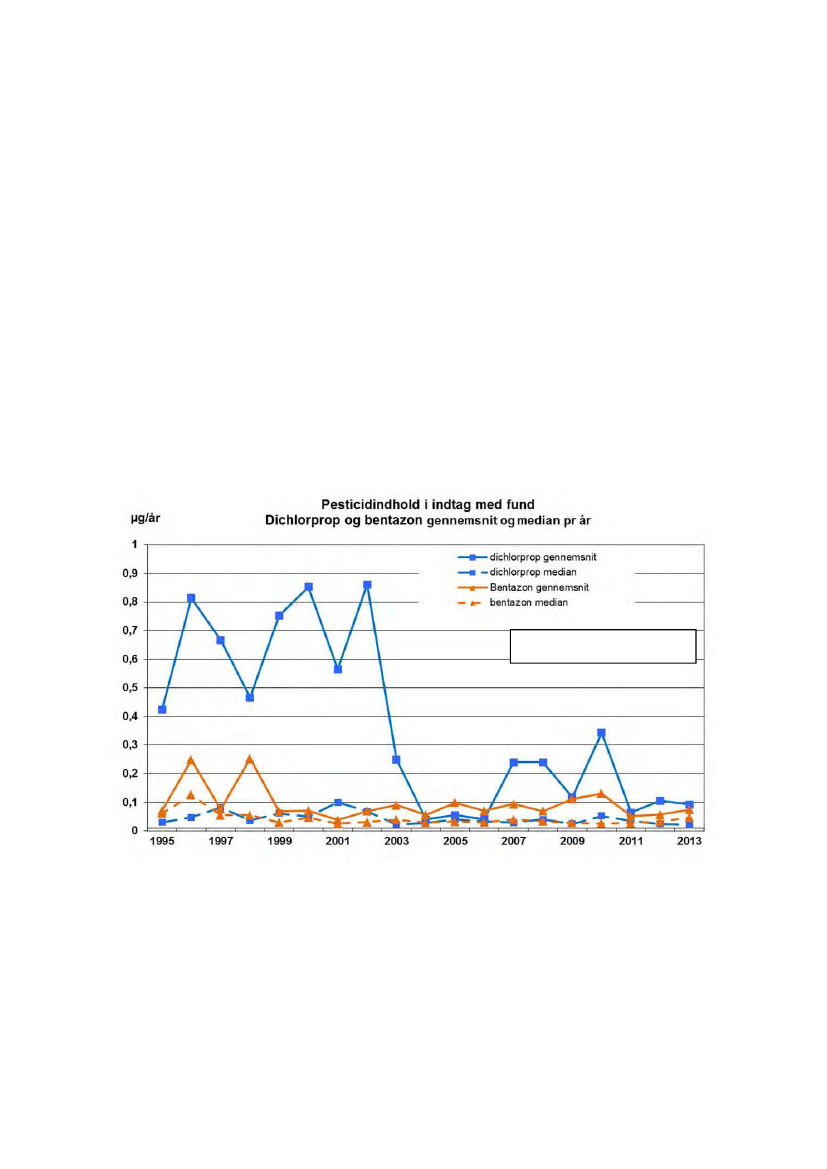

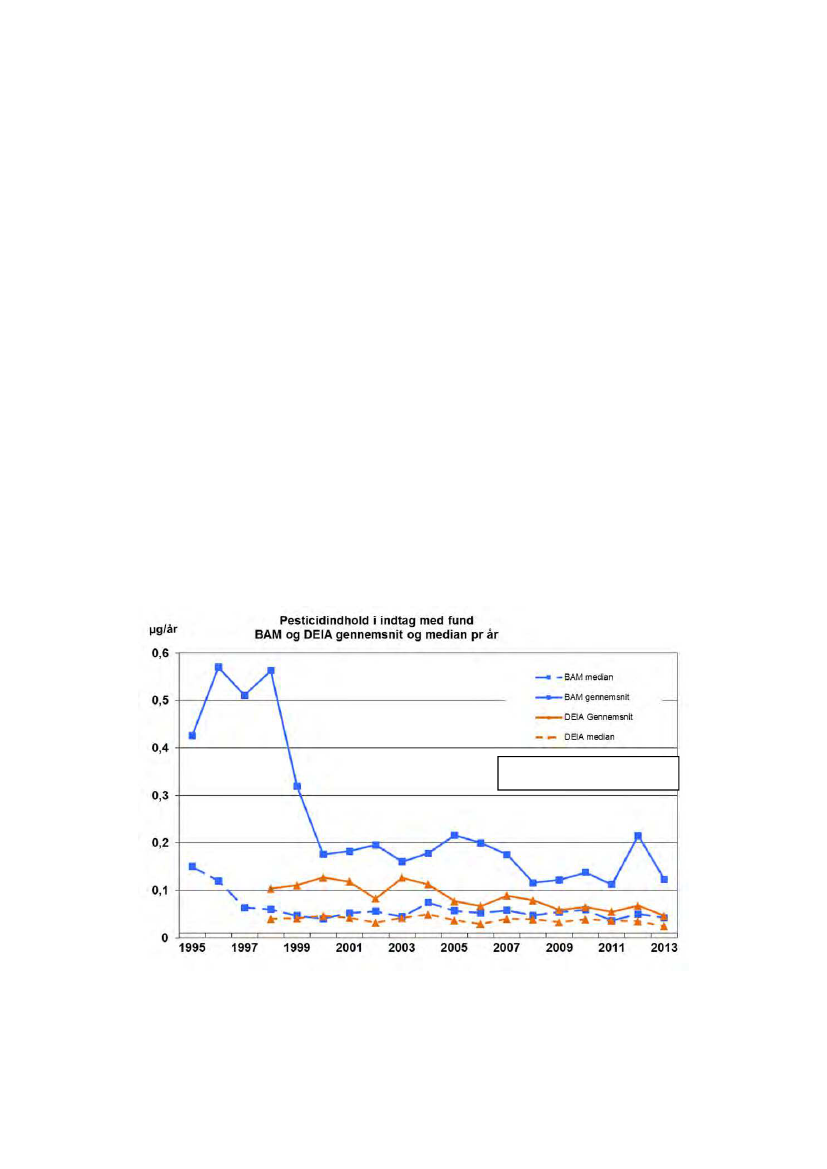

Udvikling i koncentrationen af fund for fire udvalgte forbudte og regulerede stoffer (hhv. BAM
og DEIA, og dichlorprop og bentazon), udviser generelt tendenser til faldende koncentrationer
i de boringer hvor der er fund, mens der ikke er tilstrækkelige data til at vurdere udviklingen for
tilladte stoffer som fx glyphosat og dets nedbrydningsprodukt, AMPA.
Siden 2011 er der analyseret for ti stoffer, der ikke tidligere har indgået i overvågningen. De tre
dominerende stoffer med relativt mange fund, for to af stoffernes vedkommende også over
kvalitetskravet på 0,1 µg/l, er nedbrydningsprodukter fra forbudte triaziner. Af disse er dideal-
kylhydroxy-atrazin påvist i 7,4 % af de undersøgte indtag i 2011-13 (ca. 1 %
0,1 µg/l). De-
isopropyl-hydroxyatrazin blev påvist i 4,1 % af indtagene (hvoraf 0,1 %
0,1 µg/l). Nedbryd-
ningsproduktet PPU fra det forbudte pesticid rimsulfuron er påvist i 0,8 % af de undersøgte
indtag, i alle tilfælde dog under kvalitetskravet. Et andet nedbrydningsprodukt fra rimsulfuron,
desamino-PPU, er ikke påvist i de 863 undersøgte indtag. Fire stoffer, heraf tre godkendte er
påvist én til to gange i koncentrationer under kvalitetskravet, mens et stof, hydroxyter-
buthylazin, blev påvist i to indtag under kvalitetskravet.

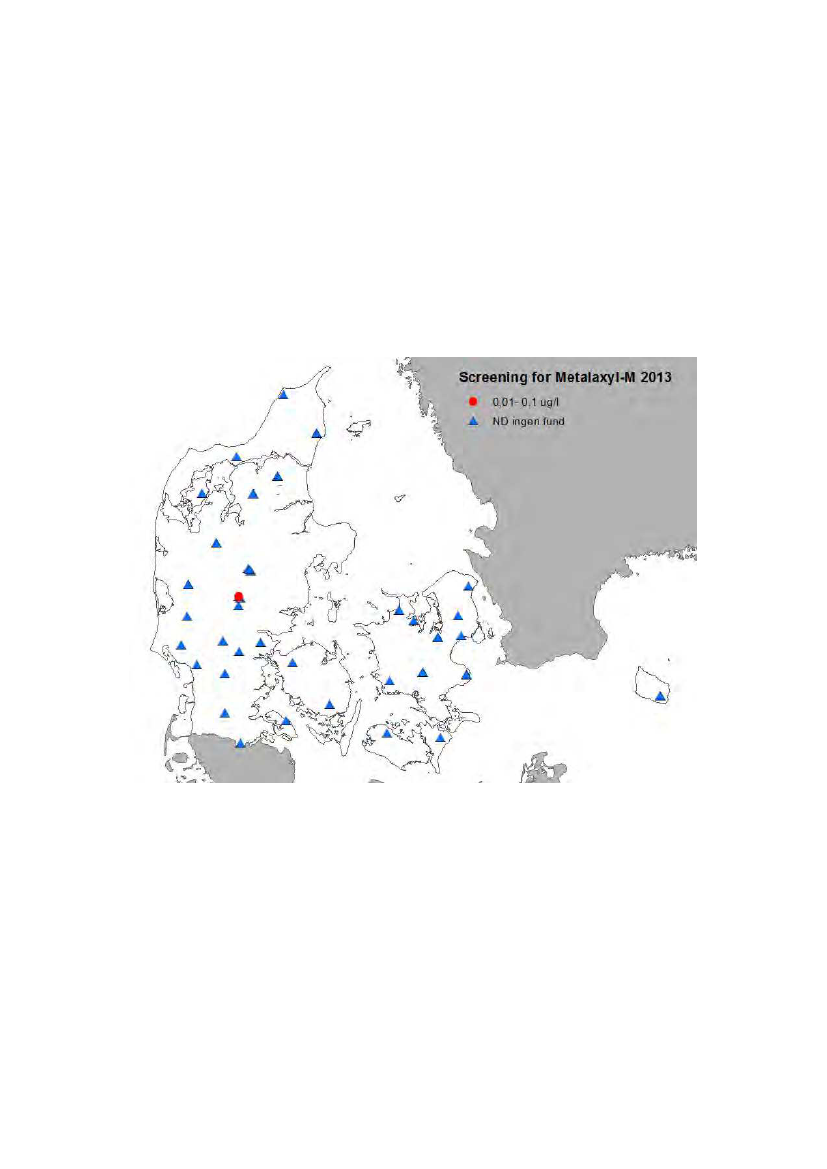

En screening i 49 indtag for et svampemiddel til kartoffelplanter metalaxyl-M og dets to ned-
brydningsprodukter, blev gennemført i efteråret 2013, og dette resulterede i fund under kvali-
tetskravet i ét indtag i et område med kartoffeldyrkning, mens de tre stoffer ikke blev påvist i
nogen af de øvrige områder, hvor der formodentlig ikke har været dyrket kartofler. Resultater-
ne herfra betyder, at stoffet fremover vil indgå i boringskontrollen i kartoffeldyrkningsområder
(MIM, 2014a).
8
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren

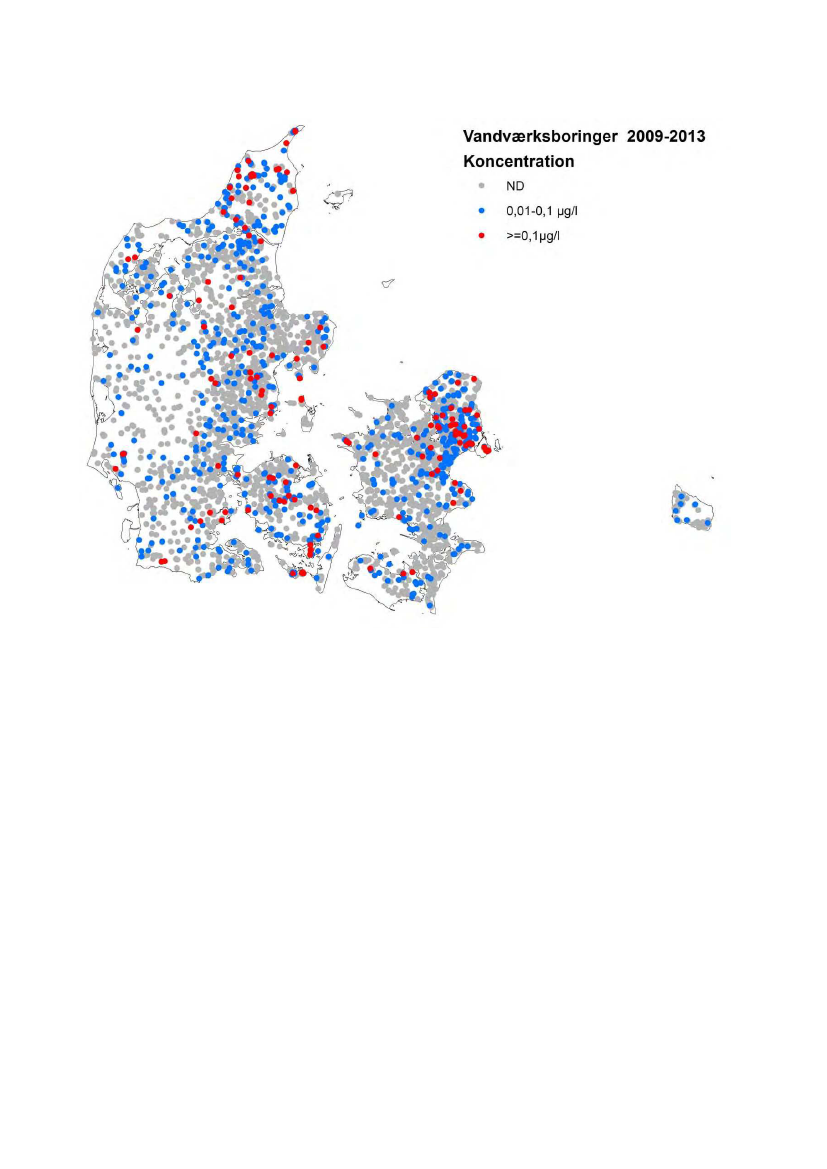

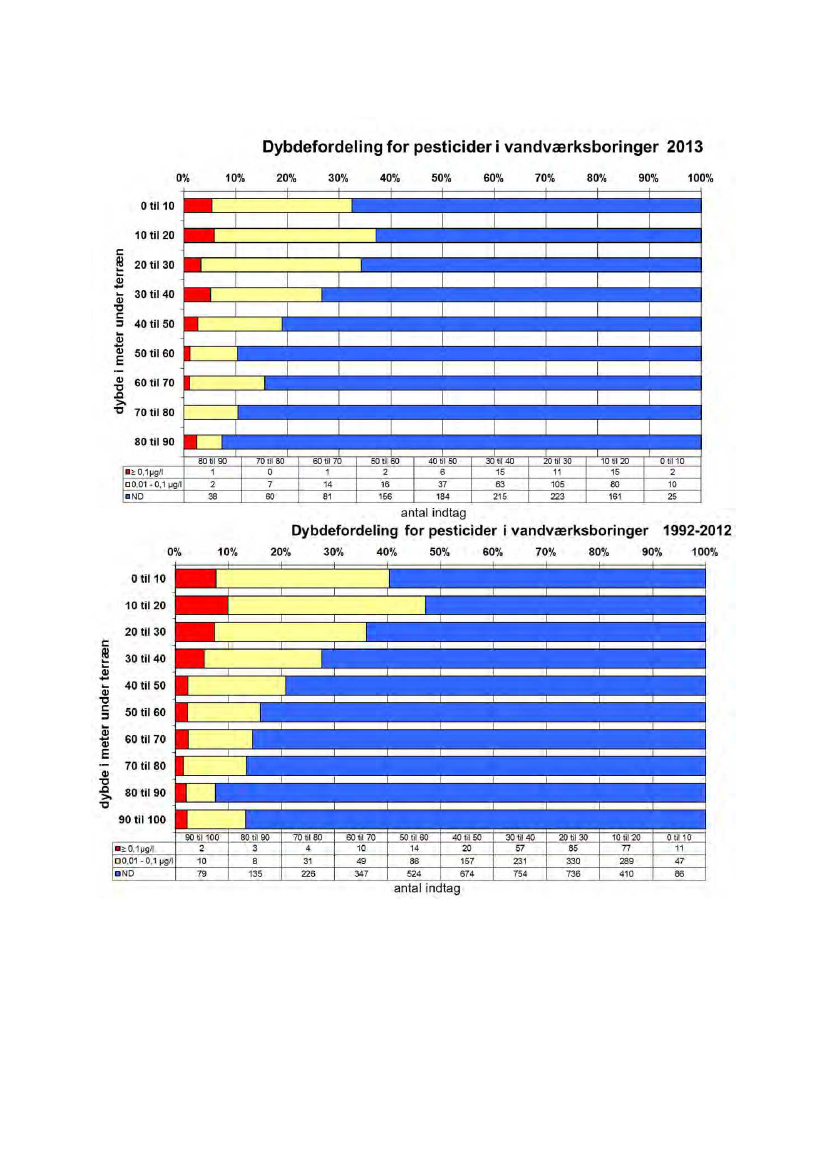

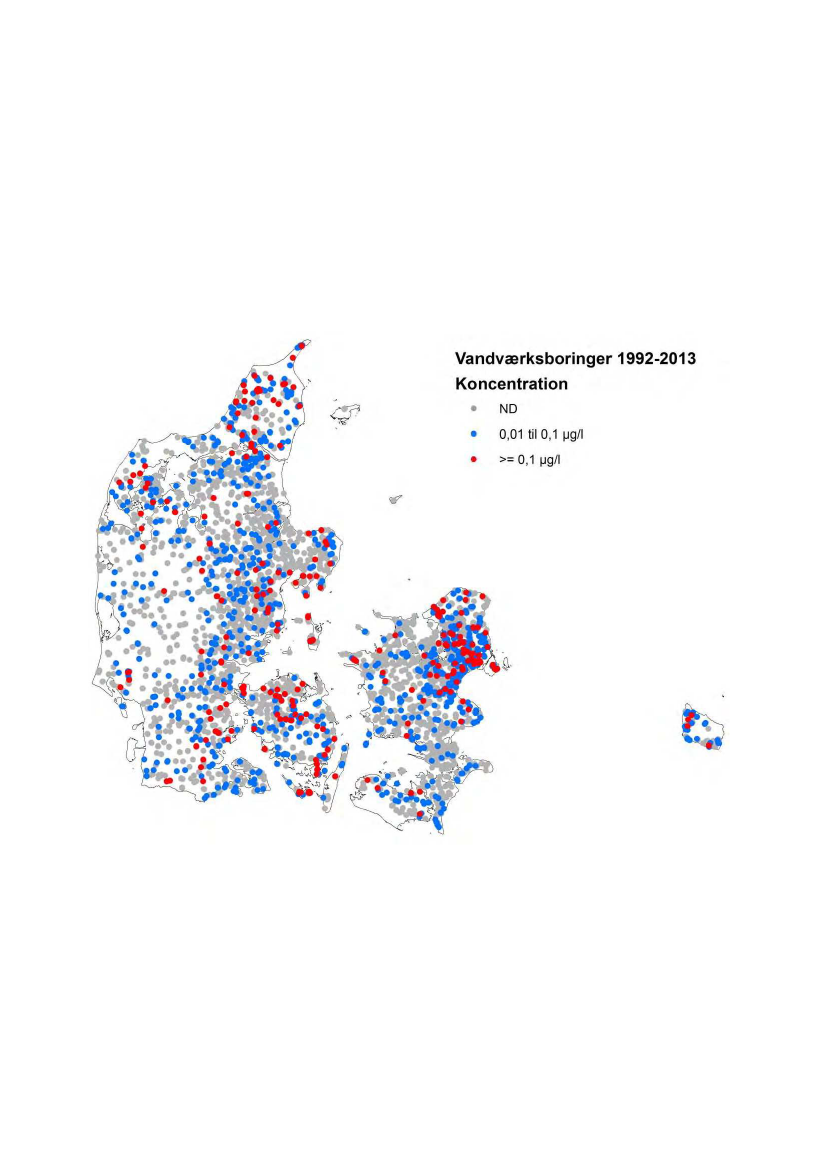

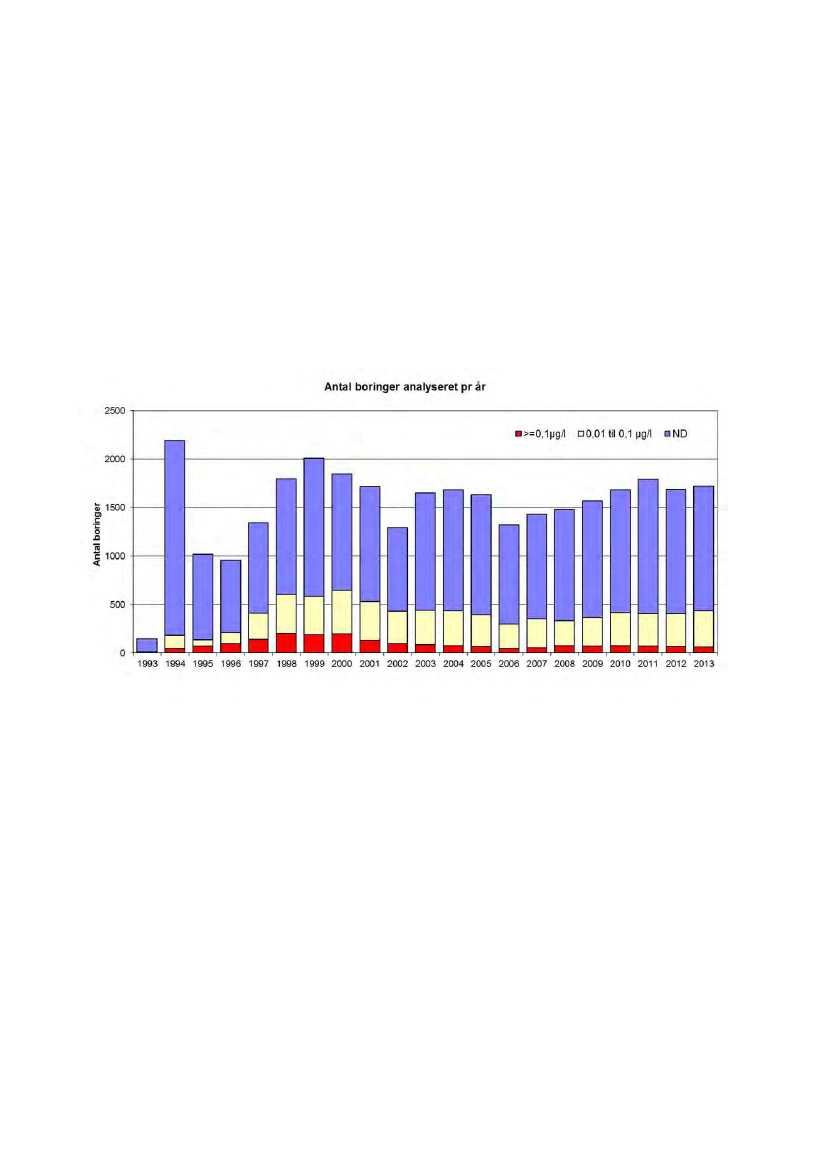

Pesticider i grundvandet i vandværksboringer
Andelen af aktive vandværksboringer, hvor grundvandet indeholder pesticider, er de sidste 5-
10 år stabiliseret på 25 %. I 2013 blev der således fundet pesticider i grundvandet i 25 % af de
undersøgte vandværksboringer, mens kvalitetskravet på 0,1 µg/l (grænseværdien for drikke-
vand og grundvand for enkeltstoffer) var overskredet i 3,5 % af boringerne. Denne påvirk-
ningsgrad har været nogenlunde konstant siden 2004, hvor der var fund i 26 % af boringerne,
heraf 4,5 % over kvalitetskravet. Nedbrydningsproduktet BAM udgør fortsat det hyppigst fund-
ne stof med fund i 19 % af de undersøgte vandværksboringer i 2013.
Fra januar 2012 er der gennemført en ændring af analyseprogrammet for pesticider i grund-
vandet fra vandværksboringerne, ”Boringskontrollen”, hvor der blev tilføjet 18 supplerende
stoffer til det obligatoriske analyseprogram (MiM, 2014a) og fjernet 8 andre stoffer. Stoffer,
som bl.a. er fundet i grund-vandsovervågningen eller i Varslingssystemet for udvaskning af
pesticider (VAP) til grund-vandet. Af disse supplerende stoffer er nedbrydningsprodukt DEIA,
fra det forbudte stof atrazin, fundet i 1,9 % af de analyserede prøver i 2012-2013, mens de
øvrige nye stoffer kun er fundet i ca. 1 % eller mindre af de undersøgte vandprøver. Der er kun
få fund over kvalitet-skravet. Glyphosat er fundet i 0,3 % af analyserne.
I hele overvågningsperioden for pesticider og nedbrydningsprodukter fra 1992 til 2013 er der
blevet analyseret for 171 forskellige stoffer. Det store antal af forskellige stoffer skyldes, at fle-
re vandværkerne af egen drift har ønsket at undersøge grundvandet for så mange stoffer som
teknisk muligt. Ud af de 171 stoffer blev der påvist 51 stoffer, hvoraf 35 i dag er forbudte, 13
regulerede og tre godkendte. Når disse stoffer fordeles på godkendte, regulerede og forbudte
pesticider i forhold til antallet af analyser for hvert stof udgør de forbudte pesticider 24 % (5 %
0,1 µg/l), mens de regulerede stoffer forekommer i 7 % (1 %
0,1 µg/l), og godkendte stoffer
forekommer i 0,6 % (0,1 %
0,1 µg/l).

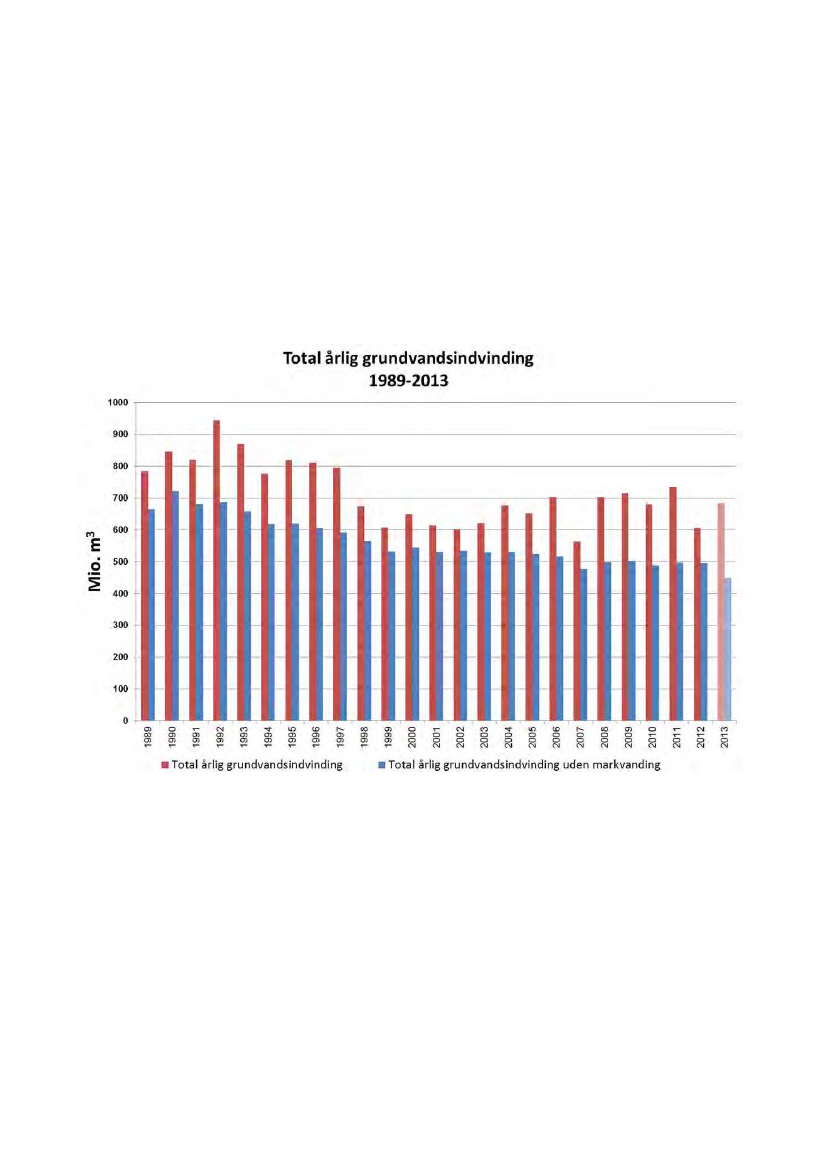

Vandindvinding
Den samlede oppumpede vandmængde i Danmark (uden markvanding) er på knap 500 mio.
m
3
/år, og fra 2006 og frem har den været stabil eller svagt faldende.
Set under et har kommunerne det forløbne år gjort en markant indsats for at indberette rettidigt
d. 1. april og rettet op på tidligere års fejlindberetninger.
Indvinding af grundvand til erhvervsvanding (markvanding, gartneri og dambrug) varierer mar-
kant fra år til år som følge af variationer i nedbørsmønsteret. . I 2011 nåede denne del af ind-
vindingen over 300 mio. m
3
, hvilket svarer til over 40 % af den samlede grundvandsindvinding
i Danmark, mens den for 2012 blot var på 166 mio. m
3
. Vandforbruget for virksomheder med
egen indvinding er relativ konstant og har de seneste fire år ligget på mellem 42 og 44 mio. m
3
om året, dog med et svagt fald siden 2012.
Den samlede indvinding af overfladevand i Danmark er marginal og ligger på ca. 10 mio.
m
3
/år. Overfladevand anvendes ikke til drikkevand i Danmark men bliver overvejende anvendt
til erhvervsformål, grusvask indenfor råstofindustrien og til vanding.
Det Nationale pejleprogram
På baggrund af de 151 pejlestationer, som udgjorde Det Nationale Pejleprogram i 2013, over-
våges og følges grundvandsstanden over hele landet i indtag med forskellige dybder.
9
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Stationsnettet bliver i denne programperiode (2011-2015) revideret og udbygget, således at
stationsnettet fremover bedre kan repræsentere og dække relevante grundvandsforekomster
og dermed dække kravene til den kvantitative overvågning i Vandrammedirektivet (EU, 2000).

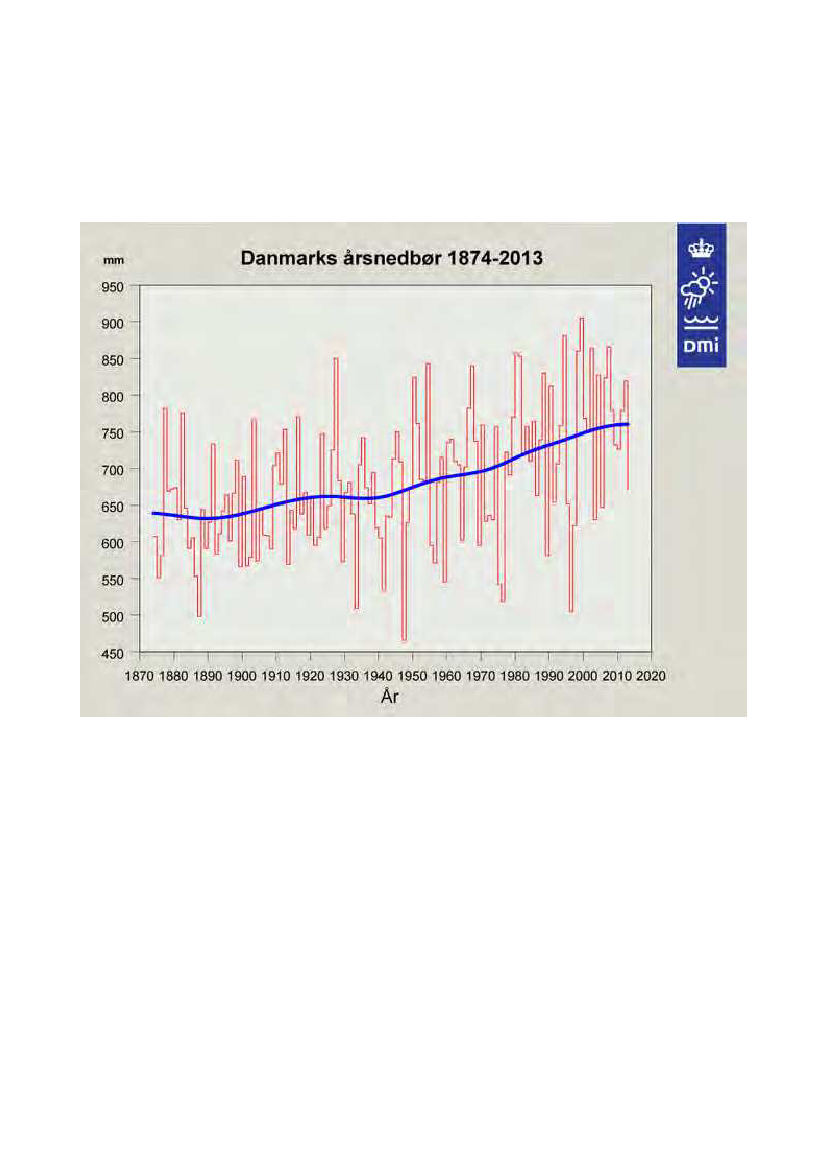

De seneste 100 år har nedbørsmængderne i Danmark været stigende, hvilket må forventes at
afspejles i grundvandsstanden dels som en øget grundvandsressource, dels som forsumpning
i lavbundsområder. Den gennemsnitlige nedbør er steget 4,4 % fra 1961-1990 frem til perio-
den 1991-2010, hvilket er en forøgelse af den gennemsnitlige årsnedbør på 33 mm/år på 30
år.

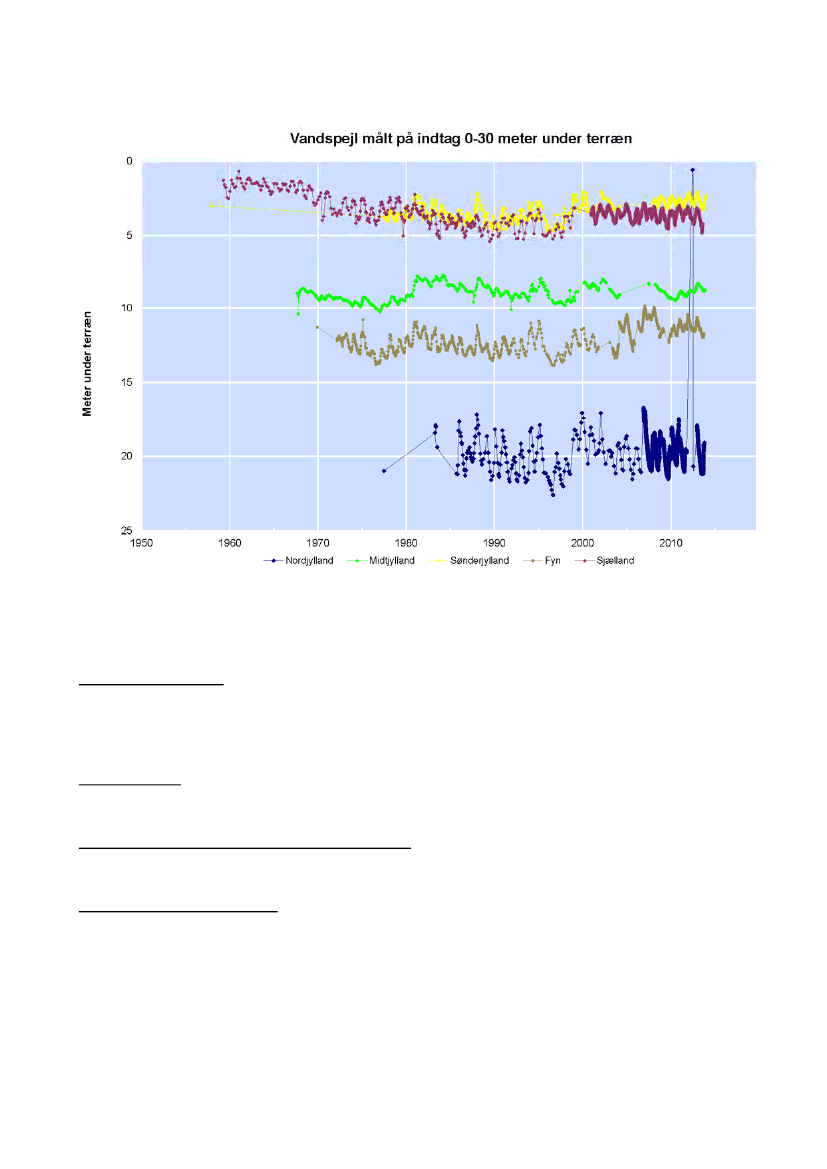

GEUS har vurderet repræsentative lange pejleserier indenfor fem geografisk definerede om-
råder i terrænære indtag. Herudfra er noteret følgende tendenser:
Langsigtet udvikling. Flere, men ikke alle lange pejletidsserier, viser en svag stigning i grund-
vandsstand, i overensstemmelse med en generelt stigende nedbør.
Årsvariation. Tidsserierne viser en årsvariation i grundvandsstanden på op til 6 m.
Påvirkning fra den stigende nedbør i 1980’erne viser sig som et op til 2 m højere beliggende
vandspejl.
Påvirkning fra tørre perioder. I den observerede periode har der været to nedbørsfattige hæn-
delser i 1975-76 og 1996, som afstedkom øgede markvandingsbehov. Disse hændelser slår i
flere tidsserier tydeligst igennem i de følgende 3-4 år for de regionale og dybe grundvandsfo-
rekomster, hvor grundvandsstanden nogle steder falder op til 3 m og andre steder ikke - som
normalt - stiger i den efterfølgende vinterperiode.
10
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
1 English Summary
(mangler)
11
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
2 Formål og stationsnet
Sammenfatning og konklusion
Grundvandsovervågningen har i mere end 25 år sikret indsamling af forvaltningsrelevante data
om grundvandets kvalitet og kvantitet. Herved er der bl.a. etableret lange sammenhængende
tidsserier for en lang række stoffer, der kan danne basis for vurderinger af grundvandets til-
stand på landsplan, og effekterne af politiske handleplaner over for blandt andet nitrat og pe-
sticider. Den landsdækkende grundvandsovervågning, GRUMO, er en del af det nationale
overvågningsprogram for vand og natur: NOVANA. Analyseprogrammet præsenteres i kapitel
3. Den årlige afrapportering i denne rapport er en national præsentation af data baseret på
forskellige indikatorer.
Der blev i 2013 udtaget vandprøver fra i alt 866 indtag til grundvandsovervågning, heraf 647 i
”gamle” indtag fordelt på 62 GRUMO-områder og 125 ”nye” indtag fra det distribuerede stati-
onsnet. Endvidere er der analyser fra 94 indtag fra fem LOOP-områder.
Siden 2007 har det nationale pejleprogram været en del af grundvandsovervågningen, med
det formål at overvåge grundvandets kvantitative tilstand. Det Nationale Pejleprogram gen-
nemførtes i 2013 i 151 indtag.
Gennem årene er programmet revideret flere gange for at kunne imødekomme udviklingen i
de forvaltningsmæssige behov. Siden 2007 har der i flere omgange været tiltag for at tilpasse
stationsnettet til vandrammedirektivets krav til overvågning. Dette indebærer, at der i denne
programperiode (2011-15) er fokus på etablering af nye overvågningspunkter, mens nogle af
de oprindelige overvågningsboringer lukkes eller indgår med lavere prøvetagningsfrekvens.
Der har i 2011-13 været fokus på at inddrage eksisterende boringer fra den statslige grund-
vandskortlægning. I denne treårs periode har 184 indtag været i betragtning, hvoraf 141 er ud-
valgt til fortsat overvågning. I alt 67 indtag fra grundvandskortlægningen er med i det fremtidi-
ge overvågningsprogram.
2.1 Formål
Det nationale overvågningsprogram, NOVANA
Den landsdækkende grundvandsovervågning, GRUMO, er en del af det nationale overvåg-
ningsprogram for vand og natur: NOVANA.
Formålet og overvågningsdesignet er i den nuværende programperiode 2011-2015 tilpasset
kravene til grundvandsovervågning i Vandrammedirektivet og Grundvandsdirektivet (EU 2000
og 2006). Det fremgår af programbeskrivelsen (Naturstyrelsen, DMU og GEUS, 2011), at for-
målet med grundvandsovervågningen er, at:
Understøtte den statslige forvaltning i forbindelse grundvandets kvalitet og mængde i for-
hold til Vandplanarbejdet
Bidrage til at styrke det faglige grundlag for fremtidige internationale tiltag, nationale hand-
lingsplaner, regional forvaltning og andre foranstaltninger til beskyttelse og udnyttelse af
grundvandsressourcen, herunder bidrage til at udvikle forskellige værktøjer og tilvejebringe
en bedre forståelse af sammenhængen mellem grundvand og overfladevand
Overordnet dokumentere effekten af vandmiljøplaner og andre miljøindsatser på grund-
vandsressourcens kvalitet og størrelse - herunder om målsætningen er nået og om udvik-
lingen går i den ønskede retning
12
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Fremskaffe den fornødne viden om status og udvikling i grundvandets kvalitet og kvantitet
og om årsagerne til ændringer, så der i fremtiden vil være tilstrækkelige vandmængder i de
rette kvaliteter til at dække både samfundets behov for vandforsyning og samfundets behov
for vand i naturen for at opnå de ønskede miljømål
Løbende formidle om grundvandets kvalitet og kvantitet, nationalt og regionalt
Overvågningen af grundvandet skal desuden sikre viden om grundvandets tilstand og ud-
vikling med henblik på fremtidig justering af vandværkernes boringskontrol. Det skal derved
bidrage til at sikre grundvandet i en mængde og af en kvalitet, der er egnet til produktion af
drikkevand, som overholder de til enhver tid gældende kvalitetskrav. Kendskab til tilstand
og udvikling i grundvandets kemiske sammensætning er også væsentlig for at kunne vur-
dere risiko for korrosion i vandforsyningsanlæg og rørledninger og for valg af nye materiale-
typer hertil.
Endvidere skal grundvandsovervågningen være med til at fremskaffe dokumentation til
fremtidig vurdering af pesticiders anvendelighed i dansk landbrug og i andre sammenhæn-
ge. Grundvandsovervågningen supplerer således varslingssystemet for udvaskning af pe-
sticider til grundvand (VAP), som kun finder sted i 5 specielt indrettede værkstedsområder
med kontrolleret udbringning af pesticider og næringsstoffer.”
Vandrammedirektivet og Grundvandsdirektivet
Vandrammedirektivet, der trådte i kraft i 2000, har blandt andet til formål at beskytte og forbed-
re grundvandets tilstand med henblik på at opnå og bevare god tilstand i grundvandet. Efter
Vandrammedirektivet skal medlemsstaterne hvert 6. år udarbejde vandområdeplaner, der bl.a.
skal indeholde en tilstandsvurdering af grundvandets kemiske og kvantitative tilstand, samt et
resume af eventuelle fornødne foranstaltninger med henblik på at nå fastlagte konkrete miljø-
mål (EU, 2000).
Der er i vandrammedirektivet desuden fastlagt nærmere bestemmelser om medlemsstaternes
forpligtelser til at overvåge grundvandets tilstand.
Det forrige NOVANA program blev gennemført i perioden 2004-2010, med en mindre midt-
vejsjustering gældende fra 2007. Den væsentligste fornyelse var et formaliseret program for
overvågning af grundvandets kvantitative tilstand i form af det Nationale Pejleprogram.
Det danske grundvand er i forbindelse med forberedelserne af vandområdeplanerne for anden
planperiode (2015-2021) opdelt i 402 grundvandsforekomster, der udgør den planmæssige
enhed med henblik på at opgøre tilstanden og fastlægge evt. indsatser, der ligger ud over den
generelle miljøindsats i den eksisterende regulering. Grundvandsforekomsterne har betydning
for, hvorledes grundvandsovervågningen tilrettelægges, idet der er konkrete krav til overvåg-
ningen af grundvandsforekomsterne i direktiverne.
En lang række love, bekendtgørelser, direktiver o. lign. fra Danmark og EU ligger til grund for
overvågningen og vandforvaltningen. Et relevant udvalg af disse kan findes i litteraturlisten
under dette kapitel. Her henvises også til en række relevante hjemmesider, hvor yderligere op-
lysninger kan findes.
13
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
2.2 Overvågningsdesign og stationsnet, GRUMO
Historik for Grundvandsovervågningen, GRUMO
De nationale overvågningsprogrammer blev oprindelig iværksat som en konsekvens af vedta-
gelsen af Vandmiljøplan I i 1987, og havde dengang to hovedformål: For det første, at gen-
nemføre effektmålinger af vandmiljøplanerne og de generelle landbrugsreguleringer i forhold til
vandmiljøets belastning med kvælstof og fosfor. For det andet at kunne sikre befolkningens
forsyning med drikkevand af god kvalitet (MST, 1988). Stationsnettet i grundvandsovervågnin-
gen blev derfor designet med det formål at give et generelt billede af grundvandets tilstand i en
række udvalgte oplande, for dermed at opnå et landsdækkende repræsentativt overblik. Fokus
var dengang primært på at følge udviklingen i grundvandsressourcens kvalitet og kvantitet, for
også i fremtiden at kunne sikre Danmarks befolkning tilstrækkeligt drikkevand af god kvalitet,
samt dokumentere effekten af vandmiljøplanerne på grundvandet (MST, 1988).
I dag er formålet med prøvetagningsstrategien tillige at give ”et sammenhængende og omfat-
tende overblik over grundvandtes kemiske tilstand i hvert vandløbsopland, og således at lang-
sigtede menneskeskabte tendenser til stigning i forekomsten af forurenende stoffer kan regi-
streres”, jf. EU’s Vandrammedirektiv. Bl.a. af den grund er prøvetagningsstrategien ændret si-
den 2004 og fokuserer nu på de boringer, hvor tidligere målinger har vist, at der er størst
sandsynlighed for at finde en samfundsmæssig påvirkning, fx fra forurening med pesticider og
deres nedbrydningsprodukter. Vandrammedirektivets krav til prøvetagningsfrekvens i over-
vågningsprogrammerne afhænger af om grundvandsforekomsten vurderes at være i risiko for
ikke at kunne opfylde miljømålet ved udløbet af planperioden. Vandrammedirektivet opererer
med ”kontrol-” og ”operationel overvågning”. I programbeskrivelsen er den praktiske imple-
mentering af dette detaljeret beskrevet (Naturstyrelsen, DMU og GEUS, 2011).
Kontrolovervågning skal iflg. Vandrammedirektivet gennemføres for grundvandsforekomster,
som anses for at være truet, og grundvandsforekomster, som ikke anses for at være truet, jf.
herved vandrammedirektivet og tilhørende Guidance Documents. Kontrolovervågning skal ud-
føres mindst én gang for hver planperiode, dvs. mindst én gang hvert 6. år.
Den ”operationelle overvågning” skal gennemføres for forekomster eller grupper af forekom-
ster, hvor der vurderes at være risiko for, at grundvandsforekomsten ikke vil kunne opfylde mil-
jømålet ved udløbet af planperioden. Operationel overvågning skal finde sted mindst én gang
om året.
Data fra kontrolovervågningen og den operationelle overvågning skal bl.a. anvendes til at op-
gøre grundvandsforekomsternes tilstand, og disse tilstandsvurderinger skal efter vandramme-
direktivet indgå i vandområdeplanerne, der som nævnt skal udarbejdes hvert 6. år.
Mens selve overvågningen er et direktivkrav er nærværende årlige overvågningsrapport ikke
et direktivkrav, men er en national, indikatorbaseret afrapportering.
Ændringerne af overvågningsstrategien medfører, at den tidsmæssige udvikling i vandkvalite-
ten bedst beskrives enten på indtagsniveau eller samlet set for hver programperiode. Af prak-
tiske grunde er prøvetagningen af de boringer, der kun skal prøvetages én eller to gange i en
programperiode, fordelt over alle prøvetagningsår. Den fundne tilstand de enkelte år i en peri-
14
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
ode afhænger derfor af vægtningen mellem indtag med forskellig prøvetagningsfrekvens. For
at håndtere dette arbejdes der med en kumulativ metode, se kapitel 3.
Det Nationale Pejleprogram
Det Nationale Pejleprogram gennemførtes i 2013 i 151 indtag, se Figur 1 og kapitel 9. Her
overvåges grundvandets potentialeforhold med fast installerede dataloggere, der opsamler fle-
re målinger dagligt af grundvandsstanden. Pejleprogrammet bliver i denne programperiode
(2011-15) tilpasset de overvågningsbehov, der er identificeret i vandområdeplanerne, således
at stationsnettet udbygges med nye indtag, så det dækker alle grundvandsforekomster eller
grupper af grundvandsforekomster. Der har primært været fokus på udbygning med stationer
til overvågning af vandkvalitet. I 2013 er pejlestationsnettet justeret, og der er såvel nedlagt
som oprettet stationer, for at forbedre kvaliteten af stationsnettet.
Figur 1.
Stationsnet for det Nationale Pejlenet i 2013 med fordelingen på henholdsvis overfla-
denære, mellemdybe og dybe indtag.
Grundvandsovervågning, stationsnet for vandkvalitet
Alle vandprøver er indsamlet i boringer. Det filtersatte interval af boringen, hvor vandet strøm-
mer ind, kaldes indtaget. Et indtag kan dog også være et åbentstående hul i kalken. Når der i
denne rapport og andre sammenhænge, hvor der anvendes data fra JUPITER tales om ind-
15
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
tag, er der således som regel tale om den filtersatte del af en boring. Begrebet er defineret i
GRUMO-rapporten fra 2001 (Stockmarr, 2001).
Grundvandsovervågningen bestod oprindeligt af 73 grundvandsovervågningsområder, som i
årene op 2007 blev udbygget til at omfatte ca. 1400 almindelige overvågningsindtag. Derud-
over var der fra programmets start inddraget 112 meget korte indtag (med 0,1 m længde) i en
række multifilterboringer til overvågning af grundvandets hovedbestanddele i Rabis Bæk om-
råde. Disse boringer blev etableret som led i et NPo-forskningsprojekt (Postma mfl. 1991).
Sidst i 1990’erne blev yderligere fem multifilterboringer, ”redoxboringerne”, hver med 15-20
indtag, inddraget.
Siden 2007 har overvågningen fundet sted i 65 overvågningsområder med i alt ca. 1.250 ind-
tag medregnet 112 i Rabis Bæk området og 89 indtag i redoxboringerne. En række overvåg-
ningsområder har været hvilende siden 2007, men bevares i beredskab.
I de fem aktive landovervågningsoplande, LOOP se figur 3, har der siden overvågningens start
sidst i 1980’erne indgået yderligere ca. 100 indtag, kun 1,5 - 6,0 meter under terræn (m u.t.),
hvor kvaliteten af det helt nydannede grundvand overvåges under landbrugsarealer. Grund-
vandsovervågningen i LOOP fokuserer på næringsstofferne nitrat og fosfat, men omfattede før
2005 også uorganiske sporstoffer og pesticider. Disse rapporteres sammen med NOVANA
programmets øvrige overvågning af grundvandet. I denne rapport rapporteres kun LOOP
overvågning i den mættede zone, mens rapporteringen af øvrige aktiviteter i LOOP herunder
overvågning af udvaskning til den umættede zone rapporteres af DCE, senest i Blicher-
Mathiesen mfl. (2015).
Stationsnettet blev i 2002-2004, og igen 2007-2009, suppleret med en række terrænnære ind-
tag, inddraget med det formål at forbedre overvågningen af det yngste grundvand. Indtagene
fra 2007-2009 var særligt rettet mod grundvandets påvirkning af overfladevand, og blev place-
ret i områder uden grundvandsovervågning.
I den nuværende programperiode (2011-2015) sker der en tilpasning af stationsnettet til vand-
rammedirektivets krav om overvågning af grundvandsforekomster, og der bliver inddraget
yderligere en række indtag, hvoraf en del er placeret i dybereliggende grundvand, se afsnit
herom nedenfor.
Et stabilt overvågningsnetværk er forudsætningen for enhver overvågning, idet der opbygges
tidsserier, der beskriver såvel den aktuelle miljøtilstand som effekterne af de samfundsmæssi-
ge påvirkninger, herunder indsatsplaner mv. Dette hensyn er tilgodeset gennem fastholdelse
af en kerne af faste boringer i programmet. Det samlede stationsnet er løbende blevet justeret
af hensyn til skiftende overvågningsbehov, som beskrevet ovenfor.
16
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 2 viser det samlede stationsnet anvendt i perioden 1989-2013, hvor boringerne er opdelt
i oprindelige GRUMO boringer i de gamle grundvandsovervågningsområder, indtag i de seks
oprindelige landovervågningsområder (LOOP) og enkeltstående boringer i det distribuerede
stationsnet.
Der har samlet været godt 2.000 indtag omfattet af overvågning af grundvandets kvalitet i
GRUMO og LOOP i perioden 1989-2013.
Figur 2.
Det samlede stationsnet for grundvandsovervågningen i Danmark i perioden1989-
2013. Det omfatter det oprindelige stationsnets boringer fordelt på 73 grundvandsovervågnings-
områder (GRUMO-områder) og seks landovervågningsoplande (LOOP), hvoraf et ved Herning er
lukket i dag, samt overvågnings-boringerne i det ”nye” distribuerede stationsnet, der som
udgangspunkt ligger uden for de oprindelige GRUMO-områder.
17
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 3 viser det anvendte stationsnet for overvågningen af grundvandets kemiske tilstand i
2013. Der blev udtaget vandprøver fra i alt 866 indtag til grundvandsovervågning, heraf 647 i
”gamle” indtag fordelt på 62 GRUMO-områder og 125 ”nye” indtag fra det distribuerede stati-
onsnet. Endvidere er der analyser fra i 94 indtag fra de fem LOOP-områder, der nu er i brug.
Figur 3.
Stationsnet for grundvandsovervågningen i 2013. Overvågning af grundvandets kvali-
tet, i grundvandsovervågningsboringer (GRUMO) og i de boringer, der indgår i LOOP.
Justering af stationsnet, vandkvalitet 2011-2015
For at tilpasse stationsnettet til kravene om overvågning i vandrammedirektivet udbygges det
gamle stationsnet i GRUMO områderne i 2011-2015 med inddragelse af en række enkeltstå-
ende boringer med indtag i grundvandsforekomster i risiko (for ikke at kunne overholde miljø-
målene jf. vandplanerne) og i grundvandsforekomster, hvor der tidligere har været ingen, eller
ikke repræsentativ overvågning. Disse nye boringer er i programbeskrivelsen betegnet ”det di-
stribuerede stationsnet” (Naturstyrelsen, DMU og GEUS, 2011). I den forbindelse er der i
2011-2013 især inddraget relevante indtag i kortlægningsboringer fra den Nationale Grund-
vandskortlægning (se grundvandskortlægningens hjemmeside).
I forlængelse heraf blev 261 indtag, der var aktive indtil 2010, hvilende, dvs. der udtages ikke
prøver fra indtagene i programperioden 2011-2015. Der er tale om indtag i dybere grund-
vandsforekomster med lille eller ingen påvirkning af nitrat, pesticider eller andre miljøfremme-
de stoffer. Samtidig er det indtag, hvor vandkvaliteten kun langsomt ændres, og over den hid-
tidige overvågningsperiode har været stabil for nitrat, klorid, sulfat og pH. Viden om vandkvali-
18
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
teten i disse indtag har betydning for at kunne danne et mere repræsentativt billede af grund-
vandets samlede kvalitet, og resultaterne herfra kan med fordel anvendes til etablering af kon-
ceptuelle modeller for grundvandets kemiske tilstand i vandområdeplanerne, selv når der kun
udtages prøver hvert 10. år eller sjældnere.
I perioden 2007-2013 er der inddraget 223 indtag, hvoraf de 157 indtager udvalgt til at indgå
det fremtidige i overvågningsprogram.
Med det formål at kunne fastsætte den fremtidige overvågningsfrekvens, og vurdere boringens
egnethed til overvågningsformål, er der blevet udtaget prøver til analyse for alle relevante ke-
miske parameter i alle de indtag i overvågningsprogrammet, der har været i betragtning som
kandidater til det distribuerede stationsnet. En række af de nye indtag repræsenterer grund-
vand, der indgår i kontrolovervågningen og prøvetages én til to gange i hver programperiode.
Ikke aktive indtag bevares i beredskab, bortset fra de tilfælde, hvor boringens fysiske tilstand
udgør en risiko for forurening af grundvandet.
Figur 4 viser lokaliseringen af boringsindtag, der i denne programperiode (2011-2015), har
været inddraget med henblik at skabe det distribuerede stationsnet. Der har i 2011-2013 været
fokus på at inddrage eksisterende boringer fra Grundvandskortlægningen. I denne treårs peri-
ode har 184 indtag været i betragtning, hvoraf 141 er udvalgt til fortsat overvågning.
Figur 4.
Samtlige 184 overvågningsindtag, der er prøvetaget i 2011-2013 med henblik på ind-
dragelse i det distribuerede stationsnet for GRUMO.141 af indtagene er udvalgt til at indgå som en
del af det permanente stationsnet.
19
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren

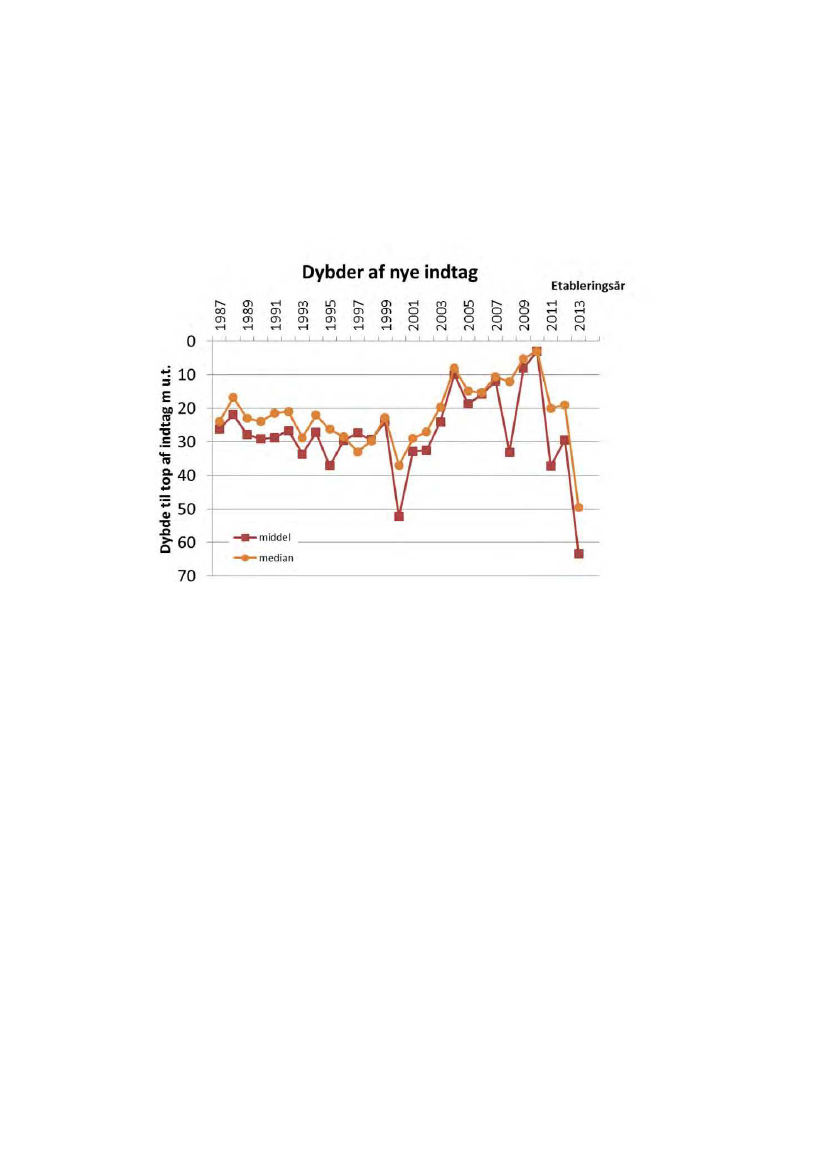

Figur 5 viser dybdefordelingen for nye indtag etableret de enkelte år gennem hele overvåg-
ningsperioden 1987 til 2013 målt ved top af indtag. Etablering af boringer begyndte året før de
første prøvetagninger blev igangsat i 1988. Det fremgår, at der frem til ca. 2009 blev inddraget
stadigt mere terrænnære indtag, mens der i peioden 2011-2013 er inddraget mange indtag i
dybere dele af grundvandet.
Figur 5.
Dybdefordeling af afstanden til overkant af indtag for nye indtag i overvågningen som
funktion af det år de er etableret. Stor forskel på middel- og medianværdi forekommer i år med stor
spredning på dybderne.
2.3 Vandværkernes indvindingsboringer
I Miljøministeriets bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg, den
såkaldte Drikkevandsbekendtgørelse (MiM, 2014), har der siden 1989 været stillet krav om
overvågning af kvaliteten af det grundvand, som vandværkerne indvinder. Boringskontrollen
som den kaldes, gennemføres af vandværkerne. Hyppigheden af boringskontrolanalyser i ak-
tive indvindingsboringer afhænger af den indvundne vandmængde med en prøvetagningshyp-
pighed fra hvert 5. år til hvert 3. år.
Boringskontrollen udføres over tid for en skiftende mængde boringer, idet nye indvindingsbo-
ringer kommer til, og andre udgår af forskellige årsager fx tekniske problemer. Dermed sikres
løbende den bedst mulige drikkevandskvalitet for forbrugerne, men er ikke nødvendigvis ud-
tryk for en tilsvarende forbedring af grundvandets kvalitet. I 2005 fandtes ca. 2.600 almene
vandforsyninger (DANVA, 2006) med omkring 10.000 tilknyttede boringer. Heraf bliver der
indberettet data til JUPITER fra ca. 8.000 boringer. Endelig har der de seneste årtier været en
udvikling mod færre vandværker i Danmark, se kapitel 8.
Indvindingsboringerne er fordelt over hele Danmark og fremgår af fx Figur 23, der viser nitrat-
indholdet i indvindingsboringer prøvetaget i perioden 2009-2013, hvor man kan forvente, at al-
le aktive boringer er prøvetaget mindst én gang.
20
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
For at beskrive kvaliteten af det vand, der på et givet tidspunkt anvendes til drikkevandsformål,
er det nødvendigt at have opdaterede oplysninger om hvilke vandværksboringer, der til enhver
tid er i drift.

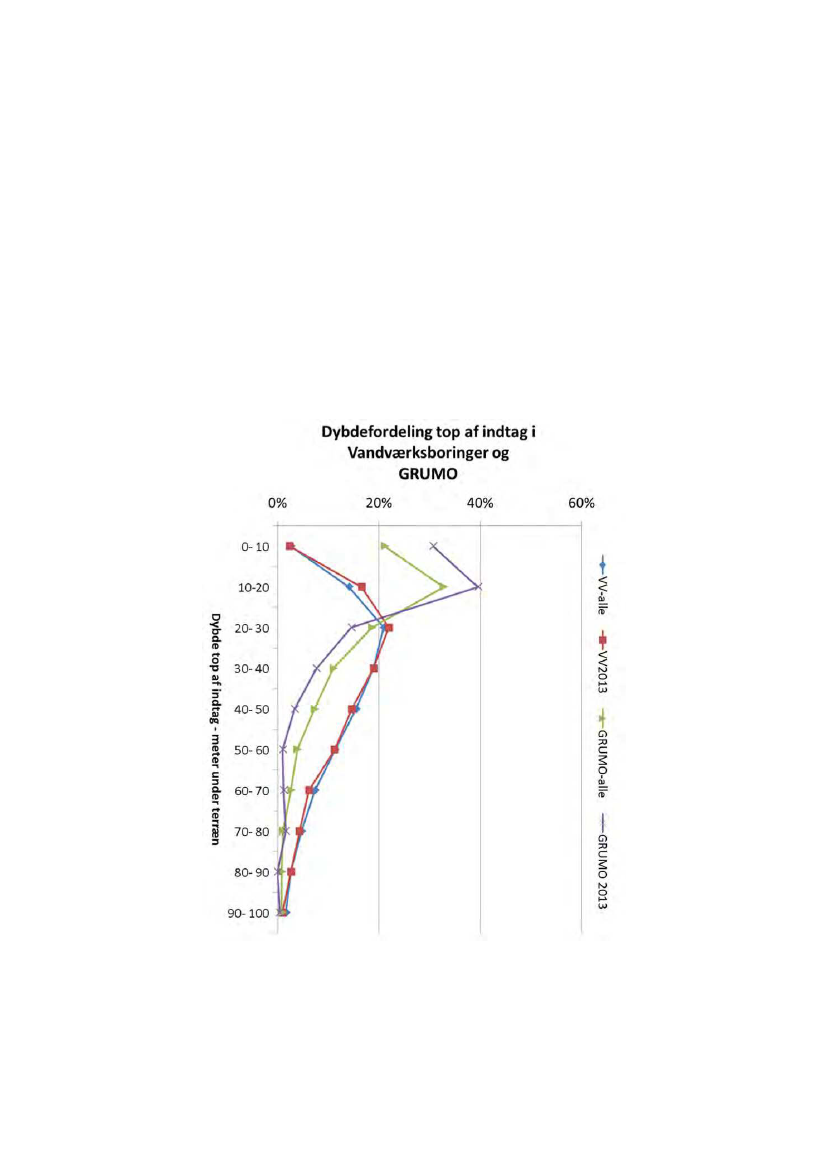

Figur 6 viser dybdefordelingen til toppen af indtaget for GRUMO og vandværksboringer, hvor-
fra der er analyseresultater for pesticider, og dermed også en boringskontrol. Fordelingen af
samtlige indtag i det seneste afrapporterede år, 2013, og i hele den periode, hvor der er ana-
lyseret for pesticider (1990-2013) fremgår også af figuren. Det ses, at dybdefordelingen af
vandværksboringerne er den samme i 2013 som for hele perioden, mens der er flere indtag fra
GRUMO i højtliggende grundvand i 2013 end for hele perioden. Dette er en tilstræbt udvikling,
da det fremgår af Vandrammedirektivet (EU, 2000) at overvågningen, ud over at give et sam-
menhængende og omfattende overblik over grundvandets kemiske tilstand, skal fokuseres på
den del af grundvandet, som anses for at være truet af menneskeskabte påvirkninger. Samti-
dig fremgår af Figur 6, at kun ca. 30 % af vandværksboringerne har overkanten af indtaget be-
liggende i større dybde end 50 m u.t. Mere end halvdelen af alle vandværksboringer har top-
pen af indtaget beliggende mellem 20 og 50 m u.t.
Figur 6.
Dybdefordeling af overkant af indtag (m u.t.) for vandværksboringer (VV) og
GRUMO boringer, hvorfra der er udtaget prøver til pesticider. Fordelingen er vist for hele perioden
(1990-2013) og for 2013. Det fremgår, at vandværksboringerne havde den samme dybdefordeling i
2013 som i hele perioden, mens der i GRUMO er kommet flere indtag til i de øverste 20 m.
21
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Grundvandsovervågningen sikrer et datamateriale, der er uafhængigt af udviklingen i vandind-
vindingsstrukturen, mens analyserne fra grundvandet i vandværksboringerne giver et billede af
vandkvaliteten i det grundvand, som indvindes af vandværkerne. Tilsammen giver begge da-
tasæt et billede af grundvandets generelle tilstand.
Rapportering af Grundvandsovervågning
Hvert år siden 1990 har GEUS udarbejdet en landsdækkende rapport over resultaterne fra
grundvandsovervågningen (se grundvandsovervågningens hjemmeside). Nærværende rap-
port bygger på data indsamlet til og med 2013.
Siden 2005, der var det første rapporteringsår for NOVANA programmet, har der været tale
om en indikatorbaseret rapportering, hvor en række faste indikatorer opdateres hvert år. Dette
er typisk figurer af generelle, landsdækkende karakter. Med udgangspunkt heri suppleres der
med relevante figurer og diskussioner. Nogle emner rapporteres ikke hvert år. I år rapporteres
der således ikke for fosfor, de særlige redoxboringer og organiske mikroforureninger. Endelig
er forskellige temaer uddybet enkelte år, enten som et selvstændigt fokuspunkt eller som en
mere omfattende bearbejdning af de faste emner. Alle data er derudover tilgængelige for of-
fentligheden via den fællesoffentlige database JUPITER (se JUPITER hjemmesiden).
Ud over præsentationen af data i nærværende rapport, indberettes alle data til det Europæiske
Miljøagentur (EEA), hvor de danner grundlag for den internationale rapportering som EEA fo-
restår, (se EEA hjemmesiden). Overvågningen af grundvandets nitratindhold i overvågnings-
boringerne for GRUMO rapporteres desuden hvert 4. år i en selvstændig rapport til EU kom-
missionen, som led i en særlig rapportering tilknyttet Nitratdirektivet (EU, 1991). Den seneste
rapportering i henhold til Nitratdirektivet kan findes i (MST, 2013).
Referencer: Formål og stationsnet
Dansk lovgivning mv.
By og landskabsstyrelsen, 2010: Vejledning om indberetning og godkendelse af vandforsyningsdata. November 2010
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009 af Lov om miljømål m.v. for vandforekomster og internationale naturbe-
skyttelsesområder (Miljømålsloven)
Miljøministeriet, 2011: Bekendtgørelse om kvalitetskrav til miljømålinger. Miljøministeriets bekendtgørelse nr. 900, 17.
august 2011. (Analysekvalitetsbekendtgørelsen)
Miljøministeriet, 2013: LBK nr. 1199 af 30.09.2013 om vandforsyning mv. (Vandforsyningsloven)
Miljøministeriet, 2014: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsan-
læg. – Miljøministeriets bekendtgørelse nr. 292 af 26. marts 2014. (Drikkevandsbekendtgørelsen)
Miljøstyrelsen, 1988: Sammenstilling af det totale overvågningsprogram i henhold til vandmiljøplanen, okt. 1988.
Miljøstyrelsen, 1990: Vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3, 1990.
Miljøstyrelsen, 1997: Boringskontrol på vandværker. - Vejledning fra Miljøstyrelsen 2/1997.
22
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Miljøstyrelsen, 2005: Vejledning om vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning Fra Miljøstyrelsen, Nr.
3, 2005.
Miljøstyrelsen, 2013: Status and Trends of Aquatic Environment and Agricultural Practice in Denmark. Report to the Eu-
ropean Commission for the periode 2008-20011. (83 pp)
Miljøstyrelsen, 2014: Redegørelse om jordforurening 2012. Redegørelser fra Miljøstyrelsen nr. 2, 2014.
Naturstyrelsen, DMU og GEUS, 2011: Det nationale overvågningsprogram for Vand og Natur. NOVANA 2011-15. Pro-
grambeskrivelse
www.naturstyrelsen.dk/naturbeskyttelse/national-naturbeskyttelse/overvaagning-af-vand-og-
natur/novana-program
(26-08-2014)
EU direktiver.
Nitratdirektivet: Europaparlamentet og Rådets direktiv 91/676/EOEF
Drikkevandsdirektivet: Europaparlamentets og Rådets direktiv nr. 98/83/EF
Vandrammedirektivet: Europa-Parlamentets og Rådets direktiv 2000/60/EF
Grundvandsdirektivet: Europa-Parlamentets og Rådets direktiv 2006/118/EF
Analysekvalitetsdirektivet: Europaparlamentet og Rådets direktiv 2009/90/EF
Andre henvisninger:
Blicher-Mathiesen, G., Rasmussen, A., Andersen, H.E., Timmermann, A., Jensen, P.G., Hansen, B. & Thorling, L., 2015:
Landovervågningsoplande 2013. NOVANA. Aarhus Universitet, DCE – Nationalt Center for Miljø og Energi, 154 s. - Vi-
denskabelig rapport fra DCE - Nationalt Center for Miljø og Energi nr. XX
DANVA 2006: Vandstatistik. Drikkevand og spildevand 2005.
DMU, 2007: NOVANA – det nationale program for overvågning af vandmiljøet og naturen. Programbeskrivelse del 1, 2
og 3. Faglig rapport fra Danmarks Miljøundersøgelser nr. 495 og 508
Postma, D., Boesen, C., Kristiansen, H. & Larsen, F. (1991): Nitrate Reduction in An Unconfined Sandy Aquifer - Water
Chemistry, Reduction Processes, and Geochemical Modeling. Water Resour.Res. 1991, 27 (8), 2027–2045.
Qevauviller, P., 2005: Groundwater monitoring in the context of EU legislation: reality and integration needs. J. environ-
mental monitoring, 2005, vol 7 pp 89-102.
Stockmarr, J. (red) 2001: Grundvandsovervågning 2001, Teknisk rapport, GEUS 2001. http://www.geus.dk/DK/water-
soil/monitoring/groundwater-monitoring/Documents/g-o-2001-indl.pdf
Thorling, L., Brüsch, W., Hansen, B., Langtofte, C., Mielby, S., Troldborg, L., og Sørensen, B.L., 2013: Grundvand. Sta-
tus og udvikling 1989 – 2012. Teknisk rapport, GEUS 2013.
www.geus.dk/publications/grundvandsovervaagning/1989_2012.htm (25-08-14)
Relevante hjemmesider og links
EEA hjemmesiden:
http://www.eea.europa.eu/
(19-8-2014)
Grundvandskortlægningens hjemmeside:
http://naturstyrelsen.dk/vandmiljoe/vand-i-
hverdagen/grundvand/grundvandskortlaegning/ (19.8.2014)
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk
(19-8-2014)
Jordforurening, hjemmeside, www.jordforurening.info (19-8-2014)
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19-8-2014)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19-8-2014)
NOVANA modellens hjemmeside: www.vandmodel.dk (19-8-2014)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19-8-2014)
23
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
3 Metoder og datagrundlag
Sammenfatning og konklusion
Gennem hele overvågningen har grundvandets kvalitet været overvåget med fokus på fire
stofgrupper: hovedbestanddele, uorganiske sporstoffer, pesticider og organiske mikroforure-
ninger. Data er indsamlet i det nationale overvågningsprogram i særlige overvågningsboringer
og i vandværkernes indvindingsboringer i forbindelse med den obligatoriske boringskontrol.
Analyseprogrammerne for de miljøfremmede stoffer har både for GRUMO og Boringskontrol-
len udviklet sit gennem tid, bl.a. i takt med fund af nye stoffer i grundvandet og udviklingen af
analysemetoder har muliggjort analyser med tilstrækkeligt lave detektionsgrænser. Samtidig er
stoffer, der kun sjældent eller aldrig påvises, udgået af programmerne. Analyseprogrammerne
for boringskontrollen fremgår af den til enhver tid gældende versioner af drikkevandsbekendt-
gørelsen. Tidligere versioner af bekendtgørelsen findes på Retsinformations historiske data-
base. Analyseprogrammerne for grundvandsovervågningen fremgår af programbeskrivelser-
ne, der kan findes på NOVANA-hjemmesiden.
Rapportering af oppumpede vandmængder fra grundvand og overfladevand er en integreret
del af grundvandsovervågningen. Data indberettes hvert år af kommunerne til JUPITER.
Kendte punktkilder, som forurenede grunde og lossepladser, overvåges af regionerne i medfør
af Jordforureningsloven, og rapporteres årligt af Miljøstyrelsen (MST, 2014).
I denne rapport er der anvendt en række indikatorer og opgørelsesmetoder med det formål, at
beskrive hvorledes de enkelte stoffer optræder i grundvandet. Som udgangspunkt for databe-
handlingen bearbejdes data, så opgørelserne er på indtagsniveau. Hvis der inden for en peri-
ode er udtaget flere prøver i samme indtag, aggregeres målingerne som beskrevet nedenfor.
Det bærende princip for hovedparten af figurerne er, at der fokuseres på, hvorledes koncentra-
tionerne fordeler sig Der beregnes kun undtagelsesvist gennemsnit med data fra flere indtag. I
stedet er der fokus på, hvor store andele af de målte data (populationen), der ligger over eller
under kravværdier og detektionsgrænser. I det omfang, der beregnes middelværdier, præsen-
teres også median og spredning, som regel udtrykt ved fraktiler, se nedenfor.
En kumulativ metode er udviklet til at give et billede af den samlede påvirkning over en perio-
de, se nedenfor.
3.1 Analyseindsats og dataindsamling
Analyseindsats vedr. grundvandskvalitet
Gennem hele overvågningen har grundvandets kvalitet været overvåget med fokus på fire
stofgrupper: hovedbestanddele, uorganiske sporstoffer, pesticider og organiske mikroforure-
ninger. Data er først og fremmest indsamlet i det nationale overvågningsprogram i særlige
overvågningsboringer og i vandværkernes indvindingsboringer i forbindelse med den obligato-
riske boringskontrol. Analyseprogrammerne for de miljøfremmede stoffer har både for GRUMO
og Boringskontrollen udviklet sig gennem tiden i takt med, at udviklingen af analysemetoderne
har muliggjort analyser med tilstrækkeligt lave detektionsgrænser. Samtidig er stoffer, der kun
sjældent eller aldrig findes, udgået af programmerne igen. Analyseprogrammerne for Borings-
24
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
kontrollen fremgår af de forskellige versioner af drikkevandsbekendtgørelsen. Analysepro-
grammerne for grundvandsovervågningen fremgår af programbeskrivelserne, der kan findes
på NOVANA-hjemmesiden. De aktuelle analyseprogrammer for nuværende programperiode
fremgår i de kapitler, hvor stofferne præsenteres.
Specielt for pesticider gælder, at resultaterne fra ”Varslingssystemet for pesticider” (VAP) an-
vendes til justering af analyseprogrammet for både GRUMO og Boringskontrollen, mens fx
screeninger og andre resultater fra NOVANA indgå i beslutningsgrundlaget for justering af
analyseprogrammet for Boringskontrollen, se også kapitel 7. Derudover er der i bilag 4-9 resul-
tater fra samtlige pesticidanalyser i grundvand, som ligger i JUPTIER opdelt på Grundvands-
overvågning, boringskontrol og andre boringer.
Figur 7 viser hvor stort et datamateriale, der er til rådighed for rapporteringen med udgangs-
punkt i antallet af registrerede aktive GRUMO indtag samt antal analyser for nitrat, atrazin og
arsen.
Figur 7.
Analyseindsatsen for grundvandsovervågningen 1988-2013. Antal indtag, hvorfra der
er taget prøver, samt antal analyser for stofgrupperne hovedbestanddele, pesticider og sporstoffer,
ud fra antallet af årlige analyser af et gennemgående stof i stofgrupperne.
De tre udvalgte stoffer har gennem hele programperioden indgået i analysepakkerne for hhv.
hovedbestanddele, pesticider og sporstoffer, og viser således analyseomfanget for disse stof-
grupper. Det fremgår af Figur 7, at mens der har været et fald i omfanget af analyser for nitrat,
og dermed hovedbestanddele, har analyseindsatsen over for pesticider og sporstoffer ligget
mere konstant i hele overvågningsperioden. Faldet i antallet af nitratanalyser pr. år er især be-
grundet i det forhold, at analysefrekvensen for hovedbestanddele er faldet gennem tiden,
mens analysefrekvensen for pesticider til sammenligning ikke har varieret meget. Det større
25
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
antal analyser i 2012 end i årene før og derefter viser, at der i 2012 blev udtaget prøver i de 89
indtag i redoxboringerne, der ikke prøvetages hvert år.
Omlægningen af stationsnettet, som beskrevet i kapitel 2, fremgår også af antallet af aktive
GRUMO indtag, idet der er en stigning omkring 2004 og derefter et faldende antal indtag efter
2006. Denne udvikling vendte i 2011, og i løbet af programperioden 2011-2015 er det planlagt
at etablere 200-300 nye indtag i områder med grundvandsforekomster med udækkede over-
vågningsbehov.
Oppumpede vandmængder
Rapportering af oppumpede vandmængder fra grundvand og overfladevand er en integreret
del af grundvandsovervågningen.
I henhold til Vandforsyningsloven (MiM, 2013) og Drikkevandsbekendtgørelsen (MiM, 2014)
skal alle almene indvindinger indberette indvindingen til kommunerne. Ikke-almene indvindin-
ger indberettes dog kun, såfremt kommunalbestyrelsen pålægger dem det. Kommunerne skal
sikre, at indberetningerne til JUPITER er korrekte. Indvindingerne opgøres for hvert kalender-
år, og indberetningen til kommunalbestyrelserne skal foretages inden den 1. februar det føl-
gende år, hvorefter data skal offentliggøres i JUPITER inden 1. april.
Til denne rapport er der pr. 20. maj 2014 foretaget et udtræk af indvindingsdata for grundvand
og overfladevand. Udtrækket omfatter data for de vandmængder som kommunerne (tidligere,
amterne), har indberettet til JUPITER for perioden 1989 frem til og med 2013.
I perioden 1989-2005 blev de oppumpede vandmængder beskrevet på baggrund af de indbe-
retninger, som GEUS hvert år modtog fra amterne. Disse data indeholdt et skøn over størrel-
sen af de manglende indberetninger. Efter strukturreformen i 2007 ligger tilsynsmyndigheden
for indvinding af grundvand hos de 98 kommuner, og der udarbejdes ikke længere decentrale
skøn over manglende indberetninger. GEUS har derfor siden 2008 baseret opgørelserne på
de faktisk indberettede vandmængder i JUPITER databasen på udtrækstidspunktet, således
at der herefter er overensstemmelse mellem databasen og de rapporterede opgørelser. For
yderligere information se GRUMO-rapporten for 1989-2008 (Thorling mfl., 2010a).
Anden overvågning af grundvandet
Kendte punktkilder, som forurenede grunde og lossepladser, overvåges af Regionerne i med-
før af Jordforureningsloven, og rapporteres årligt af Miljøstyrelsen (MST, 2014). Denne over-
vågning knyttes såvel til oprydninger som kortlægning af jordforureninger. Dertil kommer over-
vågning af forurenende virksomheder som lossepladser mv. Mere information kan fås på Re-
gionernes Videnscenter for Miljø og Ressourcer (Hjemmesiden for jordforurening). Data herfra
bliver i dag kun i mindre omfang indberettet til JUPITER, det gælder såvel boringsoplysninger
som vandanalyser.
Data, der indsamles som led i overvågning og undersøgelser af kendte større punktkilder, og
som efterfølgende er indlæst i JUPTIER, er så vidt muligt søgt adskilt fra de øvrige data, der
indgår i denne rapportering. Generelt indberettes regionenernes grundvandsdata ikke til JUPI-
TER, men i det omfang data er indlæst i JUPITER, vil disse indgå i datasættet ”Andre borin-
ger”. Der arbejdes i disse år på, at grundvandsdata fra regionernes forureningsundersøgelser
lægges i JUPITER, men på nuværende tidspunkt er det ikke besluttet, hvornår det skal sker.
26
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Generelt er analyser fra boringer, som ikke stammer fra aktive vandværker eller aktive over-
vågningsboringer fra NOVANA-programmet, kategoriseret som ”Andre boringer” i rapporterin-
gerne fra overvågningen. Denne kategori vil typisk indeholde data fra undersøgelsesboringer,
pejleboringer, private boringer eller brønde, der forsyner enkelte husstande i det åbne land,
afværgeboringer, lukkede indvindingsboringer mv.
Datagrundlag for rapportering
Årets rapportering bygger på de data, som Naturstyrelsen (indtil udgangen af 2006 amterne)
har indsamlet, samt data fra vandværkernes Boringskontrol og kommunernes indberetning af
oppumpede vandmængder. Indberetningen af vandanalyser fra såvel grundvandsovervågnin-
gen som Boringskontrollen og øvrige undersøgelser, foretages af de udførende analyselabora-
torier direkte til JUPITER databasen. Efterfølgende godkender kommunerne eller Naturstyrel-
sen visse datatyper, før de bliver offentligt tilgængelige og til rådighed for rapporteringen.
De aktive indvindingsboringer identificeres til rapportering på grundlag af bl.a. en kode for prø-
veformål som laboratorierne angiver for hver analyseret vandprøve, der indberettes til databa-
sen.
Kommunerne vedligeholder de administrative oplysninger om vandværkerne i JUPITER. Det
er forudsat, at boringernes status er ajourført. Når der i denne rapport gives status for grund-
vandskvaliteten i vandværksboringerne på aktive vandværker, forventes det, at datamaterialet
kun i begrænset omfang inddrager analyser fra vandværker, der ikke længere er aktive. På
samme måde forventes datamaterialet kun i begrænset omfang at medtage vandværksborin-
ger, hvorfra der ikke indvindes grundvand til drikkevandsproduktion. Det kan fx være vand-
værkets overvågningsboringer eller pejleboringer, hvor der har været et behov for at kende
vandkvaliteten.
Fast dataudtræk fra JUPITER
Som grundlag for rapporteringen udarbejdes der hvert år et veldefineret udtræk fra JUPITER,
som rapporteringen er baseret på. Udtrækket produceres af et særligt program med algorit-
mer, der sikrer at data, der fx er mærket som fejlagtige, ikke indgår i databehandlingen. Lige-
ledes fjernes dubletter, lige som andre datatekniske problemer som anvendelse af forskellige
enheder håndteres.
Før udtrækket foretages, gennemfører GEUS en kvalitetskontrol af de data Naturstyrelsen har
indsamlet og indgår i en dialog med NST herom. Det kan dreje sig om forkert brug af koder, og
andre datatekniske forhold. Derudover producerer GEUS plot af alle pejletidsserier, som giver
NST mulighed for at identificere og rette fejl og mangler, som ikke blev erkendt under indlæs-
ning, inden det endelige dataudtræk af pejlinger til rapporteringen foretages.
3.2 Metoder til databehandling
I denne rapport er der anvendt en række indikatorer og opgørelsesmetoder med det formål, at
beskrive hvorledes de enkelte stoffer optræder i grundvandet. Som udgangspunkt for databe-
handlingen bearbejdes data, så opgørelserne er på indtagsniveau. Hvis der inden for en peri-
ode er udtaget flere prøver i samme indtag, aggregeres målingerne som beskrevet nedenfor.
Det bærende princip for hovedparten af figurerne er, at der fokuseres på, hvorledes koncentra-
tionerne fordeler sig. Der beregnes kun undtagelsesvist gennemsnit for data fra flere indtag. I
27
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
stedet er der fokus på, hvor store andele af de målte data (populationen), der ligger over eller
under kravværdier og detektionsgrænser. I det omfang, der beregnes middelværdier, præsen-
teres også median og spredning, som regel udtrykt ved fraktiler, se nedenfor.
Status for seneste overvågningsår
Den aktuelle status for 2013 på indtagsniveau er for nitrat præsenteret som fraktildiagrammer,
hvor alle målinger (evt. for en bestemt vandtype) indgår, se fx Figur 16. Diagrammerne viser
median, middelværdi og spredningen på resultaterne. Hvis der er flere målinger i samme ind-
tag, hvad der kun helt undtagelsesvis er, beregnes den årlige middelværdi for den pågælden-
de parameter i det pågældende indtag. Ved beregning af middelværdien indgår værdier under
detektionsgrænsen med detektionsgrænsens numeriske værdi.
For mange stoffer giver en stor andel af analyserne resultater under detektionsgrænsen. Dette
gælder især for miljøfremmede stoffer som fx pesticider. For denne type målinger er der fokus
på fundhyppigheder og hyppigheden af overskridelser af kravværdien. Dette præsenteres som
andele af data i %, som regel i tabelform eller søjlediagrammer se fx Figur 29 og Tabel 10.
Fundhyppighed er beregnet som procentdelen af indtag med koncentrationer højere end de-
tektionsgrænsen.
I søjlediagrammer og tabeller præsenteres stoffernes procentvise fordeling typisk i mindst tre
koncentrationsintervaller:
under detektionsgrænsen,
mellem detektionsgrænsen og kravværdien
over kravværdien
Periodestatus, den kumulative metode
For at illustrere i hvilket omfang indtagene har været påvirket af ét stof eller én stofgruppe i en
periode, anvendes den kumulative metode. Dette er relevant da ikke alle indtag prøvetages
hvert år. For vandværksboringer kræver det fem års data for at sikre data fra alle aktive vand-
værksboringer. I GRUMO prøvetages alle indtag ikke hvert år, idet indtag der følger kontrol-
overvågningen typisk kun prøvetages én eller to gange i programperioden, mens indtag der
følger den operationelle overvågning, prøvetages hvert år.
De anvendte perioder er hele perioden overvågningsperioden (fx 1990-2013), programperio-
der (fx 2011-13) eller andre relevante delperioder.
Ved den kumulative metode optælles antallet af indtag, hvor der mindst én gang har været på-
vist et stof over detektionsgrænsen (et fund) inden for én periode. Fundene opdeles som regel
også i koncentrationer over og under kravværdien. Metodens udgangspunkt er indtagsniveau,
således at ét indtag kun tælles med én gang for den relevante periode, uanset om der har væ-
ret ét eller flere fund i det pågældende indtag i den pågældende periode.
Den kumulative metode finder anvendelse både på enkeltstoffer og på alle analyserede stof-
fer.
28
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
For
enkeltstoffer
tælles i hvor mange indtag et stof er fundet mindst én gang over en gi-
ven periode. Den højst fundne værdi i perioden bestemmer, hvilken koncentrations-
klasse indtaget henføres til.
For
alle analyserede stoffer
optælles i hvor mange indtag, med udgangspunkt i den
højst fundne koncentration i hver prøve, der er fundet mindst ét stof over en given peri-
ode. Den højst fundne værdi i perioden bestemmer, hvilken koncentrationsklasse ind-
taget henføres til.
Ved beregningen af andelen af indtagene, der mindst én gang i hele moniteringsperioden har
været påvirket, medtages det enkelte indtag kun én gang, selv om der har været udtaget
mange vandprøver med fund.
Dybdefordelinger mm.
Fordelingen af de analyserede stoffer med dybden i grundvandet illustreres som Figur 25vist i
Figur 19. Her er dybden opdelt i intervaller typisk af 10 m.
Data bliver, som ovenfor beskrevet i status, præsenteret ved stoffernes procentvise fordeling
typisk i mindst tre koncentrationsintervaller:
under detektionsgrænsen,
mellem detektionsgrænsen og kravværdien
over kravværdien
Dybden er angivet som ”dybden til top af indtag” eller ”indtagstop”. Dette er den dybde som er
angivet i JUPITER i meter under terræn til overkanten af indtaget. I GRUMO er indtagene som
regel korte med en længde på en til to meter. I vandforsyningsboringer er længden af indtaget
ofte omkring 6 m, men kan være meget lange, fx kan indtaget i nogle kalkboringer være op til
50 m langt.
Tidsserier
Der opstilles som udgangspunkt tidsserier med udgangspunkt i prøvetagningsåret, se fx Figur
25. I forbindelse med temarapportering, og lejlighedsvis mere dybdegående datafortolkninger,
inddrages resultaterne fra dateringerne (se kap. 4), og tidsskalaen kan transformeres til infiltra-
tionstidspunktet. Dette muliggør en stærkere effektmåling af samspillet mellem indsatsplaner
og miljøtiltag og påviste koncentrationer i grundvandet, eksempelvis af nitrat se Figur 28
Egentlige statistiske analyser af tidsudviklinger ligger uden for rammerne af den årlige normal-
rapportering, men udføres i forbindelse med temarapportering.
Tidsserier, hvor alle målinger (evt. for en bestemt veldefineret delmængde af data) fra hvert år
indgår, er præsenteret i ” box and whiskers” diagrammer, er især nyttige for stoffer med høje
fund procenter. Her vises både middelværdi, median fremgår sammen med 10, 25, 75 og 90
% fraktilerne, se fx Figur 26.
En særlig indikatortype er udviklet for at vurdere effekten af pesticidreguleringer. Opgørelser
over fund på analyseniveau anvendes ved beregninger af middel- og mediankoncentrationer,
for udvalgte enkeltstoffer til vurdering af den tidsmæssige udvikling i de fundne koncentratio-
ner i boringer med fund, se Figur 36. Af hensyn til den grafiske præsentation er boringer uden
fund ikke med i figurerne, som dermed kun viser den relative udvikling og ikke er et udtryk for
29
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
den samlede belastning af grundvandet. Antallet af og kandidatmængden af boringer med
fund skifter fra år til år, så disse figurer kan alene bruges til at se udviklingstendenser for kon-
centrationen i den påvirkede del af grundvandet. I denne type databehandling, vises alle data
også i tabelform.
Pejledata og oppumpede vandmængder
Pejledata og oppumpede vandmængder behandles ikke som de kemiske parametre.
Mht. pejledata er overvågningen stadig under konsolidering, og fokus ligger på datakvalitet og
teknisk udvikling af området. Data indsamles med meget stor hyppighed (ned til hvert kvarter)
og præsenteres som tidsserier på indtagsniveau for udvalgte indtag. Der finder ingen aggrege-
ring af data sted.
Oppumpede vandmængder præsenteres alene som tidsserier opdelt på indvindingskategorier.
Referencer, indledning
Naturstyrelsen, DMU og GEUS, 2011: Det nationale overvågningsprogram for Vand og Natur. NOVANA 2011-15. Pro-
grambeskrivelse
www.naturstyrelsen.dk/naturbeskyttelse/national-naturbeskyttelse/overvaagning-af-vand-og-
natur/novana-program
(26-08-2014)
DMU, 2007: NOVANA – det nationale program for overvågning af vandmiljøet og naturen. Programbeskrivelse del 1, 2
og 3. Faglig rapport fra Danmarks Miljøundersøgelser nr. 495 og 508
Thorling, L., Brüsch, W., Hansen, B., Langtofte, C., Mielby, S., Troldborg, L., og Sørensen, B.L., 2013: Grundvand. Sta-
tus og udvikling 1989 – 2012. Teknisk rapport, GEUS 2013.
www.geus.dk/publications/grundvandsovervaagning/1989_2012.htm (25-08-14)
Relevante hjemmesider og links
Grundvandskortlægningens hjemmeside:
http://naturstyrelsen.dk/vandmiljoe/vand-i-
hverdagen/grundvand/grundvandskortlaegning/ (19.8.2014)
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk
(19-8-2014)
Jordforurening, hjemmeside, www.jordforurening.info (19-8-2014)
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19-8-2014)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19-8-2014)
30
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
4 Grundvandets strømning og opholdstid
Sammenfatning og konklusion
Formålet med dette kapitel er at give en kortfattet baggrund for de hydrogeologiske betingelser
for tolkning af data, der indgår i GRUMO. Her introduceres begreber som: grundvandsmagasi-
ner, grundvandsdannelse, grundvandets strømningsforhold og grundvandets opholdstid. Dette
er valgt frem for en mere fragmentarisk ordliste, som vanskeligere kan formidle sammenhæn-
gen i den faglige baggrundsviden.
I år afrapporteres derudover resultaterne af dateringer af grundvandet i 2012 og 2013, se bilag
1,2 og 3 og (Laier, 2014 og 2014a). Der er udtaget vandprøver til datering dels i en række ny-
etablerede indtag, og dels i udvalgte indtag i det hidtidige stationsnet med iltholdigt grundvand.
Baggrunden for dette er, at den hidtidige dateringsmetode med CFC ikke længere er en hen-
sigtsmæssig dateringsmetode for grundvand dannet de seneste 15-20 år. Tritium/helium me-
toden, er derfor valgt som ny dateringsmetode i GRUMO. Der har været store tekniske udfor-
dringer med dateringsprojektet, idet tritium/helium metoden kun har vist sig anvendelig i indtag
med god tilstrømning af grundvand, og en række målinger er derfor af tekniske årsager be-
hæftet med stor usikkerhed.
De sidste analyseresultater er først indkommet i juli 2014, og er først bearbejdet i detaljer i
nov.- dec. 2014. Dateringen er afrapporteret i to notater, (Laier, 2014 og Laier, 2014a, se bilag
2 og 3).
Det kunne konkluderes, at CFC stadig er en nyttig metode til datering af iltet grundvand, der er
20-60 år gammelt. Derimod ser det ud til, at der i specielt ældre, iltfrit grundvand er afvigende
resultater ved en sammenligning af CFC metoden og tritium/helium metoden. Dette kan bl.a.
hænge sammen med nedbrydning af CFC under reducerede forhold, og forskellige fysisk-
kemiske påvirkninger af hhv. CFC gasser og vandmolekyler med tritium ved opblanding, og
deraf følgende effekter på den bestemte alder i vandprøverne.
Grundvandets Hydrogeologi
Geologiske forudsætninger
I store dele af Danmark foregår grundvandsindvindingen især i lag afsat af smeltevandet un-
der kvartærtiden i forbindelse med landets nedisning under de seneste istider. I andre områder
indvindes vandet i kalk og sandlag, der stammer fra før istiderne, de såkaldte prækvartære af-
lejringer. Den nordlige del af Bornholm er den eneste undtagelse herfra, idet undergrunden
der består af grundfjeld.
Figur 8 viser et geologisk kort over den danske undergrund, (et prækvartærkort) dvs. de lag
der ligger under istidsaflejringerne. I den østlige del af Sjælland, på Lolland, Falster, Møn, i
den østlige del af Fyn ved Nyborg og på det nordlige Langeland samt i et strøg fra Djursland til
Aalborg, findes der under istidslagene grundvandsmagasiner i Skrivekridt (mørk grøn farve) og
Danienkalk (lys gulgrøn farve). Derudover findes der i disse områder også grundvandsmaga-
siner i glaciale sandlag.
31
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
I Østjylland i området omkring Himmerland/Thy og på Fyn består de tertiære lag af fed ler
(Oligocæn, Eocæn og Paleocæn), Her findes grundvandsmagasinerne typisk i begravede da-
le, der er opfyldt med istidsaflejringer og hvor lagene ofte er meget forstyrrede af isens bevæ-
gelser. Under disse heterogene forhold kan det være vanskeligt at vide, hvor grundvandsma-
gasinerne ligger, og ny viden fra den nationale grundvandskortlægning (se grundvandskort-
lægningens hjemmeside) har stor betydning for kendskabet til grundvandsmagasinernes rum-
lige udbredelse.
I det vestlige Jylland findes der også grundvand i de tertiære sandlag under istidslagene. Dis-
se lag hælder mod vest, og findes derfor i stor dybde ved den jyske vestkyst. De tertiære
sandlag, er yngre end kalken og optræder ikke i den østlige del af Danmark. Over disse tertiæ-
re grundvandsmagasiner findes betydelige glaciale grus- og sandmagasiner, der også udnyt-
tes til vandindvinding. I den nordlige og dele af det østlige Jylland ligger kalkforekomsterne så
dybt, at de indeholder saltvand, og derfor ikke er anvendelige til vandforsyningsformål. I dette
område anvendes glaciale grus- og sandlag samt post-glaciale lag til grundvandsindvinding.
Figur 8.
Den prækvartære overflade i Danmark, dvs. udbredelsen af geologiske lag umiddel-
bart under istidsaflejringerne i den kvartære periode for op til 1.6 mio. år siden.
Grundvandsdannelse
Nedbør, der ikke fordamper fra planter, fra jordoverfladen eller vandoverflader, strømmer en-
ten via dræn til vandløbene eller til dybere lag i undergrunden, hvor det udgør den egentlige
32
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
grundvandsdannelse. I de øvre jordlag er der som regel også luft i hulrummene mellem sedi-
mentkornene, og man taler om den umættede zone, hvor nedsivningen til grundvandet, og
dermed grundvandsdannelsen finder sted ved en overvejende lodret vandbevægelse.
Grundvandets strømning
Grundvandets strømning i den mættede zone foregår i tre dimensioner. I grundvandsmagasi-
nerne er der en overvejende horisontal strømning, med en mindre opadrettet eller nedadrettet
komponent. Hvor gradienten er nedadrettet, taler man om grundvandsdannelse til dybere lag.
Omvendt er der ofte en opadrettet strømning (eller udsivning) under vådområder, under åer og
ved kysten.
Grundvandets strømning i undergrunden er betinget af fordelingen af vandets hydrauliske po-
tentiale, der udtrykker grundvandets energitilstand. Grundvandets energi er givet ved summen
af den potentielle energi og vandets tryk. Grundvandet strømmer fra områder med højt hy-
draulisk potentiale til områder med lavere hydraulisk potentiale. Det hydrauliske potentiale dri-
ver således grundvandsstrømmen, og vandets strømningshastighed er givet ved Darcy's lov:
(1)
Hvor V
p
er grundvandets partikelhastighed, K er de geologiske lags hydrauliske ledningsevne,
dh/dx er hydraulisk gradeint og n er sedimenternes effektive porøsitet, dvs. den brøkdel af se-
dimenterne, hvor der er hulrum i sedimenterne (porerummet), hvor grundvandet kan strømme.
Grundvandets konkrete detaljerede strømningsmønster påvirkes af de geologiske lags rumlige
udbredelse, og derfor er det vigtigt at kende grundvandsmagasinernes geologiske opbygning.
Modellering
Grundvandsstrømningen i Danmarks undergrund er overordnet beskrevet i DK modellen, hvor
undergrunden er inddelt i 11 beregningslag (se DK model hjemmeside). DK modellen er en
national hydrologisk model udviklet i samspil med NOVANA aktiviteterne.
Den beregnede vertikale grundvandsstrømning mellem de to øverste beregningslag 1 og 2 i
DK modellen, kan betragtes som et udtryk for nedsivningen til grundvandsmagasinerne. Figur
9 viser den beregnede nedsivning/opsivning for perioden 2005-2010 mellem beregningslag 1
og 2 i DK modellen. Det fremgår, at på de overvejende sandende jorde i Jylland, er denne ty-
pisk mellem 500 og 1.000 mm/år. På Fyn og Sjælland er grundvandsdannelsen meget mindre,
typisk 10 - 100 mm/år. I hele landet viser beregningerne udsivning langs store dele af kysten
og under åerne.
Grundvandsmagasiner
Et grundvandsmagasin kan defineres som et vandførende geologisk lag, hvorfra der kan etab-
leres en rentabel vandindvinding. Dette kræver en passende stor mægtighed af laget, samt til-
strækkelig porøsiset og permeabilitet eller hydraulisk ledningsevne (ligning 1). Der foregår og-
så en opmagasinering og transport af grundvand i mellemliggende, lavpermeable geologiske
lag, og ofte påvirkes grundvandskvaliteten i betydeligt omfang af disse lag, det være sig i form
af nitratreduktion eller frigivelse af arsen.
33
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 9.
Grundvandsdannelsen i Danmark udtrykt ved den gennemsnitslige beregnede nedsiv-
ning/opsivning mellem beregningslag 1 og 2 i DK modellen i perioden fra 2005 til 2010 i mm/år
(Henriksen et al., 2014). Terrænnære lag findes i beregningslag 1 i DK modellen, og den horisonta-
le strømning heri har betydning for grundvandsdannelsen til de lag, der er relevante for vandforsy-
ningen og for størrelsen af en hurtig afstrømning til overfladevand.
Figur 10 viser en principskitse for grundvandsdannelse og strømning samt magasintyper.
Grundvandsmagasiner opdeles i frie og spændte, eller artesiske. Frie grundvandsmagasiner
er karakteriseret ved, at der over grundvandsspejlet findes en umættet zone, hvor porerummet
ikke er vandfyldt, men også indeholder luft. Frie grundvandsmagasiner er normalt i direkte
kontakt med atmosfæren via luften i den umættede zone. I Figur 10 er de frie magasiner vist
som en ”Lokal grundvandsforekomst”. Frie grundvandsmagasiner findes i sandlag i store dele
af Jylland, og i kalkmagasiner eksempelvis ved Ålborg, på Djursland, på Stevns og Møn.
Grundvandet i frie grundvandsmagasiner er ofte relativt ungt. Der kan dog forekomme relativt
gammelt grundvand i frie magasiner, hvor der er opadrettede hydrauliske gradienter tæt på
åer. Grundvandet i frie magasiner er ofte relativt sårbart, da der ikke er overliggende, beskyt-
tede lag, som ved spændte magasiner, se næste afsnit.
34
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 10.
Konceptuel figur over grundvandets strømningsmønster. Frie grundvandsmagasiner
med dominerede lokal grundvandsstrømning og spændte grundvandsmagasiner med regionale
grundvandsstrømninger.
Spændte grundvandmagasiner, er højpermeable aflejringer, der ligger under lavpermeable
geologiske lag, se Figur 10. Når grundvandsmagasiner er spændte, vil grundvandsstanden i
boringer stå over lagets øvre grænse og op i lag, der er mere eller mindre vandstandsende. I
særlige tilfælde står trykniveauet over terræn. Grundvandsmagasiner, med trykniveau over ter-
ræn blev første gang beskrevet i egnen Artois i Frankrig, og har derfor fået betegnelsen artesi-
ske.
Spændte grundvandsmagasiner er ofte dybtliggende (Regionale grundvandsforekomster i Fi-
gur 10), og de er derfor mindre sårbare end grundvandsmagasiner med frit vandspejl. I Dan-
mark findes dybe, spændte grundvandsmagasiner i grus og sandforekomster i Jylland, på Fyn
og Vestsjælland. I det østlige Sjælland findes spændte magasiner i kalkbjergarter. I ådale kan
ler og dyndlag skabe spændte, artesiske forhold tæt ved terræn. Mange vandværksboringer er
derfor placeret i ådale.
Figur 10 viser områder med nedadrettet hydraulisk gradient (grundvandsdannelse) og områ-
der med opadrettet gradient (grundvandsudsivning) under åen. I figuren er også vist beliggen-
heden af redoxgrænsen i undergrunden, over hvilken grundvandet indeholder ilt, og som regel
også nitrat. Under redoxgrænsen er vandet iltfrit og nitrat er reduceret til N
2
, se også kapitel 5
Figur 15.
Grundvandets Opholdstid
Relevans af datering
Tolkning af årsager til ændringer i grundvandets kvalitet er vanskeligt, for ikke at sige umuligt,
uden kendskab til grundvandets opholdstid eller alder i de enkelte indtag. Opholdstiden er her
defineret som det antal år, vandet har strømmet i undergrunden. Det vil sige, hvis en vandprø-
ve udtaget i år 2007 viser, at vandet infiltrerede i 1993, så er grundvandets opholdstid 14 år.
Kendskab til vandets opholdstid gør det muligt at vurdere om udviklingen i grundvandets kvali-
tet viser tidsmæssige sammenfald med ændringer i arealanvendelse eller indsatsprogrammer.
35
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Datering af grundvandet i de enkelte overvågningsboringers indtag er derfor et meget nyttigt
redskab, fx når effekter af ændret landbrugspraksis på nitratudvaskningen skal dokumenteres.
Samtidig kan datering af grundvandet bruges til at demonstrere, om det med udbygningen af
overvågningen med flere indtag er lykkedes at fokusere indsatsen på det unge grundvand,
som ønsket. (Thorling m.fl., 2009, Hansen et al, 2011). Det samme gælder effektmålinger på
pesticidreguleringen de sidste 15 år, hvilket dog er en vanskeligere opgave, idet pesticiderne i
højere grad vekselvirker med sedimenterne, gennem nedbrydning og sorbtion i et langt mere
komplekst mønster end nitrat.
Det antages som udgangspunkt, at opholdstiden for grundvandet i et punkt er nogenlunde
konstant over tid, skønt den i et vist omfang vil variere med variationer i nedbøren fra år til år
og hen over året. Gentagne dateringer og målinger af opholdstider i samme indtag i overvåg-
ningsprogrammet har vist, at langt hovedparten af indtagene kan karakteriseres med en op-
holdstid med en usikkerhed på få år.
I forbindelse med udbygning af stationsnettet, se kapitel 2, er der opstået et fornyet behov for
datering af de enkelte indtag. Ligeledes er der behov for en gentagen datering i specielt de il-
tede indtag, se kapitel 5. De nye dateringer foretages med tritium/helium metoden, da CFC-
metoden ikke længere er anvendelig til datering af ungt grundvand. De første 45 prøver til triti-
um/helium datering blev udtaget i 2012, og yderligere 92 blev udtaget i 2013. Resultaterne
herfra præsenteres samlet i dette års rapport i bilag 1, mens GEUS rapportering af dateringer-
ne er vist i bilag 2 og 3.
CFC metoden udnyttede det stigende indhold af flere CFC forbindelser i atmosfære og grund-
vand til aldersbestemmelse. CFC indholdet i atmosfæren falder nu, se Figur 13, som følge af
Montreal Protokollen i 1987, om beskyttelse af ozonlaget gennem reduktion af CFC-udslip, og
CFC metoden kan derfor ikke længere anvendes.
Alderen af det overvågede grundvand.
Tilstand og udvikling
Figur 11 sammenfatter tidligere aldersbestemmelser med CFC metoden som funktion af dyb-
den. De fleste bestemmelser blev foretaget sidst i 1990’erne, hvor resultaterne blev angivet
som CFC-årstal for grundvandsdannelsen. Da CFC-årstal for grundvandsdannelsen ændres
med tidpunkt for prøvetagningen, er tallene i Figur 11 korrigerede herfor. Det fremgår af figu-
ren, at der i de øverste 40 m optræder grundvand med meget forskelligt dannelsestidspunkt
og dermed alder, og at der selv i de øverste 20 m ikke er nogen simpel sammenhæng mellem
dybde og alder, når alle indtag sammenlignes fra både iltede, anoxiske og reducerede zoner.
Årsagen hertil er forskelle i grundvandsdannelse, hydrauliske barrierer og andre forskelle i de
hydrogeologiske strømningsforhold. I udstrømningsområder med opadrettet gradient, kan der
træffes endog meget gammelt grundvand tæt ved terræn. Det skal dog bemærkes, at gen-
nemsnitsalderen stiger med stigende dybde, da andelen af ungt vand falder med dybden.
I 2013 er det 25 år siden, vandmiljøplanerne blev iværksat. Figur 12 viser, at grundvandet i
omkring 40 % af de daterede aktive indtag, har en opholdstid på under 25 år. Grundvand fra
disse indtag kan derfor i princippet vise mulige eventuelle effekter af vandmiljøplanerne på
grundvandets kvalitet. I kapitel 5 er disse data anvendt til at vurdere effekten af vandmiljøpla-
nerne på grundvandets indhold af nitrat.
36
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 11.
Aldersfordelingen i 2013 for grundvandets dannelsesår i GRUMO boringer, udtrykt
ved CFC-årstal for overvågningsindtag som funktion af dybden til indtagstop (m u.t.). Alderen er
beregnet ud fra målt CFC årstal korrigeret for forskel mellem året for datering og 2013.
Figur 12.
Aldersfordelingen for grundvandets dannelsesår, udtrykt ved CFC-alderen for de date-
rede overvågningsindtag, der var aktive i 2012.
37
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Tritiumdatering
Grundvandets alder har altid været en meget vigtig parameter for tolkningen af de data, der
indsamles i forbindelse med grundvandsovervågningen. I overvågningens første år (1990-95)
blev der indsamlet data for tritium:
3
H. Store mængder tritium blev frigivet til atmosfæren som
følge af brintbombesprængninger i 1950’erne og 1960’erne, se Figur 14. Dette tritium blev
sammen med naturligt dannet tritium indbygget i nedbørens vandmolekyler, og muliggør en
grov datering af grundvandet.
Det vigtigste resultat af tritiumdateringen af grundvandet i overvågningsområderne i 1990’erne
var, at grundvandet i GRUMO blev opdelt i ungt og gammelt grundvand. Det gamle grundvand
er defineret som alt grundvand med meget lave indhold af tritium, dannet før ca. 1955. Det un-
ge grundvand, svarede i 1995, til en opholdstid på højst ca. 40 år. Opdelingen er hensigts-
mæssig ud fra en vandkvalitetsmæssig synsvinkel, da der siden 1950’erne har været en stor
påvirkning af grundvandets kvalitet med nitrat og pesticider fra landbruget, og med miljøfrem-
mede stoffer og pesticider fra byområder. Dette er også en rimelig opdeling set ud fra en geo-
logisk betragtning, da opholdstiden i mange grundvandsmagasiner kan være op til flere hund-
rede år (Hinsby, 2008).
Opdelingen i ungt og gammelt grundvand, ift. ca. 1955, er imidlertid utilstrækkelig, når effekten
af vandmiljøplanerne fra 1980’erne og frem skal vurderes, og sprogbrugen omkring ungt
grundvand kan da også virke forvirrende på de, der overvejende har fokus på den del af vand-
kredsløbet, som finder sted i det ferske overfladevand. Derfor var man interesseret i metoder
der kunne levere mere præcise dateringer, se nedenfor.
CFC-datering
CFC-forbindelserne, også kaldet freoner, er kemisk meget stabile, og derfor er indholdet i at-
mosfæren steget markant, siden produktionen af disse stoffer begyndte i 1930’erne, se Figur
13. Nedbørens indhold af CFC er i ligevægt med atmosfærens CFC-indhold, og nedbørens
indhold af CFC ændrer sig derfor med CFC indholdet i atmosfæren. CFC-indholdet i det ny-
dannede grundvand har derfor været stigende indtil omkring år 2000, hvor stofferne blev udfa-
set. Da CFC forbindelserne kun i begrænset omfang nedbrydes i grundvandet (Hinsby m.fl.,
2007), kan bestemmelse af CFC koncentrationen i grundvandet derfor sige noget om, hvornår
dette grundvand sidst var i kontakt med atmosfæren, og dermed ideelt set grundvandet op-
holdstid i undergrunden (Laier og Thorling, 2005). I dag er indholdet af CFC i atmosfæren
svagt faldende for de forskellige freonforbindelser, og CFC metoden er derfor ikke egnet til da-
tering af grundvand dannet efter omkring år 1990, da der ikke længere er en entydig sammen-
hæng mellem CFC indholdet i grundvandet og opholdstiden for grundvandet, se Figur 13.
38
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
600
1000
CFC i atmosfæren
CFC koncentration, picogram/L (10-
12
)
CFC i grundvand
800
CFC-11, 8 C
CFC-12, 8 C
7C
7C
9C
9C
500
CFC koncentration (10
-12
vol/vol)
CFC-11
CFC-12
400
600
300
400
200
100
200
0
1940
1950
1960
1970
1980
årstal
1990
2000
2010
0
1940
1950
1960
1970
1980
årstal
1990
2000
2010
Figur 13.
CFC i atmosfæren og grundvandet fra 1940 til 2013. CFC-11 er lettere opløselig i
vand end CFC-12, og derfor ses højere CFC-11 end CFC-12 i grundvand. Vandets temperatur be-
stemmer, hvor meget gas der kan opløses i vandet. Beregning af årstal for en given prøve må derfor
tage højde for vandets temperatur ved grundvandsspejlet. I Danmark er temperaturen oftest lig med
ca. 8 °C, årets middeltemperatur, når vandspejlet ligger 5 m u. t. eller dybere. Ved mere terrænnært
vandspejl kan ligevægtstemperaturen variere, og dermed påvirke CFC indholdet i grundvandet. For
CFC nær maksimum koncentration ses, at der er to løsninger mht. alder for et givet CFC indhold.
CFC-datering i overvågningsboringerne er tidligere udført fra 1996 og frem til omkring år 2005.
De fleste indtag er blot analyseret for CFC-forbindelser én gang, men for en række indtag er
der udført gentagne analyser og produceret egentlige tidsserier, der for de fleste indtag viser,
at alderen, dvs. strømningstiden fra grundvandsspejl til indtag, er nogenlunde konstant i det
overvågede grundvand. I enkelte indtag ses store udsving i alderen, og her er alderen for-
mentlig påvirket af varierende strømningsforhold, der opstår når grundvandsspejlet varierer
mellem tørre og våde perioder (Laier og Thorling, 2005).
Tritium/helium datering
Kender man forholdet mellem
3
H (tritium) og dets henfaldsprodukt
3
He (helium-3) i grundvand
kan man i princippet bestemme alderen (t) af grundvandvandet ud fra tritiums halveringstid
(12,43 år). En konsekvens heraf er, at alderen af grundvand, der indeholder lige store mæng-
der
3
H og
3
He, må være 12,43 år, da baggrundsværdien for
3
He er forsvindende lille.
Tritiumindholdet i atmosfæren nåede et maksimum i 1963 pga. brintbombe sprængningerne,
men er nu 50 år senere (fire halveringstider) faldet til nær det naturlige niveau, se Figur 14.
3
3
H dannes naturligt i atmosfæren i små mængder pga. den kosmiske stråling, og resulterer i et
H indhold i nydannet grundvand på omkring 5 – 10 TU (1 tritium unit = 10
18 3
H/mol H).
Aldersbestemmelse ved hjælp af
3
H /
3
He metoden er ikke begrænset til perioden kendetegnet
ved et kraftig forøget
3
H indhold fra brintbombe sprængningerne, men kan anvendes til alle ti-
der, så længe der er et målbart tritiumindhold tilbage i vandet. Detektionsgrænsen for tritium
medfører, at metoden er begrænset til datering af grundvand yngre end omkring 50-75 år.
39
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 14.
Tritium i nedbør og oprindelig tritiumindhold i grundvand (◊), som funktion af det be-
regnede infiltrationsår, for prøver udtaget under pilotprojektet i 2012. Bemærk logaritmisk y-akse
(Laier, 2014a).
Beregning af grundvandets oprindelige tritium indhold (summen af
3
H og
3
He) viser en stigen-
de påvirkning fra det forhøjede tritiumindhold, jo ældre grundvandet er. Der er en god over-
ensstemmelse med de fundne opholdstider, og dermed de beregnede infiltrationsår, og det tri-
tium indhold man havde i atmosfæren på infiltrationstidspunktet, se Figur 14.
40
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Referencer, grundvandets strømning og alder
Fredericia, J., Larsen, F. og Madsen, B., 1992: Grundvandsforurening i områder med moræneler. Vand og Jord, Nr. 3,
1992.
Freeze, R.A. og Cherry, J.A., 1979: Groundwater Printice-Hall Inc. 604 sider.
Henriksen, H.J., Rasmussen, J., Olsen, M. og Troldborg L., 2014:. Implementering af modeller til brug for vandforvalt-
ning. Delprojekt: ”Effekt af vandindvinding”. Udkast Version Juni 2014 – Leverance I udarbejdet for Miljøministeriet
Hinsby, K., Harrrar, W.G., Nyegaard, P., Konradi, P., Rasmussen, E.S., Bidstrup, T., Gregersen, U. & Boaretto, E. 2001:
The Ribe Formation in western Denmark: Holocene and Pleistocene groundwaters in a coastal Miocene sand aquifer. In:
Edmunds and Milne (Eds.): . Palaeowaters in Coastal Europe: evolution of groundwater since the late Pleistocene. Geol.
Soc. Spec. Publ., 189, 29-48.
Hinsby, K., Højberg, A.L., Engesgaard, P., Jensen, K.H., Larsen, F., Plummer, N.L., and Busenberg, E., 2007: Transport
and degradation of Chlorofluorcarbons (CFCs) in the pyritic Rabis Creek aquifer, Denmark. Water Resources Research,
vol. 43, W10423, doi: 10.1029/2006WR005854.
Hinsby, K., Purtschert,R., Edmunds,W.M., 2008: Groundwater age and quality. In P. Quevauviller (ed.), Science and Pol-
icy - an International Overview. RSC Publishing, The Royal Society of Chemistry, Cambridge. pp. 217-39.
Håkansson, E. og Schack Pedersen, S.A., 1992: Varv, Prækvartære Varv-kort.
Laier, T. og Thorling, L., 2005: Tidsserier og datering, anvendelse af overvågningsdata. ATV møde 5. okt. 2005; Grund-
vandsmonitering, teori, metoder og cases.
Laier, T., 2014: Aldersbestemmelse af ungt grundvand i overvågningsboringer -pilotprojekt. GEUS-notat 05-VA-14-01
Laier, T., 2014a: Aldersbestemmelse af ungt grundvand i overvågningsboringer ved T-He metoden. GEUS-notat 05-VA-
14-04
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L. 2009: Grundvand. Status
og udvikling 1989 – 2007. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2007.htm (5-11-13)
Hansen, B., Thorling, L., Dalgaard, T. & Erlandsen, M., 2011: Trend Reversal of Nitrate in Danish Groundwater – a Re-
flection of Agricultural Practices and Nitrogen Surpluses since 1950. Environmental Science and Technology, vol. 45 nr.
1 pp 228-234.
Relevante hjemmesider og links
DK modellens hjemmeside:
www.vandmodel.dk
(25.08.2014)
Grundvandskortlægningens hjemmeside hos GEUS:
www.geus.dk/DK/water-soil/mapping/groundwater-
mapping/Sider/default.aspx
(3.2.2015)
41
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
5 Nitrat
Sammenfatning og konklusion
Nitrat er tilstede i den iltede del af grundvandet, og kan findes stort set overalt i Danmark, men
især i Nordjylland, Thy, Himmerland og på Djursland (2008-2013), hvor mægtigheden af de
nitratholdige lag er størst. Der er en tydelig tendens til, at andelen af indtag i det iltede grund-
vand fra GRUMO med nitratkoncentrationer over 50 mg/l er aftagende i de seneste prøvetag-
ningsår. Omkring 40 % af disse indtag havde i 2013 et nitratindhold over 50 mg/l.
Dette mønster genfindes i LOOP. I sandjordsoplandene i LOOP er der for perioden 1990-2013
en tydelig tendens til et fald i det iltede grundvands gennemsnitlige nitratindhold fra ca. 100 til
ca. 50 mg/l. Faldet er størst frem til 2000, hvorpå ændringerne bliver mindre. For lerområderne
i LOOP er der også en tendens til et fald i det iltede grundvands gennemsnitlige nitratindhold
fra 1990-2013 fra omkring 50 til ca. 30 mg/l. Faldet er størst frem til 2006, hvorpå ændringerne
bliver mindre.
Udviklingstendensen i nitratindholdet i det yngste, iltede grundvand er en vigtig indikator i vur-
deringen af effekten af Vandmiljøplanen fra 1987 og de efterfølgende vand- og miljøplaner.
Der blev i rapporteringen fra 2009 (Thorling m.fl., 2010b) gennemført en statistisk analyse af
den tidslige udvikling i grundvandets nitratindhold fra 152 indtag med iltet grundvand i grund-
vandsovervågningen.
Resultaterne fra arbejdet med nitrattidsserier i iltet grundvand viser, at der generelt kan doku-
menteres en effekt af de gennemførte reguleringer af landbruget. I det yngste grundvand (0-15
år) er der en større andel med signifikant faldende nitratindhold sammenlignet med det ældre
grundvand (25-50 år). Denne observation er i overensstemmelse med udviklingen i kvælstof-
overskuddet i dansk landbrug, og målinger af nitratudvaskningen og nitrattransporten i vand-
løb i andre dele af det nationale overvågningsprogram. I mere end halvdelen af det yngste
vand kunne der dog ikke påvises en faldende tendens for nitrat ved den statistiske analyse.
I overvågningsboringer i GRUMO er der fundet overskridelser af kvalitetskravet (grænsevær-
dien) for nitrat i drikkevand og grundvand i hele landet uden tydelig regional gruppering. De
højeste nitratkoncentrationer i grundvandet i vandværksboringer optræder i Nordjylland, Thy,
Himmerland og på Djursland (2008-2013), hvor mægtigheden af de nitratholdige lag er størst.
Generelt har kun få vandværksboringer et nitratindhold over kvalitetskravet for drikkevand.
Dette hænger sammen med, at den forurenede del af grundvandet mange steder kan fravæl-
ges, idet boringer med et højt nitratindhold lukkes og erstattes af dybere boringer (Schullehner
& Hansen, 2014).
Det konkluderes, at det overordnet set går den rigtige vej med hensyn til at nedbringe nitrat-
indholdet i grundvandet, men at der flere steder fortsat kan konstateres stigninger, herunder
også i det helt unge grundvand dannet efter vandmiljøplanernes ikrafttræden. Dette blev ud-
dybet og diskuteret indgående i forrige års rapport.
42
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Indledning
Koncentrationen af nitrat i grundvandet er påvirket af en række faktorer, hvoraf de vigtigste for
danske forhold er:
kvælstofudvaskningen fra landbrugsarealer
nedbørsoverskuddet (nedbør minus fordampning)
nitratomsætningen ved redoxprocesser i de geologiske lag (Se kapitel 5)
vandets strømningsveje i de geologiske lag
I dette kapitel er der særlig fokus på nitrat i det iltede grundvand, da koncentrationen her direk-
te kan sammenlignes med nitratudvaskningen fra rodzonen, såfremt der er foretaget en date-
ring af grundvandet, og dermed en bestemmelse af strømningstiden fra terræn til indtaget i
overvågningsboringen. En analyse af tilstanden og udviklingen i nitratindholdet i det iltede
grundvand kan dermed anvendes til en vurdering af summen af effekterne af de nationale
handlingsplaner, som har haft til formål at reducere kvælstofudledningen fra landbruget.
Miljømål
Nitrat i grundvandet er uønsket, da nitrat kan bidrage til eutrofiering ved udstrømning til over-
fladevand, og derudover mistænkes nitrat i drikkevand i høje koncentrationer for at være
sundhedsskadeligt. Der er i EU´s grundvandsdirektiv og drikkevandsdirektiver fastsat et kvali-
tetskrav for indholdet af nitrat i grundvand og drikkevand på 50 mg/l (EU 2006 og EU, 1998).
Hensynet til en tilfredsstillende grundvandskvalitet er en af årsagerne til reguleringen af kvæl-
stofanvendelsen i landbruget gennem de forskellige nationale handlingsplaner siden 1985, og
ved udarbejdelse af kommunale indsatsplaner i forbindelse med den Nationale Grundvands-
kortlægning, som udføres i perioden 2000-2015. I forhold til EU’s Nitratdirektiv (EU, 1991) er
hele Danmark udpeget som et nitratfølsomt område, mens ca. 15 % af Danmarks areal er ud-
peget som nitratfølsomme indvindingsområder af Miljøministeriet.
Datagrundlag
Beskrivelsen af tilstanden og udviklingen i grundvandets nitratindhold bygger på data for peri-
oden 1990-2013 fra alle analyserede indtag fra GRUMO og LOOP, og perspektiveres med da-
ta fra andre boringer herunder grundvandsprøver fra aktive vandværksboringer og forskellige
typer af undersøgelsesboringer og lukkede vandværksboringer (”andre boringer”). Der indgår
et varierende antal indtag i de årlige rapporteringer, da ikke alle indtag prøvetages hvert år, og
andre indtag kun undersøges i en del af perioden(se kapitel 2).
Tabel 1 viser antallet af nitratanalyser i GRUMO, LOOP, aktive vandværksboringer og ”Andre
boringer” for de seneste tre år og for hele overvågningsperioden (1990-2013), se også Figur 7.
Det fremgår af tabellen, at antallet af nitratanalyser i 2013 ligger på niveau med de to foregå-
ende år for alle fire grupper af data. Dog lå antallet af analyser i GRUMO i 2012 ca. 50 % høje-
re end i 2013, hvilket skyldes prøvetagningen af redoxboringerne i 2012.
43
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Periode
2011
2012
2013
1990-2013
GRUMO
744
1.097
713
43.486
LOOP
434
514
455
17.087
Vandværks-
boringer
1.815
1.732
1.654
35.190
”Andre
boringer”
1.220
1.016
1.425
43.495
I alt
4.213
4.359
4.247
139.258
Tabel 1.
Antal nitratanalyser i GRUMO, LOOP, aktive vandværksboringer og ”Andre borin-
ger” (bl.a. bestående af forskellige typer af undersøgelsesboringer og lukkede vandværksboringer).
Nitrat i iltet grundvand i GRUMO og LOOP
I GRUMO og LOOP er delmængden af data fra iltet grundvand, analyseret nærmere. Gruppen
af nitratanalyser fra iltet grundvand (vandtype A) er i GRUMO fundet ved hjælp af algoritmen
fra Geo-vejledning 5 (Hansen mfl., 2009) der opstiller følgende tre kriterier, se Figur 15.
1. NO
3
> 1 mg/l
2. Fe < 0,2 mg/l
3. O
2
> 1 mg/l
Nitrit (NO
2-
) er brugt som støtteparameter for at identificere anoxiske nitratreducerede forhold.
I LOOP analyseres der ikke for jern-(Fe) lige så ofte, som der analyseres nitrat, og derfor ind-
går primært kriterie 1 og 3 ved udvælgelse af LOOP-data fra det iltede grundvand.
Figur 15.
Algoritme til fastlæggelse af vandtyperne A, B, C og D. FG=forvitringsgrad (Hansen
mfl., 2009).
44
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Tabel 2 viser det samlede antal aktive indtag og antallet af nitratanalyser heri, samt andelen af
indtag med iltet grundvand i LOOP og GRUMO i 2013. Fx er der i 2013 analyseret for nitrat i
713 indtag i GRUMO, hvoraf 280 indtag er placeret i iltet grundvand. I parentes er vist, at 227
af disse er dateret.
Antallet af indtag i iltet grundvand varierer fra to til 17 indtag per. LOOP-opland, og er specielt
lavt i de lerede LOOP 1. Der foreligger ikke brugbare dateringer fra LOOP-områderne, da det-
te ikke har været teknisk muligt pga. udformningen af de lavtydende boringer. I efteråret 2012
er der udført en ny horisontal overvågningsboring i LOOP 2 området ved Odderbæk (Nielsen
mfl., 2014). Der foreligger dog endnu ikke nitratanalyser fra denne nye boring.
Antal
nitrat
analyser i
2013
713
455
LOOP 1 (ler)
LOOP 2 (sand)
LOOP 3 (ler)
LOOP 4 (ler)
LOOP 6 (sand)
105
84
67
91
108
Program
GRUMO
LOOP
Aktive indtag
i 2013
713
94
19
15
22
18
20
Indtag fra iltet
grundvand
2013
280 (227)
52
2
10
17
9
13
Tabel 2.
Antal aktive indtag og antal indtag i iltet grundvand med nitratanalyser, som indgår i
grundvandsovervågningen i GRUMO og LOOP i 2013. I parentes er angivet, hvor mange af de ilte-
de indtag, der er dateret med CFC.
Tilstand
Fordeling af nitrat i alle typer boringer i 2013
Figur 16 viser fordelingen af samtlige nitratanalyser fra alle indtag, som er analyseret i 2013 i
GRUMO, LOOP, grundvand i aktive vandværksboringer og gruppen af ”Andre boringer”. Hvert
af de fire datasæt er afbilledet i et fraktildiagram for de fundne nitratkoncentrationer med en ik-
ke-lineær y-akse, der giver rette linjer for normaltfordelte data. Det betyder, at den del af hvert
datasæt, som ligger på rette linjer på Figur 16 stammer fra normalfordelte delpopulationer.
De maksimale nitratværdier, der er målt i 2013, er 680, 280, 220 og 97 mg/l for henholdsvis
”Andre boringer”, GRUMO, LOOP og grundvand i aktive vandværksboringer.
Nitratanalyserne fra GRUMO ligger omtrent på en ret linje for koncentrationer under 100 mg/l,
hvilket indikerer, at data er normalfordelte.
Nitratkoncentrationerne fra LOOP ligger på den samme rette linje som GRUMO for nitratkon-
centrationer større end 50 mg/l. Nitratkoncentrationer i LOOP under 50 mg/l tilhører en anden
fordeling, med færre lave koncentrationer end GRUMO. Dette kan muligvis skyldes, at en stør-
re andel af nitratanalyserne fra LOOP stammer fra nitratreducerende, anoxiske forhold i det
højtliggende grundvand præget af store udsving i grundvandspejl, varierende redoxforhold og
45
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
påvirkning fra reaktivt organisk stof i rodzonen, og at nitratindholdet derfor i mindre grad er re-
duceret end i GRUMO.
Det anoxiske nitratreducerende miljø i det højtliggende grundvand i LOOP repræsenterer
dermed et anderledes geokemisk miljø end den dybereliggende anoxiske nitratreducerende
zone, som en del af GRUMO-indtagene er placeret i.
Figur 16.
Fordelingen af samtlige nitratanalyser fra GRUMO, LOOP, grundvand i aktive vand-
værksboringer og ”Andre boringer” i 2013 med koncentrationer under 200 mg/l afbilledet i et frak-
tildiagram med sandsynligheds y-akse. Antallet af analyser og max. koncentrationen af nitrat frem-
går af legenden.
46
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Fordeling af alle nitratanalyserne i LOOP oplandene i 2013
Figur 17 viser fordelingen af samtlige nitratanalyser fra alle analyserede indtag i 2013 i de fem
LOOP-oplande. Ligesom i Figur 16 er nitratanalyserne afbilledet som fraktildiagram i et sand-
synlighedsplot. Nitratanalyserne fra de enkelte LOOP-oplande ligger noget mere spredte end
hele gruppen af nitratanalyser fra LOOP, se Figur 16, og udgør kun tilnærmelsesvis hver for
sig normalfordelte populationer. Der er dog nogenlunde samme hældning på alle kurverne op
til 100 mg/l.
De højeste koncentrationer af nitrat (op til 220 mg/l) er målt i LOOP 6, Bolbro Bæk, som ligger
i Sønderjylland. Generelt ligger nitratkoncentrationerne højere i sandjordsoplandene (LOOP 2
og 6, rødlige signaturer) end i lerjordsoplandene (LOOP 1, 3 og 4, grønlige signaturer). Det
skyldes, at nitratudvaskningen ofte er højere på sandjordene end på lerjordene, men også at
mange indtag på lerjordene er placeret i anoxisk nitratreducerende eller reduceret grundvand,
se Figur 15, hvilket betyder, at alene på grund af redoxforholdene er nitratindholdet mindre i
lerjordene.
Figur 17.
Fordelingen af samtlige nitratanalyser fra LOOP i 2013 i de 5 LOOP oplande afbille-
det i et fraktildiagram med sandsynlighedsakse. LOOP 1, 2 og 4 er lerjordsoplande (grønlige signa-
turer) og LOOP 2 og 6 er sandjordsoplande (rødlige signaturer).
47
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Fordeling af det gennemsnitlige nitratindhold i 2013 i alle typer af boringer
Figur 18 viser det gennemsnitlige nitratindhold for samtlige indtag analyseret i 2013 for fire
koncentrationsintervaller for de fire grupper af data (GRUMO, LOOP, grundvand i aktive vand-
værksboringer og ”Andre boringer”). Det fremgår, at ca. 20 % af indtagene i GRUMO og ca. 17
% af indtagene i LOOP har et gennemsnitligt nitratindhold over 50 mg/l. For grundvand i vand-
værksboringer er det knap 1 % og for gruppen af ”Andre boringer” ca. 4 %. Grundvandet be-
tragtes som nitratholdigt, når nitratindholdet er > 1 mg/l. Nitratholdigt grundvand er i 2013 fun-
det i 75, 53, 29 og 21 % af indtagene i henholdsvis LOOP, GRUMO, i vandværksboringer og
”Andre boringer”.
Figur 18.
Fordelingen af det gennemsnitlige nitratindhold pr. indtag i 2013 for GRUMO, LOOP,
aktive vandværksboringer og gruppen af ”Andre boringer”.
48
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Dybdemæssig fordeling af nitratindholdet i alle type boringer
Figur 19 viser den dybdemæssige fordeling af det gennemsnitlige nitratindhold fra indtag, hvor
indtagsdybden er kendt, for alle typer af boringer i 2013. Fordelingen af nitratkoncentrationer-
ne er opdelt i fire grupper (≤1, 1-25, 25-50 og >50 mg/l).
Der ses et gradvis fald med dybden i andelen af indtag med et nitratindhold over 25 mg/l.
Grundvand med et indhold af nitrat over 25 mg/l findes hovedsageligt i de øverste 60 m af
jordlagene. Den største hyppighed af høje nitratindhold findes i de øverste 10 m af jordlagene,
hvor nitratindholdet er større end 1 mg/l i ca. 64 % og over 50 mg/l i ca. 18 % af indtagene. Fi-
guren viser også, at der lokalt optræder nitrat i mere end 100 m u.t., ligesom der optræder ni-
tratfrit grundvand i de øverste 10 m.
n = 386
n = 642
n = 663
n = 486
n = 471
n = 274
n = 151
n = 135
n = 66
n = 31
n = 104
Figur 19.
Dybdemæssig fordeling til top af indtag i m u.t. af det gennemsnitlige nitratindhold i
2013 i 3.355 indtag fra alle type boringer (GRUMO, LOOP, aktive vandværksboringer og ”Andre
boringer”) opdelt i fire koncentrationsklasser. Antal indtag i hvert dybdeinterval er anført til højre
for tabellen.
Dybdemæssig fordeling af nitratindholdet i LOOP
Figur 20 viser den dybdemæssige fordeling af det gennemsnitlige nitratindhold i LOOP områ-
derne fra 2008-2013. Antallet af nitratanalyser, som ligger til grund for de beregnede gennem-
snitlige nitratanalyser, har stor variation fra seks analyser (LOOP 6, 2-2,3 m.u.t) til 420 nitrat-
analyser (LOOP 2, 5-5,3 m.u.t.). Der er i alle dybder fundet en forholdsvis stor spredning på
den beregnede gennemsnitlige nitratkoncentration, og standardafvigelsen når i visse tilfælde
helt op på ca. 50 mg/l (LOOP 2, 3-3,3 m.u.t.).
Figur 20 viser, at nitratkoncentrationerne i sandjordsoplandene ligger noget højere end i ler-
jordsoplandene. I lerjordsoplandene (LOOP 1 og 4) og i sandjordsoplandet (LOOP 2) falder ni-
tratindholdet med dybden. Dette skyldes sandsynligvis nitratreduktion. I LOOP 4 (på Fyn) er
49
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
der målinger til 11 m under terræn. Her viser resultaterne, at nitratfronten ligger omkring 7
m.u.t., hvorfor grundvandet er nitratfrit under denne dybde.
På sandjordsoplandene er der en stigning i nitratindholdet med dybden. Dette har sandsynlig-
vis flere årsager, og skyldes dels lokale variationer i nitratreduktionsforholdene, dels at grund-
vandets strømningsveje til de enkelte filtre ikke nødvendigvis er horisontal, men har et mere
kompliceret strømningsmønster, som påvirkes af nedbørsforholdene det enkelte år. En anden
mulig forklaring kan være udviklingen i nitratkoncentrationerne, hvor effekten af landbrugsregule-
ringen hovedsagelig registreres i de øverste filtre.
Figur 20.
Gennemsnitlig nitratkoncentration i grundvand opgjort på filterdybder (indtagets top) i
m.u.t. for lerjordsoplandene og sandjordsoplandene for perioden 2008-2013. Gennemsnittet er base-
ret på alle målinger foretaget i perioden i det angivne dybdeniveau. Spredningen (standardafvigel-
sen) omkring gennemsnittet er angivet med tyndere streg.
50
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Geografisk fordeling af nitrat i GRUMO i 2013
Figur 21 viser den geografiske fordeling af nitratindholdet i GRUMO i 2013. De nitratholdige
indtag og indtagene med overskridelser af kvalitetskravet er tilfældigt fordelt i landet uden ty-
delig regional gruppering.
Figur 21.
2013.
Nitratindholdet i grundvandet i GRUMO er opdelt på fire koncentrationsklasser i
51
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Geografisk fordeling af nitrat i LOOP i 2013
Figur 22 viser den geografiske fordeling af nitratindholdet i 2013 i de fem LOOP oplande:
LOOP 1, Højvads Rende på Lolland (lerjord)
LOOP 2, Odder Bæk i Himmerland (sandjord)
LOOP 3, Horndrup Bæk i Midtjylland (lerjord)
LOOP 4, Lille Bæk på Fyn (lerjord)
LOOP 6, Bolbro Bæk i Sønderjylland (sandjord)
Figur 22 er indtagsdybden angivet ved siden af hvert punkt. I flere tilfælde ligger datapunkter-
ne ovenpå hinanden, da den samme lokalitet kan have indtag i forskellige dybder. De største
koncentrationer er tegnet nederst, således at indtag med mindre koncentrationer kan tegnes
på samme sted med mindre signatur, og alle data kan ses.
52
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
53
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 22.
Nitratindholdet i grundvandet i overvågningsindtagene i de fem LOOP-oplande (gen-
nemsnit per indtag) i 2013 er fordelt på fire koncentrationsklasser. Dybden (m u.t.) til toppen af ind-
tagene er vist ved siden af hvert indtag.
54
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Geografisk fordeling af nitrat i grundvand i vandværksboringer 2009-2013
Figur 23 viser den geografiske fordeling af nitratindholdet i vandværksboringer hos aktive
vandværker gennem de seneste fem år (2009-2013). Denne femårige periode er begrundet i,
at Boringskontrollen, se kapitel 2 og 3, gennemføres i en turnus på tre til fem år. Kvalitetskra-
vet for grundvand og drikkevand blev i perioden overskredet i kortere eller længere tid i 33 bo-
ringer. Den højst målte værdi i perioden var 115 mg/l. Der kan optræde data fra boringer, som
er sat ud af drift, men som stadigt overvåges. Nitrat i grundvand i vandværksboringer optræder
særligt i Nordjylland, Thy, Himmerland og på Djursland. Dette hænger sammen med at en
større mægtighed af grundvandet i disse områder indeholder nitrat, end i resten af landet, hvor
dybden til nitratfronten under terræn kan være blot få meter (Schullehner & Hansen, 2014).
Figur 23.
Nitratindholdet i grundvandet i vandværksboringer fordelt på fire koncentrations-
klasser. Data viser gennemsnit per. indtag for perioden 2009-2013 fra aktive vandværker, og der
kan derfor indgå boringer, som ikke anvendes til drikkevandsforsyning.
55
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Geografisk fordeling af nitrat i ”Andre boringer” i 2013
Figur 24 viser for 2013 den geografiske fordeling af nitratindholdet i indtagene i ”Andre borin-
ger”, som er restgruppen, der bl.a. består af forskellige typer af undersøgelsesboringer og luk-
kede vandværksboringer. Det fremgår af Figur 24, at indtagene i ”Andre boringer” ikke er
jævnt fordelt i landet, idet datatætheden er størst i Midtjylland og på Sjælland.
Figur 24.
Nitratindholdet i grundvandet i gruppen ”Andre boringer” (gennemsnit per indtag) er
fordelt på fire koncentrationsklasser i 2013. ”Andre boringer” er en restgruppe som bl.a. består af
forskellige typer af undersøgelsesboringer og lukkede vandværksboringer.
Udvikling
Udviklingen i nitratindholdet i grundvandet vurderes udelukkende i forhold til udviklingen i iltet
grundvand, hvor effekter af ændret udvaskning fra rodzone direkte kan sammenlignes med i
ændringer nitratkoncentrationerne i grundvandet. Udviklingen i det iltede grundvands nitratind-
hold vurderes både i forhold til prøvetagningstidspunktet og i forhold til dannelsestidspunktet
for grundvandet, i de tilfælde hvor grundvandet er blevet dateret.
56
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Udviklingen i nitrat i iltet grundvand i GRUMO i forhold til prøvetagningsåret
Figur 25 viser fordelingen af alle nitratanalyser fra det iltede grundvand i grundvandsovervåg-
ningen fra perioden 1990-2013 fordelt på tre klasser med nitrat (1-25, 25-50 og >50 mg/l). Det
iltede vand ligger over nitratfronten, og repræsentere derfor den del af grundvandet, hvor der
er nitrat i alle prøver. Under nitratfronten er der ikke nitrat i grundvandet, men lave indhold i
prøverne kan bl.a. skyldes iltet ammonium.
Der er en tydelig tendens til, at andelen af indtag fra det iltede grundvand fra GRUMO, med
koncentrationer over 50 mg/l har været aftagende, sådan at omkring 30-40 % af indtagene i de
seneste prøvetagningsår har et indhold over 50 mg/l, mod 50-60 % frem til 2001. De seneste
6-7 år kan der ikke iagttages nogen udvikling i denne indikator.
Figur 25.
Tidsserie for den procentvise fordeling af nitrat (gennemsnit pr. indtag pr. år) fra iltet
grundvand for prøver udtaget i perioden 1990-2013 i GRUMO, hvor nitratindholdet er opdelt på tre
klasser (1-25, 25-50 og >50 mg/l nitrat). Antal analyser fra hvert år og klasse er anført i tabellen
under figuren.
Figur 26 viser udviklingen, i det iltede grundvands nitratindhold for analyser fra GRUMO udført
i perioden fra 1990 til 2013. Det iltede grundvands nitratindhold er vist som boksdiagrammer
for hvert prøvetagningsår, hvor 10 %, 25 %, 50 % (median), 75 % og 90 % fraktilerne samt
middelværdi og kvalitetskravet er vist. Det iltede grundvands nitratindhold udviser alle år en
stor spredning. Medianværdien for nitrat i iltet grundvand ligger igennem hele prøvetagnings-
perioden under middelværdien, hvilket indikerer, at der forekommer enkelte meget høje nitrat-
værdier. I prøvetagningsårene 1997-98 optræder de højeste værdier for 90 % fraktilen og
57
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
middelværdien. Derefter har nitratkoncentrationerne i iltet grundvand i forhold til prøvetag-
ningsåret været faldende både hvad angår alle de viste fraktilværdier og middelværdien. De
seneste 6-7 år kan der dog ikke iagttages nogen udvikling i denne indikator.
Median- og middelværdien har fra henholdsvis 2003 og 2007 ligget under eller tæt på kvali-
tetskravet på 50 mg/l nitrat.
Figur 26.
Udviklingen i det iltede grundvands nitratindhold i GRUMO vist som boksdiagram-
mer for hvert prøvetagningsår i perioden 1990–2013. Antal af analyser er angivet hvert år.
58
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Udviklingen i nitrat i iltet grundvand i LOOP i forhold til prøvetagningsåret
Figur 27 viser udviklingen i det iltede grundvands nitratindhold i LOOP for oplandene med
sand (LOOP 2 og 6) og ler (LOOP 1, 3 og 4). I år vises kun udviklingen i nitrat i de indtag som
moniterer iltet grundvand i LOOP, da det kun er disse analyser, som er direkte sammenligneli-
ge med nitratudvaskningen fra rodzonen, og dermed evt. ændringer som følge af indsatserne
for at nedbringe nitratindholdet i grundvandet.
I rapporten ”Faglig vurdering af grundvandsboringer og pejleboringer i Landovervågningen
(LOOP) 2010”, (Hansen mfl., 2010) blev det konkluderet, at der var brug for en optimering af
feltarbejdet i LOOP, særligt i forhold til måling af ilt, så indtagene med iltet grundvand kunne
identificeres. Gennemgangen af data ved dette års og sidste års rapportering viser, at der nu
gennemføres iltmålinger i felten i alle LOOP områderne. Dog er der ikke gennemført iltmålin-
ger i LOOP 4 (Lille Bæk) i 2013. Detektionsgrænsen på iltmålingerne ligger højere end målin-
ger i almindelige grundvandsboringer. Det skyldes, at der ved prøvetagningen normalt er util-
strækkeligt vand til at måle ilt i en flowcelle, jf. Teknisk Anvisning (Thorling, 2012b). Uanset
den forhøjede detektionsgrænse er iltmålinger ved prøvetagningen i felten i LOOP meget vig-
tige for tolkning af fundene af nitrat i grundvandet.
Figur 27 viser, at der hvert år er stor spredning i de målte nitratkoncentrationer, og at der er en
tendens til at denne spredning er blevet mindre de seneste 7-9 år. Generelt er der et højere ni-
tratindhold i grundvandet i sandområderne end i lerområderne. Gennemsnitsværdierne for ni-
tratindholdet i det øvre grundvand i sand- og lerjordsoplandene ligger lidt højere end median-
værdierne, men har ellers et nogenlunde synkront forløb.
For sandjordsoplandene er der for perioden 1990-2013 et tydeligt fald i det iltede grundvands
gennemsnitlige nitratindhold fra ca. 100 til ca. 50 mg/l. Faldet er størst frem til 2000, hvorpå
ændringerne bliver mindre.
For lerområderne er der også et fald i det iltede grundvands gennemsnitlige nitratindhold fra
1990-2013 fra omkring 50 til ca. 30 mg/l. Faldet er størst frem til 2006, hvorpå ændringerne
bliver mindre.
59
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 27.
Udviklingen i det iltede grundvands nitratindhold i LOOP-oplande med sand (LOOP 2
og 6) og ler (LOOP 1, 3 og 4) vist som boksdiagrammer for hvert prøvetagningsår fra 1990-2013.
Antallet er analyser er angivet hvert år.
60
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Udviklingen i nitrat i iltet grundvand i GRUMO i forhold til dannelsesåret for grundvandet
Eventuelle effekter af den generelle kvælstofregulering i landbruget siden 1985 ved de forskel-
lige vandmiljøplaner mv. vil kunne erkendes i det iltede grundvand. Det skyldes, at koncentra-
tionen af nitrat kan sammenlignes med nitratudvaskningen, da nitraten ikke er omsat ved re-
ducerende processer. Datering af grundvandet giver mulighed for at sammenligne udviklingen
i nitratkoncentrationer i iltet grundvand med udviklingen i kvælstofpåvirkningen fra landbruget.
Nitratindholdet infiltreret til grundvand, kan direkte sammenlignes med kvælstoftilførslen i
landbruget eller nitratudvaskningen det pågældende år.
I rapporteringen for perioden 1989-2008 (Thorling m.fl., 2010a) var der fokus på udviklingen i
nitratindholdet i iltet grundvand på indtagsniveau. Yderligere databearbejdninger er publiceret i
Hansen et al. 2011 og Hansen er al. 2012. En statistisk dataanalyse af ca. 20 års overvåg-
ningsdata fra hele landet viste, at nitratindholdet og tilførslen af nitrat til iltet grundvand gene-
relt har været faldende siden ca. 1980. Den generelle tendens med et faldende nitratindhold i
iltet grundvand stemmer overens med den overordnede tendens for udviklingen i kvælstof-
overskuddet i dansk landbrug.
Figur 28 viser en opsummering af de publicerede resultater fra 152 indtag med iltet CFC date-
ret grundvand. Det fremgår, at det yngste iltede grundvand (< 15 år) har flere overvågningsind-
tag med et signifikant faldende nitratindhold (44 %) end det ældste (25-50 år) iltede grundvand
(9 %). Dog findes der stadig indtag, hvor nitratindholdet er stigende, men hvor kun ca. 18 % af
det yngste iltede grundvand har et signifikant stigende nitratindhold, har 64 % af det ældste il-
tede grundvand et signifikant stigende nitratindhold. Det bemærkes også, at der i mere end 50
% af indtagene i det yngste grundvand ikke kan påvises en faldende tendens.
Figur 28.
Andel af statistisk signifikante (p<0,05) stigende og faldende nitrattrends samt ikke-
signifikante (p≥0,05) nitrattrends i grundvandet inddelt i 3 aldersgrupper (modificeret efter Hansen
m.fl., 2011). Antallet af undersøgte indtag i hver gruppe er vist.
61
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Referencer nitrat
Dansk lovgivning mv.
Miljøministeriet, 2014: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsan-
læg. – Miljøministeriets bekendtgørelse nr. 292 af 26. marts 2014. (Drikkevandsbekendtgørelsen)
EU direktiver.
EU, 1991: Europaparlamentet og Rådets direktiv 91/676/EOEF af 12. december 1991 om beskyttelse af vand mod foru-
rening forårsaget af nitrater, de stammer fra landbruget. (Nitratdirektivet)
EU, 2006: Europaparlamentet og Rådets direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grundvandet
mod forurening og forringelse.(Grundvandsdirektivet)
Andre henvisninger:
Hansen, B., Mossin L., Ramsay L., Thorling L., Ernstsen V., Jørgensen J., og Kristensen M., 2009: Kemisk grundvands-
kortlægning. Geo-vejledning 6. GEUS, Særudgivelse
http://gk.geus.info/xpdf/kemisk-
grundvandskortlaegning20110325.pdf (25-08-14)
Hansen, B., Rasmussen, B.B., Sivertsen, J., Sørensen, E., Kristoffersen, V. & Christensen, K.S., 2010. Faglig vurdering
af grundvandsboringer og pejleboringer i Landovervågningen (LOOP). Særudgivelse fra GEUS.
Hansen, B., Thorling, L., Dalgaard, T. & Erlandsen, M., 2011: Trend Reversal of Nitrate in Danish Groundwater – a Re-
flection of Agricultural Practices and Nitrogen Surpluses since 1950. Environmental Science and Technology, vol. 45 nr.
1 pp 228-234.
Hansen, B., Dalgaard, T., Thorling, L., Sørensen, B. & Erlandsen, M., 2012. Regional analysis of groundwater nitrate
concentrations and trends in Denmark in regard to agricultural influence. Biogeosciences Vol 9, 5321-5346, 2012.
Nielsen, A.M., Hansen, B, Ernstsen, V., Rasmussen, P., Blicher-Mathiesen, G., & Greve, M.H., 2014. Odder Bæk –
LOOP 2. Lokalitet 03, renovering og etablering af sugeceller og horisontal boring. GEUS rapport, 2014/82.
Schullehner, J. & Hansen, B. (2014): Nitrate exposure from drinking water in Denmark over the last 35 years. Environ-
mental Research Letters 9 095001
doi:10.1088/1748-9326/9/9/095001
Thorling, L., 2012b: Prøvetagning af grundvand i felten. Teknisk anvisning. GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/g02_provetagning.pdf (25-08-14)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2010a: Grundvand. Sta-
tus og udvikling 1989 – 2008. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2008.htm (25.08.2014)
62
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
6 Uorganiske sporstoffer
Sammenfatning og konklusion
En række uorganiske sporstoffer optræder i dansk grundvand i koncentrationer over kvalitets-
kravene. En del af indholdet af disse stoffer er naturligt forekommende, mens det i andre til-
fælde skyldes påvirkninger fra samfundsmæssige aktiviteter.
Resultaterne fra 2013 af grundvandets indhold af uorganiske sporstoffer viser i overensstem-
melse med tidligere års overvågning, at der er mange boringer, hvor indholdet af sporstoffer i
grundvandet overstiger drikkevandskvalitetskravene (grænseværdierne). Dette gælder især for
arsen og nikkel men også for aluminium og bor. I områder, hvor grundvandet har - ofte natur-
ligt - høje indhold af disse stoffer, kan en simpel vandbehandling på vandværkerne og/eller fo-
kus på indvindingsstrategien understøtte levering af drikkevand, der overholder kvalitetskra-
verne. Stofferne optræder derfor ikke i drikkevandet i samme omfang som i grundvandet.
Der er fundet overskridelser af kvalitetskravene for drikkevand for ét eller flere stoffer i 40 % af
de undersøgte indtag i GRUMO og i 16 % af vandværksboringerne. Desuden viser GRUMO-
resultaterne en samtidig overskridelse på to stoffer (ofte aluminium og nikkel), tre stoffer (ofte
aluminium sammen med bly, cadmium, nikkel eller zink) og fire stoffer (aluminium, bly, kobber
og zink) i henholdsvis 7,5, 4,5 og 1,5 % af indtagene.
Resultater for GRUMO i perioden 1993 til 2013 viser fra 2010 en stigning i andelen af indtag
med koncentrationer af aluminium over kvalitetskravene, og i 2013 er det næsten hvert femte
indtag. Dette hænger sammen med udbygningen af stationsnettet, der i de seneste år især har
fundet sted i Vestjylland, hvor indholdet af aluminium som følge af lavere pH-værdier ofte er
højere i grundvandet end i resten af landet.
Indledning
Uorganiske sporstoffer forekommer naturligt i relativt små mængder i grundvandet, typisk i
størrelsesordenen µg/l. De uorganiske sporstoffer har meget forskellige kemiske egenskaber,
anvendelser og geologisk forekomst. Stofgruppen uorganiske sporstoffer omfatter, bl.a. tung-
metaller som cadmium og bly, men også letmetaller som aluminium og ikke-metaller som fx
arsen og bor. Også den simple kemiske forbindelse cyanid (CN), som blandt andet optræder
på gamle gasværksgrunde, indgår i gruppen af uorganiske sporstoffer. For en lang række
sporstoffer må det anses for sandsynligt, at de målte indhold ud over det naturligt forekom-
mende baggrundsindhold også rummer bidrag fra samfundsmæssig aktivitet.
Tabel 3 viser kvalitetskriterierne for de enkelte sporstoffer i drikkevand, grundvand og overfla-
devand. Den store variation i kvalitetskriterierne fra stof til stof skyldes de vidt forskellige kemi-
ske egenskaber, der igen medfører stor variation i såvel de gavnlige som de toksiske og øko-
toksikologiske egenskaber.
63
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Uorganiske
sporstoffer
Grundvands
kvalitets-
kriterier
(MST 2014)
g/l
Kvalitetskrav
drikkevand
a
(MiM 2014a)
g/l
100
2
5
700
10
5
1.000/300
b
2
2
5
-
20
-
-
50
20
100
1/0,1
b
1000
20
20
Kvalitetskrav for overfladevand
(MiM 2010)
Fersk/
kort tid
177
43
c
145
c
-
2,8
c,f
2080
d
-
-
18
c
10
d
-
17
c
124
c
-
-
2,0
c,d
-
-
587
c
6,8
c
c
Fersk
113
4,3
c
9,3
c,d
-
0,34
c,f
94
cd
dog max
20.000
c
-
-
0,28
c,d
10
d
-
3,4
c
4,9
c
-
-
1
c,d
dog max
12
c
-
-
67
c
2,3
c,d
dog max
3
c
-
210
c,d
0,017
c,d
0,48
c,d
-
4,1
c,d
7,8
c,d
3,1
c,d
c
Marin
-
11,3
c
0,11
c,d
5,8
c,d
-
0,34
c,f
94
cd
dog max
20.000
c
-
-
0,28
c,d
10
d
-
3,4
c
3,4
c
-
-
1
c,d
dog max
2,9
c
-
-
6,7
c,d
0,23
c,d
dog max
3
c
-
210
c,d
0,2
c,d
0,048
c,d
-
4,1
c,d
7,8
c,d
-
Aluminium
Antimon
Arsen
Barium
Beryllium
Bly
Bor
-
-
8
-
-
1
300
Marin/
kort tid
-
177
c
1,1
c,d
145
c
-
2,8
c,f
2080
d
-
-
34
c
10
d
-
17
c
124
c
-
-
2,0
c,d
-
-
587
c
6,8
c
Cadmium
(blødt vand
e
)
Cadmium
(hårdt vand
e
)
Kobolt
Jod
Krom, total
Krom, VI
Krom III
Cyanider,
uorganiske
Cyanider,
syreflygtige
Kobber
0,5
0,5
-
-
25
1
-
50
-
100
Kviksølv
Litium
Molybdæn
Nikkel
0,1
-
20
10
Selen
-
10
-
-
b
c,d
Strontium
-
- /10.000
553
553
c,d
Sølv
-
10
0,36
c,d
1,2
c,d
Tallium
-
1
1,2
c,d
1,2
c,d
Tin
-
10
-
-
c
Vanadium
-
-
57,8
57,8
c
Zink
100
100
8,4
c,d
8,4
c,d
Zink
i
100
100
-
-
a) Ved indgang til ejendom;
b) Krav/Anbefaling;
c) Kvalitetskravet gælder for koncentrationen i opløsning, dvs. den opløste fase af en vandprøve, der er
filtreret gennem et 0,45 µm filter eller behandlet tilsvarende;
d) Ved vurdering af overvågningsdata eller beregnede koncentrationer i et vådområde tages der hensyn
til den naturlige baggrundskoncentration, hvis den gør det umuligt at overholde miljøkvalitetskravene;
64
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
e) Nationalt miljøkvalitetskrav for forurenende stof med EU-miljøkvalitetskrav (jf. bilag 3 i MIM 2010);
f) Ved vurdering af overvågningsresultater i forhold til miljøkravene (bilag 3, del B, punkt 3 i MIM
2010);
g) korttidskvalitetskrav er ikke fastsat;
h) Gældende værdi i bilag 3;
i) Miljøkvalitetskravet gælder for blødt vand (Hårdhed<24 mg CaO/l).
Tabel 3.
vand.
Kvalitetskriterier for uorganiske sporstoffer i drikkevand, grundvand og overflade-
I forhold til menneskers helbred kan de uorganiske sporstoffer groft opdeles i tre grupper:
de toksiske stoffer, der har sundheds- og miljømæssigt skadelige effekter (humantoksi-
ske og økotoksiske) selv ved små koncentrationer
de essentielle stoffer, der omfatter stoffer, som er nødvendige for den menneskelige
organisme i små mængder, men som er sundhedsskadelige og økotoksiske i større
koncentrationer
de stoffer, som normalt ikke optræder i problematiske koncentrationer, men hvor stoffet
kan have relevans, fordi det stedvis kan optræde i så høje koncentrationer, at det kan
være enten sundhedsskadeligt eller have økotoksikologiske effekter fx aluminium og
sølv, hvor de frie ioner er giftige.
De toksiske stoffer omfatter bl.a. antimon, arsen, bly, cadmium, kviksølv samt cyanid. Arsen er
yderst giftigt for mennesker, og visse uorganiske arsenforbindelser kan forårsage kræft hos
mennesker (Miljøstyrelsen, 1995).
De essentielle stoffer omfatter bl.a. krom, kobber, zink og selen. For selen er der en relativ lille
forskel mellem det nødvendige indtag og det indtag, der har giftvirkning.
Restgruppen udgøres bl.a. af aluminium, barium, bromid, bor, jod, litium, molybdæn, strontium
og sølv. For nogle stoffer, fx. beryllium, er der kun sparsom viden om deres effekter i de små
koncentrationer, som normalt forekommer opløst i grundvand. Bor er normalt ikke til stede i
problematiske koncentrationer i almindeligt fersk grundvand, og betragtes heller ikke som es-
sentielt (Adriano, 2001). Bor anvendes bl.a. til trykimprægnering af træ og i visse insekticider.
Derudover er bor en indikator for saltvandsindtrængning.
Miljømål
Drikkevandskravene for sporstoffer (grænseværdierne) er opdelt i to, dels en værdi ved ind-
gang til ejendom og dels en anden (højere) værdi ved forbrugers taphane, med baggrund i ri-
sikoen for afsmitning af metaller fra installationer og rør (MiM, 2014a).
En række sporstoffer, herunder arsen og nikkel kan fjernes delvist ved vandbehandlingen, un-
der forudsætning af at grundvandet indeholder de fornødne mængder af jern og mangan. Un-
der iltningen på vandværket udfældes jern og mangan, sammen med mange sporstoffer som
okkerslam (Miljøstyrelsen, 1999). Koncentrationer af disse sporstoffer i drikkevandet, der leve-
res til forbrugerne, kan derfor forventes at være lavere, og er ofte lave nok til at overholde kva-
litetskraverne sammenlignet med grundvandet i indvindingsboringerne. Indholdet af bor æn-
dres ikke ved almindelig vandbehandling, og ved høje indhold i grundvandet må vandværket
blande med mindre påvirket vand.
Datagrundlag
65
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Tabel 4 viser hvilke analyseparametre, der indgår i overvågningsprogrammet for grundvand
(GRUMO for programperioden 2011-2015) samt anvendes til overvågning af grundvandskvali-
teten i vandværksboringerne i forbindelse med den obligatoriske boringskontrol (MiM, 2014a).
Analysefrekvenserne i såvel GRUMO som i vandværksboringerne varierer fra årlige analyser
til en analyse hvert 5-6 år.
Vandværks
boringer
X
d
X
X
Uorganiske sporstoffer
Aluminium (Al)
Arsen (As)
Barium (Ba)
Beryllim (Be)
Bly (Pb)
Bor (B)
Bromid (Br)
Cadmium (Cd)
Jod (I)
Kobber (Cu)
Kobolt (Co)
Kviksølv (Hg)
Nikkel (Ni)
Strontium (Sr)
GRUMO
X
X
X
a
X
b
X
X
X
c
X
X
X
X
X
X
a
X
X
X
e
Zink (Zn)
X
a) Analyseres kun hvis der er et behov fra påvirket overfladevand, for at ken-
de baggrundskoncentrationer i lokale grundvandsforekomster.
b) Iværksættelse af overvågning afventer fastsættelse af grænseværdi for
drikkevand.
c) Analyseres kun hvor der er mistanke om at stigende klorid skyldes vejsalt
eller hvor der er behov for baggrundskoncentrationer i de lokale grundvands-
forekomster.
d) Analyseres hvor grundvandets pH er mindre end 6.
e) Analyseres hvis vandet indvindes fra områder med Skrivekridt.
Tabel 4.
Analyseparametre 2013 for uorganiske sporstoffer i grundvandsovervågningen og
obligatoriske stoffer i vandværksboringer.
Tilstand og udvikling, Grundvandsovervågning
Fra 1993 til 2013 er i alt 24 uorganiske sporstoffer overvåget i kortere eller længere perioder.
Der er fastsat drikkevandskvalitetskrav for 21 af disse. Der er i 2013 konstateret overskridelser
af de ”ved indgangen til forbrugers ejendom” fastsatte kvalitetskrav for syv af de målte stoffer,
nemlig aluminium, arsen, bly, cadmium, kobber, nikkel, og zink.
Det generelle omfang af overskridelser for de vigtigste stoffer, samt den tidslige udvikling for
perioden 1993-2009, fremgår af Thorling et al. (2010b). Tabel 5 viser udviklingen i aluminium,
arsen og nikkel i perioden 1993-2013.
66
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
For aluminium har den procentvise overskridelse været nogenlunde konstant (<10 %) for peri-
oden 1993-2009, mens den for perioden 2010-2013 stiger til 20 % af indtagene. Ligeledes er
der for nikkel sket en stigning i den procentvise overskridelse for 2012 og 2013 sammenlignet
med perioden 1993-2011. For arsen er der tale om et fald i den procentvise andel af indtag
over kvalitetskravet for perioden 2009-2013. Disse ændringer er formentlig knyttet til de æn-
dringer i stationsnettet, som har fundet sted de senere år. Flere vestjyske lokaliteter med
grundvand med lavere pH-værdi og dermed mere aluminium kan være en medvirkende fakto-
rer. En nærmere analyse af udviklingen af aluminium, arsen og nikkel over tid ligger imidlertid
uden for rammerne af dette års rapport.
Aluminium
Indtag
Indtag
>
KK
(antal)
(%)
210
8
264
6
364
14
255
5
276
7
732
6
746
8
749
6
771
6
741
6
751
6
1
0
726
9
33
12
879
9
445
11
807
8
239
13
583
11
257
20
134
20
Arsen
Indtag
Indtag
>
KK
(antal)
(%)
232
19
265
11
364
11
255
12
277
12
735
8
750
10
751
11
771
11
766
9
787
10
23
17
901
9
52
12
880
9
445
8
807
7
490
4
590
7
259
4
134
4
Nikkel
Indtag
Indtag
>
KK
(antal)
(%)
255
5
283
1
381
4
268
3
290
2
744
4
758
4
750
4
771
4
763
3
763
3
46
2
915
5
53
2
880
6
445
7
807
3
490
7
590
6
259
12
134
21
År
1993
1994
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
Tabel 5.
GRUMO: Antal indtag og overskridelser af kvalitetskravene (KK) (%) for aluminium,
arsen og nikkel for perioden 1993 til 2013.
I 2013 er 134 GRUMO-indtag analyseret for stofferne aluminium, arsen, bly, bor, beryllium,
cadmium, jod, kobber, nikkel og zink.
Tabel 6 viser koncentrationsniveauerne for sporstoffer i GRUMO opgivet som middel og medi-
anværdi samt 10 og 90 % fraktiler. Derudover vises antal indtag med overskridelse af kvali-
tetskrave. Overskridelserne er fordelt på 83 indtag, svarende til 40 % af de undersøgte indtag.
I 10 indtag (7,5 %) overskrides kvalitetskravet for to stoffer (ofte aluminium og nikkel) og i seks
indtag (4,5 %) overskrides kvalitetskravet for tre stoffer (ofte aluminium med bly, cadmium,
nikkel eller zink) og i to indtag (1,5 %) overskrides kvalitetskravet for fire stoffer (aluminium,
bly, kobber og zink).
67
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
I 2013 overskrides kvalitetskravet (100 µg/l) for aluminium i 27 indtag, se Tabel 6. Dette ses
primært i Midtjylland og mellem Hanstholm og Fjerritslev. Overskridelser for arsen (5 µg/l) er
målt i seks indtag fordelt over hele landet. I tre indtag i området fra Aalborg og nord på over-
stiger indholdet af bor den vejledende værdi på 300 µg/l, men der forekommer ingen overskri-
delser af kvalitetskravene (1000 µg/l). Kilden til dette indhold er antagelig jordens naturlige
indhold af forskellige borholdige mineraler (Flyvbjerg og Terkelsen, 2006).
Overskridelser for bly (5 µg/l) og kobber (100 µg/l) forekommer i henholdsvis seks og fire ind-
tag, der alle findes i Midt og Vestjylland. Et par overskridelser for cadmium (2 µg/l) forekommer
begge i Midtjylland. Kvalitetskravet for nikkel (20 µg/l) overskrides i 28 indtag, der primært fin-
des vest for en linje fra Fjerritslev til Løgumkloster, samt i Køge-Faxe-Københavnsområdet.
Overskridelserne for kvalitetskravet for zink (100 µg/l) sker i 10 indtag i Vestjylland og den cen-
trale del af Sjælland.
Detek-
tions-
grænse
µg/l
Aluminium
Arsen
Bly
Bor
Beryllium
Cadmium
Jod
Kobber
Nikkel
Zink
0,60
0,03
0,03
10
0,002
0,004
0,03
0,04
0,03
0,5
Uorganisk
sporstof
Kval.
Krav
µg /l
100
5
5
1000
10
2
100
20
100
Fund
%
94
94
49
100
33
65
99
77
92
75
10 %
µg/l
0,54
0,07
0,03
12
0,01
0,004
1,60
0,04
0,04
0,50
Analyser
Median Middel 90 %
3,50
0,52
0,03
22
0,02
0,010
4,90
0,39
1,50
5,70
136
1,29
1,10
48
0,19
0,17
15
14
14
36
360
3,45
0,78
93
0,66
0,42
25
13,5
39
100
Antal
134
134
134
134
134
134
133
134
134
134
Indtag
Antal
>KK
27
5
6
0
0
2
-
4
28
10
%
>KK
20,1
3,7
4,5
0,0
0,0
1,5
-
3,0
20,9
7,5
Tabel 6.
Sporstoffer GRUMO 2013. Antal undersøgte indtag, fundne koncentrationer med til-
hørende detektionsgrænse og kvalitetskrav (KK).
68
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Tilstand og udvikling, grundvand i vandværksboringer
For 2013 er der indberettet i alt 1642 analyser af uorganiske sporstoffer fra grundvand i vand-
værksboringer, fordelt på 1562 indtag. Hovedparten af indtagene er analyseret for de obligato-
riske stoffer: arsen, barium, bor, kobolt og nikkel. Ud af de 1562 indtag er der fundet overskri-
delse af drikkevandskravene for ét eller flere stoffer i 251 indtag, svarende til 16 %. En samti-
dig overskridelse på to stoffer (nikkel med arsen eller kobolt) og tre stoffer (bor, kobolt og nik-
kel) forekommer i henholdsvis 0,12 og 0,06 % af indtagene.
Tabel 7 viser fund og overskridelser af kvalitetskravet for drikkevand for de målte sporstoffer
for en 5-årig periode, 2009 til 2013. Tabel 8 viser, at de procentvise overskridelser for de en-
kelte sporstoffer for 2013 er i god overensstemmelse med data fra hele perioden 2009-2013.
Direktions-
grænse
µg/l
Aluminium
Arsen
Barium
Bly
Bor
Brom
Cadmium
Kobber
Kobolt
Kviksølv
Nikkel
Strontium
Zink
7
0,3
1
0,03
50
4
0,004
0,04
1
0,005
0,1
-
0,5
Kval.
krav
Fund
%
55
92
100
42
94
99
15
54
41
13
90
100
59
10 %
µg/l
1,1
0,10
10
0,03
16
58
0,004
0,04
0,04
0,002
0,03
380
0,50
Uorganisk
sporstof
Analyser
Median Middel 90 %
7,0
0,90
58
0,03
50
83
0,004
0,07
0,07
0,002
0,52
1365
0,92
11
3,01
80
0,13
104
110
0,008
0,46
0,57
0,008
2,9
2400
6,02
20
6,0
170
0,20
230
160
0,015
1,00
1,40
0,01
7,0
5450
20
Indtag
Antal %
>KK >KK
5
709
6
0
18
-
0
0
66
0
349
17
0
1,6
11,8
0,1
0,0
0,3
-
0,0
0,0
2,0
0,0
1,7
3,2
0,0
µg /l
100
5
700
5
1.000
-
2
100
5
1
20
10.000*)
100
Antal
316
6021
6007
254
6012
-
242
153
3132
141
6043
497
245
Tabel 7.
Sporstoffer i grundvandet i vandværkboringer for perioden 2009-2013. Antal under-
søgte indtag, fundne koncentrationer med tilhørende detektionsgrænse og kvalitetskrav (KK).
*)Værdien for strontium er vejledende.
I 2013 er kvalitetskravet for arsen (5 µg/l) overskredet i 184 boringer fordelt over hele landet
med undtagelse af det jyske område vest for Hovedopholdslinjen, hvor der ikke ses nogen
overskridelser. De høje indhold af arsen kan som udgangspunkt forventes at være naturlige
baggrundskoncentrationer (Larsen og Larsen, 2003), hvor indholdet vil være påvirket af de lo-
kale geokemiske forhold, der bevirker, at de højeste arsen koncentrationer findes i reduceret
grundvand (Larsen et al., 2009). Desuden kan indholdet af arsen påvirkes af den valgte pum-
pestrategi.
I 2013 er kvalitetskravet for nikkel (20 µg/l) overskredet i 31 boringer, der primært er placeret
nord, vest og syd for København. Disse overskridelser er antagelig knyttet til en ikke bæredyg-
69
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
tig indvinding af grundvand og ændringer i grundvandsspejlet (Jensen et al., 2003). Den vejle-
dende værdi for strontium (10.000 µg/l) er overskredet i 13 boringer primært i Sydsjælland og
Møn samt syd for København. Her er kilden til det høje indhold af strontium antagelig naturlig
opløsning af strontium-rige mineraler i de kalkholdige lag (Bonnesen et. al, 2009).
Uorganisk
sporstof
Detek-
tions-
grænse
µg/l
Kvalitets
krav
µg /l
100
5
700
5
1000
-
2
100
5
1
20
10.000*)
100
Fund
%
49
92
99
72
97
100
14
58
46
2
83
100
53
10 %
µg/l
1,60
0,07
9,9
0,03
14
59
0,004
0,04
0,04
0,002
0,03
300
0,50
Analyser
Median
7,0
0,81
59
0,04
50
83
0,004
0,11
0,05
0,002
0,47
1300
0,65
Middel
9,1
2,30
79
0,09
96
128
0,010
0,64
0,39
0,007
2,62
2550
4,80
90 %
11
6,0
170
0,20
225
140
0,019
1,00
1,50
0,002
6,10
6200
21
Indtag
Antal
>KK
1
185
1
0
6
-
0
0
13
0
33
12
0
%
>KK
0,9
11,9
0,1
0,0
0,4
-
0,0
0,0
0,8
0,0
2,1
3,8
0,0
Antal
106
1561
1544
58
1547
-
50
47
1534
42
1562
313
58
Aluminium
Arsen
Barium
Bly
Bor
Brom
Cadmium
Kobber
Kobolt
Kviksølv
Nikkel
Strontium
Zink
7
0,3
1
0,03
50
4
0,004
0,04
1
0,005
0,1
-
0,5
Tabel 8.
Sporstoffer i grundvandet i vandværksboringer i 2013. Antal undersøgte indtag, fund-
ne koncentrationer med tilhørende detektionsgrænse og kvalitetskrav (KK). Værdien for strontium
er vejledende.
70
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Referencer, Sporstoffer
Dansk lovgivning, vejledninger mv.
Miljøministeriet, 2010. Bekendtgørelse om miljøkvalitetskrav for vandområder og krav til udledning af forurenende stoffer
til vandløb, søer eller havet. Bekendtgørelse nr. 1022 af 25. august 2010.
Miljøministeriet, 2014. Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. Bekendtgørelse nr. 292 af
26. marts 2014 (Drikkevandsbekendtgørelsen)
Miljøstyrelsen, 1995. Toksikologiske kvalitetskriterier for jord og vand - Projekt om jord og grundvand fra Miljøstyrelsen
nr. 12.
Miljøstyrelsen, 1998. Oprydning på forurenede lokaliteter – Hovedbind. Vejledning fra Miljøstyrelsen, nr. 6.
Miljøstyrelsen, 1999. Fjernelse af metaller fra grundvand ved traditionel vandbehandling på danske vandværker. Arbejds-
rapport fra Miljøstyrelsen nr. 17.
Miljøstyrelsen, 2014. ”Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand”. Opdateret
maj 2014.
EU- direktiver mv.
EU, 2000. Vandrammedirektivet. Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættel-
se af en ramme for fællesskabets vandpolitiske foranstaltninger.
EU, 2006. Grundvandsdirektivet. Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyt-
telse af grundvandet mod forurening og forringelser.
Andre referencer og litteratur i øvrigt
Adriano, D. C, 2001. Trace elements in terrestrial environments (2. edition). Springer Verlag.
Bonnesen, E., Larsen, F., Sonnenborg, T., Klitten, K., og Stemmerik, L. 2009. Deep saltwater in chalk of north-west Eu-
rope origin, interface characteristics and development over glacial time. Hydrogeology Journal 17:1643-1663.
Flyvbjerg, J. og Terkelsen, M. 2006. Bor i grundvand og drikkevand i Roskilde Amt. Roskilde Amt.
Larsen, F., Kjøller, C. og Gram, M. 2009. Arsen i dansk grundvand og drikkevand. Bind 1: Arsen i dansk grundvand. By-
og Landskabsstyrelsen.
Larsen, C.L. og Larsen, F. 2003. Arsen i danske sedimenter og grundvand. Vand og Jord, 10. årgang nr. 4, side 147-
151.
Jensen, T.F., Larsen, F., Kjøller, C., Larsen, J.W. 2003. Nikkelfrigivelse ved pyritoxidation forårsaget af barometerån-
ding-pumpning. Arbejdsrapport fra Miljøstyrelsen, nr. 5.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010. Grundvand. Status
og udvikling 1989 – 2009. Teknisk rapport, GEUS 2010.
Links.
JUPITER
http://www.geus.dk/DK/data-maps/Sider/default.aspx
NOVANA
http://naturstyrelsen.dk/naturbeskyttelse/national-naturbeskyttelse/overvaagning-af-vand-og-natur/novana-
rapporter/
Vandplanerne
http://naturstyrelsen.dk/vandmiljoe/vandplaner/
GEUS
http://www.geus.dk/DK/popular-geology/edu/viden_om/grundvand/Sider/vogv-dk.aspx
71
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
7 Pesticider
Sammenfatning og konklusion
Pesticider i grundvandsovervågningen
I de senere år har der i det øvre grundvand været tegn på en faldende andel af pesticider,
hvor koncentrationen er over kvalitetskravet. Parallelt hermed ses en stigende hyppighed af
indtag med pesticider i koncentrationer under kvalitetskravet i de øverste 50 m u.t., se Figur
32. Dette peger på, at den gennemførte regulering af anvendelsen af pesticider nu giver resul-
tat i det øverste og yngste grundvand.
I modsætning hertil har der de senere år været en større andel af fund af pesticider over kvali-
tetskravet i det dybereliggende og ældre grundvand. Dette skyldes, at en puls af pesticider be-
væger sig ned gennem grundvandslagene på grund af en langsom nedbrydning i grundvandet
af pesticider og ikke mindst de i dag forbudte pesticider. Det er således ”fortidens synder”, der
i den dybere del af grundvandet giver anledning til en forringet grundvandskvalitet.
I 2013 blev der i grundvandsovervågningen fundet pesticider i 37 % af indtagene, mens kvali-
tetskravet (grænseværdien) på 0,1 µg/l var overskredet i 10 % af indtagene. Særligt de øvre
grundvandsmagasiner er påvirket af pesticider og nedbrydningsprodukter fra disse, mens pe-
sticidindholdet i det mere dybtliggende og ældre grundvand er mindre.
Pesticider kan inddeles i tre grupper: Godkendte, regulerede og forbudte i forhold til den admi-
nistrative status. pr. 1. aug. 2014. De regulerede er i denne sammenhæng stoffer, hvor der af
hensyn til beskyttelsen af grundvandet er indført begrænsninger på anvendelsen efter den op-
rindelige godkendelse. I analyseprogrammet indgår i alt 31 stoffer, hvoraf de 21 stoffer stam-
mer fra forbudte pesticider, mens fem er fra regulerede og fem er fra tilladte. I 2013 blev der
fundet godkendte stoffer i ca. 1,6 % af indtagene (0,2 %
0,1 µg/l), mens regulerede stoffer
blev fundet i 4,5 % (1,9 %
0,1 µg/l) og forbudte stoffer i 34 % (8,8 %
0,1 µg/l). Pesticidana-
lyserne for de sidste seks år viser, at ca. 80 % af de fundne stoffer er forbudte stoffer. Der kan
forekomme både forbudte, regulerede og godkendte pesticider i samme indtag.
Udvikling i koncentrationen af fund for fire udvalgte forbudte og regulerede pesticider (hhv.
BAM og DEIA, og dichlorprop og bentazon), udviser generelt tendenser til faldende koncentra-
tioner i boringer med fund, mens der ikke er tilstrækkelige data til at vurdere udviklingen for til-
ladte stoffer som fx glyphosat og dets nedbrydningsprodukt, AMPA.
Siden 2011 er der analyseret for ti stoffer, der ikke tidligere har indgået i overvågningen. De tre
dominerende stoffer med relativt mange fund, for to af stoffernes vedkommende også over
kvalitetskravet på 0,1 µg/l, er nedbrydningsprodukter fra forbudte triaziner. Af disse er dideal-
kylhydroxy-atrazin påvist i 7,4 % af de undersøgte indtag i 2011-13 (ca. 1 %
0,1 µg/l). De-
isopropyl-hydroxyatrazin blev påvist i 4,1 % af indtagene (hvoraf 0,1 %
0,1 µg/l). Nedbryd-
ningsproduktet PPU, fra det forbudte pesticid rimsulfuron, er påvist i 0,8 % af de undersøgte
indtag, i alle tilfælde dog under kvalitetskravet.
Et andet nedbrydningsprodukt fra rimsulfuron, desamino-PPU, er ikke påvist i de 863 under-
søgte indtag. Fire stoffer, heraf tre godkendte er påvist én til to gange i koncentrationer under
kvalitetskravet, mens et stof, hydroxyterbuthylazin, blev påvist i to indtag under kvalitetskravet.
72
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
En screening i 49 indtag for et svampemiddel til kartoffelplanter, metalaxyl-M og dets to ned-
brydningsprodukter, blev gennemført i efteråret 2013, resulterede i fund under kvalitetskravet i
ét indtag i ét område med kartoffeldyrkning, mens de tre stoffer ikke blev påvist i de øvrige om-
råder, hvor der formodentlig ikke har været dyrket kartofler. Resultaterne herfra betyder, at
stoffet fremover vil indgå i boringskontrollen i kartoffeldyrkningsområder (MIM, 2014a).
Sammenfatning og konklusion
Pesticider i grundvandet i vandværksboringer
Andelen af aktive vandværksboringer, hvor grundvandet indeholder pesticider, er de sidste 5-
10 år stabiliseret på 25 %. I 2013 blev der således fundet pesticider i grundvandet i 25 % af de
undersøgte vandværksboringer, mens kvalitetskravet på 0,1 µg/l (grænseværdien for drikke-
vand og grundvand for enkeltstoffer) var overskredet i 3,5 % af boringerne. Denne påvirk-
ningsgrad har været nogenlunde konstant siden 2004, hvor der var fund i 26 % af boringerne,
heraf 4,5 % over kvalitetskravet. Nedbrydningsproduktet BAM udgør fortsat det hyppigst fund-
ne stof med fund i 19 % af de undersøgte vandværksboringer i 2013.
Fra januar 2012 er der gennemført en ændring af analyseprogrammet for pesticider i grund-
vandet fra vandværksboringerne, ”Boringskontrollen”, hvor der blev tilføjet 18 supplerende
stoffer til det obligatoriske analyseprogram og fjernet 8 andre stoffer (MiM, 2014a). Stoffer,
som bl.a. er fundet i grundvandsovervågningen eller i Varslingssystemet for udvaskning af
pesticider (VAP) til grundvandet. Af disse supplerende stoffer er nedbrydningsprodukt DEIA,
fra det forbudte stof atrazin, fundet i 1,9 % af de analyserede prøver i 2012-2013, mens de
øvrige nye stoffer kun er fundet i ca. 1 % eller mindre af de undersøgte vandprøver. Der er kun
få fund over kvalitetskravet. Glyphosat er fundet i 0,3 % af analyserne.
I hele overvågningsperioden for pesticider og nedbrydningsprodukter fra 1992 til 2013 er der
blevet analyseret for 171 forskellige stoffer. Det store antal af forskellige stoffer skyldes, at fle-
re vandværkerne af egen drift har ønsket at undersøge grundvandet for så mange stoffer som
teknisk muligt. Ud af de 171 stoffer blev der påvist 51 stoffer, hvoraf 35 i dag er forbudte, 13
regulerede og tre godkendte. Når disse stoffer fordeles på godkendte, regulerede og forbudte
pesticider i forhold til antallet af analyser for hvert stof udgør de forbudte pesticider 24 % (5 %
0,1 µg/l), mens de regulerede stoffer forekommer i 7 % (1 %
0,1 µg/l), og godkendte stoffer
forekommer i 0,6 % (0,1 %
0,1 µg/l).
Indledning
I grundvand kan pesticider og deres nedbrydningsprodukter stamme fra erhvervsmæssig brug
af pesticider i skov- og jordbrug, fra virksomheders og privates anvendelse i haver og anlæg
samt fra ukrudtsbekæmpelse på befæstede arealer i byområder. Dertil kommer udvaskning fra
spild og punktkilder fx vaskepladser, der håndteres særskilt af regionerne i forbindelse med
Jordforureningsloven (MST, 2014; Tuxen et al, 2013). I den traditionelle vandbehandling på de
danske vandværker, bliver pesticider og nedbrydningsprodukter kun i et begrænset omfang
tilbageholdt eller nedbrudt. Grundvandets indhold af pesticider, har derfor direkte betydning for
drikkevandskvaliteten. Pesticiderne kan også ende i overfladevand, når overfladenært grund-
vand og drænvand strømmer til vandløb og søer.
Miljømål
Ifølge Drikkevandsdirektivet og Grundvandsdirektivet er kvalitetskravet for pesticidindholdet i
drikkevand og grundvand på 0,1 µg/l for enkeltstoffer af pesticider og relevante nedbrydnings-
produkter, mens det for summen af enkeltstoffer er 0,5 µg/l (EU, 1980 og 2006). I Danmark er
73
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
sumværdien aldrig i anvendelse, da der i boringer med et samlet pesticidindhold over sum-
værdien praktisk taget altid er mindst ét stof, der overskrider kvalitetskravet på 0,1 µg/l.
7.1 Grundvandsovervågning
I grundvandsovervågningen analyseres der i den indeværende programperiode (2011-2015)
for 31 pesticider og nedbrydningsprodukter fordelt på 11 aktivstoffer og 20 nedbrydningspro-
dukter. Ud af de 31 stoffer er fem stoffer pesticider og nedbrydningsprodukter fra midler god-
kendt uden restriktioner, fem stoffer er regulerede pesticider eller nedbrydningsprodukter fra
godkendte midler med restriktioner, mens de resterende stoffer stammer fra forbudte pestici-
der.
Der er i 2013 gennemført en screening for det nu forbudte svampemiddel til kartoffelplanter,
metalaxyl-M og dets to tilhørende nedbrydningsprodukter i 49 indtag.
Datagrundlag
Der er i dette afsnit anvendt pesticidanalyser fra grundvandsovervågningen fra perioden 1990-
2013, begge år inklusive. Der har over årene indgået et varierende antal stoffer i analysepro-
grammet. De første år blev der analyseret for otte stoffer. Siden har udvikling i analyseteknik-
kerne muliggjort opbygningen af et omfattende og dynamisk program, hvor nye pesticider ind-
drages, når det er relevant. Samtidig udgår pesticider, der kun sjældent eller aldrig findes i
grundvandet.
Siden 2003 er der overvejende blevet analyseret for pesticider, hvor dateringer viser, at
grundvandet er dannet efter år 1950. For at opnå bedre overensstemmelse med kravene til
overvågning i Vandrammedirektivet overvåges i dag i en større andel af grundvand i risiko for
ikke at opfylde miljømålene, se kapitel 2. Bl.a. af den grund har der siden 2007 været en høje-
re analysefrekvens for de boringer, hvor tidligere målinger viser, at der er størst sandsynlighed
for at finde pesticider og deres nedbrydningsprodukter.
Det betyder, at grundvandsindtag, hvor der ikke tidligere er påvist pesticider, prøvetages hvert
tredje år (2007-2010) og to gange på fem år i 2011-2015. Indtag, hvor der tidligere er påvist
pesticider, prøvetages hvert år. Nye indtag i overvågningen undersøges for pesticider det før-
ste år og derefter med en hyppighed, der afhænger af analyseresultatet. Variationen i antal
indtag, der analyseres pr. år, og i analysefrekvens betyder, at rapporteringen giver et billede af
tilstanden i de indtag, der analyseres de enkelte år og perioder, men også at det er komplice-
ret at opstille meningsfulde generelle landsdækkende tidsserier, se også kapitel 2. Det betyder
også, at de kumulative opgørelser i højere grad dækker risikoen for pesticidpåvirkning samlet
set end resultaterne fra et enkelt års overvågning.
Tabel 9 viser den administrative status for de pesticider, der indgår i den nuværende program-
periode 2011-15 for GRUMO. Analyseresultater fra grundvandsovervågningen fra hele monite-
ringsperioden 1989-2013 fremgår af bilag 5.
74
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Pesticid/nedbrydningsprodukt*
Status
Bemærkning
Aminomethylphosphonsyre
Godkendt Nedbrydningsprodukt fra glyphosat.
(AMPA)*
Atrazin
Forbudt
Forbudt i 1994 af hensyn til grundvandet.
Bentazon
Reguleret Begrænset i 1995-1997. Anvendelsesrestriktioner af
hensyn til grundvandet.
4-CPP*#
Reguleret Flere moderstoffer, nogle med anvendelsesrestrikti-
oner. Forbudt eller pålagt væsentlige restriktioner.
2,6 DCPP*#
Reguleret Flere moderstoffer, nogle med anvendelsesrestrikti-
oner. Forbudt eller pålagt væsentlige restriktioner.
Desamino diketo metribuzin*
Forbudt
Nedbrydningsprodukt fra metribuzin.
Deethyl atrazin*
Forbudt
Moderstof: bl.a. Atrazin.
Deethyldeisopropyl atrazin*
Forbudt
Nedbrydningsprodukt, der kan dannes af atrazin,
(DEIA)
terbuthylazin, simazin mfl.
Deisopropyl atrazin*
Forbudt
Moderstoffer: Atrazin, simazin, terbuthylazin og
formentlig andre som cyanazin. Terbuthylazin: Re-
striktioner i 2003, godkendelse tilbagekaldt ultimo
2008 (EU vurdering), anvendelse forbudt i DK april
2009 pga. risiko for grundvandet.
nyt
Deethyl-hydroxy-atrazin
*
Forbudt
Moderstoffer: Atrazin, simazin, terbuthylazin og
formentlig andre som cyanazin.
nyt
Deisopropyl-hydroxyatrazin
*
Forbudt
Moderstoffer: Atrazin, simazin, terbuthylazin og
formentlig andre som cyanazin.
nyt
Didealkyl-hydroxyatrazin
*
Forbudt
Moderstoffer: Atrazin, simazin, terbuthylazin og
formentlig andre som cyanazin.
nyt
2-hydroxyterbuthylazin
*
Forbudt
Moderstof: Terbuthylazin: Restriktioner i 2003,
godkendelse tilbagekaldt ultimo 2008 (EU vurde-
ring), anvendelse forbudt i DK april 2009 pga. risi-
ko for grundvandet.
Dichlobenil
Forbudt
Forbudt i 1996 af hensyn til grundvandet.
BAM (2,6-Dichlorbenzamid)*
Forbudt
Nedbrydningsprodukt fra dichlobenil.
2,6-Dichlorbenzosyre*
Forbudt
Nedbrydningsprodukt fra dichlobenil.
Dichlorprop
Reguleret Anvendelsesrestriktioner af hensyn til grundvandet.
Begrænset i 1997.
Diketo metribuzin*
Forbudt
Nedbrydningsprodukt fra metribuzin.
Glyphosat
Godkendt Godkendt, anvendt siden 1975.
Hexazinon
Forbudt
Forbudt i 1994 af hensyn til grundvandet.
Mechlorprop
Reguleret Begrænset i 1997. Anvendelsesrestriktioner af hen-
syn til grundvandet.
Metribuzin
Forbudt
Forbudt i 2004 af hensyn til grundvandet.
4-nitrophenol*
Forbudt
Nedbrydningsprodukt fra parathion, forbudt i 1990.
Kan være urenhed i andre midler og fra industrike-
mikalier.
Simazin
Forbudt. Intet salg i Danmark efter 2004. Forbudt i EU 2005
af hensyn til grundvandet.
Trikloreddikesyre (TCA)
Forbudt
Udfaset i Danmark (intet salg efter 1988) af hensyn
til grundvandet.
nyt*
CYPM
Godkendt Moderstof azoxystrobin, anvendt siden 1998.
75
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Pesticid/nedbrydningsprodukt*
Picolinafen
nyt
CL153815
nyt
*
2-hydroxy-deethyl terbuthylazin
nyt
*
PPU
nyt
*
PPU desamino,
nyt
*
Status
Bemærkning
Godkendt Anvendt siden 2007.
Godkendt Moderstof Picolinafen, anvendt siden 2007.
Forbudt
Moderstof terbuthylazin.
Forbudt
Forbudt
Moderstof rimsulfuron, solgt i små mængder 2001
til 2010.
Moderstof rimsulfuron, solgt i små mængder 2001
til 2010.
Tabel 9. Administrativ status pr. 1. aug. 2014 for de pesticider og nedbrydningsprodukter, der ana-
lyseres i grundvandsovervågningen (GRUMO). Nedbrydningsprodukter er markeret med *. I alt 10
nye pesticider og nedbrydningsprodukter analyseret i 2011-2013 er mærket med
nyt
.
Den administra-
tive status for nedbrydningsprodukter gælder moderstoffet. # 4-CCP og 2,6-DCPP kan være ned-
brydningsprodukter eller urenheder fra phenoxysyrer som dichlorprop, mechlorprop og andre
phenoxysyrer. 4-nitrophenol er både et nedbrydningsprodukt og industrikemikalie og kan derfor ik-
ke alene relateres til pesticidanvendelse, såfremt stoffet findes under industriområder.
Tilstand, grundvandsovervågning
Tabel 10 og Figur 29 viser, at der i 2013 blev fundet pesticider eller nedbrydningsprodukter i
ca. 37 % af de undersøgte indtag, og kvalitetskravet på 0,1 µg/l var overskredet i ca. 10 %.
Der var en lidt lavere fundandel i forhold til de sidste par år, som bl.a. skyldes, at der som led i
udbygningen af stationsnettet er flere nye indtag fra dybere niveauer i grundvandet end i de
sidste par år, se Figur 7 i kap 2. Antallet af fund af de 10 nye stoffer i analyseprogrammet
(2011-13) er ofte lavt, og stofferne optræder i indtag, hvor der allerede er andre fund af ”gam-
le” stoffer. Introduktionen af de 10 nye stoffer ændrer således ikke det generelle billede af stort
set konstante fundprocenter for perioden 2007-13.
Det stigende antal fund af pesticider i grundvandsovervågningen i perioden frem til 1998,
(Thorling mfl., 2012 og 2013) afspejler det forhold, at grundvandet i denne periode er blevet
analyseret for stadig flere pesticider og nedbrydningsprodukter, hvilket også er tilfældet efter
2004, hvor analyseprogrammet dels medtager metribuzins nedbrydningsprodukter, og dels at
andelen af indtag i højtliggende og mere påvirket grundvand forøges.
Pesticiderne og deres nedbrydningsprodukter kan bl.a. nedvaskes til grundvandet, når over-
skudsnedbør infiltrerer sammen med andre opløste stoffer fra de øvre jordlag. Et samspil
mellem geologiske, hydrauliske, topografiske forhold og kraftige regnhændelser på udbring-
ningstidspunktet kan betyde, at pesticiderne kan forekomme som pulser/fronter, der med
grundvandet bevæger sig gennem grundvandsmagasinerne og i kortere eller længere periode
påvirker de enkelte grundvandsmoniteringsindtag. Samtidig varierer forbrugsmønsteret af
pesticider i et opland fra år til år.Dette betyder, at man ikke altid genfinder de samme
pesticider eller nedbrydningsprodukter i de samme indtag fra år til år. De enkelte pesticider har
meget forskellige fysisk-kemiske egenskaber, hvorfor de nedbrydes og tilbageholdes
forskelligt i rodzonen, og i de underliggende sedimenter, der udgør grundvandsmagasinerne.
Nedbrydningsproduktet BAM, der er kun nedbrydeliges meget langsomt, genfindes ofte. Andre
stoffer, der omvendt i højere grad omsættes eller bindes, findes kun én enkelt eller få gange i
samme indtag.
76
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
En kumulativ opgørelse for hele overvågningsperioden 1990-2013 viser, at der er fundet
pesticider mindst én gang i ca. 50 % af de 1.763 undersøgte indtag, og i knap 20 % af
indtagene var kvalitetskravet overskredet en eller flere gange, se Tabel 10. Opgørelsen viser,
hvor stor en andel af indtagene, der er sårbare overfor de påviste pesticider. Fund af forbudte
pesticider i en boring er ikke ensbetydende med, at nuværende regelrette anvendelse af
godkendte pesticider kan forurene boringen.
Analyser
Antal
554
691
638
506
1.882
16.480
i alt
522
685
629
504
836
1.763
Antal indtag
0,01-0,1 µg/l
141
205
177
143
249
555
0,1 µg/l
54
81
67
77
106
333
Andel indtag med fund (%)
0,01-0,1 µg/l
27,0
29,9
28,1
28,4
29,8
31,5
0,1 µg/l
10,3
11,8
10,7
15,3
12,7
18,9
i alt
37,4
41,8
38,8
43,7
42,5
50,4
GRUMO
2013
2012
2011
2010
2011-2013
1990-2013
Tabel 10.
Pesticidfund i grundvandsovervågningen vist som hhv. antal og procentvis fordeling
af analyserede indtag, opdelt på fund over og under kvalitetskravet på 0,1 µg/l. Der er medtaget op-
lysninger om perioderne 2011-2013, hvor samme analyseprogram har været anvendt i hele perio-
den, den samlede periode 1990-2013 samt for de enkelte år, 2010, 2011, 2012 og 2013. Datasættene
fra perioden 2011-13 er baseret på et analyseprogram, der omfatter 31 stoffer mod 21 stoffer i 2009-
10. De kumulative opgørelser for hele perioden, og for delperioden 2011-13 viser, hvor stor en del
af det overvågede grundvand, der er påvirket af denne forureningstype. Resultaterne for de enkelte
år afhænger af hvilke boringer, der indgår det pågældende år, da ikke alle GRUMO-boringer prøve-
tages hver år.
Tabel 10 og Figur 29 viser en kumulativ opgørelse over hele overvågningsperioden (1990-
2013), der illustrerer, at der er fundet pesticider eller nedbrydningsprodukter mindst én gang i
ca. 50 % af de 1.763 undersøgte indtag, hvoraf der i knap 20 % af indtagene var en overskri-
delse af kvalitetskravet 0,1 µg/l en eller flere gange.
Tabel 10 og Figur 29 viser også, at der i de tre seneste år (2011-2013), hvor der er analyseret
for 31 stoffer (Tabel 9), på et eller andet tidspunkt er fundet pesticider eller nedbrydningspro-
dukter i 43 % af de 836 undersøgte indtag, hvoraf kvalitetskravet på 0,1 µg/l var overskredet i
13 % af indtagene.
77
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 29. Pesticider i grundvand fra GRUMO vist som andel indtag med fund. De to første viser
kumulative opgørelser for andel indtag med fund i perioderne hhv. 1990-2013 og 2011-2013. Andel
indtag med fund de enkelte år i perioden 2007-2013 fremgår af de øvrige søjler. Resultaterne er på
indtagsniveau og opdelt i tre koncentrationsintervaller:
≥0,1
µg/l, [0,01-0,1] µg/l, samt ND (under
detektionsgrænsen typisk < 0,01µg/l). Antal indtag i hver kategori er anført under de enkelte år og
perioder.
10 ”nye” stoffer i analyseprogrammet
Der er i 2011- 2013 undersøgt for 10 ”nye” stoffer, der ikke tidligere har indgået i analysepro-
grammet for GRUMO. Disse stoffer omfatter såvel gamle, forbudte stoffer samt relativt nyligt
godkendte stoffer. Stofferne og deres administrative status 2011-13 fremgår af Tabel 11 mens
bilag 4 og 5 viser henholdsvis data fra 2013 og hele overvågningsperioden 1990 -2013.
Tabel 11 viser andel indtag med fund af de 10 stoffer for perioden 2011-2013. Tabel 11 viser,
at de tre hyppigst fundne ”nye” stoffer i 2011-2013 er nedbrydningsprodukter fra i dag forbudte
triaziner, fx atrazin. To af stofferne har også fund over kvalitetskravet: Af disse er didealkylhy-
droxy-atrazin påvist i 7,4 % af de undersøgte indtag i 2011-13 (ca. 1 %
0,1 µg/l). Deisopro-
pyl-hydroxyatrazin blev påvist i 4,1 % af indtagene (hvoraf 0,1 %
0,1 µg/l).
Nedbrydningsproduktet PPU, fra det forbudte pesticid, rimsulfuron, er påvist i syv ud af 834
undersøgte indtag svarede til 0,8 %, I alle tilfælde dog under kvalitetskravet. Et andet ned-
brydningsprodukt fra rimsulfuron, PPU-desamino, var det eneste stof, der ikke blev ikke påvist
i nogen af prøverne i 2011-2013.
Triazin nedbrydningsproduktet, 2-hydroxyterbuthylazin, blev påvist i to indtag, begge gange
under kvalitetskravet på 0,1 µg/l.
Fire stoffer: 2-hydroxydesethylterbutylazin, CYPM (nedbrydningsprodukt fra azoxystrobin), det
godkendte stof picolinafen og picolinafens nedbrydningsprodukt Cl153815, er påvist én til to
gange i koncentrationer under kvalitetskravet.
78
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
10 nye stoffer i 2011-2013
Status
Deethyl-hydroxyatrazin*
Deisopropyl-hydroxyatrazin*
Didealkyl-hydroxyatrazin*
2–hydroxyterbuthylazin*
CyPM*
(Azoxystrobin)
Picolinafen
Cl153815*
(Picolinafen)
PPU
(rimsulfuron)*
PPU-desamino*
(rimsulfuron)
forbudt
forbudt
forbudt
forbudt
godkendt
godkendt
godkendt
forbudt
forbudt
Analyser
Antal
1.851
1.851
1.851
1.844
1.844
1.844
1.844
1.844
1.844
1.844
Antal indtag
Andel i %
0,01-0,1
0, 1 0,01-0,1
0, i alt
i alt
µg/l
µg/l
µg/l
µg/l
835
835
835
834
834
834
834
834
834
834
14
33
55
2
1
1
1
2
7
0
0
1
7
0
0
0
0
0
0
0
1,7
4,0
6,6
0,2
0,1
0,1
0,1
0,2
0,8
0,0
0,0
0,1
0,8
0,0
0,0
0,0
0,0
0,0
0,0
0,0
1,7
4,1
7,4
0,2
0,1
0,1
0,1
0,2
0,8
0,0
2-hydroxydesethylterbutylazine*
forbudt
Tabel 11.
GRUMO. 10 nye stoffer i perioden 2011-2013. Der er i analyseperioden optalt antal
analyser, antal indtag analyseret, indtag med fund i koncentrationsintervallerne 0,01-0,1µg/l og
≥0,1
µg/l. * Stoffet er et nedbrydnings-produkt. Navne i (parentes) er moderstof til nedbrydnings-
produktet, se Tabel 9.
Tabel 12 viser, at der er påvist mindst ét de 10 ”nye” stoffer i ca. 11 % af de analyserede
indtag i perioden 2011-2013, mens 0,8 % af de analyserede indtag overskred kvalitetskravet
på 0,1 µg/l. Af Tabel 11 fremgår, at det særligt er tre triazinnedbrydningsprodukter som findes
hyppigt, mens de øvrige stoffer alle er påvist i under 1 % af indtagene.
Disse triazin-nedbrydningsprodukter, der ikke tidligere har indgået i programmet, har samme
moderstoffer som mange andre triazinnedbrydningsprodukter fra de hidtidige analysepro-
grammer. Derfor forekommer de sandsynligvis også hovedsageligt i de indtag, hvor der
tidligere er fundet andre pestidier. Dette betyder, at andelen af indtag med fund af pesticider i
2011-2013 ikke er steget i forhold til tidligere moniteringsår, se Figur 29.
10 nye stoffer
2011- 2013
Analyser
Antal
1.851
Antal indtag
Andel indtag med fund i %
0,01-0,1
0,1 0,01-0,1
0,1
i alt
µg/l
µg/l
µg/l
µg/l
i alt
835
82
7
9,8
0,8
10,7
10 ”nye” stoffer
Alle 31 stoffer
2011-2013
1.882
836
249
106
29,8
12,7
42,5
Tabel 12.
GRUMO. Kumulativ opgørelse for 2011-2013 for de 10 nye stoffer. Tabellen viser
samtidigt fund af alle de 31 analyserede pesticider i samme periode. De 10 stoffer er en delmængde
af disse 31 stoffer.
79
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Godkendte, regulerede og forbudte stoffer
Fordelingen af godkendte, regulerede og forbudte stoffer er opgjort for perioden 2007-2013
samt for hvert enkelt år i samme periode, med udgangspunkt i den administrative status for
stofferne i Tabel 9. I perioden er analyseprogrammet ændret, således der nu også analyseres
for en række ekstra nedbrydningsprodukter fra såvel forbudte som godkendte pesticider.
Fordelingen er ikke undersøgt i perioden før 2007, dels fordi analyseprogrammet ændres
gennem tid med hensyn til prøvetagningsstrategi og antal stoffer, dels fordi en række
pesticider løbende er fjernet fra markedet, og derfor ikke vil have samme administrative status
i perioden. Det er således ikke muligt at gennemføre en meningsfuld sammenligning for
perioden før 2007.
De godkendte og de regulerede pesticider anvendes stadigt, mens forbudte pesticider ikke
længere er i handlen. De regulerede er i denne sammenhæng stoffer, hvor der af hensyn til
beskyttelsen af grundvandet er indført begrænsninger på anvendelsen efter den oprindelige
godkendelse. Som det fremgår af Tabel 9 kan to nedbrydningsprodukter stamme fra såvel
regulerede som forbudte pesticider. Disse er medtaget som regulerede stoffer.
Indtag
Antal
0,01
µg/l
836
326
% af antal indtag
0,01 - 0,1
0,1
µg/l
µg/l
28,2
10,8
2011-2013
Forbudte stoffer
Regulerede stoffer
Godkendte stoffer
0,1
µg/l
90
ND
61,0
94,1
98,0
Alle
fund
39,0
836
835
49
17
15
5
4,1
1,4
1,8
0,6
5,9
2,0
Tabel 13.
GRUMO: Fordelingen af fund i tre koncentrationsniveauer for perioden 2011-2013
opdelt på godkendte, regulerede og forbudte pesticider. Et indtag kan godt indeholde såvel forbudte
som regulerede stoffer, og det enkelte indtag kan derfor godt optræde i flere af de tre kategorier. ND
under detektionsgrænsen typisk, < 0,01µg/l. Tabel 9 viser hvilke stoffer, der er godkendte,
regulerede eller forbudte pr. 1 aug. 2014.
Tabel 13 viser, at der blev fundet godkendte pesticider eller nedbrydningsprodukter fra disse i
2011-2013 i 2 % af de analyserede indtag, mens kvalitetskravet på 0,1 µg/l var overskredet i
0,6 % af indtagene. Et indtag kan godt indeholde såvel forbudte som regulerede stoffer, og det
enkelte indtag kan derfor godt optræde i flere af de tre kategorier.
De regulerede stoffer blev i perioden 2011-13 fundet i ca. 6 % af de analyserede indtag, mens
kvalitetskravet var overskredet i 1,8 %. Da mere end 75 % af det overvågede grundvand med
kendt alder er ældre end 15 år (se kapitel 4, Figur 11) vil mange fund af de regulerede stoffer i
grundvandet kunne stamme fra anvendelse af moderstofferne, før disse blev reguleret. Det
fremgår af Tabel 13, at de forbudte pesticider, og nedbrydningsprodukter fra disse, er fundet
langt hyppigere end de regulerede og godkendte pesticider, og at de forbudte pesticider er
fundet i 39 % af indtagene, med en overskridelse af kvalitetskravet i 11 %.
Tabel 14 viser - opdelt på tilladte, regulerede stoffer og forbudte stoffer - fund og andelen af
analyser, der overskrider kvalitetskravet opdelt på de enkelte år i perioden 2007-2013.
Opgørelsen er baseret på analyser pr. år, fordi der kun i enkelte tilfælde i denne periode er
udtaget mere end en vandprøve pr. år fra indtagene.
80
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
År
2007
2008
2009
2010
2011
2012
2013
2007
2008
2009
2010
2011
2012
2013
2007
2008
2009
2010
2011
2012
2013
Godkendte
stoffer
i alt
800
703
639
509
638
691
514
802
709
641
509
639
691
514
803
709
641
509
639
691
514
Antal Analyser
≥0,01
µg
0,1 µg
15
5
12
2
41
12
9
3
7
2
9
2
8
1
48
49
38
37
36
33
23
260
250
187
198
222
270
176
16
14
14
16
12
9
10
96
67
55
64
56
71
45
≥0,01
µg
1,9
1,7
6,4
1,8
1,1
1,3
1,6
6,0
6,9
5,9
7,3
5,6
4,8
4,5
32,4
35,3
29,2
38,9
34,7
39,1
34,2
%
0,01 - 0,1
1,3
1,4
4,5
1,2
0,8
1,0
1,4
4,0
4,9
3,7
4,1
3,8
3,5
2,5
20,4
25,8
20,6
26,3
26,0
28,8
25,5
≥0,1
0,6
0,3
1,9
0,6
0,3
0,3
0,2
2,0
2,0
2,2
3,1
1,9
1,3
1,9
12,0
9,4
8,6
12,6
8,8
10,3
8,8
Regulerede
stoffer
Forbudte
stoffer
Tabel 14.
Fordelingen af godkendte, regulerede og forbudte stoffer i grundvandsovervågningen
for perioden 2007-2013. Der er anvendt samme analyseprogram i hhv. 2011-2013 og 2007-2010.
Den administrative status for stofferne fremgår af Tabel 9.
100%
90%
80%
Relativ fordeling
70%
60%
50%
40%
30%
20%
10%
godkendte stoffer
0%
regulerede stoffer
forbudte stoffer
2007
2008
2009
2010
2011
2012
2013
Figur 30.
Relativ fordeling af fund af godkendte, regulerede og forbudte pesticider og
nedbrydningsprodukter fra disse i perioden 2007-2013, beregnet som andel analyser med fund pr. år
for de tre stofgrupper, se Tabel 14. Den administrative status pr. 1. aug 2014 ses i Tabel 9.
81
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 30 viser den relative fordeling af andel fund for godkendte, regulerede og forbudte stoffer
pr. år i 2007-2013. Det ses, at et ellers stabilt kurveforløb løftes af relativt mange fund af
glyphosat og AMPA i 2009, se også Tabel 15. En udredning gennemført i 2009-2010 kunne
ikke fastslå, årsagen til de særligt mange fund i 2009.
Dybdeafhængighed for pesticider, GRUMO
Figur 31 viser fordelingen af pesticider og nedbrydningsprodukter mod dybden udtrykt ved top
af indtag. Der er kun set på indtag med en dybde indtil 70 m u.t for at sikre et tilstrækkeligt
antal observationer i hvert dybdeinterval. Den øverste figur viser indtag prøvetaget i 2013. I
midten er vist den kumulative status for perioden 2011-2013, hvor alle aktive indtag er
analyseret mindst én gang. Den nederste figur viser den kumulative opgørelse for den
samlede overvågningsperiode 1990-2013.
Figur 31 viser, at alle overskridelser af kravværdien på 0,1 µg/l i 2013 optræder ned til 40 m
u.t, og at der er fundet pesticider i koncentrationer over 0,01 µg/l i ca. 40 % af de undersøgte
indtag ned til 40 m u.t. I 2013 er der ikke fundet så mange pesticider og
nedbrydningsprodukter i dybere niveauer af magasinerne, hvilket bl.a. skyldes, at antallet af
analyserede indtag i disse dybder er lavt.
For perioden 2011-2013 ligger hyppigheden af pesticidfund omkring 45 % i intervallet 0-40 m
u.t., herunder falder andelen af indtag med fund. I de øverste 40 m ses en tendes til, at der er
en med dybden stigende andel af indtag med pesticidindhold over kvalitetskravet. Dette
mønster kan tyde på, at koncentrationerne er faldende for de pesticider og nedbrydnings-
produkter, der udvaskes fra overfladen, se også Figur 32.
Den dybdemæssige fordeling fra hele overvågningsperioden 1990-2013 viser, at der er fundet
pesticider eller nedbrydningsprodukter mindst én gang i næsten 60 % af indtagene i
dybdeintervallet 0-20 m u.t., og at kvalitetskravet er overskredet i ca. 25 % af indtagene i dette
dybdeinterval. Antallet af fund aftager med dybden til ca. 25 % i intervallet 60-70 m u.t., hvor
der også er fundet ca. 5 % indtag med mindst én overskridelse af kvalitetskravet. Der er også
fundet pesticider i større dybder. Data fra hele perioden viser samlet set, at det mest sårbare
grundvand ligger tættest ved terræn.
82
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
83
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 31.
Dybdefordeling af pesticider og nedbrydningsprodukter fra GRUMO. De tre figurer
viser: dybde fra terræn til top af indtag i 2013, i indeværende programperiode (2011-2013) samt i
hele overvågningsperioden (1990-2013). Antal fund på indtagsniveau er vist i tabel under figur op-
delt på tre koncentrationsniveauer: ND- ingen fund/ under detektionsgrænsen-typisk 0,01 µg/l;
0,01-0,1 µg/l og
≥0,1µg/l.
Antallet af analyserede indtag i 2013 og 2011-2013 er lavt i indtag under
50 m u.t.
Figur 32 viser udviklingen af fundandele i fem dybdeintervaller for pesticider og nedbrydnings-
produkter under og over kvalitetskravet på 0,1 µg/l. Figur 32 øverst viser, at fundandelene for
koncentrationer under kvalitetskravet stiger i alle fem dybdeintervaller gennem hele perioden.
Figur 32 nederst viser, at fundandelene over kvalitetskravet har udviklingstendenser, der går
fra stigende til faldende, således at der først i det øverste interval fra ca. 2003 er et skrift fra
stigende til faldende, hvorefter et skrift i udviklingstendensen indtræffer omkring 2008-2009 i
intervallet 10-20 m u.t. Endeligt i det næste underliggende interval 20-30 m u.t. stiger fundan-
delene over kvalitetskravet frem til ca. 2012, og en optimistisk vurdering af resultaterne i 2013
kan være, at stigningen er ophørt også i dette dybdeinterval. Varierende andele af koncentra-
tioner i intervallet 30-40 m.u.t gør det vanskeligt at vurdere, om der er en ændret påvirknings-
grad i denne dybde, og endeligt er der en fortsat generelt stigende tendens i det dybeste inter-
val, der er medtaget her i 40-50 m u.t.
Dette mønster antyder, som før nævnt, at andelen af fund over kvalitetskravet falder i det
øverste grundvand, hvilket kan betyde, at den samlede udvaskning af pesticider er ved at blive
mindre, målt i antal indtag med koncentrationer større end 0,1µg/l. Det ses samtidig, at der
gennem perioden er en stigende hyppighed af indtag med pesticider i koncentrationer, der er
mindre end kvalitetskravet.
Dette viser, at en større del af grundvandet indeholder pesticider, men overvejende i koncen-
trationer under kvalitetskravet. Overvågningen er over tid i højere grad målrettet den mest sår-
bare del af grundvandet. Dette betyder, at man kunne forvente en stigende andel af pesticid-
fund med såvel høje koncentrationer som lave koncentrationer i det øverste grundvandet, når
overvågningen i højere grad målrettes den mest sårbare del af grundvandet. Dette ses ikke.
Figur 33 viser, hvordan udviklingen i den gennemsnitlige prøvetagningsdybde er ændret i
perioden 1993 til 2013 for alle indtag, for indtag med fund og for indtag med fund
≥0,1
µg/l.
Formålet med figuren er at vise, hvilken effekt den tidligere nævnte ændring i prøvetagnings-
strategi, har haft på prøvetagningsdybden, se også kapitel 2, Figur 5. Det fremgår, at den
gennemsnitlige dybde til toppen af indtagene er faldet fra 2003-2009, men også at den
gennemsnitlige indtagsdybde er steget igen i 2011-13, hvilket er i overensstemmelse med
inddragelse af nye dybere indtag i stationsnettet.
84
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 32.
Tre års glidende gennemsnit (3 per. bev. gnsn.) i fem forskellige dybder for pesticider
og nedbrydningsprodukter fra GRUMO i perioden 1996-2013. Øverst udviklingen for pesticider og
nedbrydnings-produkter i koncentionsintervallet 0,01-0,1µg/l, dvs under kvalitetskravet. Nederst
udviklingen for pesticider fundet i koncentratrioner
0,1µg/l , dvs. over kvalitetskravet.
85
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Den gennemsnitlige dybde for indtag med fund og indtag med fund
≥0,1
µg/l er tilsvarende
blevet nogle meter reduceret?mindre gennem de seneste 10 år indtil 2009. Dette kan skyldes
den ændrede prøvetagningsstratgi samt det forhold, at der forekommer en stigende mængde
pesticider i dybere niveauer i løbet af overvågningsperioden. Det sidste giver formentlig
anledning til at gennemsnitsdybden for fund, de seneste år har svaret til gennemsnitsdybden
for fund med overskridelser.
Figur 33.
Udvikling i gennemsnitlig dybde til ”top af indtag” i moniteringsperioden 1993-2013.
Gennemsnittet er beregnet som gennemsnit til top indtag pr. år for alle pesticidanalyser pr. år.
Udviklingen vist for alle prøvetagede indtag, indtag med fund
0,01µg/l og fund
0,1µg/l.
86
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Geografisk fordeling pesticider, grundvandsovervågning
Figur 34 viser den geografiske fordeling af pesticidindholdet i grundvandet i GRUMO-indtag
med den højst målte koncentration i hele moniteringsperioden for hvert indtag. Kortet viser, at
der er fundet pesticider jævnt fordelt i hele landet. Som det fremgår af Figur 31, er det især i
det øvre grundvand, hvor der optræder fund. Da ikke alle indtag overvåges hvért år, er der
ikke vist et kort for alene 2013. Kortet viser, at der ikke er nogen markant geografisk forskel på
hvor i Danmark, der kan findes pesticider.
Figur 34.
Geografisk fordeling af pesticidfund i opdelt på tre koncentrationsniveauer: Ingen
fund(ND)-under detektionsgrænsen-typisk 0,01 µg/l; 0,01-0,1 µg/l og på
≥0,1µg/l
fra grundvands-
overvågningsindtag i hele overvågningsperioden 1992-2013. Den største fundne værdi i hele perio-
den er vist for hvert indtag.
Screening for metalaxyl-M efterår 2013.
I efteråret 2013 blev der i 49 indtag fordelt over hele landet gennemført en screeningsunder-
søgelse for metalaxyl-M og to af dets nedbrydningsprodukter (CGA 108906 og CGA 62826).
Denne screening blev iværksat, da data fra VAP viste, at disse stoffer kan udvaskes til grund-
vandet (se VAP hjemmesiden).
Metalaxyl-M har især været anvendt i forbindelse med dyrkning af kartofler. For at undersøge
om stofferne optræder i andre dele af landet blev screeningen tilrettelagt således, at der så
vidt muligt ikke skulle være dyrket kartofler i oplandet til de indtag, der indgik i screeningen.
Ved udvælgelsen af indtag til screeningen blev der prioriteret indtag fordelt over hele Dan-
87
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
mark, med indtag med en gennemsnitsdybe på 13 m u.t. og ikke dybere end 40 m u.t samt
indtag, hvor dateringer viser opholdstider på max. 25 år.
Resultatet af screeningen resulterede i ét indtag med fund af Metalaxyl på 0,024 µg/l og CGA
62826 på 0,04 µg/l. Det viste sig efterfølgende, at der faktisk blev dyrket kartofler i oplandet til
dette ene indtag.
Stofferne blev ikke påvist i andre indtag. Screeningsundersøgelsen giver derfor ikke anledning
til en forventning om, at stoffet optræder andre steder i grundvandet end i områder med kartof-
felavl. I det ene indtag med fund var ingen af stofferne tilstede i koncentrationer over drikke-
vandskravet på 0,1 µg/l. Resultaterne herfra bidrager til beslutningen om, at stoffet fortsat vil
indgå i boringskontrollen i kartoffeldyrkningsområder (MIM, 2014a).
Figur 35.
Screeningsresultater for metalaxyl-M og to nedbrydningsprodukter heraf i efterår
2013 i 49 GRUMO indtag. På en lokalitet blev stofferne fundet under kvalitetskravene. Alle andre
steder var indholdet under detektionsgrænsen (ND).
Udviklingstendenser, effektindikator for udvalgte stoffer
Figur 36, Figur 37 og Figur 38 viser en effektindikator for udviklingstendenser for udvalgte
pesticider og nedbrydningsprodukter i grundvandet. Der er kun anvendt analyser med
koncentrationer > 0,01 µg/l for de seks udvalgte stoffer:
to nedbrydningsprodukter, BAM og DEIA, hvis moderstoffer er forbudte
to regulerede pesticider bentazon og dichlorprop
Det godkendte pesticid glyphosat og dets nedbrydningsprodukt AMPA.
88
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
De viste figurer er en særlig effektindikator for koncentrationen i indtag med fund. Kun analy-
ser med koncentrationer > 0,01 µg/l for de seks udvalgte stoffer indgår. Analyser uden fund er
således ikke medtaget, da formålet er at vurdere, hvorledes udviklingen er for den del af
grundvandet, der har pesticidindhold over detektionsgrænsen.
Fundene kan stamme fra forskellige boringer fra år til år og dermed forskellige dybder. Det
skal bemærkes, at repræsentativiteten er lav for de år og stoffer, hvor der er få fund, idet en-
kelte fund får stor betydning for tidsseriens udseende. Udviklingstendenserne siger ikke noget
om det totale indhold eller grundvandets generelle indhold, men viser en tidsmæssig udvikling
i koncentration i boringer med fund. Tabel 15 viser for hvert stof antal analyser og analyser
med fund og uden fund for hvert år.
Da der analyseres for pesticider i grundvand med meget forskellig opholdstid (se kapitel 4) og i
vand udtaget fra forskellige dybdeintervaller, er der ikke beregnet koncentationer på grundlag
af alle analyser, men kun for analyser med fund af de enkelte stoffer. En opgørelse for alle
analyser, uanset om der er fund, giver kun mening, hvis hvert indtag vurderes for sig.
Figur 36 viser, at gennemsnits- og mediankoncentrationen for analyser med fund af BAM er
faldet siden moderstoffet diclobenil blev forbudt i 1996 bortset fra i 2012, hvor der var et enkelt
fund med høj koncentration (7,7 µg/l) i et indtag, DGU nr. 238.900, der ikke tidligere er
analyseret. Denne boring har 17 indtag, hvor der tidligere er udtaget prøver med fund fra
skiftende indtag gennem årene. Alle 17 indtag har indeholdt BAM, men dog i mindre
koncentrationer. De mange indtag med fund, og de høje koncentrationer i grundvandet, tyder
på, at kilden til disse fund kan være en gårdsplads eller en lignede lokalitet, hvor moderstoffet,
dichlobenil, har været anvendt som granulat (Elkjær mfl., 2002).
KUN prøver med fund
Figur 36.
Gennemsnits- og mediankoncentrationer pr. år for analyser med fund af BAM og
DEIA, der begge er nedbrydningsprodukter fra i dag forbudte stoffer. Alle koncentrationer er
beregnet på grundlag af analyser med fund fra grundvandsovervågningen, mens analyser uden fund
er udeladt. Det totale antal analyser med fund pr. år fremgår af Tabel 15.
89
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
For DEIA ses et mindre fald i koncentrationer efter ét af moderstofferne, terbuthylazin, blev
reguleret i 2003 og forbudt i 2009. Da DEIA kan stamme fra en lang række triaziner, kan man
ikke henføre faldet fra omkring 2003 og fremover til enkelte pesticider.
Figur 37 viser udviklingen for to regulerede pesticider i indtag med fund. Dichlorprop er siden
1997 kun anvendt i meget små mængder sammenholdt med det tidligere forbrug. Data fra et
enkelt opland i København er udeladt, da stofferne er fundet i meget høje koncentrationer.
Dichlorprops fundhyppighed i grundvand har gennem de senere år været faldende, og den lille
stigning i 2012 i gennemsnitskoncentrationen skyldes et enkelt fund i St. Fuglede i Vest-
Sjælland på 0,77 µg/l. I dette indtag er stoffet gennem de sidste dekader fundet i meget høje,
men med aftagende koncentrationer, hvilket tyder på oprindelse fra en punktkilde (Tuxen,
2013).
Bentazon blev reguleret i 1995-97. Dette reflekteres ikke i data, hvor der har været en fluktue-
rende gennemsnitskoncentration siden 1999. Forskellen på median- og gennemsnitskoncen-
tration peger på, at der optræder enkelte høje koncentrationer samtidig med mange fund un-
der kvalitetskravet (Christensen, 2013). Da dateringerne viser, at grundvandet i mange indtag
er dannet før det tidspunkt reguleringen fandt sted, vil man vanskeligt kunne identificere even-
tuelle virkninger af reguleringen i grundvandet.
KUN prøver med fund
Figur 37.
Gennemsnits- og mediankoncentrationer pr. år for dichlorprop og bentazon, der begge
er regulerede aktivstoffer. Alle koncentrationer er beregnet på grundlag af analyser med fund fra
grundvandsovervågningen. Analyser uden fund er udeladt. I figuren indgår heller ikke en række
analyser af dichlorprop fra indtag under Nørrebroparken med høje koncentrationer, som formodent-
lig skyldes uheld eller behandling af befæstede arealer. Antal analyser og antal analyser med fund
pr. år fremgår af Tabel 15.
90
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 38 viser udviklingen for glyphosat og dets nedbrydningsprodukt AMPA, – uden fund fra
to indtag i overvågningsboring DGU nr. 71.483, hvor der er rejst tvivl om de tekniske forhold,
se Thorling et al, 2013. Der var syv fund af AMPA i 2012, heraf to over kvalitetskravet, mens
glyphosat blev fundet i seks indtag, heraf to over kvalitetskravet på 0,1 µg/l, se Tabel 15. I
begge disse indtag var stofferne tidligere påvist. Figur 38 viser fluktuerende koncentrationer
omkring og under kvalitetskravet. Der er tale om meget få analyser med fund, se Tabel 15, og
kurveforløbene er derfor ikke repræsentative for grundvandet som sådan. Figuren kan derfor
ikke
anvendes til at vurdere det generelle udviklingsforløb i grundvandet for tilladte stoffer
herunder glyphosat.
KUN prøver med fund
Figur 38.
Gennemsnits- og mediankoncentrationer pr. år for analyser med fund for
glyphosat og glyphosats nedbrydningsprodukt AMPA. Glyphosat er godkendt uden særlig
regulering. Figuren viser ikke fund fra to indtag, i DGU 71.483, se faktaboksen forrige side).
Alle koncentrationer er beregnet på grundlag af analyser med fund fra grundvandsover-
vågningen. Analyser uden fund er udeladt. Se også Tabel 15.
Tabel 15 viser forekomsten af de seks udvalgte stoffer i perioden 1999-2013. Den samlede
fundandel og fundandel større end 0,1 µg/l er vist, sammen med antal analyser, analyser >
0,01 µg/l (fund) og antal analyser med fund
≥0,1
µg/l. Udviklingen i fundandelene er påvirket
af, at der indgår stadigt flere terrænnære indtag, og dermed mere sårbart vand frem til 2012,
mens der i 2013, også blev inddraget flere dybere indtag i overvågningen, se også kapitel 2,
Figur 7Figur 5. Dette betyder, som før nævnt, at tidsserierne ikke kan give et repræsentativt og
dækkende billede af grundvandets tilstand, dels fordi det ikke er de samme indtag, der er
prøvetaget hvert år, dels fordi antallet af analyser med fund er lavt.
BAM kan findes i mange indtag, selv om det efterhånden er mere end 15 år siden moder-
stoffet, dichlobenil, blev forbudt på det danske marked. Ud fra stoffernes kemiske egenskaber
kan det forventes, at der stadig er bundet en betydelig pulje af BAM og dichlobenil i rodzonen,
som langsomt omdannes og udvaskes. Da grundvandets opholdstid er over 15 år i
hovedparten af indtagene, kan mange fund stamme fra udvaskning i anvendelsesperioden, se
kapitel 4.
91
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
DEIA forekommer i stadigt flere indtag, hvilket kan skyldes, at stoffet kan stamme fra ned-
brydning af en lang række i dag forbudte triaziner, hvoraf et (terbuthylazin) først for nyligt er
taget af markedet. Af nedbrydningsprodukter ud over DEIA bliver der nu også hyppigt fundet
didealkylhydroxyatrazin, der optræder i ca. 8% af indtagene.
GRUMO
analyser
Antal
Med fund
≥0,1
Andel fund
Andel
≥0,1
Antal
Med fund
≥0,1
Andel fund
Andel
≥0,1
Antal
Medfund
≥0,1
Andel fund
Andel
≥0,1
Antal
Med fund
≥0,1
Andel fund
Andel
≥0,1
Antal
med fund
≥0,1
Andel fund
Andel
≥0,1
Antal
Medfund
≥0,1
Andel fund
Andel
≥0,1
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
113
27
15
23,9
13,3
430
70
37
16,3
8,6
527
94
36
17,8
6,8
830
130
43
15,7
5,2
833
126
32
15,1
3,8
853
123
30
14,4
3,5
801
124
35
15,5
4,4
798
105
35
13,2
4,4
785
55
11
7,0
795
116
39
14,6
4,9
762
42
14
5,5
644
93
40
14,4
6,2
625
66
22
10,6
828
120
42
14,5
5,1
811
88
18
10,9
860
147
53
17,1
6,2
847
96
26
11,3
800
125
47
15,6
5,9
800
115
32
14,4
709
127
39
17,9
5,5
704
112
20
15,9
641
110
33
17,2
5,1
640
84
16
13,1
509
103
37
20,2
7,3
509
82
13
16,1
639
121
30
18,9
4,7
638
70
10
11,0
691 514
119 87
40
25
17,2 16,9
5,8 4,9
691 514
97
67
18
11
14,0 13,0
2,1
BAM
DEIA
166 626 823 776
13 29 32 47
4
8 12 11
7,8 4,6 3,9 6,1
2,4 1,3 1,5 1,4 1,4 1,8 3,5 2,2 3,1 4,0 2,8 2,5 2,6 1,6 2,6
103
7
1
6,8
1,0
716
14
8
2,0
1,1
301
12
7
4,0
2,3
704
28
14
4,0
2,0
517
18
5
3,5
1,0
686
25
15
3,6
2,2
824
23
5
2,8
0,6
824
25
11
3,0
1,3
829
10
2
1,2
0,2
829
18
9
2,2
1,1
853
12
3
1,4
0,4
853
13
5
1,5
0,6
797
16
2
2,0
0,3
797
18
11
2,3
1,4
796
20
5
2,5
0,6
794
19
10
2,4
1,3
787
14
2
1,8
0,3
787
20
8
2,5
1,0
645
12
1
1,9
0,2
827
23
3
2,8
0,4
860
29
7
3,4
0,8
799
25
7
3,1
0,9
709
27
6
3,8
0,8
641
25
6
3,9
0,9
509
25
9
4,9
1,8
639
22
3
3,4
0,5
691 514
24
14
3
4
3,5 2,7
0,4 0,8
bentazon
643 827 860 799 709
15 9 16 20 14
4
4
6
4
5
2,3 1,1 1,9 2,5 2,0
0,6 0,5 0,7 0,5 0,7
703
10
2
1,4
0,3
640 509 639 691 514
12 8 15 10
10
4
2
3
1
1
1,9 1,6 2,3 1,4 1,9
0,6 0,4 0,5 0,1 0,2
639 509 638 691 514
27 8
5
6
5
9
3
2
2
1
4,2 1,6 0,8 0,9 1,0
1,4 0,6 0,3 0,3 0,2
dichlorprop
46 202 720 837 782 788 769 630 813 847 800
0
8
5
6
9
3 13 9 14
0
1
1
5
1,0 0,6 0,8 1,2 0,5 1,6 1,1 1,8
0,0 0,0 0,1 0,1 0,0 0,0 0,0 0,6
glyphosat
46 202 720 824 782 789 771 630 813 847 799 703 639 509 638 691 514
13 9
6
7
1
4
6
3
8 25 2
4
7
4
3
1
2
1
1
2
7
1
2
2
0
1,6 1,2 0,8 0,9 0,2 0,5 0,7 0,4 1,1 3,9 0,4 0,6 1,0 0,8
0,4 0,1 0,3 0,1 0,0 0,0 0,0 0,1 0,3 1,1 0,2 0,3 0,3 0,0
Tabel 15.
Udvikling i fund af nedbrydningsprodukter fra forbudte stoffer (BAM og DEIA),
regulerede stoffer (bentazon og dichlorprop) samt det godkendte stof glyphosat og dets
nedbrydningsprodukt AMPA. Opgørelse er baseret på
antal analyser
med fund og antal analyser
0,1µg/l for de enkelte år. Grundvandsovervågning 1995-2013.
AMPA
92
2013
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
7.2 Grundvand i vandværksboringer
Tilstanden i grundvandet fra vandværksboringerne illustrerer tilstanden i den del af
grundvandet, der anvendes til drikkevand og dermed befolkningens risiko for eksponering for
pesticider i drikkevandet. Her redegøres for hvor stor en andel af vandværksboringerne, der
har indeholdt pesticider eller nedbrydningsprodukter heraf i perioden 1992-2013, fund i forhold
til dybder samt den regionale fordeling af fund. Da vandværkerne løbende nedlægger og
etablerer boringer, afspejler udviklingen i fund pr. år ikke effekten af handleplaner rettet mod at
forbedre tilstanden i grundvandsmagasinerne, men vandværkernes håndtering af problemerne
med pesticider i de boringer, hvorfra der indvindes grundvand. I dette afsnit indgår kun
vandværksboringer på aktive vandværker.
Datagrundlag
Analyseprogrammet for grundvandet i vandværksboringerne skal som minimum indeholde de
stoffer, der fremgår af drikkevandsbekendtgørelsen, se Tabel 16 (NST, 2014).
Analyseprogrammet er pr. 1. jan. 2012 blevet udbygget med 18 stoffer, der omfatter såvel nye-
re som ældre pesticider samt godkendte, regulerede og forbudte stoffer. Blandt andet skal der
nu analyseres for glyphosat og AMPA, se Tabel 16 og Tabel 19. Samtidig hermed blev der
fjernet 8 andre stoffer fra listen, som meget sjældent eller aldrig påvises i prøverne. Af de 21
pesticider og nedbrydningsprodukter fra det hidtidige analyseprogram, indgår 13 stadig i ana-
lyseprogrammet. Det tidligere analyseprogram bestod indtil 1. jan. 2012 af 23 obligatoriske
stoffer (heraf to klorfenoler).
Ud over de obligatoriske pesticider gennemfører en del vandværker frivilligt analyser for en
lang række andre stoffer, en slags frivillig boringskontrol, se også kapitel 2 om Boringskontrol-
len og for kommunernes dataindberetning.
I dette afsnit afrapporteres pesticidanalyser fra vandværksboringer gennemført af almene
vandværker for perioden 1992-2013.
Tilstand, grundvand i vandværksboringer
Tabel 17 og Figur 39 viser udviklingen i fund af pesticider og deres nedbrydningsprodukter i
grundvand fra vandværksboringer i perioden 1992-2013. I 2011-2013 blev der fundet
pesticider i 23-25 % af de analyserede boringer, mens der i hele undersøgelsesperioden blev
fundet pesticider i ca. 27 % af boringerne.
Fra omkring år 2000 har andelen af pesticidpåvirkede vandværksboringer været faldende, og
andelen har de sidste 5-6 år stabiliseret sig omkring 20 til 25 %. Der blev i 2013 fundet
pesticider i 25 % af vandværksboringerne, mens 3,5 % var med overskridelse af
kvalitetskravet.
93
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Pesticid/nedbrydningsprodukt
Administrativ status
Glyphosat
nyt
AMPA*
nyt
Bentazon
Simazin
Hexazinon
Atrazin
Deethylatrazin*
Deethylhydroxyatrazin*
nyt
DEIA, Deethyldesisopropylatrazin*
nyt
Deethylterbutylazin*
nyt
Deisopropylatrazin*
Didealkyl-hydroxy-atrazin*
nyt
Deisopropyl-hydroxy-atrazin*
nyt
Hydroxyatrazin*
Hydroxysimazin*
nyt
MCPA
Mechlorprop (MCPP)
Dichlorprop (2,4-DP)
2,4-D
2,6-DCPP*
nyt
4-CPP*
nyt
Dichlobenil
2,6-dichlorbenzosyre*
nyt
BAM, 2,6-dichlorbenzamid*
4-nitrophenol*
nyt
Diuron
nyt
Ethylenthiourea (ETU)*
nyt
Metribuzin
nyt
Metribuzin-diketo*
nyt
Metribuzin-desamino*
nyt
Metribuzin-desamino-diketo*
nyt
Godkendt
Godkendt
Reguleret
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Reguleret
Reguleret
Reguleret
Reguleret
Reguleret, forskellige kilder heraf
er nogle forbudte andre regulerede
Reguleret, forskellige kilder heraf
er nogle forbudte andre regulerede
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Fra regulerede, nedbrydningsprodukt bl.a.
fra maneb og mancozeb
Forbudt
Forbudt
Forbudt
Forbudt
Tabel 16.
Administrativ status pr. 1. aug. 2014 for de 31 pesticider som indgår i overvågningen
af vandværksboringerne – ”Boringskontrollen” fra 2012 (NST, 2014). Ud over disse 31 stoffer
indgår også to chlorphenoler, der dog også kan have andre oprindelser end pesticider. Disse er ikke
medtaget her. De 18 stoffer markeret med
nyt
er pr. 1. jan 2012 nye obligatoriske stoffer i
analyseprogrammet. Nedbrydningsprodukter er markeret med *.
94
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Aktive
vandværks-
boringer
Analyser
Antal
I alt
Antal boringer
0,01 - 0,1
µg/l
371
0,1
µg/l
60
Andel boringer i %
0,01 - 0,1
µg/l
21,6
0,1
µg/l
3,5
I alt
2013
2012
2011
1992-2013
1.986
1.915
2.026
30.985
1.717
1.685
1.789
6.188
25,1
23,9
22,8
27,3
337
338
1.362
66
69
326
20,0
18,9
22,0
3,9
3,9
5,3
Tabel 17.
Pesticider i aktive vandværkboringer. Andel af boringer med hhv. 0,01-0,1µg/l,
≥0,1µg/l
og med fund ialt i %.
Godkendte, regulerede og forbudte stoffer i grundvandet i vandværksboringer
Pesticiderne kan opdeles i tre grupper: Forbudte, godkendte og regulerede pesticider, efter
den administrative status i Tabel 16, for analyserne udført i vandværksboringerne, på samme
måde som det er gjort ovenfor i GRUMO-afsnittet, se Figur 30.
I hele perioden 1992–2013 er der samlet set blevet analyseret for 171 pesticider og nedbryd-
ningsprodukter Dette er et langt større antal stoffer end det obligatoriske antal i boringskontrol-
len, og skyldes mange vandværkers frivillige indsats. Ud af disse 171 stoffer, blev der fundet
51 stoffer, hvor 35 var forbudte, 13 regulerede og tre godkendte, se Tabel 18. Opgørelsen i
forbudte, regulerede og godkendte stoffer omhandler de 51 stoffer, der er fundet i grundvandet
i aktive vandværksboringer i 2013, og dermed ikke stoffer, der er fundet i lukkede vandværks-
boringer.
Status Vandværksboringer
Forbudte stoffer
Regulerede stoffer
Godkendte stoffer
I alt i antal påviste stoffer
Antal stoffer
35
13
3
51
Tabel 18.
Antal forbudte, regulerede og godkendte pesticider eller nedbrydningsprodukter fun-
det i grundvandet i aktive vandværkers vandværksboringer i perioden 1992-2013. Den administrati-
ve tilstand er pr. 1. aug. 2014.
Tabel 19 viser en opgørelse over fordelingen af godkendte, regulerede og forbudte pesticider
for perioden1992-2013. Det fremgår, at de forbudte pesticider forekommer i 23,5 % af alle un-
dersøgte vandværksboringer, og at 4,5 % af disse overskred kvalitetskravet på 0,1 µg/l. De
regulerede stoffer forekommer i 7,0 % af de undersøgte boringer, mens kvalitetskravet er
overskredet i 0,9 %. Det skal bemærkes, at fund af høje koncentrationer af regulerede stoffer
kan stamme fra en mindre restriktiv anvendelse før reguleringen, men da opholdstiden af
grundvand der indvindes fra vandværksboringerne ikke er kendt, kan disse forhold ikke kvanti-
ficeres. Ofte er der tale om lange filtre, der opblander vand med meget forskellig alder fra for-
skellige dybder i magasinerne. De godkendte stoffer forekom i perioden i 0,6 % af de under-
søgte boringer, mens der kun var tre fund over kvalitetskravet (0,1 %).
95
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
1992-2013
Forbudte stoffer
Antal vandværksboringer
I alt
6186
≥0,01
µg/
≥0,1
µg/l
1451
433
21
278
54
3
ND
76,5
93,0
99,4
% vandværksboringer
≥0,01
µg/
23,5
7,0
0,6
0,01-0,1µg/l
19,0
6,1
0,5
0,1 µg/
4,5
0,9
0,1
Regulerede stoffer 6176
Godkendte stoffer 3385
Tabel 19.
Forekomst af godkendte, regulerede og forbudte pesticider for perioden 1992-2013 i
grundvandet i vandværksboringer på aktive vandværker. Der er kun medtaget boringer, hvor der
gennem de seneste 5 år er gennemført mindst en analyse for pesticider af vand udtaget fra boringer-
ne. ND: under detektionsgrænsen typisk, < 0,01µg/l.
Da nogle vandværksboringer indeholder mere end ét stof, kan en boring være talt med flere
gange i de tre kategorier. Denne opgørelse viser, at der er væsentlig færre fund i hver af de tre
kategorier i vandværksboringerne sammenlignet med grundvandsovervågningen. JUPITER
indeholder ikke historiske data om vandværksboringernes drift, så det er ikke muligt at opgøre,
hvornår indvindingsboringerne har været aktive. Derfor er det ikke muligt at foretage et bagud-
rettet skøn over omfanget af forbudte, regulerede og godkendte stoffer.
Udvikling i grundvandet i vandværksboringer
Figur 39 viser udviklingen i pesticidpåvirkningen af vandværksboringer hos aktive vandværker
i perioden 1993-2013. For hvert år er påvirkningen angivet for de boringer, der var aktive i det
pågældende år, og figuren viser således også data fra vandværker, der siden er lukket.
Figur 39.
Fordeling af pesticidindholdet i grundvandet i vandværksboringer 1993-2013. Figuren
viser status for de vandværker, der var aktive hvert af de viste år. Figuren indeholder ikke de samme
boringer fra år til år, da disse analyseres i en turnus på op til 5 år, og der løbende lukkes eller etable-
res nye vandværksboringer. Resultater på indtagsniveau er opdelt i tre koncentrationsintervaller:
≥0,1
µg/l, [0,01-0,1] µg/l, samt ND (under detektionsgrænsen typisk, < 0,01µg/l). Antal boringer i
hver af de tre klasser er anført under de enkelte år. Hvert år viser data fra forskellige udtræk fra
JUPITER, anvendt i den løbende rapportering.
96
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Faldet omkring år 2000-2003 i andelen af boringer med fund over kvalitetskravet på 0,1 µg/l
kan skyldes, at vandværkerne tager forurenede boringer ud af drift, idet data fra GRUMO
viser, at fundhyppigheder som sådan ikke er faldet, skønt der er en tendens til lavere
koncentrationer i det øverste grundvand, se Figur 31. Den stigende andel af boringer med
fund op gennem 90'erne skyldes, at analyseprogrammerne gradvis omfattede flere og flere
pesticider og nedbrydningsprodukter.
Figur 40 viser antal boringer undersøgt for pesticider i perioden 1993-2013, og viser de
samme data, som er anvendt til Figur 39. Det ses, at antallet af boringer, der overstiger
kvalitetskravet gennem de seneste fem år, er stabiliseret. De pesticider og nedbrydnings-
produkter, der hyppigst findes i grundvandet i vandværksboringerne, er generelt stoffer, som
er forbudte, og som ikke har været i handelen i 6 til15 år, se Tabel 16, eller stoffer pålagt
regulering i form af anvendelsesbegrænsninger i Danmark.
Figur 40.
Antal boringer med analyser af pesticider pr. år i vandværksboringer 1993-2013.
Hvert år viser data fra forskellige udtræk fra JUPITER, anvendt i den løbende rapportering. Resulta-
ter på indtagsniveau er opdelt i tre koncentrationsintervaller:
≥0,1
µg/l, [0,01-0,1] µg/l, samt ND
(under detektionsgrænsen typisk, < 0,01µg/l).
Opholdstiden i grundvandsmagasinerne af det vand som vandværkerne indvinder til
drikkevandsformål er ofte mere end 15 år, og det kan forventes, at pesticider fremover vil
kunne påvirke grundvandet i vandværksboringerne, og dermed drikkevandet, i mange år.
Udvidelse af analyseprogrammet for vandværksboringer med 18 stoffer
Det nye analyseprogram pr. 1. januar 2012 er i forhold til tidligere udbygget med 18 stoffer.
Tabel 20 viser alle analyser af de 18 stoffer for året 2013. De 18 stoffer er fundet i 5,9 % og
kvalitetskravet er overskredet i 0,6 % af de analyserede vandværksboringer.
De 18 stoffer er analyseret i 3033 vandværksboringer i 2012-2013, mens der til
sammenligning i perioden 1992-2013 er undersøgt 6.188 vandværksboringer, svarende til at
ca. 50% af vandværksboringerne nu er analyseret for de nye stoffer.
97
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
18 nye stoffer
2013, 18 nye stoffer
2012, 18 nye stoffer
2012-13, 18 nye stoffer
Alle aktive boringer
1992- 2013, alle stoffer
Analyser
Antal
I alt
Antal boringer
0,01 - 0,1
≥0,1
µg/l
µg/l
Andel boringer i %
0,01 - 0,1
≥0,1
µg/l I alt
µg/l
1.643
1.614
3.438
30.985
1.564
1.533
3.033
6.188
84
88
153
1.362
9
9
18
326
5,4
5,7
5,0
22,0
0,6
0,6
0,6
5,3
5,9
6,3
5,6
27,3
Tabel 20.
Forekomst af de 18 nye stoffer i 2012-2013 i grundvandet i vandværksboringer, Antal
analyser og boringer analyseret, med fund af i koncentrationsintervallet 0,01-0,1µg/l og
0,1 µg/l.
Tabellen har også medtaget alle vandværksboringer hos aktive vandværker analyseret i 1992-2013.
Grundvand i
vandværksboringer
Antal analyser
I alt
0,01 -
0,1
µg/l
6485
534
388
394
347
256
259
207
99
80
84
44
13
0,1
µg/l
Antal Boringer
I alt
0,01 -
0,1
µg/l
1202
145
179
124
89
94
108
87
45
35
46
43
13
0,1
µg/l
Andel i %
0,01-
0,1 µg/l
0,1
µg/l
0,01
µg/l
1992- 2013: Resultater fra gamle analyseprogram
2,6-Dichlorbenzamid*
Mechlorprop**
Bentazon
Dichlorprop
Hexazinon
Atrazin, desethyl-*
Atrazin
Atrazin, desisopropy*
MCPA
Atrazin, hydroxy-*
Simazin
Dichlobenil
2,4_D
27.737
25.797
23.080
25.752
23.086
23.008
25.294
22.898
25.386
21.611
25.286
18.197
25.106
1169
26
44
47
61
21
9
3
15
5
6
3
1
6177
6175
6163
6175
6163
6163
6172
6163
6174
6152
6174
6024
6174
241
11
22
11
8
5
9
2
8
4
2
3
1
15,6
2,2
2,5
1,8
1,3
1,4
1,6
1,4
0,6
0,5
0,7
0,7
0,2
3,9
0,2
0,4
0,2
0,1
0,1
0,1
0,03
0,1
0,1
0,03
0,05
0,02
19,5
2,3
2,9
2,0
1,4
1,5
1,7
1,4
0,7
0,6
0,7
0,7
0,2
Grundvand i
vandværksboringer
Antal analyser
0,01
0,1
I alt
µg/l
Antal Boringer
0,01
0,1
I alt
µg/l
Andel i %
0,01-
0,1
0,01
µg/l
0,1
1,8
0,8
0,8
1,0
0,1
0,4
0,7
0,4
0,4
0,3
0,2
0,2
0,04
0
0,1
0
0
0,03
0,1
0,04
1,9
1,1
0,9
1,0
0,1
0,4
0,7
0,4
0,4
0,4
2012- 2013: Resultater fra nye analyseprogram, 18 supplerende stoffer
DEIA*
3.778
88
6
3233
63
4CPP*
6.448
124
25
3786
40
Metribuzin-desamino-*
3.327
35
1
2850
25
2,6-dichlorebenzosyre*
3.617
35
0
3053
30
hydroxysimazin*
4.040
36
9
3266
4
2,6-DCPP*
5.397
33
0
3632
16
4-Nitrophenol*
3.957
23
0
3266
22
Didealkyl-hydroxy-atrazin* 3.245
14
1
2956
12
Glyphosat
4.603
14
2
3373
14
Diuron
10.202 28
2
4727
18
6
8
1
0
2
0
0
1
2
2
98
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Grundvand i
vandværksboringer
Ethylenthiurea*
Deisopropyl-
hydroxyatrazin*
AMPA*
Deethyl-hydroxyatrazin*
Deethylterbutylazin*
Metribuzin**
Metribuzin-desamino*
Metribuzin-diketo*
Antal analyser
0,01
0,1
I alt
µg/l
Antal Boringer
0,01
0,1
I alt
µg/l
3.370
3.257
4.603
3.254
4.861
4.310
3.064
3.316
7
5
7
4
2
0
0
0
1
0
1
0
0
0
0
0
3052
2970
3378
2967
3469
3272
2789
2847
5
5
7
3
2
0
0
0
1
0
1
0
0
0
0
0
Andel i %
0,01-
0,1
0,01
µg/l
0,1
0,1
0,03 0,2
0,2
0,2
0,1
0,1
0
0
0
0,2
0,2
0,1
0,1
0
0
0
0,03
0
0
0
0
0
Tabel 21.
Pesticider i grundvandet i vandværksboringer. Tabellen viser antal analyser og
boringer, og de tilhørende antal fund og fund
≥0,1
µg/l. Øverste deltabel viser de 18 stoffer, der har
været obligatoriske siden 2012. Nederste deltabel viser de hidtidige 31 obligatoriske stoffer for
perioden 1992-2013. Der indgår også to chlorphenoler, der ikke er medtaget. Nedbrydnings-
produkter har markeringen*
Tabel 21 viser de fundne stoffer i grundvandet i vandværksboringer på aktive vandværker. Det
fremgår, at DEIA er fundet i 1,9 % af de analyserede boringer i 2012-2013, mens de øvrige
nye stoffer alle er fundet i ca.1% eller færre af de undersøgte boringer. Der er kun få fund over
kvalitetskravet.
Vandværkernes indvindingsdybde og fund af pesticider
Figur 41 viser, hvorledes andelen af pesticidfund falder med dybden, målt som afstanden fra
terræn til toppen af boringernes indtag. Det fremgår, at der i 2013 blev fundet pesticider i
grundvandet i ca. 35 % af de aktive vandværksboringer, der indvandt grundvand fra intervallet
0 til 30 m u.t. Her af var der i ca. 5 % af boringerne et pesticidindhold over kvalitetskravet. De
fleste undersøgte boringer har top af indtag mellem 20 og 50 m u.t., mens antallet af
analyserede indtag i intervallet 0 til 10 m er lavt, se også Figur 6.
Fund af pesticider i vandværksboringer, der har været aktive i hele perioden 1992-2013, viser,
at der er fundet pesticider mindst én gang i ca. 40 % af det øverste grundvand i intervallet 0 til
30 m u.t., heraf 8-10 % med et pesticidindhold over kvalitetskravet. Bemærk, at sammenlignet
med overvågningsboringerne, se Figur 31, er der samlet set en mindre andel af grundvandet,
der er påvirket, men i de dybere lag er der en større påvirkning, som kan skyldes at indvinding
af vand trækker mere overfaldenært grundvand ned i større dybde, mens overvågnings-
boringer i højere grad viser repræsentative data for den dybde, hvor boringernes indtag er
placeret.
99
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 41.
Dybdemæssig fordeling af pesticider i vandværksboringer vist som funktion af dybden
til overkanten af indtaget. Øverst år 2013, nederst hele perioden 1992-2013. Kun boringer med
oplysninger om dybde er medtaget: 1.593 boringer i 2013 og 5.703 boringer i 1992-2013. Der er
kun data fra aktive vandværker. Resultater på indtagsniveau er opdelt i tre koncentrationsintervaller:
≥0,1
µg/l, [0,01-0,1] µg/l, samt ND (under detektionsgrænsen typisk, < 0,01µg/l).
100
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Geografisk fordeling af fund af pesticider og nedbrydningsprodukter
Figur 42 og Figur 43 viser fordelingen på landsplan af pesticidindholdet i grundvandet i
vandværksboringer på aktive vandværker i henholdvis hele moniteringsperioden 1992-2013,
samt i den seneste fem årsperiode, 2009-2013, hvor alle vandværksboringer skal være
analyseret mindst én gang. Der foreligger ikke oplysninger om koordinater for alle boringer, og
kortene viser derfor ikke alle analyserede boringer. De to kort viser, at der ved nogle større
byer findes mange pesticider og nedbrydningsprodukter (fortrinsvis BAM, der stammer fra det
forbudte pesticid dichlobenil), men også, at der er en overrepræsentation af fund af pesticider
og nedbrydningsprodukter i lerede områder i den østlige del af Danmark, hvor der også findes
den største befolkningstæthed (Brüsch og Villholth, 2011).
Figur 42.
Højeste koncentration for pesticider og nedbrydningsprodukter i grundvandet i
vandværksboringer for aktive vandværker i perioden 1992-2013 (6.187 boringer). Resultaterne er
opdelt i boringer uden fund (ND, under detektionsgrænsen, typisk 0,01 µg/l) , fund af pesticider
mellem 0,01 og 0,1 µg/l samt fund, der overstiger kvalitetskravet på 0,1 µg/l.
Der er ret få fund af pesticider og nedbrydningsprodukter på de sandede jyske hedesletter og
bakkeøer, hvor vandværkerne generelt indvinder grundvand fra større dybder end i resten af
landet. Samtidig er tætheden af vandværksboringer lav i disse områder på grund af den lavere
befolkningstæthed.
101
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 43.
Højeste koncentration for pesticider og nedbrydningsprodukter i grundvandet i
vandværksboringer for aktive vandværker i fem årsperioden 2009-2013, (5.956 boringer).
Resultaterne er opdelt i boringer uden fund (ND, under detektionsgrænsen, typisk 0,01 µg/l) , fund
af pesticider mellem 0,01 og 0,1 µg/l samt fund, der overstiger kvalitetskravet på 0,1 µg/l.
På Lolland ses en skarp grænse til et område på den sydligste del af øen. Dette skyldes, at
netop i dette område findes få større, sammenhængende grundvandsmagasiner, da
undergrunden hovedsageligt består af lavpermeabelt, tertiært ler, og at grundvandet i dybere
liggende kalklag ofte er saltholdigt. Der findes derfor ikke ret mange aktive almene
vandforsyningsboringer i området.
Figur 44 viser den geografiske fordeling af 10.822 boringer med kendte koordinater fra grup-
pen ”Andre boringer”. Der er fundet pesticider i 4.148 boringer, hvoraf 1.989 boringer én eller
flere gange har overskredet kvalitetskravet på 0,1 µg/l. Figuren viser i hovedtræk samme for-
deling som i Figur 42 og Figur 43, men det ses dog, at der i denne gruppe af boringer, som
bl.a. rummer nedlagte vandværksboringer også påvises pesticider i Vestjylland.
102
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 44.
Højeste koncentration for pesticider og nedbrydningsprodukter fundet i datasættet
”Andre boringer” i perioden 1990-2013 (10.822 boringer Resultaterne er opdelt i boringer uden
fund (ND, under detektionsgrænsen, typisk 0,01 µg/l) , fund af pesticider mellem 0,01 og 0,1 µg/l
samt fund, der overstiger kvalitetskravet på 0,1 µg/l.
7.3 Pesticider fundet ved forskellige typer af overvågninger af grundvandet
Tabel 22 viser hvilke stoffer, der gennem de sidste ca. 20 år er fundet hyppigst i henholdsvis
grundvandsovervågningen, vandværksboringer og gruppen ”Andre boringer”. ”Andre boringer”
omfatter bl.a. nedlagte vandværksboringer, små private vandforsyningsanlæg, der ofte forsy-
ner enkeltliggende husstande i det åbne land, samt andre boringer. Tabellen omfatter hele
overvågningsperioden, og stofferne er listet med faldende relativ hyppighed inden for hvert
program.
BAM findes hyppigst i alle typer pesticidundersøgelser af dansk grundvand, men også de i dag
forbudte triaziner og de tilhørende nedbrydningsprodukter forekommer med stor hyppighed i
forhold til tidligere opgørelser, fx DEIA, der forekommer i næsten 15 % af indtagene i grund-
vandsovervågningen samt deiso-propylatrazin, deethylatrazin, didealkylhydroxyatrazin og at-
razin.
103
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Nedbrydningsproduktet desam(ino)-diketo-metribuzin fra pesticidet metribuzin (forbudt aktiv-
stof i tidligere anvendte svampemidler til kartoffelplanter) er fundet i 5,1 % af indtagene i
grundvandsovervågningen, Tabel 22, mens stoffet er fundet i ca. 1% i vandværksboringerne.
Det mest anvendte pesticid i Danmark, glyphosat og dets nedbrydningsprodukt AMPA, er fun-
det i GRUMO, og i flere boringer er der tale om genfund. Tabel 22Tabel 23 viser, at der i 2013
blev fundet glyphosat i 1 % af de undersøgte indtag. De ret høje fundandele for glyphosat og
AMPA i gruppen ”Andre boringer” i Tabel 22 stammer bl.a. fra en undersøgelse af små private
vandforsyningsanlæg, (Brüsch og Rosenberg, 2008), hvor stoffet blev fundet i drikkevandsan-
læg (bl.a. gravede brønde og boringer i bunden af gravede brønde), der indvinder grundvand
fra højtliggende grundvand i lerede områder.
Tabel 23 viser for år 2013 de 20 hyppigst fundne pesticider opdelt på forskellige grupper af bo-
ringer. Azoxystrobin, som ikke er omfattet af den obligatoriske liste (tabel 17), men er fundet i
en frivillig boringskontrol, er på denne liste det næst hyppigst fundne pesticid i boringskontrol-
len. Stoffet er forholdsvist nyt i Danmark og indgår ikke i gamle eller nye analysepakker i bo-
ringskontrollen.
Nedbrydningsproduktet CYPM (fra Azoxystrobin) indgår i GRUMO-programmet, se Tabel 9.
Stoffet er fundet i to ud af 62 undersøgte indvindingsboringer. Begge fund er under kvalitets-
kravet.
Glyphosat er fundet i to vandværksboringer, mens AMPA er fundet i én vandværksboring i
2013, se bilag 5 og 7. I de aktive vandværksboringer er der i hele moniteringsperioden 1990-
2013 fundet glyphosat i 0,4 % af de vandværksboringer, hvor der er analyseret for stoffet. I Bi-
lag 10, er alle pesticidanalyser i JUPITER fra de standardiserede udtræksmoduler samlet, så
man for hvert stof kan se hvor mange analyser, der er udført og hvor hyppigt, det er fundet. Al-
le analyserede stoffer er vist, også stoffer uden fund.
Tabel 23 viser, at langt de fleste pesticider og nedbrydningsprodukter bliver fundet i færre bo-
ringer i grundvandet i vandværksboringer, end i GRUMO og ”Andre boringer”.
Mechlorprop og dichlorprop forekommer i 2013 relativt sjældent i både vandværksboringer og i
grundvandsovervågningen, mens begge stoffer findes hyppigt i ”Andre boringer”. Dette kan
skyldes det forhold, at der netop i denne gruppe boringer ofte findes vandprøver, der er præ-
get af punktkilder, mens man i grundvandsovervågningen oftere finder vandprøver, der er
præget af fladebelastning (Tuxen, 2013). Da vandværkerne ofte indvinder store mængde vand
fra de enkelte boringer, kan små koncentrationer fra fladebelastning blive fortyndet ved blan-
ding af gammelt, rent grundvand med højtliggende forurenet grundvand, og andelen af fund i
indvindingsboringerne vil derfor ofte være små.
104
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Grundvandsovervågning
1990-2013
%
≥0,01
µg/l
%
≥0,1
µg/l
Vandværksboringer
1992-2013
%
≥0,01
µg/l
%
≥0,1
µg/l
Andre boringer
1990-2013
%
≥0,01
µg/l
29,1
7,0
6,7
6,6
6,2
5,0
5,0
5,0
4,8
4,3
4,2
3,9
3,7
3,0
2,8
2,7
2,7
2,5
2,4
2,2
Stofnavn
Stofnavn
Stofnavn
BAM
DEIA
Atrazin, desisopropyl
4-Nitrophenol
Atrazin, desethyl-
Didealk.-hydr.atraz.
Bentazon
Glyphosat
Atrazin
Metribuz-desam-
diketo
Trikloreddikesyre
Dichlorprop
AMPA
Deisopr.-hydr.atraz.
Mechlorprop
Metribuzin-diketo
Simazin
4CPP
2,6-dichlorebnzosyre
MCPA
20,6
14,3
10,9
8,7
7,6
7,3
6,9
6,4
5,3
5,1
4,9
4,7
4,3
4,2
4,1
3,6
2,8
2,6
2,4
2,4
8,1
3,8
1,7
0,6
1,4
1,0
2,0
1,4
1,2
1,9
1,2
1,4
1,1
0,2
1,0
1,0
0,5
0,9
0,4
0,4
BAM
Bentazon
Mechlorprop
Dichlorprop
DEIA
Atrazin
Atrazin, desethyl-
Hexazinon
Atrazin, desisopropy
4CPP
19,5
2,9
2,3
2,0
1,9
1,7
1,5
1,4
1,4
1,1
3,9
0,4
0,2
0,2
0,2
0,1
0,1
0,1
0,0
0,2
BAM
DEIA
Atrazin, desethyl
Atrazin, desisopropy
Atrazin
4CPP,
4-Nitrophenol
AMPA
Simazin
Bentazon
Mechlorprop
2,6-dichlorebenzosyre
Metribuzin-desamino-
Simazin
MCPA
Dichlobenil
4-Nitrophenol
Atrazin, hydroxy-
2,6-DCPP
Glyphosat
Didealkyl-hydroxy-atrazin
1,0
0,9
0,7
0,7
0,7
0,7
0,6
0,4
0,4
0,4
0,1
0,0
0,1
0,0
0,0
0,1
0,0
Dichlorprop
Glyphosat
2,6-DCPP
Trikloreddikesyre
Lenacil
Metribuzin-desamino-
Atrazin, hydroxy-
Desethylterbuthylazin
Hexazinon
Tabel 22.
De 20 hyppigst fundne stoffer i GRUMO (1990-2013), aktive vandværkers boringer
(1992-2013) og i ”Andre boringer” (1990-2013), der omfatter nedlagte vandværksboringer,
vandværkernes egne overvågningsboringer og andre analyser fra fx små private vandforsyninger.
De viste andele er beregnet med antal analyserede indtag/boringer, boringer med fund og fund
0,1µg/l. Der er kun medtaget stoffer, analyseret i mere end 200 boringer fra GRUMO og
vandværksboringer, mens der kun er medtaget stoffer, analyseret i mere end 500 boringer for
”Andre boringer” for at undgå resultater fra forureningsundersøgelser af større special depoter. Se
bilag 4- 11 med oplysninger om antal analyser, antal boringer og koncentrationsintervaller. I
opgørelsen for ”Andre boringer” er fx parathion udeladt. Alle fund er dog medtaget i bilag 4- 11.
De beregnede fundandele for GRUMO viser, hvor stor en andel af indtagene, der én eller flere
gange har indeholdt det enkelte stof i hele perioden 1990-2013. Andelen opgjort for hele perioden
kan derfor ikke sammenholdes med fundandelen pr. år.
105
%
≥0,1
µg/l
0,30
0,30
0,07
0,07
0,06
0,13
0,20
0,13
0,05
0,05
0,04
0,04
0,10
0,11
0,55
0,38
0,19
0,03
0,07
0,02
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Grundvandsovervågning
2013
%
≥0,01
µg/l
%
≥0,1
µg/l
Stofnavn
BAM
DEIA
Atrazin, desisopro-
pyl
Metribuz-desam-
diket
CGA 62826
Atrazin, desethyl-
Bentazon
Atrazin
2,6-
dichlorebnzosyre
Metalaxyl-M
Mechlorprop
Metribuzin-diketo
Dichlorprop
Didealk.-hydr.atraz.
Hexazinon
Simazin
2,6-DCPP
Glyphosat
PPU (IN70941)
4CPP
Vandværksboringer
2013
%
≥0,01
µg/l
%
≥0,1
µg/l
Stofnavn
BAM
Azoxystrobin
Andre boringer
2013
%
≥0,01
µg/l
24,0
15,3
6,0
5,8
5,1
4,8
4,7
4,6
4,5
4,4
4,4
4,0
3,5
3,4
3,4
3,2
2,9
2,4
2,3
1,8
Stofnavn
BAM
Desphenyl-
chloridazon
0,3
0,1
0,2
0,3
DEIA
AMPA
Bentazon
Mechlorprop
Atrazin, desisopro-
pyl
Atrazin, hydroxy-
Glyphosat
Atrazin, desethyl-
Dichlorprop
0,1
0,1
Atrazin
Isoproturon
Simazin
Metribuzin-
desamino-
4CPP
0,1
4-Nitrophenol
Hexazinon
Dinoseb
2,6-DCPP
%
≥0,1
µg/l
10,1
6,2
1,0
1,1
2,2
1,9
0,3
1,0
0,9
0,8
1,7
0,9
1,5
0,3
0,7
1,9
0,3
0,6
1,9
0,7
16,9
13,0
6,8
4,9
2,1
18,5
2,8
2,4
DEIA
2,1
Bentazon
4,3
4,2
4,1
2,7
2,7
2,1
2,1
1,9
1,9
1,9
1,6
1,6
1,4
1,2
1,0
1,0
0,8
0,4
0,2
1,0
0,4
0,2
0,4
0,2
0,4
0,6
0,8
0,4
2,6-dichlore-
benzosyre
Hydroxyter-
buthylazin
Metribuzin-
desamino-
Atrazin, desiso-
propyl
4CPP
Atrazin,
desethyl-
2,6-DCPP
Atrazin, hydro-
xy-
4-Nitrophenol
Glyphosat
hydroxysimazin
Deethyl-
hydroxy-atrazin
Diuron
1,4
Mechlorprop
Hexazinon
Dichlorprop
1,5
1,2
1,0
0,8
0,8
0,7
0,5
0,4
0,3
0,3
0,3
0,2
0,1
0,1
2,0
1,7
1,6
Tabel 23.
Status 2013 for de 20 hyppigst fundne stoffer i analyseindsatsen 2013 for grundvands-
overvågningen, aktive vandværkers boringer og ”Andre boringer”. Der er kun medtaget stoffer, der
er analyseret i mere end 100 boringer fra ”Andre boringer”. Se også bilag 4- 11 med oplysninger
om antal analyser, antal boringer og koncentrationsintervaller. Bemærk , at stoffet Azoxystrobin,
der ikke indgår i nogen af de obligatoriske analysepakker er analyseret i blot 72 vandværksboringer,
med fund i de to , se bilag 6.
106
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Referencer, Pesticider
Dansk lovgivning, vejledninger mv.
Miljøministeriet 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendt-
gørelse nr. 1024 af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2014: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsan-
læg. – Miljøministeriets bekendtgørelse nr. 292 af 26. marts 2014. (Drikkevandsbekendtgørelsen)
EU- direktiver
EU, 1980: Rådets direktiv 80/778/EØF af 15. juli 1980. (1. version af Drikkevandsdirektivet)
EU, 1998: Europaparlamentets og Rådets direktiv nr. 98/83/EF om kvaliteten af vand til drikkevand. (Drikkevandsdirekti-
vet)
EU, 2000: Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme for fæl-
lesskabets vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
EU, 2006: Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grundvandet
mod forurening og forringelser. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Grundvandsdirektivet)
Andre referencer
Brüsch W. og Rosenberg P. 2008. Fund af glyphosat og AMPA i drikkevand fra små vandforsyningsanlæg i Storstrøms
Amt. Miljøstyrelsen, Miljøprojekt nr. 1163, 2008.
Brüsch W. & Villholt, K. G., 2011: Punktkilders påvirkning af grundvandsressourcens kvalitet. Miljøprojekt Nr. 1395 2011,
Miljøstyrelsen
Christensen L., S. Marcher, V. Møller, W. Brüsch, A. Rosenbom, A. Duer, M. Bach Madsen & M. Skriver, 2013: Benta-
zon. Anvendelse, regulering og fund i danske moniteringsundersøgelser. Orientering fra Miljøstyrelsen 1, 2013.
Elkjær, Lars, Hans Ole Hansen, Liselotte Ludvigsen, Marianne Marcher Juhl, Mette Skougaard, Claus Kirkegaard, John
Bastrup, Jens Baumann, Flemming Larsen, Liselotte Clausen, Niels P. Arildskov, Peter R. Jørgensen, Jens Kistrup & Ni-
els Henrik Spliid, 2002: Pesticider og vandværker. Udredningsprojekt om BAM forurening. Hovedrapport. Miljøprojekt Nr.
732, 2002.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S ., 2012: Grundvand. Status og udvikling
1989 – 2011. Teknisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm (5-11-
13)
Thorling, L., Brüsch, W., Hansen, B., Langtofte, C., Mielby, S., Troldborg, L., og Sørensen, B.L., 2013: Grundvand. Sta-
tus og udvikling 1989 – 2012. Teknisk rapport, GEUS 2013.
www.geus.dk/publications/grundvandsovervaagning/1989_2012.htm (25-08-14)
Tuxen N., Roost, S., Kofoed, J.L.L., Aisopou, A., Binning, P.J., Chambon J., Bjerg, P.L., Thorling, L., Brüsch, W. og Es-
bensen, K., 2013. Skelnen mellem pesticidkilder. Miljøprojekt nr. 1502, Miljøstyrelsen 2013.
Links:
Varslingssystemet for pesticider:
www.pesticidvarsling.dk (25.08.2014)
107
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
8 Vandindvinding
Sammenfatning og konklusion
Den samlede oppumpede vandmængde i Danmark (uden markvanding) er på knap 500 mio.
m
3
/år, og fra 2006 og frem har den været stabilt eller svagt faldende.
Set under et har kommunerne det forløbne år gjort en markant indsats for at indberette op-
pumpede vandmængder rettidigt d. 1. april og rette op på tidligere års fejlindberetninger.
Indvinding af grundvand til erhvervsvanding (markvanding, gartneri og dambrug) varierer mar-
kant fra år til år som følge af variationer i nedbørsmønsteret. I 2011 var denne del af indvin-
dingen således over 300 mio. m
3
, hvilket svarede til over 40 % af den samlede grundvands-
indvinding i Danmark, mens den i 2012 blot var på 166 mio. m
3
. Vandforbruget for virksomhe-
der med egen indvinding er relativ konstant, og har de seneste fire år ligget på mellem 42 og
44 mio. m
3
om året, dog med et svagt fald siden 2012.
Den samlede indvinding af overfladevand i Danmark er marginal og ligger på ca. 10 mio.
m
3
/år. Overfladevand anvendes ikke til drikkevand, men bliver overvejende anvendt til er-
hvervsformål, grusvask indenfor råstofindustrien og til vanding.
De oppumpede vandmængder er en vigtig parameter i den nationale vandbalanceopgørelse,
og uundværlige data som grundlag for vurderingen af grundvandsforekomsternes kvantitative
tilstand i forbindelse med vandplanarbejdet. For at muliggøre en optimal vurdering af presset
på den tilgængelige vandressource er der behov for, at kommunerne fortsat sikrer, indberet-
ningen af de oppumpede vandmængder til den fælles offentlige database JUPITER til den
fastsatte tidsfrist jf. Drikkevandsbekendtgørelsen (NST, 2014). Der sker løbende forbedringer i
kommunernes indberetning, men der er fortsat behov for at enkelte kommuner kvalitetssikrer
data og følger op på indberetningerne.
Indledning
Drikkevandsforsyningen i Danmark er udelukkende baseret på oppumpning af grundvand. Kun
på Christiansø, er dette ikke muligt, og forsyningen der sker med afsaltet havvand. Drikke-
vandsforsyningen i Danmark er bygget op omkring en decentral struktur med godt 2600 alme-
ne vandværker (jf. indberetningerne af oppumpede vandmængder), hvoraf ca. 330 var offent-
ligt ejede pr. 1. jan 2010. De offentligt ejede almene vandforsyninger står for cirka 55 % af ind-
vindingen, mens de privat ejede almene vandforsyninger står for cirka 45 %.
Kommunalbestyrelsen kan beslutte at et ikke alment anlæg skal registrere indvindingen, og
indberette denne til kommunen i forbindelse med anlæggets indvindingstilladelse. De ikke al-
mene anlæg omfatter institutioner og private virksomheder samt anlæg, der forsyner op til 9
husstande. Fælles for disse er, at der kun er indberetningspligt, hvis kommunalbestyrelsen
beslutter det, og det er der ikke noget samlet nationalt overblik over. De indgår derfor ikke i
opgørelsen.
I Danmark anvendes den største andel af de oppumpede vandmængder til drikkevandsforsy-
ning, men der bruges også betragtelige mængder til andre formål, hvoraf markvandingen ud-
108
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
gør den største andel. Herudover anvendes grundvandet til en lang række forskellige formål
indenfor industri, institutioner, gartneri og dambrug.
Den største indvinding af overfladevand, sker ved Kalundborg Forsyning, der indvinder små 4
mio. m³/år overfladevand, der oparbejdes til drikkevandskvalitet og leveres til lokale virksom-
heder.
Med det stigende fokus på klimaets betydning for den fremtidige vandindvinding er det af hen-
syn til forsyningssikkerhed og miljøpåvirkninger væsentligt, at man kender mængden og udvik-
lingen af de vandmængder, der årligt oppumpes. Det skyldes, at grundvandet indgår som en
vigtig del af vandets kredsløb. Når nedbørsmængden ændres som følge af klimaændringer el-
ler markante vejrbegivenheder ændres den mængde grundvand, der er til rådighed til indvin-
ding. Derved kan der blive behov for en ny afvejning af de oppumpede vandmængder i forhold
til behovet for vandføring i vandløb, vandstanden i moser og søer mv. Lokalt og regionalt kan
indvindingen have et omfang, der ikke er bæredygtig. For at kunne sikre en optimal udnyttelse
af det til rådighed værende grundvand, er det nødvendigt at kende de samlede indvindinger
lokalt, regionalt og på landsplan.
Miljømål
Efter Vandrammedirektivet (EU, 2000) er det en forudsætning for god kvantitativ tilstand i en
grundvandsforekomst, at forekomsten ikke er udsat for menneskeskabte ændringer – fx ved
indvinding af vand – der medfører sådanne påvirkninger af overfladevand og grundvandsaf-
hængige økosystemer, at miljømålene for disse ikke kan nås. Indvinding kan også forårsage
indtrængen af fx havvand, der gør grundvandet uegnet til drikkevand. Det er derfor nødvendigt
at kunne dokumentere såvel den absolutte størrelse som ændringerne i den oppumpede
grundvands- og overfladevandsmængde på såvel lokal som regional og national skala.
Datagrundlag
Til denne rapport er der pr. 20. maj 2014 foretaget et udtræk af indvindingsdata for grundvand
og overfladevand. Udtrækket omfatter data for de vandmængder som kommunerne (tidligere,
amterne) har indberettet til JUPITER for perioden 1989 frem til og med 2013.
I forbindelse med udtræk af data efter tidsfristens udløb har det igen i år vist sig, at flere af
kommunerne ikke har indberettet data inden tidsfristen den 1. april 2014. Fem kommuner har
ikke indberettet vandværkernes indvindingsdata for 2013 rettidigt. Samlet set vurderes der på
den baggrund alene at mangle indberetning af omkring 21 mio. m
3
for 2013. Det bemærkes
også, at to kommuner fortsat mangler at indberette indvindingsdata for vandværkerne for
2006. I alt skønnes dette at udgøre 3,5 mio. m
3
.
En række kommuner har det forløbne år rettet ældre forkerte data. Der har især været korrek-
tioner af for store indberetninger. GEUS har derfor ikke i samme omfang som de seneste par
år haft særlig fokus på at korrigere indberetningerne. På trods heraf mangler der som nævnt
ved deadline formentlig stadig ca. 21 mio. m
3
fra de almene vandværker.
Det vurderes, at datakvaliteten i år er blevet væsentligt forbedret.
109
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Status og udvikling
Figur 45 viser den totale årlige oppumpede vandmængde for perioden 1989-2013 med røde
søjler, mens de blå søjler viser de totale oppumpede vandmængder uden markvanding. Mark-
vandingen er stærkt varierende og er især påvirket af variationer i vejret fra år til år.
Markvandingen i 2007 er lavere end i de andre år, men beregninger (Kolind, 2011, se også
Thorling mfl., 2011) viser, at der var et markant mindre vandingsbehov i 2007 end i årene før
og efter. Beregningerne illustrerer, at vandingsbehovet kan variere med flere hundrede pro-
cent fra år til år og udgøre meget betragtelige andele af oppumpningen på såvel lokal som na-
tional skala.
Figur 45.
Den totale årlige grundvandsindvinding med og uden markvanding i perioden 1989-
2013. Data fra 2013 vurderes at være ufuldstændige.
Udviklingen i de oppumpede vandmængder i Danmark (uden markvanding) viser fra 2006 og
frem en svagt faldende tendens, tenderende til at være konstant efter 2009. Fra 1990 og frem
til og med 1999 oppumpes der markant mindre og mindre grundvand, mens der fra 1999 og
frem er en relativ konstant oppumpning, dog med en svag om end støt faldende tendens. Fra
1999 til 2012 er forskellen på største og mindste oppumpning opgjort uden markvanding 69
mio. m
3
.
Markvandingen udgør 25-30 % af de samlede oppumpede vandmængder i Danmark. Hvis den
medregnes i den samlede indvinding slører det eventuelle udviklingstendenser i det øvrige
vandforbrug betinget af konjunkturer og miljøpolitiske tiltag.
110
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Der er som nævnt størst usikkerhed på 2013 data, og de er derfor vist med nedtonede farver i
Figur 45. Med de ovenstående forbehold in mente kan det konkluderes, at den totale årlige
oppumpning forsat ligger på et stabilt niveau omkring 500 mio. m
3
/år, hvis man ser bort fra
markvandingen.
Indvindingen indenfor de enkelte kategorier
Figur 46 viser vandindvindingen for hele landet fordelt på fire hovedkategorier for perioden
1989-2013.
Figur 46.
Vandindvinding i Danmark i perioden 1989-2013 er opdelt på almene vandværker,
erhvervsvanding, industri og overfladevand. Opgørelsen af indvinding af overfladevand fra før
1997 er upålidelig.
Kategorierne er:
Almene vandværker: offentlige og private vandforsyningsanlæg
Erhvervsvanding: dambrug, markvanding, gartneri
Virksomheder med egen indvinding: erhverv, industri, institutioner, afværgepumpnin-
ger, grundvandssænkninger, enkeltindvindinger til husholdninger og anden grund-
vandsindvinding
Overfladevand til alle formål
For kategorien almene vandværker ligger oppumpningen på et ret konstant niveau omkring
400 mio. m
3
. I 2008 er der en lidt højere værdi end for de nærmeste andre år, hvilket sandsyn-
ligvis skyldes fejlbehæftet indberetning. Indvindingen af overfladevand på 11 mio. m
3
er van-
111
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
skelig at erkende i figuren, og er ikke meget forskellig fra de foregående år. Overfladevand an-
vendt i dambrug indgår ikke i opgørelser over indvindinger. Det skyldes at dambrugenes an-
vendelse af overfladevandet praktisk taget ikke ændrer på vandføringen i vandløbene, idet
vandet ledes tilbage til vandløbet efter gennemløb i dambruget. Det giver derfor en mere præ-
cis opgørelse på opgørelser over indvinding af overfladevand at udelade dambrugene.
Indvinding af grundvand til markvanding, gartneri og dambrug (kategorien ”erhvervsvanding”)
ligger tæt på normalen for perioden 2008-2013.
Vandforbruget for virksomheder med egen indvinding er relativ konstant, men ser ud til at væ-
re faldet en anelse de sidste par år.
De tre nævnte kategorier: almene vandværker, virksomheder med egen indvinding og overfla-
devand til alle formål har været ret konstante siden 2006 med værdier på knap 500 mio. m
3
.
Variationen på ca. 10 mio. m
3
/år for de tre kategorier vurderes at ligge inden for de udsving,
man kan forvente fra år til år pga. variationer i klima og forbrug.
Referencer, Vandindvinding
Dansk lovgivning, vejledninger mv.
Miljøministeriet, Danske regioner og KL, 2007: Dataansvarsaftalen,
http://internet.miljoeportal.dk/Dokumenter%20alle/Dataansvarsaftalen%20Bilag%203%20Grundvand.pdf
(26-08-2014)
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009 af Lov om miljømål m.v. for vandforekomster og internationale naturbe-
skyttelsesområder (Miljømålsloven)
Miljøministeriet, 2013: LBK nr. 119 af 30/09/2013 om vandforsyning mv. (Vandforsyningsloven)
Miljøministeriet 2014: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. Miljøministeriets bekendtgø-
relse nr. 292 af 26/03/2014 (Drikkevandsbekendtgørelsen).
Andre referencer:
Hvid, S. Kolind, 2011, Videnscentret for Landbrug. Markvandingsbehov 1987-2010,
www.landbrugsinfo.dk/Planteavl/Vanding/Sider/pl_11_616.aspx,
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2010a: Grundvand. Sta-
tus og udvikling 1989 – 2008. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2008.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010b: Grundvand. Status
og udvikling 1989 – 2009. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2009.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L. 2011: Grundvand. Status og
udvikling 1989 – 2010. Teknisk rapport, GEUS 2011.
www.geus.dk/publications/grundvandsovervaagning/1989_2010.htm
(5-11-13)
Links:
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(26-08-2014)
112
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
9 Det Nationale Pejleprogram
Sammenfatning og konklusion
På baggrund af de 151 pejlestationer, som udgjorde Det Nationale Pejleprogram i 2013, over-
våges og følges grundvandsstanden over hele landet i indtag med forskellige dybder.
Stationsnettet bliver i denne programperiode (2011-2015) revideret og udbygget, således at
stationsnettet fremover bedre kan repræsentere og dække relevante grundvandsforekomster
og dermed dække kravene til den kvantitative overvågning i Vandrammedirektivet (EU, 2000),
se også kapitel 2.
De seneste 100 år har nedbørsmængderne i Danmark været stigende, hvilket må forventes at
afspejles i grundvandsstanden, dels som en øget grundvandsressource, dels som forsump-
ning i lavbundsområder. Den gennemsnitlige nedbør er steget 4,4 % fra 1961-1990 frem til pe-
rioden 1991-2010, hvilket er en forøgelse af den gennemsnitlige årsnedbør på 33 mm/år på 30
år.
GEUS har vurderet repræsentative lange pejleserier indenfor fem geografisk definerede om-
råder i overfladenære indtag. Herudfra er noteret følgende tendenser:
Langsigtet udvikling. Flere, men ikke alle lange pejletidsserier, viser en svag stigning i
grundvandsstand, i overensstemmelse med en generelt stigende nedbør.
Årsvariation. Tidsserierne viser en årsvariation på op til 6 m.
Påvirkning fra den stigende nedbør i 1980’erne viser sig som et op til 2 m højere belig-
gende vandspejl.
Påvirkning fra tørre perioder. I den observerede periode har der været to nedbørsfattige
hændelser i 1975-1976 og 1996, som afstedkom øgede markvandingsbehov. Disse
hændelser slår i flere tidsserier tydeligst igennem i de følgende 3-4 år for de regionale
og dybe grundvandsforekomster, hvor grundvandsstanden nogle steder falder op til 3
m og andre steder ikke - som normalt - stiger i den efterfølgende vinterperiode.
Påvirkning fra indvinding er konstateret i tidligere afrapporteringer og også i den viste
pejleboring fra Sjælland, men ikke specifikt undersøgt i dette års afrapportering.
Datakvaliteten i Det Nationale Pejleprogram er fortsat ikke tilfredsstillende, idet kun godt halv-
delen af pejletidsserierne fra det nuværende pejlestationsnet vurderes at være af en god kvali-
tet. Der er konstateret mange fejl ved indberetningen af data. Naturstyrelsen og GEUS har haft
og vil fortsat have fokus på datakvalitet og søge at strømline procedurer for indberetning, kvali-
tetskontrol for fremadrettet at få bedre udnyttelse af de indsamlede pejledata, blandt andet
gennem en ny teknisk anvisning for dataarbejdet (Thorling mfl., 2014). I det omfang der fore-
ligger viden og grunddata, vil der blive søgt rettet i tidligere indberetninger, så flest mulige data
fra Det Nationale Pejleprogram kan anvendes til overvågningsopgaven fremover.
113
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Indledning
I 2007 blev der etableret et Nationalt Pejleprogram med det formål at overvåge grundvandets
kvantitative tilstand gennem målinger af kort- og langsigtede variationer i grundvandsstanden.
Variationer i grundvandsstanden kan skyldes flere faktorer. De kan skyldes kort- og langtids-
ændringer i nettonedbøren og ændringer i indvindingen på lokal eller regional skala. Omfanget
og typen af variationer i grundvandsstanden overvåges i Det Nationale Pejleprogram, hvor be-
liggenheden af grundvandsstanden i dag registreres dagligt i de fuldt udbyggede overvåg-
ningspunkter.
Det Nationale Pejleprogram skal kunne fungere som grundlag for fortolkning af andre pejle-
serier og enkeltmålinger af vandstanden og skal således afspejle repræsentative størrelser for
reelle variationer i grundvandsstanden. Pejledata af god kvalitet er af stor betydning i vurde-
ringer af vandstanden og til den langsigtede anvendelse til grundvandsmodeller i forbindelse
med vurderinger af vandbalance, den tilgængelige mængde grundvand til vandforsyningsfor-
mål samt påvirkningen af grundvand og økosystemer.
Miljømål
Vandrammedirektivet (EU, 2000) foreskriver, at der skal være en overvågning af grundvands-
standen i tilknytning til vandplanarbejdet. ”Overvågningsnettet udformes således, at det giver
en pålidelig vurdering af den kvantitative tilstand for alle grundvandsforekomster eller grupper
af grundvandsforekomster, herunder vurdering af den tilgængelige grundvandsressource.”
Pejledata er en indikator for udviklingen i grundvandsressourcens størrelse. Ændringer i res-
sourcens størrelse har afgørende betydning for den mængde grundvand, der kan indvindes til
drikkevandsforsyning, markvanding og andre humane behov samt for den økologiske tilstand i
enge, moser, vandløb og søer mv. Derudover anvendes pejledata i forbindelse med risikovur-
deringer og planlægningsformål for fx oversvømmelser i bebyggede områder.
Det nationale pejlestationsnet
Naturstyrelsen overtog i forbindelse med kommunalreformen i 2007 ansvaret for det Nationale
pejlestationsnet, som på det tidspunkt blev etableret på basis af amternes meget uensartede
pejle-programmer. Det nuværende Nationale Pejlestationsnet bygger på pejleboringer fra am-
terne suppleret med nye boringer, se kapitel 2, og ældre pejleboringer fra GEUS. Indtil 2007
var der ingen fælles national strategi for pejleprogrammerne, og stationsnettet var derfor i ud-
gangspunktet afhængigt af de enkelte amters prioritering af opgaven.
Mange tidsserier går tilbage til 1980’erne, hvor amterne etablerede pejlestationer i forbindelse
med grundvandsovervågningen. Enkelte tidsserier går helt tilbage til 1950’erne eller endnu tid-
ligere. Naturstyrelsen har i de senere år nedlagt en del pejleboringer med dårlig/ukendt kon-
struktion eller med åbenlys påvirkning fra, fx nærliggende markvanding. Disse er erstattet med
nye stationer, hvorfra tidsserierne selvsagt stadig er meget korte.
I 2013 indgik i alt 151 pejlestationer/indtag i Det Nationale Pejleprogram. I forhold til afrappor-
teringen i 2012 er der således sket en reduktion af nettet med 60 indtag, hvilket dækker både
en tilgang og afgang af stationer.
114
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 47 viser pejlestationsnettet for det Nationale Pejleprogram grupperet efter dybden til pej-
leindtagets top. Det fremgår, at dybe pejleboringer især er lokaliseret i Jylland. Da afgræns-
ningen af grundvandsforekomsterne justeres frem til næste vandområdeplan (MiM, 2013) er
fordelingen på regionale og dybe forekomster ikke vist her.
Figur 47.
Stationsnet for det Nationale Pejleprogram i 2013 med fordelingen på henholdsvis ter-
rænnære (< 30 m u.t.), middel dybde (30-60 m u.t.) og dybe indtag (> 60 m u.t.).
Datagrundlag
I de fleste af pejlestationerne findes der nu dataloggere, som dagligt registrerer grundvands-
standen. Stationsnettet blev i 2012 suppleret med en række nye undersøgelsesboringer af høj
kvalitet. Disse er etableret i forbindelse med den nationale grundvandskortlægning. Der er
desuden kommet andre undersøgelsesboringer til med længere pejleserier.
Det er en udfordring at fastholde en ensartet og sammenlignelig indsamling af data til pejle-
tidsserier i hele overvågningsperioden. Måleaktiviteterne og pejlingerne finder sted gennem
mange årtier og kvaliteten af de indsamlede data er meget følsom over for ændringer i fx må-
lepunkter, personale og måleteknologier.
115
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Flere af tidsserierne i Det Nationale Pejlenet har et forløb, der indikerer, at fejl i data er opstået
ved fx ændringer i boringens indmåling, skift i målepunkt uden efterfølgende konsekvensret-
telse af pejleserien eller fejl i indrapportering til JUPITER. Derudover er der i nogle helt speci-
elle tilfælde situationer, hvor JUPITER beregner forkerte værdier for grundvandskote og ned-
stik (i forbindelse med ændring og/eller nyindmåling af målepunktet).
Det er ofte ikke muligt at korrigere fejlene i de ældre pejletidsserier, fordi dokumentationen i de
oprindelige målebøger, lokaliseringsskemaer og målepunkter ikke bliver gemt.
I den kommende programperiode er der derfor fortsat fokus på, at fejl og mangler udbedres.
De tekniske anvisninger for indsamling af pejledata i felten og håndtering af data efterfølgen-
de, skulle gerne forbedre datakvaliteten fremover (Thorling, 2012a og Thorling, 2014), men
kan naturligvis ikke udbedre fortidens fejl i data.
Datagrundlag for afrapportering
Pejlingerne fra det Nationale Pejleprogram i JUPITER danner udgangspunkt for afrapporterin-
gen for 2013. På grund af den store mængde data, der genereres fra stationer med datalogge-
re, er dataene i pejleserierne i den årlige afrapportering blevet reduceret til én pejling per døgn
ved beregning af en gennemsnitlig døgnværdi.
Kvalitetsvurdering af pejletidsserier
Da pejletidsserierne er indsamlet over en lang periode og af forskellige instanser, er det nød-
vendigt at foretage en vurdering af deres kvalitet, inden de benyttes i afrapporteringen.
Kvaliteten og værdien af en tidsserie kan med fordel vurderes efter:
længden af tidsserien
hyppigheden af målinger
aktualitet fx målinger i 2013
dokumentation: lokalisering, beskrivelse af indretning, indmåling
konsistens mellem geologisk og hydrologisk indmåling, jordlag og vandstand
konsistens mellem dataene i pejletidsserien
I de senere år er der i forbindelse med afrapporteringen udført en kvalitetsvurdering af samtli-
ge pejleserier ud fra en optegning af samtlige tidsserier. Denne vurdering danner basis for en
systematisk visuel kontrol af, om der i tidsserien er data fra afrapporteringsåret, om der er
åbenbare datafejl, der bør rettes op, og om tidsserien er konsistent.
Pejletidsserierne skal kunne anvendes som en konsistent reference, hvorfra man kan vurdere
udviklingstendenser uden meningsforstyrrende fejl. I den visuelle vurdering af kvaliteten er
hver pejleserie derfor klassificeret som ”usikker”, hvis serien indeholder spring eller ”outliers”,
som gør, at der ikke direkte kan estimeres en retvisende udvikling, eller ”med datafejl”, hvis
serien indeholder enkelte meningsforstyrrende datapunkter.
I denne rapport er der foretaget en vurdering af kvaliteten af pejleserierne efter tre aldersgrup-
per. Der er pejleserier med pejledata målt i perioden 2007-2013, der er pejleserier med pejle-
116
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
data målt i en væsentlig del af overvågningsperioden fra før år 2000 og endelig er lange pejle-
serier defineret ved, at der indgår pejledata fra før år 1980.
Den geografiske fordeling af stationerne og vurderingen af deres kvalitet er sammenfattet på
Figur 48, Figur 49, og Figur 50.
Af vurderingen fremgår, at:
Næsten alle, dvs. 141 af de 151 pejlestationer indeholder målinger i 2013
Der findes 147 pejleserier med målinger i perioden fra 2007-2013, og af disse vurderes
92 af høj kvalitet, svarende til godt 62 %
Der findes 94 pejleserier med målinger fra før år 2000, og af disse vurderes 36 af høj
kvalitet, svarende til godt 38 %
Der findes 56 pejleserier med målinger fra før år 1980, og af disse vurderes 16 af høj
kvalitet, svarende til godt 28 %.
I forhold til år 2012 spores der en lille procentvis fremgang i kvaliteten af pejleserierne (jf.
ovenstående definition), hvilket især tilskrives opretning af de midtjyske serier.
Lufttrykkets betydning
Grundvandsstanden i spændte/artesiske magasiner er meget følsom over for ændringer i det
atmosfæriske lufttryk. Dette reflekteres i pejledata på to forskellige måder. For det første æn-
dres det faktiske grundvandsspejl i boringerne, hvilket kaldes barometereffekten. For det andet
bliver selve målingen påvirket af det atmosfæriske tryk, når der anvendes en tryktransducer,
da den måler det samlede tryk af grundvand og atmosfære over transduceren.
For at kunne afgøre om der er tale om en reel effekt på selve grundvandsspejlet er det vigtigt,
at alle målte data korrigeres for den effekt atmosfæretrykket har på selve målingen. Kun der-
ved kan effekten på ændringer i grundvandets trykniveau skelnes fra de måletekniske effekter
(Thorling, mfl. 2014). Det er en forudsætning, for at korrektionen kan udføres, at der er regi-
streret og indberettet samtidige værdier af atmosfæretrykket og pejlingen, hvilket ikke altid er
tilfældet.
I 2012 blev det i udvalgte pejlestationer undersøgt, hvorledes lufttrykket har påvirket pejletids-
serier, der er målt med dataloggere. Det viste sig, at flere pejletidsserier var påvirket af æn-
dringer i det atmosfæriske tryk, og at der var tale om reelle påvirkninger og ikke måletekniske
forhold.
I 2013 er der i forbindelse med stormhændelserne Allan (28. oktober 2013) og Bodil
(5.december 2013) indrapporteret kortvarige ændringer i potentiale og saltholdighed i kystnæ-
re indtag. En nærmere analyse af konsekvensen af disse trykændringer i relevante indtag
udestår endnu. Det illustrerer dog værdien af det nationale pejleprogram, at det kan opfange
denne type begivenheder og sikre data til kvantificering af denne type påvirkning.
117
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 48.
Det Nationale Pejleprogram, tidsserier fra 2007-2013 er angivet med aktuel status for
aktive og inaktive stationer i 2013. Signaturer med firkant viser pejleserier af lavere kvalitet.
118
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 49.
Det Nationale Pejleprogram, tidsserier med pejledata fra år 2000 er angivet med akti-
ve og inaktive stationer i 2013. Signaturerne med firkant viser, hvor der er pejleserier af lavere kva-
litet.
Nedbørens betydning
Viden om den geografiske fordeling og tidslige udvikling af nedbørens størrelse, er nødvendig
for at vurdere, om der sker klimatiske ændringer, der kan forventes at påvirke størrelsen af
grundvandsdannelsen i de overvågede grundvandsmagasiner. Hvis der er god hydraulisk kon-
takt fra overfladen og ned til et grundvandsmagasin, vil magasinet reagere hurtigt på en ned-
børsbegivenhed. Det modsatte vil gælde for et dybere magasin, hvor der er dårligere hydrau-
lisk kontakt.
Af DMI´s hjemmeside (DMI, 2014) fremgår, at den gennemsnitlige nedbør de sidste ca. 20 år i
det centrale Jylland er over 900 mm/år, mens den over Kattegat og Bornholm er blot ca. 500
mm/år. Figur 51 viser, at nedbørsmængden i Danmark har været stigende de sidste 100 år.
Den gennemsnitlige årsnedbør for klimanormalperioden 1961-1990 er beregnet til 712 mm. I
perioden fra 1990-2013 har årsnedbøren ligget omkring 745 mm, dvs. der har været en stig-
119
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
ning på 33 mm svarende til 4,4 %. Temperaturen og antallet af solskinstimer er ligeledes ste-
get i perioden.
Figur 50.
Det Nationale Pejleprogram, tidsserier med pejledata siden 1980 er opdelt i aktive og
inaktive stationer i 2013. Signaturerne med firkant viser, hvor der er pejleserier af lavere kvalitet.
På trods af stigningen i årsnedbør kan det være vanskeligt på landsplan direkte at se, hvordan
ændringerne i nedbøren udmønter sig i pejleserierne. Det skyldes, at noget af den ekstra ned-
bør strømmer af overfladisk (især om vinteren), og noget fordamper som følge af højere tem-
peraturer (især om sommeren), hvorfor kun en del af nedbøren siver ned til grundvandet, som
nettonedbør, se kapitel 4, Figur 9.
Stigningen i grundvandsstanden som følge af 100 mm ekstra nedbør kan skønsmæssigt be-
regnes til 0,5 m, forudsat der er et porevolumen på 30 % i sedimentet. En sådan stigning vil
typisk forekomme, hvor der er frie magasiner i nedsivningsområderne. Derimod er det vanske-
120
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
ligere at beregne effekten i udstrømningsområderne, fordi der lokalt kan ske opstuvning og så-
ledes forekomme meget højere vandstand, eller der omvendt lokalt kan forekomme dræn,
vandløb mv., som fastholder grundvandstanden i det eksisterende niveau.
Figur 51.
Danmarks årsnedbør siden 1874. Landsgennemsnit beregnet på basis af et antal ud-
valgte stationer. Den blå kurve er ni års Gaussfiltrerede værdier (DMI’s hjemmeside, 2014).
Nedbøren falder ikke jævnt over året eller på landsplan, og det er - foruden langsigtede ten-
denser - vigtigt at vurdere effekten af årsvariationer og ekstremhændelser, fx tørre perioder.
I 1980’erne konstateredes øget nedbør i en længere årrække, og der har omvendt været to
markante nedbørsfattige hændelser siden pejleserierne påbegyndtes, hvor årsnedbøren var
under 2/3 af det normale, nemlig i 1975-1976 og i 1996. Den første tørre periode resulterede i
øgede investeringer i markvandingsanlæg, som også efterfølgende gav sig udslag i planlæg-
ningsmæssige tiltag for at undgå uønskede effekter på grundvand og vådområder.
Som følge heraf er det i de følgende afsnit analyseret, hvordan udvalgte repræsentative pejle-
tidsserier reagerer over tid. I de viste tidsserier over grundvandsstanden er det relevant at kig-
ge efter den landsdækkende konsekvens af stigende nedbør generelt og i 1980’erne, og den
landsdækkende konsekvens af de ekstremt tørre perioder i 1975-1976 og i 1996.
121
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Betydning af vandindvinding
Udviklingen i vandindvindingen er beskrevet kapitel 8. Det generelle fald i den samlede indvin-
ding må her forventes at give anledning til en stigende vandstand. Tørre forår og somre, hvor
der pågår markvanding, vil kunne medføre, at grundvandsstanden sænkes om sommeren og
vise sig som større forskel mellem sommer- og vintervandstand.
Det er i en tidligere GRUMO-rapport (Thorling, mfl., 2011) vist, at der er en tydelig påvirkning
af grundvandsstanden fra vandindvinding i en pejleboring på Sjælland. Denne pejleboring er
oprindeligt etableret af et af de større vandselskaber, og forløbet af vandspejlet er et tydeligt
eksempel på konsekvensen af udviklingen af det danske vandforbrug fra starten af 1970’erne
frem til den efterfølgende reduktion i 1990’erne - som følge af øget miljøbevidsthed og indfø-
relse af vandafgifter.
Udvikling af grundvandsstand i udvalgte terrænnære indtag
På baggrund af analysen af pejleseriernes kvalitet er der i 2013 udpeget en lang repræsentativ
tidsserie for terrænnære indtag. Udviklingen i dybden til grundvandsspejlet i boringer med ind-
tag beliggende relativt terrænnært (0-30 m u.t.) er præsenteret ved følgende fem pejleserier:
Nordjylland
Midtjylland
Sønderjylland
Fyn
Sjælland
DGU nr. 22.368 indtag 1 (Kalk/kridt, frit magasin).
DGU nr. 76.853 indtag 1 (Kvartært sand, frit magasin).
DGU nr. 166.485 indtag 1 (Sand, frit magasin)
DGU nr. 155.184 indtag 1 (Sand, spændt magasin)
DGU nr. 216.272 indtag 1 (Kalk/kridt, spændt magasin).
Figur 52 viser pejleserier for perioden 1950-2013. De viste pejleserier er målt i såvel kvartære
som prækvartære magasiner. Grundvandsstanden ligger ned til 22 m u.t. Den fynske og sjæl-
landske boring er sat i spændte magasiner.
Figur 53 indeholder et udsnit af pejleserierne (måleperiode 1990-2006), der illustrerer effekten
af tørkeperioden i 1996.
Disse pejletidsserier anvendes i det efterfølgende til at vurdere tendenser i udviklingen af
grundvandsstanden samt størrelsesordener på konsekvenser af påvirkninger fra klimaudvik-
ling, større vejrmæssige hændelser og udefrakommende faktorer.
122
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 52.
m u.t.)
Pejletidsserier for terrænnære indtag, med top af indtag 0- 30 m u.t. (Grundvandstand i
Langsigtet udvikling. Den midtjyske, sønderjyske og fynske pejletidsserie viser samme over-
ordnede forløb og stor overensstemmelse. Den sjællandske pejleserie har faldende vandstand
frem til midten af 1990’erne. Den nordjyske pejleserie har stor amplitude/udsving hen over
året. Niveauet på grundvandsstanden varierer inden for 2-3 m i perioden.
Årsvariationen for den nordjyske serie har et udsving på op til 6 m, mens de øvrige serier ty-
pisk ligger inden for 2 m.
Påvirkning fra den stigende nedbør i 1980’erne viser sig som en hævning af grundvandsstan-
den på op til 1-2 m undtagen den sjællandske serie.
Påvirkning fra tørre perioder ses i 1975-1976 og i 1996 ved et fald i vandstanden på 1-2 m 3-4
år efter hændelsen. I den nordjyske pejleserie iagttages der kun et fald i vandstanden i den ef-
terfølgende vinter (årsudsvinget).
123
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Figur 53.
Pejletidsserier (vandstand m u. t.) for terrænnære indtag. Figuren er et udsnit (1990-
2006) af Figur 52 og fremhæver påvirkningen fra den tørre periode i 1996.
Referencer. Det Nationale Pejlenet
Dansk og EU lovgivning, vejledninger mv.
EU, 2000: Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme for fæl-
lesskabets vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
Miljøministeriet, 2013: LBK nr. 1606 af 26/12/2013. Lov om vandplanlægning (Miljømålsloven)
Andre referencer
DMI, 2014: Klimaudviklingen frem til i dag.
www.dmi.dk
(5-08-14)
Thorling, L., 2012a: Pejling af grundvandsstanden i felten. Teknisk anvisning. GEUS, 2012.
www.geus.dk/publications/grundvandsovervaagning/g03_pejlinger.pdf_.
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S., 2012: Grundvand. Status og udvikling
1989 – 2011. Teknisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(25.08.2014)
Thorling, L., Thomsen, C. T., Sørensen, E. N. og Wandall, T., 2014: Datateknisk anvisning for pejledata. Teknisk rapport
GEUS.
http://www.geus.dk/DK/water-soil/monitoring/groundwater-monitoring/Documents/dTA-PEJL-endelig.pdf
Links:
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.08.14)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.08.14)
124
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
10 Referencer
Dansk lovgivning, vejledninger mv.
By og landskabsstyrelsen, 2010: Vejledning om indberetning og godkendelse af vandforsyningsdata. November 2010
Miljøministeriet, Danske regioner og KL, 2007: Dataansvarsaftalen,
http://internet.miljoeportal.dk/Dokumenter%20alle/Dataansvarsaftalen%20Bilag%203%20Grundvand.pdf
(26-08-2014)
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009. Lov om miljømål m.v. for vandforekomster og internationale naturbe-
skyttelsesområder (Miljømålsloven)
Miljøministeriet, 2009a: LBK nr. 1427 af 04/12/2009. Bekendtgørelse af lov om forurenet jord (Jordforureningsloven)
Miljøministeriet, 2010: Bekendtgørelse nr. 1022 af 25. august 2010 om miljøkvalitetskrav for vandområder og krav til ud-
ledning af forurenende stoffer til vandløb, søer eller havet.
Miljøministeriet, 2013: LBK nr. 1199 af 30/09/2013 om vandforsyning mv. (Vandforsyningsloven)
Miljøministeriet, 2013a: LBK nr. 1606 af 26/12/2013. Lov om vandplanlægning (Miljømålsloven)
Miljøministeriet, 2014. Naturstyrelsen database for kvalitetskrav for overfladevand.
http.//naturstyrelsen.dk/vandmiljoe/havet/havmiljoe/kvalitetskrav-for-overfladevand/database/ (26-08-2014)
Miljøministeriet, 2014a: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsan-
læg. – Miljøministeriets bekendtgørelse nr. 292 af 26. marts 2014. (Drikkevandsbekendtgørelsen)
Miljøstyrelsen, 1988: Sammenstilling af det totale overvågningsprogram i henhold til vandmiljøplanen, okt. 1988.
Miljøstyrelsen, 1990: Vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3, 1990.
Miljøstyrelsen, 1997: Boringskontrol på vandværker. - Vejledning fra Miljøstyrelsen 2/1997.
Miljøstyrelsen, 1999: Fjernelse af metaller fra grundvand ved traditionel vandbehandling på danske vandværker. Vand-
fonden. - Arbejdsrapport fra Miljøstyrelsen 17/1999.
Miljøstyrelsen, 2005: Vejledning om vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3,
2005.
Miljøstyrelsen, 2010a: ”Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand”. (5-11-13)
www.mst.dk/NR/rdonlyres/95E72216-4024-4881-AE3A-5FA05E2A486F/84000/MaSt01forsuringkvgBATbladudenkorr.pdf
Miljøstyrelsen, 2013: Status and Trends of Aquatic Environment and Agricultural Practice in Denmark. Report to the Eu-
ropean Commission for the periode 2008-20011. (83 pp)
Miljøstyrelsen, 2014: Redegørelse om jordforurening 2012. Redegørelser fra Miljøstyrelsen nr. 2, 2014.
Miljøministeriet, 2014: Bekendtgørelse om kvalitetskrav til miljømålinger. Miljøministeriets bekendtgørelse nr. 231, 5
marts 2014 (Analysekvalitetsbekendtgørelsen)
Naturstyrelsen, DMU og GEUS, 2011: Det nationale overvågningsprogram for Vand og Natur. NOVANA 2011-15. Pro-
grambeskrivelse
www.naturstyrelsen.dk/naturbeskyttelse/national-naturbeskyttelse/overvaagning-af-vand-og-
natur/novana-program
(26-08-2014)
EU- direktiver
EU, 1980: Rådets direktiv 80/778/EØF af 15. juli 1980. (1. version af Drikkevandsdirektivet)
EU, 1991: Europaparlamentet og Rådets direktiv 91/676/EOEF af 12. december 1991 om beskyttelse af vand mod foru-
rening forårsaget af nitrater, de stammer fra landbruget. (Nitratdirektivet)
EU, 1998: Europaparlamentets og Rådets direktiv nr. 98/83/EF om kvaliteten af vand til drikkevand. (Drikkevandsdirekti-
vet)
EU, 2000: Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme for fæl-
lesskabets vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
EU, 2006: Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grundvandet
mod forurening og forringelser. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Grundvandsdirektivet)
EU, 2009: Kommissionens direktiv 2009/90/EF af 31. juli 2009 om tekniske specifikationer for kemisk analyse og kontrol
af vandets tilstand som omhandlet i Europa-Parlamentets og Rådets direktiv 200/60/EF. P1-36. (Analysekvalitetsdirekti-
vet)
125
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Andre referencer
Adriano, D. C., 2001: Trace elements in terrestrial environments (2. edition). Springer Verlag.
Brüsch W. og Rosenberg P. 2008. Fund af glyphosat og AMPA i drikkevand fra små vandforsyningsanlæg i Storstrøms
Amt. Miljøstyrelsen, Miljøprojekt nr. 1163, 2008.
Brüsch, W. og Villholt, K. G, 2011: Punktkilders påvirkning af grundvandsressourcens kvalitet. Miljøstyrelsen, Miljøprojekt
Nr. 1395, 2011
Christensen L., S. Marcher, V. Møller, W. Brüsch, A. Rosenbom, A. Duer, M. Bach Madsen & M. Skriver, 2013: Benta-
zon. Anvendelse, regulering og fund i danske moniteringsundersøgelser. Orientering fra Miljøstyrelsen 1, 2013.
DANVA, 2006: Vandstatistik. Drikkevand og spildevand 2005.
DMI, 2014: Klimaudviklingen frem til i dag.
www.dmi.dk
(26-08-2014)
DMU, 2009: Kvalitetssikring af kemiske analyser i NOVANA.
Elkjær, Lars, Hans Ole Hansen, Liselotte Ludvigsen, Marianne Marcher Juhl, Mette Skougaard, Claus Kirkegaard, John
Bastrup, Jens Baumann, Flemming Larsen, Liselotte Clausen, Niels P. Arildskov, Peter R. Jørgensen, Jens Kistrup & Ni-
els Henrik Spliid, 2002: Pesticider og vandværker. Udredningsprojekt om BAM forurening. Hovedrapport. Miljøprojekt Nr.
732, 2002.
Fredericia, J., Larsen, F. og Madsen, B., 1992: Grundvandsforurening i områder med moræneler. Vand og Jord, Nr. 3,
1992.
Freeze, R.A. og Cherry, J.A., 1979: Groundwater Printice-Hall Inc. 604 sider.
Hansen, B., Mossin L., Ramsay L., Thorling L., Ernstsen V., Jørgensen J., og Kristensen M., 2009: Kemisk grundvands-
kortlægning. Geo-vejledning 6. GEUS, Særudgivelse
http://gk.geus.info/xpdf/kemisk-
grundvandskortlaegning20110325.pdf (25-08-14)
Hansen, B., Rasmussen, B.B., Sivertsen, J., Sørensen, E., Kristoffersen, V. & Christensen, K.S., 2010. Faglig vurdering
af grundvandsboringer og pejleboringer i Landovervågningen (LOOP). Særudgivelse fra GEUS.
Hansen, B., Thorling, L., Dalgaard, T. & Erlandsen, M., 2011: Trend Reversal of Nitrate in Danish Groundwater – a Re-
flection of Agricultural Practices and Nitrogen Surpluses since 1950. Environmental Science and Technology, vol. 45 nr.
1 pp 228-234.
Hansen, B., Dalgaard, T., Thorling, L., Sørensen, B. & Erlandsen, M., 2012. Regional analysis of groundwater nitrate
concentrations and trends in Denmark in regard to agricultural influence. Biogeosciences, vol. 9, 5321-5346, 2012.
Henriksen, H.J., Rasmussen, J., Olsen, M. og Troldborg L., 2014:. Implementering af modeller til brug for vandforvalt-
ning. Delprojekt: ”Effekt af vandindvinding”. Udkast Version Juni 2014 – Leverance I udarbejdet for Miljøministeriet
Hensel D.R, 2006:Fabricating data: How substituting values for nondetects can ruin results, and what can be done about
it. Chemosphere 65, 2006, 2434 – 2439.
Hinsby, K., Harrrar, W.G., Nyegaard, P., Konradi, P., Rasmussen, E.S., Bidstrup, T., Gregersen, U. & Boaretto, E. 2001:
The Ribe Formation in western Denmark: Holocene and Pleistocene groundwaters in a coastal Miocene sand aquifer. In:
Edmunds and Milne (Eds.): . Palaeowaters in Coastal Europe: evolution of groundwater since the late Pleistocene. Geol.
Soc. Spec. Publ., 189, 29-48.
Hinsby, K., Højberg, A.L., Engesgaard, P., Jensen, K.H., Larsen, F., Plummer, N.L., and Busenberg, E., 2007: Transport
and degradation of Chlorofluorcarbons (CFCs) in the pyritic Rabis Creek aquifer, Denmark. Water Resources Research,
vol. 43, W10423, doi: 10.1029/2006WR005854.
Hinsby, K., Purtschert,R., Edmunds,W.M., 2008: Groundwater age and quality. In P. Quevauviller (ed.), Groundwater
Science and Policy - an International Overview. RSC Publishing, The Royal Society of Chemistry, Cambridge. pp. 217-
39.
Hvid, S. Kolind, 2011., Vindencentret for Landbrug. Markvandingsbehov 1987-2010,
www.landbrugsinfo.dk/Planteavl/Vanding/Sider/pl_11_616.aspx
(5-11-13)
Håkansson, E. og Schack Pedersen, S.A., 1992: Varv, Prækvartære Varv-kort.
Knudsen, C., 1999: Nikkel i grundvand. Danmarks og Grønlands Geologiske Undersøgelse, Rapport 1999/57.
Kudsk, P., 1999: Danmarks Jordbrugsforskning, Flakkebjerg. http://www.fsps.dk/planteavl/Additivers%20indflydelse.htm
Laier, T. og Thorling, L., 2005: Tidsserier og datering, anvendelse af overvågningsdata. ATV møde 5. okt. 2005; Grund-
vandsmonitering, teori, metoder og cases.
126
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Laier, T., 2014: Aldersbestemmelse af ungt grundvand i overvågningsboringer -pilotprojekt. GEUS-notat 05-VA-14-01
Laier, T., 2014a: Aldersbestemmelse af ungt grundvand i overvågningsboringer ved T-He metoden. GEUS-notat 05-VA-
14-04
Mielby, S., Ditlefsen, C. og Olesen, H., 2009: ”Geovejledning 4. Potentialekortlægning. Vejledning i udarbejdelse af po-
tentialekort”. GEUS, 2009:
Nielsen, A.M., Hansen, B, Ernstsen, V., Blicher-Mathiesen, G., & Greve, M.H., 2014. Odder Bæk – LOOP 2. Lokalitet 03,
renovering og etablering af sugeceller og horisontal boring. GEUS rapport, in prep.
Post, V.E.A. og von Asmuth, J.R.,2013: Hydraulic head measurements – new technologies, classic pitfalls. Hydrogeology
Journal nr 21 , 2013, p. 737-750.
Qevauviller, P., 2005: Groundwater monitoring in the context of EU legislation: reality and integration needs. J. environ-
mental monitoring, 2005, vol 7 pp89-102.
Schullehner, J. & Hansen, B. (2014): Nitrate exposure from drinking water in Denmark over the last 35 years.
Environmental Research Letters 9 095001
doi:10.1088/1748-9326/9/9/095001
Thorling, L., 2012a: Pejling af grundvandsstanden i felten. Teknisk anvisning. GEUS, 2012.
www.geus.dk/publications/grundvandsovervaagning/g03_pejlinger.pdf_ (25.08.2014)
Thorling, L., 2012b: Prøvetagning af grundvand i felten. Teknisk anvisning. GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/g02_provetagning.pdf (25.08.2014)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2009: Grundvand. Sta-
tus og udvikling 1989 – 2007. Teknisk rapport, GEUS 2009.
www.geus.dk/publications/grundvandsovervaagning/1989_2007.htm (25.08.2014)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2010a: Grundvand. Sta-
tus og udvikling 1989 – 2008. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2008.htm (25.08.2014)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010b: Grundvand. Status
og udvikling 1989 – 2009. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2009.htm (25.08.2014)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2011: Grundvand. Status
og udvikling 1989 – 2010. Teknisk rapport, GEUS 2011.
www.geus.dk/publications/grundvandsovervaagning/1989_2010.htm (25.08.2014)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S., 2012: Grundvand. Status og udvikling
1989 – 2011. Teknisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(25.08.2014)
Thorling, L., Brüsch, W., Hansen, B., Langtofte, C., Mielby, S., Troldborg, L., og Sørensen, B.L., 2013: Grundvand. Sta-
tus og udvikling 1989 – 2012. Teknisk rapport, GEUS 2013.
www.geus.dk/publications/grundvandsovervaagning/1989_2012.htm (25-08-14)
Thorling, L., Hansen, B. og Magid, J., 2010: Opløst organisk fosfor i grundvand? Vand og Jord pp. 20-23, vol. 17, feb.
2010.
Thorling, L., Thomsen, C. T., Sørensen, E. N. og Wandall, T., 2014 : Datateknisk anvisning for pejledata. Teknisk rapport
GEUS.
http://www.geus.dk/DK/water-soil/monitoring/groundwater-monitoring/Documents/dTA-PEJL-endelig.pdf
Tuxen N., Roost, S., Kofoed, J.L.L., Aisopou, A., Binning, P.J., Chambon J., Bjerg, P.L., Thorling, L., Brüsch, W. og Es-
bensen,K., 2013. Skelnen mellem pesticidkilder. Miljøprojekt nr. 1502, Miljøstyrelsen 2013.
Links og hjemmesider:
BRIDGE-Background Criteria for the Identification of Groundwater Thresholds (http://nfp-at.eionet.europa.eu/irc/eionet-
circle/bridge/info/data/en/index.htm)
(25.08.2014)
DMI, Dansk meteorologisk institut, hjemmeside:.
www.dmi.dk (25.08.2014)
EEA hjemmesiden:
http://www.eea.europa.eu/
(19.8.2014)
GEUS, 1998 :.Viden om grundvand. Vandets kredsløb.
www.geus.dk/viden_om/gv02-dk.html (25.08.2014)
Grundvandskortlægningens hjemmeside hos naturstyrelsen:
www.naturstyrelsen.dk/vandmiljoe/vand-i-
hverdagen/grundvand/grundvandskortlaegning/ (19.8.2014)
127
MIU, Alm.del - 2014-15 (1. samling) - Bilag 216: Opdateret, endelig rapport "Vandmiljø og Natur 2013", der er udarbejdet af Nationalt Center for Miljø og Energi (DCE/AU) i samarbejde med De Nationale Geologiske Undersøgelser for Danmark og Grønland (GEUS) og Naturstyrelsen, fra miljøministeren
Grundvandskortlægningens hjemmeside hos GEUS:
www.geus.dk/DK/water-soil/mapping/groundwater-
mapping/Sider/default.aspx
(3.2.2015)
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk (19.08.2014)
Jordforurening, hjemmeside, www.jordforurening.info (19.08.2014)
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19.08.2014)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.08.14)
DK modellens hjemmeside: www.vandmodel.dk
(25.08.2014)
STANDAT hjemmesiden, DCE, 2014:
http://dce.au.dk/overvaagning/standat/
((25.08.2014)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(25.08.2014)
Varslingssystemet for pesticider:
www.pesticidvarsling.dk (25.08.2014)
128
