Radioactive waste management
in The Netherlands I
Ewoud Verhoef and Hans Codée
COVRA NV
8 December 2014
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
2
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
3
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE MANAGEMENT
• 
Isolate, Control, Monitor
• 
radioactivity will decay
hazard disappears
keep the waste in a safe place
4
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE MANAGEMENT
• 
isolate in buildings
• 
shallow land burial
• 
control by society
100 - 300 years
• 
isolation by nature (geology)
up to many millions of years
5
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

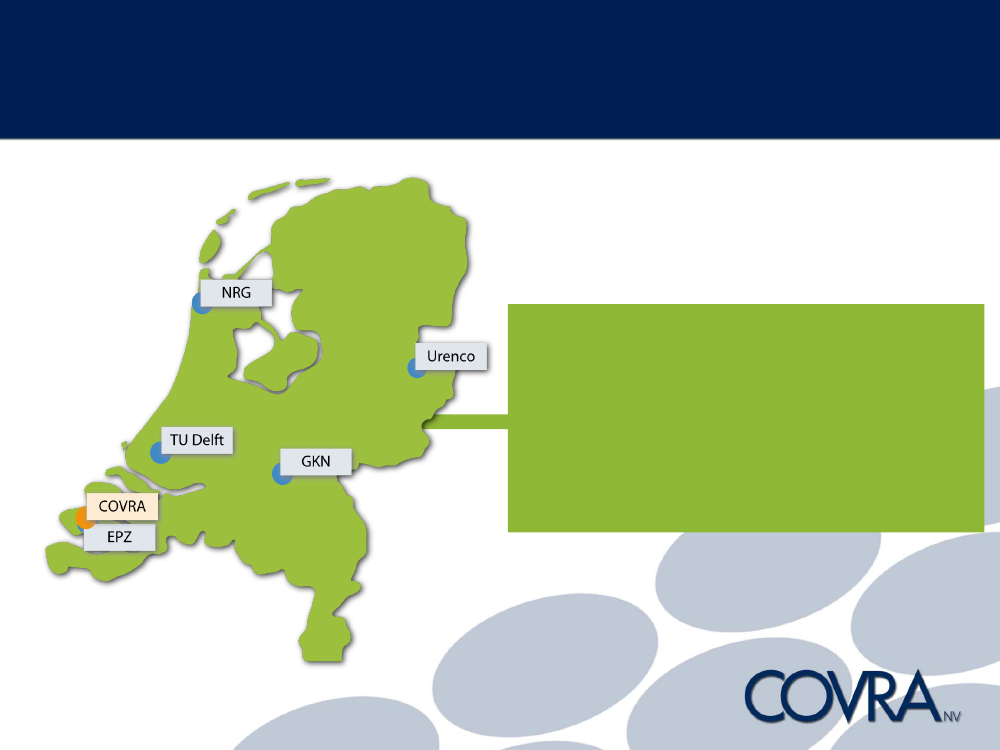

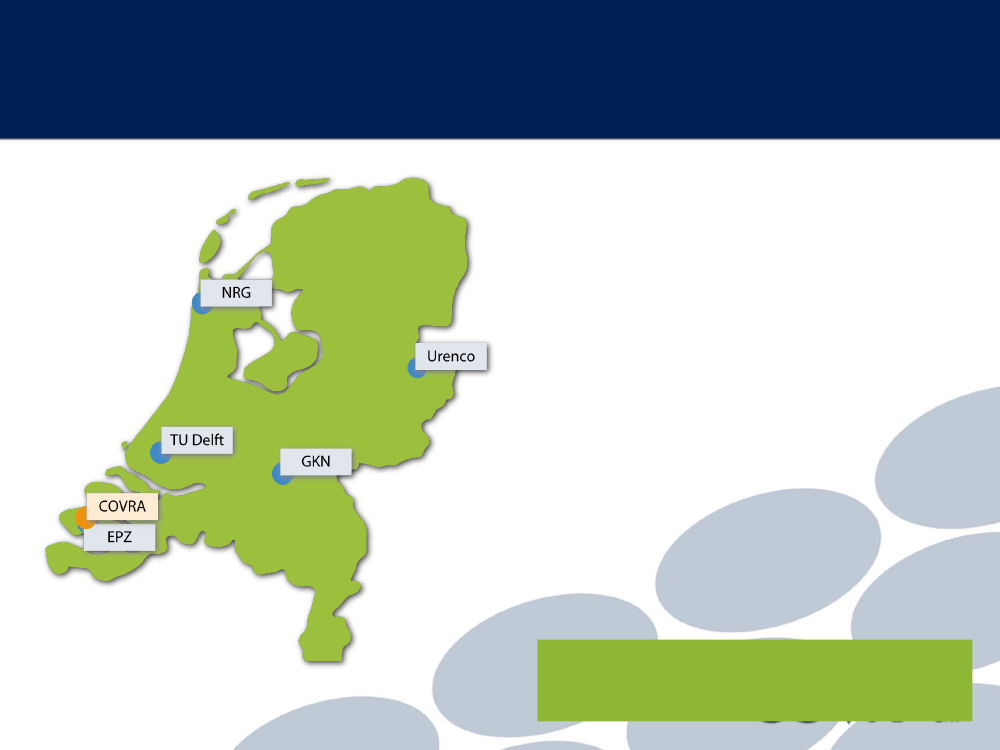

RADIOACTIVE WASTE
• 
2 nuclear power plants
1 operating (500 MWE)
1 shut down(GKN 1997)
• 
2 research centers
• 
U-enrichment plant
• 
Mo-production
• 
industry
• 
medicine
• 
research
6
1300 license holders
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE
• 
HLW: 90 m
3
• 
LILW: 11.00 m
3
• 
NORM: 17.000 m
3
7
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
8
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

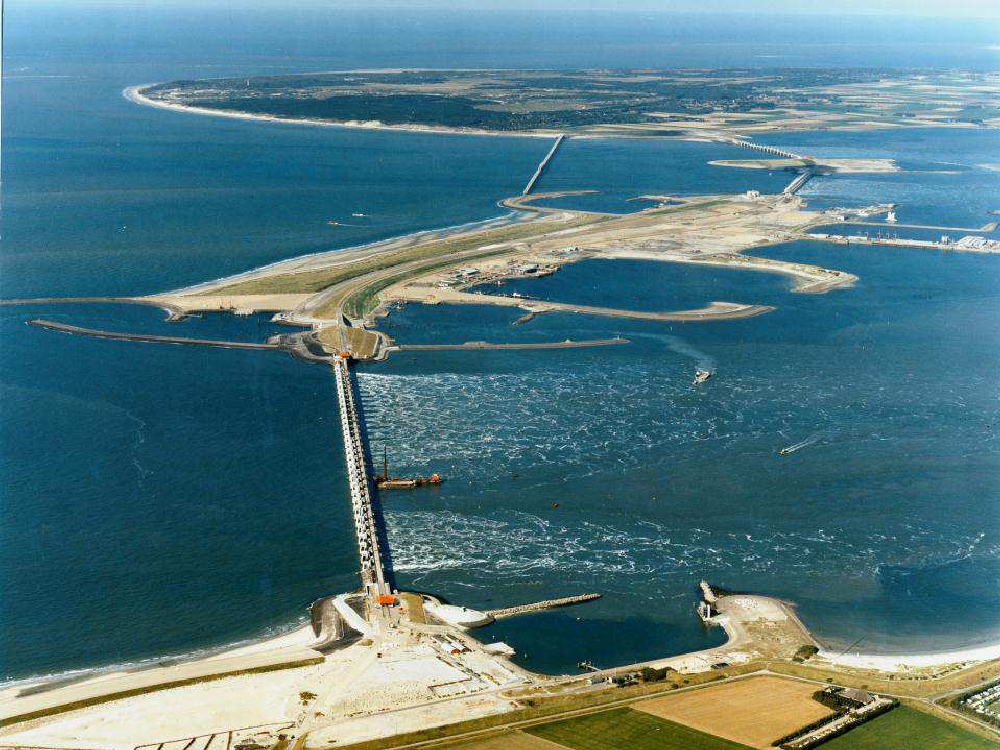

9
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
10
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

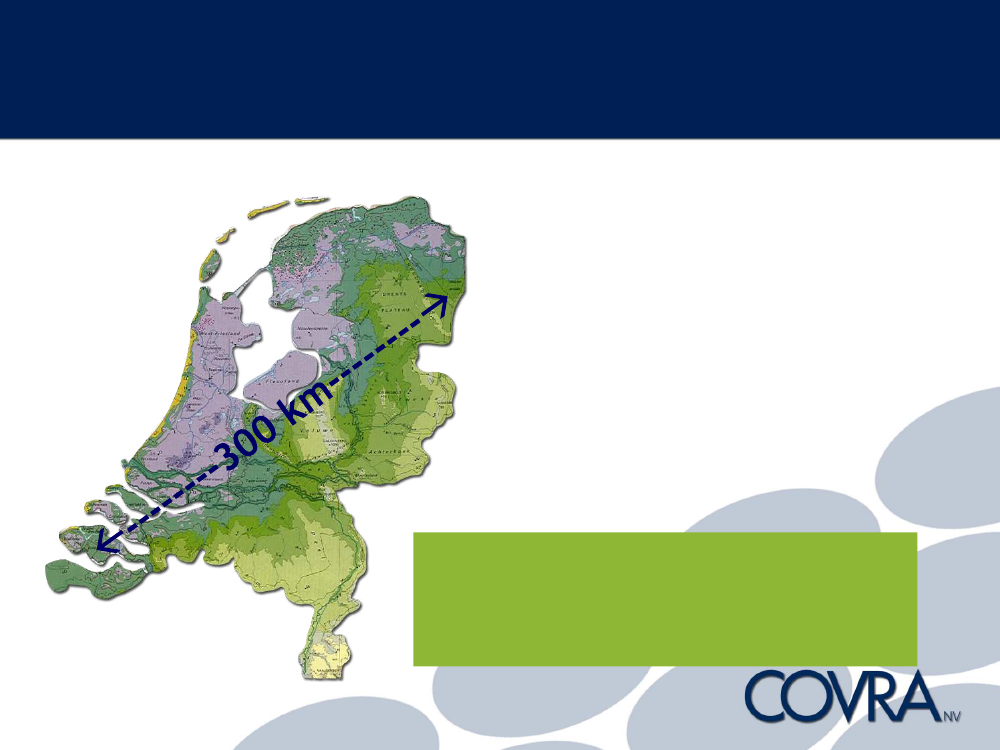

SOLUTIONS FOR THE NETHERLANDS
small amount of waste
high ground water table
high population density
high environmental
awareness
•  advanced spatial
planning
• 
• 
• 
• 
17 million people
no shallow disposal,
only deep disposal
11
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE POLICY
• 
all waste managed and owned by
COVRA
• 
all waste at one industrial site
• 
at least 100 years storage, in
buildings
• 
disposal after 100 years either in
national or international context
(dual track)
• 
research
12
stable policy since 1984
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
13
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

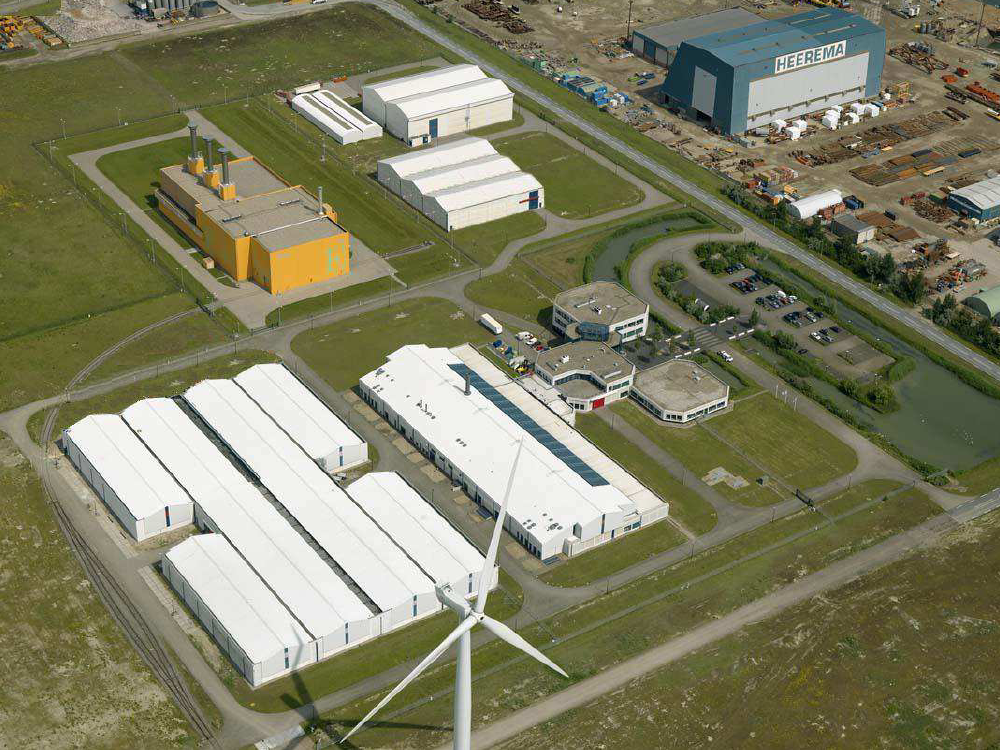

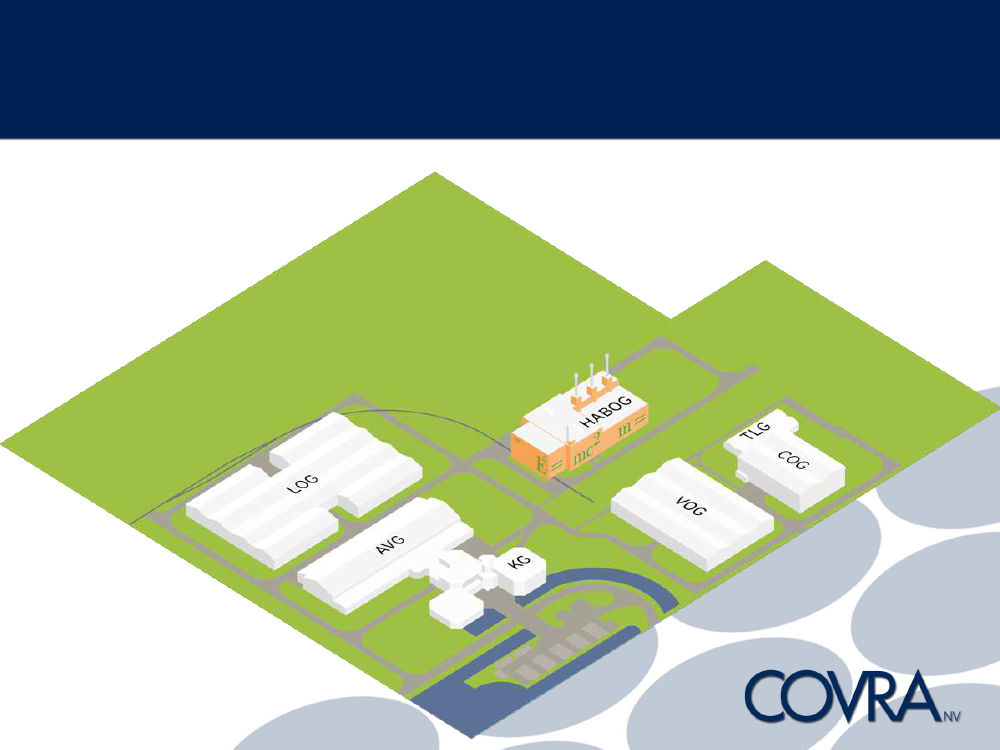

COVRA SITE
14
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
COVRA SITE
15
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

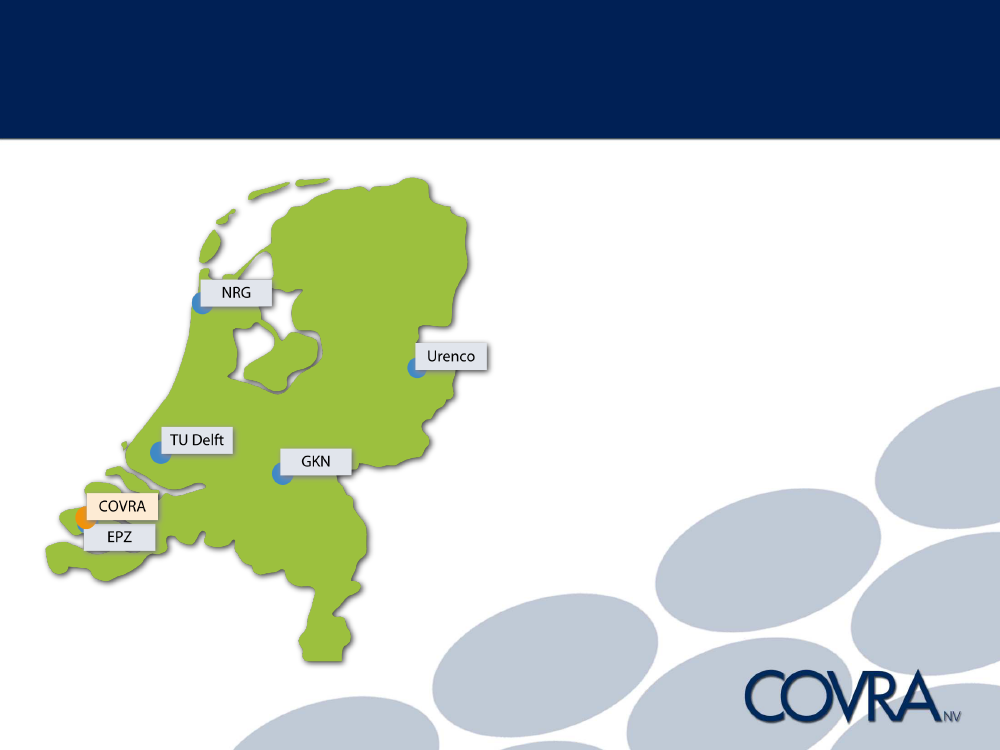

RADIOACTIVE WASTE
Source low and
intermediate
level radioactive
waste (LILW)
•  NPPs
•  Hospitals &
laboratoria
•  Oreprocessing &
process industry
16
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

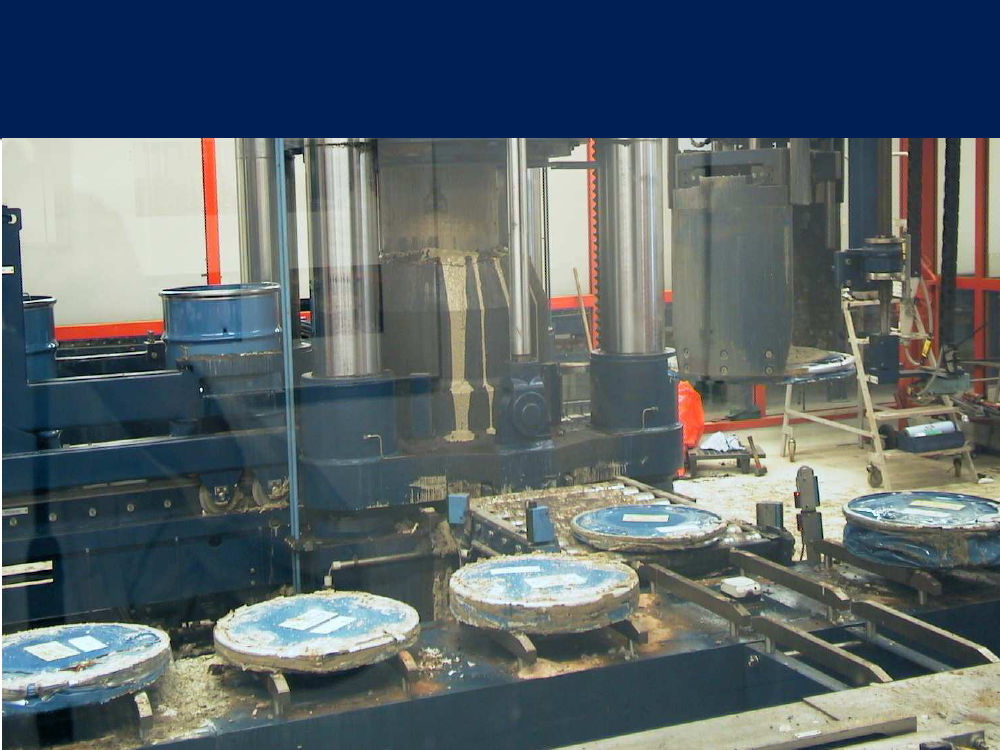

SUPERCOMPACTION
17
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

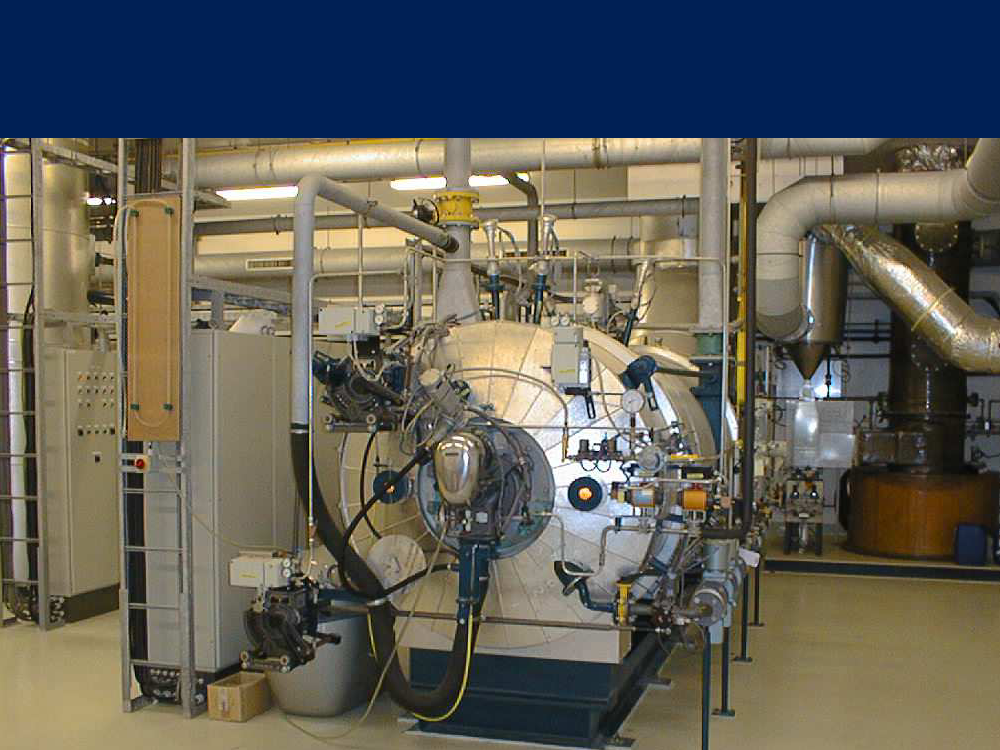

INCINERATION
18
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

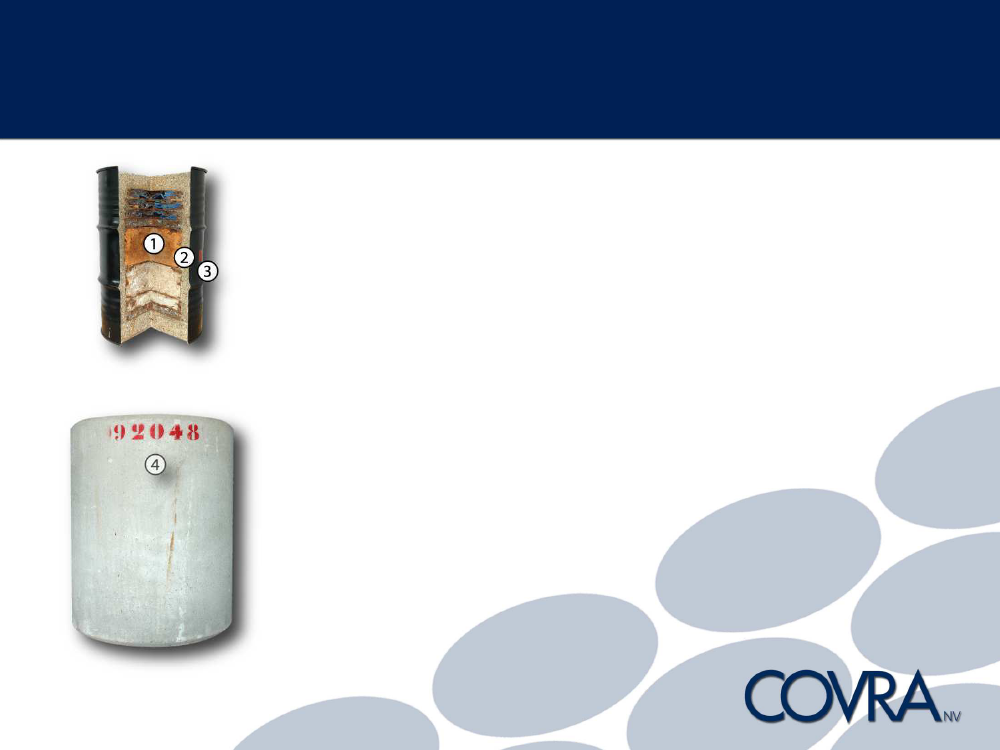

STORAGE CONTAINERS LILW
1. 
2. 
3. 
4. 
Supercompacted puck
Concrete
Gegalvanised drum
Concrete overpack
19
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

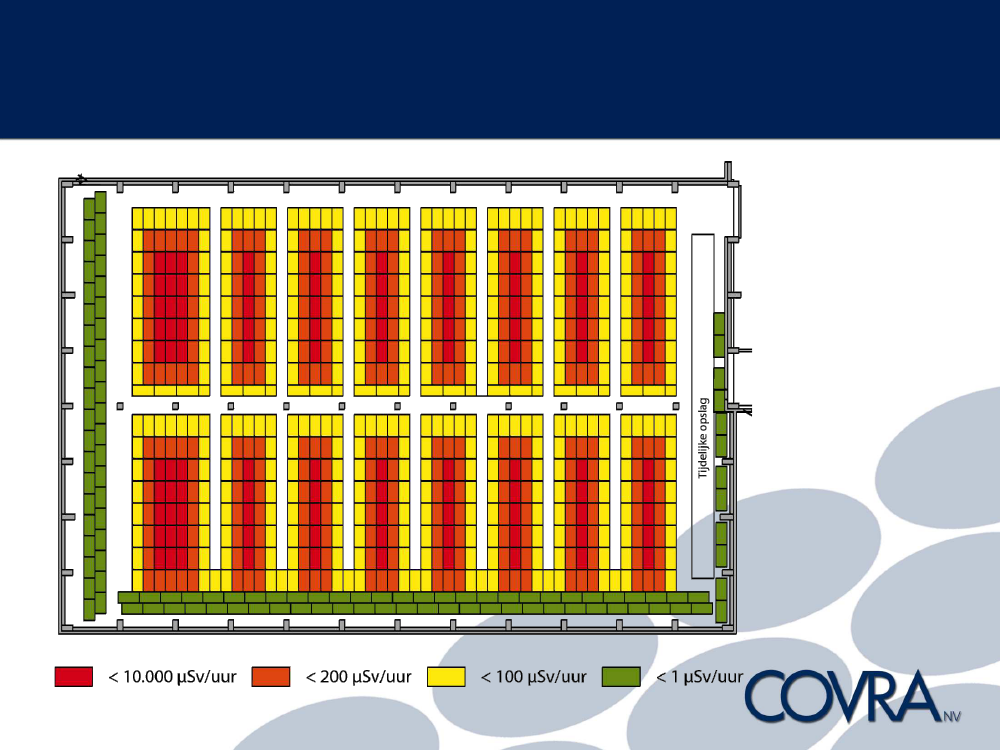

STORAGE BUILDINGS LILW
20
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
21
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

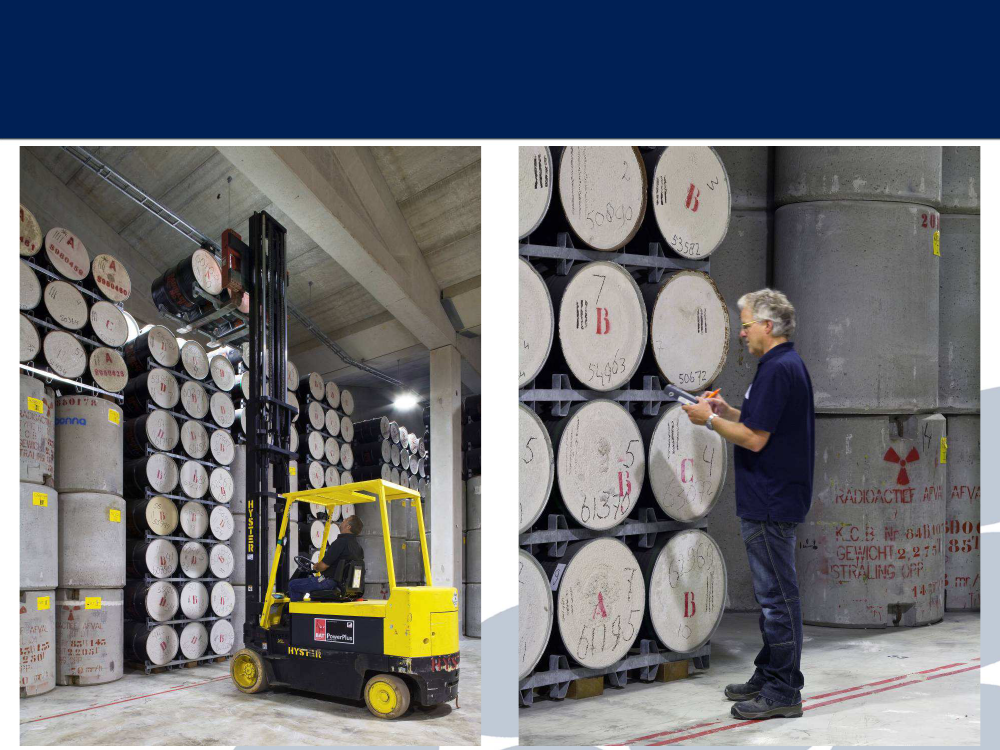

STORAGE LILW
22
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
STACKING LILW CONTAINERS
23
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

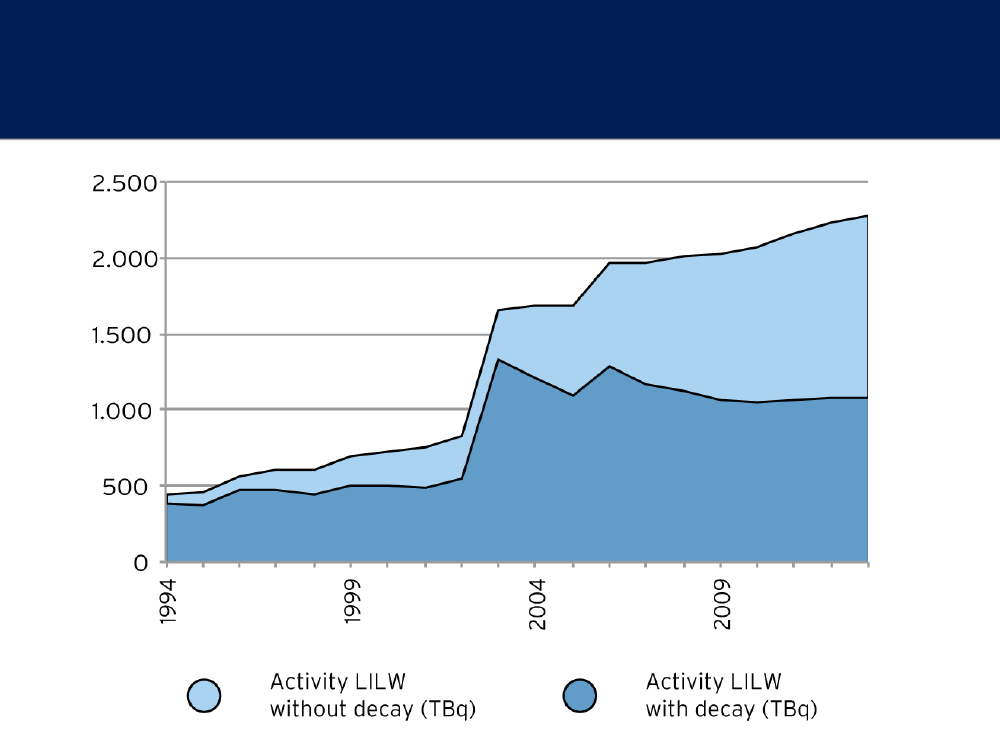

RADIOACTIVE DECAY
24
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HIGH LEVEL RADIOACTIVE STORAGE AND TREATMENT BUILDING
(HABOG)
25
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE
Source High Level
radioactive Waste
(HLW)
•  NPPs
•  Research reactors
26
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE

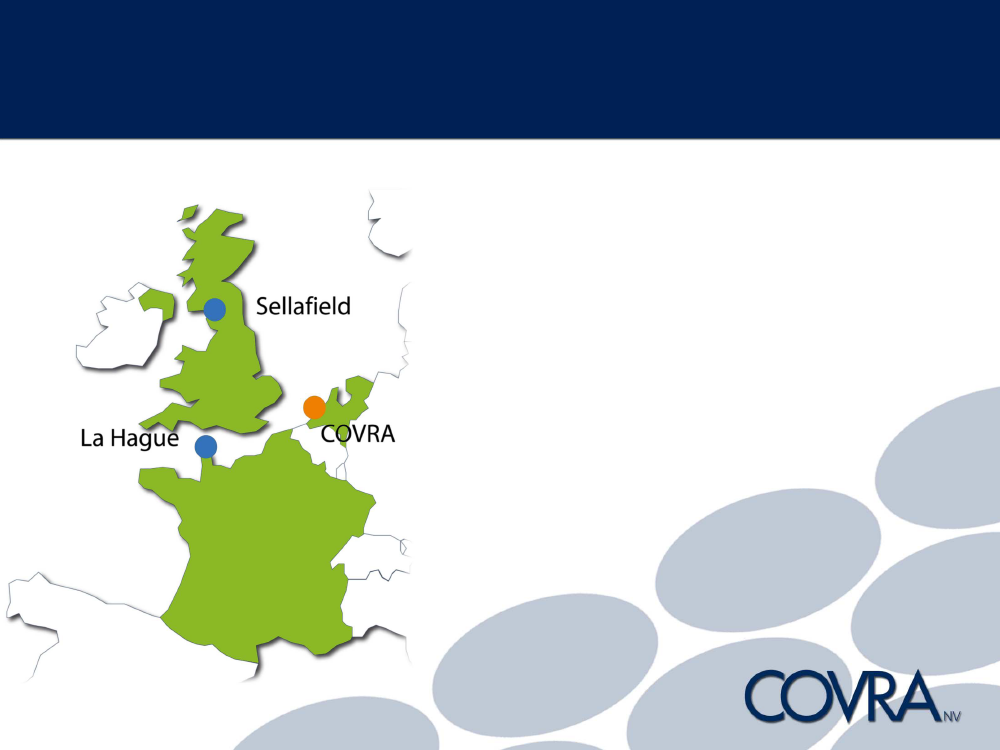

Recycling HLW
• France
• GB
27
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG DESIGN CRITERIA
All events > 10
-6
/ a
•  Earthquake
•  Plane crash (F-16)
•  Flooding + 10 m NAP
•  Gas cloud explosions
•  Whirlwind up to 125 m/s
28
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG LAYOUT
Reception
Treatment
Storage
29
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG LAYOUT
Reception
Treatment
Storage
30
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
HABOG LAYOUT
Reception
Treatment
Storage
31
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

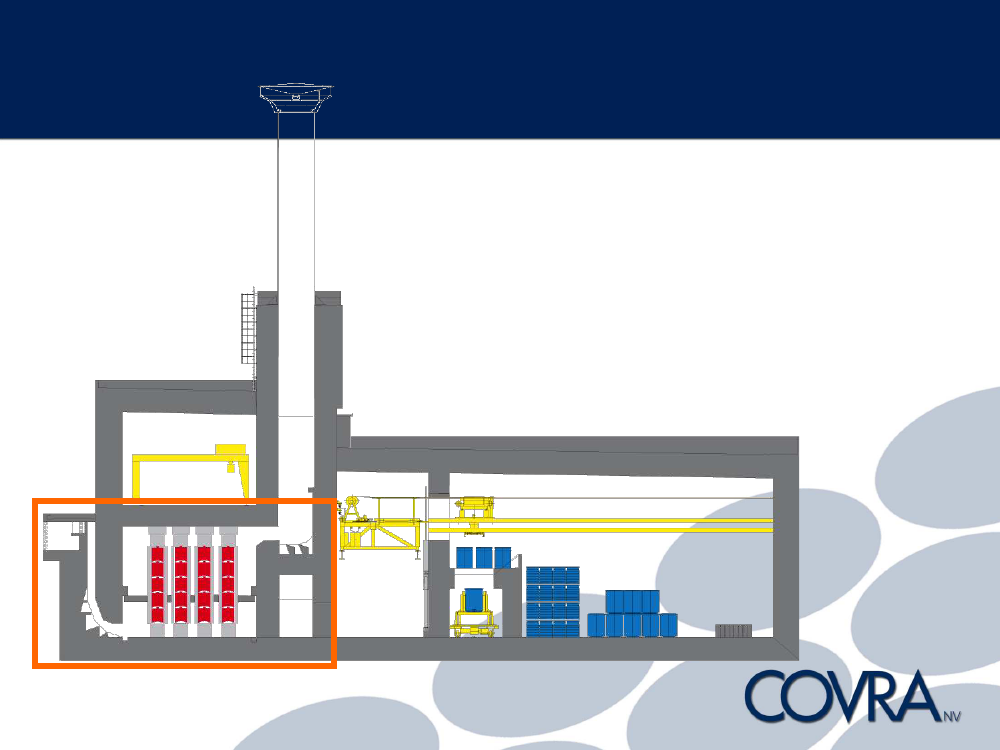

HABOG CROSS-SECTION
Ventilation shaft
Heat producing waste
32
Non-heat producing waste
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

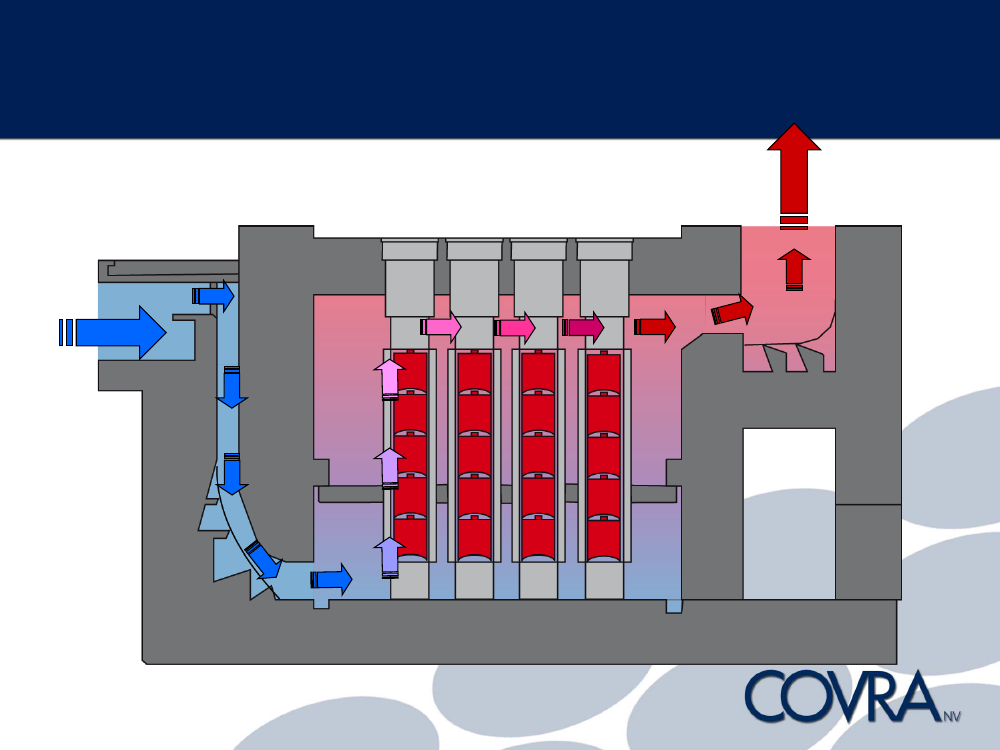

HABOG PASSIVE COOLING SYSTEEM
Air out
Air in
33
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

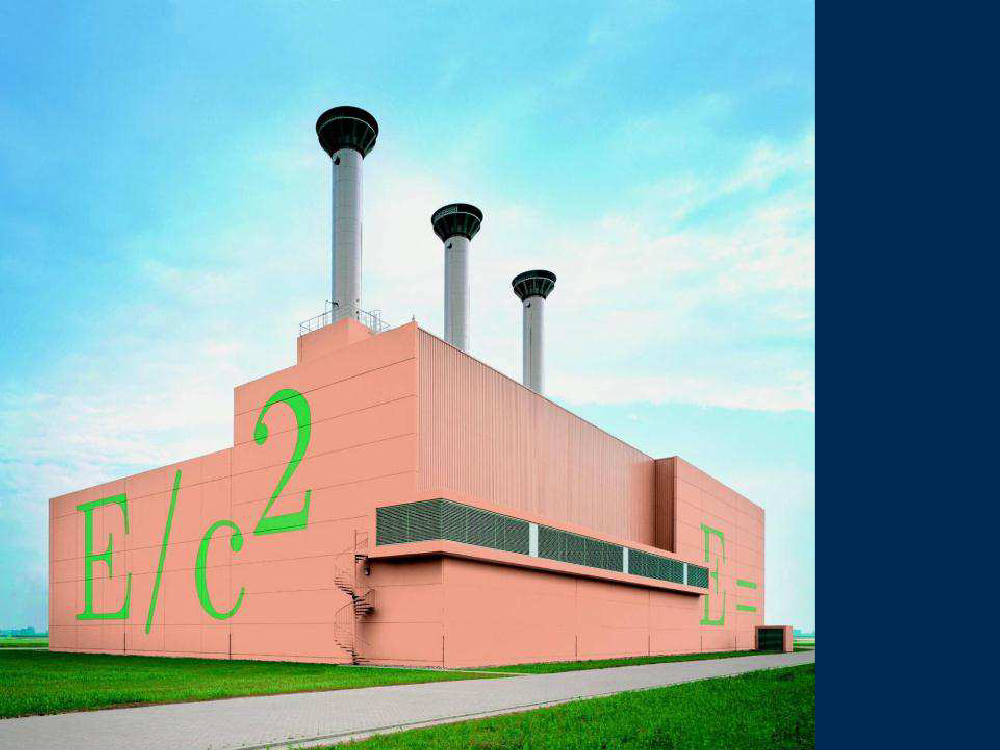

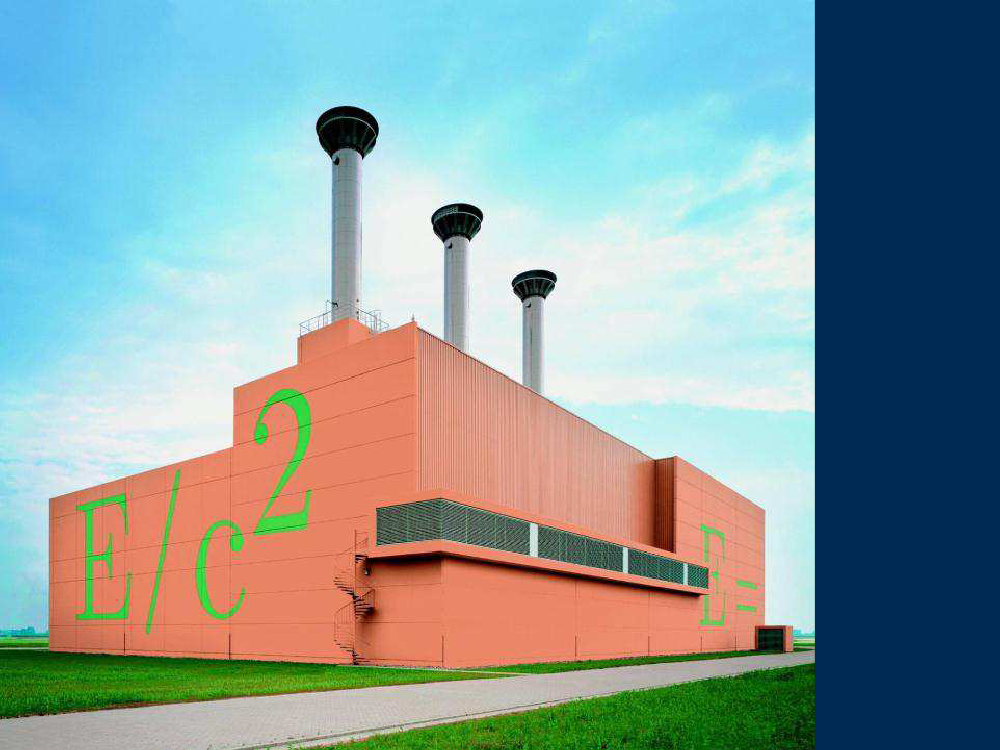

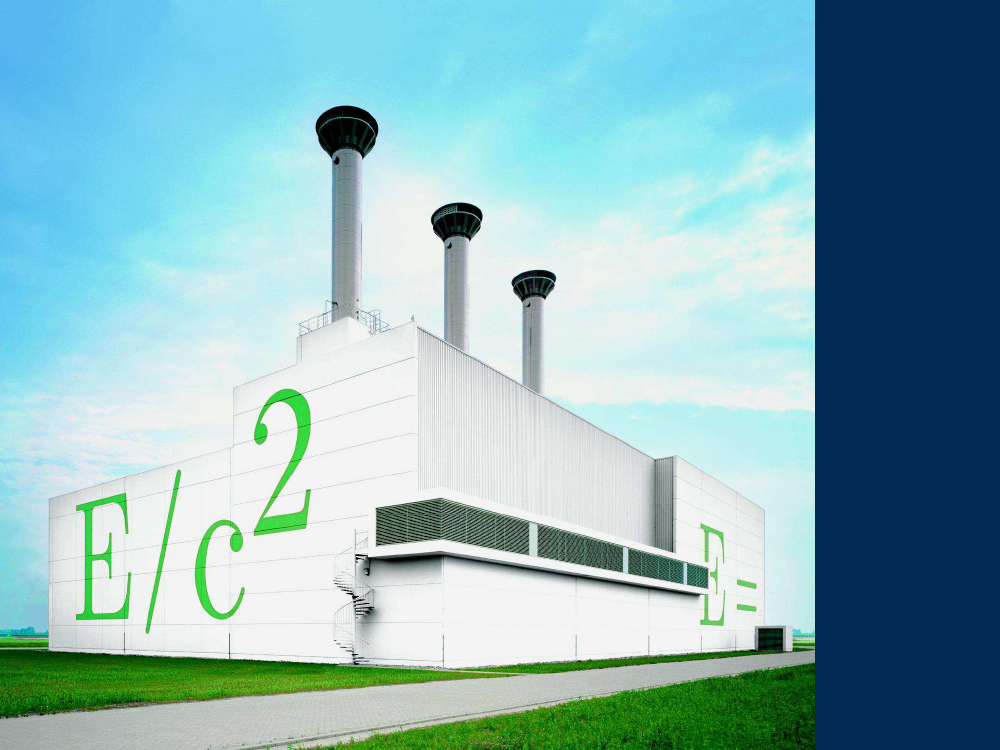

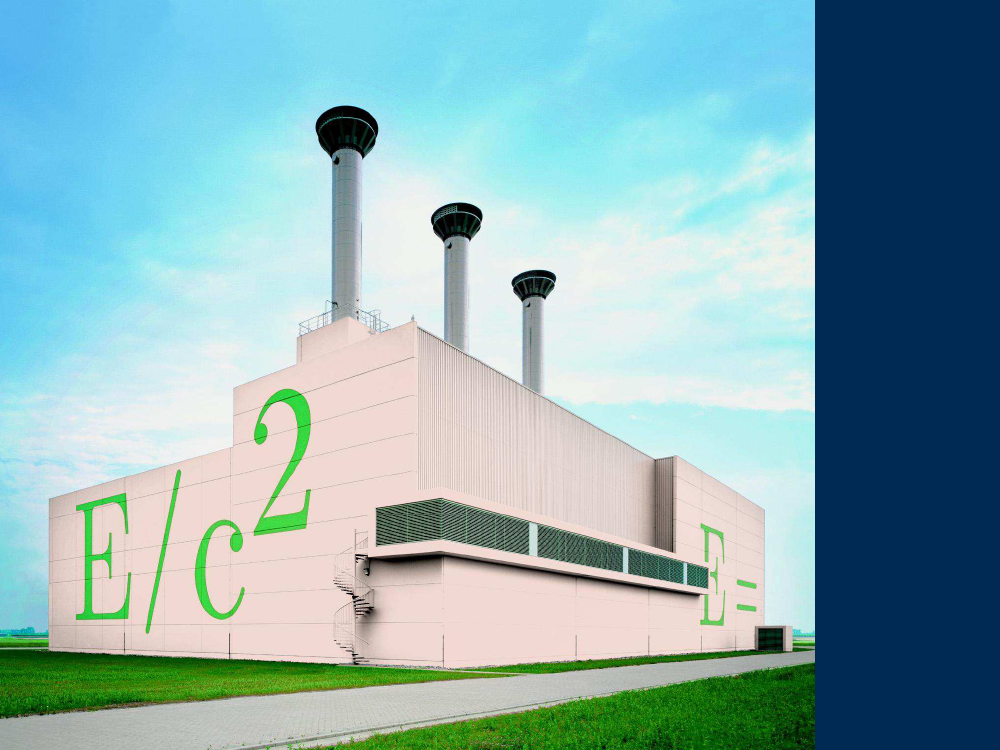

SAFE = BEAUTIFUL
34

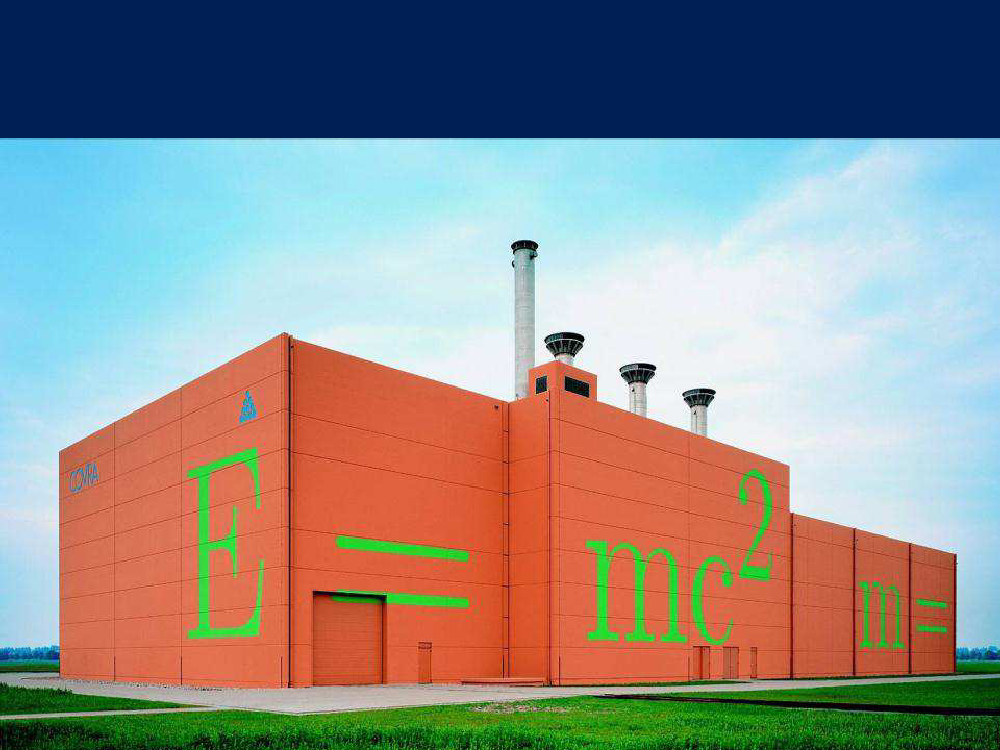

 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2003
35

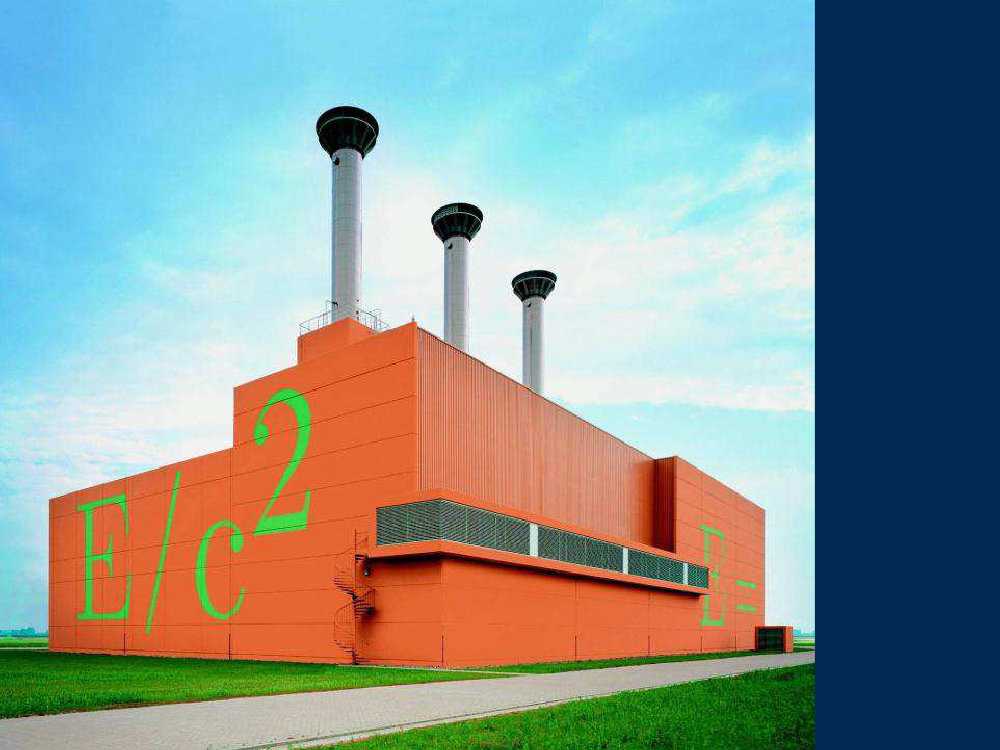

 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2023
36

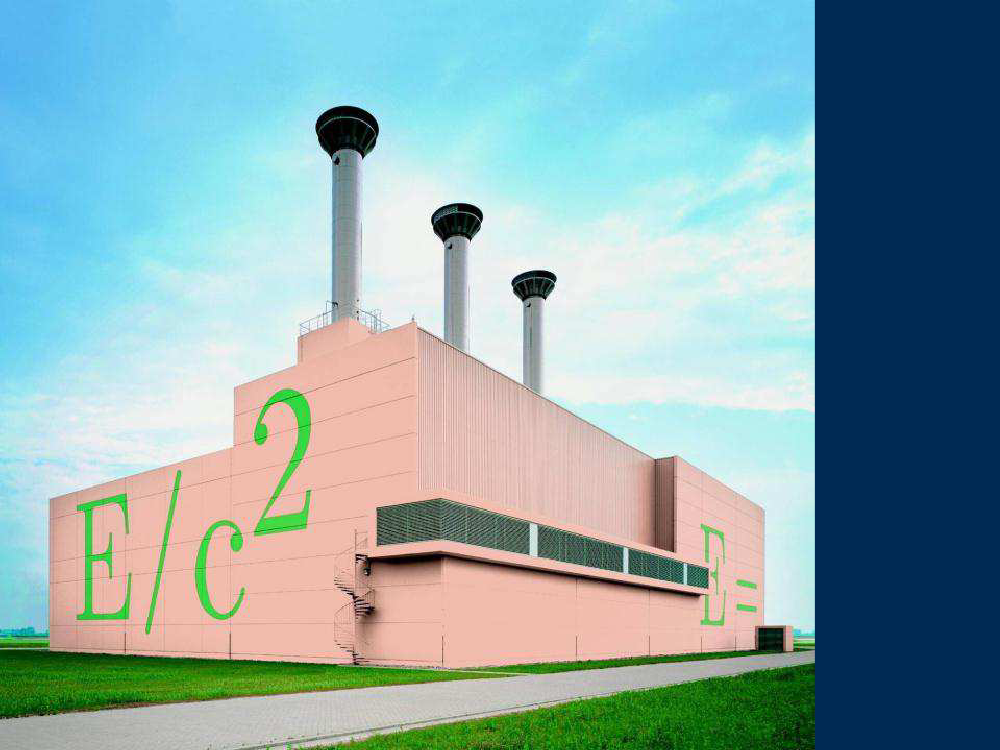

 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2043
37
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2063
38
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2083
39
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
2103
40
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
CONTENT
• 
Policy in the Netherlands
• 
Management in practice
• 
Geological disposal
41
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
RADIOACTIVE WASTE POLICY
• 
all waste managed and owned by
COVRA
• 
all waste at one industrial site
• 
at least 100 years storage, in
buildings
• 
disposal after 100 years either in
national or international context
(dual track)
• research
42
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

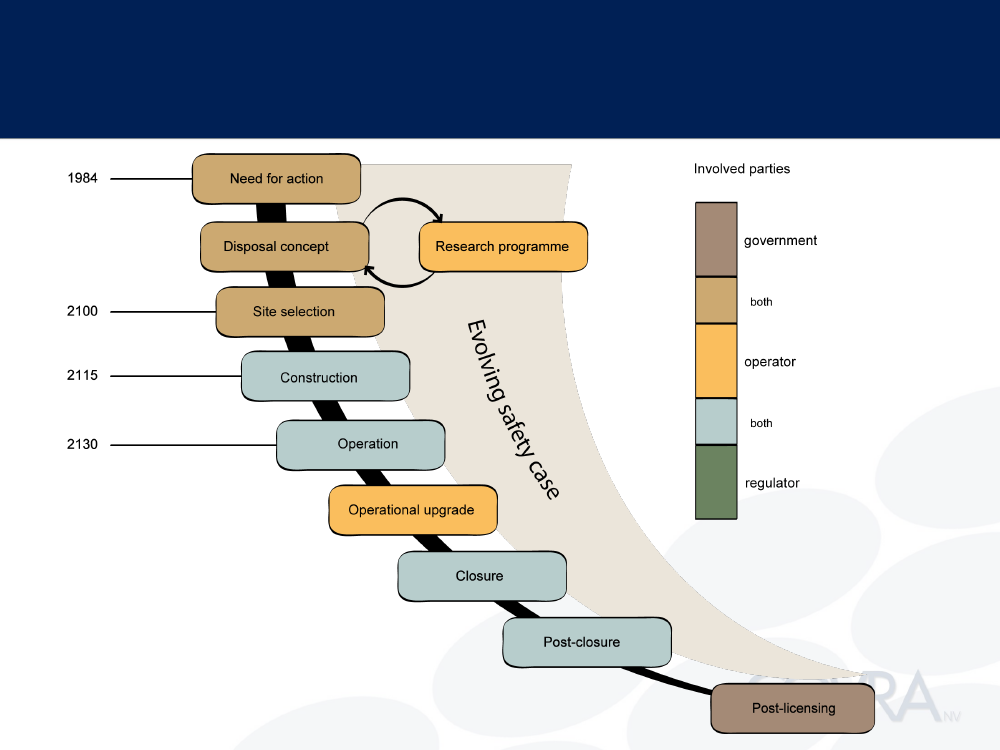

COVRA TIME SCHEME
43
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
OPERA
•  Goals & ambitions:
Roadmap Research
1. 
2. 
3. 
4. 
Evaluation previous studies
Initial, conditional Safety Case
Societal aspects
Re-activate competences
•  Focus:
Boom clay (and rocksalt)
44
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014

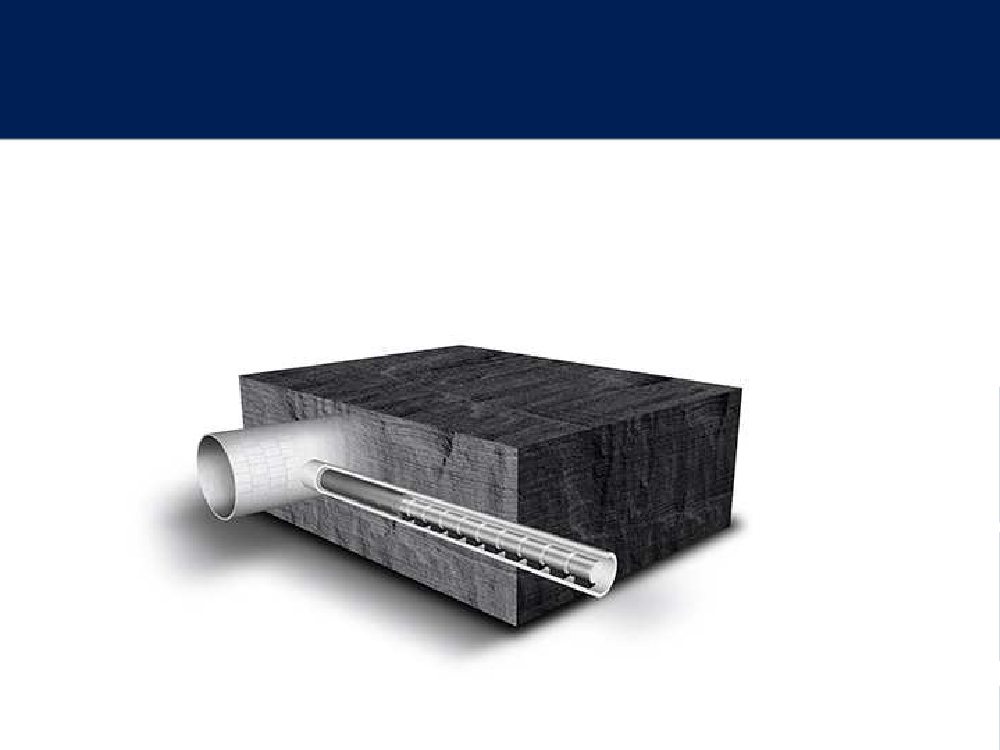

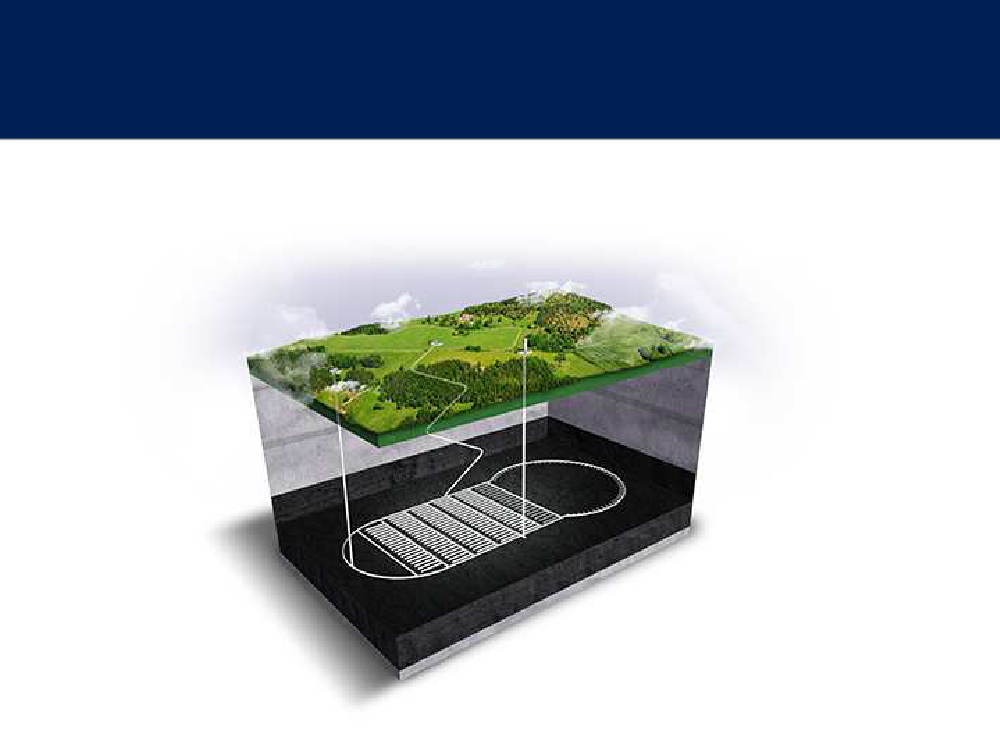

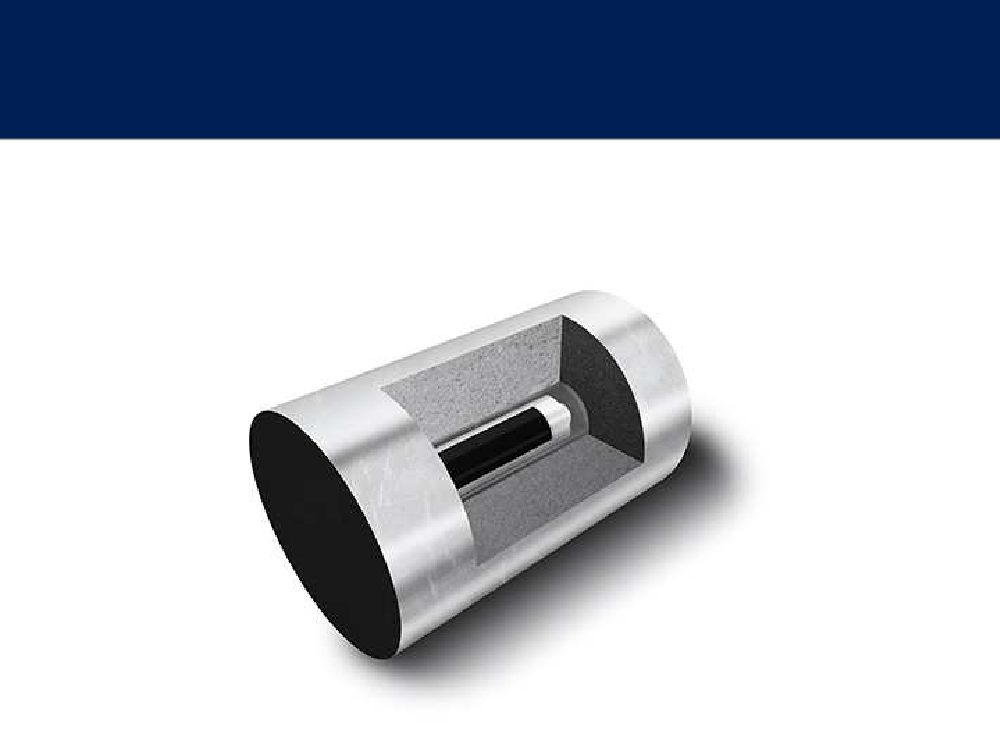

DISPOSAL CONCEPT
45
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
DISPOSAL CONCEPT
46
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
DISPOSAL CONCEPT
47
 MIU, Alm.del - 2014-15 (1. samling) - Bilag 102: Præsentationer fra Sundheds- og Forebyggelsesudvalgets og Miljøudvalgets studietur til det hollandske mellemlager for opbevaring af atomaffald COVRA den 8. december 2014
OPERA STATUS
• 
• 
• 
Two calls for proposals (in 2011 and 2012)
21 projects
20 organisations
Roadmap & Safety Case 2016
