Folketingets mediepolitiske ordfører, 26. januar 2015
DVB-T2 Lite vs DAB+
• Digital radio står foran svært teknologivalg. Skal man satse på
det sikre og kendte, som ingen vil have, eller skal man vælge
den bedste teknologiske løsning?
Page
1
• T2 Lite er ikke kun velegnet til mobil tv. Den er også yderst
velegnet til fremtidens digitale radio-standard i stedet for DAB &
DAB+ fra hhv. 1995 & 2007.
 PDF to HTML - Convert PDF files to HTML files

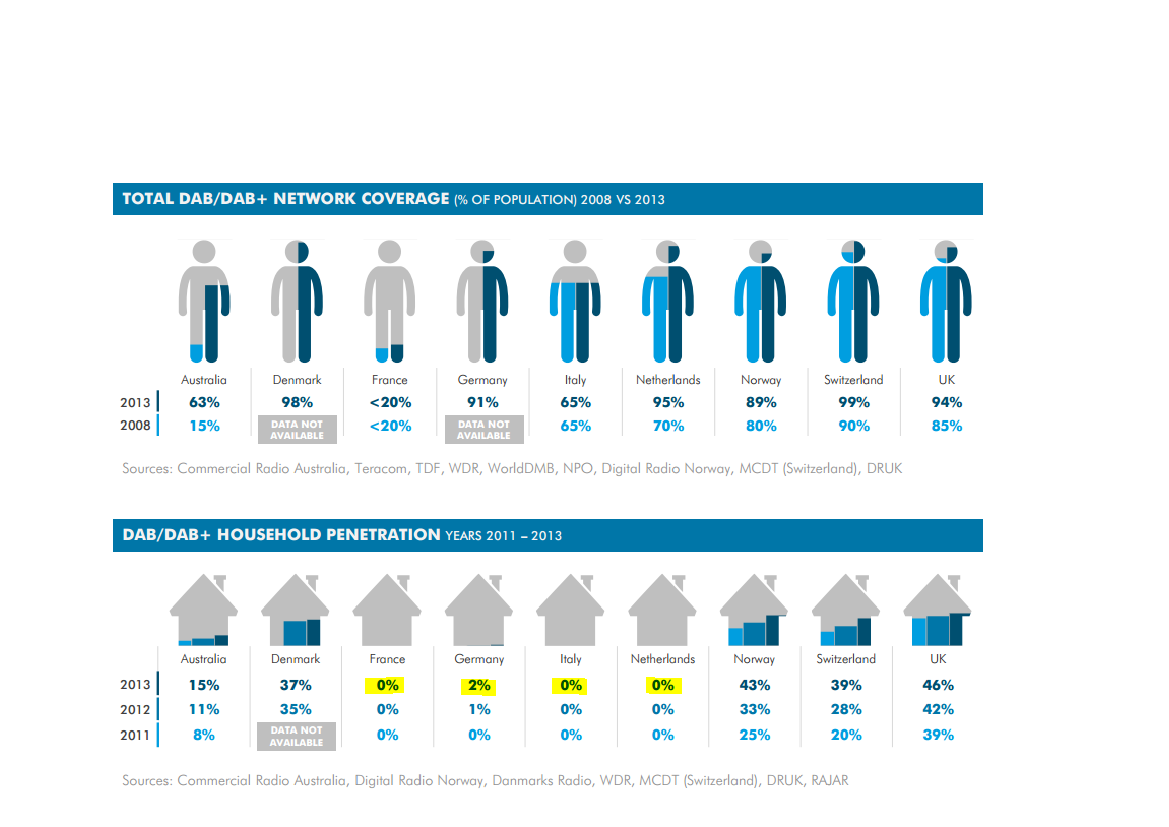

DAB/DAB+ | Lande med radio service
• Efter 20 år er der kun 20 lande som sender radio med DAB/DAB+
Page
2
 PDF to HTML - Convert PDF files to HTML files
DAB+ | Parameter
• D-QPSK | GI 1/4 (246 μs) | CR 1/2
Corresponding
max. direct TX distance (SFN): 73.8 km
Urban (TU12)
Netto C/N Rayleigh Audio Audio codec Number
channel model
Mbit/s
(dB)
Kbit/s
of radio
HE AACv2
DAB+
Mode 1, PL 3A*
1,056
64
~
16
11,8
DAB Mode 1, PL 3
1,152
13,5 **
192
Mpeg1 Layer II
~ 6
Results from simulations and laboratory measurements are given, together with
values for the noise figure of DAB receivers.
* Source: EBU BPN 101, May 2012, Report on Frequency and Network Planning
Parameters related to DAB+. Pages 6 a Gaussian type channel was assumed for
fixed reception, whereas for mobile and portable reception a Rayleigh channel
(profile TU12 at 25 km/h and 178 MHz) was assumed
** Source: EBU Tech3317 July 2007 p13 & 33: Measurements of the required C/N
for T-DAB have been made at the IRT (Institut für Rundfunktechnik) for both
mobile and portable reception using a Typical Urban (TU12) channel model. The
required C/N for mobile reception was measured to be 13.5 dB.
Page
3
 PDF to HTML - Convert PDF files to HTML files

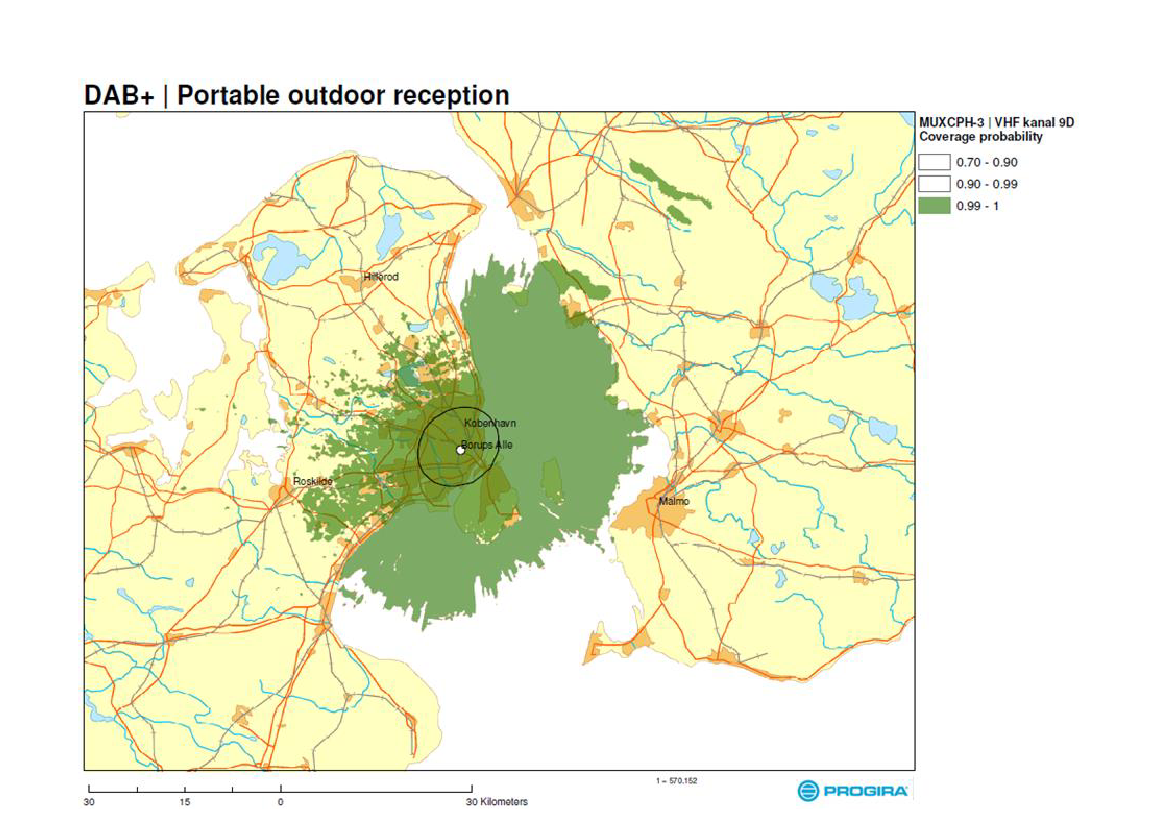

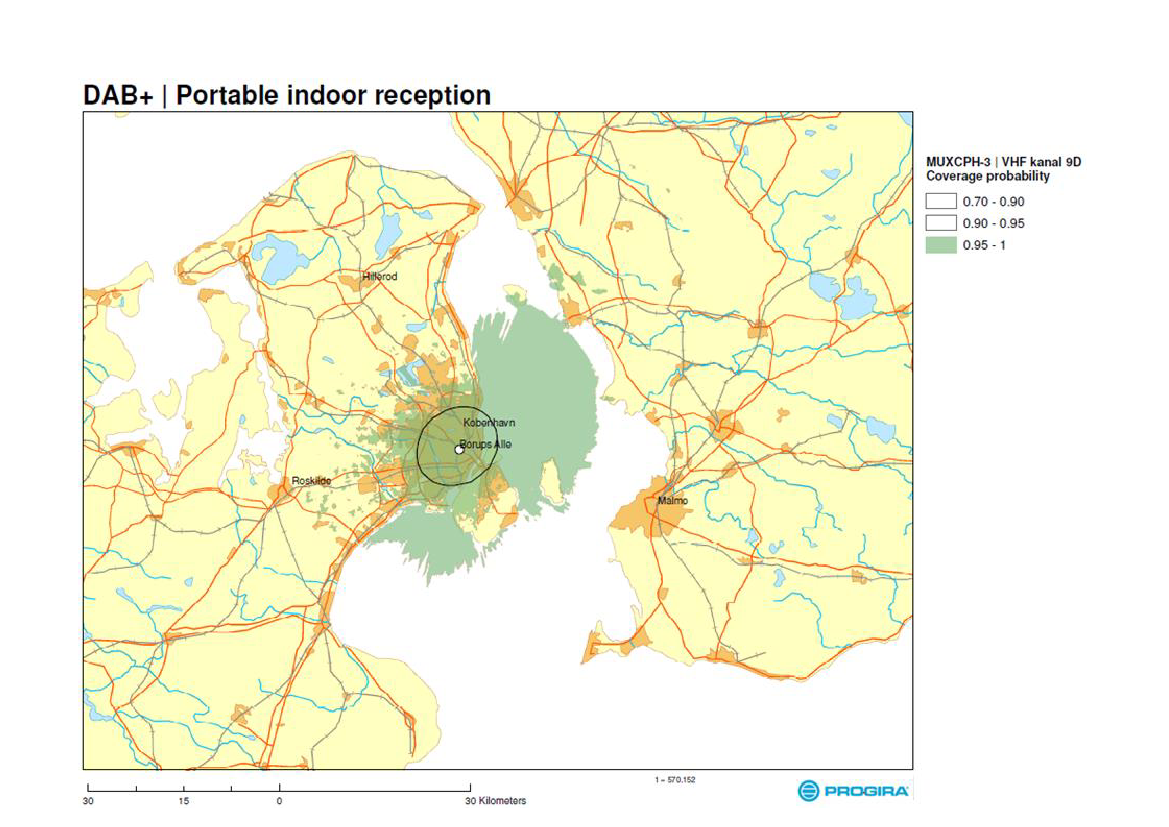

DAB+ | Case København
• VHF kanal 9D (208,064 MHz | 1.7 MHz BW)
• Antenne site BOA:
- TDC TDC radiokæde tårn på Nørrebro
- Antennehøjde 100 m o havet, elevation 7 m
- Lodret polisation
- Sendeeffekt: 520 W ERP; Dipol antenne
• DAB+ Mode 1, PL 3A
- C/N Rayleigh 11,8 dB
- Netto bitrate 1,056 Mbit/s
- Space ~ 16 radioer
Page
4
 PDF to HTML - Convert PDF files to HTML files
Page
5
 PDF to HTML - Convert PDF files to HTML files
Page
6
 PDF to HTML - Convert PDF files to HTML files

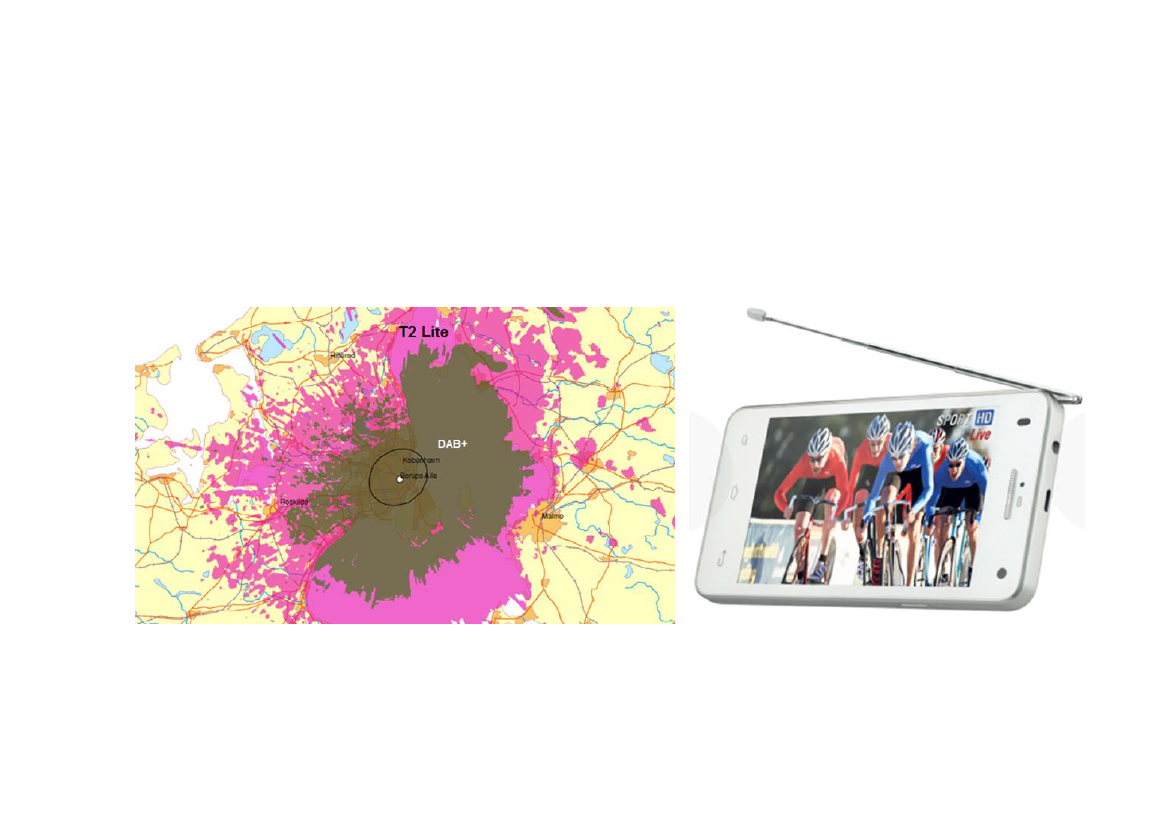

Sammenligning | T2 Lite vs DAB+
T2 Lite | Samme kapacitet som DAB+
~ 16 radioer
• Får du 6 gange bedre sendestyrken med et betydeligt større
dækningsområde eller
• Eller med den same udstrålingsdiagram som DAB+, kan
sendestyrken med T2 Lite blive reduceret 6 gange med en
tilsvarende reduktion af transmissions omkostninger.
T2 Lite | Samme udstrålingsdiagram som DAB+
• Får du 3 gange mere kapacitet ~ 48 radioer.
T2 Lite | Andre muligheder, fx
• Dobbelt kapacitet ~ 36 radioer & 2 gange bedre sendestyrke i
forhold til DAB+ med en tilsvarende reduktion af transmissions
omkostninger.
Page
7
 PDF to HTML - Convert PDF files to HTML files

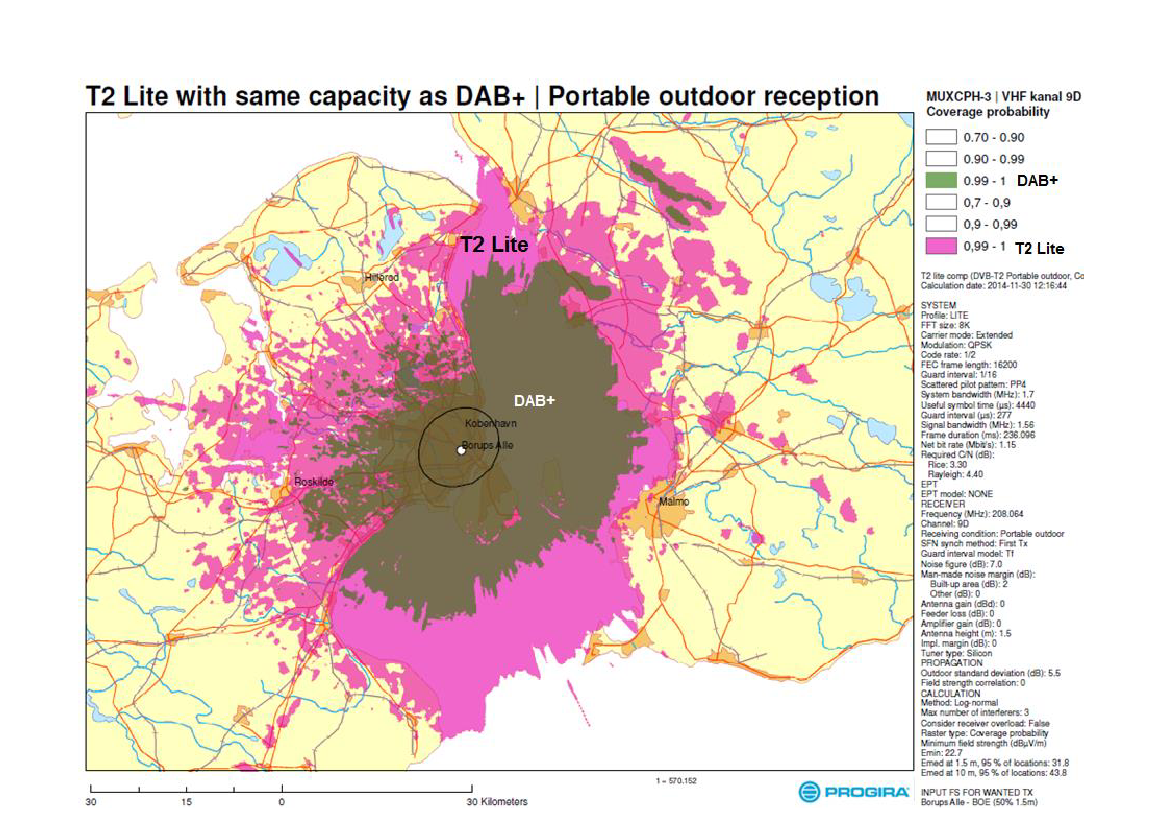

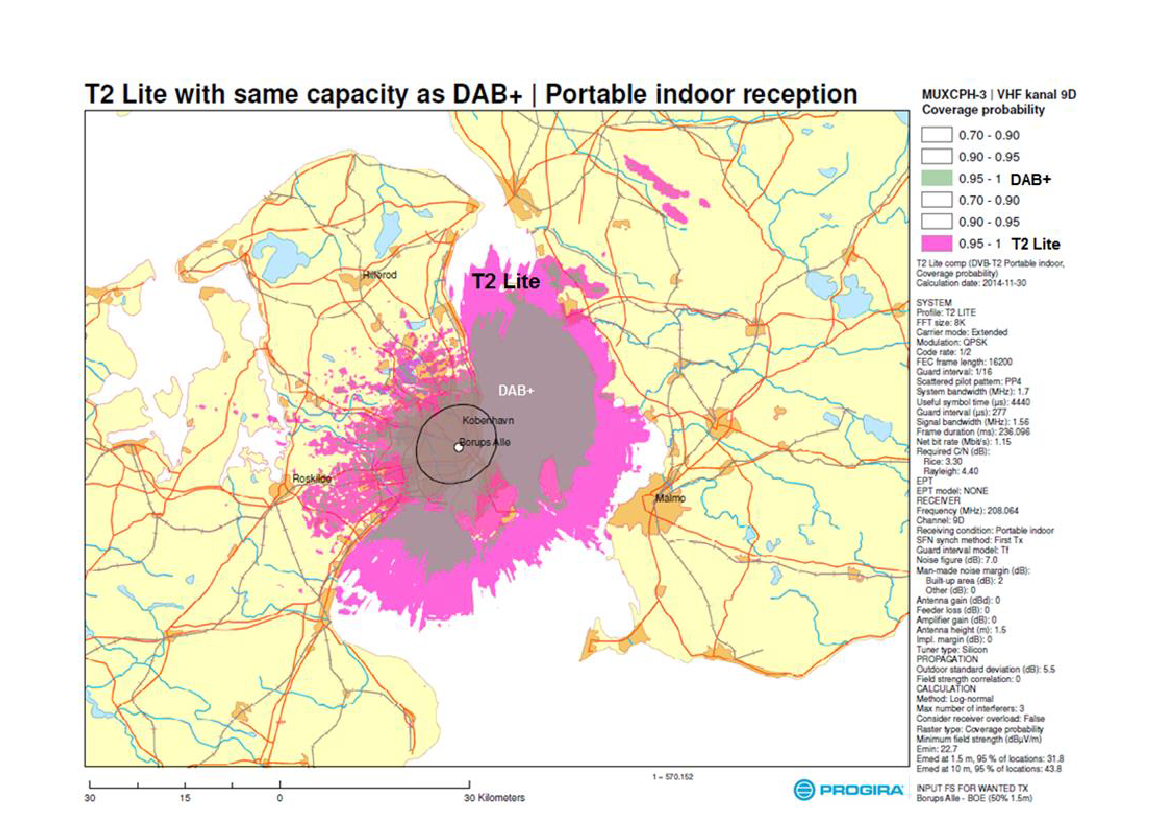

T2 Lite | Samme kapacitet som DAB+
• FFT size =
8K ext
| GI
1/16
(277.5 µs) | QPSK
• Med T2 Lite får du 6 gange bedre sendestyrken (11,8 - 4,1 ~
7,7 dB) med et betydeligt større dækningsområde.
Corresponding receiver's speed limits w/ PP4 at 200 MHz:
286 km/h
Corresponding max. direct TX distance (SFN):
83.2 km
(DAB: 73.8 km)
PP4
LDCP
CR 1/3
CR 2/5
CR 1/2
CR 3/5
CR 2/3
CR 3/4
CR 4/5
CR 5/6
Netto bitrate (Mbit/s)
64K
16K
0,840
1,016
1,336
1,167
1,606
1,590
1,787
1,772
2,010
1,953
2,145
2,074
2,236
2,195
C/N Gauss** (db)
64K
16K
NA
NA
3,1
2,8
4,4
4,6
5,2
5,5
6,2
6,4
6,8
7,0
7,3
7,6
C/N Rayleigh** (dB)
64K
16K
2,2
3,1
4,1
4,1
5,7
6,2
7,0
7,4
8,3
8,7
9,2
9,5
10,0
10,4
Page
8

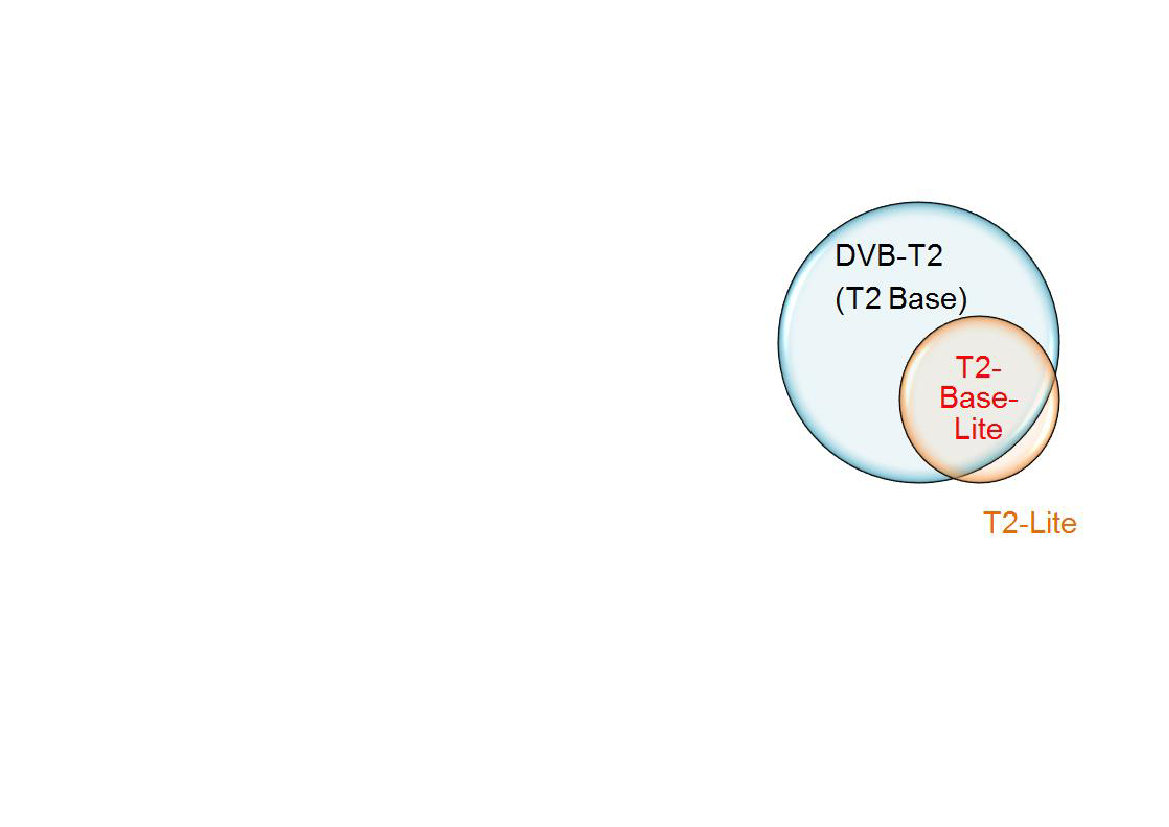

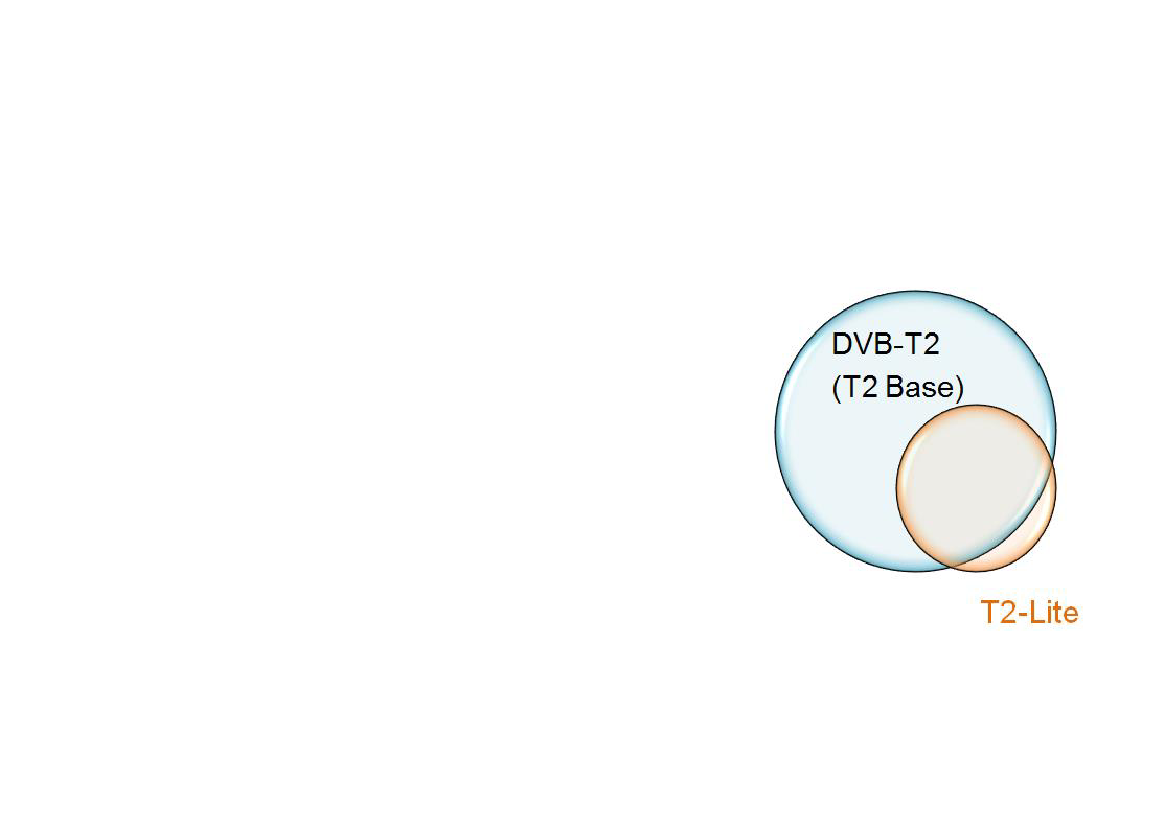

Marked with pink = only T2 Lite | blue = T2-Base & T2-Lite = T2-Base-Lite profile | ** EBU Tech 3348 v4.1
 PDF to HTML - Convert PDF files to HTML files
Page
9
 PDF to HTML - Convert PDF files to HTML files
Page
10
 PDF to HTML - Convert PDF files to HTML files
T2 Lite | Samme udstrålingsdiagram som DAB+
• FFT size =
8K ext
| GI
1/16
(277.5 µs) | 16QAM
• Med T2 Lite får du 3 gange mere kapacitet ~ 48 radioer
Corresponding receiver's speed limits w/ PP4 at 200 MHz:
286 km/h
Corresponding max. direct TX distance (SFN):
83.2 km
(DAB: 73.8 km)
PP4
LDCP
CR 1/3
CR 2/5
CR �½
CR 3/5
CR 2/3
CR ¾
CR 4/5
CR 5/6
Netto bitrate (Mbit/s)
64K
16K
1,690
2,044
2,697
2,349
3,241
3,201
3,606
3,566
4,057
3,931
4,329
4,174
4,513
4,417
C/N Gauss** (db)
64K
16K
NA
NA
8,1
7,6
9,7
10,0
11,0
11,2
12,1
12,4
12,9
13,2
13,5
13,8
C/N Rayleigh** (dB)
64K
16K
7,3
8,2
9,6
9,0
11,4
11,7
12,9
13,2
14,5
14,9
15,8
16,1
16,7
17,2
Marked with pink = only T2 Lite | blue = T2-Base & T2-Lite = T2-Base-Lite profile | ** EBU Tech 3348 v4.1
Page
11
 PDF to HTML - Convert PDF files to HTML files
T2 Lite | Andre muligheder, fx.
• FFT size = 16K ext | GI 1/32 (277.5 µs) | 16QAM
• Dobbelt kapacitet ~ 36 radioer & 2 gange bedre sendestyrke
(11,8 - 8,5 ~3,3 dB) i forhold til DAB+.
Corresponding receiver's speed limits w/ PP6 at 200 MHz:
147 km/h
Corresponding max. direct TX distance (SFN):
83.2 km
(DAB: 73.8 km)
PP6
LDCP
CR 1/3
CR 2/5
CR �½
CR 3/5
CR 2/3
CR ¾
CR 4/5
CR 5/6
Netto bitrate (Mbit/s)
64K
16K
1.824
2.207
2,861
2,484
3,438
3,384
3,826
3,770
4,304
4,156
4,592
4,413
4,788
4,670
C/N Gauss** (db)
64K
16K
NA
NA
7,6
7,1
9,2
9,5
10,5
10,7
11,6
11,9
12,4
12,7
13,0
13,3
C/N Rayleigh** (dB)
64K
16K
6,8
7,7
9,1
8,5
10,9
11,2
12,4
12,7
14,0
14,4
15,3
15,6
16,2
16,7
Marked with pink = only T2 Lite | blue = T2-Base & T2-Lite = T2-Base-Lite profile | ** EBU Tech 3348 v4.1
Page
12
 PDF to HTML - Convert PDF files to HTML files

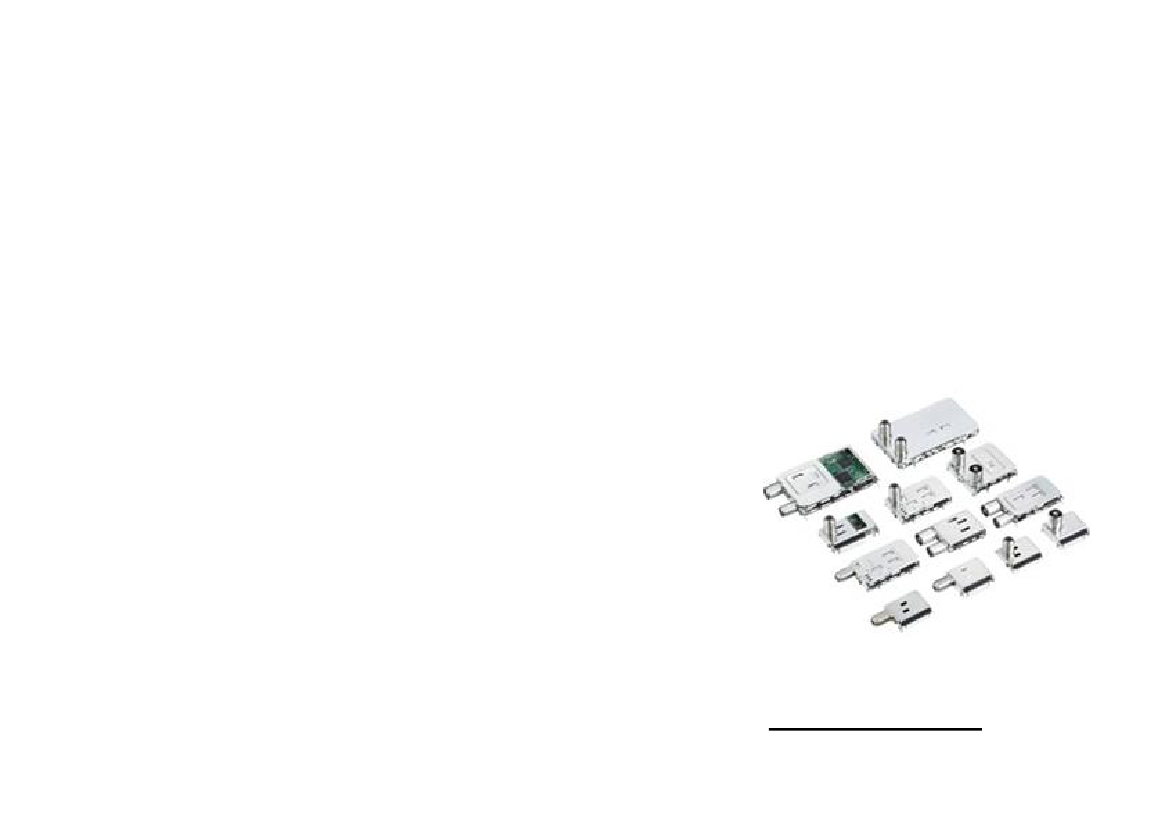

1,7 MHz | Silicon tuner
• Mange fabrikanter har i en periode fortsat med at bruge
forældede "DVB-T1" silicon-tunere som kun understøtter 6, 7
og 8 MHz.
• Men dette er ikke længere et problem, da flere og flere silicon
tunere nu understøtter 1.7 MHz kanal raster:
-Sony Semiconductor
CXD2861, CXD2871
-NXP
NDA18271, -272, -273, -274 & -275
-Broadcom
BCM3461 NIM & BCM7563 SoC
-Silicon Labs
Si21x8 & Si21x7
-Rafael Microelectronics
R828S

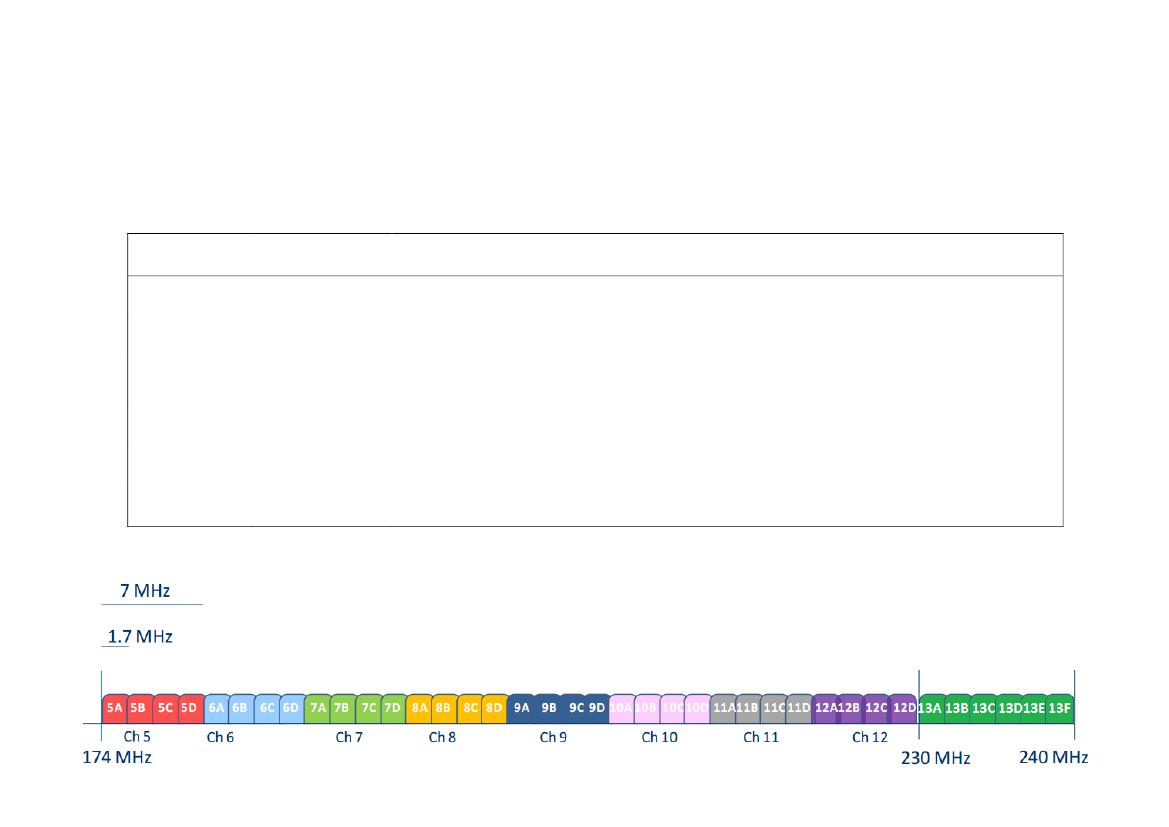

• 1,7 MHz kanal raster I VHF bånd III er fx recommended for det
Irish Digital Terrestrial Television IRD (Saorview)
Page
13
 PDF to HTML - Convert PDF files to HTML files

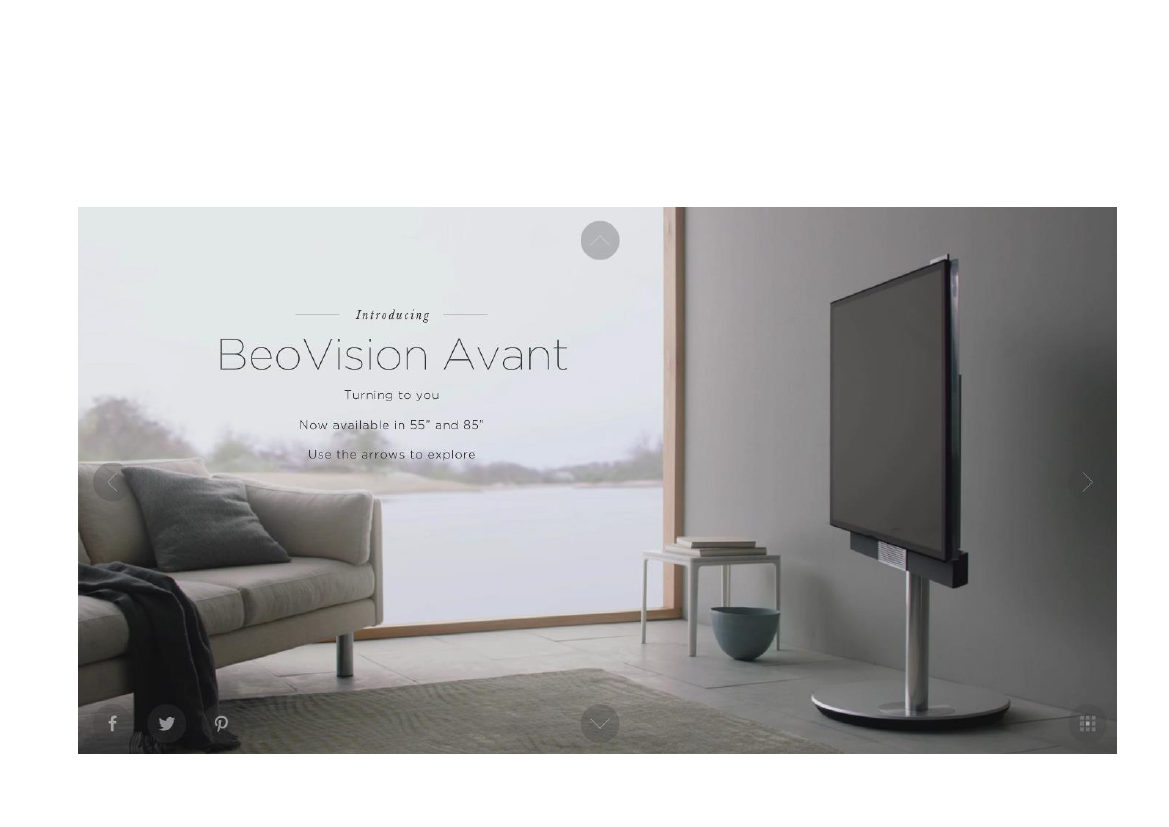

1,7 MHz iDTV | B&O BeoVision Avant TV
• Understøtter nu 1,7 MHz kanal raster i VHF bånd III
Page
14
 PDF to HTML - Convert PDF files to HTML files

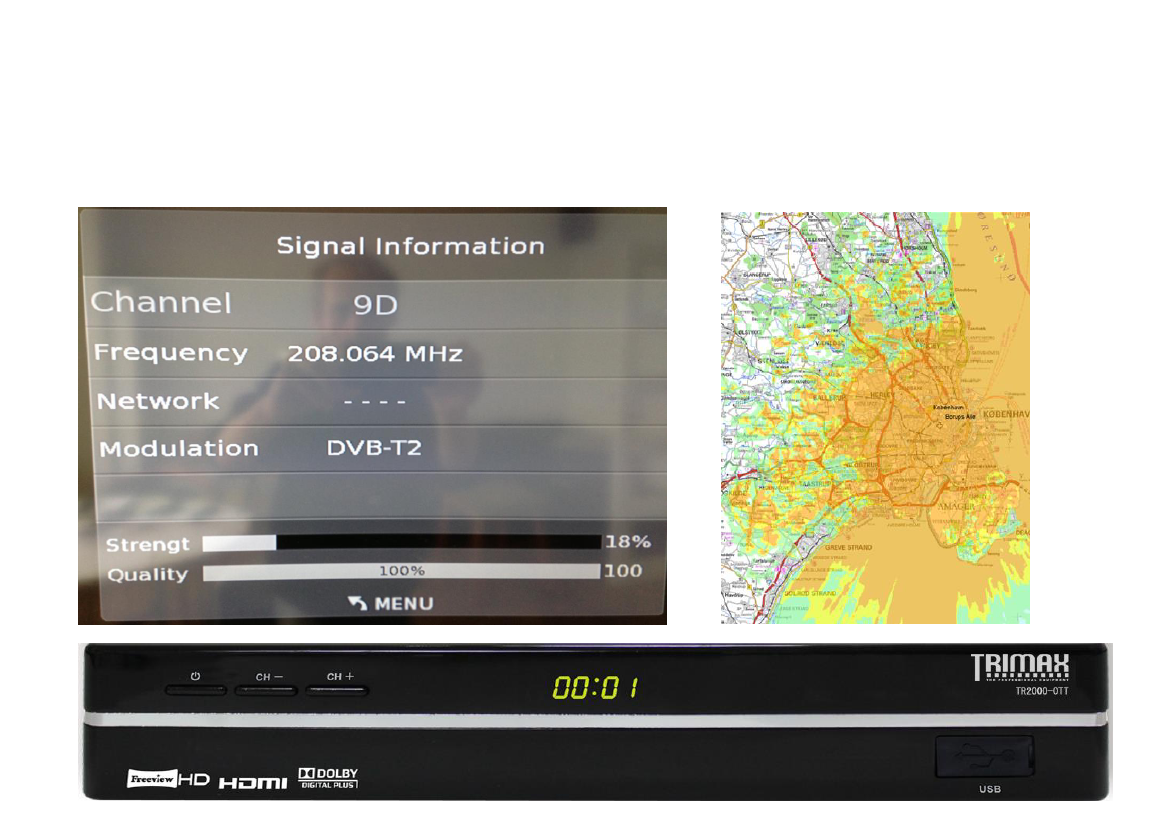

1,7 MHz STB | Trimax DVB-T2 FTA for UK
• understøtter 1,7 MHz kanal raster i VHF bånd III
Page
15
 PDF to HTML - Convert PDF files to HTML files

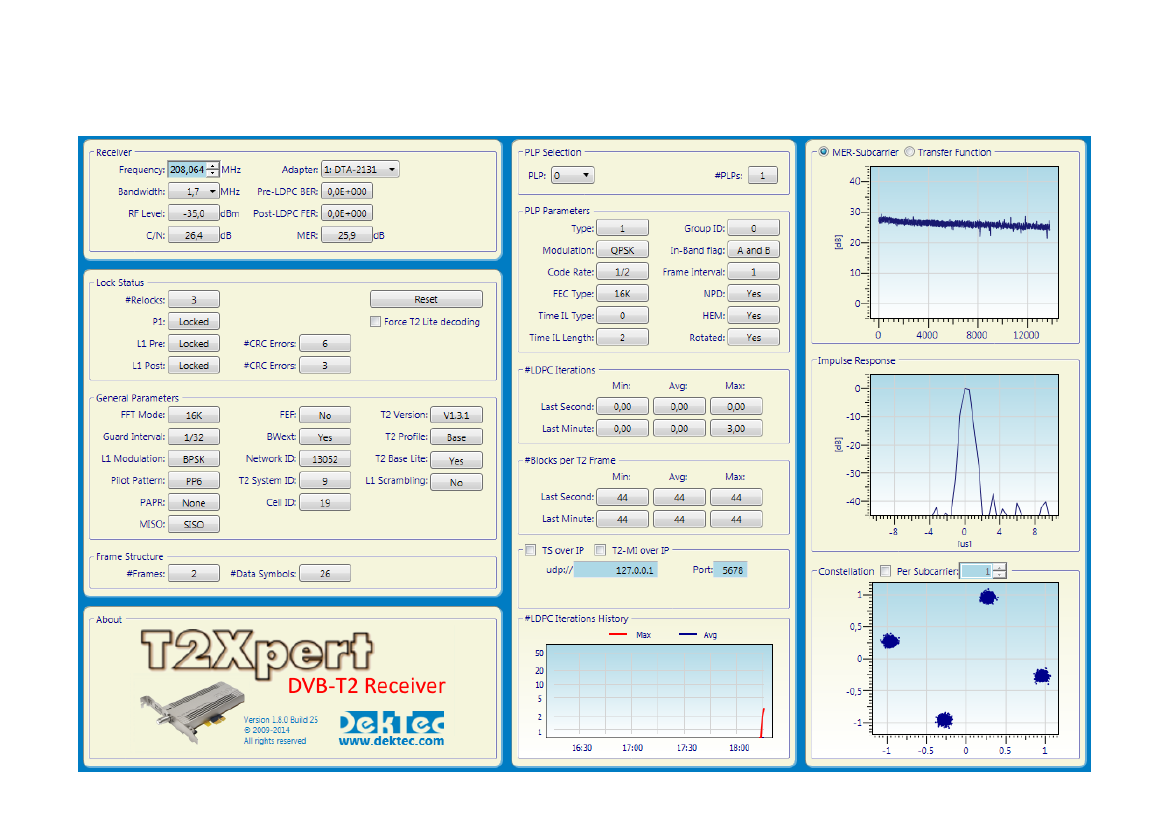

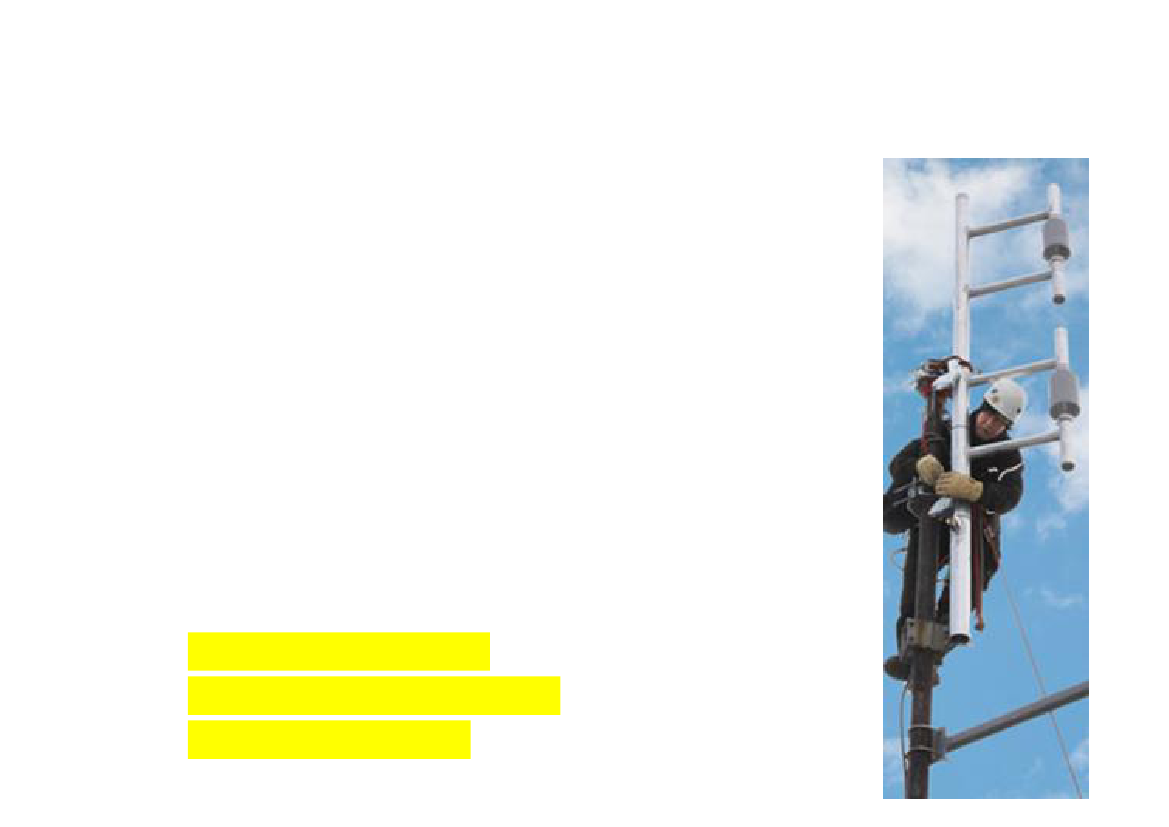

MUXKBH-3 | VHF kanal 9D
• 208,064 MHz | 1.7 MHz BW
• Antenne site BOA:
- TDC radiokæde tårn på Nørrebro
- Antennehøjde 100 m o havet, elevation 7 m
- Lodret polisation
- Sendeeffekt: 520 W ERP; Dipol antenne
• DVB-T2 v1.3.1: T2-Base-Lite profil
• 16K Ext | GI 1/32 | PP6 | SISO
• PLP0: QPSK rotated | CR 1/2 | LDPC 16K
- C/N Rayleigh 3,6 dB
- Netto bitrate 1,230 Mbit/s
- Space ~ 17 radioer
Page
16
 PDF to HTML - Convert PDF files to HTML files
MUXKBH-3
Page
17
 PDF to HTML - Convert PDF files to HTML files

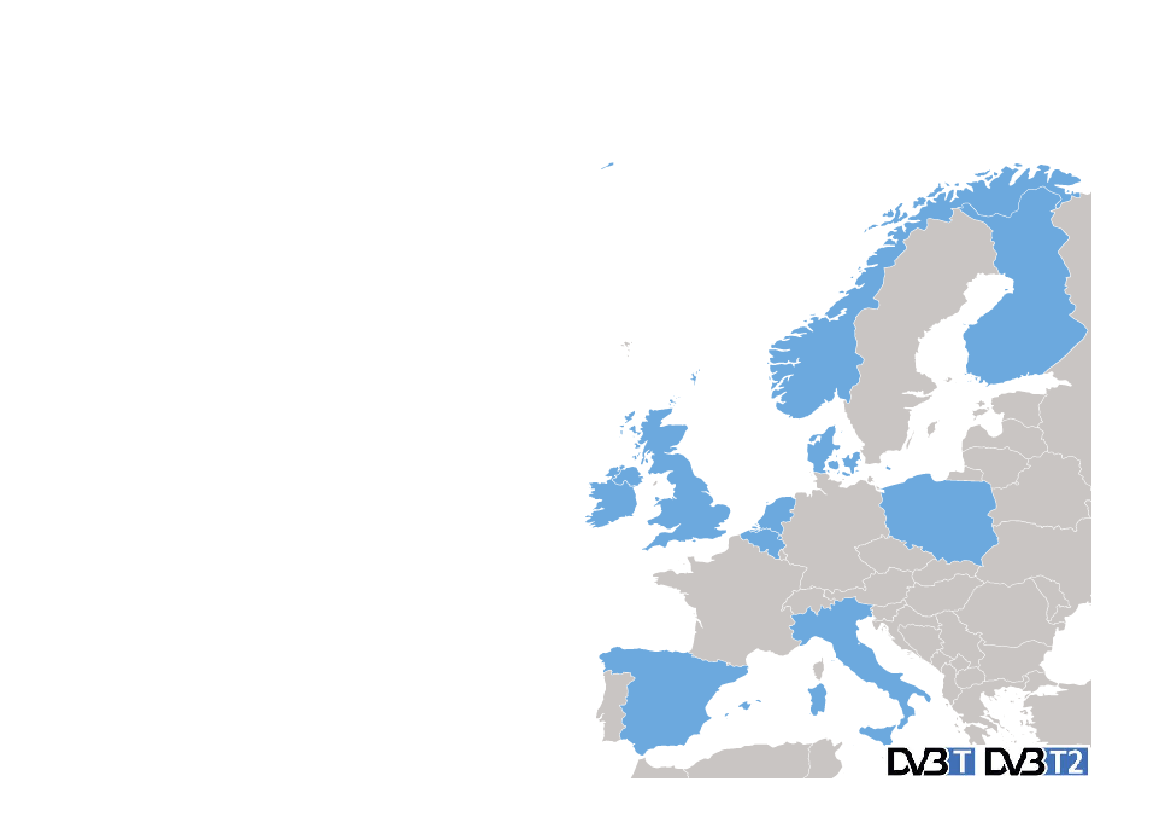

Digital radio | DTT nettet (UHF 8 MHz)
Europa:
Antal nationale DVB-T radioer:
•
•
•
•
•
•
•
•
•
Belgien
6 radioer
Finland
3 radioer
Irland
9 radioer
Italien
34 radioer
Holland
28 radioer
Norge
5 radioer
Polen
12 radioer
Spanien
24 radioer
Storbritanien 26 radioer
+ Nordirland 1 T2 radio
• København
x radioer
Page
18
 PDF to HTML - Convert PDF files to HTML files

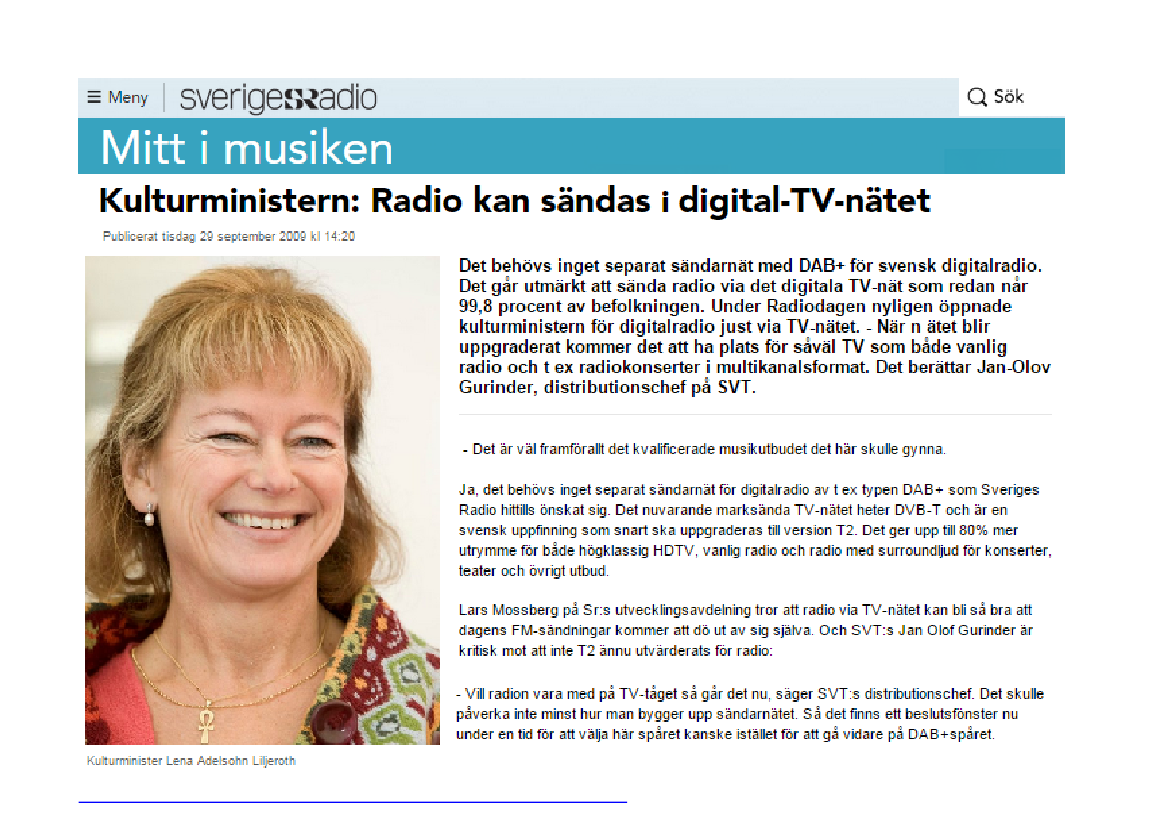

http://sverigesradio.se/sida/artikel.aspx?programid=1012&artikel=3132830
Page
19
 PDF to HTML - Convert PDF files to HTML files
DTT radio | United Kingdom & Ireland
UK Freeview | 24 national + 9 regional DVB-T radio
Northern Ireland | Freeview HD
à extra regional DVB-T2 radio:
Ireland SAORVIEW: 9 DVB-T radio:
Page
20
 PDF to HTML - Convert PDF files to HTML files
Case New Zealand | Freeview HD | T2 radio
Page
21
 PDF to HTML - Convert PDF files to HTML files

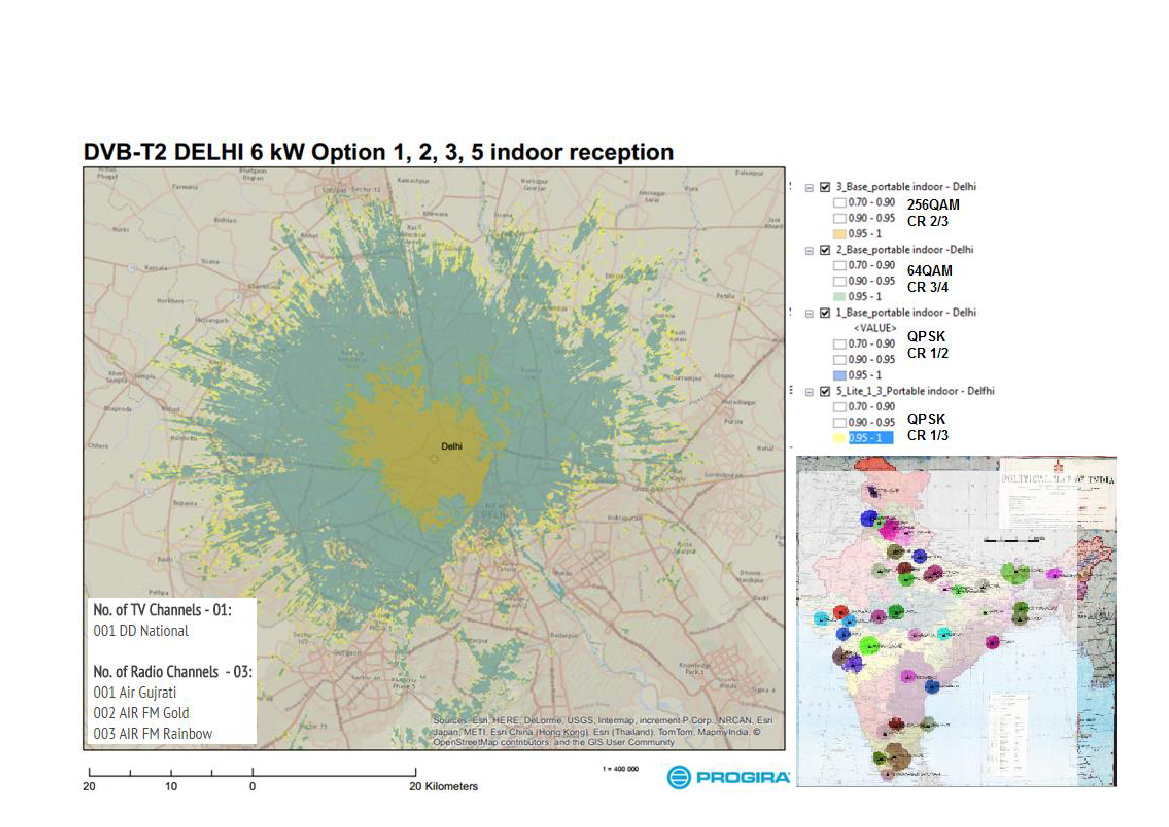

Case Indien | T2 Lite for Mobile TV & radio
Page
22
 PDF to HTML - Convert PDF files to HTML files

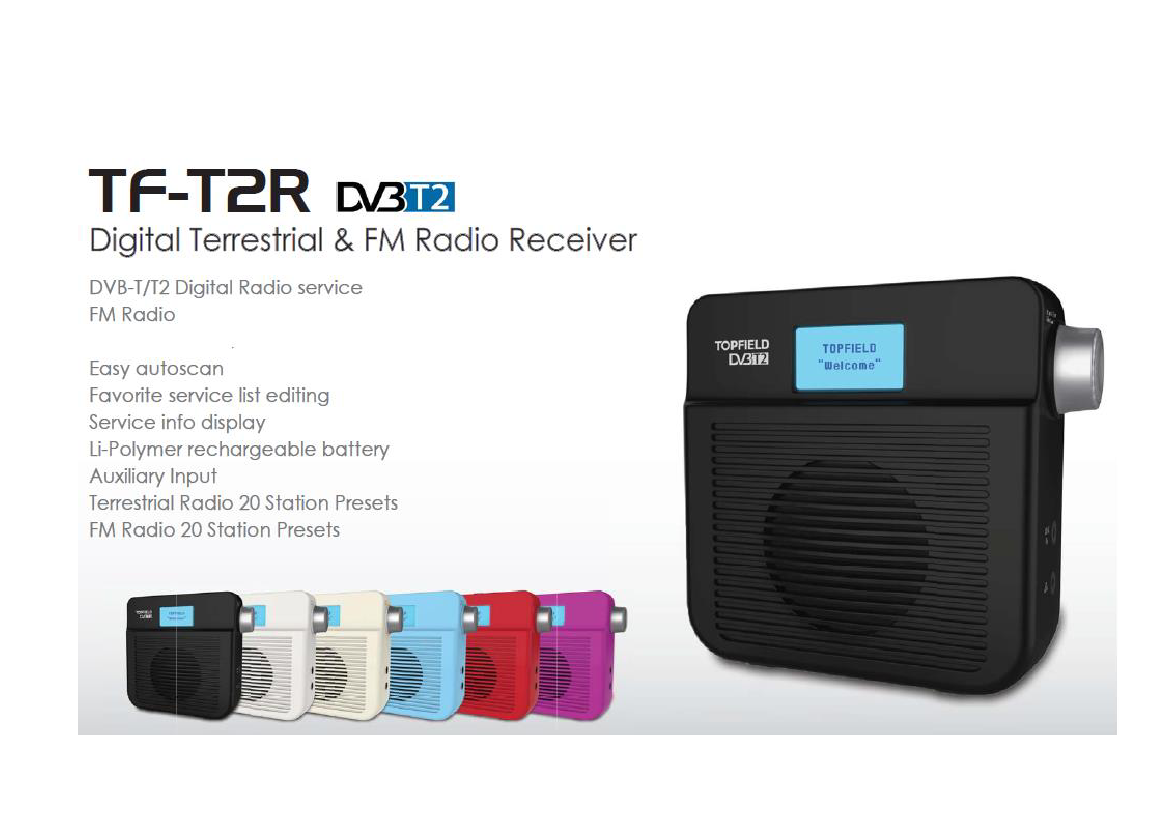

Indien | T2 Lite radio
Page
23
 PDF to HTML - Convert PDF files to HTML files

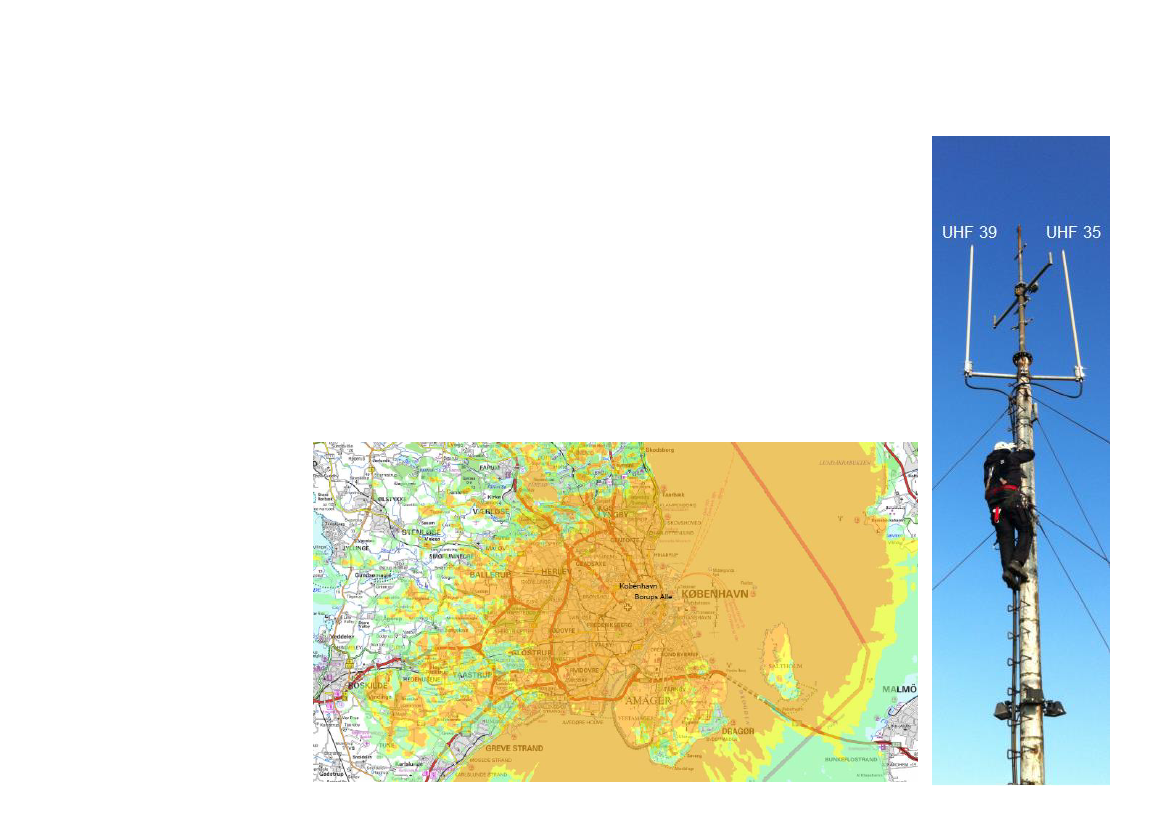

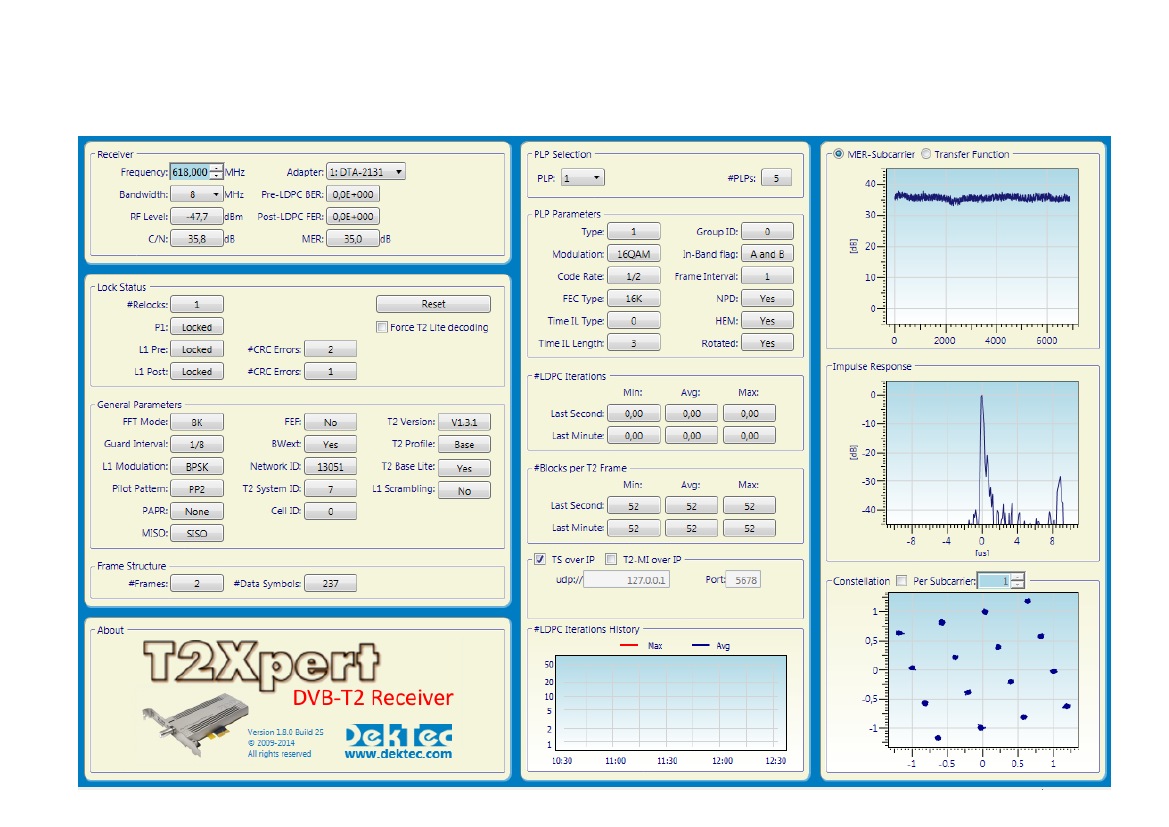

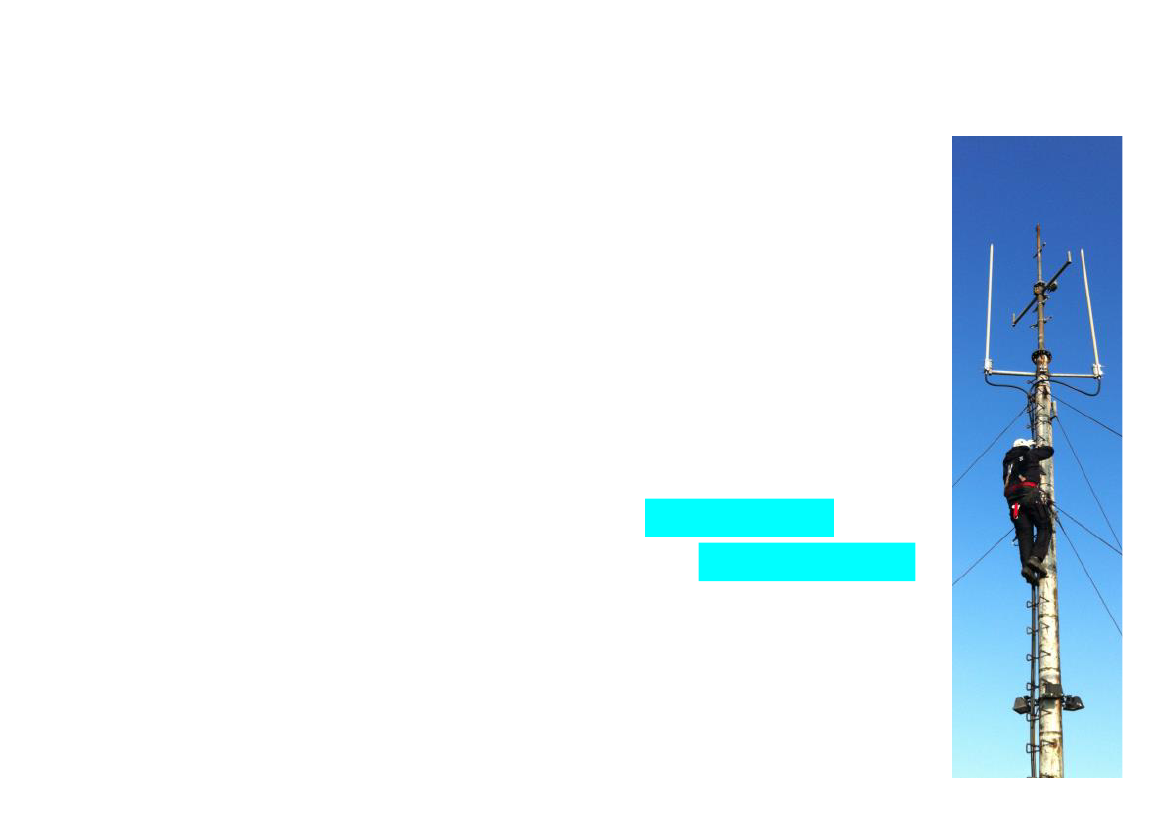

MUXKBH-2
• UHF channel 39 (618 MHz | 8 MHz BW)
• Antenna site BOA:
- TDC radiokæde tårn på Nørrebro
- Antennehøjde 104 m o havet, elevation 7 m
- Lodret polisation
- Sendeeffekt: 2 kW ERP rundstrålende

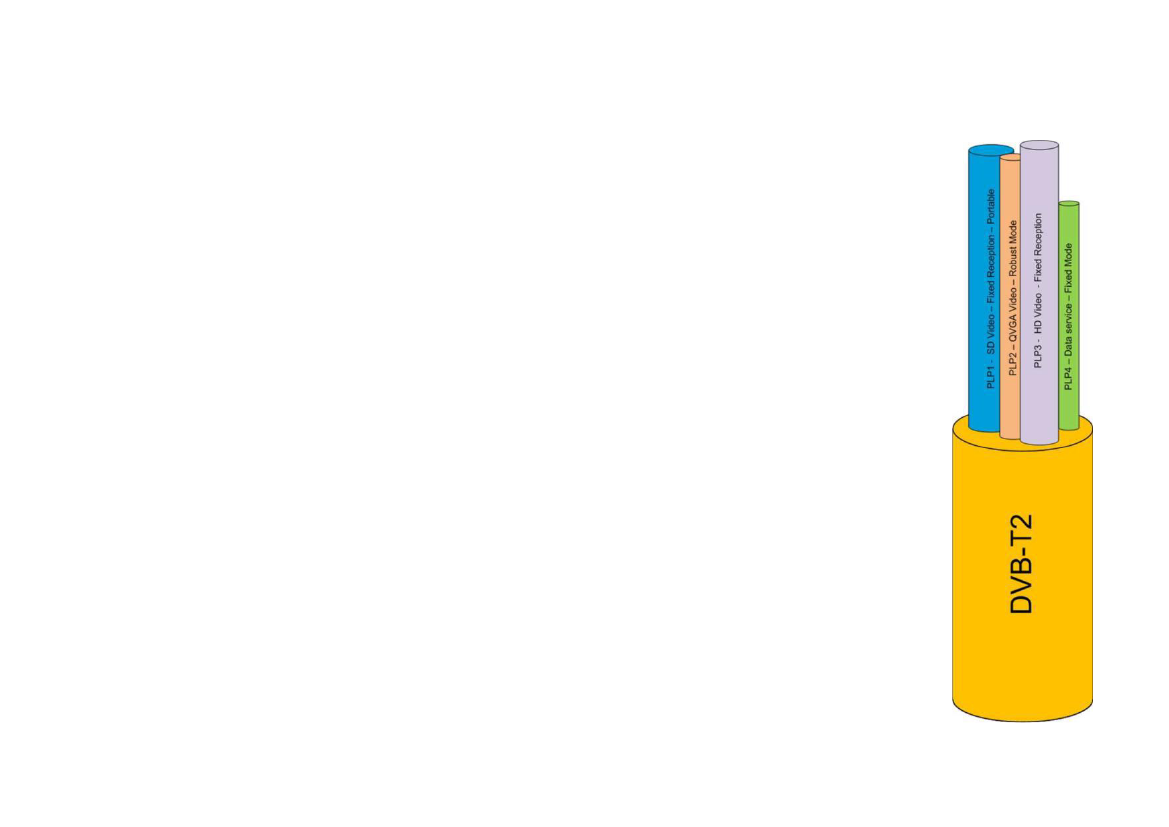

• DVB-T2 v1.3.1: T2-Base-Lite profil
• 8K | GI 1/8 | PP3 | 5 PLP
- PLP4: QPSK rotated | CR �½ (digital
radio)
- PLP1: 16QAM rotated | CR �½ (TV prioritized serv.)
- PLP0: 64QAM rotated | CR �½ (TV)
- PLP2: 64QAM rotated | CR �½ (TV)
- PLP3: 64QAM rotated | CR �½ (TV)
Corresponding max. direct TX distance: 33.6 km
Page
24
 PDF to HTML - Convert PDF files to HTML files
MUXKBH-2 | PLP4 (digital radio)
Page
25
 PDF to HTML - Convert PDF files to HTML files

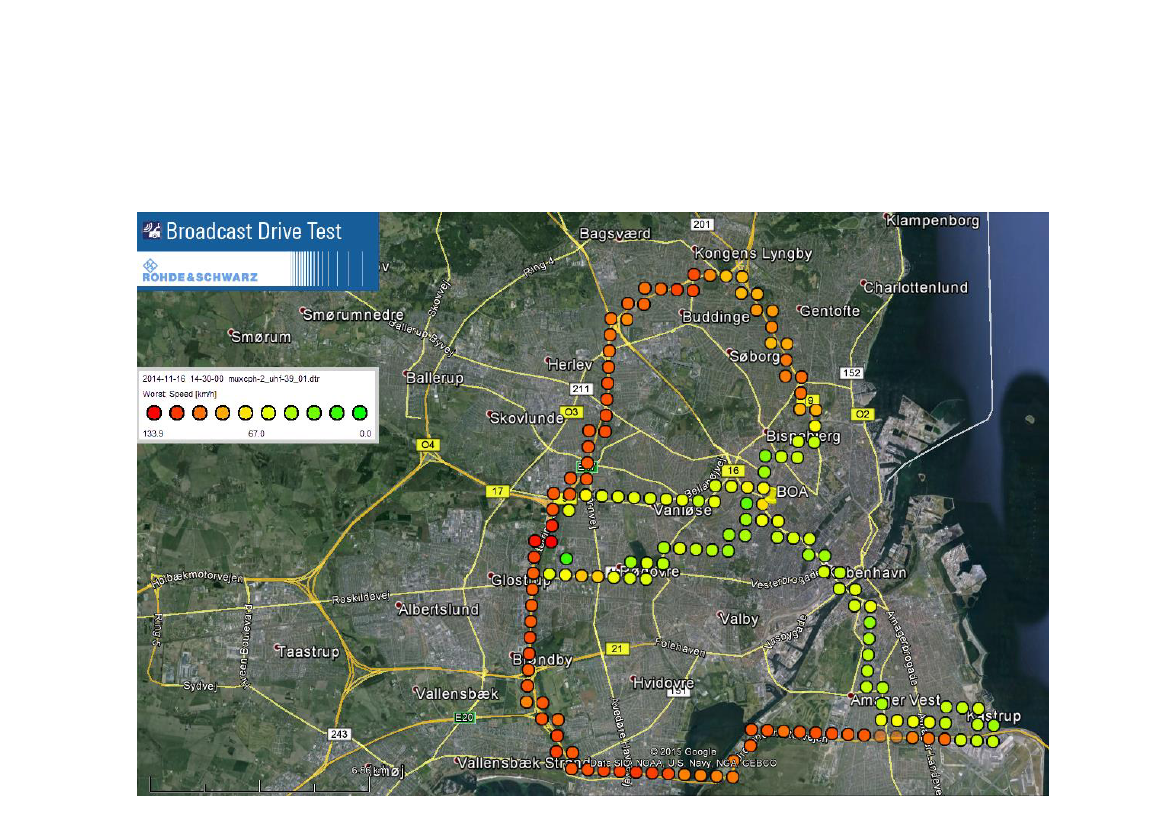

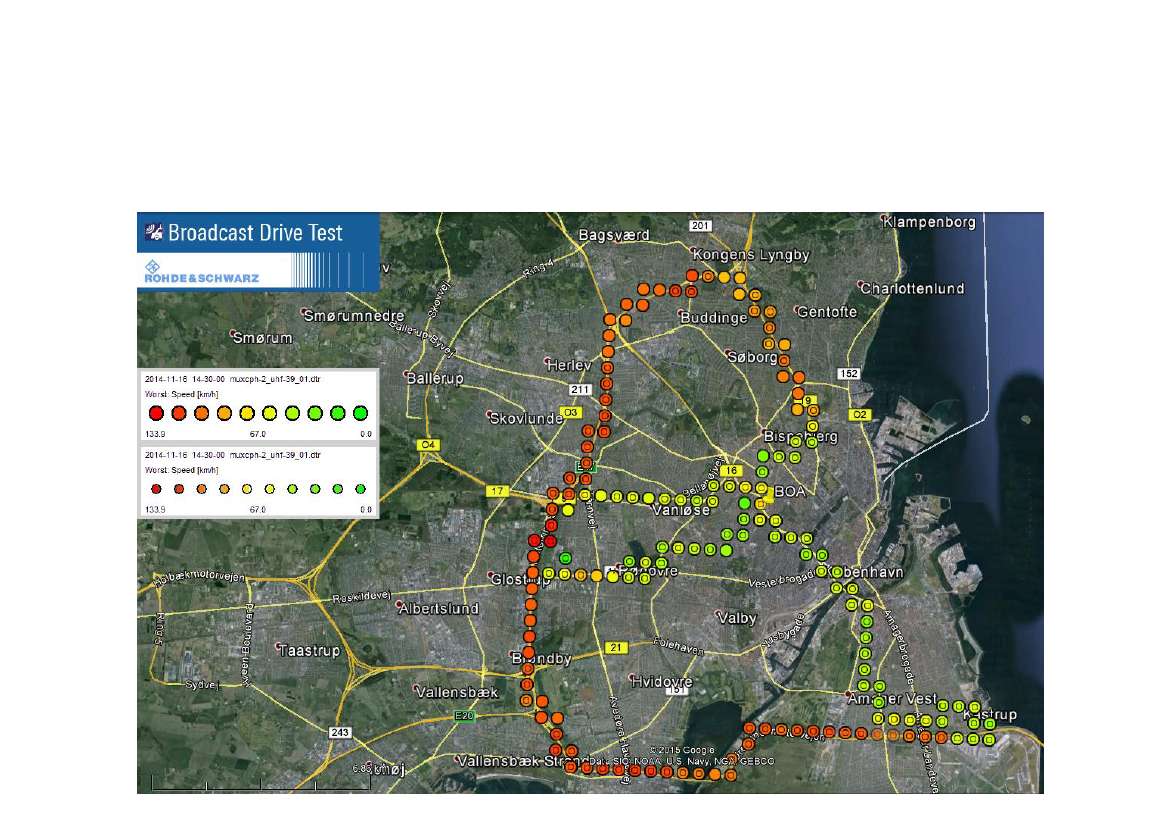

MUXKBH-2 | PLP4 (digital radio): Hastighed
• Den rute vi kørte - farven viser hastigheden (rød 130 km/h)
Page
26
 PDF to HTML - Convert PDF files to HTML files
MUXKBH-2 | PLP4 (digital radio): Niveau
• Udover hastigheden vises også signalstyrken (små pletter)
som på denne tur er OK undtagen i tunnelen under Tårnby
Page
27
 PDF to HTML - Convert PDF files to HTML files

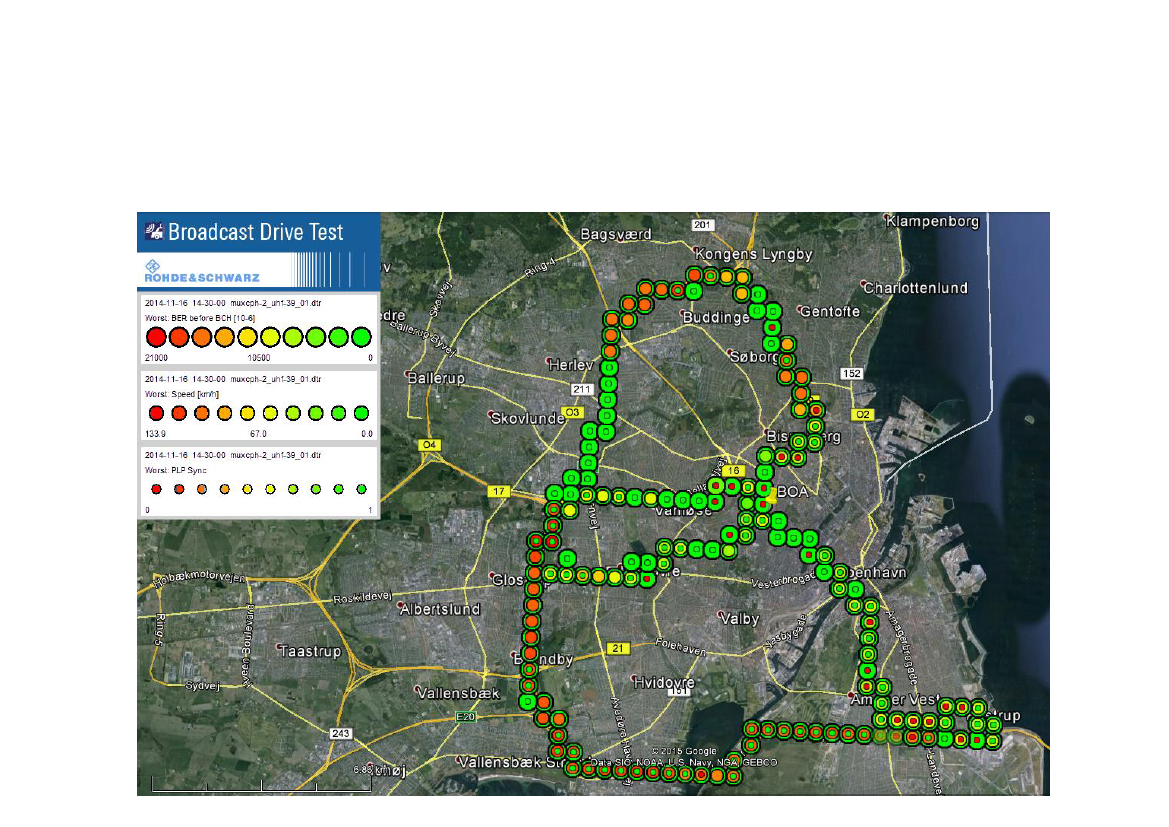

MUXKBH-2 | PLP4 (digital radio): BER & Sync
• De store pletter er fejlhyppigheden, mellemste er hastigheden,
og de små er PLP sync. (Uden PLP sync - ingen dekodning)
Page
28
 PDF to HTML - Convert PDF files to HTML files
MUXKBH-2 | PLP4 (digital radio): BER & MER
• De store pletter er fejlhyppigheden, mellemste er hastigheden,
og de små er nu PLP MER
Page
29
 PDF to HTML - Convert PDF files to HTML files
MUXKBH-2 | PLP1 (prioriteret service | TV)
Page
30
 PDF to HTML - Convert PDF files to HTML files

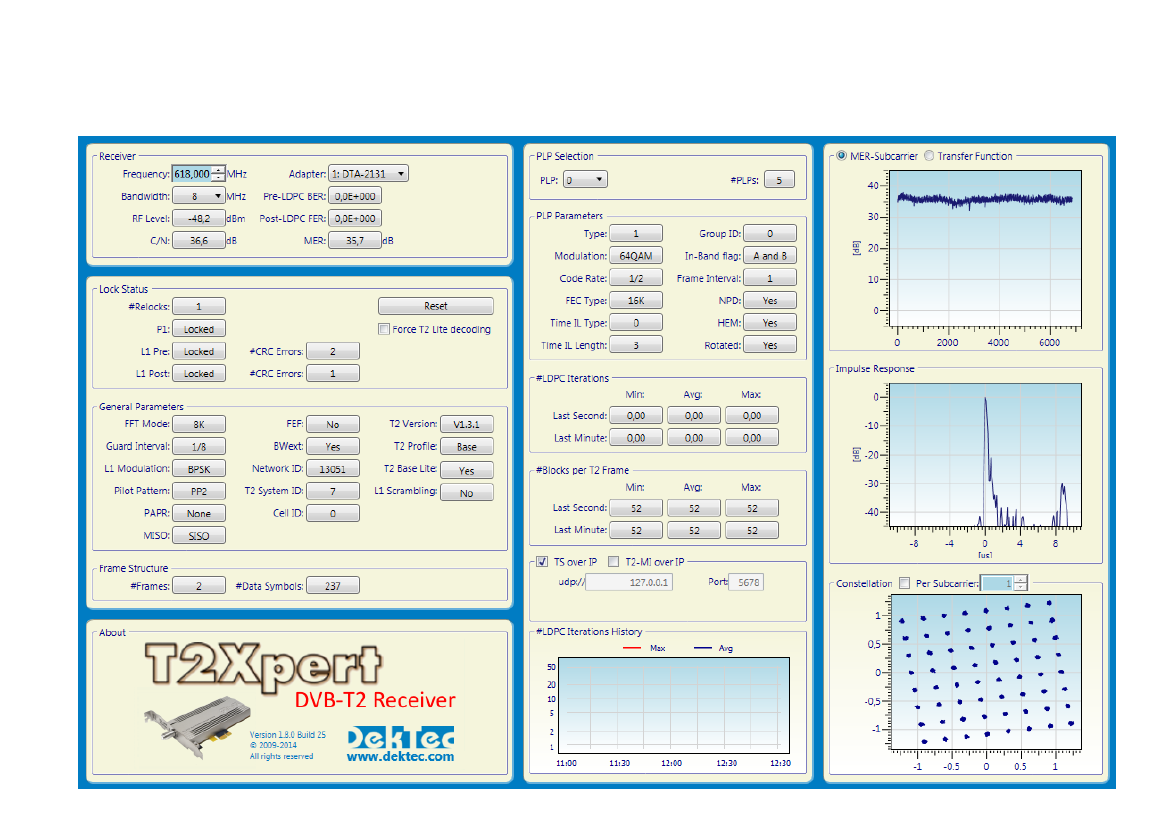

MUXKBH-2 | PLP0, PLP2 & PLP3 (TV)
Page
31
 PDF to HTML - Convert PDF files to HTML files

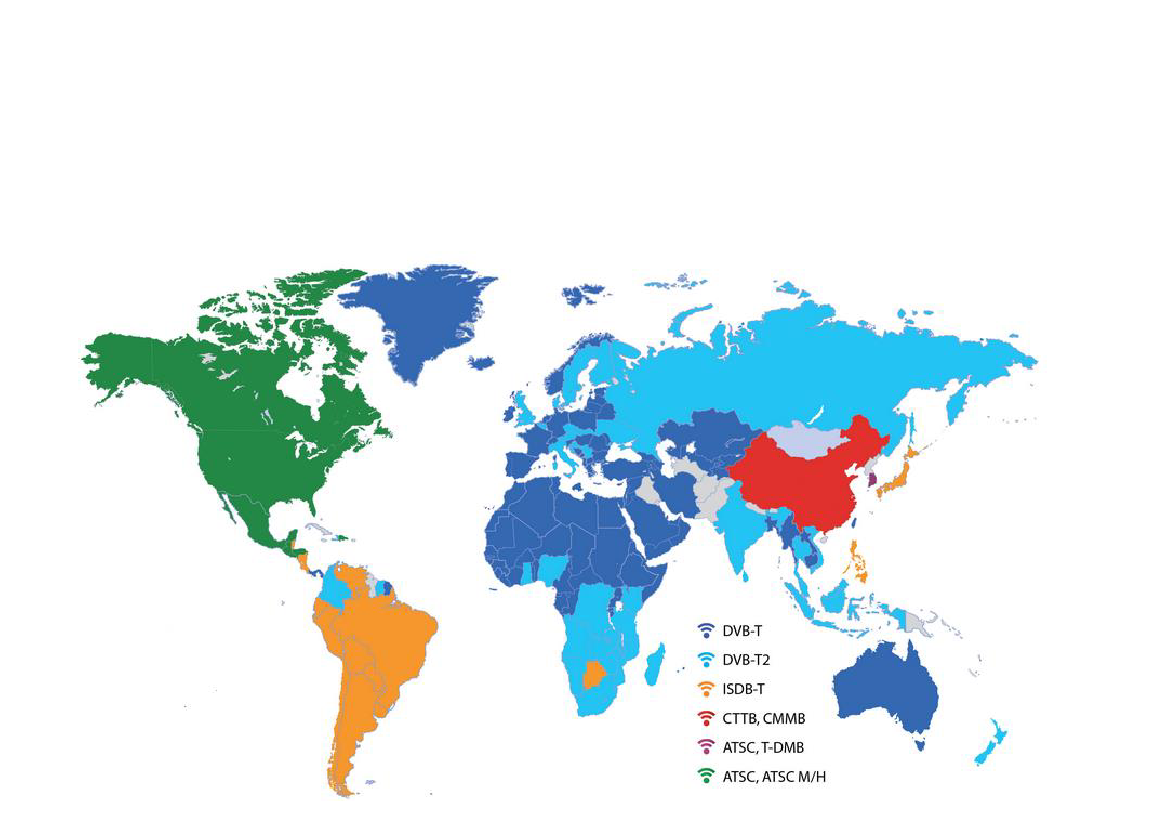

DVB-T2 | DVB Worldwide
• DVB-T/ -T2 er blevet vedtaget eller anvendes i 150 lande.
DVB-T2 bliver brugt i 28 lande og er vedtaget i 40 lande.
Page
32
 PDF to HTML - Convert PDF files to HTML files
DVB-T2 | Forbedret robusthed
• Det kommercielle fokus på DVB-T2 var mere kapacitet til
udsendelse af tv-kanaler i HD og derved stationær mod-
tagelse, men DVB-T2 er også designet til at fungere godt
under modtagelse med mobile og håndholdte enheder.
• DVB-T inkluderer ikke ”time interleaving” og er derfor følsom
overfor impulsstøj (gnister ol) og de ændringer i radio-
udbredelsen, som opleves ved mobil modtagelse (fx på grund
af skygger).
• DVB-T2 har understøttelse for dyb ”time interleaving” og
længere symbol periode, der tilsammen radikalt forbedrer
robusthed mod impulsstøj.
33
Page
 PDF to HTML - Convert PDF files to HTML files
DVB-T2 | Fordele med multiple PLPs
• Mulighed for at sende til forskellige typer af
modtagere og under forskellige modtagelsesforhold
med en enkelt RF-signal, fx
– HDTV med retningsbestemte tag-antenne
– Mobile device med robust PLP
• Mulighed for at prioritere robusthed for udvalgte
”højt prioriterede" tjenester -> prioritized services
(e.g. public service) vil "holde længere" i dårlige
modtagelsesforhold (fx beredskabstjeneste)
• Statistical multiplexing over flere PLPs er muligt ->
Dynamic scheduling PLP
34
Page
• PLPs kan sendes i en bursty way -> giver mulighed
for at spare strøm i mobile devices (“time slicing”)
 PDF to HTML - Convert PDF files to HTML files
DVB-T2 | Nye mulige kanalrastere
• DVB-T2 har adderet yderligere tre mulige båndbredder i
forhold til DVB-T
DVB-T DVB-T2 Frequency bands
–
1.7 MHz samme som DAB i VHF bånd III og L-bånd
–
5 MHz 3x1.7 MHz i L-bånd
6 MHz
6 MHz fx i Colombia
7 MHz
7 MHz typisk VHF bånd III
8 MHz
8 MHz typisk UHF bånd IV/V
–
10 MHz til professionelt brug, fx link
Page
35
 PDF to HTML - Convert PDF files to HTML files
T2 Lite | Ny profil i DVB-T2 v1.3.1
• T2 Lite er en "light-version" af DVB-T2 for at forbedre mobil
ydeevne.
• T2 Lite er primært en delmængde af
DVB-T2, med undtagelse af to nye
code rate 1/3 og 2/5 for robusthed.
• Adskillige andre features, herunder lav
bitrate (peaking på 4 Mbps pr. PLP) og
kort forward error correction blokke
(16k), som tilsammen medfører en
kraftig reduktion i modtagerens
strømforbrug.
• Fordelen er mindre krav til CPU ydeevne og strøm, hvilket gør
T2 Lite særdeles velegnet til tablets og smartphones, som
allerede er på markedet i dag.
Page
36
 PDF to HTML - Convert PDF files to HTML files
T2 Lite | T2-Base-Lite “profil”
• Den perfekte DVB-T2 profil for digital
radio og mobil-TV
• L1 pre-signaling "T2_BASE_LITE"
En tilstand, hvor denne bit er sat til '1'
vil derfor være velegnet til modtagelse
af både T2-basis-only og T2-lite-only
modtagere.
• For broadcast- og DTT operatører betyder det, at forhindrin-
gerne for kommerciel succes med mobil broadcast fjernes, da
det med DVB-T2 Lite ikke længere er nødvendigt at bygge et
DTT netværk dedikeret til mobil-tv og/eller digital radio.
Page
37
 PDF to HTML - Convert PDF files to HTML files
Hvad laver Open Channel?
Page
38
 PDF to HTML - Convert PDF files to HTML files
Uafhængig dansk DTT Gatekeeper
• Siden 2006 lavet tests og drift med terrestrisk
digital radio & TV i Storkøbenhavn.
• Er i luften med tre forskellige DTT mux i
København, som kan modtages af mere end
700.000 husstande, svarende til 28 % af samtlige
danske husstande.
Page
39
 PDF to HTML - Convert PDF files to HTML files

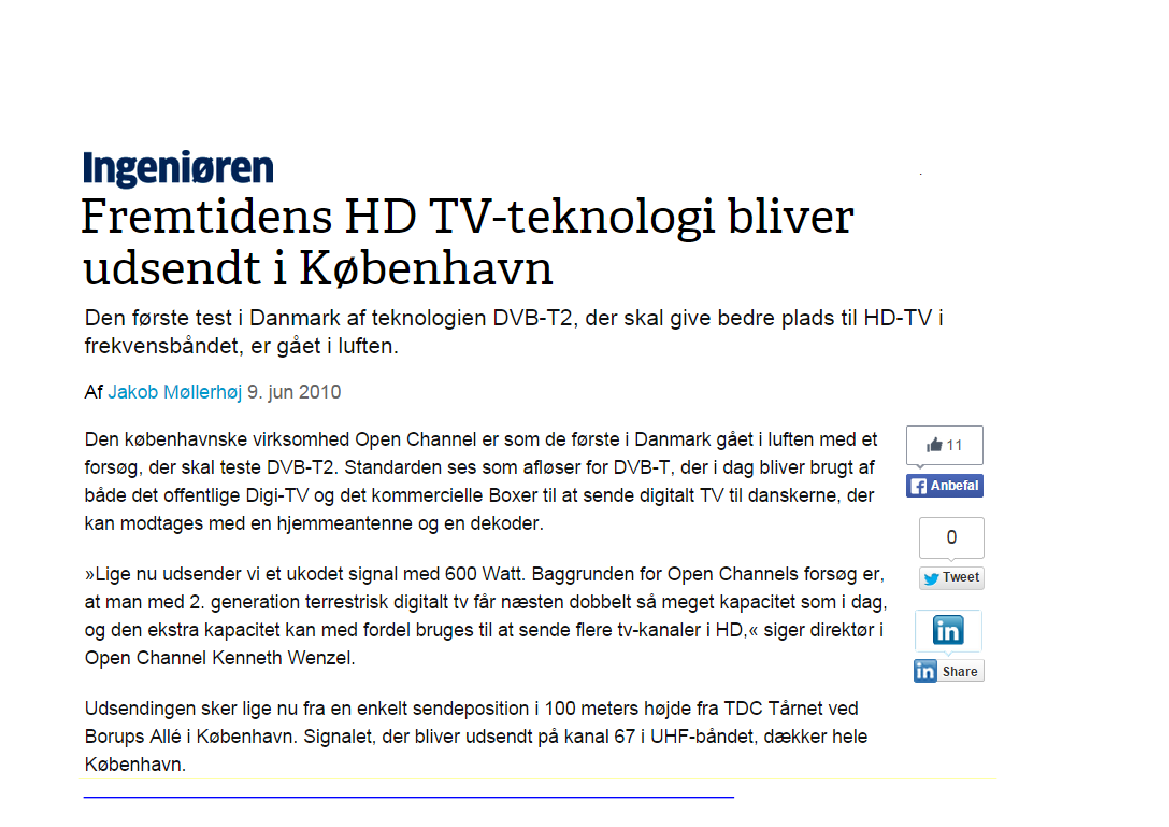

2010 | On Air med DVB-T2
http://ing.dk/artikel/fremtidens-hd-tv-teknologi-bliver-udsendt-i-kobenhavn-109506
Page
40
 PDF to HTML - Convert PDF files to HTML files

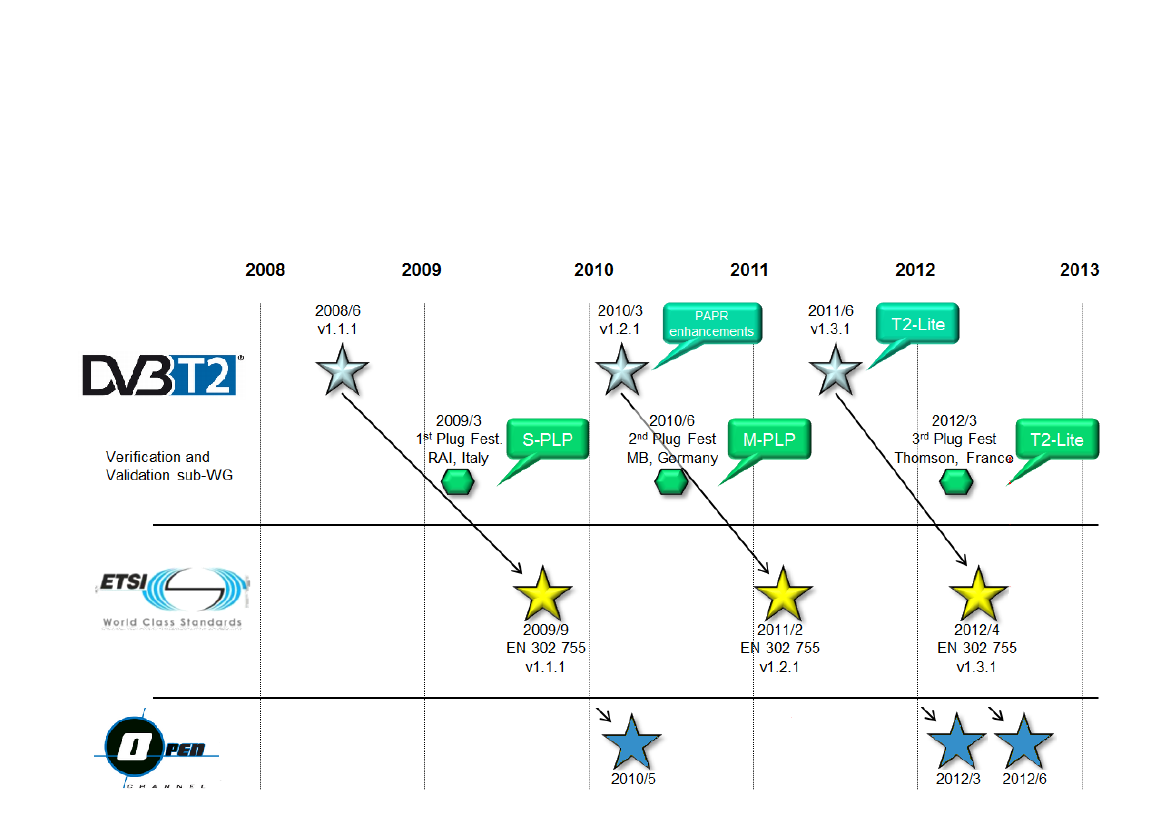

2012 | Dansk verdenspremiere på T2 Lite
Som en af de første i Europa tog Open Channel i 2010 hul på næste
generation terrestrisk digitalt tv, DVB-T2. Open Channel gik som de
første i verden i luften med T2 Lite i 2012.
Page
41
 PDF to HTML - Convert PDF files to HTML files
http://politiken.dk/forbrugogliv/digitalt/forbrugerelektronik/ECE1568036/nyt-dansk-mobil-tv-faar-verdenspremiere-paa-ipad/
Page
42
 PDF to HTML - Convert PDF files to HTML files

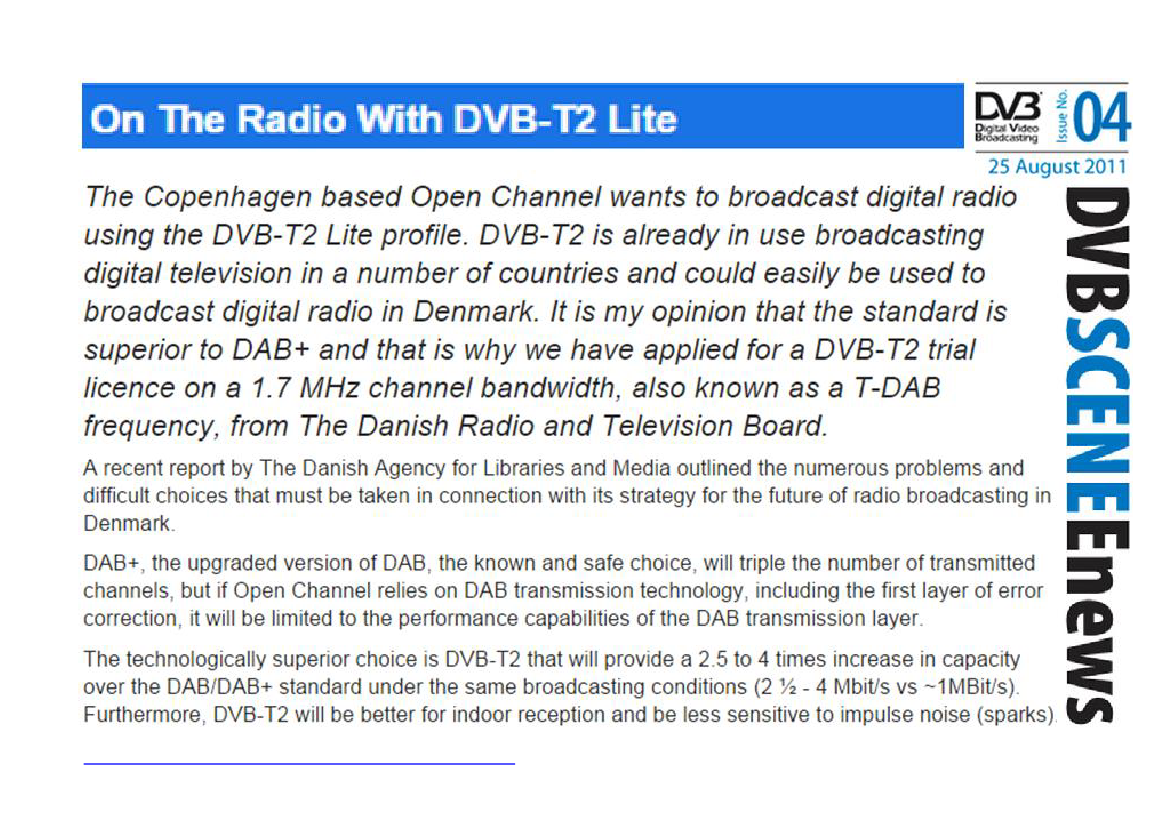

https://www.dvb.org/news/on-the-radio-with-dvb-t2-lite
Page
43
 PDF to HTML - Convert PDF files to HTML files
Teknologiske partner
DVB-T2 modulator
T2 Gateway
Transmitter
Output filters
Test equipment
Test & measurement equipment
Network planning
Page
44
 PDF to HTML - Convert PDF files to HTML files
iDTV & smartphone/tablet fabrikanter
Broadcast partner
Page
45
 PDF to HTML - Convert PDF files to HTML files

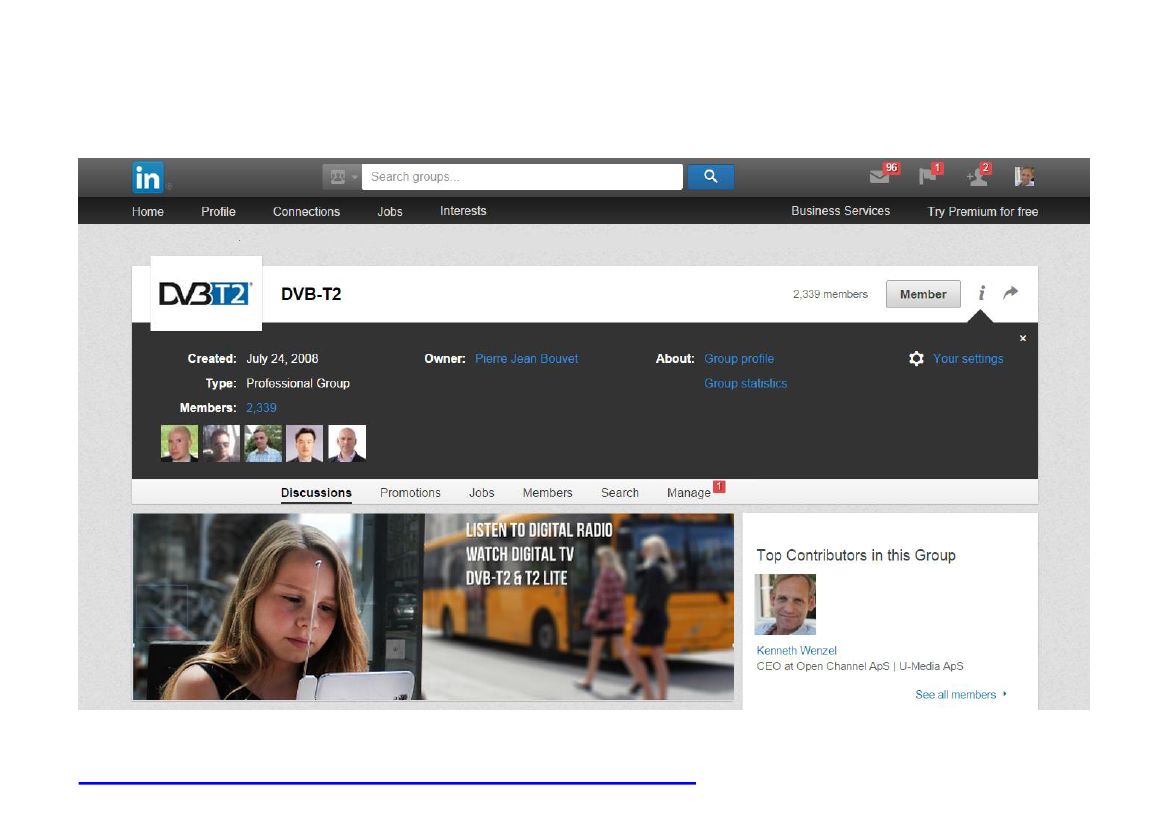

Mere info | DVB-T2 group at LinkedIN
Page
www.linkedin.com/groups/DVBT2-151468
46
 PDF to HTML - Convert PDF files to HTML files
Tak!
@WenzelKenneth
#DVBT2
#T2Lite
#Digitalradio
#DAB
[email protected]
Page
47
dk.linkedin.com/in/kennethwenzel
 PDF to HTML - Convert PDF files to HTML files
About | Kenneth Wenzel
CEO and Founder, U-Media ApS, Denmark, since 1997.
Director of the U-Media subsidiary, Open Channel based in Copenhagen,
since 2006 where he and his team started DTT trials, followed by the DVB-T2
standard in 2010 as one of the first in Europe.
In 2012, as the first in the world - Kenneth Wenzel and team, launched tests
airing the next generation of mobile TV on UHF and digital radio on a so-
called T-DAB frequency, based on the new standard DVB-T2 Lite profile.
Kenneth Wenzel holds a M. Sc. from The Technical University of Denmark
(DTU).
He is a member of The Danish Business Authority Spectrum Forum, The
Danish Consumer Electronics Associations technical ERFA-group as well as
editor/manager of the DVB-T2 group at LinkedIn.
He is an innovator and entrepreneur in the digital TV & radio space, working
with new technologies, testing developing and at the forefront of DVB-T, DVB-
T2, T2 Lite developments and other new media technical platforms.
Page
48
