Oplæg til højvands- & stormflodssikring afhavneområdet i Roskilde inkl. Vikingeskibsmuseet.
2012
Siolit A/SFuglebakken 43DK 5610 AssensTelefon: +45 6471 1115Udarbejdet af: Henrik J. EriksenE-mail:[email protected]Blog:http://siolit.wordpress.com/
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Indholdsfortegnelse:Problemstilling: ................................................................................................................................................. 3Generel baggrundsviden: ................................................................................................................................... 4Grundlag for projektet. ...................................................................................................................................... 5Beregning af barrierer højde:............................................................................................................................. 6Det aktuelle område:.......................................................................................................................................... 7Projektoplæg:................................................................................................................................................... 14Konkret viden om det aktuelle område: .......................................................................................................... 15Vurdering af de enkelte delstrækninger: ......................................................................................................... 161 Den østlige kystlinje Nord for Fjordvænget – oplæg til sikring af infrastruktur .......................................... 162 Den østlige kystlinje Syd for Fjordvænget og Nord for Himmelev Sognevej – lokal sikring af boliger. .... 183 Den østlige kystlinje Syd for Himmelev Sognevej og Nord for det Grønne areal på Frederiksborgvej ...... 194 Linien mellem Vikingeskibsmuseet og det grønne areal på Frederiksborgvej – sikring af kystlinien. ........ 205 Linien foran Vikingeskibsmuseet – alternativt selve Museet ....................................................................... 226 Strækningen vest for vikingeskibetshallen inkl museumsøen ...................................................................... 257 Sikring på land langs kystvejen frem til T-krydset vest for oplagsplads for både........................................ 278 Sikring Vest for havneområdet – oplæg til sikring af 2 stk tekniske anlæg. ................................................ 28Hvad koster det så at få udarbejdet et samlet projektforslag: .......................................................................... 29Hvem skal skaffe hvad?: ................................................................................................................................. 30Hvad var omfanget af BODIL´s hærgen?........................................................................................................ 31Hvad koster stormflods- og højvandssikring: .................................................................................................. 32Overordnet vurdering af barrieretyper:............................................................................................................ 32Produkter der kan bringes i anvendelse: .......................................................................................................... 33Næste skridt: .................................................................................................................................................... 37Konklusion. ..................................................................................................................................................... 37Beredskabsstyrelsens vurderinger i deres nylig udsendte rapport, Nationalt Risiko Billede (NRB). ............ 38Bilag A: NRB risikovurdering:....................................................................................................................... 39
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 2 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Problemstilling:I de seneste år har Danmark blandt meget andet oplevet stigninger i hændelser der alle falder underbetegnelsen ”EKSTREMT VEJRLIG”. Dette dækker skybrud- storme og stormflod, alle hændelser der erregistreret i et stærkt stigende antal, med korte intervaller og med meget store omkostninger til følge.Dækker stormrådet?Dækker forsikringen?Hvorfor pumper man ikke bare vandet væk?Hvem har ansvaret for at sikre infrastrukturen?Hvem har ansvaret for at sikre os?Har vi sikret vigtig kulturarv?Gode fornuftige spørgsmål, men hvor er vores personlige ansvarlighed henne:Sikrer vi vores egne værdier på en ansvarlig måde?Hvad er vort eget ansvar?EU har lavet et højvandsregulativ, dette skal alle medlemslandene følge. I langt de fleste lande betragter mansikring imod ekstremt vejrlig som et nationalt anliggende, hvorfor opfyldelse af dette regulativ samt sikringer et nationalt anliggende. I Danmark har man valgt at lægge tingene ud til de enkelte kommuner, dette givermange udfordringer ikke mindst i relation til de sikringstiltag der burde iværksættes.Efter de seneste års ekstreme vejrhændelser, senest BODIL med stormflodshændelser der svarer til en 1.000års hændelse er det tydeligt, at vi som samfund er sårbare. Vores kulturarv er ikke sikret imod vind og vejrsåledes at skader og uerstattelige tab undgås. Netop kulturarven´s beskyttelse kan man slet ikke løftemedmindre dette ophøjes til et nationalt anliggende.
Vi ved af erfaring at permanete løsning ofte er dem der er sværest at få tilladelser til, den slags skal betalesog udføres kommunalt, men tilladelserne ligger i nationalt regi. Løsninger med diger, støbte konstruktionerog spuns kan suppleres med glasvægge, som er meget kostbare og tunge løsninger.Demonterbare systemer er dyre, men særdeles effektive i store sikringshøjder.Automatiske skotløsninger er dyre og virker uden betjening når de skal anvendes.Mobile systemer er billigere, kan anvendes andre steder til dagligt og er særdeles hurtigt at udlægge.
Forholdsmæssigt koster mobile systemer ca 40 % af hvad en demonterbar løsning koster.Dette skal så opvejes og vurderes imod omkostningerne efter en ekstrem vejrligshændelse, hvor den samlederegning ofte kommer lang over 5 millarder. Kr og indtil videre kun med tab af ganske få menneskeliv.I Danmark er der ikke tradition for at beskytte sig imod ekstremt vejrlig. Man glemmer helt, at vorenabolande er ganske langt, har 100 af års erfaring og ganske udemærkede normer og produkter.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 3 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Generel baggrundsviden:I forbindelse med stormfloden over Danmark i december måned 2013, skete der store skader. Mange steder iDanmark var der varslet forhøjet vandstand, flere steder langt over det man tidligere havde set og mål. Vitalesamfundsinstitutioner oplevede funktionssvigt i større eller mindre omfang. Visse livsvigtige funktioner vartotalt ude af drift, tog blev standset, vigtige indfaldsveje til byen oversvømmet og utallige ejendomme fikstueetager og kældre oversvømmet. Vikingeskibsmuseet var meget tæt på en total og uoverskueligoversvømmelse. Områder beliggende tæt ved kysterne var i højeste beredskab, der blev gjort et megetomfattende arbejde af beredskabskorpset, lokale beredskaber samt borgerne i mange truede områder.
I områderne langs Roskilde Fjord og Isefjorden varslede man vandstande på op til 2.300 mm over DVN90,Dansk normal vandstand, en kote der ikke tidligere er målt eller registret. Kystdirektoratets højvandsstatestik2012, rev. 15-07-2013 viser for samtlige målesteder i Danmark. De beregnede højder for en 20, 50 og en 100årdhændelse, koter der blandt andet anvendes af Stormrådet ved ekstreme hændelser, når der skal træffeafgørelser om erstatninger efter gældende regler på området. De aktuelle målesteder i fjordene vistefølgende:Målestation56 Hundested57 Holbæk58 Roskildekote ved 20 års144 cm155 cm137 cmkote ved 50 års153 cm169 cm146 cmkote ved 100 års160 cm179 cm153 cmden målte vandstand under Bodil200 cm192 cm208 cm
Langt de fleste målesteder i Danmark oplevede hændelser, der flere steder blev beregnet til en 600 års ogsågar over en 1.000 årshændelse.Mange steder var presset på grænsen af hvad, det tilrådighedværende materiel kunne klare. Havde stormensamtidigt medført ekstremt nedbør i større omfang ville situationen have været væsentligt værre. StormenBODIL var blandt de hændelser vi heldigvis meget sjældent oplever i Danmark, men som vi må se som etfremtidigt scenarie med hyppigere intervaller.BODIL hørte til det man betegner som en 1.000års hændelse. Skal vi tro på at dette ikke vil gentage sig førom 10-, 50-, 100- eller 1.000 år?Næste gang kan blive om 5 dage eller om 5 år.Det er selvfølgeligt meget påtrængende, at få iværksat stormflods- og højvandssikring af de truede områder,før der igen opstår en situation som den i december 2013.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 4 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Grundlag for projektet.Siolit A/S er en specialiseret virksomhed, der som et af de eneste firmaer i Skandinavien har specialiseret sigi produkter til højvandssikring i bred forstand. Vi har et grundigt kendskab til markedets produkter og deresanvendelse i praksis. De produkter vi markedsfører, er alle udvalgt med omhu og med fokus på deresfunktion i relation til højvandssikring.Klimaet ændrer sig med ekstrem nedbør og stigende vandstande til følge. De seneste års begivenheder harklart vist, at dette kan ramme hvor som helst. Der ikke tradition i Danmark for at anvende hverken faste ellermobile barrierer eller højvandssikrede døre og skot. Der er mange steder, hvor vand truer samfundets vitaleinstitutioner, der derfor skal sikres.Danske byer ligger ofte ved kysterne eller omkring åer, deres topografi følger delvist det oprindeligelandskab. Dette betyder, at byerne ofte ligger lavt i forhold til deres opland, at der i større byer vil være”vandveje”, når ekstremt nedbør falder og vandet truer fra flere sider.På baggrund af dette er det Siolit A/S opfattelse, at der er et stort behov for at udbrede informationer om desikringssystemer, man gennem mange år har anvendt i vore nabolande og rundt om i verden.
Vi har valgt, at se på højvandsproblematikken på hele strækningen fra Baunehøjvej på dennordøstlige side af fjorden ud til Sct Hans Hospital. Dette begrundes i, at der på hele strækningen erejendomme der i større eller mindre grad rammes af oversvømmelser, når vandstande stiger ifjorden. Omkring selve havneområdet i Roskilde samt delområdet ved Vikingeskibsmuseet, vil dervære behov for samarbejde mellem blandt andet Roskilde Kommune, Vikingeskibsmuseet ogfredningsmyndighederne, idet disse områder indeholder kulturmæssige følsomme bygninger.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 5 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Beregning af barrierer højde:Vi anbefaler, baseret på vore egne udenlandske erfaringer, samt de Erfagrupper vi er involveret i påverdensplan, at man som minimum tillægger 25 % til den højst kendte / varslede vandstandskote.I visse områder arbejder man samtidigt ud fra både 500 og 1.000 – årshændelser, der så tillægges 25 % somsikringhøjde mod bølgeoverslag. I alle tilfælde undersøger man, og planlægger for ”Plads til vand” bag dekommende sikringslinjer.
I dette område vil vi anbefale, at man tager udgangspunkt i den varslede vandstand kt. 2.300 over normalvandstand, tillægges 25 % som sikkerhed. Dette vil svare til en sikringskote på 2.900, på nedenstående kortkan man se dels den vandstand man nåede under BODIL og dels den kote vi vil anbefale.
Billeder taget efter BODIL og venligst udlånt � Simon Friedrichsen
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 6 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

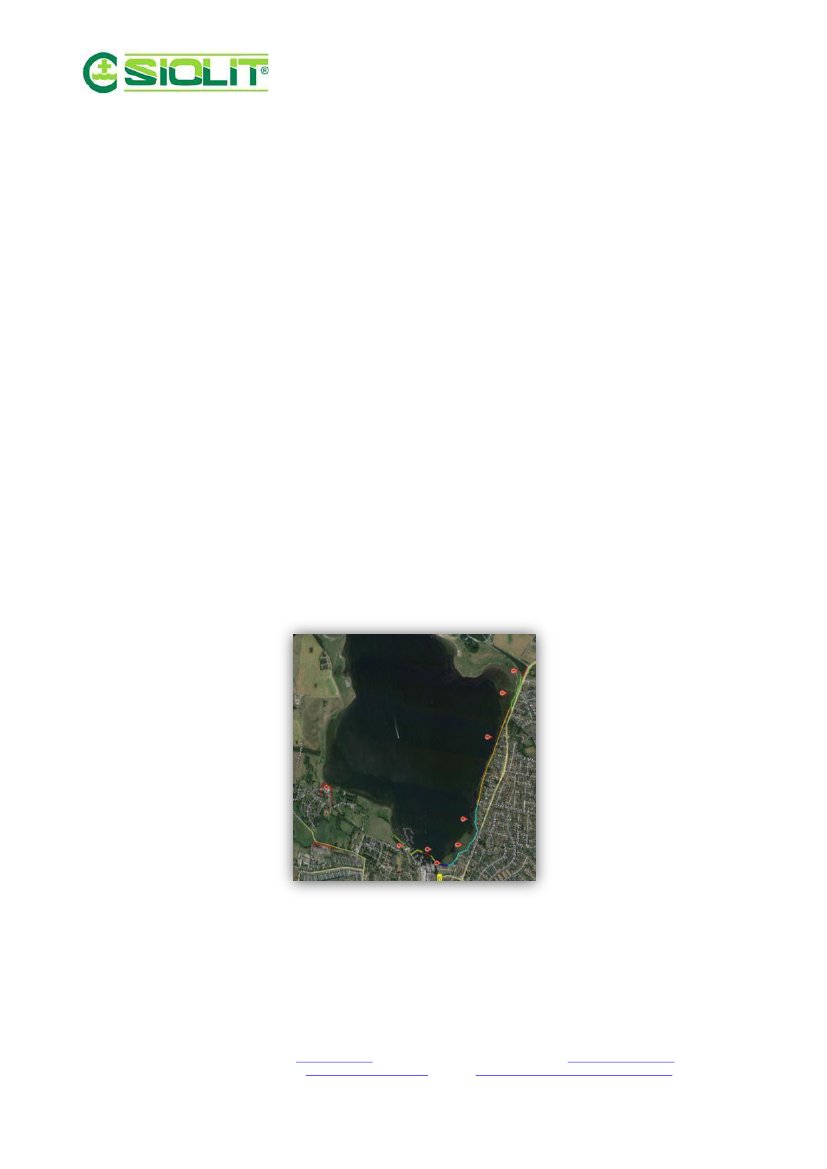

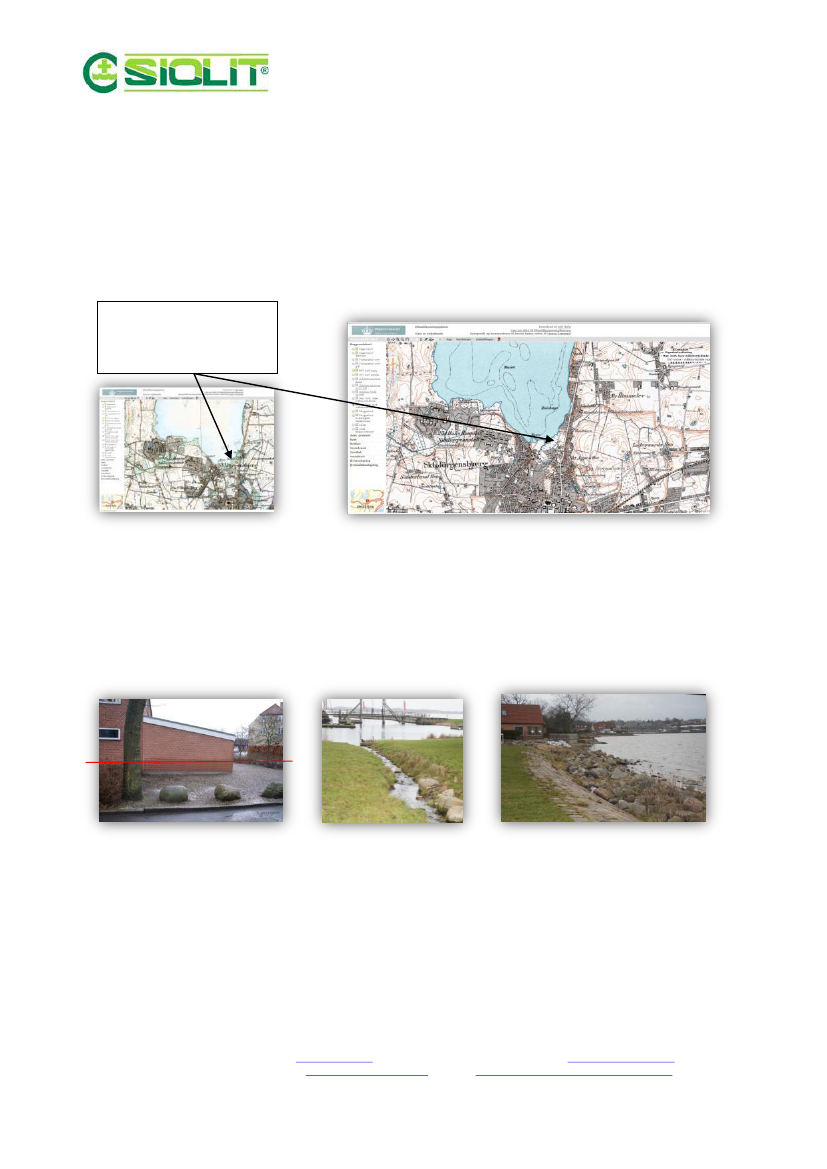

Det aktuelle område:Havneområdet i Roskilde, som tidligere var en havn og dels et åbent eng areal. Siden 1950 har det skiftetstatus til lystbådehavn, et omfattende museums areal og boliger.Vi har valgt at se på området under et, hvor man samlet planlægger og udfører en sikringslinje.Historisk er området, som det fremgår af nedenstående kort oprindeligt et havneareal, lavtliggende enge oggræsningsarealer.
Engområder med hyppigeoversvømmelser vedvandstandsstigning på + 1.000 mm
Arealer hvor museet og en del af haven ligger, var som det fremgår af kortene fra 1890 og 1940 ubebyggedeengarealer.Vores kendskab til lokalområdet er personligt og relativt omfattende.
Vi har i oplægsfasen alene set på området både elektronisk, via miljøgis.dk, lokale kort, google earth m.v. ogved besigtigelser på stedet.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 7 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

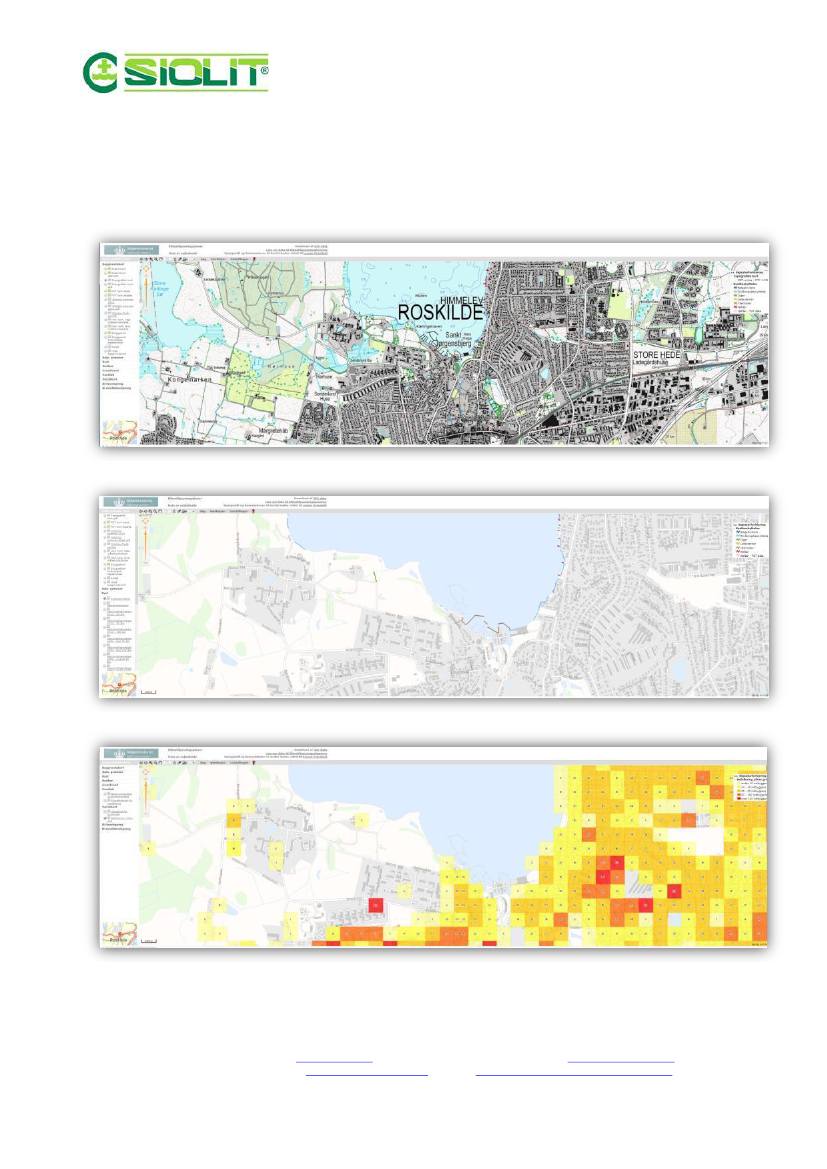

Kort af det aktuelle område:Kortene af området giver et overblik over de væsentlige ting, herunder infrastruktur, befolkningstæthed, samtblue spot og lavninger der indikerer hvor vandet samler sig under ekstremt nedbør i området.
Eksisterende kystsikring

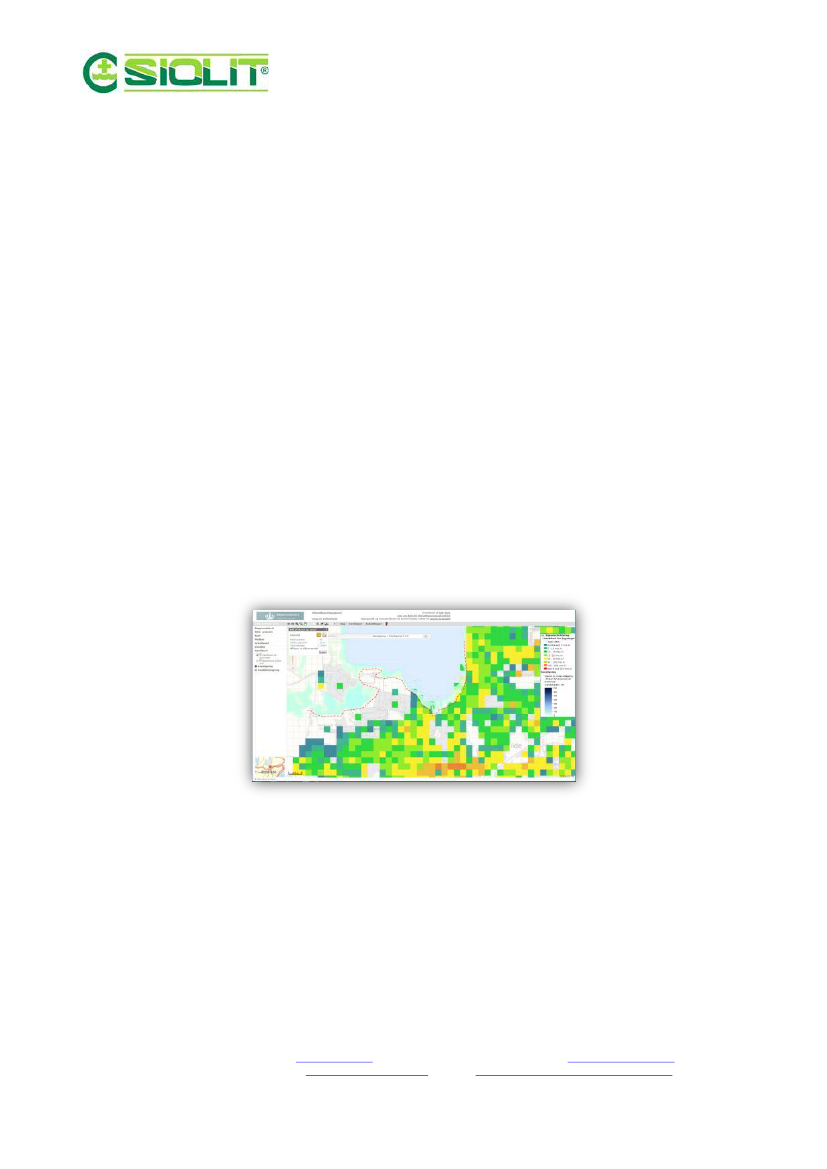

Oversigt over befolkningen i området
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 8 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

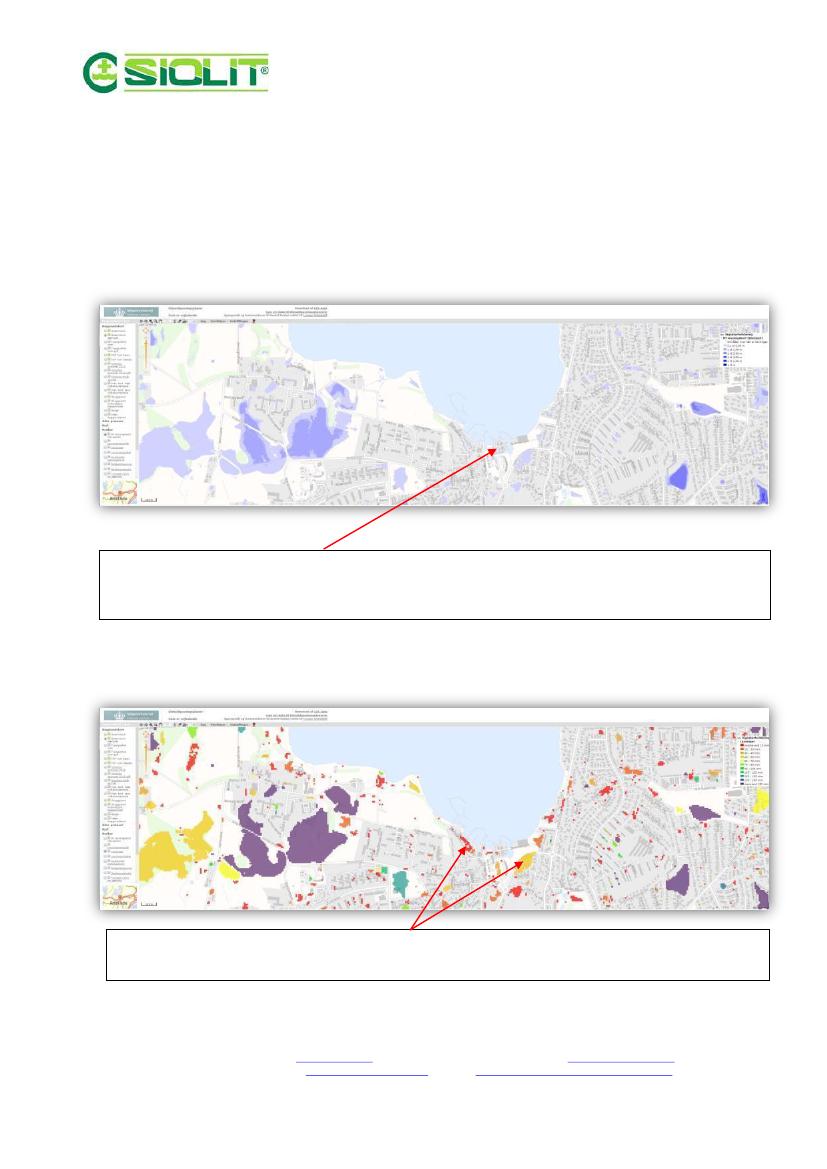

Vurdering af risikoen for opstuvning, og steder hvor ekstremt vejr vil påvirke området.Disse data anvendes blandt andet til planlægning af sikringslinier, område- og bygningssikring. Placering afsikringslinier er ofte kompliceret og indeholder blandt andet en vurdering af eventuelle bygninger, der”efterlades” udenfor den valgte sikringslinie. Det skal i den forbindelse erindres, at erstatninger i Danmarkikke gives til bygninger udenfor diger og sikringslinier, som reglerne er i dag.
Blue spot steder
Når vi vurderer et større område ser vi på kulturarv, fredninger og meget mere, idet der kan være særlige forhold der skal tilgodeses. Derudoverudfylder vi altid, se bilag, det af Beredskabsstyrelsen udarbejdede skema således at jeres områdes forhold i relation til DNS (Det NationaleSikkerhedsbillede) også er klarlagt
Lavninger
Areal der indeholder stor risiko for opstuvning i dette område. Historisk hen lå området som eng mellem byen og fjorden. Afløbet fra disseområder skal kortlægges ligesom dræn-, regnvands- og kloakledninger skal fastlægge.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 9 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Strømningsveje:
Der er i området flere udløb fra åbne å løb, flere rørlagte åløb med dertilhørende pumpe bygninger.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 10 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

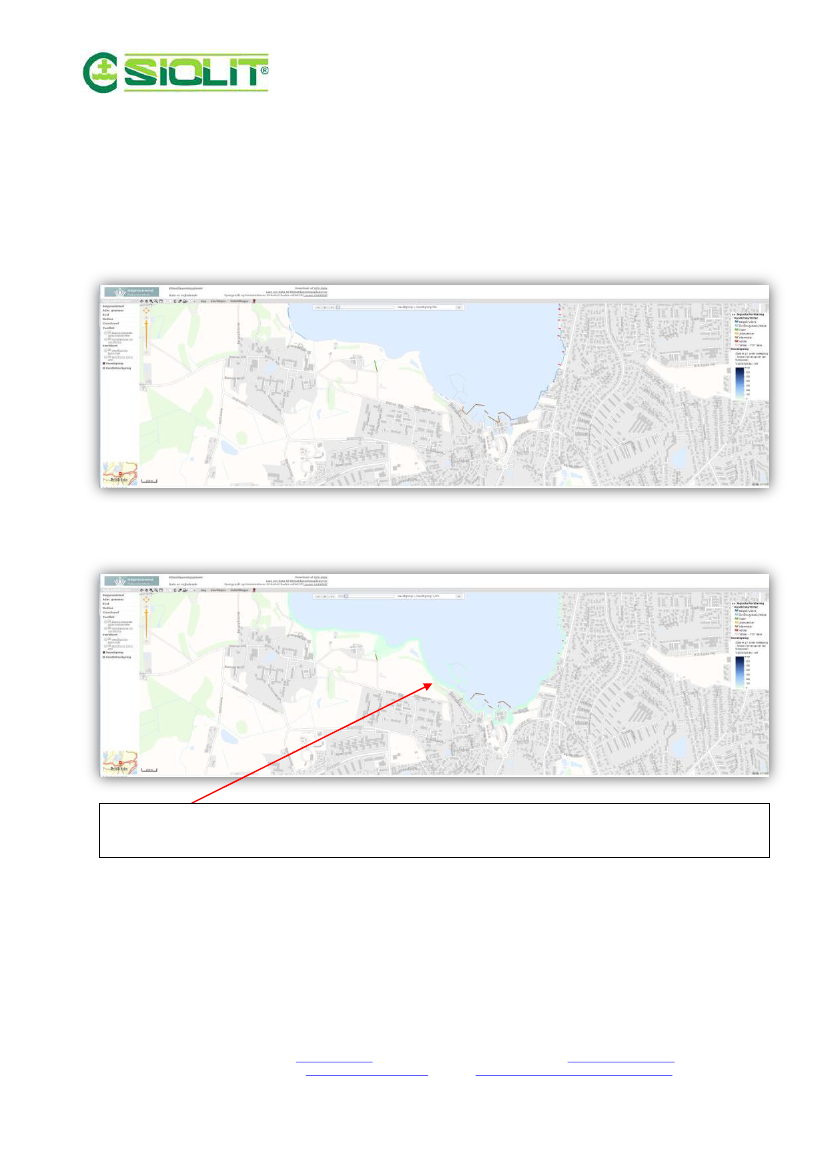

Kort med vandstandData med forskellige vandstande vurderes. Disse anvendes til at vurdere hvor store muligheder der er for atskabe ”plads til vand”, hvilke områder der bliver ramt, og ved hvilke vandstande. Ved at lave en samletvurdering baseret på den nu opsamlede viden, kan man begynde at overveje hvilke muligheder der er for atsikre i området.Kort med normal vandstand KT: 0.000
Kort med vandstand KT: 1.000
På det aktuelle kort er vist en vandstand på 1,00 m over normal DVN90. En vandstand der forekommer ofte og som hele området bør være 100 %robust overfor.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 11 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

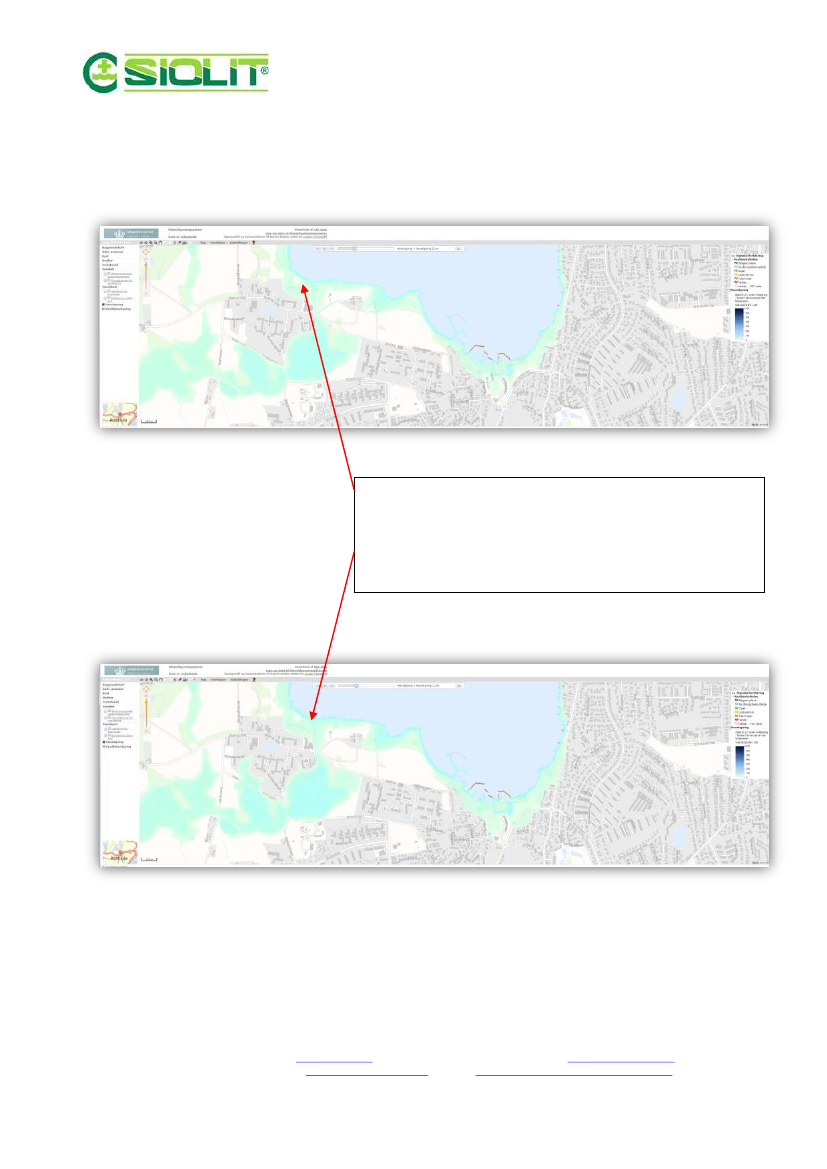

Kort med vandstand kt 2.100 – vandstanden under orkanen ”BODIL”
På det aktuelle kort er vist en vandstand på 2,10 m svarende til vandstanden ved”Bodil” i december 2013. Altså en kendt højeste vandstand, med basis i dette kort, kanman fastlægge det område der bør indgå i en planlægning.Vandstanden på kt 2.300 var den højde der var varslet under Bobil: Heldigvis gik detikke så galt og mange værdier blev skånet for vandet!
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 12 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014

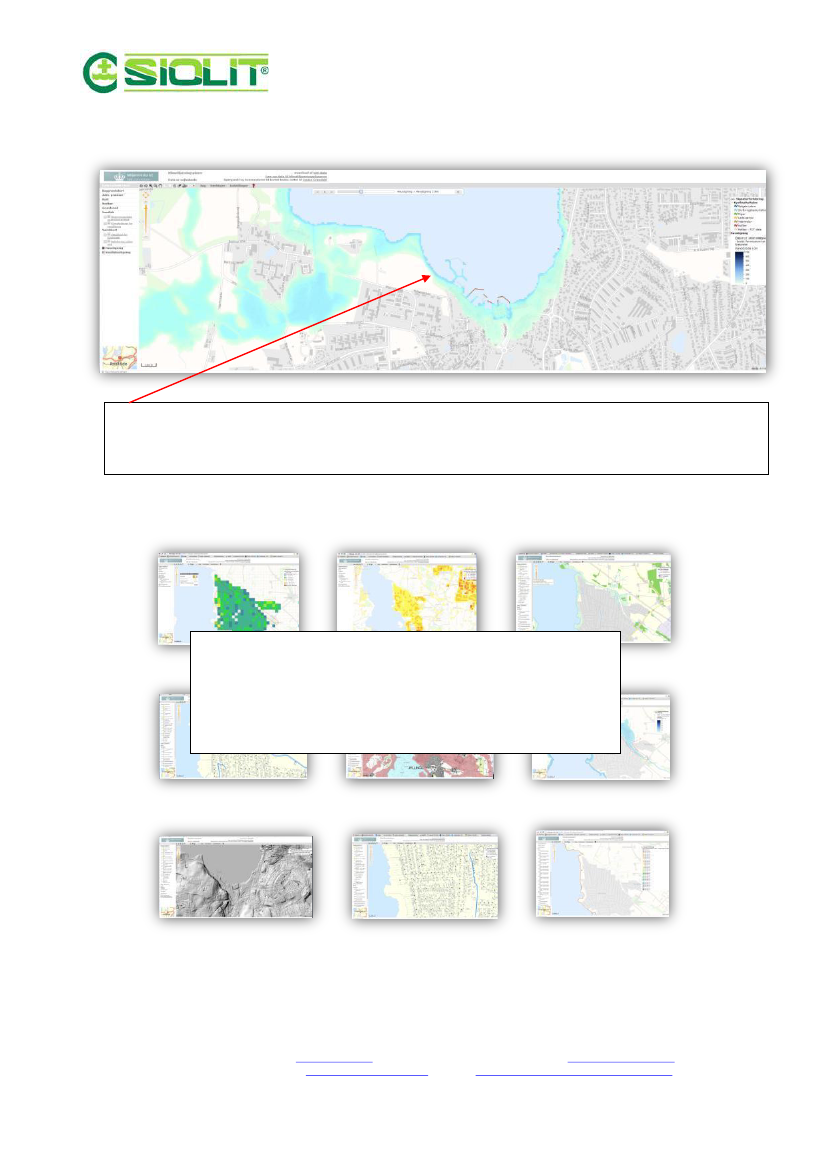

Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.Vores anbefalede sikringskote
På det aktuelle kort er vist en vandstand på 2,90 m svarende til vandstanden ved ”Bodil” i december 2013 + 25 %.På dette kort kan man fastlægge udstrækningen af det areal der vil blive berørt ved en alvorlig hændelse. Sammen med andre højdekortfastlægges den endelige sikringshøjde.
Andre kort med data der kan/bør indgå i en vurdering
Data fra andre kort der på forskellige planer bør indgå i vurderingen af det samlede billede.Når vi udarbejder oplæg til sikring af enkelte bygninger eller matrikler vurderer vi hvilkekort der skal ses på.Udarbejder vi oplæg til sikring af større områder eksempelvis, Løgstør, Rigshospitalet ellersom her et helt specifikt område vil langt flere vurderinger skulle foretages.
Bemærk kortene er alle eksempler på indhold – ikke nødvendigvis relateret til dette område.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 13 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

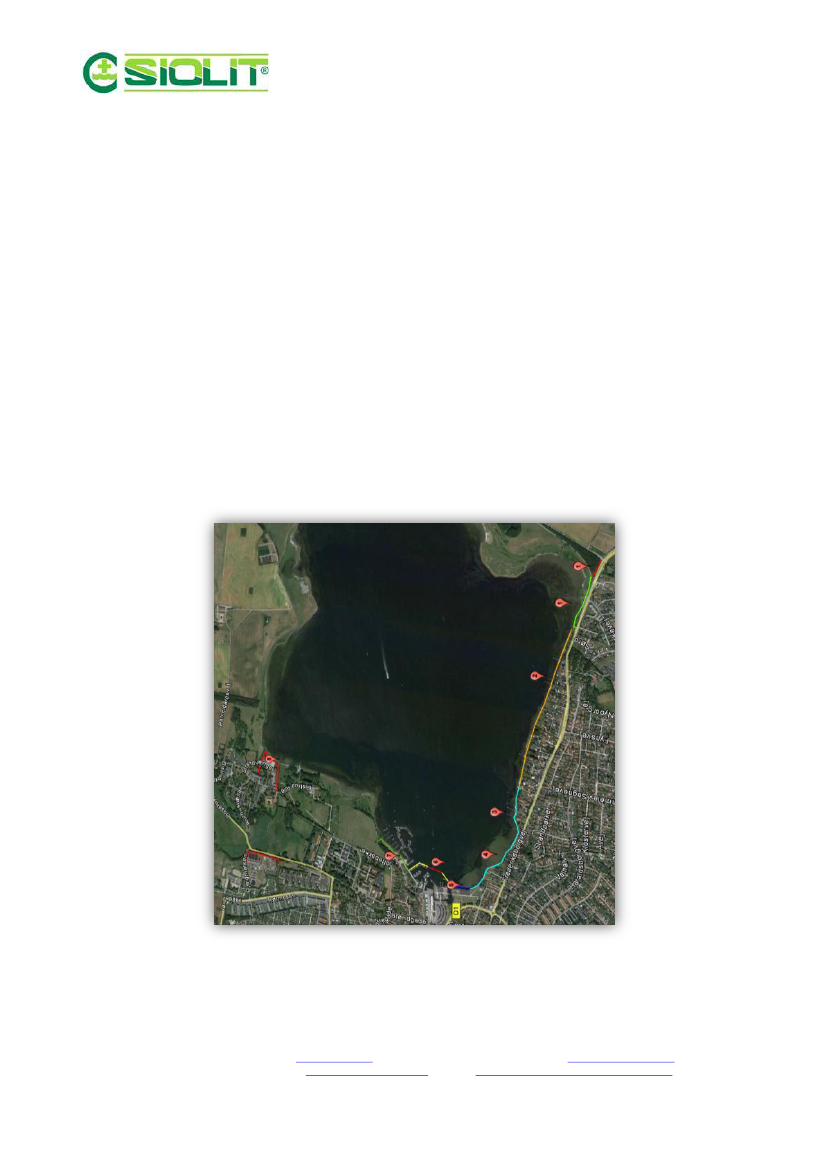

Projektoplæg:Da stormflod er en hændelse der med stadigt stigende intensitet har ramt Danmark har vi valgt at se påområdet i et lidt større perspektiv. Dette begrundes i at man ikke isoleret og entydigt kan opdele de enkelteområder langs en kystlinie, og betragter fe enkelte strækninger hvor det er en myndighedsopgave at sikreeller en strækning hvor den enkelte matrikkelejer skal sikre. Der er betydelige sammenfald.Derfor er dette opdelt i følgende hovedområder:1. Den østlige kystlinje Nord for Fjordvænget – oplæg til sikring af infrastruktur2. Den østlige kystlinje Syd for Fjordvænget og Nord for Himmelev Sognevej – lokal sikring afboliger.3. Den østlige kystlinje Syd for Himmelev Sognevej og Nord for det Grønne areal på Frederiksborgvej– sikring af kystlinien.4. Linien mellem Vikingeskibsmuseet og det grønne areal på Frederiksborgvej – sikring af kystlinien.5. Linien foran Vikingeskibsmuseet – alternativt en bygningssikring af museet6. Strækningen vest for vikingeskibetshallen inkl museumsøen7. Sikring på land langs kystvejen frem til T-krydset vest for oplagsplads for både8. Sikring Vest for havneområdet – oplæg til sikring af 2 stk tekniske anlæg.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 14 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

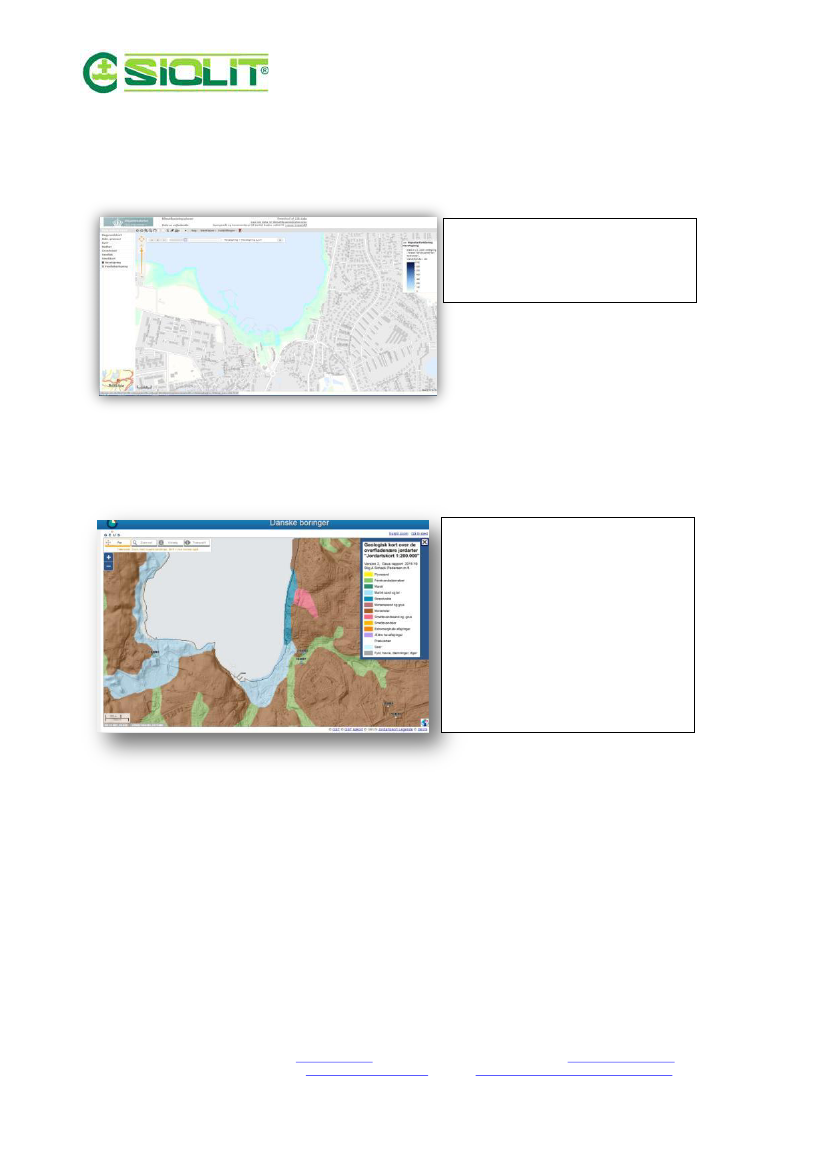

Konkret viden om det aktuelle område:Vandstanden under ”BODIL” december 2013 kt. 2.100
Dette kort viser den aktuelle højeste vandstand iRoskilde fjord under ”BODIL” – vandstandendanner grundlag for vores vurdering af hvilkesikringsmetoder der vil blive anbefalet.
De geologiske forhold:Dette kort viser de geologiske forhold i det aktuelleområde.og danner grundlag for vores anbefalingeromkring risiko for underløb af barriere,demonterbare- 24/7 skot eller demonterbarebarriere og skot.Grundlæggende forudsætter vi altid at der entenallerede er eller bliver etableret sikring afkloaksystem imod opstuvning. Vi anbefaler altid atdenne aflukning sker udenfor bygninger. Derudoverskal man vurdere om der er andreinstallationsindføringer ifundamenter/kælderydervægge.
Da bundforholdene indikerer risiko for underløb på flere strækninger skal der tages højde for dette i relationtil valg af type, placering og udstrækning af barriere.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 15 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

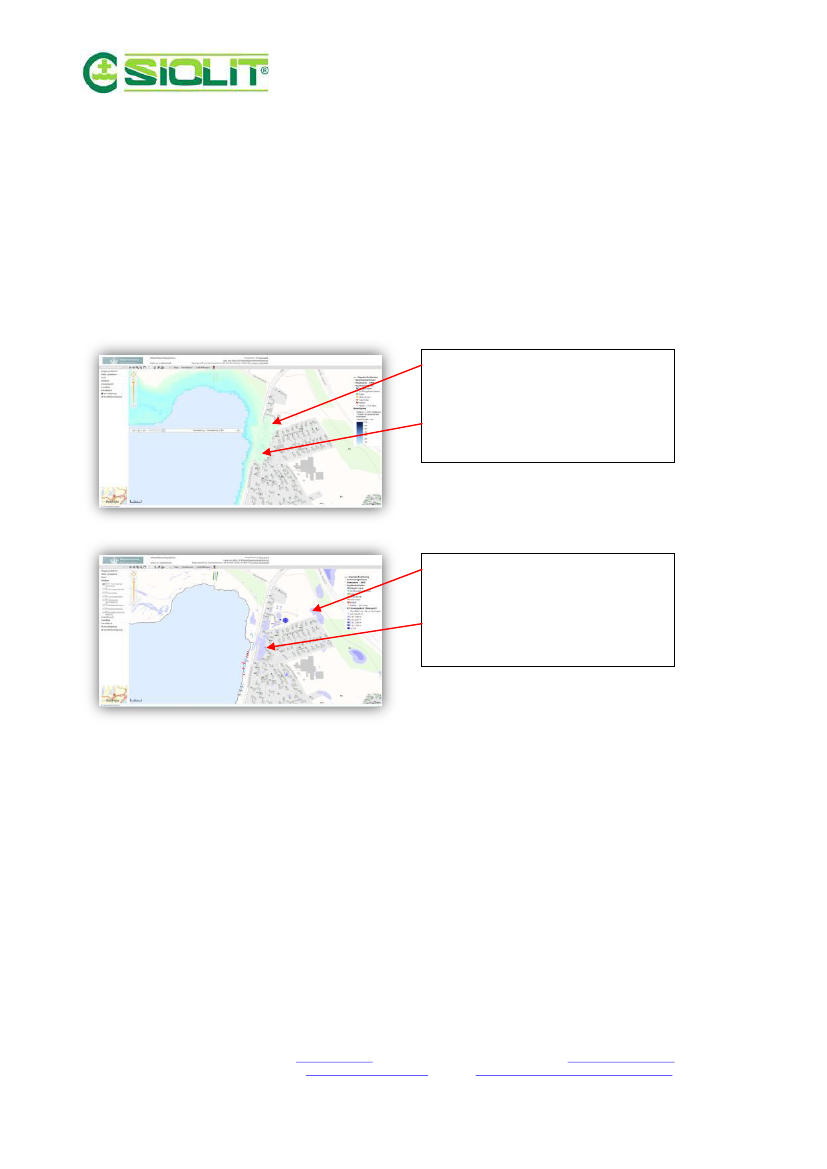

Vurdering af de enkelte delstrækninger:1 Den østlige kystlinje Nord for Fjordvænget – oplæg til sikring afinfrastrukturOmrådet er umiddelbart ikke truet før ved en vandstand på over kt 2.300, hvor der vil være risiko foroversvømmelse af dels kloakrensningsanlæg og dels boliger i området. Kloakanlægges fortsatte drift ogsåved lavere vandstande bør vurderes.Dette område indeholder et rensningsanlæg der børvurderes for fortsat drift allerede ved langt laverevandstande i fjorden.Bebyggelserne bør såfrem man vælge partielt atsikre det tekniske anlæg have vejledning i sikringbygninger imod ekstremt vejrlig.
Dette område indeholder tydeligt en del bluespotområder hvor ekstremt vejrlig vil skade bygninger.I samme områder vil en stigende vandstand ifjorden medføre risiko for tilbageløb i kloak-systemet.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 16 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Visse boliger i området vil være udsat for indtrængende vand ved ekstremt nedbør og disse bør man anbefalesikring af kloaksystem og en sikring af facader med skot imod indtrængende overfladevand.
Sikring kan udføres med:Etablering af et dige med topkote kt 2.900, den eksisterende cykelsti føres op og placeres på kronen.Dette vil fremtidssikre en forhøjelse af sikringskoten idet der så kan placeres et mobilt barieresystem. Risokoen for underløb vurderes.Alternativt udføres diget således at den eksisterende cykelsti føres gennem en åbning i diget. Denneåbning sikres med en manuel eller 24/7 virkende barriere. Ellers som ovenfor beskrevet.
Produkter: Water-Gate mobil barriere, DPS2000 Demonterbar søjle – bjælke barriere, anhamm 24/7automatisk klapskot. De enkelte produkter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 17 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

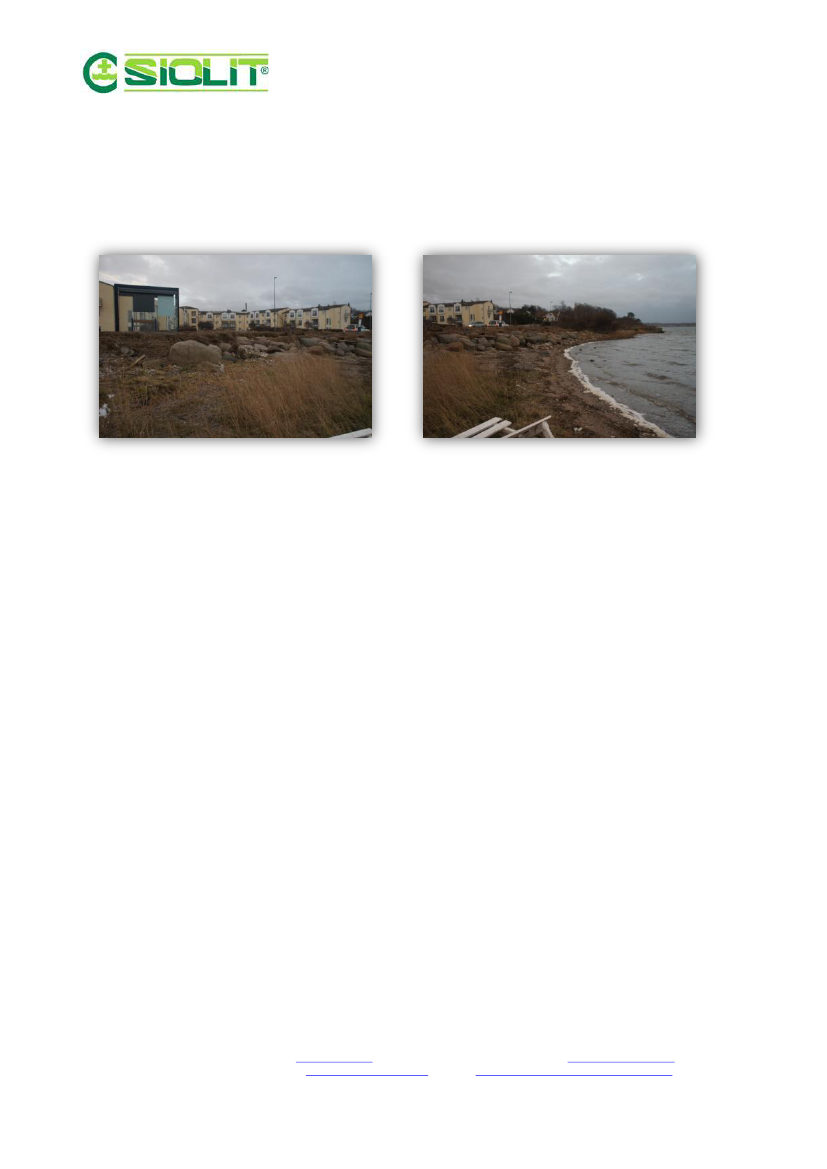

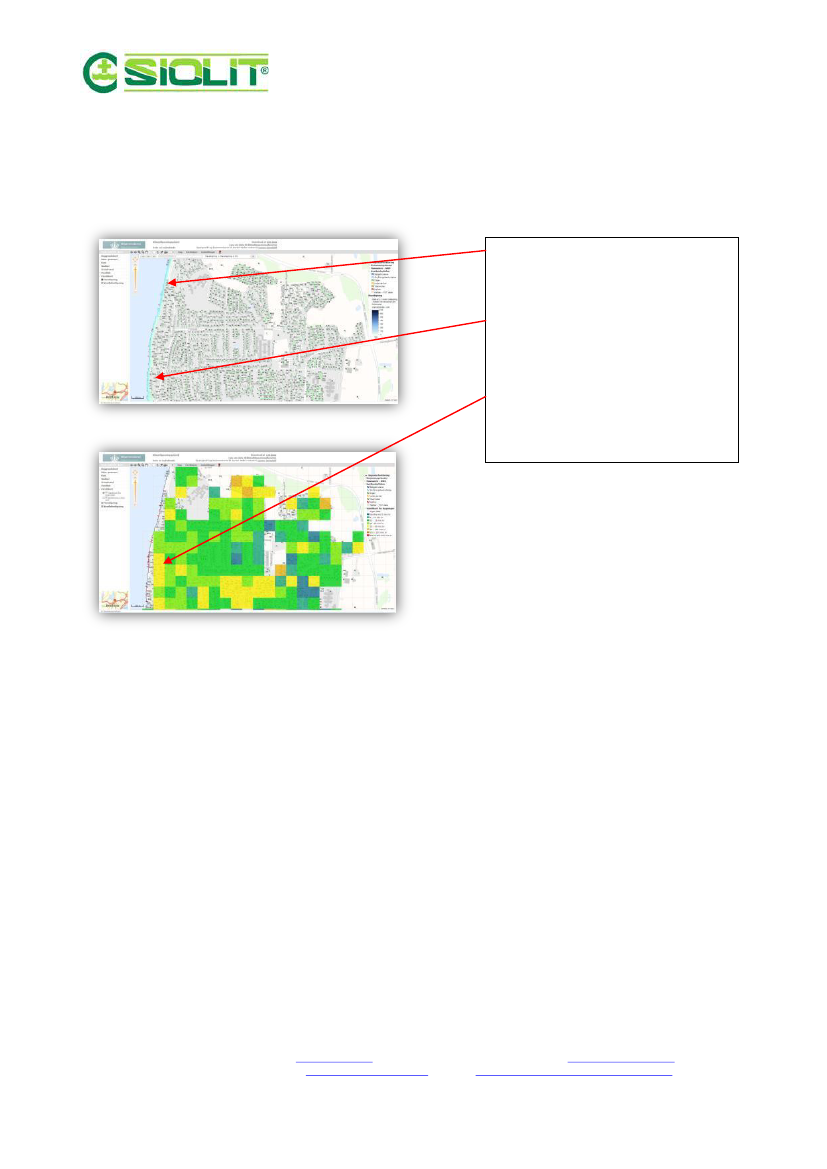

2 Den østlige kystlinje Syd for Fjordvænget og Nord for Himmelev Sognevej– lokal sikring af boliger.Området er umiddelbart ikke truet ved en vandstand på over kt. 2.000, der vil dog være risiko foroversvømmelse af enkelte boliger og mindre sekundære bygninger opført tæt på kystlinien.
Dette område rummer kun enkelte bygninger derrammes af direkte højvande, men en samtidighændelse som ekstremt skybrud vil medførealvorlige opstuvningskader.Man bør opfordre ejerne til at tage skridt tiletablering af tilbageløbssikringer og sokring afegne bygninger med skot på de lavest placeredehuse..Værdien af bebyggelsen i dette delområde viserbygninger der er vurderet meget højt. Ved enoversvømmelsesskade vil værditabet værekatastrofalt for ejerne,
Disse boliger i området vil være udsat for indtrængende vand ved højvande og disse bør man anbefalesikring af kloaksystem og en sikring af facader med skot imod indtrængende vand.Sikring kan udføres med:I dette områdede sikrer den enkelte lodsejer samt offentlige myndigheder kloakledninger vedmontage af tilbageløbssikringer. Disse skal efter vores vurdering altid placeres udenfor bygninger ien brønd.Den enkelte matrikkelejer sikrer egne bygninger med barrieren enten mobile (ved træbygninger),eller montage af løse skot foran åbninger i facaderne.Der anbefales at man lader bygningen gennemgå i relation til oversvømmelse og klimasikring..
Produkter: Water-Gate mobil barriere, DPS2000 Demonterbar søjle – bjælke barriere, WHS magnetskot,anhamm 24/7 automatisk klapskot. De enkelte produkter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 18 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

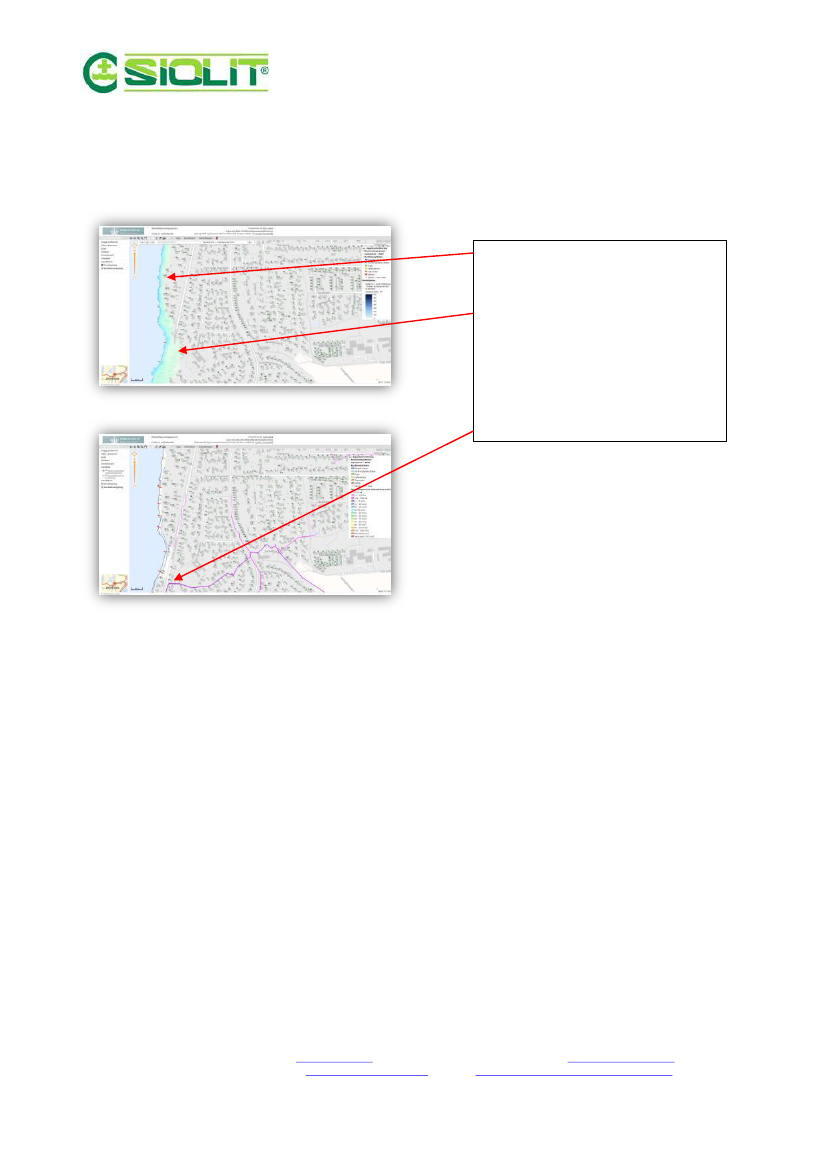

3 Den østlige kystlinje Syd for Himmelev Sognevej og Nord for det Grønneareal på FrederiksborgvejOmrådet vil være truet ved en vandstand på over kt 1.500, hvor der vil være risiko for oversvømmelse afenkelte boliger og mindre sekundære bygninger opført tæt på kystlinien.
Dette område rummer flere bygninger der rammesaf højvande, dette begrunder vort valg afsikringsmetode for denne delstrækning.Man bør opfordre alle ejerne vest forFrederiksborgvej om, at tage skridt til etablering aftilbageløbssikringer og sokring af egne bygningermed skot på de lavest placerede huse.Strømningsveje ned gennem området skal man tagehøjde for i planlægningen af sikringslinien. Derskal på udsatte steder være mulighed for at pumpevandet ud over sikringslinien.
Boliger i område vil være udsat for indtrængende vand ved højvande, det anbefales at etablere en sikring afkystlinien, samtidigt med at man anbefale sikring af kloaksystem og en sikring af lavtliggende facader medskot imod indtrængende vand.Sikring kan udføres med:I dette områdede sikrer man kysten ved etablering af et dige eller en spuns der placeres således atman sikrer den eksisterende kystlinie op imod de eksisterende matrikler. Denne linie placeres med entopkote på xxx og forberedes til en forhøjelse.Den enkelte lodsejer samt offentlige myndigheder sikrer kloakledninger ved montage aftilbageløbssikringer. Disse skal efter vores vurdering altid placeres udenfor bygninger i en brønd.Den enkelte matrikkelejer sikrer derudover egne bygninger med barrieren enten mobile (vedtræbygninger), eller montage af løse skot foran åbninger i facaderne.Der anbefales at man lader bygningen gennemgå i relation til oversvømmelse og klimasikring.Produkter: Spunsvæg udført i komposit, Water-Gate mobil barriere, WHS magnetskot, m.v.. De enkelteprodukter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 19 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

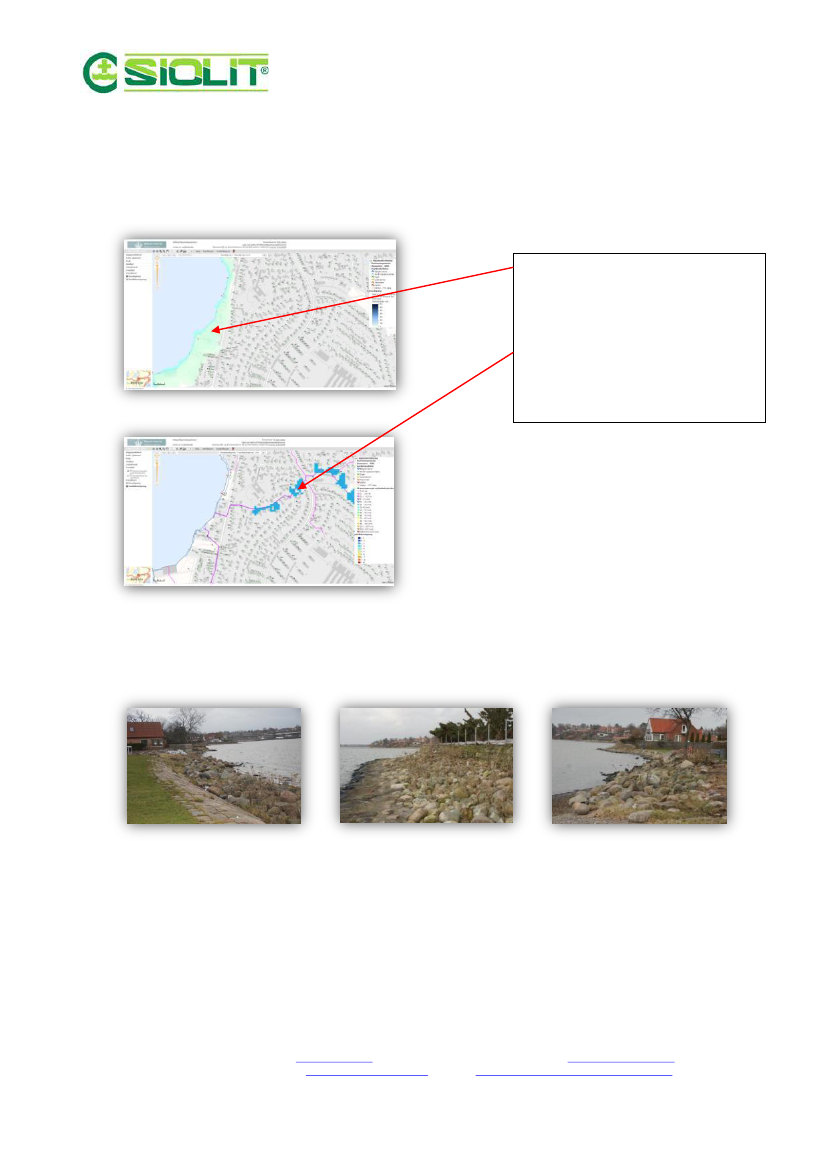

4 Linien mellem Vikingeskibsmuseet og det grønne areal påFrederiksborgvej – sikring af kystlinien.Området vil være truet ved en vandstand på over kt. 1.400, hvor der vil dog være risiko foroversvømmelse af boliger og kloakpumpestation.
Dette område rummer mange bygninger derrammes af direkte højvande allerede ved lavevandstande., men en samtidig hændelse somekstremt skybrud vil medføre alvorligeopstuvningskader.Det fremgår af dette kort at der i dennestrømningsvej vil være betragtelige problemer medopstuvning i kloaksystemet ved ekstremt nedbør.
Boliger i område vil være udsat for indtrængende vand ved højvande, det anbefales at etablere en sikringaf kystlinien, samtidigt med at man anbefale sikring af kloaksystem og en sikring af lavtliggende facadermed skot imod indtrængende vand.
Der er tilsyneladende et opstuningsproblem i den rørlagte å oppe fra Himmelev og ned til det Grønneområde. Her vil enkelte bygninger oppe i baglandet kunne risikere en oversvømmelse ved en opstuvningsom følge af ekstremt nedbør.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 20 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Sikring kan udføres med:I dette områdede sikrer man kysten ved etablering af et dige eller en spuns der placeres således atman sikrer den eksisterende kystlinie op imod de eksisterende matrikler. Denne linie placeres med entopkote på kt 2.000 og en DPS200o løsning til montage når forholdene kræver det.I dette områdede sikrer den enkelte lodsejer samt offentlige myndigheder kloakledninger vedmontage af tilbageløbssikringer. Disse skal efter vores vurdering altid placeres udenfor bygninger ien brønd.Den enkelte matrikkelejer anbefales derudover at sikrer egne bygninger med barrieren enten mobile(ved træbygninger), eller montage af løse skot foran åbninger i facaderne.Der anbefales at man lader bygningen gennemgå i relation til oversvømmelse og klimasikring.

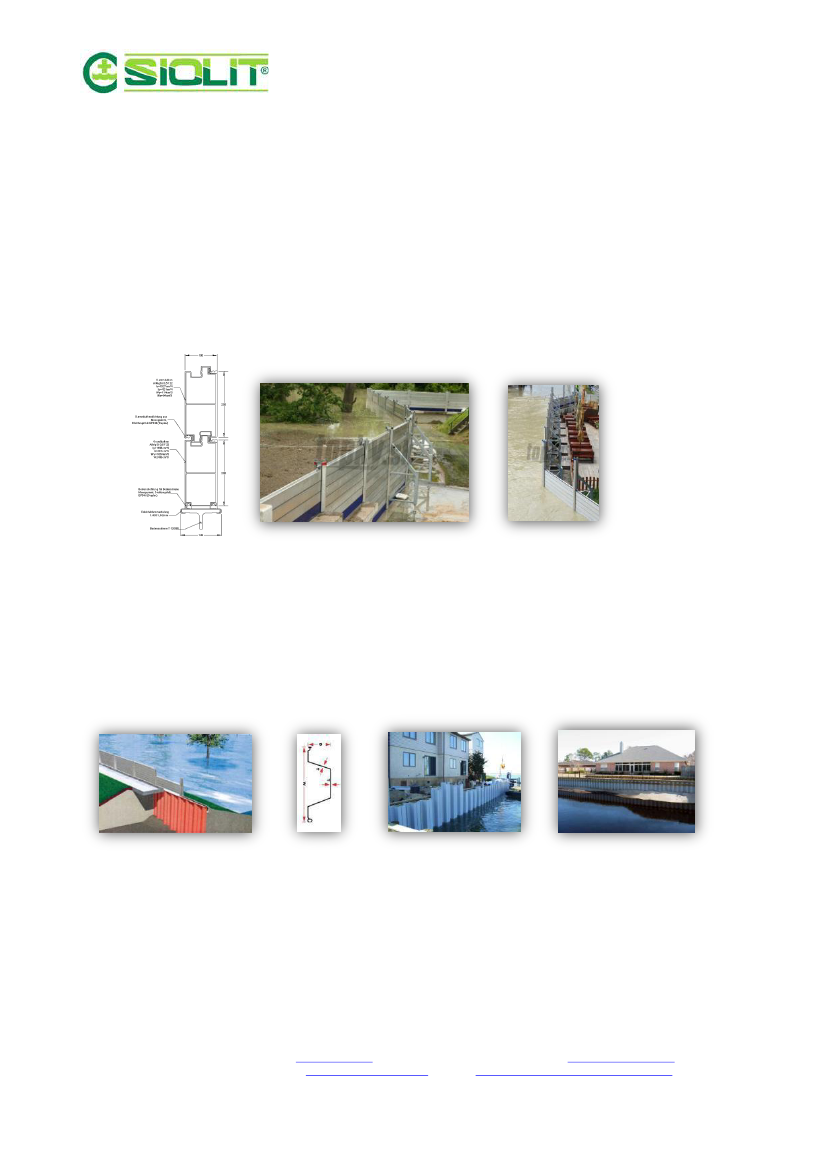

Produkter: Spunsvæg i system TIDEWALL, Water-Gate mobil barriere, WHS magnetskot, m.v.. De enkelteprodukter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 21 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

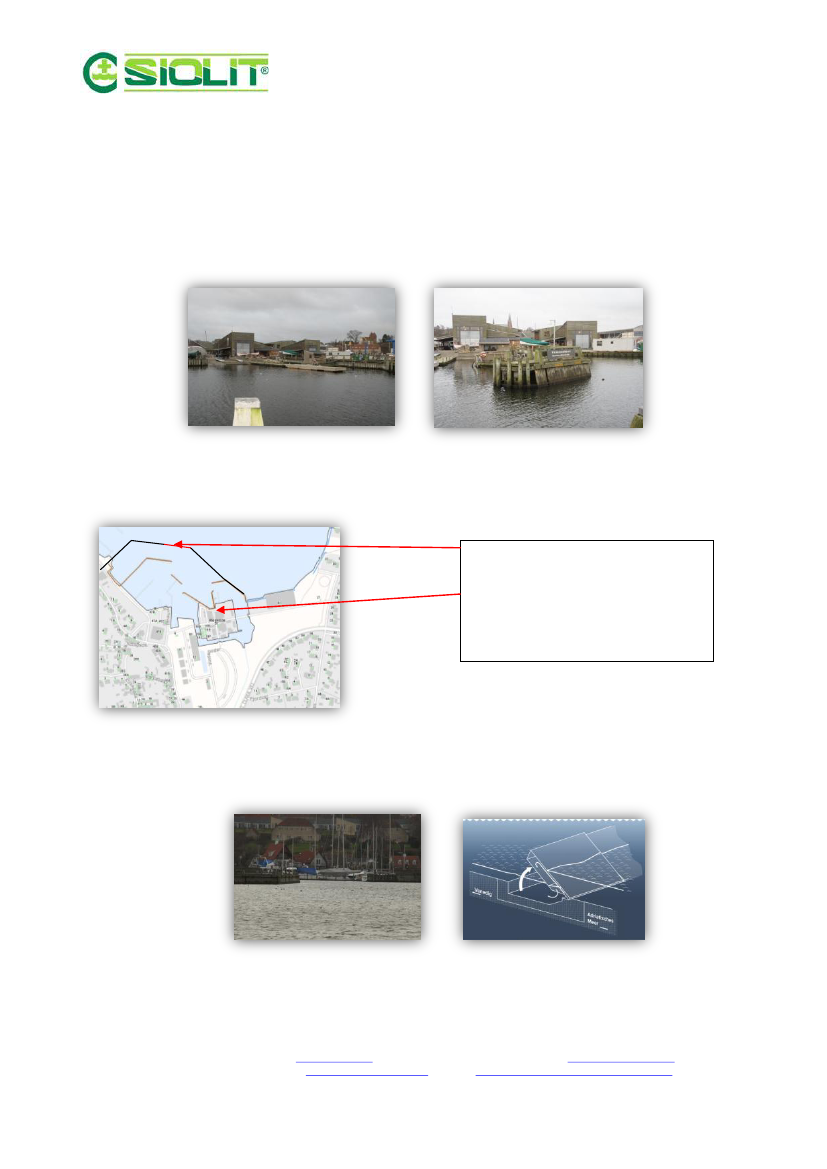

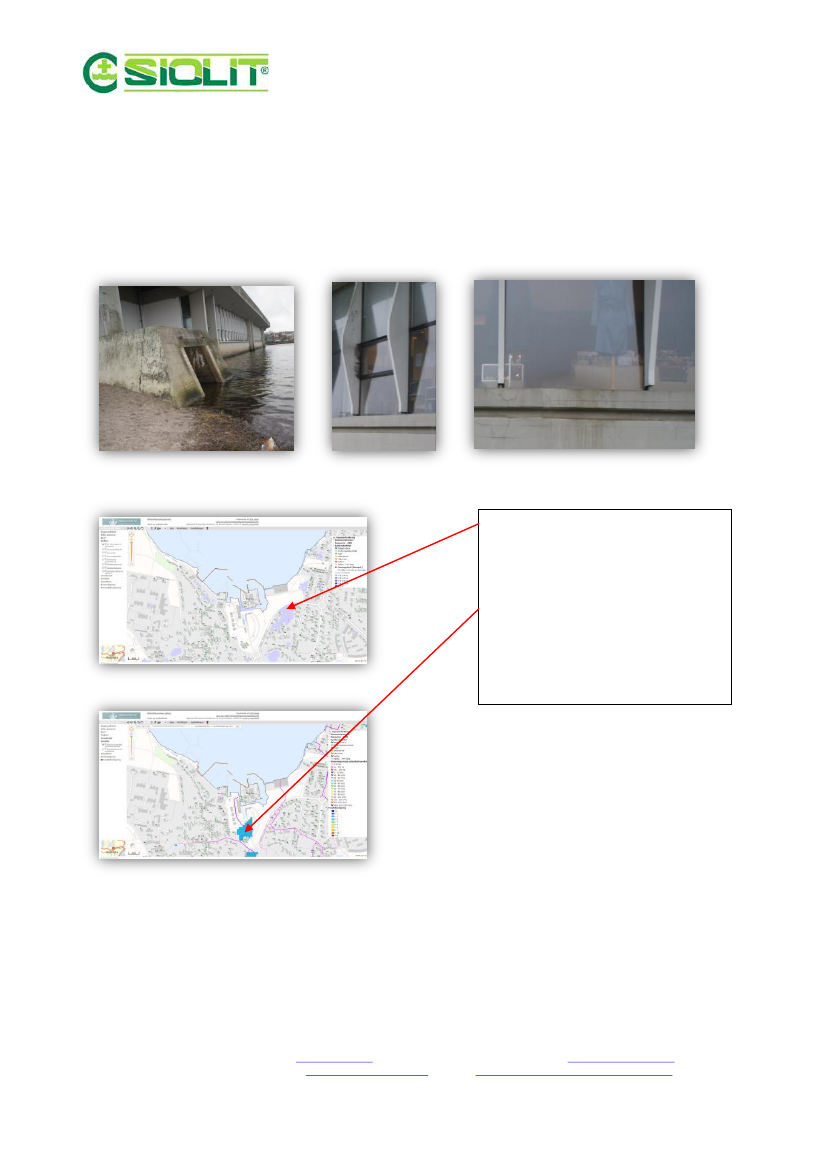

5 Linien foran Vikingeskibsmuseet – alternativt selve MuseetDette var under orkanen ”BODIL” meget tæt på en alvorlig oversvømmelse. Museet er fredet som en samletenhed. Dette medfører at der ikke umiddelbart kan etableres sikringer på bygningen eller ude i havet foranmuseet da dette vil ændre det arkitektoniske helhedsbillede. I den forbindelse har vi søgt, at fremskaffe deoriginale tegninger af de store markante facadepartier imod havet, dette arbejde pågår stadigt.Området vil være truet ved en vandstand på over kt. 1.400, hvor der vil dog være risiko for oversvømmelseaf hele området.
Udløbet fra den rørlagte å er en del af det arkitektoniske billede og kan derfor ikke forlænges eller ændres.Dette område rummer mange bygninger derrammes af direkte højvande allerede ved lavevandstande., men en samtidig hændelse somekstremt skybrud vil medføre alvorligeopstuvningskader.Det fremgår af dette kort at der i dennestrømningsvej vil være betragtelige problemer medopstuvning i kloaksystemet ved ekstremt nedbør.Dette medfører at der skal være tilstrækkeligpumpekapacitet bag den planlagte sikringslinie.
Da museet er en del af vores kulturarv bør der ske en sikring der ikke alene og isoleret ser på den vandstand”BODIL” medførte men som udgangspunkt enten sikres op til den af os foreslåede kote eller sikre med etsystem der er forberedt og dimensioneret til denne kote.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 22 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

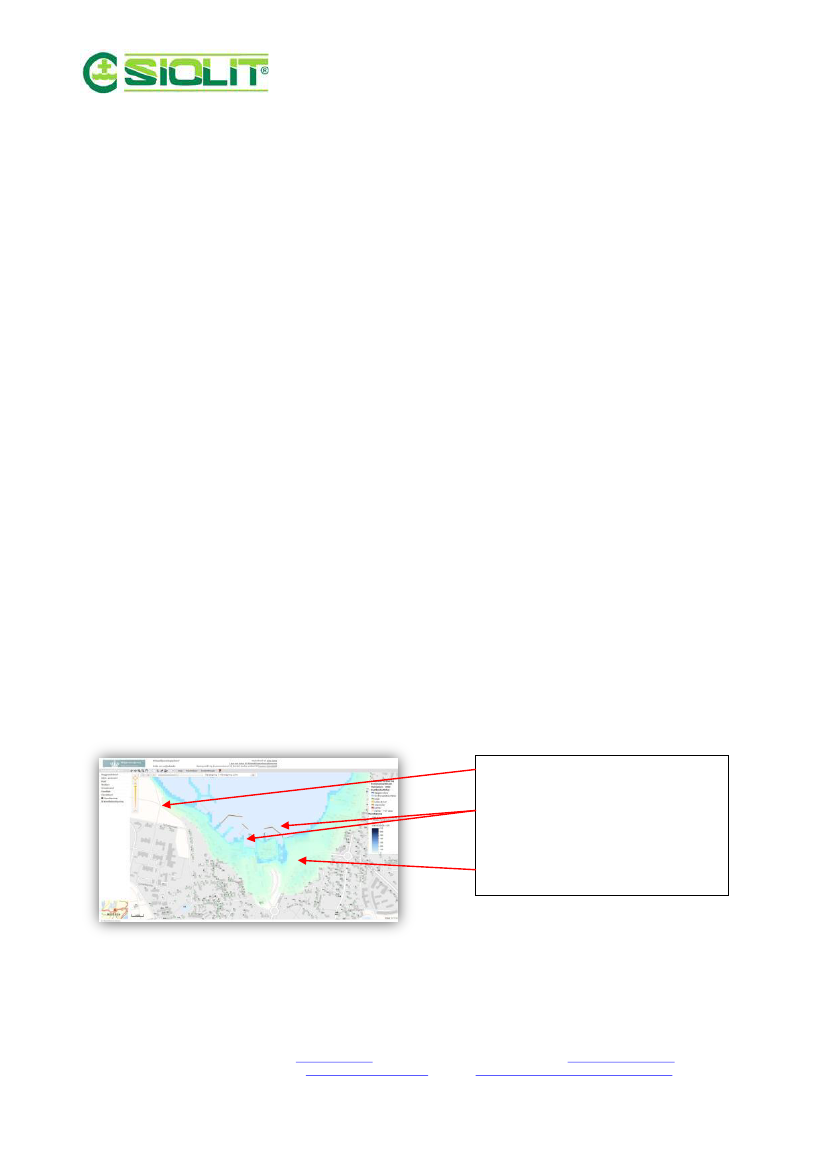

Sikring kan efter vores opfattelse ske på en af følgende måder:A Sikring af selve museumsbygningen:Det vil være teknisk muligt at sikre bygningen bærendekonstruktioner, facadepartier, murværk, ventilationsafkast samt kloaksystem m.v i forbindelse med denrenovering der er planlagt.Betonkonstruktionen skal i givet fald renoveres og derefter sikres med Sinnodur silikatbaseredeprodukter. Denne sikring bøs ske ikke kun i relation ekstremt vejrlig men som en sikring af helebygningens betonoverflader. Sikringen sker mindst for alle konstruktioner under kt. 3.000.Kloaksystemet og det store udløb fra den rørlagte å, forsynes med højvandslukkere, ledninger sikresimod indtrængende vand ved opstuvning, herunder stående vandtryk fra opstrøms hændelsersamtidigt med en højvandshændelse.Der etableres pumpesum, med tilhørende dobbelt pumpesystem på mindst 1 lavt sted i nygningen,dette anbefales udført uanset den sikringsmodel der vælges.De udmurede felter genopføres og behandles som beskrevet under betonkonstruktioner.Ventilations åbninger renoveres og der integreres underlag for WHS magnetskot for manuelhøjvandssikring af disse.Adgangsdøre, vinduer og porte, enten sikres disse med WHS magnetskot eller erstattes medhøjvandssikre typer.De store facadepartier fornyes med nye højvandssikre typer, disse vil kunne udføres i design dermatcher de eksisterende. Vi har drøftet med vores leverandør hvilke problematikker der eventueltville være, en af de punkter der nævnes er kuldebro-isolering og de oplukkelige partier. Det førstebetregter vi som en problematik der allerede er med de eksisterende partier og de gående partier måkunne løses i en detailprojektering.Imod øst føres sikringsystemet i område 4 helt frem til museetImod vest fortsættes med sikringssystemet foreslået under område 6
Produkter: Sinnodur sillikatbaserede produkter, WHS magnetskot, højvandssikre døre og Glasvæggehøjvandssikre partier. De enkelte produkter er kort beskrevet i produktafsnittet bagerst.
Dette område rummer mange boliger der rammes afdirekte højvande allerede ved lave vandstande.Området rummer Vikingeskibshallen, museumsøen,disse bygninger indeholder betragtelige musealeværdier.Derudover er der en del boliger i området syd formuseet.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 23 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
B sikring udenfor Vikingeskibshallen:i forbindelse med vore besigtigelse af området, gennemgang aftilgængeligt materiale kan det konstateres at der er særdeles lavvandet foran selve bygningen. I dette områdekunne man placere en sikringslinie.Det vil være muligt at placere fundamenter for DPS2000 søjle – bjælkesystemet således atoverkanten ligger under den normale vandstandskote. I vinterhalvåret kunne man så vælge at havemonteret søjlerne og ved varsel om ekstremt vejrlig så montere bjælkerne.Alternativet til dette ville være en lodret kørende barriere, i dettte tilfælde ville det handle om enmodificeret type af allerede eksisterende type idet også denne placeres under vandlinien. Denaktiveres og lukkes når situatione kræver det.Begge systemer rummer fordele, idet man ikke berører vikingeskibshallen. Det vil være nødvendigtat etablere en pumpemulighed til tømning af området mellem Vikingeskibshalle og barrieren idettilløb fra land vil fylde dette.Denne sikringslinie skal imod øst sammenbygges / kunne lukke tæt imod område 4.Imod vest vil der i denne sikringslinie skulle forlænges helt hen til den eksisterende østmole ihavnen.
I forbindelse med denne løsning vil der være løbende vedligeholdelsesarbejder, omkostningerne til disse skalvurderes op imod de skader på bygninger og i særdeleshed tab af uerstatelig musseale værdier.Produkter: Sinnodur sillikatbaserede produkter, nødvendig fundering for DPS200 søjle – bjælkebarrieren,lodretkørende skot med tilhørende fundering og konstruktioner. De enkelte produkter er kort beskrevet iproduktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 24 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

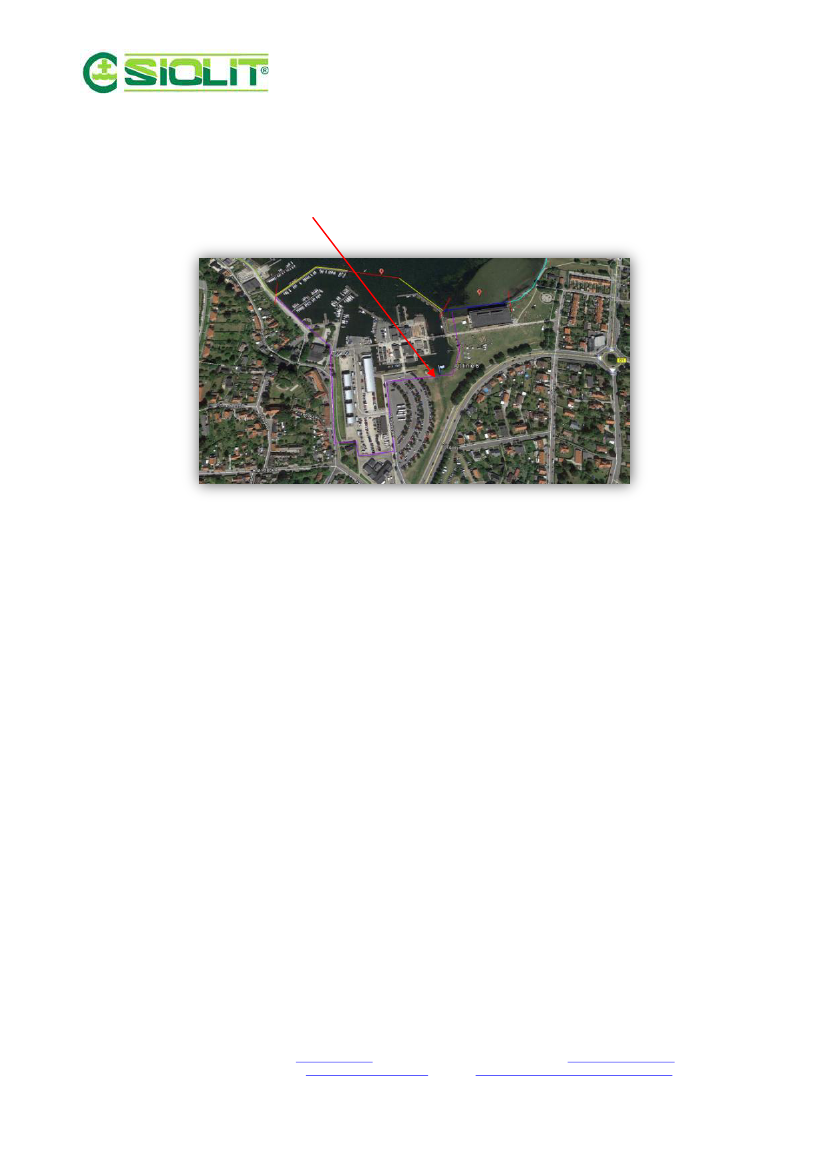

6 Strækningen vest for vikingeskibetshallen inkl museumsøenMuseumsøen, en vigtig og arbejdende del af Vikingeskibsmuseet var under orkanen ”BODIL” ramt afalvorlige oversvømmelser. Hele det samlede kompleks kan selvfølgeligt overvejes flyttet til en anden meresikker placering, men uanset sådanne betragtninger er værftet og hele ideen netop at funktionerne ogoplevelsen er kystnær og i tilknytning til Vikingeskibsmuseet.Området vil være truet ved en vandstand på over kt. 1.000.
Da samtlige bygninger er påført som lette trækonstruktioner placeret på en ø med gravede kanaler omkringer det det ikke umiddelbart muligt at sikre de enkelte bygningereller øen som en samlet enhed.
Oplæg til sikringslinie, med højvandssikker port.Museums øen og samtlige bygninger i havneområdet vil me denne sikringslinie være beskyttet.Samtlige bygninger er udført som lettetræbygninger beklædt med brædder.
Den foreslåede port til lukning af havnen med en lodret kørende port indebærer en ret enkel stærk løsning.Man er netop ved at etablere en lukning af lagunerne ud for venedig med sådanne løsninger.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 25 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Der er så de 2 følgende senarier der skal tages stilling til.1:Dette er den meget vanskeligebeslutning, man fravælger museumøen samt bygninger placeret udenforden på nedenstående kort viste linie.
En beslutning der ikke er nem at tage, i vort netværk er der mange eksempler på sådanne valg, det der ernærmest er Hamburg hvor man har fastlagt sikringslinierne, samtidigt med at man støtter de ejere der byggereller har bygninger udenfor sikringslinien. Denne løsning vil vi IKKE anbefale idet der vil være rigtigtmange værdier der enten skal sikres, placeres andetsteds eller som i en givensituation vil gå tabt.2en sikringslinie der indeslutter en del af havnen inkl. Museumsøen:Denne sikring udføres med enspuns udført i plast nedtrykket på ydersisden af de eksisterende moler, disse forlænges således at der alenebliver indsejling i en langt mindre bredde en på nuværende tidspunkt. Vi er bekendt med at der er udarbejdetplaner for udviddelse af havnen i den vestlige del. Her bør man overveje om denne skal sikres. Nårsituationen opstår, rydder man de havnepladser der ligger udenfor sikringslinien- samtlige både rykkes ind ide sikrede havneområder og ”porten” lukkes. Den foreslåede ”sluseport” påtænkes udført som en lodretoplukkelig port placeret hvilende på bunden i den aftalte indsejling. (løsningen er kendt fra eksempelvisVenedig sikringen). De steder molerne forlænges udføres de i samme bredde som allerede udførte moler.Det vil være nødvendigt at etablere en pumpeløsning som beskrevet under strækning 5, denne kan eventuelsetableres som en fælles enhed.
Produkter: Spuns i system TIDEWALL, DPS2000 demonterbar søjle bjælke barriere, Water-Gate mobilbarriere, WHS magnetskot, m.v.. De enkelte produkter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 26 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
7 Sikring på land langs kystvejen frem til T-krydset vest for oplagsplads forbådeOmrådet vil være truet ved en vandstand på over kt 1.500, hvor der vil dog være risiko for oversvømmelse afbygninger, klubhuse, boliger og lagerpladsen for både samt vendeplads for trafik.
Oplagplads til både, klubhuse og boligerSamtlige bygninger led overlast under ”BODIL”
Bygningerne i område vil være udsat for indtrængende vand ved højvande, det anbefales at etablere ensikring af kystlinien, samtidigt med at man anbefale sikring af kloaksystem og en sikring af lavtliggendefacader med skot imod indtrængende vand.
Sikring kan udføres med:I dette områdede sikrer man kysten ved etablering af enten et demonterbart barrieresystem eller enmobil bat vurderes at der ikke vil være mulighed for at etablere et dige.I dette områdede sikrer den enkelte lodsejer samt offentlige myndigheder kloakledninger vedmontage af tilbageløbssikringer. Disse skal efter vores vurdering altid placeres udenfor bygninger ien brønd.Den enkelte bygnings- og matrikkelejer anbefales derudover at sikrer egne bygninger med barrierenenten mobile (ved træbygninger), eller montage af løse skot foran åbninger i facaderne.Der anbefales at man lader bygningen gennemgå i relation til oversvømmelse og klimasikring.
Produkter: DPS2000 demonterbar søjle bjælke barriere, Water-Gate mobil barriere, WHS magnetskot, m.v..De enkelte produkter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 27 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

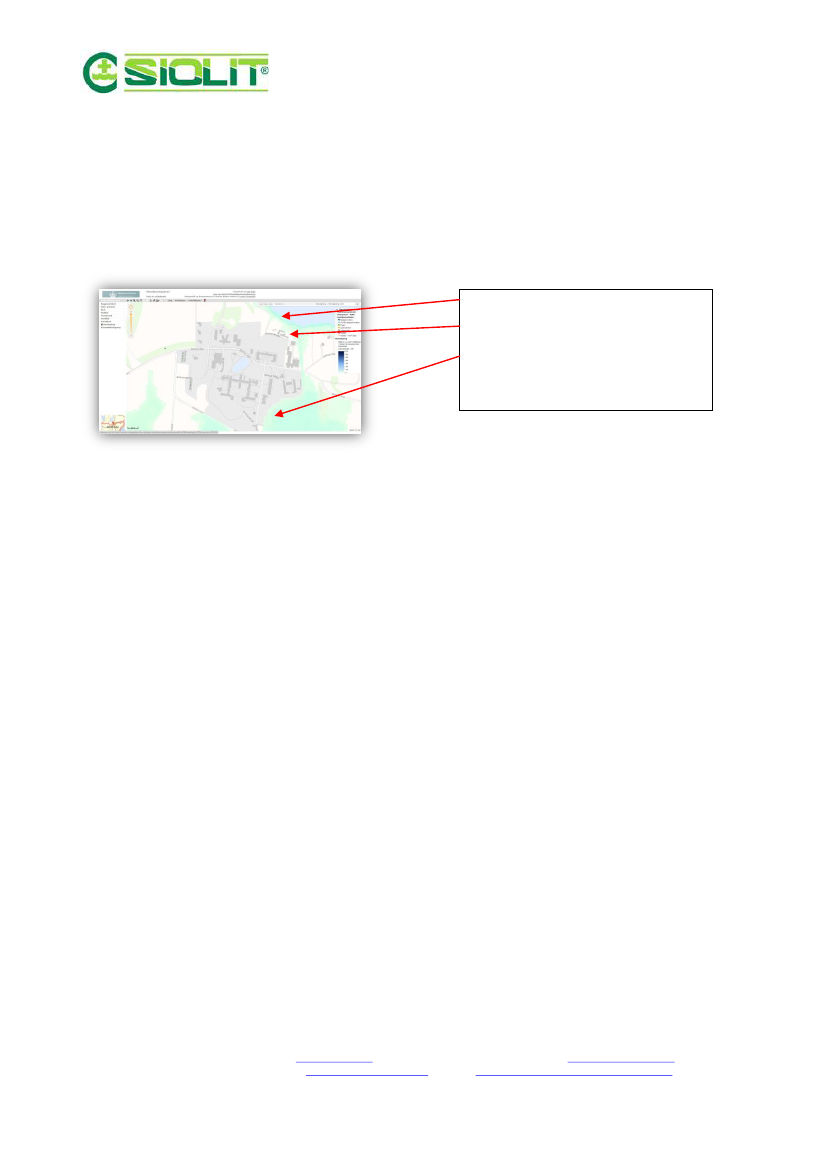

8 Sikring Vest for havneområdet – oplæg til sikring af 2 stk tekniske anlæg.Området indeholder 2 tekniske anlæg, kloakrensning. Det ene er beliggende tæt på kystlinien og er truetallerede ved en vandstand på kt 1.100. Det andet er beliggende længere inde i landet, men er alligevel truetved en vandstand på over kt. 2.000. Det vurderes at sikringen her alene er et offentligt anliggende. Kloakanlægges fortsatte drift også ved lavere vandstande bør vurderes.
Placeringen af den nedre anlægSct Hans Varmecentral og teknisk område,Placeringen af det øvre anlæg
Visse bygninger i området vil være udsat for indtrængende vand ved ekstremt nedbør og disse bør mananbefale sikring af kloaksystem og en sikring af facader med skot imod indtrængende overfladevand.Sikring kan udføres med:Etablering af et dige med topkote 2.900, den/de eksisterende cykelstier føres op og placeres påkronen. Dette vil fremtidssikre en forhøjelse af sikringskoten idet der så kan placeres et mobiltbariere system. Risikoen for underløb vurderes.På det kloakanlæg der ligger inde i landet etableres der et dige, eneste åbning er indkørslen der sikresmed en 24/7 løsning.Alternativt udføres diget således at den eksisterende cykelsti føres gennem en åbning i diget. Denneåbning sikres med en manuel eller 24/7 virkende barriere. Ellers som ovenfor beskrevet.
Produkter: Water-Gate mobil barriere, DPS2000 Demonterbar søjle – bjælke barriere, anhamm 24/7automatisk klapskot. De enkelte produkter er kort beskrevet i produktafsnittet bagerst.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 28 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Hvad koster det så at få udarbejdet et samlet projektforslagVi betragter området som et pilotprojekt og vil tilbyde jer at udarbejde et konkret projektforslag på følgendevilkår:Udarbejdelsen af projektforslaget udføres til en fast pris efter nærmere aftale.Projektforslaget udarbejdes elektronisk og placeres på en dertil oprettet blogside.Udlæg og reproduktion betales efter aftale.Kørsel/ broafgift afregnes efter statens regler.Beslutter man, at realisere projektet refunderes fastprisbeløbet fuldt og helt på slutregningen.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 29 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

Hvem skal skaffe hvad?:

For at man kan tage stilling til hvordan man sikrer dette området skal følgende informationerfremskaffes:Siolit fremskaffer og yder:Indsamling af tilgængelig videnBesigtiger området for en nærmere vurdering af placeringsmulighederne for en sikringslinieDeltager i møder med relevante myndigheder, lodsejere m.v.Deltager i diverse møder og præsentation for de berørte borgere i området.Samler, vurderer og udarbejder et projektforslagFremstiller oplæg til foldere, blogside m.v.Deltager i fastlæggelse af sikringskoter, sikringslinieplacering m.v..Udarbejder i samarbejde med beredskabet i Roskilde en beredskabsplan for området.
Roskilde kommune fremskaffer og stiller følgende materiale til rådighed for Siolit A/SLedningsinformationer for området som helhed.Afklarer med andre myndigheder om der er krav til etablering af permanet sikring langs de berørte arealer.Afklarer om der er krav fra andre myndigheder til etablering af mobile sikringssystemer langs de berørtearealer.Deltager i møder med relevante myndigheder, lodsejere m.v.Deltager i diverse møder og præsentation for de berørte borgere i området.Fremstiller foldere og informationsmateriale til omdeling på oplæg fra Siolit A/SDeltager i fastlæggelse af sikringskoter, sikringslinieplacering m.v..
Vikingeskibsmuseet fremskaffer og yder:Udarbejder en komplet liste og hvilke genstande og bygninger der skal sikres, deres placering i området, listenprioriteres.Deltager i afklaring med andre fredningsmyndighederne, hvilke krav der stilles ved etablering af en permanetsikring langs de berørte arealer og bygninger.Deltager i møder med relevante myndigheder, lodsejere m.v.Deltager i diverse møder og præsentation for de berørte borgere i området.Fremstiller foldere og informationsmateriale til omdeling på oplæg fra Siolit A/SDeltager i fastlæggelse af sikringskoter, sikringslinieplacering m.v..Stiller lokal viden, foto m.v. til rådighed.
Lodsejerne / grundejerforeningerne fremskaffer og yder:Stiller lokal viden, foto m.v. til rådighed.Deltager eventuelt i besigtigelser af områdetDeltager i møder med relevante myndigheder, lodsejere m.v.Deltager i diverse møder og præcentation for de berørte borgere i området.Fremstiller oplæg til foldere, blogside m.v.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 30 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.Deltager i fastlæggelse af sikringskoter, sikringslinieplacering m.v..

Hvad var omfanget af BODIL´s hærgen?

Overordnet har vi vurderet hvilke konsekvenser BODIL (kt. 2.100 over DNV90) havde på området, samt setpå hvilke mulige produkter der kan anvendes i det aktuelle område.
Antal berørte ejendomme i området er optalt til ca 100 matriklerDen samlede længde af strækningen der var berørt under Bodil var:oLangs den linen der blev oversvømmet2.500 meteroOmkredsen af museumsøen, ikke opmåltxxx meteroEjendomsværdien i.h.t kort oplysninger mere end300,0 mill kr.oVærdi af skadet indbo m.v. skønnet50.0 mill kr.oSkader på museet er ikke opgjort / tilgængelige?oTab af kulturarv ikke kendt?oIndsatsomkostninger – beredskab, pumpning m.v.?oPersonlige langsigtede konsekvenser – PTS m.v?oTab af ejendomsværdi i området?
Alle ovennævnte tal er skønnet eller optalt på tilgængeligt materiale.
Værditabskortet, bemærk den stiplede linje som markerer vandstanden under BODILI forbindelse med dette kort er der ikke i systemet medtaget værdierne for Vikingeskibsmuseet ogmuseumsøen, vi har derfor registreret ejendomsvurderingerne for disse og skønnet en samlet bygningsværdipå mere end 25,0 mill. kr.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 31 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

Hvad koster stormflods- og højvandssikring:

Vi ved af erfaring, at permanete løsning ofte er dem der er sværest at få tilladelser til. Mange lokale vil ydemodstand, idet man ”stjæler” deres havudsigt. Løsninger med diger, støbte konstruktioner og spuns er megetkostbare og tunge løsninger.Demonterbare systemer er særdeles effektive i store sikringshøjder.Automatiske skotløsninger virker 24/7.Mobile systemer er effektive og særdeles hurtige at udlægge. De kan anvendes andre steder til dagligt.Forholdsmæssigt koster mobile systemer 40 % af en demonterbar løsning hvis disse er placeret på fastunderlag, løsninger som de her skitserede vil vi sammen med vore samarbejdspartnere og leverandøre gernemedvirke til bliver realiserbare ved allerede at samarbejde i projekteringsfasen.

Overordnet vurdering af barrieretyper:

I forbindelse med udarbejdelsen af dette oplæg, herunder besigtigelse på stedet, gennemgang og vurdering afGIS kortmaterial samt en ”overflyvning” af området på Google earth vurderes mulighederne for at sikreområdet ved anvendelse af nedenstående systemer:A. Udlægning af mobil barriere Water-Gate i højder tilpasset det aktuelle sted og besluttetsikringshøjde.B. Sikring af hele eller dele af strækningen med det demonterbare barrierersystem DPS2000.C. Kombineret sikring med anvendelse af diger, demonterbare systemer, permanente konstruktioner ogmobile barrierer.D. 24/7 sikring af adgangsveje gennem sikringslinierne – udføres med en anhamm løsningE. Etablering af permanete sikringer som diger, støbte eller spunsede vægge eventuelt påbygget”Glassystemet”.F. Sikring af private ejendomme bag sikringslinjer samt blue spot områder.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 32 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

Produkter der kan bringes i anvendelse:

De produkter der kan komme i anvendelse vil være nedenstående. I den næste fase indarbejdes og vælgesendegyldigt de produkter der sskal anvendes. Samtlige produkter er udvalgt ud fra det kriterie, at de er bedstegnede, gennemtestede og har bevist deres værd over en længere årrække. Produkterne kan alle indgå isikringslinier enten alene eller i en kombination med et eller flere andre af vore barriere. Vi har valgt at viseenkelte eksempler på hvad de enkelte produkter er blevet anvendt til, yderligere informationer kan rekvirereshos vores projektansvarlige medarbejder.På de følgende sider er der en kort teknisk beskrivelse af de enkelte produkter.

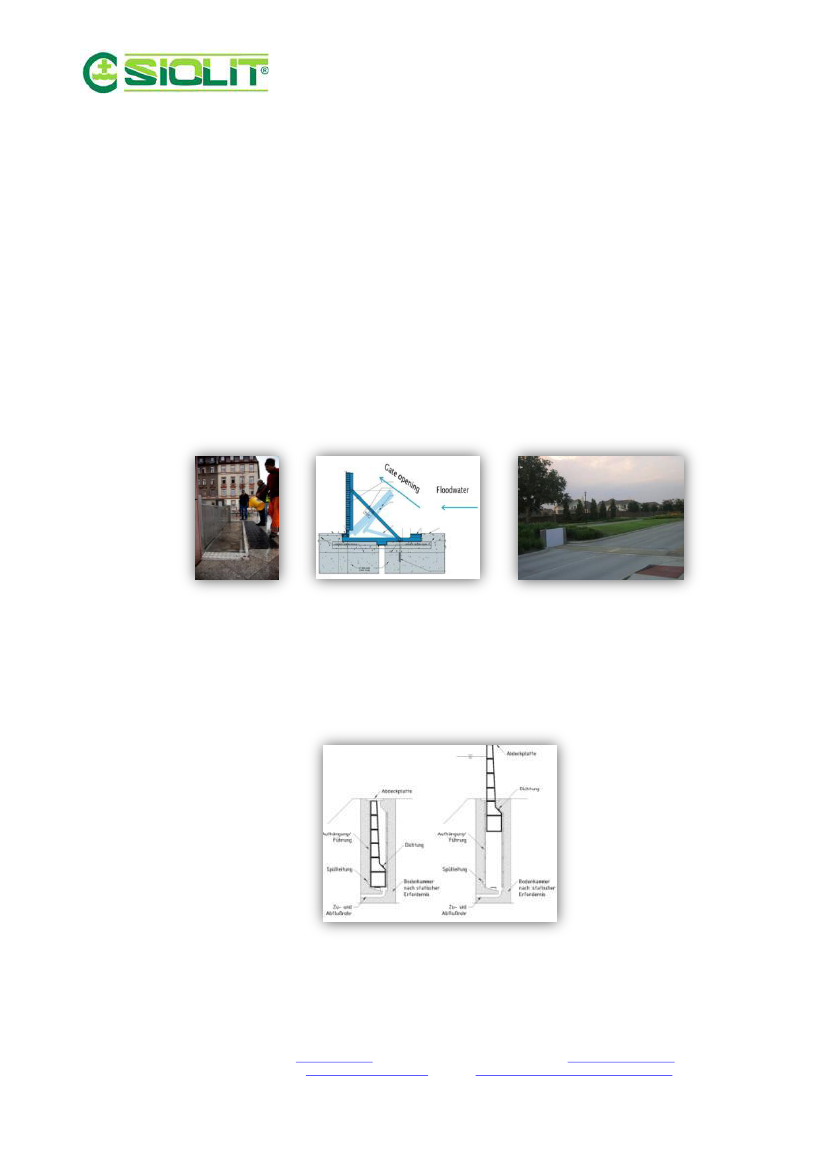

Automatisk 24/7 klapskot:Barrieren er en aktiv 24/7 automatisk fungerende og de 2 typer, vi kan tilbyde ligger begge vandret iinaktiv tilstand. Når vandet kommer lukker skottet.
Automatisk 24/7 lodretvirkende barrierer.Denne fungerer som overstående, den eneste forskel er at denne er lodret stående.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 33 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

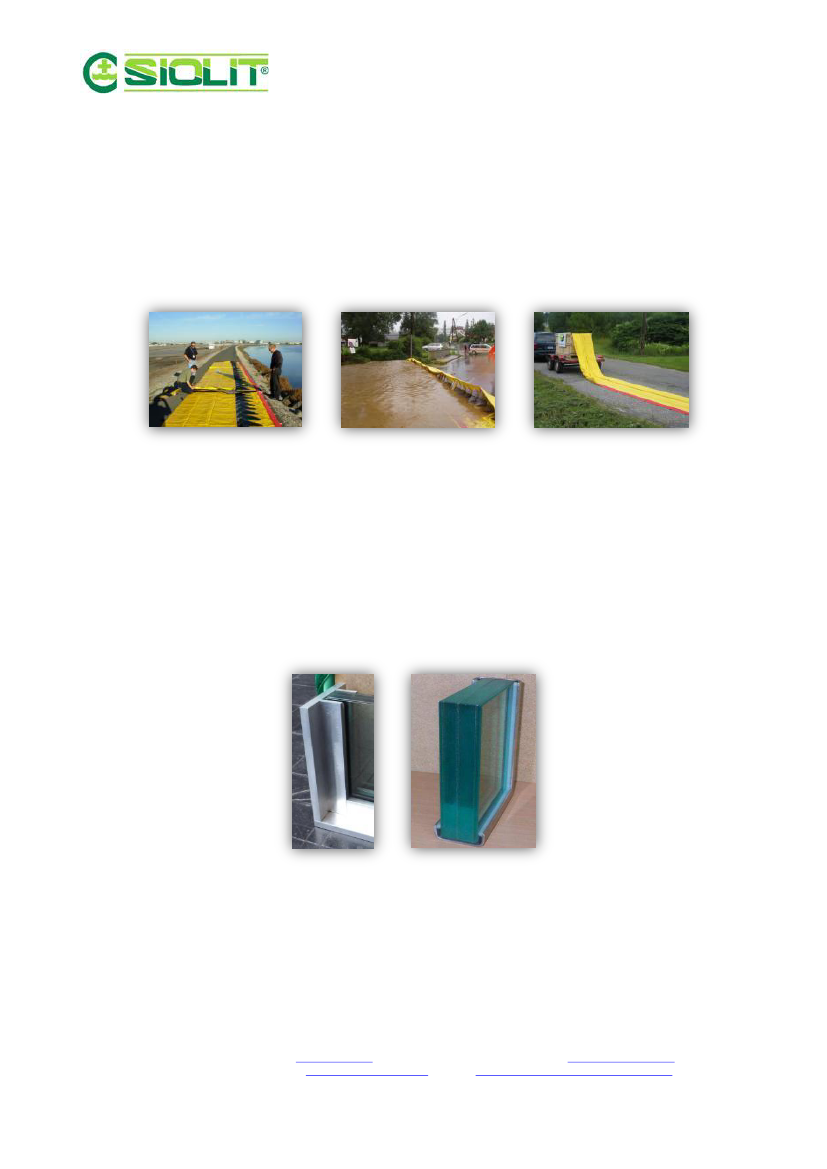

Water-Gate mobil barrieresystem,anvendes på strækninger, hvor der er tilstrækkelig friflade.Dette er verdens hurtigste mobile barriere, med sikrigshøjder på op til 1.000 mm, kan der udlæggesop til 19,0 km/timen. Barrieren kræver en fri bredde på 4 gange den sikringshøjde den dækker. Denkan udlægges på de fleste underlag.
Udlægning i allerede oversvømmede områder er muligt.
Højvandssikre glasfacader:Facaderparti udføres som 100 % højvandssikre i en højde op til mere end 5.000 mm.. Afhængigt afglasfelternes størrelse. Karmprofilerne vil i dette tilfælde kunne udformes som de eksisterende.Glasset er udført som en lamineret konstruktion.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 34 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
DPS2000 demonterbart søjle – bjælkebarriere:Dette system har gennem utallige indsatser rundt om i verden bevist sit værd. Sikringshøjder op til2.000 mm kan udføres uden skråstivere, over dette og op til 5.000 mm udføres der skråstivereberegnet til netop det aktuelle indbygningssted. Barrieresystemet kan opstilles i oversvømmedepmråder såfremt søjlerne er monteret korrekt tidligt i forløbet. Der leveres færdige statiskeberegninger som en del af leverancen.
TIDEWALL Vinyl seewalls:
Man har erfaret at selv de bedste dæmninger over tid risikerer et underløb eller en opbrødning. Derforforsynes mange eksisterende diger med en lodret sikring fra dige krone og ned til fast bund. Denne sikringkan udføres som en TIDEWALL løsning.
Der ydes livvarig garanti på produktet.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 35 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

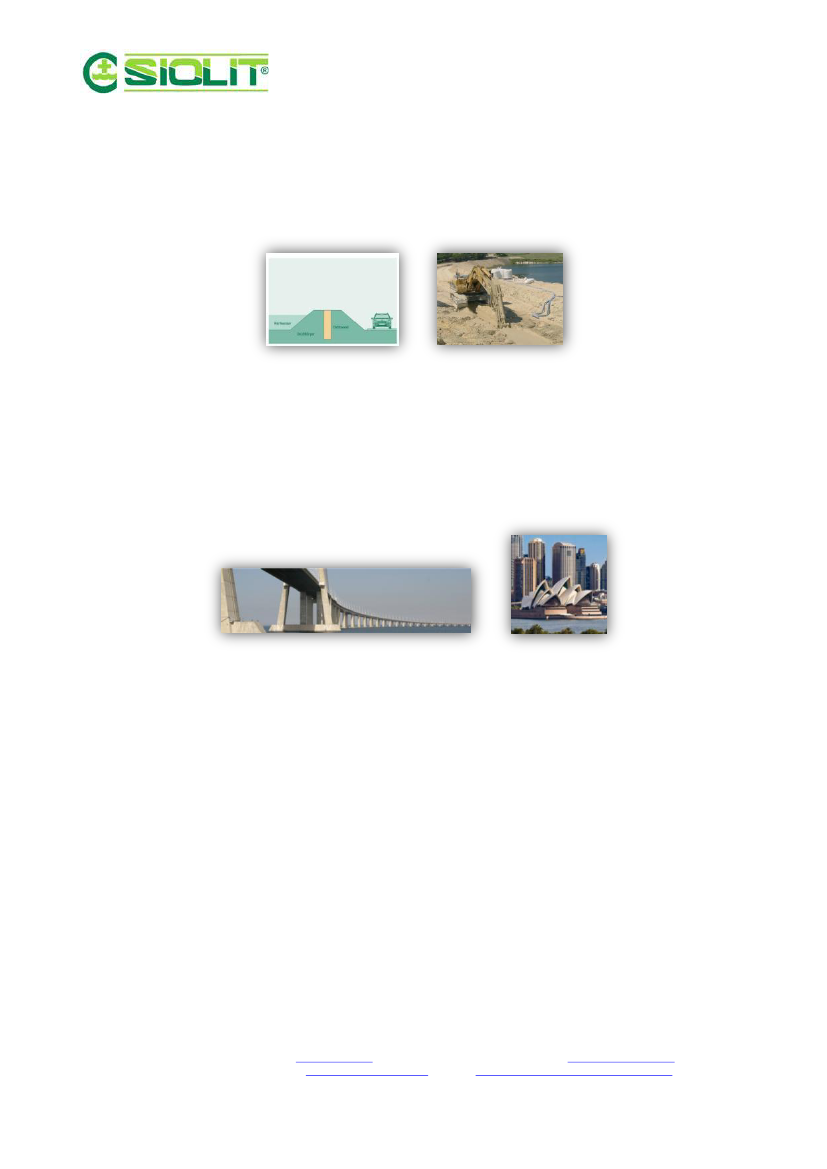

Nedfræsning af betonit som underløbssikring
Løsningen er anvendt til inddæmning af forurenede grunde, holdbarheden er pricipielt uendelig. Metodenanvendes desuden til sikring af eksisterende diger imod underløb, produktet kommer fra den danskeleverandør, Dantonit i Odense.
Sinnotec produkter til beskyttelse af betonkonstruktioner m.v.
Produkterne omfatter et komplet betonrenoveringssystem. Produkterne har bevist deres effective beskyttelseaf betonkonstruktioner selv i aggressive miljøer. Blandt andet er de anvendt til betonkonstruktioner, påOperahuset I Sydney, piller i broer, vandtætning af kældre under ambassade i Berlin hvor der konstant erstående vandtryk på kælderydervæggene. Kontakt Christian Jensen for yderlige informationer.
Produkter fra vore samarbejdspartnere:Bygross: Permeable belægninger, afvandingsrender m.v.Grundfoss pumperKloak tilbageløbssikringer fra KESSEL
En del af disse produkter, herunder automatiske skot skal efterses rutinemæssigt for funktion af fabrikantensmontører.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 36 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.
Næste skridt:På baggrund af projektoplægget besluttes, hvilken løsning der ønskes til sikring af området. Den videreprocedure fastlægges i samarbejde med de relevante parter.Der kan ligeledes være tale om et OPI samarbejde eller lignende.I næste fase indhenter vi faste tilbud på den del af projektet, der relaterer sig til vore produkter, og samtidigtlader vi udarbejde overslag på nødvendige arbejder.
Konklusion.Boligområder skal sikres og fungere under de værst tænkelige højvandshændelser.. Mange personligetragedier vil ramme selv velfungerende familier efter de er ramt af stormflod, personlige tragedier som manved anvendelse af de rigtige løsninger kan undgå. Kulturarven skal sikres imod enhver form for skader somfølge af ekstremt vejrlig. Hvis man ikke foretager sig noget, kan skaderne være uoprettelige på kulturarven
Med venlig hilsenSiolit A/SFuglebakken 43DK 5610 AssensTlf: +45 6471 1115Cvr. 19359581Administrende direktørChristian JensenMobil: +45 2019 2316E-mail: [email protected]ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail: [email protected]
Rev 1 mindre skøhedsfejl rettet d. 4. februar 2914 HJE
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 37 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

Beredskabsstyrelsens vurderinger i deres nylig udsendte rapport,

Nationalt Risiko Billede (NRB).

Beredskabsstyrelsen har d. 9. april 2013 udsendt en samlet risikovurdering af forhold internt iDanmark (NRB), Det er første gang styrelsen udsender en sådan. I denne er mange forhold oghændelser gennemgået. Der er opstillet scenarier for hvilke konsekvenser eksempelvis skybrud,stormflod, orkaner og andre naturfænomener kan have, og hvad de tidligere hændelser har påførtsamfundet.
Skybrud, stormflod og orkaner ligger meget højt prioriteret i relation til de hændelser, der er med iplanen. Der henvises specifikt til skybruddet i København 2011, hvor store dele af byen blev megethårdt ramt.
Efter at have læst den første udgave af NRB er det klart, at vi har en kompetent civilberedskabsstyrelse.
Under ”BODIL” og i dage efter var store dele af Beredskabsstyrelsens pumpekapacitet i gang på deramte steder, der blev ydet en meget omfattende og kvalificeret indsats.
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 38 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
Oplæg: Havnen i Roskilde – højvands- & stormflodssikring.

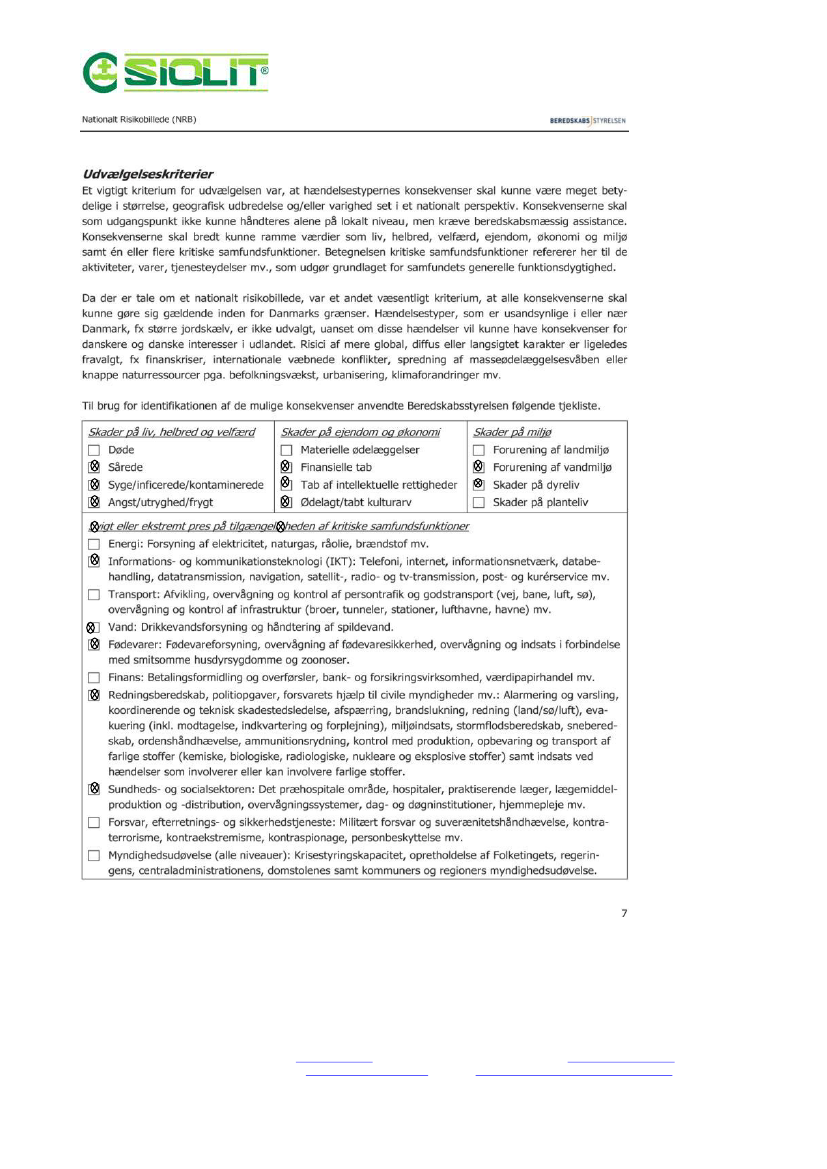

Bilag A: NRB risikovurdering:
Siolit A/SFuglebakken 43DK 5610 AssensTlf. +45 6471 1115CVR 19359581
Administrende direktørChristian JensenMobil: +45 2019 2316E-mail:[email protected]Hjemmesider:http://siolit.wordpress.com/
ProjektansvarligHenrik J. EriksenTlf: +45 5044 9544E-mail:[email protected]http://klimatilpasning.wordpress.com/about/
Side 39 af 39
d. 2. februar 2014rev 1: d. 4 februar 2014
