1
Projektområdet
2

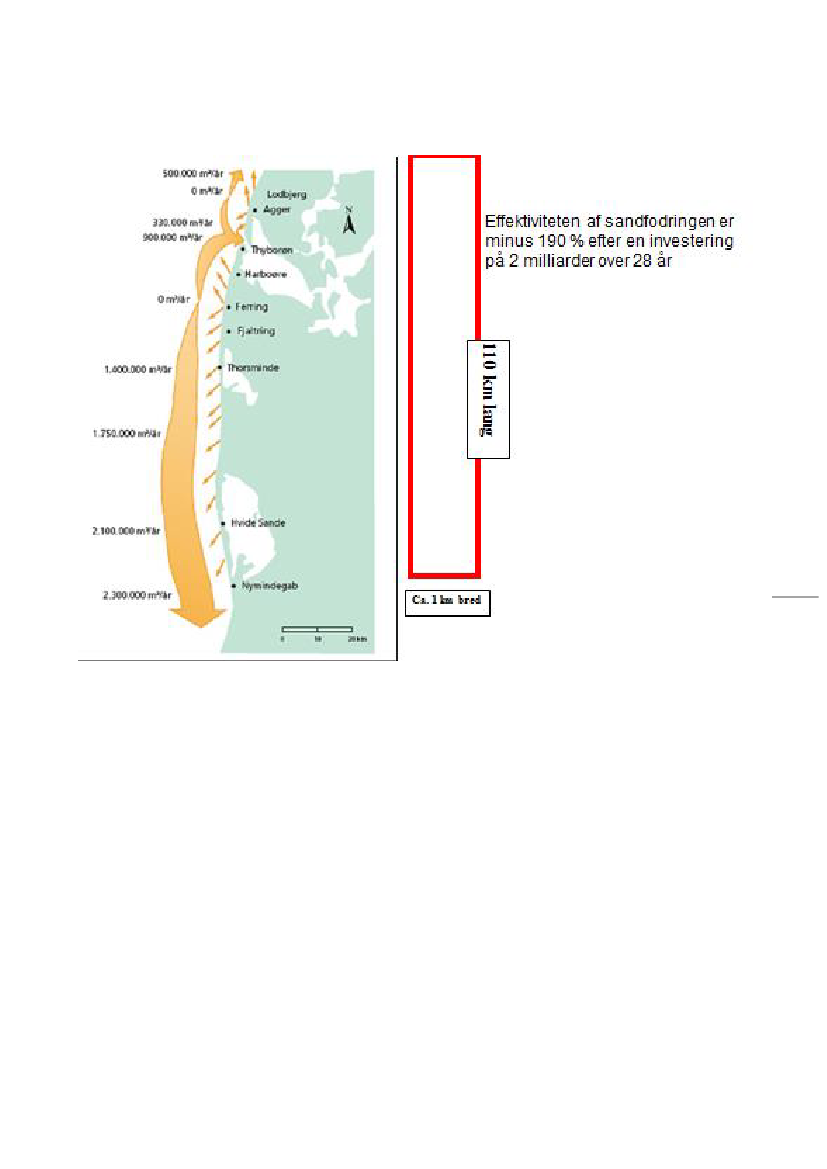

Projektområdet er 110 km langt og går fra Nymindegab til Lodbjerg nord for Agger Tange.Vestkysten er på vej til at kollapse totalt efter at der er indpumpet 59 mio. kubikmeter sand påvestkysten over de sidste 28 år, men erosionen har været 112 mio. kubikmeter, så resultatet ernegativt med 53 mio. kubikmeter efter en investering på 2 milliarder.Alle sandfodringer har nu fejlet over de sidste 28 år og derfor må man nu vælge en mere effektivløsning.SIC systemet kompenserer samtidig for den globale vandstandsstigning, idet SIC systemet hævermiddelstrandhøjden, som vi ser i vedhæftede bilag fra hele verden.
Design.
3

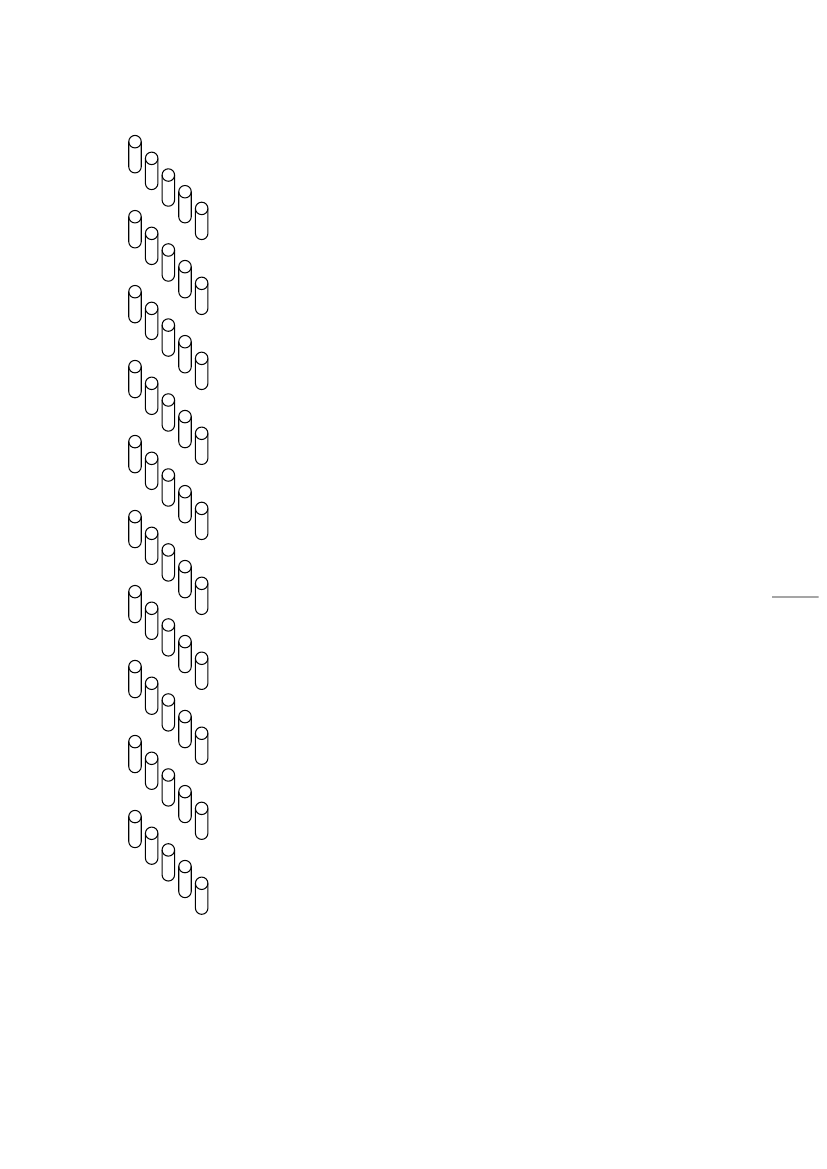

Trykudligningsmodulerne placeres med 100 meter mellem rækkerne og 10 meter mellemmodulerne i tværprofilet.Der placeres 5 - 11 trykudligningsmoduler i hver rækkeDet første modul placeres 10 meter uden for klitfoden
Installation

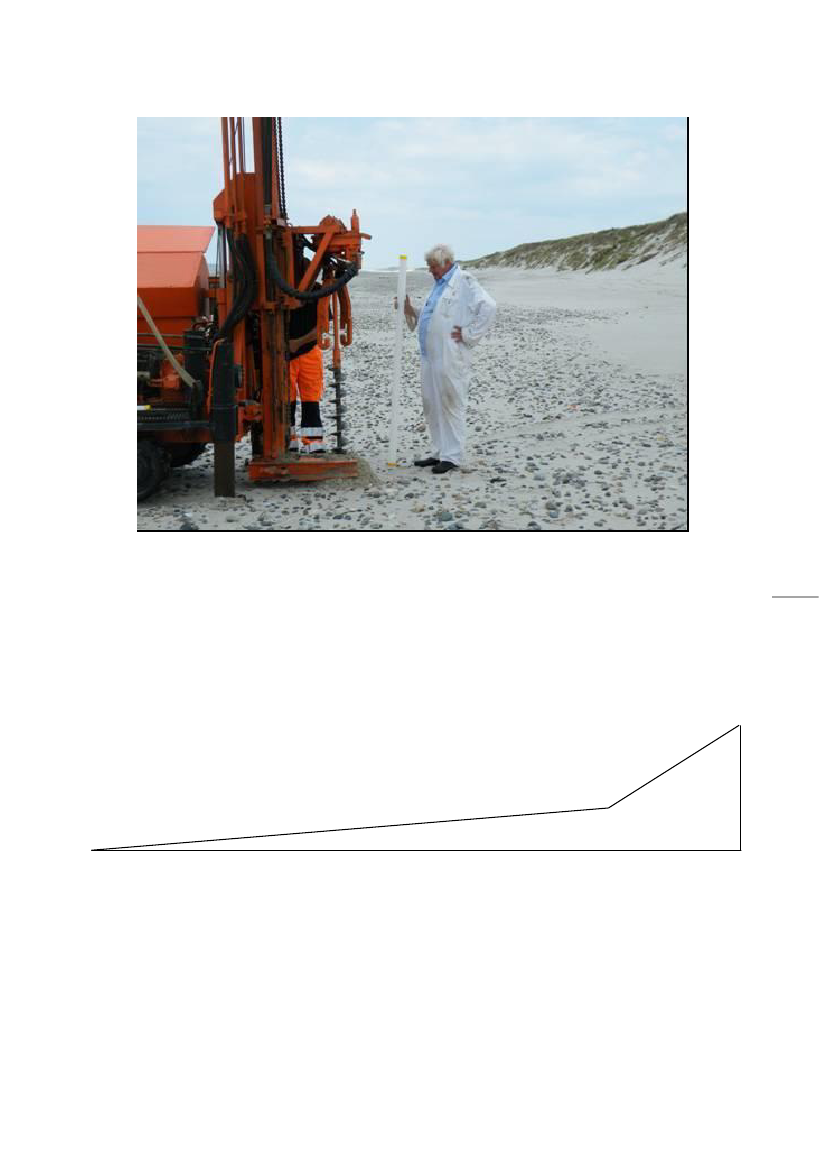

Installationen udføres med en borerig, så modulerne sættes 30 cm under strandniveau.4Trykudligningsmodulerne dykkes i stranden, så toppen af modulerne sidder ca. 30 cm nede i sandetunder stranden ved installationen.Opmåling.
Klitfod kote 4,0 m.
Stranden opmåles i 50 - 100 meters bredde, så middelstrandhøjden kan beregnes.Første målepunkt bliver kote 4, som er klitfoden og som bliver referencelinjen i de fremtidigeopmålinger på strandeDer er 100 meter mellem målelinjerne.Opmålingen udføres af et statsautoriseret landinspektør firma, som f. eks. Geopartner i Ringkøbingeller Nellemand og Bjørnkjær i Frederikshavn, som opfylder vore kvalitetskrav.Når opmålingen udføres af en landinspektør, kan de foreliggende data ikke diskuteres efterfølgende
Opmåling på vestkysten
5

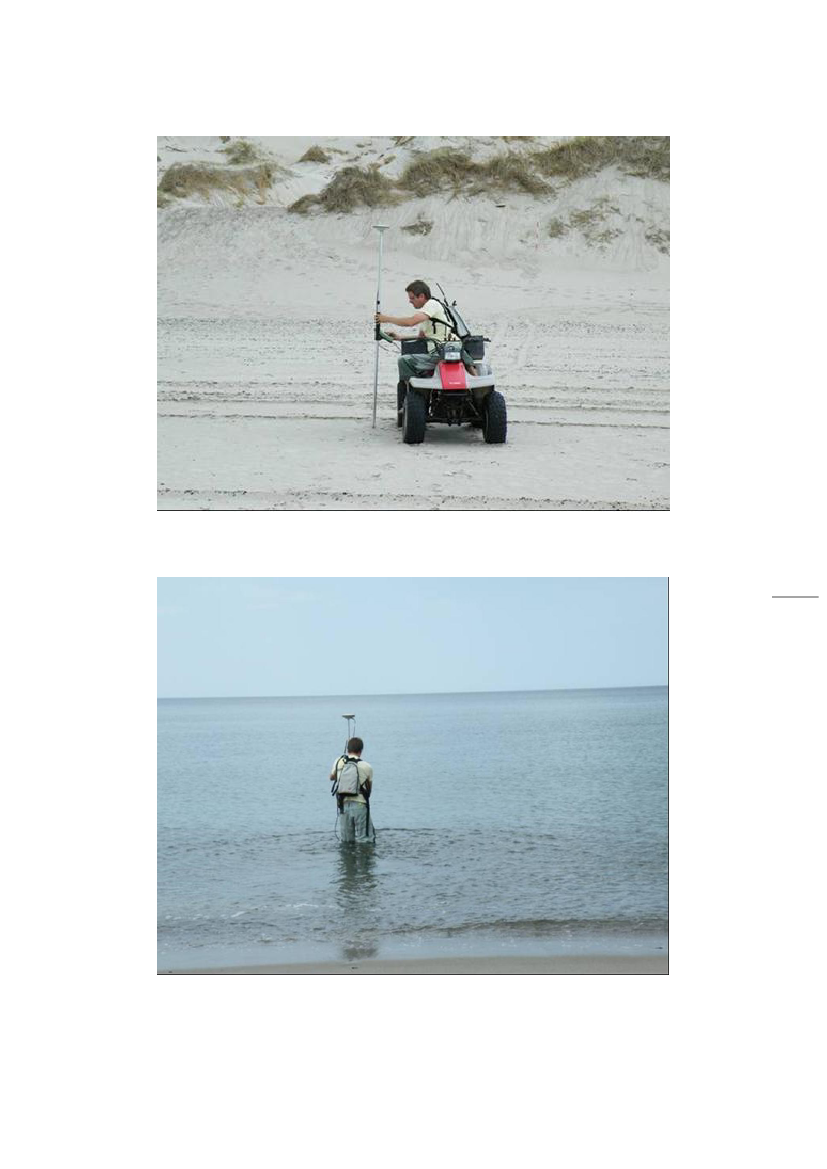

Opmålingen er basseret på RTK med GPS, hvor tolerancen er mindre end 2 cm i højden
EvalueringAlle opmålingsdata evalueres i samarbejde med Kystdirektoratet løbende baseret påmiddelstrandhøjden, som viser sikkerheden på kysten.KartelSom nævnt på mødet med Kystdirektør Merete Løvschall d. 12 November 2013 fremmerbegrænsede EU udbud kartelpriser inden for Kystbeskyttelse, idet de bydende efter prækvalificeringfår oplyst hvem de bydende er på opgaven.Derefter aftales de skyhøje priser på sandfodring og samfundet bliver snydt, som vi også kender ikorruptionsaftalerne i Afrika, Sydamerika, Asien og Mexico.Det vil derfor være en fejl af dimensioner, hvis kystdirektoratet nu udbyder en kontrakt påoprensning af sejlrenderne og kystfodring for en periode på 5 år.Kystdirektoratet er nu oplyst om de faktuelle forhold, som kun kan løses ved at Kystdirektoratetkøber sin egen sandsuger med en lastekapacitet på 3000 kubikmeter og en årlig kapacitet på 5,0mio. kubikmeter.En tip top moderne sandsuger koster kun 85,0 mio. kr. og kubikmeterprisen er derefter 5,00 kr. prkubikmeter og ikke 50,00 kr. pr kubikmeter som Kystdirektoratet kalkulerer med i den nyefællesaftale.Det ved enhver som har faglig indsigt på området.
6
Finanslovsforslag 2014 – 2017

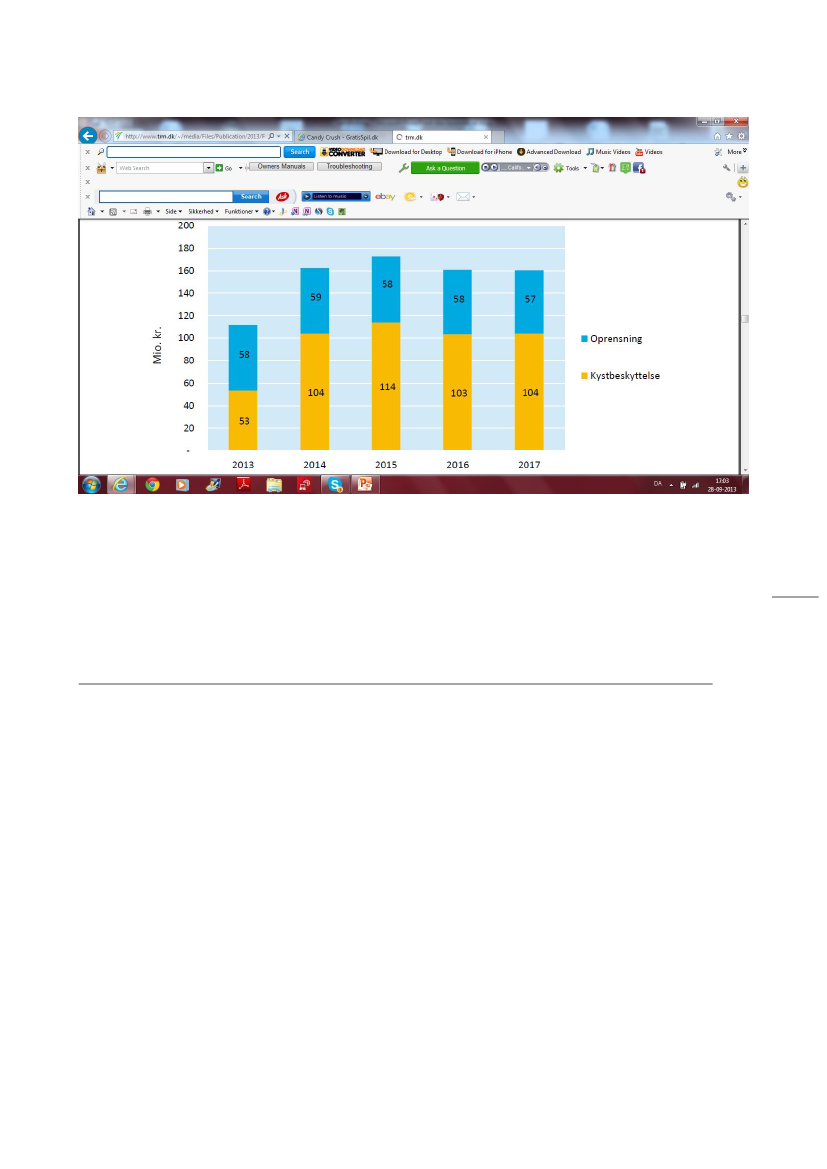

Ændringsforslag til finansloven201485,00,036,023,0144,019,0201525,036,061,0111,0201625,036,061,0100.02017725,036,061,0100,0
Indkøb af ny sandsugerDrift og vedligeholdelseSIC systemet på 110,0 kmOprensning sejlrenderUdgifter i altBesparelse
mio. kr.
Den eksterne leverandør af sandfodring benytter primært filippinere på sine sandsugere og dissereduktioner på budgettet genererer samtidig 21 nye danske arbejdspladser på den nye sandsuger,samt 5 nye arbejdsplaser i SIC.Det tager 1 år at bygge en ny sandsuger i Kina og sejltiden er 30 dage til Danmark.Fællesaftalen er imidlertid en femårig aftale og der er således en besparelse på ca. 500 mio. krOver 5 år.KonklusionHvis Kystdirektoratet fortsætter med EU udbud på oprensning og kystfodring vil vestkystenkollapse totalt, som vi ser efter en investering på 2 milliarder over de sidste 28 årPå den jyske vestkyst har man nu investeret 2,0 milliarder i sandfodring inden for kystbeskyttelseover de sidste 28 år og effektiviteten er minus 190 %.Der er i de seneste 28 år indpumpet 59,0 mio. kubikmeter sand på Fællesstrækningen, menerosionen har været 112,0 mio. kubikmeter og resultatet er derfor negativt med 53,0 mio.kubikmeter efter en investering på 2 milliarder, som vi ser på næste side.
100-10-20-30-40-50-60
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 42,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,11 -1,93 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 292-3,8-5,7-7,6-9,5-11,4-13,3-15,2-17,1-19-20,9-22,8-24,7-26,6-28,5-30,4-32,3-34,2-36,1-38-39,9-41,8-43,7-45,6-47,5-49,4-51,3-53,2
indpumpet sand
Erosion
Netto Erosion
Vi ser her det katastrofale resultat af sandfodringen på den jyske vestkyst over de sidste 28 år.Danmark skyller i havet.
8
Søndervig

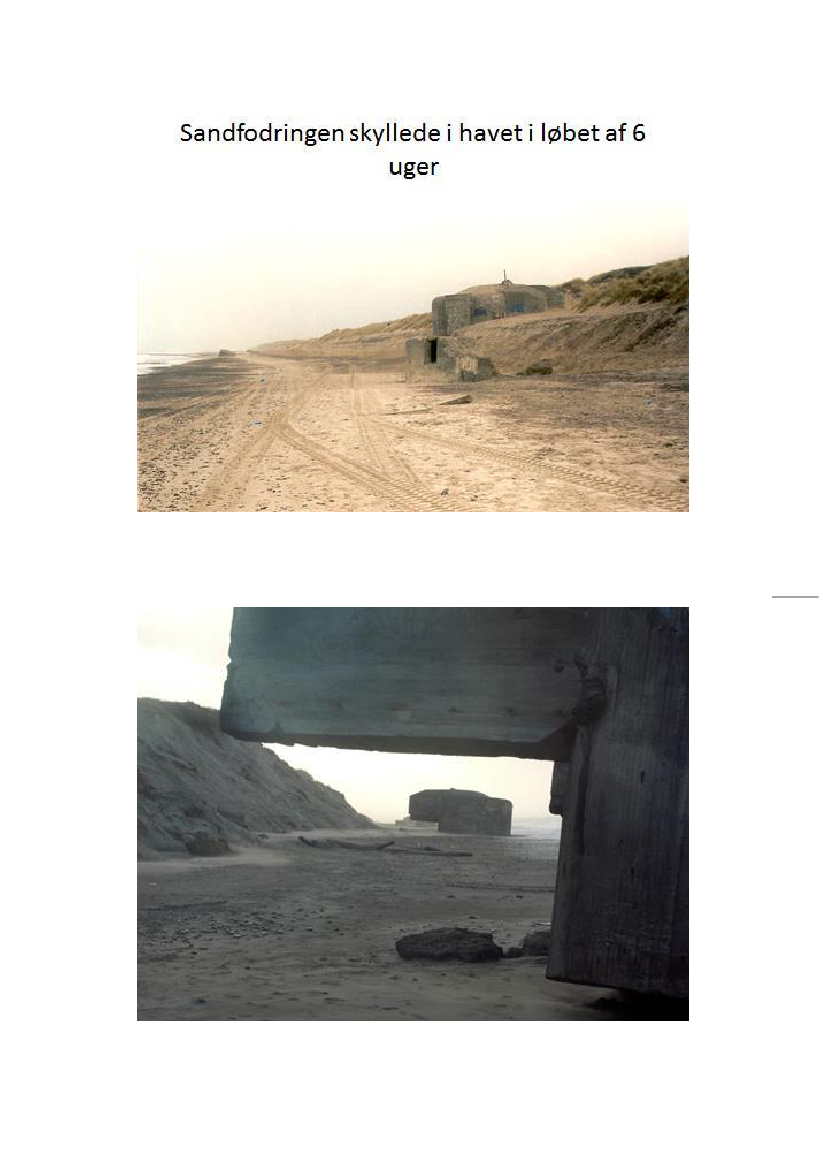

Vi ser her bunkeren nord for badevej i Søndervig 6 uger efter at KDI afsluttede sandfodringen d. 20oktober 20049
Den 9 januar 2005 stod bunkeren 22 meter ude i stranden og havet havde taget 22 meter af klitterne
Det er i dag klart for enhver at sandfodring reelt ikke virker på den jyske vestkyst og der er nu lavetet forsøg til 2 milliarder med sandforing, som er kollapset.Effektiviteten er minus 190 % efter en investering på 2 milliarder.Der er nu dokumentation for at SIC systemet kombineret med en ny sandsuger på 3000 kubikmeterer den optimale løsning, idet denne løsning er en dobbeltsikring af vestkysten, hvor erosionen nustoppes 100 %, som samtidig er meget billigere.Skagen d. 14 november 2013Poul Jakobsen
10
Bilag 1 Feltforsøg Gl. Skagen 1999 - 2002
11

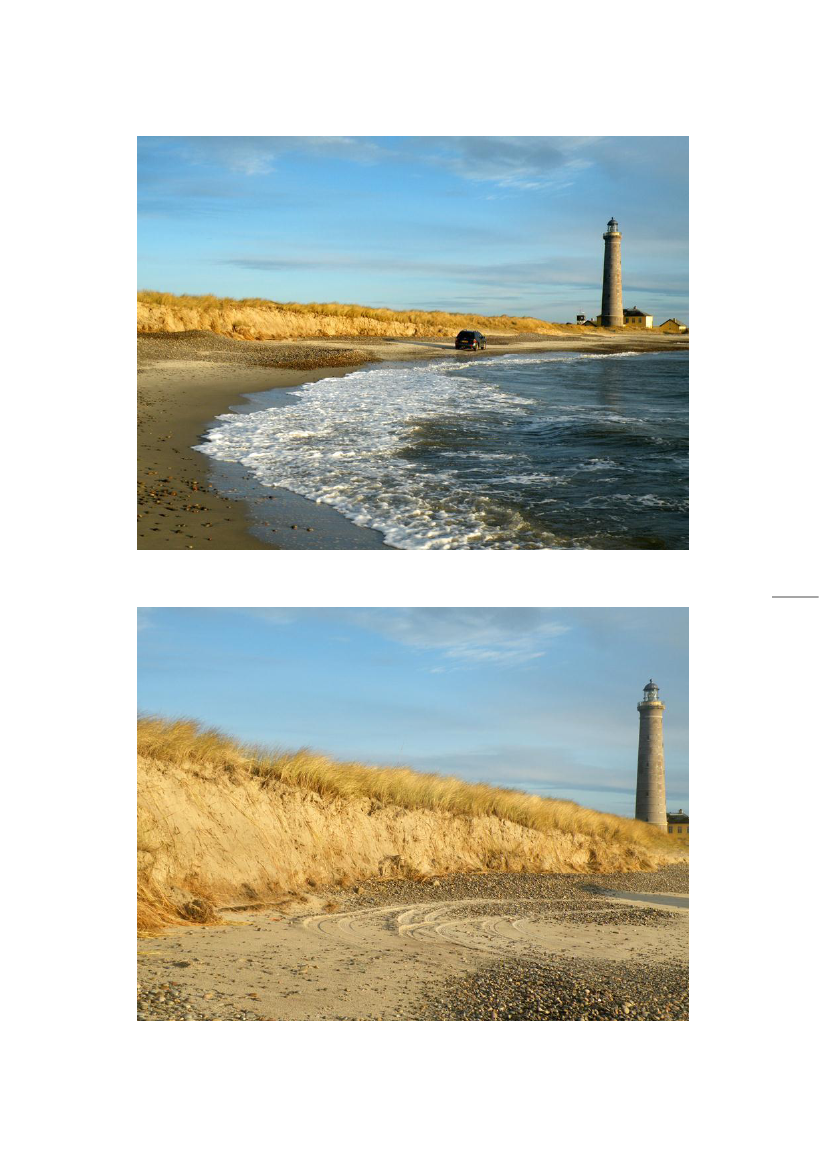

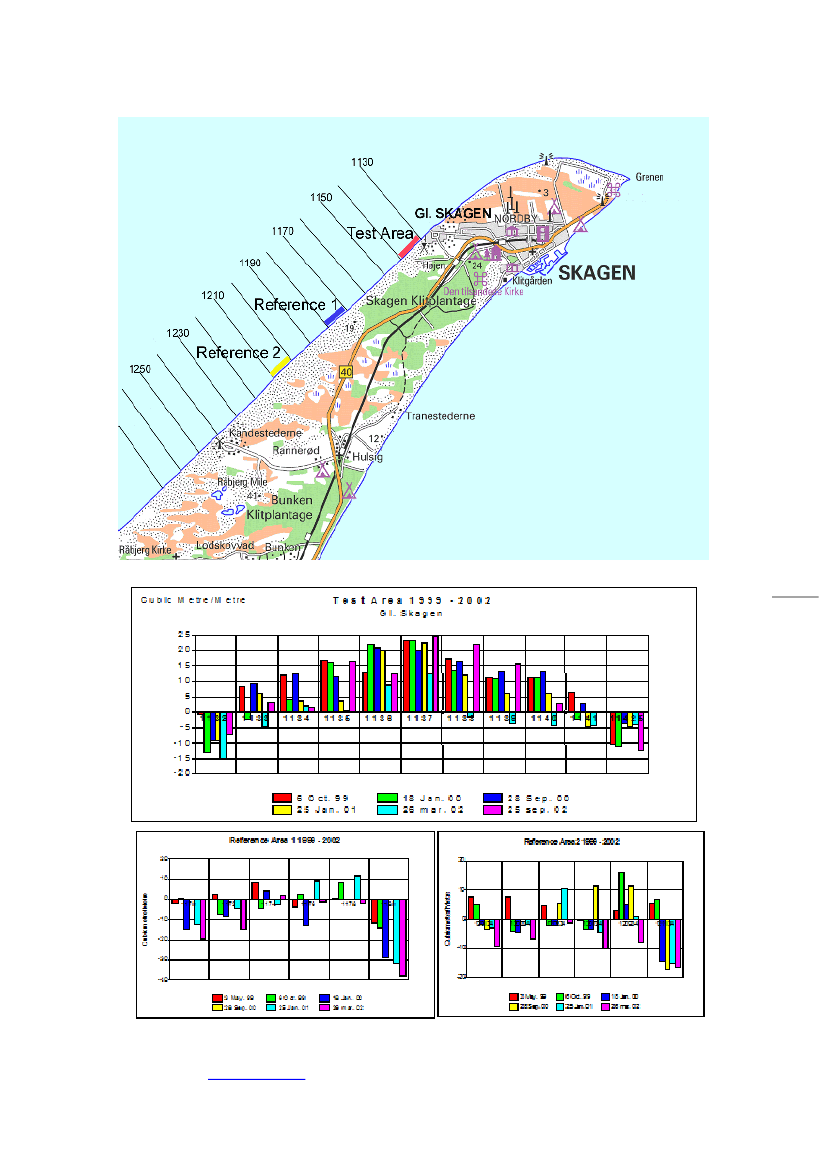

Vi ser her resultatet af den første test af systemet ved Gl. Skagen, som blev fremlagt på Yamba2000 i Australien. (www.shore.dk)
Bilag 2 Resultat Egmond an Zee Holland
12
Testen er gennemført i samarbejde med firmaet BAM i Holland og der var et kysttillæg på 50kubikmeter pr. meter indtil anlægget blev fjernet efter forsøget
Evaluation Egm ond March 2010
300,00
250,00
200,00
150,00
100,00
50,00
0,00StartMay 2009Oct 2009March 10
1183,40265,53283,20282,13
2140,07195,73209,20206,40
3119,73153,20165,33164,07
493,20120,07132,93140,40
563,60102,87104,27117,60
640,7389,3379,0793,33
724,2770,4759,0071,20
89,5752,8737,6449,79
Accum ulation 135.432 cubic m etersStartMay 2009Oct 2009March 10
13
Vi ser her at D50 er fordoblet i testområdet
Bilag 3 Resultat Skodbjerge
Average Beach Level
21,81,61,41,2M et er
10,80,60,40,20Ref 3Rør 21,82Ref 3Rør 2Ref 2Ref 21,03Rør 1Ref 1Rør 11,51Ref 11,08
Middelstrandhøjde
1,08

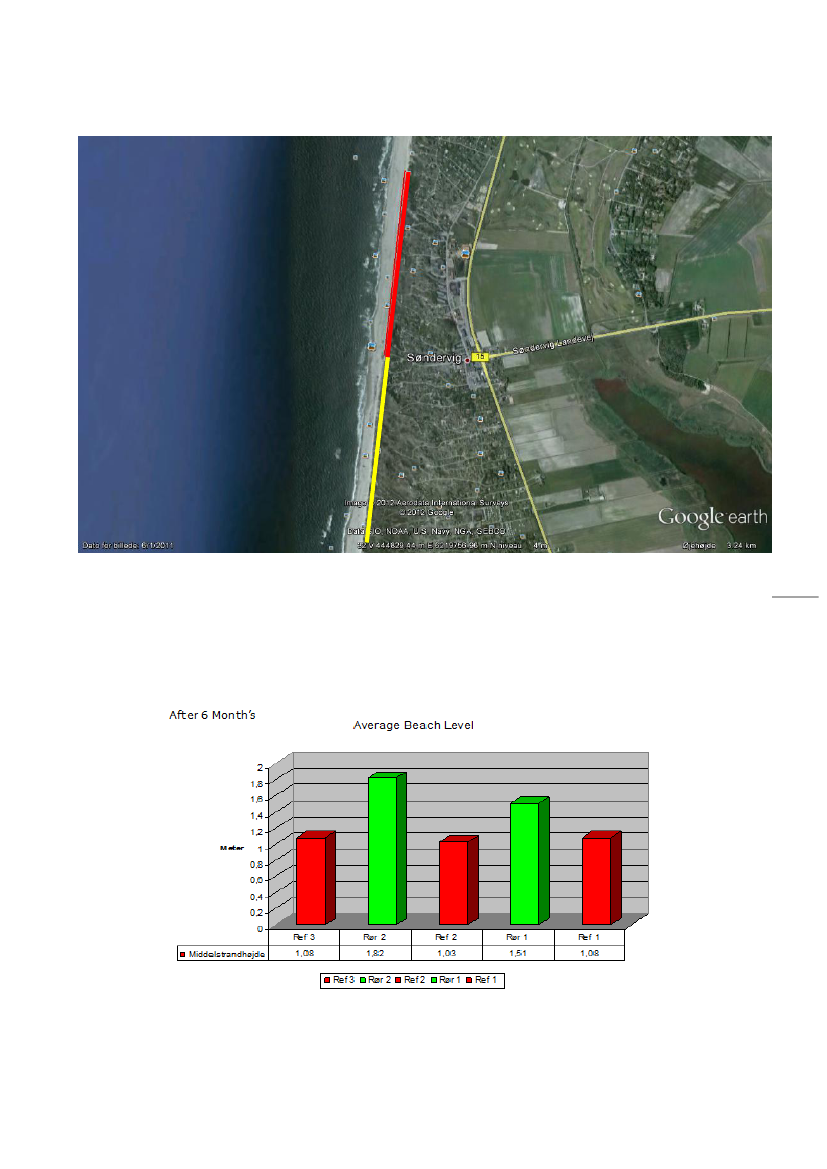

Resultatet ved Skodbjerge er signifikant allerede efter 6 måneder.
14
Efterfølgende er der også udtaget sandprøver over 30 km syd for Hvide Sande, som viser de sammeresultater som sandrøverne i Holland.
Bilag 4 Resultat Huanchaco syd Peru
15
Average beach level 50 meters wide250200150Cm100500Oct 2011May 2012Oct 2012
PEM177221242
REF247214227
Vi ser her at stranden er hævet 65 cm i 50 meters bredde på et år og hovedvejen ind til Huanchacoer sikret mod abnormal waves
Bilag 5 Pulau Tioman Island Malaysia

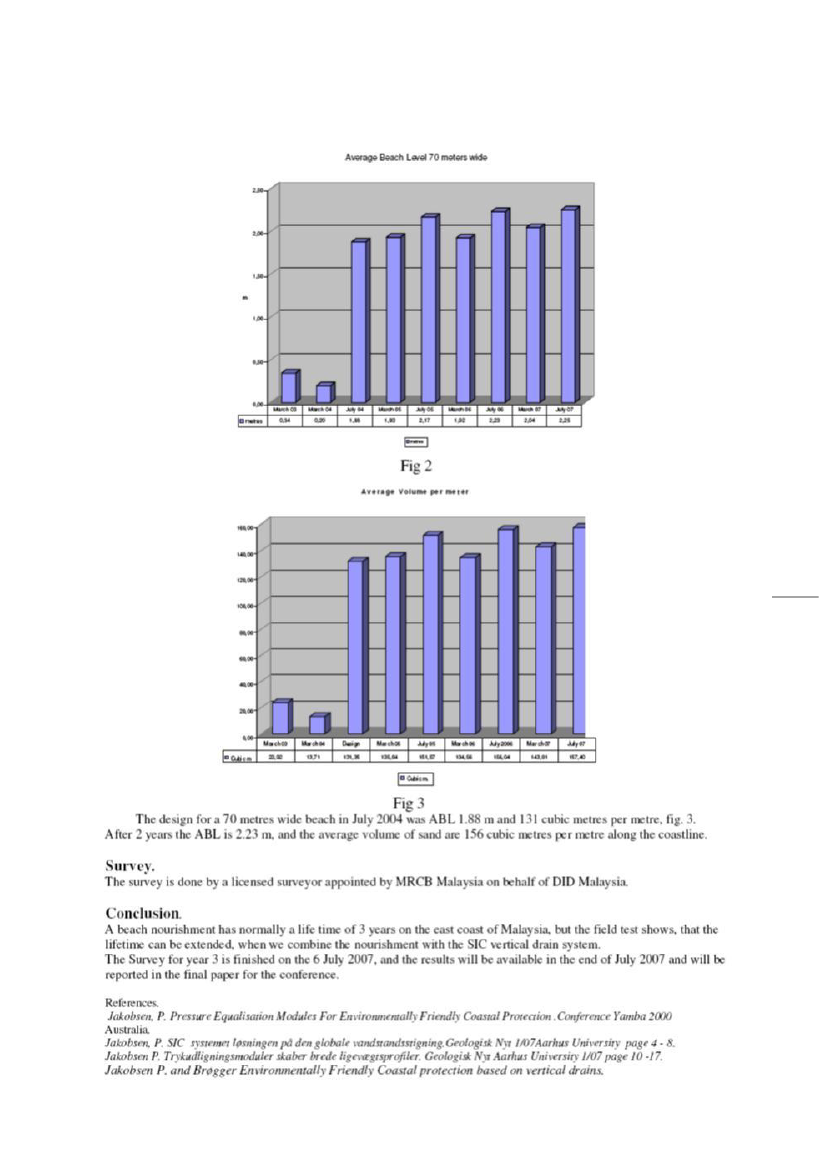

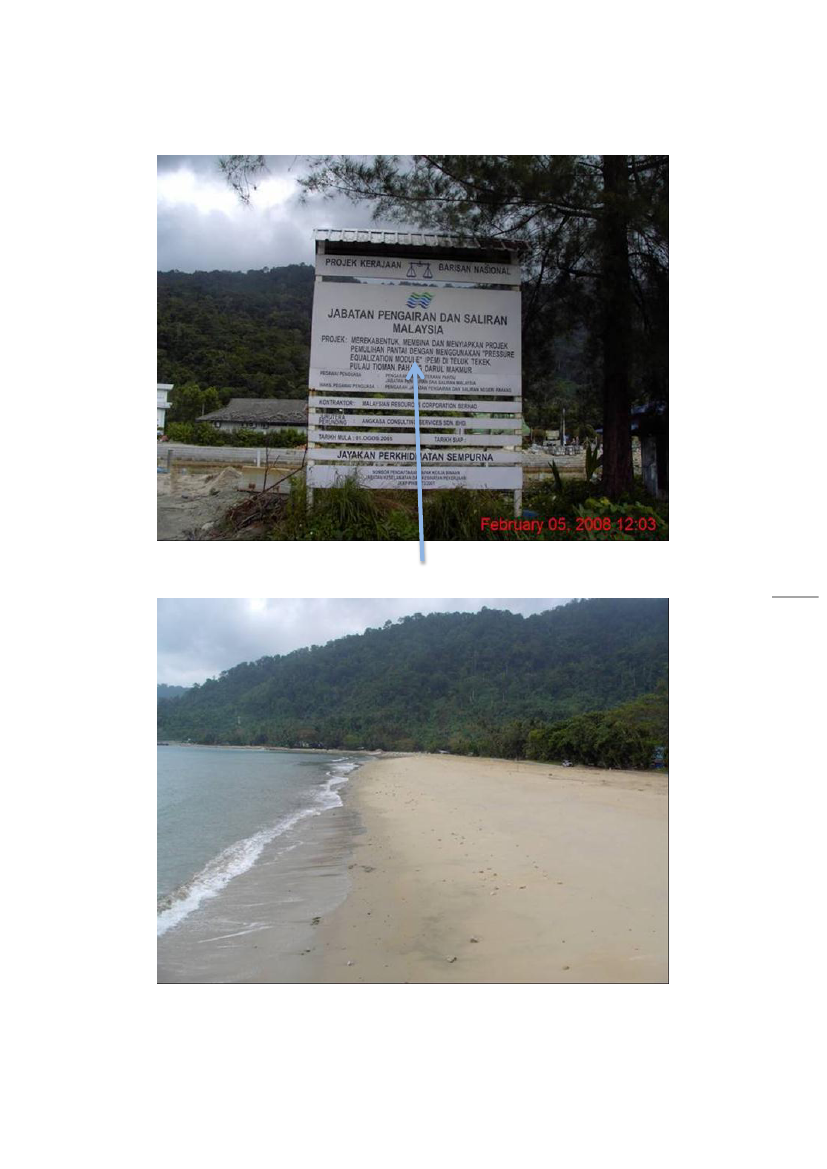

Pressure equalization module is the SIC System16
The Beach is stable with the SIC system combined with beach nourishment
Bilag 6 Resultat Teluk Chempedak Malaysia
17
18
z

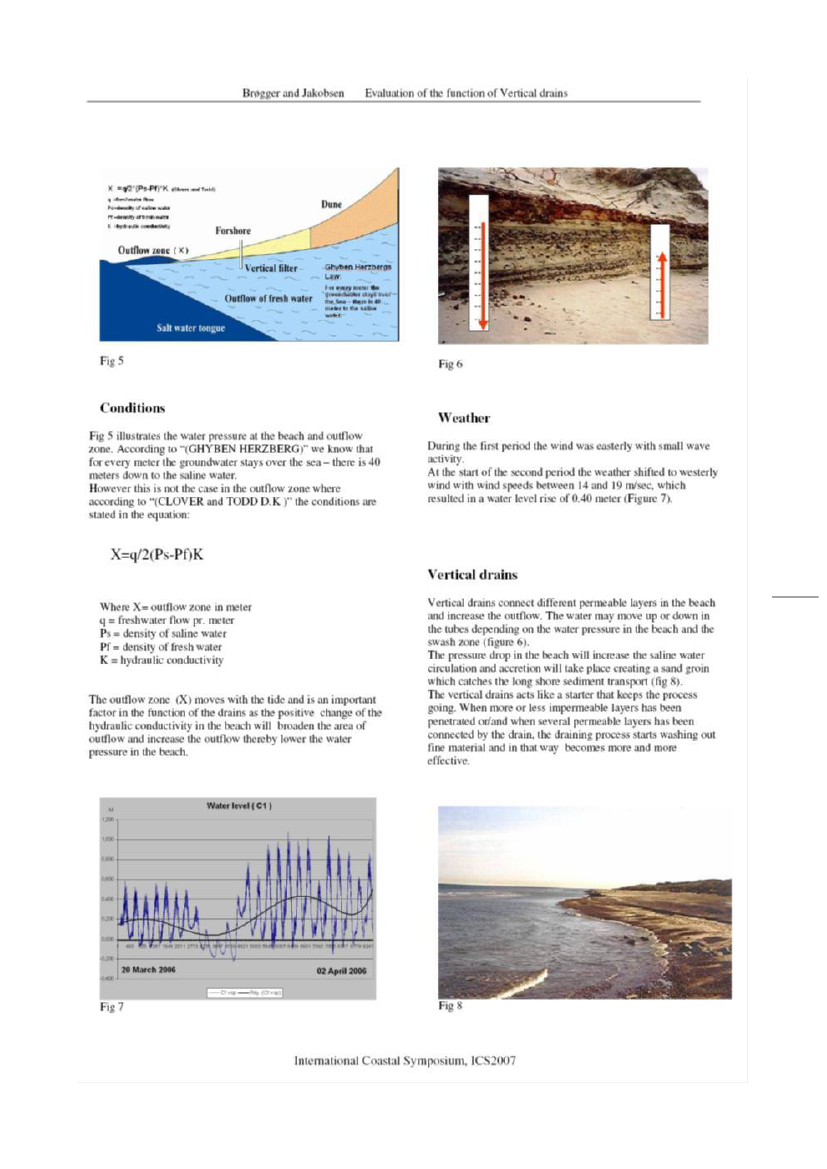

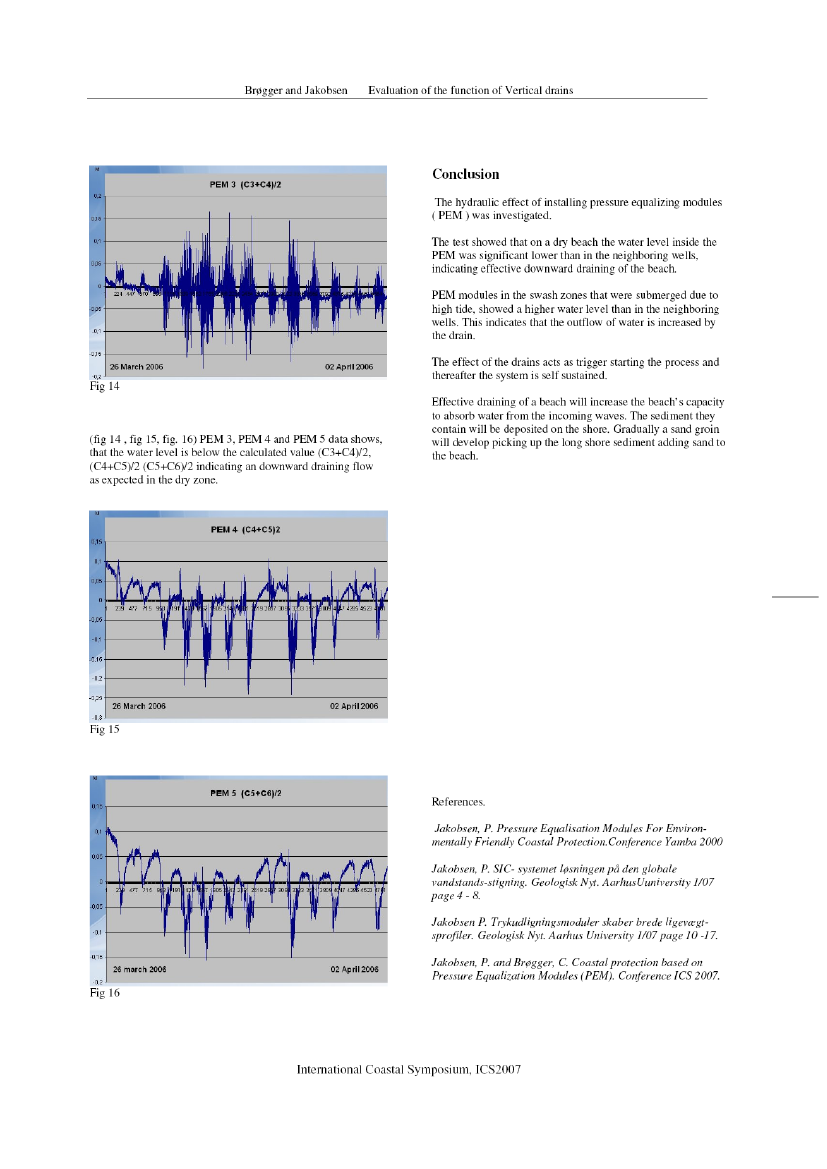

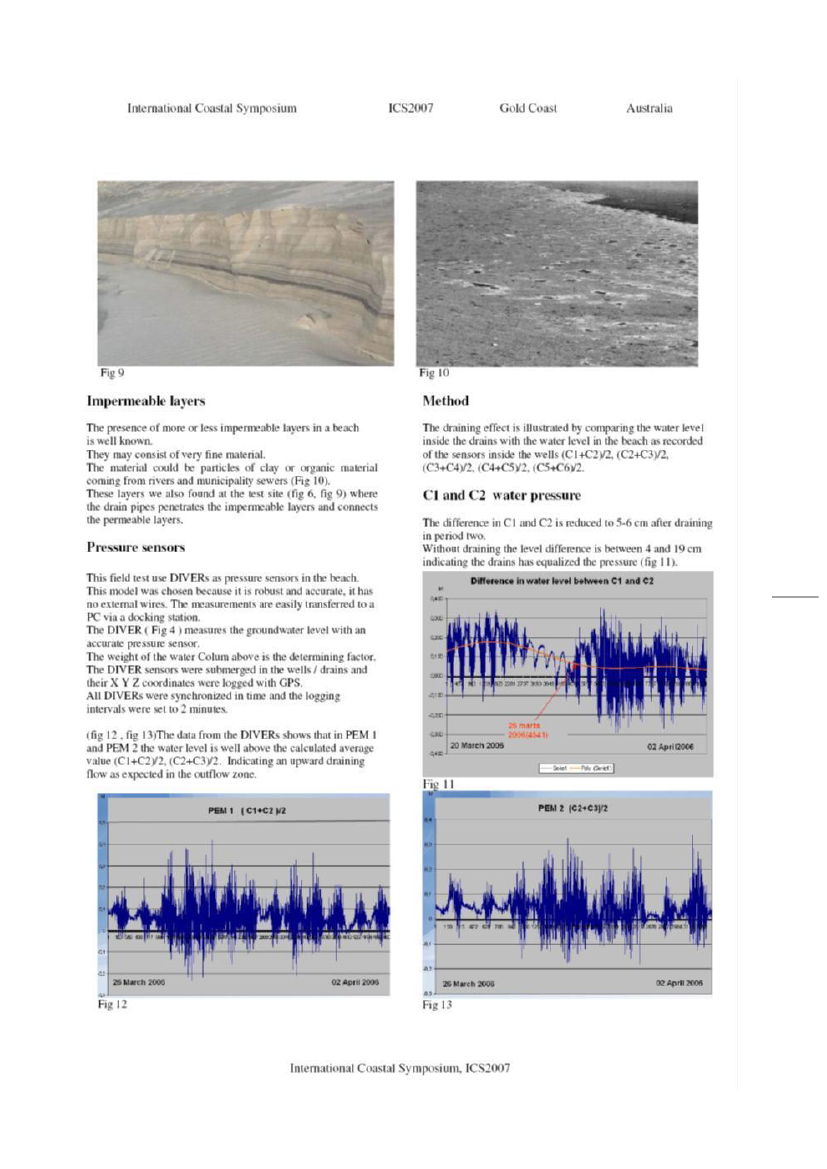

Bilag 7 Evaluering af funktionen af vertikale dræn
19
20
21
22
23
24
Bilag 8
Evalueringsrapport Gl. Skagenfebruar 2012 – marts 2013
25
Stranden er nu mere end 50 meter bred nord for Fellen
SIC Skagen Innovations CenterDr. Alexandrinesvej 759990 SkagenTlf 98445713/40401425
web.www.shore.dk
26
Sandvolumen
Kubikmeter sand akumuleretFebruar 2012 - Marts 2013160001400012000kubikmeter1000080006000400020000mar-13Klitplantagen5550Fellen syd3200Fellen Nord15975Solnedgangspladsen8800
Der er akkumuleret 33.525 kubik meter sand siden februar 2012. Erosionen er stoppetOpmålingen er udført af Landinspektørfirmaet Nellemann og Bjørnkjær Frederikshavn.
27

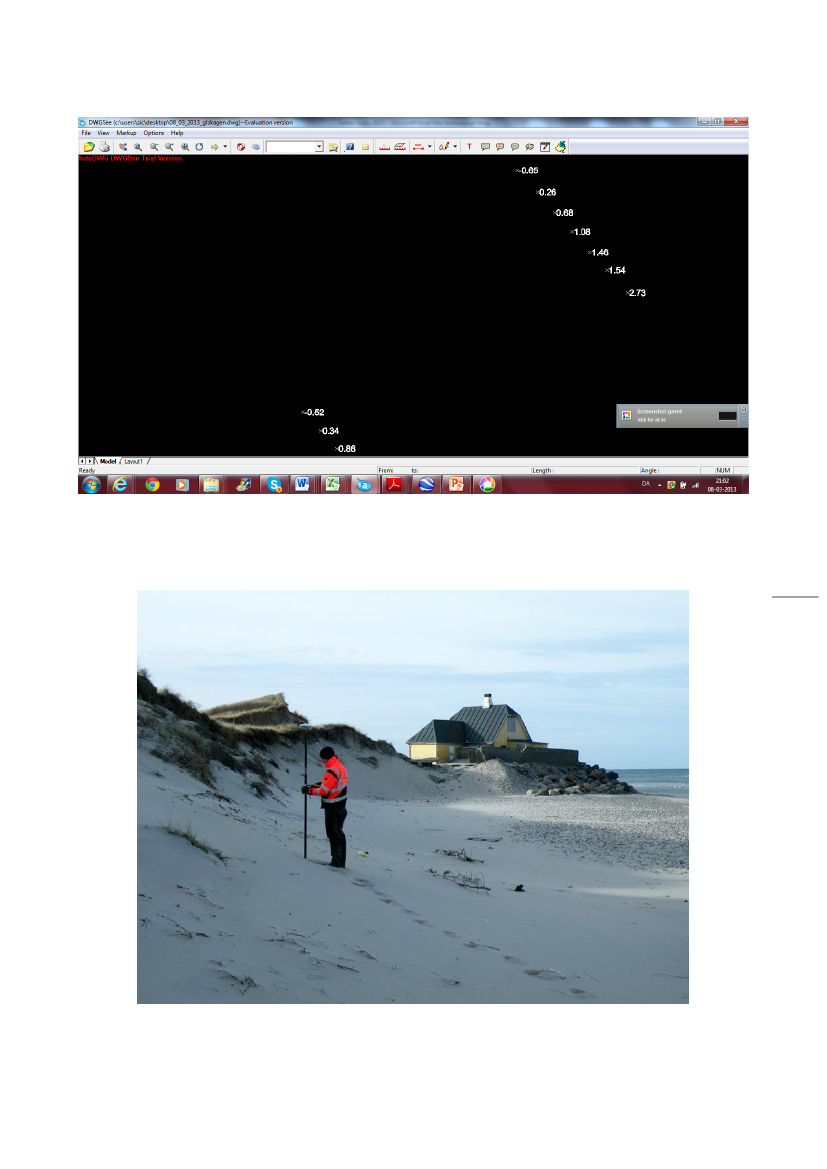

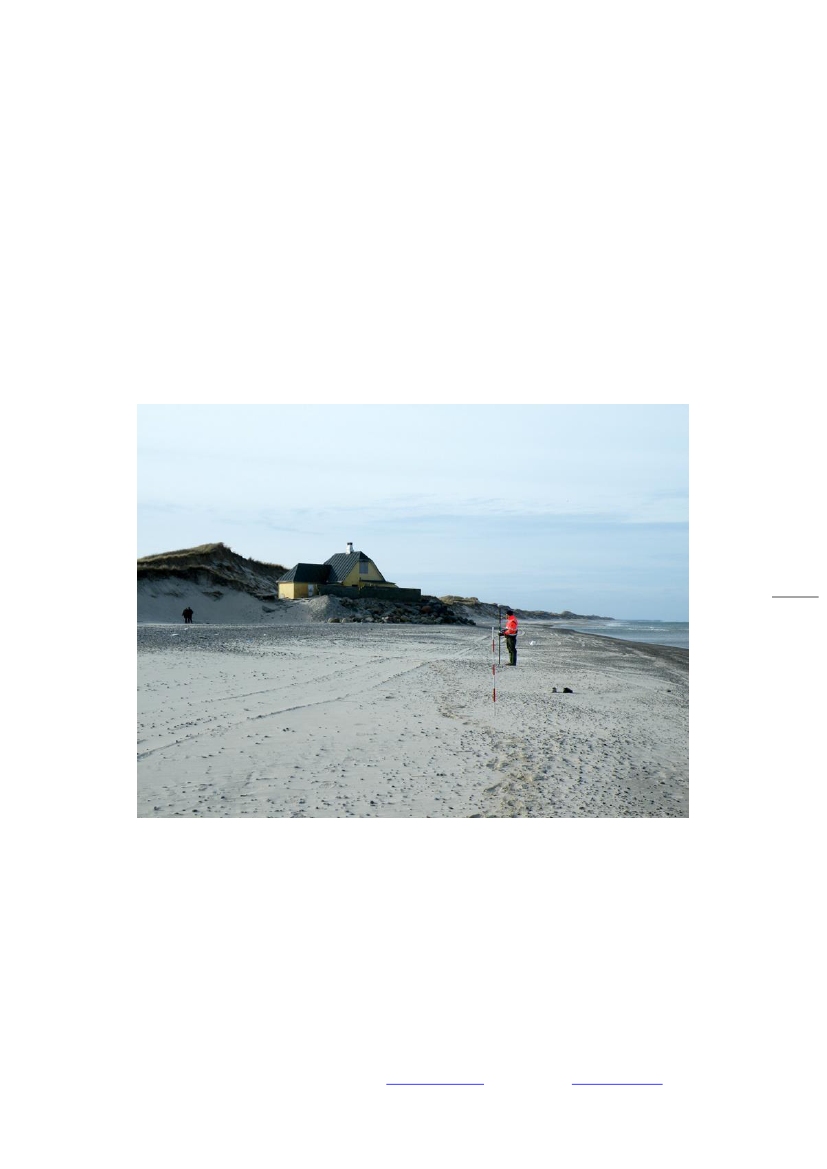

Opmålingen blev udført fredag d. 8 marts 2013 og vi ser landinspektøren ude på revle 1.
Analyser
Middelstrandhøjden160140120Aksetitel100806040200feb-12jun-12mar-13Klitplantagen91,8494,51114Fellen syd109,4121,8122,2Fellen Nord83,4129,4147,3Solnedgangspladsen98,76126,26142,6
28
706050Aksetitel403020100mar-13
Klitplantagen22,16
Fellen syd12,8
Fellen Nord63,9
Solnedgangspladsen43,84
Middelstrandhøjden er hævet med 63,9 cm i 50 meters bredde i det kritiske områdemellem Gl. Skagen og Fellen på et år.Det tåbelige høfdeprojekt må derfor standses øjeblikkelig
Revle området
29

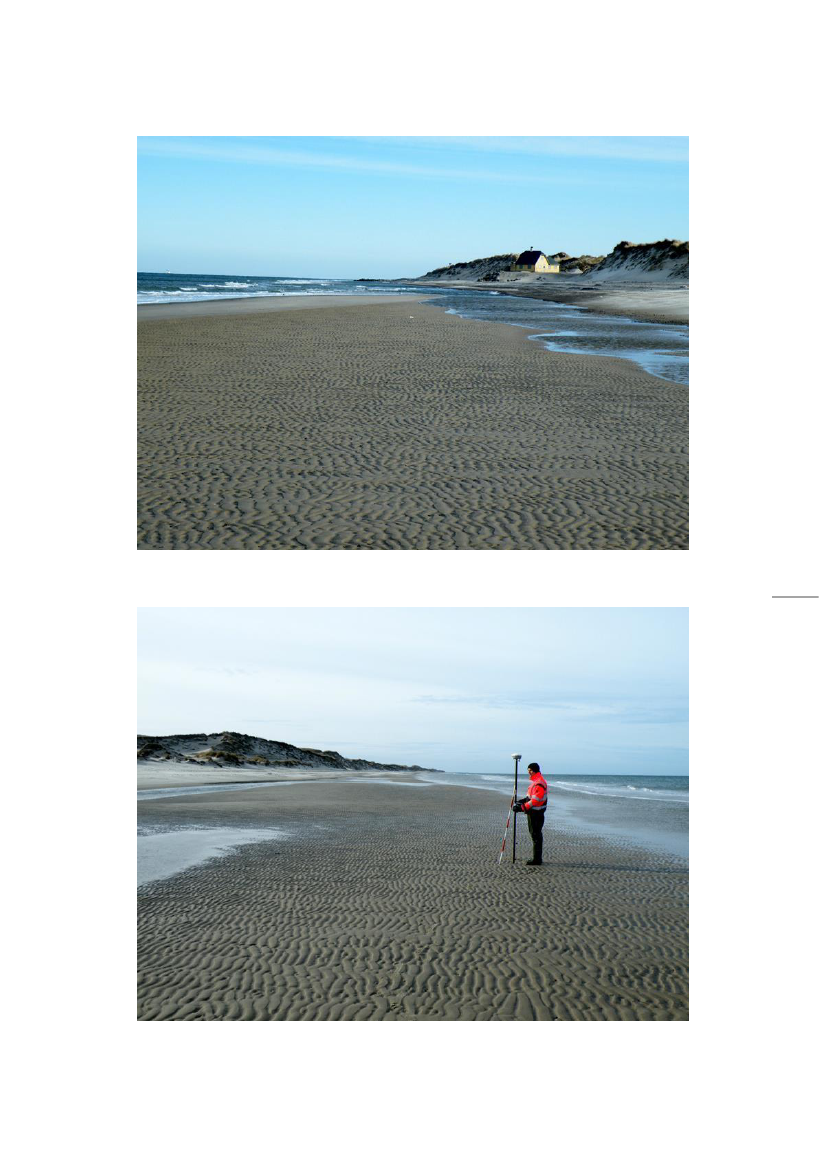

Der var ekstrem lavvande på opmålingsdagen og vi kunne derfor gå tørskoet ude på revle 1
Forstranden
Stranden er nu mere end 50 meter bred nord for Fellen og ca. 15 meter foran Fellen.
30

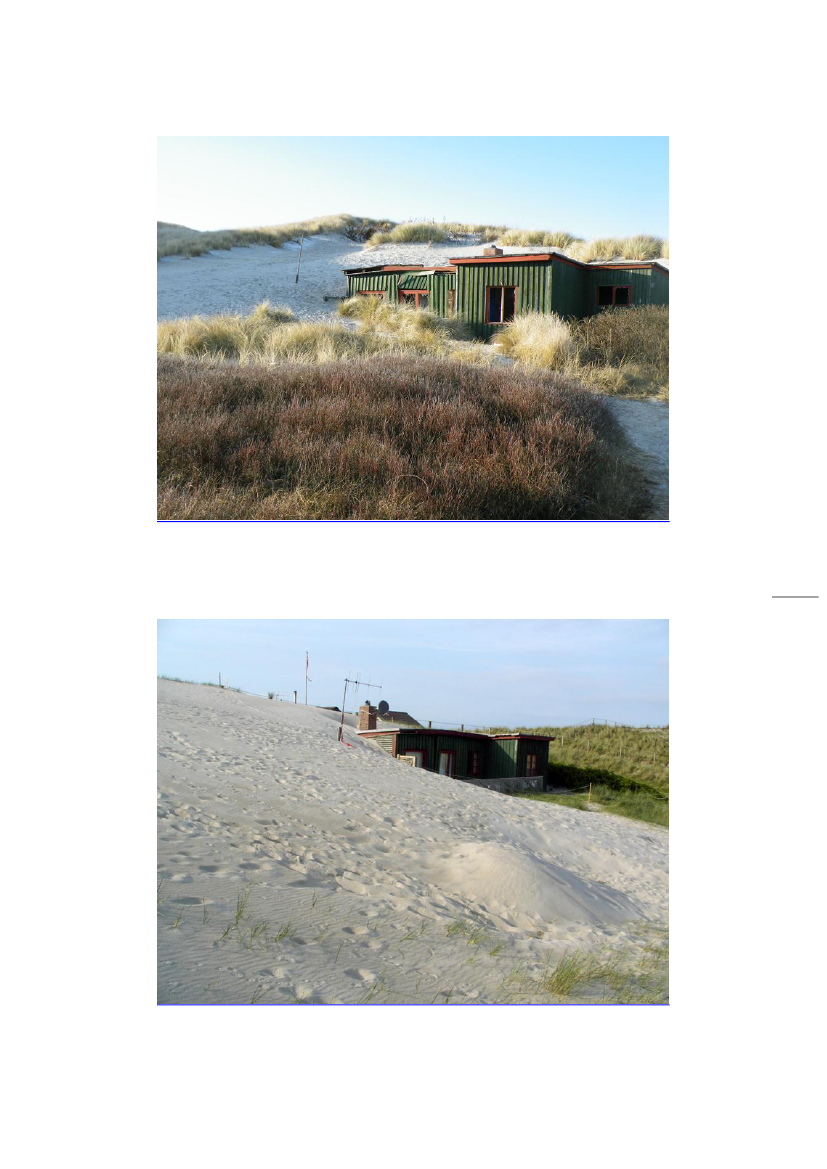

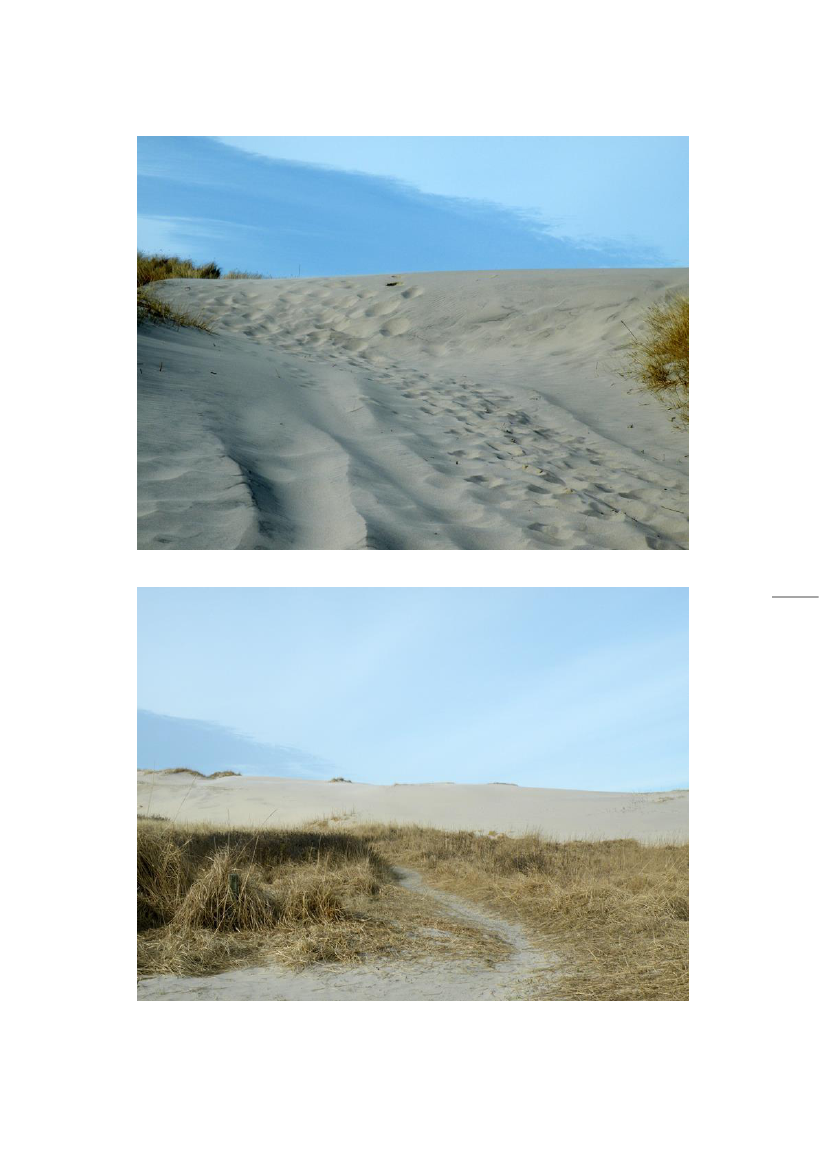

Klitterne er nu under fremrykning og vegetationen breder sig ud på strandenVi afventer nu kun at temperaturen kommer over 8 grader igen, så hjelmene går i vækst.Sandflugten til klitterne vil derfor blive reduceret i det kommende år
Klitsystemet
31
Der blæst 18.750 kubikmeter ind i bagladet i det forløbne år baseret på vore videnskabeligemodeller fra Skodbjerge. Stranden er imidlertid kun 50 meter bred ved Gl. Skagen og mængden erderfor kun 18.750 kubikmeter på 1,5 km.
Konklusion.Kysterosionen er total stoppet ved Gl. Skagen og der har været et kystillæg på 33.525 kubikmeterpå forstranden siden februar 2012.Middelstrandhøjden er hævet fra 83,4 cm til 147,3 cm og læsideerosionen fra Fellen er såledesstoppet totalt.Der har været betydelig sanddrift fra stranden i områderne, klitplantagen, Fellen syd og Fellen nord.Vore modelberegninger viser at sanddriften har været 18.750 kubikmeter i perioden februar 2012til marts 2013.Det samlede kysttillæg har således været 52.275 kubikmeter.AnbefalingDet tåbelige høfdeprojekt må derfor stoppes øjeblikkelig og Frederikshavn Kommune må nu betalefor det udførte arbejde, idet det er kommunen, som skal betale for vedligeholdelsen afkystbeskyttelsen ved Gl. Skagen i henhold til indgåede aftaler med Transportministeriet/KDISkagen d. 11 marts 2013Poul Jakobsen
32
Bilag 9
EvalueringsrapportSøndervig April 2012- Juli 2013
33
Der er akkumuleret 80.505 kubikmeter ved Badevej på stranden fra april 2012 til Juli 2013Stranden blev trykudlignet d. 3 april 2012.
SIC Skagen Innovations CenterDr. Alexandrinesvej 759990 SkagenTlf 98445713/40401425web.www.shore.dk
Søndervig
Anlægget fik en udstrækning på 2,0 km og evalueringen er delt op på 2 områder, som er 1000 meterlange. Områderne benævnes Søndervig nord og Søndervig sydFormålet med dette videnskabelige projekt er at vise at kysterosionen også kan stoppes nord forHvide Sande havn på 6 måneder i lighed med Skodbjergeprojektet, hvor middelstrandhøjden erberegnet i 100 meters bredde.
34
Middelstrandhøjden i ref. 2 var 135 cm i januar 2005, så den gamle historie med at strande altidbygger op om sommeren er ikke i overensstemmelse med de videnskabelige data.
Middelstrandhøjde Søndervig
Middelstrandhøjde 90 meters bredde200150cm100500apr-12jul-13Syd117175,45Nord114145
Middelstrandhøjden er forøget med 31 til 58 cm i 90 meters bredde fra 2012 til 2013.Og stranden er blevet ca. 15 meter bredereÅrsagen til at middelstrandhøjden kun er hævet med 31 cm nord for Badevej, skyldes læsideerosionfra sandfodringerne ved Krylen, som ligger 5 km nord for Badevej.
35
Alle ved at revlefodring ikke virker og vi har nu ventet på en evalueringsrapport fra KDI siden2009.Forsøg med punkt revlefodringer bør forbydes ved lov øjeblikkelig så vi undgår skader som vi ogsåhar set nede ved C 17 ved Skodbjerge.
Strandudvikling april 2012 – juli 2013
Søndervig 2012/136000050000Kubikmeter4000030000200001000002012/13Syd52605Nord27900
Der er en akkumulation af sand ved Søndervig på 80.505 kubikmeter fra d. 3 april 2012 til juli 2013
Søndervig 2012/13
36
600005000040000Kubik meter/km3000020000100000-10000-20000-30000-400002012/13Syd52605Nord27900Normal erosion-37000
Resultatet skal sammenlignes med at der normalt er en erosion på 37.000 kubikmeter pr. kmårligt på Fællesstrækningen.
Strandprofil Søndervig500400300200cm1000-100-200jul-13apr-12klitfod 10 m400239,320 m17830 m40 m50 m14560 m116,570 m96,580 m51,3-2890 m-14,33-76
462,9 301,4 228,3 184,8 161,2
143,4 121,9 102,7 71,66 46,85
Kystlinien er rykket ca. 15 meter udad så stranden,som nu er næsten 90 meter bred1000 meter syd for Badevej og 500 meter mod nord
37
Modsætningsvis har havet taget 49 meter af sandfodringen ved Krylen siden d. 28 oktober 2012.Sandfodringen over 2 km kostede 27,7 mio. kr excl. MomsCoaddapt forsøget ved Krylen til ca. 150 mio. kr incl. moms er endt i en stor skandale, så manudlod at evaluere indtil SIC gjorde opmærksom på skandalen
Opmåling.
Opmålingen er udført af Landinspektørgården i Ringkøbing med GPS satellitudstyrmed en tolerance i højden på mindre end 2 cm.38

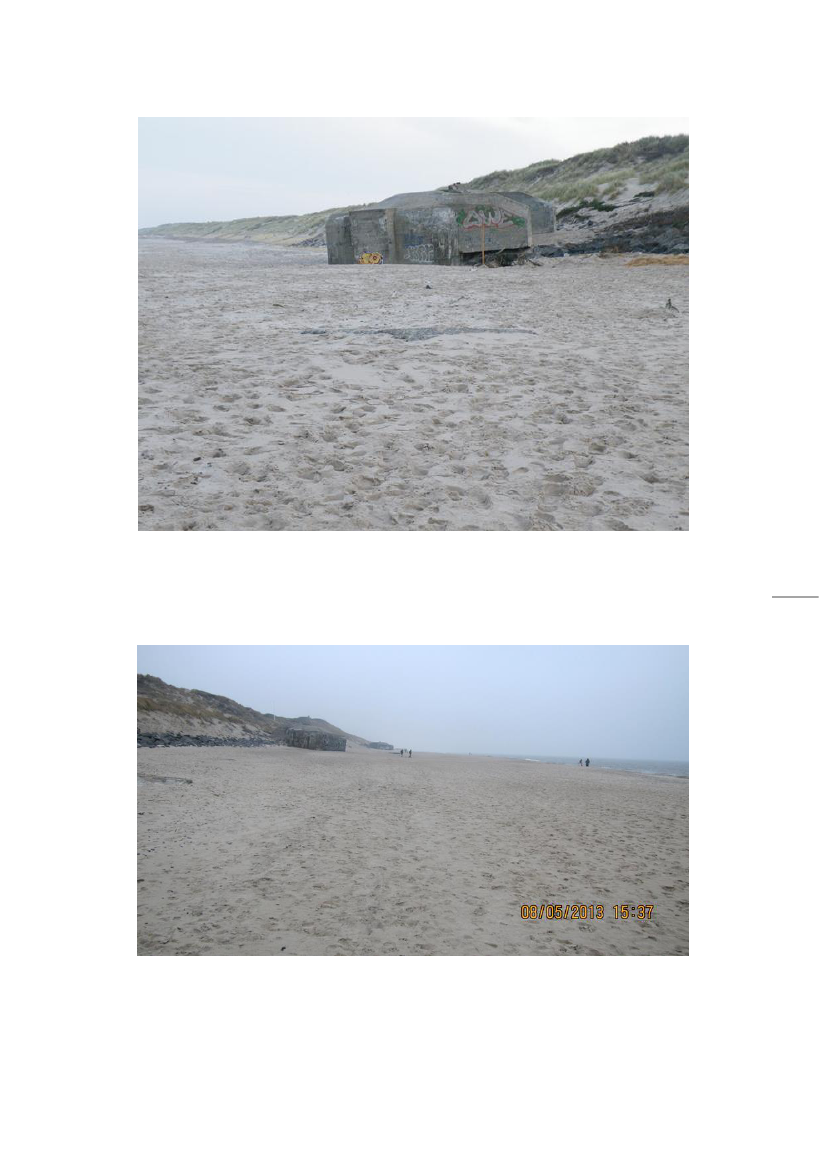

Søndervig 10. januar 2012. Alle sandfodringerne 110 mio. kr. var skyllet i havet

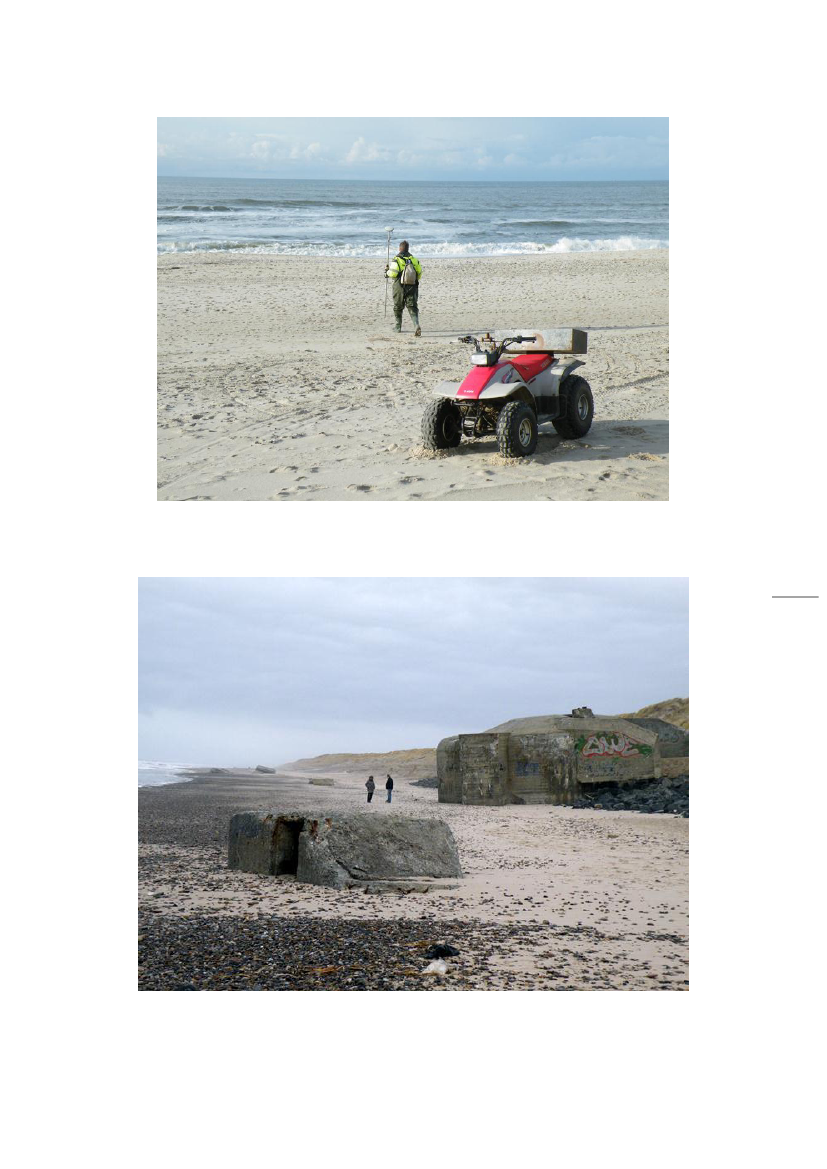

Søndervig 1. november 2012 efter trykudligning i april 2012.Bunkerne er nu på vej til at blive dækket ned i sand, som vi også har set ved Skodbjerge.Maj 2013
39
Søndervig maj 2013

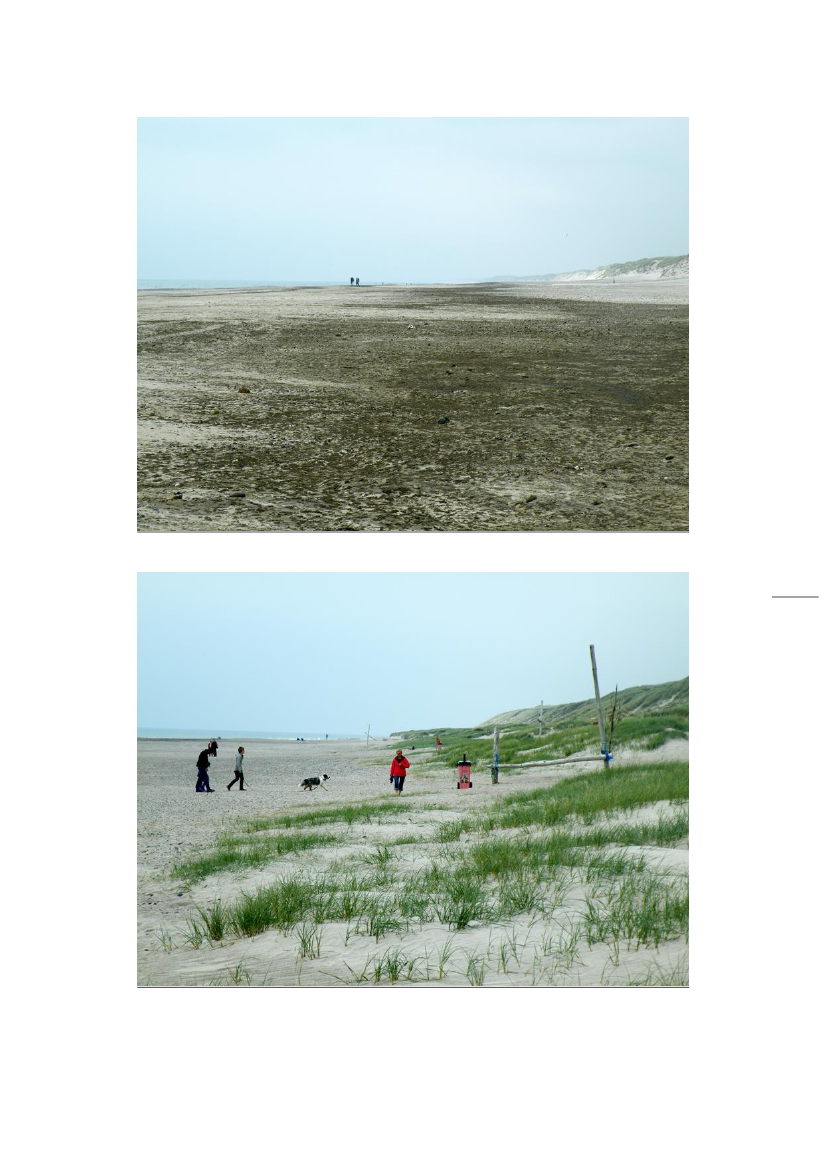

Søndervig Juni 2013
40

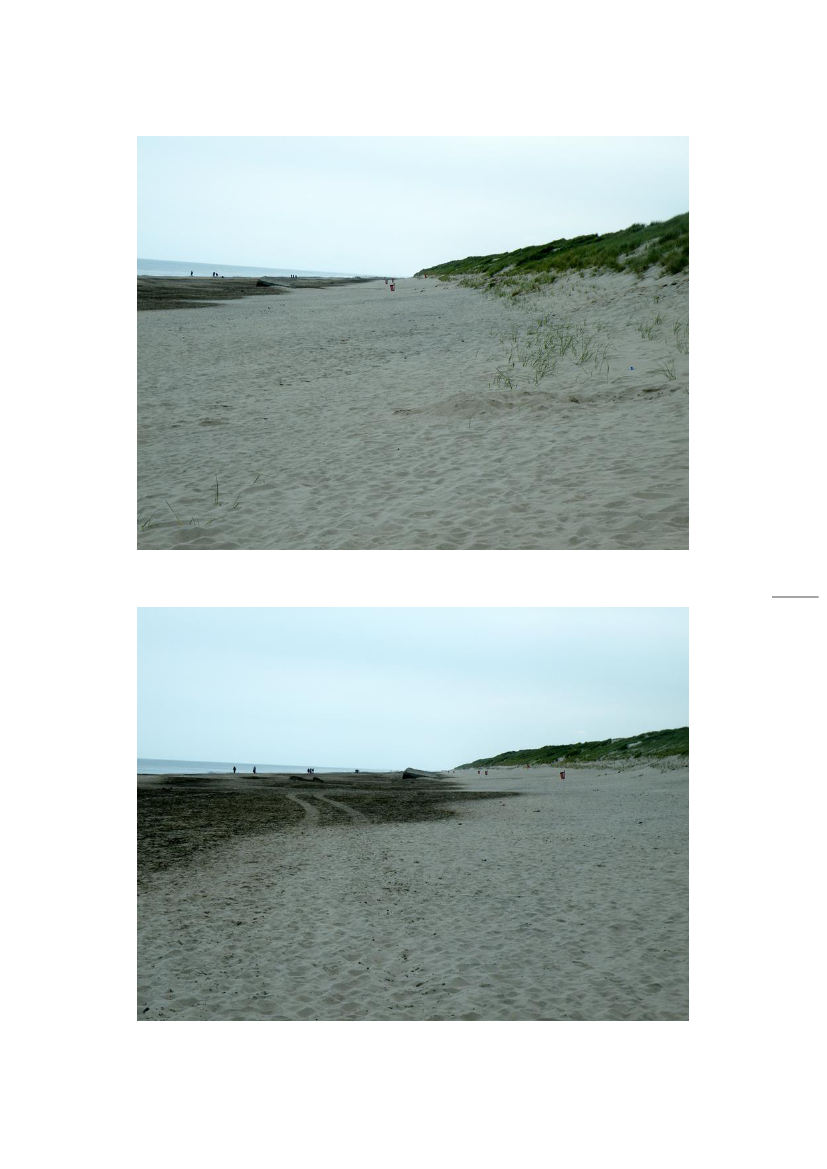

Der var i slutningen af juni en alge og en olieforurening ved Søndervig, som kommunen nu harrenset op med effektive maskiner
Søndervig Juli 2013
41
Den 23 juli 2013 var der flere tusinde badegæster på den nye strand ved Søndervig
KonklusionDer er en samlet akkumulation på 80.505 kubikmeter sand på 14 måneder på 2 km, hvilket er heltsom forventet.Forstranden er blevet ca. 15 meter bredere, så stranden nu er ca. 90 meter bred i et nyt balanceprofil.Den største tilvækst er sket på de sydlige område, idet Coaddapt projektet har givet noget læsideerosion, som vi normalt ser ved revlefodringer.Udviklingen har været den samme, som vi har set ved Gl. Skagen, Skodbjerge samt Egmond iHolland, som også er en vestvendt kyststrækning mod Nordsøen.Anlægget bør derfor udvides til 40 km, som vil medføre en besparelse på 30 mio. kr. årligt,samtidig med at løsningen er mere effektiv og miljøvenlig.Det er nu indiskutabelt at effektiviteten af sandfodringen på den jyske vestkyst er minus 190 % efteren investering på 2 milliarder over de sidste 25 år.Alle sandfodringer er skyllet i havet og havet har taget 53 mio. kubikmeter af vestkysten på desidste 25 år,Dette er nu tilført retsbogen i Holstebro og accepteret af Kystdirektoratet.Effektiviteten af sandfodringen på den jyske vestyst er således minus 190 % efter en investering på2 milliarderOg ikke 2 millioner som dommeren skrev i retsbogen.Skagen d. 26 juli 2013.Poul Jakobsen42
Bemærkninger.Sandfodringen ved Lønstrup og Skagen mislykkedes også i 2011 og er baggrunden for den såkaldtemegafodring ved Krylen i 2012, som også skyllede i havet.
Sandfodring Skagen sydkyst 2011.
43
Sandfodringen på Skagens sydkyst startede d. 1. oktober 2011 skyllede i havet inden sandfodringenvar afsluttet d. 31. oktober og kommunen betalte 3.938.180,00 kr. og erosionen i klitterne fortsætter.
44
Sandet var skyllet i havet inden arbejdet var afsluttet d. 31 oktober 2011og regningen blev betalt.Kystdirektoratet gav et statstilskud til sandfodringen og deres egen regning på 50 %
Skodbjerge
45
Skodbjerge anlægget er reelt uskadt efter KDI’s sidste hærværk på anlægget i februar 2013, hvorKDI kun fandt 69 trykudligningsmoduler, idet modulerne nu står så dybt at de ikke kan findes. Derstår nu ca. 800 moduler mellem Skodbjerge og Søndervig. Kystdirektør Jesper Holt Jensen harefterfølgende søgt sin afsked.

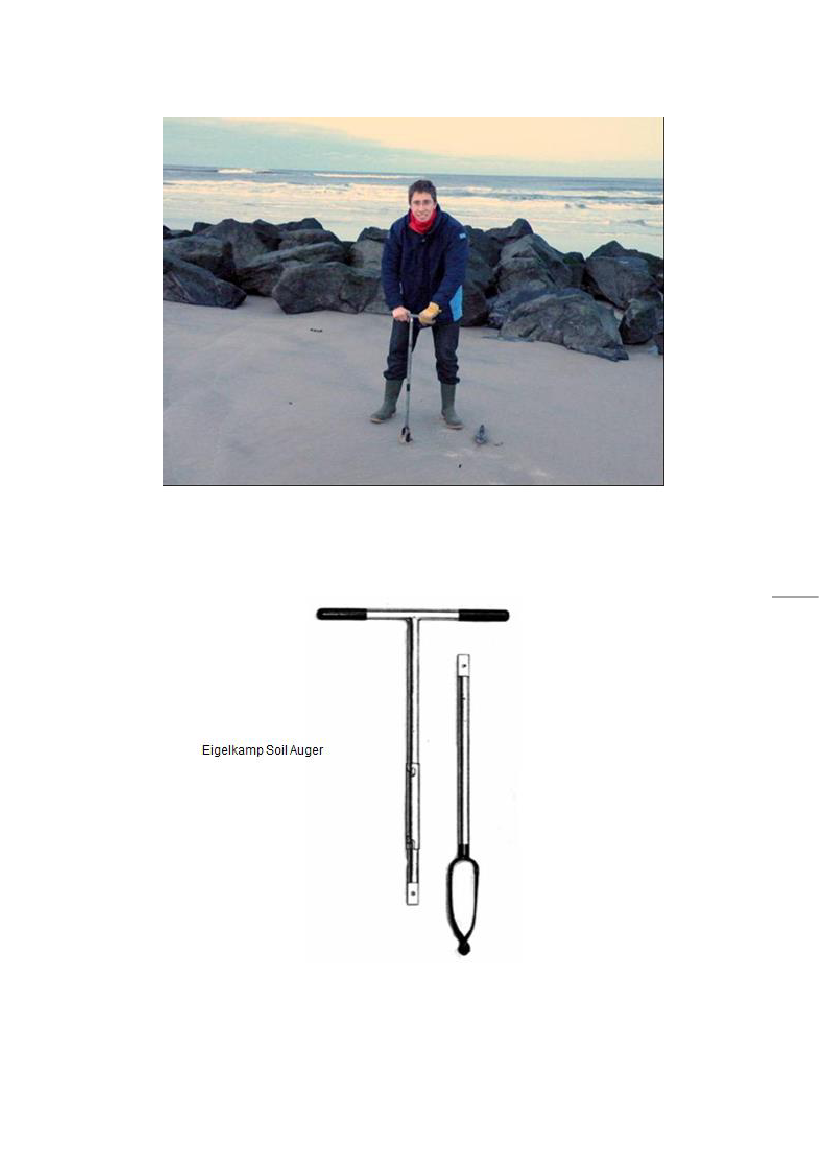

Sandkorn analyse udført af hollandske forskere.

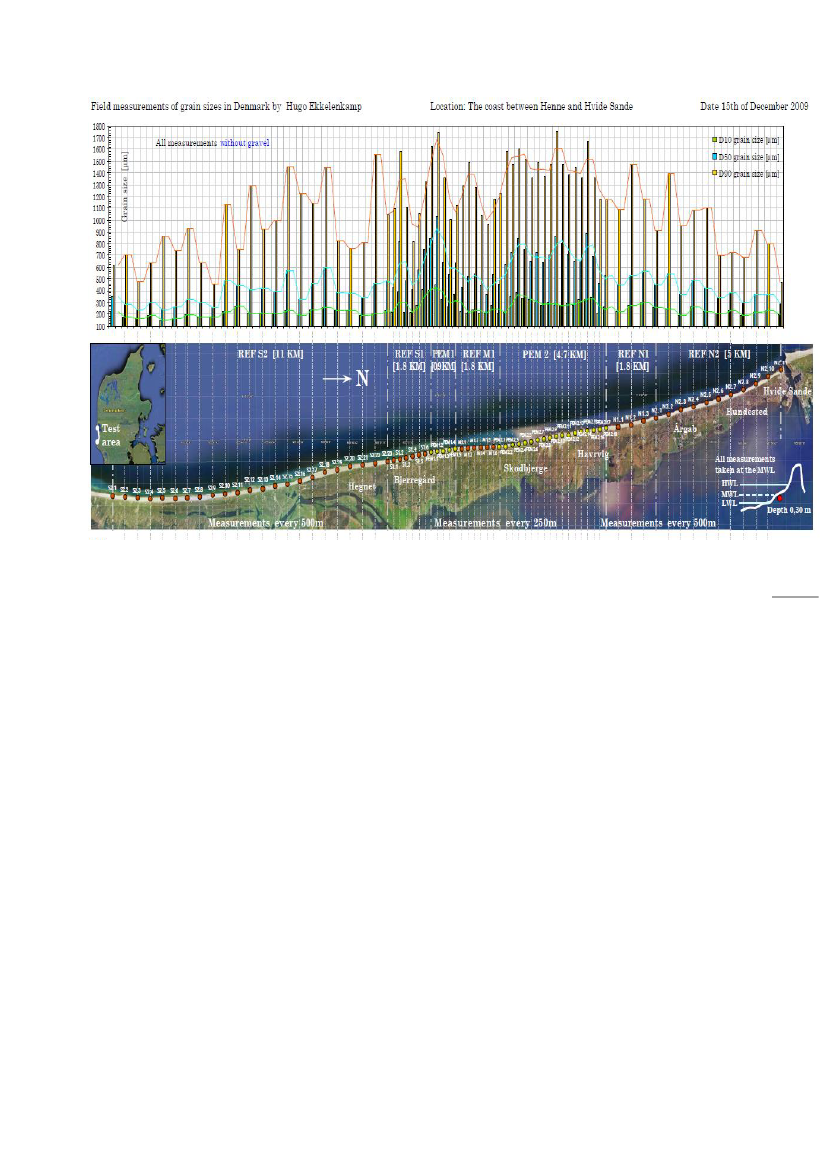

Her ser vi hvorledes D50 middelsandkornstørrelsen er forøget fra typisk 0,4 mm til 0,7 – 0,9 mm ide trykudlignede områder PEM 1 og PEM 2 ved Skodbjerge.
46
Status på vestkysten efter 28 årmed sandfodring

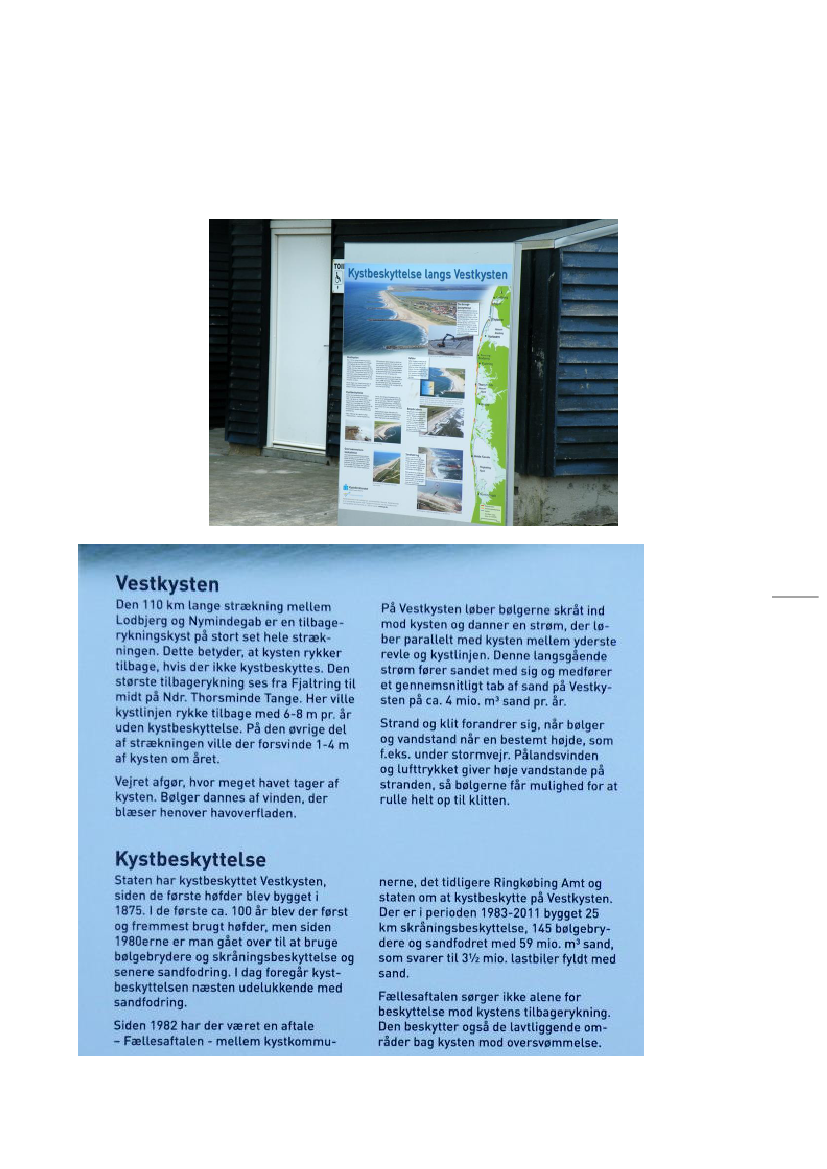

Informationstavle SøndervigPåFællesstrækningen er derindpumpet59 mio.kubikmetersand.Erosionen på28 år er 4 x28= 112 mio.kubikmeter.Havet hartaget 53 mio.kubikmeteraf vestkystenefter enanlægsinvestering på mereend 2milliarder.Det svarer tilatkystprofiletskulle værerykket 40,15meter tilbagei gennemsnitpå 28 år. Kilde Kystdirektoratet Søndervig.47
Erosions regnskab Fællestrækningen Vestkysten1983 - 2011100-10Aksetitel-20-30-40-501 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29indpumpet sand2,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,12,1ErosionNetto Erosion4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4-2 -4 -6 -8 -10-11-13-15-17-19-21-23-25-27-29-30-32-34-36-38-40-42-44-46-48-49-51-53-60
Havet har borteroderet alle sandfodringer 59,0 mio. kubikmeter samt 53 mio. kubikmeter sand afforstrand og klitter efter en anlægsinvestering på 2 milliarder på Fællesstrækningen i løbet af 28 år.Effektiviteten af sandfodringen på Fællesstrækningen er minus 190 %.48SIC systemet er den første kystbeskyttelses metode, som har kunnet stoppe erosionen på vestkystenResultaterne kan ses ved Skodbjerge, Søndervig og Gl. Skagen.Tillæg Skodbjerge 300.000 kubikmeterTillæg Søndervig 80.505 kubikmeter.Tillæg Gl. Skagen 54.775 Kubikmeter
Bilag 10
Opfølgning SIC ProjektetSkodbjerge Juli 2012
49
Anlægget overgik til permanent drift i januar 2008og besigtiges her af Trafikudvalget igen d. 28 februar 2009
SIC Skagen Innovations CenterDr. Alexandrinesvej 759990 SkagenTlf 98445713/40401425web.www.shore.dk
Markering af klitfoden fra januar 2005 her i referenceområde 2,hvor klitten gennemsnitlig var rykket 15,7 meter tilbage i 2008. Her er forstranden sænket mereend 2 m.50

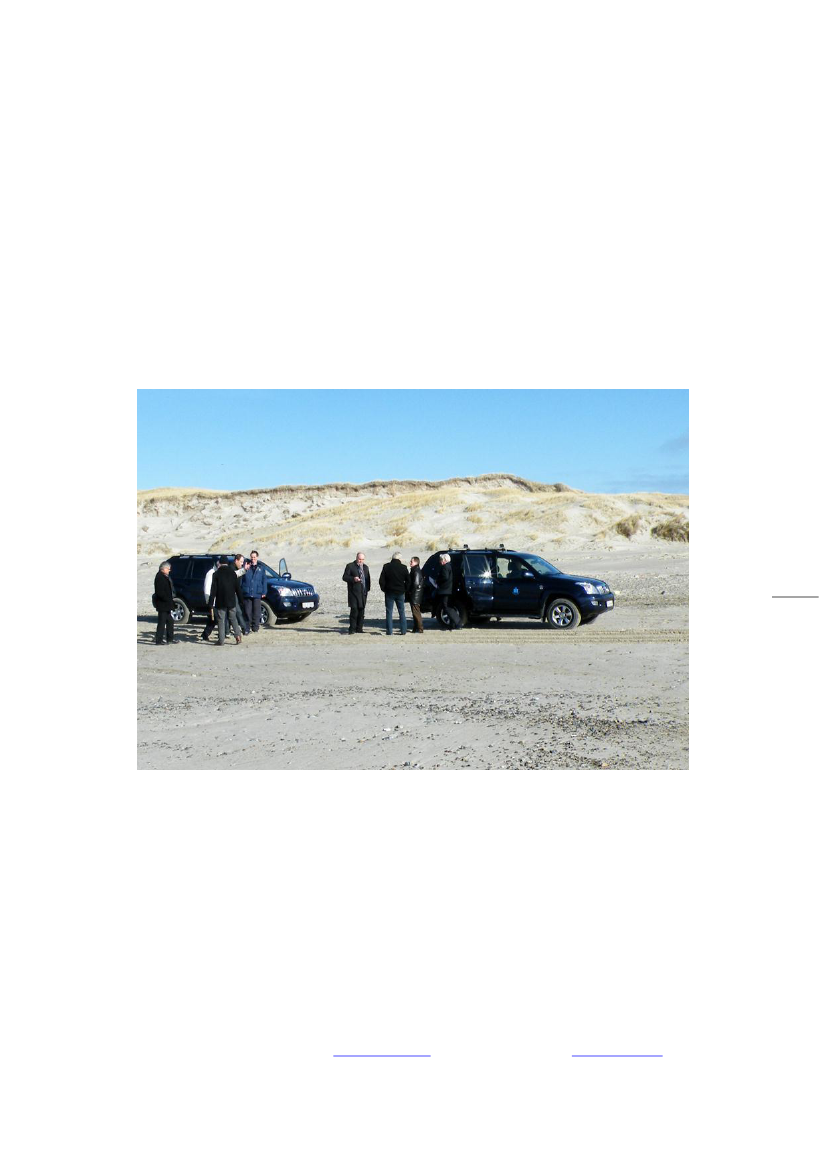

I forbindelse med Trafikudvalgets besøg blev referencelinjen fra januar 2005markeret med landmålerstokke på stranden
Læsidetillæg i referenceområde 3
Trafikudvalget havde stor fokus på læsidetillægget i referenceområde 351
Her ser vi situationen opdateret d. 21. maj 2009
Vedligeholdelse og udvidelse juli 2009

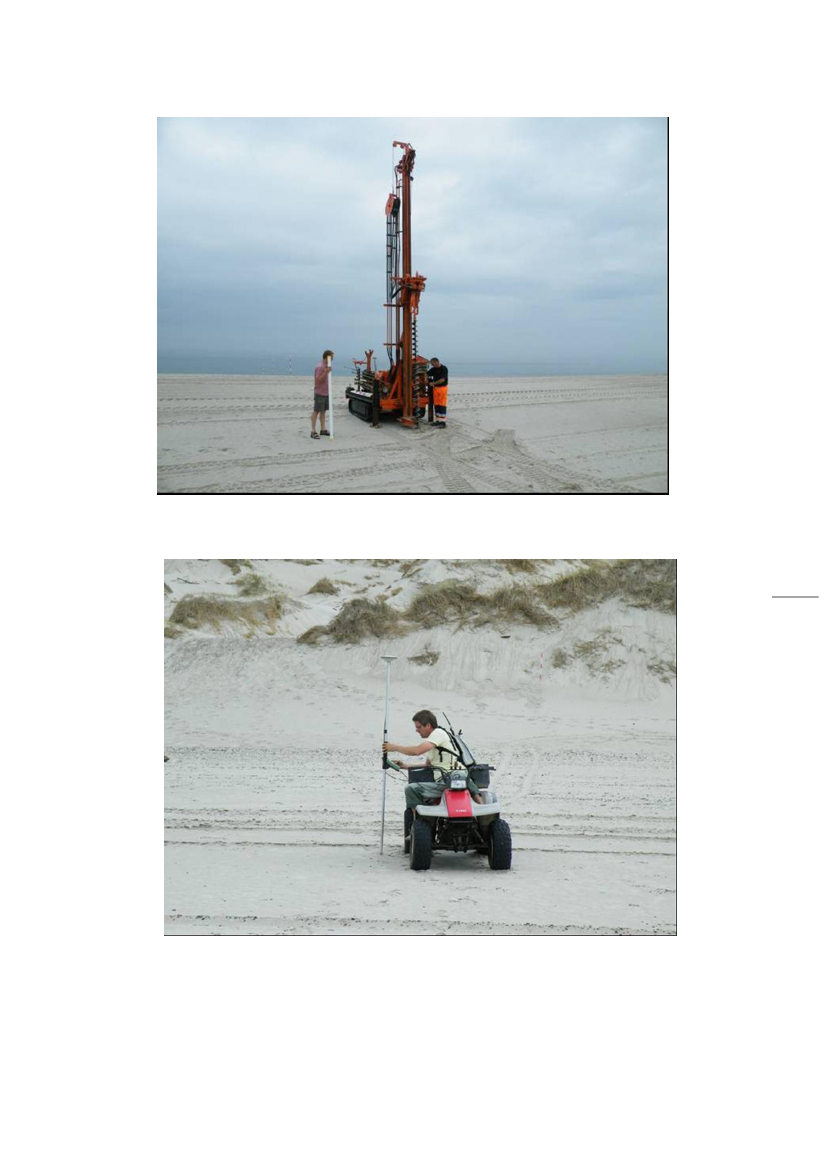

Anlægget blev udbygget fra St. 2500 til St. 5500 og samtidig opmålt af Landinspektørgåden iRingkøbing.52
I slutningen af juni måned 2009 var det klart for enhver at Kystdirektoratet i tæt samarbejde medprofessor Jørgen Fredsøe DTU, ville fortsætte med systematisk hærværk på anlægget.SIC sendte derfor en ansøgning til Transportministeren og gik straks i gang med udbedre skaderne,som var forvoldt af Jørgen Fredsøe og KDI i referenceområde 2.Kystdirektoratet gav afslag på ansøgningen og sagen lå derefter i mere end 2 år ubehandlet iTransportministeriet, som den 25 maj 2012 har forlangt trykudligningsmodulerne fjernet ireferenceområde 2.
Sandkorn analyser.
53

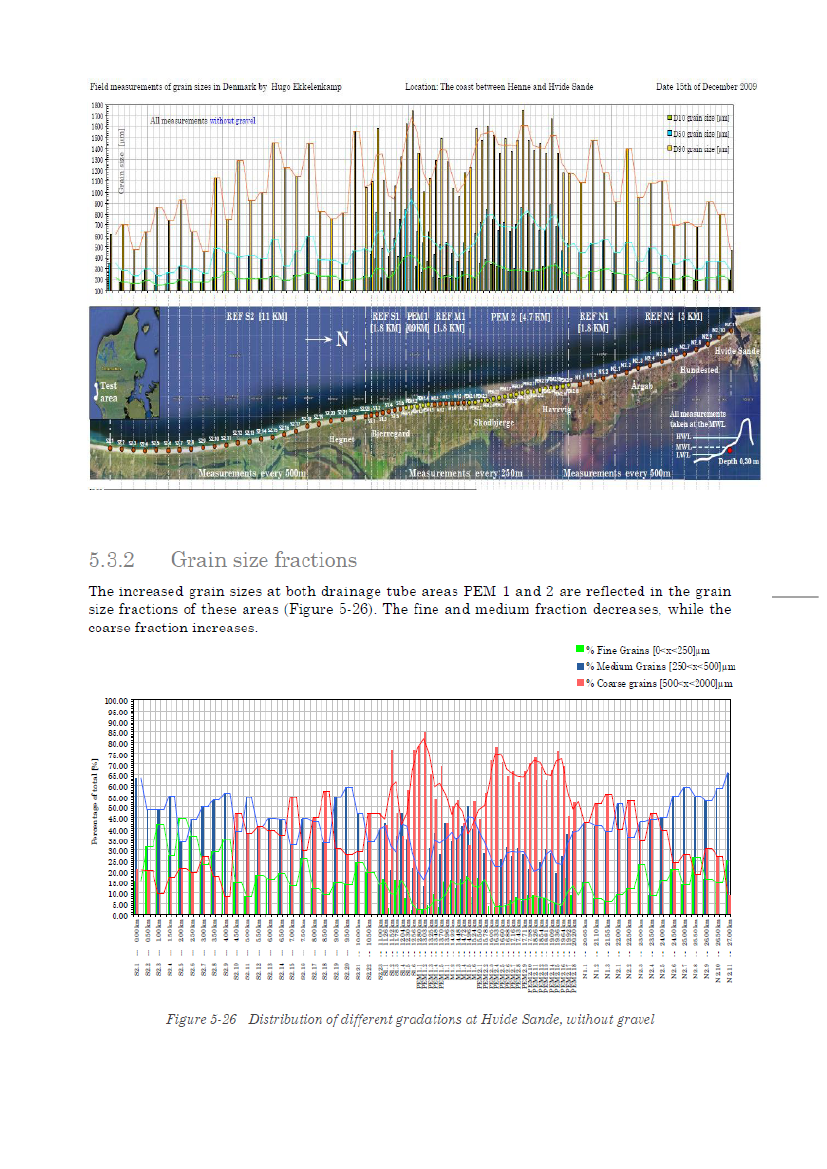

Hollandske forskere udtog i december 2009 sandprøver på 27 km fra Hvide Sande havn mod syd.Sandprøverne blev analyseret i Holland og vi ser klart i efterfølgende figurer at sandet er mere frofti de trykudlignede
D50 (blå linje) er forøget fra typ. 0,4 mm til 0,8 mm
54
Vi ser helt tydeligt at sandet er meget grovere i de trykudlignende områder PEM 1 og 2.
Opmåling 9 – 10 Juli 2012.
Strandudvikling Aug 2009 - Juli 2012250200150cm.100500
55
Ref 12009 92,852012 97,45
83-9211569
73-82 63-72 53-62 45-52 Ref 2178 183,22 59,84 117,71 126,7190133140,37 134,27 215,66
Rør 2145163,8
Ref 3194,66211
Middelstrandhøjde i 100 meters bredde.Efter påbud fra kontorchef Jakob Karlshøj Transportministeriet d. 25. maj om at rykketrykudligningsmodulerne op ireferenceområderne, besluttede SIC at få Landinspektørgården i Ringkøbing til at måle stranden opigen.Resultatet er helt entydigt, idet der er akkumuleret mere end 300. 000 kubikmeter sand fra station 0til Station 6200,heraf 160.000 kubikmeter i det tidligere referenceområde 2, som blev trykudlignet i Juli 2009 påforanledning af SIC.
Kontor chefen er ikke i god tro, når han kræver trykudligningsmodulerne fjernet i reference område2, som blev etableret i juli 2009. Anlægget har stoppet erosionen på den jyske vestkyst i lighed medtrykudligningsanlægget ved Søndervig og Gl. Skagen, hvor SIC systemet har medført en besparelsepå mere end 40 mio. kr. til hårde konstruktioner og sandfodringKlitfod
Klitfod januar 2005/August 2009/Juli 20122015105Meter0-5-10-15-20-2520122008Ref 313,774,6Rør 215,992,8Flankenord-8,72Ref 2-23,36-15,7Flankesyd-8,14Rør 15,462,2Flankenord-11,28Ref 1b-17,8-8,6Ref. 1a-2,8-0,3
56
Billede taget fra Station 7300 mod nordDer er nu klitfremrykning fra station 0 til Station 8000, mens erosionen fortsætter iReferenceområde 1og deraf følgende flanke effekt in i det nordlige rørområde.
Opmåling
Linje 6500 (Blåt nummer)
Punktet er klitfoden i august 2009
Punktet er klitfoden i januar 200557

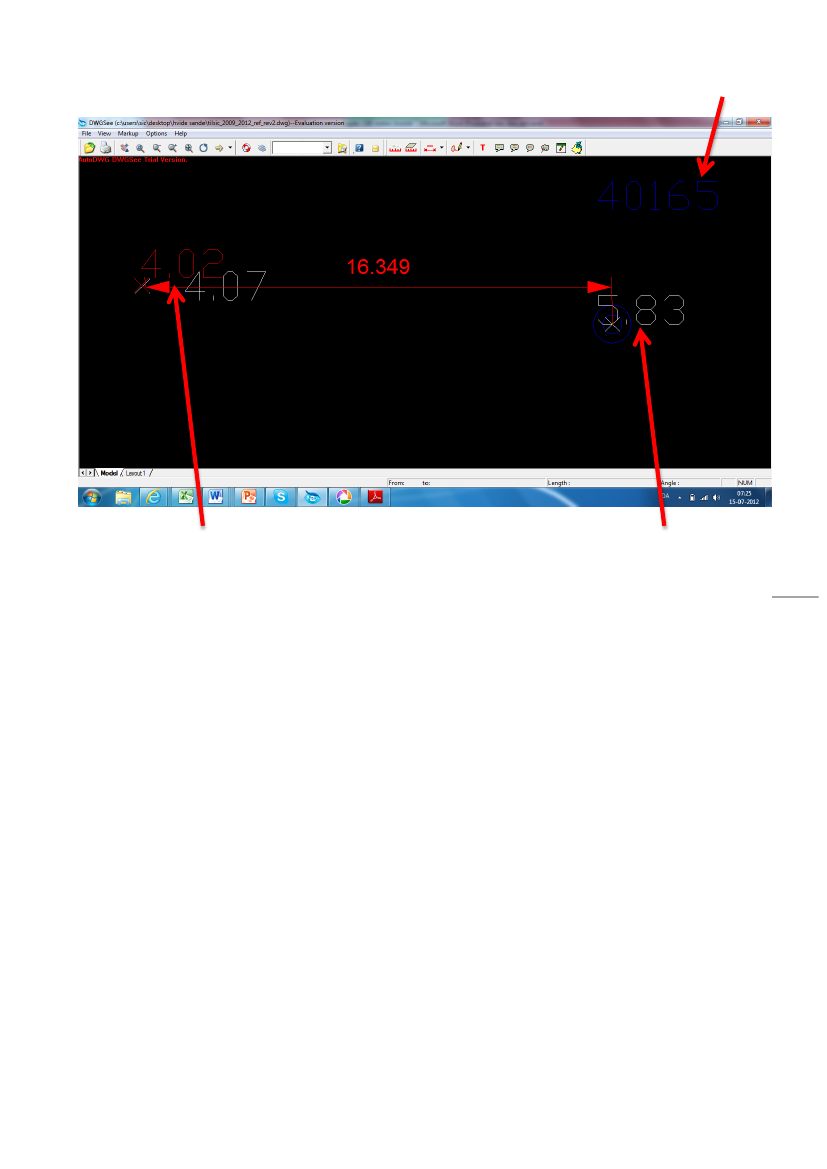

Koten 4,02 er højden i august 2009 (rødt)og koten er 5,83meter i Februar 2009Koten 4,07 er højden i Juli 2012 (Hvidt)Ergo klitfoden kote 4,0 meter er rykket 16,34 meter frem i perioden januar 2005 til august 2009 ogder har ikke væretErosion i den nye klit siden 2008.
Reference område 1

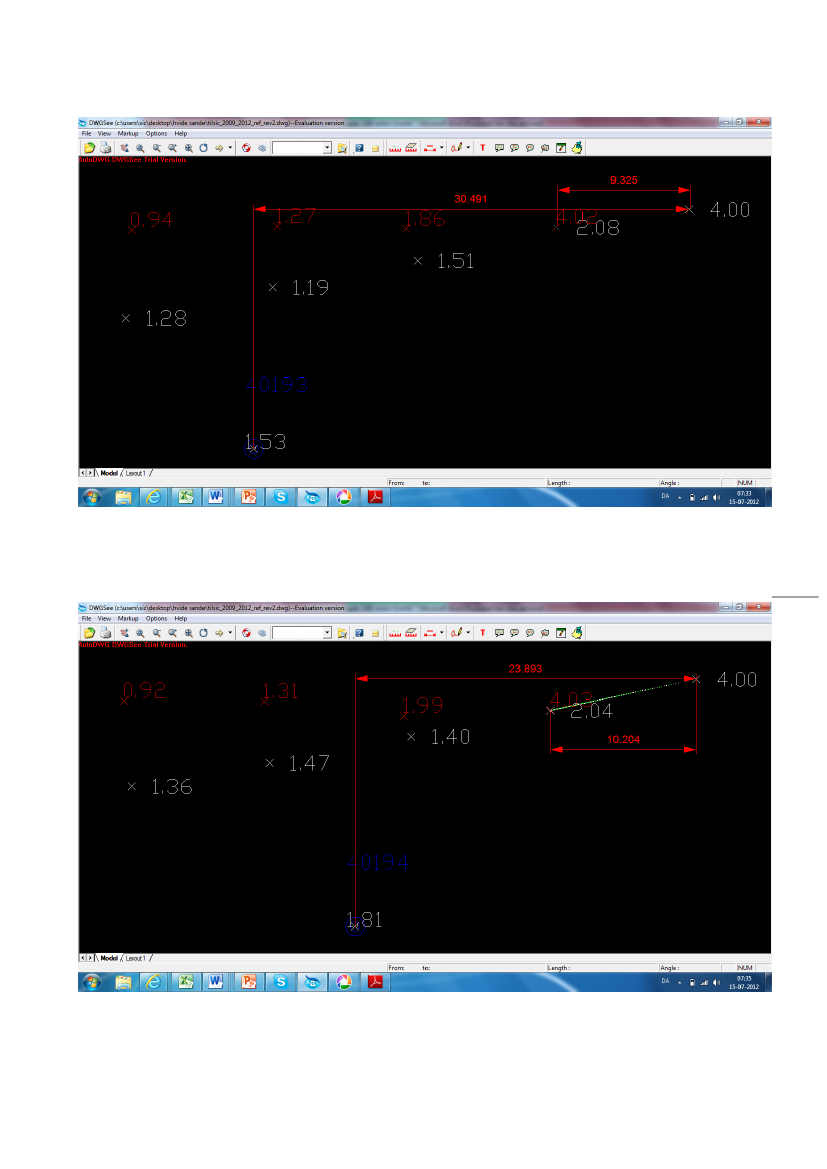

Der er en klittilbagerykning på 30,49 meter i linje 9300 i referenceområde 1 fra januar 2005 til Juli2012.Klittilbagerykningen er 9,3 meter fra august 2009 til Juli 2012
58
Der er en klittilbagerykning på 30,49 meter i linje 9400 i referenceområde 1 fra januar 2005 til Juli2012.Klittilbagerykningen er 10,2 meter fra august 2009 til juli 2012
Rørområde 1

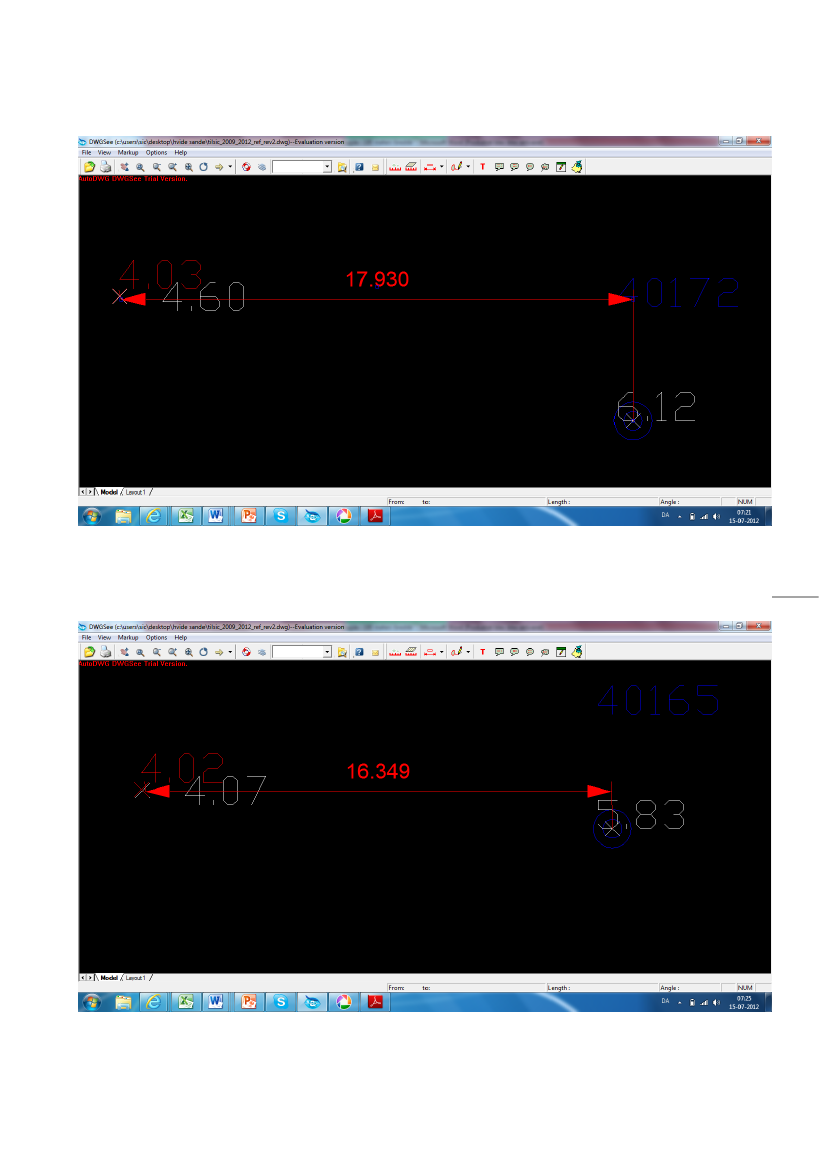

Der er en klitfremrykning på mere end 17,93 meter i linje 7200 fra januar 2005 til Juli 2012.59
Der er en klitfremrykning på mere end 16,35 meter i linje 6500 fra januar 2005 til Juli 2012.
Reference område 2
Der var en klittilbagerykning på 27,92 meter i linje 4000 i Ref. 2.før SIC stoppede erosionen ved at trykudligne området i Juli 2009.60
Der var en klittilbagerykning på 27,92 meter i linje 3800 i Ref. 2.før SIC stoppede erosionen ved at trykudligne området i Juli 2009.
Rørområde 2
Der er en klitfremrykning i linje 1800 i rørområde 2 fra januar 2005 til Juli 2012.61
Der er helt klart tale om læsidetillæg i referenceområde 3 med en fremrykning på klitten på mereend 26,5 meter fra januar 2005 til august 2009 og efterfølgende et nyt tillæg på 6 – 7 meter.

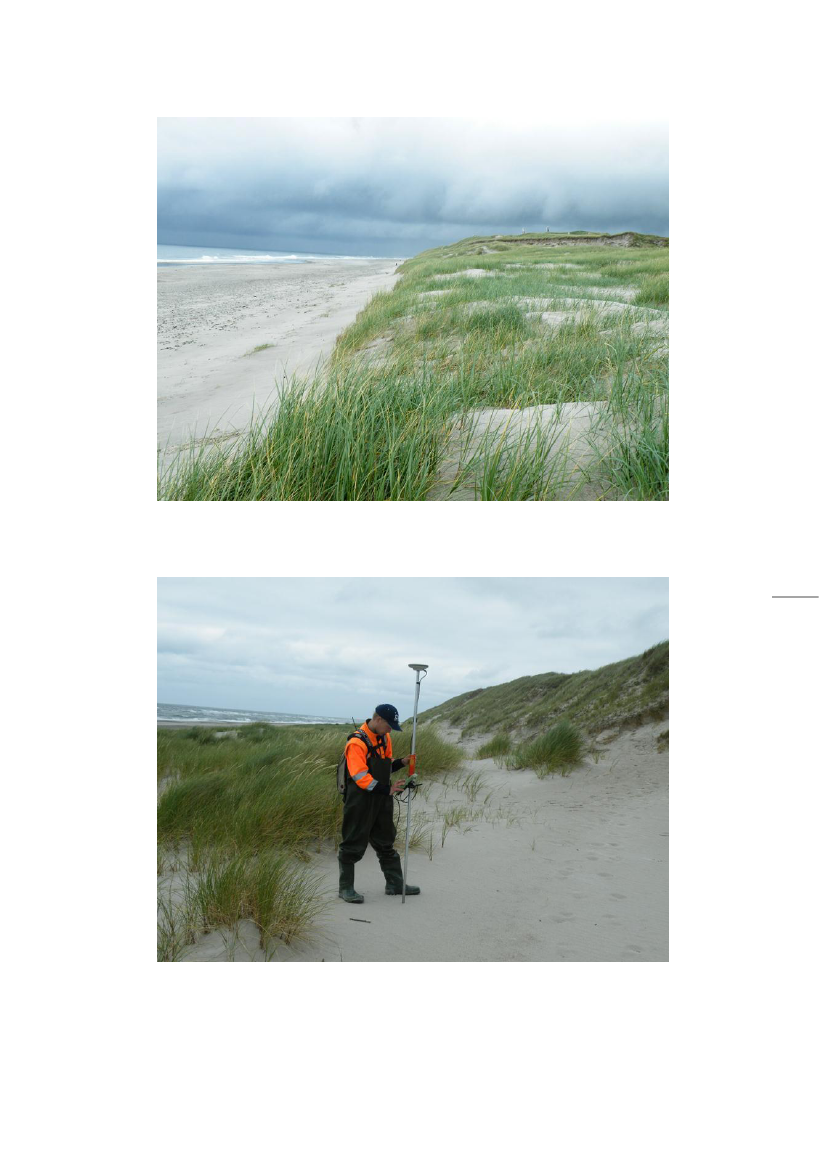

Hjælmeplanter
Billede af de nye klitter taget fra Station 7300 mod nord62
Der er stor klitfremrykning i rørområde 2, samt ref. 3 hvor der er læsidetillægVi har i dag dokumentation for at hjælmeplanter kan gro 120 cm pr. år.Her er koten 8,56 meter.
Evaluering af resultatet med SIC systemet på vestkysten.Målingerne viser, at der er en akkumulation på mere end 300.000 kubikmeter i området fra linje 0til linje 6200, som SIC vedligeholdte og udbyggede i juli 2009.Det største tillæg på 160.200 kubikmeter har fundet sted i det tidligere referenceområde 2 i periodenaugust 2009 og frem til juli 2012 efter at SIC trykudlignede området i juli 2009.Der er hermed dokumentation for at KDI igen begik hærværk på det patenterede SIC system, da devia deres repræsentant i projektgruppen Professor Jørgen Fredsøe pressede igennem, at der skullevære et reference område 2, som SIC opponerede imod, idet et yderligere referenceområde villereducere effektiviteten af SIC systemet.Anlægget skal nu renoveres i den nordlige del snarest muligt, så det ikke lykkes KDI at ødelæggeanlægget.På grund af revlefodring samt manglende vedligeholdelse, som KDI nægtede at give tilladelse til erder borteroderet 183.990 kubikmeter fra station 6300 - 9200. fra August 2009 til Juli 2012.Det er hermed dokumenteret at KDI helt bevidst begår hærværk på SIC systemet ved Skodbjerge.KDI opmålinger.Der er i perioden 2008 til 2011 for strækningen syd for Hvide Sande og ned tilNymindegab foretaget følgende opmålinger:Skodbjergelokalmåling januar og november 2008Skodbjergelokalmåling januar 2009Skodbjergelokalmåling januar og september 2010Skodbjergelokalmåling marts 2011 (endnu ikke godkendt)Kystdirektoratet har fortsat måleprogrammet i SIC projektet ved Skodbjerge efter forsøgsperiodenudløb i januar 2008 ogog er således bekendt med resultatet.En enkelt opmåling koster ca. 150.000,00 kr. excl. moms.Det formodes at KDI nu har brugt mere end 1,0 mio. kr. på opmålinger i SIC området.KDI oplyser at de ikke har analyseret måleresultaterne.Det er utroværdigt og sagen undersøges derfor at Politiet.Det er årsagen til at SIC har antaget et landinspektørfirma til uvildige opmålinger, så SIC kandokumentere sit tab og efterfølgende anmode om erstatning på det foreliggende grundlag.Fakta er at effektiviteten af sandfodringen på den jyske vestkyst har en effektivitet på minus 170 %efter en investering på 2 milliarder over de sidste 25 år. (bilag 1)Alle sandfodringer er skyllet i havet og bølgerne har taget 42,5 mill. kubikmeter af baglandet på desidste 25 år.Skagen d. 19 juli 2012Poul Jakobsen63
Bilag 11
ProposalNew Dredger China - June 2012
64

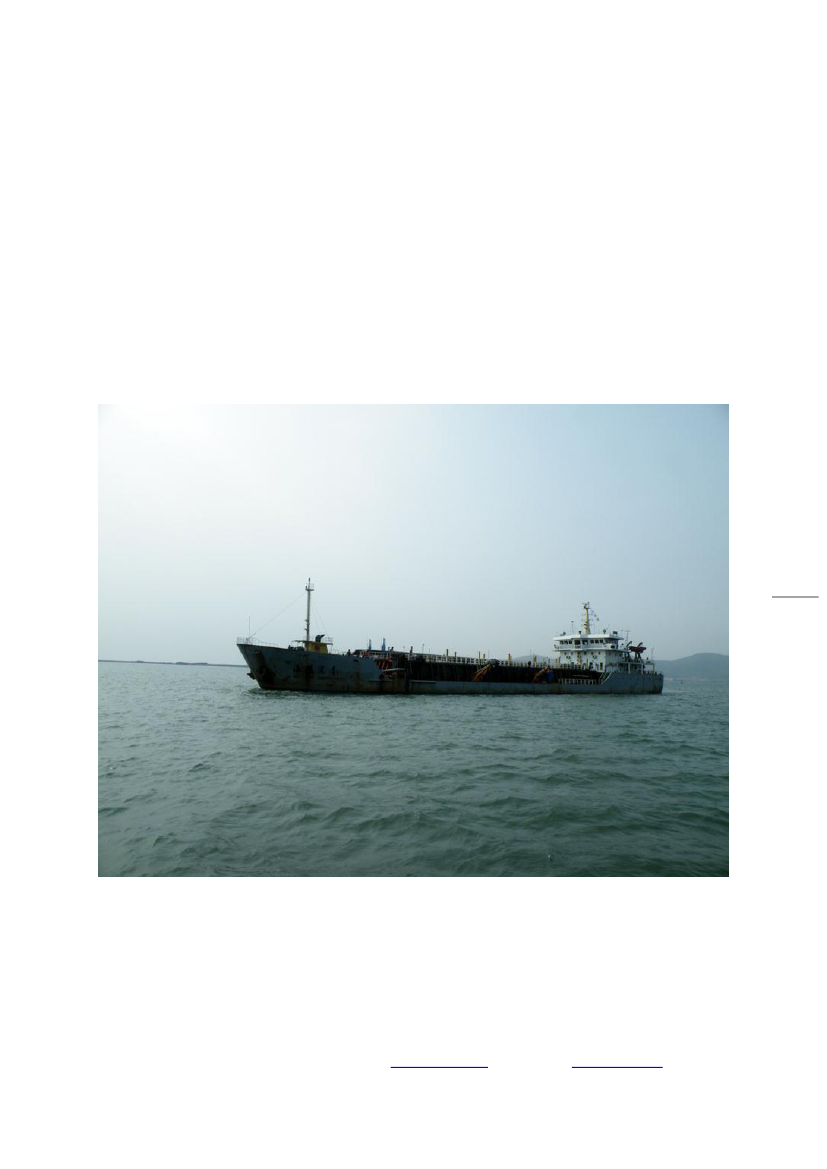

New dredger 3000 cubic meters like Hai Hang Jun on work by Chang Xing Island June 2012
SIC Skagen Innovation CenterDR. Alexandrinesvej 759990 Skagen DenmarkPhone 4598445713 Mob 4540401425
Web:www.shore.dk
New dredger for Salaverry harbour 3000 cubic metersThe Dredger will be built in Zhoushan by Zhejiang Dong Peng shipyardThe length is 98 meters.The deep loaded is 5,0 meters.The main engines are 2 CSI Ningbo1500 PS each.The dredger has two propellers.Bow Thruster helicez Shanghatype MTT500, 90KW, 3.2KN, 500 DN, FPPSpecification of electric power.Generator set 1. and set 2. Engine Zibo Z 6170 ZLD, Generator Shanghai LCTF300JWKW380 V. 541 KVA 50HZGenerator set 3 engine Shanghai 6135CAF, generator Shanghai TFXW-250M4-HKW380 V 93,75 KVA 50 HZGenerator set 4 engine Shanghai 4135caf, generator Shanghai TFX – 25 LAKW380 V 67 KVA 50 HZDredging room.2 dredging engines CSI Ningbo 6300 each 1500 PS 550 RPM.The dredging pumps is two double casing Tai Xing HX 7000 cubic meters per hour.The two dredging tubes are 700 mm in diameter.The output for floating pipe is 700 mm.The pump distance to shore is up to 1,0 km.The Dredging deep is up to 18 metres.DischargeHydraulic bottom, on shore facilities and rain bowing.Crew facilities21 single rooms with European toilets.Deck facilitiesOne 15 ton crane installed on the main deck.Class.The dredger will be built and registered in China CCS class, and can be changed to any class in theworld.The thickness of plate for hull outside is 12mm for side plates, 14mm for bottom plates except thearea around dumping doors, and 20 mm for the bottom plates around dumping doors.Operating capacity.This Dredger has a dredging capacity at 30.000 cubic metres a day by door operation.Yearly capacity by 300 days a year 9,0 mill cubic meters.By on shore operation the capacity is the capacity 18.000 cubic meters by rain bowing and onshorepumping.Yearly capacity by 300 day’s a year 5,4 mill cubic meters.This amount is based on sand minimum D 50 - 0,25 mmThe dredging pumps and overflow wells will be optimized for mud as give a lower capacity.
330
83,1
58,8
65
Dredging Facilities
The dredger has bottom doors facilities 12 units.66
Rainbowing and floating pipe facilities
Water Injection

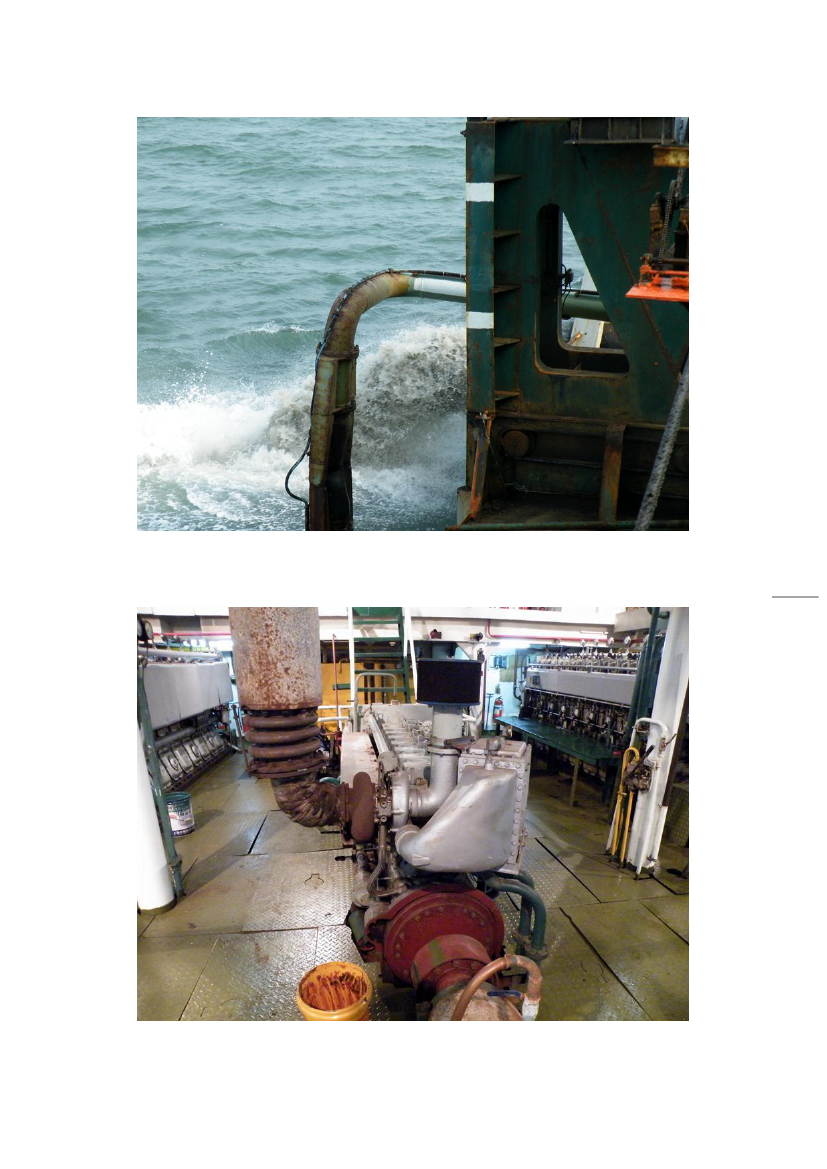

Water Injection to the dredging head67
Engine for water injection

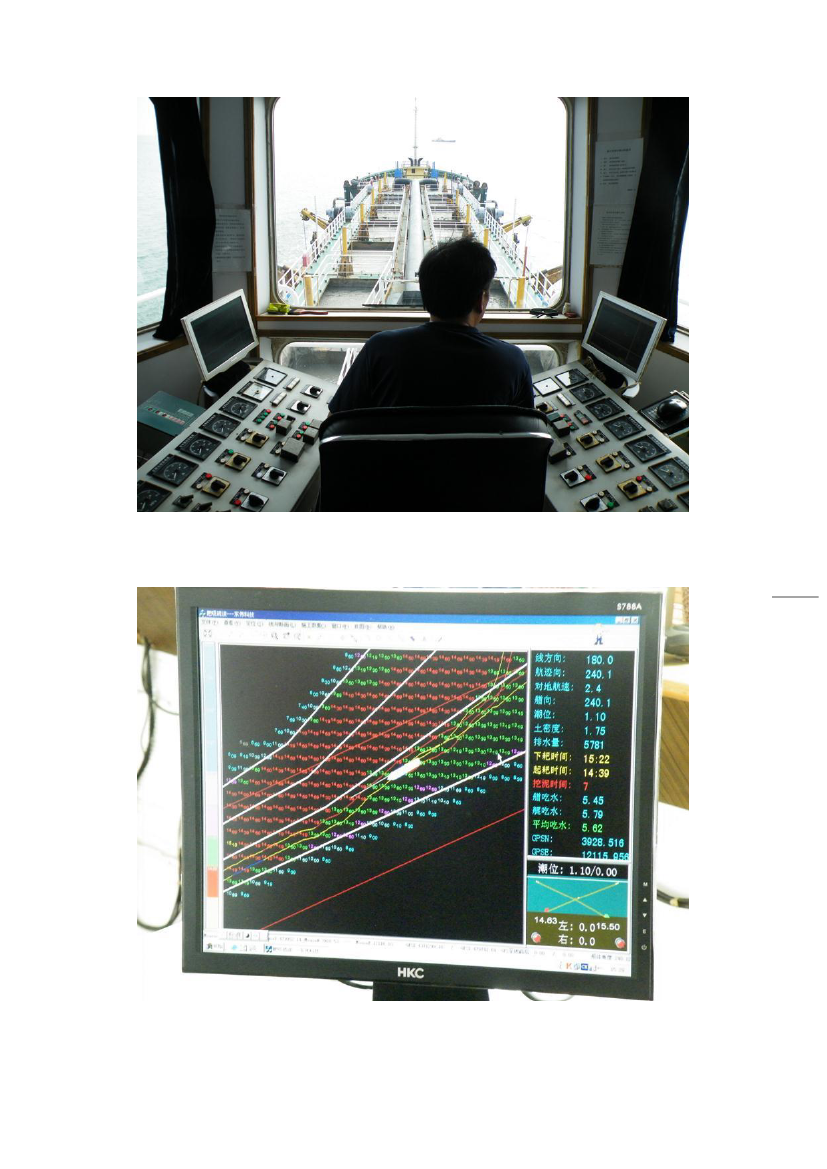

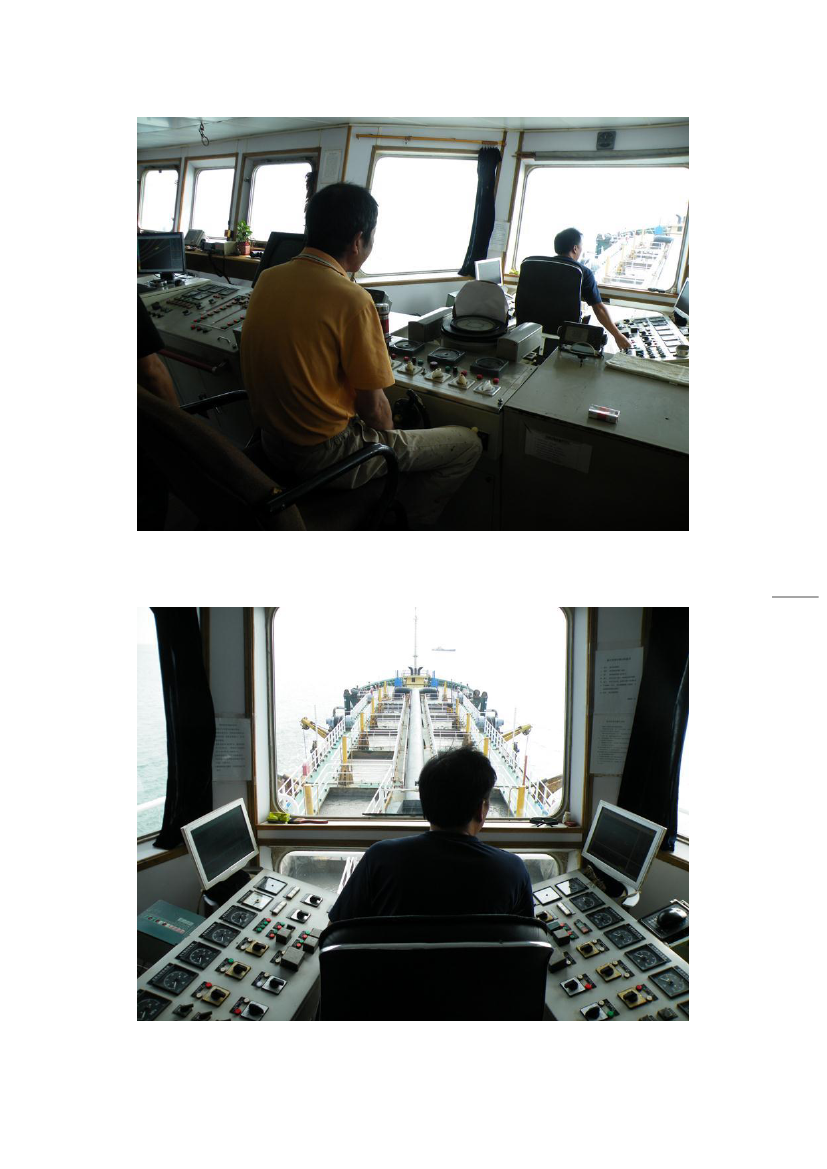

The dredger has two suction tubes operated of 1 person from the bridge68
Bridge Facilities
Dredger Navigation.69
Dredging operator
SICKystdirektoratetHøjbovej 17620 LemvigPj/cpKære Jesper og Frants
Skagen InnovationscenterSkagen d. 26 Februar 2013Your ref Jesper Holt Jensen/Frants Vestergaard
Dr. Alexandrinesvej 75 - 9990 Skagen - Tlf 98 44 57 13 - Mail:web:www.shore.dk
Vi har hermed fornøjelsen at gennemgå vort tilbud på bygning af en ny sandsuger med en kapacitetpå 3000 kubikmeter.Jeg havde håbet at I kunne deltage i mødet, men det har jo ikke været muligt.Skibets detaljer fremgår af det fremsendte materiale, som også afleveres her i kopi.Vi kan derfor koncentrere os om driften af sandsugeren.Som det fremgår af det vedlagte tilbud har sandsugeren en årlig kapacitet 5 – 8 mio. kubikmetersand på 300 arbejdsdage og vi lægger derfor 5,0 mio. kubikmeter til grund for vore drifts-beregninger, som er baseret på vort studie i Kina i slutningen af juni måned 2012.70Som det fremgår af studiet er fuel forbruget pr. dag i 24 timer 6.500 liter.Marine diesel koster i Danmark ca. 5,80 kr. pr literog den daglige udgift til fuel bliver således300 dage a 37.700,00 kr.Som det fremgår af tilbuddet skal der bruges en besætning på 21 mand.21 mand a 400.000,00 kr. årligbaseret på dansk overenskomstÅrlige driftsudgifter baseret på 5,0 mio. kubikmeterDiverse vedligeholdelseÅrlig udgiftPris pr. kubikmeter sand8.400.000,00 kr.19.710.000,00 kr.5.290.000,00 kr.25.000.000,00 kr5,00 kr.
37.700,00 kr.11.310.000,00 kr.
KDI betaler i dag Rohde Nielsen ca. 40,0 kr. pr kubikmeter og KDI kan således næsten sparre 90mio. kr. årligt ved at tage imod tilbuddet fra SIC og kartelproblemet er samtidig løst.Samtidig kan KDI betale SIC for stabilisering af de danske kyster.Med venlig hilsenPoul Jakobsen

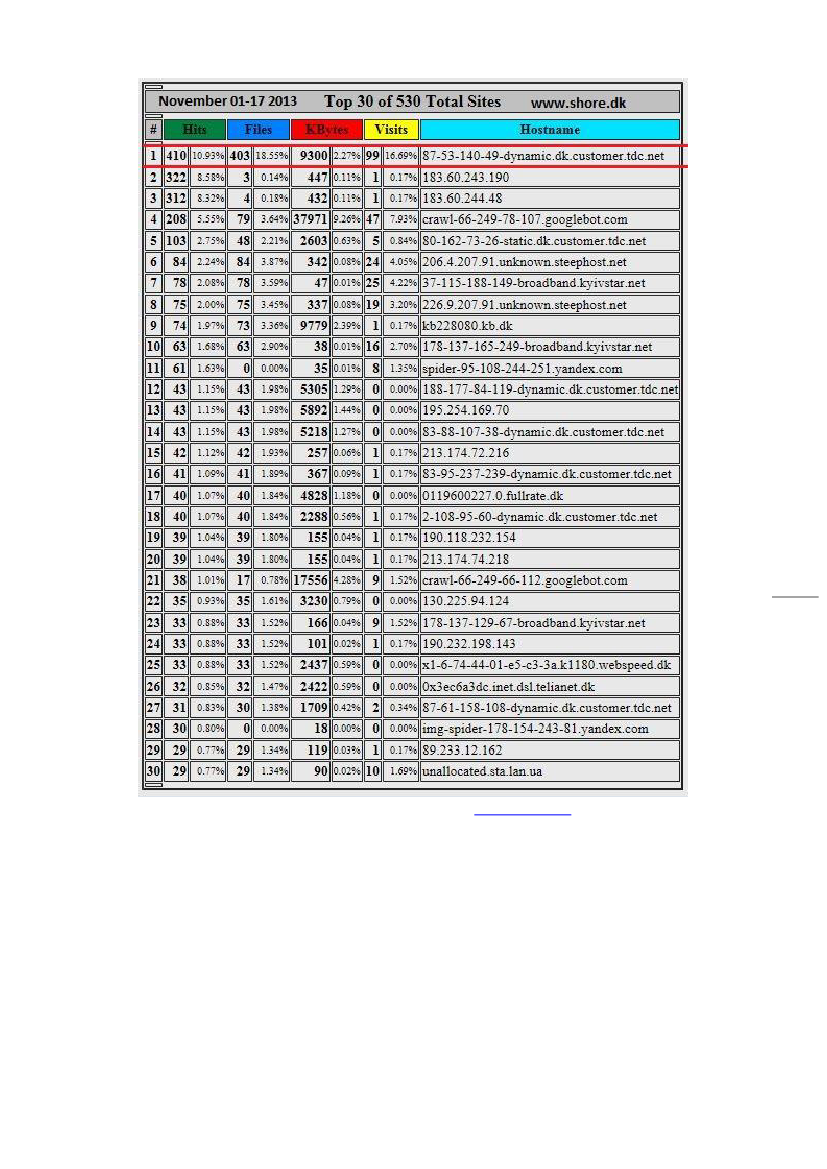

Besøgsstatistik www.shore.dk
71

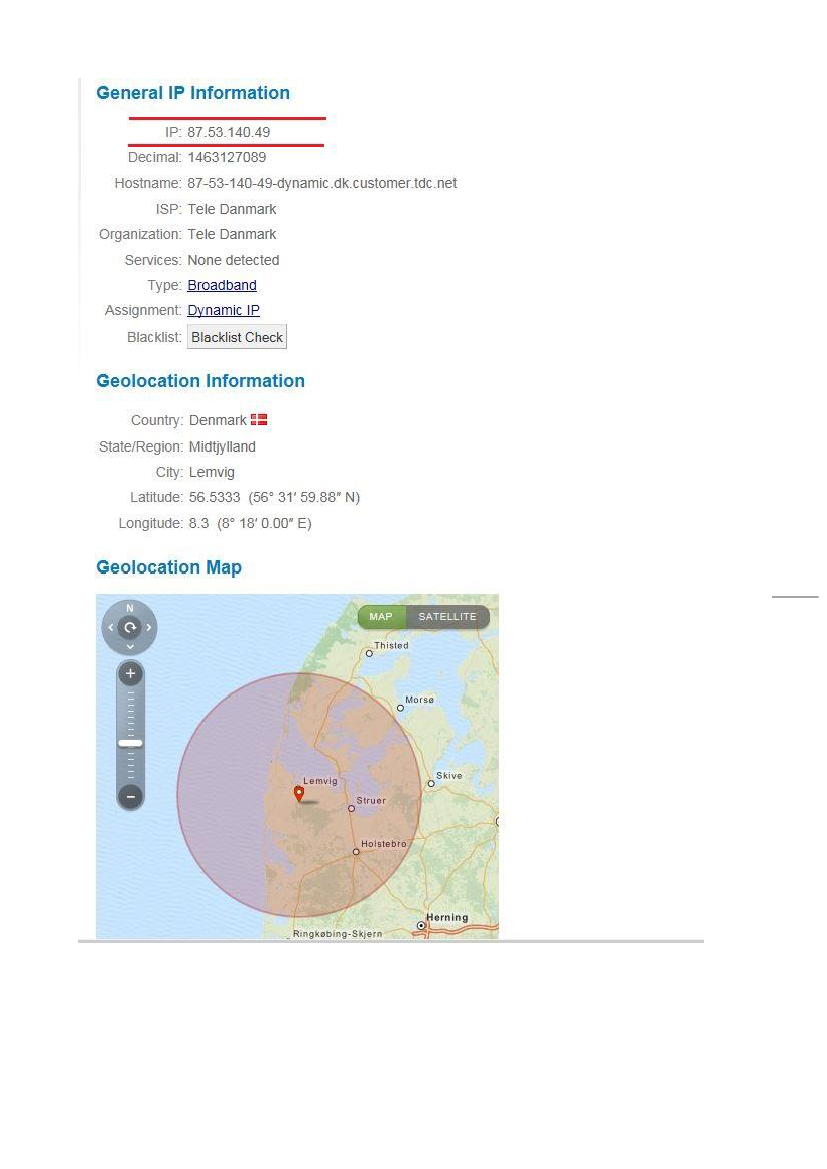

87-53140-49 dynamic.dk er TDC serveren i LemvigDet er højst sandsynligt, at KDI var inde påwww.shore.dkfor at hente know how70 gange i Oktober måned 2013
72

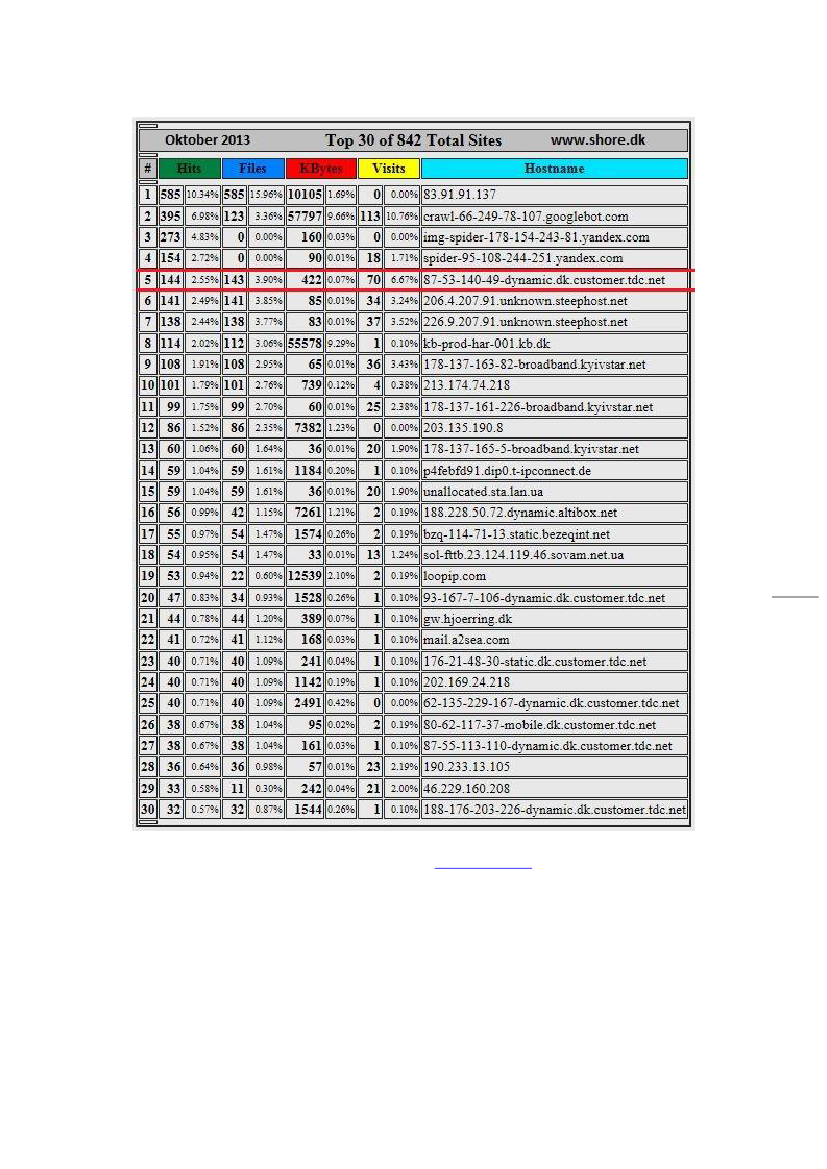

Vi ser her at serveren i Lemvig har været inde 99 gange påwww.shore.dkpå 17 dage i November2013
