Opfølgning SIC ProjektetSkodbjerge Juli 2012
Anlægget overgik til permanent drift i januar 2008og besigtiges her af Trafikudvalget igen d. 28 februar 2009
SIC Skagen Innovations CenterDr. Alexandrinesvej 759990 SkagenTlf 98445713/40401425
web.www.shore.dk

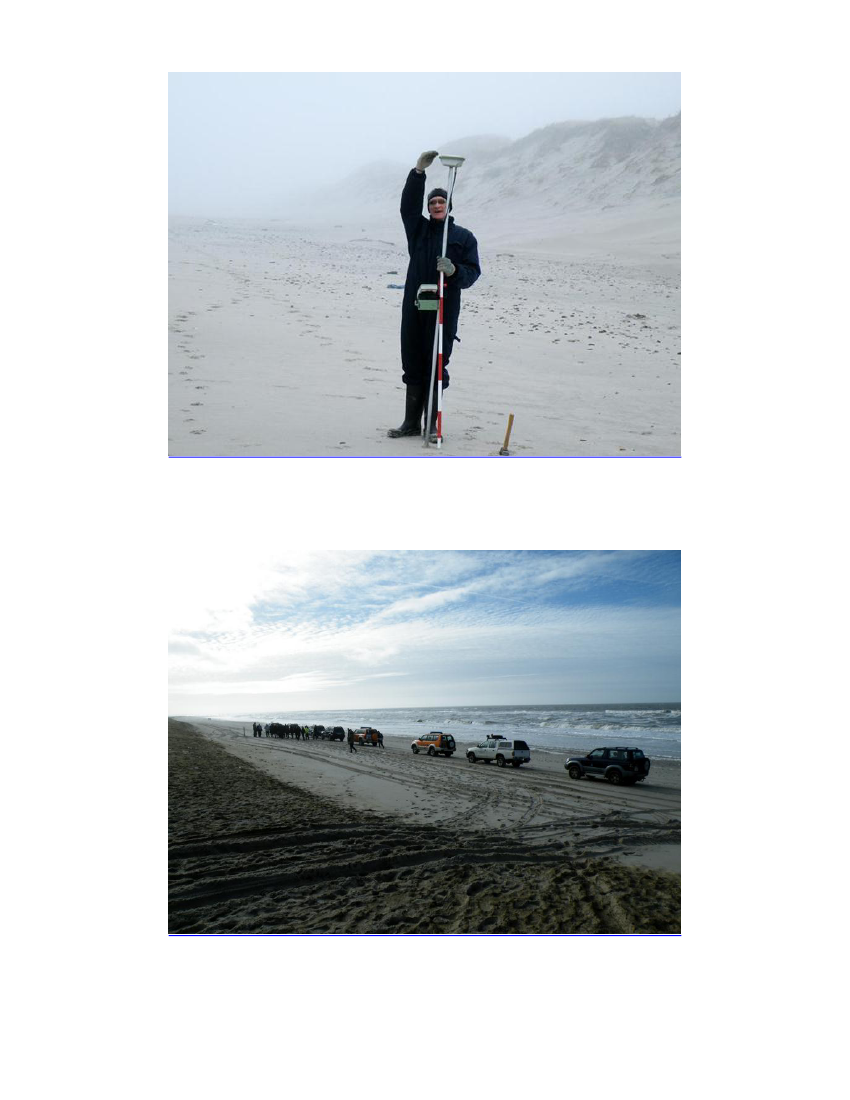

Markering af klitfoden fra januar 2005 her i referenceområde 2,hvor klitten gennemsnitlig var rykket 15,7 meter tilbage i 2008. Her er forstranden sænket mere end 2 m.
I forbindelse med Trafikudvalgets besøg blev referencelinjen fra januar 2005 markeret medlandmålerstokke på stranden

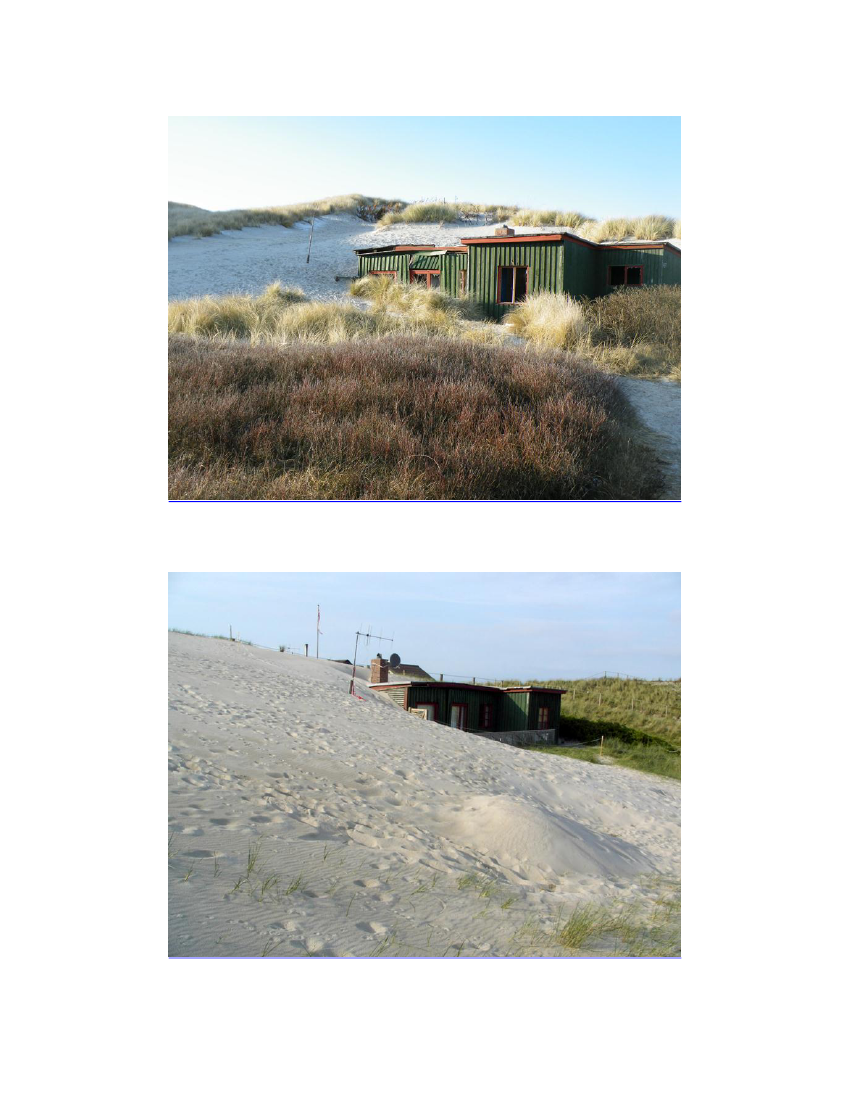

Læsidetillæg i referenceområde 3
Trafikudvalget havde stor focus på læsidetillægget i referenceområde 3
Her ser vi situationen opdateret d. 21. maj 2009
Vedligeholdelse og udvidelse juli 2009

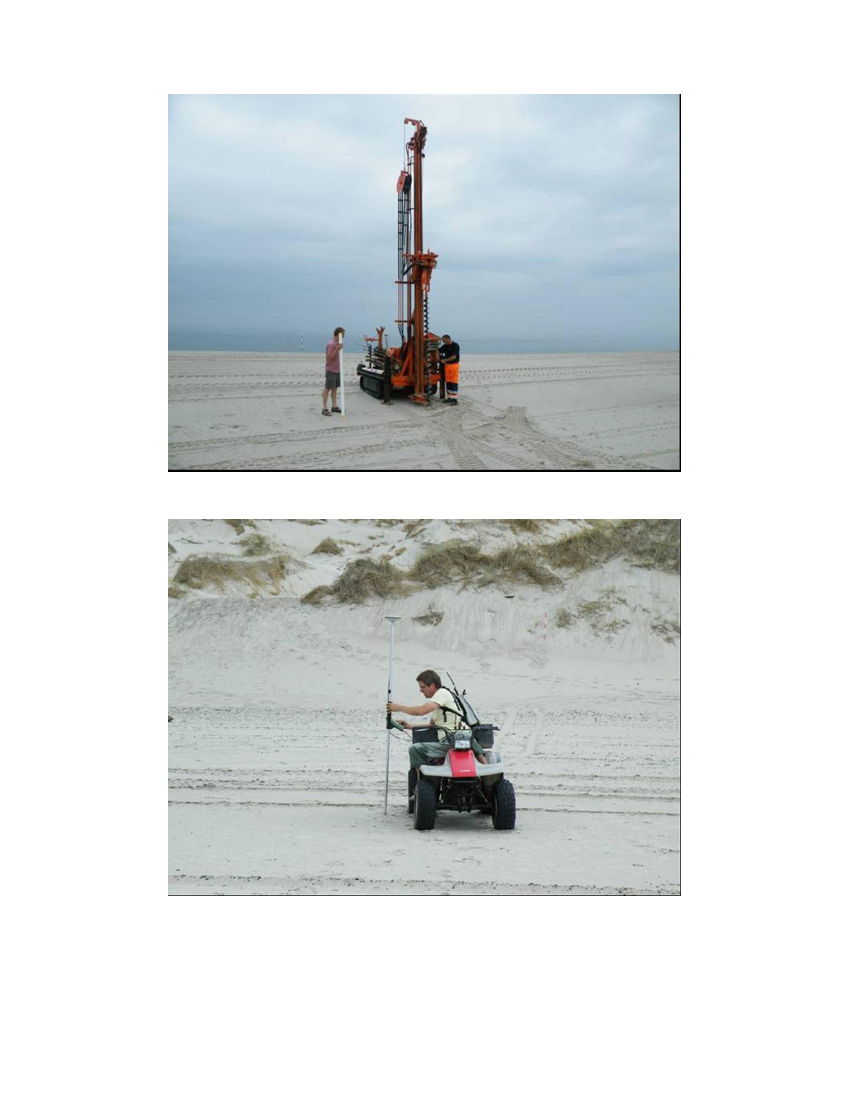

Anlægget blev udbygget fra St. 2500 til St. 5500 og samtidig opmålt af Landinspektørgåden i Ringkøbing.
I slutningen af juni måned 2009 var det klart for enhver at Kystdirektoratet i tæt samarbejde med professorJørgen Fredsøe DTU, ville fortsætte med systematisk hærværk på anlægget.SIC sendte derfor en ansøgning til Transportministeren og gik straks i gang med udbedre skaderne, som varforvoldt af Jørgen Fredsøe og KDI i referenceområde 2.Kystdirektoratet gav afslag på ansøgningen og sagen lå derefter i mere end 2 ubehandlet i Transportministeriet,som den 25 maj 2012 har forlangt trykudligningsmodulerne fjernet i referenceområde 2.

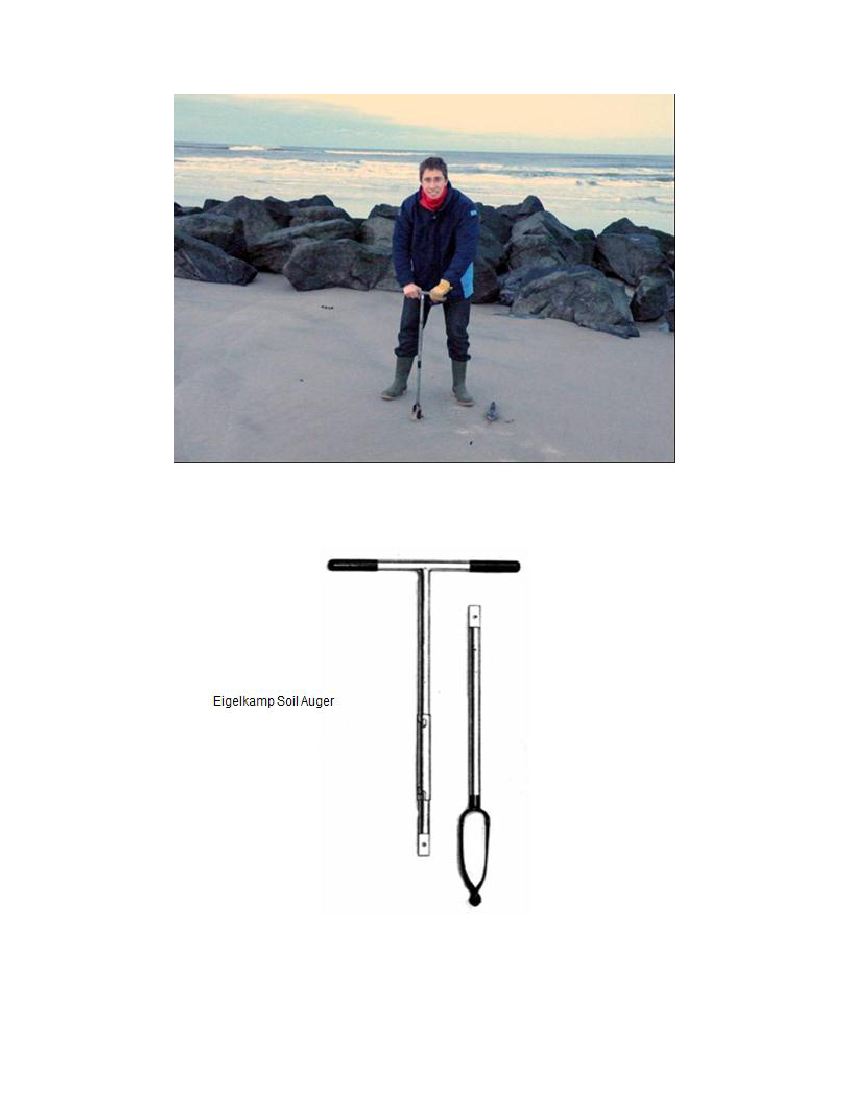

Sandkorn analyser.

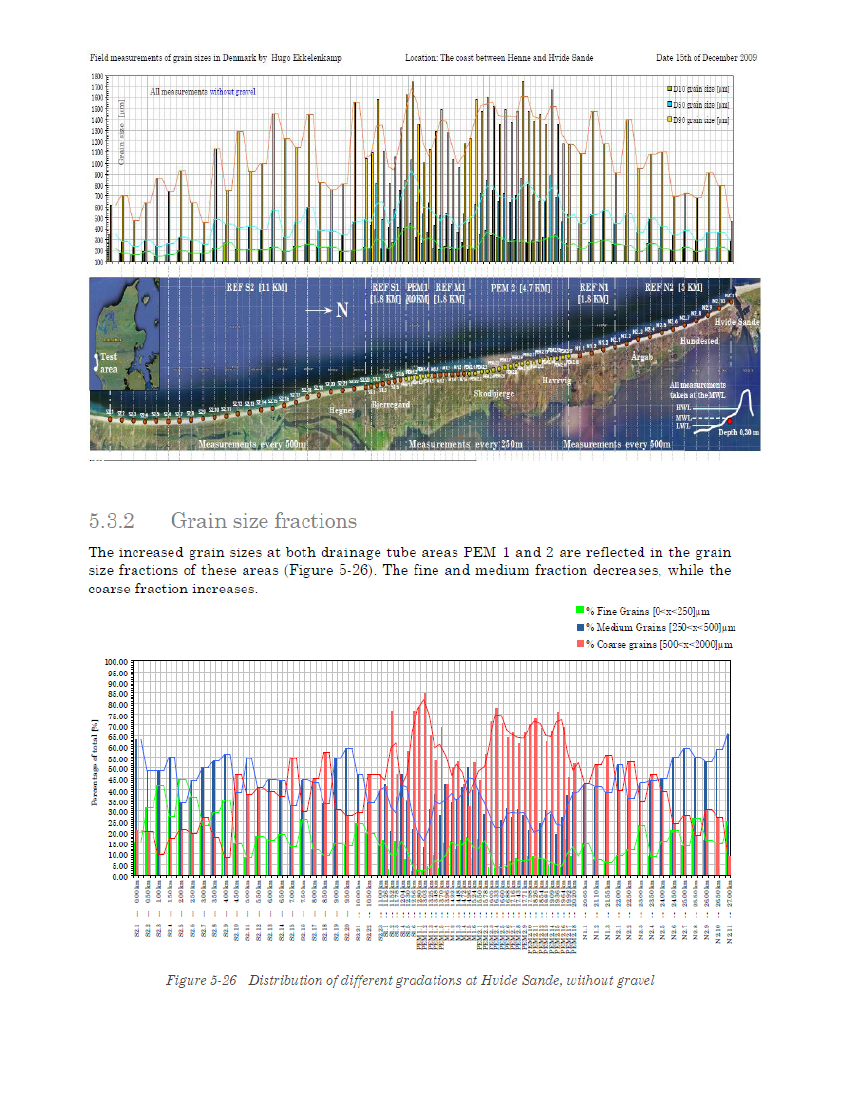

Hollandske forskere udtog i december 2009 sandprøver på 27 km fra Hvide Sande havn mod syd.Sandprøverne blev analyseret i Holland og vi ser klart i efterfølgende figurer at sandet er mere froft i de trykudlignede
D50 (blå linje) er forøget fra typ. 0,4 mm til 0,8 mm
Vi ser helt tydeligt at sandet er meget grovere i de trykudlignende områder PEM 1 og 2.

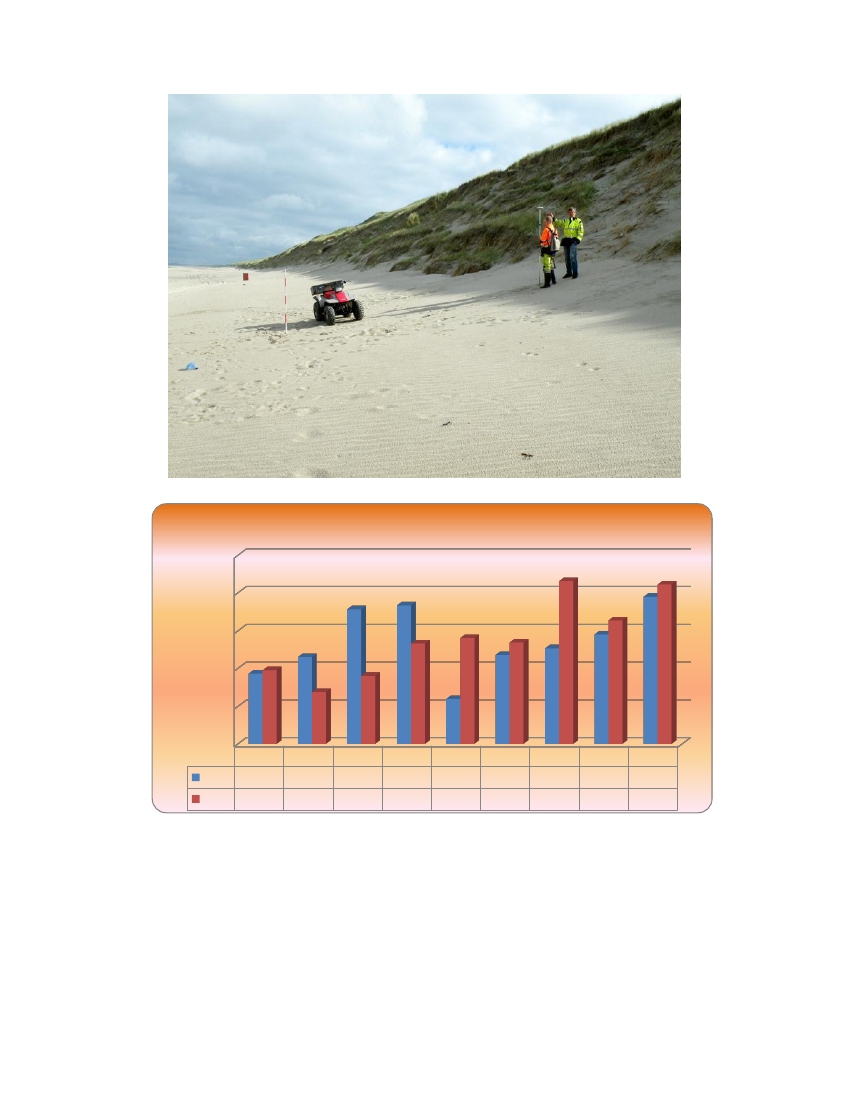

Opmåling 9 – 10 Juli 2012.
Strandudvikling Aug 2009 - Juli 2012250200150cm.100500Ref 12009 92,852012 97,45
83-9211569
73-82 63-72 53-62 45-52 Ref 2178 183,22 59,84 117,71 126,7190133140,37 134,27 215,66
Rør 2145163,8
Ref 3194,66211
Middelstrandhøjde i 100 meters bredde.Efter påbud fra kontorchef Jakob Karlshøj Transportministeriet d. 25. maj om at rykke trykudligningsmodulerne op ireferenceområderne, besluttede SIC at få Landinspektørgården i Ringkøbing til at måle stranden op igen.Resultatet er helt entydigt, idet der er akkumuleret mere end 300. 000 kubikmeter sand fra station 0 til Station 6200,heraf 160.000 kubikmeter i det tidligere referenceområde 2, som blev trykudlignet i Juli 2009 på foranledning af SIC.Kontor chefen er ikke i god tro, når han kræver trykudligningsmodulerne fjernet i reference område 2, som blev etableret ijuli 2009. Anlægget har stoppet erosionen på den jyske vestkyst i lighed med trykudligningsanlægget ved Søndervig ogGl. Skagen, hvor SIC systemet har medført en besparelse på mere end 40 mio. kr. til hårde konstruktioner og sandfodring

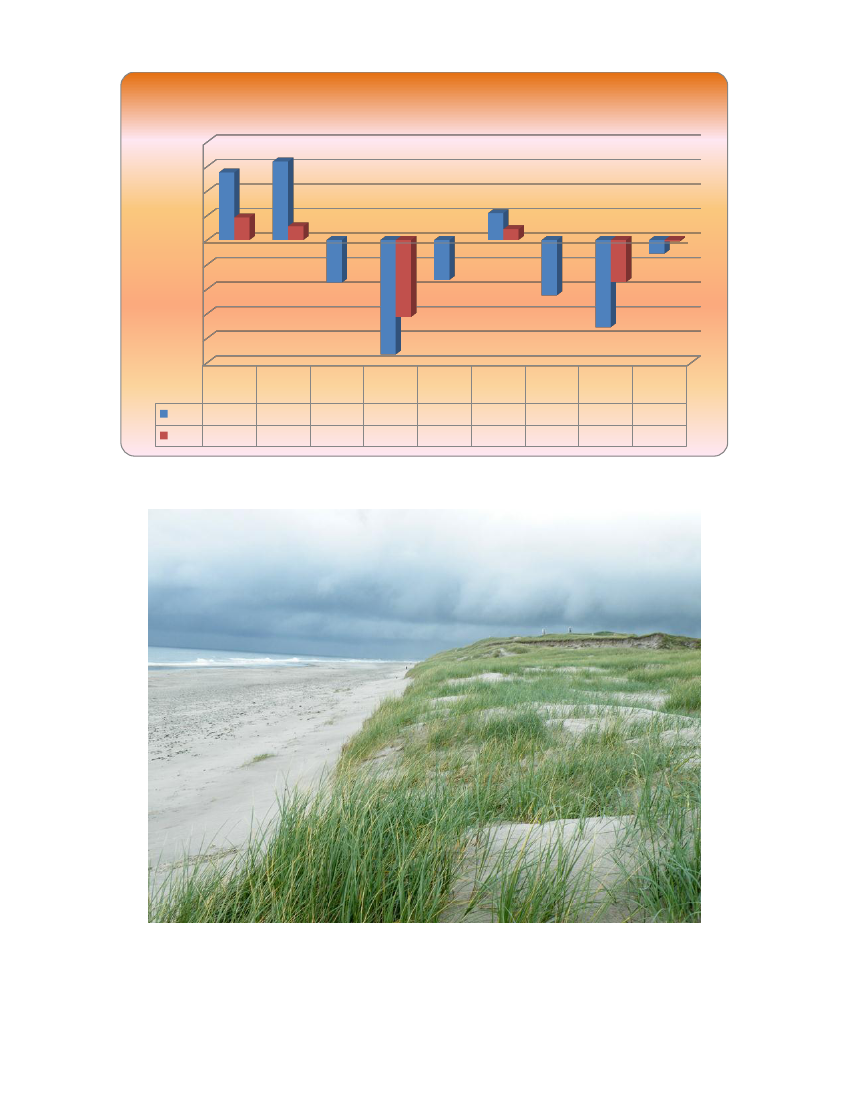

Klitfod
Klitfod januar 2005/August 2009/Juli 20122015105Meter0-5-10-15-20-2520122008Ref 313,774,6Rør 215,992,8Flankenord-8,72Ref 2-23,36-15,7Flankesyd-8,14Rør 15,462,2Flankenord-11,28Ref 1b-17,8-8,6Ref. 1a-2,8-0,3
Billede taget fra Station 7300 mod nordDer er nu klitfremrykning fra station 0 til Station 8000, mens erosionen fortsætter i Referenceområde 1og deraf følgende flanke effekt in i det nordlige rørområde.
Opmåling

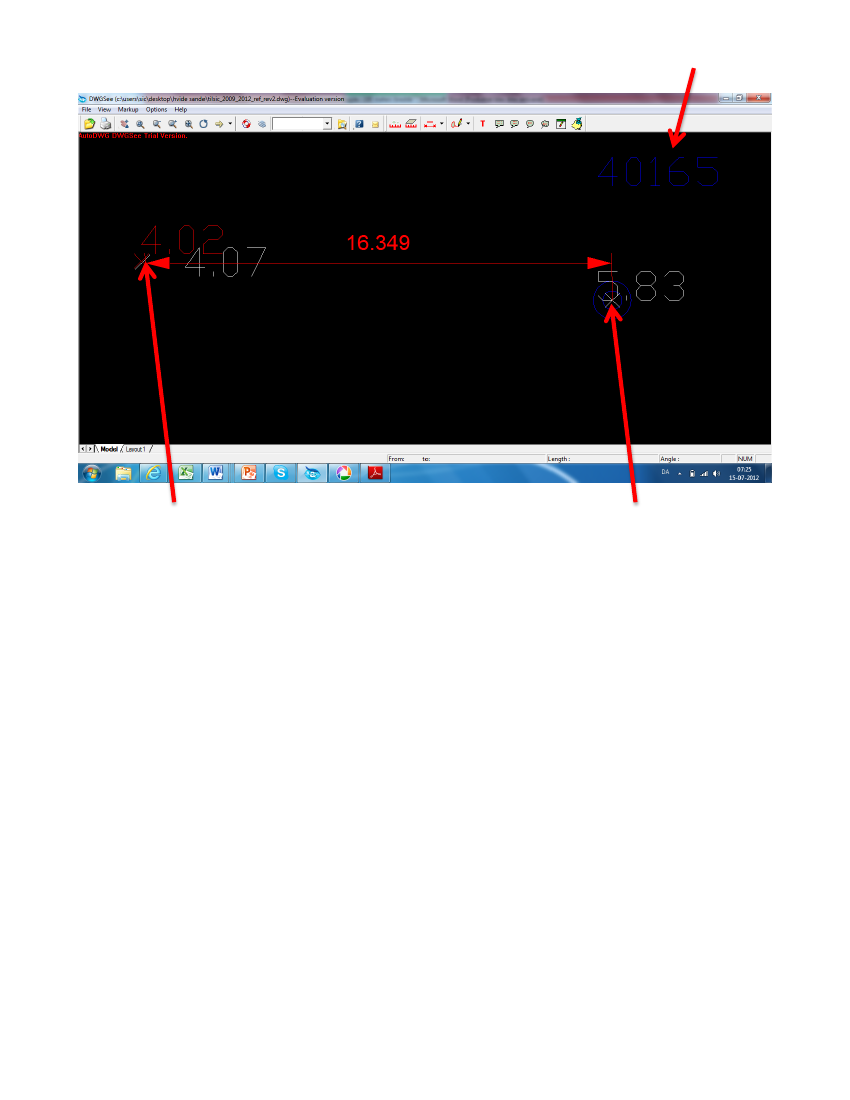

Linje 6500 (Blåt nummer)
Punktet er klitfoden i august 2009Koten 4,02 er højden i august 2009 (rødt)Koten 4,07 er højden i Juli 2012 (Hvidt)
Punktet er klitfoden i januar 2005og koten er 5,83 meter i Februar 2009
Ergo klitfoden kote 4,0 meter er rykket 16,34 meter frem i perioden januar 2005 til august 2009 og der har ikke væretErosion i den nye klit siden 2008.
Reference område 1
Der er en klittilbagerykning på 30,49 meter i linje 9300 i referenceområde 1 fra januar 2005 til Juli 2012.Klittilbagerykningen er 9,3 meter fra august 2009 til Juli 2012
Der er en klittilbagerykning på 30,49 meter i linje 9400 i referenceområde 1 fra januar 2005 til Juli 2012.Klittilbagerykningen er 10,2 meter fra august 2009 til juli 2012
Rørområde 1

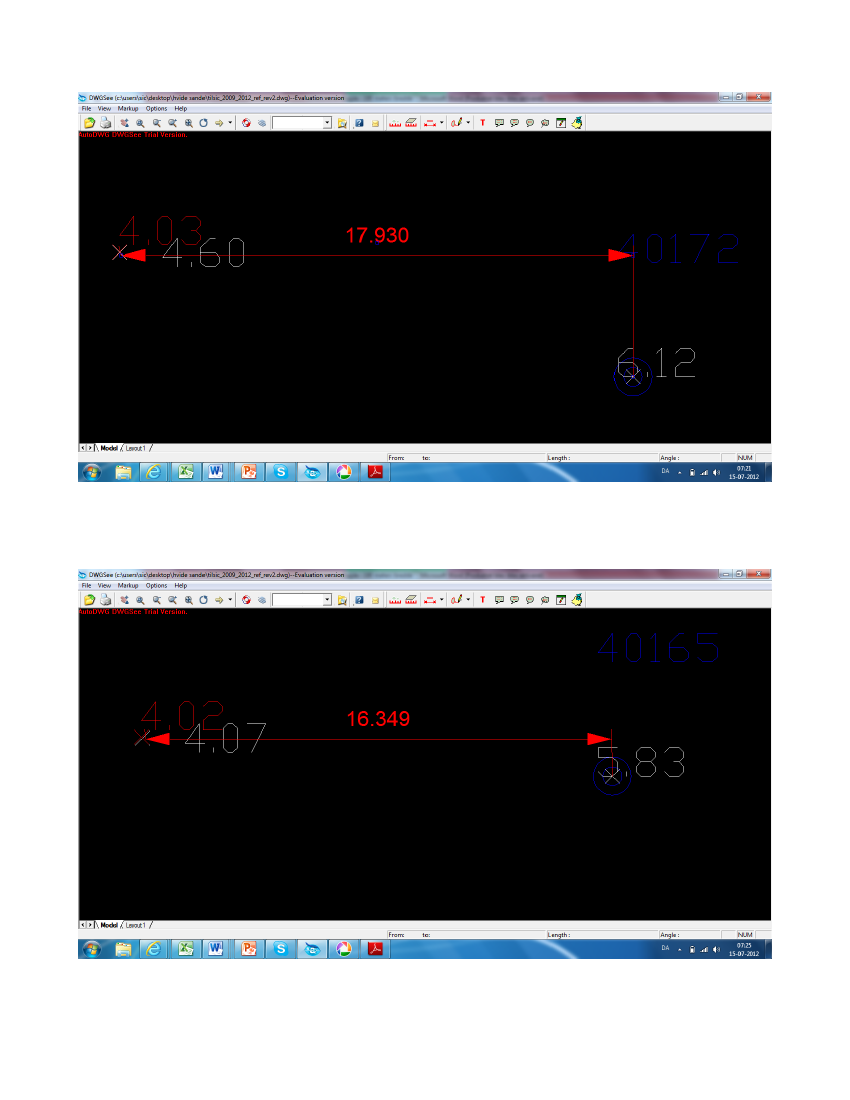

Der er en klitfremrykning på mere end 17,93 meter i linje 7200 fra januar 2005 til Juli 2012.
Der er en klitfremrykning på mere end 16,35 meter i linje 6500 fra januar 2005 til Juli 2012.
Reference område 2
Der var en klittilbagerykning på 27,92 meter i linje 4000 i Ref. 2.før SIC stoppede erosionen ved at trykudligne området i Juli 2009.
Der var en klittilbagerykning på 27,92 meter i linje 3800 i Ref. 2.før SIC stoppede erosionen ved at trykudligne området i Juli 2009.
Rørområde 2
Der er en klitfremrykning i linje 1800 i rørområde 2 fra januar 2005 til Juli 2012.
Der er helt klart tale om læsidetillæg i referenceområde 3 med en fremrykning på klitten på mere end 26,5 meter frajanuar 2005 til august 2009 og efterfølgende et nyt tillæg på 6 – 7 meter.

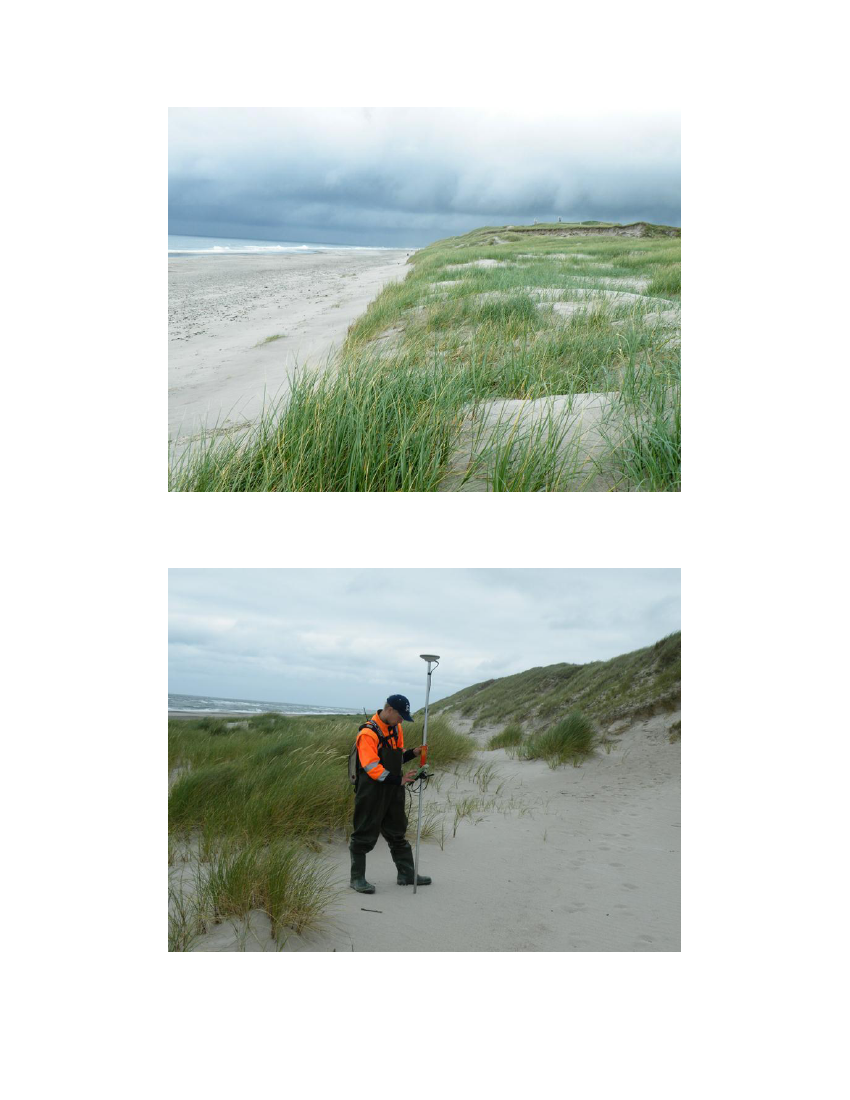

Hjælmeplanter
Billede af de nye klitter taget fra Station 7300 mod nord
Der er stor klitfremrykning i rørområde 2, samt ref. 3 hvor der er læsidetillægVi har i dag dokumentation for at hjælmeplanter kan gro 120 cm pr. år.Her er koten 8,56 meter.
Evaluering af resultatet med SIC systemet på vestkysten.Målingerne viser, at der er en akkumulation på mere end 300.000 kubikmeter i området fra linje 0 til linje 6200,som SIC vedligeholdte og udbyggede i juli 2009.Det største tillæg på 160.200 kubikmeter har fundet sted i det tidligere referenceområde 2 i perioden august2009 og frem til juli 2012 efter at SIC trykudlignede området i juli 2009.Der er hermed dokumentation for at KDI igen begik hærværk på det patenterede SIC system, da de via deresrepræsentant i projektgruppen Professor Jørgen Fredsøe pressede igennem, at der skulle være et referenceområde 2, som SIC opponerede imod, idet et yderligere referenceområde ville reducere effektiviteten af SICsystemet.Anlægget skal nu renoveres i den nordlige del snarest muligt, så det ikke lykkes KDI at ødelægge anlægget.På grund af revlefodring samt manglende vedligeholdelse, som KDI nægtede at give tilladelse til er derborteroderet 183.990 kubikmeter fra station 6300 - 9200. fra August 2009 til Juli 2012.Det er hermed dokumenteret at KDI helt bevidst begår hærværk på SIC systemet ved Skodbjerge.

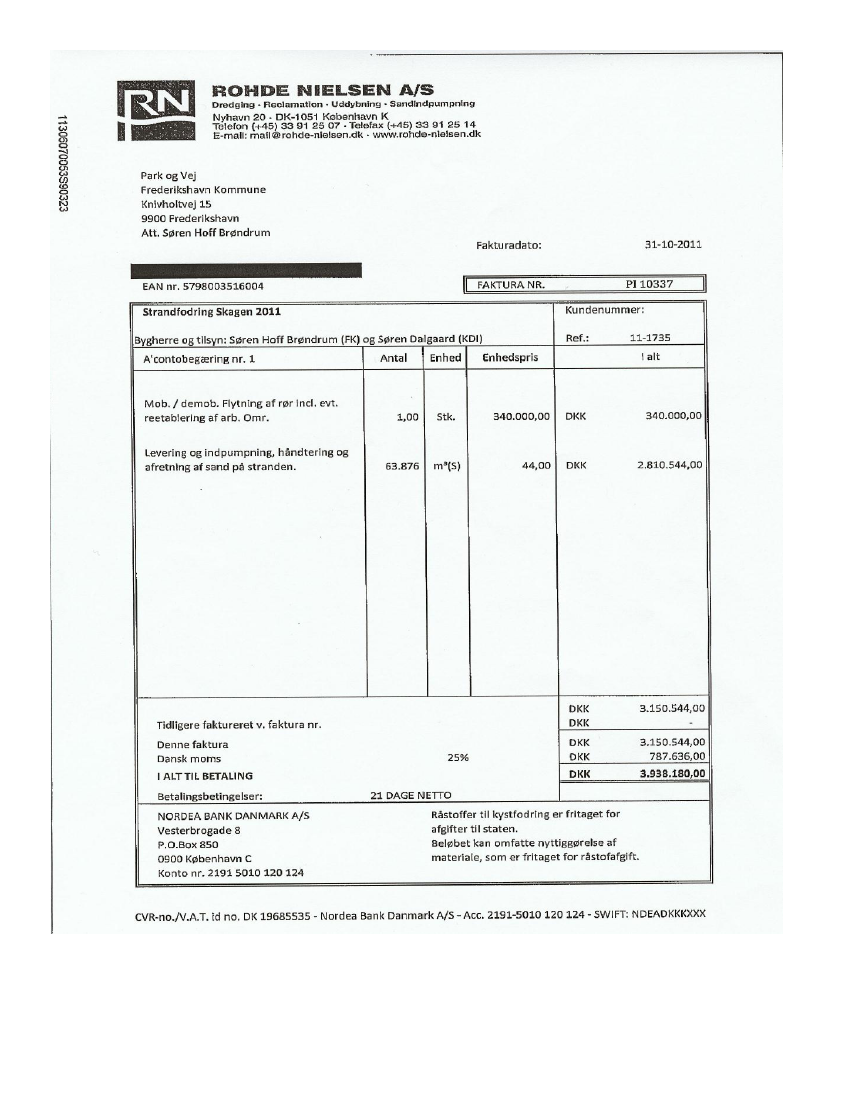

Hvis den samme sandmængde på 160.200 kubikmeter skulle have været tilført stranden med en sandpumperville prisen have været følgende.Mobilisering/demobilisering160.200 kubikmeter sand a 44,00 kr.I alt+ moms.Total340.000,00 kr.7.048. 800,00 kr.7.388.800,00 kr.1.847.200,00 kr.
9.236.000,00 kr.
Der er akkumuleret 300.451,00 kubikmeter efter at den sydlige del af anlægget blev renoveret og udbyggetLinje 0 – 6200.Hvis den samme sandmængde på 300.451 kubikmeter skulle have været tilført stranden med en sandpumperville prisen have været følgende.Mobilisering/demobilisering300.451,00 kubikmeter sand a 44,00 kr.I alt+ momsI alt340.000,00 kr.13.219.844,00 kr.13.559.844,00 kr.3.389.961,00 kr.16.949.805,00 kr.
Prisen for SIC systemet er 330.000,00 kr. pr.km pr. år svarende til 2.970.000 kr. for 9,0 km, som er anlæggetsfysiske udstrækning for øjeblikket.
Gl. SkagenDet har ikke været muligt at opnå en tilladelse til at vedligeholde anlægget ved Skodbjerge i lighed med Gl.Skagen, hvor SIC systemet blev etableret i samarbejde med Kystdirektoratet i 1999.Resultatet ved Gl. Skagen var også helt entydigt
Forsøgsopstilling med SIC systemet 1999 – 2002 ved Skagen Klitplantage.
Her ser vi også den systematiske opbygning af stranden i det trykudlignede område modsætningsvisreferenceområde 1 og 2, hvor der er almindelig fluctation og kysttilbagerykning.
KDI opmålinger.Der er i perioden 2008 til 2011 for strækningen syd for Hvide Sande og ned tilNymindegab foretaget følgende opmålinger:Skodbjerge lokalmåling januar og november 2008Skodbjerge lokalmåling januar 2009Skodbjerge lokalmåling januar og september 2010Skodbjerge lokalmåling marts 2011 (endnu ikke godkendt)Kystdirektoratet har fortsat måleprogrammet i SIC projektet ved Skodbjerge efter forsøgsperioden udløb i januar 2008 ogog er således bekendt med resultatet.En enkelt opmåling koster ca. 150.000,00 kr. excl. moms.Det formodes at KDI nu har brugt mere end 1,0 mio. kr. på opmålinger i SIC området.KDI oplyser at de ikke har analyseret måleresultaterne.Det er utroværdigt og sagen undersøges derfor at Politiet.
Det er årsagen til at SIC har antaget et landinspektørfirma til uvildige opmålinger, så SIC kan dokumentere sit tab ogefterfølgende anmode om erstatning på det foreliggende grundlag.Fakta er at effektiviteten af sandfodringen på den jyske vestkyst har en effektivitet på minus 170 % efter en investering på2 milliarder over de sidste 25 år. (bilag 1)Alle sandfodringer er skyllet i havet og bølgerne har taget 42,5 mill. kubikmeter af baglandet på de sidste 25 år.Skagen d. 19 juli 2012Poul Jakobsen
Det er logik for enhver, at når man tilfører 2,4 mio. kubikmeter årligt på fællesstrækningen i en sandkasse, som er ca. 1,0km bred og 110 km lang og det eroderer 4,1 mio. kubikmeter årligt er resultatet negativt med 1,7 mio. kubikmeter årligt.
Kystdirektoratets informationstavler.
KDI erkender nu at SIC’s regnestykke er korrekt og siger samtidig at sandtabet på Fællestrækningen er ca. 4,0 mio.kubikmeter årligt på Fællestrækningen.KDI har imidlertid reduceret sandfodringen på Fællesstrækningen til 1,9 mio. kubikmeter årligt og effektiviteten er numindre end minus 200 % årligt.Prisen på sandfodringen er imidlertid ikke faldet og der er bestyrket mistanke om kartelvirksomhed med accept fraKystdirektoratet.
