Teknisk gennemgang omskifergasvedVicedirektør Birgitta Jacobsen, EnergistyrelsenGeolog Katja Scharmann, EnergistyrelsenCivilingeniør Søren Frederiksen, Energistyrelsen
29. marts 2012
2
3

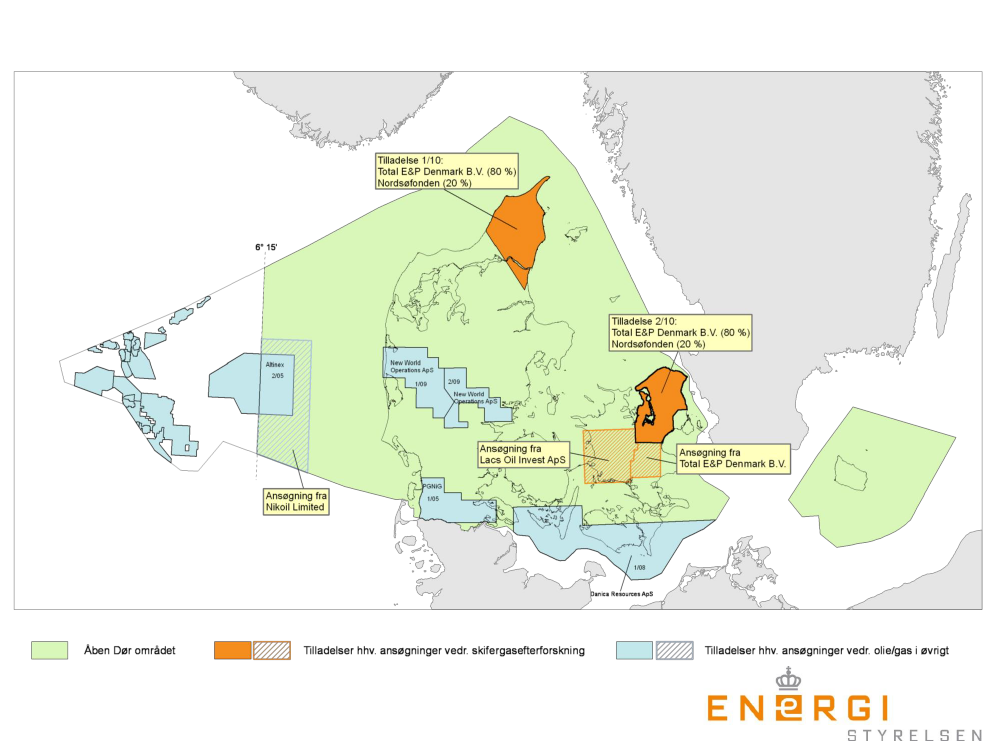

Undergrundsloven§ 5. Klima-, energi- og bygningsministeren kan for etnærmere bestemt område på nærmere fastsattevilkår meddele tilladelse med eneret til efterforskningog indvinding af et eller flere råstoffer.
§ 6. Tilladelser efter § 5 meddeles, efter at sagen har væretforelagt et af Folketinget nedsat udvalg(Klima-, Energi- og Bygningsudvalget).
4

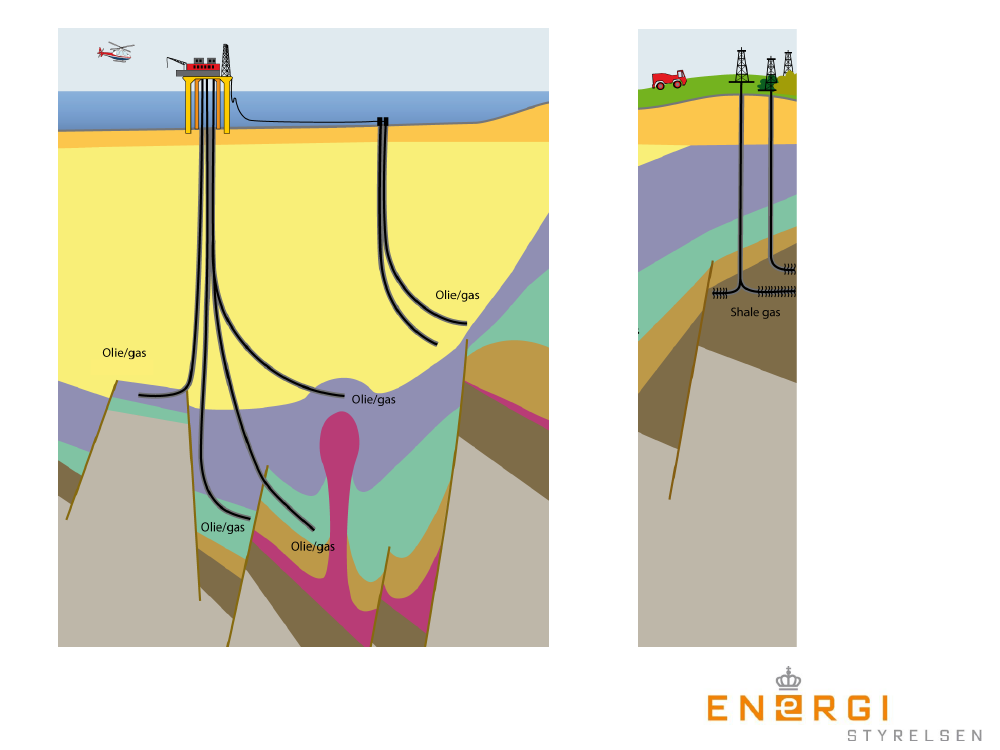

SkifergasGeologien
5
6
•
Al naturgas bliver dannet i skiferlag iundergrunden af organisk materialeSkiferformationer er karakteriseret ved en megetlav gennemstrømningsevneStor variation i dybden til skiferlag fra område tilområde.
•
•
•
Alunskiferen kan ses i brud i Norge, Sverige og påBornholm , mens den andre steder i Danmarkfindes i 2-8 km’s dybdeAlun skiferen har et højt indhold af organiskmateriale og er aflejret i Midt/Sen Kambrium tilTidlig Ordovicium (ca. 530-495 mio. år siden)
•
7Alun SkiferZechstein karbonaterAlun Skifer og Zechsteinkarbonater
Terne-1(1985)
Slagelse-1(1959)
Skelbro-1 og 2(1984; 2010)
Billegrav-1 og 2(1984; 2010)
Skifergas – potentiale?•EIA’s vurdering–23 Tcf ~ 617 milliarder Nm3gas–Svarer til 2-3 x gasproduktioni DK 1972-20118341
8
•Energistyrelsen:2342017818742
180
19
–Tidlig i efterforsknings-fasen–Meget sparsomt data-grundlag–Potentialet indgår ikke iprognoserne15
Teknologiske ressourcer gas i Tcf
9
SkifergasBoreteknikken
10Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkifer
1.000 m
Hvordan får man forbindelsefra overfladen til 3 km dybde ?
2.000 m
SandstenSkiferSkifer med gas ?GranitPrincipskitse af de geologiske forhold
3.000 m
11Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør af stål
Foringsrør (diameter 76 cm (30”)Sættes til få meters dybde
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?Granit
3.000 m
12Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferHul til 250-300 meters dybdeDiameter 58 cm (23”)Under drikkevandslag
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitBorekrone
3.000 m
13Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør af stålForingsrør til 250-300 meterDiameter 47 cm (18 5/8”)
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitBorerig
3.000 m
14Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør af stål
Beton pumpes op på ydersiden
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitBeton
3.000 m
15Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferHul til 1,5 kmDiameter 44 cm (17 1/2”)Foringsrør af stål
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitBeton
3.000 m
16Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør 33 cm (13 3/8”)Foringsrør af stål
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitBeton
3.000 m
17Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør 33 cm (13 3/8”)Beton pumpes op på ydersidenForingsrør af stål
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitBeton
3.000 m
18Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør af stål
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitForingsrør 24 cm (9 5/8”)Beton pumpes på ydersidenBeton
3.000 m
19Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør af stålProduktionsrør af stål
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitProduktionsrør 12 cm (4 ½”)BetonVand
3.000 m
20Jordoverflade0m
Sand/ler-GrundvandKalkSandstenLerstenSandstenLerstenSandstenLerstenSkiferForingsrør af stålProduktionsrør af stål
1.000 m
2.000 m
SandstenSkiferSkifer med gas ?GranitVand med sandpumpes ind i frakturerBetonVand
3.000 m
21

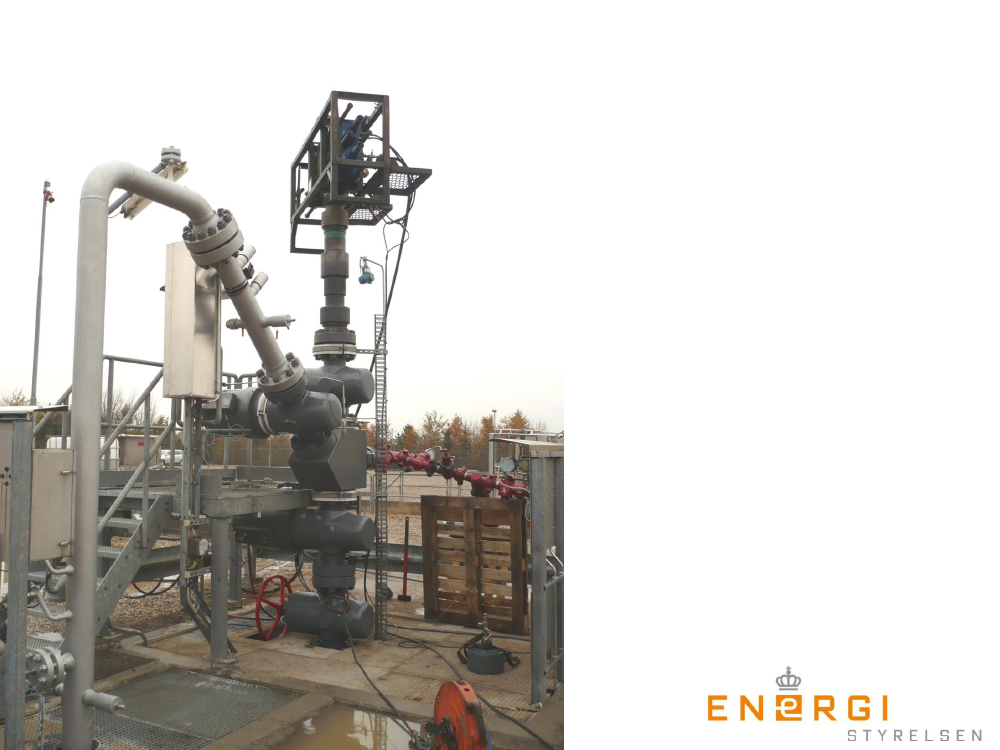

X-mas tree - juletræVentilsystem påtoppen af boringennår der produceres
22

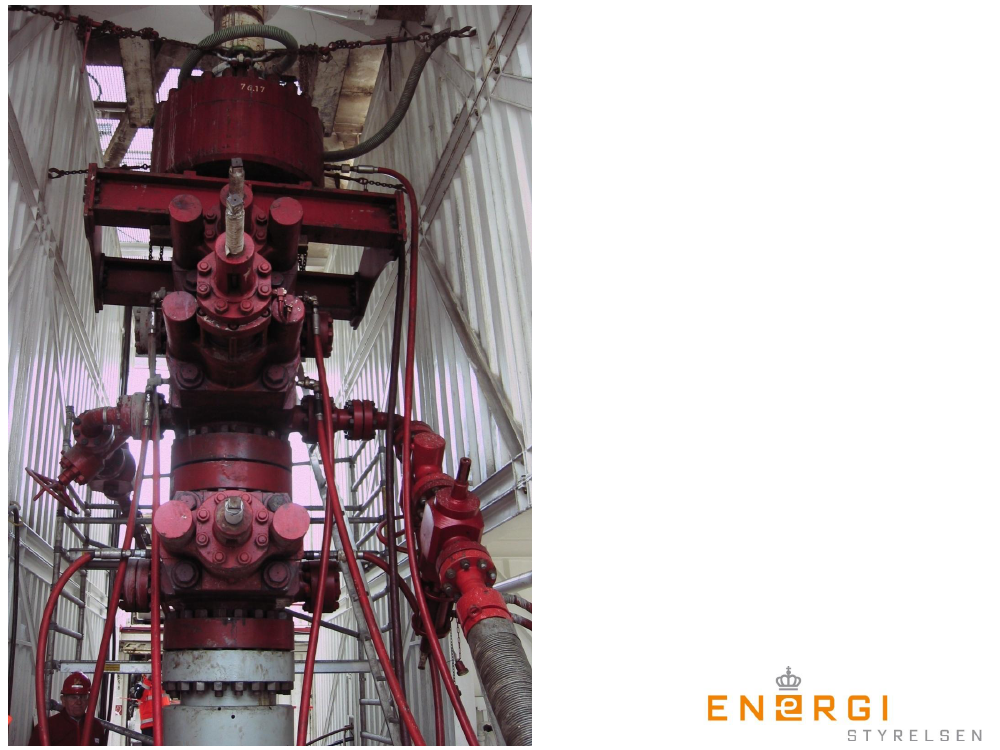

BOPBlow Out Preventer
Flere ventiler som kan lukkefor boringen i nødsituationerunder borearbejdet
23

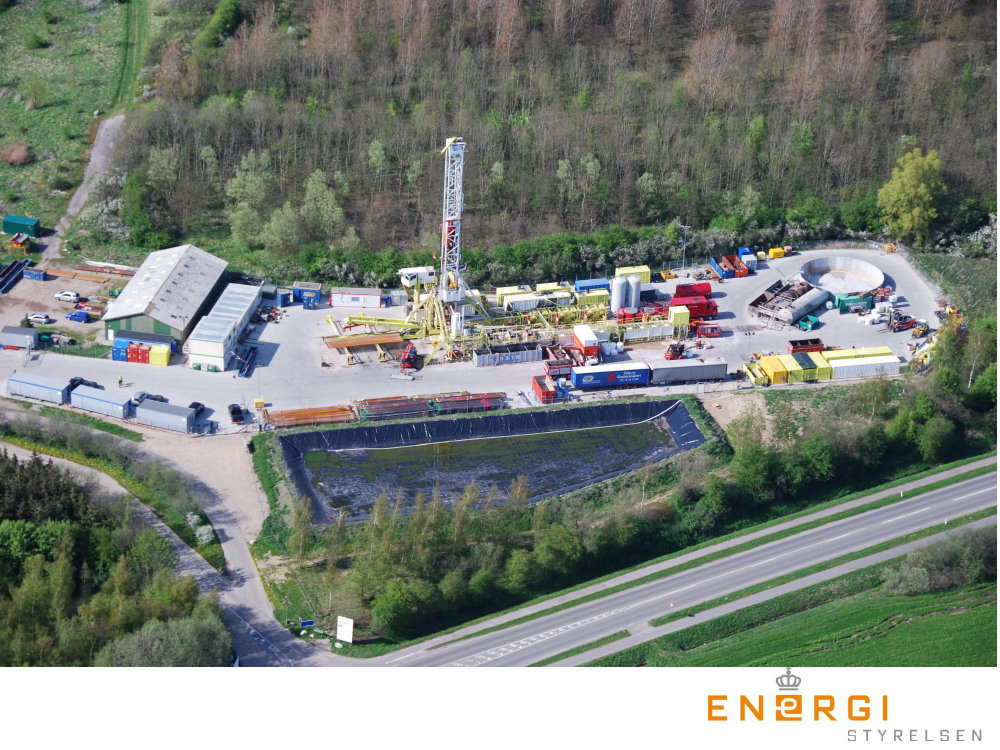

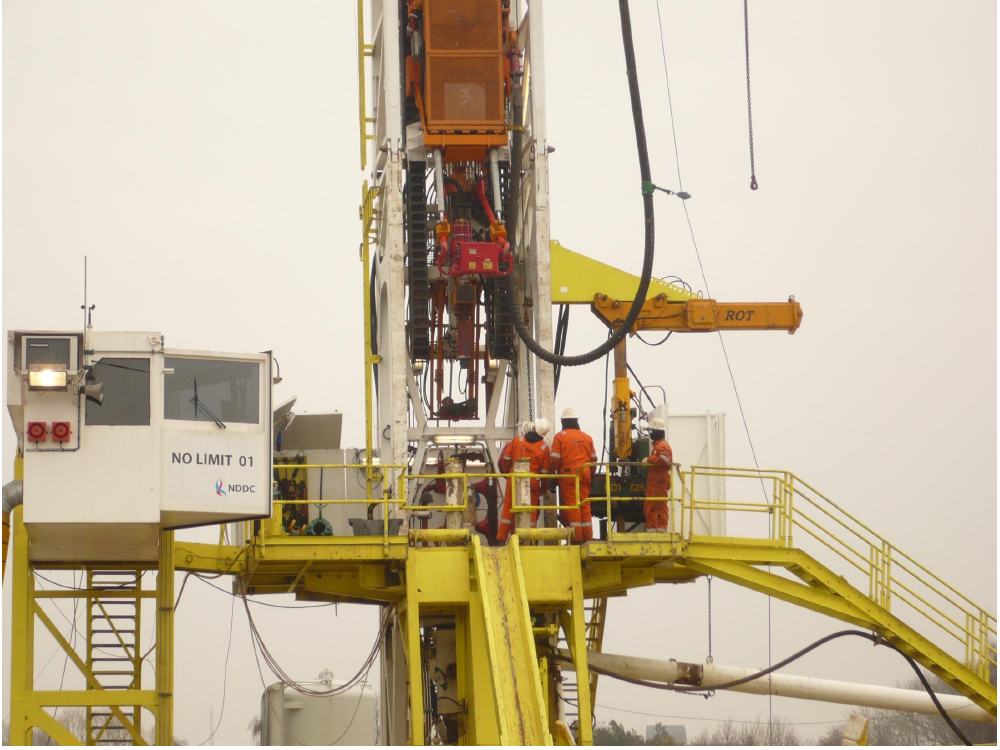

Borerig
Boreplads ved Sønderborg
24
Foto: Søren Berg Lorenzen, DFG
