DesignmanualDesign • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
for udenomsarealer
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
0.0 IndholdsfortegnelseDesign • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
1.0 Designmanualens formål2.0 Visionen3.0 Masterplan3.1 Delområder3.2 Delområder4.0 Byrum5.0 Handicapforhold6.0 Belægninger og kanter7.0 Beplantning8.0 Belysning9.0 Byinventar10.0 Tekniske Anlæg
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03

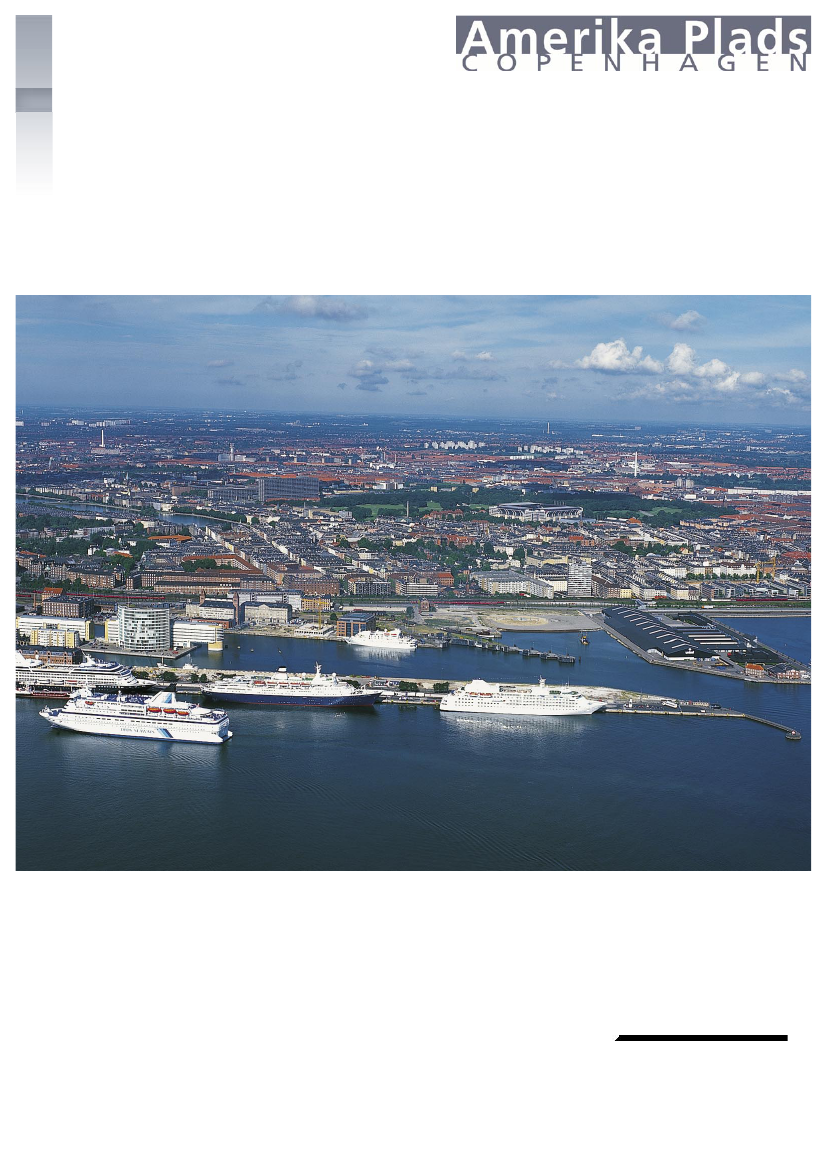

1.0 Designmanualens formålFor at realisere visionen om et sammenhængendebyområde udstikker designmanualen grundlagetfor udformningen af de offentlige arealer indenforområdet Amerika Plads. Den vil være informationom hvilke kvalitetskrav, bygherrer og tilknyttederådgivere skal agere ud fra i bydelens vidererealisering.Området er omfattet af lokalplan nr. 347.
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
2.0
Visionen
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99

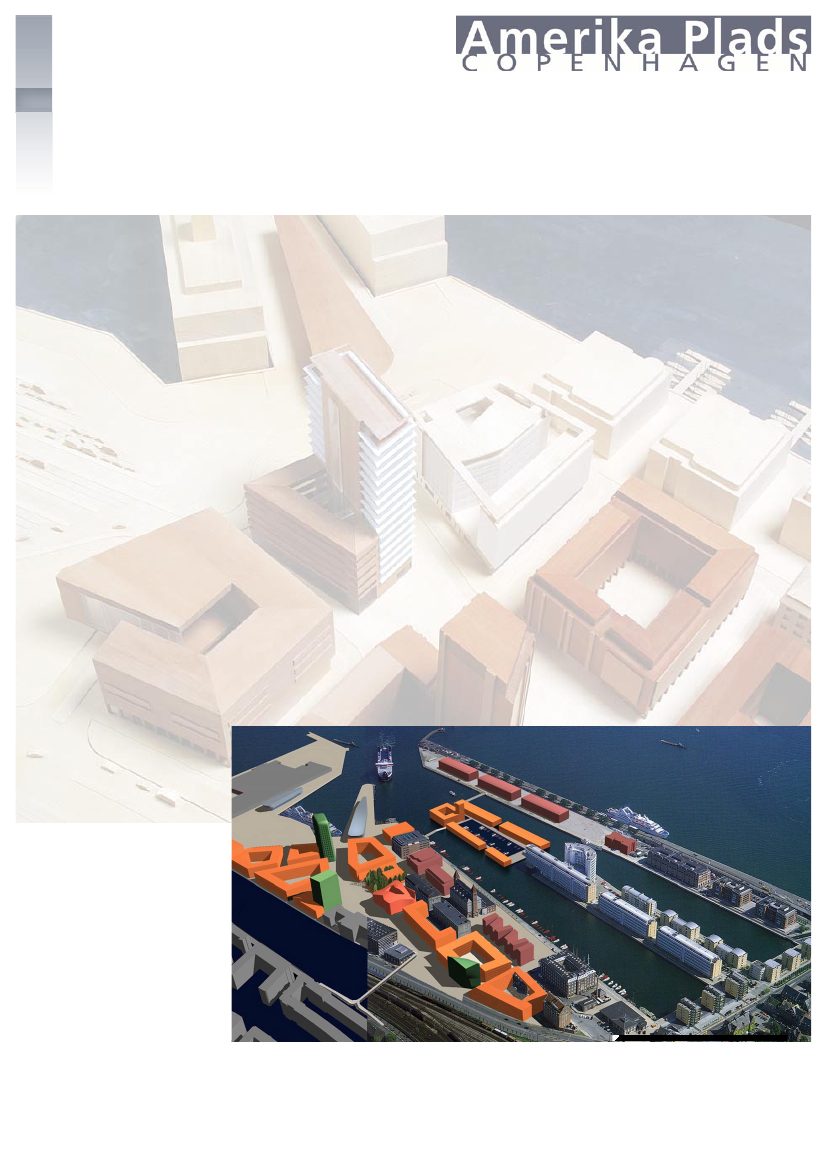

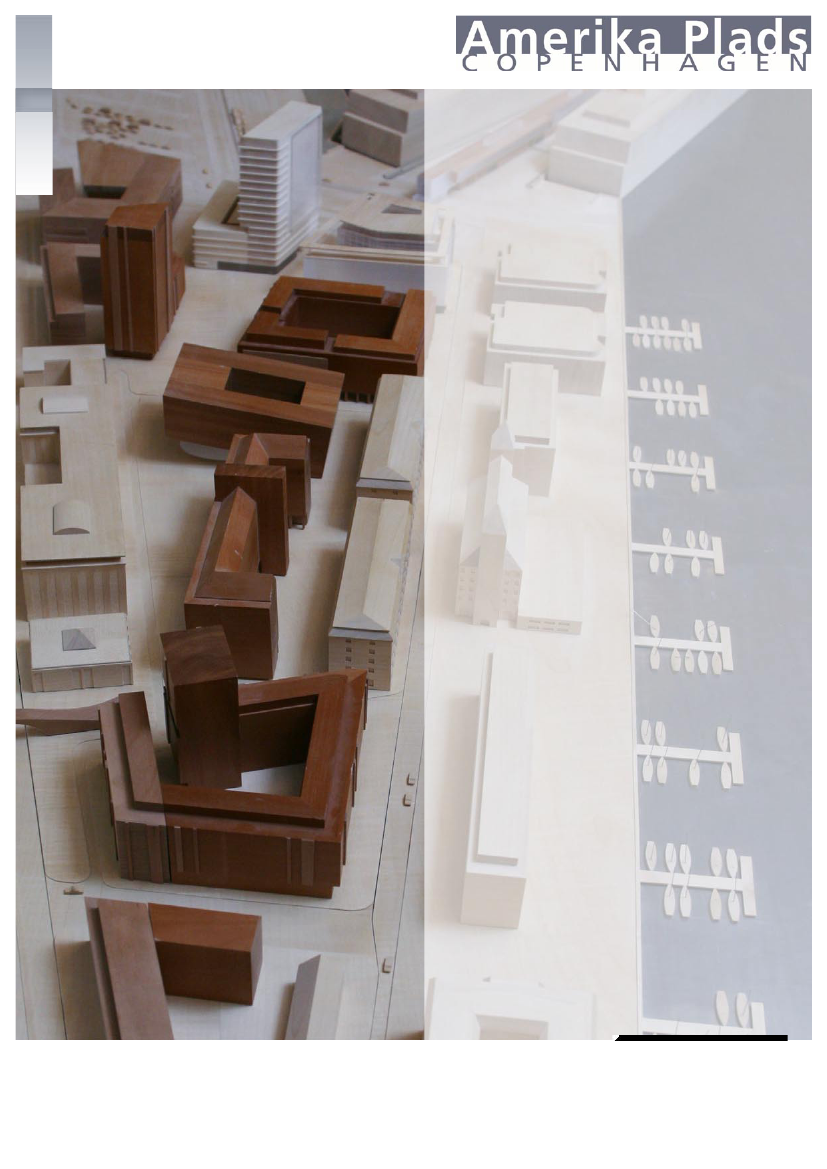

Den overordnede vision for udviklingen afområdet Amerika Plads er udarbejdet af denanerkendte hollandske arkitekt Adrian Geutze fraarkitektfirmaet WEST 8. Den grundlæggende idé erat skabe en ny bydel i byen.Et området hvor københavnerne både skal boog arbejde. Et levende område med ca. 51.000m2boliger og ca. 50.000 m2til liberale erhvervkombineret med publikumsorienterede funktionermed butikker, service, kultur m.v. der placeres istueplan, primært orienteret mod de åbne pladsermellem de enkelte bebyggelser.Det overordnede strukturplaner for områdeter nu vedtaget og fastlagt, hvorefter en rækkearkitektfirmaer - i tæt samspil mellem TKDevelopment, Københavns Havn og de fremtidigebrugere - kommer til at sætte præg på områdetssamlede arkitektoniske udtryk.I den overordnede målsætning for den nye bydeler hensigten, at ejendommene på Amerika Pladskommer til afspejle en nyskabende og visionærtarkitektur, der i samspil med boligdelen og havnensøvrige bebyggelser, vil gøre området noget heltenestående.Endvidere kommer området til at rumme en ny storfærgeterminal, der bliver grundstammen i en ny
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
3.0

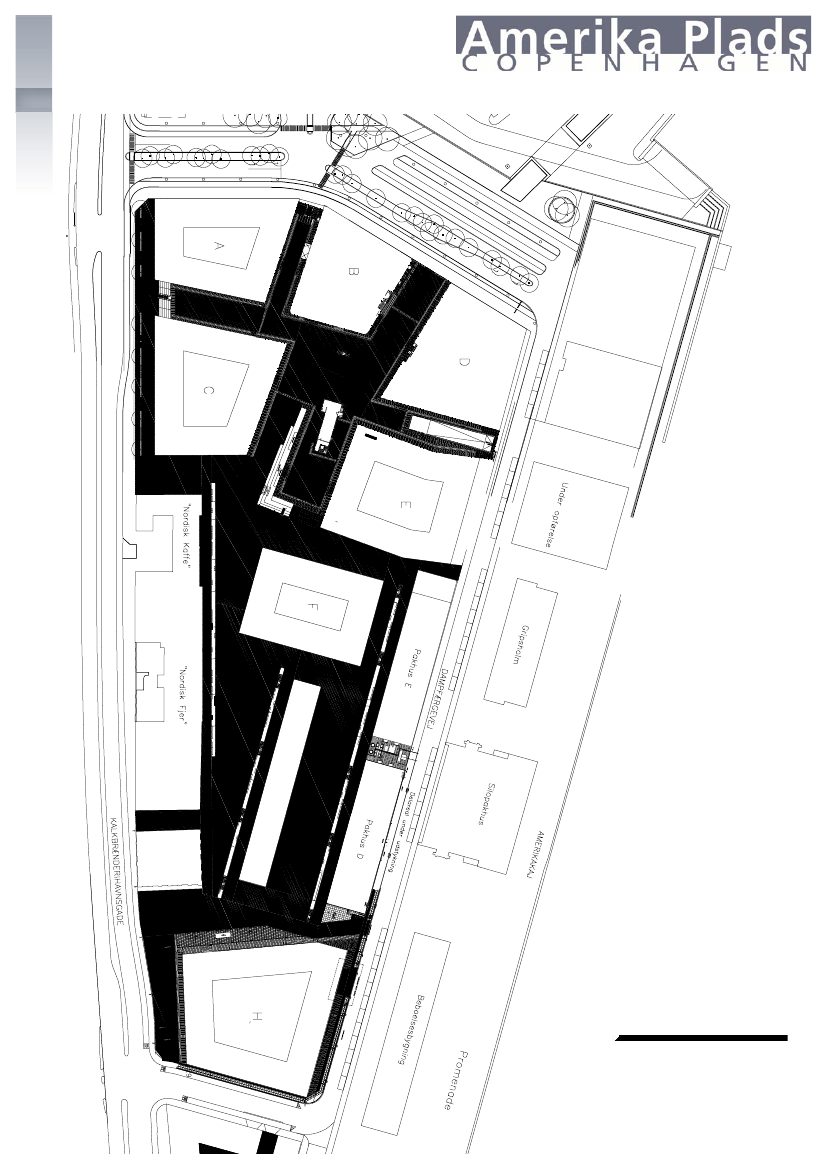

Masterplan
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03

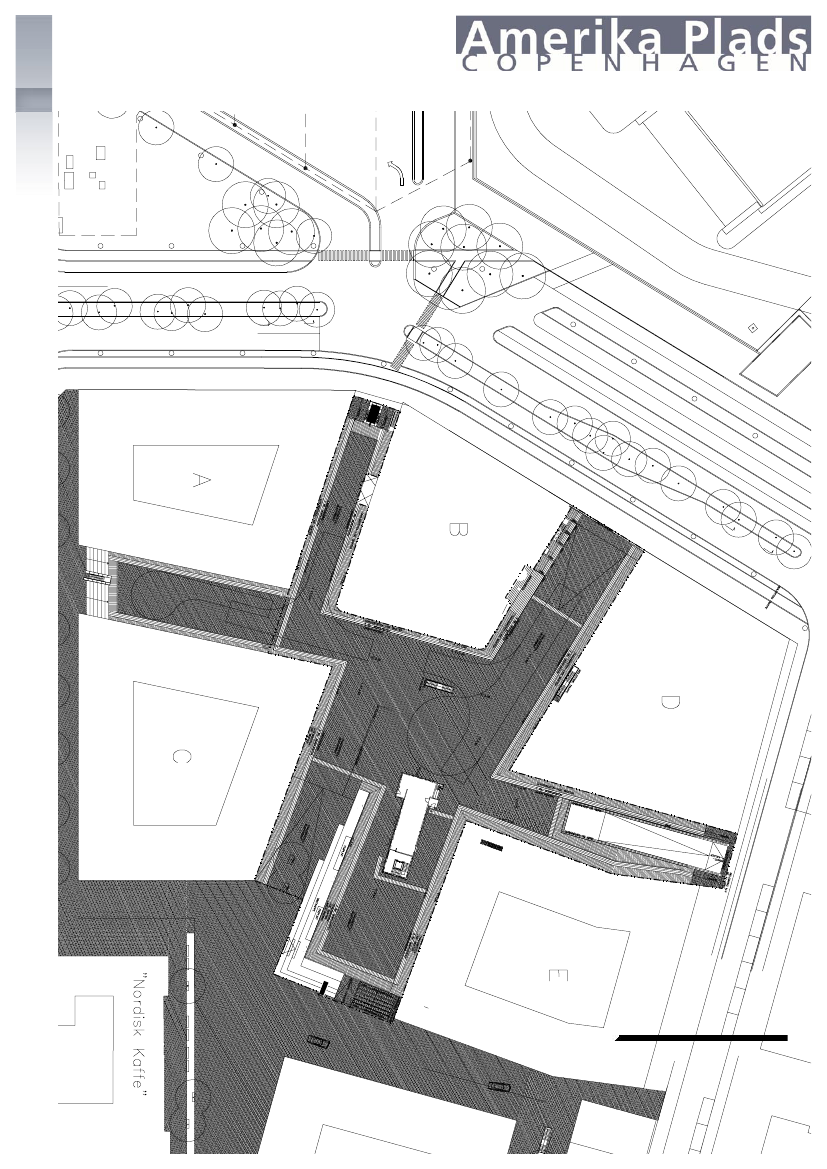

3.1

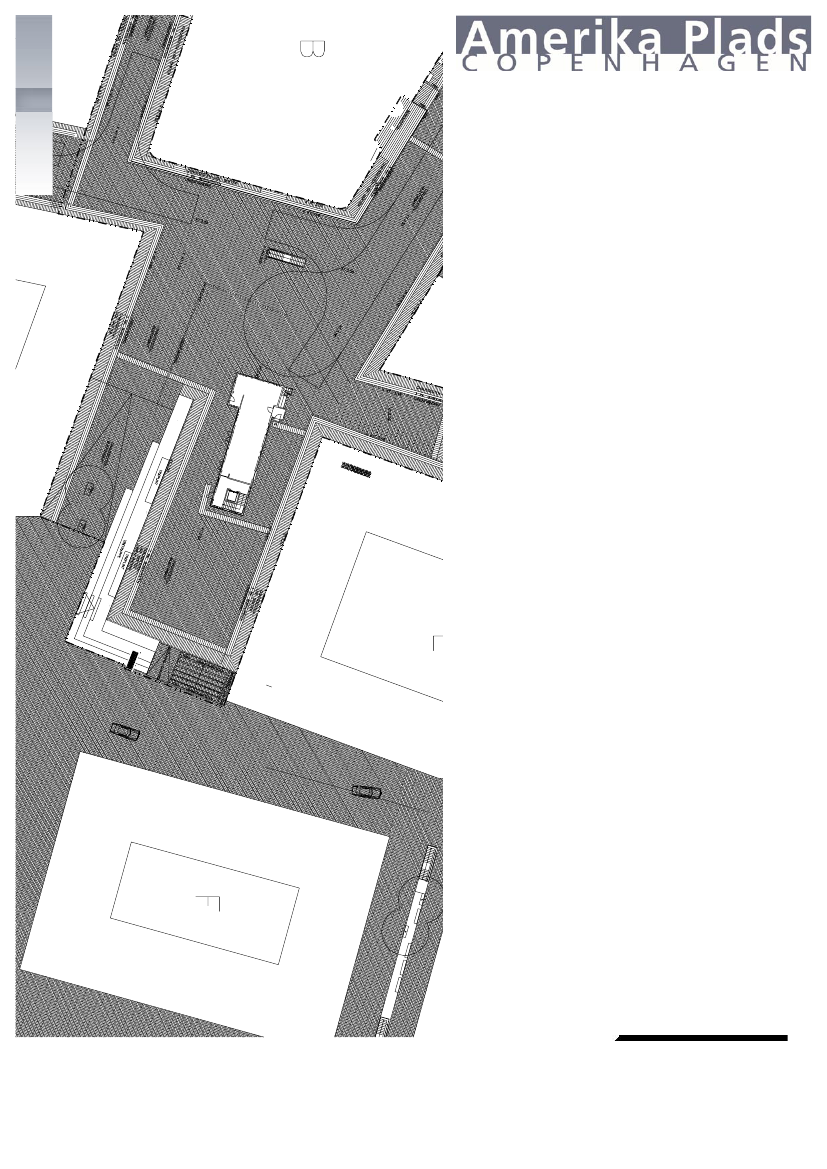

Delområder
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
3.2
Delområder
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
4.0
Byrum

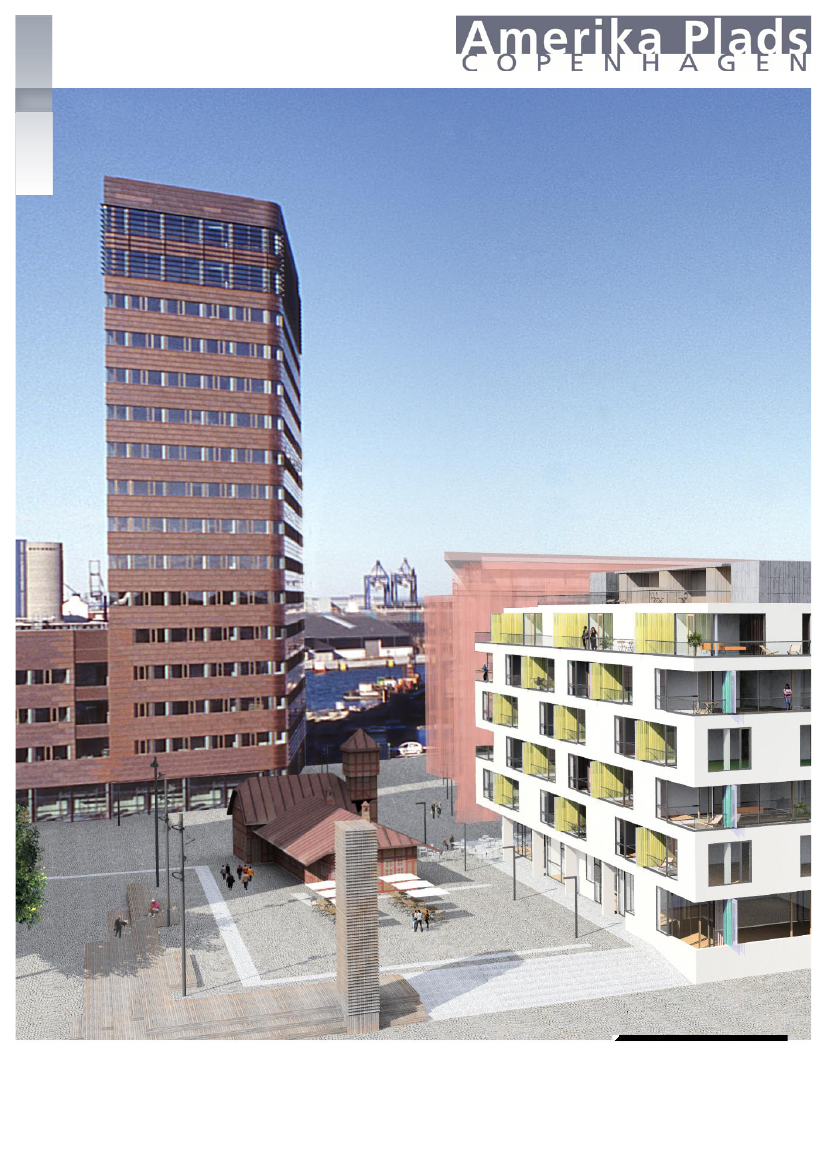

Geografisk omfatter Amerika Plads den trekantskileder omkranses af Kalkbrænderihavnsgade modvest og Dampfærgevej mod øst og Mellembassinetmod nord. Bygningsmæssigt videreføres denvoluminøse og solitære arkitektur, som i dag bl.a. errepræsenteret af områdets pakhuse.Bebyggelsesplanen skaber et langstrakt indredynamisk rum, hvor forskydningerne bygningerneimellem underdeler og accentuerer de rumligeovergange. Området belægges med fastestenbelægninger, en robusthed der refererer til detidligere kajanlægs mangfoldige trafik.På den centrale plads mod nord anlægges et hævetplateau med den tidligere Frihavn Station, sompavillon, der dels giver mulighed for udeophold ogfællesskab i området og samtidigt giver adgang tildet underliggende parkeringsanlæg. Opholdsplinteog siddetrapper udlægges som træflade ogdanner overgangen til den lavere liggende sydligerumdannelse.Mod syd markerer en flade i bordursten rummetsafslutning og giver plads for anlæg af en muliggang-og cykelforbindelse.Trafik og parkeringParkeringsanlægget, der vil kunne rumme 1000-800 biler, anlægges under hele området - forherigennem at både at kunne opfylde de storeparkeringsbehov i de centrale byområder ogsamtidig tilgodese behovet for trafik-frie, rekreativeudearealer over terræn. Trafikalt har området statussom gågade for den nordlige pladsdannelse, medtilladelse for hyrevogntrafik og varekørsel. Mod Sydvil der være etableret parkering på terræn, medtilkørsel fra Dæmpfærgevej og med status somstillegade.
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Type A:Type C:Type B:
chaussésten i blokforbandt.bordursten i faldende længder.chaussésten i bueforbandt
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
5.0
Handicapforhold
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Sikringen af færdelsmæssig tilgængelighed formennesker, der kræver særlige hensyn, indgårsom et naturligt krav. Elementer der sikrertilgængelighed er integreret i det samledebelægningskoncept. Fra offentlig vej skeradgang for handicappede niveaufrit ligesom detforudsættes, at byggefelternes kælderindretningerhver især tilrettelægger handicapankomst tilegen kælder, hvorfra adgang til den øvrigeparkeringskælder kan ske.
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
6.0
Belægninger ogkanter
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99

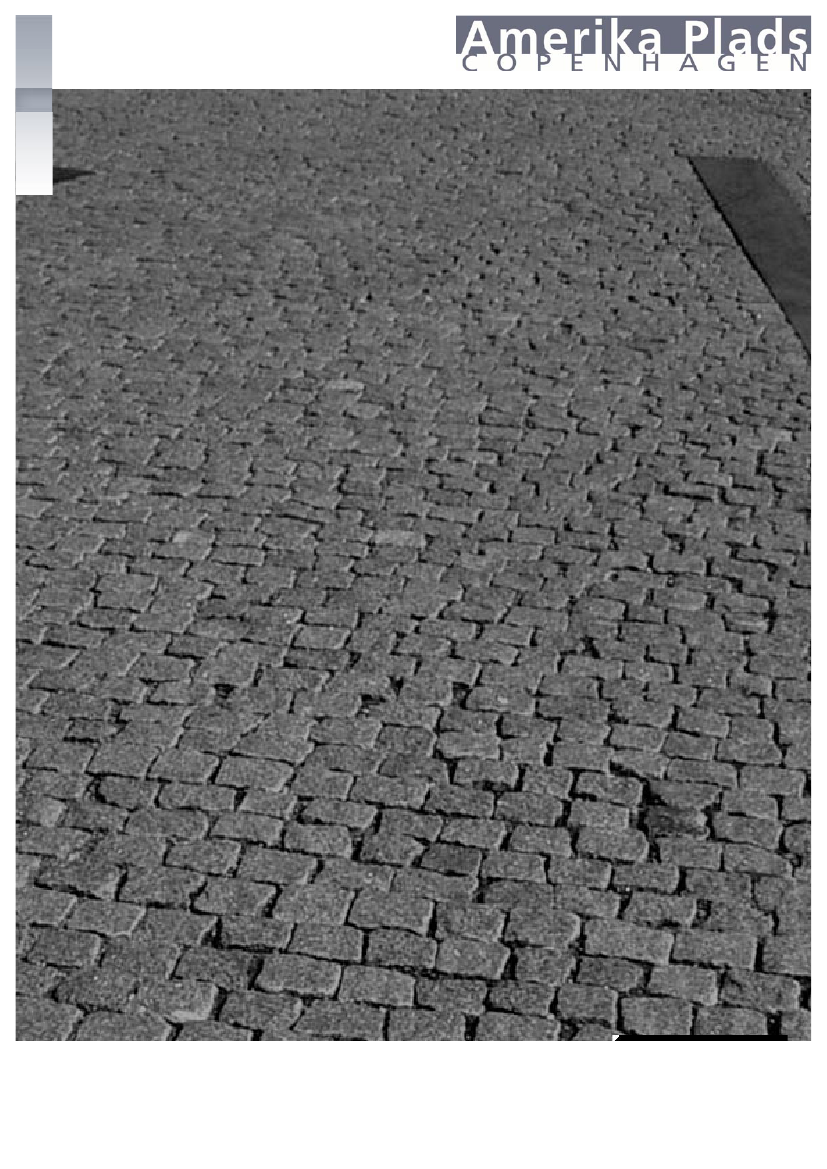

Belægninger på pladser, gader og ramper erdefineret som en homogen flade med mørk granitsom det gennemgående materiale.Køreveje, overkørsler, parkering og brandvejeunderordner sig dette paradigme, og indgår ipladsdannelser og gader, der har karakter afstilleveje og opholdsarealer.Belægningstyper:Type A:Mellem lineafvanding langs facader/sokkel og igen ca. 3 meter fra allefacader udspændes belægning afchaussésten i blokforbandt. Deranvendes mørkeste type chaussestenportugisiske, kløvet. Tilpasninger modbygninger sker med chaussésten.Belægning på gader/pladser,rampeanlæg m.m. udføres iportugisisk mørk granitchaussé ibueforbandt. Ved parkering markeresde enkelte båse ved tre rækker afchaussésten i lige forbandt.Der udføres flader og gangliner afmørk portugisisk granit, anlagt sombordursten i faldende længder.For sikring af handicapvenlige forholdudføres de i plan overflade ca. 3meter fra alle facader, over åbnearealer som ganglinier og størreflader for ophold.Bordursten er cirka 32 cm bredesvarende til en mindste breddeaf ganglinier på ca. 96 cm. ved 3rækker.Hvor flader og ganglinier afbordursten støder op til køreveje ogparkering med stillevejsstatus er hveranden yderste bordursten hævet ca.8 cm, for yderligere markering afgangzoner og som p-stop.
Type B:
Type C:
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Type D:

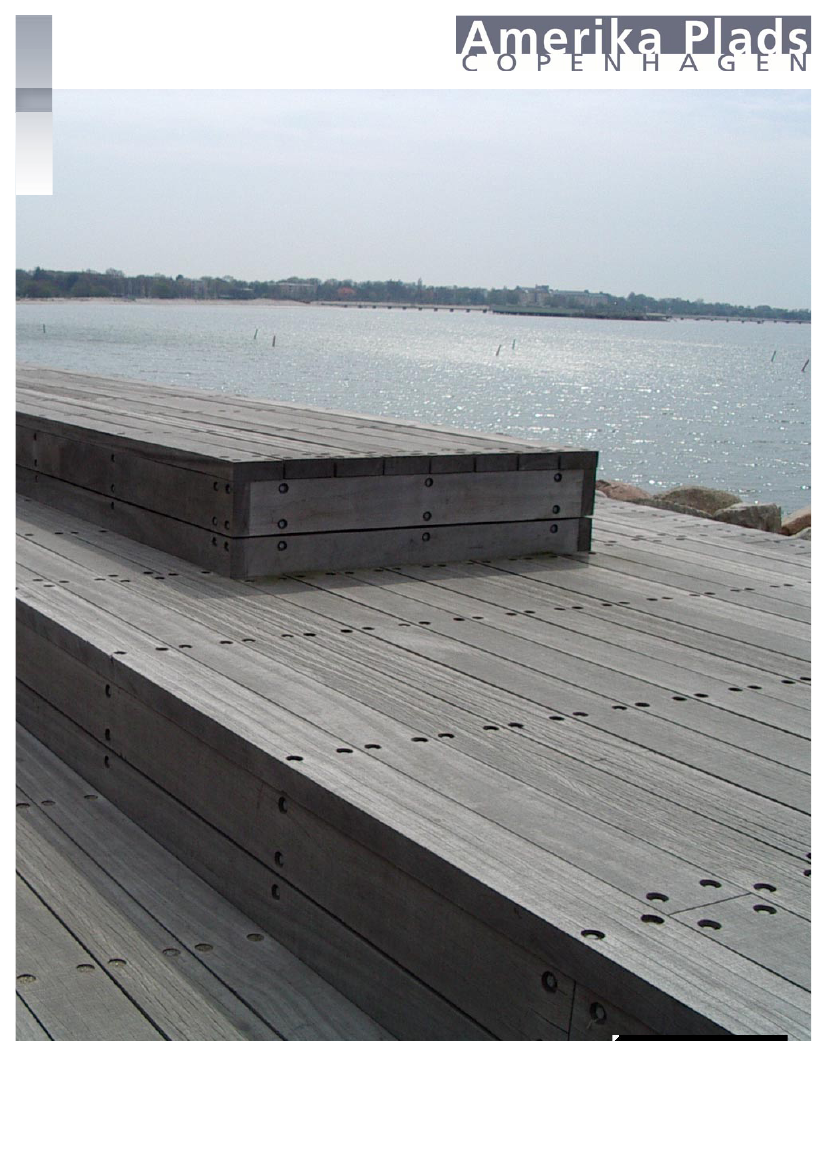

Trapper udføres med forkanter afgranitkantsten, savet og stokhugget,i trinhøjde typisk 10-12 cm ogtrinflader udfyldt med portugisiskgranitchausséstens belægning.Opholdsplinte og siddetrapperudlægges som træflade i hårdttræ50x200 mm høvlede skarpkantedeplanker fastholdt af storhovede bolteaf rustfri stål.
Type E:
FortoveHvor belægninger møder fortove og overkørsler iskel, etableres fortove som »Københavnerfortov«efter retningslinier fra Københavns Kommune.Stålkanter i belægning:Plantehuller rammes af 5mm galvaniseret valsetstålOverfladeafvanding:Som udgangspunkt afledes alt overfladevand.Langs alle facader/sokkel linieafvandes ogbelægningsoverflader afvandes med fald væk frabygning til lineafvanding ca. 3 meter fra facade.Linieafvanding er fastlagt som Sapodrain med rist,ristelås og karm af støbejern.
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
7.0
Beplantning
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Ved pladser og veje plantes i et mindre omfangplataner, i en fri uformel struktur som fritståendesolitære træer. Der etableres ikke beplantning påterræn over etableret P-kælder.
8.0
Belysning
Belysningen for Amerika Plads skal tilgodese kravog intentioner for en bydel med både boliger,erhvervsfunktioner og rekreative anlæg.Endelig belysningsstrategi afventer godkendelse afKøbenhavns KommuneGenerelt tilstræbes et lavt lysniveau, hvor dentilkomne lysmængde fra omgivende bygningerinddrages i vurderingen.Pladsbelysning ved Opholdsplint, som f.eks Escofet.SerieFUL type FUL-9, FUL-10 og FUL-12.I alt 3 stk.Gadebelysning monteres på bygninger.Lysarmaturer til indstøbning ved nedgange til P-kælder er som Bega, type 2855
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
9.0
Byinventar
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99
Pullerter:Pullerter markerer skel mellem gangarealer ogkøreveje/parkering over det homogent udlagtechausséstenstæppe. Desuden benyttes de forsikring mod påkørsel ved f.eks. nedgange til P-kælder.Der benyttes pullert model Metropol OR fraInventarrumDesuden benyttes hævede bordursten som p-stop/pullert.Affald:Som affaldsbeholdere foreslås anvendt modelARC line fra Inventarum.Affaldscontainere, herunder genbrugscontainere erintegreret i bebyggelse og P-kælder og skal ikkeplaceres på terræn.Bænke og plinte:Siddeophold på de offentlige pladser er udformetsom mere uformelle siddepladser, der erintegrerede dele af belægningen og trappeanlæg.Store solitære opholdsplinte med træflader i Azobe50x200 mm høvlede skarpkantede planker fastholdtaf storhovede bolte af rustfri stål.
Cykelstativer:Den primære cykelparkering etableres i P-kælder,men ved publikumsorienterede funktioner,som butikker, service, kultur m.m. etablerescykelstativer udformet som steler. Stelen er ligeanvendelig til alle typer cykler, og i modsætningtil traditionelle cykelstativer, danner den ikke enbarrierer, men tillader fri passage for fodgængere.Skilte:Det tilstræbes at begrænse opstillingen af færdsels-og henvisningsskilte mest muligt. Placering børtilstræbes at ske ved indgang til området i skel tilfortov.Færdselsskilte i reduceret format anvendes iområdet.Kommercielle og tekniske skilte skal i videst muligtomfang indgå i en fælles designstrategi.
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
10.0
Tekniske Anlæg
Design • Arkitektfirmaet C. F. Møller • Kriersvej 31 • 8000 Århus C • Tlf. +45 87 30 53 00 • Fax +45 87 30 53 99

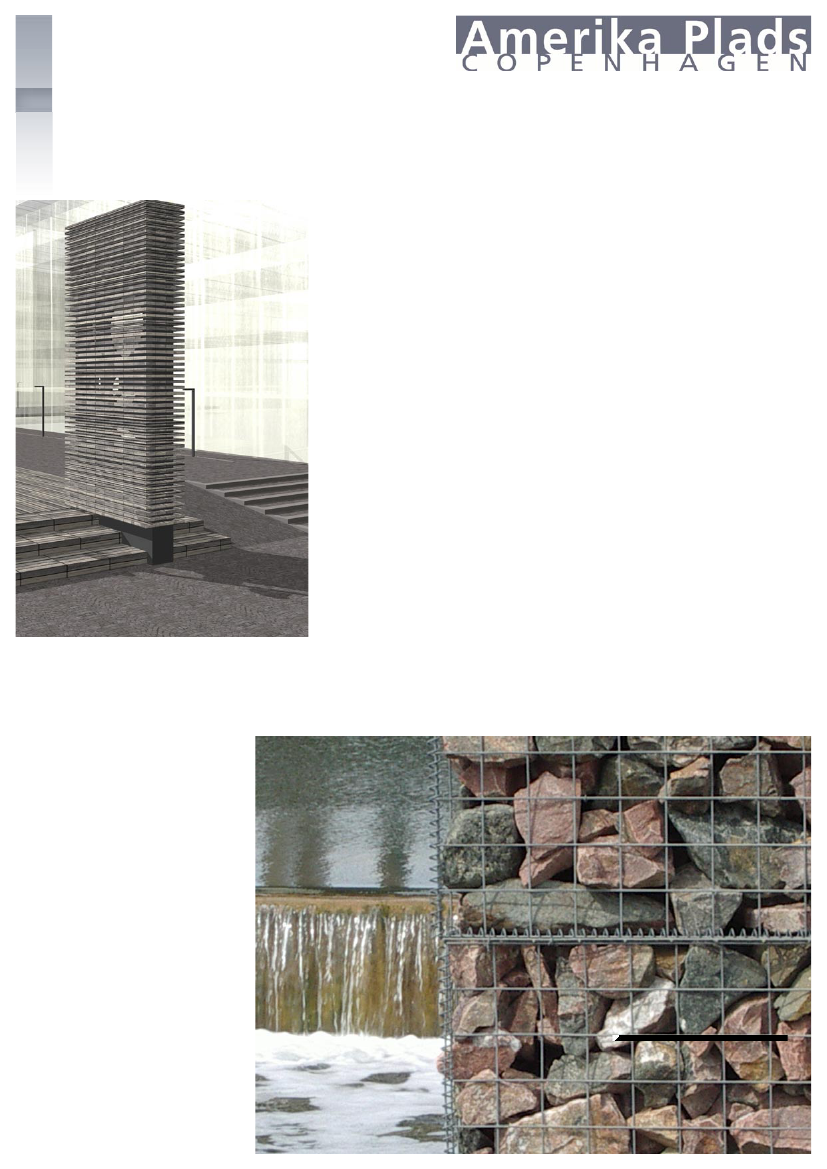

De synlige dele af de tekniske anlæg bør behandlesog placeres med samme omhu som det øvrigebyinventar. Mængden af forsyningsskabe, riste,udluftningshætter o.lign. bør begrænses og i størstmulig omfang integreres i områdets bebyggelse.VentilationsafkastI åbne pladsrum udformes ventilationsafkast somstålkonstruktioner beklædt med trælameller, ihårdttræ, så de fremstår som vertikale kampaniler.Ved gaderum er afkast udført afskærmet ogoverdækket med galvaniserede elefantriste.Nedgange til P-kælderTrapper udføres med løb i beton og værn i hærdetlamineret glas.Nedkørsel til P-kælderOmkring nedkørselsrampe udføres værnsom gabionevægge med stenfyld opstillet påbetonvægge. Værn udført i gabionevægge er ikkeafklaret.
Amerika Plads • Københavns Havn • Nordre Toldbod 7 • 1013 København K • Tlf. +45 33 47 99 99 • Fax +45 33 47 99 33Amerika Plads • TK Development • Lille Strandstræde 14 • 1254 København K • Tlf. +45 33 36 01 70 • Fax +45 33 91 92 01
Designmanual 12.12.03
