TØNDERMARSKENYdre Kog
ArealanalyseMarts 2011
Johansson & Kalstrup A/S
rådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
Indholdsfortegnelse1.2.3.Indledning.......................................................................................................................................... 3Modelgrundlag - Arealanalyser ......................................................................................................... 3Referenceområde.............................................................................................................................. 33.1 Margrethe Kog ................................................................................................................................ 33.2 Margrethe Kog – DMU registreringer ............................................................................................. 54.Margrethe Kog – område 3 ............................................................................................................. 144.1 Margrethe Kog – hydrauliske forhold ........................................................................................... 165.Ny Frederiks Kog.............................................................................................................................. 175.1 Ny Fredriks Kog – hydrauliske forhold .......................................................................................... 186.Gl. Frederiks Kog ............................................................................................................................. 206.2 Gl. Frederiks Kog – hydrauliske forhold ........................................................................................ 217.8.Vandbalance i Ydre Kog ................................................................................................................... 22Tekniske anlæg ................................................................................................................................ 248.1 Pumpestationer ............................................................................................................................. 248.2.1 Hovedpumpestation – Margrethekog.................................................................................... 258.2.2 Hovedpumpestation – Frederikskog ...................................................................................... 258.2.3 Hjælpepumpestation – Gl. Frederikskog................................................................................ 268.3 Regulering af vandstand - skod ..................................................................................................... 269.Vurdering......................................................................................................................................... 27
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
1. IndledningNaturstyrelsen, Ribe, ønsker at forbedre forholdene for engfugle i Tøndermarsken, idet dennuværende drift af engarealerne i Tøndermarsken gennem de seneste år har givet anledningtil en tilbagegang i forhold til ynglende engfugle.Naturstyrelsen, Ribe, har i den forbindelse anmodet Johansson & Kalstrup A/S om at biståmed en modellering af terræn- og vandstandsforholdene i Tøndermarsken med henblik på atopnå forbedrede levevilkår for engfuglene. Dette påregnes at kunne ske ved en ændring afden nuværende engvanding med en mere differentieret fastsættelse af vandspejlsniveauer ogmed en ændret styring af indpumpningen i vandingskanalerne.
2. Modelgrundlag - ArealanalyserDer foreligger ikke et detaljeret kendskab til sammenhænge mellem de nuværende fastlagtekoter for det opsatte skod og de hydrauliske forhold, herunder opgørelser over grundvands-stande og områder med frie vandflader.Arealanalyserne er gennemført ved anvendelse af programmel omfattende Danmarks DigitaleHøjdemodel DDH�, �COWI samt af et underliggende landsdækkende digitalt ortofoto, DDO-Land 2010, DDO�, �COWI.De scannede data optræder som et ekstrakt af de flyscannede data med en punkttæthed påmin. 0,5 punkt pr. m� og en opløsning på højdeplanet på 1 cm, men med en unøjagtighed påop til 10 cm. De berørte arealer har en ensartet karakter og omfatter åbne og tilgængeligeflader, hvorfor det vurderes, at de foreliggende data har en tilstrækkeligt lødighed med en rela-tiv mindre usikker, således de foreliggende data kan danne et kvalificeret grundlag til analyseaf terrænforholdene i Tøndermarskens Ydre Kog omfattende Ny Frederiks Kog, Gl. FrederiksKog og Margrethe Kog.Ved modelarbejdet er yderligere anvendt grafiske værktøjer til brug for den foretagne præsen-tation.
3. Referenceområde3.1 Margrethe KogMargrethe Kog omfatter et større samlet vandområde mod vest (område 1), medens den øst-lige del (område 2 og 3) overvejende udgør det primære engområde for ynglende fugle medengparceller med det karakteristiske marsk grøftesystem.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

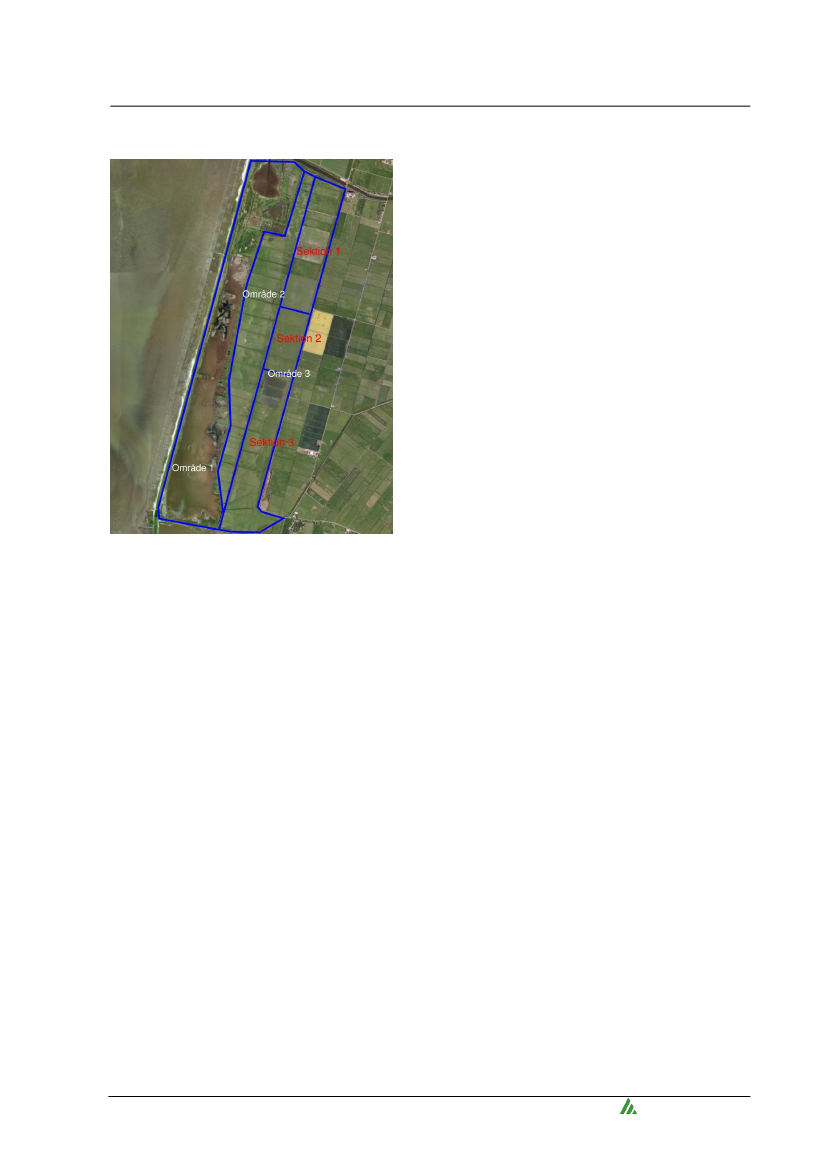

På kortet er markeret områder 1 -3. Område 3 er videre inddelt i 3 sektioner.
Engområdet gennemskæres af en nord-sydgående vej, der deler engområdet i en østlig (om-råde 3) og vestlig del (område 2).Det vestlige område 2 har i dag et rigt fugleliv dokumenteret ved fugletællinger foretaget afDMU. Tilsvarende viser fugletællingerne en meget beskeden aktivitet på arealerne i område 3.Naturgenopretning af engarealerne i Tøndermarsken vurderes at kræve en ændring af dennuværende tilstand mod en ønsket tilstand, der ligger tæt op af tilstanden i den vestlige del afMargrethe Kog. Dette indebærer mulighed for ved denne undersøgelse at udføre en analyseaf tilstanden i område 2, der kan anvendes som et referenceområde for den ønskede fremtidi-ge tilstand. Det vurderes, at der ved at duplikere forholdene i område 2, kan skabes tilsvaren-de grundlæggende fysiske forhold, der vil være attraktive for og tilfredsstille engfuglenes be-hov.Forholdene i referenceområdet er godt dokumenteret, idet DMU i en årrække har foretagetfugletællinger og samtidigt registreret de fysiske forhold ved opgørelse af de vanddækkedearealer. Disse oplysninger er herefter anvendt til at foretage en arealanalyse og en beskrivel-se af de respektive fysiske forhold, der kan bruges som en egentlig kalibrering mellem DMU’sregistreringer og arealanalysen.Som grundlag for en vurdering af forholdene i område 2 er fortaget en analyse af terræn ogvandstandsforhold i forhold til de arealer, der synes at tiltrække flest ynglende fugle. Til dettebrug er analyseret data fra årene 2002, 2004 og 2005.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
3.2 Margrethe Kog – DMU registreringerDMU har i forbindelse med fugletællingerne foretaget manuelle registreringer af de frie vand-flader på de enkelte fenner i Margrethe Kog, og der foreligger data fra 2002, 2004 og 2005 forområde 2 og 3, idet DMU’s registreringer dog viser en noget varierende tilstand i forhold til frievandspejl de pågældende år.År 2002:

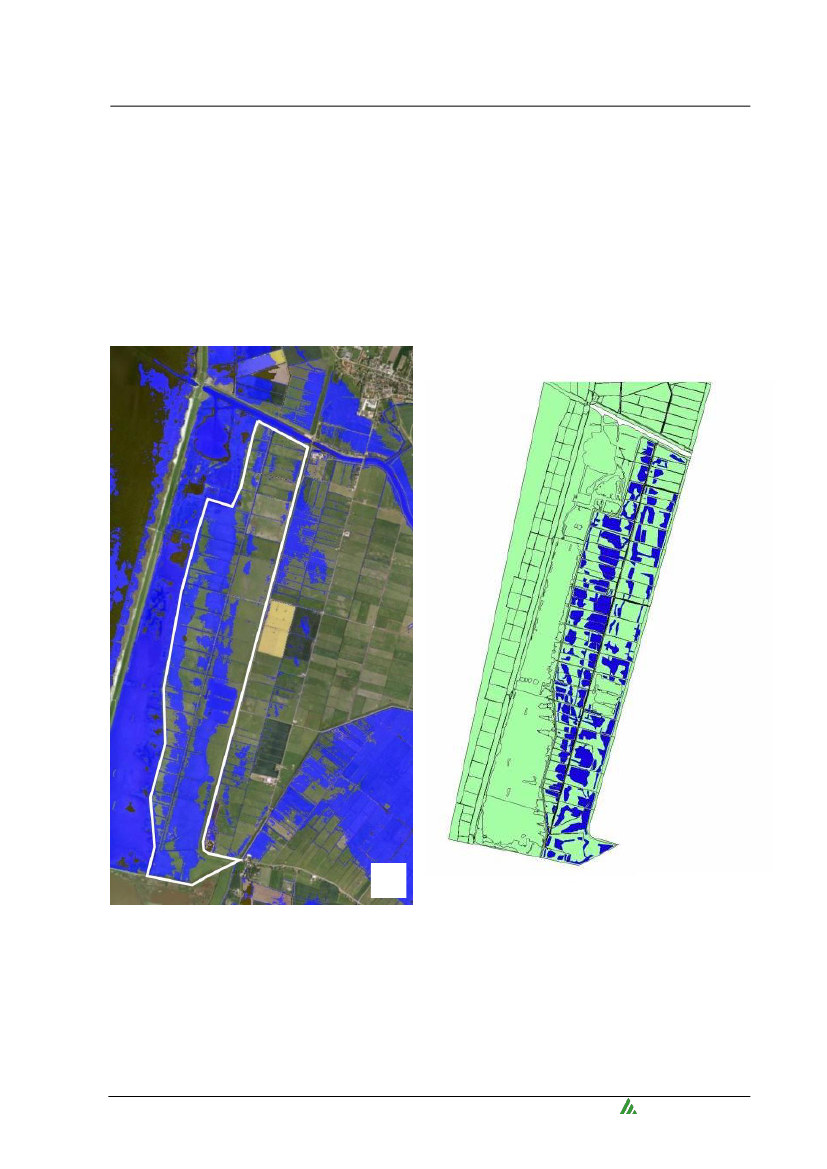

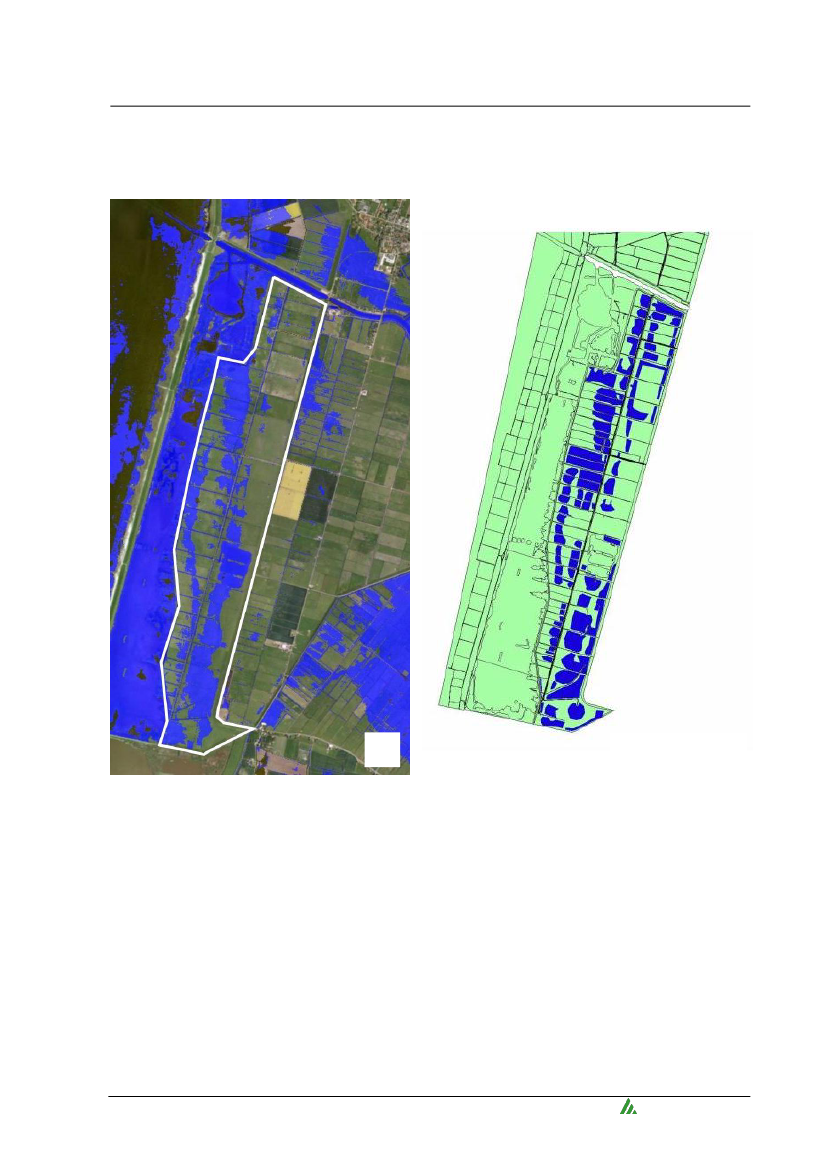

AVandstanden har i 2002 synes at repræsentere en kote på 1,18.
DMU opmåling
Den vestlige og sydlige del af arealet synes ved kote 1.18 at have for stort frit vandspejl, me-dens den nordøstlige del synes at fremtræde med et for lavt vandspejl. Hævning af vandstan-den i den nordøstlige del vil med det nuværende vandingssystem betyde, at en meget stor delaf Koget i øvrigt vil få for høj vandstand.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

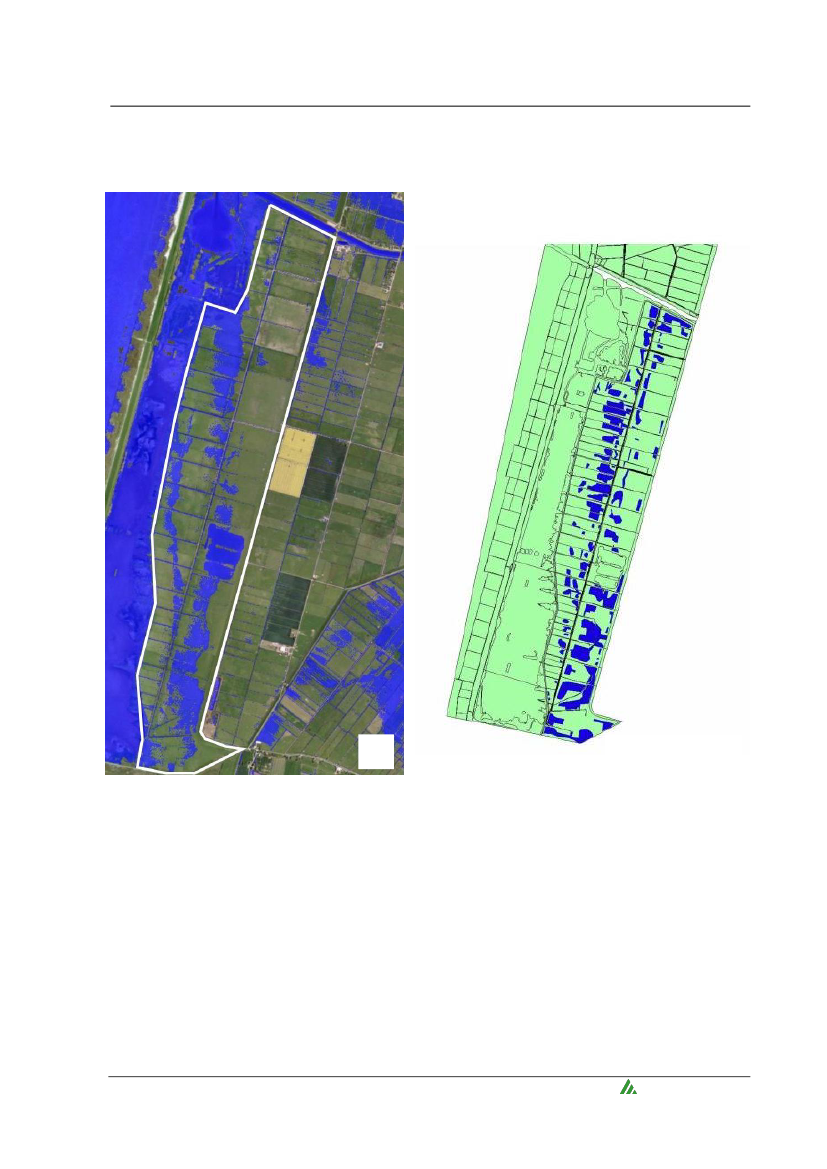

År 2004:
AVandstanden i 2004 synes at repræsentere en kote på 1,16.
DMU opmåling
Det overordnede billede er at vanddækningsgraden stemmer overens på de to kort, men detser ud til at der i højdemodellen igen mangler vand i den nordøstlige del af Margrethe Kog.Dette kan eventuelt skyldes, at de registrerede frie vandspejl er observeret i en nedbørsrigperiode, hvor vand har samlet sig i lavninger, der ikke umiddelbart kan afvandes til kanalsy-stemerne.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
År 2005:
AVandsstanden i 2005 synes at repræsentere en kote på 1,08.
DMU opmåling
Det overordnede billede er at vanddækningsgraden stemmer rimeligt overens på de to kort,men at der i den nordøstlige del af Margrethekogen på kort A mangler vand.De 3 situationer repræsenterer tilsyneladende et spring på 10 cm fra kote 1.08 til 1,18. Meddet eksisterende vandingssystem skulle tilstanden over tid normalt kun variere beskedent medet par cm over eller under det fastlagte flodemål.For en uddybende forståelse af engområdernes karakter er der udført arealanalyse på 4 ud-valgte fenner.Analysen omfatter en arealkarakteristik, der giver mulighed for ved valgte flodemål at vurderearealet af det tilhørende frie vandspejl, samt den tilhørende ”sjapzonen”, der beskrives som de
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
arealer, der ligger fra 0 – 6 cm over det frie vandspejl. Denne sjapzone vil i perioder med ned-bør blive meget våd og vil kunne være et udtryk for den variation, der ses mellem de af DMUgennemførte registreringer.

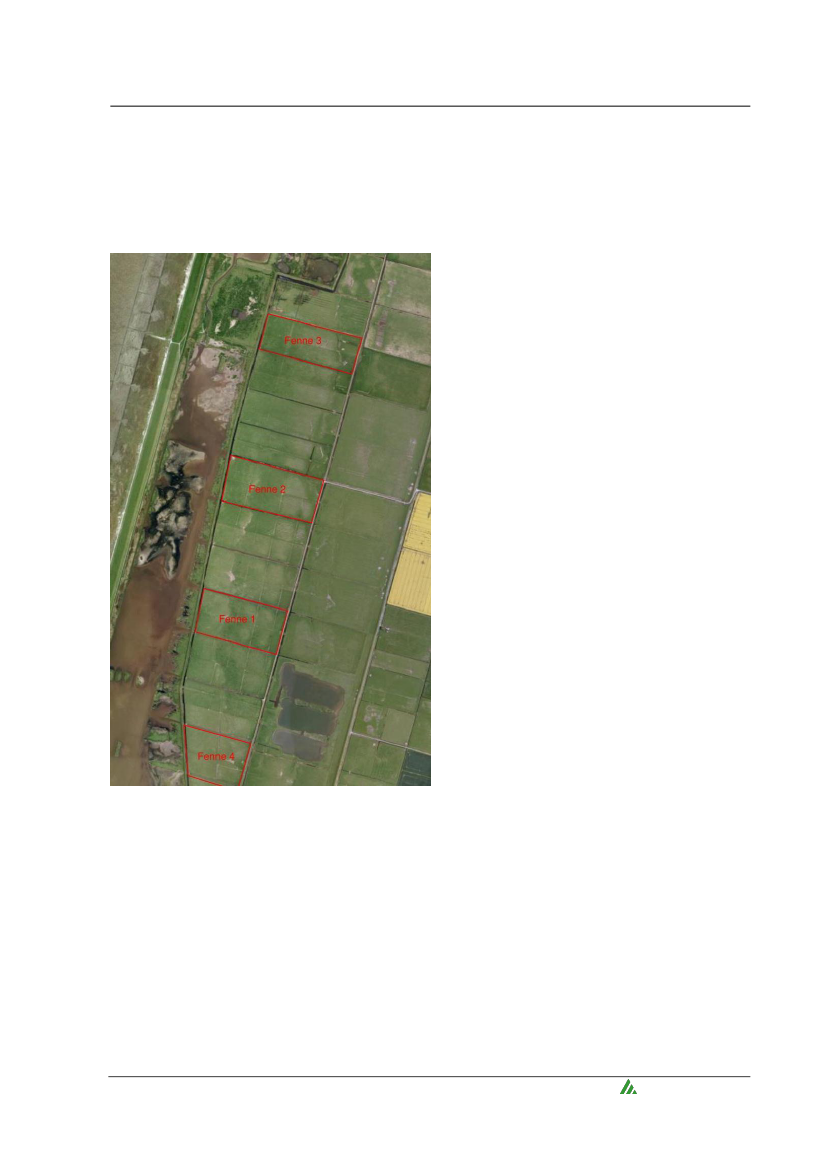

4 fenner i referenceområdet.For de 4 fenner er der for en række vandstandsniveauer med 6 cm intervaller foretaget enopgørelse af det vanddækkede areal og af den tilhørende ”sjapzone”, der er bestemt som dearealer, der ligger fra 0 – 6 cm over det frie vandspejl. Koterne i nedenstående tabel angivervandstandskoten i DVR.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

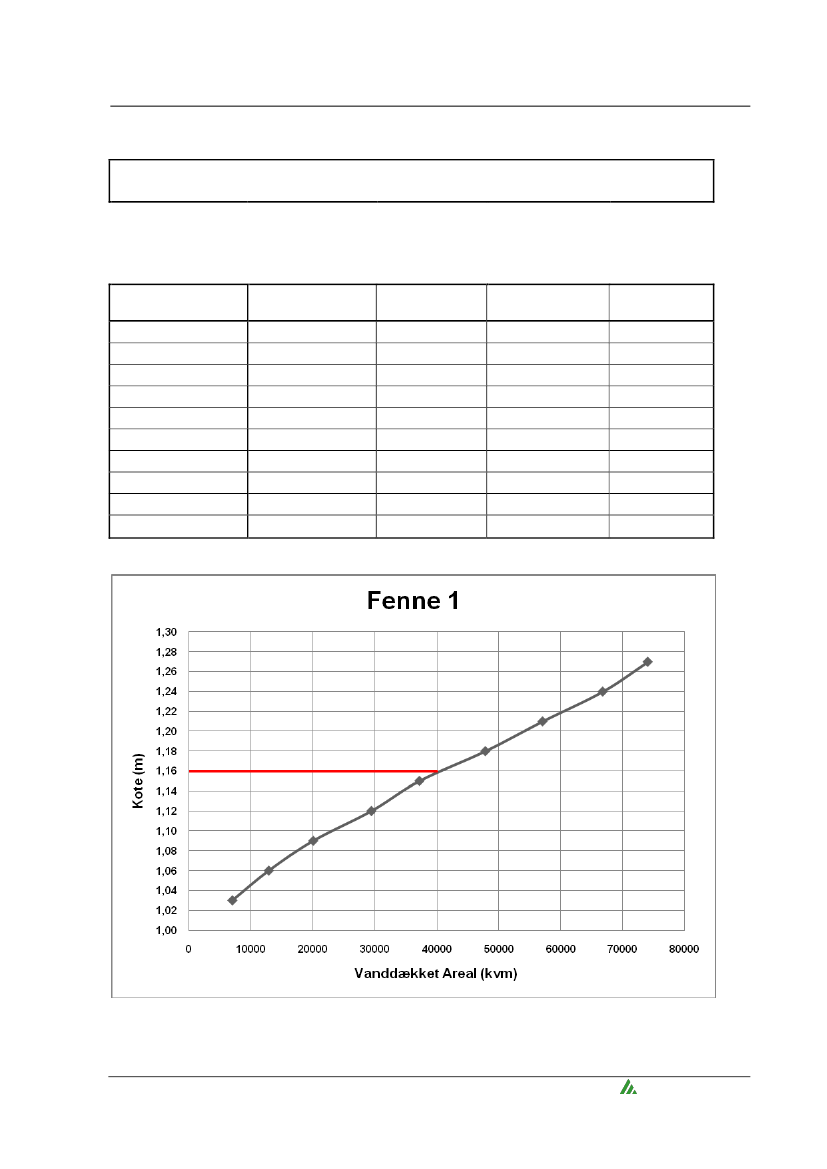

Fenne 1

Samlet areal116.318 m�
Kote1,031,061,091,121,151,181,211,241,271,75
VanddækkeVanddækkekvm "sjapzo-% "sjapzo-kvm%ne"ne"7.0116,013.06311,212.89211,116.58614,320.07417,317.11014,729.47825,318.36115,837.18432,019.90217,147.83941,118.96416,357.08649,116.99614,666.80357,449.51542,674.08263,7116.318100,0
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

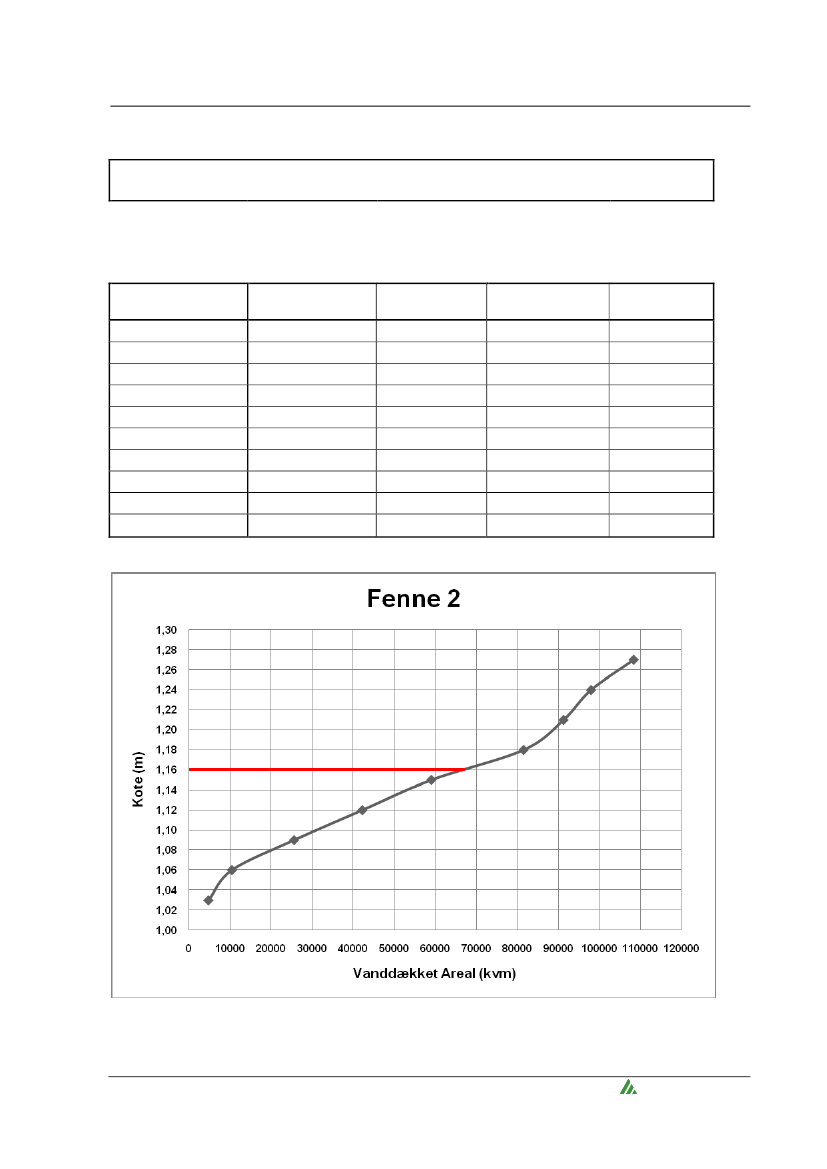

Fenne 2

Samlet areal129.182 m�
Kote1,031,061,091,121,151,181,211,241,271,40
VanddækkeVanddækkekvm "sjapzo-% "sjapzo-kvm%ne"ne"4.7983,720.86716,210.5228,131.76024,625.66519,933.36125,842.28232,739.19630,359.02645,732.18524,981.47863,116.43012,791.21170,617.09113,297.90875,831.27424,2108.30283,8129.182100,0
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

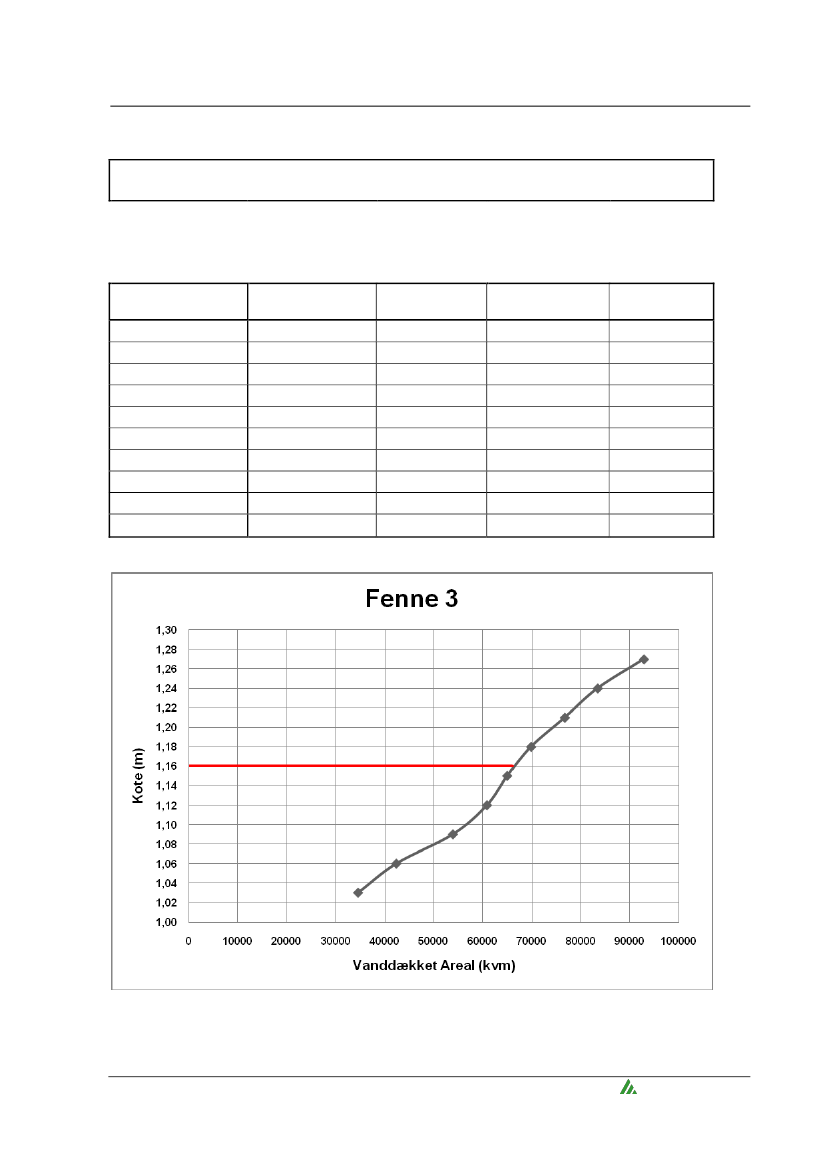

Fenne 3

Samlet areal109.919 m�
Kote1,031,061,091,121,151,181,211,241,271,65
VanddækkeVanddækkekvm "sjapzo-% "sjapzo-kvm%ne"ne"34.57831,519.36117,642.38038,618.50216,853.93949,111.07710,160.88255,48.9508,165.01659,111.68510,669.83263,513.58912,476.70169,816.15214,783.42175,926.49824,192.85384,5109.919100,0
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

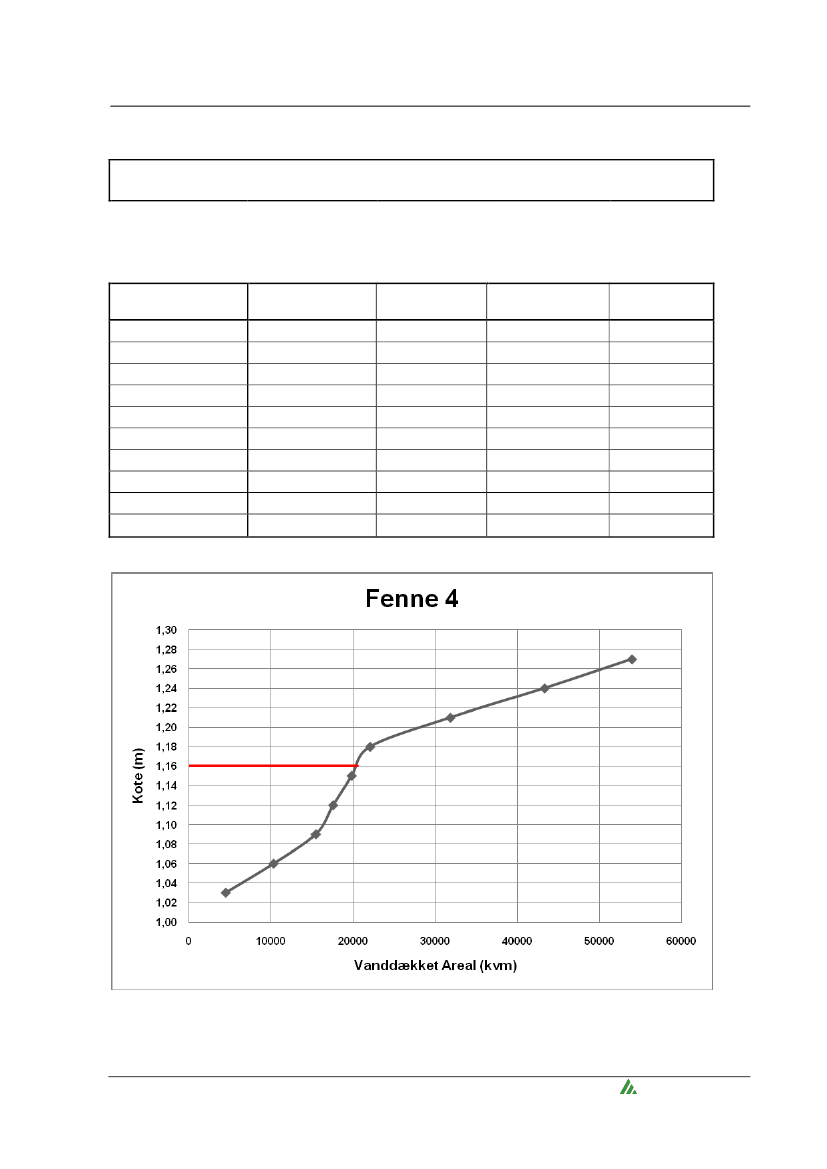

Fenne 4

Samlet areal87.069 m�
Kote1,031,061,091,121,151,181,211,241,271,55
VanddækkeVanddækkekvm "sjapzo-% "sjapzo-kvm%ne"ne"4.4825,110.95312,610.31611,87.2178,315.43517,74.3575,017.53320,14.5115,219.79222,712.03313,822.04425,321.22224,431.82536,622.08425,443.26649,743.80350,353.90961,987.069100,0
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
De 4 fenner viser 4 noget forskellige arealkarakteristikker, der vurderes at være repræsentati-ve for fennerne i ydre kog. En stejl kurve karakteriserer et areal med stor terrænforskel, me-dens en svag stigende kurve udtrykker et mere fladt areal.Af ovenstående tabeller ses ligeledes, at det største sjapzoneareal i fennerne 1, 3 og 4 op-træder ved koten 1,24, medens fenne 2 er optimalt ved kote 1,12.Det ses ligeledes, at der ved kote 1,16 er en variation fra 23 – 60 % vanddække med sjapzo-ne varierende mellem 11 – 24 % af arealet.Ovenstående analyse tjener det formål at synliggøre en metodikken ved arbejdet med at ska-be de optimale vandstandsforhold med et passende vanddække på omkring 20 % - 40 % afarealet samtidig med en optimering af sjapzoneareal, således forholdene giver størst sand-synlighed for fugleforekomster på fennerne iht. DMU rapport nr. 778 (”Ynglefugle i Tønder-marsken og Margrethe Kog 1975-2009).I forhold til DMU’s gennemførte registreringer, der viser et øget vandareal i forhold til model-len, kan ligeledes være betinget af en forudgående mere nedbørsrig periode, idet de øverstecm af overfladen i sjapzonen vil blive mættet i ved nedbør på 2 – 6 mm. Ved efterfølgendekraftig og vedvarende regn øges sjapzonearealet yderligere ud over den aktuelle mindrevandstandsstigning for de frie vandområder.Ved den gennemførte analyse af arealerne ses, at der på trods af det ellers så flade landskab,er markante forskelle i terrænforholdene, hvorfor det ved fastlæggelse af et fælles flodemålikke er muligt at skabe optimale forhold, men at der nødvendigvis må ske en differentieringheraf.De fysiske forhold for område 2 giver rammerne for et passende vanddække, der afføder op-timale fysiske forhold for engfuglene og søges anvendt som reference i forhold til naturgenop-retning af øvrige dele af Margrethe Kog, Gl. Og Ny Frederiks Kog.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
4. Margrethe Kog – område 3Der er foretaget en arealanalyse af den inderste del af Margrethe Kog, område 3. På bag-grund heraf anses det for hensigtsmæssigt at underinddele området i tre sektioner, da dettegiver mulighed for at styre vandstande i forhold til den ønskede målsætning om mellem 20 –40 % vandflade og størst mulig sjapzone.Terrænet i område 3 falder fra nord mod syd og skåner i øvrigt mod vest.

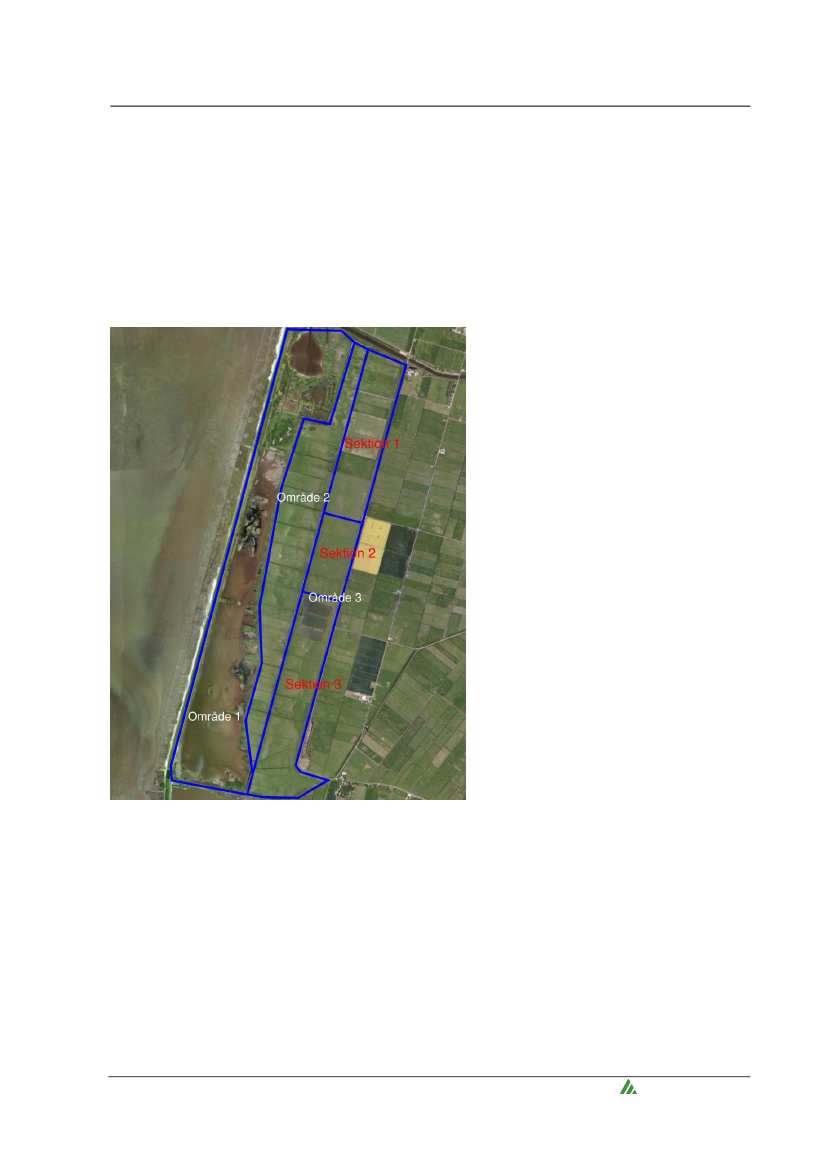

Kortet viser område 3 opdelt i 3 sektioner.Den ønskede tilstand kan opnås ved at hæve vandstanden til kote 1,26 i sektion 1, samt denøstlige del af sektion 2. Vandstanden i den vestlige del af sektion 2 hæves til kote 1.10, me-dens den sydlige sektion 3 sættes til kote 1.05.De fastlagte koter giver et gennemsnitligt vanddække på mellem 20 – 30 % i de 3 sektioner,men med større variation for de enkelte fenner. De tilhørende sjapzoner udgør i sektion 1 påca. 20 %, i sektion 2 på ca. 10 % og i sektion 3 tilsvarende på ca. 24 %.Den fremtidige situation fremgår af efterfølgende oversigtsplan og kan ses i sammenhængmed øvrige områder på den samlede oversigtsplan. Herudover er mere detaljeret analyse- ogbeskrivelse i bilag 1.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

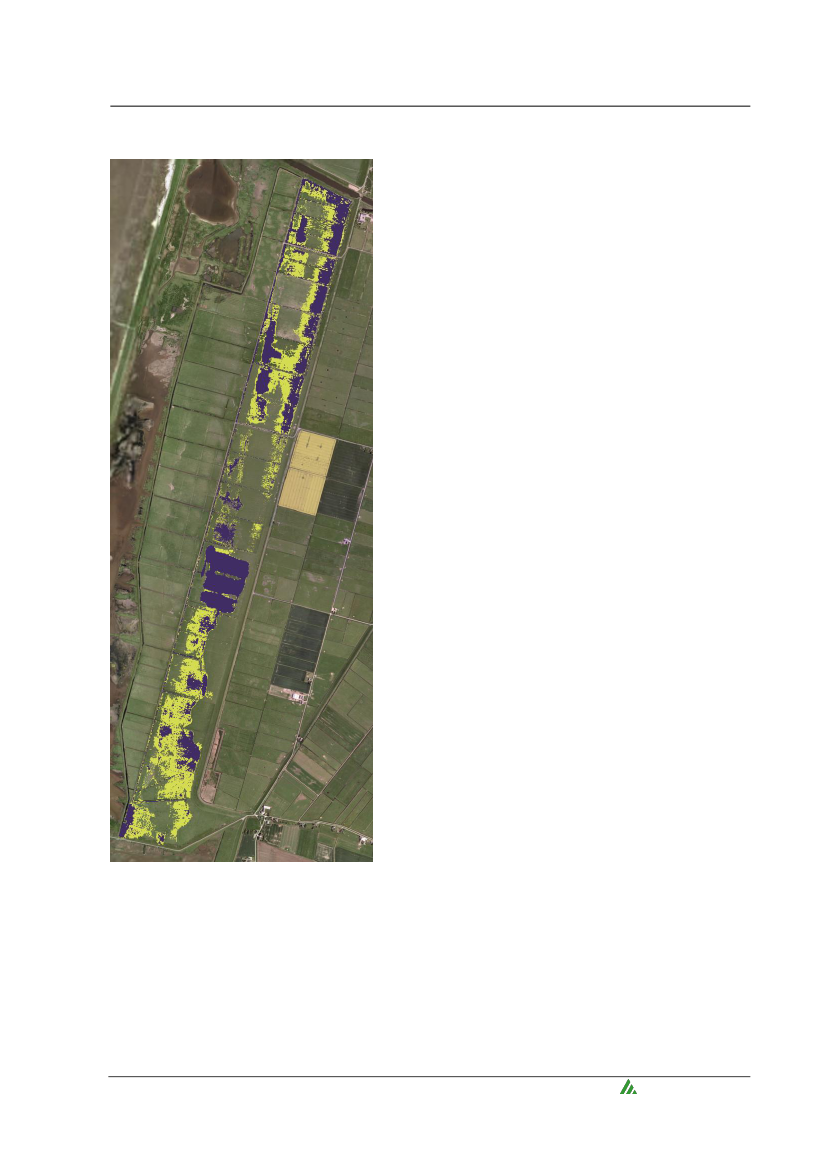

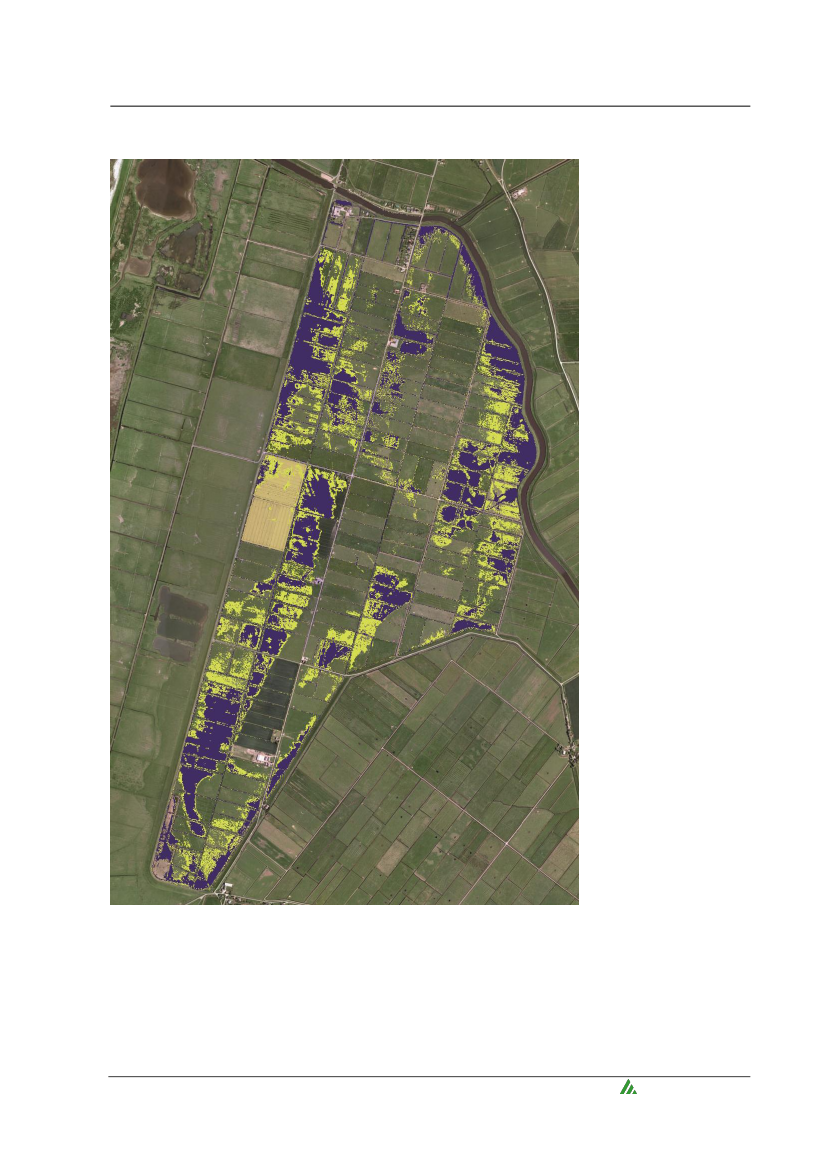

Område 3 efter genopretning. Blå flade angiver frit vandspejl, Gul flade angiver terræn 0 – 6 cm over fritvandspejl.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
4.1 Margrethe Kog – hydrauliske forholdBevandingen af Margrethe Kog sker via pumpestation og indpumpningssted i den nordlige delaf kogen. De nuværende vandingsforhold er ikke tilstrækkelige til at sikre de foreslåede frem-tidige vandstande, hvorfor der skal ske en regulering af ca. 1.600 m kanal øst for sektion 1.Herudover skal denne kanal forlænges ca. 3.000 m mod syd. Der er dog mulighed for eventu-elt at kunne reducere forlængelsen til ca. 1.500 m.

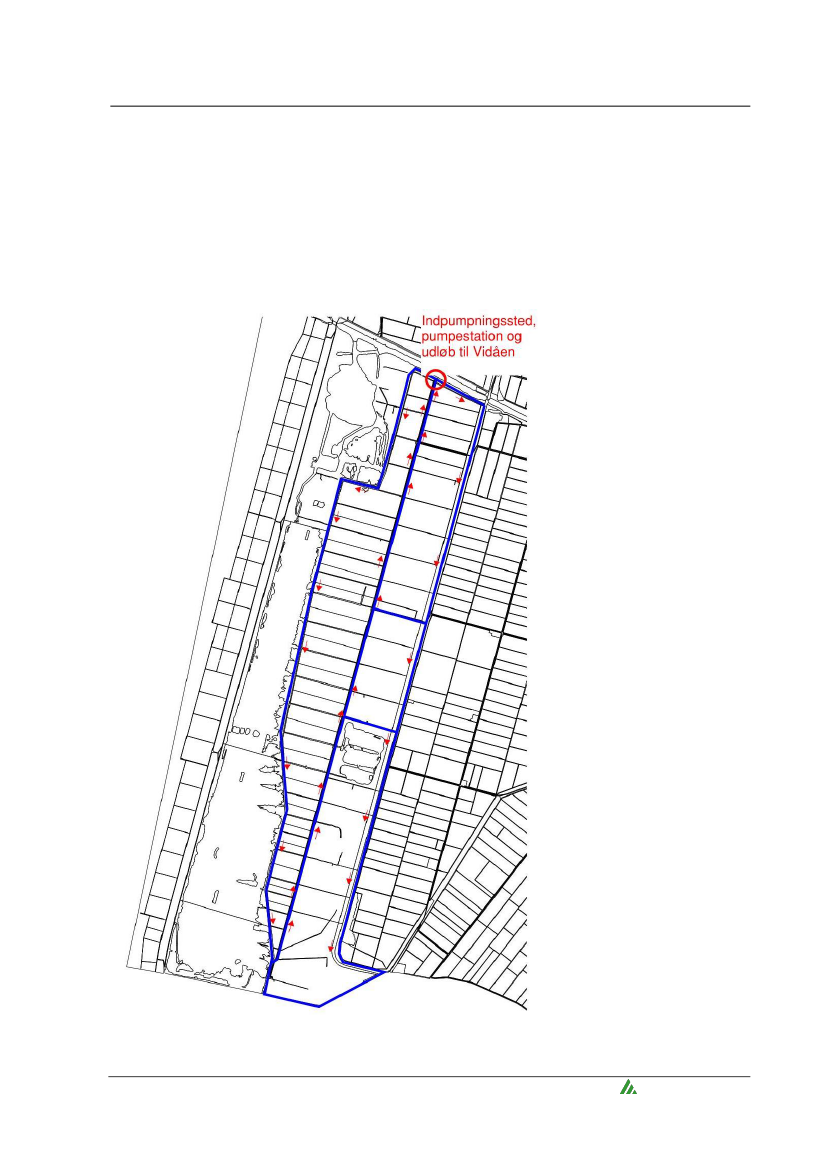

Margrethe Kog – Fremtidige vandingsforhold
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
Fra indpumpningsstedet skal vandet fordeles til nuværende kanal, der løber langs den vestli-ge grænser af kogens område 2, samt til den nye kanal der løber neden for diget øst om om-råde 3. Der opsættes passende antal spærringer for at sikre de ønskede vandspejl i de kor-rekte koter. Der vurderes ikke at være behov for etablering af nye pumpestationer. Når vandethar fordelt sig til den sydligste del, løber vandet i afvandingskanalen, der ligger i midten afkogen og her fra er der udløb til Vidåen.
5. Ny Frederiks KogDer er foretaget en arealanalyse af Ny Frederiks Kog. Dette indebærer, at det anses for hen-sigtsmæssigt at underinddele området i 7 sektioner.Den ønskede tilstand kan opnås ved at hæve vandstanden til kote 1,44 i blokkene 202b + cog 204b. De 3 blokke har en terrænkarakteristik, der kun giver et vanddække på henholdsvis6, 36 og 6 %, samt sjapzoner på 13, 26 og 19 %. Det vurderes, at der ved en yderligere de-tailprojektering vil være mulighed for at foretage en yderligere underdeling af området og etab-lering af hjælpepumpestation.De ønskede tilstande opnås for blok 204a og 206b med kote 1,37, blok 202a med kote 1,35,blok 205 og 206a med kote 1,28, blok 203b med kote 1,18 samt blok 203a med kote 1,10.For blok 203a er der på grund af en række beboelsesejendomme i blokkens østlige del ikkemulighed for opfyldelse af målsætningen om vanddække. Tilsvarende er det ikke for 204cmuligt at opnå en ønsket tilstand ved simpel vanding, idet området er så lavtliggende, at dehævede vandstande i naboblokkene ikke giver mulighed for afvanding af den aktuelle blokmed mindre der etableres en pumpestation for afvanding af området.De fastlagte koter giver et gennemsnitligt vanddække på mellem 17 %, men der ses storevariationer fra 6 – 36 %.Den fremtidige situation fremgår af efterfølgende oversigtsplan og kan ses i sammenhængmed øvrige områder på den samlede oversigtsplan. Herudover ses den mere detaljerede ana-lyse- og beskrivelse af de enkelte delområder i bilag 2.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

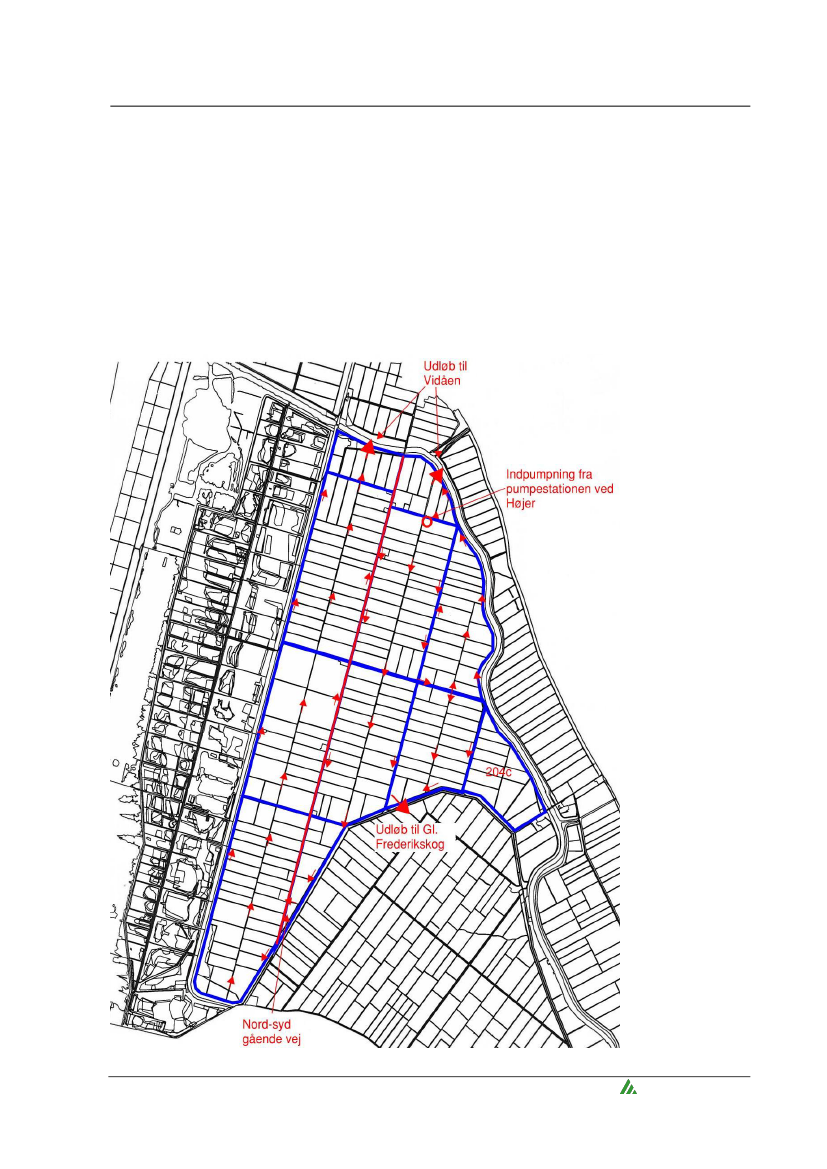

5.1 Ny Fredriks Kog – hydrauliske forholdPumpestationen ved Højer bevander Ny Frederikskog kræver en ombygning/udvidelse ogøgning af pumpeledningen med en længde på ca. 600 m frem til et nyt indpumpningssted pla-ceret som angivet på nedenstående plan. Fra indpumpningsstedet fordeler vandet sig ved
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
simpel gravitation mod syd til de markblokke, der ligger øst for den på planen viste nord-sydgående vej. Efter at vandet har fordelt sig til de sydligste markblokke, løber det atter mod nordtil udløbsstedet. Fordelingen af vandet sker via eksisterende kanaler, skelgrøfter og grøble-render. Markblokkene er i Ny Frederikskog afgrænset af vejene der gennemskærer området,så vandstandene på markerne og i kanalerne er afhængige af vejkoterne, som enkelte stederligger relativt lavt set i forhold til det omkringliggende terræn. Dette gør sig bl.a. gældende påvejen, der ligger umiddelbart øst for indpumpningsstedet. Her ligger vejen lavt og oversvøm-mes derfor hurtigt. Vandstanden på markblokkene lige syd for vejen ligger derfor lavere endde optimale vandstande.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
Dertil kommer også de spredte bebyggelser i Ny Frederiks Kog, og særlig de bebyggelser, derligger i den nordligste markblok, lige ved udløbsstedet til Vidåen. Her kan der ikke opnås entilstand med vand på markerne uden der også kommer vand i private haver. Vandstandenholdes derfor så lavt, at der kun er vand i kanalerne og i skelgrøfterne.Terrænet på markblokken (204c) der ligger længst mod øst i ny Frederikskog ligger tilsvaren-de meget lavt i forhold til omkringliggende markblokke. Dette gør afvandingen at markblokkenikke kan gennemføres via eksisterende afvandingskanaler. En løsning kunne være etableringaf et nyt udløbssted til Vidåen, alternativt kunne der etableres en mindre pumpestation til af-vandingen via kanalen langs diget mod øst mod Vidåen.
6. Gl. Frederiks KogDer er foretaget en arealanalyse af Gl. Frederiks Kog. Dette indebærer, at det anses for hen-sigtsmæssigt og nødvendigt at underinddele området i 21 sektioner.Den ønskede tilstand kan opnås ved at hæve vandstanden til kote 1,10 i blokkene 208, 209,209a og blok B. Herfra sker dels forsyning af vand via gravitation og ved oppumpning til blok210c.1til kote 1,50.Kogens sydligste del vandes fra vest mod øst med vandspejl begyndende i kote 1,50, medfordeling til blokkene 208b, 209c.2 og 210b i kote 1,30. Herfra har de følgende blokke vand-spejl i kote 1,20, 0,98, 0,80, 0,70, 0,60 til kote 0,29.Vandspejlet i blok 209d fastlægges til kote 0,94, blok 210a til kote 0,73, blok 210c til kote 0,50og blok 210f til kote 0,29.Vandspejlet i blok 208e fastsættes til 0,91, kote 208f til kote 0,70, og blok A til kote 0,50Vandspejlet i blok 208a fastlægges til kote 1,05, blok 208b til kote 0,98, blok 208c til kote 0,86og blok 208c til kote 0,70.Inden for de 21 sektioner ses noget varierende forhold med varierende vanddække og sjap-zoner i forhold til målsætningen. De fastlagte vandspejlskoter giver et gennemsnitligt vand-dække på 20,7 % af hele Kogen. Der ses meget varierende sjapzonearealer, men gennem-gående ligger disse i den nordlige og centrale del på mellem 15 – 40 %. på niveau fraDen fremtidige situation fremgår af efterfølgende oversigtsplan og kan ses i sammenhængmed øvrige områder på den samlede oversigtsplan. Herudover er mere detaljeret analyse- ogbeskrivelse i bilag 3.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011

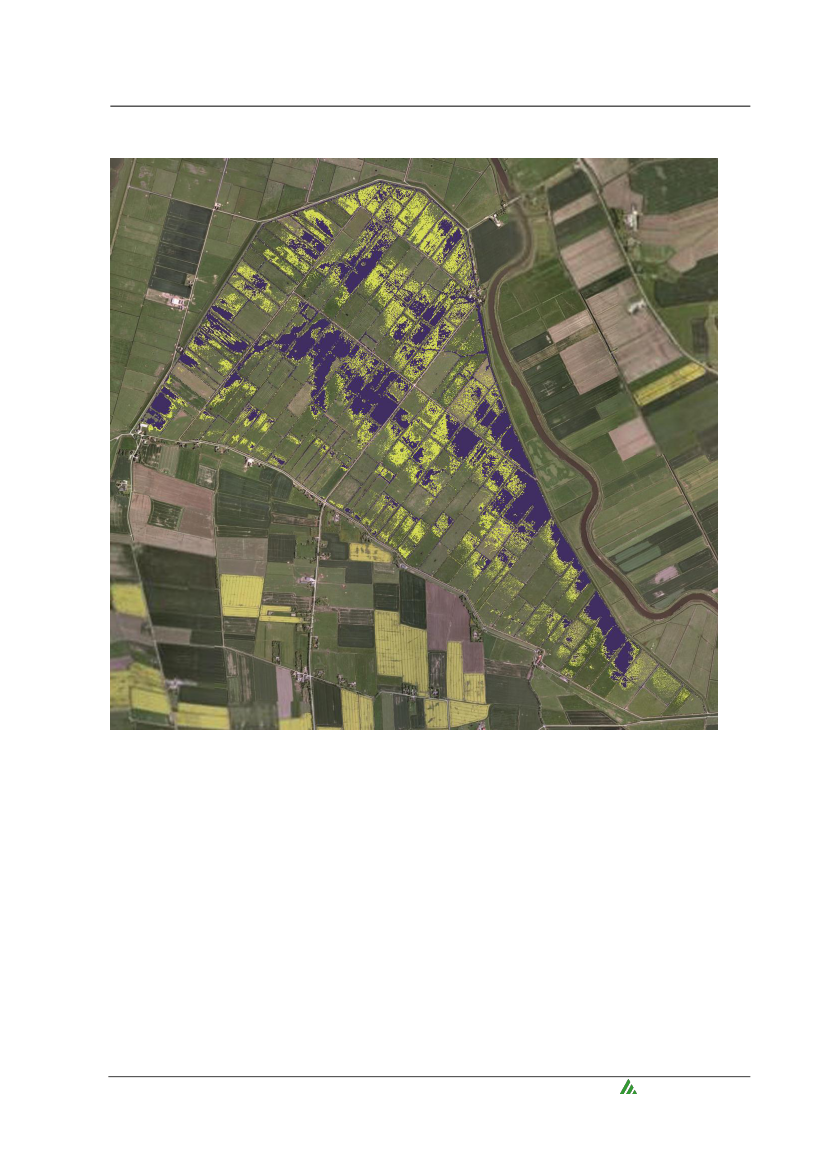

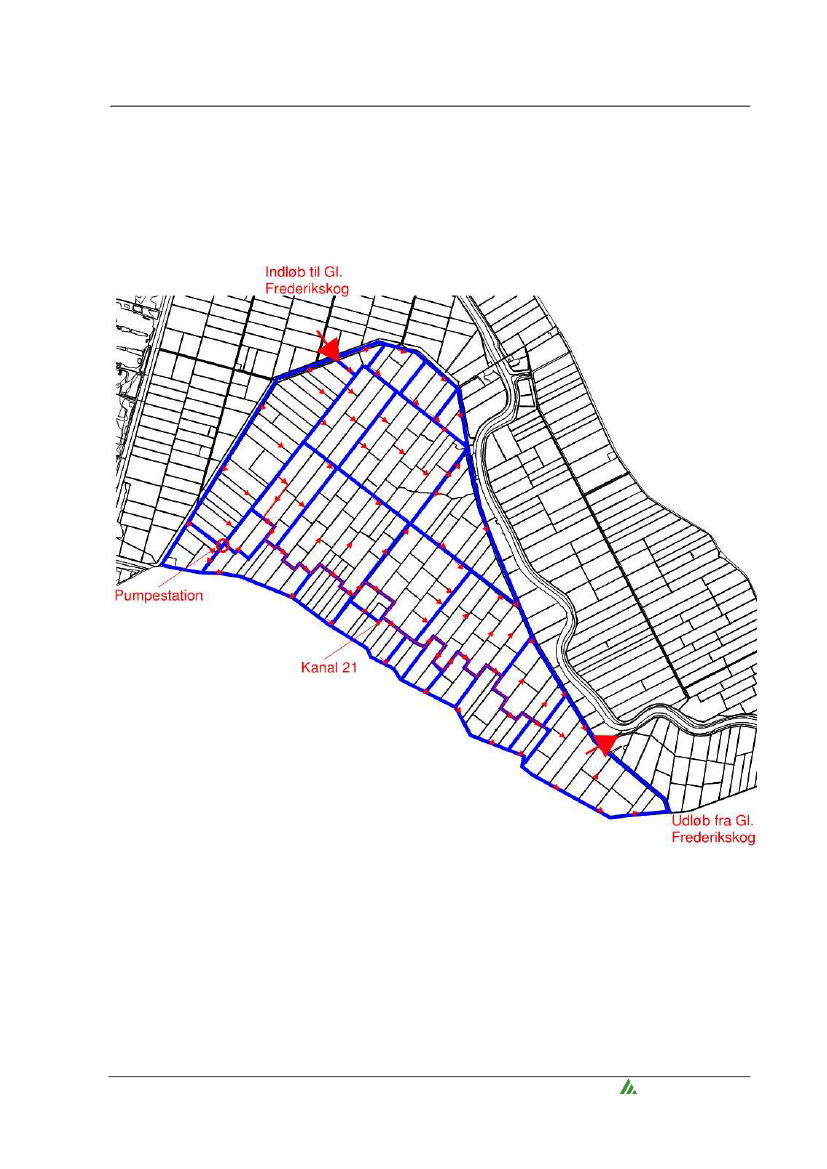

6.2 Gl. Frederiks Kog – hydrauliske forholdTilledningen af vand til Gl. Frederiks Kog sker fra Ny Frederiks Kog via kanalen, der løber un-der diget mellem Gl. og Ny Frederikskog. Indløbet til Gl. Frederikskog ligger i den nordlige delaf kogen. Fra indløbet fordeler vandet sig rundt i de forskellige markblokke som vist på neden-stående plan. Fordelingen sker via eksisterende kanaler, skelgrøfter og grøblerender. Bl.a.Kanal 21 som fungerer både som bevandingskanal og som afvandingskanal. Kanal 21 bevan-der markblokke nord for kanalen og afvander markblokke syd for kanalen.Den eksisterende pumpestation, der ligger i den sydvestlige del af kogen, har til formål at hæ-ve vandstanden i de skelgrøfter og i kanalen der løber langs den sydlige del af kogen nær-mest landegrænsen mod Tyskland. Fra denne sydligste kanal bevandes markblokkene derligger op mod Kanal 21. Disse markblokke ligger i et niveau og med en forholdsvis stejl ter-rænhældning, der gør at bevandingen ikke umiddelbart skaber det ønskede vanddække og
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
dertil hørende store sjapzonearealer. Ved at hæve vandstanden på markblokkene mere enddet er angivet i dette notat, vil der skabes overløb ned i Kanal 21 direkte fra markerne. En me-re detaljeret analyse kan belyse mulighederne for at underinddele grøfterne og dermed øgevandstanden i dele af fennerne.
Vandets vej gennem Gl. Frederikskog ender ved udløbet i den sydøstlige del af kogen. Van-det løber herfra ud i de sydligste dele af Rudbøl kog og herfra videre ud i Vidåen.
7. Vandbalance i Ydre KogFor at fastholde den ønskede vandstand på de respektive delområder i ydre kog kræves det,at der er ligevægt mellem fordampningen fra vandområder og vegetation, og den aktuelle ka-pacitet i engvandingsanlæggene i forhold til indpumpningen af vand.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
I nedbørsrige perioder vil vandstanden stige i forhold til områdernes ønskede vanding. Tilsva-rende vil områderne være udsat for en stor fordampning fra såvel frie vandflader som fra om-rådets vegetation. Opretholdelse af den ønskede tilstand vil derfor altid give anledning til min-dre variationer i vandstandsforholdene, idet der almindeligvis vil være en vis forsinkelse forafstrømning af nedbør, samt for oppumpning af manglende vand.Jorden porøsitet er af betydning for grundvandstandens stigning, idet en porøsitet på 20 – 30% vil betyde en hævning af grundvandsstanden med 1 cm for hver 2 - 3 mm nedbør. Tilsva-rende må i varme perioder påregnes en fordampning på op til 2 – 3 mm/dag for frie vandfladerog på op til 4 – 5 mm fra vegetationen.Da de meget varme perioder normalt er af kortere varighed vil det være acceptabelt, at der isådanne perioder sker en mindre sænkning af vandstanden. Kapaciteten for engvandingsan-læggene fastlægges ud fra middelbetragtning svarende til en fordampning på 1 mm/dag frafrie vandflader og på 1½ mm/dag fra vegetationen. Det betyder, at der i varme perioder vilblive en sænkning af vandstanden, idet en varm periode på f.eks. 10 dage vil give en sænk-ning af der frie vandspejlsniveau med omkring 2 cm, hvilket må anses for acceptabelt.For Margrethe Kog indebærer forslaget til ændret fysisk tilstand, at der bliver følgende areal-fordeling:Samlet arealVanddækketLandområde466,4 ha116,0 ha350,4 ha
Dette giver et middel vandingsbehov på 6.900 m3/dag eller 287 m3/time.For Ny Frederiks Kog betyder forslaget til en ændret fysisk tilstand, at der bliver følgende are-alfordeling:Samlet arealVanddækketLandområde665,7 ha114,5 ha551,2 ha
Dette giver et middel vandingsbehov på 9.400 m3/dag eller 390 m3/time.For Gl. Frederiks Kog fås tilsvarende følgende arealfordeling:Samlet arealVanddækketLandområde605,2 ha125,4 ha479,8 ha
Dette giver et middel vandingsbehov på 8.400 m3/dag eller 350 m3/time.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
Engvandingen af Ny Frederiks Kog skal have kapacitet til at forsyne både Ny og Gl. FrederiksKog, hvilket betyder, at den dimensionerende vandmængde kommer til at udgøre 17.800m3/dag eller 745 m3/time.

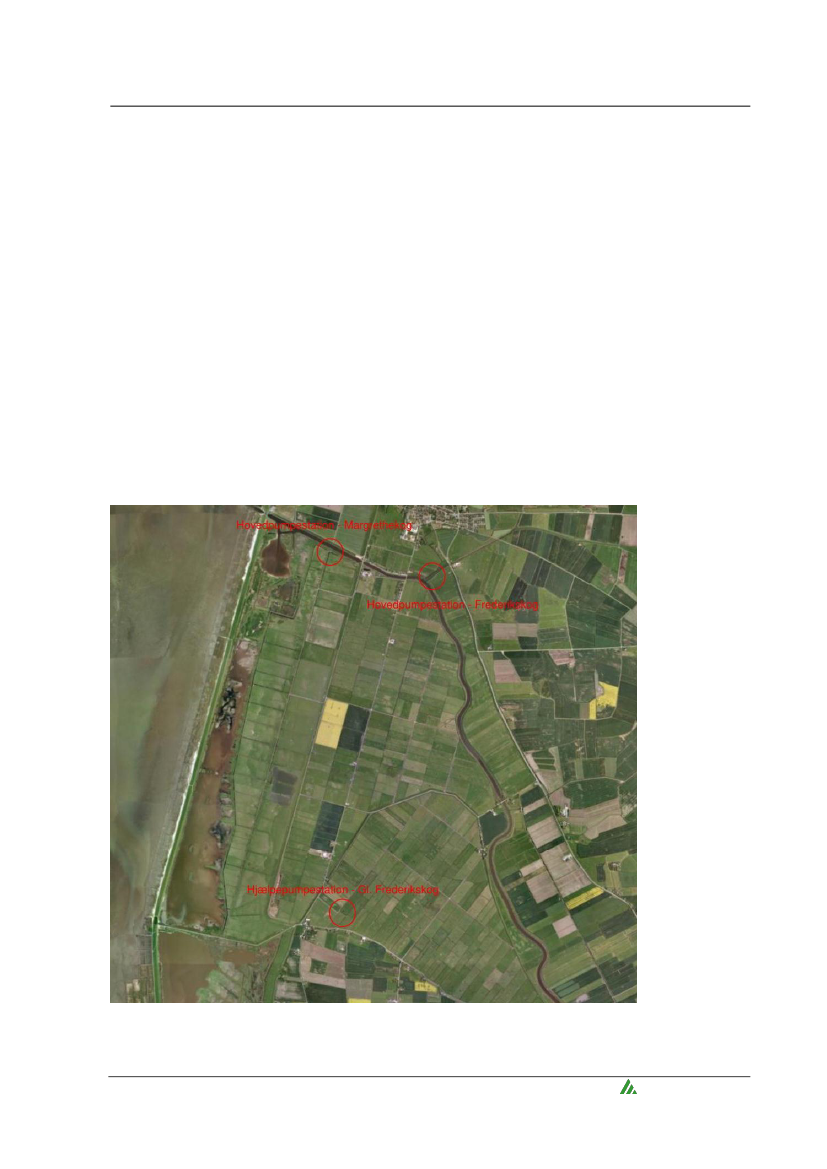

8. Tekniske anlægDer er allerede i dag en række tekniske anlæg omfattende pumpestationer med tilhørenderørledninger til indpumpningslokaliteten.
8.1 PumpestationerDet vurderes, at de nuværende pumpestationer har en passende og velegnet placering, menat den nuværende kapacitet skal øges. Herudover skal pumpestationerne for Margrethe Kogog Højer pumpestation på grund af en ændring af indpumpningssted have ændrede pumpe-ledninger og nye indpumpningsbygværker.Herudover er der allerede i dag en lang række skod til at styre vandstanden i de enkelte kana-ler. Pumpestationerne er placeret som vist på kortet herunder:
Til vanding af Margrethekog anvendes i dag en pumpestation, der pumper vand ind fra Vidå-en.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
Til vanding af Ny Frederikskog og Gl. Frederikskog anvendes i dag to pumpestationer. En, derpumper vand ind fra Vidåen til kogene, og en hjælpepumpestation der ”løfter” vandet hoved-pumpestation højere op i Gl. Frederikskog.Alle beregnede priser er overslagspriser i de følgende afsnit er ekskl. moms.
8.2.1 Hovedpumpestation – MargrethekogDen eksisterende pumpe er fabrikat Lykkegaard 3783 etableret i 1987, pumpetype: LMPR200-1/2.Pumpens nuværende kapacitet er af fabrikanten oplyst til at være ca. 75 l/s svarende til ~270m3/t med en løftehøjde på 2,5 m, og med et tilsvarende strømforbrug på ca. 4,6 kW per time.Pumpestationen kan udbygges til en maksimal kapacitet på ca. 100 l/s svarende til ca. 360m3/t med et strømforbrug på ca. 8 kW per time. Det nødvendige behov vurderes at kræve enkapacitet svarende til minimum ca. 290 m3/t.Der kræves en ombygning af den eksisterende pumpestation, idet der skal indpumpes 2 ste-der – henholdsvis bevarelse af den nuværende indpumpning, samt en ny indpumpning til ka-nalen for østlige del af kogen. Det vurderes, at en ombygning af pumpestationen koster i om-kring 50.000 kr. samt ca. 75.000 kr. til nyt indpumpningsanlæg.Herudover kræves anlægsarbejde med tilpasning af profil i eksisterende ca. 1600 m kanal,samt etablering af ca. 3.000 m ny kanal med en samlet anlægsomkostning, der skønnes tilomkring 650.000 kr., idet opgravet jord påregnes bortkørt fra arealerne. Kan jorden accepte-res planeret ud på foden af de gamle dige kan omkostningerne skønnes reduceret med 35 –40 % af denne omkostning.
8.2.2 Hovedpumpestation – FrederikskogDen eksisterende pumpe er fabrikat Lykkegaard pumpe 3971 etableret i 1992, Pumpetype:LM PR300-1/1.Pumpens nuværende kapacitet er af fabrikanten oplyst til at være ca. 135 l/s svarende til ca.485 m3/t med en løftehøjde på 0,8 m, og med et tilsvarende strømforbrug på ca. 3,2 kW pertime.Pumpestationen kan udbygges til en maksimal kapacitet på ca. 220 l/s svarende til ca. 790m3/t med et strømforbrug på ca. 5,3 kW per time. Det nødvendige behov vurderes at kræve enkapacitet svarende til minimum ca. 740 m3/t.Der kræves en ombygning af den eksisterende pumpestation for en forøget kapacitet, hvilketvurderes at kunne ske for en øget omkostning på ca. 100.000 kr.Herudover kræves anlægsarbejde med etablering af en ca. 550 m lang pumpeledning til nytindpumpningssted. Denne ledning påregnes at kunne udføres inden for en samlet anlægsom-
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
kostning omkring 1.250.000 kr. Kan den eksisterende pumpeledning genanvendes vurderesomkostningerne at kunne reduceres med op mod 15 – 20 % af denne omkostning.
8.2.3 Hjælpepumpestation – Gl. FrederikskogDen eksisterende pumpe er fabrikat Lykkegaard pumpe 3884 etableret i 1989 Pumpetype LMPR200-2/1Pumpens nuværende kapacitet er af fabrikanten oplyst til at være ca. 60 l/s svarende til ca.216 m3/t med en løftehøjde på 0,5 m, og med et tilsvarende strømforbrug på ca. 1,5 kW pertime.Pumpestationen kan udbygges til en maksimal kapacitet på ca. 90 l/s svarende til ca. 325 m3/tmed et strømforbrug på ca. 2,2 kW per time. Det nødvendige behov vurderes at kræve enkapacitet svarende til ca. 240 m3/t, da kun en del af kogen kræver øget løftehøjde.Der kræves en ombygning af den eksisterende pumpestation for en forøget kapacitet, hvilketprimært kræves på grund af kravet til øget løftehøjde. Dette vurderes at kunne ske for en øgetomkostning på ca. 25.000 kr.
8.3 Regulering af vandstand - skodDer findes i dag en lang række skod i området. Det vurderes imidlertid, at der for at opfylde defremlagte skitseforslag til fremtidig vanding af de ydre kog skal ske enten en væsentlig om-bygning eller etableres nye skod. Der er for at være på den sikre side regnet med udskiftningog opsætning af nye skod med en placering, der er optimal for at fremme det ønskede vands-tandsniveau i engområderne.Det vurderes helt overordnet, at de eksisterende hovedkanaler vil være tilstrækkelige til atsikre en tilfredsstillende fordeling af vandet, idet det dog ikke kan udelukkes, at der med deforhøjede vandspejlsniveauer vil være yderligere behov for at sikre tilfredsstillende afstrøm-ningsforhold ved mere ekstreme nedbørssituationer.Det vurderes, at der i den østlige del af Margrethekog skal etableres 25 skod. Der påregnesligeledes at være behov for etablering af 4 underføringer under eksisterende vej.I Ny Frederikskog vurderes der at være behov for at etablere 10-15 skod, samt 6 nye underfø-ringer under eksisterende veje.I Gl. Frederikskog vurderes der at være behov for at etablere 60-70 skod, samt 6 underførin-ger under eksisterende veje.Etablering af skod vil afhængigt af de enkelte skods størrelser, kanelbredder og adgangsfor-hold være meget varierende fra skod til skod. Det er derfor ikke muligt på det foreliggendegrundlag kun muligt at komme med et overslag, idet prisen forventes at variere fra 5 – 6.000 til12 – 15.000 pr. skod ekskl. moms. En rimelig gennemsnitspris fastsættes til 10.000 kr., hvilketbetyder, at omkostningerne for en ny tilstand for de ydre kog vil beløbe sig til i alt 1.100.000 kr.ekskl. moms.
Johansson & KalstrupA/Srådgivende ingeniører FRI
TøndermarskenYdre Kog
Sag 1046308.03.2011
Endeligt påregnes ny vejunderføringer at kunne etableres for en gennemsnitspris på ca.20.000 kr. ekskl. moms, hvilket tilsvarende giver anledning til ansamlet anlægsomkostninghertil på ca. 320.000 kr. ekskl. moms.
9. VurderingDet ses af de gennemførte analyser, at der er mulighed for med forholdsvis enkle midler atsikre en væsentlig ændret tilstand af de eksisterende engarealer mod en tilstand, der nærmersig referenceområdet med øgede frie vandflader, samtidig med at der sikres sjapzonearealer,der anses for at være af væsentlig betydning for ynglende engfuglene.Analyserne viser ligeledes, at områdets terrænforhold ikke over alt giver mulighed for at for-bedre forholdene efter en ønsketilstand. Analyserne viser imidlertid og, at der kan tilføres om-rådet meget store sammenhængende nye attraktive områder.En detailbearbejdning vil muligvis kunne forbedre nogle af de mere tørre områder, såfremt derer tilstrækkelige økonomiske midler til etablering af flere hjælpepumpestationer.De skitserede tekniske løsninger tager udgangspunkt i de allerede eksisterende anlæg, hvilketud fra umiddelbare betragtninger anses for hensigtsmæssige. En mere detaljeret analyse iforbindelse med projektering af de ændrede tilstandsforhold kan imidlertid vise, at der kangennemføres alternative løsninger til mere attraktive omkostninger.
