SICSkagen Innovations CenterDr. Alexandrinesvej 75 - DK- 9990 Skagen - Phone 45 98445713 Mob. 45 40401425Web:www.shore.dkMail:[email protected]TrafikudvalgetChristiansborg1240 København K.Pj/cpSIC projektet ved Skodbjerge.Vi har hermed fornøjelsen at aflevere kopi af de officielle videnskabelige papers, som blevpræsenteret på ICCE 2008 i september 2008 i Hamburg,Resultatet af Skodbjerge projektet er beskrevet på side 4712 – 4724.Sandfodring kombineret med SIC systemet i Malaysia er beskrevet på side 4725- 4737.De 2 videnskabelige papers er vedlagt som bilag 1 og bilag 2.Der er nu videnskabelig dokumentation for at SIC systemet kan stoppe erosionen på den jyskevestkyst.Anlægget overgik til permanent drift d. 8. januar 2008 efter at dokumentationen af effekten medSIC systemet var afsluttet efter 3 år.Efterfølgende har det ikke været nødvendigt at sandfodre i området i finansårene 2008 og 2009.Der er således sparret 41,4 mio. kr. i finansårene 2008 og 2009 syd for Hvide Sande.Stranden er netop opmålt og vi ser resultatet nedenstående sammenlignet med Søndervig, som blevopmålt inden den seneste sandfodring i sommeren 2009Skodbjerge sammenlignet med Søndervig500450400350300cm250200150100500SkodbjergeSøndervigKlitfod464,33405,610 m332,6528620 m250,6121430 m201,34165,8Skodbjerge40 m162,3413250 m122,75108,5860 m98,4177,2370 m84,6836,95
Togo d. 24 oktober 2009.
Søndervig
Figuren viser den gennemsnitlige højde i klitfoden og i 70 meters bredde i rør 1, ref. 2, rør 2 og ref.3 i oktober 2009 ved Skodbjerge og 5 km ved Søndervig, hvor der er sandfordret for 70,6 mio. kr.1
Opmålingen ved Skodbjerge er foretaget af landinspektørfirmaet Geopartner i Ringkøbing i oktobermåned 2009 efter en periode med stormende kuling og 2 storme senest d. 4. oktober 2009.Der er indlagt en ny referencelinier i kote 4 fra station 2200 til station 5000 d. 30 juni 2009 efter atder blev sat rør i ref. 2.Kystdirektør Jesper Holt Jensen oplyste på et møde i KDI d. 7. oktober at han anerkenderopmålinger fra Geopartner i Ringkøbing, som er et statsautoriseret landinspektør firma.Middelstrandhøjden ved Skodbjerge er 214,63 cm i 70 meters bredde, mens middelstrandhøjdenved Søndervig kun er 178,27 cm. Opmålingen ved Søndervig er udført at ingeniørfirmaet Carl BroA/S i foråret 2009 før der igen blev sandfodret for 18,6 mio. Kr. på grund af den dårligevirkningsgrad med sandfodring.Middelstrandhøjde i 70 meters bredde
250
200
150cm100
50
0MSH
Skodbjerge214,63
Søndervig178,27MSH
Dif.36,36
Fig. 2Middelstrandhøjden i 70 meters bredde er således 36,36 cm højere i det samlede rørområde på 7400meter og ref. 3 end en tilsvarende strækning ved Søndervig, som er et opstrømsområde udenkonstruktioner modsætningsvis Skodbjerge som er et nedstrømsområde syd for dækmolen ind tilHvide Sande havn.Kysttilbagerykningen ved Skodbjerge var tidligere 2 meter årligt ifølge KDI svarende til en årligerosion på 330.000 kubikmeter når klitterne har en gennemsnitlig højde på 15 meterDenne erosion er nu stoppet fuldstændig med SIC systemet.Der er således heller ikke behov for sandfodring ved Skodbjerge i 2010.I perioden 1998 til 2007 blev der sandfodret for 206.8 mio. kr. syd for Hvide Sande havn, hvilketsvarer til en årlig udgift på 20,7 mio. kr. årligt.
2
Der er ikke sandfodret syd for Hvide Sande havn i finansårene 2008 og 2009 og der er såledessparet 41,4 mio. kr. i finansårene 2008 og 2009 efter at SIC systemet overgik til permanent drift d. 8.januar 2008.På en tilsvarende strækning ved Søndervig brugte Kystdirektoratet i sidste aftaleperiode fra 2004 til2008 70,6 mio. kr. på sandfodring og skråningsbeskyttelse, idet sandet skyllede i havet hurtige endhollænderne og Rohde Nielsen kunne pumpe sandet ind ved de årlige kystbeskyttelsesarbejderbaseret på sandfodring.Kystdirektoratet har igen i år sandfodret for 18,6 mio. kr. ved Søndervig.Analyserne er baseret på simpel ”Emperi ”, som er en videnskabelig anerkendt metode og er såledesikke nogen trossag., men faktuelle oplysninger.
Empirismens metodeidealerObservationer og sanse-data.Induktion (metode)fra samlinger af observationer. Intersubjektivtkontrollerede dataIkke-relevant: Spekulationer, viden baseret på autoriteter, viden fra bøger (empirismen har slagordet"studér naturen, ikke bøger"). Data om observatørens antagelser og forståelse. (Det empiristiskemetodeideal forsøger at minimere observatørens subjektivitet).Midelstrandhøjde i 70 meters bredde
3
2,5
2
m1,5
1
0,5
0midelstrandhøjde
Ref 11,45
Rør 12,15
Ref 21,75midelstrandhøjde
Rør 21,8
Ref 32,76
Fig 3Fig. 3 viser middelstrandhøjden i 70 meters bredde og vi ser her at middelstrandhøjden er helt oppei 276 cm.Dette skyldes at sandet nu fastholdes på hav siden med faskiner og hjælmeplanter i samarbejde medgrundejerforeningerne, så sandet ikke går tabt ind i baglandet.
3
I slutningen af juni måned 2009 blev der udført service på anlægget og sat rør i ref. 2.Der var søgt om tilladelse d. 26. juni før arbejdet blev påbegyndt.
Samtidig blev strandprofilet opmålt af landinspektør firmaet Geopartner i Ringkøbing.4

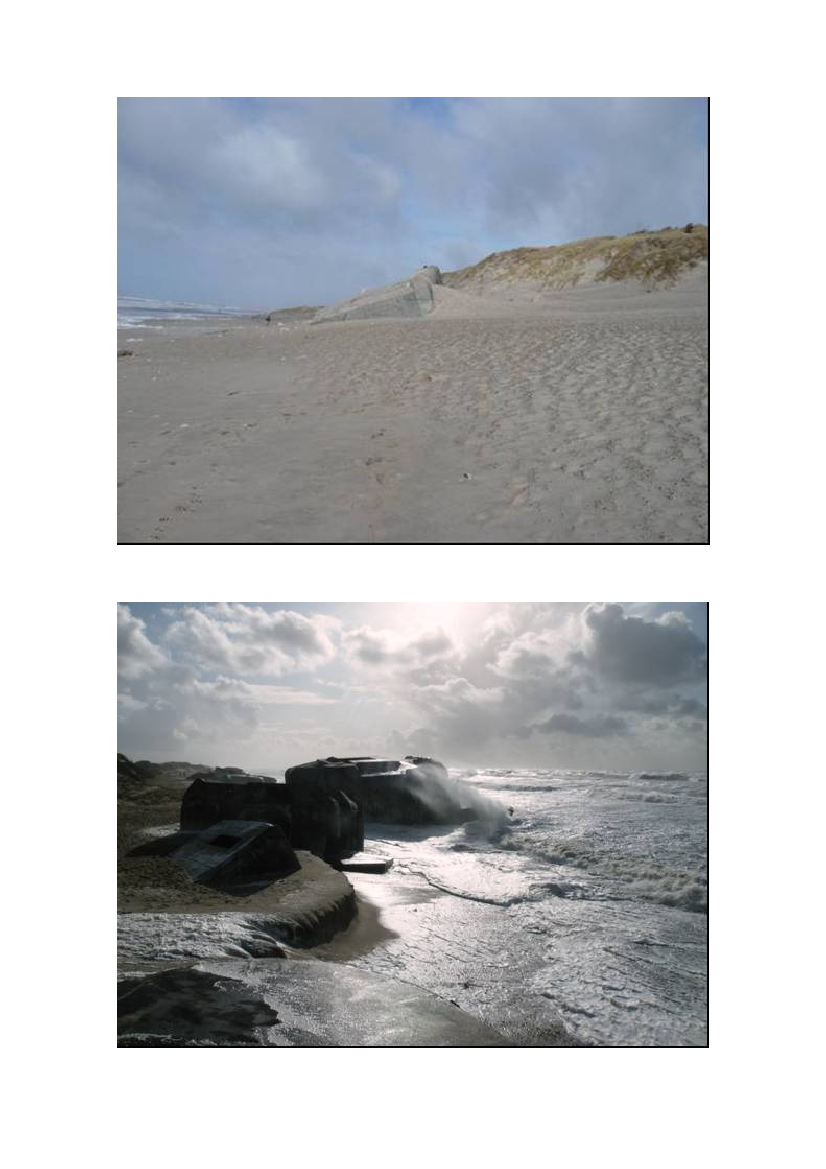

Bunkeren i SIC projektet ved Skodbjerge er nu næsten tildækket med sand
Sandfodringen fra 2008 skyllede i havet d. 4. oktober 2009 nord for Søndervig.5
Dune Development 24/05-05 til 27/03-0750403020100Ref 1PEM 142,2734PEM 1Ref 2PEM 2Ref 3
Serie1 30,13333Ref 1
0,511667 46,71444 31,88722Ref 2PEM 2Ref 3
Krigen med Kystdirektoratet og professorerne har imidlertid været meget værdifuld rentforskningsmæssigt, idet vi konstaterede at sanddriften til baglandet var 50% større i rør områderne iforhold til referenceområderne. Sandriften til klitterne er nu 25 kubikmeter pr. meter årligt svarendetil 275.000 kubikmeter årligt på 11 km.
Grundejerne fik ødelagt deres huse og Formanden Jørn Aagaard i Kirksvejens grundejerforeningforanledigede derfor et samarbejde med Skov og Naturstyrelsen, som indvilgede i at leverefaskiner og hjælmeplanter til at fast holde sandet i forstranden. Aktiviteterne er vist efterfølgende.
6
Vi ser her 250 grundejere i gang med at sætte faskiner i forstranden d. 8. november 2008Faskinerne blev sat på en 500 meter lang strækning ved Bjerregård7
Faskinerne var ca. 2 meter høje efter, at de var nedgravet i stranden
Efter 6 uger var der aflejret ca. 10 – 15 kubikmeter pr. meter bag faskinerne8

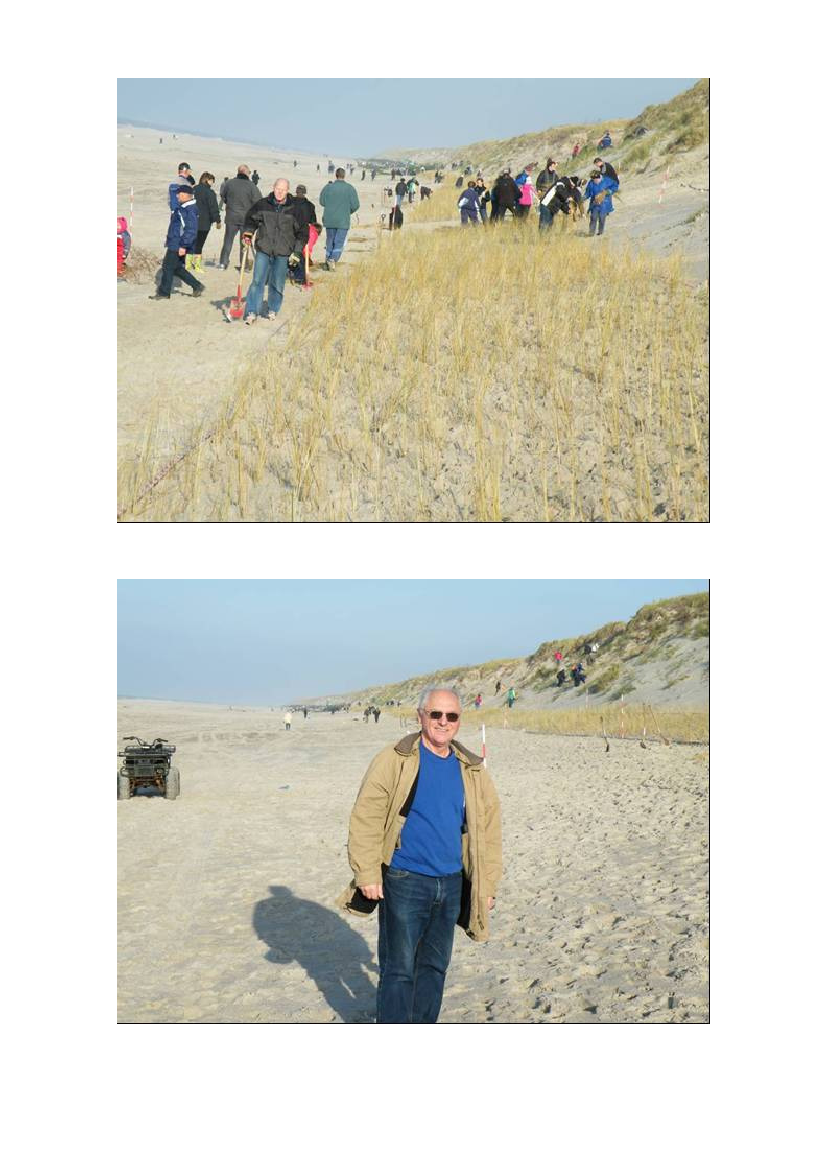

Her plantes der hjælme på en 400 meter lang strækning samme dag
Her ser vi initiativtageren Jørn Aagaard, som skaffede 250 mand til arbejdetJørn Aagaard er nu medlem af bestyrelsen i de samvirkende grundejerforeninger på Holmsland klit.9
Naturlig vegetation baseret på rod spiring i ref 3 / rør 2.
Naturlig vegetation baseret på rod spiring i rør 1.10
Indpumpning af sand ved Krylen oktober/november 200811
Vi ser her at erosionen er startet før rørene er fjernet fra stranden
Resten af sandet skyllede i havet d. 4 oktober 200912
Vi ser her at skråningsbeskyttelsen er styrtet sammen nord for høfde Q i 2008
I 2009 byggede KDI ny skråningsbeskyttelse for 9 mio. kr13

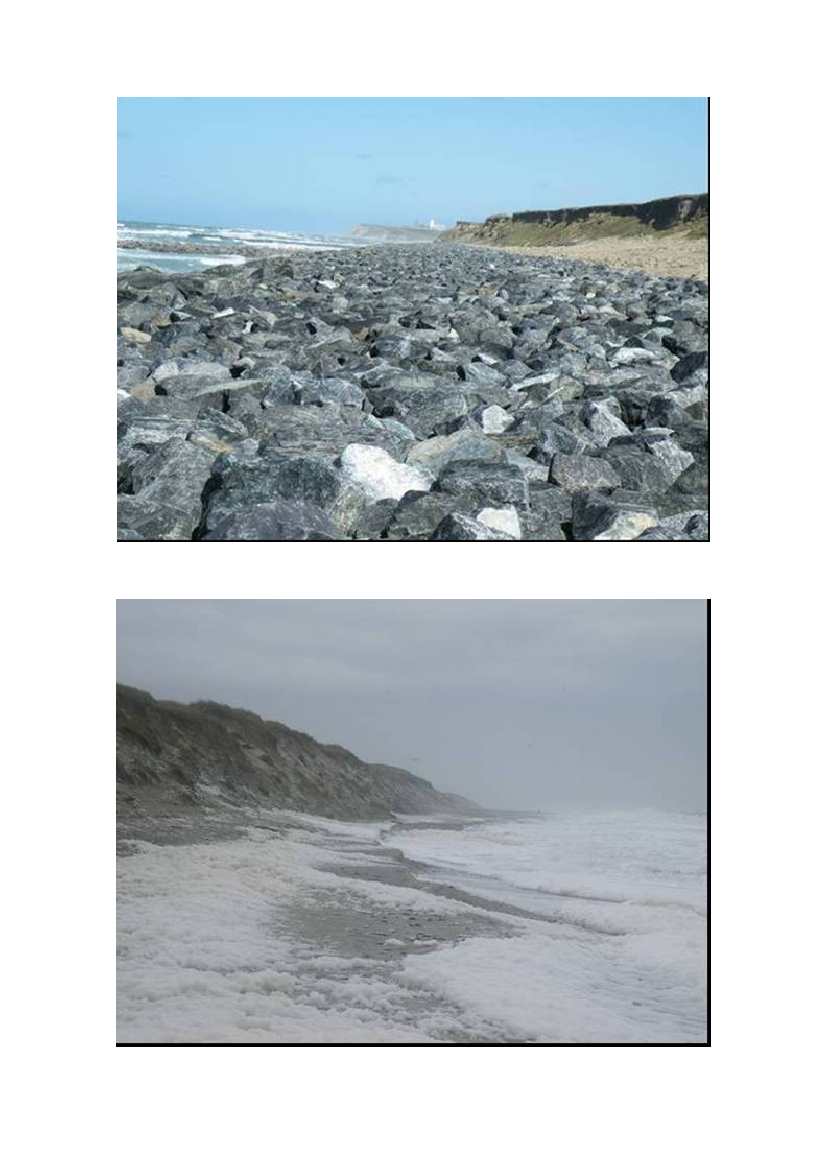

I dette projekt blev stranden fyldt op med norske brudsten i 20 meters bredde.
Her ser vi hvordan havet graver dybt inde i klitterne 3 km syd for Søndervig efter sandfodringen erafsluttet på vestkysten i efteråret 200814

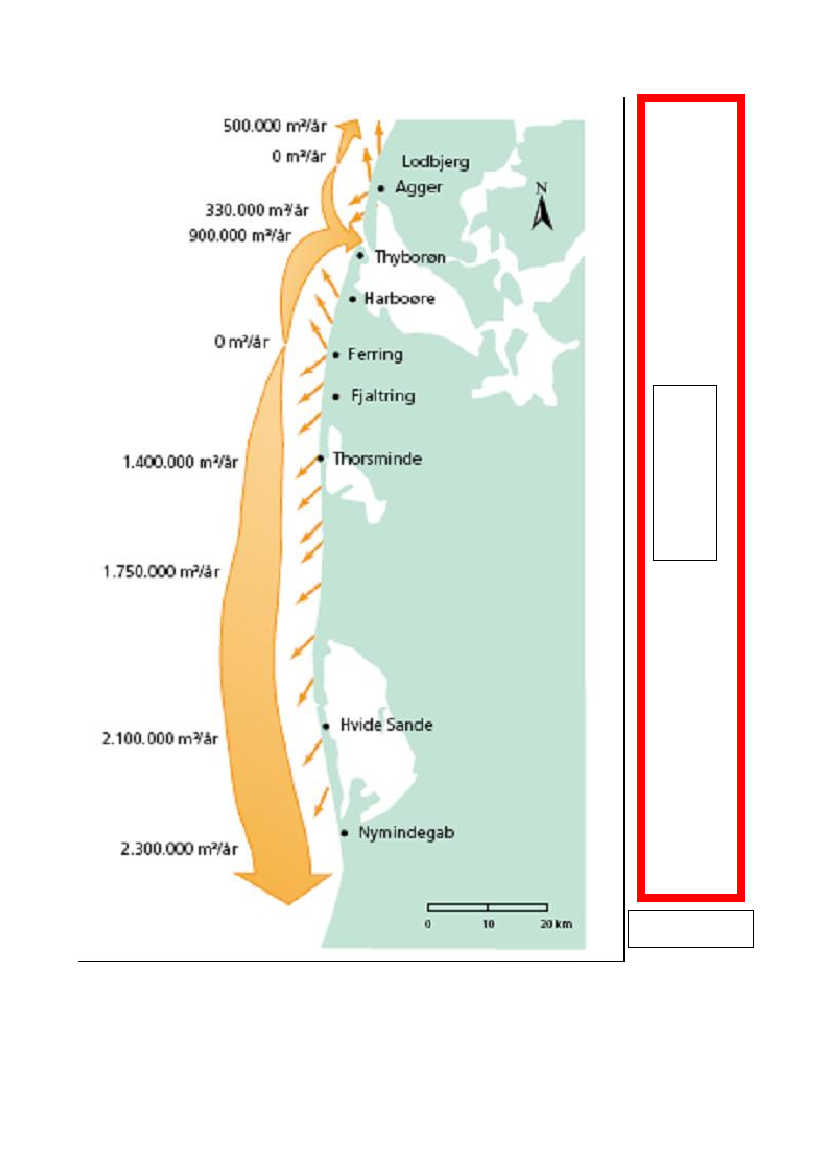

Effektiviteten af sandfodringen på den jyske vestkyst over de sidste 25 år
Ca. 1 km bredDer årlige erosion på den jyske vestkyst er i henhold til KDI 4.030.000 m3årligt.SIC’s beregninger viser 4,1 mio. m3årligt.
110 km lang15
Sandfodring på den jyske vestkyst.
Erosion 4,1 mio.kubikmeter årligt
Når man sandfodrer med 2,4 mio. m3årligt er effektiviteten minus 170 %og sand tabet 1.700.000 m3årligt på Fællesstrækningen.På 50 år er resultatet negativt med 85 mio. m3efter en investering på 4 milliarder.
16
Udstilling i Fiskeriets hus i Hvide Sande.
Der åbnes nu en udstilling i Fiskeriets hus i Hvide Sande, som viser at SIC systemet kunne stoppeerosionen på den jyske vestkyst.Udstillingen er ved at blive fremstillet.Konklusion.Der foreligger nu videnskabelig dokumentation (Yamba 2000, ICS 2007 og ICCE 2008) for atSIC systemet kan stoppe erosionen på den jyske vestkyst.Hertil kommer at det ikke har været nødvendigt at sandfodre ved Skodbjerge i finansårene 2008 og2009, så der er sparret 41,4 mio. kr.Modsætningsvis er det også dokumenteret at effektiviteten af sandfodringen på den jyske vestkyster minus 170 % efter en investering på 2 milliarder over de sidste 25 årTid kommer aldrig tilbage, og penge som er sparret er sparret, så det kan ikke diskuteres med rette.De faktuelle målinger fra ultimo oktober 2009 fra Geopartner i Ringkøbing viser, at der heller ikkebliver behov for sandfodring i 2010.Vi anmoder hermed Trafikudvalget om at foranledige en tilladelse til sætning af trykudlignings-moduler i de 3 referenceområder, som ansøgt via Transportministeren d. 26. juni 2009.SIC har leveret verdens mest effektive og miljøvenlige kystbeskyttelsesprojekt, men er ikke blevetbetalt for finansårene 2008 og 2009. Vi har afleveret vor regning på 2 x 3,6 mio. kr. for finansårene2008 og 2009 til Transportministeriet på et møde d. 6. oktober 2009 til videre foranstaltning.
17
Samtidig har vi afgivet tilbud på fortsat drift af anlægget ved Skodbjerge samt 20 km ved Søndervig,hvor KDI i sidste aftaleperiode 2004 – 2008 brugte 70,6 mio. kr til sandfodring og skråningsbeskyt-telse med norske brudsten, idet hollænderne og Rohde Nielsen ikke kunne pumpe sandet ind såhurtigt som havet tog sandet igen.Der er igen i år pumpet sand ind for 18,6 mio. kr. ved Søndervig, som skyllede i havet igen d. 4oktober i år, så havet nu igen er på vej ind i klitterne ved Krylen umiddelbart nord for Søndervig.Togo d. 25 oktober 2009Poul Jakobsen
Sandfodring syd for hvide Sande
havn 206.802.236 kr.
1998199920002001200220032004200520062007745000962000710000341000639000501000660000220000555000330000351381113458587832139611154980992479421722417195118767015375281161992438778000206.802.236 kr.Her er der dokumentation for at KDI har sandfodret for 206,8 mio. kr. på 10 år i perioden 1998 –2007, hvilket giver 20,7 mio. kr. årligt over 10 år frem til 2007.Der er ikke sandfodret i området i finansårene 2008 og 2009.Bemærkninger.Der er nu dokumentation for at professorernes betalingsrapporter som har kostet 1,5 mio. kr., varlavet i samarbejde med kystteknisk chef Per Sørensen i KDI, idet det var de samme 1794 regnefejl ide 2 såkaldte ”uvildige rapporter”.Professorerne fik hver udbetalt 750.000 kr. privat, men analyser og grafik var lavet i Kystdirek-toratet og ikke på Universitetet som angivet på Burcharths rapport.Professorerne og KDI måtte efterfølgende erkende at de ikke havde frembragt et videnskabeligtprodukt, som aftalt. Herefter skrev Per Sørensen et paper samen med Jørgen Fredsøe, som blevfremlagt på en konference ude i Japan i September 2009. De havde jo lovet Transportministeren ogTrafikudvalget videnskabelig dokumentation.18
Forfatterne skriver i dette paper (afsnit indsat) at de morfologiske ændringer kan forklares mednaturlige årsager. Paperet er primært baseret på fabrikerede data.
Fabrikerede dataEfterfølgende fabrikerer forfatterne data for april og oktober 2006 samt april og oktober 2007De viste data i fig. 17 kommer fra deres egen rapport på Transportministeriets hjemmesideDer foreligger ikke komplette opmålinger for kvartals målingerne i april og oktober 2006 og aprilog oktober målingerne 2007, idet der ikke er foretaget sø opmålinger i disse 4 kvartaler.19
Foranstående analyse er således baseret på fabrikerede data, som ikke har forbindelse til defaktuelle opmålinger på vestkysten, som det fremgår af paperet og Transportministerietshjemmeside.De fabrikerede data er markeret med rødt i nedenstående tabel.Tabellen viser differens data i forhold til startmålingerne i januar 2005.Den nederste linie (Middel total) har ingen videnskabelig baggrund i relation til den aftalteevalueringsmetode, men er fabrikeret med det formål at sandsynliggøre at sandmængderne istranden stranden skulle ændre sig med helt op til 600.000 kubikmeter kvartalsvis i vindstilleperioder
Tallene i (Middel total) er opgivet i kubikmeter /meter og kan derfor omregnes til volumen på densamlede strækning på 11 km og det giver nedenstående resultatjan-050apr-0518,5jul-0517,9okt-0511,4jan-0614,2apr-0660,4jul-0616,2okt-0674,1jan-074apr-0768,2jan-08-14,5-53900734800159500jul-074,9okt-0766,8
0 203500 196900 125400 156200664400178200815100
44000750200
Forfatterne fortæller således at der skulle være sket en sandopbygning/ erosion med følgendemængder:Januar 06 til april 06April 06 til Juli 06Juli 06 til oktober 06Oktober 06 til Januar 07Januar 07 til april 07April 07 til juli 07Juli 07 til oktober 07Oktober 07 til januar 08akkumulationerosionakkumulationerosionakkumulationerosionakkumulationErosion508.200 kubikmeter-486.000 kubikmeter636.900 kubikmeter-771.100 kubikmeter706.200 kubikmeter-696.300 kubikmeter680.900 kubikmeter-894.300 kubikmeter
Empirismens metodeidealerObservationer og sanse-data.Induktion (metode)fra samlinger af observationer. Intersubjektivtkontrollerede dataIkke-relevant: Spekulationer, viden baseret på autoriteter, viden fra bøger (empirismen har slagordet"studér naturen, ikke bøger"). Data om observatørens antagelser og forforståelse. (Det empiristiskemetodeideal forsøger at minimere observatørens subjektivitet).
20
Forfatternes påstand om at resultaterne på SIC projektet på vestkysten kan forklares med naturligeårsager er således særdeles groft videnskabelig uredelig, idet postulatet er baseret på fabrikerededata og ikke emperi, som er det videnskabelige grundlag for projektet.Der er endvidere tale om total manglende respekt over for Trafikudvalget Transportministeren ogdet politiske system når Kystdirektoratet sandfodrer ind i referenceområde 1,som var udpeget somet kontrolområde uden rør.Men ikke nok med det KDI tredoblede sandmængden og brugte 34 mio. kr. på helt bevidst atødelægge projektet rent videnskabeligt.Klagen til Udvalget vedr. Videnskabelig uredelighed er vedlagt som bilag.
